HP Designjet 10000 Installation Guide [fr]

Guide

d'installation

Imprimantes HP Designjet

série 10000s

A utilisation interne HP uniquement

©Copyright Hewlett-Packard Company 2006

Ce document contient des informations propriétaires protégées par copyright. Tous droits réservés. Toute photocopie, reproduction ou traduction de cette documentation est formellement interdite sauf accord écrit préalable de Hewlett-Packard Company.

Première édition, septembre 2006

Garantie

Les informations contenues dans ce document peuvent être modifiées sans préavis.

Hewlett-Packard n'offre aucune garantie d'aucune sorte concernant ce matériel, notamment les garanties relatives à sa commercialisation ou àson adéquation à un usage particulier.

Hewlett-Packard ne saura être tenu responsable des erreurs contenues dans cette documentation ou des dommages consécutifs et accidentels liés à la distribution ou à l'utilisation de ce matériel.

AVERTISSEMENT

Les procédures décrites dans ce manuel ne doivent être exécutées que par du personnel qualifié HP.

Risques d'accidents électriques

La non prise en compte des précautions suivantes peut impliquer des accidents électriques importants pouvant entraîner un décès ou des blessures :

- Assurez-vous que la prise électrique en c.a. (principale) comporte une borne de terre de protection.

- Débranchez l'imprimante du secteur avant d'effectuer une opération de maintenance.

- Empêchez toute eau ou tout autre liquide de couler sur les composants ou circuits électriques ou par les ouvertures de l'enveloppe de protection électrique.

AVERTISSEMENT

Le symbole Avertissement met l'accent sur une procédure ou toute autre pratique, qui, si elle n'est pas correctement exécutée ou respectée, peut entraîner des blessures. Assurez-vous de bien comprendre les conditions indiquées sous un symbole Avertissement avant de poursuivre la lecture de ce guide.

ATTENTION

Le symbole Attention met l'accent sur une consigne d'utilisation ou toute autre directive, qui, si elle n'est pas correctement exécutée ou respectée, peut entraîner un dommage ou une destruction de tout ou partie du produit. Assurez-vous de bien comprendre les conditions indiquées sous un symbole Attention avant de poursuivre la lecture de ce guide.

Hewlett-Packard Company Inkjet Commercial Division Avda. Graells, 501 08174 Sant Cugat del Vallès Barcelone, Espagne

Guide

d'installation

Imprimantes HP Designjet

série 10000s

Utilisation du Guide d'installation

Objectif

Ce Guide d'installation contient toutes les informations nécessaires pour l'installation et la configuration de

 l'imprimante HP Designjet série 10000s (modèle Q6693A)

Pour toute information sur l'utilisation de cette imprimante, reportez-vous au Guide de l'utilisateur correspondant.

Les procédures décrites dans ce Guide d'installation ne doivent être exécutées que par du personnel qualifié HP.

Avant de commencer la procédure d'installation, prenez le temps de lire les mesures de sécurité et les notes sur l'installation et la manipulation contenues dans cette section du Guide d'installation.

Chapitres de ce document

Chapitre 1 :

Ce chapitre comporte aussi une liste des outils nécessaires à l'installation.

Chapitre 2 : Décrit les conditions requises avant l'installation de l'imprimante. Avant de commencer l'installation de l'imprimante, vérifiez que le site choisi par l'utilisateur répond à ces conditions.

Chapitre 3 : Affiche la configuration de l'imprimante, son apparence et les noms des différents composants.

Chapitre 4 : Décrit les procédures de déballage, de transport et d'installation de l'imprimante.

Chapitre 5 : Décrit la configuration de l'imprimante et l'impression d'un motif test afin de vérifier que l'imprimante fonctionne correctement.

Chapitre 6 : Explique comment installer le RIP et connecter le câble USB à un ordinateur.

Chapitre 7 : Explique comment contrôler le fonctionnement de l'imprimante.

Décrit les étapes d'installation et la main-d'œuvre requise.

Imprimante HP Designjet série 10000s - Guide d'installation

Mesures de sécurité

Les symboles suivants sont utilisés dans ce Guide d'installation afin de garantir une utilisation correcte de l'imprimante et d'éviter que celle-ci soit endommagée.

Suivez les instructions qui comportent ces symboles.

Le fait de ne pas suivre les instructions comportant ce symbole peut entraîner des blessures sérieuses ou un décès.

Le fait de ne pas suivre les instructions comportant ce symbole peut entraîner des blessures mineures ou endommager le produit et/ou le périphérique.

Exemples de symboles

Ce symbole met l'accent sur les instructions nécessitant une attention particulière lors de l'exécution d'une procédure.

Ce symbole met l'accent sur ce que vous ne devez pas faire.

Ce symbole met l'accent sur les informations que vous devez suivre afin d'éviter tout accident ou blessure.

Imprimante HP Designjet série 10000s - Guide d'installation

Eteignez l'imprimante et débranchez le cordon d'alimentation de la prise d'alimentation dans les cas suivants :

 Lorsque vous devez mettre les mains à l'intérieur

de l'imprimante.



De la fumée ou une odeur inhabituelle s'échappe de l'imprimante.

 Un bruit inhabituel provient de l'imprimante, en dehors

du bruit produit par une opération normale.



Une pièce de métal ou un liquide (ne faisant pas partie des routines de nettoyage et de maintenance) touche des parties internes de l'imprimante.

 Un code erreur s'affiche sur le panneau avant,

nécessitant l'intervention d'un ingénieur de service.

 Lors d'un orage (tonnerre/éclairs).  Lors d'une coupure de courant.

Utilisez la tension d'alimentation indiquée sur la plaque signalétique.

Assurez-vous que l'imprimante est reliée à la terre. Si l'imprimante n'est pas reliée à la terre, cela risque d'entraîner des accidents électriques, des incendies et des interférences électromagnétiques.

Ne surchargez pas la prise électrique de l'imprimante avec d'autres périphériques.

Utilisez uniquement le cordon électrique fourni par HP avec l'imprimante.

Empêchez tout métal ou tout liquide (excepté ceux utilisés dans les kits de nettoyage et de maintenance HP) de toucher les parties internes de l'imprimante. Ceci pourrait entraîner un incendie, un accident électrique ou d'autres dangers importants.

Installez et utilisez l'imprimante dans une zone correctement ventilée.

L'installation de l'imprimante doit suivre les réglementations locales, départementales et nationales pour tout ce qui concerne les émissions de composants organiques volatiles sur le lieu de travail. Il incombe à l'utilisateur de suivre ces réglementations. HP recommande l'utilisation d'un récupérateur des vapeurs d'encre et d'un système d'échappement ou d'un système de purification de l'air HP. Avant d'installer un système d'échappement des vapeurs d'encre vers l'extérieur, consultez les responsables locaux du contrôle de la qualité de l'air. Il vous incombe de respecter les réglementations locales, départementales et nationales de contrôle de la pollution de l'air, ainsi que les normes et règlements du bâtiment dans lequel vous vous trouvez.

Imprimante HP Designjet série 10000s - Guide d'installation

Si des gaines et des ouvertures sont requises dans les sols, plafonds, parois internes et parois extérieures, leur installation doit être prévue et terminée avant l'installation de l'imprimante dans la zone. Ceci permettra d'éviter d'endommager l'imprimante avec des poussières et débris de construction. Il est de votre responsabilité de respecter les codes et règlements locaux, départementaux et nationaux applicables aux bâtiments pour tout ce qui concerne l'installation de gaines.

L'imprimante doit être installée sur un sol capable de supporter son poids (500 kg - y compris l'encre et le support d'impression) et au moins deux personnes.

Ne démontez pas ou ne réparez pas l'imprimante vousmême. Ne déplacez pas l'imprimante. Appelez le service client HP pour toute demande de service.

N'installez pas l'imprimante à moins de 8 mètres de tout feu nu, de toute étincelle ou de toute autre source d'inflammation.

Ne fumez pas à moins de 8 mètres de l'imprimante.

Les encres utilisées par l'imprimante et les liquides des kits de nettoyage et de maintenance HP contiennent un solvant organique (monobutyléther-acétate d'éthylèneglycol, CAS No. 112-07-2). Observez toutes les réglementations locales, départementales et nationales concernant la manipulation, l'utilisation, le stockage et l'élimination des solvants organiques.

Evitez tout contact de l'encre avec la peau, les yeux et les vêtements.

 Lavez immédiatement la peau avec de l'eau savonneuse.  Retirez le vêtement imprégné d'encre afin d'éviter tout

contact avec la peau.

 En cas de projection d'encre dans les yeux, utilisez un

laveur d'yeux et, si nécessaire, consultez un médecin.



Si vous n'avez pas de laveur d'yeux, rincez vos yeux avec de l'eau froide et, si nécessaire, consultez un médecin.

N'avalez pas d'encre. En cas d'ingestion d'encre, ne vous faites pas vomir et consultez immédiatement un médecin.

Tenez les cartouches d'encre, les kits de nettoyage et de maintenance et les bouteilles de résidus d'encre hors de la portée des enfants.

Les encres et les fluides utilisés dans les kits de nettoyage et de maintenance sont des liquides inflammables. Ne les utilisez pas et ne les stockez pas à moins de 8 mètres de tout feu nu, de toute étincelle ou de toute autre source d'inflammation.

Imprimante HP Designjet série 10000s - Guide d'installation

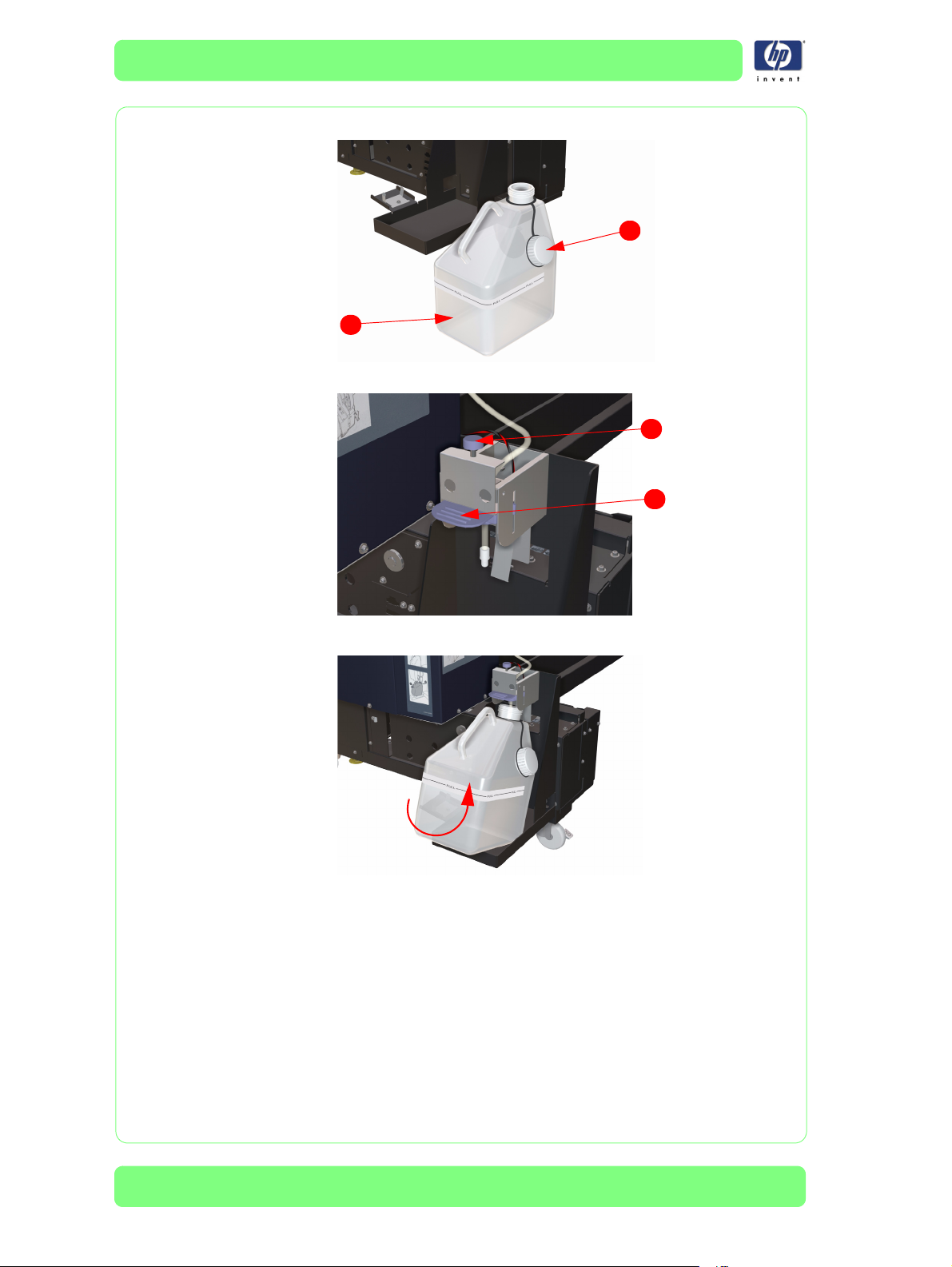

Vous devez toujours installer une bouteille de résidus d'encre HP avant d'allumer l'imprimante. Les cycles de service automatiques et manuels produisent des résidus d'encre qui doivent être déversés dans une bouteille de résidus d'encre HP.

Les résidus d'encre sont inflammables. Conservez une bouteille de résidus d'encre HP loin de tout feu nu, de toute étincelle ou de toute autre source d'inflammation.

L'imprimante doit être installée sur une surface de niveau.

Manipulez les rouleaux de support avec prudence. Ces rouleaux peuvent être lourds et difficiles à déplacer dans des espaces confinés. Dans certains cas, deux personnes peuvent être nécessaires pour déplacer et installer les rouleaux de support. Laisser tomber un rouleau de support peut entraîner des blessures ou endommager l'imprimante.

Considérez tous les supports, papiers, fournitures de nettoyage et de maintenance utilisées et tissus imprégnés d'encre comme des matériaux inflammables. Manipulez-les et éliminez-les en conséquence.

Ne nettoyez pas l'imprimante avec du benzène ou du diluant, vous pourriez endommager la peinture.

Nettoyez l'imprimante avec un chiffon doux. Vous pouvez utiliser un tissu imprégné de détergent neutre. Ne laissez pas de liquide pénétrer dans l'imprimante. Ceci pourrait entraîner un incendie, un accident électrique ou un mauvais fonctionnement.

Ne touchez jamais les buses des têtes d'impression, vous pourriez très facilement les endommager ou les encrasser.

Ne touchez pas les surfaces du radiateur dans le chemin du papier, vous pourriez vous brûler. Faites attention lorsque vous touchez des composants de l'imprimante proches des radiateurs.

Le poids de l'imprimante emballée est approximativement de 650 kg. Il est IMPERATIF d'utiliser un chariot élévateur à fourche pour déplacer ou transporter l'imprimante emballée. Le non-respect de cette instruction peut entraîner des blessures.

Afin d'assurer une manipulation sans danger de l'imprimante, tenez compte de toutes les précautions et de tous les avertissements décrits dans ce Guide d'installation.

Imprimante HP Designjet série 10000s - Guide d'installation

Notes générales sur l'installation et la manipulation

Portez une attention toute particulières aux éléments suivants afin d'assurer une utilisation complète et correcte de l'imprimante.

Notes sur l'installation et le stockage

1 N'installez pas l'imprimante dans une zone où elle serait en plein soleil ou

dans une lumière forte.

2 N'installez pas l'imprimante à un endroit où elle recevrait de fortes

vibrations du sol.

N'installez pas l'imprimante dans un environnement poussiéreux. Retirez toute la poussière qui aurait pu se déposer sur l'imprimante avant de la déplacer.

4 Installez et utilisez l'imprimante dans une zone correctement ventilée. 5 N'installez pas l'imprimante dans des courants d'air provenant de

climatiseurs, de radiateurs ou de ventilateurs.

6 Utilisez l'imprimante dans une zone conforme aux conditions

d'exploitation indiquées.

7 L'imprimante doit être installée sur une surface de niveau. 8 L'imprimante ne doit pas être inclinée de plus de 0,2 degrés. Elle ne doit

pas être inclinée pendant le transport. Si l'imprimante n'est pas installée sur une surface de niveau, la qualité de l'impression peut être détériorée ou l'impression peut échouer. Assurez-vous d'avoir bien bloqué les roulettes afin d'éviter tout mouvement de l'imprimante.

9 Il doit y avoir suffisamment d'espace autour de l'imprimante :

 Espace sur la gauche :  Espace sur la droite :  Espace avant :  Espace arrière :

Ces espaces sont aussi nécessaires pour la ventilation de l'imprimante.

10 Laissez toujours un espace adéquat autour de l'imprimante afin d'avoir

immédiatement accès aux équipements de sécurité, comme les laveurs d'yeux, les extincteurs, les distributeurs de gants et de lunettes de sécurité et les conteneurs de stockage des déchets résistants au feu.

Si un système de purification de l'air est installé, laissez un espace suffisant pour les tuyaux d'évacuation de l'imprimante. Faites en sorte que ces tuyaux et le système de purification de l'air soient correctement positionnés afin qu'ils ne représentent pas un danger ou qu'ils n'entravent pas les opérations effectuées sur l'imprimante, comme le chargement et le déchargement du support, le remplacement des cartouches d'encre ou le contrôle et le remplacement de la bouteille de résidus d'encre.

Laissez toujours un espace adéquat du côté gauche ou du côté droit de l'imprimante pour permettre la manipulation de rouleaux de support très lourds par une ou deux personnes.

Evitez d'installer l'imprimante dans une zone où les changements de température pourraient entraîner de la condensation dans l'imprimante. Si de la condensation se produit, l'imprimante peut échouer ou ne pas imprimer correctement.

1 mètre

0,4 mètre

Précautions à prendre en ce qui concerne les consommables

Utilisez toujours des cartouches d'impression HP authentiques, des kits de nettoyage et de maintenance HP et des bouteilles de résidus d'encre HP. Ces produits ont été conçus pour des performances d'imagerie de grande qualité et des opérations d'impression fiables. L'utilisation de fournitures non-HP peut entraîner une qualité d'impression médiocre, un mauvais fonctionnement, une défaillance de l'imprimante ou même un danger sérieux.

Imprimante HP Designjet série 10000s - Guide d'installation

Sommaire B :1

Présentation de l'installation 1-1

Contrôle du site d'installation 2-1

Contenu du carton 3-1

Déballage et installation 4-1

Contrôle de la configuration et du fonctionnement de l'imprimante 5-1

Connexion de l'imprimante 6-1

Sommaire

Contrôle du fonctionnement du système 7-1

Imprimante HP Designjet série 10000s - Guide d'installation

Sommaire

Imprimante HP Designjet série 10000s - Guide d'installation

Présentation de l'installation 1

Introduction 1-2 Main-d'œuvre requise 1-2 Outils requis 1-2

Imprimante HP Designjet série 10000s - Guide d'installation

1-1

Présentation de l'installation

Introduction

Ce Guide d'installation vous guidera tout au long des différentes étapes à suivre lors de l'installation de l'imprimante.

Le poids de la partie principale de l'imprimante est d'environ 380 kg et son poids total emballée est d'environ 650 kg. Utilisez un chariot élévateur à fourche pour déplacer ou transporter l'imprimante. Il peut être utile de vérifier l'itinéraire à l'avance et un nombre suffisant de personnes doivent être disponibles pour soulever l'imprimante.

Main-d'œuvre requise

Travail effectué Main-

d'œuvre

requise

Déplacement de l'imprimante jusqu’à la

zone de déballage

Déballage de l'imprimante 2

Déplacement de l'imprimante vers son

emplacement d'installation

Installation de l'imprimante 1

* Le poids de l'imprimante emballée est approximativement de

650 kg. Il est IMPERATIF d'utiliser un chariot élévateur à fourche pour déplacer ou transporter l'imprimante emballée. Le nonrespect de cette instruction peut entraîner des blessures.

Outils requis

Pour installer correctement l'imprimante, les outils suivants sont nécessaires :

 Pince coupante : pour couper les bandes en plastique et les liens de

blocage des matériaux isolants.

 Cutter : pour couper les matériaux d'emballage.  Tournevis cruciforme (Phillips) : pour dévisser les vis de sécurité

de la partie principale de l'imprimante (compris dans le carton).

 Clé de 10mm (2) : pour retirer les boulons de sécurité.  Clé de 13 mm : pour retirer les boulons de sécurité.  Clé de 17mm : pour retirer les boulons de sécurité.  Clé hexagonale de 6 mm : pour retirer les boulons de sécurité.

1-2

Imprimante HP Designjet série 10000s - Guide d'installation

Contrôle du site d'installation

Température et humidité 2-2 Spécifications des équipements de sécurité 2-3 Spécifications du sol d'installation 2-4 Poids et dimensions de l'imprimante 2-4 Spécifications d'espace de l'emplacement de l'imprimante 2-5 Spécifications de l'alimentation électrique 2-6

B :1

Imprimante HP Designjet série 10000s - Guide d'installation

2-1

Contrôle du site d'installation

Les conditions d'environnement, qui incluent l'alimentation électrique, doivent être vérifiées avant l'installation. En conséquence, il est préférable de contrôler le site d'installation prévu avant la livraison de l'imprimante. Ce chapitre détaille les éléments à vérifier.

Température et humidité

La température et l'humidité doivent être constantes afin de garantir le bon fonctionnement de l'imprimante. Les conditions de température et d'humidité requises pour le site d'installation sont les suivantes :

Plage de températures



En fonctionnement : 15 à 30 °C.



En non-fonctionnement/stockage : 5 à 35 °C.

Pour obtenir la meilleure qualité d'impression, utilisez l'imprimante dans un environnement optimal à la température de 20 à 25 °C.

Humidité relative (sans condensation)



En fonctionnement : 30 à 70%.



En non-fonctionnement/stockage : 10 à 80%.

Pour obtenir la meilleure qualité d'impression, utilisez l'imprimante dans un environnement optimal où l'humidité relative est comprise dans une plage

40 à 60%

Dégradé de température (sans condensation)



En fonctionnement : 10 °C/h ou moins.



En non-fonctionnement/stockage : 10°C/h ou moins.

Autres facteurs d'environnement

Consultez le site pour les facteurs d'environnement suivants :



N'installez pas l'imprimante dans une zone où elle reçoit un courant d'air direct provenant de climatiseurs, de radiateurs ou de ventilateurs.



N'installez pas l'imprimante dans une zone où elle est directement exposée à la lumière du soleil ou à une forte source de lumière.



N'installez pas l'imprimante à un endroit où elle recevrait de fortes vibrations du sol.



N'installez pas l'imprimante dans un environnement poussiéreux. Retirez toute la poussière qui aurait pu se déposer sur l'imprimante avant de la déplacer.



Installez et utilisez l'imprimante dans une zone correctement ventilée.



HP recommande l'utilisation d'un récupérateur des vapeurs d'encre et d'un système d'échappement ou d'un système de purification de l'air HP. Avant d'installer un système d'échappement des vapeurs d'encre vers l'extérieur, consultez les responsables locaux du contrôle de la qualité de l'air. Il vous incombe de respecter les réglementations locales, départementales et nationales de contrôle de la pollution de l'air, ainsi que les normes et règlements du bâtiment dans lequel vous vous trouvez.

2-2

Imprimante HP Designjet série 10000s - Guide d'installation

Contrôle du site d'installation



Spécifications des équipements de sécurité

L'utilisation sécurisée de l'imprimante requiert l'installation d'équipements de sécurité spécifiques disponibles auprès de la plupart des sociétés d'équipement de sécurité industriel. Il est de la responsabilité du client de se conformer à toutes les lois et réglementations applicables relatives à l'environnement, la santé et la sécurité, par exemple celles relatives à la climatisation et la ventilation du site, à l'élimination des déchets toxiques ou à l'utilisation d'équipement de protection personnelle.

Extincteur

Les extincteurs portables appropriés vaporisent de la mousse, du CO2, des produits chimiques secs ou de l'eau. Vous ne pouvez pas utiliser un jet d'eau comme extincteur. L'extincteur portable doit être placé dans un lieu visible et accessible où l'encre, les résidus d'encre et les liquides de nettoyage et d'entretien sont utilisés ou stockés.

Protection des yeux

Le client doit avoir à sa disposition des lunettes de sécurité pour effectuer les opérations de maintenance. HP recommande également qu'une station de nettoyage des yeux soit installée dans le respect de la réglementation locale relative à la santé et à la sécurité du travail.

Gants de sécurité

Le client doit fournir des gants en caoutchouc à utiliser pour la manipulation des résidus d'encre et des liquides des kits de maintenance et de nettoyage HP. Nous vous recommandons des gants jetables en nitrile.

Stockage des déchets inflammables

Le client doit fournir des conteneurs de stockage respectant la réglementation locale en termes de sécurité incendie pour les déchets inflammables comme le papier imprégné d'encre et les chiffons et pipettes des kits de maintenance et de nettoyage HP. Les conteneurs doivent porter la mention "Attention : stockage de déchets inflammables", clairement visible. Le contenu des conteneurs doit être vidé et éliminé régulièrement suivant la réglementation relative à l'élimination des résidus d'encre.

Fiches techniques sur la sécurité d'emploi des produits (Material Safety Data Sheets (MSDS))

Les fiches MSDS sont fournies pour les consommables, y compris les encres à faible base de solvant et les kits de maintenance et de nettoyage HP. Le client doit conserver un jeu de fiches dans une pochette plastique de protection facilement accessible dans la zone de travail. Les opérateurs doivent lire et consulter les fiches MSDS pour leur protection personnelle.

Panneaux de sécurité

Le client doit accrocher des panneaux de sécurité sur les murs de la zone d'impression pour informer des risques d'incendie et autres dangers.

Imprimante HP Designjet série 10000s - Guide d'installation

2-3

Contrôle du site d'installation

Spécifications du sol d'installation

Le sol doit être plat

Le sol doit être plat pour répartir la charge uniformément sur les pieds de support et pour que l'imprimante soit horizontale.

Mise à niveau : dans une plage de 0,2 degrés sur les côtés long et court à l'arrière de l'imprimante (contrôle visuel).

La base sur laquelle repose l'imprimante comporte des roulettes. Le sol ne doit donc comporter aucun obstacle qui pourrait obstruer le parcours de l'imprimante lors de son déplacement jusqu'au site d'installation.

Le sol doit être suffisamment résistant

Le sol doit être suffisamment résistant pour pouvoir supporter le poids de l'imprimante.

La résistance du sol qui doit supporter les quatre roulettes est présentée ci-dessous :



Poids de l'imprimante : 380 kg (supports d'impression et consommables exclus).



Charge sur chaque roulette : 100 kg ou moins.

Méthode de transfert

 Préparez la zone de transfert de l'imprimante et vérifiez que l'itinéraire

n'est pas bloqué. Retirez tous les obstacles.

 Si un ascenseur doit être utilisé pour déplacer l'imprimante (emballée ou

déballée) entre deux étages, vérifiez les dimensions de l'ascenseur pour vous assurer qu'il est assez grand pour accueillir l'imprimante.

 Pour éviter toute inclinaison de l'imprimante, assurez-vous qu'il n'y a pas

de marches sur le parcours jusqu'au site d'installation final.



Le poids brut de l'imprimante emballée étant de 650 kg environ, vous devez la déplacer avec un chariot élévateur à fourche.



Si une fourche d'élévation doit être utilisée aux extrémités de l'imprimante emballée, il est recommandé d'utiliser deux bras d'élévation.

 Maintenez l'imprimante à l'horizontal tout au long du transport.  Veillez à ne pas endommager des installations existantes lorsque vous

déplacez l'imprimante.

2-4

Poids et dimensions de l'imprimante

Emballée

Dimensions (mètres) : 3,95 (largeur) × 1,10 (profondeur) × 1,70 (hauteur).

Dimensions (pieds) : 13,00 (largeur) × 3,60 (profondeur) × 5,60 (hauteur).

Poids : 650 kg

Déballée

Dimensions (mètres) : 3,71 (largeur) × 0,89 (profondeur) × 1,21 (hauteur).

Dimensions (pieds) : 12,20 (largeur) × 2,90 (profondeur) × 4,00 (hauteur).

Poids : 380 kg (unité principale et support - supports d'impression et encre exclus).

Imprimante HP Designjet série 10000s - Guide d'installation

Contrôle du site d'installation

Spécifications d'espace de l'emplacement de l'imprimante

Il doit y avoir suffisamment d'espace autour de l'imprimante pour le remplacement des consommables, pour l'impression des dessins et des graphiques et pour la ventilation. En outre, un espace d'installation/de maintenance est obligatoire, comme indiqué ci-dessous, afin de réparer l'imprimante ou de remplacer des pièces.



A = 1 mètre.



B = 0,4 mètre.

La hauteur minimale requise est de 1,7 mètres.

L'espace mentionné est applicable uniquement à l'imprimante. Plus d'espace est requis si le séchoir HP, le système de purification de l'air HP et un ordinateur sont installés.

Imprimante HP Designjet série 10000s - Guide d'installation

2-5

Contrôle du site d'installation

Spécifications de l'alimentation électrique

Vous trouverez ci-dessous les spécifications de connexion du câble d'alimentation à l'alimentation secteur.

Spécifications de l'alimentation secteur

Vous trouverez ci-dessous les spécifications de l'alimentation secteur de l'imprimante :

CA1 : alimentation c.a. de l'imprimante.

CA2 : alimentation c.a. du radiateur et du moteur d'enroulement.

Tension d'alimentation

Fréquence CA1 : 50/60 Hz ± 1 %

Courant nominal CA1 : 2A

Consommation électrique

Prise d'alimentation Prise d'alimentation comme fourni par HP

Longueur du câble d'alimentation

Prise CA

Le câble d'alimentation a une longueur de 4,5 mètres. Une alimentation secteur doit donc se trouver à moins de 4,5 mètres de l'arrière de l'imprimante.

CA1 : 200 à 240 V c.a. ±10 %, courant monophasé CA2 : 200 à 240 V c.a. ±10 %, courant monophasé

CA2 : 50/60 Hz ± 1 %

CA2 : 8A

CA1 : 200 W ou moins CA2 : 1400 W ou moins (alimentation 200 V c.a.) CA2 : 1800 W ou moins (alimentation 230 V c.a.)

4,5 mètres

2-6

Installation des locaux

Assurez-vous que le disjoncteur de vos locaux peut supporter la charge d'alimentation ajoutée par l'installation de l'imprimante.

Imprimante HP Designjet série 10000s - Guide d'installation

Contenu du carton 2

Contenu du carton 3-2

Composants standard 3-2

Imprimante HP Designjet série 10000s - Guide d'installation

3-1

Contenu du carton

Ce chapitre du Guide d'installation décrit la configuration de l'imprimante et les noms des différents composants, connaissances de base à avoir pour déballer, transporter et installer l'imprimante.

L'imprimante comporte trois composants principaux :

 Les composants standard  Les consommables  Les accessoires facultatifs

Les composants standard sont communs à toutes les configurations, les accessoires facultatifs et les consommables sont sélectionnés par le client.

Composants standard

1 Partie principale de l'imprimante (dont l'enrouleur) 2 Rouleau de support d'impression (2) (1 rouleau pour l'installation) 3 Deux (2) bouteilles de résidus d'encre 4 Tube en carton 104" (2) 5 Deux (2) cordons d'alimentation (1 pour l'imprimante, 1 pour le radiateur) 6 Câble USB 7 Six cartouches d'encre couleurs 1000 cc 8 Guide de l'utilisateur et Guide de maintenance de l'imprimante

(version papier et CD-ROM)

9 Tournevis

10 Kit de maintenance régulière (kits de nettoyage des capuchons et du

dispositif de nettoyage)

11 Kit d'attache d'évacuation 12 Radiateur arrière (avec vis de fixation) 13 Mandrin principal (2) - Inclut deux obturateurs de collet (deux obturateurs de

collet supplémentaires sont inclus dans la boîte des accessoires)

14 Sous-mandrin 15 Barre de tension (3) 16 Guide de barre de tension (2) 17 Support de barre de tension (5) 18 Collet pour tube en carton (2)

19 Poignée pour mandrin 20 Calibre d'épaisseur du papier 21 Collets pour barre de tension et anneaux de fixation (2) 22 Interrupteurs de pied (2) 23 Kit barre de séparateur de papier doublure 24 Guides de largeur spéciaux à utiliser avec le papier doublure 25 Kit double rouleau 26 Rouleau de papier doublure 27 Cales en caoutchouc (A, B et C)

3-2

Imprimante HP Designjet série 10000s - Guide d'installation

Contenu du carton

Imprimante HP Designjet série 10000s - Guide d'installation

3-3

Contenu du carton

3-4

Imprimante HP Designjet série 10000s - Guide d'installation

+ 56 hidden pages
