Kurulum
Rehberi
HP Designjet 10000s
Serisi Yazıcılar
Sadece HP İç
Kullanımı İçindir
Telif Hakkı Hewlett-Packard
Company 2006
Bu belge, telif hakkıyla
korunmuş özel bilgiler içerir.
Tüm hakları saklıdır.
Bu belgenin hiçbir bölümü,
önceden Hewlett-Packard
Company'nin yazılı izni
olmaksızın fotokopi çekilemez,
çoğaltılamaz veya başka
bir dile çevrilemez.
İlk Baskı, Eylül 2006
Garanti
Bu belgedeki bilgiler önceden
bildirilmeksizin değiştirilebilir.
Hewlett-Packard bu
materyalle ilgili olarak,
bir malın satılabilirliği
veya belirli bir amaca
uygun olması konusunda
zımni garantiler de dahil
ancak bunlarla sınırlı
kalmamak üzere, hiçbir
garanti vermemektedir.
Hewlett-Packard burada yer
alan yanlışlıklardan veya bu
belgenin hazırlanması, işlevi
veya kullanılmasıyla ilgili
olarak arızi veya sonuç olarak
ortaya çıkabilecek zararlardan
sorumlu değildir.
UYARI
Bu elkitabında açıklanan
yordamların sadece HP
tarafından yetkili kılınan
servis personeli tarafından
yapılması gerekir.
Elektrik Çarpması
Tehlikesi
Aşağıdaki önlemleri
almadığınızda, ölüm veya
yaralanmaya neden olacak
ağır çarpma tehlikesi oluşabilir:
- AC güç prizinin (şebekenin)
koruyucu bir toprak
(topraklama) terminali
olduğundan emin olun.
- Herhangi bir bakım
yapmadan önce Yazıcıyı
güç kaynağından ayırın.
- Elektrik bileşen veya
devrelerine veya mahfazadaki
deliklerden su veya diğer
herhangi bir sıvının geçmesini
önleyin.
UYARI
Uyarı simgesi, düzgün bir
biçimde yapılmadığında
veya uyulmadığında kişisel
yaralanmaya neden olabilecek
bir yordama, uygulamaya
veya benzerine dikkat çeker.
Belirtilen koşulları tamamen
anlamadan ve bunlara
uymadan önce bir Uyarı
simgesinin ötesine geçmeyin.
DİKKAT
Dikkat simgesi, düzgün bir
biçimde yapılmadığında veya
uyulmadığında ürünün bir
kısmına veya tamamına zarar
gelmesine neden olabilecek
bir çalışma yordamına,
uygulamaya veya benzerine
dikkat çeker. Belirtilen koşulları
tamamen anlamadan ve
bunlara uymadan önce bir
Dikkat simgesinin ötesine
geçmeyin.
Hewlett Packard Company
Inkjet Commercial Division
Avda. Graells, 501
08174 Sant Cugat del Valles
Barselona, İspanya
HP Designjet 10000s
Serisi Yazıcılar
Kurulum
Rehberi
Bu Kurulum Kılavuzunu Kullanma
Amaç
Bu Kurulum Kılavuzu, bu ürünü kurmak ve ayarlamak için gerekli bilgileri
içerir:
HP Designjet 10000s Serisi Yazıcı (Model Q6693A).
Bu Yazıcıyı kullanmayla ilgili bilgiler için, ilgili Kullanıcı Kılavuzına
başvurun.
Bu Kurulum Kılavuzunda açıklanan yordamların sadece HP tarafından yetkili
kılınan servis personeli tarafından yapılması gerekir.
Kurulum yordamına başlamadan önce, Kurulum Kılavuzunun bu bölümünde
bulunan, Güvenlik Önlemleri ve Kurulum ve Taşımayla ilgili Notlarını
okumak için biraz zaman ayırın.
Bu Belgedeki Bölümler
Bölüm 1: Kurulum adımlarını ve gerekli insan gücünü açıklar. Bu bölüm
ayrıca kurulumu tamamlamak için gerekli aletlerin bir listesini içerir.
Bölüm 2: Yazıcıyı kurmadan önce gerekli koşulları açıklar. Kuruluma
başlamadan önce, kullanıcı tarafından seçilen sitenin bu koşulları sağlayıp
sağlamadığını kontrol edin.
Bölüm 3: Yazıcının yapılandırmasını, görünümünü ve çeşitli bileşenlerin
adlarını gösterir.
Bölüm 4: Yazıcıyı paketinden çıkarma, taşıma ve kurma işlemlerini açıklar.
Bölüm 5: Yazıcının nasıl yapılandırılacağını ve Yazıcının düzgün bir
biçimde çalıştığından emin olmak için bir Sınama deseninin nasıl
yazdırılacağını açıklar.
Bölüm 6: RIP’nin nasıl kurulacağını ve USB Kablosunun bir Bilgisayara
nasıl bağlanacağını açıklar.
Bölüm 7: Yazıcının düzgün bir biçimde çalıştığının nasıl denetleneceğini
açıklar.
2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Güvenlik Önlemleri
Aşağıdaki simgeler bu Kurulum Kılavuzunda, Yazıcının doğru bir şekilde
kullanıldığından emin olmak ve Yazıcıya zarar gelmesini önlemek için
kullanılır.
Bu simgelerle işaretli olan yönergeleri izleyin.
Bu simgeyle işaretli kılavuzların
izlenilmemesi, ağır kişisel yaralanmaya
veya ölüme neden olabilir.
Bu simgeyle işaretlenmiş olan kurallara
uyulmadığında, ufak çapta kişisel
yaralanmalara veya ürüne ve/veya
çevresel hasara neden olunabilir.
Simge Örnekleri
Bu simge, bir yordamı gerçekleştirirken
özel dikkat gerektiren yönergeleri
vurgular.
Bu simge, gerçekleştirilmemesi gereken
bilgileri vurgular.
Bu simge, kaza veya yaralanmaları
önlemek için izlemeniz gereken
bilgileri vurgular.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 3
Aşağıdaki durumlardan herhangi birinde yazıcı
OFF (KAPALI) konumuna getirin ve elektrik kablosunu
elektrik prizinden çekin:
Ellerinizi yazıcının içine soktuğunuzda.
Yazıcıdan duman veya garip bir koku geldiğinde.
Yazıcı, normal çalışma sırasında duyulmayan garip bir
ses çıkarttığında.
Yazıcının içindeki parçalara bir metal parçası veya
(temizleme ve bakım rutinlerinin bir parçası olmayan)
bir sıvı temas ettiğinde.
Ön panelde, bir Servis Mühendisinin dikkatini gerektiren
bir hata kodu görüntülendiğinde.
Bir elektrik (gök gürültüsü/şimşek) fırtınası sırasında.
Elektrik kesintisi sırasında.
Ad plakasında belirtilen güç kaynağı voltajını kullanın.
Yazıcının iyi bir şekilde topraklandığından emin olun.
Yazıcı topraklanmadığında, elektrik çarpmasına, yangına
ve elektromanyetik girişime maruz kalmaya neden olabilir.
Yazıcının elektrik prizine birden fazla aygıt takarak aşırı
yüklemekten kaçının.
Sadece HP tarafından yazıcının yanında verilen elektrik
kablosunu kullanın.
Metal veya sıvıların (HP Temizleme ve Bakım Setlerinde
kullanılanlar hariç), yazıcının içindeki parçalara gelmesine
izin vermeyin. Aksi takdirde yangın, elektrik çarpması veya
diğer önemli tehlikelere neden olabilirsiniz.
Yazıcıyı iyi havalandırılmış bir alanda kurun ve çalıştırın.
4 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Yazıcı kurulumunun, uçucu organik bileşenlerin çalışma
yerindeki emisyonları ile ilgili yerel, devlet ve federal
yönetmeliklere uygun olması gerekir. Bu yönetmeliklere
uymak, kullanıcının sorumluluğu altındadır.
HP, kurulumların bir mürekkep buharı çıkarma ve bitirme
sistemi veya bir HP Hava Arıtma Sistemi kullanmasını önerir.
Mürekkep buharlarını dışarıdaki atmosfere atan bir sistem
kurmadan önce, yerel hava kalitesi denetim yetkililerine
danışın. Tüm yerel, devlet ve federal hava kirliliği kontrol
yönetmelikleri ve inşaat yasalarına uymak, sizin
sorumluluğunuz altındadır.
Taban, tavan, iç duvarlar ve dış duvarlarda kanal ve delikler
gerektiğinde, bunların yazıcı alana getirilmeden önce
planlanıp tamamlanması gerekir. Bu, yapı toz ve
kalıntılarından kaynaklı olarak yazıcıya gelebilecek hasarı
önler. Geçerli tüm yerel, devlet ve federal yapı yasalarına
ve kanal tesislerinin kurulumuyla ilgili yönetmeliklere uymak,
sizin sorumluluğunuz altındadır.
Yazıcının, yazıcının ağırlığını (500 kg (1100 lb) - Mürekkep
ve Ortam dahil) ve en az iki kişinin ağırlığını destekleyecek
kapasitedeki bir zemine kurulması gerekir.
Yazıcıyı kendiniz sökmeyin veya onarmayın. Yazıcıyı yeni
bir konumda yeniden yüklemeyin. Servis için yerel HP Servis
Temsilcinizi arayın.
Yazıcıyı, açık alev, kıvılcım veya diğer ateş kaynaklarının
8 metre (25 fit) yakınına kurmayın.
Yazıcının 8 metre (25 fit) yakınında sigara içmeyin.
Yazıcıda kullanılan mürekkepler ve HP Temizleme ve
Bakım setlerindeki sıvılar, organik bir çözücü (etilen glikol
monobütil eter asetat, CAS No. 112-07-2) içerir. Organik
çözücülerin işlenmesi, kullanılması, depolanması ve
imhasıyla ilgili tüm yerel, devlet ve federal yönetmeliklere
uyun.
Mürekkebin cilt, göz ve giysilere dokunmasından kaçının.
Cildinizi derhal sabun ve suyla yıkayın.
Mürekkep bulaşan giysileri cilde temas etmeden çıkarın.
Gözlerinize mürekkep sıçradığında uygun bir göz
yıkama istasyonunu kullanın ve gerekirse doktora
başvurun.
Uygun bir göz yıkama istasyonu yoksa, gözlerinizi soğuk
suyla yıkayın ve gerekirse doktora başvurun.
Mürekkebi yutmayın. Yutulduğunda, kusturmaya çalışmayın
ve derhal tıbbi yardıma başvurun.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 5
Mürekkep Kartuşlarını, Temizleme ve Bakım setlerini ve Atık
Mürekkep Şişelerini çocukların ulaşamayacağı bir yerde
saklayın.
Temizleme ve Bakım Setlerinde kullanılan mürekkep ve
sıvılar yanıcıdır. Yazıcıyı, açık alev, kıvılcım veya diğer ateş
kaynaklarının 8 metre (25 fit) yakınında kullanmayın veya
depolamayın.
Bir HP Atık Mürekkep Şişesinin daima yazıcı ON (AÇIK)
konumuna getirilmeden takılması gerekir. Otomatik ve
manuel servis döngüleri, bir HP Atık Mürekkep Şişesi’nde
toplanması gereken atık mürekkep oluşturur.
Atık mürekkep yanıcıdır. Atık mürekkep içeren bir HP Atık
Mürekkep Şişesini açık alevlerden, kıvılcımlardan veya
diğer ateş kaynaklarından uzak tutun.
6 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Yazıcının düz bir yüzeye kurulması gerekir.
Ortam rulolarını dikkatle taşıyın. Bunlar ağır olabilir ve dar
yerlerde taşınmaları zor olabilir. Bazı durumlarda ortam
rulolarını iki kişinin taşıması ve kurması gerekir. Bir ortam
rulosunu düşürmek, kişisel yaralanmalara veya yazıcıda
hasara yol açabilir.
Her türlü ortam, kağıt, kullanılan temizleme ve bakım sarf
malzemeleri ve mürekkebe batırılmış bezlere, yanıcı
malzeme olarak davranın. Uygun bir şekilde kullanın ve
imha edin.
Yazıcıyı benzen veya boya tineriyle temizlemeyin.
Bu, yazıcıya zarar verebilir.
Yazıcıyı yumuşak bir bezle silerek temizleyin. Nötr
deterjanla ıslatılmış bir bez kullanılabilir. Yazıcının içine sıvı
girmesine izin vermeyin. Aksi takdirde yangın ve elektrik
çarpması riskine ve arızaya neden olabilir.
Yazıcı kafasının püskürtme uçlarına asla dokunmayın.
Bunlar çok kolay zarar görebilir veya tıkanabilir.
Kağıt yolundaki ısıtıcı yüzeylerine dokunmayın. Yanıklara
neden olabilir. Isıtıcıların yakınındaki yazıcı parçalarına
dokunurken dikkat edin.
Yazıcının ağırlığı paketlenmiş olarak yaklaşık 650 kg’dır
(1430 Ib). Paketlenmiş Yazıcıyı taşımak ya da nakletmek
için bir forklift kamyonu kullanılmalıdır. Aksi halde,
paketlenmiş Yazıcının ağırlığı, bunu kaldırmak isteyen
herhangi birinin yaralanmasına sebep olabilir.
Yazıcının güvenli bir şekilde çalışmasını sağlamak için, bu Kurulum
Kılavuzunda bulunan tüm dikkat ve uyarılarına uyun.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 7
Kurulum ve Taşımayla ilgili Genel Notlar
Yazıcıyı tam ve doğru kullanmak için aşağıdaki öğelere dikkat edin.
Kurulum ve Depolamayla ilgili Notlar
1 Yazıcıyı, doğrudan güneş ışığına veya güçlü bir ışık kaynağına maruz
kalacağı bir alana kurmayın.
2 Yazıcıyı, zeminden güçlü titreşim alacağı bir yere kurmayın.
3 Yazıcıyı tozlu bir ortamda kurmayın. Yazıcıyı alana taşımadan önce birikmiş
her türlü tozu giderin.
4 Yazıcıyı iyi havalandırılmış bir alanda kurun ve çalıştırın.
5 Yazıcıyı, klima, ısıtıcı veya fanlardan gelen havayı doğrudan aldığı bir yere
kurmayın.
6 Yazıcıyı, belirtilen çalışma koşullarına uygun bir alanda kullanın.
7 Yazıcının düz bir yüzeye kurulması gerekir:
8 Yazıcının 0,2 dereceden fazla eğilmemesi gerekir. Taşıma sırasında
eğilmemesi gerekir. Yazıcı düz bir yüzeye kurulmadığında, yazdırma kalitesi
bozulabilir veya Yazıcı arızalanabilir. Yazıcının hareket etmesini önlemek
için, kasterleri kilitlediğinizden emin olun.
9 Yazıcının etrafında bakım için yeterli boşluk kalması gerekir:
Sol boşluk: 0,4 metre (1,32 fit).
Sağ boşluk: 0,4 metre (1,32 fit).
Ön boşluk: 1 metre (3,3 fit).
Arka boşluk: 1 metre (3,3 fit).
Bu boşluklar ayrıca Yazıcıyı havalandırmak için de gereklidir.
10 Göz yıkama istasyonları, yangın söndürme aygıtları, eldiven ve güvenlik
gözlüğü dispenserleri ve ateşe dayanıklı atık depolama kapları gibi güvenlik
donanımlarına derhal erişebilmek için yazıcının etrafında yeterli boşluk
kalmasını sağlayın ve bunu koruyun.
11 Hava Arıtma Sistemi yüklendiğinde, yazıcıdan gelen çıkış hortumları için
yeterli alan bırakın. Bu hortumları ve Hava Arıtma Sistemini, takılma tehlikesi
oluşturmayacak veya yazıcının ortam yükleme ve boşaltma, Mürekkep
Kartuşlarını değiştirme, Atık Mürekkep Şişesini inceleme ve değiştirme gibi
işlemlerini engellemeyecek bir yere yerleştirin.
12 Yazıcıya bir veya iki kişi tarafından ağır ortam rulolarının taşınabilmesi için,
yazıcının sağ veya sol tarafında yeterli aralık bırakın ve bunu koruyun.
13 Yazıcıyı, sıcaklık değişikliklerinin, yazıcının içinde yoğuşmaya neden
olabileceği bir alanda kurmayın. Yoğuşma olduğunda yazıcı arızalanabilir
veya düzgün yazmayabilir.
Sarf malzemeleriyle ilgili önlemler
Daima Gerçek HP Mürekkep Kartuşları, HP Temizleme ve Bakım Setleri ve
HP Atık Mürekkep Şişesi kullanın. Bunlar, yüksek kaliteli resim performansı
ve güvenilir yazıcı çalışması için tasarlanmıştır. HP sarf malzemesi olmayan
sarf malzemelerinin kullanılması, kötü yazdırma kalitesine, yazıcının
arızalanmasına veya yazıcı hatasına veya bir güvenlik tehlikesine neden
olabilir.
8 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
İçindekiler 1
Kuruluma Genel Bakış 1-1
Kurulum Yerinin Denetimi 2-1
Kutunun İçindekiler 3-1
Paketten Çıkarma ve Kurulum 4-1
Yazıcı Ayar ve Çalışmasının Denetimi 5-1
Yazıcı Bağlantısı 6-1
Sistem Çalışma Denetimi 7-1
İçindekiler
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 9
İçindekiler
10 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kuruluma Genel Bakış
Giriş 1-2
Gerekli İnsan Gücü 1-2
Gereken Araçlar 1-2
1
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 1-1
Kuruluma Genel Bakış
Kuruluma Genel Bakış
Giriş
Bu Kurulum Kılavuzu, Yazıcıyı kurarken ilgili adımları izlemenizde size
yardımcı olur.
Yazıcının ana gövdesinin ağırlığı yaklaşık 380 kg (836 Ib), toplam
ambalajlı ağırlığı ise yaklaşık 650 kg’dır (1430 Ib). Yazıcıyı taşımak için bir
forklift kamyonu veya bir araba kullanın. Yolun önceden kontrol edilebilmesi
ve Yazıcıyı kaldırmak için önceden yeterli sayıda insanın hazırlanması
yardımcı olur.
Gerekli İnsan Gücü
Yazıcıyı Paketinden Çıkarma Yerine Taşıma *
Yapılan İş Gerekli
İnsan Gücü
Yazıcıyı Paketinden Çıkarma 2
Yazıcıyı Kurulum Yerine Taşıma 2
Yazıcıyı Kurma 1
* Yazıcının ağırlığı paketlenmiş olarak yaklaşık 650 kg’dır
(1430 Ib). Paketlenmiş Yazıcıyı taşımak ya da nakletmek
için bir forklift kamyonu KULLANILMALIDIR. Aksi halde,
paketlenmiş Yazıcının ağırlığı, bunu kaldırmak isteyen
herhangi birinin yaralanmasına sebep olabilir.
Gereken Araçlar
Yazıcıyı düzgün bir biçimde kurmak için aşağıdaki aletler gerekir:
Kesici penseler: Plastik şeritleri ve yalıtım kilit bağlantılarını kesmek
için.
Kesici: Her türlü paketleme malzemesini kesmek için.
Yıldız (Phillips) tornavida: Yazıcının ana gövdesini tutan vidaları
sökmek için (kutuda bulunur).
10 mm'lik Anahtar (2): Tüm sabitleme cıvatalarını sökmek için.
13 mm'lik Anah tar: Tüm sabitleme cıvatalarını sökmek için.
17 mm'l ik Ana htar: Tüm sabitleme cıvatalarını sökmek için.
6 mm Allen Anahtarı: Tüm sabitleme cıvatalarını sökmek için.
1-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kurulum Yerinin Denetimi
Sıcaklık ve Nem 2-2
Güvenlik Donanımları Gereksinimleri 2-3
Kurulum Zemini Gereksinimleri 2-4
Yazıcının Boyutları ve Ağırlığı 2-5
Yazıcı Konumu Alan Gereksinimleri 2-5
Güç Beslemesi Gereksinimleri 2-6
1
2
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 2-1
Kurulum Yerinin Denetimi
Kurulum Yerinin Denetimi
Kurulumdan önce, gün kaynağını da içeren çevre koşullarının denetlenmesi
gerekir. Bu nedenle, planlanan kurulum yerini yazıcıyı teslim etmeden önce
denetlemek daha iyi olur. Bu bölüm, nelerin kontrol edileceğinin ayrıntılarını
belirtir.
Sıcaklık ve Nem
Yazıcının düzgün bir biçimde çalışmasını sağlamak için sıcaklık ve nemin
sürekli sabit tutulması gerekir. Bunlar, kurulum yeri için gerekli sıcaklık ve
nem koşullarıdır.
Sıcaklık Aralıkları
Çalışma: 15 ila 30°C (59 ila 86°F).
Çalışmama/Depolama: 5 ila 35°C (41 ila 95°F).
En yüksek baskı kalitesini elde etmek için, yazıcıyı 20 ile 25°C (68 ile 77°F)
arasındaki en iyi sıcaklık ortamında kullanın.
Bağıl Nem (yoğuşma yok)
Çalışma: %30 ile 70 arasında bağıl nem.
Çalışmama/Depolama: %10 ile 80 arasında bağıl nem.
En yüksek baskı kalitesini elde etmek için, yazıcıyı %40 ile 60 arasındaki en
iyi bağıl nem ortamında kullanın.
Sıcaklık Değişimi (yoğuşma yok)
Çalışma: 10°C/saat (50°F/saat) veya daha az.
Çalışmama/Depolama: 10°C/saat (50°F/saat) veya daha az.
Diğer Çevre Etkenleri
Yeri, aşağıdaki çevre etkenleri için kontrol edin:
Yazıcıyı, klima, ısıtıcı veya fanlardan gelen doğrudan hava akımını aldığı
bir yere kurmayın.
Yazıcıyı, doğrudan güneş ışığına veya güçlü bir ışık kaynağına maruz
kalacağı bir yere kurmayın.
Yazıcıyı, zeminden güçlü titreşim alacağı bir yere kurmayın.
Yazıcıyı tozlu bir ortamda kurmayın. Yazıcıyı alana taşımadan önce
birikmiş her türlü tozu giderin.
Yazıcıyı iyi havalandırılmış bir alanda kurun ve çalıştırın.
Yazıcı kurulumunun, uçucu organik bileşenlerin çalışma yerindeki
emisyonları ile ilgili yerel, devlet ve federal yönetmeliklere uygun olması
gerekir. Bu yönetmeliklere uymak, kullanıcının sorumluluğu altındadır.
HP, kurulumların bir mürekkep buharı çıkarma ve bitirme sistemi veya bir
HP Hava Arıtma Sistemi kullanmasını önerir. Mürekkep buharlarını
dışarıdaki atmosfere atan bir sistem kurmadan önce, yerel hava kalitesi
denetim yetkililerine danışın. Tüm yerel, devlet ve federal hava kirliliği
kontrol yönetmelikleri ve inşaat yasalarına uymak, sizin sorumluluğunuz
altındadır.
2-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kurulum Yerinin Denetimi
Taban, tavan, iç duvarlar ve dış duvarlarda kanal ve delikler
gerektiğinde, bunların yazıcı alana getirilmeden önce planlanıp
tamamlanması gerekir. Bu, yapı toz ve kalıntılarından kaynaklı olarak
yazıcıya gelebilecek hasarı önler. Geçerli tüm yerel, devlet ve federal
yapı yasalarına ve kanal tesislerinin kurulumuyla ilgili yönetmeliklere
uymak, sizin sorumluluğunuz altındadır.
Güvenlik Donanımları Gereksinimleri
Yazıcının güvenli kullanımı, çoğu sınai güvenlik sarf malzemesi şirketinde
bulunan özel güvenlik donanımının kurulumunu gerektirir. Örneğin yerin
hazırlanması ve havalandırılması, tehlikeli atıkların imhasıyla ilgili koşullar
veya kişisel koruyucu donanımların kullanımı gibi, Çevre, Tehlike ve
Güvenlikle ilgili geçerli tüm yasa ve yönetmeliklere uymak, müşterinin
sorumluluğu altındadır.
Yangın Söndürme Aygıtı
Uygun taşınabilir yangın söndürme aygıtları köpük, CO2, kuru kimyasallar
ve püskürtülen su sağlar. Fışkıran su, yangın söndürme aygıtı olarak
kullanılmamalıdır. Taşınabilir bir yangın söndürme aygıtının, mürekkep,
atık mürekkep ve temizlik ve bakım sıvılarının kullanıldığı veya depolandığı
yerlerde görünür ve erişilebilir konumlara yerleştirilmesi gerekir.
Göz Koruması
Müşterinin, bakım işlemlerini gerçekleştirmek için kullanabileceği güvenlik
gözlükleri bulundurması gerekir. HP ayrıca yerel mesleki sağlık ve güvenlik
yönetmeliklerine uygun bir göz yıkama istasyonunun da kurulmasını önerir.
Güvenlik Eldivenleri
Müşterinin, HP Temizleme ve Bakım Setlerindeki atık mürekkep ve sıvılarla
uğraşırken kullanılmak üzere lastik eldiven sağlaması gerekir. Nitril tek
kullanımlık eldivenler önerilir.
Yanıcı Atık Deposu
Müşterinin, mürekkeple ıslanmış kağıt ve HP Temizleme ve Bakım Setlerinden
çıkan kullanılmış bezler ve damlalıklar gibi yanıcı atıklarla ilgili yerel yangın
güvenliği yönetmeliklerine uygun depolama kaplarını sunması gerekir.
Kapların, “Dikkat: Yanıcı Atık Deposu”nu net bir şekilde belirtecek şekilde
etiketlenmesi gerekir. İçindekilerin boşaltılması ve mürekkep atığının
imhasıyla ilgili yönetmeliklere göre düzenli olarak imha edilmesi gerekir.
Malzeme Güvenlik Veri Sayfaları (MSDS)
MSDS’ler, HP düşük çözücülü mürekkepler ve HP Temizleme ve Bakım Setleri
de dahil, sarf malzemeleri için sunulur. Müşterinin bir set MSDS’yi koruyucu
bir plastik kılıfın içinde ve kullanıma hazır bir şekilde çalışma alanında
tutması gerekir. Operatörlerin kişisel korunmaları için MSDS’leri okuyup
bunlara başvurması gerekir.
Güvenlik İşaretleri
Müşterinin yangın ve diğer tehlikelere karşı uyarmak için yazdırma
alanındaki duvarlara güvenlik işaretleri asması gerekir.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 2-3
Kurulum Yerinin Denetimi
Kurulum Zemini Gereksinimleri
Zeminin Düz Olması Gerekir
Yükü düzleme ayakları üzerinden düzgün bir şekilde dağıtmak ve yazıcıyı
yatay tutmak için zeminin düz olması gerekir.
Düzlük: Yazıcının alt kısmındaki uzun ve kısa tarafların her ikisinde
0,2 derece içinde (gözle denetim).
Yazıcının içinde oturduğu zeminin makaraları bulunur, dolayısıyla kurulum
yerine taşınırken yerde yazıcının yolunu engelleyici hiçbir engelin
bulunmaması gerekir.
Zeminin Yeterince Güçlü Olması Gerekir
Zeminin, yazıcının ağırlığını taşımaya yetecek kadar gücü olması gerekir.
Dört makarayı desteklemesi gereken zeminin gücü aşağıda gösterilmiştir:
Yazıcının ağırlığı: 380 kg (836 Ib) (ortam ve sarf malzemeleri hariç
Her makaradaki yük: 100 kg (220 lb) veya daha az
Aktarma Yöntemi
Alanı, yazıcıyı aktarmak için hazırlayın ve yolda engel olup olmadığını
Farklı zeminler arasındaki Yazıcıyı (paketli ya da paketinden çıkarılmış)
Yazıcının yana yatmasını önlemek için, Nakliye Aracı ve son kurulum
Paketli yazıcının brüt ağırlığı yaklaşık 650 kg (1430 lb) olduğundan,
Eğer paketlenmiş yazıcının kenarları için bir forklift kullanılması
Aktarma sırasında yazıcıyı daima yatay tutun.
Yazıcıyı taşırken varolan herhangi bir tesise hasar vermemeye özen
olmak üzere).
denetleyin. Yoldaki her türlü engeli kaldırın.
kaldırmak için bir kaldıraç kullanılması zorunluysa, Yazıcıyı kaldırmak
için yeterince büyük olduğundan emin olmak için kaldıracın boyutlarını
onaylayın.
alanı arasında hiçbir merdiven olmadığından emin olunuz.
bir forklift kamyonuyla veya bir arabayla taşınması gerekir.
zorunluysa, bu durumda iki forklift kullanılması tavsiye edilir.
gösterin.
2-4 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kurulum Yerinin Denetimi
Yazıcının Boyutları ve Ağırlığı
Paketlenmiş olarak
Boyutlar (metre): 3,95 (En) x 1,10 (Derinlik) x 1,70 (Yükseklik).
Boyutlar (fit): 13,00 (En) x 3,60 (Derinlik) x 5,60 (Yükseklik).
Ağırlık 650 kg (1430 lb).
Paketinden çıkarılmış olarak
Boyutlar (metre): 3,71 (En) x 0,89 (Derinlik) x 1,21 (Yükseklik).
Boyutlar (fit): 12,20 (En) x 2,90 (Derinlik) x 4,00 (Yükseklik).
Ağırlık: 380 kg (836 Ib) (Ana Birim ve Duruş – Ortam ve Mürekkep hariç
olmak üzere).
Yazıcı Konumu Alan Gereksinimleri
Yazıcının etrafında, yazıcının sarf malzemelerini değiştirmek, çizim ve
grafikleri yazdırmak ve havalandırma için yeterli boşluk bulunması gerekir.
Ayrıca yazıcıyı onarmak veya servis parçalarını değiştirmek için, aşağıda
gösterildiği gibi kurulum/bakım boşluğu gerekir.
A = 1 metre (3,3 feet).
B = 0,4 meter (1,32 fit).
Ayrıca en düşük yükseklik gereksinimi 5,6 fit (1,7 metre) şeklindedir.
Belirtilen alan sadece yazıcı için kullanılabilir. HP Kurutucusu,
HP Hava Arıtma Sistemi ve PC kurulduğunda daha fazla alan gerekir.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 2-5
Kurulum Yerinin Denetimi
Güç Beslemesi Gereksinimleri
Güç kablosunu güç kaynağına bağlama özellikleri aşağıda gösterilmiştir.
Güç Kaynağı Özellikleri
Yazıcının güç kaynağı gereksinimleri, burada gösterilmiştir:
AC1: Yazıcı için AC.
AC2: Isıtıcı ve Sarma Motoru için AC.
Güç kaynağı voltajı AC1: 200 - 240 V AC ±%10, tek faz
AC2: 200 - 240 V AC ±%10, tek faz
Güç frekansı AC1: 50/60 Hz ± %1
AC2: 50/60 Hz ± %1
Orantılı Akım AC1: 2A
AC2: 8A
Güç tüketimi AC1: 200 W veya daha az
AC2: 1400 W veya daha az (200 VAC girdi)
AC2: 1800 W veya daha az (230 VAC girdi)
Elektrik fişi HP tarafından sağlanan Elektrik Fişi
Elektrik kablosunun
uzunluğu
Yazıcının iyi bir şekilde topraklandığından emin olun.
Yazıcı topraklanmadığında, elektrik çarpmasına, yangına
ve elektromanyetik girişime maruz kalmaya neden olabilir.
AC Çıkışı
Elektrik kablosunun uzunluğu 4,5 metredir (15 fit). Yazıcının arkasının
4,5 metre (15 fit) yakınında bir elektrikli güç kaynağı bulunmalıdır.
Bina Kurulumu
Bina kurulumundaki devre kesicinin, yazıcı kurulumu tarafından eklenen
elektrik yüküne dayanabileceğinden emin olun.
4,5 metre (15 fit)
2-6 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kutunun İçindekiler 3
Kutunun İçindekiler 3-2
Standart Bileşenler 3-2
3
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 3-1
Kutunun İçindekiler
Kutunun İçindekiler
Kurulum Kılavuzunun bu Bölümü, yazıcıyı paketinden çıkarma, taşıma ve
kurma için temel bir bilgi gerektiğinden, yazıcı yapılandırmasını ve farklı
bileşenlerin adlarını gösterir.
Yazıcı, üç ana bileşenden oluşur:
Standart bileşenler.
Tüketim malzemeleri.
İsteğe bağlı aksesuarlar.
Standart bileşenler, tüm yapılandırmalar için ortaktır, ancak isteğe bağlı
aksesuar ve tüketim malzemeleri, müşteri tarafından seçilir.
Standart Bileşenler
1 Yazıcının Ana Gövdesi (çekme makarası dahil)
2 Ortam rulosu (2) (Kurulum için 1 rulo).
3 İki (2) Atık Mürekkep Şişesi.
4 104" Kağıt Boru (2).
5 İki (2) Elektrik kablosu (1 tane Yazıcı için, 1 tane Isıtıcı için).
6 USB Kablosu.
7 Altı adet 1000cc Renkli Mürekkep Kartuşu
8 Kullanıcı Kılavuzu ve Yazıcı Bakım Kılavuzu (Basılı ve CD-ROM’da).
9 Tornavida.
10 Düzenli Bakım seti (Silici ve Kapak Temizleme Setleri).
11 Çıkış Eki Seti.
12 Kenar Isıtıcı (ekleme vidaları ile).
13 Ana Kaydırma Çubuğu (2) - iki Kenar Durdurucusu (fazladan iki kenar
durdurucusu, Aksesuar Kutusuna eklenmiştir).
14 Alt Kaydırma Çubuğu.
15 Germe Çubuğu (3).
16 Germe Çubuğu Kılavuzu (2).
17 Germe Çubuğu Tutucusu (5).
18 Kağıt Boru Kenarı (2).
19 Kaydırma Çubuğu Kolu.
20 Kağıt Ayar Sayacı.
21 Germe Çubuğu ve Sabitleme Halkaları için Kenarlar (2).
22 Ayak Şalterleri (2).
23 Astar Ayırıcı Çubuğu Seti.
24 Astar ile kullanılmak üzere Özel Kenar Korumaları.
25 Çift Taraflı Rulo Seti.
26 Astar Rulosu.
27 Lastik Boşluk Tutucuları (A, B ve C).
3-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Kutunun İçindekiler
1
2
3
4
11
5
7
9
6
8
10
12
13
14
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 3-3
Kutunun İçindekiler
19
21
17
15
16
18
20
22
23
24
25
26
27
3-4 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Paketten Çıkarma Alanına Aktarma 4-2
Paketten Çıkarma Alanının Seçilmesi 4-2
Aktarma Yöntemi 4-2
Yazıcıyı ambalajından çıkarma 4-3
Yazıcı Kurulumu 4-13
TÜM Paketleme Malzemelerini Çıkartma 4-13
Arka Isıtıcıyı kurun 4-14
Atık Mürekkep Şişesinin Takılması 4-17
Mürekkep Borularının Yazıcı Kafalarına bağlanması 4-19
Taşıyıcının engelini kaldırma 4-25
Germe Çubuğu Kılavuzlarını kurun 4-26
Germe Çubuğu Tutucularını kurun 4-30
Ayak Şalterlerini kurun 4-31
Temizleme Aracı Süngerine Temizleme Aracı Sıvısının
Uygulanması 4-33
Mürekkep kartuşlarının takılması 4-34
Elektrik Kablosunu bağlayın ve yazıcıyı Açın 4-36
Motor Hatası 11E0 4-37
İlk Mürekkep Doldurma 4-38
Yazıcı Kurulumu Tamamlandı Yönergeleri 4-40
Çıkış Eklerini Takma 4-41
Seperatör Çubuğu Tutucularını kurun 4-42
Yazıcıyı aktarma 4-44
3
4
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-1
Paketinden Çıkarma ve Kurulum
Paketinden Çıkarma ve Kurulum
Bu yazıcıyı paketinden çıkarmak ve kurmak için gerekli süre yaklaşık iki
saattir.
Ani sıcaklık değişiklikleri, yazıcının içinde yoğuşmaya ve bu
da bozulmasına neden olabilir.
Kurulum yerindeki oda sıcaklığıyla dışarısının sıcaklığı
arasında büyük bir fark olduğunda, örneğin kışın,
kuruluma başlamadan önce yazıcının bir saat veya
daha fazla kutusunda kalmasını sağlayın.
1. Yazıcıyı yaklaşık bir saat boyunca oda sıcaklığıyla harici
sıcaklık arasındaki bir ara sıcaklıkta bekletin.
2. Yazıcıyı iki saatten fazla oda sıcaklığında bırakın.
Paketten Çıkarma Alanına Aktarma
Paketten Çıkarma Alanının Seçilmesi
Bir paketten çıkarma alanını seçerken aşağıdaki önlemlerin alınması
gerekir:
1 Yazıcı, hassas bir donanım parçasıdır, o yüzden titreşim ve darbelerin
performansı üzerinde ciddi bir etkisi olabilir. Paketten çıkarma alanının
asıl kurulumlar yerine olabildiğince yakın olması gerekir.
2 Paketten çıkarma alanının, paket malzemelerini, yedek parçaları ve
kurulması gereken her türlü aksesuar geçici olarak sığacak büyüklükte
olması gerekir.
A = 9,0 metre (29, 5 fit ).
B = 2,5 meters (8,3 fit).
A
B
3 Paketten çıkarma işlemi biraz gürültü yapabilir. Mümkünse insanları gereksiz
yere rahatsız etmeyecek bir yer seçmeye çalışın.
Aktarma Yöntemi
Alanı, yazıcıyı aktarmak için hazırlayın ve yolda engel olup olmadığını
denetleyin. Yoldaki her türlü engeli kaldırın.
Paketli yazıcının brüt ağırlığı yaklaşık 650 kg (1430 lb) olduğundan,
bir forklift kamyonuyla veya bir arabayla taşınması gerekir.
Aktarma sırasında yazıcıyı daima yatay tutun.
Yazıcıyı taşırken varolan herhangi bir tesise hasar vermemeye özen
gösterin.
4-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Yazıcıyı ambalajından çıkarma
Lütfen paketinden çıkarma işlemine başlamadan önce tüm
yönergeleri iyice okuyun. Yazıcı ağırdır ve işlemleri doğru bir
şekilde izlemediğinizde kişisel yaralanmaya veya yazıcıya
hasar gelmesine neden olabilirsiniz.
1 Kesiciyi kullanarak dört adet Plastik Sabitleme Şeridi (1), kutuyu sabitleyerek
kesin.
1
2 Kutudaki plastik koruyucu kılıfı (1) söküp atın.
3 Üst Kapağı (1) Kutudan çıkartın.
1
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-3
Paketinden Çıkarma ve Kurulum
4 Paketleme bantını (1) Kutunun her iki tarafından çıkartın.
5 Dört plastik sapı (1) kutunun her bir tarafından çıkartın ve atın.
1
1
6 Dış kolları (1) Kutunun her iki tarafından çıkartın.
1
7 Dış panelleri (1) Kutunun her iki tarafından çıkartın.
1
4-4 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
8 Bir 13 mm Anahtar kullanarak, her iki tarafta üstteki demir çerçeveyi (2)
sabitleyen üç Cıvatayı (1) çıkartın ve atın.
2
1
9 Her iki taraftan üstteki demir çerçeveyi (1) çıkartın.
1
10 İki 10 mm Anahtarı kullanarak, her iki kenardaki ve merkezdeki
Destek Çerçevelerini (2) sabitleyen Cıvataları ve Somunları (1) çıkartın.
2
1
Bazı yazıcılar, Destek Çerçevesine kaynaklanmış Somunlar ile
gelebilir. Bu durum söz konusu olduğunda, Cıvataları sökmek
için sadece bir adet 10 mm Anahtara ihtiyacınız olacaktır.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-5
Paketinden Çıkarma ve Kurulum
11 Her iki kenardan ve merkezden Destek Çerçevelerini (1) çıkartın.
12 Her iki kenardan tıkaçları (1) çıkartın.
1
1
13 Bir 13 mm Anahtar kullanarak, her iki tarafta alttaki demir çerçeveyi (2)
sabitleyen iki Cıvatayı (1) çıkartın ve atın.
1
2
1
4-6 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
14 Her iki taraftan alttaki demir çerçeveyi (1) çıkartın.
1
15 Yazıcıdaki plastik koruyucu kılıfı (1) söküp atın.
1
16 Bir Kesici kullanarak, her iki kenarda çeşitli aksamları sabitleyen PP
Bantlarını (1) kesin ve atın.
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-7
Paketinden Çıkarma ve Kurulum

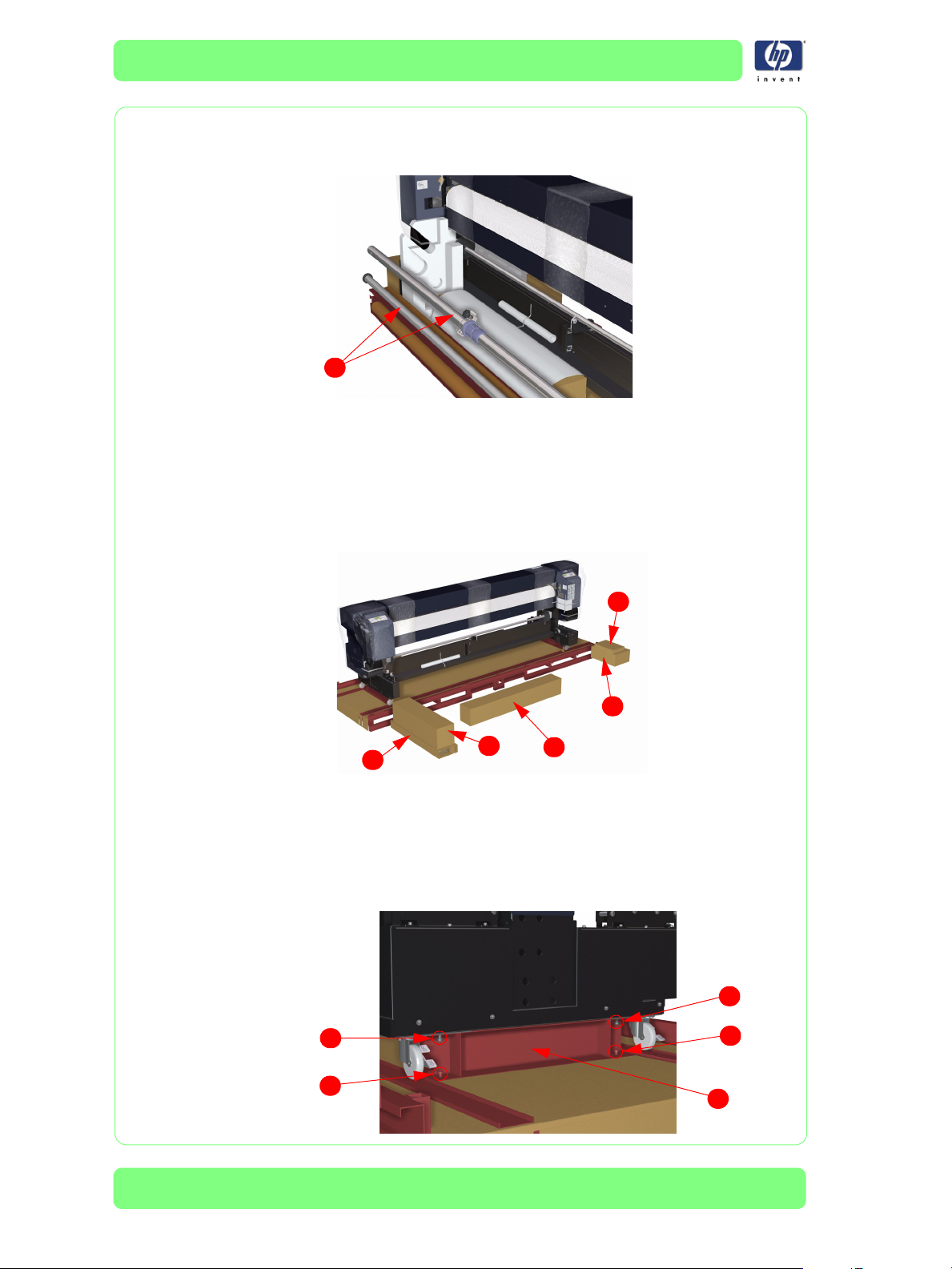

17 Yazıcının her iki tarafından çeşitli Kaydırma Çubuğunu ve Germe
Çubuklarını (1) çıkartın. Aynı zamanda, Kenar Isıtıcısını dikkatli bir
şekilde Köpüklerden çıkartın.
1
18 Aşağıdaki parçaları içeren kutuları çıkartın:
Mürekkep Kartuşları (1).
Aksesuarlar (2).
Ayak Şalterleri (3).
Atık Mürekkep Şişeleri (4).
Rampalar (5).
1
3
4
5
2
19 Paletin içindeki tüm gevşek kutuları veya paketleme öğelerini çıkartın.
Tüm standart bileşenlerin hazır olup olmadığını kontrol etmek için Sayfa 3-2
altındaki listeyi kullanın.
20 Yazıcının sol tarafını palete sabitleyen Metal Braketin (3) her bir kenarından
bir Sabitleme Cıvatasını (1) (6 mm Allen Anahtarını kullanarak) ve bir
Sabitleme Cıvatasını (2) (17 mm Anahtar kullanarak) söküp atın.
1
1
1
2
2
4-8 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
3
Paketinden Çıkarma ve Kurulum

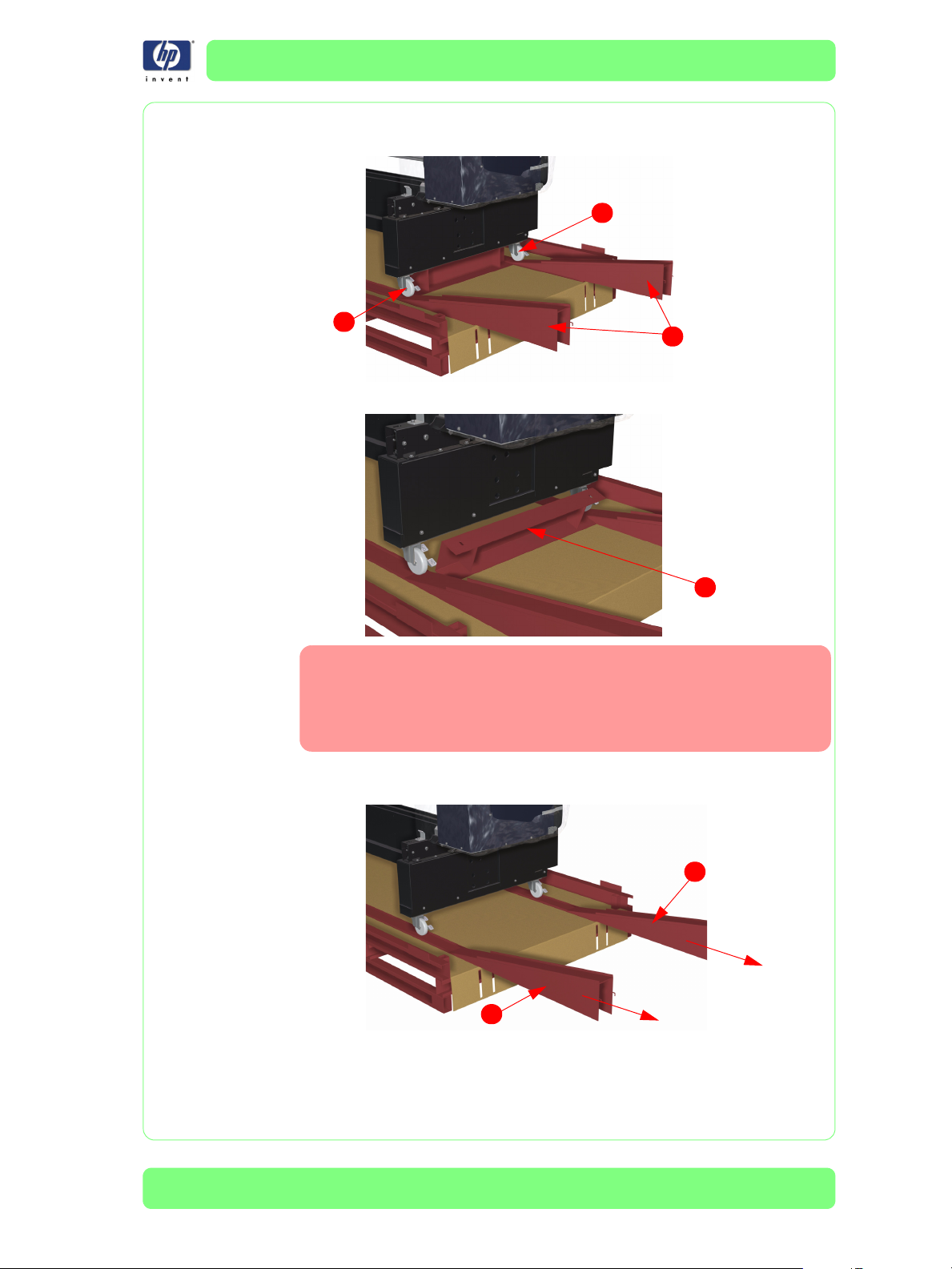

21 Bir kişi Yazıcıyı ters kenardan desteklerken (tutarken), Yazıcıyı kaldırmak için
tekerlek çarklarının (2) altına iki Rampayı (1) yerleştirin.
2
2
22 Yazıcı yeterince kaldırıldığında, Metal Braketi Yazıcının altından çıkartın.
Metal Braketi çıkartmadan önce, yazıcının her iki taraftaki
ayaklarının yeterince (iki kişinin yardımıyla) kaldırılmış
olduğundan emin olun. Metal Braket sökülürken yazıcının
ayakları KALDIRILMADIĞINDA, yazıcı biraz devrilip,
yazıcının ayaklarına zarar gelmesine neden olabilir.
23 Yazıcının yavaşça ve düzgün bir biçimde indirilmesi için Rampaları (1) azar
azar çıkartın.
1
1
1
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-9
Paketinden Çıkarma ve Kurulum

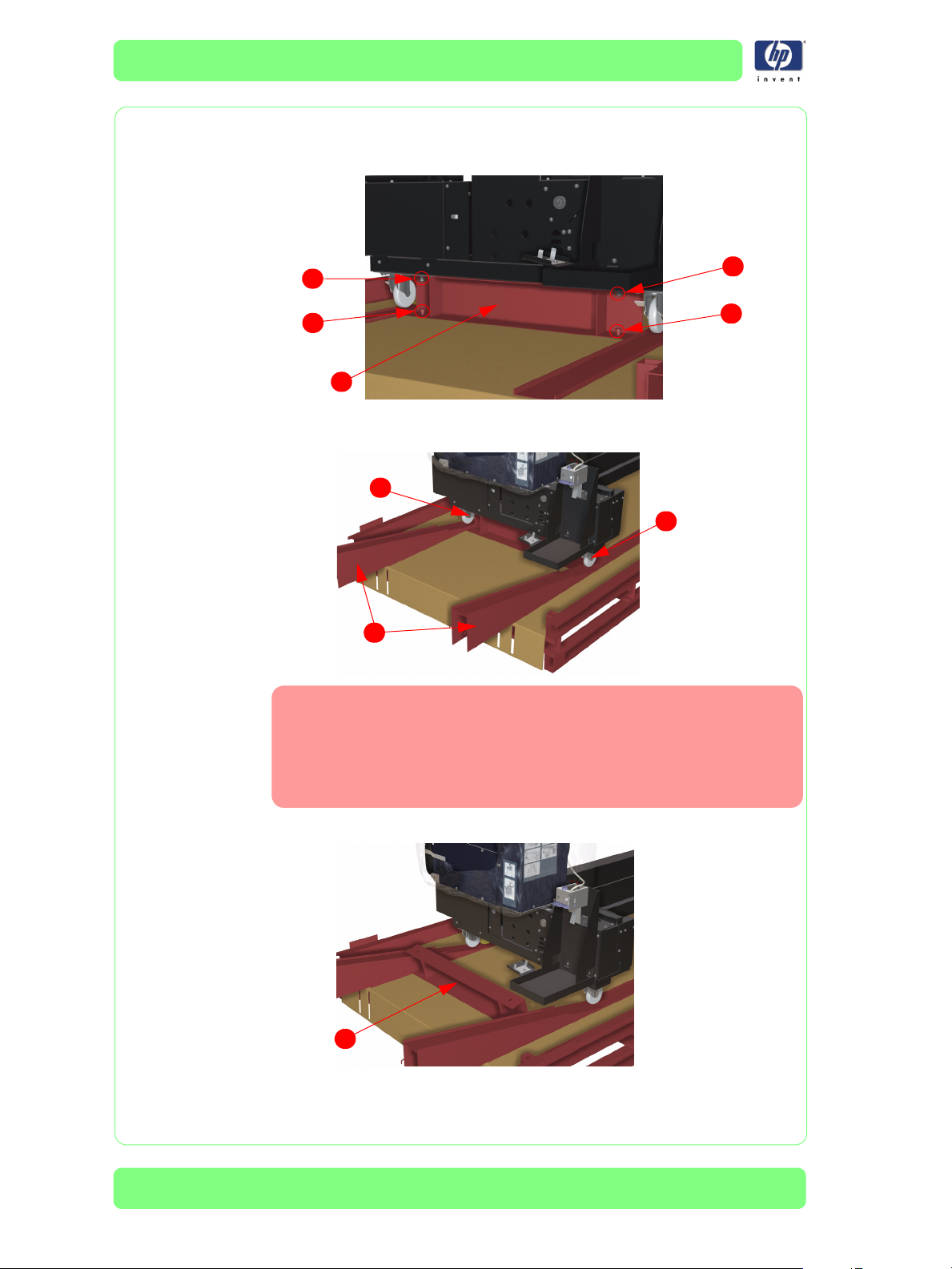

24 Yazıcının diğer tarafını palete sabitleyen Metal Braketin (3) her bir
kenarından bir Sabitleme Cıvatasını (1) (6 mm Allen Anahtarını kullanarak)
ve bir Sabitleme Cıvatasını (2) (17 mm Anahtar kullanarak) söküp atın.
1
2
3
25 Bir kişi Yazıcıyı ters kenardan desteklerken (tutarken), Yazıcıyı kaldırmak için
tekerleklerin (2) altına iki Rampayı (1) yerleştirin.
2
2
1
Yazıcının bir kenarındaki Metal Braket zaten çıkartılmıştır,
bu yüzden Yazıcının bu tarafından Metal Braketi
çıkartırken Yazıcıyı desteklediğinizden emin olun.
Bu gerçekleştirilemezse, Yazıcının öne doğru düşmesine
sebep olur ve yazıcıya ve Yazıcıya yakın olan herhangi
bir kişiye zarar verebilir.
1
2
26 Yazıcı yeterince kaldırıldığında, Metal Braketi (1) Yazıcının altından çıkartın.
1
4-10 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Metal Braketi çıkartmadan önce, yazıcının her iki taraftaki
ayaklarının yeterince (iki kişinin yardımıyla) kaldırılmış
olduğundan emin olun. Metal Braket sökülürken yazıcının
ayakları KALDIRILMADIĞINDA, yazıcı biraz devrilip,
yazıcının ayaklarına zarar gelmesine neden olabilir.
27 Yazıcının yavaşça ve düzgün bir biçimde indirilmesi için Rampaları (1) azar
azar çıkartın.
1
28 Rampanın (1) kancalarını, Çerçeve Desteğin deliklerine (2) takın.
Rampaların, tekerlekler kaymadan aşağıya gidecek şekilde,
düzgün bir biçimde yerleştirildiğinden emin olun.
1
29
Off (Kapalı) ile işaretli kolun yanına (1) basarak TÜM tekerleklerin kilidini açın.
1
2
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-11
Paketinden Çıkarma ve Kurulum
30 Yazıcıyı kaldırmadan önce tüm Kolların (1) kaldırıldığından ve sıkıldığından
emin olun. Eğer Kollar yeterince kaldırılmamış veya sıkılmamışsa, rampalara
indirirken Yazıcı zarar görebilir.
1
31
İki kişinin yardımıyla yazıcıyı yavaş yavaş Paletin üstünden, Rampa aşağı itin.
Bir kişinin, yazıcının çok hızlı gitmesini önlemek için rampanın
tabanında durması ve bir kişinin de paletin üzerinde durup
yazıcıyı itmesi önerilir.
32 Yazıcıyı, müşteri tarafından belirtilen kurulum yerine taşıyın. Yazıcı yerine
geldiğinde, On (Açık) ile işaretli kolun yanına (1) basarak TÜM tekerlekleri
kilitleyin.
1
Yazıcının tamamen yatay bir zemine yerleştirildiğinden
ve yüklemenin Yazıcı boyunca pürüzsüz bir şekilde
dağıtılabilmesi için zeminin düz olduğundan emin olun.
4-12 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Yazıcı Kurulumu
Yazıcı, müşteri tarafından belirtilen yere ulaştıktan sonra, yazıcıyı aşağıdaki
sıraya göre kurun:
1 Tüm paketleme malzemelerini çıkartın.
2 Arka Isıtıcıyı kurun.
3 Atık Mürekkep Şişesini takın.
4 Mürekkep Borularını Yazıcı Kafalarına bağlayın.
5 Taşıyıcının engelini kaldırın.
6 Germe Çubuğu Kılavuzlarını kurun.
7 Germe Çubuğu Tutucularını kurun.
8 Ayak Şalterlerini kurun.
9 Temizleme Aracı Süngerine Temizleme Aracı Sıvısı uygulayın.
10 Mürekkep kartuşlarını takın.
11 Elektrik Kablosunu bağlayın ve yazıcıyı açın.
12 Motor Hatası 11E0.
13 Ortamı yükleyin.
14 İlk Mürekkep Doldurma.
15 Yazıcı Kurulumu Tamamlandı Yönergeleri.
16 Çıkış Eklerini takın.
17 Seperatör Çubuğu Tutucularını kurun.
TÜM Paketleme Malzemelerini Çıkartma
1 TÜM tekerleklerin, yazıcı hareket edemeyecek şekilde kiliti (1) olduğundan
emin olun.
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-13
Paketinden Çıkarma ve Kurulum
2 Kolları (1) zemine temas edene dek Yazıcının sağ elinizin tarafındaki
kısmına doğru (Başlık Kısmı) döndürün. Kollar, Ortam Besleme Birimini ve
Çekme Makarası Birimini yatay bir konumda tutmak için kullanılır.
3 Yazıcıdaki plastik kılıfı (1) söküp atın.
1
1
4 Halen yazıcının üstünde bulunan TÜM kalan şeritleri ve ambalajlama
materyalini söküp atın.
Arka Isıtıcıyı kurun
Arka Isıtıcı önceden kurulu olarak gelmez bu yüzden Yazıcıya şu şekilde
yerleştirilmelidir:
1 Yazıcının alt kısmına dokuz vidayı (metal pullar ile) gevşek bir şekilde takın.
Bu dokuz vida Arka Isıtıcıyı kurmak için kullanılacaktır.
1
4-14 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
2 Arka Isıtıcıyı konuma kaldırın ve iki Arka Isıtıcı Kablosunu (1) Yazıcının silici
kısmındaki kablolara takın.
1
3 Arka ısıtıcıyı yerleştirin böylece daha önce takılan dokuz vida (1), Arka
Isıtıcının daha aşağısındaki bölümde bulunan dişlilere geçer.
1
Arka Isıtıcıyı yerleştirirken, Arka Isıtıcı ve Yazıcı arasındaki
tutucu pulları SIKIŞTIRMADIĞINIZDAN emin olun.
4 Arka Isıtıcının (1) üst kısmını yerleştirin böylece Merkezdeki Merdanenin (2)
ve metal tabakanın (3) arasında kalacaktır. Beyaz ağın (4) doğru bir şekilde
yerleştirildiğinden emin olun.
2
4
1
3
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-15
Paketinden Çıkarma ve Kurulum

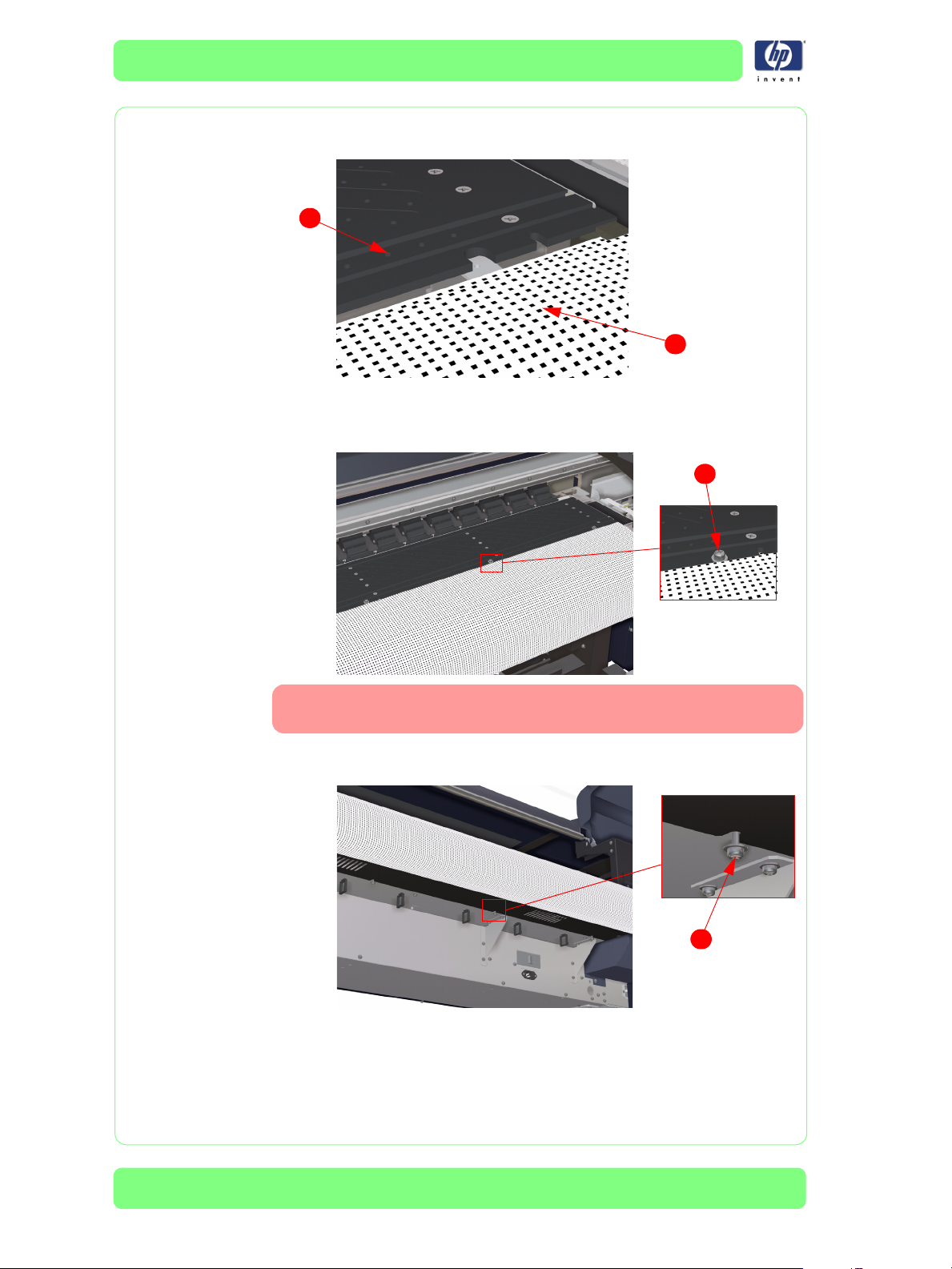

5 Merkezden başlayarak ve dışa doğru çekerek, beyaz ağı (1) düz bir şekilde
Merkezdeki Merdanenin (2) altına çekin.
2
6 Arka ısıtıcının üst kısmını sabitlemek için 11 vidayı (plastik pullar ile) takın.
Merkezden başlayarak ve daha sonra dışarıya doğru hareket ettirerek
vidaları (1) sıkın.
1
1
Pulların, Merkezdeki Merdanenin altına KAYMADIĞINDAN
emin olun.
7 Merkezden başlayarak ve daha sonra dışarıya doğru hareket ettirerek
Arka Isıtıcının daha aşağısındaki kısmı sabitleyen vidaları (1) sıkın.
1
4-16 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Atık Mürekkep Şişesinin Takılması
HP Atık Mürekkep Şişesi, yazıcıdan gelen atık mürekkebi içermek üzere özel
olarak tasarlanmıştır. Şişe dolduğunda kullanıcıyı uyarmak için, yazıcının
atık mürekkep miktarı tahmin sistemiyle birlikte çalışmak üzere tasarlanmıştır.
Orijinal kapağıyla kapatıldığında, atık mürekkebin güvenli bir şekilde
işlenmesini ve imha edilmesini sağlar.
HP, yedekte daima boş bir HP Atık Mürekkep Şişesini hazır tutmanızı önerir.
Bazı bakım yordamları, mürekkep taşmasını önlemek için boş bir HP Atık
Mürekkep Şişesinin takılmasını gerektirir.
Sadece bir HP Atık Mürekkep Şişesi kullanın. Şişenin,
yönergelere göre takılması gerekir, aksi takdirde atık
mürekkep taşabilir.
Bir HP Atık Mürekkep Şişesinin daima yazıcı ON (AÇIK)
konumuna getirilmeden takılması gerekir. Otomatik ve
manuel servis döngüleri, bir HP Atık Mürekkep Şişesi’nde
toplanması gereken atık mürekkep oluşturur.
Atık mürekkebi asla cam kaplarda saklamayın.
HP Atık Mürekkep Şişesi, organik çözücüler içerir ve şişenin
tüm yerel, devlet ve federal yönetmeliklere uygun bir şekilde
imha edilmesi gerekir.
Mürekkebin dökülmesini önlemek için, dolu veya kısmen
dolu HP atık mürekkep şişesinin kapağını daima yazıcıdan
çıkardıktan sonra değiştirin.
Yeni bir HP Atık Mürekkep Şişesinin kapağını çıkarmayın.
Kapak, HP Atık Mürekkep Şişesini imha için gerektiği gibi
kapamak için gereklidir.
1 Koruyucu Kapağı (1) ve Plastik Şeridi (2) Atık Mürekkep Tüpünden (3)
çıkarın.
3
2
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-17
Paketinden Çıkarma ve Kurulum
2 Kapağı (1) Atık Mürekkep Şişesinden (2) çıkarın.
3 Mavi vidayı (1) gevşetin ve mavi kolu (2) kaldırın.
1
2
1
2
4 Atık Mürekkep Şişesini yerine takın.
4-18 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
5 Atık Mürekkep Borusunun (1) düzgün bir biçimde Atık Mürekkep Şişesine (2)
takıldığından emin olun.
2
6 Mavi kolu (1) indirin ve Atık Mürekkep Şişesinin sağlam bir şekilde yerine
oturduğundan emin olarak mavi vidayı (2) sıkın.
Mürekkep Borularının Yazıcı Kafalarına bağlanması
Mürekkep Borularını Yazıcı Kafalarına bağlamadan önce, bunlara erişmek
için çeşitli yazıcı kapaklarını sökmeniz gerekir. Bu işlem sırasında vida ve
kapakları temiz bir alanda yanyana koyun.
1
2
1
1 Sağ Üst Taraf Kapağının Sökülmesi:
a Sağ Üst Tarafın Kapağını (1) yazıcıya sabitleyen dört vidayı söküp
saklayın.
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-19
Paketinden Çıkarma ve Kurulum
b Sağ Üst Tarafın Kapağını yazıcıdan söküp saklayın.
2 Sağ En Üst Tarafın Kapağının Sökülmesi:
a Sağ En Üst Tarafın Kapağını (1) yazıcıya sabitleyen dört vidayı söküp
saklayın.
1
b Sağ En Üst Tarafın Kapağını yazıcıdan söküp saklayın.
4-20 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum

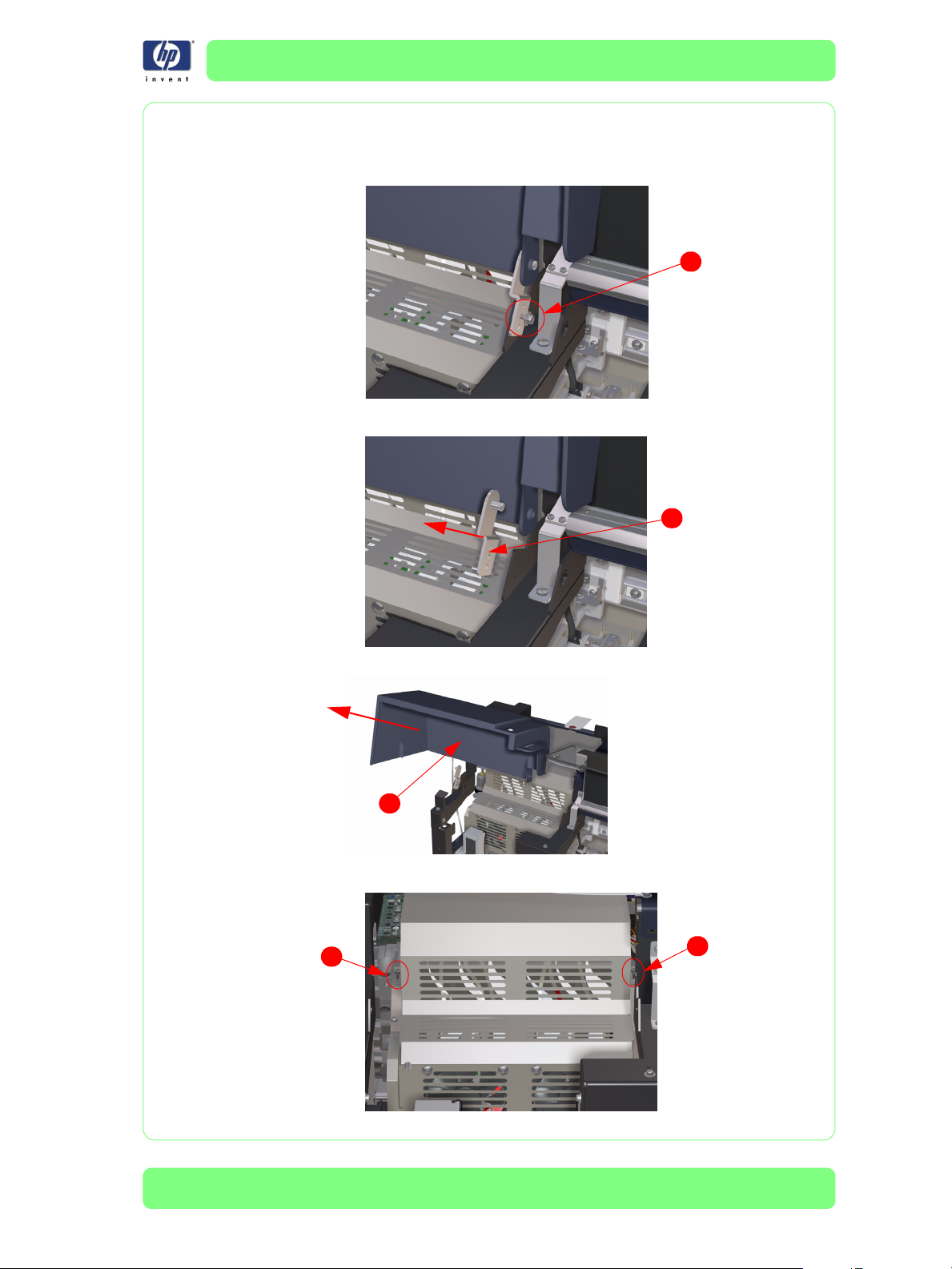

3 Kesme Kapısının Sökülmesi:
a Arka Kapağı ve Kesme Kapısını açın ve ardından Kesme Kapısının
menteşesini tutan bir vidayı (1) söküp saklayın.
1
b Menteşeyi (1) yazıcıdan söküp saklayın.
1
c Kapağın Kapısını (1) sola kaydırın ve yazıcıdan çıkarın.
1
4 Taşıyıcı Kapağını, Taşıyıcı Aksamını sabitleyen iki vidayı (1) söküp saklayın.
1
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-21
Paketinden Çıkarma ve Kurulum

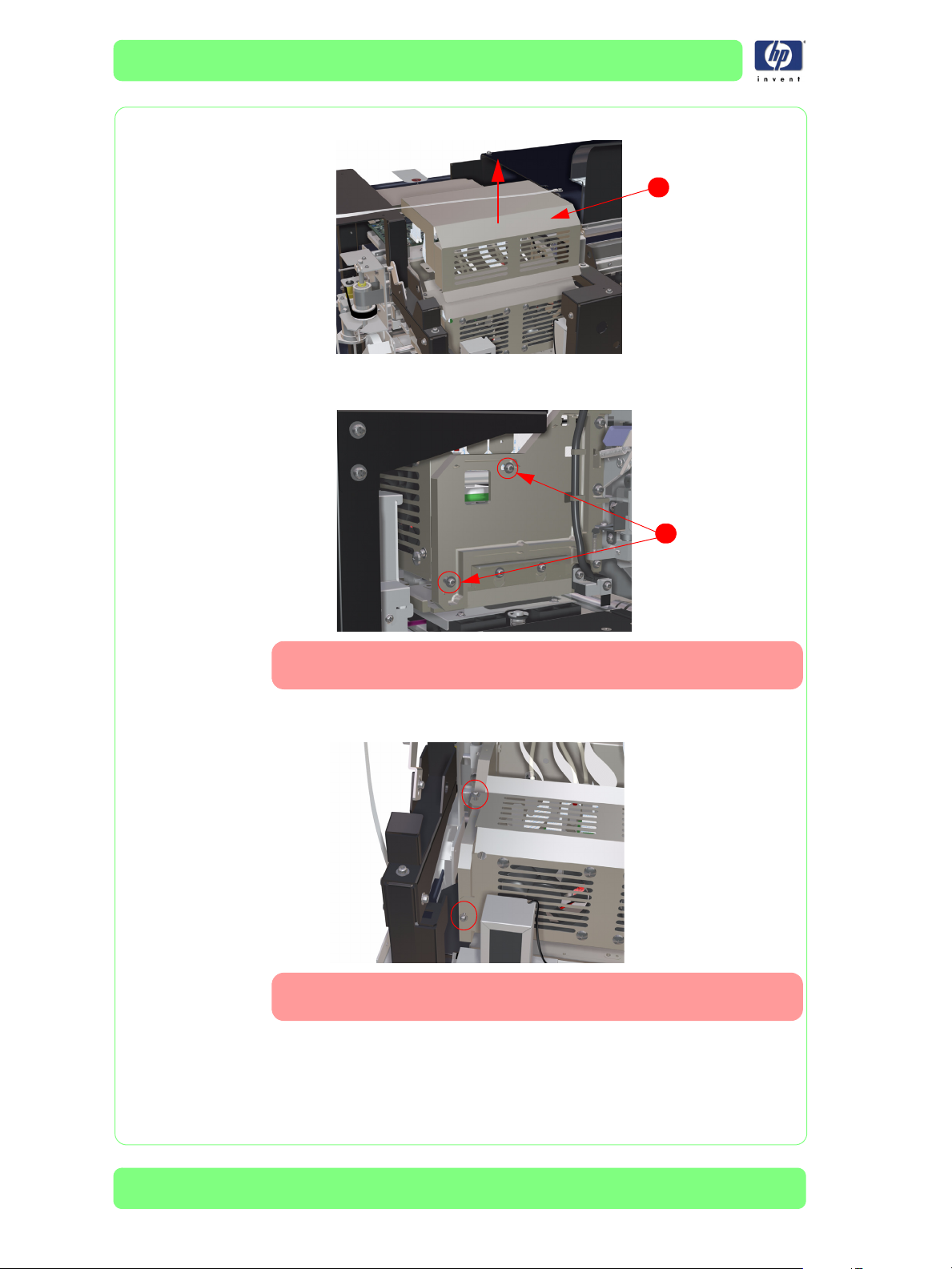

5 Taşıyıcı Kapağını Taşıyıcı Aksamından söküp saklayın.
6 Kafa Soğutuma Fanı Aksamının sağ tarafını Taşıyıcı Aksamına sabitleyen iki
vidayı (1) sökün ve saklayın.
1
1
Vidaları Kafa Soğutma Fanı Aksamından sökerken dikkat
edin, çünkü çok rahat yazıcının içine düşebilirler.
7 Kafa Soğutuma Fanı Aksamının sol tarafını Taşıyıcı Aksamına sabitleyen iki
vidayı sökün ve saklayın.
Vidaları Kafa Soğutma Fanı Aksamından sökerken dikkat
edin, çünkü çok rahat yazıcının içine düşebilirler.
4-22 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum

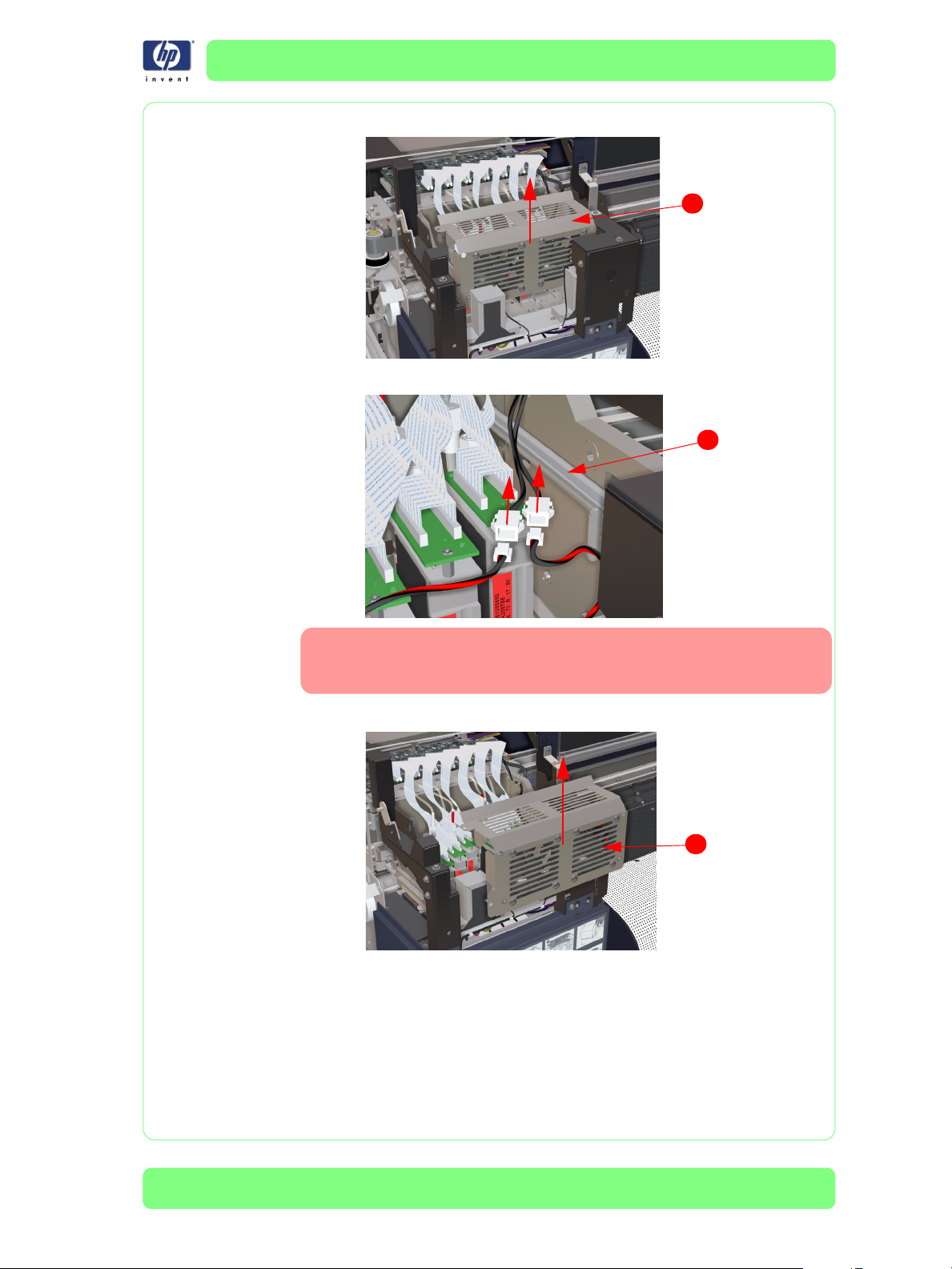

8 Kafa Soğutma Fanı Aksamını (1) hafif kaldırın.
9 Kafa Soğutma Fanı Aksamınının kablolarını sökün.
1
1
Yazıcı Kafası Yükseklik Ayarı Borularının (1) özellikle
kapaklar yeniden takıldığında yerinde tutulduğundan
emin olun.
10 Kafa Soğutuma Fanı Aksamını (1) yazıcıdan sökün ve saklayın.
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-23
Paketinden Çıkarma ve Kurulum
11 Altı Mürekkep Borusunun TÜMÜNDEKİ Koruyucu Kapakları (1) sökün ve
saklayın.
12 Altı Yazıcı Kafasının TÜMÜNDEKİ Koruyucu Kapakları (1) sökün ve saklayın.
1
1
13 Aşağıdaki tabloyu kılavuz olarak kullanarak, her Mürekkep Borusunu doğru
Yazıcı Kafasına bağlayın. Her Mürekkep Borusuna takılı bir renkli şerit
vardır:
1 2
Şerit Rengi Yazıcı Kafasının
4
3
6
5
Taşıyıcıdaki
Rengi
Konum
Beyaz Camgöbeği 1
Kırmızı Macenta 2
4-24 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Şerit Rengi Yazıcı Kafasının
Rengi
Yok Sarı 3
Beyaz Açık Camgöbeği 4
Kırmızı Açık Macenta 5
Yok Siyah 6
14 Taşıyıcının altından köpük ambalajını (1) çıkartın.
Taşıyıcının engelini kaldırma
Taşıyıcı Kilitleme Plakası, yazıcı taşınırken Taşıyıcının yerine kilitlenmesi için
kullanılır. Yazıcıyı kullanmaya çalışmadan önce Taşıyıcı Kilitleme Plakasının
sökülmesi gerekir.
Taşıyıcıdaki
Konum
1
Vidaları yazıcı gövdesinin içine DÜŞÜRMEMEYE dikkat edin.
Vidaların yazıcının içine düşmesini önlemek için, Kilitleme
Plakasının altına bir kağıt yaprak yerleştirin.
1 Taşıyıcı Kilitleme Plakasını Şasiye sabitleyen üç vidayı sökün ve atın.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-25
Paketinden Çıkarma ve Kurulum

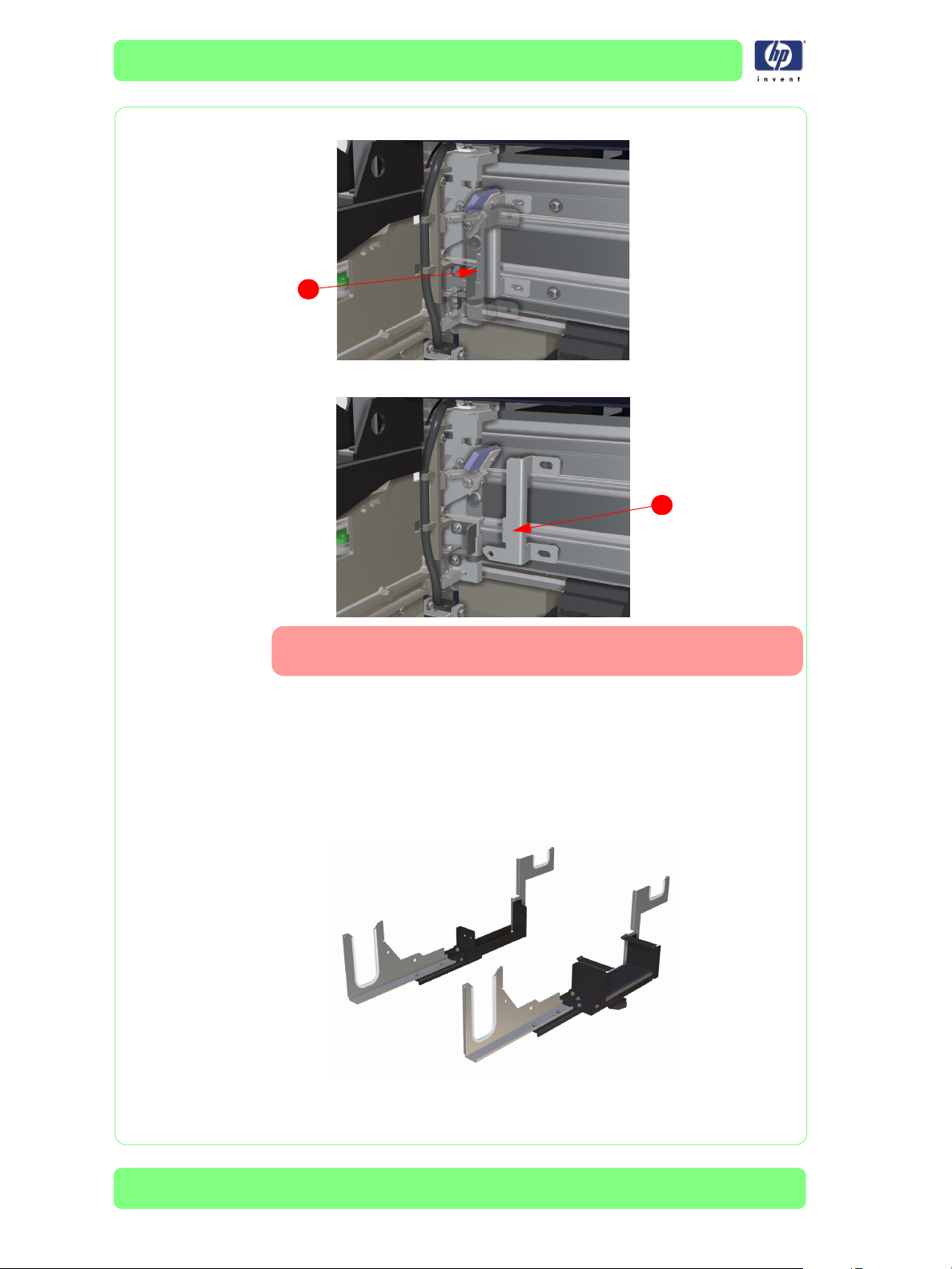

2 Taşıyıcı Kilitleme Plakasının en üstündeki plastik şeridi (1) söküp atın.
1
3 Taşıyıcı Kilitleme Plakasını (1) yazıcıdan söküp atın.
1
Devam etmeden önce, kurma işlemi sırasında söktüğünüz
TÜM kapakları yeniden taktığınızdan emin olun.
Germe Çubuğu Kılavuzlarını kurun
Germe Çubuğu Kılavuzları, Yazıcı yazdırıyorken Germe Çubuklarını tutmak
için kullanılır. Germe Çubuğu Kılavuzlarının iki kısmı bulunur:
Ayarlanabilir kısım - Yazıcının sol el tarafında (silme tarafı) yerleştirilmiştir.
Sabit kısım - Yazıcının sağ el tarafında (kapak tarafı) yerleştirilmiştir.
1 Yazıcıya Germe Çubuğu Kılavuzlarını yerleştirmeden önce, bunları
gösterildiği üzere takmanız gerekecektir.
4-26 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum

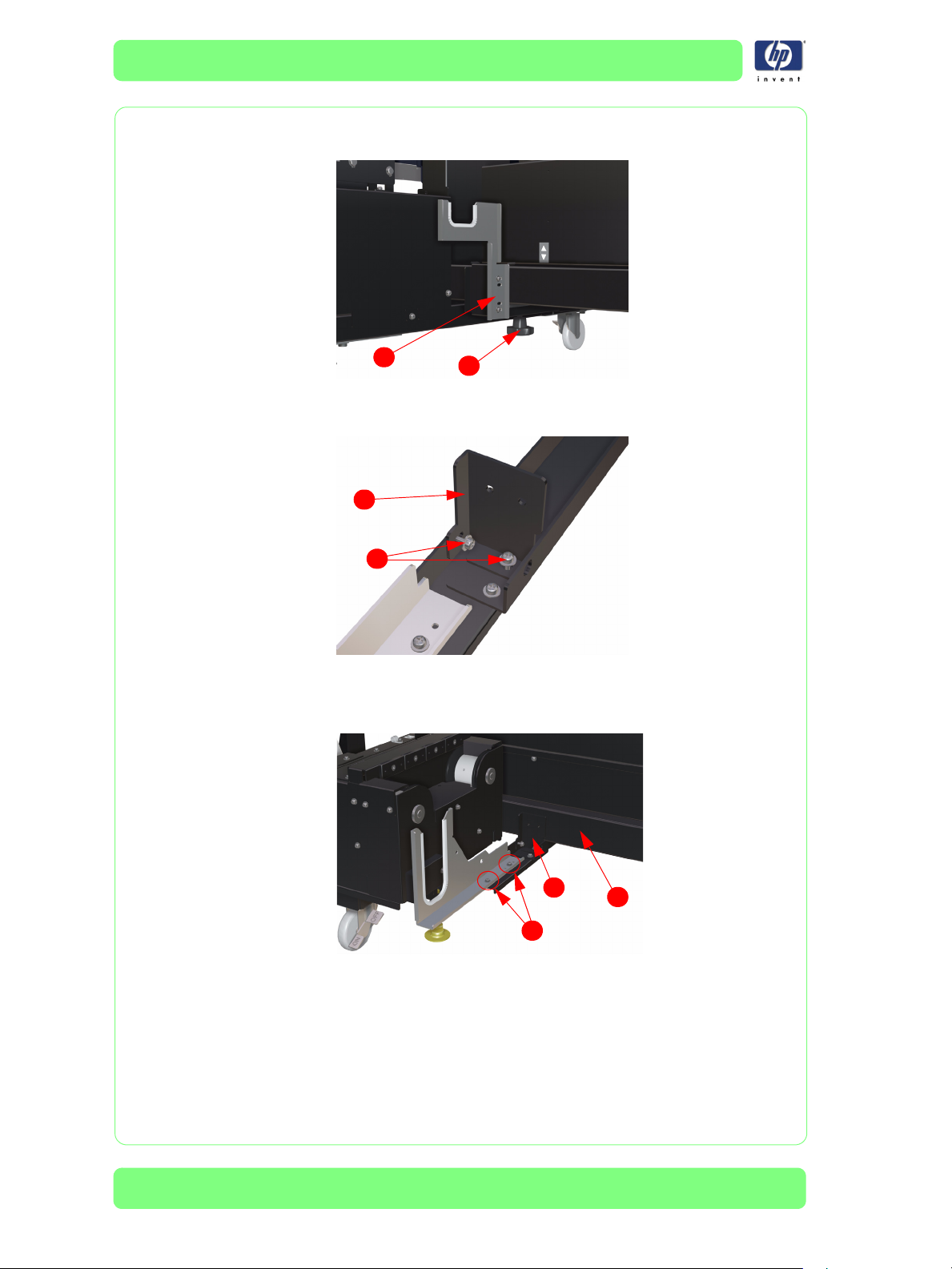

2 Kılavuzu yerleştirmeden önce Ayarlanabilir Germe Çubuğu
Kılavuzundan (3) bir vidayı (1) gevşetin ve iki vidayı (2) sökün.
1
3 Kılavuzunn daha uzun kısmının vidalar (3) ile Çekme Makarası kısmında
olduğundan emin olarak, Ayarlanabilir Germe Çubuğu Kılavuzunu (1)
gösterildiği üzere daha aşağıdaki kirişe (2) takın.
2
1
3
4 Ayarlanabilir Germe Çubuğu Kılavuzunu (3) sabitlemek için 2. adımda
çıkarılmış olan iki vidayı (2) takın ve vidayı (1) sıkın.
2
3
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-27
2
3
Paketinden Çıkarma ve Kurulum
5 Ayarlanabilir Germe Çubuğu Kılavuzunu (1) Silme Kısmına hareket ettirin ve
sabitleme vidasını (2) döndürerek bunu daha aşağıdaki kirişe sabitleyin.
2
6 Kılavuzu yerleştirmeden önce iki vidayı (1) Sabit Germe Çubuğu
Kılavuzundan (2) gevşetin.
2
1
7 Kılavuzunn daha uzun kısmının vidalar (3) ile Çekme Makarası kısmında
olduğundan emin olarak, Sabit Germe Çubuğu Kılavuzunu (1) gösterildiği
üzere daha aşağıdaki kirişe (2) takın.
1
1
3
4-28 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
2
Paketinden Çıkarma ve Kurulum
8 Sabit Germe Çubuğu Kılavuzunun (1) ön tarafını iki vida (2) ile sabitleyin.
2
9 Sabit Germe Çubuğu Kılavuzunun (1) arka tarafını iki vida (2) ile sabitleyin.
1
10 Sabit Germe Çubuğu Kılavuzunu (2) sabitlemek için 6. adımda gevşetilmiş
iki vidayı (1) sıkın.
1
2
2
1
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-29
Paketinden Çıkarma ve Kurulum
Germe Çubuğu Tutucularını kurun
Germe Çubuğu Tutucuları, Germe Çubuğunu (1) kullanılmazken tutmak için
kullanılır. Germe Çubuğu Tutucularını yerleştirmek için şu talimatları izleyin.
1
Germe Çubuğu Tutucularının (2) her birinden vidayı (1) gevşetin (toplamda beş).
1
1
2
2 Arka Isıtıcının daha aşağısındaki yuvalara Germe Çubuğu Tutucularını
gösterildiği üzere takın. Kapak kısmına en yakın olan Tutucuyu (1) en
soldaki yuvaya ve Tutucuların (2) geri kalanını en sağdaki yuvalara takın.
1
4-30 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
2
Paketinden Çıkarma ve Kurulum
3 Sabitleyici plakayı ittirin ve her bir Tutucunun (2) vidasını (1) sıkın.
1
2
Ayak Şalterlerini kurun
Ayak Şalterleri (1) operatörün Ortam Beslemesini ve Çekme Makarası
birimlerini ayakla çalıştırma vasıtasıyla denetlemesini, böylece çalışma
etkinliğinin artmasını sağlar.
1
Ayak Şalterlerini nemli bir ortamda veya üzerlerine su
sıçrayabilecek bir yerde kullanmayın, çünkü bu Ayak
Şalterlerine zarar verebilir.
Takarken ya da sökerken, Ayak Şalterlerini ıslak ellerle
tutmayın, çünkü bu size ciddi zararlar verebilir.
Eğer Ayak Şalterlerine mürekkep damlarsa, bunu derhal silin.
Mürekkep derhal temizlenmezse, Ayak Şalterlerinin yüzeyinin
erimesine sebep olabilir.
Ayak Şalterinin Topraklama Kablosunu taktığınızdan emin
olun. Eğer takılmamışsa, ses, Ayak Şalterinin düzgün
çalışmamasına veya bozulmasına sebep olabilir.
Ayak Şalterlerine çok fazla yüklenerek basmayın,
çünkü bu bozulmalarına sebep olabilir.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-31
Paketinden Çıkarma ve Kurulum
1 Mevcut Topraklama Kablosunu (2) sabitleyen bir vidayı (1) çıkartın.
2
1
2 Ayak Şalteri Kablosunu (1), Ortam Besleme Birimindeki konektöre bağlayın.
1
3 Her iki Topraklama Kablosunu (1), 1. adımda çıkartılmış vidayı (2)
kullanarak sabitleyin.
1
2
1
4-32 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum

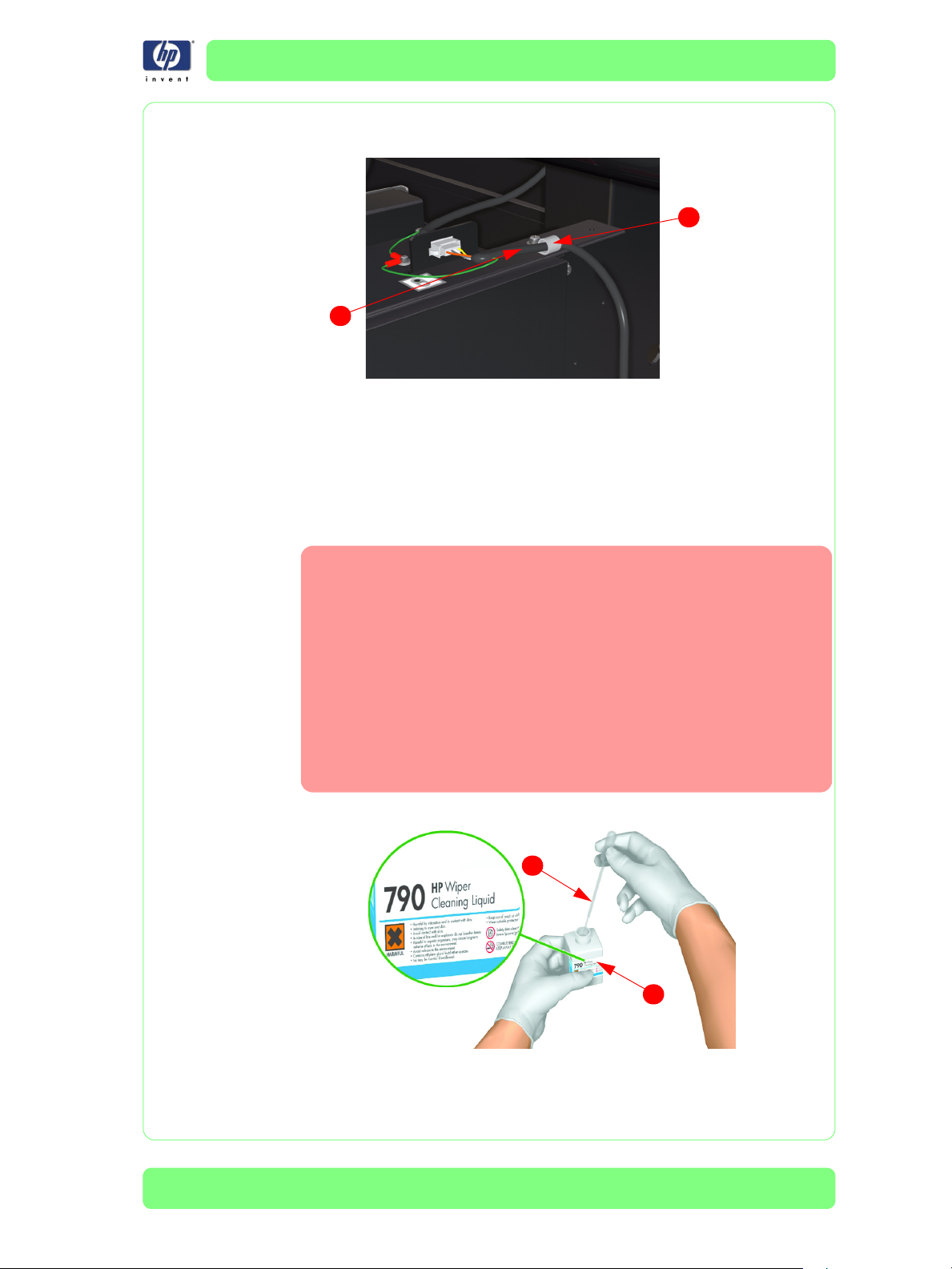

4 Ayak Şalteri kablosunu (1) Kablo Kıskacı (2) boyunca gösterilen şekilde
ilerletin.
2
1
5 Ayak Şalterini, 1 ila 4 adımlarında detaylarıyla belirtildiği üzere Çekme
Makarası tarafına yerleştirin.
Temizleme Aracı Süngerine Temizleme Aracı Sıvısının
Uygulanması
Temizleme Aracı Kanatlarının Yazıcı Kafalarını düzgün bir biçimde
temizleyebilmesi için, Temizleme Aracı Süngerinin Temizleme Aracı Sıvısıyla
daima nemli tutulması gerekir.
Müşteriye, Günlük Bakım işlemlerinin önemini açıklayın.
Günlük Bakım işlemleriyle ilgili bilgileri Kullanım Kılavuzunda
bulabilirsiniz.
Temizlik ve bakım işlemleri yaparken güvenlik gözlük ve
eldivenleri kullanmanız önerilir.
Daima Gerçek HP Temizleme ve Bakım Kitleri kullanın.
Bunlar, yüksek kaliteli resim performansını ve güvenilir yazıcı
çalışmasını korumak için tasarlanmıştır. HP sarf malzemesi
olmayan sarf malzemelerinin kullanılması, kötü yazdırma
kalitesine, yazıcının arızalanmasına veya yazıcı hatasına
veya bir güvenlik tehlikesine neden olabilir.
1 Damlalığa (1) şişeden Temizleme Aracı Sıvısı (2) doldurun.
1
2
2 Arka Kapağı ve Temizleme Aracının Kapısını açın.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-33
Paketinden Çıkarma ve Kurulum
3 Temizleme Aracı Silme Sıvısını Temizleme Aracı Aksamındaki süngere (1)
düzgün bir biçimde uygulayın. Temizleme Aracı Kayışının (2) altına uzanıp,
süngerin her iki ucuna da Temizleme Aracı Silme Sıvısı uyguladığınızdan
emin olun.
1
Silme Sıvısının, Yazıcının diğer parçalarının üzerine
DAMLAMAMASINI sağlayın. Temizleme Aracı Silme Sıvısı,
Kayışın veya yakındaki herhangi bir Algılayıcının üstüne
damladığında, Yazıcıda ciddi hasara neden olabilir.
Mürekkep kartuşlarının takılması
Her Mürekkep Kartuşunun, bir Mürekkep Kartuşunun yanlışlıkla Mürekkep
Besleme İstasyonundaki yanlış bir yuvaya takılmasını önleyen bir kilitleme
anahtarı vardır. Bir Mürekkep Kartuşu takılamadığında daima Mürekkep
Kartuşunun renginin yuvayla eşleşip eşleşmediğini kontrol edin.
Yazıcının solundaki Mürekkep Besleme İstasyonuna üç Mürekkep Kartuşu
(Siyah, Açık Macenta ve Açık Camgöbeği) takılır ve yazıcının sağındaki
Mürekkep Besleme İstasyonuna da üç Mürekkep Kartuşu (Sarı, Macenta ve
Camgöbeği) takılır.
Mürekkep Kartuşlarını, Temizleme ve Bakım setlerini ve
Atık Mürekkep Şişelerini çocukların ulaşamayacağı bir
yerde saklayın.
Mürekkep Kartuşunun içindeki Mürekkep yanıcıdır.
Mürekkep Kartuşlarını yüksek sıcaklıklara maruz
bırakmayın veya açık alevlerin, kıvılcımların veya
diğer ateş kaynaklarının yakınında depolamayın.
2
HP Mürekkep Kartuşları’nın, kartuşta basılı olan
“Yerleştirme” tarihinden önce takılması gerekir.
Mürekkep Kartuşunun, “Yerleştirme” tarihinden
sonra 3 ay daha kullanılması, yazdırma kalitesinin
kötüleşmesine veya bir yazıcı arızasına neden olabilir.
Daima Gerçek HP Mürekkep Kartuşları kullanın.
Bunlar, yüksek kaliteli resim performansı ve güvenilir
yazıcı çalışması için tasarlanmıştır. HP mürekkebi olmayan
mürekkeplerin kullanılması, kötü yazdırma kalitesine,
yazıcının arızalanmasına veya yazıcı hatasına neden olabilir.
4-34 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Farklı çözücü mürekkeplerinin tehlike özellikleri çok farklı
olabilir. HP, bu yazıcıyla HP mürekkebi olmayan mürekkepler
için ürün güvenliği testleri yapmamıştır ve HP mürekkebi
olmayan mürekkeplerin kullanılmasından kaynaklanan
herhangi bir kayıp veya zarardan sorumlu değildir.
1 Sol ve Sağ Mürekkep Kartuşu Kapılarını açın (1).
1
2 Mürekkep Kartuşlarını (1) doğru yuvalarına takın.
1
3 Sol ve Sağ Mürekkep Kartuşu Kapılarını kapatın (1).
1
Mürekkep Kartuşunu takmadan önce çalkalamayın,
çünkü bu, yazıcının bozulmasına neden olabilir.
Bir Mürekkep Kartuşu takılamadığında, yuvanın renginin
doğru olup olmadığını kontrol edin.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-35
Paketinden Çıkarma ve Kurulum
Yazdırmaya çalışmadan önce tüm HP Mürekkep Kartuşlarının
takılmış olması gerekir. Herhangi bir nedenden ötürü
herhangi bir mürekkep kartuşu söküldüğünde, yerine
başkasının takılması gerekir.
Elektrik Kablosunu bağlayın ve yazıcıyı Açın
Bağlamadan önce, elektrik prizleri için sunulan elektrik
kablosunun, yazıcının koşullarını sağladığını doğrulayın.
Yazıcıyı çalıştırmadan önce, TÜM Kapakların takıldığından
emin olun.
Sadece yazıcının yanında gelen kabloları kullanın.

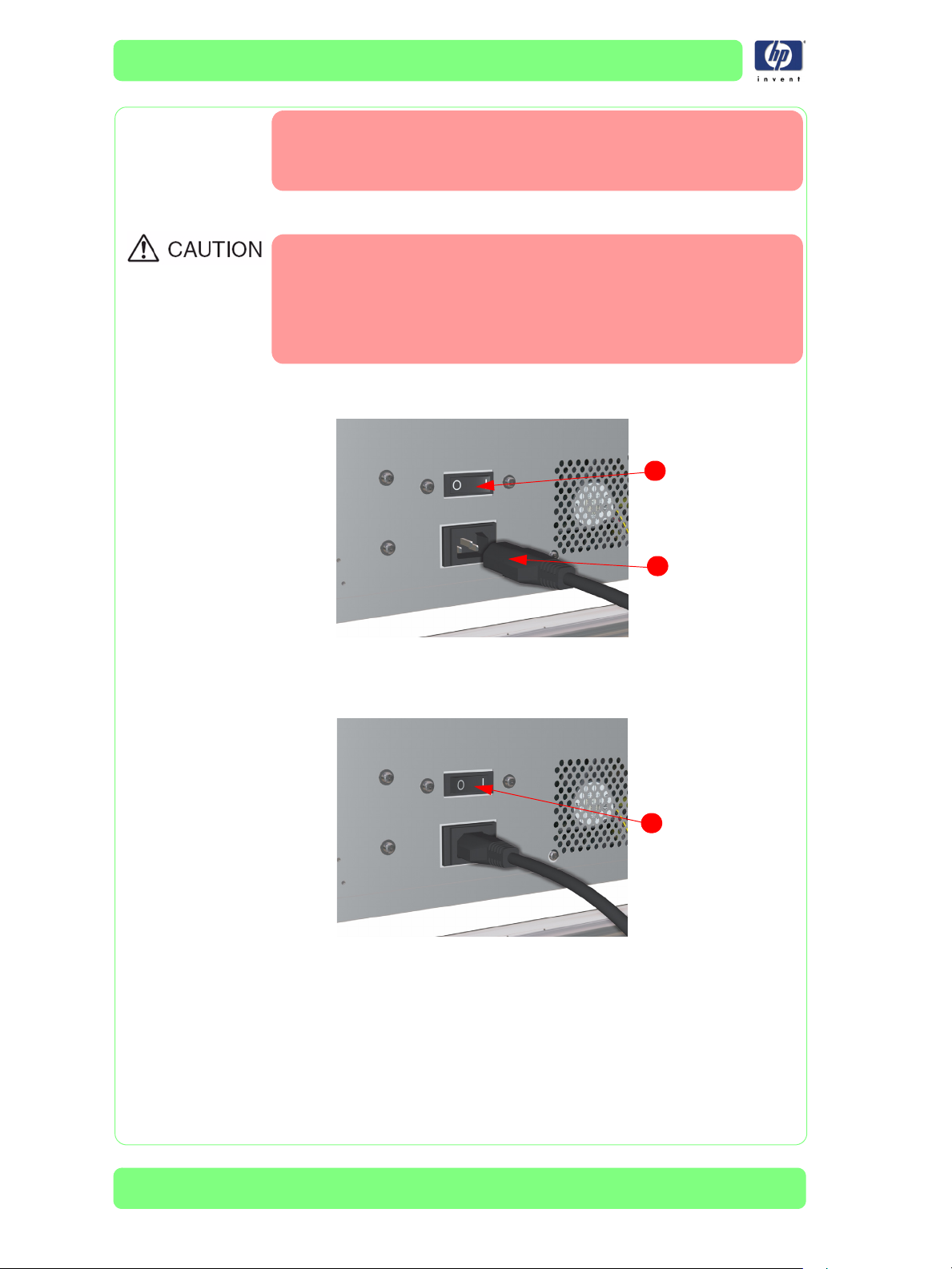

1 Yazıcının arkasındaki Güç Düğmesinin (1) Kapalı konumunda olduğundan
emin olun ve ardından Elektrik Kablosunu (2) yazıcıya bağlayın.
1
2
2 Elektrik Kablosunun diğer ucunu elektrik prizine takın.
3 Yazıcının arka tarafındaki Güç Düğmesinden (1) yazıcıyı Açık konumuna
getirin.
1
4-36 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
4 Yazıcının arkasındaki Isıtıcı Güç Düğmesinin (1) Kapalı konumunda
olduğundan emin olun ve ardından Isıtıcının Elektrik Kablosunu (2) yazıcıya
bağlayın.
1
2
5 Isıtıcının Elektrik Kablosunun diğer ucunu elektrik prizine takın.
6 Isıtıcının Güç Düğmesinden (1) Isıtıcıyı açın.
1
7 Ön Paneldeki Güç Düğmesine (1) basın.
1
8 Yazıcı açıldığında bir çalışma tanı öz sınaması gerçekleştirilir. Yazıcı
kullanıma hazır hale geldikten sonra, Ön Panelde aşağıdaki ileti
görüntülenecektir.
NO MEDIA LOADED
LOAD MEDIA
Motor Hatası 11E0
1 Yazıcı bir ay veya daha fazla ON konumuna getirilmeden bırakıldığında,
Ön Panelde aşağıdaki hata iletisi görüntülenir.
ENGINE ERROR 11E0
POWER OFF/ON
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-37
Paketinden Çıkarma ve Kurulum
2 Bu hata iletisini silmek için aşağıdakileri yapmanız gerekir:
a Yazıcıyı kapatın ve Shift ile Cancel (İptal) tuşlarına aynı anda basarak
yeniden açın.
b Yazıcı başlatılırken, bu sıraya göre aşağıdaki tuşlara basın:
W, X,
Shift ve OK.
c Ön Panelde aşağıdaki ileti görüntülendikten sonra yazıcıyı kapatın.
SMEC. ADJ H. MNTET
H. ADJ RESETX
W
d Yazıcıyı tekrar açın ve hata iletisinin temizlendiğinden emin olun.
İlk Mürekkep Doldurma
Yazıcıya mürekkep doldurmadan önce, ilk önce ortamı
yüklemeniz gerekecektir. Ortamı yükleme ile ilgili gerekli
talimatlar için Kullanıcı Kılavuzuna başvurun.
Mürekkebi, ortamı yüklemeden önce doldurmak isterseniz, bu durumda
Bakım Modundaki "Mürekkep Doldurma Sistemini" gerçekleştirebilirsiniz.
Bunu uygulamak için, Yazıcıyı güçten kesin ve Cancel ve Shift tuşlarına
basın, bunun ardından Power On (Gücü Aç) tuşuna basın. İstenildiğinde
şifreyi girin:
W, X, Shift ve OK. Bakım Moduna geçtikten sonra,
3. adımdan başlayarak bu işlemi takip edin.
İlk Mürekkep Doldurma sadece yazıcı ilk defa kurulduğunda gerekir.
Mürekkep Doldurma işlemini aşağıdaki şekilde gerçekleştirin:
1 Ön panelde “Printer Ready” (Yazıcı Hazır) iletisi belirdiğinde,
Yazıcıyı çevrimdışına geçirmek için Online (Çevrimiçi) tuşuna basın.
PRINTER READY
MAIN: 104/PAPER
2 Ön Panelde aşağıdaki ekran görüntülendiğinde, Shift tuşuna basın.
SINK MEDIA REGT
MEDIA M.ADVX
W
3 Ön Panelde aşağıdaki ekran görüntülendiğinde, Yazıcı Kafası Bakımı
(PH.Main) menüsüne girmek için S tuşuna basın.
SPH.MAIN FEEDT
PH.RECOVERY
W
4 "Ink System Opt"'e (Mürekkep Sistemi Seç) gidin ve Ok tuşuna basın.
# INK SYSTEM OPT
> STORE INK SYS
4-38 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
5 "Charge Ink Sys"'e (Mürekkep Sistemini Doldur) gidin ve Ok tuşuna basın.
# INK SYSTEM OPT
* CHARGE INK SYS
Mürekkep Doldurma, kurulum sırasında ilk defa
gerçekleştirildiğinde, Atık Mürekkep Şişesini çıkarmak ve
yeniden yerleştirmek ve Ön Panel tarafından istendiğinde
Atık Sayacını yeniden ayarlamak ZORUNDASINIZ.
6 Ön Panelde aşağıdaki ileti göründüğünde, Atık Mürekkep Şişesinin
bulunup bulunmadığını kontrol edin ve dolu OLMADIĞINDAN emin olun.
OK tuşuna, Atık Mürekkep Şişesi kontrol edilir edilmez basın.
# CHARGE INK SYS
BOTTLE OK?
*
7 Mürekkep Kartuşlarından herhangi birinde 350ml’den az Mürekkep
bulunduğunda veya bir Sahte Kartuş takıldığında, Ön Panelde aşağıdaki
ileti görüntülenir. Devam etmek için, belirtilen yuvaya 350ml’den fazla
Mürekkep içeren doğru bir Mürekkep Kartuşu takın.
SET NEW INK
SET XX SLOT
8 Mürekkep Doldurma işlemi başlar ve Atık Mürekkep Şişesinin bulunup
bulunmadığını kontrol etmeniz ve dolu OLMADIĞINDAN emin olmanız
gerekir. OK tuşuna, Atık Mürekkep Şişesi kontrol edilir edilmez basın.
CHARGE START
BOTTLE OK?
*
9 Yazıcı mürekkebi doldurur ve Ön Panelde aşağıdaki ileti görüntülenir.
CHARGE START
xxx
10 Mürekkep Doldurma işlemi tamamlanır tamamlanmaz, Ön Panel, "Ink
System Options" (Mürekkep Sistemi Seçenekleri) alt menüsüne döner.
# INK SYSTEM OPT
> STORE INK SYS
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-39
Paketinden Çıkarma ve Kurulum
Yazıcı Kurulumu Tamamlandı Yönergeleri
Yacızı başarıyla kurulduktan sonra, farklı Koruyucu Bakım
sayaçlarını tetikleyen iç işaretleri etkinleştirmeniz GEREKİR.
1 Ön panelde “Printer Ready” (Yazıcı Hazır) iletisi belirdiğinde,
Yazıcıyı çevrimdışına geçirmek için Online (Çevrimiçi) tuşuna basın.
PRINTER READY
2 Ön Panelde aşağıdaki ekran görüntülendiğinde, bu sıraya göre aşağıdaki
tuşlara basın. Cancel, Shift, Cancel, Cancel.
SINK MEDIA REGT
3 Ön Panelde aşağıdaki ekran görüntülendiğinde, bir parola girmeniz istenir.
Bu sıraya göre aşağıdaki tuşlara basın:
MAINTENANCE MODE
MAIN: 104/PAPER
MEDIA M.ADVX
W
PASSWOR D?
W, X, Shift ve OK.
4 Parola düzgün bir biçimde girildikten sonra Bakım Moduna girersiniz.
SP.ADJ PH.MAINT
PH. ADJ
W
5 Ayar menüsüne girmek için Shift tuşuna bir kez ve ardından
W tuşuna
basın.
SMNFG-PRN FEEDT
SETUP
W
6 Ayar alt menüsünde "Install Done"'a (Kurulum Tamamlandı) gidin ve
X
tuşuna basın.
# INSTALL DONE
> NO
7 Kurulum Tamamlandı alt menüsünde "Yes"'e (Eve) gidin ve OK tuşuna
basın. Bu, Yazıcının başarıyla kurulduğunu gösterir.
# INSTALL DONE
* YES
4-40 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum
Çıkış Eklerini Takma
Çıkış Ekleri (1), yazıcıyla birlikte sağlanır ve (kullanıcı tarafından sağlanan)
bir çıkış sistemine veya isteğe bağlı bir HP Hava Arıtma Sistemine (APS)
giden kanallar için bunların takılması gerekir.
1
Yazıcı kurulumunun, uçucu organik bileşenlerin çalışma
yerindeki emisyonları ile ilgili yerel, devlet ve federal
yönetmeliklere uygun olması gerekir. Bu yönetmeliklere
uymak, kullanıcının sorumluluğu altındadır.
HP, kurulumların bir mürekkep buharı çıkarma ve bitirme
sistemi veya bir HP Hava Arıtma Sistemi kullanmasını önerir.
Mürekkep buharlarını dışarıdaki atmosfere atan bir sistem
kurmadan önce, yerel hava kalitesi denetim yetkililerine
danışın. Tüm yerel, devlet ve federal hava kirliliği kontrol
yönetmelikleri ve inşaat yasalarına uymak, sizin
sorumluluğunuz altındadır.
Taban, tavan, iç duvarlar ve dış duvarlarda kanal ve
delikler gerektiğinde, bunların yazıcı alana getirilmeden
önce planlanıp tamamlanması gerekir. Bu, yapı toz ve
kalıntılarından kaynaklı olarak yazıcıya gelebilecek hasarı
önler. Geçerli tüm yerel, devlet ve federal yapı yasalarına ve
kanal tesislerinin kurulumuyla ilgili yönetmeliklere uymak,
sizin sorumluluğunuz altındadır.
Hava Arıtma Sistemi yüklendiğinde, yazıcıdan gelen çıkış
hortumları için yeterli alan bırakın. Bu hortumları ve Hava
Arıtma Sistemini, takılma tehlikesi oluşturmayacak veya
yazıcının ortam yükleme ve boşaltma, Mürekkep Kartuşlarını
değiştirme, Atık Mürekkep Şişesini inceleme ve değiştirme
gibi işlemlerini engellemeyecek bir yere yerleştirin.
1 Çıkış Eklerini, yazıcının sağ ve solundaki yerlerine takın ve her iki tarafta da
altışar vidayla sabitleyin.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-41
Paketinden Çıkarma ve Kurulum
Seperatör Çubuğu Tutucularını kurun
Separatör Çubuk Tutucuları Yazıcı ile birlikte verilmiştir ve Separatör
Çubuğuna (1) ihtiyaç duyulduğunda yerleştirilmelidir. Bir Astar
kullanıldığında, Yazıcı içerisinde bulundukları için Astar ve Ortamı
birbirinden ayırmak üzere Separatör Çubuğu gereklidir.
Eğer müşteri bir Astarı hiç kullnmayacaksa ya da nadiren
kullanacaksa, o halde bu aşamada Seperatör Çubuğu
Tutucularını yerleştirmek gereksiz olabilir.
1
1 Cıvatayı (1) ve ekleme vidasını (3) Yazıcının arkasındaki Silme tarafından
gösterildiği üzere çıkartın ve saklayın. Yazıcıdaki Yuva Kapağını (2) söküp
atın.
1
2
3
2 Metal Boruyu (iliştirilmiş iki braketle birlikte) Yazıcının arkasındaki deliğe
yerleştirin. Daha büyük deliği olan braketin (1) daha üstteki konuma
yerleştirildiğinden emin olun.
1
4-42 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Paketinden Çıkarma ve Kurulum

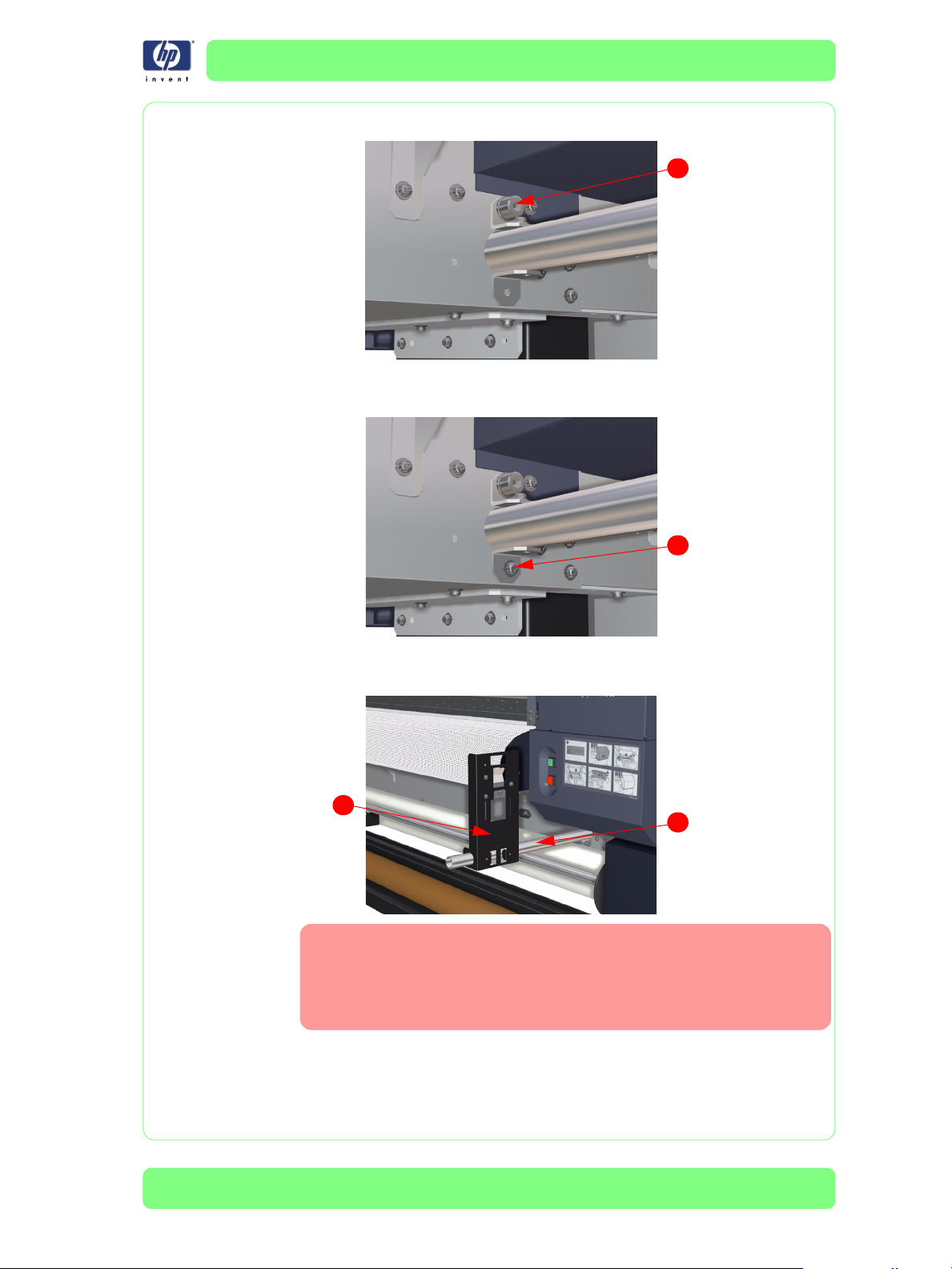

3 Allen Anahtarını kullanarak daha önce çıkartılmış Cıvatayı (1) takın.
1
4 Metal Braketin güvenli bir şekilde Yazıcıya takıldığından emin olarak daha
önce çıkartılmış ekleme vidasını (1) takın.
1
5 Tutucudaki delikleri, Borudaki deliklerle hizalayarak, Separatör Çubuğu
Tutucusunu (1) Metal Boruya takın.
1
2
Biri Başlık Tarafı ve diğeri Silme Tarafı için olmak üzere iki
tür Seperatör Çubuğu Tutucusu bulunur. Seperatör Çubuğu
Tutucularını yerleştiriken, Seperatör Çubuğunu tutacak
ruloların içeriye doğru baktığından (Yazıcının merkezine
doğru) emin olun.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 4-43
Paketinden Çıkarma ve Kurulum
6 Seperatör Çubuğu Tutucusunu (2) Metal Boruya sabitlemek için iki vida (1)
takın.
2
7 Lastik Başlığı (1) Metal Boruya takın.
1
3
1
8 Seperatör Çubuğu Tutucusunu, 1 ila 7 adımlarında detaylarıyla belirtildiği
üzere Başlık tarafına yerleştirin.
9 Separatör Çubuğunu (1), Seperatör Çubuğu Tutucularına (2) yerleştirin.
2
1
2
Yazıcıyı aktarma
Mürekkebi Yazıcıdan Çıkarma
Yazıcı kurulduktan sonra yeni bir konuma taşınması gerektiğinde, Mürekkep
Tüplerinden mürekkebi çıkarmanız önerilir. Yazıcıdaki mürekkebi çıkarmak
için lütfen bkz. Servis Elkitabı, Bölüm 4.
4-44 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Yazıcı Ayar ve Çalışmasının Denetimi
Yazıcı Ayar ve Çalışmasının Denetimi 5-2
5
5
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 5-1
Yazıcı Ayar ve Çalışmasının Denetimi

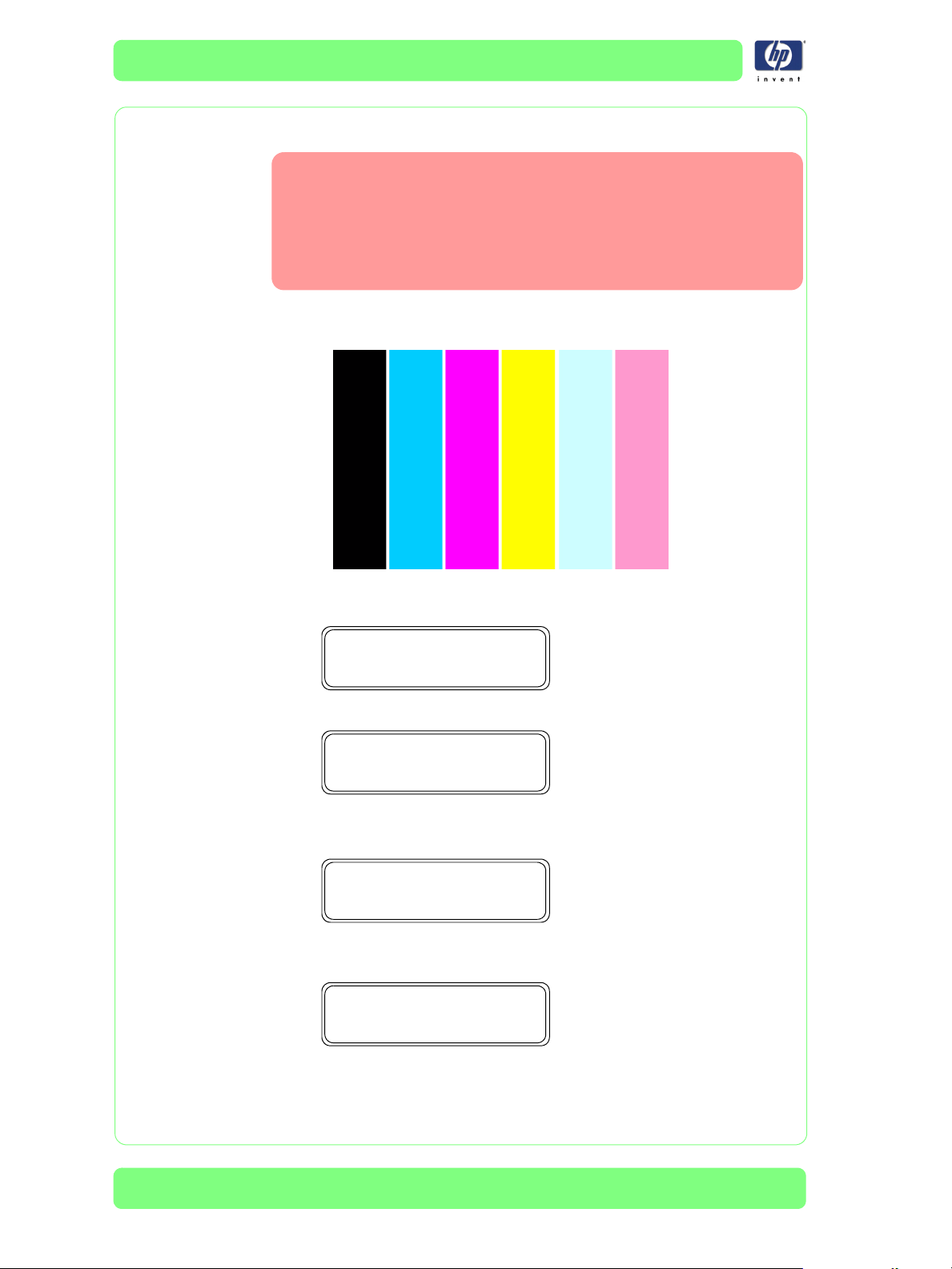

Yazıcı Ayar ve Çalışmasının Denetimi
Kağıt yolundaki ısıtıcı yüzeylerine dokunmayın. Yanıklara
neden olabilir. Isıtıcıların yakınındaki yazıcı parçalarına
dokunurken dikkat edin.
Göz yıkama istasyonları ve yangın gibi gibi acil durum
donanımlarının kullanımı konusunda tüm operatörlerin
eğitilmiş olmasından emin olun.
Yazıcı kurulduktan sonra, bir Sınama Baskısını yazdırarak, yazıcının
çalışmasını denetlemeniz gerekir.
1 Ön panelde “Printer Ready” (Yazıcı Hazır) iletisi belirdiğinde,
Yazıcıyı çevrimdışına geçirmek için Online (Çevrimiçi) tuşuna basın.
PRINTER READY
MAIN: 104/PAPER
2 Ön Panelde aşağıdaki ekran görüntülendiğinde, Shift tuşuna iki kez basın.
SINK MEDIA REGT
MEDIA M.ADVX
W
3 Ön Panelde aşağıdaki ekran görüntülendiğinde, Ayar Menüsüne
(Adjust Menu) girmek için
W tuşuna iki kez basın.
SPRINTER SETUPT
ADJUST
W
4 Ayar alt menüsünde "Test Prints"'e (Sınama Baskıları) gidin ve Ok tuşuna
basın.
# TEST PRINTS
> IQ PRINT
5-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Yazıcı Ayar ve Çalışmasının Denetimi
5 Sınama Baskıları alt menüsünde "IQ Print"'e (YK Baskı) gidin ve Ok tuşuna
basın.
# TEST PRINTS
IQ PRINT
*
6 YK Baskısını yazdırmak istediğinizi,Ok tuşuna basarak onaylamanız
gerekir.
# TEST PRINTS
OK?
*
7 Yazıcı, YK Baskısını (IQ Print) yazdırmaya başlar ve Ön Panelde aşağıdaki
ileti görünür.
# TEST PRINTS
EXECUTING
*
8Cancel düğmesine basarak yazdırmayı istediğiniz zaman iptal
edebilirsiniz.
# TEST PRINTS
CANCELING
*
Eğer Sınama Baskısında bir sorun ile karşılaşılır ise PH Adj
menüsünde bulunan (Maintenance (Bakım) menüsünden
erişilen) Püskürtme Ucu deneme baskısını basmayı
denemelisiniz. Püskürtme Ucu baskısı ile ilgili daha fazla bilgi
için lütfen bkz. Servis Elkitabı, Bölüm 4.
Sınama yazdırmasında sorun çıktığında aşağıdakileri deneyin:
Algılanan sorun, birkaç renkte şeritleme olduğunda, kafa temizleme
yordamını gerçekleştirmeniz önerilir (daha fazla bilgi için bkz. Kullanım
Kılavuzu).
Algılanan sorun, TÜM renklerde şeritleme olduğunda, kullanılmakta olan
ortamda Ortam İlerleme Ayarını gerçekleştirmeniz önerilir (daha fazla
bilgi için bkz. Kullanım Kılavuzu).
Yazdırma Kalitesi sorunlarıyla ilgili daha fazla bilgi için lütfen bkz. Servis
Elkitabı, Bölüm 6.
Renklerden biri veya daha fazlası hiç yazdırılmadığında,
Mürekkep Doldurma işlemi düzgün bir biçimde
gerçekleştirilmemiş olabilir. Bu durumda önce Sayfa 4-19’dan
başlayarak yordama dönmeniz ve Mürekkep Tüplerinin Yazıcı
Kafalarına düzgün bir biçimde bağlanıp bağlanmadığını
denetlemeniz gerekir. Ayrıca mürekkebin tüpten geçip Yazıcı
Kafalarına ulaşıp ulaşmadığını da denetleyin. Mürekkep
Yazıcı kafalarına düzgün bir biçimde ulaşmadığında,
mürekkep doldurma yordamını sayfa 4-38’da açıklandığı
şekilde tekrarlamanız gerekir.
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 5-3
Yazıcı Ayar ve Çalışmasının Denetimi
5-4 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Yazıcı Bağlantıları 6
RIP kurulumu 6-2
Yazıcının PC’ye USB Kablosu üzerinden bağlanması 6-2
6
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 6-1
Yazıcı Bağlantıları
Yazıcı Bağlantıları
RIP kurulumu
Eğer HP Designjet 7.0 için PosterShop HP Designjet 10000s ile kullanılacak
ise lütfen gerekli kurulum ve bağlantı yönergeleri için RIP’nin yanındaki Hızlı
Başlangıç Kılavuzu’na başvurun.
Müşteri zaten alternatif bir RIP yüklediyse, RIP’i yapılandırmak ve HP
Designjet 10000s’ye bağlanmak için lütfen RIP'nin Kullanım Kılavuzuna
başvurun.
Yazıcının PC’ye USB Kablosu üzerinden bağlanması
RIP Yazılımınızla birlikte gelen belgelere başvurun.
6-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Sistem Çalışma Denetimi
Sistem Çalışması Doğrulanıyor 7-2
Sistem Doğrulamasını Denetleme 7-2
7
7
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu 7-1
Sistem Çalışma Denetimi
Sistem Çalışma Denetimi
Sistem Çalışması Doğrulanıyor
1 Yazıcıyı Açma
2 Her bilgisayarı açın ve kullanıcının, bilgisayarın çalıştığından ve RIP
yazılımının yüklü olduğundan emin olmasını sağlayın.
3 Bilgisayardan yazıcıya bir dosya göndermek için RIP belgelerindeki
yönergeleri izleyin ve görüntünün düzgün bir biçimde yazdırılmasını
denetleyin.
Herhangi bir USB durumu olduğunda, Servis Elkitabındaki Sorun
Giderme’ye başvurun.
Sistem Doğrulamasını Denetleme
Yazıcının düzgün bir biçimde çalıştığından emin olduktan sonra,
kurulumu tamamlamadan önce aşağıdaki öğeleri denetleyin.
1 Tüm kabloların düzgün bir biçimde bağlanıp bağlanmadığını denetleyin.
2 Tekerleklerin kilitli ve yazıcının düzgün olup olmadığını denetleyin.
3 Yazıcının içinde yabancı parça olup olmadığını ve tüm kapakların takılı ve
kapalı olup olmadığını denetleyin.
7-2 HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu
Bu Baskı hakkında
Bu, Yazıcı Kurulum Kılavuzunun ilk baskısıdır
HP Designjet 10000s Serisi Yazıcı Kurulum Kılavuzu (Q6693A modelleri) Eylül 2006
Bu Kurulum Kılavuzunda ne var
Bu Kurulum Kılavuzu, bu ürünü kurmak ve ayarlamak için
gerekli bilgileri içerir:
- HP Designjet 10000s Serisi Yazıcı (model Q6693A)
Bu Yazıcıyı kullanmayla ilgili bilgiler için, ilgili Kullanıcı ve
Hızlı Başvuru Kılavuzlarına başvurun.
Bu Kurulum Kılavuzunda açıklanan yordamların sadece HP
tarafından yetkili kılınan servis personeli tarafından yapılması
gerekir.
Loading...
