b
Gyors üzembe helyezés és
első lépések – útmutató

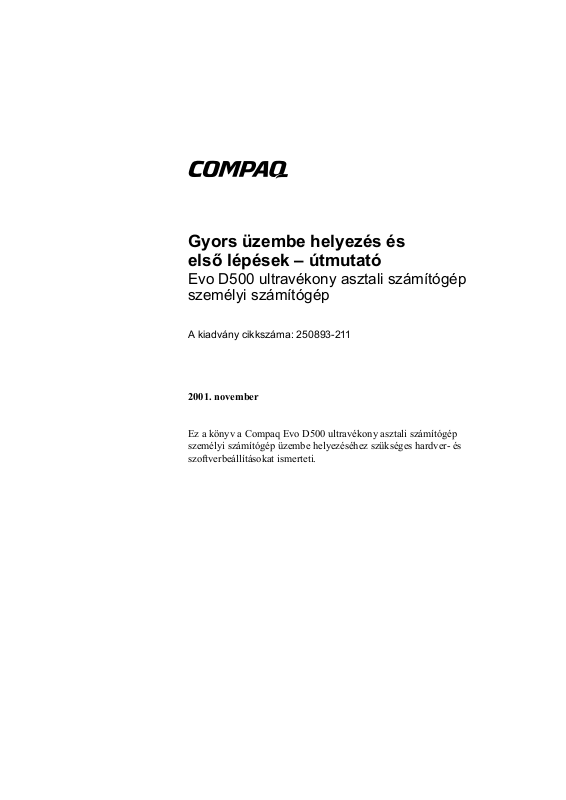

Evo D500 ultravékony asztali számítógép
személyi számítógép
A kiadvány cikkszáma: 250893-211
2001. november
Ez a könyv a Compaq Evo D500 ultravékony asztali számítógép
személyi számítógép üzembe helyezéséhez szükséges hardver- és
szoftverbeállításokat ismerteti.
© 2001 Compaq Computer Corporation.
A Compaq név, a Compaq embléma és az Evo márkanév a Compaq Information
Technologies Group, L.P. védjegye az Amerikai Egyesült Államokban és más
országokban.
A Microsoft, az MS-DOS, a Windows és a Windows NT a Microsoft
Corporation védjegyei az Egyesült Államokban és más országokban.
A többi megemlített terméknév az adott vállalat védjegye lehet.
A Compaq nem vállal felelősséget a jelen dokumentumban esetleg előforduló
technikai vagy szerkesztési hibákért és hiányosságokért. A kiadványban
található információkkal kapcsolatban a Compaq nem vállal garanciát, illetve
azok előzetes értesítés nélkül változhatnak. A Compaq termékre vonatkozó
garanciát a termékhez mellékelt, korlátozott garanciáról szóló nyilatkozat
ismerteti. Az itt leírtak nem jelentenek további garanciát.
FIGYELEM!
Å
betartásának elmulasztása sérülést vagy halált okozhat.
VIGYÁZAT!
Ä
megadottaktól eltérő használat esetén károsodhat a készülék, vagy
elveszhetnek a rajta tárolt adatok.
Nyomtatva az Amerikai Egyesült Államokban.
Gyors üzembe helyezés és első lépések – útmutató
Első kiadás (2001. november)
A kiadvány cikkszáma: 250893-211
Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás
Az így megjelölt szöveg azt jelzi, hogy az útmutatóban
Tartalomjegyzék
Gyors üzembe helyezés
1. lépés: a Compaq Evo D500 ultravékony asztali számítógép személyi számítógép
kicsomagolása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Minitorony vagy asztali konfiguráció választása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. lépés: a hátlap részeinek azonosítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. lépés: külső eszközök csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4. lépés: a hálózati tápvezetékek csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
5. lépés: a tető és az előlap részeinek azonosítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6. lépés: a személyi számítógép bekapcsolása és az operációs rendszer telepítése . . . . . . 8
Kisegítő lehetőségek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Első lépések
A monitor képének testreszabása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Szoftvervédelem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Compaq Restore CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regisztráció. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
A személyi számítógép kikapcsolása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
További tudnivalók . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Basic Troubleshooting (Alapvető hibaelhárítás). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Áttekintés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Hasznos tanácsok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
A diagnosztikai jelzések értelmezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Egyszerűen megoldható problémák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Hardverbeépítési hibák kijavítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Tárgymutató
Gyors üzembe helyezés és első lépések – útmutató iii
Gyors üzembe helyezés
1. lépés: a Compaq Evo D500 ultravékony asztali számítógép személyi számítógép kicsomagolása
FIGYELEM!
Å
vagy kényelmetlen kialakítása kellemetlenségeket, esetleg komoly
sérülést eredményezhet. A munkahely megválasztásával, valamint
a biztonságos és kényelmes munkakörnyezet kialakításával
kapcsolatos tudnivalók a
kényelmi szempontok) című útmutatóban találhatók.
Az Amerikai Egyesült Államok Szövetségi Távközlési Hivatala (FCC)
által lefektetett szabályozás 15. fejezetének értelmében a berendezés
az elvégzett ellenőrzések alapján megfelel a B osztályú digitális eszköz
(Class B digital device) kategória előírásainak. További információt
Compaq Reference Library
a
csökkentése érdekében a számítógépet csak földelt, bármikor könnyen
elérhető konnektorhoz csatlakoztassa.
Gyors üzembe helyezés és első lépések – útmutató 1
A számítógép helytelen használata és a munkahely hibás
Safety & Comfort Guide
CD-n talál. Az áramütés veszélyének
(Biztonsági és
Gyors üzembe helyezés
Minitorony vagy asztali konfiguráció választása
A Compaq Evo D500 ultravékony asztali számítógép számítógép
minitorony és asztali konfigurációban egyaránt használható.
A minitorony konfiguráció felállításához igazítsa a számítógép alján
lévő lyukat az állványon található foglalathoz és csavarhoz.
A szárnyascsavar becsavarásával rögzítse a számítógépet az
állványhoz. Ezzel biztosíthatja a számítógép stabil elhelyezését és
a belső alkatrészek megfelelő szellőzését.
2 Gyors üzembe helyezés és első lépések – útmutató
2. lépés: a hátlap részeinek azonosítása
Gyors üzembe helyezés
Evo D500 ultravékony asztali számítógép
személyi számítógép
1 Kábelzár nyílása 7 Vonali hangkimenet-csatlakozó
2 Tápvezeték csatlakozója 8 Vonali hangbemenet-csatlakozó
3 Ethernet RJ-45 csatlakozó 9 PS/2-egér csatlakozója
4 Universal Serial Bus (USB-) csatlakozók (4) - PS/2-billentyűzet csatlakozója
5 Régi szabványokat támogató modul q Soros port csatlakozója
A csatlakozó nem látható, ha a régi
✎
szabványokat támogató modul vagy a
hátlap fel van szerelve.
6 Monitor csatlakozója e Multiport (a tartócsavarral)
Gyors üzembe helyezés és első lépések – útmutató 3
Evo D500 ultravékony asztali számítógép
személyi számítógép régi szabványokat
támogató csatlakozómodullal
w Párhuzamos port csatlakozója
Gyors üzembe helyezés
Az USB-csatlakozók bármelyikéhez tetszőleges USB-eszköz (billentyűzet, egér stb.)
✎
csatlakoztatható.
A régi szabványokat támogató választható csatlakozómodul soros, párhuzamos, valamint
✎
PS/2 szabványú egér- és billentyűzetcsatlakozót tartalmaz. További információért olvassa el a
Compaq Reference Library
használatához) című dokumentumot.
MultiPort modul felszerelése vagy eltávolítása előtt ki kell kapcsolni a számítógépet és ki kell
✎
húzni a tápvezetéket.
CD-n található
Hardware Reference Guide (Útmutató a hardver
3. lépés: külső eszközök csatlakoztatása
Csatlakoztassa a monitor, az egér és a billentyűzet kábelét. Ha
hálózatot is használ, csatlakoztassa a hálózati kábelt az Ethernet
RJ-45 csatlakozóhoz. A hátlap csatlakozóinak ismertetését a
következő részben olvashatja: „2. lépés: a hátlap részeinek
azonosítása“, 3. oldal. Az egyszerű üzembe helyezés érdekében a
Compaq színkódokkal jelölte meg a kábeleket és a hátlapon lévő
csatlakozókat.
FIGYELEM!
Å
elkerülése érdekében ne csatlakoztasson távközlési vagy
telefoncsatlakozót a hálózati kártyához.
PS/2 szabványú egér- és billentyűzetcsatlakozók csak a régi
szabványokat támogató modullal felszerelt Evo D500 ultravékony
asztali számítógép személyi számítógépeken találhatók. Az
USB-egerek vagy -billentyűzetek a rendelkezésre álló
USB-csatlakozók bármelyikéhez csatlakoztathatók.
VIGYÁZAT!
Ä
újabb hardvereszközöket a számítógéphez mindaddig, amíg az
operációs rendszer nincs megfelelően telepítve. Ez hibákat okozhat, és
megakadályozhatja az operációs rendszer helyes telepítését.
4 Gyors üzembe helyezés és első lépések – útmutató
Az áramütés, tűz és a berendezés károsodásának
Ne csatlakoztasson az alapfelszereltséghez nem tartozó
Gyors üzembe helyezés
4. lépés: a hálózati tápvezetékek csatlakoztatása
Csatlakoztassa a tápkábeleket az alábbi ábrán látható módon. A
tápkábelt benyomhatja a régi szabványokat támogató modul hátlapján
lévő lyukba (amennyiben a modul fel van szerelve).
FIGYELEM!
elkerülése érdekében tartsa szem előtt a következőket:
Å
Ne iktassa ki a hálózati csatlakozózsinór földelését. A
■
csatlakozóaljzat földelővillája fontos biztonsági szereppel bír.
A hálózati csatlakozózsinórt csak földelt hálózati konnektorhoz
■
csatlakoztassa, amely mindig könnyen elérhető.
A számítógép áramtalanításához húzza ki a tápvezetéket a fali
■
csatlakozóból vagy a számítógépből.
Gyors üzembe helyezés és első lépések – útmutató 5
Az áramütés kockázatának és az eszköz károsodásának
Gyors üzembe helyezés
5. lépés: a tető és az előlap részeinek azonosítása
1 MultiBay
2 Kétállású bekapcsológomb
3 A merevlemez működését jelző LED
4 Mikrofoncsatlakozó
5 Fejhallgató-csatlakozó
6 Universal Serial Bus (USB-) csatlakozók (1)
7 Tápfeszültségjelző LED
8 Multiport
MultiPort modul felszerelése vagy eltávolítása
✎
előtt ki kell kapcsolni a számítógépet.
9 MultiBay modul kioldóretesze
- MultiBay modult rögzítő biztonsági csavar
6 Gyors üzembe helyezés és első lépések – útmutató
Gyors üzembe helyezés
6. lépés: a személyi számítógép bekapcsolása és az operációs rendszer telepítése
A bekapcsológomb megnyomásával kapcsolja be a számítógépet. A
bekapcsológomb helyét a következő rész írja le: “5. lépés: a tető és az
előlap részeinek azonosítása”, 6. oldal.
A számítógép első bekapcsolásakor az operációs rendszer telepítése
automatikusan végbemegy. A telepítés 5-10 percet vesz igénybe a
telepített opeációs rendszertől függően. A telepítés befejezése
érdekében figyelmesen olvassa el és kövesse a képernyőn megjelenő
utasításokat.
VIGYÁZAT!
Ä
TELEPÍTÉS BEFEJEZÉSÉIG NE KAPCSOLJA KI A SZÁMÍTÓGÉPET.
Ellenkező esetben a számítógépet működtető szoftver megsérülhet.
A telepítés az Üdvözli a Windows (Welcome to Windows) felirat
megjelenésekor fejeződik be.
Kisegítő lehetőségek
A Compaq célja, hogy termékei, szolgáltatásai és programjai minden
felhasználó számára elérhetőek és egyszerűen kezelhetőek legyenek.
A Microsoft Windows XP rendszerrel előtelepített (vagy XP
rendszerre felkészített) Compaq termékek kialakítása a kisegítő
lehetőségek figyelembevételével történt. E termékeket piacvezető
kisegítő eszközökkel teszteltük annak biztosítására, hogy használatuk
egyformán könnyű legyen – bármikor, bárhol... bárki számára.
Ha megkezdődött az automatikus telepítés, akkor A
Gyors üzembe helyezés és első lépések – útmutató 7
A monitor képének testreszabása
Közvetlenül kiválaszthatja vagy módosíthatja a monitor gyártóját,
típusát, képfrissítési frekvenciáját, szín-, felbontási és
energiatakarékossági beállításait. A képernyő beállításai a Windows
Vezérlőpulton (Control Panel) levő Képernyő (Display) ikon
segítségével módosíthatók, vagy tanulmányozza a videokártya
segédprogramjához mellékelt online dokumentációt.
Szoftvervédelem
Az adatvesztés vagy sérülés elkerülése érdekében készítsen
biztonsági másolatot a merevlemezen tárolt valamennyi
rendszerszoftverről, alkalmazásról és adatfájlról. Az adatfájlok
biztonsági mentésével kapcsolatos tudnivalókért tanulmányozza az
operációs rendszer vagy a biztonságimásolat-készítő segédprogram
dokumentációját.
Első lépések
Compaq Restore
Gyors üzembe helyezés és első lépések – útmutató 9
CD
Az operációs rendszert tartalmazó CD-vel együtt a Compaq Restore
CD lehetővé teszi az eredeti operációs rendszer, internetböngésző és
hálózatikártya- vagy modemillesztő helyreállítását. Ez különösen
hasznos a merevlemez-meghajtó meghibásodása vagy sérülése
esetén. Az egyes típusokhoz használható további segédszoftverek a
www.compaq.com/support
CD használatához helyezze a CD-t a CD-ROM-meghajtóba, és
indítsa újra a számítógépet. Olvassa el figyelmesen és kövesse a
képernyőn megjelenő utasításokat.
webhelyről tölthetők le. A Compaq Restore
Első lépések
Ä
✎
Regisztráció
VIGYÁZAT!
CD használata előtt készítsen biztonsági másolatot minden olyan adatés alkalmazásfájlról, amely a gyárilag telepített szoftverek telepítése
után került létrehozásra, illetve telepítésre. A Restore CD az eredeti
operációs rendszer, internetböngésző és hálózatikártya- vagy
modemillesztő visszaállítása előtt minden fájlt töröl a merevlemezről.
A rendszervisszaállítás során szükség lehet arra, hogy a billentyűzet
használatával válasszon ki bizonyos beállításokat. Amíg az
USB-egérillesztők visszaállítása meg nem történt, nem lehet
USB-egeret használni.
A CD-vel kapcsolatos kérdésekkel vagy problémákkal forduljon a
Compaq vevőszolgálatához.
Ne felejtse el új számítógépét regisztráltatni a Compaqnál! A
regisztrálás rögzíti tulajdonosi státuszát, így igény esetén
rendszeresen értesítést kaphat a bejelentett termékekről és egyéb
információról. A regisztráció egyszerűen végrehajtható – látogassa
meg a Compaq webhelyét a
a képernyőn megjelenő utasításokat.
Az adatvesztés elkerülése érdekében a Compaq Restore
www.compaq.com/register
címen, és kövesse
A személyi számítógép kikapcsolása
A személyi számítógép megfelelő kikapcsolásához először állítsa le
az operációs rendszert. Microsoft Windows operációs rendszereken:
kattintson a Start > Leállítás (Shut Down) parancsra.
Az operációs rendszertől függően a bekapcsológomb
megnyomásakor a számítógép ahelyett, hogy automatikusan
kikapcsolna, alacsony áramfogyasztású készenléti módra vált. Ez a
mód lehetővé teszi, hogy az alkalmazások bezárása nélkül csökkentse
a számítógép áramfogyasztását; később azonnal folytathatja munkáját
az operációs rendszer újraindítása és az adatok elvesztésének
veszélye nélkül.
10 Gyors üzembe helyezés és első lépések – útmutató
A számítógép teljes kikapcsolásához nyomja be és tartsa benyomva a
✎
bekapcsológombot négy másodpercig. A hálózati kapcsoló a
számítógép Setup segédprogramjával állítható be- és kikapcsolás
üzemmódba. A számítógép Setup programjának használatáról bővebb
információt talál a Compaq Reference Library CD-n lévő Computer
Setup Guide (Útmutató a Setup segédprogram használatához)
dokumentumban.
Első lépések
Gyors üzembe helyezés és első lépések – útmutató 11
Első lépések
További tudnivalók
A termékkel kapcsolatos egyéb dokumentációk a Compaq Reference
Library (Referenciatár) CD-n találhatók. A CD-n az alábbi könyveket
találja:
Gyors üzembe helyezés és első lépések – útmutató (a jelen könyv
■
PDF formátumban)
Hardware Reference Guide (Útmutató a hardver használatához,
■
PDF formátum)
Computer Setup Guide (Útmutató a Setup segédprogram
■
használatához, PDF formátum)
Desktop Management Guide (Útmutató a számítógépek
■
felügyeletéhez, PDF formátum)
Network Communications Guide (Útmutató a
■
hálózathasználathoz, PDF formátum)
Troubleshooting Guide (Hibaelhárítási útmutató, PDF formátum)
■
Safety & Regulatory Information (A biztonságos munkavégzéssel
■
és a vonatkozó előírásokkal kapcsolatos tudnivalók, PDF Format)
12 Gyors üzembe helyezés és első lépések – útmutató
Safety & Comfort Guide (Biztonsági és kényelmi szempontok,
■
Windows súgóformátum)
Ha nem rendelkezik CD-ROM-meghajtóval, letöltheti a
✎
termékdokumentációt a Compaq webhely
címén.
1. Helyezze a CD-t a CD-ROM-meghajtóba. A szoftver ekkor
ellenőrzi a Windows területi beállításait; ez néhány másodpercet
vehet igénybe. A CD-n található online könyvek menüje
automatikusan megjelenik.
A menü és a könyvek azon a nyelven jelennek meg, amelyet a kezdeti
✎
rendszerbeállításkor, illetve később, a Windows területi beállításaiban
megadott. Ha a területi beállításokban kiválasztott nyelv nem
található a CD-n, a menü és a könyvek angolul jelennek meg.
2. Kattintson az olvasni kívánt könyv címére. Amikor első
alkalommal kattint egy PDF formátumú dokumentum
hivatkozására, a program felajánlhatja az Adobe Acrobat Reader
program telepítését, mely a CD-n megtalálható. Ebben az esetben
olvassa el és kövesse az Acrobat Reader telepítésérre vonatkozó
utasításokat.
www.compaq.com/support
Első lépések
Ha a program nem ajánlja fel az Acrobat Reader telepítését, akkor
✎
kattintson a CD menüjében látható Install Adobe Acrobat Reader
lehetőségre.
Ha a CD behelyezése után a CD-ROM-meghajtó két perc elteltével
sem indítja el a szoftvert, akkor valószínűleg ki van kapcsolva a
rendszer automatikus futtatási funkciója. A Compaq Deskpro
Reference Library CD-t a következőképpen futtathatja, ha az nem
indul el automatikusan:
1. Kattintson a Start menü Futtatás (Run) parancsára.
Gyors üzembe helyezés és első lépések – útmutató 13
Első lépések
2. Írja be a következőt:
X:\CompaqEvo.exe
(az X a CD-ROM-meghajtó betűjele)
3. Kattintson az OK gombra.
14 Gyors üzembe helyezés és első lépések – útmutató
Basic Troubleshooting (Alapvető hibaelhárítás)
Áttekintés
Ez a fejezet csak a legegyszerűbb hibák elhárításával foglalkozik. A
részletes Troubleshooting Guide (Hibaelhárítási útmutató) a Compaq
Reference Library (Referenciatár) CD-n, valamint a
http://www.compaq.hu/support webhelyen található.
Megvásárolhatja a Compaq Quick Troubleshooting Guide (Compaq –
gyors hibaelhárítás, cikkszám: 153837-001, beszerezhető a hivatalos
Compaq viszonteladóknál, forgalmazóknál és szervizekben)
kiadványt is, amelyben könnyen követhető folyamatábrák vezetik
végig a felhasználót a hibaelhárítás folyamatán. Ez az útmutató a
hivatalos Compaq szervizek számára készült, és olyan lépéseket
tartalmaz, amelyek meghaladhatják a felhasználó technikai tudását.
Az útmutatóban leírt lépések hibás végrehajtása a számítógép
sérülését és/vagy a garancia elvesztését eredményezheti. Ha nem
biztos abban, hogy a lépést végre tudja hajtani, vagy a termékgarancia
elvesztésétől tart, a javítási lépés végrehajtása előtt forduljon a
Compaq hivatalos helyi viszonteladójához vagy szervizéhez.
Első lépések
Ha úgy dönt, hogy a számítógéphez kapott operációs rendszer helyett
egy másikat telepít, további tudnivalókat az alábbi támogató
webhelyeken találhat:
Compaq Evo asztali számítógépek
■
http://www.compaq.com/support/desktops/index.html
Compaq Deskpro és Evo munkaállomások
■
http://www.compaq.com/support/workstations/index.html
Hasznos tanácsok
Ha kisebb problémát észlel a számítógép, a képernyő vagy a
szoftverek működésével kapcsolatban, olvassa el az alábbi listában
található általános tanácsokat:
Ellenőrizze, hogy a számítógép és a monitor működő elektromos
■
hálózati aljzathoz van-e csatlakoztatva.
Ellenőrizze, hogy a számítógép be van-e kapcsolva, és világít-e a
■
bekapcsolt állapotot jelző zöld LED.
Gyors üzembe helyezés és első lépések – útmutató 15
Első lépések
Ellenőrizze, hogy a képernyő be van-e kapcsolva, és világít-e a
■
monitor működését jelző zöld LED.
Ha a képernyő sötét, növelje a fényerőt és a kontrasztot.
■
Tartsa lenyomva valamelyik billentyűt. Ha a rendszer sípol, a
■
billentyűzet megfelelően működik.
Ellenőrizze az összes kábelcsatlakozást, hogy valamelyik nem
■
lazult-e meg, illetve helyesen vannak-e csatlakoztatva.
Nem Plug and Play rendszerű bővítőkártya vagy más alkatrész
■
telepítése után konfigurálja újból a számítógépet. További
tudnivalókért lásd a „Hardverbeépítési hibák kijavítása” című
részt.
Ellenőrizze, hogy az összes szükséges eszközillesztő program
■
telepítve van-e. Nyomtató csatlakoztatása esetén például szükség
van a nyomtató illesztőprogramjának telepítésére.
A rendszer bekapcsolásakor vegye ki a lemezeket a
■
hajlékonylemez-meghajtókból.
VIGYÁZAT!
Ä
csatlakozik, az alaplap folyamatosan áram alatt van. Az alaplap és az
alkatrészek sérülésének elkerülése érdekében a számítógép felnyitása
előtt húzza ki a tápkábelt a konnektorból.
16 Gyors üzembe helyezés és első lépések – útmutató
Amikor a számítógép váltakozó áramú áramforráshoz
A diagnosztikai jelzések értelmezése
A Compaq számítógépek diagnosztikai fényekkel vagy LED-ekkel
jelzik a számítógép különböző állapotait és hibáit. A következő
táblázat a diagnosztikai fényjelzéseket mutatja be. További
tudnivalókat a Compaq Reference Library (Referenciatár) CD-n
található Troubleshooting Guide (Hibaelhárítási útmutató) című
dokumentum tartalmaz.
Első lépések
Gyors üzembe helyezés és első lépések – útmutató 17
Első lépések
A számítógépen található LED-ek
LED Szín LED állapota Állapot/üzenet
Tápfeszültségjelző Zöld Világít (S0) A számítógép be van
kapcsolva
Tápfeszültségjelző Zöld 2 másodpercenként 1
villanás
Tápfeszültségjelző Zöld 2 másodpercenként 1
villanás
Tápfeszültségjelző Nincs Nem világít (S4) Felfüggesztés a
Tápfeszültségjelző Nincs Nem világít (S5) A számítógép ki van
Tápfeszültségjelző Piros Másodpercenként 4
villanás, vagy 2 villanás
1 másodpercnyire
egymástól, amit egy 2
másodperces szünet
követ
Tápfeszültségjelző Piros Világít Nincs processzor vagy a
Tápfeszültségjelző Piros Másodpercenként 1
villanás
Tápfeszültségjelző Piros 2 másodpercenként 1
villanás
Hálózati vezérlő Zöld Világít A hálózati kapcsolat jelen
Hálózati vezérlő Zöld Villog Adatátvitel a hálózaton
Merevlemez-meghajtóZöld Villog A merevlemez-meghajtó
*Egyes típusoknál a tápfeszültségjelző LED nem villog.
(S1) Normál felfüggesztett
üzemmód
(S3) Felfüggesztés a
RAM-ba (ha lehetséges)
lemezre (ha lehetséges)
kapcsolva
Kikapcsolás a CPU
túlmelegedése miatt
telepített processzor nem
megfelelő
ROM-hiba
Túlterhelt a tápellátás
van
használata
18 Gyors üzembe helyezés és első lépések – útmutató
Első lépések
A billentyűzeten található LED-ek
LED Szín LED állapota Állapot/üzenet
Num Lock Zöld Villog Memóriahiba
Caps Lock Zöld Villog Nincs képjel
Scroll Lock Zöld Villog Alaplaphiba, a képjel előtt
A fentiek USB-billentyűzetekre nem érvényesek.
✎
A hibatűrő rendszerindító ROM-blokk lehetővé teszi a rendszer
helyreállítását a ROM hibás frissítése után, például ha áramszünet
történik a ROM frissítése közben. A rendszerindítási blokk a ROM
nem frissíthető része, amely a rendszer bekapcsolásakor ellenőrzi,
hogy érvényes-e a rendszer ROM.
A következő táblázat bemutatja a rendszerindító ROM-blokk által a
billentyűzeten használt különféle jelzéseket, azok jelentését és az
egyes jelzésekhez tartozó műveleteket. Részletes tudnivalókért
tanulmányozza a Desktop Management Guide (Útmutató a
számítógépek felügyeletéhez) című leírást.
Gyors üzembe helyezés és első lépések – útmutató 19
Első lépések
A rendszerindító ROM-blokk jelzései a billentyűzeten
Hibatűrő rendszerindító
ROM-blokk üzemmódja Szín LED állapota Állapot/üzenet
Num Lock Zöld Világít Nincs bent vagy rossz a
ROMPaq lemez, vagy a
meghajtó nincs kész.* A
képernyőn a
rendszerindítási blokk
helyreállítására vonatkozó
üzenet jelenik meg, ha a
rendszer alaplapra integrált
grafikus vezérlőt használ.
Caps Lock Zöld Világít Adja meg a jelszót.*
Num, Caps, Scroll Lock Zöld Kétszer be- és
kikapcsol (1
hosszú és 3 rövid
hangjelzés
kíséretében)
Num, Caps, Scroll Lock Zöld Világít A rendszerindító
A diagnosztikai jelzések USB-billentyűzeten nem villognak.
✎
Hibás a ROM frissítése.*
ROM-blokk frissítése
sikeres. Az újraindításhoz
kapcsolja ki, majd újból be
a számítógépet.
*Helyezzen érvényes ROMPaq lemezt az A meghajtóba. A ROM újbóli frissítéséhez
kapcsolja ki, majd újból be az üzemi kapcsológombot. A ROM sikeres frissítése esetén a
billentyűzet mindhárom LED-je világít, és emelkedő hangmagasságú hangjelzések
hallhatók. Vegye ki a lemezt, kapcsolja ki a számítógépet, majd az újraindításhoz kapcsolja
be. A ROM frissítésével kapcsolatos további tudnivalók a
(Hibaelhárítási útmutató) című dokumentumban találhatók.
20 Gyors üzembe helyezés és első lépések – útmutató
Troubleshooting Guide
Egyszerűen megoldható problémák
Az ebben a szakaszban bemutatott kisebb problémák könnyen
megoldhatók. Ha a probléma továbbra is fennáll, és nem tudja azt
elhárítani, vagy valamelyik műveletet nem tudja megfelelően
végrehajtani, forduljon a Compaq hivatalos forgalmazójához vagy
viszonteladójához.
Kisebb problémák megoldása
Hiba A hiba oka Megoldás
A számítógépet nem
lehet bekapcsolni.
A számítógép nem
csatlakozik külső
áramforráshoz.
A tápkábelek ki vannak
húzva a fali aljzatból.
A meghajtó
tápkábelének,
adatkábelének vagy a
számítógép
tápkábelének nem
megfelelő a
csatlakozása.
A készülék túlhevült.
Lehet, hogy elakadt a
ventilátor.
Csatlakoztassa a számítógépet
külső áramforráshoz.
Ellenőrizze, hogy a számítógépet és
a külső áramforrást összekötő
kábelek megfelelően vannak-e
csatlakoztatva, és feszültség alatt
van-e a fali aljzat.
Igazítsa meg a meghajtó tápkábelét,
adatkábelét és a számítógép
tápkábelét.
1. A készülék túl meleg
környezetben van. Várja meg,
amíg lehűl a számítógép.
2. Győződjön meg arról, hogy a
számítógép szellőzőnyílásai
nincsenek letakarva, és a
hűtőventilátor működik.
Forduljon hivatalos Compaq
viszonteladóhoz vagy szervizhez.
Első lépések
Gyors üzembe helyezés és első lépések – útmutató 21
Első lépések
Kisebb problémák megoldása
Hiba A hiba oka Megoldás
A számítógép
működése leállt, és a
bekapcsológomb
megnyomására nem
kapcsol ki.
A számítógép által
megjelenített dátum és
idő helytelen.
A számítógép
automatikusan
kikapcsolt, és a
tápfeszültségjelző LED
1. másodpercenként
négyszer pirosan
felvillan, VAGY
2. egy másodperces
időközzel kétszer
pirosan felvillan,
majd két
másodperc szünet
következik, VAGY
3. nem villog.
A bekapcsológomb
szoftveres vezérlése nem
működik.
Valószínűleg ki kell
cserélni a valós idejű óra
(RTC) elemét. Az elem
élettartama kb. 3 év.
A készülék hőmérséklete
valószínűleg túllépte a
megengedett korlátot.
Lehet, hogy elakadt a
ventilátor.
A készülék túlhevült,
mert a számítógép fedele
vagy borítópanele nem
volt a helyén.
(Folytatás)
Tartsa benyomva a
bekapcsológombot legalább 4
másodpercig, amíg a számítógép ki
nem kapcsol.
Állítsa be újra a dátumot és az időt a
Vezérlőpulton (Control Panel). Ha a
hiba továbbra is fennáll, cserélje ki a
valós idejű óra (RTC) elemét. Az óra
elemének cseréjével kapcsolatos
tudnivalókat megtalálja az
a hardver használatához
leírásban, vagy fordulhat a Compaq
hivatalos forgalmazójához, illetve
viszonteladójához is.
1. A készülék túl meleg
környezetben van. Várja meg,
amíg lehűl a számítógép.
2. Győződjön meg arról, hogy a
számítógép szellőzőnyílásai
nincsenek letakarva, és a
hűtőventilátor működik.
Forduljon hivatalos Compaq
viszonteladóhoz vagy szervizhez.
Tegye vissza a fedelet vagy
borítópanelt a helyére, és
bekapcsolás előtt hagyja lehűlni a
számítógépet.
Útmutató
című
22 Gyors üzembe helyezés és első lépések – útmutató
Első lépések
Kisebb problémák megoldása
Hiba A hiba oka Megoldás
A számítógép időnként
látszólag leáll.
Nem távolítható el a
számítógép fedele
vagy borítópanele.
A kurzor a
számbillentyűzet
nyílbillentyűivel nem
mozgatható.
A képernyő üres. A monitor nincs
A hálózati kártya
illesztőprogramja be van
töltve, de nincs hálózati
kapcsolat.
A burkolat elemei
biztonsági csavarral vagy
kábelzárral vannak
rögzítve, melyeket el kell
távolítani.
Valószínűleg be van
kapcsolva a Num Lock
funkció.
bekapcsolva, és a rajta
lévő LED sem világít.
Nem megfelelő a kábelek
csatlakoztatása.
Be van kapcsolva az
energiagazdálkodás.
Helytelenül van beállítva
a monitor hátulján az
RGB-bemenetválasztó
kapcsoló.
(Folytatás)
Csatlakoztassa a hálózatot, illetve a
számítógép Setup
segédprogramjával vagy a Windows
Eszközkezelő segédprogrammal
tiltsa le a hálózati kártyát.
A biztonsági eszközökről és a
borítópanel eltávolításának
lépéseiről a
található
(Útmutató a hardver használatához)
című dokumentumban talál további
tájékoztatást.
Nyomja meg a Num Lock billentyűt.
Ha a számbillentyűzet nyílbillentyűit
szeretné használni, a Num Lock
funkcióhoz tartozó LED nem
világíthat.
Kapcsolja be a monitort, és
ellenőrizze, hogy világít-e rajta a
LED.
Ellenőrizze a monitort és a
számítógépet, valamint a monitort és
az elektromos hálózati aljzatot
összekötő kábelek csatlakozásait.
Nyomja le valamelyik billentyűt, vagy
kattintson az egérrel, majd szükség
esetén írja be a jelszót.
Állítsa a monitor
RGB-bemenetválasztó kapcsolóját
75 ohmos állásba, és ha van sync
(szinkronjel) kapcsoló, állítsa azt
External (Külső) állásba.
Reference Library CD
Hardware Reference Guide
-n
Gyors üzembe helyezés és első lépések – útmutató 23
Első lépések
Kisebb problémák megoldása
Hiba A hiba oka Megoldás
Rögzített frekvenciájú
monitort használ, amely
a kiválasztott
felbontással nem
használható.
Helytelenül van beállítva
a VGA/BNC
választókapcsoló.
(Folytatás)
Ellenőrizze, hogy a monitor képes-e
a kiválasztott felbontás mellett a
megfelelő képernyőfrissítési
frekvenciával működni.
Állítsa be a választókapcsolót a
kábelcsatlakozásnak megfelelően.
24 Gyors üzembe helyezés és első lépések – útmutató
Hardverbeépítési hibák kijavítása
Hardver (például újabb lemezmeghajtó) hozzáadása vagy eltávolítása
után szükséges lehet a számítógép újrakonfigurálása. Plug and Play
eszköz telepítésekor a Windows 98 és a Windows 2000
automatikusan felismeri az eszközt, és beállítja a számítógépet. Nem
Plug and Play eszköz telepítésekor az új hardver telepítése után újra
be kell állítani a számítógépet. Windows 98 vagy Windows 2000
operációs rendszer használata esetén a Vezérlőpulton (Control Panel)
kattintson duplán az Új hardver hozzáadása (Add New Hardware)
ikonra, majd kövesse a képernyőn megjelenő utasításokat.
Windows NT 4.0 operációs rendszer használata esetén a számítógép
újrakonfigurálásához az új hardver telepítése után használja a
hardverhez mellékelt segédprogramot.
Hardverbeépítési problémák kijavítása
Hiba A hiba oka Megoldás
Az új eszközt nem ismeri
fel a rendszer a
számítógép részeként.
Az új külső eszköz
kábeleinek
csatlakoztatása laza,
vagy ki van húzva a
tápkábel.
Az új külső eszköz
nincs bekapcsolva.
Amikor a rendszer a
konfiguráció
megváltoztatását
javasolta, nem fogadta
el azt.
Ellenőrizze, hogy megfelelően
vannak-e csatlakoztatva a kábelek,
illetve a kábel és a csatlakozó tűi
nem görbültek-e el.
Kapcsolja ki a számítógépet,
kapcsolja be a külső eszközt, majd
kapcsolja be újból a számítógépet,
hogy az eszköz a rendszer részévé
váljon.
Indítsa újra a számítógépet, és
kövesse a módosítások
elfogadására vonatkozó
utasításokat.
Első lépések
Gyors üzembe helyezés és első lépések – útmutató 25
Tárgymutató
A
A képernyő sötét. 1–23
alkatrészek
4
hátlap
B
bekapcsológomb 7, 10
billentyűzet
billentyűzet csatlakoztatása
biztonsági mentés, adatfájlok
1–16
5
9
C
csatlakozók elhelyezkedése 4
Compaq Reference Library CD
Safety & Comfort Guide (Biztonsági és
kényelmi szempontok)
Safety & Regulatory Information
(A biztonságos munkavégzéssel és a
vonatkozó előírásokkal kapcsolatos
tudnivalók)
os csatlakozó (régi
12
szabványokat támogató modul)
Troubleshooting (Hibaelhárítás)
Compaq Restore CD
csatlakozó
5
egér
Ethernet RJ-45
fejhallgató
mikrofon
monitor
párhuzamos (régi szabványokat támogató
modul)
PS/2-billentyűzet (régi szabványokat
támogató modul)
PS/2-egér (régi szabványokat támogató
modul)
7
4
4
4
9
4
7
4
12
12
régi szabványokat támogató modul
soros (régi szabványokat támogató
4,
4,
7
4
6
4
4
modul)
tápkábel
USB
vonali hangbemenet
vonali hangkimenet
D
dátum és idő kijelzése 1–22
dokumentáció, további termék-
E
egér csatlakoztatása 5
elem
valós idejű óra
előlap részei
Ethernet RJ-45 csatlakozó
1–22
7
4
F
fejhallgató-csatlakozó 7
figyelmeztetések
a számítógép helytelen használata
áramütés
hálózati csatolókártya
fogantyú
4
fül
6
5,
5
4
G
gyári szám 4
H
hálózati csatolókártya (NIC)
csatlakoztatása
hangcsatlakozók
hátlap részei
5
4
4
11,
12
4
2
Podręcznik instalacji i rozpoczęcia pracy Tárgymutató–1
Tárgymutató
K
kábelek, csatlakozások ellenőrzése 1–15
kábelek, színkóddal jelölt
képernyőbeállítások
kétállású bekapcsológomb
külső eszközök csatlakoztatása
5
9
10
7,
5
L
LED
merevlemez működését jelző
tápfeszültségjelző
LED-ek
1–22
7
7
M
merevlemez működését jelző LED 7
megjegyzések
bekapcsológomb átkonfigurálása
bekapcsológomb lezárása
billentyűzet használata telepítéskor
telepítéskor kiválasztott nyelv
termékdokumentáció
mikrofoncsatlakozó
monitor csatlakoztatása
MultiBay kioldógombja
7
10
13
5
7
10
13
10
portok
problémák
PS/2 csatlakozók
4
egyszerűen megoldható
5
1–25
hardverbeépítés
kisebb problémák megoldása
1–15
1–21
R
régi szabványokat támogató modul 4
Reference Library CD
régi szabványokat támogató modul
regisztráció
részek
előlap
10
7
11,
12
S
soros csatlakozó (régi szabványokat
támogató modul)
soros csatlakozó (régi szabványokat
támogató modul)
számítógép
leállás
személyi számítógép kikapcsolása
színkóddal jelölt kábelek
1–23
5
4
10
5
5
O
operációs rendszer 8
óvintézkedések
adatvesztés megakadályozása
operációs rendszer telepítése
telepítés
8
10
5
P
Plug and Play eszköz 1–25
Tárgymutató–2 Podręcznik instalacji i rozpoczęcia pracy
T
tápfeszültségjelző LED 7
10
4,
6
8
tápkábel-csatlakozó
telepítés, operációs rendszer
termékregisztráció
V
vonali hangbemeneti vagy -kimeneti
csatlakozó
4
Loading...
