Referenshandbok
Evo D500 Ultra-Slim bordsdator
Dokumentets artikelnummer: 250853-101
November 2001
Denna bok innehåller mer detaljerad information om funktioner och
använvändning av Compaq Evo D500 Ultra-Slim bordsdator. Den
innehåller också instruktioner för hur inre komponenter tas ut och byts.
© 2001 Compaq Computer Corporation.
Compaq, Compaqs logotyp och Evo är varumärken som tillhör Compaq
Information Technologies Group, L.P. i USA och andra länder.
Microsoft, MS-DOS, Windows och Windows NT är varumärken som tillhör
Microsoft Corporation i USA och andra länder.
Alla andra produkter som nämns kan vara varumärken som tillhör respektive
företag.
Compaq ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av
information i denna text. Informationen i detta dokument ges “i befintligt skick”
utan några som helst garantier och informationen kan ändras utan att detta meddelas.
Garantiansvar för Compaqs produkter definieras i de garantibegränsningar som
medföljer sådana produkter. Ingenting i denna text skall anses utgöra
ytterligare garantiåtaganden.
VARNING: Den här texten ger information om att allvarliga personskador kan
Å
uppstå om instruktionerna inte följs.
SE UPP! Den här texten innehåller varningar för att utrustningen kan
Ä
förstöras eller information förloras om inte instruktionerna följs.
Tryckt i USA
Referenshandbok
Första upplagan (November 2001)
Dokumentets artikelnummer: 250853-101
Innehåll
1 Arbeta med tangentbordet och musen
Compaq Easy Access-tangentbord 1–1
Programmera Easy Access-knapparna 1–1
Windows logo-tangent 1–2
Speciella musfunktioner 1–2
2 Arbeta med MultiBay
“Snabbinkoppling” eller“snabbväxling” av MultiBay-enheter 2–2
Partitionera och formatera en MultiBay-hårddisk 2–2
Windows 2000 Professional eller Windows XP
Professional 2–2
Ta bort säkerhetsskruven i MultiBay 2–3
Sätta in en enhet i MultiBay-platsen 2–3
Ta bort en enhet från MultiBay-platsen 2–5
3 Lägga till systemminne och
Uppgradera hårddisken
Allmänna försiktighetsåtgärder 3–1
Ta bort och sätta fast sidoplåtar 3–2
Lägga till systemminne 3–4
Sätta in eller ta bort en minnesmodul 3–4
Uppgradera den primära hårddisken 3–7
4 Använda Legacy-modulen
Ta bort bakre panelskyddet 4–2

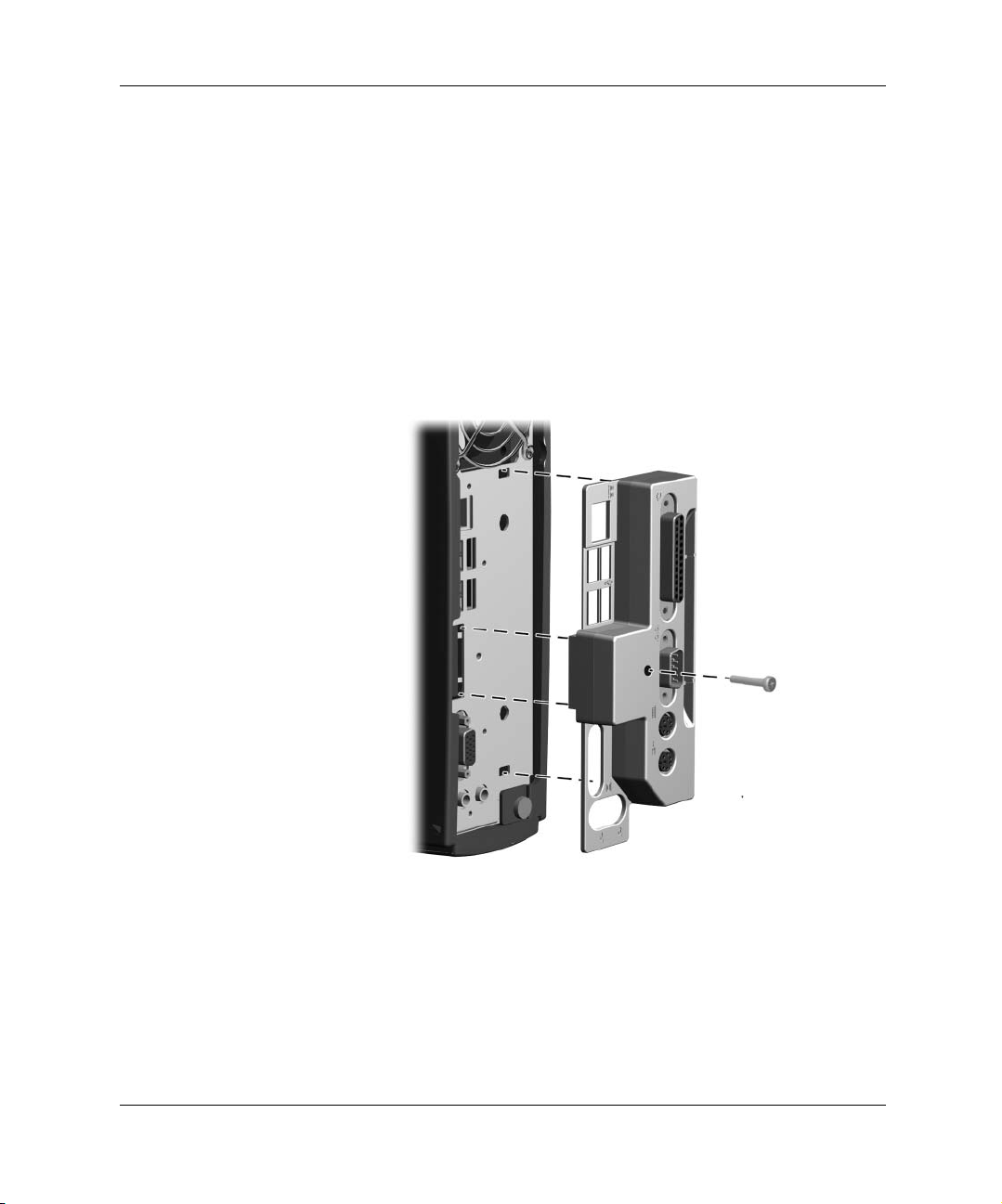

Ansluta Legacy-modulen 4–3
Ta bort Legacy-modulen 4–4
Referenshandbok iii
Innehåll
5 Använda MultiPort
Vad är en trådlös LAN? 5–1
Vad är Compaq Evo MultiPort? 5–1
Installera och använda MultiPort-modul 5–1
A Specifikationer
B Byte av batteri
C Elektrostatisk urladdning
Förhindra elektrostatiska skador C–1
Jordningsmetoder C–2
D Information om skötsel och frakt
Skötsel D–1
Försiktighet med CD ROM-enheter D–2
Användning D–2
Rengöring D–2
Säkerhet D–2
Transport D–3
Index
iv Referenshandbok
Arbeta med tangentbordet och musen
Compaq Easy Access-tangentbord
Utöver standardtangenterna har tangentbordet åtta Easy
Access-knappar som gör att du kan nå dina favoritwebbplatser,
tjänster och program snabbare och enklare.
Programmera Easy Access-knapparna
Alla Easy Access-knappar kan programmeras om så att de startar de
program eller filer du önskar eller ansluter till en viss Internet-adress.
En Internet-adress, även kallad URL (Uniform Resource Locator), är
helt enkelt en pekare till en viss webbsida, fil, bild, nyhetsgrupp eller
annan resurs på Internet. Det påminner mycket om de sökvägar och
filnamn som används i datorn för att peka på en viss fil på hårddisken.
Den URL som exempelvis pekar på Compaqs webbplats är
http://www.compaq.com.
Så här programmerar du om knapparna:
1
1. Dubbelklicka på tangentbordsikonen i nedre högra hörnet
i Windows Aktivitetsfält.
Dialogrutan Egenskaper för tangentbord visas.
2. Klicka på Hjälp-knappen för att få instruktioner.
Referenshandbok 1–1
Arbeta med tangentbordet och musen
Windows logo-tangent
Om du använder Windows logo-tangent i kombination med andra
tangenter kan du utföra särskilda funktioner som finns i
operativsystemet Windows
Windows logo-tangent + F1 Visar en snabbmeny för det markerade objektet
Windows logo-tangent +
Windows logo-tangent +
Windows logo-tangent +
Windows logo-tangent +
Windows logo-tangent +
Skift + Windows logo-tangent + m Ångrar Minimera allt
Windows logo-tangent +
Ta b Aktiverar nästa knapp i Aktivitetsfältet
e Öppnar fönstret Den här datorn
f Öppnar dialogrutan Sök: alla filer
Ctrl + f Öppnar dialogrutan Sök: dator
m Minimerar alla öppna program
r Visar dialogrutan Kör
Speciella musfunktioner
De flesta program har stöd för mus. I vissa program har musknapparna
särskilda funktioner. Så här gör du för att ge särskilda funktioner till
musknapparna:
1. Dubbelklicka på musikonen i nedre högra hörnet i Windows
Aktivitetsfält.
Dialogrutan Egenskaper för mus visas.
2. Klicka på Hjälp-knappen för att få instruktioner.
1–2 Referenshandbok
Arbeta med MultiBay
MultiBay är placerad på vänstra sidan av din Evo D500 Ultra-Slim
bordsdator. Det är en speciell enhetsplats som stöder en mängd
extra 12,7 mm löstagbara enheter, omfattande:
■ MultiBay 24X Max CD ROM-enhet
■ MultiBay 8X DVD ROM-enhet med MPEG-2-programvara
■ MultiBay SuperDisk LS-240-enhet
■ MultiBay 1,44 MB diskettenhet
■ MultiBay CD RW-enhet
■ MultiBay SMART-hårddisk
SE UPP! Minska risken för förlust av information och skada på datorn eller
dess enheter genom att:
Ä
■ Avsluta operativsystemet på rätt sätt och stäng sedan av datorn
innan en hårddisk sätts in eller tas bort. Ta inte bort en hårddisk när
datorn är på eller i viloläge.
■ Kontrollera att du inte är statiskt laddad innan du hanterar en enhet.
Undvik att röra kontakten till enheten när du hanterar enheten.
■ Innan du reser med, transporterar, förvarar eller tar bort en enhet,
med undantag för en hårddisk, kontrollerar du att inga media, som
t ex en diskett, CD- eller DVD-skiva finns i enheten och att släden
är inskjuten.
■ Hantera enheten varsamt, tappa den inte.
■ Använd inte onödigt våld när du sätter in enheten.
■ Undvik att utsätta hårddisken för vätskor, extrema temperaturer och
produkter med magnetiska fält som bildskärmar och högtalare.
■ Om en enhet måste skickas som postförsändelse placerar du den
i en varupåse med bubbelfolie eller annan lämplig skyddande
förpackning med etiketten “Ömtåligt: Hanteras varsamt”.
2
Referenshandbok 2–1
Arbeta med MultiBay
“Snabbinkoppling” eller“snabbväxling”
av MultiBay-enheter
SE UPP! Förhindra skada på datorn, enheten och data som sparats på
enheten genom att:
Ä
■ Stänga av datorn innan du sätter in eller tar bort en hårddisk. Aldrig
ta bort en hårddisk medan datorn är på eller i viloläge. Om du inte
är säker på om datorn är i viloläge startar du den och stänger sedan
av den.
■ Om en kommersiell version av Windows 98, eller Windows NT 4.0,
utan Compaqs programtillägg används i datorn stänger du av den
innan du sätter in eller tar bort en enhet.
Om ett förinstallerat Compaq-operativsystem används i datorn kan du
sätta in eller ta bort valfri enhet utom hårddiskar medan datorn är på,
av eller i viloläge.
Partitionera och formatera en MultiBay-hårddisk
1. Avsluta alla program, avsluta operativsystemet och stäng av datorn.
2. Sätt in hårddisken i MultiBay-platsen enligt “Sätta in en enhet
i MultiBay-platsen” på sidan 2–3
3. Starta datorn. Följ nedanstående anvisningar för operativsystemet:
Windows 2000 Professional eller Windows XP Professional
1. Högerklicka på Den här datorn och klicka sedan på
Hantera > Diskhantering.
2. Välj MultiBay-hårddisk.
3. Klicka på Skapa på menyn Partition. Läs noga de eventuella
uppmaningar som visas på skärmen.
Ytterligare information kan få från online-hjälpen i Microsoft
Management Console (klicka på Åtgärd > Hjälp i
Management Console).
2–2 Referenshandbok
Ta bort säkerhetsskruven i MultiBay
Om den är installerad blockerar säkerhetsskruven i MultiBay
utmatningsspaken så att den installerade MultiBay-enheten inte kan
tas bort.
För att ta bort MultiBay-enheten måste du först ta bort säkerhetsskruven
om sådan finns och då använder du en särskild Torx-skruvmejsel
(medföljer).
Arbeta med MultiBay
Ta bort säkerhetsskruven i MultiBay
Sätta in en enhet i MultiBay-platsen
Om datorn inte levererades med en MultiBay-enhet kommer det att
✎
sitta en dummy-enhet i MultiBay-platsen. Se “Ta bort en enhet från
MultiBay-platsen” på sidan 2–5 för instruktioner om hur denna
tas bort.
Referenshandbok 2–3
Arbeta med MultiBay
1. Avsluta alla program, avsluta operativsystemet och stäng sedan
av datorn innan en hårddisk sätts in eller tas bort.
2. Ta bort löstagbara media, t ex en CD-skiva, från enheten.
3. Med enhetens överdel uppåt (eller åt vänster om datorn är
konfigurerad som minitower) och kontakten mot datorn skjuter
du in den i MultiBay-platsen och trycker fast den så att den
elektriska kontakten sitter ordentligt.
Sätta in en enhet i MultiBay-platsen
Om enheten inte startar kontrollerar du att rätt drivrutiner har
installerats i systemet. Om drivrutinerna saknas kan du hämta dem
kostnadsfritt på Compaqs webbplats www.compaq.com.
2–4 Referenshandbok
Ta bort en enhet från MultiBay-platsen
1. Avsluta alla program, avsluta operativsystemet och stäng sedan
av datorn innan en hårddisk sätts in eller tas bort.
2. Ta bort eventuell MultiBay-säkerhetsskruv. Se “Ta bort
säkerhetsskruven i MultiBay” på sidan 2–3.
3. Dra utmatningsspaken mot datorns framsida för att mata ut
enheten ur MultiBay-platsen.
Arbeta med MultiBay
Ta bort en enhet från MultiBay-platsen
Om datorn inte levererades med en MultiBay-enhet sitter det en
✎
dummy-enhet där i stället. Följ ovanstående procedur för att ta bort
den innan du sätter in en MultiBay-enhet.
Referenshandbok 2–5
Lägga till systemminne och
Uppgradera hårddisken
Allmänna försiktighetsåtgärder
Innan du installerar mera systemminne eller uppgraderar hårddisken
bör du noga läsa tillhörande instruktioner och varningar i den här
handboken.
VARNING: För att minska risken för personskada på grund av elektrisk stöt
Å
och/eller varma ytor måste du ta ut nätsladden från vägguttaget och låta de
interna systemkomponenterna svalna innan du rör vid dem.
SE UPP! Statisk elektricitet kan skada komponenter i datorn eller extra
Ä
utrustning. Innan du börjar ser du till att du är fri från statisk elektricitet genom
att ta i ett jordat metallföremål. Mer information finns i bilagan C,
“Elektrostatisk urladdning”.
3
Referenshandbok 3–1
Lägga till systemminne och Uppgradera hårddisken
Ta bort och sätta fast sidoplåtar
Innan du kan komma åt systemminnet eller den interna hårddisken
måste du ta bort sidoplåten enligt figuren nedan:
1. Stäng av alla program och stäng av operativsystemet, stäng sedan
av datorn och all kringutrustning och dra ut nätsladden från
vägguttaget.
Ett kabellås kan användas för att hindra obehöriga från att ta bort
✎
sidoplåten och därmed skydda datorns inre komponenter, bakre
panelskyddet eller Legacy-modulen (om sådan är installerad). Det
kan också användas för att låsa fast datorn så att den inte kan stjälas.
2. Ta bort eventuellt kabellås.
3–2 Referenshandbok
Lägga till systemminne och Uppgradera hårddisken
3. Lossa de två skruvarna på datorns baksida och lyft av sidoplåten.
Ta bort sidoplåten
4. När du sätter tillbaka sidoplåten kontrollerar du först att den
passar in, skjut den sedan mot datorns framsidat och skruva sedan
fast den med de två skruvarna.
5. Installera kabellås om sådant önskas.
Referenshandbok 3–3
Lägga till systemminne och Uppgradera hårddisken
Lägga till systemminne
Det kan sitta vanliga standardiserade DIMM-minnen i datorns
minnessocklar. Uttagen för minnesmoduler innehåller minst en
förinstallerad modul. För att få maximalt minne måste du kanske byta
ut de förinstallerade DIMM-modulerna mot DIMM-moduler med
högre kapacitet.
Om systemet ska fungera riktigt måste DIMM-modulerna vara
standard 168-stifts, 100 MHz obuffrade PC-100 SDRAM DIMM
eller 133 MHz obuffrade PC-133 SDRAM DIMM. Om två DIMM
är installerade måste de ha samma hastighet. Denna dator levereras
med 133 MHz DIMM-moduler.
SDRAM DIMM-modulerna måste också stöda CAS Latency 2 eller 3
(CL = 2 eller CL = 3). De måste också innehålla den obligatoriska
informationen Joint Electronic Device Engineering Council (JEDEC)
Serial Presence Detect (SPD). DIMM-moduler konstruerade med x4
SDRAM stöds inte och systemet startar inte med sådana moduler.
Sätta in eller ta bort en minnesmodul
SE UPP! Minnessocklarnas kontakter är guldpläterade. När du uppgraderar
Ä
minnet är det viktigt att du använder minnesmoduler med guldpläterade
kontakter för att förhindra korrosion och/eller oxidering på grund av att olika
metaller används i kontakten.
SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn.
Ä
Innan du börjar ser du till att du är fri från statisk elektricitet genom att ta i ett
jordat metallföremål. Mer information finns i bilagan C, “Elektrostatisk
urladdning”.
SE UPP! Rör inte minnesmodulernas kontakter. Det kan skada modulen.
Ä
3–4 Referenshandbok
Lägga till systemminne och Uppgradera hårddisken
1. Stäng av alla program och stäng av operativsystemet, stäng sedan
av datorn och all kringutrustning och dra ut nätsladden från
vägguttaget.
2. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
Komma åt DIMM-socklarna
VARNING: Minska risken för brännskador genom att låta de interna
Å
systemkomponenterna svalna innan du vidrör dem.
3. Ta bort en modul genom att samtidigt trycka ut de båda
låshakarna 1 i DIMM-sockelns ändar. Modulen lossnar då och
trycks ut en bit ur sockeln.
Referenshandbok 3–5
Lägga till systemminne och Uppgradera hårddisken
4. Lyft bort modulen från sockeln.
Lägga till eller ta bort minnesmoduler
5. Sätt in en modul genom att samtidigt trycka ut de båda låshakarna 1
i DIMM-sockelns ändar. Passa minnesmodulens spår över fliken i
minnessockeln. Tryck ner modulen ordentligti sockeln 2 tills
den är helt intryckt och sitter fast. Låshakarna låser automatiskt
när modulen kommit på plats och modulen är sedan fastlåst
isockeln 3.
Om bara en minnesmodul används måste den vara installerad i den
✎
sockel där den förinstallerade modulen satt.
6. Sätt tillbaka datorns sidoplåt.
När datorn startar känner den av uppgraderingen av systemminnet
✎
och konfigurerar automatiskt om systemet.
3–6 Referenshandbok
Lägga till systemminne och Uppgradera hårddisken
Uppgradera den primära hårddisken
Den primära hårddisken är en 3,5-tums hårddisk placerad på höger
sida i datorn över MultiBay.
1. Stäng av alla program och stäng av operativsystemet, stäng
sedan av datorn och all kringutrustning och dra ut nätsladden
från vägguttaget.
2. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
Ta bort den interna hårddisken
3. Dra låsspak bort från hårddisken.
4. Skjut ut enheten mot nätaggregatet och lyft sedan upp den och ta
bort den från datorn.
Referenshandbok 3–7
Lägga till systemminne och Uppgradera hårddisken
5. Koppla loss flatkabeln 1 från hårddisken genom att dra upp den
gröna fliken i kabelns ände.
6. Koppla bort strömkabeln 2 från hårddisken genom att dra
kontakten uppåt.
När du tar bort en kabel ska du dra i fliken, inte i kabeln. Det förhindrar
✎
att kabeln skadas.
7. När en enhet byts ut använder du de fyra skruvarna från den
enheten i den nya. Skruvarna fungerar som skenor på enheten.
gamla
8. Anslut flatkabel 1 och strömkabel 2 till den nya hårddisken.
9. Skjut försiktigt in hårddisken i enhetsfästet tills låsspaken fäster
fast enheten.
10. Sätt tillbaka datorns sidoplåt.
3–8 Referenshandbok
4
Använda Legacy-modulen
Tillvalet Legacy-modul ger uttag för parallella 1 och seriella 2 enheter,
PS/2-tangentbord 3 och PS/2-mus 4.
Referenshandbok 4–1
Använda Legacy-modulen
Ta bort bakre panelskyddet
Du måste ta bort bakre panelskyddet om sådant finns innan du kan
installera Legacy-modulen.
1. Stäng av alla program och stäng av operativsystemet, stäng
sedan av datorn och all kringutrustning och dra ut nätsladden
från vägguttaget.
2. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
3. Ta bort jordskruven. Förvara den säkert.
4. Tryck ut plastflikarna som håller bakre panelskyddet fast i datorn
och tryck dem sedan genom hålen i bakre panelen så lossar skyddet.
Ta bort bakre panelskyddet
4–2 Referenshandbok
Ansluta Legacy-modulen
1. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
2. Ta bort bakre panelskyddet. Se “Ta bort bakre panelskyddet”
på sidan 4–2.
3. Passa in Legacy-modulens flikar i hålen på bakre panelen och tryck
in Legacy-modulen så att den sitter fast i Legacy-moduluttaget.
4. Sätt tillbaka jordskruven.
Använda Legacy-modulen
Installera Legacy-modul och jordskruv
5. Sätt tillbaka datorns sidoplåt.
Referenshandbok 4–3
Använda Legacy-modulen
Ta bort Legacy-modulen
1. Stäng av alla program och stäng av operativsystemet, stäng
sedan av datorn och all kringutrustning och dra ut nätsladden
från vägguttaget.
2. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
3. Ta bort jordskruven. Förvara den säkert.
4. Tryck ut plastflikarna som håller Legacy-modulen fast i datorn
och tryck dem sedan genom hålen i bakre panelen så att den lossnar.
Ta bort Legacy-modulen
5. Sätt tillbaka bakre panelskyddet och jordskruven.
6. Sätt tillbaka datorns sidoplåt.
4–4 Referenshandbok
Vad är en trådlös LAN?
Ett LAN är två eller flera datorer som är sammankopplade så att de
kan ha gemensamma filer och utrustning såsom skrivare och modem.
Ett trådlöst LAN ger samma funktionalitet som ett kabelanslutet men
det gör att inga nätverkskablar eller annan nätverksutrustning behöver
installeras. Ett trådlöst LAN är inte bara enklare att installera, det kan
också användas för länkning s.k. roaming.
Vad är Compaq Evo MultiPort?
Compaq Evo MultiPort ger ett inbyggt trådlöst LAN för
Compaq Evo D500 Ultra-Slim bordsdator. Med tilläggsenheter som
Compaq 802.11b MultiPort-modul kan du koppla upp mot trådlösa
LA och dela lokal skrivare och filer med andra i nätverket, komma åt
Internet och använda datorn på olika platser utan att vara bunden av
en nätvekskabel.
5
Använda MultiPort
MultiPort kombinerar antenn och radio i en enhet vilket ger en
förbättrad radiosignal och mindre brus vilket i sin tur ger snabbare
dataöverföring och längre överföringsavstånd. Inga expansionskort
eller specialkablar behövs och modulen är kompatibel med MultiPort
på vissa bärbara Compaq Evo-datorer.
På Compaqs webbsida www.compaq.com kan du hitta tekniköversikt
och ytterligare information om Compaq Evo MultiPort.
Installera och använda MultiPort-modul
I dokumentationen som följer med MultiPort-modulen finns detaljerade
instruktioner för installation och konfigurering.
Referenshandbok 5–1
Specifikationer
Compaq Evo D500 Ultra-Slim bordsdator
Dimensioner, bordskonfiguration (i minitower-konfiguration är installerad
MultiBay-enhet medräknad i vikten)
Höjd 12,40 tum 315 mm
Bredd 2,7 tum 69 mm
Djup 12,8 tum 325 mm
Ungefärlig vikt 11,7 lb 5,3 kg
Temperaturområde (värdena beror på lufttrycket)
Under drift 50* till 95*F 10* till 35*C
Ej i drift –22* till 140*F –30* till 60*C
Relativ fuktighet
(icke kondenserande)
Under drift
(28*C max våt kula)
Ej i drift
(38,7*C max våt kula)
Mekaniska stötar (11ms 1/2 sinus chockvåg)
Under drift 5 G 5 G
Ej i drift 20 G 20 G
Vibration (slumpmässig, G nominell)
Drift (10 till 300 hz) ,25 ,25
Ej i drift (10 till 500 hz) ,50 ,50
Maximal höjd över havet
(ej tryckkabin)
Under drift 10000 fot 3048 m
Ej i drift 30000 fot 9144 m
10–90% 10–90%
5–95% 5–95%
A
Referenshandbok A–1
Specifikationer
Compaq Evo D500 Ultra-Slim bordsdator (Fortsättning)
Nätaggregat
Driftspänning 90–264 VAC 90–264 VAC
Spänningsintervall 100–240 VAC 100–240 VAC
Linjefrekvens 50–60 Hz 50–60 Hz
Uteffekt 50 W 50 W
Strömstyrka (maximal) 1,7 A (@ 100 VAC) 0,85 A (@ 200 VAC)
Detta system använder ett nätaggregat som täcker hela
✎
spänningsintervallet. Inget manuellt val av spänning behöver göras.
Värmeutstrålning
Maximalt 262 BTU/h 66 kcal/h
Typiskt 131 BTU/h 33 kcal/h
A–2 Referenshandbok
Byte av batteri
Batteriet som levereras med datorn ger ström åt realtidsklockan och
har en drifttid på ungefär tre år. När du byter ut batteriet måste det
vara av samma typ som originalbatteriet. Datorn levereras med ett
3-volts litiumbatteri.
Litiumbatteriets livslängd kan ökas genom att ansluta datorn till ett
✎
vägguttag. Litiumbatteriet används som strömförsörjning endast när
datorn INTE är inkopplad.
VARNING: Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns risk
för brand eller frätskador om batteriet hanteras felaktigt. Minska risken för
Å
personskada genom att:
■ Inte försöka ladda upp batteriet.
■ Inte utsätta batteriet för högre temperaturer än 60°C.
■ Inte ta isär, klämma sönder eller punktera det, inte kortsluta externa
kontakter och inte kasta det i vatten eller eld.
■ Ersätt bara batteriet med det Compaq-batteri som är avsett för den
här produkten.
B
SE UPP! Innan du byter ut batteriet är det viktigt att du säkerhetskopierar
Ä
datorns CMOS-inställningar. När batteriet tas bort eller bytes ut kommer
CMOS-inställningarna att raderas. Mer information om säkerhetskopiering
av CMOS-inställningar finns i handboken
Släng inte batterier i hushållssoporna. Hantera dem som miljöfarligt avfall och
N
lämna in på uppsamlingsplatser för batterier eller hos en auktoriserad
Compaq-återförsäljare.
Referenshandbok B–1
Felsökning
.
Byte av batteri
SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller
Ä
extra utrustning. Innan du börjar ser du till att du är fri från statisk elektricitet
genom att ta i ett jordat metallföremål.
1. Stäng av alla program och stäng av operativsystemet, stäng
sedan av datorn och all kringutrustning och dra ut nätsladden
från vägguttaget.
2. Ta bort datorns sidoplåt. Se “Ta bort och sätta fast sidoplåtar”
på sidan 3–2.
3. Leta rätt på batteri och batterihållare på moderkortet.
4. Beroende på vilken typ av batterihållare som finns på moderkortet
följer du instruktionerna nedan för att byta batteri.
B–2 Referenshandbok
Typ 1
a. Lyft ut batteriet från hållaren.
Byte av batteri
Ta bort ett myntformat batteri (Typ 1)
b. Sätt det nya batteriet på plats med pluspolen uppåt.
Batterihållaren säkrar automatiskt batteriet i rätt position.
Referenshandbok B–3
Byte av batteri
Typ 2
a. Tryck på metallklämman som sticker upp på batteriets ena
sida för att lossa det från hållaren.
b. När batteriet lossats lyfter du bort det.
Ta bort ett myntformat batteri (Typ 2)
B–4 Referenshandbok
Byte av batteri
c. Sätt in ett nytt batteri genom att skjuta in batteriets kant under
hållarens metallklämma, pluspolen ska vara uppåt. Tryck ner
batteriets andra kant tills metallklämman låser fast batteriet.
Ta bort ett myntformat batteri (Typ 2)
När batteriet har bytts ut gör du på följande sätt.
✎
5. Sätt tillbaka datorns sidoplåt.
6. Anslut datorn till vägguttaget och starta den.
7. Ställ in datum och klockslag, lösenord och andra eventuella
inställningar med Setup-programmet. Se Konfigureringsha ndboken.
Referenshandbok B–5
Elektrostatisk urladdning
En urladdning av statisk elektricitet från ett finger eller någon annan
elektrisk ledare kan skada moderkortet eller andra enheter som är
känsliga för statisk elektricitet. Den här typen av skada kan förkorta
enheten livslängd.
Förhindra elektrostatiska skador
Förhindra elektrostatisk skada genom att vidta följande
försiktighetsåtgärder:
■ Undvik handkontakt genom att transportera och förvara
produkterna i antistatförpackningar.
■ Förvara elektrostatiskt känsliga produkter i förpackningarna tills
de ska användas på en elektrostatiskt skyddad arbetsyta.
■ Placera delarna på en jordad yta innan du tar ut dem ur
förpackningarna.
C
■ Undvik att röra vid stift, ledningar eller kretsar.
■ Kontrollera att du är ordentligt jordad innan du rör vid en
elektrostatiskt känslig komponent.
Referenshandbok C–1
Elektrostatisk urladdning
Jordningsmetoder
Det finns flera metoder att jorda. Använd en eller flera av följande
metoder när du hanterar eller installerar elektrostatiskt känsliga
komponenter:
■ Använd ett armband anslutet till jordningssladden på en jordad
■ Använd hälband, tåband eller stövelstroppar när du arbetar
■ Använd ledande verktyg.
■ Använd ett bärbart servicekit med antistatisk matta.
Om du inte har någon av de ovanstående utrustningarna för säker
jordning kontaktar du en Auktoriserad Compaq-återförsäljare.
Mer information om statisk elektricitet får du via en Auktoriserad
✎
Compaq-återförsäljare.
arbetsbänk eller datorns chassi. Ett jordningsarmband ska ha
minst 1 megaohm +/– 10 procents motstånd till jord. För att
armbandet ska fungera bär du det åtsittande direkt mot huden.
stående vid arbetsstationer. Använd band på båda fötterna när du
står på ledande underlag.
C–2 Referenshandbok
Skötsel
D
Information om skötsel och frakt
Följ nedanstående underhållsråd för dator och bildskärm:
■ Datorn ska stå på ett stabilt och plant underlag när den används.
Lämna cirka 8 cm avstånd till datorns baksida och ovanför
bildskärmen för att tillåta nödvändig luftcirkulation.
■ Använd aldrig datorn med lock eller sidoplåtar borttagna.
■ Hindra aldrig luftströmmen in i datorn genom att blockera
in- eller utgående kylluft.
■ Skydda datorn mot hög fuktighet, direkt solljus och mycket höga
eller mycket låga temperaturer. Information om rekommenderade
temperaturer och luftfuktighet för datorn finns under Specifikationer
i bilaga A. Se till att inte ha vätskor i närheten av dator eller
tangentbord.
■ Täpp aldrig till bildskärmens ventilationshål på något sätt.
■ Stäng av datorn innan du gör något av följande:
❏ Torka vid behov av datorn med en mjuk, fuktad trasa. Använd
inte rengöringsmedel som kan missfärga eller skada datorns yta.
❏ Torka ibland av datorns luftintag och luftutsläpp. Ludd och
annat kan blockera in- eller utgående luft så att kylningen
blir otillräcklig.
Referenshandbok D–1
Information om skötsel och frakt
Försiktighet med CD ROM-enheter
Iakttag följande försiktighetsåtgärder när du använder eller rengör
CD ROM-enheten.
Användning
■ Flytta inte enheten när den används. Det kan orsaka fel vid läsning.
■ Undvik att utsätta enheten för plötsliga temperaturändringar
eftersom kondens kan uppstå inuti enheten. Om temperaturen
plötsligt ändras när enheten är på väntar du minst en timme innan
du slår av strömmen. Om du använder den omedelbart kan fel
uppstå vid läsning.
■ Undvik att placera enheten så att den utsätts för hög luftfuktighet,
mycket höga/låga temperaturer, mekaniska vibrationer eller
direkt solljus.
Rengöring
■ Torka av panelen och kontrollerna med en mjuk, torr trasa eller en
mjuk trasa lätt fuktad med mild tvättlösning. Spreja aldrig någon
rengöringsvätska på enheten.
■ Undvik alla typer av lösningsmedel, t ex alkohol och bensin
eftersom de kan skada ytan.
Säkerhet
Om något föremål eller vätska kommer in i enheten stänger du genast
av datorn och lämnar in den till en auktoriserad Compaq-återförsäljare
för kontroll.
D–2 Referenshandbok
Transport
Information om skötsel och frakt
Följ nedanstående råd när du behöver transportera datorn:
1. Säkerhetskopiera filerna på hårddisken till nätverket eller något
löstagbart media. Tillse att inte mediet med säkerhetskopiorna
utsätts för elektriska eller magnetiska fält när de lagras
eller transporteras.
Hårddisken låses automatiskt när datorn stängs av.
✎
2. Ta bort och förvara löstagbara media och MultiBay-enheter separat.
3. Stäng av datorn och all kringutrustning.
4. Dra ut nätsladden ur vägguttaget och därefter ur datorn.
5. Lossa nätsladdarna till alla systemkomponenter och externa enheter
och koppla sedan loss dem från datorn.
6. Placera systemkomponenter, MultiBay-enheter och externa enheter
i de ursprungliga förpackningarna, eller i liknande förpackningar
med tillräckligt förpackningsmaterial för att skydda dem.
För omgivningsbetingelser när datorn inte används, se bilagan A,
✎
“Specifikationer”.
Referenshandbok D–3
Index
1,44 MB diskettenhet 2–1
802.11b
5–1
B
bakre panelens komponenter 4–1
batteri
B–1
byte
C
CD ROM-enhet 2–1
rengöring och säkerhet
CD RW-enhet
2–1
D–2
D
DVD ROM-enhet 2–1
E
Easy Access-knappar 1–1
Easy Access-tangentbord
elektrostatisk urladdning
1–1
C–1
F
formatera en
MultiBay-hårddisk 2–2
H
hantera MultiBay-enheter 2–1
hårddisk
hårddisk, ta bort och byta ut
intern
3–1
MultiBay
partitionera och
formatera 2–2
2–1, 2–2
3–7
I
intern hårddisk 3–1
J
jordningsmetoder C–2
K
kommentarer
dummy-enhet
installation av
minnesmodul 3–6
Legacy-modul
lossa flatkabeln
komponenter
bakre panelen
2–3, 2–5
4–1
3–8
4–1
L
Legacy-modul 4–1
löstagbara enheter, tillval
2–1
M
minne 3–1
sätta in och ta bort
minnesmoduler
specifikationer
MultiBay
löstagbara enheter
partitionera och formatera en
hårddisk
sätta in enheter
snabbinkoppling eller
snabbväxling av enheter
2–2
ta bort enheter
MultiPort
mus
5–1
1–2
3–4 to 3–6
3–4
2–1
2–2
2–3
2–5
N
nätverkskommunikation 5–1
Referenshandbok Index–1
Index
P
partitionera en
MultiBay-hårddisk
programmera, tangentbord
2–2
1–1
R
riktlinjer för förpackning D–3
riktlinjer för transport
D–3
S
se upp
förhindra förlust av
data 2–1
minneskontakter
statisk elektricitet
sidoplåtar
ta bort och sätta fast
sidoplåtar. Se sidoplåtar
skötsel av utrustningen
SMART-hårddisk
specifikationer
SuperDisk
LS-120-diskettenhet 2–1
, 2–2
3–4
3–1, 3–4
3–1
D–1
2–1
A–1
T
tangentbord
Windows logo-tangent
tangentbordsprogrammering
trådlös LAN
5–1
1–2
U
uppgradera datorn 3–1
Utökat tangentbord
uttag
parallell (Legacy-modul)
PS/2-mus (Legacy-modul)
4–1
PS/2-tangentbord
(Legacy-modul)
seriell (Legacy-modul)
1–1
4–1
4–1
V
varningar
elektriska stötar
heta ytor
3–5
3–1
W
Windows logo-tangent 1–2
WLAN
5–1
1–1
4–1
Index–2 Referenshandbok
Loading...
