Donanım Başvuru Kılavuzu

HP Compaq dx7400 Series — Küçük Kasa Modelleri

Microsoft, Windows ve Windows Vista, Microsoft Corporation'ın ABD'de ve/veya diğer ülkelerde ticari markası veya kayıtlı ticari markasıdır.

HP ürün ve servislerine ilişkin garantilerin tamamı, bu ürün ve servislerle birlikte verilen sınırlı garanti beyanlarında açıkça belirtilir. Burada belirtilen hiçbir şey ek garanti oluşturacak şekilde yorumlanmamalıdır. HP, bu kılavuzda olabilecek teknik veya yazım hatalarından ya da eksikliklerden sorumlu tutulamaz.

Bu belge, telif haklarıyla korunan mülkiyet bilgileri içermektedir. Bu belgenin hiçbir bölümü Hewlett-Packard Company'nin önceden yazılı onayı olmadıkça fotokopiyle çoğaltılamaz, kopyalanamaz veya başka dillere çevrilemez.

Donanım Başvuru Kılavuzu

HP Compaq dx7400 Series - Küçük Kasa Modelleri

Birinci Baskı (Temmuz 2007)

Belge parça numarası: 448660-141

Bu Kitap Hakkında

Bu kılavuzda, bu bilgisayar modelinin yükseltilmesiyle ilgili temel bilgiler yer almaktadır.

UYARI! Bu tarzda yazılmış metinler, talimatlara uymadığınız takdirde bedensel zarar görebileceğinizi

veya ölüme sebep olunabileceğini belirtir.

DİKKAT: Bu şekilde tasarlanmış metinler, yönergelere uyulmadığı takdirde donatının zarar

görebileceğini veya bilgi kaybıyla karşılaşabileceğinizi belirtir.

NOT: Bu şekilde hazırlanan metinler, önemli ek bilgiler sağlamaktadır.

TRWW iii

iv Bu Kitap Hakkında TRWW

İçindekiler

1 Ürün Özellikleri

Standart Yapılandırma Özellikleri ......................................................................................................... 1

Servis Verilebilir Özellikler .................................................................................................................... 1

Klavye ................................................................................................................................................... 2

Windows Logo Tuşunu Kullanma ........................................................................................ 3

Uyarılar ve Önlemler ............................................................................................................................ 4

2 Donanım Yükseltmeleri

Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme ................................................................................ 5

5,25 inçlik Sürücü Çerçevesini Çıkarma ............................................................................................... 7

3,5 inçlik Sürücü Çerçevesini Çıkarma ................................................................................................. 8

Ek Bellek Yükleme ............................................................................................................................... 9

DIMM ................................................................................................................................... 9

DDR2-SDRAM DIMM'ler ...................................................................................................... 9

DIMM Takma ....................................................................................................................... 9

Genişletme Kartı'nı Takma ................................................................................................................. 11

Sürücü Takma veya Yükseltme .......................................................................................................... 13

Sürücü Konumlarını Belirleme ........................................................................................... 13

Sistem Kartı Sürücüsü Bağlantıları .................................................................................... 14

5,25 inçlik Optik Disk Sürücüsünü Çıkarma ....................................................................... 15

3,5 inçlik Ortam Kartı Okuyucuyu veya Disket Sürücüsünü Çıkarma ................................ 16

3,5 inçlik Sabit Disk Sürücüsünü Çıkarma ......................................................................... 17

Güvenlik Kilidi Takma ......................................................................................................................... 18

Ek A Özellikler

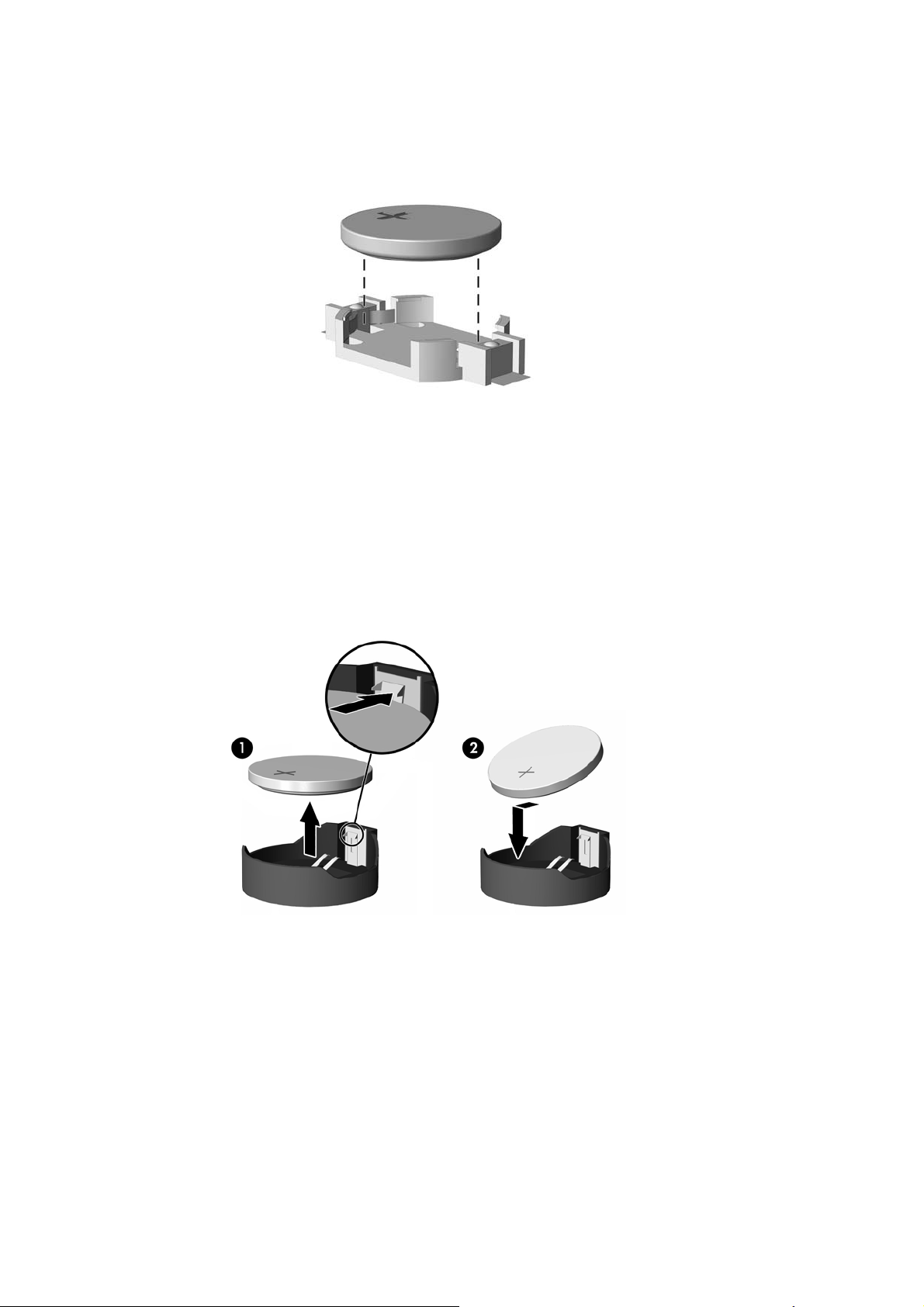

Ek B Pil Değiştirme

Ek C Bilgisayar Çalıştırma Yönergeleri, Düzenli Bakım ve Taşıma Hazırlığı

Bilgisayar Çalışt

Optik Disk Sürücüsü Önlemleri .......................................................................................................... 24

Taşıma Hazırlığı ................................................................................................................................. 24

Ek D Elektrostatik Deşarj

Elektrostatik Hasarı Önleme ............................................................................................................... 25

Topraklama Yöntemleri ...................................................................................................................... 25

Dizin ................................................................................................................................................................... 26

TRWW v

ırma Yönergeleri ve Düzenli Bakım .......................................................................... 23

Kullanım ............................................................................................................................. 24

Temizleme ......................................................................................................................... 24

Güvenlik ............................................................................................................................. 24

vi TRWW

1 Ürün Özellikleri

Standart Yapılandırma Özellikleri

Şekil 1-1 HP Compaq dx7400 Series Küçük Kasa

NOT: Aşağıda gösterilen sürücü yapılandırması, sizin bilgisayar modelinizdekinden farklı olabilir.

Yukarıdaki çizim, sizin bilgisayar modelinizdekinden farklı görünüyor olabilir.

Servis Verilebilir Özellikler

Küçük kasalı bilgisayar, yükseltme ve servis işlemlerini kolaylaştıran özelliklere sahiptir. Bu bölümde açıklanan kurulum yordamlarının birçoğu için Torx T-15 tornavida gereklidir.

TRWW Standart Yapılandırma Özellikleri 1

Klavye

Şekil 1-2 Klavye Bileşenleri

Tablo 1-1 Klavye Bileşenleri

1 İşlev Tuşları Kullanılan yazılım uygulamasına bağlı olan özel işlevleri gerçekleştirir.

2 Düzenleme Tuşları Aşağıdakileri kapsar: Insert, Home, Page Up, Delete, End ve Page Down.

3 Durum Işıkları Bilgisayarın ve klavye ayarlarının (Num Lock, Caps Lock ve Scroll Lock) durumunu

gösterir.

4 Sayı Tuşları Hesap makinesinin tuş takımı gibi çalışır.

5 Ok Tuşları Belgeyi incelemek veya Web sitelerinde gezinmek için kullanılır. Bu tuşlar fare

yerine klavyeyi kullanarak sola, sağa, yukarı ve aşağı hareket etmenizi sağlar.

6 Ctrl Tuşları Başka bir tuşla birlikte kullanılır; bu birleşimin etkisi, kullandığınız uygulama

yazılımına bağlıdır.

7 Uygulama Tuşu

8 Windows Logosu Tuşları1Microsoft Windows Başlat menüsünü açmak için kullanılır. Başka işlevleri yerine

9Alt Tuşları Başka bir tuşla birlikte kullanılır; bu birleşimin etkisi, kullandığınız uygulama

Bazı coğrafi bölgelerde bulunan tuşlar.

Microsoft Office uygulamasında bulunan açılan menüleri açmak üzere kullanılır (farenin sağ düğmesi gibi). Diğer yazılım uygulamalarında başka işlevler de yerine getirebilir.

getirmek üzere diğer tuşlarla birlikte kullanılır.

yazılımına bağlıdır.

2 Bölüm 1 Ürün Özellikleri TRWW

Windows Logo Tuşunu Kullanma

Windows işletim sisteminde yer alan birçok işlevi gerçekleştirmek için, Windows Logo tuşunu diğer tuşlarla birlikte kullanın. Windows Logo tuşunu bulmak için

Tablo 1-2 Windows Logo Tuşu İşlevleri

Microsoft Windows XP ve Microsoft Windows Vista uygulamalarında aşağıdaki Windows Logo Tuşu işlevleri bulunur.

Klavye sayfa 2'ye bakın.

Windows Logo Tuşu

Windows Logo Tuşu + d Masaüstünü Görüntüler

Windows Logo Tuşu + m Tüm açık uygulamaları küçültür

Üst Karakter + Windows Logosu Tuşu + m Hepsini Küçült işlemini geri alır

Windows Logo Tuşu + e Bilgisayarım'ı başlatır

Windows Logo Tuşu + f Belge Bul'u başlatır

Windows Logosu Tuşu + Ctrl + f Bilgisayar Bul özelliğini yükler

Windows Logo Tuşu + F1 Windows Yardımı'nı başlatır

Windows Logo Tuşu + l Ağ etki alanına bağlıysanız bilgisayarı kilitler veya şebeke etki

Windows Logo Tuşu + r Çalıştır iletişim kutusunu başlatır

Windows Logo Tuşu + u Yardımcı Program Yöneticisi'ni başlatır

Windows Logo Tuşu + Pause/Break Sistem Özellikleri iletişim kutusunu açar

Windows Logo Tuşu + Sekme Tuşu Görev Çubuğu düğmelerinde dolaşır (Windows XP)

Microsoft Windows Vista'da yukarıda açıklanan Windows Logo Tuşu işlevlerinin yanı sıra aşağıdakiler de bulunur.

Başlat menüsünü görüntüler veya gizler

alanına bağlı değilseniz kullanıcıları anahtarlamanızı sağlar

Windows Flip 3-D kullanarak Görev çubuğundaki programlarda dolaşır (Windows Vista)

Ctrl + Windows Logo Tuşu + Sekme

Windows Logo Tuşu + Ara Çubuğu Tüm araçları öne taşır ve Windows Yan Çubuğunu seçer.

Windows Logo Tuşu + g Yan Çubuk araçlarında dolaşır

Windows Logo Tuşu + u Erişim Kolaylığı Merkezi'ni başlatır

Windows Logo Tuşu + x Windows Mobility Center'ı başlatır

Windows Logo Tuşu + sayı tuşu Sayıya karşılık düşen konumdaki Hızlı Başlatma kısayolunu

Windows Flip 3-D kullanarak Görev çubuğundaki programlarda dolaşmak için ok tuşlarını kullanın

çalıştırır (örneğin, Windows Logo Tuşu + 1 Hızlı Başlatma menüsündeki ilk kısayolu çalıştırır)

TRWW Klavye 3

Uyarılar ve Önlemler

Yükseltmeleri yapmadan önce bu kılavuzdaki ilgili yönergeleri, önlemleri ve uyarıları dikkatli bir şekilde okuyun.

UYARI! Elektrik çarpmasından, dönen fanlardan, sıcak yüzeylerden ve yangından yaralanma ve/veya

donanımın hasar görme riskini en aza indirmek için:

Güç kablosunu duvar prizinden çekin ve dokunmadan önce sistemin dahili bileşenlerinin soğumasını bekleyin.

Telekomünikasyon veya telefon konektörlerini ağ arabirim denetleyicisi (NIC) yuvalarına takmayın.

Güç kablosunun topraklama fişini devre dışı bırakmayın. Topraklama fişi, önemli bir güvenlik özelliğidir.

Güç kablosunu, her zaman kolayca erişebileceğiniz topraklanmış bir prize takın.

Ciddi yaralanma riskini azaltmak için Güvenlik ve Rahat Kullanım Kılavuzu'nu okuyun. Kılavuzda doğru iş istasyonu kurulumu, duruş, bilgisayar kullanıcılarının sağlığı ve çalışma alışkanlıkları açıklanmakta, elektrik ve mekanikle ilgili önemli güvenlik bilgileri verilmektedir.

DİKKAT: Statik elektrik, bilgisayarın veya isteğe bağlı donatının elektrikli bileşenlerine zarar verebilir.

Bu yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi boşalttığınızdan emin olun.

Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır. Dahili bileşenlerin zarar görmesini önlemek için, bilgisayarı açmadan önce güç kablosunu güç kaynağından çıkarmalısınız.

4 Bölüm 1 Ürün Özellikleri TRWW

2Donanım Yükseltmeleri

Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın (1) ve tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

Elektrik çarpması ve/veya sıcak yüzeyler nedeniyle yaralanma riskini azaltmak için güç kablosunu elektrik prizinden çıkardığınızdan emin olun ve dokunmadan önce dahili sistem bileşenlerinin soğumasını bekleyin.

5. Erişim panelini bilgisayarın kasasına sabitleyen iki vidayı sökün (2).

6. Erişim panelini yaklaşık 1,3 cm (1/2 inç) geriye kaydırın ve birimden yukarı doğru kaldırıp çıkarın

(3).

Şekil 2-1 Güç Kablosu ve Erişim Panelini Çıkarma

NOT: Erişim panelini yerine takmak için çıkarma adımlarını tersten uygulayın.

TRWW Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme 5

7. Ön çerçeveyi çıkarmak için ön çerçevenin sol tarafındaki üç tırnağı dışa doğru çekip (1) ön

çerçeveyi önce sol tarafı sonra da sağ tarafı olmak üzere kasanın dışına doğru döndürün (2).

Şekil 2-2 Ön Çerçeveyi Çıkarma

NOT: Ön çerçeveyi değiştirmek için, ön çerçevenin sağ tarafındaki üç kancayı kasanın üzerindeki

dörtgen deliklere takın ve sonra çerçeveyi, sol tarafındaki üç dilin tırnakları kasadaki yuvalara oturacak şekilde kendi ekseninde döndürüp yerleştirin.

6 Bölüm 2 Donanım Yükseltmeleri TRWW

5,25 inçlik Sürücü Çerçevesini Çıkarma

Bilgisayarın 5,25 inçlik yuvasında isteğe bağlı bir sürücü yoksa, bu yuva boş bir çerçeve kapağıyla kapatılır. İsteğe bağlı bileşen yuvasına bir sürücü takmadan önce bu boş çerçeve kapağını sökmeniz gereklidir.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini ve ön çerçeveyi çıkarın. Bkz. Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

sayfa 5.

6. Ön çerçeve kapağının iç kısmı size bakar durumdayken, sağdaki iki sabitleme tırnağına ön

çerçevenin dış tarafına doğru bastırın (1) ve ön çerçeve kapağını içe doğru iterek çıkarın (2).

Şekil 2-3 5,25 inçlik Ön Çerçeve Kapağını Çıkarma

NOT: 5,25 inçlik boş çerçeve kapağını takmak için, boş kapağın sol tarafını ön çerçevenin sol

tarafındaki sabitleme yuvalarına doğru kaydırın, sonra da kapağın sağ tarafını yerine oturtun.

TRWW 5,25 inçlik Sürücü Çerçevesini Çıkarma 7

3,5 inçlik Sürücü Çerçevesini Çıkarma

Bilgisayarın 3,5 inçlik yuvasında bir aygıt yoksa, bu yuva boş bir çerçeve kapağıyla kapatılır. 3,5 inçlik yuvaya bir aygıt takmadan önce bu boş çerçeve kapağını sökmeniz gereklidir.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini ve ön çerçeveyi çıkarın. Bkz. Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

sayfa 5.

6. Ön çerçeve kapağının iç kısmı size bakar durumdayken, boş çerçeve kapağının iki tarafındaki iki

sabitleme tırnağını dışa doğru bastırın (1) ve boş çerçeve kapağını içe doğru iterek çıkarın (2).

Şekil 2-4 3,5 inçlik Ön Çerçeve Kapağını Çıkarma

NOT: 3,5 inçlik boş çerçeve kapağını takmak için, ön çerçevenin iç kısmından kapağı içe doğru iterek

yerine oturtun.

8 Bölüm 2 Donanım Yükseltmeleri TRWW

Ek Bellek Yükleme

Bilgisayar, çift veri hızı 2 senkronize dinamik rasgele erişimli bellek (DDR2-SDRAM) çift girişli bellek modülleriyle (DIMM'ler) sunulur.

DIMM

Sistem kartındaki bellek yuvalarına en çok dört adet DIMM (sektör standardında) eklenebilir. Bu bellek modülü yuvalarında, önceden takılmış en az bir DIMM vardır. Yuvalar DIMM1, DIMM2, DIMM3 ve DIMM4 olarak işaretlenmiştir. Maksimum bellek desteği sağlamak için, sistem kartına 4 GB (4 x 1 GB) bellek ekleyebilirsiniz.

DDR2-SDRAM DIMM'ler

Sistemin düzgün çalışması için aşağıdaki özelliklere sahip DDR2-SDRAM DIMM'ler kullanılmalıdır:

endüstri standardı 240 pimli

●

arabelleksiz PC2-5300 667 MHz uyumlu ve arabelleksiz PC2-6400 800 MHz uyumlu

●

1,8 volt DDR2-SDRAM DIMM'ler

●

DDR2-SDRAM DIMM'leri aşağıdaki özelliklere de sahip olmalıdır:

PC2-5300 667 MHz uyumlu ve PC2-6400 800 MHz için CAS gecikme süresi 4 (CL = 4) desteği

●

zorunlu JEDEC SPD bilgilerini içermelidir

●

Ayrıca, bilgisayar aşağıdaki özellikleri de desteklemelidir:

256 Mbit, 512 Mbit ve 1 Gbit ECC olmayan bellek teknolojileri

●

tek taraflı ve çift taraflı DIMM'ler

●

x8 ve x16 DDR aygıtlarıyla yapılmış DIMM'ler; x4 SDRAM ile yapılmış DIMM'ler desteklenmez.

●

NOT: Desteklenmeyen DIMM'ler taktıysanız sistem başlamaz.

DIMM Takma

DİKKAT: Güç kablosunu çıkarttıktan sonra, bellek modülleri ekleyip çıkarmadan önce elektriğin

gitmesi için yaklaşık 30 saniye beklemelisiniz. Açılış durumu ne olursa olsun, bilgisayar etkin bir AC prizine bağlı olduğu sürece bellek modüllerine her zaman voltaj sağlanır. Voltaj varken bellek modülü eklemek veya çıkarmak, bellek modüllerine veya sistem kartına onarılamayan hasarlar verebilir. Sistem kartında bir LED ışığı görüyorsanız hala voltaj var demektir.

Modül yuvalarınızın altın kaplı metal kontakları vardır. Belleği yükseltirken, altın metal kaplı bağlantı noktaları olan bellek modülleri kullanmanız uyumlu olmayan metallerin temasından kaynaklanan korozyon ve/veya oksitlenmeyi önlemek açısından önemlidir.

Statik elektrik, bilgisayarın elektronik bileşenlerine veya isteğe bağlı kartlarına zarar verebilir. Bu yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi boşalttığınızdan emin olun.

Bellek modülünü tutarken, temas yüzeylerine dokunmamaya dikkat edin. Aksi takdirde, modül hasar görebilir.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

TRWW Ek Bellek Yükleme 9

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Güç kablosunu çıkarttıktan sonra, bellek modülleri ekleyip çıkarmadan önce elektriğin

5. Bilgisayar erişim panelini çıkarın.

6. Sistem kartında bellek modülü yuvalarını bulun.

7. Bellek modülü yuvasının her iki mandalını açın (1) ve bellek modülünü yuvaya takın (2).

Şekil 2-5 DIMM Takma

NOT: Bellek modülü yalnızca bir yolla takılabilir. Modüldeki girintiyi bellek yuvasındaki tırnakla

eşleştirin.

8. Modülü aşağı, yuvaya girecek şekilde itin, modülün tam olarak içeri girdiğinden ve düzgün şekilde

yerleştiğinden emin olun. Mandalların kapalı durumda olduğundan emin olun (3).

9. Bilgisayar erişim panelini yerine takın.

10. Güç kablosunu yeniden takın ve bilgisayarı açın. Bilgisayarı yeniden açtığınızda sistem, otomatik

olarak eklediğiniz belleği tanıyacaktır.

10 Bölüm 2 Donanım Yükseltmeleri TRWW

Genişletme Kartı'nı Takma

Bilgisayarda 17,46 cm (6,875 inç) uzunluğunda genişletme kartı alan standart tek bir PCI genişletme yuvası vardır. Bilgisayarda ayrıca iki PCI Express x1 genişletme yuvası ve bir PCI Express x16 genişletme yuvası vardır.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini çıkarın ve dahili parçalar yukarı bakacak şekilde bilgisayarı yana yatırın.

6. Bilgisayarın arka panelinde yuva kapağını yerinde tutan vidayı sökün (1), yuva kapağını kaydırarak

kilitten kurtulmasını sağlayın ve bilgisayardan sökün.

Şekil 2-6 Yuva Kapağı Kilidini Çıkarma

7. İlk kez bir genişletme kartı takıyorsanız, genişletme yuvasını örten arka panel plakasını kaldırmak

için düz uçlu bir tornavida kullanmanız gerekir. Takmakta olduğunuz genişletme kartıyla ilgili olan plakayı sökmeye dikkat edin.

Çıkarılabilir Plaka Genişletme Kartı Tipi

Üstteki plaka PCI Express x16

İkinci plaka PCI Express x1

Üçüncü plaka PCI Express x1

Alt plaka PCI

TRWW Genişletme Kartı'nı Takma 11

8. Genişletme kartını sistem kartındaki genişletme yuvasının hemen üstünde tutun, daha sonra kartın

alt kısmındaki dirsek kasanın arkasındaki küçük yuvaya girecek şekilde kartı kasanın arkasına yaklaştırın. Kartı, sistem kartı üzerindeki genişletme yuvasının içine doğru bastırın.

Şekil 2-7 Genişletme Kartı'nı Takma

NOT: Genişletme kartını takarken, kartı iyice yerine bastırarak konektörün genişletme kartı

yuvasına tamamıyla ve doğru şekilde oturmasını sağlayın.

9. Genişletme kartı desteğini kasaya doğru tutarken, genişletme kartı desteğini ve yuva kapaklarını

(1) emniyete almak için yuva kapağı kilidini bunlara doğru aşağı kaydırın ve yuva kapağı kilidini sabitleyen vidayı (2) tekrar yerine takın.

10. Gerekirse, harici kabloları takılan karta bağlayın. Gerekirse, dahili kabloları sistem kartına bağlayın.

11. Bilgisayar erişim panelini yerine takın ve güç kablosunu yeniden takın.

NOT: Genişletme kartını sökmek için takma yordamını tersten uygulayın.

DİKKAT: Genişletme kartını çıkardıktan sonra, dahili bileşenlerin çalışma sırasında uygun şekilde

soğutulabilmesi için yerine yeni bir kart veya genişletme yuvası kapağını takmanız gerekir.

12 Bölüm 2 Donanım Yükseltmeleri TRWW

Sürücü Takma veya Yükseltme

Bilgisayar, değişik yapılandırmalarda takılabilecek en çok beş sürücüyü destekler.

Bu bölümde depolama sürücülerinin takılması veya yükseltilmesine yönelik yordam açıklanmaktadır. Sürücüdeki kılavuz vidaları ile sabitleme vidalarını çıkarmak ve yeniden takmak için Torx T-15 tipi tornavidaya ihtiyacınız olacaktır.

Sürücü Konumlarını Belirleme

NOT: Aşağıda gösterilen sürücü yapılandırması, sizin bilgisayar modelinizdekinden farklı olabilir.

Şekil 2-8 Sürücü Konumları

1 Harici 5,25 inçlik yarım yükseklikte optik sürücü yuvası

2 Harici 5,25 inçlik yarım yükseklikte isteğe bağlı sürücü yuvası

3 Harici 3,5 inçlik isteğe bağlı sürücü yuvası (ortam kartı okuyucu

gösterilmiştir)

4 İsteğe bağlı ikincil sabit disk sürücüsü için 3,5 inçlik dahili yuva

5 Birincil sabit disk için 3,5 inçlik dahili yuva

Harici 3,5 inçlik isteğe bağlı sürücü yuvası bir disket sürücü veya ortam kartı okuyucu içerir.

TRWW Sürücü Takma veya Yükseltme 13

Sistem Kartı Sürücüsü Bağlantıları

Sürücüler sistem kartına bağlanırken aşağıdaki şekilde ve tabloda bulunan yönergeleri izleyin.

Şekil 2-9 Sistem Kartı Sürücüsü Bağlantıları

Sürücü Yapılandırması Sistem Kartı Konektörleri

1 sabit disk sürücüsü

1 optik sürücü

1 sabit disk sürücüsü

2 optik sürücü

2 sabit disk sürücüsü

0 optik sürücü

2 sabit disk sürücüsü

1 optik sürücü

2 sabit disk sürücüsü

2 optik sürücü

ortam kartı okuyucu (5) USB konektörü (beyaz)

disket sürücüsü (6) FDD konektörü (siyah)

birincil sabit disk sürücüsü: (1) SATA1

optik sürücü: (2) SATA2

birincil sabit disk sürücüsü: (1) SATA1

birinci optik sürücü: (2) SATA2

ikinci optik sürücü: (4) SATA4

birincil sabit disk sürücüsü: (1) SATA1

ikincil sabit disk sürücüsü: (2) SATA2

birincil sabit disk sürücüsü: (1) SATA1

ikincil sabit disk sürücüsü: (3) SATA3

optik sürücü: (2) SATA2

birincil sabit disk sürücüsü: (1) SATA1

ikincil sabit disk sürücüsü: (3) SATA3

birinci optik sürücü: (2) SATA2

ikinci optik sürücü: (4) SATA4

14 Bölüm 2 Donanım Yükseltmeleri TRWW

5,25 inçlik Optik Disk Sürücüsünü Çıkarma

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini ve ön çerçeveyi çıkarın. Bkz. Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

sayfa 5.

6. Veri ve güç kablolarının bağlantılarını sürücünün arkasından çıkarın.

7. Sürücüyü yuvaya sabitleyen iki sabitleme vidasını çıkarın (1), sürücüyü ileri, yuvanın dışına doğru

kaydırın (2).

Şekil 2-10 5,25 inçlik Harici Sürücüyü Çıkarma

Sürücü takmak için çıkarma yordamını tersten uygulayın. Yeni sürücünün ön sağ tarafına bir kılavuz vida taktığınızdan emin olun. Kılavuz vida, sürücünün yerine sabitlenmesine yardımcı olur.

NOT: 5,25 inçlik sürücü yuvasının alt kısmına bir sürücü takıyorsanız, kasanın sol tarafındaki gümüş

renkli tırnağı içe doğru itip daha sonra kasanın önünden dışarı doğru çekerek yuvayı kapatan metal plakayı sökün.

Kasanın ön tarafındaki çerçevenin arkasında, toplam sekiz adet ek kılavuz vida/sabitleme vidası vardır. Bunların dördünde 6-32 standart yiv, dördünde ise M3 metrik yiv vardır. Standart vidalar sabit sürücüler için kullanılır ve gümüş renklidir. Metrik vidalar diğer tüm sürücüler için kullanılır ve siyah renklidir. Sürücüye doğru kılavuz vidaları taktığınızdan emin olun.

TRWW Sürücü Takma veya Yükseltme 15

3,5 inçlik Ortam Kartı Okuyucuyu veya Disket Sürücüsünü Çıkarma

Harici 3,5 inçlik sürücü yuvasına disket sürücü veya ortam kartı okuyucu takılabilir. Çıkarma yordamı her iki aygıt için de aynıdır.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini ve ön çerçeveyi çıkarın. Bkz. Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme sayfa 5.

6. Aygıt bir ortam kartı okuyucuysa, dahili USB kablosunun sistem kartı ile bağlantısını kesin. Aygıt

bir disket sürücüsüyse, sürücünün arkasına takılı güç ve veri kablolarını çıkarın.

7. Sürücüyü yuvaya sabitleyen iki sabitleme vidasını çıkarın (1), sürücüyü ileri, yuvanın dışına doğru

kaydırın (2).

Şekil 2-11 3,5 inçlik Aygıtı Çıkarma (Ortam Kartı Okuyucu Gösterilmiştir)

Sürücü takmak için çıkarma yordamını tersten uygulayın. Sabitleme ve kılavuz vidalarının doğru yerlerini aşağıdaki tabloda görebilirsiniz.

Aygıt Sabitleme Vidaları Kılavuz Vidalar

Disket Sürücüsü 2 (kasada "FDD" olarak işaretlidir) 1 (sürücünün ön sol kısmında)

Ortam Kartı Okuyucu 2 (kasada "CR" olarak işaretlidir) yok

16 Bölüm 2 Donanım Yükseltmeleri TRWW

NOT: Harici 3,5 inçlik sürücü yuvasına ilk kez bir genişletme kartı takıyorsanız, yuvayı örten plakayı

kaldırmak için düz uçlu bir tornavida kullanmanız gerekir.

3,5 inçlik Sabit Disk Sürücüsünü Çıkarma

DİKKAT: Sabit diski çıkarmadan önce, HP Backup and Recovery Manager (HP Yedekleme ve

Kurtarma Yöneticisi) aracılığıyla bir Kurtarma Diski Seti oluşturduğunuzdan ve sabit diskteki kişisel dosyalarınızı harici bir depolama aygıtına yedeklediğinizden emin olun. Aksi halde veri kayıpları söz konusu olabilir. Birincil sabit diski yerine taktıktan sonra Kurtarma Diski Seti'nden HP tarafından fabrikada yüklenmiş dosyaları yüklemeniz gerekecektir.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizi ve bilgisayardan ayırın; tüm harici aygıtları sökün.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Erişim panelini ve ön çerçeveyi çıkarın. Bkz. Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

sayfa 5.

6. Veri ve güç kablolarının bağlantılarını sabit disk sürücüsünün arkasından çıkarın.

7. Sürücüyü yuvaya sabitleyen dört sabitleme vidasını çıkarın (1), sürücüyü geriye, yuvanın dışına

doğru kaydırın (2).

Şekil 2-12 3,5 inçlik Sabit Disk Sürücüsünü Çıkarma

NOT: Sabit disk sürücüsünü takmak için çıkarma yordamını tersten uygulayın. 3,5 inçlik sabit disk

sürücü yuvasına takılan sürücüler için kılavuz vidalar gerekmez.

TRWW Sürücü Takma veya Yükseltme 17

Güvenlik Kilidi Takma

Bilgisayarın fiziksel güvenliği için, arka panele isteğe bağlı bir güvenlik kilidi takılabilir.

Şekil 2-13 Güvenlik Kilidi Takma

NOT: Güvenlik kilidinin yuvası sizin bilgisayar modelinizde farklı bir yerde olabilir.

18 Bölüm 2 Donanım Yükseltmeleri TRWW

A Özellikler

Tablo A-1 Özellikler

Masaüstü Boyutları

Yükseklik

Genişlik

Derinlik

Yaklaşık Ağırlık 21,16 lb 9,6 kg

Sıcaklık Aralığı

Çalıştığında

Devre dışı

NOT: Çalışma sıcaklığı, (doğrudan güneş ışığına maruz kalınmadığında) 1,0°C/300 m (1.000 ft) - 3.000 m (10.000

ft) (deniz seviyesinden yükseklik) olarak azaltılmıştır. Maksimum değişiklik oranı 10°C/s'dir. Üst sınır, yüklü seçeneklerin türü ve sayısıyla sınırlı olabilir.

Bağıl Nem (yoğunlaşmayan)

Çalıştığında

Devre dışı (38,7°C maks ıslak termometre sıcaklığı)

Maksimum Yükseklik (basınçsız)

Çalıştığında

Devre dışı

Açığa Çıkan Isı

13,9 inç

6,89 inç

16,38 inç

50°-95°F arası

-22°-140°F arası

10-90%

5-95%

10.000 fit

30.000 fit

35,3 cm

17,5 cm

41,6 cm

10°-35°C arası

-30°-60°C arası

3.048 m

9.144 m

Maksimum (standart PS)

Normal (boşta; standart PS)

Güç Kaynağı

Çalışma Voltaj Aralığı

Nominal Voltaj Aralığı

Nominal Hat Frekansı

Güç Çıkışı 300 W

Nominal Giriş Akımı (maksimum)

Bu sistem, aktif güç faktörü düzeltilmiş bir güç kaynağı kullanmaktadır. Bu şekilde sistem, Avrupa Birliği ülkelerinde kullanım için şart koşulan CE işareti gereksinimlerini yerine getirmiş olur. Aktif güç faktörü düzeltilmiş güç kaynağının, giriş voltaj aralığı seçme anahtarı gerektirmeme avantajı da vardır.

606,07 BTU/sa

294,83 BTU/sa

115 V

90-140 VAC

100-127 VAC

50-60 Hz

7A - 100 VAC 3,5A - 200 VAC

295,76 kg-kal/sa

143,88 kg-kal/sa

230 V

180-264 VAC

200-240 VAC

50-60 Hz

TRWW 19

B Pil Değiştirme

Bilgisayarla birlikte gelen pil gerçek zamanlı saat için enerji sağlar. Pili değiştirirken, bilgisayarınıza ilk başta takılan pile eşdeğer bir pil kullanın. Bilgisayarda 3 voltluk lityum yassı pil bulunur.

UYARI! Bilgisayarda dahili lityum manganez dioksit pil bulunur. Pil doğru kullanılmadığında yanma ve

yanıklara neden olma riski söz konusudur. Bedensel zarar görme riskini azaltmak için:

Pili yeniden şarj etmeye çalışmayın.

60°C'nin üzerinde sıcaklığa maruz bırakmayın.

Pili parçalamayın, ezmeyin, delmeyin, kısa devre yaptırmayın veya su ya da ateşin etkisinde bırakmayın.

Pili, yalnızca bu ürün için üretilen HP yedek piliyle değiştirin.

DİKKAT: Pil değiştirilmeden önce bilgisayar CMOS ayarlarının yedeklenmesi önemlidir. Pil

çıkarıldığında veya değiştirildiğinde CMOS ayarı silinir. CMOS ayarlarını yedekleme hakkında daha fazla bilgi için Computer Setup (F10) Yardımcı Programı Kılavuzu'na bakın.

Statik elektrik bilgisayarın elektronik bileşenlerine veya isteğe bağlı donatılarına hasar verebilir. Bu yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi boşalttığınızdan emin olun.

NOT: Lityum pilin ömrü, bilgisayar fişinin akım taşıyan bir AC duvar prizine takılmasıyla uzatılabilir.

Lityum pil yalnızca bilgisayar AC gücüne bağlı OLMADIĞINDA kullanılabilir.

HP, müşterilerin kullanılan elektronik donanım, HP orijinal yazdırma kartuşları ve yeniden şarj edilebilir pilleri geri dönüşüme vermelerini önerir. Geri dönüşüm programları hakkında daha fazla bilgi için bkz.

http://www.hp.com/recycle.

1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.

2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.

3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.

4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.

UYARI! Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır.

5. Bilgisayar erişim panelini çıkarın.

6. Sistem kartında pilin ve pil tutucusunun yerini belirleyin.

NOT: Bazı bilgisayar modellerinde, pile ulaşmak için dahili bir bileşeni çıkarmak gerekebilir.

7. Sistem kartındaki pil tutucusunun türüne bağlı olarak, pili değiştirmek için aşağıdaki yönergeleri

uygulayın.

20 Ek B Pil Değiştirme TRWW

Tür 1

a. Pili yuvasından dışarı çıkarın.

Şekil B-1 Yassı Pili Çıkarma (Tür 1)

b. Yedek pili artı kutbu yukarı gelecek şekilde yerine yerleştirin. Pil yuvası otomatik olarak pili

doğru konumda sabitler.

Tür 2

a. Pili tutucusundan çıkarmak için pilin bir kenarının üstüne doğru genişleyen metal kelepçeyi

çıkarın. Pil yukarı doğru kalktığında çekerek çıkarın (1).

b. Yeni pili takmak için, takılacak pilin bir kenarını, artı kutbu yukarı gelecek şekilde tutma ucunun

altından geçirin. Kelepçe pilin diğer kenarına oturana kadar diğer kenarı aşağı doğru itin (2).

Şekil B-2 Yassı Pili Çıkarma ve Değiştirme (Tür 2)

Tür 3

a. Pili yerinde tutan klipi (1) geri çekin ve pili (2) çıkarın.

TRWW 21

b. Yeni pili yerleştirin ve klipi yerine geri takın.

Şekil B-3 Yassı Pili Çıkarma (Tür 3)

NOT: Pil değiştirildikten sonra, bu yordamı tamamlamak için aşağıdaki adımları uygulayın.

8. Bilgisayar erişim panelini yerine takın.

9. Bilgisayar güç kablosu fişini prize takın ve bilgisayarı açın.

10. Computer Setup'ı (Bilgisayar Kurulumu) kullanarak tarih ve zamanı, parolanızı ayarlayın ve diğer

özel sistem ayarlarınızı yapın. Computer Setup (F10) Yardımcı Programı Kılavuzu'na bakın.

11. Bilgisayar erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.

22 Ek B Pil Değiştirme TRWW

C Bilgisayar Çalıştırma Yönergeleri,

Düzenli Bakım ve Taşıma Hazırlığı

Bilgisayar Çalıştırma Yönergeleri ve Düzenli Bakım

Bilgisayar ve monitörünüzü doğru şekilde kurmak ve bakımını yapmak için aşağıdaki yönergeleri uygulayın:

Bilgisayarı aşırı nem, doğrudan güneş ışığı ve aşırı sıcak veya soğuktan koruyun.

●

Bilgisayarı sağlam ve düz bir yüzeyde çalıştırın. Bilgisayarın hava çıkışı olan tüm kenarlarında ve

●

monitörün üstünde hava akımını sağlamak için 10,2 cm (4 inç) genişliğinde açıklık bırakın.

Havalandırma deliklerini veya hava giriş yerlerini engelleyerek bilgisayara ulaşan hava ak

●

sınırlandırmayın. Klavyeyi, klavye ayakları indirilmiş şekilde, doğrudan masaüstü biriminin önüne koymayın; bu durumda da hava akımını engellenmiş olacaktır.

Bilgisayarı kesinlikle kapağı veya yan paneli çıkarılmış olarak çalıştırmayın.

●

Bilgisayarları birbirinin üstüne veya birbirlerinden çıkan sıcak havaya maruz kalacak kadar yakın

●

bir konuma yerleştirmeyin.

Bilgisayar ayrı bir muhafaza içinde kullanılacaksa, muhafaza için hava giriş ve çıkış yerleri olmalıdır

●

ve yukarıda belirtilen çalıştırma yönergeleri aynen uygulanmalıdır.

ıvıları bilgisayar ve klavyeden uzak tutun.

●

Ekran üzerindeki havalandırma deliklerini hiçbir maddeyle örtmeyin.

●

İşletim sisteminin veya diğer yazılımların güç yönetim işlevlerini (askıya alma modları dahil)

●

yükleyin veya etkinleştirin.

Aşağıdakilerden birini yapmadan önce bilgisayarı kapatın:

●

Gerektiğinde bilgisayarın dış yüzeyini yumuşak, nemli bir bezle silin. Temizlik malzemeleri

◦

kaplamanın rengini soldurabilir veya zarar verebilir.

Ara sıra bilgisayarın hava akımı olan tüm kenarlarındaki hava deliklerini temizleyin. Kumaş

◦

tiftiği, toz ve diğer yabancı maddeler delikleri tıkayıp hava akımını kısıtlar.

ımını

TRWW Bilgisayar Çalıştırma Yönergeleri ve Düzenli Bakım23

Optik Disk Sürücüsü Önlemleri

Optik disk sürücüsünü çalıştırırken veya temizlerken aşağıdaki kurallara uymaya özen gösterin.

Kullanım

Çalışma sırasında sürücüyü hareket ettirmeyin. Bu, okuma işlemi sırasında arızalara neden olabilir.

●

Sürücüyü ani sıcaklık değişimlerine maruz bırakmayın; birimin içinde buğulanma oluşabilir. Sürücü

●

açıkken sıcaklık aniden değişirse, gücü kapatmadan önce en az bir saat bekleyin. Birimi hemen kullanırsanız, okuma sırasında arızalar oluşabilir.

Sürücüyü fazla nemli, aşırı sıcak veya soğuk, mekanik titreşim olan veya doğrudan güneş ışığı

●

alan bir yerde bulundurmayın.

Temizleme

Paneli ve denetim öğelerini yumuşak, kuru bezle veya hafif bir temizleme sıvısıyla ıslatılmış

●

yumuşak bezle temizleyin. Temizleme sıvılarını doğrudan birimin üstüne püskürtmeyin.

Kaplamaya zarar verebilecek alkol veya benzen gibi çözücüler kullanmayın.

●

Güvenlik

Eğer bir nesne veya sıvı sürücüye düşer ya da dökülürse, hemen bilgisayarın fişini çekin ve yetkili bir HP servis sağlayıcısına kontrol ettirin.

Taşıma Hazırlığı

Bilgisayarı taşımaya hazırlanırken bu önerileri yerine getirin:

1. PD disk, teyp kartuşları, CD veya disketlere sabit sürücü dosyalarını yedekleyin. Yedekleme

ortamının depolama veya taşıma sırasında elektrik veya manyetik etkilere maruz kalmamasına dikkat edin.

NOT: Sistem gücü kapatıldığında, sabit disk sürücüsü otomatik olarak kapatılır.

2. Çıkarılabilir tüm ortamları çıkarın ve saklayın.

3. Taşıma sırasında disket sürücüsünü korumak için içine boş bir disket yerleştirin. Veri depoladığınız

ya da depolamayı planladığınız bir disketi kullanmayın.

4. Bilgisayarı ve harici aygıtları kapatın.

5. Güç kablosunu önce elektrik prizinden, ardından bilgisayardan çıkarın.

6. Sistem bileşenlerini ve harici aygıt bağlantılarını önce güç kaynaklarından, sonra bilgisayardan

ayırın.

NOT: Bilgisayarı taşımadan önce tüm kartların yerine oturduğundan ve kart yuvalarına

sabitlendiğinden emin olun.

7. Sistem bileşenlerini ve harici aygıtları özgün paket kutularına veya koruyacak yeterli ambalaj

malzemesine sahip benzeri bir pakete yerleştirin.

24 Ek C Bilgisayar Çalıştırma Yönergeleri, Düzenli Bakım ve Taşıma Hazırlığı TRWW

D Elektrostatik Deşarj

Parmaktan veya başka bir iletkenden statik enerji boşalması, sistem kartına veya diğer statik duyarlı aygıtlara zarar verebilir. Bu tür zararlar aygıtın kullanım ömrünü kısaltabilir.

Elektrostatik Hasarı Önleme

Elektrostatik hasarı önlemek için aşağıdaki önlemlere uymaya özen gösterin:

Ürünleri statik korumalı kutularda taşıyarak veya saklayarak el temasını önleyin.

●

Elektrostatik duyarlı parçaları statik olmayan iş istasyonlarına gelene kadar paketlerinde saklayın.

●

Parçaları kutularından çıkarmadan önce topraklanmış bir yüzeye koyun.

●

İğnelere ve devrelere dokunmaktan kaçının.

●

Statik duyarlı bir bileşene veya bileşenlere dokunmadan önce mutlaka topraklanmış olun.

●

Topraklama Yöntemleri

Çeşitli topraklama yöntemleri vardır. Elektrostatiğe karşı duyarlı parçaları ellemeden veya monte etmeden önce aşağıdaki yöntemlerden birini veya birkaçını uygulayın:

Topraklama kablosuyla bir topraklanmış iş istasyonuna veya bilgisayarın kasasına bağlı bir bilek

●

bandı kullanın. Bilek bantları, topraklama kablolarında en az 1 megaohm % +/-10 dirençli esnek bantlardır. Doğru topraklama sağlamak için, bandı derinize iyice sarın.

Ayakta durarak çalışılan iş istasyonlarında ayak bileği bantları, ayak parmağı bantları veya bot

●

bantları kullanın. İletken zeminler veya elektriği iletebilecek zemin kaplamaları üzerinde dururken iki ayağınıza da bant takın.

letken alan servis araçlarını kullanın.

●

Katlanabilir statik dağıtıcı çalışma kaplamasını içeren taşınabilir alan servis setini kullanın.

●

Topraklama için önerilen donatılardan hiçbirine sahip değilseniz, yetkili bir HP bayisine, satıcısına veya servis sağlayıcısına başvurun.

NOT: Statik elektrik hakkında daha fazla bilgi almak için yetkili bir HP bayisine, satıcısına veya servis

sağlayıcısına başvurun.

TRWW Elektrostatik Hasarı Önleme 25

Dizin

bellek modülü

kapasite 9 özellikler 9 takma 9

bilgisayar

çalıştırma yönergeleri 23 özellikler 1

çerçeve kapağı, çıkarma

3.5” 8

çerçeve kapağı, takma

3.5” 8

5.25” 7

çıkarma

3,5 inçlik sabit disk

sürücüsü 17

3,5 inçlik sürücü çerçevesi

kapağı 8

5,25 inçlik optik sürücü 15 5,25 inçlik sürücü çerçevesi

kapağı 7

disket sürücüsü 16 erişim paneli 5 ortam kartı okuyucu 16 ön çerçeve 5 pil 20

dikkat mesajları 4 DIMM

bellek modülü 9 kapasite 9 özellikler 9 takma 9

disket sürücüsü

çıkarma 16 takma 16

erişim paneli

çıkarma 5 takma 5

genişletme kartı, takma 11 güç kaynağı 19 güvenlik kilidi, takma 18

havalandırma yönergeleri 23

klavye

bileşenler 2

optik disk sürücüsü

ıkarma 15

ç önlemler 24 takma 15

ortam kartı okuyucu

çıkarma 16 takma 16

ön çerçeve

çıkarma 5 takma 6

ön çerçeve kapağı, çıkarma

5.25” 7 önlemler, optik disk sürücüsü 24 özellikler

bellek modülü 9 bilgisayar 19 DIMM 9

pil değiştirme 20

servis verilebilir özellikler 1 sistem kartı sürücüsü

bağlantıları 14

sürücü konumları 13 sürücüsü bağlantıları, sistem

kartı 14

takma

3,5 inçlik sabit disk

sürücüsü 17

3,5 inçlik sürücü çerçevesi

kapağı 8

5,25 inçlik optik sürücü 15 5,25 inçlik sürücü çerçevesi

kapağı 7

bellek modülü 9 DIMM 9 disket sürücüsü 16 erişim paneli 5 genişletme kartı 11 güvenlik kilidi 18 ortam kartı okuyucu 16 ön çerçeve 6 PCI Express kartı 11 PCI genişletme kartı 11 pil 20

taşıma hazırlığı 24

uyarılar 4

Windows Logo tuşu3

yönergeler, bilgisayar

çalıştırma 23

elektrostatik deşarj, zarar görmesini

engelleme 25

26 Dizin TRWW

sabit disk sürücüsü, 3,5 inç

çıkarma 17 takma 17

Hp COMPAQ DX7400 MICROTOWER User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Ürün Özellikleri

Standart Yapılandırma Özellikleri

Servis Verilebilir Özellikler

Klavye

Windows Logo Tuşunu Kullanma

Uyarılar ve Önlemler

Bilgisayar Erişim Paneli ve Ön Çerçeveyi Sökme

5,25 inçlik Sürücü Çerçevesini Çıkarma

3,5 inçlik Sürücü Çerçevesini Çıkarma

Ek Bellek Yükleme

DIMM

DDR2-SDRAM DIMM'ler

DIMM Takma

Genişletme Kartı'nı Takma

Sürücü Takma veya Yükseltme

Sürücü Konumlarını Belirleme

Sistem Kartı Sürücüsü Bağlantıları

5,25 inçlik Optik Disk Sürücüsünü Çıkarma

3,5 inçlik Ortam Kartı Okuyucuyu veya Disket Sürücüsünü Çıkarma

3,5 inçlik Sabit Disk Sürücüsünü Çıkarma

Güvenlik Kilidi Takma

Tablo A-1 Özellikler

Bilgisayar Çalıştırma Yönergeleri ve Düzenli Bakım

Optik Disk Sürücüsü Önlemleri

Kullanım

Temizleme

Güvenlik

Taşıma Hazırlığı

Elektrostatik Hasarı Önleme

Topraklama Yöntemleri

Dizin
