Maskinvarehåndbok
HP Compaq forretnings-PC
dx7300 Mikrotårnmodell
Første utgave (august 2006)
Dokumentets delenummer: 418629-091
Om denne boken
Denne håndboken inneholder grunnleggende informasjon for oppgradering av denne datamaskinmodellen.
ADVARSEL Tekst som er markert på denne måten, angir at hvis anvisningene ikke blir fulgt,
kan det føre til personskade eller livsfare.
FORSIKTIG Tekst som er markert på denne måten, angir at hvis anvisningene ikke blir fulgt,
kan det føre til skade på utstyr eller tap av data.
Merk Tekst som er merket på denne måten, inneholder viktig, supplerende informasjon.
NOWW iii
iv Om denne boken NOWW
Innhold
1 Produktegenskaper
Standard konfigurasjonsfunksjoner ...................................................................................................... 1
Frontpanelkomponenter ....................................................................................................................... 2
Minnekortleserkomponenter ................................................................................................................. 3
Komponenter på bakpanelet ................................................................................................................ 4
Tastatur ................................................................................................................................................ 5
Bruke Windows-logotast ..................................................................................................... 6
Spesielle musefunksjoner .................................................................................................................... 7
Plassering av serienummeret ............................................................................................................... 7
2 Maskinvareoppgraderinger
Serviceegenskaper ............................................................................................................................... 9
Advarsler og forholdsregler .................................................................................................................. 9
Låse opp Smart-deksellåsen .............................................................................................................. 10
Smart Cover FailSafe-dekselnøkkel .................................................................................. 10
Bruke Smart Cover FailSafe-dekselnøkkel til å fjerne Smart deksellåsen ......................... 10
Ta av datamaskinens tilgangspanel ................................................................................................... 12
Sette tilgangspanelet på plass igjen ................................................................................................... 13
Fjerne frontpanelet ............................................................................................................................. 14
Sette tilbake frontpanelet .................................................................................................................... 15
Installere ekstra minne ....................................................................................................................... 16
DIMMer .............................................................................................................................. 16
DDR2-SDRAM DIMMer ..................................................................................................... 16
Besette DIMM-sokler ......................................................................................................... 17
Installere DIMMer .............................................................................................................. 18
Ta bort eller installere et utvidelseskort .............................................................................................. 20
Stasjonsplasseringer .......................................................................................................................... 25
Installere ekstra stasjoner .................................................................................................................. 26
Fjerne en stasjon fra en stasjonsbrønn ............................................................................. 27
Installere en stasjon ........................................................................................................... 30
Tillegg A Spesifikasjoner
Tillegg B Skifte batteri
Tillegg C Eksterne sikkerhetsenheter
Installere en sikkerhetslås .................................................................................................................. 39
Vaierlås .............................................................................................................................. 39
NOWW v
Hengelås ............................................................................................................................ 40
Tillegg D Elektrostatisk utladning
Forhindre elektrostatisk skade ........................................................................................................... 41
Jordingsmetoder ................................................................................................................................. 41
Tillegg E Retningslinjer for bruk av datamaskinen, rutinemessig vedlikehold og forberedelse til forsendelse
Retningslinjer for bruk av datamaskinen og rutinemessig vedlikehold ............................................... 43
Forholdsregler for den optiske stasjonen ........................................................................................... 44
Drift .................................................................................................................................... 44
Rengjøring ......................................................................................................................... 44
Sikkerhet ............................................................................................................................ 44
Forberedelse for forsendelse ............................................................................................................. 44
Stikkordregister ................................................................................................................................................ 47
vi NOWW

1 Produktegenskaper

Standard konfigurasjonsfunksjoner

Funksjonene på HP Compaq Mikrotårn kan variere avhengig av modell. Hvis du vil ha en fullstendig oversikt over maskinvare og programvare som er installert i datamaskinen, kjører du diagnoseverktøyet (kun inkludert på enkelte modeller). Instruksjoner for bruk av dette verktøyet finner du i Feilsøkingshåndbok på CDen Documentation and Diagnostics.
Figur 1-1 Mikrotårnkonfigurasjon
NOWW Standard konfigurasjonsfunksjoner 1

Frontpanelkomponenter

Stasjonskonfigurasjonen kan variere med modell.
Tabell 1-1 Frontpanelkomponenter
1 5,25-tommers optiske stasjoner
2 Aktivitetslys på optisk enhet 8 Strømbryter med dobbelt funksjon
3 3,5-tommers diskettstasjon (Ekstrautstyr) og 3,5-
tommers stasjonsbrønn med maskeringspanel)
4 Aktivitetslys for diskettstasjon (valgfri) 10 Aktivitetslys for harddisk
5 Utløserknapp for diskett (ekstrautstyr) 11 Hodetelefonkontakt
6 USB-porter (Universal Serial Bus) 12 Mikrofonkontakter
Merk En optisk stasjon er en CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW eller CD-RW/DVD-
kombinertstasjon.
1
Enkelte modeller har maskeringspaneler som dekker én eller begge de to 5,25-tommers stasjonsbrønene.
2
Noen modeller leveres med en minnekortleser i en ekstern 3,5-tommers stasjonsbrønn. På andre modeller er disse brønnene dekket av maskeringspaneler.
1
7 Utløserknapp for optisk stasjon
9 Strøm på-lys
2
2 Kapittel 1 Produktegenskaper NOWW

Minnekortleserkomponenter

Minnekortleseren er en tilleggsenhet som bare er tilgjengelig på enkelte enheter. Se på illustrasjonen og tabellen nedenfor for å identifisere minnekortleserkomponentene.
Tabell 1-2 Minnekortleserkomponenter
1 SmartMedia/xD
3,3 V SmartMedia Card (SM)
D-Picture Card (xD)
2 Aktivitetslys for minnekortleser 5 CompactFlash I/II
3 SD/MMC+/miniSD
Secure Digital Card (SD)
MiniSD
MultiMediaCard (MMC)
Reduced Size MultiMediaCard (RS MMC)
MultiMediaCard 4.0 (Mobile Plus)
Reduced Size MultiMediaCard 4.0 (MMC
Mobile)
MMC Micro (adapter påkrevd)
4 USB-port (Universal Serial Bus)
CompactFlash korttype 1
CompactFlash korttype 2
MicroDrive
6 MS PRO/MS PRO DUO
Memory Stick (MS)
MagicGate Memory Stick (MG)
MagicGate Memory Duo
Memory Stick Select
Memory Stick Duo (MS Duo)
Memory Stick PRO (MS PRO)
Memory Stick PRO Duo (MS PRO Duo)
MicroSD (T-Flash) (adapter påkrevd)
NOWW Minnekortleserkomponenter 3

Komponenter på bakpanelet

Tabell 1-3 Komponenter på bakpanelet
1 Strømledningskontakt 7 Parallellkontakt
2 PS/2 Kontakt for mus (grønn) 8 Skjermkontakt
3 PS/2-kontakt for tastatur (fiolett) 9 Linje ut-kontakt for strømdrevne
4 USB (Universal Serial Bus) 10 Linje inn-lydkontakt (blå)
5 Seriell kontakt 11 Mikrofonkontakt (rosa)
6 RJ-45-nettverkskontakt
Merk Arrangement og antall kontakter kan variere etter modell.
Skjermkontakten på systemkortet er ikke aktiv hvis det er installert et PCI Express-grafikkort i datamaskinen.
Hvis et standard PCI-grafikkort er installert, kan kontaktene på kortet og systemkortet brukes samtidig. Det kan være nødvendig å endre enkelte innstillinger i Computer Setup for å bruke begge kontakter. Du finner mer informasjon om oppstartsrekkefølge i håndboken Computer Setup (F10) Utility GuideCDen Documentation and Diagnostics.
lydenheter (grønn)
4 Kapittel 1 Produktegenskaper NOWW

Tastatur

Tabell 1-4 Komponenter på tastaturet
1 Funksjonstaster Utfører spesielle funksjoner, avhengig av hvilken programvare som brukes.
2 Redigeringstaster Omfatter disse: Insert, Home, Page Up, Delete, End og Page Down.
3 Statuslamper Oversikt over statusen til datamaskinen og tastaturinnstillingene (NumLock, Caps
4 Tastene på talltastaturet Fungerer som tastene på en kalkulator.
Lock og Scroll Lock).
5 Piltaster Brukes til å navigere gjennom et dokument eller et nettsted. Med disse tastene kan
6 Ctrl-tastene Brukes i kombinasjon med andre taster. Virkningen er avhengig av hvilken
7 Programvaretasten
8 Windows-logotaster
9 Alt-tastene Brukes i kombinasjon med andre taster. Virkningen er avhengig av hvilken
1
Taster tilgjengelige i visse geografiske områder.
1
1
du bevege deg til venstre, høyre, opp og ned med tastene i stedet for med musen.
programvare som brukes.
Brukes (på samme måte som høyre museknapp) til å åpne hjelpemenyer i Microsoft Office-programmer. Kan utføre andre funksjoner i annen programvare.
Brukes til å åpne Start-menyen i Microsoft Windows. Brukes i kombinasjon med andre taster til å utføre andre funksjoner.
programvare som brukes.
NOWW Tastatur 5

Bruke Windows-logotast

Du kan bruke Windows-logotasten i kombinasjon med andre taster til å utføre bestemte funksjoner som finnes i Windows-operativsystemet. Se delen
Windows-logotast Viser eller skjuler Start-menyen
Windows-logotast + d Viser skrivebordet
Windows-logotast + m Minimerer alle åpne programmer
Shift + Windows-logotast + m Angrer Minimer alt
Windows-logotast + e Starter Min datamaskin
Windows-logotast + f Starter Søk etter dokument
Windows-logotast + Ctrl + f Starter Søk etter datamaskin
Windows-logotast + F1 Starter Windows Hjelp
Tastatur for å identifisere Windows-logotasten.
Windows-logotast + l Låser datamaskinen hvis du er koblet til et nettverksdomene, eller
Windows-logotast + r Starter Kjør-dialogboksen
Windows-logotast + u Starter Verktøybehandling
Windows-logotast + Tab Aktiverer neste knapp på oppgavelinjen
gir deg mulighet til å skifte brukere hvis du ikke er koblet til et nettverksdomene
6 Kapittel 1 Produktegenskaper NOWW

Spesielle musefunksjoner

De fleste programmer støtter bruk av mus. Funksjonene som er tilordnet til hver av museknappene, er avhengig av hvilken programvare som brukes.

Plassering av serienummeret

Hver datamaskin har et unikt serienummer og produkt-ID-nummer som står oppgitt på toppdekslet på datamaskinen. Sørg for å ha disse numrene tilgjengelige når du kontakter kundeservice for bistand.
Figur 1-2 Plassering av serienummer og produkt-ID
NOWW Spesielle musefunksjoner 7
8 Kapittel 1 Produktegenskaper NOWW

2 Maskinvareoppgraderinger

Serviceegenskaper

Datamaskinen har funksjoner som gjør det enkelt å oppgradere og utføre service på den. Ingen verktøy trengs til de fleste av installasjonsprosedyrene som er beskrevet i dette kapitlet.

Advarsler og forholdsregler

Før du utfører oppgraderinger må du være sikker på at du har lest grundig alle relevante instruksjoner, forsiktighetsregler og advarsler i denne håndboken.
ADVARSEL Slik reduserer du risikoen for personskade og skade på utstyr som følge av
elektrisk støt, varme overflater eller brann:
Koble strømledningen fra vegguttaket, og la de interne systemkomponentene få avkjøles før du tar på dem.
Du må ikke koble telekommunikasjons- eller telefonkontakter inn i mottakene for nettverkskontrollerne (NIC).
Ikke deaktiver jordingspluggen i strømledningen. Jordingspluggen er en sikkerhetsmessig viktig egenskap.
Koble til strømledningen i et jordet uttak som er lett tilgjengelig til enhver tid.
Du bør lese håndboken Sikkerhet og komfort for å redusere risikoen for alvorlig personskade. I denne beskrives riktig oppsett av arbeidsstasjonen, arbeidsstilling og helse- og arbeidsvaner for databrukere, i tillegg til viktig informasjon om elektrisk og mekanisk sikkerhet. Denne håndboken finner du på Internett på Diagnostics.
FORSIKTIG Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller
tilleggsutstyr. Før du begynner på disse prosedyrene, må du passe på at du har utladet eventuell statisk elektrisitet ved å berøre en jordet metallgjenstand. Se Tillegg D hvis du vil ha mer informasjon.
Når datamaskinen er koblet til en vekselstrømkilde, er det alltid spenning på systemkortet. Du må trekke ut strømledningen fra strømuttaket før du åpner datamaskinen. Dette for å forhindre skade på de interne komponentene.
http://www.hp.com/ergo and on the CDen Documentation and
Elektrostatisk utladning
NOWW Serviceegenskaper 9

Låse opp Smart-deksellåsen

Merk Smart deksellås er en tilleggsfunksjon som er inkludert kun på enkelte modeller.
Smart deksellås er en programvarestyrt deksellås som kontrolleres av konfigureringspassordet. Denne låsen hindrer uautorisert tilgang til de interne komponentene. Datamaskinen leveres med Smart deksellås i ulåst posisjon. Se i Håndbok for administrasjon av bordmodellerCDen Documentation and Diagnostics hvis du ønsker mer informasjon om hvordan du bruker Smart deksellås.

Smart Cover FailSafe-dekselnøkkel

Hvis du aktiverer Smart deksellås og du ikke kan angi passordet for å deaktivere låsen, trenger du en Smart FailSafe dekselnøkkel når du skal åpne dekslet på datamaskinen. Du trenger nøkkelen for å få tilgang til de indre datamaskinkomponentene i følgende situasjoner:
Strømstans
Oppstartssvikt
PC-komponentfeil (f.eks. prosessor eller strømforsyning)
Glemt passordet
Merk Smart FailSafe dekselnøkkel er et spesialisert verktøy som leveres av HP. Vær forberedt,
bestill denne nøkkelen før du trenger den.
For å få tak i en FailSafe-nøkkel:
Kontakt en autorisert HP-forhandler eller serviceleverandør. Bestill PN 166527-001 for nøkkel av
typen skrunøkkel eller PN 166527-002 for nøkkel av typen skrutrekkerinnsats.
Se på HPs nettsted (
Ring det aktuelle nummeret på listen i garantien eller i anvisningen Support Telephone Numbers
(Støttetelefonnumre) på CDen Documentation and Diagnostics for teknisk assistanse.
http://www.hp.com) for bestillingsinformasjon.

Bruke Smart Cover FailSafe-dekselnøkkel til å fjerne Smart deksellåsen

Slik åpner du tilgangspanelet med Smart deksellås i låst posisjon:
1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
10 Kapittel 2 Maskinvareoppgraderinger NOWW
5. Bruk Smart Cover FailSafe dekselnøkkel til å fjerne de to innbruddssikre skruene som fester Smart
deksellås til bunnen av chassiset.
Figur 2-1 Fjerne skruene for Smart deksellås
6. Fjern tilgangspanelet.
Når du vil låse Smart deksellås igjen, fester du låsen med de innbruddssikre skruene.
NOWW Låse opp Smart-deksellåsen 11

Ta av datamaskinens tilgangspanel

1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
5. Løsne fingerskruen (1) som holder tilgangspanelet fast til datamaskinens chassis.
6. Skyv tilgangspanelet (2) ca. 2,5 cm bakover, så løfter du det av enheten.
Merk Du kan legge datamaskinen på siden for å installere de interne komponentene. Pass
på at siden med tilgangspanelet og håndtaket vender opp.

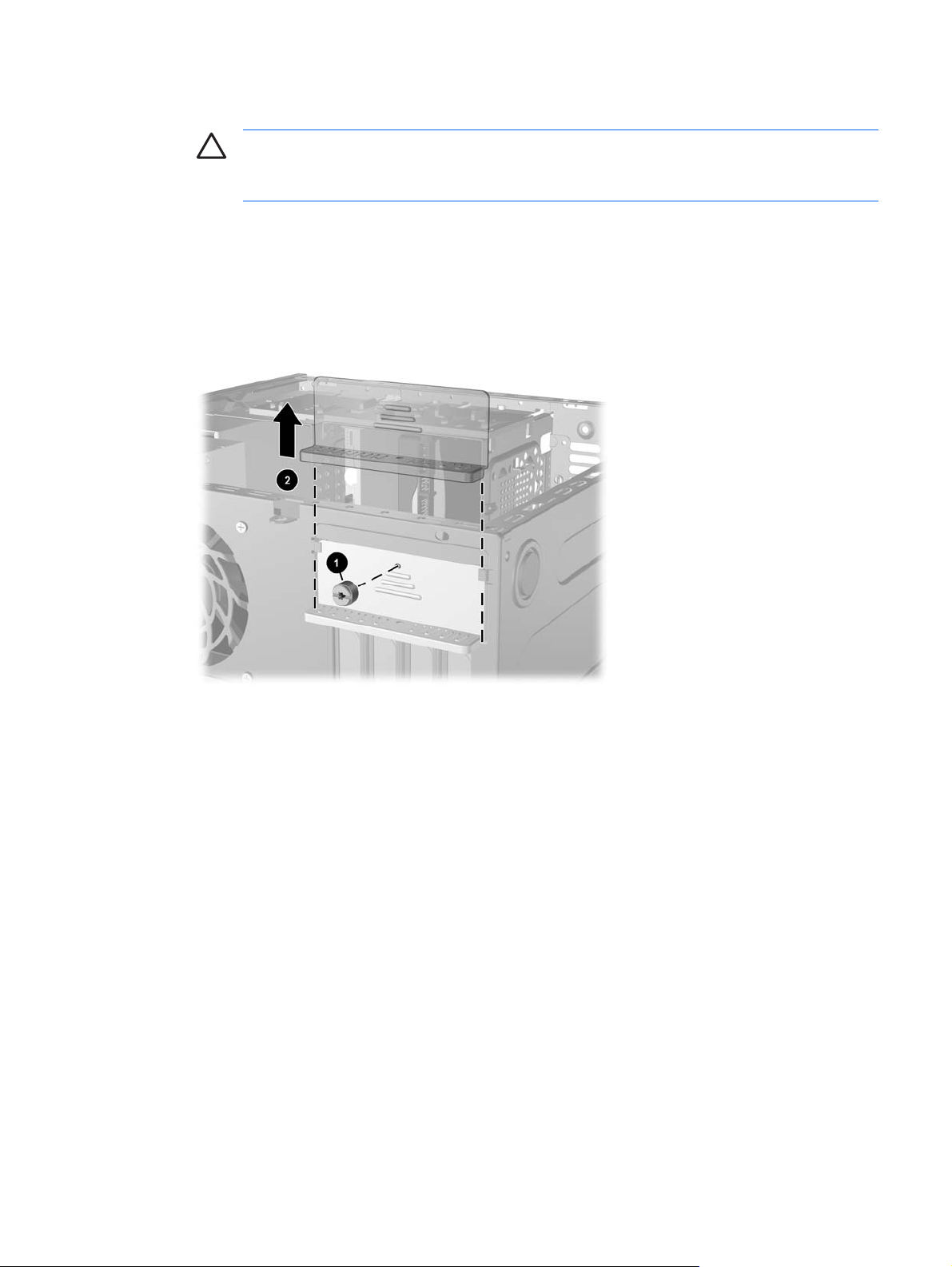

Figur 2-2 Ta av datamaskinens tilgangspanel
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
12 Kapittel 2 Maskinvareoppgraderinger NOWW

Sette tilgangspanelet på plass igjen

Plasser tilgangspanelet i riktig posisjon i chassiset og skyv det på plass (1). Påse at hullet for fingerskruen er på linje med hullet i chassiset og trekk til fingerskruen (2).
Figur 2-3 Sette tilgangspanelet på plass igjen
NOWW Sette tilgangspanelet på plass igjen 13

Fjerne frontpanelet

1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
5. Fjern tilgangspanelet fra datamaskinen.
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6. Når du skal fjerne frontpanelet, trykker du ned alle de tre tungene på venstre side av panelet (1),
og dreier så panelet av chassiset (2) ved å starte med venstre side og fortsette med høyre.

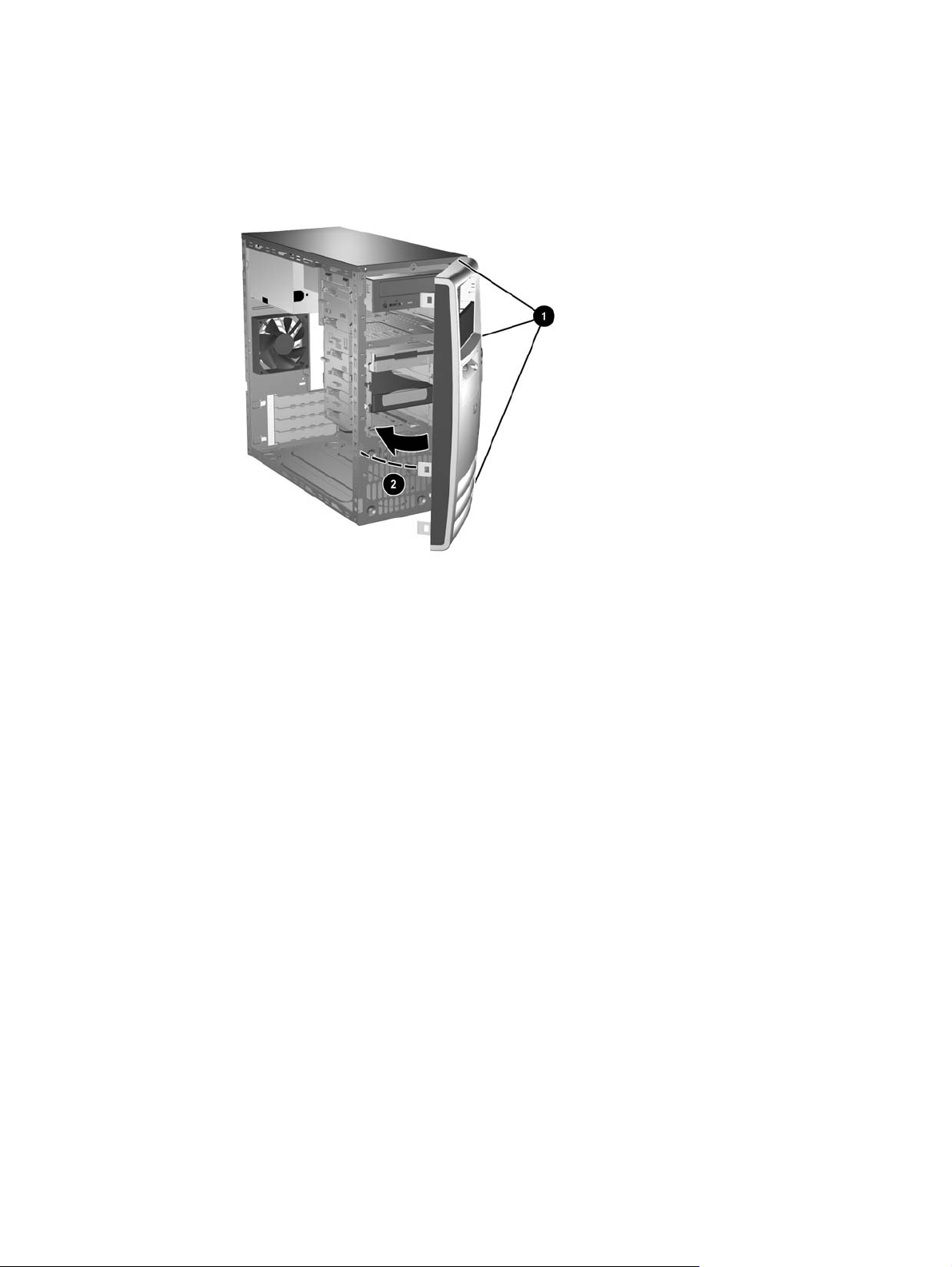

Figur 2-4 Fjerne frontpanelet
14 Kapittel 2 Maskinvareoppgraderinger NOWW

Sette tilbake frontpanelet

Plasser chassit i stående stilling. Sett inn de to krokene på høyre side av panelet og den ene kroken oppå panelet (1) i de rektangulære hullene på chassiset, og drei panelet på plass (2) slik at de de tre tungene på venstre side av panelet smetter inn i sporene på chassiset.
Figur 2-5 Sette tilbake frontpanelet
NOWW Sette tilbake frontpanelet 15

Installere ekstra minne

Datamaskinen leveres med DIMMer (dual inline memory modules - minnemoduler med brikker på begge sider) av typen DDR2-SDRAM (double data rate 2 synchronous dynamic random access memory – bisynkront, dynamisk RAM-minne med dobbel datahastighet).

DIMMer

Minnesoklene på systemkortet kan besettes med opptil fire DIMMer av industristandard. Disse minnesoklene er besatt med minst én forhåndsinstallert minnemodul. For å oppnå maksimal minnestøtte kan du installere opptil 8 GB minne på systemkortet, konfigurert i en dobbeltkanalmodus med høy ytelse.

DDR2-SDRAM DIMMer

For at systemet skal fungere riktig må DDR2-SDRAM DIMMene være:
industristandard 240-pinners
ubufret PC2-4300 533 MHz-kompatible, PC2-5300 667 MHz-kompatible eller PC2-6400 800
1,8 volt DDR2-SDRAM DIMMer.
DDR2-SDRAM DIMMene må også:
støtte CAS Latency 4 (DDR2/533 MHz og DDR2/667 MHz) og CAS latency 5 (DDR2/667 MHz og
DDR2/800 MHz)
inneholde den obligatoriske JEDEC SPD-informasjonen
I tillegg støtter datamaskinen:
Ikke-ECC-minneteknologier på 256 Mbit, 512 Mbit og 1 Gbit
Enkelt- og dobbeltsidige DIMMer
DIMMer bygd med x8 og x16 DDR-enheter; DIMMer bygd med x4 SDRAM støttes ikke
Merk Systemet starter ikke hvis du installerer ikke-støttede DIMMer.
16 Kapittel 2 Maskinvareoppgraderinger NOWW

Besette DIMM-sokler

Det finnes fire DIMM-sokler på systemkortet, med to sokler per kanal. Soklene er merket XMM1, XMM2, XMM3 og XMM4. Soklene XMM1 og XMM2 fungerer i minnekanal A. Soklene XMM3 og XMM4 fungerer i minnekanal B.
Figur 2-6 DIMM-sokkelplasseringer
Element Beskrivelse Sokkelfarge
1 DIMM-sokkel XMM1, kanal A Svart
2 DIMM-sokkel XMM2, kanal A Hvit
3 DIMM-sokkel XMM3, kanal B Hvit
4 DIMM-sokkel XMM4, kanal B Hvit
Systemet fungerer automatisk i enkeltkanalmodus, dobbeltkanalmodus eller flex-modus avhengig av hvordan DIMMene er installert.
Systemet fungerer i enkeltkanalmodus hvis DIMM-soklene bare besettes med en kanal.
Systemet fungerer i dobbeltkanal med høyere ytelse hvis den totale minnekapasiteten til DIMMene
i kanal A er lik den totale minnekapasiteten til DIMMene i kanal B. Teknologi og enhetsbredde kan imidlertid variere mellom kanalene. Hvis for eksempel kanal A er besatt med to 256 MB DIMMer og kanal B er besatt med en 512 MB DIMM, fungerer systemet i dobbeltkanalmodus.
Systemet fungerer i flex-modus hvis den totale minnekapasiteten til DIMMene i kanal A ikke er lik
den totale minnekapasiteten til DIMMene i kanal B. I flex-modus angir kanalen som er besatt med den minste mengden minne, den totale mengden minne som er tilordnet dobbeltkanalen. Den resterende mengden minne tilordnes enkeltkanalen. Optimal hastighet oppnås ved at kanalene balanseres, slik at den største mengden minne fordeles over de to kanalene. Hvis du for eksempel besetter soklene med én 1 GB DIMM, to 512 MB DIMMer og én 256 MB DIMM, må én kanal besettes med 1 GB DIMMen og én 256 MB DIMM og den andre kanalen med de to 512 GB
NOWW Installere ekstra minne 17
DIMMene. Med denne konfigurasjonen fungerer 2 GB som dobbeltkanal og 256 MB som enkeltkanal.
I alle modi bestemmes den maksimale driftshastigheten av den mest langsomme DIMMen i
systemet.

Installere DIMMer

FORSIKTIG Før du legger til eller fjerner minnemoduler, må du koble fra strømledningen. Når
datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid tilføres spenning til minnemodulene uavhengig av om datamaskinen er slått på eller ikke. Hvis du legger til eller fjerner minnemoduler mens det tilføres spenning, kan dette føre til uopprettelig skade på minnemodulene eller systemkortet.
Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til høyre for DIMM­soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
Minnemodulsoklene har kontakter med gullbelegg. Når du oppgraderer minnet, er det viktig å bruke minnemoduler med kontakter med gullbelegg for å hindre korrosjon eller oksidering som kommer av kontakt mellom ikke-kompatible metaller.
Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller tilleggskort. Før du begynner på disse prosedyrene, må du passe på at du har utladet eventuell statisk elektrisitet ved å berøre en jordet metallgjenstand. Se Tillegg D om dette.
Elektrostatisk utladning, hvis du vil vite mer
Når du håndterer minnemoduler, må du passe på å ikke ta på kontaktene. Slik berøring kan skade modulene.
1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
5. Fjern tilgangspanelet fra datamaskinen.
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6. Finn frem til minnemodulsoklene på systemkortet.
ADVARSEL Hvis du vil redusere risikoen for personskade på grunn av varme overflater,
må du la de interne systemkomponentene avkjøles før du tar på dem.
18 Kapittel 2 Maskinvareoppgraderinger NOWW
7. Åpne begge låsene på minnemodulsokkelen (1), og sett minnemodulen inn i sokkelen (2).
Figur 2-7 Installere en DIMM
Merk En minnemodul kan bare installeres på én måte. Sikt inn utskjæringen på modulen
etter tungen på minnesokkelen.
En DIMM må stå i den svarte XMM1-sokkelen.
For maksimal ytelse bør minnesoklene besettes slik at minnekapasiteten er fordelt likt mellom kanal A og kanal B. Se
Besette DIMM-sokler hvis du vil ha mer informasjon om
dette.
8. Trykk modulen ned i sokkelen og kontroller at modulen er satt helt inn og sitter ordentlig. Sørg for
at tungene er i lukket stilling (3).
9. Gjenta trinn 7 og 8 for å installere eventuelle tilleggsmoduler.
10. Sett tilgangspanelet på plass igjen.
11. Koble til strømledningen igjen, og slå på datamaskinen.
12. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
Datamaskinen skal automatisk gjenkjenne det ekstra minnet neste gang du slår den på.
NOWW Installere ekstra minne 19

Ta bort eller installere et utvidelseskort

Datamaskinen har to standard PCI-utvidelsesspor som kan ta imot et utvidelseskort med en lengde på opptil 17,46 cm. Datamaskinen har også ett PCI Express x1-utvidelsesspor og ett PCI Express x16­utvidelsesspor.
Figur 2-8 Utvidelsessporenes plasseringer
Element Beskrivelse
1 PCI-utvidelsesspor
2 PCI-utvidelsesspor
3 PCI Express x1 utvidelsesspor
4 PCI Express x16 utvidelsesspor
Merk Du kan installere et PCI Express x1-, x4-, x8- eller x16-utvidelsesspor i PCI Express x16-
utvidelsessporet.
Slik tar du ut, bytter eller legger du til et utvidelseskort:
1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
20 Kapittel 2 Maskinvareoppgraderinger NOWW
5. Fjern tilgangspanelet fra datamaskinen.
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6. Finn frem til riktig ledig utvidelsesspor på systemkortet og tilhørende utvidelsesspor på baksiden
av datamaskinchassiset.
7. På baksiden av datamaskinen er det et skyvedeksel som holder utvidelseskortbrakettene og
utvidelsesspordekslene på plass. Fjern fingerskruen som holder spordeksellåsen på plass (1), og skyv spordeksellåsen bort fra brakettene (2) slik at de ikke lenger holdes på plass av låsen.
Figur 2-9 Løsne spordeksellåsen
8. Før du setter inn et utvidelseskort, må du fjerne utvidelsesspordekslet eller det eksisterende
utvidelseskortet.
NOWW Ta bort eller installere et utvidelseskort 21
Merk Før du fjerner et installert utvidelseskort, kobler du fra eventuelle kabler som er
koblet til utvidelseskortet.
a. Hvis du setter inn et utvidelseskort i et ledig spor, må du ta bort det aktuelle spordekslet på
baksiden av chassiset. Trekk spordekslet rett opp og deretter bort fra innsiden av chassiset.
Figur 2-10 Fjerne et utvidelsesspordeksel
b. Hvis du fjerner et standard PCI-kort, tar du tak i hver ende av kortet og vrikker det forsiktig
frem og tilbake til kontaktene løsnes fra sokkelen. Trekk utvidelseskortet rett opp fra sokkelen (1) og deretter bort fra innsiden av chassiset (2) for å løse ut kortet av chassisrammen. Unngå å skrape kortet mot andre komponenter.
Figur 2-11 Fjerne et standard PCI-utvidelseskort
22 Kapittel 2 Maskinvareoppgraderinger NOWW
c. Hvis du fjerner et PCI Express x16-kort, må du trekke festespaken på baksiden av
utvidelsessporet bort fra kortet og deretter vrikke kortet forsiktig frem og tilbake til kontaktene løsnes fra sokkelen. Trekk utvidelseskortet rett opp fra sokkelen og deretter bort fra innsiden av chassiset for å løse ut kortet av chassisrammen. Unngå å skrape kortet mot andre komponenter.
Figur 2-12 Fjerne et standard PCI Express x16-utvidelseskort
9. Oppbevar kortet som ble fjernet, i antistatisk emballasje.
10. Hvis du ikke installerer et nytt utvidelseskort, må du installere et utvidelseskortdeksel for å lukke
det åpne sporet.
FORSIKTIG Når du har fjernet et utvidelseskort, må du erstatte det med et nytt kort eller
et utvidelsesspordeksel for riktig kjøling av interne komponenter under bruk.
NOWW Ta bort eller installere et utvidelseskort 23
11. Hvis du skal installere et nytt utvidelseskort, holder du kortet rett over utvidelsessokkelen på
systemkortet og skyver så kortet bakover på chassiset (1) slik at braketten på kortet er på linje med det åpne sporet bak på chassiset. Trykk kortet rett ned i utvidelsessokkelen på systemkortet (2).
Figur 2-13 Installere et utvidelseskort
Merk Når du installerer et ekspansjonskort, må du trykke bestemt på kortet slik at hele
kontakten kommer ordentlig på plass i kortposisjonen.
12. Hold utvidelseskortets brakett mot chassiset og skyv spordeksellåsen ned mot
utvidelseskortbrakettene og spordekslene for å feste dem, og sett så på plass fingerskruen som fester spordeksellåsen.
Figur 2-14 Feste utvidelseskortene og spordekslene
13. Koble om nødvendig eksterne kabler til det installerte kortet. Koble om nødvendig interne kabler
til systemkortet.
24 Kapittel 2 Maskinvareoppgraderinger NOWW
14. Sett tilgangspanelet på plass igjen.
15. Koble til strømledningen igjen, og slå på datamaskinen.
16. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
17. Konfigurer om nødvendig datamaskinen på nytt. Se håndboken Computer Setup (F10) Utility
Guide på CDen Documentation and Diagnostics for anvisninger om hvordan du bruker Computer Setup.

Stasjonsplasseringer

Figur 2-15 Stasjonsplasseringer
1 To 5,25-tommers eksterne stasjonsbrønner for tilleggsstasjoner
(illustrasjonen viser optiske stasjoner)
2 To 3,5-tommers eksterne stasjonsbrønner for tilleggsstasjoner
(illustrasjonen viser diskettstasjoner)
3 To 3,5-tommers interne harddiskbrønner
Når du skal sjekke type og størrelse på masselagringsenheter som er installert i datamaskinen, kjører du Computer Setup. Se håndboken Computer Setup (F10) Utility Guide på CDen Documentation and Diagnostics for ytterligere informasjon.
NOWW Stasjonsplasseringer 25

Installere ekstra stasjoner

Datamaskinen støtter inntil fem stasjoner som kan installeres i forskjellige konfigurasjoner.
Når du installerer tilleggsstasjoner, må du huske på dette:
Hoveddisken av typen seriell ATA (SATA) må kobles til den mørkeblå SATA-kontakten på
systemkortet merket SATA0.
Koble den første optiske SATA-stasjonen til den hvite SATA-kontakten på systemkortet merket
SATA1.
Du skal alltid besette den mørkeblå SATA0-kontakten og den hvite SATA1-kontakten før den
lyseblå SATA2-kontakten og den oransje SATA3-kontakten.
Koble enda en optisk SATA-stasjon til den oransje SATA3-kontakten.
Koble flere SATA-harddisker til de neste, tilgjengelige (ledige) SATA-kontaktene på systemkortet
i følgende rekkefølge: SATA0, SATA1, SATA3, SATA2.
Koble en diskettstasjon til kontakten merket FLOPPY P10.
Systemet støtter ikke optiske Parallel ATA-stasjoner (PATA) eller PATA-harddisker.
Du kan installere enten en tredels- eller en halvhøydestasjon i en halvhøydebrønn.
Du må installere styreskruer for å sikre at stasjonen blir riktig plassert i stasjonskonsollen og låses
på plass. HP har installert ekstra styreskruer på chassiset. Harddisken bruker 6-32 standardskruer, fire av disse er installert på harddiskbeslaget under tilgangspanelet. Alle andre stasjoner bruker M3 metriske skruer, åtte av disse er installert på diskettstasjonsbeslaget under tilgangspanelet. De metriske skruene som leveres av HP, er svarte. Standardskruene som leveres av HP, er sølvfargede.
FORSIKTIG Slik forhindrer du tap av arbeid og skade på datamaskinen eller en stasjon:
Hvis du setter inn eller tar ut en stasjon, må du avslutte operativsystemet riktig, slå av datamaskinen, og koble fra strømledningen. Ikke fjern stasjonen mens datamaskinen er på eller i ventemodus.
Før du berører en stasjon, må du være sikker på at all statisk elektrisitet er utladet fra deg. Når du håndterer en stasjon, må du unngå å ta på kontakten. Hvis du vil ha mer informasjon om hvordan du forhindrer elektrostatisk skade, kan du se Tillegg D,
Stasjonen må håndteres med forsiktighet; ikke mist den.
Ikke bruk makt når du setter inn en stasjon.
Unngå å utsette en harddisk for væsker, ekstreme temperaturer eller produkter med magnetfelter som for eksempel skjermer eller høyttalere.
Hvis du må sende en stasjon med posten, pakker du den inn i bobleplast eller annet beskyttende materiale og merker pakken "Forsiktig: Må behandles varsomt."
Elektrostatisk utladning.
26 Kapittel 2 Maskinvareoppgraderinger NOWW

Fjerne en stasjon fra en stasjonsbrønn

FORSIKTIG Alle uttakbare medier må tas ut av en stasjon før stasjonen tas ut av datamaskinen.
Merk Forviss deg om at du har sikkerhetskopiert dataene på den gamle harddisken før du
fjerner den, slik at du kan overføre dem til den nye harddisken. Husk også på at hvis du skifter ut primærharddisken, må du påse at du har Restore Plus!- CD-ene som du opprettet da du konfigurerte datamaskinen første gang, til gjenoppretting av operativsystemet, programvaredrivere og annen programvare som ble forhåndsinstallert på datamaskinen. Hvis du ikke har slike CDer, må du lage dem nå. Se håndboken HP Backup and Recovery Manager User Guide under Start-menyen i Windows hvis du vil ha mer informasjon. Det kan være lurt å skrive ut denne håndboken, slik at du har den lett tilgjengelig.
Systemet støtter ikke Parallel ATA-harddisker (PATA).
1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
5. Fjern tilgangspanelet fra datamaskinen.
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6. Ta bort frontpanelet.
7. Koble fra stasjonskablene slik det er vist på illustasjonene nedenfor.
a. Koble strømledningen (2) fra harddisken ved å trekke pluggen ut av uttaket på harddisken.
Figur 2-16 Koble fra kabler for optisk stasjon
NOWW Installere ekstra stasjoner 27
b. Hvis du fjerner en diskettstasjon, må du koble datakabelen (1) og strømledningen (2) fra
baksiden av stasjonen.
Figur 2-17 Koble fra diskettstasjonskabler
c. Hvis du fjerner en harddisk, må du koble strømledningen (1) og datakabelen (2) fra baksiden
av stasjonen.
Figur 2-18 Koble fra harddiskkabler
28 Kapittel 2 Maskinvareoppgraderinger NOWW
d. Hvis du fjerner en minnekortleser, kobler du USB-kabelen fra PCI-kortet.
Figur 2-19 Koble fra minnekortleserkabelen
8. En selvlåsende stasjonsbrakett med utløsningstunger holder stasjonene på plass i
stasjonsbrønnen. Løft utløserhendelen på den selvlåsende stasjonsbraketten (1) for stasjonen du vil fjerne, og skyv deretter stasjonen ut av stasjonsbrønnen (2).
Figur 2-20 Fjerne stasjonene
9. Ta av de fire styreskruene (to på hver side) fra den gamle stasjonen. Du trenger disse skruene for
å installere en ny stasjon.
NOWW Installere ekstra stasjoner 29

Installere en stasjon

Merk En optisk stasjon er en CD-ROM, CD-R/RW-, DVD-ROM-, DVD+R/RW- eller kombinert
CD-RW/DVD-stasjon.
En 3,5-tommers stasjon kan være en diskettstasjon eller en minnekortleser.
Systemet støtter ikke Parallel ATA-harddisker eller optiske enheter (PATA).
1. Sett de fire styreskruene (to på hver side) som ble tatt ut av den gamle stasjonen, inn i den nye
stasjonen. Styreskruene sikrer at stasjonen kommer i riktig stilling i brønnen. Compaq har lagt ved ekstra styreskruer, som er installert i forsiden av chassiset på datamaskinen, under frontpanelet.
Merk Totalt er det åtte ekstra styreskruer, som er installert på forsiden av chassiset under
panelet. Fire har 6-32 standardgjenger og fire har metriske M3-gjenger. Standardskruene brukes til harddisker, og har sølvfarget finish. De metriske skruene brukes til alle andre stasjoner, og har svart finish. Kontroller at du monterer skruer med riktig gjenging i stasjonen.
2. Mens du passer på å rette inn styreskruen etter styresporene, skyver du stasjonen inn i
stasjonsbrønnen til den går på plass med et klikk.
Figur 2-21 Skyve stasjonene inn i stasjonskonsollet
30 Kapittel 2 Maskinvareoppgraderinger NOWW
3. Koble strøm- og datakablene til stasjonen slik det er vist på illustrasjonene nedenfor.
a. Hvis du installerer en optisk stasjon, kobler du strømledningen (1) og datakabelen (2) til på
baksiden av stasjonen.
Figur 2-22 Koble til kablene til den optiske stasjonen
b. Hvis du installerer en diskettstasjon, kobler du datakabelen (1) og strømledningen (2) til på
baksiden av stasjonen.
Figur 2-23 Koble til diskettstasjonskablene
NOWW Installere ekstra stasjoner 31
c. Hvis du installerer en harddisk, kobler du strømledningen (1) og datakabelen (2) til på
baksiden av stasjonen.
Figur 2-24 Koble til harddiskkablene
4. Hvis du installerer en ny stasjon, må du koble den andre enden av datakabelen til den riktige
kontakten på systemkortet.
Merk Hvis systemet bare har én SATA-harddisk, må du koble harddiskdatakabelen til den
mørkeblå kontakten merket SATA0 for å være sikker på at du unngår problemer med harddiskytelsen. Hvis du installerer enda en harddisk, må du koble datakabelen til den neste tilgjengelige (ledige) SATA-kontakten på systemkortet i følgende rekkefølge: SATA0, SATA1, SATA3, SATA2.
Hvis du installerer en optisk SATA-stasjon, må du først koble den optiske stasjonen til den hvite SATA-kontakten på systemkortet merket SATA1. Koble til enda en optisk stasjon til den oransje SATA-kontakten merket SATA3.
Hvis du installerer en diskettstasjon, må du koble den til kontakten på systemkortet merket FLOPPY P10.
Hvis du installerer en minnekortleser, må du installere PCI-kortet som ble levert sammen med minnekortleseren, og koble til USB-kabelen fra minnekortleseren til USB-kontakten på PCI-kortet.
5. Sett frontpanelet og tilgangspanelet tilbake på datamaskinen.
6. Koble til strømledningen igjen, og slå på datamaskinen.
7. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
Merk Hvis du har skiftet ut harddisken, kan du bruke Restore Plus!- CD-ene som du opprettet
da du konfigurerte datamaskinen første gang, til gjenoppretting av operativsystemet, programvaredrivere og annen programvare som ble forhåndsinstallert på datamaskinen. Når gjenopprettingsprosessen er fullført, reinstallerer du personlige filer som du sikkerhetskopierte før du skiftet ut harddiskstasjonen.
32 Kapittel 2 Maskinvareoppgraderinger NOWW

A Spesifikasjoner

Bordmodellmål
Høyde
Bredde
Dybde
(dybden øker hvis datamaskinen er utstyrt med en portsikkerhetsbrakett)
Omtrentelig vekt 23,8 lb 10,82 kg
Temperaturområde
Under bruk
Ikke i bruk
Relativ fuktighet (ikke kondenserende)
Under bruk
Ikke i bruk (38,7 °C maks. vått termometer)
Maksimum høyde over havet (uten overtrykk)
Under bruk
Ikke i bruk
Merk Driftstemperaturen nedsettes 1,0 °C per 300 m (1 000 fot) til 3 000 m (10 000 fot) over havflaten,
uten vedvarende direkte sollys. Maksimal endringsrate er 10 °C/time. Øvre grense kan begrenses av type og antall installerte alternativer.
14,5 tommer
6,88 tommer
16,5 tommer
50–95 °F
-22–60 °C
10–90 %
5–95 %
10 000 fot
30 000 fot
36,8 cm
17,5 cm
42,0 cm
10–35 °C
-30–60 °C
10–90 %
5–95 %
3 048 m
9 144 m
Varmeutstråling
Maksimum
Vanligvis (inaktiv)
Strømforsyning
Driftspenning
Spenningsområde
Nominell linjefrekvens
Uteffekt 365 W 365 W
1
1 916 BTU/t
340 BTU/t
115 V
90–264 VAC
100–240 VAC
50–60 Hz
483 kg-cal/t
86 kg-cal/t
230 V
90–264 VAC
100–240 VAC
50–60 Hz
NOWW 33
Strømstyrke (maksimal)
1
Systemet bruker en strømtilførsel korrigert med aktiv effektfaktor. Dette gjør at maskinen oppfyller kravene for CE-
1
6 A @ 100 VAC 3 A @ 200 VAC
merking for bruk i landene i Den europeiske union. En fordel med strømtilførsel korrigert med aktiv effektfaktor er at det ikke er nødvendig med en valgbryter for inngangsspenning.
34 Tillegg A Spesifikasjoner NOWW

B Skifte batteri

Batteriet som følger med datamaskinen, gir strøm til sanntidsklokken. Når du skifter ut batteriet, må du bruke samme slags batteri som opprinnelig var installert i datamaskinen. Datamaskinen leveres med et 3 volts litium myntcellebatteri.
ADVARSEL Datamaskinen inneholder et internt litium-mangandioksid batteri. Det er risiko for
brann og forbrenninger hvis batteriet ikke behandles riktig. Slik minsker du risikoen for personskade:
Ikke prøv å lade batteriet.
Batteriet må ikke utsettes for temperaturer over 60 °C.
Du må ikke demontere, knuse eller stikke hull på batteriet, eller kortslutte de eksterne kontaktene, og batteriet må ikke utsettes for åpen flamme eller legges i vann.
Batteriet må bare skiftes ut med ekstrabatterier fra HP beregnet på dette produktet.
FORSIKTIG Før du skifter ut batteriet, er det viktig å ta sikkerhetskopi av datamaskinens
CMOS-innstillinger. Når batteriet fjernes eller skiftes ut, fjernes også CMOS-innstillingene. Se håndboken Computer Setup (F10) Utility Guide på CDen Documentation and Diagnostics hvis du vil ha informasjon om hvordan du tar sikkerhetskopi av CMOS-innstillingene.
Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller tilleggsutstyr. Før du begynner på disse prosedyrene, må du passe på at du har utladet eventuell statisk elektrisitet ved å berøre en jordet metallgjenstand.
Merk Du kan forlenge levetiden til litiumbatteriet ved å koble datamaskinen til strømkontakten
i veggen. Litiumbatteriet er bare i bruk når datamaskinen IKKE er koblet til strømkontakten.
HP oppfordrer sine kunder til å resirkulere brukt, elektronisk maskinvare, originale HP­blekkpatroner og oppladbare batterier. Hvis du vil ha mer informasjon om resirkuleringsprogrammer, kan du gå til
1. Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2. Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3. Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4. Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
http://www.hp.com/recycle.
NOWW 35
FORSIKTIG Når datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i datamaskinen.
5. Fjern tilgangspanelet fra datamaskinen.
FORSIKTIG Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6. Finn frem til batteriet og batteriholderen på systemkortet.
Merk På enkelte datamaskinmodeller kan det bli nødvendig å ta ut en intern komponent
for å få tilgang til batteriet.
7. Avhengig av type batteriholder på systemkortet, går du frem på denne måten for å skifte ut batteriet.
Type 1
a. Løft batteriet opp av batteriholderen.
Figur B-1 Ta ut et myntcellebatteri (type 1)
b. Skyv det nye batteriet på plass med den positive siden opp. Batteriholderen fester automatisk
batteriet i riktig posisjon.
Type 2
a. For å løsne batteriet fra holderen klemmer du sammen metallbøylen som går ut over kanten
på batteriet. Når batteriet løsner, løfter du det ut (1).
36 Tillegg B Skifte batteri NOWW
b. For å sette inn det nye batteriet skyver du kanten på det nye batteriet under holderen med
den positive siden opp. Skyv den andre kanten ned helt til bøylen smetter over den andre kanten av batteriet (2).
Figur B-2 Fjerne og skifte ut et myntcellebatteri (type 2)
Type 3
a. Trekk klemmen (1) som holder batteriet på plass, bakover, og fjern batteriet (2).
b. Sett inn det nye batteriet, og sett klemmen tilbake i stilling.
Figur B-3 Ta ut et myntcellebatteri (type 3)
Merk Etter at batteriet er blitt skiftet ut, må du gjøre følgende for fullføre denne
operasjonen.
8. Sett tilgangspanelet på plass igjen.
9. Plugg inn datamaskinen og slå på strømmen.
NOWW 37
10. Tilbakestill dato og klokkeslett, passordene dine og alle spesielle systeminnstillinger ved hjelp av
Computer Setup. Se håndboken Computer Setup (F10) Utility Guide på CDen Documentation and Diagnostics.
11. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
38 Tillegg B Skifte batteri NOWW

C Eksterne sikkerhetsenheter

Merk Du finner informasjon om datasikkerhetsfunksjoner i håndboken Computer Setup (F10)
Utility Guide og Håndbok for administrasjon av bordmodeller på CDen Documentation and Diagnostics og håndboken HP ProtectTools Security Manager (enkelte modeller) på
http://www.hp.com.

Installere en sikkerhetslås

Sikkerhetslåsene som vises nedenfor og på neste side, kan brukes til å sikre datamaskinen.

Vaierlås

Figur C-1 Installere en vaierlås
NOWW Installere en sikkerhetslås 39

Hengelås

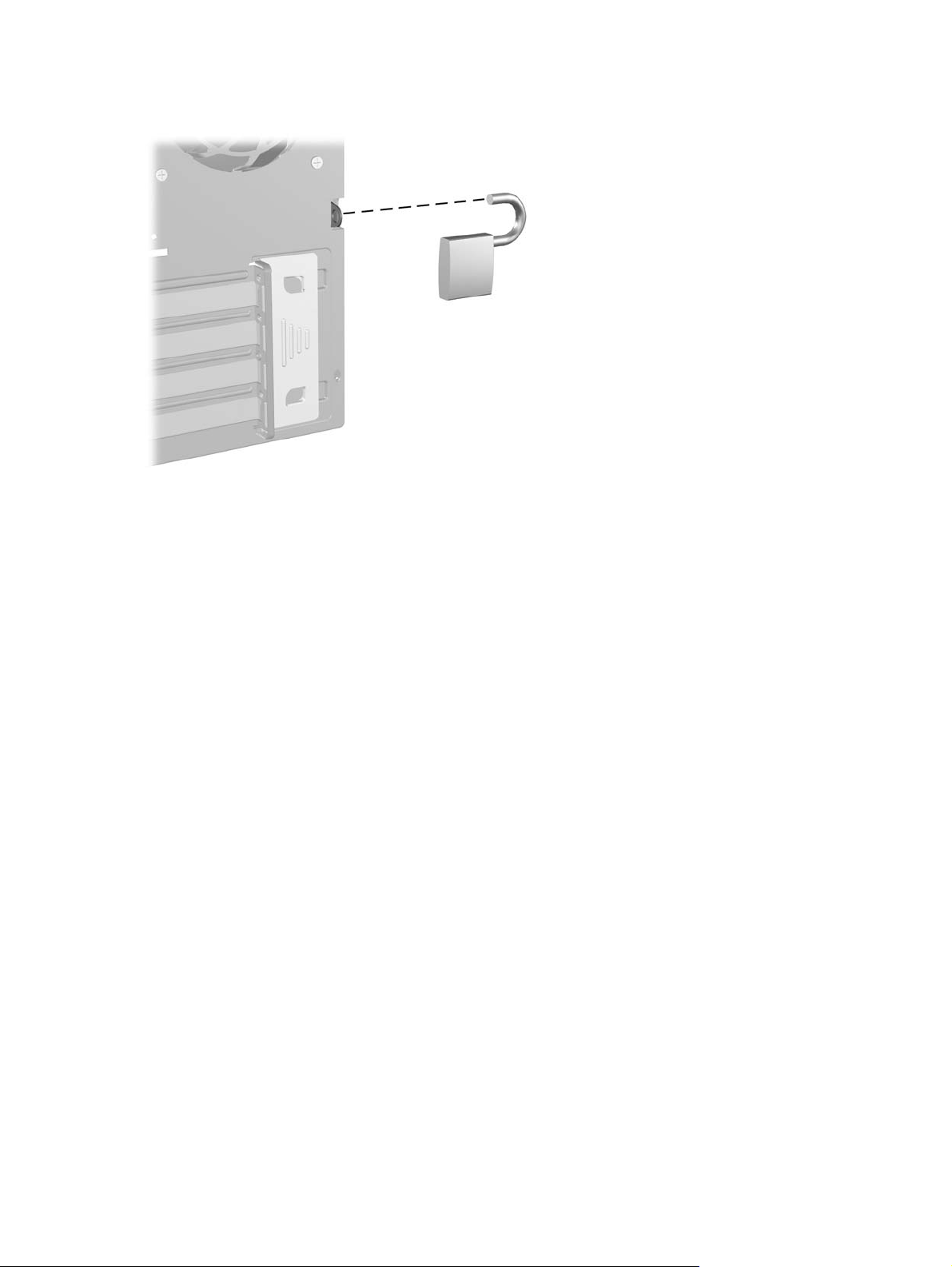

Figur C-2 Installere en hengelås
40 Tillegg C Eksterne sikkerhetsenheter NOWW

D Elektrostatisk utladning

Utlading av statisk elektrisitet fra en finger eller annen strømførende del kan skade systemkort eller andre enheter som er følsomme for statisk elektrisitet. Denne typen skade kan redusere enhetens levetid.

Forhindre elektrostatisk skade

Du forhindrer elektrostatisk skade ved å ta følgende forhåndsregler:
Unngå direkte kontakt ved å transportere og lagre produkter i statisk sikre beholdere.
Hold de elektrostatisk følsomme delene i sine respektive beholdere til de ankommer til statisk
utladede arbeidsstasjoner.
Plasser delene på en jordet overflate før du tar dem ut av beholderne.
Unngå å berøre poler, ledere og kretser.
Du må alltid være skikkelig jordet når du berører statisk sensitive komponenter eller montasjer.

Jordingsmetoder

Det finnes flere måter å skaffe jording på. Bruk én eller flere av følgende metoder når du håndterer eller installerer elektrostatisk sensitive deler:
Bruk en håndleddsstropp som er koblet til et jordet datamaskinchassis med jordingsledning.
Håndleddsstropper er fleksible stropper med minimum 1 Mohm +/- 10 prosent motstand i jordingsledningene. For å oppnå ordentlig jording, må du ha stroppen tett på huden.
Bruk hælstropper, tåstropper eller skostropper ved stående arbeidsstasjoner. Bruk stropper på
begge bena når du står på ledende gulv eller på gulvmatter for statisk oppløsning.
Bruk ledende felttjenesteverktøy.
Bruk et bærbart felttjenestesett med sammenbrettbar arbeidsmatte som hindrer statisk elektrisitet.
Hvis du ikke har det anbefalte utstyret for riktig jording, kan du ta kontakt med en autorisert HP-forhandler eller serviceleverandør.
Merk Hvis du vil ha mer informasjon om statisk elektrisitet, kan du ta kontakt med den
autoriserte HP-forhandleren eller serviceleverandøren.
NOWW Forhindre elektrostatisk skade 41
42 Tillegg D Elektrostatisk utladning NOWW
E Retningslinjer for bruk av
datamaskinen, rutinemessig vedlikehold og forberedelse til forsendelse

Retningslinjer for bruk av datamaskinen og rutinemessig vedlikehold

Følg disse retningslinjene for riktig installasjon og vedlikehold av datamaskinen og skjermen:
Hold datamaskinen borte fra høy fuktighet, direkte sollys og ekstreme temperaturer.
Plasser datamaskinen på et solid og slett underlag. La det være omtrent 10 cm klaring på alle
ventilerte sider av datamaskinen og over skjermen for tilstrekkelig lufting.
Luftstrømmen inn i datamaskinen må ikke begrenses ved at noen vifter eller luftinntak blokkeres.
Plasser ikke tastaturet med bena slått ut helt inntil den stasjonære maskinen, fordi også dette kan hindre luftstrømmen.
Ikke bruk datamaskinen med dekslet eller sidepanelet fjernet.
Datamaskinene må ikke plasseres oppå hverandre eller så nær hverandre at de utsettes for
hverandres resirkulerte eller oppvarmede kjøleluft.
Hvis datamaskinen skal brukes i et separat kabinett, må dette ha inn- og utgangsventilasjon.
Retningslinjene for bruk ovenfor gjelder også her.
Hold væsker borte fra datamaskinen og tastaturet.
Ikke dekk til ventilasjonsåpningene på skjermen med noen type materiale.
Installer eller aktiver strømsparingsfunksjonene til operativsystemet eller annen programvare,
inkludert hvilemodi.
Slå av datamaskinen før du gjør ett av følgende:
Tørk av datamaskinen utenpå med en myk, fuktig klut etter behov. Bruk av
rengjøringsprodukter kan misfarge eller ødelegge overflaten.
Rengjør av og til lufteventilene på alle ventilerte sider av datamaskinen. Lo, støv og annet
rusk kan sperre ventilene og hemme luftstrømmen.
NOWW Retningslinjer for bruk av datamaskinen og rutinemessig vedlikehold 43

Forholdsregler for den optiske stasjonen

Sørg for at du overholder følgende retningslinjer når du bruker eller rengjør den optiske stasjonen.

Drift

Ikke flytt stasjonen når den er i bruk. Dette kan føre til funksjonsfeil under lesing.
Unngå å utsette stasjonen for plutselige temperaturendringer, da det kan dannes kondens inne i
enheten. Hvis temperaturen plutselig endres mens stasjonen er på, må du vente minst én time før du slår av strømmen. Hvis du bruker enheten umiddelbart, kan det føre til funksjonsfeil under lesing.
Unngå å plassere stasjonen på et sted hvor den kan bli utsatt for høy fuktighet, ekstreme
temperaturer, mekaniske vibrasjoner eller direkte sollys.

Rengjøring

Rengjør panelet og kontrollene med en myk, tørr klut eller en myk klut som er lett fuktet med en
mild rengjøringsvæske. Ikke spray rengjøringsvæske direkte på enheten.
Unngå å bruke noen former for løsningsmiddel, for eksempel alkohol eller benzen, som kan skade
overflaten.

Sikkerhet

Hvis du mister en gjenstand eller søler en væske oppi stasjonen, må du umiddelbart koble fra datamaskinen og få den kontrollert av en autorisert HP-serviceleverandør.

Forberedelse for forsendelse

Følg disse anbefalingene når du forbereder datamaskinen for forsendelse:
1. Ta sikkerhetskopi av filene på harddisken til PD-disker, kassettbånd, CDer eller disketter. Sørg for
at sikkerhetskopimediet ikke utsettes for elektriske eller magnetiske impulser under lagring eller flytting.
Merk Harddisken låses automatisk når strømmen til systemet slås av.
2. Ta ut og ta vare på alle uttakbare medier.
3. Sett inn en blank diskett i diskettstasjonen for å beskytte stasjonen underveis. Ikke bruk en diskett
du kan få bruk for senere.
4. Slå av datamaskinen og eventuelle eksterne enheter.
5. Trekk ut strømledningen fra kontakten og deretter fra datamaskinen.
6. Koble fra systemkomponentene og de eksterne enhetene fra de respektive strømkildene, og
deretter fra datamaskinen.
44 Tillegg E Retningslinjer for bruk av datamaskinen, rutinemessig vedlikehold og
forberedelse til forsendelse
NOWW
Merk Pass på at alle kort sitter ordentlig på plass og er sikret i kortposisjonene før du
sender datamaskinen.
7. Pakk systemkomponentene og de eksterne enhetene i originalkartongene eller i tilsvarende
emballasje med tilstrekkelig innpakningsmateriale til å beskytte dem.
NOWW Forberedelse for forsendelse 45
46 Tillegg E Retningslinjer for bruk av datamaskinen, rutinemessig vedlikehold og
forberedelse til forsendelse
NOWW

Stikkordregister

D
DIMMer. Se minne diskettstasjon
fjerne 27 installere 30
E
elektrostatisk utlading, forhindre
skade 41
F
FailSafe dekselnøkkel 10 fjerne
batteri 35 datamaskinens
tilgangspanel 12 frontpanel 14 minnekortleser 27 PCI Express, kort 23 PCI-kort 22 Smart deksellås 10 stasjoner fra
stasjonsbrønn 27 utvidelseskort 20 utvidelsesspordeksel 22
forberedelse til forsendelse 44 frontpanel
fjerne 14 sette tilbake 15
H
harddiskstasjon
fjerne 27 gjenopprette programvare 32 installere 30
hodetelefon, kontakt 2
I
installere
batteri 35
diskettstasjon 30 gjenopprette programvare 32 harddiskstasjon 30 minne 16 minnekortleser 30 optisk stasjon 30 sikkerhetslåser 39 stasjonskabler 26 styreskruer 26 utvidelseskort 20
K
koble til stasjonskablene 26 komponenter på bakpanelet 4 komponenter på frontpanelet 2
L
linje inn-kontakt 4 linje ut-kontakt 4 lydkontakter 2, 4 låser
hengelås 40 Smart deksellås 10 vaierlås 39
M
mikrofonkontakt 2, 4 minne
besette sokler 17 installere 16 spesifikasjoner 16
minnekortleser
fjerne 27 funksjoner 3 installere 30
mus
kontakt 4 spesielle funksjoner 7
N
nettverkskontakt 4
O
optisk stasjon
definert 2 fjerne 27 forholdsregler 44 installere 30 rengjøring 44
P
parallellkontakt 4 PCI Express, kort 20, 23 PCI-kort 20, 22 plassering av serienummeret 7 produkt-ID, plassering 7
R
retningslinjer for bruk av
datamaskinen 43 retningslinjer for installering 9 retningslinjer for ventilasjon 43
S
seriell kontakt 4 sikkerhet
hengelås 40 Smart deksellås 10 vaierlås 39
sikkerhetskopiering og
gjenoppretting 32 skifte batteri 35 skjermkontakt 4 Smart deksellås 10 spesifikasjoner
datamaskin 33 minne 16
stasjoner
fjerne 27
NOWW Stikkordregister 47
installere 26 koble til kabler 26
plasseringer 25 strømforsyning 33 styreskruer 26
T
tastatur
komponenter 5
kontakt 4 tilgangspanel
fjerne 12
låse og låse opp 10, 39
sette tilbake 13 tilgangspanelet, låse opp 10, 39
U
USB-porter
bakpanel 4
frontpanel 2 utvidelseskort
fjerne 20
installere 20
kortplasseringer 20 utvidelsesspordeksel
fjerne 22
sette tilbake 23
W
Windows-logotast 6
48 Stikkordregister NOWW
Loading...
