HP Advantage 6525 User Manual
HP Deskjet 6520 series
Содержание
1 Справка HP Deskjet 6520 series....................................................................................................................................3
2 Краткий обзор устройства HP Deskjet
Компоненты принтера........................................................................................................................................................5
Функции панели управления..............................................................................................................................................7
Индикатор состояния беспроводной связи......................................................................................................................8
Карты памяти и гнезда.......................................................................................................................................................8
3 Приемы работы..............................................................................................................................................................9
4 Печать
Печать фотографий с карты памяти...............................................................................................................................11
Печать с помощью функции Прямое беспроводное подключение .............................................................................12
Выбор носителя для печати............................................................................................................................................12
Загрузка бумаги................................................................................................................................................................12
Типы бумаги, рекомендуемые для печати фотографий................................................................................................15
Рекомендуемые
Советы по успешной печати............................................................................................................................................17
5 Использование веб-служб
Печать отовсюду...............................................................................................................................................................19
Использование приложений печати HP..........................................................................................................................20
Использование веб-сайта HP ePrintCenter.....................................................................................................................20
Советы по использованию веб-служб............................................................................................................................20
типы бумаги для печати и копирования.............................................................................................16
Содержание
6 Копирование и сканирование
Копирование текстовых или смешанных документов...................................................................................................21
Сканирование на компьютер или на карту памяти........................................................................................................23
Советы по успешному копированию и сканированию...................................................................................................24
7 Работа
Проверка приблизительного уровня чернил..................................................................................................................25
Автоматическая очистка печатающей головки..............................................................................................................25
Замена картриджей..........................................................................................................................................................26
Выравнивание принтера..................................................................................................................................................28
Заказ расходных материалов..........................................................................................................................................28
Информация о гарантии на картридж.............................................................................................................................29
Советы по работе с картриджами...................................................................................................................................29
8 Подключение
Добавление устройства HP Deskjet в сеть.....................................................................................................................31
Беспроводное подключение к принтеру без использования маршрутизатора...........................................................33
Переход с USB-соединения на подключение по беспроводной сети..........................................................................34
Подключение нового
Изменение параметров сети...........................................................................................................................................35
Советы по настройке и использованию сетевого принтера.........................................................................................35
Дополнительные средства управления принтером (для сетевых принтеров)............................................................36
9 Решение проблемы
Дополнительная справка.................................................................................................................................................39
Регистрация принтера......................................................................................................................................................39
Устранение замятия бумаги............................................................................................................................................39
Решение проблемы печати..............................................................................................................................................42
Решение проблем копирования и сканирования...........................................................................................................42
Устранение неполадок в сети..........................................................................................................................................42
Поддержка HP по телефону............................................................................................................................................43
с картриджами
принтера........................................................................................................................................35
1
10 Техническая информация
Уведомление.....................................................................................................................................................................49
Информация о микросхеме картриджа...........................................................................................................................49
Технические характеристики...........................................................................................................................................50

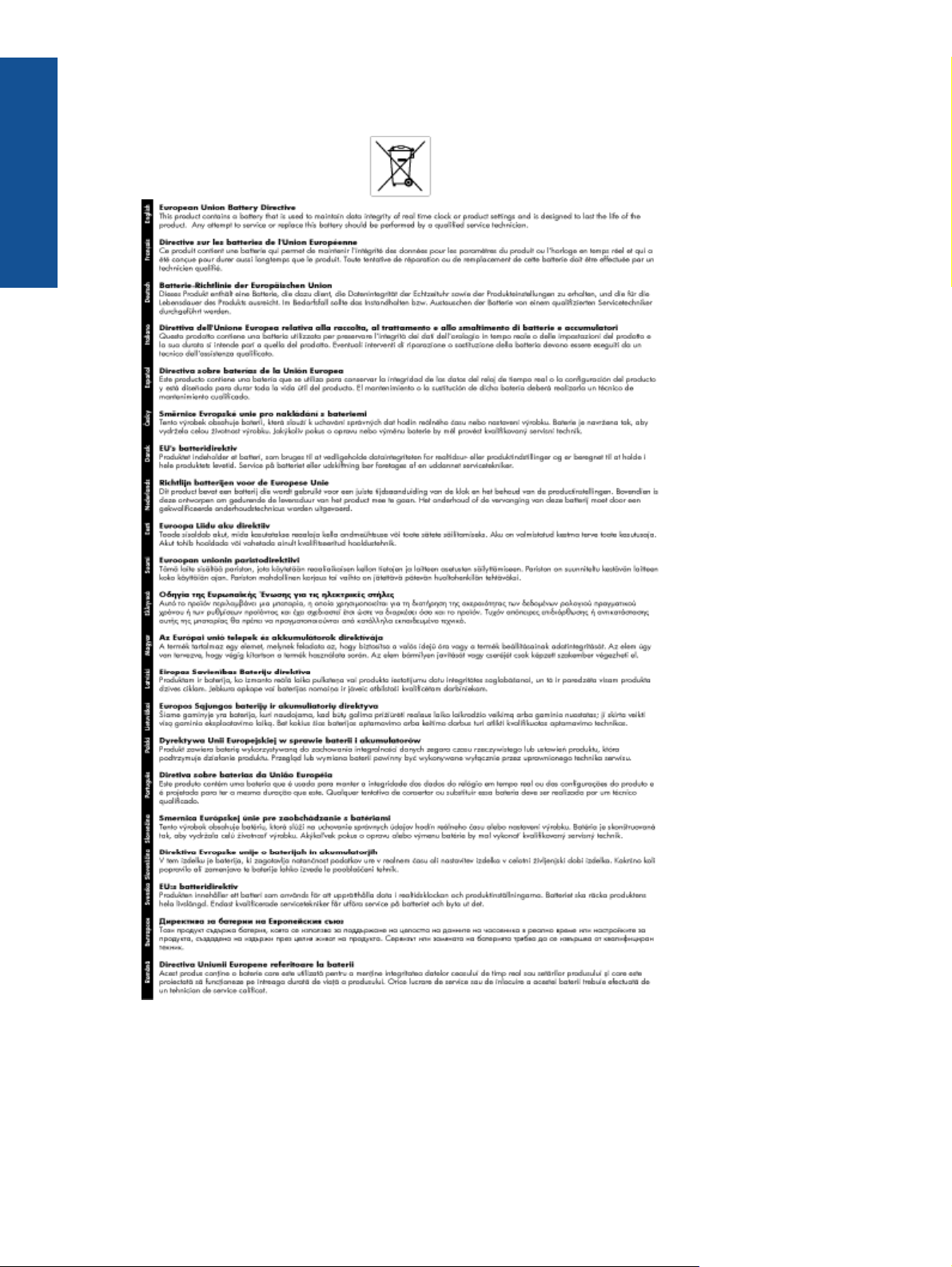

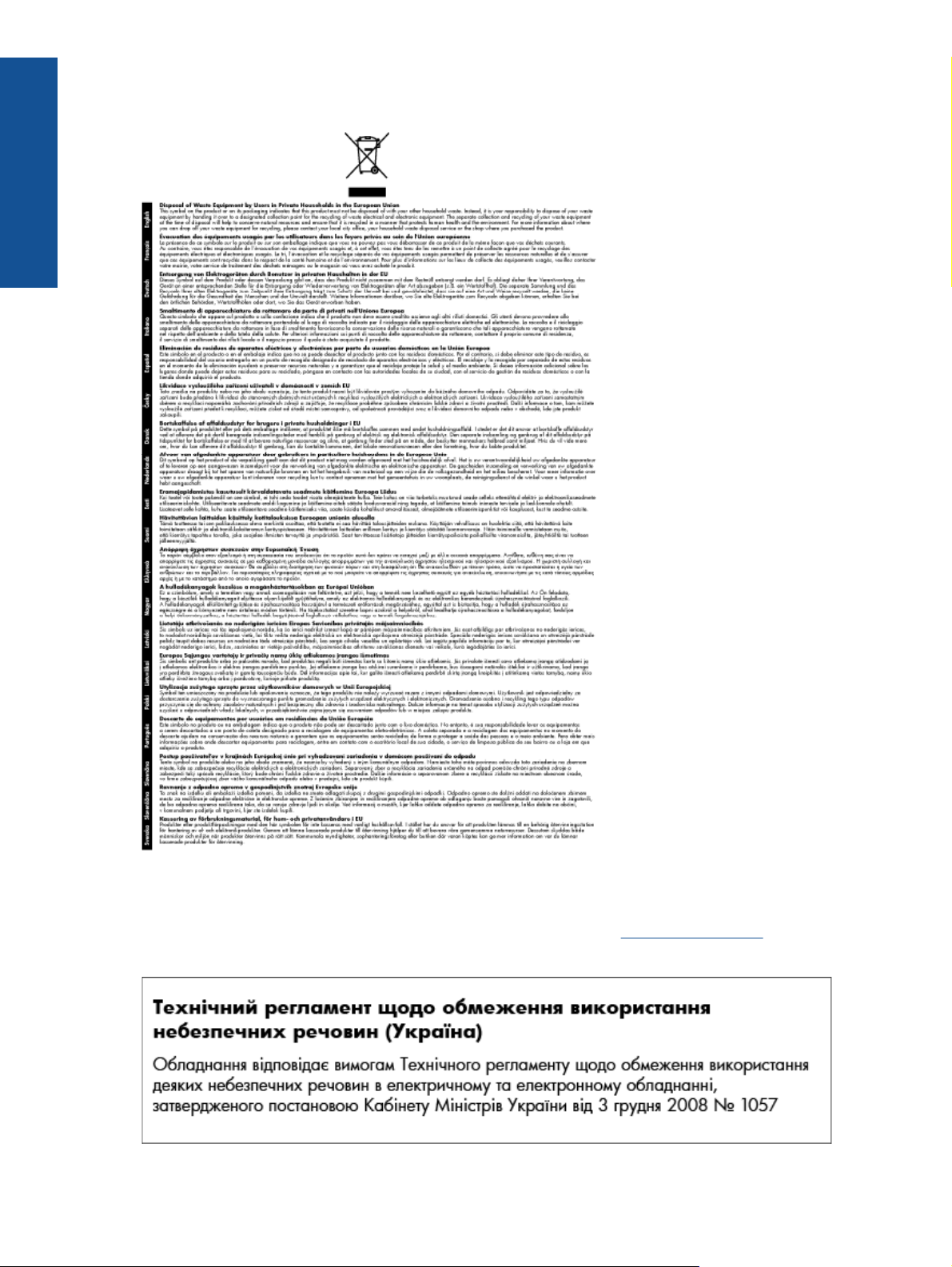

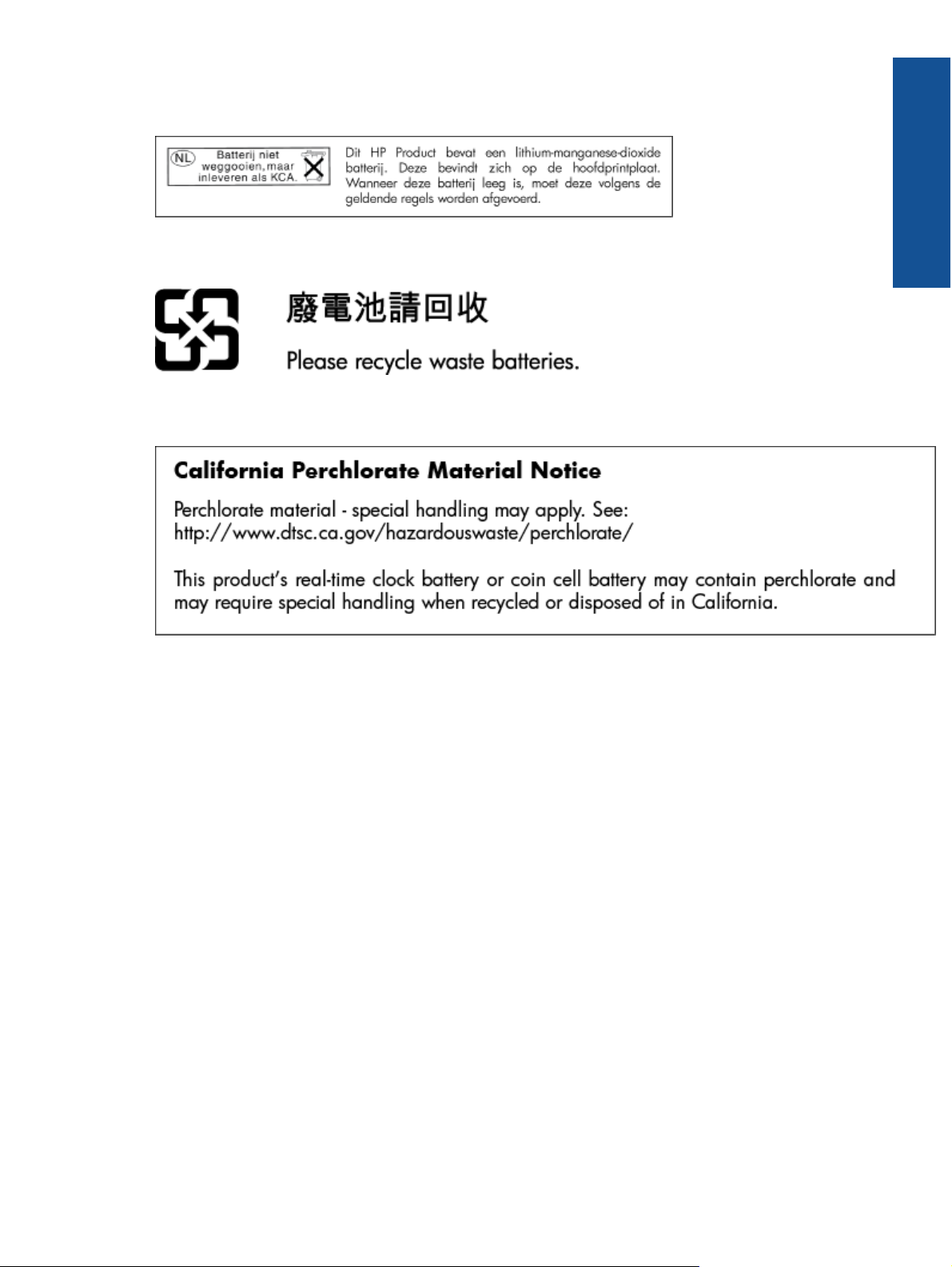

Программа охраны окружающей среды.........................................................................................................................51
Содержание
Заявления о соответствии стандартам..........................................................................................................................56

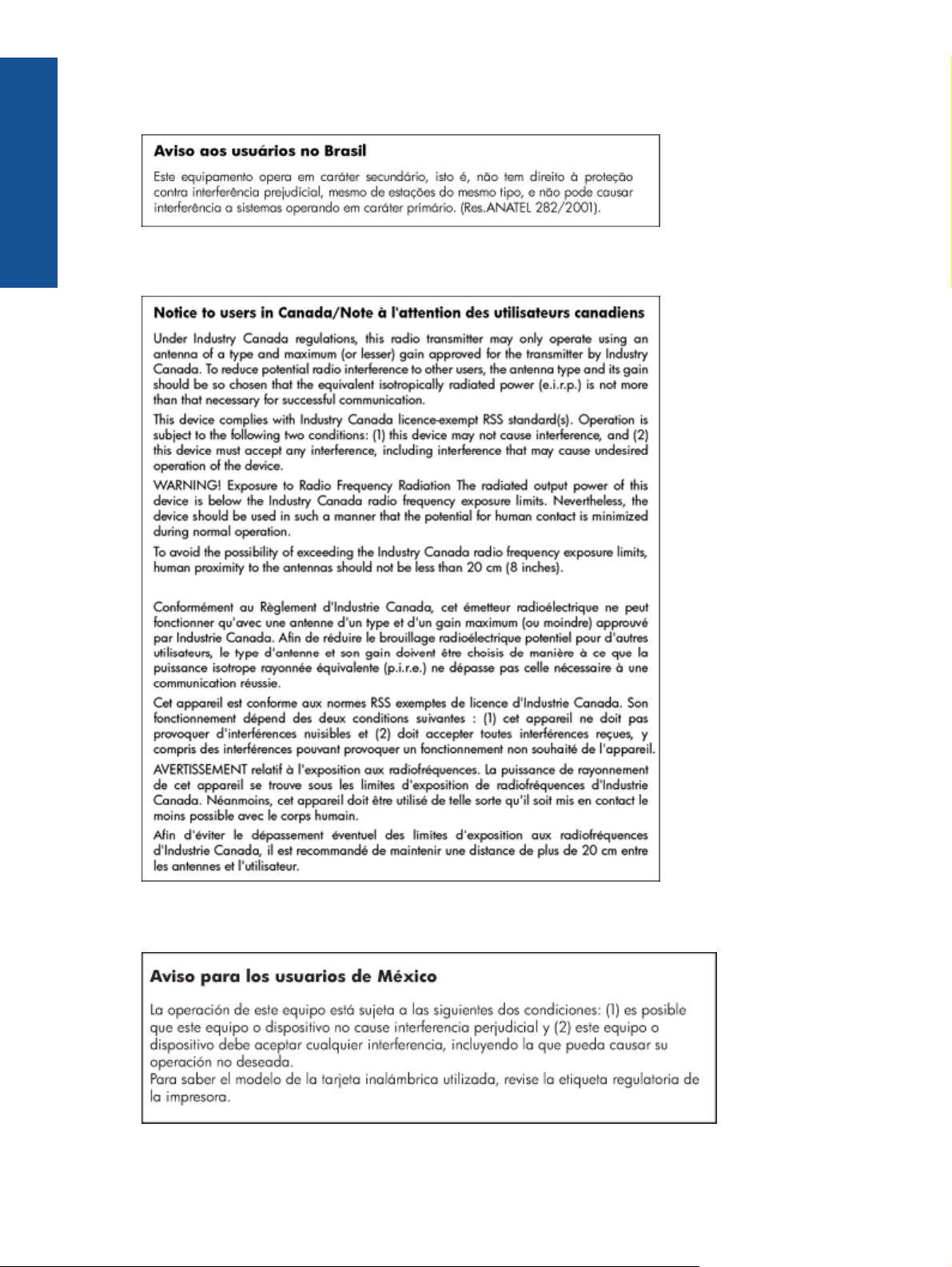

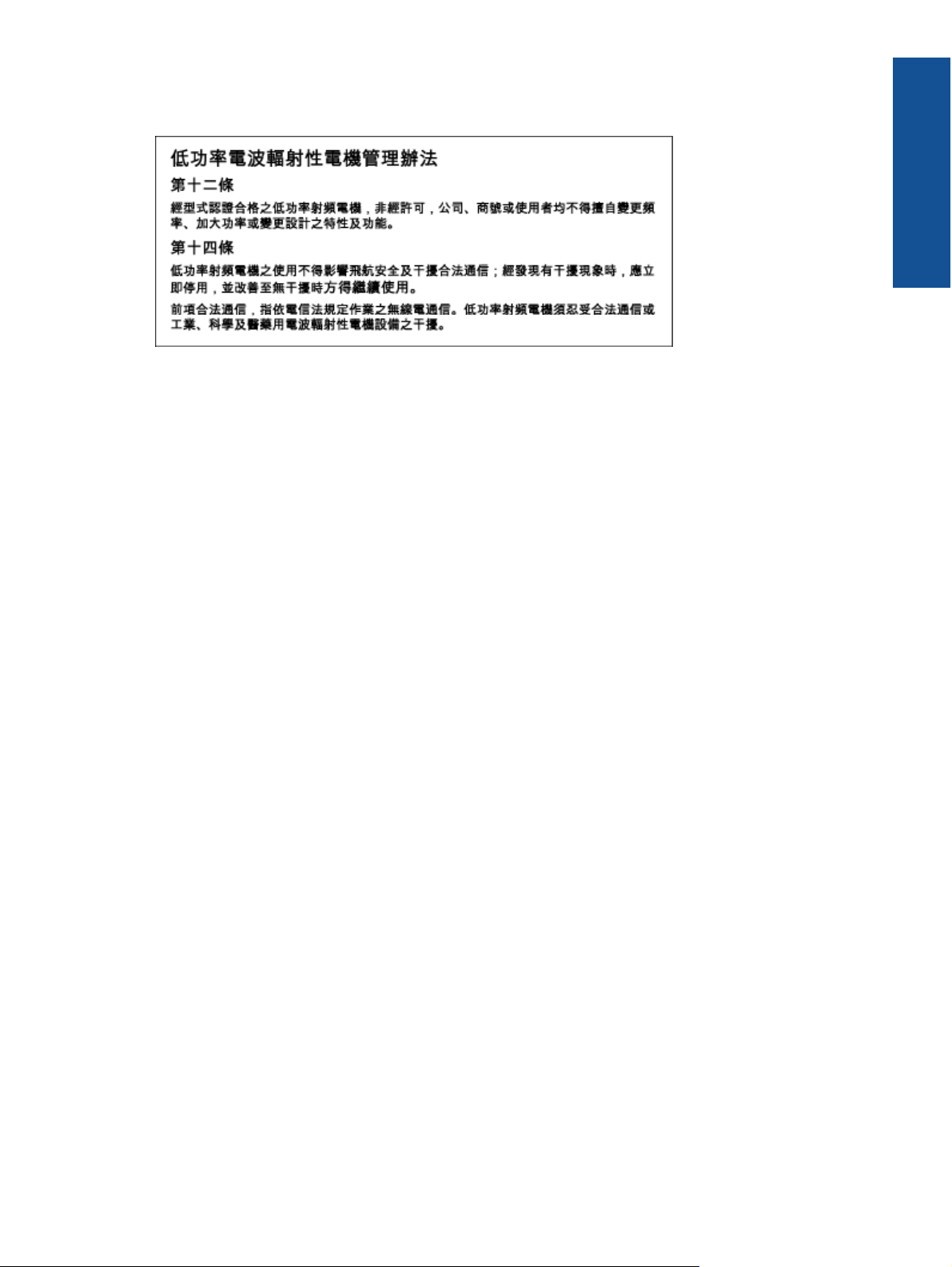

Соответствие нормам беспроводной связи...................................................................................................................59
Указатель...............................................................................................................................................................................63
2
1 Справка HP Deskjet 6520 series
Дополнительную информацию о функции HP Deskjet 6520 series см. в разделе
•
Краткий обзор устройства HP Deskjet
•
Приемы работы
•
Печать
Использование веб-служб
•
•
Копирование и сканирование
•
Работа с картриджами
Подключение
•
•
Техническая информация
Решение проблемы
•
Справка HP Deskjet 6520 series
Справка HP Deskjet 6520 series 3
Справка HP Deskjet 6520 series
Глава 1
4 Справка HP Deskjet 6520 series
2 Краткий обзор устройства HP Deskjet
• Компоненты принтера
Функции панели управления
•
•
Индикатор состояния беспроводной связи
•
Карты памяти и гнезда
Компоненты принтера
• Вид HP Deskjet 6520 series спереди и сверху
1 Крышка
2 Стекло
3 Цветной графический дисплей (также называется дисплеем)
4 Индикатор карты памяти
5 Гнездо для карт памяти
6 Дверца отсека для карт памяти
7 Выходной лоток
8 Удлинитель лотка для бумаги (также называется удлинителем лотка)
9 Ограничитель ширины бумаги в лотке для фотобумаги
10 Лоток для фотобумаги
11 Основной лоток
12 Направляющая ширины бумаги для основного лотка
13 Индикатор
14 Кнопка питания
15 Блок печатающей головки и область доступа к картриджам
16 Крышка доступа к картриджам
17 Подложка крышки
состояния беспроводной связи
Краткий обзор устройства
HP Deskjet
• Вид HP Deskjet 6520 series сверху и сзади
Краткий обзор устройства HP Deskjet 5
Глава 2
Краткий обзор устройства
18 Блок печатающих головок
19 Область доступа к картриджу
20 Расположение номера модели
21 Разъем питания (используйте только вместе с кабелем питания, поставляемым НР)
22 Задний порт USB
HP Deskjet
6 Краткий обзор устройства HP Deskjet
Функции панели управления
На сенсорном экране отображаются меню, фотографии, приложения и сообщения. Коснитесь и проведите
пальцем в горизонтальном направлении для прокрутки фотографий, приложений и меню, а также в
вертикальном направлении для просмотра параметров меню.
Функции панели управления
1 Начало. Позволяет вернуться на начальный экран (экран, который отображается при включении принтера).
2 Назад. Позволяет вернуться на предыдущий экран.
3 Справка. На начальном экране показывает все разделы справки. На другом экране отображает дополнительную
информацию или анимацию о текущем действии.
4 Отмена. Останавливает текущую операцию.
5 Фото. Открывает меню Фото, которое позволяет просматривать и
повторную печать или загружать фотографии в Snapfish.
6 Копия. Открывает меню Копия, в котором можно выполнять одно- или двустороннее копирование в цвете или
черно-белом режиме.
7 Сканер. Открывает меню Сканер, в котором можно выбрать место назначения для сканирования.
8 Значок ePrint. Открывает меню Сводка веб-служб, котором можно просмотреть
состоянии ePrint, изменить настройки ePrint или напечатать информационную страницу.
9 Значок Беспроводное. Открывает меню Сводка беспроводной связи, в котором можно проверить статус
беспроводной связи и изменить ее настройки. Кроме того, можно напечатать тестовый отчет о работе
беспроводной связи, который позволяет обнаружить проблемы подключения к сети.
10 Значок eco. Открывает меню eco, в
спящий режим и автоматическое выключение питания для экономии электроэнергии.
11 Значок Чернила. Показывает приблизительный уровень чернил в картридже. Если уровень чернил ниже
минимального, отображается символ предупреждения.
12 Значок Параметры. Открывает меню Параметры, в котором можно изменить параметры устройства и
воспользоваться различными инструментами для выполнения функций
13 Еще. Подключение к Интернету для загрузки дополнительных приложений (если включены веб-службы).
14 Apps. Позволяет быстро и легко получать доступ и печатать данные из Интернета, например купоны, страницы
для раскрашивания, головоломки и многое другое.
котором можно настроить яркость экрана, двустороннее копирование,
печатать различные фотографии, выполнять
подробные сведения о
обслуживания.
Краткий обзор устройства
HP Deskjet
Функции панели управления 7
Глава 2
Индикатор состояния беспроводной связи
Режимы работы индикатора Решение
Не светится Беспроводная связь отключена. Коснитесь значка Беспроводное для
Медленно мигает Беспроводная связь включена, но устройство не подключено к сети. Если не
Краткий обзор устройства
Карты памяти и гнезда
HP Deskjet
Быстро мигает Произошла ошибка беспроводной
Светится Беспроводное соединение установлено и принтер готов к печати.
Карты памяти и гнезда
доступа к меню Беспроводное на дисплее принтера. В меню
Беспроводное включите функцию беспроводной печати.
удалось установить соединение, убедитесь, что принтер находится в зоне
действия беспроводной сети.
связи. См. сообщения на дисплее
принтера.
1 Карты памяти MultiMediaCard (MMC), MMC Plus, Dual-Voltage MultimediaCard (DV-MMC), Reduced-Size
MultiMediaCard (RS-MMC), Secure Digital (SD), Secure Digital Mini (требуется адаптер), Secure Digital High Capacity
(SDHC) или TransFlash MicroSD (требуется адаптер)
2 Карты памяти Memory Stick Duo или Pro Duo, Memory Stick Pro-HG Duo, Memory Stick PRO Duo Mark 2 или Memory
Stick Micro (требуется адаптер)
8 Краткий обзор устройства HP Deskjet
3 Приемы работы
В этом разделе приведены ссылки на информацию о выполнении типичных задач, таких как печать
фотографий, сканирование и создание копий.
Загрузка бумаги
•
Печать с помощью функции Прямое беспроводное
•
подключение
Замена картриджей
•
Использование приложений печати HP
•
Знакомство с функцией HP ePrint
•
Печать фотографий с карты памяти
•
Устранение замятия бумаги
•
Копирование текстовых или смешанных документов
•
Сканирование на компьютер или на карту памяти
•
Решение проблемы
•
Приемы работы 9
Приемы работы
Глава 3
Приемы работы
10 Приемы работы
4 Печать
Печать фотографий с карты памяти
Печать с помощью функции Прямое беспроводное подключение
См. также:
•
Загрузка бумаги
Советы по успешной печати
Печать фотографий с карты памяти
Как печатать фотографии с карты памяти
1. Загрузите фотобумагу в лоток для фотобумаги.
2. Убедитесь, что удлинитель лотка для бумаги открыт.
3. Вставьте карту памяти в гнездо.
4. На начальном экране коснитесь Фото и выберите Вид & Печать.
5. Коснитесь Фото и выберите Карта памяти.
6. Выберите фотографию для печати.
7. Коснитесь стрелки вверх/вниз, чтобы выбрать количество фотографий для печати.
8. Коснитесь Правка для выбора параметров редактирования выбранных фотографий. Можно
повернуть или обрезать фотографию, включить или отключить функцию Исправить фото. Вы
можете добавить рамку для фотографии, настроить яркость или применить цветовые эффекты.
9. Коснитесь Готово, чтобы просмотреть выбранное фото. Для настройки макета, типа бумаги,
устранения эффекта красных глаз или отметки даты коснитесь Параметры, затем коснитесь
выбранного фото. Также можно сохранить любые новые параметры в качестве параметров по
умолчанию.
10. Для запуска печати коснитесь
См. также:
•
Загрузка бумаги
Советы по успешной печати
Печать.
Печать 11
также
Печать
Глава 4
Печать с помощью функции Прямое беспроводное
подключение
С помощью функции Прямое беспроводное подключение можно печатать напрямую на принтер по
беспроводной сети с компьютера или мобильного устройства, поддерживающего сеть Wi-Fi, без
использования беспроводных маршрутизаторов.
Печать с помощью Прямое беспроводное подключение .
1. Убедитесь в том, что функция Прямое беспроводное подключение включена. Чтобы проверить
состояние Прямое беспроводное подключение , коснитесь значка Беспроводное на начальном
экране.
подключение . Дополнительную информацию см. в разделе
без использования маршрутизатора.
2. Включите на своем компьютере или мобильном устройстве, подключенном к беспроводной сети, Wi-
Fi, выполните поиск и подключитесь к устройству Прямое беспроводное подключение (например,
HP-Print-xx-Deskjet 6520).
3. Печатайте фотографию или документ с компьютера или мобильного устройства.
Примечание 1. Чтобы печатать с мобильного устройства, потребуется установить приложение
печати на это мобильное устройство.
Примечание 2. Чтобы печатать с компьютера, необходимо установить программное обеспечение
принтера.
Если функция отключена, коснитесь кнопки Параметры, затем Прямое беспроводное
Беспроводное подключение к принтеру
Выбор носителя для печати
Принтер хорошо работает с большинством типов используемых в офисе носителей. Оптимальное
качество печати достигается при использовании носителей компании HP. Подробнее о носителях,
поставляемых компанией HP, см. на веб-сайте компании HP по адресу:
Компания HP рекомендует использовать для повседневной печати и копирования документов обычную
бумагу с логотипом ColorLok. Вся бумага с логотипом ColorLok проходит независимую проверку на
соответствие высоким стандартам качества печати и надежности, позволяет получать документы с
четкими и яркими цветами, более насыщенным черным и высыхает быстрее стандартной обычной
бумаги. Бумага с логотипом ColorLok поставляется крупнейшими производителями бумаги
показателями плотности и размера.
Для выбора и покупки бумаги, чернил и тонеров HP перейдите на веб-сайт
Загрузка бумаги
Печать
▲ Выполните одно из указанных ниже действий.
Загрузка бумаги 10 x 15 см (4 x 6 дюймов)
а. Выдвиньте основной лоток.
❑
Выдвиньте лоток для фотобумаги и сдвиньте наружу направляющую ширины бумаги.
www.hp.com.
с различными
Магазин продуктов и услуг.
12 Печать
б. Загрузите бумагу.
❑
Загрузите стопку фотобумаги в фотолоток коротким краем вперед и стороной для печати
вниз.
❑
Сдвиньте стопку фотобумаги вперед до упора.
Примечание. Если на используемой фотобумаге имеются перфорированные
полоски, загружайте фотобумагу полосками к себе.
❑
Сдвиньте направляющую ширины бумаги вплотную к краю стопки фотобумаги.
в. Задвиньте лоток для бумаги, затем откройте удлинитель лотка для бумаги.
Загрузите бумагу A4 или 8,5 на 11 дюймов
а. Выдвиньте основной лоток.
❑
Если лоток для фотобумаги открыт, закройте его.
❑ На основном лотке сдвиньте наружу направляющую ширины бумаги.
❑
Извлеките ранее загруженную бумагу.
Печать
Загрузка бумаги 13
Глава 4
б. Загрузите бумагу.
❑
Загрузите стопку бумаги в основной лоток коротким краем вперед и стороной для печати
вниз.
Печать
❑
Сдвиньте стопку бумаги вперед до упора.
❑ Сдвиньте направляющую ширины бумаги вплотную к краю стопки бумаги.
в. Задвиньте лоток для бумаги, затем откройте удлинитель лотка для бумаги.
Примечание. При использовании бумаги формата Legal оставляйте ограничитель лотка
закрытым.
14 Печать
Загрузка конвертов
а. Выдвиньте основной лоток.
❑ Если лоток для фотобумаги открыт, закройте его.
❑
На основном лотке сдвиньте наружу направляющую ширины бумаги.
❑ Извлеките ранее загруженную бумагу.
б. Загрузите конверты.
❑
Поместите один или несколько конвертов в центре лотка для бумаги. Бумага должна быть
расположена стороной для печати вниз. Клапан должен находиться с верхней стороны
слева.
❑
Сдвиньте стопку конвертов вперед до упора.
❑ Переместите направляющую ширины бумаги вплотную к стопке конвертов.
в. Задвиньте лоток для бумаги, затем откройте удлинитель лотка для бумаги.
Типы бумаги, рекомендуемые для печати фотографий
Для обеспечения наилучшего качества печати компания HP рекомендует использовать бумагу HP,
которая создана специально для выполняемых заданий печати. В зависимости от страны/региона
некоторые типы бумаги могут быть недоступны.
Типы бумаги, рекомендуемые для печати фотографий 15
Печать
Глава 4
Бумага Описание
Фотобумага HP высшего качества Лучшая фотобумага HP — это плотная бумага, предназначенная
Улучшенная фотобумага HP Эта плотная фотобумага имеет специальное покрытие, которое
Фотобумага HP для повседневного
использования
Экономичные пакеты фотоматериалов HP В экономичных пакетах фотоматериалов HP содержатся
для печати высококачественных профессиональных
фотографий. Она имеет специальное покрытие, которое
гарантирует мгновенное высыхание чернил и предотвращает
смазывание фотографии. Эта бумага устойчива к воздействию
воды, загрязнений, отпечатков пальцев и влажности. Доступны
различные размеры бумаги, в том числе A4, 8,5 x 11 дюймов, 10
x 15 см, 13 x 18 см, и различные покрытия — высокоглянцевое и
полуглянцевое
позволяет получать более долговечные фотографии.
предотвращает смазывание чернил на фотографии. Эта бумага
устойчива к воздействию воды, загрязнений, отпечатков пальцев
и влажности. Напечатанные на этой бумаге изображения
выглядят как профессионально отпечатанные фотографии.
Доступны различные размеры бумаги, в том числе
дюймов, 10 x 15 см (4 x 6 дюймов), 13 x 18 см (5 x 7 дюймов), и
различные покрытия — глянцевое и полуглянцевое
(полуматовое). Бумага не содержит кислот, что позволяет
получать более долговечные фотографии.
Эта бумага предназначена для экономичной повседневной
печати полноцветных фотографий на обычной фотобумаге.
Кроме того, эта доступная фотобумага быстро высыхает, что
облегчает работу с ней. При использовании этой
любом струйном принтере будут получаться четкие и резкие
изображения. Доступны типы бумаги с глянцевым покрытием
формата 8,5 x 11 дюймов, A4, 4 x 6 дюймов и 10 x 15 см.
Отсутствие кислоты в составе этой бумаги продлевает срок
службы отпечатков.
оригинальные картриджи HP и улучшенная фотобумага HP. Это
позволяет сэкономить время и гарантированно получать при
печати
принтера HP. Оригинальные чернила HP и улучшенная
фотобумага HP специально разработаны для совместного
использования, что позволяет получать долговечные и яркие
фотографии. Такой набор идеально подходит для печати
фотографий со всего отпуска или большого количества копий
фотографий.
(полуматовое). Бумага не содержит кислот, что
A4, 8,5 x 11
бумаги на
доступные профессиональные фотографии с помощью
Рекомендуемые типы бумаги для печати и
копирования
В зависимости от страны/региона некоторые типы бумаги могут быть недоступны.
Печать
16 Печать
Бумага Описание
Бумага HP для брошюр и профессиональная
бумага HP (180 г/кв. м)
Бумага HP повышенного качества для
презентаций (120
бумага HP (120 г/кв. м)
Ярко-белая бумага HP для струйной печати Ярко-белая бумага HP для струйной печати обеспечивает
г/кв. м) и профессиональная
Эти типы бумаги имеют глянцевое или матовое покрытие с
обеих сторон, что делает их подходящими для двусторонней
печати. Идеально подходят для печати высококачественных
профессиональных маркетинговых материалов, например
брошюр и рекламных писем, а также деловой графики —
обложек отчетов и календарей.
Эти типы бумаги представляют собой плотную двустороннюю
матовую бумагу, идеально подходящую для печати
презентаций, предложений, отчетов и информационных
бюллетеней. Большая плотность придает им выразительный
внешний вид.
высокую контрастность цветов и четкость текста
достаточно непрозрачная, подходит для двусторонней цветной
. Она
(продолж.)
Бумага Описание
печати и не просвечивает, что делает ее наиболее подходящей
для создания информационных бюллетеней, отчетов и
рекламных листков. При изготовлении этой бумаги
используется технология ColorLok, обеспечивающие меньше
размазывания, более четкий черный и яркость прочих цветов.
Бумага HP для печати Бумага HP для печати — бумага высокого качества для
Офисная бумага HP Офисная бумага HP — бумага высокого качества для широкого
Офисная бумага HP из макулатуры Офисная бумага HP из макулатуры представляет собой
Термопереводные картинки HP Термопереводные
широкого круга задач. При печати на этой бумаге документы
имеют более
копировальной бумагой. При изготовлении этой бумаги
используется технология ColorLok, обеспечивающая меньшую
степень размазывания, более насыщенный черный цвет и
более яркие цвета.
круга задач. Она подходит для копий, черновиков, служебных
записок и других повседневных документов. При изготовлении
этой бумаги используется
обеспечивающая меньшую степень размазывания, более
насыщенный черный цвет и более яркие цвета.
высококачественную бумагу для широкого набора задач,
содержащую 30 % вторичного волокна. При изготовлении этой
бумаги используется технология ColorLok, обеспечивающая
меньшую степень размазывания, более насыщенный черный
цвет и более яркие цвета.
белой ткани) идеально подходят для создания изображений на
футболках с помощью собственных цифровых фотографий.
качественный вид по сравнению с обычной или
технология ColorLok,
картинки HP (для цветной, светлой или
Советы по успешной печати
Для успешной печати используйте следующие советы.
Советы для печати с компьютера
Для получения дополнительных сведений о печати документов, фотографий или конвертов с компьютера
воспользуйтесь следующими ссылками на определенные инструкции, относящиеся к операционной
системе.
• Узнайте, как печатать документы с компьютера.
сведений в Интернете.
• Узнайте, как печатать фотографии, сохраненные на компьютере. Узнайте, как включить
максимальное разрешение в точках на дюйм.
сведений в Интернете.
• Узнайте, как печатать на конвертах с компьютера.
сведений в Интернете.
Советы по картриджам и бумаге
• Используйте подлинные картриджи HP. Подлинные картриджи HP предназначены для принтеров HP
и протестированы с ними для обеспечения неизменно высокого качества печати.
• Убедитесь, что в картриджах достаточно чернил. Для просмотра уровня чернил на начальном экране
коснитесь значка Чернила.
Щелкните здесь для получения дополнительных
Щелкните здесь для получения дополнительных
Щелкните здесь для получения дополнительных
Печать
Советы по успешной печати 17
Глава 4
• Если следует напечатать черно-белый документ, используя только черные чернила, выполните одно
из следующих действий в зависимости от используемой операционной системы.
◦ Для Windows. Откройте программное обеспечение принтера, щелкните Задать предпочтения.
На вкладке Бумага/Качество щелкните кнопку Дополнительно. Выберите параметр Только
черные чернила в раскрывающемся списке Печать в оттенках серого раздела Параметры
принтера
.
◦ Для Mac. В диалоговом окне «Печать» перейдите на панель Тип бумаги/качество, щелкните
Параметры цветов и выберите пункт Шкала серого во всплывающем списке «Цвет».
Если в диалоговом окне «Печать» не отображаются параметры принтера, щелкните синий
треугольник рядом с именем принтера (Mac OS X 10.5 и 10.6) или пункт Показать детали (Mac
OS X 10.7). Воспользуйтесь всплывающим меню в нижней части
диалогового окна, чтобы
выбрать панель Тип бумаги/качество.
• Дополнительную информацию по работе с картриджами см. в разделе
Советы по работе с
картриджами.
• Загружайте листы не по отдельности, а сразу стопку листов. Используйте чистую ровную бумагу
одного размера. Загружайте одновременно только бумагу одного типа.
• Отрегулируйте направляющие ширины бумаги в лотке, чтобы они вплотную прилегали к бумаге.
Убедитесь, что направляющие ширины бумаги не сгибают бумагу в лотке.
• Установите качество печати и размер бумаги
в соответствии с типом и размером бумаги,
загруженной в лоток.
• Дополнительную информацию об устранении замятия бумаги см. в разделе
Устранение замятия
бумаги.
Печать
18 Печать
Loading...
