Manual de Instrucciones

Español, 1

Português,13

LDF 12314

English, 25

LAVAVAJILLAS

Sumario

Instalación, 2-3

Colocación y nivelación Conexiones hidráulicas y eléctricas Advertencias para el primer lavado Datos técnicos

Descripción del aparato, 4

Vista de conjunto Panel de control

Cargar los cestos, 5

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 6-7

Poner en funcionamiento el lavavajillas Cargar el detergente Opciones de lavado

-5

Programas, 8

Tabla de programas

Abrillantador y sal regeneradora, 9

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 10

Interrumpir el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpieza del filtro de entrada de agua Limpiar los filtros Si se ausenta durante largos períodos

Precauciones, consejos y Asistencia Técnica, 11

Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia Técnica

Anomalías y soluciones, 12

Instalación

-5

Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

*. Para regular la altura de la pata posterior, accione el

4 casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una apertura de 8 mm. girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (ver la hoja de instrucciones para empotramiento anexada a la documentación).

* (ver la hoja de Montaje).

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilice los tubos viejos.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (ver la figura).

Conexión del tubo de carga de agua

 A una toma de agua fría: enrosque bien el tubo de carga a

un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

 A una toma de agua caliente: en el caso de una instalación

centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (ver Asistencia Técnica).

La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).

Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en el caso de rotura del tubo de alimentación.

ATENCIÓN: ¡VOLTAJE PELIGROSO!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes conectadas a una fuente eléctrica.

* Presente sólo en algunos modelos.

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo

No se aconseja utilizar tubos de prolongación.

* de plástico especial

facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. del piso (ver la figura).

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

 la toma posea conexión a tierra y que sea conforme con la

ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (ver el capítulo Descripción del lavavajillas);

 la tensión de alimentación esté comprendida dentro de los

valores indicados en la placa de características ubicada en la contrapuerta;

 la toma sea compatible con el enchufe del aparato. Si no es

así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia Técnica); no utilice prolongaciones ni tomas múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

El cable no se debe plegar ni comprimir.

Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia)

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente debajo de la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg. de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). carga de sal, la luz indicadora de FALTA DE SAL

Cuando no se llena el contenedor de sal, se puede dañar

el ablandador de agua y el elemento que produce calor.

Datos técnicos

ancho: 60 cm

Dimensiones

altura: 85 cm profundidad: 60 cm

Capacidad Presión del agua

de alimentación Tensión de alimentación Potencia total absorbida

Fusible

14 cubiertos estándar

0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Ver la placa de características

Ver la placa de características Este aparato es conforme a

las siguientes Directivas de la Comunidad:

-2006/95/CEE del 16/01/2007 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE

- Después de la

* se apaga.

-5

La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

* Presente sólo en algunos modelos.

Descripción del aparato

-5

Vista de conjunto

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

12. Panel de control

***

Panel de control

Falta de Sal*

Piloto ON-OFF

Botón

ON-OFF/Reset

*** Sólo en los modelos con empotramiento total. * Presente sólo en algunos modelos.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Piloto

Piloto Falta de

Abrillantador*

Pastillas multifunción*

Botón Selección

de Programa

Indicador luminoso

nombre del programa

Pastillas multifunción*

Piloto opción

ShorTime*

Piloto

Botón

Botón opción

ShorTime*

Botón opción

Good Night*

Secado Extra*

Piloto opción Good Night*

Piloto Secado Extra*

Botón

Piloto Media carga Superior/Inferior*

Indicador luminoso de tiempo residual

Botón y piloto Start/Pausa

Pilotos Comienzo Retrasado*

Botón Comienzo Retrasado*

Botón Media carga*

Cargar los cestos

Antes de cargar los cestos, elimine de la vajilla los residuos

de alimentos y vacíe los vasos y copas.

Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc.según los Ejemplos de carga. Los platos y tapas grandes se deben colocar preferentemente a los costados del cesto, cuidando no bloquear la rotación del rociador superior.

Algunos modelos de lavavajillas poseen sectores reclinables

mismos se pueden utilizar en posición vertical para colocar platos o en posición horizontal para colocar ollas y ensaladeras.

*, los

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas: no descomponible, descomponible, deslizable. El cesto no descomponible se debe colocar sólo en la parte delantera del cesto inferior.

El cesto descomponible se puede separar en dos partes, lo cual es aconsejable cuando se

realiza un lavado con media carga (en los modelos que poseen esta opción) y es deslizable, o sea, se puede colocar en cualquier punto del cesto inferior entre las partes fijas o reclinables.

- Ambos poseen cestos adicionales deslizables que permiten una mejor colocación de los cubiertos.

Los cuchillos y utensilios con puntas cortantes deben colocarse en el cesto para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

Inclinación A Inclinación B Inclinación C

- Levante el cesto adicional, hágalo correr ligeramente y colóquelo con la inclinación deseada.

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja: (en las cargas Baby de los modelos que poseen el ciclo Baby, el cesto superior debe estar regulado en la posición baja).

Es preferible regular la altura del cesto superior con el

CESTO VACÍO. No levante ni baje el cesto de un solo lado.

Abra los sujetadores de las guías del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (ver la figura).

Si el cesto posee manijas Dual Space la figura), lleve el cesto superior hasta el final del recorrido, coja las manijas a los costados del cesto y muévalo hacia arriba o hacia abajo; deje caer el cesto acompañándolo.

* (ver

Ejemplos de carga del cesto superior/inferior

-5

Ejemplos de colocación del cesto para cubiertos

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los Ejemplos de carga.  Tazas y tacitas, cuchillos largos y puntiagudos, cubiertos

para servir: colóquelas en los cestos adicionales

**.

Cestos adicionales con inclinación variable

- La inclinación permite obtener mayor espacio en el cesto superior, colocar copas con pies de diferentes longitudes y mejorar las prestaciones de secado.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Cestos adicionales Baby

Con los modelos de lavavajillas que incluyen el Ciclo Baby, se suministran cestos adicionales especiales para el lavado del biberón, arandelas y tetinas. (ver la hoja de instrucciones anexada a la documentación)

Vajilla no adecuada para el lavado en lavavajillas

 Objetos de madera, con empuñadura de madera o de cuerno

o con partes encoladas.  Objetos de aluminio, cobre, latón, peltre o estaño.  Vajilla de plástico que no sea termorresistente.  Porcelanas antiguas o pintadas a mano.  Vajilla de plata antigua. La vajilla de plata que no es antigua, en

cambio, se puede lavar con un programa delicado y

controlando que no esté en contacto con otros metales.

Se aconseja el uso de vajilla adecuada para el lavado en

lavavajillas.

Puesta en funcionamiento y uso

-5

Primer encendido

Elija el idioma

Presione el botón ENCENDIDO/APAGADO, se escuchará un sonido breve y la pantalla visualizará el idioma seleccionado. Cuando desee buscar un idioma en particular, utilice el botón de COMIENZO RETRASADO para avanzar y el de MEDIA CARGA para volver hacia atrás, una vez encontrado, presione el botón P para confirmar la elección y automáticamente entrará en la lista de los programas de lavado. En cada encendido posterior al primero, el lavavajillas visualizará la lista de programas.

También es posible modificar el idioma después del primer encendido presionando simultáneamente el botón P y el botón de COMIENZO RETRASADO durante algunos segundos.

Poner en funcionamiento el lavavajillas

1. Abra el grifo de agua.

2. Presione el botón ENCENDIDO-APAGADO: se escuchará un breve sonido, el piloto ENCENDIDO/APAGADO y la pantalla se iluminarán.

3. Abra la puerta y dosifique el detergente (ver más adelante).

4. Cargue los cestos (ver Cargar los cestos) y cierre la puerta.

5. Seleccione el programa según la vajilla y su grado de suciedad (ver la tabla de programas)

6. Seleccione las opciones de lavado (ver al lado).

7. Ponga en funcionamiento presionando el botón de Puesta en funcionamiento: un sonido prolongado avisará que el programa ha comenzado, se visualizará el nombre del programa seleccionado y el tiempo que falta para la finalización del ciclo.

8. Al finalizar el programa se producirán dos sonidos breves y uno largo y en la pantalla aparecerá la frase FIN DE CICLO. Apague el aparato presionando el botón ENCENDIDOAPAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

presionando el botón P.

*El orden de visualización de los programas se actualizará

en base a la frecuencia de uso de los mismos.

PROGRAMAS AUTO

evaluar el grado de suciedad a través de un sensor particular y seleccionar luego, el lavado más eficiente y económico. La duración de los programas auto podrá variar debido a la intervención del sensor.

Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de detergente.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién: una vez comenzado el lavado, para cambiar el ciclo de lavado apague la máquina presionando en forma prolongada el botón ENCENDIDO/APAGADO/Reset, vuelva a encenderla con el mismo botón y seleccione nuevamente el programa y las opciones deseadas.

Agregar vajilla

Presione el botón Puesta en funcionamiento/Pausa, (la luz del botón centellea). Abra la puerta teniendo cuidado con el

*:este modelo de lavavajillas puede

escape de vapor e introduzca la vajilla. Presione el botón Puesta en funcionamiento/Pausa (luz fija): el ciclo se reanudará después de un sonido prolongado.

Presionando el botón Puesta en funcionamiento/Pausa para poner la máquina en pausa, se interrumpe tanto el programa como el Comienzo Retrasado, si se había fijado. En esta fase no se puede cambiar el programa.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

Cargar el detergente

Los buenos resultados de un lavado dependen también de la correcta dosificación del detergente, si se excede, no se lava más eficazmente y se contamina el medio ambiente.

Utilice sólo detergente para lavavajillas.

NO UTILICE detergentes para lavado a mano.

Al finalizar el ciclo, un uso excesivo de detergente puede dejar residuos de espuma.

El uso de las pastillas se aconseja sólo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN.

Las mejores prestaciones de lavado y secado se obtienen sólo con el uso de detergente en polvo, abrillantador líquido y sal.

cubeta A: Detergente para lavado cubeta B: Detergente para prelavado

segunda en el fondo de la cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado*

Las OPCIONES pueden ser elegidas, modificadas o anuladas sólo después de haber elegido el programa de lavado y antes de haber presionado el botón Puesta en funcionamiento/Pausa.

Pueden seleccionarse sólo las opciones compatibles con el tipo de programa elegido. Si una opción no es compatible con el programa seleccionado, (ver la tabla de programas) el led correspondiente centellea velozmente 3 veces y se escuchan dos sonidos breves.

Si se selecciona una opción incompatible con otra precedentemente elegida, ésta centellea 3 veces, emite 3 sonidos y se apaga, mientras permanece encendida la última selección realizada.

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la Tabla de programas:  en polvo: cubetas A y B.  en pastillas: si el programa necesita una, colóquela en la cubeta A y cierre la tapa; si necesita dos, coloque la

* Presente sólo en algunos modelos.

Para deseleccionar una opción erróneamente elegida, presione nuevamente el botón de la opción que se va a deseleccionar.

Pastillas Multifunción*

Con esta opción se optimiza el resultado del lavado y del secado. Cuando se usan las pastillas multifunción presione el botón PASTILLAS MULTIFUNCIÓN. El piloto correspondiente se iluminará. La opción Pastillas Multifunción alarga el

programa.

Si la opción PASTILLAS MULTIFUNCIÓN no se deselecciona, cuando se vuelve a encender la máquina permanece seleccionada.

El uso de las pastillas se aconseja sólo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN.

No se aconseja utilizar esta opción con los programas que no prevén el uso de pastillas multifunción (ver la tabla

de las opciones ).

Opción ShorTime*

Esta opción permite disminuir la duración de los principales programas manteniendo los mismos rendimientos en el lavado y en el secado. Después de haber seleccionado el programa, presione el botón Opción ShorTime. Para indicar que se ha realizado dicha selección, se encenderá el piloto y escuchará un breve sonido.

Para anular la selección de la opción, vuelva a presionar el mismo botón.

Opción Good Night*

Esta opción aumenta el silencio y la duración de los programas, es ideal porque permite aprovechar la tarifa energética nocturna. Después de haber seleccionado el programa, presione el botón Opción Good Night. Para indicar que se ha realizado dicha selección, se encenderá el piloto y se escuchará un breve sonido.

Para anular la selección de la opción, vuelva a presionar el mismo botón.

Las Opciones ShorTime y Good Night no son compatibles entre sí.

Las Opciones ShorTime y Good Night no son compatibles con la opción MEDIA CARGA.

Secado Extra*

Para mejorar el secado de la vajilla, presione el botón SECADO EXTRA y el piloto se iluminará, si vuelve a presionar el botón se deselecciona la opción.

La opción SECADO EXTRA alarga el programa.

PROGRAMA CUIDADO INTEGRAL

Este programa higienizante, permite limpiar a fondo el interior del lavavajillas disminuyendo la formación de malos olores.

Media carga cesto superior o inferior

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Seleccione el programa y presione el botón MEDIA CARGA varias veces: el triángulo correspondiente a la carga elegida se iluminará y se activará el lavado sólo en el cesto superior o sólo en el inferior; para deseleccionar la opción, presione nuevamente el botón.

La Media Carga no es compatible con la Opción Good Night ni

con la Opción ShorTime.

Recuerde cargar la vajilla sólo en el cesto superior o en el

inferior y disminuir a la mitad la cantidad de detergente.

Es preferible utilizar detergente en polvo.

Esta opción no está disponible con el programa: Rápido.

Comienzo retrasado*

Es posible postergar el comienzo del programa, de 1 a 24 horas:

1. Después de haber seleccionado el programa de lavado deseado y otras opciones, presione el botón del COMIENZO RETRASADO. el símbolo del Comienzo retrasado comenzará a centellear. Con el mismo botón seleccione cuándo desea que comience el ciclo de lavado (de 1 a 24 horas).

2. Confirme la elección con el botón PUESTA EN FUNCIONAMIENTO/PAUSA, el símbolo deja de centellear, comienza la cuenta al revés, en la pantalla aparece la frase Comienza en..., el retraso seleccionado centellea y el botón PUESTA EN FUNCIONAMIENTO/PAUSA deja de centellear (luz fija).

3. Una vez cumplido el tiempo, se escuchará un sonido prolongado, el piloto del COMIENZO RETRASADO se apagará y comenzará el programa.

Para deseleccionar el COMIENZO RETRASADO, presione el botón de COMIENZO RETRASADO hasta visualizar OFF.

No es posible seleccionar el Comienzo Retrasado después

que el ciclo ha comenzado.

A B C D E F

Tabla de Opciones

Auto Super Wash Normal Diario 60’ Remoj o Eco 50°C Rápido 25’ Cri stale ría Auto Duo Wash Ultra Intensivo Especial Invitados Ciclo Bebé Cuidado Integral

Comie nzo Retrasado

Media carga

Si Si Si Si Si No

Si Si Si Si Si Si

Si Si Si No No No

Si Si No No No No

Si Si Si Si No Si

Si No Si No No No

Si Si Si Si No No

Si No Si Si Si No

Si Si Si Si No No

Si Si No Si No No

Si No No No No No

Pastill as

Multifunción

Extra

Secado

Shor-

Time

Good Nigh t

ATENCIÓN

El programa de lavado CUIDADO INTEGRAL, se utiliza con productos específicos monodosis para el cuidado del lavavajillas (respete las indicaciones que se encuentran en el envase) y con el lavavajillas VACÍO.

-5

* Presente sólo en algunos modelos.

Programas

-5

Para las OPCIONES consulte la tabla de Opciones que se encuentra en la página de Puesta en funcionamiento y Uso.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Indicaciones para la selección de programas

Vajilla y ollas muy sucias (no usar para vajilla delicada).

Vajilla y ollas normalmente sucias. Programa estándar diario.

Vajilla con la suciedad diaria en cantidad limitada. (4 cubiertos + 1 olla + 1 sartén).

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Ciclo económico y veloz que se utiliza inmediatamente después del uso para vajilla poco sucia. (2 platos + 2 vasos + 4 cubiertos + 1 olla + 1 sartén pequeña)

Ciclo económico y veloz que se utiliza inmediatamente después del uso, para vajilla delicada más sensible a las altas temperaturas. (copas cesto superior + platos delicados, cesto inferior).

Lavado diferenciado en los dos cestos: delicado en el superior para cristalería fina y vasos, enérgico para ollas en el cesto inferior.

Ollas muy sucias o con residuos de comida secos.

Ciclo de aclarado y secado para vajilla que se utiliza raramente y que sólo contiene polvo.

Ciclo higiénico para lavar biberones, arandelas y tetinas junto con platos, tacitas, vasos y cubiertos. Cargue la vajilla sólo en el cesto superior.

Ciclo higienizante de limpieza en el interior del lavavajillas que se utiliza sólo con el lavavajillas VACÍO y con detergentes específicos para el cuidado del mismo.

Programa

Auto

Superwash

Normal

Diario 60’

Remojo

* 50°C

Eco

Rápido 25’

Cristalería

Auto

Duo Wash

Ultra

Intensivo

Especial

Invitados

Ciclo Bebé

Cuidado

Integral

Detergente (A) = cubeta A (B) = cubeta B

Polvo Líquido Pastillas

35 ml (A)

29 ml (A)

6 ml (B)

35 g (A)

29 g (A)

6 g (B)

25 g (A) 25 ml (A)

29 g (A)

6 g (B)

26 ml (A)

6 ml (B)

25 g (A) 25 ml (A)

35 g (A) 35 ml (A)

35 g (A)

29 g (A)

6 g (B)

20 g (A)

35 ml (A)

29 ml (A)

6 ml (B)

20 ml (A)

1 (fondo cuba)

1 (A)

Programas que prevén

el secado

Opciones

A–B–C–D-E

A–B–C-D–E-

A–B–C

A–B

A–B-C-D-F

A - C

A–B–C-D

A–C–D-E

A–B–C-D

A–B-D

Duración del

programa

(tolerancia

±10%)

Horas Mín.

2:15’

1:45’

1:00’

0:08’

2:45’

0.25’

1:30’

1:43’

2:07'

0:32’

1:20'

0:40’

Nota:

Las mejores prestaciones de los programas "Diario y Rápido" se obtienen preferiblemente respetando la cantidad de cubiertos especificados.

* El programa Eco respeta la norma EN-50242, tiene una duración mayor que la de otros programas pero es el que produce el menor

consumo de energía y además respeta el medio ambiente.

Nota para los Laboratorios de Pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, consulte la siguiente dirección: ASSISTENZA_EN_LVS@indesitcompany.com

Para facilitar la dosificación del detergente, es importante saber que:

1 cucharada = 15 gr. de polvo = 15 ml. de líquido aproximadamente - 1 cucharadita = 5 gr. de polvo = 5 ml. de líquido aproximadamente

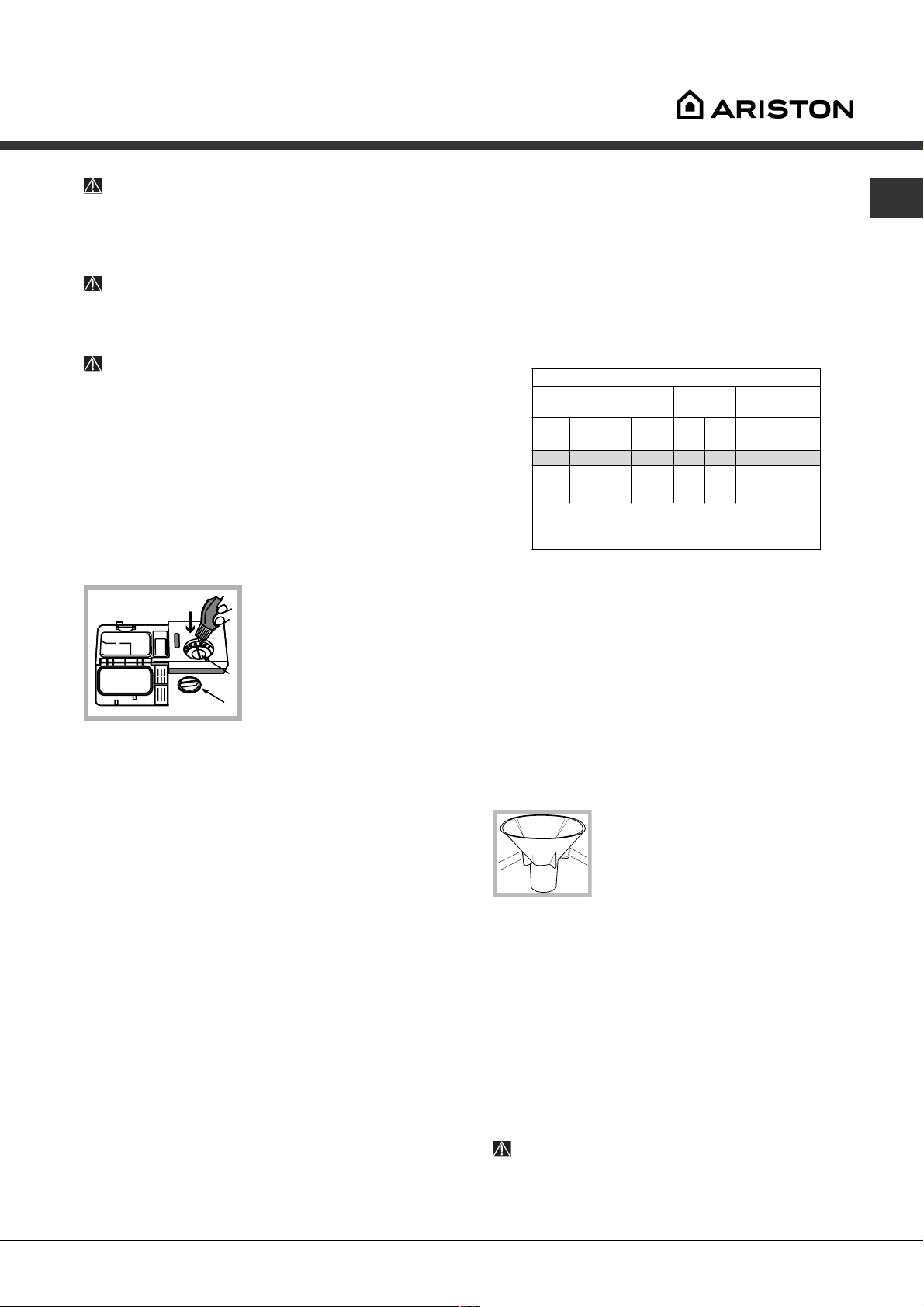

Abrillantador y sal regeneradora

Use solamente productos específicos para lavavajillas. No use sal de cocina o industrial ni detergente para lavar a mano. Respete las indicaciones contenidas en el envase.

Si utiliza un producto multifunción, no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es muy dura. Respete las indicaciones contenidas en el envase.

Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL ABRILLANTADOR

* continúan encendidos.

* y FALTA DE

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:  cuando en el panel de mandos se enciende el piloto FALTA

DE ABRILLANTADOR

el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):  si en la vajilla se producen estrías blancas, gire el

regulador hacia los números bajos (1-3).

 si hay gotas de agua o manchas de caliza, gire el

regulador hacia los números altos (4-6).

Fijación de la dureza del agua

Cada lavavajillas está acompañado por un ablandador de agua que, utilizando sal regeneradora específica para lavavajillas, suministra agua sin caliza para lavar la vajilla.

Este lavavajillas permite ser regulado para disminuir la contaminación y optimizar las prestaciones del lavado en función de la dureza del agua. El dato se puede encontrar en la Administración que suministra el agua potable.

- Encienda la máquina presionando el botón ENCENDIDO/ APAGADO.

- Presione el botón P durante algunos segundos; se escucharán dos sonidos breves, en la pantalla se visualizará "DUREZA DEL AGUA" y centelleará lentamente el número de regulación de dureza fijado (El ablandador está configurado de fábrica en el nº 3).

1. Abra el depósito girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede, limpie rápidamente con un paño seco.

3. Vuelva a enroscar el tapón.

No vierta NUNCA el abrillantador directamente en

- Presione el botón COMIENZO RETRASADO (niveles de 1 a 5) o el botón MEDIA CARGA (niveles de 5 a 1) sucesivamente hasta alcanzar la dureza deseada (1-2-3-4-5* ver la tabla de dureza) hasta un máximo de 5 niveles. Presione el botón P para confirmar.

- Para salir de la función espere 30 segundos aproximadamente, presione un botón de opciones o apague la máquina con el botón ENCENDIDO/APAGADO.

Aunque se utilicen las pastillas multifunción, llene el depósito de sal.

Tabla de Durezas del Agua

°dH °fH mmol/l nivel

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0ºf a 10ºf se aconseja no utilizar sal. *con esta configuración, la duración de los ciclos puede prolongarse levemente.

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:  cuando, observando el tapón de sal, no se ve el flotador

verde

 cuando en el panel de mandos se enciende el piloto FALTA

DE SAL

1. Extraiga el cesto inferior y desenrosque el tapón del depósito girando en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua.

4. Saque el embudo*, elimine los residuos de sal de la boca de entrada; enjuague el tapón bajo el agua corriente antes de enroscarlo, colóquelo cabeza abajo y haga fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (Tapón de sal con flotador verde

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cierre bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el suavizador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal.

* (ver la figura) y llene el depósito de sal

* Presente sólo en algunos modelos.

-5

Mantenimiento y cuidados

Interrumpir el agua y la corriente

-5

eléctrica

 Cierre el grifo de agua después de cada lavado para

eliminar el riesgo de pérdidas.

 Desenchufe el aparato antes de limpiarlo y durante

los trabajos de mantenimiento.

Limpiar el lavavajillas

 La superficie externa y el panel de control se pueden

limpiar con un paño no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.

 Se pueden eliminar las manchas de la cuba interna

con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

 Deje siempre semicerrada la puerta para evitar la

estancación de humedad.

 Limpie regularmente las juntas perimétricas de la

puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico. Ambos rociadores son desmontables.

Periódicamente limpie el filtro de entrada de agua

colocado a la salida del grifo.

- Cierre el grifo de agua.

- Desenrosque el extremo del tubo de carga de agua, quite el filtro y límpielo delicadamente bajo un chorro de agua corriente.

- Introduzca nuevamente el filtro y enrosque el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

El lavavajillas no se debe utilizar sin filtros o con el filtro

desenganchado.

 Después de algunos lavados, controle el grupo filtrante y si es necesario límpielo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones:

1. gire en sentido antihorario el filtro cilíndrico C y extráigalo (fig. 1).

2. Extraiga el cartucho del filtro B ejerciendo una ligera presión sobre las aletas laterales (Fig. 2);

3. Extraiga el plato del filtro de acero inoxidable A. (fig. 3).

4. Inspeccione el sumidero y elimine los residuos de comida. NO QUITE NUNCA la protección de la bomba de lavado

(detalle de color negro) (fig. 4).

Para desmontar el rociador superior, es necesario desenroscar el casquillo de plástico girando en sentido antihorario.

se vuelve a montar con los orificios dirigidos hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

Limpieza del filtro de entrada de agua

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, haga correr el agua para verificar que sea límpida y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se obstruya, dañando el lavavajillas.

El rociador superior



)

Después de la limpieza de los filtros, vuelva a montar el grupo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Si se ausenta durante largos períodos

 Desenchufe el aparato y cierre el grifo de agua.

 Deje la puerta semicerrada.

 Al regresar, haga un lavado con el lavavajillas vacío.

* Presente sólo en algunos modelos.

Precauciones, consejos y Asistencia Técnica

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad

y deben ser leídas atentamente.

Seguridad general

 El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para el lavado de la vajilla

de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

 El aparato no se debe instalar al aire libre, ni siquiera si

el lugar está reparado porque es muy peligroso dejarlo

expuesto a la lluvia o a las tormentas.  No toque el lavavajillas si está descalzo.  No desenchufe el aparato tirando del cable sino

sujetando el enchufe.  Es necesario cerrar el grifo de agua y desenchufar el

aparato antes de realizar operaciones de limpieza y

mantenimiento.  En caso de avería, no acceda nunca a los mecanismos

internos para intentar su reparación.  No toque nunca la resistencia.  No se apoye ni se siente sobre la puerta abierta: el

aparato podría volcarse.  La puerta no debe dejarse abierta porque puede

significar un obstáculo con el que tropezar.  Conserve el detergente y el abrillantador fuera del

alcance de los niños.  Los embalajes no son juguetes para los niños.

 Si el suministro de energía eléctrica prevé horarios de

ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado (ver Puesta en funcionamiento y uso) puede ayudar a

organizar los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

 Se aconseja usar detergentes sin fosfatos y sin cloro que

son los más indicados para proteger el medio ambiente.  Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto,

utilizando detergentes con enzimas se pueden elegir

lavados a bajas temperaturas y obtener los mismos

resultados que si se realizaran a 65ºC.  Para evitar derroches, dosifique bien el detergente,

teniendo en cuenta las indicaciones del fabricante, la

dureza del agua, el grado de suciedad y la cantidad de

vajilla que debe lavar. Aún siendo biodegradables, los

detergentes contienen elementos que alteran el equilibrio

de la naturaleza.

Asistencia Técnica

-5

Eliminación

 Eliminación del material de embalaje: respete las normas

locales para que los embalajes puedan ser reutilizados.

 La norma Europea 2002/96/CE sobre desechos de

equipos eléctricos y electrónicos (RAEE), prevé que los electrodomésticos no se deben eliminar junto con los residuos sólidos urbanos normales. Los aparatos eliminados deben ser recogidos en forma separada para optimizar la tasa de recuperación y reciclado de materiales que los componen e impedir que provoquen daños a la salud y el medio ambiente. El símbolo del cesto tachado se encuentra en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público encargado de la recolección o a los revendedores.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

 Ponga en funcionamiento el lavavajillas sólo con plena

carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (ver Programas).

 Seleccione un programa adecuado al tipo de vajilla y al

grado de suciedad consultando la Tabla de programas:

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga Puesta en funcionamiento y uso).

* (ver

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por Ud. mismo

(ver Anomalías y Soluciones).  Vuelva a poner en funcionamiento el programa para

controlar si el inconveniente ha sido resuelto.  Si no es así, llame al Servicio de Asistencia Técnica

Autorizado.

No llame nunca a técnicos no autorizados.

Comunique:

 el tipo de anomalía;  el modelo de la máquina (Mod.);  y el número de serie (S/N).

Esta información se encuentra en la placa de características ubicada en el aparato (ver Descripción del aparato).

* Presente sólo en algunos modelos.

Anomalías y soluciones

Si el aparato presenta anomalías de funcionamiento, controle los siguientes puntos antes de llamar al

-5

Servicio de Asistencia Técnica.

Anomalías: Posibles causas / Solución:

El lavavajillas no arranca

• El enchufe no está bien introducido en la toma de corriente o en la casa no

hay corriente.

• La puerta del lavavajillas no está bien cerrada.

• Se ha seleccionado un Comienzo retrasado (

uso

ver Puesta en funcionamiento y

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depó sitos calcá reos o una pátina blanquecina.

En la vajilla y en los vasos quedan estrí as o matices azulados.

La vajilla no queda bien seca.

La vajilla no queda limpia.

• El programa no ha terminado aún.

• El tubo de descarga de agua está plegado (

• La descarga del lavamanos está obstruida.

• El filtro está obstruido con residuos de comida.

• Los elementos de la vajilla se golpean entre sí o contra los rociadores.

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es

adecuado para lavar en lavavajillas (

• Falta la sal regeneradora o su regulació n no es la adecuada para la dureza

del agua (ver Abrillantador y sal).

• El tapón del depó sito de sal no está bien cerrado.

• El abrillantador se ha terminado o la dosificació n es insuficiente.

• La vajilla es de material antiadherente.

• La dosis de abrillantador es excesiva.

• Se ha seleccionado un programa sin secado.

• El abrillantador se ha terminado o la dosis es insuficiente (

y sal

• La regulació n del abrillantador no es la adecuada.

• Los cestos están demasiado cargados (

• La vajilla no está bien distribuida.

• Los rociadores no giran libremente.

• El programa de lavado no es suficientemente ené rgico (

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es

adecuado para lavar en lavavajillas (

• El tapón del abrillantador no se ha cerrado correctamente.

• El filtro está sucio u obstruido (

• Falta sal regeneradora (

ver Abrillantador y sal

ver Mantenimiento y cuidados

ver Instalación

ver Puesta en funcionamiento y uso

ver Cargar los cestos

ver Puesta en funcionamiento y uso

ver Abrillantador

ver Programas

El lavavajillas no carga agua / Alarma por grifo cerrado.

(se escuchan breves sonidos) (centellea el piloto ENCENDIDO/APAGADO y en el display se visualiza “

ABRIR TOMA DE AGUA

FALTA AGUA.

” y el

número A:6).

Alarma por avería en la electroválvula de carga de agua

(centellea el piloto ENCENDIDO/APAGADO y en el display se visualiza el número A:2).

Alarma por el tubo de carga de agua / Filtro de entrada de agua obstruido

(centellea el piloto ENCENDIDO/APAGADO y en el display se visualiza el número A:7).

• Falta agua en la red hídrica.

• El tubo de carga de agua está plegado (

• Abra el grifo y el aparato comenzará a funcionar en pocos minutos.

• El aparato se ha bloqueado porque no se ha intervenido al sonar la alarma.

• Apague la má quina con el botó n ENCENDIDO/APAGADO, abra el grifo y

después de 20 segundos vuelva a encenderla presionando el mismo botó n.

Vuelva a programar la má quina y pó ngala en funcionamiento.

• Apague la máquina presionando el botón ENCENDIDO/APAGADO y vuelva a

encenderla despué s de un minuto. Si la alarma continúa, cierre el grifo de

agua para evitar inundaciones, desenchufe el aparato y llame al Servicio de

Asistencia Té cnica.

• Apague la máquina presionando el botó n ENCENDIDO/APAGADO. Cierre

el grifo de agua para evitar inundaciones y desenchufe el aparato.

Controle que el filtro de entrada de agua no esté obstruido con impurezas.

(ver el capí tulo “ Mantenimiento y Cuidados”)

ver Instalación).

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

Português, 13

LDF 12314

Índice

Instalação, 14-15

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Advertências para a primeira lavagem Dados técnicos

Descrição do aparelho, 16

Visão de conjunto Painel de controlo

Carregar os cestos, 17

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 18-19

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 20

Tabela dos programas

Abrilhantador e sal regenerante, 21

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 22

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpeza do filtro de entrada da água Limpar os filtros Longos períodos de ausência

Precauções, conselhos e Assistência, 23

Segurança geral Eliminação Economizar e respeitar o ambiente Assistência

Anomalias e soluções, 24

Instalação

É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo

3. Posicione a máquina de lavar louça sobre um pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés anteriores até que o aparelho se encontre em posição horizontal. Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

4*. Para regular a altura do pezinho traseiro, actue na posterior, actue no casquilho hexagonal vermelho presente na parte inferior, dianteira, central da máquina de lavar louça, com uma chave hexagonal de 8 mm de abertura, girando no sentido horário para aumentar a altura e anti-horário para diminui-la (veja a folha de instruções para o encaixe, em anexo à documentação).

* (veja a folha de Montagem).

Ligação do tubo de carregamento da água

 A uma entrada de água fria: parafusar bem o tubo de

carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

 A uma entrada de água quente: no caso de sistema

centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (veja Assistência).

A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (veja ao lado)..

Preste atenção para que o tubo não esteja dobrado ou amassado.

Ligações hidráulicas e eléctricas

A adaptação das instalações eléctricas e hidráulicas para a instalação deve ser efectuada somente por pessoal qualificado.

A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos. Não usar tubos já existentes.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (veja a figura).

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior.

Alguns modelos dispõem de um dispositivo de segurança suplementar New Acqua Stop*, que garante a protecção contra alagamentos mesmo em caso de quebra do tubo de alimentação.

ATENÇÃO: TENSÃO PERIGOSA!

O tubo de alimentação da água não deve ser cortado em nenhum caso: contém partes sob tensão.

* Presente somente em alguns modelos.

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo

matéria plástica facilita o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (veja a figura)

É desaconselhado o uso de tubos de extensão.

* de

Ligação eléctrica

Antes de colocar a ficha eléctrica na tomada, certifiquese de que:

 a tomada tenha a ligação de terra e que esteja

conforme às normas de lei;

 a tomada possa suportar a carga máxima de potência

da máquina, indicada na placa das características colocada na contra porta (veja Descrição da máquina de lavar louça);

 a tensão de alimentação esteja incluída nos valores

indicados na placa das características colocada na contra porta;

 a tomada seja compatível com a ficha do aparelho.

Caso contrário, peça a substituição da ficha a um técnico autorizado (veja Assistência); não use extensões ou tomadas múltiplas.

Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

O cabo não deve ficar dobrado ou compresso.

Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência).

A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação.

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e somente depois acrescente aproximadamente 1 kg de sal (veja o capítulo Abrilhantador e sal regenerante): é normal que a água saia do reservatório. Seleccione o grau de dureza da água (veja o capítulo Abrilhantador e sal regenerante). - Depois de ter deitado o sal, o indicador luminoso FALTA SAL

O não enchimento do recipiente do sal, pode danificar o amaciador de água e do elemento aquecedor.

Dados técnicos

largura 60 cm.

Dimensões

Capacidade

Pressão da água na alimentação

Tensão de alimentação Potência total absorvida

Fusível

altura 85 cm. profundidade 60 cm.

14 pessoas padrão

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-2006/95/CEE de 16/01/2007 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* irá desligar-se.

* Presente somente em alguns modelos.

Descrição do aparelho

Visão de conjunto

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

12. Painel de controlo

***

Painel de controlo

Indicador luminoso

ON-OFF

Tecla

ON-OFF/Reset

Indicador luminoso

Falta Sal*

Indicador luminoso

Falta Abrilhantador*

Indicador luminoso

opção Good Night*

Indicador luminoso opção

Indicador luminoso

Pastilhas multifunção*

Indicador luminoso

nome do programa

Tecla Selecção

do Programa

Pastilhas multifunção*

Tecla opção ShorTime*

ShorTime*

Tecla

Indicador luminoso

Extra Secagem*

Indicadores luminosos

Meia carga Superior/Inferior*

Indicador luminoso tempo resíduo

Tecla

Início Retardado*

Tecla Meia carga*

Tecla e indicador luminoso Início/Pausa*

Indicador luminoso

Início Retardado*

Tecla opção Good Night*

Tecla Extra Secagem*

*** Somente nos modelos totalmente encaixáveis. * Presente somente em alguns modelos.

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Carregar os cestos

Antes de carregar os cestos, elimine os resíduos de comida das louças e esvazie os copos e as taças dos resíduos de líquido.

Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

O cesto inferior pode conter panelas, tampas, pratos, tigelas, talheres, etc.conforme os Exemplos de carregamento. Os pratos e as tampas grandes devem ser dispostos preferivelmente nos lados do cesto, prestando atenção para não impedir a rotação do aspersor superior.

Alguns modelos de máquinas de lavar louça dispõem de sectores inclináveis

* que podem ser

usados em posição vertical para posicionar os pratos ou em posição horizontal para posicionar panelas e tigelas.

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça: não decomponível, decomponível, corrediço. O cesto não decomponível deve ser posicionado somente na parte anterior do cesto inferior.

O cesto decomponível pode ser dividido em duas partes, solução indicada quanto se

efectua uma lavagem com meia carga (nos modelos que dispõem desta opção) e pode ser corrediço, ou seja, pode ser posicionado em qualquer ponto do cesto inferior, fazendo-o deslizar entre os divisores fixos ou inclináveis.

- Ambos possuem peças basculantes que consentem um posicionamento mais fácil dos talheres.

As facas bem como os utensílios cortantes terão de ser alojados no cesto para os talheres de pontas para baixo ou posicionados nas pestanas do cesto superior em posição horizontal.

Inclinação A Inclinação B Inclinação C

- Erga a peça articulada, deslize-a ligeiramente e coloque-a na inclinação que desejar.

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa: (para cargas Baby nos modelos com ciclo Baby, o cesto superior deve ser regulado na posição baixa).

De preferência, regule a altura do cesto superior quando

estiver VAZIO.

Nunca levante ou abaixe o cesto por um só lado.

Abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (veja a figura).

Se o cesto for dotado de pegas Dual

Space

* (veja a figura), retire o cesto superior

no fim do curso, segure nas pegas aos lados do cesto e mova para cima ou para baixo; deixe cair o cesto, acompanhando-o com as mãos.

Exemplos de carregamento do cesto superior/ inferior

Exemplos de posicionamento do cesto dos talheres.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os Exemplos de carregamento.  Chávenas e xícaras, facas compridas e pontiagudas,

talheres de cozinha: posicione-as sobre as peças basculantes

Peça articulada de inclinação variável

- A inclinação possibilita obter mais espaço no cesto superior, para colocar cálices com hastes de comprimentos diferentes e melhorar as performances da secagem.

**.

Peças basculantes Baby

Nos modelos de máquina de lavar louça nos quais há o Ciclo Baby são fornecidas específicas peças basculantes para a lavagem de mamadeiras, aros e chupetas. (veja a folha de instruções em anexo à

documentação)

Louças não adaptas à lavagem em máquina de lavar louça

 Objectos de madeira, com cabos de madeira ou osso ou com

partes coladas.  Objectos de alumínio, cobre, latão, peltre ou estanho  Louças de plástico não termorresistente.  Porcelanas antigas ou pintadas à mão.  Prataria antiga. A prataria não antiga pode ser lavada com um

programa delicado e controlando que não entre em contacto

com outros metais.

Aconselha-se o uso de louças idóneas à lavagem à máquina

de lavar louça.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Início e utilização

Ligar pela primeira vez

Escolher o idioma

Premir o símbolo ON/OFF, ouve-se um bip curto, no display será mostrado o idioma seleccionado. Fazer passar a lista dos idiomas com a tecla do INÍCIO POSTERIOR para avançar, ou com a tecla da MEIA CARGA para voltar para trás, até chegar àquele desejado, carregue na tecla P para confirmar a escolha, e automaticamente entrará na lista dos programas de lavagem. Todas as vezes que ligar a máquina de lavar louça, depois da primeira, será mostrada a lista dos programas.

Será possível modificar o idioma mesmo depois da primeira ligação carregando contemporaneamente na tecla P e na tecla do INÍCIO POSTERIOR por alguns segundos.

Ligar a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla ON-OFF: ouve-se um breve bip, o indicador luminoso ON/OFF e o display acendem-se..

3. Abrir a porta e dosear o detergente (veja abaixo).

4. Carregar os cestos (veja Carregar os cestos) e fechar a porta.

5. Seleccione o programa em função das louças e de quanto estiverem sujas (veja a tabela dos programas) tecla P.

6. Seleccione as opções de lavagem (veja ao lado).

7. Para iniciar premir a tecla de Início: um sinal acústico longo (beep) avisa do início do programa, será visualizado o nome do programa seleccionado e o tempo faltante para o fim do ciclo.

8. No fim, dois bip breves e um longo avisam o fim do programa e no display aparecerá a frase FIM DE CICLO. Para desligar o aparelho carregue na tecla ON-OFF, feche a torneira da água e desligue a ficha de tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças, para evitar queimaduras. Descarregue os cestos começando pelo inferior.

carregando na

*A ordem com que os programas são mostrados se

actualizará em função da frequência da sua utilização.

PROGRAMAS AUTO

louça é equipado com um sensor especial capaz de avaliar o nível da sujidade e definir qual é a lavagem mais eficiente e económica. A duração dos programas auto poderá variar por causa de uma intervenção do sensor.

Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: uma vez iniciada a lavagem, para modificar o ciclo deve-se desligar a máquina com uma pressão prolongada da tecla ON/OFF/Reset, ligar novamente com a mesma tecla e seleccionar novamente o programa e as opções desejados.

Acrescentar mais louça

Carregue na tecla Início/Pausa (a luz da tecla pisca), abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue na tecla Início/Pausa (luz fixa): o ciclo recomeçará depois de um bip comprido.

*: este modelo de máquina de lavar

Se premir a tecla Início/Pausa para colocar em pausa o aparelho, interrompe-se o programa, assim como o Início Retardado, se tiver sido programado. Nesta fase não será possível mudar o programa.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

Carregar o detergente

O bom resultado da lavagem depende também da dosagem correcta do detergente, uma dose excessiva não lava em modo mais eficaz e polui o ambiente.

Utilize apenas detergente para a máquina de levar louça.

NÃO UTILIZE detergentes para a lavagem à mão.

Um uso excessivo de detergente pode deixar resíduos de espuma no fim do ciclo.

O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO.

As melhores performances de lavagem e secagem são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal.

recipiente A: Detergente para a lavagem recipiente B: Detergente para a pré-lavagem

1. Abra a tampa C carregando no botão D.

2. Dose o detergente consultando a Tabela dos programas:  em pó: recipientes A e B.  pastilhas: quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas,

colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o clique.

Opções de lavagem*

As Opções podem ser programadas, mudadas ou anuladas somente depois de ter escolhido o programa de lavagem e antes de ter carregado na tecla Início/Pausa.

Podem ser seleccionadas apenas as opções compatíveis com o tipo de programa escolhido. Se uma opção não for compatível com o programa seleccionado, (veja a tabela dos programas) o respectivo led irá piscar rapidamente 3 vezes e ouvem-se 2 bip breves.

Se for seleccionada uma opção incompatível com uma opção programada em precedência, esta irá piscar por 3 vezes, emitirá 3 bip e irá desligar-se, enquanto ficará acesa a última opção escolhida. Para desseleccionar uma opção programada por engano, carregue novamente na tecla da opção a desseleccionar.

* Presente somente em alguns modelos.

Pastilhas multifunção*

Com esta opção é optimizado o resultado da lavagem e da secagem. Quando empregar pastilhas multifunção carregue na tecla PASTILHAS MULTIFUNÇÃO. O respectivo indicador luminoso se acenderá. A opção Pastilhas Multifunção comporta um aumento do tempo de duração do programa.

A opção PASTILHAS MULTIFUNÇÃO permanecerá programada nas seguintes ligações da máquina se não for anulada.

O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO.

Esta opção é desaconselhada com os programas que não prevêem o uso das pastilhas multifunção (veja a tabela das opções ).

Opção ShorTime*

Esta opção consente reduzir a duração dos principais programas mantendo as mesmas performances de lavagem e secagem. Após ter seleccionado o programa, carregue na tecla Opção ShorTime, o indicador luminoso irá acender-se e um breve bip irá tocar para sinalizar a selecção.

Para desmarcar a opção, carregue novamente na mesma tecla.

Opção Good Night*

Esta opção aumenta a silenciosidade prolongando a duração dos programas, e é ideal para aproveitar a tarifa energética nocturna. Após ter seleccionado o programa, carregue na tecla Opção Good Night, o indicador luminoso irá acender-se e um breve bip irá tocar para sinalizar a selecção.

Para desmarcar a opção, carregue novamente na mesma tecla.

As Opções ShorTime e Good Night, não são compatíveis entre si.

As Opções ShorTime e Good Night, não são compatíveis com a opção MEIA CARGA.

Secagem Extra*

Para melhorar a secagem das louças, carregue na tecla SECAGEM EXTRA, o respectivo indicador luminoso se acenderá e uma nova pressão da tecla desselecciona a opção.

A opção SECAGEM EXTRA comporta um aumento do tempo de duração do programa.

PROGRAMA SELFCARE

Este programa higienizante consente limpar profundamente o interior da máquina de lavar louças, reduzindo a formação de

maus cheiros.

ATENÇÃO

O programa de lavagem SELFCARE, deve ser utilizado com produtos específicos monodose para os cuidados da máquina de lavar louça (siga as instruções da embalagem) e com a máquina de lavar louça VAZIA.

Meia carga no cesto superior ou inferior*

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Seleccione o programa, carregue na tecla MEIA CARGA várias vezes: o triângulo relativo à carga escolhida acende-se e activa-se a lavagem apenas no cesto superior ou apenas no inferior; uma nova selecção da tecla irá desmarcar a opção.

A Meia Carga não é compatível com a Opção Good Night e

ShorTime.

Lembre-se de carregar as louças apenas no cesto superior ou no inferior e de reduzir para a metade a quantidade de detergente.

É preverível utilizar detergente em pó.

Esta opção não é disponível com o programa: Rápido.

Início posterior*

É possível adiar de 1 a 24 horas o início do programa.

1. Depois de escolher o programa de lavagem que desejar e outras eventuais opções, carregue na tecla do INÍCIO RETARDADO: o símbolo do Início retardado começará a piscar. Com a mesma tecla, seleccionar quando deseja fazer iniciar o ciclo de lavagem (de 1 a 24 horas).

2. Confirmar a escolha com a tecla INÍCIO/PAUSA, o símbolo pára de piscar, começa a contagem regressiva, no display aparece a frase INICIA DENTRO DE..., o atraso seleccionado pisca e a tecla INÍCIO/PAUSA pára de pulsar (luz fixa).

3. Quando terminar este tempo, ouve-se um bip longo, o indicador luminoso do INÍCIO POSTERIOR apaga-se e o programa inicia.

Para desseleccionar o INÍCIO POSTERIOR carregue na tecla INÍCIO POSTERIOR até visualizar OFF.

Não é possível escolher o Início Posterior depois do ciclo ter começado.

Tabela Opções

Super Lavagem Auto

Normal

Diario A 60’

Amolecimento

Eco 50°C

Rápido 25’

Cristais

Auto Duo Wash

Ultra-Intensivo Especial Conv.dos

Ciclo Bébés

Selfcare

A B C D E F

Início

Retardado

Sim

Meia

carga

Pastilhas

Sim

Não

Sim

Não

Sim

Não

multifunção

Sim

Não

Sim

Não

Extra

Secagem

Sim

Não

Sim

Não

Sim

Não

Shor-

Time

Sim Não

Sim Sim

Não Não

Não Sim

Não Não

Sim Não

Não Não

* Presente somente em alguns modelos.

Good Night

Programas

Para as OPÇÕES consulte a tabela Opções presente na página de Início e Utilização.

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Indicações para escolha de programas

Louça e tachos muito sujos (não usar com louça delicada).

Louça e tachos normalmente sujos. Programa normal diário.

Sujidade quotidiana em quantidade limitada. (4 pessoas + 1 panela + 1 frigideira)

Lavagem preliminar a aguardar completar a carga na próxima refeição.

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas.

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. (2 pratos + 2 copos + 4 talheres + 1 panela + 1 panelinha)

Ciclo económico e veloz a ser utilizado para louça delicada, mais sensível às altas temperaturas, logo depois de usada. (cálices cesto superior + pratos delicados cesto inferior).

Lavagem diferenciada nos dois cestos: delicado no superior para cristais e copos, enérgico para tachos no cesto inferior.

Panelas extremamente sujas ou com resíduos de alimentos secos.

Ciclo para enxaguar e secar louça que se utiliza raramente; somente empoeirada.

Ciclo higienizante para lavar mamadeiras, aros e chupetas, junto a pratos, chávenas, copos e talheres. Carregar as louças somente no cesto superior.

Ciclo higienizante de limpeza do interior da máquina de lavar louça que deve ser utilizado somente com o aparelho VAZIO e com detergentes específicos para os cuidados da máquina de lavar louça.

Programa

Super

Lavagem Auto

Normal

Diario A 60’

Amolecimento

Eco* 50°C

Rápido 25’

Cristais

Auto Duo Wash

Ultra Intensivo

Especial

Conv.dos

Ciclo Bébés

Selfcare

Detergente (A) = recipiente A (B) = recipiente B

Pó Líquido Pastilhas

35 g (A) 35 ml (A) 1 (A)

29 g (A)

6 g (B)

25 g (A) 25 ml (A) 1 (A)

Não

29 g (A)

6 g (B)

25 g (A) 25 ml (A) 1 (A)

35 g (A) 35 ml (A) 1 (A)

35 gr (A)

29 g (A)

6 g (B)

Não

20 g (A) 20 ml (A) Não

Não

29 ml (A)

6 ml (B)

Não

29 ml (A)

6 ml (B)

35 ml (A)

29 ml (A)

6 ml (B)

Não

1 (A)

Não

1 (A)

1 (A) 1 (fundo interior)

Não

Programas

que

prevêem a

secagem

Sim

Não

Sim

Não

Sim

Não

Opções

A–B–C–

A–B–C-

D–E-F

A–B–C

A – B-C-

A–B–C-

A–C–D-

A–B–C-

A–B-D

D-E

A–B

D-F

A - C

Duração do

programa

(tolerância

±10%)

Horas Mín.

2:15’

1:45’

1:00’

0:08’

2:45’

0:25’

1:30’

1:43’

2:07'

0:32’

1:20'

0:40'

Observação:

O melhor desempenho dos programas "Diario e Rápido" obtém-se preferencialmente respeitando o número máximo de louças especificado.

* O programa Eco, respeita a norma EN-50242, tem uma duração mais longa respeito a outros programas, todavia é aquele que

apresenta o menor consumo de energia e é o que mais respeita o meio ambiente. Nota para os Laboratórios de Ensaio: para informações detalhadas sobre as condições do ensaio comparativo EN, solicitar ao endereço: ASSISTENZA_EN_LVS@indesitcompany.com

Para facilitar a dosagem do detergente é bom saber que:

uma colher de cozinha =15 gr. de pó=15 ml de líquido, aproximadamente - uma colher de cozinha =5 gr. de pó=5 ml de líquido, aproximadamente

Abrilhantador e sal regenerante

Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial nem detergentes para a lavagem à mão. Siga as indicações escritas na embalagem.

Se utilizar um produto multifunção, não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Siga as indicações escritas na embalagem.

Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA SAL ABRILHANTADOR

* e FALTA

* ficam acesos.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:  quando no painel acende-se o indicador luminoso FALTA

ABRILHANTADOR

máquina.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):  se na louça lavada houver listras, girar o regulador para

números mais baixos (1-3).

 se houver gotas de água ou manchas de calcário, gire em

números mais altos (4-6).

Configuração da dureza da água

A máquina de lavar louça é dotada de um amaciador de água que, utilizando um sal regenerante específico para máquinas de lavar louça, fornece água sem calcário para a lavagem as louças.

Esta máquina de lavar louça consente uma regulação que reduz a poluição e optimiza o desempenho de lavagem em função da dureza da água. O dado pode ser informado pela Entidade fornecedora de água potável.

- Ligue a máquina carregando na tecla ON/OFF.

- Carregue na tecla P por alguns segundos; ouvem-se dois bip breves, o display visualiza a mensagem "DUREZA DA ÁGUA" e pisca lentamente o número de regulação da dureza configurado (o dispositivo para descalcificar está configurado no n.º 3).

1. Abra o recipiente rodando a tampa (G) na direcção antihorária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo

com um pano seco.

3. Atarraxe novamente a tampa.

NUNCA deitar abrilhantador directamente dentro da

- Carregue na tecla INÍCIO POSTERIOR (níveis de 1 a 5) ou na tecla MEIA CARGA (níveis de 5 a 1) em sucessão, até alcançar a dureza desejada (1-2-3-4-5 dureza), até um máximo de 5 níveis. Premir a tecla P para confirmar.

- Para sair da função, aguarde 30 segundos ou carregue numa outra tecla das opções ou ainda desligue a máquina com a tecla ON/OFF.

Se utilizar as pastilhas multifunção, encha do mesmo jeito o recipiente do sal.

Tabela da dureza da água

°dH °fH mmol p/

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0°f a 10°f aconselha-se não utilizar o sal. * com esta configuração a duração dos ciclos pode ser ligeiramente superior.

(°dH = dureza em graus alemães - °fH = dureza em graus franceses - mmol/l = milimol p/litro)

* veja a tabela da

nível

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (veja Descrição) e deve ser enchido:  quando a bóia verde

do sal;  quando no painel acende-se o indicador luminoso FALTA SAL

o recipiente de sal até a beira (aproximadamente 1 kg); é normal que saia um pouco de água.

4. Remova o funil*, elimine os resíduos de sal da boca do reservatório; enxagúe a tampa sob água corrente antes de parafusá-la, colocando-a de cabeça para baixo e deixando defluir a água através das quatro fendas disposta em estrela na parte inferior da tampa. (Tampa do recipiente de sal com bóia verde

Recomenda-se realizar esta operação a cada carregamento de sal.

Atarraxe bem a tampa, para que no reservatório não entre detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

lavagem de forma a eliminar a solução salina que vazou do recipiente do sal.

Quando necessário, carregue o sal antes de um ciclo de

* não for visível observando a tampa

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil

* (veja a figura) e encha

* Presente somente em alguns modelos.

Manutenção e cuidados

Excluir a água e a corrente eléctrica

 Feche a torneira da água após cada lavagem para

eliminar o risco de vazamentos.

 Desligue a ficha da tomada quando limpar a máquina

e durante os serviços de manutenção.

Limpar a máquina de lavar louça

 A superfície externa e o painel de comandos podem

ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos.

 O tambor interno pode ser limpo de eventuais

manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

 Deixe a porta sempre entreaberta para evitar

estagnações de humidade.

 Limpe regularmente as guarnições perimetrais de

vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlálos e limpá-los com uma escovinha não de metal. Ambos os aspersores são desmontáveis.

Para desmontar o aspersor superior deve-se desapertar girando o aro de plástico na direcção anti-horária.

aspersor superior deve ser remontado com os furos para cima.

O braço

Periodicamente, limpe o filtro de entrada da água

posicionado na saída da torneira.

- Feche a torneira da água.

- Desparafuse a extremidade do tubo de alimentação da água, remova o filtro e limpe-o delicadamente sob um jacto de água corrente.

- Insira novamente o filtro e parafuse o tubo.

Limpar os filtros

O grupo filtrante é formado por três filtros que limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

Limpar os filtros com regularidade.

A máquina de lavar louça não deve ser utilizada sem filtros

nem com o filtro desenganchado.

 Após algumas lavagens, controle o grupo filtrante e se necessário, limpe-o cuidadosamente com água corrente, com a ajuda de uma escovinha não de metal, seguindo as instruções abaixo:

1. gire no sentido anti-horário o filtro cilíndrico C e remova-o (fig.1).

2. Remova o copinho filtro B fazendo uma ligeira pressão nas abas laterais (Fig. 2).

3. Desfie o prato filtro inox A (Fig. 3).

4. Inspeccione o depósito e elimine os eventuais resíduos

de comida. NUNCA REMOVA a protecção da bomba de lavagem (detalhe de cor preta) (fig. 4)



Para desmontar o aspersor inferior faça pressão sobre as abas situadas nos lados e puxe-o para cima.

Limpeza do filtro de entrada da água

Se os tubos de água forem novos, ou se tiverem permanecido muito tempo não utilizados, antes de realizar a ligação, deixe escorrer água para certificar-se que seja límpida e isenta de impurezas. Sem esta precaução, há riscos de que o ponto de entrada da água se entupa, causando danos à máquina de lavar louça.

)

Após a limpeza dos filtros, monte novamente o grupo filtrante e coloque-o correctamente na sua posição; isto é fundamental para o bom funcionamento da máquina de lavar louças.

Longos períodos de ausência

 Desligue as ligações eléctricas e a feche a torneira da

água.  Deixe a porta entreaberta.  Na volta, realize uma lavagem com a máquina vazia.

* Presente somente em alguns modelos.

Precauções, conselhos e Assistência

O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com

atenção.

Segurança geral

 O aparelho foi concebido para um uso de tipo não

profissional dentro do ambiente doméstico.

 O aparelho deve ser utilizado para a lavagem de louças de

utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

 Esta máquina de lavar louça não pode ser instalada ao

aberto, nem mesmo num lugar protegido por um telhado: é

muito perigoso deixá-la exposta à chuva e aos temporais.  Não toque a máquina com os pés descalços.  Não tire a ficha da tomada de corrente puxando o cabo,

mas segure a ficha.  É necessário fechar a torneira da água e tirar a ficha da

tomada da corrente eléctrica antes de efectuar operações

de limpeza e manutenção.  Em caso de avarias, jamais aceda aos mecanismos

internos para tentar consertar sozinho.  Não toque a resistência.  Não se apoie ou sente na porta aberta: o aparelho poderia

capotar.  A porta não pode ficar aberta ao fim de evitar o perigo de

tropeçar.  Guarde o detergente e o abrilhantador fora do alcance das

crianças.  As embalagens não são brinquedos para crianças.

Eliminação

 Eliminação do material de embalagem: respeite a normas

locais, assim as embalagens poderão ser reaproveitadas.  A directiva Europeia 2002/96/CE relativa aos resíduos de

equipamentos eléctricos e electrónicos (REEE) prevê que

os electrodomésticos não devem ser eliminados no normal

fluxo dos resíduos sólidos urbanos. Os aparelhos não

mais utilizados devem ser recolhidos separadamente para

optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos à

saúde e ao meio ambiente. O símbolo da lixeira cancelada

está indicado em todos os produtos para lembrar o dever

de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos

electrodomésticos, os proprietários poderão contactar o

serviço de colecta público ou os revendedores.

* (veja Início e utilização) pode ajudar a organizar as

retar lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

 Aconselha-se vivamente utilizar os detergentes sem

fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

 As enzimas desenvolvem uma acção particularmente eficaz

com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

 Dose bem o detergente conforme as indicações do

produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

Assistência

Antes de contactar a Assistência:

 Verifique se pode resolver sozinho a anomalia (veja

Anomalias e Soluções).

 Reinicie o programa para controlar se o inconveniente foi

resolvido.

 Em caso negativo, contacte o Serviço de Assistência

Técnica Autorizado.

Nunca recorra a técnicos não autorizados.

Comunique:

 o tipo de defeito;  o modelo da máquina (Mod.);  o número de série (S/N). Estas informações encontram-se na placa de identificação situada no aparelho (veja Descrição do Aparelho).

Economizar e respeitar o ambiente

Economizar água e energia

 Use a máquina de lavar louça somente com carga plena.

Enquanto espera que a máquina fique cheia, previna os

maus cheiros com o ciclo de Molho (veja Programas).  Seleccione um programa adapto ao tipo de louças e ao

grau de sujeira consultando a Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco,

que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga

Início e utilização).  Se o próprio contrato de fornecimento de energia eléctrica

previr faixas horárias de economia energética, efectue as

lavagens nos horários com tarifa reduzida. A opção Início

* (veja

* Presente somente em alguns modelos.

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência

Técnica.

Anomalias: Possíveis causas / Solução:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído.

Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

A má quina de lavar louça não carrega a á gua/Alarme torneira fechada.

(ouvem-se “bips” breves) (o indicador luminoso ON/OFF é intermitente e no display é visualizado “FALTA AGUA. ABRIR TORNEIRA” e o número A:6).

Alarme por causa de defeito da v á lvula eléctrica de carregamento d ’água.

(o indicador luminoso ON/OFF é intermitente e no display é visualizado o número A:2).

Alarme no tubo de carregamento da água/Filtro de entrada da á gua entupido.

(o indicador luminoso ON/OFF é intermitente e no display é visualizado o número A:7).

• A ficha nã o está bem inserida na tomada de corrente ou falta corrente

eléctrica em casa.

• A porta da má quina de lavar louç a nã o está bem fechada.

• Foi programado um Iní cio retardado (veja Início e utilização).

• O programa ainda nã o terminou.

• O tubo de descarregamento da á gua está dobrado (veja Instalação).

• A descarga do lavabo está obstruí da.

• O filtro está obstruí do por resíduos de comida.

• As louças chocam-se ente si ou contra os aspersores.

• Excessiva presenç a de espum a: o detergente não foi doseado

adequadamente ou nã o é adapto para máquinas de lavar louç a (

Início e utilização

• Falta sal regenerante ou a sua regulação nã o é adequada à dureza da

veja Abrilhantador e sal

á gua (

• A tampa do recipiente de sal nã o está bem fechada.

• O abrilhantador acabou ou a dosagem é insuficiente.

• As louças são de material antiaderente.

• A dosagem do abrilhantador é excessiva.

• Foi seleccionado um programa sem secagem.

• O abrilhantador acabou ou a dosagem é insuficiente (

Abrilhantador e sal

• A regulação do abrilhantador não é adequada.

• Os cestos estão demasiadamente carregados (

cestos

• As louças nã o foram bem posicionadas.

• Os aspersores nã o tê m livre rotação.

• O programa de lavagem é delicado demais (

• Excessiva presenç a de espum a: o detergente não foi doseado

adequadamente ou nã o é adapto para máquinas de lavar louç a (

Início e utilização

• A tampa do recipiente para o abrilhantador nã o foi fechada

correctamente.

• O filtro está sujo ou obstruído (

• Falta o sal regenerante (veja

• Falta água na rede hídrica.

• O tubo de carregamento da á gua está dobrado (

• Abra a torneira e o aparelho irá reiniciar depois de poucos minutos.

• O aparelho bloqueou-se porque nã o se interveio com o som dos sinais

acú sticos.

• Desligue a má quina com a tecla ON/OFF, abra a torneira e, depois de

20 segundos, para ligar novamente a máquina, carregue na mesma

tecla. Programe novamente a máquina e reinicie.

• Para desligar a má quina carregue na tecla ON/OFF e, apó s um minuto,

ligue-a novamente. Se o alarme permanecer, feche a torneira da água

para evitar alagamentos e depois retire a ficha da tomada de corrente

e chame a assistê ncia técnica.

• Para desligar a má quina carregue na tecla ON/OFF. Feche a torneira

da água para evitar alagamentos e depois retire a ficha da tomada de

corrente. Controle que o filtro de entrada da água não esteja entupido

por impurezas. (veja o capí tulo “Manutenção e Cuidados” ).

)

veja

veja Carregar os

veja Programas

veja Manutenção e cuidados

Abrilhantador e sal

veja Instalação).

veja

Operating instructions

DISHWASHER

English, 25

LDF 12314

Contents

Installation, 26-27

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data

Description of the appliance, 28

Overall view Control panel

Loading the racks, 29

Lower rack Cutlery basket Upper rack

Start-up and use, 30-31

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 32

Table of wash cycles

Rinse aid and refined salt, 33

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 34

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions, advice and Assistance,35

General safety Disposal Saving energy and respecting the environment Assistance

Troubleshooting, 36

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. appliance* on the central lower part of the dishwasher, turning a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

* (see the Assembly instruction sheet).

* Adjust the height of the rear foot from the front of the

Connecting the water inlet hose

 To a suitable cold water connection point: before attaching

the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your dishwasher

may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in

the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop*, which guarantees anti- flooding protection even in the event of a supply hose rupture.

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and 100 cm above the ground (see

figure).

We advise against the use of hose extensions.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). machine, the LOW SALT indicator light

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

- After the salt has been poured into the

* switches off.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

 The socket is earthed and complies with current

regulations.

 The socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

 The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

 The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

Technical data

Dimensions

Capacity 14 standard place-settings

Water supply pressure

Power supply voltage

Total absorbed power

Fuse See appliance data plate

width 60 cm height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-2006/95/CE dated 16/01/2007 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE Waste Electrical and Electronic Equipment (WEEE)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

Low salt

indicator

ON/OFF indicator light

ON/OFF/Reset

button

light*

Wash cycle name indicator light

Low rinse aid indicator light*

ShorTime option

indicator light*

Multi-functional tablets

indicator light*

Select wash

cycle button

Multi-functional tablets

button*

Option button

ShorTime*

option button*

Good Night

Good Night option indicator light*

Extra Dry indicator light*

Half load upper and lower rack indicator

lights*

Half load button*

Extra Dry button*

Time remaining light-up display

Start/Pause button and indicator light

Delayed start indicator light*

Delayed start button*

***Only in completely built-in models.

* Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm.

Some dishwasher models are fitted with tip-up sections can be used in a vertical position

when arranging plates or in a horizontal position when arranging pans and salad bowls.

*, which

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack.

The modular basket may be separated into two parts, a solution which is recommended

when performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

Tilt A Tilt B Tilt C

- Lift the tip-up compartment, slide it gently and position it in the desired tilt angle.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level. (in models which offer the Baby cycle, the upper rack must be placed in its lower position when the appliance is being loaded).

The height of the upper rack should ideally be adjusted

WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

* (see figure), pull out the upper

Loading examples for the upper/lower rack

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the Loading examples as a guide.  Mugs and cups, long sharp knives and serving utensils: place these on the tip-up compartments

Tip-up compartments with adjustable tilt

- The tilt feature can be used to increase the space in the upper rack, to position wine glasses with different stem lengths safely and to improve drying performance.

**.

Baby Tip-up compartments

For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided. (see the instruction sheet)

Items which should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or glued-

on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic material which is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher safe.

* Only available in selected models.

** The number and position may vary.

Start-up and use

Switching the appliance on for the first time

Selecting the language

Press the ON/OFF symbol; you will hear a short beep and the display will show the set language. Use the DELAYED START button to scroll forwards, or the HALF LOAD button to scroll backwards through the list until you reach the desired language. Press the P button to confirm the selection; you will then automatically enter the list of wash cycles. Every time the dishwasher is switched on subsequently, the list of wash cycles will be displayed.

The language may also be changed at a later date, by pressing the P button and the DELAYED START button simultaneously for a few seconds.

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: you will hear a short beep and the display will light up.

3. Open the door and pour in a suitable amount of detergent (see below).

4. Load the racks (see Loading the racks) and shut the door.

5. Select the wash cycle in accordance with the type of crockery and its soil level (see Table of wash cycles) by pressing the P button.

6. Select the wash options (see adjacent information).

7. Start the cycle by pressing the Start button: a long beep signals the start of the wash cycle; the name of the selected cycle is displayed, along with the time remaining until the end of the cycle.

8. Two short beeps and one long one indicate the end of the wash cycle and the text CYCLE END appears on the display. Switch off the appliance by pressing the ON/OFF button, shut off the water valve and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

*The order in which the different wash cycles are displayed

will change according to the frequency with which each cycle is used.

AUTO WASH CYCLES

equipped with a special sensor which can be used to assess the level of soiling and automatically select the most efficient and economic wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of detergent used accordingly.

*: this model of dishwasher is

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: once the wash cycle has started, switch off the machine by pressing and holding the ON/OFF/Reset button. Switch it back on using the same button and select the desired wash cycle and options.

* Only available in selected models.

Adding extra crockery

Press the Start/Pause button (the corresponding indicator light will flash). Open the door, taking care to avoid the escaping steam, and place the crockery inside the appliance. Press the Start/Pause button (fixed light): the cycle will restart after a prolonged beep is emitted.

If the Start/Pause button is pressed so as to pause the machine, the wash cycle or the Delayed Start function (if selected) is interrupted. At this stage it is not possible to change the wash cycle.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been specifically

designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:  For powder detergent use compartments A and B.  For detergent in tablet form: when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place the second

Wash options*

The OPTIONS may only be set, modified or reset after the wash cycle has been selected and before the Start/ Pause button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected wash cycle (see Table of wash cycles), the correspond- ing LED flashes rapidly 3 times and 2 short beeps will sound.

If an option is selected which is incompatible with another (previously selected) option, the indicator light corresponding to the option selected first will flash 3 times, 3 beeps will sound and it will

be deselected, while the most recently selected option will remain active. To deselect an option which has been set by mistake, press the corresponding button again.

Half load using the upper or lower rack

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Select the wash cycle and press the HALF LOAD button repeatedly: the triangle corresponding to the selected load will illuminate and the wash cycle will take place only using the upper or lower rack. If the button is pressed again, the option will be deselected.

The Half Load option is not compatible with the Good

Night and ShorTime options.

Remember to load the upper or lower rack only, and to

reduce the amount of detergent accordingly.

It is better to use powder detergent in this case.

This option is incompatible with the following wash

cycle: Speed wash.

The ShorTime and Good Night options are not

compatible with each other.

The ShorTime and Good Night options are not

compatible with the HALF LOAD option.

Multi-functional tablets*

This option optimises washing and drying results. When using multi-functional tablets, press the MULTIFUNCTIONAL TABLETS button; the corresponding indicator light will illuminate. If the button is pressed again the option will be deselected.

The Multi-functional tablets option results in the lengthening of the wash cycle.

The MULTI-FUNCTIONAL TABLETS option remains set

for subsequent wash cycles if it is not deselected.

The use of tablets is only recommended when the

MULTI-FUNCTIONAL TABLETS option is available.

This option is not recommended for use with wash cycles which do not specify the use of multi-functional tablets

(see Table of options).

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1. After selecting the desired wash cycle and any other options, press the DELAYED START button. The Delayed Start symbol will begin to flash. Use the same button to select the time at which you wish the wash cycle to begin (after a period of 1 to 24 hours).

2. Confirm the selection using the STAR/PAUSE button; the symbol will stop flashing and the countdown will begin. The text Start in will be displayed, the selected delay time will flash and the START/PAUSE button will remain lit in a fixed manner.

3. When the set time has elapsed, a long beep sounds, the DELAYED START indicator light switches off and the wash cycle begins.

To deselect the DLEAYED START option, press the DELAYED START button repeatedly until the text OF. appears.

The Delayed Start function cannot be set once a wash cycle

has been started.

ShorTime* option

This option can be used to reduce the duration of the main wash cycles while maintaining the same washing and drying performance levels. After selecting the wash cycle, press the ShorTime option button; the illumination of the corresponding indicator light followed by a short beep indicates its selection. To deselect the option, press the same button again.

Good Night option*

This option reduces the amount of noise made by the machine and lengthens the wash cycles. It is a useful option because it enables users to benefit from the night-time energy rate. After selecting the wash cycle, press the Good Night option button; the illumination of the corresponding indicator light followed by a short beep indicates its selection. To deselect the option, press the same button again.

Extra drying

To improve the dryness level of the crockery, press the EXTRA DRYING button; the indicator light will illuminate. If it is pressed again the option will be deselected.

The EXTRA DRYING option increases the duration of the

wash cycle.

SELFCARE WASH CYCLE

This disinfecting wash cycle deep cleans the inside of the dishwasher, thereby reducing the formation of bad odours.

WARNING

The SELFCARE wash cycle should be performed as part of your dishwasher maintenance routine, using special singledose products (follow the instructions on the packaging) while the dishwasher is EMPTY.

Table of options

Auto Super wash

Normal

Daily A 60’

Soaking

Eco 50°C

Speed 25’

Crystals

Auto Duo Wash

Ultra Intensive

Special Guest

Baby Cycle

Self Care

A B C D E F

Delayed

Start

Yes

Half

Load

Yes Yes Yes Yes No

Yes Yes Yes Yes Yes

Yes Yes No No No

Yes No No No No

Yes Yes Yes No Yes

No Yes NO No No

Yes Yes Yes No No

No Yes Yes Yes No

Yes Yes Yes No No

Yes No Yes No No

No No No No No

Tabs

Extra

Dry

Shor Time

* Only available in selected models.

Good Night

Wash cycles

For available OPTIONS please refer to the Table of options on the Start-up and use page.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle selection instructions Wash cycle

Heavily soiled dishes and pans (not to be used for delicate items). Auto

Super Wash

Normally soiled pans and dishes. Standard daily wash cycle.

Normal

Limited quantity of daily soiling. (4 place settings + 1 saucepan +1 frying pan).

Daily A 60’

Pre-wash for dishes while awaiting completion of the load with the dishes from the next meal.

Soaking

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Eco

* 50° C

Economic and fast wash to be used for lightly soiled dishes. (Run cycle immediately after use) (2 plates + 2 glasses + 4 pieces of cutlery + 1 saucepan + 1 small frying pan).

Speed 25’

Economic and fast wash for delicate items which are sensitive to high temperatures. (Run cycle immediately after use) (glasses, upper rack + delicate plates, lower rack ).

Wash spread over the two racks: delicate for crystal and glasses on the upper rack and heavy duty for the pans on the lower rack.

Crystals

Auto

Duo Wash

Heavily soiled saucepans or pans with residual dried-on food.

Ultra Intensive

Rinse and drying cycle for dishes that are seldom used and are only dusty.

Special Guest

Disinfecting wash cycle suitable for washing bottles, rings and teats together with plates, cups, glasses and cutlery. The crockery should only be loaded on the upper rack.

Baby Cycle

Disinfecting cycle for cleaning the inside of the dishwasher, to be carried out only when the dishwasher is detergents designed for dishwasher maintenance.

EMPTY

using specific

SelfCare

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

35 g (A)

29 g (A)

6 g (B)

35 ml (A)

29 ml (A)

6 ml (B)

1 (A)

25 g (A) 25 ml (A) 1 (A)

29 g (A)

6 g (B)

25 g (A)

29 ml (A)

6 ml (B)

25 ml (A)

1 (A)

35 g (A) 35 ml (A) 1 (A)

35 g (A)

35 ml (A)

1 (A)

29 g (A)

6 g (B)

29 ml (A)

6 ml (B)

1 (A)

1 (bottom

of the

appliance)

20 g (A)

20 ml (A)

Wash

cycles

which

Options

include

drying

Yes

A-B-C-D-

E-F

A-B-C

A – B

A–B-C-D-

A - C

Yes

A–B–C-D

A–C–D-E

Yes

A–B–C-D

A–B – D

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

2:15’

1:45’

1:00’

0:08’

2:45’

0:25’

1:30’

1:43’

2:07'

0:32’

1:20'

0:40'

Notes:

Optimum performance levels when using the "Daily A 60 and "Speed 25  cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid - 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less energy and

is les harmful to the environment. Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address: ASSISTENZA_EN_LVS@indesitcompany.com

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to

add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the

packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights

SALT remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  When the LOW RINSE AID* indicator light on the control panel is illuminated;

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly

into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):  If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

 If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

- Switch on the appliance by pressing the ON/OFF button.

- Press the P button and hold for a few seconds; two short beeps will sound, The text "WATER HARDNESS" will appear on the display and the set hardness number will also flash slowly on the display (the water softening system is set by default to number 3).

- Press the DELAYED START button (levels 1 to 5) or the HALF LOAD button (levels 5 to 1) repeatedly, until the desired hardness level has been reached (1-2-3-4-5 hardness table). You will be able to scroll through a maximum of 5 levels. Press the P button to confirm.

- To exit the function, wait approximately 30 seconds or press another option button, or switch off the machine using the ON/OFF button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

°dH °fH mmol/l level

0 6 0 10 0 1 1 6 11 11 20 1.1 2 2

12 17 21 30 2.1 3 3

17 34 31 60 3.1 6 4 34 50 61 90 6.1 9

For values between 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the durat ion of the cycle.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

*, see

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:  When the green float

the cap of the salt dispenser.  When the LOW SALT illuminated;

(this should hold approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (the container cap with the green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel fill the salt container right up to its edge

* (see figure) and

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity

supplies

 Turn off the water tap after every wash cycle to avoid

leaks.

 Always unplug the appliance when cleaning it and

when performing maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the control

panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

 Any marks on the inside of the appliance may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in order to

avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into

position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if the

filter is loose.

 After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2. Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3. Slide out the stainless steel plate filter A (fig. 3).

4. Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail) (fig. 4).

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity supply and

shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the dishwasher is

empty.

* Only available in selected models.

Precautions, advice and Assistance

This appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to wash

domestic crockery in accordance with the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.  The water supply tap must be shut off and the plug should

be removed from the electrical socket before cleaning the

appliance or carrying out any maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt to

perform the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the appliance: this

may cause the appliance to overturn.  The door should not be left open as it may create a

dangerous obstacle.  Keep detergent and rinse aid out of reach of children.  The packaging material should not be used as a toy.

 If your electricity supply contract gives details of electricity

saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button (see Start-up and use) helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents that do

not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with lowtemperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in appropriate

quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

Assistance

Disposal

 Disposal of packaging materials: observe local legislation

so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that

household appliances should not be disposed of using the

normal solid urban waste cycle. Exhausted appliances

should be collected separately in order to optimise the cost

of re-using and recycling the materials inside the machine,

while preventing potential damage to the atmosphere and

to public health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations regarding

separated waste collection.

For further information relating to the correct disposal of

household appliances, owners may contact the relevant

public authority or the local appliance dealer.

Saving energy and respecting the environment

Saving water and energy

 Only begin a wash cycle when the dishwasher is full. While

waiting for the dishwasher to be filled, prevent unpleasant

odours using the Soak cycle (see Wash cycles).  Select a wash cycle which is suited to the type of crockery

and to the soil level of the crockery using the Table of wash

cycles:

- For dishes with a normal soil level, use the Eco wash

cycle, which guarantees low energy and water

consumption levels.

- If the load is smaller than usual activate the Half load

* (see Start-up and use).

option

Before contacting Assistance:

 Check whether the problem can be resolved using the

Troubleshooting guide (see Troubleshooting).

 Restart the programme to check whether the problem has

ceased to exist.

 If the problem persists, contact the Authorised Technical

Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

 The type of malfunction.  The appliance model (Mod.).  The serial number (S/N). This information can be found on the appliance data plate (see Description of the appliance).

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

• The plug has not been inserted into the electrical socket properly, or

there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (see Start-up and use).

195074400.00

01/2009 - Xerox Fabriano

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

• The dishwasher cycle has not yet finished.

• The water outlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer arms.

• An excessive amount of foam has been produced: the detergent has not

been measured out correctly or it is not suitable for use in dishwashers

(see Start-up and use).

• The level of the refined salt is low or the dosage setting is not suited to

the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

• A wash cycle without a drying programme has been selected.

• The rinse aid has been used up or the dosage is too low (see Rinse aid

and salt).

• The rinse aid dispenser setting is not high enough.

• The racks are overloaded (see Loading the racks).

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergent has not

been measured out correctly or it is not suitable for use in dishwashers

(see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt level is low (see Rinse aid and salt).

The dishwasher does not take any water in - Tap shut-off alarm (several short beeps are

emitted) (the ON/OFF indicator light flashes and the following message appears on the display: No water. Open tap. After a few seconds, A:6 will appear).

Water loading solenoid valve malfunction alarm

(the ON/OFF indicator light flashes and

appears on the display).

A:2

Water inlet hose alarm/Water

inlet filter blocked.

(the ON/OFF indicator light flashes and A:7 appears on the display).

• There is no water in the mains supply.

• The water inlet hose is bent (see Installation).

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken

when the beeps sounded.

• Switch off the machine using the ON/OFF button, turn on the tap and

switch the machine back on after a few seconds by pressing the same

button. Re-programme the machine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button and switch it

back on after approximately one minute. If the alarm continues, shut off

the water tap to eliminate the risk of flooding, remove the plug from the

electrical socket and contact Assistance.

• Switch off the appliance by pressing the ON/OFF button. Shut off the

water tap to eliminate the risk of flooding and remove the plug from the

electrical socket.

Make sure the water inlet filter has not become blocked by various

impurities. (see “Care and maintenance” chapter).

Hotpoint Ariston LDF 12314 AG.R User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
