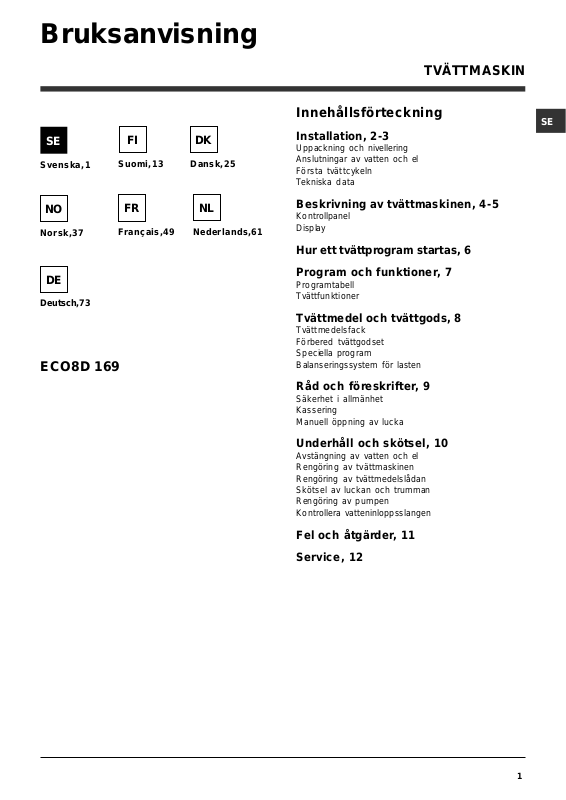

Bruksanvisning

TVÄTTMASKIN

Svenska,1

Norsk,37

Deutsch,73

ECO8D 169

Suomi,13

Français,49

Dansk,25

Nederlands,61

Innehållsförteckning

Installation, 2-3

Uppackning och nivellering Anslutningar av vatten och el Första tvättcykeln Tekniska data

Beskrivning av tvättmaskinen, 4-5

Kontrollpanel Display

Hur ett tvättprogram startas, 6 Program och funktioner, 7

Programtabell Tvättfunktioner

Tvättmedel och tvättgods, 8

Tvättmedelsfack Förbered tvättgodset Speciella program Balanseringssystem för lasten

Råd och föreskrifter, 9

Säkerhet i allmänhet Kassering Manuell öppning av lucka

Underhåll och skötsel, 10

Avstängning av vatten och el Rengöring av tvättmaskinen Rengöring av tvättmedelslådan Skötsel av luckan och trumman Rengöring av pumpen Kontrollera vatteninloppsslangen

Fel och åtgärder, 11 Service, 12

Page 2

Installation

! Det är viktigt att förvara denna bruksanvisning så att

den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar.

Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Uppackning och nivellering

Uppackning

1. Ta ur tvättmaskinen ur förpackningen.

2. Kontrollera att tvättmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

3. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avståndsbricka, som sitter på bakstycket (se figur).

En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvättmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslangens ände och skruva fast den på en kallvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

2. Anslut inloppsslangen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

4. Stäng igen hålen med de medföljande plastpluggarna.

5. Spar alla delar: Om tvättmaskinen måste flyttas ska de monteras tillbaka.

! Emballagematerialet ska inte användas som

leksaker för barn.

Nivellering

1. Installera tvättmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

2. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

3. Se till att slangen inte har några veck eller är hopklämd.

! Kranens vattentryck måste befinna sig inom de

värden som finns i tabellen över Tekniska Data (se sidan intill).

! Om längden på inloppsslangen inte är tillräcklig ska

du vända dig till fackhandeln eller en auktoriserad tekniker.

Använd aldrig begagnade slangar.

!! !!

Använd slangarna som följer med maskinen.

Page 3

Anslutning av avloppsslang

65 - 100 cm

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet,

! Använd inte skarvsladdar eller grenuttag.

! Kabeln ska inte böjas eller klämmas. ! Driftsladden får endast bytas ut av behöriga

tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

! Vi avråder från att använda förlängningsslangar; om

det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med

gällande standard.

• Uttaget klarar maskinens maxeffekt som anges i

tabellen över Tekniska Data (se intill).

• Spänningstillförseln befinner sig inom de värden som

anges i tabellen över Tekniska Data (se intill).

• Uttaget passar ihop med tvättmaskinens

stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.

! Tvättmaskinen får inte installeras utomhus, inte ens

om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

! När tvättmaskinen har installerats ska strömuttaget

vara lättåtkomligt.

Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet

Tekniska data

Modell

Mått

Kapacitet

Elanslutningar

Va ttenanslutningar

Centrifugeringshastighet

Tvättprov har utförts i enlighet med sta ndard 2010/1061

ECO8 D 1 6 9

bredd 59,5 cm höjd 85 cm djup 60 cm

från 1 till 8 kg

se märks kylt en med t ekn is ka egens kaper s o m si tt er på mas ki n en

Max. tryck 1 MPa (10 bar) min. tryck 0,05 MPa (0,5 bar) tru mmans kapaci tet 62 li ter

upp till 1600 varv/min

program (90°); temperatur 60°C och 4 0°C (t ryck kn appen TEMPERATUR).

Denna utrustning är i enlighet med följande EU-direktiv:

- 2004/108/CE (elektromagnetisk kompatibilitet)

- 2002/96/CE

- 2006/95/CE (lågspänning)

Page 4

Beskrivning av tvättmaskinen

Kontrollpanel

Tvättmedelsfack

TILL/FRÅN

Knapp

Knappar för

PROGRAMVAL

MINNE

Knapp

Knapp för

SENARELAGD ST AR T

KNAPPLÅS

DISPLAY

FUNKTIONSKNAPP AR

CENTRIFUGERINGSKNAPP

Knapp me d kontrollampa

START/ PAUS

TEMPERATURKNAPP

Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se “Tvättmedel och tvättgods”).

TILL/FRÅN knapp sätta på eller stänga av maskinen. Kontrollampan START/PAUS som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen.

Knappar för PROGRAMVAL: för att ställa in önskat program (se "Programtabell").

MINNE knapp: håll ned knappen för att spara ett program och önskade inställningar. För att hämta ett tidigare sparat program, tryck på knappen MINNE.

FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa.

CENTRIFUGERINGSKNAPP

knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen.

TEMPERATURKNAPP

att sänka temperaturen: Värdet visas på displayen.

: tryck kort på knappen för att

: Tryck på denna

: tryck på denna knapp för

KNAPPLÅS

sekunder för att aktivera blockeringen av kontrollpanelen. Tänd symbol kontrollpanelen är blockerad. På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen.

Knapp för SENARELAGD START denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen.

Knapp med kontrollampa START/PAUS: När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på TILL/FRÅN-knappen och vänta tills maskinen startar på nytt.

: tryck ned knappen i cirka 2

indikerar att

: tryck på

inte

Page 5

Display

Displayen är användbar när maskinen programmeras och ger mycket information.

På de två övre raderna A förlopp.

och B visas valt tvättprogram, pågående tvättfas och all information om programmets

På raden C visas återstående tid för pågående tvättcykel och om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas.

På raden D visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om ingen centrifugering kan köras för programmet är raden släckt.

På raden E visa max. temperatur för maskinen, baserat på inställt program. Om temperaturen inte kan ställas in för programmet är raden släckt.

Kontrollamporna F varierar beroende på funktion och tänds när vald funktion kan användas för inställt program.

Symbol för låst lucka Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvika skador är det nödvändigt att symbolen slocknar innan luckan öppnas. OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUS.

! När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja

språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z. Om du vill ändra språk: Stäng av maskinen, tryck ned knapparna samtidigt som markeras i figuren med L tills det hörs en ljudsignal, starta om maskinen och menyn för val av språk visas.

Page 6

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen och på displayen visas texten VÄLKOMMEN. Kontrollampan START/PAUS blinkar långsamt grönt.

2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten. Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.

3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket och häll i tvättmedlet i de därtill avsedda facken, som beskrivs i "Tvättmedel och

tvättgods".

4. STÄNG LUCKAN.

5. VÄLJA PROGRAM. Tryck på en av knapparna för PROGRAMVAL för att välja önskat program. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.

6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck på därtill avsedda knappar:

! Om vald funktion inte är kompatibelt med ett

tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

! Rekommenderad last och/eller programmets

tidslängd kan variera för de olika funktionerna.

7. STARTA PROGRAMMET. Tryck på knappen START/PAUS. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÅST LUCKA på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUS (kontrollampan START/PAUS blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUS. För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUS. Om symbolen LÅST LUCKA öppnas. Tryck åter på knappen START/PAUS för att återstarta programmet från den punkt där det har avbrutits.

visas). Under tvättningen visas namnet

inte visas kan luckan

Ändra temperaturen och/eller centrifugeringen. Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen ned till kallt vatten "OFF". Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av "OFF". Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.

Inställning av en senarelagd start.

För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen senarelagda starten, tryck på knappen tills texten OFF visas på displayen.

Ändra programmets

inställningar.

• Tryck på denna knapp för att aktivera

funktionen. Knappens kontrollampa tänds.

• Tryck åter på knappen för att koppla från

funktionen och respektive kontrollampa släcks.

för att stegvis minska temperaturen

på displayen. För att ta bort den

! Om den funktion som valts inte är förenlig med

det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.

8. PROGRAMMETS SLUT. Texten "PROGRAMSLUT" visas på displayen. När symbolen LUCKLÅS öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen.

inte visas kan luckan

! Om du vill stänga av ett tvättprogram som redan

har startats, tryck länge på knappen avbryts och maskinen stängs av.

. Programmet

Page 7

Program och funktioner

Programtabell

Max. last

(kg)

Nor-

Eco

mal

88 88

88 43 43 43

1,5 -

4 -

2 2 -

Progr am-

mets

längd

Det går att kontrollera tvättprogrammets

tidslängd på displayen.

Besk rivning a v p rogra m m e t

Program

Dagliga p rogram

Bom ull (1 -2): extremt smu tsig vittvätt. Bom u ll: m yck et s m u t s ig tå lig v it- oc h k u lö rt vät t. Bom ull (3 ): mycket smutsig ö mtålig vit- och kulörtvätt. Syntet

(1° nedtryckningen) : mycke t s m u t s ig tå lig ku lö rt vät t.

Syntet (4) Syntet

Snabbtvätt 30°C

plag g (ej läm p ligt fö r ylle, s ilk e o ch plag g s o m s ka h andtvät t as ).

Up pfrashning 15 m in

smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).

Specialprogram/ Minne

Babycykel: öm t ålig m yck e t s m u t s ig kulörtv ät t Minne: gör att man kan lagra vilken typ av tvättcykel som h elst

Silk e /Gard in e r : för plagg av silke, viskos och u n derkläder. Ylle: för ylle, kashm ir o.s.v.

Partiella pro g ram

Cen trifu g erin g (1° nedtryckningen). - 1600 ---8- Cen trifug erin g Ö m tåligt Sköljning Utpumpning

Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts.

För alla TFör alla T

För alla T

För alla TFör alla T

1) Tvättprov har utförts i enlighet med standard 2010/1061: Ställ in 1) Tvättprov har utförts i enlighet med standard 2010/1061: Ställ in

1) Tvättprov har utförts i enlighet med standard 2010/1061: Ställ in

1) Tvättprov har utförts i enlighet med standard 2010/1061: Ställ in 1) Tvättprov har utförts i enlighet med standard 2010/1061: Ställ in 40°C 40°C

40°C

40°C 40°C

2) Långt bomullsprogram: Ställ in 2) Långt bomullsprogram: Ställ in

2) Långt bomullsprogram: Ställ in

2) Långt bomullsprogram: Ställ in 2) Långt bomullsprogram: Ställ in

3) Kort bomullsprogram: Ställ in 3) Kort bomullsprogram: Ställ in

3) Kort bomullsprogram: Ställ in

3) Kort bomullsprogram: Ställ in 3) Kort bomullsprogram: Ställ in

4) Långt Syntet: Ställ in 4) Långt Syntet: Ställ in

4) Långt Syntet: Ställ in

4) Långt Syntet: Ställ in 4) Långt Syntet: Ställ in

(1° nedtryckningen) : mycket smu ts ig tålig ku lörtvätt.

(2° nedtryckningen) : lättsm uts ad tålig kulörtvätt.

est Institutes:est Institutes:

est Institutes:

est Institutes:est Institutes:

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

(1° nedtryckningen) : för att snabbt fräscha u p p lätt sm u ts ade

(2° nedtryckningen) : för att s n abbt fräsch a u pp lätt

(2° nedtryckningen). - 800 ---4-

(1° nedtryckningen). - 1600

(2° nedtryckningen). - 0 ---8-

(90°C) programmet; temperatur 40°C (90°C) programmet; temperatur 40°C

(90°C) programmet; temperatur 40°C

(90°C) programmet; temperatur 40°C (90°C) programmet; temperatur 40°C

(40°C) programmet. (40°C) programmet.

(40°C) programmet.

(40°C) programmet. (40°C) programmet.

programmet programmet

programmet

programmet programmet

(1° nedtryckningen)(1° nedtryckningen)

(1° nedtryckningen)

(1° nedtryckningen)(1° nedtryckningen)

; temperatur 40°C ; temperatur 40°C

; temperatur 40°C

; temperatur 40°C ; temperatur 40°C

Max.

temp.

(°C)

90° 1600 60° 1600 40° 1600 60° 800 40° 800 40° 800

30° 800 30° 800 -

40° 800

30° 0 40° 800 -

(90°C) programmet; med en temperatur på 60°C och temperatur (90°C) programmet; med en temperatur på 60°C och temperatur

(90°C) programmet; med en temperatur på 60°C och temperatur

(90°C) programmet; med en temperatur på 60°C och temperatur (90°C) programmet; med en temperatur på 60°C och temperatur

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

Max.

hastighet

(varv/m in)

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).

(tryck knappen TEMPERATUR).(tryck knappen TEMPERATUR).

Tvättmedel

Blek

medel

zzz

Skölj

Tvätt

medel

Tvättfunktioner

Antifläck



0$;



"Sköljning" ställas in och funktionen "Antifläck" aktiveras. Om du vill bleka under tvättcykeln ska du fylla på tvättmedel och tillsatser, ställa in önskat program och aktivera funktionen "Antifläck".

! Denna funktion kan inte aktiveras för programmen

, , , och “Utpumpning”.

Extra Sköljning

Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud.

! Detta tillval kan inte aktiveras för programmen ,

och “Utpumpning”.

Lättstruket

Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. I slutet av tvättprogrammet roterar tvättmaskinens trumma långsamt.

Denna funktion är användbar för att ta bort de mest envisa fläckar. Sätt i det bifogade tilläggsfacket 3. Var noga när du häller i blekmedel så att du inte överstiger markeringen för "max" som anges på mittappen (se figur). För att endast bleka ska blekmedel fyllas på i tilläggsfacket 3 och programmet

Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUS blinkar (orange) och texten "PROGRAMSLUT" visas på displayen. För att avsluta programmet, tryck på knappen START/PAUS eller knappen LÄTTSTRUKET. För programmet Silke avslutar maskinen programmet med tvätten i blöt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUS blinkar (orange) och texten "SKÖLJSTOPP" visas på displayen. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUS eller knappen LÄTTSTRUKET.

Denna funktion kan inte aktiveras för programmen

, , , och “Utpumpning”.

Snabb

För att minska tvättiden och samtidigt spara vatten och energi.

! Detta tillval kan inte aktiveras för programmen , ,

, , , .

Eco Wash

Funktionen Eco Wash bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp - en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel.

! Detta tillval kan inte aktiveras för programmen

“Uppfrashning 15 min”,

, , , , .

Page 8

Tvättmedel och tvättgods

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

! Använd inte tvättmedel avsett för handtvätt

eftersom dessa bildar för mycket lödder.

Dra ut tvättmedelsfacket



0$;



Fack 1: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

Fack 2: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

Tilläggsfack 3: Blekmedel



och fyll på tvättmedel och tillsatser enligt följande.

Förbered tvätten

• Dela upp tvätten beroende på:

- Typ av material/symbolen på etiketten.

- Färgerna: Separera färgade plagg från vita.

• Töm fickorna och kontrollera knapparna.

• Överskrid inte de angivna värdena, som avser vikten för torr tvätt: Tåliga material: max. 8 kg Syntetmaterial: max. 4 kg Ömtåliga material: max. 2 kg Ylle: max. 2 kg Silke: max. 2 kg

Hur mycket väger tvätten?

1 lakan 400-500 g 1 örngott 150-200 g 1 bordsduk 400-500 g 1 morgonrock 900-1200 g 1 handduk 150-250 g

Speciella program

Snabbtvätt 30°C: har utarbetats för att tvätta lätt

smutsade plagg på kort tid: Programmet tar bara 30 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 3 kg. Uppfrashning 15 min: har utarbetats för att tvätta lätt smutsade plagg på kort tid: Programmet tar bara 15 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 1,5 kg. Babycykel: program som tvättar bort typiskt babysmuts samt garanterar att tvättmedlet försvinner från tvätten, för att förhindra att allergier uppstår på barnens känsliga hud. Programmet för att minska bakteriemängden genom att använda en större mängd vatten och optimera effekten från specifika hygieniserande tillsatser som används tillsammans med tvättmedlet. Programmet avslutas med att trumman roterar långsam för att undvika att veck bildas. Tryck på knappen ST ART/P AUS för att stänga av pr ogrammet. Silke: Använd därtill avsett program för att tvätta alla typer av silkesplagg. Det rekommenderas att använda ett särskilt tvättmedel för ömtåliga plagg.

Gardiner:

eller en nätpåse. Använd programmet Ylle: är den enda tvättmaskinen som har erhållit den prestigefyllda Woolmark Platinum Care-märkning (M.0508) av The Woolmark Company. Denna märkning garanterar att alla plagg av ylle, även de som är märkta med “endast handtvätt” tvättas i maskinen. Med programmet kan du vara fullständigt trygg med att tvättmaskinen tvättar alla ylleplagg (max. 2 kg) i tvättmaskinen med garanterat utmärkt resultat.

vik ihop dem och lägg dem i ett örngott

på 30 °C) går det att

har utarbetats

kan

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.

Page 9

Säkerhetsföreskrifter



och råd

! Tvättmaskinen har utarbetats och tillverkats i

överensstämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Apparaten ska inte användas av personer eller barn med psykiska eller fysiska handikapp, eller som saknar erfarenhet och lämpliga kunskaper. Undantag kan göras om apparaten används under översikt av en person som ansvarar för deras säkerhet eller som ger nödvändiga anvisningar angående dess användning. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med apparaten.

• Denna utrustning har tillverkats för att endast användas i hemmet.

• Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter.

• Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.

• Öppna inte tvättmedelsfacket när maskinen är igång.

• Rör inte avloppsvattnet eftersom det kan bli vara mycket varmt.

• Öppna aldrig luckan med våld: säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.

• I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer.

• Kontrollera alltid att inga barn närmar sig maskinen då den är igång.

• Under tvättcykeln blir luckan varm.

• Om tvättmaskinen måste flyttas ska detta ske med försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung.

• Innan du lägger in tvätten ska du kontrollera att trumman är tom.

Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Manuell öppning av lucka

Om det inte går att öppna luckan på grund av strömavbrott och du vill ta ut tvätten för att hänga den, gör på följande sätt:

1. Dra ut stickkontakten ur strömuttaget

2. Kontrollera att vattennivån i maskinen är lägre än lucköppningen. Töm i annat fall ut vattnet genom avloppsslangen i en hink, se figuren.

3. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur)

Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.

• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa.

4. Dra fliken som indikeras i figuren utåt tills dragstången av plast lossnar från spärren. Dra sedan dragstången nedåt tills ett “klick” hörs, som betyder att luckan har lossats.

5. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Page 10

Underhåll och skötsel

Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. På så sätt begränsas slitaget av tvättmaskinens vattensystem och risken för läckage undviks.

• Ta ur kontakten ur uttaget när du gör rent tvättmaskinen och under underhållsingreppen.

Rengöring av tvättmaskinen

De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.

Rengöring av tvättmedelslådan



Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta.



Rengöring av pumpen

Tvättmaskinen är försedd med en självrengörande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.

! Försäkra dig om att tvättcykeln är avslutad och ta

ur kontakten.

För att komma åt förkammaren:

1. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

2. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut.

Skötsel av luckan och trumman

• Lämna alltid luckan på glänt för att hindra att dålig lukt bildas.

3. Gör rent insidan noggrant.

4. Skruva tillbaka locket.

5. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

Använd aldrig begagnade slangar.

Page 11

Fel och åtgärder

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Tvättmaskinen går inte att sätta på.

Tvättcykeln startar inte.

Tvättmaskinen tar inte in vatten (på displayen visas texten "VINGET VATTEN, KONTROLLERA TILLFÖRSEL").

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

Möjliga orsaker/Åtgärd:

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

• Det saknas ström i bostaden.

• Luckan är inte ordentligt stängd.

• Knappen ON/OFF har inte tryckts in.

• Knappen START/PAUS har inte tryckts in.

• Vattenkranen är inte öppen.

• En senare starttid har ställts in (se “Hur ett tvättprogram startas”).

• Vatteninloppsslangen är inte ansluten till kranen.

• Slangen är böjd.

• Vattenkranen är inte öppen.

• Det saknas vatten i bostaden.

• Vattentrycket är inte tillräckligt.

• Knappen START/PAUS har inte tryckts in.

• Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se “Installation”).

• Avloppsslangens ände är nedsänkt i vatten (se “Installation”).

• Väggutloppet har inget luftutsläpp.

Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

Tvättmaskinen tömmer inte eller centrifugerar inte.

Tvättmaskinen vibrerar mycket under centrifugeringen.

Tvättmaskinen läcker vatten.

Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-..).

De bildas för mycket lödder.

• Programmet saknar tömning: Med vissa program måste tömningen startas manuellt (se “Program och funktioner”).

• Funktionen LÄTTSTRUKET är aktiv: Tryck på knappen START/PAUS för att fullfölja programmet (“Program och funktioner”).

• Avloppslangen är böjd (se ”Installation”).

• Avloppsledningen är tilltäppt.

• Trumman har inte lossats ordentligt vid installationen (se “Installation”).

• Tvättmaskinen står inte plant (se “Installation”).

• Tvättmaskinen är inträngd mellan möbler och väggar (se “Installation”).

• Vatteninloppsslangen är inte ordentligt åtskruvad (se “Installation”).

• Tvättmedelsfacket är igensatt (för rengöring se “Underhåll och skötsel”).

• Avloppslangen är inte ordentligt fastsatt (se “Installation”).

• Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen. Om felet kvarstår, ring teknisk assistans.

• Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten “för tvättmaskin”, “för hand och i maskin”, eller liknande).

• För stor mängd tvättmedel har doserats.

Page 12

Service

Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se “Fel och åtgärder”).

• Starta programmet igen för att kontrollera om problemet är löst.

• Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garantisedeln.

! Anlita aldrig obehöriga tekniker.

Uppge:

• Typ av fel;

• Maskinmodell (Mod.);

• Serienummer (S/N).

Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats.

Page 13

Käyttöohjeet

PESUKONE

Suomi

ECO8D 169

Yhteenveto

Asennus, 14-15

Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot

Pyykinpesukoneen kuvaus, 16-17

Ohjauspaneeli Näyttö

Ohjeet pesujakson toteuttamiseen, 18 Ohjelmat ja toiminnot, 19

Ohjelmataulukko Pesutoiminnot

Pesuaineet ja pyykit, 20

Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Lastin tasapainottamisjärjestelmä

Varotoimet ja neuvot, 21

Yleinen turvallisuus Hävittäminen Luukkuoven manuaalinen avaaminen

Huolto ja hoito, 22

Veden ja sähkövirran pois sulkeminen Pyykinpesukoneen puhdistaminen Pesuainelokerikon puhdistaminen Luukun ja rummun hoito Pumpun puhdistaminen Veden syöttöletkun tarkistaminen

Häiriöt ja korjaustoimet, 23 Huoltoapu, 24

Page 14

Asennus

sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin.

Lue ohjeet huolellisesti: niissä on tärkeitä tietoja

asennuksesta, käytöstä ja turvallisuudesta.

Pakkauksen purkaminen ja vaaitus

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.

2. Tarkista, että pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

3. Poista 4 kuljetuksen suojaruuvia sekä tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa (katso kuvaa).

! On tärkeää säilyttää huolella tämä ohjekirjanen, jotta

Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja sen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden syöttöletkun liittäminen

1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuaukossa on ¾” putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

2. Liitä syöttöletku pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuvaa).

4. Sulje reiät toimitetuilla muovitapeilla.

5. Säilytä kaikki osat: mikäli pyykinpesukonetta tulee kuljettaa, ne tulee asentaa takaisin.

! Pakkaukset eivät ole lasten leluja.

Vaaitus

1. Asenna pyykinpesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin.

2. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

3. Ole varovainen, että letku ei taitu tai joudu puristuksiin.

! Hanan vedenpaineen tulee olla niiden arvojen

mukainen, jotka esitetään Teknisten tietojen taulukossa (katso viereistä sivua).

! Jos syöttöletkun pituus ei ole riittävä, käänny

erikoisliikkeen tai valtuutetun teknikon puoleen.

Älä käytä koskaan käytettyjä letkuja.

!! !!

Käytä letkuja, jotka on toimitettu koneen mukana.

Page 15

Veden poistoletkun liittäminen

Poistoletkua ei saa koskaan asentaa suoraan lattiakaivoon, vaan se on asennettava kuvan mukaisesti siten, että

65 - 100 cm

poistoletkun pää on 65-100 cm korkeudella tasosta jolle kone on asennettu. Varo taivuttamasta poistoletkua

niin että se litistyy!

! Älä käytä jatkojohtoja ja liitinkappaleita.

! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin. ! Syöttöjohdon vaihto tulee antaa tehtäväksi

ainoastaan valtuutetuille teknikoille.

Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain hanaan (katso kuvaa). Poistoletkun vapaan pään ei tule jäädä upoksiin veteen.

! Ei suositella käyttämään jatkoletkuja; jos jatkoletkun

käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkeintaan 150 cm pitkä.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;

Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma

Tekn is et tiedot

Malli

Mitat

ECO8 D 1 6 9

leveys cm 59,5 korkeu s cm 85 syvyys cm 60

• pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);

• syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen);

• pistorasia ja pesukoneen pistoke ovat yhteensopivat. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.

! Pesukonetta ei saa asentaa ulos edes silloin, kun

asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

! Pesukoneen asentamisen jälkeenkin pistorasian

tulee olla helposti saavutettavissa.

Täyttömäärä

Sähköliitännät

Vesiliitännät

Linkousnopeus

Testio hj e l mat normin 2010/1061 mukaisesti

1 - 8 kg

kats o ko n eess a o levaa tek n is ten tiet ojen ti eto laat taa

maks. Vedenp ain e 1 MPa (1 0 b ar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 62 litraa

1600 kierr./min saakka

Ohjelma (90°C); lämpötila 60°C ja 40°C (Paina painike LÄMPÖTILALLE).

Tämä kodi nk on e o n seu raavi en Euroopan yhteisön direktiivien vaatimusten mukainen:

- 2004/108/EY (Sähkömagneettinen yhteensopivuus)

- 2002/96/EY

- 2006/95/EY (Pienjännite)

Page 16

Pyykinpesukoneen kuvaus

Ohjauspaneeli

KÄYNNISTYS/

Pesuainelokerikko

Painike

SAMMUTUS

Painikkeet

OHJELMIEN

VALITSIMELLE

Painike

MUISTI

Painike

VIIVÄSTETYLLE KÄYNNISTYKSELLE

Painike

PAINIKKEIDEN LUKITUKSELLE

Näyttö

Painikkeet

TOIMINNOILLE

Painike

LINKOUKSELLE

Merkkivalollinen painike

START/ TAUKO

Painike

LÄMPÖTILALLE

Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämiseksi (katso “Pesuaineet ja pyykit”).

Painike KÄYNNISTYS/SAMMUTUS lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/TAUKO, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 2 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun.

Painikkeet OHJELMIEN VALITSIMELLE: halutun ohjelman asettamiseksi (katso "Ohjelmataulukko").

Painike MUISTI: pidä painiketta painettuna tallentaaksesi muistiin eniten käyttämäsi jakso ja lisätoiminnot. Aiemmin tallennetun jakson kutsumiseksi paina painiketta MUISTI.

Painikkeet TOIMINNOILLE: paina painiketta halutun toiminnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo.

Painike LINKOUKSELLE sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä.

Painike LÄMPÖTILALLE vähentämiseksi: arvo osoitetaan näytöllä.

: paina vähentääksesi tai

: paina lämpötilan

: paina

Painike PAINIKKEIDEN LUKITUKSELLE ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Palava tunnus osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia.

Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä.

Merkkivalollinen painike START/TAUKO: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta KÄYNNISTYS/SAMMUTUS ja odota, että kone kytkeytyy uudelleen päälle.

ei ole pala, voidaan avata

Page 17

Näyttö

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja.

Kahdella ylemmällä merkkijonolla A ja B osoitetaan valittu pesuohjelma, meneillään oleva pesuvaihe ja kaikki tiedot, jotka liittyvät ohjelman etenemistilaan.

Merkkijonolla C osoitetaan jäännösaika meneillään olevan pesujakson loppuun ja, mikäli on asetettu VIIVÄSTETTY KÄYNNISTYS, puuttuva aika valitun ohjelman käynnistymiseen.

Merkkijonolla D osoitetaan linkousnopeuden enimmäisarvo, jonka kone voi suorittaa asetetun ohjelman mukaisesti; jos ohjelma ei sisällä linkousta, merkkijono pysyy sammuneena.

Merkkijonolla E osoitetaan lämpötilan enimmäisarvo, joka voidaan valita asetetun ohjelman mukaisesti; jos ohjelma ei sisällä lämpötilan asetusta, merkkijono pysyy sammuneena.

Merkkivalot F vastaavat toimintoja ja ne syttyvät, kun valittu toiminto on yhteensopiva asetetun ohjelman kanssa.

Tunnus Luukku lukossa Palava tunnus osoittaa, että luukku on lukossa vahingonomaisten avaamisien estämiseksi. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku. HUOM.: jos on päällä toiminto VIIVÄSTETTY KÄYNNISTYS, luukkua ei voida avata, sen avaamiseksi laita kone taukotilaan painaen painiketta START/TAUKO.

! Ensimmäisen käynnistyksen yhteydessä pyydetään valitsemaan kieli ja näyttö siirtyy automaattisesti kielen valinnan

valikkoon. Kielen valitsemiseksi paina painikkeita X ja Y, valinnan vahvistamiseksi paina painiketta Z. Jos haluat vaihtaa käytettävän kielen, sammuta kone ja sen jälkeen paina samanaikaisesti viitekuvassa L osoitettuja painikkeita, kunnes kuulet äänimerkin. Käynnistä kone uudelleen ja kielen valintavalikko tulee näkyviin.

Page 18

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta , näytölle ilmestyy teksti TERVETULOA; merkkivalo START/TAUKO vilkkuu hitaasti vihreänä.

2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.

3. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa "Pesuaineet ja

pyykit".

4. SULJE LUUKKU.

5. OHJELMAN VALINTA. Paina yhtä OHJELMIEN VALITSIMELLE painiketta halutun ohjelman valitsemiseksi; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele asianmukaisia painikkeita:

Lämpötilan ja/tai linkousnopeuden muuttaminen. Kone valitsee automaattisesti valitun ohjelman mukaisen korkeimman mahdollisen lämpötilan sekä linkousnopeuden ja niitä ei ole mahdollista nostaa. Painettaessa painiketta kunnes saavutetaan kylmäpesu "OFF". Painettaessa painiketta linkousnopeutta aina siihen saakka, että linkous on pois suljettu "OFF". Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot.

vähennetään asteittain lämpötilaa,

vähennetään asteittain

! Jos valittu lisätoiminto ei sovi yhteen toisen

aiemmin asetetun toiminnon kanssa, ensimmäistä valittua toimintoa vastaava merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn lisätoiminnon merkkivalo syttyy.

! Toiminnot voivat vaihdella suositellun

täyttömäärän ja/tai jakson keston mukaan.

7. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta START/TAUKO. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA näytölle ilmestyy käynnissä olevan vaiheen nimi. Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/TAUKO (merkkivalo START/ TAUKO vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/ TAUKO. Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/TAUKO; jos tunnus LUUKKU LUKOSSA mahdollista avata luukku. Paina uudelleen painiketta START/TAUKO ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

8. OHJELMAN LOPPU. Se osoitetaan näytölle ilmestyvällä kirjoituksella "OHJ. LOPPU", kun tunnus LUUKKU LUKOSSA avata luukku. Avaa luukku, poista pyykit ja sammuta kone.

palaa). Pesun aikana

on sammuksissa, on

sammuu, voidaan

! Jos halutaan peruuttaa jo käynnistetty jakso, paina

pitkään painiketta sammuu.

. Jakso keskeytetään ja kone

Viivästetyn käynnistyksen asettaminen.

Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun kyseinen lisätoiminto on päällä, näytölle ilmestyy tunnus Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti OFF.

Jakson ominaisuuksien

muuttaminen.

• Paina painiketta toiminnon kytkemiseksi päälle; painiketta vastaava merkkivalo syttyy.

• Paina uudelleen painiketta toiminnon kytkemiseksi pois päältä; merkkivalo sammuu.

! Jos valittu toiminto ei sovi yhteen asetetun

ohjelman kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle.

Page 19

Ohjelmat ja toiminnot

Ohjelmataulukko

Eni mmäistäyttö

(kg)

Normaali Eco

88 88

88 43 43 43

1,5 -

22-

Jakson

kesto

Ohjelm an k uva us

Ohjelmat

Päivittäiset ohjelmat

Puuvilla (1-2): valko is e t e ritt äin likais et. Puuvilla: erittäin likain e n kest ä vä kirjo- ja valkopyykki. P u uvill a (3): erittäin likainen herkkä kirjo- ja valkopyykki. Synteettiset Synteettiset (4) (Painikkeen 1. painallu s): erittäin likainen kestävä kirjopyykki. Synteettiset (Painikkeen 2. pain allus): h ieman likainen k est ävä kirjopyykki.

Pikapesu 30'

raikas t am is een (e i so vi villa lle, sil kille tai k äs in pe s täville tu o t teille ).

Raikastus 15min

raikas ta m is e en (ei sovi villalle, s ilkille t a i kä s in pestäville t uotteille) .

Erityisohjelmat / Muisti

Vauvaohjelma: herkkä erittäin likainen kirjopyykki. Muisti: mahdollistaa minkä tahansa pesytyypin muistiin laittamisen

Silkki/Verhot: silkki- ja visk oo s ituotteet, alu s vaatt eet. Villa: villa -, cas h m ere tu o t tee t, jn e.

Osittaiset ohjelm at

Linkous (Painikkeen 1. painallu s ). - 1600 -- - 8Hellä linkou s Huuhtelu (Painikkeen 1. painallus). - 1600 Pump. Ulos (Painikkeen 2 . painallu s ). - 0 -- - 8-

Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.

Kaikille testauslaitoksille:

1) Testiohjelma standardin 2010/1061 mukaisesti: aseta ohjelma (90°C); ja lämpötilaksi 60°C ja 40°C (Paina painike LÄMPÖTILALLE).

2) Pitkä puuvillaohjelma: aseta ohjelma (90°C); ja lämpötilaksi 40°C (Paina painike LÄMPÖTILALLE).

3) Lyhyt puuvillaohjelma: aseta ohjelma (40°C).

4) Pitkä synteettiset: aseta ohjelma (Painikkeen 1. painallus); ja lämpötilaksi 40°C (Paina painike LÄMPÖTILALLE).

(Pain ikke en 1 . p ai n a llu s): erittä in lik ain en k es t ävä k irjo pyyk ki.

(Painikkeen 1 . pain allu s ): vähän likaisten pyykkien nopeaan

(Painikkeen 2. painallus ): vähän likais ten pyykkien no p eaan

(Painikkeen 2 . pain allus). - 800 -- - 4-

Enimmäi-

släm p ötila

(°C)

90° 1600 60° 1600 40° 1600 60° 800 40° 800 40° 800

30° 800 30° 800 -

40° 800

30° 0 40° 800 -

Enimmäis-

nopeus

kierrosta/min.

Pesuaineet

Valkaisuaine

zz z

Huuhtelu-

Pesu

aine

Ohjelmien kestoa voidaan seurata näytöltä.

Pesutoiminnot

Tahranpoisto

Tämä toiminto on hyödyllinen



0$;



3, aseta ohjelma "Huuhtelu" ja käynnistä toiminto "Tahranpoisto". Valkaistaksesi pesun aikana laita pesuaine ja lisäaineet, aseta haluttu ohjelma ja kytke päälle toiminto "Tahranpoisto".

! Sitä ei voida käyttää ohjelmien , , , ja “Pump. Ulos”.

Ylimääräinen huuhtelu

Valittaessa tämä lisätoiminto lisätään huuhtelun tehokkuutta ja varmistetaan pesuaineen paras mahdollinen poistaminen. Tämä on tärkeää erityisesti herkkäihoisille.

! Toimintoa ei voida käyttää ohjelmien , ja “Pump. Ulos”.

Helppo silittää

Valittaessa tämä lisätoiminto, pesua ja linkousta muutetaan siten, että vähennetään ryppyjen muodostumista. Jakson lopuksi pyykinpesukone suorittaa rummun hitaita

vaikeimpien tahrojen poistamiseksi. Aseta toimitettu lisäkaukalo 3 kaukaloon. Annosteltaessa valkaisuainetta älä ylitä tasoa "max", joka näkyy keskitapissa (katso kuvaa). Ainoastaan valkaisun suorittamiseksi kaada valkaisuainetta lisäkaukaloon

kiertoliikkeitä, lisätoiminnon HELPPO SILITTÄÄ merkkivalo sekä START/TAUKO -merkkivalo vilkkuvat (oranssina) ja kirjoitus "OHJ. LOPPU" ilmestyy näytölle. Jakson lopettamiseksi tulee painaa painiketta START/TAUKO tai painiketta HELPPO SILITTÄÄ. Ohjelmassa "Silkki" kone jättää pyykit veteen jakson päättyessä, toiminnon HELPPO SILITTÄÄ merkkivalo ja ST ART/T AUKO -merkkivalo vilkkuvat (oranssina) ja kirjoitus "HUUHT . PITO" ilmestyy näytölle. Jotta voidaan tyhjentää vesi ja poistaa pyykit tulee painaa painiketta START/TAUKO tai painiketta HELPPO SILITTÄÄ.

Toimintoa ei voida kytkeä päälle ohjelmien , , ,

ja “Pump. Ulos”.

Pikapesu

Pesun keston lyhentämiseksi ja samalla voidaan säästää vettä ja energiaa.

! Lisätoimintoa ei voida käyttää ohjelmien , , ,

, , .

Eco Wash

Toiminnon Eco Wash avulla voidaan säästää energiaa, koska pyykinpesussa käytettävää vettä ei lämmitetä tämä on etu sekä ympäristölle että sähkölaskun maksajalle. Todellakin vahvistettu toiminta sekä veden kulutuksen optimointi takaavat parhaan mahdollisen tuloksen perusjakson samassa keskimääräisen ajassa. Parhaan pesutuloksen saavuttamiseksi suositellaan käyttämään nestemäistä pesuainetta.

! Sitä ei voida käyttää ohjelmien “Raikastus 15 min”,

, , , , .

Page 20

Pesuaineet ja pyykit

Pesuainelokerikko

Erityisohjelmat

Hyvä pesutulos riippuu myös pesuaineen oikeasta annostelusta: liioittelemalla pesuaineen käytössä ei paranneta pesutulosta vaan aiheutetaan pesukoneen sisäosien karstautumista ja saastutetaan ympäristöä.

! Älä käytä käsinpesuun tarkoitettuja pesuaineita

niiden liiallisen vaahtoutumisen vuoksi.

Vedä ulos



0$;



kaukalo 1: Pesuaine varsinaista pesua varten (jauheena tai nesteenä)

Nestemäinen pesuaine tulee kaataa juuri ennen käynnistystä.

kaukalo 2: Lisäaineet (huuhteluaine, jne.)

Huuhteluaine ei saa tulla ulos ritilästä.

lisäkaukalo 3: Valkaisuaine



pesuainelokerikko ja laita pesuaine tai lisäaine seuraavasti.

Pyykin valmistelu

• Jaottele pyykit seuraavasti:

- kangastyyppi / merkki tuoteselosteessa.

- värit: erottele värilliset vaatteet valkoisista.

• Tyhjennä taskut ja tarkista napit.

• Älä ylitä osoitettuja arvoja, jotka viittaavat kuivaan pyykkimäärään. Kestävät kuidut: enintään 8 kg Synteettiset kuidut: enintään 4 kg Herkät kuidut: enintään 2 kg Villa: enintään 2 kg Silkki: enintään 2 kg

Pikapesu 30': on suunniteltu hieman likaisten vaatteiden pesemiseksi nopeasti: se kestää ainoastaan 30 minuuttia mahdollistaen siten ajan ja energian säästön. Asettamalla ohjelma ( voidaan pestä yhdessä eri tyyppisiä kankaita (villaa ja silkkiä lukuun ottamatta) enimmäistäyttömäärän ollessa 3 kg. Raikastus 15min: on suunniteltu hieman likaisten vaatteiden pesemiseksi nopeasti: se kestää ainoastaan 15 minuuttia mahdollistaen siten ajan ja energian säästön. Asettamalla ohjelma ( voidaan pestä yhdessä eri tyyppisiä kankaita (villaa ja silkkiä lukuun ottamatta) enimmäistäyttömäärän ollessa 1,5 kg. Vauvaohjelma: ohjelma, joka kykenee poistamaan lasten vaatteille tyypillisen likaisuuden ja joka takaa pesuaineen huolellisen huuhtelun, jotta voidaan välttää allergiat lasten herkällä iholla. Jakso vähentämään bakteereja käyttämällä enemmän vettä ja optimoimalla erityisten pesuaineeseen lisättyjen hygienisoivien aineiden vaikutusta. Pesun lopuksi kone suorittaa hitaita rummun kiertoja, jotta vältetään ryppyjen muodostuminen; jakson lopettamiseksi paina näppäintä ST ART/T AUKO. Silkki: käytä kyseistä ohjelmaa kaikkien silkkivaatteiden pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden pesuun soveltuvaa pesuainetta.

Verhot:

verkkopussin sisälle. Käytä ohjelmaa Villa: on ainoa pyykinpesukone, jolla on arvokkaan The Woolmark Companyn myöntämä Woolmark Platinum Care (M.0508) tunnustus, joka vahvistaa pyykkikoneessa pesun kaikille villavaatteille, myös niille, joiden tuoteselosteessa on merkintä ”vain käsinpesuun ” täysin rauhassa kaikki villatuotteet (enint. 2 kg) saavuttaen parhaat tulokset.

taita verhot ja laita ne tyynynpäällisen tai

. Ohjelmalla voidaan siis pestä

, 30°C:ssa)

on suunniteltu

Lastin tasapainottamisjärjestelmä

Paljonko pyykit painavat?

1 lakana 400-500 gr. 1 tyynynpäällinen 150-200 gr. 1 pöytäliina 400-500 gr. 1 kylpytakki 900-1.200 gr. 1 pyyhe 150-250 gr.

Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.

Page 21

Varotoimet ja neuvot



! Pesukone on suunniteltu ja valmistettu kansainvälisiä

turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.

• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysinen, aistitoimintojen tai henkinen suorituskyky on alentunut tai joilla ei ole riittävää kokemusta tai tietoja laitteen käytöstä ellei heitä ohjaa ja opasta henkilö, joka on vastuussa heidän turvallisuudesta. Valvo lapsia, jotta he eivät leiki laitteen kanssa.

• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.

• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta.

• Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä.

• Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa.

• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.

• Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi.

• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.

• Pesun aikana luukku voi kuumentua.

• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.

• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

• Euroopan Direktiivi 2002/96/EY Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen.

Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Luukkuoven manuaalinen avaaminen

Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti:

1. poista pistoke pistorasiasta

2. tarkista, että veden taso koneen sisällä on alhaisempi kuin luukun suu; päinvastaisessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin kuten osoitettu kuvassa.

3. poista pesukoneen etupuolella oleva suojapaneeli ruuvimeisselin avulla (katso kuva)

4. kuvassa osoitettua kielekettä käyttäen vedä ulospäin, kunnes vapautetaan muovinen vetonipukka kiinnittimestä; sen jälkeen vedä sitä alaspäin ja samanaikaisesti avaa luukku.

5. asenna suojapaneeli paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Page 22

Huolto ja hoito

sulkeminen

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara.

• Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi.

Veden ja sähkövirran pois

Pumpun puhdistaminen

Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.

! Varmista, että pesujakso on päättynyt ja irrota

pistoke.

Pyykinpesukoneen puhdistaminen

Eteisen saavuttamiseksi: Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita.

1. poista pesukoneen etupuolella oleva suojapaneeli ruuvimeisselin avulla (katso kuvaa);

Pesuainelokerikon puhdistaminen



Irrota lokerikko nostaen sitä ja vetäen sitä ulospäin (katso kuvaa). Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti.



2. ruuvaa irti kansi kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä;

Luukun ja rummun hoito

• Jätä luukku aina hieman auki, jotta vältetään

pahan hajun muodostuminen.

3. puhdista huolellisesti sisäpuoli;

4. ruuvaa kansi takaisin paikalleen;

5. asenna suojapaneeli paikoilleen varmistaen ennen

sen työntämistä konetta kohden, että olet työntänyt

koukut asiaankuuluviin reikiin.

Veden syöttöletkun tarkistaminen

Tarkista syöttöletku vähintään kerran vuodessa. Jos

siinä on havaittavissa halkeamia tai säröjä, se tulee

vaihtaa: pesujen aikana kova paine voi aiheuttaa

yllättävän halkeamisen.

Älä käytä koskaan käytettyjä letkuja.

Page 23

Häiriöt ja korjaustoimet

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso “Huoltoapu”), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma.

Häiriöt:

Pesukone ei käynnisty.

Pesujakso ei aloita toimintaansa.

Pesukoneeseen ei tule vettä (Näytölle ilmestyy teksti "EI VETTÄ - TARK. HANA").

Pesukone täyttää ja poistaa vettä jatkuvasti.

Mahdolliset syyt / Ratkaisu:

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei muodostu kontaktia.

• Kodissa on sähkökatkos.

• Luukku ei ole kunnolla kiinni.

• Näppäintä KÄYNNISTYS/SAMMUTUS ei ole painettu.

• Näppäintä START/TAUKO ei ole painettu.

• Vesihana ei ole auki.

• On asetettu viivästys käynnistykseen (katso “Ohjeet pesujakson toteuttamiseen”).

• Veden syöttöletkua ei ole liitetty vesihanaan.

• Letku on taittunut.

• Vesihana ei ole auki.

• Kodista puuttuu vesi.

• Vedenpaine ei ole riittävä

• Painiketta START/TAUKO ei ole painettu.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso “Asennus”).

• Poistoletkun pää on veteen upotettuna (katso “Asennus”).

• Seinäviemärissä ei ole ilma-aukkoa. Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili.

Pesukone ei poista vettä tai linkoa.

Pesukone tärisee voimakkaasti linkouksen aikana.

Pesukoneesta vuotaa vettä.

Kone on lukkiutunut, näyttö vilkkuu ja osoittaa häiriökoodia (esim. F-01, F-..).

Vaahtoa muodostuu liikaa.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee käynnistää se manuaalisesti (katso ”Ohjelmat ja toiminnot”).

• On kytketty päälle lisätoiminto HELPPO SILITTÄÄ: ohjelman loppuun suorittamiseksi paina painiketta START/TAUKO (”Ohjelmat ja toiminnot”).

• Veden poistoletku on taittunut (katso ”Asennus”).

• Veden poistokanava on tukkeutunut.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso “Asennus”).

• Pesukone ei ole vaakatasossa (katso “Asennus”).

• Pesukone on tiukassa huonekalujen ja seinän välissä (katso “Asennus”).

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso “Asennus”).

• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso ”Huolto ja hoito”).

• Veden poistoletkua ei ole kiinnitetty kunnolla (katso ”Asennus”).

• Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen. Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesukoneille”, “pesukoneille tai käsinpesuun”, tai vastaava).

• Annostelu on ollut liiallinen.

Page 24

Huoltoapu

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso ”Häiriöt ja korjaustoimet”);

• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;

• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta.

! Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

• häiriön tyyppi;

• koneen malli (Mod.);

• sarjanumero (S/N). Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.

Page 25

Brugervejledning

VASKEMASKINE

Dansk

ECO8D 169

Indholdsfortegnelse

Installation, 26-27

Udpakning og planstilling Tilslutning af vand og elektricitet Første vaskecyklus Tekniske oplysninger

Beskrivelse af vaskemaskinen, 28-29

Betjeningspanel Display

Sådan udfører man en vaskecyklus, 30 Programmer og funktioner, 31

Programoversigt Vaskefunktioner

Vaskemiddel og vasketøj, 32

Skuffe til vaskemiddel Klargøring af vasketøjet Special programmer System til afbalancering af vasketøjet

Forholdsregler og råd, 33

Generelle sikkerhedsregler Bortskaffelse Manuel åbning af lågen

Vedligeholdelse, 34

Afbrydelse af vand og elektricitet Rengøring af vaskemaskinen Rengøring af skuffen til vaskemiddel Behandling af låge og tromle Rengøring af pumpen Eftersyn af slangen til vandforsyning

Fejl og afhjælpning, 35 Servicetjeneste, 36

Page 26

Installation

! Det er vigtigt at opbevare denne vejledning til senere

opslag. Ved salg, overdragelse eller flytning skal man sørge for, at brugervejledningen følger med vaskemaskinen, samt oplyse den nye ejer om funktionen og forholdsreglerne.

Læs venligst vejledningen omhyggeligt: den indeholder vigtige oplysninger om installation, brug og sikkerheden.

Udpakning og planstilling

Udpakning

1. Pak vaskemaskinen ud.

2. Undersøg, at vaskemaskinen ikke er blevet beskadiget under transporten. Hvis den er beskadiget, må den ikke tilsluttes, og man skal rette henvendelse til forhandleren.

3. Fjern de 4 skruer til beskyttelse under transporten, samt gummidelen og det tilhørende afstandsstykke anbragt bagpå (se illustrationen).

Præcis planstilling giver maskinen større stabilitet og forhindrer vibrationer, støj og flytning under funktionen. Hvis gulvet er dækket af et tæppe, skal benene justeres på en sådan måde, at der under vaskemaskinen efterlades et rum, der er tilstrækkelig stort til at sikre ventilation.

Tilslutning af vand og elektricitet

Tilslutning af slangen til vandforsyning

1. Fastgør forsyningsslangen ved at skrue den fast til en koldtvandshane med det gevindskårne 3/4 mundstykke (se figuren). Inden tilslutningen skal vandet løbe, indtil det er klart.

2. Skru forsyningsslangen til vaskemaskinen på vandindtaget øverst til højre bagpå (se illustrationen).

4. Luk hullerne med de medfølgende plastikpropper.

5. Gem alle delene. De skal genmonteres, hvis vaskemaskinen skal transporteres.

! Emballagen må ikke bruges som legetøj af børn.

Planstilling

1. Installer vaskemaskinen på et solidt og fladt gulv; undgå at støtte den op ad mure, møbler eller andet.

2. Hvis gulvet ikke er helt vandret, skal uregelmæssigheden udjævnes ved at stramme eller slække de forreste justeringsben (se

illustrationen).

Hældningsvinklen, der måles på arbejdsfladen, må ikke overskride 2°.

3. Sørg for at slangen hverken er bøjet eller klemt.

! Vandtrykket fra hanen skal ligge inden for de

værdier, der kan ses på tabellen med tekniske oplysninger (se modstående side).

! Hvis forsyningsslangen ikke er tilstrækkelig lang, skal

man kontakte en specialforretning eller en autoriseret tekniker.

Udskift aldrig med brugte slanger.

!! !!

Brug de slanger, der følger med maskinen.

Page 27

Tilslutning af afløbsslangen

65 - 100 cm

Tilslut afløbsslangen, uden at den bøjes, til et afløbsrør eller et vægmonteret afløb anbragt mellem 65 og 100 cm over jorden,

! Anvend aldrig forlængerledninger eller flerdobbelte

stikdåser.

! Forsyningsledningen må ikke være bøjet eller

sammentrykket.

! Forsyningsledningen må udelukkende udskiftes af

autoriserede teknikere.

Pas på! Fabrikanten kan ikke gøres ansvarlig for skader, der opstår som følge af manglende overholdelse af disse regler.

eller lad den støtten på kanten af en vask eller et badekar, og fastgør den medfølgende ledeskinne til hanen (se illustrationen). Den frie ende af afløbsslangen må ikke dækkes af vand.

! Brug af forlængerstykker på slangen frarådes.

Såfremt dette ikke kan undgås, skal forlængerslangen have samme diameter som den originale slange og må ikke være længere end 150 cm.

Tilslutning af strøm

Inden stikket sættes i stikkontakten skal man sørge for følgende:

• at stikkontakten er udstyret med jordforbindelse og

overholder kravene i lovgivningen;

• at stikkontakten tåler vaskemaskinens maksimale

effekt, der fremgår af tabellen med tekniske oplysninger (se modstående side);

• at forsyningsspændingen er inden for værdierne, der

fremgår af tabellen med tekniske oplysninger (se modstående side);

• at stikkontakten passer til vaskemaskinens stik.

Hvis dette ikke er tilfældet skal stikkontakten eller stikket udskiftes.

! Vaskemaskinen må ikke installeres udendørs - dette

gælder også, selvom stedet er overdækket, da det er meget farligt at udsætte vaskemaskinen for regn, tordenvejr etc.

! Når vaskemaskinen er installeret skal det være let at

få adgang til stikkontakten.

Første vaskecyklus

Efter installation, og inden brug bør man foretage en vaskecyklus uden vasketøj, men med vaskemiddel, efter at have indstillet programmet

Tekniske oplysning er

Model

Mål

Kapacitet

Elektriske tilslutninger

Tilslutning a f vand

Centrifugeringshastighed

Kontrolprogrammer iflg. 2010/1061 standarden

ECO8 D 1 6 9

bredde 59,5 cm høj de 85 cm dybde 60 cm

fra 1 til 8 kg

se typeskiltet med tekniske

egens kaber på mas ki nen max tryk 1 MPa (10 bar)

min tryk 0,05 MPa (0,5 bar)

tromlens kapacitet 62 liter

max 1.600 omdr./min

program og 40°C (Tryk knap TEM PERATUR).

Apparatet opf ylder k ravene i følgen de EU-direkt iver:

- 2004/108/CE (Elektromagnetisk kompatibilitet)

- 2002/96/CE

- 2006/95/CE (Lavspænding)

(90°C); temperat u r 60 °C

Page 28

Beskrivelse af vaskemaskinen

Betjeningspanel

TÆND/SLUK

Skuffe til vaskemiddel

PROGAMVALG

Skuffe til vaskemiddel Til ifyldning af vaskemiddel og tilsætningsmidler (se “Vaskemiddel og vasketøj”).

Tast TÆND/SLUK tænde eller slukke maskinen. Hvis kontrollampen START/PAUSE blinker grønt langsomt, betyder det, at maskinen er tændt. For at slukke for vaskemaskinen under vask skal man holde tasten nede i længere tid, ca. 2 sek. Trykkes tasten ned i for kort tid eller ved et uheld, slukker maskinen ikke. Hvis maskinen slukkes under en igangværende vask, annulleres selve vasken.

: Tryk kort på tasten for at

Tast

Tasten

Tast

TASTELÅS

DISPLAY

Tast

HUKOMMELSE

Tast

FORSINKET ST AR T

Tast TASTELÅS betjeningspanelet, skal man trykke og holde tasten nede i ca. 2 sekunder. Et tændt symbol betjeningspanelet er spærret. På denne måde forhindrer man utilsigtede ændringer af programmer, især hvis der er børn i huset. For at slå spærringen af betjeningspanelet fra, skal man trykke og holde tasten nede i ca. 2 sekunder.

Tast FORSINKET START at indstille en forsinket start af det valgte program. Forsinkelsen vises på displayet.

Tasten

FUNKTION

: For at aktivere spærringen af

Tast

CENTRIFUGERING

T ast m e d kontrollampe for

START/ PAUSE

Tast

TEMPERATUR

: Tryk på denne tast for

angiver, at

Tasten PROGAMVALG: Til indstilling af det ønskede program (se "Programoversigt").

Tast HUKOMMELSE: Tryk og hold tasten nede for at gemme en vaskecyklus og dine foretrukne indstillinger. For at starte en vask, der er blevet gemt i hukommelsen, skal man trykke på tasten HUKOMMELSE.

Tasten FUNKTION: Tryk på tasten for at vælge den ønskede funktion. På displayet tænder den pågældende kontrollampe.

Tast CENTRIFUGERING reducere hastigheden eller helt slå centrifugeringen fra. Værdien vises på displayet.

Tast TEMPERATUR mindske temperaturen. Værdien vises på displayet.

: Tryk på tasten for at

: Tryk på denne tast for at

Tast med kontrollampe for START/PAUSE: Når den grønne kontrollampe blinker langsomt, skal man trykke på tasten for at starte vasken. Når vasken er startet, lyser kontrollampen fast. For at sætte vasken på pause skal man trykke på tasten igen. Kontrollampen blinker orange. Hvis symbolet lyser, kan man åbne lågen. For at genstarte vasken fra det punkt, hvor den blev afbrudt, skal man trykke på tasten igen.

Standby

Denne vaskemaskine stemmer overens med de nye standarder for el-besparelse og er udstyret med et selvlukkende system (standby), der slås til efter 30 minutter, hvis vaskemaskinen ikke er i brug. Tryk kort på tasten genaktiveres.

TÆND/SLUK

, og vent på, at maskinen

ikke

Page 29

Display

Displayet er nyttigt til programmering af maskinen og viser mange oplysninger.

I de to øverste linjer A og B vises det valgte vaskeprogram, den igangværende vaskefase og alle oplysninger vedrørende programstatus.

I linjen C vises den resterende tid til afslutning af den igangværende vask, og hvis der er indstillet til FORSINKET START, vises den resterende tid til start af det valgte program.

I linjen D vises den maksimale centrifugeringshastighed, som maskinen kan indstilles til, alt efter det valgte program. Hvis centrifugering ikke kan vælges til det valgte program, er linjen slukket.

I linjen E vises den maksimale temperatur, som maskinen kan indstilles til, alt efter det valgte program. Hvis temperaturen ikke kan indstilles til det valgte program, er linjen slukket.

Kontrollamperne F gælder for funktionerne, og de tænder kun, hvis den valgte funktion er kompatibel med det valgte program.

Symbol for spærret låge Når symbolet er tændt, betyder dette at lågen er blokeret, således at lågen ikke kan åbnes ved et uheld. For at undgå skader må lågen først åbnes, når kontrollampen er slukket. N.B.: Hvis funktionen FORSINKET START er slået til, kan lågen ikke åbnes. For at åbne lågen skal maskinen sættes på pause ved tryk på tasten START/PAUSE.

! Første gang maskinen tændes, anmodes man om at vælge sprog, og displayet åbner herefter automatisk menuen

til valg af sprog. For at vælge det ønskede sprog skal man trykke på tasterne X og Y, og for at bekræfte valget skal man trykke på tasten Z. Hvis man vil ændre sprog, skal man slukke for maskinen og samtidig trykke på de angivne taster i figuren med reference til L, indtil der høres et akustisk signal. Tænd herefter for maskinen igen; nu vises menuen for valg af sprog.

Page 30

Sådan udfører man en vaskecyklus

1. SÅDAN TÆNDES VASKEMASKINEN. Tryk på tasten VELKOMMEN, kontrollampen START/PAUSE blinker langsomt grønt.

2. FYLDNING AF VASKETØJ. Åbn lågen. Læg vasketøjet i, og vær opmærksom på, at mængden ikke overstiger den mængde, der er angivet i programtabellen på næste side.

3. DOSERING AF VASKEMIDDEL. Åbn skuffen og hæld vaskemiddel i det korrekte rum, som beskrevet i "Vaskemiddel og vasketøj".

4. LUK LÅGEN.

5. VALG AF PROGRAM. Tryk på en af tasterne til PROGRAMVALG for at vælge det ønskede program. Programmet vises på displayet og har en indstillet temperatur og centrifugeringshastighed, som kan ændres. Displayet viser også vaskecyklussens varighed.

6. INDSTILLING AF VASKECYKLUS. Brug de pågældende taster:

centrifugering. Maskinen vælger automatisk den maksimale temperatur og centrifugeringshastighed for det indstillede program, og disse indstillinger kan ikke øges. Ved at trykke på tasten temperaturen helt ned til vask i koldt vand "OFF". Ved at trykke på tasten centrifugeringshastigheden helt ned til helt at fravælge centrifugering "OFF". Hvis der trykkes igen på en af tasterne, gendannes indstillingerne for den maksimale værdi.

For at indstille til forsinket start af det valgte program skal man trykke på den pågældende tast, indtil den ønskede forsinkelse vises. Når denne tilvalgsfunktion er slået til, viser displayet symbolet skal man trykke på tasten, indtil der på displayet vises meddelelsen OFF.

. På displayet vises meddelelsen

Ændring af temperatur og/eller

kan man reducere

Indstilling af forsinket start.

. For at annullere den forsinkede start

! Hvis den valgte funktion ikke kan anvendes til

det indstillede program, blinker lampen og funktionen vil ikke blive aktiveret.

! Hvis den valgte funktion ikke kan køre sammen

med en tidligere indstillet funktion, blinker lampen ud for den første valgte funktion, og det er så kun den anden funktion, der aktiveres. Lampen ud for den aktiverede funktion tænder.

! Funktionerne kan medføre ændring i den

anbefalede mængde vasketøj og/eller vaskens varighed.

7. START AF PROGRAM. Tryk på tasten START/ PAUSE. Den pågældende lampe tænder og lyser grønt, og lågen blokeres (symbolet BLOKERET LÅGE den igangværende vaskefase. For at ændre programmet under en igangværende vask, skal man sætte vaskemaskinen på pause, trykke på tasten START/PAUSE (kontrollampen START/ PAUSE blinker langsomt orange). Vælg det ønskede program og tryk igen på tasten STARTPAUSE. For at åbne lågen under en igangværende vask skal man trykke på tasten START/PAUSE. Hvis kontrollampen BLOKERET LÅGE er det muligt at åbne lågen. Tryk igen på tasten START/PAUSE for at genstarte programmet fra det punkt, hvor det blev afbrudt.

8. AFSLUTNING AF PROGRAM. Displayet viser meddelelsen "PROGRAM SLUT", og når symbolet for BLOKERET LÅGE lågen. Åbn lågen, tag vasketøjet ud og sluk for maskinen.

lyser). Under vasken vises navnet på

er slukket,

slukker, kan man åbne

! Hvis man ønsker at annullere en allerede igangsat

cyklus, skal man trykket på tasten afbrydes, og maskinen slukker.

. Cyklussen

Ændring af

vaskecyklussens egenskaber.

• Tryk på tasten for at aktiver funktionen. Den tilsvarende kontrollampe ud for tasten tænder.

• Tryk på tasten igen for at slå funktionen fra. Lampen slukker.

Page 31

Programmer og funktioner

Programoversigt

Maks. mængde

(kg)

Normal Eco

88 88 88 43 43 43

1,5 -

22-

Var i g hed

Programmernes varighed vises på displayet.

Programbeskrivelse

Programmer

Hverdagsprogrammer

Bo mul d (1 - 2 ): meget snavset hvidt vasketøj. Bomuld: meget snavsede hvide og resistente kulørte tekstiler. Bo mul d (3 ): m eg et s n avs ed e hvide o g sa rt e kulørte te ks t iler. Syntetisk Sy n t etisk (4) Syntetisk

Hur tigvask 3 0'

(an be fales ik ke til u ld , s ilke o g t ek s tile r, der er be reg n e t t il h ån d vas k ).

Opfriskning 15 Min

tøj ( an b efale s ikk e t il u ld, s ilk e o g te ks t iler, der er b ere g n et til h å n dva s k).

Specialprogrammer/ Hukommelse

Babyprogram: meget snavsede, sarte kulørte tekstiler. Hukommelse: giver muligh ed for at gem m e enh ver vasketype i h uk om melsen

Silke / Gard ine r : til t ek s tile r i s ilk e, vis ko s e, lin g er i. Uld: til uld , ka s h m ir o s v.

Delprogrammer

Cen trifugering (1° tryk på tasten). - 1600 -- - 8Lav Centrifugering Skylning Tømning

Vaskens varighed, der angives på displayet eller i vejledningen, er et skøn beregnet på baggrund af standardbetingelserne. Den faktiske tid kan variere afhængigt af en lang række faktorer såsom vandets temperatur og tryk, omgivelsernes temperatur, mængden af vaskemiddel, den konkrete mængde og type vasketøj samt fordelingen af vasketøjet og valget af tilvalgsfunktioner .

Til alle Test Institutes:

1) Kontrolprogrammer iht. 2010/1061 standarden. Indstil til program (90°C) og en temperatur på 60°C og 40°C (Tryk knap TEMPERATUR).

2) Langt bomuldprogram: Indstil til program (90°C) og en temperatur på 40°C (Tryk knap TEMPERATUR).

3) Kort bomuldprogram: Indstil til program (40°C).

4) Langt Syntetiskprogram: Indstil til program (1° tryk på tasten); og en temperatur på 40°C (Tryk knap TEMPERATUR).

(1° tryk på tasten): meget snavsede, resistente kulørte tekstiler.

(2° tryk på tasten): let s n a vs ed e, res is te n te kulørte tek s t iler.

(1° tryk på tasten): for hurtig opfriskn ing af let snavset tøj

(2° tryk p å tas t e n ): for hurtig opfriskning af let snavset

(2° tryk på tasten). - 800 -- - 4-

(1° tryk på tasten). - 1600

(2° tryk på tasten). - 0 --- 8-

Maks. temp.

Vaskefunktioner

Maks.

hastighed

(omdr./

(°C )

min.)

90° 1600 60° 1600 40° 1600 60° 800 40° 800 40° 800

30° 800 30° 800 -

40° 800

30° 0 40° 800 -

Strygelet

Vaskemiddel

Blegemiddel

zz z

Skylle-

Vask

middel

Ved valg af denne funktion ændres vasken og centrifugeringen, så

Pletfjerner

Denne funktion er nyttigt til



0$;

fjernelse af selv de mest genstridige pletter. Sæt den medfølgende beholder til tilsætningsmiddel 3. Overskrid



ikke "max" niveauet på den midterste stift (se figuren) ved påfyldning af blegemiddel. For kun at udføre blegning, skal blegemidlet hældes i beholderen til tilsætningsmidlet

3, hvorefter man skal indstille programmet "Skylning" og aktivere funktionen "Pletfjerner". Ved blegning under vask skal vaskemidlet og tilsætningsmidlerne hældes i, hvorefter man skal indstille det ønskede program og tilslutte funktionen "Pletfjerner".

! Funktionen kan ikke anvendes sammen med

programmerne

Ekstra skylning

Ved valg af denne funktion øges skylleeffektiviteten, hvilket sikrer, at al vaskemiddel skylles ud. Denne funktion er især nyttig til særligt sarte skindtyper.

, , , og “Tømning”.

! Funktionen kan ikke anvendes på programmerne ,

og “Tømning”.

tøjet bliver mindre krøllet. Efter endt vask udfører vaskemaskinen langsomme omdrejninger af tromlen. Kontrollamperne for funktionerne STRYGELET og START/PAUSE blinker (orange), og meddelelsen "PROGRAM SLUT" vises på displayet. For at afslutte cyklussen skal man trykke på tasten START/PAUSE eller tasten STRYGELET. På programmet "Silke" afslutter maskinen vaskecyklussen med tøjet i blød. Kontrollamperne for funktionerne STRYGELET og ST ART/PAUSE blinker (orange), og meddelelsen "FLYDESTOP" vises på displayet. For at tømme vandet ud og tage tøjet ud skal man trykke på tasten START/PAUSE eller på tasten STRYGELET.

Funktionen kan ikke anvendes sammen med

programmerne

, , , og “Tømning”.

Lynvask

For en kortere vask, samtidig med at der spares på vand og energi.

! Funktionen kan ikke anvendes med programmerne

, , , , , .

Eco Wash

Funktionen Eco Wash bidrager til energibesparelse ved ikke at opvarme vandet, der bruges til at vaske tøjet - en fordel for miljøet og el-regningen. Denne tvungne funktion og det optimerede forbrug af vandet garanterer optimale resultater på en gennemsnitsvarighed for en standarcyklus. For det bedste vaskeresultat anbefales det at anvende et flydende vaskemiddel.

! Funktionen kan ikke bruges på programmerne

“Opfriskning 15 Min”,

, , , , .

Page 32

Vaskemiddel og vasketøj

Skuffe til vaskemiddel

Et godt vaskeresultat afhænger også af korrekt dosering af vaskemidlet. Hvis man bruger for meget får man ikke et bedre vaskeresultat, og man forårsager skorpedannelse på vaskemaskinens inderside og medvirker til forurening af naturen.

! Benyt aldrig vaskemidler til vask i hånden, idet de

danner for meget skum.

Træk skuffen til



0$;



Beholder 1: Vaskemiddel til vask (pulver eller flydende)

Flydende vaskemiddel skal først hældes i umiddelbart inden start af vaskemaskinen.

Beholder 2: Tilsætningsmidler (skyllemiddel, etc.)

Skyllemidlet må ikke flyde ud over risten.

Beholder til tilsætningsmiddel 3: Blegemiddel



vaskemiddel ud og fyld vaskemiddel eller tilsætningsmiddel i ved at følge nedenstående fremgangsmåde:

Klargøring af vasketøjet

• Sorter vasketøjet på grundlag af:

- tekstiltypen/symbolet på etiketten.

- farverne: vask kulørte tekstiler adskilt fra hvide tekstiler.

• Tøm lommer og undersøg, at knapperne sidder fast.

• Overskrid aldrig de anførte mængder, der henviser

til vægten på det tørre vasketøj: Robuste tekstiler: maks. 8 kg Syntetiske tekstiler: maks. 4 kg Sarte tekstiler: maks. 2 kg Uld: maks. 2 kg Silke: maks. 2 kg

Hvor meget vejer vasketøjet?

1 lagen 400-500 g. 1 pudebetræk 150-200 g. 1 dug 400-500 g. 1 badekåbe 900-1.200 g. 1 håndklæde 150-250 g.

Special programmer

Hurtigvask 30'

snavset tøj. Programmet varer kun 30 minutter og sparer således både energi og tid. V ed at indstille programmet ( forskellige slags tekstiler (med undtagelse af uld og silke) med en samlet vægt på maks. 3 kg samtidigt.

Opfriskning 15 min.

let snavset tøj. Programmet varer kun 15 minutter og sparer således både energi og tid. V ed at indstille programmet ( forskellige slags tekstiler (med undtagelse af uld og silke) med en samlet vægt på maks. 1,5 kg samtidigt.

Babyprogram:

sikrer, at alt vaskemiddel fjernes for at undgå allergiske reaktioner på børnenes sarte hud. Vaskecyklussen bakterievækst ved at bruge en større mængde vand og således optimere effekten fra de særlige sanitære tilsætningsmidler til vaskemidlet. Efter endt vask udfører maskinen langsomme omdrejninger af tromlen, så tøjet ikke krøller. For at afslutte vasken skal man trykke på tasten START/ PAUSE. Silke: Brug det passende program til vask af alle silketekstiler. Det anbefales at bruge et særligt vaskemiddel til sarte tekstiler.

Gardiner:

pudebetræk eller i en netpose. Brug programmet Uld: er den eneste vaskemaskine, der har fået den prestigefyldte anerkendelse Woolmark Platinum Care (M.0508) fra The Woolmark Company, som gør det muligt at vaske alle typer uldtekstiler i maskinen, også dem, der bærer mærket “vask i hånden” program for uldtekstiler i vaskemaskine (maks. 2 kg) med garanti for den bedst mulige vask.

: er beregnet til hurtig vask af let

på 30° C) er det muligt at vaske

: er beregnet til hurtig vask af

på 30° C) er det muligt at vaske

program til vask af babytekstiler , som

er beregnet til at mindske

fold dem omhyggeligt og læg dem i et

. Med

kan man således roligt vaske alle former

System til afbalancering af vasketøjet

Inden centrifugeringen udfører tromlen nogle omdrejninger ved en hastighed, der er lidt højere end under vask, for at undgå vibrationer og for at fordele tøjet ligeligt. Hvis tøjet efter gentagne forsøg stadig ikke af korrekt afbalanceret, foretager maskinen centrifugeringen ved en lavere hastighed end normalt. Hvis uligevægten er for stor, fordeler vaskemaskinen tøjet frem for at udføre centrifugeringen. For at opnå en bedre fordeling af tøjet og en korrekt afbalancering, tilrådes det at blande store og små stykker tøj.

Page 33

Forholdsregler og råd



! Vaskemaskinen er udviklet og bygget i

overensstemmelse med de internationale sikkerhedsstandarder. Disse advarsler gives af hensyn til sikkerheden, og der henstilles til, at de læses omhyggeligt.

Generelle sikkerhedsregler

• Dette apparat er udviklet udelukkende til brug i

hjemmet.

• Dette apparat må ikke anvendes af personer

(herunder børn), der ikke har de fornødne fysiske eller mentale evner til at bruge det, eller som ikke har erfaring eller kendskab til brug af apparatet, medmindre de overvåges eller instrueres af en person, der er ansvarlig for deres sikkerhed. Hold øje med, at børn ikke bruger apparatet under leg.

• Undgå at røre ved maskinen, hvis man er barfodet

eller har våde hænder eller fødder.

• Træk aldrig stikket ud fra stikkontakten v.h.a.

ledningen; tag derimod fat i stikket.

• Træk aldrig skuffen til vaskemiddel ud, mens

vaskemaskinen er i funktion.

• Rør aldrig afløbsvandet, da vandet kan nå meget

høje temperaturer.

• Bryd under ingen omstændigheder lågen op:

sikkerhedsmekanismen til beskyttelse mod utilsigtet åbning kan blive ødelagt.

• I tilfælde af fejlfunktioner må man aldrig skaffe sig

adgang til de interne mekanismer for at forsøge at reparere dem.

• Sørg altid for, at børn ikke kommer i nærheden af

maskinen mens den er i funktion.

• Under vask har lågen tendens til at blive varm.

• Hvis vaskemaskinen skal flyttes, skal flytningen

udføres af 2-3 personer, og der skal udvises stor forsigtighed. Forsøg aldrig at flytte vaskemaskinen alene, da den er meget tung.

• Kontroller, at tromlen er tom, inden der lægges tøj i

vaskemaskinen.

Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

Manuel åbning af lågen

I tilfælde af at det ikke er muligt at åbne døren på grund af strømsvigt eller hvis man ønsker at tage vasketøjet ud, skal man gøre følgende:

1. Træk stikket ud af stikkontakten

2. Kontroller, at vandniveauet inden i maskinen ikke når op over lågens kant. Er dette tilfældet, skal man tømme maskinen for eventuelt overskydende vand ved hjælp af en afløbsslange og

lade det løbe ned i en spand, som vist i illustrationen.

3. Fjern tildækningspanelet på forsiden af vaskemaskinen ved hjælp af en skruetrækker (se illustrationen).

Bortskaffelse

• Bortskaffelse af emballagematerialet: Overhold den

lokale lovgivning, således at emballagen kan genbruges.

• Det Europæiske Direktiv 2002/96/EC angående Waste

Eelectrical and Electronic Equipment (Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat.

4. Træk fligen, som vist i illustrationen, ud ad for at frigøre plastikstangen fra holderen. Træk den herefter ned ad og åbn samtidig lågen.

5. Genmonter panelet efter først at have sørget for, at krogene er indsat i åbningerne, inden panelet skubbes mod maskinen.

Page 34

Vedligeholdelse

Afbrydelse af vand og elektricitet

• Luk vandhanen efter hver vask. På denne måde

begrænses sliddet på vaskemaskinens vandanlæg, og man fjerner faren for lækage.

• Træk stikket ud fra stikkontakten, når

vaskemaskinen rengøres og under vedligeholdelse.

Rengøring af vaskemaskinen

Vaskemaskinens yderside og gummidele kan rengøres med en klud, der er fugtet med lunkent vand og sæbe. Anvend aldrig opløsningsmidler eller slibemidler.

Rengøring af skuffen til vaskemiddel



Træk skuffen ud ved at løfte opad og trække udad (se illustrationen). Vask skuffen under rindende vand; denne rengøring skal udføres med jævne mellemrum.



Rengøring af pumpen

Vaskemaskinen er forsynet med en selvrensende pumpe, der ikke kræver nogen form for vedligeholdelse. Det kan dog hænde, at små genstande (mønter, knapper) falder ned i forkammeret til beskyttelse af pumpen; dette forkammer er placeret inde i selve pumpen.

! Kontrollér, at vaskecyklussen er afsluttet, og træk

stikket ud.

Adgang til forkammeret:

1. Fjern tildækningspanelet på forsiden af vaskemaskinen ved hjælp af en skruetrækker (se illustrationen).

2. Skru låget af ved at dreje det venstre om (se illustrationen): det er normalt, at der løber lidt vand ud.

Behandling af låge og tromle

• Lågen skal altid efterlades på klem, således at der

ikke opstår dårlig lugt.

3. Rengør indersiden omhyggeligt.

4. Skru låget på igen.

5. Genmonter panelet efter først at have sørget for, at krogene er indsat i åbningerne, inden panelet skubbes mod maskinen.

Eftersyn af slangen til vandforsyning

Kontrollér forsyningsslangen mindst én gang om året. Hvis slangen er revnet eller har fordybninger skal den udskiftes. Under vask kan de kraftige tryk medføre pludselige brud.

Udskift aldrig med brugte slanger.

Page 35

Fejl og afhjælpning

Det kan hænde, at vaskemaskinen ikke fungerer. Inden der ringes til servicetjenesten (se “Servicetjeneste”), skal man kontrollere, at det ikke drejer sig om et problem, der nemt kan løses ved hjælp af nedenstående oversigt.

Fejl:

Vaskemaskinen tændes ikke.

Vaskecyklussen starter ikke.

Vaskemaskinen tager ikke vand ind (Displayet viser meddelelsen "INTET VAND, ÅBEN HANEN").

Vaskemaskinen tager vand ind og tømmer vand ud samtidigt.

Mulige årsager / Løsning:

• Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.

• Der er strømsvigt i huset.

• Lågen er ikke lukket rigtigt.

• Der er ikke trykket på tasten TÆND/SLUK.

• Der er ikke trykket på tasten START/PAUSE.

• Vandhanen er ikke åben.

• Der er indstillet forsinket start (se “Sådan udfører man en vaskecyklus”).

• Slangen til vandforsyning er ikke tilsluttet vandhanen.

• Slangen er bøjet.

• Vandhanen er ikke åben.

• Der er ingen vandforsyning i huset.

• Der er ikke tilstrækkeligt tryk.

• Der er ikke trykket på tasten START/PAUSE.

• Afløbsslangen er ikke monteret mellem 65 og 100 cm fra gulvet (se “Installation”).

• Den frie ende af afløbsslangen er dækket af vand (se “Installation).

• Afløbet i væggen er ikke forsynet med udluftningshul.

Hvis problemet ikke er blevet løst efter denne kontrol, skal vandhanen lukkes og vaskemaskinen slukkes. Ring til servicecenteret. Hvis boligen ligger på en høj etage, er der risiko for, at der opstår hævert-forstyrrelser, således at vaskemaskinen tager vand ind og tømmer vand ud samtidigt. Denne form for forstyrrelse afhjælpes ved montering af specielle antihævertventiler, der kan købes i almindelig handel.

Vaskemaskinen tømmer ikke vandet ud og centrifugerer ikke.

Vaskemaskinen vibrerer kraftigt under centrifugeringen.

Der kommer vand ud fra vaskemaskinen.

Maskinen er blokeret, displayet blinker og der vises en fejlkode (f.eks. F-01, F-..).

Der dannes for meget skum.

• Programmet medfører ikke udtømning af vandet. På nogle programmer skal dette gøres manuelt (se “Programmer og funktioner”).

• Funktionen STRYGELET er aktiveret. Tryk på tasten START/PAUSE for at fuldføre programmet (se ”Programmer og funktioner”).

• Afløbsslangen er bøjet (se “Installation”).

• Afløbsrørforbindelsen er tilstoppet.

• Tromlen er ikke blevet frigivet korrekt i forbindelse med installering af vaskemaskinen (se “Installation”).

• Maskinen står ikke plant (se “Installation”).

• Maskinen står for tæt op ad møbler og væg (se “Installation”).

• Slangen til vandforsyning er ikke korrekt strammet (se “Installation”).

• Skuffen til vaskemiddel er tilstoppet (for rengøring se “Vedligeholdelse”).

• Afløbsslangen er ikke fastgjort korrekt (se “Installation”).

• Sluk for maskinen, tag stikket ud af stikkontakten, vent i ca. 1 minut og tænd den igen. Hvis fejlen varer ved, skal man kontakte servicetjenesten.

• Vaskemidlet er ikke egnet til vaskemaskiner (der skal stå “til maskinvask”, “til vask i hånden eller maskinvask” eller tilsvarende).

• Der er fyldt for meget vaskemiddel i.

Page 36

Servicetjeneste

Inden der ringes til Servicetjenesten:

• Kontrollér, om du selv kan udbedre fejlen (se “Fejl og afhjælpning”).

• Start programmet igen for at undersøge om fejlen er blevet udbedret;

• Hvis dette ikke er tilfældet, bedes man ringe til servicecenteret på telefonnummeret anført på garantibeviset.

! Tilkald aldrig uautoriserede teknikere.

Oplys venligst:

• Type af fejl;

• Maskinmodellen (Mod.);

• Serienummeret (S/N). Disse oplysninger finder man på typeskiltet, der sidder bag på vaskemaskinen og nederst foran, hvis man åbner lågen.

Page 37

Bruksanvisning

VASKEMASKIN

Norsk

ECO8D 169

Innhold

Installering, 38-39

Utpakking og nivellering Tilkopling til strøm og vannforsyning Den første vaskesyklusen Tekniske data

Beskrivelse av vaskemaskinen, 40-41

Kontrollpanel Display

Kjøre en vaskesyklus, 42 Vaskesykluser og funksjoner, 43

Tabell over vaskesykluser Vaskefunksjoner

Vaskemidler og vask, 44

Såpeskuff Klargjøre vasken Spesielle vaskesykluser Laste balansesystem

Forholdsregler og tips, 45

Generell sikkerhet Skroting Åpne porthulldøren manuelt

Pleie og vedlikehold, 46

Stenge forsyningen av vann og strøm Rengjøring av vaskemaskinen Rengjøre såpeskuffen Ta vare på døren og trommelen til apparatet Rengjøring av pumpen Kontrollere vanninntaksslangen

Feilsøking, 47 Hjelp, 48

Page 38

Installering

! Lagre denne brukerveiledningen på et trygt sted for

fremtidig bruk. Hvis vaskemaskinen selges, overføres eller flyttes, se til at instruksene medfølger maskinen, slik at den nye eieren kan bli kjent med bruk av maskinen og funksjonene.

Les disse instruksjonene nøye: Disse inneholder viktig informasjon om sikker installering og drift av apparatet.

Utpakking og nivellering

Utpakking

1. Fjern maskinen fra innpakningen.

2. Se til at vaskemaskinen ikke har blitt skadet under transporten. Hvis den er skadet, ta kontakt med forhandleren, og ikke fortsett med installasjonsprosessen.

3. Fjern 4 beskyttelsesskruer (som brukes under transport) og gummitetningen med tilhørende avstandsstykke, som befinner seg på baksiden av apparatet (se figur).

Riktig nivellering av maskinen gir stabilitet, hjelp til å unngå vibrasjoner og unødig støy, samt forhindre den fra å forskyve seg under drift. Hvis den plasseres på et teppe eller løper, skal føttene justeres slik at det er nok ventilasjonsplass under vaskemaskinen.

Tilkopling til strøm og vannforsyning.

Kople til vanninntaksslangen

1. Kople inntaksslangen ved å skru den til en kaldtvannskran med gjengetut ¾ gass (se

figuren).

Før tilkoplingen, la vannet renne helt til det renner rent vann.

2. Tilkople inntaksslangen til vaskemaskinen ved å skru den på tilhørende vanninntak på apparatet, som befinner seg øverst til høyre på apparatets bakside (se figur).

4. Lukk hullene ved bruk av plastpluggene som medfølger.

5. Oppbevar alle delene på et trygt sted: Du vil ha behov for disse igjen hvis maskinen må flyttes til et annet sted.

! Pakkematerialer er ikke leketøy for barn.

Nivellering

1. Installer vaskemaskinen på et flatt, stødig underlag, uten å sette den opp mot vegger, møbelskap eller noe annet.

2. Hvis gulvet ikke er helt flatt, skal denne ujevnheten kompenseres for ved å trekke til eller løsne de justerbare frontføttene (se figur); hellingsvinkelen målt i forhold til arbeidsbenken skal ikke overstige 2°.

3. Se til at slangen ikke knekkes eller bøyes.

! Vanntrykket ved kranen må være innenfor de

verdiene som er indikert i tabellen over tekniske data

(se neste side).

! Hvis inngangsslangen ikke er lang nok, ta kontakt

med en spesialbutikk eller en autorisert tekniker.

Bruk aldri brukte slanger.

!! !!

Bruk de som medfølger maskinen.

Page 39

Tilkopling av tømmeslangen

65 - 100 cm

Tilkople tømmeslangen, uten å bøye den, for å tømme et rør eller veggavløp som befinner seg i en høyde på mellom 65 og 100 cm fra gulvet,

! Ikke bruk flerstikksinnretninger eller skjøteledninger.

! Ledningen skal ikke være bøyd eller under trykk. ! Strømledningen skal kun skiftes av autoriserte

teknikere.

Advarsel! Selskapet skal ikke holdes ansvarlig hvis disse reglene ikke respekteres.

Den første vaskesyklusen

eller legg den i en utslagsvask eller et badekar og fest medfølgende kanal som medfølger til kranen ( se figur). Den fri enden av slagen skal ikke være under vann.

! Vi advarer mot bruk av slangeforlengelser, men hvis

det er absolutt nødvendig, må forlengelsen ha samme diameter som den opprinnelige slangen og skal ikke være lenger enn 150 cm.

Elektriske tilkoplinger

Før apparatet tilkoples strømuttaket, se til at:

• uttaket er jordet og oppfyller alle gjeldende lover;

• uttaket er i stand til å motstå maks.

strømbelastning fra apparatet slik som indikert i tabellen over tekniske data (se neste side);

• strømforsyningsspenningen faller innenfor de

verdiene som finnes i tabellen over tekniske data (se neste side);

• uttaket er kompatibelt med støpselet på

vaskemaskinen. Hvis dette ikke er tilfelle, skal uttaket eller støpselet skiftes.

! Vaskemaskinen skal ikke installeres utendørs, selv

på tildekkede steder. Det er ekstremt farlig å la apparatet utsettes for regn, stormer og andre værforhold.

! Når vaskemaskinen er installert, må strømuttaket

være innen lett rekkevidde.

Når apparatet er installert og før du bruker det for første gang, kjør en vaskesyklus med vaskemiddel og ingen vask, ved bruk av vaskesyklus

Tekniske data

Modell

Mål

Kapasitet

Elektrisk tilkopling

Vanntilkopling

Sentrifugehastighet

Kontrollpr ogra mmer i henhold til 2010/1061 standa rden

ECO8 D 1 6 9

bredde 59,5 cm høyde 85 cm dybde 60 cm

1 til 8 kg se merkeskiltet med teknis ke

egens kaper so m er pl ass ert på maskinen

maksimumstrykk 1 MPa (10 bar) mini mu ms t ryk k 0 ,05 MP a (0 ,5 bar) trommelens kapasitet 62 liter

opp til 1600 omdreininger i minuttet

program (90°C); temperatur 60 °C og 40°C (Trykk TEMPERATURknapp)

Dette apparatet er i overens s temmel se med f øl gen de europeiske direktiver:

- 2004/108/CE (Elektromagnetiske kompatibilitet)

- 2002/96/CE

- 2006/95/CE (Lavspenning)

Page 40

Beskrivelse av vaskemaskinen

Kontrollpanel

Såpeskuff

PÅ/AV

-knapp

VASKESYKLUS

-knapper

KONTROLLP ANELLÅS

-knapp

DISPLAY

MINNE

-knapp

FORSINKET ST AR T

-knapp

FUNKSJON

-knapper

SENTRIFUGE

-knapp

START/ PAUSE

-knapp med indikatorlampe

TEMPERATUR

-knapp

Såpeskuff: brukes til å lagre vaskemiddel og tilsetninger (se “Vaskemidler og vask”).

PÅ/AV-knapp vaskemaskine på eller av. START/PAUSEindikatorlyset som blinker sakte i grønt, viser at maskinen er påslått. For å slå av vaskemaskinen i løpet av vaskesyklusen, trykk og hold knappen inne i ca. 2 sekunder - hvis knappen trykkes kort eller utilsiktet, vil maskinen ikke slås av. Hvis maskinen slås av i løpet av en vaskesyklus, vil denne vaskesyklusen avbrytes.

VASKESYKLUS-knapper: brukes til å stille inn ønsket vaskesyklus (se Tabell over vaskesykluser).

MINNE-knapp: trykk og hold ned knappen for å lagre en syklus med egen foretrukket innstilling i minnet på maskinen. For å finne igjen tidligere lagret syklus, trykk på knappen MINNE.

FUNKSJON-knapper: trykk på knappen for å velge den ønskede funksjonen. Den tilhørende indikatoren vil tennes på displayet.

SENTRIFUGE-knapp redusere eller slå av sentrifugeringen - verdien indikeres på displayet.

TEMPERATUR-knapp temperaturen: Verdien vil vises på displayet.

: trykk kort på denne for å slå

: trykk på denne for å

: trykk for å senke

KONTROLLPANELLÅS-knapp

kontrollpanellåsen trykkes og holdes knappen nede i ca. 2 sekunder. Hvis symbolet kontrollpanelet låst. Dette betyr at det er mulig å forhindre at vaskesykluser endres utilsiktet, spesielt når det er barn i hjemmet. For å deaktivere kontrollpanellåsen, trykkes og holdes knappen i ca. 2 sekunder.

FORSINKET START-knapp stille inn forsinket starttid for valgt vaskesyklus. Forsinkelsestiden vil vises på displayet.

START/PAUSE-knapp med indikatorlampe: når det grønne indikatorlyset blinker sakte, trykk på knappen for å starte en vaskesyklus. Når syklusen har begynt, vil indikatorlampen lyse kontinuerlig. For å stille vaskesyklusen på pause, trykkes knappen på nytt, og indikatorlampen vil blinke med oransj lys. Hvis symbolet starte vaskesyklusen fra det punket den ble avbrutt, trykker du på knappen enda en gang.

Modus for stand by

Denne vaskemaskinen er, i samsvar med de nye forskriftene for energibesparelse, utstyrt med et selvslukkende system (stand by) som trår i kraft etter 30 minutter der maskinen ikke er i bruk. Trykk kort på tasten PÅ/AV og vent til maskinen settes i gang igjen.

ikke er tent, kan døren åpnes. For å

: for å aktivere

tennes, er

: trykk på denne for å

Page 41

Display

Displayet er nyttig ved programmering av maskinen og gir en stor mengde informasjon.

De to øvre strengene A og B gir detaljer om valgt vaskesyklus, vaskesyklusens fase som pågår og all informasjon som er forbundet med forløpsstatusen til vaskesyklusen.

Streng C viser tiden som gjenstår til slutten av vaskesyklusen, og hvis en FORSINKET START har blitt programmert, vil tiden som gjenstår inntil start av valgt vaskesyklus, vises.

Streng D viser maksimal sentrifugehastighet (denne avhenger av valgt vaskesyklus), hvis vaskesyklusen ikke inkluderer en sentrifugesyklus, blir strengen ubrukt.

Streng E viser maksimal temperatur som kan velges (denne avhenger av valgt vaskesyklus), hvis temperaturen på vaskesyklusen ikke kan endres, blir strengen ubrukt.

Indikatorlysene F tilhører funksjonene og lyser når valgt funksjon er kompatibel med innstilt vaskesyklus.

Dørlåssymbol Hvis symbolet er tent, indikerer dette at vaskemaskinens dør er sperret for å forhindre utilsiktet åpning. For å forhindre skader, vent til symbolet slukker av seg selv før døren på apparatet åpnes. N.B.: Hvis FORSINKET START-funksjonen er aktivert,kan døren ikke åpnes, sett maskinen på pause ved å trykke på START/PAUSE-knappen hvis du ønsker å åpne den.

! Første gang maskinen slås på, vil du bli bedt om å velge språk, og displayet vil automatisk vise språkvalgmenyen.

For å velge ønsket språk, trykk på knappene for X og Y, for å bekrefte valget, trykk på knappen for Z. Hvis du ønsker å endre språk, vennligst slå av maskinen, trykk samtidig på tastene som angis i figuren med referanse L til et lydsignal høres, slå maskinen på igjen: Menyen for valg av språk vil komme til syne.

Page 42

Kjøre en vaskesyklus

1. SLÅ PÅ MASKINEN. Trykk på knappen ; teksten VELKOMMEN vil vises på displayet, og START/PAUSE-indikatorlyset vil blinke sakte i grønt.

2. LEGG INN VASKEN. Åpne porthulldøren. Legg inn vasken, se til at du ikke overskrider maksimal lastverdi som er indikert i tabellen over programmer på neste side.

3. MÅL RIKTIG MENGDE VASKEMIDDEL. Trekk ut såpeskuffen, og tilsett vaskemiddel i riktig del slik som beskrevet i "Vaskemidler og vask".

4. LUKK DØREN.

5. VELG VASKESYKLUS. Trykk på en av VASKESYKLUS-knapper for å velge nødvendig vaskesyklus, navnet på vaskesyklusen vil vises på displayet. En temperatur og sentrifugehastighet er innstilt for hver vaskesyklus, disse kan justeres. Varigheten på syklusen vil vises på displayet.

6. TILPASS VASKESYKLUS. Bruk riktige knapper:

Endre temperaturen og/eller sentrifugehastigheten. Maskinen velger automatisk maksimal temperatur og sentrifugehastighet som er innstilt for valgt vaskesyklus, og disse verdiene kan derfor ikke økes. Temperaturen kan reduseres ved å trykke på knappen "OFF" nås. Sentrifugehastigheten kan reduseres gradvis ved å trykke på knappen fullstendig avslått (innstillingen "OFF"). Hvis disse knappene trykke igjen, gjenopprettes maksimale verdier.

, inntil innstillingen for kald vask

, inntil den er

! Hvis den valgte funksjonen ikke er kompatibel

med en annen funksjon som tidligere er valgt, vil indikatorlyset som tilhører første funksjon blinke og kun den andre funksjonen aktiveres, indikatorlyset som tilhører den aktiverte funksjonen vil være tent.

! Funksjonene kan påvirke anbefalt lastverdi og/

eller varigheten på syklusen.

7. START PROGRAMMET. Trykk på START/ PAUSE-knappen. Tilhørende indikatorlys vil bli grønt og lyse kontinuerlig, og døren vil være låst (symbolet DØR LÅST vaskesyklusen vil navnet på aktuell fase vises på displayet. For å endre vaskesyklusen mens den er i gang, still vaskemaskinen på pause ved bruk av knappen START/PAUSE (START/PAUSEindikatorlyset vil blinke sakte i oransj); og velg deretter ønsket syklus og trykk på START/PAUSEknappen igjen. For å åpne døren mens en syklus er i gang, trykk på knappen START/PAUSE, og hvis symbolet DØR LÅST starte vaskesyklusen igjen fra det punket den ble avbrutt, trykker du på knappen START/PAUSE enda en gang.

8. SLUTTEN PÅ VASKESYKLUSEN. Dette vil indikeres med teksten "PROGRAM SLUTT" på displayet, og når symbolet DØR LÅST kan døren åpnes. Åpne døren, ta ut vasken og slå av maskinen.

slukkes, kan døren åpnes. For å

vil være på). I løpet av

slukkes,

! Hvis du ønsker å avbryte en syklus som allerede

har startet, trykk og hold nede knappen Syklusen vil stoppes, og maskinen vil slås av.

Stille inn en forsinket start.

For å stille inn en forsinket start for valgt program, trykk på tilhørende knapp gjentatte ganger inntil ønsket forsinkelsestid er oppnådd. Hvis dette alternativet aktiveres, lyser symbolet displayet. For å fjerne forsinket start-funksjonen trykk på knappen inntil teksten "OFF" vises på displayet.

Endre syklusinnstillingene.

• Trykk på knappen for å aktivere funksjonen, indikatorlampen som tilhører knappen vil tennes.

• Trykk på knappen igjen for å deaktivere funksjonen, indikatorlampen vil slukke.

på

! Hvis den valgte funksjonen ikke er kompatibel

med programmert vaskesyklus, vil indikatorlyset blinke, og så vil funksjonen vil ikke bli aktivert.

Page 43

Vaskesykluser og funksjoner

Tabell over vaskesykluser

Maks. last

(kg)

Nor-

Eco

mal

88 88 88 43 43 43

1,5 -

22-

Syklus-

varighe t

kontrolleres på displayet.

Beskr ivelse av va sk esyk luse n

Vaske-

sykluser

Hverdagsvaskesykluser

Bomull (1-2):eks tre mt t ils ølt h vit vas k . Bomull: svært skit ten hvit vask og resistent e farger. Bo mull (3): svært skitten hvitvask og delikate farger.

Syntetisk Syntetisk (4) Syntetisk

Hu r tigvask 30 '

hu rtig (egner seg ikke for ull, silke o g klær som k rever h åndvask).

Oppfriske Tøy 15min

plagg hur tig (egner seg ikke for ull, silke og klær som kre ve r håndvask).

Spes ielle sykluser/ Minne

Baby program: svært skitten kulørtvask. Minne: med denne fu n ks jon en kan du lag re hvilken s om h elst t ype vask

Silke/G a r din er : for plagg i silke o g visko se, pen t u n dertø y Ull: fo r ull, kash m ir o s v.

Delvis vaskesy kluser

Sent rifu g erin g (1° gang du trykker på kn app en). Lav Sentrifugering Skylling Tømming

Lengden på vaskesyklusen, som angis på skjermen eller i anvisningen, er et overslag basert på standard forhold. Den virkelige tiden kan variere på grunnlag av flertallige faktorer, så som temperatur og vanntrykk i innførsel, romtemperatur, mengde vaskemiddel, mengde og type klær som vaskes, hvordan klærne er lastet inn, samt ekstra valgmuligheter som er valgt.

For alle Test Institutes:

1) Kontrollprogram i samsvar med standarden 2010/1061: Still inn programmet (90°C) med en temperatur på 60° og 40°C (Trykk

TEMPERATUR-knapp).

2) Programmet lang bomull: Still inn programmet (90°C) med en temperatur på 40°C (Trykk TEMPERATUR-knapp).

3) Programmet kort bomull: Still inn programmet (40°C).

4) Programmet lang syntetisk: Still inn programmet (1° gang du trykker på knappen); med en temperatur på 40°C (Trykk

TEMPERATUR-knapp).

(1° gan g d u t rykker på kn ap pe n) : svæ rt s k itt en h oldbar ku lø rt vas k .

(1° gan g du trykker på knappen ) : svært skitten holdbar kulørtvask.

(2° gang du trykker på knappen) : lett sk it ten holdba r kulørtvas k .

(1° gang du trykker p å knappen) : for å friske opp let t skitne plagg

(2°gang du trykke r på knappen) : for å friske opp lett skitne

(2° gang du trykker på kn app en).

(1° gang du trykker p å kn appe n).

(2° gang du trykker p å kn appe n).

Maks. temp.

(°C)

90° 1600 60° 1600 40° 1600 60° 800 40° 800 40° 800

30° 800 30° 800 -

40° 800

30° 0 40° 800 -

- 1600 -- -8-

- 800 ---4-

- 1600

- 0 ---8-

Maks.

hastighet

(omdreininger

per m inutt)

Vaskemidler

Bleke-

Hoved-

middel

zz z

Tøymy-

vask

kner

Varigheten på vaskesyklusene kan

Vaskefunksjoner

Flekkfjerner

Dennne funksjonen er



0$;



aktiver programmet "Flekkfjerning". For å bleke i løpet av en vaskesyklus hell i vaskemiddel og tøymykner som du ønsker å bruke, still inn ønsket vaskesyklus og aktiver funksjonen "Flekkfjerning".

! Den kan ikke brukes med programmene , , ,

eller “Tømming”.

Ekstra Skylling

Ved å velge dette alternativet økes effektiviteten til skyllingen, og optimal fjerning av vaskemiddel garanteres. Det er spesielt nyttig for sensitiv hud.

! Den kan ikke brukes sammen med programmene

, eller “Tømming”.

spesielt nyttig for fjerning av vanskelige flekker. Plasser ekstra del 3. Ved tilsetting av blekemiddel se til å ikke helle i mer enn til nivåmerket "max" på midtre bro (se figur). Kjør blekesyklusen på egen hånd, hell blekemiddelet i ekstradelen 3, still inn programmet "Skylling" og

Strykelett

Ved å velge denne funksjonen vil vaske- og sentrifugeringssyklusene endres for å redusere krølling av klærne. På slutten av syklusen vil vaskemaskinen utføre sakte rotasjoner av trommelen; indikatorlysene STRYKELETT og ST ART/P AUSE vil blinke (oransj) og teksten "PROGRAM SLUTT" vil vises på displayet. For å avslutte syklusen, trykker du på START/PAUSE eller STRYKELETT. Silkevaskesyklusen avsluttes med at vasken blir liggende i vann i maskinen: indikatorlysene STRYKELETT og START/PAUSE vil blinke (oransj) og teksten "SKYLLE STOPP" vil vises på displayet. For å tømme vannet slik at vasken kan tas ut, trykk på START/PAUSE-knappen eller STRYKELETT.

Det kan ikke brukes med programmene , , ,

eller “Tømming”.

Hurtigvask

Reduserer varigheten på vaskesyklusen, mens det er mulig å spare vann og strøm.

! Denne funksjonen kan ikke brukes i forbindelse

med vaskesyklusene

Eco Wash

Funksjonen Eco Wash medvirker til energibesparelse idet den ikke varmer opp vannet som brukes til klesvasken - en fordel både for miljøet og for strømregningen. Den forsterkede kraften av vannet samt dets optimiserte forbruk sikrer nemlig gode resultater på samme tid som en standard syklus. For å oppnå best mulige vaskeresultater , anbefales det å bruke flytende vaskemiddel.

, , , , , .

! Den kan ikke brukes med programmene “Oppfriske

Tøy 15min”,

, , , , .

Page 44

Vaskemidler og vask

Såpeskuff

Gode vaskeresultater avhenger også av riktig dosering på vaskemiddel: hvis det tilsettes for mye vaskemiddel, betyr ikke dette nødvendigvis at effektiviteten på vaskingen blir bedre, men kan tvert i mot forårsake avleiring på innsiden av maskinen og før til miljøforurensning.

! Ikke bruk vaskemidler for håndvask, siden disse

skaper for mye skum.

Åpne såpeskuffen, og



0$;



del 1: Vaskemiddel til vaskesyklusen (pulver eller flytende)

Flytende vaskemidler skal kun påfylles straks før starten av vaskesyklusen.

del 2: Tilsetninger (tøymyknere osv.)

Tøymykneren skal ikke flyte over.

ekstra del 3: Blekemiddel



tilsett vaskemiddel eller tilsetninger på følgende måte.

Klargjøre vasken

• Del opp vasken etter:

- stofftypen/symbolet på merkelappen.

- fargene: separer kulørttøy fra hvitvask.

• Tøm lommene i alle plagg og kontroller knappene.

• Ikke overstig opplistede verdier som henviser til vekt på vasken når den er tørr: Varige stoffer: maks. 8 kg Syntetiske stoffer: maks. 4 kg Delikate stoffer: maks. 2 kg Ull: maks. 2 kg Silke: maks. 2 kg

Hvor mye veier vasken?

1 laken 400-500 g 1 putevar 150-200 g 1 duk 400-500 g 1 badekåpe 900-1.200 g 1 håndkle 150-250 g

Spesielle vaskesykluser

Hurtigvask 30': denne vaskesyklusen ble utviklet for

å vaske lett skittent tøy hurtig: Det varer kun 30 minutter og sparer dermed både energi og tid. Ved å velge denne vaskesyklusen ( å vaske ulike stoffer sammen (unntatt for ull- og silkeplagg), med en maksimal last på 3 kg. Oppfriske Tøy 15min: denne vaskesyklusen ble utviklet for å vaske lett skittent tøy hurtig: Det varer kun 15 minutter og sparer dermed både energi og tid. Ved å velge denne vaskesyklusen ( det mulig å vaske ulike stoffer sammen (unntatt for ull- og silkeplagg), med en maksimal last på 1,5 kg. Baby program: denne vaskesyklusen kan brukes til å fjerne flekkene som typisk sett forårsakes av babyer, samtidig som det sikres at alt vaskemiddel fjernes fra bleier for å forhindre at den delikate babyhuden utvikler allergiske reaksjoner. Syklusen har blitt designet for å redusere bakteriemengden ved å bruke mer vann og optimere virkningen av spesielle desinfiserende tilsetninger i vaskemiddelet. På slutten av en vaskesyklus vil maskinen sakte rotere trommelen for å forhindre at klærne krølles, for å avslutte syklusen trykkes START/PAUSE-knappen. Silke: bruk spesiell vaskesyklus silkeplagg. Vi anbefaler bruk av spesialvaskemiddel som er laget til å vaske delikate klær.

Gardiner:

putetrekk eller en nettpose. Bruk vaskesyklus Ull: er den eneste vaskemaskinprodusenten som har blitt tildelt den prestisjefylte Woolmark Platinum Careutmerkelsen (M.0508) av Woolmark Company, noe som betyr at alle ullklær kan vaskes i vaskemaskinen, også de som er merket med “bare håndvask” Vaskesyklus ullplagg i vaskemaskinen (maks. last 2 kg) og garanterer optimal ytelse.

brett dem sammen og legg dem inni et

tilbyr derfor bekymringsfri vask av

ved 30°C), er det mulig

ved 30°C), er

til å vaske alle

Laste balansesystem

Før hver sentrifugering roterer trommelen kontinuerlig ved en hastighet som er litt høyere enn vaskeroteringshastigheten for å unngå for mye vibrasjon før hver sentrifugering og fordele lasten jevnt. Hvis lasten etter flere forsøk ikke er balansert riktig, vil maskinen sentrifugere ved redusert sentrifugehastighet. Hvis lasten er svært ubalansert, utfører vaskemaskinen fordelingsprosessen i stedet for å sentrifugere. For å oppmuntre forbedret lastfordeling og balanse anbefaler vi at små og større plagg blandes i lasten.

Page 45

Forholdsregler og tips



! Denne vaskemaskinen ble designet og konstruert i

overensstemmelse med internasjonale sikkerhetsforskrifter. Følgende informasjon er gitt av sikkerhetsmessige årsaker og skal derfor leses omhyggelig.

Generell sikkerhet

• Dette apparatet er designet kun for hjemmebruk.

• Apparatet skal ikke bruke av personer (inkludert

barn) med reduserte fysiske eller mentale evner eller reduserte sanser, eller med utilstrekkelig erfaring og kjennskap til det, hvis de ikke da overvåkes eller læres opp i bruken av apparatet av en som er ansvarlig for deres sikkerhet. Barn må holdes under oppsyn for å kontrollere at de ikke leker med apparatet.

• Ikke rør maskinen når du er barfot eller med våte

eller fuktige hender eller føtter.

• Ikke kople fra strømmen ved å trekke i

strømledningen når apparatet frakoples strømuttaket. Hold i støpselet og trekk.

• Ikke åpne såpeskuffen mens maskinen er i bruk.

• Ikke rør det uttømte vannet, siden dette kan nå

ekstremt høye temperaturer.

• Ikke bruk makt på porthulldøren. Dette kan skade

sikkerhetslåsemekanismen som er designet til å forhindre utilsiktet åpning.

• Hvis apparatet svikter, skal du ikke under noen

omstendighet gå inn i de indre mekanismene i et forsøk på å reparere apparatet selv.

• Hold alltid barn på avstand fra apparatet når det er i bruk.

• Døren kan bli svært varm i løpet av vaskesyklusen.

• Hvis apparatet må flyttes, jobb i en gruppe på to

eller tre personer og håndter det ytterst forsiktig. Prøv aldri å gjøre dette alene, da apparatet er svært tungt.

• Før det legges inn vask i vaskemaskinen, se til at

trommelen er tom.

For mer informasjon om riktig avfallshåndtering av husholdningsapparater, skal eierne kontakte de lokale myndighetene eller apparatets forhandler.

Åpne porthulldøren manuelt

I tilfelle det ikke er mulig å åpne porthulldøren pga. et strømbrudd, og hvis du ønsker å ta ut vasken, gå frem på følgende måte:

1. Trekk ut støpselet fra strømuttaket

2. Se til at vannivået inne i maskinen er lavere enn døråpningen, hvis ikke, fjernes overflødig vann ved bruk av tømmeslangen ved å samle det i en bøtte som vist på figuren.

3. Ved bruk av en skrutrekker, fjernes panelet på nedre forside av vaskemaskinen (se figur).

Skroting

• Deponering av pakkematerialene: Overhold lokale

forskrifter, slik at pakkematerialene kan gjenbrukes.

• Det europeiske direktivet 2002/96/EC i forbindelse

med elektrisk og elektronisk avfallsutstyr (WEEE) erklærer at husholdningsapparater ikke skal kastes med annet vanlig husholdningsavfall. Utslitte apparater skal samles separat for å optimere kostnaden av gjenbruk og resirkulering av materialene inne i maskinen, mens potensiell skade på atmosfæren og offentlig helse forhindres. Den utkryssede papirkurven finnes på alle produkter for å minne eieren om pliktene vedrørende separert avfallshåndtering.

4. Trekk utover ved bruk av tappen, slik som indikert på figuren, inntil plastfestet er frigjort fra stopposisjonen, trekk nedover og åpne døren samtidig.

5. Plasser panelet igjen, og se til at krokene er sikkert på plass før du skyver dem på apparatet.

Page 46

Pleie og vedlikehold

Stenge forsyningen av vann og strøm

• Slå av vannkranen etter hver vaskesyklus. Dette

vil begrense slitasjen på hydraulikksystemet inne i vaskemaskinen og hjelpe til med å forhindre lekkasjer.

• Trekk ut vaskemaskinen ved rengjøring og under

alt vedlikeholdsarbeid.

Rengjøring av vaskemaskinen

De ytre delene og gummikomponentene på apparatet skal rengjøres ved bruk av en myk klut bløtgjort i lunkent såpevann. Ikke bruk løsemidler eller skuremidler.

Rengjøre såpeskuffen



Fjern skuffen ved å løfte den og så trekke den rett ut (se figuren). Vask den under rennende vann. Dette skal gjøres ofte.



Rengjøring av pumpen

Vaskemaskinen er montert med en selvrensende pumpe som ikke krever noe vedlikehold. Noen ganger kan små gjenstander (f.eks. mynter eller knapper) falle inn i forkammeret som beskytter pumpen, plassert i nedre del.

! Se til at vaskesyklusen er ferdig, og trekk ut

støpselet fra strømuttaket.

For å nå forkammeret:

1. Ved bruk av en skrutrekker, fjernes panelet på nedre forside av vaskemaskinen (se figur);

2. Skru løs lokket ved å rotere det mot venstre (se figur): litt vann kan renne ut. Dette er normalt;

Ta vare på døren og trommelen til apparatet

• La alltid døren stå på gløtt for å forhindre

ubehagelige lukter fra å dannes.

3. Rengjør innsiden grundig;

4. Skru på lokket igjen;

5. Plasser panelet igjen, og se til at krokene er sikkert på plass før du skyver dem på apparatet.

Kontrollere vanninntaksslangen

Kontroller vanninntaksslangen minst én gang årlig. Hvis det er noen sprekker, skal den straks skiftes ut: I løpet av vaskesyklusene er vanntrykket svært høyt, og en sprukket slange kan lett eksplodere.

Bruk aldri brukte slanger.

Page 47

Feilsøking

Det kan hende at vaskemaskinen slutter å virke. Før du tar kontakt med teknisk støttesenter (se “Hjelp”), se til at problemet ikke bare kan løses lett ved å bruke følgende liste.

Problem:

Vaskemaskinen slås ikke på.

Vaskesyklusen starter ikke.

Vaskemskinen tar ikke inn vann (Teksten "IKKE VANN, SJEKK TILKOPLING”).

Vaskemaskinen tar inn og tømmer ut vann kontinuerlig.

Mulige årsaker / Løsninger:

• Apparatet er ikke plugget helt inn i kontakten, eller har ingen kontakt.

• Det er ikke noen strøm i huset.

• Vaskemaskinens dør er ikke skikkelig lukket.

• PÅ/AV-knappen har ikke blitt trykket.

• START/PAUSE-knappen har ikke blitt trykket.

• Vannkranen er ikke åpnet.

• En forsinket start har blitt innstilt (ved bruk av forsinkelsestimeren, se “Kjøre en vaskesyklus”).

• Vanninntaksslangen er ikke tilkoplet kranen.

• Slangen er bøyd.

• Vannkranen er ikke åpnet.

• Det er ikke noen vannforsyning i huset.

• Trykket er for lavt.

• START/PAUSE-knappen har ikke blitt trykket.

• Tømmeslangen er ikke montert i en høyde mellom 65 og 100 cm fra gulvet (se “Installering”).

• Den fri enden av slangen er under vann (se “Installering”).

• Veggtømmingssystemet er ikke montert med ventilatorrør.

Hvis problemet fortsetter seg etter disse kontrollene, slå av vannkranen, slå av apparatet og ta kontakt med hjelpetjenesten. Hvis husværet ligger i en av de øvre etasjene i en bygning, kan det være problemer som er forbundet med vanntømming, slik at vaskemaskinen fylles med vann og tømmer kontinuerlig. Spesielle anti-tømmingsventiler er tilgjengelige i butikker og hjelper til med å unngå denne kjedelige hendelsen.

Vaskemaskinen kvitter seg ikke med vannet og sentrifugerer ikke.

Vaskemaskinen vibrerer mye under sentrifugeringen.

Vaskemaskinen lekker.

Maskinen er låst og displayet blinker, noe som indikerer en feilkode (f.eks. F-01, F-..).

Det er for mye skum.

• Vaskesyklusen inkluderer ikke tømming: Noen vaskesykluser krever at tømmefasen startes manuelt (se “Vaskesykluser og funksjoner”).

• STRYKELETT-funksjonen har blitt aktivert.: For å fullføre vaskesyklusen, trykk på START/PAUSE-knappen (“Vaskesykluser og funksjoner”).

• Slangen er bøyd (se “Installering”).

• Tømmekanalen er tilstoppet.

• Trommelen ble ikke låst opp riktig under installering (se “Installering”).

• Vaskemaskinen er ikke nivellert (se “Installering”).

• Vaskemaskinen står fast mellom skap og vegger (se “Installering”).

• Vanninntaksslangen er ikke skrudd på skikkelig (se “Installering”).

• Såpeskuffen er tilstoppet (for rengjøringsinstrukser, se “Pleie og vedlikehold”).

• Slangen er ikke festet riktig (se “Installering”).

• Slå av maskinen og trekk ut støpselet, vent i ca. 1 minutt og slå den på igjen. Dersom problemet vedvarer, bør du kontakte Teknisk hjelpesenter om problemet.

• Vaskemiddelet er ikke egnet for maskinvask (det skal vise teksten “For vaskemaskiner” eller “Håndvask og maskinvask” eller lignende).

• For mye vaskemiddel ble brukt.

Page 48

Hjelp

Før du ringer for hjelp:

• Kontroller om du kan løse problemet selv (se “Feilsøking”);

• Start programmet på nytt for å kontrollere om problemet er løst;

• Hvis dette ikke er tilfelle, ta kontakt med et autorisert hjelpesenter ved bruk av telefonnumrene som finnes på garantibeviset.

! Be alltid om hjelp fra autoriserte teknikere.

Ha følgende informasjon klar:

• Problemtype;

• Apparatets modell (Mod.);

• Serienummeret (S/N). Denne informasjonen kan finnes på dataskiltet som befinner seg på baksiden av vaskemaskinen og kan også finnes foran på apparatet ved å åpne døren.

Page 49

Mode d’emploi

LAVE-LINGE

Français

ECO8D 169

Sommaire

Installation, 50-51

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Description du lave-linge, 52-53

Bandeau de commandes Écran

Comment faire un cycle de lavage, 54 Programmes et fonctions, 55

Tableau des programmes Fonctions de lavage

Produits lessiviels et linge, 56

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Précautions et conseils, 57

Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

Entretien et soin, 58

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Anomalies et remèdes, 59 Assistance, 60

Page 50

Installation

! Conserver ce mode d’emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets pour

enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas,

s’adresser à un magasin spécialisé ou à un technicien agréé.

N’utiliser que des tuyaux neufs.

!! !!

Utiliser ceux qui sont fournis avec l’appareil.

Page 51

Raccordement du tuyau de vidange

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés

65 - 100 cm

à une distance du sol comprise entre 65 et 100 cm;

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d’alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

• la prise est bien reliée à la terre et est conforme aux

réglementations en vigueur;

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme

Caractéristiques techniques

Modèle

Dimensi o ns

Capacité

ECO8D 169

largeur 59,5 cm hauteur 85 cm profondeur 60 cm

de 1 à 8 kg

• la prise est bien apte à supporter la puissance

maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même

à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Raccordements

électriques

Raccordements hydrauliques

Vitesse d'essorage

Programmes de

contr ôle selon la

norme

2010/1061

Voir la plaque sig nalétiqu e appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambo ur 62 l itres

jusqu'à 1600 tours minute

programme (90°); température 60°C et 40°C; (appuyer sur la touche TEMPÉRATURE).

Cet apparei l est con fo rme au x Directi ves Com mu n au tai res s u ivan t es:

- 2004/108/CE (Compatibilité électro m ag nétique)

- 2002/96/CE

- 2006/95/CE (Basse Tension)

Page 52

Description du lave-linge

Bandeau de commandes

MARCHE/ARRÊT

T iroir à produits lessiviels

SÉLECTEUR

PROGRAMMES

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels

et linge”).

Tasto MARCHE/ARRÊT la touche pour allumer ou éteindre l'appareil. Le voyant vert MISE EN MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 2 secondes de suite ; une pression brève ou accidentelle n'entraîne pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

: appuyer brièvement sur

Touche

Touches

Touche

VERROUILLAGE TOUCHES

Écran

Touche

MEMO

Touche

DÉP AR T DIFFÉRÉ

Touche VERROUILLAGE TOUCHES

activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole commandes est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Touche DÉPART DIFFÉRÉ touche pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l'écran.

Touches

FONCTION

allumé indique que le bandeau de

Touche

ESSORAGE

Touche avec voyant

MISE EN MARCHE/ PAUSE

Touche

TEMPÉRATURE

: pour

: appuyer sur cette

Touches SÉLECTEUR PROGRAMMES: pour sélectionner le programme désiré (voir "Tableau des

programmes").

Touche MEMO: maintenir la touche enfoncée pour mémoriser un cycle et les personnalisations préférées. Pour retourner à un cycle précédemment mémorisé, appuyer sur la touche MEMO.

Touches FONCTION: appuyer sur la touche pour sélectionner la fonction désirée. Le voyant correspondant s'affiche à l'écran.

Touche ESSORAGE pour diminuer la vitesse de l'essorage ou pour le supprimer complètement - la valeur correspondante s'affiche à l'écran.

Touche TEMPERATURE la température : la valeur correspondante est affichée à l'écran.

: appuyer sur cette touche

: appuyer pour diminuer

Touche avec voyant MISE EN MARCHE/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l'orange et se met à clignoter. Si le symbole possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 environ minutes d'inutilisation. Appuyez brièvement sur la touche MARCHE/ARRÊT et attendre que la machine soit réactivée.

n'est pas allumé, il est

Page 53

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent : le programme de lavage sélectionné, la phase de lavage en cours et toutes les indications relatives au déroulement du programme.

La chaîne C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

La chaîne D affiche la valeur maximum de la vitesse d'essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d'essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s'allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage hublot Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot. N.B.: si la fonction DÉPART DIFFÉRÉ est active, le hublot reste verrouillé, pour l'ouvrir mettre la machine en pause en appuyant sur la touche MISE EN MARCHE/PAUSE.

! À la première mise en service, un message s'affiche demandant de sélectionner la langue et l'écran entre

automatiquement dans le menu de sélection de la langue. Pour choisir la langue désirée, appuyer sur les touches X et Y; pour confirmer la sélection, appuyer sur la touche Z. Pour changer de langue, éteindre l'appareil, appuyer simultanément sur les trois touches indiquées par la référence L de la figure jusqu'au signal sonore. Rallumer l'appareil, le menu de sélection de la langue s'affiche.

Page 54

Comment faire un cycle de lavage

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche s'affiche à l'écran ; le voyant de MISE EN MARCHE/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe

"Detersifs et linge".

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Appuyer sur l'une des touches du SÉLECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l'écran avec attribution d'une température et d'une vitesse d'essorage qui peuvent être modifiées. La durée du cycle s'affiche sur l'écran.

6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température et/ou la vitesse d'essorage. L'appareil sélectionne automatiquement la température et la vitesse d'essorage maximales prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

, l'inscription BIENVENU

on peut diminuer

! Si la fonction sélectionnée est incompatible avec

une autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le voyant de la fonction activée s'allume.

! Les fonctions permettent de modifier le

chargement conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche MISE EN MARCHE/PAUSE. Le voyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MISE EN MARCHE/PAUSE (le voyant MISE EN MARCHE/PAUSE passe à l'orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MISE EN MARCHE/ PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MISE EN MARCHE/ PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MISE EN MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l'inscription "FIN DE CYCLE" qui s'affiche à l'écran; quand le symbole HUBLOT VERROUILLÉ s'éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l'appareil.

! Une pression prolongée sur la touche permet

d'annuler un cycle déjà lancé. Le cycle est interrompu et la machine s'éteint.

Sélectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est active, le symbole annuler le départ différé, appuyer sur la touche jusqu'à ce que l'inscription OFF s'affiche à l'écran.

Modifier les

caractéristiques du cycle.

• Appuyer sur la touche pour activer la fonction; le voyant correspondant à la touche s'allume.

• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s'éteint.

s'affiche à l'écran. Pour

! Si la fonction sélectionnée est incompatible avec

le programme sélectionné, le voyant se met à clignoter et la fonction n'est pas activée.

Page 55

Programmes et fonctions

Tableau des programmes

Normal Eco

Charge maxi

(Kg)

88 88 88 43 43 43

1,5 -

22-

Durée

cycle

sur l'afficheur .

Tem p .

Description du Programme

Programmes

Programmes pour tous les jours

Coton (1-2): blancs extrêmem en t sales . Coton: blancs et cou leurs résistan tes t rès sales. Coton (3): blancs et cou leurs délicates très s ales. Synthetique Synthetique (4) Synthetique

Mix 30'

(n e co nvien t p as p o u r la laine, la s o ie et le linge à lav er à la m a in ).

Mix 15'

(n e co nvien t p as p o u r la laine, la s o ie et le linge à lav er à la m a in ).

Programmes Spéciaux/ Mem o

Cycle Bebe: couleurs délicates très sales. Memo: permet de mémo riser un cycle de lavage qu elconq u e.

Soie/ Ridea u x: pou r lin g e e n s o ie, vis c os e , lin g erie . Laine: pou r laine, cachem ire, etc.

Programmes partiaux

Ess ora ge ra pide (1° pression de la touche) - 1600 -- - 8- Essorage délicat Rinçag e resistan t

Vidange

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme 2010/1061 : sélectionner le programme

Programme coton long:

Programme coton court:

Programme synthetique long:

(1° pression de la touche): co uleu rs résis tant es très s ales.

(1° p r e ssio n de la t ouche): couleurs résistantes très sales.

(2° pression de la touche): couleurs résistantes peu sales.

(1° pression de la touche: pou r ra fraîc h ir r ap ide m ent du ling e pe u s ale (2° pression de la touche): pour rafraîchir rapidement du linge peu sale

(2° pression de la touche) - 800 -- - 4-

(1° pression de la touche) - 1600

(2° pression de la touche) - 0 -- - 8-

sélectionner le programme

(90°C) température 40°C; (appuyer sur la touche TEMPÉRATURE).

(40°C).

(1° pression de la touche); température 40°C (appuyer sur la touche TEMPÉRATURE).

Vitesse maxi

maxi.

(tours minute)

(°C)

90° 16 00 60° 16 00

40° 1600

60° 800 40° 800 40° 800

30° 800 -

40° 800

30° 0 40° 800 -

(90°C) température 60°C et 40°C (appuyer sur la touche TEMPÉRATURE).

Pro du its lessivie ls

Javel Lavage

zz z

Assou

plissa nt

La durée des programmes de lavage est contrôlable

Fonctions de lavage

Anti-taches



0$;



sélectionner le programme "Rinçage" et activer la fonction "Anti-taches". Pour blanchir en cours de lavage, verser le produit lessiviel et les additifs, sélectionner le programme souhaité et activer la fonction "Anti-taches".

! Cette fonction n'est pas activable avec les programmes

, , , , “Vidange”.

Super Rinçage

La sélection de cette option permet d'augmenter l'efficacité du rinçage et d'éliminer totalement toute trace de lessive. Elle est très utile pour les peaux particulièrement sensibles.

! Cette fonction n'est pas activable avec les programmes

, , et “Vidange”.

Repassage facile

En cas de sélection de cette fonction, le lavage et l'essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lave-linge fait tourner le tambour lentement;

Cette fonction est très utile pour éliminer les taches les plus résistantes. Monter le bac supplémentaire 3 fourni avec l'appareil. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le pivot central (voir figure). Pour n'effectuer qu'un blanchissage, verser l'eau de Javel dans le bac supplémentaire 3,

le voyant de la fonction REPASSAGE FACILE et celui de MISE EN MARCHE/PAUSE se mettent à clignoter (orange), l'inscription "FIN DE CYCLE" s'affiche à l'écran. Pour compléter le cycle, il faut appuyer sur la touche MISE EN MARCHE/P AUSE ou sur la touche REP ASSAGE F ACILE. Pour le programme "Soie" l'appareil arrive au bout du cycle en laissant le linge tremper, le voyant REP ASSAGE F ACILE clignote et celui de MISE EN MARCHE/P AUSE se mettent à clignoter (orange), l'inscription "ARRET CUVE PLEINE" s'affiche à l'écran. Pour vidanger l'eau et sortir le linge, appuyer sur la touche MISE EN MARCHE/P AUSE ou sur la touche REP ASSAGE F ACILE.

Cette option n'est pas activable avec les programmes ,

, , , et “Vidange”.

Rapide

Pour réduire la durée du cycle de lavage tout en permettant de faire des économies d'eau et d'électricité.

! Cette fonction n'est pas activable avec les programmes

, , , , , .

Eco Wash

La fonction Eco Wash permet d'économiser l'énergie puisque l'eau utilisée pour la lessive n'est pas réchauffée : un plus pour l'environnement et pour votre facture d'électricité. L'action renforcée et l'optimisation de la consommation de l'eau garantissent d'excellents résultats pour une durée moyenne identique à celle d'un cycle standard. Pour de meilleurs résultats en matière de lavage, utilisez une lessive liquide.

! Cette fonction n'est pas activable avec les programmes

“Mix 15’”, , , , , .

Page 56

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement.

! Ne pas utiliser de lessives pour lavage à la main,

elles moussent trop.

Sortir le tiroir à produits



0$;



bac 1: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

bac 2: Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 3: Produit javelisé



lessiviels et verser la lessive ou l’additif comme suit.

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : Textiles résistants: 8 kg max. Textiles synthétiques: 4 kg max. Textiles délicats: 2 kg max. Laine: 2 kg max. Soie: 2 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

de temps. La sélection de ce programme ( à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge. Babè: programme spécial, idéal pour le lavage des vêtements d’enfants souvent très sales, il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d’allergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle

utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive. En fin de lavage, l’appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer sur la touche MISE EN MARCHE/PAUSE. Soie: sélectionner le programme de lavage spécial pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat.

Rideaux:

d'oreiller ou dans un sac genre filet. Sélectionner le programme Laine: est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l’étiquette “lavage à la main uniquement” donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 2 kg) avec des performances de lavage optimales.

pliez-les bien et glissez-les dans une taie

. Grâce au programme on peut

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Programmes spéciaux

Mix 30’: spécialement conçu pour laver du linge peu

sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme ( permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Mix 15’: spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d’énergie et

à 30°C)

Page 57

Précautions et conseils



! Ce lave-linge a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la

comme illustré voir figure.

prise de courant

2. s’assurer que le niveau

de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau

3. démonter le panneau

situé à l’avant du lave-linge à l’aide d’un tournevis (voir

figure)

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir l’hublot en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Page 58

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.



Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.



Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et

débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lavelinge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

N’utiliser que des tuyaux neufs.

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

N’utiliser que des tuyaux neufs.

Page 59

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le message "Pas d'eau, ouvrir robinet" s'affiche à l'écran).

Le lave-linge prend l’eau et vidange continuellement.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche MARCHE/ARRÊT n’a pas été enfoncée.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Comment faire un cycle de

lavage”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

Le lave-linge ne vidange pas et n’essore pas.

Le lave-linge vibre beaucoup pendant l’essorage.

Le lave-linge a des fuites.

L'appareil est bloqué, l'écran clignote et affiche un code d'anomalie (par ex. : F-01, F-…).

Il y a un excès de mousse.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement (“Programmes et fonctions”).

• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche MISE EN MARCHE/PAUSE (“Programmes et fonctions”).

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lave-linge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”).

• Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Page 60

Assistance

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

Page 61

Gebruiksaanwijzing

WASAUTOMAAT

Nederlands

ECO8D 169

Inhoud

Installatie, 62-63

Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Eerste wascyclus Technische gegevens

Beschrijving van de wasautomaat, 64-65

Bedieningspaneel Controlelampjes Een programma starten

Het uitvoeren van een wascyclus, 66 Programma's en functies, 67

Programmatabel Wasfuncties

Wasmiddelen en wasgoed, 68

Wasmiddelbakje Voorbereiden van het wasgoed Speciale programma's Balanceersysteem van de lading

Voorzorgsmaatregelen en advies, 69

Algemene veiligheid Afvalverwijdering Handmatige opening van de deur

Onderhoud en verzorging, 70

Afsluiten van water en stroom Reinigen van de wasautomaat Reinigen van het wasmiddelbakje Onderhoud van deur en trommel Reinigen van de pomp Controleren van de buis van de watertoevoer

Storingen en oplossingen, 71 Service, 72

Page 62

Installatie

! Het is belangrijk deze handleiding te bewaren voor

latere raadpleging. In het geval u het apparaat verkoopt, of u verhuist, moet het boekje bij de wasautomaat blijven zodat de nieuwe gebruiker de functies en betreffende raadgevingen kan doornemen.

Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Uitpakken en waterpas zetten

Uitpakken

1. De wasautomaat uitpakken.

2. Controleer of de wasautomaat geen schade heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

3. Verwijder de 4 schroeven die het apparaat beschermen tijdens het vervoer en de rubberen ring met bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

4. Sluit de openingen af met de bijgeleverde plastic doppen.

5. Bewaar alle onderdelen: mocht de wasautomaat ooit worden vervoerd, dan moeten deze weer worden aangebracht.

! Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

Waterpas zetten

1. Installeer de wasautomaat op een rechte en stevige vloer en laat hem niet steunen tegen een muur, meubel of dergelijke.

2. Als de vloer niet volledig horizontaal is kunt u de onregelmatigheid opheffen door de stelvoetjes aan de voorkant losser of vaster te schroeven (zie afbeelding); de

inclinatiehoek, gemeten ten opzichte van het werkvlak, mag de 2° niet overschrijden.

Een correcte nivellering geeft de machine stabiliteit en voorkomt trillingen, lawaai en het zich verplaatsen van de automaat tijdens de werking. In het geval van vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie.

Hydraulische en elektrische aansluitingen

Aansluiting van de watertoevoerbuis

1. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas

(zie afbeelding).

Voordat u de wasautomaat aansluit moet u het water laten lopen totdat het helder is.

2. Verbind de watertoevoerbuis aan de wasautomaat door hem op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant

(zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de buis zijn.

! De waterdruk van de kraan moet zich binnen de

waarden van de tabel Technische Gegevens bevinden

(zie bladzijde hiernaast).

! Als de toevoerbuis niet lang genoeg is moet u zich

wenden tot een gespecialiseerde winkel of een bevoegde installateur.

Gebruik nooit tweedehands buizen.

!! !!

Gebruik de buizen die bij het apparaat worden

geleverd.

Page 63

Aansluiting van de afvoerbuis

Verbind de buis, zonder

hem te buigen, aan een

afvoerleiding of aan een

afvoer in de muur tussen

65 - 100 cm

de 65 en 100 cm van de

grond

! Gebruik geen verlengsnoeren of dubbelstekkers.

! Het snoer mag niet gebogen of samengedrukt

worden.

! De voedingskabel mag alleen door een bevoegde

installateur worden vervangen.

Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

af of hang hem aan de rand van een wasbak of badkuip, en bind de bijgeleverde steun aan de kraan (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen.

! Gebruik nooit verlengstukken voor de buis; indien dit

niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke buis en mag hij niet langer zijn dan 150 cm.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de

geldende normen;

Eerste wascyclus

Na de installatie en voor u de wasautomaat in gebruik neemt, dient u een wascyclus uit te voeren met wasmiddel maar zonder wasgoed, op het programma

Tech n ische gegevens

Model

Afmetingen

ECO8 D 1 6 9

breedte cm 59 ,5 hoogte cm 85 diepte cm 60

• het stopcontact het maximum vermogen van de

wasautomaat kan dragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast);

• de spanning zich bevindt tussen de waarden die

zijn aangegeven in de tabel Technische Gegevens (zie hiernaast);

• de contactdoos geschikt is voor de stekker van de

wasautomaat. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden.

! De wasautomaat mag niet buitenshuis worden

geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen.

! Als de wasautomaat is geïnstalleerd moet het

stopcontact gemakkelijk te bereiken zijn.

Vermogen

Elektrische

aansluitingen

Aansluiting waterleiding

Snelheid

centrifuge

Controle-programma's volgens de norm 2010/1061

van 1 t ot 8 k g

zie het typeplaatje met de technische eigensch appen dat op h et apparaat is bevestigd

max. druk 1 MPa (10 bar) min. druk 0,05 MPa (0,5 bar) Inhoud trommel 62 liters

tot 1600 toeren per minuut

programma (90°C) ; temperatuur 60°C en 40°C (Druk op TEMPERATUURTOETS).

Deze apparatuur voldoet aan de volgende CE voorschriften:

- 2004/108/CE (Elektromagnetische compatiabiliteit)

- 2002/96/CE

- 2006/95/CE (Laagspanning)

Page 64

Beschrijving van de wasautomaat

Bedieningspaneel

AAN/UIT

toets

Wasmiddelbakje

PROGRAMMAKEUZE

Wasmiddelbakje: voor wasmiddelen en wasversterkers (zie “Wasmiddelen en wasgoed”).

Toets AAN/UIT wasautomaat aan of uit te zetten. Het groene START/ PAUZE controlelampje dat langzaam knippert geeft aan dat de wasautomaat aanstaat. Om de wasautomaat tijdens de wascyclus uit te zetten moet u de toets iets langer, circa 2 seconden, ingedrukt te houden. Als u de toets kort, of per ongeluk indrukt zal de wasautomaat niet uitgaan. Als u de wasautomaat tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd.

Toetsen PROGRAMMAKEUZE: voor het instellen van het gewenste programma (zie

"Programmatabel").

Toets GEHEUGEN: druk op deze toets om de wascyclus en uw persoonlijke instellingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de toets GEHEUGEN.

FUNCTIETOETSEN: druk op de toets om de gewenste functie te selecteren. Op het display gaat het bijbehorende controlelampje aan.

Toets CENTRIFUGE centrifugetoerental te verminderen of om de centrifuge in zijn geheel uit te sluiten - de waarde wordt op het display aangegeven.

Toets TEMPERATUUR temperatuur te verlagen: de waarde wordt op het display aangegeven.

: druk even op de toets om de

: druk hierop om het

: druk hierop om de

Toetsen

TOETSBLOKKERING

toets

DISPLAY

GEHEUGEN

toets

UITGESTELDE ST AR T

toets

Toets TOETSBLOKKERING : om de blokkering van het bedieningspaneel te activeren dient u de toets circa 2 seconden lang ingedrukt te houden. Het ontstoken symbool bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma's worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. Om de blokkering van het bedieningspaneel te deactiveren dient u de toets circa 2 seconden lang ingedrukt te houden.

Toets UITGESTELDE START een uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven.

Toets met controlelampje START/PAUZE: als het groene controlelampje langzaam knippert, moet u op de toets drukken om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het symbool aan is kunt u de deur openen. Om het programma te hervatten drukt u opnieuw op de toets.

Stand- by modus

Deze wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de AAN/ UIT toets en wacht tot de wasdroogmachine weer aangaat.

FUNCTIETOETSEN

TEMPERATUUR

geeft aan dat het

CENTRIFUGE

toets

T oets me t controlelampje

START/PAUZE

toets

: druk hierop om

niet

Page 65

Display

Het display is nodig om de wasautomaat te programmeren en geeft meerdere soorten informatie.

In de twee bovenste vakken A en B verschijnen het geselecteerde wasprogramma, de lopende wasfase en alle aanwijzingen met betrekking tot het verloop van het wasprogramma.

In het vak C verschijnt de resterende tijd tot het einde van de wascyclus. Indien een UITGESTELDE START is geselecteerd verschijnt de resterende tijd tot aan de start van het geselecteerde wasprogramma.

In het vak D verschijnt het maximale centrifugetoerental dat het apparaat kan uitvoeren bij het ingestelde programma. Als het programma geen centrifuge voorziet dan zal er in dit vak niets verschijnen.

In het vak E verschijnt de maximale temperatuur die u kunt selecteren bij het ingestelde programma. Als het programma geen instelling van de temperatuur voorziet dan zal er in dit vak niets verschijnen.

De controlelampjes F hebben betrekking tot de functies en zullen aangaan als de geselecteerde functie compatibel is met het ingestelde programma.

Symbool Deur geblokkeerd Het symbool geeft aan dat de deur is geblokkeerd om ongewild openen te vermijden. Om schade te voorkomen moet u wachten tot het symbool uitgaat voordat u de deur van de wasautomaat opent. N.B.: als de functie UITGESTELDE START actief is kunt u de deur niet openen. Om hem toch te openen zet u het apparaat op pauze door middel van de START/PAUZE toets.

! Wanneer u het apparaat voor het eerst aanzet kunt u een taal selecteren en zal op het display automatisch het

menu taal selecteren verschijnen. Om de gewenste taal te selecteren drukt u op de toetsen X en Y. Om uw keuze te bevestigen drukt u op de toets Z. Als u van taal wilt veranderen, schakelt u de wasautomaat uit en drukt u tegelijkertijd op de drie toetsen die worden aangewezen met de letter L op de afbeelding. Nadat u het geluidssignaal heeft gehoord doet u de wasautomaat weer aan en zal een menu voor de taalselectie verschijnen.

Page 66

Het uitvoeren van een wascyclus

1. DE WASAUTOMAAT AANZETTEN. Druk op de

toets WELKOM. Het groene controlelampje START/ PAUZE zal langzaam knipperen.

2. HET WASGOED INLADEN. Open de deur. Laad

het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden aangegeven in de programmatabel op de volgende bladzijde.

3. WASMIDDEL DOSEREN. Trek het bakje naar

buiten en doe het wasmiddel in de speciale bakjes, zoals aangegeven in "Wasmiddelen en wasgoed".

4. SLUIT DE DEUR.

5. KIES HET PROGRAMMA. Druk op een van de

toetsen van de PROGRAMMAKEUZE om het gewenste programma te selecteren. De naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt de duur van de cyclus.

6. DE WASCYCLUS AANPASSEN. Druk op de

speciale toetsen:

centrifuge. De wasautomaat selecteert automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden. Deze maximum waarden kunnen niet worden overschreden. Door op de toets drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus "OFF". Door op de toets de centrifuge langzaamaan verlagen, tot aan de complete uitsluiting "OFF". Als u nogmaals op de toetsen drukt zult u op de maximaal toegestane waarden terugkeren.

, op het display verschijnt de tekst

Wijzigen van de temperatuur en/of de

te drukken kunt u het toerental van

! Als de gekozen functie niet geschikt is voor het

ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd.

! Als de geselecteerde functie niet compatibel is met

een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde functie zal aangaan.

! De functies kunnen van invloed zijn op de

aanbevolen washoeveelheid en/of de duur van de cyclus.

7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUZE. Het betreffende controlelampje zal aangaan met een groen licht en de deur wordt geblokkeerd (het symool DEUR GEBLOKKEERD

is aan). Tijdens het wassen zal op het display de naam van de lopende wasfase verschijnen. Om een programma te wijzigen terwijl de cyclus bezig is moet u de wasautomaat pauzeren door middel van de toets START/PAUZE (het controlelampje START/ PAUZE gaat langzaam knipperen met een oranje licht); selecteer daarna de gewenste cyclus en druk opnieuw op de toets START/PAUZE. Om de deur te openen terwijl de cyclus bezig is, drukt u op de START/PAUZE toets. Als het symbool DEUR GEBLOKKEERD openen. Druk nogmaals op de START/PAUZE toets om het programma te hervatten vanaf het punt dat het werd onderbroken.

8. EINDE VAN HET PROGRAMMA. De tekst "EINDE CYCLUS" verschijnt op het display. Als het symbool DEUR GEBLOKKEERD de deur openen. Open het deurtje, laad het wasgoed uit en schakel het apparaat uit.

uit is kunt u de deur

uitgaat kunt u

Een uitgestelde start instellen.

Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool te annuleren drukt u net zolang op de toets tot op het display de tekst OFF verschijnt.

De eigenschappen van de

cyclus wijzigen.

• Druk op de toets om de functie te activeren. Het controlelampje dat bij de toets hoort gaat aan.

• Druk nogmaals op de toets om de functie te deactiveren. Het controlelampje gaat uit.

. Om de uitgestelde start

! Als u een reeds gestarte cyclus wilt annuleren drukt

u langere tijd op de toets onderbroken en het apparaat gaat uit.

. De cyclus wordt

Page 67

Programma's en functies

Programmatabel

Maxi-

Maximaal

male

Beschrijving van het Programma

Programma’ s

Programma's voor iedere dag

Katoen (1-2): zeer vuile w it te was. Katoen: zeer vuil wit en kleu recht bon t w as go ed. Katoe n (3 ) zeer vu ile w itt e en b o n te fijn e w as . Synthetisch Synthetisch (4) Synthetisch

Mix 30min

wasgoed (niet geschikt voor wol, zijde en handwas).

Mix 15min

wasgoed (niet geschikt voor wol, zijde en handwas).

Speciale Programma's /Geheugen

Baby cyclus: zeer vuile fijn e bon te w as . Geheugen: maak t het me mo r is eren van ied er s o o rt w as s e n m o g elijk .

Zijde/ G ord ijne n: voo r zijd e, vis co s e, lin ge rie. Wol: voor wo l, kasjmier, etc.

Gedee ltelijke Programm a's

(1° druk op de toets) : zeer vu ile kleurvas te bo n te w as .

(1° druk op de toets) : zeer vuile kleu rvast e bo n te w as .

(2° druk op de toets) : n iet zo vuile kleu rvast e bon t e w as .

(1° druk op de toets) : vo o r h et s n el o pfris s en va n n iet zo vu il (2° druk op de toets) : voo r h e t s n el o p friss e n van n iet zo vuil

Centrifuge (1° druk op de toets). Centrifuge fijne was (2° druk op de toets). Spoelen (1° druk op de toets). Waterafvoer (2° druk op de toets).

De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan variëren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties.

toerental

Tem p

(toe r en p e r

(°C)

minuut)

90° 1600 60° 1600

40° 1600

60° 800 40° 800 40° 800

30° 800 -

40° 800

30° 0 -

40° 800 -

- 1600 -- - 8-

- 800 -- - 4-

- 1600

- 0 -- - 8-

Wasm i ddel

Bleek-

Wassen

middel

zz z

Wasve rz a-

chter

Voor alle Test Institutes:

1) Controleprogramma volgens de norm 2010/1061: selecteer het programma (90°C) met een temperatuur van 60°C en 40°C (Druk op TEMPERATUURTOETS).

2) Programma katoen lang: selecteer het programma

3) Programma katoen kort: selecteer het programma

4) Programma synthetisch lang: selecteer het programma (1° druk op de toets);

Wasfuncties

(90°C) met een temperatuur van 40°C (Druk op TEMPERATUURTOETS). (40°C).

met een temperatuur van 40°C (Druk op TEMPERATUURTOETS).

het controlelampje van de functie GEMAKKELIJK STRIJKEN en die van START/PAUZE gaan knipperen (oranje) en de tekst

Antivlek

Deze functie is geschikt voor het verwijderen van de



0$;

hardnekkigste vlekken. Plaats het bijgeleverde extra bakje 3. Let bij het gieten van het bleekwater dat u het niveau



"max", aangegeven op de centrale pin, niet overschrijdt (zie afb.). Om alleen te bleken giet u het bleekmiddel in het extra bakje 3, stelt u het programma "Spoelen" in, en

activeert u de functie "Antivlek". Voor bleken tijdens het wassen giet u het wasmiddel en de wasversterkers in de bakjes, stelt u het gewenste programma in en activeert u de functie "Antivlek". ! Deze optie kan niet worden geactiveerd bij de programma's

, , , en “Waterafvoer”.

Extra Spoeling

Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen met een gevoelige huid. ! Deze optie kan niet worden geactiveerd tijdens de programma's

, en “Waterafvoer”.

Gemakkelijk Strijken

Als u deze functie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden

"EINDE CYCLUS" verschijnt op het display. Om de cyclus te beëindigen drukt u op de START/PAUZE toets of op de toets GEMAKKELIJK STRIJKEN. Bij het programma "Zijde" beëindigt de wasautomaat de cyclus door het wasgoed in de week te laten staan. Het controlelampje van de functie GEMAKKELIJK STRIJKEN en die van START/PAUZE gaat knipperen (oranje) en de tekst "WATERSTOP" verschijnt op het display. Om het water af te voeren en de was uit de automaat te halen moet u op de START/PAUZE toets drukken of op de toets GEMAKKELIJK STRIJKEN.

Deze optie kan niet worden geactiveerd bij de programma's

, , , en “Waterafvoer”.

Snelle was

Voor het verkorten van de duur van de wascyclus waardoor zowel water als energie worden bespaard. ! Deze functie is niet activeerbaar bij de programma's

, , , .

Eco Wash

De functie Eco Wash draagt bij aan energiebesparing door het voor het wassen van het wasgoed niet te verwarmen: een voordeel voor zowel het milieu als de energierekening. De versterkte werking en het geoptimaliseerde waterverbruik garanderen uitstekende resultaten met een gelijke gemiddelde tijdsduur als een standaardcyclus. Om betere wasresultaten te verkrijgen, wordt het gebruik van een vloeibaar wasmiddel aanbevolen. ! Deze optie kan niet worden geactiveerd bij de programma's “Mix 15min”,

, , , , .

gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten ronddraaien;

Maximale

lading (kg)

Normaal Eco

88 88 88 43 43 43

1,5 -

22-

Duur

cyclus

display controleren.

, ,

U kunt de duur van de wasprogramma’s op het

Page 68

Wasmiddelen en wasgoed

Wasmiddelbakje

Een goed wasresultaat hangt ook af van de juiste dosis wasmiddel: te veel wasmiddel maakt het wassen niet beter. Het wasmiddel blijft aan de binnenzijde van de wasautomaat zitten en zorgt voor het vervuilen van het milieu.

! Gebruik nooit wasmiddelen voor handwas aangezien

die te veel schuim vormen.

Trek het laatje naar voren



0$;



bakje 1: Wasmiddel voor hoofdwas (poeder of vloeibaar)

Het vloeibare wasmiddel moet vlak voor de start in het bakje worden gegoten.

bakje 2: Wasversterkers (wasverzachter, enz.)

De wasverzachter mag niet boven het roostertje uitkomen.

extra bakje 3: Bleekmiddel



en giet het wasmiddel of

de wasversterker er als

volgt in:

Voorbereiden van het wasgoed

• Verdeel het wasgoed volgens:

- het soort stof / het symbool op het etiket.

- de kleuren: scheid de bonte was van de witte was.

• Leeg de zakken en controleer de knopen.

• Overschrijd het aangegeven gewicht, berekend

voor droog wasgoed, nooit: Kleurechte stoffen: max 8 kg Synthetische stoffen: max 4 kg Fijne stoffen: max 2 kg Wol: max 2 kg Zijde: max 2 kg

Hoeveel weegt wasgoed?

1 laken 400-500 g. 1 sloop 150-200 g. 1 tafelkleed 400-500 g. 1 badjas 900-1200 g. 1 handdoek 150-250 g.

Speciale programma's

Mix 30min: is bedoeld voor het snel wassen van niet

zo vuil wasgoed: het duurt slechts 30 minuten en bespaart dus elektriciteit en tijd. Met het programma

op 30 °C) kunt u verschillende soorten stoffen

( samen wassen (behalve zijde en wol) met een lading van max. 3 kg. Mix 15min: is bedoeld voor het snel wassen van niet zo vuil wasgoed: het duurt slechts 15 minuten en bespaart dus elektriciteit en tijd. Met het programma

op 30 °C) kunt u verschillende soorten stoffen

( samen wassen (behalve zijde en wol) met een lading van max. 1,5 kg. Baby cyclus: programma voor het wassen van typisch kindervuil, met een totale verwijdering van het wasmiddel om allergie te voorkomen op de tere kinderhuid. Deze cyclus de hoeveelheid bacteriën terug te dringen door een vergroot waterverbruik en een optimale toepassing van hygiënische wasversterkers. Aan het einde van de wascyclus zal de trommel langzaam ronddraaien om kreukvorming te voorkomen. Om de cyclus te beëindigen druk u op de START/PAUZE toets. Zijde: gebruik het speciale programma zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken.

Gordijnen:

ze in een kussensloop of net. Gebruik het programma Wol: is het enige bedrijf dat een wasautomaat heeft ontwikkeld die de prestigieuze Woolmark Platinum Care (M.0508) onderscheiding heeft gekregen van The Woolmark Company. Dit garandeert dat u alle wollen kledingstukken in de automaat kunt wassen, ook wasgoed met het etiket “alleen handwas” Met het programma kunt u dus rustig al uw wollen wasgoed in de automaat wassen (max. 2 kg) met de garantie van een optimaal resultaat.

vouw de gordijnen nauwkeurig en doe

is speciaal ontwikkeld om

om alle

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasautomaat de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasautomaat een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Page 69

Voorzorgsmaatregelen



en advies

! De wasmachine is ontworpen en geproduceerd

volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

Algemene veiligheid

• Het apparaat mag niet worden gebruikt door

personen (kinderen inbegrepen), met beperkte lichamelijke, sensorische of mentale vermogens of met onvoldoende ervaring en kennis, tenzij het gebruik plaatsvindt onder het toezicht of volgens de instructies van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten in de gaten worden gehouden om te verzekeren dat ze niet met het apparaat spelen.

• Dit apparaat is uitsluitend ontworpen voor

huishoudelijk niet-professioneel gebruik.

• Raak de machine niet aan als u blootsvoets bent of

met natte of vochtige handen of voeten.

• Trek de stekker nooit uit het stopcontact door aan

het snoer te trekken, maar altijd door de stekker zelf beet te pakken.

• Open het wasmiddelbakje niet terwijl de machine in

werking is.

• Raak het afvoerwater niet aan aangezien het zeer

heet kan zijn.

• Forceer de deur nooit: het veiligheidsmechanisme

dat een ongewild openen van de deur voorkomt, kan beschadigd worden.

• Probeer in geval van storingen nooit zelf de interne

mechanismen van de wasautomaat te repareren.

• Zorg ervoor dat kleine kinderen niet te dicht bij de

machine komen als deze in werking is.

• De deur kan tijdens het wassen zeer heet worden.

• Als de machine verplaatst moet worden, doe dit dan

met twee of drie personen tegelijk en zeer voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar.

• Voordat u het wasgoed in de automaat laadt, moet

u controleren of hij leeg is.

Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Handmatige opening van de deur

Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

1. haal de stekker uit het stopcontact

2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten lopen door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding.

3. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding)

Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt

u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernieti

ging van Electrische en Electronische Apparatuur, vereist dat oude huishoudelijke electrische appa raten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optima liseren en de negatieve invloed op de gezondheid en het milieu te reduceren.

4. trek het lipje dat wordt aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden en open tegelijkertijd de deur.

5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Page 70

Onderhoud en verzorging

Afsluiten van water en stroom

• Sluit na iedere wasbeurt de kraan af. Hiermee

beperkt u slijtage van de waterinstallatie van de wasmachine en voorkomt u lekkage.

• Sluit altijd eerst de stroom af voordat u de

wasautomaat gaat schoonmaken en gedurende onderhoudswerkzaamheden.

Reinigen van de wasautomaat

De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

Reinigen van het wasmiddelbakje



Verwijder het bakje door het op te lichten en naar voren te trekken (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.



Reinigen van de pomp

De wasautomaat is voorzien van een zelfreinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen.

! Verzeker u ervan dat de wascyclus klaar is en haal

de stekker uit het stopcontact.

Toegang tot het voorvakje:

1. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding);

2. draai het deksel eraf, tegen de klok in (zie afbeelding): het is normaal dat er een beetje water uit komt;

Onderhoud van deur en trommel

• Laat de deur altijd op een kier staan om nare

luchtjes te vermijden.

Controleren van de buis van de watertoevoer

Controleer minstens eenmaal per jaar de slang van de watertoevoer. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Gebruik nooit tweedehands buizen.

3. maak de binnenkant goed schoon;

4. schroef het deksel er weer op;

5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controleren van de buis van de watertoevoer

Gebruik nooit tweedehands buizen.

Page 71

Storingen en oplossingen

Het kan gebeuren dat de wasautomaat niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”)moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

Storingen:

De wasautomaat gaat niet aan.

De wascyclus start niet.

De wasautomaat heeft geen watertoevoer (Op het display verschijnt de tekst "GEEN WATER, CONTROLEER TOEVOER").

De wasautomaat blijft water aan- en afvoeren.

Mogelijke oorzaken / Oplossing:

• De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken.

• Het hele huis zit zonder stroom.

• De deur zit niet goed dicht.

• De AAN/UIT toets is niet ingedrukt.

• De START/PAUZE toets is niet ingedrukt.

• De waterkraan is niet open.

• De uitgestelde start is ingesteld (zie “Het uitvoeren van een wascyclus”).

• De watertoevoerbuis is niet aangesloten op de kraan.

• De buis is gebogen.

• De waterkraan is niet open.

• Het hele huis zit zonder water.

• Er is onvoldoende druk.

• De START/PAUZE toets is niet ingedrukt.

• De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd (zie “Installatie”).

• Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”).

• De afvoer in de muur heeft geen ontluchting.

Als na deze controles het probleem niet is opgelost, moet u de waterkraan dichtdraaien, de wasautomaat uitzetten en de Servicedienst inschakelen. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de wasautomaat voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop.

De wasautomaat voert het water niet af of centrifugeert niet.

De machine trilt erg tijdens het centrifugeren.

De wasautomaat lekt.

Het apparaat is geblokkeerd, het display knippert en er verschijnt een storingscode (bv.: F-01, F-..).

Er ontstaat teveel schuim.

• Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de hand worden gestart (zie “Programma's en functies”).

• De functie GEMAKKELIJKER STRIJKEN is ingeschakeld: voor het beëindigen van het programma drukt u op de START/PAUZE toets (“Programma's en functies“).

• De afvoerbuis is gebogen (zie “Installatie”).

• De afvoerleiding is verstopt.

• De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie “Installatie”).

• De wasautomaat staat niet goed recht (zie “Installatie”).

• De wasautomaat staat te krap tussen meubels en muur (zie “Installatie”).

• De buis van de watertoevoer is niet goed aangeschroefd (zie “Installatie”).

• Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”).

• De afvoerbuis is niet goed aangesloten (zie “Installatie”).

• Doe de wasautomaat uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient u de Servicedienst in te schakelen.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor wasautomaat”, “handwas en machinewas”, of dergelijke op staan).

• U heeft teveel wasmiddel gebruikt.

Page 72

Service

Voordat u de Servicedienst inschakelt:

• Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen”).

• Start het programma opnieuw om te controleren of de storing is verholpen;

• Als dit niet het geval is moet u contact opnemen met de erkende Technische Servicedienst via het telefoonnummer dat op het garantiebewijs staat.

! Wendt u nooit tot een niet erkende installateur.

Vermeld:

• het type storing;

• het model van de machine (Mod.);

• het serienummer (S/N).

Deze informatie vindt u op het typeplaatje aan de achterkant van de wasautomaat en aan de voorzijde als u het deurtje opendoet.

Page 73

Bedienungsanleitungen

WASCHVOLLAUTOMAT

Deutsch

ECO8D 169

INHALTSVERZEICHNIS

Installation, 74-75

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Beschreibung Ihres Waschvollautomaten, 76-77

Bedienblende Display

Durchführung eines Waschprogramms, 78 Programme und Funktionen, 79

Programmtabelle Waschfunktionen

Waschmittel und Wäsche, 80

Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme Unwuchtkontrollsystem

Vorsichtsmaßregeln und Hinweise, 81

Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür

Reinigung und Pflege, 82

Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 83 Kundendienst, 84

Page 74

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung

sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

Lesen Sie die Hinweise bitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutzschrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Abbildung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾Zoll-Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen,

die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende Seite).

! Sollte der Zulaufschlauch nicht lang genug sein,

dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

Verwenden Sie niemals bereits gebrauchte

Schläuche.

Verwenden Sie die Schläuche, die mit dem Gerät

geliefert wurden.

Page 75

Anschluss des Ablaufschlauches

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe

65 - 100 cm

beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

! Verwenden Sie bitte keine Verlängerungen oder

Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw.

eingeklemmt werden.

! Das Versorgungskabel darf nur durch autorisierte

Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden.

! Verlängerungsschläuche sollten nicht eingesetzt

werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt (siehe

nebenstehende Tabelle);

• die Stromspannung den in den Technischen Daten

angegebenen Werten entspricht (siehe nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien installiert

werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht

zugänglich sein.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm

ein.

Technische Daten

Modell

Abmessungen

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

Prüfprogramme

gemäß 2010/1061

ECO8 D 1 6 9

Breit e 59 ,5 cm Höhe 85 cm Tiefe 60 cm

1 bis 8 kg

sieh e das am Gerät befi n dli che Typenschild

Höchstdruck 1 MPa (10 bar) Mindes td ru ck 0 ,05 MPa ( 0,5 bar) Trommelvolumen 62 Liter

bis zu 1600 U/min.

Programm (90°C); Temperat u r 60°C und 40°C (Drücken Tast e

TEMPERATUR).

Dieses G erät en t s prich t den folgenden EG-Richtlinien:

- 2004/108/CE (elektromagnetische Verträglichkeit)

- 2006/95/CE (Niederspannung)

- 2002/96/CE

Page 76

Beschreibung Ihres Waschvollautomaten

Bedienblende

Taste

EIN/AUS

Waschmittelschublade

PROGRAMMWAHL

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“).

Taste EIN/AUS um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus.

: Drücken Sie kurz auf die Taste,

Tasten

Taste

TASTENSPERRE

DISPLAY

Taste

SPEICHER

Taste

ST ARTZEITVORW AHL

Taste TASTENSPERRE Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol

zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn kleine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL Startzeit des gewählten Programms drücken Sie bitte diese Taste. Die Zeitverzögerung wird auf dem Display angezeigt.

Tasten

FUNKTIONEN

Taste

SCHLEUDERN

T aste m it Kontrollleuchte

START/ PAUSE

Taste

TEMPERATUR

: Zur Aktivierung der

: Zur Vorwahl der

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmtabelle").

Taste SPEICHER: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste SPEICHER.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwählen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste SCHLEUDERN die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschließen. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATUR die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

: Drücken Sie die Taste, um

Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

nicht leuchtet, kann

Page 77

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschritt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässt; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrollleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestellten Programm kompatibel ist.

Symbol Gerätetür gesperrt Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetür gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetür öffnen. NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätetür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

! Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch

das Menü zur Sprachauswahl ein. Wählen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z. Soll die Sprache geändert werden, dann schalten Sie das Gerät aus, drücken Sie gleichzeitig die in der Abbildung mit L gekennzeichneten Tasten bis ein akustisches Signal ertönt, schalten Sie nun das Gerät erneut ein und es wird das Menü zur Sprachauswahl angezeigt.

Page 78

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste Meldung WILLKOMMEN erscheint; die Kontrollleuchte START/PAUSE blinkt langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Wählen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drücken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol die Startzeitvorwahl wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

Änderung der

Eigenschaften des Waschgangs.

, woraufhin auf dem Display die

auf. Um

• Durch erneutes Drücken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuchte erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert.

! Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf Dauerlicht.

! Die Funktionen können eine Änderung der

empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür wird gesperrt (Symbol GERÄTETÜR GESPERRT Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/ PAUSE; wenn das Symbol GERÄTETÜR GESPERRT geöffnet werden. Drücken Sie die Taste START/ PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus.

leuchtet.) Während des

erloschen ist, kann die Gerätetür

erlischt, kann die

! Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrollleuchte schaltet sich dabei ein.

Page 79

Programme und Funktionen

Programmtabelle

Max.

Beschreibung des Program m s

Wasch-

programme

Programm e für die tägliche Wäsche

Ba u m w ol le (1 - 2 ): s tark verschm u tzte Kochwäsche. Baumwolle: stark versch mu tzte Weiß- un d farbechte B u n tw äsch e. Baum wolle (3): lei cht v e rschmut zte Wei ßwä sc he und emp find liche Buntwä sc he .

Synthetik Rob ust

Buntwäsche.

Synthetik Rob ust (4)

Buntwäsche.

Synthetik Fein

Buntwäsche.

(1° D rücken de r Ta s t e): zu m ku rzen A u ffrischen leicht versch m u tzter

Mix 30'

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).

(2° D rücken de r Ta s t e): zu m ku rzen A u ffrischen leicht versch m u tzter

Mix 15'

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).

Spezialprogramme / Speicher

Baby Zyklus: stark verschmutzte empfindliche Buntwäsche. Speicher: hiermit kann jede beliebige Art von Waschgang gespeichert werden

Seide/G ardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche. Wolle: w o lle , Ka s ch m ir u s w.

Teilprogramme

Hauptschleudern (1° Drücken der Taste). - 1600 ---8 - Schonschleudern Spülen

(1° Drücken der Taste). - 1600

Abpumpen

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur , W aschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

Für alle T estinstitute:

1) Prüfprogramm gemäß 2010/1061: Programm

2) Langes Baumwollprogramm: Programm

3) Kurzes Baumwollprogramm: Programm

4) Langes synthetikprogramm: Programm

(1° Drücken der Taste): stark verschm utzte, farbechte

2° Drücken der Taste): leic h t ve rs ch m u tz te fa rbe ch t e

(2° Drücken der Taste). - 800 ---4 -

(2° Drücken der Taste). - 0 ---8 -

(90°C) und eine T emperatur von 60°C und 40°C einstellen (Drücken Taste TEMPERATUR).

(90°C) und eine T emperatur von 40°C einstellen (Drücken T aste TEMPERA TUR).

(40°C).

(1° Drücken der Taste); und eine T emperatur von 40°C einstellen (Drücken Taste TEMPERA TUR).

Tem p eratur

Max. SchleuderGe-

schw in-

(°C)

digkeit

(U/min)

90° 1600 60° 1600 40° 1600

60° 800 40° 800 40° 800 30° 800 30° 800 -

40° 800

30° 0 40° 800

Bleich-

mittel

Wa s chmittel

Haupt-

wäsche

zzz

Weich-

spüler

Max.

Beladungs-

menge (kg)

Normal

Eco

88 88 88

43 43 43 33

1,5 -

22-

Programm

dauer

Die Waschzeitdauer kann auf dem Display

abgelesen werden.

Waschfunktionen

Fleckenstopp

Diese Funktion ermöglicht das Entfernen von hartnäckigen



0$;



Bleichmittel in die Zusatzkammer 3 ein, stellen Sie das Programm "Spülen" ein und aktivieren Sie die Funktion "Fleckenstopp". Um während des Waschgangs zu bleichen, geben Sie das Waschmittel und die Zusätze ein, stellen Sie das gewünschte Programm ein und aktivieren Sie die Funktion "Fleckenstopp". ! Diese Funktion kann zu den Programmen und “Abpumpen” nicht zugeschaltet werden.

Extraspülgang

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. W aschmittelallergien. ! Diese Funktion kann zu den Programmen “Abpumpen” nicht zugeschaltet werden.

Flecken. Setzen Sie die mitgelieferte, zusätzliche Kammer 3. Bei der Dosierung des Bleichmittels darf der gekennzeichneten Höchststand "max" (siehe Abbildung) nicht überschritten werden. Wenn Sie nur bleichen möchten, füllen Sie das

, , ,

, und

Leichtbügeln

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrollleuchte der Funktion LEICHTBÜGELN und die der T aste ST ART/ P AUSE blinken (orange) und auf dem Display wird "PROGRAMMENDE" angezeigt. Um den Waschgang abzuschließen, drücken Sie die T aste START/ P AUSE oder die T aste LEICHTBÜGELN. Beim Programm "Seide" bleibt am Ende des Zyklus das Wasser in der Maschine, die Kontrollleuchte der Funktion LEICHTBÜGELN und die der T aste START/P AUSE blinken (orange) und auf dem Display wird "SPÜLSTOPP" angezeigt. Zum Abpumpen des Wassers oder zur Entnahme der Wäsche muss die T aste ST ART/PAUSE oder die T aste LEICHTBÜGELN gedrückt werden.

Diese Funktion kann zu den Programmen

, , , und

“Abpumpen” nicht zugeschaltet werden.

Kurz

Zur Verkürzung des W aschgangs und gleichzeitiger Einsparung von Wasser und Strom. ! Diese Funktion kann zu den Programmen

, , , , ,

nicht zugeschaltet werden.

Eco Wash

Die Funktion Eco Wash trägt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird - ein V orteil sowohl für die Umwelt als auch für die Stromrechnung. T atsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels. ! Diese Funktion kann zu den Programmen “Mix 15’”,

, ,

, , nicht zugeschaltet werden.

Page 80

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie

verursachen eine zu hohe Schaumbildung.

Schublade herausziehen



0$;



In Kammer 1: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 2: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 3: Bleichmittel



und Waschmittel oder Zusätze wie folgt einfüllen:

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden:

Widerstandsfähige Gewebe: max 8 kg Kunstfasergewebe: max 4 kg Feinwäsche: max 2 kg Wolle: max 2 kg

Seide: max 2 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Sonderprogramme

Mix 30‘: Kurzprogramm für die tägliche Wäsche leicht

verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

bei 30°C) ein, dann können, bei

Mix 15‘: Kurzprogramm für die Wäsche leicht verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( einer maximalen Lademenge von 1,5 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Baby Zyklus

durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspülen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich größeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze. Am Ende des Waschgangs erfolgen einige langsame und sanfte Trommelumdrehungen, um Knitterbildung zu vermeiden. Drücken Sie abschließend die Taste START/ PAUSE. Seide: Wählen Sie das Spezialprogramm Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel.

Gardinen:

Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ Programm (max. 2 kg) bedenkenlos waschen, wobei beste Resultate gewährleistet sind.

Gardinen zusammengefaltet in einem

bei 30°C) ein, dann können, bei

: Dieses Programm ist in der Lage, die

wurde konzipiert, um

zum

ein.

tragen. Mit dem

lässt sich also sämtliche Wollwäsche

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Page 81

Vorsichtsmaßregeln



und Hinweise

! Der Waschvollautomat wurde nach den strengsten

internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im

privaten Haushalt konzipiert.

• Dieses Gerät ist nicht zur V erwendung durch Personen

(einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Der Waschvollautomat darf nur von Erwachsenen und

gemäß den Anleitungen dieses Handbuchs bedient werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und

auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der

Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das

Gerät in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser , es könnte sehr heiß

sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der

Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen

Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß

werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei

oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer .

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher,

dass die Wäschetrommel leer ist.

Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre V erpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetür

Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose

2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung)

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, V erpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

4. Befreien Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher , dass die Haken in die Schlitze eingr eifen, bevor Sie die Abdeckung fest andrücken.

Page 82

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem

Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der Steckdose,

bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade



Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser



gründlich aus.

Pflege der Gerätetür und Trommel

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang

abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

• Lassen Sie die Gerätetür stets leicht offen stehen,

um die Bildung unangenehmer Gerüche zu vermeiden.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

Verwenden Sie niemals bereits gebrauchte

Schläuche.

Page 83

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser

Meldung "WASSERZULAUF PRÜFEN" eingeblendet).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

(auf dem Display wird die

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die EIN/AUS-T aste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt (siehe „

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der W aschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Durchführung eines Waschprogramms“).

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-..).

Es bildet sich zu viel Schaum.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „

• Die Funktion “Leichtbügeln” wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Tr ommel wur de bei der Installation nicht korrekt befr eit ( siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw . versehen sein.

• Es wurde zu hoch dosiert.

Programme und Funktionen“).

Page 84

Kundendienst

195093891.00

07/2011 - Xerox Fabriano

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.

Hotpoint Ariston ECO8D 169, Maxi ECO8D 169 User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
