Mode d’emploi

LAVE-LINGE

Français, 1

Portuguęs, 37

ECO8D 1492

Nederlands, 13

Deutsch, 25

Sommaire

Installation, 2-3

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Description du lave-linge, 4-5

Bandeau de commandes Écran

Comment faire un cycle de lavage, 6

Programmes et fonctions, 7

Tableau des programmes Fonctions de lavage

Produits lessiviels et linge, 8

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Précautions et conseils, 9

Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

Entretien et soin, 10

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Anomalies et remèdes, 11

Assistance, 12

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions: elles fournissent des

conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lavelinge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets pour

enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs

indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas,

s’adresser à un magasin spécialisé ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

65 - 100 cm

Raccordement du tuyau de vidange

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé que par

des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à

l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit

être facilement accessible.

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme .

Caractéristiques techniques

Modèle

Dimensions

Capacité

Raccordements électriques

Raccordements hydrauliques

Vitesse d'essorage

Programmes de contrôle selon la norme 2010/1061

ECO8D 1492

largeur 59,5 cm hauteur 85 cm profondeur 60 cm

de 1 à 8 kg

Voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres

jusqu'à 1400 tours minute

programme température 60°C et 40°C; (appuyer sur la touche TEMPÉRATURE).

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2002/96/CE

- 2006/95/CE (Basse Tension)

(90°);

Description du lave-linge

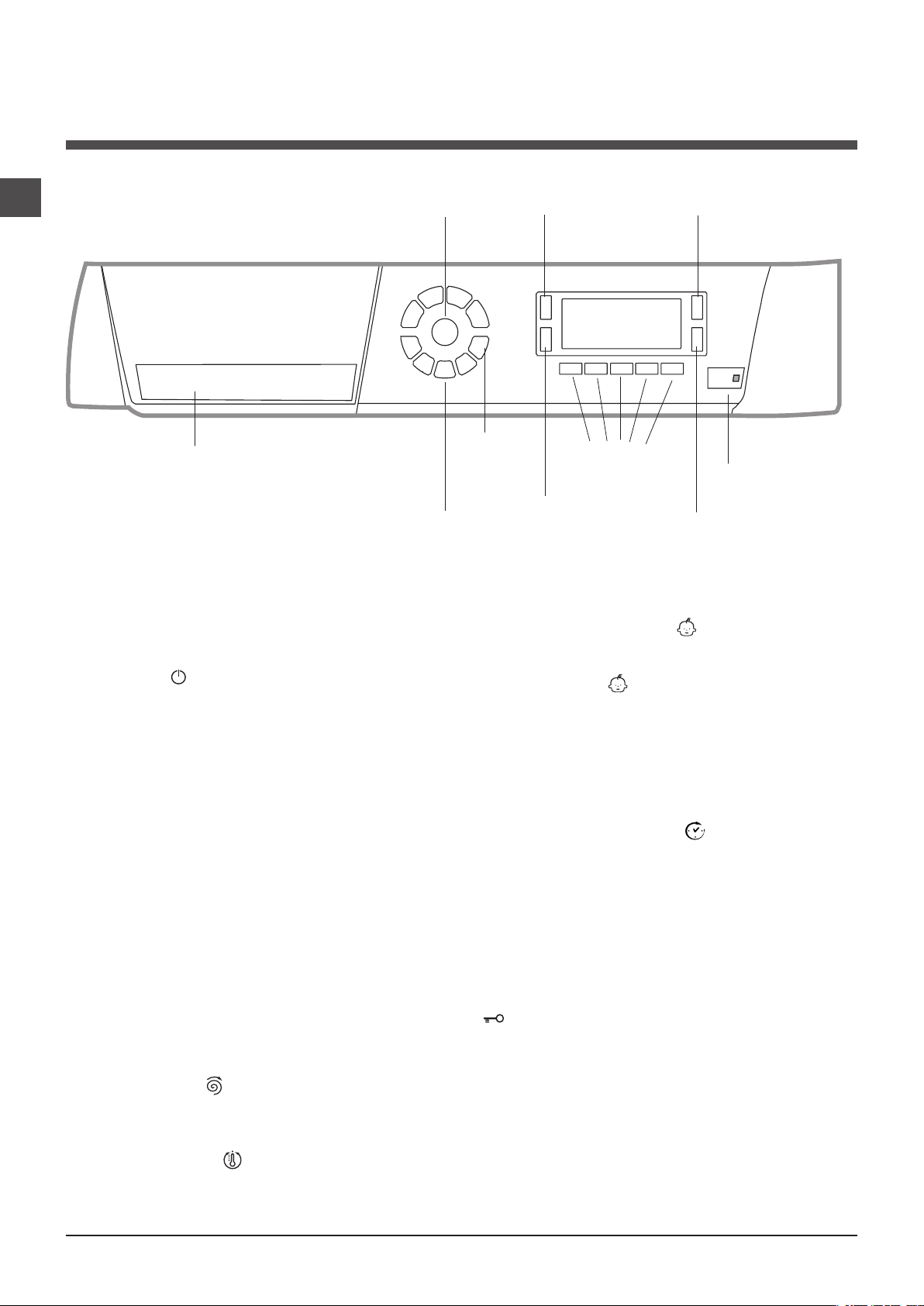

Bandeau de commandes

Touche

MARCHE/ARRÊT

Tiroir à produits lessiviels

Touches

SÉLECTEUR

PROGRAMMES

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Tasto MARCHE/ARRÊT : appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Le voyant vert MISE EN MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 2 secondes de suite ; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours.

Touches SÉLECTEUR PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”).

Touche MEMO: maintenir la touche enfoncée pour mémoriser un cycle et les personnalisations préférées. Pour retourner à un cycle précédemment mémorisé, appuyer sur la touche MEMO.

Touches FONCTION: appuyer sur la touche pour sélectionner la fonction désirée. Le voyant correspondant s’affiche à l’écran.

Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour le supprimer complètement - la valeur correspondante s’affiche à l’écran.

Touche TEMPERATURE : appuyer pour diminuer la température : la valeur correspondante est affichée à l’écran.

Touche

VERROUILLAGE TOUCHES

Écran

Touche

MEMO

Touche

DÉPART DIFFÉRÉ

Touche VERROUILLAGE TOUCHES : pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé. Ceci permet d’éviter toute modification involontaire des programmes, surtout s’il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Touche DÉPART DIFFÉRÉ : appuyer sur cette touche pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l’écran.

Touche avec voyant MISE EN MARCHE/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 environ minutes d’inutilisation. Appuyez brièvement sur la touche MARCHE/ARRÊT et attendre que la machine soit réactivée.

Touches

FONCTION

Touche

ESSORAGE

Touche avec voyant MISE

EN MARCHE/ PAUSE

Touche

TEMPÉRATURE

Écran

L’écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent : le programme de lavage sélectionné, la phase de lavage en cours et toutes les indications relatives au déroulement du programme.

La chaîne C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

La chaîne D affiche la valeur maximum de la vitesse d’essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d’essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s’allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage hublot Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot. N.B.: si la fonction DÉPART DIFFÉRÉ est active, le hublot reste verrouillé, pour l’ouvrir mettre la machine en pause en appuyant sur la touche MISE EN MARCHE/PAUSE.

! À la première mise en service, un message s’affiche demandant de sélectionner la langue et l’écran entre automatiquement

dans le menu de sélection de la langue. Pour choisir la langue désirée, appuyer sur les touches X et Y; pour confirmer la sélection, appuyer sur la touche Z. Pour changer de langue, éteindre l’appareil, appuyer simultanément sur les trois touches indiquées par la référence L de la figure jusqu’au signal sonore. Rallumer l’appareil, le menu de sélection de la langue s’affiche.

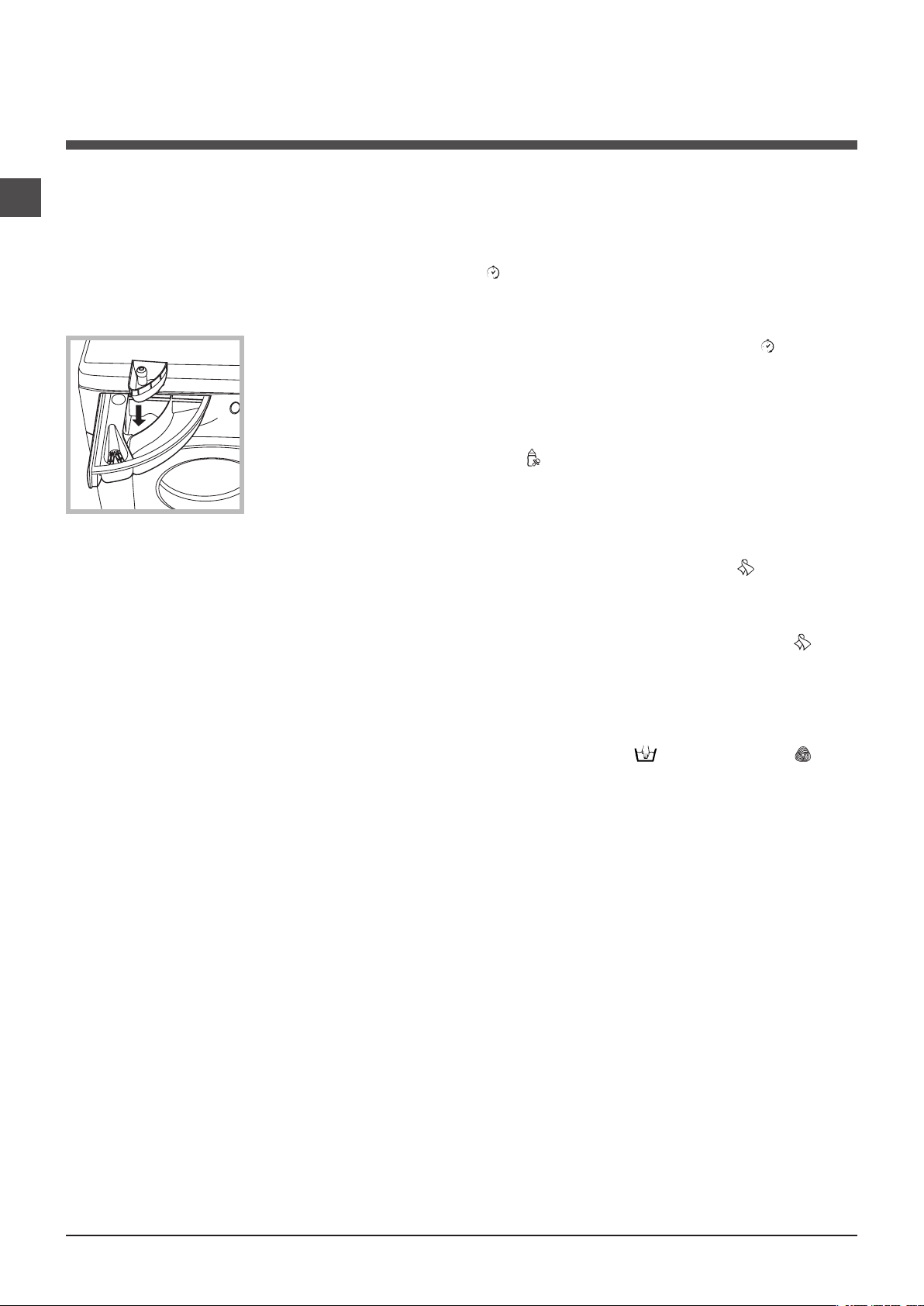

Comment faire un cycle de lavage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer

sur la touche , l’inscription BIENVENU s’affiche à l’écran ; le voyant de MISE EN MARCHE/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger

le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et

placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Detersifs et linge”.

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Appuyer sur l’une

des touches du SÉLECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l’écran avec attribution d’une température et d’une vitesse d’essorage qui peuvent être modifiées. La durée du cycle s’affiche sur l’écran.

6. PERSONNALISER LE CYCLE DE LAVAGE.

Appuyer sur les touches correspondantes :

Modifier la température et/ou la vitesse

d’essorage. L’appareil sélectionne automatiquement la température et la vitesse d’essorage maximales prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

Sélectionner un départ différé.

Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est active, le symbole s’affiche à l’écran. Pour annuler le départ différé, appuyer sur la touche jusqu’à ce que

l’inscription OFF s’affiche à l’écran.

! Si la fonction sélectionnée est incompatible avec une

autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le

voyant de la fonction activée s’allume.

! Les fonctions permettent de modifier le chargement

conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche MISE EN MARCHE/PAUSE. Le voyant correspondant s’allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MISE EN MARCHE/PAUSE (le voyant MISE EN MARCHE/PAUSE passe à l’orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MISE EN MARCHE/ PAUSE.

Pour ouvrir la porte tandis qu’un cycle est en cours,

appuyer sur la touche MISE EN MARCHE/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MISE EN MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l’inscription “FIN DE CYCLE” qui s’affiche à l’écran; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavelinge et éteindre l’appareil.

! Une pression prolongée sur la touche permet

d’annuler un cycle déjà lancé. Le cycle est interrompu et la machine s’éteint.

Modifier les caractéristiques

du cycle.

• Appuyer sur la touche pour activer la fonction; le voyant correspondant à la touche s’allume.

• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s’éteint.

! Si la fonction sélectionnée est incompatible avec le

programme sélectionné, le voyant se met à clignoter et la fonction n’est pas activée.

Programmes et fonctions

Tableau des programmes

Vitesse

Temp.

Description du Programme

Programmes

Programmes pour tous les jours Coton (1-2): blancs extrêmement sales. 90° 1400 Coton: blancs et couleurs résistantes très sales. 60° 1400 Coton (3): blancs et couleurs délicates peu sales. 40° 1400 Synthetique (1° pression de la touche): couleurs résistantes très sales. 60° 800 Synthetique (4) (1° pression de la touche): couleurs résistantes très sales. 40° 800 Synthetique (2° pression de la touche): couleurs résistantes peu sales. 40° 800 Mix 30' (1° pression de la touche): pour rafraîchir rapidement du linge peu sale (ne convient pas

pour la laine, la soie et le linge à laver à la main). Mix 15' (2° pression de la touche): pour rafraîchir rapidement du linge peu sale (ne convient pas

pour la laine, la soie et le linge à laver à la main).

Programmes Spéciaux/ Memo Cycle Bebe: couleurs délicates très sales. 40° 800 Memo: permet de mémoriser un cycle de lavage quelconque.

Soie/Rideaux: pour linge en soie, viscose, lingerie. 30° 0 Laine: pour laine, cachemire, etc. 40° 800

Programmes partiaux

Essorage rapide (1° pression de la touche) - 1400 - - - 8 Essorage délicat (2° pression de la touche) - 800 - - - 3,5 Rinçage resistant (1° pression de la touche) - 1400 Vidange (2° pression de la touche) - 0 - - - 8 -

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme 2010/1061 : sélectionner le programme

Programme coton long:

Programme coton court:

Programme synthetique long:

sélectionner le programme

(90°C) température 40°C; (appuyer sur la touche TEMPÉRATURE).

(40°C).

(1° pression de la touche); température 40°C (appuyer sur la touche TEMPÉRATURE).

(90°C) température 60°C et 40°C (appuyer sur la touche TEMPÉRATURE).

maxi.

(tours

(°C)

minute)

30° 800

maxi

Produits lessiviels

Lavage Javel

  



  



 

Assou-

plissant



Charge

maxi

(Kg)

8 8 8 8

8 8 3,5 3 3,5 3 3,5 3

3 3

1,5 -

4 -

2 -

8 -

Eco

wash

Durée

cycle

La durée des programmes de lavage est contrôlable sur l’afficheur.

Fonctions de lavage

Anti-taches

Cette fonction est très utile pour éliminer les taches les plus résistantes. Monter le bac supplémentaire 3 fourni avec l’appareil. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure). Pour n’effectuer qu’un blanchissage, verser l’eau de Javel dans le bac supplémentaire 3, sélectionner le programme “Rinçage” et activer

la fonction “Anti-taches”. Pour blanchir en cours de lavage, verser le produit lessiviel et les additifs, sélectionner le programme souhaité et activer la fonction “Anti-taches”.

! Cette fonction n’est pas activable avec les programmes ,

, , , “Vidange”.

Super Rinçage

La sélection de cette option permet d’augmenter l’efficacité du rinçage et d’éliminer totalement toute trace de lessive. Elle est très utile pour les peaux particulièrement sensibles.

! Cette fonction n’est pas activable avec les programmes ,

, et “Vidange”.

Repassage facile

En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lave-linge fait tourner le tambour lentement;

le voyant de la fonction REPASSAGE FACILE et celui de MISE EN MARCHE/PAUSE se mettent à clignoter (orange), l’inscription “FIN DE CYCLE” s’affiche à l’écran. Pour compléter le cycle, il faut appuyer sur la touche MISE EN MARCHE/PAUSE ou sur la touche REPASSAGE FACILE. Pour le programme “Soie” l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant REPASSAGE FACILE clignote et celui de MISE EN MARCHE/PAUSE se mettent à clignoter (orange), l’inscription “ARRET CUVE PLEINE” s’affiche à l’écran. Pour vidanger l’eau et sortir le linge, appuyer sur la touche MISE EN MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

! Cette option n’est pas activable avec les programmes , ,

, , et “Vidange”.

Rapide

Pour réduire la durée du cycle de lavage tout en permettant de faire des économies d’eau et d’électricité.

! Cette fonction n’est pas activable avec les programmes ,

, , , , .

Eco Wash

La fonction Eco Wash permet d’économiser l’énergie puisque l’eau utilisée pour la lessive n’est pas réchauffée : un plus pour l’environnement et pour votre facture d’électricité. L’action renforcée et l’optimisation de la consommation de l’eau garantissent d’excellents résultats pour une durée moyenne identique à celle d’un cycle standard. Pour de meilleurs résultats en matière de lavage, utilisez une lessive liquide.

! Cette fonction n’est pas activable avec les programmes

“Mix 15’”, , , , , .

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles

moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

bac 2: Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 3: Produit javelisé

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au

poids de linge sec : Textiles résistants: 8 kg max. Textiles synthétiques: 3,5 kg max. Textiles délicats: 2 kg max. Laine: 2 kg max. Soie: 2 kg max.

Combien pèse le linge ?

Babè: programme spécial, idéal pour le lavage des vête-

ments d’enfants souvent très sales, il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d’allergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive. En fin de lavage, l’appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer sur la touche MISE EN MARCHE/PAUSE. Soie: sélectionner le programme de lavage spécial pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat. Rideaux: pliez-les bien et glissez-les dans une taie d’oreiller ou dans un sac genre filet. Sélectionner le programme . Laine: est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l’étiquette “lavage à la main uniquement” . Grâce au programme on peut donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 2 kg) avec des performances de lavage optimales.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Mix 30’: spécialement conçu pour laver du linge peu sale en

un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme ( à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Mix 15’: spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme ( à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil n’est pas destiné à être utilisé par des per-

sonnes (enfants compris) dont les capacités physiques,

sensorielles ou mentales sont réduites ou qui ne dispo-

sent pas des connaissances ou de l’expérience néces-

saires, à moins qu’elles n’aient été formées et enca-

drées pour l’utilisation de cet appareil par une personne

responsable de leur sécurité. Surveiller les enfants pour

s’assurer qu’ils ne jouent pas avec l’appareil.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les

mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la

prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine

est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre

des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de

sécurité qui protège contre les ouvertures accidentelles

pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux méca-

nismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’ap-

pareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer

l’appareil avec toutes les précautions nécessaires. Ne jamais

le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est

bien vide.

Le symbole de la ‘’poubelle barrée’’ est apposée sur

tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la prise de courant.

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

3. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure).

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux

réglementations locales de manière à ce que les embal-

lages puissent être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques, exige que

les appareils ménagers usagés ne soient pas jetés dans

le flux normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin d’optimi-

ser le taux de récupération et le recyclage des matériaux

qui les composent et réduire l’impact sur la santé humai-

ne et l’environnement.

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir l’hublot en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela

réduit l’usure de l’installation hydraulique du lave-linge et

évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de tout

nettoyage du lave-linge et pendant tous les travaux d’en-

tretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la

formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et

débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

! N’utiliser que des tuyaux neufs.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le message “Pas d’eau, ouvrir robinet” s’affiche à l’écran).

Le lave-linge prend l’eau et vidange continuellement.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche MARCHE/ARRÊT n’a pas été enfoncée.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Comment faire un cycle de lavage”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.

Le lave-linge ne vidange pas et n’essore pas.

Le lave-linge vibre beaucoup pendant l’essorage.

Le lave-linge a des fuites.

L’appareil est bloqué, l’écran clignote et affiche un code d’anomalie (par ex. : F-01, F-…).

Il y a un excès de mousse.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement (“Programmes et fonctions”).

• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche MISE EN MARCHE/PAUSE (“Programmes et fonctions”).

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”).

• Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Assistance

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

Gebruiksaanwijzing

WASAUTOMAAT

Nederlands

ECO8D 1492

Inhoud

Installatie, 14-15

Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Eerste wascyclus Technische gegevens

Beschrijving van de wasautomaat, 16-17

Bedieningspaneel Controlelampjes Een programma starten

Het uitvoeren van een wascyclus, 18

Programma’s en functies, 19

Programmatabel Wasfuncties

Wasmiddelen en wasgoed, 20

Wasmiddelbakje Voorbereiden van het wasgoed Speciale programma’s Balanceersysteem van de lading

Voorzorgsmaatregelen en advies, 21

Algemene veiligheid Afvalverwijdering Handmatige opening van de deur

Onderhoud en verzorging, 22

Afsluiten van water en stroom Reinigen van de wasautomaat Reinigen van het wasmiddelbakje Onderhoud van deur en trommel Reinigen van de pomp Controleren van de buis van de watertoevoer

Storingen en oplossingen, 23

Service, 24

Installatie

! Het is belangrijk deze handleiding te bewaren voor latere

raadpleging. In het geval u het apparaat verkoopt, of u verhuist, moet het boekje bij de wasautomaat blijven zodat de nieuwe gebruiker de functies en betreffende raadgevingen kan doornemen.

! Lees de instructies aandachtig door: u vindt er belangrij-

ke informatie betreffende installatie, gebruik en veiligheid.

Uitpakken en waterpas zetten

Uitpakken

1. De wasautomaat uitpakken.

2. Controleer of de wasautomaat geen schade heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

3. Verwijder de 4 schroeven die het apparaat beschermen tijdens het vervoer en de rubberen ring met bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

Een correcte nivellering geeft de machine stabiliteit en voorkomt trillingen, lawaai en het zich verplaatsen van de automaat tijdens de werking. In het geval van vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie.

Hydraulische en elektrische aansluitingen

Aansluiting van de watertoevoerbuis

1. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding). Voordat u de wasautomaat aansluit moet u het water laten lopen totdat het helder is.

2. Verbind de watertoevoerbuis aan de wasautomaat door hem op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie afbeelding).

4. Sluit de openingen af met de bijgeleverde plastic doppen.

5. Bewaar alle onderdelen: mocht de wasautomaat ooit worden vervoerd, dan moeten deze weer worden aangebracht.

! Het verpakkingsmateriaal is geen speelgoed voor kinde-

ren.

Waterpas zetten

1. Installeer de wasautomaat op een rechte en stevige vloer en laat hem niet steunen tegen een muur, meubel of dergelijke.

2. Als de vloer niet volledig horizontaal is kunt u de onregelmatigheid opheffen door de stelvoetjes aan de voorkant losser of vaster te schroeven (zie afbeelding); de inclinatiehoek, gemeten ten opzichte van het werkvlak, mag de 2° niet overschrijden.

3. Let erop dat er geen knellingen of kronkels in de buis zijn.

! De waterdruk van de kraan moet zich binnen de waarden

van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast).

! Als de toevoerbuis niet lang genoeg is moet u zich

wenden tot een gespecialiseerde winkel of een bevoegde installateur.

! Gebruik nooit tweedehands buizen.

! Gebruik de buizen die bij het apparaat worden geleverd.

65 - 100 cm

Aansluiting van de afvoerbuis

Verbind de buis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen de 65 en 100 cm van de grond

! Gebruik geen verlengsnoeren of dubbelstekkers.

! Het snoer mag niet gebogen of samengedrukt worden.

! De voedingskabel mag alleen door een bevoegde instal-

lateur worden vervangen.

Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Eerste wascyclus

af of hang hem aan de rand van een wasbak of badkuip, en bind de bijgeleverde steun aan de kraan (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen.

! Gebruik nooit verlengstukken voor de buis; indien dit niet

te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke buis en mag hij niet langer zijn dan 150 cm.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact het maximum vermogen van de wasautomaat kan dragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast);

• de spanning zich bevindt tussen de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast);

Na de installatie en voor u de wasautomaat in gebruik neemt, dient u een wascyclus uit te voeren met wasmiddel maar zonder wasgoed, op het programma .

Technische gegevens

Model

Afmetingen

Vermogen

Elektrische

aansluitingen

Aansluiting

waterleiding

Snelheid

centrifuge

ECO8D 1492

breedte cm 59,5 hoogte cm 85 diepte cm 60

van 1 tot 8 kg

zie het typeplaatje met de technische eigenschappen dat op het apparaat is bevestigd

max. druk 1 MPa (10 bar) min. druk 0,05 MPa (0,5 bar) Inhoud trommel 62 liters

tot 1400 toeren per minuu

• de contactdoos geschikt is voor de stekker van de wasautomaat. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden.

! De wasautomaat mag niet buitenshuis worden

geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen.

! Als de wasautomaat is geïnstalleerd moet het stopcon-

tact gemakkelijk te bereiken zijn.

Controle-program-

ma’s volgens de

norm 2010/1061

programma 60°C en 40°C (Druk op TEMPERATU-

URTOETS).

Deze apparatuur voldoet aan de volgende EEC voorschriften:

-2004/108/CE (Elektromagnetische compatiabiliteit)

- 2002/96/CE

- 2006/95/CE (Laagspanning)

(90°C) ; temperatuur

Beschrijving van de wasautomaat

Bedieningspaneel

AAN/UIT

toets

Wasmiddelbakje

Toetsen

PROGRAMMAKEUZE

Wasmiddelbakje: voor wasmiddelen en wasversterkers

(zie “Wasmiddelen en wasgoed”).

Toets AAN/UIT : druk even op de toets om de wasautomaat aan of uit te zetten. Het groene START/PAUZE controlelampje dat langzaam knippert geeft aan dat de wasautomaat aanstaat. Om de wasautomaat tijdens de wascyclus uit te zetten moet u de toets iets langer, circa 2 seconden, ingedrukt te houden. Als u de toets kort, of per ongeluk indrukt zal de wasautomaat niet uitgaan. Als u de wasautomaat tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd.

Toetsen PROGRAMMAKEUZE: voor het instellen van het gewenste programma (zie “Programmatabel”).

Toets GEHEUGEN: druk op deze toets om de wascyclus en uw persoonlijke instellingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de toets GEHEUGEN.

FUNCTIETOETSEN: druk op de toets om de gewenste functie te selecteren. Op het display gaat het bijbehorende controlelampje aan.

Toets CENTRIFUGE : druk hierop om het centrifugetoerental te verminderen of om de centrifuge in zijn geheel uit te sluiten - de waarde wordt op het display aangegeven.

Toets TEMPERATUUR : druk hierop om de temperatuur te verlagen: de waarde wordt op het display aangegeven.

TOETSBLOKKERING

toets

DISPLAY

GEHEUGEN

toets

UITGESTELDE START

toets

Toets TOETSBLOKKERING : om de blokkering van het bedieningspaneel te activeren dient u de toets circa 2 seconden lang ingedrukt te houden. Het ontstoken symbool geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma’s worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. Om de blokkering van het bedieningspaneel te deactiveren dient u de toets circa 2 seconden lang ingedrukt te houden.

Toets UITGESTELDE START : druk hierop om een uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven.

Toets met controlelampje START/PAUZE: als het groene controlelampje langzaam knippert, moet u op de toets drukken om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het symbool

niet aan is kunt u de deur openen. Om het programma

te hervatten drukt u opnieuw op de toets.

Stand- by modus

Deze wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de AAN/UIT toets en wacht tot de wasdroogmachine weer aangaat.

FUNCTIETOETSEN

TEMPERATUUR

CENTRIFUGE

toets

Toets met controlelampje

START/PAUZE

toets

Display

Het display is nodig om de wasautomaat te programmeren en geeft meerdere soorten informatie.

In de twee bovenste vakken A en B verschijnen het geselecteerde wasprogramma, de lopende wasfase en alle aanwijzingen met betrekking tot het verloop van het wasprogramma.

In het vak C verschijnt de resterende tijd tot het einde van de wascyclus. Indien een UITGESTELDE START is geselecteerd verschijnt de resterende tijd tot aan de start van het geselecteerde wasprogramma.

In het vak D verschijnt het maximale centrifugetoerental dat het apparaat kan uitvoeren bij het ingestelde programma. Als het programma geen centrifuge voorziet dan zal er in dit vak niets verschijnen.

In het vak E verschijnt de maximale temperatuur die u kunt selecteren bij het ingestelde programma. Als het programma geen instelling van de temperatuur voorziet dan zal er in dit vak niets verschijnen.

De controlelampjes F hebben betrekking tot de functies en zullen aangaan als de geselecteerde functie compatibel is met het ingestelde programma.

Symbool Deur geblokkeerd Het symbool geeft aan dat de deur is geblokkeerd om ongewild openen te vermijden. Om schade te voorkomen moet u wachten tot het symbool uitgaat voordat u de deur van de wasautomaat opent. N.B.: als de functie UITGESTELDE START actief is kunt u de deur niet openen. Om hem toch te openen zet u het apparaat op pauze door middel van de START/PAUZE toets.

! Wanneer u het apparaat voor het eerst aanzet kunt u een taal selecteren en zal op het display automatisch het menu taal

selecteren verschijnen. Om de gewenste taal te selecteren drukt u op de toetsen X en Y. Om uw keuze te bevestigen drukt u op de toets Z. Als u van taal wilt veranderen, schakelt u de wasautomaat uit en drukt u tegelijkertijd op de drie toetsen die worden aangewezen met de letter L op de afbeelding. Nadat u het geluidssignaal heeft gehoord doet u de wasautomaat weer aan en zal een menu voor de taalselectie verschijnen.

Het uitvoeren van een wascyclus

1. DE WASAUTOMAAT AANZETTEN. Druk op de toets , op het display verschijnt de tekst WELKOM. Het groene controlelampje START/PAUZE zal langzaam knipperen.

2. HET WASGOED INLADEN. Open de deur. Laad het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden aangegeven in de programmatabel op de volgende bladzijde.

3. WASMIDDEL DOSEREN. Trek het bakje naar buiten en doe het wasmiddel in de speciale bakjes, zoals aangegeven in “Wasmiddelen en wasgoed”.

4. SLUIT DE DEUR.

5. KIES HET PROGRAMMA. Druk op een van de toetsen van de PROGRAMMAKEUZE om het gewenste programma te selecteren. De naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt de duur van de cyclus.

6. DE WASCYCLUS AANPASSEN. Druk op de speciale toetsen:

Wijzigen van de temperatuur en/of de

centrifuge. De wasautomaat selecteert automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden. Deze maximum waarden kunnen niet worden overschreden. Door op de toets

te drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus “OFF”. Door op de toets te drukken kunt u het toerental van de centrifuge langzaamaan verlagen, tot aan de complete uitsluiting “OFF”. Als u nogmaals op de toetsen drukt zult u op de maximaal toegestane waarden terugkeren.

Een uitgestelde start instellen.

Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool . Om de uitgestelde start te annuleren drukt u net zolang

op de toets tot op het display de tekst OFF verschijnt.

! Als de geselecteerde functie niet compatibel is

met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde

functie zal aangaan.

! De functies kunnen van invloed zijn op de aanbevolen

washoeveelheid en/of de duur van de cyclus.

7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUZE. Het betreffende controlelampje zal aangaan met een groen licht en de deur wordt geblokkeerd (het symool DEUR GEBLOKKEERD

is aan). Tijdens het wassen zal op het display de naam van de lopende wasfase verschijnen. Om een programma te wijzigen terwijl de cyclus bezig is moet u de wasautomaat pauzeren door middel van de toets START/PAUZE (het controlelampje START/PAUZE gaat langzaam knipperen met een oranje licht); selecteer daarna de gewenste cyclus en druk opnieuw op de toets START/PAUZE.

Om de deur te openen terwijl de cyclus bezig is, drukt

u op de START/PAUZE toets. Als het symbool DEUR GEBLOKKEERD uit is kunt u de deur openen. Druk nogmaals op de START/PAUZE toets om het programma te hervatten vanaf het punt dat het werd onderbroken.

8. EINDE VAN HET PROGRAMMA. De tekst “EINDE CYCLUS” verschijnt op het display. Als het symbool DEUR GEBLOKKEERD uitgaat kunt u de deur openen. Open het deurtje, laad het wasgoed uit en schakel het apparaat uit.

! Als u een reeds gestarte cyclus wilt annuleren drukt u

langere tijd op de toets . De cyclus wordt onderbroken en het apparaat gaat uit.

De eigenschappen van de

cyclus wijzigen.

• Druk op de toets om de functie te activeren. Het controlelampje dat bij de toets hoort gaat aan.

• Druk nogmaals op de toets om de functie te deactiveren. Het controlelampje gaat uit.

! Als de gekozen functie niet geschikt is voor het

ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd.

Programma’s en functies

Programmatabel

Beschrijving van het Programma

Programma’s

Programma’s voor iedere dag

Katoen (1-2): zeer vuile witte was. 90° 1400

Katoen: zeer vuile wit en kleurecht bont wasgoed. 60° 1400

Katoen (3): niet zo vuile witte en bonte fijne was. 40° 1400

Synthetisch (1° druk op de toets) : zeer vuile kleurvaste bonte was. 60° 800

Synthetisch (4) (1° druk op de toets) : zeer vuile kleurvaste bonte was. 40° 800

Synthetisch (2° druk op de toets) : niet zo vuile kleurvaste bonte was. 40° 800

Mix 30 min (1° druk op de toets) : voor het snel opfrissen van niet zo vuil

wasgoed (niet geschikt voor wol, zijde en handwas).

Mix 15min (2° druk op de toets) : voor het snel opfrissen van niet zo vuil wasgoed (niet geschikt voor wol, zijde en handwas).

Speciale Programma’s /Geheugen

Baby cyclus: zeer vuile fijne bonte was. 40° 800

Geheugen: maakt het memoriseren van ieder soort wassen mogelijk.

Zijde/Gordijnen: voor zijde, viscose, lingerie. 30° 0

Wol: voor wol, kasjmier, etc. 40° 800

Gedeeltelijke Programma's

Centrifuge (1° druk op de toets). - 1400 - - - 8 -

Centrifuge fijne was (2° druk op de toets). - 800 - - - 3,5 -

Spoelen (1° druk op de toets). - 1400 Waterafvoer (2° druk op de toets). - 0 - - - 8 -

De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan variëren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties.

Voor alle Test Institutes:

1) Controleprogramma volgens de norm 2010/1061: selecteer het programma (90°C) met een temperatuur van 60°C en 40°C (Druk op TEMPERATUURTOETS).

2) Programma katoen lang: selecteer het programma (90°C) met een temperatuur van 40°C (Druk op TEMPERATUURTOETS).

3) Programma katoen kort: selecteer het programma (40°C).

4) Programma synthetisch lang: selecteer het programma (1° druk op de toets);

Maximale

met een temperatuur van 40°C (Druk op TEMPERATUURTOETS).

Maximaal

toerental

Temp

(toeren

(°C)

per mi-

nuut)

30° 800

Wasfuncties

Antivlek

Deze func t i e i s ge s c h i kt voor het verwijderen van de hardnekkigste vlekken. Plaats het bijgeleverde extra bakje

3. Let bij het gieten van het bleekwater dat u het niveau “ma x” , aang ege ven op de centrale pin, niet overschrijdt (zie afb.). Om alleen te bleken giet u het bleekmiddel in het extra bakje 3, stelt u het programma

“Spoelen” in, en acti veert u de functie “Antivlek”. Voor bleken tijdens het wassen giet u het wasmiddel en de wasversterkers in de bakjes, stelt u het gewenste programma in en activeert u de functie “Antivlek”. ! Deze optie kan niet worden geactiveerd bij de programma’s

, , , en “Waterafvoer”.

Extra Spoeling

Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen met een gevoelige huid. ! Deze optie kan niet worden geactiveerd tijdens de programma’s

, en “Waterafvoer”.

Gemakkelijk Strijken

Als u deze functie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten ronddraaien;

het controlelampje van de functie GEMAKKELIJK STRIJKEN en die van START/PAUZE gaan knipperen (oranje) en de tekst “EINDE CYCLUS” verschijnt op het display. Om de cyclus te beëindigen drukt u op de START/PAUZE toets of op de toets GEMAKKELIJK STRIJKEN. Bij het programma “Zijde” beëindigt de wasautomaat de cyclus door het wasgoed in de week te laten staan. Het controlelampje van de functie GEMAKKELIJK STRIJKEN en die van START/PAUZE gaat knipperen (oranje) en de tekst “WATERSTOP” verschijnt op het display. Om het water af te voeren en de was uit de automaat te halen moet u op de START/ PAUZE toets drukken of op de toets GEMAKKELIJK STRIJKEN. ! Deze optie kan niet worden geactiveerd bij de programma’s

, , , en “Waterafvoer”.

Snelle was

Voor het verkorten van de duur van de wascyclus waardoor zowel water als energie worden bespaard. ! Deze functie is niet activeerbaar bij de programma’s , ,

, , , .

Eco Wash

De functie Eco Wash draagt bij aan energiebesparing door het voor het wassen van het wasgoed niet te verwarmen: een voordeel voor zowel het milieu als de energierekening. De versterkte werking en het geoptimaliseerde waterverbruik garanderen uitstekende resultaten met een gelijke gemiddelde tijdsduur als een standaardcyclus. Om betere wasresultaten te verkrijgen, wordt het gebruik van een vloeibaar wasmiddel aanbevolen. ! Deze optie kan niet worden geactiveerd bij de programma’s “Mix 15min”, , , , , .

Wasmiddel

Wassen

Bleek-

middel

  



  



 

Wasver-

zachter



Maximale

lading

(kg)

8 8

3,5 3

3 3

1,5 -

4 -

2 -

8 -

Eco

wash

Duur

cyclus

U kunt de duur van de wasprogramma’s op het display controleren.

Wasmiddelen en wasgoed

Wasmiddelbakje

Een goed wasresultaat hangt ook af van de juiste dosis wasmiddel: te veel wasmiddel maakt het wassen niet beter. Het wasmiddel blijft aan de binnenzijde van de wasautomaat zitten en zorgt voor het vervuilen van het milieu.

! Gebruik nooit wasmiddelen voor handwas aangezien die

te veel schuim vormen.

Trek het laatje naar voren en giet het wasmiddel of de wasversterker er als volgt in:

bakje 1: Wasmiddel voor hoofdwas (poeder of vloeibaar)

Het vloeibare wasmiddel moet vlak voor de start in het bakje worden gegoten.

bakje 2: Wasversterkers (wasverzachter, enz.)

De wasverzachter mag niet boven het roostertje uitkomen.

extra bakje 3: Bleekmiddel

Voorbereiden van het wasgoed

• Verdeel het wasgoed volgens:

- het soort stof / het symbool op het etiket.

- de kleuren: scheid de bonte was van de witte was.

• Leeg de zakken en controleer de knopen.

• Overschrijd het aangegeven gewicht, berekend voor

droog wasgoed, nooit: Kleurechte stoffen: max 8 kg Synthetische stoffen: max 3,5 kg Fijne stoffen: max 2 kg Wol: max 2 kg

Zijde: max 2 kg

Hoeveel weegt wasgoed?

1 laken 400-500 g. 1 sloop 150-200 g. 1 tafelkleed 400-500 g. 1 badjas 900-1200 g. 1 handdoek 150-250 g.

Speciale programma’s

Mix 30min: is bedoeld voor het snel wassen van niet zo

vuil wasgoed: het duurt slechts 30 minuten en bespaart dus elektriciteit en tijd. Met het programma ( op 30 °C) kunt u verschillende soorten stoffen samen wassen (behalve zijde en wol) met een lading van max. 3 kg. Mix 15min: is bedoeld voor het snel wassen van niet zo vuil wasgoed: het duurt slechts 15 minuten en bespaart dus elektriciteit en tijd. Met het programma ( op 30 °C) kunt u verschillende soorten stoffen samen wassen (behalve zijde en wol) met een lading van max. 1,5 kg. Baby cyclus: programma voor het wassen van typisch kindervuil, met een totale verwijdering van het wasmiddel om allergie te voorkomen op de tere kinderhuid. Deze cyclus is speciaal ontwikkeld om de hoeveelheid bacteriën terug te dringen door een vergroot waterverbruik en een optimale toepassing van hygiënische wasversterkers. Aan het einde van de wascyclus zal de trommel langzaam ronddraaien om kreukvorming te voorkomen. Om de cyclus te beëindigen druk u op de START/PAUZE toets. Zijde: gebruik het speciale programma om alle zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken. Gordijnen: vouw de gordijnen nauwkeurig en doe ze in een kussensloop of net. Gebruik het programma . Wol: is het enige bedrijf dat een wasautomaat heeft ontwikkeld die de prestigieuze Woolmark Platinum Care (M.0508) onderscheiding heeft gekregen van The Woolmark Company. Dit garandeert dat u alle wollen kledingstukken in de automaat kunt wassen, ook wasgoed met het etiket “alleen handwas” . Met het programma kunt u dus rustig al uw wollen wasgoed in de automaat wassen (max. 2 kg) met de garantie van een optimaal resultaat.

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasautomaat de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasautomaat een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Voorzorgsmaatregelen

en advies

! De wasmachine is ontworpen en geproduceerd volgens

de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

Algemene veiligheid

• Het apparaat mag niet worden gebruikt door perso-

nen (kinderen inbegrepen), met beperkte lichamelijke,

sensorische of mentale vermogens of met onvoldoende

ervaring en kennis, tenzij het gebruik plaatsvindt onder

het toezicht of volgens de instructies van een persoon

die verantwoordelijk is voor hun veiligheid. Kinderen

moeten in de gaten worden gehouden om te verzekeren

dat ze niet met het apparaat spelen.

• Dit apparaat is uitsluitend ontworpen voor huishoudelijk

niet-professioneel gebruik.

• Raak de machine niet aan als u blootsvoets bent of met

natte of vochtige handen of voeten.

• Trek de stekker nooit uit het stopcontact door aan het

snoer te trekken, maar altijd door de stekker zelf beet te

pakken.

• Open het wasmiddelbakje niet terwijl de machine in

werking is.

• Raak het afvoerwater niet aan aangezien het zeer heet

kan zijn.

• Forceer de deur nooit: het veiligheidsmechanisme dat

een ongewild openen van de deur voorkomt, kan be-

schadigd worden.

• Probeer in geval van storingen nooit zelf de interne me-

chanismen van de wasautomaat te repareren.

• Zorg ervoor dat kleine kinderen niet te dicht bij de machi-

ne komen als deze in werking is.

• De deur kan tijdens het wassen zeer heet worden.

• Als de machine verplaatst moet worden, doe dit dan met

twee of drie personen tegelijk en zeer voorzichtig. Doe dit

nooit alleen, want het apparaat is erg zwaar.

• Voordat u het wasgoed in de automaat laadt, moet u

controleren of hij leeg is.

Het symbool op het product van de “afvalcontainer met

een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Handmatige opening van de deur

Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

1. haal de stekker uit het stopcontact.

2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten lopen door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding.

3. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding).

Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt u aan

de plaatselijke normen zodat het materiaal hergebruikt

kan worden.

• De Europese Richtlijn 2002/96/EC over Vernieti

ging van Electrische en Electronische Apparatuur,

vereist dat oude huishoudelijke electrische appa

raten niet mogen vernietigd via de normale

ongesorteerde afvalstroom. Oude apparaten

moeten apart worden ingezameld om zo het

hergebruik van de gebruikte materialen te optima

liseren en de negatieve invloed op de gezondheid en het

milieu te reduceren.

4. trek het lipje dat wordt aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden en open tegelijkertijd de deur.

5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Onderhoud en verzorging

Afsluiten van water en stroom

• Sluit na iedere wasbeurt de kraan af. Hiermee beperkt

u slijtage van de waterinstallatie van de wasmachine en

voorkomt u lekkage.

• Sluit altijd eerst de stroom af voordat u de wasautomaat

gaat schoonmaken en gedurende onderhoudswerkza-

amheden.

Reinigen van de wasautomaat

De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

Reinigen van het wasmiddelbakje

Verwijder het bakje door het op te lichten en naar voren te trekken (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.

2. draai het deksel eraf, tegen de klok in (zie afbeelding): het is normaal dat er een beetje water uit komt;

3. maak de binnenkant goed schoon;

4. schroef het deksel er weer op;

5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controleren van de buis van de watertoevoer

Controleer minstens eenmaal per jaar de slang van de watertoevoer. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Onderhoud van deur en trommel

• Laat de deur altijd op een kier staan om nare luchtjes te

vermijden.

Reinigen van de pomp

De wasautomaat is voorzien van een zelfreinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen.

! Verzeker u ervan dat de wascyclus klaar is en haal de

stekker uit het stopcontact.

Toegang tot het voorvakje:

1. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding);

! Gebruik nooit tweedehands buizen.

Storingen en oplossingen

Het kan gebeuren dat de wasautomaat niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”)moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

Storingen:

De wasautomaat gaat niet aan.

De wascyclus start niet.

De wasautomaat heeft geen watertoevoer (Op het display verschijnt de tekst “GEEN WATER, CONTROLEER TOEVOER”).

De wasautomaat blijft water aanen afvoeren.

Mogelijke oorzaken / Oplossing:

• De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken.

• Het hele huis zit zonder stroom.

• De deur zit niet goed dicht.

• De AAN/UIT toets is niet ingedrukt.

• De START/PAUZE toets is niet ingedrukt.

• De waterkraan is niet open.

• De uitgestelde start is ingesteld (zie “Het uitvoeren van een wascyclus”).

• De watertoevoerbuis is niet aangesloten op de kraan.

• De buis is gebogen.

• De waterkraan is niet open.

• Het hele huis zit zonder water.

• Er is onvoldoende druk.

• De START/PAUZE toets is niet ingedrukt.

• De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd

(zie “Installatie”).

• Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”).

• De afvoer in de muur heeft geen ontluchting. Als na deze controles het probleem niet is opgelost, moet u de waterkraan dichtdraaien, de wasautomaat uitzetten en de Servicedienst inschakelen. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de wasautomaat voortdurend water aanen afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop.

De wasautomaat voert het water niet af of centrifugeert niet.

De machine trilt erg tijdens het centrifugeren.

De wasautomaat lekt.

Het apparaat is geblokkeerd, het display knippert en er verschijnt een storingscode (bv.: F-01, F-..).

Er ontstaat teveel schuim.

• Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de

hand worden gestart (zie “Programma’s en functies”).

• De functie GEMAKKELIJKER STRIJKEN is ingeschakeld: voor het beëindigen

van het programma drukt u op de START/PAUZE toets (“Programma’s en functies“).

• De afvoerbuis is gebogen (zie “Installatie”).

• De afvoerleiding is verstopt.

• De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie “In- stallatie”).

• De wasautomaat staat niet goed recht (zie “Installatie”).

• De wasautomaat staat te krap tussen meubels en muur (zie “Installatie”).

• De buis van de watertoevoer is niet goed aangeschroefd (zie “Installatie”).

• Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”).

• De afvoerbuis is niet goed aangesloten (zie “Installatie”).

• Doe de wasautomaat uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan.

Als de storing voortzet, dient u de Servicedienst in te schakelen.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor wasautomaat”, “handwas en machinewas”, of dergelijke op staan).

• U heeft teveel wasmiddel gebruikt.

Service

Voordat u de Servicedienst inschakelt:

• Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen”).

• Start het programma opnieuw om te controleren of de storing is verholpen;

• Als dit niet het geval is moet u contact opnemen met de erkende Technische Servicedienst via het telefoonnummer dat op het garantiebewijs staat.

! Wendt u nooit tot een niet erkende installateur.

Vermeld:

• het type storing;

• het model van de machine (Mod.);

• het serienummer (S/N).

Deze informatie vindt u op het typeplaatje aan de achterkant van de wasautomaat en aan de voorzijde als u het deurtje opendoet.

Bedienungsanleitungen

WASCHVOLLAUTOMAT

Deutsch

ECO8D 1492

INHALTSVERZEICHNIS

Installation, 26-27

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Beschreibung Ihres Waschvollautomaten, 28-29

Bedienblende Display

Durchführung eines Waschprogramms, 30

Programme und Funktionen, 31

Programmtabelle Waschfunktionen

Waschmittel und Wäsche, 32

Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme Unwuchtkontrollsystem

Vorsichtsmaßregeln und Hinweise, 33

Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür

Reinigung und Pflege, 34

Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 35

Kundendienst, 36

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung sorg-

fältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie die Hinweise bitte aufmerksam durch, sie lie-

fern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Tran-

sportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutzschrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Abbildung).

verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾-ZollGewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbil- dung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen

verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Waschautomat

erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen,

schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch Anbzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten. Eine präzise Nivellierung

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in

der Tabelle der technischen Daten angegeben sind (siehe nebenstehende Seite).

! Sollte der Zulaufschlauch nicht lang genug sein, dann

wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

! Verwenden Sie die Schläuche, die mit dem Gerät geliefert

wurden.

65 - 100 cm

Anschluss des Ablaufschlauches

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65

- 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

! Verwenden Sie bitte keine Verlängerungen oder Mehrfa-

chstecker.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt

werden.

! Das Versorgungskabel darf nur durch autorisierte Fa-

chkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden.

! Verlängerungsschläuche sollten nicht eingesetzt werden.

Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt (siehe

nebenstehende Tabelle);

• die Stromspannung den in den Technischen Daten

angegebenen Werten entspricht (siehe nebenstehende Tabelle);

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm ein.

Technische Daten

Modell

Abmessungen

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

ECO8D 1492

Breite 59,5 cm Höhe 85 cm Tiefe 60 cm

1 bis 8 kg

Siehe das am Gerät befindliche Typenschild.

Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter

bis zu 1400 U/min.

• die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien installiert

werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht

zugänglich sein.

Prüfprogramme gemäß 2010/1061

Programm (90°C); Temperatur 60°C und 40°C (Drücken Taste

TEMPERATUR).

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2004/108/CE (elektromagnetische Verträglichkeit)

- 2006/95/CE (Niederspannung)

- 2002/96/CE

Beschreibung Ihres Waschvollautomaten

Bedienblende

Taste EIN/AUS

Waschmittelschublade

Tasten

PROGRAMMWAHL

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“).

Taste EIN/AUS : Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewün- schten Programms (siehe “Programmtabelle”).

Taste SPEICHER: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste SPEICHER.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwählen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste SCHLEUDERN : Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschließen. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATUR : Drücken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste

TASTENSPERRE

DISPLAY

Taste

SPEICHER

Taste

STARTZEITVORWAHL

Taste TASTENSPERRE : Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn kleine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL : Zur Vorwahl der Start- zeit des gewählten Programms drücken Sie bitte diese Taste. Die Zeitverzögerung wird auf dem Display angezeigt.

Taste mit Kontrollleuchte START/PAUSE: Sobald die grü- ne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

Tasten

FUNKTIONEN

Taste

SCHLEUDERN

Taste mit Kontrollleuchte

START/ PAUSE

Taste

TEMPERATUR

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschritt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässt; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrollleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestellten Programm kompatibel ist.

Symbol Gerätetür gesperrt Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetür gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetür öffnen. NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätetür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

! Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch das

Menü zur Sprachauswahl ein. Wählen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z. Soll die Sprache geändert werden, dann schalten Sie das Gerät aus, drücken Sie gleichzeitig die in der Abbildung mit L gekennzeichneten Tasten bis ein akustisches Signal ertönt, schalten Sie nun das Gerät erneut ein und es wird das Menü zur Sprachauswahl angezeigt.

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf

die Taste , woraufhin auf dem Display die Meldung WILLKOMMEN erscheint; die Kontrollleuchte START/ PAUSE blinkt langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe “Waschmittel und Wäsche”).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Wählen

Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder

Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche “OFF” herabgesetzt werden. Durch Drücken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf “OFF” ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

! Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert.

! Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf

Dauerlicht.

! Die Funktionen können eine Änderung der

empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die

Taste START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür wird gesperrt (Symbol GERÄTETÜR GESPERRT leuchtet.) Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE.

Um während eines laufenden Programms die Gerätetür

zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird

durch die Anzeige “PROGRAMMENDE” auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT

erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf. Um die Startzeitvorwahl wieder zu deaktivieren, drücken Sie die Taste bis auf

dem Display der Schriftzug “OFF” eingeblendet wird.

Änderung der Eigenschaften

des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrollleuchte schaltet sich dabei ein.

• Durch erneutes Drücken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuchte erlischt.

! Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Programme und Funktionen

Programmtabelle

Max.

Beschreibung des Programms

Wasch-

programme

Programme für die tägliche Wäsche Baumwolle (1-2): stark verschmutzte Kochwäsche. 90° 1400 Baumwolle : stark verschmutzte Weiß- und farbechte Buntwäsche. 60° 1400

Baumwolle (3): leicht verschmutzte Weißwäsche und empfindliche

Buntwäsche.

Synthetik Robust (1° Drücken der Taste): stark verschmutzte, farbechte Buntwäsche. 60° 800 Synthetik Robust (4): (1° Drücken der Taste): stark verschmutzte, farbechte Buntwäsche. 40° 800 Synthetik Fein (2° Drücken der Taste): leicht verschmutzte farbechte Buntwäsche. 40° 800

Mix 30' (1° Drücken der Taste): zum kurzen Auffrischen leicht verschmutzter

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche). Mix 15' (2° Drücken der Taste): zum kurzen Auffrischen leicht verschmutzter

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).

Spezialprogramme / Speicher Baby Zyklus: stark verschmutzte empfindliche Buntwäsche. 40° 800 Speicher: hiermit kann jede beliebige Art von Waschgang gespeichert werden

Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche. 30° 0 Wolle / Cashmere: wolle, Kaschmir usw. 40° 800

Teilprogramme

Hauptschleudern (1° Drücken der Taste). - 1400 - - - 8 Schonschleudern (2° Drücken der Taste). - 800 - - - 3,5 Spülen (1° Drücken der Taste). - 1400 Abpumpen (2° Drücken der Taste). - 0 - - - 8 -

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

Für alle Testinstitute:

1) Prüfprogramm gemäß 2010/1061: Programm (90°C) und eine Temperatur von 60°C und 40°C einstellen (Drücken Taste TEMPERATUR).

2) Langes Baumwollprogramm: Programm (90°C) und eine Temperatur von 40°C einstellen (Drücken Taste TEMPERATUR).

3) Kurzes Baumwollprogramm: Programm (40°C).

4) Langes synthetikprogramm: Programm (1° Drücken der Taste); und eine Temperatur von 40°C einstellen (Drücken Taste TEMPERATUR).

Tempe-

ratur

(°C)

40° 1400

30° 800

Waschfunktionen

Max. SchleuderGeschwin-

digkeit

(U/min)

Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrollleuchte der Funktion LEICHTBÜGELN

Fleckenstopp

Diese Funktion ermöglicht das Entfernen von hartnäckigen Fle cke n. Set zen Sie die mitgelie fer te, zus ätz liche Kammer 3. Bei der Dosierung des Bleichmittels darf der gekennzeichneten Höchststand “max” (siehe Abbildung) nicht überschritten werden.Wenn Sie nur bleichen möchten, füllen Sie das Bleichmittel in die

Zusatzkammer 3 ein, stellen Sie das Programm “Spülen” ein und aktivieren Sie die Funktion “Fleckenstopp”. Um während des Waschgangs zu bleichen, geben Sie das Waschmittel und die Zusätze ein, stellen Sie das gewünschte Programm ein und aktivieren Sie die Funktion “Fleckenstopp”. ! Diese Funktion kann zu den Programmen , , , und “Abpumpen” nicht zugeschaltet werden.

Extraspülgang

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien. ! Diese Funktion kann zu den Programmen , und “Abpumpen” nicht zugeschaltet werden.

Leichtbügeln

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert.

und die der Taste START/PAUSE blinken (orange) und auf dem Display wird “PROGRAMMENDE” angezeigt. Um den Waschgang abzuschließen, drücken Sie die Taste START/ PAUSE oder die Taste LEICHTBÜGELN. Beim Programm “Seide” bleibt am Ende des Zyklus das Wasser in der Maschine, die Kontrollleuchte der Funktion LEICHTBÜGELN und die der Taste START/PAUSE blinken (orange) und auf dem Display wird “SPÜLSTOPP” angezeigt. Zum Abpumpen des Wassers oder zur Entnahme der Wäsche muss die Taste START/PAUSE oder die Taste LEICHTBÜGELN gedrückt werden. ! Diese Funktion kann zu den Programmen , , , und “Abpumpen” nicht zugeschaltet werden.

Kurz

Zur Verkürzung des Waschgangs und gleichzeitiger Einsparung von Wasser und Strom. ! Diese Funktion kann zu den Programmen , , , , , nicht zugeschaltet werden.

Eco Wash

Die Funktion Eco Wash trägt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels. ! Diese Funktion kann zu den Programmen “Mix 15’”, , ,

, , nicht zugeschaltet werden.

Waschmittel

Haup-

twäsche

Bleich-

mittel

  



  



 

Weich-

spüler



Max.

Beladungs-

menge (kg)

8 8 8 8

8 8

3,5 3 3,5 3 3,5 3

3 3

1,5 -

4 -

2 2 -

8 -

Eco

wash

Pro-

gramm-

dauer

Die Waschzeitdauer kann auf dem Display abgelesen werden.

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen

eine zu hohe Schaumbildung.

Schublade herausziehen

und Waschmittel oder Zu-

sätze wie folgt einfüllen:

In Kammer 1: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 2: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 3: Bleichmittel

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das angegebene Gewicht, das sich auf die maximale

Ladung an Trockenwäsche bezieht, sollte nicht über-

schritten werden: Widerstandsfähige Gewebe: max 8 kg Kunstfasergewebe: max 3,5 kg Feinwäsche: max 2 kg Wolle: max 2 kg

Seide: max 2 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Mix 15‘: Kurzprogramm für die Wäsche leicht verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( bei 30°C) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Baby Zyklus: Dieses Programm ist in der Lage, die durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspülen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus wurde konzipiert, um Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich größeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze. Am Ende des Waschgangs erfolgen einige langsame und sanfte Trommelumdrehungen, um Knitterbildung zu vermeiden. Drücken Sie abschließend die Taste START/ PAUSE. Seide: Wählen Sie das Spezialprogramm zum Wa- schen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma ein. Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm lässt sich also sämtliche Wollwäsche (max. 2 kg) bedenkenlos waschen, wobei beste Resultate gewährleistet sind.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Sonderprogramme

Mix 30‘: Kurzprogramm für die tägliche Wäsche leicht

verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Vorsichtsmaßregeln und

Hinweise

! Der Waschvollautomat wurde nach den strengsten interna-

tionalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im priva-

ten Haushalt konzipiert.

• Dieses Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Der Waschvollautomat darf nur von Erwachsenen und

gemäß den Anleitungen dieses Handbuchs bedient werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und

auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der

Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät

in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß

sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-

Schließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile

selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen

Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß

werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei oder

drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass

die Wäschetrommel leer ist.

Das Symbol „durchgestrichene Mülltonne“ auf jedem

Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetür

Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte dürfen ElektrohaushaltsAltgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

4. Befreien Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang

zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor

Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen stehen, um die

Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlos-

sen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser (auf dem Display wird die

Meldung “WASSERZULAUF PRÜFEN” eingeblendet).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die EIN/AUS-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt (siehe „Durchführung eines Waschprogramms“).

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-..).

Es bildet sich zu viel Schaum.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen“).

• Die Funktion “Leichtbügeln” wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Funktionen“).

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

Português

ECO8D 1492

Sumário

Instalação, 38-39

Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Descrição da máquina de lavar roupa, 40-41

Painel de comandos Visor

Como efectuar um ciclo de lavagem, 42

Programas e funções, 43

Tabela dos programas Funções de lavagem

Detergentes e roupa, 44

Gaveta dos detergentes Preparar a roupa Programas especiais Sistema de balanceamento da carga

Precauções e conselhos, 45

Segurança geral Eliminação Abertura manual da porta de vidro

Manutenção e cuidados, 46

Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Anomalias e soluções, 47

Assistência, 48

Instalação

! É importante guardar este manual para poder consultá-lo

a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: há importantes in-

formações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu danos no

transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

3. Tire os 4 parafusos de protecção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (veja a

figura).

Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar a

máquina de lavar roupa, terão de ser montadas outra vez.

! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento

plano e rígido, sem encostá-la em paredes, móveis nem outro.

2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da

tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for sufi-

ciente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

65 - 100 cm

Ligação do tubo de descarga

com as seguintes Directivas Comunitárias:

Ligue o tubo de descarga, sem dobrá-lo, a um conduto de descarga ou a uma descarga de parede colocados entre 65 e 100 cm do chão;

em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se

for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

! O cabo de alimentação deve ser substituído somente por

técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa .

Dados técnicos

Modelo

Medidas

Capacidade

ECO8D 1492

largura 59,5 cm. altura 85 cm. profundidade 60 cm.

de 1 a 8 kg.

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);

• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);

• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao

aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o

acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

Ligações eléctricas

Ligações hídricas

Velocidade da centrifugação

Programas de controlo segundo a norma 2010/1061

Veja a placa das características técnicas colocada na máquina.

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 62 litros

até 1400 rotações por minuto

programa temperatura 60°C e 40°C (

ando a tecla TEMPERATURA

Esta aparelhagem é em conformidade

- 2004/108/CE (Compatibilidade Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baixa Tensão)

(90°C);

Pression-

Descrição da máquina de lavar roupa

Painel de comandos

Gaveta dos detergentes

Tecla de LIGA/

DESLIGA

Teclas

SELECTOR

PROGRAMAS

Tecla

MEMO

Tecla

INÍCIO POSTERIOR

Tecla

BLOQUEIO DAS TECLAS

VISOR

Teclas

FUNÇÕES

Tecla

CENTRIFUGAÇÃO

Tecla com indicador luminoso

INÍCIO/PAUSA

Tecla

TEMPERATURA

Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Tecla LIGA/DESLIGA : carregue brevemente na tecla para ligar ou desligar a máquina. O indicador luminoso INÍCIO/PAUSA que pisca lentamente com a cor verde, indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado a tecla por mais tempo, aproximadamente 2 segundos; uma pressão breve ou acidental não anulará o funcionamento da máquina. O desligar a máquina durante uma lavagem em curso anula a própria lavagem.

Teclas SELECTOR PROGRAMAS: para seleccionar o programa desejado (veja a “Tabela dos programas”).

Tecla MEMO: manter pressionado a tecla para memorizar um ciclo e as próprias personalizações preferidas. Para activar um ciclo previamente memorizado, pressionar a tecla MEMO.

Teclas FUNÇÃO: carregue na tecla para seleccionar a função desejada. No visor acender-se-á o respectivo indicador luminoso.

Tecla CENTRIFUGAÇÃO : pressionar para reduzir ou excluir completamente a centrifugação - o valor é indicado no visor.

Tecla TEMPERATURA : pressionar para reduzir a tem- peratura: o valor é indicado no visor.

Tecla BLOQUEIO DAS TECLAS : para activar o bloqueio do painel de comandos, manter pressionada a tecla durante aproximadamente 2 segundos. O símbolo aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Para desactivar o bloqueio do painel de comandos, mantenha pressionada a tecla durante aproximadamente 2 segundos.

Tecla INÍCIO POSTERIOR : pressionar para programar um início atrasado do programa escolhido. O atraso é indicado no visor.

Tasto com indicador luminoso INÍCIO/PAUSA: quando o indicador luminoso verde, acender intermitentemente, carregue na tecla para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o símbolo não estiver iluminado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente na tecla.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão LIGA/DESLIGA e aguarde até a reactivação da máquina.

Visor

O visor é útil para programar a máquina e fornece muitas informações.

Nas duas cadeias de caracteres superiores A e B, são visualizados o programa de lavagem seleccionado, a fase de lavagem em curso e todas as indicações relativas ao estado de avanço do programa.

Na cadeia C é visualizado o tempo restante para o fim do ciclo de lavagem em curso e caso tenha sido programado um INÍCIO POSTERIOR, o tempo restante para o início do programa seleccionado.

Na cadeia D é visualizado o valor máximo da velocidade de centrifugação que a máquina pode efectuar conforme o programa seleccionado; se o programa não prever a centrifugação a cadeia ficará apagada.

Na cadeia E é visualizado o valor máximo da temperatura que pode ser seleccionado conforme o programa seleccionado; se o programa não prever a configuração da temperatura, a cadeira ficará apagada.

Os indicadores luminosos F são relativos às funções e acendem-se quanto a função seleccionada for compatível com o programa seleccionado.

Simbolo Porta bloqueada O símbolo aceso indica que a porta está bloqueada para impedir a sua abertura. Para evitar danos é necessário aguardar que o símbolo se apague antes de abrir a porta de vidro. Obs.: se estiver activa a função INÍCIO POSTERIOR a porta não poderá ser aberta, para abrir, colocar a máquina em pausa carregando na tecla INÍCIO/PAUSA.

! Na primeira utilização, será pedida a selecção do idioma e o visor entrará automaticamente no menu de selecção do

idioma. Para escolher o idioma desejado carregue nas teclas X e Y, para confirmar a escolha, carregue na tecla Z. Se desejar modificar o idioma, desligue a máquina, prima contemporaneamente as três teclas indicadas na figura com a letra L até ouvir um sinal acústico, ligue novamente a máquina e aparecerá a visualização do menu de selecção do idioma.

Como efectuar um ciclo de lavagem

1. LIGAR A MÁQUINA. Carregue no botão , no visor

aparecerá a escrita BEM-VINDOS; o indicador luminoso INÍCIO/PAUSA irá piscar lentamente com a cor verde.

2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque

a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.

3. DOSAGEM DO DETERGENTE. Extrair a gaveta e

deitar o detergente nos específicos recipientes como explicado no parágrafo “Detergentes e roupa”.

4. FECHAR A PORTA DE VIDRO.

5. ESCOLHA DE PROGRAMA. Carregue numa das

teclas do SELECTOR PROGRAMAS para seleccionar o programa desejado; o nome do programa aparecerá no visor; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificadas. No visor aparecerá a duração do ciclo.

6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar

as específicas teclas:

Modificar a temperatura e/ou a centrifugação.

A máquina selecciona automaticamente a temperatura e a centrifugação máximas para o programa seleccionado e portanto não podem ser aumentadas. Carregando no botão pode-se reduzir a temperatura progressivamente até a lavagem a frio “OFF”. Carregando no botão pode-se reduzir a centrifugação progressivamente até a sua exclusão “OFF”. Uma nova pressão dos botões colocará os valores novamente nos máximos previstos.

! As funções podem variar a carga recomendada e/ou a

duração do ciclo.

7. INICIAR O PROGRAMA. Carregar no botão INÍCIO/ PAUSA. O respectivo indicador luminoso ficará verde e a porta de vidro irá bloquear-se (símbolo PORTA DE VIDRO BLOQUEADA aceso). Durante a lavagem, o visor mostrará o nome da fase em curso. Para modificar um programa durante a realização de um ciclo, colocar a máquina de lavar roupa em pausa carregando na tecla INÍCIO/PAUSA (o indicador luminoso INÍCIO/ PAUSA irá piscar lentamente com a cor laranja); seleccionar então o ciclo desejado e carregar novamente no botão INÍCIO/PAUSA.

Para abrir a porta durante a realização de um ciclo,

carregar no botão INÍCIO/PAUSA; se o símbolo PORTA DE VIDRO BLOQUEADA estiver apagado será possível abrir a porta. Carregar novamente no botão INÍCIO/PAUSA para fazer iniciar o programa do ponto em que foi interrompido.

8. FIM DO PROGRAMA. É indicado pela escrita “FIM DO CICLO” no visor, quando o símbolo PORTA BLOQUEADA apagar será possível abrir a porta. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, carregue por

alguns segundos na tecla . O ciclo será interrompido e a máquina desligar-se-á.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão respectivo até alcançar o tempo de atraso desejado. Quando esta opção estiver activa, no visor aparecerá o símbolo . Para cancelar o início posterior, carregue no botão até que no visor

apareça a escrita OFF.

Modificar as características

do ciclo.

• Pressionar o botão para activar a função; o indicador luminoso correspondente ao botão irá acender-se.

• Pressionar novamente o botão para desactivar a função; o indicador luminoso apagar-se-á.

! Se a função seleccionada não for compatível com

o programa definido, o indicador luminoso ficará intermitente e a função não será activada.

! Se a função seleccionada não for compatível com

uma outra programada anteriormente, o indicador luminoso relativo à primeira função seleccionada irá piscar e será activada somente a segunda, o indicador

luminoso da função activada acender-se-á.

Programas e funções

Tabela dos programas

Velocità

Descrição do Programa

Programas

Programas para todos os dias Algodão (1-2) peças brancas extremamente sujas. 90° 1400 Algodão: brancos e coloridos resistentes muito sujos. 60° 1400 Algodão (3) brancos e coloridos delicados pouco sujos. 40° 1400 Sintéticos (1a pressão da tecla) : coloridos resistentes muito sujos. 60° 800 Sintéticos (4) (1a pressão da tecla) : coloridos resistentes muito sujos. 40° 800 Sintéticos (2a pressão da tecla) : coloridos delicados pouco sujos. 40° 800 Mix 30' (1a pressão da tecla) : para refrescar rapidamente roupas levemente sujas

(não é indicado para lã, seda e roupas que deve ser lavadas à mão). Mix 15' (2a pressão da tecla) : para refrescar rapidamente roupas levemente sujas

(não é indicado para lã, seda e roupas que deve ser lavadas à mão).

Programas Especiais/ Memo Ciclo Bébés: coloridos delicados muito sujos. 40° 800 Memo: possibilita guardar na memória qualquer tipo de lavagem .

Seda/Cortinas: para roupas de seda, viscosa, lingerie. 30° 0 Lã: para lã, cashmere, etc. 40° 800

Programas Parciais

Centrifugação (1a pressão da tecla). - 1400 - - - 8 Centrifugação Delicados (2a pressão da tecla). - 800 - - - 3,5 Enxaguamento (1a pressão da tecla). - 1400 Descarga (2a pressão da tecla). - 0 - - - 8 -

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

Para todos Test Institutes:

1) Programa de controlo segundo a norma 2010/1061: configurar o programa (90°C) com uma temperatura de 60ºC e 40°C (Pressionando a tecla TEMPERATURA).

2) Programa longo para algodão: configurar o programa (90°C) com uma temperatura de 40ºC (Pressionando a tecla TEMPERATURA).

3) Programa curto para algodão: configurar o programa (40°C).

4) Programa longo para sintéticos: configurar o programa (1a pressão da tecla) com uma temperatura de 40ºC (Pressionando a tecla TEMPERATURA).

Temp.

max.

(rotações

(°C)

minuto)

30° 800

por

Detergentes

Lavagem Lixívia Amaciador

  



  



 



Carga

max.

(Kg)

8 8 8 8

8 8 3,5 3 3,5 3 3,5 3

3 3

1,5 -

4 -

2 -

8 -

Eco

wash

Duração

ciclo

É possível visualizar a duração do programa de lavagem no visor.

Funções de lavagem

Anti-mancha

Esta função é útil para eliminar as manchas mais resistentes. Coloque a gaveta adicional 3, fornecida, na gaveta 1. Quando deitar a lixívia, não ultrapasse o nível “máx” indicado no pino central (veja a figura). Para efectuar somente o branqueamento deitar a lixívia na gaveta adicional 3, estabelecer o programa Enxaguamento” e activar a função

“Anti-mancha”. Para branquear durante a lavagem deite o detergente e os aditivos, configure o programa que desejar e seleccione a função “Anti-mancha”.

! Não pode ser activada nos programas , , , e

“Descarga”.

Enxaguamento Extra

Se leccionando esta opção aumenta-se a eficácia do enxaguamento, e garante-se a máxima remoção do detergente. É útil para quem tem a pele particularmente sensível.

! Não pode ser activada nos programas , , e “Descarga”.

Engomar fácil

Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará rotações

lentas do tambor; o indicador luminoso da função ENGOMAR FÁCIL e aquele de INÍCIO/PAUSA ficarão intermitentes (laranja) e no visor aparecerá a escrita “FIM DO CICLO”.

Para terminar o ciclo, carregar no botão INÍCIO/PAUSA ou na tecla ENGOMAR FÁCIL. No programa “Seda” a máquina terminará o ciclo com a roupa de molho, o indicador luminoso da função ENGOMAR FÁCIL e aquele de INÍCIO PAUSA irão piscar (laranja) e no display aparecerá a escrita “ANTI-RIUGAS”. Para descarregar a água e poder retirar a roupa é necessário carregar no botão INÍCIO/PAUSA ou no botão ENGOMAR FÁCIL.

! Não pode ser activada nos programas , , , , e

“Descarga”.

Rápido

Para reduzir a duração da lavagem, garantindo ao mesmo tempo uma economia de água e energia.

! Não pode ser activada nos programas , , , , , .

Eco wash

A função Eco Wash contribui com a economia energética não aquecendo a água utilizada para lavar a roupa – uma vantagem tanto para o ambiente, quanto para a factura da energia eléctrica. Com efeito, a acção reforçada e o consumo óptimo da água garantem excelentes resultados na mesma duração média de um ciclo padrão. Para obter os melhores resultados de lavagem, aconselha-se o uso de detergente líquido.

! Não pode ser activada nos programas “Mix 15’”, , , , , .

Detergentes e roupa

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque for-

mam espuma demais.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

gaveta 1: Detergente para lavagem (em pó ou líquido)

O detergente líquido deve ser deitado somente depois da máquina ter arrancado.

gaveta 2: Aditivos (amaciador etc.)

O aditivo amaciador não deve ultrapassar a grade.

gaveta adicional 3: Água de Javel

Preparar a roupa

• Divida a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- das cores: separe as peças coloridas das brancas.

• Esvazie as algibeiras e verifique se há botões soltos.

• Não ultrapasse os valores indicados que se referem ao

peso da roupa enxuta: Tecidos resistentes: máx. 8 kg. Tecidos sintéticos: máx. 3,5 kg. Tecidos delicados: máx. 2 kg. Lã: máx. 2 kg.

Seda: máx. 2 kg

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Programas especiais

Mix 30’: foi estudado para lavar peças levemente sujas em

pouco tempo: leva apenas 30 minutos e, desta maneira, economiza energia e tempo. Se regular o programa ( a 30°C) será possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 3 Kg. Mix 15’: foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 15 minutos e, desta maneira, economiza energia e tempo. Se regular o programa ( a 30°C) será possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 1,5 Kg. Ciclo Bébés: programa para remover a sujidade típica das roupas das crianças, garantindo a remoção do detergente para evitar alergias na pele delicada das crianças. O ciclo foi estudado para reduzir as bactérias utilizando uma maior quantidade de água e optimizando o efeito de aditivos específicos higienizantes, acrescentados ao detergente. No fim da lavagem, a máquina efectuará lentas rotações do tambor para evitar a formação de dobras; para terminar o ciclo, mete na tecla INÍCIO/PAUSA. Seda: utilize o programa específico para lavar todas as roupas de seda. Aconselha-se o uso de um detergente específico para tecidos delicados. Cortinas: dobre-as bem e coloque-as dentro de uma fronha ou de um saquinho de rede. Utilize o programa . Lã: é a única máquina de lavar roupa que obteve o prestigioso reconhecimento Woolmark Platinum Care (M0508) por parte da The Woolmark Company, que certifica a lavagem à máquina de todas as roupas de lã, mesmo daquelas com etiqueta “lavar somente à mão” . Com o programa teremos portanto a absoluta tranquilidade de lavar à máquina todas as peças de lã (max. 2 kg) com a garantia das melhores performances.

Sistema de balanceamento da carga

Antes de cada centrigfugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Precauções e conselhos

! Esta máquina de lavar roupa foi projectada e fabricada

em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho não deve ser utilizado por pessoas (inclu-

indo crianças) com capacidades físicas, sensoriais ou

mentais reduzidas ou sem experiência e conhecimen-

tos, salvo se supervisionadas ou se tiverem recebido

instruções sobre a utilização do dispositivo por parte

de uma pessoa responsável pela sua segurança. As

crianças devem ser mantidas sob vigilância para evitar

que brinquem com a máquina.

• Este aparelho foi projectado exclusivamente para um

uso doméstico.

• Não toque na máquina com os pés descalços nem com

as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada,

pegue a ficha mesmo.

• Não abra a gaveta dos detergentes enquanto a máquina

estiver a funcionar.

• Não toque a água de descarga, que poderá chegar a

temperaturas altas.

• Em nenhum caso force a porta para abri-la: poderá da-

nificar o mecanismo de segurança que a protege contra

aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos mecani-

smos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da

máquina a funcionar.

• Durante a lavagem a porta de vidro tende a aquecer-se.

• Se for preciso deslocá-la, são precisas pelo menos duas

ou três pessoas, com a máxima atenção. Nunca sozinho

porque a máquina é muito pesada.

• Antes de colocar a roupa verifique que o tambor esteja

vazio.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas(veja a figura).

Eliminação

• Eliminação do material de embalagem: obedeça os

regulamentos locais, de maneira que as embalagens

possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de

resíduos de aparelhos eléctricos e electrónicos, prevê

que os electrodomésticos não devem ser escoados no

fluxo normal dos resíduos sólidos urbanos. Os aparelhos

desactualizados devem ser recolhidos separadamente

para optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos

para a saúde humana e para o ambiente. O símbolo

constituído por um contentor de lixo barrado com uma

cruz deve ser colocado em todos os produtos por forma

a recordar a obrigatoriedade de recolha separada.

4. utilizando a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta.

5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. De-

sta maneira diminuiu-se o desgaste do sistema hidráu-

lico da máquina de lavar roupa e elimina-se o risco de

inundação.

• Tire a ficha da tomada eléctrica quando for limpar a

máquina de lavar roupa e durante os trabalhos de ma-

nutenção.

Limpar a máquina de lavar roupa

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes de empurrála na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

! Nunca utilize tubos já usados.

Cuidados com a porta de vidro e o tambor

• Deixe a porta sempre entreaberta para evitar que se

formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e

tire a ficha da tomada.

Para obter acesso à précâmara:

1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega a água (no visor aparecerá a escrita “FALTA ÁGUA, ABRIR TORNEIRA”).

A máquina de lavar roupa carrega e descarrega água continuamente.

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão LIGA/DESLIGA não foi pressionado.

• O botão INÍCIO/PAUSA não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um início posterior (veja as “Como efectuar um ciclo de lava-

gem”).

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão INÍCIO/PAUSA não foi pressionado.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja “In-

stalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

Da máquina de lavar roupa está a perder água.

A máquina está bloqueada, o visor pisca e sinaliza um código de anomalia (por ex.: F-01, F-..).

Está a formar-se demasiada espuma.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

• Está activa a função ENGOMAR FÁCIL: para completar o programa mete na tecla INÍCIO/PAUSA (veja as “Programas e funções”).

• O tubo de descarga está dobrado (veja “Instalação”).

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está fixado correctamente (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

Assistência

195093903.00

07/2011 - Xerox Fabriano

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;

• o modelo da máquina (Mod.);

• o número de série (S/N).

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.

Hotpoint Ariston ECO8D 1492 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
