Istruzioni per luso

LAVABIANCHERIA CARICA DALL ALTO

Italiano,1

Deutsch,37

Polski,73

ARTXD 149

English,13

Español,49

Français,25

CIS

РУССКИЙ, 61

Sommario

Installazione, 2-3

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Descrizione della lavabiancheria, 4-5

Pannello di controllo Display Come aprire e chiudere il cestello

Come effettuare un ciclo di lavaggio, 6

Sistema bilanciamento del carico

Programmi e funzioni, 7

Tabella dei programmi Funzioni di lavaggio

Detersivi e biancheria, 8

Cassetto dei detersivi Preparare la biancheria Programmi particolari

Precauzioni e consigli, 9

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Manutenzione e cura, 10

Escludere acqua e corrente elettrica Pulire la lavabiancheria Curare coperchio e cestello Pulire la pompa Controllare il tubo di alimentazione dellacqua Come pulire la vaschetta del detersivo

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Installazione

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono

importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

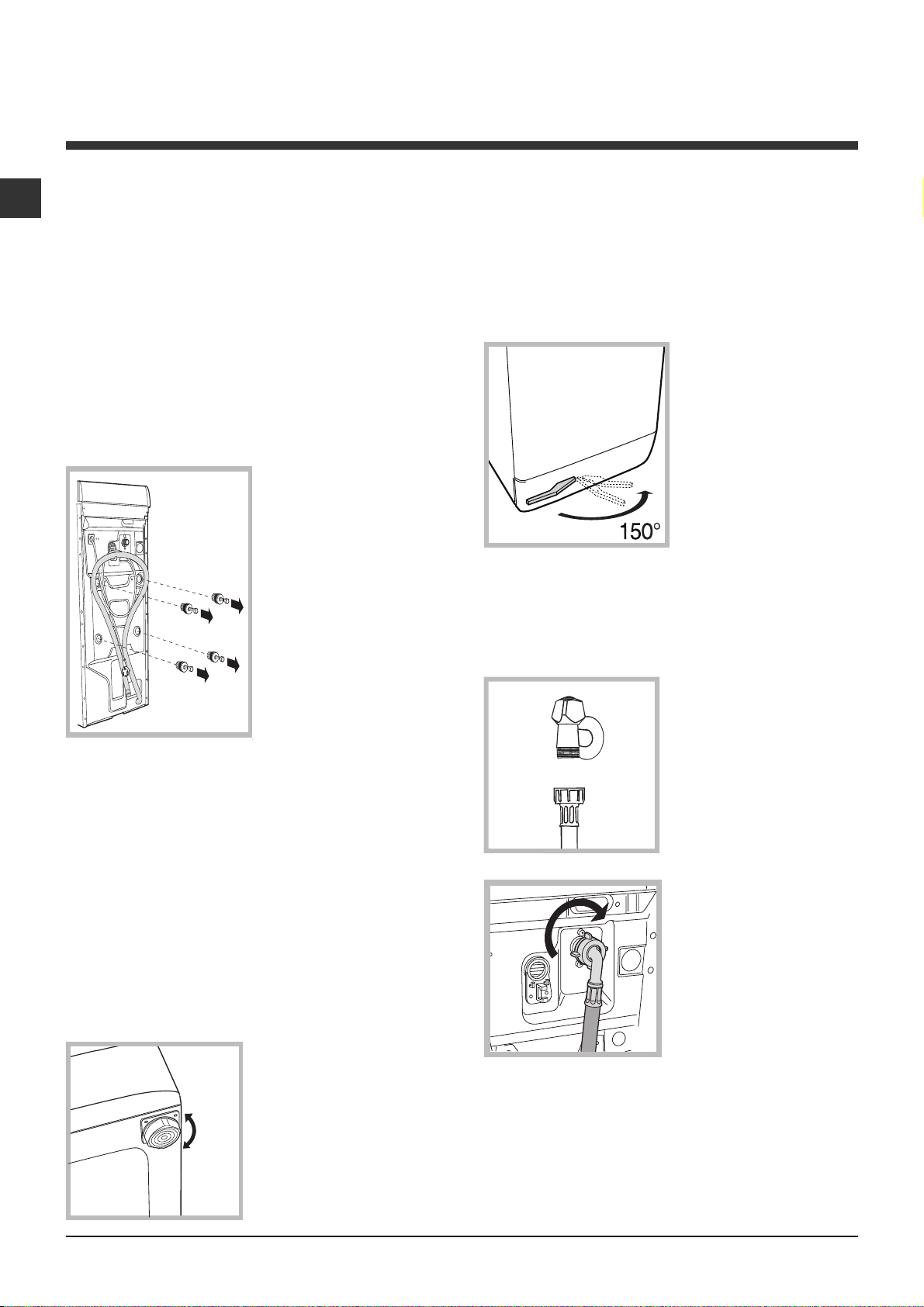

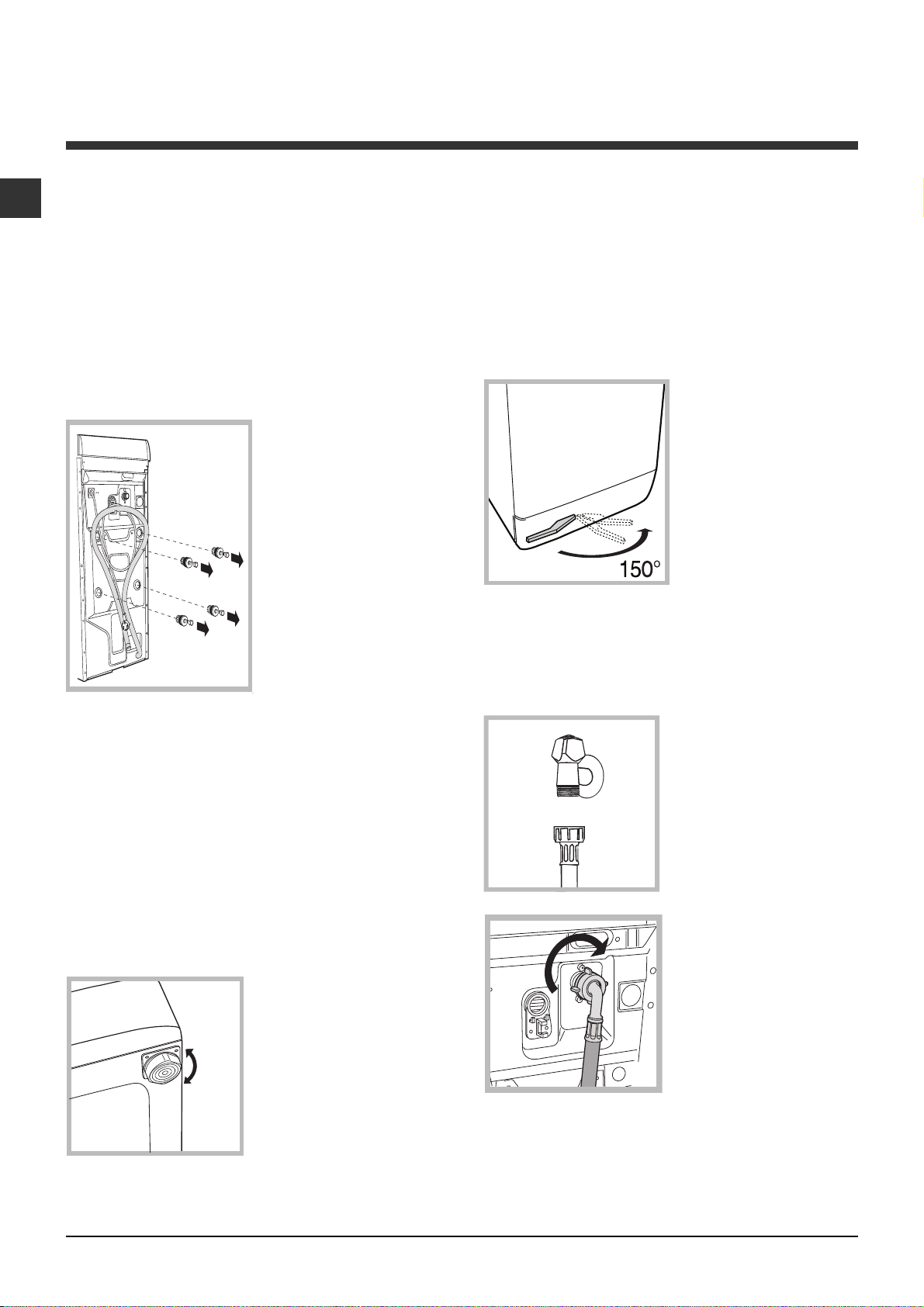

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

 Gli imballaggi non sono giocattoli per bambini.

Livellamento

La vostra lavabiancheria potrà essere rumorosa se i due piedini non sono regolati in modo che la stessa risulti perfettamente in piano.

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o

avvitando i piedini anteriori posteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lava-

biancheria uno spazio sufficiente per la ventilazione.

Collocazione spostamenti

La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi facilmente spostarla. Per far scendere questo carrello e poterla così movere senza sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo zoc

Ultimato l

riportarla nella posizione iniziale. La macchina a

questo punto è saldamente collocata (vedi figura).

o spostamento

colo.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dellacqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

 La pressione idrica del rubinetto deve essere com-

presa nei valori della tabella Dati tecnici (vedi pagina a fianco).

 Se la lunghezza del tubo di alimentazione non fosse

sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

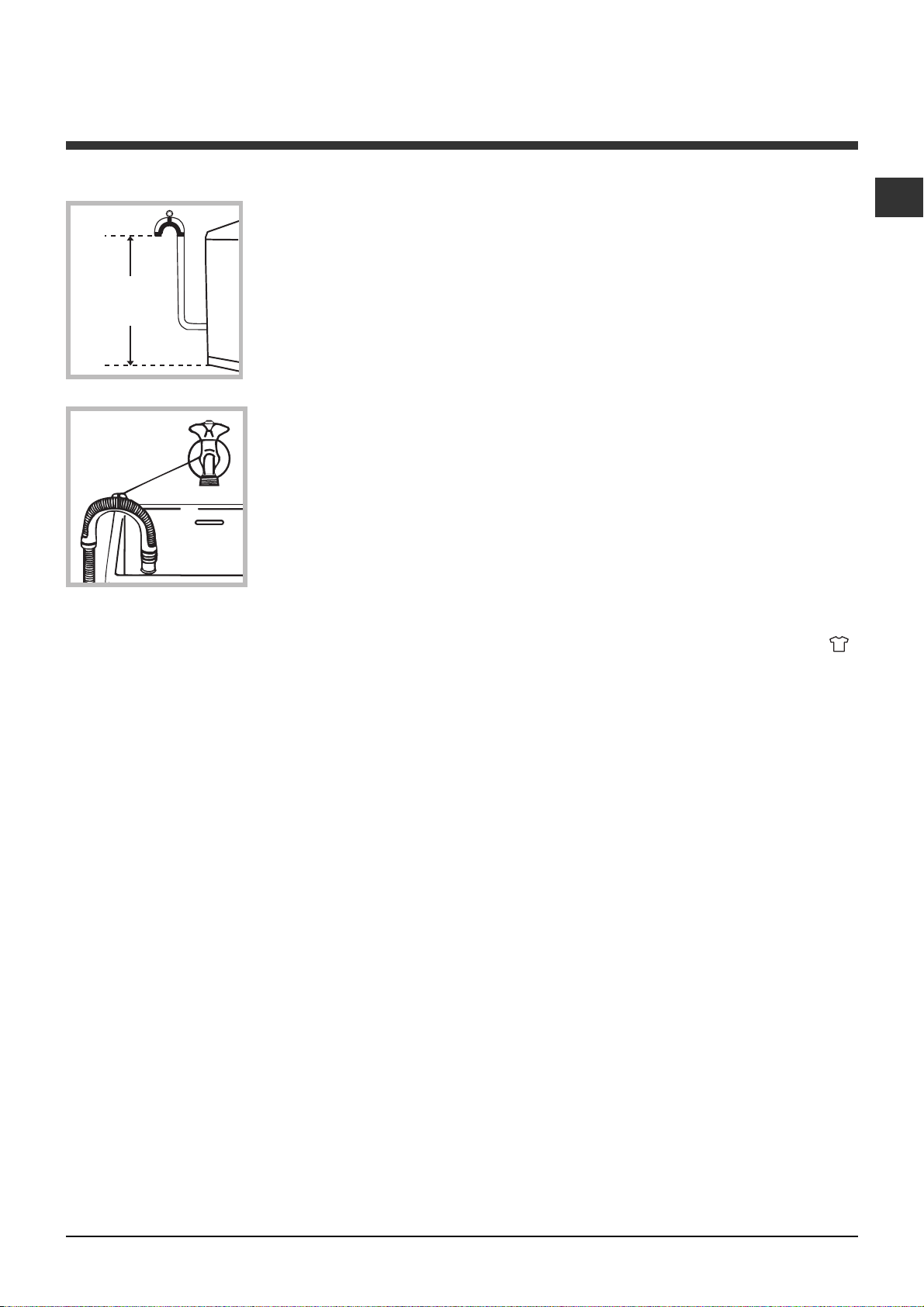

Collegamento del tubo di scarico

Collegare il tubo di

scarico, senza piegarlo, a

una conduttura di scarico

o a uno scarico a muro

posti tra 65 e 100 cm da

65 - 100 cm

terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

 È sconsigliato usare tubi di prolunga; se indispensa-

bile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

 Non usare prolunghe e multiple.

 Il cavo non deve subire piegature o compressioni.

 Il cavo di alimentazione deve essere sostituito solo

da tecnici autorizzati.

Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Qualsiasi modifica apportata allattacco predisposto dalla fabbrica o un irregolare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina farà decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità.

Primo ciclo di lavaggio

Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:  la presa abbia la messa a terra e sia a norma

di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

 la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (vedi a fianco);

 la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

 La lavabiancheria non va installata allaperto, nem-

meno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

 A lavabiancheria installata, la presa della corrente

deve essere facilmente raggiungibile.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti

elettrici

Collegamenti idrici

Velo cità di centrifuga

Programmi di

contr ollo secondo

la norma EN 60456

ARTXD 149

larghezza cm 40 altezza cm 85 profondità cm 60

da 1 a 6 kg

vedi la targhetta caratteristiche tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri

sino a 1400 giri al minuto

programma (1° pressione del

tasto)

; temperatura 60°C; effettuato

con 6 kg di carico. Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

- 2002/96/CE

- 2006/95/CE (Bassa Tensione)

Descrizione della lavabiancheria

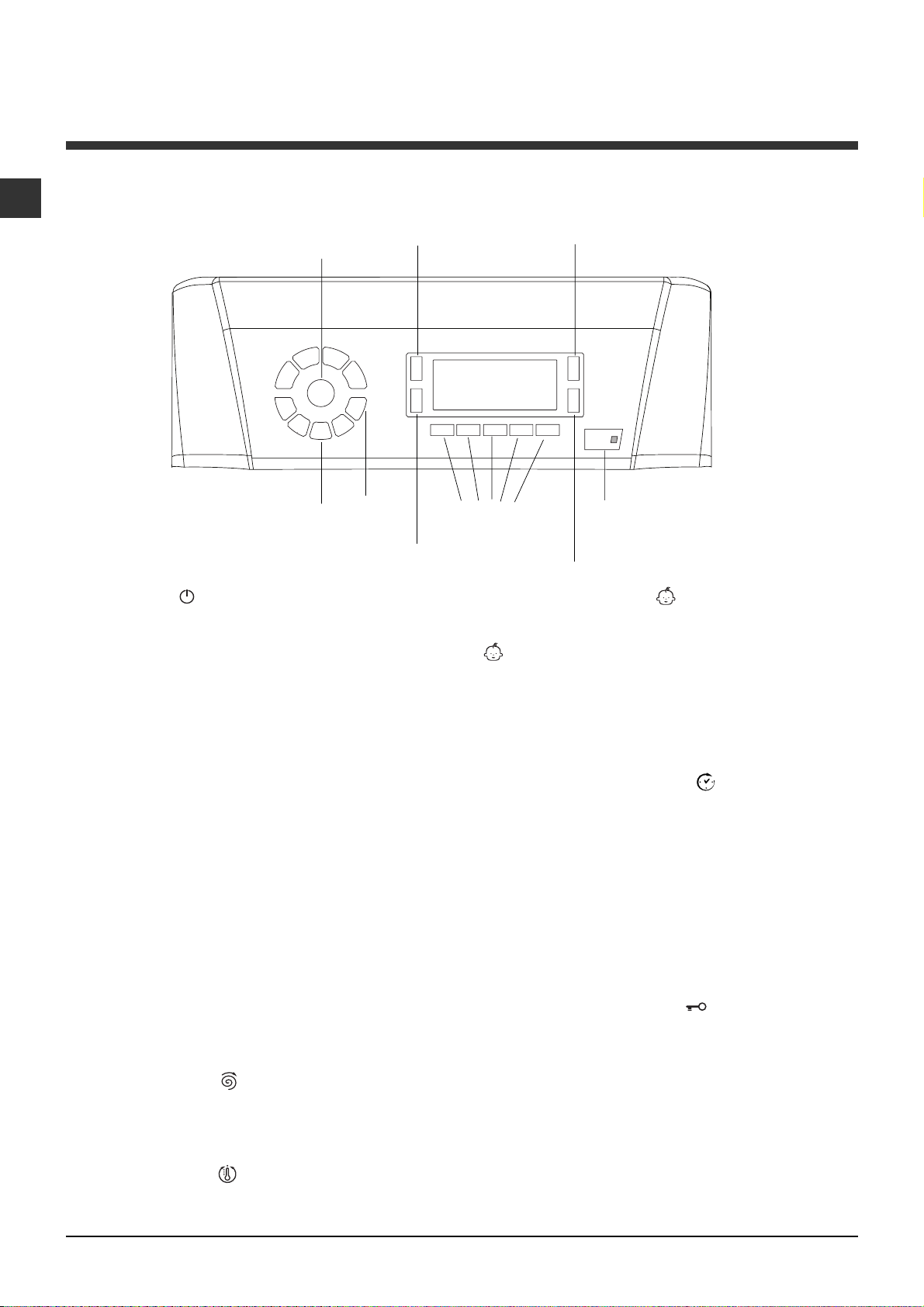

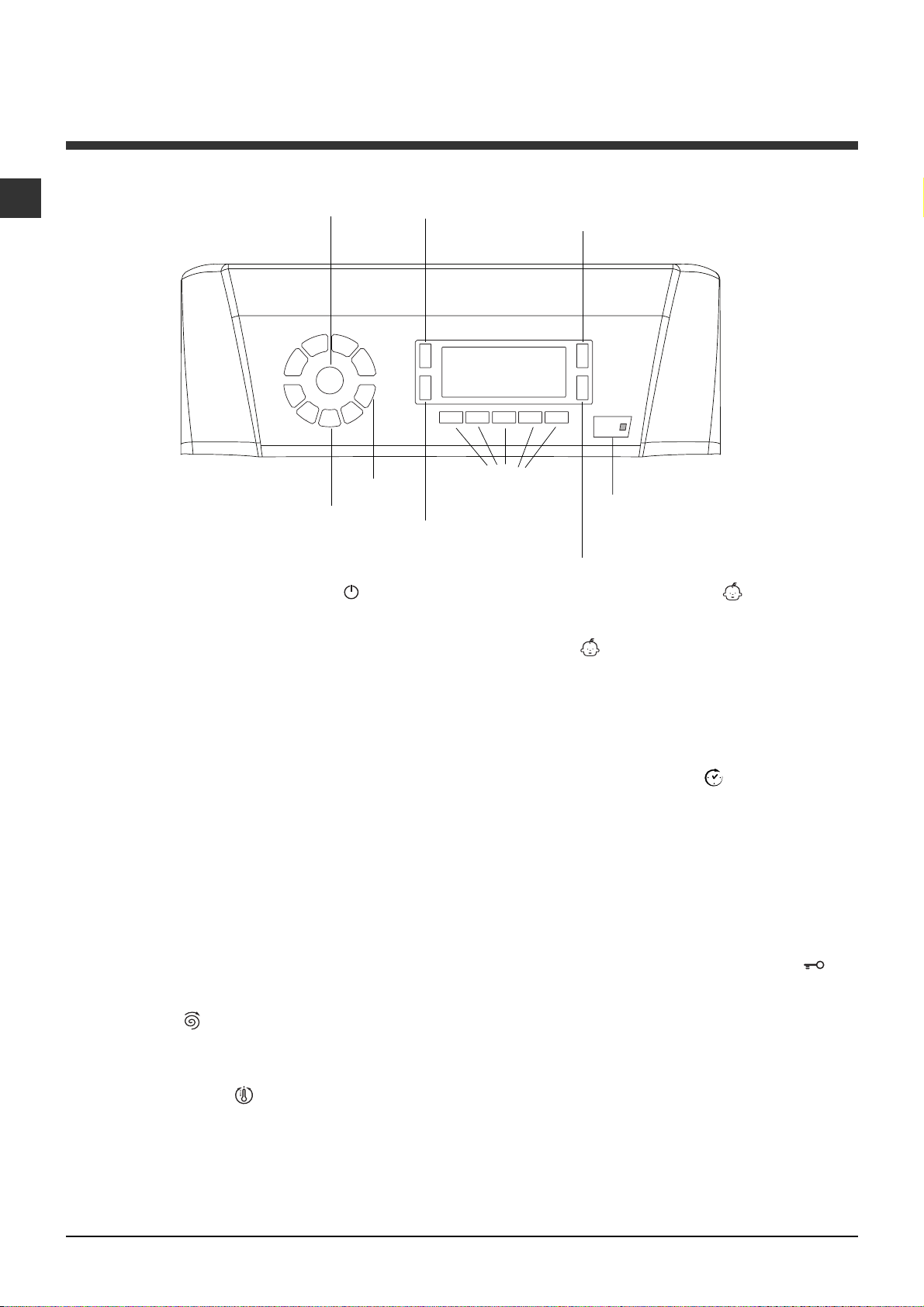

Pannello di controllo

Tasto

ACCENSIONE/

SPEGNIMENTO

Tasto

BLOCCO TASTI

DISPLAY

Tasto

CENTRIFUGA

SELETTORE

PROGRAMMI

Tasto ACCENSIONE/SPEGNIMENTO : premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 2 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi Tabella dei programmi).

Tasto MEMO: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasto MEMO.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto CENTRIFUGA escludere del tutto la centrifuga; il valore viene indicato nel display.

Tasto TEMPERATURA temperatura; il valore viene indicato nel display.

: premere per ridurre o

: premere per ridurre la

Tasti

Tasto

MEMO

Tasto

PARTENZA RITARDATA

Tasto con spia

START/PAUSE

Tasti

FUNZIONE

Tasto BLOCCO TASTI pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo chio. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ACCENSIONE/SPEGNIMENTO e attendere che la macchina si riattivi.

Tasto

TEMPERATURA

: per attivare il blocco del

acceso indica che il pannello

: premere per

non è illuminato, si potrà aprire Il coper-

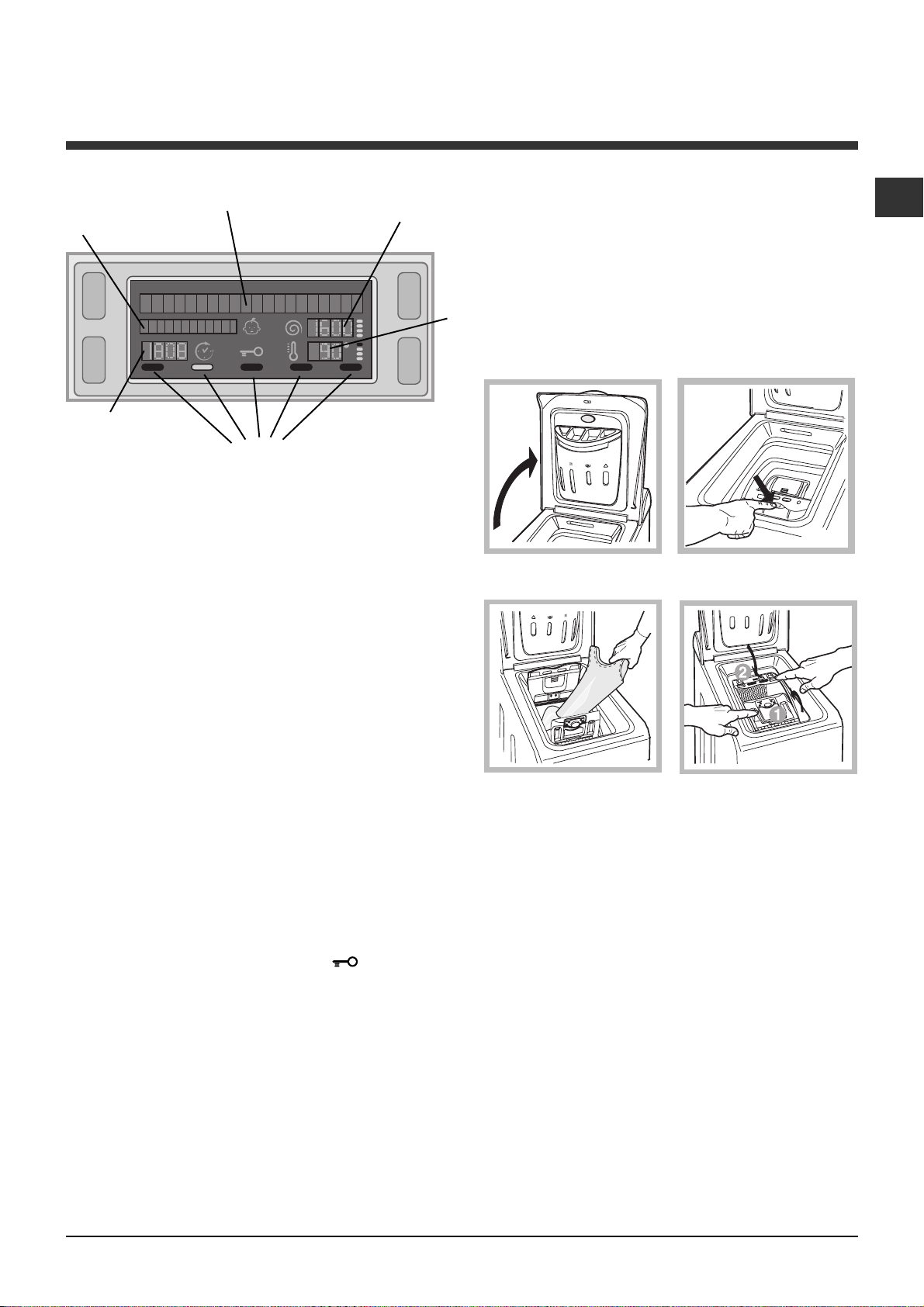

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Per scegliere la lingua desiderata premere i tasti TEMPERATURA e CENTRIFUGA, per confermare la scelta premere il tasto BLOCCO TASTI. Se si vuole selezionare unaltra lingua premere contemporaneamente i tasti BLOCCO TASTI + TEMPERATURA + CENTRIFUGA per 5 secondi, quindi ripetere le operazioni indicate precedentemente.

Come aprire e chiudere il cestello

Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato davanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante allavvio del programma selezionato.

Nella stringa D viene visualizzato il valore massimo della velocità della centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga la stringa resta spenta.

Nella stringa E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede limpostazione della temperatura la stringa resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo Coperchio bloccato Il simbolo acceso indica che il coperchio è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire il coperchio. L'attesa è di tre minuti circa. N.B.: se è attiva la funzione PARTENZA RITARDATA il coperchio non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

 Alla prima accensione verrà richiesto di selezionare la

lingua ed il display entrerà automaticamente nel menu di selezione lingua.

Fig. 1

Fig. 3

A) Apertura coperchio superiore (Fig. 1):

Sollevare il coperchio esterno ed aprirlo completamente.

B) Apertura cestello (Soft opening): Con un dito premere il pulsante indicato nella fig. 2

ed il cestello si aprirà delicatamente.

C) Introduzione biancheria (Fig. 3). D) Chiusura (Fig. 4):

- richiudere bene il cestello abbassando prima lo sportello anteriore ed appoggiandovi quindi quello posteriore;

- assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore;

- dopo aver sentito il clac dellavvenuto aggancio, esercitare una lieve pressione verso il basso su entrambi gli sportelli che non devono sganciarsi;

- chiudere infine il coperchio esterno.

E) Arresto finale del cestello (Fig. 2):

Al termine del lavaggio il cestello si collocherà con gli sportelli in alto per una facile apertura.

Fig. 2

Fig. 4

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto

, sul display comparirà la scritta OK; la spia START/PAUSE lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire il coperchio. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Versare il detersivo nelle apposite vaschette come spiegato in Detersivi e biancheria.

4. CHIUDERE IL COPERCHIO.

5. SCEGLIERE IL PROGRAMMA. Premere uno dei tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La macchina seleziona automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumentate. Premendo il tasto temperatura sino al lavaggio a freddo OFF. Premendo il tasto centrifuga sino alla sua esclusione OFF. Unulteriore pressione dei tasti riporterà i valori a quelli massimi previsti.

si riduce progressivamente la

 Se la funzione selezionata non è compatibile con

unaltra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

 Le funzioni possono variare il carico raccomandato

e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e il coperchio si bloccherà (simbolo COPERCHIO BLOCCATO Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/ PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire il coperchio mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo COPERCHIO BLOCCATO possibile aprire il coperchio. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla scritta FINE CICLO sul display, quando il simbolo COPERCHIO BLOCCATO possibile aprire il coperchio. Aprire il coperchio, scaricare la biancheria e spegnere la macchina.

è spenta sarà

si spegnerà sarà

acceso).

 Se si desidera annullare un ciclo già avviato,

premere a lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo

. Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta OFF.

Modificare le caratteristiche

del ciclo.

 Premere il tasto per attivare la funzione; la spia

corrispondente al pulsante si accenderà.  Premere nuovamente il tasto per disattivare la

funzione; la spia si spegnerà.

 Se la funzione selezionata non è compatibile con il

programma impostato, la spia lampeggerà e la funzione non verrà attivata.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Programmi e funzioni

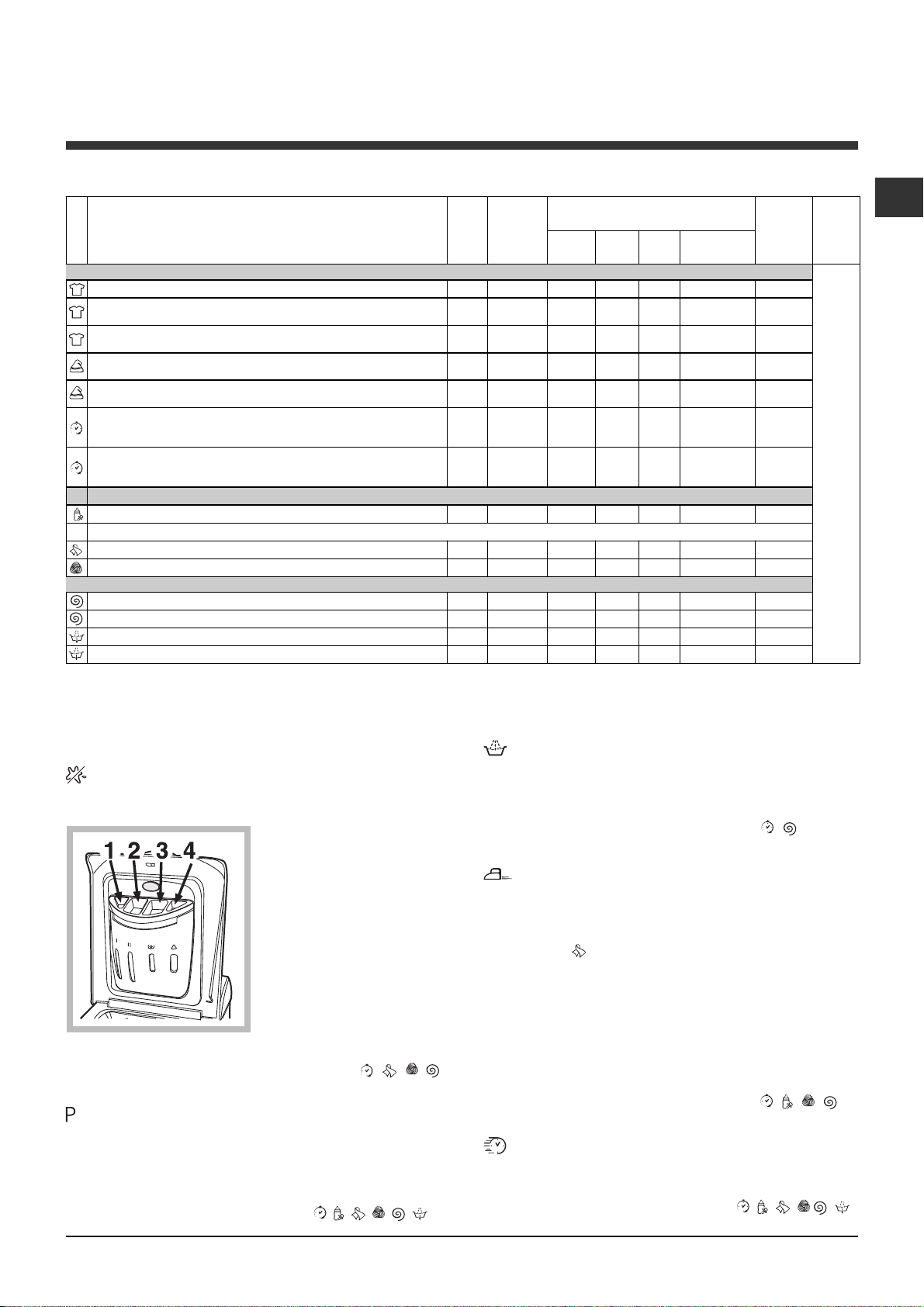

Tabella dei programmi

Descrizione del Programma

Programmi

Pro gramm i Gior nalieri

Cotone (1)

Cotone (2)

Cotone (3)

Sintetici

Sintetici Mix 30'

sporchi (non indicato per lana, seta e capi da lavare a mano).

Mix 15'

sporchi (non indicato per lana, seta e capi da lavare a mano).

Pro gramm i Spe ciali / Memo

Ciclo Baby:

Memo:

Seta/Tende:

Lana:

Pro gramm i Parz iali

Centrifuga Centrifuga delicata Risciacquo Scarico

(1° pressione del tasto)

(2° pression e del tasto)

(3° pressio ne del tasto)

(1° pressione del tasto)

(2° pressione del tasto)

(1° pressione del tasto)

(2° pressione del tasto)

colori delicati molto sporchi.

permette di memorizzare un qualsiasi ciclo di lavaggio.

per capi in seta, viscosa, lingerie.

per lana, cachemire, ecc.

(1° pressione del tasto).

(2° pressione del tasto).

(1° pressione del tasto).

(2° pressione del tasto).

bianchi estremamente sporchi.

bianchi e colorati resistenti molto sporchi.

bianchi e colorati delicati molto sporchi.

colori resistenti molto sporchi.

colori resistenti poco sporchi.

per rinfrescare rapidamente capi poco

Vel ocità

Temp.

max.

(giri al

(°C)

minuto)

90° 1400 60° 1400 40° 1400 60° 800 40° 800

30° 800 - -

40° 800 -

30° 0 - 40° 600 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

Prela-

vaggio

lll l

Detersivi

Candeg

gina

ll l

Lavag

Ammorbi

gio

dente

Carico

max.

(Kg)

6 6

6 2,5 2,5

1,5

1 1

Durata

ciclo

E' possibile controllare la durata dei programmi di

lavaggio sul display.

Per tutti Test Institutes:

1) Programma di controllo secondo la norma EN 60456: impostare il programma (1° pressione del tasto) con una temperaura di 60°C.

2) Programma cotone lungo: impostare il programma (2° pressione del tasto) con una temperatura di 40°C.

3) Programma cotone corto: impostare il programma (3° pressione del tasto) con una temperatura di 40°C.

Funzioni di lavaggio

Extra Risciacquo

I dati riportati nella tabella hanno valore indicativo.

Selezionando questa opzione si aumenta lefficacia

Antimacchia

Questa funzione è utile per eliminare le macchie più resistenti.

Per effettuare solo il candeggio versare la candeggina nella vaschetta 4, impostare il programma Risciacquo e attivare la funzione Antimacchia. Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato e attivare la funzione Antimacchia.

 Non è attivabile sui programmi , , , , Scarico.

Prelavaggio

Selezionando questa funzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. N.B.: Aggiungere il detersivo nell'apposito scomparto.

 Non è attivabile sui programmi , , , , , .

del risciacquo, e si assicura la massima rimozione del detersivo. E utile per pelli particolarmente sensibili.

 Non è attivabile sui programmi , e Scarico.

Stira facile

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Nei programmi

la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la scritta "IDROSTOP" apparirà su display. Per scaricare lacqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

 Non è attivabile sui programmi , , , ,

Scarico.

Rapido

Per ridurre la durata del lavaggio, garantendo al contempo un risparmio di acqua ed energia.

 Non è attivabile sui programmi , , , , , .

Detersivi e biancheria

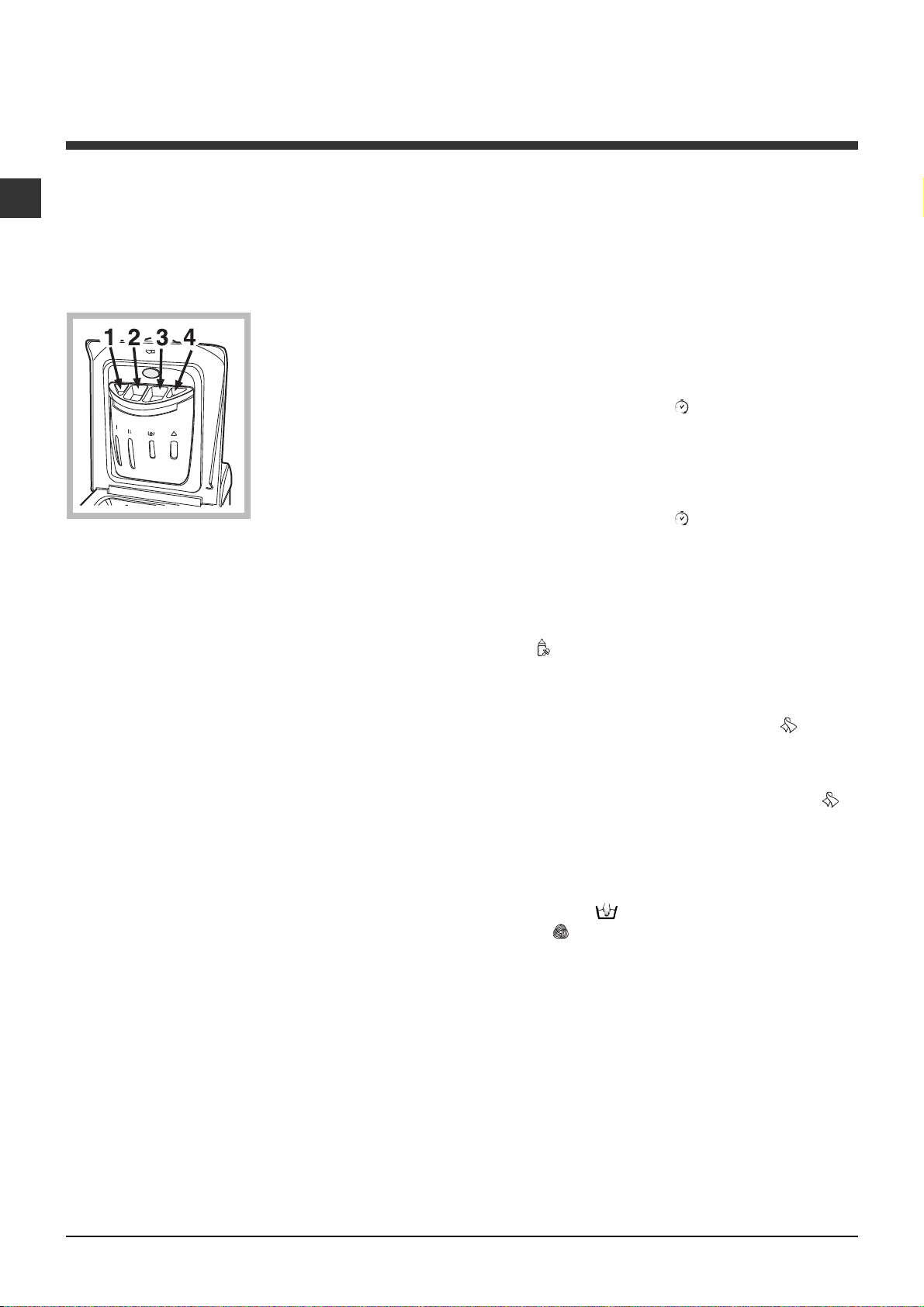

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente.

Alzare il coperchio al di sotto del quale è collocato il cassetto dei detersivi e inserire il detersivo o ladditivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E opportuno immettere direttamente il detersivo liquido in vasca a mezzo dellapposita pallina.

vaschetta 3: Additivi (ammorbidente, ecc.)

Quando si versa lammorbidente nel comparto 3, far attenzione a non superare il livello max indicato. Lammorbidente viene automaticamente immesso in macchina durante lultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo dacqua. Questa serve per limmissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi Manuten- zione e cura).

vaschetta 4: Candeggina

Preparare la biancheria

 Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sulletichetta.

- i colori: separare i capi colorati da quelli bianchi.  Vuotare le tasche e controllare i bottoni.  Non superare i valori indicati, riferiti al peso della

biancheria asciutta:

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

Programmi particolari

Mix 30': è studiato per lavare capi leggermente

sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il program-

a 30°C) è possibile lavare insieme tessuti di

ma ( diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Mix 15': è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così risparmiare energia e tempo. Impostando il program-

a 30°C) è possibile lavare insieme tessuti di

ma ( diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg. Baby: programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Seta: utilizzare lapposito programma tutti i capi in seta. Si consiglia lutilizzo di un detersivo specifico per capi delicati. Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma Lana: è lunica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti letichetta solo lavaggio a mano

. Con il programma si ha quindi lassoluta tranquillità di lavare in lavatrice tutti i capi in lana (max. 1 kg) con la garanzia delle migliori performance.

è stato studiato per

per lavare

Tessuti resistenti: max 6 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Seta: max 1 kg

Precauzioni e consigli

 La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

 L'apparecchio non deve essere utilizzato da

persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non avvenga sotto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.

 La lavabiancheria deve essere usata solo da

persone adulte e secondo le istruzioni riportate in questo libretto.

 Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non toccare lacqua di scarico, che può

raggiungere temperature elevate.

 Non forzare in nessun caso il coperchio: potrebbe

danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

 Se devessere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

 Prima di introdurre la biancheria controlla che il

cestello sia vuoto.

Smaltimento

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Tecnologia a servizio dellambiente: risparmiare detersivo, acqua, energia e tempo

 Per non sprecare risorse bisogna utilizzare la

lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.

 Il prelavaggio è necessario solo per biancheria

molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.

 Trattando le macchie con uno scioglimacchia o

lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.

 Dosare bene il detersivo in base alla durezza

dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente.

 Effettuando i lavaggi dal tardo pomeriggio fino alle

prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Partenza Ritardata aiuta molto a organizzare i lavaggi in tal senso.

 Se il bucato deve essere asciugato in un

asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio. Si limita così lusura dellimpianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

 Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

 La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

 Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Per recuperare eventuali oggetti caduti nella precacamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria tirando con le mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un pò dacqua;

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

 Assicurarsi che il ciclo di lavaggio sia terminato e

staccare la spina.

Controllare il tubo di alimentazione dellacqua

Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

 Non utilizzare mai tubi già usati.

Come pulire la vaschetta del detersivo

Smontaggio:

Esercitare una leggera pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso lalto

(fig. 1, 2).

Pulizia:

Pulire quindi il cassetto sotto il rubinetto (fig. 3) utilizzando anche un semplice spazzolino da denti e, sfilata la coppia di sifoncini inseriti nella parte superiore degli scomparti 1 e 2 (fig. 4), controllare che gli stessi non siano ostruiti e risciacquarli.

Rimontaggio:

Non dimenticare di reinserire la coppia di sifoncini negli appositi alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig. 4, 2, 1).

Fig. 1 Fig. 2

Fig. 3

Fig. 4

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (nel display apparirà la sctitta Manca lacqua, apri il rubinetto).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

 In casa non cè corrente.

 Lo sportello non è ben chiuso.  Il tasto ACCENSIONE/SPEGNIMENTO non è stato premuto.  Il tasto AVVIO/PAUSA non è stato premuto.  Il rubinetto dellacqua non è aperto.  Si è impostato un ritardo sullora di avvio (PARTENZA RITARDATA,

vedi Come effettuare un ciclo di lavaggio).

 Il tubo di alimentazione dellacqua non è collegato al rubinetto.  Il tubo è piegato.  Il rubinetto dellacqua non è aperto.  In casa manca lacqua.  Non cè sufficiente pressione.  Il tasto AVVIO/PAUSA non è stato premuto.

 Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione).  Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione).  Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-..).

Si forma troppa schiuma.

 Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente.

 È attiva la funzione STIRA FACILE: per completare il programma

premere il tasto AVVIO/PAUSA (Programmi e funzioni).  Il tubo di scarico è piegato (vedi Installazione).  La conduttura di scarico è ostruita.

 Il cestello, al momento dellinstallazione, non è stato sbloccato

correttamente (vedi Installazione).  La lavabiancheria non è in piano (vedi Installazione).  La lavabiancheria è stretta tra mobili e muro (vedi Installazione).

 Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione).  Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura).  Il tubo di scarico non è fissato bene (vedi Installazione).

 Spegnere la macchina e togliere la spina dalla presa, attendere circa 1

minuto quindi riaccenderla.

Se lanomalia persiste, chiamare lAssistenza.

 Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura per lavatrice, a mano e in lavatrice, o simili).  Il dosaggio è stato eccessivo.

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi Anomalie e rimedi).  Riavviare il programma per controllare se linconveniente è stato ovviato;  In caso negativo, contattare il Numero Unico 199.199.199*.

 Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Instructions for use

WASHING MACHINE

English

ARTXD 149

Contents

Installation, 14-15

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Description of the washing machine, 16-17

Control panel Display How to open and shut the drum

Running a wash cycle, 18

Load balancing system

Wash cycles and functions, 19

Table of wash cycles Wash functions

Detergents and laundry, 20

Detergent dispenser drawer Preparing the laundry Special wash cycles

Precautions and tips, 21

General safety Disposal Saving energy and respecting the environment

Care and maintenance, 22

Cutting off the water or electricity supply Cleaning your appliance Caring for your appliance door and drum Cleaning the pump Checking the water inlet hose How to clean the detergent dispenser

Troubleshooting, 23

Service, 24

Installation

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold, transferred or moved, make sure the instruction manual accompanies the washing machine to inform the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

1. Unpack the washing machine.

2. Check whether the washing machine has been damaged during transport. If this is the case, do not install it and contact your retailer.

3. Remove the four protective screws and the rubber washer with the respective spacer, situated on the rear of the appliance (see figure).

4. Seal the gaps using the plastic plugs provided.

5. Keep all the parts: you will need them again if the washing machine needs to be moved to another location.

Warning: should the screws be re-used, make sure you fasten the shorter ones at the top.

 Packaging materials are not children's toys.

Levelling

Your machine may make a considerable amount of noise if the two front feet have not been adjusted correctly.

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or other.

2. If the floor is not perfectly level, compensate for any unevenness by

tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured according to the worktop, must not exceed 2°.

Levelling your appliance correctly will provide it with stability and avoid any vibrations, noise and shifting during operation. If it is placed on a fitted or loose carpet, adjust the feet in such a way as to allow enough room for ventilation beneath the washing machine.

Putting your appliance in place and moving it.

If your washing machine is equipped with a special set of retractable wheels you can easy move it. To lower the wheels and thus move the appliance effortlessly, just pull the lever, situated on the lefthand side beneath the

base. Once the appliance is in the required position, put the lever back in place. The washing machine is now firmly in

place (see figure).

Electric and water connections

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tab using a ¾ gas threaded connection (see figure). Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the other end of the water inlet hose to the washing machine, screwing it onto the appliance's cold water inlet, situated on the top right-hand side on the rear of the appliance (see figure).

3. Make sure there are no kinks or bends in the hose.

 The water pressure at the tap must be within the

values indicated in the Technical details table (on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

 Do not use extension cords or multiple sockets.

 The cable should not be bent or compressed.

 The power supply cable must only be replaced by

authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 We advise against the use of hose extensions; if it is

absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

 the socket is earthed and complies with all

applicable laws;

 the socket is able to withstand the maximum power

load of the appliance as indicated in the Technical data table (see opposite);

 the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

ARTXD 149

width 40 cm height 85 cm depth 60 cm

from 1 to 6 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 42 litres

up to 1400 rotations per minute

 the socket is compatible with the plug of the

washing machine. If this is not the case, replace the socket or the plug.

 The washing machine must not be installed

outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

 When the washing machine has been installed, the

electricity socket must be within easy reach.

Energy rated programmes according to regulation EN 60456

programme ; temperature 60°C; using a load of 6 kg.

This appliance conforms to the following EC Directives:

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

- 2002/96/EC

- 2006/95/EC (Low Voltage)

Description of the washing machine

Control panel

ON/OFF

button

WASH

CYCLE

SELECTOR

Buttons

MEMORY

Button

DELAYED

START

Button

CONTROL PANEL LOCK

Button

DISPLAY

FUNCTION

buttons

SPIN SPEED

Button

START/PAUSE

button with indicator light

TEMPERATURE

Button

ON/OFF button : press this briefly to switch the machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 2 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR buttons: used to set the desired wash cycle (see "Table of wash cycles").

MEMORY button: press and hold the button to store a cycle with your own set of preferences in the memory of the machine. To recall a previously stored cycle, press the MEMO button.

FUNCTION buttons: press the button to select the desired function. The corresponding indicator light on the display will switch on.

SPIN button exclude the spin cycle - the value is indicated on the display.

TEMPERATURE button temperature: the value will be shown on the display.

: press to reduce or completely

: press to decrease the

CONTROL PANEL LOCK button

control panel lock, press and hold the button for approximately 2 seconds. When the symbol illuminated, the control panel is locked. This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

DELAYED START button start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol opened. To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

is not illuminated, the door may be

: press to set a delayed

: to activate the

Display

The display is useful when programming the machine and provides a great deal of information.

To select the desired language press the TEMPERATURE and SPIN buttons; to confirm the selection press the CONTROL PANEL LOCK button. If you wish to select another language, press and hold the CONTROL PANEL LOCK + TEMPERATURE + SPIN buttons simultaneously for 5 seconds, then repeat the steps listed above.

How to open and to close the drum

The two upper strings A and B provide details of the wash cycle selected, the wash cycle phase in progress and all information relating to the progress status of the wash cycle.

String C shows the time remaining until the end of the wash cycle in progress and, if a DELAYED START has been set, the time remaining until the start of the selected wash cycle.

String D shows the maximum spin speed value (this depends on the selected wash cycle); if the wash cycle does not include a spin cycle, the string remains unused.

String E shows the maximum temperature value which may be selected (this depends on the wash cycle used); if the temperature of the wash cycle cannot be modified, the string remains unused.

Indicator lights F correspond to the functions and light up when the selected function is compatible with the set wash cycle.

Door locked symbol If the symbol is lit, this indicates that the washing machine door is blocked to prevent it from being opened accidentally. To prevent any damage from occurring, wait for the symbol to switch itself off before opening the appliance door (it will take about three minutes). N.B.: if the DELAYED START function has been activated, the door cannot be opened; pauses the machine by pressing the START/PAUSE button if you wish to open it.

Fig. 1

Fig. 3

A) Opening (Fig. 1):

Lift the external lid and open it completely.

B) Opening the drum (Soft opening): With one finger, push the button indicated in fig. 2

and the drum will open delicately.

C) Loading the washing machine (Fig. 3). D) Shutting (Fig. 4):

- close the drum fully by first shutting the front door followed by the rear one;

- then ensure the hooks on the front door are perfectly housed within the seat of the rear door;

- after the hooks have clicked into position, press both doors lightly downwards to make sure they do not come loose;

- finally shut the external lid.

E) Drum End Stop (Fig. 2):

Once the wash cycle has been completed, the drum will position itself with doors facing upward for ease pf opening.

Fig. 2

Fig. 4

 The first time the machine is switched on, you will

be asked to select the language and the display will automatically show the language selection menu.

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the button; the text WELCOME will appear on the display and the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Pour the detergent into the relevant compartments as described in "Detergents and laundry".

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Press one of the WASH CYCLE SELECTOR buttons to select the required wash cycle; the name of the wash cycle will appear on the display. A temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons:

 Modifying the temperature and/or spin speed. The machine automatically selects the maximum temperature and spin speed set for the selected wash cycle; these values cannot therefore be increased. The temperature can be decreased by pressing the "OFF" setting is reached. The spin speed may be progressively reduced by pressing the until it is completely excluded (the "OFF" setting). If these buttons are pressed again, the maximum values are restored.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the display. To remove the delayed start function press the button until the text "OFF" appears on the display.

 Modifying the cycle settings.

 Press the button to enable the function; the

indicator light corresponding to the button will

switch on.  Press the button again to disable the function;

the indicator light will switch off.

button, until the cold wash

button,

symbol lights up on the

 If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

 If the selected function is not compatible with

another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

 The functions may affect the recommended load

value and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/ PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be on). During the wash cycle, the name of the phase in progress will appear on the display. To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/ PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED

symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text "END OF CYCLE" on the display; when the DOOR LOCKED switches off the door may be opened. Open the door, unload the laundry and switch off the machine.

symbol

 If you wish to cancel a cycle which has already

begun, press and hold the stopped and the machine will switch off.

button. The cycle will be

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Wash cycles and functions

Table of wash cycles

Description of the wash cycle

Wash cycles

Everyday wash cycles (Daily)

Cotton (1)

Cotton (2)

Cotton (3)

Synthetics

Synthetics Mix 30'

suitable for wool, silk and clothes which require washing by hand).

Mix 15'

suitable for wool, silk and clothes which require washing by hand).

Special cycles / Memory

Baby cycle:

Memory:

Silk/Curtains:

Wool:

Partial wash cycles

Fast Spin Slow spin Rinse cottons Pump out

For all Test Institutes: (1) Test wash cycle in compliance with regulation EN 60456: set wash cycle (1 (2) Long wash cycle for cottons: set wash cycle (2 (3) Short wash cycle for cottons: set wash cycle (3

(1st press of the button)

(2nd press of the button )

(3rd press of the button)

(1st press of the button)

(2nd press of the button)

(1st press of the button)

(2nd press of the button )

heavily soiled delicate colours.

allows for any wash cycle to be stored.

for garments in silk and viscose, lingerie.

for wool, cashmere, etc.

(1st press of the button)

(2nd press of the button)

(1st press of the button)

(2nd press of the button)

extremely soiled whites.

heavily soiled whites and resistant colours.

heavily soiled whites and delicate colours.

heavily soiled resistant colours.

lightly soiled resistant colours.

to refresh lightly soiled garments quickly (not

press of the button) with a temperature of 40°C.

Max

temp.

press of the button) with a temperature of 60°C.

Max.

speed

(°C)

(rpm)

Prewash Bleach Wash

90° 1400 60° 1400 40° 1400 60° 800 40° 800

30° 800 - -

40° 800 -

30° 0 - 40° 600 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

The information contained in the table is intended as a guide only.

Deter gents

llll

ll l

Fabric

softener

Max. load

(kg)

6 6

6 2,5 2,5

1,5

1 1

Cycle

duration

The duration of the wash cycles can be checked

on the display.

Wash functions

Stain removal

This function is particularly useful for the removal of stubborn stains.

To run the bleach cycle on its own, pour the bleach into compartment 4, set the "Rinse" programme and activate the "Stain removal" programme. To bleach during a wash cycle, pour in the detergent and any fabric softener you wish to use, set the desired wash cycle and enable the "Stain removal" function.

 It cannot be used with the , , , and Pump

out programmes.

Prewash

If this function is selected, the pre-wash cycle will run; this is useful for removing stubborn stains. N.B.: put the detergent in the relevant compartment.

 It cannot be used with the , , , , ,

programmes.

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

 It cannot be used in conjunction with the , and

Pump out programmes.

Easy iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases.

wash cycles ends with the laundry being left

The to soak in the machine; the EASY IRON and START/ PAUSE indicator lights will flash (orange) and the text "STOP WITH WATER" will appear on the display. To drain the water so that the laundry may be removed, press the START/PAUSE button or the EASY IRON button.

 It may not be used with the , , , and Pump

out programmes.

Fast wash

Reduces the duration of the wash cycle, while making it possible to save water and electricity.

 It cannot be used with the , , , , ,

programmes.

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent won't necessarily make for a more efficient wash, and may in fact cause build up on the interior of your appliance and even pollute the environment.

Open up the detergent dispenser and pour in the detergent and fabric softener, as follows.

compartment 1: Detergent for pre-wash

compartment 2: Detergent for the wash cycle (powder or liquid)

It is recommended that you place liquid detergent directly into the compartment using the appropriate dosing cup.

compartment 3: Additives (softener, etc.)

When pouring the softener in compartment 3, avoid exceeding the "max" level indicated. The softener is added automatically into the machine during the last wash. At the end of the wash programme, some water will be left in compartment

3. This is used for the inlet of denser fabric softeners into the machine, i.e. to dilute the more concentrated softeners. Should more than a normal amount of water remain in compartment 3, this means the emptying device is blocked. For cleaning instructions, see Care and maintenance.

compartment 4: Bleach

Preparing the laundry

 Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from

whites.  Empty all garment pockets and check the buttons.  Do not exceed the listed values, which refer to the

weight of the laundry when dry:

Durable fabrics: max. 6 kg

Synthetic fabrics: max. 2,5 kg

Delicate fabrics: max. 2 kg

Wool: max. 1 kg

Silk: max. 1 kg

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Special wash cycles

Mix 30: this wash cycle was designed to wash

lightly soiled garments quickly: it lasts just 30 minutes and therefore saves both energy and time. By selecting this wash cycle ( wash different fabrics together (except for wool and silk items), with a maximum load of 3 kg. Mix 15: this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By selecting this wash cycle ( wash different fabrics together (except for wool and silk items), with a maximum load of 1.5 kg. Baby cycle: this wash cycle can be used to remove the soiling typically caused by babies, while ensuring that all detergent is removed from nappies in order to prevent the delicate skin of babies from suffering allergies. The cycle the amount of bacteria by using a greater quantity of water and optimising the effect of special disinfecting additives added to the detergent. Silk: use special wash cycle garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle Wool: is the only washing machine manufacturer to have been awarded the prestigious Woolmark Platinum Care endorsement (M.0508) by the Woolmark Company, which means that all woollen garments may be washed in the washing machine, even those which state hand wash only label. Wash cycle of mind when washing woollen garments in the washing machine (max. load 1 kg) and guarantees optimal performance.

therefore offers complete peace

at 30°C), it is possible to

has been designed to reduce

to wash all silk

on the

Precautions and tips

 This washing machine was designed and

constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

 This appliance was designed for domestic use only.  This appliance is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given

supervision or instruction concerning use of the

appliance by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the appliance.  The washing machine must only be used by adults,

in accordance with the instructions provided in this

manual.  Do not touch the machine when barefoot or with

wet or damp hands or feet.  Do not pull on the power supply cable when

unplugging the appliance from the electricity

socket. Hold the plug and pull.  Do not touch the drained water as it may reach

extremely high temperatures.  Never force the porthole door. This could damage

the safety lock mechanism designed to prevent

accidental opening.  If the appliance breaks down, do not under any

circumstances access the internal mechanisms in

an attempt to repair it yourself.  Always keep children well away from the appliance

while it is operating.  If the appliance has to be moved, work in a group

of two or three people and handle it with the utmost

care. Never try to do this alone, because the

appliance is very heavy.  Before loading laundry into the washing machine,

make sure the drum is empty.

Disposal

 Disposing of the packaging materials: observe local

regulations so that the packaging may be re-used.

The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving on detergent, water, energy and time

 To avoid wasting resources, the washing machine

should be used with a full load. A full load instead of two half loads allows you to save up to 50% on energy.

 The pre-wash cycle is only necessary on

extremely soiled garments. Avoiding it will save on detergent, time, water and between 5 and 15% energy.

 Treating stains with a stain remover or leaving

them to soak before washing will cut down the need to wash them at high temperatures. A programme at 60°C instead of 90°C or one at 40°C instead of 60°C will save up to 50% on energy.

 Use the correct quantity of detergent depending

on the water hardness, how soiled the garments are and the amount of laundry you have, to avoid wastage and to protect the environment: despite being biodegradable, detergents do contain ingredients that alter the natural balance of the environment. In addition, avoid using fabric softener as much as possible.

 If you use your washing machine from late in the

afternoon until the early hours of the morning, you will help reduce the electricity board's peak load. The DELAYED START option helps to organise your wash cycles accordingly.

 If your laundry has to be dried in a tumble dryer,

select a high spin speed. Having the least water possible in your laundry will save you time and energy in the drying process.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

Care and maintenance

Cutting off the water or electricity supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system and also prevent leaks.

 Unplug your appliance when cleaning it and during

all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can be cleaned with a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Caring for your appliance door and drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump that does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber that protects the pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance.

To recover any objects that have fallen into the prechamber:

1. remove the plinth at the bottom on the front side of the washing machine by pulling from the side with your hands (see figure);

2. unscrew the lid rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If you see any cracks, replace it immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

How to clean the detergent dispenser

Disassembly:

Press lightly on the large button on the front of the detergent dispenser and pull it upwards (fig. 1, 2).

Fig. 1 Fig. 2

Cleaning:

Then clean the dispenser under a tap (fig. 3) using an old toothbrush and, once the pair of siphons inserted in the top of compartments 1 and 2 (fig. 4) have been pulled out, check whether the same are not clogged and then rinse them.

 Never use hoses that have already been used.

Reassembly:

Do not forget to reinsert the pair of siphons into the special housings and then to replace the dispenser into its seat, clicking it into place

(fig. 4, 2 and 1).

Fig. 3

Fig. 4

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see Assistance), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the text "NO WATER, CHECK SUPPLY" appears on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

 The appliance is not plugged into the socket fully, or is not making contact.  There is no power in the house.

 The appliance Lid is not shut properly.  The ON/OFF button has not been pressed.  The START/PAUSE button has not been pressed.  The water tap has not been opened.  A delayed start has been set (see Running a wash cycle).

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap has not been opened.  There is no water supply in the house.  The pressure is too low.  The START/PAUSE button has not been pressed.

 The drain hose is not fitted at a height between 65 and 100 cm from

the floor (see Installation).  The free end of the hose is under water (see Installation).  The wall drainage system is not fitted with a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The machine is locked and the display flashes, indicating an error code (e.g. F-01, F-..).

There is too much foam.

 The wash cycle does not include draining: some wash cycles require the

drain phase to be started manually (see Wash cycles and functions).  The EASY IRON function has been activated: To complete the wash

cycle, press the START/PAUSE button (see Wash cycles and functions).  The drain hose is bent (see Installation).  The drainage duct is clogged.

 The drum was not unlocked correctly during installation (see Installation).  The washing machine is not level (see Installation).  The washing machine is trapped between cabinets and walls (see Installation).

 The water inlet hose is not screwed on properly (see Installation).  The detergent dispenser drawer is blocked (for cleaning instructions, see Care

and maintenance).  The drain hose is not fixed properly (see Installation).

 Switch off the machine and unplug it, wait for approximately 1 minute

and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

 The detergent is not suitable for machine washing (it should display the

text for washing machines or hand and machine wash, or the like).  Too much detergent was used.

Service

Before calling for Assistance:

 Check whether you can solve the problem alone (see Troubleshooting);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Assistance Centre using the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised technicians.

Have the following information to hand:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate situated on the rear of the washing machine.

Mode demploi

LAVE-LINGE

Français

ARTXD 149

Sommaire

Installation, 26-27

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Description du lave-linge, 28-29

Bandeau de commandes Écran Comment ouvrir et fermer le tambour

Comment faire un cycle de lavage, 30

Système déquilibrage de la charge

Programmes et fonctions, 31

Tableau des programmes Fonctions de lavage

Produits lessiviels et linge, 32

Tiroir à produits lessiviels Triage du linge Programmes spéciaux

Précautions et conseils, 33

Sécurité générale Mise au rebut Economies et respect de l'environnement

Entretien et soin, 34

Coupure de larrivée deau et du courant Nettoyage du lave-linge Entretien du couvercle et du tambour Nettoyage de la pompe Contrôle du tuyau darrivée de leau Comment nettoyer le tiroir à produits lessiviels

Anomalies et remèdes, 35

Assistance, 36

Installation

 Conservez ce mode d'emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

 Attention: en cas de réutilisation, les vis plus

courtes doivent être montées dessus.

 Les emballages ne sont pas des jouets pour enfants.

machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Mise en place, deplacements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facile-ment. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lavelinge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge

déplacé, remettez-le dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure (seulement pour les modéles

prevues).

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure). Faire couler leau jusquà ce quelle soit limpide et sans impuretés avant de raccorder.

Mise à niveau

Votre appareil peut savérer bruyant si vous navez pas bien réglé ses deux pieds avant.

1.Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la

2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un technicien agréé.

Raccordement du tuyau de vidange

Raccorder le tuyau dévacuation, sans le plier, à un conduit dévacuation ou à une évacuation murale placés

65 - 100 cm

à une distance du sol comprise entre 65 et 100 cm;

 Nutiliser ni rallonges ni prises multiples.

 Le câble ne doit être ni plié ni trop écrasé.

 Le câble dalimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien laccrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec lappareil au robinet (voir figure). Lextrémité libre du tuyau dévacuation ne doit pas être plongée dans leau.

 Lutilisation dun tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut absolument quil ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, sassurer que:

 la prise est bien reliée à la terre et est conforme aux

réglementations en vigueur;

Avant la première mise en service de lappareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme

Caractéristiques techniques

Modèle

Dimensions

Capacité

ARTXD 149

largeur 40 cm hauteur 85 cm profondeur 60 cm

de 1 à 6 kg

 la prise est bien apte à supporter la puissance

maximale de lappareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

 la tension dalimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacer la prise ou la fiche.

 Le lave-linge ne doit pas être installé dehors, même

à labri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Raccordements électriques

Raccordements hydrauliques

Vitesse d'essorage

Programmes de contrôle selon la norme EN 60456

Voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 42 litres

jusqu'à 1400 tours minute

programme ; température 60°C; effectué avec une charge de 6 kg.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

- 2002/96/CE

- 2006/95/CE (Basse Tension)

Description du lave-linge

Bandeau de commandes

MARCHE/ARRÊT

SÉLECTEUR

PROGRAMMES

Tasto MARCHE/ARRÊT : appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert MISE EN MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 2 secondes de suite ; une pression brève ou accidentelle n'entraîne pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

Touche

Touches

Touche

MEMO

Touche

DÉPART DIFFÉRÉ

Touche

VERROUILLAGE TOUCHES

Écran

Touches

FONCTION

Touche VERROUILLAGE TOUCHES

activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole commandes est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Touche

ESSORAGE

Touche avec voyant

EN MARCHE/PAUSE

Touche

TEMPÉRATURE

allumé indique que le bandeau de

MISE

: pour

Touches SÉLECTEUR PROGRAMMES: pour sélectionner le programme désiré (voir "Tableau des

programmes").

Touche MEMO: maintenir la touche enfoncée pour mémoriser un cycle et les personnalisations préférées. Pour retourner à un cycle précédemment mémorisé, appuyer sur la touche MEMO.

Touches FONCTION: appuyer sur la touche pour sélectionner la fonction désirée. Le voyant correspondant s'affiche à l'écran.

Touche ESSORAGE pour diminuer la vitesse de l'essorage ou pour le supprimer complètement - la valeur correspondante s'affiche à l'écran.

Touche TEMPERATURE la température : la valeur correspondante est affichée à l'écran.

: appuyer sur cette touche

: appuyer pour diminuer

Touche DÉPART DIFFÉRÉ touche pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l'écran.

Touche avec voyant MISE EN MARCHE/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l'orange et se met à clignoter. Si le symbole possible d'ouvrir le couvercle. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de léconomie dénergie, est équipée dun système dextinction automatique (veille) activé après environ 30 minutes dinutilisation. Appuyez brièvement sur la touche MARCHE/ARRÊT et attendre que la machine soit réactivée.

: appuyer sur cette

n'est pas allumé, il est

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent : le programme de lavage sélectionné, la phase de lavage en cours et toutes les indications relatives au déroulement du programme.

La chaîne C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

Pour choisir la langue désirée, appuyer sur les touches TEMPÉRATURE et ESSORAGE ; pour confirmer la sélection, appuyer sur la touche VERROUILLAGE TOUCHES. Pours sélectionner une autre langue, appuyer en même temps sur les touches VERROUILLAGE TOUCHES + TEMPÉRATURE + ESSORAGE pendant 5 secondes, puis procéder comme indiqué plus haut.

Comment ouvrir et fermer le tambour

Fig. 1

Fig. 2

La chaîne D affiche la valeur maximum de la vitesse d'essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d'essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s'allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage couvercle Le symbole allumé indique que le couvercle est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le couvercle (l'attente est denviron trois minutes). N.B.: si la fonction DÉPART DIFFÉRÉ est active, le couvercle reste verrouillé, pour l'ouvrir mettre la machine en pause en appuyant sur la touche MISE EN MARCHE/PAUSE.

 À la première mise en service, un message s'affiche

demandant de sélectionner la langue et l'écran entre automatiquement dans le menu de sélection de la langue.

Fig. 3

A) Ouvrez le couvercle (Fig. 1):

Soulevez le Couvercle externe et ouvrez le complètement.

 Ouverture douce du tambour (Fig. 2):

B) Appuyez d'un doigt sur le bouton comme illustré et

le tambour s'ouvrira délicatement.

C) Introduisez le linge (Fig. 3). D) Fermer (Fig. 4):

 refermez bien le tambour en baissant dabord la porte

antérieure et posez ensuite la porte postérieure;

 faites attention à parfaitement positionner les

crochets de la porte antérieure dans leur siège dans la porte postérieure;

 vous entendrez un  clac  qui confirmera la

bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;

 fermez enfin le couvercle externe.

 Arrêt final du tambour (Fig. 2):

E) A la fin du lavage le tambour se rangera avec les

portes en haut prêtes pour une facile ouverture.

Fig. 4

Comment faire un cycle de lavage

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche s'affiche à l'écran ; le voyant de MISE EN MARCHE/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte couvercle. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Detersifs et linge".

4. FERMER LE COUVERCLE.

5. CHOISIR LE PROGRAMME. Appuyer sur l'une des touches du SÉLECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l'écran avec attribution d'une température et d'une vitesse d'essorage qui peuvent être modifiées. La durée du cycle s'affiche sur l'écran.

6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

 Modifier la température et/ou la vitesse d'essorage. L'appareil sélectionne automatiquement la température et la vitesse d'essorage maximales prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

Sélectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est active, le symbole l'écran. Pour annuler le départ différé, appuyer sur la touche jusqu'à ce que l'inscription OFF s'affiche à l'écran.

 Modifier les caractéristiques

du cycle.

 Appuyer sur la touche pour activer la fonction; le

voyant correspondant à la touche s'allume.  Appuyer de nouveau sur la touche pour

désactiver la fonction; le voyant s'éteint.

on peut diminuer progressivement la

, l'inscription BIENVENU

on peut

s'affiche à

 Si la fonction sélectionnée est incompatible avec

le programme sélectionné, le voyant se met à clignoter et la fonction n'est pas activée.

 Si la fonction sélectionnée est incompatible avec

une autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le voyant de la fonction activée s'allume.

 Les fonctions permettent de modifier le

chargement conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche MISE EN MARCHE/PAUSE. Le voyant correspondant s'allume en vert fixe et le couvercle est verrouillé (symbole COUVERCLE VERROUILLÉ

allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MISE EN MARCHE/PAUSE (le voyant MISE EN MARCHE/PAUSE passe à l'orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MISE EN MARCHE/ PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MISE EN MARCHE/ PAUSE ; si le symbole COUVERCLE VERROUILLÉ

est éteint, on peut ouvrir le couvercle. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MISE EN MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l'inscription "FIN DE CYCLE" qui s'affiche à l'écran; quand le symbole COUVERCLE VERROUILLÉ s'éteint, on peut ouvrir le couvercle. Ouvrir le couvercle, vider le lave-linge et éteindre l'appareil.

 Une pression prolongée sur la touche permet

d'annuler un cycle déjà lancé. Le cycle est interrompu et la machine s'éteint.

Système déquilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge nest toujours pas correctement équilibrée, lappareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt quà son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Programmes et fonctions

Tableau des programmes

Description du Programme

Programmes

Programmes pour tous les jours

Coton (1)

Coton (2)

Coton (3)

Synthetique

Synthetique Mix 30'

(ne convient pas pour la laine, la soie et le linge à laver à la main).

Mix 15'

(ne convient pas pour la laine, la soie et le linge à laver à la main).

Programmes Spéciaux/ Memo

Cycle Bebe:

Memo:

Soie/Rideaux:

Laine:

Programmes partiaux

Essorage rapide Essorage délicat Rinçage resistant Vidange

(1° pression de la tou che)

(2° pression de la tou che)

(3° pression de la tou che)

(1° pression de la tou che)

(2° pression de la tou che)

(1° pression de la touche

(2° pression de la tou che)

couleurs délicates très sales.

permet de mémoriser un cycle de lavage quelconque.

pour linge en soie, viscose, lingerie.

pour laine, cachemire, etc.

(1° pression de la tou che)

(2° pression de la tou che)

(1° pression de la touche)

(2° pression de la tou che)

blancs extrêmement sales.

blancs et couleurs résistantes très sales.

blancs et couleurs délicates très sales.

couleurs résistantes très sales.

couleurs résistantes peu sales.

pour rafraîchir rapidement du linge peu sale

Te m p .

maxi.

Vitesse

maxi (tours

(°C)

minute)

90° 1400 60° 1400

40° 1400

60° 800

40° 800

30° 800 - -

40° 800 -

30° 0 - -

40° 600 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

Produits lessiviels

é-

Javel Lavage

lavag

lll l

ll l

Assou

plissant

Charge

maxi

(Kg)

6 6

6 2,5 2,5

1,5

1 1

Durée

cycle

La durée des programmes de lavage est contrôlable

sur l'afficheur.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme EN 60456: sélectionner le programme (1° pression de la touche) et une température de 60°C.

2) Programme coton long: sélectionner le programme (2° pression de la touche) et une température de 40°C.

3) Programme coton court: sélectionner le programme (3° pression de la touche) et une température de 40°C.

Fonctions de lavage

Anti-taches

Cette fonction est très utile pour éliminer les taches les plus résistantes.

Pour n'effectuer qu'un blanchissage, verser l'eau de

Super Rinçage

La sélection de cette option permet d'augmenter l'efficacité du rinçage et d'éliminer totalement toute trace de lessive. Elle est très utile pour les peaux particulièrement sensibles.

 Cette fonction n'est pas activable avec les programmes

, , et Vidange.

Les données dans le tableau sont reprises à titre indicatif.

Javel dans le bac 4, sélectionner le programme "Rinçage" et activer la fonction "Anti-taches". Pour blanchir en cours de lavage, verser le produit lessiviel et les additifs, sélectionner le programme souhaité et activer la fonction "Antitaches".

 Cette fonction n'est pas activable avec les programmes

, , , , Vidange.

Prélavage

Repassage facile

En cas de sélection de cette fonction, le lavage et l'essorage seront dûment modifiés pour réduire la formation de plis. Pour le programmes au bout du cycle en laissant le linge tremper, le voyant REPASSAGE FACILE clignote et celui de MISE EN MARCHE/PAUSE se mettent à clignoter (orange), l'inscription "ARRET CUVE PLEINE" s'affiche à l'écran. Pour vidanger l'eau et sortir le linge, appuyer sur la touche MISE EN MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

 Cette option n'est pas activable avec les programmes ,

, , , et Vidange.

Cette fonction est très utile pour éliminer les taches les plus résistantes.

 Cette fonction n'est pas activable avec les programmes

, , , , , .

Rapide

Pour réduire la durée du cycle de lavage tout en permettant de faire des économies d'eau et d'électricité.

 Cette fonction n'est pas activable avec les programmes

, , , , , .

l'appareil arrive

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement.

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre) bac 2: Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, il est conseillé d'introduire la boule doseuse directement dans la cuve.

bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille (max). Le lave-linge prélève automatiquement lassouplissant lors du dernier rinçage. A la fin du programme de lavage il reste dans le bac 3 un résidu deau. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. Si dans le bac 3 il reste un peu plus deau que dhabitude, cela signifie que le dispositif de vidange est bouché et empêche leffet aspirant du dispositif.

bac 4: Eau de javel

Triage du linge

 Trier correctement le linge daprès:

- le type de textile / le symbole sur létiquette.

- les couleurs: séparer le linge coloré du blanc.  Vider les poches et contrôler les boutons.  Ne pas dépasser les valeurs indiquées

correspondant au poids de linge sec : Textiles résistants: 6 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max. Soie: 1 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie doreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Mix 30: spécialement conçu pour laver du linge peu

sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies dénergie et de temps. La sélection de ce programme ( permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Mix 15: spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies dénergie et de temps. La sélection de ce programme ( permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge. Babè: programme spécial, idéal pour le lavage des vêtements denfants souvent très sales, il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque dallergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle

utilise une plus grande quantité deau et optimise leffet des additifs désinfectants spécifiques ajoutés à la lessive. Soie: sélectionner le programme de lavage spécial pour vêtements en soie. Il est conseillé dutiliser une lessive spéciale pour linge délicat. Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme Laine: est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent létiquette lavage à la main uniquement donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 1 kg) avec des performances de lavage optimales.

. Grâce au programme on peut

à 30°C)

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

 Cet appareil est conçu pour un usage domestique.  Cet appareil nest pas destiné à être utilisé par des

personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de lexpérience nécessaires, à moins quelles naient été formées et encadrées pour lutilisation de cet appareil par une personne responsable de leur sécurité. Surveiller les enfants pour sassurer quils ne jouent pas avec lappareil.

 Ce lave-linge ne doit être utilisé que par des adultes

en suivant les instructions reportées dans ce mode demploi.

 Ne jamais toucher lappareil si lon est pieds nus et

si les mains sont mouillées ou humides.

 Ne jamais tirer sur le câble pour débrancher la fiche

de la prise de courant.

 Ne pas toucher à leau de vidange, elle peut

atteindre des températures très élevées.

 Ne pas forcer pour ouvrir le couvercle: le

verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait sendommager.

 En cas de panne, éviter à tout prix daccéder aux

mécanismes internes pour tenter une réparation.

 Veiller à ce que les enfants ne sapprochent pas de

lappareil pendant son fonctionnement.

 Deux ou trois personnes sont nécessaires pour

déplacer lappareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

 Avant dintroduire le linge, sassurer que le tambour

est bien vide.

Mise au rebut

 Mise au rebut du matériel demballage: se

conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

 La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la ''poubelle barrée'' est apposée

sur tous les produits pour rappeler les obligations de

collecte séparée. Les consommateurs devront

contacter les autorités locales ou leur revendeur

concernant la démarche à suivre pour l'enlèvement

de leur vieil appareil.

Economies et respect de l'environnement

Economie de produit lessiviel, d'eau, d'électricité et de temps

 Pour ne pas gaspiller de ressources, utilisez le lave-

linge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité.

 Un prélavage n'est nécessaire qu'en cas de linge

très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité.

 Si vous traitez les taches avec un produit

détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.

 Bien doser la quantité de produit lessiviel en fonc-

tion de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant.

 Effectuer ses lavages tard dans l'après-midi et

jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. L'option Départ différé aide à mieux organiser les lavages en ce sens.

 Si le linge doit être séché dans un sèche-linge,

sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

Entretien et soin

Coupure de l'arrivée d'eau et de courant

 Fermez le robinet de l'eau après chaque

lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.

 Débranchez la fiche de la prise de courant quand

vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

Entretien du couvercle et du tambour

 Quand vous nutilisez pas votre lave-linge, laissez

toujours le couvercle entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

 Contrôlez que le cycle de lavage est bien terminé et

débranchez la fiche.

Pour récupérer les objets qui pourraient être tombés dans la préchambre :

1. déposez la base à l'avant de votre lavelinge en la saisissant sur les côtés et en la tirant des deux mains

(voir figure);

2. dévissez le cou vercle en le faisant tourner dans le sens inverse des aiguilles

d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

Comment nettoyer le tiroir à produits lessiviels

Démontage:

Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1, 2).

Fig. 1

 N'utilisez jamais de tuyaux usés.

Nettoyage:

Nettoyez le tiroir sous le robinet (fig. 3) à l'aide par exemple d'une vieille brosse à dents; tirez sur les deux petits siphons placés dans la partie supérieure des bacs 1 et 2 (fig. 4), contrôlez qu'ils ne soient pas bouchés et rincezles.

Fig. 2 Fig. 3 Fig. 4

Remontage:

N'oubliez pas de replacez les deux petits siphons dans leurs emplacements spéciaux et remettez enfin le tiroir dans son siège en le fixant (fig. 4, 2, 1).

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant dappeler le Service de dépannage (voir Assistance), contrôler sil ne sagit pas par hasard dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Le lave-linge ne sallume pas.

Le cycle de lavage ne démarre pas.

Il ny a pas darrivée deau (le message "Pas d'eau, ouvrir robinet" s'affiche à l'écran).

Le lave-linge prend leau et vidange continuellement.

Causes / Solutions possibles:

 La fiche nest pas branchée dans la prise de courant ou mal branchée.  Il y a une panne de courant.

 Le couvercle n'est pas bien fermé.  La touche MARCHE/ARRÊT na pas été enfoncée.  La touche MISE EN MARCHE/PAUSE na pas été enfoncée.  Le robinet de leau nest pas ouvert.  Un départ différé a été sélectionné (voir Comment faire un cycle de

lavage).

 Le tuyau darrivée de leau nest pas raccordé au robinet.  Le tuyau est plié.  Le robinet de leau nest pas ouvert.  Il y a une coupure deau.  La pression nest pas suffisante.  La touche MISE EN MARCHE/PAUSE na pas été enfoncée.

 Le tuyau de vidange nest pas installé à une distance du sol comprise

entre 65 et 100 cm (voir Installation).  Lextrémité du tuyau de vidange est plongée dans leau (voir Installation).  Lévacuation murale na pas dévent. Si après ces vérifications, le problème persiste, fermer le robinet de leau, éteindre la machine et appeler le service Assistance. Si lappartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue leau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

Le lave-linge ne vidange pas et nessore pas.

Le lave-linge vibre beaucoup pendant lessorage.

Le lave-linge a des fuites.

L'appareil est bloqué, l'écran clignote et affiche un code d'anomalie (par ex. : F-01, F-).

Il y a un excès de mousse.

 Le programme ne prévoit pas de vidange: pour certains programmes, il

faut la faire partir manuellement (Programmes et fonctions).  La fonction REPASSAGE FACILE est activée: pour compléter le programme,

appuyer sur la touche MISE EN MARCHE/PAUSE (Programmes et fonctions).  Le tuyau de vidange est plié (voir Installation).  La conduite dévacuation est bouchée.

 Le tambour na pas été débloqué comme il faut lors de linstallation du

lave-linge (voir Installation).  Le lave-linge nest pas posé à plat (voir Installation).  Le lave-linge est coincé entre des meubles et le mur (voir Installation).

 Le tuyau darrivée de leau nest pas bien vissé (voir Installation).  Le tiroir à produits lessiviels est bouché (pour le nettoyer voir Entretien et soin).  Le tuyau de vidange nest pas bien fixé (voir Installation).

 Eteindre lappareil et débrancher la fiche de la prise de courant,

attendre 1 minute environ avant de rallumer.

Si lanomalie persiste, appeler le service dassistance.

 Le produit de lavage utilisé nest pas une lessive spéciale machine (il faut quil y

ait linscription pour lave-linge, main et machine, ou autre semblable).  La quantité utilisée est excessive.

Assistance

Avant dappeler le service après-vente:

 Vérifier si on ne peut pas résoudre lanomalie par ses propres moyens (voir Anomalies et Remèdes);  Remettre le programme en marche pour contrôler si linconvénient a disparu;  Autrement, contacter le Centre dAssistance technique agréé au numéro de téléphone indiqué sur le

certificat de garantie.

 Ne jamais sadresser à des techniciens non agréés.

Communiquer:

 le type de panne;  le modèle de lappareil (Mod.);  son numéro de série (S/N). Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Consultation à tout moment

Pour toute demande concernant nos produits, nhésitez pas à contacter notre Service Consommateurs

0.825.05.44.44.

Bedienungsanleitungen

WASCHVOLLAUTOMAT

Deutsch

ARTXD 149

INHALTSVERZEICHNIS

Installation 38-39

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Beschreibung Ihres Waschvollautomaten, 40-41

Bedienblende Display So öffnen und schließen Sie die Wäschetrommel

Durchführung eines Waschprogramms, 42

Unwuchtkontrollsystem

Programme und Funktionen, 43

Programmtabelle Waschfunktionen

Waschmittel und Wäsche 44

Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme

Vorsichtsmaßregeln und Hinweise 45

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Reinigung und Pflege 46

Wasser- und Stromversorgung abstellen Reinigung des Gerätes Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs So kann der Waschmittelbehälter gereinigt werden

Störungen und Abhilfe 47

Kundendienst 48

Installation

 Es ist äußerst wichtig, diese Bedienungsanleitung

sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

 Lesen Sie bitte folgende Hinweise aufmerksam

durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die vier Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil nebst entsprechendem

Distanzstück abnehmen (siehe Abbildung).

4. Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Aufstellen, Versetzen

Sollte Ihr Geraet mit einem Spezialgestell mit einzieh-baren Raedern ausgestattet sein, kann das Geraet muehelos verschoben wer- den. Um dieses Gestell herunter zu lassen, ziehen Sie den links unter dem Sockel befindlichen Hebel, und versetzen dann die

Waschmaschine. Bringen Sie das Radgestell anschließend wieder in die ursprüngliche Stellung zurück. Das Gerät steht so fest und sicher auf dem Boden (siehe Abbildung).

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾Zoll-Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

Zur Beachtung: Im Falle einer Wiederverwendung sind die kurzeren Schrauben oben einzusetzen.

 Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

2. Schließen Sie das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss an (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

 Der Wasserdruck muss innerhalb der Werte liegen,

die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite).

 Sollte der Zulaufschlauch nicht lang genug sein,

dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

Anschluss des Ablaufschlauches

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe

65 - 100 cm

beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

 Verwenden Sie bitte keine Verlängerungen oder

Mehrfachstecker.

 Das Netzkabel darf nicht gebogen bzw.

eingeklemmt werden.

 Das Versorgungskabel darf nur durch autorisierte

Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden.

 Verlängerungsschläuche sollten nicht eingesetzt

werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

 die Steckdose über eine normgerechte Erdung verfügt;  die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt (siehe

nebenstehende Tabelle);

 die Stromspannung den in den Technischen Daten

angegebenen Werten entspricht (siehe nebenstehende Tabelle);

 die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

 Der Waschvollautomat darf nicht im Freien installiert

werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Die Steckdose sollte nach installiertem Gerät leicht

zugänglich sein.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm

ein.

Technische Daten

Modell

Abmessungen

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

Prüfprogramme gemäß EN 60456

ARTXD 149

Breite 40 cm Höhe 85 cm Tiefe 60 cm

1 bis 6 kg

siehe das am Gerät befindliche Ty pe nsc h il d

Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 42 Liter

bis zu 1400 U/min.

Programm ; Temperatur 60°C; bei einer Lademenge von 6 kg.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 2002/96/CE

- 2006/95/CE (Niederspannung)

Beschreibung Ihres Waschvollautomaten

Bedienblende

Taste

EIN/AUS

PROGRAMMWAHL

Taste EIN/AUS : Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmtabelle").

Tasten

Taste

SPEICHER

Taste

STARTZEITVORWAHL

Taste

TASTENSPERRE

Taste

SCHLEUDERN

DISPLAY

Taste mit Kontrollleuchte

Tasten

FUNKTIONEN

Taste TASTENSPERRE Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol

zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn kleine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL Startzeit des gewählten Programms drücken Sie bitte diese Taste. Die Zeitverzögerung wird auf dem Display angezeigt.

START/PAUSE

Taste

TEMPERATUR

: Zur Aktivierung der

: Zur Vorwahl der

Taste SPEICHER: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste SPEICHER.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwählen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste SCHLEUDERN die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschließen. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATUR die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

: Drücken Sie die Taste, um

Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

nicht leuchtet, kann

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschritt angezeigt.

automatisch das Menü zur Sprachauswahl ein. Wählen Sie die gewünschte Sprache mittels der Tasten TEMPERATUR und SCHLEUDERN aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste TASTENSPERRE. Soll eine andere Sprache ausgewählt werden, drücken Sie gleichzeitig 5 Sekunden lang auf die Tasten TASTENSPERRE + TEMPERATUR + SCHLEUDERN

und wiederholen Sie dann die oben angegebene Vorgehensweise.

So öffnen und schließen Sie die Wäschetrommel

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässt; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrollleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestellten Programm kompatibel ist.

Symbol Gerätetür gesperrt Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetür gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetür öffnen (ungefähr 3 Minuten). NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätetür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

 Vor dem ersten Einschalten werden Sie zur Auswahl

der Sprache aufgefordert, und das Display blendet

Abb. 1

Abb. 3

A) Öffnen (Abb. 1):

Öffnen Sie den äußeren Deckel ganz.

B) Öffnen der Trommel (Soft opening): Drücken Sie mit einem Finger leicht auf die auf der Abb. 2 ersichtlichen Taste; die Trommel öffnet sich ganz sanft.

C) Einfüllen der Wäsche (Abb. 3). D) Schliessen (Abb. 4):

- Schließen Sie sorgfältig die Wäschetrommel.

Schließen Sie zuerst den vorderen Flügel und drücken Sie anschließend den hinteren Flügel auf;

- Stellen Sie sicher, dass sich die Haken des

vorderen Flügels ordnungsgemäß in den entsprechenden Sitzen der hinteren Flügel befinden;

- Nach hörbarem Einrasten der Haken drücken Sie

leicht auf beide Türen; sie dürfen nicht aufspringen;

- Schließen Sie abschließend den äußeren Deckel.

E) Endposition der Trommel (Abb. 2):

Zum bequemen Be- und Entladen wird die Trommel nach Abschluss des Waschgangs wieder mit der Öffnung nach oben platziert.

Abb. 2

Abb. 4

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste Meldung WILLKOMMEN erscheint; die Kontrollleuchte START/PAUSE blinkt langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Füllen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Wählen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drücken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol die Startzeitvorwahl wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

Änderung der Eigenschaften

des Waschgangs.

 Drücken Sie die Taste zum Aktivieren der

Funktion; die der Taste entsprechende

Kontrollleuchte schaltet sich dabei ein.  Durch erneutes Drücken der Taste kann die

Funktion wieder ausgeschaltet werden; die

Kontrollleuchte erlischt.

, woraufhin auf dem Display die

auf. Um

 Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert.

 Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf Dauerlicht.

 Die Funktionen können eine Änderung der empfohlenen

Beladungsmenge und/oder der Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür wird gesperrt (Symbol GERÄTETÜR GESPERRT leuchtet.) Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/ PAUSE; wenn das Symbol GERÄTETÜR GESPERRT

erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus.

erlischt, kann die Gerätetür geöffnet

 Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Programme und Funktionen

Programmtabelle

Max.

Schleu-

Te m p -

Beschreibung des Programms

Wasch-

programme

Programme für die tägliche Wäsche

Baumwolle (1) Baumwolle (2)

farbechte Buntwäsche.

Baumwolle (3)

und empfindliche Buntwäsche.

Synthetik Robust

Buntwäsche.

Synthetik Fein

Buntwäsche.

Mix 30'

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).

Mix 15'

Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).

Spezialprogramme / Speicher

Baby Zyklus:

Speicher:

Seide/Gardinen:

Wolle:

wolle, Kaschmir usw.

Teilprogramme

Hauptschleudern Schonschleudern Spülen Abpumpen

Für alle Testinstitute:

1) Prüfprogramm gemäß EN 60456: Programm (1° Drücken der Taste) und eine Temperatur von 60°C einstellen.

2) Langes Baumwollprogramm: Programm (2° Drücken der Taste) und eine Temperatur von 40°C einstellen.

3) Kurzes Baumwollprogramm: Programm (3° Drücken der Taste) und eine Temperatur von 40°C einstellen.

(1° Drücken der Taste)

(2° Drücken der Taste)

(3° Drücken der Taste)

(1° Drücken der Taste)

2° Drü cken der Taste)

(1° Dr ücken der Tas te)

(3° Dr ücken der Tas te)

stark verschmutzte empfindliche Buntwäsche.

hiermit kann jede beliebige Art von Waschgang gespeichert werden

kleidungsstücke aus Seide, Viskose und Feinwäsche.

(1° Drücken der Taste)

(2° Drücken der Taste)

(1° Drücken der Taste)

(2° Drücken der Taste)

stark verschmutzte Kochwäsche.

stark verschmutzte Weiß- und

leicht verschmutzte Weißwäsche

stark verschmutzte, farbechte

leicht verschmutzte farbechte

zum kurzen Auffrischen leicht verschmutzter

Waschfunktionen

Fleckenstopp

Diese Funktion ermöglicht das Entfernen von hartnäckigen Flecken.

Wenn Sie nur bleichen möchten, füllen Sie das Bleichmittel in die Zusatzkammer 4 ein, stellen Sie das Programm "Spülen" ein und aktivieren Sie die Funktion "Fleckenstopp". Um während des Waschgangs zu bleichen, geben Sie das Waschmittel und die Zusätze ein, stellen Sie das gewünschte Programm ein und aktivieren

Sie die Funktion "Fleckenstopp".  Diese Funktion kann zu den Programmen

und Abpumpen nicht zugeschaltet werden.

Vorwäsche

Beim Wählen dieser Funktion wird eine Vorwäsche aktiviert, so dass auch hartnäckige Flecken beseitigt werden. NB: Füllen Sie das Waschpulver in die entsprechende Kammer ein.

 Diese Funktion kann zu den Programmen

, .

, , ,

, , , ,

derGe-

eratur

schwin-

(°C)

digkeit

(U/ min)

90° 1400 60° 1400

40° 1400

60° 800

40° 800

30° 800 - -

40° 800 -

30° 0 - 40° 600 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte.

Vorwäs-

che

ll ll

Extraspülgang

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

 Diese Funktion kann zu den Programmen , und Abpumpen nicht zugeschaltet werden.

Leichtbügeln

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Beim Programmen Wasser in der Maschine, die Kontrollleuchte der Funktion LEICHTBÜGELN und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "SPÜLSTOPP" angezeigt. Zum Abpumpen des Wassers oder zur Entnahme der Wäsche muss die Taste START/PAUSE oder die Taste LEICHTBÜGELN gedrückt werden.

 Diese Funktion kann zu den Programmen und Abpumpen nicht zugeschaltet werden.

Schnell

Zur Verkürzung des Waschgangs und gleichzeitiger Einsparung von Wasser und Strom.

 Diese Funktion kann zu den Programmen

Wasch mittel

Bleich-

Haupt-

mitte l

wäsche

lll

Weich-

spüler

Max.

Belad-

ungs-

menge

(kg)

6 6

2,5

1,5

1 1

bleibt am Ende des Zyklus das

, , ,

, , , , , .

Programm

dauer

Die Waschzeitdauer kann auf dem Display

abgelesen werden.

Waschmittel und Wäsche

Waschmittelschublade

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (kein Flüssigwaschmittel)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

 Verwenden Sie keine Handwaschmittel, sie verursa-

chen eine zu hohe Schaumbildung.

Kammer 3: Zusätze (Weichspüler usw.)

Achten Sie bei Einfüllen des Weichspülers in die Kammer 3 darauf, dass Sie die angegebene Höchstmenge "max." nicht überschreiten.Der Weichspüler wird beim letzten Spülgang automatisch in die Wäschetrommel eingespült. Nach Abschluss des Waschprogramms bleibt in Kammer 3 ein kleiner Rückstand an Wasser. Dieser ist zur Einspülung sehr dickflüssiger bzw. zur Verdünnung konzentrierter Weichspüler erforderlich. Sollte in der Kammer 3 mehr Wasser als normal zurückbleiben, so ist die Entnahmevorrichtung verstopft. Zur Reinigung derselben verweisen wir auf Seite Reinigung und Pflege.

Zusätzliche Kammer 4: Bleichmittel

Vorsortieren der Wäsche

 Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.  Entleeren Sie alle Taschen.  Das angegebene Gewicht, das sich auf die

maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden:

Widerstandsfähige Gewebe: max 6 kg Kunstfasergewebe: max 2,5 kg Feinwäsche: max 2 kg Wolle: max 1 kg

Seide: max 1 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Sonderprogramme

Mix 30: Kurzprogramm für die tägliche Wäsche

leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Mix 15

verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm ( einer maximalen Lademenge von 1,5 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Baby Zyklus

durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspülen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich größeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze. Seide: Wählen Sie das Spezialprogramm Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma Wolle: Der Waschvollautomat von ist der einzige, der mit dem Woolmark Platinum Care-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett nur Handwäsche Programm (max. 1 kg) bedenkenlos waschen, wobei beste Resultate gewährleistet sind.

: Kurzprogramm für die Wäsche leicht

bei 30°C) ein, dann können, bei

: Dieses Programm ist in der Lage, die

wurde konzipiert, um

zum

ein.

tragen. Mit dem

lässt sich also sämtliche Wollwäsche

Vorsichtsmaßregeln und Hinweise

 Der Waschvollautomat wurde nach den strengsten

internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät wurde ausschließlich für den Einsatz

im privaten Haushalt konzipiert.

 Dieses Gerät ist nicht zur Verwendung durch

Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Der Waschvollautomat darf nur von Erwachsenen

und gemäß den Anleitungen dieses Handbuchs bedient werden.

 Berühren Sie das Gerät nicht, wenn Sie barfuß

sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

 Ziehen Sie den Gerätestecker nicht am Kabel aus

der Steckdose, sondern nur am Netzstecker selbst.

 Berühren Sie nicht das Ablaufwasser, es könnte

sehr heiß sein.

 Öffnen Sie die Gerätetür nicht mit Gewalt: Der

Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.

 Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren.

 Halten Sie Kinder stets von dem in Betrieb

befindlichen Gerät fern.

 Muss das Gerät versetzt werden, sollten hierfür

zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

 Bevor Sie die Wäsche einfüllen, stellen Sie bitte

sicher, dass die Wäschetrommel leer ist.

Entsorgung

Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Waschmittel, Wasser, Energie und Zeit sparen

 Verschwendung von Strom, Wasser, Waschmittel

und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Höchstwäschemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen.

 Vorwäsche ist nur bei stark verschmutzter Wäsche

erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden.

 Flecken sollten mit einem Fleckenmittel

vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60°C-Programm anstelle eines 90°C-Programms, oder ein 40°C-Programm anstelle eines 60°CProgramms hilft bis zu 50% Energie zu sparen.

 Dosieren Sie Waschmittel sparsam je nach Wasser-

härte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden.

 Waschen Sie am späten Nachmittag oder in den

ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Die Option Startzeitvorwahl hilft Ihnen in dieser Hinsicht außerordentlich.

 Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC

über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

 Soll die Wäsche in einem Wäschetrockner

getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch.

Reinigung und Pflege

Wasser- und Stromversorgung abstellen

 Wasserhahn nach jedem Waschvorgang zudrehen.

Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

 Ziehen Sie den Stecker aus der Steckdose, bevor

Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

Pflege der Gerätetür und Trommel

 Lassen Sie die Füllfenstertür stets leicht offen stehen,

um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte doch einmal vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

 Vergewissern Sie sich, dass der Waschgang abge-

schlossen ist und ziehen Sie den Stecker heraus.

Zum Herausholen von in den Vorraum gefallenen Gegenstaenden:

1. Die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers abnehmen (siehe Abbildung);

2.den Deckel gegen den Uhrzeigersinn abdrehen (siehe Abbildung): es ist ganz normal, wenn etwas

Wasser austritt;

3. das Innere gründlich reinigen;

4. den Deckel wieder aufschrauben;

5. die Abdeckung wieder anbringen. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die

Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

So kann der Waschmittelbehälter gereinigt werden

Abnehmen:

Drücken Sie leicht auf den vorne im Behälter befindlichen Knopf und ziehen Sie den Behälter dann nach oben heraus

(Abb. 1, 2).

Abb. 1 Abb. 2

Reinigen:

Reinigen Sie ihn unter fließendem Wasser (Abb.3), eventuell unter Zuhilfenahme einer alten Zahnbürste, ziehen Sie das im oberen Teil der Kammern 1 und 2 befindliche Siphonpaar heraus (Abb. 4) und kontrollieren Sie, ob dieses verstopft ist. Spülen Sie es eventuell gründlich aus.

 Verwenden Sie niemals bereits gebrauchte Schläuche.

Anbringen:

Vergessen Sie nicht, auch das Siphonpaar wieder einzusetzen, bevor Sie den Waschmittelbehälter wieder einhängen. (Abb. 4,

2. 1).

Abb. 3

Abb. 4

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser

Meldung "WASSERZULAUF PRÜFEN" eingeblendet).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

(auf dem Display wird die

Mögliche Ursachen / Lösungen:

 Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt

hergestellt wird.

 Der Strom ist ausgefallen.

 Die Gerätetür ist nicht richtig verschlossen.  Die EIN/AUS-Taste wurde nicht gedrückt.  Die Taste START/PAUSE wurde nicht gedrückt.  Der Wasserhahn ist nicht aufgedreht.  Es wurde ein verzögerter Start gewählt (siehe 

 Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.  Der Schlauch ist geknickt.  Der Wasserhahn ist nicht aufgedreht.  Es ist kein Wasser da.  Der Druck ist unzureichend.  Die Taste START/PAUSE wurde nicht gedrückt.

 Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65  100 cm

vom Boden (siehe Installation).  Das Schlauchende liegt unter Wasser (siehe Installation).  Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in

einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im

Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und

wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Durchführung eines Waschprogramms).

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-..).

Es bildet sich zu viel Schaum.

 Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es

von Hand eingestellt werden (siehe   Die Funktion Leichtbügeln wurde aktiviert: zur Beendung des Programms

Taste START/PAUSE drücken (siehe   Der Ablaufschlauch ist geknickt (siehe Installation).  Die Ablaufleitung ist verstopft.

 Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Installation).  Der Waschvollautomat steht nicht eben (siehe Installation).  Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel

(siehe Installation).

 Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Installation).  Die Waschmittelschublade ist verstopft (zur Reinigung siehe Wartung und Pflege).  Der Ablaufschlauch ist nicht korrekt befestigt (siehe Installation).

 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie

daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

 Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift

Für Waschmaschinen, Für Handwäsche und Waschmaschinen usw. versehen sein.  Es wurde zu hoch dosiert.

Programme und Funktionen).

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

 Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe Störungen und Abhilfe);  Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben

wurde;

 Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem

Garantieschein befindlichen Telefonnummer.

 Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

 die Art der Störung;  das Maschinenmodell (Mod.);  die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.

Manual de instrucciones

LAVADORA

Español

ARTXD 149

Sumario

Instalación, 50-51

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Descripción de la lavadora, 52-53

Panel de control Pantalla Cómo abrir y cerrar el cesto

Cómo efectuar un ciclo de lavado, 54

Sistema de equilibrado de la carga

Programas y funciones, 55

Tabla de programas Funciones de lavado

Detergentes y ropa, 56

Contenedor de detergentes Preparar la ropa Programas particulares

Precauciones y consejos, 57

Seguridad general Eliminaciones Ahorrar y respetar el ambiente

Mantenimiento y cuidados, 58

Excluir agua y corriente eléctrica Limpiar la lavadora Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua Cómo limpiar la cubeta de detergente

Anomalías y soluciones, 59

Asistencia, 60

Instalación

 Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

 Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los cuatro tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

4. Cierre los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse. Atención: si vuelve a utilizar los tornillos más cortos, se deben colocar arriba.

 Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando los pies delanteros (véase la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no

debe superar los 2º. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento.

Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Instalación, desplazamientos

Si su lavadora està dotada de un carro especial con ruedas retráctiles, se facilitarà su desplazamiento. Para hacer descender este carro y poder moverla sin esfuerzo, es necesario tirar la palanca, situada abajo a la izquierda, debajo del

zócalo. Finalizado el desplazamiento es necesario devolverla a su posición inicial. A partir de ese momento, la máquina está sólidamente colocada.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas

(ver la figura).

Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior arriba y a la derecha (véase la figura).

3. Verifique que el tubo no tenga pliegues ni estrangulaciones.

 La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página del costado).

 Si la longitud del tubo de alimentación no fuera suficiente, diríjase a una tienda especializada o a un técnico autorizado.

 No utilice nunca tubos ya usados.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una

65 - 100 cm

altura del piso entre 65 y 100 cm;

 No utilice prolongaciones ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir

compresiones.

 El cable de alimentación debe ser sustituido sólo

por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

 No se aconseja utilizar tubos de prolongación, si

fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

 la toma tenga la conexión a tierra y haya sido

hecha según las normas legales;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

 la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos técnicos (ver al costado);

 la toma sea compatible con el enchufe de la

lavadora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de control según la norma EN 60456

ARTXD 149

ancho 40 cm. altura 85 cm. profundidad 60 cm.

de 1 a 6 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 42 litros

máxima 1400 r.p.m.

programa ; temperatura 60ºC; efectuado con 5 kg. de carga.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 2002/96/CE

- 2006/95/CE (Baja Tensión)

Descripción de la lavadora

Panel de control

ENCENDIDO/

SELECTOR DE

PROGRAMAS

Botón ENCENDIDO/APAGADO : presione brevemente el botón para encender o apagar la máquina. El piloto PUESTA EN MARCHA/PAUSA que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de

programas").

Botón MEMORIA: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MEMO.

Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente.

Botón CENTRIFUGADO o excluir totalmente el centrifugado - el valor se indica en la pantalla.

Botón TEMPERATURA la temperatura: el valor se indica en la pantalla.

Botón de

APAGADO

Botones

Botón

MEMORIA

Botón

COMIENZO RETRASADO

: presiónelo para disminuir

Botón

BLOQUEO DE BOTONES

PANTALLA

Botones

FUNCIÓN

Botón BLOQUEO DE BOTONES bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente.

Botón COMIENZO RETRASADO para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla.

Botón con piloto PUESTA EN MARCHA/PAUSA: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ENCENDIDO/ APAGADO y esperar que la máquina se active.

Botón

CENTRIFUGADO

Botón con piloto

EN MARCHA/PAUSA

Botón

TEMPERATURA

encendido indica que el panel de control

no está iluminado, se podrá abrir la

PUESTA

: para activar el

: presiónelo

Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información.

En las dos series superiores A y B se visualizan el programa de lavado seleccionado, la fase de lavado en curso y todas las indicaciones correspondientes al estado de avance del programa.

Para elegir el idioma deseado, presione los botones TEMPERATURA y CENTRIFUGADO, para confirmar la elección, presione el botón BLOQUEO DE BOTONES. Si se desea seleccionar otro idioma, presione simultáneamente los botones BLOQUEO DE BOTONES + TEMPERATURA + CENTRIFUGADO durante 5 segundos, luego repita las operaciones

indicadas precedentemente.

Cómo abrir y cerrar el cesto

Fig. 1

Fig. 2

En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado.

En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada.

En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada.

Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido.

Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta (la espera es de aproximadamente 3 minutos). Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA.

 La primera vez que se enciende, se solicitará la

elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma.

Fig. 3

A) Abertura (Fig. 1): Levante la tapa externa y ábrala

completamente.

B) Abertura del cesto (Soft opening): Pulse el botón indicado en la fig. 2 con un dedo y

el cesto se abrirá delicadamente.

C) IntroduccIón de la ropa (Fig. 3). D) Cierre (Fig. 4):

- cierre bien el cesto bajando primero la puerta delantera y apoyando luego la posterior;

- luego verifique que los ganchos de la puerta delantera estén perfectamente alojados en la sede de la puerta posterior;

- después de haber escuchado el "clac" correspondiente al enganche, ejerza una leve presión hacia abajo sobre ambas puertas que no se deben desenganchar;

- por último cierre la tapa externa.

E) Parada final del cesto (Fig. 2): Al final del lavado el cesto se colocarà con las

puertas hacia arriba para su fàcil apertura

Fig. 4

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón , en la pantalla aparecerá la palabra BIENVENIDO; el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Vierta el detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Presione uno de los botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes:

 Modificar la temperatura y/o el centrifugado. La máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón temperatura hasta llegar al lavado en frío "OFF". Presionando el botón progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF.

del ciclo.

 Presione el botón para activar la función; el

 Presione nuevamente el botón para desactivar

se disminuye progresivamente la

se disminuye

Seleccionar un comienzo retrasado.

 Modificar las características

piloto correspondiente al botón se encenderá.

la función; el piloto se apagará.

 Si la función seleccionada no es compatible con

el programa elegido, el piloto centelleará y la función no se activará.

 Si la función elegida no es compatible con otra

seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará.

 Las funciones pueden variar la carga

recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione el botón PUESTA EN MARCHA/PAUSA. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón PUESTA EN MARCHA/PAUSA (el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón PUESTA EN MARCHA/PAUSA. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/ PAUSA; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón PUESTA EN MARCHA/ PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje "FIN DEL CICLO", cuando el símbolo PUERTA BLOQUEADA abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina.

encendido). Durante el lavado,

se apague, será posible

 Si desea anular un ciclo que ya ha comenzado,

presione más tiempo el botón interrumpirá y la máquina se apagará.

. El ciclo se

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Programas y funciones

Tabla de programas

Te m p .

Descripción del Programa

Programas

Programas para todos los días

Algodón (1)

Algodón (2)

Algodón (3)

Sintético resistente

Sintético delicado Mix 30'

(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).

Mix 15'

(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).

Programas Especiales/ Memo

Baby:

Memoria:

Seda/Cortinas:

Lana:

Programas Parciales

Centrifugado Rápido Centrifugado Delicado Aclarado Algodón Descarga

Para todos los Test Institutes:

1) Programa de control según la norma EN 60456: seleccione el programa (1° presión del botón) con una temperatura de 60ºC.

2) Programa algodón largo: seleccione el programa (2° presión del botón) con una temperatura de 40ºC.

3) Programa algodón corto: seleccione el programa (3° presión del botón) con una temperatura de 40ºC

(1° presión del botón)

(2° presión del botón)

(3° presión del botón)

(1° presión del botón)

(2° presión del botón)

colores delicados muy sucios.

permite memorizar cualquier tipo de lavado.

para prendas de seda, viscosa, lencería.

para lana, cachemira, etc.

(1° presión del botón)

(2° presión del botón)

blancos extremadamente sucios.

blancos y colores resistentes muy sucios.

blancos y colores delicados muy sucios.

(1° presión del botón)

(2° presión del botón)

para refrescar rápidamente prendas poco sucias

(1° presión del botón)

(2° presión del botón)

colores resistentes muy sucios.

colores resistentes poco sucios.

Vel ocidad

max.

(°C)

40° 1400

40° 800

máx.

(r.p.m.)

90° 1400 60° 1400

60° 800

30° 800 - -

40° 800 -

30° 0 - 40° 600 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

Prela-

vado

Los datos contenidos en la tabla tienen un valor indicativo.

Detergentes

Blanque-

ador

ll ll

lll

Lavado

Suavi-

zante

Carga

máx.

(Kg.)

6 6

6 2,5 2,5

1,5

1 1

Duración del ciclo

Se puede controlar la duración de los programas de

lavado en la pantalla.

Funciones de lavado

Antimancha

Esta función es útil para eliminar las manchas más

resistentes. Para relizar sólo el blanqueo, vierta el blanqueador en la cubeta 4, seleccione el programa "Aclarado" y active la función "Antimancha". Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la función "Antimancha".

 No se puede activar con los programas , , ,

y Descarga.

Prelavado

Seleccionando esta función, se realiza el prelavado, muy útil para eliminar manchas difíciles.

Nota: agregue el detergente en el compartimento correspondiente.

 No se puede activar con los programas , , , ,

, .

Aclarado Extra

Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles.

 No se puede activar con los programas , y

Descarga.

Fácil Planchado

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. En los programas

la máquina finalizará el ciclo con

la ropa en remojo, el indicador de la función FÁCIL PLANCHADO y la de PUESTA EN MARCHA/PAUSA centellearán (naranja) y el mensaje "DETENER CON AGUA" aparecerá en la pantalla. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/PAUSA o el botón FÁCIL PLANCHADO.

 No se puede activar con los programas , , ,

y Descarga.

Rápido

Para disminuir la duración del lavado y al mismo tiempo garantizar un ahorro de agua y energía.

 No se puede activar con los programas , , ,

, , .

Detergentes y ropa

Cajón de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el ambiente.

Extraiga el cajón de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: Detergente para prelavado (en polvo) cubeta 2: Detergente para lavado

(en polvo o líquido)

El detergente líquido es conveniente colocarlo directamente en la cuba utilizando la correspondiente bola de dosificación.

cubeta 3: Aditivos (suavizante, etc.)

Cuando vierta el suavizante en el compartimiento 3, tenga cuidado de no superar el nivel "max" indicado. El suavizante se introduce automáticamente en la máquina durante el último aclarado. Al finalizar el programa de lavado, en el compartimiento 3 permanece una cantidad residual de agua. La función de la misma es la introducción de suavizantes muy densos o diluir a aquellos concentrados. Si en el compartimiento 3 permaneciera más agua de la normal, esto significa que el dispositivo de vaciado está obstruido. Para la limpieza, véase Mantenimiento y cuidados.

cubeta 4: Blanqueador

Preparar la ropa

 Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las

blancas.  Vacíe los bolsillos y controle los botones.  No supere los valores indicados, referidos al peso

de la ropa seca:

Tejidos resistentes: max 6 kg.

Tejidos sintéticos: max 2,5 kg.

Tejidos delicados: max 2 kg.

Lana: max 1 kg.

Seda: max 1 kg

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Programas particulares

Mix 30': fue estudiado para lavar prendas ligeramente

sucias y en poco tiempo: dura sólo 30 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg. Mix 15': fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg. Baby: programa capaz de eliminar la suciedad característica de los niños pero garantizando la eliminación del detergente de las prendas para evitar problemas de alergia en la piel delicada de los niños. El ciclo bacteriana utilizando una mayor cantidad de agua y optimizando el efecto de aditivos específicos higienizantes agregados al detergente. Seda: utilice el programa correspondiente lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa Lana: es la única lavadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta sólo lavado a mano programa tranquilidad para lavar todas sus prendas de lana (máx. 1 kg) garantizando la obtención de los mejores resultados.

ha sido estudiado para disminuir la carga

. En consecuencia, con el

se puede utilizar la lavadora con total

a 30ºC) es posible lavar

para

Precauciones y consejos

 La lavadora fue proyectada y fabricada en

conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 Este aparato ha sido fabricado para un uso de tipo

doméstico exclusivamente.  El aparato no debe ser empleado por personas

(niños incluidos) con capacidades físicas,

sensoriales o mentales reducidas y con

experiencias y conocimientos insuficientes, a menos

que dicho uso no se realice bajo la supervisión o las

instrucciones de una persona responsable de su

seguridad. Los niños deben ser vigilados para

asegurarse que no jueguen con el aparato.  La lavadora debe ser utilizada sólo por personas

adultas y siguiendo las instrucciones contenidas en

este manual.  No toque la máquina con los pies desnudos ni con

las manos o los pies mojados o húmedos.  No desenchufe la máquina tirando el cable, sino

tomando el enchufe.  No toque el agua de descarga porque puede

alcanzar temperaturas elevadas.  En ningún caso fuerce la puerta: podría dañarse el

mecanismo de seguridad que la protege de

aperturas accidentales.  En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación.  Controle siempre que los niños no se acerquen a la

máquina cuando está en funcionamiento.  Si debe ser trasladada, deberán intervenir dos o

más personas, procediendo con el máximo

cuidado. La máquina no debe ser desplazada

nunca por una sola persona ya que es muy pesada.  Antes de introducir la ropa controle que el cesto

esté vacío.

Eliminaciones

 Eliminación del material de embalaje: respete las

normas locales, de ese modo, los embalajes podrán

volver a ser utilizados.

El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

Tecnología a servicio del medio ambiente: ahorrar detergente, agua, energía y tiempo

 Para no derrochar recursos es necesario utilizar la

lavadora con la máxima carga. Una carga completa en lugar de dos medias cargas permite ahorrar hasta el 50% de energía.

 El prelavado es necesario sólo para ropa muy

sucia. Evitarlo permite ahorrar detergente, tiempo, agua y entre el 5 y el 15% de energía.

 Tratar las manchas con un quitamanchas o dejarlas

en remojo antes del lavado, disminuye la necesidad de lavar a altas temperaturas. Un programa a 60ºC en vez de 90ºC o uno a 40ºC en vez de 60ºC, permite ahorrar hasta un 50% de energía.

 Dosificar bien el detergente en base a la dureza del

agua, al grado de suciedad y a la cantidad de ropa evita derroches y protege el ambiente: aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Además, si es posible, evite utilizar el suavizante.

 Realizando los lavados desde el atardecer hasta las

primeras horas de la mañana se colabora para reducir la carga de absorción de las empresas eléctricas. La opción COMIENZO RETRASADO ayuda mucho a organizar los lavados en ese sentido.

 Si el lavado debe ser secado en una secadora,

seleccione una velocidad de centrifugado alta. Poca agua en el lavado, permite ahorrar tiempo y energía en el programa de secado.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos, los

electrodomésticos viejos no pueden ser arrojados

en los contenedores municipales habituales; tienen

que ser recogidos selectivamente para optimizar la

recuperación y reciclado de los componentes y

materiales que los constituyen, y reducir el impacto

en la salud humana y el medioambiente.

Mantenimiento y cuidados

Excluir agua y corriente eléctrica

 Cierre el grifo de agua después de cada lavado. De

este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

 Desenchufe la máquina cuando la deba limpiar y

durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Cuidar la puerta y el cesto

 Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

 Verifique que el ciclo de lavado haya terminado y

desenchufe la máquina.

Para recuperar los objetos caídos en la precámara:

1. quite el zócalo ubicado en la parte inferior delantera de la lavadora tirando de los costados con las manos (ver la figura);

2. desenrosque la tapa

girándola en sentido antihorario (ver la figura); es normal que se vuelque un poco de agua;

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los

ganchos se hayan introducido en las correspondientes ranuras.

Controle el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rozaduras se debe sustituir: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

 No utilice nunca tubos ya usados.

Cómo limpiar la cubeta de detergente

Desmontaje:

Ejerza una ligera presión sobre el botón grande en la parte delantera de la cubeta de detergente y tírelo hacia arriba (fig. 1, 2).

Fig. 1 Fig. 2

Limpieza:

Limpie luego la cubeta bajo el grifo (fig. 3) utilizando un viejo cepillo de dientes y, una vez extraído el par de sifones ubicados en la parte superior de los compartimientos 1 y 2 (fig. 4), controle que los mismos no estén obstruidos y enjuáguelos.

Fig. 3

Reinstalación:

No olvide volver a introducir el par de sifones en sus correspondientes alojamientos y por último volver a colocar la cubeta en su lugar, enganchándola (fig. 4, 2, 1).

Fig. 4

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (En la pantalla aparecerá el mensaje "Sin agua, revisar suministro").

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente, o no hace contacto.  En la casa no hay corriente.

 La puerta no está bien cerrada.  El botón ENCENDIDO/APAGADO no ha sido presionado.  El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.  El grifo de agua no está abierto.  Se fijó un retraso de la hora de puesta en marcha (ver Cómo efectuar un

ciclo de lavado).

 El tubo de alimentación de agua no está conectado al grifo.  El tubo está plegado.  El grifo de agua no está abierto.  En la casa no hay agua.  No hay suficiente presión.  El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

 El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación).  El extremo del tubo de descarga está sumergido en el agua (ver Instalación).  La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

La máquina está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-..).

Se forma demasiada espuma.

 El programa no prevé la descarga: con algunos programas es necesario

ponerla en marcha manualmente (Programas y funciones).

 Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa,

pulse el botón PUESTA EN MARCHA/PAUSA (Programas y funciones).  El tubo de descarga está plegado (ver Instalación).  El conducto de descarga está obstruido.

 El cesto, en el momento de la instalación, no fue desbloqueado

correctamente (ver Instalación).  La máquina no está instalada en un lugar plano (ver Instalación).  Existe muy poco espacio entre la máquina, los muebles y la pared (ver

Instalación).

 El tubo de alimentación de agua no está bien enroscado (ver Instalación).  El contenedor de detergentes está obstruido (para limpiarlo ver

Mantenimiento y cuidados).  El tubo de descarga no está bien fijado (ver Instalación).

 Apague la máquina y desenchúfela, espere aproximadamente 1 minuto

y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

 El detergente no es específico para la lavadora (debe contener algunas

de las frases para lavadora, a mano o en lavadora o similares).  La dosificación fue excesiva.

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía la puede resolver Ud. solo (ver Anomalías y soluciones);  Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;  Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el

certificado de garantía.

 No recurra nunca a técnicos no autorizados.

Comunique:

 el tipo de anomalía;  el modelo de la máquina (Mod.);  el número de serie (S/N ). Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de  Piezas y componentes  Mano de obra de los técnicos  Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Руководство по эксплуатации

CIS

Русский

)46:,"'

СТИРАЛЬНАЯ МАШИНА

Содержание

CIS

Установка, 62-63

Распаковка и нивелировка Подключение к водопроводу и электричеству Первый цикл стирки

Описание стиральной машины, 64-65

Панель управления Дисплей Как открыть и закрыть барабан

Порядок выполнения цикла стирки, 66

Система балансировки белья

Программы и функции, 67

Таблица программ Функции стирки

Моющие средства и типы белья, 68

Распределитель моющих средств Подготовка белья Специальные программы

Предосторожности и рекомендации, 69

Общие требования к безопасности Утилизация Экономия энергии и охрана окружающей среды

Техническое обслуживание и уход, 70

Отключение воды и электричества Уход за стиральной машиной ход за дверцей машины и барабаном Чистка насоса Проверка заливного шланга Как чистить распределитель моющих средств

Поиск неисправностей и методы их устранения, 71

Сервисное обслуживание, 72

Технические характеристики

Установка

CIS

 Сохраните данное руководство. Оно должно быть

в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

 Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений  не подключайте машину  свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с

прокладками, расположенные в задней части стиральной машины (ñì. ðèñ.).

4. Закройте отверстия прилагающимися

пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся

при последующей транспортировке стиральной машины.

áолты, резиновые шайбы и большую металличес-

кую поперечную планку. Закройте образовавшиеся отверстия пластмассовыми заглушками.

горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°. Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Установка машины на место и перемещение

Ваша стиральная машина может быть оснащена специальными убирающимися колесами для облегчения ее перемещения. Чтобы опустить колеса и передвинуть оборудование, просто потяните за рычаг, расположенный слева под основанием маши-

ны. После установки оборудования в требуемое положение верните рычаг в исходное поло.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Прикрутите шланг подачи к крану холодной воды с резьбовым отверстием 3/4 gas (см. схему). Перед подсоединением откройте водопроводный кран до тех пор, пока из него не потечет чистая вода.

 Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее

устойчивое положение путем вращения передних ножек (ñì. ðèñ.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните. После установки машины на место проверьте по уровню

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (ñì. ðèñ.).

3.Убедитесь, что шланг не перекручен и не пережат.

 Давление воды должно быть в пределах значе-

ний, указанных в таблице Технических характеристик (ñì. ñ. 63).

 Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный Сервисный центр.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод

65 - 100 cm

 Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

канализации. Шланг не должен перегибаться. Верхняя точка сливного шланга должна находиться на высоте 65-100 см от пола. Расположение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (ðèñ.).

l розетка заземлена в соответствии с нормами безо-

пасности, описанными в данном разделе инструкции (допускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо

приборов (например, электрического счетчика). Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.

Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе

CIS

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

l розетка и проводка соответствуют требованиям, изло-

женным в данном разделе инструкции;

l напряжение и частота тока сети соответствуют данным

машины;

l розетка и вилка одного типа;

Описание стиральной машины

CIS

Панель управления

ВКЛЮЧЕНИЯ/

ВЫКЛЮЧЕНИЯ

Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ нажмите эту кнопку для включения или выключения машины. Индикатор ПУСК/ПАУЗА, редко мигающий зеленым цветом, означает, что машина включена. Для выключения стиральной машины в процессе стирки необходимо держать нажатой кнопку, примерно 2 секунды. Короткое или случайное нажатие не приведет к отключению машины. В случае выключения машины в процессе стирки текущий цикл отменяется.

Кнопки ВЫБОРА ПРОГРАММ: служат для выбора нужной программы (см. «Таблица программ»).

Кнопка MEMO: держите нажатой эту кнопку для сохранения цикла и персонализированных вами программ. Для вызова ранее сохраненного цикла нажмите кнопку MEMO.

Кнопки ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ: нажмите кнопку для выбора нужной вам функции. На дисплее загорится соответствующий индикатор.

Кнопка ОТЖИМ сокращения скорости или полного исключения отжима  значение показывается на дисплее.

Кнопка ТЕМПЕРАТУРА уменьшения значения температуры: значение показывается на дисплее.

: нажмите эту кнопку для

Кнопка

Кнопки

ВЫБОРА

ПРОГРАММ

: нажмите эту кнопку для

Кнопка

MEMO

Кнопки

ЗАДЕРЖКА ЗАПУСКА

: быстро

Кнопки

БЛОКИРОВКА КНОПОК

Дисплей

Кнопки

ДОПОЛНИТЕЛЬНЫХ

ФУНКЦИИ

Кнопка БЛОКИРОВКА КНОПОК включения блокировки консоли управления держите кнопку нажатой примерно 2 секунды. Включенный управления заблокирована. Таким образом, программа не может быть случайно изменена, особенно если в доме дети. Для отключения блокировки консоли управления держите кнопку нажатой примерно 2 секунды.

Кнопка ПУСК С ЗАДЕРЖКОЙ программирования времени задержки пуска выбранной программы. Время задержки показывается на дисплее.

Кнопка с индикатором ПУСК/ПАУЗА: когда зеленый индикатор редко мигает, нажмите кнопку для запуска цикла стирки. После пуска цикла индикатор перестает мигать. Для прерывания стирки вновь нажмите эту кнопку; индикатор замигает оранжевым цветом. Если символ горит, можно открыть люк машины. Для возобновления стирки с момента, когда она была прервана, вновь нажмите эту кнопку.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ и подождите, пока машина вновь включится.

Кнопка

ОТЖИМА

Кнопка с индикатором

ПУСК/ПАУЗА

Кнопка

ТЕМПЕРАТУРЫ

: äëÿ

символ означает, что консоль

: нажмите для

íå

Дисплей

)

Дисплей служит для программирования машины и предоставляет пользователю множество сведений.

На двух верхних строках À è Â показываются выбранная программа стирки, текущая фаза стирки и все сведения о выполнении программы.

На строке Ñ показывается время, остающееся до конца текущего цикла стирки и, если был задан ЗАДЕРЖКА ЗАПУСКА, время, остающееся до запуска выбранной программы.

Для выбора нужного языка нажмите кнопки ТЕМПЕРАТУРА и ОТЖИМ, для подтверждения выбора нажмите кнопку БЛОКИРОВКА КНОПОК. Если вы хотите выбрать другой язык, нажмите одновременно кнопки БЛОКИРОВКА КНОПОК + ТЕМПЕРАТУРА и ОТЖИМ на 5 секунд, затем повторите вышеописанные операции.

Как открыть и закрыть барабан

ðèñ. 1

ðèñ. 2

CIS

На строке D показывается максимальное значение скорости отжима, который машина может выполнить в зависимости от выбранной программы; если выбранная программа не предусматривает отжим, данная строка не включается.

На строке Å показывается максимальное значение температуры, которое можно выбрать в зависимости от выбранной программы; если выбранная программа не предусматривает настройку температуры, данная строка не включается.

Индикаторы F относятся к функциям и загораются, когда выбранная функция является совместимой с заданной программой.

Символ заблокированного люка Включенный символ означает, что люк заблокирован во избежание его случайного открывания. Во избежание повреждений, перед тем как открыть люк, необходимо дождаться, пока погаснет символ (Обычно индикатор гаснет через 3 минуты после окончания стирки). ПРИМЕЧАНИЕ: если включена функция ЗАПУСК С ЗАДЕРЖКОЙ, люк открыть нельзя. Для этого необходимо переключить машину в режим паузы при помощи кнопки ПУСК/ПАУЗА.

 При первом включении машины потребуется

выбрать язык, и дисплей автоматически покажет страницу меню выбора языка.

ðèñ. 3

A) ОТКРЫВАНИЕ (рис. 1):

Поднимите внешнюю крышку и полностью ее откройте.

B) Открывание барабана (Soft opening  Плавное открывание):

Нажмите кнопку, показанную на ðèñ. 2, крышка барабана плавно откроется.

C) ЗАГРУЗКА СТИРАЛЬНОЙ МАШИНЫ (рис. 3). D) ЗАКРЫВАНИЕ (рис. 4):

- закройте полностью барабан, опуская сначала

переднюю дверцу, а затем заднюю;

- затем удостоверьтесь, что крюки передней

дверцы точно вошли в предназначенные места

на задней дверце;

- после того, как крюки защелкнулись, нажмите

обе дверцы слегка вниз, чтобы убедиться они

закрыты плотно;

- и, наконец, закройте внешнюю крышку.

E) OKOH×ATEËÚHÛÉ OCTAHOB ÁAPAÁAHA (ðèñ. 2):

Ïo çaâepøeíèè còèpêè êpûøêè áapaáaía

oêaæyòcÿ ââepxy äëÿ oáëeã÷eíèÿ èx oòêpûâaíèÿ.

ðèñ. 4

Порядок выполнения цикла стирки

CIS

1. ПОРЯДОК ВКЛЮЧЕНИЯ МАШИНЫ. Нажмите кнопку Индикатор ПУСК/ПАУЗА редко мигает зеленым цветом.

2. ПОРЯДОК ЗАГРУЗКИ БЕЛЬЯ. Откройте люк машины. Загрузите в барабан белье, не превышая максимальный допустимый вес, указанный в таблице программ на следующей странице.

3. ДОЗИРОВКА МОЮЩЕГО СРЕДСТВА. Засыпьте моющее средство в специальные ячейки, как описано в разделе

«Стиральные вещества и типы белья».

4. ЗАКРОЙТЕ ЛЮК.

5. ВЫБОР ПРОГРАММЫ. Нажмите одну из кнопок ВЫБОР ПРОГРАММЫ для выбора нужной программы. Название программы появится на дисплее. Вместе с программой будет показана температура и скорость отжима, которые могут быть изменены. На дисплее показывается продолжительность данного цикла.

6. ПЕРСОНАЛИЗАЦИЯ ЦИКЛА СТИРКИ. Нажмите соответствующие кнопки:

Порядок изменения температуры и/или скорости отжима. Машина автоматически устанавливает максимальные температуру и скорость отжима, допустимые для выбранной программы, следовательно, эти значения не могут быть увеличены. При помощи кнопки можно постепенно уменьшить температуру вплоть до стирки в холодной воде OFF. При помощи кнопки уменьшить скорость отжима вплоть до его исключения OFF. При еще одном нажатии этих кнопок вернутся максимальные допустимые значения.

Программирование задержка

Для программирования задержки пуска выбранной программы нажмите соответствующую кнопку вплоть до получения нужного значения задержки. Когда включена функция задержки, на дисплее загорается символ нажмите кнопку вплоть до появления на дисплее надписи OFF.

Изменение параметров

цикла.

 Нажмите кнопку для включения функции;

загорится индикатор соответствующей

кнопки.

, на дисплее появится надпись ОК.

можно постепенно

çàï

óñêà.

. Для отмены задержки пуска

 Вновь нажмите кнопку для отключения

функции; индикатор погаснет.

Если выбранная функция является

несовместимой с заданной программой, индикатор будет мигать, и такая функция не будет включена.

 Если выбранная функция является

несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится.

 Дополнительные функции могут изменить

рекомендуемую загрузку машины и/или продолжительность цикла.

7. ПУСК ПРОГРАММЫ. Нажмите кнопку ПУСК/ ПАУЗА: Соответствующий индикатор загорится зеленым светом, и люк заблокируется (символ ЛЮК ЗАБЛОКИРОВАН процессе стирки на дисплее показывается название текущей фазы. Для изменения программы в процессе выполнения цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА (индикатор ПУСК/ ПАУЗА редко мигает оранжевым цветом). Затем выберите новый цикл и вновь нажмите кнопку ПУСК/ПАУЗА. Если требуется открыть люк после пуска цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор, ЛЮК ЗАБЛОКИРОВАН открыть люк. Вновь нажмите кнопку ПУСК/ ПАУЗА для возобновления программы с момента, в который она была прервана.

8. ЗАВЕРШЕНИЕ ПРОГРАММЫ. Показывается сообщением на дисплее «КОНЕЦ ЦИКЛА». После того, как погаснет символ ЛЮК ЗАБЛОКИРОВАН люк. Откройте люк, выгрузите белье и выключите машину.

загорится). В

, можно

, можно будет открыть

 Для отмены уже запущенного цикла нажмите на

несколько секунд кнопку . Цикл прервется и машина выключится.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной.

Программы и функции

Таблица программ

Ìàêñ .

Ìàêñ

Описание пр ограмм ы

Программы

Ежедневная пр ограм ма

ХЛОПОK (1)

ХЛОПОK (2)

прочное цветное белье.

ХЛОПОK (3)

деликатное цветное белье.

СИНТЕТИ KА

цветное белье.

СИНТЕТИKА

цветное белье.

MIX 30 ÌÈÍ.

малогрязного белья (не для шерсти, шелка и изделия ручной стирки).

MIX 15 ÌÈÍ.

малогрязного белья (не для шерсти, шелка и изделия ручной стирки).

Специальные программы

ДЕТСKОЕ БЕЛЬЕ

MEMO:

ШЕЛK/ЗАНАВЕСKИ:

ØÅ Ð Ñ Ò Ü :

Неполны е пр ограммы

Отжим

Деликатный отжим

Ïîë îñ êàíè å

Ñëèâ

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу (1 нажатие кнопки) с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу (2нажатие кнопки) с температурой 40°C.

3) Короткая программа для х/б белья: задайте программу (3нажатие кнопки) с температурой 40°C.

(1 нажатие кно пки): (2 нажатие кн опки):

(3 н ажатие кнопки):

(1 нажатие кнопки):

(2 нажати е кно пки):

(1 нажатие кнопки):

(2 нажатие кнопки):

сильнозагрязненное деликатное цветное белье.

Позволяет ввести в память машины любую программу стирки.

Для изделий из шелка, вискозы и нижнего белья.

Для шерсти, кашемира и т.д.

(1 нажатие кнопки)

(2 нажатие кно пки)

(1 нажатие кнопки)

(2 нажати е кно пки)

Очень грязное белое белье.

сильнозагрязненное белое и

Сильнозаягрязненное белье прочное

Слабозагрязненное прочное

Для быстрого освежения

скорость

òåìï.

(îá./

(°C)

ìèí.)

90° 1400

60° 1400

40° 1400

60° 800

40° 800

30° 800 - -

40° 80 0 -

30° 0 - -

40° 60 0 - -

- 1400 - - - - 6

- 800 - - - - 2,5

- 1400 -

- 0 - - - - 6

Ñòèð àëüí ûå ñðåä ñòâ à

Пр едв ар ительная стирка

Отбел-

иватель

llll

Приведенные в таблице значения являются примерными.

Стирка Ополаски-

ll l

ватель

Ìàêñ .

çàãð óçêà

(êã)

2,5

1,5

CIS

Продол-

житть цикла

Продолжительность программ стирки можно проверять по дисплею.

Функции стирки

Отбеливание

Эта функция служит для удаления наиболее трудных пятен.

Для осуществления только отбеливания поместите отбеливатель в дополнительный дозатор 4 и задайте программу «Полоскание» и включите функцию «Отбеливание». Для отбеливания в процессе стирки засыпьте стиральный порошок и добавки, задайте нужную программу и включите функцию «Отбеливание».



Функция не может быть включена с программами

, , , , Ñëèâ.

Предварительная стирка

При выборе данной функции производится предварительная стирка, способствующая удалению наиболее трудновыводимых пятен. ПРИМЕЧАНИЕ: Поместите стиральный порошок в специальную ячейку.



Функция не может быть включена с программами

, , , , , .

Дополнительное Полоскание

При выборе этой функции повышается эффективность полоскания, обеспечивая максимальное удаление стирального вещества. Эта функция особенно удобна для людей с кожей, чувствительной к стиральным веществам.

 Функция не может быть включена с программами

, è Ñëèâ.

Функция Легкая глажка

При выборе этой функции циклы стирки и отжима изменяются таким образом, чтобы сократить сминаемость белья. При выборе программы

машина завершает цикл без слива воды, индикаторы функции РАЗГЛАЖИВАНИЕ и ПУСК/ПАУЗА будут мигать (оранжевым цветом), и на дисплее появится надпись «ОСТАНОВКА С ВОДОЙ». Для слива воды и выгрузки белья необходимо нажать кнопку ПУСК/ПАУЗА или кнопку ЛЕГКАЯ ГЛАЖКА.

 Функция не может быть включена с программами

, , , , Ñëèâ.

Короткий цикл

Сокращает время стирки, гарантируя также экономию воды и электроэнергии.

 Функция не может быть включена с программами

, , , , , .

Моющие средства и типы белья

CIS

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины и загрязнению окружающей среды.

Выдвиньте распределитель и заполните его отделения моющим средством и смягчителем:

Отделение 1: моющее средство для предварительной стирки (порошок)

ячейка 2: Стиральное вещество (порошок или жидкость)

Жидкое стиральное вещество следует помещать непосредственно в барабан в специальном круглом пластмассовом дозаторе.

ячейка 3: Добавки (ополаскиватель и т.д.)

Когда вы наливаете ополаскиватель в ячейку 3, обращайте внимание, чтобы не превысить максимальный уровень, указанный отметкой «max». Ополаскиватель автоматически подается в барабан в процессе последнего ополаскивания. По завершении программы стирки в ячейке 3 остается вода. Она необходима для подачи в барабан очень густых ополаскивателей, т.е. для разбавления концентрированных ополаскивателей. Если в ячейке 3 останется воды больше нормального, это значит, что канал слива ополаскивателя в барабан засорился. Смотрите описание чистки ячеек на

стр. Техническое обслуживание и уход.

ячейка 4:

Цикл отбеливания

Подготовка белья

 Разделите белье по следующим признакам:

- тип ткани / обозначения на этикетке.

- цвет: отделите цветное белье от белого.  Выньте из карманов все предметы и проверьте пуговицы.  Не превышайте максимальную загрузку барабана,

указанную для сухого белья: Прочные ткани: макс. 6 кг Синтетические ткани: макс. 2,5 кг Деликатные ткани: макс. 2 кг Шерсть: макс. 1 кг Шелк: макс. 1 кг

Сколько весит белье?

1 простыня 400-500 гр. 1 наволочка 150-200 гр. 1 скатерть 400-500 гр. 1 халат 900-1200 гр. 1 полотенце 150-250 гр.

Специальные программы

Mix 30 ìèí: предназначена для быстрой стирки

слабозагрязненного белья цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. По этой программе ( можно стирать вместе белье из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 3 кг. Mix 15 ìèí: предназначена для быстрой стирки слабозагрязненного белья цикл длится всего 15 минут, что позволяет сэкономить время и электроэнергию. По этой программе ( можно стирать вместе белье из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг. Детское белье: Программа удаляет типичные загрязнения детской одежды, гарантируя удаление моющего средства из ткани во избежание аллергии чувствительной детской кожи. Данный цикл расчитан на сокращение количества бактерий благодаря использованию большего объема воды и оптимизируя воздействие специальных дезинфицирующих добавок старильного вещества. Øåëê: используйте специальную программу для стирки всех шелковых вещей. Рекомендуется использовать специальное стиральное вещество для деликатных тканей. Занавески: сверните и положите в наволочку или в сетчатый мешочек. Используйте программу Шерсть: Стиральная машина марки единственная получила престижный знак Woolmark Platinum Care (M.0508) от Компании The Woolmark Company, который сертифицирует машинную стирку всех шерстяных изделий, даже тех, на этикетках которых указано «только ручная стирка» надежно и эффективно стирать любые шерстяные изделия (макс. 1 кг) с гарантированным лучшими результатами.

. При выборе программы вы можете

, 30°C)

Предосторожности и рекомендации

 Стиральная машина спроектирована и изготовлена в

соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

 Данное изделие предназначено исключительно для

домашнего использования.

 Не разрешайте пользоваться машиной лицам

(включая детей) с ограниченными физическими, сенсорными, умственными способностями и не обладающих достаточными знаниями и опытом, если только они не пользуются машиной под наблюдением и после инструктажа со стороны лиц, ответственных за их безопасность. Не разрешайте детям играть с машиной.

 Стиральной машиной должны пользоваться только

взрослые лица, соблюдающие инструкции, приведенные в данном техническом руководстве.

 Не прикасайтесь к изделию влажными руками,

босиком или во влажной одежде.

 Не тяните за сетевой кабель для отсоединения изделия

из электро розетки, возьмитесь за вилку рукой.

 Избегайте контактов со сливаемой водой, так как

она может быть очень горячей.

 Категорически запрещается открывать люк силой:

это может привести к повреждению защитного механизма, предохраняющего от случайного открытия машины.

 В случае неисправности категорически

запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

 Избегайте контактов детей с работающей

стиральной машиной.

 При необходимости переместить стиральную

машину следует выполнять эту операцию вдвоем или втроем с предельной осторожностью. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

 Перед загрузкой в стиральную машину белья

проверьте, чтобы барабан был пуст.

Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Экономия энергии и охрана окружающей среды

Экономия моющих средств, воды, электроэнергии и времени

 Для экономии ресурсов следует максимально

загружать стиральную машину. Один цикл стирки при полной загрузке вместо двух циклов с наполовину загруженным барабаном позволяет сэкономить до 50% электроэнергии.

 Цикл предварительной стирки необходим только для

очень грязного белья. При цикле предварительной стирки расходуется больше стирального порошка, времени, воды и на 5  15% больше электроэнергии.

 Если вы обработаете пятна пятновыводителем или

замочите белье перед стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C, или 40°C вместо 60°C позволяет сэкономить до 50% электроэнергии.

 Правильная дозировка стирального порошка в

зависимости от жесткости воды, степени загрязнения и объема загружаемого белья помогает избежать нерационального расхода моющего средства и загрязнения окружающей среды: хотя стиральные порошки и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на экологию. Кроме того, по возможности избегайте использовать ополаскиватели.

CIS

Утилизация

 Уничтожение упаковочных материалов: соблюдайте

местные нормативы с целью повторного использования упаковочных материалов.

 Согласно Европейской Директиве 2002/96/СЕ

касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором.

 Использование стиральной машины утром или

вечером уменьшит пиковую нагрузку на электросеть. С помощью функции «ЗАДЕРЖКА ЗАПУСКА» можно запрограммировать начало стирки с вышеуказанной целью.

 Если белье должно сушиться в автоматической

сушке, необходимо выбрать большую скорость отжима. Интенсивный отжим сэкономит время и электроэнергию при автоматической сушке.

Техническое обслуживание и уход

CIS

Отключение воды и электричества

 Перекрывайте водопроводный кран после каж-

дой стирки. Таким образом сокращается износ водопроводной системы стиральной машины и устраняется вероятность протечек.

 Всегда вынимайте вилку из розетки перед мой-

кой и обслуживанием машины.

Уход за стиральной машиной

Внешние и резиновые части машины очищайте мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие средства.

Уход за дверцей машины и барабаном

 После каждой стирки оставляйте дверцу маши-

ны полуоткрытой во избежание образования в барабане неприятных запахов и плесени.

Чистка насоса

Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки или особого обслуживания. Однако мелкие предметы (монеты, пуговицы и др.) могут случайно попасть в насос. Для их извлечения насос оборудован «уловителем»  фильтром, доступ к которому закрыт нижней передней панелью.

 Убедитесь, что цикл стирки закончился, и отклю-

чите оборудование от сети.

Как достать предметы, упавшие в пространство между барабаном и кожухом машины:

1. снимите нижний плинтус в передней части стиральной машины, потянув обеими руками за его края (смотрите рисунок);

2. выверните крышку фильтра, вращая ее против часовой стрел-

êè (ñì. ðèñ.): из насоса может вылиться немного воды  это нормальное явление.

3.тщательно прочистите фильтр изнутри;

4. заверните крышку обратно;

5. установите на место переднюю панель, предваритель-

но убедившись, что крюки вошли в соответствующие петли.

Проверка заливного шланга

Проверяйте шланг не реже одного раза в год. При любых признаках течи или повреждения немедленно замените шланг. Во время работы машины неисправный шланг, находящийся под давлением воды, может внезапно лопнуть.

 Никогда не используйте шланги, бывшие в

употреблении.

Разборка:

Слегка нажмите на большую кнопку на передней стороне распределителя и вытяните его вверх (ðèñ. 1, 2)

ðèñ. 1

Как чистить распределитель моющих средств

Чистка:

Затем промойте распределитель под струей воды (ðèñ. 3), используя старую зубную щетку. Выньте пару сифонов, вставленных в вершину отделений 1 и 2 (ðèñ. 4), проверьте не забиты ли они и промойте их.

ðèñ. 2

ðèñ. 3

Сборка:

Установите пару сифонов в специальные отверстия и затем поместите распределитель на место, вставляя его до щелчка (ðèñ. 4, 2, 1).

ðèñ. 4

Поиск неисправностей и методы их устранения

Если ваша стиральная машина не работает. Прежде чем обратиться в Центр Сервисного обслуживания (см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, приведенным в следующем перечне.

Неисправности:

Стиральная машина не включается.

Цикл стирки не запускается.

Стиральная машина не заливает воду (На дисплее показывается сообщение «Вода слита, открыть кран»).

Машина непрерывно заливает и сливает воду.

Возможные причины / Методы устранения:

 Штепсельная вилка не соединена с электро розеткой или отходит и не

обеспечивает контакта.

 В доме отключено электричество.

 Люк плохо закрыт.  Не была нажата кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ.  Не была нажата кнопка ПУСК/ПАУЗА.  Перекрыт водопроводный кран.  Была запрограммирована задержка запуска цикла (Задержка запуска,

(см. Порядок выполнения цикла стирки).

 Водопроводный шланг не подсоединен к крану.  Шланг согнут.  Перекрыт водопроводный кран.  В доме нет воды.  Недостаточное водопроводное давление.  Не была нажата кнопка ПУСК/ПАУЗА.

 Сливной шланг не находится на высоте 65  100 см. от пола (см. «Установка»).  Конец сливного шланга погружен в воду (см. «Установка»).  Настенное сливное отверстие не оснащено вантузом для выпуска

воздуха. Если после вышеперечисленных проверок неисправность не будет устранена, следует перекрыть водопроводный кран, выключить стиральную машину и обратиться в Центр Сервисного Обслуживания. Если ваша квартира находится на последних этажах здания, могут наблюдаться явления сифона, поэтому стиральная машина производит непрерывный залив и слив воды. Для устранения этой аномалии в продаже имеются специальные клапаны против явления сифона.

CIS

Стиральная машина не сливает воду и не отжимает белье.

Стиральная машина сильно вибрирует в процессе отжима.

Утечки воды из стиральной машины.

Машина заблокирована, дисплей мигает и показывает код неисправности (наприм., F-01, F-..).

В процессе стирки образуется слишком обильная пена.

 Выбранная программа не предусматривает слив воды: для некоторых

программ необходимо включить слив вручную.  Включена функция ЛЕГКАЯ ГЛАЖКА: для завершения программы

нажмите кнопку ПУСК/ПАУЗА (см. «Программы и функции»).  Сливной шланг согнут (см. «Установка»).  Засорен сливной трубопровод.

 В момент установки стиральной машины барабан был разблокирован

неправильно (см. «Установка»).  Стиральная машина установлена неровно (см. «Установка»).  Машина зажата между стены и мебелью (см. «Установка»).

 Плохо прикручен водопроводный шланг (см. «Установка»).  Засорен распределитель моющего средства (порядок его чистки ñì. â

параграфе «Техническое обслуживание и уход»).  Сливной шланг плохо закреплен (см. «Установка»).

 Выключите машину и выньте штепсельную вилку из сетевой розетки,

подождите 1 минуту и вновь включите машину.

Если неисправность не устраняется, обратитесь в Сервисную Службу.

 Моющее средство непригодно для стирки в стиральной машине (на

упаковке должно быть указано «для стирки в стиральной машине»,

«для ручной и машинной стирки» или подобное).  В распределитель было помещено чрезмерное количество моющего средства.

Сервисное обслуживание

CIS

Перед тем как обратиться в Службу Сервиса:

 Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их

устранения»);

 Вновь запустите программу для проверки исправности машины;  В протвном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в

гарантийном таллоне.

 Никогда не обращайтесь к неавторизованным сервисным центрам.

При обращении в Сервисную Службу необходимо сообщить:

 тип неисправности;  номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.);  модель машины (Мод.) и серийный номер (S/N), указанные в информационной табличке, расположен-

ной на задней панели стиральной машины.

Технические характеристики

Модель

Страна-изготовитель

Габаритные размеры

ARTXD 14 9

Италия

ши ри н а 40 с м высота 85 см глубина 60 см

Водопроводное подсоединение

Скор ость отжима

Пр ог раммы управления в с оотв етс тв ии с Дир е ктив ой EN 60456

max давление 1 Мпа (10 бар) min давление 0,05 Мпа (0,5 бар) объе м барабан а 42 л

äî 1400 îá/ìèí

программа ; температура 60°С; при загрузке до 6 кг.

Вместимость

Номинальное

значение напр яж ения

электропитания или

диапазон напряжения

Условное обозначение

рода электрического

тока или номинальная

частота переменного

òîêà

Kласс зашиты от поражения электр ическим током

1 - 6 êã

220-240 V ~

50 Hz

Kласс защиты I

В случае необходимости получения информации по с ертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу cert.rus@indesit.c om.

Дату производства данной техники можно получить из серийного номера,расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудов ания, не имеющего защиты от влаги

Kласс энер гопотребления

Производитель: Indesit Company

Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

Данное изделие соответствует следующим Директивам Европейского Сообщества:

- 2004/108/СЕ (Электромагнитная совместимость);

- 2006/95/CE (Низкое напряжение)

- 20 02 / 96/C E

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,

- 4-àÿ è 5-àÿ öèôð û â S/ N - äåí ü

: IPX04

)

Импортер: ÎÎÎ “Индезит ÐÓÑ”

С вопросами (в России) äî 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46 обращаться по адресу: ñ 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Instrukcja obs³ugi

PRALKA

Polski

ARTXD 149

Spis treci

Instalacja, 74-75

Rozpakowanie i wypoziomowanie Pod³¹czenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Opis pralki, 76-77

Panel sterowania Wywietlacz Jak otwieraæ i zamykac kosz

W jaki sposób wykonaæ cykl prania, 78

System równowa¿enia ³adunku

Programy i funkcje, 79

Tabela programów Funkcje prania

rodki pior¹ce i bielizna, 80

Szufladka na rodki pior¹ce Przygotowanie bielizny Programy specjalne

Zalecenia i rodki ostro¿noci, 81

Ogólne zasady bezpieczeñstwa Utylizacja Oszczêdnoæ i ochrona rodowiska

Utrzymanie i konserwacja, 82

Wy³¹czenie wody i pr¹du elektrycznego Czyszczenie pralki Czyszczenie drzwiczek i bêbna Czyszczenie pompy Kontrola rury doprowadzania wody Jak czyciæ szufladkê rodków pior¹cych

Nieprawid³owoci w dzia³aniu i sposoby ich usuwania, 83

Serwis Techniczny, 84

Instalacja

 Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla

przysz³ych konsultacji. W razie sprzeda¿y, oddania, czy przeniesienia pralki w inne miejsce nale¿y upewniæ siê, by przekazana zosta³a ona razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i odpowiednimi informacjami.

 Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi,

gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakowaæ pralkê.

2. Sprawdziæ, czy nie dozna³a ona uszkodzeñ w czasie transportu. Jeli by³aby ona uszkodzona, nie pod³¹czaæ jej i powiadomiæ sprzedawcê.

3. Odkrêciæ cztery ruby ochronne, zamocowane na czas transportu, oraz zdj¹æ gumow¹ podk³adkê z odpowiedni¹ rozpórk¹,

znajduj¹ce siê w tylnej cianie i (zobacz rysunek).

4. Zatkaæ otwory przy pomocy za³¹czonych do pralki plastykowych zalepkek.

5. Zachowaæ wszystkie te czêci: gdyby okaza³o siê konieczne przewiezienie pralki w inne miejsce, powinny one zostaæ ponownie zamontowane.

Uwaga: w razie ponownego uzycia kròtsze srubki

powinny byc przymocowane u gòry.

 Czêci opakowania nie nadaj¹ siê do zabawy dla

dzieci

Wypoziomowanie

1. Ustawiæ pralkê na p³askiej i twardej pod³odze; nie opieraæ jej o ciany, meble itp.

Staranne wypoziomowanie pralki zapewnia jej stabilnoæ i zapobiega wibrowaniu, ha³asom i przesuwaniu siê urz¹dzenia w czasie pracy. W razie ustawienia na dywanie lub wyk³adzinie dywanowej nale¿y tak wyregulowaæ nó¿ki, aby pod pralk¹ pozostawa³a wolna przestrzeñ niezbêdna dla wentylacji.

Ustawienie, przeniesienie

Jeli twój model pralki wyposa¿ony jest w specjalne wysuwalne kó³ka, ³atwo jest j¹ przesuwaæ. Aby wysun¹æ kó³ka i móc dziêki temu ³atwo przesun¹æ pralkê, nale¿y poci¹gn¹æ dwigniê, znajduj¹c¹ siê na dole z lewej strony pod coko³em. Po

przesuniêciu pralki nale¿y z powrotem ustawiæ dwigniê w pierwotnej pozycji. Urz¹dzenie stoi teraz pewnie na pod³odze.

Pod³¹czenie do sieci wodnej i elektrycznej

Pod³¹czenie rury pobierania wody

1. Podùàczyã przewód zasilajàcy poprzez przykræcenie do zaworu wody zimnej z koñcówkà gwintowanà ¾ gas (patrz

rysunek). Przed pod³¹czeniem spuszczaæ wodê do momentu, a¿ stanie siê ona ca³kowicie przezroczysta.

2. Pod³¹czyæ rurê pobierania wody do pralki, przykrêcaj¹c j¹ do odpowiedniego otworu pobierania wody, znajduj¹cego siê w tylnej cianie pralki, z prawej strony u góry (zobacz

rysunek).

2. Jeli pod³oga nie jest dok³adnie pozioma, nale¿y wypoziomowaæ pralkê, dokrêcaj¹c lub odkrêcaj¹c przednie nó¿ki (zobacz rysunek). K¹t nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczaæ 2°.

3. Zwróciæ uwagê, by na rurze nie by³o zgiêæ ani ciniêæ.

 Cinienie hydrauliczne kurka powinno mieciæ siê w

przedziale podanym w tabeli Danych technicznych

(zobacz na s¹siedniej stronie).

 Jeli rura doprowadzania wody okaza³aby siê za

krótka, nale¿y zwróciæ siê do wyspecjalizowanego sklepu lub do upowa¿nionego fachowca.

 Nigdy nie instalowaæ rur u¿ywanych.

Pod³¹czenie przewodu odp³ywowego

Pod³¹czyæ przewód odp³ywowy, nie zginaj¹c go, do rury ciekowej lub do otworu odp³ywowego w cianie, które powinny

65 - 100 cm

znajdowaæ siê na wysokoci od 65 do 100 cm od pod³ogi;

 Nie u¿ywaæ przed³u¿aczy ani rozga³êników.

 Przewód nie powinien byæ pozginany ani

przygnieciony.

 Przewód zasilania elektrycznego mo¿e byæ

wymieniany wy³¹cznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi ¿adnej odpowiedzialnoci w przypadku nieprzestrzegania powy¿szych zasad.

ewentualnie oprzeæ go na brzegu zlewu lub wanny, przymocowuj¹c do kranu prowadnik, znajduj¹cy siê w wyposa¿eniu (patrz rysunek). Wolny koniec przewodu odp³ywowego nie powinien byæ zanurzony w wodzie.

 Odradza siê stosowanie przewodów przed³u¿aj¹cych;

jeli to konieczne, przewód przed³u¿aj¹cy powinien mieæ tak¹ sam¹ rednicê jak oryginalny, a jego d³ugoæ nie mo¿e przekraczaæ 150 cm.

Pod³¹czenie elektryczne

Przed w³o¿eniem wtyczki do gniazdka elektrycznego nale¿y siê upewniæ, czy:

 gniazdko posiada uziemienie i jest zgodne z

obowi¹zuj¹cymi przepisami;

Pierwszy cykl prania

Po zainstalowaniu pralki, przed przyst¹pieniem do jej u¿ytkowania, nale¿y wykonaæ jeden cykl prania ze rodkiem pior¹cym, ale bez wsadu, nastawiaj¹c program

Dane techniczne

Model

Wymiary

Pojemnoæ

ARTXD 149

szerokoæ cm 40 wysokoæ cm 85 g³êbokoæ cm 60

od 1 do 6 kg

 gniazdko jest w stanie wytrzymaæ maksymalne

obci¹¿enie mocy maszyny, wskazane w tabeli Danych technicznych (patrz obok);

 napiêcie zasilania mieci siê w wartociach

wskazanych w tabeli Danych technicznych (patrz obok);

 gniazdko pasuje do wtyczki pralki. W przeciwnym

razie nale¿y wymieniæ gniazdko lub wtyczkê.

 Nie nale¿y instalowaæ pralki na otwartym powietrzu,

nawet w os³oniêtym miejscu, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Po zainstalowaniu pralki gniazdko elektryczne

powinno byæ ³atwo dostêpne.

Dane pr¹du elektrycznego

Dane sieci wodoci¹gowej

Szybkoæ wirowania

Programy kontrolne zgodnie z przepisami EN 60456

dane techniczne umieszczone s¹ na tabliczce na maszynie

Maksymalne cinienie 1 MPa (10 barów) cinienie minimalne 0,05 MPa (0,5 barów) pojemnoæ bêbna 42 litrów

do 1400 obrotów na minutê

program ; temperatura 60°C; wykonane przy 6 kg za³adowanej bielizny.

Urz¹dzenie to zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG :

- 89/336/CEE z dn. 03/05/89 (o Kompatybilnoci Elektromagnetycznej) wraz z kolejnymi zmianami

- 2002/96/CE

- 2006/95/CE (o Niskim Napiêciu)

Opis pralki

Panel sterowania

Przycisk

W£¥CZANIA/

WY£¥CZANIA

PRZE£¥CZNIKA

PROGRAMÓW

Przycisk W£¥CZANIA/WY£¥CZANIA krótko przycisk w celu w³¹czenia lub wy³¹czenia maszyny. Kontrolka START/PAUZA, która pulsuje powoli w kolorze zielonym wskazuje, ¿e maszyna jest w³¹czona. W celu wy³¹czenia pralki podczas prania konieczne jest d³u¿sze przytrzymanie naciniêtego przycisku, przez oko³o 2 sek.; krótkie lub przypadkowe naciniêcie wystarczy do wy³¹czenia maszyny. Wy³¹czenie maszyny podczas trwaj¹cego prania anuluje program prania.

Przyciski PRZE£¥CZNIKA PROGRAMÓW: w celu wybrania potrzebnego programu (patrz Tabela

programów).

Przycisk PAMIÊÆ: przytrzymaæ naciniêty przycisk w celu zapisania w pamiêci cyklu oraz w³asnych preferowanych personalizacji. W celu przywo³ania cyklu zapisanego uprzednio nale¿y nacisn¹æ przycisk PAMIÊÆ.

Przyciski FUNKCJI: nacisn¹æ przycisk w celu wybrania potrzebnej funkcji. Na wywietlaczu zawieci siê odpowiednia kontrolka.

Przycisk WIROWANIA zmniejszenia lub ca³kowitego wy³¹czenia wirówki  wartoæ ukazana zostanie na wywietlaczu.

Przycisk TEMPERATURY zmniejszenia temperatury: wartoæ zostaje wywietlona na ekranie.

Przyciski

: nacisn¹æ w celu

Przycisk

PAMIÊÆ

Przycisk

URUCHOMIENIE OPÓNIONE

: nacisn¹æ

Przycisk

BLOKADA PRZYCISKÓW

Wywietlacz

Przyciski

FUNKCJI

Przycisk BLOKADA PRZYCISKÓW uruchomienia lub wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Podswietlony symbol sterowania zostal zablokowany. W ten sposób uniemozliwia sie dokonywanie przypadkowych zmian w programach, zwlaszcza, jesli w domu obecne sa dzieci. W celu wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy.

Przycisk URUCHOMIENIE OPÓZNIONE celu ustawienia opóznionego uruchomienia wybranego programu. Opóznienie wyswietlone zostanie na ekranie.

Przycisk z kontrolk¹ START/PAUZA: kiedy zielona kontrolka pulsuje powoli, nacisn¹æ przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka wieci w sposób ci¹g³y. W celu wybrania pauzy w praniu nale¿y nacisn¹æ ponownie przycisk, kontrolka zacznie pulsowaæ w kolorze pomarañczowym. Jeli symbol nie wieci siê, mo¿na otworzyæ drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zosta³o przerwane, nale¿y ponownie nacisn¹æ przycisk.

Funkcja stand by

Pralka ta, w myl nowych norm europejskich zwi¹zanych z oszczêdnoci¹ elektryczn¹, posiada system auto wy³¹czenia (stand by), który w³¹cza siê po 30 minutach nie u¿ytkowania. Ponownie lekko wcisn¹æ przycisk W£¥CZANIA/WY£¥CZANIA i poczekaæ, a¿ pralka ponownie w³¹czy siê.

Przycisk

WIROWANIA

Przycisk z kontrolk¹

START/PAUZA

Przycisk

TEMPERATURY

: w celu

wskazuje, ze panel

: nacisnac w

Wywietlacz

Wywietlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.

W obu wierszach górnych A i B wywietlane s¹: wybrany program prania, faza prania bie¿¹cego oraz wszelkie wskazania zwi¹zane ze stanem zaawansowania programu.

W celu wybrania ¿¹danego jêzyka nacisn¹æ przyciski TEMPERATURY i WIROWANIA, dla potwierdzenia wyboru nacisn¹æ przycisk BLOKADA PRZYCISKÓW. Jeli zamierza siê wybraæ inny jêzyk, nale¿y naciskaæ jednoczenie przyciski BLOKADA PRZYCISKÓW + TEMPERATURY + WIROWANIA przez 5 sekund, a nastêpnie powtórzyæ czynnoci wskazane uprzednio.

Jak otwieraæ i zamykac kosz

Rys. 1

Rys. 2

W wierszu C wywietlany jest czas pozosta³y do koñca cyklu prania bie¿¹cego oraz, jeli zaprogramowano URUCHOMIENIE OPÓNIONE, czas brakuj¹cy do uruchomienia wybranego programu.

W wierszu D wywietlana jest maksymalna wartoæ szybkoci wirówki, jak¹ maszyna mo¿e uzyskaæ w przypadku wybranego programu; jeli program nie przewiduje wirowania wiersz pozostaje wygaszony.

W wierszu E wywietlana jest maksymalna wartoæ temperatury, jak¹ mo¿na wybraæ w przypadku wybranego programu, jeli program nie przewiduje ustawiania temperatury, wiersz pozostaje wygaszony.

Kontrolki F zwi¹zane s¹ z funkcjami i w³¹czaj¹ siê, kiedy wybrana funkcja zgodna jest z wybranym programem.

Symbol zablokowanych drzwiczek Zapalony symbol oznacza, ¿e okr¹g³e drzwiczki pralki s¹ zablokowane, aby zapobiec przypadkowemu ich otworzeniu. Aby unikn¹æ uszkodzenia pralki, nale¿y odczekaæ, a¿ symbol ten zganie, zanim przyst¹pi siê do otwierania drzwiczek pralki (oko³o 3 minut). Uwaga: jeli aktywna jest funkcja URUCHOMIENIE OPÓNIONE drzwiczek nie mo¿na otworzyæ. W celu ich otwarcia nale¿y ustawiæ maszynê w pauzie poprzez naciniêcie przycisku START/PAUZA.

 Podczas pierwszego uruchomienia wymagane

bêdzie dokonanie wyboru jêzyka a wywietlacz ustawi siê automatycznie na menu wyboru jêzyka.

Rys. 3

Rys. 4

A) OTWIERANIE. (Rys. 1):

Podnieæ zewnêtrzn¹ pokrywê i ca³kowicie j¹ otworzyæ.

B) OTWIERANIE KOSZA (Soft opening):

Nacisn¹æ palcem przycisk wskazany na rys. 2 i

koszyk delikatnie siê otworzy.

C) WK£ADANIE BIELIZNY (Rys. 3). D) ZAMKNIÊCIE (Rys. 4):

- dobrze zamkn¹æ drzwiczki, opuszczaj¹c najpierw drzwiczki przednie i opieraj¹c na nich drzwiczki tylne;

- upewniæ siê, czy zaczepy przednich drzwiczek dobrze wesz³y na swoje miejsce w tylnych drzwiczkach;

- po us³yszeniu charakterystycznego clac, co wiadczy o zaskoczeniu zaczepów, lekko docisn¹æ oboje drzwiczek, które nie powinny siê rozczepiæ.;

- na zakoñczenie zamkn¹æ klapê zewnêtrzn¹.

E) KOÑCOWE ZATRZYMANIE SIÊ KOSZA (Rys. 2):

Po zakoñczeniu mycia kosz ustawi siê wraz z drzwiczkami na górnej pozycji w celu u³atwienia otwierania.

W jaki sposób wykonaæ cykl prania

1. W£¥CZENIE MASZYNY. Nacisn¹æ przycisk , na

wywietlaczu pojawi siê napis WITAMY, kontrolka START/PAUZA zacznie powoli pulsowaæ w kolorze zielonym.

2. WK£ADANIE BIELIZNY. Otworzyæ szklane

drzwiczki. W³o¿yæ bieliznê uwa¿aj¹c, aby nie przekroczyæ wielkoci wsadu wskazanej w tabeli programów na nastêpnej stronie.

3. DOZOWANIE RODKA PIOR¥CEGO. Wsypaæ

detergent do odpowiednich komór w sposób wyjaniony w rodki pior¹ce i bielizna.

4. ZAMKN¥Æ DRZWICZKI.

5. WYBÓR PROGRAMU. Nacisn¹æ jeden z

przycisków PRZE£¥CZNIKA PROGRAMÓW w celu wybrania potrzebnego programu, nazwa programu pojawi siê na wywietlaczu; z nim powi¹zana jest temperatura oraz prêdkoæ wirowania, które mog¹ zostaæ zmienione. Na wywietlaczu pojawi siê czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA.

Przy pomocy odpowiednich przycisków:

 Zmieniæ temperaturê i/lub wirówkê.

Maszyna wybierze automatycznie temperaturê oraz wirówkê maksymalne przewidziane dla danego programu, dlatego nie mog¹ one byæ zwiêkszane. Poprzez naciskanie przycisku stopniowo zmniejsza siê temperaturê a¿ do prania w zimnej wodzie OFF. Naciskaj¹c przycisk stopniowo zmniejsza siê wirówkê a¿ do jej wy³¹czenia OFF. Dodatkowe naciniêcie przycisków przywróci maksymalne wartoci przewidywane.

Ustawienie opónionego rozpoczêcia.

W celu ustawienia opónionego rozpoczêcia wybranego programu nale¿y naciskaæ odpowiedni przycisk a¿ do osi¹gniêcia ¿¹danego czasu opónienia. Kiedy opcja ta jest aktywna, na wywietlaczu pojawia siê symbol usuniêcia opónionego uruchomienia nale¿y naciskaæ przycisk a¿ do pojawienia siê napisu OFF.

 Zmiana charakterystyki cyklu.

 Naciskaæ przycisk w celu uruchomienia funkcji;

zawieci siê kontrolka odpowiadaj¹ca przyciskowi.

 Nacisn¹æ ponownie przycisk w celu wy³¹czenia

funkcji, kontrolka zganie.

. W celu

 Jeli wybrana funkcja nie jest zgodna z

wybranym programem, kontrolka bêdzie pulsowaæ, a funkcja nie zostanie uruchomiona.

 Jeli wybrana funkcja nie jest zgodna z inn¹,

ustawion¹ uprzednio, kontrolka odpowiadaj¹ca pierwszej funkcji bêdzie pulsowa³a i uruchomiona zostanie jedynie druga funkcja a kontrolka uruchomionej funkcji zawieci siê.

 Funkcje mog¹ zmieniaæ zalecane obci¹¿enie i/

lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisn¹æ przycisk

START/PAUZA. Odpowiednia kontrolka zawieci siê kolorem zielonym i drzwiczki zostan¹ zablokowane (symbol ZABLOKOWANYCH DRZWICZEK wywietlaczu pojawi siê nazwa bie¿¹cej fazy. W celu zmiany programu w czasie trwania cyklu nale¿y ustawiæ pralkê w pauzie naciskaj¹c przycisk START/PAUZA (kontrolka START/PAUZA zacznie powoli pulsowaæ w kolorze pomarañczowym); nastêpnie wybraæ potrzebny cykl i ponownie nacisn¹æ przycisk START/ PAUZA. W celu otwarcia drzwiczek w trakcie wykonywania cyklu nale¿y nacisn¹æ przycisk START/PAUZA; jeli symbol ZABLOKOWANYCH DRZWICZEK otwarcie drzwiczek Nacisn¹æ ponownie przycisk START/PAUZA, aby uruchomiæ program od punktu, w którym zosta³ przerwany.

8. KONIEC PROGRAMU. Wskazywany jest napisem

KONIEC CYKLU na wywietlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK mo¿liwe bêdzie otwarcie drzwiczek. Otworzyæ drzwiczki, wyj¹æ bieliznê i wy³¹czyæ maszynê.

wieci siê). Podczas prania na

jest wy³¹czony mo¿liwe bêdzie

wy³¹czy siê,

 Jeli zamierza siê anulowaæ uruchomiony juz cykl,

przytrzymaæ d³u¿ej naciniêty przycisk zostanie przerwany i maszyna wy³¹czy siê.

. Cykl

System równowa¿enia ³adunku

Przed ka¿dym wirowaniem, aby unikn¹æ nadmiernych drgañ oraz jednorodnie roz³o¿yæ wsad, bêben wykonuje obroty z prêdkoci¹ nieco wiêksz¹ ni¿ podczas prania. Jeli pomimo kolejnych prób wsad nie zostanie równomiernie roz³o¿ony, maszyna wykona wirowanie z prêdkoci¹ mniejsz¹ od przewidzianej. W przypadku nadmiernego niezrównowa¿enia pralka wykona roz³o¿enie wsadu zamiast wirowania. Aby zapewniæ lepsze roz³o¿enie wsadu oraz jego w³aciwe zrównowa¿enie, zaleca siê wymieszanie du¿ych i ma³ych sztuk bielizny.

Programy i funkcje

Tabela programów

Prêdkoæ

Opis programu

Programy

Programy codzienne BAWE£NA (1)

BAWE£NA (2)

wytrzyma³e, mocno zabrudzone. BAWE£NA (3)

delikatne, mocno zabrudzone. SYNTETYCZNE

wytrzyma³e, mocno zabrudzone. SYNTETYCZNE

wytrzyma³e, lekko zabrudzone. Mix 30'

zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych do prania rêcznego).

ODWIE¯ANIE 15' wie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych do prania rêcznego).

Programy specjalne BABY: tkaniny kolorowe, delikatne, mocno zabrudzone. PAM IEÆ: pozwala na zmemoryzowanie ka¿dego typu prania.

JEDWAB/FIRANY: do jedwabiu, wiskozy, bielizny. WE£NA: do w e³ny, kaszmiru, itp. Programy czêciowe

Wirowanie

Wirowanie delikatne

P³ukanie

Wydalanie wody

Dla wszystkich Instytucji homologacyjnych:

1) Program kontrolny zgodny z norm¹ EN 60456: ustawiæ program (1° naciniêcie przycisku), wybieraj¹c temperaturê 60°C.

2) Program bawe³na, d³ugi: ustawiæ program (2° naciniêcie przycisku), wybieraj¹c temperaturê 40°C.

3) Program bawe³na, krótki: ustawiæ program (3° naciniêcie przycisku), wybieraj¹c temperaturê 40°C.

(1°° naciniêcie przycisku)

(2°° naciniêcie przycisku)

(3°° naciniêcie przycisku)

(1°° naciniêcie przycisku)

(2°° naciniêcie przycisku)

(1°° naciniêcie przycisku)

(2°° naciniêcie przycisku)

/ Pamiêæ

(1°° naciniêcie przycisku).

(2°° naciniêcie przycisku).

(1°° naciniêcie przycisku).

(2°° naciniêcie przycisku).

: bielizna bia³a silnie zabru dzo na.

: tkaniny bia³e i koloro we,

: tkaniny k oloro we,

: w celu szybkiego odwie¿enia lekko

: w celu szybkiego od

Temp.

max.

(°C)

40° 1400 lll l 6

40° 80 0 lll l 2,5

Funkcje prania

Odplamianie

Funkcja ta przydatna jest w celu usuwania bardziej opornych plam.

Aby wykonaæ tylko wybielanie, nale¿y wlaæ

max

(obrotów

na minutê)

90° 1400

60° 1400 lll l 6

60° 800 lll l 2,5

30° 800

40° 800

30° 0

40° 600

1400

800

1400

Pranie

wstêpne

P³ukanie dodatkowe

Wybieraj¹c tê opcjê zwiêksza siê skutecznoæ p³ukania i zapewnia siê maksymalne usuwanie rodka pior¹cego. Jest przydatne dla w³ókien szczególnie wra¿liwych.

 Nie mo¿na jej uruchomiæ w programach , i

Wydalanie wody.

wybielacz do dodatkowego pojemnika 4 i nastawiæ program P³ukanie i uruchomiæ funkcjê Odplamianie. Aby przeprowadziæ wybielanie w trakcie prania, nale¿y wlaæ i wsypaæ odpowiednie rodki pior¹ce i dodatkowe, nastawiæ ¿¹dany program i uruchomiæ funkcjê Odplamianie.

 Nie mo¿na go uruchomiæ przy programach , , ,

i Wydalanie wody.

£atwe prasowanie

Po wybraniu tej funkcji, pranie oraz wirówka zostan¹ odpowiednio zmienione w celu ograniczenia powstawania zgnieceñ. W programie zamoczon¹, a kontrolka funkcji £ATWEGO PRASOWANIA i START/PAUZA bêdzie pulsowa³a (pomarañczowa), a napis ZATRZYMANIE WODY uka¿e siê na wywietlaczu. W celu odprowadzenia wody i aby mo¿na by³o móc wyj¹c pranie koniecznym jest naciniêcie przycisku START/PAUZA lub przycisku £ATWE PRASOWANIE.

 Nie mo¿na go uruchomiæ w programach , , , i

Pranie wstêpne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstêpne, które u³atwia usuniêcie uporczywych plam. N.B.: Nale¿y umieciæ rodek pior¹cy w odpowiedniej przegródce.

 Nie mo¿na jej uruchomiæ w programach , , , , , .

Wydalanie wody.

Pranie szybkie

Umo¿liwia zmniejszenie czasu trwania prania, zapewniaj¹c jednoczenie oszczêdnoæ wody i energii.

 Nie mo¿na jej uruchomiæ w programach , , , , , .

rodki pior¹ce

Wybie-

Prani

lacz

lll l

- -

ll l 2

- -

- - - -

Podane w tabeli dane maj¹ charakter orientacyjny.

ll 3

ll 1,5

ll 1

maszyna zakoñczy cykl z bielizn¹

rodek

zmiêkczaj¹cy

l 6

£adunek max (kg)

2,5

Czas

trwania

cyklu

Mo¿liwa jest kontrola czasu trwania programów

na wywietlaczu.

rodki pior¹ce i bielizna

Szufladka na rodki pior¹ce

Dobre rezultaty prania zale¿¹ równie¿ od w³aciwego dozowania rodka pior¹cego: wsypuj¹c go za du¿o, wcale nie poprawia siê wydajnoci prania, lecz przyczynia siê do odk³adania siê nalotów na wewnêtrznych czeciach pralki i do zanieczyszczania rodowiska.

Wysun¹æ szufladkê i wsypaæ do niej rodki pior¹ce i dodatkowe w nastêpuj¹cy sposób

przegródka 1: rodek pior¹cy do prania wstêpnego (w proszku)

przegródka 2: rodek pior¹cy (w proszku lub w p³ynie)

rodek pior¹cy w p³ynie nale¿y w³o¿yæ bezporednio do bêbna z zastosowaniem odpowiedniej kulki dozuj¹cej.

przegródka 3: rodki dodatkowe (zmiêkczaj¹ce, itp.)

Kiedy wlewa siê rodek zmiêkczaj¹cy do przegródki 3, to nale¿y zwróciæ uwagê, aby nie przekroczyæ oznaczonego poziomu "max". rodek zmiêkczaj¹cy jest automatycznie dodawany do wody podczas ostatniego p³ukania. Na zakoñczenie tego programu prania w przegródce 3 pozostaje reszta wody. S³u¿y ona dla skoncentrowanych rodków zmiêkczaj¹cych, to znaczy do ich rozprowadzenia z wod¹. Jeliby w przegródce 3 pozosta³o wiêcej wody ni¿ zwykle, oznacza to, ¿e urz¹dzenie dozuj¹ce jest zatkane. Jak je wyczyciæ patrz strona Utrzymanie i konserwacja.

przegródka 4: Wybielacz

Przygotowanie bielizny

 Podzieliæ bieliznê do prania wed³ug:

- rodzaju tkaniny / symbolu na etykietce.

- kolorów: oddzieliæ tkaniny kolorowe od bia³ych.  Opró¿niæ kieszenie i sprawdziæ guziki.  Nie przekraczaæ wskazanego ciê¿aru suchej bielizny:

Tkaniny wytrzyma³e: max 6 kg Tkaniny syntetyczne: max 2,5 kg Tkaniny delikatne: max 2 kg We³na: max 1 kg Jedwab: max 1 kg

Ile wa¿y bielizna?

1 przecierad³o 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 rêcznik 150-250 gr.

Programy specjalne

Mix 30': to program przeznaczony do prania lekko

zabrudzonej bielizny w krótkim czasie: trwa on tylko 30 minut i pozwala dziêki temu na zaoszczêdzenie energii i czasu. Ustawiaj¹c program

w temperaturze 30°C) mo¿na razem wypraæ

( ró¿nego rodzaju tkaniny (z wyj¹tkiem we³ny i jedwabiu), przy maksymalnym ³adunku 3 kg. Odwie¿anie 15': to program przeznaczony do prania lekko zabrudzonej bielizny w krótkim czasie: trwa on tylko 15 minut i pozwala dziêki temu na zaoszczêdzenie energii i czasu. Ustawiaj¹c program

w temperaturze 30°C) mo¿na razem wypraæ

( ró¿nego rodzaju tkaniny (z wyj¹tkiem we³ny i jedwabiu), przy maksymalnym ³adunku 1,5 kg. Baby: program ten umo¿liwia usuniêcie z odzie¿y zabrudzeñ typowych dla dzieci, zapewniaj¹c przy tym ca³kowite wyp³ukanie rodka pior¹cego z tkanin, aby unikn¹æ reakcji alergicznych, jakie móg³by on wywo³aæ na delikatnej skórze dziecka. ten zosta³ opracowany w celu ograniczenia liczby bakterii poprzez wykorzystanie wiêkszej iloci wody i optymalizacjê dzia³ania specjalnych dodatków higienizuj¹cych, którymi uzupe³niany jest rodek pior¹cy. Jedwab: stosowaæ odpowiedni program prania wszelkiego rodzaju wyrobów z jedwabiu. Zaleca siê stosowanie specjalnego rodka pior¹cego do tkanin delikatnych. Firany: w³o¿yæ je z³o¿one do poszewki lub do siatkowatego worka. Stosowaæ program We³na: to jedyna pralka, która uzyska³a presti¿owe oznaczenie Woolmark Platinum Care (M.0508) od The Woolmark Company, które certyfikuje pranie w pralce wszystkich wyrobów we³nianych, tak¿e tych z etykiet¹ tylko pranie rêczne programu pralce wszystkie tkaniny we³niane (maks. 1 kg) z gwarancj¹ uzyskania najlepszych rezultatów.

mo¿na wiêc w pe³ni bezpiecznie praæ w

. Korzystaj¹c z

Zalecenia i rodki ostro¿noci

 Pralka zosta³a zaprojektowana i wyprodukowana

zgodnie z miêdzynarodowymi normami bezpieczeñstwa. Niniejsze ostrze¿enia zosta³y tu zamieszczone ze wzglêdów bezpieczeñstwa i nale¿y je uwa¿nie przeczytaæ.

Ogólne zasady bezpieczeñstwa

 Urz¹dzenie to zosta³o zaprojektowane wy³¹cznie do

u¿ytkowania w warunkach domowych.

 Urz¹dzenie to nie jest przeznaczone do u¿ytkowania

przez osoby (w tym dzieci) o ograniczonej sprawnoci fizycznej, zmys³owej lub umys³owej oraz nieposiadaj¹ce odpowiedniego dowiadczenia i wiedzy, chyba ¿e u¿ywaj¹ go pod nadzorem lub po otrzymaniu wskazówek od osoby odpowiedzialnej za ich bezpieczeñstwo. Nale¿y pilnowaæ, aby dzieci nie bawi³y siê urz¹dzeniem.

 Pralki powinny u¿ywaæ wy³¹cznie osoby doros³e i w

sposób zgodny z instrukcjami podanymi w niniejszej ksi¹¿eczce.

 Nie dotykaæ pralki, stoj¹c przy niej boso lub maj¹c

mokre lub wilgotne rêce albo stopy.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel,

lecz trzymaj¹c za wtyczkê.

 Nie dotykaæ odprowadzanej wody, gdy¿ mo¿e ona

osi¹gaæ wysokie temperatury.

 W ¿adnym wypadku nie otwieraæ okr¹g³ych

drzwiczek pralki na si³ê: grozi to uszkodzeniem mechanizmu zabezpieczaj¹cego drzwiczki przed przypadkowym otwarciem.

 W razie wyst¹pienia usterki nie nale¿y w ¿adnym

wypadku próbowaæ dostaæ siê do wewnêtrznych czêci pralki z zamiarem samodzielnego dokonania naprawy.

 Zawsze uwa¿aæ, aby dzieci nie zbli¿a³y siê do

pracuj¹cej pralki.

 Jeli trzeba przenieæ pralkê w inne miejsce, nale¿y

to robiæ bardzo ostro¿nie, w dwie lub trzy osoby. Nigdy nie przenosiæ pralki samodzielnie, gdy¿ jest ona bardzo ciê¿ka.

 Przed w³o¿eniem bielizny sprawdziæ, czy bêben jest

pusty.

Utylizacja

 Utylizacja opakowania: stosowaæ siê do lokalnych

przepisów, dziêki temu opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów.

Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania.

Konsumenci powinni kontaktowaæ siê z w³adzami

lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

Oszczêdnoæ rodka pior¹cego, wody, energii i czasu

 Aby nie trwoniæ zasobów, nale¿y u¿ywaæ pralki

za³adowanej do pe³na. Jedno za³adowane do pe³na pranie, zamiast dwóch za³adowanych do po³owy, pozwala na zaoszczêdzenie a¿ do 50% energii.

 Pranie wstêpne konieczne jest tylko w przypadku

bielizny bardo brudnej. Unikanie prania wstêpnego pozwala na zaoszczêdzenie rodka pior¹cego; czasu, wody oraz od 5 do 15% energii.

 Wywabiaj¹c plamy odplamiaczem i pozostawiaj¹c

bieliznê namoczon¹ w wodzie przed praniem, mo¿na zredukowaæ temperaturê prania. Stosuj¹c program 60°C zamiast 90°C lub program 40°C zamiast 60°C, mo¿na zaoszczêdziæ a¿ do 50% energii.

 Dok³adne dozowanie rodka pior¹cego w

zale¿noci od twardoci wody, stopnia zabrudzenia i iloci bielizny pozwala unikn¹æ jego trwonienia i wychodzi na korzyæ rodowisku: rodki pior¹ce, mimo ¿e ulegaj¹ biodegradacji, zawsze zawieraj¹ jednak sk³adniki, które zak³ócaj¹ rodowisko naturalne. Nale¿y równie¿ unikaæ, gdy jest to mo¿liwe, rodka zmiêkczaj¹cego.

 Dokonuj¹c prania pónym popo³udniem i

wieczorem, a¿ do wczesnych godzin rannych, przyczynia siê do zmniejszenia obci¹¿enia energetycznego elektrowni. Opcja URUCHOMIENIE OPÓNIONE pomaga przy takim zaprogramowaniu prania w czasie.

 Jeli bielizna ma byæ wyszuszona w suszarce,

nale¿y wybraæ wysok¹ szybkoæ odwirowania. Dobrze odwirowana z wody bielizna pozwala na zaoszczêdzenie czasu i energii przy suszeniu.

Utrzymanie i konserwacja

Wy³¹czenie wody i pr¹du elektrycznego

 Zamkn¹æ kurek dop³ywu wody po ka¿dym praniu.

Zmniejsza siê w ten sposób zu¿ycie instalacji hydraulicznej pralki oraz niebezpieczeñstwo przecieków.

 Wyj¹æ wtyczkê z kontaktu przed przyst¹pieniem

do czyszczenia pralki oraz czynnoci konserwacyjnych.

Czyszczenie pralki

Obudowê zewnêtrzn¹ i gumowe czêci pralki nale¿y myæ wilgotn¹ ciereczk¹ zmoczon¹ w wodzie z myd³em. Nie stosowaæ rozpuszczalników ani ostrych i ciernych rodków czyszcz¹cych.

Czyszczenie drzwiczek i bêbna

 Nale¿y zawsze pozostawiaæ uchylone drzwiczki

pralki, aby zapobiec tworzeniu siê przykrych zapachów.

Czyszczenie pompy

Pralka wyposa¿ona jest w pompê samooczyszczaj¹c¹, która nie wymaga zabiegów konserwacyjnych. Mo¿e siê jednak zdarzyæ, ¿e ma³e przedmioty (monety, guziki) wpadn¹ do przedsionka ochronnego pompy, znajduj¹cego siê w jej dolnej czêci.

 Upewniæ siê, by cykl prania by³ zakoñczony i by

wtyczka by³a wyjêta z gniazdka.

Aby odzyskaæ ewentualne przedmioty, które upad³y do wstêpnej komory:

1. Odczepiæ dolny cokó³ w przedniej czêci pralki poci¹gaj¹c rêkoma jej boczne koñce (patrz rysunek);

2. odkrêciæ przykrywkê, obracaj¹c j¹ w kierunku przeciwnym do ruchu

wskazówek zegara (zobacz rysunek): fakt, ¿e wyp³ynie trochê wody, jest zjawiskiem normalnym;

3. dok³adnie wyczyciæ wnêtrze;

4. ponownie przykrêciæ przykrywkê;

5. ponownie przymocowaæ panel,

pamiêtaj¹c o wsuniêciu zaczepów w odpowiednie otwory przed dopchniêciem go do urz¹dzenia.

Kontrola rury doprowadzania wody

Przynajmniej raz do roku nale¿y skontrolowaæ rurê doprowadzania wody. Jeli widoczne s¹ na niej rysy i pêkniêcia, nale¿y j¹ wymieniæ: w trakcie prania du¿e cinienie mo¿e bowiem spowodowaæ jej nag³e rozerwanie siê.

 Nigdy nie instalowaæ rur u¿ywanych.

Jak czyciæ szufladkê rodków pior¹cych

Wymontowanie:

Lekko przycisn¹æ du¿y przycisk w przedniej czêci szufladki rodków pior¹cych i poci¹gn¹æ j¹ do góry (Rys.1, 2).

Czyszczenie:

Wymyæ. szufladkê pod bie¿¹c¹ wod¹ (Rys.3), pomagaj¹c sobie star¹ szczoteczk¹ do zêbów i po wyjêciu pary syfonków znajduj¹cych siê w górnej czêci przegródek 1 i 2 (Rys.4), sprawdziæ, czy nie s¹ one zatkane i wyp³ukaæ je.

Ponowne zamontowanie:

Po w³o¿eniu pary syfonków, wstaw szufladkê na swoje miejsce, zaczepia j¹c j¹ (Rys. 4, 2, 1).

Rys. 1 Rys. 2 Rys. 3 Rys. 4

Nieprawid³owoci w dzia³aniu i sposoby ich usuwania

Mo¿e siê zdarzyæ, ¿e pralka nie dzia³a. Przed wezwaniem Serwisu Technicznego (patrz Serwis Techniczny) nale¿y sprawdziæ, czy problemu nie da siê ³atwo rozwi¹zaæ przy pomocy poni¿szego wykazu.

Nieprawid³owoci w dzia³aniu:

Pralka nie w³¹cza siê.

Cykl prania nie rozpoczyna siê.

Pralka nie pobiera wody (na wywietlaczu pojawi siê napis BRAK WODY, SPRAWD DOP£YW WODY).

Pralka ca³y czas pobiera i odprowadza wodê.

Mo¿liwe przyczyny / Rozwi¹zania:

 Wtyczka nie jest w³¹czona do gniazdka lub jest wsuniêta za s³abo, tak ¿e

nie ma styku.

 W domu nast¹pi³a przerwa w dostawie pr¹du.

 Drzwiczki nie s¹ dobrze zamkniête.  Nie zosta³ wciniêty przycisk W£¥CZANIA/WY£¥CZANIA.  Nie zosta³ wciniêty przycisk START/PAUZA.  Kurek dop³ywu wody jest zamkniêty.  Zosta³o nastawione opónienie startu (patrz W jaki sposób wykonaæ

cykl prania).

 Przewód doprowadzaj¹cy wodê nie jest pod³¹czony do kurka.  Przewód jest zgiêty.  Kurek dop³ywu wody jest zamkniêty.  W domu nast¹pi³a przerwa w dostawie wody.  Cinienie wody nie jest wystarczaj¹ce.  Nie zosta³ wciniêty przycisk START/PAUZA.

 Przewód odp³ywowy nie zosta³ zainstalowany na wysokoci miêdzy 65 a

100 cm od pod³ogi (patrz Instalacja).  Koñcówka przewodu odp³ywowego jest zanurzona w wodzie (patrz Instalacja).  Otwór odp³ywowy w cianie nie posiada odpowietrznika. Jeli po sprawdzeniu tych mo¿liwoci problem nie zostanie rozwi¹zany, nale¿y zamkn¹æ kurek dop³ywu wody, wy³¹czyæ pralkê i wezwaæ Serwis Techniczny. Jeli mieszkanie znajduje siê na najwy¿szych piêtrach budynku, mo¿e wyst¹piæ efekt syfonu, w wyniku którego pralka ca³y czas pobiera i odprowadza wodê. W celu wyeliminowania tej niedogodnoci nale¿y zakupiæ specjalny zawór, zapobiegaj¹cy powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Maszyna jest zablokowana, wywietlacz pulsuje i sygnalizuje kod anomalii (np.: F-01, F-..).

Tworzy siê zbyt du¿a iloæ piany.

 Program nie przewiduje odprowadzania wody: w przypadku niektórych

programów nale¿y uruchomiæ je rêcznie (patrz Programy i funkcje).  W³¹czona jest funkcja £ATWE PRASOWANIE: aby zakoñczyæ program,

nale¿y nacisn¹æ przycisk START/PAUZA (Programy i funkcje).  Przewód odp³ywowy jest zgiêty (patrz Instalacja).  Instalacja odp³ywowa jest zatkana.

 Podczas instalacji pralki bêben nie zosta³ prawid³owo odblokowany (patrz

Instalacja).

 Pralka nie jest w³aciwie wypoziomowana (patrz Instalacja).  Pralka, zainstalowana pomiêdzy meblami a cian¹, ma za ma³o miejsca

(patrz Instalacja).

 Przewód doprowadzaj¹cy wodê nie jest dobrze przykrêcony (patrz

Instalacja).  Szufladka na rodki pior¹ce jest zatkana (w celu jej oczyszczenia patrz

Utrzymanie i konserwacja).

 Przewód odp³ywowy nie jest dobrze zamocowany(patrz Instalacja).

 Wy³¹czyæ maszynê i wyj¹æ wtyczkê z gniazdka, odczekaæ oko³o 1

minuty, nastêpnie w³¹czyæ j¹ ponownie.

Jeli problem nie ustêpuje, nale¿y wezwaæ Serwis Techniczny.

 rodek pior¹cy nie jest odpowiedni do pralek automatycznych (na

opakowaniu musi byæ umieszczony napis: do pralek, do prania

rêcznego i w pralce lub podobny).  U¿yto za du¿o rodka pior¹cego.

Serwis Techniczny

195083174.01

11/2010 - Xerox Fabriano

Przed skontaktowaniem siê z Serwisem Technicznym:

 Sprawdziæ, czy problemu nie mo¿na rozwi¹zaæ samodzielnie (patrz Nieprawid³owoci w dzia³aniu i

sposoby ich usuwania);

 Ponownie uruchomiæ program i sprawdziæ, czy problem nie znikn¹³;  Jeli nie, zwróciæ siê do autoryzowanego Serwisu Technicznego, dzwoni¹c pod numer podany w karcie

gwarancyjnej.

 Nigdy nie wzywaæ nieautoryzowanych techników.

Nale¿y podaæ:

 rodzaj nieprawid³owoci;  model maszyny (Mod.);  numer seryjny (S/N). Informacje te znajduj¹ siê na przymocowanej z ty³u pralki tabliczce znamionowej.

Hotpoint-ariston ARTXD 149 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
