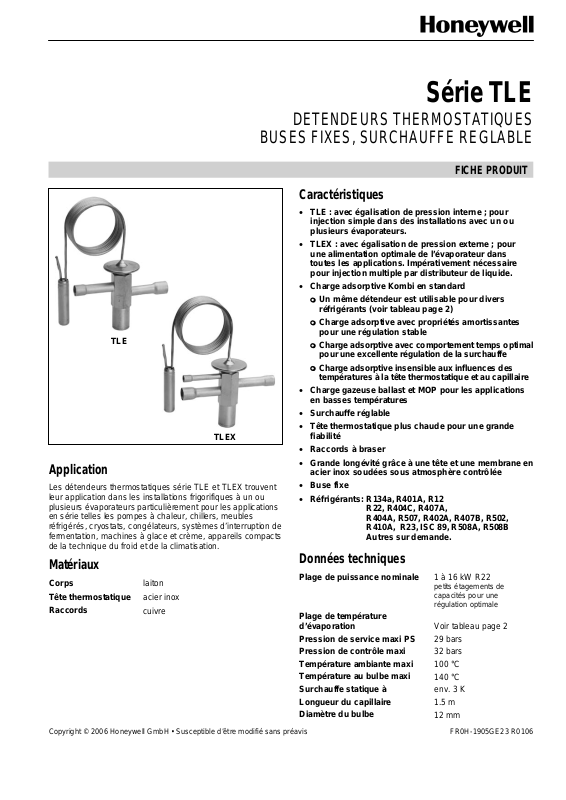

BUSES FIXES, SURCHAUFFE REGLABLE
TLE
TLEX
Application
Les détendeurs thermostatiques série TLE et TLEX trouvent
leur application dans les installations frigorifiques à un ou
plusieurs évaporateurs particulièrement pour les applications
en série telles les pompes à chaleur, chillers, meubles
réfrigérés, cryostats, congélateurs, systèmes d’interruption de
fermentation, machines à glace et crème, appareils compacts
de la technique du froid et de la climatisation.
Matériaux
Corps
Tête thermostatique
Raccords
laiton
acier inox
cuivre
Série TLE
DETENDEURS THERMOSTATIQUES
FICHE PRODUIT
Caractéristiques
• TLE : avec égalisation de pression interne ; pour
injection simple dans des installations avec un ou
plusieurs évaporateurs.
• TLEX : avec égalisation de pression externe ; pour
une alimentation optimale de l’évaporateur dans
toutes les applications. Impérativement nécessaire
pour injection multiple par distributeur de liquide.
• Charge adsorptive Kombi en standard
Un même détendeur est utilisable pour divers
réfrigérants (voir tableau page 2)
Charge adsorptive avec propriétés amortissantes
pour une régulation stable
Charge adsorptive avec comportement temps optimal
pour une excellente régulation de la surchauffe
Charge adsorptive insensible aux influences des
températures à la tête thermostatique et au capillaire
• Charge gazeuse ballast et MOP pour les applications
en basses températures
• Surchauffe réglable
• Tête thermostatique plus chaude pour une grande
fiabilité
• Raccords à braser
• Grande longévité grâce à une tête et une membrane en
acier inox soudées sous atmosphère contrôlée
• Buse fixe
• Réfrigérants: R134a, R401A, R12
R22, R404C, R407A,
R404A, R507, R402A, R407B, R502,
R410A, R23, ISC 89, R508A, R508B
Autres sur demande.
Données techniques
Plage de puissance nominale
Plage de température
d’évaporation
Pression de service maxi PS
Pression de contrôle maxi
Température ambiante maxi
Température au bulbe maxi
Surchauffe statique à
Longueur du capillaire
Diamètre du bulbe
1 à 16 kW R22
petits étagements de
capacités pour une
régulation optimale
Voir tableau page 2
29 bars
32 bars
100 °C
140 °C
env. 3 K
1.5 m
12 mm
Copyright © 2006 Honeywell GmbH • Susceptible d’être modifié sans préavis FR0H-1905GE23 R0106
SÉRIE TLE
Charges thermostatiques et plages de
température
1. Charge adsorptive
Réfrigérant Plage de température
d’évaporation
R134a, R401A, R12 +15 °C à -30 °C
R22, R407C, R407A +15 °C à -45 °C
R404A, R507, R402A,
R407B, R502
Autres réfrigérants sur demande.
Les trains thermostatiques avec charge adsorptive sont
totalement insensibles aux influences de températures au
capillaire et à la tête thermostatique du détendeur. Ils
réagissent seulement à la température du bulbe.
De ce fait, les détendeurs Honeywell TLE et TLEX avec
charge adsorptive fonctionnent de façon totalement fiable
même couverts de givre ou lors de dégivrage par gaz
chauds
2. Charge adsorptive à comportement MOP
Réfrigérant
R134a, R401A, +5 °C à -30 °C MOP A +15 °C
R12 -10 °C à -30 °C MOP A ±0 °C
R22, +5 °C à -45 °C MOP A +15 °C
R407C -10 °C à -45 °C MOP A ±0 °C
R407A -27 °C à -45 °C MOP A -18 °C
R404A, R507, -10 °C à -50 °C MOP A ±0 °C
R402A, -20 °C à -50 °C MOP A -10 °C
R407B, R502 -27 °C à -50 °C MOP A -18 °C
Autres réfrigérants et MOP sur demande.
Plage de
température
d’évaporation
±0 °C à -50 °C
MOP
3. Charge gazeuse
Réfrigérant Plage de
température
d’évaporation
ISC 89 -40 °C à-70 °C MOP -40 °C
-55 °C à -70 °C MOP -55 °C
R23 -40 °C à -80 °C MOP -40 °C
-55 °C à -80 °C MOP -55 °C
R410A -40 °C à -70 °C MOP -40 °C
-55 °C à -70 °C MOP -55 °C
R508A -40 °C à -90 °C MOP -40 °C
-55 °C à -90 °C MOP -55 °C
R508B -40 °C à -100 °C MOP -40 °C
-55 °C à -100 °C MOP -55 °C
Autres réfrigérants et MOP sur demande.
Dans le cas des détendeurs avec charge gazeuse et MOP, il
est impératif que, dans toutes les conditions de travail, le
bulbe soit toujours plus froid que le capillaire et la tête
thermostatique !
La tête thermostatique des détendeurs Honeywell TLE et
TLEX est réchauffée par le réfrigérant liquide. La tête
thermostatique plus chaude assure à tout moment une
grande fiabilité.
MOP
Puissances
Puissance nominale (kW*)
Type Grandeur de buse
0.5 0.65 1.0 0.7
0.7 0.9 1.3 1.0
1.0 1.3 1.9 1.5
1.5 2.1 3.1 2.3
TLE et TLEX
* Les puissances nominales sont basées sur t0 = -10 °C, tc = +25 °C avec 1 K de sous-refroidissement à l’entrée du détendeur.
Pour d’autres conditions de fonctionnement, se reporter aux tableaux de puissances du catalog ue Honeywell ou à notre
logiciel de calcul Valve Tool.
FR0H-1905GE23 R0106 2 Honeywell GmbH• Susceptible d’être modifié sans préavis
2.0 2.7 3.9 2.9
2.5 3.8 5.6 4.2
3.0 6.2 8.9 6.7
3.5 8.2 11.7 8.8
4.5 11.1 16.3 12.3
R134a R22
R407C
R404A
R507
Dimensions et poids
SÉRIE TLE
TLE et TLEX
de
buse
0.5
0.7
1.0
1.5
2.0
2.5
3.0
3.5
4.5
RaccordsType Grandeur
Entrée
(A)
6 mm ODF 12 mm ODF 6 mm ODF
1/4" ODF 1/2" ODF 1/4" ODF
10 mm ODF 12 mm ODF 6 mm ODF
3/8" ODF 1/2" ODF 1/4" ODF
10 mm ODF 16 mm ODF 6 mm ODF
3/8" ODF 5/8" ODF 1/4" ODF
12 mm ODF 16 mm ODF 6 mm ODF
1/2" ODF 5/8" ODF 1/4" ODF
Sortie
(B)
Egalisation de
pression (C)
(TLEX)
Poids
(kg)
env. 0.32
TLE 0.5 - 4.5 TLEX 0.5 - 4.5
Identification des types / Données de commande
TLE X 0.7 R22 MOP A -18 °C 3/8“ x 1/2“
Type
Egalisation de pression :
X = externe
() = interne
Grandeur de buse
Réfrigérant
Charge adsorptive avec comportement MOP
() = Charge adsorptive sans MOP
Raccords à braser ODF
(entrée x sortie)
Honeywell GmbH• Susceptible d’être modifié sans préavis 3 FR0H-1905GE23 R0106
SÉRIE TLE
Montage
• Position de montage au choix.
• Réaliser une conduite d’égalisation externe (TLEX) en
tube Ø 6 mm ou 1/4". Veiller à y éviter une entrée d’huile
(poser éventuellement un raccord T orienté vers le haut).
La conduite d’égalisation de pression doit être placée
derrière le bulbe dans le sens d’écoulement.
• Autant que possible placer le bulbe sur une conduite
horizontale à la moitié supérieure du tube d’aspiration et
jamais derrière un piège à liquide. En règle générale, les
bulbes de détendeurs doivent être isolés pour éviter des
influences de températures environnantes.
• Lors du brasage, refroidir le corps du détendeur avec un
chiffon mouillé. La température ne doit pas dépasser
100 °C au corps.
• Ne pas tordre ou écraser le bulbe lors du serrage du collier
de fixation !
• Il est interdit de procéder à des modifications du
détendeur.
Information concernant les constructeurs (OEM):
Les détendeurs série TLE peuvent être adaptés de manière
optimale aux exigences d’une production en série.
N’hésitez pas à nous questionner!
Réglage de la surchauffe
D’une manière générale, les détendeurs Honeywell doivent
être montés avec le réglage d’usine pour chaque réfrigérant.
Les détendeurs avec charge adsorptive Kombi ont une
étiquette fixée au capillaire qui indique, pour chaque
réfrigérant utilisé, en quel sens tourner la tige de réglage
(avec flèche de direction). Cette correction du réglage de la
surchauffe est absolument nécessaire pour assurer un
comportement sans défaillances du détendeur. Le réfrigérant
utilisé est à noter sur l’étiquette. Ce réglage de surchauffe est
conçu pour une faible surchauffe et une charge optimale de
l’évaporateur. Si un réglage ultérieur devait néanmoins être
nécessaire, il est possible d’ajuster la surchauffe au moyen
de la tige de réglage comme suit :
Rotation dans le sens des
aiguilles d’une montre
Rotation dans le sens
inverse des aiguilles d’une
montre
Un tour modifie la surchauffe réglée d’environ 0,25 bar. Une
augmentation de la surchauffe abaisse le point MOP et
inversement.
Diminution du flux de
=
réfrigérant, augmentation de la
surchauffe
Augmentation du flux de
=
réfrigérant, diminution de la
surchauffe
