Ελεγκτής θέρμανσης / ελεγκτής τηλεθέρμανσης SDC

Heating Controller / District Heating Controller SDC

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ / INSTALLATION INSTRUCTIONS

MU1H-0438GE51 R0313

MU1H-0438GE51 R0313

SDC Περιεχόμενα

Περιεχόμενα

1 Έκδοση λογισμικού .......................................................................................................5

2 Υποδείξεις ασφαλείας ...................................................................................................5

2.1 Ενδεδειγμένη χρήση ............................................................................................5

2.2 Προϋποθέσεις για την έναρξη λειτουργίας ..........................................................5

2.2.1 Παροχή ρεύματος ...................................................................................6

2.2.2 Προϋποθέσεις σύνδεσης ........................................................................6

2.2.3 Διατομές αγωγών ...................................................................................6

2.2.4 Μέγιστα μήκη καλωδίων .........................................................................7

2.2.5 Εγκατάσταση καλωδίων .........................................................................7

2.2.6 Γείωση και μηδενισμός ...........................................................................7

2.3 Θερμοκρασία ζεστού νερού άνω από 60 °C........................................................7

2.4 Σύνδεση αξεσουάρ ................................................................ .............................. 8

2.5 Συντήρηση και καθαρισμός ................................................................ .................8

3 Εγκατάσταση..................................................................................................................9

4 Διάταξη σύνδεσης ..........................................................................................................9

4.1 Σε επίτοιχες εφαρμογές θέρμανσης / τηλεθέρμανσης .......................................11

4.2 Σύνδεση μιας διάταξης ασφαλείας στο σύστημα μετάδοσης κίνησης

στους ρυθμιστές τηλεθέρμανσης ................................................................ .......13

5 Επιλογή προρυθμίσεων παραμέτρων για ένα υδραυλικό σύστημα .......................14

6 Εφαρμογές ....................................................................................................................14

7 Τεχνικά στοιχεία...........................................................................................................15

7.1 Γενικά ................................................................................................................15

7.2 Τιμές αντίστασης αισθητήρα ..............................................................................16

7.2.1 NTC 20 .................................................................................................16

7.2.2 PT 1000 ................................................................................................16

7.3 Περιοχές μέτρησης αισθητήρα ..........................................................................17

7.4 Ψηφιακές είσοδοι...............................................................................................17

MU1H-0438GE51 R0313 3

Περιεχόμενα SDC

8 Σύνδεση συσκευών χώρου .........................................................................................18

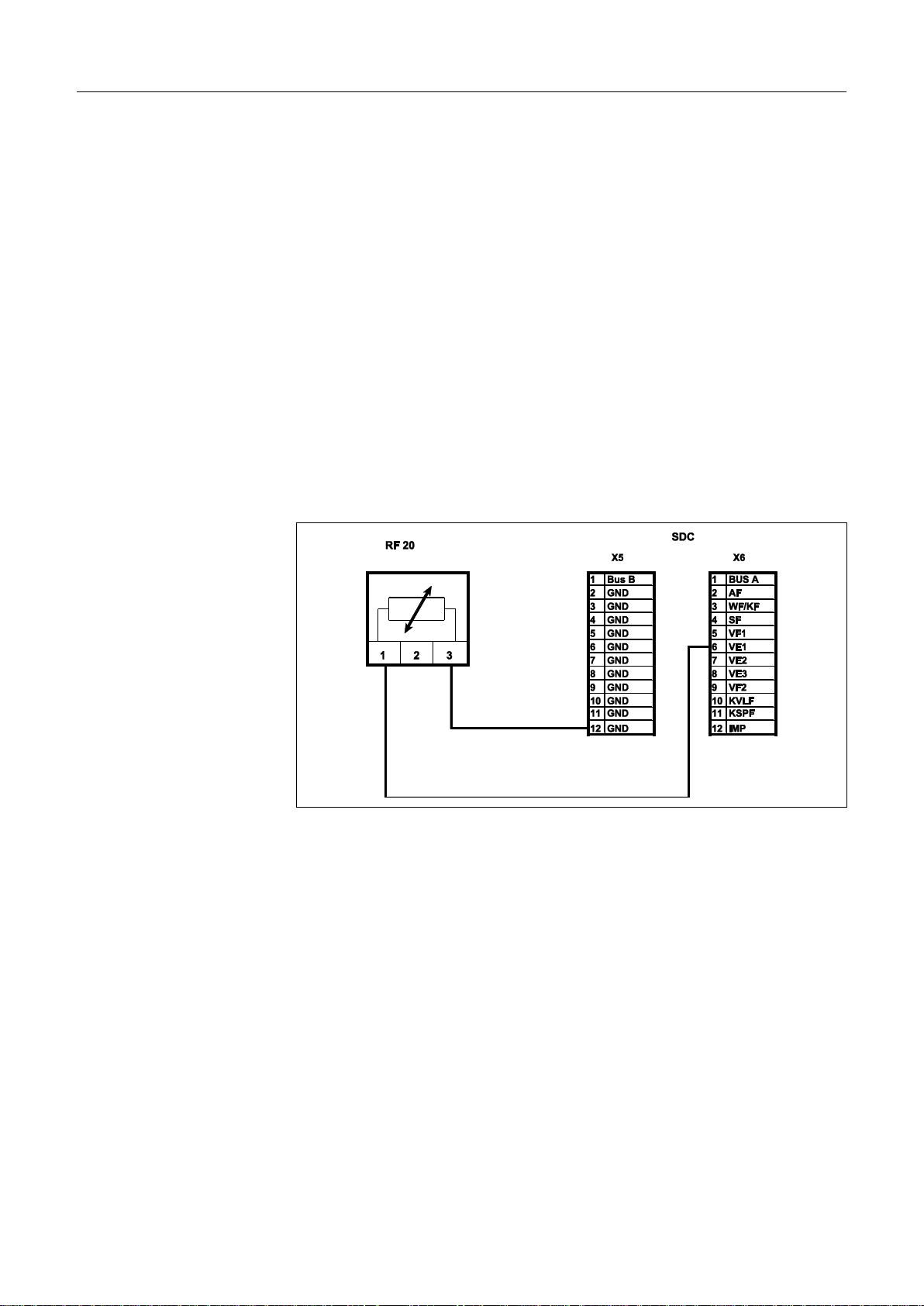

8.1 Αισθητήρας χώρου RF 20 .................................................................................18

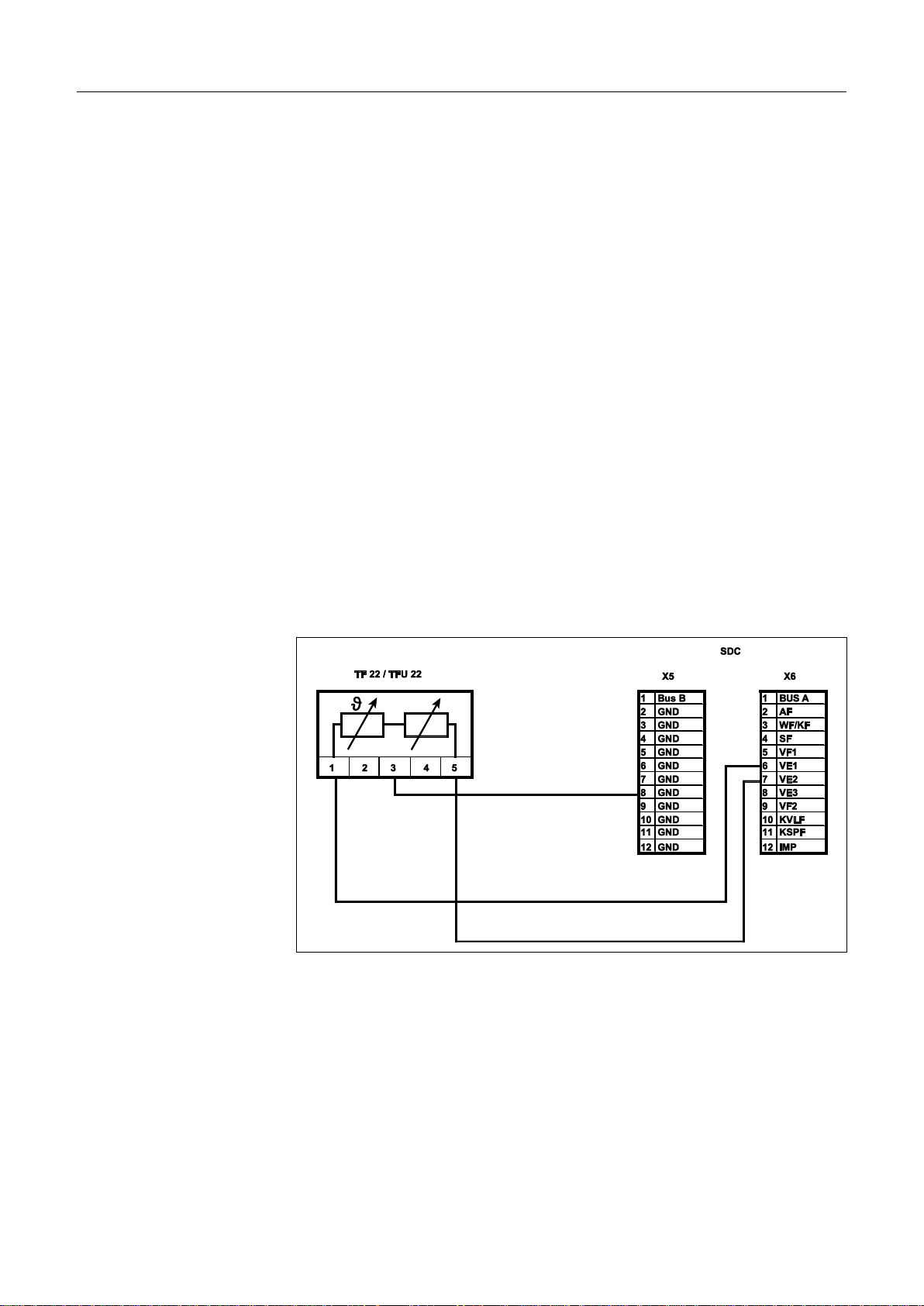

8.2 Μονάδα τοίχου TF 22 / TFU 22 .........................................................................19

8.3 Μονάδα τοίχου SDW 10 / SDW 30 ....................................................................21

4 MU1H-0438GE51 R0313

SDC Έκδοση λογισμικού

Pos: 1 /156-Honeywell/Softwareversion/Softw areversion @ 0\mod_1207134342657 _258.doc @ 9088

1 Έκδοση λογισμικού

Αυτά τα έγγραφα ισχύουν για την έκδοση λογισμικού V 3.2 της

συσκευής ελέγχου. Η έκδοση λογισμικού εμφανίζεται στην οθόνη
μετά την ενεργοποίηση για περίπου 8 s. Αν χρησιμοποιείτε μία
παλαιότερη έκδοση λογισμικού, παρακαλούμε επικοινωνήστε με

τον τεχνικό θέρμανσης.

Pos: 2 /156-Honeywell/Sicherheitshinweise/Si cherheitshinweise @ 0\mod_1207 134414454_258.doc @ 9103

2 Υποδείξεις ασφαλείας

2.1 Ενδεδειγμένη χρήση

Η οικογένεια ελεγκτών Smile SDC / DHC προορίζεται
αποκλειστικά για ρύθμιση και έλεγχο συστημάτων ζεστού νερού,
θέρμανσης και τηλεθέρμανσης (συμπεριλαμβανομένης της
παραγωγής ζεστού νερού), τα οποία δεν υπερβαίνουν τη μέγιστη

θερμοκρασία παροχής των 120 °C.

2.2 Προϋποθέσεις για την έναρξη λειτουργίας

ΠΡΟΣΟΧΗ

Το σύστημα θέρμανσης πρέπει να είναι ολοκληρομένο ,
τοποθετημένο και γεμάτο με νερό, ώστε οι αντλίες να μην
λειτουργούν χωρίς υγρό και ο λέβητας να μην υποστεί

βλάβη.

Το σύστημα ελέγχου πρέπει να εγκατασταθεί σύμφωνα με τις

οδηγίες συναρμολόγησης.

Όλες οι ηλεκτρικές συνδέσεις (παροχή τάσης, καυστήρας,
κινητήρας αναμικτικής βάνας, αντλίες, καλωδίωση
αισθητήρων, κλπ.) πρέπει να έχουν διενεργηθεί από τον

εγκαταστάτη σύμφωνα με τις ισχύουσες προδιαγραφές VDE
και να ανταποκρίνονται στα κυκλωματικά διαγράμματα.

Αν συνδέεται μία ενδοδαπέδια θέρμανση, πρέπει επιπλέον
να εγκατασταθεί από πλευράς εγκατάστασης ένας
θερμοστάτης περιορισμού στον αγωγό παροχής μετά την
αντλία κυκλώματος θέρμανσης, ο οποίος απενεργοποιεί τις
αντλίες σε περίπτωση πολύ υψηλών θερμοκρασιών

παροχής.

MU1H-0438GE51 R0313 5

Υποδείξεις ασφαλείας SDC

ΣΗΜΕΙΩΣΗ

Πριν από την έναρξη λειτουργίας του ελεγκτή, όλες οι
παραπάνω προϋποθέσεις πρέπει να ελεγχθούν από τον

τεχνικό θέρμανσης.

Η τρέχουσα ώρα και ημερομηνία είναι ήδη ρυθμισμένες από το

εργοστάσιο και διασφαλίζονται μέσω μίας μπαταρίας.

Ο χρονοδιακόπτης λειτουργεί με βάση ένα βασικό πρόγραμμα και
οι λειτουργίες ελέγχου έχουν προρυθμιστεί για συνήθη συστήματα

θέρμανσης με λέβητες χαμηλής θερμοκρασίας.

2.2.1 Παροχή ρεύματος

Μην αποσυνδέετε το ελεγκτή από το ηλεκτρικό δίκτυο!
Διαφορετικά, η μπαταρία για τη διασφάλιση όλων των

εξατομικευμένων στοιχείων καταπονείται άσκοπα. Η αντιπαγετική

λειτουργία προστασίας του ελεγκτή απενεργοποιείται.

2.2.2 Προϋποθέσεις σύνδεσης

Όλες οι εργασίες ηλεκτρικών συνδέσεων πρέπει να διενεργούνται

μόνο από ειδικευμένο προσωπικό!

2.2.3 Διατομές αγωγών

1,5 mm2 για όλους τους αγωγούς που φέρουν 230 V (σύνδεση με

το ηλεκτρικό δίκτυο, καυστήρας, αντλίες, κινητήρας ελέγχου).
0,6 mm2 για αγωγούς bus (συνιστώμενη έκδοση

J-Y(St)Y 2 x 0,6).

0,5 mm2 για αγωγούς αισθητήρων, επιλογέων και αναλογικού
σήματος.

6 MU1H-0438GE51 R0313

SDC Υποδείξεις ασφαλείας

Αυτόματος

μηχανισμός

προστασίας από

λεγιονέλλα

2.2.4 Μέγιστα μήκη καλωδίων

Είσοδοι αισθητήρων, επιλογέων και αναλογικές είσοδοι

Συνιστάται μέγιστο μήκος καλωδίου 200 m. Δυνατότητα για
μακρύτερους αγωγούς σύνδεσης υπάρχει, ωστόσο αυξάνει τον

κίνδυνο παρεμβολών.

Έξοδοι ρελέ

Απεριόριστο μήκος καλωδίου.

Συνδέσεις bus

Μέγιστο μήκος 50 m, από τον πρώτο μέχρι τον τελευταίο
συνδρομητή bus (συμπεριλαμβανομένου των επίτοιχων

συσκευών).

2.2.5 Εγκατάσταση καλωδίων

Τοποθετήστε τους αγωγούς για τους αισθητήρες χωριστά από

τους αγωγούς που φέρουν 230 V! Αποφύγετε οπωσδήποτε τα
κουτιά διακλάδωσης σε αγωγό αισθητήρα!

2.2.6 Γείωση και μηδενισμός

Προσέξτε οπωσδήποτε τις τοπικές προδιαγραφές για τη σύνδεση

των συσκευών!

2.3 Θερμοκρασία ζεστού νερού άνω από 60 °C

ΠΡΟΣΟΧΗ

Προσέξτε ότι σε όλα τα σημεία λήψης ζεστού νερού (κουζίνα,

μπάνιο, κλπ.) υπάρχει κίνδυνος ζεματίσματος στις
ακόλουθες περιπτώσεις. Σε αυτές τις περιπτώσεις

προσθέστε επαρκές κρύο νερό.

Όταν είναι ενεργός ο αυτόματος μηχανισμός προστασίας από
λεγιονέλλα, το ζεστό νερό θερμαίνεται αυτόματα στη θερμοκρασία

καταπολέμησης λεγιονέλλας (εργοστασιακή ρύθμιση 65 °C), για

την εξάλειψη ενδεχόμενων βακτηρίων λεγιονέλλας στη δεξαμενή

ζεστού νερού.

MU1H-0438GE51 R0313 7

Υποδείξεις ασφαλείας SDC

Χειροκίνητη

λειτουργία / Μέτρηση

εκπομπής ρύπων

Στον χειροκίνητο τρόπο λειτουργίας / μέτρηση εκπομπής ρύπων,
το ζεστό νερό μπορεί να ζεσταίνεται έως τη μέγιστη δυνατή
θερμοκρασία λέβητα, γιατί ενεργοποιείται ο καυστήρας και όλες οι
αντλίες ενώ το κύκλωμα θέρμανσης με ανάμιξη ανοίγει εντελώς.
Υπάρχει μεγάλος κίνδυνος ζεματίσματος σε όλα τα συνδεδεμένα
σημεία λήψης ζεστού νερού! Ανακατέψτε επαρκές κρύο νερό ή

απενεργοποιήστε την αντλία - κυκλοφορητή ζεστού νερού (στο
διακόπτη της αντλία, αν υπάρχει).

Η θέρμανση και το ζεστό νερό βρίσκονται σε μη ρυθμισμένη
συνεχή λειτουργία. Αυτός ο τρόπος λειτουργίας χρησιμοποιείται
ειδικά από καπνοδοκαθαριστές για τη μέτρηση εκπομπής ρύπων
ή σε περίπτωση βλάβης του ελεγκτή. Ωστόσο, οι υψηλές
θερμοκρασίες ζεστού νερού μπορούν να αποφευχθούν με
ρύθμιση του θερμοστάτη του λέβητα σε μέγιστη θερμοκρασία

λέβητα περίπου 60 °C.

2.4 Σύνδεση αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σύμφωνα με το VDE 0730, ένας διαχωριστής πρέπει να
παρέχεται στην τάση του δικτύου για τον έλεγχο των
εξαρτημάτων. Προσέξτε τις τοπικές προδιαγραφές σχετικά με

τη γείωση και το μηδενισμό.

Μόλις εφαρμοστεί ηλεκτρική τάση στις επαφές 21, 22, 2, 6, 12
και 18, μπορεί να φέρουν ηλεκτρική τάση και οι κλεμμοσειρές

X3 και X4.
Αν η αντλία – κυκλοφορητή κυκλώματος θέρμανσης και

ζεστού νερού δεν διαθέτει διακόπτη On / Off αλλά είναι
επιθυμητή η δυνατότητα χειροκίνητης ενεργοποίησης /
απενεργοποίησης, πρέπει να εγκατασταθούν οι σχετικοί
διακόπτες. Όλα τα αξεσουάρ (αισθητήρες, επιλογείς, κλπ.)
πρέπει να συνδεθούν σύμφωνα με το εκάστοτε κυκλωματικό

διάγραμμα.

8 MU1H-0438GE51 R0313

2.5 Συντήρηση και καθαρισμός

Ο ελεγκτής δεν έχει ανάγκη συντήρησης. Η συσκευή μπορεί να

καθαρίζεται εξωτερικά με ένα νωπό (όχι υγρό) πανί.

SDC Εγκατάσταση

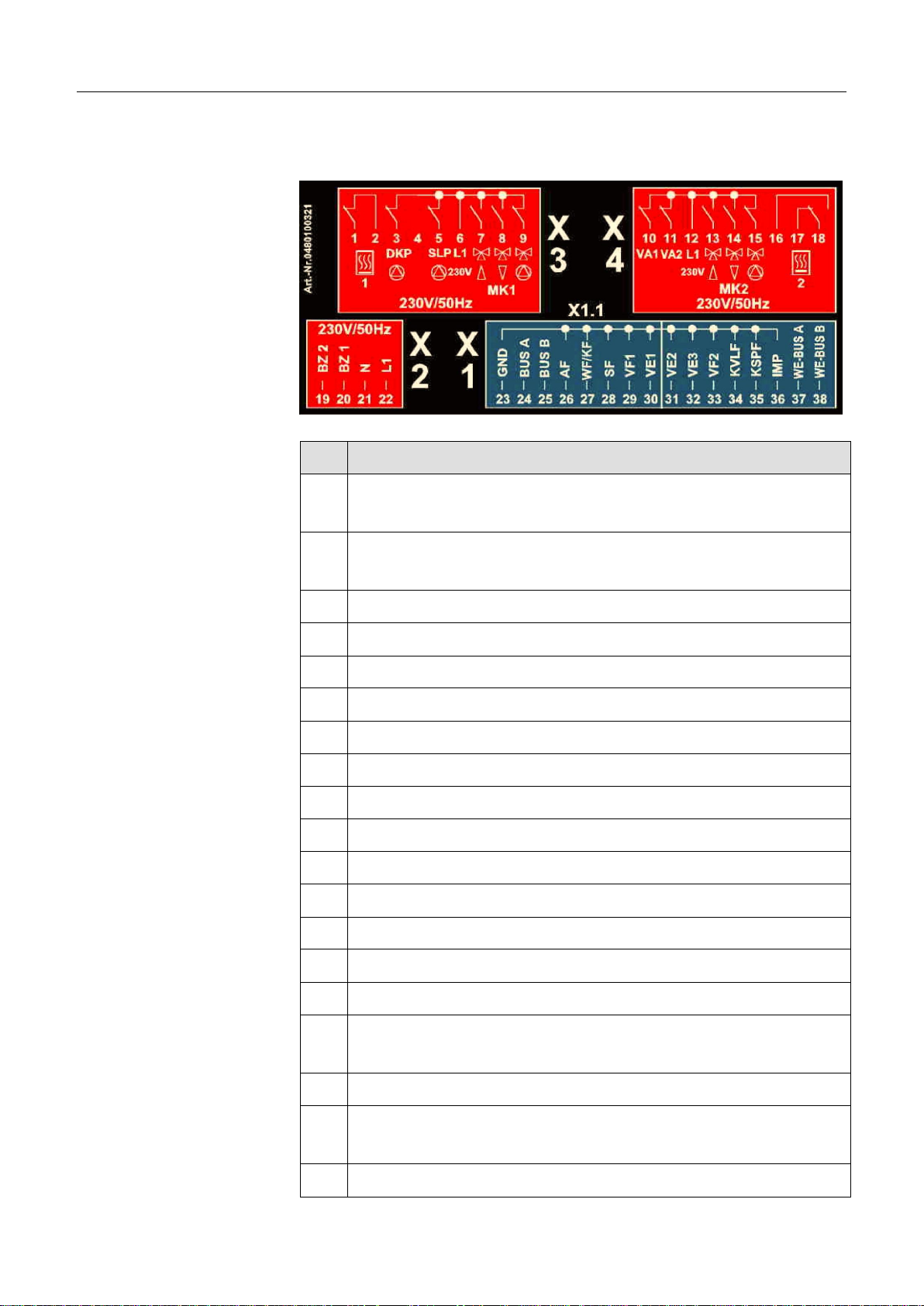

Αρ.

Σύνδεση

1

Ρελέ εξόδου λέβητα (T2), βαθμίδα 1, σε ελεγκτές

τηλεθέρμανσης η βαλβίδα τηλεθέρμανσης ΚΛΕΙΣΤΗ

2

Ρελέ εισόδου λέβητα (T1), βαθμίδα 1, σε ελεγκτές

τηλεθέρμανσης L1

3

Αντλία κυκλώματος θέρμανσης χωρίς ανάμιξη

4

Μη κατειλημμένο

5

Αντλία – κυκλοφορητής ζεστού νερού

6

L1 / 230 V

7

Κινητήρας αναμικτικής βάνας 1 ΑΝΟΙΚΤΟΣ

8

Κινητήρας αναμικτικής βάνας 1 ΚΛΕΙΣΤΟΣ

9

Αντλία κυκλώματος θέρμανσης με ανάμιξη 1

10

Μεταβλητή έξοδος 1

11

Μεταβλητή έξοδος 2

12

L1 / 230 V

13

Κινητήρας αναμικτικής βάνας 2 ΑΝΟΙΚΤΟΣ

14

Κινητήρας αναμικτικής βάνας 2 ΚΛΕΙΣΤΟΣ

15

Αντλία κυκλώματος θέρμανσης με ανάμιξη 2

16

Βαθμίδα 2 (T7), σε ελεγκτές τηλεθέρμανσης η βαλβίδα

τηλεθέρμανσης ΑΝΟΙΧΤΗ

Σύνδεση από την

πλευρά του δικτύου

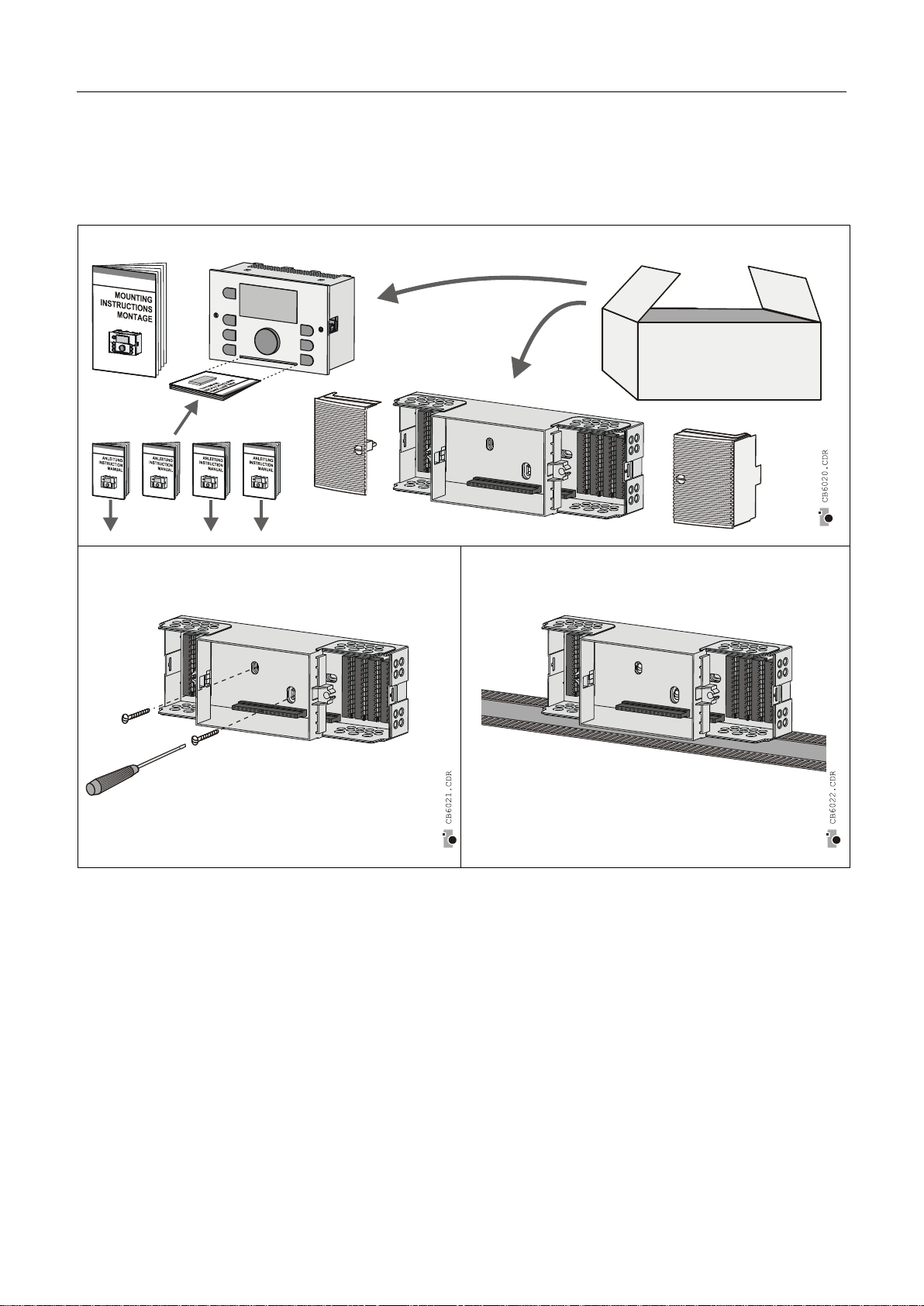

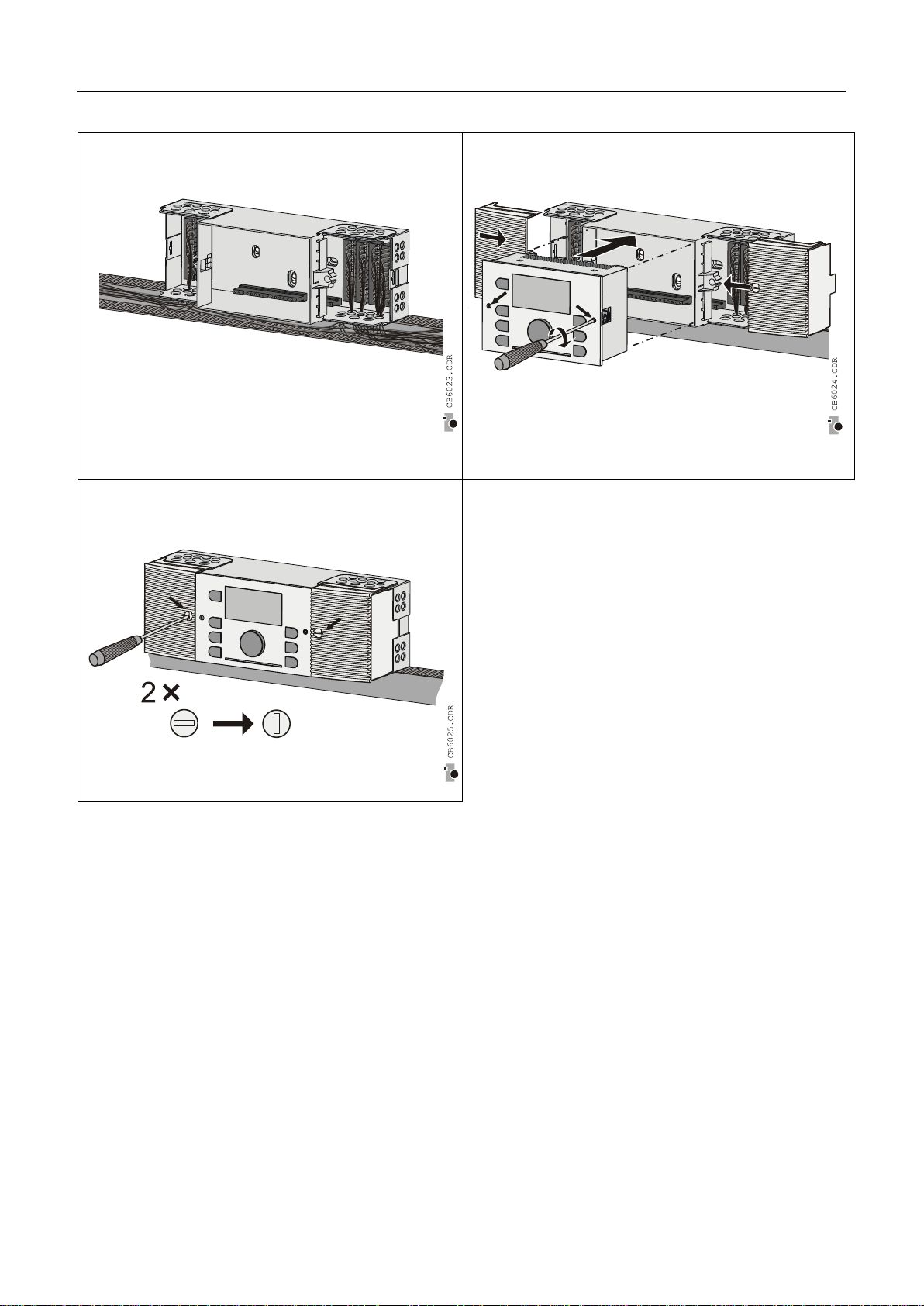

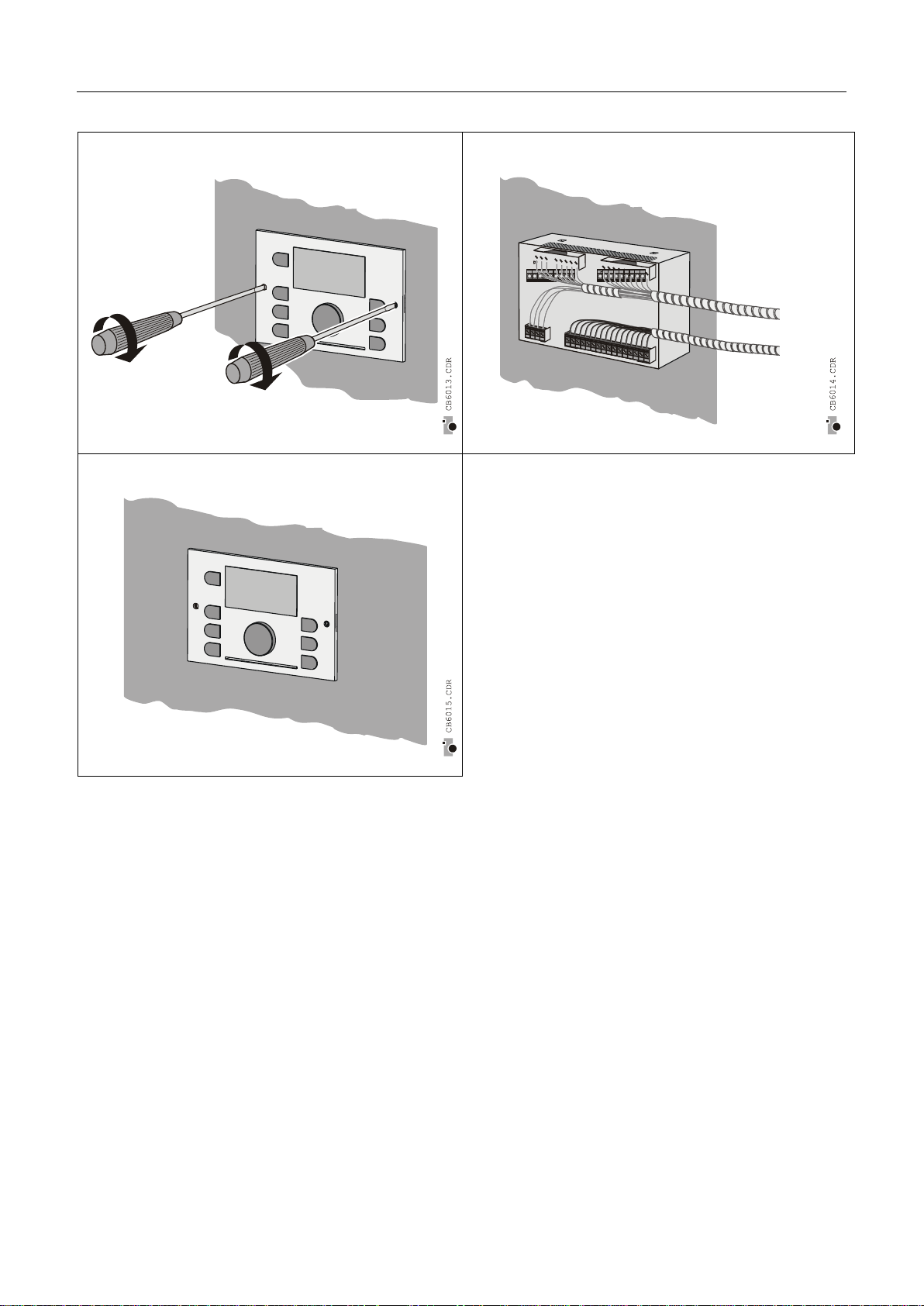

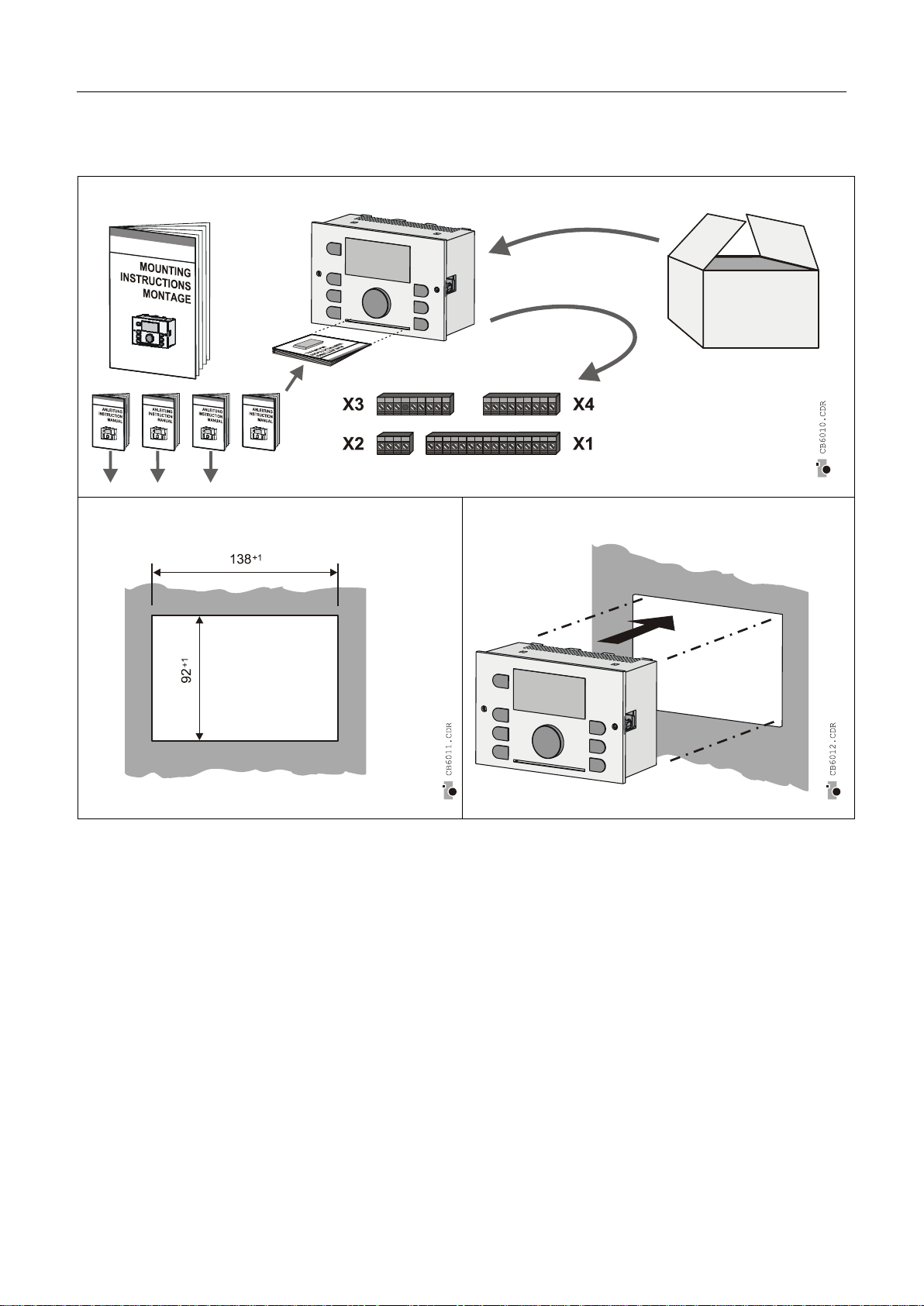

3 Εγκατάσταση

Pos: 3 /156-Honeywell/Montage/Montage @ 1\ mod_1208507648076_258.doc @ 11 068

Βλέπε 9 Συναρμολόγηση / Installation, σελ. 42.

Pos: 4 /156-Honeywell/Montage/Anschlussbeleg ung @ 1\mod_1207648415963_258. doc @ 10034

4 Διάταξη σύνδεσης

Pos: 5 /156-Honeywell/Montage/Netzseitiger_A nschluss @ 1\mod_1207648423572_ 258.doc @ 10066

MU1H-0438GE51 R0313 9

Διάταξη σύνδεσης SDC

Αρ.

Σύνδεση

17

Ρελέ εξόδου λέβητα (T8), βαθμίδα 2

18

Ρελέ εισόδου λέβητα (T6), βαθμίδα 2, σε ελεγκτές

τηλεθέρμανσης L1

19

Μετρητής ωρών λειτουργίας καυστήρα, βαθμίδα 2

20

Μετρητής ωρών λειτουργίας καυστήρα, βαθμίδα 1

21

N / 230 V

22

L 1 / 230 V σύνδεση με το ηλεκτρικό δίκτυο

Αρ.

Σύνδεση

23

Κοινή γείωση αισθητήρα

24

Από την πλευρά bus A

25

Από την πλευρά bus B

26

Εξωτερικός αισθητήρας

27

Αισθητήρας λέβητα / αισθητήρας μπόιλερ

28

Αισθητήρας ζεστού νερού

29

Αισθητήρας παροχής κυκλώματος θέρμανσης με ανάμιξη 1

30

Μεταβλητή είσοδος 1

31

Μεταβλητή είσοδος 2

32

Μεταβλητή είσοδος 3, VFB*

33

Αισθητήρας παροχής κυκλώματος θέρμανσης με ανάμιξη 2

34

Αισθητήρας παροχής συλλέκτη (ηλιακή εφαρμογή, PT 1000)

35

Αισθητήρας επιστροφής συλλέκτη (ηλιακή εφαρμογή)

36

Είσοδος παλμού

37

OpenTherm A

38

OpenTherm B

Σύνδεση αισθητήρα /

bus δεδομένων

Pos: 6 /156-Honeywell/Montage/Fuehler-/Dat enbus-Anschluss @ 1\mod_120764841 9728_258.doc @ 10050

* σε ελεγκτές τηλεθέρμανσης

Pos: 7 /156-Honeywell/Montage/Wandsockel_f uer_Heizungs-Fernheizungsanwend ungen @ 1\mod_1207648426072_25 8.doc @ 10082

10 MU1H-0438GE51 R0313

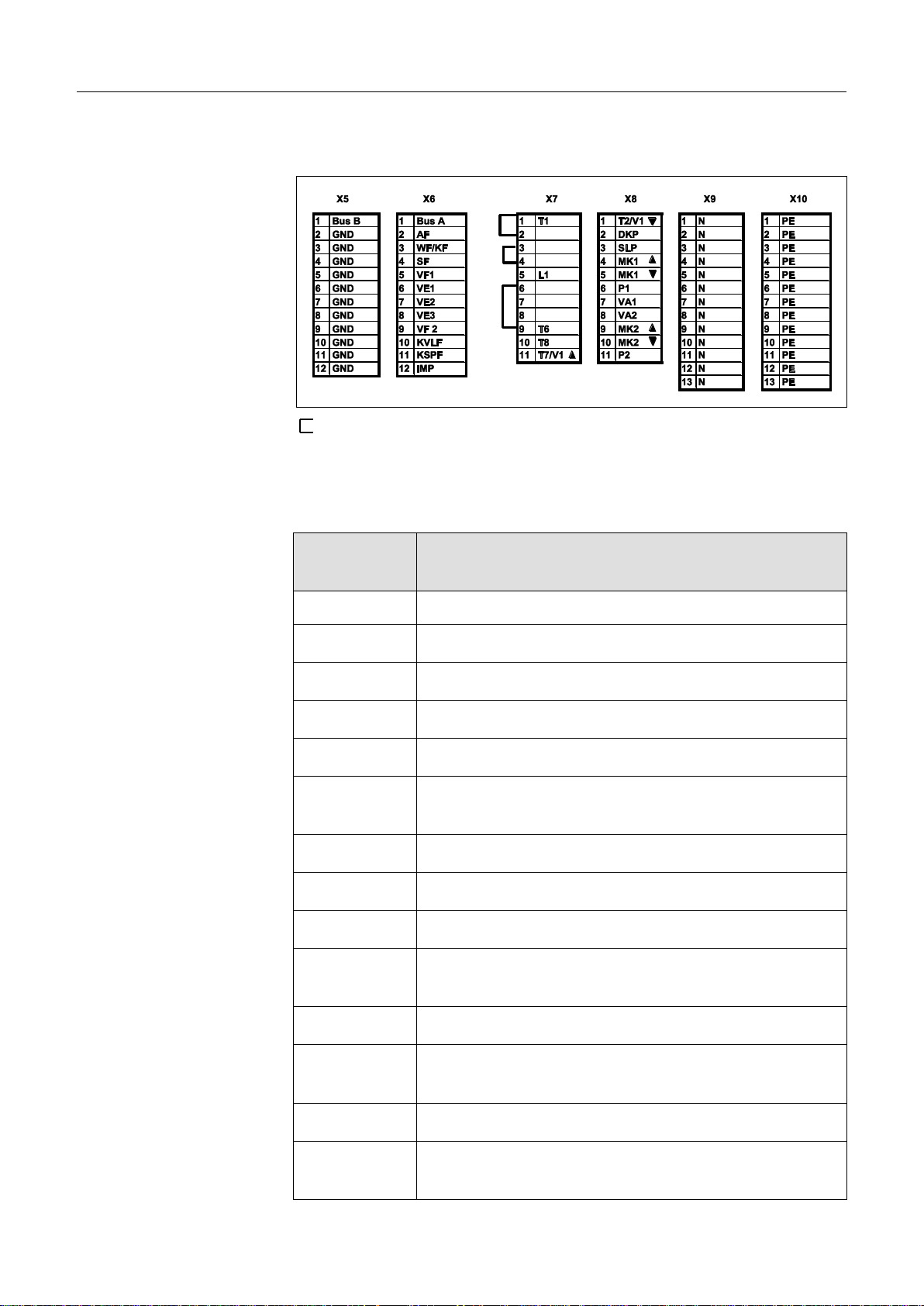

SDC Διάταξη σύνδεσης

Σύντομος

χαρακτηρισμός

Έννοια

T2B A, Bus A

Bus δεδομένων, σύνδεση A

T2B B, Bus B

Bus δεδομένων, σύνδεση B

AF

Εξωτερικός αισθητήρας, σύνδεση GND στο X5

WF / KF

Αισθητήρας λέβητα, σύνδεση GND στο X5

SF

Αισθητήρας συσσωρευτή, σύνδεση GND στο X5

VF1

Αισθητήρας παροχής κυκλώματος θέρμανσης

με ανάμιξη 1, σύνδεση GND στο X5

VE1

Μεταβλητή είσοδος 1, σύνδεση GND στο X5

VE2

Μεταβλητή είσοδος 2, σύνδεση GND στο X5

VE3

Μεταβλητή είσοδος 3, VFB*, σύνδεση GND στο
X5

VF2

Αισθητήρας παροχής κυκλώματος θέρμανσης

με ανάμιξη 2, σύνδεση GND στο X5

KVLF

Αισθητήρας παροχής συλλέκτη, σύνδεση
GND στο X5

KSPF

Αισθητήρας συλλέκτη / δεξαμενή αποθήκευσης

ενέργειας (buffer), σύνδεση

GND στο X5

IMP

Είσοδος παλμού, σύνδεση GND στο X5

4.1 Σε επίτοιχες εφαρμογές θέρμανσης / τηλεθέρμανσης

Γέφυρα σε ελεγκτές τηλεθέρμανσης
▲ ΑΝΟΙΧΤΟ
▼ ΚΛΕΙΣΤΟ

MU1H-0438GE51 R0313 11

Διάταξη σύνδεσης SDC

Σύντομος

χαρακτηρισμός

Έννοια

T1

Σύνδεση καυστήρα (T1), βαθμίδα 1,
σε ελεγκτές τηλεθέρμανσης L1

T2

Σύνδεση καυστήρα (T2), βαθμίδα 1,

σε ελεγκτές τηλεθέρμανσης βαλβίδα

τηλεθέρμανσης V1 ΚΛΕΙΣΤΗ, N στο X9,
PE στο X10

T6

Σύνδεση καυστήρα (T6), βαθμίδα 2,
σε ελεγκτές τηλεθέρμανσης L1

T7

Σύνδεση καυστήρα (T7), βαθμίδα 2,

σε ελεγκτές τηλεθέρμανσης βαλβίδα

τηλεθέρμανσης V1 ΑΝΟΙΧΤΗ

T8

Σύνδεση καυστήρα (T8), βαθμίδα 2

DKP

Αντλία κυκλώματος θέρμανσης χωρίς ανάμιξη,

συνδέσεις N και PE στο X9 / X10

SLP

Αντλία – κυκλοφορητής δεξαμενών, συνδέσεις
N και PE στο X9 / X10

MKP1

Αντλία κυκλώματος θέρμανσης με ανάμιξη 1,

συνδέσεις N και PE στο X9 / X10

MK1 Ανοικτή

Αναμικτική βάνα ανοιχτή στο κύκλωμα

θέρμανσης με ανάμιξη 1, συνδέσεις N και
PE στο X9 / X10

MK1 Κλειστή

Αναμικτική βάνα κλειστή στο κύκλωμα

θέρμανσης με ανάμιξη 1, συνδέσεις N και

PE στο X9 / X10

VA1

Μεταβλητή έξοδος 1, συνδέσεις N και PE στο
X9 / X10

VA2

Μεταβλητή έξοδος 2, συνδέσεις N και PE στο
X9 / X10

MKP 2

Αντλία κυκλώματος θέρμανσης με ανάμιξη 2,

συνδέσεις N και PE στο X9 / X10

MK2 Ανοικτή

Αναμικτική βάνα ανοιχτή στο κύκλωμα

θέρμανσης με ανάμιξη 2, συνδέσεις N και PE
στο X9 / X10

12 MU1H-0438GE51 R0313

SDC Διάταξη σύνδεσης

Σύντομος

χαρακτηρισμός

Έννοια

MK2 Κλειστή

Αναμικτική βάνα κλειστή στο κύκλωμα

θέρμανσης με ανάμιξη 2, συνδέσεις N και PE
στο X9 / X10

VFB

Αισθητήρας ορίου θερμοκρασίας παροχής

GND

Επαφές γείωσης γεφυρωμένες για εισόδους

αισθητήρα

N

Ουδέτερος αγωγός γεφυρωμένος για

συνδεδεμένες αντλίες / αναμικτικές βάνες

L1

230 V σύνδεση με το ηλεκτρικό δίκτυο

PE

Αγωγός γείωσης PE γεφυρωμένος για
συνδεδεμένες αντλίες / αναμικτικές βάνες

* σε ελεγκτές τηλεθέρμανσης

4.2 Σύνδεση μιας διάταξης ασφαλείας στο σύστημα μετάδοσης
κίνησης στους ρυθμιστές τηλεθέρμανσης

Pos: 8 /156-Honeywell/Montage/Auswahl_v on_Parameter-Voreinstellungen_ fuer_ei ne_Hydraulik @ 1\mod_1207648506 291_258.doc @ 10098

MU1H-0438GE51 R0313 13

Επιλογή προρυθμίσεων παραμέτρων για ένα υδραυλικό σύστημα SDC

Υπόδειξη

χειρισμού

Μενού

Παράμετρος

Εισαγωγή
διαγράμματος,

π.χ.

Προεπιλογή
υδραυλικού

συστήματος

"Υδραυλικό

σύστημα"

01

0201

Χειρισμός

5 Επιλογή προρυθμίσεων παραμέτρων για ένα

υδραυλικό σύστημα

Στην κατάσταση παράδοσης κάθε τύπος ελεγκτή καλύπτει
διάφορα υδραυλικά συστήματα. Κάθε υδραυλικό σύστημα μπορεί
να αλλάξει ή να επεκταθεί αλλάζοντας ή προσθέτοντας

παραμέτρους.

Η επιλογή ενός υδραυλικού συστήματος γίνεται με την παράμετρο
01 στο μενού "Υδραυλικό σύστημα". Οι σχετικές είσοδοι και έξοδοι
ταξινομούνται αυτόματα σύμφωνα με το σχέδιο υδραυλικού

συστήματος.

Αυτή η λειτουργία απλοποιεί σημαντικά τη ρύθμιση ενός

τεκμηριωμένου υδραυλικού συστήματος.

Περαιτέρω εφαρμογές καλύπτονται με ρύθμιση των
εξατομικευμένων παραμέτρων. Όπου χρειάζεται, διευκρινίζονται
και οι παράμετροι για τις οδηγίες συναρμολόγησης. Στη Λίστα
παραμέτρων θα βρείτε την περιγραφή για την πρόσβαση στη

ρύθμιση παραμέτρων.

Pos: 9 /156-Honeywell/Montage/Applikatio nen @ 1\mod_1208507778701_258.doc @ 11083

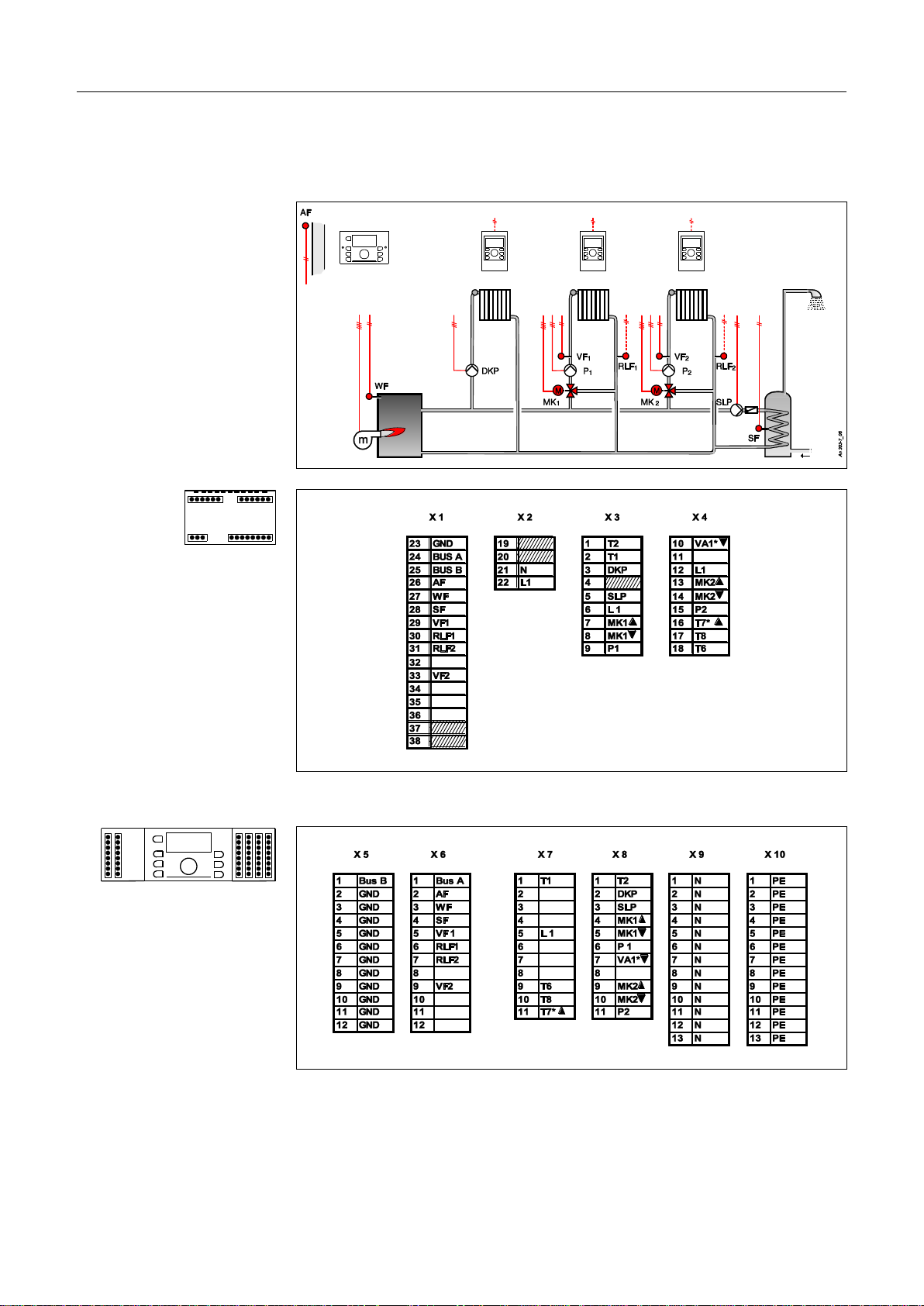

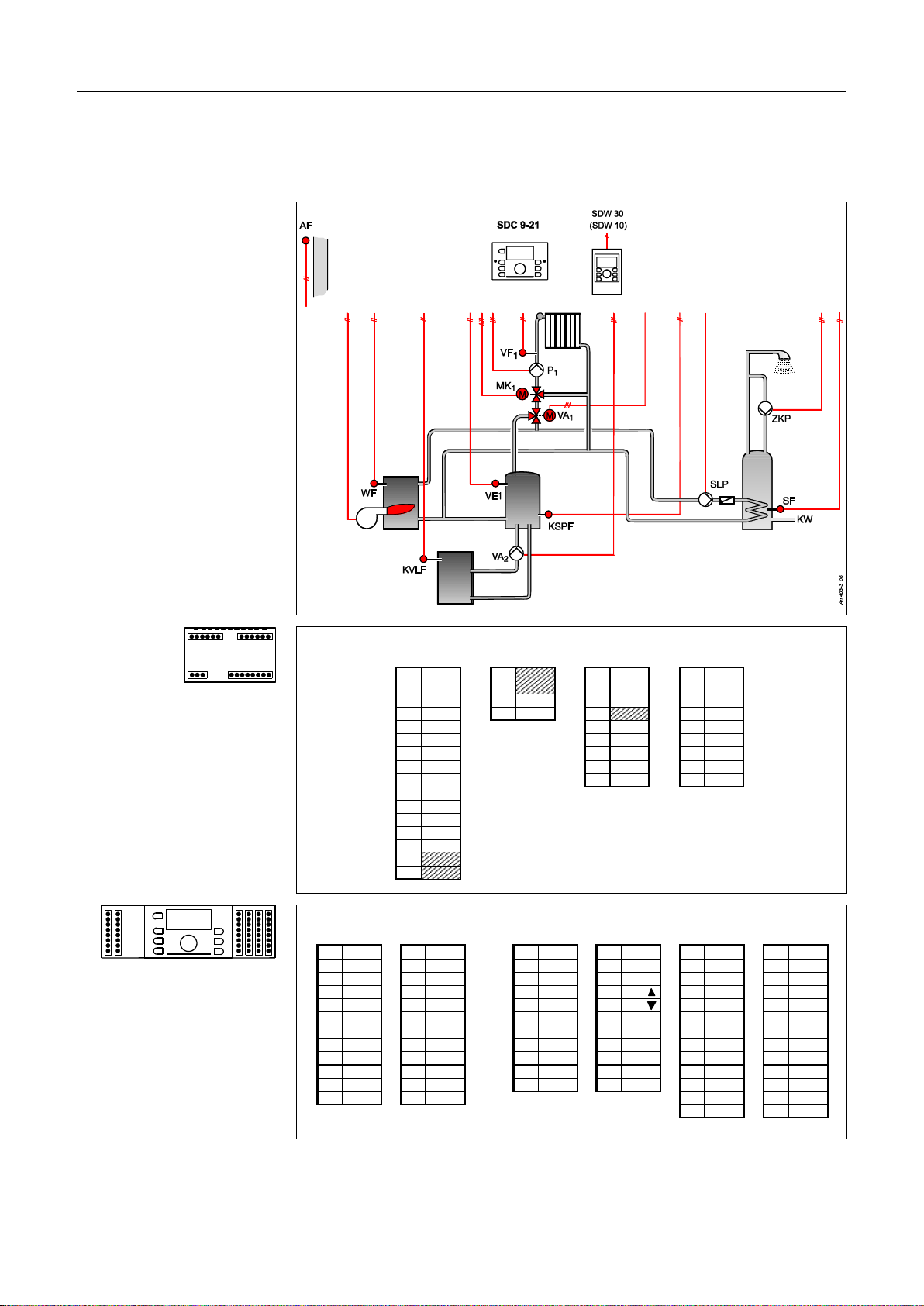

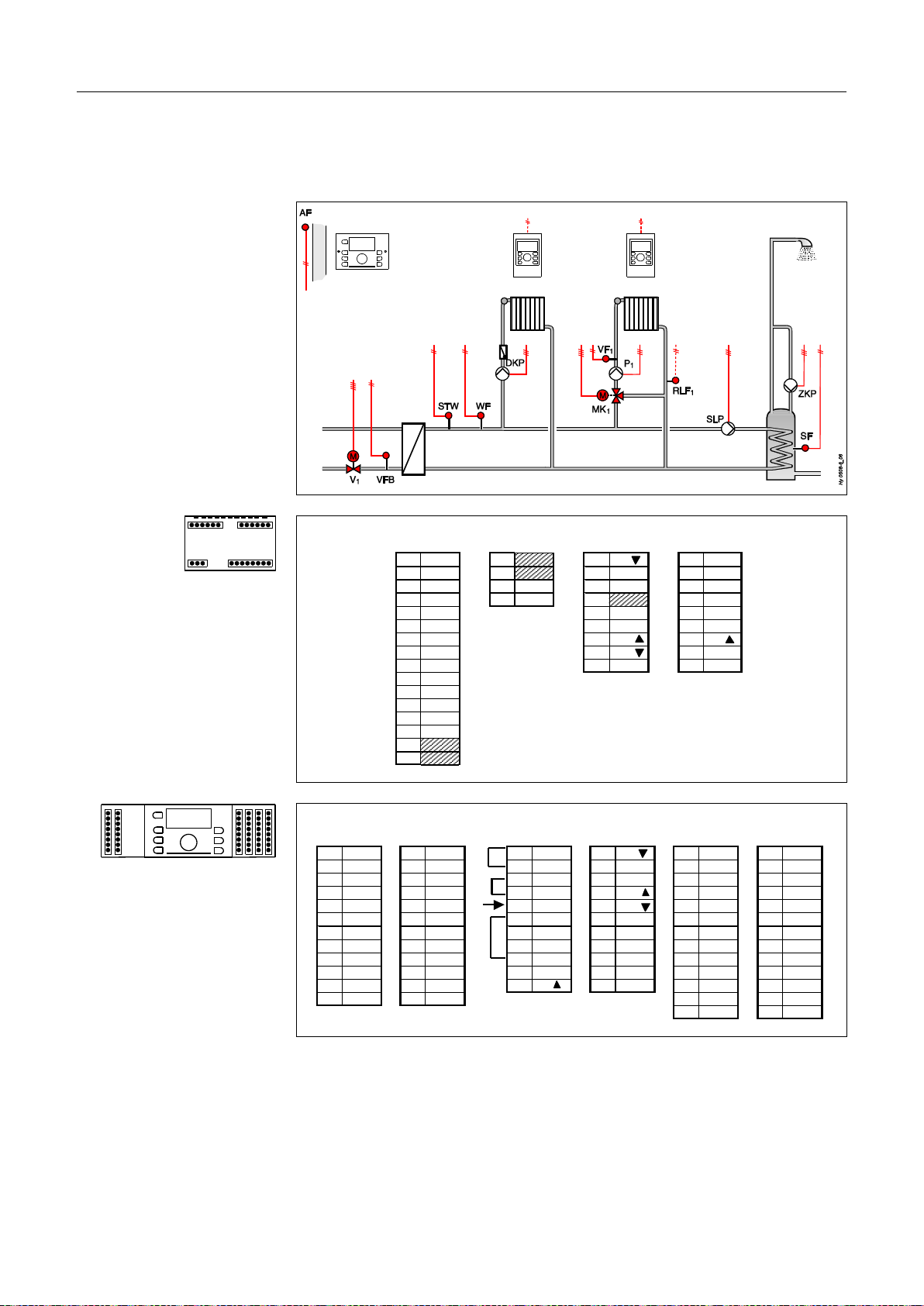

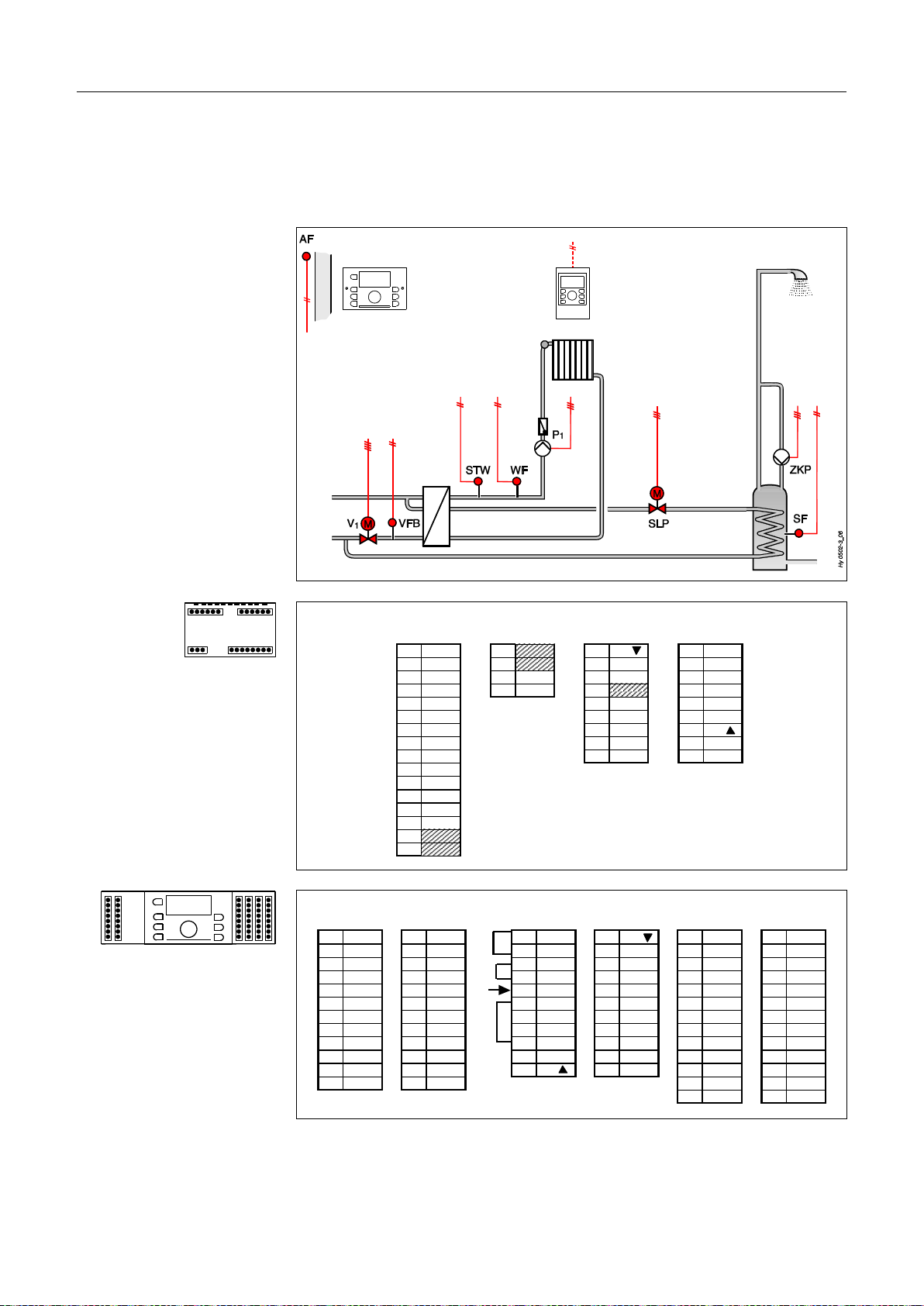

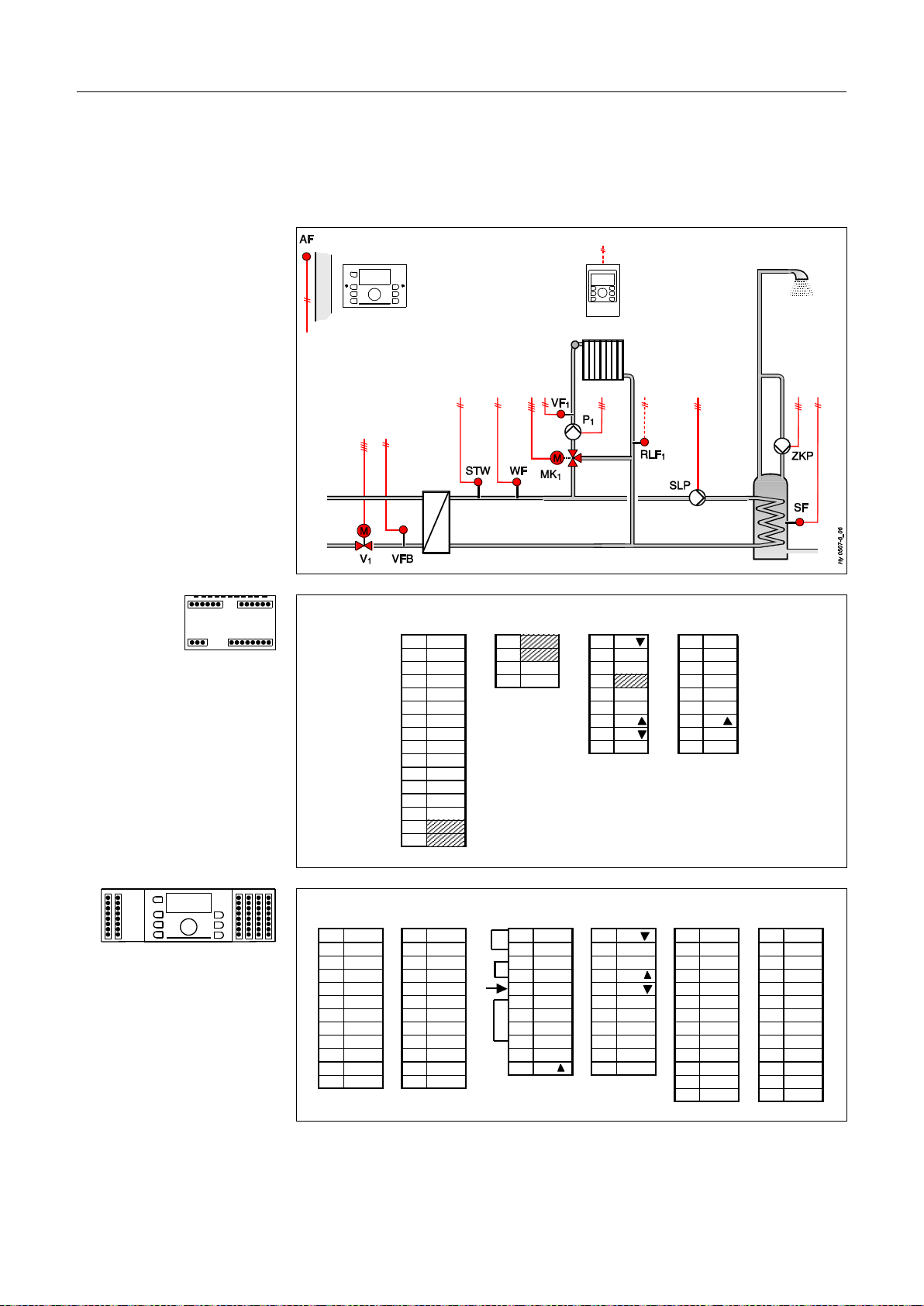

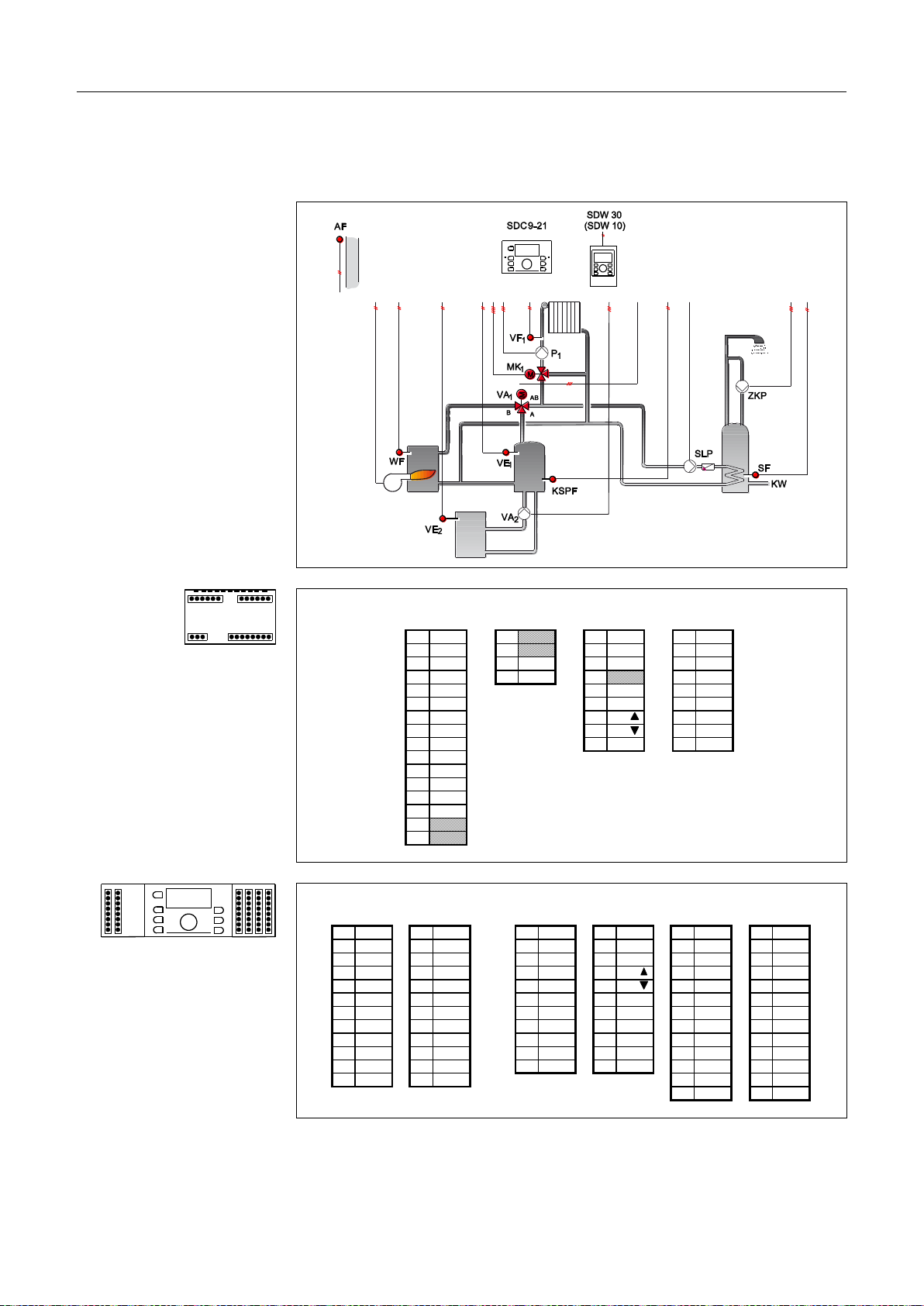

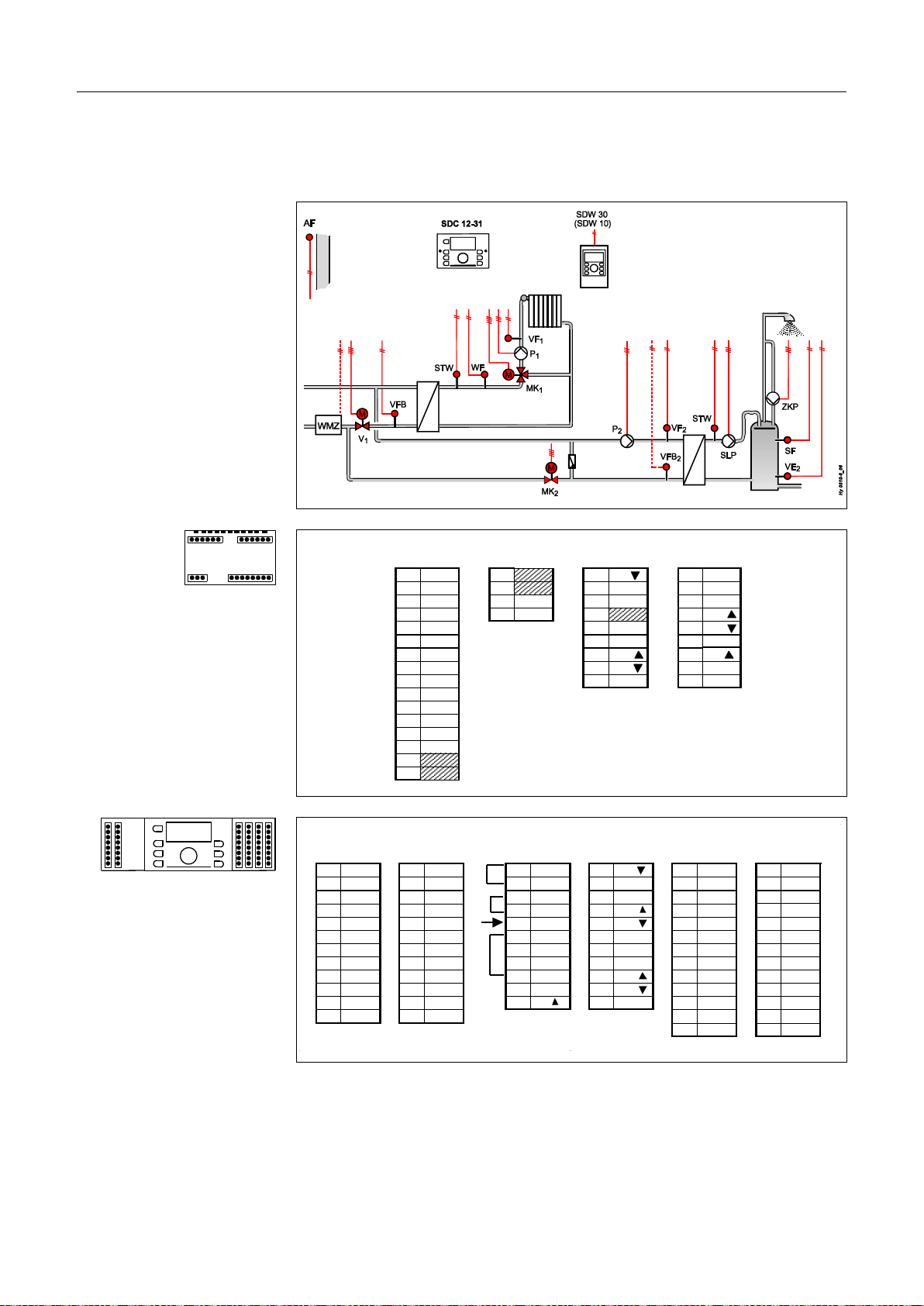

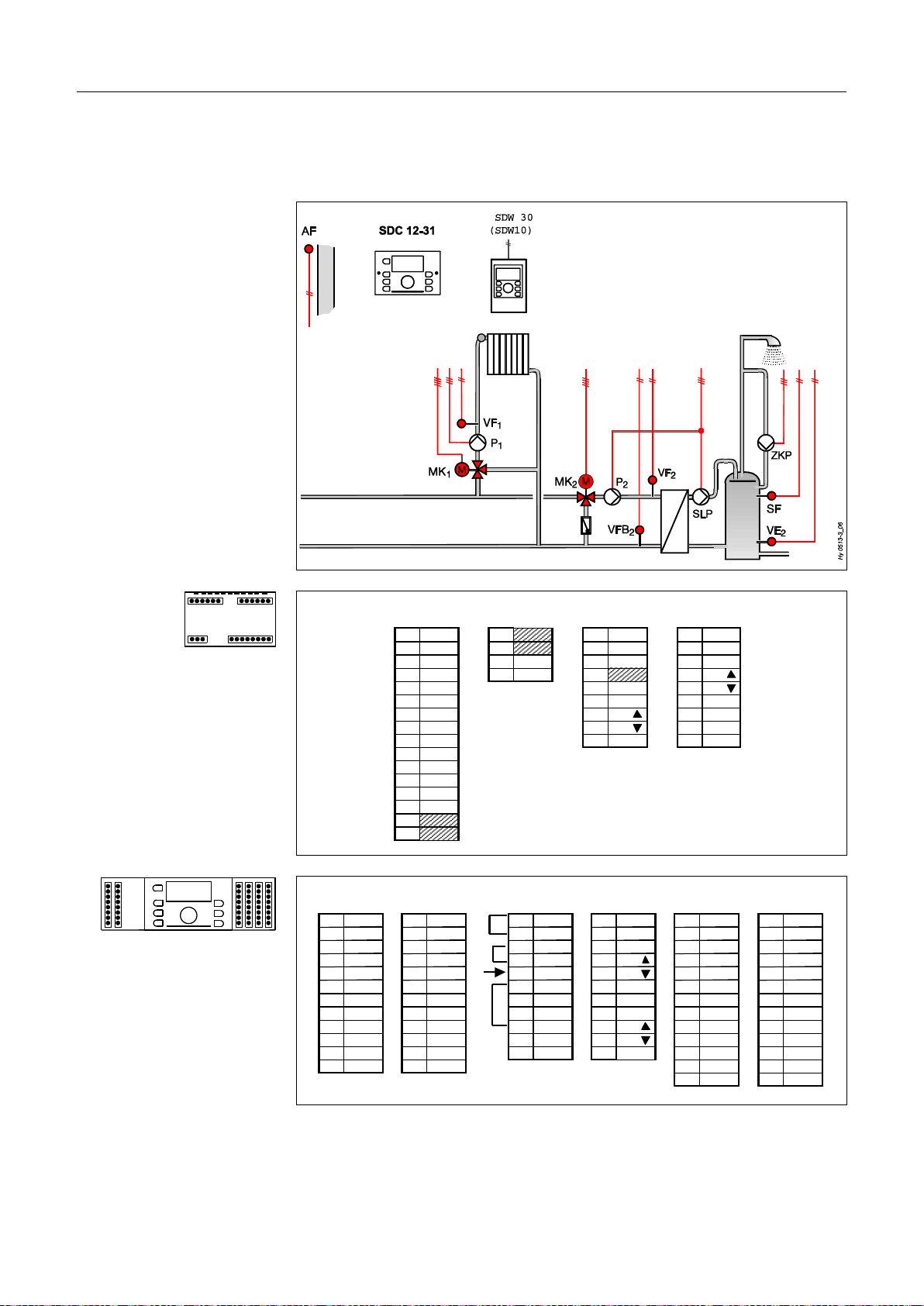

6 Εφαρμογές

Βλ. κεφάλαιο 10 Εφαρμογές θέρμανσης / Heating
applications σελ. 46 και κεφάλαιο 11 Εφαρμογές τηλεθέρμανσης /
District heating applications σελ. 73.

Pos: 10 /156-Honeywell/Montage/Technische_Da ten_Allgemein @ 1\mod_1207651 393978_258.doc @ 10114

14 MU1H-0438GE51 R0313

SDC Τεχνικά στοιχεία

Τάση σύνδεσης με το

ηλεκτρικό δίκτυο

230 V +6 % / –10 %

Ονομαστική συχνότητα

50 ... 60 Hz

Κατανάλωση ισχύος

μέγ. 5,8 VA

Ασφάλεια σειράς

μέγ. 6,3 A βραδείας τήξεως

Φορτίο επαφής των ρελέ

εξόδου

2 (2) A

Διεπαφή bus

για σύνδεση εξωτερικών συσκευών (επίτοιχη συσκευή, PC,
μόντεμ ή gateway)

Μέγ. μήκος bus

50 m

Παροχή ρεύματος μέσω
bus

12 V / 150 mA

Θερμοκρασία
περιβάλλοντος

0 ... +50 °C

Θερμοκρασία
αποθήκευσης

–25 ... +60 °C

Κατηγορία ρυθμιστή
σύμφωνα με τη διάταξη

811/2013

VI με συντελεστή διόρθωσης 4 % για SDC7-21, SDC3-10,
SDC9-21, SCD12-31

Είδος προστασίας

IP 30

Κατηγορία προστασίας

σύμφωνα με το

EN 60730

II

Κατηγορία προστασίας

σύμφωνα με το

EN 60529

III

Προστασία από

ραδιοεκπομπές

EN 55014 (1993)

Αντοχή σε παρεμβολές

EN 55104 (1995)

Συμμόρφωση ΕΕ

89/336/ΕΟΚ

Διαστάσεις περιβλήματος

144 x 96 x 75 mm (Π x Υ x Β)

Υλικό περιβλήματος

ABS με αντιστατικό υλικό

Τεχνική σύνδεσης

Εμβυσματώσιμες συνδέσεις βιδωτών επαφών

7 Τεχνικά στοιχεία

7.1 Γενικά

Pos: 11 /156-Honeywell/Montage/Fuehle r-Widerstandswerte (1) @ 1\mod_1207 651435572_258.doc @ 10162

MU1H-0438GE51 R0313 15

Τεχνικά στοιχεία SDC

°C

kΩ

°C

kΩ

°C

kΩ

°C

kΩ

–20

220,6

0

70,20

20

25,34

70

3,100

–18

195,4

2

63,04

25

20,00

75

2,587

–16

173,5

4

56,69

30

15,88

80

2,168

–14

154,2

6

51,05

35

12,69

85

1,824

–12

137,3

8

46,03

40

10,21

90

1,542

–10

122,4

10

41,56

45

8,258

95

1,308

–8

109,2

12

37,55

50

6,718

100

1,114

–6

97,56

14

33,97

55

5,495

– – –4

87,30

16

30,77

60

4,518

– – –2

78,23

18

27,90

65

3,734

–

–

°C Ω °C Ω °C Ω °C

Ω

0

1000,00

80

1308,93

140

1535,75

280

2048,76

10

1039,02

85

1327,99

150

1573,15

300

2120,19

20

1077,93

90

1347,02

160

1610,43

320

2191,15

25

1093,46

95

1366,03

170

1647,60

340

2261,66

30

1116,72

100

1385,00

180

1684,65

360

2331,69

40

1155,39

105

1403,95

190

1721,58

380

2401,27

50

1193,95

110

1422,86

200

1758,40

400

2470,38

60

1232,39

115

1441,75

220

1831,68

450

2641,12

70

1270,72

120

1460,61

240

1904,51

500

2811,00

75

1289,84

130

1498,24

260

1976,86

–

–

7.2 Τιμές αντίστασης αισθητήρα

7.2.1 NTC 20

Για εξωτερικό αισθητήρα (ΕΑ), αισθητήρα λέβητα (WF / KF),
αισθητήρα συσσωρευτή (SF), αισθητήρα παροχής κυκλώματος
θέρμανσης με ανάμιξη 1 (VF1), αισθητήρα παροχής κυκλώματος
θέρμανσης με ανάμιξη 2 (VF2), μεταβλητή είσοδο 1 (VE1) (όχι
ρύθμιση αισθητήρα καυσαερίων), μεταβλητή είσοδο 2 (VE2),
μεταβλητή είσοδο 3 (VE3), αισθητήρα συλλέκτη / δεξαμενή

αποθήκευσης ενέργειας (buffer) (KSPF).

Pos: 12 /156-Honeywell/Montage/Fuehler-Wide rstandswerte (2) @ 1\mod_1207 651438666_258.doc @ 10178

7.2.2 PT 1000

Για μεταβλητή είσοδο 1 (VE 1) (ρύθμιση αισθητήρα καυσαερίων),
αισθητήρα παροχής συλλέκτη (KVLF).

16 MU1H-0438GE51 R0313

SDC Τεχνικά στοιχεία

Χαρακτηρισμός

Σύντομος

χαρακτηρισμός

Τύπος αισθητήρα

Περιοχή

μέτρησης

Εξωτερικός αισθητήρας

ΕΑ

NTC 20

–50 °C ... 90 °C

Αισθητήρας λέβητα

KF

NTC 20

–50 °C ... 120 °C

Αισθητήρας παροχής 1

VF1

NTC 20

–50 °C ... 120 °C

Αισθητήρας παροχής 2

VF2

NTC 20

–50 °C ... 120 °C

Αισθητήρας δεξαμενής

SF

NTC 20

–50 °C ... 120 °C

Αισθητήρας παροχής
συλλέκτη

KVLF

PT 1000

–50 °C ... 210 °C

Αισθητήρας συλλέκτη /
δεξαμενή αποθήκευσης

ενέργειας (buffer)

KSPF

NTC 20

–50 °C ... 120 °C

Μεταβλητη είσοδος

ΜΕΙ1*

VE1

NTC 20
PT 1000

–50 °C ... 120 °C
–50 °C … 500 °C

Μεταβλητη είσοδος ΜΕΙ2

VE2

NTC 20

–50 °C ... 120 °C

Μεταβλητη είσοδος ΜΕΙ3

VE3

NTC 20

–50 °C ... 120 °C

Χαρακτηρισμός

Σύντομος

χαρακτηρισμός

Τύπος εισόδου

Περιοχή

μέτρησης

Μετρητής παλμών

Imp

Χαμηλή τάση

≤ 10 Hz

Μετρητής ωρών
λειτουργίας καυστήρα

βαθμίδα 1

BZ1

230 V

OFF, ON

Μετρητής ωρών
λειτουργίας καυστήρα

βαθμίδα 2

BZ2

230 V

OFF, ON

Pos: 13 /156-Honeywell/Montage/Fuehler-M essbereiche @ 1\mod_1207651432947 _258.doc @ 10146

7.3 Περιοχές μέτρησης αισθητήρα

* Ανάλογα με την επιλογή της ταξινομημένης λειτουργίας.

PT 1000 π.χ. για σύνδεση αισθητήρα καυσαερίων.

Pos: 14 /156-Honeywell/Montage/Digitalei ngaenge @ 1\mod_1207651398760_258. doc @ 10130

7.4 Ψηφιακές είσοδοι

MU1H-0438GE51 R0313 17

Σύνδεση συσκευών χώρου SDC

8 Σύνδεση συσκευών χώρου

Για τους ρυθμιστές Smile υπάρχουν διάφορες παραλλαγές

συσκευών χώρου (μονάδες τοίχου).

8.1 Αισθητήρας χώρου RF 20

Διαμόρφωση

Η διαμόρφωση και η ταξινόμηση πραγματοποιείται μέσω των

παραμέτρων 08, 09 ή 10 στο μενού "Υδραυλικό σύστημα".

Η ηλεκτρική σύνδεση πραγματοποιείται ανάλογα με την
ταξινόμηση στις μεταβλητές εισόδου 1 (ΜΕΙ1) ... μεταβλητές

εισόδου 3 (ΜΕΙ3) (βάση τοίχου).

Παράδειγμα: Ταξινόμηση αισθητήρα χώρου στο ΜΕΙ1

1 Πραγματική τιμή
3 GND

18 MU1H-0438GE51 R0313

SDC Σύνδεση συσκευών χώρου

8.2 Μονάδα τοίχου TF 22 / TFU 22

Διαμόρφωση

Η διαμόρφωση και η ταξινόμηση πραγματοποιείται μέσω των

παραμέτρων 08, 09 ή 10 στο μενού "Υδραυλικό σύστημα"
(ταξινόμηση μεταβλητής εισόδου).

Για το σήμα "θερμοκρασία χώρου" και "τιμή αναφοράς" πρέπει να

ταξινομηθεί για το καθένα μια μεταβλητή είσοδος.

Η τιμή ρύθμισης παραμέτρων για τον αισθητήρα χώρου στο

μενού "Υδραυλικό σύστημα" είναι 30 (στο κύκλωμα θέρμανσης

χωρίς ανάμιξη), 31 (στο κύκλωμα θέρμανσης με ανάμιξη 1) ή 32

(στο κύκλωμα θέρμανσης με ανάμιξη 2).

Η τιμή ρύθμισης παραμέτρων για το σήμα "μετατόπιση τιμής

αναφοράς" και "τρόπος λειτουργίας" στο μενού "Υδραυλικό
σύστημα" είναι 50 (στο κύκλωμα θέρμανσης χωρίς ανάμιξη), 51

(στο κύκλωμα θέρμανσης με ανάμιξη 1) ή 52 (στο κύκλωμα

θέρμανσης με ανάμιξη 2).

Η ηλεκτρική σύνδεση πραγματοποιείται ανάλογα με την
ταξινόμηση στις μεταβλητές εισόδου 1 (ΜΕΙ1) ... μεταβλητές

εισόδου 3 (ΜΕΙ3) (βάση τοίχου).

Παράδειγμα: Ταξινόμηση TF 22 στο κύκλωμα θέρμανσης με

ανάμιξη 1 (αισθητήρας χώρου ΜΕΙ1 και τιμή αναφοράς / τρόπος
λειτουργίας ΜΕΙ2)

MU1H-0438GE51 R0313 19

Σύνδεση συσκευών χώρου SDC

1 Πραγματική τιμή
3 GND
5 Τιμή αναφοράς/τρόπος λειτουργίας

20 MU1H-0438GE51 R0313

SDC Σύνδεση συσκευών χώρου

SDW 10

Διεύθυνση

bus

Κεντρικός ρυθμιστής

Κύκλωμα θέρμανσης
Αρ.

Διεύθυνση

bus

1 1 10

Κύκλωμα θέρμανσης

χωρίς ανάμιξη

2 1 10

Κύκλωμα θέρμανσης με

ανάμιξη 1

3 1 10

Κύκλωμα θέρμανσης με

ανάμιξη 2

4 2 20

Κύκλωμα θέρμανσης

χωρίς ανάμιξη

5 2 20

Κύκλωμα θέρμανσης με

ανάμιξη 1

6 2 20

Κύκλωμα θέρμανσης με

ανάμιξη 2

7 3 30

Κύκλωμα θέρμανσης

χωρίς ανάμιξη

8 3 30

Κύκλωμα θέρμανσης με

ανάμιξη 1

9 3 30

Κύκλωμα θέρμανσης με

ανάμιξη 2

A 4 40

Κύκλωμα θέρμανσης

χωρίς ανάμιξη

Ταξινόμηση της

διεύθυνσης bus

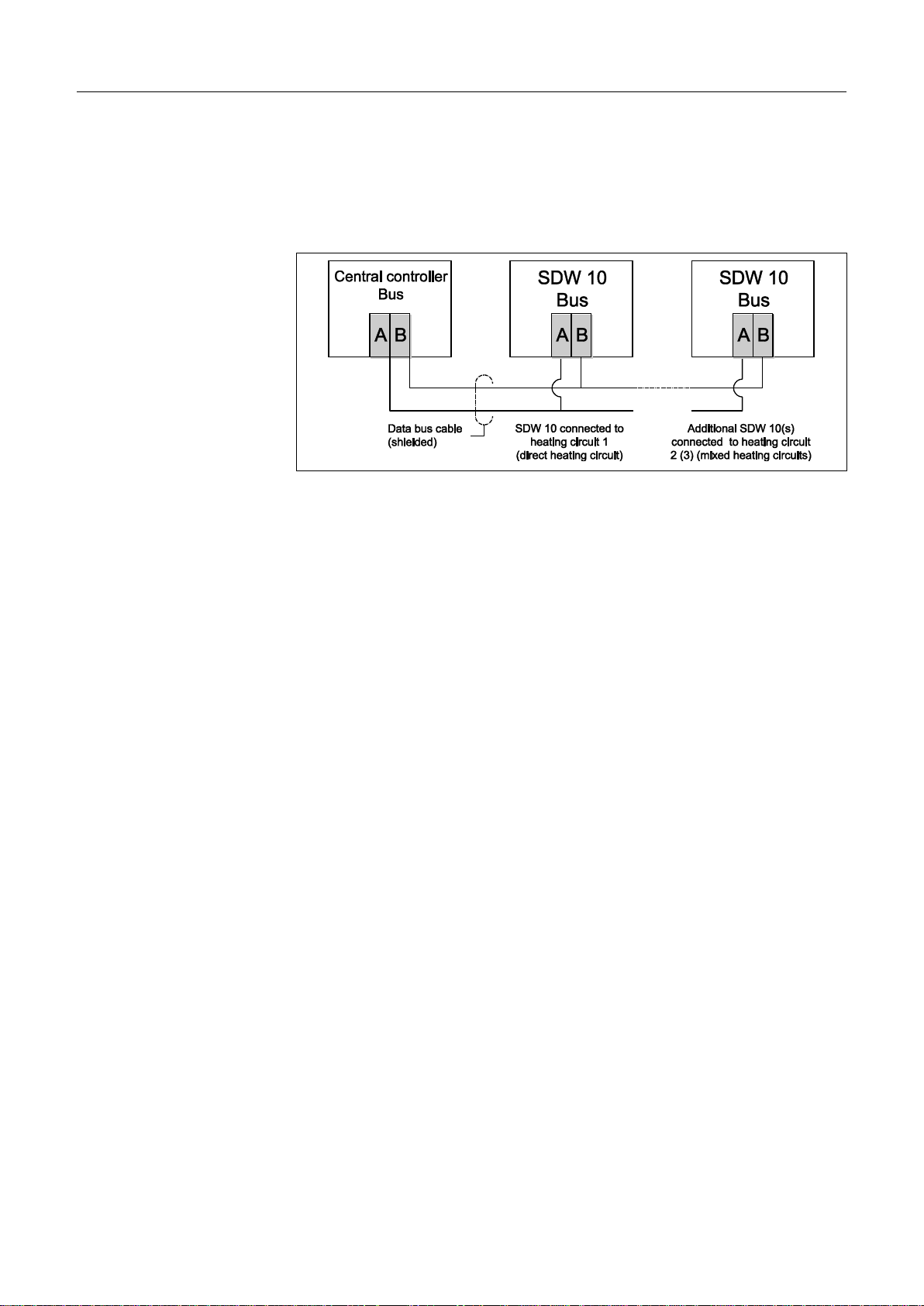

8.3 Μονάδα τοίχου SDW 10 / SDW 30

Διαμόρφωση

Η λειτουργία της μονάδας τοίχου SDW 10 ή SDW 30 πρέπει να

επιλεχθεί μέσω της παραμέτρου 03 του κυκλώματος θέρμανσης ή
του κυκλώματος θέρμανσης με ανάμιξη στη συσκευή ρύθμισης.
Επίσης, πρέπει να ρυθμιστεί μια διεύθυνση bus στη μονάδα

τοίχου.

Η ταξινόμηση πρέπει να πραγματοποιείται σύμφωνα με το

ακόλουθο διάγραμμα:

Οι ρυθμιστές με διεύθυνση bus 10 (στάνταρ ρύθμιση)
επικοινωνούν με τις μονάδες τοίχου με διεύθυνση bus 1 (για
κύκλωμα θέρμανσης χωρίς ανάμιξη), 2 (για κύκλωμα θέρμανσης

με ανάμιξη 1) ή 3 (για κύκλωμα θέρμανσης με ανάμιξη 2).

MU1H-0438GE51 R0313 21

Σύνδεση συσκευών χώρου SDC

SDW 10

Διεύθυνση

bus

Κεντρικός ρυθμιστής

Κύκλωμα θέρμανσης
Αρ.

Διεύθυνση

bus

B 4 40

Κύκλωμα θέρμανσης με

ανάμιξη 1

C 4 40

Κύκλωμα θέρμανσης με

ανάμιξη 2

D 5 50

Κύκλωμα θέρμανσης

χωρίς ανάμιξη

E 5 50

Κύκλωμα θέρμανσης με

ανάμιξη 1

F 5 50

Κύκλωμα θέρμανσης με

ανάμιξη 2

0

μη καθορισμένο

μη καθορισμένο

Στη μονάδα τοίχου SDW 30 μπορούν να ρυθμιστούν τα

δικαιώματα πρόσβασης μέσω της παραμέτρου 02 … 03 στο

μενού "Bus δεδομένων".
Η ηλεκτρική σύνδεση των μονάδων τοίχου SDW 10 και SDW 30

πραγματοποιείται μέσω των επαφών bus A και B:

22 MU1H-0438GE51 R0313

SDC Σύνδεση συσκευών χώρου

Contents

1 Software version ..........................................................................................................25

2 Safety instructions .......................................................................................................25

2.1 Intended use .....................................................................................................25

2.2 Requirements for start-up ..................................................................................25

2.2.1 Power supply ........................................................................................26

2.2.2 Connection conditions ..........................................................................26

2.2.3 Cable cross-sections ............................................................................26

2.2.4 Maximum cable lengths ........................................................................26

2.2.5 Cable installation ..................................................................................26

2.2.6 Grounding and zeroing .........................................................................27

2.3 Hot-water temperature greater than 60 °C ........................................................27

2.4 Connection of accessory parts ..........................................................................28

2.5 Maintenance and cleaning ................................................................................28

3 Installation ....................................................................................................................28

4 Connection assignment ..............................................................................................29

4.1 With wall base for heating / district heating applications ...................................31

4.2 Connection of a safety device to the drive at district heating controllers ...........33

5 Selection of parameter presettings for a hydraulic unit ...........................................34

6 Applications .................................................................................................................34

7 Technical data ..............................................................................................................35

7.1 General .............................................................................................................35

7.2 Sensor resistance values ..................................................................................36

7.2.1 NTC 20 .................................................................................................36

7.2.2 PT 1000 ................................................................................................36

7.3 Sensor measurement ranges ............................................................................37

7.4 Digital inputs ......................................................................................................37

MU1H-0438GE51 R0313 23

Σύνδεση συσκευών χώρου SDC

8 Connection of Room Devices .....................................................................................38

8.1 Room Sensor RF20...........................................................................................38

8.2 Wall Module TF 22 / TFU 22 .............................................................................39

8.3 Wall Module SDW 10 / SDW 30 ........................................................................40

24 MU1H-0438GE51 R0313

SDC Software version

NOTE

Pos: 15 /156-Honeywell/Montage/Wandmontag e @ 0\mod_1205908505416_258.doc @ 4809

1 Software version

This documentation is valid for software version V 3.2 of your
control device. The software version is displayed after switch-on
for approx. 8 s. If you are using an older software version, please
contact your heating technician.

Pos: 2 /156-Honeywell/Sicherheitshinweise/Si cherheitshinweise @ 0\mod_1207 134414454_6.doc @ 9105

2 Safety instructions

2.1 Intended use

The SDC / DHC Smile family of controllers was designed for the
sole purpose of regulating and controlling hot-water, heating and
district heating systems (including hot-water production) that do
not exceed a maximum flow temperature of 120 °C.

2.2 Requirements for start-up

ATTENTION

The heating system must be complete and filled with water
so that the pumps do not run dry and the heating boiler is not
damaged.

The control equipment must be installed in accordance with
the installation instructions.

All electrical connections (voltage supply, burner, mixer
motor, pumps, sensor wiring etc.) must be carried out by the
technician in accordance with the applicable VDE regulations
and correspond with the circuit diagrams.

If floor heating is connected, a limiting thermostat must also
be installed in the flow line after the heating circuit pump.
This switches off the pumps at excessive flow temperatures.

Before starting up the controller, have the heating technician
check all requirements listed above.

The current time and date are already set at the factory and are
backed up by a battery.

The time switch functions based on a basic program and the
control functions are preset for common heating systems with low­temperature boilers.

MU1H-0438GE51 R0313 25

Safety instructions SDC

2.2.1 Power supply

Do not disconnect the controller from the mains supply!
The battery for saving all individualised data is otherwise

unnecessarily strained. The frost-protection function of the
controller is deactivated.

2.2.2 Connection conditions

All electrical connection work may only be carried out by qualified
personnel!

2.2.3 Cable cross-sections

1.5 mm2 for all cables carrying 230 V (power supply, burner,

pumps, actuator).

0.6 mm2 for bus cables (recommended type J-Y(St)Y 2 x 0.6).

0.5 mm2 for sensors, selectors and analog signal cables.

2.2.4 Maximum cable lengths

Sensor, selector and analog inputs

We recommend using cables no longer than 200 m. Longer
connection lines could be used, but increase the risk of
interference.

Relay outputs

Unlimited cable length.

Bus connections

Max. length of 100 m from the first bus subscriber to the last one
(incl. wall modules).

2.2.5 Cable installation

Install cables for sensors apart from the cables carrying 230 V!
Branch boxes in the sensor cable must be avoided!

26 MU1H-0438GE51 R0313

SDC Safety instructions

Automatic anti-

legionella mechanism

Manual mode /

Emission

measurement

2.2.6 Grounding and zeroing

Local regulations on the connection of equipment must be
observed!

2.3 Hot-water temperature greater than 60 °C

ATTENTION

Note that there is a danger of scalding at all hot-water draw­off points (kitchen, bathroom etc.) in the following cases.
Add sufficient cold water in these cases.

When the automatic anti-legionella mechanism is activated, the
hot water is automatically heated to the anti-legionella
temperature (65 °C at the factory) on the selected day and at the
selected time to kill any legionella bacteria found in the hot-water
tank.

In the manual mode / emission measurement operating mode, the
hot water is heated up to the highest possible boiler temperature,
as the burner and all pumps are switched on and the mixer is
opened fully. There is an acute danger of scalding at all
connected hot-water draw-off points! Add sufficient cold water or
switch off the hot-water charging pump (at the switch of the pump,
if present). Heating and hot water are in unregulated continuous
operation. This operating mode is for special use by the chimney
sweep for emission measurement or if the controller is defective.
The high hot-water temperatures can be prevented, however, by
setting the boiler thermostat to a max. boiler temperature of
approx. 60 °C.

MU1H-0438GE51 R0313 27

Installation SDC

2.4 Connection of accessory parts

WARNING

According to VDE 0730, a separator for each mains terminal
is to be provided in the voltage supply to the control
equipment. Observe the local regulations regarding
grounding and zeroing.

As soon as the mains voltage is applied to terminals 21, 22,
2, 6, 12 and 18, headers X3 and X4 can also carry mains
voltage.

If the heating circuit and hot-water charging pumps do not
have an On / Off switch, but manual switch-on and switch-off
capability is still desired, the appropriate switches must be
installed by the customer. All accessory parts (sensors,
selectors etc.) are to be connected to the respective circuit
diagram.

2.5 Maintenance and cleaning

The controller is maintenance-free. The device can be cleaned
externally with a moist (not wet) cloth.

Pos: 3 /156-Honeywell/Montage/Montage @ 1\ mod_1208507648076_6.doc @ 1 1070

3 Installation

See 9 Συναρμολόγηση / Installation, pg. 42.

Pos: 4 /156-Honeywell/Montage/Anschlussbeleg ung @ 1\mod_1207648415963_6.doc @ 10035

28 MU1H-0438GE51 R0313

SDC Connection assignment

No.

Connection

1

Heat generator relay output (T2), stage 1; for district
heating controllers, district heating valve CLOSED

2

Heat generator relay input (T1), stage 1; for district heating
controllers L1

3

Direct heating circuit pump

4

Not occupied

5

Hot-water charging pump

6

L1 / 230 V

7

Mixer motor 1 OPEN

8

Mixer motor 1 CLOSED

9

Mixed heating circuit pump 1

10

Variable output 1

11

Variable output 2

12

L1 / 230 V

13

Mixer motor 2 OPEN

14

Mixer motor 2 CLOSED

15

Mixed heating circuit pump 2

16

Stage 2 (T7); for district heating controllers, district heating
valve OPEN

17

Heat generator relay output (T8), stage 2

18

Heat generator relay input (T6), stage 2; for district heating
controllers L1

19

Burner operating hour counter, stage 2

Mains-side

connection

4 Connection assignment

Pos: 5 /156-Honeywell/Montage/Netzseitiger_A nschluss @ 1\mod_1207648423572_ 6.doc @ 10067

MU1H-0438GE51 R0313 29

Connection assignment SDC

No.

Connection

20

Burner operating hour counter, stage 1

21

N / 230 V

22

L1 / 230 V mains connection

No.

Connection

23

Common sensor ground

24

Bus side A

25

Bus side B

26

Outside sensor

27

Heat generator sensor/Boiler sensor

28

Hot-water sensor

29

Mixed heating circuit 1 flow sensor

30

Variable input 1

31

Variable input 2

32

Variable input 3, VFB*

33

Mixed heating circuit 2 flow sensor

34

Collector flow sensor (solar application, PT 1000)

35

Collector return sensor (solar application)

36

Pulse input

37

OpenTherm A

38

OpenTherm B

Sensor / data bus

connection

Pos: 6 /156-Honeywell/Montage/Fuehler-/Dat enbus-Anschluss @ 1\mod_120764841 9728_6.doc @ 10051

* with district heating controllers

Pos: 7 /156-Honeywell/Montage/Wandsockel_f uer_Heizungs-Fernheizungsanwend ungen @ 1\mod_1207648426072_6.doc @ 10083

30 MU1H-0438GE51 R0313

SDC Connection assignment

Brief
description

Meaning

T2B A, Bus A

Data bus connection A

T2B B, Bus B

Data bus connection B

AF

Outside sensor, GND connection on X5

WF / KF

Heat generator sensor, GND connection on X5

SF

Tank sensor, GND connection on X5

VF1

Mixed heating circuit 1 flow sensor,
GND connection on X5

VE1

Variable input 1, GND connection on X5

VE2

Variable input 2, GND connection on X5

VE3

Variable input 3, VFB*, GND connection on X5

VF2

Mixed heating circuit 2 flow sensor,
GND connection on X5

KVLF

Collector flow sensor, GND connection on X5

KSPF

Collector tank/buffer sensor, GND connection on
X5

IMP

Pulse input, GND connection on X5

T1

Burner connection (T1), stage 1; for district heating
controllers L1

4.1 With wall base for heating / district heating applications

Bridge for district heating controllers

▲ OPEN
▼ CLOSED

MU1H-0438GE51 R0313 31

Connection assignment SDC

Brief
description

Meaning

T2

Burner connection (T2), stage 1; for district heating
controllers, district heating valve V1 CLOSED, N
on X9, PE on X10

T6

Burner connection (T6), stage 2; for district heating
controllers L1

T7

Burner connection (T7), stage 2; for district heating
controllers, district heating valve V1 OPEN

T8

Burner connection (T8), stage 2

DKP

Direct heating circuit pump, connections N and PE
on X9 / X10

SLP

Tank charging pump, connections N and PE on
X9 / X10

MKP1

Mixed heating circuit 1 pump, connections N and
PE on X9 / X10

MK1 OPEN

Mixer open - mixed heating circuit 1, connections
N and PE on X9 / X10

MK1
CLOSED

Mixer closed - mixed heating circuit 1, connections
N and PE on X9 / X10

VA1

Variable output 1, connections N and PE on
X9 / X10

VA2

Variable output 2, connections N and PE on
X9 / X10

MKP 2

Mixed heating circuit 2 pump, connections N and
PE on X9 / X10

MK2 OPEN

Mixer open - mixed heating circuit 2, connections
N and PE on X9 / X10

MK2
CLOSED

Mixer closed - mixed heating circuit 2, connections
N and PE on X9 / X10

VFB

Inlet temperature limit sensor

GND

Ground terminals bridged for sensor inputs

N

Neutral wire bridged for connected pumps / mixers

L1

230 V mains connection

32 MU1H-0438GE51 R0313

SDC Connection assignment

Brief
description

Meaning

PE

PE conductor bridged for connected pumps /
mixers

* with district heating controllers

Pos: 8 /156-Honeywell/Montage/Auswahl_v on_Parameter-Voreinstellungen_ fuer_ei ne_Hydraulik @ 1\mod_1207648506 291_6.doc @ 10099

4.2 Connection of a safety device to the drive at district heating
controllers

MU1H-0438GE51 R0313 33

Selection of parameter presettings for a hydraulic unit SDC

Operating in­formation

Menu

Parameter

Enter
schematic, e.g.

Hydraulics
preselection

"Hydraulics"

01

0201

Operation

5 Selection of parameter presettings for a hydraulic

unit

In the state of delivery, each controller type covers multiple
hydraulic units. Each hydraulic unit can be changed or expanded
by changing and/or adding parameters.

A hydraulic unit is selected with parameter 01 in the "Hydraulics"
menu. The corresponding inputs and outputs are assigned
automatically based on the hydraulics schematic.

This function simplifies the setting of a documented hydraulic unit
considerably.

Additional applications can be covered by setting the individual
parameters. Where necessary, the parameters are also specified
in these mounting instructions. A description of how to access
parameter settings can be found in the parameter list.

Pos: 9 /156-Honeywell/Montage/Applikatio nen @ 1\mod_1208507778701_6.doc @ 11 085

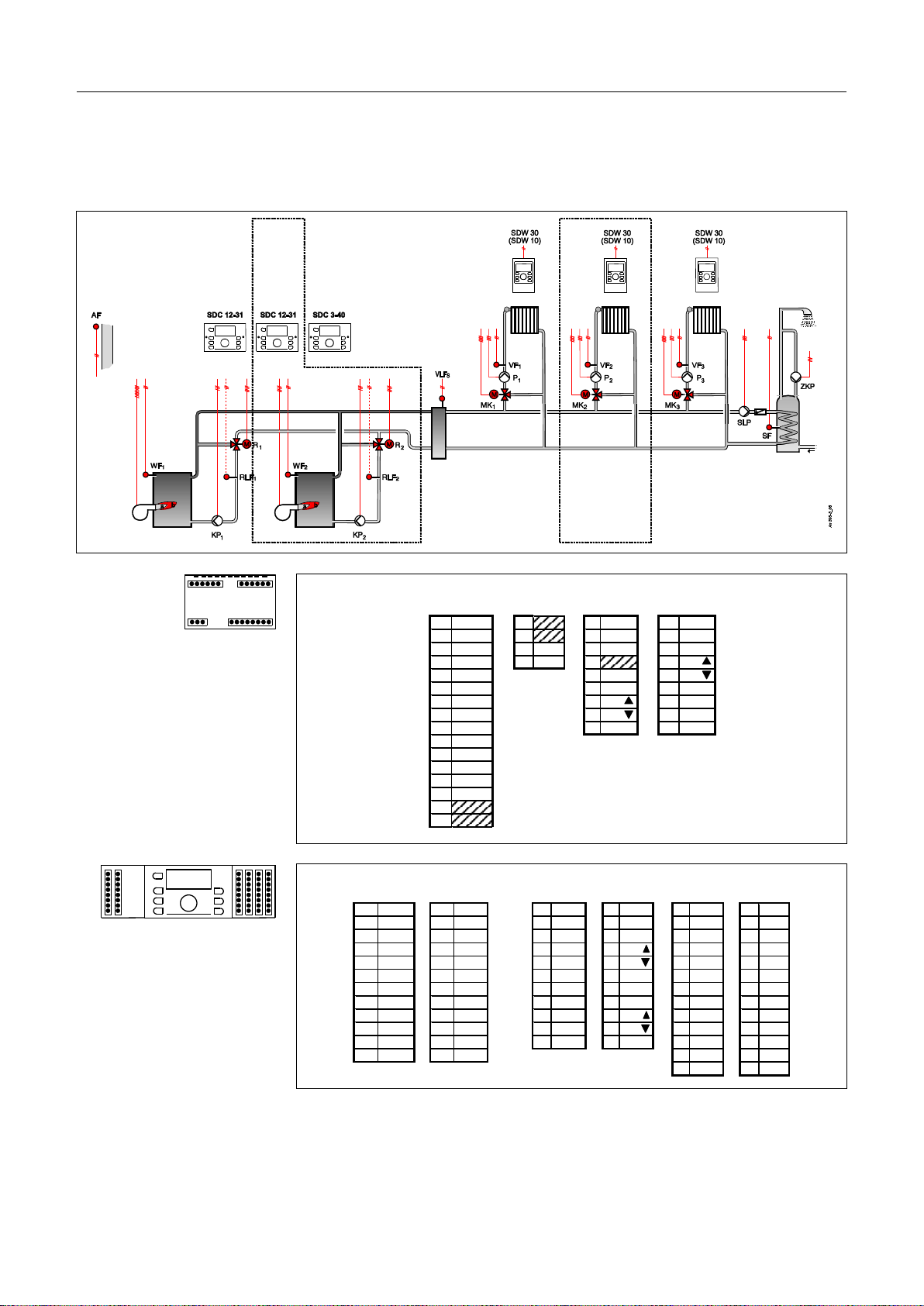

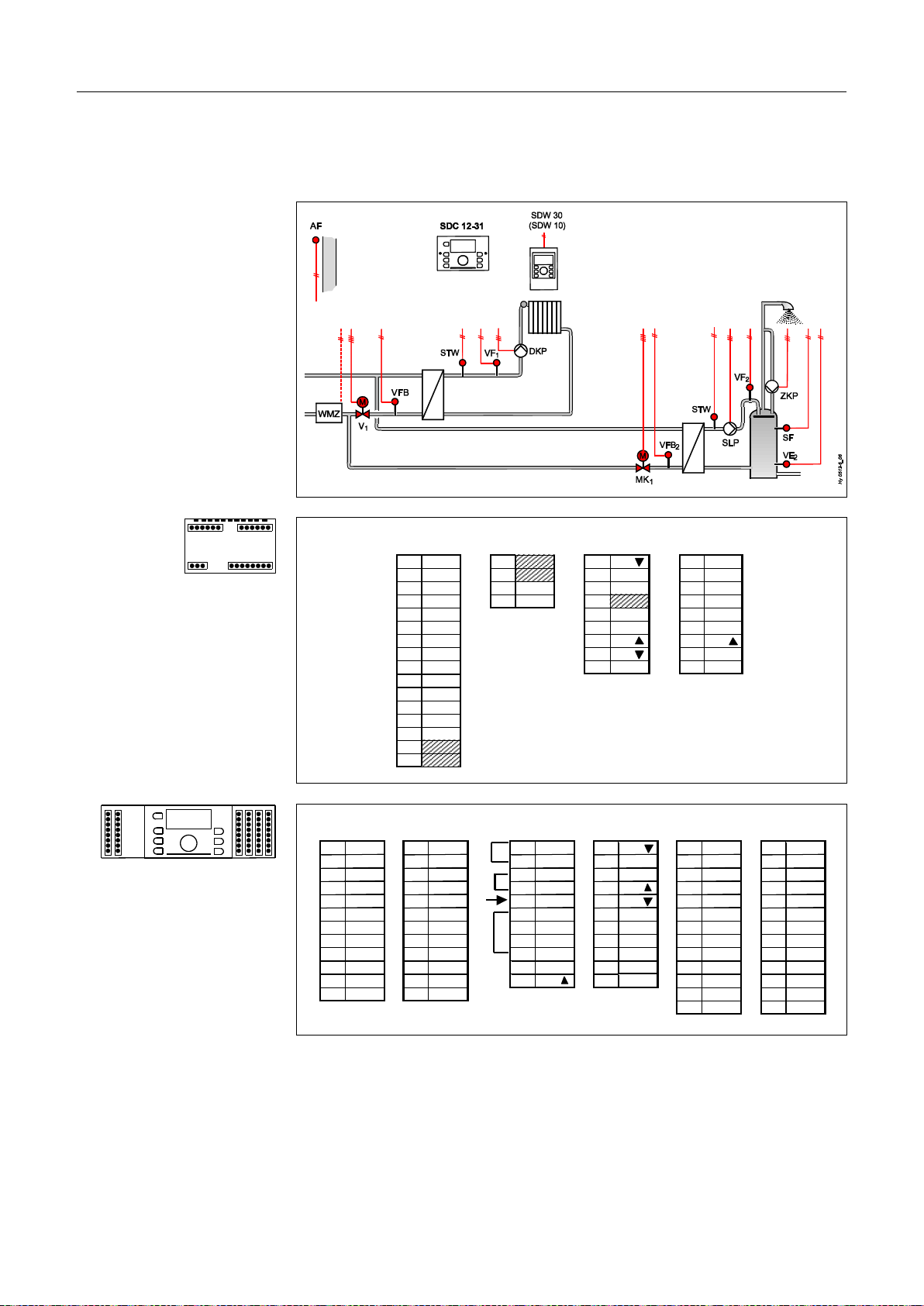

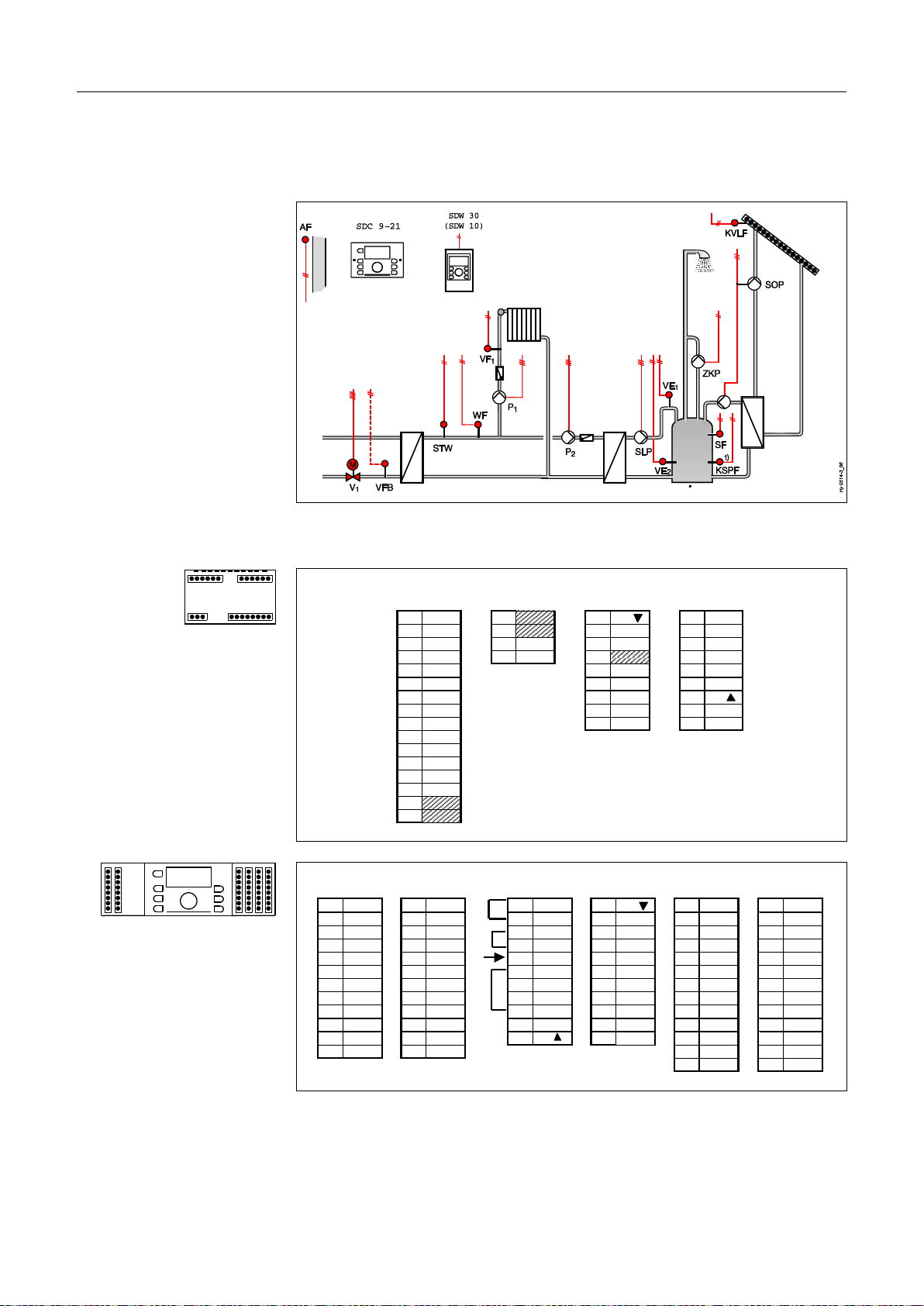

6 Applications

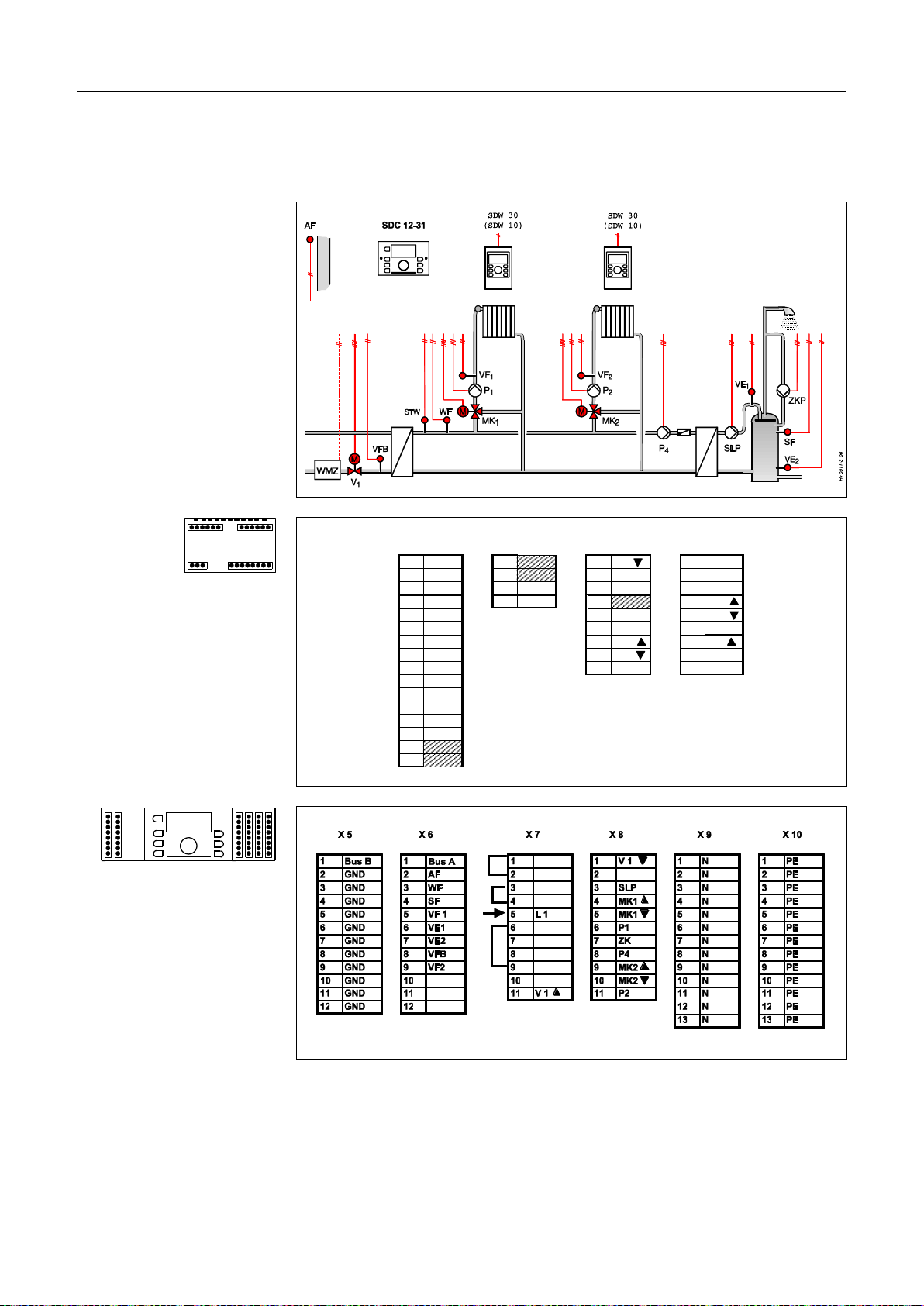

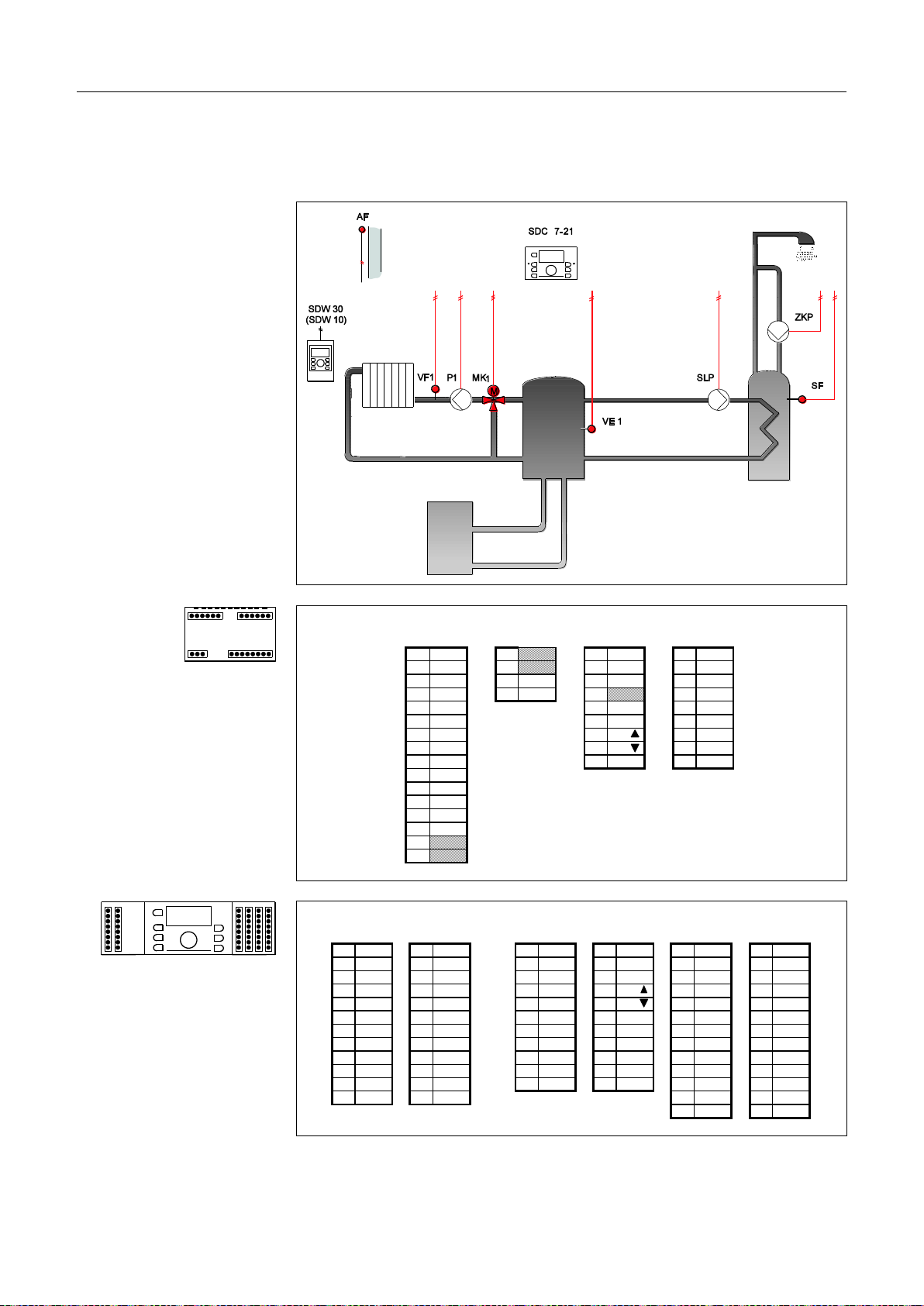

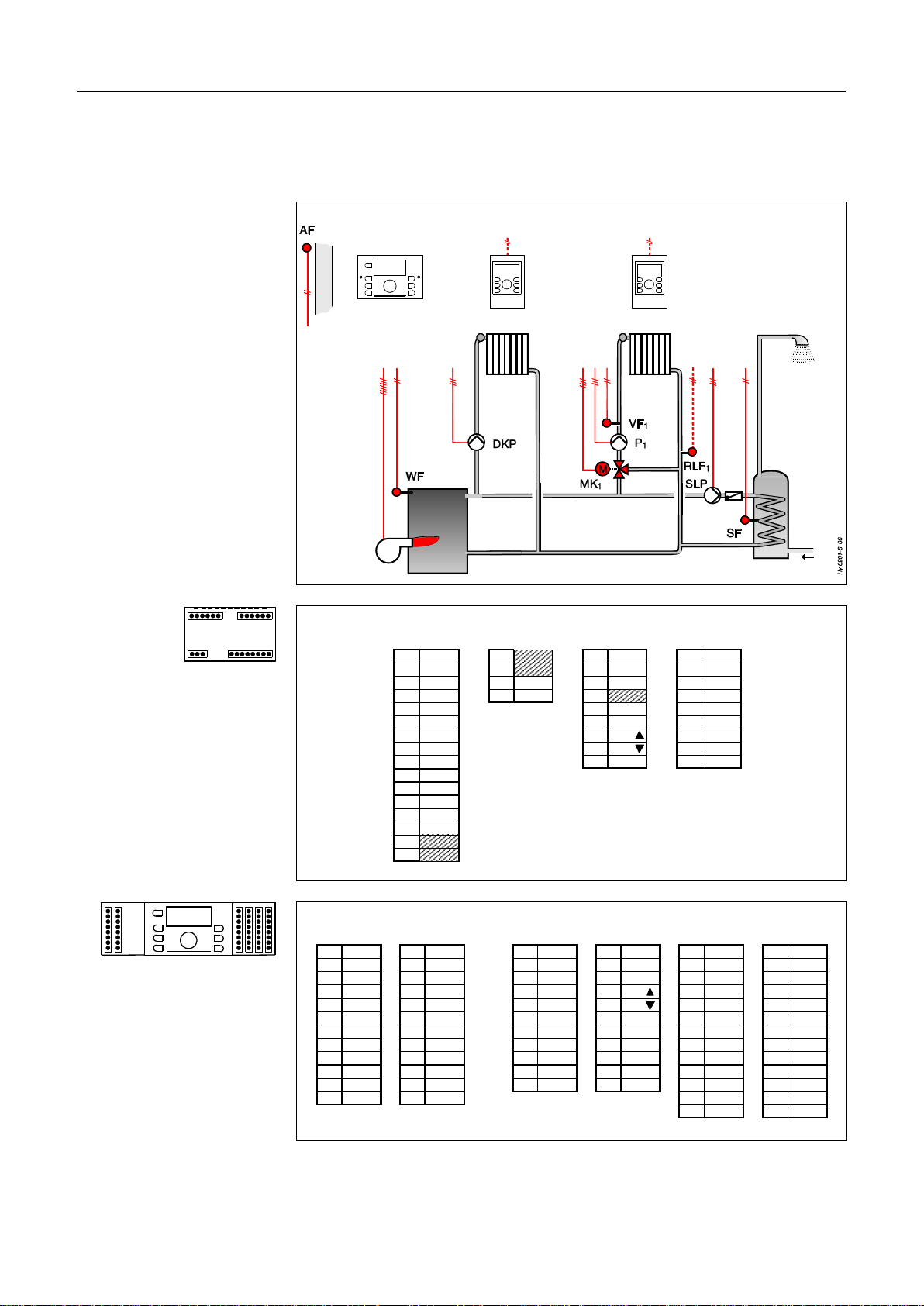

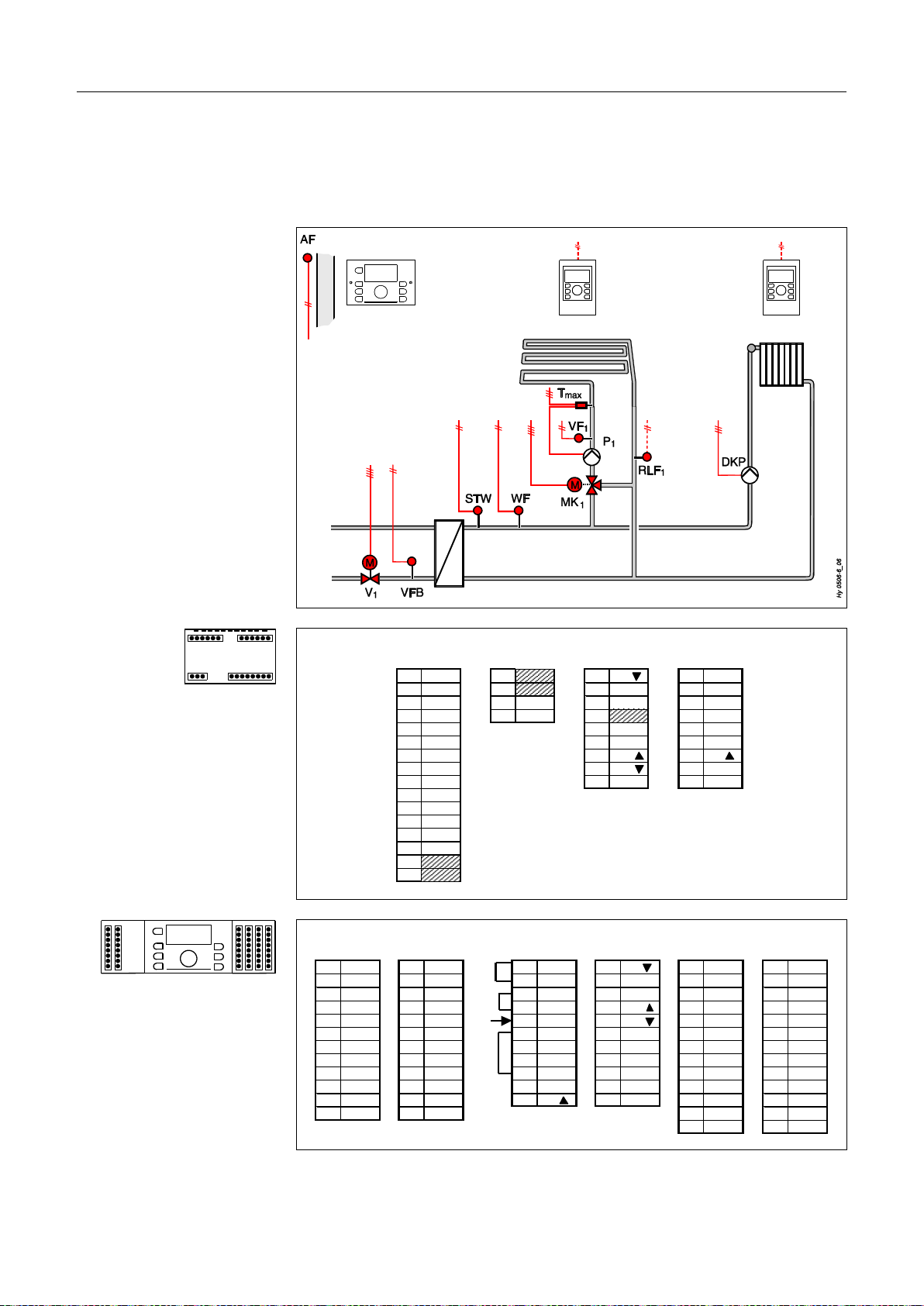

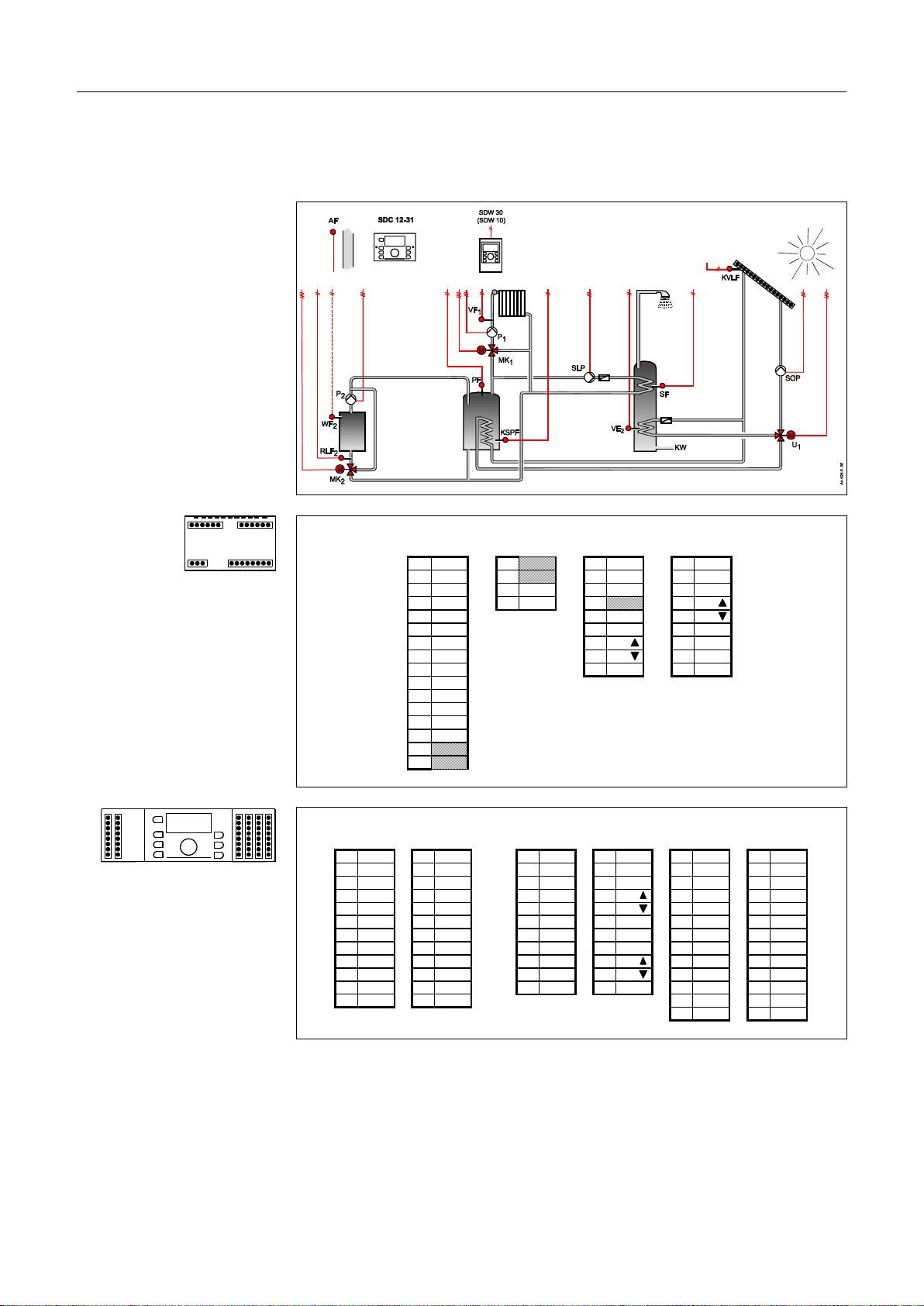

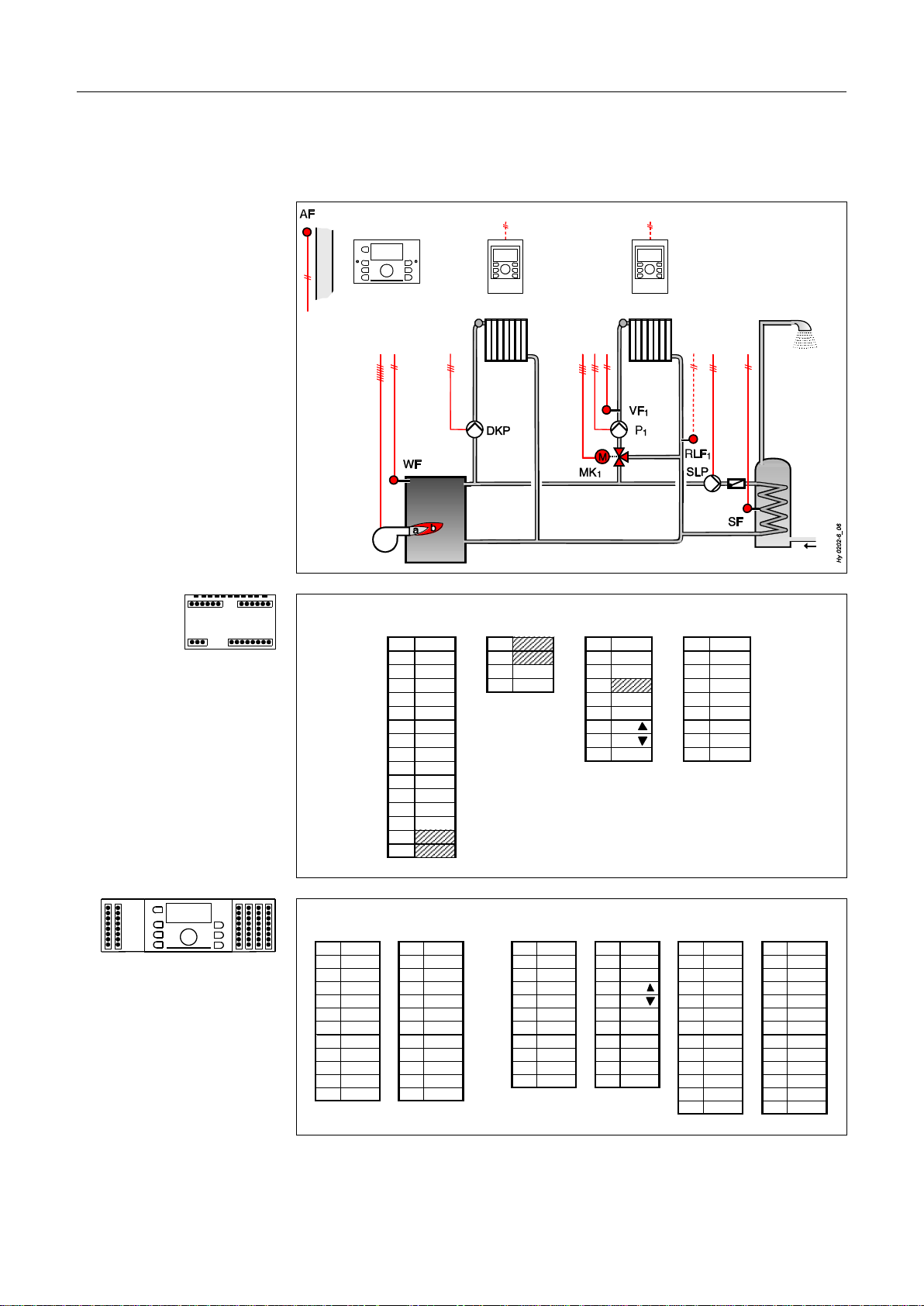

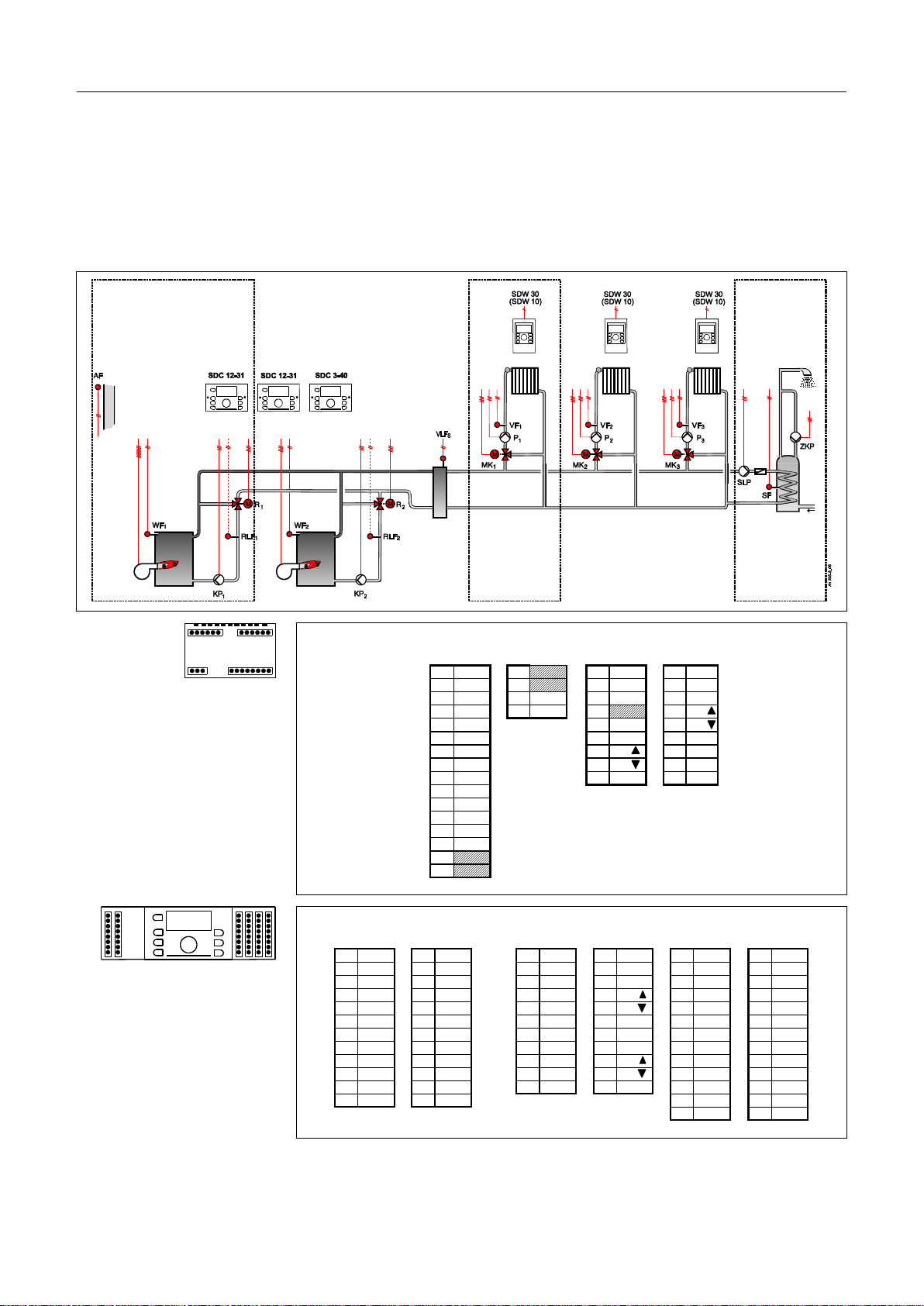

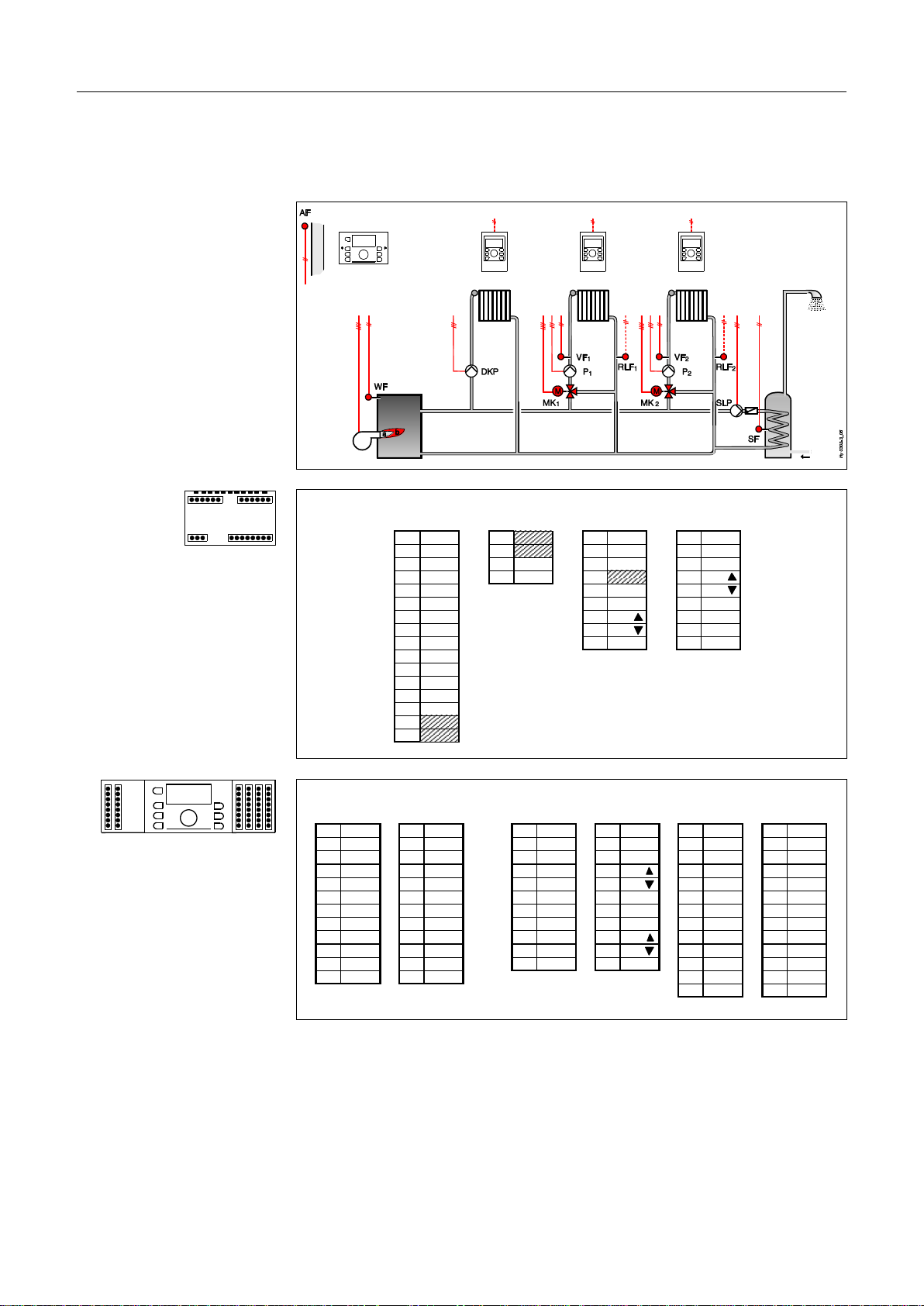

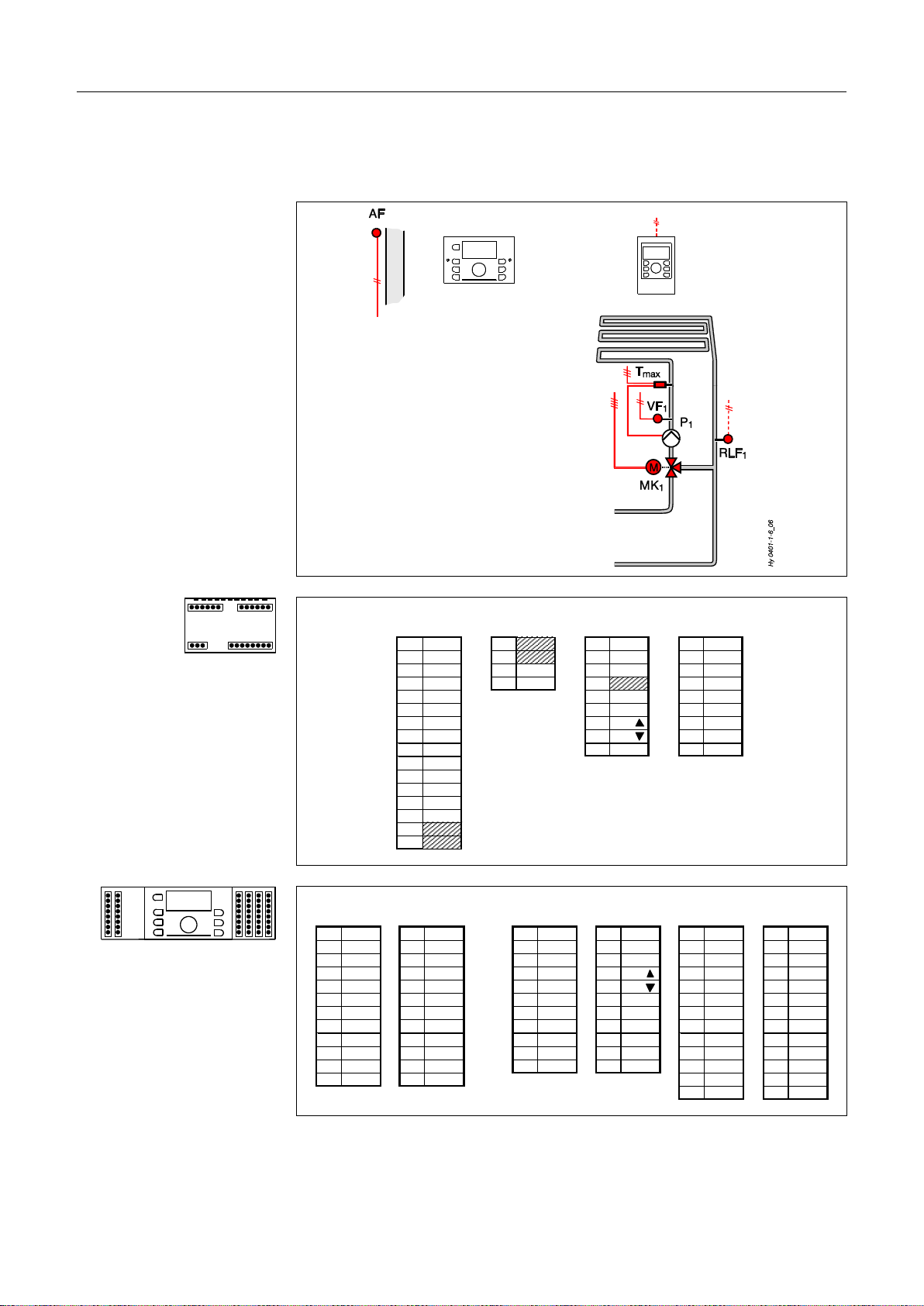

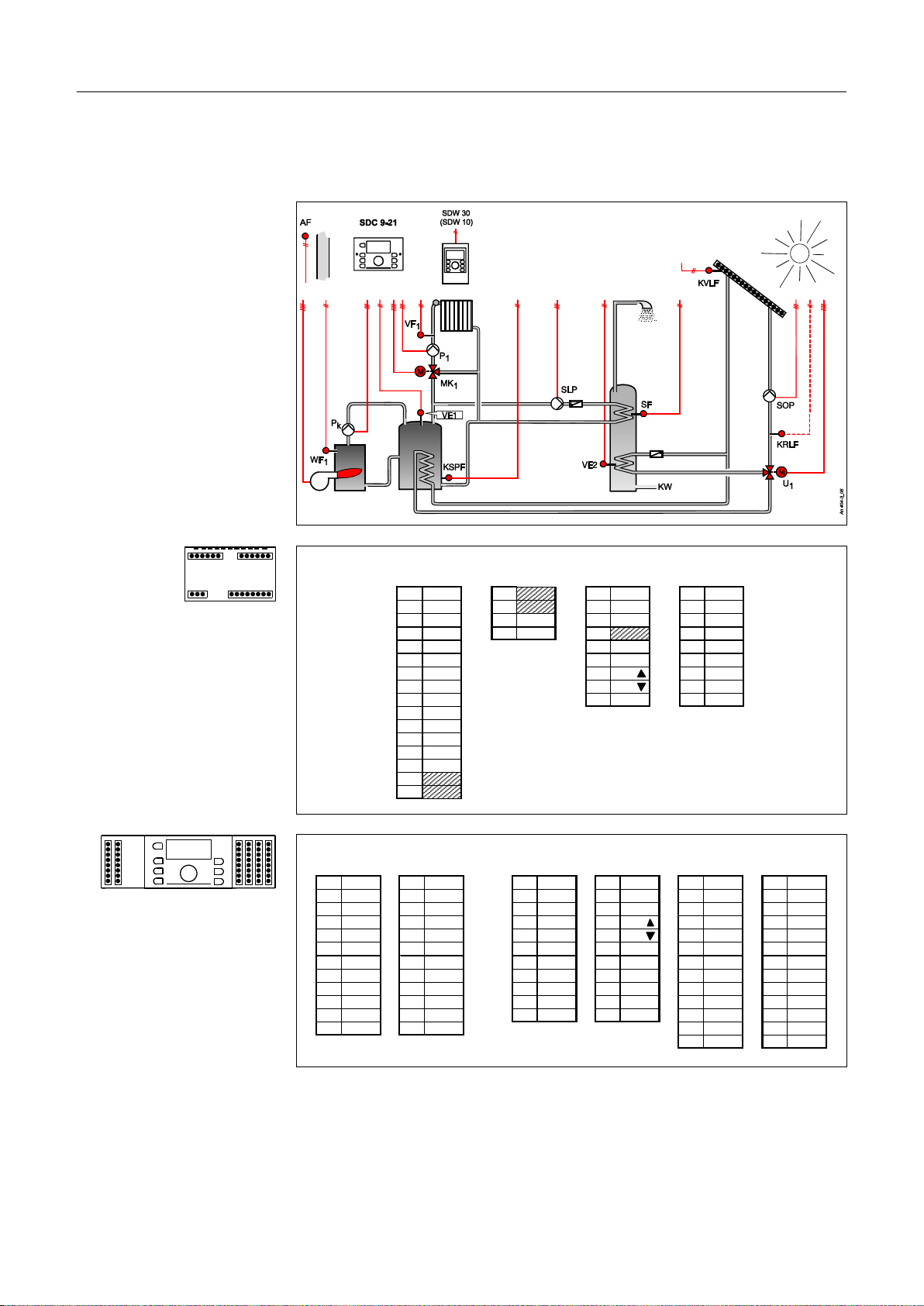

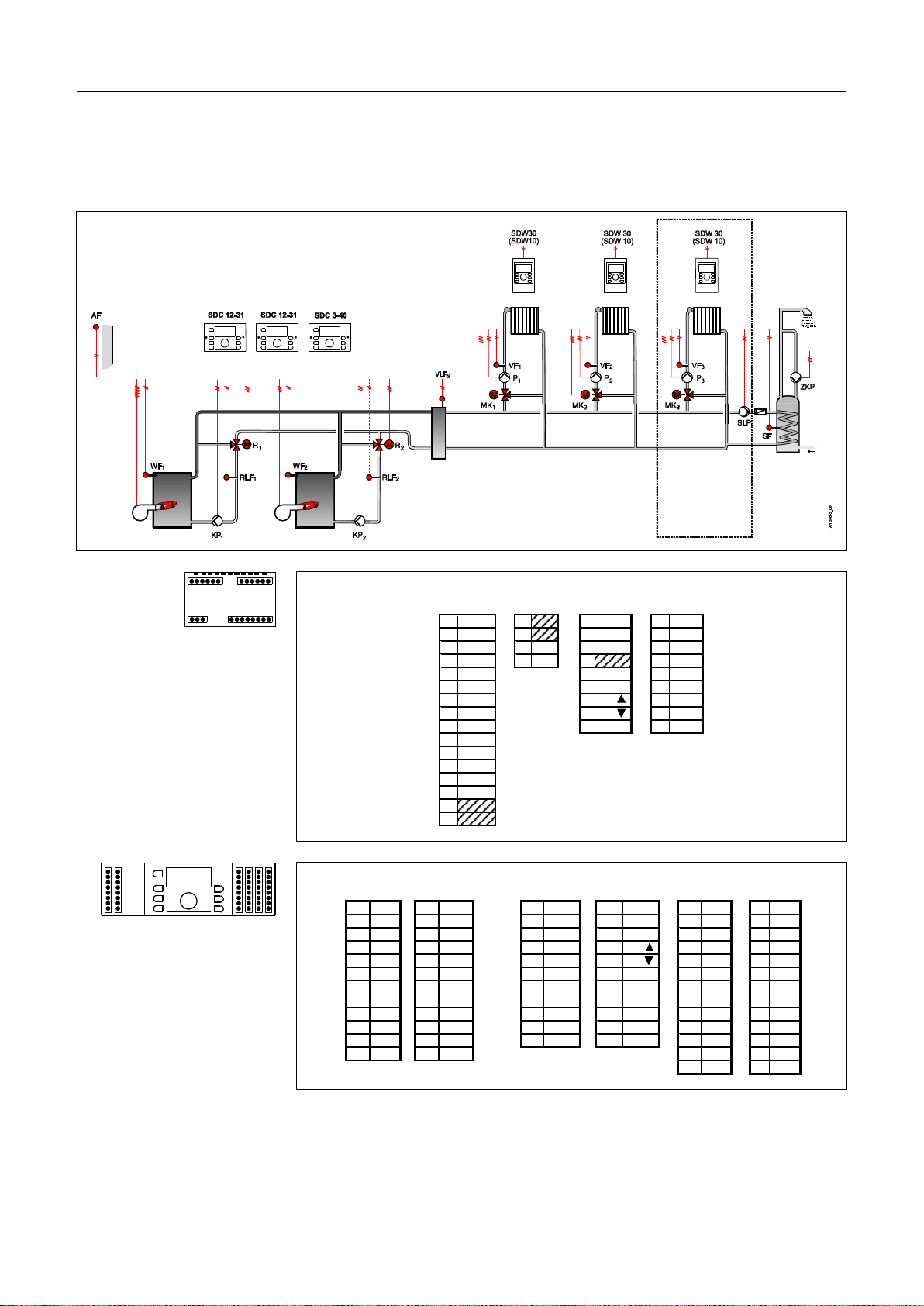

See chapter 10 Εφαρμογές θέρμανσης / Heating applications pg. 46

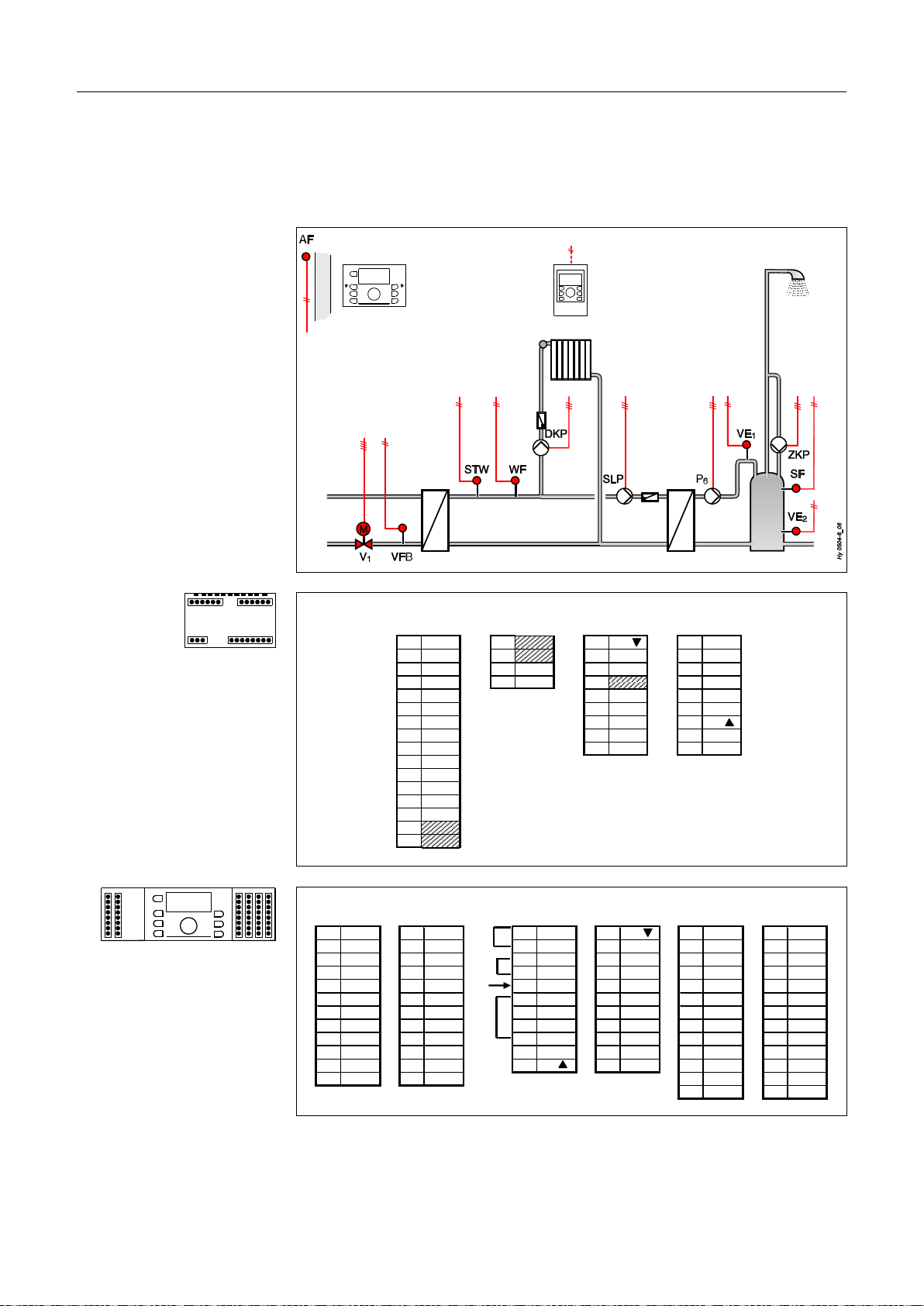

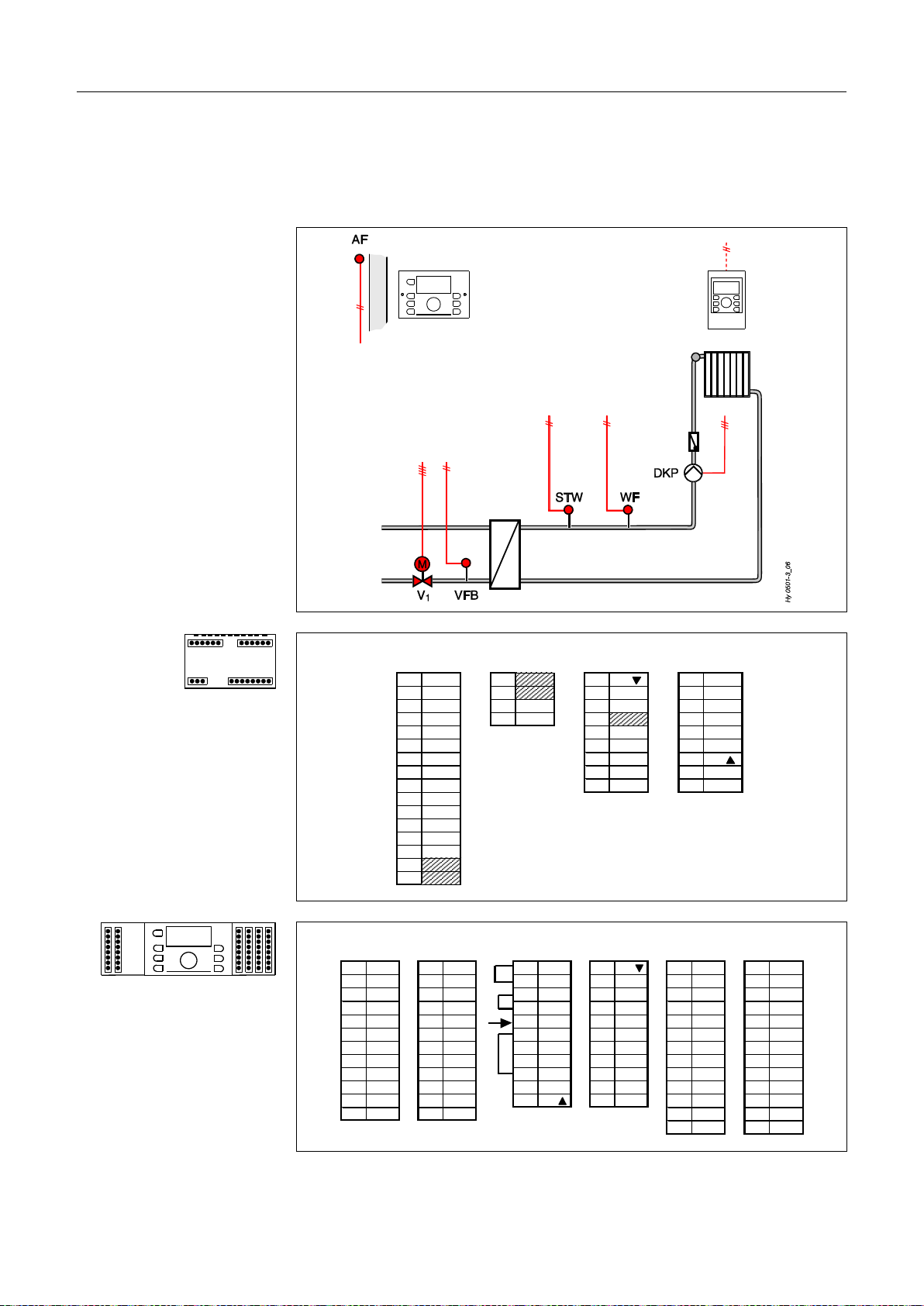

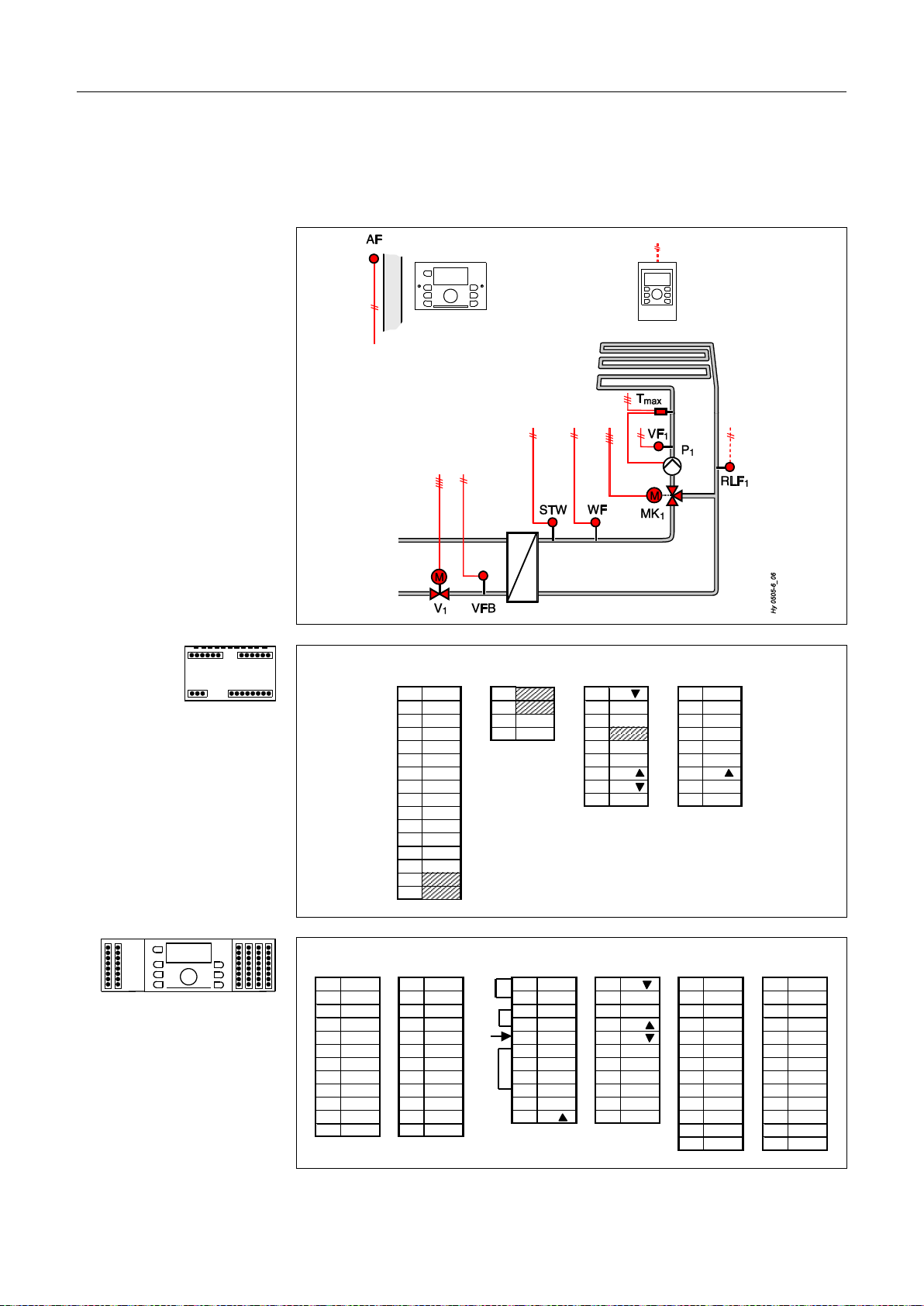

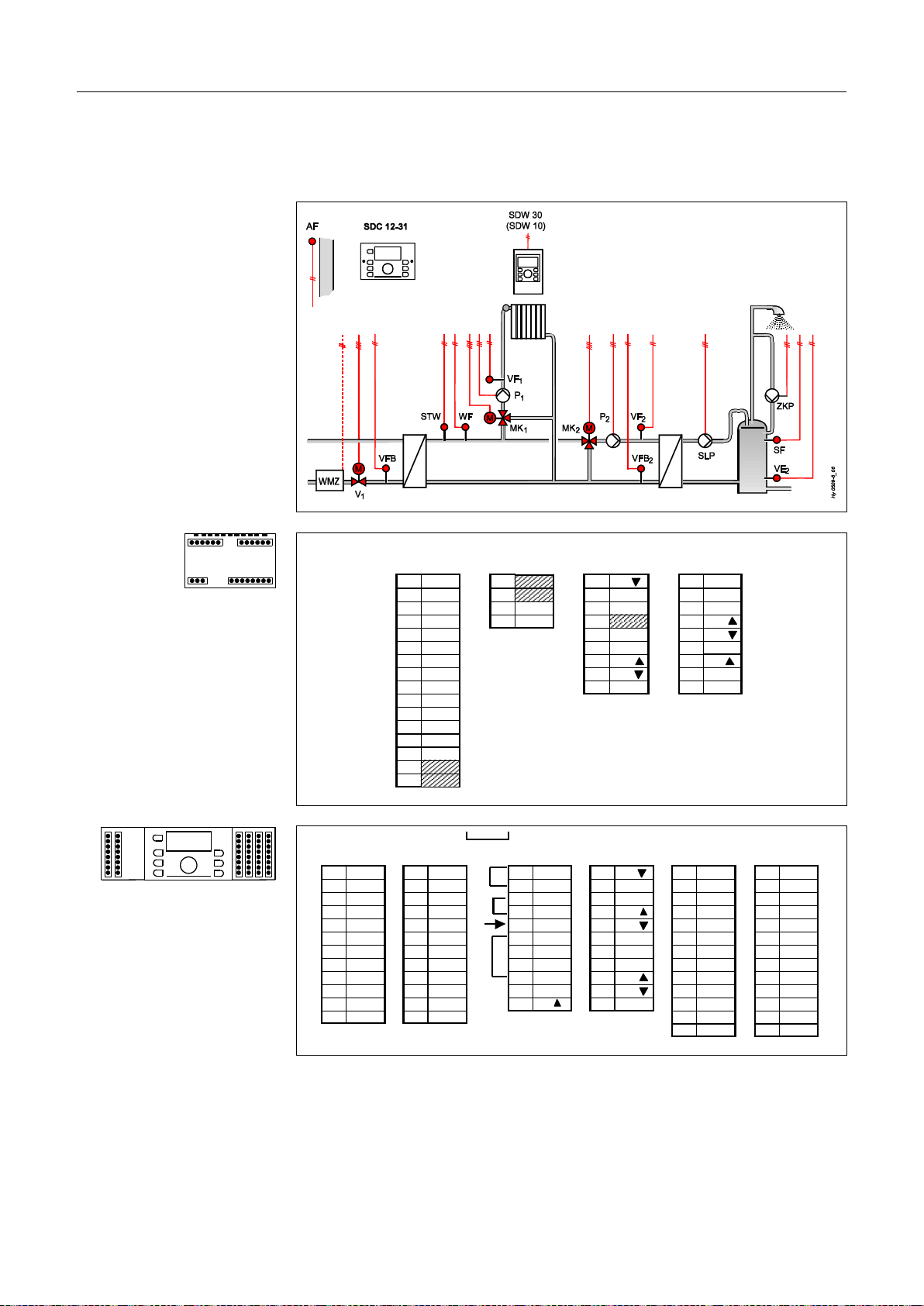

and chapter 11 Εφαρμογές τηλεθέρμανσης /
District heating applications pg. 73 .

Pos: 10 /156-Honeywell/Montage/Technische_Da ten_Allgemein @ 1\mod_120 7651393978_6.doc @ 10115

34 MU1H-0438GE51 R0313

SDC Technical data

Mains connection
voltage

230 V +6 % / –10 %

Rated frequency

50 ... 60 Hz

Power consumption

max. 5.8 VA

Pre-fuse

max. 6.3 A slow-blowing

Contact load of the
output relays

2 (2) A

Bus interface

For the connection of external devices (wall device, PC, modem
or gateway)

Max. bus length

50 m

Power supply via bus

12 V / 150 mA

Ambient temperature

0 ... +50°C

Storage temperature

–25 ... +60°C

Controller class
according delegated
regulation 811/2013

VI with correction factor 4 % for SDC7-21, SDC3-10, SDC9-21,
SCD12-31

Degree of protection

IP 30

Protection class as per
EN 60730

II

Protection class as per
EN 60529

III

Radio protection

EN 55014 (1993)

Interference resistance

EN 55104 (1995)

EC conformity

89/336/EEC

Housing dimensions

144 x 96 x 75 mm (W x H x D)

Housing material

ABS with static inhibitor

Connection technology

Plug-in screw terminal connections

7 Technical data

7.1 General

Pos: 11 /156-Honeywell/Montage/Fuehler-Wide rstandswerte (1) @ 1\mod_1207 651435572_6.doc @ 10163

MU1H-0438GE51 R0313 35

Technical data SDC

°C

kΩ

°C

kΩ

°C

kΩ

°C

kΩ

–20

220.6

0

70.20

20

25.34

70

3.100

–18

195.4

2

63.04

25

20.00

75

2.587

–16

173.5

4

56.69

30

15.88

80

2.168

–14

154.2

6

51.05

35

12.69

85

1.824

–12

137.3

8

46.03

40

10.21

90

1.542

–10

122.4

10

41.56

45

8.258

95

1.308

–8

109.2

12

37.55

50

6.718

100

1.114

–6

97.56

14

33.97

55

5.495

– – –4

87.30

16

30.77

60

4.518

– – –2

78.23

18

27.90

65

3.734

–

–

°C Ω °C Ω °C Ω °C

Ω

0

1000.00

80

1308.93

140

1535.75

280

2048.76

10

1039.02

85

1327.99

150

1573.15

300

2120.19

20

1077.93

90

1347.02

160

1610.43

320

2191.15

25

1093.46

95

1366.03

170

1647.60

340

2261.66

30

1116.72

100

1385.00

180

1684.65

360

2331.69

40

1155.39

105

1403.95

190

1721.58

380

2401.27

50

1193.95

110

1422.86

200

1758.40

400

2470.38

60

1232.39

115

1441.75

220

1831.68

450

2641.12

70

1270.72

120

1460.61

240

1904.51

500

2811.00

75

1289.84

130

1498.24

260

1976.86

–

–

7.2 Sensor resistance values

7.2.1 NTC 20

For outside sensor (OT), heat generator sensor (BLRS/BS), tank
sensor (DHWS), mixed heating circuit 1 flow sensor (VF1), mixed
heating circuit 2 flow sensor (VF2), variable input 1 (VI-1) (setting
not for exhaust gas sensor), variable input 2 (VI-2), variable input 3
(VI-3), collector tank/buffer sensor (SBUS).

Pos: 12 /156-Honeywell/Montage/Fuehler-Wide rstandswerte (2) @ 1\mod_1207 651438666_6.doc @ 10179

7.2.2 PT 1000

For variable input 1 (VI-1) (setting of exhaust gas sensor),
collector flow sensor (SPFS).

Pos: 13 /156-Honeywell/Montage/Fuehle r-Messbereiche @ 1\mod_1207651432947 _6.doc @ 10147

36 MU1H-0438GE51 R0313

SDC Technical data

Designation

Brief description

Sensor type

Measurement
range

Outside sensor

AF

NTC 20

–50 °C to 90 °C

Heat generator sensor

KF

NTC 20

–50 °C to 120 °C

Flow sensor 1

VF1

NTC 20

–50 °C to 120 °C

Flow sensor 2

VF2

NTC 20

–50 °C to 120 °C

Tank sensor

SF

NTC 20

–50 °C to 120 °C

Collector flow sensor

KVLF

PT 1000

–50 °C to 210 °C

Collector tank / buffer
sensor

KSPF

NTC 20

–50 °C to 120 °C

Variable input VI-1*

VE1

NTC 20
PT 1000

–50 °C to 120 °C
–50 °C to 500 °C

Variable input VI-2

VE2

NTC 20

–50 °C to 120 °C

Variable input VI-3

VE3

NTC 20

–50 °C to 120 °C

Designation

Brief description

Input type

Measurement
range

Impulse metering unit

Imp

Extra-low voltage

≤ 10 Hz

Burner stage 1 operating
hour counter

BZ1

230 V

OFF, ON

Burner stage 2 operating
hour counter

BZ2

230 V

OFF, ON

7.3 Sensor measurement ranges

* Depending on the selection of the assigned function.

PT 1000 e.g. for exhaust gas sensor connection.

Pos: 14 /156-Honeywell/Montage/Digitaleinga enge @ 1\mod_1207651398760_6.do c @ 10131

7.4 Digital inputs

MU1H-0438GE51 R0313 37

Connection of Room Devices SDC

8 Connection of Room Devices

For Smile controllers several variants of room devices (wall
modules) are provided.

8.1 Room Sensor RF20

Configuration:

Configuration and allocation is done via parameter 08, 09 or 10 in
the “Hydraulic” menu.

Electrical connection occurs according to the assignment to
variable input 1 (VE1) … variable input 3 (VE3) (Wall socket).

Example: Assignment of room sensor to input VE1

1 Actual value
3 GND

38 MU1H-0438GE51 R0313

SDC Connection of Room Devices

8.2 Wall Module TF 22 / TFU 22

Configuration

Configuration and allocation is done via parameter 08, 09 or 10 in
the “Hydraulic” menu.

For any of the signals "Room temperature" and "Setpoint" one
variable input must be assigned.

The parameter setting in the “Hydraulic” menu for room sensor is

30 (for direct heating circuit), 31 (for mixing circuit 1) or 32 (for
mixing circuit 2).

The parameter setting in the “Hydraulic” menu for “Setpoint
deviation” and “Operating mode” is 50 (for direct heating circuit),

51 (for mixing circuit 1) and 52 (for mixing circuit 2).
Electrical connection occurs according to the assignment to

variable input 1 (VE1) ... variable input 3 (VE3) (Wall socket).
Example: Assignment of TF 22 to mixing circuits 1 (room sensor

to VE1 and setpoint / operating mode to VE2)

1 Actual value
3 GND
5 Setpoint and operating mode

MU1H-0438GE51 R0313 39

Connection of Room Devices SDC

SDW 10
bus address

Central controller

Heating circuit
No.

Bus address

1 1 10

Unmixed heating circuit

2 1 10

Mixed heating circuit 1

3 1 10

Mixed heating circuit 2

4 2 20

Unmixed heating circuit

5 2 20

Mixed heating circuit 1

6 2 20

Mixed heating circuit 2

7 3 30

Unmixed heating circuit

8 3 30

Mixed heating circuit 1

9 3 30

Mixed heating circuit 2

A 4 40

Unmixed heating circuit

B 4 40

Mixed heating circuit 1

C 4 40

Mixed heating circuit 2

D 5 50

Unmixed heating circuit

E 5 50

Mixed heating circuit 1

F 5 50

Mixed heating circuit 2

0

undefined

undefined

Bus address

assignment

8.3 Wall Module SDW 10 / SDW 30

Configuration

Configuration of wall module SD 10 / SD 30 is done via parameter
03 of the heating- or mixing circuit on the controller. In addition, a
bus address must be selected at the wall module.

The assignment of a bus address occurs as follows:
Controller with bus address 10 (default) communicate with wall

modules having bus address 1 (for direct heating circuits, 2 (for
mixing circuit 1) or 3 (for mixing circuit 2).

40 MU1H-0438GE51 R0313

SDC Connection of Room Devices

For the wall module SDW 30 the access rights can be set via
parameters 02 … 03 in the “Data bus” menu.

The electrical connection of the wall modules SDW 10 and
SDW 30 is done using the bus terminals A and B:

Pos: 15 /156-Honeywell/Montage/Wandmontag e @ 0\mod_1205908505416_6.d oc @ 4811

MU1H-0438GE51 R0313 41

Συναρμολόγηση / Installation SDC

1

2 3

9 Συναρμολόγηση / Installation

9.1 Επίτοιχη συναρμολόγηση / Wall installation

42 MU1H-0438GE51 R0313

SDC Συναρμολόγηση / Installation

4

5
6

Pos: 16 /156-Honeywell/Montage/Schaltsc hrankeinbau @ 0\mod_1205908625447_2 58.doc @ 4818

MU1H-0438GE51 R0313 43

Συναρμολόγηση / Installation SDC

1

2 3

9.2 Τοποθέτηση πίνακα ελέγχου / Panel mounted installation

44 MU1H-0438GE51 R0313

SDC Συναρμολόγηση / Installation

4 5

6

Pos: 17 /156-Honeywell/Montage/Heizungs-Ap plikationen @ 1\mod_120765204205 6_258.doc @ 10210

MU1H-0438GE51 R0313 45

Εφαρμογές θέρμανσης / Heating applications SDC

Υδραυλικό
σύστημα

Hydraulics

Τύπος
Type

Σελίδα
Page

0101

SDC 3-10

47

0201

SDC 7-21

48

0202

SDC 7-21
SDC 9-21

49
0302

SDC 12-31

50

0303

SDC 12-31

51

0305

Σειρά μπόιλερ με
κυκλώματα
θέρμανσης και
κύκλωμα ζεστού
νερού /

Boiler sequence with
heating circuits and
hot-water circuit

2 x SDC 12-31
1 x SDC 3-40

53

0401

SDC 3-40

60

0403

SDC 9-21

61

0404

SDC 9-21

63

0405

SDC 12-31

65

0406

SDC 7-21

67

0407

SDC 9-21

70

10 Εφαρμογές θέρμανσης / Heating applications

Pos: 18 /156-Honeywell/Montage/Uebersicht _Heizungs-Applikationen @ 1\mod_1 207652275338_258.doc @ 10226

10.1 Επισκόπηση / Overview

46 MU1H-0438GE51 R0313

Pos: 19 /156-Honeywell/Montage/0101/SDC3- 10 @ 1\mod_1207652435353_258.d oc @ 10242

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10
24 BUS A 20 2 T1 11
25 BUS B 21 N 3 DKP 12
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 7 16
30 8 17
31 9 18
32
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 5 L 1 5 5 N 5 PE
6 GND 6 6 6 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

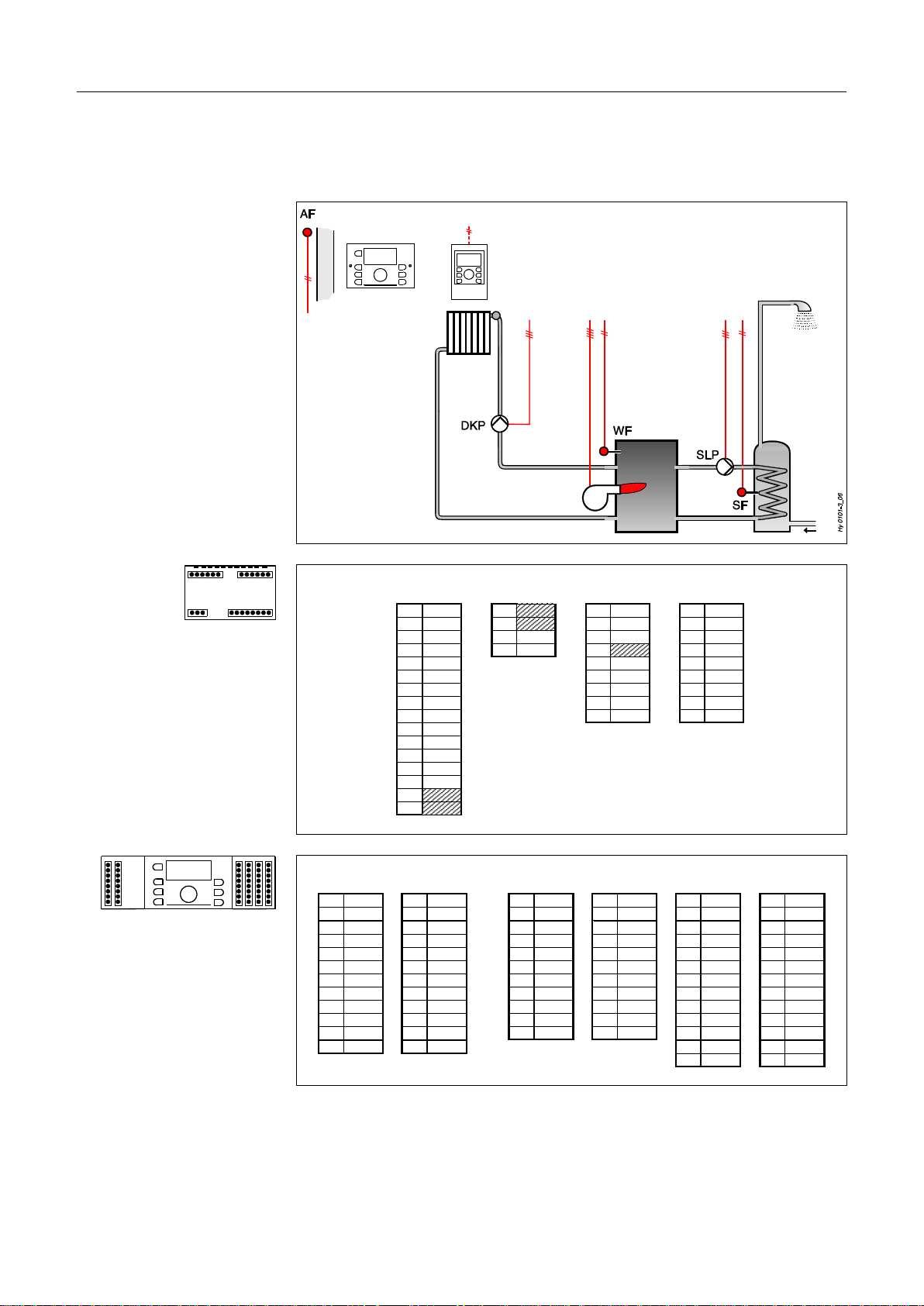

10.2 Υδραυλικό σύστημα 0101 (SDC 3-10)
Hydraulics 0101 (SDC 3-10)

MU1H-0438GE51 R0313 47

Pos: 20 /156-Honeywell/Montage/0201/SDC9- 21 @ 1\mod_1207652467791_258.d oc @ 10258

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10
24 BUS A 20 2 T1 11
25 BUS B 21 N 3 DKP 12
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 RLF1 8 MK1 17
31 9 P1 18
32
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

10.3 Υδραυλικό σύστημα 0201 (SDC 7-21)
Hydraulics 0201 (SDC 7-21)

48 MU1H-0438GE51 R0313

Pos: 21 /156-Honeywell/Montage/0202/SDC9- 21 @ 1\mod_1207652468275_258.d oc @ 10274

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10 P6
24 BUS A 20 2 T1 11 P5
25 BUS B 21 N 3 DKP 12 L1
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16 T7
30 RLF1 8 MK1 17 T8
31 9 P1 18 T6
32
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 T6 9 9 N 9 PE
10 GND 10 10 T8 10 10 N 10 PE
11 GND 11 11 T7 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

10.4 Υδραυλικό σύστημα 0202 (SDC 7-21 / SDC 9-21)
Hydraulics 0202 (SDC 7-21 / SDC 9-21)

MU1H-0438GE51 R0313 49

Pos: 22 /156-Honeywell/Montage/0302/SDC12 -31 @ 1\mod_12076524687 75_258.doc @ 10290

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10
24 BUS A 20 2 T1 11
25 BUS B 21 N 3 DKP 12 L1
26 AF 22 L1 4 13 MK2
27 WF 5 SLP 14 MK2
28 SF 6 L 1 15 P2
29 VF1 7 MK1 16 T7
30 RLF1 8 MK1 17 T8
31 RLF2 9 P1 18 T6
32
33 VF2
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF1 6 6 P 1 6 N 6 PE
7 GND 7 RLF2 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 VF2 9 T6 9 MK2 9 N 9 PE
10 GND 10 10 T8 10 MK2 10 N 10 PE
11 GND 11 11 T7 11 P2 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

10.5 Υδραυλικό σύστημα 0302 (SDC 12-31)
Hydraulics 0302 (SDC 12-31)

Pos: 23 /156-Honeywell/Montage/0303/SDC12 -31 @ 1\mod_1207652469385_258. doc @ 10306

50 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.6 Υδραυλικό σύστημα 0303 (SDC 12-31)
Hydraulics 0303 (SDC 12-31)

* Διαμόρφωση / Modulation

* Διαμόρφωση / Modulation
Εισαγωγή παραμέτρων βλ. 10.6.1 σελ. 52.

For parameter entry, see 10.6.1 pg. 52.

MU1H-0438GE51 R0313 51

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0302

Βάση για 0303

Basis for 0303

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01 4 Διαμορφώσιμος
καυστήρας

Modulating burner

10.6.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0303 (SDC 12-31)
Parameter entry for hydraulics 0303 (SDC 12-31)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Λέβητας" / "Heat generator" menu

Pos: 24 /156-Honeywell/Montage/0305.1/SDC 12-31 @ 1\mod_1207652470010_25 8.doc @ 10322

52 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10
24 BUS A 20 2 T1 11
25 BUS B 21 N 3 ZKP 12 L1

26 AF 22 L1 4 13 R1

27 WF1 5 SLP 14 R1
28 SF 6 L 1 15 KP1
29 VF1 7 MK1 16 T7
30 VFLS 8 MK1 17 T8

31 9 P1 18 T6

32
33 RLF1
34
35
36
37

38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 1 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VFLS 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 RLF1 9 T6 9 R1 9 N 9 PE
10 GND 10 10 T8 10 R1 10 N 10 PE
11 GND 11 11 T7 11 KP1 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.7 Υδραυλικά συστήματα 0305 (2 x SDC 12-31, 1 x SDC 3-40)
Hydraulics 0305 (2 x SDC 12-31, 1 x SDC 3-40)

10.7.1 Υδραυλικό σύστημα 0305.1 (SDC 12-31)
Hydraulics 0305.1 (SDC 12-31)

MU1H-0438GE51 R0313 53

Εισαγωγή παραμέτρων βλ 10.7.1.1 σελ. 54
For parameter entry, see 10.7.1.1 pg. 54

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης ζεστού

νερού

Hot-water charging
pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο από

τις καιρικές συνθήκες

Mixed heating circuit
controlled by weather
conditions

04 8 Διατήρηση επιστροφής

Return maintenance

05

4

Κυκλοφορητής

Circulating pump

06

ΚΛ / OFF

Καμία λειτουργία

No function

07

ΚΛ / OFF

Καμία λειτουργία

No function

08

13

Αισθητήρας κύριας παροχής

Total flow sensor

09 … 11

ΚΛ / OFF

Καμία λειτουργία

No function

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01 2 Πετρέλαιο / αέριο, δύο
βαθμίδες

Oil / gas - two stages

02 1 Απεριόριστη προστασία
εκκίνησης

Unlimited start-up
protection

29 2 Αποφόρτιση στα
κυκλώματα θέρμανσης

Discharge to heating
circuits

10.7.1.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0305.1
(SDC 12-31, ρυθμιστής 10)
Parameter entry for hydraulics 0305.1 (SDC 12-31, controller 10)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Λέβητας" / "Heat generator" menu

54 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

02

10

Καθυστέρηση σύνδεσης

Connection delay

03

10

Καθυστέρηση

απενεργοποίησης

Deactivation delay
05

200

Αντιστροφή βαθμίδων

Stage reversal

Μενού "Cascade" / "Cascading" menu

Pos: 25 /156-Honeywell/Montage/0305.2/SDC 12-31 @ 1\mod_1207652470431_25 8.doc @ 10338

MU1H-0438GE51 R0313 55

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10
24 BUS A 20 2 T1 11
25 BUS B 21 N 3 12 L1

26 22 L1 4 13 R2

27 WF2 5 14 R2
28 6 L 1 15 KP2
29 VF2 7 MK2 16 T7
30 8 MK2 17 T8

31 9 P2 18 T6

32
33 RLF2
34
35
36
37

38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 2 2 2 N 2 PE
3 GND 3 WF 2 3 3 3 N 3 PE
4 GND 4 4 4 MK2 4 N 4 PE
5 GND 5 VF 2 5 L 1 5 MK2 5 N 5 PE
6 GND 6 6 6 P 2 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 RLF2 9 T6 9 R2 9 N 9 PE
10 GND 10 10 T8 10 R2 10 N 10 PE

11 GND 11 11 T7 11 KP2 11 N 11 PE

12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.7.2 Υδραυλικό σύστημα 0305.2 (SDC 12-31)
Hydraulics 0305.2 (SDC 12-31)

56 MU1H-0438GE51 R0313

Εισαγωγή παραμέτρων β 10.7.2.1 σελ. 57
For parameter entry, see 10.7.2.1 pg. 57.

SDC Εφαρμογές θέρμανσης / Heating applications

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

ΚΛ / OFF

Καμία λειτουργία

No function

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο
από τις καιρικές

συνθήκες

Mixed heating circuit
controlled by weather
conditions
04 8 Διατήρηση επιστροφής

Return maintenance

05 … 11

ΚΛ / OFF

Καμία λειτουργία

No function

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01 2 Πετρέλαιο / αέριο, δύο
βαθμίδες

Oil / gas - two stages

02 1 Απεριόριστη προστασία
εκκίνησης

Unlimited start-up
protection

29 2 Αποφόρτιση στα
κυκλώματα θέρμανσης

Discharge to heating
circuits

10.7.2.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0305.2
(SDC 12-31, ρυθμιστής 20)
Parameter entry of hydraulics 0305.2 (SDC 12-31, controller 20)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Λέβητας" / "Heat generator" menu

Pos: 26 /156-Honeywell/Montage/0305.3/SDC 12-31 @ 1\mod_1207652471525_25 8.doc @ 10354

MU1H-0438GE51 R0313 57

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 10
24 BUS A 20 2 11
25 BUS B 21 N 3 12

26 22 L1 4 13

27 5 14
28 6 L 1 15
29 VF3 7 MK3 16
30 8 MK3 17

31 9 P3 18

32
33
34
35
36
37

38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 1 N 1 PE
2 GND 2 2 2 2 N 2 PE
3 GND 3 3 3 3 N 3 PE
4 GND 4 4 4 MK3 4 N 4 PE
5 GND 5 VF 3 5 L 1 5 MK3 5 N 5 PE
6 GND 6 6 6 P 3 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE

11 GND 11 11 11 11 N 11 PE

12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.7.3 Υδραυλικό σύστημα 0305.3 (SDC 3-40)
Hydraulics 0305.3 (SDC 3-40)

58 MU1H-0438GE51 R0313

Εισαγωγή παραμέτρων βλ. 10.7.3.1 σελ. 59.
For parameter entry, see 10.7.3.1 pg. 59.

SDC Εφαρμογές θέρμανσης / Heating applications

10.7.3.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0305.3
(SDC 3-40, ρυθμιστής 30)
Parameter entry of hydraulics 0305.3 (SDC 3-40, controller 30)

Στάνταρ ρυθμίσεις
Default settings

Pos: 27 /156-Honeywell/Montage/0401/SDC3- 40 @ 1\mod_1207652472150_258.d oc @ 10370

MU1H-0438GE51 R0313 59

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 10
24 BUS A 20 2 11
25 BUS B 21 N 3 12
26 AF 22 L1 4 13
27 5 14
28 6 L 1 15
29 VF1 7 MK1 16
30 RLF1 8 MK1 17
31 9 P1 18
32
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 1 N 1 PE
2 GND 2 AF 2 2 2 N 2 PE
3 GND 3 3 3 3 N 3 PE
4 GND 4 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

10.8 Υδραυλικό σύστημα 0305.3 (SDC 3-40)
Hydraulics 0401 (SDC 3-40)

60 MU1H-0438GE51 R0313

Pos: 28 /156-Honeywell/Montage/0403/SDC9- 21 @ 1\mod_1207652472619_258.d oc @ 10386

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10 VA1
24 BUS A 20 2 T1 11 VA2
25 BUS B 21 N 3 ZKP 12 L1
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 VE1 8 MK1 17
31 9 P1 18
32
33
34 KVLF
35 KSPF
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VE1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 VA1 7 N 7 PE
8 GND 8 8 8 VA2 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 KVLF 10 10 10 N 10 PE
11 GND 11 KSPF 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.9 Υδραυλικό σύστημα 0403 (SDC 9-21)
Hydraulics 0403 (SDC 9-21)

MU1H-0438GE51 R0313 61

Εισαγωγή παραμέτρων βλ. 10.9.1 σελ. 62.
For parameter entry, see 10.9.1 pg. 62.

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης

ζεστού νερού

Hot-water charging pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο
από τις καιρικές

συνθήκες

Mixed heating circuit
controlled by weather
conditions
04 – Δεν υπάρχει

Not available

05

4

Κυκλοφορητής

Circulating pump

06

16

Αντλία πλήρωσης

μπάφερ

Buffer loading pump

07

15

Ηλιακή αντλία

πλήρωσης

Solar loading pump
08 4 Αισθητήρας μπάφερ 2

Buffer sensor 2

09 …11

ΚΛ / OFF

Καμία λειτουργία

No function

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

05

2

Αναγκαστική
αποφόρτιση σε

κύκλωμα θέρμανσης

Forced discharge in
heating circuit

10

4

Ρύθμιση αποφόρτισης
κυκλώματος θέρμανσης
χωρίς κύκλωμα ζεστού

νερού

Heating circuit discharge
regulation without hot­water circuit

10.9.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0403 (SDC 9-21)
Parameter entry of hydraulics 0403 (SDC 9-21)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Μπάφερ" / "Buffer" menu

Pos: 29 /156-Honeywell/Montage/0404/SDC9- 21 @ 1\mod_1207652473275_258.d oc @ 10402

62 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10 PK
24 BUS A 20 2 T1 11 U1
25 BUS B 21 N 3 SOP 12 L1
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 VE1 8 MK1 17
31 VE2 9 P1 18
32 KRLF
33
34 KVLF
35 KSPF
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 SOP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VE1 6 6 P 1 6 N 6 PE
7 GND 7 VE2 7 7 PK 7 N 7 PE
8 GND 8 KRLF 8 8 U1 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 KVLF 10 10 10 N 10 PE
11 GND 11 KSPF 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.10 Υδραυλικό σύστημα 0404 (SDC 9-21)
Hydraulics 0404 (SDC 9-21)

MU1H-0438GE51 R0313 63

Εισαγωγή παραμέτρων βλ. 10.10.1 σελ. 64.
For parameter entry, see 10.10.1 pg. 64.

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης

ζεστού νερού

Hot-water loading pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο
από τις καιρικές

συνθήκες

Mixed heating circuit
controlled by weather
conditions
04 – Δεν υπάρχει

Not available

05

15

Ηλιακή αντλία

πλήρωσης

Solar loading pump

06

16

Αντλία πλήρωσης

μπάφερ

Buffer loading pump

07

19

Εναλλαγή ηλιακής
πλήρωσης U1

Solar loading switchover
U1

08

–

Δεν υπάρχει,
καθορίζεται από τη

μεταβλητή έξοδο 1

Not available, defined via
variable output 1

09

–

Δεν υπάρχει,
καθορίζεται από τη

μεταβλητή έξοδο 2

Not available, defined via
variable output 2

10

14

Αισθητήρας επιστροφής
συλλέκτη

Collector return sensor
11

ΚΛ / OFF

Καμία λειτουργία

No function

10.10.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0404 (SDC 9-21)
Parameter entry of hydraulics 0404 (SDC 9-21)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

64 MU1H-0438GE51 R0313

Pos: 30 /156-Honeywell/Montage/0405/SDC12 -31 @ 1\mod_1207652477666_258. doc @ 10418

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10 P2
24 BUS A 20 2 T1 11 U1
25 BUS B 21 N 3 SOP 12 L1

26 AF 22 L1 4 13 MK2

27 5 SLP 14 MK2
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 WF2 8 MK1 17

31 VE2 9 P1 18

32 PF
33 RLF2
34 KVLF
35 KSPF
36
37

38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 SOP 2 N 2 PE
3 GND 3 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 WF2 6 6 P 1 6 N 6 PE
7 GND 7 VE2 7 7 P2 7 N 7 PE
8 GND 8 PF 8 8 U1 8 N 8 PE
9 GND 9 RLF2 9 9 MK2 9 N 9 PE
10 GND 10 KVLF 10 10 MK2 10 N 10 PE

11 GND 11 KSPF 11 11 11 N 11 PE

12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.11 Υδραυλικό σύστημα 0405 (SDC 12-31)
Hydraulics 0405 (SDC 12-31)

MU1H-0438GE51 R0313 65

Εισαγωγή παραμέτρων βλ. 10.11.1 σελ. 66.
For parameter entry, see 10.11.1 pg. 66.

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02 1 Αντλία πλήρωσης
ζεστού νερού

Hot-water loading pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο
από τις καιρικές

συνθήκες

Mixed heating circuit
controlled by weather
conditions
04 8 Διατήρηση επιστροφής

Return maintenance

05

15

Ηλιακή αντλία

πλήρωσης

Solar loading pump

06

17

Αντλία πλήρωσης

στερεών καυσίμων

Solid fuel loading pump

07

19

Εναλλαγή ηλιακής

πλήρωσης U1

Solar loading switchover
U1

08

–

Δεν υπάρχει,
καθορίζεται από τη

μεταβλητή έξοδο 1

Not available, defined via
variable output 1

09 – Δεν υπάρχει,

καθορίζεται από τη

μεταβλητή έξοδο 2

Not available, defined via
variable output 2
10

19

Αισθητήρας μπάφερ

Buffer sensor

11

ΚΛ / OFF

Καμία λειτουργία

No function

10.11.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0405 (SDC 12-31)
Parameter entry of hydraulics 0405 (SDC 12-31)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

66 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 10
24 BUS A 20 2 11
25 BUS B 21 N 3 ZKP 12
26 AF 22 L1 4 13
27 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 VE1 8 MK1 17
31 9 P1 18
32
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VE1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.12 Υδραυλικό σύστημα 0406 (SDC 7-21)
Hydraulics 0406 (SDC 7-21)

MU1H-0438GE51 R0313 67

Εισαγωγή παραμέτρων βλ. 10.12.1 σελ. 68.
For parameter entry, see 10.12.1 pg. 68.

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης ζεστού

νερού

Hot-water charging pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο από

τις καιρικές συνθήκες

Mixed heating circuit
controlled by weather
conditions

05 4 Κυκλοφορητής

Circulating pump

08

19

Αισθητήρας μπάφερ 1

Buffer sensor 1

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

07 1 Παράλληλη λειτουργία

Parallel operation

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

05

2

Αναγκαστική αποφόρτιση
σε κυκλώματα

θέρμανσης

Forced discharge in heating
circuits

10.12.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0406
(SDC 7-21) / Parameter entry of hydraulics 0406 (SDC 7-21)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Κύκλωμα ζεστού νερού" / "Hot-water circuit" menu

Μενού "Μπάφερ" / "Buffer" menu

68 MU1H-0438GE51 R0313

SDC Εφαρμογές θέρμανσης / Heating applications

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

Καμπύλη

θέρμανσης

Heating
curve

1

Κλίση

Slope

Μειωμένη

θέρμανση

Reduced

ΜΕΙΩ / RED

Μειωμένη λειτουργία

Μειωμένη λειτουργία

ΜΕΙΩ

Λειτουργία

απενεργοποίησης ΟΙΚ

Reduced operation
RED Lowering operation
ECO Switch-off operation

Σύστημα

θέρμανσης

Heating
system

ΕΝΔΟ / UFH
ΣΩΜΑ / RAD

CONV

/

CONV

Ενδοδαπέδια θέρμανση

ΕΝΔΟ
Σώμα θέρμανσης ΣΩΜΑ

Μεταγωγέας θερμότητας

(convector) CONV

UFH Floor heating
RAD Radiator
CONV Convector heater
13

45/75/80 °C

Μέγιστο όριο

θερμοκρασίας

Maximum temperature limit

21

120

Χρόνος λειτουργίας

ενεργοποιητή

Actuator runtime

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

ΚΛ / OFF

Έκδοση
OFF Χωρίς λέβητα

1 Πετρέλαιο / αέριο μία

βαθμίδα

2 Πετρέλαιο / αέριο δύο

βαθμίδες

3 Πετρέλαιο / αέριο 2 x

μία βαθμίδα

4 Διαμορφώσιμος

καυστήρας

5 Open Therm

Design
OFF Without heat generator
1 Oil / gas - one stage
2 Oil / gas - two stages
3 Oil / gas - 2 x one stage
4 Modulating burner
5 Open Therm

Μενού "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Mixed heating
circuit 1" menu

MU1H-0438GE51 R0313 69

Μενού "Λέβητας" / "Heat generator" menu

Εφαρμογές θέρμανσης / Heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 T2 10 VA1
24 BUS A 20 2 T1 11 VA2
25 BUS B 21 N 3 ZKP 12 L1
26 AF 22 L1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF1 7 MK1 16
30 VE1 8 MK1 17
31 VE2 9 P1 18
32
33
34
35 KSPF
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 T1 1 T2 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VE1 6 6 P 1 6 N 6 PE
7 GND 7 VE2 7 7 VA1 7 N 7 PE
8 GND 8 8 8 VA2 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 KSPF 11 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

10.13 Υδραυλικό σύστημα 0407 (SDC 9-21)
Hydraulics 0407 (SDC 9-21)

70 MU1H-0438GE51 R0313

Εισαγωγή παραμέτρων βλ. 10.13.1 σελ. 71.
For parameter entry, see 10.13.1 pg. 71.

SDC Εφαρμογές θέρμανσης / Heating applications

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης

ζεστού νερού

Hot-water charging pump

03

3

Κύκλωμα θέρμανσης με
ανάμιξη ρυθμιζόμενο
από τις καιρικές

συνθήκες

Mixed heating circuit
controlled by weather
conditions
05 4 Κυκλοφορητής

Circulating pump

06

16

Αντλία πλήρωσης

μπάφερ

Buffer charging pump

07

17

Αντλία πλήρωσης

στερεών καυσίμων

Solid fuel charging pump
04, 10, 11

ΚΛ / OFF

Καμία λειτουργία

No function

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

07 1 Παράλληλη λειτουργία

Parallel operation

08

ΚΛ / OFF

Χωρίς προστασία
συσσωρευτή από

αποφόρτιση

No tank discharge protection

10.13.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0407
(SDC 9-21)
Parameter entry of hydraulics 0407 (SDC 9-21)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

Μενού "Κύκλωμα ζεστού νερού" / "Hot-water circuit" menu

MU1H-0438GE51 R0313 71

Εφαρμογές θέρμανσης / Heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

05

2

Αναγκαστική αποφόρτιση

σε κυκλώματα θέρμανσης

Forced discharge in heating
circuits

10

3

Ρύθμιση αποφόρτισης
κυκλώματος θέρμανσης και

κύκλωμα ζεστού νερού

Heating circuit and hot-water
circuit discharge regulation

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

Καμπύλη

θέρμανσης

Heating
curve

1

Κλίση

Slope

Μειωμένη

θέρμανση

Reduced

ΜΕΙΩ / RED

Μειωμένη λειτουργία
Μειωμένη λειτουργία ΜΕΙΩ

Λειτουργία

απενεργοποίησης ΟΙΚ

Reduced operation
RED Lowering operation
ECO Switch-off operation

Σύστημα

θέρμανσης

Heating
system

ΕΝΔΟ / UFH
ΣΩΜΑ / RAD

CONV

/

CONV

Ενδοδαπέδια θέρμανση

ΕΝΔΟ
Σώμα θέρμανσης ΣΩΜΑ

Μεταγωγέας θερμότητας

(convector) CONV

UFH Floor heating
RAD Radiator
CONV Convector heater

13

45/75/80 °C

Μέγιστο όριο θερμοκρασίας

Maximum temperature limit

21

120

Χρόνος λειτουργίας

ενεργοποιητή

Actuator runtime

Μενού "Μπάφερ" / "Buffer" menu

Μενού "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Mixed heating

circuit 1" menu

72 MU1H-0438GE51 R0313

Pos: 31 /156-Honeywell/Montage/Fernheizun gs-Applikationen @ 1\mod_120765322 3760_258.doc @ 10658

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

Υδραυλικό

σύστημα

Hydraulics

Τύπος
Type

Σελίδα
Page

0501

SDC 7-21*
SDC 9-21*

74

0502

SDC 7-21*
SDC 9-21*

75

0503

SDC 7-21*
SDC 9-21*

76

0504

SDC 7-21*
SDC 9-21*

77

0505

SDC 7-21*
SDC 9-21*

78

0506

SDC 7-21*
SDC 9-21*

79

0507

SDC 7-21*
SDC 9-21*

80
0508

SDC 9-21*

81

0509

SDC 12-31*

82

0510

SDC 12-31*

83

0511

SDC 12-31*

84

0512

SDC 12-31*

85

0513

SDC 12-31*

86

0514

SDC 9-21*

87

ΥΠΟΔΕΙΞΗ

NOTE

11 Εφαρμογές τηλεθέρμανσης /

District heating applications

Pos: 32 /156-Honeywell/Montage/Uebersicht _Fernheizungs-Applikationen @ 1\mod _1207653318322_258.doc @ 10673

11.1 Επισκόπηση / Overview

MU1H-0438GE51 R0313 73

* Τρόπος λειτουργίας DHC / DHC mode
STW = Συσκευή ασφαλείας παρακολούθησης θερμοκρασίας

STM = Safety temperature monitor

Pos: 33 /156-Honeywell/Montage/0501/SDC7- 21 @ 1\mod_1207653214900_258.d oc @ 10434

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 DKP 12
26 AF 22 L 1 4 13
27 WF 5 14
28 6 L 1 15
29 7 16 V 1
30 8 17
31 9 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 3 N 3 PE
4 GND 4 4 4 4 N 4 PE
5 GND 5 5 L 1 5 5 N 5 PE
6 GND 6 6 6 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.2 Υδραυλικό σύστημα 0501 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0501 (SDC 7-21 / SDC 9-21, DHC mode)

74 MU1H-0438GE51 R0313

Pos: 34 /156-Honeywell/Montage/0502/SDC7- 21 @ 1\mod_1207653215525_258.d oc @ 10450

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 ZKP 12
26 AF 22 L 1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 7 16 V 1
30 8 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 5 L1 5 5 N 5 PE
6 GND 6 6 6 P1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

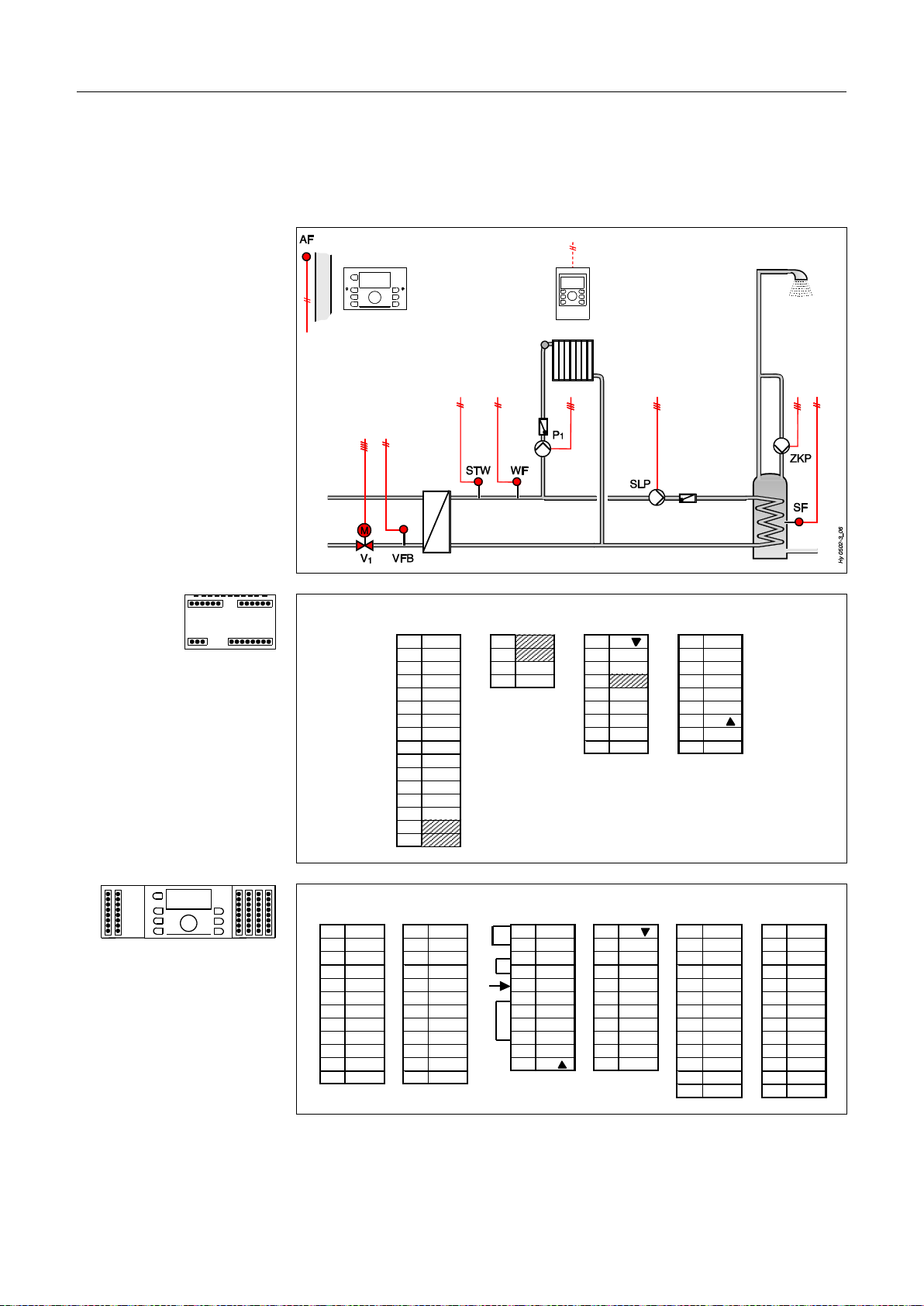

11.3 Υδραυλικό σύστημα 0502 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0502 (SDC 7-21 / SDC 9-21, DHC mode)

MU1H-0438GE51 R0313 75

Pos: 35 /156-Honeywell/Montage/0503/SDC7- 21 @ 1\mod_1207653216010_258.d oc @ 10466

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 ZKP 12
26 AF 22 L 1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 7 16 V 1
30 8 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 5 L1 5 5 N 5 PE
6 GND 6 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X 9

X10

X 5

X 6

X 7

X 8

X1X2

X4

X3

11.4 Υδραυλικό σύστημα 0503 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0503 (SDC 7-21 / SDC 9-21, DHC mode)

76 MU1H-0438GE51 R0313

Pos: 36 /156-Honeywell/Montage/0504/SDC7- 21 @ 1\mod_1207653216494_258.d oc @ 10482

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 P 6
24 BUS A 20 2 L 1 11 ZKP
25 BUS B 21 N 3 DKP 12 L 1
26 AF 22 L 1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 7 16 V 1
30 VE 2 8 17
31 VE 1 9 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 5 L 1 5 5 N 5 PE
6 GND 6 VE 2 6 6 6 N 6 PE
7 GND 7 VE 1 7 7 ZKP 7 N 7 PE
8 GND 8 VFB 8 8 P 6 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE

11 GND 11 11 V 1 11 11 N 11 PE

12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.5 Υδραυλικό σύστημα 0504 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0504 (SDC 7-21 / SDC 9-21, DHC mode)

MU1H-0438GE51 R0313 77

Pos: 37 /156-Honeywell/Montage/0505/SDC7- 21 @ 1\mod_1207653217041_258.d oc @ 10498

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 12
26 AF 22 L 1 4 13
27 WF 5 14
28 6 L 1 15
29 VF 1 7 MK1 16 V 1
30 RLF 1 8 MK1 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 2 N 2 PE
3 GND 3 WF 3 3 3 N 3 PE
4 GND 4 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF 1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.6 Υδραυλικό σύστημα 0505 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0505 (SDC 7-21 / SDC 9-21, DHC mode)

78 MU1H-0438GE51 R0313

Pos: 38 /156-Honeywell/Montage/0506/SDC7- 21 @ 1\mod_1207653217478_258.d oc @ 10514

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 DKP 12
26 AF 22 L 1 4 13
27 WF 5 14
28 6 L 1 15
29 VF 1 7 MK1 16 V 1
30 RLF 1 8 MK1 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 3 N 3 PE
4 GND 4 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF 1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.7 Υδραυλικό σύστημα 0506 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0506 (SDC 7-21 / SDC 9-21, DHC mode)

MU1H-0438GE51 R0313 79

Pos: 39 /156-Honeywell/Montage/0507/SDC7- 21 @ 1\mod_1207653218025_258.d oc @ 10530

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 ZKP 12
26 AF 22 L 1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF 1 7 MK1 16 V 1
30 RLF 1 8 MK1 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X 10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 ZKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF 1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.8 Υδραυλικό σύστημα 0507 (SDC 7-21 / SDC 9-21, τρόπος
λειτουργίας DHC)

Hydraulics 0507 (SDC 7-21 / SDC 9-21, DHC mode)

80 MU1H-0438GE51 R0313

Pos: 40 /156-Honeywell/Montage/0508/SDC9- 21 @ 1\mod_1207653218556_258.d oc @ 10546

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 ZKP
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 DKP 12 L 1
26 AF 22 L 1 4 13
27 WF 5 SLP 14
28 SF 6 L 1 15
29 VF 1 7 MK1 16 V 1
30 RLF 1 8 MK1 17
31 9 P 1 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 RLF 1 6 6 P 1 6 N 6 PE
7 GND 7 7 7 ZKP 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.9 Υδραυλικό σύστημα 0508 (SDC 9-21, τρόπος λειτουργίας DHC)
Hydraulics 0508 (SDC 9-21, DHC mode)

MU1H-0438GE51 R0313 81

Pos: 41 /156-Honeywell/Montage/0509/SDC12 -31 @ 1\mod_1207653219666_258. doc @ 10562

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 ZKP
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 12 L 1
26 AF 22 L 1 4 13 MK2
27 WF 5 SLP 14 MK2
28 SF 6 L 1 15 P 2
29 VF 1 7 MK1 16 V 1
30 VFB2 8 MK1 17
31 VE2 9 P 1 18 L 1
32 VFB
33 VF2
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 2 N 2 PE
3 GND 3 WF 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VFB2 6 6 P 1 6 N 6 PE
7 GND 7 VE2 7 7 ZKP 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 VF2 9 9 MK2 9 N 9 PE
10 GND 10 10 10 MK2 10 N 10 PE
11 GND 11 11 V 1 11 P 2 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.10 Υδραυλικό σύστημα 0509 (SDC 12-31, τρόπος λειτουργίας DHC)
Hydraulics 0509 (SDC 12-31, DHC mode)

82 MU1H-0438GE51 R0313

Pos: 42 /156-Honeywell/Montage/0510/SDC12 -31 @ 1\mod_1207653220166_258. doc @ 10578

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 ZKP
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 12 L 1
26 AF 22 L 1 4 13 MK2
27 WF 5 SLP 14 MK2
28 SF 6 L 1 15 P2
29 VF 1 7 MK1 16 V 1
30 VFB2 8 MK1 17
31 VE2 9 P 1 18 L 1
32 VFB
33 VF2
34
35
36
37
38

X1X2

X4

X3

X 5

X 6

X 7

X 8

X 9

X10

1

Bus B

1

Bus A

1 1 V 1 1 N 1 PE 2 GND 2 AF 2 2 2 N 2 PE

3

GND 3 WF 3 3

SLP 3 N 3 PE 4 GND 4 SF 4 4

MK1 4 N 4 PE

5

GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE

6

GND 6 VFB2 6 6

P 1 6 N 6 PE 7 GND 7 VE2 7 7

ZKP 7 N 7 PE

8

GND 8 VFB 8 8 8 N 8 PE

9

GND 9 VF2 9 9

MK2 9 N 9 PE

10

GND

10

10

10

MK2

10 N 10

PE

11

GND

11

11

V 1

11

P2

11 N 11

PE

12

GND

12

12 N 12

PE

13 N 13

PE

P4

11.11 Υδραυλικό σύστημα 0510 (SDC 12-31, τρόπος λειτουργίας DHC)
Hydraulics 0510 (SDC 12-31, DHC mode)

MU1H-0438GE51 R0313 83

Pos: 43 /156-Honeywell/Montage/0511/SDC12 -31 @ 1\mod_1207653220760_258. doc @ 10594

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 ZKP
24 BUS A 20 2 L 1 11 SLP
25 BUS B 21 N 3 12 L 1
26 AF 22 L 1 4 13 MK2
27 WF 5 P4 14 MK2
28 SF 6 L 1 15 P2
29 VF 1 7 MK1 16 V 1
30 VE1 8 MK1 17
31 VE2 9 P 1 18 L 1
32 VFB
33 VF2
34
35
36
37
38

X1X2

X4

X3

11.12 Υδραυλικό σύστημα 0511 (SDC 12-31, τρόπος λειτουργίας DHC)
Hydraulics 0511 (SDC 12-31, DHC mode)

84 MU1H-0438GE51 R0313

Pos: 44 /156-Honeywell/Montage/0512/SDC12 -31 @ 1\mod_1207653221228_258. doc @ 10610

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V1 10 ZKP
24 BUS A 20 2 L 1 11
25 BUS B 21 N 3 DKP 12 L 1
26 AF 22 L 1 4 13
27 VF1 5 SLP 14
28 SF 6 L 1 15
29 VF 2 7 MK1 16 V1
30 VFB2 8 MK1 17
31 VE2 9 18 L 1
32 VFB
33
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V1 1 N 1 PE
2 GND 2 AF 2 2 DKP 2 N 2 PE
3 GND 3 VF1 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 2 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VFB2 6 6 6 N 6 PE
7 GND 7 VE2 7 7 ZKP 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.13 Υδραυλικό σύστημα 0512 (SDC 12-31, τρόπος λειτουργίας DHC)
Hydraulics 0512 (SDC 12-31, DHC mode)

MU1H-0438GE51 R0313 85

Pos: 45 /156-Honeywell/Montage/0513/SDC12 -31 @ 1\mod_1207653221822_258. doc @ 10626

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

X 1 X 2 X 3 X 4

23 GND 19 1 10 ZKP
24 BUS A 20 2 11
25 BUS B 21 N 3 12 L 1
26 AF 22 L 1 4 13 MK2
27 5 SLP 14 MK2
28 SF 6 L 1 15 P2
29 VF 1 7 MK1 16
30 VFB2 8 MK1 17
31 VE2 9 P1 18
32
33 VF2
34
35
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 1 N 1 PE
2 GND 2 AF 2 2 2 N 2 PE
3 GND 3 3 3 SLP 3 N 3 PE
4 GND 4 SF 4 4 MK1 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 MK1 5 N 5 PE
6 GND 6 VFB2 6 6 P1 6 N 6 PE
7 GND 7 VE2 7 7 ZKP 7 N 7 PE
8 GND 8 8 8 8 N 8 PE
9 GND 9 VF2 9 9 MK2 9 N 9 PE
10 GND 10 10 10 MK2 10 N 10 PE
11 GND 11 11 11 P2 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

11.14 Υδραυλικό σύστημα 0513 (SDC 12-31, τρόπος λειτουργίας DHC)
Hydraulics 0513 (SDC 12-31, DHC mode)

86 MU1H-0438GE51 R0313

Pos: 46 /156-Honeywell/Montage/0514/SDC9- 21 @ 1\mod_1207653222463_258.d oc @ 10642

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

X 1 X 2 X 3 X 4

23 GND 19 1 V 1 10 SLP
24 BUS A 20 2 L 1 11 ZKP
25 BUS B 21 N 3 SOP 12 L 1
26 AF 22 L 1 4 13
27 WF 5 P2 14
28 SF 6 L 1 15
29 VF 1 7 16 V 1
30 VE1 8 17
31 VE2 9 P1 18 L 1
32 VFB
33
34 KVLF
35 KSPF
36
37
38

X 5 X 6 X 7 X 8 X 9 X10

1 Bus B 1 Bus A 1 1 V 1 1 N 1 PE
2 GND 2 AF 2 2 SOP 2 N 2 PE
3 GND 3 WF 3 3 P2 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 VF 1 5 L 1 5 5 N 5 PE
6 GND 6 VE1 6 6 P1 6 N 6 PE
7 GND 7 VE2 7 7 SLP 7 N 7 PE
8 GND 8 VFB 8 8 ZKP 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 KVLF 10 10 10 N 10 PE
11 GND 11 KSPF 11 V 1 11 11 N 11 PE
12 GND 12 12 N 12 PE

13 N 13 PE

X1X2

X4

X3

ΥΠΟΔΕΙΞΗ

NOTE

11.15 Υδραυλικό σύστημα 0514 (SDC 9-21, τρόπος λειτουργίας DHC)
Hydraulics 0514 (SDC 9-21, DHC mode)

* ως διπλός αισθητήρας / as dual-sensor

MU1H-0438GE51 R0313 87

Εισαγωγή παραμέτρων βλ. 11.15.1 σελ. 88.
For parameter entry, see 11.15.1 pg. 88.

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

Παράμετρος
Parameter

Τιμή ρύθμισης
Set value

Παρατήρηση

Remark

01

0000

Καμία ρύθμιση

No setting

02

1

Αντλία πλήρωσης νερού

χρήσης

Process water loading
pump

03

2

Αντλία κυκλώματος
θέρμανσης χωρίς

ανάμιξη

Direct heating circuit
pump
04 – Δεν υπάρχει

Not available

05

15

Ηλιακή αντλία

πλήρωσης

Solar loading pump

06

18

Αντλία πλήρωσης
στρωσιγενούς

συσσωρευτή (DHC)

Layered tank loading
pump (DHC)
07 4 Κυκλοφορητής

Circulating pump

08

15

1. Αισθητήρας

στρωσιγενούς
συσσωρευτή (πάνω)

1. Layered tank sensor
(top)

09 3 2. Αισθητήρας

στρωσιγενούς
συσσωρευτή (κάτω)

2. Layered tank sensor
(bottom)

10

–

Δεν υπάρχει, με
αισθητήρα ορίου

τηλεθέρμανσης VFB
κατειλημμένο

Not present, occupied by
limit sensor of district
heating VFB
11 – Δεν υπάρχει

Not available

11.15.1 Εισαγωγή παραμέτρων υδραυλικού συστήματος 0514 (SDC 9-21)
Parameter entry of hydraulics 0514 (SDC 9-21)

Μενού "Υδραυλικό σύστημα" / "Hydraulics" menu

88 MU1H-0438GE51 R0313

===== Ende der Stückliste =====

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

MU1H-0438GE51 R0313 89

Εφαρμογές τηλεθέρμανσης / District heating applications SDC

90 MU1H-0438GE51 R0313

SDC Εφαρμογές τηλεθέρμανσης / District heating applications

MU1H-0438GE51 R0313 91

Automation and Control Solutions

Honeywell Hellas

Πολυτεχνείου 25
14122, Ν. Ηράκλειο, Αθήνα, Ελλάδα

Phone [phone]
Fax [phone]
http://www.honeywell.gr

Τυπωμένο στην Ελλάδα
Κατωχυρωμένα δικαιώματα. Αντικέιμενο
αλλαγών χωρίς προειδιποίηση.

Automation and Control Solutions

Honeywell House
Arlington Business Park
Bracknell, Berks, RG12 1EB
Phone [phone]
Fax [phone]
http://honeywell.com/uk

Printed in Germany
All rights reserved. Subject to change
without notice.

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies
Sàrl, Rolle, Z.A. La Pièce 16, Switzerland by its Authorized Representative:

MU1H-0438GE51 R0915
Art. 0459305525
