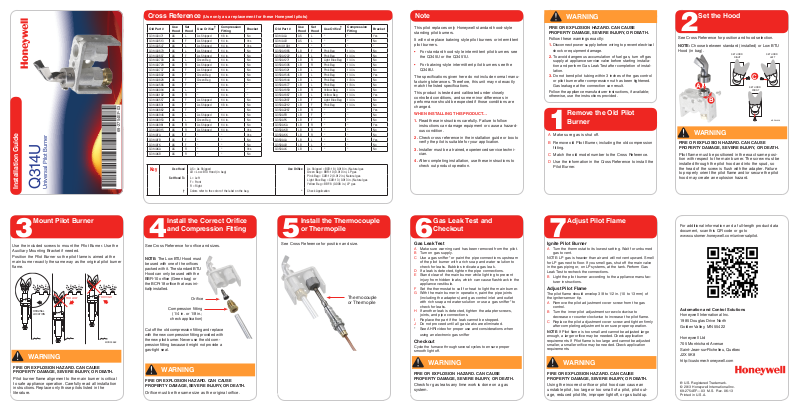

Honeywell Q314U Installation Manual

Cross Reference (Use only as a replacement for these Honeywell pilots)

SET HOOD

SET HOOD

Use

Old Part #

Q314A3471 AS L As Shipped 1/8 in. No

Q314A3513 AS F As Shipped 1/4 in. Yes

Q314A3547 AS L As Shipped 1/4 in. Yes

Q314A3679 AS L As Shipped 1/4 in. No

Q314A3687 AS F As Shipped 1/4 in. No

Q314A3703 AS L Green Bag 1/4 in. No

Q314A3729 AS R As Shipped 1/4 in. No

Q314A3737 AS F As Shipped 1/4 in. No

Q314A3802 AS F Green Bag 1/4 in. No

Q314A3828 AS F Green Bag 1/4 in. No

Q314A4586 AS F * 1/4 in. *

Q314A6094 AS L * 1/4 in. *

Q314A6102 AS R * 1/4 in. *

Q314A6557 AS F As Shipped 1/4 in. No

Q314A6631 AS F As Shipped 1/8 in. No

Q314A6862 AS F * * No

Q314A6946 AS L As Shipped 1/4 in. No

Q314A6953 AS L Green Bag 1/4 in. No

Q314A6961 AS R As Shipped 1/4 in. No

69-2754EF-03

Q314A9015 AS R As Shipped 1/4 in. Yes

Q314AFA AS F * * Yes

Q314AFB AS F * * No

Q314AFK AS F * * No

Q314AKA AS R * * Yes

Q314AKB AS R * * No

Key

Q314U

Installation Guide

Universal Pilot Burner

Hood

Use Hood

Set Hood To

Set

Use Orifice

Hood

AS = As Shipped
LB = Low-BTU Hood (in bag)

L = Left
F = Front
R = Right

Colors refer to the color of the label on the bag. * Check Application

†

Compression

†

Fitting

Bracket

Use

Old Part #

Q314ALA AS L * * Yes

Q314ALB AS L * * No

Q314U1001 * * * * *

Q350A1065 LB F Pink Bag 1/4 in. No

Q350A1222 LB L Pink Bag 1/4 in. No

Q350A1271 LB R Light Blue Bag 1/4 in. No

Q350A1305 LB R Pink Bag 1/4 in. No

Q350A1321 LB L Pink Bag 1/4 in. No

Q350A1545 LB L Pink Bag 1/4 in. Yes

Q350A1644 LB L Pink Bag 1/8 in. No

Q350A1677 LB L Pink Bag 1/8 in. No

Q350A1859 LB R Yellow Bag 1/4 in. No

Q350A1867 LB L Yellow Bag 1/4 in. Yes

Q350A2097 LB F Light Blue Bag 1/4 in. No

Q350A2212 LB F Pink Bag 1/4 in. No

Q350A2287 LB R * * Yes

Q350AFB LB F * * No

Q350AFK LB F * * No

Q350AKA LB R * * Yes

Q350AKB LB R * * No

Q350AKK LB R * * No

Q350ALA LB L * * Yes

Q350ALB LB L * * No

Q350ALK LB L * * No

Use Orifice

Set

Hood

Use Orifice

Hood

As Shipped = BCR-18 (0.018 in.) Natural gas
Green Bag = BBR-10 (0.010 in.) LP gas
Pink Bag = CAR-12 (0.012 in.) Natural gas
Light Blue Bag = CAR-13 (0.013 in.) Natural gas
Yellow Bag = BBF-8 (0.008 in.) LP gas

Compression

†

Fitting

Bracket

Note

This pilot replaces only Honeywell standard hood-style
standing pilot burners.

It will not replace batwing style pilot burners or intermittent
pilot burners.

• For standard hood-style intermittent pilot burners see

the Q345U or the Q3451U.

• For batwing-style intermittent pilot burners see the

Q348U.

The specifications given here do not include normal manu­facturing tolerances. Therefore, this unit may not exactly
match the listed specifications.

This product is tested and calibrated under closely
controlled conditions, and some minor differences in
performance should be expected if those conditions are
changed.

WHEN INSTALLING THIS PRODUCT…

1. Read these instructions carefully. Failure to follow

instructions can damage equipment or cause a hazard­ous condition.

2. Check cross reference in the installation guide or box to

verify the pilot is suitable for your application.

3. Installer must be a trained, experienced service techni-

cian.

4. After completing installation, use these instructions to

check out product operation.

WARNING

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Follow these warnings exactly:

1. Disconnect power supply before wiring to prevent electrical

shock or equipment damage.

2. To avoid dangerous accumulation of fuel gas, turn off gas

supply at appliance service valve before starting installa­tion and perform Gas Leak Test after completion of instal­lation.

3. Do not bend pilot tubing within 3 inches of the gas control

or pilot burner after compression nut has been tightened.
Gas leakage at the connection can result.

Follow the appliance manufacturer instructions, if available;
otherwise, use the instructions provided.

Remove the Old Pilot
Burner

1

A Make sure gas is shut off.
B Remove old Pilot Burner, including the old compression

fitting.

C Match the old model number to the Cross Reference.
D Use the information in the Cross Reference to install the

Pilot Burner.

2

See Cross Reference for position and hood selection.

NOTE: Choose between standard (installed) or Low BTU
Hood (in bag).

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Pilot flame must be positioned in the exact same posi­tion with respect to the main burner. The screw must be
installed through the pilot hood and into the spud, so
the head of the screw is flush with the adapter. Failure
to properly orient the pilot flame and/or secure the pilot
hood may create an explosion hazard.

Set the Hood

A

B

WARNING

RIGHT

C

SET HOOD

FRONT

LEFT

MCR34028

Mount Pilot Burner

3

Use the included screws to mount the Pilot Burner. Use the
Auxiliary Mounting Bracket if needed.

Position the Pilot Burner so the pilot flame is aimed at the
main burner exactly the same way as the original pilot burner
flame.

TOO LOW

ORIGINAL
LOCATION

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Pilot burner flame alignment to the main burner is critical
to safe appliance operation. Carefully read all installation
instructions. Replace only those pilots listed in the
literature.

WARNING

TOO HIGH

MCR33962

Install the Correct Orifice
and Compression Fitting

4

See Cross Reference for orifice and sizes.

NOTE: The Low BTU Hood must
be used with one of the orifices
packed with it. The standard BTU
Hood can only be used with the
BBR-10 orifice (Green bag) or
the BCR-18 orifice that was ini­tially installed.

Orifice

Compression fitting

(1/4 in. or 1/8 in.;

check application)

Cut off the old compression fitting and replace
with the new compression fitting provided with
the new pilot burner. Never use the old com­pression fitting because it might not provide a
gas-tight seal.

WARNING

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Orifice must be the same size as the original orifice.

Install the Thermocouple
or Thermopile

5

See Cross Reference for position and size.

Thermocouple
or Thermopile

Gas Leak Test and
Checkout

6

Gas Leak Test

A Make sure warning card has been removed from the pilot.
B Turn on gas supply.
C Use a gas sniffer* or paint the pipe connections upstream

of the pilot burner with a rich soap and water solution to

check for leaks. Bubbles indicate a gas leak.

D If a leak is detected, tighten the pipe connections.
E Stand clear of the main burner while lighting to prevent

injury from hidden leaks, which can cause flashback in the

appliance vestibule.

F Set the thermostat to call for heat to light the main burner.
G With the main burner in operation, paint the pipe joints

(including the adapters) and gas control inlet and outlet

with rich soap and water solution or use a gas sniffer* to

check for leaks.

H If another leak is detected, tighten the adapter screws,

joints, and pipe connections.

I Replace the part if the leak cannot be stopped.
J Do not proceed until all gas leaks are eliminated.

* See AHRI video for proper use and considerations when

using an electronic gas sniffer

Checkout

Cycle the furnace through several cycles to ensure proper
smooth light off.

7

Ignite Pilot Burner

A Turn the thermostat to its lowest setting. Wait for unburned

gas to vent.

NOTE: LP gas is heavier than air and will not vent upward. Smell
for LP gas next to floor. If you smell gas, shut off the main valve
in the gas piping or, on LP systems, at the tank. Perform Gas
Leak Test to recheck the connections.

B Light the pilot burner according to the appliance manufac-

turer instructions.

Adjust Pilot Flame

The pilot flame should envelop 3/8 to 1/2 in. (10 to 13 mm) of
the igniter-sensor tip.

A Remove the pilot adjustment cover screw from the gas

control.

B Turn the inner pilot adjustment screw clockwise to

decrease or counterclockwise to increase the pilot flame.

C Replace the pilot adjustment cover screw and tighten firmly

after completing adjustment to ensure proper operation.

NOTE: If Pilot flame is too small and cannot be adjusted large
enough, a larger orifice may be needed. Check application
requirements. If Pilot flame is too large and cannot be adjusted
smaller, a smaller orifice may be needed. Check application
requirements.

WARNING WARNING

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Check for gas leaks any time work is done on a gas
system.

FIRE OR EXPLOSION HAZARD. CAN CAUSE
PROPERTY DAMAGE, SEVERE INJURY, OR DEATH.

Using the incorrect orifice or pilot hood can cause an
unstable pilot, too large or too small of a pilot, pilot out­age, reduced pilot life, improper lightoff, or gas buildup.

Adjust Pilot Flame

For additional information and a full-length product data
document, scan this QR code or go to
www.customer.honeywell.com/universalpilot.

Automation and Control Solutions

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Ltd
705 Montrichard Avenue
Saint-Jean-sur-Richelieu, Québec
J2X 5K8
http://customer.honeywell.com

® U.S. Registered Trademark.
© 2013 Honeywell International Inc.
69-2754EF—03 M.S. Rev. 06 -13
Printed in U.S.A.

Correspondances (utiliser uniquement pour remplacer ces veilleuses Honeywell)

Ancienne
référence

Q314A3471 TE G Tel qu’expédié 1/8 po Non

Q314A3513 TE A Tel qu’expédié 1/4 po Oui

Q314A3547 TE G Tel qu’expédié 1/4 po Oui

Q314A3679 TE G Tel qu’expédié 1/4 po Non

Q314A3687 TE A Tel qu’expédié 1/4 po Non

Q314A3703 TE G Sac vert 1/4 po Non

Q314A3729 TE D Tel qu’expédié 1/4 po Non

Q314A3737 TE A Tel qu’expédié 1/4 po Non

Q314A3802 TE A Sac vert 1/4 po Non

Q314A3828 TE A Sac vert 1/4 po Non

Q314A4586 TE A * 1/4 po *

Q314A6094 TE G * 1/4 po *

Q314A6102 TE D * 1/4 po *

Q314A6557 TE A Tel qu’expédié 1/4 po Non

Q314A6631 TE A Tel qu’expédié 1/8 po Non

Q314A6862 TE A * * Non

Q314A6946 TE G Tel qu’expédié 1/4 po Non

Q314A6953 TE G Sac vert 1/4 po Non

Q314A6961 TE D Tel qu’expédié 1/4 po Non

Q314A9015 TE D Tel qu’expédié 1/4 po Oui

Q314AFA TE A * * Oui

Q314AFB TE A * * Non

Q314AFK TE A * * Non

Q314AKA TE D * * Oui

Q314AKB TE D * * Non

Légende

Q314U

Installation Guide

Guide d’installation

Q314U

Universal Pilot Burner

Veilleuse universelle

Utiliser

Réglage
coiffe

coiffe

Utiliser coiffe

Régler la coiffe sur

Utiliser orifice

TE = Tel qu’expédié
BC =Bas pouvoir calorifique (dans le sac)

G = Gauche
A = Avant
D = Droite

† Les couleurs font référence à l’étiquette sur le sac. * Vérifier l’application

Raccord de
compression

Support

Ancienne
référence

Q314ALA TE G * * Oui

Q314ALB TE G * * Non

Q314U1001 * * * * *

Q350A1065 BC A Sac rose 1/4 po Non

Q350A1222 BC G Sac rose 1/4 po Non

Q350A1271 BC D Sac bleu clair 1/4 po Non

Q350A1305 BC D Sac rose 1/4 po Non

Q350A1321 BC G Sac rose 1/4 po Non

Q350A1545 BC G Sac rose 1/4 po Oui

Q350A1644 BC G Sac rose 1/8 po Non

Q350A1677 BC G Sac rose 1/8 po Non

Q350A1859 BC D Sac jaune 1/4 po Non

Q350A1867 BC G Sac jaune 1/4 po Oui

Q350A2097 BC A Sac bleu clair 1/4 po Non

Q350A2212 BC A Sac rose 1/4 po Non

Q350A2287 BC D * * Oui

Q350AFB BC A * * Non

Q350AFK BC A * * Non

Q350AKA BC D * * Oui

Q350AKB BC D * * Non

Q350AKK BC D * * Non

Q350ALA BC G * * Oui

Q350ALB BC G * * Non

Q350ALK BC G * * Non

Utiliser

Réglage
coiffe

coiffe

Utiliser orifice Tel qu’expédié = BCR-18 (0,018 po) Gaz naturel

Utiliser orifice

Sac vert = BBR-10 (0,010 po) GPL
Sac rose = CAR-12 (0,012 po) Gaz naturel
Sac bleu clair = CAR-13 (0,013 po) Gaz naturel
Sac jaune = BBF-8 (0,008 po) GPL

Raccord de
compression

Support

Remarque

Cette veilleuse remplace uniquement les veilleuses
permanentes à coiffe standard de Honeywell.

Elle n’est pas destinée à remplacer les veilleuses éventail
ou les veilleuses intermittentes.

• Pour les veilleuses intermittentes à coiffe consulter

Q345U ou Q3451U.

• Pour les veilleuses intermittentes éventail consulter

Q348U.

Les spécifications indiquées dans cette publication
n’incluent pas les tolérances de fabrication normales.
En conséquence, cette unité peut ne pas correspondre
exactement aux spécifications indiquées.

Ce produit est testé et étalonné dans des conditions
strictement contrôlées, et des différences de performance
mineures peuvent avoir lieu si ces conditions sont
différentes.

LORS DE L’INSTALLATION DE CE PRODUIT...

1. Lire attentivement ces instructions. Le fait de ne pas

les suivre risque d’endommager l’équipement ou de
constituer un danger..

2. Vérifier les correspondances dans le guide d’installation

ou la boîte pour vérifier que la veilleuse convient à
l’application.

3. L’installateur doit être un technicien expérimenté ayant

reçu la formation adéquate.

4. Une fois l’installation terminée, utiliser ces instructions

pour vérifier le bon fonctionnement du produit.

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT
CAUSER DES DÉGÂTS ET DES BLESSURES GRAVES,
VOIRE MORTELLES.

Respecter ces avertissements avec précision :

1. Débrancher l’alimentation avant le câblage pour éviter les

chocs électriques et les dégâts de l’équipement.

2. Pour éviter une accumulation dangereuse de gaz

combustible, couper l’alimentation en gaz au niveau de
la vanne de service de l’appareil avant de commencer
l’installation et effectuer le test de fuite de gaz une fois
l’installation terminée.

3. Ne pas courber le tube de la veilleuse dans les trois

pouces du régulateur à gaz ou de la veilleuse une fois que
l’écrou de compression a été serré. Ceci pourrait entraîner
une fuite de gaz au niveau du raccord.

Suivre les instructions du fabricant de l’appareil, si elles sont

disponibles; autrement, lire les instructions fournies.

Retrait de l’ancienne
veilleuse

1

A S’assurer que l’alimentation en gaz est coupée.
B Retirer l’ancienne veilleuse, y compris l’ancien raccord

de compression.

C Faire correspondre l’ancienne référence à la nouvelle

référence dans le tableau des correspondances.

D Utiliser les informations dans le tableau des

correspondances pour installer la veilleuse.

2

Voir les correspondances pour la position et le choix de la
coiffe.

REMARQUE : Choisir entre standard (installée) ou coiffe à
bas pouvoir calorifique (dans le sac).

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT
CAUSER DES DÉGÂTS MATÉRIELS ET DES
BLESSURES GRAVES, VOIRE MORTELLES.

La flamme de la veilleuse doit être placée exactement à la
même position par rapport au brûleur principal. La vis doit
être installée par la coiffe et dans le raccord de sorte que
la tête de vis soit au niveau de l’adaptateur. Une mauvaise
orientation de la flamme de la veilleuse et une mauvaise
fixation de la coiffe peuvent causer une explosion.

Réglage de la coiffe

RÉGLER LA

COIFFE À DROITE

A

RÉGLER LA

COIFFE À L’AVANT

B

AVERTISSEMENT

C

RÉGLER LA

COIFFE À GAUCHE

MFCR34028

Montage de la veilleuse

3

Utiliser les vis incluses pour monter la veilleuse. Utiliser le
support de montage auxiliaire au besoin.

Placer la veilleuse de sorte que la flamme soit dirigée vers
le brûleur principal de la même façon que la flamme de la
veilleuse d’origine.

TROP BAS

EMPLACEMENT
D’ORIGINE

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT CAUSER
DES DÉGÂTS MATÉRIELS ET DES BLESSURES
GRAVES, VOIRE MORTELLES.

L’alignement de la flamme de la veilleuse par rapport au
brûleur principal est essentiel à un fonctionnement en toute
sécurité de l’appareil. Lire avec soin toutes les instructions
d’installation. Ne remplacer que les veilleuses énumérées
dans la documentation.

TROP HAUT

MFCR33962

Installation de l’orifice
et du raccord de

4

Voir les correspondances pour vérifier l’orifice et les
dimensions.

REMARQUE : La coiffe à bas
pouvoir calorifique doit être
utilisée avec un des orifices de
son emballage. Le BTU standard
La coiffe peut seulement être
utilisée avec l’orifice BBR-10 (sac
vert) ou l’orifice BCR-18 qui était
initialement installé.

Couper l’ancien raccord de compression et le
remplacer par le raccord de compression neuf
fourni avec la nouvelle veilleuse. Ne jamais
utiliser l’ancien raccord de compression car il
pourrait ne pas fournir une étanchéité au gaz
adéquate.

compression adéquats

Orifice

Raccord de compression
(1/4 po ou 1/8 po; vérifier

l’application)

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT
CAUSER DES DÉGÂTS MATÉRIELS ET DES
BLESSURES GRAVES, VOIRE MORTELLES.

L’orifice doit être de la même taille que l’orifice d’origine.

Installation du thermo­couple ou de la thermopile

5

Voir les correspondances pour la position et les dimensions.

Thermocouple
ou Thermopile

Test de fuites de gaz et
vérification

6

Test de fuite de gaz

A S’assurer que la carte d’avertissement est ôtée de la

veilleuse.

B Couper l’alimentation en gaz.
C Utiliser un détecteur de gaz* ou appliquer une solution

bien savonneuse sur les raccords de tuyauterie en amont

de la veilleuse pour détecter les fuites éventuelles. Des

bulles indiquent une fuite de gaz.

D Si une fuite est détectée, serrer les raccords de tuyauterie.
E S’éloigner du brûleur principal lors de l’allumage pour

éviter les blessures causées par des fuites cachées qui

pourraient causer un retour de flamme dans le vestibule

de l’appareil.

F Voir les correspondances pour vérifier l’orifice et les

dimensions.

G Une fois le brûleur principal allumé, appliquer une

solution bien savonneuse sur les connexions de tuyauterie

(incluant les adaptateurs) et l’entrée et la sortie du

régulateur à gaz ou utiliser un détecteur de gaz* pour

détecter les fuites éventuelles.

H Si une autre fuite est détectée, serrer les vis des

adaptateurs, les joints et les raccords de tuyauterie.

I Remplacer la pièce si la fuite ne peut pas être réparée.

* Voir la vidéo de l’AHRI (Institut de climatisation, chauffage et

réfrigération) pour l’utilisation correcte et les considérations

applicables à l’utilisation d’un détecteur de gaz électronique.

Vérification

Actionner la chaudière sur plusieurs cycles pour vérifier que
l’allumage est régulier.

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT CAUSER
DES DÉGÂTS MATÉRIELS ET DES BLESSURES
GRAVES, VOIRE MORTELLES.

Effectuer le test de fuite de gaz à chaque fois que des
travaux sont effectués sur un système à gaz.

Réglage de la flamme de
la veilleuse

7

Allumage de la veilleuse

A Régler le thermostat à son réglage le plus bas. Attendre

que le gaz non brûlé s’évapore.

REMARQUE : Le GPL est plus lourd que l’air et ne s’évacue
pas vers le haut. Rechercher l’odeur de GPL près du plancher.
Si vous sentez du gaz, fermer la conduite principale de la
tuyauterie du gaz ou, des systèmes GPL, au réservoir. Faire un
test des fuites de gaz pour vérifier à nouveau les raccords.

B Allumer la veilleuse conformément aux instructions du

fabriquant de l’appareil.

Réglage de la flamme de la veilleuse

La flamme de la veilleuse doit envelopper 3/8 po à ½ po (10 à
13 mm) de l’extrémité du capteur-allumeur.

A Retirer la vis du couvercle de réglage de la veilleuse du

régulateur à gaz.

B Tourner la vis de réglage interne dans le sens horaire

pour réduire la flamme de la veilleuse ou dans le sens
antihoraire pour l’augmenter.

C Remplacer la vis du couvercle de réglage de la veilleuse et

bien serrer une fois le réglage terminé pour assurer un bon
fonctionnement.

REMARQUE : Si la flamme de la veilleuse est trop petite et

ne peut pas être réglée à une taille supérieure, un orifice plus
grand peut être requis. Vérifier les exigences de l’application.
Si la flamme de la veilleuse est trop grande et ne peut pas
être réglée à une taille inférieure, un orifice plus petit peut être
requis. Vérifier les exigences de l’application.

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION. PEUT CAUSER
DES DÉGÂTS MATÉRIELS ET DES BLESSURES
GRAVES, VOIRE MORTELLES.

L’utilisation d’un orifice ou d’une coiffe incorrects peut
causer une veilleuse instable, trop grande ou trop petite,
une coupure de la veilleuse, une durée de vie réduite de
la veilleuse, un allumage incorrect ou une accumulation
de gaz.

Pour obtenir plus d’informations et un document détaillé sur
le produit, balayer ce code QR ou aller à www.customer.
honeywell.com/universalpilot.

Solutions de régulation et d’automatisation

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Ltd
705 Montrichard Avenue
Saint-Jean-sur-Richelieu, Québec
J2X 5K8
http://customer.honeywell.com

® Marque de commerce déposée aux É.-U..
© 2013 Honeywell International Inc.
69-2754EF—03 M.S. Rev. 06 -13
Imprimé aux États-Unis
