Honeywell PRO 3000 Owner's Manual

Non-Programmable

Non-Programmable

Digital

Digital Thermostat

Thermostat

Installation Instructions

Installation
Instructions

Wallplate installation

Remove the wallplate from the
thermostat by pulling from the bottom,
then follow directions below for
mounting.

1. Pull wires through wire hole.

2. Position wallplate on wall, level and
mark hole positions with pencil.

3. Drill holes at marked positions as
shown below, then tap in supplied
wall anchors.

4. Place wallplate over anchors, insert
and tighten mounting screws.

PRO

3000

HIPS

PULL HERE

Series

Drill 3/16”
holes for
drywall.

Wire hole

Mounting
screws

Drill 7/32”
holes for
plaster.

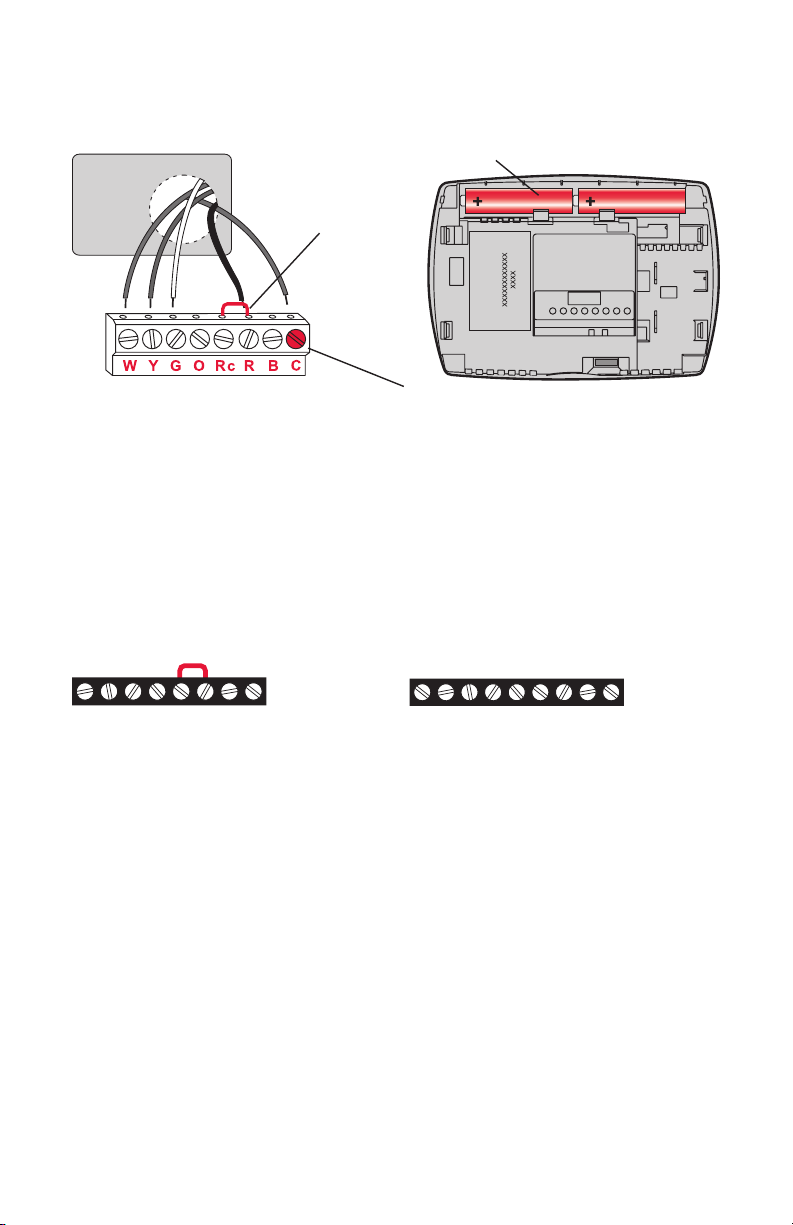

Power options

WB

Keep wires in this
shaded
area

Remove factory­installed jumper only
for two-transformer
systems.

Insert batteries for primary
or backup power

TH3110D Terminal block
shown

Connect C for primary AC power
(optional if batteries are installed).

Wiring terminal designations

Rc

TH3110D

C 24 Vac common. For 2 transformer

systems, use common wire from cooling

transformer.

B Changeover valve energized in heating
R 24 Vac power from heating transformer
Rc 24 Vac power from cooling

transformer

O Changeover valve energized in cooling
G Fan relay
Y Compressor contactor
W Heat relay

CROGY

E

CROGY

BAux L

TH3210D

C 24 Vac common
B Changeover valve energized in heating
R 24 Vac power
L Sends output when set to Em. Heat
O Changeover valve energized in cooling
G Fan relay
Y Compressor contactor
Aux Auxiliary heat relay
E Emergency heat relay

2

Wiring conventional and heat pump systems

CROGYW BRc

CROGYW BRc

WB

CR

O

W

B

Rc

CROGY BRc

E

CROGY

BAux L

2H/1C Heat Pump System TH3210D

C 24 Vac common [3]

B Changeover valve energized in

heating [5]

R Power [1]
L Sends output when set to Em. Heat [8]
O Changeover valve energized in

cooling [5]

G Fan relay
Y Compressor contactor
Aux Auxiliary heat relay [9]
E Emergency heat relay [9]

1H/1C System TH3110D (1 transformer)

C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
Y Compressor contactor
W Heat relay

1H/1C System TH3110D (2 transformers)

C 24 Vac common [3, 4]
R Power (heating transformer) [1, 2]
Rc Power (cooling transformer) [1, 2]
G Fan relay
Y Compressor contactor
W Heat relay

NOTES

Wire specifications:
Use 18- to 22-gauge thermostat wire.
Shielded cable is not required.

[1] Power supply. Provide disconnect means

and overload protection as required.

[2] Remove jumper for 2-transformer systems.
[3] Optional 24 Vac common connection.
[4] Common connection must come from cool-

ing transformer.

[5] Use either O or B terminals for changeover

valve.

Rc

CROGY

1H/1C Heat Pump System TH3110D [7]

C 24 Vac common [3]
B Changeover valve energized in

heating [5]

R [R+Rc joined by jumper]
Rc Power [1]
O Changeover valve energized in

cooling [5]

G Fan relay
Y Compressor contactor [6]
W [W+Y joined by jumper]

Heat Only System TH3110D

C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
W Heat relay

CROGW BRc

Heat Only System with Fan TH3110D

C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
W Heat relay

Cool Only System TH3110D

C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
Y Compressor contactor

[6] Use a small piece of wire (not supplied) to

connect W and Y terminals.

[7] Set fan operation switch to Heat Pump (see

page 5) and configure system type for heat
pump (see page 6).

[8] L terminal sends a continuous output when

thermostat is set to Em. Heat. Connect
to Honeywell zoning panels to switch the
panel to Emergency Heat.

[9] Install field jumper between Aux and E if

there is no emergency heat relay.

3

Fan operation settings (TH3110D only)

Gas or Oil: For gas or oil heating
systems, leave the fan operation switch
in this factory-set position. (This setting
is for systems that control the fan in a
call for heat.)

Electric or Heat Pump: Change the
switch to this setting for heat pump or
electric heat systems. (This setting is
for systems that allow the thermostat to
control the fan in a call for heat, if a fan
wire is connected to the G terminal.)

Set fan operation switch.

Thermostat mounting

1. Align the 4 tabs on the wallplate
with corresponding slots on the
back of the thermostat.

2. Push gently until the thermostat
snaps in place.

3. Push excess wire back into the
wall opening.

4. Plug wall opening with non­flammable insulation.

4

Installer Setup

Setup

1

0

MCR29402

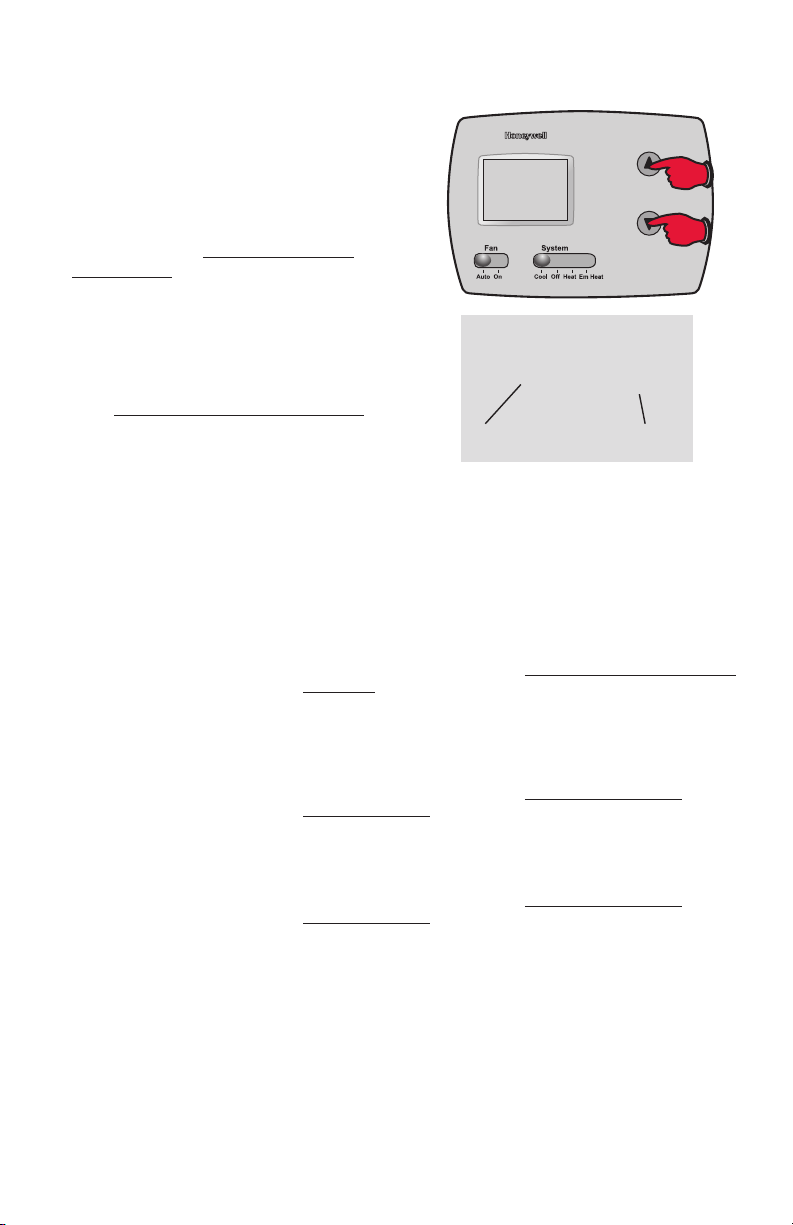

Follow the procedure below to configure
the thermostat to match the installed
heating/cooling system, and customize
feature operation as desired.

To begin, press and hold the
buttons until the display changes.

• Press

• Press

• Press and hold

t to change settings.
s to advance to next

function.

ts to exit and

save settings.

s and t

Setup

0

1

Function
number

Setup function Settings & options (factory settings in bold)

1 System type

TH3110D only

5 Heating cycle rate

(CPH: cycles/hour)

TH3110D only

6 Auxiliary heat

cycle rate (CPH)

TH3210D only

8 Emergency heat

cycle rate (CPH)

TH3210D only

9 Compressor

cycle rate (CPH)

14 Temperature

display

15 Compressor

protection

0 Gas, oil or electric heat with air conditioning

1 Heat pump (5 minute compressor off time in heating and cool-

ing)

5 For gas or oil furnaces of less than 90% efficiency

1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
9 For electric furnaces

[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]

5 For gas or oil furnaces of less than 90% efficiency

1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
9 For electric furnaces

[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]

9 For electric emergency heat

1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
5 For gas or oil furnaces of less than 90% efficiency

[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]

3 Recommended for most compressors

[Other cycle rate options: 1, 2, 4, 5, or 6 CPH]

0 Fahrenheit

1 Celsius

5 Five-minute compressor off time

[Other options: 0, 1, 2, 3 or 4-minute off time]

Setting

Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes before
restarting, to prevent damage. During the wait time, the message Cool On or Heat On (heat pumps
only) will flash on the display.

5

10

0

Te st

MCR29403

Installer system test

1. Set SYSTEM switch to Heat.

2. Press

3. Press

4. Set SYSTEM switch to Em Heat and

5. Set SYSTEM switch to Cool and

6. Press and hold

t to turn on and check

systems (see table, below).

t until systems turn off.

repeat steps 2-3 above (TH3210D

only).

repeat steps 2-3 above.

ts to terminate

test at any time.

10

System switch

0

Test

System test System status

10 Heating system

Emergency heat

20

30

Cooling system

70

Thermostat information

(for reference only)

0 Heat and fan turn off.
1 Heat turns on.
2 Auxiliary heat turns on (TH3210D only).

0 Heat and fan turn off.
1 Heat and fan turn on.
2 Auxiliary heat turns on.

0 Compressor and fan turn off.
1 Compressor and fan turn on.

71 Software revision number (major revisions)
72 Software revision number (minor revisions)
73 Configuration identification code (major)
74 Configuration identification code (minor)
75 Production configuration date code (week)
76 Production configuration date code (year)

System test
number

System
status

(TH3210D only)

}

6

Troubleshooting

If you have difficulty with your thermostat, please try the following suggestions.
Most problems can be corrected quickly and easily.

Display is
blank

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is

on.

• Make sure furnace door is closed securely.

• Make sure fresh AA alkaline batteries are correctly

installed (see page 2).

Heating
or cooling
system does
not respond

• Set system switch to Heat. Make sure the temperature is
set higher than the Inside temperature.

• Set system switch to Cool. Make sure the temperature is
set lower than the Inside temperature.

• Wait 5 minutes for the system to respond.

Temperature
settings do
not change

Make sure heating and cooling temperatures are set to
acceptable ranges:

• Heat: 40° to 90°F (4.5° to 32°C).

• Cool: 50° to 99°F (10° to 37°C).

“Cool On” or
“Heat On” is
flashing

“Heat On” is
not displayed

“Cool On” is
not displayed

• Compressor protection feature is engaged. Wait 5
minutes for the system to restart safely, without damage
to the compressor.

• Set the System switch to Heat, and set the temperature
level above the current room temperature.

• Set the System switch to Cool, and set the temperature
level below the current room temperature.

Specifications

Temperature Ranges

Heat: 40° to 90°F (4.5° to 32°C)
Cool: 50° to 99°F (10° to 37°C)

Operating Ambient Temperature

32° to 120°F (0° to 48.9°C)

Shipping Temperature

-20° to 120°F (-28.9° to 48.9°C)

Operating Relative Humidity

5% to 90% (non-condensing)

Physical Dimensions

3-13/16” H x 5-3/8” W x 1-1/4” D
97 mm H x 137 mm W x 32 mm D

Electrical Ratings

System Voltage (50/60Hz) Running Current
Heat (1st stage) 20-30 Vac 0.02-1.0 A
(Powerpile) 750 mV DC 100 mA DC
Emergency heat 20-30 Vac 0.02-1.0 A
Auxiliary heat 20-30 Vac 0.02-1.0 A
Cooling 20-30 Vac 0.02-1.0 A

7

69-1929EFS-03

Need Help?

For assistance with this product, please
visit customer.honeywell.com.

Or call Honeywell Customer Care toll­free at 1-800-468-1502.

CAUTION:
EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment damage, avoid
cycling the compressor quickly.

CAUTION:
ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before beginning
installation.

Pull at bottom
to remove
thermostat
from
wallplate.

Turn thermostat
over to find model
number and date
code.

CAUTION:
MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.

Automation and Control Solutions

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com

® U.S. Registered Trademark.
© 2013 Honeywell International Inc.
69-1929EFS—03 M.S. Rev. 04-13
Printed in U.S.A.

Thermostat

Non-Programmable

numérique non

Digital Thermostat

PRO

programmable

3000 Série

Installation Instructions

Notice
D’installation

Installation de la plaque murale

Séparer la plaque murale du thermostat
comme l’indique l’illustration ci-contre, puis
suivre les directives d’installation.

1. Faire passer les fils par l’ouverture
réservée aux fils.

2. Placer la plaque murale sur le mur,
mettre de niveau et marquer au crayon
l’emplacement des trous.

3. Percer les trous aux endroits marqués à
l’aide d’une perceuse, puis insérer les
chevilles d’ancrage fournies.

4. Apposer la plaque murale sur les
chevilles, insérer puis resserrer les vis de
fixation.

HIPS

PULL HERE

Utiliser une
mèche de
3/16 po si le
mur est en
placoplâtre

Utiliser une mèche
de 7/32 po si le
mur est en plâtre.

Trou du fil Vis de montage

Options d’alimentation

WB

Garder les fils dans
cettezone
ombragée

Retirer le cavalier installé
en usine seulement si
le système est à deux
transformateurs

Insert batteries for primary
or backup power

Bornier du TH3110D

Raccorder la borne C pour l’alimentation principale
en c.a. (optionnel si des piles sont installées).

Désignation des bornes

Rc

TH3110D

C Commun 24 V c.a. Dans les systèmes

à deux transformateurs, utiliser le
fil commun du transformateur de
refroidissement.

B Vanne d’inversion déclenchée en mode

de chauffage

R Alimentation 24 V c.a. provenant du

transformateur de chauffage

Rc Alimentation 24 V c.a. provenant du

transformateur de refroidissement

O Vanne d’inversion déclenchée en mode

de refroidissement

G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage

CROGY

E

CROGY

BAux L

TH3210D

C Commun 24 V c.a.
B Vanne d’inversion déclenchée en mode

de chauffage

R Alimentation 24 V c.a.
L Envoie un signal de sortie lorsque

raccordée au chauffage d’urgence

O Vanne d’inversion déclenchée en mode

de refroidissement

G Relais de ventilateur
Y Contacteur du compresseur
Aux Relais de système de chauffage

auxiliaire

E Relais de système de chauffage

d’urgence

2

CROGYW BRc

CROGYW BRc

WB

CR

O

W

B

Rc

CROGY BRc

Câblage – systèmes classiques et thermopompes

E

BAux L

Thermopompes 2C/1F TH3210D

C Commun 24 V c.a. [3]
B Vanne d’inversion déclenchée en mode

de chauffage [5]

R Alimentation [1]
L Envoie un signal de sortie lorsque

raccordée au d’urgence [8]

O Vanne d’inversion déclenchée en mode

de refroidissement [5]

G Relais de ventilateur
Y Contacteur du compresseur
Aux Relais de système de chauffage

auxiliaire [9]

E Relais de système de chauffage

d’urgence [9]

Système 1C/1F TH3110D (1 transformateur)

C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage

Système 1C/1F TH3110D (2 transformateurs)

C Commun 24 V c.a. [3, 4]
R Alimentation (transformateur,

chauffage) [1, 2]

Rc Alimentation (transformateur,

refroidissement) [1, 2]

G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage

REMARQUES

Caractéristiques techniques des fils :
Utiliser du fil pour thermostat de calibre 18 à 22.
Il n’est pas nécessaire d’utiliser du fil blindé.

[1] Alimentation : Fournir au besoin un dis-

positif de coupure et une protection contre

les surcharges.

[2] Retirer le cavalier dans le cas de systèmes

à deux transformateurs.

[3] Connexion commune 24 V c.a. en option.
[4] La connexion commune doit provenir du

transformateur de refroidissement.

[5] Utiliser soit la borne O soit la borne B pour

la vanne d’inversion.

[6] Utiliser un petit bout de fil (non fourni) pour

raccorder les bornes W et Y.

CROGY

Rc

CROGY

Thermopompe 1C/1F TH3110D [7]

C Commun 24 V c.a. [3]
B Vanne d’inversion déclenchée en mode

de chauffage [5]

R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
O Vanne d’inversion déclenchée en mode

de refroidissement [5]

G Relais de ventilateur
Y Contacteur du compresseur [6]
W [W+Y reliées par un cavalier]

Système de chauffage seulement TH3110D

C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
W Relais de chauffage

CROGW BRc

Système de chauffage seulement avec
ventilateur TH3110D

C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
W Relais de chauffage

Système de refroidissement seulement
TH3110D

C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
Y Contacteur du compresseur

[7] Régler le sélecteur du ventilateur à la posi-

tion Thermopompe (Heat Pump) (voir page

5) et configurer le type de système à ther­mopompe (voir page 6).

[8] La borne L envoie un signal continu

lorsque le thermostat est réglé à Em. Heat.
Raccorder aux tableaux de régulation
par zones Honeywell pour que le tableau
passe au chauffage d’urgence.

[9] Installer un cavalier entre les bornes Aux

et E s’il n’y a pas de relais de chauffage
d’urgence.

3

Réglage du ventilateur (TH3110D seulement)

Gaz ou mazout : Dans le cas de
systèmes de chauffage au gaz ou
au mazout, laisser le sélecteur du
ventilateur à la position réglée en usine.
(Ce réglage convient aux systèmes
qui commandent le fonctionnement
du ventilateur lors d’une demande de
chauffage.)

Électricité ou thermopompe : Déplacer
le sélecteur à cette position si le
système est une thermopompe ou un
appareil de chauffage électrique. (À
cette position, le thermostat commande
la mise en marche du ventilateur lors
d’une demande de chaleur si un fil du
ventilateur est raccordé à la borne G.)

Régler le sélecteur du ventilateur

Montage du thermostat

1. Faire correspondre les 4
languettes de la plaque murale
avec les fentes correspondantes
au dos du thermostat.

2. pousser doucement jusqu’à ce
que le thermostat fasse entendre
un déclic.

3. Repousser le fil en excès dans
l’ouverture dans le mur.

4. Boucher l’ouverture dans le
mur au moyen d’un isolant
ininflammable.

4

Mode de configuration par l’installateur

Setup

1

0

MCR29402

Suivre les directives ci-dessous pour
configurer le thermostat pour qu’il
corresponde au système de chauffage­refroidissement installé, et pour
personnaliser son fonctionnement.

Pour commencer, appuyer sur les
touches s et t les maintenir enfoncés
jusqu’à ce que l’affichage change.

• Appuyer sur la touche t pour
modifier les réglages.

• Appuyer sur s pour passer à la
fonction suivante.

• Appuyer sur les touches t s
et les maintenir enfoncées pour
quitter et enregistrer réglages.

Numéro de
fonction

Setup

0

1

Réglage

Fonctions Réglage et options (réglages de l’usine en gras)

1 Types de système

TH3110D seulement

5 Nombre de cycles

de chauffage à
l’heure (CPH : cycles

par heure)

TH3110D seulement

6 Cycles par heure du

chauffage auxiliaire

(CPH)

TH3110D seulement

8 Cycles par heure

du chauffage
d’urgence (CPH)

TH3110D seulement

9 Cycles par heure du

compresseur (CPH)

14 Affichage de la

température

15 Protection du

compresseur

Protection du compresseur (Configuration de la fonction 15) : Cette fonction oblige le compresseur

à attendre quelques minutes avant de redémarrer. Pendant cette attente, les mots «Cool On» (ou
«Heat On» si le système utilisé est une thermopompe) clignotent à l’écran.

0 Gaz, mazout ou chauffage électrique avec climatisation

1 Thermopompe (5 minutes de temporisation du compresseur en

chauffage et en refroidissement)

5 Pour les appareils au gaz ou au mazout à moins de 90 %

d’efficacité

1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90

% d’efficacité

9 Pour appareils de chauffage électriques

[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]

5 Pour les appareils au gaz ou au mazout à moins de

90 % d’efficacité

1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90

% d’efficacité

9 Pour appareils de chauffage électriques

[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]

9 Pour système de chauffage d’urgence à l’électricité

1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90

% d’efficacité

5 Pour les appareils au gaz ou au mazout à moins de 90 %

d’efficacité
[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]

3 Recommandé pour la plupart des compresseurs

[Autres options possibles : 1, 2, 4, 5 ou 6 CPH]

0 Fahrenheit

1 Celsius

5 Temporisation de 5 minutes

[Autres options : temporisation de 1, 2, 3, ou 4 minutes]

5

10

0

Te st

MCR29403

Test du système par l’installateur

1. Régler le sélecteur SYSTEM à Heat.

2. Appuyer sur t pour mettre les
systèmes en marche et les vérifier
(voir le tableau ci-dessous).

3. Appuyer sur t jusqu’à ce que les
systèmes se mettent à l’arrêt.

4. Régler le sélecteur SYSTEM à Em
Heat et répéter les étapes 2 et 3
ci-dessus (TH3210D seulement).

5. Régler le sélecteur SYSTEM à Cool
(refroidissement) et répéter les
étapes 2 et 3 ci-dessus.

6. Appuyer sur les touches ts et les
maintenir enfoncées pour mettre fin
à la vérification en tout temps

Test du système État du système

10 Système de chauffage

20 Chauffage d’urgence

30 Système de

refroidissement

70 Information sur le

thermostat

(Pour référence seulement)

0 Le système de chauffage et le ventilateur se

mettent à l’arrêt.
1 Le système de chauffage se met en marche.
2 Le chauffage auxiliaire se met en marche

(TH3210D seulement).

0 Le système de chauffage et le

ventilateur se mettent à l’arrêt.
1 Le système de chauffage et le

ventilateur se mettent en marche.
2 Le chauffage auxiliaire se met

en marche.
0 Le compresseur et le ventilateur se mettent à

l’arrêt.
1 Le compresseur et le ventilateur se mettent en

marche.
71 Numéro de révision du logiciel (révisions

majeures)
72 Numéro de révision du logiciel (révisions

mineures)
73 Code d’identification de la configuration (majeure)
74 Code d’identification de la configuration (mineure)
75 Code de date de la configuration à la fabrication

(semaine)
76 Code de date de la configuration à la fabrication

(année)

10

Numéro
de test du
système

Sélecteur du
système

0

Test

État du
système

(TH3210D
seulement)

6

Dépannage

Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions
suivantes. La plupart des problèmes peuvent être corrigés rapidement et
facilement.

Rien n’apparaît à
l’écran

Le système de
chauffage ou de
refroidissement
ne répond pas

Le point de
consigne de la
température ne
change pas

Les mots «Heat
On» ou «Cool
On» clignotent à
l’écran

Les mots
«Heat On»
n’apparaissent
pas à l’écran

Les mots
«Cool On»
n’apparaissent
pas à l’écran

• S’assurer que le coupe-circuit n’est pas déclenché et le
remettre en position de marche au besoin.

• S’assurer que le bouton de marche-arrêt du système
de chauffage ou de refroidissement est à la position de
marche.

• S’assurer que la porte de l’appareil de chauffage est
bien fermée.

• S’assurer qu’il y a bien des piles alcalines AA neuves en
place (voir page 2).

• Régler le sélecteur du système à Heat (voir page 5).
S’assurer que le point de consigne est plus élevé que la
température ambiante.

• Régler le sélecteur du système à Cool (voir page 5).
S’assurer que le point de consigne est moins élevé que
la température ambiante.

• Attendre 5 minutes pour laisser au système le temps de
réagir.

S’assurer que les températures de chauffage et de
refroidissement sont réglées à l’intérieur des seuils de
température permis :

• Heat : 4,5 à 32 °C (40 à 90 °F).

• Cool : 10 à 37 °C (50 à 99 °F).

• La fonction de protection du compresseur est en

marche. Attendre 5 minutes pour que le système se
remette en marche en toute sécurité sans endommager
le compresseur.

• Mettre le sélecteur du système en mode de chauffage
Heat et régler le point de consigne à une température
supérieure à la température ambiante.

• Mettre le sélecteur du système à Cool, et régler le
point de consigne à une température inférieure à la
température ambiante.

Caractéristiques techniques

Gammes de température

Chauffage : 4,5 ° à 32 °C (40 ° à 90 °F)
Refroidissement : 10 ° à 37 °C (50 ° à 99 °F)

Gamme de température
ambiante de service

0 ° à 48,9 °C (32 ° à 120 °F)

Température à l’expédition

-28,9 ° à 48,9 °C (-20° à 120 °F)

Humidité relative de service

5 % à 90 % (sans condensation)

Encombrement

3-13/16 po H x 5-3/8 po L x 1-1/4 po P
97 mm H x 137 mm L x 32 mm P

Caractéristiques électriques nominales

Système Tension Intensité
(50/60 Hz) de service

Chauffage (1er étage) 20-30 V c.a. 0,02-1,0 A
(Powerpile) 750 mV c.c. 100 mA c.c.
Chauffage d’urgence 20-30 V c.a. 0,02-1,0 A
Chauffage auxiliaire 20-30 V c.a. 0,02-1,0 A
Refroidissement 20-30 V c.a. 0,02-1,0 A

7

69-1929EFS-03

Services à la clientèle

Pour obtenir de l’aide avec ce produit,
veuillez consulter le site customer.

honeywell.com.

ou vous adresser aux Services à la
clientèle de Honeywell en composant le

1-800-468-1502.

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL

Le système ne tient pas compte du temps d’arrêt minimal du compresseur pendant
le test par l’installateur. Pour éviter d’endommager le matériel, éviter les cycles de
fonctionnement trop rapides du compresseur.

Tirer le
thermostat par
le bas pour le
détacher de la
plaque murale.

Retourner le
thermostat pour
trouver le numéro
de modèle et le
code de date.

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation
électrique avant d’effectuer le raccordement.

AVIS SUR LE MERCURE

Si le nouveau thermostat remplace un ancien régulateur contenant un contact à
mercure, ne pas mettre l’ancien régulateur aux poubelles. Communiquer avec le service
local de cueillette des déchets pour obtenir de l’information sur le recyclage ou sur la
bonne façon de disposer d’un ancien régulateur contenant un contact à mercure.

Solutions de régulation et d’automatisation

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com

® Marque de commerce déposée aux É.-U.
© 2013 Honeywell International Inc.
69-1929EFS—03 M.S. Rev. 04-13
Imprimé aux États-Unis

Termostato

Non-Programmable

digital

Digital Thermostat

PRO

no programable

3000

Installation Instructions

Instrucciones para
la instalación

Instalación de la placa para pared

Quite la placa para pared del termostato
como se muestra a la izquierda, y luego
siga las instrucciones para el montaje.

1. Hale los cables a través del agujero para
los cables.

2. Coloque la placa en la pared, nivele y
marque las posiciones de los agujeros.

3. Realice agujeros en las posiciones
marcadas como se muestra abajo e
introduzca las anclas de expansión con
golpes leves.

4. Coloque la placa para pared sobre las
anclas de expansión, introduzca los
tornillos de montaje y ajústelos.

Series

HIPS

PULL HERE

En
tablarroca,
realice
agujeros
de 3/16".

En yeso,
realice
agujeros
de 7/32".

Agujero para
el cable

Tornillos de
montaje

Opciones de fuentes de energía

WB

Coloque las baterías para suministro

Mantenga los
cables en
esta área
sombreada

Quite el puente instalado
en la fábrica sólo en
los sistemas con dos
transformadores.

de energía principal o de respaldo.

Se muestra el bloque de
terminales del modelo

Conecte C para suministrar corriente CA
(opcional si las baterías están instaladas)

TH3110D

Designación de terminales

Rc

TH3110D

C 24 V CA. Para los sistemas de

2 transformadores, utilice cables
comunes desde el transformador
de la refrigeración.

B Válvula inversora alimentada durante la

refrigeración

R Corriente de 24 V CA del transformador

de calefacción

Rc Corriente de 24 V CA del transformador

de refrigeración

O Válvula inversora alimentada durante la

refrigeración

G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor

CROGY

E

CROGY

BAux L

TH3210D

C 24 V CA
B Válvula inversora alimentada durante la

refrigeración

R Corriente de 24 V CA
L Cuando se fija en “Em. heat”, envía

un flujo de aire caliente

O Válvula inversora alimentada durante la

refrigeración

G Relé del ventilador
Y Interruptor automático del compresor
Aux Relé auxiliar de calor
E Relé de emergencia de calor

2

Cableado: sistemas convencionales y de bomba de calor

CROGYW BRc

CROGYW BRc

WB

CR

O

W

B

Rc

CROGY BRc

E

BAux L

Sistema de bomba de calor de 2 calentadores
y 1 refrigeradorTH3210D

C 24 V CA [3]
B Válvula inversora alimentada durante

la calefacción [5]

R Electricidad [1]
L Cuando se fija en “Em. heat”, envía

un flujo de aire caliente [8]

O Válvula inversora alimentada durante

la refrigeración [5]

G Relé del ventilador
Y Interruptor automático del compresor
Aux Relé auxiliar de calor [9]
E Relé de emergencia de calor [9]

Sistema de 1 calentador y 1 refrigerador
TH3110D (1 transformador)

C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor

Sistema de 1 calentador y 1 refrigerador
TH3110D (2 transformadores)

C 24 V CA [3,4]
R Electricidad (transformador de

calefacción) [1, 2]

Rc Electricidad (transformador de

refrigeración) [1, 2]

G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor

NOTAS

Especificaciones del cable:
Use cable para termostato de calibre
18 a 22. No se requiere cable blindado.

[1] Fuente de alimentación. Proporciona el

medio de desconexión y la protección

contra sobrecargas requeridos.

[2] Para sistemas de 2 transformadores quite

el puente.

[3] Conexión de 24 V CA opcional.
[4] La conexión común debe provenir del

transformador de refrigeración.

[5] Use terminales O o B para la válvula

inversora.

[6] Use un trozo pequeño de cable (no

incluido) para conectar los terminales W y Y.

CROGY

Rc

CROGY

Sistema de bomba de calor de 1 calentador
y 1 refrigerador TH3110D [7]

C 24 V CA [3]
B Válvula inversora alimentada durante

la calefacción [5]

R [R+Rc unidos por un puente]
Rc Electricidad [1]
O Válvula inversora alimentada durante

la refrigeración [5]

G Relé del ventilador
Y Interruptor automático del compresor [6]
W [W+Y unidos por un puente]

Sistema sólo calor TH3110D

C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
W Relé de calor

CROGW BRc

Sistema sólo calor ventilador TH3110D

C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
W Relé de calor

Sistema sólo frío TH3110D

C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
Y Interruptor automático del compresor

[7] Coloque el interruptor del ventilador en la

posición “Heat Pump” (bomba de calor
[vea la página 5]) y configure el tipo
de sistema para bomba de calor
(vea la página 6).

[8] El terminal L envía un flujo continuo de

aire caliente cuando el termostato está en
la posición “Em. heat”. Conéctelo a los
paneles de separación de Honeywell para
cambiar a “Em. heat”.

[9] Coloque el puente de campo entre Aux

y E si no existe un relé de emergencia
de calor.

3

Configuraciones de funcionamiento del ventilador
(TH3110D solo)

Gas o aceite: Para sistemas de
calefacción a gas o a aceite, deje
el interruptor del ventilador en esta
posición predeterminada de fábrica
(esta posición es para los sistemas
que controlan el ventilador cuando se
necesita calefacción).

Bomba eléctrica o de calor: Cambie
el interruptor a esta posición para los
sistemas de bomba de calor o de
calefacción eléctricos. (esta posición
es para los sistemas que controlan
el ventilador cuando se necesita
calefacción. Si se conecta un cable del
ventilador al terminal G).

Interruptor de funcionamiento del ventilador.

Montaje del termostato

1. Alinee las 4 lengüetas de
la placa para pared con las
ranuras de la parte posterior del
termostato.

2. Presione levemente hasta que el
termostato encaje en su lugar.

3. Coloque el excedente de cable
en el interior de la abertura de la
pared.

4. Tape la abertura de la pared con
un aislamiento no inflamable.

4

Configuración de instalación

Setup

1

0

MCR29402

Siga el procedimiento que aparece
a continuación para configurar el
termostato a fin de que se corresponda
con el sistema de calefacción y
refrigeración instalado, y seleccione las
funciones según lo desee.

Para comenzar, pulse y mantenga
presionados los botones s y t hasta
que cambie la pantalla.

• Presione t para cambiar la
configuración.

• Presione s para avanzar a la
siguiente función.

• Pulse y mantenga presionados

t s para salir y guardar la

configuración.

Número
de función

Funciones de Configuraciones y opciones (las que vienen
la configuración desde la fábrica aparecen en negrita)

1 Tipo de sistema

TH3210D únicamente

5 Velocidad del ciclo

térmico

(CPH: ciclos por hora)

TH3210D únicamente

6 Velocidad del ciclo

térmico auxiliar

(CPH)

TH3210D únicamente

8 Velocidad del ciclo

térmico auxiliar

(CPH)

TH3210D únicamente

9 Rango de ciclos

del compresor (CPH)

14 Visor de

temperatura

15 Protección del

compresor

Protección del compresor (conversión automática [configuración 15]): Hace que el compresor

demore unos minutos antes de volver a iniciarse, a fin de evitar daños. Durante el tiempo de espera,
el mensaje “Cool On” o “Heat On” (bombas de calor únicamente) titilará en la pantalla.

0 Sistema de calefacción a gas, a aceite o eléctrico con aire

acondicionado

1 Bomba de calor (tiempo de apagado de 5 minutos para el

compresor en la calefacción y la refrigeración)

5 Para sistemas de calefacción a gas o a aceite de menos de

un 90% de efectividad

1 Para sistemas de vapor o de gravedad
3 Para sistemas de agua caliente y sistemas de más de un 90% de

efectividad

9 Para sistemas de calefacción eléctricos

[Otras opciones de rango de ciclos: 2, 4, 6, 7, 8, 10, 11 ó 12 CPH]

5 Para sistemas de calefacción a gas o a aceite de menos de

un 90% de efectividad

1 Para sistemas de vapor o de gravedad
3 Para sistemas de agua caliente y sistemas de más de un

90% de efectividad

9 Para sistemas de calefacción eléctricos

[Otras opciones de rango de ciclos: 2, 4, 6, 7, 8, 10, 11 ó 12 CPH]

9 Para calor de emergencia eléctrica

1 Para sistemas de vapor o de gravedad
3 Para sistemas de agua caliente y sistemas de más de un

90% de efectividad

5 Para sistemas de calefacción a gas o a aceite de menos

de un 90% de efectividad
[Otras opciones de rango de ciclos: 2, 4, 6, 7, 8, 10, 11 ó 12 CPH]

3 Recomendado para la mayoría de los compresores

[Otras opciones de rango de ciclos: 1, 2, 4, 5 ó 6 CPH]

0 Fahrenheit

1 Celsius

5 Tiempo de apagado del compresor

[Otras opciones: 0, 1, 2, 3 ó 4 minutos de tiempo de apagado]

5

Setup

0

1

Configuración

10

0

Te st

MCR29403

Prueba del sistema

1. Coloque el interruptor SYSTEM en la
posición Heat.

2. Presione t para encender los
sistemas (vea el cuadro de abajo).

3. Presione t hasta que se apague el
sistema.

4. Coloque el interruptor SYSTEM en
la posición Em Heat y repita los
pasos 2 y 3 de arriba (TH3210D

únicamente).

5. Coloque el interruptor SYSTEM en la
posición Cool y repita los pasos 2 y
3 de arriba.

6. Pulse y mantenga presionado
para finalizar la prueba en cualquier
momento.

ts

10

Número de
prueba del
sistema

Prueba del sistema Estado del sistema

Interruptor del
sistema

0

Test

Estado
del
sistema

10 Sistema de calefacción

20 Calor de emergencia

30 Sistema de refrigeración

70 Información del

termostato

(únicamente como referencia)

0 El calentador y el ventilador se apagan.
1 El sistema de calefacción se enciende.
2 El sistema de calefacción auxiliar se enciende

(TH3210D solo).

0 El calentador y el ventilador

se apagan.

1 El calentador y el ventilador

se encienden.

2 El sistema de calefacción

auxiliar se enciende.

0 El compresor y del ventilador se apagan.
1 El compresor y el ventilador se encienden.

71 Número de revisión de software (revisiones

importantes)
72 Número de revisión de software (revisiones menores)
73 Código de identificación de configuración (mayor)
74 Código de identificación de configuración (menor)
75 Código de configuración de fecha

de producción (semana)
76 Código de configuración de fecha

de producción (año)

(TH3210D solo)

6

Localización y solución de problemas

Si tiene dificultades con el termostato, intente seguir las sugerencias que se
indican a continuación. La mayoría de los problemas pueden corregirse rápida
y fácilmente.

La pantalla está
vacía

El sistema de
calefacción o
refrigeración no
responde

Las con­figuraciones de
la temperatura
no cambian

El mensajes
“Cool On” o
“Heat On” titila

“Heat On” no
aparece en la
pantalla

“Cool On” no
aparece en la
pantalla

• Controle el interruptor de circuito y, si es necesario,
reinícielo.

• Asegúrese de que el interruptor de energía del
sistema de calefacción y refrigeración esté encendido.

• Asegúrese de que la puerta del sistema de
calefacción esté bien cerrada.

• Asegúrese de que las baterías AA alcalinas estén
instaladas correctamente (vea la página 2).

• Mueva el interruptor “System” hasta la posición “Heat”.
Asegúrese de que la temperatura sea más alta que la
temperatura interna.

• Mueva el interruptor “System” hasta la posición “Cool”.
Asegúrese de que la temperatura sea más baja que la
temperatura interna.

• Espere 5 minutos para que responda el sistema.

Asegúrese de que las temperaturas de calor y frío estén
configuradas en rangos aceptables:

• “Heat”: De 40 °F a 90 °F (de 4,5 °C a 32 °C).

• “Cool”: De 50 °F a 99 °F (de 10 °C a 37 °C).

• La función de la protección del compresor está

funcionando. Espere 5 minutos para que el sistema
se vuelva a iniciar de forma segura, sin dañar el
compresor.

• Mueva el interruptor “System” hasta la posición “Heat”
y configure el nivel de temperatura por encima de la
temperatura ambiente actual.

• Mueva el interruptor “System” hasta la posición “Cool”
y configure el nivel de temperatura por debajo de la
temperatura ambiente actual.

Especificaciones

Rangos de temperatura

Calor: De 40 °F a 90 °F (de 4,5 °C a 32 °C)
Frío: De 50 °F a 99 °F (de 10 °C a 37 °C)

Temperatura ambiente
de funcionamiento

De 32 °F a 120 °F (de 0 ºC a 48,9 °C)

Temperatura de embalaje

De -20 °F a 120 °F (de -28,9 ºC a 48,9 °C)

Humedad relativa de funcionamiento

5% a 90% (no condensable)

Dimensiones físicas

3-13/16" de altura x 5-3/8" de ancho x 1-1/4" de profundidad
97 mm de altura x 137 mm de ancho x 32 mm de profundidad

Rangos eléctricos

Sistema Voltaje (50/60 Hz) Corriente
Calor (etapa 1) de 20 a 30 V CA de 0,02 a 1,0 A
(Powerpile) 750 mV CC 100 mA CC
Calor de de 20 a 30 V CA de 0,02 a 1,0 A

emergencia
Calentador de 20 a 30 V CA de 0,02 a 1,0 A

auxiliar
Refrigeración de 20 a 30 V CA de 0,02 a 1,0 A

7

69-1929EFS-03

Asistencia al cliente

Para obtener asistencia relacionada
con este producto, visite

customer.honeywell.com.

O comuníquese con el número gratuito
del servicio de atención al cliente,
llamando al 1-800-468-1502.

PRECAUCIÓN: PELIGRO DE DAÑO EN EL EQUIPO

Durante la prueba, se desactiva la protección del compresor. Para evitar daños
en el equipo, no permita que el compresor funcione a velocidades altas.

Hale de la
parte inferior
para quitar el
termostato de la
placa para pared.

Gire el termostato
para ver el número
de modelo y el
código de fecha.

PRECAUCIÓN: RIESGO ELÉCTRICO

Puede ocasionar descargas eléctricas o dañar el equipo. Desconéctelo de la fuente de
energía antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO

En caso de que este producto reemplace a un control que contenga mercurio en tubo
sellado, evite arrojar el viejo control a la basura. Póngase en contacto con la autoridad
local para el manejo de desechos a fin de obtener instrucciones sobre el reciclado y la
correcta eliminación de este tipo de desechos.

Automatización y control desenlace

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com

® Marca Registrada en los E.U.A
© 2013 Honeywell International Inc.
69-1929EFS—03 M.S. Rev. 04-13
Impreso en EE. UU.
