Honeywell H8908D, H8908C, H8908B, H8908A User Manual

Place Bar Code Here

H8908A/B Humidistat;

CAUTION

H8908C/D Dehumidistat

INSTALLATION INSTRUCTIONS

APPLICATION

The H8908 family of low-voltage humidistats/
dehumidistats provide accurate control of whole house
humidifiers, dehumidifiers, and ventilators. They have a
snap-acting, dust-proof SPST switch and can be
mounted to a duct or wall.

Before Installing this Product...

1. Read these instructions carefully. Failure to follow

them could damage the product or cause a hazard­ous condition.

2. Check the ratings given in the instructions and on

the product to make sure the product is suitable for
your application.

3. Installer must be a trained, experienced service

technician.

Fig. 1. H8908A,D control.

M24726

Personal Injury Hazard.
Power supply can cause electrical shock.

Disconnect power supply before beginning
installation.

NOTE: The H8908 electrical connections are not

shared with the thermostat.

OUTDOOR

TEMPERATURE

-20 F

-30 C

-10 F

Humidity Control
Régulateur d'humidité

HOLE FOR WIRING
THE DUCT MOUNTING
INSTALLATIONS

0 F
+10 F
+20 F

Over 20 F

Over 0 C

CASE REMOVAL
SLOT

-25 C

-20 C

-10 C

-5 C

Fig. 2. H8908B,C control.

HUMIDITY
SETTING

15%

20%
25%
30%

35%
40%

M13371

69-1341EF-07

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

DUCT INSTALLATION

1. Choose a location on the duct.

ALTERNATE LOCATION

RETURN
AIR

6 in. (152 mm)
MINIMUM

BEST
LOCATION

RETURN AIR DUCT

15 in. (381 mm)
MINIMUM

Fig. 3. Duct installation locations.

2. Apply sticker template to duct and drill holes for

mounting screws. Cut along the dotted line of the
template with metal shears or tin snips.

Fig. 4. Drill and cut holes in duct.

3. Run two-fan, low-voltage wire to the mounting loca-

tion on the duct. See Fig. 5.

IMPORTANT

Use rated 18-22 gauge wire. Leave approximately
6 in. of wire to properly connect the humidistat.

RETURN
AIR

M13369

M24800

REMOTE MOUNT
INSTALLATION

1. Choose a location in the living area.

NOTE: Select a location clear of drafts or excessive

humidity. Avoid mounting near doors or win­dows, or in bathrooms or kitchens. See Fig. 6.

Fig. 6. Choose a location in the living area.

2. Cut 1 in. diameter wire hole in wall.

3. Run two-fan, low-voltage wire to the mounting loca-

tion in the living area.

IMPORTANT

Use rated 18-22 gauge wire. Leave approxi­mately 6 in. of wire to properly connect the humi­distat.

M24718

RETURN

SUPPLY

TWO-FAN 18-22 GAUGE WIRE

M24720

Fig. 5. Run wire to the mounting location.

69-1341EF—07 2

M24721

Fig. 7. Run wire to the mounting location.

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

M24722

4. Remove the base bracket from the humidistat. For

duct mount, slide the black gasket onto the base
bracket. See Fig. 8.

NOTE: Use gasket only when mounting the control to

ductwork. Leave off when mounting to a wall.

M24733

Fig. 8. Seal base bracket.

5. Secure the base bracket to the duct or remote loca-

tion. Secure to the duct with four 1-in. (25 mm)
screws (provided) or to the wall with two 1-in. (25
mm) screws (provided).

Fig. 9. Mount base bracket to duct or remote location.

3 69-1341EF—07

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

CAUTION

WIRING

Personal Injury Hazard.
Can cause electrical shock and injury.

Disconnect power before installation or servicing.

All wiring must comply with applicable local codes,
ordinances and regulations. Make wiring connections
according to humidifier (or dehumidifier/ventilator)
instructions, if available; otherwise, see typical wiring
diagrams in Fig. 12–19.

IMPORTANT

Select models of fan centers include humidifier
taps so the current sensing relay, sail switch or
air pressure switch is not needed. If not using a
current sensing relay, sail switch, or air pressure
switch, the humidifier must be energized during
blower motor cycles for proper operation.

On multispeed blower applications, do not wire
the high voltage side of the transformer to the
same power source that services the furnace
blower. Premature transformer burnout can
occur. On HE365 fan powered humidifier mod­els, only the two yellow wires are connected to
the control. The remaining two red wires are only
used with electronic humidity controls.

6. Using wire nuts, connect the low-voltage wire to the

leads on the H8908 humidistat. See Fig. 6–19 for
different wiring configurations.

H8908

30 40

TRANSFORMER

20

10

OFF ON

HUMIDIFIER

L1

POWER

(HOT)

L2

1

12PROVIDE DISCONNECT MEANS AND

FAN CONTROL

SUPPLY

FURNACE
FAN
MOTOR

OVERLOAD PROTECTION AS REQUIRED.

24 VAC WIRING.

Fig. 12. Wiring H8908 with fan interlock.

L1

POWER

(HOT)

SUPPLY

L2

1

POWER SUPPLY. PROVIDE DISCONNECT MEANS

1

AND OVERLOAD PROTECTION AS REQUIRED.

2

24 VAC WIRING.

FAN CONTROL

HL

C

DPST
SWITCHING
RELAY

2-SPEED
FAN
MOTOR

2

TRANSFORMER

Fig. 13. Wiring H8908 with 2-speed fan motor.

50

60

H8908

30 40

20

10

OFF ON

HUMIDIFIER

M24728

2

M24727

50

60

M24734

Fig. 10. Wire the humidistat.

7. Mount the humidistat by hooking the two hinges at

the top of the back cover to the raised edge at the
top of the base bracket. Press the bottom of the
humidistat in to engage the base hinge. You will
hear a “click” when the humidistat is secured.

M24801

Fig. 11. Attach the humidistat to the base.

69-1341EF—07 4

H8908

30 40

50

20

10

OFF ON

TRANSFORMER

CURRENT
SENSING
RELAY

1

POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.

2

24V WIRING.

Fig. 14. Typical wiring diagram of current

sensing relay with humidifier.

2

60

L1

L2

(HOT)

LO

C

HI

1

HUMIDIFIER

WATER
SOLENOID
LEAD WIRE

M24729

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

H8908

AIR

PRESSURE SWITCH/

SAIL SWITCH

2

40

30

50

20

10

60

OFF ON

TRANSFORMER

1

L1

L2

(HOT)

1

POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.

2

24V WIRING.

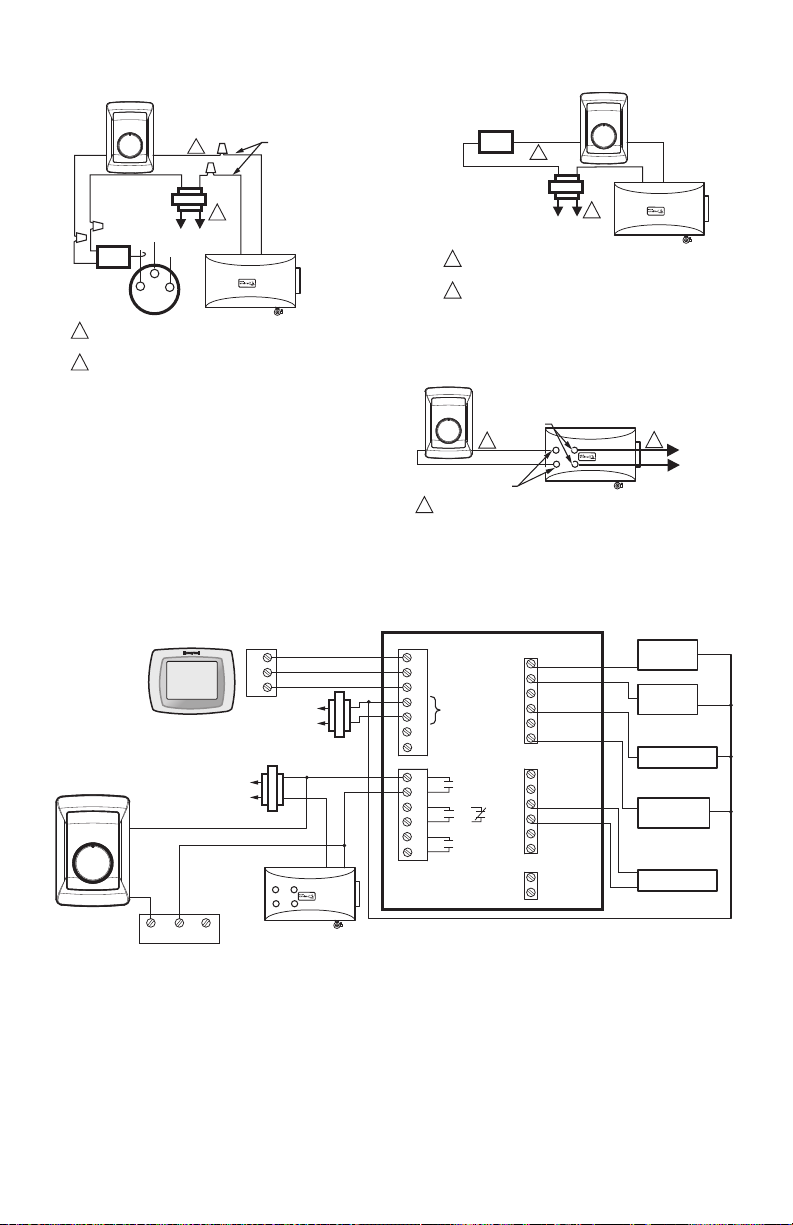

Fig. 15. Wiring H8908 in line with

air pressure switch/sail switch and humidifier.

TH9421 VISION PRO

THERMOSTAT

H8908B

30 40

20

10

OFF ON

50

60

24 VOLT

TRANSFORMER

HUMIDIFIER

1
2
3

SYSTEM

TRANSFORMER

L2

C

L1

R

M24730B

L2

L1

C

R

COM N.O. N.C.

S688 AIR

PRESSURE

SWITCH/

SAIL SWITCH

HE225/HE265

HUMIDIFIER

Fig. 17. Wiring H8908 with VisionPRO® IAQ on typical 2-stage furnace.

VISIONPRO® THERMOSTAT

Y2
L
A
W2
S1
S2

RC

R

W

Y

G

C

H8908D

H8908

FAN WIRING

30 40

TERMINALS

50

20

10

60

1

OFF ON

HUMIDISTAT
TERMINALS

24V WIRING.

1

FOLLOW THE INSTALLATION INSTRUCTIONS

NOTE:

INCLUDED WITH THE STEAM HUMIDIFIER
TO WIRE THE SYSTEM FAN.

HUMIDIFIER

Fig. 16. Wiring H8908 with steam humidifiers.

EQUIPMENT INTERFACE MODULE

1
2
3
C

24 VAC

R
RC
RH

H1
U
M2

D1
H

OR

M2
V1

N
T2

H8908D

20

10

30 40

OFF ON

50

60

CONV. HP

W1
W2
W3
Y
Y2
G

L
NOT USED
OUT1
OUT2
IN1
IN2

DATS1

DATS2

STAGE 1

O/B
AUX
AUX2
Y
Y2
G

HEAT

STAGE 2
HEAT

COMPRESSOR

FAN
RELAY

C7089U1006

VENTILATOR/DEHUMIDIFIER

TERMINALS

1

TO
SYSTEM
FAN

M24731

M24724B

HEATING
RELAY OR
VALVE COIL

COOLING
CONTACTOR
COIL

FAN
RELAY
COIL

1

PROVIDE OVERLOAD PROTECTION

1

AND DISCONNECT MEANS AS REQUIRED.

Fig. 18. Wiring H8908 with VisionPRO®

Thermostat for dehumidification.

20

10

30 40

OFF ON

M24725

Fresh Air Ventilation System
Système de ventilation à air frais

50

60

Fig. 19. Typical wiring diagram for HR150,

HR200, ER150 and ER200 Ventilator

or DH90 Dehumidifier applications.

M24732

5 69-1341EF—07

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

CHECKOUT

Turn the H8908 dial to “ON” to test proper installation.
See Fig. 20.

You will hear an audible click if installed correctly, and
water will begin flowing to the humidifier.

OUTDOO

R

HUMID

ITY

TEMP

ERATURE

SET

TING

-20 F

-30 C

15%

-10 F

-25 C

Humidity Control

Régulateur d'humidité

Fig. 20. Turn humidistat on.

20%

0 F

-20 C

25%

+10 F

-10 C

30%

+20 F

-5 C

35%

Over

20 F

Over

0 C

40%

M24723

OPERATION

Humidity Control Adjustment

To maintain optimal humidity levels without causing
condensation on cold surfaces such as windows, the
homeowner must adjust the setpoint as the outdoor
temperature changes.

To reduce the relative humidity, lower the setpoint
approximately three percent relative humidity every 24
hours. To increase the relative humidity, increase the
setpoint approximately three percent relative humidity
every 24 hours.

Setpoint Adjustment

Set the humidity setpoint according to the prevailing
outdoor temperature. Recommended settings are
available on the control and in the table below.

Table 1. Recommended Humidity

Controller Settings.

Outdoor Temperature

-20 -29 15

-10 -23 20
0-18 25

+10 -12 30
+20 -7 35

>+20 >-7 40

Outdoor Temperature

+70 +21 50
+75 +24 40
+80 +27 35
+85 +29 30
+90 +32 25

>+100 >+38 20

Recommended

H8908A,B Setpoints°F °C

Recommended

H8908C,D Setpoints°F °C

69-1341EF—07 6

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

7 69-1341EF—07

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT

Automation and Control Solutions

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Toronto, Ontario M1V 4Z9
customer.honeywell.com

® U.S. Registered Trademark
© 2010 Honeywell International Inc.
69-1341EF—07 T.D. Rev. 11-10
Printed in U.S.A.

Place Bar Code Here

Humidistat H8908A/B

MISE EN GARDE

Déshumidistat H8908C/D

NOTICE D'INSTALLATION

APPLICATION

Les humidistats et les déshumidistats basse tension de
la gamme H8908 assurent la régulation précise de
l'humidification, la déshumidification et la ventilation dans
toute la maison. Ils fonctionnent au moyen d'un
interrupteur unipolaire unidirectionnel à rupture brusque,
à l'épreuve de la poussière. Ils peuvent être installés sur
une gaine ou sur un mur.

AVANT D'INSTALLER CET
APPAREIL…

1. Lire attentivement les présentes instructions. Le

fait de ne pas les suivre risque d'endommager le
produit ou de constituer un danger.

2. Vérifier les caractéristiques spécifiées dans les

instructions et indiquées sur le produit, et s'assurer
que celui-ci correspond à l'application prévue.

3. L'installateur doit être un technicien d'expérience

ayant reçu une formation pertinente.

Risque de blessure.
Peut donner un choc électrique.

Couper l'alimentation avant de procéder à
l'installation.

REMARQUE : Les connexions du H8908 et du

thermostat ne sont pas communes.

Fig. 1. Régulateur H8908 A et D.

Humidity Control

Régulateur d'humidité

M24726

OUTDOOR

HUMIDITY

TEMPERATURE

SETTING

-20 F

-30 C

15%

-10 F

-25 C

20%

0 F

-20 C

25%

+10 F

-10 C

30%

+20 F

-5 C

35%

Over 20 F

Over 0 C

40%

ORIFICE POUR LE
CÂBLAGE DANS LES
INSTALLATIONS SUR GAINE

FENTE DE DÉGAGEMENT
DU BOÎTIER

Fig. 2. Régulateur H8908 B et C.

MF13371

69-1341EF-07

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

INSTALLATION SUR UNE GAINE

1. Choisir l'emplacement sur la gaine.

EMPLACEMENTS POSSIBLES

RETOUR
D’AIR

MAXIMUM
152 mm (6 po)

EMPLACEMENT
PRÉFÉRABLE

GAINE DE

Fig. 3. Emplacements possibles pour installation sur

RETOUR D’AIR

une gaine.

2. Coller le gabarit sur la gaine à l'emplacement

choisi. Percer les trous pour les vis de montage. À
l'aide de cisailles à métal, découper la tôle en suiv­ant la ligne pointillée.

MINIMUM
381 mm (15 po)

Fig. 4. Percer les trous et découper la gaine.

3. Amener un fil double basse tension pour ventilateur

jusqu'à l'emplacement de montage sur la gaine.
Voir la Fig. 5.

IMPORTANT

Utiliser du fil de calibre 18 à 22. Prévoir une
quinzaine de centimètres (6 po) de fil pour
effectuer le raccordement de l'humidistat.

RETOUR

RETOUR
D’AIR

MF13369A

M24800

MONTAGE À DISTANCE DANS
UNE PIÈCE

1. Choisir l'emplacement de montage dans la pièce.

REMARQUE : Choisir un emplacement à l'abri des cou-

2. Découper un trou de 2,5 cm (1 po) pour passer le fil

3. Amener un fil double basse tension pour ventilateur

IMPORTANT

rants d'air et de l'humidité excessive. Ne
pas installer l'appareil près des portes ou
des fenêtres ni dans la salle de bain ou la
cuisine. Voir la figure 6.

M24718

Fig. 6. Choisir l'emplacement dans la pièce.

dans le mur.

jusqu'à l'emplacement de montage dans la pièce.
Voir la Fig. 5.

Utiliser du fil de calibre 18 à 22. Prévoir une
quinzaine de centimètres (6 po) de fil pour
effectuer le raccordement de l'humidistat.

ALIMENTATION
D’AIR

FIL DOUBLE POUR VENTILATEUR
DE CALIBRE 18 À 22

MF24720

Fig. 5. Amener le fil jusqu'à l'emplacement de montage.

69-1341EF—07 2

Fig. 7. Amener le fil jusqu'à l'emplacement de

montage.

M24721

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

M24722

4. Retirer la plaque de montage de l'humidistat. Dans

le cas d'une installation sur une gaine, insérer la
garniture d'étanchéité sur la plaque de montage.
Voir la Fig. 8.

REMARQUE : Utiliser la garniture seulement pour une

installation sur une gaine. Ne pas l'utiliser
dans le cas d'une installation sur un mur.

M24733

Fig. 8. Poser la garniture d'étanchéité.

5. Poser la plaque de montage sur la gaine ou à

l'emplacement choisi dans la pièce. Fixer à la gaine
avec les quatre vis de 25 mm (1 po) fournies. Fixer
au mur avec les deux vis de 25 mm (1 po) fournies.

Fig. 9. Poser la plaque de montage sur la gaine ou sur

le mur.

3 69-1341EF—07

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

MISE EN GARDE

H8908

T

7

RACCORDEMENT

Risque de blessure
Peut causer des chocs électriques et des
blessures.

Débrancher toute source d'alimentation avant
d'installer ou de réparer.

Tout le câblage doit être conforme aux codes et aux
règlements locaux. Effectuer les raccordements en
suivant la notice technique de l'humidificateur, du
déshumidificateur ou du ventilateur si elle existe. Sinon,
consulter les schémas de raccordement aux figures Fig.
12–19.

IMPORTANT

Pour certains modèles de commandes de
ventilateur qui ont des connections pour un
humidificateur, le relais ampéremétrique,
interrupteur à ailette ou un pressostat d'air n'est
pas nécessaire. Si vous n'utilisez pas de relais
ampéremétrique, interrupteur à ailette ou
pressostat d'air, l'humidificateur doit être mis
sous tension en même temps que le ventilateur.

Dans les applications avec ventilateur à plusieurs
vitesses, ne pas raccorder le côté haute tension
du transformateur à la même source
d'alimentation que celle du ventilateur de
l'appareil de chauffage. Il pourrait en résulter un
grillage prématuré du transformateur. Avec les
humidificateurs HE365 avec ventilateur, ne
raccorder que les deux fils jaunes au régulateur.
Les deux fils rouges ne servent que dans le cas
de régulateurs d'humidité électroniques.

6. Utiliser des connecteurs de fils pour raccorder les

fils basse tension aux connecteurs de l'humidistat
H8908. Consulter les Fig. 6–19 pour connaître les
configurations possibles.

M24734

Fig. 10. Raccorder l'humidistat.

7. Pour monter l'humidistat, accrocher les deux

charnières au haut du couvercle arrière aux pattes
au haut de la plaque de montage. Appuyer sur le

bas de l'humidistat pour enclencher la charnière du
bas. Un clic se fait entendre lorsque l'humidistat est
bien en place.

M24801

Fig. 11. Fixer l'humidistat sur la plaque de montage.

COMMANDE DU

L1
(SOUS
ENSION)

L2

1

1

2

L1

(SOUS

TENSION)

ALIMENTATION

L2

1

1

ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.

2

CÂBLAGE 24 V c.a.

Fig. 13. Raccordement du H8908 avec un moteur de

VENTILATEUR

ALIMENTATION

MOTEUR DU
VENTILATEUR DE
L’APPAREIL DE
CHAUFFAGE

FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRELES
SURCHARGES.

CÂBLAGE 24 V c.a.

Fig. 12. Raccordement du H8908 avec

asservissement du ventilateur.

COMMANDE DU
VENTILATEUR

FAN CONTROL

HL

C

RELAIS
COMMUTATION
BIPOL. UNIDIR.

MOTEUR
VENTILATEUR
2 VITESSES

TRANSFORMATEUR

ventilateur à deux vitesses.

30 40

20

10

OFF ON

TRANSFORMATEUR

HUMIDIFICATEUR

H8908

30 40

20

10

OFF ON

2

HUMIDIFICATEUR

50

60

50

60

MF24728

2

MF2472

69-1341EF—07 4

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

MODULE D’INTERFACE DE L’ÉQUIPEMENT

H8908

30 40

50

20

10

OFF ON

2

60

TRANSFORMATEUR

L2

L1 (SOUS
TENSION)

RELAIS À
CAPTEUR DE
COURANT

1

2

Fig. 14. Schéma de raccordement typique d'un relais

à capteur de courant avec un humidificateur.

LO

C

HI

ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.

CÂBLAGE 24 V c.a.

THERMOSTAT

VISION PRO TH9421

TRANSFORMATEUR 24 V

H8908B

30 40

50

20

10

60

OFF ON

FILS DU
SOLÉNOÏDE
DE L’EAU

1

HUMIDIFICATEUR

1
2
3

TRANSFORMATEUR

DU SYSTÈME

L2

L1

MF24729

L2

C

L1

R

C

R

H8908

PRESSOSTAT D'AIR/
INTERRUPTEUR À AILETTE

30 40

50

20

10

60

OFF ON

2

TRANSFORMATEUR

1

L1 (SOUS

L2

TENSION)

1

ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.

2

CÂBLAGE 24 V c.a.

Fig. 15. Raccordement du H8908 en série avec

pressostat d'air/interrupteur à ailette et

humidificateur.

HUMIDIFICATEUR

MF24730B

H8908

30 40

BORNES DE RACCORDEMENT DU

50

20

VENTILATEUR

10

60

1

OFF ON

BORNES DE
L’HUMIDISTAT

CÂBLAGE 24 V c.a.

1

REMARQUE :

SUIVRE LES INSTRUCTIONS D’INSTALLATION
DE L’HUMIDIFICATEUR À VAPEUR POUR
RACCORDER LE VENTILATEUR DU SYSTÈME.

Fig. 16. Raccordement du H8908 avec un

1
2
3
C

24 V C.A.

R
RC
RH

H1
U
M2

D1
H

OU

M2
V1

N
T2

HUMIDIFICATEUR

humidificateur à vapeur.

CLA SSI Q U E THERMO-

POM PE

W1

O/B

W2

AUX

W3

AUX2

Y

Y

Y2

Y2

G

G

L
NON UTILISÉ
OUT1
OUT2
IN1
IN2

DATS1

DATS2

1

CHAU FFAGE
ÉTAGE 1

CHAU FFAGE
ÉTAGE 2

COM P RESSEU R

RELA I S DE
VENTILATEUR

C7089U1006

VERS LE
VENTILATEUR
DU SYSTÈME

MF24731

COM N.O. N.C.

PRESSOSTAT D'AIR/

IN TERRU PTE UR À AI LE TTE S688

HUMIDIFICATEUR

HE225/HE265

MF24724B

Fig. 17. Raccordement du H8908 avec un VisionPRO® IAQ sur un système de chauffage typique à deux étages.

5 69-1341EF—07

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

ET UNE PROTECTION CONTRE LES SURCHARGES.

THERMOSTAT VISIONPRO®

Y2
L
A
W2
S1
S2

RELAIS DE
CHAUFFAGE
OU BOBINE
DE LA VANNE

BOBINE DU
CONTACTEUR DE
REFROIDISSEMENT

BOBINE DU
RELAIS DU
VENTILATEUR

RC

R

W

Y
G
C

H8908D

30 40

50

20

60

10

OFF ON

1

FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE

1

Fig. 18. Raccordement du H8908 avec un thermostat

VisionPRO® pour la déshumidification.

MF24725

H8908D

30 40

50

20

10

60

OFF ON

VENTILATEUR/DÉSHUMIDIFICATEUR

BORNES

Fresh Air Ventilation System
Système de ventilation à air frais

MF24732

Fig. 19. Schéma de raccordement typique dans des

applications de ventilation avec un HR150, HR200,

ER150 et ER200 ou de déshumidification avec un

DH90.

69-1341EF—07 6

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

VÉRIFICATION

Tourner le cadran du H8908 jusqu'à la position
« marche » pour vérifier le fonctionnement de
l'installation. Voir la Fig. 20.

Si l'installation est bien effectuée, un clic se fait entendre
et l'eau commence à circuler dans l'humidificateur.

OUTDOO

R

HUMID

ITY

TEMP

ERATURE

SET

TING

-20 F

-30 C

15%

-10 F

-25 C

Humidity Control

Régulateur d'humidité

Fig. 20. Tourner l'humidistat pour le mettre en

marche.

20%

0 F

-20 C

25%

+10 F

-10 C

30%

+20 F

-5 C

35%

Over

20 F

Over

0 C

40%

M24723

FONCTIONNEMENT

Réglage du régulateur d'humidité

Pour obtenir un niveau d'humidité optimal sans
condensation sur les surfaces froides comme les
fenêtres, il faut régler le point de consigne de l'humidité
en fonction de la température extérieure.

Pour diminuer le taux d'humidité relative, abaisser le point
de consigne d'environ trois pourcents d'humidité relative
aux 24 heures. Pour augmenter le taux d'humidité
relative, augmenter le point de consigne d'environ trois
pourcents d'humidité relative aux 24 heures.

Réglage du point de consigne

Régler le point de consigne d'humidité relative en tenant
compte de la température extérieure. Les réglages
recommandés sont indiqués sur le régulateur et dans le
tableau ci-dessous.

Tableau 1. Réglages d'humidité recommandés.

Température extérieure Point de consigne

-29 -20 15

-23 -10 20

-18 0 25

-12 +10 30

-7 +20 35

>-7 >+20 40

Température extérieure Point de consigne

+21 +70 50
+24 +75 40
+27 +80 35
+29 +85 30
+32 +90 25

>+38 >+100 20

recommandé -

H8908 A, B° C ° F

recommandé -

H8908 C, D° C ° F

7 69-1341EF—07

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D

Solutions de régulation et d’automatisation

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Limited-Honeywell Limitée
35, Dynamic Drive
Toronto (Ontario) M1V 4Z9
customer.honeywell.com

® Marque de commerce déposée aux É.-U.
© 2010 Honeywell International Inc.
Tous droits réservés
69-1341EF—07 T.D. Rev. 11-10
Imprimé aux États-Unis
