Hobart AIRFORCE 27i AND XT30R TORCH User guide [fr]

OM-272181C/cfr 2018−04

Procédés

Découpage Plasma

Description

Découpage Plasma



AirForce 27i

et torche XT30R

MANUEL DE L’UTILISATEUR

www.HobartWelders.com

File: Plasma Cutters

Table des matières

SECTION 1 − CONSIGNES DE SÉCURITÉ − LIRE AVANT UTILISATION 1..........................

1-1. Signification des symboles 1.............................................................

1-2. Dangers liés au coupage à l’arc au plasma 1...............................................

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la maintenance 4.....

1-4. Proposition californienne 65 Avertissements 5..............................................

1-5. Principales normes de sécurité 5.........................................................

1-6. Informations relatives aux CEM 5.........................................................

SECTION 2 − DEFINITIONS 6..................................................................

2-1. Symboles et définitions supplémentaires relatifs à la sécurité 6................................

2-2. Symboles et définitions 6................................................................

SECTION 3 − SPÉCIFICATIONS TECHNIQUES 7.................................................

3-1. Emplacement du numéro de série et de la plaque signalétique 7...............................

3-2. Spécifications techniques 7..............................................................

3-4. Facteur de marche et surchauffe 8........................................................

3-5. Dimensions et poids de la source de courant de soudage 9...................................

3-6. Dimensions et poids de la torche 9........................................................

3-7. Spécifications environnementales 9.......................................................

SECTION 4 − INSTALLATION 10................................................................

4-1. Choix d’un emplacement 10..............................................................

4-2. Branchement d’alimentation gaz / air 10....................................................

4-3. Mise en place de la pince 10..............................................................

4-4. Guide d’entretien électrique 11............................................................

4-5. Données relatives aux prolongateurs 11....................................................

4-6. Raccordement pour 240 V CA, courant d’alimentation monophasé 12............................

4-7. Fiche de connexion multi–voltages (MVP) 14................................................

4-8. Branchement de l’appareil sur alimentation 15...............................................

4-9. Exigences relativement à la génératrice ou à l’onduleur 15.....................................

SECTION 5 − FONCTIONNEMENT 16............................................................

5-1. Commandes 16.........................................................................

5-2. Vitesse de coupage 17...................................................................

5-3. Verrou de sécurité de la gâchette 17.......................................................

5-4. Pratiques à appliquer au niveau des systèmes de coupage plasma 18...........................

5-5. Déroulement du coupage 19..............................................................

5-6. Déroulement de la perforation 20..........................................................

SECTION 6 − ENTRETIEN ET DÉPANNAGE 21...................................................

6-1. Entretien courant 21.....................................................................

6-3. Protection contre la surcharge 21..........................................................

6-4. Vérification ou remplacement d’un élément filtrant 22..........................................

6-5. Témoins d’état/de problèmes 23...........................................................

6-6. Vérification du système d’arrêt de la coupelle de protection 23..................................

6-7. Vérification ou remplacement du bec de chalumeau, de l’électrode et de la coupelle de retenue 24...

6-8. Raccordements câble de retour et chalumeau 25.............................................

6-9. Dépannage du convertisseur d’énergie électrique 26..........................................

6-10. Dépannage du chalumeau 27.............................................................

SECTION 7 − SCHÉMA ÉLECTRIQUE 28.........................................................

SECTION 8 − LISTE DES PIÈCES 30............................................................

GARANTIE
LISTE COMPLÈTE DES PIÈCES DÉTACHÉES − www.HobartWelders.com

Hobart is registered to
the ISO 9001 Quality
System Standard.

SECTION 1 − CONSIGNES DE SÉCURITÉ − LIRE AVANT

UTILISATION

pom_2018−01_fre

Pour écarter les risques de blessure pour vous−même et pour autrui — lire, appliquer et ranger en lieu sûr ces consignes relatives
aux précautions de sécurité et au mode opératoire.

1-1. Signification des symboles

DANGER! − Indique une situation dangereuse qui si on
l’évite pas peut donner la mort ou des blessures graves.
Les dangers possibles sont montrés par les symboles
joints ou sont expliqués dans le texte.

Indique une situation dangereuse qui si on l’évite pas
peut donner la mort ou des blessures graves. Les
dangers possibles sont montrés par les symboles
joints ou sont expliqués dans le texte.

AVIS − Indique des déclarations pas en relation avec des blessures per-
sonnelles.

. Indique des instructions spécifiques.

1-2. Dangers liés au coupage à l’arc au plasma

Les symboles présentés ci-après sont utilisés tout au long du
présent manuel pour attirer votre attention et identifier les
risques de danger. Lorsque vous voyez un symbole, soyez
vigilant et suivez les directives mentionnées afin d’éviter tout
danger. Les consignes de sécurité présentées ci-après ne
font que résumer l’information contenue dans les normes de
sécurité énumérées à la section 1-5. Veuillez lire et respecter
toutes ces normes de sécurité.

L’installation, l’utilisation, l’entretien et les réparations ne
doivent être confiés qu’à des personnes qualifiées. Une
personne qualifiée est définie comme celle qui, par la
possession d’un diplôme reconnu, d’un certificat ou d’un
statut professionnel, ou qui, par une connaissance, une
formation et une expérience approfondies, a démontré avec
succès sa capacité à résoudre les problèmes liés à la tâche,
le travail ou le projet et a reçu une formation en sécurité afin
de reconnaître et d’éviter les risques inhérents.

Au cours de l’utilisation, tenir toute personne à l’écart et plus
particulièrement les enfants.

LE COUPAGE présente un risque de
feu ou d’explosion.

Des particules de métal chaud et des étincelles
peuvent jaillir de la pièce au moment du coupage.
Les étincelles et le métal chaud, la pièce à couper

feu ou des brûlures. Avant de commencer à travailler, assurez-vous
que l’endroit est sécuritaire.

D Déplacez toute matière inflammable se trouvant à l’intérieur d’un

périmètre de 10,7 m (35 pi) de la pièce à couper. Si cela est
impossible, vous devez les couvrir avec des housses approuvées
et bien ajustées.

D Ne coupez pas dans un endroit où des étincelles pourraient

atteindre des matières inflammables.

D Protégez−vous, ainsi que toute autre personne travaillant sur les

lieux, contre les étincelles et le métal chaud.

D Assurez−vous qu’aucune étincelle ni particule de métal ne peut se

glisser dans de petites fissures ou tomber dans d’autres pièces.

D Afin d’éliminer tout risque de feu, soyez vigilant et gardez toujours

un extincteur à la portée de la main.

D Si vous coupez sur un plafond, un plancher ou une cloison, soyez

conscient que cela peut entraîner un feu de l’autre côté.

D Ne pas couper ou souder des jantes ou des roues. Les pneus

peuvent exploser s’ils sont chauffés. Les jantes et les roues
réparées peuvent défaillir. Voir OSHA 29 CFR 1910.177 énuméré
dans les normes de sécurité.

chauffée et l’équipement chaud peuvent causer un

Ce groupe de symboles veut dire Avertissement! Attention! DANGER
DE CHOC ELECTRIQUE, PIECES EN MOUVEMENT, et PIECES
CHAUDES. Consulter les symboles et les instructions ci-dessous y
afférant pour les actions nécessaires afin d’éviter le danger.

D Ne pas effectuer le soudage sur des conteneurs fermés tels que

des réservoirs, tambours, ou conduites, à moins qu’ils n’aient été
préparés correctement conformément à AWS F4.1 et AWS A6.0
(voir les Normes de Sécurité).

D Fixez le câble de masse sur la pièce à couper, le plus près possible

de la zone à couper afin de prévenir que le courant de coupage ne
prenne une trajectoire inconnue ou longue et ne cause ainsi une
décharge électrique, d’étincelles ou un feu.

D Ne pas utiliser le coupeur plasma pour dégeler des conduites

gelées.

D Ne coupez jamais des contenants qui peuvent contenir des

matières inflammables. Vous devez en premier lieu les vider et les
nettoyer convenablement.

D Ne pas couper là où l’air ambiant pourrait contenir des poussières,

gaz ou émanations inflammables (vapeur d’essence, par
exemple).

D Ne coupez pas de bouteilles, de tuyaux ou de contenants

pressurisés.

D Porter un équipement de protection pour le corps fait d’un matériau

résistant et ignifuge (cuir, coton robuste, laine). La protection du
corps comporte des vêtements sans huile comme par ex. des
gants de cuir, une chemise solide, des pantalons sans revers, des
chaussures hautes et une casquette.

D Ne placez pas le poste sur une surface combustible ou au−dessus

de celle−ci.

D Avant le coupage, retirez tout combustible de vos poches, par

exemple un briquet au butane ou des allumettes.

D Une fois le travail achevé, assurez−vous qu’il ne reste aucune

trace d’étincelles incandescentes ni de flammes.

D Utiliser exclusivement des fusibles ou coupe−circuits appropriés.

Ne pas augmenter leur puissance; ne pas les ponter.

D Suivre les consignes de OSHA 1910.252 (a) (2) (iv) et de NFPA

51B pour travaux de soudage et prévoir un détecteur d incendie et
un extincteur à proximité.

UN CHOC ÉLECTRIQUE peut tuer.

Le contact avec des pièces électriques sous tension
peut causer un choc fatal ou des brûlures graves.
Dès que la sortie de soudage est activée, la torche et
le circuit de travail sont sous tension. Le découpage

de travail plus élevée que le soudage (typiquement, 200 et 400 V c.c.),
mais permet l’utilisation d’une torche à inter−verrouillage de sécurité
qui coupe l’alimentation de la machine lorsque la coupelle d’écran est
déposée ou si le bec de contact touche l’électrode à l’intérieur de la
buse. Des équipements mal installés ou dont la mise à la masse est
fautive constituent des dangers.

à l’arc sous plasma demande une tension départ et

OM-272181 Page 1

D Ne touchez pas aux pièces électriques sous tension.
D Portez des gants isolants et des vêtements de protection secs et

sans trous.

D Isolez−vous de la pièce à couper et du sol en utilisant des housses

ou des tapis assez grands afin d’éviter tout contact physique avec
la pièce à couper ou le sol.

D Ne touchez pas aux pièces du chalumeau si vous êtes en contact

avec la pièce à couper ou le sol.

D Mettez l’appareil hors tension avant d’effectuer la vérification, le

nettoyage ou le changement d’une pièce du chalumeau.

D Coupez l’alimentation d’entrée avant d’installer l’appareil ou

d’effectuer l’entretien. Verrouillez ou étiquetez la sortie
d’alimentation selon la norme OSHA 29 CFR 1910.147
(reportez−vous aux Principales normes de sécurité).

D Installer le poste correctement et le mettre à la terre

convenablement selon les consignes du manuel de l’opérateur et
les normes nationales, départementales et locales.

D Assurez−vous que le fil de terre du cordon d’alimentation est

correctement relié à la borne de terre dans la boîte de coupure ou
que la fiche du cordon est branchée à une prise correctement mise
à la terre − vous devez toujours vérifier la mise à la terre.

D Avant d’effectuer les connexions d’alimentation, vous devez relier

le bon fil de terre.

D Les câbles doivent être exempts d’humidité, d’huile et de graisse;

protégez−les contre les étincelles et les pièces métalliques
chaudes.

D Vérifier fréquemment le cordon d’alimentation et le conducteur de

mise à la terre afin de s’assurer qu’il n’est pas altéré ou dénudé. Le
remplacer immédiatement s’il l’est . Un fil dénudé peut entraîner la
mort.

D L’équipement doit être hors tension lorsqu’il n’est pas utilisé.
D Ne pas utiliser des câbles usés, endommagés, sous dimensionnés

ou réparés.

D Le câble du chalumeau ne doit pas s’enrouler autour de votre

corps.

D Si les normes le stipulent, la pièce à couper doit être mise à la terre.
D Utilisez uniquement de l’équipement en bonne condition. Réparez

ou remplacez immédiatement toute pièce altérée.

D Portez un harnais de sécurité si vous devez travailler au−dessus

du sol.

D Assurez−vous que tous les panneaux et couvercles sont

correctement en place.

D N’essayez pas d’aller à l’encontre des systèmes de verrouillage de

sécurité ou de les contourner.

D Utilisez uniquement le ou les chalumeaux recommandés dans le

manuel de l’opérateur.

D N’approchez pas le tube du chalumeau et l’arc pilote lorsque la

gâchette est enfoncée.

D Le câble de masse doit être pincé correctement sur la pièce à

couper, métal contre métal (et non de telle sorte qu’il puisse se
détacher), ou sur la table de travail le plus près possible de la ligne
de coupage.

D Isoler la pince de masse quand pas mis à la pièce pour éviter le

contact avec tout objet métallique.

Risque de blessure en cas
D’EXPLOSION DES PIÈCES.

D Mise sous tension, toute pièce défectueuse

des sources d’alimentation de l’inverseur peut
exploser ou faire exploser d’autres pièces.
Pour entretenir les inverseurs, toujours porter
un masque protecteur et un vêtement à
manches longues.

LES ÉTINCELLES PROJETÉES
peuvent provoquer des blessures.

Le coupage plasma produit des étincelles et
projections de métal à très haute température.
Lorsque la pièce refroidit, du laitier peut se former.

D Portez une visière ou des lunettes de sécurité avec des écrans

latéraux approuvées.

D Portez des vêtements de protection adéquats afin de protéger

votre peau.

D Ayez recours à des protège−tympans ou à un serre−tête ignifuges

afin d’éviter que les étincelles n’entrent dans vos oreilles.

LES RAYONS D’ARC peuvent
entraîner des brûlures aux yeux et à la
peau.

Les rayons d’arc provenant du procédé de coupage
produisent des rayons visibles et invisibles intenses
(ultraviolets et infrarouges) qui peuvent entraîner
des brûlures aux yeux et à la peau.

D Porter un protecteur facial (casque ou écran) muni d’un filtre de

teinte appropriée pour protéger le visage et les yeux des rayons et
des étincelles quand on coupe ou observe le travail de coupe. Pour
tous les courants de coupe inférieurs à 300 ampères, la norme AN­SI Z49.1 (voir section Normes de sécurité) recommande une
opacité de grade 9 (grade minimum de 8). Cette norme ajoute qu’un
filtre plus pâle peut être utilisé si l’arc est caché par la pièce. Comme
c’est normalement le cas pour le coupage à faible courant, les opa­cités de filtres suggérées au Tableau 1 sont à la disposition de
l’opérateur au besoin.

D Porter des lunettes de sécurité à coques latérales sous votre

casque ou écran facial.

D Ayez recours à des écrans protecteurs ou à des rideaux pour

protéger les autres contre les rayonnements, les étincelles et les
éblouissements; prévenez toute personne sur les lieux de ne pas
regarder l’arc.

D Porter un équipement de protection pour le corps fait d’un matériau

résistant et ignifuge (cuir, coton robuste, laine). La protection du
corps comporte des vêtements sans huile comme par ex. des
gants de cuir, une chemise solide, des pantalons sans revers, des
chaussures hautes et une casquette.

Tableau 1. Protection des yeux pour le coupage au plasma d’arc

Intensité de courant en ampères Filtre de teinte (minimum)

Moins de 20 no. 4

20 − 40 no. 5
40 − 60 no. 6

60 − 100 no. 8

DÉCHARGES ÉLECTRIQUES poten­tiellement mortelles.

Il reste une TENSION DC NON
NÉGLIGEABLE dans les sources de
soudage onduleur UNE FOIS
l’alimentation coupée.

D Éteignez l’unité, débranchez le courant électrique, et déchargez

les condensateurs d’alimentation selon les instructions
indiquées dans le manuel avant de toucher les pièces.

OM-272181 Page 2

LE BRUIT peut endommager l’ouïe.

Certaines applications de coupage produisent un
bruit constant, ce qui peut endommager l’ouïe si le
niveau sonore dépasse les limites permises par
l’OSHA (reportez−vous aux Principales normes de
sécurité).

D Utilisez des protège−tympans ou un serre−tête antibruit si le

niveau sonore est élevé.

D Prévenez toute personne sur les lieux du danger relié au bruit.

LES FUMÉES ET LES GAZ peuvent
être dangereux.

Le coupage produit des vapeurs et des gaz.
Respirer ces vapeurs et ces gaz peut être
dangereux pour la santé.

D Ne mettez pas votre tête au−dessus des vapeurs. Ne respirez pas

ces vapeurs.

D À l’intérieur, ventiler la zone et/ou utiliser une ventilation forcée au

niveau de l’arc pour l’évacuation des fumées et des gaz de
soudage. Pour déterminer la bonne ventilation, il est recommandé
de procéder à un prélèvement pour la composition et la quantité de
fumées et de gaz auxquelles est exposé le personnel.

D Si la ventilation est médiocre, utilisez un respirateur anti−vapeurs

approuvé.

D Lire et comprendre les fiches de données de sécurité et les

instructions du fabricant concernant les adhésifs, les revêtements,
les nettoyants, les consommables, les produits de
refroidissement, les dégraisseurs, les flux et les métaux.

D Travaillez dans un espace restreint uniquement s’il est bien ventilé

ou si vous portez un respirateur anti−vapeurs. Les vapeurs
causées par le coupage et l’épuisement de l’oxygène peuvent
altérer la qualité de l’air et entraîner des blessures ou la mort.
Assurez−vous que l’air ambiant est sain pour la santé.

D Ne coupez pas dans un endroit près d’opérations de décapage, de

nettoyage ou de vaporisation. La chaleur et les rayons d’arc
peuvent réagir avec les vapeurs et former des gaz hautement
toxiques et irritants.

D Ne coupez pas des métaux enrobés tels que des métaux

galvanisés, contenant du plomb ou de l’acier plaqué au cadmium, à
moins que l’enrobage ne soit ôté de la surface du métal à couper,
que l’endroit où vous travaillez ne soit bien ventilé, ou que vous ne
portiez un respirateur anti−vapeurs. Les enrobages ou tous
métaux qui contiennent ces éléments peuvent créer des vapeurs
toxiques s’ils sont coupés.

D Ne coupez pas de contenants qui renferment ou ont renfermés des

matières toxiques ou réactives − vous devez en premier lieu les
vider et les nettoyer convenablement.

L’ARC PLASMA peut provoquer des
blessures.

La chaleur dégagée par le plasma d’arc peut
entraîner de sérieuses brûlures. La force de l’arc est
un facteur qui s’ajoute au danger de brûlures. La

rapidement passer au travers de gants et de tissus.

D N’approchez pas le tube du chalumeau.
D Ne saisissez pas la pièce à couper près de la ligne de coupage.
D L’arc pilote peut causer des brûlures − n’approchez pas le tube du

chalumeau lorsque vous avez appuyé sur le gâchette.

D Porter un équipement de protection pour le corps fait d’un matériau

résistant et ignifuge (cuir, coton robuste, laine). La protection du

chaleur intense et la puissance de l’arc peuvent

corps comporte des vêtements sans huile comme par ex. des
gants de cuir, une chemise solide, des pantalons sans revers, des
chaussures hautes et une casquette.

D Ne pointez pas le chalumeau en direction de votre corps ni de la

pièce à couper lorsque vous appuyez sur la gâchette − l’arc pilote
s’allume automatiquement.

D Mettez l’alimentation hors tension et débranchez le cordon

d’alimentation avant de démonter le chalumeau ou de changer une
pièce du chalumeau.

D Utilisez uniquement le ou les chalumeaux recommandés dans le

manuel de l’opérateur.

LES BOUTEILLES peuvent exploser
si elles sont endommagées.

Les bouteilles de gaz comprimé contiennent du gaz
sous haute pression. Si une bouteille est
endommagée, elle peut exploser. Puisque les

processus de travail des métaux, assurez−vous de les manipuler
correctement.

D Protégez les bouteilles de gaz comprimé contre la chaleur

excessive, les chocs mécaniques, des dommages physiques, le
laitier, la flamme, les étincelles et l’arc.

D Installez et attachez les bouteilles dans la position verticale à l’aide

d’une chaîne, sur un support stationnaire ou un châssis
porte−bouteille afin de prévenir qu’elles ne tombent ou ne
basculent.

D Les bouteilles ne doivent pas être près de la zone de coupage ni de

tout autre circuit électrique.

D Un contact électrique ne doit jamais se produire entre un

chalumeau de plasma d’arc et une bouteille.

D Ne coupez jamais sur une bouteille pressurisée − une explosion en

résulterait.

D Utilisez uniquement des bouteilles de gaz comprimé , des

détendeurs, des boyaux et des raccords conçus pour l’application
déterminée. Gardez−les, ainsi que toute autre pièce associée, en
bonne condition.

D Tourner le dos à la sortie de vanne lors de l’ouverture de la vanne

de la bouteille. Ne pas se tenir devant ou derrière le régulateur lors
de l’ouverture de la vanne.

D Le couvercle du détendeur doit toujours être en place, sauf lorsque

vous utilisez la bouteille ou qu’elle est reliée pour usage ultérieur.

D Utilisez les équipements corrects, les bonnes procédures et

suffisamment de personnes pour soulever, déplacer et transporter
les bouteilles.

D Lire et suivre les instructions sur les bouteilles de gaz comprimé,

l’équipement connexe et le dépliant P-1 de la CGA (Compressed
Gas Association) mentionné dans les principales normes de
sécurité.

bouteilles de gaz font habituellement partie d’un

OM-272181 Page 3

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la

t

maintenance

LES PIÈCES CHAUDES peuvent
provoquer des brûlures.

D Ne pas toucher des parties chaudes à mains

nues.

D Prévoir une période de refroidissement avant

d’utiliser l’équipement.

D Ne pas toucher aux pièces chaudes, utiliser les outils recom-

mandés et porter des gants de soudage et des vêtements épais
pour éviter les brûlures.

Les PIÈCES MOBILES peuvent
provoquer des blessures.

D S’abstenir de toucher des organes mobiles tels

que des ventilateurs.

D Maintenir fermés et verrouillés les portes,

panneaux, recouvrements et dispositifs de
protection.

D Lorsque cela est nécessaire pour des travaux d’entretien et de

dépannage, faire retirer les portes, panneaux, recouvrements
ou dispositifs de protection uniquement par du personnel
qualifié.

D Remettre les portes, panneaux, recouvrements ou dispositifs de

protection quand l’entretien est terminé et avant de rebrancher
l’alimentation électrique.

LIRE LES INSTRUCTIONS.

D Lire et appliquer les instructions sur les

étiquettes et le Mode d’emploi avant
l’installation, l’utilisation ou l’entretien de
l’appareil. Lire les informations de sécurité au
début du manuel et dans chaque section.

D N’utiliser que les pièces de rechange recommandées par le

constructeur.

D Effectuer l’installation, l’entretien et toute intervention selon les ma-

nuels d’utilisateurs, les normes nationales, provinciales et de
l’industrie, ainsi que les codes municipaux.

DES PIECES DE METAL ou DES
SALETES peuvent provoquer des
blessures dans les yeux.

D Porter des lunettes de sécurité avec écrans

latéraux ou un écran facial.

Les CHAMPS ÉLECTROMAGNÉTIQUES
(CEM) peuvent affecter les implants
médicaux.

D Les porteurs de stimulateurs cardiaques et

autres implants médicaux doivent rester à
distance.

D Les porteurs d’implants médicaux doivent consulter leur

médecin et le fabricant du dispositif avant de s’approcher de la
zone où se déroule du soudage à l’arc, du soudage par points, du
gougeage, de la découpe plasma ou une opération de chauffage
par induction.

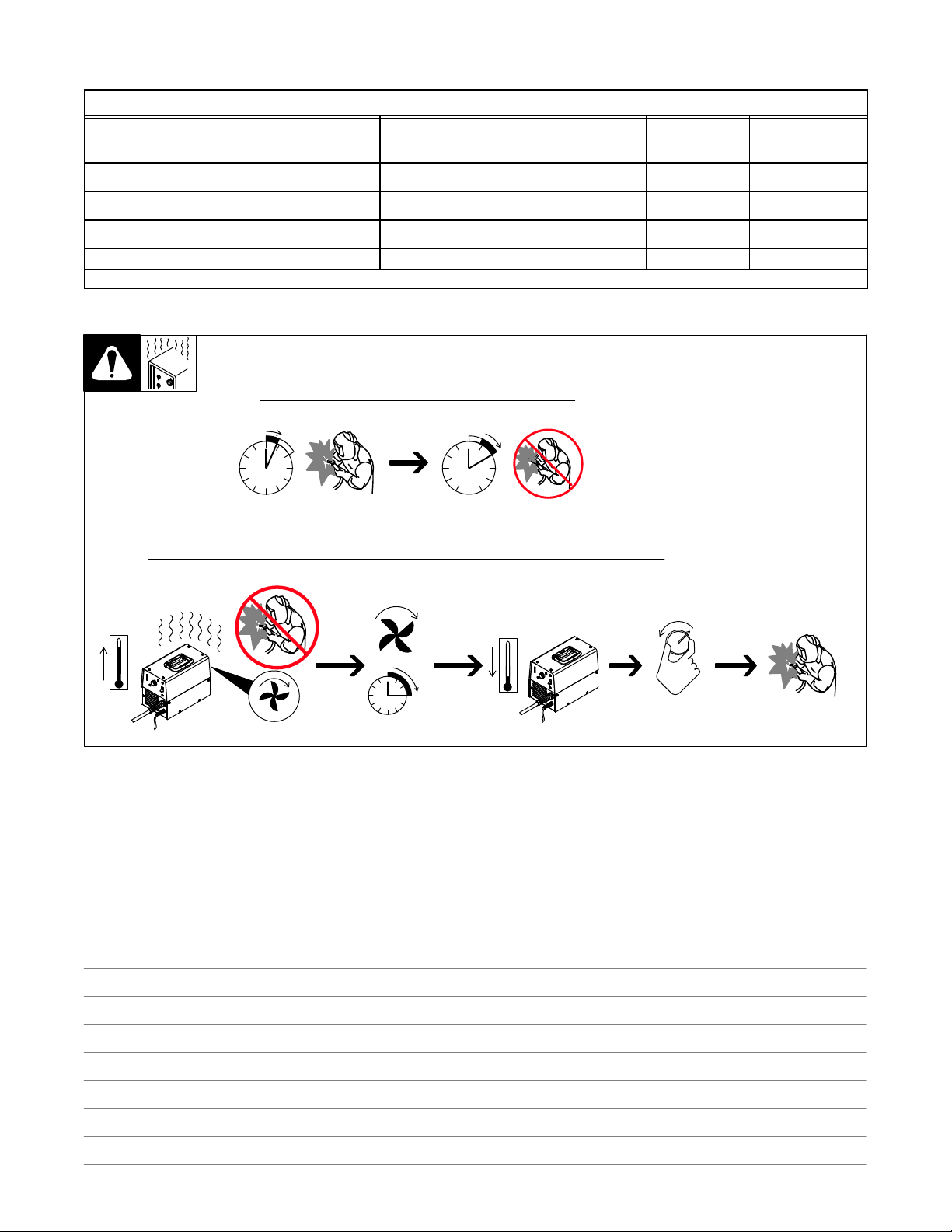

L’EMPLOI EXCESSIF peut
SURCHAUFFER L’ÉQUIPEMENT.

D Prévoir une période de refroidissement;

respecter le cycle opératoire nominal.

D Réduire l’ampérage (épaisseur) avant de

continuer à couper ou réduire le facteur de
marche.

Danger D’EXPLOSION
D’HYDROGÈNE.

D Lors du coupage d’aluminium sous l’eau ou

avec de l’eau touchant le dessous de l’alumi­nium, une libération d’hydrogène peut s’ac­cumuler sous la pièce.

D Consultez votre ingénieur de coupage et les instructions de la

table de coupage.

L’EXPLOSION DE LA BATTERIE peu
provoquer des blessures.

D Ne pas utiliser le découpeur plasma pour charger

des batteries ou faire démarrer des véhicules à
l’aide de câbles de démarrage, sauf si l’appareil
dispose d’une fonctionnalité de charge de
batterie destinée à cet usage.

LA CHUTE DE L’ÉQUIPEMENT peut
provoquer des blessures.

D Utiliser l’anneau de levage uniquement pour

soulever l’appareil, NON PAS les chariot, les
bouteilles de gaz ou tout autre accessoire.

D Utilisez les procédures correctes et des équipements d’une capa-

cité appropriée pour soulever et supporter l’appareil.

D En utilisant des fourches de levage pour déplacer l’unité, s’assurer

que les fourches sont suffisamment longues pour dépasser du
côté opposé de l’appareil.

D Tenir l’équipement (câbles et cordons) à distance des véhicules

mobiles lors de toute opération en hauteur.

D Suivre les consignes du Manuel des applications pour l’équation

de levage NIOSH révisée (Publication Nº94–110) lors du levage
manuelle de pièces ou équipements lourds.

Risque D’INCENDIE OU
D’EXPLOSION.

D Ne pas installer l’appareil à proximité de

produits inflammables

D Ne pas placer l’appareil sur, au-dessus ou à proximité de surfaces

inflammables.

D Ne pas surcharger l’installation électrique − s’assurer que

l’alimentation est correctement dimensionné et protégé avant de
mettre l’appareil en service.

LES CHARGES ÉLECTROSTATIQUES
peuvent endommager les circuits im­primés.

D Établir la connexion avec la barrette de terre

avant de manipuler des cartes ou des pièces.

D Utiliser des pochettes et des boîtes antistatiques pour stocker,

déplacer ou expédier des cartes PC.

LE RAYONNEMENT HAUTE
FRÉQUENCE (H.F.) risque de
provoquer des interférences.

D Le Rayonnement haute fréquence (H.F.) peut

provoquer des interférences avec les
équipements de radio−navigation et de
communication, les services de sécurité et les
ordinateurs.

OM-272181 Page 4

D Demander seulement à des personnes qualifiées familiarisées

avec des équipements électroniques de faire fonctionner
l’installation.

D L’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences résultant de l’installation.

D Si le FCC signale des interférences, arrêter immédiatement

l’appareil.

D Effectuer régulièrement le contrôle et l’entretien de l’installation.
D Maintenir soigneusement fermés les portes et les panneaux des

sources de haute fréquence, maintenir les éclateurs à une
distance correcte et utiliser une terre et et un blindage pour réduire
les interférences éventuelles.

D Pour réduire la possibilité d’interférence, maintenir les câbles aussi

D Veiller à couper à une distance de 100 mètres de tout équipement

D S’assurer que la source de coupage est correctement branchée et

D Si l’interférence persiste, l’utilisateur doit prendre des mesures

1-4. Proposition californienne 65 Avertissements

AVERTISSEMENT : ce produit peut vous exposer à des
produits chimiques tels que le plomb, reconnus par l’État de
Californie comme cancérigènes et sources de malformations
ou d’autres troubles de la reproduction.

Pour plus d’informations, consulter www.P65Warnings.ca.gov.

1-5. Principales normes de sécurité

LE COUPAGE Ã L’ARC peut causer
des interférence.

D L’énergie électromagnétique peut gêner le

fonctionnement d’appareils électroniques
comme des ordinateurs et des robots.

courts que possible, les grouper, et les poser aussi bas que
possible (ex. par terre).

électronique sensible.

mise à la terre.

supplémentaires comme écarter la machine, utiliser des câbles
blindés de des filtres, ou boucler la zone de travail.

Safety in Welding, Cutting, and Allied Processes, ANSI Standard Z49.1,
is available as a free download from the American Welding Society at
http://www.aws.org or purchased from Global Engineering Documents
(phone: [phone], website: www.global.ihs.com).

Recommended Practices for Plasma Arc Cutting and Gouging,
American Welding Society Standard AWS C5.2, from Global
Engineering Documents (phone: [phone], website:
www.global.ihs.com).

Safe Practices for the Preparation of Containers and Piping for Welding
and Cutting, American Welding Society Standard AWS F4.1, from

Global Engineering Documents (phone: [phone], website:
www.global.ihs.com).

Safe Practices for Welding and Cutting Containers that have Held
Combustibles, American Welding Society Standard AWS A6.0, from

Global Engineering Documents (phone: [phone],
website: www.global.ihs.com).

National Electrical Code, NFPA Standard 70, from National Fire
Protection Association, Quincy, MA 02169 (phone: [phone],
website: www.nfpa.org and www. sparky.org).

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 14501 George Carter Way, Suite
103, Chantilly, VA 20151 (phone: [phone], website:
www.cganet.com).

1-6. Informations relatives aux CEM

Le courant électrique qui traverse tout conducteur génère des champs
électromagnétiques (CEM) à certains endroits. Le courant issu d’un
soudage à l’arc (et de procédés connexes, y compris le soudage par
points, le gougeage, le découpage plasma et les opérations de
chauffage par induction) crée un champ électromagnétique (CEM)
autour du circuit de soudage. Les champs électromagnétiques produits
peuvent causer interférence à certains implants médicaux, p. ex. les
stimulateurs cardiaques. Des mesures de protection pour les porteurs
d’implants médicaux doivent être prises: Limiter par exemple tout accès
aux passants ou procéder à une évaluation des risques individuels pour
les soudeurs. Tous les soudeurs doivent appliquer les procédures
suivantes pour minimiser l’exposition aux CEM provenant du circuit de
soudage:

1. Rassembler les câbles en les torsadant ou en les attachant avec
du ruban adhésif ou avec une housse.

2. Ne pas se tenir au milieu des câbles de soudage. Disposer les
câbles d’un côté et à distance de l’opérateur.

Safety in Welding, Cutting, and Allied Processes, CSA Standard
W117.2, from Canadian Standards Association, Standards Sales, 5060
Spectrum Way, Suite 100, Mississauga, Ontario, Canada L4W 5NS
(phone: [phone], website: www.csagroup.org).

Safe Practice For Occupational And Educational Eye And Face
Protection, ANSI Standard Z87.1, from American National Standards

Institute, 25 West 43rd Street, New York, NY 10036 (phone:
212-642-4900, website: www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot
Work, NFPA Standard 51B, from National Fire Protection Association,

Quincy, MA 02169 (phone: [phone], website: www.nfpa.org).
OSHA, Occupational Safety and Health Standards for General Industry,

Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q, and
Part 1926, Subpart J, auprès du U.S. Government Printing Office,
Superintendent of Documents, P.O. Box 371954, Pittsburgh, PA
15250-7954 (téléphone : 1-866-512-1800) (il y a 10 bureaux
régionaux––le téléphone de la région 5, Chicago, est 3123532220, site
Internet : www.osha.gov).

Applications Manual for the Revised NIOSH Lifting Equation, The
National Institute for Occupational Safety and Health (NIOSH), 1600
Clifton Rd, Atlanta, GA 30329-4027 (phone: [phone], website:
www.cdc.gov/NIOSH).

3. Ne pas courber et ne pas entourer les câbles autour de votre
corps.

4. Maintenir la tête et le torse aussi loin que possible du matériel du
circuit de soudage.

5. Connecter la pince sur la pièce aussi près que possible de la
soudure.

6. Ne pas travailler à proximité d’une source de soudage, ni
s’asseoir ou se pencher dessus.

7. Ne pas souder tout en portant la source de soudage ou le
dévidoir.

En ce qui concerne les implants médicaux :

Les porteurs d’implants doivent d’abord consulter leur médecin avant de
s’approcher des opérations de soudage à l’arc, de soudage par points,
de gougeage, du coupage plasma ou de chauffage par induction. Si le
médecin approuve, il est recommandé de suivre les procédures
précédentes.

OM-272181 Page 5

SECTION 2 − DEFINITIONS

2-1. Symboles et définitions supplémentaires relatifs à la sécurité

Avertissement! Attention! Les risques éventuels sont indiqués par ces symboles.

Quand l’alimentation est branchée, certaines pièces défectueuses peuvent exploser ou provoquer l’explosion
d’autres pièces.

2-2. Symboles et définitions

Safe1 2012−05

Safe26 2012−05

A

V

U

I

1max

IP

I

1eff

1

Coupage au plas-

ma (PAC)

Monophasé Courant constant Tension d’entrée

Tension primaire

Courant de

soudage nominal

Coupelle de

protection lâche

Facteur de

puissance

U

X

S

Ampères

Volts Augmenter Non – ne pas faire Température

Terre de protection

(Terre)

Marche Arrêt Pourcentage Courant continu

Tension nominale

0

sans charge

(OCV)

Courant

d’alimentation

maximal

Degré de

protection

Courant

d’alimentation

efficace maximal

U

I

pf

2

Régler la pression

conventionnelle

2

Facteur de marche

emplacements

air / gaz

Tension

sous charge

Entrée

Convient pour

certains

dangereux

Hz

S

1

Témoin basse

pression d’air

Raccordement

secteur

Redresseur/

transformateur/

convertisseur de

fréquence statique

monophasé

Hertz

Puissance

nominale, produit

de la tension par le

courant (KVA)

OM-272181 Page 6

. Une liste complète des pièces est disponible sur www.HobartWelders.com

SECTION 3 − SPÉCIFICATIONS TECHNIQUES

3-1. Emplacement du numéro de série et de la plaque signalétique

Le numéro de série et la plaque signalétique de ce produit se trouvent à l’arrière. La plaque signalétique permet de déterminer l’alimentation électrique
requise et/ou la puissance nominale. Consigner le numéro de série dans la zone prévue à cet effet au dos du présent guide pour une référence
ultérieure.

3-2. Spécifications techniques

. Ne pas utiliser l’information du tableau de spécifications techniques de l’unité pour déterminer les besoins d’alimentation électrique. Voir les

sections 4-4 et 4-6 pour obtenir des informations relatives au raccordement de l’alimentation.

Source d’alimentation
Entrée

Nbre de phases (PH) et fréquence de secteur (Hz) Monophasé 60 Hz — —

Tension d’entrée nominale (U1) et courant d’entrée
nominal (I
pour déterminer la valeur nominale du cordon
d’alimentation

Facteur de puissance / KVA / KW à la puissance nomi­nale de sortie

KW crête à l’extension d’arc 5,4 kW à U1 = 240 Volts

) et I1 eff. à sortie nominale. I1 eff utilisé

1

Sortie

Tension CA (c.a.) RMS – (U1) A RMS − (I1) I1 eff

120 (20 A) à un facteur de marche de 20 % 28,8 12,9
120 (15 A) à un facteur de marche de 35 % 20,6 12,2

240 à un facteur de marche de 35 % 13,9 8,3

Tension CA (c.a.) RMS – (U1)

120 volts (20 A) 0,93 3,4/3,2
120 volts (15 A) 0,92 2,5/2,3

240 Volts 0,91 3,3/3,0

Facteur de
puissance

KVA/KW

— —

Tension nominale type en circuit ouvert (U0) 400 V c.c. à l’électrode négative

Caractéristique de sortie Courant constant

Plage de courant de sortie 14-27 A

A DC (c.c.) − (I2)

Courant de sortie et tension nominale à une tension
d’entrée nominale de (I

Cycle utile à 104 5F (40 5C) à des conditions nominales
de (U

, I1, U2, I2) basé sur une période de 10 minutes

1

et U2 à U1)

2

27 A 91 V c.c. 240 Volts
27 A 91 V c.c. 120 volts (20 A)
20 A 88 V c.c. 120 volts (15 A)

Facteur de marche % A DC (c.c.) − (I2)

35 27 A 240 Volts
20 27 A 120 volts (20 A)
35 20 A 120 volts (15 A)

Généralités

Température de fonctionnement 5 à 104 F (−15 à 40 C)

IP23CS**

PI – Protection internationale

2 – Pas de pénétration de corps étrangers  0,5 po

Code PI – degré de protection assuré par le boîtier

Basculement Inclinaison jusqu’à 15

Type de gaz Air

Qualité du gaz Propre, exempt d’humidité et d’huile

Pression et débit à l’amission du gaz 3,0 PCMS (85 l/min)

Filtrage du gaz Particules jusqu’à 5 microns

3 – Pas de pénétration nuisible d’eau pulvérisée

C – Circuits d’alimentation protégés contre l’entrée

d’outils. 2,5 mm dia x 100 mm long. (0,1 x 4 po)

S – Ventilateur arrêté durant l’essai d’eau

(12,5 mm)

— — — —

— — — —

— — — —

Volts DC (c.c.) −

(U

)

2

— — — —

— — — —

— — — —

— — — —

— — — —

— — — —

— — — —

— — — —

— — — —

— — — —

90 lb/po2

(621 kPa) min.

— — — —

Volts AC (c.a.) − (U1)

Tension CA (c.a.)

RMS − (U

120 lb/po2 (827 kPa)

max.

)

1

OM-272181 Page 7

. Une liste complète des pièces est disponible sur www.HobartWelders.com

3-3. Fiche technique de l’appareil (Suite)

Chalumeau

Capacités pour acier doux (voir la section 5-2 pour
connaître les vitesses de coupe correspondantes au
type et à l’épaisseur du matériau)

Capacité nominale (amorce d’extrémité) 3/8 po à 14 po/minute (356 mm/min)* 27 ampères

Capacité de tranchage nominale (amorce d’extrémité) 5/8 po 27 ampères

Capacité de perforation 3,2 mm (3/16 po) 27 ampères

Capacité de perforation 1/8 po 20 ampères
*Les vitesses d’avance sont d’environ 80 % du maximum.

— — — — — —

3-4. Facteur de marche et surchauffe

— —

— —

— —

Pour appareils branchés sur un circuit de 120 ou 240 V :

Facteur de marche de 35 % à 27 A, 92 V c.c.

35 % facteur de marche

3−1/2 minutes de

coupage

Surchauffe

Commentaires

0

Minutes

15

6-1/2 minutes de

repos

Le facteur de marche équivaut au
pourcentage de 10 minutes pendant lequel
l’appareil peut couper sans surchauffe à la
charge nominale.

En cas de surchauffe, le(s) thermostat(s)
se déclenche(nt), le courant de sortie se
coupe, le témoin de surchauffe s’allume et
le ventilateur se met en marche. Attendre
quinze minutes pour laisser l’appareil se
refroidir ou jusqu’à extinction du témoin de
surchauffe. Réduire l’ampérage ou le
facteur de marche avant de couper.

AVIS − Le dépassement du facteur de
marche peut endommager l’appareil et
annuler la garantie.

A

Réduire le facteur de

OU

marche

sduty1 5/95 / Réf. 244 405-A

OM-272181 Page 8

. Une liste complète des pièces est disponible sur www.HobartWelders.com

3-5. Dimensions et poids de la source de courant de soudage

Dimensions et poids

13,2 kg (29 lb)
torche comprise

210 mm

(8-1/4 po)

286 mm

(11-1/4 po)

362 mm

(14-1/4 po)

3-6. Dimensions et poids de la torche

Dimensions et poids

1,0 kg (2,2 lb)

30 mm

(1-3/16 po)

loc_2 3/96 - Ref. 244 405-A

222 mm

(8-3/4 po)

38 mm

(1-1/2 po)

Réf. 253 554-A

3-7. Spécifications environnementales

Niveau de protection

IP23CS

Le présent matériel est conçu pour une utilisation à l’extérieur. Il peut être entreposé mais ne doit pas être utilisé à l’extérieur pour couper à
l’extérieur pendant les précipitations, à moins d’être protégé.

OM-272181 Page 9

IP23CS 2017−06

. Une liste complète des pièces est disponible sur www.HobartWelders.com

SECTION 4 − INSTALLATION

4-1. Choix d’un emplacement

! Ne pas déplacer ou faire fonctionner l’appareil à

un endroit où il pourrait se renverser.

460 mm

(18 po)

4-2. Branchement d’alimentation gaz / air

460 mm

(18 po)

! Une installation spéciale peut

être nécessaire en présence
d’essence ou de liquides
volatils – voir NEC article 511
ou CEC section 20.

loc_2 3/96 - Ref. 244 405-A

Outils nécessaires :

9/16 po

4-3. Mise en place de la pince

1

3

. N’utiliser que de l’air propre,

sec, sous pression de 90 à 120
lb/po2 (621 à 827 kPa).

1 Prise gaz / air
2 Boyau flexible
3 Ruban Téflon
Utiliser un flexible avec un raccord

1/4 NPT fileté à droite. Enrouler le
ruban Téflon sur les filets (facultatif)
ou y appliquer un produit
d’étanchéité et installer le raccord
sur la prise. Diriger le flexible vers
l’alimentation gaz / air.

2

Depuis

l’alimentation

gaz/air

Réf. 244 423-A

OM-272181 Page 10

1

2

. Ne pas raccorder la pince de

masse à la portion de la pièce
qui tombera au sol une fois
coupée.

1 Pince de masse
2 Pièce à souder
Raccorder la pince de masse à une

zone propre et exempte de peinture
de la pièce à couper, le plus près
possible de la coupe.

Réf. 803 640-A

. Une liste complète des pièces est disponible sur www.HobartWelders.com

4-4. Guide d’entretien électrique

Le non-respect des recommandations de ce guide d’entretien électrique entraîne des risques d’électrocution ou d’incendie. Ces
recommandations sont destinées à un circuit de dérivation adapté à la puissance nominale et au facteur de marche du poste de
soudage.

Dans un circuit dédié, le National Electrical Code (NEC) autorise que la capacité nominale de la prise ou du conducteur soit inférieure
à la capacité nominale de la protection du circuit. Tous les composants du circuit doivent être physiquement compatibles. Voir les
articles NEC 210.21, 630.11 et 630.12.

60 Hz Monophasé

Tension d’entrée (V) 120 240
Courant d’entrée (A) sous sortie nominale
Capacité maximale nominale suggérée pour un fusible ou un disjoncteur standard, en A

Fusibles temporisés

Fusibles de service normal

Calibre (AWG) minimal des conducteurs d’alimentation

Longueur maximale suggérée des conducteurs d’alimentation en pieds (mètres)

Calibre (AWG) minimal du conducteur de terre

Référence : NEC (Code national d’électricité des É.−U.) 2014, y compris l’article 630

1 Si un disjoncteur est utilisé à la place d’un fusible, choisir un disjoncteur dont les courbes temps/intensité sont comparables à celles du fusible

recommandé.

2 Les fusibles temporisés sont répertoriés sous la classe UL RK5. Voir UL 248.
3 Les fusibles de service normal (tout usage – sans temporisation) sont répertoriés sous la classe UL K5 (capacité max. de 60 A) et la classe UL H (65

A et plus).

4 Ce paragraphe indique le calibre des conducteurs (excluant le cordon souple ou le câble) entre le panneau et le poste, conformément au tableau

310.15(B)(16) du code NEC. Si l’on utilise un cordon souple ou un câble, le calibre du conducteur peut être augmenté. Voir le tableau 400.5 (A) du
NEC pour connaître les exigences visant les cordons flexibles et les câbles.

2

3

4

4

1

Un circuit de

dérivation indi-

viduel de 15 ou

20 A, protégé par

fusibles ou dis-

joncteur tempo­risés est requis.
Voir Section 3-2

et 4-8

Elec Serv 2014−11

13.9

15
20
14
92

(28)

14

4-5. Données relatives aux prolongateurs

. Pour calculer la longueur maximale du prolongateur, inclure la longueur du conducteur entre le sectionneur et la prise de courant.

Tension
d’entrée

120 V 1 60 14 AWG 7 m (22 pi)

240 V 1 60 14 AWG 28 m (92 pi)

Nbre de

phases

d’alimentation Hertz Calibre du conducteur

Longueur maximale

du prolongateur

OM-272181 Page 11

. Une liste complète des pièces est disponible sur www.HobartWelders.com

4-6. Raccordement pour 240 V CA, courant d’alimentation monophasé

1

3

7

2

4

L1

L2

6

1

=GND/PE Terre

5

Outils nécessaires:

OM-272181 Page 12

8

L2

L1

240 VAC, 1

input4 2012−05 − 803 766-C / Ref. 802 443-A

. Une liste complète des pièces est disponible sur www.HobartWelders.com

4-6. Raccordement pour 240 V CA, courant d’alimentation monophasé (suite)

! L’installation doit être conforme à

tous les codes fédéraux et locaux –
confier cette installation à des person­nes qualifiées.

! Couper l’alimentation et verrouiller/ét-

iqueter les dispositifs d’isolation
avant de raccorder le câble d’alimen­tation à l’unité. Suivre la procédure
établie pour la pose et la dépose des
cadenas et étiquettes.

! Toujours brancher le conducteur de

terre vert ou vert/jaune à la borne de
terre de l’alimentation en premier, ja­mais à une borne secteur.

Commentaires

Consulter la plaque signalétique de l’appareil
et s’assurer de la disponibilité de la tension
d’alimentation sur le site.

1 Cordon d’alimentation
2 Sectionneur (montré en position ouvert)
3 Borne de terre du sectionneur
4 Bornes secteur du sectionneur
5 Conducteurs d’alimentation noir et

blanc (L1 et L2)
6 Conducteur de terre vert ou vert/jaune
Raccorder le conducteur de terre vert ou vert/

jaune à la borne de terre du sectionneur en
premier.

Brancher les conducteurs d’alimentation L1
et L2 aux bornes d’alimentation du section­neur.

7 Protection contre les surintensités

Sélectionner le type et la capacité de la pro­tection contre les surintensités selon la
rubrique 4-4 (sectionneur à fusibles illustré).

Refermer et verrouiller la porte d’accès du
dispositif d’isolation. Suivre la procédure
établie. Suivre la procédure établie pour la
pose et la dépose des cadenas et étiquettes
pour mettre l’unité en service.

8 Prise (NEMA 6−50R)

Fourni par le client

Fermer et verrouiller la portière du section­neur. Enlever le dispositif de verrouillage et
mettre le sectionneur en position de marche.

input4 2012−05

OM-272181 Page 13

. Une liste complète des pièces est disponible sur www.HobartWelders.com

4-7. Fiche de connexion multi–voltages (MVP)

Sélection de la fiche

2

3

4

5

1

! Ne pas couper le connecteur

d’extrémité du cordon
d’alimentation pour y câbler
une fiche. Ce connecteur
utilisé conjointement avec les

6

7

fiches fournies s’adapte aux
prises NEMA standard. Toute
altération faite au cordon
d’alimentation, au connecteur
ou aux fiches annulera la
garantie.

Sélection de la fiche

1 Connecteur du cordon d’alimentation

du poste de soudage

Sélectionner la fiche pour la prise
d’alimentation disponible sur place. Les
fiches montrées ne sont pas toutes
fournies avec l’appareil.

2 Fiche – Type NEMA 5−15P
3 Prise – Type NEMA 5−15R (fournie

par le client)

4 Fiche – Type NEMA 5−20P (en

option)

Raccordement de la fiche au cordon d’alimentation

5 Prise – Type NEMA 5−20R (fournie

par le client)

6 Fiche – Type NEMA 6−50P

7 Prise – Type NEMA 6−50R (fournie

par le client)

! Se référer au guide d’entretien

électrique pour 230 Vca dans la
section 4-4. Ne pas se guider sur la
capacité de la fiche pour
dimensionner la protection du
circuit d’alimentation.

Fiche1 MVP 2012−03 / Réf. 803 812–C

Raccordement de la fiche au cordon
d’alimentation

Aligner la flèche sur la fiche avec la flèche
sur le connecteur du cordon
d’alimentation. Assembler ensemble en
poussant.

Visser le collier à fond. Pendant le serrage
de la bague filetée, enfoncer la fiche contre
l’adaptateur jusqu’au serrage complet de
la bague.

Branchement fiche/prise.

OM-272181 Page 14

. Une liste complète des pièces est disponible sur www.HobartWelders.com

4-8. Branchement de l’appareil sur alimentation

460 mm

(18 po)

! L’installation doit être conforme à

tous les codes fédéraux et locaux;
confier cette installation à des
personnes qualifiées.

! Une installation spéciale peut être

nécessaire en présence d’essence
ou de liquides volatils ; voir NEC
article 511 ou CEC section 20.

AVIS − Le circuit Auto−Line de cet appareil
adapte automatiquement la source
d’alimentation à la tension primaire

460 mm

(18 po)

appliquée, 120 ou 240 Vca.

Une alimentation de 120 Vca exige un
circuit de dérivation individuel de 15 ou 20
A protégé par des fusibles temporisés ou
un disjoncteur. Pour le branchement sur
une source d’alimentation de 240 Vca, se
référer à la section 4-4.

1 Connecteur pour cordon

d’alimentation
2 Fiche – Type NEMA 5−15P
3 Prise – Type NEMA 5−15R (fournie

par le client)

1

32

5

4

Entrée 6 2011−03 − Réf. 244 423-A / Réf. 804 504-A

4 Fiche – Type NEMA 6−50P
5 Prise – Type NEMA 6−50R (fournie

par le client)

Sélectionner la fiche pour la prise
d’alimentation disponible sur place.
Installer la fiche sur l’adaptateur du cordon
d’alimentation. Pendant le serrage de la
bague filetée, enfoncer la fiche contre
l’adaptateur jusqu’au serrage complet de la
bague.

Branchement fiche/prise.

4-9. Exigences relativement à la génératrice ou à l’onduleur

. Le fonctionnement de la génératrice ou de l’onduleur varie selon le fabricant. Le témoin POWER sur le système de coupage clignotera et l’appareil

ne fournira pas de fréquence si la tension d’entrée chute au−dessous de 92 Vca (voir la section 3-2).

Les exigences relativement à la
puissance d’appoint maximale à
une capacité de coupage nominale
[acier doux (9,5 mm (3/8 po)] sont

Paramètres de la génératrice, le cas échéant.

! Le sélecteur « ENGINE » devra

être réglé à la position « RUN », et
non « RUN/IDLE »

! Régler la commande de réglage

final à 10 afin d’obtenir une
puissance d’appoint maximale.

de 6 KW en continu/pic à 6,5 KW à
120 Vca.

OM-272181 Page 15

5-1. Commandes

2

. Une liste complète des pièces est disponible sur www.HobartWelders.com

SECTION 5 − FONCTIONNEMENT

1

3

4

269 709-A

1 Commande de sortie
Utiliser cette commande pour régler la sortie

de coupage.

Si l’on utilise une intensité secondaire de
coupage de 22−27 A sur une alimentation de
120 Vca et que la protection contre la

OM-272181 Page 16

surcharge du circuit d’alimentation se
déclenche souvent, il faut réduire l’intensité
secondaire de coupage et (ou) le temps de
coupage ou encore, trouver une
alimentation plus adéquate (voir la section
3-2).

2 Voyant de mise sous tension

3 Voyants de problèmes (voir la section

6-5)

4 Interrupteur principal

Utiliser l’interrupteur pour mettre en marche
ou arrêter l’appareil.

. Une liste complète des pièces est disponible sur www.HobartWelders.com

5-2. Vitesse de coupage

Vitesses de coupage recommandées à une intensité secondaire nominale de 27 A

Épaisseur Vitesses de coupage recommandées*

Pouces mm Po/min mm/min

Cal. 16 1,5 192 4 877

Acier doux

*La vitesse de coupage recommandée est d’environ 80 % du maximum.

1/8 3,2 71 1 808
1/4 6,4 25 630
3/8 9,5 14 345
1/2 12,7 6 163

. Pour l’aluminium et l’acier inoxydable, la réduction des vitesses de coupage à ces épaisseurs peut atteindre 20 %.

Vitesses de coupage recommandées à une intensité secondaire nominale de 20 A

Épaisseur Vitesses de coupage recommandées*

Pouces mm Po/min mm/min

Acier doux

Cal. 16 1,5 134 3 414

1/8 3,2 44 1 118
1/4 6,4 16 406
3/8 9,5 8 203

*La vitesse de coupage recommandée est d’environ 80 % du maximum.

. Pour l’aluminium et l’acier inoxydable, la réduction des vitesses de coupage à ces épaisseurs peut atteindre 20 %.

5-3. Verrou de sécurité de la gâchette

1 Gâchette

Gâchette verrouillée

1

Gâchette déverrouillée

Réf. 253 554-A

OM-272181 Page 17

. Une liste complète des pièces est disponible sur www.HobartWelders.com

5-4. Pratiques à appliquer au niveau des systèmes de coupage plasma

! L’arc pilote s’amorce

immédiatement lorsque la
gâchette est pressée.

Toujours raccorder la pince de pièce

à une zone propre et exempte de

peinture de la pièce à couper, le plus

près possible de la coupe.

90

Maintenir un angle d’environ 90 par
rapport à la surface de la pièce pour

réaliser des coupes appropriées.

NE PAS amorcer d’arc pilote sans

coupage, car ceci raccourcira la vie

Durant le coupage, les

étincelles devraient traverser la

pièce et en sortir par le bas.

utile de la buse et de l’électrode.

Si des étincelles s’enflamment sur la

surface, ceci indique habituellement une

vitesse d’avance trop rapide ou un réglage

d’intensité trop faible.

1,6 mm

(1/16 po)

Lors d’une découpe étendue (non

protégée) , prévoyez environ 1/16 po.

d’écart entre l’électrode et la surface.

OM-272181 Page 18

Pds

NE PAS appliquer de pression sur l’écran
pendant un coupage par traînée; au lieu

de cela, faire glisser l’écran tout au long de

la surface pour réaliser des coupes

appropriées.

La traction plutôt que la poussée du

chalumeau rend le coupage plus facile.

Utiliser un guide ou un gabarit de coupe

approprié pour réaliser des opérations de

coupe exactes.

Réf. 254 087-A

. Une liste complète des pièces est disponible sur www.HobartWelders.com

5-5. Déroulement du coupage

90

Raccorder la pince de masse à une zone

propre et exempte de peinture de la pièce à

couper, le plus près possible de la coupe.

! L’arc pilote s’amorce

immédiatement lorsque la
gâchette est pressée.

Soulever le verrou et appuyer sur
la gâchette. L’arc pilote s’amorce.

Pour le coupage standard (avec écran), placer l’écran

anti−traînée sur le bord du métal. Pour la découpe étendue

(non protégée), utiliser une distance de sécurité de 3,2 mm.

(1/8 po) (un bec qui traine réduira sa propre durée de vie).

Une fois l’arc de coupage amorcé, déplacer

lentement le chalumeau sur le métal.

Régler la vitesse du chalumeau de

sorte que des étincelles traversent le

métal et fond de coupe.

Effectuer un temps d’arrêt rapide à la fin

de couper avant de relâcher la gâchette.

Le post−écoulement continue pendant 20

environ secondes après la détente de la

gâchette; il est possible de réamorcer

instantanément l’arc de coupage durant le
post−écoulement en soulevant le verrou de
la gâchette et en appuyant sur la gâchette.

Réf. 254 087-A

OM-272181 Page 19

. Une liste complète des pièces est disponible sur www.HobartWelders.com

5-6. Déroulement de la perforation

! L’arc pilote s’amorce

immédiatement lorsque la
gâchette est pressée.

45

Raccorder la pince de masse à une zone

propre et exempte de peinture de la pièce à

couper, le plus près possible de la coupe.

90

Tourner le chalumeau vers une

position verticale d’environ 90 par

rapport à la surface. Lorsque l’arc
aura perforé la pièce, commencer

le coupage.

Tenir le chalumeau à un angle

d’environ 45 par rapport à la

surface de la pièce. Soulever le

verrou et appuyer sur la

gâchette. L’arc pilote s’amorce.

90

Maintenir une position du

chalumeau sur la surface d’environ

90 et poursuivre le coupage.

Relâcher la gâchette. Le post−écoulement

continue pendant 20 environ secondes après

la détente de la gâchette; il est possible de

réamorcer instantanément l’arc durant le
post−écoulement en soulevant le verrou de
la gâchette et en appuyant sur la gâchette.

Réf. 254 087-A

Commentaires

OM-272181 Page 20

. Une liste complète des pièces est disponible sur www.HobartWelders.com

SECTION 6 − ENTRETIEN ET DÉPANNAGE

6-1. Entretien courant

Chaqu
e utili­sation

Chaqu
e se­maine

Tous
les 3
mois

n = Vérifier Z = Changer ~ = Nettoyer l = Remplacer
* À confier à un représentant de service agréé

n Pression gaz/air n Bec de chalumeau,

n Système d’arrêt de

coupelle d’écran

l Étiquettes
endommagées ou illisibles

électrode et coupelle
d’écran

~ Filtre à air / régulateur l Pièces fissurées n l Flexible gaz / air

! Couper l’alimentation

avant d’effectuer
l’entretien.

. Effectuer un entretien plus

fréquent en présence de
conditions rigoureuses.

Référence

Section 3-2,
6-7

Section 6-2

Section 6-4,
10

n l Corps de chalumeau
et câble

Tous
les 6
mois

~ Intérieur de l’appareil

OU

6-3. Protection contre la surcharge

1 Disjoncteur de protection CB1

supplémentaire

CB1 protège l’appareil contre la
surcharge. Si CB1 se déclenche,

1

l’appareil s’arrête.
Réarmer la protection

additionnelle.

Réf. 244 411-A

OM-272181 Page 21

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-4. Vérification ou remplacement d’un élément filtrant

! Couper l’alimentation et

débrancher la fiche
d’alimentation de la prise.
Vérifier si les témoins
diagnostic (DEL) ont arrêté
de clignoter avant de retirer
le capot de l’appareil.

Couper l’alimentation et
débrancher la fiche d’alimentation
de la prise.

Retirer le capot de l’appareil.
1 Base du filtre
2 Filtre
3 Coupelle du filtre
Dévisser la coupelle du filtre de la

base.
Retirer la coupelle.
Dévisser l’élément filtrant de la

base.
Vérifier s’il y a de la saleté ou de la

condensation sur l’élément filtrant
et le remplacer s’il le faut.

S’assurer que toutes les pièces
sont propres et sèches.

Réinstaller l’élément filtrant et
visser la coupelle du filtre à fond.

Remettre le capot.

Outils nécessaires :

1

2

3

5/16 po

244 407-A / Réf. 805 211-A

OM-272181 Page 22

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-5. Témoins d’état/de problèmes

. La difficulté d’amorcer un arc pilote peut indiquer qu’il faudrait nettoyer ou remplacer les éléments fusibles.

V

REWOP

ERUSSERP

PUC

PMET

Légère Condition État/cause probable

Alimentation Marche (On) Alimentation normale.

Pressure/Cup/Temp

Alimentation

Pression

Pression

Coupelle

Coupelle

Température

Température

Pour le dépannage du système, voir la section 6-9 et la section 6-10.

Arrêt (Off) Lorsque le témoin Power est allumé, le système

fonctionne normalement si ces témoins sont éteints.

Le clignotement est continu. Tension d’alimentation inférieure à 92 Vca ou supérieure à

276 Vca.

Marche (On) Pression d’admission nulle ou faible [inférieure à 50 lb/po

(345 kPa)]

Le clignotement est continu. La pression régulée de l’appareil est faible. Vérifier s’il y a

des fuites au niveau du chalumeau. Vérifier si la pression
d’admission à l’appareil se situe entre 90 et 120 lb/po
(621 et 827 kPa).

Marche (On) La coupelle de chalumeau est lâche ou enlevée. Une fois

la coupelle serrée, l’appareil devra être mis hors tension
puis de nouveau sous tension.

Le clignotement est continu. Pas d’établissement d’arc pilote. Vérifier les éléments

fusibles ou le chalumeau.

Marche (On) La source d’alimentation a surchauffé (voir la section 3-4).

Arrêter le coupage et laisser l’appareil se refroidir.

En fonction (indéfiniment) Possible défaillance des thermosondes du convertisseur

d’énergie électrique ou température ambiante inférieure à

-31 F (-35 C).

2

2

6-6. Vérification du système d’arrêt de la coupelle de protection

. L’alimentation doit être restaurée

chaque fois que le système d’arrêt de la
coupelle est activé. Couper toujours

l’alimentation lorsqu’il faut changer
ou remplacer des éléments fusibles.
Ne PAS trop serrer la coupelle de
protection du chalumeau. Serrer
doucement la coupelle sur le
chalumeau à la main.

1

1 Coupelle de protection du

chalumeau

Mettre l’appareil sous tension et
desserrer la coupelle d’écran. Si le
système d’arrêt fonctionne
correctement, le témoin de la
coupelle s’allumera. Sinon, mettre
immédiatement l’appareil hors
tension et confier sa vérification à
un représentant d’entretien agréé.

Si le système fonctionne
correctement, resserrer la coupelle
et réarmer l’équipement.

Réf. 253 554-A

OM-272181 Page 23

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-7. Vérification ou remplacement du bec de chalumeau, de l’électrode et de la coupelle

de retenue

! Un serrage excessif arrachera les filets. Ne pas trop serrer la

coupelle de retenue durant l’assemblage. Ne pas interchanger
des pièces qui pourront causer l’arrachage des filets. Prêter
attention durant l’assemblage du chalumeau et le remplacement
des pièces.

! Vérifier la présence d’usure au niveau de la coupelle de protection, le bec ou l’électrode avant le coupage

ou lorsqu’il y a réduction importante de la vitesse de coupage. Ne pas faire fonctionner le chalumeau avant
d’y avoir installé un bec ou une électrode. S’assurer d’utiliser des pièces de remplacement d’origine.

. Une bonne pratique serait d’installer un bec et une électrode en même temps.

! Couper la source d’alimentation avant de vérifier

les pièces du chalumeau.

S’assurer que cette
partie est libre de tout
débris.

S’assurer que l’anneau de
turbulence est propre et exempt de
tout débris et qu’aucun trou n’est
obstrué.

5

4

8

7

3

6

Neuf

De 1 mm (1/32 po) à 2
mm (1/16 po), d’après
la qualité de coupe
acceptable

Neuf

Usé

Couper la source d’alimentation.

1 Écran anti−traînée

L’écran anti−traînée repose sur la pièce afin
de maintenir le bec de chalumeau à une
distance de sécurité constante de la pièce
pendant le découpage.

2 Déflecteur

Le déflecteur permet de protéger les filets et
la coupelle contre les dommages lors d’une
découpe étendue.

2

1

3 Coupelle d’écran

Retirer la coupelle d’écran. Vérifier si la
coupelle présente des fissures et la
remplacer, s’il le faut.

4 Bec

5 Orifice

Enlever le bec. Le vérifier et le remplacer si
l’orifice est déformé ou agrandi de 50 %. Si
l’intérieur du bec n’est pas propre et brillant,
le nettoyer avec de la laine d’acier. Ensuite,
enlever tous les résidus de laine d’acier.

Usé

Réf. 253554-A

6 Électrode
Vérifier l’électrode. Si le centre présente une

crevasse d’une profondeur supérieure à 2
mm (1/16 po), remplacer l’électrode.

7 Anneau de turbulence
Enlever l’anneau de turbulence. Le vérifier et

le remplacer si les trous latéraux sont
obstrués.

8 Joint torique
Vérifier si le joint présente des fissures ou

parties usées et le remplacer le cas échéant.
Réassembler les pièces avec soin, dans

l’ordre inverse.

OM-272181 Page 24

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-8. Raccordements câble de retour et chalumeau

6 7

2

5

4

3

Outils nécessaires :

2

3/8 po

79

586

! Couper l’alimentation et

débrancher la fiche
d’alimentation de la prise.
Vérifier si les témoins
diagnostic (DEL) ont arrêté de
clignoter avant de retirer le
capot de l’appareil.

S’il est nécessaire d’enlever ou de
remplacer un chalumeau ou un câble
de retour, procéder comme suit :

1 Poste de soudage
Retirer le capot de l’appareil.

Raccordements du chalumeau

Enlever le câble du chalumeau
existant de l’appareil.

2 Serre−câble
3 Câble du chalumeau
Insérer le serre−câble sur l’extrémité

du câble à travers l’orifice situé sur le

1

panneau frontal. Faire glisser l’écrou
du serre−câble sur le câble du
chalumeau, mais ne pas serrer.

4 Connecteur de conduite d’air
Introduire le connecteur de conduite

d’air dans le raccord de l’électrovanne.
5 Fiche PLG1 / Prise RC1
Brancher la fiche PLG1 du chalumeau

à la prise RC1 se trouvant à l’extrémité
du faisceau de fils branchés à la
carte−circuit PC1.

Diriger la borne TORCH WHITE et les
fils rouges et la cosse du fil noir à
travers la gaine de la même manière
que l’appareil se trouvait à l’origine.

6 Cosse et borne TORCH WHITE

du chalumeau

Raccorder la cosse à l’extrémité des
fils blancs du chalumeau à la borne
TORCH WHITE.

7 Cosse et borne TORCH RED du

chalumeau

Raccorder la cosse à l’extrémité des
fils rouges du chalumeau à la borne
TORCH RED.

Serrer la vis du serre−câble.

Raccordements câble de retour

Enlever le câble de retour de l’appareil
8 Serre−câble
Desserrer la vis du serre−câble.

. Assurer une longueur de jeu du

câble de retour à l’intérieur de
l’appareil.

Insérer le serre−câble sur l’extrémité
du câble à travers l’orifice situé sur le
panneau frontal. Faire glisser l’écrou
du serre−câble sur le câble de retour et
fixer le serre−câble sur le panneau
frontal.

9 Cosse du fil pince−pièce et

borne WORK BLACK

Raccorder la cosse à l’extrémité du fil
pince−pièce à la borne libellée WORK
BLACK. Diriger le fil au long du
faisceau de fils du chalumeau.

Remettre le capot.

Réf. 804 887-A / 244 410-A / Réf. 244 405-A

OM-272181 Page 25

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-9. Dépannage du convertisseur d’énergie électrique

Problème Solution

Pas d’arc pilote; difficile d’amorcer un
arc.

Pas de sortie de coupe; témoin POWER
éteint; témoins d’état éteints; moteur de
ventilateur « FM » ne tourne pas.

Arc pilote présent; pas de sortie de
coupe; témoin POWER allumé; témoins
d’état éteints; moteur de ventilateur en
marche.

Pas d’écoulement gaz / air; témoin
POWER allumé; témoins d’état éteints;
moteur de ventilateur en marche.

Témoin d’état PRESSURE allumé. Vérifier si la pression d’alimentation gaz/air est suffisante (voir la section 3-2).

Témoin d’état CUP allumé. Vérifier la coupelle de protection du chalumeau (voir la section 6-6). Réinitialiser l’interrupteur.

Nettoyer ou remplacer les éléments fusibles usés lorsque nécessaire (voir le guide de l’utilisateur du
chalumeau).

Vérifier si le chalumeau ou un câble du chalumeau est endommagé (voir le guide de l’utilisateur du
chalumeau).

Mettre le commutateur d’alimentation sur ON.

Mettre le sectionneur en position « On » (voir la section 4-6).

Vérifier et remplacer le(s) fusible(s), le cas échéant, ou réarmer les disjoncteurs (voir la section 4-6).

S’assurer que pince de masse est raccordée.

Nettoyer ou remplacer les éléments fusibles usés lorsque nécessaire (voir le guide de l’utilisateur du
chalumeau).

Faire vérifier par un représentant de service agréé que les raccordements du chalumeau sont appropriés.
Vérifier le fonctionnement de la soupape à gaz AS1 et vérifier s’il y a des fuites par le système gaz / air.
Vérifier l’élément filtrant (voir la section 6-4).

Vérifier si l’élément filtrant est sale, remplacer s’il le faut (voir les instructions du fabricant).

Vérifier s’il y a des fuites par les conduites d’air.

Faire vérifier le manostat et la carte de commande principale par le représentant de service agréé.

Faire vérifier l’unité par le représentant de service de réparation de chalumeaux agréé.

Témoin d’état « TEMP »» allumé. L’appareil a surchauffé. Laisser tourner le ventilateur; le témoin TROUBLE s’éteindra lorsque l’appareil

Les témoins d’état ne fonctionnent pas. Faire vérifier l’unité par le représentant de service agréé.

Témoin POWER clignote; témoins d’état
éteints.

Clignotement du témoin d’état
PRESSURE.

Clignotement du témoin d’état de la
coupelle.

Durée de vie courte des becs contacts.

se refroidira.

Faire vérifier la carte de commande par le représentant de service agréé.

Réinitialiser l’interrupteur. Faire vérifier la tension d’alimentation par un technicien compétent.

Il y a eu perte de pression (temporaire) à l’appareil pendant le coupage. Vérifier s’il y a des fuites dans
les conduites d’air.

Il y a eu perte de sortie à l’appareil durant une tentative de coupage ou d’amorçage d’arc pilote. Vérifier
s’il y a usure des éléments fusibles ou du chalumeau.

Vérifier et nettoyer l’écran anti−traînée de tout laitier, particules et débris.

Vérifier la pression d’admission d’air.

OM-272181 Page 26

. Une liste complète des pièces est disponible sur www.HobartWelders.com

6-10. Dépannage du chalumeau

Problème Solution

Interruptions d’arc répétitives. La vitesse d’avance du chalumeau est trop lente; augmenter la vitesse d’avance du chalumeau (voir la

Extinction d’arc durant le coupage. S’assurer que la pince de masse est solidement fixée à la pièce. S’assurer que le bec contact se trouve

Éruption d’étincelles au−dessus de la
coupe ou manque de netteté de la
coupe.

Témoins de problèmes allumés;
l’appareil ne procure pas de sortie de
coupage.

section 5-2). Nettoyer ou remplacer les éléments fusibles du chalumeau le cas échéant (voir la section
6-7). S’assurer que la pince de masse est solidement fixée à la pièce.

sur la pièce ou qu’il soit tenu à un écart entre 1,6 mm (1/16 po) et 3,2 mm (1/8 po) par rapport à la pièce
(voir la section 5-4). Nettoyer ou remplacer les éléments fusibles du chalumeau le cas échéant (voir la
section 6-7).

La vitesse d’avance du chalumeau est trop rapide; réduire la vitesse d’avance du chalumeau (voir la
section 5-2). Nettoyer ou remplacer les éléments fusibles du chalumeau le cas échéant (voir la section
6-7). S’assurer que la pince de masse est solidement fixée à la pièce. L’appareil ne pourra pas couper
des métaux qui sont plus épais que l’épaisseur nominale (voir la section 3-2).

Vérifier les éléments fusibles du chalumeau. Vérifier s’il y a écoulement de gaz/air au niveau du
chalumeau. Vérifier le raccordement et la pression d’alimentation en air à l’appareil et au niveau du
chalumeau. Réinitialiser l’interrupteur de l’appareil. Faire vérifier le chalumeau et les raccordements à
l’intérieur de l’appareil par un représentant de service agréé.

OM-272181 Page 27

SECTION 7 − SCHÉMA ÉLECTRIQUE

OM-272181 Page 28

Figure 7-1. Schéma électrique

272 273-A

OM-272181 Page 29

SECTION 8 − LISTE DES PIÈCES

8-1. Pièces de rechange recommandées

271 906-A

Figure 9-1. Éléments fusibles pour XT30R

Item

No.

Dia.

Mkgs.

Part

No.

Recommended Spare Parts

268 921 XT30R, 12ft Hand Held Torch (replacement) 1................... .. ........................

227 877 Filter, air element 1................... .. ................................................

244 241 Cable, Work 16.5 Ft 12 Ga W/Clamp & Term 1................... .. ........................

262 557 Clamp, Work 1................... .... ..................................................

225 970 Plug Kit, adapter (115 V/15 A) (230 V/50 A) 1................... .. .........................

219 261 Adapter, power cable 5−15P (115 V/15 A) 1................... .. ..........................

219 258 Adapter, power cable 6−50P (230 V/50 A) 1................... .. ..........................

770 793 Kit, Cup, Swirl Ring, O−Ring, Deflector− XT30R/40R Torch 1................... .. ...........

770 796 Kit, Tips (2) For XT30R Torches (30 Amps) 1................... .. .........................

770 799 Kit, Drag Shield For XT12R Torches (30 Amps) 1................... .. ......................

770 791 Kit, Electrodes (2) For XT Torches 1................... .. .................................

Description

Quantity

. A complete Parts List is available on-line at www.HobartWelders.com

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-272181 Page 30

Commentaires

Commentaires

Des questions sur la
garantie?

Communiquez avec
le distributeur Hobart
de votre région en
composant
le1−800−332−3281
8 AM − 5 PM HNE

Service

Vous recevez toujours la
réponse fiable et rapide
dont vous avez besoin.
Dans la plupart des cas,
les pièces de rechange
arrivent chez vous en 24
heures.

Soutien technique

Vous cherchez des ré­ponses à des questions
gênantes ayant trait au
soudage ? Adressez­vous à votre distributeur
ou call 1−800−332−3281.
Le distributeur et l’équipe
Hobart sont à votre entiè­re disposition pour offrir
leur expertise combinée
afin de remédier à toute
difficulté.

GARANTIE

En vigueur le 1er Janvier 2018

La GARANTIE 5/3/1 s’applique à tous les modèles de matériel de soudage, des sources de coupage

plasma et soudeuses par points de Hobart, portant le numéro de série précédé de “MJ” ou plus récent.

Cette garantie limitée remplace toutes les garanties antérieures de Hobart et exclut toutes les autres garanties

L’entretien des produits Hobart est assuré par les ateliers d’entretien Hobart et Miller autorisés.

GARANTIE LIMITEE − En vertu des dispositions et des conditions
ci-après, Miller Electric Mfg. LLC, faisant affaires sous la raison
sociale Hobart Welding Products, Appleton, Wisconsin, garantit au
premier acheteur que le nouvel équipement Hobart vendu après la
date d’entrée en vigueur de cette garantie limitée est libre de tout vice
de matériau et de main-d’œuvre au moment de son expédition par
Hobart. CETTE GARANTIE REMPLACE EXPRESSEMENT TOUTES
LES AUTRES GARANTIES EXPRESSES OU IMPLICITES, Y
COMPRIS LES GARANTIES DE QUALITE LOYALE ET
MARCHANDE ET D’APTITUDE.

Au cours des périodes de garantie indiquées ci-après Hobart/Miller
s’engage à réparer ou à remplacer tous les composants et pièces
défectueuses sous garantie résultant de tels vices de matériau et de
main-d’œuvre. Notification doit être adressée par écrit à Hobart dans
les trente (30) jours suivant la survenance d’un défaut ou d’une
défaillance de ce genre, ce qui amènera Hobart/MILLER à donner des
instructions concernant la procédure à suivre en matière de
réclamation de la garantie. Si l’appel en garantie est soumis en ligne, il
doit impérativement inclure une description détaillée de la panne et
chaque mesure prise pour identifier les composants défaillants et la
cause de leur panne.

Hobart/MILLER s’engage à répondre aux réclamations concernant du
matériel sous garantie énuméré ci-dessous en cas de survenance
d’une défaillance de ce genre au cours de ces périodes de garantie.
Toutes les périodes de garantie commencent à courir à partir de la
date de livraison au premier utilisateur acheteur, ou un an suivant
l’expédition du matériel à un distributeur de l’Amérique du Nord, ou
douze mois suivant l’expédition du matériel à un distributeur
international.

1. 5 ans — Pièces et main-d’œuvre
* Redresseurs de puissance d’origine, c’est à dire les

thyristors, diodes et modules de redresseurs séparés
* Réacteurs
* Stabilisateurs
* Transformateurs

2. 3 ans — Pièces et main-d’œuvre
* Systèmes d’entraînement
* Module de ralenti
* Cartes de circuit imprimé
* Rotors, stators et balais
* Électrovannes
* Interrupteurs et commandes
* Transformateur de soudeuse par points
* Régulateurs de débitmètres MIG (main−d’œuvre exclue)

3. 1 an — Pièces et main-d’œuvre sauf si spécifié autrement (90
jours pour usage industriel)

* Accessoires
* Batteries (Trek 180 uniquement)
* Contacteurs
* Options sur site

(REMARQUE: Les options sur site bénéficient de la
garantie pour la durée résiduelle de la garantie de
l’équipement sur lequel elles sont installées ou pour une
période minimum d’un an - celle qui est la plus grande.)

* Unités HF
* Pistolets MIG/Torches TIG
* Pistolets entraînés par moteur
* Torches de découpage au plasma
* Relais
* Commandes à distance
* Pièces de rechange (pas de main-d’œuvre) − 90 jours
* Organes de roulement/remorques
* Systèmes de refroidissement par eau
* Pistolets à bobine

4. 6 mois — Pièces
* Batteries

5. Les moteurs et les pneus sont couverts par la garantie du
fabricant.

expresses ou implicites.

La garantie limitée Hobart 5/3/1 ne s’applique pas aux :

1. Consommables tels que tubes contact, têtes de coupe,
contacteurs, balais, relais, surfaces de poste de travail et
rideaux de soudage ou toute pièce dont le remplacement est
nécessaire en raison de l’usure normale. (Exceptions: les
balais, collecteurs, et relais sont garanti sur les
génératrices de soudage commandées par moteur Hobart.)

2. Articles fournis par Hobart/MILLER, mais fabriqués par des tiers,
tels que des moteurs ou des accessoires du commerce. Ces
articles sont couverts par la garantie du fabricant, s’il y a lieu.

3. Équipements modifiés par une partie autre que Hobart/MILLER,
ou équipements dont l’installation, le fonctionnement n’ont pas
été conformes ou qui ont été utilisés de manière abusive par
rapport aux normes industrielles, ou équipements n’ayant pas
reçu un entretien nécessaire et raisonnable, ou équipements
utilisés pour des besoins sans rapport avec les spécifications du
matériel.

LES PRODUITS HOBART SONT CONÇUS POUR ÊTRE UTILISÉS
PAR DES ENTREPRISES COMMERCIALES ET INDUSTRIELLES
ET PAR DES PERSONNES AYANT LES QUALIFICATIONS ET
L’EXPÉRIENCE NÉCESSAIRES POUR UTILISER ET ENTRETENIR
DU MATÉRIEL DE SOUDAGE.

Les seuls recours possibles en cas de réclamation en lien avec la
garantie, au choix de Hobart/Miller, sont : (1) la réparation; ou (2) le
remplacement; ou, si approuvé par écrit par Hobart/Miller, (3) le
remboursement du coût approuvé au préalable des réparations ou du
remplacement dans un centre de services agréé par Hobart/Miller; ou
(4) le paiement ou les crédits équivalents au prix d’achat (après
soustraction d’un montant raisonnable découlant de l’utilisation du
produit). Les produits ne peuvent être renvoyés à Hobart/Miller sans
son autorisation écrite. Les expéditions de retour des produits sont à
la charge et aux risques du client.

Les recours ci−dessus seront mis à disposition à Appleton, WI
(États−Unis) ou dans un centre de services agréé par Hobart/Miller.
Le transport et l’expédition seront sous la responsabilité du client.
DANS LA MESURE OÙ CELA EST AUTORISÉ PAR LA LOI, LES
RECOURS PRÉVUS DANS LES PRÉSENTES SONT LES SEULS ET
UNIQUES RECOURS POSSIBLES, QUELLE QUE SOIT LA
DOCTRINE JURIDIQUE ENVISAGÉE. EN AUCUN CAS
HOBART/MILLER NE SERA TENU RESPONSABLE POUR DES
DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES
OU CONSÉCUTIFS (COMPRENANT LA PERTE DE BÉNÉFICE),
QUELLE QUE SOIT LA DOCTRINE JURIDIQUE ENVISAGÉE.
HOBART/MILLER NE RECONNAÎT AUCUNE GARANTIE NON
EXPRESSÉMENT CITÉE DANS LES PRÉSENTES NI GARANTIE
IMPLICITE, Y COMPRIS CELLE DE QUALITÉ MARCHANDE OU
D’APTITUDE À UN USAGE PARTICULIER.

Certains états aux U.S.A. n’autorisent pas de limitations dans la
durée de la garantie, ou l’exclusion de dommages accessoire,
indirect, particulier ou conséquent, de sorte que la limitation ou
l’exclusion précitée ne s’applique pas dans votre cas. Cette garantie
prévoit des droits légaux spécifiques, d’autres droits peuvent exister,
mais varier d’un état à l’autre.

Au Canada, la législation dans certaines provinces prévoit des
garanties ou des remèdes supplémentaires autres que ceux spécifiés
dans les présentes, et dans la mesure où ils ne sont pas susceptibles
d’annulation, les limitations et les exclusions indiquées ci-dessus ne
s’appliquent pas. Cette garantie limitée prévoit des droits légaux
spécifiques, d’autres droits peuvent exister, mais varier d’une
province à l’autre.

La garantie d’origine a été rédigée à l’aide de termes juridiques
anglais. En cas de plaintes ou désaccords, la signification des termes
anglais prévaut.

hobart_warr_cfre_2018-03

Merci d’avoir acheté un produit Hobart. Notre équipe d’assistance
technique est expérimentée et se soucie de votre satisfaction. Pour toute
question sur les performances, le fonctionnement, ou l’entretien,
contactez nous!

Sources d’information
disponibles

Donnez toujours le nom du modèle et le numéro de série
ou de type.

Pour trouver un centre d’entretien :

Composer le 1−800−332−3281
ou visiter notre site web à www.HobartWelders.com/wheretobuy

Pour une assistance technique :

Composer le 1−800−332−3281
Lundi au vendredi − 8 h à 17 h HNE

Dossier de l’utilisateur

Veuillez remplir ce formulaire et le conserver dans vos dossiers
personnels.

Nom du modèle type ou numéro de série

Date d’achat (Date de livraison de l’équipement au client initial.)

Revendeur

Adresse

Ville

Province Code postal

TRADUCTION DES INSTRUCTIONS ORIGINELLES − IMPRIMÉ AUX Etats–Unis 2018 Miller Electric Mfg. LLC 2018−03

Miller Electric Mfg. LLC

An Illinois Tool Works Company
1635 West Spencer Street
Appleton, WI 54914 USA

Pour toute assistance:

Composer le 1−800−332−3281
