Hitachi C 9BU2 User Manual

Circular Saw Kreissäge Scie circulaire Sega circolare Cirkelzaagmachine Sierra circular Serra circular

¢ИЫОФЪИФУФ

C9U2•C 9BU2

C 9U2

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste istruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

Οδηγίες χειρισµού

(A)

Max. 3mm

Max. 3mm Mas. 3mm

Mas. 3mm

;

(B)

(A)

(B)

17 mm

6 mm

O 38 65

C9U2 C9BU2

English

Lumber Schnittholz Bois

Base Grundplatte Base

Workbench Werkbank Etabli

Saw blade Sägeblatt Lame de la scie

Side Handle Seitenhandgriff Poignée latérale

Flat hd. screw M6 × 16 Flachkopschraube M6 × 16 Vis à tête plate M6 × 16

Handle Handgriff Poignée

Knob Stellknopf Bouton

Riving knife Spaltkeil Lame fendue

;

Hexagonal-socket bolt Sechskantschraube Boulon à tête hexagonale

Wing-nut Flügelschraube Boulon-papillon

Wing-bolt Fügelschraube Boulon-papillon

Guide Führung Guide

Premarked line Versetzt-Markierung Ligne de repère Guide piece Führungsstück Pièce de guidage

Front scale when not Frontskala wenn nicht Echelle avant

inclined geneigt quand non incliné

Front scale at 45˚ incline

M4 Screw M4 Schraube Vis de M4

Lock lever Sperrhebel Levier de blocage

Hex. bar wrench Sechskantschlüssel Clé à barre hex.

Washer (B) Unterlegscheibe (B) Rondelle (B)

Washer (A) Unterlegscheibe (A) Rondelle (A) Spindle Achse Arbre

Wear limit Verschließgrenze Limite d’usure

No. of carbon brush Nr. der Kohlebürste No. du balai en carbone

Square Winkel Equerre

Slotted set screw Schaftschraube Vis sans fin

Dust collector Staubsauger Collecteur á poussière

M5 Screw M5-Schraube Vis M5

M4 Screw M4-Schraube Vis M4

Lever (short type) Hebel (kurz) Levier (type court)

Deutsch Français

Frontskala bei 45˚ Echelle avant

-Neigung quand incliné à 45°

Italiano

Legno Base Banco di lavoro Lame della sega Impugnatura laterale Vite a testa piatta M6 × 16 Mano Manopola Coltello Bullone esagonale Dado a farfalla Bullone a farfalla Guida Traccia del taglio Parte di guida Scala frontale non

inclinata Scala frontale inclinata a

45˚ Vite de M4 Leva di bloccaggio Chiave esagonale Rondella (B) Rondella (A) Asse Limite di usura N. della spazzola di

carbone Squadra Vite senza fine Raccoglipolvere Vite M5 Vite M4 Leva (tipo corto)

Nederlands Español Português Ελληνικά

Zaaghout Madera útil

Basisplaat Base

Werkbank Banco de trabajo

Zaagblad Cuchilla de sierra

Handgreep Asidero lateral Empunhadura lateral Πλευρική λαβή

Platkopschroef M6 × 16

Handgreep Mango

Knop Perilla

Splijtwig Cuchilla hendidora

Imbusbout

Vleugelmoer Perno de mariposa

Aanslagplaat Guía

Markeerlijn Línea de trazado

Geleider Pieza guía Voorste schaal bij Escala frontal sin

niet hellend zaagblad inclinación Voorste schaal bij Escala frontal con 45° de

hellend zaagblad (45°) inclinación

M4 schroef Tornillo M4

Palhefboom Palanca de cierre

Steeksleutel Llave de barra hexagonal

Onderlegschijf (B) Arandela (B)

Onderlegschijf (A) Arandela (A)

As Husilio

Slijtagegrens Límite de uso

Nr. van de koolborstel No. de carbón de contacto

Windelhaak Escuadra

Koploze schroef Vástago

Stof-verzamelaar Colector de polvo

M5-schroef Tornillo M5 Parafuso M5 Βίδα M5

M4-schroef Tornillo M4 Parafuso M4 Βίδα M4

Hefboom (korte type) Palanca (tipo corta) Alavanca (curta) Μοχλς (κοντς)

Tornillo de cabeza plana M6 × 16

Perno de cabeza hexagonal

Madeira Ξυλεία Base Βάση Bancada de trabalho Πάγκος εργασίας Lâmina de serra Πριονωτή λεπίδα

Parafuso de cabeça chata Βίδα Επίπεδης Κεφαλής M6 × 16 M6 × 16

Cabo Λαβή Comando Κουµπί

Lâmina fendida ∆ιαχωριστικ µαχαίρι Parafuso de cabeça

sextavada Porca de orelhas Φτερωτ παξιµάδι Parafuso-borboleta Φτερωτ µπουλνι Guarda Οδηγς Linha de referência Προσηµειωµένη γραµµή Peça de guarda Οδηγητικ κοµµάτι Escala frontal sem Μπροστινή κλίµακα ταν

inclinação δεν βρίσκεται σε κλίση Escala frontal com 45° Μπροστινή κλίµακα

de inclinação µε κλίση 45° Parafuso M4 Μ4 Βίδα Alavanca de bloqueio Μοχλς κλειδώµατος Chave de barra sextavada Εξάγωνο κλειδί, άλεν Arruela (B) Ροδέλα (Β) Arruela (A) Ροδέλα (Α) Eixo Άξονας Limite de desgaste -ριο φθοράς Nº de escova de carvão Aρ. Kαρβουνακιού Esquadro Γνώµονας Parafuso de cabeça

ranhurada Coletor de pó Συλλογέας σκνης

Εξάγωνο µπουλνι

Βίδα µε εγκοπή

Symbols

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Symboles

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser l’outil.

Simboli

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

Read instruction manual.

Wear safety glasses.

Wear hearing protection.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symbolen

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.

Lees de handleiding.

Bedienungsanleitung lesen.

Eine Schutzbrille tragen.

Gehörschutz tragen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Símbolos

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

Lea el manual de instrucciones.

Lire le mode d’emploi.

Porter des lunettes de sécurité.

Porter des protections anti-bruit.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Símbolos

A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus significados antes do uso.

Leia o manual de instruções.

Leggere il manuale di istruzioni.

Indossare occhialoni di sicurezza.

Indossare i dispositivi di protezione acustica.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

™‡Ì‚ÔÏ·

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

∆ιαβάστε το εγχειρίδιο οδηγιών.

Draag een veiligheidsbril.

Draag gehoorbescherming.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Use gafas de seguridad.

Utilice protecciones auriculares.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Utilize óculos de segurança.

Use proteção auditiva.

Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Φοράτε γυαλιά ασφαλείας.

Φοράτε προστατευτικά ακοής.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

English

GENERAL SAFETY RULES

WARNING! Read all instructions

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

1) Work area a) Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust of fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use safety equipment. Always wear eye protection.

Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Avoid accidental starting. Ensure the switch is in

the off position before plugging in.

Carrying power tools with your finger on the switch or plugging in power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source before

making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qualified

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION

Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

English

SAFETY INSTRUCTIONS FOR ALL SAWS

DANGER!

a) Keep hands away from cutting area and the blade.

Keep your second hand on auxiliary handle, or motor housing.

If both hands are holding the saw, they cannot be cut by the blade.

b) Do not reach underneath the workpiece.

The guard cannot protect you from the blade below the workpiece.

c) Adjust the cutting depth to the thickness of the

workpiece.

Less than a full tooth of the blade teeth should be visible below the workpiece.

d) Never hold piece being cut in your hands or across

your leg. Secure the workpiece to a stable platform.

It is important to support the work properly to minimize body exposure, blade binding, or loss of control.

e) Hold power tool by insulated gripping surfaces when

performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a “live” wire will also make exposed metal parts of the power tool “live” and shock the operator.

f) When ripping always use a rip fence or straight

edge guide.

This improves the accuracy of cut and reduces the chance of blade binding.

g) Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades that do not match the mounting hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers

or bolt.

The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

䡬 Never use any abrasive wheels

Burst of abrasive wheel cause serious injury of operator or persons around the working area.

FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS

Causes and operator prevention of kickback: – kickback is a sudden reaction to a pinched, bound

or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

– when the blade is pinched or bound tightly by

the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

– if the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body either side of the blade, but not in line with the blade.

Kickback could cause the saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions are taken.

b) When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur.

Investigate and take corrective actions to eliminate the cause of blade binding.

c) When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw teeth are not engaged into the material.

If saw blade is binding, it may walk up or kickback from the workpiece as the saw is restarted.

d) Support large panels to minimize the risk of blade

pinching and kickback.

Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut.

If blade adjustment shifts while cutting, it may cause binding and kickback.

g) Use extra caution when making a “plunge cut”

into existing walls or other blind areas.

The protruding blade may cut objects that can cause kickback.

SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD

a) Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does not move freely and close instantly. Never clamp or tie the lower guard into the open position.

If saw is accidentally dropped, lower guard may be bent. Raise the lower guard with the retracting handle and make sure it moves freely and does not touch the blade or any other part, in all angles and depth of cut.

b) Check the operation of the lower guard spring. If

the guard and the spring are not operating properly, they must be serviced before use.

Lower guard may operate sluggishly due to damaged parts, gummy deposits, or build-up of debris.

c) Lower guard should be retracted manually only

for special cuts such as “plunge cuts” and “compound cuts”. Raise lower guard by retracting handle and as soon as blade enters the material, the lower guard must be released.

For all other sawing, the lower guard should operate automatically.

d) Always observe that the lower guard is covering

the blade before placing saw down on bench or floor.

An unprotected, coasting blade will cause the saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to stop after switch is released.

English

ADDITIONAL SAFETY INSTRUCTIONS FOR ALL SAWS WITH RIVING KNIFE

a) Use the appropriate riving knife for the blade

being used.

For the riving knife to work, it must be thicker than the body of the blade but thinner than the tooth set of the blade.

b) Adjust the riving knife as described in this

instruction manual.

Incorrect spacing, positioning and alignment can make the riving knife ineffective in preventing kickback.

c) Always use the riving knife except when plunge

cutting.

Riving knife must be replaced after plunge cutting. Riving knife causes interference during plunge cutting and can create kickback.

d) For the riving knife to work, it must be engaged

in the workpiece.

The riving knife is ineffective in preventing kickback during short cuts.

e) Do not operate the saw if riving knife is bent.

Even a light interference can slow the closing rate of a guard.

PRECAUTIONS ON USING CIRCULAR SAW

1. Do not use saw blades which are deformed or cracked.

2. Do not use saw blades made of high speed steel.

3. Do not use saw blades which do not comply with the characteristics specified in these instructions.

4. Do not stop the saw blades by lateral pressure on the disc.

5. Always keep the saw blades sharp.

6. Ensure that the lower guard smoothly and freely.

7. Never use the circular saw with its lower guard fixed in the open position.

8. Ensure that the retraction mechanism of the guard system operates correctly.

9. The saw blades body must be thinner than the riving knife and the width of cut, or kerf (with teeth set) must be greater than the thickness of the riving knife.

10. Never operate the circular saw with the saw blade turned upward or to the side.

11. Ensure that the material is free of foreign matters such as nails.

12. The riving knife should always be used except when plunging in the middle of the workpiece.

13. For models C9U2 and C9BU2, the saw blades should be 235 mm.

14. For model C9BU2, be careful of brake kickback. C9BU2 model features an electric brake that functions when the switch is released. As there is some kickback when the brake functions, be sure to hold the main body securely.

15. Sparks can sometimes appear caused by braking operation when the switch is turned off since C9BU2 model employ electric brakes. Be informed, however, that this phenomenon is not a machine trouble.

16. For model C9BU2, when the brake becomes ineffective, replace the carbon brushes with new ones.

17. Disconnect the plug from the receptacle before carrying out any adjustment, servicing or maintenance.

SPECIFICATIONS

Model C9U2 C9BU2 Voltage (by areas)*

Cutting Depth

Input*

Power No-Load Speed Weight (without cord) 6.8 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Saw Blade (Dia. 235 mm) (mounted on tool) ...... 1

(2) Hex. bar wrench ....................................................... 1

(3) Guide .......................................................................... 1

(4) Wing-bolt ................................................................... 1

(5) Lever (short type) ..................................................... 1

(6) Dust collector ............................................................ 1

Standard accessories are subject to change without notice.

90° 86 mm 45° 65 mm

OPTIONAL ACCESSORIES (sold separately)

(1) Washer (A) ... for 16 mm (Hole dia. of saw blade) (2) Guide Rail Adapter (See Fig. 14)

Optional accessories are subject to change without notice.

APPLICATION

Cutting various types of wood.

(110V, 230V)

1670 W / 2000 W

5000 min

–1

... for 30 mm (Hole dia. of saw blade)

English

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

4. Prepare a wooden workbench (Fig. 1)

Since the saw blade will extend beyond the lower surface of the lumber, place the lumber on a workbench when cutting. If a square block is utilized as a workbench, select level ground to ensure it is properly stabilized. An unstable workbench will result in hazardous operation.

5. When using the side handle (Fig. 2)

Securely attach the side handle to the base with the two flat head screws (M6 × 16) when using the side handle.

CAUTION

To avoid possible accident, always ensure that the portion of lumber remaining after cutting is securely anchored or held in position.

ADJUSTING THE SAW PRIOR TO USE

1. Adjusting the cutting depth

As shown in Fig. 3, hold the handle with one hand while loosening the knob with the other. The cutting depth can be adjusted by moving the base to the desired position. In such manner adjust the cutting depth and then securely retighten the knob.

2. Adjusting the riving knife

Loosen the hexagonal - socket bolt used to clamp the riving knife, adjust the riving knife so that the distance between the riving knife and the rim of the blade is not more than 3 mm, and the rim of the blade does not extend more than 3 mm beyond the lowest edge of the riving knife (Fig. 4) and securely retighten the bolt.

3. Adjusting the angle of inclination

As shown in Fig. 5 (A), Fig. 5 (B) by loosening the wing-nut on the incline gauge and the wing-bolt on the base, the saw blade may be inclined to a maximum angle of 45° in relation to the base. After having completed the adjustment, reconfirm that the wing-nut and the wing-bolt are firmly tightened.

4. Regulating the guide (Fig. 6)

The cutting position can be regulated by moving the guide to the left or right after loosening its wingbolt. The guide may be mounted on either the right or left side of the tool.

5. Adjusting the guide piece

On the circular saw, it is possible to make fine adjustment of the fixing position of the guide piece, where the saw blade and the premarked line are to be aligned. When the saw is shipped from the factory, the linear portion of a front scale on the guide piece is aligned with the central position of the saw blade (Fig. 7). Loosen the fixed M4 screw on the guide piece, should the fixing position be wrong, and make necessary adjustment of the position.

6. Using the dust collector

To use the vacuum cleaner to gather up saw dust, attach the suction hose to the dust collector which is attached to the main unit by M4 and M5 screws. When attaching the dust collector always be sure to change the lever to the short type at this same time (Fig. 13).

CAUTION

Continuing to use the lever that was attached to the main unit prior to shipping from the factory will cause it to bind on the dust collector and will interfere with the lower guard operation.

CUTTING PROCEDURES

1. Place the base on the material, then align the premarked line and the sawblade with the guide piece front scale section at the front of the base (Fig. 7). When the base is not slanted, use the large cutout as the guide (Fig. 7, Fig. 8 (A)). If the base is slanted (45 degrees), use the small front scale as the guide (Fig. 7, Fig. 8 (B)).

2. Ensure that the switch is turned to the ON position before the saw blade comes in contact with the lumber. The switch is turned ON when the trigger is squeezed; and OFF when the trigger is released.

3. Moving the saw straight at a constant speed will produce optimum cutting.

CAUTIONS

Prior to cutting operation, make sure the material you are going to cut. If the material to be cut is expected to generate harmful / toxic dusts, make sure the dust bag or appropriate dust extraction system is connected with dust outlet tightly. Wear the dust mask additionally, if available. A coating of PFTE is applied to the bases of the C9BU2 type. Be careful not to press too hard on the unit body since this tends to place a heavy load on the motor. Using a gentle pressure will make the piece slide easier and allow cutting with less force. Trying to cut wood that is covered with hard particle material such as sand or metal chips tends to easily scratch damage the surface coating so use caution. 䡬 Before starting to saw, ensure that the saw blade

has reached full speed revolution.

䡬 Should the saw blade be stopped or made an

abnormal noise during operation, turn off the switch immediately.

䡬 Always take care in preventing the power cord from

coming near the revolving saw blade.

䡬 Using the circular saw with the saw blade facing

upwards or sideways is very hazardous. Such uncommon applications should be avoided.

English

䡬 When cutting materials, always wear protective

glasses.

䡬 When finished with a job, pull out the plug from

the receptacle.

MOUNTING AND DISMOUNTING THE SAW BLADE

CAUTION

To avoid serious accident, ensure the switch is in the OFF position, and the power source is disconnected.

1. Dismounting the saw blade

(1) Set the cutting volume at maximum, and place the

Circular Saw as shown in Fig. 9.

(2) Depress the lock lever, lock the spindle, and remove

the hexagonal-socket bolt with the Hex. bar wrench.

(3) While holding the lower guard lever to keep the

lower guard fully retracted into the saw cover, remove the saw blade.

2. Mounting the Saw Blade

(1) Thoroughly remove any sawdust which has

accumulated on the spindle, bolt and washers.

(2) As shown in Fig. 10, the side of Washer (A) with

a projected center the same diameter as the inner diameter of the saw blade and the concave side of Washer (B) must be fitted to the saw blade sides. * Washer (A) is supplied for 2 types of saw blades

with the hole diameters of 16 mm and 30 mm. (When buying the Circular Saw, one type of washer (A) is supplied.) In case the hole diameter of your saw blade does not correspond to that of washer (A), please contact the shop where you purchased the Circular Saw.

(3) To assure proper rotation direction of the saw blade,

the arrow direction on the saw blade must coincide with the arrow direction on the saw cover.

(4) Using the fingers, tighten the hexagonal-socket bolt

retaining the saw blade as much as possible. Then depress the lock lever, lock the spindle, and thoroughly tighten the bolt.

CAUTION

After having attached the saw blade, reconfirm that the lock lever is firmly secured in the prescribed position.

MAINTENANCE AND INSPECTION

1. Inspecting the saw blade

Since use of a dull saw blade will degrade efficiency and cause possible motor malfunction, sharpen or replace the saw blade as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Inspecting the carbon brushes (Fig. 11)

The motor employs carbon brushes which are consumable parts. Since an excessively worn carbon brush can result in motor trouble, replace the carbon brushes with new ones having the same carbon brush No. shown in the figure when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensue that they slide freely within the brush holders.

CAUTION

䡬 When replacing the new carbon brushes, always

use genuine Hitachi carbon brushes with the number specified in the drawing.

䡬 For model C9BU2 , the brake may not work if other

than the specified carbon brushes are used. When the brake becomes ineffective, replace the carbon brushes with new ones.

4. Replacing carbon brushes

Disassemble the brush caps with a slotted-head screwdriver. The carbon brushes can then be easily removed.

5. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

6. Adjusting the base and saw blade to maintain perpendicularity

The angle between the base and the saw blade has been adjusted to 90°, however should this perpendicularity be lost for some reason, adjust in the following manner:

(1) Turn the base face up (Fig. 12) and loosen the wing-

nut and wing-bolt (Fig. 5 (A), Fig. 5 (B)).

(2) Apply a square to the base and the saw blade and

turning the slotted set screw with a slotted-head screwdriver, shift the position of the base to produce the desired right angle.

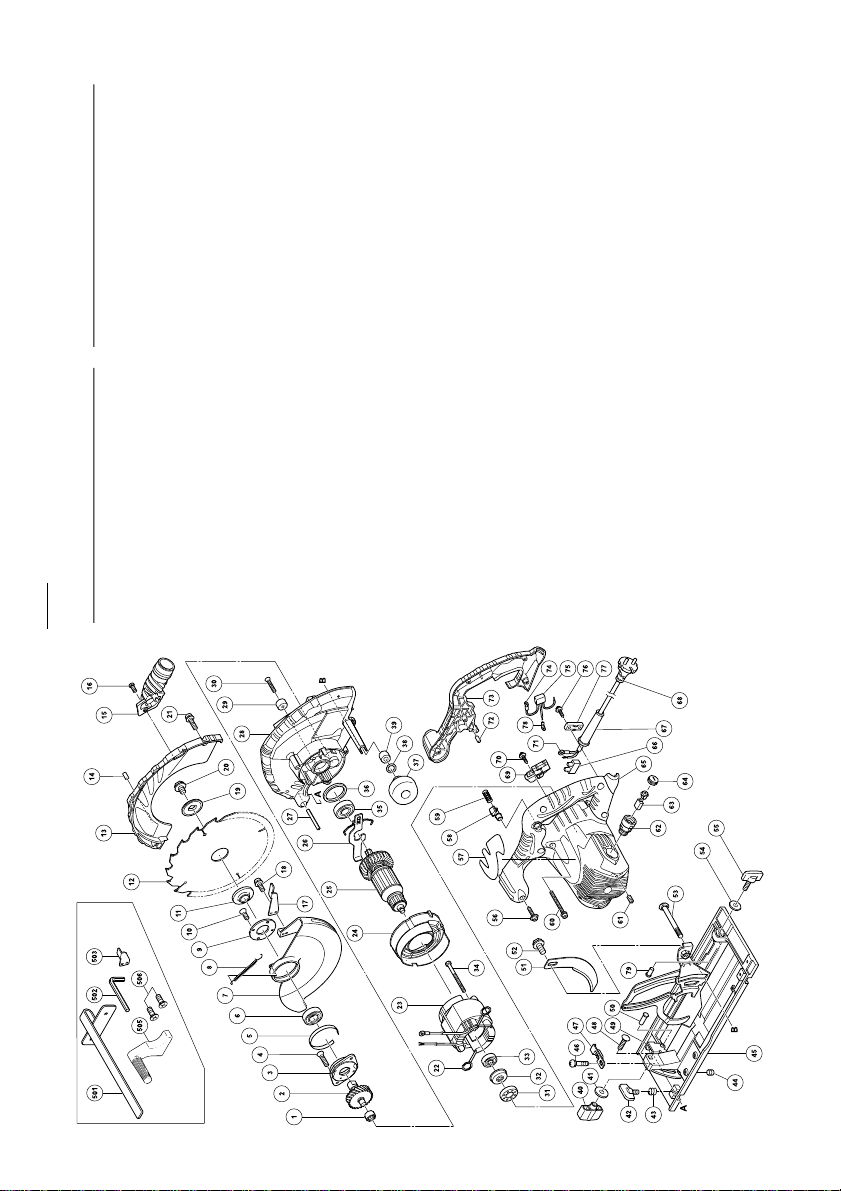

7. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATION

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

English

IMPORTANT

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

Blue: – Neutral

Brown: – Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN 60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 110 dB(A) Measured A-weighted sound pressure level: 99 dB(A) Uncertainty KpA: 3 dB(A)

Wear ear protection. The typical weighted root mean square acceleration

value: 2.5 m/s2.

Deutsch

ALLGEMEINE SICHERHEITSMASSNAHMEN

WARNUNG! Lesen Sie sämtliche Hinweise durch

Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

1) Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie Schutzausrüstung. Tragen Sie

immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie den Stecker einstecken.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Netzstecker, ehe Sie

Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Deutsch

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie

auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR ALLE SÄGEN

GEFAHR!

a) Halten Sie Ihre Hände vom Arbeitsbereich und

dem Blatt fern. Ihre zweite Hand befindet sich am Nebengriff oder am Motorgehäuse.

Wenn Sie die Säge mit beiden Händen halten, können Sie sich nicht in die Finger schneiden.

b) Greifen Sie nicht unter das Werkstück.

Die Schutzeinrichtungen können Sie nicht vor dem Teil des Sägeblattes schützen, der sich unter dem Werkstück befindet.

c) Passen Sie die Schnitttiefe der Stärke des

Werkstücks an.

Unterhalb des Werkstückes sollte weniger als ein ganzer Sägezahn sichtbar sein.

d) Halten Sie ein zu schneidendes Werkstück

niemals mit den Händen oder gar über Ihr Bein gelegt. Befestigen Sie das Werkstück auf einer stabilen Unterlage.

Es ist wichtig, das Werkstück richtig zu stützen, damit es nicht zu Körperkontakt, Festfressen des Sägeblattes oder Kontrollverlust kommt.

e) Halten Sie Elektrowerkzeuge an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Leitungen oder sein eigenes Netzkabel berühren kann.

Der Kontakt mit stromführenden Leitungen setzt auch Metallteile des Elektrowerkzeugs unter Strom und führt zum Stromschlag.

f) Benutzen Sie beim Trennen (Längsschnitt)

grundsätzlich einen Parallel- oder Linealanschlag.

Dies verbessert die Schnittpräzision und erschwert ein Festfressen des Sägeblattes.

g) Benutzen Sie grundsätzlich Sägeblätter der

richtigen Bohrungsgröße und -form (Rund- oder Diamantform).

Sägeblätter, die nicht exakt zur Sägeblattaufnahme der Säge passen, laufen exzentrisch und können außer Kontrolle geraten.

h) Benutzen Sie niemals beschädigte oder

unpassende Sägeblatt-Unterlegscheiben oder Schrauben.

Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge entwickelt – für beste Leistung und höchste Betriebssicherheit.

䡬 Verwenden Sie Niemals Schleifscheiben

Das Bersten von Schleifscheiben kann zu ernsthaften Verletzungen des Bedieners und anderer Personen führen, die sich im Arbeitsbereich aufhalten.

WEITERE SICHERHEITSHINWEISE FÜR ALLE SÄGEN

Ursachen und Vermeidung von Rückschlag: – der Rückschlag ist eine plötzliche Reaktion auf ein

verklemmtes, verbogenes oder falsch ausgerichtetes Sägeblatt und führt zum unkontrollierten Springen der Säge aus dem Werkstück zum Bediener hin;

– wenn sich das Blatt in der enger werdenden

Schnittfuge verklemmt, wird die Drehbewegung des Blattes blockiert und das Gerät durch die Motorkraft urplötzlich Richtung Bediener geschleudert;

– wenn sich das Blatt innerhalb der Schnittfuge

verbiegt oder falsch ausrichtet, können sich die Zähne am rückwärtigen Teil des Sägeblattes in die Holzoberfläche graben und das Blatt zum Bediener hin aus der Schnittfuge springen lassen.

Ein Rückschlag ist das Ergebnis missbräuchlicher Nutzung der Säge und/oder falscher Bedienschritte oder ungeeigneter Arbeitsbedingungen – und kann durch geeignete Schutzmaßnahmen (wie nachstehend) verhindert werden.

a) Halten Sie die Säge mit beiden Händen fest

gepackt und halten Sie Ihre Arme so, dass sie einem möglichen Rückschlag entgegenwirken. Stellen Sie sich so hin, dass sich Ihr Körper seitlich hinter dem Sägeblatt befindet, nicht jedoch direkt dahinter.

Durch den Rückschlag kann die Säge nach hinten springen; die Rückschlagkräfte lassen sich vom Bediener aber in den Griff bekommen, wenn die richtigen Vorsichtsmaßnahmen getroffen werden.

b) Wenn sich das Blatt festfressen sollte oder Sie

die Schneidarbeit aus sonstigen Gründen unterbrechen sollten, schalten Sie die Säge ab und bewegen sie nicht mehr, bis das Blatt vollständig stillsteht.

Deutsch

Versuchen Sie niemals, das Sägeblatt aus dem Werkstück zu lösen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt dreht – dies kann zum Rückschlag führen.

Überprüfen Sie die Ursache des Festfressens und treffen Sie entsprechende Gegenmaßnahmen.

c) Wenn Sie die Säge erneut starten, während sich

das Blatt bereits im Werkstück befindet, zentrieren Sie das Blatt in der Schnittfuge und vergewissern sich, dass die Sägezähne nicht im Material stecken.

Falls das Sägeblatt festgefressen ist, kann es sich beim Anlauf der Säge nach oben arbeiten oder aus dem Werkstück springen.

d) Unterlegen Sie große Platten, um ein Verklemmen

des Blattes und Rückschlag zu vermeiden.

Große Werkstücke neigen dazu, unter ihrem Eigengewicht nachzugeben. An beiden Seiten des Werkstückes müssen Auflagen angebracht werden – nahe der Schnittlinie und an den Kanten des Werkstückes.

e) Benutzen Sie keine stumpfen oder beschädigten

Sägeblätter.

Stumpfe oder unsachgemäß eingesetzte Sägeblätter erzeugen eine enge Schnittfuge und übermäßige Reibung, führen zum Festfressen des Blattes und zum Rückschlag.

f) Arretierungshebel für Schnitttiefe und Gehrung

müssen straff und sicher angezogen sein, ehe Sie den Schnitt ausführen.

Falls sich die Sägeblatteinstellung während des Schnitts verschiebt, kann sich das Blatt festfressen und Rückschlag eintreten.

g) Lassen Sie bei Eintauchschnitten in Wände und

andere uneinsehbare Bereiche extreme Vorsicht walten.

Das vordringende Sägeblatt kann in Objekte eindringen, die einen Rückschlag verursachen.

SICHERHEITSHINWEISE FÜR SÄGEN MIT PENDELSCHUTZHAUBE

a) Prüfen Sie vor jedem Gebrauch, ob die untere

Schutzabdeckung (Blattschutz) richtig schließt. Benutzen Sie die Säge nicht, wenn sich die untere Schutzabdeckung nicht frei bewegen lässt und sich nicht verzögerungsfrei schließt. Klemmen oder binden Sie die untere Schutzabdeckung niemals in geöffneter Position fest.

Falls die Säge aus Versehen fallen gelassen wird, kann sich die untere Schutzabdeckung verbiegen. Ziehen Sie die untere Schutzabdeckung mit dem vorgesehenen Handgriff zurück und überzeugen Sie sich, dass sie sich frei bewegen lässt und in sämtlichen Schnittwinkeln und -tiefen nicht das Sägeblatt berührt.

b) Überprüfen Sie die einwandfreie Funktion der

unteren Schutzabdeckungsfeder. Falls Schutzabdeckung (Blattschutz) und Feder nicht einwandfrei arbeiten sollten, müssen diese vor Arbeitsbeginn instandgesetzt werden.

Die untere Schutzabdeckung kann schwergängig werden, wenn Teile beschädigt sind, sich Gummiablagerungen oder sonstige Rückstände angesammelt haben.

c) Die untere Schutzabdeckung (Blattschutz) sollte

nur bei speziellen Schnitten von Hand zurückgezogen werden, z. B. bei Eintauch- und Verbundschnitten. Heben Sie die untere

Schutzabdeckung am vorgesehenen Handgriff an – sobald das Sägeblatt in das Werkstück eindringt, muss die Schutzabdeckung wieder losgelassen werden.

Bei allen anderen Sägearbeiten sollte die untere Schutzabdeckung automatisch betätigt werden.

d) Achten Sie immer darauf, dass die untere

Schutzabdeckung (Blattschutz) das Sägeblatt umgibt, ehe Sie die Säge auf der Werkbank oder dem Boden absetzen.

Ein ungeschütztes, laufendes Sägeblatt löst eine Rückwärtsbewegung der Säge aus und zerschneidet alles, was sich im Weg befindet. Beachten Sie die Zeit vom Abschalten bis zum Stillstand des Sägeblattes.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SÄMTLICHE SÄGEN MIT SPALTKEIL

a) Verwenden Sie den richtigen Spaltkeil für das

verwendete Sägeblatt.

Damit der Spaltkeil funktioniert, muss er breiter als der Sägeblattkörper, aber schmaler als die Zahnbreite des Blattes sein.

b) Stellen Sie den Spaltkeil wie in der Anleitung

beschrieben ein.

Falsche Abstände und Ausrichtungen können die Rückschlagverhinderung durch den Spaltkeil außer Kraft setzen.

c) Verwenden Sie den Spaltkeil grundsätzlich; außer

bei Eintauchschnitten.

Nach der Ausführung von Eintauchschnitten muss der Spaltkeil wieder eingesetzt werden. Bleibt der Spaltkeil bei Eintauchschnitten installiert, kann er die Schnittführung stören und Rückschläge auslösen.

d) Damit der Spaltkeil funktioniert, muss er am

Werkstück anliegen.

Bei Kurzschnitten kann der Spaltkeil Rückschläge nicht verhindern.

e) Verwenden Sie die Säge nicht, falls der Spaltkeil

verbogen sein sollte.

Selbst geringe Abweichungen können das ordnungsgemäße und ausreichend schnelle Schließen von Schutzeinrichtungen verhindern.

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DER KREISSÄGE

1. Nicht verbogene oder gerissene Sägeblätter verwenden.

2. Nicht Sägeblätter aus getempertem Stahl verwenden.

3. Nicht Sägeblätter verwenden, die nicht mit den in dieser Anweisung gegebenen Regeln übereinstimmen.

4. Nicht die Sägeblätter durch seitlichen Druck auf die Scheibe stoppen.

5. Die Sägeblätter immer scharf halten.

6. Stellen Sie sicher, dass sich die untere Schutzabdeckung (Blattschutz) reibungslos und frei bewegen lässt.

7. Benutzen Sie die Kreissäge niemals mit in offener Position fixierter unterer Schutzabdeckung (Blattschutz).

8. Immer sicherstellen, daß der Rückzugmechanismus des Schutzsystems richtig arbeitet.

Deutsch

9. Die Sägblätter müssen dünner sein als der Spaltkeil und die Breite des Schnittes, der Kerbschnitt (mit eingesetzten Zähnen) muß größer sein als die Stärke des Spaltkeils.

10. Die Kreissäge nie mit schrägstehendem oder seitlich stehendem Sägeblatt einsetzen.

11. Immer darauf achten, daß das Werkstück keine fremden Gegenstände wie Nägel enthält.

12. Der Spaltkeil soll immer verwendet werden, ausgenommen wenn in die Mitte des Werkstücks gesenkt wird.

13. Bei den Modellen C9U2 und C9BU2 sollten Sägeblätter der Größe 235 mm verwendet werden.

14. Beim Modell C9BU2 geben Sie auf den Rückschlag beim Abbremsen acht. Das Modell C9BU2 verfügt über eine elektrische Bremse, die beim Loslassen des Schalters eingreift.

Da beim Auslösen der Bremse ein Rückschlag entsteht, achten Sie darauf, das Gehäuse gut festzuhalten.

15. Beim Ausschalten kann es manchmal durch das Abbremsen zum Auftreten von Funken kommen, da das Modell C9BU2 eine elektrische Bremse verwendet. Dies ist jedoch keine Fehlfunktion des Gerätes.

16. Falls die Bremswirkung beim Modell C9BU2 nachlässt, tauschen Sie die Kohlebürsten gegen neuwertige aus.

17. Ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie Einstellungen, Pflege oder Wartung durchführen.

TECHNISCHE DATEN

Modell C9U2 C9BU2 Spannung (je nach Gebiet)*

Schnittiefe Leistungsaufnahme

Leeraufdrehzahl Gewicht (ohne Kabel) 6,8 kg

*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Sägeblatt (Durchmesser 235 mm)

(am Werkzeug befestigt) .......................................... 1

(2) Sechskantschlüssel ................................................... 1

(3) Parallelanschlag ........................................................ 1

(4) Flügelschraube .......................................................... 1

(5) Hebel (kurz) ............................................................... 1

(6) Staubsammler ........................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

90° 86 mm 45° 65 mm

2. Netzschalter

3. Verlängerungskabel

4. Schaffung einer hölzernen Werkbank (Abb. 1)

SONDERZUBEHÖR (separat zu beziehen)

(1) Unterlegscheibe (A)

...... für 16 mm (Lochdurch messern des Sägehlatles)

...... für 30 mm (Lochdurch messern des Sägehlatles)

(2) Führungsschienenadapter (siehe Abb. 14). Das Sonderzubehör kann ohne vorherige Bekanntmachung

jederzeit geändert werden.

ANWENDUNG

Schneiden verschiedener Holzarten.

5. Beim Verwenden des Seitenhandgriffs. (Abb. 2)

ACHTUNG

(110V, 230V)

1670 W / 2000 W

5000 min

Prüfen, daß der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

Da das Sägeblatt über die Unterkante des Schnittholzes hinausragt, wird das Schnittholz beim Schneiden auf eine Werkbank gelegt. Wenn ein Holzklotz als Untergestell verwendet wird, ist ein ebener Untergrund zu wählen, damit dieser fest liegt. Ein nichtstabiles Untergestell ist gefährlich.

Den Seitenhandgriff mit den beiden Flachkopfschrauben (M6 × 16) fest an der Grundplatte anbringen.

Um einen möglichen Unfall zu vermeiden, ist immer darauf zu achten, daß der nach dem Schneiden verbleibende Teil des geschnittenen Holzes gut verankert ist oder in Position gehalten wird.

–1

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

EINSTELLUNG VOR DEM SCHNEIDEN

1. Einstellen der Schnittiefe

Mit der einen Hand den Stellknopf lösen und dabei, wie in Abb. 3 dargestellt, mit der anderen Hand das Werkzeug am Handgriff halten. Die Kerbentiefe kann durch Ausrichten der Auflage in die gewünschte

Deutsch

Position eingestellt werden. Die Schnittiefe auf diese Weise einstellen und anschließend den Stellknopf wieder festziehen.

2. Einstellen des Spaltkeils

Lösen Sie die Sechskantschraube, die den Spaltkeil fixiert, richten Sie den Spaltkeil so aus, dass der Abstand zwischen Spaltkeil und Sägeblattrand nicht größer als 3 mm ist und der Rand des Sägeblattes nicht weiter als 3 mm über die Unterkante des Spaltkeils (Abb. 4) hervorsteht. Ziehen Sie die Schraube danach wieder fest an.

3. Einstellen des Schrägwinkels

Wie in Abb. 5 (A) und Abb. 5 (B) gezeigt, können Sie das Sägeblatt um maximal 45° gegen die Grundplatte neigen, indem Sie die Flügelmutter an der Neigungsskala und die Flügelschraube an der Grundplatte lösen. Nach der Einstellung vergewissern Sie sich noch einmal, dass Flügelmutter und Flügelschraube wieder fest angezogen wurden.

4. Einstellung des Parallelanschlags (Abb. 6)

Die Schniedposition kann durch Verstellen des Parallelanschlags nach rechts oder links nach Losdrehen der Flügelschraube verstellt werden. Der Parallelanschlag kann an der rechten oder an der linken Seite des Werkzeugs angebracht sein.

5. Einstellen des Führungsstücks

An der Kreissäge ist es möglich, Feineinstellung für die Befestigungsposition des Führungsstücks durchzuführen, wo das Sägeblatt und die vormarkierte Linie auszurichten sind. Beim Versand der Säge ab Werk ist der lineare Abschnitt der vorderen Skala am Führungsstück auf die Mitte des Sägeblatts ausgerichtet (Abb. 7). Falls die Fixierungsposition nicht stimmen sollte, lösen Sie die M4-Schraube am Führungsstück und stellen die Position wie erforderlich nach.

6. Verwendung des Staubsammlers

Um anfallenden Sägestaub mit Hilfe eines Staubsaugers abzusaugen, bringen Sie den Saugschlauch am Staubsammler an; dieser wird durch M4- und M5-Schrauben am Hauptgerät gehalten. Achten Sie beim Anbringen des Staubsammlers immer darauf, zur gleichen Zeit den Hebel gegen den kürzeren Typ zu tauschen (Abb. 13).

VORSICHT

Wenn Sie den Hebel, der ab Werk am Hauptgerät angebracht ist, weiter verwenden, verklemmt sich dieser am Staubsammler und behindert die Funktion der unteren Schutzabdeckung.

SCHNEIDEVERFAHREN

1. Setzen Sie die Basis auf das Material, und richten Sie dann die vormarkierte Linie und das Sägeblatt mit der vorderen Skala des Führungsstücks an der Vorderseite der Basis aus (Abb. 7). Verwenden Sie die große vordere Skala als Führung, wenn die Basis nicht geneigt ist (Abb. 7, Abb. 8(A)). Verwenden Sie die kleine vordere Skala als Führung, wenn die Basis geneigt ist (Abb. 7, Abb. 8(B)).

2. Es ist darauf zu achten, daß der Schalter auf “EIN” geschaltet ist, ehe das Sägeblatt mit dem Schnittholz in Berührung kommt. Der Schalter wird eingeschaltet, wenn der Drücker eingedrückt wird und ausgeschaltet, wenn der Drücker losgelassen wird.

3. Um einen sauberen Schnitt zu erzielen, das Sägeblatt mit gleichbleibender Geschwindigkeit nach vorn bewegen.

ACHTUNG

Machen Sie sich vor jeder Schneidtätigkeit mit dem zu schneidenden Material vertraut. Falls das zu schneidende Material voraussichtlich schädliche oder giftige Stäube freisetzt, achten Sie in jedem Fall darauf, den Staubbeutel oder ein geeignetes Staubabsaugsystem ordnungsgemäß an den Staubauslass anzuschließen. Tragen Sie am besten eine Staubschutzmaske, wenn vorhanden. Die Grundplatten der Modell C9BU2 sind PFTEbeschichtet. Achten Sie darauf, nicht zu fest auf das Gehäuse zu drücken, da hierdurch der Motor stark belastet wird. Mit sanftem Druck lassen sich die Teile leichter bewegen und der Schnitt kann mit weniger Kraft ausgeführt werden. Wenn Sie Holz schneiden, das mit harten Partikeln wie Sand oder Metallspänen bedeckt ist, kann es leicht zu Beschädigungen der Oberflächenbeschichtung kommen; gehen Sie also umsichtig vor. 䡬 Ehe mit dem Sägen begonnen wird, muß das

Sägeblatt die volle Umdrehungsgeschwindigkeit erricht haben.

䡬 Bleibt das Sägeblatt hängen oder macht es ein

ungewöhnliches Geräusch während des Schneidens, ist der Schalter sofort auszuschalten.

䡬 Das Anschlußkabel darf niemals in die Nähe des

laufenden Sägeblattes kommen.

䡬 Der Einsatz der Kreissäge mit nach oben oder zur Seite

weisendem Sägeblatt ist sehr gefährlich. Vermeiden Sie solche abweichenden Arbeiten.

䡬 Tragen Sie beim Schneiden von Werkstücken

grundsätzlich eine Schutzbrille.

䡬 Wenn Sie mit der Arbeit fertig sind, ziehen Sie immer

den Netzstecker.

ANBRINGEN UND ENTFERNEN DES SÄGEBLATTES

ACHTUNG

Als Vorbeugemaßnahme gegen Unfälle ist darauf zu achten, daß der Schalter auf “AUS” steht und der Netzanschluß unterbrochen ist.

1. Ausbauen des Sägeblattes

(1) Die Grundplatte auf maximale Schnittiefe einstellen

und die Kreissäge wie in Abb. 9 gezeigt ausrichten.

(2) Drücken Sie den Sperrhebel hinab, fixieren Sie die

Achse und entfernen Sie die Sechskantschraube mit Hilfe des Sechskantschlüssels.

(3) Halten Sie den unteren Schutzabdeckungshebel fest,

um die untere Schutzabdeckung (Blattschutz) vollständig in den Sägeblattdeckel zurückzuziehen, und entnehmen Sie das Sägeblatt.

2. Einbauen des Sägeblattes

(1) Sägemehl von Achse und Unterlegscheiben abwischen. (2) Gemäß Abb. 10 muß die Seite der Unterlegscheibe (A)

mit einem vorstehenden Mittelstück mit demselben Durchmesser wie der Innendurchmesser des Sägeblattes und die konkave Seite der Unterlegscheibe (B) an beiden Seiten des Sägeblattes angebracht werden. * Im Lieferunfang ist eine Unteriegscheibe (A) für

die zwei Sägeblattypen mit den Lochdurchmessern 16 mm und 30 mm enthalten.

Deutsch

(Beim Kauf der Kreissäge wird ein Unterlegscheibentyp (A) mitgeliefert). Falls der Lochdurchmesser Ihres Sägeblattes nicht der Unterlegscheibengröße (A) entspricht, wenden Sie sich bitte an den Fachhandel, bei dem die Kreissäge gekauft wurde.

(3) Das Sägeblatt so montieren, daß der Pfeil auf dem

Sägeblatt auf den Pfeil auf dem Sägeblattdeckel ausgerichtet ist.

(4) Ziehen Sie die Sechskantschraube, die das Sägeblatt

zurückhält, so fest wie möglich mit den Fingern an. Drücken Sie dann den Sperrhebel hinab, fixieren Sie die Achse und ziehen Sie die Schraube fest an.

VORSICHT

Nach dem Anbringen des neuen Sägeblattes sich vergewissern, daß der Sperrhebel in die vorgeschriebene Position gestellt ist.

WARTUNG UND INSPEKTION

1. Inspektion des Sägeblattes

Da durch ein stumpfes Sägeblatt die Leistung abnimmt und ein mögliches Versagen des Motors verursacht wird, muß das Sägeblatt geschärft oder ersetzt werden, sobald Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Inspektion der Kohlebürsten: (Abb. 11)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermaßig abgenutzte Kohlenbürsten führen zu Motor, problemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummber trägt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

VORSICHT

䡬 Beim Auswechseln der Kohlebürsten immer neue

Hitachi-Kohlebürsten mit der in der Zeichnung festgelegten Nummer verwenden.

䡬 Bei den Modell C9BU2 kann die Bremse ausfallen,

wenn andere als die vorgeschriebenen Kohlebürsten verwendet werden.

4. Austausch einer Kohlebürste

Der Bürstendeckel wird mit einem Steckschlüssel abmontiert. Dann kann die Kohlebürste leicht entfernt werden.

5. Wartung des Motors

Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

6. Einstellen der Rechtwinkligkeit zwischen Auflage und Sägeblatt

Ursprünglich wurde der Winkel zwischen Sägeblatt und Auflage auf einen Winkel von 90° eingestellt. Geht die Rechtwinkligkeit jedoch verloren, in folgender Reihenfolge berichtigen:

(1) Drehen Sie die Grundplatte um (Abb. 12) und lösen

Sie Flügelmutter und Flügelschraube (Abb 5 (A), Abb. 5 (B)).

(2) Einen Winkel an Auflage und Sägeblatt anlegen und

die Schaftschraube mit einem Treiber drehen, um so die Auflage zu verschieben. Auflage und Sägeblatt so einstellen, daeine Rechtwinkligkeit hergestellt wird.

7. Liste der Wartungsteile

A:Punkt Nr. B:Code Nr. C:Verwendete Anzahl D:Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein Autorisiertes Hitachi-Wartungszentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem Autorisierten Hitachi-Wartungszentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 110 dB(A) Gemessener A-gewichteter Schalldruck: 99 dB(A) Messunsicherheit KpA: 3 dB(A)

Bei der Arbeit immer einen Ohrenschutz tragen. Der typische gewogene quadratische Mittelwert für die

Beschleunigung ist 2,5 m/s2.

Français

CONSIGNES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT! Lire toutes les instructions

Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

1) Aire de travail a) Maintenir l'aire de travail propre et bien éclairée.

Les endroits encombrés et sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence

de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs

s'approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique a) Les prises de l'outil électrique doivent

correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la

masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie

ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser

le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à

l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle a) Restez alerte, regarder ce que vous faites et

usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser des équipements de sécurité. Toujours

porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Eviter les démarrages accidentels. Veiller à ce

que l'interrupteur soit en position d'arrêt avant de brancher l'outil.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de

mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une

bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement

d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique a) Ne pas forcer sur l'outil électrique. Utiliser l'outil

électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur

ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise avant de procéder à des

réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de

la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence

de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

Français

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les

mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service a) Faire entretenir l'outil électrique par un technicien

habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

CONSIGNES DE SÉCURITÉ RELATIVES À TOUTES LES SCIES

DANGER!

a) Garder les mains à l’écart de la zone de coupe

et de la lame. Garder la deuxième main sur la poignée auxiliaire, ou sur le boîtier du moteur.

Si les deux mains tiennent la scie, elles ne peuvent être coupées par la lame.

b) Ne pas aller sous la pièce.

Le protecteur ne peut pas vous protéger contre la lame en dessous de la pièce.

c) Régler la profondeur de coupe à l’épaisseur de

la pièce.

Moins d’une dent pleine des dents de la lame doit être visible en dessous de la pièce.

d) Ne jamais tenir la pièce en découpage dans les

mains ou entre les jambes. Fixer la pièce à une plateforme stable.

Il est important de correctement supporter la pièce pour réduire l’exposition du corps, le voilage de la lame ou la perte de contrôle.

e) Tenir l’outil électrique par les surfaces d’accroche

en effectuant une coupe où l’outil pourrait entrer en contact avec un câble caché ou son propre cordon.

Le contact avec un câble conducteur rendra également les parties métalliques exposées de l’outil électrique conductrices et provoquera un choc électrique à l’opérateur.

f) En cas de coupe de fil, utiliser un guide pour

coupe de fil ou un guide à angle droit.

Cela améliore l’exactitude de la coupe et réduit les risques de voilage de la lame.

g) Toujours utiliser des lames de la taille et de la

forme (diamantée ou ronde) des trous de l’arbre.

Les lames ne correspondant pas au matériel de montage de la scie fonctionneront de manière excentrée, ce qui provoquera une perte de contrôle.

h) Ne jamais utiliser de rondelles ou de boulons

endommagés ou inadéquats.

Les rondelles et les boulons de lame ont été spécialement conçus pour cette scie, pour une performance optimale et une fiabilité de fonctionnement.

䡬 Ne jamais utiliser de roues abrasives

L’explosion de la roue abrasive peut supposer des blessures graves pour l’opérateur ou les personnes à proximité de la zone de travail.

CONSIGNES DE SÉCURITÉ COMPLÉMENTAIRES RELATIVES À TOUTES LES SCIES

Causes et prévention des retours : – le retour est une réaction soudaine d’une lame

pincée, voilée ou mal alignée qui provoque l’élévation et la sortie d’une scie non contrôlée de la pièce vers l’opérateur;

– lorsque la lame est pincée ou voilée fermement

par l’entaille qui se referme, la lame s’arrête et la réaction du moteur provoque le retour rapide de l’unité vers l’opérateur;

– si la lame se tord ou est mal alignée pendant

la coupe, les dents du bord arrière de la lame peut s’encastrer dans la surface supérieure du bois, ce qui provoquerait la sortie de la lame de l’entaille et son retour vers l’opérateur.

Le retour est du à une mauvaise utilisation et/ou à des procédures d’utilisation incorrectes de la scie et peut être évité en prenant les précautions adéquates indiquées ci-dessous.

a) Maintenez la scie fermement avec les deux mains

et positionner les bras de manière à résister aux forces de retour. Positionner le corps sur l’un des côtés de la lame mais pas dans la trajectoire de cette dernière.

Le retour peut faire projeter la scie en arrière mais les forces de retour peuvent être maîtrisées par l’opérateur si les précautions nécessaires sont prises.

b) Lorsque la lame se voile, ou lors de l’interruption

d’une coupe pour une raison ou pour une autre, lâcher le déclencheur et maintenir la scie immobile jusqu’à ce que la lame s’arrête complètement. Ne jamais tenter de retirer une scie de la pièce ou de tirer la scie en arrière lorsque la lame fonctionne, au risque de provoquer un retour.

Rechercher la cause et prendre les mesures correctives pour supprimer la cause du voilage de la lame.

c) Au redémarrage de la scie dans une pièce, centrer

la lame de scie dans l’entaille et vérifier que les dents de la scie ne sont pas dans la pièce.

En cas de voilage de la lame de scie, cette dernière peut se soulever ou se retourner au redémarrage.

d) Soutenir les grands panneaux pour réduire le

risque de pincement de la lame et de retour.

Les grands panneaux ont tendance à s’affaisser sous leur propre poids. Les supports doivent être placés sous le panneau des deux côtés, près de la ligne de coupe et près du bord du panneau.

Français

e) Ne pas utiliser de lames voilées ou endommagées.

Les lames non aiguisées ou mal positionnées produisent des entailles étroites, ce qui provoque une friction excessive, le voilage de la lame et un retour.

f) Les leviers de verrouillage du réglage de la

profondeur et de l’inclinaison doivent être serrés et fixés avant de procéder à la coupe.

Si le réglage de la lame change pendant la coupe, cela peut provoquer le voilage et le retour de la lame.

g) Faire très attention en effectuant une coupe en

enfilade dans des murs existants ou autres zones de visibilité nulle.

La lame protubérante peut couper des objets susceptibles de provoquer un retour.

CONSIGNES DE SÉCURITÉ RELATIVES AUX SCIES AVEC PROTECTEUR À PENDULE INTERNE

a) Vérifier que le protecteur inférieur est correctement

fermé avant chaque utilisation. Ne pas utiliser la scie si le protecteur ne se déplace pas librement et ne se ferme pas instantanément. Ne jamais clamper ou attacher le protecteur inférieur en position ouverte.

En cas de chute accidentelle de la scie, le protecteur inférieur peut se tordre. Elever le protecteur inférieur avec la poignée de rétractation et veiller à ce qu’il se déplace librement et ne touche pas la lame ou toute autre partie, dans tous les angles et profondeurs de coupe.

b) Vérifier le fonctionnement du ressort du

protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant utilisation.

Le protecteur inférieur peut fonctionner doucement à cause des parties endommagées, des dépôts caoutchouteux ou de l’accumulation de débris.

c) Le protecteur inférieur ne doit être rétracté

manuellement que pour les coupes spéciales telles que les coupes en enfilade et les coupes en chanfrein composé. Elever le protecteur inférieur en rétractant la poignée et, dès que la lame pénètre le matériel, relâcher le protecteur inférieur.

Pour toutes les autres opérations de sciage, le protecteur inférieur doit fonctionner automatiquement.

d) Toujours veiller à ce que le protecteur inférieur

recouvre la lame avant de placer la scie sur l’établi ou sur le sol.

Une lame glissante et non protégée peut provoquer son fonctionnement en arrière, ce qui coupera tout ce qui trouve dans sa trajectoire. Faire attention au temps que cela prend pour que la lame s’arrête après avoir appuyé sur l’interrupteur.

CONSIGNES DE SECURITE SUPPLEMENTAIRES APPLICABLES A L’ENSEMBLE DES SCIES AVEC COUTEAU

a) Utiliser un couteau adapté à la lame utilisée.

Pour que le couteau fonctionne, il doit être plus

épais que le corps de la lame mais plus fin que la série de dents de la lame.

b) Ajuster le couteau comme cela est indiqué dans

le mode d’emploi.

De mauvais espacement, positionnement et alignement peuvent rendre le couteau inefficace dans la prévention des retours de frein.

c) Toujours utiliser le couteau sauf en cas de sciage

en plongée.

Le couteau doit être remplacé à l’issue du sciage en plongée. Le couteau peut provoquer des interférences pendant le sciage en plongée et entraîner un retour de frein.

d) Pour que le couteau fonctionne, il doit être

enclenché dans la pièce de travail.

Le couteau est inefficace contre les retours de frein pendant les coupes courtes.

e) Ne pas utiliser la scie si le couteau est tordu.

Même une légère interférence peut ralentir la vitesse de fermeture d’un protecteur.

PRECAUTIONS POUR L’UTILISATION DE LA SCIE CIRCULAIRE

1. Ne pas utiliser de lames déformées ou fendues.

2. Ne pas utiliser de lames en acier á coupe rapide.

3. Ne pas utiliser de lames ne correspondant pas aux caractéristiques spécifiées dans ces instructions.

4. Ne pas arrêter les lames de la scie par pression latérale sur le disque.

5. Conserver toujours les lames aiguisées.

6. Vérifier que le protecteur inférieur se déplace légèrement et librement.

7. Ne jamais utiliser la scie circulaire lorsque le protecteur inférieur est en position ouverte.

8. S’assurer que le mécanisme de rétraction du système de protection fonctionne correctement.

9. Les lames de la scie doivent être plus minces que la lame fendue et la largeur de la coupe, ou de l’entaille (avec un jeu de dents) doit être plus importante que l’épaisseur de la lame fendue.

10. Ne jamais utiliser la scie circulaire avec la lame tournée vers le haut ou sur le côté.

11. Vérifier que la pièce á couper est dépourvue de corps étrangers comme des clous.

12. La lame fendue doit toujours être utiliée sauf quand la scie attaque le milieu de la piéce de travail.

13. Pour les modèles C9U2 et C9BU2, les lames de scie doivent être de 235 mm.

14. Pour le modèle C9BU2, faire attention aux retours de frein. Les modèles C9BU2 sont équipés d’un frein électrique qui fonctionne lorsqu’on relâche l’interrupteur. Etant donné qu’il y a un certain phénomène de retour lorsque le frein fonctionne, bien tenir le corps principal fermement.

15. Il peut arriver que des étincelles se produisent lors d’une opération de freinage lorsqu’on coupe le commutateur car les modèles C9BU2 sont équipés de freins électriques. Néanmoins, ce phénomène est normal et il ne signale pas une défaillance de l’outil.

16. Pour le modèle C9BU2, lorsque le frein devient inefficace, remplacer les balais en carbone par des neufs.

17. Débrancher la fiche de la prise avant toute opération de réglage, réparation ou entretien.

Français

SPECIFICATIONS

Modèle C9U2 C9BU2 Tension (par zone)*

Profondeur de coupe Puissance

Vitesse hors charg Poids (sans fil) 6,8 kg

*Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions.

ACCESSOIRES STANDARD

(1)

Lame de scie

(2) Clé à barre hex. ........................................................ 1

(3) Pièce de guidage ...................................................... 1

(4) Boulon-papillon ......................................................... 1

(5) Levier (type court) .................................................... 1

(6) Collecteur à poussière ............................................. 1

Les accessoires standard sont sujets à changement sans préavis.

(Diam. 235 mm)

90° 86 mm 45° 65 mm

5. Utilisation de la poignée latérale (Fig. 2)

(montée sur l’outil)

.... 1

ATTENTION

REGLAGE AVANT LE TRAVAIL

1. Réglage de la profondeur de coupe

ACCESSOIRES EN OPTION (Vendus séparément)

(1) Rondelle (A)

...... pour 16 mm (diam. d’orifice de la lame de scie)

...... pour 30 mm (diam. d’orifice de la lame de scie)

(2) Adaptateur pour rail de guidage (voir la Fig. 14) Les accessoires en option sont sujets à changement

sans préavis.

2. Réglage du couteau

APPLICATION

La coupe du bois.

3. Réglade de l’angle d’inclinaison

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance à utiliser

correspond à la puissance indiquée sur la plaque

signalétique du produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en

position ARRET. Si la fiche est branchée alors que

l’interrupteur est sur MARCHE, l’outil démarre

immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source

de puissance, utiliser un fil de rallonge d’une épaisseur

suffisante et d’une capacité nominale suffisante. Le

fil de rallonge doit être aussi court que possible.

4. Préparation d’un support en bois (Fig. 1)

Pour que la lame dépassera la surface inférieure

du morceau de bois, placer le morceau de bois sur

un support pour la coupe. Si vous utilisez un bloc

carré, choisissez un sol plat pour être sûr qu’il

repose de manière stable. Un support instable peut

entraîner un fonctionnement dangereux.

4. Réglage de la pièce de guidage. (Fig. 6)

5. Réglage de la pièce de guidage

(110V, 230V)

1670 W / 2000 W

5000 min

Bein fixer la poignée latérale avec les deux vis à tête plate (M6 × 16) lors de son utilisation.

Afin d’éviter un possible accident, s’assurer toujours que la portion de bois restant après la coupe est bien ancrée ou maintenue en place.

Desserrer le bouton d’une main tout en tenant la poignée de l’autre, comme illustré à la Fig. 3. Il est possible d’ajuster la profondeur de la fente en déplaçant la base sur la position souhaitée. Régler de cette manière la profondeur de coupe, puis bien resserrer le bouton.

Dévisser le boulon à tête hexagonale utilisé pour fixer le couteau, ajuster le couteau de manière à ce que la distance entre le couteau et la couronne de la soit inférieure à 3 mm, et que la couronne de la lame ne s’étende pas sur plus de 3 mm audelà du bord inférieur du couteau (Fig. 4), puis revisser le boulon.

Comme illustré aux Fig. 5 (A) et 5 (B), le fait de desserrer le bouton sur la jauge inclinée et le boulonpapillon sur la base permet de faire basculer la lame de la scie jusqu’à 45° maximum par rapport à la base. Lorsque le réglage est terminé, vérifier que le bouton et le boulon-papillon sont serrés à fond.

La position de coupe peut être réglée en déplaçant la pièce de guidage vers la gauche ou la droite après avoir desserré son boulon à oreilles. La pièce de guidage peut être montée soit du côté gauche soit du côté droit de l’outil.

Sur la scie circulaire, il est possible d’effectuer un réglage fin de la position de fixation de la pièce de guidage, là où la lame de scie et la ligne prémarquée doivent s’aligner. Quand la scie quitte nos usines, la section linéaire de l’échelle avant de la pièce de guidage est alignée sur la position centrale de la lame de scie (Fig. 7). Si la position de fixation est erronée, dévisser la vis M4 fixée sur le guide pour procéder au réglage nécessaire de la position.

–1

Français

6. Utilisation du collecteur à poussière

Pour utiliser l’aspirateur pour recueillir la sciure, connecter le tuyau d’aspiration au collecteur à poussière qui est attaché à l’unité principale à l’aide des vis M4 et M5. En connectant le collecteur à poussière, veiller à positionner le levier sur type court en même temps (Fig. 13).

ATTENTION

Continuer à utiliser le levier attaché à l’unité principale avant le transport de l’usine peut le faire adhérer au collecteur à poussière et interférer avec le fonctionnement du protecteur inférieur.

PROCEDURES DE COUPAGE

1. Placer le socle sur le matériau, puis aligner la lame de scie sur le trait d’encre pré-marqué avec l’échelle avant de la pièce de guidage à l’avant du socle (Fig. 7). Si le socle n’est pas incliné, utiliser la grosse découpe comme guide. (Fig. 7, Fig. 8 (A)) Si le socle est incliné (45 degrés), utiliser l'échelle avant comme guide (Fig. 7, Fig. 8 (B)).

2. S’assurer que l’interrupteur est en position MARCHE lorsque la lame de la scie entre en contact avec le bois. L’interrupteur est en position MARCHE lorsqu’on appuie sur la détente et en position ARRET lorsqu’on relâche la détente.

3. Un déplacement droit de la scie à vitesse constante assure une coupe optimale.

ATTENTION

Avant de procéder à la coupe, assurez-vous du matériau que vous allez couper. Si le matériau est susceptible de générer de la poussière dangereuse/toxique, veillez à connecter le sac à sciures ou le système de collection de poussière approprié en fixant la sortie des sciures correctement. Portez un masque anti-poussière, si disponible. Un enduit de PFTE est appliqué sur les bases de modèle C9BU2. Veiller à ne pas appuyer trop fort sur le corps de l’unité car cela a tendance à exercer une forte pression sur le moteur. Une pression légère fera coulisser la pièce plus facilement et permettra un sciage avec moins d’efforts. Tenter de couper du bois enduit d’un matériau à grosses particules comme u sable ou des copeaux métalliques peut griffer et endommager le revêtement, alors faire attention. 䡬 Avant de commencer de scier, s’assurer que la lame

a atteint sa pleine vitesse.

䡬 Si la lame s’arrête ou fait un bruit anormal pendant

le fonctionnement, couper aussitôt l’interrupteur.

䡬 Veiller toujours à ce que le fil électrique n’approche

pas de la lame en rotation.

䡬 Utiliser la scie circulaire avec la lame de scie vers

le haut ou vers le côté est dangereux. De telles applications doivent être évitées.

䡬 En coupant des matériaux, toujours porter des

lunettes de protection.

䡬 Une fois un travail terminé, débrancher le cordon

d’alimentation de la prise secteur.

MONTAGE ET DEMONTAGE DE LA LAME

ATTENTION

Pour éviter un grave accident, s’assurer que l’interrupteur est en position ARRET et que la source de puissance est débranchée.

1. Dépose de la lame de la scie

(1) Régler le volume de coupe au maximum, et placer

la scie circulaire suivant la Fig. 9.

(2) Agir sur le levier de la goupille, verrouiller l’arbre

et enlever le boulon à tête hexagonale á l’aide de la clé.

(3) Retirer la lame de la scie en tenant le levier du

protecteur inférieur de manière à maintenir le protecteur inférieur entièrement dans le capot de la scie.

2. Mise en place de la lame de scie

(1) Enlever toute sciure présente sur l’arbre et les

rondelles.

(2) Suivant la Fig. 10, le côté de la rondelle (A) qui

a une partie centrale avancée du même diamètre que le diamètre intérieur de la lame et le côté concave de la rondelle (B) doivent être fixés aux côtés de la lame de la scie. * La rondelle (A) est fournie pour les deux types

de lame de scie de diamètre d’orifice de 16 mm et 30 mm (lors de l’achat de la scie circulaire, un type de rondelle (A) est fourni). Si le diamète d’orifice de la lame de scie ne correspond pas à la rondelle (A), consulter le vendeur de la scie circulaire.

(3) Monter la scie de telle sorte que sa flèche soit

alignée avec celle prévue sur le couvercle de scie.

(4) Serrer autant que possible avec les doigts le boulon

à tête hexagonale fixant la lame de scie. Appuyer ensuite sur le levier de verrouillage, verrouiller la tige et bien serrer le boulon.

ATTENTION

Lorsque la lame de la scie est montée, vérifier que le levier de blocage est bien fixé dans la position indiquée.

ENTRETIEN ET CONTROLE

1. Contrôle de la lame

Comme une lame émoussée diminue l’efficacité et peut provoquer un mauvais fonctionnement, aiguiser et remplacer la lame dès que des traces d’abrasion sont visibles.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Contrôle des balais en carbone: (Fig. 11)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, le remplacer par un nouveau du même No. que celui montré à la figure quand il est usé ou à la limite d’usure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulisent librement dans les supports.

PRÉCAUTION

䡬 Lors du remplacement des balais en carbone nenfs,

toujours utiliser des balais en carbone HITACHI d’origine ayant le numéro spécifié sur le schéma.

Français

䡬 Pour le modèle C9BU2, le frein ne fonctionnera pas

si les balais en carbone sont différents de ceux qui sont spécifiés.

4. Remplacement d’un balai en carbone

Démonter le capuchon du balai avec un tournevis à petite tête. Le balai en carbone peut se retirer facilement.

5. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ ou mouillé par de l’huile ou de l’eau.

6. Réglage de l’équerre entre la base et la lame de scie

L’angle formé par la lame de scie et la base de la machine a été réglé en usine pour rester à 90˚; si cet angle est modifié régler comme suit:

(1) Placer la base vers le haut (Fig. 12) et desserrer

le bouton et le boulon-papillon (Fig. 5 (A), Fig. 5 (B)).

(2) Placer une équerre entre la base et la lame de scie

et tourner la vis sans fin à l’aide d’un tournevis (–) de façon à modifier l’angle de la base, régler la base et la lame, de sorte qu’elles forment entre elles un angle droit parfait.

7. Liste des pièces de rechange

A:No. élément B:No. code C:No. utilisé D:Remarques

ATTENTION

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un centre de service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au centre de service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871.

Niveau de puissance acoustique pondérée A type: Niveau de pression acoustique pondérée A type: Incertitude KpA: 3 dB(A) Porter un casque de protection. Valeur d’accélération moyenne quadratique pondérée

type: 2,5 m/s2.

110 dB(A)

99 dB(A)

GARANTIE

Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé.

NOTE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.

Italiano

NORME DI SICUREZZA GENERALI

AVVERTENZA! Leggere tutte le istruzioni

La mancata osservanza di tutte le istruzioni di seguito riportata potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Il termine “elettroutensili” riportato in tutte le avvertenze di seguito elencate si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

CONSERVARE QUESTE ISTRUZIONI

1) Area operativa a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche e disordinate possono favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili.

Gli elettroutensili generano delle scintille che potrebbero accendere la polvere dei fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo

degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica a) Le spine degli elettroutensili devono essere idonee

alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa

o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all'umidità.

La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno,

utilizzare una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale a) Durante l'uso degli elettroutensili, state all'erta,

verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di sicurezza. Indossate

sempre le protezioni oculari.

L'attrezzatura di sicurezza, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.

c) Ponete attenzione alle accensioni involontarie.

Prima dell'attivazione dell'alimentazione, verificate che l'interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o con alimentazione elettrica attivata dall'interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad

apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo di questi dispositivi può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili a) Non utilizzare elettroutensili non idonei. Utilizzare

l'elettroutensile idoneo alla propria applicazione.

Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia

possibile accenderlo/spegnerlo tramite l'interruttore.

É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire

gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano

dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Verificare che

non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affilati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

Italiano

g) Utilizzare l'elettroutensile, gli accessori, le

barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni e secondo l'uso preposto, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'utilizzo di elettroutensili per operazioni diverse da quanto previsto, può essere causa di situazioni pericolose.

5) Assistenza a) Affidate le riparazioni dell'elettroutensile a

persone qualificate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

ISTRUZIONI DI SICUREZZA INERENTI A TUTTI I TIPI DI SEGA

PERICOLO!

a) Non avvicinare le mani all’area di taglio e alla

lama. Tenere l’altra mano sulla manopola ausiliaria o sulla carcassa del motore.

Tenendo la sega con entrambe le mani, non vi è possibilità di tagliarsi

b) Non mettere le mani sotto il pezzo da lavorare.

La griglia non funge da protezione dalla lama posta sotto il pezzo da lavorare.

c) Regolare la profondità di taglio in base allo

spessore del pezzo da lavorare.

Sotto il pezzo da lavorare, dovrebbe vedersi meno di un piede dei denti della lama.

d) Non tagliare il pezzo tenendolo in mano o tra

le gambe. Posizionare il pezzo da lavorare su una superficie stabile.

Si raccomanda di sostenere in modo adeguato il pezzo da lavorare, al fine di ridurre l’esposizione, la possibilità di inceppamento della lama o la perdita di controllo.

e) Quando si esegue un’operazione in cui lo

strumento di taglio potrebbe entrare in contatto con i cavi nascosti o con il suo stesso cavo, isolare l’utensile elettrico con materiale apposito.

In caso di contatto con un cavo “in tensione”, le parti metalliche dell’utensile elettrico risulterebbero esposte, con rischio di scossa elettrica per l’operatore.

f) Quando si carteggia, utilizzare sempre la

protezione verticale o una guida a bordo dritto.

In tal modo è possibile ottimizzare la precisione di taglio e ridurre la possibilità d’inceppamento della lama.

g) Utilizzare sempre lame con alesaggio di forma

e dimensioni adeguate (a forma di diamante contro rotonda).

Lame non adatte all’utensileria di montaggio della sega, funzioneranno con movimento eccentrico, causando perdita del controllo.

h) Non utilizzare rondelle o bulloni danneggiati o

inadeguati.

Le rondelle e il bullone sono stati prodotti

appositamente per il vostro tipo di sega, in modo tale da garantire prestazioni elevate e sicurezza durante l’uso.

䡬 Non utilizzare alcun tipo di mola abrasiva

In caso di rottura della mola abrasiva, vi sarebbe il rischio di lesioni gravi per l’operatore e le persone in prossimità dell’area di lavoro.

ULTERIORI ISTRUZIONI DI SICUREZZA INERENTI A TUTTI I TIPI DI SEGA

Cause del contraccolpo e relativa prevenzione: – per contraccolpo s’intende una reazione repentina

della lama di una sega non ammaccata, inceppata o mal allineata, con conseguente sollevamento involontario della sega fuori dal pezzo di lavoro, in direzione dell’operatore;

– se la lama è schiacciata o fortemente ostacolata

dal solco di taglio verso il basso, si arresta e, per reazione del motore, l’unità si sposta rapidamente in direzione dell’operatore;

– se la lama è svergolata o mal allineata rispetto

al taglio, i denti del bordo posteriore della lama potrebbero affondare nella superficie superiore del legno, con conseguente fuoriuscita della lama dal solco di taglio e rimbalzo indietro verso l’operatore.

Il contraccolpo è il risultato di un uso scorretto della sega e/o di procedure o condizioni di utilizzo non adeguate; per evitarlo, agire come segue.

a) Afferrare la sega con entrambe le mani in modo

fermo, quindi esercitare forza con le braccia per resistere al contraccolpo. Posizionarsi su uno dei due lati della lama, senza tuttavia allinearsi ad essa.

Il contraccolpo potrebbe causare il rimbalzo all’indietro della lama; tuttavia, se l’operatore osserva le precauzioni adeguate, è possibile tenerlo sotto controllo.

b) Se la lama è inceppata o si arresta per qualsiasi

motivo, rilasciare il dispositivo di attivazione e tenere ferma la sega nel materiale finché la lama non si sia arrestata completamente. Per evitare il contraccolpo, evitare di rimuovere la sega dal pezzo da lavorare o di tirarla indietro quando in movimento.

Per risolvere l’inceppamento della lama, effettuare le opportune verifiche e agire di conseguenza.

c) Al riavvio della sega sul pezzo da lavorare,

posizionare la lama al centro del solco di taglio, quindi controllare che i denti della sega non siano penetrati nel materiale.

Se la lama della sega è inceppata, riavviando la sega, essa potrebbe spostarsi verso l’alto o essere soggetta a contraccolpo.

d) Per ridurre il rischio di ammaccatura o

contraccolpo della lama, posizionare dei sostegni sotto i pannelli grandi.

I pannelli grandi tendono ad avvallarsi sotto il loro peso. É possibile collocare i sostegni sotto il pannello su entrambi i lati, in prossimità della linea di taglio e del bordo del pannello.

e) Evitare di utilizzare lame non taglienti o

danneggiate

Italiano

Qualora le lame non siano affilate o siano state impostate in modo inadeguato, il solco di taglio risulterà stretto, causando eccessiva frizione, ammaccatura e contraccolpo della lama.

f) Prima di effettuare il taglio, serrare bene le leve

di bloccaggio della regolazione del bisello e della profondità della lama.

Se la lama oscilla durante il taglio, vi è il rischio d’inceppamento o contraccolpo.

g) Prestare particolare attenzione durante

l’esecuzione di “tagli inclinati” nelle pareti esistenti o in altre zone cieche.

Una lama sporgente potrebbe tagliare gli oggetti e, quindi, essere soggetta a contraccolpo.

ISTRUZIONI DI SICUREZZA PER SEGHE CON GRIGLIA OSCILLANTE INTERNA

a) Prima di ogni utilizzo, verificare che la griglia

inferiore sia adeguatamente chiusa. Se la griglia non si muove liberamente e si chiude di scatto, non attivare la sega. Non bloccare la griglia inferiore nella posizione di apertura.

Una caduta accidentale della sega potrebbe piegare la griglia. Sollevare la griglia inferiore con la manopola di rientro, verificando che si possa spostare liberamente e che, a fronte di ogni angolo o profondità di taglio, non entri in contatto con la lama né con alcun altro elemento.

b) Verificare il funzionamento della molla della griglia

inferiore. Se la griglia e la molla non funzionano adeguatamente, prima dell’uso, provvedere ai necessari interventi di manutenzione.

In caso di parti danneggiate, depositi gommosi o incrostazioni, la griglia inferiore potrebbe funzionare lentamente.

c) Retrarre la griglia inferiore manualmente solo in

caso di determinati tagli, quale “tagli inclinati” e “tagli compositi”. Sollevare la griglia inferiore retraendo la manopola; non appena la lama penetrerà nel materiale, rilasciare la griglia inferiore.

Per tutte le altre seghe, la griglia inferiore funzionerà automaticamente.

d) Prima di posizionare la sega su un banco o a

pavimento, verificare che la griglia inferiore copra la lama.

Se la lama non è coperta ed è libera, la sega potrebbe spostarsi all’indietro, tagliando qualsiasi oggetto sul suo percorso. Dopo aver rilasciato l’interruttore, porre attenzione al tempo necessario per l’arresto della lama.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER TUTTE LE SEGHE CON COLTELLO SEPARATORE

a) Usare il coltello separatore adatto alla lama che

si sta utilizzando.

Affinché il coltello separatore funzioni correttamente, è necessario che sia più spesso del corpo della lama ma più sottile del set dei denti della lama.

b) Regolare il coltello separatore come descritto

nel presente manuale d’istruzioni.

Un posizionamento e allineamento scorretti possono annullare l’efficacia del coltello separatore nel prevenire i contraccolpi.

c) Utilizzare sempre il coltello separatore ad

eccezione di quando si sta effettuando un taglio in profondità.

E’ necessario sostituire il coltello separatore dopo aver eseguito tagli in profondità. Il coltello separatore causa interferenze durante i tagli in profondità e può creare contraccolpi.

d) Affinché il coltello separatore funzioni, esso deve

essere fissato nel pezzo da lavorare.

Il coltello separatore non è efficace nel prevenire contraccolpi durante i tagli corti.

e) Non azionare la sega se il coltello separatore

è piegato.

Persino una leggera interferenza potrebbe rallentare la velocità di chiusura di un dispositivo di protezione.

PRECAUZIONI PERL’USO DELLA SEGA CIRCOLARE

1. Non usare lame deformate o rotte.

2. Non usare lame di acciaio rapido.

3. Non usare lame non conformate alle caratteristiche specificate in queste istruzioni.

4. Non fermare le lame della sega mediante pressione laterale sul disco.

5. Tenere sempre affilate le lame.

6. Assicurarsi che il dispositivo di protezione inferiore si muova senza resistenza e liberamente.

7. Non usare mai la sega circolare con il suo dispositivo di protezione fissato in posizione aperta.

8. Assicurarsi che tutti i meccanismi di ritrazione del sistema di protezione fnzionino correttamente.

9. Le lame della sega devono essere più fini del coltello e la larghezza del taglio, o dell’incisione (con il set dentellato), deve essere maggiore dello spessore del coltello.

10. Non impiegare MAI la sega circolare con la lama girata verso l’alto o lateralmente.

11. Assicurarsi che l’oggetto da lavorare sia privo di corpi estranei, come per esempio chiodi.

12. Il coltello dovrebbe essere sempre usato eccetto quando si preme nel mezzo del pezzo di lavoro.

13. Per i modelli C9U2 e C9BU2, le lame della sega devono misurare 235 mm.

14. Per il modello C9BU2, fare attenzione al contraccolpo del freno. Il modello C9BU2 impiega un freno elettrico che agisce quando viene rilasciato l’interruttore. Siccome si può verificare un contraccolpo quando il freno entra in funzione, assicurarsi di tenere saldamente il corpo principale.

15. L’operazione di frenata può a volte produrre scintille quando si disattiva l’interruttore, perché il modello C9BU2 impiega freni elettrici. Tenere comunque presente che questo fenomeno non è indice di guasti.

16. Per il modello C9BU2, quando il freno perde efficacia, sostituire le spazzole di carbone con altre nuove.

17. Scollegare la spina dalla presa prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

Italiano

CARATTERISTICHE

Modello C9U2 C9BU2 Voltagio (per zona)*

Profonditá di taglio Potenza assorbita

Velocitá senza carico Peso (senza il cavo) 6,8 kg

*Accertatevi di aver controllato bene la piastrína perchè essa varia da zona a zona.

ACCESSORI STANDARD

(1) Lama (Diam. 235 mm) (montata sull’utesile) ....... 1

(2) Chiave esagonale ...................................................... 1

(3) Guida .......................................................................... 1

(4) Bullone a farfalla ...................................................... 1

(5) Leva (tipo corto) ....................................................... 1

(6) Raccoglipolvere ......................................................... 1

Gli accessori standard possono essere cambiamento senza preavviso.

ACCESSORI OPZIONALI (venduti a parte)

(1) Rondella (A)

.....per 16 mm (dia. foro lama sega)

.....per 30 mm (dia. foro lama sega)

(2) Adattatore per binario di guida (vedere la Fig. 14) Gli accessori opzionali possono essere cambiamento

senza preavviso.

90° 86 mm 45° 65 mm

5. Quando si usa la Impugnatura laterale (Fig. 2)

ATTENZIONE

REGOLAZIONI PRIMA DEL TAGLIO

1. Regolazione della profonditá di taglio

2. Regolazione del coltello separatore

IMPIEGHI

Taglio di vari tipi di legno.

PRIMA DELL’USO

1. Alimentazione

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Preparazione di un branco di lavoro di legno (Fig. 1)

Poichè la lama oltrepassa la superficie inferiore del legno da tagliare, mettere il legno su un banco di lavoro quando si effettua il taglio. Se si usa un blocco quadrato come banco di lavoro, scegliere un suolo livellato al fine di assicurare la sua necessaria stabilitá. Un piano di lavoro instabile comporta un funzionamento pericoloso.

3. Regolazione dell’angolo di inclinazione:

4. Regolazione della guida (Fig. 6)

5. Regolazione della parte di guida

(110V, 230V)

1670 W / 2000 W

5000 min

Quando si usa la impugnatura laterale, attaccarla fermamente alla base con la impugnatura laterale, le due viti a testa piatta (M6 × 16).

Al fine di evitare eventuali incidenti, fare sempre in modo che la parte di legno che resta dopo il taglio sia ben ancorata o tenuta in posizione.

Allentare la manopola con una mano, tenendo l’altra mano sull’impugnatura, come mostrato in Fig. 3. La profondità della fessura può essere regolata spostando la base sulla posizione desiderata. Regolare la profonditá di taglio, quindi riserrare a fondo la manopola.

Allentare il bullone esagonale utilizzato per fissare il coltello separatore, regolare il coltello separatore in modo che la distanza tra il coltello separatore e il bordo della lama non superi 3mm, e il bordo della lama non si estenda più di 3 mm oltre l’estremità inferiore del coltello separatore (Fig. 4) e riserrare saldamente il bullone.

Come indicato in Fig. 5 (A), Fig. 5 (B) allentando il dado a farfalla della scala curva e il bullone a farfalla della base, è possibile inclinare la lama della sega fino ad un massimo di 45° rispetto alla base. Una volta completata la regolazione, controllare di nuovo che il dado a farfalla e il bullone a farfalla siano serrati bene.

La posizione del taglio puó essere regolata spostando verso sinistra o verso destra la guida, dopo aver allentato il relativo galletto. La guida puó essere montata sia sul lato destro sia su quello sinistro dell’utensile.

Sulla sega circolare, è possibile eseguire regolazioni precise della posizione di fissaggio della parte di guida, dove la lama della sega va allineata con la traccia di taglio. Quando la sega esce dalla fabbrica, la parte lineare di una scala anteriore sulla parte di guida allineata con la posizione centrale della lama della sega. (Fig. 7) Allentare la vite M4 fissa sulla parte di guida, se la posizione di fissaggio è sbagliata, ed eseguire le necessarie regolazioni della posizione.

–1

Italiano

6. Utilizzo del raccoglipolvere

Utilizzare l’aspirapolvere per raccogliere la segatura, fissare il tubo d’aspirazione al raccoglipolvere, che è fissato all’unità principale tramite le viti M4 e M5. Nel fissare il raccoglipolvere, assicurarsi di cambiare allo stesso tempo la leva con quella di tipo corto (Fig. 13).

ATTENZIONE

Se si continua ad utilizzare la leva che era fissata all’unità principale prima del trasporto dalla fabbrica, c’è il rischio che essa rimanga incastrata sul raccoglipolvere e interferisca con il funzionamento del dispositivo di protezione inferiore.

PROCEDURE PER IL TAGLIO

1. Collocare la base sul materiale, quindi allineare la riga già marcata e la lama della sega con la sezione scala anterione di pezzo guida sul davanti della base (Fig. 7). Quando la base non è inclinata usare l’intaglio grande come guida. (Fig. 7, Fig. 8 (A)) Se la base è inclinata (45 gradi) usare la scala anteriore piccola come guida (Fig. 7, Fig. 8 (B)).

2. Fare in modo che l’interruttore sia in posizione ON prima che la sega venga a contatto con il legno. L’interruttore è in posizione ON quando il grilletto è premuto ed in posizione OFF quando esso è rilasciato.

3. Si ottiene un ottimo taglio quando la sega si muove diritta, a velocitá costante.

ATTENZIONE

Prima di effettuare l’operazione di taglio, ispezionare il materiale che si deve tagliare; se al taglio potrebbe generare polveri pericolose/tossiche, assicurarsi che alla bocchetta di uscita della polvere sia saldamente collegato un sacchetto raccoglipolvere o un sistema di estrazione polvere adeguato. Inoltre, se presente, indossare la maschera antipolvere. Uno strato di PFTE (fibra di grafite) viene applicato alle basi del tipo C9BU2. Fare attenzione a non esercitare una pressione eccessiva sul corpo dell’unità perché tende a posizionare un carico pesante sul motore. L’uso di una leggera pressione faciliterà lo scivolamento del pezzo e permetterà di tagliare con meno forza. Se si cerca di tagliare legno ricoperto di materiale composto da particelle rigide come sabbia o trucioli di metallo si tende a graffiare facilmente la superficie danneggiandone il rivestimento, pertanto fare attenzione. 䡬 Prima di iniziare a segare, assicurarsi che la lama

abbia raggiunto la piena velocitá di rotazione.

䡬 Nel caso che la lama si arresti o faccia un rumore

eccessivo durante il funzionamento, spegnere immediatamente l’interruttore.

䡬 Fare sempre attenzione ad evitare che il cavo di

alimentazione vada vicino alla lama ruotante.

䡬 AI fini della sicurezza, evitare di utilizzare la sega

circolare tenendo la lama rivolta verso l’alto o trasversalmente.

䡬 Durante il taglio, indossare sempre gli occhiali di

protezione.

䡬 Al termine di un lavoro, estrarre la spina dalla presa.

MONTAGGIO E RIMOZIONE DELLA LAMA

ATTENZIONE

Per evitare gravi incidenti, assicurarsi che l’interruttore sia in posizione OFF e che il cavo sia staccato dalla presa.

1. Rimozione della lama circolare

(1) Mettere al massimo la regolazione della profonditá

del taglio e porre la sega circolare come indicato nella Fig. 9.

(2) Abbassare la leva di bloccaggio, bloccare il perno

e rimuovere il bullone esagonale con la chiave esagonale.

(3) Tenendo la leva del dispositivo di protezione inferiore

in modo che quest’ultimo sia in posizione completamente arretrata nel carter della sega, rimuovere la lama della sega.

2. Montaggio della lama circolare

(1) Ripulire dalla polvere di segatura asse, bullone e

rondelle.

(2) Come indicato nella Fig. 10, il lato della rondella

(A) che presenta la parte centrale sporgente, con il diametro uguale al diametro interno della lama, ed il lato concavo della rondella (B) devono appoggiare sui due lati della lama. * La rondella (A) è in dotazione per ì tipi di lama

con diametri foro di 16 mm e 30 mm. (Quando si acquista una sega circolare viene fornito un tipo di rondella (A)). Se il diametro foro della lama utilizzata non corrisponde alla rondella (A), contattare il negozio presso cui è stata acquistata la sega circolare.

(3) Montare la lama circolare in modo che la freccia

sulla lama circolare sia allineata con la freccia sul carter della sega.

(4) Serrare il più strettamente possibile con le dita il

bullone esagonale che ferma la lama circolare. Quindi premere la leva di bloccaggio, bloccare il perno e serrare saldamente il bullone.

ATTENZIONE

Dopo aver attaccato la lama della sega, controllare di nuovo che la leva di bloccaggio sia bloccata fermamente nella posizione prescritta.

MANUTENZIONE E CONTROLLI

1. Controllo della lama

Poiché l’uso di lame logose diminuisce l’efficacia e causa eventuali disfunzioni del motore, affilare o sostituire la lama non appena si nota la sua usura.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si puó causare un grave incidente.

3. Controllo delle spazzole di carbone (Fig. 11)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poichè una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero indicato nella figura quando essa è logora fino al limite del regolamento e quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell’interno del portaspazzola.

Italiano

CAUTELA

䡬 Quando si sostituiscono nuove spazzole di carbone,

usare sempre spazzole di carbone Hitachi autentiche con il numero specificato nel diagramma.

䡬 Per il modello C9BU2, il freno potrebbe non

funzionare se vengono utilizzate spazzole di carbone diverse da quelle specificate. Quando il freno perde efficacia, sostituire le spazzole di carbone con altre nuove.

4. Sostituzione di una spazzola di carbone

Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola puó cosí essere agevolmente rimossa.

5. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

6. Quadratura della base e della lama circolare

L’angolo tra la lama circolare e la base viene originariamente regolato a 90°. Nel caso che col tempo la quadratura venga meno eseguire la regolazione nel modo seguente:

(1) Girare la base verso l’alto (Fig. 12) e allentare il dado

a farfalla e il bullone a farfalla (Fig. 5 (A), Fig. 5 (B)).

(2) Con una squadra appoggiata tra la base e la lama

circolare, al fine di spostare la base, ruotare la vite senza fine con un cacciavite a testa piatta. Regolare l’angolo tra la base e la lama circolare in modo da ottenere la quadratura.

7. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note

CAUTELA

Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza autorizzato Hitachi. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza autorizzato Hitachi quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

MODIFICHE

Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso.

NOTA

A causa del continuo programma di recerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello di potenza acustica A misurato: 110 dB(A) Livello di pressione acustica A misurato: 99 dB(A) Incertezza KpA: 3 dB(A)

Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di

2,5 m/s2.

GARANZIA

Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi.

Nederlands

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle instructies aandachtig door

Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

BEWAAR DEZE INSTRUCTIES

1) Werkplek a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige en donkere werkplek verhoogt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een

omgeving met ontplofbare vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere toeschouwers tijdens

het gebruik van elektrische gereedschap uit de buurt.

Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid a) De stekker op het elektrische gereedschap moet

geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het

gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk en

gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk op

kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het

gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd

uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd

worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u

afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Nederlands

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig

onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz.

moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

5) Onderhoudsbeurt a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

WAARSCHUWING!

a) Kom niet met uw handen in de buurt van het

zaaggebied en het zaagblad. Houd met de andere hand de extra hendel of motorkap vast.

Als u de zaag met beide handen vasthoudt, kunt u zich niet snijden aan het blad.

b) Reik niet onder het te zagen werkstuk.

De beveiliging biedt geen bescherming voor onder het werkstuk.

c) Stel de zaagdiepte in op de dikte van het werkstuk.

Onder het te zagen werkstuk mag slechts een volle tand van het zaagblad zichtbaar zijn.

d) Houd het te zagen werkstuk nooit met uw

handen of tussen uw benen vast. Zorg ervoor dat het te zagen werkstuk op een stabiel platform ligt.

Het is belangrijk dat het werkstuk goed wordt ondersteund zodat uw lichaam zo min mogelijk wordt blootgesteld aan gevaar, het blad vastloopt of u de controle verliest.

e) Houd het apparaat vast aan de geïsoleerde

grepen als u handelingen uitvoert waarbij de zaag mogelijk contact maakt met bedrading of de eigen stroomkabel.

Als u contact maakt met een kabel die onder spanning staat, zullen de blootgestelde metalen delen van de zaag onder spanning komen te staan en een shock veroorzaken.

f) Bij het schulpen dient u altijd gebruik te maken

van een langsgeleider of zaagtandrichtliniaal.

Dit verbetert de nauwkeurigheid van de snee en verlaagt de kans op een vastgelopen zaagblad.

g) Gebruik altijd bladen van de juiste grootte en

vorm (diamant versus rond) van opspandoorngaten.

Bladen die niet geschikt zijn voor de hardware van de zaag zullen excentrisch draaien en zo verliest u controle over het apparaat.

h) Gebruik nooit beschadigde of onjuiste bouten

of moeren voor het blad.

De bouten en moeren zijn speciaal ontworpen voor deze zaag, zodat deze optimaal presteert en veilig kan worden gebruikt.

䡬 Gebruik geen slijpschijven

Het gebruik van slijpschijven kan in ernstig letsel van de gebruiker of andere personen in de werkruimte resulteren.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

Oorzaken en voorkoming van terugslag: – terugslag is een plotselinge reactie als het

zaagblad klemt, vastloopt of niet goed is uitgelijnd. Hierdoor schiet de zaag omhoog uit het werkstuk en richting de bediener;

– als het blad klemt of sterk vastloopt omdat de

zaagsnede te smal wordt, stopt het blad en als gevolg van de motorreactie schiet het apparaat snel terug richting de bediener;

– als het blad knikt of niet goed is uitgelijnd, zullen

de tanden aan de achterzijde van het blad in het bovenste oppervlak van het hout zagen zodat het blad uit de zaagsnede komt en terug kan schieten naar de bediener.

Terugslag is het gevolg van verkeerd gebruik en/of onjuiste bediening of omstandigheden. Dit kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen, zoals hieronder vermeld.

a) Zorg dat u de zaag met beide handen goed

vasthoudt en plaats uw armen zodanig dat u de kracht van de terugslag kunt weerstaan. Ga met uw lichaam aan een van de beide zijden van het blad staan, maar niet op een lijn met het blad.

Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen.

b) Als het blad vastloopt, of als de snee om welke

reden dan ook wordt onderbroken, laat dan de trekker los en houd de zaag bewegingsloos in het materiaal totdat het blad volledig stilstaat. Probeer nooit de zaag uit het werkstuk te halen of terug te trekken terwijl het blad nog beweegt; dit kan terugslag veroorzaken.

Nederlands

Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad.

c) Als u de zaag opnieuw aanzet in het werkstuk,

centreer het zaagblad dan in de zaagsnede en controleer of de zaagtanden niet vastzitten in het materiaal.

Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag geven zodra de zaag opnieuw wordt gestart.

d) Ondersteun grote panelen om zo het risico op

het klemmen van het blad en terugslag te voorkomen.

Grote panelen kunnen onder hun gewicht doorzakken. Ondersteuning dient te worden geplaatst aan beide zijden onder het paneel, nabij de zaagsnede en de rand van het paneel.

e) Gebruik geen stompe of beschadigde

zaagbladen.

Niet scherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en terugslag.

f) Bladdiepte en de sluithefbomen van de

instellingen van de afschuining moeten goed zijn vergrendeld voordat u kunt gaan zagen.

Als het aanpassen van het zaagblad verschuift tijdens het zagen, kan deze vastlopen en terugslag veroorzaken.

g) Wees extra zorgvuldig als u rechtstreeks in een

bestaande wand zaagt of andere blinde gebieden.

Het uitstekende blad zaagt mogelijk in voorwerpen die een terugslag veroorzaken.

VEILIGHEIDSINSTRUCTIES VOOR HET ZAGEN MET INTERNE KERFBEVEILIGING

a) Controleer voor ieder gebruik of de onderste

beveiliging op juiste manier is vergrendeld. Gebruik de zaag niet als de onderste bescherming niet vrij beweegt en onmiddellijk sluit. Klem of bindt de onderste bescherming nooit vast naar de open positie.

Als de zaag onopzettelijk valt, kan de onderste bescherming verbuigen. Trek de onderste bescherming omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het blad of welk ander deel niet raakt, in alle hoeken of snijdiepte.

b) Controleer de werking van de veer van de

onderste bescherming. Als de bescherming en de veer niet goed functioneren, dienen deze eerst te worden gerepareerd.

De onderste bescherming werkt niet goed als gevolg van beschadigde onderdelen, gomachtige aanslag of vuilklonters.

c) De onderste bescherming dient alleen handmatig

te worden teruggetrokken bij speciale sneden zoals rechtstreeks in een oppervlak en samengestelde sneden. Trek de onderste bescherming omhoog met behulp van de terugtrekhendel en zodra het blad in het materiaal gaat, dient u de onderste bescherming los te laten.

Bij alle andere zaagbewerkingen, werkt de onderste bescherming automatisch.

d) Let erop dat de onderste bescherming altijd

over het blad zit voordat de zaag op een werkbank of de grond wordt gezet.

Bij een onbeschermd blad waarbij de motor niet actief is, gaat de zaag terug en snijdt deze in alles wat in de weg zit. Wees u bewust van de tijd die nodig is voordat het blad stopt nadat u de motor hebt gestopt.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN MET SPLIJTWIG

a) Zorg dat u, afhankelijk van het type zaagblad,

het juiste type splijtwig gebruikt.

Om goed te kunnen functioneren dient de splijtwig dikker dan het zaagblad zelf, maar dunner dan de tanden van het zaagblad te zijn.

b) Stel de splijtwig in zoals beschreven in deze

gebruiksaanwijzing.

Door de splijtwig verkeerd te positioneren en uit te lijnen kan eventuele terugslag onvoldoende worden voorkomen.

c) Gebruik altijd de splijtwig, behalve bij neergaand

zagen.

De splijtwig dient na het neergaand zagen teruggeplaatst te worden. De splijtwig kan hinderend werken bij neergaand zagen en mogelijk voor terugslag zorgen.

d) De splijtwig dient aan het werkstuk te worden

vastgemaakt om goed te kunnen werken.

De splijtwig kan terugslag moeilijk voorkomen tijdens het zagen van korte stukken.

e) Gebruik de zaag niet wanneer de splijtwig krom

is.

Zelfs een kleine afwijking kan ervoor zorgen dat beschermkap langzamer sluit.

VOORZORGSMAATREGELEN BETREFFENDE HET GEBRUIK VAN DE CIRKELZAAGMACHINE

1. Gebruik geen zaagbladen die vervormd of verbogen zijn, of waarin barsten en/of scheurtjes zitten.

2. Gebruik geen HSS-zaagbladen (verhard staal).

3. Gebruik geen zaagbladen waarvan de eigenschappen niet overeenkomen met die omschreven in deze instrukties.

4. Zorg dat, tijdens het zagen, het zaagblad niet tot stilstand komt door teveel zijwaartse druk.

5. Zorg ervoor dat het zaagblad steeds scherp is.

6. Controleer dat de beschermkap aan de onderkant soepeltjes en vrij kan bewegen.

7. Gebruik de cirkelzaag nooit wanneer de beschermkap aan de onderkant in open positie vergrendelt is.

8. Controleer of het terugspring-mechanisme van de veiligheidskap naar behoren funktioneert.

9. Het zaagblad zelf moet dunner zijn dan de splijtwig; maar de breedte van de insnijding, d.w.z. de opening gemaakt door de zaagtanden, moet groter zijn dan de dikte van de splijtwig.

10. De cirkelzaag nooit inzetten met schuinstaand of zijdelings staand zaagblad.

11. Let er steeds op, dat het werkstuk geen vreemde voorwerpen, zoals b.v. spijkers, bevat.

Nederlands

12. Gewoonlijk dient altijd de splijtwig gebruikt te worden, behalve wanneer u begint te zagen in het midden van het werkstuk.

13. De zaagbladen van modellen C9U2 en C9BU2 zijn 235 mm.

14. Wees bij model C9BU2 voorzichtig voor terugslag van de rem. Het model C9BU2 heeft een elektrische rem die functioneert wanneer de schakelaar wordt losgelaten. Er zal wat terugslag zijn wanneer de rem in werking is; houd de cirkelzaag daarom goed vast.

15. Er kunnen soms vonken ontstaan bij het afremmen van de zaag wanneer deze wordt uitgeschakeld, omdat het C9BU2 model gebruik maakt van elektrische remmen. Houd echter in gedachten dat dit niet wijst op een storing aan de machine.

16. Bij model C9BU2: vervang de koolstofborstels door nieuwe indien de rem niet meer effectief werkt.

17. Haal de stekker uit het stopcontact voor u iets gaat instellen, vervangen of onderhoud gaat plegen.

TECHNISCHE GEGEVENS

Model C9U2 C9BU2 Voltage (verschillend van gebied tot gebied)*

Zaagdiepte Opgenomen vermogen

Toerental onbelast Gewicht (zonder kabel) 6,8 kg

*Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt

gewijzigd kan worden.

STANDAARD TOEBEHOREN

(1) Zaagblad (Diam. 235 mm)

(bevestigd aan het gereedschap) ........................... 1

(2) Steeksleutel ................................................................1

(3) Parallelgeleider .......................................................... 1

(4) Vleugelmoer .............................................................. 1

(5) Hefboom (korte type) ............................................... 1

(6) Stofverzamelaar ........................................................ 1

De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijgen)

(1) Onderlegschijf (A)

.....voor 16 mm (Diameter van gat van zaagblad)

.....voor 30 mm (Diameter van gat van zaagblad)

(2) Geleiderail adapter (zie Afb. 14) De extra toebehoren kunnen zonder aankondiging op

ieder moment worden veranderd.

TOEPASSINGEN

Het zagen van verschillende houtsoorten.

VOOR HET BEGIN VAN HET WERK

1. Netspanning

Controleren of de netspanning overeenkomt met de

opgave op het naamplaatje.

2. Netschakelaar

Controleren of de netschakelaar op “UIT” staat.

Wanneer de stekker op het net aangesloten is, terwijl

de schakelaar op “AAN” staat, begint het gereedschap

onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

90° 86 mm 45° 65 mm

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Het in gereedheid brengen van een houten werkbank (Afb.1)

Aangezien het zaagblad boven de onderkant van het zaaghout uitsteekt, legt men bij het zagen het zaaghout op een werkbank. Wanneer men van een houtblok als onderstel gebruik maakt, moet men daarvoor een vlakke ondergrond uitkiezen, zodat het ook werkelijk stabiel is. Een onstabiele ondergrond is gevaarlijk.

5. Als u de handgreep gebruikt (Afb.2)

Als u de handgreep gebruikt, maak deze dan stevig aan het platform vast met twee platkopschroeven (M6 × 16).

LET OP

Om eventuele ongelukken te vermijden, moet men er steeds op letten, dat het na eht zagen overgebleven gedeelte van het gezaagde hout goed vastligt of op de plaats gehouden wordt.

INSTELLEN VAN HET GEREEDSCHAP VOOR GEBRUIK

1. Instellen van de zaagdiepte

Draai de knop met uw hand los en houd met de andere hand de handgreep vast zoals aangegeven in Afb. 3. De zaagdiepte kan nu ingesteld worden door de basisplaat in de gewenste stand te zetten. Als u de juiste zaagdiepte heeft ingesteld, kunt u de knop weer vastdraaien. Draai de knop vervolgens stevig vast.

2. Het instellen van de splijtwig

Draai de imbusbout waarmee de splijtwig wordt vastgeklemd los en stel de splijtwig zo af dat de afstand tussen de rand van het zaagblad en de

(110V, 230V)

1670 W / 2000 W

5000 min

–1

Nederlands

splijtwig niet meer dan 3 mm is en dat de rand van het zaagblad niet verder dan 3 mm uitsteekt voorbij de laagste rand van de splijtwig (Afb. 4). Draai de bout vervolgens weer stevig vast.

3. Instellen van de hoek voor verstekzagen

Op Afb. 5 (A) en 5 (B) is te zien hoe u het zaagblad ten opzichte van de basisplaat maximaal 45° kunt verdraaien door de vleugelmoer op de schuine plaat en de vleugelbout aan de basis los te draaien. Na het maken van de instellingen dient u te controleren of de vleugelmoer en de vleugelbout stevig vast zijn gedraaid.

4. Het instellen van de parallelgeleider (Afb. 6)

De zaagstand kan door het verstellen van de parallelgeleider naar rechts of links na het los draaien van de vleugelmoer verzet worden. De parallelgeleider kan aan de rechter of aan de linkerkant van het gereedschap zijn aangebracht.

5. Instellen van de geleider

Met de cirkelzaag kunt u de positie van de geleider waar het zaagblad en de voorgemarkeerde streep in lijn moeten zijn nauwkeurig afstellen. Bij het verlaten van de fabriek is het lineaire gedeelte van de schaal van de geleider in lijn met de centrale positie van het zaagblad gebracht (Afb. 7). Draai de M4-bevestigingsschroef van de geleider los indien u de positie wilt veranderen. Stel de positie als gewenst in.

6. Het gebruik van de stofverzamelaar

Bevestig de afzuigslang aan de stofverzamelaar (die met M4- en M5-schroeven aan het apparaat is vastgemaakt) om het zaagsel met behulp van de stofzuiger op te zuigen. Zorg dat u bij het aanbrengen van de stofverzamelaar altijd het korte type hefboom gebruikt (Afb. 13).

WAARSCHUWING

Het gebruik van de hefboom die bij levering aan het apparaat is bevestigd, zal leiden tot verbinding van de hefboom met de stofverzamelaar en hindert de werking van de beschermkap aan de onderkant.

ZAGEN

1. Plaats de basis op het materiaal en breng de voorgemarkeerde streep en het zaagblad in lijn met het geleiderstuk voorschaal gedeelte aan de voorkant van de basis (Afb. 7). Indien de basis niet schuin is, moet u het grote gedeelte als geleiderstuk gebruiken (Afb. 7, Afb. 8 (A)). Indien de basis schuin is (45 graden), gebruik dan de kleine voorschaal als geleiderstuk (Afb. 7, Afb. 8 (B)).

2. Er moet op gelet worden, dat de schakelaar op

AAN” staat, voordat het zaagblad met het zaaghout

“ in aanraking komt. De schakelaar wordt ingeschakeld,

wanneer de knop ingedrukt wordt en uitgeschakeld, wanneer de knop losgelaten wordt.

3. Wanneer de zaag met gelijkmatige snelheid in rechte lijn bewogen wordt, dan is het resultaat optimaal.

LET OP

Voordat u met zagen begint dient u de eigenschappen van het materiaal vast te stellen. Als er een kans bestaat dat het betreffende materiaal schadelijke/giftige stoffen afgeeft, zorg er dan voor dat u de stofzak of een geschikt stofafzuigsysteem op de zaag aansluit. Draag, zo nodig, een stofmasker.

De onderkanten van type C9BU2 hebben een beschermende laag PFTE. Zorg dat u niet te hard op het apparaat duwt omdat dit de motor zwaar kan belasten. Met subtiele druk zal het werkstuk makkelijker glijden en kan er met minder kracht worden gezaagd. Wees voorzichtig bij het zagen van hout dat is bedekt met zand of metalen schilfers omdat dit de beschermlaag aan kan tasten. 䡬 Voordat men begint te zagen, moet het zaagblad

de volle draaisnelheid bereikt hebben.

䡬 Blijft het zaagblad hangen of het maakt een

ongewoon geluid, dan moet de schakelaar onmiddellijk uitgeschakeld worden.

䡬 Het snoer mag nooit in de buurt van het draaiende

zaagblad komen.

䡬 Het is zeer gevaarlijk om de cirkelzaag zodanig vast

te houden dat het zaagblad naar boven of naar de zijkant wijst. Dit soort gevaarlijke handelingen moeten vermeden worden.

䡬 Draai tijdens zaagwerkzaamheden altijd

oogbescherming.

䡬 Wanneer u klaar bent met het werk moet u het

stekkertje uit de zaag trekken.

HET AANBRENGEN EN VERWIJDEREN VAN HET ZAAGBLAD

LET OP

Als preventieve maatregel tegen ongelukken moet er op gelet worden, dat de schakelaar op “UIT” staat en de stekker uit het stopcontact is.

1. Verwijderen van het zaagblad

(1) Stel, met de basisplaat, de zaag in op zijn maximale

zaagdiepte en houd de zaag zoals aangegeven in Afb. 9.

(2) Druk de borghendel in, vergrendel de as en draai

de moer met de zeskantige kop los met de bijgeleverde steeksleutel.

(3) Door de hendel van het beschermdeksel vast te

houden terwijl het beschermdeksel geheel in de zaagbeveiliging is geklapt, kunt u het zaagblad eruit nemen.

2. Monteren van het zaagblad

(1) Verwijder het stof dat zich aan de as en

onderlegschijven opgehoopt heeft.

(2) Zoals getoond in Afb. 10 moet de kant van de

onderlegschijf (A) met een naar voren staand middenstuk met dezelfde diameter als de binnendiameter van het zaagblad en de holle kant van de onderlegschijf (B) aan beide kanten van het zaagblad aangebracht worden. * Sluitring (A) is voor 2 typen zaagbladen die een

gat met een diameter van 16 mm en 30 mm hebben bijgeleverd. (Bij aankoop van de cirkelzaagmachine is slechts één sluitring (A) bijgeleverd.) Raadpleeg de plaats waar u de cirkelzaagmachine heeft gekocht indien het gat van het zaagblad een afwijkende diameter heeft en sluitring (A) niet geschikt is.

(3) Monteer het zaagblad zodaning dat de pijl op het

zaagblad in dezelfde richting wijst als de pijl op de zaagbeveiliging.

(4) Draai de moer met de zeskantige kop waarmee het

zaagblad vastgeklemd zit met de hand vast. Druk de borghendel in, vergrendel de as en zet de moer goed vast.

Nederlands

LET OP

Na het monteren van het zaagblaad dient u nogmaals te controleren of de borghendel stevig is vastgezet in de voorgeschreven stand.

ONDERHOUD EN INSPECTIE

1. Inspectie van het zaagblad

Aangezien het perstatievermogen verminderd wordt door een bot zaagblad en hierdoor een mogelijke weigering van de motor veroorzaakt kan worden, moet een bot zaagblad meteen vervangen worden zodra de slijtage vastgesteld wordt.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Inspectie van de koolborstels (Afb. 11)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Buitengewoon versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden met borstels die hetzelfde nummer hebben als de afbeelding aantoont, wanneer de koolborstel versleten, of bijna versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich in vrij de borstelhouders bewegen kunnen.

LET OP

䡬 Voor het vervangen van de koolborstels moet u

altijd originele Hitachi koolborstels nummer (56) zoals in de afbeelding aangegeven gebruiken.

䡬 Bij de model C9BU2 werkt de rem mogelijk niet

wanneer u niet-gespecificeerde koolborstels gebruikt. Vervang de koolstofborstels door nieuwe indien de rem niet meer effectief werkt.

4. Het wisselen van de koolborstel

Men demonteert de borsteldeksel met een steeksleutel. Men kan de koolborstel dan gemakkelijk verwijderen.

5. Onderhoud van de motor

De motorwikkeling is het “hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

6. Afstellen van de hoek tussen basisplaat en zaagblad:

Bij het verlaten van de fabriek is deze hoek optimaal afgesteld op 90°. Ga op de volgende wijze te werk als deze hoek opnieuw dient te worden afgesteld:

(1) Draai de machine zodat de basisplaat naar boven

is gericht (Afb. 12) en draai de vleugelmoer en vleugelbout los (Afb. 5 (A), Afb. 5 (B)).

(2) Druk een winkelhaak tegen de basisplaat en het

zaagblad en verdraai de koploze schroef met een schroevedraaier voor het verschuiven van de basisplaat. Stel zodanig af dat de basisplaat en het zaagblad recht op elkaar staan.

7. Lijst vervangingsonderdelen

A:Ond. nr. B:Code nr. C:Gebr. nr. D:Opm.

LET OP

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

AANTEKENING

Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten (A-weighted) geluidsniveau: 110 dB(A) Gemeten (A-weighted) geluidsdrukniveau: 99 dB(A) Onzekerheid KpA: 3 dB(A)

Draag gehoorbescherming. Typische gewogen effektieve versnellingswaarde:

2,5 m/s2.

Español

NORMAS GENERALES DE SEGURIDAD

¡ADVERTENCIA! Lea todas las instrucciones

Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves. El término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Área de trabajo a) Mantenga la zona de trabajo limpia y bien iluminada.

Las zonas desordenadas y oscuras pueden provocar accidentes.

b) No utilice las herramientas eléctricas en entornos

explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies

conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice

el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire

libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice equipo de seguridad. Utilice siempre una

protección ocular.

El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio accidental. Asegúrese de que el

interruptor está en “off” antes de enchufarlo.

El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas

o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión

de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor

no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica

antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se

utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Español

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y

limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Revisión a) Lleve su herramienta a que la revise un experto

cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS SIERRAS

¡PELIGRO!

a) Mantenga las manos alejadas del área de corte

y de la hoja. Mantenga la otra mano en el mango auxiliar o en la cubierta del motor.

Si sujeta las sierra con las dos manos, no se cortará con la hoja.

b) No se coloque debajo de la pieza de trabajo.

El protector no puede protegerle de la hoja debajo de la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor de la

pieza de trabajo.

Debajo de la pieza de trabajo sólo debe quedar visible menos de un diente completo de la hoja.

d) No sujete nunca la pieza que está cortando con

las manos o sobre una pierna. Fije la pieza de trabajo a una plataforma estable.

Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la hoja se quede atascada o que se pierda el control.

e) Sujete la herramienta eléctrica por las superficies

de sujeción aisladas cuando realice una operación en la que la herramienta de corte puede entrar en contacto con cables ocultos o con su propio cable.

El contacto con un cable “cargado” cargará las piezas metálicas de la herramienta eléctrica y provocará una descarga al operador.

f) Cuando realice un corte al hilo, utilice siempre

un tope-guía o una guía de borde recto.

Esto mejorará la precisión del corte y reducirá las posibilidades de que se atasque la hoja

g) Utilice siempre hojas con orificios de árbol con

el tamaño y la forma correctos (rombo frente a círculo).

Las hojas que no coincidan con los componentes de montaje de la sierra no funcionarán correctamente y pueden provocar una pérdida de control.

h) No utilice nunca arandelas o pernos de hoja

dañados o inadecuados.

Las arandelas y los pernos de la hoja han sido diseñados especialmente para dicha hoja, con el fin de garantizar un rendimiento y seguridad óptimos.

䡬 No utilice ruedas abrasivas

El reventón de una rueda abrasiva causa importantes daños al operario o a las personas que están alrededor del área de trabajo.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA TODAS LAS SIERRAS

Causas del retroceso y modos en que el operador puede evitarlo:

– el retroceso es una reacción repentina de la

sierra cuando la hoja se engancha, se atasca o está mal alineada, lo cual provoca la pérdida de control de la sierra, que se elevará y se saldrá de la pieza de trabajo hacia el operador;

– cuando la hoja se engancha o se atasca por el

cierre de la vía, la hoja se detiene y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador;

– si la hoja se tuerce o pierde la alineación durante

el corte, los dientes del borde posterior de la hoja pueden clavarse en la superficie superior de la madera y hacer que la hoja se salga de la vía y vuelva hacia el operador.

El retroceso es el resultado de un mal uso de la sierra y/o unos procedimientos o condiciones de funcionamiento incorrectos y se puede evitar tomando las precauciones adecuadas que se indican a continuación.

a) Sujete la sierra firmemente con las dos manos

y coloque los brazos de tal forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la hoja, no en línea con ésta.

El retroceso podría hacer que la sierra salte hacia atrás, pero las fuerzas de retroceso pueden ser controladas por el operador, si se toman las precauciones adecuadas.

b) Cuando se atasca la hoja o se interrumpe el corte

por cualquier razón, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que ésta se detenga por completo. No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la hoja está en movimiento, ya que puede producirse un retroceso.

Investigue y tome las medidas adecuadas para eliminar la causa del atascamiento de la hoja.

Español

c) Cuando vuelva a poner en marcha la sierra en

la pieza de trabajo, centre la hoja de la sierra en la vía y compruebe que los dientes no están enganchados en el material.

Si la hoja de la sierra está atascada, ésta puede saltar o retroceder de la pieza de trabajo al poner en marcha la sierra.

d) Utilice soportes adecuados para apoyar los paneles

grandes, con el fin de minimizar el riesgo de que la hoja se enganche o se produzca un retroceso.

Los paneles grandes tienden a combarse por su propio peso. Se deben colocar soportes bajo el panel en ambos lados, cerca de la línea de corte y cerca del borde del panel.

e) No utilice hojas melladas o dañadas.

Las hojas no afiladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la hoja y que se produzca un retroceso.

f) La profundidad de la hoja y las palancas de

bloqueo del ajuste del bisel deben estar bien fijadas antes de realizar el corte.

Si el ajuste de la hoja cambia durante el corte, se puede producir un atasco de la hoja o un retroceso.

g) Tenga especial cuidado cuando realice un “corte

profundo” en paredes existentes o en otras áreas ciegas.

La hoja que sobresale puede cortar objetos y provocar un retroceso.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS CON UN PROTECTOR DE PÉNDULO INTERNO

a) Compruebe que el protector inferior se cierra

correctamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente o se cierra de forma instantánea. No sujete ni ate el protector inferior en la posición de apertura.

Si la sierra se cae de forma accidental, el protector inferior se puede doblar. Levante el protector inferior con el mango retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte.

b) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no funcionan correctamente, deben ser reparados antes de usar la sierra.

El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos.

c) El protector inferior sólo se debe retraer

manualmente para realizar cortes especiales, como, por ejemplo, “punteados” y “cortes compuestos”. Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la hoja entre en contacto con el material.

Para el resto de cortes, el protector debería funcionar automáticamente.

d) Compruebe siempre que el protector inferior

cubre la hoja antes de colocar la sierra sobre un banco o sobre el suelo.

El deslizamiento de la hoja sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la hoja en detenerse después de accionar el interruptor.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA TODAS LAS SIERRAS CON CUCHILLA HENDIDORA

a) Utilice la cuchilla hendidora adecuada para la

cuchilla que se esté utilizando.

Para que la cuchilla hendidora funcione, debe ser más gruesa que el cuerpo de la cuchilla pero más fina que el conjunto de dientes de la cuchilla.

b) Ajuste la cuchilla hendidora como se describe

en este manual de instrucciones.

La colocación y la alineación con un espaciado incorrecto puede hacer que la cuchilla hendidora no evite bien el retroceso.

c) Utilice siempre la cuchilla hendidora salvo

cuando corte en forma inclinada.

La cuchilla hendidora debe sustituirse después del corte en forma inclinada. La cuchilla hendidora interfiere durante el corte en forma inclinada y puede crear un retroceso.

d) Para que funcione la cuchilla hendidora, debe

ajustarse a la pieza de trabajo.

La cuchilla hendidora es inefectiva en la prevención de retroceso durante cortes cortos.

e) No utilice la sierra si la cuchilla hendidora está

torcida.

Incluso una ligera interferencia puede ralentizar la rapidez de cierre de la protección.

PRECAUCIONES AL UTILIZAR LA SIERRA CIRCULAR

1. No utilice cuchillas deformadas o rajadas.

2. No emplee cuchillas de acero de alta velocidad.

3. No emplee cuchillas que no estén de acuerdo con las caracteristicas especificadas en estas instrucciones.

4. No pare las cuchillas de sierra mediante presión lateral sobre el disco.

5. Mantener siempre las cuchillas afiladas.

6. Asegúrese de que la protección inferior se mueve de una forma ligera y libre.

7. No utilice nunca la sierra circular con su protección inferior fijada en la posición abierta.

8. Cerciórese de que todos los mecanismos de retracción del sistema de protección funcionen correctamente.

9. Las cuchillas de sierra deberán ser más finas que la cuchilla hendidora y la anchura de corte (con el juego de dientes) deberá ser superior al grosor de la cuchilla hendidora.

10. Nunca accionar la sierra circular con la cuchilla vuelta hacia arriba o hacia un lado.

11. Asegurarse de que la pieza de trabajo esté libre de cuerpos extraãos tales como clavos.

12. La cuchilla hendidora deberá emplearse siempre excepto para realizar un corte en medio de la pieza de trabajo.

Español

13. Para los modelos C9U2 y C9BU2, las cuchillas de sierra deben ser de 235 mm.

14. Para el modelo C9BU2, tenga cuidado con el retroceso del freno. El modelo C9BU2 cuenta con un freno eléctrico que funciona cuando se suelta el interruptor. Como se produce un retroceso cuando se ejecuta el freno, asegúrese de mantener firmemente el cuerpo principal.

15. Es posible que a veces aparezcan chispas causada por la operación de frenado cuando se ponga en OFF el interruptor, porque el modelo C9BU2

emplea frenos eléctricos. Sin embargo, tenga en cuenta que este fenómeno no significa mal funcionamiento de la máquina.

16. Para el modelo C9BU2, cuando el freno sea inefectivo, sustituya las escobillas de carbón por otras nuevas.

17. Antes de realizar cualquier ajuste, operación de mantenimiento, o reparación, desconecte el enchufe del tomacorriente.

ESPECIFICACIONES

Modelo C9U2 C9BU2 Voltaje (por áreas)*

Profundidad de corte Acometida

Velocidad de marcha en vacío Peso (sin cable) 6,8 kg

*Verificar indefectiblemente los datos de la placa de características de la máquina, pués varian de acuerdo al país de

destino.

ACCESORIOS NORMALES

(1) Cuchilla de sierra (Diá. 235 mm)

(montada en la herramienta) .................................. 1

(2) Llave de barra hexagonal ........................................ 1

(3) Guía ........................................................................... 1

(4) Perno de mariposa ................................................... 1

(5) Palanca (tipo corto) .................................................. 1

(6) Colector de polvo ..................................................... 1

Los accesorios normales están sujetos a cambio sin previo aviso.

90° 86 mm 45° 65 mm

2. Conmutador de alimentación

3. Cable de prolongación

ACCESORIOS FACULTATIVOS (de venta por separado)

(1) Arandela (A)

...... para 16 mm (Diá. del orificio interior de la cuchilla

de sierra)

...... para 30 mm (Diá. del orificio interior de la cuchilla

de sierra)

(2) Adaptador para carril de guía (consulte la Fig. 14) Los accesorios de facultativos están sujetos a cambio

sin pervio aviso.

APLICACIONES

Cortar diversos tipos de madera.

4. Preparar un banco de trabajo de madera (Fig. 1)

5. Cuando emplee el asidero lateral (Fig. 2)

PRECAUCION

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la alimentación de red que ha

de ser utilizada responda a las exigencias de

corriente especificadas en la placa de características

del producto.

AJUSTE ANTES DE CORTAR

1. Ajuste de la propundidad de corte

(110V, 230V)

1670 W / 2000 W

5000 min

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en pocisión ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

Como la cuchilla sobresale debajo de la superficie inferior de la madera útil, situar la madera útil encima de un banco de trabajo al cortar. Si se usa un bloque cuadrado como banco de trabajo, seleccionar un fondo liso para asegurar que sea estable. Un banco de trabajo inestable tendrá como resultado una operación peligrosa.

Cuando emplee el asidero lateral, instálelo con seguridad en la base con los dos tornillos de cabeza plana (M6 × 16).

Para evitar posibles accidentes, asegurarse siempre de que la parte de la madera útil restante después de haberla cortado, quede sujetado firmemente y mantenido en su posición.

Aflojar la perilla con una mano al mismo tiempo que sujeta el mango con la otra, de la forma mostrada en la Fig. 3. La profundidad de corte

–1

Español

podrá ajustarse moviendo la base hasta la posición deseada. Ajustar la profundidad de corte y apretar firmemente la perilla.

2. Ajustar la cuchilla partidora

Afloje el perno de cabeza hexagonal utilizado para agarrar la cuchilla hendidora, ajuste la cuchilla hendidora de forma que la distancia entre la cuchilla hendidora y el borde de la cuchilla no sea de más de 3 mm y el borde de la cuchilla no se extienda más de 3 mm del borde inferior de la cuchilla hendidora (Fig. 4) y vuelva a apretar el perno con firmeza.

3. Ajuste del ángulo de inclinación

Tal y como se muestra en la Fig. 5 (A), Fig. 5 (B) al aflojar el tornillo de mariposa en el calibre de inclinación y el perno de mariposa en la base, la cuchilla de la sierra puede inclinarse hasta un ángulo máximo de 45° en relación con la base. Una vez realizado el ajuste, vuelva a confirmar que el tornillo de mariposa y el perno de mariposa están bien ajustados.

4. Para regular la guía (Fig. 6)

La posición de corte puede ser regulada moviendo la guía a la izquierda o a la derecha después de afojar su pasador de palomilla. La guía puede ser montada en el lado derecho o izquierdo del aparato.

5. Ajuste de la pieza guía

En la sierra circular usted podrá ajustar con precisión la posición de fijación de la pieza guía, donde haya que alinear la cuchilla de sierra y la línea previamente marcada. Cuando la sierra sale de fábrica, la parte lineal de una escala frontal de la pieza guía está alineada con la posición central de la cuchilla de sierra. (Fig. 7) Loosen the fixed M4 screw on the guide piece, should the fixing position be wrong, and make necessary adjustment of the position.

6. Utilización de un colector de polvo

Para utilizar una aspiradora para recoger el polvo de serrado, coloque la manguera de aspiración en el colector de polvo fijado a la unidad principal mediante tornillos M4 y M5. Cuando coloque el colector de polvo, asegúrese siempre de cambiar la palanca al tipo corto en el mismo momento (Fig. 13).

PRECAUCIÓN

La utilización continua de la palanca fijada a la unidad principal antes del envío de fábrica hará que se una al colector de polvo e interferirá con la operación de la protección inferior.

PROCEDIMIENTO DE CORTE

1. Coloque l base sobre el material, y después alinee la línea previamente marcada y la cuchilla de sierra con la sección de la escala frontal de la pieza guía de la parte frontal de la base (Fig. 7). Cuando la base no esté inclinada, utilice un corte larga como guía (Fig. 7, Fig. 8 (A)). Si la base está inclinada (45 grados), utilice la escala frontal pequeño como guía (Fig. 7. Fig. 8 (B)).

2. Asegurarse de que el conmutador esté girado a la posición ON (conectado) antes de que la cuchilla entre en contacto con la madera útil. Cuando el conmutador se apreta está puesto en ON (conectado) y cuando se vuelve a apretar queda en OFF (desconectado) el pulsador está soltado.

3. Cuando la sierra se mueva todo a la derecha con una velocidad constante producirá un corte efectivo.

PRECAUCIONES

Antes de proceder a la operación de corte, verifique el material que va a cortar. Si el material que se va a cortar puede general polvo tóxico o dañino, asegúrese de que la bolsa del polvo o el sistema de extracción de polvo apropiado está conectado a la salida de polvo correctamente. Póngase la máscara para el polvo. Se aplica una capa de PFTE a las bases del tipo C9BU2. Tenga cuidado con no presionar demasiado fuerte en el cuerpo de la unidad, ya que tiende a colocar una fuerte carga en el motor. Una ligera presión hará que la pieza se deslice con mayor facilidad y permita cortar con menos fuerza. Si se intenta cortar madera cubierta con material de partículas duras como arena o metal se tiende a arañar fácilmente la capa de la superficie, por lo que debe tener cuidado. 䡬 Antes de empezar a serrar, asegurarse de que la

cuchilla haya alcanzado la plena velocidad de giro.

䡬 En caso de que la cuchilla se parara o hiciera un

ruido anormal durante la operación, desconectar el conmutador inmediatamente.

䡬 Siempre prestar atención para evitar que el cable

se acerque a la cuchilla que gira.

䡬 Es muy peligroso utilizar la sierra circular con la

hoja apuntando hacia arriba o de lado. Evite estas posiciones en la medida de lo posible.

䡬 Al cortar material, utilice siempre gafas protectoras. 䡬 Cuando termine de trabajar, desenchufe el cable de

la toma de pared.

MONTAR Y DESMONTAR LA CUCHILLA

PRECAUCION

Para evitar accidentes graves asegurarse de que el conmutador está la posición OFF (desconectado) y la acometida de red también esté desconectada.

1. Desmontaje de la cuchilla

(1) Poner el volumen de corte al máximo y situar la

cierra circular como se muestra en Fig. 9.

(2) Suelte la palanca de bloqueo, bloquee el husillo y

extraiga el perno de cabeza hexagonal con la llave de barra hexagonal.

(3) Mientras sujeta la palanca de protección inferior

para mantener la protección inferior completamente retractada en la tapa de la sierra, extraiga la cuchilla de la sierra.

2. Colocación de la cuchilla

(1) Limpiar el polvo del husillo, perno y aandelas. (2) Como muestrala Fig. 10, el lado de la arandela (A)

con un control sobresaliente del mismo diámetro que el diámetro interior de la cuchilla de sierra y el lado cóncavo de arandela (B), tienen que ser montados a los lados de la cuchilla de sierra. * La arandela (A) se suministra para 2 tipos de

cuchillas de sierra de orificios interiores de 16 y 30 mm. (Cuando compre una sierra circular, se le suministrará un tipo de arandela (A).) En caso de que el orificio interior de su chchilla de sierra no corresponda con el de la arandela (A), póngase en contacto con el establecimiento en el que haya adquirido la sierra circular.

Español

(3) Montar la cuchilla de forma que la flecha marcada

quede alineada con la flecha de la cubierta.

(4) Con los dedos, apriete el perno de cabeza hexagonal

que sujeta la cuchilla de la sierra lo máximo posible. Suelte la palanca de bloqueo, bloquee el husillo y apriete el perno completamente.

PRECAUCIÓN

Después de haber instalado la cuchilla de sierra, vuelva a confirmar que la palanca de cierre esté firmemente asegurada en la posición indicada.

MANTENIMIENTO E INSPECCIÓN

1. Inspeccionar la cuchilla

Como el uso de una cuchilla desgastada disminuye la eficiencia y origina posible funcionamiento defectuoso del motor, afilar o reemplazar la cuchilla tan pronto como se note el desgaste.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Inspección de escobillas de carbón: (Fig. 11)

El motor emplea carbones de contacto que son partes consumibles. Como un carbón de contacto excesivamente desgastado podría dar problemas al motor, reemplazar el carbón de contacto por uno nuevo, que tenga el mismo número mostrado en la figura, cuando se haya desgastado o esté cerca del límite de uso. Adicionalmente, mantener siempre los carbones de contacto limpios y asegurarse de que corran libremente dentro de los sujetadores de carbón.

PRECAUCIÓN

䡬 Para reemplazar las escobillas, utilice siempre otras

genvinas de Hitachi con el número (56) especificado en el dibujo.

䡬 Para el modelo C9BU2, el freno puede que no

funcione si se utilizan escobillas de carbón diferentes a las indicadas. Cuando el freno no funcione, reemplace las escobillas por otras nuevas.

4. Reemplazar el carbón de contacto

Quitar la cápsula de carbón con un destornillador con cabeza pequeña. El carbón de contacto se deja luego se quiat facilmente.

5. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

6. Ajuste de la perpendicularidad entre la base y la cuchilla

El ángulo entre la cuchilla y cuchilla y la base, está ajustadooriginalmente de forma que se mantenga a 90°, pero si se pierde tal ajuste, ajustarlo de la forma siguiente:

(1) Gire la base hacia arriba (Fig. 12) y afloje el tornillo

de mariposa y el perno de mariposa (Fig. 5 (A), Fig. 5 (B)).

(2) Cuando aplique una escuadra a la base y apoyándola

sobre la cuchilla, girar el tornillo sin cabeza con un destornillador (–) para despazar la base, y ajustar la base y la cuchilla de forma que queden en ángulo recto entre sí.

7. Lista de repuestos

A: N°. ítem B: N°. código C: N°. usado D: Observaciones

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

GARANTÍA

Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi.

OBSERVACIÓN

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Medición del nivel de potencia de sonido ponderado A: Medición del nivel de presión de sonido ponderado A: Duda KpA: 3 dB(A) Utilice protectores para los oídos. Valor medio cuadrático ponderado típico de aceleración:

2,5 m/s2.

110 dB(A)

99 dB(A)

Português

REGRAS DE SEGURANÇA GERAL

AVISO! Leia todas as instruções

Se não seguir todas as instruções apresentadas em baixo, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. O termo “ferramenta eléctrica” em todos os avisos indicados em baixo refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

GUARDE ESTAS INSTRUÇÕES

1) Área de trabalho a) Mantenha a área de trabalho limpa e bem

iluminada.

As áreas escuras e cheias de material são propícias aos acidentes.

b) Não trabalhe com ferramentas eléctricas em

ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó.

As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos.

c) Mantenha as crianças e outras pessoas afastadas

quando trabalhar com uma ferramenta eléctrica.

As distracções podem fazer com que perca controlo.

2) Segurança eléctrica a) As fichas da ferramenta eléctrica devem

corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.

As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos.

b) Evite contacto corporal com superfícies ligadas

à terra, tais como tubos, radiadores, máquinas e frigoríficos.

Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva ou

condições de humidade.

A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.

d) Não abuse do fio. Nunca utilize o fio para

transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta eléctrica

no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos.

3) Segurança pessoal a) Mantenha-se alerta, esteja atento ao que está

a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de segurança. Utilize sempre

protecção para os olhos.

O equipamento de segurança, tal como uma máscara de pó, sapatos de segurança antiderrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar por acidente. Certifique-se de que o

interruptor está na posição de desligado antes de ligar a ferramenta.

Transportar ferramentas eléctricas com o dedo no interruptor ou ligar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-

inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo

e equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Use vestuário adequado. Não use roupas largas

ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a ligação

de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente.

A utilização destes dispositivos podem reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção a) Não force a ferramenta eléctrica. Utilize a

ferramenta correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da rede antes de efectuar

quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas fora do alcance

de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.

e) Efectue a manutenção de ferramentas eléctricas.

Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas.

Português

Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

f) Mantenha as ferramentas de corte afiadas e

limpas.

As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios e pontas

de ferramentas, etc., de acordo com estas instruções e da forma pretendida para o determinado tipo de ferramenta eléctrica, tomando em consideração as condições de trabalho e o trabalho a ser efectuado.

A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Manutenção a) Faça a manutenção da sua ferramenta eléctrica

por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta eléctrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

INSTRUÇÕES DE SEGURANÇA PARA TODAS AS SERRAS

PERIGO! a) Mantenha as mãos afastadas da área de corte

e da lâmina. Mantenha a outra mão na pega auxiliar ou caixa do motor.

Se ambas as mãos estiverem a segurar na serra, não serão cortadas pela lâmina.

b) Não coloque as mãos debaixo da peça de

trabalho.

A protecção não o pode proteger da lâmina se as mãos estiverem debaixo da peça de trabalho.

c) Ajuste a profundidade de corte para a espessura

da peça de trabalho.

Deve ser visível menos de um dente total dos dentes da lâmina abaixo da peça de trabalho.

d) Nunca segure na peça a cortar com as mãos

ou em cima da perna. Fixe a peça de trabalho a uma plataforma estável.

É importante suportar correctamente a peça de trabalho para minimizar a exposição do corpo, dobragem da lâmina ou perda de controlo.

e) Segure na ferramenta eléctrica utilizando as

superfícies de agarre blindadas, quando efectuar uma operação em que a ferramenta de corte possa entrar em contacto com a cablagem escondida ou o seu próprio fio de alimentação.

O contacto com um fio “sob tensão” colocará as peças metálicas da ferramenta “sob tensão” e provocará um choque ao operador.

f) Quando serrar ao comprido, utilize sempre uma

protecção de serragem ao comprido ou um guia de margens direitas.

Isto melhora a precisão do corte e reduz a possibilidade de dobragem da lâmina.

g) Utilize sempre lâminas com a dimensão e

formato correctos (diamante versus redondo) dos orifícios de fixação.

As lâminas que não correspondam às ferramentas de montagem da serra funcionarão de forma descentrada, provocando a perda de controlo.

h) Nunca utilize anilhas ou parafusos das lâminas

incorrectos ou danificados.

As lâminas e parafusos da lâmina foram especialmente concebidos para a sua serra, para um excelente desempenho e funcionamento seguro.

䡬 Nunca utilize quaisquer serras circulares abrasivas

A quebra de uma serra circular abrasiva pode causar ferimentos graves no operador ou pessoas na área de trabalho.

MAIS INSTRUÇÕES DE SEGURANÇA PARA TODAS AS SERRAS

Causas e prevenção do ressalto: –o ressalto é uma reacção súbita a uma lâmina de

serra atracada, enrolada ou desalinhada, fazendo com que uma serra descontrolada se levante da peça de trabalho, na direcção do operador;

– quando a lâmina está atracada ou bastante

apertada na trava, a lâmina pára e a reacção do motor faz com que a unidade salte na direcção do operador;

– se a lâmina ficar torcida ou desalinhada no

corte, os dentes da margem traseira da lâmina pode enterrar-se na superfície superior da madeira, fazendo com que a lâmina saia da trava e salte na direcção do operador.

O ressalto é o resultado de um má utilização e/ou procedimentos ou condições de operação incorrectos da serra e pode ser evitado tomando as devidas precauções, tal como indicado em baixo.

a) Agarre bem com ambas as mãos na serra e

coloque os braços para resistir às forças de ressalto. Coloque o corpo num dos lados da lâmina, mas não alinhado com a lâmina.

O resultado pode fazer com que a lâmina salte para trás, mas as forças de ressalto podem ser controladas pelo operador, se forem tomadas as devidas precauções.

b) Quando a lâmina estiver a dobrar ou quando

interromper o corte por alguma razão, solte o gatilho e segure na serra sem mexer até que lâmina pare completamente. Nunca tente remover a serra da peça de trabalho ou puxe a serra para trás até que a lâmina estiver em movimento, caso contrário pode acontecer um ressalto.

Investigue e tome medidas de correcção para eliminar a causa da dobragem da lâmina.

c) Quando reiniciar uma lâmina na peça de trabalho,

centre a lâmina de serra na trava e verifique se os dentes da serra não estão encostados ao material.

Português

Se a lâmina de serra estiver a dobrar, pode subir ou ressaltar da peça de trabalho se a serra for reiniciada.

d) Suporte os painéis de grandes dimensões para

minimizar o risco da lâmina ficar atracada ou ressaltar.

Os grandes painéis tendem dobrar sob o seu próprio peso. Os suportes devem ser colocados debaixo do painel em ambos os lados, perto da linha de corte e perto da extremidade do painel.

e) Não utilize lâminas rombas ou danificadas.

As lâminas não afiadas ou incorrectamente instaladas criam uma trava estreita, causando uma fricção excessiva, dobragem da lâmina e ressalto.

f) A profundidade da lâmina e alavancas de

bloqueio do ajuste devem estar apertadas fixas antes de efectuar o corte.

Se a regulação da lâmina mudar durante o corte, pode provocar a dobragem e ressaltos.

g) Utilize precauções adicionais quando efectuar

um “corte de mergulho” nas paredes existentes ou outras áreas cegas.

A lâmina protuberante pode cortar objectos que provoquem ressaltos.

INSTRUÇÕES DE SEGURANÇA PARA SERRAS COM RESGUARDO INTERIOR DE PÊNDULO

a) Verifique se a protecção inferior está correctamente

fechada antes de cada utilização. Não trabalhe com a serra se a protecção inferior não se mover livremente e fechar instantaneamente. Nunca prenda ou amarre a protecção inferior na posição aberta.

Se a serra for acidentalmente deixada cair, a protecção inferior pode ficar dobrada. Levante a protecção inferior com a pega retráctil e certifique-se de que se move livremente e não toque na lâmina ou em qualquer outra parte, em todos os ângulos e profundidade de corte.

b) Verifique o funcionamento da mola da protecção

inferior. Se a protecção e a mola não estiverem a funcionar correctamente, devem ser reparadas antes de utilizar.

A protecção inferior pode funcionar incorrectamente devido a peças danificadas, depósitos acumulados ou acumulação de detritos.

c) A protecção inferior deve ser manualmente

retraída apenas para cortes especiais, tais como “cortes de mergulho” e “cortes compostos”. Levante a protecção inferior retraindo a pega e logo que a lâmina entre no material, a protecção inferior deve ser libertada.

Para outras serragens, a protecção inferior deve funcionar de forma automática.

d) Verifique sempre se a protecção inferior está a

cobrir a lâmina antes de colocar a serra no banco ou solo. Uma lâmina de corte ao comprido desprotegida fará com que a serra ande para trás, cortando o que estiver no seu caminho.

Verifique o tempo que demora à lâmina a parar após o gatilho ter sido libertado.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA TODAS AS SERRAS COM LÂMINA FENDIDA

a) Utilize a lâmina fendida adequada para a lâmina

que está a ser usada.

Para que a lâmina fendida funcione, esta deve ser mais espessa do que o corpo da lâmina mas mais fina do que o conjunto de dentes da lâmina.

b) Ajuste a lâmina fendida, tal como descrito no

manual de instruções.

O espaçamento e alinhamento incorrectos poderão tornar a lâmina fendida ineficaz para evitar os coices.

c) Utilize sempre a lâmina fendida, excepto quando

cortar em inclinação.

A lâmina fendida deve ser substituída após o corte em inclinação. A lâmina fendida provoca interferências durante o corte em inclinação e pode provocar coices.

d) Para que a lâmina fendida funcione, deve estar

engatada na peça de trabalho.

A lâmina fendida é ineficaz em evitar coices durante os cortes curtos.

e) Não utilize a serra se a lâmina fendida estiver

dobrada.

Mesmo uma pequena interferência pode abrandar a velocidade de fecho da protecção.

PRECAUÇÕES NO USO DA SERRA CIRCULAR

1. Não use as lâminas de serra que estejam deformadas ou quebradas.

2. Não use lâminas de serra feitas de aço rápido.

3. Não use lâminas de serra que não estejam de acordo com as características especificadas nestas instruções.

4. Não pare as lâminas de serra utilizando pressão lateral sobre o disco.

5. Mantenha sempre as lâminas bem afiadas.

6. Certifique-se de que a cobertura inferior se move com suavidade e livremente.

7. Nunca utilize a serra circular com a cobertura inferior bloqueada na posição de aberta.

8. Certifique-se que o mecanismo de retração do sistema de guarda opera corretamente.

9. O corpo das lâminas de serra devem ser mais finos que a lâmina fendida e que a espessura para cortar, ou corte (com o conjunto de dentes) deve ser maior que a da lâmina fendida.

10. Não opere nunca a serra circular com a lâmina de serra virada para cima ou para o lado.

11. Certifique-se de que o material está livre de materiais estranhos como pregos.

12. A lâmina fendida deve ser usada sempre ao cravar no meio da peça a ser trabalhada.

13. Para os modelos C9U2 e C9BU2, as lâminas da serra devem ser de 235 mm.

14. Para o modelo C9BU2, tome atenção aos coices. O modelo C9BU2 possui um travão eléctrico que funciona quando o interruptor é libertado. Uma vez que existe um pouco de coice quando o travão é activado, certifique-se de que segura bem no corpo principal.

Português

15. De vez em quando podem surgir fagulhas causadas pela operação de frenagem quando o interruptor estiver desligado (OFF) pois o modelo C9BU2 utiliza freios eléctricos. Saiba, no entanto, que este fenômeno não é um problema da máuina.

16. Para o modelo C9BU2, quando o travão fica ineficaz, substitua as escovas por umas novas.

17. Desconecte o plugue da tomada antes de realizar qualquer ajuste, conserto ou manutenção.

ESPECIFICAÇÕES

Modelo C9U2 C9BU2 Voltogem (por áreas)*

Cutting Depth Potência de entrada

Rotação sem carga Peso (sem fio) 6,8 kg

* Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças

conforme a área.

ACESSÓRIOS PADRÃO

(1) Lâmina de serra (Diâmetro 235 mm)

(montada na ferramenta) ......................................... 1

(2) Chave de barra sextavada ....................................... 1

(3) Guarda ........................................................................1

(4) Parafuso-borboleta .................................................... 1

(5) Alavanca (curta) ........................................................ 1

(6) Colector de pó .......................................................... 1

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

ACESSÓRIOS OPCIONAIS

90° 86 mm 45° 65 mm

4. Prepare uma bancada de trabalho de madeira (Fig. 1)

5. Ao utilizar a empunhadura lateral (Fig. 2)

CUIDADO

(vendidos separadamente)

(1) Arruela (A) ...para 16 mm (diâmetro do furo da

(2) Adaptador de guarda de trilho (Veja Fig. 14) Os acessórios opcionals estão sujeitos a mudanças sem aviso prévio.

lâmina de serra)

...para 30 mm (diâmetro do furo da

lâmina de serra)

AJUSTE DA SERRA ANTES DO USO

1. Ajuste da profundidade do corte

APLICAÇÕES

Cortar vários tipos de madeira

2. Ajuste da lâmina fendida

ANTES DA OPERAÇÃO

1. Fonte de energia

Certifique-se de que a fonte de energia a ser utilizada

está conforme às exigências especificadas na placa

identificadora do produto.

2. Interruptor

Certifique-se de que o interruptor está na posição

desligada. Se o plugue estiver conectado a um

receptáculo quando o interruptor estiver ligado, a

ferramenta elétrica vai começar a operar

imediatamente, podendo provocar um grave acidente.

3. Cabo de extensão

Quando o local de trabalho não possuir uma fonte

de energia, utilize um cabo de extensão de espessura

e de potência nominal suficientes. A extensão deve

ser mantida tão curta quanto possível.

3. Ajuste o ângulo de inclinação

4. Regulagem da guarda (Fig. 6)

(110V, 230V)

1670 W / 2000 W

5000 min

Como a lâmina de serra se estende além da superfície mais baixa da madeira, coloque a madeira numa bancada de trabalho ao cortá-la. Se for utilizado um bloco quadrado como bancada de trabalho, selecione um piso nivelado para assegurarse de que ela está adequadamente estável. Uma banca instável pode tornar a operação arriscada.

Ao utilizar a empurnhadura lateral, prenda-a firmemente na base com os dois parafusos de cabeça chata M6 × 16.

Para evitar um possível acidente, assegure-se sempre de que a porção de madeira que sobrar depois do corte esteja ancorada firmemente ou segura na posição.

Como mostra a Fig. 3, segure o cabo com uma mão enquanto afrouxa o botão com a outra. A profundidade de corte pode ser ajustada movendose a base para a posição desejada. Dessa maneira, ajuste a profundidade do corte e depois reaperte firmemente o botão.

Solte o parafuso de cabeça sextavada utilizado para fixar a lâmina fendida, ajuste a lâmina fendida de forma a que a distância entre a lâmina fendida e o rebordo da lâmina não seja superior a 3 mm, e o rebordo da lâmina não se estenda mais do que 3 mm para lá da extremidade inferior da lâmina fendida (Fig. 4) e volte a apertar bem o parafuso.

Tal como indicado na Fig. 5 (A), Fig. 5 (B) ao soltar o parafuso de orelhas no medidor de inclinação e o parafuso de orelhas na base, a lâmina da serra poderá estar inclinada para um ângulo máximo de 45° em relação à base. Após ter concluído a regulação, volte a confirmar se a porca de orelhas e o parafuso de orelhas se encontram bem apertados.

A posição de corte pode ser regulada, movendo-se a guarda para a esquerda ou para a direita depois de

–1

Português

afrouxar seu parafuso-borboleta. A gurada pode ser montada do lado direito ou do esquerdo da ferramenta.

5. Ajuste da guarda

Na serra circular, é possível fazer ajustes finos da posição de fixação da guarda, onde a lâmina de serra e a linha de referência devem ser alinhadas. Quando a serra é embarcada na fábrica, a porção linear da escala frontal na guarda está alinhada na posição central da lâmina de serra (Fig. 7). Desaperte o parafuso M4 fixo na peça guia, caso a posição de fixação esteja incorrecta, e ajuste a posição consoante o necessário.

6. Utilizar o colector de pó

Para utilizar o aspirador para recolher a serradura, ligue o tubo flexível de aspiração ao colector de pó que está ligado à unidade principal pelos parafusos M4 e M5. Quando ligar o colector de pó, certifique-se sempre de que muda a alavanca para o tipo curto nessa altura (Fig. 13).

CUIDADO

Se continuar a utilizar a alavanca que foi ligada à unidade principal na fábrica, antes do envio, fará com que esta se dobre no colector de pó e interfira com o funcionamento da protecção inferior.

PROCEDIMENTOS DE CORTE

1. Coloque a base sobre o material, depois ajuste a linha de referência e a lâmina de serra com a seção de escala frontal da guarda na parte da frente da base (Fig. 7). Quando a base não estiver inclinada, use o recorte como guia (Fig. 7, Fig. 8 (A)). Se a base estiver inclinada (45 graus), use a pequena escala frontal como guia (Fig. 7, Fig. 8 (B)).

2. Assegure-se de que o interruptor está na posição ligada (ON) antes de a lâmina de serra entrar em contato com a madeira. O interruptor está ligado (ON) quando o gatilho for apertado; e desligado (OFF) quando o gatilho for solto.

3. Movimentar a serra reta em velocidade constante produz cortes perfeitos.

CUIDADOS

Antes de efectuar uma operação de corte, verifique o material que vai cortar. Se o material a ser cortado puder gerar pós tóxicos / perigosos, certifique-se de que está ligado o saco do pó ou um sistema de extracção adequado à saída de pó. Além disso, use a máscara de pó, se disponível. Foi aplicado um revestimento de PFTE às bases do tipo C9BU2. Tenha cuidado para não premir com demasiada força no corpo da unidade, uma vez que isso tende a colocar uma grande carga no motor. Utilizar uma pressão suave tornará o deslizamento da peça mais fácil e permitirá cortar com menos força. Tentar cortar madeira que está coberta com material de partículas dura, tais como areia ou partículas de metal tende a danificar e arranhar o revestimento da superfície, por isso tenha cuidado. 䡬 Antes de iniciar a serra, assegure-se de que a

lâmina de serra atingiu giro de velocidade total.

䡬 Caso a lâmina de serra seja interrompida ou produza

um ruído anormal durante a operação, desligue o interruptor imediatamente.

䡬 Tome sempre cuidado para que o cabo de força

não chegue perto da serra circular em funcionamento.

䡬 Utilizar a serra circular com a lâmina da serra virada

para cima ou de lado é muito perigoso. Esse tipo de utilizações pouco comuns deve ser evitada.

䡬 Quando cortar materiais, utilize sempre óculos de

protecção.

䡬 Quando terminar o trabalho, retire a ficha da tomada.

MONTAGEM E DESMONTAGEM DA LÂMINA DE SERRA

CUIDADO

Para evitar um acidente grave, certifique-se que o interruptor está na posição desligada (OFF), e que a fonte de energia está desconectada.

1. Desmontagem da lâmina de serra

(1) Coloque o volume de corte no máximo e a serra

circular como mostra a Fig. 9.

(2) Prima a alavanca de bloqueio, bloqueie o eixo e

remova o parafuso de cabeça sextavada com a chave de barra sextavada.

(3) Enquanto segura na alavanca da protecção inferior

para manter a protecção inferior totalmente recolhida para dentro da tampa da serra, remova a lâmina da serra.

2. Montagem da lâmina de serra

(1) Remova minuciosamente qualquer serragem que

tenha se acumulado no eixo, parafusos e arruelas.

(2) Conforme mostra a Fig. 10, o lado da arruela (A)

com um centro saliente do mesmo diâmetro que o diâmetro interno da lâmina de serra e o lado côncavo da arruela (B) devem ser colocados nos lados da lâmina de serra. *A arruela (A) é fornecida para dois tipos de

lâminas de serra com diâmetros do furo de 16 mm e 30 mm. (Ao comprar a Serra Circular, um tipo de arruela (A) é fornecido.) No caso em que o diâmetro do furo de sua lâmina de serra não corresponda ao da arruela (A), contate a loja onde você adquiriu sua Serra Circular.

(3) Para garantir uma direção correta da rotação da

lâmina de serra, a direção da seta na lâmina de serra deve coincidir com a direção da seta na tampa da serra.

(4) Utilizando os dedos, aperte o parafuso de cabeça

sextavada que fixa a lâmina da serra tanto quanto possível. De seguida, prima a alavanca de bloqueio, tranque o eixo e aperte bem o parafuso.

CUIDADO

Depois de prender a lâmina de serra, verifique novamente se a alavanca de bloqueio está bem presa na posição prescrita.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da lâmina de serra

Como o uso da lâmina de serra cega diminui a eficácia e pode causar um mau funcionamento do motor, afie ou substitua a lâmina de serra logo que notar que existe desgaste da mesma.

2. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de montagem e se certifique de que estão corretamente apertados. Se algum deles estiver frouxo, reaperteo imediatamente. Caso isso não seja feito, pode resultar em perigo grave.

Português

3. Inspeção das escovas de carvão (Fig. 11)

O motor emprega escovas de carvão que são peças de consumo. Como uma escova de carvão excessivamente desgastada pode provocar problemas no motor, troque-a por uma nova que tenha o mesmo número mostrado na ilustração. Além disso, mantenha as escovas de carvão sempre limpas e certifique-se de que elas deslizam livremente nos suportes de escova.

CUIDADOS

䡬 Ao substituir escovas de carvão por novas, use

sempre peças genuínas Hitachi com o número (56) especificado no desenho.

䡬 Para o modelo C9BU2, o travão poderá não funcionar

se forem utilizadas outras escovas diferentes das especificadas. Quando o freio se tornar ineficaz, substitua as escovas de carvão por novas.

4. Troca de escovas de carvão

Desmonte a proteção da escova com uma chave de fenda. As escovas de carvão podem, então, ser facilmente removidas.

5. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro “coração” da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ ou se molhe com óleo ou água.

6. Ajuste da base e da lâmina de serra para manter a perpendicularidade

O ângulo entre a base e a lâmina de serra foi ajustada para 90°, no entanto, se esta perpendicularidade for perdida por alguma razão, ajuste novamente da seguinte maneira:

(1) Vire a base da face para cima (Fig. 12) e desaperte

a porca de orelhas e o parafuso de orelhas (Fig. 5 (A), Fig. 5 (B)).

(2) Aplique um esquadro na base e na lâmina de serra

e gire o parafuso com uma chave de fenda, mude a posição da base para produzir o ângulo reto desejado.

7. Lista de peças para conserto

A: Item N° B: Código N° C: N° Usado D: Observações

CUIDADO

Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

MODIFICAÇÃO

As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças (isto é, números de código e/ ou design) podem mudar sem aviso prévio.

GARANTIA

Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi.

NOTA

Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

4871. Nível da potência sonora pesada A: 110 dB(A)

Nível da pressão sonora pesada A: 99 dB(A) Incerteza KpA: 3 dB(A)

Use protetores de ouvido. Valor típico da aceleração média ponderada da raiz

quadrada: 2,5 m/s2.

∂ППЛУИО¿

°∂¡π∫Õ ª∂∆ƒ∞ ∞™º∞§∂π∞™

¶ƒ√™√Ã∏! ¢È·‚¿ÛÙÂ ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜

Αν δεν τηρηθούν λες οι οδηγίες που αναφέρονται παρακάτω, ενδέχεται να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρς τραυµατισµς. Ο ρος “ηλεκτρικ εργαλείο” σε λες τις προειδοποιήσεις που αναφέρονται παρακάτω αναφέρεται στο ηλεκτρικ εργαλείο που λειτουργεί µε το ρεύµα του ηλεκτρικού δικτύου (µε καλώδιο) ή στο ηλεκτρικ εργαλείο που λειτουργεί µε µπαταρία (χωρίς καλώδιο).

ºÀ§∞•∆∂ ∞À∆∂™ ∆π™ √¢∏°π∂™

1) ÃÒÚÔ˜ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

√И ·О·Щ¿ЫЩ·ЩФИ О·И ФИ ЫОФЩВИУФ› ¯ТЪФИ ¤¯Ф˘У ЩЛУ Щ¿ЫЛ У· ЪФО·ПФ‡У ·Щ˘¯‹М·Щ·.

b) ªЛ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ

ВОЪЛОЩИО¤˜ ·ЩМﬁЫК·ИЪВ˜, ﬁˆ˜ ﬁЩ·У В›У·И ·ЪﬁУЩ· В‡КПВОЩ· ˘БЪ¿, ·¤ЪИ· ‹ ЫОﬁУЛ.

∆· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ‰ЛМИФ˘ЪБФ‡У ЫИУı‹ЪВ˜ ФИ ФФ›ФИ ВУ‰¤¯ВЩ·И У· ЪФО·П¤ЫФ˘У ЩЛУ ·У¿КПВНЛ

·˘ЩТУ ЩˆУ ˘ПИОТУ.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜

М·ОЪИ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∞Ó ·ÔÛ·ÛÙÂ› Ë ÚÔÛÔ¯‹ Û·˜, ˘¿Ú¯ÂÈ Î›Ó‰˘ÓÔ˜ Ó· ¯¿ÛÂÙÂ ÙÔÓ ¤ÏÂÁ¯Ô.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

∆· МЛ ЩЪФФФИЛМ¤У· КИ˜ О·И ФИ О·Щ¿ППЛПВ˜ Ъ›˙В˜ МВИТУФ˘У ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜

ВИК¿УВИВ˜ ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

А¿Ъ¯ВИ ·˘НЛМ¤УФ˜ О›У‰˘УФ˜ ЛПВОЩЪФПЛН›·˜ ﬁЩ·У ЩФ ЫТМ· Ы·˜ В›У·И БВИˆМ¤УФ.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹

ÛÂ Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

∆Ф УВЪﬁ Ф˘ ВИЫ¤Ъ¯ВЩ·И ЫВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф

·˘Н¿УВИ ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

d) ªËÓ ·ÛÎÂ›ÙÂ ‰‡Ó·ÌË ÛÙÔ Î·ÏÒ‰ÈÔ. ªË

¯ЪЛЫИМФФИВ›ЩВ ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

∆· О·ЩВЫЩЪ·ММ¤У· ‹ МВЪ‰ВМ¤У· О·ПТ‰И· ·˘Н¿УФ˘У ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ

¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

∏ ¯Ъ‹ЫЛ ВУﬁ˜ О·Пˆ‰›Ф˘ О·Щ¿ППЛПФ˘ БИ· ВНˆЩВЪИОﬁ ¯ТЪФ МВИТУВИ ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ

О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

ªИ· ЫЩИБМ‹ ·ЪФЫВН›·˜ О·Щ¿ ЩЛ ¯Ъ‹ЫЛ ВУﬁ˜ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ МФЪВ› У· ЪФО·П¤ЫВИ ЫФ‚·Ъﬁ ЪФЫˆИОﬁ ЩЪ·˘М·ЩИЫМﬁ.

b) ГЪЛЫИМФФИВ›ЩВ ВНФПИЫМﬁ ·ЫК·ПВ›·˜, ¡· КФЪ¿ЩВ

¿УЩФЩВ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿ БИ· Щ· М¿ЩИ·.

∂ÍÔÏÈÛÌﬁ˜ ·ÛÊ·ÏÂ›·˜ ﬁˆ˜ Ì¿ÛÎ· ÁÈ· ÙË ÛÎﬁÓË,

·УЩИФПИЫıЛЩИО¿ ˘Ф‰‹М·Щ·, ЫОПЛЪﬁ О¿П˘ММ· ОВК·П‹˜ ‹ ЪФЫЩ·ЩВ˘ЩИО¿ ·ОФ‹˜ Ф˘ ¯ЪЛЫИМФФИФ‡УЩ·И ЫЩИ˜ ·УЩ›ЫЩФИ¯В˜ Ы˘Уı‹ОВ˜ МВИТУФ˘У ЩИ˜ Иı·УﬁЩЛЩВ˜ ЩЪ·˘М·ЩИЫМФ‡.

c) ¡· ·ФКВ‡БВЩВ ЩЛУ О·Щ¿ П¿ıФ˜ ¤У·ЪНЛ ПВИЩФ˘ЪБ›·˜.

¡· ‚В‚·ИТУВЫЩВ ﬁЩИ Ф ‰И·ОﬁЩЛ˜ В›У·И ЫЩЛУ ОПВИЫЩ‹ ı¤ЫЛ (off) ЪИУ ЩФФıВЩ‹ЫВЩВ ЩФ КИ˜ ЫЩЛУ Ъ›˙·.

∏ МВЩ·КФЪ¿ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ МВ ЩФ ‰¿¯Щ˘ПФ ЫЩФ ‰И·ОﬁЩЛ ПВИЩФ˘ЪБ›·˜ ‹ Л Ы‡У‰ВЫЛ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ ЫЩФ ЪВ‡М· МВ ЩФ ‰И·ОﬁЩЛ ·УФИ¯Щﬁ

·˘Í¿ÓÂÈ ÙÈ˜ Èı·ÓﬁÙËÙÂ˜ ·Ù˘¯‹Ì·ÙÔ˜.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

ŒÓ· ·Ïﬁ ÎÏÂÈ‰› ‹ ¤Ó· ÎÏÂÈ‰› Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ Ф˘ В›У·И ЪФЫ·ЪЩЛМ¤УФ ЫВ ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ МФЪВ› У· ЪФО·П¤ЫВИ ЪФЫˆИОﬁ ЩЪ·˘М·ЩИЫМﬁ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ

О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

ªВ ·˘ЩﬁУ ЩФУ ЩЪﬁФ МФЪВ›ЩВ У· ВП¤Б¯ВЩВ О·П‡ЩВЪ· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЫВ МЛ ·У·МВУﬁМВУВ˜ О·Щ·ЫЩ¿ЫВИ˜.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿

ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

∆· Ê·Ú‰È¿ ÚÔ‡¯·, Ù· ÎÔÛÌ‹Ì·Ù· Î·È Ù· Ì·ÎÚÈ¿ Ì·ÏÏÈ¿ ÌÔÚÂ› Ó· È·ÛÙÔ‡Ó ÛÂ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË

Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

∏ ¯Ъ‹ЫЛ ·˘ЩТУ ЩˆУ Ы˘ЫОВ˘ТУ МФЪВ› У· МВИТЫВИ ЩФ˘˜ ОИУ‰‡УФ˘˜ Ф˘ Ы¯ВЩ›˙ФУЩ·И МВ ЩЛ ЫОﬁУЛ.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

∆Ф О·Щ¿ППЛПФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ı· ВОЩВП¤ЫВИ ЩЛУ ВЪБ·Ы›· О·П‡ЩВЪ· О·И МВ МВБ·П‡ЩВЪЛ ·ЫК¿ПВИ· МВ ЩФУ ЩЪﬁФ Ф˘ Ы¯В‰И¿ЫЩЛОВ.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

ŒУ· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ ‰ВУ ВП¤Б¯ВЩ·И ·ﬁ ЩФ ‰И·ОﬁЩЛ ПВИЩФ˘ЪБ›·˜ В›У·И ВИО›У‰˘УФ О·И Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ›.

c) µÁ¿ÏÙÂ ÙÔ ÊÈ˜ ·ﬁ ÙËÓ Ú›˙· ÚÈÓ Î¿ÓÂÙÂ

ÔÔÈÂÛ‰‹ÔÙÂ Ú˘ıÌ›ÛÂÈ˜, ·ÏÏ¿ÍÂÙÂ ÂÍ·ÚÙ‹Ì·Ù· ‹

·ФıЛОВ‡ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∞˘Щ¿ Щ· ЪФПЛЩИО¿ М¤ЩЪ· ·ЫК·ПВ›·˜ МВИТУФ˘У ЩФУ О›У‰˘УФ У· НВОИУ‹ЫВИ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·Щ¿ П¿ıФ˜.

∂ППЛУИО¿

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ

М·ОЪИ¿ ·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∆· ЛПВОЩЪИО¿ ВЪБ·ПВ›· В›У·И ВИО›У‰˘У· ЫЩ· ¯¤ЪИ· МЛ ВО·И‰В˘М¤УˆУ ·ЩﬁМˆУ.

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ

ЩЛУ В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

¶ФПП¿ ·Щ˘¯‹М·Щ· ЪФО·ПФ‡УЩ·И ·ﬁ ЛПВОЩЪИО¿ ВЪБ·ПВ›· Ф˘ ‰ВУ ¤¯Ф˘У Ы˘УЩЛЪЛıВ› ЫˆЫЩ¿.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

∆· О·Щ¿ППЛП· Ы˘УЩЛЪЛМ¤У· ВЪБ·ПВ›· ОФ‹˜ МВ ОФКЩВЪ¤˜ БˆУ›В˜ МПФО¿ЪФ˘У ИФ ‰‡ЫОФП· О·И ВП¤Б¯ФУЩ·И ИФ В‡ОФП·.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ·

ВН·ЪЩ‹М·Щ·, ЩИ˜ М‡ЩВ˜ ЩˆУ ВЪБ·ПВ›ˆУ ОП.,Ы‡МКˆУ· МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ О·И МВ ЩЪﬁФ Ф˘ В›У·И О·Щ¿ППЛПФ˜ БИ· ЩФУ Ы˘БОВОЪИМ¤УФ Щ‡Ф ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ЪﬁОВИЩ·И У· ВОЩВПВЫЩВ›.

∏ ¯Ъ‹ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ЫВ ПВИЩФ˘ЪБ›В˜ ‰И·КФЪВЩИО¤˜ ·ﬁ ВОВ›УВ˜ БИ· ЩИ˜ ФФ›В˜ ЪФФЪ›˙ВЩ·И МФЪВ› У· ‰ЛМИФ˘ЪБ‹ЫВИ ВИО›У‰˘УВ˜ О·Щ·ЫЩ¿ЫВИ˜.

5) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ

О·Щ¿ППЛП· ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿.

ªВ ·˘ЩﬁУ ЩФУ ЩЪﬁФ В›ЫЩВ Ы›БФ˘ЪФИ БИ· ЩЛУ ·ЫК¿ПВИ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

¶ƒ√ºÀ§∞•∏

ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

∫AVOVE™ A™ºA§EIA™ °IA O§A TA ¶PIOVIA

¶ƒ√™√Ã∏!

a) ∫Ú·Ù¿ÙÂ Ù· ¯¤ÚÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÙËÓ ÂÚÈÔ¯‹

ÎÔ‹˜ Î·È ·ﬁ ÙË ÏÂ›‰·. ºÚÔÓÙ›˙ÂÙÂ Ó· ·ÎÔ˘Ì¿ÙÂ ÙÔ ¿ÏÏÔ Û·˜ ¯¤ÚÈ ÛÙË ‚ÔËıËÙÈÎ‹ Ï·‚‹ ‹ ÛÙÔ Î·¿ÎÈ ÙË˜ ÌË¯·Ó‹˜.

Αν κρατάτε το πρινι και µε τα δύο χέρια, δεν κινδυνεύετε να κοπείτε απ τη λεπίδα.

b) ªË ÛÎ‡‚ÂÙÂ Î¿Ùˆ ·ﬁ ÙÔ ÙÂÌ¿¯ÈÔ ÂÚÁ·Û›·˜.

Το προστατευτικ κάλυµµα δεν µπορεί να σας προφυλάξει απ τη λεπίδα κάτω απ το τεµάχιο εργασίας.

c) ƒ˘ıÌ›˙ÂÙÂ ÙÔ ‚¿ıÔ˜ ÎÔ‹˜ ÌÂ ‚¿ÛË ÙÔ ¿¯Ô˜ ÙÔ˘

ÙÂÌ·¯›Ô˘ ÂÚÁ·Û›·˜.

Κάτω απ το τεµάχιο εργασίας πρέπει να είναι ορατ λιγτερο απ ένα δντι της λεπίδας.

d) ªËÓ ÎÚ·Ù¿ÙÂ ÔÙ¤ ÌÂ Ù· ¯¤ÚÈ· Û·˜ ‹ ·Ó¿ÌÂÛ· ÛÙ·

ﬁ‰È· Û·˜ ÙÔ ÎÔÌÌ¿ÙÈ Ô˘ Îﬁ‚ÂÙÂ. ∞ÛÊ·Ï›˙ÂÙÂ ÙÔ ÙÂÌ¿¯ÈÔ ÂÚÁ·Û›·˜ ÛÂ ÛÙ·ıÂÚ‹ ‚¿ÛË.

Είναι σηµαντικ να υποστηρίζετε σωστά το κοµµάτι µε το οποίο εργάζεστε για να

ελαχιστοποιείτε την έκθεση του σώµατος, το µπλοκάρισµα της λεπίδας ή την απώλεια ελέγχου.

e) ŸÙ·Ó ˘¿Ú¯ÂÈ Î›Ó‰˘ÓÔ˜ ÙÔ ÂÚÁ·ÏÂ›Ô ÎÔ‹˜ Ó·

·ОФ˘М‹ЫВИ ОЪ˘ММ¤У· О·ПТ‰И· ‹ ЩФ ‰ИОﬁ ЩФ˘ О·ПТ‰ИФ, КЪФУЩ›ЫЩВ У· ОЪ·Щ¿ЩВ ЩФ ВЪБ·ПВ›Ф ·ﬁ ЩИ˜ МФУˆМ¤УВ˜ П·‚¤˜ ЩФ˘.

Η επαφή µε ένα ηλεκτροφρο καλώδιο θα καταστήσει δυνατή τη µεταφορά ηλεκτρικού ρεύµατος στα µεταλλικά µέρη του εργαλείου και θα προκαλέσει ηλεκτροπληξία στο χειριστή.

f) ŸЩ·У ЪИФУ›˙ВЩВ, У· ¯ЪЛЫИМФФИВ›ЩВ ¿УЩФЩВ

ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ Î¿Ï˘ÌÌ· ÎÔ‹˜ ‹ Ô‰ËÁﬁ.

Με τον τρπο αυτ βελτιώνεται η ακρίβεια της κοπής και µειώνεται ο κίνδυνος να µπλοκάρει η λεπίδα.

g) ¡· ¯ЪЛЫИМФФИВ›ЩВ ¿УЩФЩВ ПВ›‰В˜ МВ ·НФУИО¤˜

Ф¤˜ О·Щ¿ППЛПФ˘ МВБ¤ıФ˘˜ О·И Ы¯‹М·ЩФ˜ (ЪﬁМ‚Ф˜ ‹ О‡ОПФ˜).

Οι λεπίδες που δεν ταιριάζουν απλυτα στα σηµεία προσαρµογής τους στο πρινι κινούνται έκκεντρα και προκαλούν απώλεια του ελέγχου.

h) ªЛ ¯ЪЛЫИМФФИВ›ЩВ ФЩ¤ О·ЩВЫЩЪ·ММ¤УВ˜ ‹

·О·Щ¿ППЛПВ˜ ЪФ‰¤ПВ˜ О·И МФ˘ПﬁУИ·.

Οι ροδέλες και τα µπουλνια της λεπίδας έχουν σχεδιαστεί ειδικά για το πρινι σας ώστε να επιτυγχάνεται η καλύτερη δυνατή απδοση µε τη µεγαλύτερη δυνατή ασφάλεια.

䡬 ¶ФЩВ МЛ ¯ЪЛЫИМФФИВИЩВ ПВИ·УЩИОФБЫ ЩЪФ¯ФБЫ

Το σκάσιµο του λειαντικού τροχού µπορεί να προκαλέσει σοβαρ τραυµατισµ στο χειριστή ή στους παρευρισκµενους στο χώρο εργασίας.

¶ƒ√™£∂∆∞π ∫∞¡√¡∂™ ∞™º∞§∂π∞™ °π∞ √§∞ ∆∞ ¶ƒπ√¡π∞

Αιτίες και παρεµπδιση της ανάκρουσης απ το χειριστή:

–η ανάκρουση είναι µια ξαφνική αντίδραση που

προκαλείται απ µάγκωµα, µπλοκάρισµα ή κακά ευθυγραµµισµένη λεπίδα και η οποία έχει ως αποτέλεσµα το ανασήκωµα του πριονιού και την αποµάκρυνσή του απ το τεµάχιο εργασίας προς την πλευρά του χειριστή;

– ταν η λεπίδα µαγκώσει ή µπλοκάρει στο

κλείσιµο της εγκοπής ακινητοποιείται και, εξαιτίας της αντίδρασης του κινητήρα, το εργαλείο κινείται απτοµα προς τα πίσω, προς την πλευρά του χειριστή;

– αν η λεπίδα παραµορφωθεί ή χάσει την

ευθυγράµµισή της µέσα στην εγκοπή, τα δντια στο πίσω µέρος της λεπίδας µπορεί να σκάψουν την επάνω πλευρά του ξύλου και να προκαλέσουν έξοδο της λεπίδας απ την εγκοπή και αναπήδηση προς τον χειριστή.

Η ανάκρουση είναι αποτέλεσµα κακής χρήσης του εργαλείου ή/και λαθεµένων διαδικασιών ή συνθηκών χρήσης και µπορεί να αποφευχθεί µε την εφαρµογή των παρακάτω προφυλάξεων.

a) ∫Ъ·Щ¿ЩВ ЫКИОЩ¿ О·И МВ Щ· ‰‡Ф ¯¤ЪИ· ЩФ ЪИﬁУИ О·И

ЩФФıВЩ‹ЫЩВ ЩФ˘˜ ‚Ъ·¯›ФУ¤˜ Ы·˜ МВ Щ¤ЩФИФУ ЩЪﬁФ ТЫЩВ У· ·УЩИЫЩ¤ОВЫЩВ ЫЩИ˜ ‰˘У¿МВИ˜ ·У¿ОЪФ˘ЫЛ˜. ∆ФФıВЩ‹ЫЩВ ЩФ ЫТМ· Ы·˜ ЫВ М›· ·ﬁ ЩИ˜ ‰‡Ф ПВ˘Ъ¤˜ ЩЛ˜ ПВ›‰·˜, ﬁ¯И ﬁМˆ˜ ЫЩЛУ ›‰И· В˘ıВ›· МВ ЩЛ ПВ›‰·.

∂ППЛУИО¿

Η ανάκρουση µπορεί να κάνει το πρινι να αναπηδά, αλλά οι δυνάµεις ανάκρουσης µπορούν να ελέγχονται απ το χειριστή, αν έχουν ληφθεί οι κατάλληλες προφυλάξεις.

b) ŸÙ·Ó Ë ÏÂ›‰· “ÎÔÏÏ‹ÛÂÈ” ‹ ﬁÙ·Ó ‰È·Îﬁ„ÂÙÂ ÙËÓ

ОФ‹ БИ· ФФИФУ‰‹ФЩВ ПﬁБФ, ·К‹ЫЩВ ЩЛ ЫО·У‰¿ПЛ О·И ОЪ·Щ‹ЫЩВ ЩФ ЪИﬁУИ ·О›УЛЩФ М¤Ы· ЫЩФ ˘ПИОﬁ М¤¯ЪИ У· ЫЩ·М·Щ‹ЫВИ ВУЩВПТ˜ Л ПВ›‰·. ªЛУ ЪФЫ·ı‹ЫВЩВ ФЩ¤ У· ·ФМ·ОЪ‡УВЩВ ЩФ ЪИﬁУИ ·ﬁ ЩФ ЫЛМВ›Ф ЩЛ˜ ВЪБ·Ы›·˜ ‹ У· ЩФ ЩЪ·‚‹НВЩВ ЪФ˜ Щ· ›Ыˆ ВУТ Л ПВ›‰· ОИУВ›Щ·И

·ОﬁМ·. ªФЪВ› У· ЪФОПЛıВ› ·У¿ОЪФ˘ЫЛ.

Ελέγξτε και εκτελέστε τις απαραίτητες ενέργειες για τη διρθωση του προβλήµατος που προκάλεσε το µπλοκάρισµα της λεπίδας.

c) ŸЩ·У ı¤ЫВЩВ О·И ¿ПИ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЪИﬁУИ,

КЪФУЩ›ЫЩВ У· ОВУЩЪ¿ЪВЩВ ЩЛ ПВ›‰· М¤Ы· ЫЩЛУ ВБОФ‹ О·И ‚В‚·ИˆıВ›ЩВ ﬁЩИ Щ· ‰ﬁУЩИ· ЩЛ˜ ПВ›‰·˜ ‰ВУ В›У·И МПФО·ЪИЫМ¤У· М¤Ы· ЫЩФ ˘ПИОﬁ.

Αν η λεπίδα “κολλήσει”, µπορεί να προκληθεί ανάκρουση µλις αρχίσει να λειτουργεί το πρινι.

d) ¡· ˘ФЫЩЛЪ›˙ВЩВ Щ· МВБ¿П· ОФММ¿ЩИ· Н‡ПФ˘ БИ· У·

ВП·¯ИЫЩФФИ‹ЫВЩВ ЩФ О›У‰˘УФ У· М·БОТЫВИ Л ПВ›‰· О·И У· ЪФОПЛıВ› ·У¿ОЪФ˘ЫЛ.

Τα µεγάλα κοµµάτια λυγίζουν κάτω απ το βάρος τους. Θα πρέπει να τοποθετείτε στηρίγµατα και στις δύο πλευρές του ξύλου, κοντά στη γραµµή κοπής και κοντά στην άκρη του.

e) ªЛ ¯ЪЛЫИМФФИВ›ЩВ Кı·ЪМ¤УВ˜ ‹ О·ЩВЫЩЪ·ММ¤УВ˜

ÏÂ›‰Â˜.

Οι µη ακονισµένες ή ακατάλληλα τοποθετηµένες λεπίδες δηµιουργούν στενή εγκοπή προκαλώντας υπερβολικές τριβές, “κλληµα” της λεπίδας και ανάκρουση.

f) √È ÌÔ¯ÏÔ› ÎÏÂÈ‰ÒÌ·ÙÔ˜ ‚¿ıÔ˘˜ Î·È ÎÏ›ÛË˜ ÎÔ‹˜

Ъ¤ВИ У· В›У·И ЫКИБМ¤УФИ О·И ·ЫК·ПИЫМ¤УФИ ЪИУ

·Ъ¯›ЫВЩВ У· ¯ЪЛЫИМФФИВ›ЩВ ЩФ ЪИﬁУИ.

Αν οι ρυθµίσεις της λεπίδας αλλάξουν ενώ εργάζεστε, µπορεί να προκληθεί “κλληµα” της λεπίδας και ανάκρουση.

g) ¡· В›ЫЩВ И‰И·›ЩВЪ· ЪФЫВОЩИОФ› ﬁЩ·У О¿УВЩВ “‚·ıИ¤˜

ÎÔ¤˜” ÛÂ ÙÔ›¯Ô˘˜ ‹ ¿ÏÏÂ˜ Ù˘ÊÏ¤˜ ÂÚÈÔ¯¤˜.

Η προεξέχουσα λεπίδα µπορεί να κψει αντικείµενα που ενδέχεται να προκαλέσουν ανάκρουση.

∫√¡√¡∂™ ∞™º∞§∂π∞™ °π∞ ¶ƒπ√¡π∞ ª∂ ∂™ø∆∂ƒπ∫√ ¶ƒ√™∆√∆∂À∆π∫√ ∫∞§Àªª∞ ∆À¶√À ∂∫∫ƒ∂ª√À™

a) ¶ÚÈÓ ·ﬁ Î¿ıÂ ¯Ú‹ÛË, Ó· ÂÏ¤Á¯ÂÙÂ ·Ó Â›Ó·È Î·Ï¿

ОПВИЫМ¤УФ ЩФ О¿Щˆ ЪФЫЩ·ЩВ˘ЩИОﬁ О¿П˘ММ·. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ЪИﬁУИ ·У ЩФ О¿Щˆ ЪФЫЩ·ЩВ˘ЩИОﬁ О¿П˘ММ· ‰ВУ ОИУВ›Щ·И ВПВ‡ıВЪ· О·И ‰ВУ ОПВ›УВИ

·М¤Ыˆ˜. ¶ФЩ¤ МЛ ЫЩВЪВТУВЩВ ‹ ‰¤УВЩВ ЩФ О¿Щˆ ЪФЫЩ·ЩВ˘ЩИОﬁ О¿П˘ММ· ЫЩЛУ ·УФИОЩ‹ ı¤ЫЛ.

Αν το πρινι πέσει κατά λάθος, το κάτω προστατευτικ κάλυµµα µπορεί να στραβώσει. Ανασηκώστε το µε τη λαβή ανύψωσης και βεβαιωθείτε τι κινείται ελεύθερα και δεν έρχεται σε επαφή µε τη λεπίδα ή κάποιο άλλο σηµείο, σε λες τις γωνίες και σε λα τα βάθη κοπής.

b) ∂П¤БНЩВ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ВП·ЩЛЪ›Ф˘ ЩФ˘ О¿Щˆ

ЪФЫЩ·ЩВ˘ЩИОФ‡ О·П‡ММ·ЩФ˜. ∞У ЩФ О¿П˘ММ· О·И ЩФ ВП·Щ‹ЪИФ ‰ВУ ПВИЩФ˘ЪБФ‡У О·УФУИО¿, ı· Ъ¤ВИ У· ВИ‰ИФЪıˆıФ‡У ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЪИﬁУИ.

Το κάτω προστατευτικ κάλυµµα µπορεί να κινείται αργά λγω κάποιου κατεστραµµένου τµήµατος, κολλώδους ουσίας ή συγκέντρωσης υπολειµµάτων.

c) ∆Ô Î¿Ùˆ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ Î¿Ï˘ÌÌ· ı· Ú¤ÂÈ Ó·

ЩЪ·‚Л¯ЩВ› МВ ЩФ ¯¤ЪИ МﬁУФ ЫВ ВЪИЩТЫВИ˜ ВИ‰ИОТУ ВЪБ·ЫИТУ ﬁˆ˜ “‚·ıИ¤˜ ОФ¤˜” О·И “Ы‡УıВЩВ˜ ОФ¤˜”. ГЪЛЫИМФФИ‹ЫЩВ ЩФ МФ¯Пﬁ БИ· У· ·У·ЫЛОТЫВЩВ ЩФ О¿П˘ММ·. ªﬁПИ˜ Л ПВ›‰· ВИЫ¯ˆЪ‹ЫВИ ЫЩФ ˘ПИОﬁ,

·ВПВ˘ıВЪТЫЩВ ЩФ О¿Щˆ ЪФЫЩ·ЩВ˘ЩИОﬁ О¿П˘ММ·.

Σε λες τις άλλες εργασίες, το κάτω προστατευτικ κάλυµµα θα πρέπει να λειτουργεί αυτµατα.

d) ¶ÚÈÓ ·ÎÔ˘Ì‹ÛÂÙÂ ÙÔ ÚÈﬁÓÈ ÛÂ ¿ÁÎÔ ‹ ÛÙÔ ‰¿Â‰Ô,

У· ‚В‚·ИТУВЫЩВ ¿УЩФЩВ ﬁЩИ ЩФ О¿Щˆ ЪФЫЩ·ЩВ˘ЩИОﬁ О¿П˘ММ· О·П‡ЩВИ ЩЛ ПВ›‰·.

Μια µη καλυµµένη λεπίδα θα προκαλέσει κίνηση του πριονιού προς τα πίσω και θα κβει τι βρίσκει στο δρµο της. Εξακριβώστε το χρνο που απαιτείται για να σταµατήσει η λεπίδα αφού ελευθερώσετε το διακπτη.

¶ƒ√™£∂∆∂™ √¢∏°π∂™ ∞™º∞§∂π∞™ °π∞ √§∞ ∆∞ ¶ƒπ√¡π∞ ª∂ ¢π∞Ãøƒπ™∆π∫∞ ª∞Ã∞πƒπ∞

a) ГЪЛЫИМФФИ‹ЫЩВ ЩФ О·Щ¿ППЛПФ ‰И·¯ˆЪИЫЩИОﬁ

Ì·¯·›ÚÈ ÁÈ· ÙË ÏÂ›‰· ÛÂ ¯Ú‹ÛË.

Το διαχωριστικ µαχαίρι για να λειτουργήσει πρέπει να είναι παχύτερο απ το σώµα της λεπίδας, αλλά λεπττερο απ το σετ δοντιών της λεπίδας.

b) ƒ˘ıМ›ЫЩВ ЩФ ‰И·¯ˆЪИЫЩИОﬁ М·¯·›ЪИ ﬁˆ˜

ВЪИБЪ¿КВЩ·И ЫВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ¯ВИЪИЫМФ‡.

Λαθεµένη διάταξη και ευθυγράµµιση µπορούν να κάνουν το διαχωριστικ µαχαίρι αναποτελεσµατικ στο να αποφεύγεται κλώτσηµα.

c) ГЪЛЫИМФФИ‹ЫЩВ ¿УЩ· ЩФ ‰И·¯ˆЪИЫЩИОﬁ М·¯·›ЪИ

ÂÎÙﬁ˜ ·ﬁ ÙËÓ ÙﬁÚÓÂ˘ÛË ÂÁÎÔÒÓ.

Το διαχωριστικ µαχαίρι πρέπει να επανατοποθετηθεί µετά την τρνευση εγκοπών. Το διαχωριστικ µαχαίρι δηµιουργεί παρεµβολή κατά τη διάρκεια της τρνευσης εγκοπών και µπορεί να προκαλέσει κλώτσηµα.

d) °И· У· ПВИЩФ˘ЪБ‹ЫВИ ЩФ ‰И·¯ˆЪИЫЩИОﬁ М·¯·›ЪИ, Ъ¤ВИ

У· ВМП·ОВ› ЫЩФ ·УЩИОВ›МВУФ ВЪБ·Ы›·˜.

Το διαχωριστικ µαχαίρι είναι αναποτελεσµατικ στο να αποφεύγεται κλώτσηµα σε κοψίµατα µικρής διάρκειας.

e) ªЛ ПВИЩФ˘ЪБВ›ЩВ ЩФ ЪИﬁУИ В¿У ЩФ ‰И·¯ˆЪИЫЩИОﬁ

Ì·¯·›ÚÈ Â›Ó·È Ï˘ÁÈÛÌ¤ÓÔ.

Ακµα και µια µικρή παρεµβολή µπορεί να καθυστερήσει το ρυθµ κλεισίµατος του προφυλακτήρα.

¶ƒ√ºÀ§∞∫∆π∫∞ ª∂∆ƒ∞ °π∞ ∆∏¡ Ãƒ∏™∏ ∆√À ¢π™∫√¶ƒπ√¡√À

1. Μην χρησιµοποιήσετε παραµορφωµένες ή ραγισµένες πριονωτές λεπίδες.

2. Μην χρησιµοποιήσετε πριονωτές λεπίδες που είναι φτιαγµένες απ ατσάλι ταχείας κοπής.

3. Μην χρησιµοποιήσετε πριονωτές λεπίδες που δεν είναι εναρµονισµένες µε τα χαρακτηριστικά που καθορίζονται σε αυτές τις οδηγίες.

∂ППЛУИО¿

4. Μην σταµατάτε τις πριονωτές λεπίδες. εφαρµζοντας πλευρική πίεση στο δίσκο.

5. Πάντοτε διατηρείτε τις πριονωτές λεπίδες. κοφτερές.

6. Σιγουρευτείτε τι ο κάτω προφυλακτήρας κινείται οµαλά και ελεύθερα.

7. Ποτέ µη χρησιµοποιείτε το δισκοπρίονο µε τον κάτω προφυλακτήρα ανοιχτ.

8. Εξασφαλίστε τι ο µηχανισµς ανάκλησης του συστήµατος του προφυλακτήρα λειτουργεί σωστά.

9. Το πάχος των πριονωτών λεπίδων πρέπει να είναι µικρτερο απ το πάχος του διαχωριστικού µαχαιριού και του πλάτους της κοπής, ή η εγκοπή (µε το σετ των δοντιών) θα πρέπει να είναι παχύτερη απ το διαχωριστικ µαχαίρι.

10. Ποτέ µην λειτουργείτε το δισκοπρίονο µε την πριονωτή λεπίδα προς τα επάνω ή στα πλάγια.

11. Εξασφαλίστε τι το υλικ δεν περιέχει ξένα αντικείµενα πως καρφιά.

12. Το διαχωριστικ µαχαίρι πρέπει πάντοτε να χρησιµοποιείται εκτς ταν µπαίνει στο µέσον του κοµµατιού εργασίας.13. For model C 6BU, the saw blades range should be from 165 mm to 150 mm.

13. Για τα µοντέλα C9U2 και C9BU2, οι πριονωτές λεπίδες πρέπει να είναι 235 mm.

14. Για τo µοντέλo C9BU2, προσέξτε το κλώτσηµα του φρένου. Τo µοντέλo C9BU2 έχει ένα ηλεκτρικ φρένο που λειτουργεί ταν ελευθερωθεί ο διακπτης. Επειδή υπάρχει κάποιο κλώτσηµα ταν λειτουργεί το φρένο, σιγουρευτείτε τι κρατάτε το κυρίως σώµα σταθερ.

15. Σπίθες µπορούν µερικές φορές να εµφανιστούν, που προκαλούνται απ την λειτουργία του φρεναρίσµατος ταν ο διακπτης κλείσει επειδή τo µοντέλo C9BU2 έχει ηλεκτρικ φρένo. Να γνωρίζετε, µως, τι αυτ το φαινµενο δεν αποτελεί πρβληµα της µηχανής.

16. Για τo µοντέλo C9BU2, ταν το φρένο γίνει αναποτελεσµατικ, αντικαταστήστε τα καρβουνάκια µε καινούργια.

17. Αποσυνδέστε το βύσµα απ την παροχή πριν εκτελέσετε την οποιαδήποτε ρύθµιση, σέρβις ή συντήρηση.

∆∂Ã¡π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞

Μοντέλο Τάση (ανά περιοχές)

Βάθος κοπής

Ισχύς εισδου Ταχύτητα χωρίς φορτίο Βάρος (χωρίς καλώδιο)

* Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιν επειδή υπκεινται σε αλλαγή σε εξάρτηση απ την περιοχή.

90° 86 mm 45° 65 mm

C9U2 C9BU2

(110V, 230V)

1670 W / 2000 W

5000 min

–1

6,8 kg

∫∞¡√¡π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(1) Πριονωτή λεπίδα (∆ιαµ. 235 mm)

(στερεωµένη στο εργαλείο) .................................... 1

(2) Εξάγωνο κλειδί, άλεν ..............................................1

(3) Οδηγς ........................................................................ 1

(4) Φτερωτ µπουλνι .................................................... 1

(5) Μοχλς (κοντς) ....................................................... 1

(6) Συλλογέα ακνης ...................................................... 1

Τα κανονικά εξαρτήµατα υπκεινται σε αλλαγή χωρίς προειδοποίηση.

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(¶ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿)

(1) Ροδέλα (Α) ...για 16 mm (∆ιαµ. τρύπας της

(2) Προσαρµογέας αντελάσµατος (Βλέπε ∂ÈÎ. 14) Βίδωµα και αφαίρεση µικρών βιδών, µικρών µπουλονιών, κλπ.

πριονωτής λεπίδας)

... για 30 mm (∆ιαµ. τρύπας της

πριονωτής λεπίδας)

∂º∞ƒª√°∂™

Κψιµο διάφορων τύπων ξύλου.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι η πηγή ρεύµατος που πρκειται να χρησιµοποιηθεί είναι εναρµονισµένη µε τις απαιτήσεις σε ρεύµα που αναφέτεται στην πινακίδα του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτης ρεύµατος βρίσκεται στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώς ο διακπτης ρεύµατος βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αµέσως, µε πιθαντητα πρκλησης σοβαρού ατυχήµατος.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

?ταν ο χώρος εργασίας βρίσκεται µακριά απ την παροχή ρεύµατος. Χρησιµοποιήστε ένα καλώδιο προέκτασης µε κατάλληλο πάχος και ικαντητα µεταφοράς ρεύµατος. Το καλώδιο προέκτασης πρέπει να είναι τσο κοντ σο είναι πρακτικά δυνατ.

4. ∂ÙÔÈÌ¿ÛÙÂ ¤Ó· Í‡ÏÈÓÔ ¿ÁÎÔ ÂÚÁ·Û›·˜ (∂ÈÎ. 1)

Επειδή η πριονωτή λεπίδα επεκτείνεται πέρα απ την κατώτερη επιφάνεια της ξυλείας, τοποθετήστε τη ξυλεία πάνω σε ένα πάγκο εργασίας ταν κβετε. Αν χρησιµοποιείται ένα τετράγωνο αντικείµενο ως πάγκο εργασίας, επιλέξετε ένα επίπεδο έδαφος για να εξασφαλίσετε τι έχει σταθεροποιηθεί κατάλληλα. Ένας ασταθής πάγκος εργασίας θα προκαλέσει την επικίνδυνη λειτουργία.

∂ППЛУИО¿

5. ∫·Ù¿ ÙËÓ ¯Ú‹ÛË ÙË˜ ÏÂ˘ÚÈÎ‹˜ Ï·‚‹˜ (∂ÈÎ. 2)

Στερεώστε καλά την πλευρική λαβή στην βάση µε τις δυο βίδες που έχουν επίπεδη κεφαλή (Μ6x16), ταν κάνετε χρήση της πλευρικής λαβής.

¶ƒ√™√Ã∏

Για την αποφυγή ενς πιθανού ατυχήµατος, πάντοτε να εξασφαλίσετε τι το τµήµα της ξυλείας που αποµένει µετά την κοπή είναι στερεωµένο µε ασφάλεια ή κρατιέται στη θέση του.

ƒÀ£ªπ™∏ ∆√À ¶ƒπ√¡π√À ¶ƒπ¡ ∆∏ Ãƒ∏™∏

1. ƒ‡ıÌÈÛË ÙÔ˘ ‚¿ıÔ˘˜ ÎÔ‹˜

?πως φαίνεται στην ∂ÈÎ. 3, κρατάτε τη λαβή µε το ένα χέρι καθώς ξεσφίγγετε το κουµπί µε το άλλο. Το βάθος κοπής µπορεί να ρυθµιστεί µετακινώντας τη βάση στην επιθυµητή θέση. Με τέτοιο τρπο ρυθµίστε το βάθος κοπής και µετά ξανασφίξετε γερά το κουµπί.

2. ƒ‡ıМИЫЛ ЩФ˘ ‰И·¯ˆЪИЫЩИОФ‡ М·¯·ИЪИФ‡

Ξεσφίξετε το Εξάγωνο µπουλνι που σφίγγει το διαχωριστικ µαχαίρι, ρυθµίστε το διαχωριστικ µαχαίρι µε τρπο που η απσταση µεταξύ του διαχωριστικού µαχαιριού και της περιφέρειας του δίσκου να µη είναι πάνω απ 3 mm, και η περιφέρεια του δίσκου να µην εξέχει περισστερα απ 3 mm απ το κάτω άκρο του διαχωριστικού µαχαιριού (∂ÈÎ. 4), και ξανασφίξτε καλά το µπουλνι.

3. ƒ‡ıÌÈÛË ÙË˜ ÁˆÓ›·˜ ÎÏ›ÛË˜

?πως φαίνεται στις ∂ÈÎ. 5 (∞), ∂ÈÎ. 5 (µ), ξεσφίγγοντας το Φτερωτ παξιµάδι στο µετρητή κλίσης και το Φτερωτ µπουλνι στη βάση, η πριονωτή λεπίδα µπορεί να πάρει κλίση µε µέγιστη γωνία 45ο σε σχέση µε τη βάση. Μετά τη ολοκλήρωση της ρύθµισης, βεβαιωθείτε τι το Φτερωτ παξιµάδι και το Φτερωτ µπουλνι έχουν σφιχτεί καλά.

4. ƒ‡ıÌÈÛË ÙÔ˘ Ô‰ËÁÔ‡ (∂ÈÎ. 6)

Η θέση κοψίµατος µπορεί να ρυθµιστεί µετακινώντας τον οδηγ προς τα αριστερά ή προς τα δεξιά µετά το ξέσφιγµα του φτερωτού µπουλονιού. Ο οδηγς µπορεί να στερεωθεί στην οποιαδήποτε αριστερή ή δεξιά πλευρά του εργαλείου.

5. ¶ЪФЫ·ЪМФБ‹ ЩФ˘ Ф‰ЛБЛЩИОФ‡ ОФММ·ЩИФ‡

Στο δισκοπρίονο είναι δυνατν να ρυθµίσετε την ακριβή θέση στερέωσης του οδηγητικού κοµµατιού, εκεί που η πριονωτή λεπίδα και η προσηµειωµένη γραµµή πρκειται να ευθυγραµµιστούν. Κατά την αποστολή του πριονιού απ το εργοστάσιο, το ευθύγραµµο τµήµα της µπροστινής κλίµακας στο οδηγητικ κοµµάτι είναι ευθυγραµµισµένο µε την κεντρική θέση της πριονωτής λεπίδας (∂ÈÎ. 7). Ξεσφίξτε τη βίδα M4 που βρίσκεται πάνω στο οδηγητικ κοµµάτι, εάν η θέση που είναι σφιγµένη είναι λάθος, και κάντε τις αναγκαίες ρυθµίσεις θέσεως.

6. ГЪЛЫИМФФИТУЩ·˜ ЩФУ Ы˘ППФБ¤· ЫОﬁУЛ˜

Για να χρησιµοποιήστε την απορροφητική σκούπα για να µαζέψτε το πριονίδι, συνδέστε το λάστιχο αναρρφησης στον συλλογέα σκνης ο οποίος είναι προσαρµοσµένος στο κυρίως σώµα µε τις βίδες M4 και M5. ?ταν συνδέετε τον συλλογέα σκνης, σιγουρευτείτε να αλλάζετε πάντα τον µοχλ µε τον µικρτερο την ίδια στιγµή (∂ÈÎ. 13).

¶ƒ√™√Ã∏

Συνεχής χρήσης του µοχλού που είναι ενσωµατωµένο στην κυρίως συσκευή πριν την έξοδο απ το εργοστάσιο θα προκαλέσει φρακάρισµα στον συλλογέα σκνης και θα δηµιουργήσει παρεµβολή στην λειτουργία του κάτω προφυλακτήρα.

¢π∞¢π∫∞™π∂™ ∫√¶∏™

1. Τοποθετήστε τη βάση στο υλικ, µετά ευθυγραµµίστε την προσηµειωµένη γραµµή και την πριονωτή λεπίδα µε το τµήµα της µπροστινής κλίµακας του οδηγητικού κοµµατιού µπροστά απ τη βάση (∂ÈÎ. 7). ?ταν η βάση δεν είναι επικλινής, χρησιµοποιήστε ένα µεγάλο απκοµµα ως οδηγ (∂ÈÎ. 7, ∂ÈÎ. 8 (∞)) ?ταν η βάση είναι επικλινής (45 µοίρες), χρησιµοποιήστε την µικρή µπροστινή κλίµακα ως οδηγ (∂ÈÎ. 7, ∂ÈÎ. 8 (µ)).

2. Εξασφαλίστε τι ο διακπτης ανοίγει στην θέση ΟΝ πριν η πριονωτή λεπίδα έρθει σε επαφή µε την ξυλεία. Ο διακπτης ανοίγει στη θέση ΟΝ ταν η σκανδάλη πατηθεί, και κλείνει στη θέση OFF ταν η σκανδάλη ελευθερωθεί.

3. Η µετακίνηση του πριονιού ευθύγραµµα µε σταθερή ταχύτητα θα δηµιουργήσει το βέλτιστο κψιµο.

¶ƒ√™√Ã∏

Πριν απ την κοπτική εργασία, ελέγξτε το υλικ που θα κψετε. Αν το υλικ πιθανν να παράγει επιβλαβή/τοξική σκνη, φροντίστε η σακούλα σκνης ή η σχετική συσκευή συλλογής σκνης να είναι συνδεµένη καλά µε το σωλήνα εξαγωγής σκνης. Επιπλέον να φοράτε και µάσκα σκνης, αν υπάρχει. Μια στρώση PFTE έχει εφαρµοστεί στις βάσεις των τύπων C9BU2. ∆ώστε προσοχή να µη πιέζετε µε δύναµη το σώµα της συσκευής καθώς αυτ έχει τη τάση να προσθέτει επιπλέον ζρισµα στο µοτέρ. Χρησιµοποιώντας µια µέτρια πίεση θα κάνει το αντικείµενο προς κψη να κινείται ευκολτερα και θα µας επιτρέψει να κψουµε µε λιγτερη προσπάθεια. ?ταν προσπαθήσουµε να κψουµε ξύλο το οποίο είναι καλυµµένο µε σκληρά υλικά πως άµµος ή ρινίσµατα σιδήρου υπάρχει κίνδυνος να γρατσουνιστεί ή καταστραφεί η εξωτερική στρώση, γι αυτ δουλέψτε µε προσοχή. 䡬 Πριν να αρχίσετε το πρινισµα, εξασφαλίστε τι η

πριονωτή λεπίδα έχει φτάσει στην µέγιστη περιστροφική ταχύτητα.

䡬 Αν η πριονωτή λεπίδα σταµατήσει ή προκαλέσει

κάποιο αφύσικο θρυβο κατά τη λειτουργία, κλείστε αµέσως το διακπτη.

䡬 Πάντοτε να δίνεται προσοχή ώστε να αποφεύγεται

το ηλεκτρικ καλώδιο να έρχεται κοντά την περιστρεφµενη πριονωτή λεπίδα.

䡬 Η χρήση του κυκλικού πριονιού µε τη λεπίδα

στραµµένη προς τα πάνω ή πλάγια είναι πολύ επικίνδυνη.Αυτές οι ασυνήθιστες ενέργειες πρέπει να αποφεύγονται.

䡬 ?ταν κβετε υλικά, να φοράτε πάντοτε

προστατευτικά γυαλιά.

䡬 ?ταν έχετε τελειώσει µια εργασία, να τραβάτε το

φις απ την πρίζα.

∂ППЛУИО¿

™À¡¢∂™∏ ∫∞π ∞¶√™À¡¢∂™∏ ∆∏™ ¶ƒπ√¡ø∆∏™

§∂¶π¢∞™

¶ƒ√™√Ã∏

Για την αποφυγή σοβαρών ατυχηµάτων εξασφαλίστε τι ο διακπτης βρίσκεται στη θέση OFF, και τι η παροχή ρεύµατος είναι αποσυνδεδεµένη.

1. ∞ÔÛ‡Ó‰ÂÛË ÙË˜ ÚÈÔÓˆÙ‹˜ ÏÂ›‰·˜

(1) Ρυθµίστε τον γκο κοπής στο µέγιστο, και

τοποθετήστε το ∆ισκοπρίονο πως φαίνεται την ∂ÈÎ. 9.

(2) Πιέστε τον µοχλ κλειδώµατος, κλειδώστε τον

άξονα, και αφαιρέστε το Εξάγωνο µπουλνι µε το Εξάγωνο κλειδί, άλεν.

(3) Καθώς κρατάτε το µοχλ του κάτω καλύµµατος

ασφαλείας, για να κρατήσετε το κάλυµµα ασφαλείας πλήρως συσταλτ µέσα το κάλυµµα του πριονιού, αφαιρέστε την πριονωτή λεπίδα.

2. ™‡Ó‰ÂÛË ÙË˜ ÚÈÔÓˆÙ‹˜ ÏÂ›‰·˜

(1) Αφαιρέστε καλά την οποιαδήποτε πριονσκονη η

οποία έχει εναποτεθεί στον άξονα, στο µπουλνι και στις ροδέλες.

(2) ?πως δείχνεται στην ∂ÈÎ. 10, η πλευρά της Ροδέλας

(Α) µε το προεξέχων κέντρο, που έχει την ίδια διάµετρο µε την εσωτερική διάµετρο της πριονωτής λεπίδας, και η κυρτή πλευρά της Ροδέλας (Β) πρέπει να τοποθετηθούν στις πλευρές της πριονωτής λεπίδας. *Η ροδέλα (Α) παρέχεται για 2 τύπους πριονωτών

λεπίδων µε διαµέτρους τρύπας των 16 mm και 30 mm. (?ταν αγοράζετε το ∆ισκοπρίονο, ένας τύπος ροδέλας (Α) παρέχεται.) Στην περίπτωση που διάµετρος της τρύπας της πριονωτής λεπίδα σας δεν αντιστοιχεί σε αυτν της ροδέλας (Α), παρακαλώ επικοινωνήστε µε το κατάστηµα απ το οποίο αγοράσατε το ∆ισκοπρίονο.

(3) Για την διασφάλιση της κατάλληλης διεύθυνσης

περιστροφής της πριονωτής λεπίδας, η διεύθυνση του βέλους στην πριονωτή λεπίδα πρέπει να συµπίπτει µε την διεύθυνση του βέλους στο κάλυµµα του πριονιού.

(4) Σφίξτε το Εξάγωνο µπουλνι µε τα χέρια σας ενώ

κρατάτε τη πριονωτή λεπίδα σο το δυνατν περισστερο. Μετά πιέστε τον µοχλ κλειδώµατος, κλειδώστε τον άξονα, και σφίξτε καλά το µπουλνι.

¶ƒ√™√Ã∏

Αφτου συνδέσετε την πριονωτή λεπίδα, επαναβεβαιώσετε τι ο µοχλς κλειδώµατος είναι γερά στερεωµένος στην συνιστώµενη θέση.

™À¡∆∏ƒ∏™∏ ∫∞π ∂¶π£∂øƒ∏™∏

1. ∂ИıВТЪЛЫЛ ЩЛ˜ ЪИФУˆЩ‹˜ ПВ›‰·˜

Επειδή η χρήση µια αµβλύς πριονωτής λεπίδας θα περιορίσει την απδοση και θα προκαλέσει την πιθανή δυσλειτουργία του µοτέρ, ακονίστε ή αντικαταστήστε την πριονωτή λεπίδα µλις παρατηρηθεί φθορά.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λες τις βίδες στερέωσης και βεβαιωθείτε τι είναι κατάλληλα σφιγµένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αµέσως. Αν δεν το κάνετε αυτ µπορεί να έχει ως αποτέλεσµα το σοβαρ τραυµατισµ.

3. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ· (EÈÎ. 11).

Tο µοτέρ χρησιµοποιεί καρβουνάκια τα οποία είναι αναλώσιµα µέρη. Eπειδή ένα υπερβολικά φθαρµένο καρβουνάκι µπορεί να προκαλέσει πρβληµα στο µοτέρ αντικαταστήστε το καρβουνάκι µε καινούργιο το οποίο έχει τον ίδιο Aριθµ άνθρακα που φαίνεται στην εικνα ταν φθαρεί ή ταν φτάσει στο ριο φθοράς. Eπιπρσθετα, πάντοτε κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε τι ολισθαίνουν ελεύθερα ανάµεσα στις θήκες.

¶ƒ√™√Ã∏

䡬 Κατά την επανατοποθέτηση των καινούργιων

καρβουνακιών, πάντοτε να χρησιµοποιείτε αυθεντικά καρβουνάκια Hitachi µε σειριακ αριθµ (56) που προσδιορίζεται στο διάγραµµα.

䡬 Στα µοντέλα C9BU2, το φρένο ίσως να µη

λειτουργήσει εάν χρησιµοποιηθούν καρβουνάκια διαφορετικά απ τα συνιστώµενα. ?ταν το φρένο γίνει µη αποτελεσµατικ, αντικαταστήστε τα καρβουνάκια µε καινούργια.

4. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙˆÓ Î·Ú‚Ô˘Ó·ÎÈÒÓ

Αποσυνδέστε τα καλύµµατα των καρβουνακιών µε ένα κατσαβίδι εγκοπτώµενης κεφαλής. Τα καρβουνάκια µπορούν µετά να αφαιρεθούν εύκολα.

5. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη της µονάδα του µοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

6. ƒ‡ıÌÈÛË ÙË˜ ‚¿ÛË˜ Î·È ÙË˜ ÚÈÔÓˆÙ‹˜ ÏÂ›‰·˜ ÁÈ· ÙËÓ ‰È·Ù‹ÚËÛË ÙË˜ Î·Ù·ÎﬁÚ˘ÊÔ˘

Η γωνία µεταξύ της βάσης και της πριονωτής λεπίδας µπορεί να ρυθµιστεί στις 90°, µως αν η κατακρυφος χαθεί για κάποιο λγο, ρυθµίστε κατά τον ακλουθο τρπο:

(1) Γυρίστε την βάση προς τα πάνω (∂ÈÎ. 12) και

ελευθερώστε το Φτερωτ παξιµάδι και το Φτερωτ µπουλνι (∂ÈÎ. 5 (∞), ∂ÈÎ. 5 (µ)).

(2) Εφαρµστε ένα γνώµονα στην βάση και την

πριονωτή λεπίδα και στρέψετε την βίδα µε εγκοπή µε το κατσαβίδι για εγκοπτώµενη κεφαλή, µετακινήστε την θέση της βάσης για να δηµιουργήσετε την επιθυµητή δεξιά γωνία.

7. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ

A: Αρ. Αντικειµένου B: Αρ. Κωδικού C: Αρ. που χρησιµοποιήθηκε D: Παρατηρήσεις

¶ƒ√™√Ã∏

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο Kέντρο Σέρβις της Hitachi. Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν παρουσιαστεί µαζί µε το εργαλείο στο Εξουσιοδοτηµένο Κέντρο Σέρβις της Hitachi ταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι καννες ασφαλείας και οι κανονισµοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

∆ƒ√¶√¶√π∏™∏

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται συνεχώς και τροποποιούνται για να συµπεριλάβουν τις τελευταίες τεχνολογικές προδους. Κατά συνέπεια, ορισµένα τµήµατα (δηλ. κωδικοί αριθµοί και / ή σχεδιασµς) µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τους κανονισµούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιές λγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίς να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευής της Hitachi.

™∏ª∂πø™∏

Εξαιτίας του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης της Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ

Oι τιµές µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνες µε το ISO 4871.

Μέτρηση στάθµης ισχύος ήχου εξισορροπηµένου A:

Μέτρηση στάθµης πίεσης ήχου εξισορροπηµένου A:

Αβεβαιτητα KpA: 3 dB(A)

Φοράτε προστατευτικà αυτιών.

Μια τυπική τιµή ρίζας µέσης τετραγωνικής επιτάχυνσης:

2,5 m/s

110 dB(A)

99 dB(A)

∂ППЛУИО¿

C9U2

ABC D

43 947-859 1

44 302-469 1 M6 × 6

45 325-360 1 “.40, 41, 46-50, 54, 55, 79”

46 317-333 1 M4 × 6

1 673-002 1 HK1212

2 303-789 1

3 303-790 1

ABC D

4 303-797 2 M6 × 14

47 324-659 1

48 302-457 1 M8 × 30

49 308-481 1

50 308-482 1 D6 × 24

5 998-887 1

6620-3VV 1 6203VVCMPS2L

7 325-353 1

8 303-805 1

51 303-806 1

52 324-664 1 M8 × 10

53 303-800 1 M8

54 949-425 1 M6

55 302-438 1 M6 × 20

56 301-653 5 D4 × 20

9 303-804 1

10 992-013 2 M5 × 14

11 302-476 1

13 325-354 1

12-1 303-809 1 235MM-D15.9 HOLE-NT20

12-2 303-810 1 235MM-D30 HOLE-NT20

57 ––––––––––– 1

58 325-358 1

59 325-359 1

60 303-796 3 M5 × 40

61 938-477 2 M5 × 8

62 983-362 2

63 999-038 2

64 961-781 2

66 938-307 1

68 ––––––––––– 1

69 325-357 1

70 305-720 1 D4X12

71 980-063 1

72 946-362 1

73 325-351 1

74 980-063 1

76 984-750 2 D4 × 16

77 937-631 1

78 961-419Z 1 “SUI”

79 308-480 1 D6 × 17

501 303-888 1

502 872-422 1 6MM

503 303-338 1

505 303-811 1

38 676-531 1 P-7

506 949-340 2 M6 × 16

39 303-801 1

40 324-658 1 M8

41 949-433 1 M8

42 301-806 1 M6 × 15

65-1 325-362 1 “61, 62”

65-2 325-363 1 “61, 62” “SAF”

67-1 958-049 1 D8.2

67-2 940-778 1 D10.7

14 ––––––––––– 1

15 324-669 1

16 324-139 1

17 302-464 1

18 304-043 1 M4 × 10

19 302-423 1

20 324-662 1 M8 × 15.5

21 305-691 4 M4 × 14

22 937-623 2

24 325-352 1

26 303-793 1

25-1 360-759C 1 110V

25-2 360-759E 1 230V

27 949-884 1 D8 × 50

23-1 340-660P 1 110V, “22”

23-2 340-660Q 1 230V, “22”

75-1 930-039 1

75-2 317-491 1 “SUI”

28 325-350 1

29 961-729 1

30 949-794 1 M6 × 20

31 325-356 1

32 325-355 1

33 600-0VV 1 6000VVCMPS2L

34 960-251 2 D5 × 65

35 620-2VV 1 6202VVCMPS2L

36 303-792 1

37 324-660 1

ABC D

C9BU2

43 947-859 1

44 302-469 1 M6 × 6

45 325-366 1 “.40, 41, 46-50, 54, 55, 79”

46 317-333 1 M4 × 6

47 324-659 1

48 302-457 1 M8 × 30

49 308-481 1

1 673-002 1 HK1212

2 303-789 1

3 303-790 1

4 303-797 2 M6 × 14

5 998-887 1

6620-3VV 1 6203VVCMPS2L

7 325-353 1

50 308-482 1 D6 × 24

8 303-805 1

51 303-806 1

52 324-664 1 M8 × 10

53 303-800 1 M8

54 949-425 1 M6

55 302-438 1 M6 × 20

56 301-653 5 D4 × 20

9 303-804 1

10 992-013 2 M5 × 14

11 302-476 1

13 325-354 1

12-1 303-809 1 235MM-D15.9 HOLE-NT20

12-2 303-810 1 235MM-D30 HOLE-NT20

57 ––––––––––– 1

58 325-358 1

59 325-359 1

60 303-796 3 M5 × 40

61 938-477 2 M5 × 8

62 983-362 2

63 999-038 2

64 961-781 2

66 938-307 1

68 ––––––––––– 1

69 325-357 1

70 305-720 1 D4 × 12

71 980-063 1

72 946-362 1

73 325-351 1

74 980-063 1

76 984-750 2 D4 × 16

77 937-631 1

78 961-419Z 1 “SUI”

79 308-480 1 D6 × 17

501 303-888 1

502 872-422 1 6MM

503 303-338 1

505 303-811 1

38 676-531 1 P-7

506 949-340 2 M6 × 16

39 303-801 1

40 324-658 1 M8

41 949-433 1 M8

42 301-806 1 M6 × 15

65-1 325-362 1 "61, 62"

65-2 325-363 1 “61, 62” “SAF”

67-1 958-049 1 D8.2

67-2 940-778 1 D10.7

14 ––––––––––– 1

15 324-669 1

16 324-139 1

17 302-464 1

18 304-043 1 M4 × 10

19 302-423 1

20 324-662 1 M8 × 15.5

21 305-691 4 M4 × 14

22 937-623 2

24 325-352 1

26 303-793 1

25-1 360-778C 1 110V

25-2 360-778E 1 230V

27 949-884 1 D8 × 50

23-1 340-661C 1 110V, “22”

23-2 340-661E 1 230V, “22”

75-1 930-039 1

75-2 317-491 1 “SUI”

28 325-350 1

29 961-729 1

30 949-794 1 M6 × 20

31 325-356 1

32 325-355 1

33 600-0VV 1 6000VVCMPS2L

34 960-251 2 D5 × 65

35 620-2VV 1 6202VVCMPS2L

36 303-792 1

37 324-660 1

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Français Português

CERTIFICAT DE GARANTIE

1 No. de modèle 2 No. de série 3 Date d'achat 4 Nom et adresse du client 5 Nom et adresse du revendeur

(Cachet portant le nom et l'adresse du revendeur)

Italiano Ελληνικά

CERTIFICATO DI GARANZIA

1 Modello 2 N° di serie 3 Data di acquisto 4 Nome e indirizzo dell'acquirente 5 Nome e indirizzo del rivenditore

(Si prega di apporre il timbro con questi dati)

Nederlands

1 Modelnummer 2 Serienummer 3 Datum van aankoop 4 Naam en adres van de gebruiker 5 Naam en adres van de handelaar

(Stempel a.u.b. naam en adres vande de handelaar)

Español

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor

(Se ruega poner el sellú del distribudor con su nombre y dirección)

1 Número do modelo 2 Número do série 3 Data de compra 4 Nome e morada do cliente 5 Nome e morada do distribuidor

(Por favor, carímbe o nome e morada do distribuidor)

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράς 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

GARANTIEBEWIJS

CERTIFICADO DE GARANTIA

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

✄

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000-3 in accordance with Council Directives 73/23/EEC, 89/336/ EEC and 98/37/EC.

This declaration is applicable to the product affixed CE marking.

Deutsch

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN55014 und EN61000-3 in Übereinstimmung mit den Direktiven des Europarats 73/23/EWG, 89/336/EWG und 98/37/CE entspricht.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Français

DECLARATION DE CONFORMITE CE

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents normalisés EN60745, EN55014 et EN610003 en accord avec les Directives 73/23/CEE, 89/336/CEE et 98/37/CE du Conseil.

Cette déclaration s’applique aux produits désignés CE.

Nederlands

EC VERKLARING VAN CONFORMITEIT

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform de richtlijnen of gestandardiseerde documenten EN60745, EN55014 en EN61000-3 voldoet aan de eisen van EEG Bepalingen 73/23/EEG, 89/336/ EEG en 98/37/EC.

Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen.

Español

DECLARACIÓN DE CONFORMIDAD DE LA CE

Declaramos bajo nuestra única responsabilidad que este producto está de acuerdo con las normas o con los documentos de normalización EN60745, EN55014 y EN61000-3, según indican las Directrices del Consejo 73/23/CEE, 89/336/CEE y 98/37/CE.

Esta declaración se aplica a los productos con marcas de la CE.

Português

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60745, EN55014 e EN610003, em conformidade com as Diretrizes 73/23/CEE, 89/ 336/CEE e 98/37/CE do Conselho.

Esta declaração se aplica aos produtos designados CE.

Italiano

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti standardizzati EN60745, EN55014 e EN61000-3 conforme alle direttive 73/23/CEE, 89/336/CEE e 98/37/ CE del concilio.

Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

Ελληνικά

EK ∆ΗΛ·ΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

∆ηλώνουµε µε απ%λυτη υπευθυν%τητα %τι αυτ% το προι%ν είναι εναρµονισµένο µε τα πρ%τυπα ή τα έγραφα προτύπων EN60745, EN55014 και EN61000-3 σε συµφωνία µε τις Οδηγίες του Συµβουλίου 73/23/ EOK, 89/336/EOK και 98/37/EK.

Αυτή η δήλωση ισχύει στο προι%ν µε το σηµάδι CE.

30. 9. 2005

K. Kato Board Director

Code No. C99147372 Printed in Malaysia

610

Hitachi C 9BU2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
