CATIA V5
I
Revision level
Durch das Herstellverfahren bedingte Geometrieaenderungen
(Anspritzung, Auswerfermarkierungen, etc.) zulaessig.
Aenderungsstand
Drawing
Dessin
Zeichnung
Indice
I
Part
Pièce
Solid
Beschreibung der Aenderung
Einzelheiten der Ausfuehrung bleiben dem Hersteller ueberlassen./
The manufacturing−related geometry changes (injection point,
ejectors marks, etc.) allowed. Design of the details are left to
suppliers discretion.
3.5 ±0.5
Revision Record
Désignation
Modifié
Geaendert
Date
Datum
ApprovedChanged
Approuvé
Geprueft
Date
Datum
Ansicht ohne Dichtung/
View without seal
Intended For Welded
Screw Ø
Pour Goujon Soudé
à Filets Couchés Ø
Aufnahme fuer
Schweissbolzen Ø
Tensile Force (N)
Tenue au serrage (N)
Schlaufenhaltekraft (N)
min. 300
Oval Hole Size
Trou
Langloch
6,2 x 12,2 ±0,2mm
Panel Thickness
Epaisseur Support
Blechdicke
0,6 − 2,0mm
mit Dichtung/ with seal
Bundle Ø
Toron Ø
Buendel Ø
-
5.5 ±0.2
17Q_~
-
--1---
I
ttt-11~--
-
8.3 ±0.5
b
gezahnte Seite/
a
1.35 ±0.2
serrated side
,ii-
_J,L
~~A
=----- _
16 ±0.5
22 ±0.5
____l_
I
1,6 − 30mm
Material
Matière
Werkstoff
a: PA66 hitzestabilisiert/
PA66 heatstabilized
b: Zellkautschuk CR
schwarz/
Cellular rubber CR
black
Tolerances
Dimension without tolerances
details to:
Tolérances
Cotes sans tolérances:
Toleranzen
Masse ohne
Toleranzangaben nach:
PERFORMANCE
SPECIFICATION
AUSFUEHRUNG
SPEZIFIKATION
,_
Ausdruck nur zur Information /
Printed copy for information only
157.6 ±3
The copyright of this drawing is
reserved by HELLERMANNTYTON.
It is issued on condition that it is not
reproduced, copied or disclosed to a
third party, either wholly or in part,
without the consent of
HELLERMANNTYTON.
La propriété de ce plan est réservée
à la société HELLERMANNTYTON.
Il est distribué à condition qu’il ne soit
pas reproduit, communiqué ou révélé
à une tièrse partie, soit complètement
r---
ou en partie, sans le consentement de
la société HELLERMANNTYTON.
Weitergabe sowie Vervielfaeltigung dieser
Unterlage, Verwertung und Mitteilung ihres
Inhalts nicht gestattet, soweit nicht aus−
druecklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadenersatz. Alle Rechte
fuer den Fall der Patenterteilung oder
Gebrauchsmuster−Eintragung vorbehalten.
___
__J_
I
Drawn
Dessiné Par
Gezeichnet
Approved
Approuvé Par
Geprueft
Schiwek
19.03.09
Fritz 19.03.09
Hellermann'f~©[fi)
Manchester
Telephone: +44 (0) 161 945 4181
Scale
Echelle
Maszstab
Title
Titre
Benennung
1:1

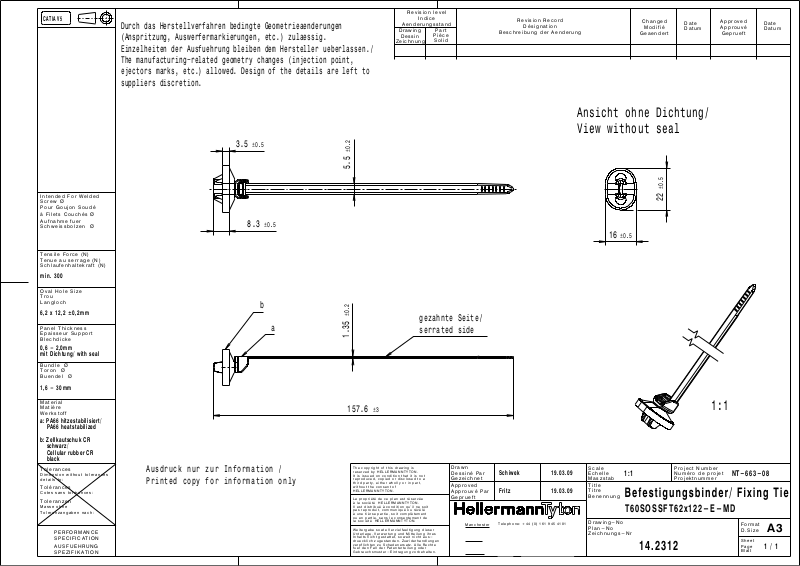

Befestigungsbinder/
T60SOSSFT62x122−E−MD
Drawing−No
Plan−No
Zeichnungs−Nr
Project Number
Numéro de projet
Projektnummer
I
14.2312
1:1
NT−663−08
Fixing
Format
D.Size
Sheet
Page
Blatt
Tie
A3
1 / 1
