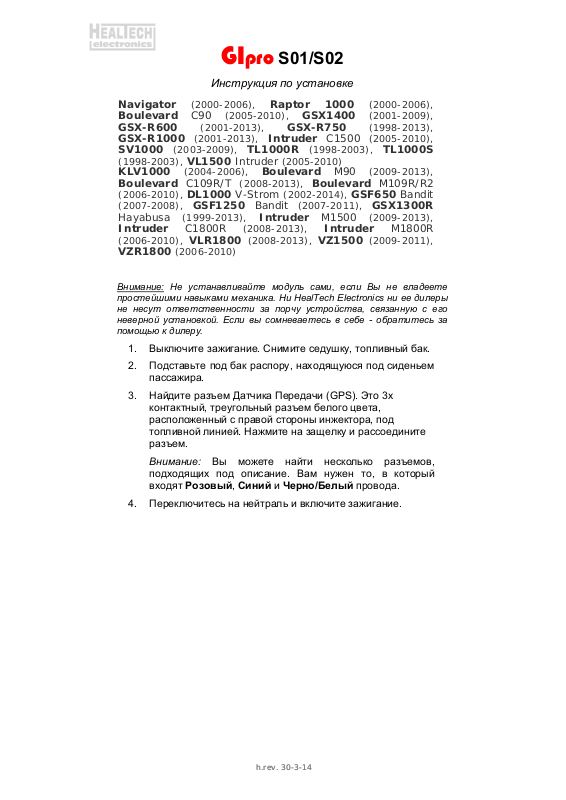

GIpro S01/S02

Инструкция по установке

Navigator (2000-2006), Raptor 1000 (2000-2006),
Boulevard C90 (2005-2010), GSX1400 (2001-2009),
GSX-R600 (2001-2013), GSX-R750 (1998-2013),
GSX-R1000 (2001-2013), Intruder C1500 (2005-2010),
SV1000 (2003-2009), TL1000R (1998-2003), TL1000S

(1998-2003), VL1500 Intruder (2005-2010)

KLV1000 (2004-2006), Boulevard M90 (2009-2013),
Boulevard C109R/T (2008-2013), Boulevard M109R/R2

(2006-2010), DL1000 V-Strom (2002-2014), GSF650 Bandit
(2007-2008), GSF1250 Bandit (2007-2011), GSX1300R

Hayabusa (1999-2013), Intruder M1500 (2009-2013),
Intruder C1800R (2008-2013), Intruder M1800R

(2006-2010), VLR1800 (2008-2013), VZ1500 (2009-2011),

VZR1800 (2006-2010)

Внимание: Не устанавливайте модуль сами, если Вы не владеете
простейшими навыками механика. Ни HealTech Electronics ни ее дилеры
не несут ответственности за порчу устройства, связанную с его
неверной установкой. Если вы сомневаетесь в себе - обратитесь за
помощью к дилеру.

1. Выключите зажигание. Снимите седушку, топливный бак.

2. Подставьте под бак распору, находящуюся под сиденьем
пассажира.

3. Найдите разъем Датчика Передачи (GPS). Это 3х

контактный, треугольный разъем белого цвета,
расположенный с правой стороны инжектора, под
топливной линией. Нажмите на защелку и рассоедините
разъем.

Внимание: Вы можете найти несколько разъемов,
подходящих под описание. Вам
входят Розовый, Синий и Черно/Белый провода.

4. Переключитесь на нейтраль и включите зажигание.

нужен то, в который

h.rev. 30-3-14

h.rev. 30-3-14

Подождите несколько секунд. Индикатор нейтрали не
должен светиться с отключенным датчиком передачи.
Если это так – выключите зажигание и перейдите к
следующему шагу.

5. Подключите GiPro в разрыв Датчика Передачи.

6. Подключите Красный провод GiPro к коммутируемым
ключем зажигания, бортовым +12V, например – к проводу
питания переключателя заднего стоп сигнала, или к линии
питания в блоке предохранителей, используя Красный
врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод питания внутрь
канала врезного контакта. Защелкните торцевую стенку
канала. Вы должны услышать щелчок. Отрежьте избыток
Красного провода GiPro. Вставьте кончик Красного провода в
канал на врезном контакте. Это второй канал на врезном
контакте, в отличии от первого - он не имеет выхода.
Вставьте U - образую клемму во врезной контакт лезвиями
вниз. Используя плоскогубцы, надавите сверху на U - образный
контакт так, чтобы он полностью вошел в паз. Защелкните
крышку врезного

контакта. Вы услышите щелчок.

7. Выберите место установки и закрепите индикатор,
убедитесь, что дисплей не мешает повороту руля.

8. Обезжирьте место установки, а затем установите
индикатор с помощью липучки.

9. Аккуратно уложите проводку GiPro с 3х контактного белого
разъема к месту установки, лучше всего пускать проводку
вдоль рамы.

Не изламывайте
Не используйте

проводку

маршрут, пролегающий недалеко от

выпуска или блока цилиндров
Убедитесь,

что проводка не мешает повороту руля

10. Соедините 3х контактные разъемы белого цвета.
Убедитесь, что контактные пары не повреждены.
