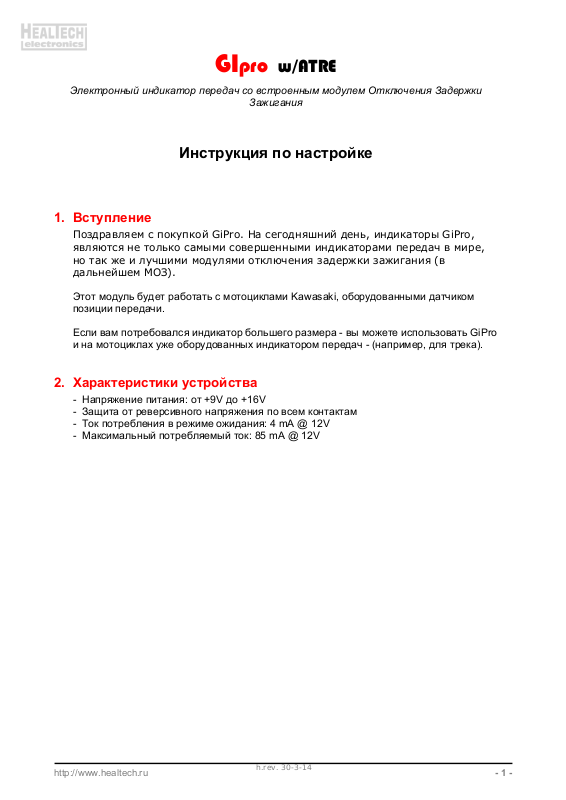

GIpro w/ATRE

Электронный индикатор передач со встроенным модулем Отключения Задержки

Зажигания

Инструкция по настройке

1. Вступление

Поздравляем с покупкой GiPro. На сегодняшний день, индикаторы GiPro,
являются не только самыми совершенными индикаторами передач в мире,
но так же и лучшими модулями отключения задержки зажигания (в
дальнейшем МОЗ).

Этот модуль будет работать с мотоциклами Kawasaki, оборудованными датчиком
позиции передачи.

Если вам потребовался индикатор большего размера - вы можете использовать GiPro
и на мотоциклах

2. Характеристики устройства

- Напряжение питания: от +9V до +16V

- Защита от реверсивного напряжения по всем контактам

- Ток потребления в режиме ожидания: 4 mA @ 12V

- Максимальный потребляемый ток: 85 mA @ 12V

уже оборудованных индикатором передач - (например, для трека).

http://www.healtech.ru - 1 -

h.rev. 30-3-14

3. Достоинства индикатора

Быстрота и точность

Быстрое и точное считывание номера передачи без задержек и ошибок.

Быстрая установка

Установка устройства занимает не более 40 минут. Необходимая проводка с
разъемами поставляется в комплекте.

Встроенный модуль Отключения Задержки Зажигания

Чтобы соответствовать экологическим нормам современные мотоциклы Kawasaki
используют разные настройки зажигания в зависимости от выбранной передачи,
сдвигая
На передачах 1 - 4 после активации модуля отключения задержки зажигания (МОЗ)
улучшается как отклик на ручку газа, так и момент, передающийся на заднее колесо
мотоцикла.

В момент переключения на нейтраль, МОЗ автоматически отключается – особенность
позволяющая сохранить ровный холостой ход на нейтрале.

значения на нижних передачах.

С помощью кнопки на GiPro мотоциклист может переключаться между

четырьмя

режимами работы МОЗ. Выбранный режим отображается на дисплее.

Если МОЗ установлен на мотоцикл уже оборудованный индикатором передачи, стоковый
индикатор будет всегда показывать одну и ту же, настроенную пользователем, передачу,
а индикатор GiPro будет показывать действительную передачу.

Чтобы не нарушать экологические нормы не активируйте МОЗ на дорогах общего
пользования.

Большой, красивый дисплей

дюймовый дисплей, повышенной яркости, смонтированный в компактном корпусе

Простота использования

Все функции легко активируются с помощью кнопки с обратной стороны дисплея.
Подключения программатора или перемычки, как это бывает на других индикаторах,
не требуется.

Автоматическое

управление яркостью

Модуль автоматически устанавливает яркость дисплея в зависимости от
освещенности. Чувствительность датчика освещенности может настраиваться
пользователем.

Функция автоматического обучения

Модуль запрограммирован на фабрике для мотоциклов Kawasaki и не требует
настройки после установки. Тем ни менее, при необходимости, модуль может
настроиться на коробку передач в автоматическом режиме.

Автоматическое переключение в

режим ожидания

Эта возможность позволяет подключать модуль напрямую к АКБ. После выключения
зажигания модуль переключается в энергосберегающий режим, в котором потребляет
всего 4 mA.
