AVR 130 Audio/ VideoReceiver

HANDLEIDING

DIGITAL LOGIC 7

VID 1

DVD

CD

FMAM

TAPE

6 CH

VID 2

VID 3

PRO LOGIC

3 STEREO DSP

5 CH. STEREO

SURR. OFF

Surr. Select

Coaxial

RDS

Power for the Digital Revolution

®

®

Carsten Olesen

Harman Kardon Europe

09/03

2 INHOUD

3 Inleiding
4 Veiligheid
4 Opstellen & Uitpakken
5 Bedieningsorganen
7 Aansluitingen

9 Afstandsbediening
12 Installeren en aansluiten
12 Audio-apparatuur
12 Video-apparatuur
13 SCART AV-aansluitingen
14 Lichtnetuitgangen

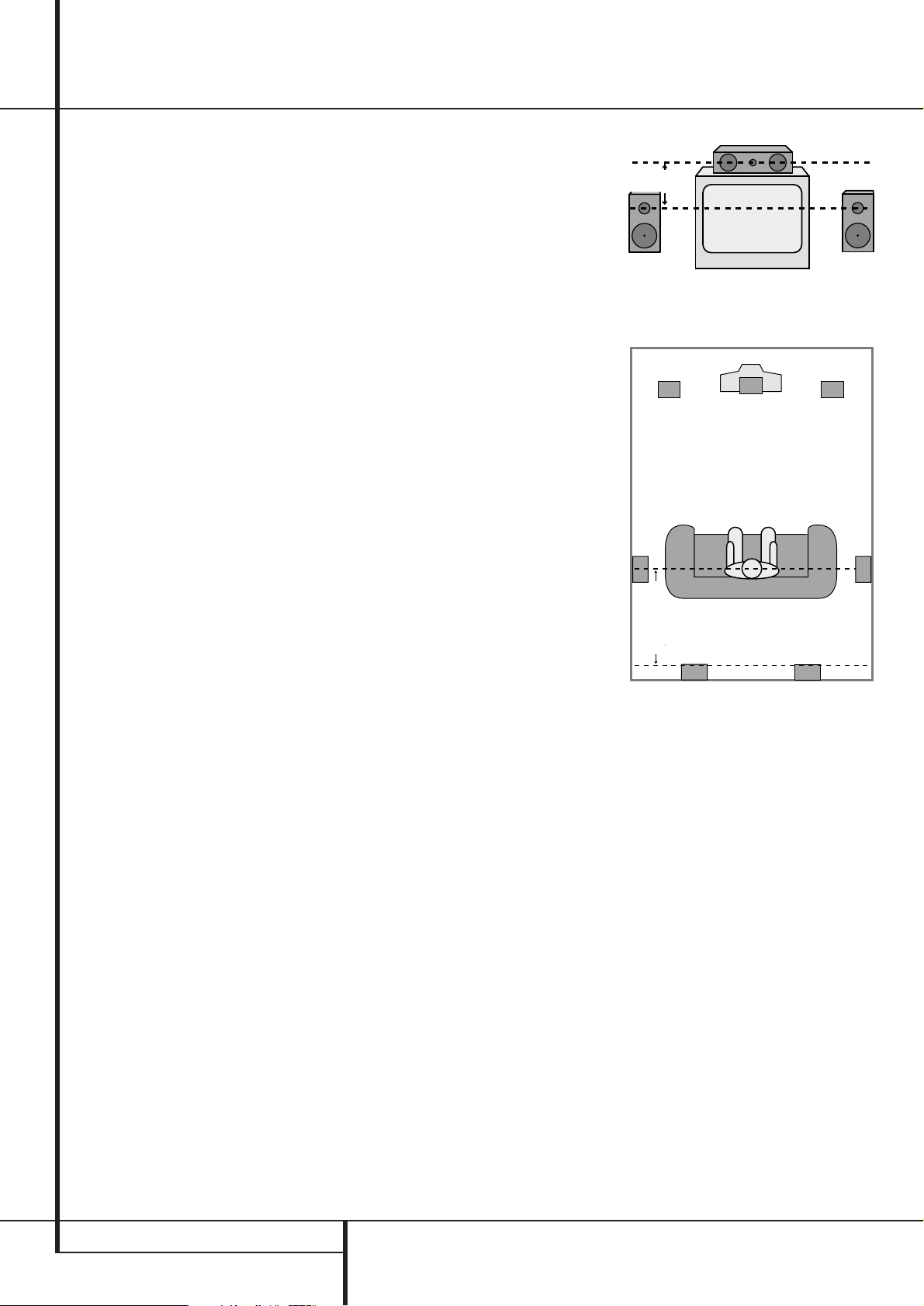

14 Luidsprekerkeuze en -opstelling
15 Systeemconfiguratie
15 In gebruik nemen
15 Instellingen voor elke gebruikte ingang
15 Instelling ingang
15 Opzet luidsprekers
16 Opzet surround
17 Drievoudig Wisselfilter
17 Globaal/Onafhankelijk

Bas Manager Geheugen

17 Instellingen onafhankelijk van de

gekozen ingang

18 Configureren Surround Uit

(Stereo) Functies

18 Luidsprekeropzet
18 Stereo Digitale Functie
18 Vertraging
18 Nachtfunctie
19 Uitgangen
21 Bediening
22 Basisbediening
22 Ingangskeuze
22 Gebruik hoofdtelefoon
22 Overzicht surroundfuncties
22 Keuze surroundfuncties
22 Digitale audioweergave
23 Digitale bron kiezen
23 Digitale status
23 Surround Functies
24 Nachtfunctie
24 Opnemen
24 Aanpassen uitgangsniveaus
25 6-Kanaals Directe Ingang
25 Helderheid display
25 Geheugenbeveiliging
25 Gebruik van de tuner
26 RDS
26 Programmeren afstandsbediening
27 Programmeren met codes
28 Geprogrammeerde apparaatfuncties
28 Macro’s programmeren
29 Volume doorschakelen
29 Kanaalkeuze doorgeven
29 Transport doorschakelen
29 Resetten geheugen afstandsbediening
30 Functie overzicht
32 Problemen
32 Processor resetten
33 Technische gegevens

Inhoud

Opzet van de handleiding

Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedie­ningsorganen, de aansluitingen en de display is deze als volgt ingedeeld:

VOORBEELD (vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een
aansluiting op de achterzijde.

VOORBEELD (display) geeft een aanwijzing in de display aan.

VOORBEELD (vet gedrukt) geeft een oplichtende indicatie in de display op de voorzijde aan.

1

(cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde.



(cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde.

0

(cijfer in een ovaal) verwijst naar een toets op de afstandsbediening.

VERKLARING VAN CONFORMITEIT

Wij, Harman Consumer International

2 route de Tours, 72500 Château-du-Loir,
Frankrijk

verklaren dat het product dat beschreven wordt in
deze handleiding voldoet aan de technische nor­men:

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

INLEIDING 3

Inleiding

Dank u voor de aanschaf van een
Harman Kardon product!

Met de aanschaf van een Harman Kardon
AVR 130 staat u aan het begin van vele jaren
luisterplezier. De AVR 130 is ontworpen om u
optimaal te laten genieten van alle spanning en
effecten van filmgeluid en alle nuances in de
muziek. Dankzij ingebouwde Dolby

®

Digital en
DTS-decoders biedt de AVR 130 zes audiokanalen
die het digitale filmgeluid van de nieuwste DVD­en LD-films, naast digitale televisie uitzendingen
op de beste manier tot uitdrukking brengen.

In de AVR 130 worden complexe digitale scha­kelingen gebruikt om dit allemaal te verwezenlij­ken, maar het installeren en bedienen zijn toch
heel eenvoudig. Gekleurde aansluitingen en een
programmeerbare afstandsbediening maken de
AVR gemakkelijk te bedienen. Om optimaal ple­zier te hebben van uw receiver, raden wij u aan
even de tijd te nemen deze handleiding in zijn
geheel door te lezen. Controleer ook of alle ver­bindingen met de luidsprekers, bronnen en
andere externe apparatuur correct zijn uitge­voerd. Op deze manier raakt u zo snel mogelijk
vertrouwd met alle functies en bedieningsorga­nen en kunt u alle mogelijkheden van de
AVR 130 benutten.

Bewaar de handleiding om deze later nog eens
te raadplegen.

Beschrijving en functies

De AVR 130 is een van de veelzijdigste, multi­functionele A/V receivers die er op de markt zijn
en biedt talloze luistermogelijkheden. Naast
Dolby Digital en DTS decoders voor digitale
bronnen is er ook een reeks analoge geluids­functies, voor gebruik met CD, VCR,TV de inge­bouwde FM/MG tuner van de AVR zelf. Naast de
nieuwste Dolby Pro Logic

®

II decoders, Dolby 3
Stereo, Dolby 3 Stereo en speciale zaal- en
theatereffecten bieden alleen de Harman Kardon
receivers met Logic 7 een breder en ruimer
geluidseffect.
Eveneens exclusief voor Harman Kardon is
VMAx, dat gebruikt maakt van een eigen pro­cessing om een open en ruimtelijk klankbeeld te
creëren via slechts twee luidsprekers.

Buiten het grote aantal luistermogelijkheden is de
AVR 130 ook gemakkelijk te configureren voor
optimaal resultaat met uw luidsprekers in uw luis­terruimte. Een Stereo-Direct functie passeert de
digitale processor om alle subtiele eigenschap­pen van het originele
analoge, tweekanaals signaal te behouden,
terwijl het bas management, beschikbaar in
zowel de surround als de digitale stereo functies,
meer mogelijkheden biedt om het signaal aan
uw smaak of de kamerakoestiek aan te passen.

Voor een maximale flexibiliteit bezit de AVR 130
aansluitingen voor vier video apparaten, inclusief
de aansluitingen op het frontpaneel, alle met
zowel composiet als S-video ingangen. Er zijn
nog twee extra audio ingangen, plus in totaal
zes digitale ingangen en daarmee kan de
AVR 130 ook de nieuwste digitale audiobronnen
verwerken. Coax en optische digitale uitgangen
zijn beschikbaar voor directe verbinding met
digitale recorders.

Een video opname uitgang en een zeskanaals
ingang maakt de AVR 130 vrijwel toekomstze­ker, daar alles aanwezig is om ook met de nieu­we formaten van morgen te kunnen werken.

De krachtige versterker van de AVR 130’s is
gebouwd op de traditionele Harman Kardon
technologieën voor de eindversterkers om een
optimaal dynamisch bereik te kunnen bieden
met elke denkbare programmabron.

Alweer vijftig jaar geleden was Harman Kardon
was de uitvinder van de high-fidelity receiver.
Met state-of-the-art schakelingen en andere
die hun betrouwbaarheid hebben bewezen is
de AVR 130 één van de beste receivers die
Harman Kardon ooit in deze prijsklasse heeft
aangeboden.

■ Ingebouwde Dolby Digital en DTS
decoders op basis van Crystal

®

Chip

Technology

■ Logic 7 en VMAx functies exclusief voor
Harman Kardon

■ ProLogic II decoder, de nieuwste

technologie van Dolby Laboratories.

■ Stereo Direct Functie voor tweekanaals

weergave die de DSP processor
passeert om de kwaliteit van analoge
bronnen volledig te behouden.

■ Stereo Digitale Functie voor program-

meerbaar bas management van de lage
frequenties tussen de hoofd luidsprek­ers en de subwoofer.

■ Digitale ingangen op de voorzijde voor
gemakkelijk aansluiten van draagbare
apparatuur en de nieuwste video
spelletjes

■ Talloze digitale ingangen en uitgangen

■ 6 Kanaals Directe Ingang voor gebruik

met DVD-Audio of SACD spelers en
andere producten met ingebouwde sur­round sound decoders.

■ Kleur gecodeerde Ingangen, Uitgangen

en Luidsprekeraansluitingen
overeenkomstig de CEA standaard en
gemakkelijke installatie.

■ Afstandsbediening met ingebouwde
codes.

WAARSCHUWING

KANS OP ELEKTRISCHE

SCHOKKEN. NIET OPENEN

LET OP: VERMIJD HET RISICO VAN ELEKTRISCHE SCHOKKEN. OPEN NOOIT ZELF DE BEHUIZING. IN HET APPARAAT
BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ZELF KUNNEN WORDEN ONDERHOUDEN,
GEREPAREERD EN/OF VERVANGEN. LAAT ONDERHOUD EN REPARATIE OVER AAN GEKWALIFICEERDE TECHNICI.

WAARSCHUWING: VERKLEIN BRANDGEVAAR EN DE KANS OP ELEKTRISCHE SCHOKKEN; STEL HET APPARAAT NIET
BLOOT AAN REGEN OF VOCHT.

Het symbool van de bliksemschicht met
pijlpunt en een gelijkzijdige driehoek
waarschuwt de gebruiker voor de aan­wezigheid van ongeïsoleerde gevaarlijke
voltages binnen in de behuizing van het
apparaat. Deze voltages kunnen elek­trische schokken veroorzaken.

Het uitroepteken in een gelijkzijdige
driehoek waarschuwt de gebruiker voor
de aanwezigheid van belangrijke infor­matie aangaande onderhoud en service
in de gebruiksaanwijzing.

4 VEILIGHEID

Veiligheid

Belangrijke veiligheidsinformatie

Controleer netspanning voor gebruik

Uw nieuwe AVR 130 is ontworpen voor gebruik
met 220 - 240 volt wisselspanning. Sluit u de
receiver op een andere netspanning aan dan
waarvoor deze is bedoeld, dan kan dit gevaarlijk
zijn en zelfs brand ontstaan. Bovendien kan de
receiver hier door beschadigd worden.

Heeft u vragen heeft over de juiste netspanning
voor dit specifieke model of over de netspanning
in uw omgeving, raadpleeg dan eerst uw leve­rancier voordat het apparaat met het lichtnet
verbindt.

Gebruik geen verlengsnoeren

Gebruik het apparaat alleen met het vaste net­snoer. Het gebruik van verlengsnoeren met dit
product wordt afgeraden. Leg, net als bij andere
elektrische apparaten, het netsnoer niet onder
vloerbedekking of tapijten en zet er geen zware
voorwerpen op. Een beschadigd netsnoer
onmiddellijk door een erkende technische dienst
laten vervangen door een exemplaar dat aan de
fabrieksspecificaties voldoet.

Ga voorzichtig met het netsnoer om

Wanneer u het netsnoer uit het stopcontact
neemt, trek dan altijd aan de stekker en niet aan
het snoer. Wanneer het apparaat voor langere
tijd niet zal worden gebruikt, neem dan de stek­ker uit het stopcontact.

Open de behuizing niet

In dit product bevinden zich geen onderdelen die
door de gebruiker gerepareerd kunnen worden.
Bij het openen van de behuizing kunt u een
schok oplopen en wijzigingen aan het product
zullen de garantie ongeldig maken. Mocht water
of een metalen voorwerp zoals een paperclip,
een nietje of iets dergelijks in het apparaat
terechtkomen, neem dan de stekker direct uit
het stopcontact en raadpleeg een erkende repa­rateur.

Uitpakken

De doos en overig verpakkingsmateriaal dat
gebruikt werd om uw nieuwe receiver tijdens
transport te beschermen, zijn speciaal ontwor­pen om schokken en trillingen te absorberen.Wij
adviseren u de doos en het verpakkingsmateri­aal te bewaren voor het geval u gaat verhuizen
of als het apparaat ooit gerepareerd zou moeten
worden.

Om de omvang van de doos te verkleinen kunt u
deze plat maken. Dit doet u door het plakband
op de bodem helemaal los te maken en de doos
plat te drukken. De kartonnen hulpstukken kun­nen op dezelfde manier worden bewaard.
Verpakkingsmateriaal dat niet samengedrukt
kan worden kan in een plastic zak worden
bewaard.

Wilt u het verpakkingsmateriaal niet bewaren, is
het goed te weten dat de doos en het overige
verpakkingsmateriaal gerecycled kunnen wor­den. Denk aan het milieu en lever dit materiaal
in op de daarvoor aangewezen plaats.

Opstelling

■ Plaats het apparaat, om een goede werking te
verzekeren en risico’s te vermijden, op een ste­vige en vlakke ondergrond. Zet u het apparaat
op een schap, controleer dan of het schap en
de steunen het gewicht kunnen dragen.

■ Zorg ervoor dat er voldoende ruimte is voor
ventilatie rond het apparaat. Plaatst u dit pro­duct in een kast of andere gesloten ruimte,
controleer dan of er voldoende ventilatie is. In
sommige gevallen kan een ventilator nodig
zijn.

■ Plaats het apparaat niet op een tapijt of een
dergelijke ondergrond, daar dan de ventila­tiesleuven worden afgesloten.

■ Gebruik het apparaat niet op extreem hete of
koude plaatsen, op een plaats waar het bloot­staat aan direct zonlicht, of in de nabijheid
van een verwarming.

■ Plaats het apparaat niet in een vochtige of
stoffige omgeving.

■ Zorg ervoor dat de ventilatiesleuven in de
bovenzijde van het apparaat vrij blijven en
plaats er geen voorwerpen op.

Schoonmaken

Maak het apparaat zonodig schoon met een
schone, zachte en droge doek. Indien nodig
bevochtigt u een zachte doek met lauw sop en
daarna met een doek met schoon water. Droog
het apparaat onmiddellijk af met een droge
doek. Gebruik NOOIT benzeen, reinigingsmidde­len met drijfgassen, verdunner, alcohol of andere
vluchtige middelen. Gebruik geen schuurmidde­len, want deze kunnen de afwerking van meta­len onderdelen beschadigen. Vermijd het gebruik
van insecticiden in de buurt van dit apparaat.

Verplaatsen

Alvorens het apparaat te verplaatsen controleren
of alle verbindingen met andere apparaten los­genomen zijn en dat de stekker van het appa­raat zelf uit het stopcontact genomen is.

BEDIENINGSORGANEN 5

1

Netschakelaar: druk op deze toets om de
AVR in te schakelen. Is de schakelaar ingedrukt,
dan staat het apparaat in standby, wat wordt
aangegeven door de oranje LED

3

. Wanneer
deze toets NIET ingedrukt is, werkt het apparaat
niet. Om het apparaat geheel uit te schakelen en
ook de afstandsbediening te blokkeren, deze
schakelaar indrukken zodat deze naar buiten
komt en het woord ‘OFF’ (uit) op de bovenzijde
van de schakelaar zichtbaar wordt.

Opmerking: Laat deze schakelaar normaal
gesproken in de positie ON (aan) staan.

2

Standby: wanneer de netschakelaar

1

ingedrukt is, drukt u op deze toets om de AVR i
n te schakelen. Druk deze knop opnieuw in om
het apparaat uit (standby) te schakelen. De

lichtnetindicatie

3

wordt blauw als het

apparaat aan staat.

3

Lichtnetindicatie: licht oranje op tijdens
standby, als teken dat het apparaat gereed is
voor gebruik. Ingeschakeld licht deze blauw op.

4

Hoofdtelefoonuitgang: sluit hierop een
hoofdtelefoon aan om ongestoord te kunnen
luisteren. Gebruik een hoofdtelefoon met een
standaard 6,3 jackplug. Zodra de hoofdtelefoon
wordt aangesloten, worden de luidsprekers
uitgeschakeld.

5

Insteltoetsen: bij het vastleggen van de
configuratie kiest u met deze toetsen uit de
beschikbare mogelijkheden die in de display

Ú

worden aangegeven.

6

Klankregeling in/uit: de klankregeling en
balans worden ingeschakeld door deze toets in
te drukken. De indicatie TONE IN verschijnt in de

display

Ú

en met de regelaars lage tonen

^

, hoge tonen*en balans&kan het
signaal naar de luidsprekers worden gecorri­geerd. Staat de indicatie TONE OUT in de dis­play, dan wordt het signaal ‘recht’ weergegeven.

Bedieningsorganen

1
2
3
4
5
6
7
8
9
)

!
@
#
$
%
^
&
*
(
Ó

Ô

Ò
Ú
Û
Ù
ı
ˆ
˜
¯

Netschakelaar
Standby
Lichtnetindicatie
Hoofdtelefoonuitgang
Insteltoetsen
Klankregeling in/uit
Surround Functie Groep Keuze
Afstemmen
FM/MG
Voorkeurposities

Ingangskeuze
RDS functies
Surround Functiekeuze
Surroundfunctie indicaties
Sensor afstandsbediening
Lage tonen
Balans
Hoge tonen
Volume
Instellen

Ingangsindicaties
Vertraging
Digitale ingangskeuze
Display
Kanaalkeuze
Luidsprekerkeuze
Digitale ingang 3 optisch
Digitale ingang 3 coax
Video 3 ingang
Luidspreker/Kanaal Indicatie

DIGITAL LOGIC 7

VID 1

DVD

CD

FMAM

TAPE

VID 2

VID 3

PRO LOGIC

3 STEREO DSP

5 CH. STEREO

SURR. OFF

1

2

4

Ù

78

Ò

)

%

$

Ú¯

&

˜

ˆ

ı

(

Ô

6

#

5

9

Ó

5

@



6 CH

Surr. Select

Coaxial 3

^

3

Û

!

RDS

*

6 BEDIENINGSORGANEN

Bedieningsorganen

7

Surround groep: indrukken om de eerste
groep surround functies te kiezen. Telkens wan­neer u drukt wordt de volgende groep gekozen
in deze volgorde: Dolby functies ➜ DTS Digital
functies ➜ DSP functies ➜ Stereo functies ➜
Logic 7 functies, enz.

Na het indrukken verschijnt de naam van de
gewenste surround functiegroep in de

Onderste Displayregel

Ú

en dan drukt u op

Surround Functiekeuze

#

om door de
beschikbare functies te schakelen. Druk hier bij­voorbeeld op om de gewenste Dolby functie te
kiezen en druk dan op Surround

Functiekeuze

#

om de verschillende opties te

kiezen.

8

Afstemmen: druk op de linkerzijde van de
toets om naar een lagere frequentie te gaan, of
op de rechter zijde om naar een hogere frequen­tie te gaan. Wordt een zender met een sterk sig­naal gevonden dan verschijnt MANUAL
TUNED of AUTO TUNED in de display

Ú

(met de hand afgestemd of automatisch
afgestemd). Zie pagina 25 voor meer informatie
over afstemmen.

9

FM/MG keuze: druk op deze toets om
tuner als bron van de AVR te kiezen. Na eenmaal
indrukken hoort u de laatst gebruikte zender;
nogmaals indrukken schakelt heen en weer tus­sen AM (= MG) en FM. Houd de toets vast om te
schakelen tussen stereo en mono, handafstem­ming en automatische afstemming. Zie pagina
27 voor nadere informatie.

)

Voorkeurposities: druk op deze toetsen
om voor- of achteruit door het overzicht van de
voorkeurzenders te schakelen. Zie pagina 27
voor nadere informatie.

!

Ingangskeuze: druk één of meermaals op

deze toets om een andere bron te kiezen.

@ RDS functie: indrukken om de verschillen-
de boodschappen van het RDS-systeem van de
AVR tuner op te roepen. Zie pagina 28 voor
nadere informatie over RDS.

#

Surround Functiekeuze: indrukken om te
kiezen uit de beschikbare surround functies voor
de gekozen functiegroep. De specifieke functies
kunnen verschillen op basis van het aantal
beschikbare luidsprekers, de functiegroep en of
het om een analoge of een digitale bron gaat.
Druk bijvoorbeeld op Surround Functie

Groep Keuze

7

om een functiegroep te kie­zen als Dolby of Logic 7 en dan op deze toets
om de beschikbare functies te zien. Voor meer
informatie omtrent functiekeuze, zie pagina 22.

$

Surroundfunctie indicaties: een blauw

LED licht op bij de actieve surroundfunctie.

%

Sensor afstandsbediening: deze sensor
ontvangt de bevelen van de afstandsbediening.
Richt de afstandsbediening hierop en zorgt dat
de sensor niet geblokkeerd wordt.

^

Klankregeling laag: draai aan deze knop
om de lage frequenties in de linker en rechterka­nalen max. 10 dB te versterken of te verzwak­ken. Stel in naar smaak en afhankelijk van de
kamerakoestiek.

&

Balans: draai aan deze knop om beide front
kanalen even luid te laten klinken.

Opmerking: normaal gesproken dient deze rege­laar ongeveer in het midden (’12 uur’) te staan.

*

Klankregeling hoog: draai aan deze knop
om de hoge frequenties in de linker en rechter­kanalen max. 10 dB te versterken of te verzwak­ken. Stel in naar smaak en afhankelijk van de
kamerakoestiek.

(

Volume: draai deze knop naar rechts om
het niveau te verhogen, of naar links om het
niveau te verlagen. Mute (geluid uit) wordt auto­matisch opgeheven zodra de volumeregelaar
wordt verdraaid.

Ó

Instellen: regelt het instellen en configure­ren van de in de display

Ú

aangegeven instel­ling, die dan in het geheugen van de AVR wordt
opgeslagen. Deze toets wordt ook gebruikt om
de helderheid van de display te wijzigen. Zie
pagina 27.

Ô

Ingangsindicatie: een blauw LED licht op

bij de ingang van de AVR die in gebruik is.



Vertragingstijd: druk op deze toets om
een vertragingstijd in te stellen. Zie pagina 19
voor nadere informatie over vertragingstijden.

Ò

Digitale ingangskeuze: druk op deze
toets om te kiezen tussen de optische



en

coax



digitale ingangen. Zie pagina 24-26 en

verder voor meer informatie over digitale audio.

Ú

Display: in de display worden aanwijzingen
en in de display verschijnen aanwijzingen en
indicaties die helpen het apparaat te bedienen.

Û

Kanaalkeuze: indrukken om de verschillen­de kanalen in te stellen met behulp van een
externe audiobron. Voor meer informatie over het
instellen van de uitgangsniveaus, zie pagina 27.

Ù

Luidsprekerkeuze: kiest de luidsprekers
die in uw kamer worden gebruikt. Zie pagina 17
voor meer informatie over installatie en configu­ratie.

ı

Digitale ingang 3 optisch: sluit de opti­sche digitale audio uitgang van een audio of
video product hierop aan. Wordt de ingang niet
gebruikt zorg dan dat de ingang met het dopje
is afgedekt om te voorkomen dat er stof in de
ingang komt.

ˆ

Digitale ingang 3 coax: wordt gewoonlijk
gebruikt voor het aansluiten van draagbare
digitale audio apparaten, videospelletjes en
andere producten die een coax digitale aanslui­ting hebben.

˜

Video 3 ingang: deze audio/video
aansluitingen kunnen gebruikt worden als tijde­lijke verbinding met videospelletjes of draagbare
audio/video apparaten zoals camcorders en
draagbare audio spelers.

¯

Luidspreker/kanaal functie: geeft aan
welke luidspreker voor elk kanaal gekozen is, of
de configuratie van het binnenkomende signaal.
De indicaties voor de luidsprekers links, centrum,
rechts, links surround en rechts surround
bestaan uit drie hokjes, terwijl de subwoofer een
enkel hokje is. Het middelste hokje licht op wan­neer een ‘kleine’ luidspreker is gekozen, de
buitenste twee wanneer een grote luidspreker is
gekozen. Brandt geen enkel hokje voor de
kanalen centrum, surround of subwoofer, dan
zijn er voor die posities geen luidsprekers
gekozen. Zie pagina 18 voor nadere informatie
over het configureren van de luidsprekers. De
letter in het middelste hokje geeft een actief
kanaal aan. Voor standaard analoge bronnen
zullen alleen L en R oplichten, wat een stereo­bron aangeeft. Gaat het om een digitale bron
dan geven de indicaties aan welke kanalen op
de digitale ingang worden ontvangen. Een knip­perende letter geeft een onderbroken digitaal
signaal aan. Zie pagina 19 voor nadere infor­matie over deze indicaties.

AANSLUITINGEN 7

Aansluitingen

•

¢

·

°

¶

‚

⁄

¤

fi

°

b

c

d

e

¡

™

d

b

·

‡

fl

›

‹

ª

‹

a

∞

£

§

¤




























Tape ingangen
Tape uitgangen
Video 1 audio ingangen
MG antenne
Video 1 audio uitgangen
DVD audio ingangen
FM antenne
CD ingang

Digitale audio uitgangen
Coax digitale ingangen
Subwoofer uitgang
TV/monitor uitgang
Front/Centrum luidsprekeruitgangen
Surround luidsprekeruitgangen
Geschakelde lichtnetuitgang
Ongeschakelde lichtnetuitgang

Netsnoer
DVD video ingangen
Video 1 video uitgangen
Video 2 audio ingangen
Video 2 video ingangen
Optisch digitale ingangen
Video 1 video ingangen
6-Kanaals Directe Ingang



Tape-ingangen: verbind deze ingangen met

de Play/Out uitgangen van een audiorecorder.



Tape-uitgangen: verbind deze uitgangen
met de Record/In ingangen van een audiore-
corder.



Video 1 audio ingangen: verbind deze
ingangen met de Play/Out uitgangen van een
VCR of andere videobron.



MG-antenne: sluit hierop de bijgeleverde
MG raamantenne aan. Wordt een externe MG­antenne gebruikt, sluit die dan aan conform de
daarbij gevoegde aanwijzingen.



Video 1 audio uitgangen: verbind deze
uitgangen met de Record/Input ingangen van
een VCR.



DVD audio ingangen: verbind deze ingan­gen met de analoge audio uitgangen op een
DVD of andere video bron.



FM-antenne: sluit hierop de bijgeleverde
FM-antenne aan, of een buitenantenne, dan wel
een kabelsysteem.



CD-ingang: verbind deze ingang met de
analoge uitgangen van een CD-speler of CD­wisselaar.



Digitale audio uitgangen: verbind deze
uitgangen met de digitale ingang van een digi­tale recorder zoals een CD-recorder of een
MiniDisc recorder.



Coax digitale ingangen: verbind deze
ingang met de coax digitale uitgang van een
DVD-speler, HDTV-receiver, LD-speler, MD- of
CD-speler. Het kan een Dolby Digital, DTS of
standaard digitaal PCM-signaal zijn. Sluit geen
RF digitaal signaal van een LD-speler op deze
ingang aan.



Subwoofer uitgang: verbind deze uitgang
met de lijningang van een actieve subwoofer.
Bij gebruik van een losse subwooferversterker
wordt deze uitgang met de ingang van die ver­sterker verbonden.

8 AANSLUITINGEN

Aansluitingen



TV/monitoruitgang: verbind deze uitgang
met de composiet en/of S-video ingang van een
TV monitor of videoprojector om het signaal van
een videobron die met de video keuzeschakelaar
op de receiver is gekozen.



Front/Centrum luidsprekeruitgangen:

verbind deze uitgangen met de overeenkomstige
+ en – aansluitingen van de front/centrum luid­sprekers. Let bij het aansluiten van luidsprekers
altijd goed op de polariteit: de rode + van de
AVR komt aan de rode + van de luidspreker en
de zwarte – van de AVR komt aan de zwarte –
van de luidspreker. Zie pagina 14 voor nadere
informatie.



Surround luidsprekeruitgangen: verbind
deze uitgangen met de overeenkomstige + en –
aansluitingen van de linker en rechter surround
luidsprekers. Let bij het aansluiten van luidspre­kers altijd goed op de polariteit: de rode + van
de AVR komt aan de rode + van de luidspreker
en de zwarte – van de AVR komt aan de zwarte
– van de luidspreker. Zie pagina 14 voor nadere
informatie.



Geschakelde lichtnetuitgang: voor het
voeden van andere apparaten, die dan met

standby

2

op de AVR worden ingeschakeld.



Ongeschakelde lichtnetuitgang: voor
het voeden van andere apparaten, die dan con­stant van spanning worden voorzien, ook wan­neer de AVR in standby staat, maar alleen wan­neer de netschakelaar

1

van de AVR

ingedrukt is.

Opmerking: Het totale opgenomen vermogen
van de apparaten die op de lichtnetuitgangen
zijn aangesloten, mag niet hoger zijn dan
100 watt via de ongeschakelde uitgang



en

50 watt via de geschakelde uitgang



.



Netsnoer: verbind de stekker met een
ongeschakeld stopcontact.



DVD video-ingangen: verbind deze ingan­gen met de composiet of S-video uitgangen van
een DVD-speler of andere videobron.



Video 1 video uitgangen: verbind deze
uitgangen met de RECORD/INPUT composiet
of S-video ingang van een VCR.



Video 2 audio ingangen: verbind deze
ingangen met de PLAY/OUT composiet of
S-video uitgangen van een VCR of andere
videobron.



Video 2 video ingangen: verbind deze
ingangen met de PLAY/OUT composiet of
S-video uitgangen van een tweede VCR of
andere videobron.



Optisch digitale ingangen: verbind deze
ingang met de optisch digitale uitgang van een
DVD-speler, HDTV-receiver, LD-speler, MD- of
CD-speler. Het kan een Dolby Digital, DTS of
standaard digitaal PCM-signaal zijn.



Video 1 video ingangen: verbind deze
ingangen met de PLAY/OUT composiet of
S-video uitgangen van een VCR of andere
videobron.

OPMERKING: sluit of de Video of de S-Video
uitgang van een S-Video bron aan op de
AVR, maar nooit beide tegelijk daar dit tot
storingen in het beeld kan leiden.



6-Kanaals Directe Ingang: deze ingang
wordt gebruikt voor het aansluiten van DVD­Audio of SACD spelers met discrete analoge uit­gangen.

AFSTANDSBEDIENING 9

Afstandsbediening

0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q




!
"
#
$
%
&
'
(
)
*

Inschakelen
IR-zender
Programma indicatie
Uitschakelen
Ingangskeuze
AVR keuze
MG/FM keuze
Testsignaal
Sluimerfunctie
Surroundfunctie
Nachtfunctie
Kanaalkeuze

⁄/¤

toetsen

‹

toets
Instellen
Digitale keuze
Cijfertoetsen
Tunerfunctie
Directfunctie
Afstemmen
Macro’s
Transportfuncties
Volgende/vorige
RDS-functies
Voorkeuze hoger/lager
Wissen
Geheugen
Vertraging/vorig kanaal

›

Luidsprekerkeuze
Geen functie
Volume hoger/lager
TV/Video
Muting
Dimmer
Dolby Functiekeuze
DTS Functiekeuze
Logic 7 Functiekeuze
Stereo Functiekeuze
DTS Neo:6 Functiekeuze
6-Kanaals Directe Ingang

Opmerking: de hier gebruikte functienamen
slaan op de voor de AVR gebruikte functies. De
meeste toetsen hebben meerdere functies wan­neer de afstandsbediening voor andere appara­ten wordt gebruikt. Zie pagina 30 voor een over­zicht van deze functies.

e

7

l

o

q

j

n

p

s

u

a

f

g

8

k

m

v

$

r

%

&

t

w

c

b

d

#

*

"

!







`
z

y

x

)
(
'

10 AFSTANDSBEDIENING

Afstandsbediening

Belangrijk: de afstandsbediening van de AVR

kan geprogrammeerd worden om maximaal 7
apparaten, inclusief de AVR zelf, te besturen.
Voordat u de afstandsbediening in gebruik
neemt eerst de ingangskeuze

4

indrukken
en het apparaat kiezen dat u wilt gebruiken.Af
fabriek is de afstandsbediening van de AVR inge­steld op het bedienen van de AVR en de meeste
Harman Kardon CD en DVD-spelers en cassette­decks. De afstandsbediening kan ook een reeks
andere producten bedienen via de codes die al
aanwezig zijn. Voordat u de afstandsbediening
in gebruik neemt met andere producten, eerst
de aanwijzingen op pagina 29 over het pro­grammeren van bevelen uitvoeren.

Aan veel toetsen van de afstandsbediening kun­nen functies toegewezen worden die afhankelijk
zijn van het product dat met de ingangskeuze
geactiveerd is. Hier worden in de eerste plaats
de functies van de afstandsbediening voor de
AVR beschreven. Zie pagina 32 voor informatie
over andere functies voor de toetsen van de
afstandsbediening.

0

Inschakelen: druk op deze toets om de
netspanning van het apparaat in te schakelen
dat met de ingangskeuze

4

is gekozen, uit-

gezonderd Tape.

1

IR-zender: richt dit op de sensor van de
AVR bij het indrukken van een toets, zodat de
infrarood signalen goed worden ontvangen.

2

Programma indicatie: deze driekleuren
indicatie leidt u door het programmeren van de
afstandsbediening en zie pagina 29 voor infor­matie over het programmeren van de afstands­bediening.

3

Uitschakelen: druk op deze toets om de
AVR of een gekozen apparaat in standby te zet­ten.

4

Ingangskeuze: door een van deze toetsen
is te drukken gebeuren er drie dingen: staat de
AVR niet aan, dan wordt deze ingeschakeld; dan
wordt de bron gekozen overeenkomend met de
ingedrukt toets, en tenslotte wordt de afstands­bediening omgeschakeld, zodat deze de gekozen
bron bedient. Nadat u op deze toets gedrukt
hebt, drukt u op AVR-keuze

5

om de func­ties van de AVR met de afstandsbediening te
activeren.

5

AVR-keuze: hiermee schakelt u de
afstandsbediening om, zodat deze de functies
van de AVR bedient. Staat de AVR op standby,
dan wordt deze ingeschakeld.

6

MG/FM keuze: druk op deze toets om de
tuner van de AVR als bron te kiezen. Drukt u op
deze toets terwijl de tuner al gekozen is, dan
wordt omgeschakeld tussen MG en FM. Zie
pagina 26.

7

Testsignaal: druk hierop om het configure­ren van de uitgangsniveaus van de AVR te star­ten. Zie pagina 20 voor nadere informatie over
het kalibreren van de AVR.

8

Sluimerfunctie: druk op deze toets om
het apparaat in de sluimerfunctie te zetten. Na
de in de display aangegeven tijd zal de AVR
automatisch in standby gaan. Elke keer dat u op
deze toets drukt zal de tijd veranderen in deze
volgorde:

Houd de toets twee seconden ingedrukt om de
sluimerfunctie uit te schakelen. Denk er aan dat
deze toets ook wordt gebruikt om een ander
kanaal te kiezen op tv, vcr en sat.

Merk op dat deze toets ook gebruikt wordt om
kanalen te kiezen op uw TV, VCR, AUX en SAT
ontvanger wanneer die gekozen zijn.

9

Surroundfunctie: druk op deze toets om
de surroundfunctie te wijzigen. Vervolgens kiest
u met de toetsen

⁄/¤

C

de gewenste sur­roundfunctie. Zie pagina 24 voor nadere infor­matie. Merk op dat deze toets ook gebruikt
wordt om kanalen te kiezen op de TV, VCR, AUX
en SAT-ontvanger, wanneer deze gekozen zijn
met de ingangskeuze

4

.

A

Nachtfunctie: schakelt de nachtfunctie in.
Bedoeld voor digitale bronnen en zorgt ervoor
dat ook op laag volume de dialoog in het cen­trum kanaal verstaanbaar blijft. Zie pagina 26
voor nadere informatie.

B

Kanaalkeuze: hiermee activeert u het
instellen van de uitgangsniveaus van de AVR
met een externe bron. Na eenmaal op deze toets
gedrukt te hebben kan met de toetsen

⁄/¤

C

het kanaal worden gekozen, waarna met

instellen

E

en dan opnieuw met de ⁄/¤het
niveau kan worden ingesteld. Zie pagina 27 voor
aanvullende informatie.

C

⁄/¤

: worden voor meerdere functies
gebruikt, bijvoorbeeld om een surroundfunctie te
kiezen. Deze toetsen worden ook gebruikt om de
uitgangsniveaus aan te passen bij de configuratie
van het apparaat, de luidsprekers voor configura­tie te kiezen, of de digitale ingang te kiezen.
Worden tevens gebruikt om vertragingstijden in
te voeren nadat op Vertraging



is gedrukt.

Wanneer de afstandsbediening van de AVR
geprogrammeerd is met de codes van een ander
apparaat, worden deze toetsen ook gebruikt
voor 'automatisch zoeken. Zie pagina 29 voor
nadere informatie.

D‹: deze toets heeft geen functie bij de
AVR. Is een TV of DVD-speler gekozen, dan kan
deze toets gekozen worden om de menu's daar­van te navigeren.

E

Instellen: deze toets wordt gebruikt om
instellingen in het geheugen van de AVR op te
slaan. Tevens voor het invoeren van de vertra­gingstijd, instelling van de luidsprekerconfigura­tie en het uitgangsniveau van de kanalen.

F

Digitale keuze: druk op deze toets om
een van de digitale ingangen

ıˆ

te
kiezen. Zie pagina 25 voor nadere informatie
over het gebruik van de digitale ingangen.

G

Cijfertoetsen: met deze tien cijfertoetsen
kan de frequentie van een radiozender of een
programma op TV of satellietontvanger, dan wel
een nummer op CD, DVD, of LD worden inge­voerd, afhankelijk van de gekozen bron en de
programmering van de afstandsbediening.

H

Afstemfunctie: indrukken terwijl de tuner
actief is om te kiezen tussen hand- of automati­sche afstemming. Ingedrukt verschijnt er in de
onderste regel van de display

Ú

de aanwijzing

MANUAL (met de hand) en door op

Afstemming

J8te drukken gaat de

frequentie in enkele stappen hoger of lager. Is
FM gekozen en staat AUTO (automatische
afstemming) in de display

Ú

dan wordt door
op deze toets te drukken omgeschakeld naar
mono ontvangst en worden ook zwakke zenders
hoorbaar. Zie pagina 25 voor meer informatie.

I

Directfunctie: indrukken wanneer de
tuner actief is om de frequentie van een zender
direct in te toetsen. Voer vervolgens met de

cijfertoetsen

G

de frequentie in. Zie pagina

27 voor nadere informatie.

J

Afstemmen hoger/lager: wanneer de
tuner in gebruik is gaat u met deze toetsen
omhoog of omlaag in het gekozen afstembereik.
Heeft u op Tunerfunctie

H

gedrukt, of

Afstembereik

9

ingedrukt gehouden zodat

AUTO in de display

Ú

verschijnt, dan zal de
tuner na het indrukken van één van de toetsen
de tuner zoeken naar de eerstvolgende zender
die met voldoende sterkte voor goede ontvangst
binnenkomt. Verschijnt MANUAL in de

display

Ú

dan zal worden afgestemd in
enkelvoudige stappen. Zie pagina 25 voor meer
informatie.

90

min80min70min60min50min

30

40

min20min10min

min

OFF

AFSTANDSBEDIENING 11

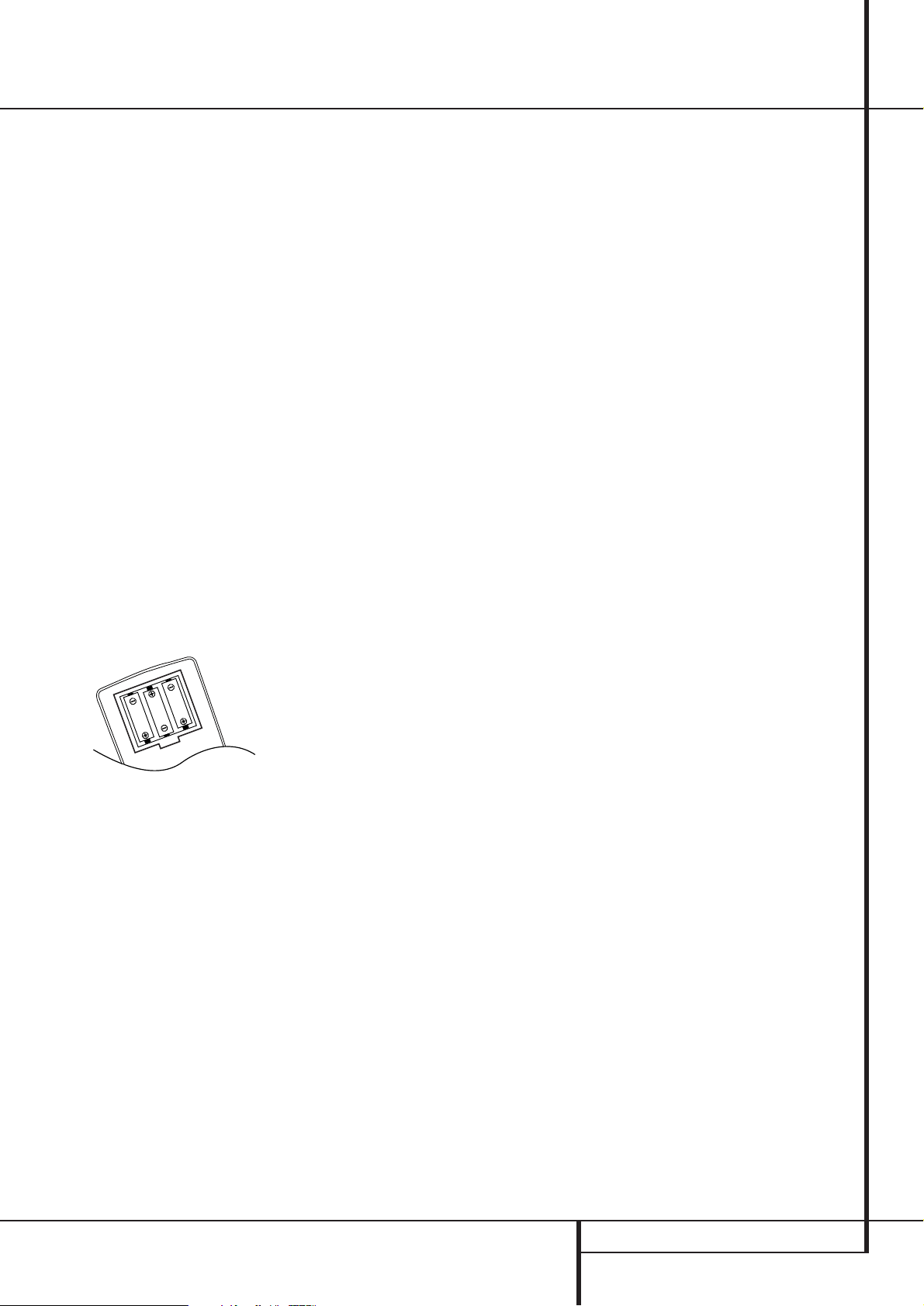

Afstandsbediening

K

Macro's: druk op deze toetsen om een
'macro' op te slaan of op te roepen. Een macro
is een vastgelegde reeks bevelen. Zie pagina 30
voor informatie over het opslaan en oproepen
van macro's.

L

Transportfuncties: deze toetsen hebben
geen enkele functie voor de AVR, maar kunnen
wel geprogrammeerd worden voor het voor­waarts/achterwaarts afspelen van een breed
scala aan CD- of DVD-spelers, en audio- of
videocassetterecorders (zie pagina 29 voor aan­vullende informatie over het programmeren van
de afstandsbediening).

M

Volgende/vorige: deze toetsen hebben
geen functie voor de AVR, maar worden afhan­kelijk van de programmering gebruikt voor CD,
DVD, audio- of videorecorders om naar een
volgend of voorgaand nummer te gaan. Ziet
pagina 38 voor aanvullende informatie.

N

RDS-functies: indrukken om de verschil­lende informaties op te roepen die RDS op de
AVR biedt. Zie pagina 28 voor nadere informatie
over RDS.

O

Voorkeuze hoger/lager: bij gebruik van
de tuner drukt u op deze toets om door het
overzicht van de geprogrammeerde zenders in
het geheugen van de AVR te gaan. Is CD of DVD
gekozen met de ingangskeuze

4

dan func­tioneert deze toets als vertraagd voor/achteruit
(DVD) of +10 (CD).

P

Wissen: druk op deze toets om verkeerde
instellingen te wissen wanneer u met de
afstandsbediening de frequentie van de zender
invoert.

Q

Geheugen: indrukken om een zender in
het geheugen van de AVR op te slaan. Twee
streepjes knipperen rechts in de display

Ú

en

u heeft dan vijf seconden om met de

Cijfertoetsen

G

een positie voor het
geheugen te kiezen. Zie pagina 25 voor meer
informatie.



Vertraging/Voorgaande zender: druk
op deze toets om het instellen van de vertra­gingstijd in te stellen, die door de AVR bij sur­round gebruikt. Voer vervolgens de tijd in door
op instellen

E

te drukken en dan met ⁄/

¤

C

in te stellen. Druk nogmaals op instellen

E

om het proces af te ronden. Zie pagina 19
voor aanvullende informatie.

›: deze toets heeft geen functie bij de
AVR. Is een TV of DVD-speler gekozen, dan kan
deze toets gekozen worden om de menu's daar­van te navigeren.



Luidsprekerkeuze: indrukken om het
Bass Management Systeem van de AVR te confi­gureren op het door u gebruikte luid­sprekersysteem.Vervolgens gebruikt u de

⁄/¤

toetsen Com het kanaal te kiezen dat u wilt
instellen. Druk op instellen

E

en kies het
type luidspreker. Zie pagina 17 voor aanvullende
informatie.

Geen Functie: deze toets heeft geen functie
voor de bediening van de AVR maar is beschik­baar voor het programmeren met de code van
een andere afstandsbediening. Zie pagina 30.

!

Volume hoger/lager: verhoogt of

verlaagt het afspeelniveau van het systeem.

"

TV/Video: deze toets heeft op de AVR
geen functie, maar bij gebruik van een geschikte
VCR, DVD of satellietontvanger met een
TV/Video functie, schakelt deze toets tussen het
signaal van de speler of receiver en de externe
video input van de speler. Raadpleeg de hand­leiding van de speler of receiver voor details over
deze functie.

#

Muting: druk hierop om het geluid van de
AVR of de TV (afhankelijk van het apparaat dat
gekozen is) tijdelijk uit te schakelen.

Wanneer de afstandsbediening van de AVR
geprogrammeerd is voor gebruik met een ander
apparaat, kan deze toets samen met

Ingangskeuze

4

worden ingedrukt om het
programmeren te activeren. Zie pagina 29 voor
informatie over het programmeren van de
afstandsbediening.

Opmerking: drukt u op een van de toetsen
die overeenkomt met het gekozen apparaat, dan
knippert de overeenkomstige keuzetoets

45

kort om de keuze te bevestigen.

$

Dimmer: indrukken om de dimmer te
activeren zodat de helderheid van de display
wordt verminderd, of geheel wordt uit­geschakeld. Eenmaal indrukken om de stan­daardfunctie op te roepen, maximale helderheid
en de indicatie DIMMERFULL in de

display

Ú

. Nogmaals binnen vijf seconden

indrukken om de helderheid met 50% terug te
nemen; indicatie DIMMER HALF. Weer
binnen vijf seconden indrukken om de display
geheel uit te schakelen. Denk er aan dat deze
functie tijdelijk is; bij het inschakelen van de AVR
wordt altijd op volle sterkte gestart. Verder blij­ven de Lichtnetindicatie

3

en het blauwe
attentielicht in de volumeregelaar altijd op volle
sterkte, ongeacht de instelling. Dit ten teken dat
de AVR nog steeds ingeschakeld is.

%

Dolby Functie: kies hiermee de gewenste
Dolby Surround processor functie. Door in te
drukken wordt beurtelings een van de functies
Dolby Pro Logic II, Dolby 3 Stereo of Dolby
Digital gekozen. Denk er aan dat de Dolby func­tie alleen beschikbaar is bij een digitale ingang
en de andere functies alleen zolang geen Dolby
Digital bron wordt gebruikt, uitgezonderd Pro

Logic II met Dolby Digital 2.0 opnamen, zie
opmerking op pagina 7. Zie pagina 29 over de
beschikbare Dolby surround functies.

&

DTS Digital Functie: wordt een DTS bron
gebruikt dan kiest de AVR automatisch de juiste
functie en zijn geen andere beschikbaar. Door op
deze toets te drukken wordt alleen de gekozen
functie aangegeven, afhankelijk van het afge­speelde surround materiaal en de luidspreker­configuratie.

'

Logic 7 Functie: druk op deze toets om
één van de beschikbare Logic 7 functies te
kiezen. Zie pagina 29 voor de beschikbare Logic
7 functies.

(

Stereo Functiekeuze: indrukken om een
stereo weergavefunctie te kiezen. Is op de toets
gedrukt zodat DSP SURR OFF in de

display

Ú

verschijnt, werkt de AVR in de
passeerfunctie met echte volledig analoge
tweekanaals links/rechts stereoweergave, zonder
surround processing of bas management, in
tegenstelling tot andere functies waarbij digitale
processing wordt gebruikt. Verschijnt SUR-
ROUND OFF in de display

Ú

dan hoort

u stereoweergave aangevuld met de voordelen
van bas management. Verschijnt tenslotte 5
CH STEREO dan wordt het stereosignaal
naar alle vijf de luidsprekers gevoerd, voorzover
aanwezig. Zie pagina 18 voor meer informatie
over stereoweergave.

)

DTS Neo:6 Functiekeuze: indrukken van
deze toets schakelt de AVR door de verschillende
DTS Neo:6 functies, waarmee een vijfkanaals
signaal wordt gemaakt vanuit een stereosignaal
van een PCM of een analoog ingangsignaal. De
eerste keer dat u indrukt kiest de laatste DTS
Neo:6 surround functie die het laatst werd
gebruikt en elke keer dat nog eens wordt
gedrukt verschijnen de functies in deze volgorde:

*

6-Kanaals Directe Ingang: indrukken om
de component te kiezen die is verbonden met de

6-Kanaals Directe Ingang

N

. Denk er aan
dat wanneer u de Zes Kanaals Directe Ingang
wilt gebruiken in combinatie met een videobron
u eerst de videobron dient te kiezen met één van
de Ingangskeuzes

4

. Druk dan op deze

toets om de 6-Kanaals Directe Ingang

N

als bron te kiezen.

DTS Neo:6 MUSIC

DTS Neo:6
CINEMA
