AVR 130 Audio/VideoReceiver
BRUKSANVISNING
DIGITAL LOGIC 7
VID 1
DVD
CD
FMAM
TAPE
6 CH
VID 2
VID 3
PRO LOGIC
3 STEREO DSP
5 CH. STEREO
SURR. OFF
Surr. Select
Coaxial
RDS
Power for the Digital Revolution
®
®
2 INNEHÅLLSFÖRTECKNING
3 Inledning
4 Säkerhets Information
5 Frontpanelens Knappar
5 Informationsdisplayen på Frontpanelen
7 Anslutningar på Baksidan
9 Fjärrkontrollens Funktioner
12 Installation och Anslutning
12 Anslutning av ljudutrustning
12 Anslutning av Videoutrustning

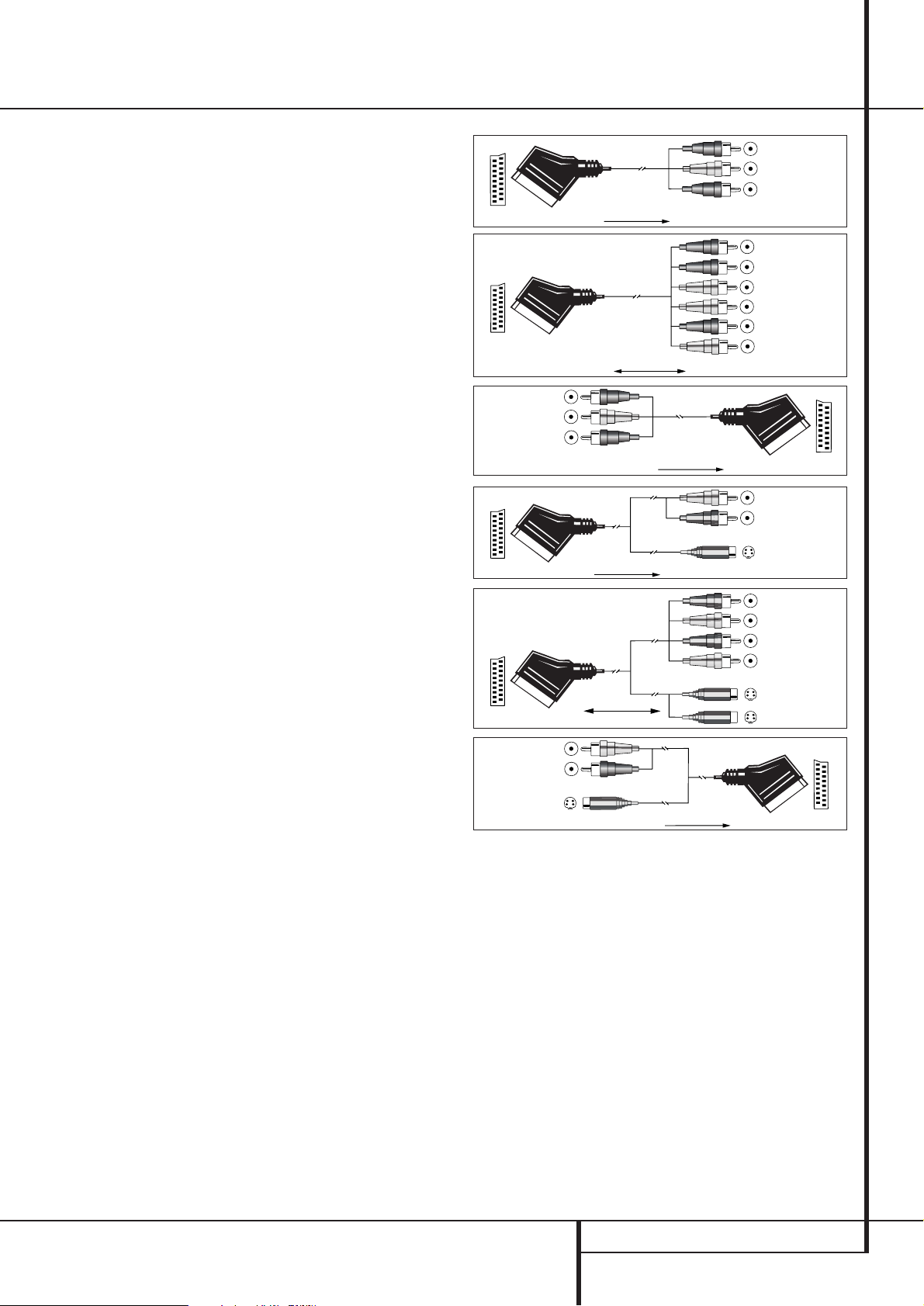

13 SCART A/V Anslutning
14 Anslutning av Nätuttag
14 Högtalar Val och Placering
15 Systeminställning
15 Första Påslagningen
15 Inställningar för Varje Ingång som
Används
16 Ingångsinställningar
15 Högtalarinställningar
15 Inställningar för Triple Crossover
17 Global/Indipendent
Bass Manager Minne
17 Surroundinställningar
18 Inställningar för Surround Off
(stereo) lägen
18 Högtalarinställning
18 Digital Stereo Läge
18 Göra Inställningar oberoende av vald
Ingång
18 Efterklangsinställning
18 Inställning av Nattläge
18 Justering av Utgångsnivån
19 Manuel Justering av Utnivån
20 Användning
20 Grundläggande Funktioner
20 Val av Källa
20 Kontroller och Användning av Hörlur
21 Översikt över Surroundlägen
22 Val av surroundläge
22 Återgivning av Digitalt ljud
22 Val av Digital källa
23 Indikator för Digital Status
23 Kanalindikering
24 Nattläge
24 Bandinspelning
24 Inställning av Utgångsnivåer
25 Direktingång för 6 kanaler
25 Displayens Ljusstyrka
25 Reservminne
25 Användning av Tunern
26 RDS
26 Programmering av fjärrkontrollen
27 Programmera Fjärrkontrollen med
Sifferkoder
28 Styrning av andra Apparater
28 Överföring av Koder från en
Fjärrkontroll
28 Macro Programmering
29 Volym “Punch-Through”
29 Kanal “Punch-Through”
29 Transport “Punch-Through”
29 Återställa Fjärrkontrollens Minne
30 Funktions Lista
32 Felsökning
32 Nollställning av Processor
33 Tekniska Specifikationer
AVR Audio- och videoreceiver
Typografiska konventioner
För att hjälpa dig att använda denna handbok för fjärrkontroll, reglage på framsidan och anslutningar
på baksidan har vissa konventioner använts.
EXEMPEL (fetstil) anger en knapp på fjärrkontrollen eller framsidan eller en anslutning på baksidan.
EXEMPEL (teckensnitt för optisk läsning) anger ett meddelande som är synligt på informtionsdisplayen på framsidan.
1
- (en siffra i en kvadrat) anger ett reglage på framsidan.
0
- (en siffra i en oval) anger en knapp eller indikator på fjärrkontrollen.
- (en siffra i en cirkel) anger en anslutning på baksidan.
Försäkran om överensstämmelse
Vi, Harman Consumer International
2, route de Tours
72500 Château-du-Loir
FRANKRIKE
förklarar härmed att den produkt som beskrivs i denna bruksanvisning överensstämmer med följande
tekniska normer:
EN 55013/6.1990
EN 55020/12.1994
EN 60065:1993
EN 61000-3-2/4.1995
Carsten Olesen
Harman Kardon Europe
09/03
INLEDNING 3
Inledning
Tack för att du har valt Harman Kardon!
Genom att köpa en Harman Kardon AVR 130
har du försäkrat dig om många års lyssnarglädje.
AVR 130 är konstruerad för att återge varje
spännande detalj i filmljud och varje nyans i
musik. Genom inbyggd avkodning i Dolby* Digital och DTS
†
ger AVR 130 sex separata ljudkanaler som gör rättvisa åt de digitala ljudspåren på
de senaste DVD- och LD-filmerna och i digitala
TV-sändningar.
Även om komplicerade digitala system arbetar
för högtryck i AVR 130 för att detta ska bli möjligt, är det enkelt att koppla in och använda
receivern. Färgkodade anslutningar, programmerbar fjärrkontroll och skärmmenyer gör det
enkelt att använda receivern. För att du ska få
maximal glädje av din nya receiver bör du emellertid lägga några minuter på att läsa igenom
den här handboken. Då kan du vara säker på att
anslutningar till högtalare, programkällor och
andra apparater blir riktiga. Om du dessutom
lägger ner några minuter på att lära dig hur de
olika reglagen fungerar kommer du att kunna
utnyttja hela kraften i AVR 130.
Om du har några frågor om denna produkt eller
hur du installerar och använder den kan du
vända dig till en representant för Harman
Kardon där du bor.
Beskrivning och funktioner
AVR 130 är en ytterst mångsidig AV-receiver
med en rad olika funktioner och möjligheter.
Förutom Dolby Digital och DTS för avkodning av
digitala källor finns flera analoga surroundlägen
för CD-spelare, videobandspelare, TV-program
eller FM/AM-tunern i AVR. Tillsammans med den
senaste Dolby ProLogic II avkodnings teknologin,
Dolby 3 Stereo, 5 Ch Stereo, Hall och Theater
samt Logic 7
®
, vilket endast finns på receivrar
från Harman Kardon och ger ett bredare, mer
omslutande ljudfält och tydligare överflygningsoch panoreringseffekter.
En annan unik funktion är Harman Kardons
egen VMAx™, som ger ett öppet och brett ljudfält även om det bara finns två fronthögtalare.
AVR 130 är mycket lätt att ställa in för bästa
resultat för dina högtalare och ditt lyssningsrum.
En Stereo-Direkt funktion, som förbikopplar alla
digitala steg. Bass Manager funktion både i surroundläge och stereoläge, möjliggör en optimering av receiverns inställningar som passar just
ditt högtalarsystem.
För maximal flexibilitet har AVR 130 anslutnings
möjlighet för fyra videokällor, alla med både
S-Video och kompositingångar, inkl. ingångarna
på framsidan.Två ytterligare analoga ingångar
och totalt six digitala ingångar. Coaxial och
optisk digital utgång finns för direkt koppling till
en digital inspelningsmaskin.
En video inspelnings-utgång och en 6 kanalers
direktingång, innebär att AVR 130 är förberedd
för att kunna ansluta framtida format.
I den kraftfulla förstärkaren används traditionella konstruktioner för hög strömstyrka, vilket ger
möjlighet att återge dynamikomfånget i varje
ljudkälla.
Harman Kardon uppfann hifi-receivern för snart
50 år sedan. Med den senaste elektroniken och
beprövade kretslösningar är AVR 130 en af de
finaste receiver som Harman Kardon någonsin
erbjudit.
■ Inbyggda dekodrar för Dolby Digital
och DTS med Crystal
®
Chip-teknik
■ Harman Kardons unika Logic 7- och
VMAx-lägen
■ Dolby Laboratoriets senaste ProLogic II
avkodnings teknologi.
■ Ett Stereo-Direkt läge där den två-
kanaliga stereo signalen kopplas förbi
DSP processorn.
■ Ett Stereo-Digital läge där man kan
programmera Bass Managemet funktionen, för en optimal låg-frekvens
övergång mellan fronthögtalare och
subwoofer.
■ Digital ingång på framsidan för
anslutning till en digital bandspelare
eller ett digitalt videospel.
■ Ett flertal digitala in och utgångar
■ En 6-kanalers Direkt-Ingång, för DVD-
Audio och SACD spelare eller andra
produkter med inbyggda surrounddekodrar.
■ Färgmärkta ingångar,utgångar och hög-
talarterminaler, för en enkel och smidig
installation.
■ Fjärrkontroll med både interna koder
och inlärningsförmåga.
VARNING
RISK FÖR ELCHOCK
ÖPPNA INTE
VARNING! AVLÄGSNA INTE HÖLJET (ELLER BAKSIDAN), EFTERSOM DET KAN MEDFÖRA
RISK FÖR ELCHOCK. INGA DELAR INUTI APPARATEN KAN REPARERAS AV ANVÄNDAREN.
ÖVERLÅT SERVICE ÅT UTBILDADE SERVICETEKNIKER.
Blixten med pilspetsen innanför en
liksidig triangel ska varna användaren för
att det finns oisolerad "farlig spänning"
innanför produktens hölje som kan vara
tillräckligt hög för att medföra risk för
elchock hos människor.
VARNING! UTSÄTT INTE DENNA APPARAT FÖR REGN ELLER FUKT, EFTERSOM DET KAN MEDFÖRA
RISK BRAND ELLER ELCHOCK.
Utropstecknet innanför en liksidig
triangel ska fästa användarens
uppmärksamhet på att det finns viktiga
anvisningar för användning och
underhåll (service) i de dokument som
medföljer apparaten.
4 SÄKERHETSINFORMATION
Säkerhetsinformation
Viktig säkerhetsinformation
Kontrollera nätspänningen innan du
använder receivern
AVR 130 är konstruerad för anslutning till 220240 volts växelström. Anslutning till annan spänning kan medföra olycks- eller brandrisk och kan
skada apparaten.
Om du har några frågor om vilken spänning
receivern kräver eller vilken nätspänningen är
där du bor, bör du kontakta den som du har
köpt receivern av innan du ansluter den till ett
vägguttag.
Använd inte förlängningssladdar
För att undvika olyckor bör du endast använda
den nätsladd som är ansluten till apparaten.Vi
rekommenderar inte användning av förlängningssladdar. Som för alla elektriska apparater
gäller att du inte ska placera nätsladdar under
mattor eller ställa tunga föremål på dem. Skadade nätsladdar ska genast bytas ut mot sladdar
av samma slag.
Hantera nätsladden försiktigt
När du drar ut nätsladden ur ett vägguttag ska
du alltid dra i stickkontakten, aldrig i sladden.
Om du inte tänker använda apparaten under en
längre tid bör du dra ut kontakten ur vägguttaget.
Öppna inte höljet
Det finns inte några delar i denna produkt som
du själv kan reparera.Att öppna höljet kan innebära risk för elchock, och varje ändring av produkten medför att garantin inte gäller. Om vatten eller något metallföremål som gem,
metalltråd eller häftklammer råkar komma in i
apparaten måste du omedelbart dra ut stickkontakten ur uttaget och vända dig till en auktoriserad serviceverkstad.
Placering
■ För att receivern ska fungera som avsett och
för att undvika olyckor bör du placera den på
en fast och jämn yta. Om du placerar receivern på en hylla måste du kontrollera att
hyllan och fästena klarar belastningen.
■ Se till att det finns tillräckligt utrymme för
luftväxling både ovanför och under receivern.
Om den installeras i ett skåp eller annat slutet
utrymme måste det finnas tillräcklig luftväxling i utrymmet. Under vissa omständigheter
kan en fläkt vara nödvändig.
■ Placera inte receivern direkt på en mattklädd
yta.
■ Undvik att ställa receivern på extremt varma
eller kalla platser eller i utrymmen som utsätts för direkt solljus eller värme från
element.
■ Undvik fuktiga platser.
■ Blockera inte ventilationsspringorna ovanpå
receivern och placera inte föremål direkt
ovanpå dem.
Rengöring
Om receivern blir smutsig kan du torka av den
med en ren och torr mjuk duk. Om så behövs
torkar du först av den med en mjuk duk fuktad
med en mild lösning av tvål och vatten och
sedan med en ny duk med rent vatten.Torka
sedan omedelbart torrt med en torr duk. Använd
ALDRIG bensen, rengöringssprayer, thinner, alkohol eller andra flyktiga rengöringsmedel.Använd
inte slipande rengöringsmedel, eftersom de kan
skada metalldelarnas finish. Undvik att spraya
insektsmedel i närheten av receivern.
Förflyttning av apparaten
Ta bort alla anslutningssladdar till andra apparater och dra ut stickkontakten ur vägguttaget
innan du flyttar receivern.
Uppackning
Kartongen och förpackningsmaterialet är utformade så att receivern skyddas mot stötar och
vibrationer under transporten. Spara gärna kartongen och förpackningsmaterialet så att du kan
använda det om du skulle flytta eller om apparaten någon gång skulle behöva repareras.
För att kartongen ska ta så lite plats som möjligt
kan du platta till den. Skär försiktigt upp tejpen i
botten och vik sedan ihop kartongen så att den
blir mindre skrymmande.Andra kartongdelar kan
förvaras på samma sätt. Förpackningsmaterial
som inte kan vikas ihop bör sparas tillsammans
med kartongen i en plastpåse.
Om du inte vill spara kartongen och förpackningsmaterialet bör du tänka på att det kan återvinnas. Bidra till en bättre miljö genom att lämna
materialet på närmaste återvinningsstation.
FRONTPANELENS KNAPPAR 5
1
Huvudströmbrytare: Tryck in denna knapp
när du vill slå på strömmen till receivern. När
knappen trycks in ställs receivern i standbyläge,
vilket indikeras av den orange lysdioden
3
.
Innan receivern kan användas MÅSTE denna
knapp tryckas in. Om du vill stänga av receivern
helt och förhindra att fjärrkontrollen används
trycker du in knappen och släpper sedan ut den
så att ”OFF” kan läsas på knappen.
OBS: Denna brytare står normalt i läge ”ON”.
2
Systemströmbrytare (Power): När
huvudströmbrytaren
1
är i läge ”ON” trycker du in denna knapp om du vill slå på receivern.
Om du trycker in knappen igen slås receivern av
(och ställs i standbyläge). Observera att ström-
indikatorn
3
blir blå när receivern är på.
3
Spänningsindikator: Lysdioden är orange
när receivern är i Standbyläge, vilket innebär att
receivern kan startas. När receivern är påslagen
blir indikatorn blå.
4
Hörlursuttag (Phones): Använd denna
kontakt när du vill lyssna i hörlurar med en
6,3 mm standardphonoplugg för stereo. Observera att högtalarna kommer automatiskt bli
avstängda när hörlursuttaget används.
5
Väljarknappar: När du ställer in receivern
använder du dessa knappar till att välja mellan
de alternativ som visas på informations-
displayen
Ú
.
6
Tonlägesväljare (Tone mode): Med
denna knapp kopplar du in eller av tonkonrollerna. När knappen trycks in och TONE IN
visas i displayen
Ú
aktiveras baskontrollen
^
, diskantkontrollen*och balanskontrol-
len
&
. När knappen trycks in och TONE
OUT indikeras överförs signalen direkt utan att
påverkas av tonkontrollerna.
Frontpanelens Knappar
1
2
3
4
5
6
7
8
9
)
!
@
#
$
%
^
&
*
(
Ó
Ô
Ò
Ú
Û
Ù
ı
ˆ
˜
¯
Huvudströmbrytare
Systemströmbrytare (Power)
Spänningsindikator
Hörlursuttag (Phones)
Väljarknappar
Tonlägesväljare (Tone mode)
Surroundgruppsväljare
Inställningsknapp för tunern (Tuning)
AM/FM-väljare (AM/FM)
Förvalsväljare
Ingångsväljare (Source)
RDS-knapp (RDS)
Surroundlägesväljare
Surroundlägesindikatorer
Fjärrsensorfönster
Baskontroll (Bass)
Balanskontroll (Balance)
Diskantkontroll (Treble)
Volymkontroll (Volume)
Utför-knapp (Set)
Ingångsindikatorer
Fördröjning (Delay)
Digitalingångsväljare (Dig. Select)
Informationsdisplay
Kanalväljare (Channel)
Högtalarväljare (Speaker)
Optisk digital ingång 3
Digital koaxial 3 uttag
Video 3 ingång
Högtalare/Kanal Ingångsindikator.
DIGITAL LOGIC 7
VID 1
DVD
CD
FMAM
TAPE
VID 2
VID 3
PRO LOGIC
3 STEREO DSP
5 CH. STEREO
SURR. OFF
1
2
4
Ù
78
Ò
)
%
$
Ú¯
&
˜
ˆ
ı
(
Ô
6
#
5
9
Ó
5
@
6 CH
Surr. Select
Coaxial 3
^
3
Û
!
RDS
*
6 FRONTPANELENS KNAPPAR
Frontpanelens Knappar
7
Surroundgrupps-väljare: Tryck på denna
knapp för att välja den surroundgrupp du önskar. Vid varje tryckning väljer du en ny grupp i
följande ordning:
Dolby lägen ➜ DTS lägen ➜ DSP lägen ➜
Stereo lägen ➜ Logic 7 lägen.
När väl knappen är intryckt och namnet på det
önskade surroundgruppsläget visas i Lower
Display raden
Ú
, trycker du in Surround
Mode Selector
#
för att söka igenom de
olika lägena. T.ex. om du väljer Dolbyläget måste
du sen trycka på Surround Mode Selector
knappen
#
för att välja vilket Dolby läge du
vill ha.
8
Inställningsknapp för tunern (Tuning):
Om du trycker in vänstra sidan av knappen ställs
stationer med lägre frekvens in. Om du trycker in
högra sidan av knappen ställs stationer med
högre frekvens in. När du kommer till en station
med en stark signal tänds indikatorn
MANUAL TUNED eller AUTO TUNED
visas i Main Informations displayen
Ú
(se sid. 25 för mer information om
radioinställningen).
9
AM/FM-väljare (AM/FM): Tryck in denna
knapp om du vill välja tunern som programkälla
för receivern. När du trycker in knappen första
gången hör du den senast inställda stationen.
Om du trycker igen växlar du mellan AM- och
FM-banden. Om du håller den intryckt växlar du
mellan stereo- och monomottagning respektive
mellan automatisk och manuell inställning.
(På sidan 27 finns mer information.)
)
Förvalsväljare: Tryck in denna knapp om
du vill söka igenom de stationer som har lagts in
i receiverns minne (Se sidan 27 för mer information).
!
Ingångsväljare (Source): Tryck in denna
när du vill välja en ny ingångskälla.
@
RDS-knapp (RDS): Tryck in denna knapp
när du vill visa RDS-meddelanden. (se sidan 28
för mer information).
#
Surroundlägesväljare (Surround Mode
Selector): Tryck på denna knapp för att välja
mellan de surroundlägen som finns inom varje
grupp. Beroende på hur många högtalare du har
anslutna elloer om det är en analog eller digital
signal, kommer antalet läge att variera i de olika
grupperna. T.ex. du väljer först Dolby eller Logic
7 och sen trycker på denna knapp,för att se de
val som finns. För mer info. se sid. 22.
$
Surroundlägesindikatorer: En blå lysdiod
tänds vid det surroundläge som används för tillfället.
%
Fjärrsensorfönster: Sensorn bakom detta
fönster tar emot infraröda signaler från fjärrkontrollen. Rikta fjärrkontrollen mot detta område
och skym eller täck inte över det.
^
Baskontroll (Bass): Med denna kontroll
ändras det lågfrekventa ljudet från vänster och
höger kanal ±10 dB. Ställ kontrollen i ett läge
som passar din smak och rummets akustik.
&
Balanskontroll (Balance): Med denna
kontroll ändras förhållandet mellan volymen i
vänster och höger frontkanal.
OBS! Vid normal funktion bör balanskontrollen
stå i mittposition (”klockan 12”).
*
Diskantkontroll (Treble): Med denna kon-
troll ändras det högfrekventa ljudet från vänster
och höger kanal ±10 dB. Ställ denna kontroll i ett
läge som passar din smak och rummets akustik.
(
Volymkontroll (Volume):Vrid ratten
medurs om du vill höja volymen och moturs om
du vill sänka den. Om mute är aktiverat kommer
ljudet automatiskt tillbaka när du rör volymkontrollen.
Ó
Utför-knapp (Set): Knappen används vid
val under inställnings- och konfigurationsprocessen. När knappen trycks in läggs den inställning
som visas på informationsdisplayen
Ú
in i
receiverns minne. Set-knappen kan också användas för att ändra ljusstyrkan på displayen. (Se
sidan 28.)
Ô
Ingångsindikatorer: En blå lysdiod tänds
vid den ingång som för tillfället används som
källa.
Fördröjning (Delay): Tryck in denna knapp
om du vill börja ställa in fördröjningstider. (På
sidorna 20 finns ytterligare information om fördröjningstider).
Ò
Digitalingångsväljare (Dig. Select): När
du använder en källa med digital utgång och
trycker in denna knapp kan du välja mellan de
optiska (Optical)
och koaxiala (Coaxial)
digitala ingångarna. (På sida 25-27 finns mer
information om digitalt ljud).
Ú
Informationsdisplay: På denna display ser
du meddelanden och statusindikeringar som
hjälper dig att använda receivern.
Û
Kanalväljare (Channel): Tryck in denna
knapp när du ska ställa in utgångsnivåerna med
en yttre ljudkälla. (Mer information finns på
sidan 28.)
Ù
Högtalarväljare (Speaker): Tryck in
denna knapp om du vill välja högtalarpositioner
för lyssningsrummet. (På sidan 18 finns ytterligare information om installation och inställning).
ı
Optisk digital ingång 3: Här kan man
ansluta en digital signal. När du inte använder
denna ingång, var noga med att plastpluggen
som sitter där från början finns på plats, detta
för att undgå smuts på det optiska uttaget.
ˆ
Digital koaxial 3 uttag: Denna uttag kan
fungera både som digital in och utgång (se vidare på sid. 31 om hur du växlar funktion på uttaget).
˜
Video 3 ingång: Dessa uttag kan använ-
das för tillfällig anslutning av videospel eller bärbara ljud- eller videoapparater.
¯
Högtalare/Kanalingång: Dessa indikator-
er har flera funktioner och anger antingen högtalartyp för de olika kanalerna eller typ av
insignal. Högtalarna för vänster front, center,
höger front, höger surround och vänster surround har tre rutor, medan subwoofern har en
enda ruta. Centerrutan tänds när en ”liten” högtalare väljs, och de båda yttre rutorna tänds när
”stora” högtalare väljs. När ingen ruta tänds för
center-, surround- eller subwooferkanalerna har
ingen högtalare valts för denna position. (På
sidan 19 finns mer information om inställning av
högtalare.) Bokstäverna i rutorna i mitten visar
vilka ingångskanaler som används.Vid analoga
insignaler av standardtyp tänds endast L och R,
vilket visar att insignalen är i stereo.När en digital källa används visar indikatorerna vilka
kanaler som tas emot i den digitala ingången.
När bokstäverna blinkar har den digitala överföringen avbrutits. (På sidan 19 finns mer information om kanalindikatorerna.)
ANSLUTNINGAR PÅ BAKSIDAN 7
Anslutningar på baksidan
•
¢
·
°
¶
‚
⁄
¤
fi
°
b
c
d
e
¡
™
d
b
·
‡
fl
›
‹
ª
‹
a
∞
£
§
¤
Bandspelaringångar (Tape In)
Bandspelarutgångar:
Video 1 Ljudingångar
AM-antenn (AM)
Video 1 ljudutgångar
DVD ljudingångar
FM-antenn (FM)
CD-ingångar (CD)
Digitalutgångar för ljud (Digital Output)
Koaxial Digital Ingång
Subwooferutgång (Sub Woofer)
Videoutgångar till TV-monitor
Front/Center högtalarutgångar
Bakhögtalarutgångar
Eluttag som regleras med receiverns
strömbrytare (Switched)
Eluttag som inte regleras med receiverns
strömbrytare (Unswitched)
Nätsladd
DVD Video ingång
Video 1 video utgång
Video 2 Audio Ingång
Video 2 video ingång
Optiska digitalingångar (Optical)
Video 1 video ingång
Direkt-ingång för 6 kanaler.
Bandspelaringångar (Tape In): Anslut
dessa kontakter till kontakterna märkta
PLAY/OUT på en apparat för inspelning av ljud.
Bandspelarutgångar: Anslut dessa uttag
till en RECORD/INPUT på en bandspelare.
Video 1 Ljudingångar: Anslut dessa uttag
till PLAY/OUT på en video eller annan videokälla.

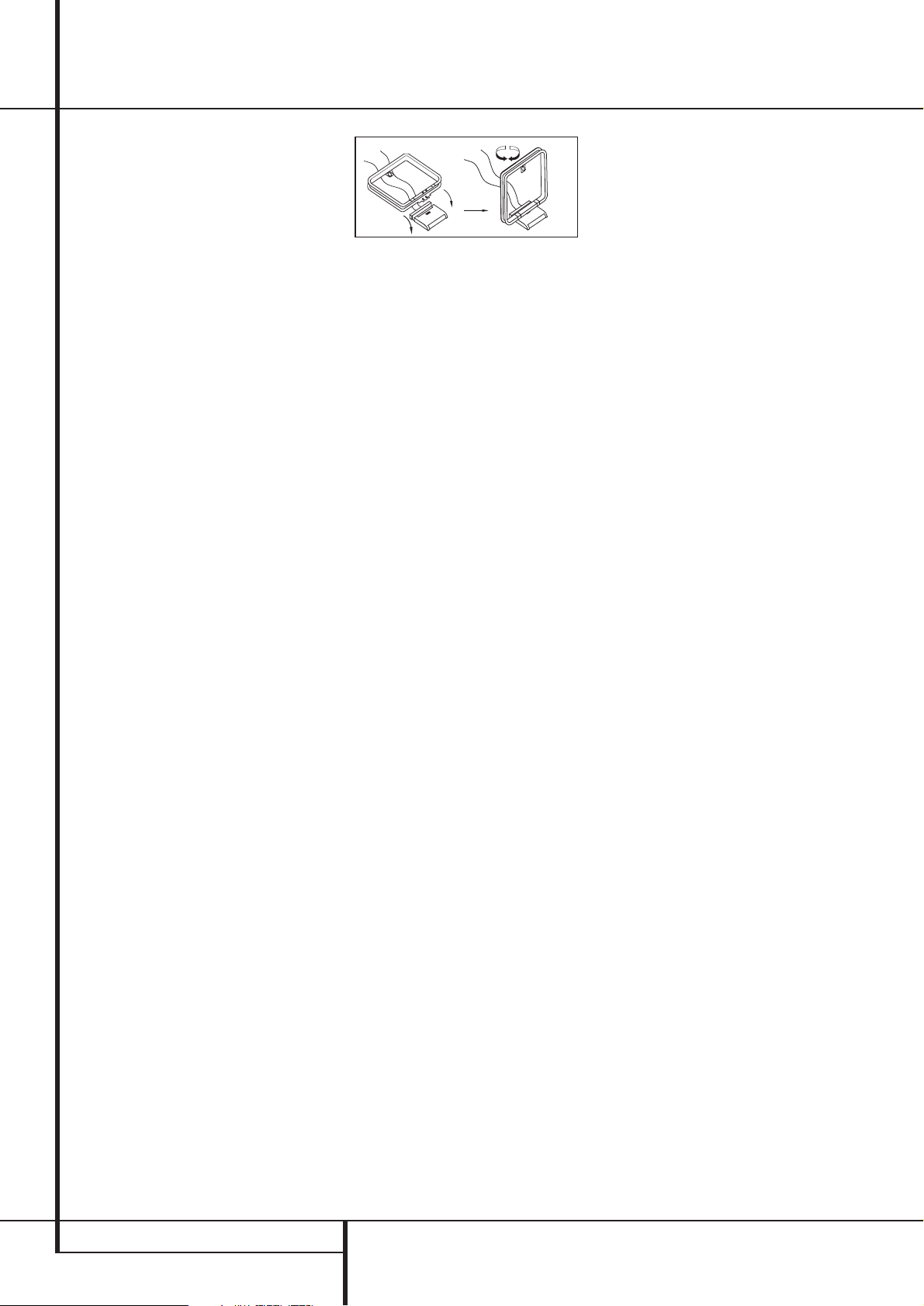

AM-antenn (AM): Anslut den medföljande
ramantennen för AM till dessa uttag.Om en
yttre AM-antenn används görs anslutningarna
till AM och GND enligt anvisningarna som medföljer antennen.
Video 1 ljudutgångar: Anslut dessa uttag
till RECORD/INPUT på en video eller på en
annan audiokälla.
DVD ljudingångar: Anslut dessa uttag till
de analoga utgångarna på en DVD eller på en
annan videokälla.
FM-antenn (FM): Anslut den medföljande
inomhusantennen eller en extra yttre FM-antenn
till detta uttag.
CD-ingångar (CD): Anslut dessa till
utgången för analogt ljud på en CD-spelare eller
CD-växlare.
Digitalutgångar för ljud (Digital
Output): Anslut dessa till motsvarande digital
ingång på en digital inspelningsapparat för
exempelvis CD eller MiniDisc.
Koaxial Digital Ingång: Anslut den koaxi-
ala digitala utgången på en DVD, HDTV, LDspelare, MD-spelare eller en CD till dessa uttag.
Signalen kan vara antingen en Dolby Digital, DTS
eller en standard PCM signal. Anslut inte en RF
signal från en LD-spelare till dessa uttag.
Subwooferutgång (Sub Woofer): Anslut
denna till linjenivåingången på en aktiv subwoofer. Om en yttre subwooferförstärkare
används ansluts denna utgång till ingången på
subwooferförstärkaren.
8 ANSLUTNINGAR PÅ BAKSIDAN
Anslutningar på baksidan
Videoutgångar till TV-monitor (TV
Monitor Out): Anslut Dessa uttag till komposit
och/eller S-Video ingången på en TV monitor
eller videoprojektor för att se på en videokälla
vald av receiverns videoväljare.
Front/Center högtalarutgångar: Anslut
dessa uttag till motsvarande kontakter(+ eller–)
på högtalarna. Vid anslutning av högtalare
måste polariteten bli rätt, så att de röda kontakterna (+) på receivern ansluts till de röda kontakterna på högtalarna, och de svarta (–) till de
svarta (på sidan 14 finns mer information om
högtalarpolaritet).
Bakhögtalarutgångar: Anslut dessa
uttag till motsvarande kontakter (+ eller –) på
högtalarna. Vid anslutning av högtalare måste
polariteten bli rätt, så att de röda kontakterna
(+) på receivern ansluts till de röda kontakterna
på högtalarna, och de svarta (–) till de svarta
(på sidan 14 finns mer information om högtalarpolaritet).
Eluttag som regleras med receiverns
strömbrytare (Switched): Detta kan användas
till att driva apparater som ska slås på samtidigt
som receivern med systemströmbrytaren
2
.
Eluttag som inte regleras med recei-
verns strömbrytare (Unswitched): Detta
uttag kan användas till att driva valfri apparat.
Det finns fortfarande ström i uttaget oberoende
av om receivern är på eller av (standby), under
förutsättning att huvudströmbrytaren
1
är i
påslaget läge.
OBS: Att den totala effektbehovet från den pro-
dukt som är ansluten till uttagen inte får överskrida 100 watt för Unswitched
och 50 watt
för Switched
.
Nätsladd: Sätt i stickkontakten i ett
vägguttag.
DVD Video ingång: Anslut dessa uttag till
komposit eller S-Video uttag på en DVD eller
annan video källa.
Video 1 video utgång: Anslut dessa uttag
till RECORD/INPUT komposit eller S-Video
uttag på en video.
Video 2 Audio Ingång:Anslut dessa uttag
till PLAY/OUT uttagen på analog audiokälla
eller video.
Video 2 video ingång: Anslut dessa uttag
till PLAY/OUT komposit eller S-Video uttag på
en andra video.
Optiska digitalingångar (Optical): Anslut
den optiska digitalutgången på en DVD-spelare,
HDTV-mottagare,LD-spelare, MD-spelare eller
CD-spelare till dessa ingångar. Signalen kan vara
i Dolby Digital, DTS eller standard-PCM.
Video 1 video ingång: Anslut dessa uttag
till PLAY/OUT komposit eller S-Video uttag på
en video.
OBS: Att du inte skall ansluta både Video och
S-Video utgångarna på en video till receivern,
detta kan försämra videosignalen vilket leder till
sämre bildkvalitet.
6-Direktingång för 8 kanaler: Dessa
ingångar används när man vill ansluta en DVDAudio eller SACD spelare.

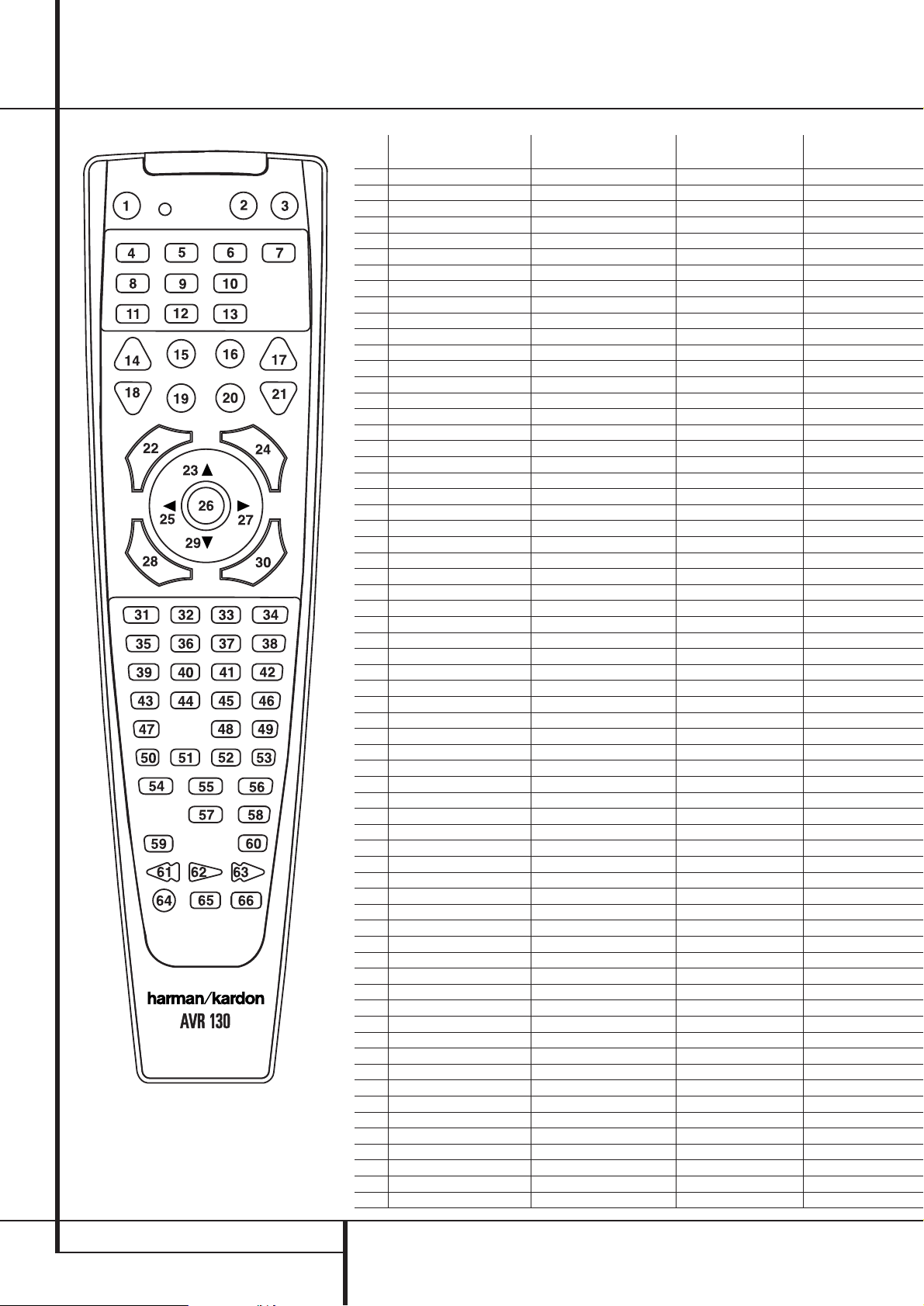

HUVUDFJÄRRKONTROLLEN 9
Huvudfjärrkontrollen
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Strömbrytare
IR-sändningsfönster
Programmering
Power Off Button
Ingångsväljare för CD/Band/DVD
AVR-val (AVR)
AM/FM
Test Ton
Insomning (Sleep)
Surroundläge (Surr.)
Nattläge (Night)
Kanalval (Ch./Disp):
⁄/¤
knappar:
‹
knapp
Inmatning (Set)
Digitalval/Avslutning (Dig/Exit)
Sifferknappar:
Tunerläge (Tun-M)
Direkt Knapp
Inställning upp/ned (Down - Tuning - Up)
Makro Knapp
Framåt/Bakåt
Skip Upp/Ner Knappar
RDS Medelande Knapp
Förval Upp/Ned
Raderings Knapp
Minne (Memory)
Fördröjning (Delay)
›
Knapp
Högtalarval (Spkr/Menu)
Knapp utan funktion
Volym upp/ner (Vol):
TV/Video Knapp
Mute
Ljusregleringsknapp
Lägesväljare för Dolby
Lägesväljare för DTS
Lägesväljare för Logic 7
Lägesväljare för Stereo
Lägesväljare för DTS Neo:6
Val av Direktingång för 6 kanaler
OBS! Knapparna betecknas här efter den funktion de har vid styrning av receivern.
De flesta knappar har ytterligare funktioner när
de används med andra apparater.
På sidan 32 finns en förteckning över dessa
funktioner.
e
7
l
o
q
j
n
p
s
a
f
g
u
8
k
m
r
v
t
w
c
b
d
`
z
y
x
10 HUVUDFJÄRRKONTROLLEN
Huvudfjärrkontrollen
Viktigt: Fjärrkontrollen kan programmeras så
att den kan styra upp till 7 olika produkter AVR
inräknad. Innan du börjar är det viktigt att du
först trycker in den Input Selector knappen
4
som motsvarar den enhet du vill styra. Fjärrkontrollen är fabriks kodad så att den kan styra AVR
och de flesta Harman Kardon CD eller DVD spelare och kassettdäck. Fjärrkontrollen kan också
styra de flesta andra fabrikat genom de styr
koder som finns angivna i denna bruksanvisning.
Se vidare på sidan 29 hur du programmerar de
rätta koderna.
Det är också viktigt att komma ihåg att många
av knapparna på fjärrkontrollen kan få helt olika
funktioner beroende på vilken produkt du väljer.
0
Strömbrytare : Tryck in denna knapp för
att starta receivern.
1
IR-sändningsfönster: Rikta detta fönster
mot AVR när du trycker in knappar på fjärrkontrollen. På så sätt försäkrar du dig om att
kommandon tas emot på rätt sätt.
2
Programmering: Denna indikator med tre
färger används för att guida dig genom fjärrkontrollens programmerings process. Se sidan 29 för
information om hur du programmerar fjärrkontrollen.
3
Om denna knapp trycks in ställs receivern
eller den valda signalkällan i Standby läge.
4
Ingångsväljare för CD/Band/DVD: Om
du trycker in någon av dessa knappar sker tre
saker samtidigt. Om receivern inte är påslagen
slås den på. Vidare väljs den källa som står på
knappen som ingång. Slutligen ändras fjärrkontrollen så att den styr den valda apparaten. När
du har tryckt in någon av dessa knappar måste
du trycka in AVR
5
igen om du vill styra
funktionerna på receivern med fjärrkontrollen.
5
AVR-val (AVR): Med denna knapp ändras
de övriga knapparnas funktioner så att de styr
receivern. Om receivern står i standbyläge
används knappen även till att stänga av den.
6
AM/FM: Med denna knapp väljs tunern
som programkälla. Om knappen trycks in medan
en tuner används skiftar man mellan AM- och
FM-banden.
7
. Test Ton: Tryck in denna knapp för att
starta kalibreringen av receiverns nivåer (se
sidan 20 för mer information om kalibrering).
8
Insomning (Sleep): Om denna knapp
trycks in ställs receivern i insomningsläge. Efter
den tid som visas på displayen övergår receivern
automatiskt i standbyläge. Med varje tryckning
på knappen ändras återstående tid innan receivern stängs av i följande ordning:
Om knappen hålls intryckt i två sekunder stängs
insomningsläget av.
OBS: Att denna knapp också används för att
ändra kanal när du valt TV,Video eller Sat.
9
Surroundläge (Surr.): Tryck in denna
knapp när du ska surroundläge. När du har
tryckt in knappen väljer du surroundläge med
knapparna
⁄/¤
C
(Läs mer på sidan 24).
Observera att denna knapp även används för
inställning av kanaler när TV,VCR eller SAT har
valts
4
.
A
Nattläge (Night): Med denna knapp akti-
veras nattläget. Detta läge finns endast med en
Dolby Digital signal (Se sidan 26).
B
Kanalval (Ch./Disp): Denna knapp
används för inställning av utgångsnivåerna på
receivern när en yttre källa används.Tryck in
knappen, välj den kanal som ska justeras med
knapparna
⁄/¤
C
och tryck in SetF.
Tryck sedan in
⁄/¤
igen för att ändra nivåin-
ställningen. (På sidan 27 finns mer information)
C
⁄/¤
knappar: Dessa knappar har flera
funktioner. De används vanligen för att välja surroundläge. Knapparna kan också användas för
att öka eller minska utgångsnivåerna, välja
högtalartyp eller för att välja digital ingång. De
används också för att välja efterklangstid när du
har tryckt in Delay knappen
.
Om du programmerar AVR’s fjärrkontrol med
koder från en annan fjärrkontroll, fungerar denna
knapp också i det som vi kallar ”Auto Search”
funktionen. (se vidare sid 29 för mer information
om hur du programmerar fjärrkontrollen).
D‹knapp: Denna knapp har ingen funktion
på AVR. Om du väljer att styra en DVD eller TV,
används knappen för att navigera menyerna på
respektive produkt.
E
Inmatning (Set): Med denna knapp
matas inställningar in i receiverns minne. Den
används också vid inställning av fördröjningstider, högtalarkonfiguration och utgångsnivåer.
F
Digitalval/Avslutning (Dig/Exit): Med
denna knapp knyts en av digitalingångarna
ıˆ
till en källa. (På sidan 25 finns mer
information om val av digitala ingångar.)
G
Sifferknappar: Dessa tio knappar
används för att ange tunerförval. De används
dessutom för att välja kanalnummer när TV,
VCR eller Sat mottagare har valts på fjärrkontrollen eller till att välja spårnummer på en
CD-, DVD- eller LD-skiva, beroende på programmeringen av fjärrkontrollen.
H
Tunerläge (Tun-M): Tryck på denna knapp
för att välja mellan manuel eller automatisk
radioinställning. När displayen visar
MANUAL
och du trycker på Tunning knapparna
J
8
kommer frekvensen att röra sig uppåt eller nedåt
stegvis. När FM radio läget används och dispalyen visar
AUTO, om du då trycker på denna
knapp kommer radion att gå över i mono läget,
vilket innebär att även svagare stationer kan
mottagas (se sid. 25 för mer information).
I
Direkt Knapp: Tryck in denna knapp när
du vill söka efter en specifik förvalsstation. Efter
det att du tryckt in direkt knappen trycker du in
det önskade förvalsnumret med Siffer-
knapparna (Numeric Keys)
G
för att välja
station. (På sidan 27 finns mer information.)
J
Inställning upp/ned (Down - Tuning -
Up): När radion är igång är det dessa knappar
som styr sökningen uppåt eller nedåt i frekvens.
Om Tuner Mode knappen
H
har tryckts in
eller om Band knappen
9
på frontpanelen har
hållts intryckt, så att
AUTO indikeras i Main
Information displayen
Ú
. Om man då trycker på någon av dessa knappar, kommer radion
att automatiskt att söka upp nästa station med
tillräcklig signalnivå. När displayen visas
MANUAL kommer sökningen att ske stegvis
(se sid. 25 för mer information).
K
Makro Knapp: Tryck in denna knapp för
att memorera eller ta fram ett Makro läge som
redan har programmerats i fjärrkontrollen. (Se
sidan 30 för mer information om Makro funktionen).
L
Framåt/Bakåt: Dessa knappar har inte
någon funktion på receivern, men de kan programmeras för avspelning framåt/bakåt av en rad
olika CD- eller DVD-spelare och ljud- eller videobandspelare. (På sidan 29 finns mer information
om hur man programmerar fjärrkontrollen.)
90
min80min70min60min50min
40
min
30
min20min10min
OFF
HUVUDFJÄRRKONTROLLEN 11
Huvudfjärrkontrollen
M
Skip Upp/Ner Knappar: Dessa knappar
har ingen funktion på receivern, men de
används för att skifta spår på den skiva som
spelas för tillfället, på en CD eller DVD växlare.
N
RDS Medelande Knapp: Tryck in denna
knapp för att visa de medelande som RDS systemet kan återge. (Se sidan 28 för mer information
om RDS systemet).
O
Förval Upp/Ned: När tunern används
bläddrar man med dessa knappar genom listan
över de stationer som har programmerats i receiverns minne. När vissa produkter så som CD,
Video eller DVD har valts med Input Selector
knappen
4
, kan dessa knappar användas för
kapitel eller spår sökning.
P
Raderings Knapp: Tryck in denna knapp
för att radera felaktiga siffror, när du söker direkt
efter en radio station, genom att trycka in dess
frekvens.
Q
Minne (Memory): Tryck på denna knapp
för att memorera en station i receiverns minne.
Två understryckna indikatorer kommer att blinka
på högra sidan av displayen
Ú
, du har nu
5 sekunder på dig för att lägga in ett snabbvalsnumme med hjälp av Numeric keys
G
.
(se sid. 25 för mer information).
Fördröjning (Delay): Med denna knapp
inleds inställningen av fördröjningstiderna vid
surroundljud. När knappen har tryckts in kan fördröjningstiderna anges genom att Set
E
trycks in och sedan
⁄/¤
C
Tryck in Set igen,
så avslutas processen. (På sidan 19 finns mer
information.)
›Knapp: Denna knapp har ingen funktion på AVR. Om du väljer att styra en DVD eller
TV, används knappen för att navigera me nyerna
på respektive produkt.
Högtalarval (Spkr/Menu): Med denna
knapp inleds processen för inställning av bassystemet efter den typ av högtalare som
används. När knappen har tryckts in väljs kanal
med
⁄/¤
-knapparna C. Tryck in Set
E
och välj sedan högtalartyp. (På sidan 17 finns
mer information).
Knapp utan funktion: Knapp utan funk-
tion: Denna knapp har inte någon funktion på
receivern, men den kan ibland behövas när man
programmerar koder från en annan fjärrkontroll
(se sid. 30).
Volym upp/ner (Vol): Med dessa knappar
höjer eller sänker du volymen i anläggningen.
TV/Video Knapp: Denna knapp har inte
någon funktion på receivern, men om den
används tillsammans med en Video, DVD eller en
satelitmottagare som har TV/Video funktion, kan
du trycka på denna knapp för att växla mellan
utgången på en produkt och en yttre videoingång på samma produkt. Konsultera din bruksanvisning till den specifika produkt du tänker
använda.
Mute: Med denna knapp stänger man till-
fälligt av ljudet på receivern eller den TV-apparat
som styrs, beroende på vilken apparat som har
valts.
När du skall programmera fjärrkontrollen för att
styra en annan produkt, trycker du in denna
knapp och Input Selector knappen
4
för att
starta programmeringen. (Se sidan 29 för mer
information om programmeringen.)
Viktigt: När du trycker in någon av fjärrkontrollens knappar som styr den produkt du har valt,
kommer Selector knappen
45
att blinka
till, för att indikera dit val.
Ljusregleringsknapp (Dim Button):
Genom att trycka på denna kanpp aktiverar man
ljusregleringsfunktionen. Vid den första tryckningen visas normalinställningen d.v.s. fullt ljus, displayen visar
DIMMER FULL. Om man
trycker en gång till reduceras ljuset till 50% och
displayen visar
DIMMER HALF. Om man
trycker en gång till inom 5 sekunder kommer
displayen att släckas helt. Denna inställning är
endast temporär, ljuset kommer alltid att återgå
till fullnivå nästa gång du startar receivern.
Power Indicatorn
3
och den blå markeringen
på volymkontrollen kommer alltid att lysa
oavsätt inställning, detta för att indikera att
receivern fortfarande att igång.
Dolby Lägesväljare: Denna knapp
används för att välja en av de tillgängliga Dolby
Surround behandlings lägena. Varje tryck på
denna knapp kommer att välja en av Dolby Pro
Logic II lägena, Dolby 3 Stereo eller Dolby
Digital. Observera att Dolby Digital läget är
endast tillgängligt när en digital ingång är vald
och de andra lägena endast så länge som ingen
Dolby Digital källa spelas (förutom Pro Logic II
med Dolby Digital 2.0 inspelningar, se indikatorn
DOLBY D på sid 33). Se sidan 28 för tillgäng-
liga Dolby surroundläges alternativ.
DTS Digital Lägesväljare: När en DTS
källa används kommer AVR automatiskt att välja
passande läge och inga andra lägen blir tillgängliga. Intryckning av denna knapp visar
nuvarande läge som är vald av AVRs dekoder,
beroende av surround material som spelas och
högtalarinställning.
Logic 7 Väljare:Tryck denna knapp för att
välja en av de tillgängliga Logic 7 surroundlägena. (Se sid 28 för tillgängliga alternativ).
Lägesväljare för Stereo (Stereo Mode
Selector): Tryck på denna kanpp för att välja
stereoläget. När knappen är intryckt visas
DSP
SURR OFF
i displayen Ú.Receivern kop-
plar nu signalen förbi DSP´n för en analogdirekt
funktion utan signalprocessor och Bass
Managerment. Om du trycker på knappen och
displayen visar
SURROUND OFF kan du
utnyttja Bass Management funktionen även i
Stereoläget. När displayen visar
5CH
STEREO
kommer stereosignalen att kopplas
till alla 5 kanalernas slutsteg. (Se sid 18 för mer
information om stereoåtergivning).
DTS Neo:6 Lägesväljare: Vid intryckning
av denna väljarknapp bläddrar AVR igenom de
olika DTS Neo:6 Lägena, som extrakt en femsurround fält från två-kanals program material
(från PCM källa eller analog ingångs signal). För
första trycket väljs det senaste DTS Neo:6 surroundläget som användes, och för varje efterföljande tryck väljs nästa läge i följande ordning:
Val av direktingång för 6 kanaler:
Tryck på denna kanpp för att välja den signalkälla som är ansluten till 6-Channel Direkt Input
N
. Om du vill använda 6-Channel Direct
ingångarna tillsammans med en videokälla,
måste du först välja videokälla med någon av
Input Select knapparna
4
. Tryck sen på
6-Channel Direct Input knappen
N
,som
ljudkälla.
DTS Neo:6 MUSIC
DTS Neo:6
CINEMA
Loading...
