内部技术资料，严禁外传！

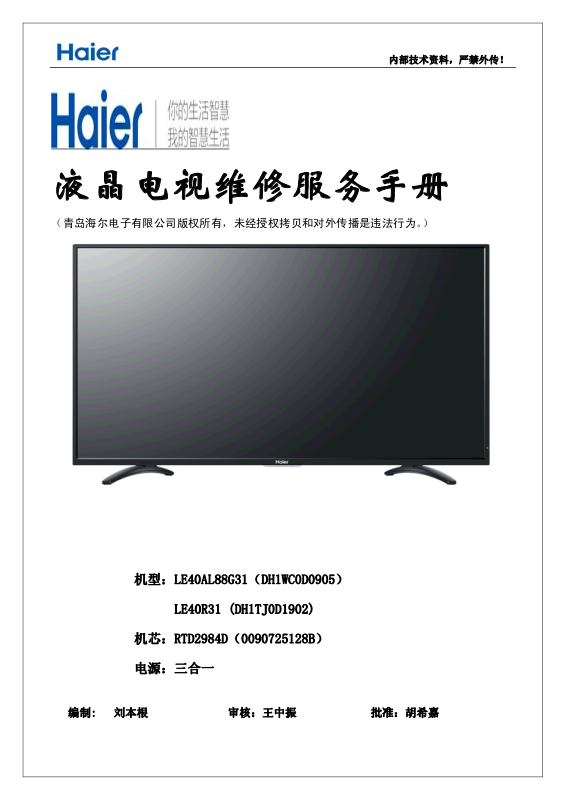

液晶电视维修服务手册
（青岛海尔电子有限公司版权所有，未经授权拷贝和对外传播是违法行为。）
编制: 刘本根 审核：王中振 批准：胡希嘉
机型：LE40AL88G31（DH1WC0D0905）
LE40R31 (DH1TJ0D1902)
机芯：RTD2984D（0090725128B）
电源：三合一
内部技术资料，严禁外传！
目 录
一、产品介绍 ................................................................................................................................................... ２
1、产品外观介绍 ............................................................................................................................................. ２
2、产品技术参数、功能特点介绍 ................................................................................................................. ４
二、机芯方案概述 ........................................................................................................... 错误！未定义书签。
三、机芯电路方框图 ................................................................................................................................... ２８
四、电源分配图 ........................................................................................................................................... ２９
五、机芯板原理及维修 ............................................................................................................................... ２９
（一）、机芯原理说明 ............................................................................................................................... ２９
1、电源部分 ......................................................................................................................................... ２９
2、控制部分 ......................................................................................................................................... ３１
3、存储部分 ......................................................................................................................................... ３２
4、本控电路 ......................................................................................................................................... ３３
5、遥控电路…………………………………………………………………………………………….1 3
6、DDR 电路 ....................................................................................................................................... ３４
7、接口部分…………………………………………………………………………………………….1 3
8、开关机静音电路 ............................................................................................................................. ３４
9、功放电路 ......................................................................................................................................... ３５
10、Tuner 射频 部分 ........................................................................................................................... ３５
（二）、机芯板介绍
（三）机芯常见故障维修流程图及维修方法 ............................................................................................ ３７
（四）、主要 IC 集成块功能引脚定义及参数 .......................................................................................... ３７
六、电源板原理及维修（电源模块经理） ................................................................................................ ４０
（一）、TV5001-ZC02-01 电源板原理图介绍 ........................................................................................... ４０
（二）、电源板实物图……………………………………………………………………………………...2 5
（三）、电源板维修方法及维修流程图 ....................................................................................................... 2 6
（四）、易损件 BOM 明细 ........................................................................................................................... 2 6
七、产品 BOM 明细、结构规格书 ................................................................................ 错误！未定义书签。
1、主要模块 BOM ........................................................................................................... 错误！未定义书签。
2、结构规格书 ................................................................................................................. 错误！未定义书签。
3、接线图 ..................................................................................................................................................... ４８
八、软件升级方法 ..................................................................................................................................... ４９
1、正常升级方法 ......................................................................................................................................... ４９
2、异常升级方法 ......................................................................................................................................... ５０
................................................................................................................................... ３６
内部技术资料，严禁外传！
液晶电视维修服务手册
——LE40AL88G31
一、产品介绍（型号经理提供）
1、产品外观介绍
（1）、LE40AL88G31 外观示意图：
前视图（含本控按键）：
后视图（含端子图、后铭牌）：
5.
内部技术资料，严禁外传！
（3）、遥控器图片
4.后铭牌图片
5.端子贴图片:
6.能效贴图片:
内部技术资料，严禁外传！
2、产品技术参数、功能特点介绍
（1）技术参数
基本参数：
型号 LE40AL88G31
产品类别（LCD/LED） LED
颜色 黑色
外观（窄边框/拉丝面板/高光） 拉丝面板
遥控器 HTR-A07
底座型号
壁挂型号 ZBG 12
内部技术资料，严禁外传！
图像参数：
四驱多维背光 /
屏幕比例（4:3/16:9） 16:9
屏分辨率 3840*2160
运动图像处理（60HZ/120HZ/240HZ） 60HZ
图像制式 PAL\ NTSC\SECAM
亮度 200cd/m2
对比度 3000:1
声音参数：
自动音量控制（是/否） 是
伴音制式 DK、BG、I、M
MAXXBass 平板重低音（是/否） 否
SRS 环绕立体声（是/否） 否
九段均衡器（是/否） 否
规格参数：
不含底座（mm）
产品尺寸
含底座（mm）
不含底座（kg）
产品重量
含底座（kg）
整机功率（W） 70W
内置伴音功率(W) 2×8W
电压范围 140-264V 50/60
环境要求 /
（2）、功能特点
端子：
AV 输入 1(与 YPbPr 复用)
AV 输出 1
/
921*210*578mm
7.5
7.8
VGA 1
YPbPr 1
DSMB 数字接口 0
光纤接口 0
网络接口 1
USB 接口 2 (1个 2.0,1 个 3.0)
内部技术资料，严禁外传！
HDMI 2
模卡卡槽 0
流媒体卡槽接口 0
RF 射频端子 1
数字电视接口（插入 CAM+CI 卡） 0
耳机接口 0
功能：
开放式模卡平台（是/否） 是
网络视频（华数/百视通/优朋/否） 否
2D 转 3D（偏光式/快门式/否） 否
支持无线键盘、鼠标（是/否） 是
内置无线 WIFI（是/否） 是
Android 操作系统版本 Android4.2.1
支持移屏/甩屏/多屏互动 否
家电物联 否
海尔之家 否
语音控制 否
画中画 否
特殊功能
其他
手机/电脑传屏软件名称 海尔 N+智控
二、机芯方案概述（机芯模块经理提供）
RTD2984D 是 REALTEK 公司的主芯片，主要供电电压有 1.1V/3.3V/1.5V，封装 EHS-TFBGA package,
20.2X20.2 with 459 ball，外挂 27MHZ 晶振、4GB EMMC，最大可支持的液晶屏分辨率及频率为 1920*1080
60HZ，RTD2984D 集成电视/多媒体通用的 AV 解码器，VIF 解调器和先进的声音/视频处理器，音频应用程序
特定的 DSP 数字音频格式的解码和先进的音效，USB 解码器 ，运动自适应 3D 梳状滤波器和 SCTE，SIF 音频
解码，有 A / V 输入和输出，包括 HDMI 接收器和分量视频 ADC 转换，支持 CVBS 输出，而无需使用额外的
硬件，RTD2984D 有一个超低功耗待机模式，支持的视频文件格式有 RM 和 RMVB，内置的音频处理，扬声器
通道，包括音量，平衡，静音，虚拟声/环绕声，高音/低音控制先进的声音处理，LVDS 信号形成等电路。
三、机芯电路方框图（机芯模块经理提供）
内部技术资料，严禁外传！
四、电源分配图（机芯模块经理提供）
内部技术资料，严禁外传！
五、机芯板原理及维修（机芯模块经理）
（一）、机芯原理说明
1.1 本机以 TPS54628（UD3）为例介绍工作原理，此电路由 UD3-TPS54628 和外围元件组成的 PWM 开关电源。
UD3 是开关控制器件，LD2 是蓄能电感。输出的 1V05_CORE 电压是经 RD5、RD8 分压反馈送到 UD3(2)脚内部
的控制电路进行 PWM 控制，以保证 1.1V 的稳压。当 UD3 内部开关管闭合时，1.1V 电源的电流流经 LD2 的自
感作用，电流逐步上升，并以磁能方式存储。此时自感电势方向是左正右负流过 LD2，向负载供电，电压超
过到 1.1V 时送到 UD3 的(2)脚 FB 端反馈电压使 TPS54628 内部开关管截止，此时 LD2 的自感电势左负右正。
这个方向的自感电势正向电压向负载供电，当 UD3(2)脚反馈电压低于 1.1V 时内部开关管导通,输出稳压的
1.1V 电压，给各电路供电。
1.2 RT7257（UD2）：
12V转5V
内部技术资料，严禁外传！
1.3 LC3406（UD6）：5V转1.5V，给DDR供电
1.4 LC1117（UD5）：STB5V转3.3V，给本控、主芯片等供电
1.5 LC1117（UD4），5V转3.3V
内部技术资料，严禁外传！
2.控制部分
2.1 电源 ON/OFF 控制电路
当电视工作在待机状态时，U100（E9）脚输出的 POWER_EN 为低电平，QM4 截止，QM3 截止，5V_M 没有
输出，当电视正常开机时 U100（E9）脚输出的 POWER_EN 控制电压为高电平，QM4 导通，QM3 开启，5V_M 有
输出。
2.2 屏背光ON/OFF控制电路
开机时，U100（B9）脚 BL_EN/REF 输出低电平使 Q7 三极管截止，5V_STB 电压经 RG11，RG13 送到背光
驱动电路，启动背光驱动电路工作，为背光灯提供驱动脉冲信号，所以 Q7 及相关电路有故障会导致背光驱
动电路停止工作，出现无光栅，无图像，有伴音的故障。（注本机电路有 NC 标志的表示没有此元件）。
2.3背光亮度控制电路
