INTRODUCTION

2

Thank you for choosing this cooker hood.
This instruction manual is designed to provide you with all required
instructions related to the installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction
manual carefully before installation and usage.
The cooker hood uses high quality materials, and is made with a streamlined
design. Equipped with large power electric motor and centrifugal fan, it also
provides strong suction power, low noise operation, non-stick grease filter and
easy assembly installation.

By placing the
responsibility, compliance to all of European safety, health and environmental
requirements stated in the legislation for this product.

SAFETY PRECAUTION

Never let the children operate the machine.
The cooker hood is for home use only, not suitable for barbecue, roast

shop and other commercial purpose.

The cooker hood and its filter should be clean regularly in order to

keep in good working condition.

Clean the cooker hood according to the instruction manual and keep

the unit from danger of burning.
Forbid the direct baking from the gas cooker.
Please keep the kitchen room a good convection.
Before connecting this appliance check that the power supply cord is

not damaged. A damage supply cord must be replaced by qualified

service personnel only.
There shall be adequate ventilation of the room when the range hood

is used at the same time as appliances burning gas or other fuels;

fumes from appliances burning gas or other fuels;

Regulations concerning the discharge of air have to be fulfilled.

Children should be supervised to ensure that they do not play with the
appliance.
Do not flambé under the range hood.
The range hood is not intended to be installed over a hob having more
than four hob elements

marking on this product, we declare, on our own

The air must not be discharged into a flue that is used for exhausting

5IFTFTIBMMCFBEFRVBUFWFOUJMBUJPOPGUIFSPPNXIFOUIFSBOHF

3

IPPEJTVTFEBUUIFTBNF UJNFBTBQQMJBODFTCVSOJOHHBTPSPUIFS
GVFMTOPUBQQMJDBCMFUPBQQMJBODFTUIBUPOMZEJTDIBSHFUIFBJSCBDL
JOUPUIFSPPN

UIFEFUBJMTDPODFSOJOHUIFNFUIPEBOEGSFRVFODZPGDMFBOJOH
UIFSFJTBGJSFSJTLJGDMFBOJOHJTOPUDBSSJFEPVUJOBDDPSEBODFXJUIUIF
JOTUSVDUJPOT
EPOPUGMBNFVOEFSUIFSBOHFIPPE
$"65*0/"DDFTTJCMFQBSUTNBZCFDPNFIPUXIFOVTFEXJUI
DPPLJOHBQQMJBODFT

Electrical Shock Hazard

˜

Only plug this unit into a properly earthed outlet. If in doubt seek

advice from a suitably qualified engineer.

˜

Failure to follow these instructions can result in death, fire, or

electrical shock.

Electrical Installation

4

All installation must be carried out by a competent person or qualified
electrician. Before connecting the mains supply ensure that the mains
voltage corresponds to the voltage on the rating plate.

Direct Connection

The appliance must be connected directly to the mains using an
omnipolar circuit breaker with a minimum opening of 3mm between
the contacts.
The installer must ensure that the correct electrical connection has
been made and that it complies with the wiring diagram.
The cable must not be bent or compressed.
Regularly check the power plug and power cord for damage. If the
supply cord is damaged, it must be replaced by a special cord or
assembly available from the manufacturer or its service agent.

WARNING: This is a Class I appliance and MUST be earthed

This appliance is supplied with a 3 core mains cable coloured as
follows:

Brown = L or Live

Blue = N or Neutral
Green and Yellow = E or Earth

The fuse must be rated at 3 Amps.

Standard Installation Accessories List

5

Spec. Qty

Casing 1

Upper Chimney 1

Lower Chimney 1

Lower chimney bracket 1

Upper chimney bracket 1

Hanging Board 1

Illustration Picture

φ8 rawl plugs

φ8×φ6 white color

Screws

ST4.0×30

φ7.2screws

ST4.0×8

Air outlet 1

9

9

2

Carbon filter 2

INSTALLATION

˄

˅

6

˄

wall mounting

If you have an outlet to the outside, your cooker hood can be connected as
below picture by means of an extraction duct (enamel, aluminum, flexible pipe

non flammabe with an interior diameter of 150mm)

1. Before installation, turn the unit off and unplug it from the outlet.

2. The cooker hood should be placed at a distance of 65~75cm above
the cooking plane for best effect.

3. Drill 3 x 8mm holes to accommodate the bracket. Screw and tighten
the bracket onto the wall with the screws provided.

Wall plug

Screw(4mm x 30mm)

Wall bracket

107.5mm

4. Leave up the cooker hood and hang onto the wall bracket hook.

7

5. Fix the one-way-valve to the air outlet of the cooker hood. Then,
attached the exhaust pipe onto the one-way-valve as shown below.

Exhaust pipe

Cooker hood

6.

8

i. Place the glass in appropriate position on the top the cooker

hood.

ii. Fix with 4 screws and washer. In order to avoid the glass

cracking, please do not tighten the screws too strongly.

i. By Put the inner chimney into outer chimney .Then pulling out

the inner chimney upwards. Adjust to reach the height required.

ii. Sliding the chimney to adjust the chimney height. When the
height you required is reached, then hang the fixing hole to the fixing
screws as showed in below pictures.

Inner chimney

Outer chimney

8.

9

i. Drill 2 x 8mm holes to accommodate the plate II. Screw and

tighten the plate II onto the wall with 2 screws provided.

ii. Assembly the chimney onto the unit and fix it with 2 screws.

Plate II

Wall plug

Screw
4mm x 8mm

Screw
(4mm x 30mm)

StandardInstallationAccessoriesList

10

Spec. IllustrationPicture Qty

AirDeflector

Bracket

ij8rawlplugs

ij8×ij6whitecolor

Screws

ST4.0×30

1

1

2

2

Screws

ST3.5×12

2

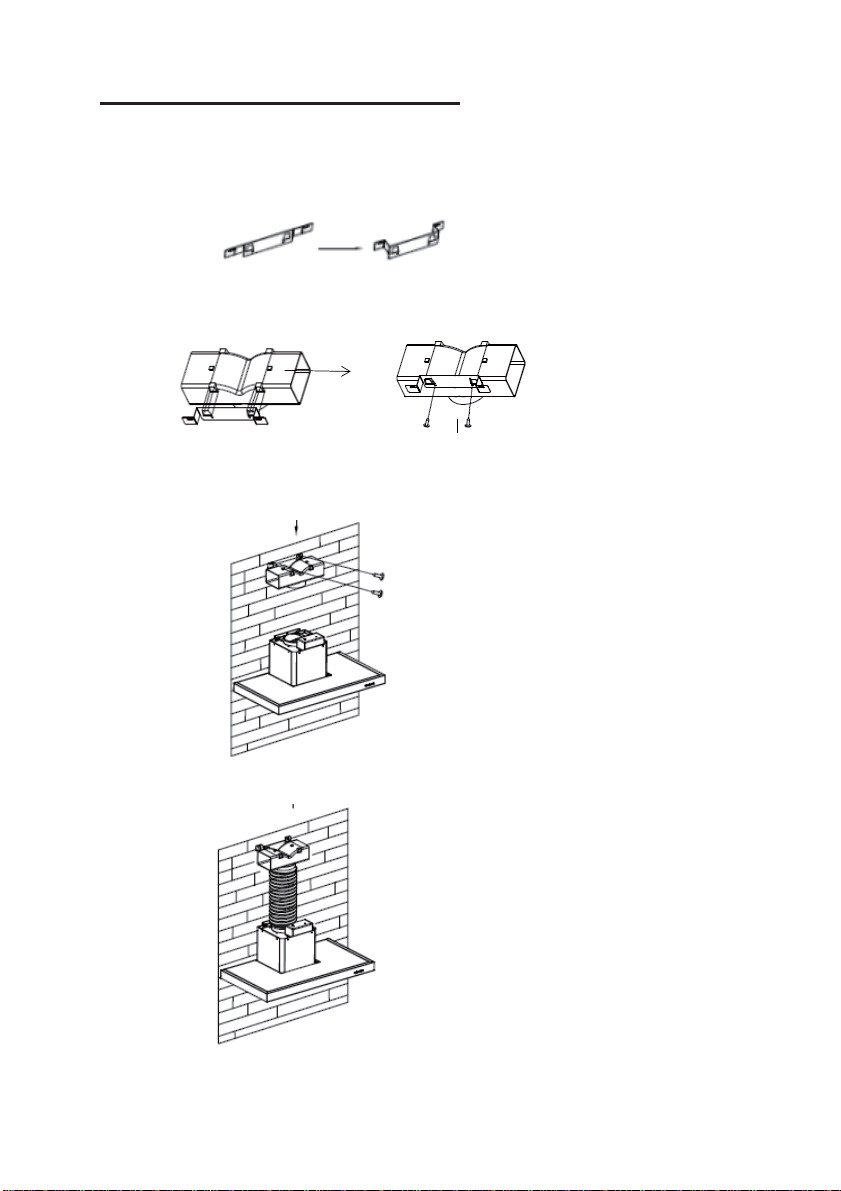

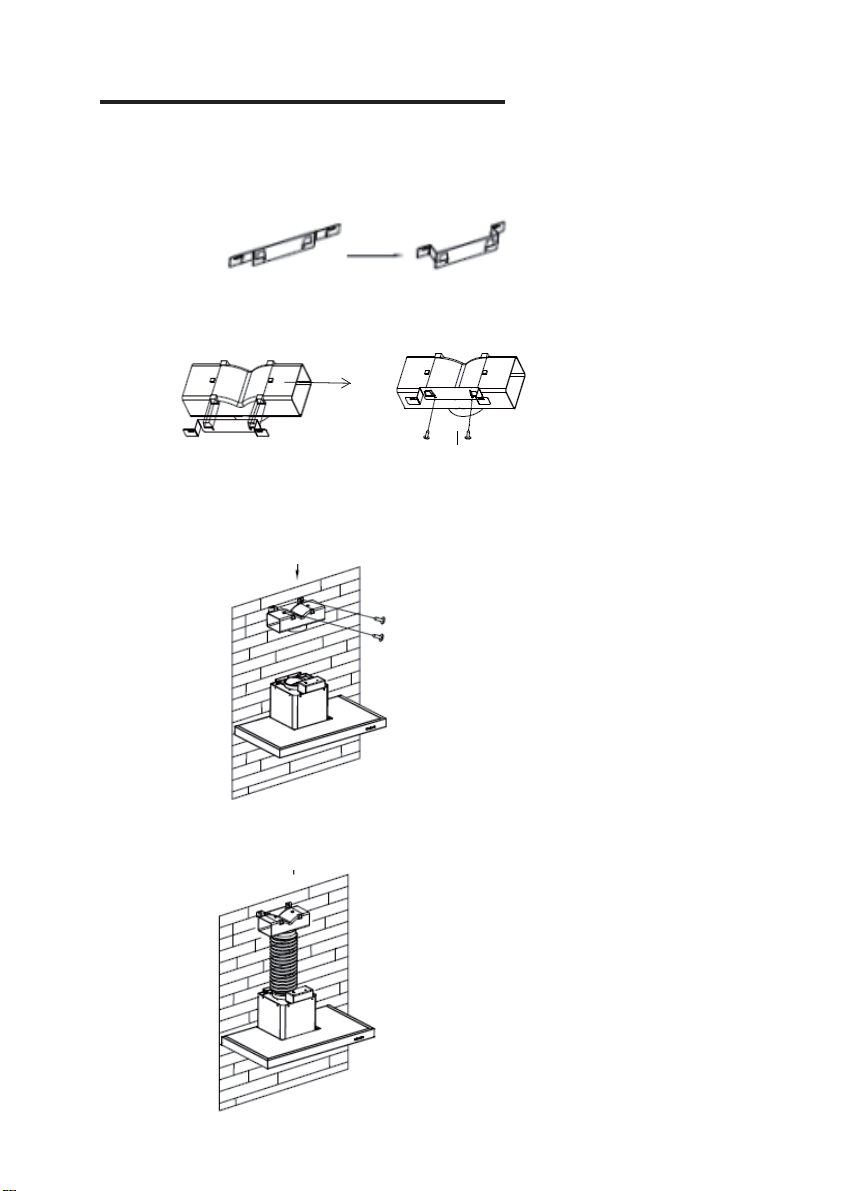

INSTALLATION(AIRDEFLECTOR):

11

Airdeflectorismentionedasincludedandnotoptional.

1.

Beforeinstallation,curvebothendsofthebracketasshownbelow:

2.

FixthebrackettotheT-shapedplasticoutletwith2pcsST3.5x12mm
screwsprovided.

3.Drill2holestoaccommodatethewallplugs,thenscrewandtightenthe

bracketontothewallwith2pcsST4x30mmscrewsprovided.

4.Attachtheexhaustpipeontotheairoutletofthecookerhoodasshownbelow:

5.Installthechimneytotheunitandfixit.

o

12

i1MFBTFLJOEMZCFOPUFE5TIBQFEQMBTUJDPVUMFUBOEWGMBQTDBOOPU
CFVTFEBUUIFTBNFUJNF:PVDBOVTFUIFNJOUXPXBZT"EEW
GMBQPOFYJTUJOHPVUMFU6TF5TIBQFEQMBTUJDPVUMFUOPBEEW
GMBQw

o

i/PUF5IFQSPEVDUJTQSPWJEFEXJUIWGMBQBDDFTTPSZ5IJT
BDDFTTPSZJTOPUNBOEBUPSZGPSJOTUBMMBUJPOPQFSBUJPOBOEVTFPG
UIFQSPEVDUw

INSTALLATION (VENT INSIDE)

13

If you do not have an outlet to the outside, exhaust pipe is not required and

the installation is similar to the one show in section “INSTALLATION (VENT
OUTSIDE)”.

Activated carbon filter can be used to trap odors.
In order to install the activated carbon filter, the grease filter should be
detached first. Press the lock and pull it downward.

Plug the activated carbon filter into the unit and turn it in clockwise direction.
Repeat the same on the other side.

NOTE:
o Make sure the filter is securely locked. Otherwise, it would loosen and

cause dangerous.

o When activated carbon filter attached, the suction power will be

lowere

DESCRIPTION OF COMPONENTS

14

OPERATION

Timer button

1. Setting the time of the day
When hood in standby mode (motor not working), press the timer button to

enter the time setting.
Press the ‘Fan speed’ key to set the hour of the day and press the
‘Light ‘key to set the minute.

2. Setting the Timer
When the hood is in operation mode, press the timer button to
set the countdown.
Press the timer button one timer then the countdown will increase one
minute. The max countdown is 60 minutes.

Speed decrease button

The button is with indicate backlit, - for increasing the speed of the fan
or turn off the fan; when you press the button from speed 3 and the
backlit is on, the fan will be decreasing the speed from speed 3-2-1 by
press the - button, when you press the - button from speed 1, the
fan will be in standby mode. and the backlit will be turned off.

Speed plus button

The button is with indicate backlit, + for turn on the fan or increasing the
speed of the fan when you long press the button at standby mode, the
backlit will be turned on and the fan will be turned on at low speed. then
the fan will be increasing the speed from speed 1-2-3 by press the +
button

LIGHT Button

For lighting ON & OFF.

LCD display

15

1. Motor symbol, will rotate when the motor is
working;

2. Time display;

3. Timer symbol, will appear when timer is setting
and counting;

4. Light symbol;

5. Motor speed;

6. Turbo speed symbol, will appear when the speed
is highest setted;

7. Alarm symbol, will appear 5 seconds when the
counting down of timer is over.

8. Cleanning alarm, appear when total working time
up to 14 hours or at the first time using after

pluging.

MAINTENANCE

16

Before cleaning switch the unit off and pull out the plug.

I. Regular Cleaning

Use a soft cloth moistened with hand-warm mildly soapy water or
household cleaning detergent. Never use metal pads, chemical, abrasive
material or stiff brush to clean the unit.

II. Monthly Cleaning for Grease Filter

ESSENTIAL: Clean the filter every month can prevent any risk of fire.

The filter collects grease, smoke and dust…... so the filter is directly
affecting the efficiency of the cooker hood. If not cleaned, the grease
residue (potential flammable) will saturate on the filter. Clean it with
household cleaning detergent.

III. Annual Cleaning for Activated Carbon Filter

Apply SOLELY to unit that installed as a recirculation unit (not vented to
the outside). This filter traps odors and must be replaced at least once a
year
depending on how frequent the cooker hood used.

IV. Changing a light bulb
Remove the screws on the glass, take off the hood glass. Find the
bulb that requires replacement, you will find it located in the light
fixture which is inside the exposed section of the canopy.

Disconnect the light wiring point and remove the bulb holders and

wiring from the hood. Important: It’s not possible to replace the bulbs

individually, it will be necessary to obtain the bulbs, bulb holders and
wiring as a complete part. (LED light: MAX 1.5W)

Fit the replacement bulbs, bulb holders and wiring in the same
manners as the originals. Then reconnect the light wiring point.

Refit the hood glass and fasten the glass screws. Make sure the screws are

Fault

Cause

Solution

Light on, but
fan does not
work

The fan blade is
jammed.

Switch off the unit and repair by
qualified service personnel only.

The motor is damaged.

Both light and
fan do not
work

Halogen light bulb burn.

Replace the bulb with correct
rating.

Power cord looses.

Plug in to the power supply again.

Serious
Vibration of
the unit
The fan blade is
damaged.

Switch of the unit and repair by
qualified service personnel only.

The fan motor is not
fixed tightly.

Switch off the unit and repair by
qualified service personnel only.

The unit is not hung
properly on the bracket.

Take down the unit and check
whether the bracket is in proper
location.

Suction
performance
not good

Too long distance
between the unit and
the cooking plane

Readjust the distance to 65-75cm

17

fully tightened.

TROBULESHOOTING

CUSTOMER ASSISTANCE SERVICE

If you cannot identify the cause of the operating anomaly, switch off the
appliance and contact the Assistance Service.

PRODUCT SERIAL NUMBER. Where can I find it?
It is important you to inform the Assistance Service of your product code
and its serial number (a 16 character code which begins with the number 3);
this can be found on the guarantee certificate or on the data plate located
on the appliance.
It will help to avoid wasted journeys to technicians, thereby (and most
significantly) saving the corresponding callout charges.

This appliance is marked according to the European directive

9/EU on Waste Electrical and Electronic Equipment

2012/1
(WEEE).
WEEE contains both polluting substances (which can cause
negative consequences for the environment) an
can be re-used). It is important to have WEEE subjected to specific

d basic components (which

treatments, in order to remove and dispose properly all pollutants, and

18

recover and recycle all materials.
Individuals can play an important role in ensuring that WEEE does not
become an environmental issue; it is essential to follow some basic rules:

WEEE should not be treated as household waste;
WEEE should be handed over to the relevant collection points managed by

the municipality or by registered companies. In many countries, for large
WEEE, home collection could be present.

In many countries, when you buy a new appliance, the old one may be
returned to the retailer who has to collect it free of charge on a one-to-one
basis, as long as the equipment is of equivalent type and has the same
functions as the supplied equipment.

MANUAL DE INSTALACIÓN Y USO

19

CONTENT

INTRODUCCIÓN
PRECAUCIÓN DE SEGURIDAD
INSTALACIÓN ELÉCTRICA
ESPECIFICACIÓN
INSTALACIÓN (VENTILACIÓN EXTERIOR)
INSTALACIÓN (VENTILACIÓN E N EL INTE RI OR )
DESCRIPCIÓN DE LOS COMPONE NTE S
FUNCIONAMIENTO
MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
CONFORMIDAD CON LAS DIRECTIVAS
PROTECCIÓN DEL MEDIO AMBIE NTE

20
20
22
23
24
31
32
32
34
35
35

36

INTRODUCCIÓN

20

Gracias por elegir esta campana de cocina.

Este manual de instrucciones está diseñado para proporcionarle todo lo
necesario con instrucciones relacionadas con la instalación, el uso y el
mantenimiento del aparato. Con el fin de operar el aparato correctamente
y con seguridad, por favor lea este manual de instrucciones
cuidadosamente antes de la instalación y el uso.
La campana extractora utiliza materiales de alta calidad y está fabricada
con un diseño aerodinámico. Equipada con un motor eléctrico de gran
potencia y un ventilador centrífugo, también proporciona una fuerte
potencia de succión, un funcionamiento de bajo ruido, un filtro de grasa
antiadherente y una instalación de fácil montaje.

Declaramos, por nuestra cuenta responsabilidad, el cumplimiento de todos
los requisitos europeos de seguridad, salud y medio ambiente
establecidos en la legislación de este producto.

PRECAUCIÓN DE SEGURIDAD

• Nunca dejes que los niños operen la máquina.

• La campana extractora es sólo para uso doméstico, no es adecuada

para barbacoas, asadores y otros fines comerciales.

• La campana extractora y su filtro deben ser limpiados regularmente
para mantenerlos en buenas condiciones de funcionamiento.

• Limpie la campana extractora de acuerdo con el manual de
instrucciones y evite que el aparato se queme.

• Prohíba el horneado directo de la cocina de gas. Por favor, mantenga
una buena convección en la cocina.

• Antes de conectar el aparato, compruebe que el cable de
alimentación no esté dañado. Un cable de alimentación dañado sólo
debe ser sustituido por personal de servicio técnico cualificado.

• La habitación deberá estar suficientemente ventilada cuando la
campana extractora se utilice al mismo tiempo que los aparatos de
gas u otros combustibles;

• El aire no debe descargarse en una chimenea que se utilice para
expulsar los gases de los aparatos que queman gas u otros
combustibles;

• Deben cumplirse las normas relativas a la descarga de aire.

• Los niños deben ser supervisados para asegurarse de que no jueguen

con el aparato.

• No flamee bajo la campana extractora.

• La campana extractora no está diseñada para ser instalada sobre una

21

placa de cocina que tenga más de cuatro elementos.

• que haya una ventilación adecuada de la sala cuando la campana
extractora se utilice al mismo tiempo que los aparatos de gas u otros
combustibles (no aplicable a los aparatos que sólo devuelven el aire a
la sala); los detalles relativos al método y la frecuencia de la limpieza

• existe un riesgo de incendio si la limpieza no se realiza de acuerdo
con las instrucciones

• no encienda fuego bajo la campana de la cocina

• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se

usan con aparatos de cocina.

Peligro de

˜ Enchufe esta unidad sólo en una toma de corriente con

conexión a tierra. En caso de duda, pida consejo a un ingeniero
debidamente cualificado.

˜ El incumplimiento de estas instrucciones puede provocar la

muerte, un incendio o una descarga eléctrica..

choque eléctrico

22

Instalación eléctrica

Toda instalac

ión debe ser realizada por una persona competente o
un electricista cualificado. Antes de conectar la alimentación de la
red, asegúrese de que la tensión de la red corresponda a la tensión
que figura en la placa de características.

Conexión directa

El aparato debe conectarse directamente a la red eléctrica
mediante un
interruptor omnipolar con una apertura mínima de 3 mm entre los
contactos.
El instalador debe asegurarse de que la conexión eléctrica
correcta tiene y que cumple con el diagrama de cableado.
El cable no debe ser doblado o comprimido.
Compruebe regularmente que el enchufe y el cable de ali m entación
no estén dañados. Si el
El cable de suministro está dañado, debe ser reemplazado por un
cable especial o
de montaje disponible en el fabricante o su agente de servicio.
ADVERTENCIA: Este es un aparato de clase I y DEBE ser conectado
a tierra
Este aparato se suministra con un cable de red de 3 núcleos del color
de
sigue:
Marrón = L o Vivo
Azul = N o Neutro
Verde y amarillo = E o Tierra

El fusible debe ser de 3 amperios.

Lista de accesorios de instalación estándar

Carcasa

1

Chimenea superior

1

Chimenea inferior

1

El soporte inferior de la

1

Soporte superior de la

1

Tablero de colgar

1

φ8 tacos

9

Tornillos

ST4.0×30

9

φ7.2 tornillos

ST4.0×8

2

Filtro de carbono

23

Espec. Imagen Cantidad

chimenea

chimenea

φ8×φ6 color blanco

Salida de aire 1

2

INSTALACIÓN (montaje en la pared)

24

Si tiene una salida al exterior, su campana extractora puede ser conectada
como en la foto de abajo por medio de un conducto de extracción (esmalte,
aluminio, tubo flexible no inflamable con un diámetro interior de 150mm)

1. Antes de la instalación, apague la unidad y desenchúfela de la toma de
corriente.

2. La campana extrac

tora debe colocarse a una distancia de 65~75cm

sobre el plano de cocción para un mejor resultado.

3. Perfore 3 agujeros de 8 mm para acomodar el soporte. Atornille y
apriete el soporte en la pared con los tornillos suministrados.

Enganche

de pared

107.5mm

Grapa de

pared

Tornillo (4mm x 30mm)

4. Deje la campana extractora y cuélguelo del soporte de la pared.

25

5. Fija la vál

vula de un solo sentido a la salida de aire de la campana
extractora. A continuación, fijen el tubo de escape a la válvula de
un solo sentido como se muestra a continuación.

Tubería de
extracción

Campana

6.

26

i. Coloca el crist al en la posición adecuada en la part e superior

de la campana extractora.

ii. Fijar con 4 tornillos y arandela. P ara evitar que el vidrio se

agriete, por favor, no apriete los tornillos con demasiada
fuerza

7.
i. Poner l a chimenea interior en l a chimenea ext erior. Luego sacar

la chimenea interior hacia arriba. Ajústelo para alcanzar la altura
requerida.

ii. Deslizar

la chimenea para ajustar la altura de la chimenea.
Cuando se alcance la altura requerida, entonces cuelgue el agujero
de fijación a los tornillos de fijación como se muestra en las
siguientes imágenes.

chimenea interior

chimenea exterior

8.

27

i. Perf ore 2 x 8 mm. para acomodar la placa II. Atornille y

apriete la placa II en la pared con los 2 tornillos suministrados.

ii. Montar la chimenea en la unidad y fijarla con 2 tornillos.

Plate II

Enganche
de pared

Tornillo

4mm x 8mm

Tornillo

(4mm x 30mm)

Lista de accesorios de instalación estándar

Espec.

Imagen

Qty

AirDeflectorAirDefl

28

ector

1

Soporte

φ8 tacos de
arrastre

φ8×φ6 color blanco

Tornillos
ST4.0×30

Tornillos
ST3.5×12

1

2

2

2

INSTALACIÓN (DEFLECTOR DE AIRE):

29

El deflector de aire se menciona como incluido y no como opcional.

1.

Antes de la instalación, la curva de ambos extremos del soporte se
muestra abajo:

2.

Fijar el soporte a la salida de plástico en forma de T con 2 piezas de
ST3.5x12mm, con tornillos incluidos.

3.

Perfore 2 agujeros para acomodar los tacos de la pared, luego
atornille y apriete el soporte en la pared con 2 pcs S T 4x30mm tornillos
provistos.

4.

Fijar el tubo de escape en la salida de aire de la campana ex tractora

como se muestra a continuación:

5.

30

Instale la chimenea en la unidad y fíjela.

- "Por favor,

tenga la amabilidad de tomar nota: La salida de plást i co en
forma de T y las aletas en V no pueden ser usadas al mismo tiempo.
Puedes usarlas de dos maneras: 1) Agregar v-flap en la salida existente; 2)
Usar la salida de plástico en forma de T, sin agregar v-flap."

-

"Nota: El producto se suministra con el accesorio v-flap. Este accesorio no
es obligatorio para la instalación, operación y uso del producto".

INSTALACIÓN (VENTILACI ÓN EN EL INTERIOR)

31

Si no tiene una salida al exterior, no se requiere un tubo de escape y la
instalación es similar a la que se muestra en la sección "INSTALACIÓN
(VENTILACIÓN) FUERA)".

El filtro de carbón activado puede utilizarse para atrapar olores.
Para instalar el filtro de carbón activado, el filtro de grasa debe ser ...se
separó primero. Presiona el cierre y tira de él hacia abajo.

Enchufe el filtro de carbón activado en la unidad y gírelo en el sentido de las
agujas del reloj.
Repita lo mismo en el otro lado.

cerca

NOTE:
o Asegúrese

aflojaría y ...causa peligrosa.

o Cuando el filtro de carbón activado está conectado, la potencia de

succión será menor

de que el filtro esté bien bloqueado. De lo contrario, se

DESCRIPCIÓN DE LOS COMPONENTES

32

FUNCIONAMIENTO

Botón del te

1. Ajustar la hora del día
Cuando la campana esté en modo de espera (el motor no
funciona), pulse el botón del temporizador pa ra ent rar en el
ajuste de la hora. Presione la tecla 'Fan speed' para ajustar la
hora del día y presione la tecla 'Light' para ajustar los minutos.

2. Ajuste del temporizador

Cuando la campana esté en modo de funcionamiento, pulse el
botón del temporizador para iniciar la cuenta atrá s. La cuenta
atrás máxima es de 60 minutos.

Botón de disminución de la velocidad

El botón está con indicación de retroiluminación, — para aumentar la
velocidad del ventilador o apagar el ventilador; cuan do presione el
botón desde la velocidad 3 y la retroiluminación e sté encendida, el
ventilador estará disminuyendo la velocidad de sde la velocidad 3-2-1
al presionar el botón —, cuando presione el botón — desde la
velocidad 1, el ventilador estará en modo de espera. y la
retroiluminación se apagará.

Botón de velocidad plus
El botón está
ventilador o aumentar la velocidad del ventilador cua ndo se pulsa durante
mucho tiempo el botón en el modo de espera, la retroiluminación se
encenderá y el ventilador se encenderá a baja velocidad. entonces el
ventilador aumentará la velocidad desde la velocidad 1-2-3 mediante la
pulsación del botón +

mporizador

con indicación de retroiluminación, + para en cender el

Botón de luz

Botón de luz para encender y apagar la luz.

DISPLAY LCD

33

1. El símbolo del motor, girará cuando el motor esté
funcionando;

2. Visualización de la hora;

3. El símbolo del temporizador, aparecerá cuando el
temporizador se esté ajustando y contando;

4. Símbolo de la luz;

5. Velocidad del motor;

6. El símbolo de la velocidad del turbo, aparecerá
cuando la velocidad sea la más alta establecida;

7. Símbolo de alarma, aparecerá 5 segundos
cuando la cuenta atrás del temporizador termine.

8. Alarma de limpieza, aparecerá cuando el tiempo
total de trabajo sea de hasta 14 horas o cuando
se utilice por primera vez después de enchufar.

MANTENIMIENTO

34

Antes de la limpieza, apague la unidad y saque el enchufe.

I. Limpieza regular

Use un paño suav
detergente para la limpieza del hogar. Nunca use almohadillas metálicas,
químicas, abrasivas material o un cepillo rígido para limpiar la unidad.

II. Limpieza mensual del filtro de grasa

ESENCIA
incendio.

El filtro recoge la grasa, el humo y el polvo...... por lo que el filtro es

directamente
afectando la eficiencia de la campana extractora. Si no se limpia, la grasa
Los residuos (potencialmente inflamables) se saturarán en el filtro.
Límpialo con detergente para la limpieza del hogar.

L: Limpiar el filtro cada mes puede prevenir cualquier riesgo de

e humedecido con agua ligeramente jabonosa y tibia o

III. Limpieza anual del filtro de

Aplicar SO
recirculación (no ventilada a el exterior). Este filtro atrapa los olores y debe
ser reemplazado al menos una vez al año. año dependiendo de la
frecuencia con la que la campana de la cocina se utiliza.

IV. Cambio de una bombilla

Quita los tornillos del cristal, quita el cristal de la capucha. Encuentra el
bombilla que requiere ser reemplazada, la encontrará ubicada en la luz que
está dentro de la sección expuesta del techo.

LAMENTE a la unidad que se instaló como unidad de

carbón activado

.

Desconecte el
cableado de la capucha. Importante: No es posible reemplazar las
bombillas individualmente, será necesario obtener las bombillas, los
portabombillas y el cableado como una parte completa.
(Luz LED: MAX 1.5W)

Colocar las bombillas de repuesto, los portalámparas y el cableado en el
mismo modo como los originales. Entonces reconecte el punto de cableado
de la luz.

punto de cableado de la luz y retire los portalámparas y el

Vuelva a colocar el vidrio de la campana y apriete los tornillos del vidrio.

FALLO

CAUSA

SOLUCION

está atascada.

Tanto la luz como
Se queman las bombillas

halógenas.

Reemplaza la bombilla con la
clasificación correcta.

se suelta.

nuevo.

Cambio de la unidad y reparación por
solamente.

El motor del

Apague la unidad y repárela sólo por
personal de servicio calificado.

colgada en el soporte.

soporte está en su sitio.

35

Asegúrate de que los tornillos estén completamente apretados.

SOLUCIONADOR DE PROBLEMAS

La luz se
enciende, pero
el ventilador no
funciona

el ventilador no
funcionan

Vibración
grave de la
unidad

El rendimiento
de la succión
no es bueno

La aspa del ventilador

El motor está dañado.

El cable de alimentación

La aspa del ventilador
está dañada.

ventilador no está
La unidad no está bien

Demasiada distancia
entre la unidad y el
plano de cocción

Apague la unidad y repárela sólo por
personal de servicio calificado.

Enchúfalo a la fuente de alimentación de

personal de servicio calificado

Desmonta la unidad y comprueba si el

Reajuste la distancia a 65-75cm

SERVICIO DE ASISTENCIA AL CLIENTE

Si no puede identificar la causa de la anomalía de funcionamiento, apague el
aparato y póngase en contacto con el Servicio de Asistencia.

NÚMERO DE SERIE DEL PRODUCTO
Es importante que comunique al Servicio de Asistencia el código del producto
y su número de serie (un código de 16 caracteres que comienza con el
número 3); éste se encuentra en el certificado de garantía o en la placa de
datos situada en el aparato.

Esto ayudará a evitar viajes inútiles a los técnicos,
ahorrando así (y lo que es más importante) los
correspondientes gastos de llamada.

Este aparato está marcado de acuerdo con la directiva
europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos
(RAEE).

. ¿Dónde puedo encontrarlo?

Los RAEE contienen ambas sustancias contaminantes (que pueden

36

causar consecuencias negativas para el medio ambiente) y
componentes básicos (que pueden ser reutilizados).

Es importante que los RAEE se sometan a una para eli

minar y eliminar
adecuadamente todos los contaminantes, y recuperar y reciclar todos
los materiales.

Los individuos pueden desempeñar un papel importante para asegurar
que los RAEE no

se conviertan en un problema ambiental; es esencial

seguir algunas reglas básicas:
Los RAEE no deben tratarse como residuos domésticos; Los RAEE

deben entregarse en los

puntos de recogida correspondientes

gestionados por el municipio o por empresas registradas.
En muchos países, en el caso de los RAEE de gran tamaño, la recogida

domiciliaria podr

ía estar presente.

En muchos países, cuando se compra un nuevo aparato, el antiguo puede
devolverse al mi

norista, que debe recogerlo gratuitamente en forma
individual, siempre que el aparato sea de tipo equivalente y tenga las
mismas funciones que el suministrado.
.

INSTRUKCJA OBSŁUGI I INSTALACJI

37

SPIS TREŚCI

WPROWADZENIE………………………………………………… ....38

ŚR ODKI OSTROŻNOŚCI……………………………………………....38

INSTALACJA ELEKTRYCZNA…………………………………………40

SPECYFIKACJA TECHNICZNA…………………………………….....41

INSTALACJA (OBIEG OTWARTY)………………………………...…. 42
INSTALACJA (OBIEG ZAMKNI
OPIS FUNKCJI PANELU STEROWANIA……………………………..
DZIAŁANIE………………………………………………………………..
KONSERWACJA…………………………………………………………
ROZWIĄZYWANI
OCHRONA

E PROBLEMÓW……………………………………. 53

Ś RODOWISKA…………………………………………….54

Ę TY)………………………………….. 49

50
50
52

WPROWADZENIE

38

Dziękujemy za wybranie tego okapu kuchennego.

Niniejsza instrukcja obsługi zawiera wszystkie niezbędne wskazówki
związane z instalacją, użytkowaniem i konserwacją urządzenia.
W celu prawidłowej obsługi urządzenia i zapewnienia bezpieczeństwa, przed
instalacją i rozpoczęciem użytkowania należy uważnie przeczytać instrukcję
obsługi.
Okap kuchenny został wykonany z materiałów wysokiej jakości i posiada
minimalistyczny kształt. Został wyposażony jest w silnik elektryczny o dużej
mocy oraz wentylator promieniowy, które zapewniają dużą moc ssania i
cichą pracę,a takżefiltr przeciwtłuszczowy z nieprzywierającą powłoką. Jest
łatwy w m

ontażu.

Umieszczając
własną odpowiedzialność, że produkt jest zgodny ze wszystkimi europejskimi
wymogami dotyczącymi bezpieczeństwa, zdrowia i ochrony środowiska,
określonymiw przepisach mających związek z produktem.

oznakowanie na tym produkcie, oświadczamy na

ZASADY BEZPIECZEŃSTWA

˜ Nie wolno pozwalać dzieciom na obsługiwanie urządzenia.
˜ Okap kuchenny jest przeznaczony wyłącznie do użytku domowego; nie nadaje

się do stosowania nad grillem, opiekaczem czy do celów komercyjnych.

˜ Aby utrzymać okap kuchenny w dobrym stanie, obudowa i filtr powinny być

regularnie czyszczone.

˜ Okap kuchenny należy czyścić zgodnie z instrukcją obsługi i zabezpieczyć go

przed działaniem płomieni.

˜ Należy bezwzględnie chronić okap przed wysoką temperaturą płyty gazowej.
˜ Zadbać o dobrą wentylację w pomieszczeniu kuchennym.
˜ Przed podłączeniem urządzenia sprawdzić, czy przewód zasilający nie jest

uszkodzony. Uszkodzony przewód zasilający

walifikowany personel serwisu technicznego.

wyk

˜ Należy zapewnić odpowiednią wentylację pomieszczenia, gdy w tym samym

czasie co okap kuchenny używane jest inne urządzenie spalające gaz lub inne
paliwo;

˜ Wylot okapu nie może być podłączony do komina, który jest używany do

odprowadzania spalin z urządzeń spalających gaz lub inne paliwa;
˜ Należy zapewnić zgodność z przepisami dotyczącymi odprowadzania powietrza.
˜ Z niniejszego urządzenia mogą korzystać dzieci w wieku pow. 8 r.ż. oraz

osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub

umysłowych lub nieposiadające doświadczenia i wiedzy, pod warunkiem, że

znajdują się pod nadzorem lub otrzymały

korzystania z urządzenia i rozumieją związane z tym zagrożenia.
˜ Dzieci powinny znajdować się pod ciągłym nadzorem, aby mieć pewność, że

nie bawią się urządzeniem.
˜ Pod okapem nie wolno flambirować potraw.
˜ Okap kuchenny nie jest przeznaczony do montażu nad płytą kuchenną

posiadającą więcej niż cztery elementy grzewcze.

może wymienić wyłącznie

instrukcje do

tyczące bezpiecznego

˜ W pomieszczeniu należy zapewnić odpowiednią wentylację, gdy okap

39

kuchenny jest używany w tym samym czasie, co urządzenia spalające gaz lub

inne paliwa (nie dotyczy tylko okapów odprowadzających powietrze z

powrotem do pomieszczenia);
˜ Należy przestrzegać instrukcji dotyczących metod i częstotliwości

czyszczenia.

˜ Nieprzestrzeganie instrukcji czyszczenie może doprowadzić do wybuchu

pożaru.
˜ Nie używać otwartego ognia pod okapem.
˜ ZACHOWAJ OSTROŻNOŚĆ: Dostępne części mogą się nagrzewać pod

wpływem działania innych urządzeń do gotowania.

Zagrożenie związane z porażeniem prądem elektrycznym

˜ Podłączać urządzenie tylko do prawidłowo uziemionego gniazdka. W razie

wątpliwości należy zasięgnąć porady f achowca z odpowiednimi

uprawnieniami.

˜ Nieprzestrzeganie powyższych wskazówek może spowodować śmierć, pożar

lub porażenie prądem.

Instalacja elektryczna

(niebieski)

(brązowy)
(zielony/żółty)

DWUBIEGUNOWE WYJŚCIE Z

BEZPIECZNIKIEM

UŻYWAJ BEZPIECZNIKÓW 3 A

40

Cała instalacja musi być wykonana przez kompetentną osobę lub
wykwalifikowanego elektryka. Przed podłączeniem zasilania sieciowego upewnij
się, że napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.

Bezpośrednie podłączenie

do zasilania

Urządzenie należy podłączyć bezpośrednio do zasilania za pomocą wyłącznika
wielobiegunowego z minimalnym odstępem 3 mm między stykami.
Instalator musi upewnić się, że połączenie elektryczne wykonano prawidłowo, i że
jest ono zgodne ze schematem elektrycznym. Kabel nie może być zgięty ani

przygnieciony.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń. Jeśli
przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub
zestaw dostępny u producenta lub jego przedstawiciela serwisowego.

OSTRZEŻENIE:

Urządzenie należy do Klasy I i MUSI być uziemione

Urządzenie jest dostarczane z 3-żyłowym kablem zasilającym, żyłami w
następujących kolorach:
Brązowy = L lub pod napięciem

Niebieski = N lub neutralny
Zielony i żółty = E lub inaczej ochronny

Bezpiecznik musi mieć wartość znamionową 3 A.

Lista standardowych akcesoriów instalacyjnych

Część

Ilustracja

Ilość

Obudowa

1

Górny przewód kominowy

1

Dolny przewód kominowy

1

Wspornik dolnego przewodu

kominowego

1

Wspornik górnego przewodu

kominowego

1

Płytka wieszakowa

1

Kołki rozporowe ø8/6 mm

9

białe

Wkręty

9

ST4.0×30

Wkręty ø7.2 mm

2

ST4.0×8

Wylot powietrza

1

Filtr węglowy

2

41

INSTALACJA (montaż ścienny) (OBIEG OTWARTY)

42

Jeśli posiadasz możliwość odprowadzenia powietrza na zewnątrz, okap kuchenny
można podłączyć w sposób pokazany poniżej, tj. za pomocą przewodu

wentylacyjnego (emaliowanego, z aluminium lub w formie elastycznej rury z

materiału niepalnego o średnicy wewnętrznej 150 mm).

Przed instalacją wyłącz urządzenie i wyjmij wtyczkę z gniazdka.

1.

Aby uzyskać najlepszą skuteczność, okap kuchenny powinien być

2.

umieszczony w odległości 65 ~ 75 cm nad płytą do gotowania.

Wywierć 3 otwory o średnicy 8 mm pod wspornik.Przykręć i mocno dociśnij

3.

wspornik do ściany za pomocą dostarczonych śrub.

Kołek rozporowy

Wspornik ścienny

Śruba

mm x 30 mm)

(4

4. Podnieś okap i zawieś go na haku ściennym.

43

5. Przymocuj klapę zwrotną do wylotu powietrza. Następnie przymocuj rurę
do klapy zwrotnej, tak jak pokazano poniżej.

Rura

Okap kuchenny

6.

44

i. Umieść szklany element w odpowiedni

ej pozycji na górze okapu.

ii. Zamocuj go za pomocą 4 śrub i podkładki. Aby uniknąć pęknięcia szkła,

nie należy zbyt mocno dokręcać śrub.

iii. Włóż wewnętrzny przewód kominowy do zewnętrznego przewodu

kominowego. Następnie pociągnij wewnętrzny przewód kominowy do
góry. Ustaw wymaganą wysokość.

iv. Przesuwaj przewód kominowy w celu regulacji wysokości. Po osiągnięciu

wymaganej wysokości dokręć śruby mocujące, jak pokazano na ilustracji
poniżej.

Wewnętrzny przewód kominowy

Zewnętr

zny przewód ko

minowy

8.

45

i. Wywierć 2 otwory o ø 8 mm pod płytkę II. Przykręć i dokręć płytkę II do

ściany za pomocą 2 dostarczonych kołków rozporowych.

ii. Zamontuj komin na płytce i przymocuj 2 śrubami.

Płytka II Śruba

Kołek

rozporowy

4mm x 8mm

Śruba

(4mm x 30mm)

Lista standardowych akcesoriów instalacyjnych

Część

Ilustracja

Ilość

1

1

2

2

2

46

Deflektor

Wspornik

Kołki rozporowe

ø8/6 mm

białe

Wkręty

ST4.0×30

Wkręty

ST3.5×12

INSTALACJA DEFLEKTORA

47

Deflektor jest dołączony do urządzenia, a jego instalacja nie jest opcjonalna.

1. Przed montażem wygnij oba końce wspornika, jak pokazano poniżej:

2. Zamocuj wspornik do plastikowego wylotu w kształcie litery T za pomocą 2

dostarczonych śrub ST3,5x12mm

3. Wywierć 2 otwory pod kołki rozporowe, a następnie przykręć i dokręć

wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30mm

4. Zamocuj rurę na wylocie powietrza z okapu, jak pokazano poniżej:

5. Zamontuj przewód kominowy na urządzeniu i zamocuj go.

{ Uwaga: Trójnik z tworzy

48

wa sztucznego i klapa szczelna zwrotna nie
mogą być zamontowane jednocześnie. Możesz użyć tych elementów na
dwa sposoby: 1) Zamontuj klapę szczelną zwrotną na istniejącym
wylocie powietrza; 2) Użyj trójnika z tworzywa sztucznego nie instalując

klapy szczelnej zwrotnej.

{ Uwaga: Produkt jest dostarczany z klapą szczelną zwrotną. Element ten

nie musi być zainstalowany, alby urządzenie działało w prawidłowy
sposób.

INSTALACJA (OBIEG ZAMKNIĘTY)

49

Jeśli nie posiadasz odprowadzania powietrza na

zewnątrz pomieszczenia, rura

wentylacyjna nie jest potrzebna, choć montaż przebiega podobnie do
pokazanego w sekcji „INSTALACJA (OBIEG OTWARTY)”.

Do wychwytywania zapac

hów może być wykorzystany filtr węglowy.
Aby zainstalować filtr zwierający węgiel aktywny, najpierw należy odłączyć filtr
przeciwtłuszczowy. Naciśnij blokadę i pociągnij w dół.

Podłącz filtr węglowy do urządzenia i

obróć go w kierunku zgodnym z ruchem

wskazówek zegara. Powtórz to samo po drugiej stronie.

KIERUNEK ZAMYKANIA

UWAGA:

o Upewnij się, że filtr został bezpiecznie zablokowany. W przeciwnym razie się

poluzować i zagrozić bezpieczeństwu.

o Po podłączeniu filtra z węglem aktywnym moc ssania będzie niższa.

OPIS FUNKCJI PANELU STEROWANIA

50

DZIAŁANIE

1. Ustawienia czasu

2. Ustawienia przełącznika czasowego

Przycisk zmniejszania prędkości

Podświetlonyprzycisk–służy dozmniejszania prędkości wentylatora lub

wyłączania wentylatora; po naciśnięciu przycisku przy prędkości 3 i
podświetl

po każdorazowym naciśnięciu przycisku – ; po naciśnięciu – przy prędkości
1 wentylator przejdzie w tryb czuwania, a podświetlenie zostanie
wyłączone.

Przycisk zwiększania prędkości
Podświetlony przycisk + służy do włączenia wentylatora lub zwiększenia
jego prędkości; po dłuższym naciśnięciu przycisku w trybie czuwania,
podświetlenie zostanie włączone, a wentylator zacznie pracować na niskich
obrotach. Następnie wenty
1-2-3 po każdorazowym naciśnięciu przycisku +.

Przycisk przełącznika czasowego

Gdy okap jest w trybie czuwania (silnik nie działa), naciśnij przycisk
timera, aby wprowadzić ustawienie czasu.
Naciśnij przycisk „Prędkość wentylatora”, aby ustawić godzinę, i
przycisk „Oświetlenia”, aby ustawić minuty.

Gdy okap jest w trybie pracy, naciśnij przycisk przełącznika
czasowego, aby ustawić odliczanie.
Naciśnij jeden raz przycisk przełącznika czasowego, a ustawienia
wzrosną o jedną minutę. Maksymalny czas odliczania to 60 minut.

eniu go, wentylator będzie zmniejs

lator będzie zwiększał prędko

zał prędkość w kolejności 3-2-1

ść w kolejności

Przycisk OŚWIETLENIA

Służy do włączania i wyłączania oświetlenia.

Wyświetlacz LCD

1. Symbol silnika będzie się obracał, gdy

silnik pracuje;

2. Wyświetlanie czasu;

3. Symbol
ustawiania i odliczania timera;

4. Symbol

5. Prędkość silnika;

6. Symbol prędkości turbo pojawi się, gdy
prędkość zostanie ustawiona na
najwyższą;

7. Symbol alarmu pojawi się na 5 sekund
po zakończeniu odliczania

8. Alarm czyszczenia, pojawia się, gdy
upłynie
przy pierwszym użyciu po podłączeniu.

51

timera pojawi się podczas
oświetlenia;

timera.

14 godzin pracy urządzenia lub

KONSERWACJA

52

Przed czyszczeniem wyłącz urządzenie i wyciągnij wtyczkę z gniazdka.

I. Codzienne czyszczenie

Używaj miękkiej szmatki zwilżonej letnią wodą z niewielkim dodatkiem mydła lub
domowego środka czyszczącego. Nigdy nie używaj do czyszczenia urządzenia
metalowych gąbek, środków chemicznych i materiałów ściernych ani ostrych

szczotek.

II. Comiesięczne czyszczenie filtra przeciwtłuszczowego

WAŻNE: Czyść filtr co miesiąc, aby wyeliminować ryzyko pożaru.
Filtr zbiera tłuszcz, dym i kurz - ma więc bezpośredni wpływ na wydajność okapu

kuchennego. Jeśli nie zostanie oczyszczony, pozostałości tłuszczu (potencjalnie
łatwopalne) nagromadzą się na filtrze. Oczyść go za pomocą dom

detergentu do czyszczenia.

III. Coroczne czyszczenie filtra węglowego

Dotyczy WYŁĄCZNIE urządzeń, które zostały zainstalowane jako urządzenie
recyrkulacyjne (nie odprowadzające powietrza na zewnątrz). Filtr ten zatrzymuje
zapachy i należy go wymieniać co najmniej raz w roku, w zależności od
częstotliwości używania okapu kuchennego.

IV. Wymiana żarówki

owego

Odkręć śruby na szybie
wymiany;, znajdziesz ją w oprawie, która znajduje się wewnątrz odsłoniętej
części daszka.

Odłącz punkt podłączenia kabla i wyjmij oprawki żarówek i przewody z maski.
Ważne: wymiana pojedynczych żarówek nie jest możliwa, konieczne będzie
zakupienie żarówek, oprawek i okablowania w zestawie. (Światło LED: MAX 1,5

W)

Zamontuj nowe żarówki, oprawki żarówek i okablowanie w taki sam sposób jak
oryginały. Następnie podłącz ponownie kabel.

Ponownie załóż szybę okapu i przykręć śruby. Upewnij się, że śruby są dobrze
dokręcone.

, zdejmij szybę z okapu. Znajdź żarówkę, która wymaga

ROZWIĄZYWANIE PROBLEMÓW

Usterka

Przyczyna

Rozwiązanie

Światło świeci, ale

wentylator nie

działa

Łopatka wentylatora jest

zablokowana.

Wyłącz urządzenia - naprawa może
być

wykwalifikowany personel serwisowy.

Silnik jest uszkodzony.

Zarówno światło,

jak i wentylator nie

działają

Żarówka jest przepalona

Wymień żarówkę na właściwą.

Przewód zasilający jest

poluzowany.

Podłącz ponownie do źródła

zasilania.

Poważne wibracje
urządzenia

Łopatka wentylatora jest

uszkodzona.

Wyłącz urządzenia - naprawa może
być wykonana wyłącznie przez

wykwalifikowany personel serwisowy.

Silnik wentylator a nie jest
solidnie zamocowany.

Wyłącz urządzenia - naprawa może
być wykonana wyłącznie przez

wykwalifikowany personel serwisowy.

Urządzenie nie jest prawidłowo

zawieszone na wsporniku.

Zdejmij urządzenie i sprawdź, czy

wspornik znajduje się we właściwym

miejscu.

Wydajność ssania

nie jest dobra

Zbyt duża odległość między
urządzeniem a płytą grzewczą

Ponownie ustaw odległość na 65-75

cm

53

wykonana wyłącznie przez

SERWIS TECHNICZNY DLA KLIENTA

Jeśli nie możesz zidentyfikować przyczyny nieprawidłowego działania urządzenia,
wyłącz je i skontaktuj się z serwisem technicznym.

NUMER SERYJNY PRODUKTU. Gdzie mogę to znaleźć?

Serwis techniczny wymaga podania kodu produktu i jego numeru seryjnego (16-cyfrowy

kod rozpoczynający się cyfrą 3); można go znaleźć na karcie gwarancyjnej lub na
tabliczce znamionowej umieszczonej na urządzeniu.
Pomoże to uniknąć marnowania czasu na podróże techników, i (co najważniejsze)
obniży opłaty za wezwanie.

OCHRONA ŚRODOWISKA

54

Niniejsze ur
2012/19/UE w sprawie zużytego sprzętu elektrycznego i

elektronicznego (en.WEEE).
WEEE obejmuje zarówno substancje zanieczyszczające (mogące

powodować negatywne skutki dla środowiska), jak i podstawowe komponenty (które
mogą być ponownie wykorzystane). Ważne jest poddanie WEEE określonej obróbce w
celu usunięcia i właściwej utylizacji wszystkich zanieczyszczeń oraz odzyskania i
recyklingu wszystkich materiałów.

Osoby fizyczne mogą odegrać ważną rolę w zapewnieniu, że WEEE nie stanie się
problemem środowiskowym; konieczne jest przestrzeganie kilku podstawowych zasad:

WEEE nie powinien być traktowany jako odpad z gospodarstwa domowego;
WEEE należy przekazać do odpowiednich punktów zbiórki zarządzanych przez gminę

lub zarejestrowane firmy. W wielu krajach w przypadku WEEE o dużych gabarytach

możliwy jest odbiór z domu .

W wielu krajach przy zakupie nowego urządzenia stare urządzenie można zwrócić
sprz
sprzęt jest tego samego typu i spełnia te same funkcje jak dostarczony sprzęt.

ządzenie jest oznakowane zgodnie z europejską dyrektywą

edawcy, który musi

je bezpłatnie odebrać na zasadzie odbioru indywidualnego, o ile

MANUAL DE INSTALAÇÃO E UTILIZADOR

55

CONTEÚDOS

APRESENTAÇÃO ................................................................................................ 56

PRECAUÇÃO DE SEGURANÇA ......................................................................... 56

Instalação Elétrica ................................................................................................. 58

INSTALAÇÃO (montagem mural) ......................................................................... 60

INSTALAÇÃO (DEFLETOR DE AR): ................................................................... 65

INSTALAÇÃO (VENTILAÇÃO INTERNA) ............................................................ 67

DESCRIÇÃO DOS COMPONENTES .................................................................. 68

MANUTENÇÃO .................................................................................................... 70

RESOLUÇÃO DE PROBLEMAS .......................................................................... 71

SERVIÇO DE ASSISTÊNCIA AO CLIENTE ........................................................ 71

APRESENTAÇÃO

56

Obrigado por ter escolhido este exaustor.

Este manual de instruções foi desenhado para fornecer todas as instruções
necessárias relacionadas com a instalação, utilização e manutenção do aparelho.
Para operar a unidade corretamente e em segurança, leia este manual de
instruções atentamente antes da instalação e utilização.
O exaustor utiliza materiais de alta qualidade e é fabricado com um design
aerodinâmico. Equipado com motor elétrico de grande potência e ventilador
centrífugo, fornece grande potência de sucção, operação de baixo ruído, filtro de
gordura antiaderente e facilidade de montagem.

Ao colocar a marcação neste produto, confirmamos, sob nossa
responsabilidade, a conformidade com todos os requisitos europeus de segurança,
saúde e meio ambiente estabelecidos na legislação para este produto.

PRECAUÇÃO DE SEGURANÇA

- Não deixe uma criança mexer na máquina.

- O exaustor é apenas para uso doméstico, não é apropriado para

churrasqueiras, charcutarias ou outros usos comerciais.

- O exaustor e o seu filtro de malha devem ser limpos regularmente para

manter o aparelho em boas condições de funcionamento.

- Limpe o exaustor de acordo com o manual de instruções e evite assim o risco

de ocorrência de queimaduras.

- Não cozinhe diretamente no fogão a gás. Mantenha uma boa convecção na

cozinha.

- Antes de ligar este aparelho, verifique se o cabo de alimentação não está

danificado. Um cabo de alimentação danificado deve ser substituído apenas
por pessoal de serviço qualificado.

- Deve existir ventilação adequada quando o exaustor for usado ao mesmo

tempo que os aparelhos que queimam gás ou outros combustíveis;

- A descarga do ar não deve ser para um tubo usado para exaustão de fumo de

aparelhos que queimam gás ou outros combustíveis;

- Os regulamentos relativos a descarga de ar devem ser cumpridos.

- As crianças devem ser supervisionadas para garantir que não brincam com o

equipamento.

- Não flamejar alimentos por baixo do exaustor.

- O exaustor não se destina a ser instalado sobre uma placa com mais de

quatro elementos de fogão

•

Estes devem ter ventilação adequada da sala quando o exaustor é usado
ao mesmo tempo que aparelhos que queimam gás ou outros combustíveis
(não aplicável a aparelhos que apenas descarregam o ar de volta para a
sala);

•

57

detalhes relativos ao método e à frequência da limpeza.
existe risco de incêndio se a limpeza não for realizada de acordo com as

•
instruções;

•
não faça chamas debaixo do exaustor;

•

•

CUIDADO: As peças acessíveis podem ficar quentes quando usadas com
aparelhos de cozinha.

Perigo de choque elétrico

- Ligue esta unidade a uma tomada devidamente ligada à terra. Em caso de

dúvida, procure a ajuda de um engenheiro qualificado.

- O não cumprimento destas instruções pode resultar em morte, incêndio ou

choque elétrico.

Instalação Elétrica

Todo o trabalho de instalação deve ser realizado por um técnico ou por um

(Azul)

(Castanho)

(Verde / Amarelo)

USE UM FUSÍVEL

58

eletricista qualificado. Antes de fazer a ligação à corrente elétrica, deve assegurar­se de que a tensão elétrica corresponde à tensão indicada na placa de
identificação.

Ligação Direta

O aparelho deve ser ligado diretamente à rede elétrica utilizando um disjuntor
omnipolar com uma abertura mínima de 3 mm entre os contactos.
O instalador deve garantir que foi efetuada uma ligação elétrica correta e em
conformidade com o esquema de cablagem.
O cabo não deve ser dobrado ou comprimido.
Verifique regularmente se a ficha e o cabo de alimentação apresentam danos. Se
o cabo de alimentação estiver danificado, deve ser substituído por um cabo
especial ou conjunto disponível no fabricante ou no seu agente de serviço.

AVISO: Este aparelho é de Classe I e DEVE ser ligado à terraEste aparelho é
fornecido com um cabo de rede de 3 núcleos colorido da seguinte forma:
Castanho = L ou Vivo

Azul = N ou Neutro
Verde e Amarelo = E ou Terra

TOMADA DE ESPORÃO FUNDIDO

DE POLO DUPLO

O fusível deve ser classificado em 3 Amps.

Lista de Acessórios de Instalação Padrão

Ø7.2screws

ST4.0×8

59

Especif. Imagem de Ilustração Qtd.

Revestimento

Chaminé Superior

Chaminé Inferior

Suporte inferior da chaminé

Suporte superior da chaminé

Placa suspensa

Ø8 Buchas de Ø8× Ø6

de cor branca

1

1

1

1

1

1

9

Parafusos ST4.0×30

Saída de ar

Filtro de carbono

9

2

1

2

INSTALAÇÃO (montagem mural)

60

Se tiver uma saída para o exterior, o exaustor pode ser ligado como na imagem
abaixo através de uma conduta de extração (esmalte, alumínio, tubo flexível não
inflamável com um diâmetro interno de 150 mm)

1. Antes da instalação, desligue a unidade da tomada.

2. O exaustor deve ser colocado a uma distância de 65~75cm acima da
superfície de cozedura para um funcionamento melhor.

3. Faça furos de 3 x 8 mm para acomodar o suporte. Aparafuse e aperte o

107,5 mm

Parafuso (4 mm x 30 mm)

Ficha mural

Suporte de

parede

Tubagem

de exaustão

Exaustor

61

suporte na parede com os parafusos fornecidos.

4. Coloque o exaustor e pendure no gancho do suporte de parede.

5. Fixe a válvula unidirecional à saída de ar do exaustor. De seguida, prenda o

tubo de escape na válvula unidirecional, como mostrado abaixo.

6.

Chaminé interior

Chaminé exterior

62

i. Coloque o copo na posição apropriada na parte superior do exaustor.
ii. Fixe com 4 parafusos e anilha. Para evitar que o vidro quebre, não aperte

demasiadamente os parafusos.

7.

i. Coloque a chaminé interior na chaminé exterior. De seguida, puxe a chaminé

interior para cima. Ajuste para atingir a altura necessária.

ii. Deslize a chaminé para ajustar a altura da chaminé. Quando a altura

necessária for atingida, pendure o orifício de fixação nos parafusos de fixação,
como mostrado nas imagens abaixo.

8.

Placa II

Ficha mural

Aparafusar
4

Aparafusar
4

63

i. Faça furos de 2 x 8 mm para acomodar a placa II. Aparafuse e aperte a

placa II na parede com 2 parafusos fornecidos.

ii. Monte a chaminé na unidade e fixe-a com 2 parafusos.

mm x 8 mm

mm x 30 mm

Lista de Acessórios de Instalação Padrão

64

Especif.

Imagem de

Ilustração

Qtd.

Defletor de ar

Suporte

Ø8 buchas de Ø8×Ø6

de cor branca

Parafusos ST4.0×30

Parafusos ST3.5×12

1

1

2

2

2

INSTALAÇÃO (DEFLETOR DE AR):

65

O defletor de ar é mencionado como incluído e não opcional.

1. Antes da instalação, dobre ambas as extremidades do suporte conforme

mostrado abaixo:

2. Fixe o suporte na saída de plástico em forma de T com os 2 parafusos ST3.

5X12 mm fornecidos.

3. Faça 2 furos para acomodar as buchas de parede e, de seguida, aparafuse

e aperte o suporte na parede com os 2 parafusos ST 4x30 mm fornecidos.

4. Ligue o tubo de exaustão na saída de ar do exaustor, conforme mostrado

abaixo:

5. Instale a chaminé na unidade e fixe-a.

66

o “Atenção: A saída de plástico em forma de T e as abas em V não podem ser

usadas ao mesmo tempo. Pode tentar usá-las de duas formas: 1) Adicione a
aba em V na saída existente; 2) Use a saída de plástico em forma de T, sem
adicionar a aba em V. ”

o “Nota: O produto é fornecido com acessório v-flap. Este acessório não é

obrigatório para instalação, operação e utilização do produto.”

INSTALAÇÃO (VENTILAÇÃO INTERNA)

FECHAR

67

Se não tiver uma saída para o exterior, o tubo de exaustão não é necessário e a
instalação é semelhante à mostrada na secção “INSTALAÇÃO (VENTILAÇÃO
EXTERNA)”.

O filtro de carvão ativado pode ser usado para capturar odores.
Para instalar o filtro de carvão ativado, deve retirar primeiro o filtro de gordura.

Pressione o bloqueio e puxe-o para baixo.

Ligue o filtro de carvão ativado na unidade e rode-o para a direita. Repetir o
mesmo do outro lado.

NOTA:
o Verifique se o filtro está bem bloqueado. Caso contrário, pode soltar-se e ser

perigoso.

o Quando o filtro de carvão ativado estiver colocado, a potência de sucção

será inferior.

DESCRIÇÃO DOS COMPONENTES

68

OPERAÇÃO

Botão de temporizador

1. Definir a hora do dia
Quando o exaustor estiver em modo de espera (o motor não está
funcionando), pressione o botão do temporizador para entrar na
configuração de tempo.
Pressione a tecla 'Velocidade do ventilador’ para definir a hora do dia
e pressione a tecla ‘Luz‘ para definir o minuto.

2. Ajuste do Temporizador
Quando o exaustor estiver no modo de operação, pressione o botão do
temporizador para definir a contagem regressiva.
Pressione o botão do temporizador e a contagem regressiva aumentará
um minuto. A contagem regressiva máxima é de 60 minutos.

Botão de diminuição de velocidade

O botão tem indicação retroiluminada, para aumentar a velocidade do
ventilador ou desligar o ventilador; quando pressionar o botão da velocidade 3 e
a retroiluminação estiver ligada, o ventilador diminuiu a velocidade de 3-2-1
pressionando o botão, quando pressionar o botão da velocidade 1, o
ventilador entra em modo standby e a retroiluminação é desligada.

Botão aumento de velocidade

O botão tem indicação retroiluminada, para ligar o ventilador ou aumentar a
velocidade quando pressionar o botão no modo standby, a retroiluminação será
ligada e o ventilador será ligado a baixa velocidade. em seguida, o ventilador
aumenta a velocidade de 1-2-3 pressionando o botão

Botão ILUMINAÇÃO

Para ligar e desligar a iluminação.

Visor LCD

1. O símbolo do motor roda quando o motor

primeira utilização depois da ligação.

69

estiver a funcionar;

2. Apresentação das horas

3. O símbolo do temporizador aparece quando o

temporizador estiver a configurar e a contar;

4. Símbolo da lâmpada;

5. Velocidade do motor;

6. O símbolo de velocidade turbo, aparece

quando a velocidade mais alta for definida;

7. O símbolo de alarme, aparece durante 5

segundos quando a contagem regressiva do
temporizador termina.

8. Alarme de limpeza, aparece quando o tempo

total de trabalho é superior a 14 horas ou na

MANUTENÇÃO

70

Antes de limpar, desligue a unidade da tomada elétrica.

I. Limpeza regular

Use um pano macio humedecido com água morna e sabão ou detergente de
limpeza doméstica. Nunca use peças metálicas, produtos químicos, materiais
abrasivos ou escovas rígidas para limpar a unidade.

II. Limpeza mensal do filtro de gordura

IMPORTANTE: Limpar o filtro todos os meses pode evitar o risco de incêndio.

O filtro recolhe gordura, fumo e poeira... por isso o filtro afeta diretamente
a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencial

inflamável) saturam no filtro. Limpe-o com detergente doméstico.

III. Limpeza anual do filtro de carvão ativado

Aplica-se APENAS para unidades instaladas como unidades de recirculação (não
ventilada para o exterior). Este filtro retém odores e deve ser substituído pelo
menos uma vez por ano

dependendo da frequência de utilização do exaustor.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, retire o vidro do exaustor. Encontre a
lâmpada a substituir na luminária que está no interior da secção exposta
da cobertura.

Desligue o ponto de cablagem da luz e retire os suportes das lâmpadas e
a cablagem do exaustor. Importante: Não é possível substituir as
lâmpadas individualmente, será necessário adquirir as lâmpadas,
suportes de lâmpadas e cablagem como uma parte completa. (Lâmpada
LED: MAX 1.5W)

Encaixe as lâmpadas, os suportes das lâmpadas e a cablagem da mesma
forma que as originais. Em seguida, volte a ligar o ponto de cablagem da
lâmpada.

Volte a colocar o vidro do exaustor e aperte os parafusos do vidro.
Certifique-se de que os parafusos estão totalmente apertados.

RESOLUÇÃO DE PROBLEMAS

Falha

Causa

Solução

Luz acesa, mas o
A pá do ventilador está

encravada.

pessoal qualificado.

O motor está danificado.

A lâmpada e o

queimada.

Substitua a lâmpada com a
Perdas do cabo de

alimentação.

Ligue novamente a fonte
de alimentação.

Vibração séria da

A pá do ventilador está

Desligar a unidade e

pessoal qualificado.

O motor do ventilador não

Desligar a unidade e

pessoal qualificado.

suporte.

Retire a unidade e
O desempenho de

Distância muito longa entre a

cozedura

Reajuste a distância para

71

ventilador não
funciona

ventilador não
funcionam

unidade

sucção não é bom

Lâmpada de halogéneo

danificada.

está bem apertado.

A unidade não está
pendurada corretamente no

unidade e a superfície de

Desligar a unidade e
reparar apenas por

classificação correta.

reparar apenas por

reparar apenas por

verifique se o suporte está
no local correto.

65-75cm

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria de funcionamento, desligue o
aparelho e contacte o Serviço de Assistência.

NÚMERO DE SÉRIE DO PRODUTO Onde posso encontrá-lo?
É importante informar o Serviço de Assistência sobre o código de produto e do
número de série (um código de 16 carateres que começa com o número 3); isto
pode ser encontrado no certificado de garantia ou na chapa de características no
aparelho.
Isto ajudará a evitar visitas perdidas aos técnicos e desta forma (e de maneira
mais significativa) poupar as cobranças das chamadas correspondentes.

Este equipamento está marcado em conformidade com a Diretiva
Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento
Eletrónico (REEE).

REEE contém substâncias poluentes (que podem trazer
consequências negativas para o ambiente) e componentes básicos (que podem
ser reutilizados). É importante que os REEE sejam submetidos a tratamentos
específicos, para remover e eliminar adequadamente todos os poluentes e
recuperar e reciclar todos os materiais.

As pessoas desempenham um papel importante para garantir que os REEE não

72

representam um problema ambiental; para isso, é essencial que sejam cumpridas
algumas regras básicas:

Os REEE não devem ser tratados como lixo doméstico;

Os REEE devem ser entregues nos pontos de recolha adequados administrados
pelo município ou por empresas registadas. Em muitos países, para grandes
REEE, pode estar disponível recolha doméstica.

Em muitos países, quando é comprado um aparelho novo, o antigo pode ser
devolvido ao retalhista, que deve proceder à recolha gratuitamente, desde que o
equipamento seja de tipo equivalente e tenha as mesmas funções do
equipamento fornecido.

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

INHALT

SICHERHEITSVORKEHRUNGEN .......................................................... 74

ELEKTRISCHE INSTALLATION ............................................................. 76

INSTALLATION (Wandmontage) ............................................................ 78

INSTALLATION (LUFTFÜHRUNG) ......................................................... 83

INSTALLATION (ENTLÜFTUNG INNEN) ............................................... 85

BESCHREIBUNG DER BAUTEILE ......................................................... 86

BETRIEB ................................................................................................ 86

INSTANDHALTUNG ............................................................................... 88

FEHLERBEHEBUNG .............................................................................. 89

KUNDENDIENST .................................................................................... 89

73

EINFÜHRUNG

Vielen Dank, dass Sie sich für diese Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle notwendigen Anweisungen zur
Installation, Verwendung und Wartung des Gerätes geben. Um das Gerät
ordnungsgemäß und sicher zu betreiben, lesen Sie bitte diese
Bedienungsanleitung vor der Installation und Verwendung sorgfältig durch.
Die Dunstabzugshaube besteht aus hochwertigen Materialien und ist in einem
schlanken Design ausgeführt. Sie ist mit einem leistungsstarken Elektromotor und
Radialventilator ausgestattet, bietet zudem eine starke Saugleistung, einen
geräuscharmen Betrieb, einen Antihaft-Fettfilter und lässt sich einfach montieren.

Mit der Verwendung des Kennzeichens auf diesem Produkt erklären wir auf
eigene Verantwortung, das sämtliche Sicherheits-, Gesundheits- und
Umweltvorschriften eingehalten werden, die für dieses Produkt in Europa
gesetzlich festgelegt sind.

SICHERHEITSVORKEHRUNGEN

• Lassen Sie niemals Kinder die Maschine bedienen.

• Die Dunstabzugshaube ist nur für den häuslichen

Gebrauch vorgesehen und nicht für andere Zwecke wie
Grillpartys, Feinkostgeschäfte oder eine gewerbliche
Nutzung geeignet.

• Die Dunstabzugshaube und ihr Filter müssen
regelmäßig gereinigt werden, damit sie einwandfrei
funktionieren.

• Reinigen Sie die Dunstabzugshaube gemäß
Bedienungsanleitung und bewahren Sie das Gerät vor
Verbrennungsgefahr.

• Das Gerät ist nicht für die Anwendung mit einem
Gaskochfeld vorgesehen. Bitte sorgen Sie für eine gute
Belüftung in der Küche.

• Vergewissern Sie sich vor dem Anschluss dieses
Gerätes, dass das Netzkabel nicht beschädigt ist. Ein
beschädigtes Netzkabel darf nur von qualifiziertem
Servicepersonal ausgetauscht werden.

• Es muss eine ausreichende Belüftung des Raumes
gewährleistet sein, wenn die Abzugshaube gleichzeitig

74

mit Geräten zur Verbrennung von Gas oder anderen
Brennstoffen verwendet wird.

• Die Luft darf nicht in einen Rauchabzug geleitet werden,
der zur Absaugung von Rauch aus Geräten zur
Verbrennung von Gas oder anderen Brennstoffen
verwendet wird.

• Vorschriften über den Luftaustritt sind zu erfüllen.

• Kinder sollten beaufsichtigt werden, um sicherzugehen,

dass sie nicht am Gerät herumspielen.

• Flambieren Sie nicht unter der Dunstabzugshaube.

• Die Dunstabzugshaube ist nicht für die Installation über

einem Kochfeld mit mehr als vier Kochstellen
vorgesehen.

• Diese müssen eine ausreichende Belüftung des Raums
gewährleisten, wenn die Dunstabzugshaube gleichzeitig
mit Geräten verwendet wird, die Gas oder andere
Brennstoffe verbrennen (gilt nicht für Geräte, die nur die
Luft zurück in den Raum leiten).

• Einzelheiten zur Art und Häufigkeit der Reinigung.

• Es besteht Brandgefahr, wenn die Reinigung nicht

vorschriftsmäßig durchgeführt wird.

• Flambieren Sie nicht unter der Dunstabzugshaube.

• ACHTUNG: Während des Betriebs können zugängliche

Teile des Kochgeräts heiß werden.

Stromschlaggefahr

- Schließen Sie dieses Gerät nur an eine
ordnungsgemäß geerdete Steckdose an. Lassen Sie
sich im Zweifelsfall von einem entsprechend
qualifizierten Ingenieur beraten.

- Bei Nichtbeachtung dieser Anweisung besteht die
Gefahr schwerer oder sogar tödlicher Verletzungen
oder eines Brandes.

75

ELEKTRISCHE INSTALLATION

N (Blau)
L

EINE 3-AMPERE-SICHERUNG

VERWENDEN

2-POLIGER NETZANSCHLUSS

Alle Installationen müssen von einer kompetenten Person oder einem qualifizierten
Elektriker durchgeführt werden. Stellen Sie vor dem Anschluss des Netzteils sicher,
dass die Netzspannung der Spannung auf dem Typenschild entspricht.

Direkter Anschluss

Das Gerät muss mit einem allpoligen Trennschalter mit einer Mindestöffnung von
3 mm zwischen den Kontakten direkt an das Netz angeschlossen werden.

Der Installateur muss sicherstellen, dass die korrekte elektrische Verbindung
hergestellt wurde und dem Schaltplan entspricht.

Das Kabel darf weder geknickt noch gequetscht werden.
Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf

Beschädigungen. Ein beschädigtes Netzkabel darf nur durch ein Spezialkabel
ausgetauscht werden, das entweder beim Händler oder bei seinem technischen
Kundendienst erhältlich ist.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet werden. Dieses
Gerät wird mit einem 3-adrigen Netzkabel geliefert, das wie folgt gefärbt ist:
Braun = L oder Live (spannungsführend)
Blau = N oder Neutral

Grün und Gelb = E oder Erde

(Braun)

(Grün/Gelb)

Die Sicherung muss für 3 Ampere ausgelegt sein.

MIT SCHALTER UND SICHERUNG

76

Liste der standardmäßigen Zubehörteile

Ø 7.2 Schrauben

ST4.0×8

Teil Darstellung Menge

Gehäuse

Oberer Abzug

Unterer Abzug

Untere Abzugshalterung

Obere Abzugshalterung

Kabelführung

Ø 8 Dübel

Ø 8 × Ø 6 weiß

1

1

1

1

1

1

9

Schrauben ST4.0×30

Luftauslass

Aktivkohlefilter

9

2

1

2

77

INSTALLATION (Wandmontage)

107,5 m

Wandhalterung

Dübel

Schraube
(4 mm x 30 mm)

Wenn Sie einen Auslass nach außen haben, kann Ihre Abzugshaube wie unten
abgebildet über einen Absaugkanal (Emaille, Aluminium, Flexrohr oder feuerfestes
Material mit einem Innendurchmesser von 150 mm) angeschlossen werden.

1. Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Stecker

aus der Steckdose.

2. Um eine optimale Wirkung zu erzielen, sollte die Abzugshaube in einem

Abstand von 65~75 cm von der Kochstelle montiert werden.

3. Bohren Sie 3 x 8 mm Löcher für die Aufnahme der Halterung. Schrauben Sie

die Halterung mit den mitgelieferten Schrauben an der Wand fest.

78

4. Hängen Sie die Dunstabzugshaube am Haken der Wandhalterung auf.

5. Befestigen Sie das Einwegeventil am Abluftrohr der Dunstabzugshaube.

Befestigen Sie dann das Abluftrohr wie unten gezeigt am Einwegeventil.

Abluftrohr

Dunstabzugshaube

79

6.

Innerer

Äußerer

Abzugskanal

i. Bringen Sie das Glas am vorgesehenen Platz oben an der

Dunstabzugshaube an.

ii. Befestigen Sie es mit 4 Schrauben und Unterlegscheiben. Ziehen Sie die

Schrauben nicht zu fest an, um Schäden am Glas zu vermeiden.

i. Setzen Sie den inneren Abzug in den äußeren Abzug ein und ziehen Sie den

inneren Abzug nach oben heraus. Stellen Sie die gewünschte Höhe ein.

ii. Verschieben des Abzugs zur Einstellung der Abzugshöhe. Wenn die von

Ihnen gewünschte Höhe erreicht ist, führen Sie die Befestigungsschrauben
wie in den folgenden Bildern gezeigt in die Befestigungsöffnung ein.

80

8.

Platte II

Dübel

Schraube
4

Schraube
(4 mm x 30 mm)

Bohren Sie 2 x 8 mm Löcher für die Aufnahme der Platte II. Schrauben Sie die
Platte II mit den 2 mitgelieferten Schrauben an der Wand fest.
i. Montieren Sie den Abzug am Gerät und befestigen Sie ihn mit 2 Schrauben.

mm x 8 mm

81

Liste der standardmäßigen Zubehörteile

Teil Darstellung Menge

Luftleitblech

Halterung

Ø 8 Dübel

Ø 8× Ø 6 weiß

Schrauben ST4.0×30

Schrauben ST3.5×12

1

1

2

2

2

82

INSTALLATION (LUFTFÜHRUNG)

Die Luftführung ist im Lieferumfang enthalten und nicht optional.

1. Biegen Sie vor der Installation beide Enden der Halterung wie unten gezeigt

zurecht:

2. Befestigen Sie die Halterung am T-förmigen Kunststoffauslass mit 2

mitgelieferten ST3,5x12mm-Schrauben.

3. Bohren Sie 2 Löcher für die Dübel und schrauben Sie die Halterung dann mit

2 mitgelieferten ST4x30mm-Schrauben an der Wand fest.

4. Befestigen Sie das Abluftrohr wie unten gezeigt am Luftauslass der

Dunstabzugshaube:

83

5. Installieren Sie den Abzug am Gerät und befestigen Sie ihn.

• Bitte beachten Sie: T-förmiger Kunststoffauslass und V-Klappen können
nicht gleichzeitig verwendet werden. Sie können sie auf zwei Arten
verwenden:

1. V-Klappe zum vorhandenen Auslass hinzufügen:

2. T-förmigen Kunststoffauslass verwenden, keine V-Klappe

hinzufügen.

• Hinweis: Das Produkt ist mit V-Klappen-Zubehör ausgestattet. Dieses

Zubehör ist für die Installation, den Betrieb und die Verwendung des
Produkts nicht zwingend notwendig.

84

INSTALLATION (ENTLÜFTUNG INNEN)

Schließen

Wenn Sie keinen Auslass nach außen haben, ist kein Abluftrohr erforderlich. Die
Installation entspricht der im Abschnitt „INSTALLATION (ENTLÜFTUNG
AUSSEN)“ beschriebenen Vorgehensweise.

Ein Aktivkohlefilter kann zur Geruchsbindung eingesetzt werden.

Um den Aktivkohlefilter zu installieren, sollte zuerst der Fettfilter entfernt werden.
Drücken Sie auf die Verriegelung und ziehen Sie sie nach unten.

Setzen Sie den Aktivkohlefilter in das Gerät ein und drehen Sie ihn im
Uhrzeigersinn. Wiederholen Sie diesen Vorgang auf der anderen Seite.

HINWEIS:
o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Andernfalls könnte

er sich lösen und zu einer Gefahr werden.

o Bei angeschlossenem Aktivkohlefilter wird die Saugleistung reduziert

85

BESCHREIBUNG DER BAUTEILE

BETRIEB

Timer-Taste

1. Einstellen der Uhrzeit
Wenn sich die Motorhaube im Standby-Modus befindet (Motor funktioniert
nicht), drücken Sie die Timer-Taste, um die Zeiteinstellung aufzurufen.
Drücken Sie die Taste „Lüftergeschwindigkeit“, um die Tageszeit
einzustellen, und drücken Sie die Taste „Licht“, um die Minute einzustellen.

2. Timer einstellen
Wenn sich die Motorhaube im Betriebsmodus befindet, drücken Sie die
Timer-Taste, um den Countdown-Zähler einzustellen.
Wenn Sie die Timer-Taste einmal drücken, erhöht sich der Countdown­Zähler um eine Minute. Der maximale Countdown-Zeit beträgt 60 Minuten.

Taste zur Leistungsverringerung

Die Taste hat eine Hintergrundbeleuchtung und dient dazu, die Drehzahl
des Lüfters zu erhöhen oder den Lüfter auszuschalten. Wenn Sie die Taste
bei Stufe 3 drücken und die Beleuchtung an ist, verringert sich die
Lüfterleistung durch Drücken der Taste wie folgt: 3-2-1. Wenn Sie die
Taste bei Stufe 1 drücken, befindet sich der Lüfter im Standby-Modus und
die Hintergrundbeleuchtung wird ausgeschaltet.

Taste zur Leistungserhöhung

Die hat eine Hintergrundbeleuchtung und dient dazu, den Lüfter
einzuschalten oder die Lüfterleistung zu erhöhen. Wenn Sie die Taste im
Standby-Modus lange drücken, wird die Hintergrundbeleuchtung
eingeschaltet, und der Lüfter läuft mit geringer Leistung. Drücken der
Taste, erhöht sich die Lüfterleistung wie folgt: 1-2-3.

Beleuchtungstaste

Hiermit schalten Sie die Beleuchtung EIN und AUS.

86

LCD-Display

1. Motorsymbol; dreht sich, wenn der Motor läuft

Erstinbetriebnahme

2. Zeitanzeige

3. Timer-Symbol; erscheint, wenn Timer eingestellt
ist und läuft

4. Licht-Symbol

5. Motorleistung

6. Turbo-Symbol; erscheint, wenn die maximale
Leistung eingestellt ist

7. Alarm-Symbol; erscheint für 5 Sekunden, wenn
der Timer-Countdown abgelaufen ist

8. Reinigungsalarm; erscheint nach einer

Betriebsdauer von 14 Stunden oder bei der

87

INSTANDHALTUNG

Schalten Sie vor dem Reinigen das Gerät aus und ziehen Sie den Netzstecker.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, das mit handwarmem, mildem Seifenwasser
oder Haushaltsreiniger befeuchtet ist. Verwenden Sie zur Reinigung des Geräts
niemals Metallpads, Chemikalien, scheuerndes Material oder harte Bürsten.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Reinigen Sie den Filter jeden Monat, um eine Brandgefahr zu
vermeiden.

Im Filter sammeln sich Fett, Rauch und Staub... . somit hat der Filter direkten

Einfluss auf die Effizienz der Dunstabzugshaube. Wird der Filter nicht gereinigt,
lagern sich die (potenziell brennbaren) Fettrückstände im Filter ab. Reinigen Sie
den Filter mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dies gilt ausschließlich für Geräte, die im Umluftmodus betrieben werden (keine
Abluft nach außen). Der Aktivkohlefilter fängt Gerüche ab und muss mindestens
einmal im Jahr ausgetauscht werden,
je nachdem, wie häufig die Dunstabzugshaube verwendet wird.

IV. Auswechseln des Leuchtmittels

Lösen Sie die Schrauben der Glasabdeckung und entfernen Sie diese.
Machen Sie die auszutauschende Glühbirne ausfindig, die sich im
Lampensockel im freiliegenden Teil der Abdeckung befindet.

Trennen Sie die Verkabelung und entfernen Sie den Lampensockel und
die Verdrahtung von der Abdeckung. Wichtig! Es ist nicht möglich, die
Glühbirnen einzeln auszutauschen. Die Glühbirnen, die Lampenfassungen
und die Verkabelung müssen als komplettes Bauteil ausgetauscht werden.
(LED-Licht: MAX 1,5 W)

Montieren Sie die Ersatzlampen, Lampenfassungen und Kabel
entsprechend des Original-Bauteils. Schließen Sie anschließend die
Verdrahtung erneut an.

Setzen Sie die Glashaube wieder auf, und ziehen Sie die Glasschrauben an.
Vergewissern Sie sich, dass die Schrauben vollständig angezogen sind.

88

FEHLERBEHEBUNG

Störung

Ursache

Lösung

Die Leuchte geht
an, aber das
Gebläse läuft

Der Gebläseflügel ist
blockiert.

reparieren.

Der Motor ist defekt.

Sowohl Licht als

ist durchgebrannt.

Ersetzen Sie die Glühbirne durch
Das Netzkabel löst sich.

Stecken Sie das Netzkabel wieder
ein.

Starke

Der Gebläseflügel ist

Schalten Sie das Gerät aus und

reparieren.

Der Gebläsemotor ist

Schalten Sie das Gerät aus und

reparieren.

Nehmen Sie das Gerät ab und

befindet.

Die Saugleistung

ausreichend

Zu großer Abstand

Kochfeld

Passen Sie den Abstand auf 65-

nicht

Schalten Sie das Gerät aus und
lassen Sie es ausschließlich durch
qualifiziertes Servicepersonal

auch Gebläse
funktionieren
nicht.

Vibrationen des
Gerätes

ist nicht

Die Halogen-Glühbirne

beschädigt.

nicht korrekt befestigt.

Das Gerät ist nicht
ordnungsgemäß an der
Halterung aufgehängt.

zwischen Gerät und

eine mit entsprechender Leistung.

lassen Sie es ausschließlich durch
qualifiziertes Servicepersonal

lassen Sie es ausschließlich durch
qualifiziertes Servicepersonal

überprüfen Sie, ob sich die
Halterung an der richtigen Stelle

75 cm an.

KUNDENDIENST

Wenn Sie die Ursache der Betriebsstörung nicht feststellen können, schalten Sie
das Gerät aus und wenden Sie sich an den Kundendienst.

SERIENNUMMER DES PRODUKTS. Wo befindet sich die Seriennummer?
Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die
Seriennummer (ein 16-stelliger Code, der mit der Nummer 3 beginnt) mitteilen;
diese finden Sie auf dem Garantiezertifikat oder auf dem Typenschild am Gerät.
Dies trägt dazu bei, unnötige Anfahrten für Techniker und damit (und
insbesondere) anfallende Kosten zu vermeiden.

89

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für
Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
Die WEEE umfasst sowohl umweltschädliche Stoffe (die negative
Auswirkungen auf die Umwelt haben) als auch grundlegende
Komponenten (die recyclingfähig sind). Elektro- und Elektronik­Altgeräte sollten immer einer speziellen

Behandlung unterzogen werden, um alle Schadstoffe zu entfernen und
ordnungsgemäß zu entsorgen und alle Materialien zurückzugewinnen und zu
recyceln.
Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem
werden. Daher sollten unbedingt einige Grundregeln beachtet werden:

Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden;
Elektro- und Elektronik-Altgeräte sollten bei den vorgesehenen Sammelstellen der

Kommune oder den von ihr beauftragten Unternehmen abgegeben werden. In
vielen Ländern ist es unter Umständen möglich, große Elektro- und Elektronik­Altgeräte zu Hause abholen zu lassen.

In vielen Ländern können beim Kauf eines neuen Geräts Altgeräte im Tausch
kostenlos an den Händler zurückgegeben werden, solange das Gerät demselben
Typ entspricht und über die gleichen Funktionen wie das gelieferte Gerät verfügt.

90

РЪКОВОДСТВО ЗА МОНТАЖ И ЕКСПЛОАТАЦИЯ

СЪДЪРЖАНИЕ

ПРЕДПАЗНИ МЕРКИ............................................................................. 92

ЕЛЕКТРИЧЕСКА ИНСТАЛАЦИЯ .......................................................... 94

МОНТАЖ (стенен монтаж) .................................................................... 96

МОНТАЖ (ДЕФЛЕКТОР ЗА ВЪЗДУШНИЯ ПОТОК) .......................... 101

МОНТАЖ (ВЪТРЕШНА ВЕНТИЛАЦИЯ) ............................................. 103

ОПИСАНИЕ НА КОМПОНЕНТИТЕ ..................................................... 104

ЕКСПЛОАТАЦИЯ ................................................................................ 104

ПОДДРЪЖКА ....................................................................................... 106

ОТСТРАНЯВАНЕ НА ПОВРЕДИ ........................................................ 107

ОБСЛУЖВАНЕ НА КЛИЕНТИ ............................................................. 107

91

ВЪВЕДЕНИЕ

Благодарим Ви, че избрахте този абсорбатор.

Настоящото ръководство за експлоатация е предназначено да Ви
предостави всички необходими инструкции, свързани с монтажа,
експлоатацията и поддръжката на уреда. За да работите правилно и
безопасно с устройството, моля, прочетете внимателно това ръководство
преди монтиране и експлоатация.
Абсорбаторът е изработен от висококачествени материали и е с модерен
дизайн. Благодарение на мощния си електрически мотор и центробежен
вентилатор той е със силна засмукваща мощност, работи с ниски нива на
шума, разполага с незалепващ филтър за мазнини и е лесен за монтиране.

С поставяне на маркировката върху този продукт ние декларираме
на наша отговорност, съответствие с всички европейски изисквания, свързани
с безопасността, здравето и околната среда, предвидени в
законодателството относно този продукт.

ПРЕДПАЗНИ МЕРКИ

• Никога не позволявайте на децата да работят с
машината.

• Абсорбаторът е само за домашна употреба, не е
подходящ за барбекю, заведения за приготвяне на
месо и за други търговски цели.

• Абсорбаторът и филтърът му трябва да се
почистват редовно, за да се поддържат в добро
експлоатационно състояние.

• Почистете абсорбатора в съответствие с
инструкциите за експлоатация и пазете уреда от
изгаряне.

• Не допускайте пряка топлина от газова печка.
Поддържайте добра конвенция в кухнята.

• Преди да свържете уреда, проверете дали
захранващият кабел не е повреден. Повреденият
захранващ кабел трябва да се подменя само от
квалифициран сервизен персонал.

92

• Помещението трябва да се проветрява добре,
когато абсорбаторът се използва едновременно с
уреди, които работят на газ или други горива;

• Въздухът не трябва да се изпуска в димоотвод,
който се използва за отвеждане на изпаренията от
уреди, които работят на газ или други горива;

• Трябва да се спазват правилата относно
отвеждането на въздуха.

• Децата трябва да се наблюдават, за да не се
допуска да си играят с уреда.

• Не фламбирайте под абсорбатора.

• Абсорбаторът не е предназначен за монтиране над

готварски плот с повече от четири котлона.

• Когато абсорбаторът се използва едновременно с
уреди, използващи газ или други горива, стаята
трябва да бъде добре проветрена (не се прилага за
уреди, които само отвеждат въздуха обратно в
стаята).

• Информация относно метода и честотата на
почистване.

• Има опасност от пожар, ако уредът не се почиства в
съответствие с инструкциите.

• Не допускайте пламъци под абсорбатора.

• ВНИМАНИЕ: достъпните части може да се нагряват,

когато устройството се използва с уред за готвене.

Опасност от токов удар

– Включвайте това устройство само в правилно

заземен контакт. Ако не сте сигурни, потърсете
съвет от подходящо квалифициран инженер.

– Неспазването на тези инструкции може да причини

смърт, пожар или токов удар.

93

ЕЛЕКТРИЧЕСКА ИНСТАЛАЦИЯ

Н (синьо)
Ф

ИЗПОЛЗВАЙТЕ 3-АМПЕРОВ

ПРЕДПАЗИТЕЛ

ДВУПОЛЮСЕН КОНТАКТ С

Целият монтаж трябва да се извърши от компетентно лице или квалифициран
електротехник. Преди да свържете мрежовото захранване, уверете се, че
мрежовото напрежение съответства на напрежението, посочено на табелката
с данни.

Директна връзка

Уредът трябва да бъде свързан директно към електрическата мрежа с
помощта на универсален прекъсвач с минимален отвор от 3 mm между
контактите.

Монтажникът трябва да се увери, че е направена правилната електрическа
връзка и че тя е в съответствие със схемата на свързване.

Кабелът не бива да се прегъва и притиска.

Редовно проверявайте щепсела и захранващия кабел за повреди. Ако
захранващият кабел е повреден, той трябва да се подмени със специален
кабел или комплект, които се предоставят от производителя или неговия
сервизен представител.

ВНИМАНИЕ: Това е уред от клас I и ТРЯБВА да бъде заземен Този уред е
в комплект с 3-жилен захранващ кабел в следните цветове:
Кафяв = Ф или Фаза
Син = Н или Нула

Зелен и жълт = З или Земя

(кафяв)

Предпазителят трябва да бъде определен като 3-амперов

(зелен/жълт)

ПРЕВКЛЮЧВАЩ ПРЕДПАЗИТЕЛ

94

Списък на стандартните аксесоари за монтаж

Ø 7.2 винта

ST4.0 × 8

Спец. Примерна снимка Кол-во

Корпус

Горен комин

Долен комин

Скоба на долния комин

Скоба на горния комин

Дъска за окачване

Ø 8 винтове с дюбел

Ø 8 × Ø 6 в бяло

1

1

1

1

1

1

9

Винтове ST4.0 × 30

Въздушен отвор

Въглероден филтър

95

9

2

1

2

МОНТАЖ (стенен монтаж)

107,5 mm

Скоба за стена

Дюбел

Винт (4 mm x 30 mm)

Ако имате изход навън, абсорбаторът може да бъде свързан, както е
показано по-долу, с помощта на въздухоотвод (емайлирана, алуминиева
гъвкава незапалима тръба с вътрешен диаметър 150 mm).

1. Преди монтаж изключете устройството и извадете щепсела му от

контакта.

2. За най-добър ефект абсорбаторът трябва да се постави на разстояние

65~75 cm над равнината на готвене.

3. Пробийте 3 x 8 mm дупки, за да поставите скобата. Завинтете и

затегнете скобата към стената с осигурените винтове.

96

4. Обърнете абсорбатора и го закачете на куката на скобата за стена.

5. Поставете еднопосочния клапан в изхода за въздуха на абсорбатора.

След това прикрепете изпускателната тръба върху клапана, както е
показано по-долу.

Изпускателна тръба

Абсорбатор

97

6.

Вътрешен комин

Външен комин

i. Поставете стъклото в подходящо положение върху абсорбатора.
ii. Фиксирайте с 4 винта и пръстен. За да се избегне напукване на

стъклото, не затягайте винтовете прекалено силно.

i. Поставете вътрешния комин във външния. След това, като издърпате

вътрешния комин нагоре, го поставете така, за да достигнете
необходимата височина.

ii. Чрез приплъзване регулирайте височината на комина. Когато

достигнете необходимата височина, окачете фиксиращия отвор на
комина за фиксиращите винтове, както е показано на снимките по-долу.

98

8.

Пластина II

Дюбел

Винт

4

Винт
(4 mm x 30 mm)

Пробийте 2 x 8 mm дупки, за да поставите пластина II. Завинтете и затегнете
пластина II към стената с 2-та осигурени винта.

i. Сглобете комина върху устройството и го фиксирайте с 2 винта.

mm x 8 mm

99
