Grundig GV 6163 HiFi, GV 3100 VPS-1, GV 3105 VPS, GV 3106 VPS, GV 3110 SV-1 Service Manual [en, de]
...
Video Service Manual
2. Ergänzung / Supplement 2
VIVANCE
GV 3100 VPS/1 GMJ0100, GMJ0200
GV 3100 VPS/2 GMJ0300, GMJ0400
GV 3105 VPS GMJ0600, GMJ0700
GV 3106 VPS GMJ0800
GV 3110 SV/1 GMJ0900, GMJ1000
GV 3110 SV/2 GMJ1100
GV 3115 SV GMJ1300
GV 3142 NIC GMJ1700, GMJ3300
GV 3143 HiFi GMJ1800, GMJ1900
GV 3145 HiFi GMJ2200
GV 3146 MULTI GMJ3400
XERIA
GV 5152 NIC GMJ3100
VIDEO IN L AUDIO IN R
P
GV 5153 HiFi GMJ1400, GMJ1500
GV 6162 NIC GMJ2300
GV 6163 HiFi GMJ2500, GMJ2600
GV 6165 HiFi GMJ2700
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000000
Materialnummer/Part Number 720105409000
Änderungen vorbehalten/Subject to alteration • Printed in Germany
E-BS-SA15 0700 • 8002/8012, 8003/8013
http://www.grundig.com
Palermo / SE 1300 SV GMJ3000
Sevilla / SE 1305 HiFi GMJ2900
Grundig Service
Hotline Deutschland...
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Planatron
Ersatzteil-Verkauf: ...Mo.-Fr. 8.00-19.00 Uhr
(8.00-22.00
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
Fax:
Telefon:
Fax:
0180/52318-51
0180/52318-99
Uhr)
0180/52318-40
0180/52318-50
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Materialnummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
D
Inhaltsverzeichnis
Seite
Allgemeiner Teil ................................. 1-3…1-16
Geräteübersicht ........................................................................... 1-3
Messgeräte / Messmittel .............................................................. 1-4
Technische Daten ........................................................................ 1-4
Servicehinweise ........................................................................... 1-5
Bedienhinweise ............................................................................ 1-7
Abgleichvorschriften .................................... 2-1
Platinenabbildungen
und Schaltpläne ................................. 3-1…3-28
Verdrahtungsplan ......................................................................... 3-1
Chassisplatte ............................................................................... 3-2
• System-/Laufwerksteuerung (SC) ............................................. 3-7
• Tuner/Modulator (TM) ............................................................... 3-9
• IN/OUT, 1 EURO-AV (IO) ....................................................... 3-10
• IN/OUT, 2 EURO-AV – Mono (IO) .......................................... 3-11
• IN/OUT, 2 EURO-AV – HiFi (IO) ............................................. 3-13
• Audio/Video (VS) .................................................................... 3-15
• SECAM (SE) ........................................................................... 3-17
• OSD/VPS/PDC (OS) ............................................................... 3-18
• Stereo/NICAM Decoder (A2/NIC) ........................................... 3-19
• FM-Ton (HiFi) .......................................................................... 3-20
• Netzteil (PS) ............................................................................ 3-21
• Surround (SUR) ...................................................................... 3-22
Bedieneinheit links (KL) ............................................................. 3-23
Bedieneinheit rechts (KR) .......................................................... 3-24
Oszillogramme ........................................................................... 3-25
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.
GB
Table of Contents
Page
General Section .................................. 1-3…1-26
Video Recorder Overview ............................................................ 1-3
Test Equipment / Jigs .................................................................. 1-4
Specifications ............................................................................... 1-4
Service Instructions ...................................................................... 1-5
Operating Hints .......................................................................... 1-17
Adjustment Procedures................................ 2-2
Layout of the PCBs
and Circuit Diagrams ......................... 3-1…3-28
Wiring Diagram ............................................................................ 3-1
Chassis Board .............................................................................. 3-2
• System/Drive Control (SC) ........................................................ 3-7
• Tuner/Modulator (TM) ............................................................... 3-9
• IN/OUT, 1 EURO-AV (IO) ....................................................... 3-10
• IN/OUT, 2 EURO-AV – Mono (IO) .......................................... 3-11
• IN/OUT, 2 EURO-AV – HiFi (IO) ............................................. 3-13
• Audio/Video (VS) .................................................................... 3-15
• SECAM (SE) ........................................................................... 3-17
• OSD/VPS/PDC (OS) ............................................................... 3-18
• Stereo/NICAM Decoder (A2/NIC) ........................................... 3-19
• FM Sound (HiFi) ...................................................................... 3-20
• Power Supply .......................................................................... 3-21
• Surround (SUR) ...................................................................... 3-22
Keyboard Control Unit left (KL) .................................................. 3-23
Keyboard Control Unit right (KR) ............................................... 3-24
Oscillograms .............................................................................. 3-25
Laufwerk ............................................... 4-1…4-5
Messgeräte / Messmittel .............................................................. 4-1
Laufwerkübersicht ........................................................................ 4-1
Ausbauhinweise ........................................................................... 4-2
Einstellungen ............................................................................... 4-5
Explosionszeichnungen
und Ersatzteillisten ............................ 5-1…5-22
Drive Mechanism................................ 4-6…4-10
Test Equipment / Jigs .................................................................. 4-6
Overview of the Drive Mechanism ............................................... 4-6
Disassembly Instructions ............................................................. 4-7
Adjustments ............................................................................... 4-10
Exploded Views and
Spare Parts Lists ................................ 5-1…5-22
1 - 2 GRUNDIG Service
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
Allgemeiner Teil / General Section
Geräteübersicht / Video Recoder Overview
GV 3100 VPS/1
GV 3100 VPS/2
GV 3105 VPS
GV 3106 VPS
GV 3110 SV/1
GV 3110 SV/2
GV 3115 SV
GV 3142 NIC
GV 3143 HiFi
GV 3145 HiFi
GV 3146 MULTI
GV 5152 NIC
GV 5153 HiFi
GV 6162 NIC
GV 6163 HiFi
GV 6165 HiFi
SE 1300 SV
SE 1305 HiFi
S./P. 3-2
S./P. 3-7
S./P. 3-9
S./P. 3-10
S./P. 3-11
S./P. 3-13
S./P. 3-15
S./P. 3-17
S./P. 3-18
S./P. 3-19
S./P. 3-20
S./P. 3-21
S./P. 3-22
S./P. 3-23
S./P. 3-24
Bausteinübersicht / Table of Moduls
S./P. 3-24 Bedieneinheit rechts / Keyboard Control right
CCIR, B/G/H - PAL
CCIR, B/G - SECAM
CCIR, D/K - SECAM
CCIR, L/L´ - SECAM
NICAM
Modulator
NTSC-Wiedergabe / Playback
2 Kopf / Head (Video)
4 Kopf / Head (Video)
2 Kopf / Head (Audio)
HiFi-Stereo
Normalplay
Longplay
Energiesparend / Low Power (Standby <3W)
Megalogic
Data-Link
VPS
PDC
6 Timer
Timer-Programmierung via TV-Guide / TV timer programming via TV-Guide
SHOW VIEW
Video Plus
Feature-Übersicht / Table of Features
99 Programme / 99 Programmes
OSD
Kindersicherung / Child Lock
Nachvertonung / Dubbing
Virtual Surround Sound
Video-Index-Such-System / Video Index Search System (VISS)
EURO-AV-Buchse / Socket
"PAY-TV"-Buchse / Socket
LINE-Ausgangs-Buchsen / Output Sockets
Camcorder-Eingangs-Buchsen / Input Sockets
SAT-Steuerbuchse / SAT Remote Control
VCR-SAT 1 (nachrüstbar / retrofittable)
Chassisplatte / Chassis Board
· System-/Laufwerksteuerung / System/Drive Control (SC)
· Tuner/Modulator (TM)
· IN / OUT, 1 Euro-AV (IO)
· IN / OUT, 2 Euro-AV – Mono (IO)
· IN / OUT, 2 Euro-AV – HiFi (IO)
· Audio/Video (VS)
· SECAM (SE)
· OSD/VPS/PDC (OS)
· Stereo-/NICAM-Decoder (A2/NIC)
· FM-Ton / FM Sound (HiFi)
· Netzteil / Power Supply (PS)
Surround
Bedieneinheit links / Keyboard Control left
Bedieneinheit rechts / Keyboard Control right
••
••
•••••••
•
•••••••
•
•
••
••
••
••
••••
•••••
••
••
••
••
•••
•••
•
•
••
••
•••••••
•
••••
•••••••
•
••
••
•••••••
•
•••••••
•
•
••
•••
••
••
•••
•
•
••••••
•
••
••
•
••
••
•••
•••
•
•
••
••
•
••
••
•••
•••
•
•
••••
•••
•••
•
•
••
••
•
•
••
••
•••••••
•••
•••
•
•
•
•••
•••
••
••
•••••••
••
••
•••
•••
•
•••
•••
•
••
••
•••
••
•
•••
•••
•
••
•
•••
•••
•
•••••
•••
•••
•
••
••
•••••••
••
••
••
•
••••••
•
•••••••
•
•••
•
••
•••••••
•
••
•••
•
•
•••
•
•
••
•••
•
•
•••
•
•
••
•
•••
•
•
•••
•
•
•
•••
•
•
••
•••••••
•
••••
••••
•••
•
••
•
•
•••
••
•
••
•••
•
•••
•
••
•••
•
•••
•
••
•••
•
•••
•
••
•••
•
••
•
••
•••
•
•••
•
•••
••
•
•
•
•
••
•
••
•
••
•••
•
••
•
••
•••
•
••
•
•••
•
••
•
•
••
••
GRUNDIG Service 1 - 3
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
Messgeräte / Messmittel
Regeltrenntrafo Frequenzzähler
Zweikanaloszilloskop Farbgenerator
Digitalmultimeter Tongenerator
Millivoltmeter Stabilisiertes Netzgerät
Beachten Sie bitte das Grundig Messtechnik-Programm, das Sie unter
folgender Adresse erhalten:
Grundig AG
Geschäftsbereich Instruments
Test- und Mess-Systeme
Würzburger Str. 150, D 90766 Fürth
Tel.: 0911 / 703-4540
Fax: 0911 / 703-4130
eMail: instruments@grundig.com
Internet: http://www.grundig-instruments.de
Materialnummer
Testcassette (HiFi) .................................................... 927540101600
Drehmomentcassette ................................................ 759880471200
Schraubendreher (eingesägt) ..................................... handelsüblich
Nylonhandschuhe ...................................................... handelsüblich
Technische Daten
VHS-System
1/2” Video - Cassettenrecorder
Bandgeschwindigkeit .............................. 2,339cm/s (Standard play)
Aufzeichnungsgeschwindigkeit ................... 4,84m/s (Standard play)
Umspulzeit bei Rücklauf mit E180-Cassette: .................. typisch 60s
FS-Norm
CCIR, B/G/H - PAL
CCIR, B/G - SECAM
CCIR, D/K - SECAM
CCIR, L/L´ - SECAM
Video
Signal / Rauschabstand ......................................................... ≥ 42dB
Auflösung ........................................................................... ca. 3MHz
Ton
Frequenzgang:
Standard play .............................................. 80Hz…10kHz (+6/-9dB)
Longplay 1)..................................................... 80Hz…5kHz (+6/-9dB)
HiFi 1)........................................................... 20Hz…20kHz (+2/-4dB)
Signal / Rauschabstand:
Standard play ......................................................................... ≥ 42dB
Longplay 1).............................................................................. ≥ 40dB
1)
...................................................................................................................................................
HiFi
Gleichlaufschwankung: ...................................... ≤ 0,3% (DIN 45507)
Netzspannung ......................................................... 195V~…265V~
Netzfrequenz ................................................................... 50…60Hz
Leistungsaufnahme
– Aufnahme.......................................................................... ca. 18W
– Standby (Modulator aus)........................................................ ≤ 5W
– Energiesparbetrieb................................................................. ≤ 3W
Umgebungstemperatur ...........................................+10°C…+35°C
Relative Luftfeuchte............................................................... ≤80%
Betriebslage ..................................................................... horizontal
1)
1)
≥ 65dB
Test Equipment / Jigs
Variable isolating transformer Frequency counter
Dual channel oscilloscope Colour generator
Digital multimeter AF generator
Millivoltmeter Stabilized power supply
Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:
Grundig AG
Geschäftsbereich Instruments
Test- und Mess-Systeme
Würzburger Str. 150, D 90766 Fürth
Tel.: 0911 / 703-4540
Fax: 0911 / 703-4130
eMail: instruments@grundig.com
Internet: http://www.grundig-instruments.de
Part Number
Test cassette (HiFi) ................................................... 927540101600
Torque cassette meter .............................................. 759880471200
Screwdriver (slotted) .......................................... commonly available
Nylon gloves ...................................................... commonly available
Specifications
VHS System
1/2” video cassette recorder
Tape speed ............................................. 2.339cm/s (Standard play)
Head to tape speed ..................................... 4.84m/s (Standard play)
Winding time of forward rewind of a E180 Cassette: typically 60s
TV standard
CCIR, B/G/H - PAL
CCIR, B/G - SECAM
CCIR, D/K - SECAM
CCIR, L/L´ - SECAM
Video
Signal / noise ratio ................................................................. ≥ 42dB
Video resolution ................................................................. ca. 3MHz
Sound
Frequency response:
Standard play .............................................. 80Hz…10kHz (+6/-9dB)
Longplay 1)..................................................... 80Hz…5kHz (+6/-9dB)
HiFi 1)........................................................... 20Hz…20kHz (+2/-4dB)
Signal / noise ratio
Standard play ......................................................................... ≥ 42dB
Longplay 1).............................................................................. ≥ 40dB
HiFi 1)...................................................................................... ≥ 65dB
Wow and flutter .................................................. ≤ 0.3% (DIN 45507)
Mains voltage .......................................................... 195V~…265V~
Mains frequency .............................................................. 50…60Hz
Power consumption
– Record .............................................................................. ca. 18W
– Standby mode (Modulator off) ............................................... ≤ 5W
– Low power .............................................................................. ≤ 3W
Ambient temperature ...............................................+10°C…+35°C
Relative humidity ................................................................... ≤80%
Operating position ........................................................... horizontal
1)
1)
1)
siehe Feature-Übersicht (Seite 1-3)
1 - 4 GRUNDIG Service
1)
see Table of Features (page 1-3)
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
Servicehinweise
1. Entfernen der Gehäuseteile
1.1 Gehäuseoberteil
– 2 Schrauben A herausdrehen (Fig. 1).
– Rastnase B lösen und Gehäuseoberteil abnehmen (Fig. 1).
1.2 Frontblende
– Jog-Shuttle nach vorne abziehen.
– 3 Rasthaken C (Fig. 2) auf der Geräteunterseite lösen.
– Frontblende an der Unterseite nach vorne klappen und die Blende
an den oberen Haken D (Fig. 3) aushängen.
Montagehinweis:
– Beim Aufstecken der Frontblende auf den Geräterahmen ist die
Cassettenklappe K (Fig. 3)
J
(Fig. 3)
befindet sich dadurch vor der Cassettenklappe in richtiger
Position.
A
zu öffnen. Der Cassettenklappenhebel
B
A
Service Instructions
1. Removing the Cabinet Parts
1.1 Cabinet Top
– Undo 2 screws A (Fig. 1).
– Release the locking lug B then remove the cabinet top (Fig. 1).
1.2 Front Panel
– Pull the Jog Shuttle off to the front.
– Release 3 clamps C (Fig. 2) on the cabinet bottom.
– Turn the lower edge of the front panel towards the front and detach
the panel from the upper clamps D (Fig. 3).
Note on reassembly:
–
When plugging the front panel on the chassis frame the cassette door
K
(Fig. 3)
brought in this way into the correct position in front of the cassette
door.
must be opened. The cassette door lever J (Fig. 3)
C
is
Fig. 1 Fig. 2
2. Ausbauhinweise
2.1 Laufwerk
– Frontblende abnehmen (Pkt. 1.2)
– 2 Schrauben E (Fig. 3) herausdrehen und Bügel F abnehmen.
– Steckverbindungen zum Kopfscheibenmotor, Kombikopf und Lade-
motor (Fig. 3, CN602 / CN3A01 / CN601) zum Laufwerk lösen.
– 4 Schrauben G (Fig. 3) herausdrehen.
– Laufwerk waagerecht nach oben herausnehmen.
Montagehinweis:
– Der Einbau des Laufwerks muss in der Eject-Position erfolgen.
– Schneckenrad L des Lademotors so lange in Pfeilrichtung (Fig.
5) drehen bis der Cassetten-Lift in Laufwerkstellung Eject (Endanschlag) ist.
– Funktionswahlschalter SW601 in die Laufwerkposition Eject dre-
hen (Fig. 6).
– Beim Aufsetzen des Laufwerks auf die Chassisplatte ist darauf zu
achten, dass die Sendediode LD601 für Bandanfang- und Band-
ende-Kennung durch das Loch H (Fig. 3) des Laufwerkes geführt
wird. Das Laufwerk muss leicht auf der Chassisplatte aufzusetzen
sein, damit die Steckverbindungen zur Chassisplatte richtig kontak-
2. Disassembly Instructions
2.1 Drive Mechanism
– Remove the front panel (Point 1.2)
– Undo the 2 screws E (Fig. 3) then remove the bow F.
– Unplug the plug-in connectors to the head wheel motor, combi head
and loading motor (Fig. 3, CN602 / CN3A01 / CN601) of the drive
mechanism.
– Undo the 4 screws G (Fig. 3).
– Remove the drive mechanism horizontally to the top.
Note on reassembly:
– The drive mechanism must be reassembled in the Eject position.
– Turn the worm wheel L of the loading motor in direction of the arrow
(Fig. 5) until the cassette lift is in the Eject position (end stop).
– Turn the function selector SW601 in the Eject position (Fig. 6).
– When placing the drive mechanism on the chassis board make sure
that the transmitter diode LD601 for the tape beginning and tape end
detection is passed through the hole H (Fig. 3) of the drive
mechanism. It must be possible to place the drive mechanism easily
on the chassis board to ensure that the plug-in connectors have a
good contact with the chassis board.
tieren.
G
I
H
CN602
G
CN3A01
G
CN601
J
K
F
D
E
D
Fig. 3 Fig. 4
GRUNDIG Service 1 - 5
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
2.2 Bedieneinheiten
– linke Bedieneinheit M(Fig. 7) nach oben herausziehen.
– Schraube N(Fig. 7) herausdrehen.
– Rastnase O(Fig. 7) lösen und rechte Bedieneinheit abnehmen.
2.3 Chassisplatte
– Laufwerk ausbauen (siehe Punkt 2.1).
– linke Bedieneinheit nach oben herausziehen.
– Rastnasen I(Fig. 3) lösen, Chassisplatte hinten anheben und
herausnehmen.
– Chassisplatte nach oben vorsichtig herausnehmen.
Sicherheitshinweis
– Nach dem Herausnehmen der Chassisplatte ist die Lötseite des
Netzteils frei zugänglich und damit auch alle lebensgefährlichen
Spannungen. Im Servicefall immer Trenntrafo benutzen.
L
2.2 Control Units
– Remove the left control unit M(Fig. 7) in upward direction.
– Undo the screw N(Fig. 7).
– Release the locking lug O(Fig. 7) then remove the right control
unit.
2.3 Chassis Board
– Remove the drive mechanism (Point 2.1).
– Remove the left control unit in upward direction.
– Release the locking lugs I(Fig. 3) then lift the rear side of the
chassis board.
– Carefully remove the chassis board in upward direction.
Safety Precaution:
– After having removed the chassis board the solder side of the power
supply board is freely accessible and so are all voltages dangerous
to life. Do not fail to use an isolating transformer during repairs!
Fig. 5
M
O
N
3. Wichtige Masseverbindungen!
Beim Zusammenbau des Gerätes ist darauf zu achten, dass die
Masseverbindungen zwischen Gehäuseboden und Chassisplatte,
Buchsenplatte und Gehäuseoberteil, Chassisplatte und Laufwerk
sowie Gehäuseboden und Gehäuseoberteil gewährleistet sind.
4. Durchführen von Messungen
Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastköpfe mit 10:1 - Teiler verwenden. Außerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkondensator des Oszilloskops aufgeladen sein kann. Durch die Entladung
über das Messobjekt können Bauteile beschädigt werden.
Fig. 6Fig. 7
3. WARNING: Chassis Connections!
When reassembling the machine make sure that the ground connections between the cabinet bottom and chassis board, socket board and
cabinet top, chassis board and drive mechanism, cabinet bottom and
cabinet top are in good order.
4. Carrying out Measurements
When making measurements on semi-conductors with an oscilloscope, ensure that the test probe is set to 10:1 dividing factor. If the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.
5. Messwerte und Oszillogramme
Bei den in den Schaltplänen und Oszillogrammen angegebenen
Messwerten handelt es sich um Näherungswerte!
1 - 6 GRUNDIG Service
5. Measured Values and Oscillograms
The measured values given in the circuit diagrams and oscillograms
are approximates!
GRUNDIG Service 1 - 7
6
AUF EINEN BLICK
_________________________________________
Die Vorderseite des Videorecorders
A Schaltet den Videorecorder in Bereitschaft (Stand-
by) und ab (Low-power Stand-by).
■
N Beendet alle Laufwerkfunktionen;
schiebt die Cassette aus.
VIDEO IN Bildsignaleingang f
ür Camerarecorder (Buchse
hinter der Klappe).
L AUDIO IN R Tonsignaleingang links/rechts f
ür Camerarecorder
(Buchsen hinter der Klappe).
Drehknopf nach links drehen
– bei Wiedergabe:
Bildsuchlauf vorw
ärts;
nach Stopp: Band vorspulen.
Drehknopf nach rechts drehen
– bei Wiedergabe:
Bildsuchlauf r
ückwärts;
nach Stopp: Band zur
ückspulen.
II Pause bei Aufnahme, Standbild bei Wiedergabe.
ı
Startet die Wiedergabe.
*
P
Wählt Programme abw
ärts.
P Ü Wählt Programme aufw
ärts.
● Startet die Aufnahme.
VIDEO IN L AUDIO IN R
P
DEUTSCH
7
AUF EINEN BLICK
_________________________________________________
Die Rückseite des Videorecorders
Ä
Antennenbuchse
(von der Hausantenne).
Ö Antennenbuchse
(zum Fernsehger
ät).
AV2 (DEC./EXT.) Euro/AV-Anschluss
(zu einem externen Ger
ät).
AV1 (EURO AV) Euro/AV-Anschluss
(zum Fernsehger
ät).
OUT/SORTIE Tonsignalausgang zur HiFi-Anlage.
R/D AUDIO L/G
ʐ
SAT-Steuerbuchse f
ür Grundig
VCR-SAT Modul und Satellitenreceiver.
Ü
Netzkabel zur Steckdose.
AV2 (DEC./EXT.)
AV1 (EURO AV)
Bedienhinweise
Dieses Kapitel enth
hende Informationen entnehmen Sie bitte der ger
nungsanleitung, deren Materialnummer Sie in den entsprechenden Ersatzteillisten finden.
ält Auszüge aus der Bedienungsanleitung. Weiterge-
ätespezifischen Bedie-
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 8 GRUNDIG Service
8
AUF EINEN BLICK
_________________________________________________
Die Fernbedienung
Hier finden Sie die wichtigsten Funktionen der Fernbedienung.
Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel
dieser Bedienungsanleitung.
Richten Sie die Fernbedienung auf den Videorecorder.
Ǽ
Schaltet den Videorecorder in Bereitschaft
(Stand-by) und ab (Low-power Stand-by).
1 … 0 Schalten den Videorecorder aus Stand-by ein;
Ziffern-Tasten f
ür verschiedene Eingaben,
» 0« wählt Programmpl
ätze »
A I
«, »
A2
«
oder »
CV
«.
Digital FX Taste ohne Funktion.
OSD Blendet Informationen
über Funktion und Spiel-
zeit auf den Bildschirm des Fernsehger
ätes.
Clear Löscht Daten, aktiviert Eingaben, setzt die Spiel-
zeitanzeige auf
»
0:00:00
«.
d
Schaltet die Lautsprecher des Fernsehger
ätes ab
bzw. wieder an.
i Schaltet auf das Hauptmen
ü und zur
ück auf das
Fernsehbild.
Timer/SV Eröffnet die ShowView-Aufnahme.
+ – Wählen Programme,
»
+
« aufwärts, »
– «
abwärts;
wählen in den Men
üs verschiedene Funktionen.
OK Ruft Daten auf, best
ätigt und speichert Daten.
® †
Wählen in den Men
üs verschiedene Funktionen.
SP/LP Schaltet wechselweise auf Langspiel-Betrieb und
Standardspiel-Betrieb.
Timer on Kurzes Dr
ücken aktiviert die TIMER-Aufnahme;
längeres Dr
ücken deaktiviert die TIMER-Auf-
nahme.
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
DEUTSCH
9
AUF EINEN BLICK
_________________________________________________
● Startet die Aufnahme.
II Pause bei Aufnahme, Standbild bei Wiedergabe.
■
Beendet alle Laufwerkfunktionen und schaltet den
Videorecorder in
„Stopp“.
ı
Startet die Wiedergabe.
ľľ
Bildsuchlauf r
ückwärts bei Wiedergabe;
Band rückspulen in
„Stopp“.
ıı
Bildsuchlauf vorw
ärts bei Wiedergabe;
Band vorspulen in
„Stopp“.
Monitor Schaltet den Bildschirm wechselweise auf das Bild
des Fernsehger
ätes oder auf das Bild des Video-
recorders (Monitor-Betrieb).
MODE Schaltet die Fernbedienung von der Bedienung
Ihres Video-recorders (Anzeige
» VCR 1«) um auf
die Bedienung eines Fernsehger
ätes (Anzeige
» TV«, die Möglichkeiten sind auf Seite 59
beschrieben) oder die Bedienung eines zweiten
Videorecorders (Anzeige
» VCR 2«).
Dub Wählt die Funktion Nachvertonen (Dubbing);
schaltet zu den Men
üs einen blauen Hindergrund.
Index Aktiviert die INDEX-Suchfunktion.
Audio Zur Tonspurwahl bei Aufnahme und Wiedergabe.
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 9
16
Videorecorder und Fernsehger
ät
anpassen
Diese Einstellung ist nicht notwendig, wenn der Videorecorder
und das Fernsehger
ät mit einem EURO-AV-Kabel verbunden
sind.
1
Fernsehger
ät einschalten.
2
Am Fernsehger
ät den Programmplatz
»AV« für Recorder-
Wiedergabe
über das Antennenkabel w
ählen.
3
Am Fernsehger
ät im UHF-Bereich, zwischen Kanal 21 und
Kanal 69, einen
„freien“ Kanal suchen, der nicht mit einem
Fernseh-Programm belegt ist (nur Bildflimmern am Bildschirm und Tonrauschen).
– Bei vielen Fernsehger
äten wird die Kanalzahl angezeigt.
4
Kanalzahl des
„freien“ Kanals am Fernsehger
ät speichern.
5
Videorecorder mit
»
Ǽ
« in Stand-by schalten (die Anzeige
»
Ǽ
« am Videorecorder leuchtet), danach
»
i« länger
drücken.
– Anzeige am Videorecorder zum Beispiel
»
CH 27
« .
6
Kanal (im Beispiel Kanal 29) mit
»
* P Ü « am V
ideo-
r
ecor
der
einstellen, bis am Bildschirm des Fernsehger
ätes
das „Testbild“ des Videorecorders erscheint.
7
Ist die Bildqualit
ät des „Testbildes
“ in Ordnung, Einstellung
mit »i« beenden.
– Der Videorecorder schaltet auf Stand-by.
Hinweise:
Ist die Qualit
ät des „Testbildes
“ nicht zufriedenstellend oder
die Qualit
ät eines oder mehrerer Fernseh-Programme am
Fernsehger
ät hat sich verschlechtert, dann m
üssen Sie am
Fernsehger
ät einen anderen
„freien“ Kanal suchen, dazu
die Einstellungen der Pkt. 1 bis 5 wiederholen.
Der Sender des Videorecorders kann abgeschaltet werden,
siehe Kapitel
„Sender des Videorecorders ab-/einschalten
”,
auf Seite 51.
EINSTELLUNGEN
____________________________________________
20
WIEDERGABE
__________________________________________________
Vorbereiten
Fernsehger
ät einschalten.
Am Fernsehger
ät den Programmplatz
»AV« für den Video-
recorder w
ählen.
Bespielte Cassette
– mit dem Fenster nach oben
– soweit in das
Cassettenfach schieben, bis sie automatisch eingezogen wird.
– Anzeige am Videorecorder:
»« (Cassettensymbol).
Hinweis:
Wird eine Cassette ohne L
öschsicherung in den Video-
recorder geschoben, startet automatisch die Wiedergabe.
Grundfunktionen der Wiedergabe
1
Wiedergabe mit
»
ı
« starten.
– Am Bildschirm des Fernsehger
ätes werden kurz Informa-
tionen eingeblendet.
Hinweis:
Ist der Videorecorder an ein Fernsehger
ät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe aus der
Betriebsstellung Standby ein und schaltet automatisch
auf den Programmplatz
»AV«.
2
Auf Standbild/Pause mit
»
II« schalten.
Mehrmaliges Dr
ücken schaltet das Standbild schrittweise
weiter.
3
Bildsuchlauf r
ückwärts/vorw
ärts, dazu w
ährend der
Wiedergabe
»
ľľ
« oder »
ıı
« der Fernbedienung
drücken.
Mehrmaliges Dr
ücken schaltet auf verschiedene Wieder-
gabe-Geschwindigkeiten;
oder
während der Wiedergabe Drehknopf am Ger
ät nach links
oder rechts drehen.
4
Wiedergabe mit
»
■ « beenden.
5
Cassette ausschieben mit
»
■
ə
« am V
ideor
ecor
der
.
ß
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 10 GRUNDIG Service
DEUTSCH
21
WIEDERGABE
________________________________________________________
Zusatzfunktionen der Wiedergabe
Informationen aufrufen
1
Mit »OSD« Informationen aufrufen.
– Anzeige am Bildschirm des Fernsehger
ätes:
der Programmplatz;
»USED« die abgelaufene Spielzeit des Bandes;
»REM« die restliche Spielzeit;
»0:00:00
« die Bandanzeige in Stunden, Minuten und
Sekunden;
das Datum und die Uhrzeit.
– In der Anzeige am Videorecorder k
önnen die Informatio-
nen nacheinander mit
»
OK« eingeblendet werden.
– Die Bandanzeige kann mit
»
Clear« auf »
0:00:00
«
gesetzt werden.
2
Informationen mit
»
OSD« abschalten.
Cassette vor-/zur
ückspulen
1
Videorecorder mit
»
■ « auf Stopp schalten.
2
Zurückspulen mit
»
ľľ
«, vorspulen mit
»
ıı
« der Fernbedienung; oder
Drehknopf am Ger
ät nach links oder rechts drehen.
Zweifache Wiedergabegeschwindigkeit
1
Während der Wiedergabe
»
ı
« drücken.
2
Zurück zur Wiedergabe, dazu nocheinmal
»
ı
« drücken.
Zeitlupe
1
Während des Standbildes (Wiedergabe/Pause)
»
II« län-
ger drücken.
2
Zeitlupengeschwindigkeit mit
»
®
« oder »
†
« verändern.
3
Zurück zur Wiedergabe, dazu
»
ı
« drücken.
Standbilder schrittweise weiterschalten
1
Während des Standbildes (Wiedergabe/Pause)
»
II«
wiederholt dr
ücken.
2
Zurück zur Wiedergabe, dazu
»
ı
« drücken.
OSD
OSD
22
WIEDERGABE
________________________________________________________
Bildverbesserung des Standbildes
1
Während des Standbildes (Wiedergabe/Pause) mit
»
*
P
Ü « am V
ideor
ecor
der
oder mit
»
+« oder » –« an der
Fer
nbedienun
g das Bild nach subjektiv bestem Eindruck
einstellen.
2
Zurück zur Wiedergabe, dazu
»
ı
« drücken.
Hinweis:
Die Funktion Standbild schaltet der Videorecorder nach
einiger Zeit automatisch ab.
Bildstörungen beseitigen
(Spurlage einstellen)
1
Während der Wiedergabe mit
»
+« oder » –« das Bild
nach subjektiv bestem Eindruck einstellen.
– Diese Einstellung bleibt bis zur Entnahme der Cassette
erhalten.
2
Gleichzeitiges Dr
ücken von
»
*
P
Ü « am V
ideor
ecor
der
schaltet auf
„mittlere” Spurlage.
Bildverbesserungsautomatik (ACC Plus)
„Fremdbespielte
“ Cassetten k
önnen eine schlechte Bild-
und/oder Tonqualit
ät haben. Das ist kein Fehler des Recorders!
1
Während der Wiedergabe das Bild mit
»
®
« (weicher)
oder »
†
« (schärfer einstellen).
2
Zurück zur Mittenstellung, dazu
»
Clear« drücken, solange
das Men
ü eingeblendet wird.
Wiedergabe von NTSC-Aufzeichnungen
Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der
Videorecorder automatisch auf dieses System.
Hinweise:
Bei NTSC-Wiedergabe ist kein einwandfreies Standbild
möglich.
Bei NTSC-Langspiel-Wiedergabe k
önnen Bildst
örungen
auftreten.
P
Ļ
Ļ
Clear
P
Ļ
Ļ
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 11
DEUTSCH
23
WIEDERGABE
________________________________________________________
Tonspur w
ählen
Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann das Tonsignal gew
ählt
werden:
1
Während der Wiedergabe das Audio Men
ü mit »
Audio«
aufrufen.
2
Gewünschtes Tonsignal mit
»
®
« oder »
†
« wählen und
mit »OK« bestätigen.
– Anzeige am Bildschirm:
»STEREO
« = Stereo;
»L« = links;
»R« = rechts;
»MONO
« = Mono.
3
Audio Men
ü mit »
i« abschalten.
Surroundton w
ählen
1
Während der Wiedergabe das Audio Men
ü mit »
Audio«
aufrufen.
2
Zeile »SURROUND MODE
« mit »
+« oder »– « wählen.
3
Gewünschten Surroundton (
»3 D« oder »S-3 D«) mit »
®
«
oder »
†
« wählen und mit
»
OK« bestätigen.
– Anzeige am Bildschirm:
»3 D« = 3 Dimensional;
»3 D-S« = 3 Dimensional
Surroundton;
»AUS« = Surroundton abgeschaltet.
4
Audio Men
ü mit »
i« abschalten
■
➔
AUDIO-MODE STEREO
SURROUND MODE AUS
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
AUDIO-MODE MONO
■
➔
SURROUND MODE AUS
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
WIEDERGABE
________________________________________________________
24
Dauerlauf-Wiedergabe
Bei dieser Funktion wird wird der Bandinhalt vom Bandanfang
bis zur Bandpositon
»
0:00:00
« wiedergegeben. Dort spult der
Videorecorder die Cassette automatisch an den Anfang zur
ück
und beginnt erneut mit der Wiedergabe.
Dauerlauf-Wiedergabe aktivieren
1
Wiedergabe mit
»
ı
« starten und Bandanzeige mit
» OSD« einblenden.
2
An der gew
ünschten Bandstelle die Bandanzeige mit
» Clear« auf »
0:00:00
« stellen.
3
Hauptmen
ü mit »
i« aufrufen.
– Das Hauptmen
ü erscheint.
4
Zeile » SERVICE
« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
– Das Men
ü » SERVICE
« erscheint.
5
Zeile » CONTINUOS-PLAY
« mit »
+« oder »– « wählen.
6
Dauerlauf-Wiedergabe mit
»
®
« oder »
†
« aktivieren
(Anzeige
» EIN«) und mit
»
OK « bestätigen.
– Das Band wird an den Anfang gespult, dort beginnt die
Wiedergabe. Die Tasten am Ger
ät und an der Fernbedie-
nung (Ausnahme: Taste
»
i«) haben w
ährend der Dauer-
lauf-Wiedergabe keine Funktion.
Dauerlauf-Wiedergabe abschalten
1
Menü » SERVICE
« mit »
i« aufrufen.
2
Dauerlauf-Wiedergabe mit
»
®
« oder »
†
« abschalten
(Anzeige
» AUS«) und mit
»
OK « bestätigen.
SERVICE
PIN8-STEUERUNG AUS
KINDERSICHERUNG - - - - CASSETTEN-L
ÄNGE E180
■
➔
CONTINUOS-PLAY AUS
HF-KANAL C 21
ATS-NEUSTART AUS
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 12 GRUNDIG Service
DEUTSCH
27
AUFNAHME
___________________________________________________________
Aufnahme
– sofort
Vorbereiten
Fernsehger
ät einschalten.
Am Fernsehger
ät den Programmplatz
»AV« für den Videore-
corder w
ählen.
Cassette mit ausreichender Spieldauer und intakter Lasche
(Cassette nicht gesperrt) soweit in das Cassettenfach schieben,
bis sie automatisch eingezogen wird.
– Anzeige am Recorder:
»« (Cassettensymbol).
Bedienung
1
Wenn gew
ünscht, Langspiel-Betrieb mit
»
SP/LP« wählen.
– Anzeige am Videorecoder
»
LP
«.
2
Vor der Aufnahme das gew
ünschte Fernseh-Programm mit
»+ « »–« oder
»* P Ü « oder
»0…9 « wählen.
3
Aufnahme starten, dazu
»
●« länger drücken.
Hinweis:
Ist der Videorecorder an ein Fernsehger
ät mit Megalogic-
Funktionen angeschlossen, kann mit
»
●« das Fernseh-
Programm, das am Bildschirm des Fernsehger
ätes zu sehen
ist, aufgezeichnet werden. Der Programmplatz muss am
Videorecorder nicht gew
ählt werden.
4
Aufnahmepause mit
»
II« wählen.
Hinweis:
Während Aufnahmepause kann auf ein anderes FernsehProgramm umgeschaltet werden.
5
Aufnahme mit
»
■ « beenden.
6
Band zur
ückspulen mit
»
ľľ
«, Band vorspulen mit
»
ıı
«
der Fernbedienung;
oder
Drehknopf am Ger
ät nach links oder rechts drehen.
7
Cassette ausschieben mit
»
■
ə
« am V
ideor
ecor
der
.
ß
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
48
SONDEREINSTELLUNGEN
____________________________________
Fernseh-Programme aus der Sendertabelle
löschen
1
Zeile »LÖSCHEN« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
– Das Men
ü » LÖSCHEN« erscheint.
2
Fernseh-Programm, das gel
öscht werden soll, mit
»
+ –
® †
« wählen und mit
»
OK« markieren.
3
Fernseh-Programm mit
»
Clear« löschen.
4
Einstellung mit
»
i« beenden.
Namen der Fernseh-Programme eingeben
1
Zeile » NAME« mit »
+« oder »– « wählen und mit
»
OK «
aktivieren.
– Das Men
ü »NAME« erscheint.
2
Programmplatz, f
ür den ein Namen eingegeben werden
soll, mit
»
+ –
® †
« wählen und mit
»
OK « aktivieren.
3
Zeichen mit
»
+« oder »– « eingeben, n
ächste Stelle mit
»
®
« oder »
†
« wählen und Eingaben f
ür die restlichen
Stellen (max. 5 Stellen) wiederholen.
4
Einstellung mit
»
OK « speichern.
5
Einstellung mit
»
i« beenden.
Fernseh-Programme neu einstellen
Der ATS-Suchlauf kann neu durchgef
ührt werden, dies kann
bei einem Wohnortwechsel hilfreich sein. Beachten Sie, alle
gespeicherten Fernseh-Programme werden gel
öscht.
1
Hauptmen
ü mit »
i« aufrufen.
2
Zeile » SERVICE
« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
3
Zeile » ATS-NEUSTART
« mit »
+« oder »– « wählen.
4
Anzeige
» START« mit »
®
« oder »
†
« wählen und mit
» OK« bestätigen.
– Die weitere Bedienung gleicht derer im Kapitel
„Automa-
tische Einstellung
”, Seite 18, ab Pkt.
2.
SENDER SORTIEREN
BEWEGEN
LÖSCHEN
NAME
ɶʺ
:WÄHLEN
OK : EINGABE INFO:ENDE
SENDER SORTIEREN
BEWEGEN
LÖSCHEN
NAME
ɶʺ
:WÄHLEN
OK : EINGABE INFO:ENDE
SERVICE
PIN8-STEUERUNG AUS
KINDERSICHERUNG - - - - CASSETTEN-L
ÄNGE E180
CONTINUOS-PLAY AUS
HF-KANAL C21
■
➔
ATS-NEUSTART START
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 13
50
SONDEREINSTELLUNGEN
____________________________________
Neue Fernseh-Programme von der
Antenne oder der Kabelanlage einstellen
Vorbereiten
Fernsehger
ät einschalten.
Am Fernsehger
ät den Programmplatz
»AV« für den Videore-
corder w
ählen.
Einstellung
1
Hauptmen
ü mit »
i« aufrufen.
2
Zeile » GRUNDEINSTELLUNG
« mit »
+« oder »– « wählen
und mit
»
OK « aktivieren.
3
Zeile » SENDEREINSTELLUNG
« aktivieren, dazu zweimal
» OK« drücken.
– Am Bildschirm erscheint das Men
ü zur Sendereinstellung,
die Zeile
»PROGRAMM
« ist markiert.
Hinweis:
Wenn das aktuelle Fernseh-Programm die Einstellung st
ört,
» Dub« drücken, das Men
ü wird blau hinterlegt.
4
Mit »
®
« oder »
†
« oder » 0 … 9« den gew
ünschten
Programmplatz w
ählen, auf dem das neue Fernseh-Pro-
gramm gespeichert werden soll.
5
Zeile » COLOR« mit »
+« oder »– « wählen und das
benötigte Fernsehsystem (
» PAL«, » MESECAM
« oder
» AUTO«) mit »
®
« oder »
†
« wählen.
6
Zeile » KANAL« mit »
+« oder »– « wählen.
Umschalten von normalen Kan
älen (Anzeige:
»C«) auf
Sonder-/Hyperbandkan
äle (Anzeige:
»S«) oder auf Spezial-
kanäle (Anzeige:
»E«) und wieder zur
ück mit »
Monitor«.
7
Kanalzahl des Fernseh-Programmes mit
»
0 … 9« zwei-
stellig eingeben;
oder
Suchlauf mit
»
®
« oder »
†
« starten.
8
Fernseh-Programm (wenn n
ötig) feinabstimmen, dazu mit
»+ « oder »–« die Zeile
»FEINEINSTELLUNG
« anwählen
und mit
»
®
« oder »
†
« verändern.
9
Zeile »AUSLASSEN
« mit »
+« oder »– « wählen und mit
»
†
« »AUS« wählen.
■
➔
PROGRAMM SKY 20
KANAL C 46
QUELLE C/S/E
FEINEINSTELLUNG
< >
AUSLASSEN AUS
COLOR AUTO
DECODER AUS
0-9 : DATEN
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO :ENDE
■
➔
PROGRAMM ----- 21
KANAL C 00
QUELLE C/S/E
FEINEINSTELLUNG
< >
AUSLASSEN AUS
COLOR AUTO
DECODER AUS
0-9 : DATEN
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO :ENDE
PROGRAMM ----- 21
■
➔
KANAL C 49
QUELLE C/S/E
FEINEINSTELLUNG
< >
AUSLASSEN AUS
COLOR AUTO
DECODER AUS
MON.
:C/S/E 0-9 :DATEN
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO :ENDE
DEUTSCH
51
10
Einstellung f
ür diesen Programmplatz mit
»
OK «
speichern.
– Der Cursor springt auf die Zeile
»PROGRAMM
«, der
nächste Programmplatz wird angezeigt.
Hinweis:
Zum Einstellen von weiteren Fernseh-Programmen die
Pkt. 4 bis 10 wiederholen.
11
Einstellung mit
»
i« beenden.
Sender des Videorecorders
aus-/einschalten
Wenn viele Fernsehsender angeboten werden, die Ihr Videorecorder im UHF-Bereich zwischen Kanal 21 und 69 empf
ängt,
kann es zu Bildst
örungen im Recorder-Betrieb kommen.
Wird der Sender des Videorecorders ausgeschaltet, m
üssen
Videorecorder und Fernsehger
ät mit einem EURO-AV-Kabel
verbunden sein (siehe Kapitel
„Anschlie
ßen und Vorbereiten
“
auf Seite 11, 12 oder 14).
Sender des Videorecorders ausschalten
1
Hauptmen
ü mit »
i« aufrufen.
2
Zeile » SERVICE
« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
– Das Men
ü » SERVICE
« erscheint.
3
Zeile » HF-KANAL
« mit »
+« oder »
–« wählen.
4
Sender des Videorecorders mit
»
®
« oder »
†
« ausschal-
ten (Anzeige
» AUS«) und mit
»
OK « bestätigen.
Sender des Videorecorders einschalten
1
Hauptmen
ü mit »
i« aufrufen.
2
Zeile » SERVICE
« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
– Das Men
ü » SERVICE
« erscheint.
3
Zeile » HF-KANAL
« mit »
+« oder »– « wählen.
4
Sender des Videorecorders mit
»
®
« oder »
†
« einschal-
ten (Anzeige zum Beispiel
» C 21«) und mit
»
OK « bestäti-
gen.
SONDEREINSTELLUNGEN
____________________________________
SERVICE
PIN8-STEUERUNG AUS
KINDERSICHERUNG - - - - CASSETTEN-L
ÄNGE E180
CONTINUOS-PLAY AUS
■
➔
HF-KANAL AUS
ATS-NEUSTART AAUS
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
SERVICE
PIN8-STEUERUNG AUS
KINDERSICHERUNG - - - - CASSETTEN-L
ÄNGE E180
CONTINUOS-PLAY AUS
■
➔
HF-KANAL C21
ATS-NEUSTART AAUS
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
■
➔
PROGRAMM ----- 22
KANAL C 00
QUELLE C/S/E
FEINEINSTELLUNG
< >
AUSLASSEN AUS
COLOR AUTO
DECODER AUS
0-9 : DATEN
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO :ENDE
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 14 GRUNDIG Service
SONDEREINSTELLUNGEN
____________________________________
52
Neue Fernseh-Programme vom VCR-SAT
Modul einstellen
Vorbereiten
Fernsehger
ät einschalten.
Am Fernsehger
ät den Programmplatz
»AV« für den Videore-
corder w
ählen.
Einstellung
1
Hauptmen
ü mit »
i« aufrufen.
2
Zeile » GRUNDEINSTELLUNG
« mit »
+« oder »– « wählen
und mit
»
OK « aktivieren.
3
Zeile » SENDEREINSTELLUNG
« aktivieren, dazu zweimal
» OK« drücken
Hinweis:
Wenn das aktuelle Fernseh-Programm die Einstellung st
ört,
» Dub« drücken, das Men
ü wird blau hinterlegt.
4
Gewünschten Programmplatz, auf dem ein neues Satelliten-Programm eingestellt wird, mit
»
®
« oder »
†
«
wählen.
5
Zeile » QUELLE
« mit »
+« oder »– « wählen und mit
»
®
«
oder »
†
« die Anzeige
» SAT« wählen.
6
Zeile » SAT MODUL
« mit »
+« oder »– « wählen und mit
»
®
« oder »
†
«»MENU« aktivieren.
– Am Bildschirm erscheint ein Men
ü mit den Daten des
gewählten Satelliten-Programmes.
Die Zeile
»FREQUENZ
« ist markiert.
– Das Men
ü bietet folgende Einstellungen f
ür das Satelliten-
Programm.
PROGRAMM 15
Nummer des gew
ählten Satelliten-Programmes.
FREQUENZ 109640,0 MHZ
Sendefrequenz des Satelliten-Programmes.
POL/ANT. HOR A LOW
LNB-Einstellungen:
Polarisation HOR (horizontal) VER (vertikal);
Satellitenwahl A (z.B. ASTRA) oder B (z.B. Eutelsat);
LOW = unteres Frequenzband;
HIGH = oberes Frequenzband.
MENÜ
TIMER
MODE
GRUNDEINSTELLUNG
SERVICE
ɶʺ
:WÄHLEN
OK : EINGABE INFO:ENDE
PROGRAMM SAT15 31
KANAL SAT01
QUELLE SAT
■
➔
SAT MODUL MENÜ
AUSLASSEN AUS
ɶʺ
:WÄHLEN
‹›
:ÄNDERN
OK : EINGABE INFO: ENDE
PROGRAMM SAT15 31
KANAL SAT01
■
➔
QUELLE SAT
SAT-MODUL MEN
Ü
AUSLASSEN AUS
ɶʺ
:WÄHLEN
‹›
:ÄNDERN
OK : EINGABE INFO: ENDE
PROGRAMM 15
■
➔
FREQUENZ
10964,0 MHZ
POL/ANT. HOR A LOW
AUDIO 7,02/7,20
MHZ
MODE SSTEREO
AUDIO BW 110 KHZ
DECODER AUS
LNB LO 1 9 , 750 GHZ
KONTRAST 2 (32)
ŃĽ
:WÄHLEN 0-9
ľı
:ÄNDERN
OK :EINGABE INFO:ENDE
SONDEREINSTELLUNGEN
____________________________________
DEUTSCH
53
AUDIO 7,02/7,20 MHZ
Linke/rechte Tonfrequenz.
MODE STEREO
Tonart einstellen (STEREO, MONO, 50µS, 75µS, J17).
Tonqualit
ät nach subjektiv bestem Eindruck einstellen.
AUDIO BW 110 KHZ
Bandbreiten-Einstellung.
Tonqualit
ät nach subjektiv bestem Eindruck einstellen.
DECODER AUS
Decoder f
ür verschl
üsselte Satelliten-Programm ein/aus.
LNB LO1 9,750 GHZ
Oszillatorfrequenz der Satelliten-Empfangseinheit (LNB).
KONTRAST 2 (32)
Bildkontrast des gew
ählten Satelliten-Programmes
ändern. Bildqualit
ät nach subjektiv bestem Eindruck ein-
stellen.
7
Frequenz mit 0 … 9« direkt eingeben;
oder
mit »
®
« oder »
†
« die Frequenz schrittweise
ändern;
oder
» Index« so oft dr
ücken, bis das
„neue” Satelliten-
Programm am Bildschirm erscheint.
8
Die zu ändernden Senderdaten des Satelliten-Programmes,
mit »+ « oder »–« anwählen und mit
»
0 … 9« direkt ein-
geben bzw. mit
»
®
« oder »
†
« ändern.
Hinweis:
Zurück zum vorherigen Men
ü – ohne die
Änderungen zu
speichern
– dazu »
i« drücken.
9
Änderungen mit
»
OK« speichern.
– Der Videorecorder schaltet zur
ück zum vorherigen Men
ü
und wählt automatisch den n
ächsten Programmplatz.
10
Einstellung mit
»
i« beenden.
PROGRAMM 15
■
➔
FREQUENZ
10964,0 MHZ
POL/ANT. HOR A LOW
AUDIO 7,02/7,20
MHZ
MODE SSTEREO
AUDIO BW 110 KHZ
DECODER AUS
LNB LO 1 9 , 750 GHZ
KONTRAST 2 (32)
ŃĽ
:WÄHLEN 0-9
ľı
:ÄNDERN
OK :EINGABE INFO:ENDE
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 15
54
UHRZEIT UND DATUM EINSTELLEN
____
Uhrzeit und Datum automatisch
aktualisieren
Wenn auf Programmplatz 1 des Videorecorders ein FernsehProgramm mit Videotext eingestellt ist, dann aktualisiert der
Videorecorder damit seine
„interne“ Uhr.
Diese Aktualisierung wird t
äglich zwischen 3 Uhr und 6 Uhr
durchgef
ührt, dadurch erkennt der Videorecorder auch die
Sommer-/Winterzeitumstellung.
Uhrzeit und Datum manuell einstellen
1
Fernsehger
ät einschalten und am Fernsehger
ät den Pro-
grammplatz
»AV« für den Videorecorder w
ählen.
2
Hauptmen
ü mit »
i« aufrufen.
3
Zeile » GRUNDEINSTELLUNG
« mit »
+« oder »– « wählen
und mit
»
OK « aktivieren.
4
Zeile »UHR« mit »
+« oder »– « wählen und mit
»
OK «
aktivieren.
– Das Men
ü »UHR« erscheint, die Anzeige
»ZEIT« ist
markiert.
5
Uhrzeit mit
»
0 … 9 « vierstellig eingeben.
6
Datum mit
»
0 … 9 « vierstellig eingeben.
7
Jahr mit
»
0 … 9 « zweistellig eingeben.
Hinweis:
– Die Anzeige
»
*
« bedeutet: Automatische Aktualisierung
der Uhrzeit an. Zum Abschalten dieser Funktion die
Anzeige
»
*
« mit »
†
« wählen und mit
»
+« oder »– «
abschalten (Anzeige
»
–«).
8
Einstellung mit
»
OK « beenden.
UHR
ZEIT DATUM JAHR
12: –– – –/ –– ––
*
0-9 : DATEN
<>
:WÄHLEN
ɶʺ
:ÄNDERN
INFO :ENDE
UHR
ZEIT DATUM JAHR
12:00 10/5 00
*
0-9 : DATEN
<>
:WÄHLEN
ɶʺ
:ÄNDERN
OK :EINGABE INFO:ENDE
DEUTSCH
55
BESONDERHEITEN
________________________________________
Besonderheiten im Men
ü »MODE« wählen
1
Fernsehger
ät einschalten und am Fernsehger
ät den Pro-
grammplatz
»AV« für den Videorecorder w
ählen.
2
Videorecorder mit
»
0 … 9 « einschalten.
3
Hauptmen
ü mit »
i« aufrufen.
4
Zeile » MODE« mit »
+« oder »– « wählen und mit
»
OK «
aktivieren.
– Das Men
ü »MODE« erscheint.
5
Wählen Sie aus der Tafel
»MODE« die gew
ünschte Funkti-
on, die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln, jeweils ab Pkt. 1.
Bildschirmanzeigen aus- oder einblenden
(OSD – On Screen Display)
1
Zeile » OSD-MODE
« mit »
+« oder »– « wählen.
2
» AUS«, » AUTO« oder » EIN« mit »
®
« oder »
†
«
wählen und mit
»
OK « bestätigen.
3
Einstellung mit
»
i« beenden.
Ausschaltautomatik aktivieren
Ist die Abschaltautomatik aktiviert, schaltet der Videorecorder
nach 3 Stunden automatisch ab.
1
Zeile »AUTO POWER OFF
« mit »
+« oder »– « wählen.
2
» 3 HR« oder »AUS« mit
»
®
« oder »
†
«
wählen und mit
» OK« bestätigen.
NTSC-Wiedergabe
Mit dieser Einstellung w
ählen Sie die Farbnorm der Cassetten-
wiedergabe f
ür das angeschlossene Fernsehger
ät an Buchse
»AV1 (EURO AV)«. Wählen Sie die Einstellung PAL-TV f
ür
ein PAL-Fernsehger
ät oder die Einstellung NTSC f
ür ein Multi-
norm-Fernsehger
ät.
1
Zeile » NTSC PB
« mit »
+« oder »– « wählen.
2
» PAL-TV« mit
»
®
«
oder »NTSC« (= Multinorm) mit
»
†
«
wählen und mit
»
OK « bestätigen.
■
➔
OSD-MODE AUTO
VCR NO. 1
16: 9 AUTO
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
■
➔
OSD-MODE AUS
VCR NO. 1
16: 9 AUTO
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
OSD-MODE AUS
VCR NO. 1
16: 9 AUTO
NTSC PB PAL-TV
■
➔
AUTO POWER OFF AUS
AV2 –IN AV2–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
OSD-MODE AUS
VCR NO. 1
16: 9 AUTO
■
➔
NTSC PB PAL TV
AUTO POWER OFF AUS
AV2 –IN AV2–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 16 GRUNDIG Service
56
BESONDERHEITEN
________________________________________________
Bedienebene des Videorecorders w
ählen
Mit Ihrer Fernbedienung k
önnen verschiedene GRUNDIG
Videorecorder unabh
ängig voneinander bedient werden.
Fragen Sie Ihren Fachh
ändler, welche GRUNDIG Videorecor-
der hierf
ür geeignet sind.
Damit sich beide Videorecorder nicht gegenseitig st
ören, muss
die Bedienebene des GV 6163 umgestellt werden.
1
Zeile » VCR NO.
« mit »
+« oder »– « wählen.
2
» 2« (oder »1«) mit »
®
« oder »
†
« wählen und mit
» OK« bestätigen.
3
Einstellung mit
»
i« beenden.
– Der GV 6163 ist auf Bedienebene 2 eingestellt.
Für die Bedienung des GV 6163 muss jetzt
»
Mode«
sooft gedr
ückt werden, bis die Anzeige
»VCR 2« leuchtet.
Danach kann
– für jeweils 20 Sekunden
– die gew
ünschte
Funktion gew
ählt werden.
Betrieb mit einem Fernsehger
ät
mit dem Format 16:9
Hierfür ist es notwendig, die Eingangs-Buchsen des Videorecorders anzupassen.
1
Zeile » 16 : 9 « mit »
+« oder »– « wählen.
2
» AUTO« mit »
®
« oder »
†
« wählen und mit
»
OK «
bestätigen.
3
Einstellung mit
»
i« beenden.
OSD-MODE AUTO
■
➔
VCR NO. 1
16: 9 AUTO
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
OSD-MODE AUTO
VCR NO. 1
■
➔
16: 9 AUTO
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO: ENDE
58
KINDERSICHERUNG
____________________________________
Mit der Kindersicherung k
önnen Sie alle Funktionen des Video-
recorders verriegeln.
Kindersicherung aktivieren
1
Hauptmen
ü mit »
i« aufrufen.
– Das Hauptmen
ü erscheint.
2
Zeile »SERVICE
« mit »
+« oder »– « wählen und mit
» OK« aktivieren.
– Das Men
ü »SERVICE
« erscheint.
3
Zeile » KINDERSICHERUNG
« mit »
+« oder »– « wählen.
4
Geheimnummer mit
»
0 … 9 « fünfstellig eingeben und mit
» OK« bestätigen.
– Anzeige Bildschirm des Fernsehger
ätes » LOCKED
«, alle
Funktionen des Videorecorders sind verriegelt.
Kindersicherung abschalten
1
Menü »SERVICE
« mit »
i« aufrufen.
2
Geheimnummer mit
»
0 … 9 « fünfstellig eingeben und mit
» OK« bestätigen.
– Die Kindersicherung ist aufgehoben.
Hinweis:
Falls Sie die Geheimnummer vergessen haben, dr
ücken Sie
nacheinander die Tasten
»
†
«, »
®
«, »– «, »+«, » OK«;
die Kindersicherung ist abgeschaltet.
SERVICE
PIN8-STEUERUNG AUS
■
➔
KINDERSICHERUNG - - - - -
CASSETTEN-L
ÄNGE E180
CONTINUOS-PLAY AUS
HF-KANAL AAUS
ATS-NEUSTART AAUS
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
SERVICE
PIN8-STEUERUNG AUS
■
➔
KINDERSICHERUNG - - - - -
CASSETTEN-L
ÄNGE E180
CONTINUOS-PLAY AUS
HF-KANAL AAUS
ATS-NEUSTART AAUS
HÄNDLER-MEN
Ü - - - -
ɶʺ
:WÄHLEN
<>
:ÄNDERN
OK : EINGABE INFO:ENDE
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 17
OVERVIEW
_____________________________________________________________
6
The front of the video recorder
A Switches the video recorder into and out of
stand-by mode (Low-power stand-by).
■
N Terminates all drive functions;
ejects the cassette.
VIDEO IN Camcorder video input (socket located behind
the cover panel).
L AUDIO IN R Left and right camcorder audio inputs (sockets
located behind the cover panel).
Turn knob to the left
– during playback:
forward search;
when stopped: fast forward.
Turn knob to the right
– during playback:
reverse search;
when stopped: fast rewind.
II Pause during recording, freeze-frame during
playback.
ı
Starts playback.
*
P
Selects the next channel down.
P
Ü Selects the next channel up.
● Starts recording.
VIDEO IN L AUDIO IN R
P
OVERVIEW
_____________________________________________________________
ENGLISH
7
The back of the video recorder
Ä
Antenna input socket
(from the roof antenna).
Ö Antenna socket
(to the television).
AV2 (DEC./EXT.) Euro-AV (Scart) socket
(to an external device).
AV1 (EURO AV) Euro-AV (Scart) socket
(to the television).
OUT/SORTIE Audio outputs to the HiFi system.
R/D AUDIO L/G
ʐ
SAT control jack for the Grundig
VCR-SAT module and satellite
receiver.
Ü
Mains cable for wall socket.
AV2 (DEC./EXT.)
AV1 (EURO AV)
Operating Hints
This chapter contains excerpts from the user manual. For further particulars
please refer to the appropriate user manual the part number of which is
indicated in the relevant spare parts list.
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 18 GRUNDIG Service
OVERVIEW
_____________________________________________________________
8
The remote control
The following section describes the most important features of
the remote control. See the relevant chapters in this manual for
information on how to operate the remote control.
Point the remote control at the video recorder.
Ǽ
Switches the video recorder in and out of standby mode (Low-power stand-by).
1 ... 0 Switch the video recorder on from stand-by;
numeric keys for various inputs,
» 0« selects channel positions
»
A I
«, »
A2
« or
»
CV
«.
Digital FX Key has no function.
OSD Calls up the on-screen display with information
on functions and playing time.
Clear Deletes data, activates settings, sets the playing
time indicator to
»
0:00:00
«.
d
Switches the loudspeakers to and out of mute
mode.
i Switches between the main menu and the TV
image.
Timer/SV Activates ShowView recording.
+ – Select channels,
»
+
« up, » –« down;
Select various menu functions.
OK Calls up, confirms and saves data.
® †
Select various functions in the menus.
SP/LP Switches between long play and standard play
mode.
Timer on Press briefly to activate TIMER recording; hold
down to deactivate TIMER recording.
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
OVERVIEW
_____________________________________________________________
ENGLISH
9
● Starts recording.
II Pause during recording, freeze-frame during play-
back.
■
Terminates all drive functions and switches the
video recorder to
”Stop”.
ı
Starts playback.
ľľ
Reverse search during playback;
Fast rewind in
”Stop” mode.
ıı
Forward frame search during playback;
Tape advance in
”Stop” mode.
Monitor Switches the screen display between the TV image
and the video recorder signal (Monitor mode).
Mode Switches the remote control from video recorder
operation (
» VCR 1«) to TV operation (
» TV«, see
the options described on Page 59) or to the operation of an additional video recorder (
» VCR 2«).
Dub Selects the Dubbing function;
displays the menus on a blue background.
Index Activates the INDEX search functions.
Audio Selects the audio channel for recording and play-
back.
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 19
1616
TUNING
______________________________________________________________
Tuning the video recorder and the
television
You do not need to do this if the video recorder and the television are connected via a EURO-AV (Scart) cable.
1
Switch on the television.
2
Select the
»AV« channel position on the television set for
recorder playback via the antenna cable.
3
Tune the television to a free channel in the UHF band between channel 21 and channel 69. A free channel is one
which does not carry a signal from a television station (you
can only see and hear static).
– Many televisions display the channel number.
4
Store the free channel position on the television.
5
Press »
Ǽ
« to switch the video recorder to stand-by, then
press and hold down
»
i«.
– The display on the video recorder reads something like
»
CH 27
«.
6
Set the channel (in this example, channel 29) by pressing
»* P Ü « on the video
r
ecor
der
, until the test picture from
the video recorder appears on your television screen.
7
If the quality of the test picture is OK, press
»
i« to save the
setting.
– The video switches to stand-by.
Note:
If the quality of the test picture is unsatisfactory, or if the picture quality of other channels has deteriorated, then you
should find another free channel on the television and repeat the setting from steps 1 to 5.
You can switch off the station on the video recorder. Fore
more information see the
”Switching the station on the
video recorder on and off
” on Page 51.
20
PLAYBACK
_________________________________________________________
Preparation
Switch on the television.
Select the channel position
»AV« on the television for the video
recorder.
Insert a recorded video tape into the compartment with the
window facing upwards until it is automatically drawn in.
– The video recorder display contains the following symbol:
»« (= tape symbol).
Note:
If you put a cassette with the protection tab removed into the
video recorder, playback starts automatically.
Basic playback functions
1
Press »
ı
« to start playback.
– Information is displayed briefly on the television screen.
Note:
If the video recorder is connected to a television with
Megalogic functions, the television switches on after
playback is started from operating position stand-by
and automatically switches to program position
»AV«.
2
To switch to freeze-frame/pause press
»
II«.
Press repeatedly to advance the picture frame by frame.
3
Reverse/forwards search, press
»
ľľ
« or »
ıı
« on the
remote control
during playback.
Press several times to change the playback speed;
or
during playback turn the knob on the device to the left or to
the right and hold it.
4
To stop playback, press
»
■ «.
5
To eject the cassette, press
»
■
ə
« on the video
r
ecor
der
.
ß
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 20 GRUNDIG Service
ENGLISH
212121
PLAYBACK
_____________________________________________________________
Additional playback functions
Calling up information
1
Press the
»
OSD« button to call up information.
– Display on the television screen:
the channel position;
»USED« the elapsed playing time on the tape;
»REM« the remaining playing time;
»0:00:00
« the tape counter in hours, minutes and
seconds;
the date and the time.
– You can call up this information successively on the video
recorder display by pressing
»
OK«.
– The tape counter can be set to
»
0:00:00
« by pressing
»Clear«.
2
Switch off the information display by pressing
»
OSD«.
Fast forward/rewind
1
Press »■ « to stop the tape.
2
Press »
ľľ
«, to rewind, fast forward with
»
ıı
« on the
remote control; or
turn the knob on the device to the left or right.
Double playback speed
1
Press »
ı
« during playback.
2
Press »
ı
« again to return to normal playback speed.
Slow motion
1
During freeze-frame (playback/pause) press and briefly
hold down
»
II«.
2
Press »
®
« or »
†
« to alter the slow-motion speed.
3
Press »
ı
« to return to normal playback speed.
Frame-by-frame playback
1
During freeze-frame (playback/pause) press
»
II« repea-
tedly.
2
Press »
ı
« to return to normal playback speed.
OSD
OSD
22
PLAYBACK
_____________________________________________________________
Improving the quality of the freeze-frame
1
In freeze-frame mode (playback/pause) press
»
*
P
Ü «
on the video
r
ecor
der
or »+« or » –« on the r
emote
contr
ol
to adjust the image according to your taste.
2
Press »
ı
« to return to normal playback.
Note:
The video stops the freeze-frame function after a certain
period of time.
Eliminating picture disturbances
(adjusting the tracking position)
1
During playback, use
»
+« and »– « to improve the picture
quality as you see it.
– Your setting is retained until you remove the cassette.
2
If you press
»
*
P
Ü « simultaneously on the video
r
ecor
-
der
it switches to medium tracking.
Automatic picture improvement system
(ACC Plus)
Tapes recorded on other devices may have poor picture and
sound quality. This does not indicate a problem with your video
recorder.
1
During playback you can adjust the picture quality by pressing »
®
« (softer) or
»
†
« (sharper).
2
To return to the medium setting, hold down the
»
Clear«
button until you see the menu on the screen.
Playing back NTSC recordings
During playback of NTSC recordings the video recorder automatically switches over to this system.
Note:
A perfect freeze-frame is not possible during NTSC playback.
There may be some picture disturbances on NTSC long play
recordings.
P
Ļ
Ļ
Clear
P
Ļ
Ļ
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 21
ENGLISH
232323
PLAYBACK
_____________________________________________________________
Selecting the audio track
You can select the audio signal you want to hear when playing
tapes recorded with stereo or two-channel broadcasts:
1
During playback, call up the menu by pressing
»
Audio«.
2
Select the audio signal using
»
®
« or »
†
« and press
»OK « to confirm.
– On-screen display:
»STEREO
« = stereo;
»L« = left; »R« = right;
»MONO
« =
mono.
3
Press »i« to exit the Audio menu.
Selecting Surround Sound
1
During playback, call up the Audio menu by pressing
»Audio«.
2
Select the
»SURROUND-MODE
« line using
»
+« or »– «.
3
Select the desired surround sound mode (
»3 D« or »S-3 D«)
with »
®
« or »
†
« and press
»
OK« to confirm.
– On-screen display:
»3 D« = 3-dimensional;
»3 D-S« = 3-dimensional
surround sound;
»OFF« = surround sound off.
4
Press »i« to exit the Audio menu.
■
➔
AUDIO-MODE STEREO
SURROUND-MODE OFF
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
AUDIO-MODE MONO
■
➔
SURROUND-MODE OFF
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
PLAYBACK
_____________________________________________________________
24
Continuous playback
This function plays back the contents of the tape up to tape position »
0:00:00
«. At that point, the video recorder automatically
rewinds the cassette to the start and begins playback again.
Activating continuous playback
1
Press »
ı
« to start playback and
»
OSD« to see the tape
counter.
2
At the required position on the tape, press
»
Clear« to
reset the tape counter to
»
0:00:00
«.
3
Press »i« to open the main menu.
– The main menu appears.
4
Select the
» SERVICE
« line using
»
+« or »– « and then
press » OK« to confirm.
– The » SERVICE
« menu appears.
5
Select the
» CONTINUOS-PLAY
« line using
»
+« or »– «.
6
Press »
®
« or »
†
« to activate continuous playback (dis-
play » ON«) and press
»
OK « to confirm.
– The video recorder automatically rewinds the tape to the
beginning and starts playback there. The buttons on the
device and the remote control (except the
»
i« button) are
disabled during continuous playback.
Deactivating continuous playback
1
Open up the
» SERVICE
« menu by pressing the
»
i« button.
2
Press »
®
« or »
†
« to deactivate continuous playback
(display
» OFF«) and press
»
OK « to confirm.
SERVICE
PIN8-CONTROL OFF
CHILD-LOCK - - - - TAPE-LENGTH E180
■
➔
CONTINUOUS-PLAY OFF
RF-CHANNEL AC21
ATS-RESTART AOFF
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 22 GRUNDIG Service
ENGLISH
272727
ENGLISH
27
RECORDING
__________________________________________________________
Immediate recording
Preparation
Switch on the television.
Select the channel position
»AV« on the television for the video
recorder.
Insert a video cassette with sufficient playing time and the tab
intact (i.e. not erase-protected) into the compartment until it is
automatically drawn in.
– The video recorder display contains the following symbol:
»« (tape symbol).
Operation
1
If necessary select long play mode by pressing
»
SP/LP«.
– The video recorder display reads
»
LP
«.
2
Before recording select the television station by pressing
»+ « »–« or
»* P Ü « or
»0 ... 9 «.
3
To start recording, press
»
●« and briefly hold it down.
Note:
If the video recorder is connected to a television set with
Megalogic functions, the television programme appearing
on the screen can be recorded by pressing
»
●«. It is not
necessary to select the channel position on the video recorder.
4
Press »II« to temporarily interrupt recording.
Note:
During a pause in recording you can switch to another television channel.
5
To finish recording, press
»
■ «.
6
To rewind the tape, press
»
ľľ
«, to fast forward press
»
ıı
« on the remote control;
or
turn the knob on the device to the left or right.
7
To eject the cassette, press
»
■
ə
« on the video
r
ecor
der
.
ß
Tele Pilot 93 V
Digital FX
OSD
Clear
Timer/SV
Timer on
SP/LP
Dub
Index
Audio
Monitor
VCR1
TV
VCR2
48
SPECIAL SETTINGS
________________________________________________
Deleting television stations from the list
1
Select the
»CANCEL
« line using
»
+« or »– « and activate
by pressing
»
OK «.
– The »CANCEL
« menu appears.
2
Press the
»
+ –
® †
« buttons to select the station you
want to delete and then press
»
OK« to highlight it.
3
Press »Clear« to delete the station.
4
Press »i« to finish.
Entering names for television stations
1
Select the
» NAME« line using
»
+« or »– « and press
» OK« to confirm.
– The » NAME« menu appears.
2
Select the station you want to enter a name for using
»+ –
® †
« and press
»
OK « to confirm.
3
Press »+« or » –« to enter characters, and
»
®
« or »
†
«
to move to the next position. The name can contain up to
five characters.
4
Press » OK« to save the setting.
5
Press »i« to conclude the setting.
Re-tuning television channels
The ATS search procedure can be redone, which may be helpful if you change your place of residence. Please note that all
saved television stations will be deleted in the process.
1
Press »i« to call up the main menu.
2
Select the
» SERVICE
« line with
»
+« or »– « and activate it
by pressing
»
OK «.
3
Select the
» ATS-RESTART
« line with
»
+« or »– «.
4
Select the
» START« display with
»
®
« or »
†
« and press
» OK« to confirm.
– Further operation is identical to that described in the sec-
tion ”Automatic tuning
”, on page 18, starting at step
2.
CHANNEL SORT
MOVE
CANCEL
NAME
ɶʺ
: SELECT
OK :ENTER INFO :EXIT
CHANNEL SORT
MOVE
CANCEL
NAME
ɶʺ
: SELECT
OK :ENTER INFO :EXIT
SERVICE
PIN8-CONTROL OFF
CHILD-LOCK - - - - TAPE-LENGTH E180
CONTINUOUS-PLAY OFF
RF-CHANNEL AC21
■
➔
ATS-RESTART START
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 23
50
SPECIAL SETTINGS
________________________________________________
Setting new television stations from the
antenna or the cable system
Preparation
Switch on the television.
Select the channel position
»AV« on the television for the video
recorder.
Setting
1
Press »i« to call up the main menu.
2
Select the
»INSTALL
« line using
»
+« or »– « and activate by
pressing
»
OK «.
3
Highlight the
»CHANNEL SELECTION
« line by pressing
» OK«.
4
Highlight the
»CHANNEL PRESET
« line by pressing
» OK«.
Note:
If the television picture makes it difficult to see the menu,
press » Dub« and it will appear on a blue background.
5
Press »
®
« or »
†
« or » 0 ... 9« to select the channel
number for the new television station.
6
Select the
» COLOR
« line by pressing
»
+« or »– « and
select the required television system (
» PAL«, » MESECAM
«
or » AUTO«) with »
®
« or »
†
«.
7
Select the
» CHANNEL
« line with
»
+« or »– «.
Switch from normal channels (display:
»C«) to
special/
hyperband channels (display:
»S«) or special
channels (dis-
play: »E«) and back by pressing
»
Monitor«.
8
Enter the two-digit channel number using the
»
0 ... 9 «
buttons;
or
start an automatic search by pressing
»
®
« or »
†
«.
9
Fine tune the station if necessary by pressing
»
+« or »– « to
select » FINE TUNING
« and then pressing
»
®
« or »
†
«.
10
Select the
»SKIP« line using
»
+« or »– « and then press
»
†
« to select
»OFF«.
■
➔
PRESET ----- 21
CHANNEL C 00
SOURCE C/S/E
FINE TUNING
< >
SKIP OFF
COLOR AUTO
DECODER OFF
0-9 :DATA
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
PRESET ----- 21
■
➔
CHANNEL C 49
SOURCE C/S/E
FINE TUNING
< >
SKIP OFF
COLOR AUTO
DECODER OFF
MON.
:C/S/E 0-9 :DATA
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
■
➔
PRESET SKY 20
CHANNEL C 46
SOURCE C/S/E
FINE TUNING
< >
SKIP OFF
COLOR AUTO
DECODER OFF
0-9 :DATA
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
ENGLISH
5151515151
SPECIAL SETTINGS
________________________________________________
11
Press » OK« to save the setting for that station.
– The cursor jumps to the
»PRESET« line and the next chan-
nel position is displayed.
Note:
To tune to more stations repeat steps 5 to 11.
12
Press »i« to finish the setting.
Switching the station on the video
recorder on and off
If there are a lot of stations which your video recorder can
receive in the UHF band between channels 21 and 69, it may
lead to picture impairment when using the recorder.
If the station on the video recorder is switched off, the video
recorder and the television must be connected with a EURO-AV
(Scart) cable (see
”Connection and preparation
” on Page 11,
12 or 14).
Switching off the station on the video
recorder
1
Press »i« to call up the main menu.
2
Select the
» SERVICE
« line with
»
+« or »– « and activate it
by pressing
»
OK «.
– The » SERVICE
« menu appears.
3
Select the
» RF-CHANNEL
« line with
»
+« or »– «.
4
Switch off the station on the video recorder with
»
®
« or
»
†
« (display, for example
» OFF«) and confirm with
» OK«.
Switching on the station on the video
recorder
1
Press »i« to call up the main menu.
2
Select the
» SERVICE
« line with
»
+« or »– « and activate it
by pressing
»
OK «.
– The » SERVICE
« menu appears.
3
Select the
» RF-CHANNEL
« line with
»
+« or »– «.
4
Switch on the station on the video recorder with
»
®
« or
»
†
« (display, for example
» C 21«) and confirm with
» OK«.
SERVICE
PIN8-CONTROL OFF
CHILD-LOCK - - - - TAPE-LENGTH E180
CONTINUOUS-PLAY OFF
■
➔
RF-CHANNEL C21
ATS-RESTART AOFF
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
■
➔
PRESET SKY 22
CHANNEL C 00
SOURCE C/S/E
FINE TUNING
< >
SKIP OFF
COLOR AUTO
DECODER OFF
0-9 :DATA
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
SERVICE
PIN8-CONTROL OFF
CHILD-LOCK - - - - TAPE-LENGTH E180
CONTINUOUS-PLAY OFF
■
➔
RF-CHANNEL OFF
ATS-RESTART AOFF
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 24 GRUNDIG Service
SPECIAL SETTINGS
________________________________________________
52
Setting new television stations from the
VCR-SAT module
Preparation
Switch on the television.
Select the channel position
»AV« on the television for the video
recorder.
Setting
1
Press »i« to call up the main menu.
2
Select the
»INSTALL
« line using
»
+« or »– « and activate by
pressing
»
OK «.
3
Highlight the
»CHANNEL SELECTION
« line by pressing
» OK«.
4
Highlight the
»CHANNEL PRESET
« line by pressing
» OK«.
Note:
If the television picture makes it difficult to see the menu,
press » Dub« and it will appear on a blue background.
5
Select the desired channel position, where a new satellite
station is to be set, with the
»
®
« or »
†
« buttons.
6
Select the
» SOURCE
« line using
»
+« or »– « and then
press »
®
« or »
†
« to select the
» SAT« display.
7
Select » SAT-MODULE
« by pressing
»
+« or »– « and then
press »
®
« or »
†
« » MENU« to activate it.
– A menu with the data of the selected satellite station
appears on the screen.
The »FREQU.
« line is marked.
– The menu offers the following settings for the satellite sta-
tion.
PROGRAM 15
Number of the selected satellite station.
FREQU. 109640.0 MHZ
Station frequency of the satellite station.
MENU
TIMER
MODE
INSTALL
SERVICE
ɶʺ
: SELECT
OK :ENTER INFO :EXIT
PRESET SAT15 31
CHANNEL SAT01
■
➔
SOURCE SAT
SAT-MODULE MENU
SKIP OFF
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
PRESET SAT15 31
CHANNEL SAT01
SOURCE SAT
■
➔
SAT-MODULE MENU
SKIP OFF
ɶʺ
:SELECT
<>
:CHANGE
OK :ENTER INFO :EXIT
SPECIAL SETTINGS
________________________________________________
ENGLISH
53
POL/ANT. HOR A LOW
LNB settings:
Polarisation HOR (horizontal) VER (vertical);
Satellite selection A (for example, ASTRA) or B (for
example, Eutelsat);
LOW = lower frequency band;
HIGH = upper frequency band.
AUDIO 7.02/720 MHZ
Left/right audio frequency.
MODE STEREO
Select the audio type (STEREO, MONO, 50µS, 75µS,
J17).
Set the sound to obtain optimal sound quality.
AUDIO BW 110 KHZ
Band width setting.
Set the sound to obtain optimal sound quality.
DECODER OFF
Decoder for coded satellite stations on/off.
LNB LO1 9,750 GHz
Oscillator frequency of the satellite receiver (LNB).
CONTRAST 2 (32)
Set the picture contrast of the selected satellite station.
Set to obtain optimal picture quality.
8
Enter the frequency directly with
»
0 ... 9« or
change the frequency step-by-step with
»
®
« or »
†
« or
Press » Index« until the
”new” satellite station appears on
the screen.
9
Select the station data you wish to modify with
»
+«
or »– « and enter the new data directly with
»
0 ... 9«
or change with
»
®
« or »
†
«.
Note:
To go back to the previous menu
– without saving the modi-
fications
– press »
i«.
10
Save changes with
»
OK«.
– The video recorder automatically switches back to the
previous menu display and automatically selects its next
channel position.
11
Quit the setting with
»
i«.
PROGRAM 15
■
➔
FREQU.
10964,0 MHZ
POL/ANT. HOR A LOW
AUDIO 7,02/7,20
MHZ
MODE SSTEREO
AUDIO BW 110 KHZ
DECODER OFF
LNB LO 1 9 , 750 GHZ
CONTRAST 2 (32)
ŃĽ
:SELECT
ľı
:CHANGE
OK :ENTER INFO :EXIT
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GRUNDIG Service 1 - 25
54
SETTING THE DATE AND TIME
_______________
Automatically updating the time
and date
If channel number 1 on the video recorder is tuned to a station
with teletext, the video recorder uses this to update its internal
clock.
The update takes place daily between 3 A.M. and 6 A.M., thus
enabling the video recorder to recognise the switches to and
from daylight saving time.
Setting the time and date manually
1
Switch on the television and select the channel position
»AV« on the television for the video recorder.
2
Press »i« to open the main menu.
3
Select the
»INSTALL
« line with
»
+« or »– « and then press
» OK« to confirm.
4
Select the
»CLOCK« line using
»
+« or »– « and then press
» OK« to confirm.
– The »CLOCK« menu appears with the
»TIME« item high-
lighted.
5
Enter the time as four digits using
»
0 ... 9 «.
6
Enter the date as four digits using
»
0 ... 9 «.
7
Enter the year as two digits using
»
0 ... 9 «.
Note:
– »
*
« in the menu means that the clock is updated automa-
tically. To disable this function highlight
»
*
« using »
†
«
and then press
»
+« or »– « to switch it off (
»
–« appears
in the display).
8
Press » OK« to conclude the setting.
CLOCK
TIME DATE YEAR
12: –– – –/ –– ––
*
0-9 :DATA
<>
:SELECT
ɶʺ
:CHANGE
INFO :EXIT
CLOCK
TIME DATE YEAR
12:00 10/5 00
*
0-9 :DATA
<>
:SELECT
ɶʺ
:CHANGE
OK :ENTER INFO :EXIT
ENGLISH
5555555555
SPECIAL FEATURES
_______________________________________
Selecting special features in the
»MODE«
menu
1
Switch on the television and select the channel position
»AV« on the television for the video recorder.
2
Press » 0 ... 9« to switch on the video recorder.
3
Press »i« to open the main menu.
4
Select the
» MODE« line using
»
+« or »– « and then press
» OK« to confirm.
– The »MODE« menu appears.
5
Select the function you require from the
»MODE« menu. For
further information on these functions see the following sections, each beginning with Step 1.
OSD – O
n S
creen D
isplay
1
Select the
» OSD-MODE
« line using
»
+« or »– «.
2
Select »OFF«, »AUTO« or » ON« by pressing
»
®
« or
»
†
« and then press
»
OK « to confirm.
3
Conclude the setting by pressing
»
i«.
Automatic power off
If this function is activated the video recorder switches itself off
after 3 hours.
1
Select the
» AUTO POWER OFF
« line using
»
+« or »– «.
2
Select »3 HR« or »OFF« by pressing
»
®
« or »
†
« and
then press
»
OK « to confirm.
■
➔
OSD-MODE AUTO
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
AUTO POWER OFF OFF
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
■
➔
OSD-MODE OFF
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
AUTO POWER OFF OFF
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
OSD-MODE OFF
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
■
➔
AUTO POWER OFF OFF
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
GV 31…, GV 51…, GV 61… Allgemeiner Teil / General Section
1 - 26 GRUNDIG Service
56
SPECIAL FEATURES
_______________________________________________
NTSC playback
This setting enables you to select the colour standard for video
playback on the television connected to the
»
AV1 (EURO
AV) « socket. Select the PAL-TV setting for a PAL television set or
NTSC for a Multinorm television set.
1
Select the
» NTSC PB
« line using
»
+« or »– «.
2
Select »PAL-TV« by pressing
»
®
« or » NTSC (= Multi-
norm)« by pressing
»
†
« and then press
»
OK « to con-
firm.
Video recorder operation level
You can use your remote control to operate two GRUNDIG
video recorders independently of one another. Ask your dealer
which GRUNDIG video recorders are suitable.
To avoid interference between the two video recorders you
need to set the operation level on the GV 6163.
1
Select the
» VCR NO.
« line using
»
+« or »– «.
2
Select » 2« (or » 1«) with »
®
« or »
†
« and then press
» OK« to confirm.
3
Conclude the setting by pressing
»
i«.
– The GV 6163 is set to secondary operating level.
To operate the GV 6163 you must now keep pressing
» Mode« until the
» VCR 2« indicator lights up. You
can then
– within 20 seconds
– select the function you
require.
Operation with a format 16:9 television
For this function, the input sockets of the video recorder must be
correctly adapted.
1
Select the
»16 : 9 « line using
»
+« or »– «.
2
Select »AUTO« with »
®
« or »
†
« and confirm with
» OK«.
3
Conclude the setting by pressing
»
i«.
OSD-MODE OFF
VCR NO. 1
16: 9 AUTO
■
➔
NTSC PB PAL TV
AUTO POWER OFF OFF
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
OSD-MODE OFF
VCR NO. 1
■
➔
16:9 AUTO
NTSC PB PAL TV
AUTO POWER OFF OFF
AV2 –IN AV2
–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
OSD-MODE OFF
■
➔
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
AUTO POWER OFF OFF
AV2 –IN AV2–IN
COLOR AUTO
ɶʺ
:SELECT
‹›
:CHANGE
OK :ENTER INFO:EXIT
58
PARENTAL LOCK
____________________________________________
The parental lock allows you to bar access to all functions of
the video recorder.
Activating the parental lock
1
Press »i« to call up the main menu.
– The main menu appears.
2
Select the
» SERVICE
« line with
»
+« or »– « and activate it
by pressing
»
OK «.
– The » SERVICE
« menu appears.
3
Select the
» CHILD-LOCK
« line with
»
+« or »– «.
4
Enter the five-digit security code with
»
0 ... 9 « and press
» OK« to confirm.
– The display
»LOCKED
« appears on the television screen,
all functions of the video recorder are locked.
Switching off the parental lock
1
Press »i« to call up the
» SERVICE
« menu.
2
Enter the five-digit security code with buttons
»
0 ... 9 «
and press
»
OK « to confirm.
– The parental lock is deactivated.
Note:
If you have forgotten the code number, press the buttons
»
†
«, »
®
«, » –«, »+ «, » OK« in succession to deacti-
vate the parental lock.
SERVICE
PIN8-CONTROL OFF
■
➔
CHILD-LOCK - - - - -
TAPE-LENGTH E180
CONTINUOUS-PLAY OFF
RF-CHANNEL AOFF
ATS-RESTART AOFF
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
SERVICE
PIN8-CONTROL OFF
■
➔
CHILD-LOCK - - - - -
TAPE-LENGTH E180
CONTINUOUS-PLAY OFF
RF-CHANNEL AOFF
ATS-RESTART AOFF
DEALER-MENU - - - -
ɶʺ
:SELECT
<>
:CHANGE
OK : ENTER INFO: EXIT
Allgemeiner Teil / General Section GV 31…, GV 51…, GV 61…
GV 31…, GV 51…, GV 61… Abgleichvorschriften
D
Abgleichvorschriften
Chassisplatte
Ansicht von der Bestückungsseite
TP303
V-OUT
TP302
A-OUT
TP301
ENV
TP602
HD SW
TP601
CTL
W350
GND
SW715
Messmittel: Testcassette
Servicearbeiten nach Austausch …
… der Bandtrommel: Abgleich Nr. 1
… des IC601: Abgleich Nr. 1, 2
… des IC605: Abgleich Nr. 1, 2
Abgleich Vorbereitung Abgleichvorgang
1. KopfradLagengeber
– Testcassette wiedergeben.
– Taste SW715 am Gerät drücken. Im
Display erscheint "TEST".
– Dieser Abgleich stellt automatisch den Kopfumschaltimpuls auf 6,5 ±0,5
Zeilen vor den Vertikal-Synchronimpulsen ein.
– Testbetrieb verlassen durch Ausschalten des Gerätes.
– Taste »SP/LP« auf der Fernbedie-
nung drücken.
2. NVRAM-Optionen
– Betriebsart – Durchschleifbetrieb.
– Taste SW715 am Gerät drücken. Im
Display erscheint "TEST".
– Taste »i« auf der Fernbedienung so
lange drücken (min. 5s) bis auf dem
Bildschirm das Menü für die NVRAMOptionen erscheint.
– Mit den Curser-Tasten + –
gemäß der NVRAM-Options-Liste anwählen und mit »OK« aktivieren bzw.
deaktivieren.
Achtung: Nur bei richtiger Options-Nummern-Aktivierung sind alle Gerätefunktionen gewährleistet.
– Zum Speichern der Options-Nummern die Taste »i« der Fernbedienung
drücken.
®†
– Testbetrieb verlassen durch Ausschalten des Gerätes.
01 02 03 04 05 06 07 08
09 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56
57 58 59 60 61 62 63 64
65 66 67 68 69 70 71 72
CNG : OK SAVE : MENU
NVRAM-Options-Liste
GV 3100 VPS/1: 4, 5, 13, 20, 51
GV 3100 VPS/2: 4, 5, 13, 20, 51
GV 3105 VPS: 4, 5, 10, 13, 20, 35, 41, 42, 51
GV 3106 VPS: 4, 5, 13, 20, 51
GV 3110 SV/1: 2, 4, 5, 11, 13, 20, 51
GV 3110 SV/2: 2, 4, 5, 11, 13, 20, 51
GV 3115 SV: 2, 4, 5, 10, 11, 13, 20, 35, 41, 42, 51
GV 3142 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 51
GV 3143 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 51
GV 3145 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 35, 41, 42, 51
GV 3146 MULTI: 2, 3, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 19, 20, 21, 25, 29, 34, 51
GV 5152 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14, 15, 18, 19, 20, 29, 50
GV 5153 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 19, 20, 29, 50
GV 6162 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 49
GV 6163 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 49
GV 6165 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 35, 41, 42, 49
SE 1300 SV: 2, 4, 5, 11, 13, 18, 20, 52
SE 1305 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 18, 19, 20, 50
der Fernbedienung Options-Nummern
GRUNDIG Service 2 - 1
Ķ
Adjustment Procedures GV 31…, GV 51…, GV 61…
GB
Adjustment Procedures
Chassis Board
View of Component Side
TP303
V-OUT
TP302
A-OUT
TP301
ENV
TP602
HD SW
TP601
CTL
W350
GND
SW715
Test aids: Test cassette
Service works on replacement of …
… the tape drum: Adjustment No. 1
… IC601: Adjustment No. 1, 2
… IC605: Adjustment No. 1, 2
Adjustment Preparation Adjustment Procedure
1. Tape drum
position indicator
– Play the test cassette.
– Press the SW715 button on the unit.
"TEST" appears in the display.
– This adjustment sets the tape drum switching impulse automatically to 6.5
±0,5 lines before the vertical sync impulses.
– Exit the test mode by switching the unit off.
– Press the »SP/LP« button on the
remote control.
2. NVRAM options
– Loop-through mode.
– Press the SW715 button on the unit.
"TEST" appears in the display.
– Press and hold down (min. 5s) the »i«
button on the remote control until the
menu for the NVRAM options appears
on the picture screen.
– Using the + –
numbers according to the NVRAM options list and then use the »OK«
button to activate or deactivate the option.
Attention: only when activating the options numbers correctly, all unit
functions are guaranteed.
– Press the »i« button on the remote control to store the options numbers.
– Exit the test mode by switching the unit off.
®†
cursor buttons on the remote control select the options
NVRAM options list
01 02 03 04 05 06 07 08
09 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56
57 58 59 60 61 62 63 64
65 66 67 68 69 70 71 72
CNG : OK SAVE : MENU
GV 3100 VPS/1: 4, 5, 13, 20, 51
GV 3100 VPS/2: 4, 5, 13, 20, 51
GV 3105 VPS: 4, 5, 10, 13, 20, 35, 41, 42, 51
GV 3106 VPS: 4, 5, 13, 20, 51
GV 3110 SV/1: 2, 4, 5, 11, 13, 20, 51
GV 3110 SV/2: 2, 4, 5, 11, 13, 20, 51
GV 3115 SV: 2, 4, 5, 10, 11, 13, 20, 35, 41, 42, 51
GV 3142 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 51
GV 3143 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 51
GV 3145 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 19, 20, 35, 41, 42, 51
GV 3146 MULTI: 2, 3, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 19, 20, 21, 25, 29, 34, 51
GV 5152 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14, 15, 18, 19, 20, 29, 50
GV 5153 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 19, 20, 29, 50
GV 6162 NIC: 2, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 49
GV 6163 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 49
GV 6165 HiFi: 2, 4, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 18, 19, 20, 24, 29, 35, 41, 42, 49
SE 1300 SV: 2, 4, 5, 11, 13, 18, 20, 52
SE 1305 HiFi: 2, 4, 5, 6, 7, 8, 9, 10, 11, 13, 15, 18, 19, 20, 50
2 - 2 GRUNDIG Service
ķ
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
LOADING MOTOR
CN601
Q-SOUND
CN3Q02
CAPSTAN MOTOR
CN604
DRUM
MOTOR
CN602
VIDEO & HIFI HEADS
CN301
FE HEAD
CN3A02
CN3A02
GND
F/ERASE
CN3A01
A/ERASE
REC
PB
GND
CTL (+)
CTL (–)
GND
AUX A L IN
AUX A R IN
GND
AUX V IN
S5
SRC OUT
K1
ACE HEAD
CN3A1S
POWER SUPPLY (PS)
KEYBOARD CONTROL
UNIT left (KL)
KEYBOARD CONTROL
UNIT right (KR)
FM SOUND (HIFI)
AUDIO/VIDEO (VS)
IN/OUT (IO)
TUNER/MODULATOR (TM)
OSD/VPS/PDC (OS)
SECAM (SE) STEREO/NICAM
DECODER
(A2/NIC)
SYSTEM/DRIVE CONTROL (SC)
DISPLAY
Reference
Oscillograms ..... 3-25
A2/NIC ................ 3-19
HIFI ..................... 3-20
IO
(1 AV) ..............
3-10
IO
(2 AV Mono) ....
3-11
IO
(2 AV HiFi) ........
3-13
KL ....................... 3-23
KR ....................... 3-24
OS ...................... 3-18
PS ....................... 3-21
SC ......................... 3-7
SE ....................... 3-17
SUR .................... 3-22
TM ........................ 3-9
VS ....................... 3-15
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte / Chassis Board
Koordinaten / Coordinates
Verdrahtungsplan / Wiring Diagram
GRUNDIG Service 3 - 1 GRUNDIG Service 3 - 2
BD1SD1 J6
BD1SF1 J3
BD1SF2 J3
BD1SF3 K3
BD1SR1 J3
BD1SS2 J1
BD1SS3 K1
BD601 J1
BZ601 G0
C1P102 I4
C1P103 I3
C1P104 D1
C1P105 C1
C1P106 D1
C1P108 I4
C1SD03 J5
C1SD04 J5
C1SD11 J2
C1SD12 J3
C1SD13 K3
C1SR12 K2
C1SR12 K4
C1SR14 K3
C1SS01 K6
C1SS02 K5
C1SS03 K1
C1SS12 J3
C1SS31 J2
C1SS32 J2
C1SS33 K1
C1SS34 K0
C1SS35 J1
C1SS36 J1
C1SS39 J2
C301 F6
C302 F5
C303 F5
C304 F5
C305 F5
C306 F6
C307 F5
C308 F5
C309 F5
C310 F4
C311 F4
C313 F4
C314 F4
C315 F4
C316 F4
C318 F4
C320 G4
C321 F4
C322 F4
C323 G4
C324 G4
C325 G4
C326 G4
C327 G4
C328 G4
C329 G4
C330 G4
C331 G4
C332 G4
C333 G4
C334 F4
C335 F4
C336 F4
C337 F4
C338 H4
C339 H4
C340 H4
C341 H5
C342 G5
C343 G5
C345 F5
C346 G5
C347 H5
C348 H5
C349 F5
C350 F4
C351 F5
C360 F4
C370 I2
C381 G6
C390 G5
C399 E4
C3A01 G5
C3A02 G5
C3A04 G5
C3A08 G6
C3A09 G6
C3A10 G6
C3A11 E5
C3A12 E5
C3A13 F5
C3A14 F5
C3A15 G6
C3A16 E5
C3A17 G6
C3A18 G5
C3A21 G5
C3A22 H4
C3A23 H4
C3A24 H4
C3A25 H4
C3A29 H4
C3A30 H4
C3A31 H4
C3D01 F5
C3D02 E5
C3D03 E4
C3D04 E5
C3D05 E5
C3S01 B1
C3S02 B2
C3S03 B2
C3S04 C2
C3S05 B2
C3S06 B1
C3S07 B2
C3S08 C2
C3S09 C2
C3S11 C1
C3S13 C2
C3S14 C2
C3S15 C2
C3S17 B2
C3S19 B2
C3S20 C1
C3S21 B2
C3S22 C2
C3S23 C1
C3S25 C2
C3S27 B2
C3S29 C1
C3S30 C1
C401 B4
C402 A5
C403 A5
C404 B2
C405 J6
C406 A4
C407 A5
C410 A4
C4N01 B1
C4N02 B1
C4N03 B1
C4N04 B1
C4N05 A2
C4N06 A2
C4N07 A2
C4N08 A2
C4N09 A2
C4N10 A2
C4N11 A2
C4N12 A2
C4N13 A2
C4N14 A2
C4N15 A1
C4N16 A1
C4N17 A1
C4N18 B1
C4N19 A2
C4N20 A3
C4N21 A1
C4N22 A1
C4N25 A2
C501 H6
C502 H5
C503 H5
C504 H6
C505 H6
C506 H6
C507 H5
C508 H6
C509 H5
C510 I4
C511 I4
C512 H5
C513 H4
C514 H4
C515 H4
C516 I4
C517 I4
C518 I4
C519 I4
C520 I4
C521 I5
C522 I5
C523 I5
C524 I6
C525 I6
C526 I5
C527 H6
C529 J5
C530 H4
C531 H5
C532 I4
C601 C4
C602 C4
C603 D4
C604 D5
C605 J1
C606 D4
C607 I1
C608 D5
C609 I2
C611 G0
C612 D5
C613 D4
C615 D5
C616 D5
C617 D5
C618 C4
C619 C5
C620 D4
C621 D1
C622 D4
C623 C4
C624 H2
C625 H2
C626 H2
C627 H2
C633 B3
C634 J3
C635 D3
C636 D3
C637 D3
C638 I2
C639 I2
C640 I2
C641 I2
C644 F3
C646 I2
C651 C5
C652 C5
C653 C5
C655 C1
C679 H0
C690 D4
C691 D4
C692 C4
C693 E0
C695 C4
C6P01 A3
C6P04 A2
C6P05 A2
C6P06 B3
C6P07 B3
C6P08 B3
C6P10 B3
C6P11 A3
C6P12 A3
C6P13 A3
C6P14 A3
C701 G0
C702 G0
C703 H0
C750 F2
C751 F2
C752 F2
C801 B5
C802 C5
C804 A5
C805 B5
C806 A6
C807 B4
C808 B4
C809 B4
C810 B4
C811 B5
C812 B4
C813 C5
C814 C5
C815 B4
C816 A4
C817 B5
C818 B4
C819 B5
C821 A5
C822 B6
C826 B6
C827 A5
C830 A5
C834 B5
C837 C5
C838 C5
C842 B5
C843 C5
C844 B5
C845 C5
C850 B4
C851 B4
C852 B4
C853 B5
C854 C4
C856 C6
C860 A6
CN1SS1 K6
CN301 H5
CN3A01 E5
CN3A02 I4
CN3Q01 E5
CN3Q02 B5
CN601 C5
CN602 E6
CN602S F6
CN604 C4
CN703 A0
CN703S A0
CN708 K0
CON/B C6
D1P101 D1
D1P103 I4
D1SD11 K2
D1SD31 J2
D1SF05 K4
D1SF12 K3
D1SR11 K3
D1SS01 K4
D1SS02 K5
D1SS03 K4
D1SS04 K4
D1SS11 J3
D1SS30 I3
D1SS31 J1
D1SS32 K1
D1SS33 K1
D302 F5
D3S02 C1
D4N01 C2
D4N02 B1
D602 E0
D603 J1
D604 G0
D605 G2
D612 H2
D650 D2
D701 C0
D702 C0
D703 C0
D705 D0
D708 D0
D709 D1
D720 D0
DT701 E0
DT701A K6
F1SS01 K6
FC1SS2 J6
FL3A01 E5
FL3D01 E5
GP301 H6
HS01 K2
HS02 K1
IC1SF1 K3
IC1SS1 J2
IC1SS2 I3
IC301 G4
IC3S01 B1
IC4N01 A1
IC501 H5
IC601 H1
IC604 I1
IC605 A1
IC608 H0
IC610 D5
IC6P01 B3
IC750 F2
IC801 A6
J801 C6
J802 C6
JC801 A6
JC802 C6
L1SS02 K5
L1SS31 K0
L1SS32 J1
L301 F5
L302 H5
L303 F5
L304 F3
L305 F3
L306 F5
L310 F5
L351 F5
L3A01 G6
L3A02 E6
L3A03 H4
L3D01 E4
L3S01 B2
L3S02 B1
L3S03 B2
L3S04 B1
L3S05 C2
L3S06 B1
L401 A5
L402 A4
L4N01 A1
L4N02 A2
L4N03 A2
L4N04 A0
L502 I4
L601 D4
L602 H4
L603 D4
L604 E0
L6P03 B3
L6P04 A3
L6P05 A3
L802 A4
L805 B5
L806 B5
L807 B5
L808 C5
L809 C5
L810 C5
L811 B5
L812 C5
L814 A5
LD601 F3
LD601A F3
PT1SS1 J1
PT601 D1
PT602 G2
Q1P101 D1
Q1P102 D1
Q1P103 I3
Q1P104 I3
Q1P105 I3
Q1SR01 K3
Q1SR02 K4
Q302 F4
Q303 F5
Q304 F5
Q308 F4
Q309 G5
Q3A01 E5
Q3A03 E5
Q3A04 E5
Q3A05 E5
Q3A06 E5
Q3D01 E5
Q3D02 E5
Q3D03 E5
Q3S01 B1
Q3S02 C1
Q3S03 C1
Q3S04 C1
Q3S05 B2
Q602 G0
Q603 D0
Q604 E0
Q605 D0
Q6P01 B3
Q6P02 B4
Q6P03 A2
Q701 E0
Q702 E0
Q703 E0
Q704 E0
Q705 D0
Q706 D0
Q707 D0
Q708 D0
Q711 F0
Q712 F0
Q713 F0
Q714 F0
Q715 F0
Q716 G0
Q801 B4
Q802 C4
Q803 B5
Q804 C4
Q805 A2
R1P101 I3
R1P102 I3
R1P103 C1
R1P104 I3
R1P105 I3
R1P106 I3
R1P107 I3
R1P108 H3
R1SD11 K4
R1SD12 J3
R1SD13 K4
R1SD14 K4
R1SD15 J4
R1SD16 J4
R1SD31 I2
R1SD32 I2
R1SF15 K2
R1SR11 K4
R1SR12 K4
R1SR14 K3
R1SS10 K4
R1SS11 J4
R1SF15 K2
R1SF19 K3
R1SF20 K3
R1SF21 K3
R1SR11 K3
R1SR12 K4
R1SR14 K3
R1SS10 K4
R1SS11 J4
R1SS13 J3
R1SS32 J2
R1SS33 I2
R1SS34 I3
R301 G4
R302 H4
R303 G3
R304 F4
R305 G3
R306 F4
R308 G4
R309 F4
R311 F5
R312 F5
R313 F5
R314 F5
R315 F5
R316 F6
R317 F4
R318 F5
R320 E2
R321 E2
R322 E2
R325 G4
R326 H5
R327 H5
R328 H6
R329 G6
R330 F5
R331 F5
R332 F5
R333 F5
R334 F5
R335 F5
R336 F5
R339 G3
R341 F6
R342 G5
R346 H3
R351 F5
R352 G3
R353 K0
R3A01 F3
R3A04 G5
R3A05 G5
R3A06 G6
R3A07 G5
R3A08 G5
R3A09 G5
R3A10 G5
R3A11 F5
R3A12 E5
R3A13 F5
R3A14 G3
R3A16 E5
R3A17 E5
R3A18 E5
R3A19 E5
R3A22 G5
R3A23 G5
R3A24 F6
R3A25 G5
R3A26 G5
R3A27 H4
R3A28 H5
R3A29 H4
R3A30 H4
R3A31 H3
R3A32 H4
R3A33 H4
R3A37 G5
R3D01 E4
R3D02 E5
R3D03 B1
R3S01 B1
R3S02 B1
R3S03 B1
R3S04 C2
R3S05 C1
R3S11 C2
R3S12 B2
R3S13 C2
R3S14 B2
R3S15 B2
R3S16 B2
R3S17 B2
R3S20 C1
R3S21 C1
R3S22 C2
R3S23 B2
R3S24 B2
R3S25 C2
R3S26 C2
R3S27 C2
R401 A5
R402 A5
R403 A5
R404 A4
R406 A5
R407 A5
R408 A5
R4N01 A1
R4N02 A1
R4N03 A1
R4N04 B1
R4N05 A2
R4N06 A2
R503 H4
R504 H4
R507 I5
R508 I5
R509 I5
R510 I5
R511 I6
R512 I6
R514 I6
R516 I6
R517 I5
R518 I6
R519 H5
R520 I6
R523 H4
R524 H5
R525 H5
R570 H4
R571 H4
R601 D5
R602 D5
R603 D5
R607 I1
R608 D3
R609 C3
R610 I1
R611 I1
R613 H2
R614 G1
R620 E0
R621 E0
R641 D3
R642 D3
R644 H2
R650 D5
R651 I1
R654 G0
R655 H0
R656 G0
R657 H0
R660 D3
R661 C4
R666 A1
R667 A1
R668 E2
R669 E2
R670 D2
R671 D2
R672 D2
R674 H0
R675 F2
R676 C2
R677 I1
R678 E1
R679 D1
R680 C2
R681 C2
R682 G2
R685 C4
R686 H2
R687 H2
R688 H2
R690 D4
R691 G1
R692 I1
R693 D4
R694 D4
R695 A3
R697 A3
R698 D4
R699 D4
R6B01 G1
R6P01 A2
R6P02 A3
R6P03 B3
R6P04 B3
R6P05 A3
R6P06 B3
R6P07 B4
R6P08 B3
R6P09 B4
R6P10 B3
R6P11 A3
R701 E0
R702 E0
R703 D0
R704 D0
R705 D0
R706 D0
R707 D0
R708 D0
R710 F0
R711 F0
R712 F0
R713 F0
R714 F0
R715 F0
R716 G0
R717 F0
R718 E0
R719 E0
R720 D0
R721 D0
R722 D0
R723 D0
R727 A0
R728 A0
R731 H0
R750 F2
R751 F1
R752 F1
R802 C4
R803 C4
R804 B4
R805 C6
R806 C6
R807 A5
R808 A5
R809 B4
R810 B5
R811 C5
R812 A6
R813 C5
R814 C6
R815 C6
R816 C6
R818 A4
R819 B5
R820 B5
R821 B6
R822 B5
R825 A5
R826 A5
R827 A5
R828 A5
R829 C6
R830 C3
R834 C6
R850 B4
RM701 G0
RS601 H0
S601 J3
S601A J3
S602 B3
SW601 D2
S602A B3
SC01 K4
SC02 K1
SW601 C2
SW715 D0
TM401 A6
TP301 J5
TP302 J5
TP303 J5
TP601 J4
TP602 J5
VA1SS1 K5
W13 K3
W14 K3
W15 K3
W16 J2
W17 K3
W18 J2
W19 J3
W21 K3
W23 J4
W24 J3
W30 B4
W001 C6
W002 C4
W003 D2
W004 G2
W005 I1
W006 I1
W007 I1
W008 I1
W009 I1
W010 I1
W011 H0
W012 H0
W013 H0
W014 H0
W015 H0
W016 B4
W018 G0
W019 G0
W020 G0
W021 G0
W022 H0
W023 H0
W024 H1
W025 H1
W026 G1
W027 G1
W030 G1
W031 G0
W032 G0
W033 G1
W035 G0
W036 B4
W037 E0
W039 E0
W041 D1
W042 D1
W043 D1
W044 C0
W046 E0
W047 C1
W048 A0
W049 A1
W051 A3
W052 A3
W054 B2
W055 B2
W056 B3
W057 B2
W059 B2
W060 B2
W061 B2
W063 B2
W064 B2
W066 C2
W067 C2
W068 C2
W069 C2
W070 B3
W071 B3
W072 E3
W073 C3
W074 C3
W075 C3
W076 C3
W078 C3
W079 C3
W080 C3
W081 C3
W082 C3
W083 D6
W085 D4
W086 C3
W087 D3
W088 D3
W089 B3
W090 B3
W091 D3
W092 D3
W093 C2
W096 C2
W097 D2
W098 D2
W099 E1
W100 E1
W101 E2
W102 D2
W103 D2
W104 D2
W105 D2
W106 D2
W107 E2
W108 E2
W109 E2
W110 F2
W111 D3
W112 D3
W113 D4
W114 D3
W115 D3
W116 D4
W117 E3
W118 E3
W119 E3
W120 E3
W121 E3
W122 E3
W123 E3
W124 F3
W125 G2
W126 G3
W127 G2
W128 G2
W129 G2
W130 G2
W131 G2
W132 G2
W133 G2
W135 G3
W136 G3
W137 G3
W138 G3
W139 G3
W141 F3
W142 F3
W143 G3
W144 H3
W145 H3
W146 H2
W147 H3
W148 H3
W149 H3
W150 H3
W151 G2
W152 H2
W153 H2
W154 I3
W155 H2
W156 I2
W157 I2
W158 I2
W160 I5
W161 I3
W162 I3
W163 I5
W164 H4
W165 H4
W166 H5
W167 H5
W168 G5
W169 G5
W170 F4
W171 E4
W172 H3
W173 F5
W174 E4
W175 E4
W176 E4
W177 E4
W179 E4
W180 E4
W181 E4
W182 E4
W183 E4
W184 E4
W185 E4
W186 E5
W187 D4
W188 D4
W189 I5
W190 C4
W191 C4
W193 D5
W197 C4
W198 B4
W199 C4
W200 B4
W203 C5
W204 C5
W205 C5
W206 C4
W208 G6
W209 C4
W212 A5
W214 A6
W215 I5
W216 A4
W218 C4
W220 C4
W223 B4
W224 C4
W226 C4
W250 A5
W305 A4
W306 A4
W307 A4
W308 A3
W309 A3
W310 A3
W311 A4
W312 A4
W313 B5
W314 A4
W315 A3
W316 A5
W317 A5
W319 B5
W321 C5
W322 I5
W323 D5
W324 D6
W325 E5
W326 E5
W327 E5
W328 J4
W329 D5
W330 D6
W331 E6
W332 D6
W333 G6
W334 G6
W335 H5
W336 H5
W337 I6
W338 E2
W340 I5
W341 I5
W342 H6
W343 I5
W344 A3
W346 I5
W347 I4
W348 I5
W349 H4
W350 J4
W351 A3
W352 H3
W353 F3
W354 F4
W355 B2
W357 F2
W358 B5
W359 D1
W360 B5
W361 C5
W364 F2
W365 F2
W366 F2
W367 C4
W368 B3
W369 A4
W370 B4
W371 A5
W372 E2
W374 H3
W375 J2
W380 D1
W400 A3
W401 D0
W402 A6
W701 B5
W702 B5
W703 A3
W704 A2
W705 C4
W753 G5
W759 I4
XT301 H3
XT302 G3
XT4N01 A1
XT601 H2
XT602 H2
XT750 F2
ZD1P02 D1
ZD1P03 I4
ZD1SS1 I3
ZD401 I3
ZD801 C6
ZD802 A6
ZD803 A5
ZD804 E2
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
Chassisplatte / Chassis Board
Ansicht von der Bestückungsseite / View of Component Side
3 - 3 GRUNDIG Service 3 - 4 GRUNDIG Service
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte / Chassis Board
Ansicht von der Lötseite / View of Solder Side
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
GRUNDIG Service 3 - 5 GRUNDIG Service 3 - 6
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
Chassiplatte – System-/Laufwerksteuerung (SC)
Chassis Board – System/Drive Control (SC)
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
FROM/TO
DRUM MOTOR
PG GND
PG OUT
M-GND
COM
W
V
V
FROM/TO
L/MOTOR
LOAD
UNLOAD
FROM/TO PS
PC 5V
AL 5.8V
LM B+ (PC12V)
CAP M B+
PWR CTL
FROM/TO
C/MOTOR
GND
GND
I-LIMIT
CM CTL
CM B+
C-FG
CAP F/R
PC5V
(1 AV)
............3-10
IO
IO
(2 AV Mono)
(2 AV HiFi)
...3-11
......3-13
IO
KL......................3-23
14
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
11
13 12
BD601 H7
BZ601 O11
C601 D6
C602 E6
C603 E5
C604 E5
C605 H7
C606 F5
C607 G8
C608 F6
C609 I2
C611 Q7
ST
C612 F4
C613 F3
C615 E3
C616 E3
C617 C3
C618 C7
C619 C4
C620 C7
C621 G9
C622 G4
C623 C7
C624 I6
C625 I6
C626 I7
C627 I7
C633 O5
C634 O5
C635 M3
C636 M3
C637 M3
C638 L3
C639 K4
C640 I2
C641 K4
6
5
C644 J3
C646 N6
C651 C3
C652 C4
C653 B4
C655 Q11
C679 N5
C690 G3
C691 G7
C692 F7
C693 O8
C693 D8
20
C695 C7
C701 O10
C702 O10
C703 P10
C750 G11
C751 G11
C752 H10
CN602 A3
CN703 R12
D602 Q11
D603 H7
D604 P7
16
23
24
21
D605 G9
D612 G8
D701 Q12
D702 Q12
D703 Q12
D705 K10
D708 Q12
D709 Q11
D720 J10
DT701 N12
DT701A A10
IC601 J8
IC604 G6
IC605 G5
IC608 O8
IC610 D4
IC750 D11
L601 C6
L602 I2
L603 C6
L604 N8
LD601 P5
PT601 O3
PT602 Q3
Q602 P7
Q603 Q11
Q604 P10
Q605 P11
Q701 I12
Q702 I12
Q703 I12
Q704 H12
Q705 H12
Q706 H12
Q707 H12
Q708 G12
15
18
17
Q711 L12
Q712 L12
Q713 K12
Q714 K12
Q715 K12
Q716 J12
R601 F5
R602 E3
R603 D3
R607 M6
R608 I6
R609 I6
7
22
R610 M6
R611 N5
R613 I6
R614 I7
R620 Q10
R621 P10
R641 L3
R642 L3
R644 K3
R650 D5
R651 G7
R654 Q7
8
R655 P7
R656 P7
R657 O8
R660 G6
R661 B7
R666 H5
R667 H6
R668 I8
R669 I8
R670 O6
R671 O6
R672 O7
R674 Q5
R675 P4
R676 O4
R677 O4
R678 N3
R679 N3
R682 P3
R685 B7
R686 I5
R687 I5
R688 I5
R690 G3
19
R691 P3
R692 G7
R693 D6
R694 D6
R695 K9
R697 J9
R698 F2
R699 F3
R6B01 O10
R701 I11
R702 I11
R703 I11
R704 H11
R705 H11
R706 H11
R707 H11
R708 G11
R710 I12
R711 L12
R712 L12
R713 K12
R714 K12
R715 J12
R716 J12
R717 I12
R718 I12
R719 I12
R720 H12
R721 H12
R722 H12
R723 G12
R727 M10
R728 N11
R731 O10
R750 F11
R751 G10
AUX V. REC
AUX A. L REC
AUX A. R REC
R752 F9
RM701 P9
RS601 P6
S601 O5
S602 P5
SW601 O6
SW715 I10
TP601 K2
TP602 Q2
XT601 I6
XT602 I7
XT750 F11
FROM/TO VS
AM1 SYNC DET
AM2 VIDEO ENVE DET
AM3 ENV COMP
AM4 ERASE´ H´
AM5 CTL (-)
AM6 CTL (+)
AM7 D REC´ H´
AM8 C-SYNC
AM9 IIC CLK
AM10 IIC DATA
AM11 V-LOCK
AM12 H´ D AMP SW
AM13 VIDEO H´ D SW
AM14 C-ROTARY SW
AM15 A. MUTE
AM16 TRICK´ H´
FROM/TO SE
PB´ H´
SECAM DET H
SECAM H (TRICK H)
TO TM
IIC CLK
IIC DATA
POSITIV´ L´ (SW1)
L´ CTL (SW2)
AFT
FROM/TO IO
IIC DATA
IIC CLK
TV REMOCON
FSS IN
SAT LINK
AUX V. REC
AUX A. L REC
AUX A. R REC
MEGALOGIC
ECO CTL / PIN 8CTL
FROM/TO HIFI
HIFI H´ D S/W
HIFI ENV
IIC CLK
IIC DATA
A. MUT
TO OS
OSD CLK
OSD DATA
OSD STB
IIC CLK
IIC DATA
789026GB-A50-8ES
FROM/TO KL
CN705
GND
AUX A. L REC
AUX A. R REC
GND
AUX V. REC
S5
K2
K1
CN708
AUX A. L REC
AUX A. R REC
AUX V. REC
51 50 49 48 47 46 45 44
43 56 55 54 53 52
TO KR
CN703
CN702
S6
AL 5V
SHUTTLE A/D
GND
S8
S3
S2
S1
K1
K2
10
9
3 - 7 GRUNDIG Service 3 - 8 GRUNDIG Service
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte / Chassis Board – Tuner/Modulator (TM) Chassisplatte / Chassis Board – IN/OUT, 1 Euro-AV (IO)
ABCDEF G
C402 E2
C403 E2
C404 C5
C405 F3
C406 G3
Record
Video
2
Sound
59
58
Playback
Video
Sound
AL 5V
PC 5V
AL 33V
FROM PS
AL 5V
PC 5V
AL 33V
3
C407 E6
C410 F3
L401 F2
R401 B3
2
R402 B3
R403 B4
R404 B4
R406 D5
R407 E5
R408 D6
ZD401 F3
3
2
3
4
5
6
5
4
FROM/TO SC
ST1
IIC CLK
ST2
IIC DATA
ST3
POSITIVE´L´ (SW1)
ST4
L´CTL (SW2)
ST5
AFT
4
6
FROM/TO TM
RF A. PB
RF V. PB
TU V. REC
TU A. REC
FROM/TO VS
AV A. REC
TU A. REC
MONO PB
TU V. REC
AV V. REC
FROM OS
OSD VIDEO PB
A
BCDEFG
C806 D6
2
C816 B4
C821 C6
C822 D7
C837 C4
C845 C2
J801 D4
3
J802 E3
JC801 F3
L807 D3
L810 D4
L814 F6
Q802 B8
Q804 B8
R802 C8
R803 D7
4
R807 D6
R812 D6
R813 D3
R815 E3
R816 E4
R828 C5
R830 B7
5
TP301 C7
6
TO A2/NIC
TA1
IIC DATA
TA2
IIC CLK
TA3
5
TA4
SIF OUT
TU MONO REC
5
7
FROM SC
TV REMOCON
7
25 26
FROM SC
TO IO
FT4
TU A. REC
FT3
TU V. REC
FT1
6
FT2
RF A. PB
RF V. PB
6
8
PIN8 CTL
FROM PS
AL 12V
Record
Video
Sound
Playback
Video
Sound
9
8
9
A B CDEFG
ABCDEF G
GRUNDIG Service 3 - 9 GRUNDIG Service 3 - 10
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
Chassisplatte / Chassis Board – IN/OUT, 2 Euro-AV – Mono (IO)
PONMLKIHGFEDBA
1
Record
2
FROM/TO TM
RF A. PB
RF V. PB
3
TU A. REC
TU A. OUT
4
FROM/TO VS
MONO REC
MONO PB
5
IO V. REC
AUX V. REC
AUX A. L REC
6
FROM OS
OSD VIDEO PB
Video
Sound
5.5
1.5
2.1
4.9
12
5.5
2.3
2.3
11.5
4.3
4.5
Playback
Video
Sound
ASW3R-C, ASW1R-A
ASW3L-C, ASW1L-A
EXT_CONTROL1
EXT_CONTROL2
MUTE
BUF
VSW3-C
CLAMP
VSW1-A
POWER SAVE "H"
POWER SAVE
NORMAL MODE "L"
MUTE
OR
MUTE MODE "H"
NORMAL MODE "L"
ASW2R-D, ASW1R-C
ASW2L-D, ASW1L-C
RIPPLE_FLT
CLAMP
VSW2-D, VSW1-C
ASW3R-A, ASW2R-C
ASW3L-A, ASW2L-C
CLAMP
VSW3-A, VSW2-C
EXT_CONTROL3
FSS_A, CURR_LIM
FSS_OUT&CUR_LIM
TD_SERIAL_DEC
12C
ASW3L ASW2L
VSW3 VSW2 VSW1
BUF
GAIN_CTL
0, 2, 4, 6, 1208
BUF
BUF
BUF
BUF
GAIN_CTL
0, 2, 4, 608
SERIAL_CONTROL
GAIN_0.608_CNT
BUF BUF
ASW1L
MUTE
ASW1R-OUT
ASW1L-OUT
MUTE
BUF
BUF
BUF
VSW2-A
VSW1-B
VSW3-B
VSW2-B
EXTCONTROL4
ASW3R-OUT
ASW3L-OUT
ASW2R-OUT
MUTE
ASW2L-OUT
ASW3R-B
ASW2R-B
ASW3L-B
ASW2L-B
ASW2R-A
ASW1R-B
ASW2L-A
ASW1L-B
CLAMP
750 750
VCC VCC
CLAMP
MUTE
MUTE
4.9
4.9
5.5
5.5
4.9
4.8
1.7
1.1
1.8
4.8
1.8
7
Q
C802 E3
1
C804 E5
C805 F5
C806 M3
C807 F5
C809 I4
C810 I5
C813 I3
C817 H7
C818 H7
2
C819 E5
C822 N10
C826 P7
C827 F6
C830 I6
C834 M5
C837 L3
C842 K5
C844 K2
C850 I5
C852 I5
C854 I4
3
C855 D7
C856 N8
C860 N6
IC801 F3
J801 L2
J802 P2
JC801 M6
JC802 P8
L802 G7
L805 O4
L806 O4
4
L807 L1
L810 L2
L811 M5
L812 M5
L814 O6
Q801 D9
Q803 N5
Q805 D10
R802 L8
R803 L3
R804 D9
R807 N10
5
R808 N6
R809 O7
R810 N5
R811 N5
R812 N3
R813 P2
R815 L2
R816 L2
R818 D10
R819 P5
R820 P4
R821 L9
6
R822 I9
R826 E6
R827 E6
R828 K8
R830 E8
R834 O8
R850 M6
R855 B7
W204 L5
W205 M4
7
ZD801 N8
ZD802 M10
ZD803 N3
8
9
10
3 - 11 GRUNDIG Service 3 - 12 GRUNDIG Service
FROM/TO SC
IIC DATA
IIC CLK
TV REMOCON
FSS IN
SAT LINK
AUX V. REC
AUX A. L. REC
MEGALOGIC
ECO CTL
FROM PS
AL 5V
AL 12V
8
9
10
PONMLKIHGFEDBA Q
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
Chassisplatte / Chassis Board – IN/OUT, 2 Euro-AV – HiFi (IO)
FROM/TO SUR
GND
CTL 1
AL. MUTE
AL 12V
AUDIO R
AUDIO L
Q-SOUND R
Q-SOUND L
CTLO
AL 5V
FROM/TO TM
RF A. PB
RF V. PB
TU V. REC
FROM A2/NIC
TU L. REC
TU R. REC
FROM HIFI
MONO PB
A. R. PB
A. L. PB
A. L REC
A. R REC
AUX A. L. REC
AUX A. R. REC
FROM/TO VS
IO V. REC
AUX V. REC
FROM OS
OSD VIDEO PB
FROM/TO SC
IIC DATA
IIC CLK
TV REMOCON
FSS IN
SAT LINK
AUX V. REC
AUX A. L. REC
AUX A. R. REC
MEGALOGIC
ECO CTL
5.5
5.5
0
0
1.5
0
2.1
4.9
12
5.5
5.5
2.3
2.3
11.5
4.3
4.5
ASW3R-C, ASW1R-A
ASW3L-C, ASW1L-A
EXT_CONTROL1
EXT_CONTROL2
MUTE
BUF
VSW3-C
CLAMP
VSW1-A
POWER SAVE "H"
POWER SAVE
NORMAL MODE "L"
MUTE
OR
MUTE MODE "H"
NORMAL MODE "L"
ASW2R-D, ASW1R-C
ASW2L-D, ASW1L-C
RIPPLE_FLT
CLAMP
VSW2-D, VSW1-C
ASW3R-A, ASW2R-C
ASW3L-A, ASW2L-C
CLAMP
VSW3-A, VSW2-C
EXT_CONTROL3
FSS_A, CURR_LIM
FSS_OUT&CUR_LIM
TD_SERIAL_DEC
BUF
BUF
ASW3R ASW2R ASW1R
12C
BUF
BUF
ASW3L ASW2L
BUF
BUF
VSW3 VSW2 VSW1
GAIN_CTL
0, 2, 4, 6, 1208
GAIN_CTL
0, 2, 4, 6, 1208
SERIAL_CONTROL
Record
Video
Sound
BUF
GAIN_CTL
0, 2, 4, 608
BUF
GAIN_CTL
0, 2, 4, 608
ASW1L
GAIN_0.608_CNT
BUF BUF
MUTE
VSW2-A
VSW1-B
VSW3-B
VSW2-B
ASW1R-OUT
ASW1L-OUT
MUTE
ASW2R-OUT
ASW2L-OUT
EXTCONTROL4
ASW3R-OUT
ASW3L-OUT
CLAMP
750 750
CLAMP
BUF
BUF
BUF
BUF
BUF
Playback
Video
Sound
MUTE
ASW3R-B
ASW2R-B
ASW3L-B
ASW2L-B
ASW2R-A
ASW1R-B
ASW2L-A
ASW1L-B
MUTE
MUTE
VCC VCC
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
C801 E3
C802 E3
C804 E4
C805 F5
C806 M3
C807 F5
C808 F5
C809 I4
C810 I5
C811 L4
C812 I5
C813 F2
C814 F2
C815 I4
C817 H7
C818 H7
C819 E5
C822 N10
C827 F5
C830 I6
C834 M4
4.9
4.9
4.9
4.9
5.5
5.5
0.8
5.5
5.5
4.9
4.9
4.8
1.7
1.1
1.8
4.8
1.8
C837 L3
C838 K2
C842 K5
C843 L5
C844 K2
C845 K2
C851 I4
C852 I5
C853 I3
C854 I4
C855 B7
C856 N8
C860 N6
CN3Q01 A2
IC801 F3
JC801 O4
JC802 O9
L802 G7
L805 O4
L806 O4
L807 L1
L808 L2
L809 L2
L810 L2
L811 M5
L812 M5
L814 O6
Q801 D9
Q803 N5
Q805 C10
R802 L8
R803 L3
R804 C9
R805 N9
R806 N9
R807 N10
R808 N6
R809 O7
R810 N5
R811 N5
R812 N3
R813 P2
R814 P2
R815 L2
R816 L2
R818 D9
R819 P5
R820 P4
R821 L9
R822 I9
R826 E6
R827 E6
R828 K8
R829 O8
R830 E8
R850 M6
R855 B7
W701 E2
W702 E2
ZD801 N8
ZD802 M10
ZD803 N4
FROM PS
AL 5V
AL 12V
GRUNDIG Service 3 - 13 GRUNDIG Service 3 - 14
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
Chassisplatte / Chassis Board – Audio/Video (VS)
P
O
TO F/E HEAD
N
M
L
K
J
I
H
G
F
E
D
C
B
A
FROM PS
PC 9V
PC 5V
TO OS
VIDEO PB
2FSC
FROM/TO
A/C HEAD
21435768109111312 14 1615 17 1918 20 2221 23
MONO REC
AV A REC
AUX A. L REC
34
50
FROM/TO
CYLINDER
FROM/TO HIFI
HIFI CH1
HIFI COMMON
HIFI CH2
MONO PB
MONO REC
TU A REC
ONLY FOR 1 EURO AV
31
44
42
40
MONO PB
MONO REC
45
41
FROM/TO SE
FSC (4.43MHZ)
C-SYNC
SECAM REC/PB
VIDEO TO SECAM
PB FM
VIDEO TO SECAM
33
FROM/TO IO
(1 Euro-AV)
AV A. REC
TU A. REC
MONO PB
TU V. REC
IO V. REC
FROM/TO IO
(2 Euro-AV Mono)
MONO REC
MONO PB
IO V. REC
AUX V. REC
AUX A. L REC
FROM IO
(2 Euro-AV HiFi)
IO V. REC
AUX V REC
VIDEO PB
MONO PB
32
47
37
38
27
ONLY FOR
1 EURO AV
AUX V. REC
IO V. REC
AV A. REC
TU A. REC
MONO PB
TU V. REC
IO V. REC
MONO REC
MONO PB
IO V. REC
AUX V. REC
AUX A. L REC
IO V. REC
AUX V REC
28
39
51
56
43
46
29
48
FROM/TO SC
36
30
35
49
Record
Luminance
Chrominance
Sound
Playback
Luminance
Chrominance
Sound
C301 12E
P
C302 12E
C303 12E
C304 13C
C305 18C
C306 14C
C307 18C
O
C308 13D
C309 15D
C310 17F
C311 18G
C313 19G
C314 19G
C315 18H
C316 18H
N
C318 19I
C320 18I
C321 18I
C322 18J
C323 18K
C324 18K
C325 18K
C326 18N
M
C327 18N
C328 16M
C329 15M
C330 15N
C331 14M
C332 14M
C333 14M
L
C334 14N
C335 13M
C336 13N
C337 13O
C338 12M
C339 11M
C340 11L
K
C341 7J
C342 6J
C343 7I
C345 13D
C346 12D
C347 7I
C348 6K
C349 18B
J
C350 18F
C351 14E
C360 18H
C381 4H
C390 12C
C399 4F
C3A01 7H
I
C3A02 7G
C3A04 7F
C3A08 5F
C3A09 4G
C3A10 5G
C3A11 6C
C3A12 7C
H
C3A13 8C
C3A14 8C
C3A15 9D
C3A16 10B
C3A17 9C
C3A18 10D
C3A21 10E
G
C3A22 9M
C3A23 9M
C3A24 9M
C3A25 10M
C3A29 10N
C3A30 10N
C3A31 10N
F
C3D01 3O
C3D02 3N
C3D03 5O
C3D04 5N
C3D05 6N
CN301 22O
CN3A01 1D
CN3A02 1N
E
D302 19F
FL3A01 6C
FL3D01 3O
IC301 9F
L301 13C
L302 4J
L303 13B
L304 15O
D
L305 15O
L306 18B
L310 5F
L351 14E
L3A01 5G
L3A02 7D
L3A03 10O
C
L3D01 4N
Q302 19J
Q303 17D
Q304 13B
Q308 16N
Q309 5H
Q3A01 7E
B
Q3A03 9C
Q3A04 3C
Q3A05 3C
Q3A06 4B
Q3D01 6O
Q3D02 4M
Q3D03 5M
A
R301 11N
R302 11O
R303 21L
R304 13O
R305 19L
R306 13N
R308 18M
R309 19G
R311 16D
R312 18D
R313 17B
R314 14D
R315 13E
R316 14C
R317 14B
R318 12B
R320 12E
R321 11E
R322 11B
R325 16M
R326 5K
R327 6I
R328 3G
R329 6H
R330 17C
R331 13C
R332 15E
R333 15E
R334 18E
R335 19D
R336 19D
R339 19L
R341 5H
R342 13E
R346 10M
R351 14E
R3A01 11B
R3A04 10E
R3A05 10D
R3A06 9C
R3A07 9D
R3A08 9E
R3A09 9E
R3A10 8E
R3A11 8C
R3A12 9C
R3A13 7C
R3A14 5B
R3A16 5B
R3A17 4C
R3A18 4C
R3A19 4D
R3A22 6F
R3A23 6G
R3A24 7F
R3A25 5H
R3A26 6G
R3A27 8M
R3A28 9O
R3A29 9N
R3A30 10M
R3A31 8M
R3A32 8O
R3A33 10O
R3A37 6G
R3D01 4N
R3D02 5N
R3D03 6O
TP303 11N
W177 19F
W183 3M
W185 2C
XT301 12L
XT302 13M
3 - 15 GRUNDIG Service 3 - 16 GRUNDIG Service
21
435768109111312 14 1615 17 1918 20 2221 23
GRUNDIG Service 3 - 17
C3S01 2H
C3S02 3H
C3S03 4H
C3S04 4H
C3S05 4I
C3S06 4I
C3S07 4I
C3S08 5H
C3S09 4I
C3S11 6I
C3S13 6C
C3S14 6C
C3S15 6C
C3S17 5A
C3S19 3C
C3S20 3C
C3S21 3B
C3S22 3A
C3S23 8G
C3S25 3C
C3S27 4C
C3S29 8G
C3S30 8G
D3S02 10F
IC3S01 2D
L3S01 10C
L3S02 5I
L3S03 4C
L3S04 8F
L3S06 8G
Q3S01 5I
Q3S02 9H
Q3S03 8C
Q3S04 9B
Q3S05 5C
R3S01 2I
R3S02 5I
R3S03 5I
R3S04 5H
R3S05 6I
R3S11 5C
R3S12 3I
R3S13 5C
R3S14 4C
R3S15 4C
R3S16 3C
R3S17 2C
R3S20 7H
R3S21 9G
R3S22 7C
R3S23 4C
R3S24 3I
1
I
H
G
F
E
D
C
B
A
I
H
G
F
E
D
C
B
A
2 3 4 5 6 7 8 9 10 11 12
12 345 6 78 9 101112
SECAM DET H
PB´H´
FROM/TO SC
SECAM H (TRICK H)
C-SYNC
FSC(4.43M)
FROM/TO VS
PC 5V
FROM PS
SECAM REC/PB
PB FM
VIDEO TO SECAM
PB´H´
Record
Chrominance
Playback
Chrominance
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte / Chassis Board – SECAM (SE)
A2/NIC...............3-19
HIFI....................3-20
Reference
Oscillograms
......3-25
IO
KL......................3-23
IO
IO
(1 AV)
(2 AV Mono)
(2 AV HiFi)
............3-10
......3-13
...3-11
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
3 - 18 GRUNDIG Service
C6P01 3E
C6P04 3D
C6P05 3D
C6P06 3B
C6P07 2B
C6P08 6C
C6P10 6D
C6P11 6E
C6P12 8E
C6P13 8E
C6P14 3E
IC6P01 4B
L6P03 6C
L6P04 2E
L6P05 3D
Q6P01 8C
Q6P02 7D
Q6P03 2E
R6P01 3D
R6P02 7D
R6P03 3C
R6P04 3C
R6P05 6E
R6P06 6B
R6P07 9C
R6P08 8D
R6P10 8C
R6P11 2E
12345 6 7891011
12345 6 7891011
E
D
C
B
E
D
C
B
55
54
52
5
39
53
56
57
6
FROM VS
VIDEO PB
2FSC
VIDEO PB
2FSC
FROM PS
PC 5V
TO IO
OSD VIDEO PB
TO SC
OSD CLK
OSD DATA
OSD STB
IIC CLK
IIC DATA
OSD CLK
OSD DATA
OSD STB
IIC CLK
IIC DATA
OSD VIDEO PB
OSD VIDEO PB
VIDEO PB
IIC DATA
OSD CLK
OSD DATA
OSD STB
IIC CLK
2FSC
Playback
Video
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......
3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
Chassisplatte / Chassis Board – OSD/VPS/PDC (OS)
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
GRUNDIG Service 3 - 19
C4N01 16F
C4N02 16F
C4N03 15F
C4N04 15H
C4N05 13I
C4N06 13I
C4N07 8H
C4N08 9H
C4N09 9H
C4N10 10H
C4N11 9G
C4N12 9G
C4N13 9E
C4N14 8E
C4N15 10C
C4N16 10C
C4N17 11C
C4N18 15F
C4N19 11C
C4N21 12C
C4N22 12C
C4N25 10E
D4N01 8G
D4N02 15H
IC4N01 11D
L4N01 17F
L4N02 8I
L4N03 9D
L4N04 6B
R4N01 14C
R4N02 15E
R4N03 15E
R4N04 15I
R4N05 12I
R4N06 11I
XT4N01 12C
6
J
I
H
G
F
E
D
C
J
I
H
G
F
E
D
C
789 1011121314151617
6 7 8 9 10 11 12 13 14 15 16 17
IIC DATA
FROM TM
TU. L. REC
TU. R. REC
TO IO
(2AV HIFI)
PC 5V
PC 9V
FROM PS
IIC CLK
SIF IN
TU MONO REC
5
6
26
60
Record
Sound
Reference
Oscillograms
......
3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......
3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte / Chassis Board – Stereo/NICAM Decoder (A2/NIC)
3 - 20 GRUNDIG Service
C501 E7
C502 E7
C503 F7
C504 F8
C505 F7
C506 G8
C507 G7
C508 G8
C509 G7
C510 J6
C511 J6
C512 I6
C513 I5
C514 H5
C515 I5
C516 G3
C517 F2
C518 F3
C519 F2
C520 F3
C521 F2
C522 E3
C523 C5
C524 C5
C525 C5
C526 B7
C527 B7
C529 B5
C530 I7
C531 L8
IC501 E7
L502 C8
L503 K1
R503 J5
R504 I5
R507 D2
R508 D3
R509 C3
R510 C2
R511 B3
R512 B2
R514 B3
R516 B6
R517 C7
R518 C8
R519 D7
R520 D7
R523 J5
R524 I6
R525 I6
R570 I4
R571 I4
TP302 B5
W149 D8
W150 D2
BC D E FGHIJKL M
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
BC D E FGHIJKL M
TO TM-BLOCK
FROM A/V
TO A/V
REAR R
REAR L
FRONT L
FRONT R
A.HD SW
CLOCK
DATA
PC5V
A.ENV
HIFI CH1
HIFI COMMON
HIFI CH2
MONO PB
MONO REC
FROM/TO VS
FROM PS
HIFI H`D S/W
HIFI ENV
IIC CLK
IIC DATA
A. MUTE
FROM/TO SC
(2 AV HIFI)
MONO PB
A. R. PB
A. L. PB
A. L. REC
A. R. REC
AUX A. L. REC
AUX A. R. REC
FROM/TO IO
PC 9V
PC 5V
20
62
63
65
61
67
66
64
61
Record
Sound
Playback
Sound
Reference
Oscillograms
......
3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......
3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
Chassisplatte – FM-Ton / Chassis Board – FM Sound (HiFi)
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
GRUNDIG Service 3 - 21
BCDEFGHIJ
BCDEFGHIJ
2
3
4
5
6
2
3
4
5
6
BD1SD1 C5
BD1SR1 D3
BD1SS2 F2
BD1SS3 F3
C1P102 H3
C1P103 H4
C1P104 H5
C1P105 I5
C1P106 I5
C1P108 I3
C1SD03 C6
C1SD04 C6
C1SD11 C2
C1SD12 D2
C1SD13 C4
C1SR12 C3
C1SR14 C5
C1SS01 B4
C1SS02 B3
C1SS12 C3
C1SS31 G2
C1SS32 G3
C1SS33 F3
C1SS34 G3
C1SS35 F4
C1SS36 G4
C1SS39 G5
CN1SS1 B5
D1P101 H5
D1P103 I3
D1SD11 C5
D1SD31 F2
D1SR11 C3
D1SS01 B2
D1SS02 B2
D1SS03 B2
D1SS04 B2
D1SS11 D2
D1SS31 F2
D1SS32 F3
D1SS33 F3
F1SS01 B5
IC1SS1 E5
IC1SS2 E5
L1SS02 B3
L1SS31 F3
L1SS32 F3
PT1SS1 D2
Q1P101 H5
Q1P102 H5
Q1P103 I3
Q1P104 H3
Q1P105 H4
Q1SR01 D3
Q1SR02 C3
R1P101 H2
R1P102 J3
R1P103 I4
R1P104 I3
R1P105 I3
R1P106 H4
R1P107 H3
R1P108 H3
R1SD11 C2
R1SD12 C4
R1SD13 C2
R1SD14 C3
R1SD15 C3
R1SD16 C2
R1SD31 E5
R1SD32 F5
R1SF15 D5
R1SR11 D5
R1SR12 C4
R1SR14 C5
R1SS10 B2
R1SS11 C2
R1SS32 F5
R1SS33 G5
R1SS34 G6
VA1SS1 B4
ZD1P02 H5
ZD1P03 I3
ZD1SS1 F2
ZD1P02 H5
ZD1P03 I3
ZD1SS1 F2
VS / HIFI / SE
SC / TM / IO
AL 5.8V
SC
HIFI / VS
A2/NIC
SC (LM B+)
IO
SC (CAP M B+)
TM
SC / TM / OS
A2/NIC
4
1
2
3
Reference
Oscillograms
......
3-25
A2/NIC...............3-19
HIFI....................3-20
IO
(1 AV)
............3-10
IO
(2 AV Mono)
...3-11
IO
(2 AV HiFi)
......3-13
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Chassisplatte – Netzteil / Chassis Board – Power Supply (PS)
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
Chassisplatte / Chassis Board – Surround (SUR)
Ansicht von der Bestückungsseite / View of Component Side Ansicht von der Lötseite / View of Solder Side
AB
C3Q02 A1
C3Q11 A0
C3Q13 A0
C3Q15 B1
1
0
AB
1
0
C3Q16 A1
CN3Q01 B0
1
0
AB
C3Q01 A1
C3Q03 A1
C3Q04 A1
C3Q05 B1
C3Q06 B1
1
C3Q07 B0
C3Q08 B0
C3Q09 B0
C3Q10 B0
C3Q12 A0
C3Q14 A0
CN3Q01 B0
IC3Q01 B0
R3Q01 A1
0
R3Q02 A1
R3Q03 A0
AB
23 456
F
F
E
D
C
B
A
TO IO
(2 AV HiFi)
GND
CTL 1
AL. MUTE
AL 12V
AUDIO R
AUDIO L
Q-SOUND R
Q-SOUND L
CTLO
AL 5V
E
D
IC3Q01
QX2130
C
B
A
23 456
C3Q01 6E
C3Q02 6E
C3Q03 5E
C3Q04 5E
Reference
Oscillograms
......3-25
A2/NIC...............3-19
HIFI....................3-20
C3Q05 4E
C3Q06 4E
C3Q07 4B
C3Q08 4B
IO
(1 AV)
............3-10
(2 AV Mono)
(2 AV HiFi)
...3-11
......3-13
IO
IO
KL......................3-23
C3Q09 5B
C3Q10 5B
C3Q11 5B
C3Q12 6B
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
C3Q13 4A
C3Q14 4A
C3Q15 5B
C3Q16 5E
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
CW3Q01 1D
IC3Q01 6D
R3Q01 5A
R3Q02 5F
R3Q03 5F
3 - 22 GRUNDIG Service
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Bedieneinheit links / Keyboard Control Unit left (KL)
BCD
1
2
TO SC
CN708
GND
AUX A. L REC
AUX A. R REC
GND
AUX V REC
S5
K2
K1
BCD
Reference
Oscillograms ..... 3-25
A2/NIC ................ 3-19
HIFI ..................... 3-20
(1 AV) .............. 3-12
IO
(2 AV Mono) .... 3-11
IO
(2 AV HiFi) ........ 3-13
IO
KL ....................... 3-23
KR ....................... 3-24
OS ...................... 3-18
PS ....................... 3-21
SC ......................... 3-7
SE ....................... 3-17
SUR .................... 3-22
TM ........................ 3-9
VS ....................... 3-15
Ansicht von der Bestückungsseite / View of Component Side
AB
1
2
C701 C2
C702 C2
CN705 B1
JC701 C2
SW713 B2
SW714 B2
1
0
1
0
AB
GRUNDIG Service 3 - 23
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…

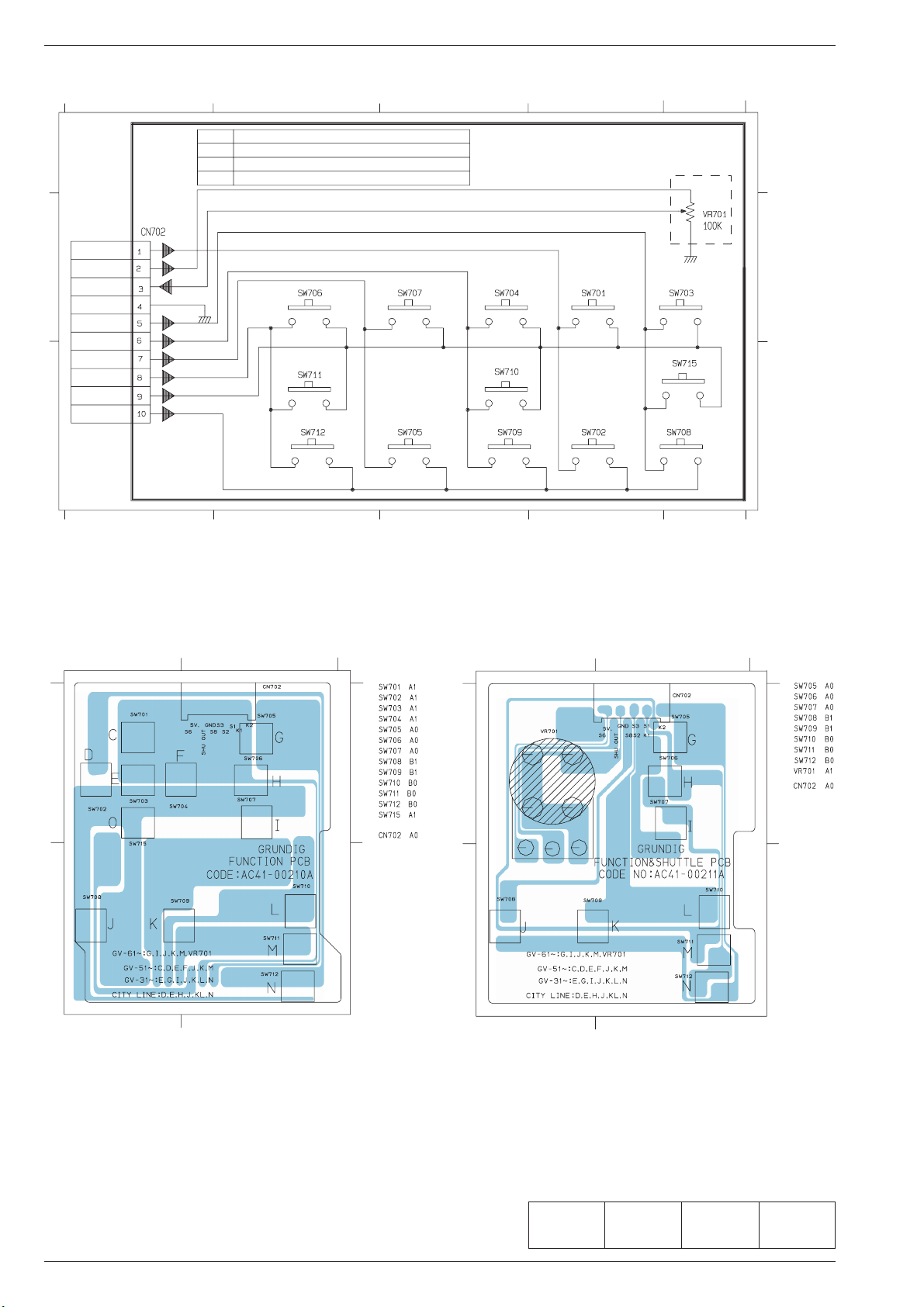

Bedieneinheit rechts / Keyboard Control Unit right (KR)
1
2
3
TO SC
CN703
S6
AL5V
SHUTTLE A/D
GND
S8
S3
S2
S1
K1
K2
BCDEF
GV31… SW703, SW707, SW708, SW709, SW710, SW712
GV51… SW701, SW702, SW704, SW708, SW709, SW711, SW715
GV61… SW705, SW707, SW708, SW709, SW711, VR701
SE13… SW702, SW703, SW707, SW708, SW709, SW710, SW712
GV31… E, I, J, K, L, N
GV51… C, D, F, J, K, M, O
GV61… G, I, J, K, M, VR701
SE13… D, E, I, J, K, L, N
SHUTTLE OPTION
GV61… ONLY
HIFCE
MLO
NGKDJ
1
2
3
CN702 B2
SW701 E2
SW702 E3
SW703 F2
SW704 D2
SW705 D3
SW706 C2
SW707 D2
SW708 F3
SW709 D3
SW710 D3
SW711 C3
SW712 C3
SW715 F3
VR701 F2
BCDEF
Ansicht von der Bestückungsseite / View of Component Side
GV31…, GV51…, SE13… GV61…
10
A
B
A
B
A
B
10
A
B
1
0
1
Reference
Oscillograms
A2/NIC...............3-19
HIFI....................3-20
......3-25
0
IO
(1 AV)
............3-10
(2 AV Mono)
(2 AV HiFi)
...3-11
......3-13
IO
IO
KL......................3-23
KR .....................3-24
OS .....................3-18
PS......................3-21
SC .......................3-7
SE......................3-17
SUR...................3-22
TM .......................3-9
VS......................3-15
3 - 24 GRUNDIG Service
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Oszillogramme / Oscillograms
1
3
Mode: Playback
Mode: Playback
1
3
Mode: Standby
Mode: Standby
2
4
Mode: Playback
Mode: Playback
2
4
Mode: Standby
Mode: Standby
5
9
#
Mode: Playback
Mode: Playback
Mode: Playback
6
0
$
Mode: Playback
Mode: Playback
Mode: Playback
7
!
%
Mode: Playback
Mode: Playback
Mode: Playback
8
@
^
Mode: Playback
Mode: Playback
Mode: Playback
&
Mode: Record
GRUNDIG Service 3 - 25
*
Mode: Record
(
Mode: Playback
)
Mode: Playback
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
¡
Mode: Picture search forward
∞
Mode: Record
™
§
Mode: Playback
Mode: Record
£
≥
Mode: Playback
Mode: Record
≤
•
Mode: Playback
Mode: Record
ª
⁄
›
Mode: Record
Mode: Record
Mode: Playback
ª
⁄
fi
Mode: Playback
Mode: Playback
Mode: Playback
º
Mode: Record
¤
Mode: Record SP
fl
Mode: Playback
º
‹
‡
Mode: Playback
Mode: Record LP
Mode: Playback
°
Mode: Playback
3 - 26 GRUNDIG Service
·
Mode: Playback
‚
Mode: Playback
=
Mode: Playback
GV 31…, GV 51…, GV 61… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
,
+
.
Mode: Playback
Mode: Record
Mode: Playback SP
>
Mode: Record
,
Mode: Playback LP
/
Mode: Record
<
/
Mode: Record
Mode: Playback
?
Mode: Record
52
Mode: Playback
56
Mode: Playback
;
Mode: Record
53
Mode: Playback
57
Mode: Playback
:
Mode: Record
54
Mode: Playback
58
Mode: Playback
51
Mode: Playback
55
Mode: Playback
59
Mode: Playback
60
Mode: Record
GRUNDIG Service 3 - 27
61
Mode: Record
62
Mode: Record
63
Mode: Record
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 31…, GV 51…, GV 61…
64
Mode: Record
65
Mode: Playback
66
Mode: Playback
67
Mode: Playback
3 - 28 GRUNDIG Service
GV 31…, GV 51…, GV 61… Laufwerk
Laufwerk
Die angegebenen Positionsnummern (z.B. K200) entsprechen den
Positionsnummern in den Explosionszeichnungen und Ersatzteillisten.
1. Messgeräte / Messmittel
Regeltrenntrafo
Zweikanaloszilloskop mit Tastköpfen 10:1
Beachten Sie bitte das Grundig Messtechnik-Programm, das Sie unter folgender Adresse erhalten:
Grundig AG, Geschäftsbereich Instruments
Test- und Mess-Systeme
Würzburger Str. 150, D-90766 Fürth
Tel.: 0911 / 703-4540
Fax: 0911 / 703-4130
eMail: instruments@grundig.com
Internet: http://www.grundig-instruments.de
Materialnummer
Nylonhandschuhe ...................................................... handelsüblich
Schraubendreher (eingesägt) ............ handelsüblich
Testcassette (HiFi) .......................... 927540101600
Drehmomentcassette ....................... 759880471200
2. Laufwerkübersicht
Laufwerkoberseite
G530 G420 K240 G001 G450 G480 B560 G555 G520 B410
B474
B452
B468
K490
G546
K530 B478 K250 K110 K330 K188 K182 K340 K140
Fig. 1
B410 Lademotor
B452 Kurvenrad
B468 Andruckrollen-Umlenkhebel
B474 Schubstange
B478 Freigabehebel
B560 Capstanwelle
G001 Bandtrommeleinheit
G420 Fädelschlitten links
G450 Fädelschlitten rechts
G480 A/C-Kombikopf
G520 Band-Rückführungshebel
G530 Hauptlöschkopf
G546 Cassettenklappen-Hebel
G555 Andruckrolle
K110 Wickelteller links
K140 Wickelteller rechts
K182 Schwenkrad
K188 Getriebe
K240 Bandzugfühler
K250 Bremsband
K330 Wickeltellerbremse links
K340 Wickeltellerbremse rechts
K490 Cassetten-Lift
K530 Lift-Hebel
Laufwerkunterseite
B452 B448 B575 B560 G542 B500 B484 B488
B456 B464 K200
K470 B458
Fig. 2
B448 Zahnrad
B452 Kurvenrad
B456 Zahnrad
B458 Zahnrad
B464 Steuerschieber
B484 Fädelantriebsrad
B488 Fädelarm links
B500 Fädelarm rechts
B560 Capstanmotor
B575 Dämpfer
G530 Hauptlöschkopf
G542 Antriebsriemen
K200 Riemenscheibe
K470 Lift-Schieber
G530
GRUNDIG Service 4 - 1
Ķ
Laufwerk GV 31…, GV 51…, GV 61…
3. Ausbauhinweise
3.1 Lademotor
– Schraube A (Fig. 3) herausdrehen.
– Lademotor (B410, Fig. 3) nach hinten herausnehmen.
B410
A
B448
B452
Fig. 3
K470
3.2 Cassetten-Lift
– Laufwerkstellung für den Ausbau des Cassetten-Liftes ist Eject:
– Lademotor ausbauen (Punkt 3.1).
– weißes Zahnrad (B448, Fig. 3) so lange entgegen dem Uhrzeiger-
sinn drehen bis der Cassetten-Lift in Laufwerkstellung Eject ist.
– gefederten Lift-Hebel B (Fig. 4) spannen, Arretierung C lösen und
Cassetten-Lift (K490, Fig. 1) herausnehmen.
Montagehinweis:
– Cassetten-Lift so einsetzen, dass die beiden linken Führungsstifte
D (Fig. 5) in die Führung des Lift-Hebels und in die Lift-Führungen
des Rahmens eintauchen.
– gefederten Lift-Hebel B (Fig. 4) spannen, Arretierung C lösen
(spannen) und Cassetten-Lift in die rechte Führung des Lift-Hebels
einsetzen.
C
– Lift-Hebel (K530, Fig. 6) nach innen schieben.
– Cassettenklappen-Hebel (G546) so einsetzen, dass die Führungs-
nut H (Fig. 6) in der Führung des rechten Seitenteils liegt.
– Cassetten-Lift montieren (Punkt 3.2).
Fig. 6
G
K530
G546
H
Fig. 7
B452 B448
A
3.5 AC-Kombikopf
– gegebenenfalls Steckverbindung lösen.
– Schraube I (Fig. 8) herausdrehen und AC-Kombikopf (G480)
abnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montagehinweis
– Nach dem Austausch des Kombikopfes sind alle Einstellungen, wie
in den Punkten 4.2, 4.3 und 4.4 beschrieben, durchzuführen.
I
G480
A
B
K
C
J
B575
D
E
F
B
K490
K530
Fig. 4 Fig. 5
3.3 Lift-Hebel
– Cassetten-Lift ausbauen (Punkt 3.2).
– Rastnase des Lift-Hebels nacheinander durch die Löcher E (Fig. 5)
und F ausrasten und Lift-Hebel (K530) herausnehmen.
3.4 Lift-Antrieb
– Cassetten-Lift ausbauen (Punkt 3.2).
– Lift-Hebel (K530, Fig. 6) so weit nach innen schieben, bis die
Rastnase G des Hebels der Cassettenklappe frei zugängig ist.
– Rastnase G (Fig.6) lösen und Cassettenklappen-Hebel (G546)
abnehmen.
– Lift-Schieber (K470, Fig. 3) zur Vorderseite schieben und abneh-
men.
– schwarzes Kurvenrad (B452, Fig. 3) und weißes Zahnrad (B448)
abnehmen.
Montagehinweis:
– weißes Zahnrad (B448, Fig. 3) einsetzen.
– schwarzes Kurvenrad (B452, Fig. 7) bei ausgefädelter Laufwerk-
stellung so einsetzen, dass die Markierung A zur Achse des weißen
Zahnrades (B448) zeigt.
– Lift-Schieber (K470, Fig. 3) einsetzen, auf das Kurvenrad (B452)
drücken und nach hinten schieben.
Fig. 8
B560
3.6 Capstanmotor
– Antriebsriemen (G542, Fig. 2) abnehmen.
– Rastnasen J (Fig. 8) lösen und Dämpfer (B575) in Pfeilrichtung
entfernen.
– 3 Schrauben K (Fig. 8) herausdrehen.
– Capstanmotor (B560, Fig. 8) aus dem Laufwerk nehmen. Die Cap-
stanwelle darf dabei gefettete Teile des Laufwerks nicht berühren.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Zu beachten ist dabei, dass die Capstanwelle fettfrei sein muss
(gegebenenfalls reinigen).
3.7 Bandtrommeleinheit
– gegebenenfalls Steckverbindung lösen.
– 3 Schrauben L (Fig. 9) herausdrehen.
– Abschirmblech (Fig. 9) abnehmen.
– Bandtrommeleinheit (G001, Fig. 9) vorsichtig aus dem Laufwerk
nehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Einstellungen und Kontrollen nach dem Austausch
– Bandlauf kontrollieren (Punkt 4.7.3).
– Kopfrad-Lagengeber einstellen (Abgleich Nr. 1, Seite 2-1).
4 - 2 GRUNDIG Service
Ķ
GV 31…, GV 51…, GV 61… Laufwerk
B478 K240 K250 K330 K350 K340 B474 B468
L
ABSCHIRMBLECH
PLATE GROUND
P
N
Fig. 9
G001
3.8 Andruckrollen-Einheit
– Rastnase M (Fig. 10) lösen.
– Andruckrollen-Halter (K546, Fig. 10) im Uhrzeigersinn schwenken
und abnehmen.
– Andruckrollen-Einheit (G555, Fig. 10) herausnehmen.
– gegebenenfalls Schubstange (B474, Fig. 10) herausnehmen.
Montagehinweis:
– Schubstange (B474, Fig. 11) am Hebel B468 einhängen.
– Schubstange auf Rechtsanschlag schieben.
– Andruckrollen-Einheit so einsetzen, dass die Markierung B
(Fig. 10) parallel zur Schubstange verläuft.
– Andruckrollen-Halter (K546) wieder anbringen.
K546
M
B
G555
B474
Fig. 10
3.9 Wickelteller-Bremse rechts
– Cassetten-Lift ausbauen (Punkt 3.2).
– Feder (K350, Fig. 11) ausbauen.
– 2 Rastnasen N (Fig. 11) lösen und rechte Wickelteller-Bremse
(K340) herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montagehinweis:
– Die Feder (K350) ist entsprechend der Fig. 11 einzusetzen.
3.10 Wickelteller-Bremse links
– Cassetten-Lift ausbauen (Punkt 3.2).
– Feder (K350, Fig. 11) ausbauen.
– Rastnase O (Fig. 11) lösen und linke Wickelteller-Bremse (K330)
herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montagehinweis:
– Die Feder (K350) ist entsprechend der Fig. 11 einzusetzen.
Fig. 11
Fig. 12
O
C
D
K240
3.11 Bremsband / Bandzugfühler
– Wickelteller-Bremse links ausbauen (Punkt 3.10).
– Lademotor ausbauen (Punkt 3.1).
– Lift-Hebel (K530, Fig. 6) bis Anschlag nach innen schieben.
– Zahnrad (B448, Fig.3) im Uhrzeigersinn bis Anschlag drehen.
– Freigabehebel (B478, Fig. 11) durch Drücken lösen und weißes
Zahnrad (B448, Fig. 3) im Uhrzeigersinn so lange weiter drehen, bis
der linke Fädelschlitten den Bandzugfühler gerade nicht mehr
berührt.
– Bremsband (K250, Fig. 11) vom Wickelteller abnehmen, im Uhrzei-
gersinn bis Anschlag drehen und herausnehmen.
Hinweis: Auf den Filz des Bremsbandes darf kein Fett / Öl gelangen.
– Bandzugfühler (K240, Fig. 11) im Bedarfsfall ausbauen:
– Feder des Bandzugfühlers an der Laufwerkunterseite aushängen.
– Verriegelung in Pfeilrichtung C (Fig. 12) nur so weit biegen, dass
der Bandzugfühler herausnehmbar ist (Achtung, Bruchgefahr!).
– Bandzugfühler (K240, Fig. 12) herausnehmen.
Montagehinweis:
– Nach dem Einbau des Bandzugfühlers ist die Verriegelung bis
maximal zur Markierung D (Fig. 12) zu biegen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
3.12 Wickelteller
– Wickelteller-Bremsen und Bremsband ausbauen (Kap.3.9…3.11).
– Wickelteller (K140 / K110, Fig. 1) herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
3.13 Steuerschieber
– Antriebsriemen (G542, Fig. 2) abnehmen.
– Rastnase P (Fig. 11) lösen und Fädelantriebsrad (B484, Fig. 2)
herausnehmen.
– Schraube Q (Fig. 13) herausdrehen und Halter entnehmen.
– Zahnrad (B458, Fig. 13) herausnehmen.
– Steuerschieber (B464, Fig. 13) herausnehmen.
Montagehinweis
– Cassettenlift absenken:
– Lademotor ausbauen (Punkt 3.1).
– weißes Zahnrad (B448, Fig. 3) so lange im Uhrzeigersinn drehen
bis das Loch E (Fig. 13) der Achse des Zahnrades (B458)
gegenübersteht.
– Andruckrollen-Umlenkhebel (B468, Fig. 13) zur Laufwerkvorder-
seite schieben.
– Steuerschieber (B464) in die Führungen R (Fig. 13) des Chassis so
einlegen, dass die Markierung F der Achse des Zahnrades (B458)
gegenübersteht. Des Weiteren müssen die Führungsstifte X der
Hebel (B468 / B478) sowie der Bremsen (K340 / K330) in die
Aussparungen des Steuerschiebers eingreifen (Fig. 13).
– Zahnrad (B458, Fig. 13) so einsetzen, dass die Löcher E / G
gegenüber stehen. Des Weiteren muss die Markierung H auf die
Markierung F des Steuerschiebers zeigen.
– Halter mit Schraube Q (Fig. 13) festschrauben.
– Fädelantriebsrad (B484, Fig. 13) bei ausgefädelter Laufwerk-
stellung so einsetzen, dass das Loch I und die Markierung J des
Fädelarmes gegenüberstehen sowie durch das Loch K die Markierung L des Steuerschiebers sichtbar ist. Steuerschieber an die
Führungen R drücken und das Fädelantriebsrad (B484) einrasten.
– Antriebsriemen aufziehen.
GRUNDIG Service 4 - 3
Ķ
Laufwerk GV 31…, GV 51…, GV 61…
B500
B488
G450
G420
M N
Fig. 13
B456
E G H F
Q
B458
B464
R
B468
X
K340
X
B500
K
L
J
I
B488
B484
R
K330
B478
X
X
3.14 Schwenkrad
– Wickelteller-Bremsen ausbauen (Punkt 3.9 / 3.10).
– Schwenkrad (K182, Fig. 14) in Richtung Laufwerkrückseite schie-
ben und abnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
K188
K182
K188
Fig. 17
K200
K221
3.16 Fädelschlitten
– Rastnase P (Fig. 11) lösen und Fädelantriebsrad (B484, Fig. 2)
herausnehmen.
– Fädelschlitten (G420 / G450, Fig. 18) in Laufwerkposition "Einfä-
deln" schieben und Fädelarme (B500 / B488) herausnehmen.
– Wickeltellerbremse links ausbauen (Punkt 3.10).
– rechten Fädelschlitten (G450, Fig. 19) in Richtung Ausfädeln schie-
ben und herausnehmen.
– Bremsbandfühler ausbauen (Punkt 3.11).
– linken Fädelschlitten (G420, Fig. 19) in Richtung Ausfädeln schie-
ben und herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montagehinweis:
– Fädelarme so einsetzen, dass die Löcher M / N (Fig. 18) in
Laufwerkstellung "Eingefädelt" gegenüberstehen.
– Fädelantriebsrad (B484, Fig. 13) in Laufwerkstellung "Ausgefädelt"
so einsetzen, dass gemäß Fig. 13 Loch I und Markierung J des
Fädelarmes gegenüberstehen sowie durch Loch K die Markierung
L des Steuerschiebers (B464) sichtbar ist. Steuerschieber an die
Führungen R drücken und das Fädelantriebsrad (B484) einrasten.
Fig. 14
3.15 Getriebe
– Schwenkrad (K182) ausbauen (Punkt 3.14)
– Rechten Wickelteller herausnehmen.
– Antriebsriemen (G542, Fig. 2) abnehmen.
– Sicherungsscheibe S (Fig. 15) entfernen.
– Riemenscheibe (K200, Fig. 15) abnehmen.
– Steuerschieber ausbauen (Punkt 3.13)
– Rastnasen T (Fig. 15) lösen und Getriebeantrieb (K221) heraus-
nehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montagehinweis:
– Die Gleitscheibe des Getriebeantriebs (K221, Fig. 16) muss sich bei
der Montage in der Führung U der Schaltklaue (K225) befinden.
– Die Riemenscheibe (K200, Fig. 17) ist so einzusetzen, dass die
Feder in der Aussparung der Gleitscheibe liegt.
S
K222
K200
K225
T
Fig. 15
K221
Fig. 18
3.17 Löschkopf
– Löschkopf (G530, Fig. 19) entgegen dem Uhrzeigersinn drehen und
herausnehmen.
G530
G420
G450
Fig. 19
3-18 Band-Rückführungshebel
– Andruckrollen-Einheit ausbauen (Punkt 3.8).
– Feder G527 (Fig. 20) aushängen.
– Band-Rückführungshebel (G520, Fig. 20) in Pfeilrichtung "A"
schwenken und in Pfeilrichtung "B" abnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
"A"
G527
Fig. 16
K221
G520
U
K225
35°
Fig. 20
"B"
4 - 4 GRUNDIG Service
Ķ
GV 31…, GV 51…, GV 61… Laufwerk
SW715
V-OUT
A-OUT
ENV
HD SW
CTL
GND
TP303
TP302
TP301
TP602
TP601
W350
4. Einstellungen
4.1 Umlenkrollen der Fädelschlitten
– Cassette E120 wiedergeben.
– Umlenkrollen O / P (Fig. 21) bei Bedarf so einstellen, dass das
Band an diesen nicht bördelt.
O
G530
K240
Fig. 21
G001
Neigung / Tilt
X-Position
Azimut / Azimuth
4.2 Neigungswinkel des Kombikopfes
– Cassette E120 wiedergeben.
– Neigungswinkel des Kombikopfes (G480) mit der Schraube
"Neigung" (Fig. 21) so einstellen, dass das Band auf die Unterkante
der Bandführung R (Fig. 21 / 22) aufsetzt. Das Band darf nicht an
der Unterkante einrollen.
Tape
Fig. 22
4.3 Höhe und Azimut des Kombikopfes
– Oszilloskop am TP302 "A-OUT" anschließen (Fig. 24).
– Testcassette (Standardton-Audiosignal 6kHz) wiedergeben.
– Mit der Höheneinstellschraube ("Höhe", Fig. 21) maximale Aus-
gangsspannung einstellen.
– Mit der Azimuteinstellschraube ("Azimut", Fig. 21) maximale Aus-
gangsspannung einstellen.
4.4 X-Abstand
– Zweikanaloszilloskop über Tastköpfe 10:1 wie folgt anschließen:
• Kanal A: Kopfumschaltimpuls "HD SW" – TP602 (Fig. 24)
• Kanal B: FM-Pakete "ENV" – TP301 (Fig. 24)
• Trigger: Kanal A
– Testcassette wiedergeben.
– Taster SW715 (Fig. 24) auf der Chassisplatte drücken und
anschließend die Taste »5« der Fernbedienung.
– Schraube Q (Fig. 21) lösen.
– Einen Schraubendreher in das Langloch "X-Position" des Laufwerk-
chassis stecken und durch Verschieben des Kombikopfes in der
mechanischen Einstellmitte maximale Amplitude der FM-Pakete
einstellen.
– Schraube Q (Fig. 21) anziehen.
– Umlenkrollen der Fädelschlitten kontrollieren (Punkt 4.1).
– Höhe und Azimut des Kombikopfes kontrollieren (Punkt 4.3).
– Gerät ausschalten.
4.5 Bandzug
– Drehmomentcassette in Betriebsart Standardplay wiedergeben.
–
Der Bandzug des linken Wickeltellers muss 42g/cm ±11g/cm
(4,2mNm ±1,1mNm) betragen.
Sollte dies nicht der Fall sein, so ist der Bandzugfühler (K240,
Fig. 11), die Feder des Bandzugfühlers (K248) und das Bremsband
(K250) zu prüfen und gegebenenfalls auszutauschen.
4.6 Drehmoment bei Bildsuchlauf rückwärts
– Drehmomentcassette in Betriebsart "Bildsuchlauf rückwärts" wie-
dergeben.
– Das Drehmoment des linken Wickeltellers muss 145g/cm ±30g/cm
(14,5mNm ±3mNm) betragen.
Sollte dies nicht der Fall sein, so ist die Riemenscheibe (K200,
Fig. 15) und der Antriebsriemen (G542, Fig. 2) zu prüfen und
gegebenenfalls zu reinigen oder auszutauschen.
P
R
K110 K140
R
Höhe / Hight
G480
Q
B560
G520
G555
4.7 Bandlaufeinstellung
4.7.1 Grobabgleich
– Bandzug prüfen (Punkt 4.5).
– Zweikanaloszilloskop über Tastköpfe 10:1 wie folgt anschließen:
• Kanal A: Kopfumschaltimpuls "HD SW" – TP602 (Fig. 24)
• Kanal B: FM-Pakete "ENV" – TP301 (Fig. 24)
• Trigger: Kanal A
– Testcassette wiedergeben.
– Die Umlenkrollen O / P (Fig. 21) so einstellen, dass die FM-Pakete
an der Bandeinlaufseite und der Bandauslaufseite den Grenzwert
b / a ≥ 0,63 (Fig. 23) einhalten.
ab
ab
Fig. 23
b/a ≥ 0.63
4.7.2 Feinabgleich
– X-Abstand einstellen (Punkt 4.4).
– Zweikanaloszilloskop über Tastköpfe 10:1 wie folgt anschließen:
• Kanal A: Kopfumschaltimpuls "HD SW" – TP602 (Fig. 24)
• Kanal B: FM-Pakete "ENV" – TP301 (Fig. 24)
• Trigger: Kanal A
– Testcassette wiedergeben.
– Das Tracking manuell so einstellen, dass das Bild gerade zu
rauschen beginnt.
– Die Umlenkrollen O / P (Fig. 21) so einstellen, dass die Hüllkurve
der FM-Pakete möglichst geradlinig verläuft.
– Das Band läuft nach oben weg:
linke Umlenkrolle O (Fig. 21) im Uhrzeigersinn drehen.
rechte Umlenkrolle P (Fig. 21) im Uhrzeigersinn drehen.
– Das Band läuft nach unten weg:
linke Umlenkrolle O (Fig. 21) entgegen dem
Uhrzeigersinn drehen.
rechte Umlenkrolle P (Fig. 21) entgegen
dem Uhrzeigersinn drehen.
4.7.3 Kontrolle
– Zweikanaloszilloskop über Tastköpfe 10:1 wie folgt anschließen:
• Kanal A: Kopfumschaltimpuls "HD SW" – TP602 (Fig. 24)
• Kanal B: FM-Pakete "ENV" – TP301 (Fig. 24)
• Trigger: Kanal A
– Testcassette wiedergeben.
– Taste "Bildsuchlauf rückwärts" drücken und nach 15 Sekunden
Taste "Wiedergabe". Nach weiteren 3 Sekunden muss die Amplitude der FM-Pakete wieder das Maximum erreichen und deren
Hüllkurve geradlinig sein. Gegebenenfalls sind die Umlenkrollen
O / P (Fig. 21) nachzustellen.
– Neigungswinkel des Kombikopfes kontrollieren (Punkt 4.2).
– Höhe und Azimut des Kombikopfes kontrollieren (Punkt 4.3).
– X-Abstand kontrollieren (Punkt 4.4).
– Kopfrad-Lagengebereinstellung kontrollieren
(Abgleich Nr. 1, Seite 2-1).
Fig. 24
GRUNDIG Service 4 - 5
Ķ
Drive Mechanism GV 31…, GV 51…, GV 61…
Drive Mechanism
The indicated position numbers (e.g. K200) correspond with the
position numbers in the exploded views and in the spare parts lists.
1. Test Equipment / Jigs
Variable isolating transformer
Dual-channel oscilloscope with 10:1 test probes
Please note the Grundig catalogue "Test and Measuring Equipment"
obtainable from:
Grundig AG, Geschäftsbereich Instruments
Test- und Mess-Systeme
Würzburger Str. 150, D-90766 Fürth
Tel.: 0911 / 703-4540
Fax: 0911 / 703-4130
eMail: instruments@grundig.com
Internet: http://www.grundig-instruments.de
Part Number
Nylon gloves ...................................................... commonly available
Screwdriver (slotted) ................. commonly available
Test cassette (HiFi) ......................... 927540101600
Torque cassette meter ..................... 759880471200
2. Overview of the Drive Mechanism
Top side of the mechanism
G530 G420 K240 G001 G450 G480 B560 G555 G520 B410
B474
B452
B468
K490
G546
K530 B478 K250 K110 K330 K188 K182 K340 K140
Fig. 1
B410 Loading motor
B452 Cam wheel
B468 Pinch roller reverse lever
B474 Push rod
B478 Release lever
B560 Capstan shaft
G001 Tape drum
G420 Threading roller unit, left
G450 Threading roller unit, right
G480 A/C head
G520 Tape reverse guide lever
G530 Full erase head
G546 Door opening lever
G555 Pinch roller
K110 Reel, left
K140 Reel, right
K182 Idler wheel
K188 Gear
K240 Back tension arm
K250 Brake band
K330 Reel brake, left
K340 Reel brake, right
K490 Cassette lift
K530 Lift lever
Bottom side of the mechanism
B452 B448 B575 B560 G542 B500 B484 B488
B456 B464 K200
K470 B458
Fig. 2
B448 Gear joint
B452 Cam wheel
B456 Gear joint
B458 Gear joint
B464 Control slide
B484 Loading drive gear
B488 Threading arm, left
B500 Threading arm, right
B560 Capstan motor
B575 Damper
G530 Full erase head
G542 Reel belt
K200 Pulley
K470 Lift slider
G530
4 - 6 GRUNDIG Service
ķ
GV 31…, GV 51…, GV 61… Drive Mechanism
3. Disassembly Instructions
3.1 Loading motor
– Undo the screw A (Fig. 3).
– Remove the loading motor (B410, Fig. 3) to the rear.
B410
A
B448
B452
Fig. 3
K470
3.2 Cassette lift
– Move the drive mechanism to the "Eject" position for removing the
cassette lift:
– Remove the loading motor (point 3.1).
– Turn the white gear joint (B448, Fig. 3) counterclockwise until the
cassette lift is in the "Eject" position.
– Tense the spring-loaded lift lever B (Fig. 4), release the catch C
then remove the cassette lift (K490, Fig. 1).
Note on reassembly:
– Insert the cassette lift so that the two left guide pins D (Fig. 5)
engage into the lift guides in the frame.
– Tense the spring-loaded lift lever B (Fig. 4), release the catch C
then insert the cassette lift into the right guide of the lift lever.
Fig. 6
G
K530
G546
H
Fig. 7
B452 B448
A
3.5 AC combi head
– Undo the plug connectors if necessary.
– Undo the screw I (Fig. 8) then remove the AC combi head (G480).
Reassembly is carried out in reverse order.
Note on reassembly:
– After replacing the combi head all adjustments described in the
pointss 4.2, 4.3 and 4.4 must be carried out.
I
G480
A
B
K
C
J
B575
C
D
E
F
B
K490
K530
Fig. 4 Fig. 5
3.3 Lift lever
– Remove the cassette lift (point 3.2).
– Disengage the locking lug of the lift lever one after the other through
the holes E (Fig. 5) and F then remove the lift lever (K530).
3.4 Lift drive
– Remove the cassette lift (point 3.2).
– Slide the lift lever (K530, Fig. 6) inwards until the locking lug G of the
door opening lever is freely accessible.
– Disengage the locking lug G (Fig.6) then remove the door opening
lever (G546).
– Slide the lift slider (K470, Fig. 3) to the front then remove it.
– Remove the black cam wheel (B452, Fig. 3) and the white gear joint
(B448).
Note on reassembly:
– Insert the white gear joint (B448, Fig. 3).
– Insert the cam wheel (B452, Fig. 7) with the drive mechanism in
unthread position so that the mark A points towards the shaft of the
white gear joint (B448).
– Insert the lift slider (K470, Fig. 3), press on the cam wheel (B452)
then slide it backwards.
– Slide the lift lever (K530, Fig. 6) inwards.
– Insert the door opening lever (G546) so that the guide groove H
(Fig. 6) engages into the guide of the right side part.
– Mount the cassette lift (point 3.2).
Fig. 8
B560
3.6 Capstan motor
– Remove the reel belt (G542, Fig. 2).
– Disengage the locking lugs J (Fig. 8) then remove the damper
(B575) in direction of the arrow.
– Undo the 3 screws K (Fig. 8).
– Remove the capstan motor (B560, Fig. 8) from the drive mechanism.
Make sure that the capstan does not touch greased parts of the drive
mechanism.
Reassembly is carried out in reverse order.
Make sure that the capstan is free of grease (clean it if necessary).
3.7 Tape drum unit
– Undo the plug connectors if necessary.
– Undo the 3 screws L (Fig. 9).
– Remove the ground plate (Fig. 9).
– Remove the tape drum unit (G001, Fig. 9) carefully from the drive
mechanism.
Reassembly is carried out in reverse order.
Adjustments and checks after replacement
– Check the tape transport (point 4.7.3).
– Adjust the tape drum position indicator (Adjustment No.1, page 2-2).
GRUNDIG Service 4 - 7
ķ
Drive Mechanism GV 31…, GV 51…, GV 61…
B478 K240 K250 K330 K350 K340 B474 B468
L
ABSCHIRMBLECH
PLATE GROUND
P
N
Fig. 9
G001
3.8 Pinch roller unit
– Disengage the locking lug M (Fig. 10).
– Turn the pinch roller holder (K546, Fig. 10) clockwise then remove
it.
– Remove the pinch roller unit (G555, Fig. 10).
– Remove the push rod (B474, Fig. 10) if necessary.
Note on reassembly:
– Hook the push rod (B474, Fig. 11) into the lever B468.
– Slide the push rod to its right end stop.
– Insert the pinch roller unit so that the mark B (Fig. 10) runs in parallel
to the push rod.
– Refit the pinch roller holder (K546).
K546
M
B
G555
B474
Fig. 10
3.9 Reel brake, right
– Remove the cassette lift (point 3.2).
– Remove the spring (K350, Fig. 11).
– Disengage the 2 locking lugs N (Fig. 11) then remove the right reel
brake (K340).
Reassembly is carried out in reverse order.
Note on reassembly:
– Insert the spring (K350) as shown in Fig. 11.
3.10 Reel brake, left
– Remove the cassette lift (point 3.2).
– Remove the spring (K350, Fig. 11).
– Disengage the locking lug O (Fig. 11) then remove the left reel brake
(K330).
Reassembly is carried out in reverse order.
Note on reassembly:
– Insert the spring (K350) as shown in Fig. 11.
Fig. 11
Fig. 12
O
C
D
K240
3.11 Brake band / back tension arm
– Remove the left reel brake (point 3.10).
– Remove the loading motor (point 3.1).
– Slide the lift lever (K530, Fig. 6) inwards to its end stop.
– Turn the gear joint (B448, Fig.3) clockwise to its end stop.
– Press on the release lever (B478, Fig. 11) to disengage it then turn
the white gear joint (B448, Fig. 3) clockwise until the left threading
roller unit just doesn't touch the back tension arm.
– Remove the brake band (K250, Fig. 11) from the reel, turn it
clockwise to its end stop then remove it.
Note: make sure that the felt of the brake band does not come in
contact with grease or oil.
– Remove the back tension arm (K240, Fig. 11) if necessary:
– Unhook the spring of the back tension arm at the bottom of the drive
mechanism.
– Bend the catch in direction of the arrow C (Fig. 12) until the back
tension arm can just be removed (Attention! Danger of breaking!).
– Remove the back tension arm (K240, Fig. 12).
Note on reassembly:
– After refitting the back tension arm bend the catch only till the mark
D (Fig. 12).
Reassembly is carried out in reverse order.
3.12 Reel
– Remove the reel brakes and the brake band (Kap.3.9…3.11).
– Remove the reels (K140 / K110, Fig. 1).
Reassembly is carried out in reverse order.
3.13 Control slide
– Remove the reel belt (G542, Fig. 2).
– Disengage the locking lug P (Fig. 11) then remove the loading drive
gear (B484, Fig. 2).
– Undo the screw Q (Fig. 13) then remove the holder.
– Remove the gear joint (B458, Fig. 13).
– Remove the control slide (B464, Fig. 13).
Note on reassembly:
– Lower the cassette compartment:
– Remove the loading motor (point 3.1).
– Turn the white gear joint (B448, Fig. 3) clockwise until the hole E
(Fig. 13) faces the shaft of the gear joint (B458).
– Slide the pinch roller reverse lever (B468, Fig. 13) to the front of the
drive mechanism.
– Insert the control slide (B464) into the guides R (Fig. 13) of the
chassis so that the mark F faces the shaft of the gear joint (B458).
Furthermore the guide pins X of the levers (B468 / B478) as well as
of the brakes (K340 / K330) must engage into the openings in the
control lever (Fig. 13).
– Insert the gear joint (B458, Fig. 13) so that it faces the holes E / G.
Furthermore the mark H must point at the mark F on the control
slide.
– Fix the holder with the screw Q (Fig. 13).
– Insert the loading drive gear (B484, Fig. 13) with the drive mecha-
nism in the unthread position so that the hole I faces the mark J
on the threading arm and the mark L on the control slide is visible
through the hole K . Press the control lever against the guides R
and lock in the loading drive gear (B484).
– Fit the reel belt.
4 - 8 GRUNDIG Service
ķ
GV 31…, GV 51…, GV 61… Drive Mechanism
B500
B488
G450
G420
M N
Fig. 13
B456
E G H F
Q
B458
B464
R
B468
X
K340
X
B500
K
L
J
I
B488
B484
R
K330
B478
X
X
3.14 Idler wheel
– Remove the reel brakes (point 3.9 / 3.10).
– Slide the idler wheel (K182, Fig. 14) towards the rear of the drive
mechanism then remove it.
Reassembly is carried out in reverse order.
K188
K182
K188
Fig. 17
K200
K221
3.16 Threading roller unit
– Release the locking lug P (Fig. 11) then remove the loading drive
gear (B484, Fig. 2).
– Slide the threading roller units (G420 / G450, Fig. 18) in the "Thread"
position then remove the threading arms (B500 / B488).
– Remove the left reel brake (point 3.10).
– Slide the right threading roller unit (G450, Fig. 19) in threading
direction then remove it.
– Remove the back tension arm (point 3.11).
– Slide the left threading roller unit (G420, Fig. 19) in unthreading
direction then remove it.
Reassembly is carried out in reverse order.
Note on reassembly:
– Insert the threading arms so that the holes M / N (Fig. 18) face each
other in the "Thread" drive mechanism position.
– Insert the loading drive gear (B484, Fig. 13) in the "Unthread" drive
mechanism position so that the hole I and the mark J on the
threading arm face each other as shown in Fig. 13, and the mark L
on the control slide (B464) is visible through the hole K. Press the
control slide against the guides R then lock in the loading drive gear
(B484).
Fig. 14
3.15 Gear drive
– Remove the idler wheel (K182) (point 3.14)
– Remove the right reel.
– Remove the reel belt (G542, Fig. 2).
– Remove the lock washer S (Fig. 15).
– Remove the pulley (K200, Fig. 15).
– Remove the control slide (point 3.13)
– Release the locking lugs T (Fig. 15) then remove the gear drive
(K221).
Reassembly is carried out in reverse order.
Note on reassembly:
– The slide disk of the gear drive (K221, Fig. 16) must be located in the
guide U of the switching claw (K225) when reassembling.
– The pulley (K200, Fig. 17) must be inserted so that the spring is
located in the opening of the slide disk.
S
K222
K200
K225
T
Fig. 15
K221
Fig. 18
3.17 Full erase head
– Turn the full erase head (G530, Fig. 19) counterclockwise then
remove it.
G530
G420
G450
Fig. 19
3-18 Tape reverse guide lever
– Remove the pinch roller unit (point 3.8).
– Unhook the spring G527 (Fig. 20).
– Turn the tape reverse guide lever (G520, Fig. 20) in direction of the
arrow "A" then remove it in direction of the arrow "B".
Reassembly is carried out in reverse order.
"A"
G527
Fig. 16
K221
G520
U
K225
35°
Fig. 20
"B"
GRUNDIG Service 4 - 9
ķ
Drive Mechanism GV 31…, GV 51…, GV 61…
4. Adjustments
4.1 Reverse rollers of the threading roller units
– Play a cassette E120.
– Re-adjust the reverse rollers O / P (Fig. 21) if necessary so that the
tape does not curl when running over them.
O
G530
K240
Fig. 21
G001
Neigung / Tilt
X-Position
Azimut / Azimuth
4.2 Tilt of the combi head
– Play a cassette E120.
– Adjust the tilt of the combi head (G480) using the "Tilt" screw
(Fig. 21) so that the tape just touches the lower edge of the tape
guide R (Fig. 21 / 22). The lower edge of the tape must not curl.
Tape
Fig. 22
4.3 Height and azimuth angle of the combi head
– Connect the oscilloscope to the TP302 "A-OUT" (Fig. 24).
– Play the test cassette (6kHz standard audio signal).
– Using the height adjustment screw ("Height", Fig. 21), adjust for
maximum output voltage.
– Using the azimuth adjustment screw ("Azimuth", Fig. 21), adjust for
maximum output voltage.
4.4 X-distance
– Connect the 10:1 test probes of the dual-channel oscilloscope as
follows:
• Channel A: head switching pulse "HD SW" – TP602 (Fig. 24)
• Channel B: FM envelopes "ENV" – TP301 (Fig. 24)
• Trigger: channel A
– Play the test cassette.
– Press the key SW715 on the chassis board followed by the »5«
button on the remote control.
– Undo the screw Q (Fig. 21).
– Insert a screw driver into the oblong hole "X-Position" of the drive
mechanism chassis and adjust for maximum amplitude of the FM
envelopes by altering the mechanical mid-position of the combi
head.
– Re-tighten the screw Q (Fig. 21).
– Check the reverse rollers of the threading roller units (point 4.1).
– Check the height and azimuth angle of the combi head (point 4.3).
– Switch the unit off.
4.5 Tape tension
– Play back the torque cassette meter in "standard play" mode.
–
The tape tension of the left reel must be 42g/cm ±11g/cm (4.2mNm
±1.1mNm).
Otherwise check and replace if necessary the back tension arm
(K240, Fig. 11), the spring of the back tension arm (K248), and the
brake band (K250).
4.6 Torque in reverse picture search mode
– Play back the torque cassette meter in "reverse picture search"
mode.
– The torque of the left reel must be 145g/cm ±30g/cm (14.5mNm
±3mNm).
Otherwise check, clean and replace if necessary the pulley (K200,
Fig. 15) and the reel belt (G542, Fig. 2).
P
R
K110 K140
R
Höhe / Hight
G480
Q
B560
G520
G555
4.7 Tape transport
4.7.1 Coarse adjustment
– Check the tape tension (point 4.5).
– Connect the 10:1 test probes of the dual-channel oscilloscope as
follows:
• Channel A: head switching pulse "HD SW" – TP602 (Fig. 24)
• Channel B: FM envelopes "ENV" – TP301 (Fig. 24)
• Trigger: channel A
– Play the test cassette.
– Adjust the reverse rollers O / P (Fig. 21) so that the FM envelopes
keep the amplitude limit value b / a ≥ 0.63 (Fig. 23) at the tape takeup side and the tape supply side.
ab
ab
Fig. 23
b/a ≥ 0.63
4.7.2 Fine adjustment
– Adjust the X-distance (point 4.4).
– Connect the 10:1 test probes of the dual-channel oscilloscope as
follows:
• Channel A: head switching pulse "HD SW" – TP602 (Fig. 24)
• Channel B: FM envelopes "ENV" – TP301 (Fig. 24)
• Trigger: channel A
– Play the test cassette.
– Manually adjust the tracking so that the picture just becomes noisy.
– Adjust the reverse rollers O / P (Fig. 21) so that the amplitude of the
FM envelopes is as flat as possible.
– The tape rides over the upper edge:
turn the left reverse roller O (Fig. 21) clockwise.
turn the right reverse roller P (Fig. 21) clock-
wise.
– The tape rides over the lower edge:
turn the left reverse roller O (Fig. 21) counter-
clockwise.
turn the right reverse roller P (Fig. 21) coun-
terclockwise
4.7.3 Check
– Connect the 10:1 test probes of the dual-channel oscilloscope as
follows:
• Channel A: head switching pulse "HD SW" – TP602 (Fig. 24)
• Channel B: FM envelopes "ENV" – TP301 (Fig. 24)
• Trigger: channel A
– Play the test cassette.
– Press the "Reverse picture search" button then after 15 seconds the
"Play" button. After further 3 seconds the amplitude of the FM
envelopes must have reached its maximum and must be flat. If
necessary re-adjust the reverse rollers O / P (Fig. 21).
– Check the tilt of the combi head (point 4.2).
– Check the height and azimuth angle of the combi head (point 4.3).
– Check the X-distance (point 4.4).
– Check the tape drum position indicator.
(Adjustment No. 1, page 2-2).
TP303
V-OUT
TP302
A-OUT
TP301
ENV
TP602
HD SW
TP601
CTL
W350
GND
Fig. 24
4 - 10 GRUNDIG Service
ķ
SW715
GRUNDIG Service 5 - 1
Explosionszeichnungen und Ersatzteillisten
Exploded Views and Spare Parts Lists
GV 31…, GV 51…, GV 61… Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
K530
K182
K188
K248
K110
K250
K240
K490
G527
K350
K330
K140
G520
G420
G530
K502
K340
G450
G060
G510
G480
G070
G001
B473
G546
B575
K546
B440
B448
1
G555
B474
G680
(OPTIONAL)
(OPTIONAL)
G681
B410
B452
K470
B468
K222
K200
K225
K221
B464
B456
B458
B478
B460
B462
B570
B501
B484
2
G542
B560
B500
B488
B489
5 - 2 GRUNDIG Service
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
50
33
CN703S
25
7
15
CN602S
CN3A1S
11
10
60
7
9
8
6
9
12
8
6
70
3
GRUNDIG Service 5 - 3
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009755100 BESTELL-NR. / ORDER NO.: GMJ0100 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009765100 BESTELL-NR. / ORDER NO.: GMJ0200 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009755100 VIVANCE GV 3100 VPS/1 PROCON SILBER VIVANCE GV 3100 VPS/1 PROCON SILVER
774009765100 VIVANCE GV 3100 VPS/1 TESSA SCHWARZ VIVANCE GV 3100 VPS/1 TESSA BLACK
0006.000 3 759880770600 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880770500 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774600 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054300 BANDTROMMEL KPL. 2HD PAL DRUM ASSY 2HD PAL
0050.000 3 275990100000 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116004000 BEDIENUNGSANLEITUNG D/F/NL/I/E/P INSTRUCTION MANUAL D/F/NL/E/P
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
VIVANCE GV 3100 VPS/1
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009775100 BESTELL-NR. / ORDER NO.: GMJ0300 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009785100 BESTELL-NR. / ORDER NO.: GMJ0400 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009775100 VIVANCE GV 3100 VPS/2 PROCON SILBER VIVANCE GV 3100 VPS/2 PROCON SILVER
774009785100 VIVANCE GV 3100 VPS/2 TESSA BLACK VIVANCE GV 3100 VPS/2 TESSA BLACK
0006.000 3 759880772800 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880772700 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774600 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054300 BANDTROMMEL KPL. 2HD PAL DRUM ASSY 2HD PAL
0050.000 3 275990100000 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116004500 BEDIENUNGSANLEITUNG DK/N/S/FIN INSTRUCTION MANUAL DK/N/S/FIN
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
VIVANCE GV 3100 VPS/2
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 4 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009795100 BESTELL-NR. / ORDER NO.: GMJ0600 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009805100 BESTELL-NR. / ORDER NO.: GMJ0700 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009795100 VIVANCE GV 3105 VPS PROCON SILVER VIVANCE GV 3105 VPS PROCON SILVER
774009805100 VIVANCE GV 3105 VPS TESSA BLACK VIVANCE GV 3105 VPS TESSA BLACK
0006.000 3 759880770800 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880770700 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774600 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054400 BANDTROMMEL KPL. 2HD PAL LP DRUM ASSY 2HD PAL LP
0050.000 3 275990100100 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116005000 BEDIENUNGSANLEITUNG D/CZ/SK/PL INSTRUCTION MANUAL D/CZ/SK/PL
720116005100 BEDIENUNGSANLEITUNG GB/CIS/H/SI INSTRUCTION MANUAL GB/CIS/H/SI
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
VIVANCE GV 3105 VPS
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009815100
BESTELL-NR. / ORDER NO.: GMJ0800 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009815100 VIVANCE GV 3106 VPS TESSA BLACK VIVANCE GV 3106 VPS TESSA BLACK
0006.000 3 759880770900 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774600 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054300 BANDTROMMEL KPL. 2HD PAL DRUM ASSY 2HD PAL
0050.000 3 275990100300 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116005500 BEDIENUNGSANLEITUNG GB/GR/TR INSTRUCTION MANUAL GB/GR/TR
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3106 VPS
VIDEO
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 5
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009825100 BESTELL-NR. / ORDER NO.: GMJ0900 PROCON SILBER/PROCON SILVER (SV1)
MATERIAL-NR. / PART NO.: 774009835100 BESTELL-NR. / ORDER NO.: GMJ1000 TESSA SCHWARZ/TESSA BLACK (SV1)
MATERIAL-NR. / PART NO.: 774009845100 BESTELL-NR. / ORDER NO.: GMJ1100 PROCON SILBER/PROCON SILVER (SV2)
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009825100 VIVANCE GV 3110 SV/1 PROCON SILBER VIVANCE GV 3110 SV/1 PROCON SILVER
774009835100 VIVANCE GV 3110 SV/1 TESSA SCHWARZ VIVANCE GV 3110 SV/1 TESSA BLACK
774009845100 VIVANCE GV 3110 SV/2 PROCON SILBER VIVANCE GV 3110 SV/2 PROCON SILVER
0006.000 3 759880771100 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880771000 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY SCHWARZ
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774700 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054300 BANDTROMMEL KPL. 2HD PAL DRUM ASSY 2HD PAL
0050.000 3 275990100400 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116006000 BEDIENUNGSANLEITUNG D/F/I/NL/E/P INSTRUCTION MANUAL D/F/I/NL/E/P
720116006500 BEDIENUNGSANLEITUNG DK/N/S/SF INSTRUCTION MANUAL DK/N/S/SF
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
VIVANCE GV 3110 SV/1
VIVANCE GV 3110 SV/2
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009855100
BESTELL-NR. / ORDER NO.: GMJ1300 PROCON SILBER/PROCON SILVER
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009855100 VIVANCE GV 3115 SV PROCON SILVER VIVANCE GV 3115 SV PROCON SILVER
0006.000 3 759880771200 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0008.000 3 759880777600 FEDER SPRING
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0011.000 3 759880774700 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054400 BANDTROMMEL KPL. 2HD PAL LP DRUM ASSY 2HD PAL LP
0050.000 3 275990100500 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116007000 BEDIENUNGSANLEITUNG CZ/SK/PL INSTRUCTION MANUAL CZ/SK/PL
720116007100 BEDIENUNGSANLEITUNG GB/CIS/H/SI INSTRUCTION MANUAL GB/CIS/H/SI
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3115 SV
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 6 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009865100 BESTELL-NR. / ORDER NO.: GMJ1700 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009875100 BESTELL-NR. / ORDER NO.: GMJ 3300 TESSA BLACK/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009865100 VIVANCE GV 3142 NIC PROCON SIVER VIVANCE GV 3142 NIC PROCON SILVER
774009875100 VIVANCE GV 3142 NIC TESSA BLACK VIVANCE GV 3142 NIC TESSA BLACK
0006.000 3 759880771500 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880771400 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773400 KLAPPE LINKS SILBER FLAP LEFT SILVER
0009.000 3 759880773300 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774900 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101600 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116007500 BEDIENUNGSANLEITUNG DK/S/FIN INSTRUCTION MANUAL DK/S/FIN
720116007600 BEDIENUNGSANLEITUNG F/NL/E/P INSTRUCTION MANUAL F/NL/E/P
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3142 NIC
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009885100 BESTELL-NR. / ORDER NO.: GMJ1800 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009895100 BESTELL-NR. / ORDER NO.: GMJ1900 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009885100 VIVANCE GV 3143 HIFI PROCON SILVER VIVANCE GV 3143 HIFI PROCON SLVER
774009895100 VIVANCE GV 3143 HIFI TESSA BLACK VIVANCE GV 3143 HIFI TESSA BLACK
0006.000 3 759880771700 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880771600 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773600 KLAPPE LINKS SILBER FLAP LEFT SILVER
0009.000 3 759880773500 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER SCHWARZ
0011.000 3 759880774900 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101500 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116008000 BEDIENUNGSANLEITUNG D/F/I/NL INSTRUCTION MANUAL D/F/I/NL
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3143 HIFI
VIDEO
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 7
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009905100
BESTELL-NR. / ORDER NO.: GMJ2200 PROCON SILBER/PROCON SILVER
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009905100 VIVANCE GV 3145 HIFI PROCON SILVER VIVANCE GV 3145 HIFI PROCON SILVER
0006.000 3 759880771800 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773400 KLAPPE LINKS SILBER FLAP LEFT SILVER
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0011.000 3 759880774900 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101400 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116008500 BEDIENUNGSANLEITUNG CZ/SK/PL INSTRUCTION MANUAL CZ/SK/PL
720116008600 BEDIENUNGSANLEITUNG GB/CIS/H INSTRUCTION MANUAL GB/CIS/H
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3145 HIFI
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009915100 VIVANCE GV 3146 MULTI TESSA SCHWARZVIVANCE GV 3146 MULTI TESSA BLACK
0006.000 3 759880772600 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880774200 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774800 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132100 FERNBEDIENUNG TP93V SCHWARZ REMOTE CONTROL TP93V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054600 BANDTROMMEL KPL. 6HD SECAM DRUM ASSY 6HD SECAM
0050.000 3 275990100700 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200700 X LP-BEDIENMODUL KPL. RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116014000 BEDIENUNGSANLEITUNG D/GB/F/NL INSTRUCTION MANUAL D/GB/F/NL
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
VIVANCE GV 3146 MULTI
MATERIAL-NR. / PART NO.: 774009915100
BESTELL-NR. / ORDER NO.: GMJ3400 TESSA SCHWARZ/TESSA BLACK
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 8 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009925100
BESTELL-NR. / ORDER NO.: GMJ3100 PROCON SILBER/PROCON SLVER
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009925100 XERIA GV 5152 NIC PROCON SILVER XERIA GV 5152 NIC PROCON SILVER
0006.000 3 759880771900 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773700 KLAPPE LINKS SILBER FLAP LEFT SILVER
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0011.000 3 759880775000 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101200 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200700 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 140MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116009000 BEDIENUNGSANLEITUNG E/P INSTRUCTION MANUAL E/P
720116009100 BEDIENUNGSANLEITUNG DK/S/FIN INSTRUCTION MANUAL DK/S/FIN
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
XERIA GV 5152 NIC
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009935100 BESTELL-NR. / ORDER NO.: GMJ1400 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009945100 BESTELL-NR. / ORDER NO.: GMJ1500 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009935100 XERIA GV 5153 HIFI PROCON SILVER XERIA GV 5153 HIFI PROCON SILVER
774009945100 XERIA GV 5153 HIFI TESSA BLACK XERIA GV 5153 HIFI TESSA BLACK
0006.000 3 759880772100 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880772000 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773900 KLAPPE LINKS SILBER FLAP LEFT SILVER
0009.000 3 759880773800 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880775000 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132000 FERNBEDIENUNG TP92V POLAR REMOTE CONTROL TP92V POLAR
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101300 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200700 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116009500 BEDIENUNGSANLEITUNG D/GB INSTRUCTION MANUAL D/GB
720116009600 BEDIENUNGSANLEITUNG F/I/NL INSTRUCTION MANUAL F/I/NL
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
XERIA GV 5153 HIFI
VIDEO
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 9
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009955100
BESTELL-NR. / ORDER NO.: GMJ2300 PROCON SILBER/PROCON SILVER
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009955100 XERIA GV 6162 NIC PROCON SILVER XERIA GV 6162 NIC PROCON SILVER
0006.000 3 759880772200 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880774000 KLAPPE LINKS SILBER FLAP LEFT SILVER
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0011.000 3 759880775000 BUCHSENABDECKUNG JACK COVER
0012.000 3 759880780800 SHUTTLE KNOPF SILBER SHUTTLE KNOB SILVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132200 FERNBEDIENUNG TP93V POLAR REMOTE CONTROL TP93V POLAR
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990100900 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200800 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130 MM
720116013500 BEDIENUNGSANLEITUNG E/P INSTRUCTION MANUAL E/P
720116013600 BEDIENUNGSANLEITUNG DK/N/S INSTRUCTION MANUAL DK/N/S
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
XERIA GV 6162 NIC
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009965100 BESTELL-NR. / ORDER NO.: GMJ2500 PROCON SILBER/PROCON SILVER
MATERIAL-NR. / PART NO.: 774009975100 BESTELL-NR. / ORDER NO.: GMJ2600 TESSA SCHWARZ/TESSA BLACK
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009965100 XERIA GV 6163 HIFI PROCON SILBER XERIA GV 6163 HIFI PROCON SILVER
774009975100 XERIA GV 6163 HIFI TESSA BLACK XERIA GV 6163 HIFI TESSA BLACK
0006.000 3 759880772400 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0006.000 3 759880772300 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880774000 KLAPPE LINKS SILBER FLAP LEFT SILVER
0009.000 3 759880774100 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774800 BUCHSENABDECKUNG JACK COVER
0012.000 3 759880780700 SHUTTLE KNOPF SCHWARZ SHUTTLE KNOB BLACK
0012.000 3 759880780800 SHUTTLE KNOPF SILBER SHUTTLE KNOB SILVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132200 FERNBEDIENUNG TP93V POLAR REMOTE CONTROL TP93V POLAR
0021.000 720117132100 FERNBEDIENUNG TP93V SCHWARZ REMOTE CONTROL TP93V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101100 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200800 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116010500 BEDIENUNGSANLEITUNG D/GB INSTRUCTION MANUAL D/GB
720116010600 BEDIENUNGSANLEITUNG F/I/NL INSTRUCTION MANUAL F/I/NL
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
XERIA GV 6163 HIFI
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 10 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
MATERIAL-NR. / PART NO.: 774009985100
BESTELL-NR. / ORDER NO.: GMJ2700 PROCON SILBER/PROCON SILVER
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009985100 XERIA GV 6165 HIFI PROCON SILBER XERIA GV 6165 HIFI PROCON SILVER
0006.000 3 759880772500 FRONTPLATTE KPL. SILBER FRONTPANEL ASSY SILVER
0007.000 3 759880773000 KASSETTENFACHKLAPPE SILBER LIFT FLAP ASSY SILVER
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880774000 KLAPPE LINKS SILBER FLAP LEFT SILVER
0010.000 3 759880774400 GEH.-OBERTEIL SILBER TOP COVER SILVER
0011.000 3 759880774800 BUCHSENABDECKUNG JACK COVER
0012.000 3 759880780800 SHUTTLE KNOPF SILBER SHUTTLE KNOB SILVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117132200 FERNBEDIENUNG TP93V POLAR REMOTE CONTROL TP93V POLAR
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990100800 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200800 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116011000 BEDIENUNGSANLEITUNG CZ/SK/PL INSTRUCTION MANUAL CZ/SK/PL
720116011100 BEDIENUNGSANLEITUNG GB/H INSTRUCTION MANUAL GB/H
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
XERIA GV 6165 HIFI
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774009995100 PALERMO SE 1300 SV PALERMO SE 1300 SV
0006.000 3 759880770400 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773100 KLAPPE RECHTS SCHWARZ FLAP RIGHT BLACK
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774500 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054300 BANDTROMMEL KPL. 2HD PAL DRUM ASSY 2HD PAL
0050.000 3 275990100600 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200400 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200500 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116012500 BEDIENUNGSANLEITUNG D/F/DK/N INSTRUCTION MANUAL D/F/DK/N
720116012600 BEDIENUNGSANLEITUNG I/NL/S INSTRUCTION MANUAL I/NL/S
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
PALERMO SE 1300 SV
MATERIAL-NR. / PART NO.: 774009995100
BESTELL-NR. / ORDER NO.: GMJ3000 SCHWARZ/BLACK
VIDEO
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 11
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
774010005100 SEVILLA SE 1305 HIFI/NIC SEVILLA SE 1305 HIFI/NIC
0006.000 3 759880771300 FRONTPLATTE KPL. SCHWARZ FRONTPANEL ASSY BLACK
0007.000 3 759880772900 KASSETTENFACHKLAPPE SCHWARZ LIFT FLAP ASSY BLACK
0008.000 3 759880777600 FEDER SPRING
0009.000 3 759880773200 KLAPPE LINKS SCHWARZ FLAP LEFT BLACK
0010.000 3 759880774300 GEH.-OBERTEIL SCHWARZ TOP COVER BLACK
0011.000 3 759880774800 BUCHSENABDECKUNG JACK COVER
0015.000S3 759880778300 NETZKABEL POWER CABLE
0021.000 720117131900 FERNBEDIENUNG TP92V SCHWARZ REMOTE CONTROL TP92V BLACK
0025.000 3 759880760000 X LAUFWERK TS-10 DRIVE MECHANISM TS-10
0033.000 3 275990054500 BANDTROMMEL KPL. 6HD PAL DRUM ASSY 6HD PAL
0050.000 3 275990101800 X LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
0060.000 3 275990200600 X LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
0070.000 3 275990200700 X LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
CN3A1S 3 759880777700 FLEXIBLE LEITUNG 30V 6P 140MM FLEXIBLE CABLE 30V 6P 140MM
CN602S 3 759880777800 FLEXIBLE LEITUNG 30V 7P 130MM FLEXIBLE CABLE 30V 7P 130MM
CN703S 3 759880777900 FLEXIBLE LEITUNG 30V 10P 130MM FLEXIBLE CABLE 30V 10P 130MM
720116012000 BEDIENUNGSANLEITUNG D/F INSTRUCTION MANUAL D/F
720116012100 BEDIENUNGSANLEITUNG I/DK/N INSTRUCTION MANUAL I/DK/N
720105409000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
d©
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
SEVILLA SE 1305 HIFI
MATERIAL-NR. / PART NO.: 774010005100
BESTELL-NR. / ORDER NO.: GMJ2900 SCHWARZ/BLACK
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
2 759880760000 LAUFWERK TS-10 DRIVE MECHANISM TS-10
B 00410 1 759880764100 LADEMOTOR LOADING MOTOR
B 00448 1 759880760100 ZAHNRAD GEAR JOINT
B 00452 1 759880760200 KURVENRAD CAM WHEEL
B 00456 2 759880760300 ZAHNRAD GEAR
B 00458 2 759880760400 ZAHNRAD GEAR
B 00460 2 759880760500 ZAHNRAD GEAR
B 00464 2 759880760600 STEUERSCHIEBER CONTROL SLIDE
B 00468 2 759880760700 ANDRUCKROLLEN-UMLENKHEBEL PINCH ROLLER REVERSE LEVER
B 00473 1 759880760800 FEDER SPRING
B 00478 2 759880760900 FREIGABEHEBEL RELEASE LEVER
B 00484 2 759880761000 FAEDELANTRIEBSRAD GEAR LOADING DRIVE
B 00488 2 759880761100 FAEDELARM LINKS THREADING ARM LEFT
B 00489 2 759880761200 LADEEINHEIT LINKS LOADING UNIT LEFT
B 00500 2 759880761300 FAEDELARM RECHTS THREADING ARM RIGHT
B 00501 2 759880761400 LADEEINHEIT RECHTS LOADING UNIT RIGHT
B 00560 2 759880763900 CAPSTAN MOTOR CAPSTAN MOTOR
G 00420 1 759880761500 FAEDELSCHLITTEN LINKS THREADING ROLLER UNIT LEFT
G 00450 1 759880761600 FAEDELSCHLITTEN RECHTS THREADING ROLLER UNIT RIGHT
G 00480 1 759880764200 A/C KOPF A/C HEAD
G 00520 1 759880779900 BANDRUECKFUEHRUNGSHEBEL GUIDE LEVER
G 00527 1 759880761800 FEDER SPRING
G 00530 1 759880764300 LOESCHKOPF ERASE HEAD
G 00542 1 759880764000 ANTRIEBSRIEMEN REEL BELT
G 00546 1 759880763300 CASETTENKLAPPENHEBEL DOOR OPENING LEVER
G 00555 1 759880763000 ANDRUCKROLLE PINCH ROLLER
K 00110 1 759880762100 WICKELTELLER LINKS REEL LEFT
K 00140 1 759880762200 WICKELTELLER RECHTS REEL TABLE RIGHT
K 00182 1 759880762700 SCHWENKRAD IDLER WHEEL
K 00188 1 759880762800 GETRIEBE GEAR
K 00200 2 759880762300 RIEMENSCHEIBE PULLEY
K 00221 2 759880762400 ZAHNRAD KPL. (GETRIEBEANTRIEB) GEAR CPL
K 00222 2 759880762500 SCHLITZSCHEIBE SCREW
K 00225 2 759880762600 HEBEL LEVER
K 00240 1 759880761900 BANDZUGFUEHLER BACK TENSION ARM
K 00248 1 759880762000 DREHFEDER TENSION SPRING
K 00250 1 759880766300 BREMSBAND BRAKE BAND
K 00330 1 759880763100 WICKELTELLERBREMSE LINKS REEL BRAKE LEFT
K 00340 1 759880763200 WICKELTELLERBREMSE RECHTS REEL BRAKE RIGHT
K 00350 1 759880769500 FEDER BREMSE SPRING BRAKE
K 00470 1 759880763400 LIFT-SCHIEBER SLIDER LIFT
K 00490 1 759880763500 KASSETTENLIFT LIFT CASSETTE
K 00502 1 759880763600 FEDER SPRING
K 00530 1 759880763700 LIFT HEBEL LIFT LEVER
K 00546 1 759880763800 FUEHRUNG KASSETTENFACH GUIDE CASSETTE
d©
KEIN E-TEIL NO SPARE PART
LAUFWERK TS-10
MATERIAL-NR. / PART NO.: 759880760000
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 12 GRUNDIG Service
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
D 601A 759880778100 LED HALTER LED HOLDER
S 601A 759880778200 HALTER SENSOR HOLDER SENSOR
S 602A 759880778200 HALTER SENSOR HOLDER SENSOR
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
BD1SR01 759880764900 FERRITE PERLE
BD1SD01 759880765000 SPULE 70UH
BD1SR01 759880764900 FERRITE PERLE
BD1SR02 759880764900 FERRITE PERLE
BD1SR03 759880764900 FERRITE PERLE
BD 601 759880764900 FERRITE PERLE
C1SS01 S 759880775200 KONDENS 100NF 20% 275V
C1SS02 S 759880775200 KONDENS 100NF 20% 275V
C1SD03 S 759880780900 KONDENS. 2,2NF 20% 400V
C1SD04 S 759880780900 KONDENS. 2,2NF 20% 400V
CN 301 759880779100 VERBINDER FPC/FC/PIC 10P
CN 602 759880778900 VERBINDER FPC/FC/PIC 7P
CN 604 759880779000 VERBINDER 8P 2R 2MM
CN 703 759880779100 VERBINDER FPC/FC/PIC 10P
CN 1SS1 759880778800 VERBINDER 2P 1R 3,96MM
CN 3A01 759880779300 VERBINDER FPC/FC/PIC 6P
CN 3A02 759880779400 VERBINDER 2P 1R 2,5MM
D 00131 759880765100 DIODE F1T4 400V 1.0A
D 00132 759880525000 DIODE UG2D 200V 2A
D 00133 759880775100 DIODE FML-M02S 200V 2,5A
D 00302 830921504500 DIODE 1N4148 AV619 -GA
D 00602 830921504500 DIODE 1N4148 AV619 -GA
D 00603 830921504500 DIODE 1N4148 AV619 -GA
D 00604 830921504500 DIODE 1N4148 AV619 -GA
D 00605 759540286400 DIODE 1N4002GPF *M6
D 00612 759540286400 DIODE 1N4002GPF *M6
D 00650 759540286400 DIODE 1N4002GPF *M6
D 00701 830921504500 DIODE 1N4148 AV619 -GA
D 00702 830921504500 DIODE 1N4148 AV619 -GA
D 00703 830921504500 DIODE 1N4148 AV619 -GA
D 00704 830921504500 DIODE 1N4148 AV619 -GA
D 00708 830921504500 DIODE 1N4148 AV619 -GA
D 00709 830921504500 DIODE 1N4148 AV619 -GA
D 00720 830921504500 DIODE 1N4148 AV619 -GA
D 1P101 830921504500 DIODE 1N4148 AV619 -GA
D 1P103 830921504500 DIODE 1N4148 AV619 -GA
D1 SS001 759880765200 DIODE 1T5 600V 1A
D1 SS002 759880765200 DIODE 1T5 600V 1A
D1 SS003 759880765200 DIODE 1T5 600V 1A
D1 SS004 759880765200 DIODE 1T5 600V 1A
ǵ
LP-CHASSISPLATTE
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100000
MATERIAL-NR. / PART NO.: 275990100300
d©
275990100000 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
275990100300 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D1 SD011 759880765100 DIODE F1T4 400V 1.0A
D1 SR011 830921504500 DIODE 1N4148 AV619 -GA
D1 SS011 759880765300 DIODE UF4007 1KV 1A
D1 SS030 759540286400 DIODE 1N4002GPF
D1 SS031 759880765100 DIODE F1T4 400V 1.0A
D1 SS032 759880525000 DIODE UG2D 200V 2A
D1 SS033 759880775100 DIODE MO2S 2.5A
DT 00701 759880775400 LED DISPLAY A-325EG
F 1SS01 S 759880780000 SICHERUNG T 1.6A 250V H
FL 3A01 759880768500 OSCILLATOR 2.4MH
IC 1SS1 S 759880768600 OPTOKOPPLER 200 MW
IC 1SS2 759880765400 IC KA431Z, T0-92
IC 00301 759880764600 IC-VIDEO PROCESS LA71598M
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 6P001 759880764800 IC-OSD PROCESSOR LC74775M
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00604 759880516300 IC KA7533Z
IC 00605 759880768700 IC EEPROM 16KBIT DIP 8P 3
IC 00608 759880765500 IC 7042 3P VOL DETECTOR
IC 00610 759880765800 SPULE 100 UH 10%
JC 00801 759880780100 EURO-AV BUCHSE 21P SW
L 1SS02 S 759880769000 FILTER 30MH BLF2116
L 1SS31 759880765600 SPULE 10 UH 150KHZ
L 1SS32 759880765600 SPULE 10 UH 150KHZ
L 3A001 759880766100 SPULE 15MH 5%
L 00301 759880765700 SPULE 56 UH 5%
L 3A002 759880766200 SPULE 100UH 10%
L 00302 759880765800 SPULE 100 UH 10%
L 3A003 759880766200 SPULE 100UH 10%
L 00304 759880765800 SPULE 100 UH 10%
L 00305 759880765800 SPULE 100 UH 10%
L 00306 759880765900 SPULE 120 UH 5%
L 00310 759880766200 SPULE 100UH 10%
L 00351 759880766000 SPULE 330 UH 5%
L 00401 759880765800 SPULE 100 UH 10%
L 00402 759880766200 SPULE 100UH 10%
L 00601 759880765800 SPULE 100 UH 10%
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
VIDEO
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
L 00602 759880765800 SPULE 100 UH 10%
L 6P003 759880766400 SPULE 22UH 5%
L 00603 759880765800 SPULE 100 UH 10%
L 6P004 759880766500 SPULE 5.6UH 5%
L 6P005 759880766600 SPULE 27UH 5%
L 00650 759880765800 SPULE 100 UH 10%
L 00807 759880766700 SPULE 33UH 5%
L 00814 759880766800 SPULE 70UH BFS3565R2F
LD 601 759880775600 LED-IR
PT1SS1 S759880769300 TRAFO NETZ EE2621 SV-64
PT 601 759880769400 FOTO-TRANS. 150 MW 0.065%
PT 602 759880769400 FOTO-TRANS. 150 MW 0.065%
Q 1SR01 759880778500 TRANS. NETZ 40000MW
Q 1SR02 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3A001 759880767300 TRANS. KSA733 PNP 250MW
Q 00302 759880767300 TRANS. KSA733 PNP 250MW
Q 00303 759880767400 TRANS. KSC945 NPN 250MW
Q 3A003 759880767500 TRANS. KTC3203-Y NPN 400M
Q 3A004 759880767500 TRANS. KTC3203-Y NPN 400M
Q 00304 759880767400 TRANS. KSC945 NPN 250MW
Q 3A005 759880767500 TRANS. KTC3203-Y NPN 400M
Q 3A006 759880767300 TRANS. KSA733 PNP 250MW
Q 00308 759880767400 TRANS. KSC945 NPN 250MW
Q 00309 759880767400 TRANS. KSC945 NPN 250MW
Q 6P001 759880767300 TRANS. KSA733 PNP 250MW
Q 00602 759880767400 TRANS. KSC945 NPN 250MW
Q 6P002 759880767300 TRANS. KSA733 PNP 250MW
Q 00603 759880767400 TRANS. KSC945 NPN 250MW
Q 6P003 759880767300 TRANS. KSA733 PNP 250MW
Q 00604 759880767400 TRANS. KSC945 NPN 250MW
Q 00605 759880767600 TRANS. KSR1004 NPN 300MW
Q 00701 759880767400 TRANS. KSC945 NPN 250MW
Q 00702 759880767400 TRANS. KSC945 NPN 250MW
Q 00703 759880767400 TRANS. KSC945 NPN 250MW
Q 00704 759880767400 TRANS. KSC945 NPN 250MW
Q 00705 759880767400 TRANS. KSC945 NPN 250MW
Q 00706 759880767400 TRANS. KSC945 NPN 250MW
Q 00707 759880767400 TRANS. KSC945 NPN 250MW
Q 00708 759880767400 TRANS. KSC945 NPN 250MW
Q 00711 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00712 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00713 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00714 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00715 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00716 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00802 759880767600 TRANS. KSR1004 NPN 300MW
Q 00804 759880767800 TRANS. KSR2001 PNP 300MW
Q 1P101 759880766900 TRANS. KSC2328A-Y NPN 1W
Q 1P102 759880766900 TRANS. KSC2328A-Y NPN 1W
Q 1P103 759880767400 TRANS. KSC945 NPN 250MW
Q 1P104 759880767000 TRANS. STB1277 PNP 625MW
Q 01105 759880767100 TRANS. KSR1001 NPN 300MW
RM 00701 759880775800 IR-EMPFAENGER TSOP2238WE
RS 00601 759880769600 SCHALTER
S 00601 759880769700 FOTO TRANS 35V 6V 50MA 75
S 00602 759880769700 FOTO TRANS 35V 6V 50MA 75
SW 00601 759880770000 SCHALTER MODE
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
TM 00401 759880770100 TUNER/MODULATOR TCMB0600P
VA1SS1 S 759880768000 VARISTOR SVC 471 470V 600A
W 00149 759880766700 SPULE 33UH
W 00150 759880766700 SPULE 33UH
XT 00301 759880768100 QUARZ 4.433619MHZ
XT 00601 759880770200 QUARZ 32.768 KHZ 20PPM 28
XT 00602 759880768200 QUARZ 8.00 MHZ
ZD 1SS01 759880768300 Z-DIODE UZP43B 1W
ZD 1P002 759862010100 DIODE MTZ 5,1 A 407053620
ZD 1P003 759866515100 DIODE MTZ 9,1 B-T 77 HDM0
ZD 00401 759880768400 Z-DIODE UZP33B 1W
ZD 00802 759880654600 Z-DIODE MTZJ12B
ZD 00803 759880654600 Z-DIODE MTZJ12B
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
GRUNDIG Service 5 - 13
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
IC 00601 759880775500 IC MICOM N120-A35-3BA
SIEHE E-LISTE LP-CHASSISPL.- 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100100
d©
275990100100 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
IC 00601 759880778400 IC MICOM UPD784928GC-F03IC 00801 759880775900 IC-AUDIO LA73025V SS0P 44
L 00805 759880766700 SPULE 33UH 5%
L 00806 759880766700 SPULE 33UH 5%
L 00811 759880766700 SPULE 33UH 5%
L 00812 759880766700 SPULE 33UH 5%
Q 00801 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00803 759880767800 TRANS. KSR2001 PNP 300MW
Q 00805 759880767600 TRANS. KSR1004 NPN 300MW
SIEHE E-LISTE LP-CHASSISPL.- 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100400
d©
275990100400 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 14 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
IC 00601 759880775500 IC MICOM N120-A35-3BA
IC 00801 759880775900 IC-AUDIO LA73025V SS0P 44
L 00805 759880766700 SPULE 33UH 5%
L 00806 759880766700 SPULE 33UH 5%
L 00811 759880766700 SPULE 33UH 5%
L 00812 759880766700 SPULE 33UH 5%
Q 00801 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00803 759880767800 TRANS. KSR2001 PNP 300MW
Q 00805 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880775700 TUNER/MODULATOR TCMK0600P
SIEHE E-LISTE LP-CHASSISPL.- 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100500
d©
275990100500 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN ET-EIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
BZ 00601 759880775300 PIEZO BUZZER
IC 00801 759880775900 IC LA73025V SS0P 44
JC 00801 759880768900 EURO-AV BUCHSE 42P SW/BL
JC 00802 759880776000 BUCHSE RCA 1P
L 00805 759880766700 SPULE 33UH 5%
L 00806 759880766700 SPULE 33UH 5%
L 00811 759880766700 SPULE 33UH 5%
L 00812 759880766700 SPULE 33UH 5%
Q 00801 759880767700 TRANS. KSA643-Y PNP 500MW
Q 00803 759880767800 TRANS. KSR2001 PNP 300MW
Q 00805 759880767600 TRANS. KSR1004 NPN 300MW
SIEHE E-LISTE LP-CHASSISPL.- 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100600
d©
275990100600 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN ET-EIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 15
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 3S01 759880778600 IC LA7359 28P 400ML
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00301 759880780300 IC LA71578M
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICON N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 3S02 759880766700 SPULE 33UH 5%
L 3S03 759880766600 SPULE 27UH 5%
L 3S04 759880766400 SPULE 22UH 5%
L 3S05 759880766400 SPULE 22UH 5%
L 3S06 759880766600 SPULE 27UH 5%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3S01 759880767300 TRANS. KSA733 PNP 250MW
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3S02 759880767400 TRANS. KSC945 NPN 250MW
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3S03 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
Q 3S04 759880767400 TRANS. KSC945 NPN 250MW
TM 00401 759880776400 TUNER/MOD. TCMM0601PD08A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100700
d©
275990100700 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 3Q01 759880779700 VERBINDER 10P 1R 2,5MM
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 3Q01 759880777500 IC SURROUND QX-2130
IC 3S01 759880778600 IC LA7359 28P 400ML
IC 4N01 759880776800 IC AUDIO MSP4317D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880775500 IC MICOM N120-A35-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100800
d©
275990100800 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 16 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 3Q01 759880779700 VERBINDER 10P 1R 2,5MM
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 3Q01 759880777500 IC SURROUND QX-2130
IC 3S01 759880778600 IC LA7359 28P 400ML
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990100900
d©
275990100900 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN ET-EIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 3Q01 759880779700 VERBINDER 10P 1R 2,5MM
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 3Q01 759880777500 IC SURROUND QX-2130
IC 3S01 759880788600 IC LA7359 28P 400ML
IC 4N01 759880780600 IC MSP3407D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101100
d©
275990101100 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 17
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101200
d©
275990101200 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 4N01 759880780600 IC MSP3407D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101300
d©
275990101300 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 18 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880775500 IC MICOM N120-A35-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777400 BUCHSE RCA 2P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101400
d©
275990101400 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
IC 4N01 759880780600 IC MSP3407D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880775500 IC MICOM N120-A35-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777400 BUCHSE RCA 2P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101500
d©
275990101500 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 19
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777400 BUCHSE RCA 2P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101600
d©
275990101600 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Ersatzteilliste
Spare Parts List
ALLE NICHT AUFGEFÜHRTEN E-TEILE
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
BZ6B01 759880775300 BUZZER 75DB DC12V 10MA 3.3KHZ
D 1SS31 759880765100 DIODE F1T4 400V 1.0A
D 1SS33 759880776100 DIODE SG45 45V 7500MA
D 3S02 830921504500 DIODE 1N4148 AV619 -GA
D 4N01 830921504500 DIODE 1N4148 AV619 -GA
D 4N02 830921504500 DIODE 1N4148 AV619 -GA
FL 3D01 759880780200 OSZILLATORSPULE 2,4MH
IC 4N01 759880776800 IC AUDIO MSP3417D
IC 00501 759880776600 IC AUDIO LA72634AM
IC 00601 759880764700 IC MICOM N120-A36-3BA
IC 00750 759880776200 IC 789026GB-A50-8ES SCP A
IC 00801 759880777200 IC LA73024V
JC 00801 759880768900 EURO-AV-BUCHSE 42P SW/BL
JC 00802 759880777300 BUCHSE RCA 3P 3.5MM
L 3D01 759880765800 SPULE 100 UH 10%
L 3S01 759880766200 SPULE 100UH 10%
L 4N01 759880776900 SPULE 4.7UH 10%
L 4N02 759880766200 SPULE 100UH 10%
L 4N03 759880776900 SPULE 4.7UH 10%
L 4N04 759880777000 FERRITPERLE
L 00502 759880765800 SPULE 100 UH 10%
Q 3D01 759880767200 TRANS. KTC3203-Y NPN 400M
Q 3D02 759880767800 TRANS. KSR2001 PNP 300MW
Q 3D03 759880767600 TRANS. KSR1004 NPN 300MW
TM 00401 759880776500 TUNER/MOD. TCMK0601PD11A
XT 4N01 759880777100 QUARZ 18.432MHZ 20PPM
XT 00750 759880776300 QUARZ 5MHZ 30PPM
SIEHE E-LISTE LP-CHASSISPL. 275990100000
ALL PARTS NOT LISTED REFER TO
PARTS-LIST CHASSIS BOARD 275990100000
CHASSIS BOARD C.B.A
MATERIAL-NR. / PART NO.: 275990101800
d©
275990101800 LP-CHASSISPLATTE KPL. CHASSIS BOARD C.B.A
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
VIDEO
LP-CHASSISPLATTE
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 20 GRUNDIG Service
ǵ
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990200400 LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 705 759880779500 VERBINDER 8P 1R 2MM
SW00701 759880764400 SCHALTER 15V 20MA
SW00702 759880764400 SCHALTER 15V 20MA
d©
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
BEDIENMODUL LINKS
CONTROL BOARD LEFT
MATERIAL-NR. / PART NO.: 275990200400
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990200600 LP-BEDIENMODUL LINKS CONTROL BOARD C.B.A LEFT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 705 759880779500 VERBINDER 8P 1R 2MM
JC 701 759880779800 BUCHSE 3P 3,2MM 10MM
SW00701 759880764500 SCHALTER 12V 50MA
SW00702 759880764500 SCHALTER 12V 50MA
d©
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
LP-BEDIENMODUL LINKS
CONTROL BOARD LEFT
MATERIAL-NR. / PART NO.: 275990200600
VIDEO
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG Service 5 - 21
ǵ
GV 31…, GV 51…, GV 61…
ǵ
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990200500 LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 702 759880779600 VERBINDER FPC/FC/PIC/10P
SW00703 759880764500 SCHALTER 12V 50MA
SW00705 759880764500 SCHALTER 12V 50MA
SW00707 759880764500 SCHALTER 12V 50MA
SW00708 759880764500 SCHALTER 12V 50MA
SW00709 759880764500 SCHALTER 12V 50MA
SW00710 759880764500 SCHALTER 12V 50MA
SW00712 759880764500 SCHALTER 12V 50MA
d©
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
BEDIENMODUL RECHTS
CONTROL BOARD RIGHT
MATERIAL-NR. / PART NO.: 275990200500
VIDEO
Ersatzteilliste
Spare Parts List
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990200700 LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 702 759880779600 VERBINDER FPC/FC/PIC 10P 1R 2,5MM
SW00701 759880764500 SCHALTER 12V 50MA
SW00702 759880764500 SCHALTER 12V 50MA
SW00704 759880764500 SCHALTER 12V 50MA
SW00708 759880764500 SCHALTER 12V 50MA
SW00709 759880764500 SCHALTER 12V 50MA
SW00711 759880764500 SCHALTER 12V 50MA
SW00715 759880764500 SCHALTER 12V 50MA
d©
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
LP-BEDIENMODUL RECHTS
CONTROL BOARD RIGHT
MATERIAL-NR. / PART NO.: 275990200700
VIDEO
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
5 - 22 GRUNDIG Service
Kundendienst Deutschland
Ersatzteilliste
Spare Parts List
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists GV 31…, GV 51…, GV 61…
ǵ
VIDEO
KUNDENDIENST WEST
Tel. 0 22 34/95 81-281
Fax 0 22 34/95 81-278
Kundendienst Europa
GRUNDIG NEDERLAND B. V.
Gebouw Amstelveste
Joan Muyskenweg 22
NL-1096 CJ Amsterdam
00 31-20-5 68 15 68
GRUNDIG BELUX N.V.
Deltapark, Weihoek 3, Unit 3G
B-1930 Zaventem
00 32-2-7 16 04 00
GRUNDIG UK LTD.
Elstree Way, Borehamwood, Herts, WD6 1RX
GB Großbritannien/Great Britain
00 44-1 81-3 24 94 00
Technical Service
Unit 35. Woodside Park, Wood Street
Rugby, Warwickshire, CV21 2NP
Großbritannien/Great Britain
00 44-1 78-8 57 00 88
GRUNDIG IRELAND LTD.
2 Waverley Office Park, Old Naas Road
EIR Dublin 12
0 03 53-1-4 50 97 17
GRUNDIG FRANCE S.A.
5 Boulevard Marcel Pourtout
F-92563 Rueil Malmaison Cedex
00 33-1-41 39 26 26
GRUNDIG PORTUGUESA
Comércio de Artigos Electrónicos, Lda.
Rua Bento de Jesus Caraça 17
P-1495 1495 Cruz Quebrada, Lisboa
0 03 51-1-4 15 67 00
GRUNDIG SCHWEIZ AG
Steinacker Str. 28
CH-8302 Kloten
00 41-1-8 15 81 11
KUNDENDIENST NORD
Kolumbusstr. 14
22113 Hamburg
Tel. 0 40/7 33 31-248
Fax 0 40/7 33 31-333
Horbeller Str. 19
50858 Köln
KUNDENDIENST MITTE
Dudenstr. 45-53
68167 Mannheim
Tel. 06 21/33 76-230
Fax 06 21/33 76-251
KUNDENDIENST OST
Wittestr. 30e
13509 Berlin
Tel. 0 30/4 38 03-21
Fax 0 30/4 32 55 97
KUNDENDIENST SÜD
Beuthener Str. 65
90471 Nürnberg
Tel. 09 11/7 03-12 61
Fax 09 11/7 03-11 27
GRUNDIG NORGE A. S.
Glynitveien 25, Postboks 234
N-1402 Ski
00 47-64 87 82 00
GRUNDIG DANMARK A/S
Lejrvej 19
DK-3500 Værløse
00 45-44 48 68 22
GRUNDIG OY
Luoteisrinne 5
FIN-02271
Espoo
0 03 58-98 04 39 10
GRUNDIG SVENSKA AB
Albygatan 109 d, Box 4050
S-17104 Solna
00 46-8-6 29 85 30
GRUNDIG POLSKA SP.Z.O.O.
Ul. Czéstochowska 140
PL-62800 Kalisz
00 48-62-7 66 77 70
GRUNDIG AUSTRIA Ges.m.b.H.
Breitenfurter Straße 43-45
A-1120 Wien
00 43-1-81 11 76 03
GRUNDIG ITALIANA S.P.A.
Via G.B. Trener, 8
I-38100 Trento
00 39-04 61-89 31 11
GRUNDIG ESPAÑA S.A.
Solsonés, 2 planta baja B3
Edificio Muntadas (Mas Blau)
E-08820 El Prat De Llobregat (Barcelona)
00 34-93-4 79 92 00
7 / 2001
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990200800 LP-BEDIENMODUL RECHTS CONTROL BOARD C.B.A RIGHT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
CN 702 759880779600 VERBINDER FPC/FC/PIC10P
SW00705 759880764500 SCHALTER 12V 50MA
SW00707 759880764500 SCHALTER 12V 50MA
SW00708 759880764500 SCHALTER 12V 50MA
SW00709 759880764500 SCHALTER 12V 50MA
SW00711 759880764500 SCHALTER 12V 50MA
VR 00701 759880778700 SHUTTLE-REGLER
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
d©
KEIN E-TEIL NO SPARE PART
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
!
( ! )
LP-BEDIENMODUL RECHTS
CONTRO BOARD C.B.A RIGHT
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
MATERIAL-NR. / PART NO.: 275990200800
Loading...
