Page 1

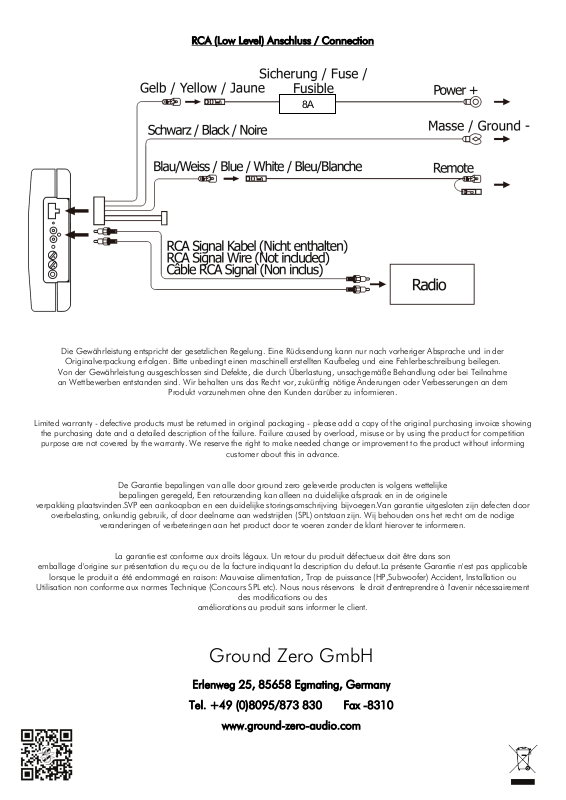

RCA (Low Level) Anschluss / Connection
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
8A
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Page 2
TITANIUM-SERIES
20 cm / 8” ACTIVE SUBWOOFER
ANLEITUNG / OWNER’S MANUAL
GZTB 20ACT
Ausstattungsmerkmale / Features
• Extrem flach
• Massives Kunststoff Spritzguss Gehäuse
• Geringe Stromaufnahme
• Basspegel-Fernbedienung
• High-Level Eingänge mit AUTO-ON
• Extremely flat
• Strong plastic injection enclosure
• Low current consumption
• Bass remote
• High level input with AUTO-ON
Page 3
Technische Daten / Specifications
Model
GZTB 20ACT
Woofer Impedanz /
Impedance
Membran /
Cone
MAX. Ausgangsleistung /
RMS Ausgangsleistung /
Output Power
Tiefpass /
Lowpass
Max Stromaufnahme /
Max Current Consumption
Empfohlene Betriebsspannung /
Source voltage
Außenmaße /
Dimensions
345 x 237 x 72 mm /
13.58“ x 9.33“ x 2.83“
Gewicht /
Weight
Woofer 20 cm / 8“
2 x 2 Ω
Aluminium / Aluminum
Output Power
160 W
100 W
50 – 100 Hz
8 A
10V – 15V
3.9 KG
Page 4
Mögliche Einbauorte / Suggested mounting positions
Anschlussdiagramm / Wiring Diagram
Im Fußraum / In compartment
Unter dem Sitz / Below seat
Im Kofferraum / In the trunk
Nicht benötigt bei High Level
Not needed for high level mode
8A
Anschlüsse + Einstellungen / Connections + adjustment
Betrieb /
Page 5
Einstellungen / Adjustments
Achtung:
Note:
High Level Input Anschluss / Connection
8A
Verwenden Sie entweder den RCA- oder den High Level Input. Nutzen Sie nie beide Eingänge gleichzeitig!
Use either RCA line level or speaker level inputs. Do not connect both at the same time!
