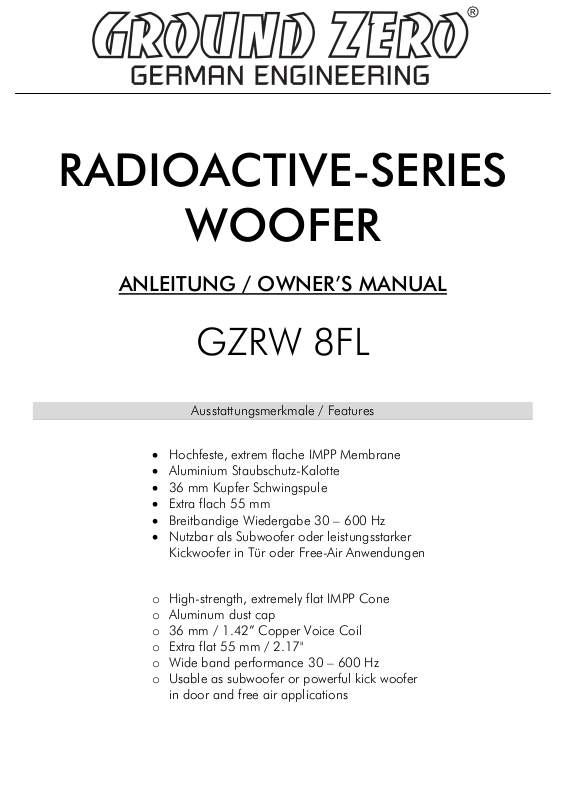

Page 1
RADIOACTIVE-SERIES
WOOFER
ANLEITUNG / OWNER’S MANUAL
GZRW 8FL
Ausstattungsmerkmale / Features
• Hochfeste, extrem flache IMPP Membrane
• Aluminium Staubschutz-Kalotte
• 36 mm Kupfer Schwingspule
• Extra flach 55 mm
• Breitbandige Wiedergabe 30 – 600 Hz
• Nutzbar als Subwoofer oder leistungsstarker
Kickwoofer in Tür oder Free-Air Anwendungen
o High-strength, extremely flat IMPP Cone
o Aluminum dust cap
o 36 mm / 1.42” Copper Voice Coil
o Extra flat 55 mm / 2.17"
o Wide band performance 30 – 600 Hz
o Usable as subwoofer or powerful kick woofer
in door and free air applications
Page 2
Technische Daten / Specifications
GZRW 8FL
Voice Coil Diameter mm / inch
Impedance Ohm
Re Ohm
FS Hz
Qms
Qes
Qts
Vas Liter / cu.ft.
MMS gr
Xmax mm / inch
SPL dB/m
BL TESLA – M
Power WRMS / WMAX
Außendurchmesser / Outer diameter
mm / inch
Lochausschnitt / Mounting hole
mm / inch
Einbautiefe / Mounting depth
mm / inch
In 70 liter geschlossen mit 30 cm Mikrofonabstand auf Achse gemessen /
Measured on axis in 70 liter ( 2.47 cu.ft. ) with 30 cm / 12” microphone distance
36 / 1.42"
2
1.6
45.3
12.224
1.016
0.938
17.6 / 0.62
45.317
14 / 0.55"
85
4.5
150 / 250
204 / 8.03"
178 / 7.01"
55 / 2.17"
Page 3
Gehäuseempfehlung / Enclosure recommendation
Free Air
60 Liter netto / Min. 2.12 cu.ft. net
Türmontage / Door installation
1.05 / 39 Hz
350 Liter netto / Max. 12.36 cu.ft. net
Heckablagenmontage / Parcel shelf installation
Qtc / F3
0.96 / 37 Hz
Minimum Volume
(Schwarz / Black)
Qtc / F3
Maximum Volume
(Blau / Blue)
60 – 350 Liter netto / 2.12 – 12.36 cu.ft. net
Einbau / Installation
Um eine einwandfreie Performance zu gewährleisten, empfehlen wir auf eine ausreichende Korb-Belüftung bei der Montage zu achten.
To guarantee a perfect performance we strongly recommend to take care of a good basket-ventilation.
Page 4
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
