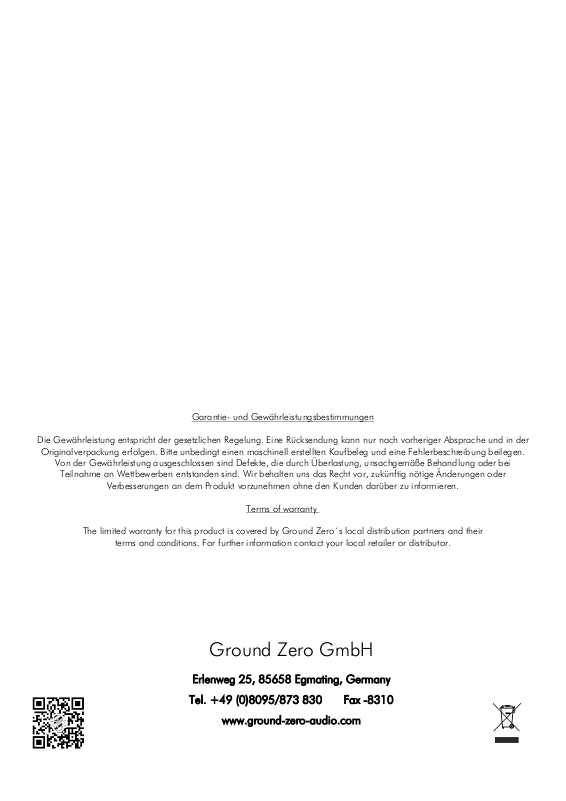

Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Page 2
TITANIUM-SERIES
COMPONENT SYSTEM
ANLEITUNG / OWNER’S MANUAL
GZTC 165
Spezifikationen / Specifications
• Hochwertiges 2-Wege Komponentensystem
• Klippel® optimierter 3 Ohm Tief-Mitteltöner mit HQPP-Struktur Membrane
• Resonanzarmer Stahlkorb
• 19 mm Seidenkalotten-Hochtöner mit Einbauzubehör
• Kompakte 12 dB/Okt. Hochton-Frequenzweiche
• 6 dB/Okt. Tiefton Frequenzweiche direkt am Tief-/Mitteltöner
o High quality 2-way component system
o Klippel® optimized 3 Ohm midwoofer with HQPP-Structure cone
o Resonance free steel basket
o 0.75" silk dome tweeter with mounting accessories
o Compact 12 dB/oct tweeter high pass crossover
o 6 dB/oct low pass crossover attached to the midwoofer
Page 3
Spezifikationen / Specifications
Model
GZTC 165
Tiefmitteltöner /
Midwoofer
Hochtöner /
Tweeter
Hochton-Pegel /
Tweeter level
Wirkung /
Effect
Tief-Mitteltöner
Klangcharakter
Midwoofer sound
characteristic
Wirkung /
Effect
Anhebung der mittleren Frequenzen für den Betrieb des Tief-Mitteltöners weit
Impedanz / Impedance 3 Ohm
Frequenzgang / Frequency response 50 Hz – 22 kHz
Trennfrequenz / Cut-off frequency 5500 Hz (12 / 6 dB/Okt./oct)
SPL 1W/1M 90 dB
Power Watt RMS 100
Power Watt Maximum 150
Aussendurchmesser / Outer diameter 165 mm / 6.5” 37 mm / 1.46”
Einbaudurchmesser / Mounting diameter 142.5 mm / 5.61” 37 mm / 1.46”
Einbautiefe / Mounting depth 68 mm / 2.68” 18 mm / 0.71”
Funktion der Jumper in der Frequenzweiche / Function of the jumper in the crossover
- 2 dB / 0 dB / + 2 dB
(Terminal)
(Terminal)
Low
High
3-stufige individuelle Hochton-Anpassung über verschiedene Anschlusskabel
3-step individual tweeter adjustment by various wiring connection
Linearer Frequenzgang für die direkte Ausrichtung des Tief-Mitteltöners auf den
Hörplatz.
Linear frequency response for direct speaker alignment to the listening position.
außerhalb der Hörachse.
Increased midrange level for using the midwoofer far off-axis.
Page 4

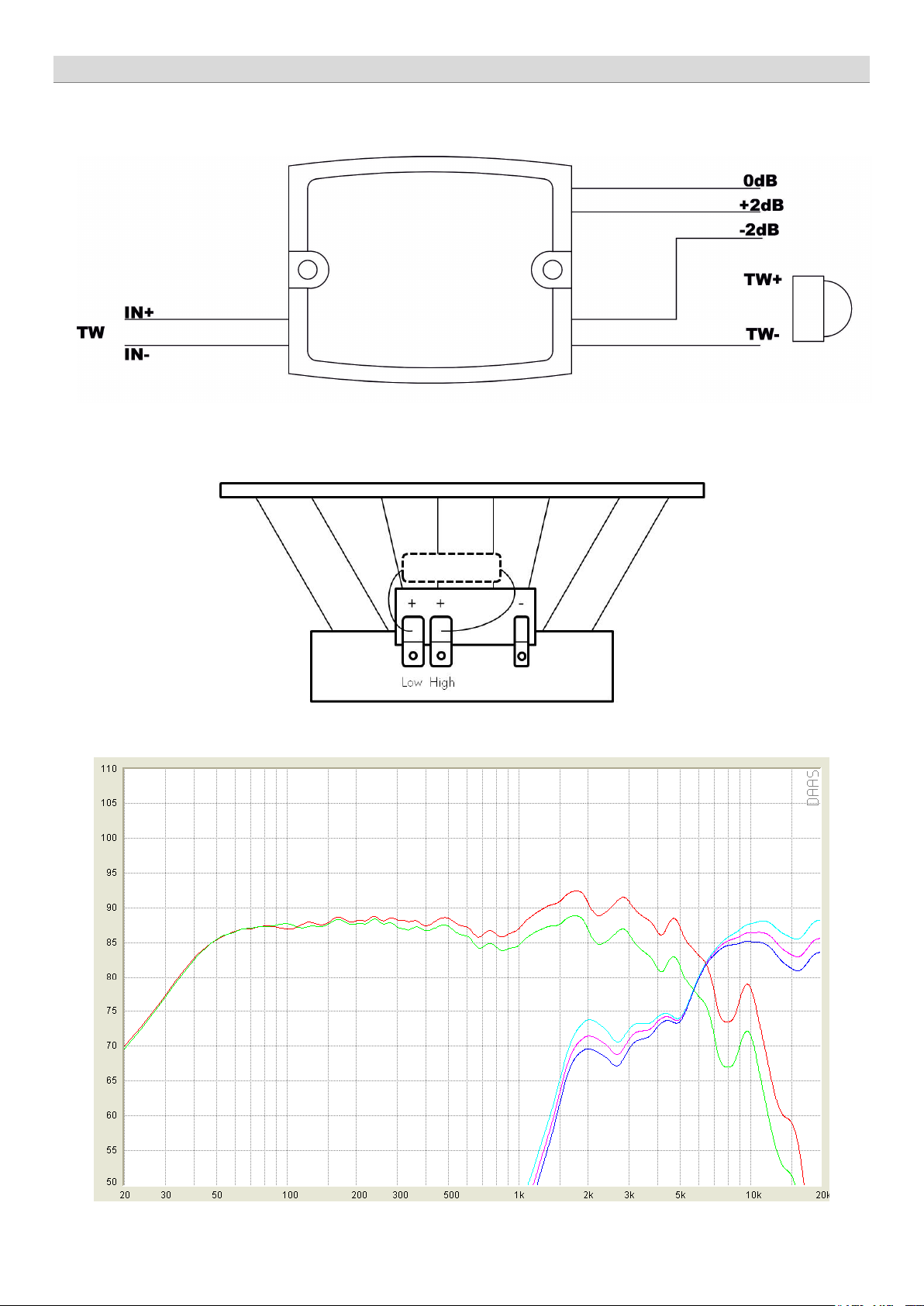

Anschluss / Wiring
Low
High
+2dB
0dB
-2dB
Hochtöner Anschluss / Tweeter connection
Tief-Mitteltöner Anschluss / Midwoofer connection
