TITANIUM-SERIES

20 CM / 8” ACTIVE SUBWOOFER

Anleitung / Owner’s Manual / Mode d’emploi

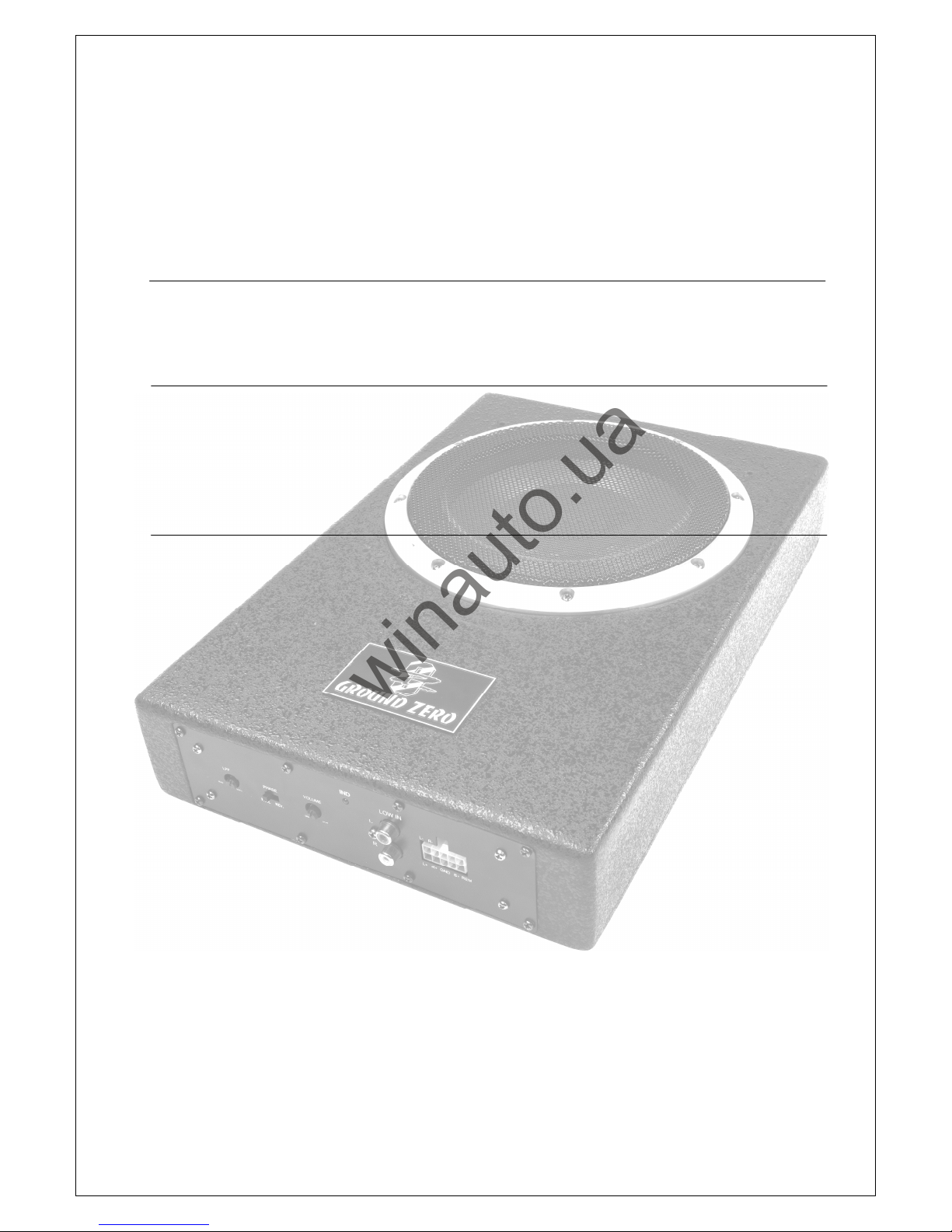

GZTB 200ACT

• Extrem flach / Extremely flat / Extrêmement plat

• Massives MDF Gehäuse / Strong MDF enclosure / Chassis en MDF Massif

• Geringe Stromaufnahme / Low current consumtion / Consomation de courant

• High-Level Eingänge / High-Level Input / Entrée Haut Niveau

Technische Daten / Technical Data / Données Technique

Model

GZTB 200ACT

Woofer

20

cm /

8“

Woofer Impedanz / Impedance / Impédance

2Ω + 2Ω

Membran / Cone / Membrane

IMPP

MAX. Ausgangsleistung / Output Power /

Puissance Max

120 W MAX

RMS Ausgangsleistung / Output Power

/

Puissance RMS

70 W RMS

Tiefpass / Lowpass /

Filtre passe bas

20 –

200 Hz

Phasenschalter / Phase shift

0° / 180°

Empfohlene Betriebsspannung / Source voltage /

Tension d' emploi

10V – 15V

Außenmaße / Dimensions

380 x 250 x 68 mm / 15" x

10" x 2.68"

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

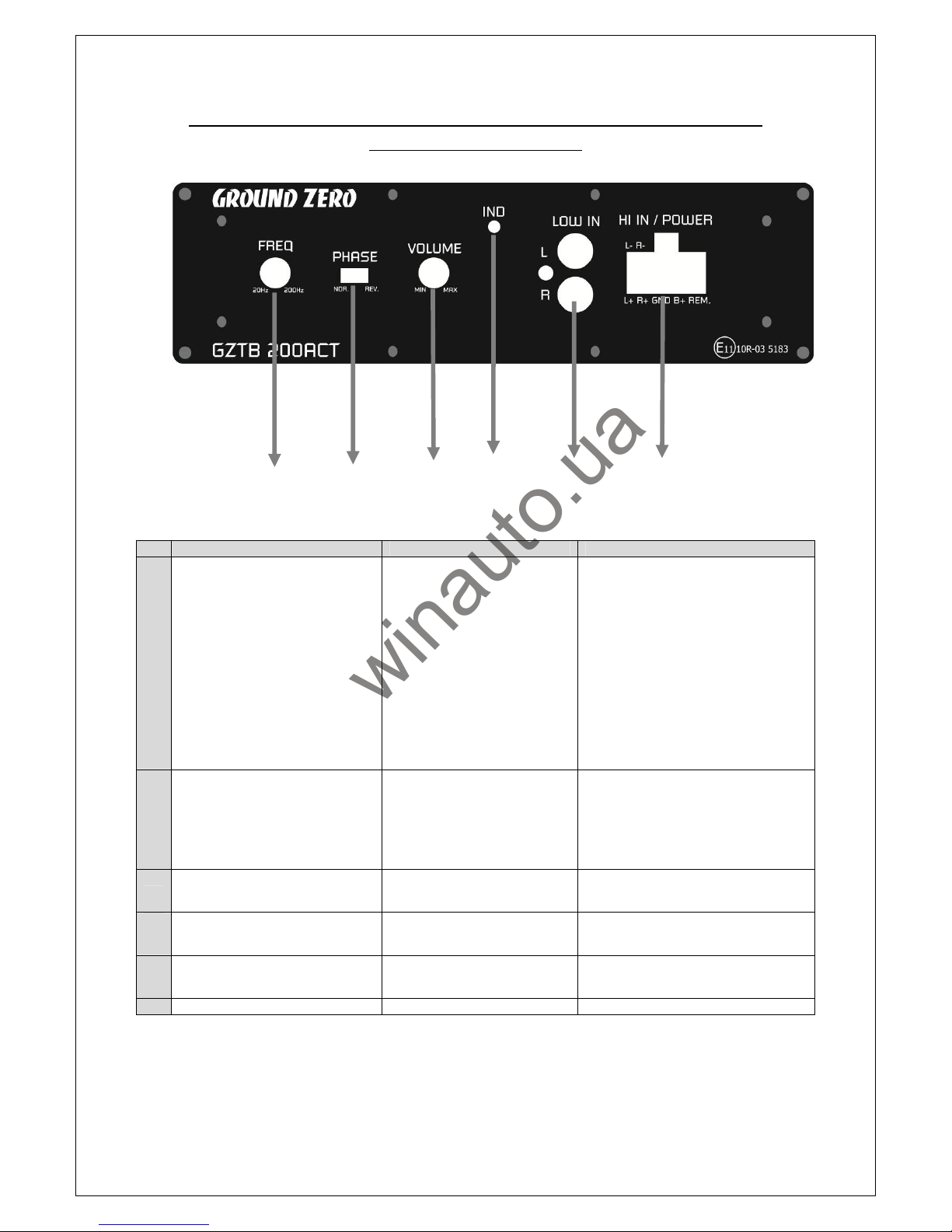

Anschlüsse und Einstellungen / Connections and functions /

Connexion et réglages

5 3 4 6 2 1

No Erklärung Declaration Explication

1

High Level Eingänge

und

Stromversorgung

Hiermit lässt sich der Verstärker
mittels Hochpegel- Signal betreiben.
Verbinden Sie hierzu die High Level
Eingänge direkt mit den
Lautsprecher-ausgängen der
Headunit oder eines vorhandenen,
fahrzeug-spezifischen Aktivsystems.
Die Stromversorgung sollte nach der
unten aufgeführten Beschreibung
angeschlossen werden.

Nutzen Sie keinesfalls die High­und die Low Level-eingänge
gleichzeitig.

High Level

& Power

Input

High level input should be
connected with the speaker output
of the Headunit or a carspecific
active system. The Power
connections should be connected
according to the below instruction.

Do not use the High- and Low
Level Input together at the
same time!

Entrées High Level et l'alimentation

en courant

L'amplificateur détecte la présence du
signal haut niveau. Connectez les entrées
'High Level directement aux sorties de
haut-parleur de L'autauradio. le système
actif spécifique au véhicule. L'alimentation
en courant devrait être connectée d'après
la description mentionnée en bas.

Ne jamais utiliser les entrées haut
niveaux et les sortie RCA du caisson
en même temps

2

Low Level Eingänge

Eingänge für den linken (L) und
rechten (R) Kanal des Verstärkers.
Die Vorverstärker Ausgänge der
Signalquelle (Headunit) oder einer
externen elektronischen Weiche
müssen hier angeschlossen werden.

Low Level Input

Left (L) and Right (R) channel
inputs of the amplifier system.
Pre- amplifier outputs of a source
(head unit) or of an external
electronic crossover must be
connected to these inputs.

Entrée bas niveau RCA

Gauche (L) et Droit (R) entrée
amplification du système. Sortie Préampli
de l’Autoradio a raccordée sur les entrées
du caisson Amplifier

3

Phase Shift

Phasen-Schalter: 0° (Nor.) oder 180°
(Rev.) schaltbar.

Phase Shift

Phase switch: 0° (Nor.) or 180°
(Rev.) switchable.

Réglage de Phase

interrupteur : 0° (Nor.) ou 180° (Rev.)

4

Input Level

Zum einstellen der
Eingangsempflindlichkeit

Input Level

Knob for adjusting the input
sensitivity

Niveau d’en

trée

Tournée le bouton pur ajustée le Gain

5

Weiche

Zur Einstellung der oberen Grenz­Frequenz von 20 Hz ~ 200 Hz.

Crossover

To adjust the cut-off frequency
from 20 Hz ~ 200 Hz

Filtre

Ajustement de la fréquence de 20 Hz ~
200 Hz

6

Satusanzeige LEDs

Power / Protection LED

Marche / Protection LED

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

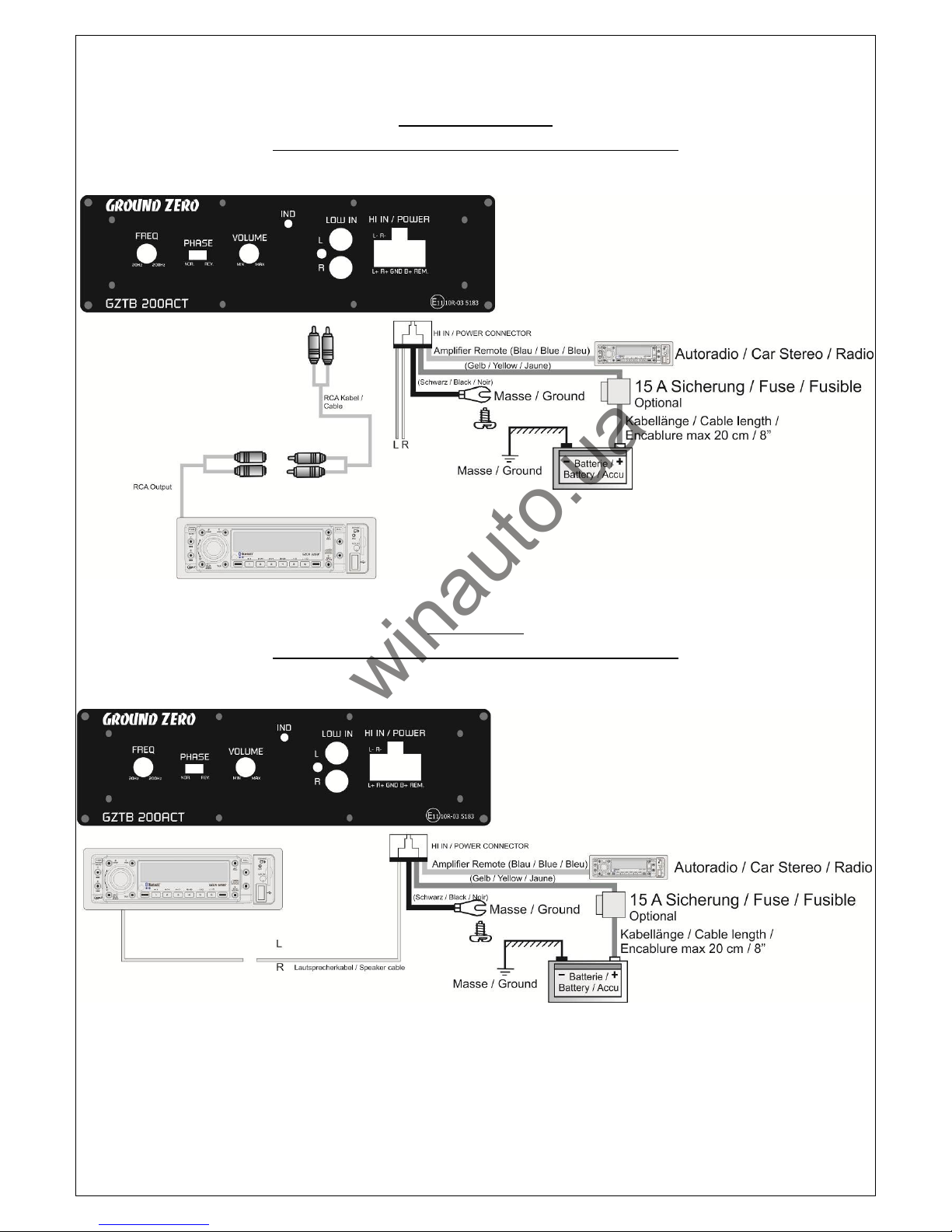

Low Level (RCA)
