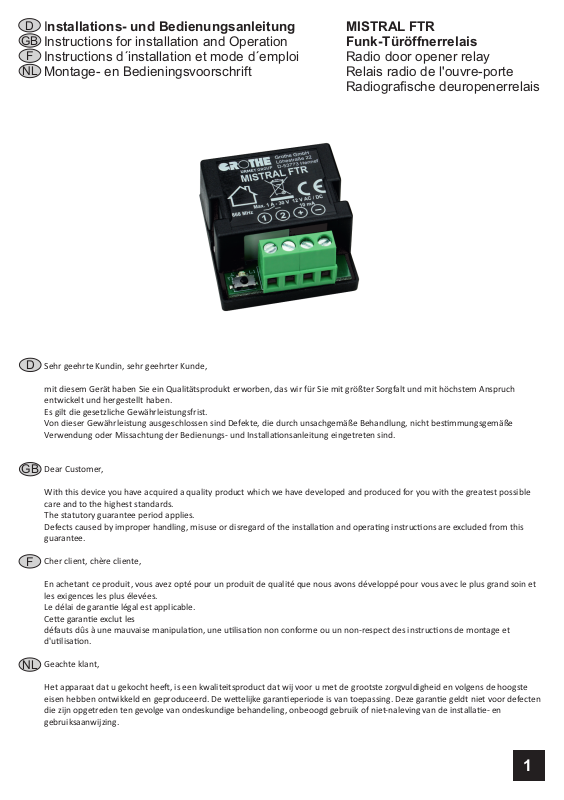

Installations- und Bedienungsanleitung

Instructions for installation and Operation

Instructions d´installation et mode d´emploi

Montage- en Bedieningsvoorschrift

MISTRAL FTR Funk-Türöffnerrelais

Radio door opener relay Relais radio de l'ouvre-porte Radiograﬁsche deuropenerrelais

Sehr geehrte Kundin, sehr geehrter Kunde,

mit diesem Gerät haben Sie ein Qualitätsprodukt erworben, das wir für Sie mit größter Sorgfalt und mit höchstem Anspruch entwickelt und hergestellt haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht besmmungsgemäße Verwendung oder Missachtung der Bedienungs- und Installaonsanleitung eingetreten sind.

Dear Customer,

With this device you have acquired a quality product which we have developed and produced for you with the greatest possible care and to the highest standards. The statutory guarantee period applies. Defects caused by improper handling, misuse or disregard of the installaon and operang instrucons are excluded from this guarantee.

Cher client, chère cliente,

En achetant ce produit, vous avez opté pour un produit de qualité que nous avons développé pour vous avec le plus grand soin et les exigences les plus élevées. Le délai de garane légal est applicable. Cee garane exclut les défauts dûs à une mauvaise manipulaon, une ulisaon non conforme ou un non-respect des instrucons de montage et d'ulisaon.

Geachte klant,

Het apparaat dat u gekocht hee, is een kwaliteitsproduct dat wij voor u met de grootste zorgvuldigheid en volgens de hoogste eisen hebben ontwikkeld en geproduceerd. De weelijke garaneperiode is van toepassing. Deze garane geldt niet voor defecten die zijn opgetreden ten gevolge van ondeskundige behandeling, onbeoogd gebruik of niet-naleving van de installae- en gebruiksaanwijzing.

1.0

Sicherheitshinweise

Setzen Sie den MISTRAL FTR weder Tropf- noch Spritzwasser aus! Stellen Sie keine mit Flüssigkeit gefüllten Gefäße darauf ab!

Decken Sie ihn nicht mit Gegenständen oder Decken, Vorhängen etc. zu und schützen Sie ihn vor direkter Sonnenbestrahlung und oﬀenen Brandquellen!

Do not expose the MISTRAL FTR to dripping or splashing liquid! Do not place any vessels ﬁlled with liquid on it! Do not cover it with

objects or blankets, curtains, etc. and protect it from direct sunlight and naked ﬂames!

N’exposez pas le MISTRAL FTR ﬁl à des goues d'eau et à des éclaboussures ! N’y posez pas de récipients remplis de liquide ! Ne le

couvrez pas à l’aide d’objets, de couvertures, de rideaux etc. et protégez-le du rayonnement direct du soleil et des source de feu ouvertes !

Stel de MISTRAL FTR niet bloot aan druip- en spatwater! Plaats er geen met vloeistof gevulde reservoirs op! Dek hem niet af met

voorwerpen of dekens, gordijnen enz. en bescherm hem tegen directe zonnestralen en open brandbronnen!

Safety instructions

VeiligheidsinstructiesInstructions de sécurité

2.0

Bestimmungsgemäßer Gebrauch

Das hier beschriebene Gerät dient ausschließlich als funkgesteuerte Klingel- oder Signalanlage für den privaten Gebrauch. Durch

unterschiedliche Einﬂüsse (leere Baerien, Funkstörungen etc.) kann die Funkon beeinträchgt werden. Verwenden Sie dieses Gerät auf keinen Fall in sicherheitsrelevanten Bereichen! Falls durch den Ausfall des Gerätes eine Gefahr für Personen entstehen könnte oder sonsge Folgeschäden möglich sind, MÜSSEN Sie diese durch zusätzliche geeignete Sicherheitsmaßnahmen verhindern!

The device described here are solely intended as a radio-controlled bell and signalling system for private use. The funcon can be impaired by diﬀerent inﬂuences (ﬂat baeries, radio interference, etc.). Never use this device in safety-related areas! If failure of the device could cause a hazard for people, or other consequenal damage is possible, you MUST prevent this through suitable addional safety measures!

Les appareils décrits ici constuent exclusivement des systèmes de carillon ou de signalisaon sans ﬁl desnés à une ulisaon

privée. Leur fonconnement peut être entravé par diverses inﬂuences (piles déchargées, interférences radio etc.). N’ulisez en aucun cas ce SE06 dans des zones de sécurité ! Si la défaillance de l’appareil cause un danger pour les personnes ou des dommages indirects, vous DEVEZ empêcher ces risques en prenant des mesures de sécurité adaptées !

De hier beschreven apparat zijn uitsluitend bestemd als radiogestuurde bel- of signaalinstallae voor privégebruik. Door verschillende invloeden (lege baerijen, radiostoringen enz.) kan de werking worden beïnvloed. Gebruik deze apparat in geen geval in veiligheidsrelevante zones! Mocht er wegens het defect van het apparaat gevaar voor personen kunnen ontstaan of andere gevolgschade mogelijk zijn, MOET u dit verhinderen door extra geschikte veiligheidsmaatregelen!

Intended use

Beoogd gebruikUtilisation conforme

3.0

Kurzbeschreibung

Breve description

Das MISTRAL FTR ist aufgrund seiner geringen Größe zur Montage in einer UP-Dose oder auch in anderen elektrischen Geräten geeignet. Der MISTRAL FTR wird an der vorgesehenen Stelle installiert und anschließend mit Grothe MISTRAL Sendern gekoppelt. Danach kann der Türöﬀner per Funk angesteuert werden. Die Schaltzeit des Relais kann eingestellt werden. Das Funk-Türöﬀnerrelais wird mit einer externen Spannungsversorgung betrieben.

Due to its small size, the MISTRAL SE06 transmier is suitable for mounng in a ﬂush box or other electrical equipment. The MISTRAL FTR is installed at the intended locaon and then coupled with Grothe MISTRAL transmiers. The door opener can then be controlled by radio. The switching me of the relay can be adjusted. The radio door opener relay is operated with an external power supply.

En raison de sa pete taille, l'émeeur MISTRAL SE06 est adapté au montage dans une boîte d'encastrement ou dans d'autres appareils électriques. Le MISTRAL FTR est installé à l'endroit prévu et ensuite couplé aux émeeurs Grothe MISTRAL. L'ouvre-porte peut alors être commandé par radio. Le temps de commutaon du relais peut être réglé. Le relais radio de l'ouvre-porte fonconne avec une alimentaon électrique externe.

De MISTRAL FTR wordt op de beoogde locae geïnstalleerd en vervolgens gekoppeld aan Grothe MISTRAL-zenders. De deuropener kan dan via de radio worden bediend. De schakeljd van het relais kan worden aangepast. Het radiograﬁsche deuropenerrelais wordt bediend met een externe voeding.

Short description

Korte beschrijving

4.0

Produktbeschreibung

Description de produit

LED

Product description

Product beschrijving

Anschlussklemmen

Terminals

Bornes de connexion

Aansluitklem

Taster

Push buon

Bouton poussoir

Drukknop

Spannungsversorgung

5.0

Alimentation électrique

1 2

–+

12 V AC / DC

Das Funk-Türöﬀner Relais wird mit einer externen Spannungsversorgung betrieben.

The wireless door opener relay is operated with an external power supply.

Le relais de l'ouvre-porte sans ﬁl fonconne avec une alimentaon externe.

Het draadloze deuropenerrelais wordt aangestuurd met een externe voeding.

Power supply

Voedingspanning

7 mm

Die einzelnen Adern 7 mm abisolieren und an den

Klemmen (+) und (–) anschließen

Strip the individual wires 7 mm and connect them to

terminals (+) and (–)

Dénudez 7 mm d'isolant sur les diﬀérents ﬁls et

connectez-les aux bornes (+) et (–).

Strip 7 mm isolae van de afzonderlijke draaden en

sluit ze aan op de klemmen (+) en (–)

6.0

Max. 1 A / 30 V

Türöffner

Anschluss Türöffner

Ouvre-porte de connexion

1 2 +

12 V

Connection door opener

Aansluiting deuropener

7 mm

Die einzelnen Adern 7 mm abisolieren und an den

Klemmen (1) und (2) anschließen

Strip the individual wires 7 mm and connect them to

terminals (1) and (2)

Dénudez 7 mm d'isolant sur les diﬀérents ﬁls et

connectez-les aux bornes (1) et (2)

Strip 7 mm isolae van de afzonderlijke draaden en

sluit ze aan op de klemmen (1) en (2)

4.0

7.0

FTR mit Sender koppeln

Ÿ Den MISTRAL FTR in den Kopplungsmodus schalten. Dazu die Taste (A) ca. 3 Sekunden lang gedrückt halten. Die rote LED (B)

leuchtet.

Ÿ Danach innerhalb von 30 Sekunden die Taste am Sender betägen. Ÿ Das Relais zieht an. Ÿ Die Geräte sind gekoppelt. Es können maximal Sender gekoppelt werden.15

Ÿ Switch the MISTRAL FTR to pairing mode. To do this, press buon (A) for approx. 3 seconds. The red LED (B) lights up.

Ÿ Then press the buon on the transmier within 30 seconds. Ÿ The relay picks up. Ÿ The devices are paired. A maximum of 15 transmiers can be paired.

Ÿ Passez le MISTRAL FTR en mode de couplage. Pour ce faire, appuyez sur le bouton (A) pendant environ 3 secondes. La LED

rouge (B) s'allume.

Ÿ Appuyez ensuite sur le bouton de l'émeeur dans les 30 secondes. Ÿ Le relais reprend. Ÿ Les appareils sont appairés. Un maximum de 15 émeeurs peut être couplé.

Ÿ Schakel het MISTRAL FTR in de koppelingmodus. Druk hiervoor drukknop (A) ca. 3 seconden. De rode LED (B) gaat branden

Ÿ Druk vervolgens binnen 30 seconden op de drukknop op de zender. Ÿ Het relais trekt aan. Ÿ De apparaten zijn gekoppeld. Er kunnen maximaal 15 zenders worden gekoppeld.

Pairing FTR with transmitter

xxxCoupler FTR avec emetteur

8.0

Kopplung mit Sendern löschen

Ÿ Die Taste (A) ca. 10 Sekunden lang gedrückt halten. Die rote LED (B) leuchtet und erlischt wieder. Ÿ Danach sind alle Kopplungen mit Sendern gelöscht.

Ÿ Press the buon (A) for approx. 10 seconds. The red LED (B) lights up and goes out again.

Ÿ Aer that, all pairings with transmiers are deleted.

Ÿ Appuyez sur le bouton (A) pendant environ 10 secondes. La LED rouge (B) s'allume et s'éteint à nouveau.

Ÿ Après cela, tous les appariements avec les émeeurs sont supprimés.

Ÿ Druk ongeveer 10 seconden op de knop (A). De rode LED (B) licht op en gaat weer uit.

Ÿ Daarna worden alle koppelingen met zenders verwijderd.

Delete pairing with transmitters

Koppeling met zenders verwijderenSupprimer l'appairage avec les émetteurs

4.0

9.0

Einstellung Einschaltdauer

Die Einschaltdauer des Relais kann zwischen 0,5 und 30 Sekunden eingestellt werden.

Ÿ Dazu wird die Taste (A) kurz betägt. Ÿ Während das Relais angezogen ist, die Taste (A) nochmals betägen und so lange gedrückt halten bis die gewünschte

Einschaltzeit eingestellt ist.

Ÿ Während dem Betägen blinkt die LED (B) schnell. (3 Sekunden Betägen entspricht 3 Sekunden Einschaltzeit.) Ÿ Wenn die Taste (A) kürzer als 0,5 Sekunden betägt wurde, wird automasch eine Einschaltdauer von 0,5 Sekunden

eingestellt.

Ÿ Wenn die Taste (A) länger als 30 Sekunden betägt wurde, wird automasch eine Einschaltdauer von 30 Sekunden eingestellt.

The switch-on duraon of the relay can be set between 0.5 and 30 seconds.

Ÿ To do this, brieﬂy press buon (A). Ÿ While the relay is picked up, press buon (A) again and hold it down unl the required switch-on me is set. Ÿ The LED (B) ﬂashes quickly while the buon is pressed. (Pressing for 3 seconds corresponds to a switch-on me of 3 seconds.) Ÿ If the buon (A) is pressed for less than 0.5 seconds, a switch-on me of 0.5 seconds is automacally set. Ÿ If the buon (A) has been pressed for more than 30 seconds, a switch-on me of 30 seconds is automacally set.

Le temps de mise en marche du relais peut être réglé entre 0,5 et 30 secondes.

Ÿ Pour ce faire, appuyez brièvement sur le bouton (A). Ÿ Pendant que le relais est capté, appuyez à nouveau sur le bouton (A) et maintenez-le enfoncé jusqu'à ce que l'heure de mise

en marche souhaitée soit réglée.

Ÿ La LED (B) clignote rapidement lorsque le bouton est enfoncé. (Un appui de 3 secondes correspond à un temps de mise en

marche de 3 secondes.)

Ÿ Si le bouton (A) est enfoncé pendant moins de 0,5 seconde, un temps de mise en marche de 0,5 seconde est

automaquement réglé.

Ÿ Si le bouton (A) a été enfoncé pendant plus de 30 secondes, un temps de mise en marche de 30 secondes est

automaquement réglé.

De inschakelduur van het relais is instelbaar tussen 0,5 en 30 seconden.

Ÿ Druk hiervoor kort op knop (A). Ÿ Terwijl het relais wordt opgenomen, drukt u nogmaals op knop (A) en houdt u deze ingedrukt tot de gewenste inschakeljd is

ingesteld.

Ÿ De LED (B) knippert snel terwijl de knop wordt ingedrukt. (3 seconden indrukken komt overeen met een inschakeljd van 3

seconden.)

Ÿ Als de knop (A) korter dan 0,5 seconde wordt ingedrukt, wordt automasch een inschakeljd van 0,5 seconde ingesteld. Ÿ Als knop (A) langer dan 30 seconden wordt ingedrukt, wordt automasch een inschakeljd van 30 seconden ingesteld.

Setting the duty cycle

De inschakelduur instellenDéﬁnition du cycle de service

10.0

Informationen

Informations

Informatie Informations

10.1

Die Reichweite beim MISTRAL FTR beträgt bei gemäß Anleitung installiertem Sender ca. 150 m im Freifeld. Mauern, Türen,

Metallteile etc. können die Reichweite merkbar reduzieren! Siehe Skizze unten! Hinweis: die Reichweite kann sich bei der Unterputzmontage deutlich verringern, je nach Beschaffenheit der Wand z. B. Stahlbeton.

The range of the MISTRAL FTR is approx. 150 m if unobstructed and if the transmitter is installed in accordance with the

instructions. Walls, doors, metal components etc. may reduce the range significantly. See illustration below. Note: the range can be significantly reduced with flush mounting, depending on the nature of the wall e.g. reinforced concrete.

En champ libre, la portée de l'MISTRAL FTR est d'env. 150 m lorsque l'émetteur a été installé conformément aux instructions. Les

murs, les portes, les pièces métalliques, etc. peuvent sensiblement réduire la portée ! Voir schéma ci-dessous ! Remarque : la portée peut être considérablement réduite avec un montage encastré, en fonction de la nature du mur, par exemple en béton armé.

De reikwijdte van de MISTRAL FTR bedraagt bij volgens de handleiding geïnstalleerde zenders zonder obstructies ca. 150 m. Muren, deuren, metalen onderdelen enz. kunnen de reikwijdte aanzienlijk beperken! Zie onderstaande illustratie! Opmerking: het bereik kan aanzienlijk worden verkleind met inbouwmontage, afhankelijk van de aard van de wand, bijv. gewapend

100 %

ca. 80 %

ca. 60-70 %

ca. 50-70 %

ca. 30-50 %

ca. 20 %

ca. 10 %

50 % x 80 % = 40 %

Wand/wall/mur/muur 1: 50 %

Holz, Glas, Wood, glas, bois, werre, hout, glas

Gipskarton/Metallständerwand, Gypsum board/metal stud wall, plaque de plâtre/mur à ossature métallique gipsplaat/metalen standerwand

Stein, stone, pierre, steen

Betonwand, concrete wall, mur en béton, betonnen muur

Betondecke, Concrete ceiling, plafond en béton, betonnen plafond

Metallwand, Metal wall, mur métallique, metalen wand

Gesamtreichweite durch beide Wände Total range through both walls Portée totale à travers les deux murs Totaal radiobereik door beide muren

Wand/wall/mur/muur 2: 80 %

Freifeld, Free ﬁeld, champ libre, in het vrije veld

10.2

Gewährleistung und Haung

GROTHE GmbH Gongs sind mit moderner Technik gefergt und unterliegen einer hundertprozengen Qualitätskontrolle. Sollte dennoch ein Mängel an Ihrem Gerät aureten, leistet die GROTHE GmbH im nachstehenden Umfang Gewähr.

1.) Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses nachweisbar in der Funkon oder Materialbeschaﬀenheit Fehler aufweist.

2.) Die Gewährleistung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden infolge der Nichtbeachtung der Einbauhinweise sowie nicht fachgerechter Installaon. Die Gewährleistung verliert automasch ihren Anspruch, wenn das Gerät nach Fehlerdiagnose geöﬀnet wurde.

3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher. Die Einhaltung der Anspruchsfrist ist durch Nachweis des Kaufdatums miels beigefügter Rechnung, Lieferschein oder ähnlicher Unterlage zu belegen.

Bie schicken Sie im Falle eines Mangels das Gerät mit beigefügter Mängelbeschreibung an die Verkäuferadresse mit o. g. Belegen zurück.

Guarantee and liability

GROTHE GmbH chimes are produced using modern technology and are subjected to one hundred percent quality control. If a defect nonetheless occurs in your device, GROTHE GmbH provides a guarantee with the following scope.

1.) Our guarantee includes subsequent improvement or replacement delivery of a device, if it veriﬁably has funconal or material defects.

2.) The guarantee does not cover natural wear and tear or transport damage. It also does not cover damaged caused by disregard of the installaon instrucons or improper installaon. The guarantee automacally expires if the device was opened aer the fault diagnosis.

3.) The guarantee period is 24 months from purchase of the device by the consumer. Compliance with the claim period must be veriﬁed by proof of date of purchase by means of the enclosed invoice, delivery note or similar document.

In case of a defect, please send the device with enclosed descripon of the defect to the address of the seller with the abovenamed documents.

Garane et responsabilité

Les carillons GROTHE GmbH sont fabriqués à l'aide des technologies les plus modernes et sont soumis à un contrôle de qualité complet. Si un défaut survient toutefois sur votre appareil, GROTHE GmbH assure une garane dont l’étendue est expliquée ci-après :

1.) Notre garane comprend la réparaon ou la nouvelle livraison d’un appareil lorsque celui-ci présente un défaut de fonconnement ou de qualité de matériau pouvant être prouvé.

2.) La garane ne se réfère pas à l’usure naturelle ou aux dommages dûs au transport, ni aux dommages résultant d'un non-respect des instrucons de montage ou d'une installaon incorrecte. La garane perd automaquement sa validité si l’appareil a été ouvert après un diagnosc d'erreur.

3.) La durée de la garane est de 24 mois après l’achat de l’appareil par l’ulisateur ﬁnal. Le respect de ce délai doit être démontré avec une preuve de la date d'achat sous forme de facture, de bon de livraison de tout document similaire.

En cas de défaut, veuillez renvoyer l’appareil en joignant la descripon du défaut à l’adresse du vendeur avec les jusﬁcafs menonnés ci-dessus.

Garane en aansprakelijkheid

De gongs van GROTHE GmbH zijn geproduceerd met moderne techniek en worden onderworpen aan een volledige kwaliteitscontrole. Mocht uw apparaat desondanks gebrekkig zijn, geldt de volgende garane van GROTHE GmbH met de onderstaande omvang.

1.) Onze garane omvat de verbetering achteraf of de levering van een nieuw apparaat, wanneer er aangetoond kan worden dat het apparaat gebrekkig is qua werking of materiaal.

2.) De garane geldt niet voor natuurlijke slijtage of transportschade, schade ten gevolge van de niet-naleving van de montageaanwijzingen en ondeskundige installae. De garane geldt automasch niet meer wanneer het apparaat werd geopend na de foutendiagnose.

3.) De duur van de garane bedraagt 24 maanden vanaf de aankoop van het apparaat door de eindverbruiker. De naleving van de

garanetermijn moet worden aangetoond door middel van de aankoopdatum op basis van de ingesloten factuur, de

leveringsbon of gelijkaardige stukken. Stuur het apparaat in geval van gebrek terug naar het adres van de verkoper en voeg er een beschrijving van het gebrek en de bovenstaande stukken aan toe.

10.3

Konformitätserklärung

Hiermit erklären wir, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Je nach Gerätetyp geprüft nach den jeweils relevanten Normen EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ RED-Richtlinie 2014/53/EU Ÿ EMV-Richtlinie 2014/30/EU Ÿ RoHS-Richtlinie 2011/65/EU Ÿ WEEE-Richtlinie 2012/19/EU

EG-Konformitätserklärung: siehe www.funkgong.de Länder: für alle Länder der EU Sendefrequenz 868,35 MHz

Declaration of Conformity

We hereby declare that this product is in compliance with the essential requirements and the other relevant provisions of Directive 2014/53/EU.

Depending on the device type, tested to the respective relevant standards EN 3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ RED Directive 2014/53/EU Ÿ EMC Directive 2014/30/EU Ÿ RoHS Directive 2011/65/EU Ÿ WEEE Directive 2012/19/EU

EC Declaration of Conformity: visit www.funkgong.de Countries: for all EU countries Transmission frequency: 868.35 MHz

Déclaration de conformité

Par la présente, nous certifions que ce produit est conforme aux exigences de base et aux

prescriptions applicables de la directive 2014/53/UE. Selon le type de produit, certifié en conformité avec les normes applicables EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ Directive RED 2014/53/UE Ÿ Directive CEM 2014/30/UE Ÿ Directive RoHS 2011/65/CE Ÿ Directive WEEE 2012/19/UE

Déclaration de conformité CE : voir www.funkgong.de Pays : pour tous les pays de l'UE Fréquence de transmission 868,35 MHz

Conformiteitsverklaringen

Hierbij verklaren wij dat dit product voldoet aan de wezenlijke eisen en andere relevante voorschriften van de richtlijn 2014/53/EU. Afhankelijk van het type apparaat is het gekeurd volgens de desbetreffende normen EN3000220-2 , EN 301489 -1, EN 62368-1:2016, EN 55022, EN 50581.

Dit product voldoet aan de:

Ÿ RED-Richtlijn 2014/53/EU Ÿ EMC-richtlijn 2014/30/EU Ÿ RoHS-richtlijn 2011/65/EU Ÿ WEEE-richtlijn 2012/19/EU

EG-conformiteitsverklaring: zie www.funkgong.de Landen: voor alle landen van de EU Zendfrequentie 868,35 MHz

10.4

Elektroschrott gehört NICHT in den Hausmüll!

Elektrogeräte mit dieser Kennzeichnung müssen getrennt gesammelt und umweltgerecht wiederverwertet werden (gemäß Europäischer Richtlinie über Elektro- und Elektronik- Altgeräte

(W.E.E.E.) und ihre Umsetzung in nationales Recht; Elektro- und Elektronikgerätegesetz, Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten(ElektroG)).

Bitte entsorgen Sie unbrauchbare oder ausrangierte Elektrogeräte ausschließlich über die Rückgabe- und Sammelsysteme oder über den Hersteller bzw. Importeur.

E-waste does NOT belong in the domestic waste!

Electrical appliances bearing this mark must be collected separately and reused in an environmentally sound manner (in accordance with the European Waste Electrical and Electronic

Equipment Directive (WEEE) and its transposition into national law), German Act for Electrical and Electronic Equipment, Act on the Sale, Return and Environmentally Sound Disposal of Electrical Equipment and electronic devices (ElektroG)).

Please dispose of unusable or discarded electrical appliances only via the return and collection systems or via the manufacturer or importer.

Les déchets électroniques n'appartiennent pas aux ordures ménagères !

Les appareils électriques portant cette marque doivent être collectés séparément et recyclés de manière écologiquement rationnelle (Conformément à la Directive Européenne relative aux

appareils électriques et électroniques usagés (DEEE) et à son application dans le droit national, Loi allemend sur le appareils électriques et électroniques, à la loi sur la mise sur le marché, la reprise et l'élimination écologique des équipements électriques et appareils électroniques (ElektroG)).

Veuillez enlever les appareils électriques inutilisables ou rejetés uniquement par les des systèmes de retour et de collecte ou par le fabricant ou l'importateur.

E-waste behort NIET thuis in het huisafval!

Elektrische apparaten met dit merkteken moeten apart worden ingezameld en op een milieuverantwoorde manier worden gerecycled (in overeenstemming met de Europese richtlijn

betreffende afgedankte elektrische en elektronische apparatuur (AEEA) en de omzetting in nationaal recht, de wet inzake elektrische en elektronische apparatuur, de wet op het in de handel brengen, terugnemen en milieuvriendelijke verwijdering van elektrische apparatuur en elektronische apparaten (ElektroG)).

Gooi onbruikbare of afgedankte elektrische apparaten alleen weg via het retour- en inzamelsysteem of via de fabrikant of importeur.

11.0

Technische Daten

Funkfrequenz Reichweite Schaltkontaktbelastbarkeit Anzahl koppelbarer Sender Spannungsversorgung Stromaufnahme Schutzart Verwendung Temperaturbereich Abmessungen

Technical Data

Technische gegevensCaractéristiques

868,35 MHz 150 m im Freifeld * Schließer Max. 1 A / 30 V 15 12 V AC/DC 30 mA IP20 Innenbereich

-10 bis 50 °C 42 x 40 x 21 mm

Radio frequenzy Range Switch contact load capacity Number of pairable transmitters Power supply Current consuption Degree of protection Use Temperature range Dimensions

Frequence radio Portée Capacité de charge contacts de commutation Nombre d'émetteurs connectables Alimentation électrique Consommation de courant Type de protection Utilisation Plage de température Dimensions

Radiofrequentie Radiobereik Schakelcontactbelastbaarheid Aantal koppelbare zenders Voedingspanning Stroomverbruik Beschermingklasse Gebruik Temperatuurbereik Afmetingen

868,35 MHz 150 m in the free ﬁeld * NO max. 1 A / 30 V 15 12 V AC/DC 30 mA IP20 Indoor

-10 bis 50 °C 42 x 40 x 21 mm

868,35 MHz 150 m en champ libre * NO max. 1 A / 30 V 15 12 V AC/DC 30 mA IP20 Intérieur

-10 bis 50 °C 42 x 40 x 21 mm

868,35 MHz 150 m in het vﬁje veld * NO max. 1 A / 30 V 15 12 V AC/DC 30 mA IP20 Binnen

-10 bis 50 °C 42 x 40 x 21 mm

*Hinweis, Note, Remarque, Notitie:

Mauern, Türen, Metallteile etc. können die Reichweite merkbar reduzieren.

Walls, doors, metal components etc. may reduce the range signiﬁcantly!

Des murs, portes, parties métalliques, etc. peuvent réduire notablement la portée!

Door muren, deuren, metalen componenten etc. kan de reikwijdte merkbaar beperkt worden!

Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht bestimmungsgemäße Verwendung oder Missachtung der Installations- und

Bedienungsanleitung eingetreten sind. Des Weiteren behält sich der Hersteller das Recht vor, den Inhalt dieser Anleitung ohne vorherige Benachrichtigung zu ändern. Die in dieser Installations- und Bedienungsanleitung enthaltenen

Ausführungen sind sorgfältig ausgearbeitet und überprüft worden; trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung derselben. Dasselbe gilt für die Personen oder Firmen, die zur Ausarbeitung und

Erstellung dieser Anleitung hinzugezogen wurden.

The statutory warranty period applies. Excluded from this warranty are defects that have occurred due to improper handling, improper use or disregard of the installation and operating instructions. Furthermore, the manufacturer

reserves the right to change the contents of this manual without prior notiﬁcation. The information contained in this manual has been carefully prepared and checked, but the manufacturer does not accept any responsibility for its

use. The same applies to the persons or companies that have been involved in the preparation and production of this manual.

La période de garantie légale s'applique. Sont exclus de cette garantie les défauts qui sont dus à une mauvaise manipulation, à une utilisation incorrecte ou au non-respect des instructions d'installation et d'utilisation. En outre, le

fabricant se réserve le droit de modiﬁer le contenu de ce manuel sans préavis. Les informations contenues dans ce manuel d'installation et d'utilisation ont été soigneusement préparées et vériﬁées ; néanmoins, le fabricant n'assume

aucune responsabilité quant à leur utilisation. Il en va de même pour les personnes ou entreprises qui ont été consultées pour la préparation et la production de ce manuel.

De wettelijke garantietermijn is van toepassing. Uitgesloten van deze garantie zijn gebreken die zijn ontstaan door ondeskundige behandeling, ondeskundig gebruik of veronachtzaming van de installatie- en bedieningshandleiding.

Bovendien behoudt de fabrikant zich het recht voor om de inhoud van deze handleiding zonder voorafgaande kennisgeving te wijzigen. De informatie in deze installatie- en gebruikershandleiding is zorgvuldig voorbereid en

gecontroleerd, maar de fabrikant aanvaardt geen enkele verantwoordelijkheid voor het gebruik ervan. Hetzelfde geldt voor de personen of bedrijven die bij de voorbereiding en productie van deze handleiding zijn geraadpleegd.

GROTHE GmbH Löhestraße 22 D - 53773 Hennef

+49 2242 8890 56

service@grothe.de

www.grothe.de

MV043387 / 10/2020

Grothe MISTRAL FTR User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
