GREENSO GBK-70-1 User guide

Instrukcja obsługi i karta gwarancyjna

Rozdrabniacz GBK-70-1

- 1 -

Ważne:

Proszę o dokładne zapoznanie się z instrukcją przed użyciem rozdrabniacza i jej zachowanie. Należy przestrzegać wszystkich informacji, uwag i ostrzeżeń dotyczących bezpieczeństwa dla ochrony własnej i innych osób. Nieprzestrzeganie zaleceń bezpieczeństwa może doprowadzić do obrażeń ciała lub uszkodzeń urządzenia. Należy tak przechowywać instrukcję, aby mieć do niej dostęp w przyszłości

1. Nie wolno używać urządzenia w sposób inny niż opisany w instrukcji.

2. Używaj tylko oryginalnego sprzętu i części zamiennych. W przypadku stosowania nieoryginalnych części zamiennych istnieje zwiększone ryzyko uszkodzenia urządzenia.

3. Przed pierwszym użyciem maszyny zapoznaj się instrukcją obsługi.

4. Korzystając z urządzenia, jesteś odpowiedzialny za osoby trzecie w obszarze, w którym maszyna działa. Nigdy nie używaj urządzenia w obecności innych osób, zwłaszcza dzieci lub zwierząt.

5. Nie pozwalaj nieletnim na obsługę maszyny.

6. Maszyna może być obsługiwana tylko przez operatora znającego się na obsłudze maszyny. Zawsze przechowuj instrukcje bezpieczeństwa i obsługi dołączone do maszyny.

7. Sprawdź wszystkie części zabezpieczające i pamiętaj o dokręceniu wszystkich śrub i nakrętek przed uruchomieniem maszyny.

8. Wybierz płaskie miejsce pracy. Maszyna może być używana tylko na zewnątrz lub w dobrze wentylowanych pomieszczeniach. Z dala od łatwopalnych i wybuchowych przedmiotów.

9. Podczas pracy z maszyną noś ściśle przylegającą odzież roboczą, mocne rękawice robocze, okulary ochronne, nauszniki, maskę przeciwpyłową i obuwie przeciwpoślizgowe.

10. Przed i po użyciu maszyny konieczna jest odpowiednia konserwacja. Pozwoli to uniknąć awarii i wydłuży żywotność urządzenia.

11. Przed rozpoczęciem korzystania z urządzenia przeczytaj uważnie instrukcję. Nieprzestrzeganie instrukcji może spowodować obrażenia ciała.

- 2 -

Etykiety bezpieczeństwa:

Przed rozpoczęciem użytkowania przeczytaj uważnie instrukcję.

NIEBEZPIECZEŃSTWO Zwróć uwagę na bezpieczeństwo.

Trzymaj ręce z dala od elementów obrotowych.

Uważaj na uszkodzenie rąk.

Zachowaj bezpieczną odległość od pracującej maszyny.

Uważaj na przedmioty wyrzucane przez maszynę.

- 3 -

Model: GBK-70

Dane

Średnica rozdrabiania gałęzi

60 mm

Funkcja

rozdrabnianie liści, gałęzi

Max. Prędkość ostrza

3600 obr / min

Typ silnika

OHV4

Pojemność skokowa

212 cm3

Wydajność

500 – 1000 kg/h

Objętość paliwa

3,6L

Objętość oleju

0,6 l (10 W-30)

Układ rozruchowy

Ręczny

Rodzaj paliwa

95 oktanowa

Główny kierunek obrotu osi

przeciwnie do ruchu wskazówek zegara

- 4 -

Montaż rozdrabniacza

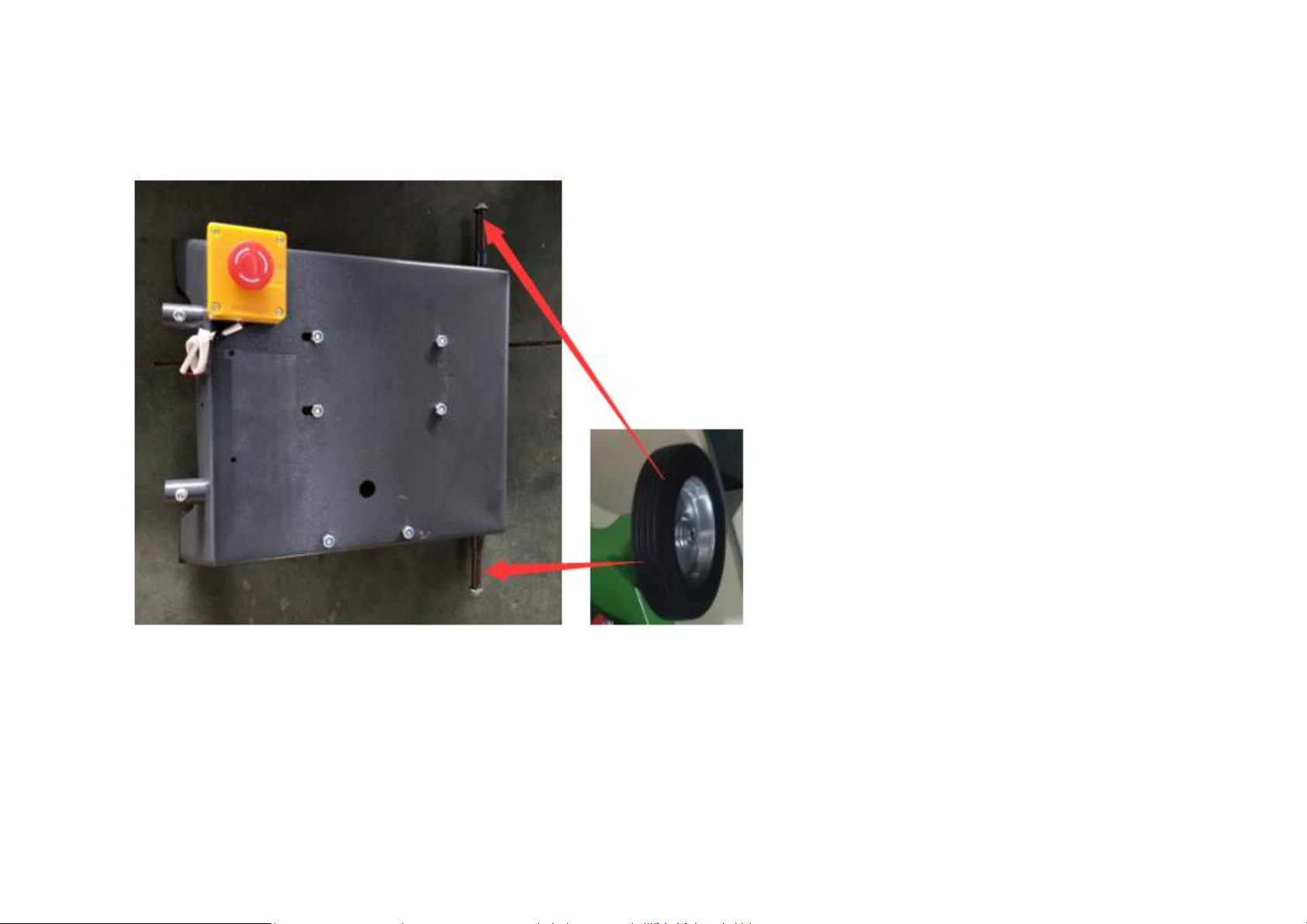

Montaż Kół

1. Zamontuj koło na oś

- 5 -

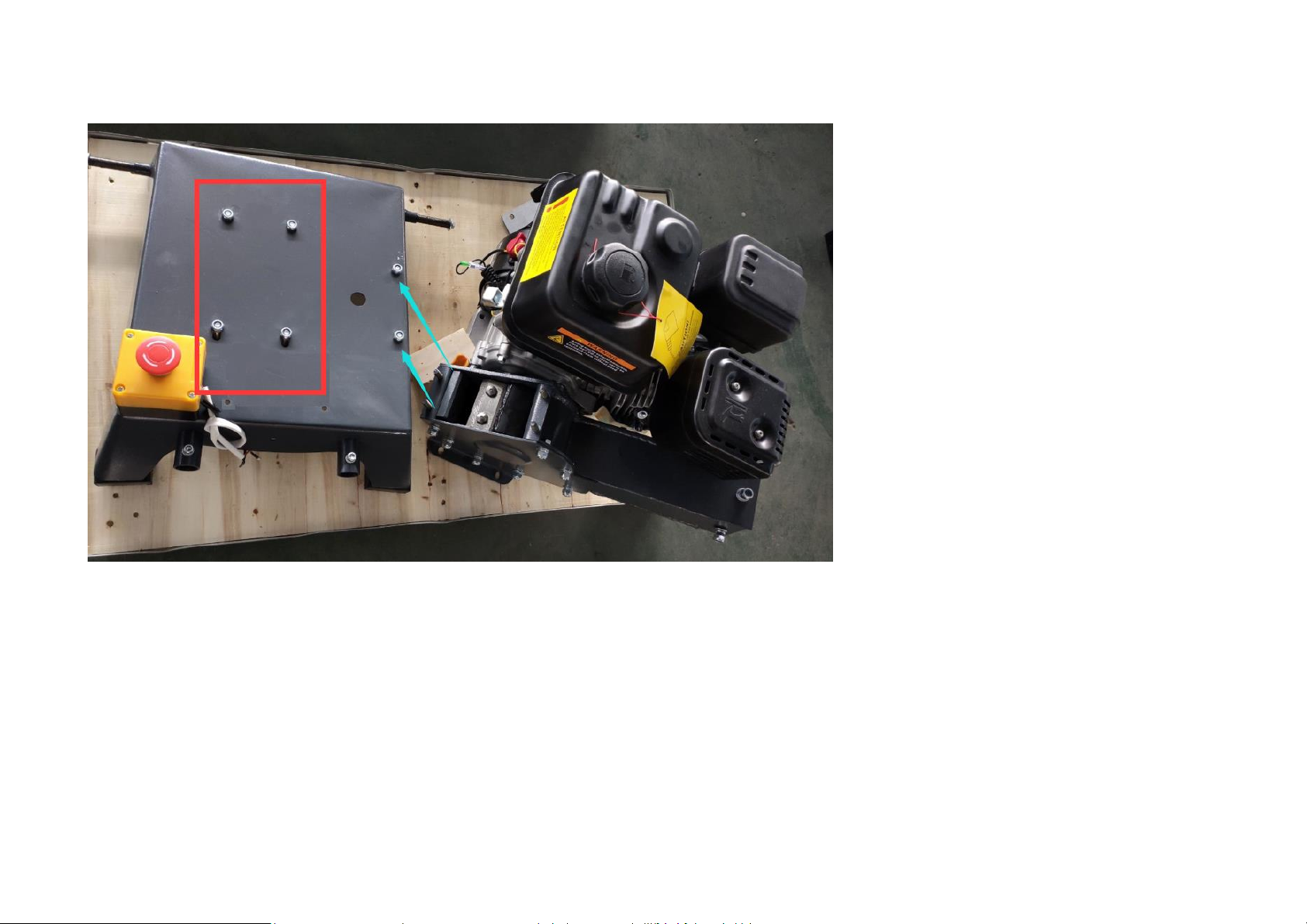

Step 2. Montaż silnika

1. Zamontuj silnik na płycie montażowej

- 6 -

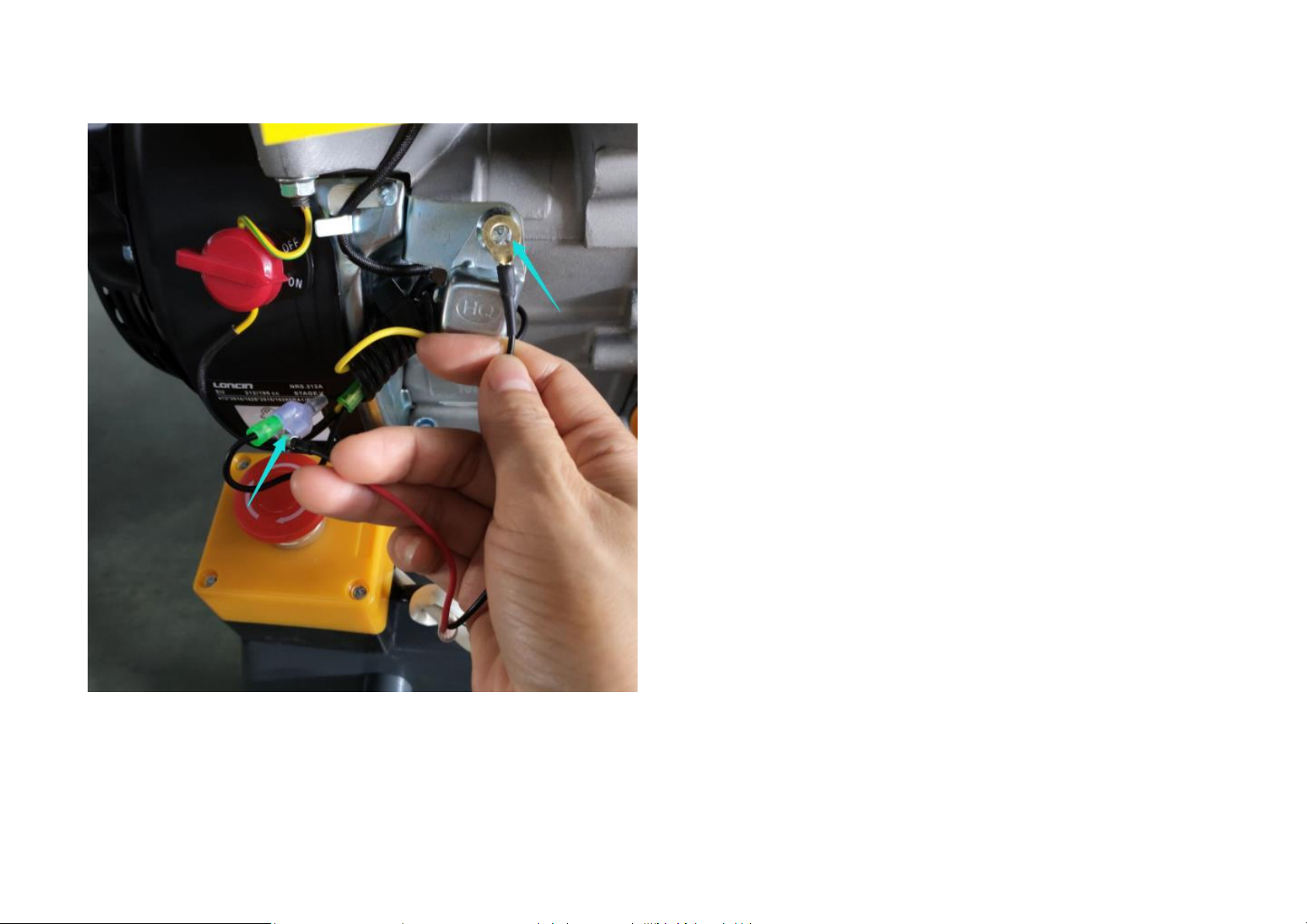

Montaz włącznika awaryjnego

1. Zamontuj przewody jak na rysunku

- 7 -

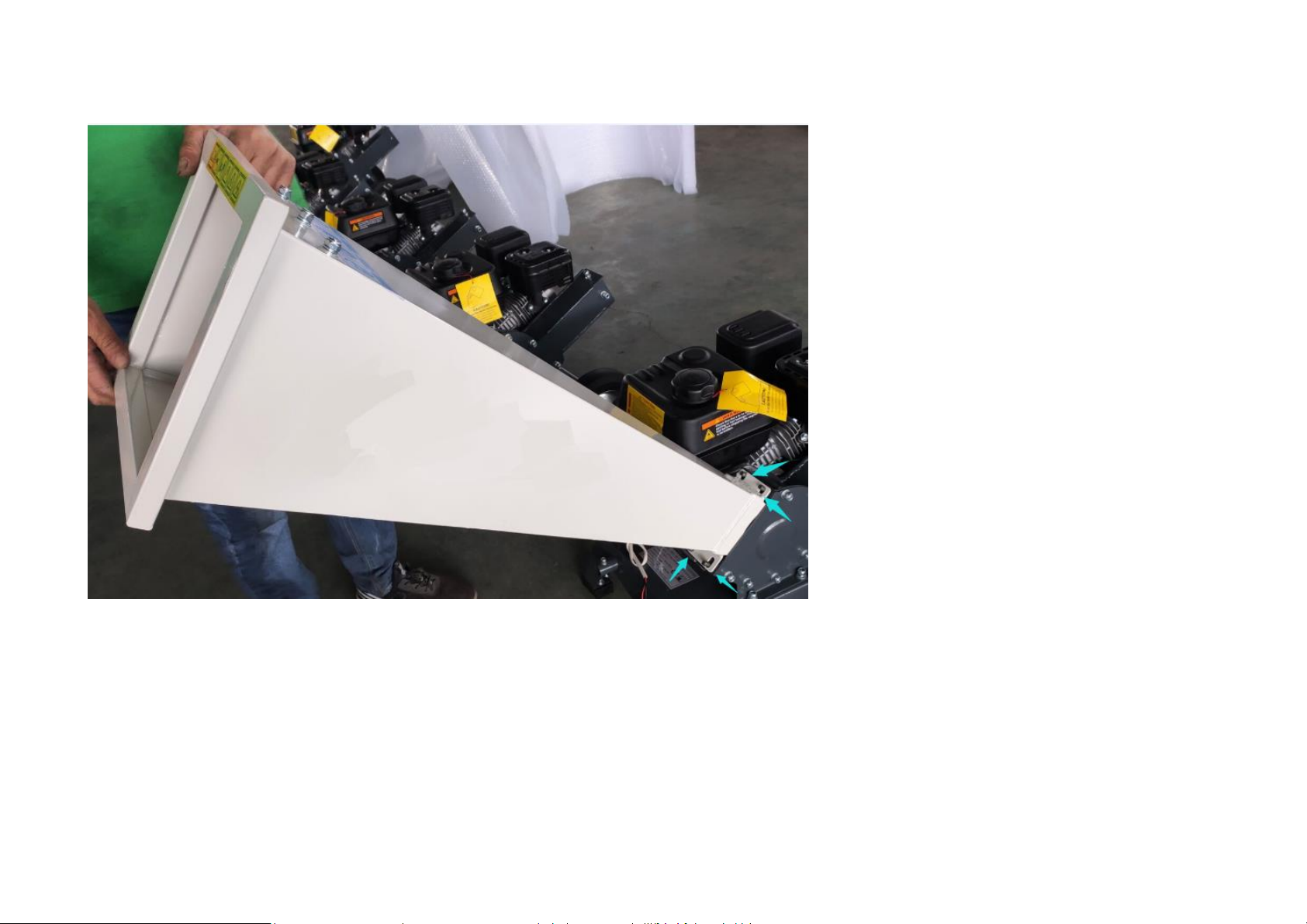

Montaż osłony wrzutu

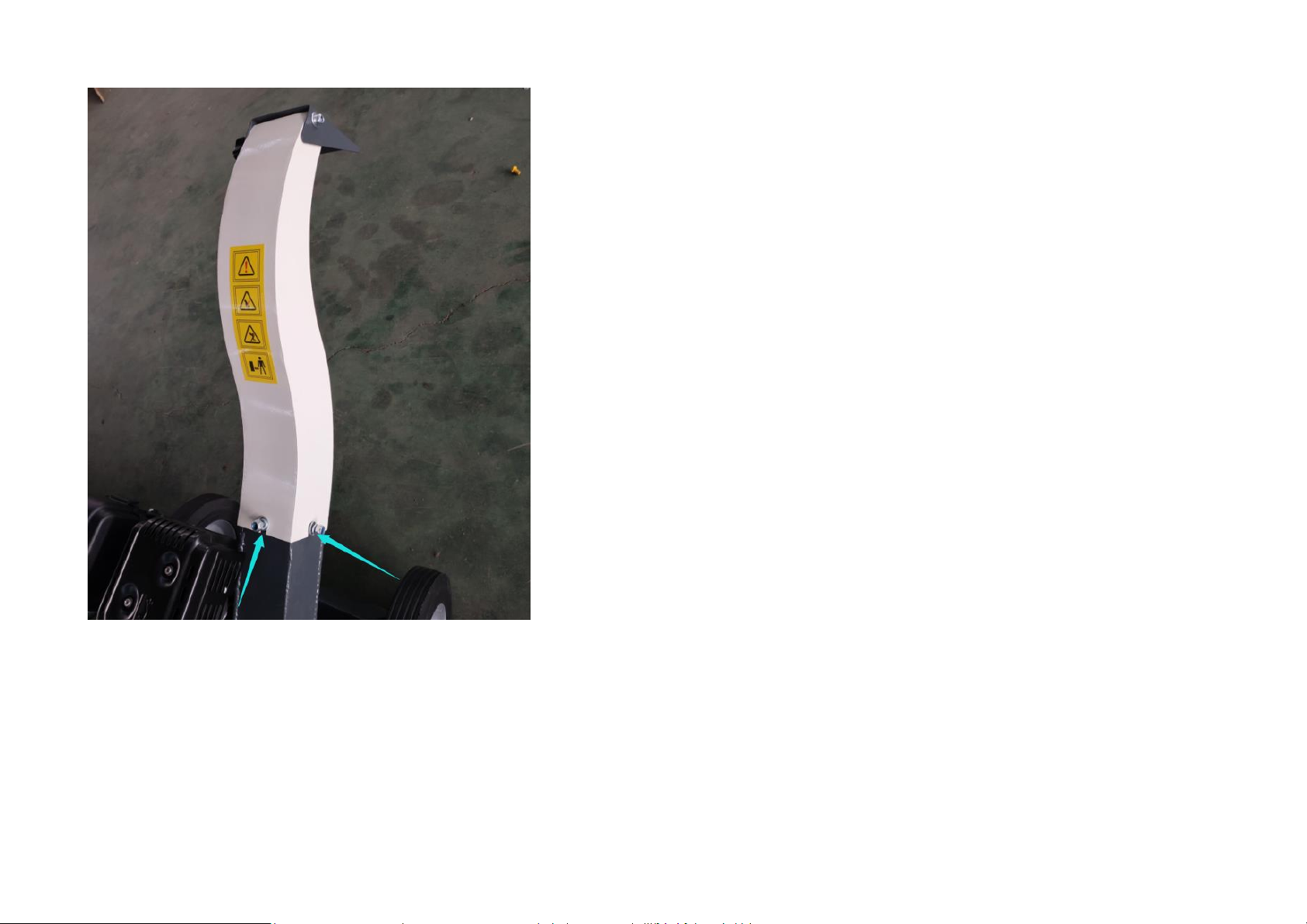

Montaż osłony wyrzutu

- 8 -

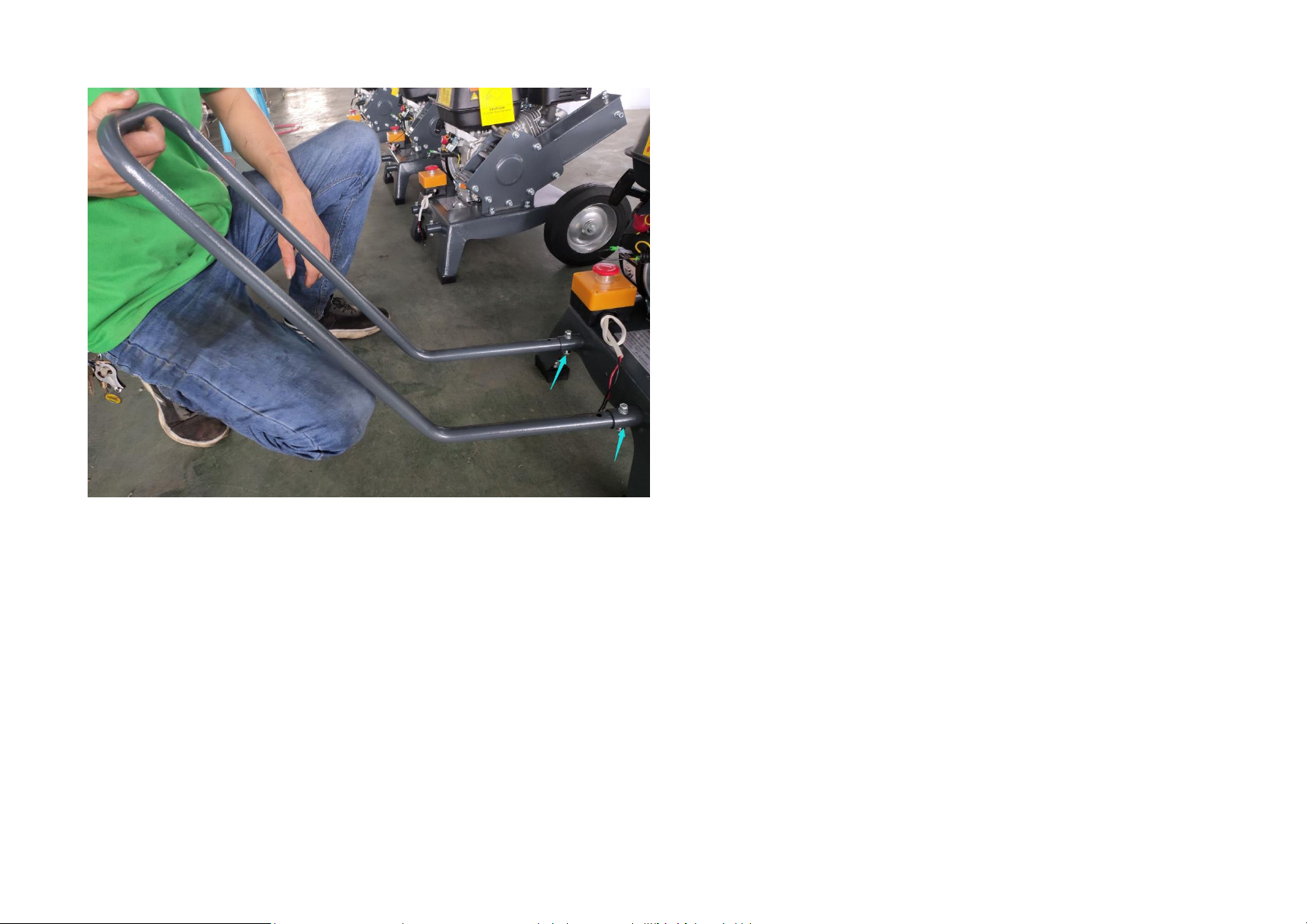

Montaż rączki

- 9 -

- 10 -

Proces pracy

W rozdrabniarce znajduje się osłona wrzutowa i wylotowa. Materiały do rozdrobnienia należy wrzucić do osłony wrzutowej, które zostaną wciągnięte i rozdrobnione przez ostrza tnące wewnątrz komory kruszącej. Po rozdrobnieniu w komorze materiał zostanie wyrzucony przez osłonę wyrzutową.

Przed pierwszym uruchomieniem należy dokładnie zapoznać się z instrukcją obsługi. Silnik rozdrabniacza jest bez oleju oraz benzyny. Przed pierwszym uruchomieniem należy uzupełnić olej. Pojemność miski olejowej wynosi 0,6L . Po

pierwszych 5 godzinach pracy silnika, należy wymienić olej. Następne wymiany oleju trzeba wykonywać co 30 godzin pracy silnika. Przed uruchomieniem i w trakcie użytkowania, nie zażywaj alkoholu, środków odurzających, narkotyków. Przed rozpoczęciem rozdrabniania należy najpierw uruchomić na pusto rozdrabniarkę. W celu sprawdzenia działania ostrzy, należy zacząć rozdrabniać na mniejszym obciążeniu i stopniowo zwiększać obciążenie. W czasie pracy nie obciążaj za bardzo urządzania. Jeśli usłyszysz niepokojący hałas lub gwałtowne zmniejszenie się obrotów silnika, wyłącz urządzenie. W czasie pracy nie wkładaj rąk do osłony wrzutowej, może to grozić uszkodzeniem ciała, kalectwem lub śmiercią. Nie podchodź do osłony wyrzutowej w czasie pracy rozdrabniacza, wypadające rozrobione elementy mogą zranić. Jeśli urządzenie wytwarza nienormalne wibracje lub nietypowe dźwięki, natychmiast wyłącz je i sprawdź. Zalecane odstępy między ostrzami to 2-3 mm, jeśli jest inny to musisz przeprowadzić regulację. Wybór materiału do rozdrabniania: świeże gałęzie i słomy można rozdrabniać bezpośrednio. Ze względu na różną twardość i wilgotność silnik może się zatrzymać lub korpus maszyny może się trząść podczas pracy, co jest normalne. Polecamy max. zdolność rozdrabniania na rośliny jednoroczne, takie jak drzewa, słoma. W przypadku rozdrabniania rośliny wieloletniej, należy skrócić średnicę rozdrabniania i wrzucać mniejszą ilość materiału do osłony wrzutowej. Idealne rozdrabnianie dla tego urządzenia nadaje się do świeżo ciętych gałęzi przy 80% wilgotności. Podczas rozdrabniania należy

przestrzegać zasady: najpierw dużą strona, później mała strona do wrzutu, najpierw pień, później gałąź.

- 11 -

Tabela usterek

Usterka

Przyczyna

Nie można uruchomić silnika

Przeczytaj instrukcję obsługi silnika, sprawdź kranik paliwa, sprawdź, czy jest WŁĄCZONY, sprawdź, czy jest wystarczająca ilość paliwa oraz oleju, sprawdź przycisk zatrzymania

awaryjnego.

Silnik się zatrzymał

Sprawdź, czy silnik nie został zatrzymany przez przeciążenie, sprawdź, czy coś nie jest zablokowane w zbiorniku rozdrabniającym, sprawdź przycisk zatrzymania awaryjnego.

Zablokowany noże

Zatrzymaj maszynę, zdejmij osłonę i pokrywę paska, obróć wałek w prawo za pomocą klucza w zestawie narzędzi, aby usunąć zablokowany materiał. Nie dotykaj ostrza podczas pracy, uważaj, aby nie skaleczyć rąk

Wydobywa się dziwny hałas

Sprawdź połączenia śrubowe, sprawdź noże czy się nie poluzowały.

Noże się stępiły

Należy wymienić na nowe

Ślizga się pasek

Należy naciągnąć lub wyregulować

- 12 -

KARTA GWARANCYJNA – WARUNKI GWARANCJI

Firma Greenso Sp. z o.o. ul. Targowa 7.06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty produkt jest wolny od wad materiałowych i jakościowych w przypadku zwykłego korzystania z produktu w okresie gwarancyjnym.

Okres gwarancji rozpoczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch wariantach:

1. GWARANCJA KONSUMENCKA - przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, niekomercyjnego przez Kupującego będącego konsumentem. Okres trwania gwarancji wynosi 24 miesiące.

2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji komercyjnej wynosi 12 miesięcy. Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych materiałów lub są wynikiem błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem połączeń śrubowych danego przedmiotu, do których to

czynności zobowiązany jest Kupujący we własnym zakresie i na własny koszt. Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o procedurze reklamacyjnej. W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód zakupu (paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest udzielana na produkty nabyte na terytorium Rzeczpospolitej Polskiej.

Uprawnienia z gwarancji nie przysługują w przypadku:

a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie, przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, , rączki itp., chyba że ujawniona w tych elementach wada nie jest skutkiem naturalnego zużycia, a powstała z przyczyny tkwiącej w tym elemencie. b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej. c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub czyszczących. d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników zewnętrznych tj. wilgoci, temperatury, kurzu, itp. e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów eksploatacyjnych. f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby nieuprawnione do tego działania przez Gwaranta. g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych). h) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie.

W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet , Sprzedawca zapewnia transport i usługę serwisową

przedmiotu gwarancji.

W przypadku nieuzasadnionego żądania dokonania naprawy, Kupujący poniesie wszelkie koszty związane z dostarczeniem sprzętu do Sprzedawcy, jego naprawą oraz odebraniem. Za nieuzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub dokonania czynności konserwacyjnych (instalacyjnych) nie objętych Gwarancją, jak również żądanie dokonania naprawy pomimo utraty uprawnień z Gwarancji”. Sprzedawca w imieniu Gwaranta , może zażądać przygotowania sprzętu do odbioru w celu zdiagnozowania usterki i stwierdzenia zasadności

- 13 -

zgłoszenia reklamacyjnego. Odbiór ten może być dokonany przez firmę spedycyjną. Kupujący zobowiązany jest wówczas przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w stanie bezpiecznym. Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni.

Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten może ulec wydłużeniu w przypadku konieczności sprowadzenia części nietypowych lub spoza terytorium Polski

Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie przez Sprzedawcę. Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje uprawniony Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny technicznej urządzenia. Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest istotna. Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty uprawnień z tytułu Gwarancji. Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy oraz gdy wada jest

istotna.

We wszelkich kwestiach nie uregulowanych w niniejszych warunkach Gwarancji będą miały zastosowanie przepisy Kodeksu cywilnego. Gwarancja nie wyłącza, nie ogranicza oraz nie zawiesza uprawnień osoby, która nabyła sprzęt u Gwaranta, wynikających z niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach konsumenta (Dz.U. z 2014 r. poz. 827, ze zm.).

…………….……………………

Pieczęć i podpis Sprzedającego

- 14 -

UWAGI:

………………………………………………………………………………………………………………………………………………………………

- 15 -

EC / EU DECLARATION OF CONFORMITY (DEKLARACJA

ZGODNOŚCI WE / UE)

MANUFACTURER (PRODUCENT): Zhejiang Greatbull Industry & Trade Co., Ltd.

ADDRESS (ADRES): NORTH FUNCTIONAL AREA OF XIAOSHUN TOWN, JINHUA CITY, ZHEJIANG

HEREBY DECLARE AS FOLLOWS (NINIEJSZYM OŚWIADCZAMY JAK NASTĘPUJE):

THIS DECLARATION OF CONFORMITY IS ISSUED UNDER THE SOLE OF RESPONSIBILITY OF THE MANUFACTURER (NINIEJSZA DEKLARACJA ZGODNOŚCI WYDANA ZOSTAJE NA WYŁĄCZNĄ ODPOWIEDZIALNOŚĆ PRODUCENTA).

WE HEREBY DECLARE UNDER OUR SALES RESPONSIBILITY THAT THE PRODUCT (NINIEJSZYM OŚWIADCZAMY, ŻE PONOSIMY OPOWIEDZIALNOŚĆ ZA PRODUKT):

Model (Model)

Description (Typ produktu)

Serial numbers (Numery seryjne)

GBK-70-1 Rato

Wood Chipper (Rozdrabniacz do

drewna)

Range from (zakres od) GBK-70-1 2007001 / GBK-70-1 2007070

TO WHICH THIS DECLARATION RELATED IN CONFORMITY WITH THE FOLLOWING UNION HARMONISATION LEGISLATION (KTÓREGO DOTYCZY NINIEJSZA DEKLARACJA, JEST ZGODNY Z NASTĘPUJĄCYMI PRZEPISAMI WSPÓLNOTOWYMI ZHARMONIZOWANYMI):

European Directive EMC (Dyrektywa kompatybilności elektromagnetycznej) 2014/30/EU European Directive 2000/14/EC (Dyrektywa odnoszących się do emisji hałasu) 2000/14/WE Machinery Directive (Dyrektywa maszynowa) 2006/42/WE

- 16 -

(Signature/Podpis) (Company stamp/ Pieczęć firmowa)

AND REVELANT HARMONISED STANDARDS AS LISTED BELOW (I ZGODNY Z SHARMONIZOWANYMI NORMAMI WYMIENIONYMI PONIŻEJ):

EMC: EN ISO 12100:2010, EN 13683:2003+A2:2011, EN349:1993+A1:2008, EN ISO 14120:2015, EN ISO1420:2015, EN ISO 13857:2008, EN 1325:2005+A2:2009

Manufacturer’s authorized representative responsible for keeping the technical documentation within the EU territory (Podmiot odpowiedzialny za przechowywanie dokumentacji technicznej na terenie Unii Europejskiej):

Authorized representative (Upoważniony przedstawiciel): GREENSO SP. Z O.O. National Court Register no. (numer KRS): 0000325734

Address (Adres): TARGOWA 7, 06-300 PRZASNYSZ , POLSKA

Contact person (Osoba do kontaktu): Michał Pajewski Address of contact person (Adres osoby do kontaktu): GREENSO SP. Z O.O., TARGOWA 7, 06-300 PRZASNYSZ , POLSKA

Person responsible for making this declaration in the name of Manufacturer (Osoba odpowiedzialna za przygotowanie tej deklaracji i oświadczenie w imieniu Producenta):

Name (Imię): …………………..

Surname (Nazwisko): ………………. Address (Adres):

NORTH FUNCTIONAL AREA OF XIAOSHUN TOWN, JINHUA CITY, ZHEJIANG

Position/Title (Stanowisko): …………….. Place (Miejsce): JINHUA CITY, CHINA Date (Data): …………………..

- 17 -

Greenso Sp. z o.o.

ul. Targowa 7

06-300 Przasnysz

GREENSO GBK-70-1 User guide [pl]
