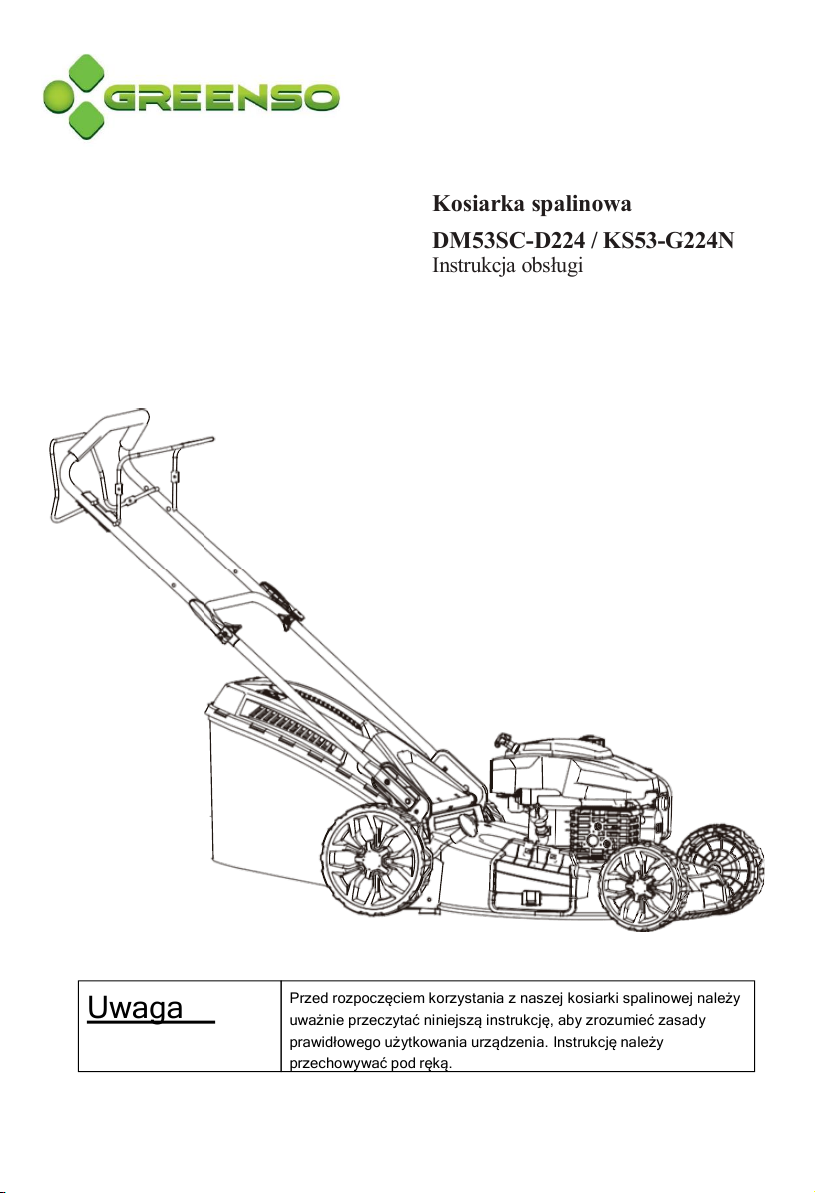

Page 1
Przed rozpoczęciem korzystania z naszej kosiarki spalinowej należy
uważnie przeczytać ni niejs zą instrukcję, aby zrozumieć zasady
prawidłowego użytkowania urządzenia. Instrukcję należy
p
rzechowywaćpod ręką.
Uwaga
Kosiarka spalinowa
DM53SC-D224 / KS53-G224N
Instrukcja obsługi
Page 2
1
4
10
12

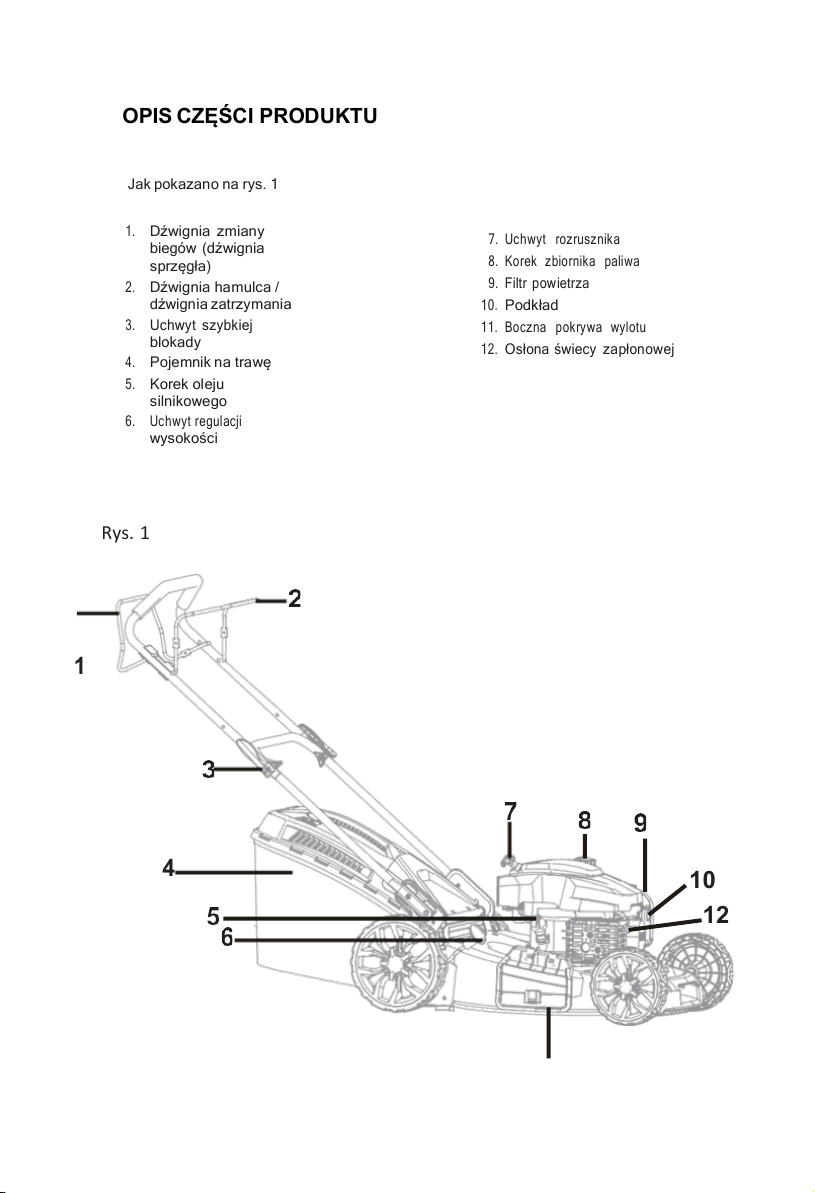

OPIS CZĘŚCI PRODUKTU
Jak pokazano na rys. 1
1.
Dźwignia zmiany
biegów (dźwignia
sprzęgła)
2.
Dźwignia hamulca /
dźwignia zatrzymania
3.
Uchwyt szybkiej
blokady
4.
Pojemnik na trawę
5.
Korek oleju
silnikowego
6. Uchwyt re gul acji
wysokości
7. Uchw yt rozrusz nik a
8. Korek zbiornik a paliwa
9.
Filtr pow ietr za
10.
Podkład
11. Bocz na pok ry wa wylot u
12.
Osłona świecy zapłonowej
Rys. 1
Page 3
DANE
TECHNICZNE
Model
DM53SC-D224
(
KS53-G224N
)
Typ napędu
Samobieżny
Typ silnika
DV224
Pojemność skokowa silnika
224 cm3
Prędkość obrotowa silnika
2800 obr.
Szerokość cięcia
530 mm
Wysokość cięcia
25-75 mm
Koło przedn i e/tylne
8/10 cali
Pojemność worka na trawę
60L
Poziom mocy
akustycznej
(LWA)*
98dB(A)
PRZEZNACZENIE
Ta
kosiarka spalinowa została zaprojektowana do koszenia
trawników w prywatnych ogrodach
przydomowych i ogrodach hobbystycznych.
Urządzenie może być używane wyłącznie zgodnie z jego przeznaczeniem
.
Każde inne użycie jest
niedozwolone.
Uznane za przypadek niewłaściwego użycia. Użytkownik/operator, a nie producent, ponosi odpowiedzialność
za wszelkie szkody lub obrażenia jakiegokolwiek rodzaju powstałe
w wyniku takiego działania.
Należy pamiętać, że nasz sprzęt nie został zaprojektowany do użytku w zastosowaniach komercyjnych,
handlowych lub przemysłowych. Nasza gwarancja zostanie unieważniona, jeśli maszyna będzie używana w
działalności komercyjnej, handlowej lub przemysłowej lub do równoważnych celów.
Page 4

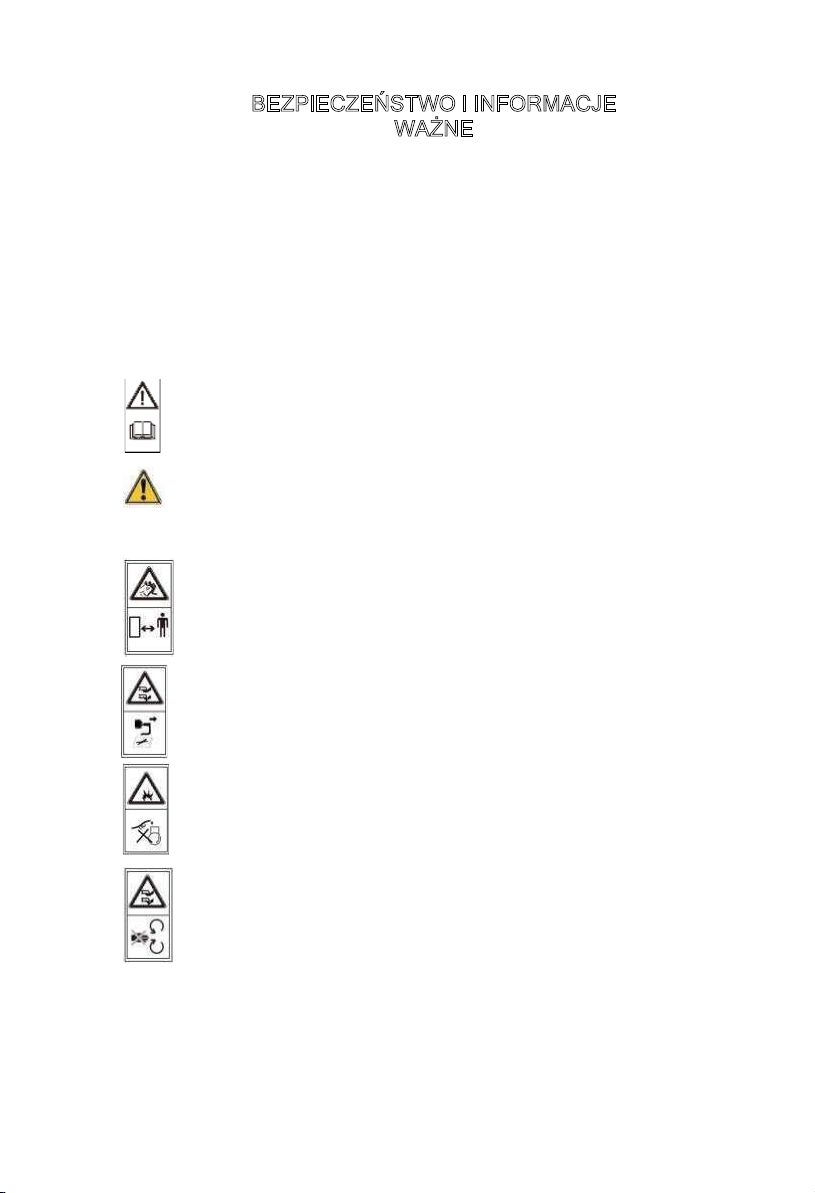

BEZPIECZEŃSTWO I INFORMACJE
WAŻNE
Przed przyst ąpieniem do montażu i obsługi należy dokładnie zapoznać się
z niniejszą instrukcją. Opis symboli
W niniejszej instrukcji zastosowano symbole, aby zwrócić uwagę użytkownika na możliwe zagrożenia
.
Symbole
bezpieczeństwa i towarzyszące im objaśnienia muszą
być w pełni
zrozumiałe. Same ostrzeżenia nie
zapobiegają ryzyku i nie mogą zastąpić właściwych metod unikania wypadków.
Symbole ostrzegawcze na urządzeniu
OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń, użytkownik
musi zapoznać się z instrukcją obsługi.
Ten symbol przed uwagą dotyczącą bezpiec zeństwa oznacza
środek ostrożności, ostrzeżenie lub niebezpieczeństwo.
Zignorowanie tego ostrzeżenia może doprowadzić do wypadku
użytkownika lub innych osób. Aby ograniczyć ryzyko obrażeń,
pożaru
lub
porażenia prąde m, należy za wsze stosować się do
wskazanych zaleceń.
Trzymaj osoby postronne z daleka
Uwaga na ostre ostrza - przed konserwacją należy wyjąć
przewód świecy zapłonowej.
Nigdy nie
uzupełniaj paliwa podczas
pracy silnika
Nie otwieraj ani
nie zdejmuj o słon bezpieczeństwa, gdy silnik
pracuje.
Page 5

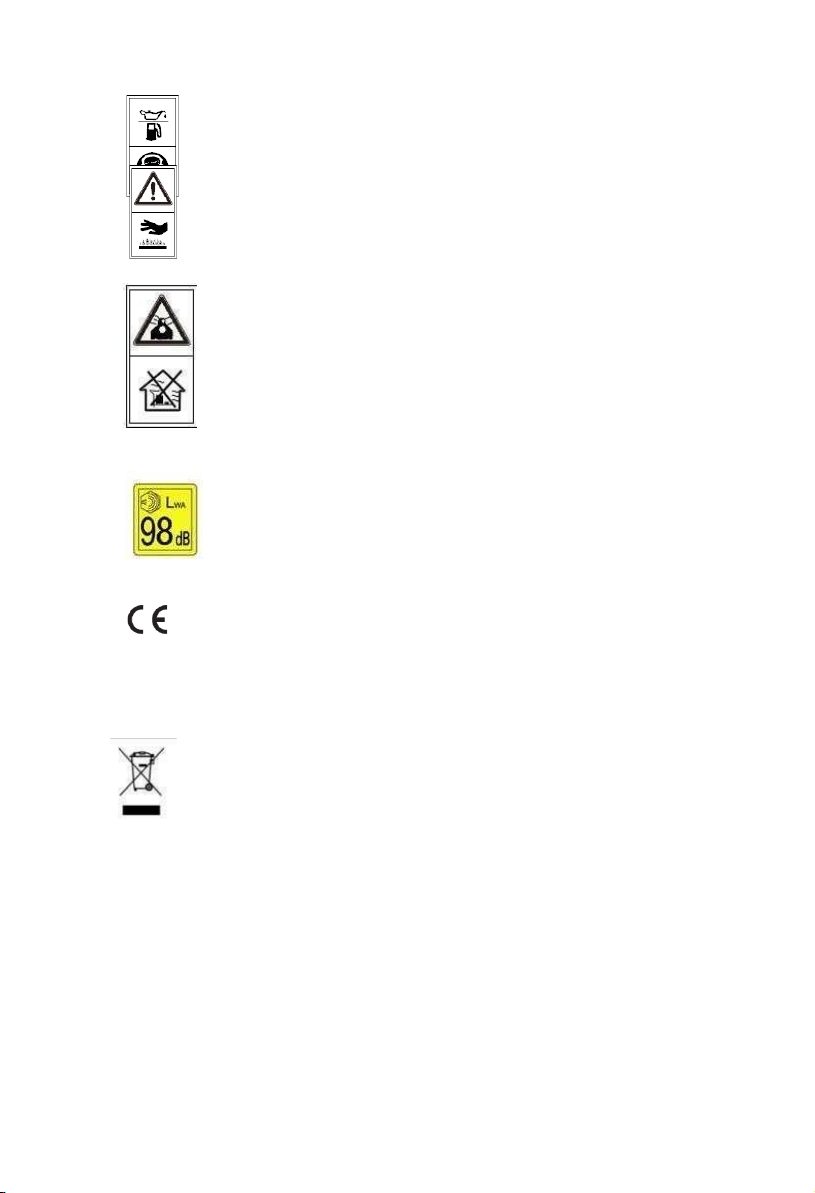

Podczas pracy należy nosić
ochraniacze
słuchu i oczu.
Gorące
powierzchnie mogą poparzyć
palce lub dłonie
Ostrzeżenie! Spaliny kosiarki zawierają substancje
toksyczne. Nie uruchamiaj silnika w zamkniętych
lub
słabo wentylowanych pomieszczeniach.
Gwarantowany poziom mocy akustycznej
Zgodność z odpowiednimi normami bezpieczeństwa.
Zużytych produktów
elektrycznych nie należy wyrzucać razem
z odpadami domowymi.
Poddawać recyklingowi tam, gdzie istnieją odpowiednie zakłady.
Informacje na temat recyklingu można uzyskać od władz lokalnych
lub sprzedawcy.
Page 6
Instrukcje bezpieczeństwa.
Szkolenie
1.
Należy uważnie przeczytać i nstrukcje. Należy zapoznać się z
elementami st eruj ącymi
i prawidłowym
użytkowaniem urządzenia;
2.
Nigdy nie zezwalaj dzieciom lub osobom niezaznajomionym z niniejszą instrukcją na korzystanie z
kosiarki. Lokalne przepisy mogą ograniczać wiek operatora;
3.
Nigdy nie należy kosić trawy, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci, lub zwierzęta
domowe;
4.
Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla
innych osób lub ich mienia.
Przygotowanie
1.
Podczas koszenia należy zawsze nosić odpowiednie obuwie i długie spodnie. Nie wolno obsługiwać
urządzenia boso lub w otwartych sandałach;
2.
Dokładnie
sprawdź obszar, w którym urządzenie ma być używane i usuń wszystkie przedmioty, które
mogą zostać wyrzucone przez maszynę;
3.
Ostrzeżenie - benzyna
jest wysoce łatwopalna.
-
Paliwo
należy przechowywać w pojemnikach przeznaczonych specjalnie
do tego celu;
-
Paliwo
należy uzupełniać wyłącznie na zewnątrz i nie wolno palić podczas
tankowania;
-
Paliwo
należy dole wać przed uruchomienie m silnika. Nigdy nie odkręcaj korka z biornika paliwa ani
nie dolewaj paliwa, gdy silnik pracuje lub jest gorący;
-
W przypadku rozlania benzyny nie próbuj uruchamiać silnika, ale odsuń maszynę od miejsca
rozlania i unikaj tworzenia źródeł zapłonu, dopóki opary benzyny nie znikną;
-
Załóż wszystkie korki zbiornika paliwa i pojemnika;
4.
Wymienić uszkodzone tłumiki;
5.
Przed użyciem należy zawsze sprawdzić wzrokowo, czy ostrza, śruby ostrzy i zespół tnący nie są
zużyte lub uszkodzone. Wymieniaj zużyte lub uszkodzone ostrza i śruby w
zestawie, aby zachować urząd zenie w dobrym stanie technicznym;
6.
W przypadku maszyn z wieloma ostrzami należy zachować ostrożn ość, ponieważ obrót jednego
ostrza może spowodować obrót innych ostrzy.
Działanie
1. Nie
używaj silnika w ograniczonej przestrzeni, w której mogą gromadzić się niebezpieczne opary
tlenku węgla;
2. Kosić tylko w
świetle dziennym lub przy dobrym oświetleniu sztucznym;
3. W miarę możliwości należy unikać pracy urządzenia na mokrej trawie;
4. Na stokach należy zawsze uważać na stopy;
5. Idź, nigdy nie biegnij;
6. W przypadku kołowych ma szyn rota cyjnych należy kosić w poprzek zboczy, nigdy w górę
i w dół;
7. Należy zachować szczególną ostrożność podczas zmiany kierunku jazdy na stoku;
8. Nie należy kosić zbyt stromych zboczy;
9. Podczas cofania lub ciągnięcia ko siarki do siebie należy zachować szczególną ostrożność;
10. Zatrzymaj ostrze(a), je śli kosiarka musi być przechylona na czas transportu podczas przejazdu przez
powierzchnię inną niż trawnik.
Page 7
11. Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub bez założonych urządzeń
zabezpi eczających ,
takich jak deflektory i/lub kosze na trawę;
12. Nie
zmieniaj ustawień regulatora silnika ani nie zwiększaj prędkości obrotowej
silnika;
13. Przed uruchomieniem silnika należy wyłączyć wszystkie sprzęgła noża i napędu;
14. Uruchom silnik l ub
włącz go ostrożnie, zgodnie z instrukcjami i trzymając stopy z dala
od
ostrza
(ostrzy);
15. Nie przechylaj kosiarki podczas uruchamiania silnika lub włączania silnika, z wyjątkiem sytuacji, gdy
kosiarka musi zostać przechylona w celu uruchomienia. W takim przypadku
nie przechylaj kosiarki
bard ziej niż j est
to konieczn e i podnoś tylko tę część, która znajduje
się z dala od operatora;
16. Nie uruchamiaj silnika stojąc
przed rynną wyrzutową;
Nie wkładać rąk ani stóp w pobliże lub pod obracające się części. Przez cały czas
należy trzymać się z
dala od otworu wylotowego;
17. Nigdy nie
należy podnosić ani przenosić kosiarki przy włączonym
silniku;
18. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, upewnij się, że wszystkie ruchome części zostały
całkowicie zatrzymane, a jeśli zamontowany jest kluczyk, wyjmij go:
- Przed usuwaniem zatorów lub udrażnianiem zsypu;
-
Przed sprawdzeniem,
czyszczeniem lub pracami przy
kosiarce;
-
Po uderzeniu w obcy przed miot. Przed ponownym uruchomieniem kosiarki należy sprawdzić ją pod
kątem uszkodzeń i dokonać napraw;
-
Jeśli kosiarka zacznie wibrować w nietypowy sposób (należy to natychmiast sprawdzić);
19. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, upewnij się, że wszystkie ruchome części zostały
całkowicie zatrzymane i, jeśli zamontowany jest kluczyk, wyjmij go:
-
Za każdym razem, gdy zostawiasz kosiarkę;
-
Przed tankowaniem;
20. Zmniejsz ustawienie przepustnicy podczas wyłączania silnika, a jeśli silnik jest wy posażony
w zawór odcinający, wyłącz paliwo po zakończeniu koszenia;
Konserwacja i przechowywanie
1.
Wszystkie nakrętki, śruby i wkręty powinny być dokręcone, aby mieć pew ność, że
sprzęt jest w
bezpiecznym stanie;
2.
Nigdy nie przechowuj urządzenia z benzyną w zbiorniku wewnątrz budynku, gdzie opary mogą dostać
się do otwartego płomienia lub iskry;
3.
Przed przechowywaniem w jakiejkolwiek obudowie
należy odczekać, aż silnik
ostygnie;
4.
Aby z mniejszyć ryzyko pożaru, należy utrzymywać silnik, t łumik, komorę akumulatora
i miejsce przechowywania benzyny w stanie wolnym od trawy, liści lub nadmiernego smaru;
5.
Często sprawdzaj kosz na trawę pod kątem zużycia lub uszkodzenia;
6.
Zużyte lub uszkodzone części należy wymieniać w celu zapewnienia bezpieczeństwa;
7.
Jeśli
konieczne jest opróżnienie zbiornika paliwa, należy to zrobić na zewnątrz.
Page 8
R
y
s.

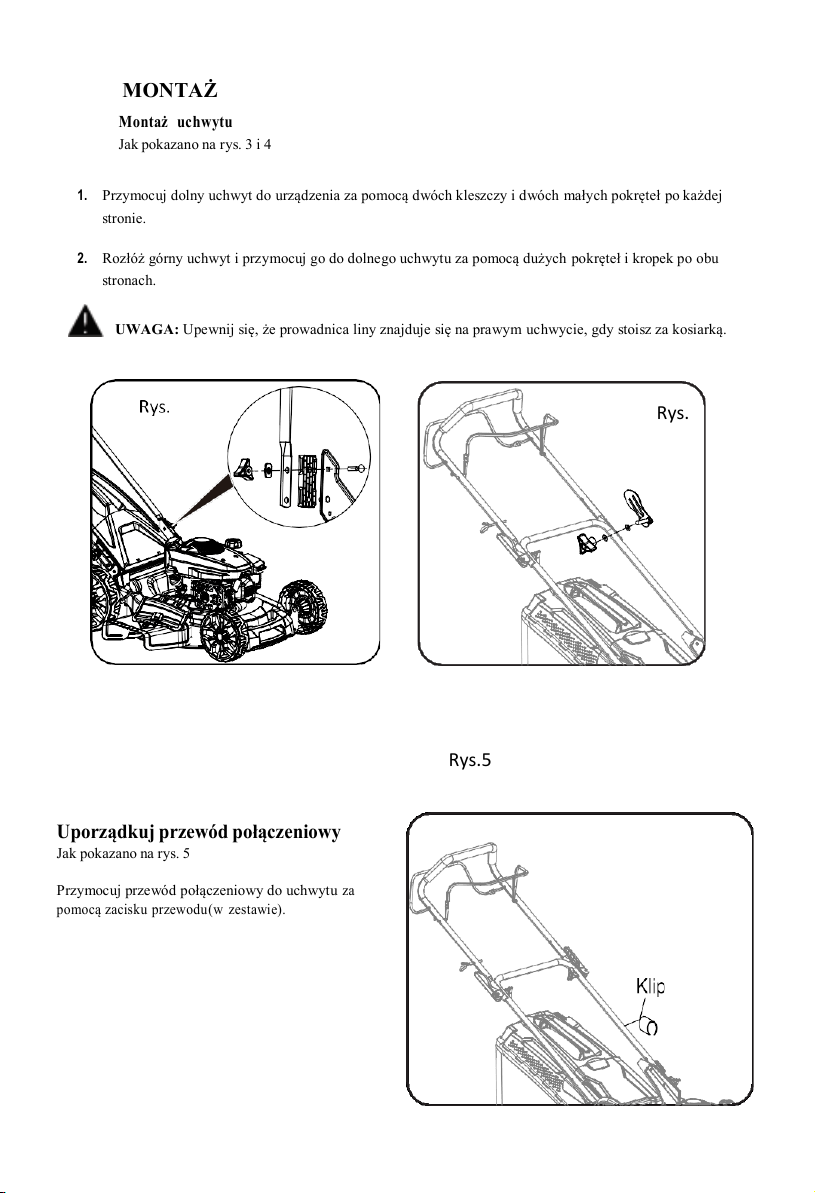

MONTAŻ
Montaż uchwytu
Jak pokazano na rys. 3 i 4
1.
Przymocuj dolny uchwyt do urządzenia za pomocą d wóch kleszczy i dwóch małych pokręteł po każdej
stronie.
2.
Rozłóż górny uchwyt i przymocuj go do dolnego uchwytu za pomocą dużych pokręteł i kropek po obu
stronach.
UWAGA: Upewnij się, że prowadnica liny znajduje się na prawym uchwycie, gdy stoisz za kosiarką.
Uporządkuj przewód połączeniowy
Jak pokazano na rys. 5
Przymocuj przewód połączeniowy do uchwytu
za
pomocą zacisku przewodu (w zestawie).
Rys.5
Page 9

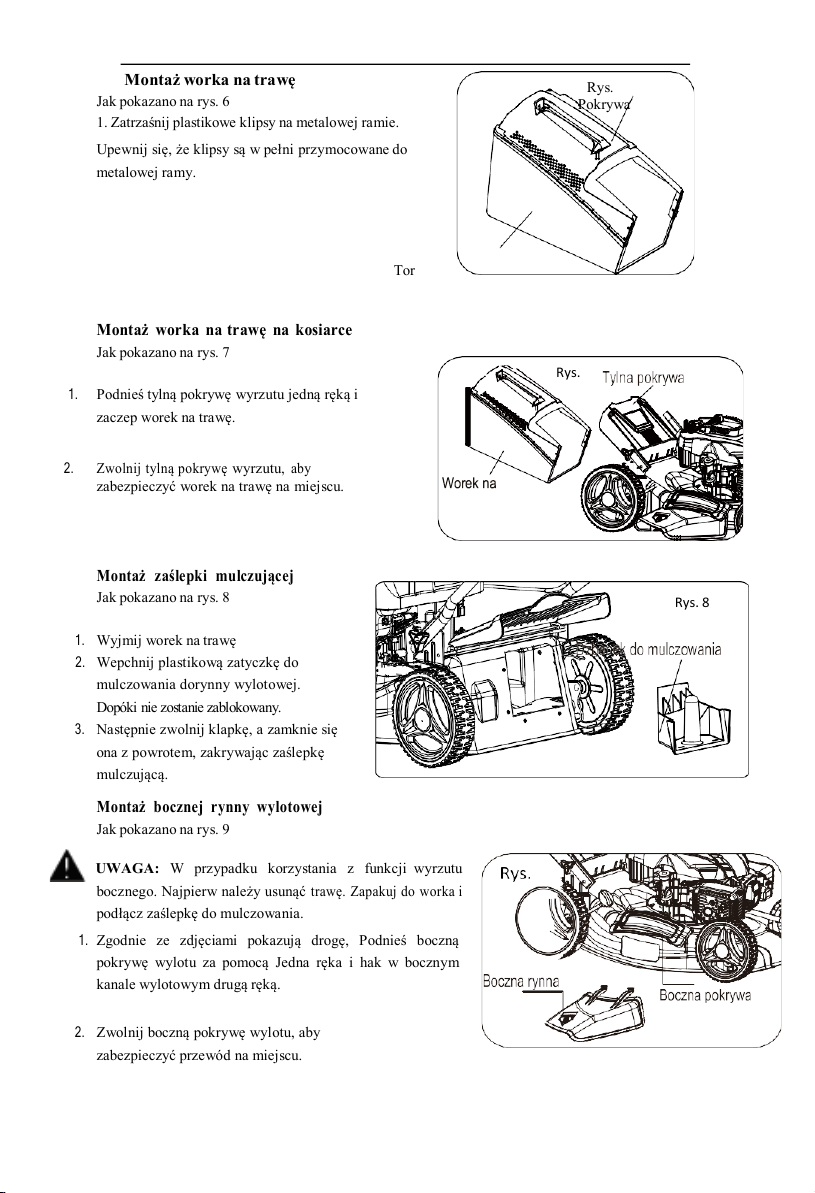

Montaż worka na trawę
Jak pokazano na rys. 6
1. Zatrzaśnij plastikowe klipsy na metalowej ramie.
Rys.
Pokrywa
Upewnij się, że klipsy są w pełni przymocowane do
metalowej ramy.
Tor
Montaż worka na trawę na kosiarce
Jak pokazano na rys. 7
1.
Podnieś tylną pokrywę wyrzutu jedną ręką i
zaczep worek na trawę.
2.
Zwolnij tylną pokrywę
wyrzutu
, aby
zabezpieczyć worek na trawę na miejscu.
Montaż zaślepki mulczującej
Jak pokazano na rys. 8
1.
Wyjmij worek na trawę
2.
Wepchnij plastikową zatyczkę do
mulczowania do rynny wylotowej.
Dopóki nie zostanie zablokowany.
3.
Następnie zwolnij klapkę, a zamknie się
ona z powrotem, zakrywając zaślepkę
mulczującą.
Montaż bocznej rynny wylotowej
Jak pokazano na rys. 9
UWAGA: W przypadku korzystania z funkcji wyrzutu
bocznego. Najpierw należy usunąć
traw ę. Zapakuj do worka i
podłącz zaślepkę do mulczowania.
1.
Zgodnie ze zdjęciami pokazują drogę, Podnieś boczną
pokrywę wylotu za pomocą Jedna ręka i hak w bocznym
kanale wylotowym drugą ręką.
2.
Zwolnij boczną pokrywę wylotu, aby
zabezpieczyć przewód na miejscu.
Rys. 8
R
y
s.
Page 10

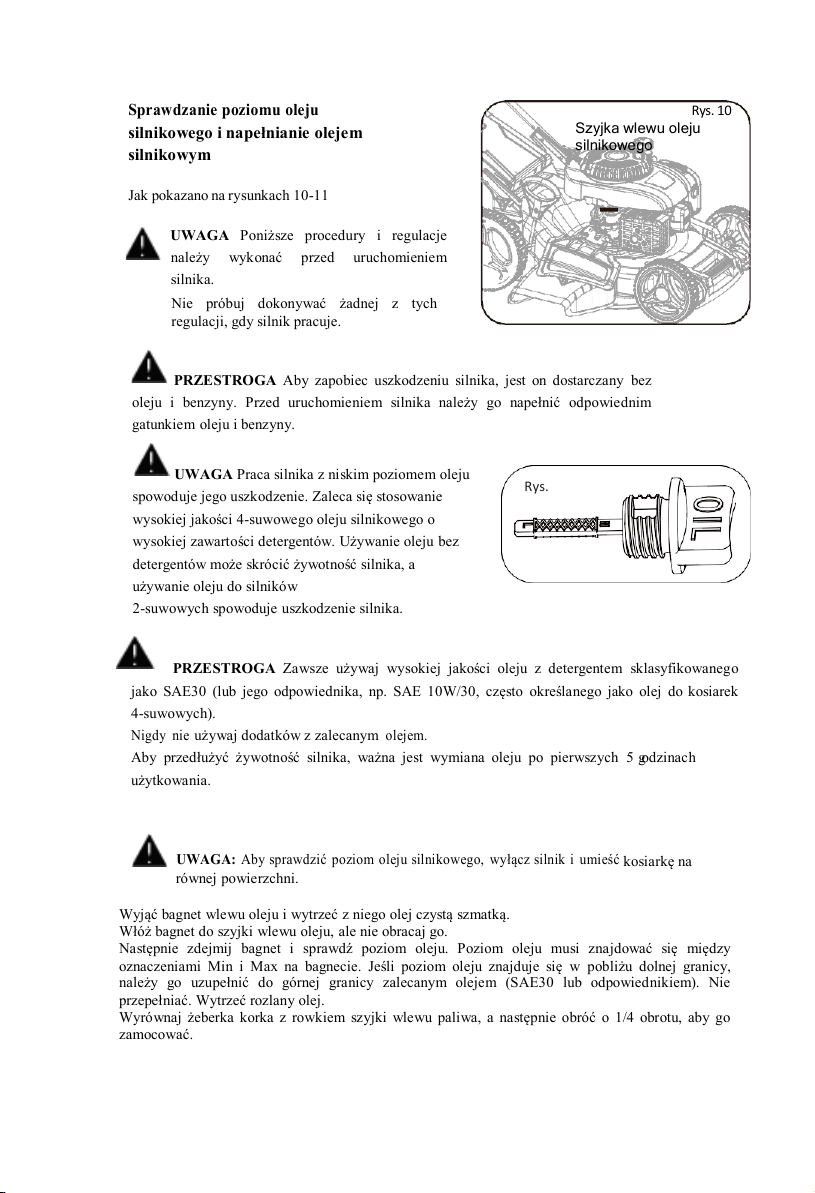

Sprawdzanie poziomu oleju
silnikowego i napełnianie olejem
silnikowym
Jak pokazano na rysunkach 10-11
UWAGA Poniższe procedury i regulacje
należy wykonać przed uruchomieniem
silnika.
Nie próbuj dokonywać żad nej z tych
regulacji, gdy silnik pracuje.
PRZESTROGA Aby zapobiec uszkodzeniu silnika, jest on dostarczany bez
oleju i benzyny. Przed uruchomieniem silnika należy go napełnić odpowiednim
gatunkiem oleju i benzyny.
UWAGA Praca silnika z niskim poziomem oleju
spowoduje jego uszkodzenie. Zaleca się stosowanie
wysokiej jakości 4-suwowego oleju silnikowego o
wysokiej zawartości detergentów. Używanie oleju bez
detergentów może skrócić żywotność silnika, a
używanie oleju do silników
2-suwowych spowoduje uszkodzenie silnika.
PRZESTROGA Zawsze używaj wy sok iej jakości oleju z de tergentem sklasyfikowanego
jako SAE30 (lub jego odpowiednika, np. SAE 10W/30, często określanego jako olej do kosiarek
4-suwowych).
Nigdy nie
używaj dodatków z zalecanym
olejem.
Aby przedłużyć żywotność silnika, ważna jest wymiana oleju po pierwszych 5 godzinach
użytkowania.
UWAGA:
Aby sprawdzić poziom oleju silnikowego, wyłącz silnik i umieść
kosiarkę na
równej powierzchni.
Wyjąć bagnet wlewu oleju i wytrzeć z niego olej czystą szmatką.
Włóż bagnet do szyjki wlewu oleju, ale nie obracaj go.
Następnie zdejmij bagnet i sprawdź poziom oleju. Poziom oleju musi znajdować się między
oznaczeniami Min i Max na bagnecie. Jeśli poziom oleju znajduje się w pobliżu dolnej granicy,
należy go uzupełnić do górnej granicy zalecanym olejem (SAE30 lub odpowiednikiem). Nie
przepełniać. Wytrzeć rozlany olej.
Wyrównaj żeberka korka z rowkiem szyjki wlewu paliwa, a następnie obróć o 1/4 obrotu, aby go
zamocować.
Rys. 10
Szyjka wlewu oleju
silnikowego
R
y
s.
Page 11

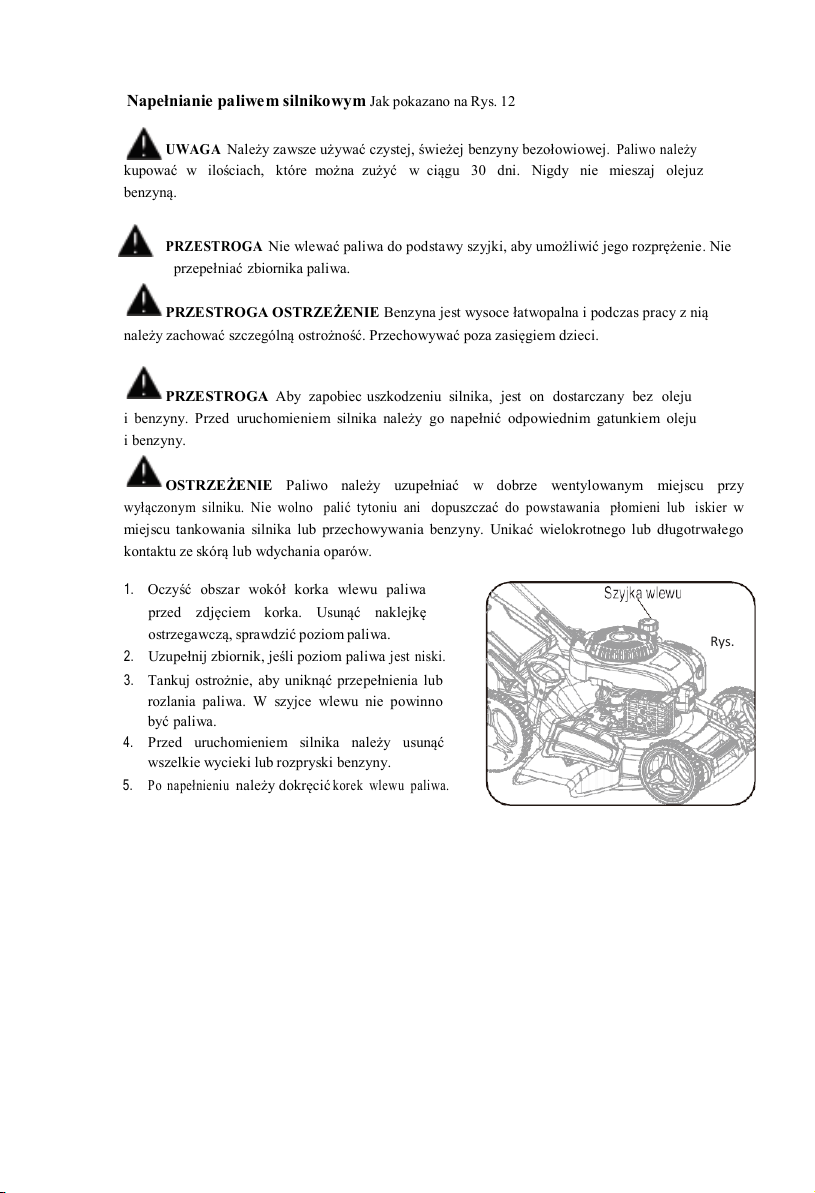

Napełnianie paliwem silnikowym Jak pokazano na Rys. 12
UWAGA
Należy zawsze używać czystej, świeżej benzyny bezołowiowej
. Paliwo nal eży
kupować w ilościach, które można zużyć w ciągu 30 dni. Ni gdy nie mieszaj oleju z
benzyną.
PRZESTROGA
Nie wlewać paliwa do podstawy szyjki, aby umożliwić jego rozprężenie. Nie
przepełniać zbiornika paliwa.
PRZESTROGA OSTRZEŻENIE Benzyna jest wysoce łat wopalna i podczas pracy z nią
należy zachować szczególną ostrożność. Przechowywać poza zasięgiem dzieci.
PRZESTROGA Aby zapobiec uszkodzeniu silnika, jest on dostarczany bez oleju
i benzyny. Przed uruchomieniem silnika należy go napełnić odpowiednim gatunkiem oleju
i benzyny.
OSTRZEŻENIE Paliwo należy uzupełniać w dobrze wentylowanym miejscu przy
wyłączonym s ilniku. Nie wolno palić tytoniu ani dop
uszczać
do powstawania płomieni lub iskier
w
miejscu tankowania silnika lub przechowywania benzyny. Unikać wielokrotnego lub długotrwałego
kontaktu ze skórą lub wdychania oparów.
1.
Oczyść obszar wokół korka wlewu pali wa
przed zdjęciem korka. Usunąć naklejkę
ostrzegawczą, sprawdzić poziom paliwa.
2.
Uzupełnij zbiornik, jeśli poziom paliwa
jest niski.
3.
Tankuj ostrożnie, aby uniknąć przepełnienia lub
rozlania paliwa. W szyjce wlewu nie powinno
być paliwa.
4.
Przed uruchomieniem silnika należy usunąć
wszelkie wycieki lub rozpryski benzyny.
5.
Po napełnieniu
należy dokręcić
kore k wlewu paliwa.
Rys.
Page 12
Rys.
REGULACJA

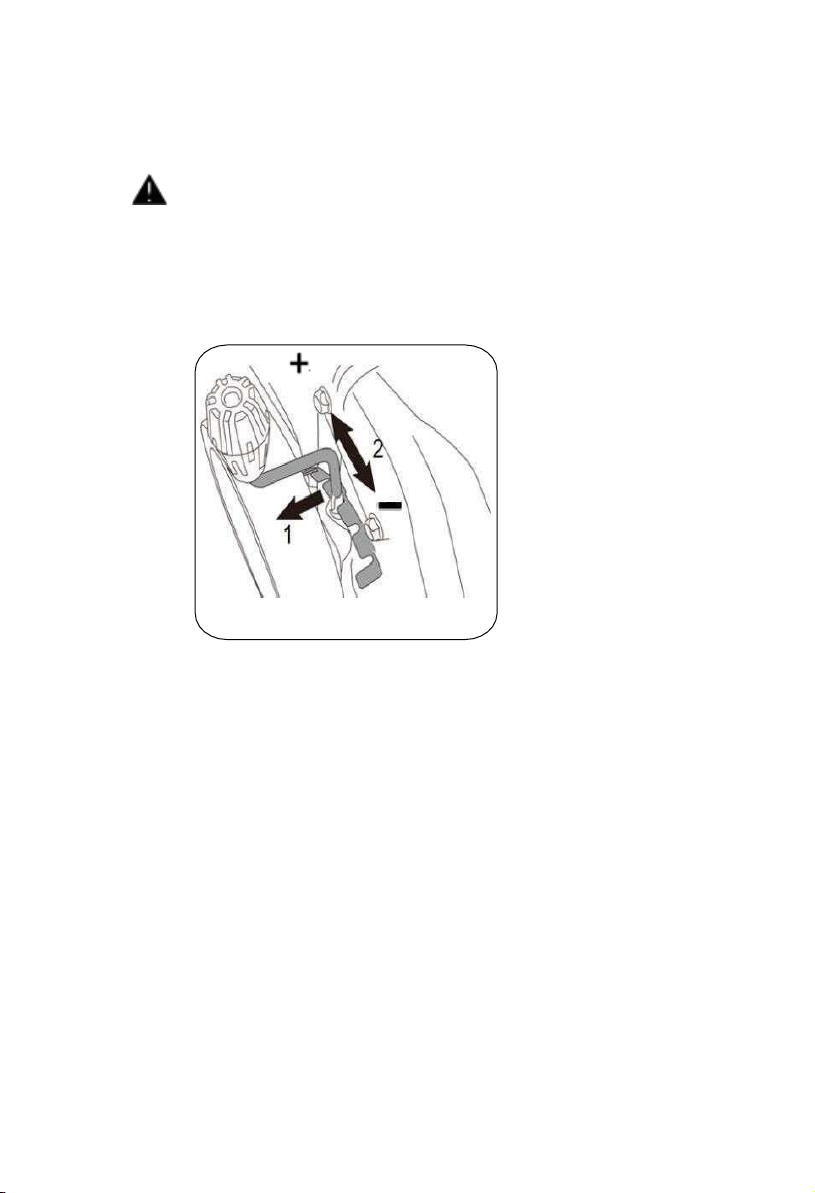

Ustawianie wysokości cięcia Jak pokazano na Rys. 13
UWAGA Regulować tylko wysokość cięcia
Po wyłączeniu silnika świeca zapłonowa została wyciągnięta.
Wysokość cięcia jest regulowana centralnie za pomocą uchwytu regulacj i wysokości cięcia. Można
wybrać różne wysokości cięcia.
Page 13

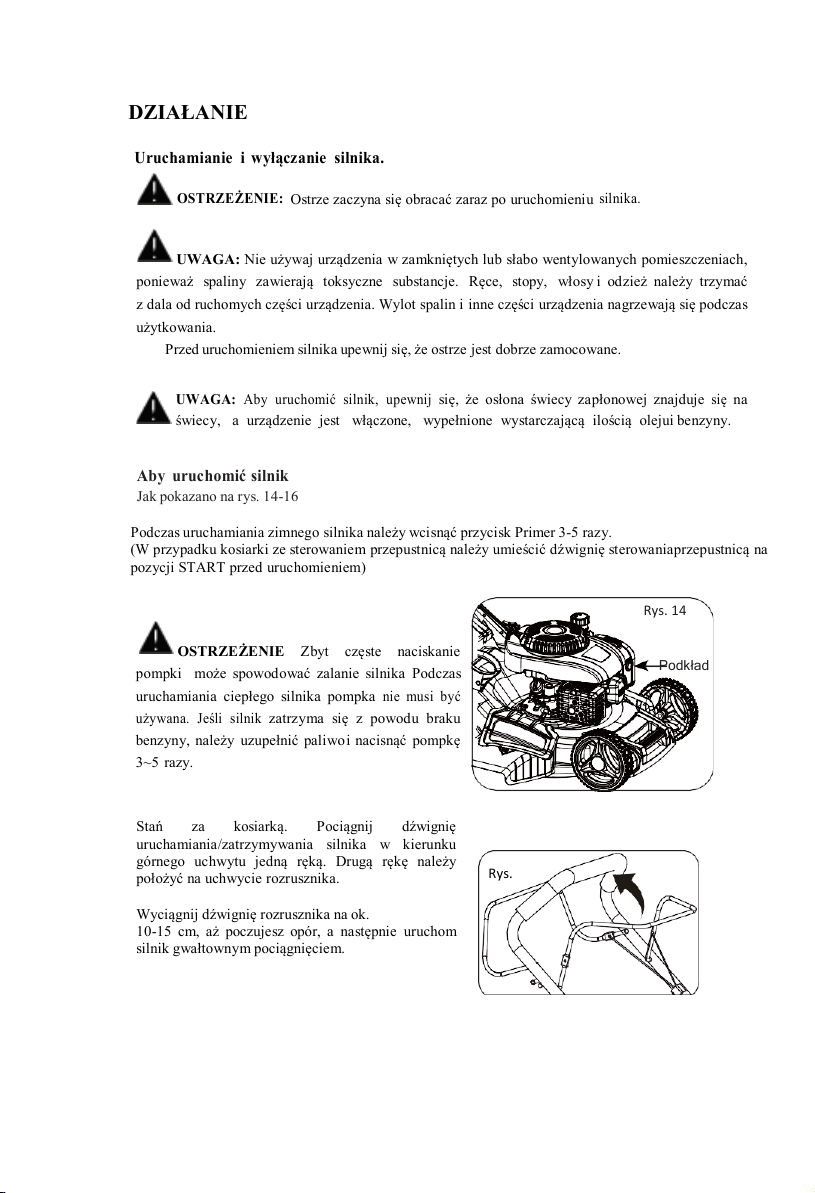

DZIAŁANIE
Uruchamianie i wyłączanie silnika.
OSTRZEŻE NIE:
Ostrze zaczyna się obracać zaraz po uruchomieniu
silnika.
UWAGA: Nie używaj urządzenia w zamkniętych lub słabo wentylowanych pomieszczeniach,
ponieważ spaliny zawierają toksyczne substancje. Ręce, stopy, włosy i odzież należy trzymać
z dala od ruchomych części urządzenia. Wylot spalin i inne części urząd zenia nagrzewają się podczas
użytkowania.
Przed uruchomieniem silnika upewnij się, że ostrze jest dobrze zamocowane.
UWAGA:
Aby uruchomić silnik, upewnij
się, że osłona świecy zapłonowej znajduje
się
na
świecy, a urządzenie jest włączone, wypełnione wystarczaj ącą ilością oleju i benzyny.
Aby uruchomić silnik
Jak pokazano na rys. 14-16
Podczas uruchamiania zimnego silnika należy wcisnąć przycisk Primer 3-5 razy.
(W przypadku kosiarki ze sterowaniem przepustnicą należy umieścić dźwignię sterowania przepustnicą na
pozycji START przed uruchomieniem)
OSTRZEŻENIE Zbyt częste naciskanie
pompki może spowodować zalanie silnika Podczas
uruchamiania ciepłego silnika pompka
nie musi być
używana. Jeśli silnik
zatrzyma się z powodu braku
benzyny, należy uzupełnić paliwo i nacisnąć pompkę
3~5 razy.
Stań za kosiarką. Pociągnij dźwignię
uruchamiania/zatrzymywania silnika w kierunku
górnego uchwytu jedną ręką. Drugą rękę należy
położyć na uchwycie rozrusznika.
Wyciągnij dźwignię rozrusznika na ok.
10-15 cm, aż poczujesz opór, a następnie uruchom
silnik gwałtownym pociągnięciem.
Rys. 14
Podkład
R
y
s.
Page 14

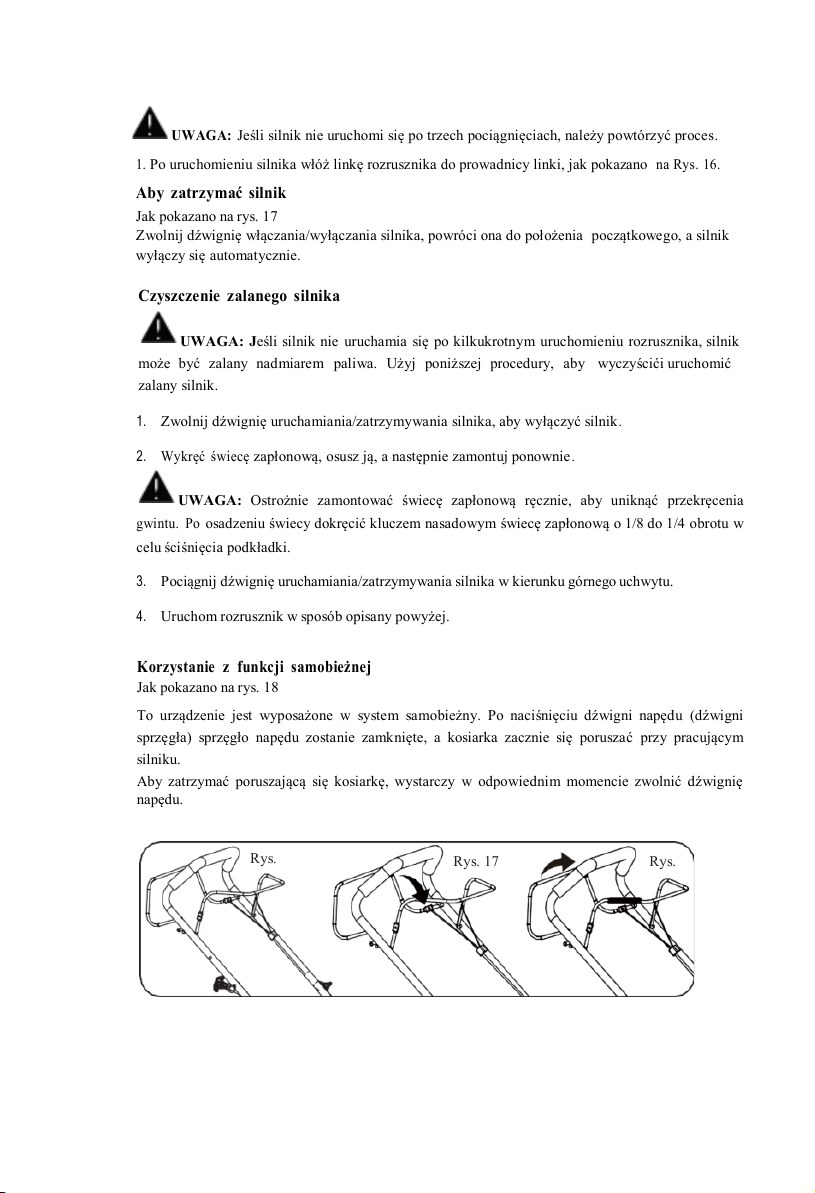

UWAGA:
Jeśli silnik nie uruchomi się po trzech pociągnięciach, należy powtórzyć proces.
1.
Po uruchomieniu silnika włóż linkę rozrusznika do prowadnicy linki, jak pokazano
na Rys. 16.
Aby zatrzymać silnik
Jak pokazano na rys. 17
Zwolnij dźwignię włączania/wyłączania silnika, powróci ona do położenia początkowego, a silnik
wyłączy się automatycznie.
Czyszczenie zalanego silnika
UWAGA: Jeśli silnik nie uruchamia się po kilkukrotnym uruchomieniu rozrusznika, silnik
może być zalany nadmiarem paliwa. Użyj poniższej procedury, aby wyczyścić i uruchomić
zalany silnik.
1.
Zwolnij dźwignię uruchamiania/zatrzymywania silnika, aby wyłączyć silnik.
2.
Wykręć świecę
zapłonową, osusz ją, a następnie zamontuj ponownie.
UWAGA: Ostrożnie zamontować świecę zapłonową ręcznie, aby uniknąć przekręcenia
gwintu. Po
osadzeniu świecy dokręcić kluczem nasadowym świecę zapłonową o 1/8 do 1/4 obrotu w
celu ściśnięcia podkładki.
3.
Pociągnij dźwignię uruchamiania/zatrzymywania silnika w kierunku górnego uchwytu.
4.
Uruchom rozrusznik w sposób opisany powyżej.
Korzystanie z funkcji samobieżne j
Jak pokazano na rys. 18
To urządzenie jest wyposażone w system samobieżny. Po naci śnięciu dźwigni napędu (dźwigni
sprzęgła) sprzęgło napęd u zostanie zamknięte, a kosiarka zacznie się poruszać przy pracującym
silniku.
Aby zatrzymać poruszającą się kosiarkę, wystarczy w odpowiednim momencie zwolnić dźwignię
napędu.
R
ys.
Rys. 17 Rys.
Page 15
OSTRZEŻENIE: Podczas korzystania z kosiarki należy zawsze przestrzegać
rygorystycznych procedur bezpieczeństwa. Przed rozpoczęciem korzystania z kosiarki należy
uważnie przeczytać instrukcje bezpieczeństwa zawarte w niniejszym podręczniku.
OSTRZEŻENIE: Nigdy nie otwieraj klapki wyrzutnika, gdy worek na trawę został
odłączony (w celu opróżnienia), a silnik nadal pracuje. Obracające się ostrze może spowodować
poważne obrażenia!
1.
Wybierz wymagane ustawienie.
2.
Uruchom silnik i pozwól mu pracować, a następnie ustaw go na wymaganą prędkość. Patrz
"Uruchamianie silnika".
3.
Trzymaj mocno górny uchwyt z zamkniętą dźwignią zatrzymania/uruchomienia silnika
i
dźwignią napędu (dźwignią sprzęgła), a następnie idź za kosiarką, aby rozpocząć koszenie.
Porady dotycz ące pracy
1.
Podczas koszenia nierównego terenu należy zachować szczególną ostrożność.
2.
Kosić w
poprzek zboczy, nigdy w górę i w
dół.
3.
Zachowaj
ostrożność podczas zmiany kierunku jazdy kosiarki na zboczu.
4.
Nie należy kosić zbyt stromych zboczy.
5.
Najlepsze rezultaty uzyskuje się, gdy trawa jest sucha. Mokra trawa będzie miała tendencję do
zatykania ostrzy i systemu zbierania trawy.
6.
Trawa rośnie w różnym tempie o różnych porach roku. Nigdy nie używaj najniższej wysokości
koszenia do pierwszego koszenia w sezonie lub w warunkach suszy.
7.
Trawa powinna być koszona tylko na około jedną trzecią wysokości.
8.
Podczas koszenia z mulczowaniem, aby zapewnić efektywne rozrzucanie skoszonej
trawy, nie
należy kosić wysokiej lub mokrej trawy. Po kilku minutach koszenia należy zatrzymać kosiarkę i
wyczyścić ostrze oraz zespół tnący.
9.
Nie
należy usuwać resztek trawy z obudowy k osiarki lub ostrza ręcznie lub stopami. Zamiast tego
należy użyć odpowiednich narzędzi, takich jak szczotka lub miotła.
Opróżnianie worka na tr awę
Gdy
tylko ścinki trawy zaczną poruszać się po kosiarce, należy opróżnić worek na trawę.
UWAGA:
Przed zdjęciem worka na trawę należy wyłączyć silnik i poczekać, aż ostrze się
zatrzyma.
1.
Aby zdjąć worek na trawę, jedną ręką podnie ś klapę wyrzutnika, a drugą chwyć uchwyt do
przenoszenia. Po wyjęciu worka na tra wę klapa wyrzutnika automatycznie opuści się i zamknie
tylny otwór zsypowy.
2.
Opróżnij worek na trawę z resztek trawy i załóż go ponownie.
Page 16

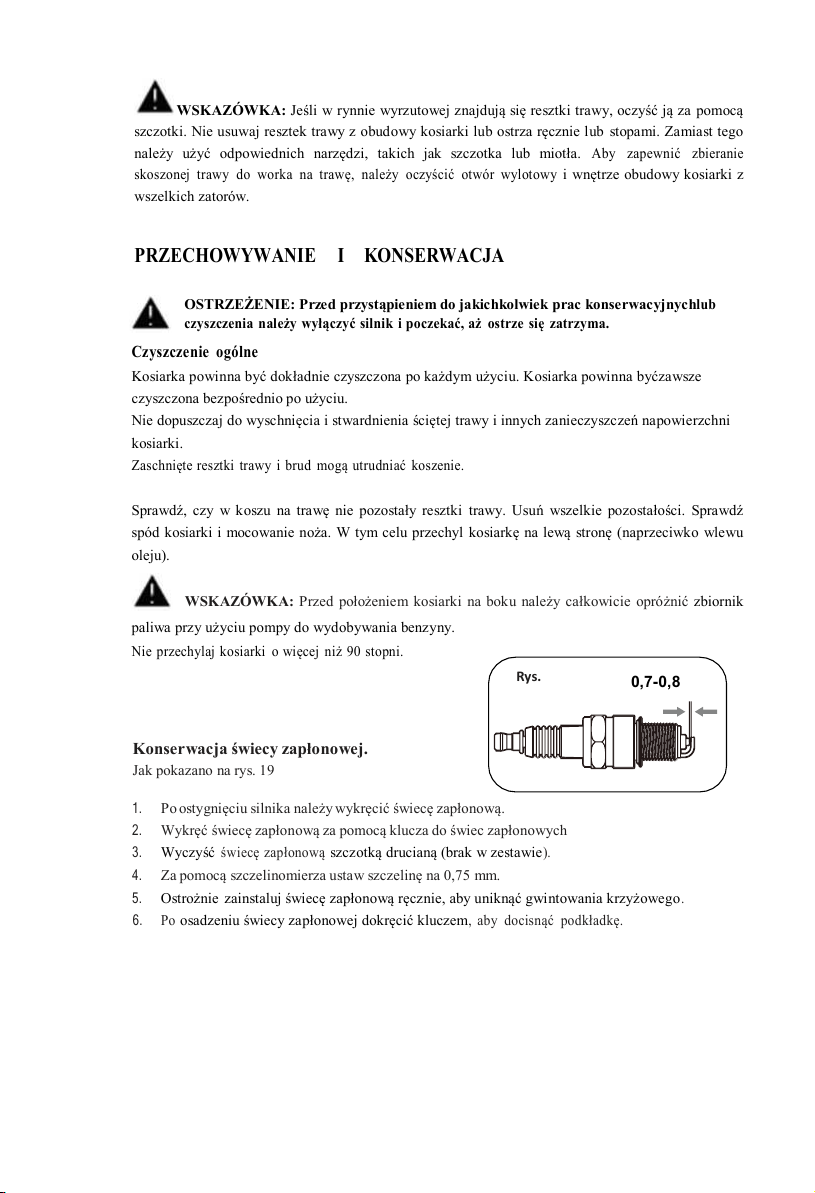

WSKAZÓWKA: Je śli w rynnie wyrzutowej znajdują się resztki trawy, oczy ść ją za pomocą
szczotki. Nie usuwaj re sztek trawy z obudowy kosiarki lub ostrza ręcznie lub stopami. Zamiast tego
należy użyć odpowiednich narzędzi, takich jak szczotka lub miotła.
Aby zapewnić zbieranie
skoszonej trawy do worka na trawę, należy oczyścić otwór wylotowy
i wnętrze obudowy kosiarki z
wszelkich zatorów.
PRZECHOWYWANIE
I
KONSERWACJA
OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych
lub
czyszczenia należy wyłączyć silnik i poczekać, aż ostrze się zatrzyma.
Czyszczenie ogólne
Kosiarka powinna być dokładnie czyszczona po każdym użyciu. Kosiarka powinna być zawsze
czyszczona bezpośrednio po użyciu.
Nie dopuszczaj do wyschnięcia i stwardnienia ściętej trawy i innych zanieczyszczeń na powierzchni
kosiarki.
Zaschnięte resztki trawy i brud mogą utrudniać koszenie.
Sprawdź, czy w k oszu na trawę nie pozostały resztki trawy. Usuń wszelkie pozostałości. Sprawdź
spód kosiarki i mocowanie noża. W tym celu przechyl kosiarkę na lewą stronę (naprzeciwko wlewu
oleju).
WSKAZÓWKA: Przed położeniem kosiarki na boku należy całkowicie opróżnić zbiornik
paliwa przy użyciu pompy do wydobywania benzyny.
Nie przechylaj kosiarki o więcej niż 90 stopni.
Konserwacja świecy zapłonowej.
Jak pokazano na rys. 19
1.
Po ostygnięciu silnika należy wykręcić świecę zapłonową.
2.
Wykręć świecę zapłonową za pomocą klucza do świec zapłonowych
3.
Wyczyść
świecę zapłonową
szczotką drucianą (brak w zestawie
).
4.
Za pomocą szczelinomierza ustaw szczelinę na 0,75 mm.
5.
Ostrożnie zainstaluj świecę zapłonową ręcznie, aby uniknąć gwintowania krzyżowego.
6.
Po
osadzeniu świecy zapłonowej dokręcić kluczem
, aby docisn ąć podkładkę.
R
y
s.
0
,
7-0,8
Page 17

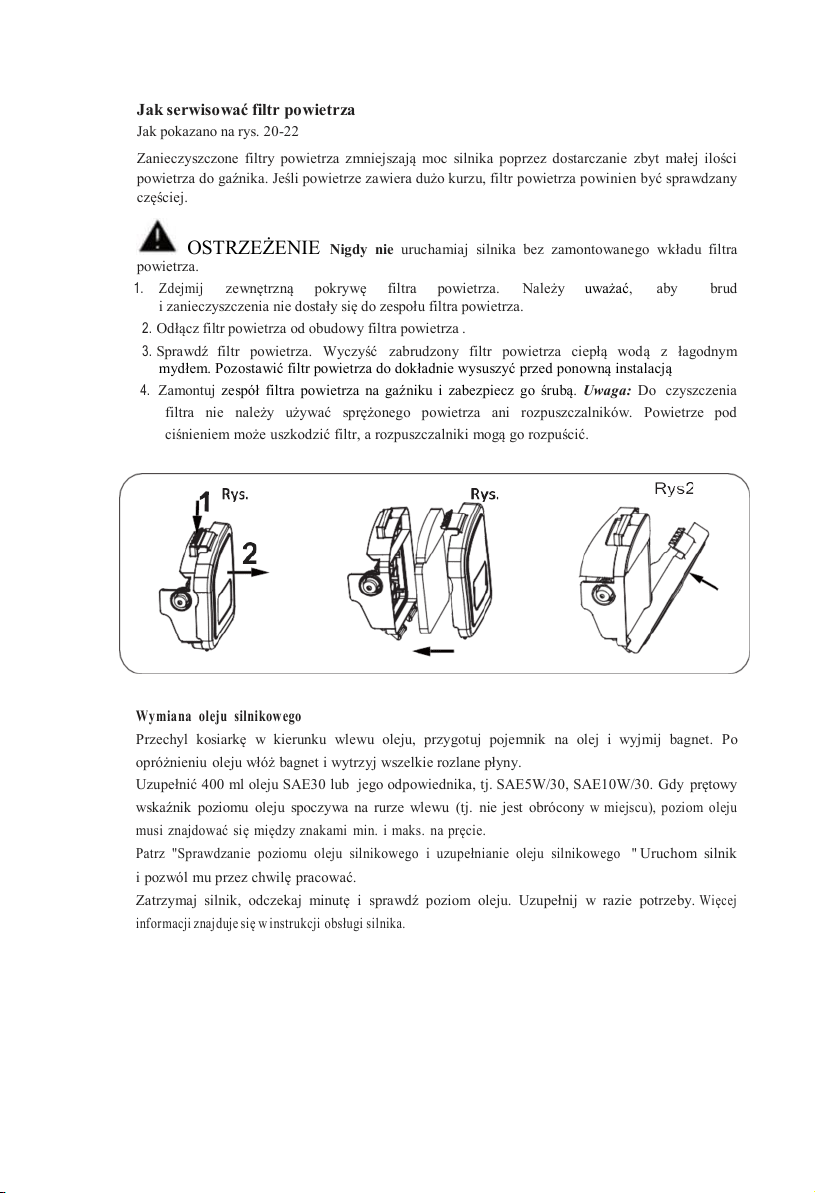

Jak serwisować filtr powietrza
Jak pokazano na rys. 20-22
Zanieczyszczone fi ltry powietrza zmniejszają moc silnika poprzez dostarczanie zbyt małej ilości
powietrza do gaźnika. Jeśli powietrze zawiera dużo kurzu, filtr powietrza powinien być sprawdzany
częściej.
OSTRZEŻENIE Nigdy nie uruchamiaj silnika bez zamontowanego wkładu filtra
powietrza.
1.
Zdejmij
ze wnętrzną pokrywę filtra powietrza. Należy uważać, aby brud
i zanieczyszczenia nie dostały się do zespołu filtra powietrza.
2.
Odłącz filtr powietrza od obudowy filtra powietrza .
3.
Sprawdź filtr powietrza. Wyczyść zabrudzony filtr powietrza c iepłą wodą z łagodnym
mydłem. Pozostawić filtr powietrza do dokładnie wysuszyć przed ponowną instalacją
4.
Zamontuj zespół filtra powietrza na gaźniku i zabezpiecz go śrubą. Uwaga: Do czyszczenia
filtra nie należy używać sprężonego powietrza ani rozpuszczalników. Powietrze pod
ciśnieniem może uszkodzić filtr, a rozpuszczalniki mogą go rozpuścić.
Wymiana ol eju silnikowego
Przechyl kosiarkę w kierunku wlewu oleju, przygotuj pojemnik na olej i wyjmij bagnet. Po
opróżnieniu oleju włóż bagnet i wytrzyj wszelkie rozlane płyny.
Uzupełnić 400 ml oleju SAE30 lub jego odpowiednika, tj. SAE5W/30, SAE10W/30. Gdy prętowy
wskaźnik poziomu oleju spoczywa na rurze wlewu (tj. nie jest obrócony
w miejscu), poziom oleju
musi znajdować się między znakami min. i maks. na pręcie.
Patrz "Sprawdzanie poziomu oleju silnikowego i uzupełni anie oleju silnikowego "
Uruchom silnik
i pozwól mu przez chwilę pracować.
Zatrzymaj silnik, odczekaj minutę i sprawdź poziom oleju. Uzupełnij w razie potrzeby.
Więcej
informacji znajduje się w instrukcji o bsługi silnika.
Page 18
R
y
s.

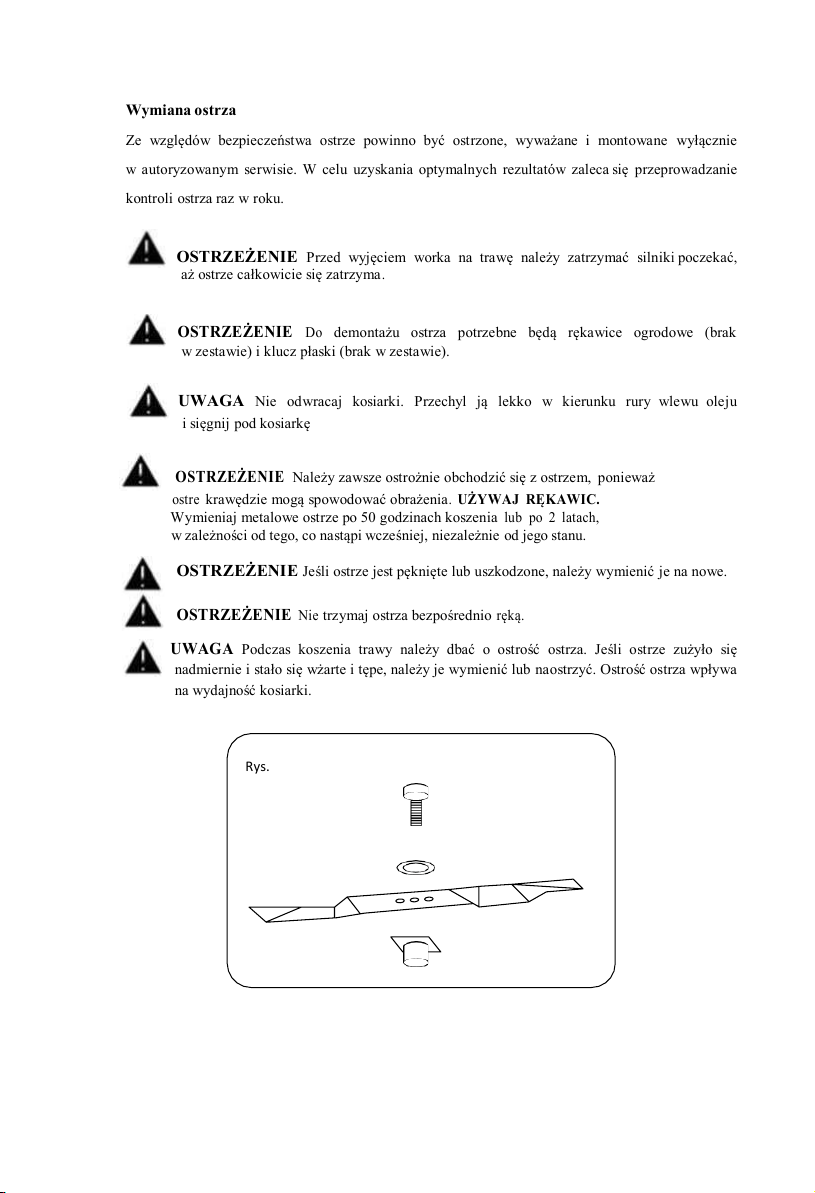

Wymiana ostrza
Ze względów bezpieczeństwa ostrze powinno być ostrzone, wyważane i montowane wyłącznie
w autoryzowanym serwisie. W celu uzyskania optymalnych rezultatów zaleca się przeprowadzanie
kontroli ostrza raz w roku.
OSTRZEŻENIE Przed wyjęciem worka na tra wę należy zatrzymać silnik
i
poczekać
,
aż ostrze całkowicie się zatrzyma.
OSTRZE ŻENIE
Do
demontażu ostrza potrze bne będą rękawice ogrodowe (brak
w zestawie) i klucz płaski (brak w zestawie).
UWAGA Nie odwracaj kosiarki. Przechyl ją lekko w kierunku rury wlewu oleju
i sięgnij pod kosiarkę
OST OSTRZEŻENIE
Należy zawsze ostrożnie obchodzić się z ostrzem, ponieważ
ostre
krawędzie mogą spowodować obrażenia. UŻYWAJ RĘKAWIC.
Wymieniaj metalowe ostrze po 50 godzinach koszenia
lub po 2 latach,
w zależności od tego, co nastąpi wcześniej, niezależnie od jego stanu.
OSTRZEŻENIE Jeśli ostrze jest pęknięte lub uszkodzone, należy wymienić je na nowe.
OSTRZE ŻENIE
Nie
trzymaj ostrza bezpośrednio
ręką.
UWAGA
Podczas koszenia trawy należy dbać o ostrość ostrza. Jeśli ostrze zużyło się
nadmiernie i stało się wżarte i tępe, należy je wymienić lub naostrzyć. Ostrość ostrza wpływa
na wydajność kosiarki.
Page 19
Przechowywanie kosiarki przez krótki czas
Kosiarka może być przechowywana przez krótki okres cza su (poniżej 15 dni) bez wykonywania
jakichkolwiek czynności konserwacyjnych. Przed umieszczeniem kosiarki
w miejscu przechowywania należy wykonać następujące czynności:
1.
Poczekaj, aż silnik całkowicie ostygnie.
2.
Upewnij się,
że worek na trawę jest pusty.
3.
Wyczyść wszystkie zanieczyszczenia spod agregatu koszącego.
4.
Kosiarka powinna być przechowywana w pozycji pionowej na płaskiej i równej
powierzchni.
5.
Przechowywać w bezpiecznym miejscu, niedostępnym dla dzieci
lub osób
niezaznajomionych z obsługą urządzenia.
Przechowywanie kosiarki przez dłuższy czas
Jeśli kosiarka ma być przechowywana przez okres dłuższy niż 15 dni, należy przeprowadzić jej
konserwację. Jeśli poniższe czynności nie zostaną wykonane, przy na stępnym uruchomieniu
kosiarka może nie uruchomić się prawidłowo i może wymagać serwisowania.
PRZESTROGA Nie należy opróżniać zbiornika paliwa w pomieszczeniach zamkniętych,
w pobliżu ognia lub podczas palenia tytoniu. Opary benzyny mogą spowodować wybuch
i pożar.
1.
Opróżnić zbiornik paliwa za pomocą po mpy ssącej, jeśli
jest dost ępna.
2.
Uruchom silnik i
pozwól mu pracować do momentu zużycia pozostałej benzyny.
3.
Olej
należy wymieniać pod koniec każdego sezonu. W tym celu należy usunąć zużyty olej
silnikowy z ciepłego silnika i uzupełnić go świeżym
olejem
4.
Wyczyść użebrowania chłodzące cylinder
i obudowę.
5.
Pamiętaj, aby wyczyści ć całą
maszynę
w celu ochrony lakieru.
6.
Urządzenie należy przechowywać w dobrze
wentylowanym miejscu.
Harmonogram konserwacji
Prawidłowe wykonywanie rutynowych czynności konserwacyjnych kosiarki zapewni lata
bezproblemowego użytkowania.
Zachowaj
niniejszą instrukcję do wykorzystania w przyszłości.
Zaleca się
przestrzeganie poniższego harmonogramu konserwacji
. Zapewni to
prawidłowe działanie
kosiarki i bezpieczeństwo jej użytkowania.
12 godzin
użytkowania
24 godziny
użytkowania
36 godzin
użytkowania
Filtr powietrza wyczyścić wyczyścić wymiana
Ś
wieca zapłonowa
sprawdzić wyczyścić wymiana
Olej silnikowy
sprawdzić Wymiana sprawdzić
Olej silnikowy
należy wymienić po pierwszych 5 godzinach
pracy.
Transport
Opróżnić zbiornik paliwa
Zawsze pozwól silnikowi pracować, dopóki nie zużyje pozostałej ilości benzyny
w zbiorniku.
Spuść olej silnikowy z rozgrzanego silnika. Zdejmij osłonę świecy zapłonowej ze świecy
zapłonowej. Wyczyść użebrowania chłodząc e cylinder i obudowę. Jeśli to możliwe, do wysyłki
należy użyć oryginalnego opakowania.
Page 20
ROZWIĄZYWANIE PROBLEMÓW
OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac
konserwacyjnych lub czyszczenia należy wyłączyć silnik i poczekać, aż ostrze
się zatrzyma.
Uwaga
Nieprawidłowe naprawy mogą spowodować niebezpieczne działanie produktu. Stanowi to zagrożenie
dla użytkownika i jego otoczenia.
Usterki, których nie można usunąć za pomocą poniższej tabeli, mogą być usuwane wyłącznie przez
specjalistyczną firmę (centrum obsługi klienta).
Należy pamiętać, że wszelkie niewłaściwe naprawy spowodują również unieważnienie gwarancji i
mogą wiązać się z dodatkowymi kosztami.
Należy używać wyłącznie oryginalnych części zamiennych. Tylko te części zamienne zostały
zaprojektowane i są odpowiednie dla produktu. Używanie innych części zamiennych nie tylko
unieważnia gwarancję, ale może również stanowić zagrożenie dla użytkownika i jego otoczenia.
Usterka/
niepr awidłowe
działanie
Przyczyna
Ś
rodek zaradczy
Głośny podczas
pracy, maszyna
wibruje
mocno
Ś
ruby są poluzowane
Ś
ruby kontrolne
Eleme n ty mocujące ostrza są
poluzowane Sprawdź mocowania
ostrza
Ostrze jest niewyważone
Wymi eń ostrze
Silnik nie
uruchamia
się
Dźwig nia start/stop nie jest
wciśnięta
Naciśnij dźwignię
start/stop
Ś
wieca zapłonowa jest
uszkodzona Wymień świecę zapłonową
Czy ostrze tnąc e jest zużyte
lub
uszkodzone?
Wymiana przez
centrum
obsł ugi klie nta
Zbiornik paliwa jest pusty Uzupełnić paliwo
Silnik może być zalany
Wyjąć wtyczkę i wysuszyć
Silnik pracuje
niepewnie
Filtr powietrza jest zabrudzony
Wyczyść filtr powietrza
Ś
wieca zapłonowa jest
zabrudzona Wyczyść świecę zapłonową
Nierówne wyniki
koszenia
Ostrze jest t
ę
p
e
Naostrz ostrze
Wysokość cięcia jest zbyt niska
Ustaw prawidłową wysokość
Ostrze jest zużyte
Wymień ostrze
Worek na trawę
nie jest
wystarczająco
napełniony
Worek na trawę jest zatkany
Opróżnij worek na traw ę
C
zy wysoko
ś
ć cięci
a jest
odpowiednia?
Skoryguj
wysokość cięcia
Trawnik / trawa jest mokra?
Pozostaw trawn
ik d
o
wyschnięcia
Czy kanał
wylotowy/obudowa są
zablokowane?
Wyczyść kanał
wylotowy/obudowę
Czy spód
agregatu koszącego zostały zatkane?
Wyczyść spód agregatu
koszącego
Page 21
Firma Greenso Sp. z o.o. ul. Targowa 7.06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty
produkt jest wolny od wad m ateriałowych i jakościowych w przypadku z wykłego korzystania z produktu w okresi e
gwarancyjnym.
Okres gwarancji roz poczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch
wariantach:
1. GWARANCJA K ONSUMENCKA - przeznaczona jest dla sprz ętu wykorzystywanego do użytku prywatnego,
niekomercyjnego przez K upującego będącego k onsumentem. Okres trwania gwarancji wynosi 24 miesiące.
2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji k omercyjnej wynosi 12 miesięcy.
Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych m ateriałów lub są wynikiem
błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacj ą, czyszczeniem, regulacją i ze
skręcaniem połączeń śrubowych danego przedm iotu, do których to czynności zobowiązany jest Kupujący we
własnym zakresie i na własny koszt.
Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o
procedurze reklamacyjnej.
W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód
zakupu (paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest
udzielana na produkty nabyte na terytorium Rzeczpospolitej Polskiej.
U
prawnienia z gwarancji nie przysługują w przypadku:
a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie,
przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, rączki itp., chyba że ujawniona w tych
elementach wada ni e jest skutkiem naturalnego zużycia,
a powstała z przyczyny tkwiącej w tym elemencie.
b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej.
c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub
czyszczących.
d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem cz y nników zewnętrznych tj. wilgoci,
temperatury, kurzu, itp.
e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) m ateriałów eksploatacyjnych.
f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne os oby nieuprawnione do teg o
działania przez Gwaranta.
g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych).
h) Uszkodzenia s przętu na sk utek nieprawidłowego montaż u przez K upującego lub osoby trzecie.
W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet , Sprzedawca zapewnia
transport i usługę serwisową przedmiotu gwarancji.
W przypadku nieuzasadnionego żądania dokonania naprawy, Kup ujący poniesie wszelki e koszty związane z
dostarczeniem sprzętu do Sprzedawcy, jego naprawą oraz odebraniem.
Za n i euzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub
dokonania czy nności konserwacyjnych (instalacyjnych) nie obj ętych Gwarancją, jak również żądanie dokonania
naprawy pomimo utraty uprawnień z Gwarancji”.
Sprzedawca w imieniu Gwaranta , może zażądać przygotowania sprzętu do odbioru w celu zdiagnozowania usterki i
stwierdzenia zasadności zgłoszenia reklamacyjnego. Odbiór ten może być dokonany przez firmę spedycyjną.
Kupujący zobowiązany jest wówczas przygotować towar w sposób bez pieczny do odbioru. Kupujący wyda
przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na
przetransportowanie przedmiotu sprzedaży w stanie bezpiecznym.
Gwarant zobowiązany jest ustosunkować się do z głoszenia gwarancyjnego w terminie do 14 dni.
Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten może ulec
wydłużeniu w przypadku konieczności sprowadzenia części nietypowych lub spoza terytorium Polski
Kupujący zostanie poinformowany o takiej sy tuacji drogąmailową lub telefonicznie przez Sprzedawcę.
Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje
uprawniony Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny
technicznej urządzenia.
Gwarant zobowiązuje się do na prawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyj nego.
Wymiana towaru na nowy możliwa jest jedynie w przypadku braku m ożliwości naprawy sprzętu i gdy wada
przedmiotu sprzedaży jest istotna.
Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty up rawni eń z tytułu Gwarancji.
Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku m ożliwości
wymiany na nowy oraz gdy wada jest istotna.
We wszelkich kwestiach nie uregulowanych w niniejszych warunkach G warancji będą miały zastosowanie prz episy
Kodeksu cywilnego.
Gwarancja nie wyłącza, nie ogranicza oraz nie z awiesza uprawnień osoby, która nabyła sprzęt u Gwaranta,
wynikających z niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach
konsumenta (Dz.U. z 2014 r. poz. 827, ze zm.).
………………………………………….
Pieczęć i podpis sprzedającego
GWARANCJA

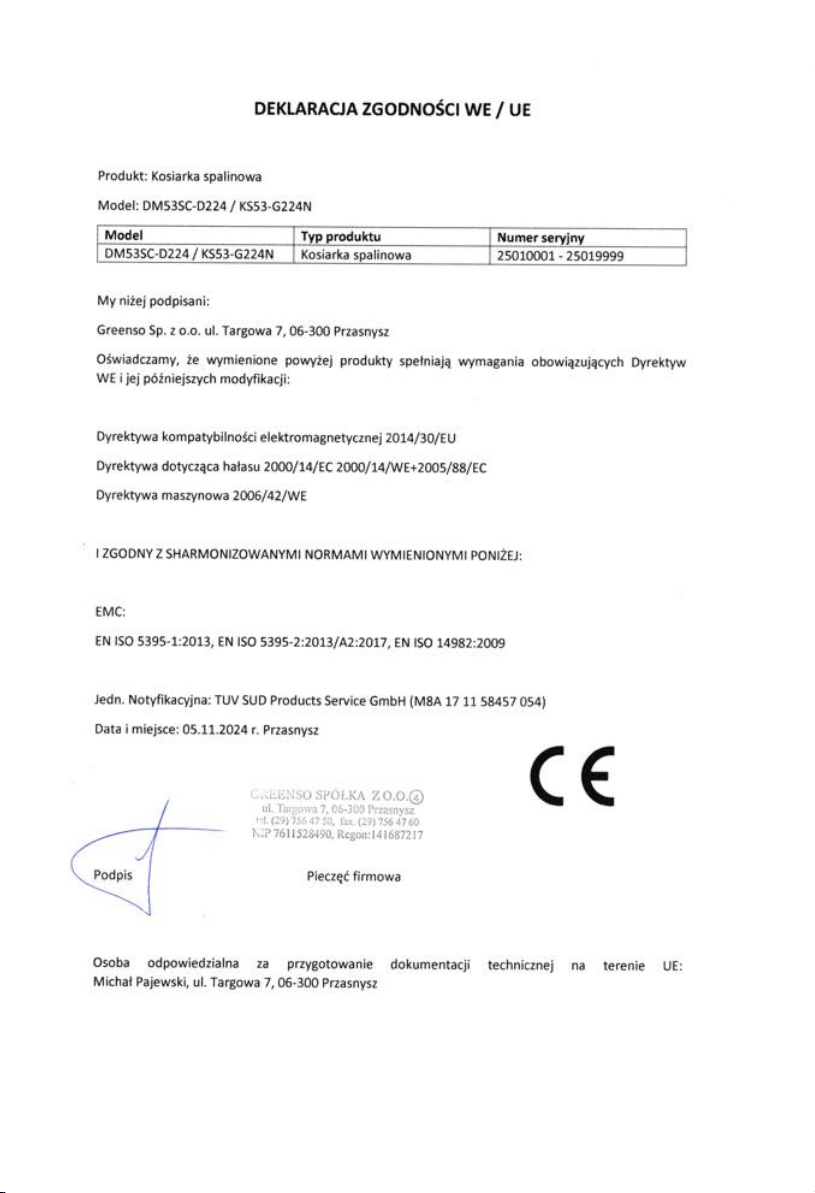

Page 22
Page 23
Loading...
