Kosiarka spalinowa
DM53ESC-D224 / KS53-G224NE
Instrukcja obsługi
Przed rozpoczęciem korzystania z naszej kosiarki spalinowej
należy uważnie przeczytać niniejszą instrukcję, aby zrozumieć
zasady prawidłowego użytkowania urządzenia.
Uwaga
Page 2
OPIS PRODUKTU CZĘŚCI

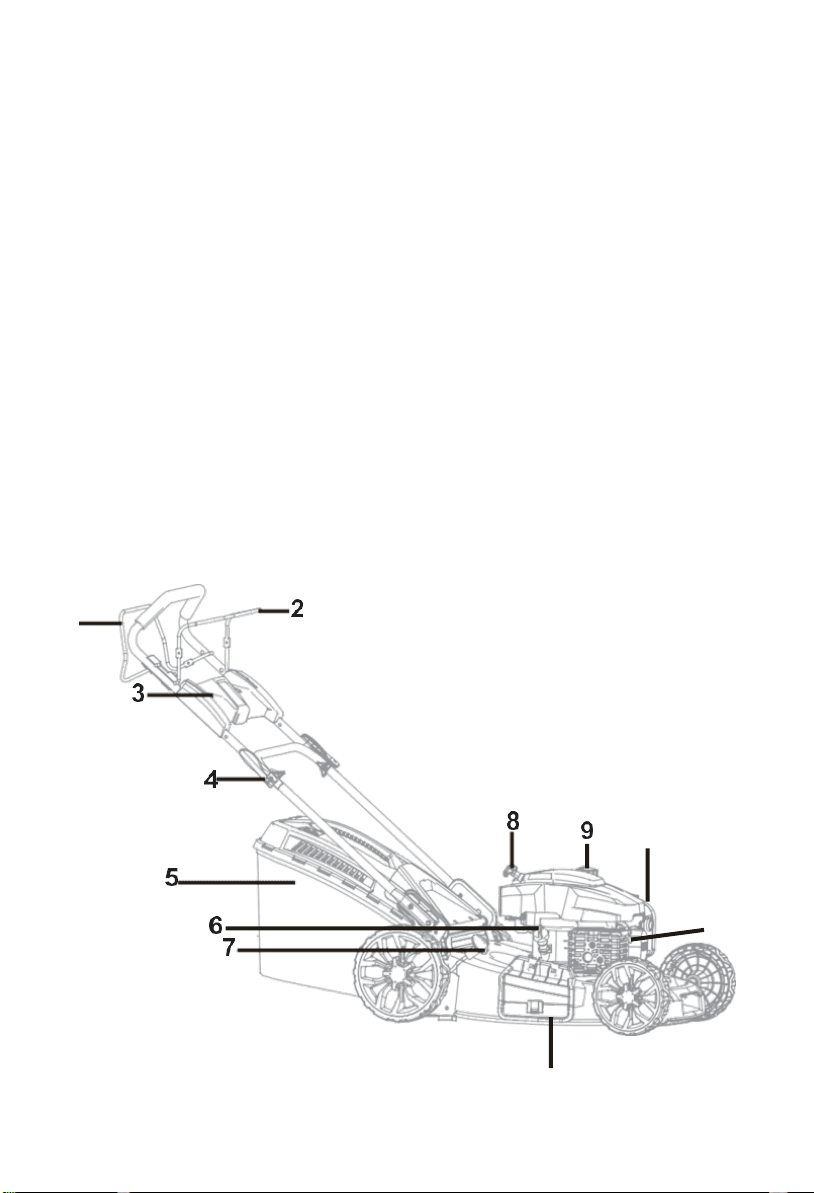

Jak pokazano na rys. 1
1.
Dźwignia zmiany
biegów (dźwignia
sprzęgła)
2.
Dźwignia hamulca /
dźwignia zatrzymania
3.
Rusz tyłek
4.
Uchwyt szybkiej
blokady
5.
Pojemnik na trawę
6.
Korek oleju
silnikowego
7.
Uch wyt regulacji
wysokości
8.
Uch wyt roz ru sznika
9.
Korek zbiornika pali wa
10.
Filtr powietrza
11.
Boczn a pokrywa wyl otu
12.
Osłona świecy zapłonowej
Rys. 1
1
10
12
Page 3
DANE TECHNICZNE
Model
DM53ESC-D224
(KS53-G224NE)
Typ napędu
Samobieżny
Typ silnika
DV224
Pojemność skokowa silnika
224CC
Prędkość obrotowa silnika
2800 obr.
Szerokość cięcia
530 mm
Wysokość cięcia
25-75 mm
Koło przednie/tylne
8/10 cali
Pojemność worka na trawę
60L
Poziom mocy
akustycznej
(LWA)*
98dB(A)
PRZEZNACZENIE
Ta kosiarka spalinowa została zaprojektowana do koszenia trawników w prywatnych ogrodach
przydomowych i ogrodach hobbystycznych.
Urządzenie może być używane wyłącznie zgodnie z jego przeznaczeniem. Każde inne użycie jest
niedozwolone.
Uznane za przypadek niewłaściwego użycia. Użytkownik/operator, a nie producent, ponosi
odpowiedzialność za wszelkie szkody lub obrażenia jakiegokolwiek rodzaju powstałe w wyniku takiego
działania.
Należy pamiętać, że nasz sprzęt nie został zaprojektowany do użytku w zastosowaniach komercyjnych,
handlowych lub przemysłowych. Nasza gwarancja zostanie unieważniona, jeśli maszyna będzie używana w
działalności komercyjnej, handlowej lub przemysłowej lub do równoważnych celów.
Page 4
BEZPIECZEŃSTWO I INFORMACJE
WAŻNE
Przed przystąpieniem do montażu i obsługi należy dokładnie zapoznać
się z niniejszą instrukcją. Opis symboli
W niniejszej instrukcji zastosowano symbole, aby zwrócić uwagę użytkownika na możliwe zagrożenia.
Symbole bezpieczeństwa i towarzyszące im objaśnienia muszą być w pełni zrozumiałe. Same ostrzeżenia
nie zapobiegają ryzyku i nie mogą zastąpić właściwych metod unikania wypadków.

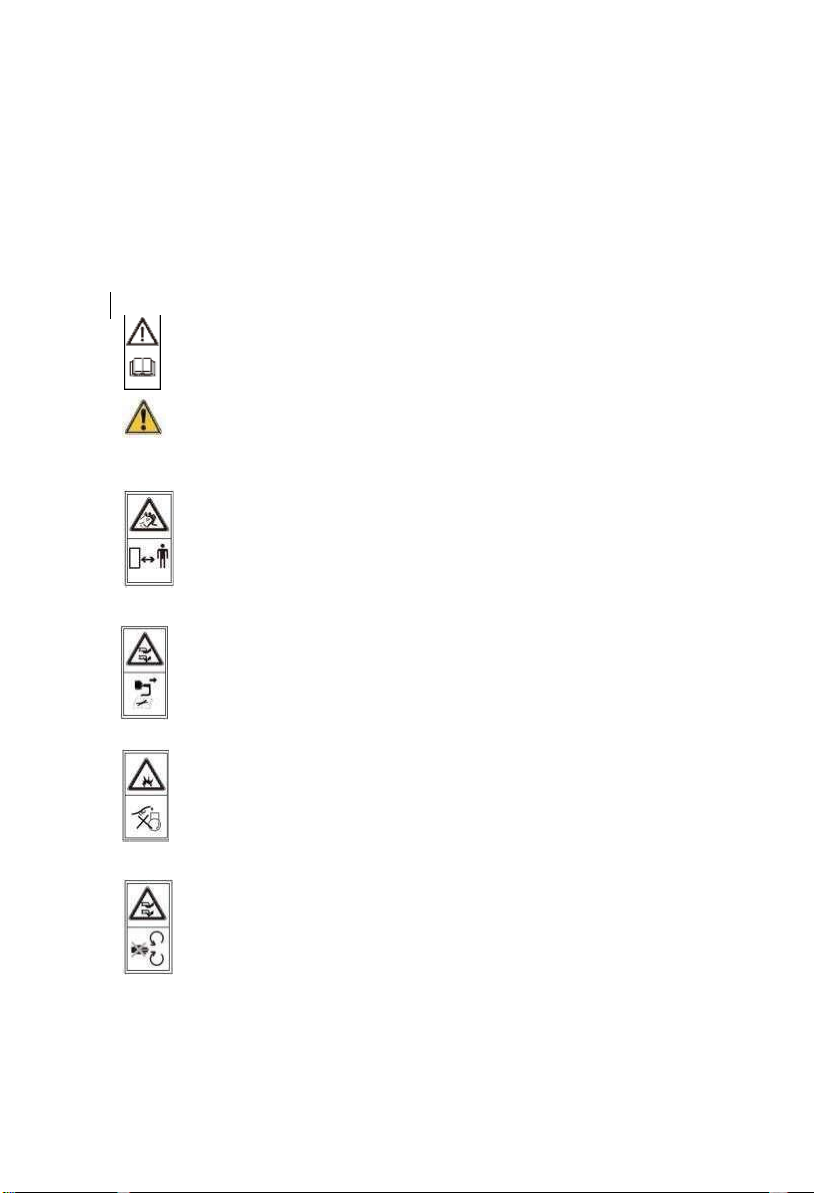

Symbole ostrzegawcze na urządzeniu
OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń,
użytkownik musi zapoznać się z instrukcją obsługi.
Ten symbol przed uwagą dotyczącą bezpieczeństwa oznacza
środek ostrożności, ostrzeżenie lub niebezpieczeństwo.
Zignorowanie tego ostrzeżenia może doprowadzić do wypadku
użytkownika lub innych osób. Aby ograniczyć ryzyko obrażeń,
pożaru lub porażenia prądem, należy zawsze stosować się do
wskazanych zaleceń.
Trzymaj osoby postronne z daleka
Uwaga na ostre ostrza - przed konserwacją należy wyjąć
przewód świecy zapłonowej.
Nigdy nie uzupełniaj paliwa podczas pracy silnika
Nie otwieraj ani nie zdejmuj osłon bezpieczeństwa, gdy silnik
pracuje.
Page 5

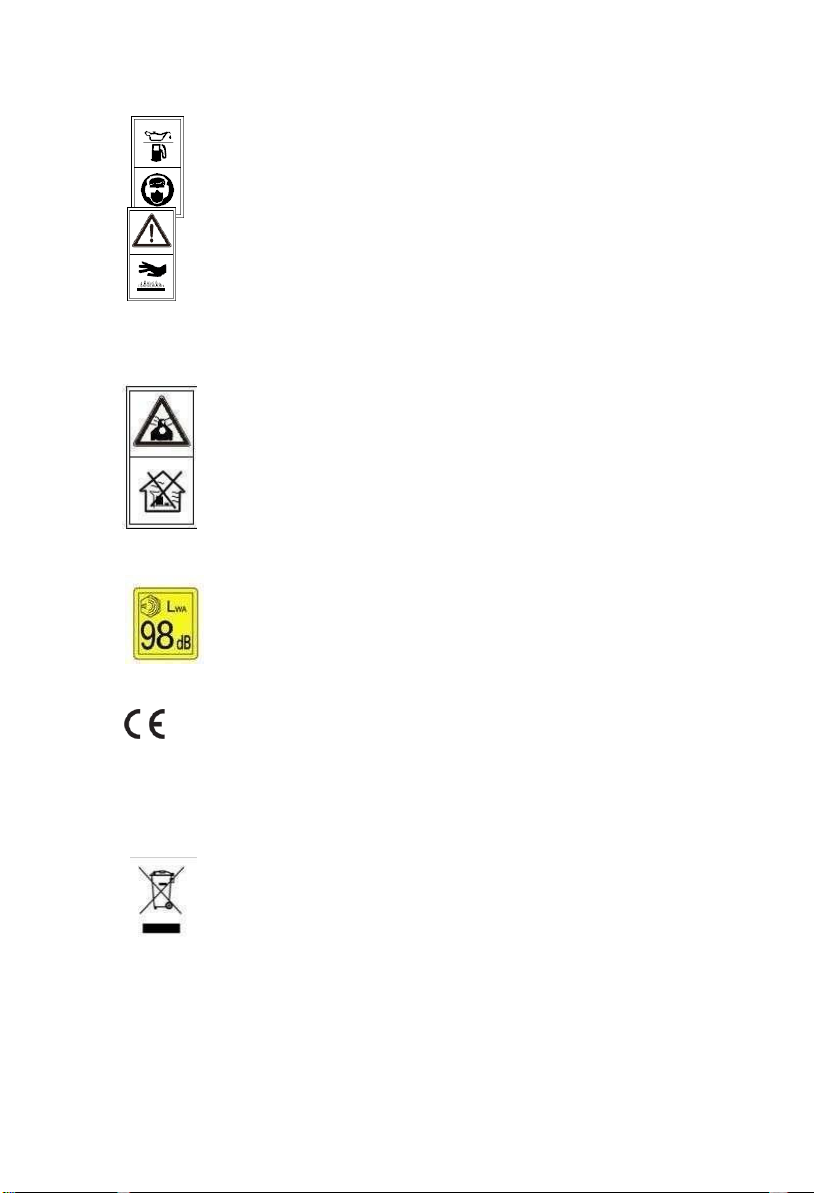

Podczas pracy należy nosić ochraniacze słuchu i oczu.
Gorące powierzchnie mogą poparzyć palce lub dłonie
Ostrzeżenie! Spaliny kosiarki zawierają substancje
toksyczne. Nie uruchamiaj silnika w zamkniętych lub słabo
wentylowanych pomieszczeniach.
Gwarantowany poziom mocy akustycznej
Zgodność z odpowiednimi normami bezpieczeństwa
.
Zużytych produktów elektrycznych nie należy
wyrzucać razem
z odpadami domowymi. Poddawać recyklingowi tam, gdzie
istnieją odpowiednie zakłady. Informacje na temat recyklingu
można uzyskać od władz lokalnych lub sprzedawcy.
Page 6
Instrukcje bezpieczeństwa.
Szkolenie
1. Należy uważnie przeczytać instrukcje. Należy zapoznać się z elementami sterującymi
i prawidłowym użytkowaniem urządzenia;
2. Nigdy nie zezwalaj dzieciom lub osobom niezaznajomionym z niniejszą instrukcją na korzystanie
z kosiarki. Lokalne przepisy mogą ograniczać wiek operatora;
3. Nigdy nie należy kosić trawy, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci, lub zwierzęta
domowe;
4. Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla
innych osób lub ich mienia.
Przygotowanie
1. Podczas koszenia należy zawsze
nosić odpowiednie obuwie i długie spodnie. Nie wolno
obsługiwać
urządzenia boso lub w otwartych sandałach;
2. Dokładnie sprawdź obszar, w którym urządzenie ma być używane i usuń wszystkie przedmioty,
które mogą zostać wyrzucone przez maszynę;
3. Ostrzeżenie - benzyna jest wysoce
łatwopalna.
- Paliwo
należy przechowywać w pojemnikach przeznaczonych
specjalnie do tego celu;
- Paliwo
należy uzupełniać wyłącznie na zewnątrz i nie wolno palić podczas tankowania;
- Paliwo należy dolewać przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa
ani nie dolewaj paliwa, gdy silnik pracuje lub jest gorący;
- W przypadku rozlania benzyny nie próbuj uruchamiać silnika, ale odsuń maszynę od miejsca
rozlania i unikaj tworzenia źródeł zapłonu, dopóki opary benzyny nie znikną;
- Załóż wszystkie korki zbiornika paliwa i pojemnika;
4. Wymienić uszkodzone tłumiki;
5. Przed użyciem należy zawsze sprawdzić wzrokowo, czy ostrza, śruby ostrzy i zespół tnący nie są
zużyte lub uszkodzone. Wymieniaj zużyte lub uszkodzone ostrza i śruby w zestawie, aby zachować
Sprawne urządzenie:
6. W przypadku maszyn z wieloma ostrzami należy zachować ostrożność, ponieważ obrót jednego
ostrza może spowodować obrót innych ostrzy.
Działanie
1. Nie używaj silnika w ograniczonej przestrzeni, w której mogą gromadzić się niebezpieczne opary
tlenku węgla;
2. Kosić tylko w świetle
dziennym lub przy dobrym oświetleniu sztucznym;
3. W miarę możliwości należy unikać pracy urządzenia na mokrej trawie;
4. Na stokach należy zawsze uważać na stopy;
5. Idź, nigdy nie biegnij;
6. W
przypadku kołowych maszyn rotacyjnych należy kosić w poprzek zboczy, nigdy w górę i w dół;
7. Należy zachować szczególną ostrożność podczas zmiany kierunku jazdy na stoku;
8. Nie
należy kosić zbyt stromych zboczy;
9. Podczas cofania lub ciągnięcia kosiarki do siebie należy zachować szczególną ostrożność;
10. Zatrzymaj ostrze(a), jeśli kosiarka musi być przechylona na czas transportu podczas przejazdu.
Przez powierzchnie inne niż trawnik.
Page 7
11. Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub bez założonych urządzeń
zabezpieczających, takich jak deflektory i/lub kosze na trawę;
12. Nie
zmieniaj ustawień regulatora silnika ani nie zwiększaj prędkości
obrotowej silnika;
13. Przed uruchomieniem silnika należy wyłączyć wszystkie sprzęgła noża i napędu;
14. Uruchom silnik lub włącz go ostrożnie, zgodnie z instrukcjami i trzymając stopy z dala od ostrza
(ostrzy);
15. Nie
przechylaj kosiarki podczas uruchamiania silnika lub włączania silnika, z wyjątkiem sytuacji,
gdy kosiarka musi zostać przechylona w celu uruchomienia. W takim przypadku nie przechylaj
kosiarki bardziej niż jest to konieczne i podnoś tylko tę część, która znajduje się z dala od
operatora;
16. Nie uruchamiaj silnika stojąc przed rynną wyrzutową;
17. Nie wkładać rąk ani stóp w pobliże lub pod obracające się części. Przez cały czas należy trzymać
się z dala od otworu wylotowego;
18. Nigdy nie
należy podnosić ani przenosić kosiarki przy włączonym
silniku;
19. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, upewnij się, że wszystkie ruchome części
zostały całkowicie zatrzymane i, jeśli zamontowany jest kluczyk, wyjmij go:
- Przed usuwaniem zatorów lub udrażnianiem zsypu;
- Przed sprawdzeniem, czyszczeniem lub pracami przy kosiarce;
- Po
uderzeniu w obcy przedmiot. Przed ponownym uruchomieniem kosiarki należy
sprawdzić ją pod kątem uszkodzeń i dokonać napraw;
- Jeśli kosiarka zacznie wibrować w nietypowy sposób (należy to natychmiast sprawdzić);
20. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, upewnij się, że wszystkie ruchome części
zostały całkowicie zatrzymane, a jeśli zamontowany jest kluczyk, wyjmij go:
- Za każdym razem, gdy zostawiasz kosiarkę;
- Przed tankowaniem;
21. Zmniejsz ustawienie przepustnicy podczas wyłączania silnika, a jeśli silnik jest wyposażony
w zawór odcinający, wyłącz paliwo po zakończeniu koszenia;
Konserwacja i przechowywanie
1. Wszystkie nakrętki, śruby i wkręty powinny być dokręcone, aby mieć pewność, że sprzęt jest
w bezpiecznym stanie;
2. Nigdy nie przechowuj urządzenia z benzyną w zbiorniku wewnątrz budynku, gdzie opary mogą
dostać się do otwartego płomienia lub iskry;
3. Przed przechowywaniem w jakiejkolwiek obudowie należy odczekać, aż silnik ostygnie;
4. Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik, tłumik, komorę akumulatora i miejsce
przechowywania benzyny w stanie wolnym od trawy, liści lub nadmiernego smaru;
5. Często sprawdzaj kosz na trawę pod kątem zużycia lub uszkodzenia;
6. Zużyte lub uszkodzone części należy wymieniać w celu zapewnienia bezpieczeństwa;
7. Jeśli konieczne jest opróżnienie zbiornika paliwa, należy to zrobić na zewnątrz.
Page 8
MONTAŻ

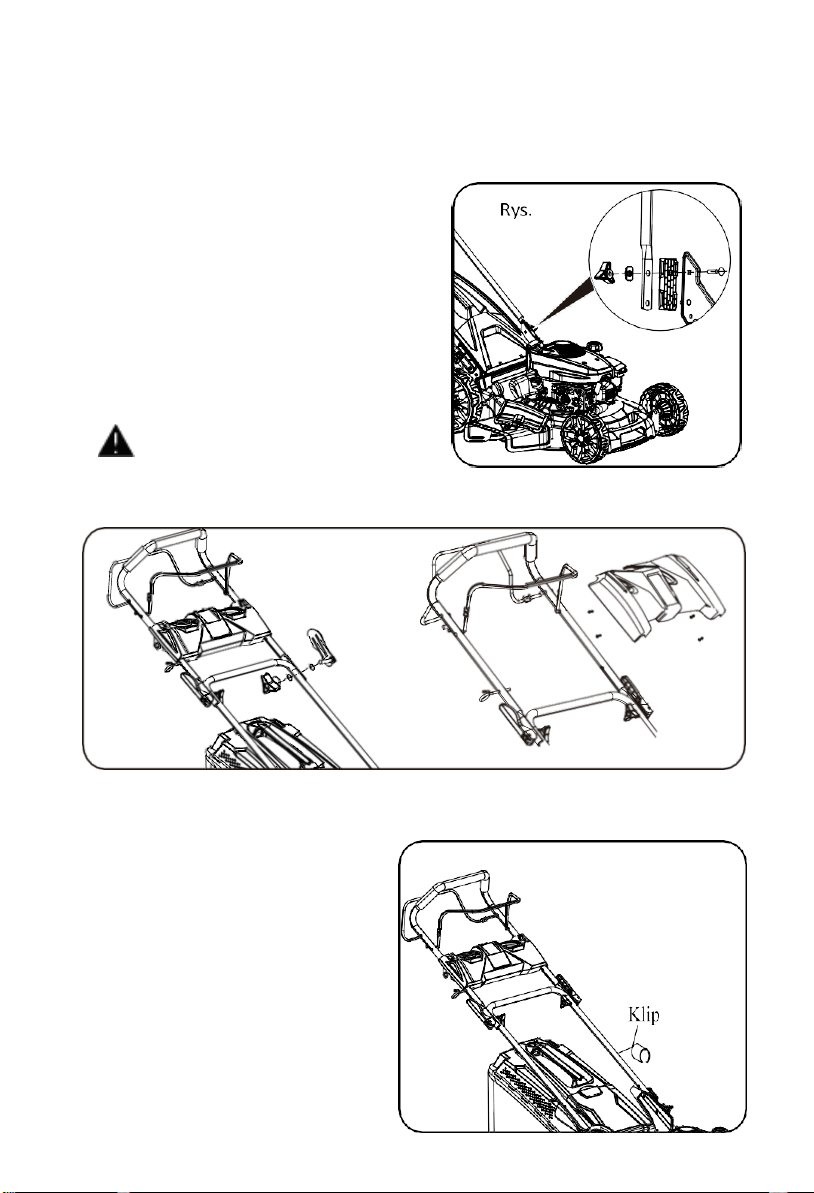

Montaż uchwytu
Jak pokazano na rys. 3 i 4
1.
Przymocuj dolny uchwyt do urządzenia
wykorzystując dwie śruby i dwa małe pokrętła po
każdej stronie.
2.
Rozłóż górny uchwyt i przymocuj go do dolnego
uchwytu za pomocą dużych pokręteł i śrub po obu
stronach.
UWAGA: Upewnij się, że prowadnica
liny znajduje się na prawym uchwycie, gdy
stoisz za kosiarką.
Uporządkuj przewód połączeniowy
Jak pokazano na rys. 5
Przymocuj przewód połączeniowy do
uchwytu za pomocą zacisku przewodu
(w zestawie).
Rys. 5
Rys.
Page 9

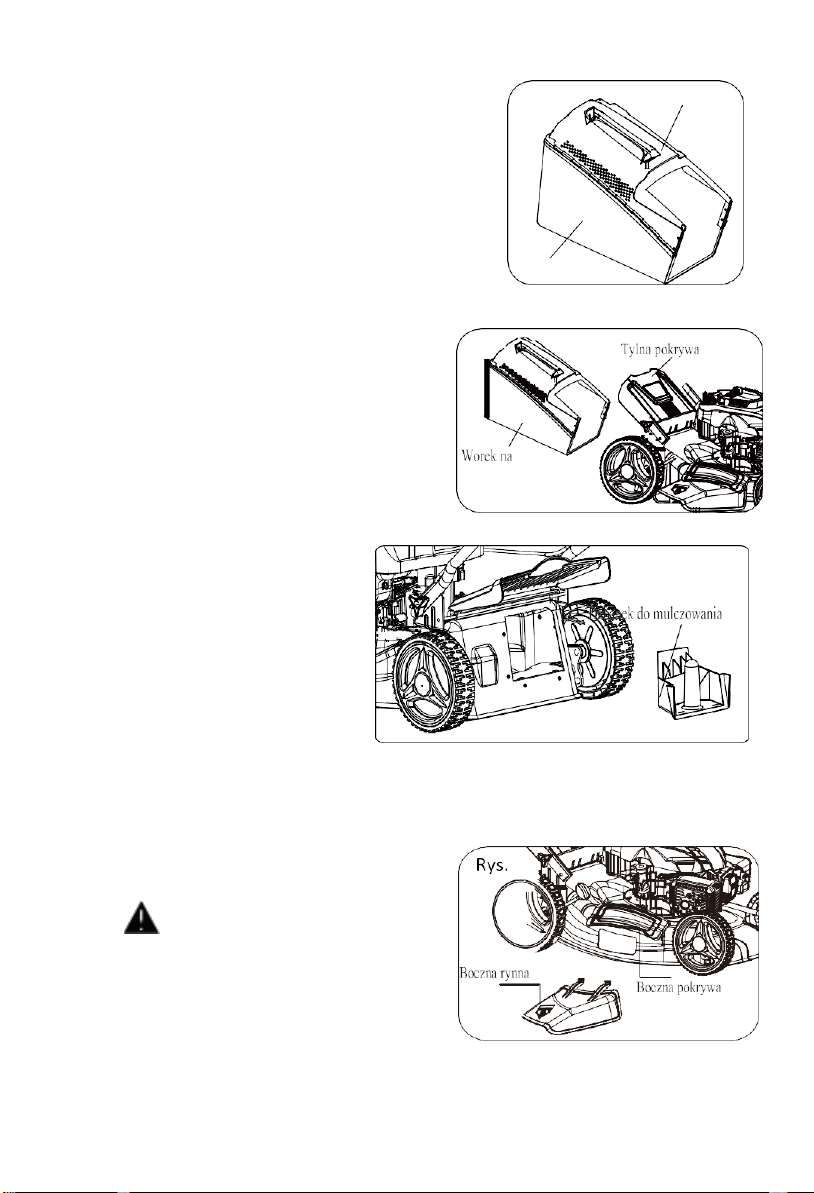

Montaż pojemnika na trawę Fig6
Połącz ze sobą górną i dolną pokrywę.
Uwaga:
upewnij się, że każda klamra jest w pełni zapięta.
Montaż pojemnika na trawę na kosiarce
Jak pokazano na rys. 7
1.
Podnieś ręcznie tylną pokrywę, a
następnie zapnij pojemnik na trawę.
3.
Po upewnieniu się, że pojemnik na
trawę jest zapięty, poluzuj tylną
pokrywę
Montaż zaślepki mulczującej
Jak pokazano na rys. 8
1. Wyjmij worek na trawę
2. Wepchnij plastikową zatyczkę
do mulczowania do rynny
wylotowej, dopóki nie zostanie
zablokowany.
3. Następnie zwolnij klapkę, a
zamknie się ona z powrotem,
zakrywając zaślepkę mulczującą.
Montaż bocznej rynny wylotowej
Jak pokazano na rys. 9
UWAGA: W przypadku korzystania z funkcji
wyrzutu bocznego. Najpierw należy usunąć
trawę. Zapakuj do worka i
podłącz zaślepkę
do
mulczowania.
1. Zgodnie ze zdjęciami podnieś boczną pokrywę
wylotu za pomocą jednej ręki i hak w bocznym
kanale wylotowym drugą ręką.
2. Zwolnij boczną pokrywę wylotu, aby
zabezpieczyć przewód na miejscu.
Rys. 8
Rys.
Pokrywa
Tor
Rys.
Page 10
Sprawdzanie poziomu oleju silnikowego i napełnianie olejem silnikowym

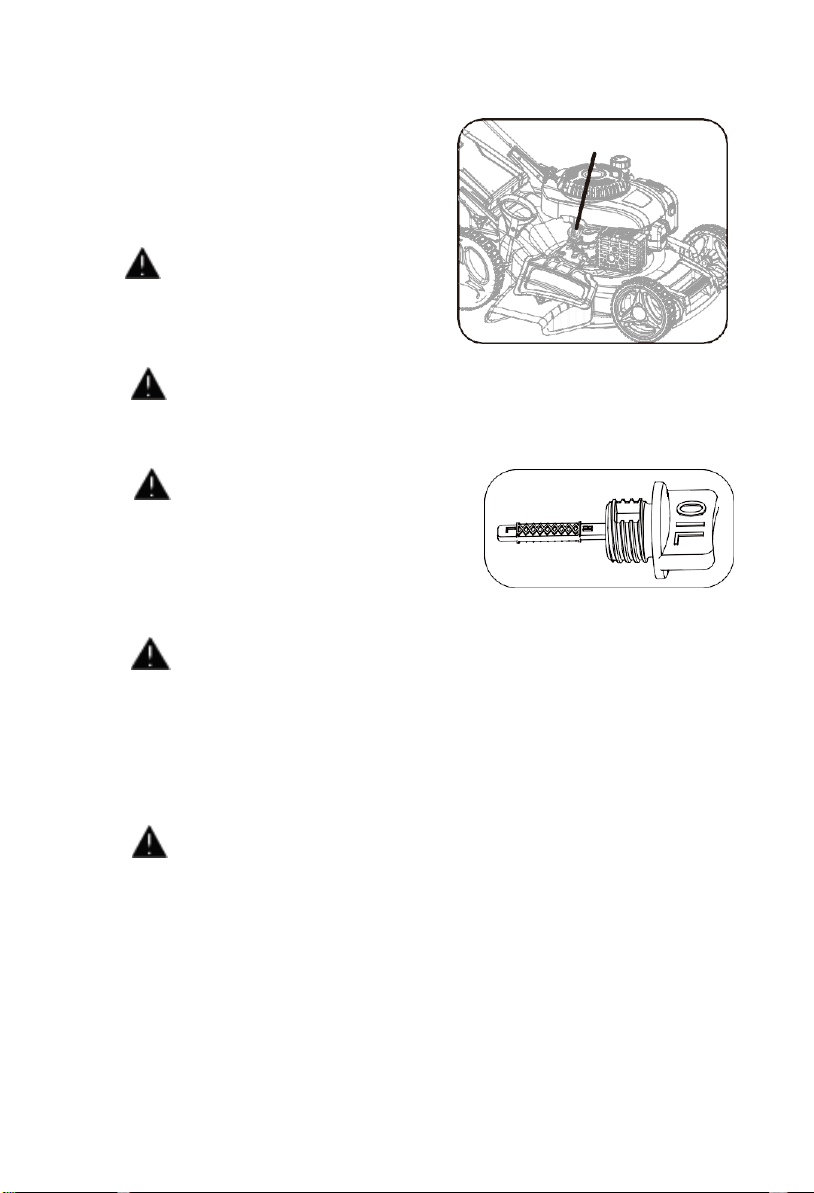

Jak pokazano na rysunkach 10-11
UWAGA Poniższe procedury i regulacje
należy wykonać przed uruchomieniem
silnika.
Nie próbuj dokonywać żadnej z tych
regulacji, gdy silnik pracuje.
PRZESTROGA Aby zapobiec uszkodzeniu silnika, jest on dostarczany bez
oleju i benzyny. Przed uruchomieniem silnika należy go napełnić odpowiednim
gatunkiem oleju i benzyny.
UWAGA
Praca
silnika z niskim poziomem
oleju
spowoduje jego
uszkodzeni
e. Zaleca się stosowanie
wysokiej
jakości4-suwowego oleju silnikowego
o wysokiej zawartości detergentów. Używanie oleju
bez detergentów może skrócić żywotność silnika, a
używanie oleju do silników 2-suwowych spowoduje
uszkodzenie silnika.
PRZESTROGA Zawsze używaj wysokiej jakości oleju z detergentem sklasyfikowanego
jako SAE30 (lub jego odpowiednika, np. SAE 10W/30, często określanego jako olej do kosiarek
4-suwowych).
Nigdy nie używaj dodatków z zalecanym olejem.
Aby przedłużyć żywotność silnika, ważna jest wymiana oleju po pierwszych 5 godzinach
użytkowania.
UWAGA: Aby sprawdzić poziom oleju silnikowego, wyłącz silnik i umieść kosiarkę na
równej powierzchni.
1.
Wyjąć bagnet wlewu oleju i wytrzeć z niego olej czystą szmatką.
2.
Włóż bagnet do szyjki wlewu oleju, ale nie obracaj go.
3.
Następnie zdejmij bagnet i sprawdź poziom oleju. Poziom oleju musi znajdować się między
oznaczeniami Min i Max na bagnecie. Jeśli poziom oleju znajduje się w pobliżu dolnej granicy,
należy go uzupełnić do górnej granicy zalecanym olejem (SAE30 lub odpowiednikiem).
Nie przepełniać. Wytrzeć rozlany olej.
4.
Wyrównaj żeberka korka z rowkiem szyjki wlewu paliwa, a następnie
obróć o 1/4 obrotu, aby go
zamocować.
Rys.
Rys. 10

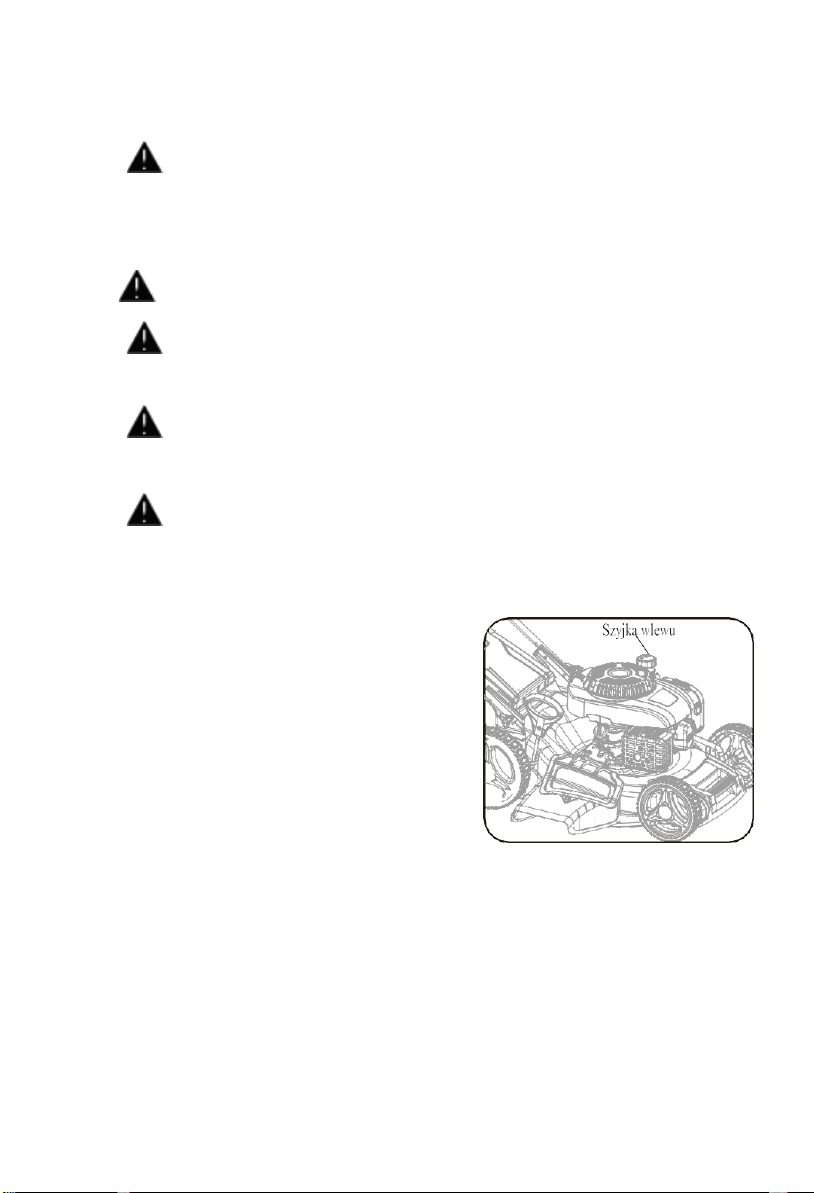

Szyjka wlewu oleju
silnikowego
Page 11
Napełnianie paliwem silnikowym Jak pokazano na Rys. 12
UWAGA Należy zawsze używać czystej, świeżej benzyny bezołowiowej. Paliwo
należy kupować w ilościach, które można zużyć w ciągu 30 dni. Nigdy nie mieszaj oleju z
benzyną.
.
PRZESTROGA Nie wlewać paliwa do podstawy szyjki, aby umożliwić jego
rozprężenie. Nie przepełniać zbiornika paliwa.
PRZESTROGA OSTRZEŻENIE Benzyna jest wysoce łatwopalna i podczas pracy
z nią należy zachować szczególną ostrożność. Przechowywać poza zasięgiem dzieci.
PRZESTROGA Aby zapobiec uszkodzeniu silnika, jest on dostarczany bez oleju
i benzyny. Przed uruchomieniem silnika należy go napełnić odpowiednim gatunkiem oleju
i benzyny.
OSTRZEŻENIE Paliwo należy uzupełniać w dobrze wentylowanym miejscu przy
wyłączonym silniku. Nie wolno palić tytoniu ani dopuszczać do powstawania płomieni lub iskier
w miejscu tankowania silnika lub przechowywania benzyny. Unikać wielokrotnego lub
długotrwałego kontaktu ze skórą lub wdychania oparów.
1. Oczyść obszar wokół korka wlewu paliwa
przed zdjęciem korka. Usunąć naklejkę ostrzegawczą,
sprawdzić poziom paliwa.
2. Uzupełnij zbiornik, jeśli poziom paliwa jest
niski.
3. Tankuj ostrożnie, aby uniknąć przepełnienia lub
rozlania paliwa. W szyjce wlewu nie powinno być
paliwa.
4. Przed uruchomieniem silnika należy usunąć wszelkie
wycieki lub rozpryski benzyny.
5. Po
napełnieniu należy dokręcić
korek wlewu paliwa.
Rys.
Page 12
REGULACJA

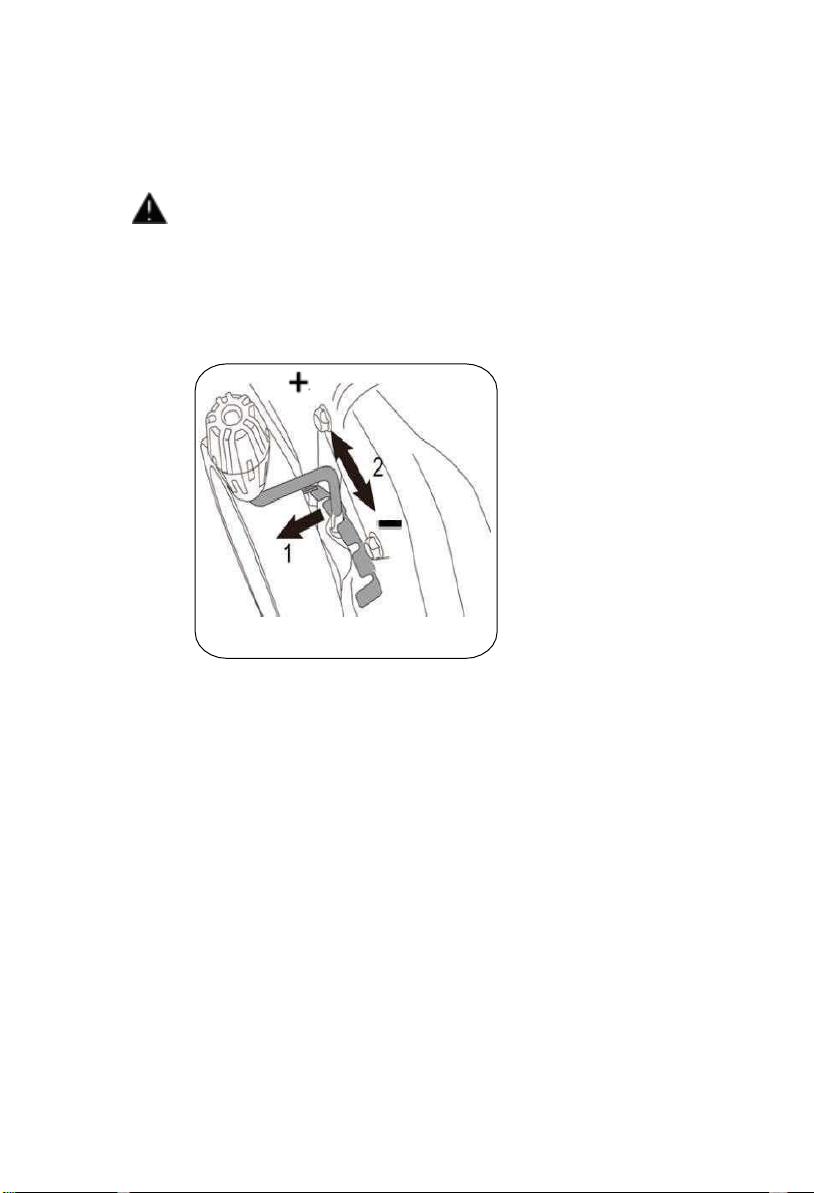

Ustawianie wysokości cięcia Jak pokazano na Rys. 13
UWAGA Regulować tylko wysokość cięcia.
Po wyłączeniu silnika świeca zapłonowa została wyciągnięta.
Wysokość cięcia jest regulowana centralnie za pomocą uchwytu regulacji wysokości cięcia.
Można wybrać różne wysokości cięcia.
Rys.
Page 13
DZIAŁANIE
Uruchamianie i wyłączanie silnika
OSTRZEŻENIE: Ostrze zaczyna się obracać zaraz po uruchomieniu silnika.
UWAGA:
Nie używaj urządzenia w zamkniętych lub słabo wentylowanych
pomieszczeniach, ponieważ spaliny zawierają toksyczne substancje. Ręce, stopy, włosy i odzież
należy trzymać z dala
od ruchomych
części urządzenia. Wylot spalin i inne części urządzenia
nagrzewają się podczas użytkowania.
Przed uruchomieniem silnika upewnij się, że ostrze jest dobrze zamocowane.
UWAGA: aby uruchomić silnik, upewnij się, że osłona świecy zapłonowej znajduje się na
świecy, a urządzenie jest włączone, wypełnione wystarczającą ilością oleju i benzyny.
Aby uruchomić silnik

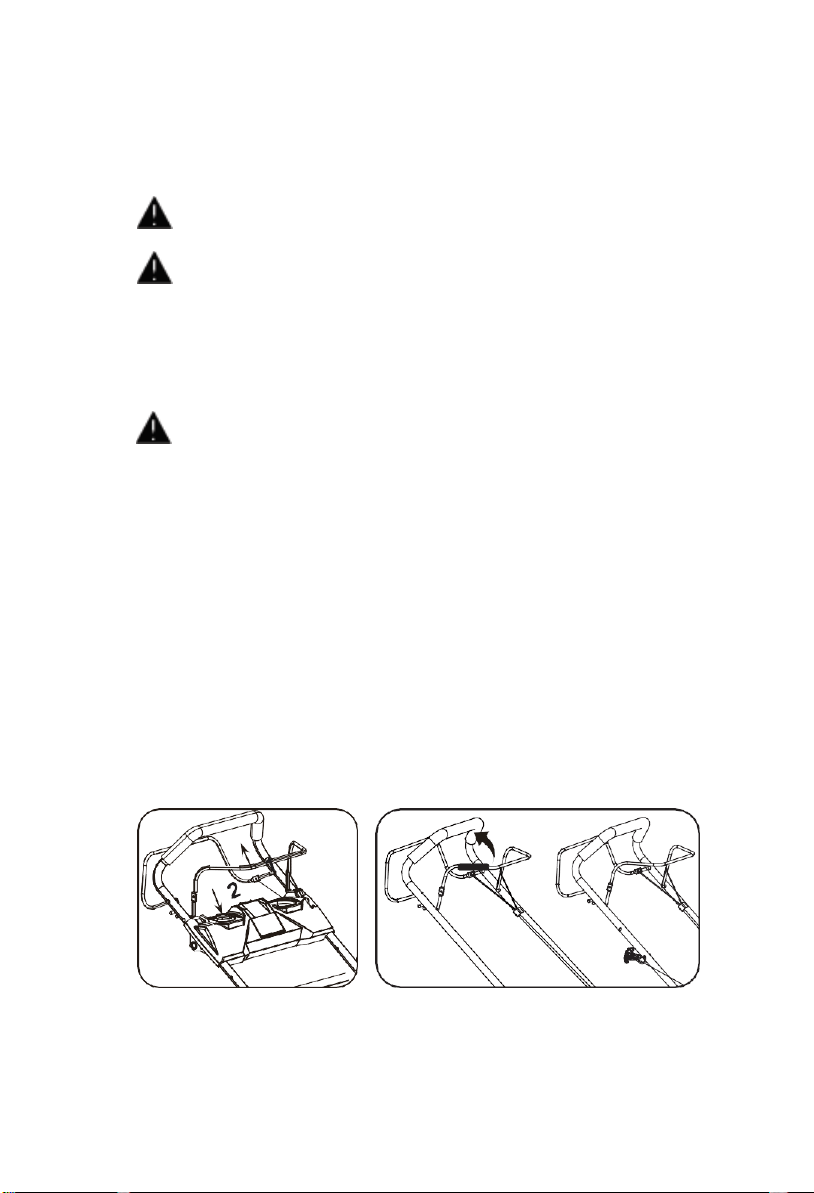

Jak pokazano na rys. 14-16
1.
Pociągnij
dźwignię
uruchamiania/hamowania w kierunku uchwytu i
przytrzymaj
ją tam.
2.
Naciśnij przycisk START/STOP. (Rys. 14)
Podręcznik:
1. Stań za kosiarką . Jedną ręką
pociągnij dźwignię uruchamiania/zatrzymywania
silnika w
kierunku
górnego uchwytu. Drugą rękę umieść na uchwycie rozrusznika.
2. Wyciągnij dźwignię rozrusznika na ok. 10-15 cm, aż poczujesz opór, a następnie uruchom silnik
gwałtownym pociągnięciem.
3. Po uruchomieniu silnika włóż linkę rozrusznika do prowadnicy linki.
Rys.
Rys.
Rys.
Page 14

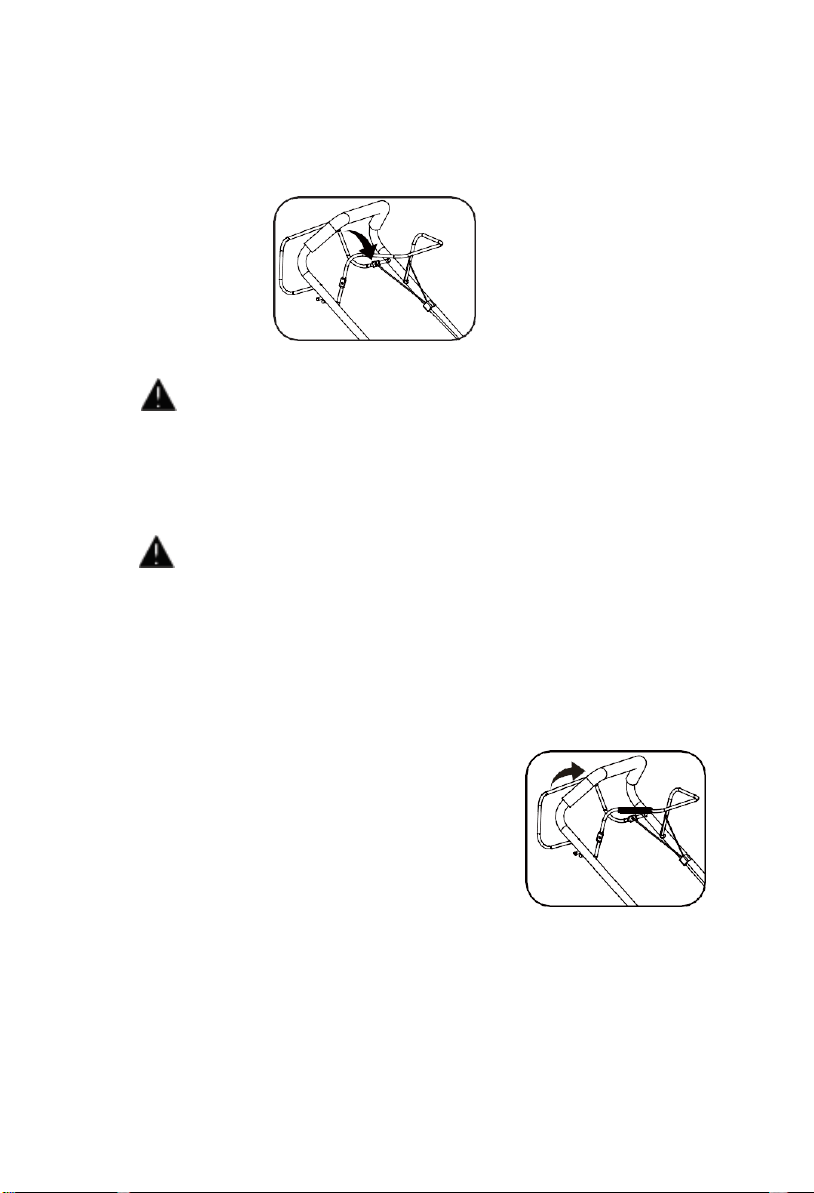

Aby zatrzymać silnik
Jak pokazano na rys. 17
Zwolnij dźwignię włączania/wyłączania silnika, powróci ona do położenia początkowego, a silnik
wyłączy się automatycznie.
Czyszczenie zalanego silnika
UWAGA:
jeśli silnik nie uruchamia się po kilkukrotnym uruchomieniu
rozrusznika
, silnik
może być zalany nadmiarem paliwa. Użyj poniższej procedury, aby wyczyścić i uruchomić zalany
silnik.
1. Zwolnij dźwignię uruchamiania/zatrzymywania silnika, aby wyłączyć silnik.
2. Wykręć
świecę zapłonową, osusz ją, a następnie zamontuj
ponownie.
UWAGA: Ostrożnie zamontować świecę zapłonową ręcznie, aby uniknąć przekręcenia
gwintu. Po osadzeniu świecy dokręcić kluczem nasadowym świecę zapłonową 1/8 do 1/4 obrotu
w celu ściśnięcia podkładki.
3. Pociągnij dźwignię uruchamiania/zatrzymywania silnika w kierunku górnego uchwytu.
4. Uruchom
rozrusznik w sposób opisany powyżej.
Korzystanie z funkcji samobieżnej
Jak pokazano na rys. 18
To urządzenie jest wyposażone w system samobieżny. Po
naciśnięciu dźwigni napędu (dźwigni sprzęgła) sprzęgło
napędu zostanie zamknięte, a kosiarka zacznie się poruszać
przy pracującym silniku.
Aby zatrzymać poruszającą się kosiarkę, wystarczy
w odpowiednim momencie zwolnić dźwignię napędu.
Rys.
Rys. 17
Page 15
OSTRZEŻENIE:
Podczas korzystania z kosiarki należy zawsze przestrzegać
rygorystycznych procedur bezpieczeństwa. Przed rozpoczęciem korzystania z kosiarki należy
uważnie przeczytać instrukcje bezpieczeństwa zawarte w niniejszym podręczniku.
OSTRZEŻENIE: Nigdy nie otwieraj klapki wyrzutnika, gdy worek na trawę został
odłączony (w celu opróżnienia), a silnik nadal pracuje. Obracające się ostrze może spowodować
poważne obrażenia!
1. Wybierz żądane ustawienie.
2. Uruchom silnik i pozwól mu pracować, a następnie ustaw go na wymaganą prędkość.
Patrz
"Uruchamianie silnika".
3. Trzymaj mocno górny uchwyt z zamkniętą dźwignią zatrzymania/uruchomienia silnika
i dźwignią napędu (dźwignią sprzęgła), a następnie idź za kosiarką, aby rozpocząć koszenie.
Porady dotyczące pracy
1. Podczas koszenia nierównego terenu należy zachować szczególną ostrożność.
2. Kosić
w poprzek zboczy,
nigdy w górę i w dół.
3. Zachowaj
ostrożność podczas zmiany kierunku jazdy kosiarki na zboczu.
4. Nie
należy kosić zbyt stromych zboczy.
5. Najlepsze rezultaty uzyskuje się, gdy trawa jest sucha. Mokra trawa będzie miała tendencję do
zatykania ostrzy i systemu zbierania trawy.
6. Trawa rośnie w
różnym
tempie o
różnych
porach roku. Nigdy nie
używaj najniższej
wysokości
koszenia do pierwszego koszenia w sezonie lub w warunkach suszy.
7. Trawa powinna być
koszona tylko na około jedną trzecią
wysokości.
8. Podczas koszenia z mulczowaniem, aby zapewnić efektywne rozrzucanie skoszonej trawy, nie
należy kosić wysokiej lub mokrej trawy. Po kilku minutach koszenia należy zatrzymać kosiarkę
i wyczyścić ostrze oraz zespół tnący.
9. Nie
należy usuwać resztek trawy z obudowy kosiarki lub ostrza ręcznie
lub stopami. Zamiast tego
należy użyć odpowiednich narzędzi, takich jak szczotka lub miotła.
Opróżnianie worka na trawę
Gdy tylko ścinki
trawy zaczną poruszać się po kosiarce, należy opróżnić worek
na trawę.
UWAGA: Przed zdjęciem worka na trawę należy wyłączyć silnik i poczekać, aż ostrze się
zatrzyma.
1.
Aby zdjąć worek na trawę, jedną ręką podnieś klapę wyrzutnika, a drugą chwyć uchwyt do
przenoszenia. Po wyjęciu worka na trawę klapa wyrzutnika automatycznie opuści się i zamknie
tylny otwór zsypowy.
2.
Opróżnij worek na trawę z resztek trawy i załóż go ponownie.
Page 16
UWAGA:
Jeśli w
rynnie wyrzutowej znajdują się resztki trawy, oczyść ją za pomocą
szczotki. Nie usuwaj resztek trawy z obudowy kosiarki lub ostrza ręcznie lub stopami. Zamiast tego
należy użyć odpowiednich narzędzi, takich jak szczotka lub miotła. Aby zapewnić zbieranie
skoszonej trawy do worka na trawę, należy oczyścić otwór wylotowy i wnętrze obudowy kosiarki z
wszelkich zatorów.
PRZECHOWYWANIE I KONSERWACJA
OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub
czyszczenia należy wyłączyć silnik i poczekać, aż ostrze się zatrzyma.
Czyszczenie ogólne
Kosiarka powinna być dokładnie czyszczona po każdym użyciu. Kosiarka powinna być zawsze
czyszczona bezpośrednio po użyciu.
Nie dopuszczaj do wyschnięcia i stwardnienia ściętej trawy i innych odpadów na powierzchni kosiarki.
Zaschnięte resztki trawy i brud mogą utrudniać koszenie.
Sprawdź, czy w koszu na trawę nie pozostały resztki trawy. Usuń wszelkie pozostałości. Sprawdź
spód kosiarki i mocowanie ostrza. W tym celu przechyl kosiarkę na lewą stronę (naprzeciwko wlewu
oleju).
WSKAZÓWKA: Przed położeniem kosiarki na boku należy całkowicie opróżnić zbiornik
paliwa za pomocą pompy do spuszczania benzyny.
Nie przechylaj kosiarki o więcej niż 90 stopni.
Rys.
0,7-0,8

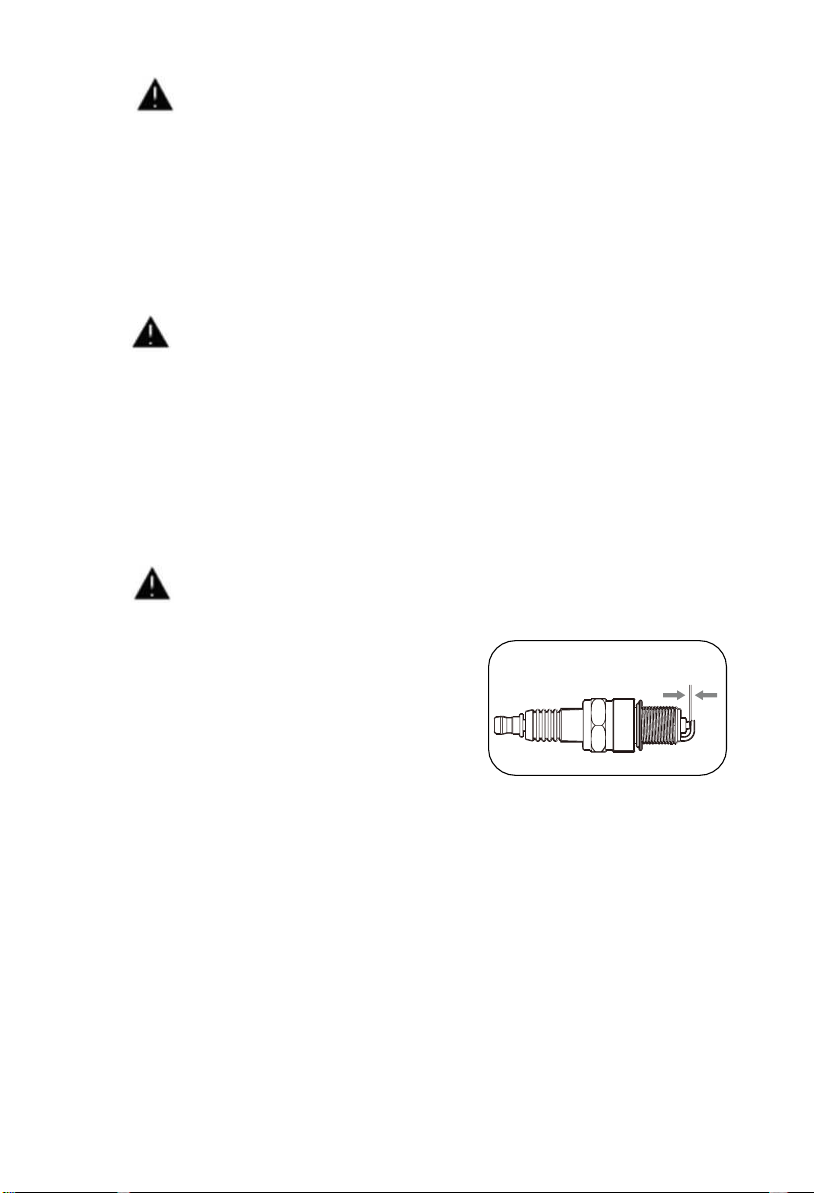

Konserwacja świecy zapłonowej.
Jak pokazano na rys. 19
1. Po
ostygnięciu silnika należy wykręcić świecę
zapłonową.
2. Wykręć świecę
zapłonową za pomocą klucza do świec zapłonowych
3. Wyczyść świecę zapłonową szczotką drucianą
(brak w zestawie).
4. Za pomocą
szczelinomierza ustaw szczelinę
na 0,75 mm.
5. Ostrożnie zainstaluj świecę zapłonową ręcznie, aby uniknąć gwintowania krzyżowego.
6. Po
osadzeniu świecy zapłonowej dokręcić kluczem
, aby docisnąć podkładkę.
Page 17
Jak serwisować filtr powietrza

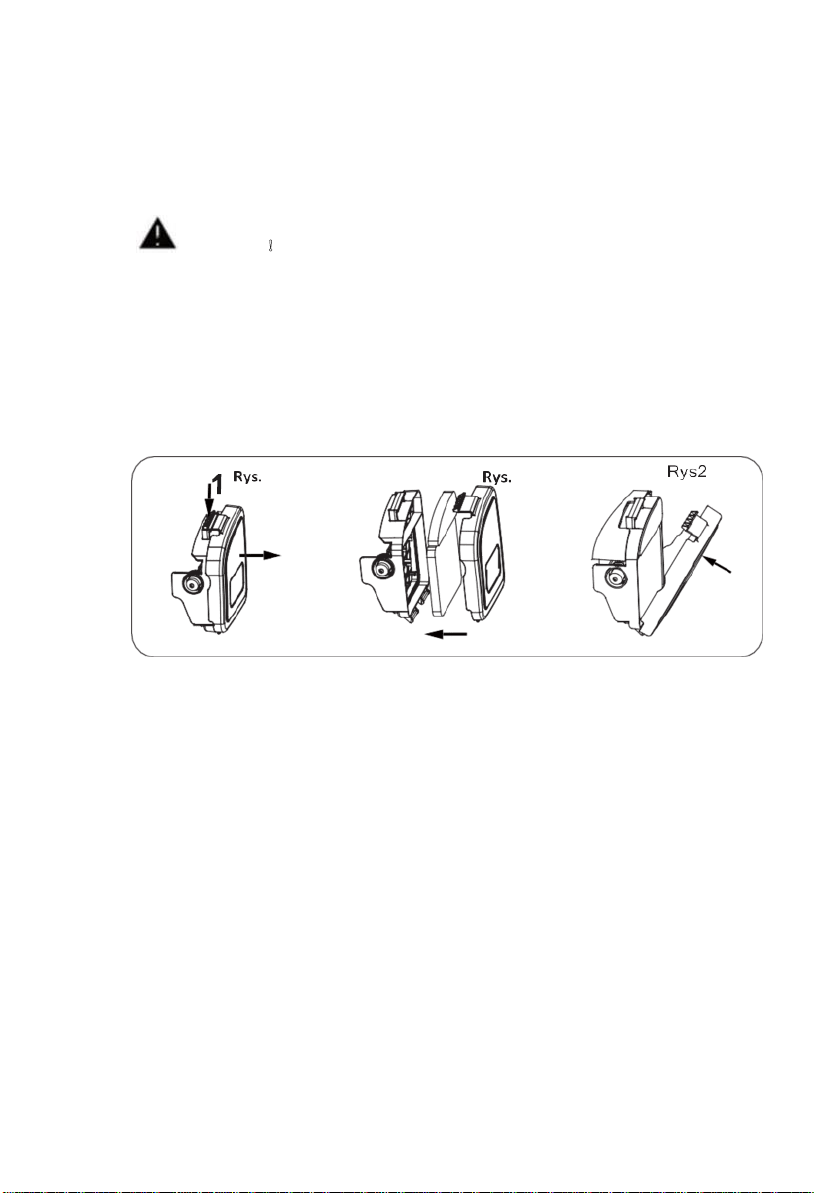

Jak pokazano na rys. 20-22
Zanieczyszczone filtry powietrza zmniejszają moc silnika poprzez dostarczanie zbyt małej ilości
powietrza do gaźnika. Jeśli powietrze zawiera dużo pyłu, filtr powietrza powinien być sprawdzany
częściej.
OSTRZEŻENIE！ Nigdy nie uruchamiaj silnika bez zamontowanego wkładu
filtra powietrza.
1. Zdejmij zewnętrzną pokrywę filtra powietrza. Należy uważać, aby brud i zanieczyszczenia nie
dostały się do zespołu filtra powietrza.
2. Odłącz filtr powietrza od obudowy filtra powietrza .
3. Sprawdź filtr powietrza. Wyczyść zabrudzony filtr powietrza ciepłą wodą z łagodnym mydłem.
Pozostawić filtr powietrza
do wyschnięci a. Dokła dnie w
ysuszyć
przed ponowną inst alacją
4. Zamontuj
zespół filtra powietrza na gaźniku i zabezpiecz go
śrubą.
Uwaga: Do czyszczenia filtra nie należy używać sprężonego powietrza ani rozpuszczalników.
Powietrze pod ciśnieniem może uszkodzić filtr, a rozpuszczalniki mogą go rozpuścić.
Wymiana oleju silnikowego
Przechyl kosiarkę w kierunku wlewu oleju, przygotuj pojemnik na olej i wyjmij bagnet. Po
opróżnieniu oleju włóż bagnet i wytrzyj wszelkie rozlane płyny.
Uzupełnić 400 ml oleju SAE30 lub jego odpowiednika, tj. SAE5W/30, SAE10W/30. Gdy prętowy
wskaźnik poziomu oleju spoczywa na rurze wlewu (tj. nie jest obrócony w miejscu), poziom oleju
musi znajdować się między znakami min. i maks. na pręcie.
Patrz "Sprawdzanie poziomu oleju silnikowego i uzupełnianie oleju silnikowego " Uruchom silnik
i pozwól mu przez chwilę pracować.
Wyłączyć silnik, odczekać minutę i sprawdzić poziom oleju. W razie potrzeby uzupełnić.
2
Page 18

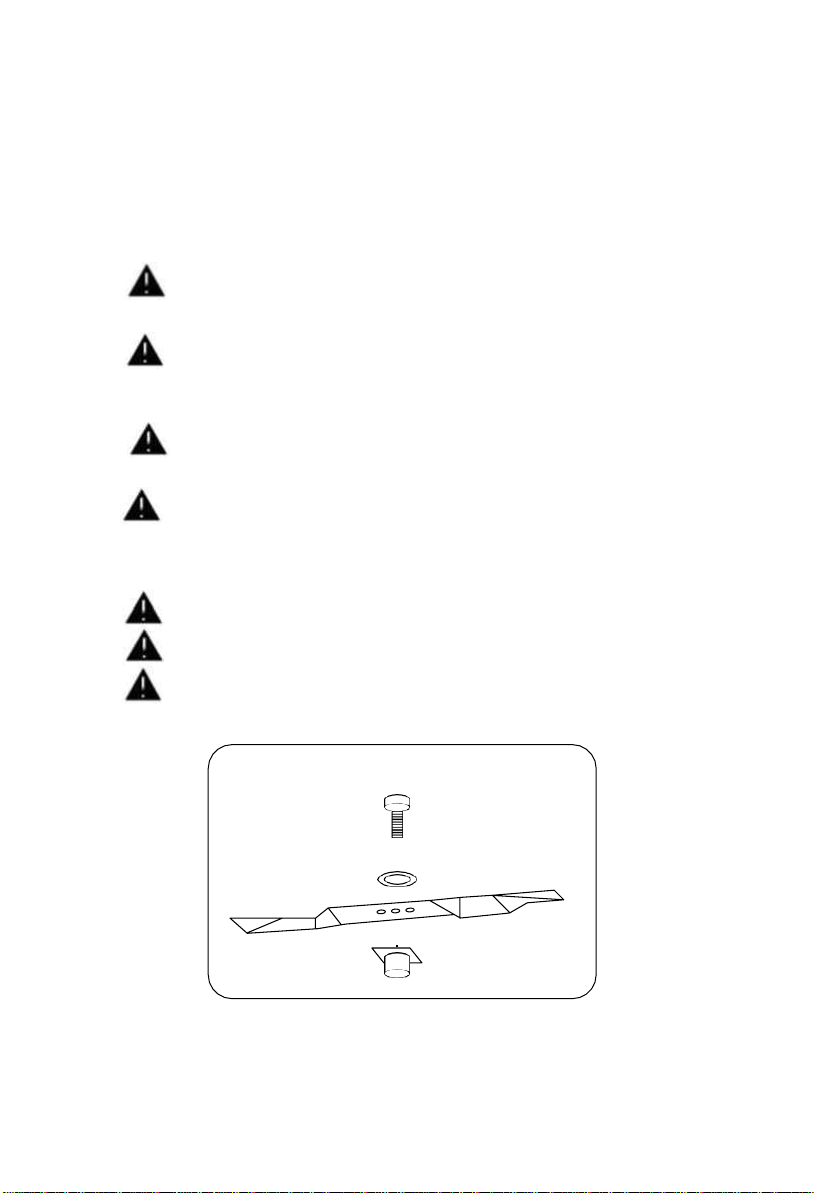

Wymiana ostrza
Ze względów bezpieczeństwa ostrze powinno być ostrzone, wyważane i montowane wyłącznie w
autoryzowanym serwisie. W celu uzyskania optymalnych rezultatów zaleca się przeprowadzanie
kontroli ostrza raz w roku.
OSTRZEŻENIE
Przed wyjęciem worka na trawę należy zatrzymać silniki poczekać, aż
ostrze całkowicie się zatrzyma.
OSTRZEŻENIE
Do
demontażu ostrza potrzebne będą rękawice ogrodowe (brak w zestawie) i
klucz płaski(brak w zestawie).
UWAGA
Nie odwracaj kosiarki. Przechyl ją lekko w kierunku rury wlewu oleju i sięgnij
pod
kosiarkę
OSTRZEŻENIE Należy zawsze ostrożnie obchodzić się z ostrzem, ponieważ ostre
krawędzie mogą spowodować obrażenia
UŻYWAJ RĘKAWIC.
Wymieniaj metalowe
ostrze
po
50
godzinach koszenia
lub po 2 latach, w
zależności
od tego, co nastąpi
wcześniej, niezależnie
od jego stanu.
OSTRZEŻENIE
Jeśli
ostrze jest pęknięte lub uszkodzone, należy wymienić je na nowe
.
OSTRZEŻENIE
Nie
trzymaj ostrza bezpośrednio
ręką.
UWAGA Podczas koszenia trawy należy dbać o ostrość ostrza. Jeśli ostrze zużyło się
nadmiernie i stało się wżarte i tępe, należy je wymienić lub naostrzyć. Ostrość ostrza wpływa
na wydajność kosiarki.
Rys.
Page 19
Przechowywanie kosiarki przez krótki czas
Kosiarka może być przechowywana przez krótki okres czasu (poniżej 15 dni) bez wykonywania
jakichkolwiek czynności konserwacyjnych. Przed umieszczeniem kosiarki w miejscu
przechowywania należy wykonać następujące czynności:
1.
Poczekaj, aż silnik
całkowicie ostygnie.
2.
Upewnij się, że worek na trawę jest pusty.
3.
Wyczyść wszystkie zanieczyszczenia spod agregatu koszącego.
4.
Kosiarka powinna być przechowywana w pozycji pionowej na płaskiej i równej powierzchni.
5.
Przechowywać w bezpiecznym miejscu, niedostępnym dla dzieci lub osób
niezaznajomionych z obsługą urządzenia.
Przechowywanie kosiarki przez dłuższy czas
Jeśli kosiarka ma być przechowywana przez okres dłuższy niż 15 dni, należy przeprowadzić jej
konserwację. Jeśli poniższe czynności nie zostaną wykonane, przy następnym uruchomieniu kosiarka
może nie uruchomić się prawidłowo i może wymagać serwisowania.
PRZESTROGA Nie należy opróżniać zbiornika paliwa w pomieszczeniach zamkniętych,
w pobliżu ognia lub podczas palenia tytoniu. Opary benzyny mogą spowodować wybuch i
pożar
1.
Opróżnić zbiornik paliwa za pomocą pompy ssącej
, jeśli jest dostępna.
2.
Uruchom silnik i pozwól mu pracować do momentu zużycia pozostałej benzyny.
3.
Olej
należy wymieniać pod koniec każdego sezonu. W tym celu należy usunąć zużyty olej
silnikowy z ciepłego silnika i uzupełnić go świeżym olejem
4.
Wyczyść użebrowanie chłodzące cylinder
i obudowę.
5.
Pamiętaj, aby
wyczyścić całą maszynę
w celu ochrony lakieru.
6.
Urządzenie należy przechowywać w dobrze
wentylowanym miejscu.
Harmonogram konserwacji
Prawidłowe przeprowadzanie rutynowej
konserwacji
kosiarki zapewni lata
bezproblemowego użytkowania.
Zachowaj
niniejszą
instrukcję do
wykorzystania w przyszłości.
Zaleca się
przestrzeganie poniższego
harmonogramu konserwacji. Zapewni to prawidłowe
działanie
kosiarki i bezpieczeństwo jej użytkowania.
12 godzin
użytkowania
24 godziny
użytkowania
36 godzin
użytkowania
Filtr powietrza
wyczyścić
wyczyścić
wymiana
Świeca zapłonowa
sprawdzić
wyczyścić
wymiana
Olej silnikowy
sprawdzić
wymiana
sprawdzić
Olej silnikowy
należy
wymienić po pierwszych 5
godzinach
pracy.
Transport
Opróżnić zbiornik paliwa
Zawsze pozwól silnikowi pracować, dopóki nie zużyje pozostałej ilości benzyny w
zbiorniku.
Spuść olej silnikowy z rozgrzanego silnika. Zdejmij osłonę świecy zapłonowej ze świecy. Wyczyść
użebrowania chłodzące cylinder
i obudowę. Jeśli to
możliwe, do wysyłki należy użyć oryginalnego
opakowania.
Page 20
ROZWIĄZYWANIE PROBLEMÓW
OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia należy wyłączyć silnik i poczekać, aż ostrze się zatrzyma.
Uwaga
Nieprawidłowe naprawy mogą spowodować niebezpieczne działanie produktu. Stanowi to zagrożenie
dla użytkownika i jego otoczenia.
Usterki, których nie można usunąć za pomocą poniższej tabeli, mogą być usuwane wyłącznie przez
specjalistyczną firmę (centrum obsługi klienta).
Należy pamiętać, że wszelkie niewłaściwe naprawy spowodują również unieważnienie gwarancji
i mogą wiązać się z dodatkowymi kosztami.
Należy używać wyłącznie oryginalnych części zamiennych. Tylko te części zamienne zostały
zaprojektowane i są odpowiednie dla produktu. Używanie innych części zamiennych nie tylko
unieważnia gwarancję, ale może również stanowić zagrożenie dla użytkownika i jego otoczenia.
Usterka/
nieprawidłowe
działanie
Przyczyna
Środek zaradczy
Głośny podczas
pracy, maszyna
wibruje
mocno
Śruby są poluzowane
Śruby kontrolne
Elementy mocujące ostrza są
poluzowane
Sprawdź mocowania ostrza
Ostrze jest niewyważone
Wymień ostrze
Silnik nie
uruchamia się
Dźwignia start/stop nie jest
wciśnięta
Naciśnij dźwignię start/stop
Świeca zapłonowa jest uszkodzona
Wymień świecę
zapłonową
Czy ostrze tnące jest zużyte lub
uszkodzone?
Wymiana przez centrum
obsługi
klienta
Zbiornik paliwa jest pusty
Uzupełnić paliwo
Silnik może być zalany
Wyjąć wtyczkę i
wysuszyć
Silnik pracuje
niepewnie
Filtr powietrza jest zabrudzony
Wyczyść filtr powietrza
Świeca zapłonowa jest zabrudzona
Wyczyść świecę
zapłonową
Nierówne wyniki
koszenia
Ostrze jest tępe
Naostrz ostrze
Wysokość cięcia jest zbyt niska
Ustaw prawidłową
wysokość
Worek na trawę nie
jest wystarczająco
napełniony
Ostrze jest zużyte
Wymień ostrze
Worek na trawę jest zatkany
Opróżnij worek na trawę
Czy wysokość cięcia jest
odpowiednia?
Skoryguj wysokość
cięcia
Trawnik / trawa jest mokra?
Pozostaw trawnik do
wyschnięcia
Czy kanał wylotowy/obudowa
są
zablokowane?
Wyczyść kanał
wylotowy/obudow ę
Czy spód
agregatu koszącego zostały
zatkane?
Wyczyść spód agregatu
koszącego
Page 21
Firma Greenso Sp. z o.o. ul. Targowa 7.06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty produkt jest
wolny od wad materiałowych i jakościowych w przypadku zwykłego korzystania z produktu w okresie gwarancyjnym.
Okres gwarancji rozpoczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch wariantach:
1. GWARANCJA KONSUMENCKA - przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego,
niekomercyjnego przez Kupującego będącego konsumentem. Okres trwania gwarancji wynosi 24 miesiące.
2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji komercyjnej wynosi 12 miesięcy.
Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych materiałów lub są wynikiem b łędów
produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem
połączeń śrubowych danego przedmiotu, do których to czynności zobowiązany jest Kupujący we własnym zakresie i na własny
koszt.
Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o procedurze
reklamacyjnej.
W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód zakupu
(paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest udzielana na produkty
nabyte na terytorium Rzeczpospolitej Polskiej.
Uprawnienia z gwarancji nie przysługują w przypadku:
a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie, przewody,
elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, rączki itp., chyba że ujawniona w tych elementach wada nie jest
skutkiem naturalnego zużycia,
a powstała z przyczyny tkwiącej w tym elemencie.
b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej.
c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub czyszczących.
d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników zewnętrznych tj. wilgoci, temperatury,
kurzu, itp.
e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów eksploatacyjnych.
f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby nieuprawnione do tego działania przez
Gwaranta.
g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych).
h) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie.
W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet , Sprzedawca zapewnia transport i
usługę serwisową przedmiotu gwarancji.
W przypadku nieuzasadnionego żądania dokonania naprawy, Kupujący poniesie wszelkie koszty związane z dostarczeniem
sprzętu do Sprzedawcy, jego naprawą oraz odebraniem.
Za nieuzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub dokonania
czynności konserwacyjnych (instalacyjnych) nie objętych Gwarancją, jak również żądanie dokonania naprawy pomimo utraty
uprawnień z Gwarancji”.
Sprzedawca w imieniu Gwaranta , może zażądać przygotowania sprzętu do odbioru w c elu zdiagnozowania usterki i
stwierdzenia zasadności zgłoszenia reklamacyjnego. Odbiór ten może być dokonany przez firmę spedycyjną. Kupujący
zobowiązany jest wówczas przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży b ez
zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w
stanie bezpiecznym.
Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni.
Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten może ulec wydłużeniu w
przypadku konieczności sprowadzenia części nietypowych lub spoza terytorium Polski
Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie przez Sprzedawcę.
Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje uprawniony
Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny technicznej urządzenia.
Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności z głoszenia gwarancyjnego. Wymiana
towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest
istotna.
Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty uprawnień z tytułu Gwarancji.
Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na
nowy oraz gdy wada jest istotna.
We wszelkich kwestiach n ie uregulowanych w niniejszych warunkach Gwarancji będą miały zastosowanie przepisy Kodeksu
cywilnego.
Gwarancja nie wyłącza, nie ogranicza oraz n ie zawiesza uprawnień osoby, która nabyła sprzęt u Gwaranta, wynikających z
niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach konsumenta (Dz.U. z 2014 r. poz.
827, ze zm.).
……………………………..……
Pieczęć i podpis sprzedającego
GWARANCJA

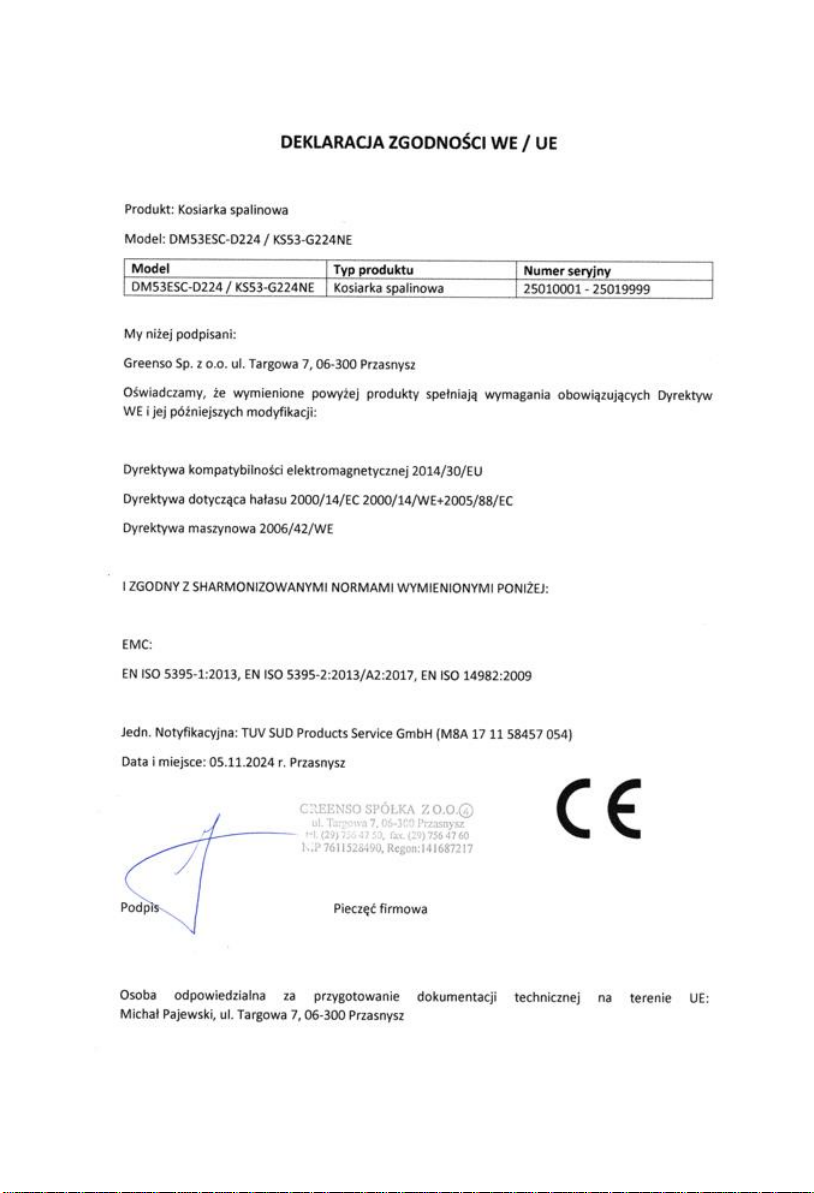

Page 22
Page 23
Loading...
