GRACO Mark V Max User Manual [ru]

ti18238a

Mark V Premium Mark V Max

Ремонт

Электрические безвоздушные распылители Mark V Premium и Mark V Max

Для мобильного безвоздушного распыления архитектурных покрытий и красок. Только для профессионального использования. Оборудование запрещено использовать во взрывоопасной среде согласно Директивам ATEX.

Максимальное рабочее давление 22,7 МПа (3300 фунт. на кв. дюйм, 227 бар)

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Ознакомьтесь со всеми предупреждениями и инструкциями настоящего и сопутствующих руководств. Сохраните эти инструкции.

Сопутствующие руководства.

3A2243

309495 308491

3A2437A

310894

3A2245

Модели.

Модель QuikReel E-Control

24L993

Mark V MAX — Европа

24L994

Mark V MAX —

MultiCord

24L995

Mark V MAX —

Великобритания

24M001

Mark V Premium —

Европа

24M002

Mark V Premium —

MultiCord

24M003

Mark V Premium —

Великобритания

24M004

Mark V Plus

✓✓ ✓ ✓

Текстурный

пистолет-

распылитель

Blue

Строп 3/8 дюйм. x 50 фт. +

1/4 äþéì. x 6 ôò.

(строп 9,5 мм x 15 м + 6,4 мм x 0,9 м)

✓✓

Строп 3/8 дюйм. x 100 фт. +

1/4 äþéì. x 6 ôò.

(строп 9,5 мм x 30 м + 6,4 мм x 1,8 м)

2 3A2437A

Содержание

Модели. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Содержание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Предупреждения . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Обозначение деталей . . . . . . . . . . . . . . . . . . . . . . 7

Заземление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Перегрев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Процедура сброса давления . . . . . . . . . . . . . . . 9

Поиск и устранение неисправностей . . . . . . . 10

Механическая часть/Поток жидкости . . . . . 10

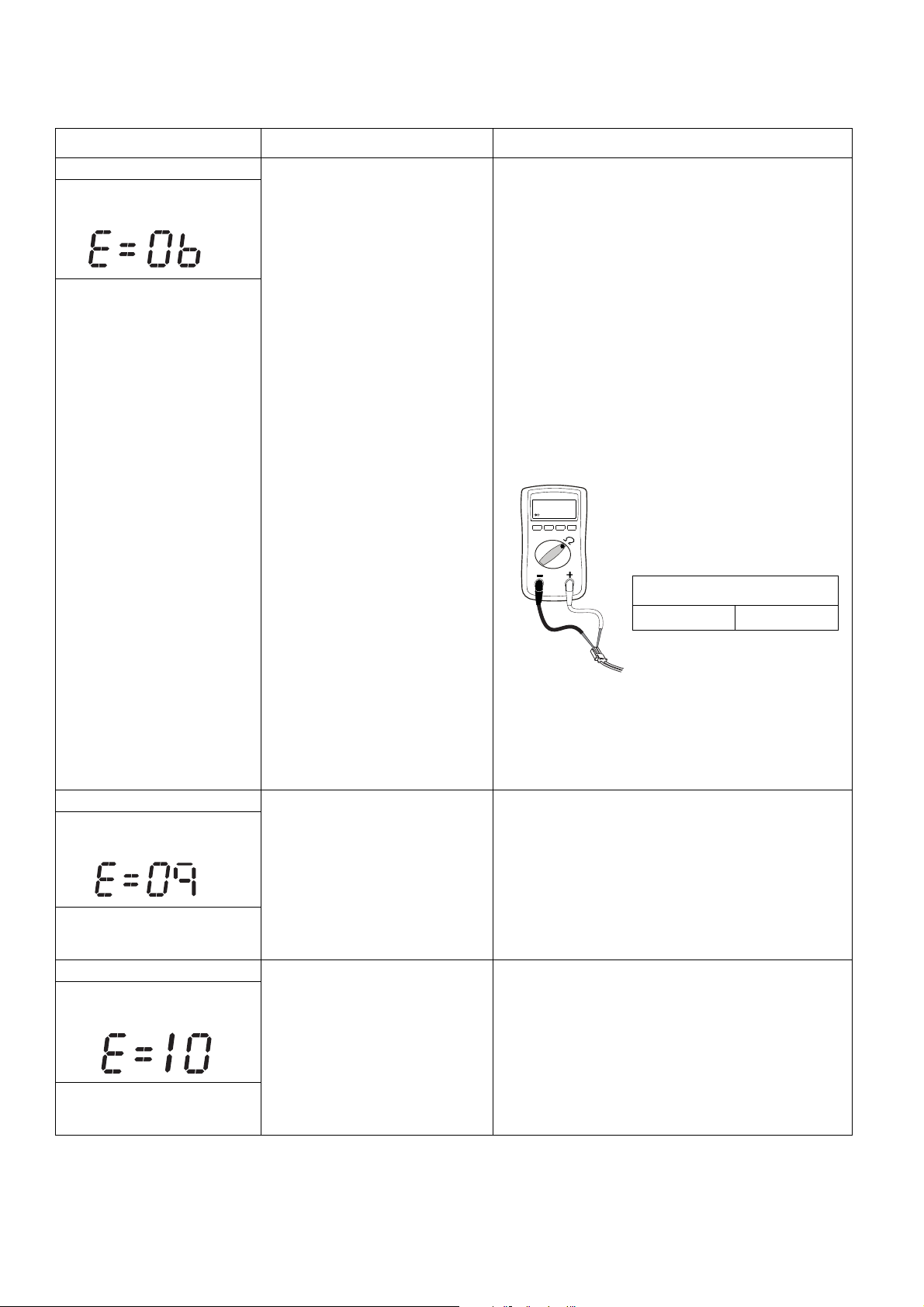

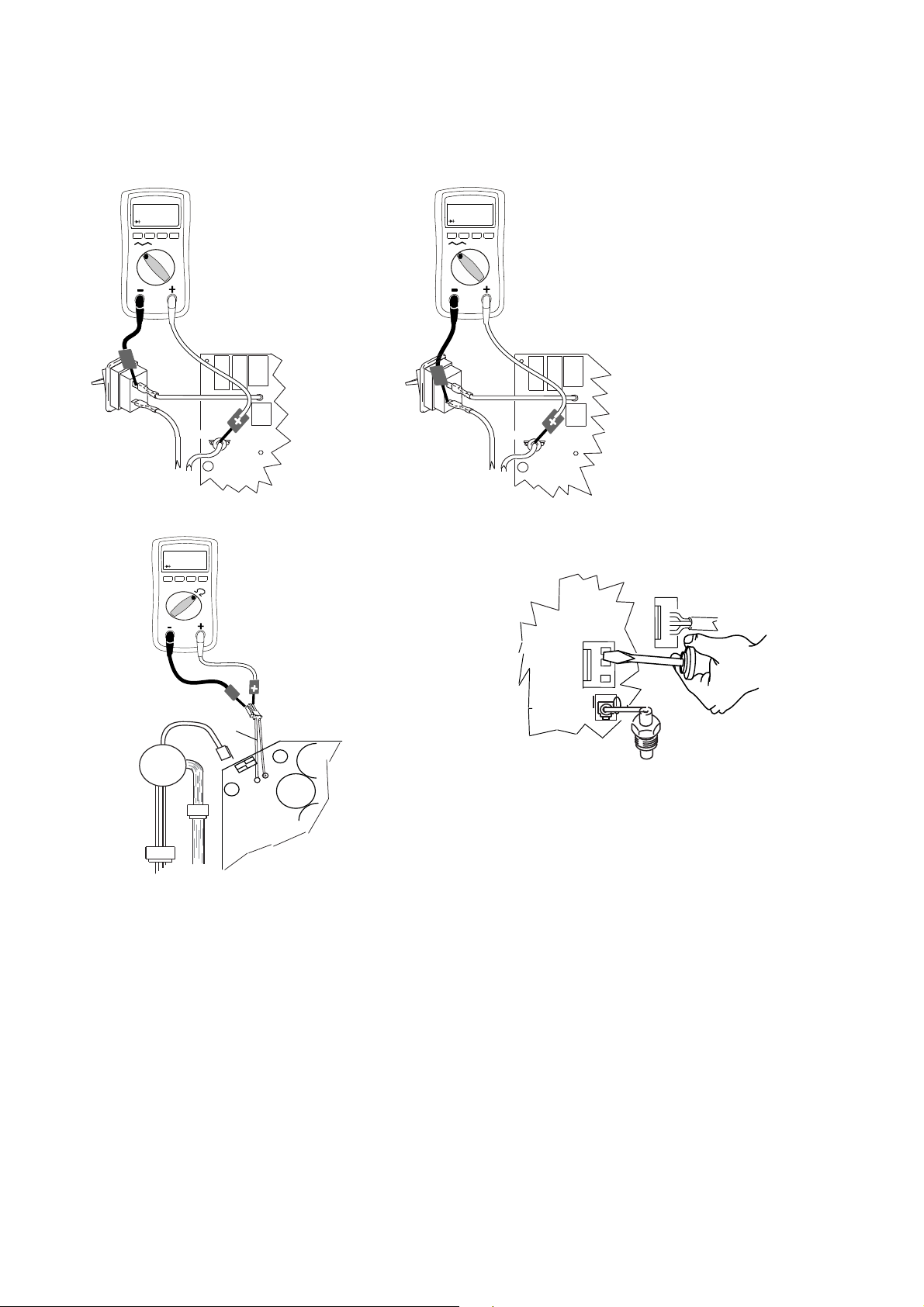

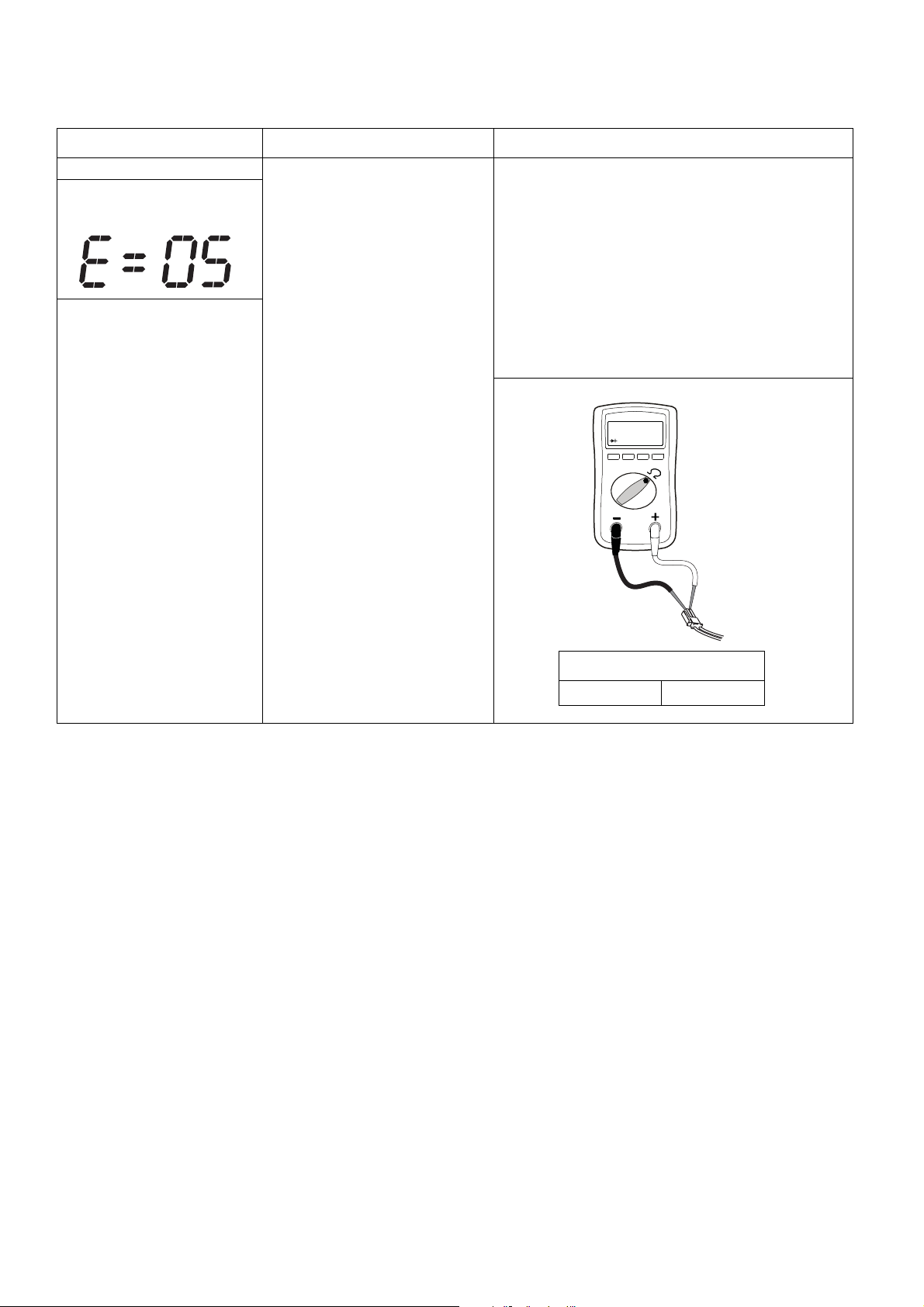

Электроприборы . . . . . . . . . . . . . . . . . . . . . . . 12

Модели 110В. . . . . . . . . . . . . . . . . . . . . . . . . . 18

Модели 230В. . . . . . . . . . . . . . . . . . . . . . . . . . 19

Панель управления электродвигателя . . . . . 21

Плата фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Потенциометр регулятора давления . . . . . . . . 24

Датчик регулятора давления . . . . . . . . . . . . . . 25

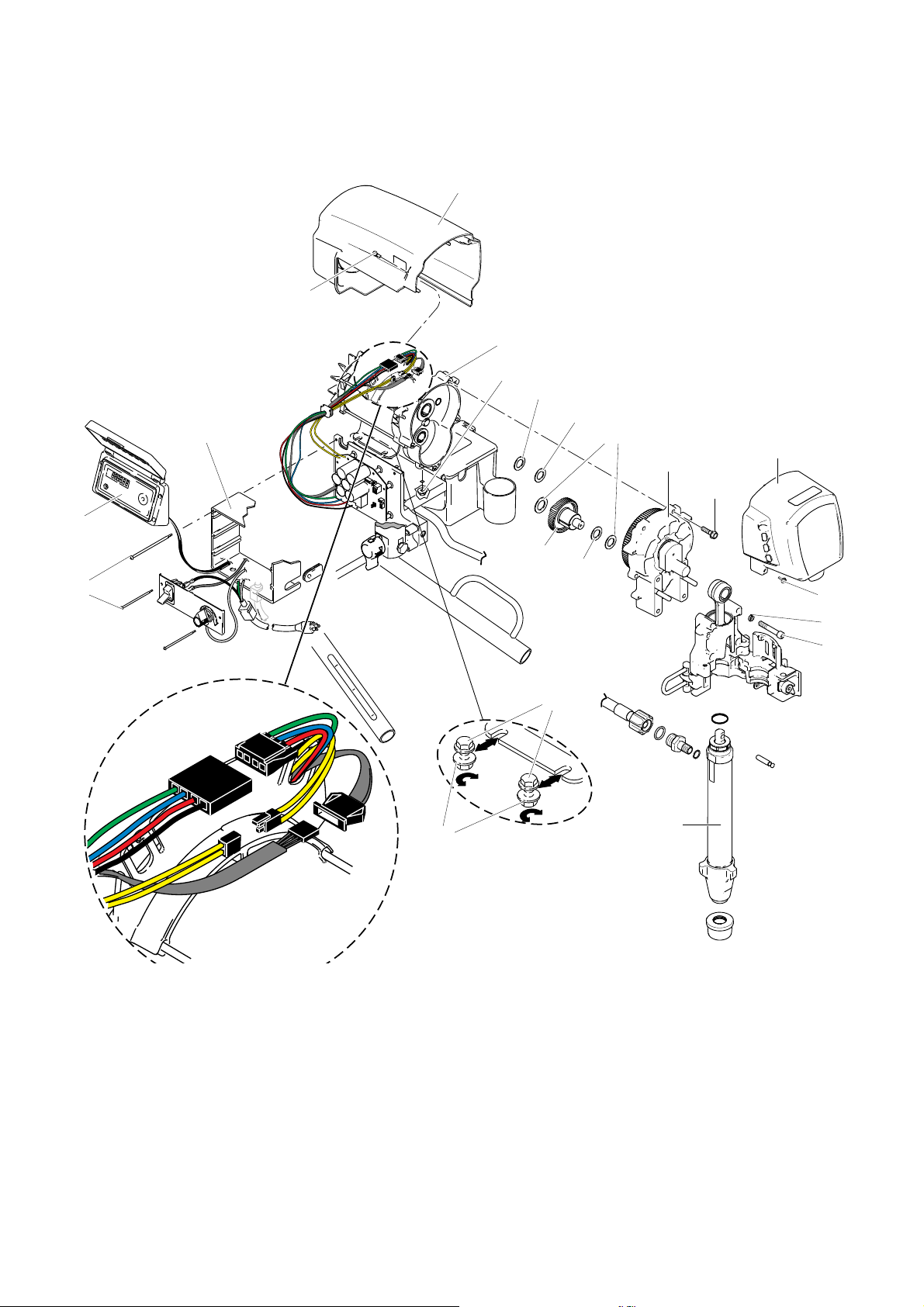

Замена привода и корпуса подшипника . . . . . 27

Замена электродвигателя . . . . . . . . . . . . . . . . . 29

Замена поршневого насоса . . . . . . . . . . . . . . . . 31

Шланговый барабан . . . . . . . . . . . . . . . . . . . . . . 33

Замена выключателя системы Fast Flush . . . 35

Схема электрических соединений . . . . . . . . . . 36

Модели 230В. . . . . . . . . . . . . . . . . . . . . . . . . . 36

Модели 110В. . . . . . . . . . . . . . . . . . . . . . . . . . 37

Стандартная гарантия Graco . . . . . . . . . . . . . . . 38

3A2437A 3

Предупреждения

ÈËÈ

Предупреждения

Следующие предупреждения относятся к наладке, эксплуатации, заземлению, техническому обслуживанию и ремонту данного оборудования. Символ восклицательного знака служит предупреждением общего характера, а знак опасности указывает на возможность ее возникновения при выполнении конкретной операции. Этими символами помечаются места в тексте руководства, которых касаются данные предупреждения. В настоящем руководстве могут применяться другие знаки опасности, относящиеся к определенным устройствам, но не описанные в этом разделе.

ПРЕДУПРЕЖДЕНИЕ

ЗАЗЕМЛЕНИЕ

Для данного устройства необходимо обеспечить заземление. В случае короткого замыкания заземление снижает риск поражения электрическим током за счет отводящего провода. Данное устройство укомплектовано шнуром с проводом заземления и соответствующей штепсельной вилкой с заземляющим контактом. Штепсельную вилку следует включать в розетку, установленную должным образом и заземленную в соответствии со всеми местными правилами и нормативами.

• При неправильном подключении заземляющей вилки возникает опасность поражения электрическим током.

• В случае необходимости ремонта либо замены шнура или штепсельной вилки не подсоединяйте заземляющий провод к какому-либо контакту вилки.

• Заземляющий провод можно определить по изоляции зеленого цвета с желтыми полосками или без них.

• В случае возникновения вопросов или сомнений относительно инструкций по заземлению устройства и их правильному выполнению обратитесь за консультацией к квалифицированному электрику.

• Не модифицируйте штепсельную вилку; если она не подходит, обратитесь к квалифицированному электрику для установки подходящей розетки.

• Данное устройство рассчитано на работу в сети номинального напряжения 230 В (или 110 В — модели для Великобритании) и укомплектовано заземляющей штепсельной вилкой, аналогичной представленной на рисунке ниже.

• Подключайте устройство только к розетке, конструкция которой соответствует типу штепсельной вилки.

• Не используйте переходник вместе с этим устройством.

Удлинители.

• Используйте только 3-жильные удлинители с заземляющей вилкой; такой удлинитель следует включать в розетку, конструкция которой соответствует типу штепсельной вилки устройства.

• Убедитесь в том, что удлинитель не поврежден. При необходимости использовать удлинитель его минимальный калибр в соответствии с надлежащей токовой нагрузкой

должен составлять 12 AWG (2,5 мм

• Неправильно подобранный шнур может привести к падению напряжения в сети, потере мощности и перегреванию.

4 3A2437A

Предупреждения

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА

Легковоспламеняющиеся газы, такие как испарения растворителей или краски, могут загореться или взорваться в рабочей зоне. Чтобы не допустить возгорание и взрыв, выполняйте следующие указания.

• Не распыляйте легковоспламеняющиеся и горючие вещества вблизи открытого огня или очагов

возгорания, таких как сигареты, двигатели и электрическое оборудование.

• Течение краски или растворителя через оборудование может привести к образованию статического

заряда. При наличии испарений краски или растворителя образование статического заряда может стать причиной пожара или взрыва. Все части системы распылителя, включая насос, шланги в сборе, пистолет-распылитель, а также предметы в зоне распыления и вокруг нее должны быть надлежащим образом заземлены для защиты от образования статического заряда и искр. Используйте токопроводящие или заземленные шланги Graco высокого давления для безвоздушного краскораспылителя.

• Убедитесь в том, что все резервуары и коллекторы заземлены для препятствия образованию

статического заряда.

• Подключайте оборудование к заземленной электрической розетке и используйте заземленные

удлинители. Не используйте переходник 3-на-2.

• Не используйте краски и растворители, содержащие галогенированные углеводороды.

• Обеспечьте надлежащую вентиляцию в зоне распыления. Позаботьтесь о том, чтобы в рабочую зону

поступало достаточное количество свежего воздуха. Храните насосную установку в хорошо проветриваемом помещении. Не распыляйте краску на насосную установку.

• Не курите в зоне распыления.

• Не пользуйтесь выключателями, двигателями или другими искрообразующими устройствами в зоне

распыления.

• Поддерживайте чистоту и следите за тем, чтобы в рабочей зоне не находились емкости с красками

или растворителями, ветошь и другие легковоспламеняющиеся материалы.

• Проверяйте состав распыляемых красок и растворителей. Ознакомьтесь со всеми паспортами

безопасности материалов (MSDS) и наклейками на упаковках красок и растворителей. Соблюдайте инструкции по технике безопасности, предоставляемые производителями красок и растворителей.

• В наличии должно быть рабочее оборудование для пожаротушения.

• Распылитель образует искры. Если в распылителе, рядом с ним, для его промывки или очистки

используется легковоспламеняющаяся жидкость, устройство должно находиться на расстоянии не менее 6 м (20 фт.) от взрывоопасных паров.

ОПАСНОСТЬ ПРОКОЛА КОЖИ

Распыление под высоким давлением может привести к попаданию токсичных веществ под кожу, а следовательно, к серьезной телесной травме. В случае прокола кожи требуется незамедлительное

хирургическое вмешательство.

• Не направляйте пистолет-распылитель и не распыляйте краску на людей или животных.

• Берегите руки и другие части тела от струи. Например, не пытайтесь устранить утечку, закрывая

отверстие какими-либо частями тела.

• Всегда используйте защитную насадку для распыляющего наконечника. Не проводите распыление

без установленной защитной насадки.

• Используйте распыляющие наконечники Graco.

• Соблюдайте осторожность при чистке и замене распыляющих наконечников. В случае забивки

наконечника при распылении выполните Процедуру сброса давления, чтобы выключить устройство и снять давление, и только затем снимайте наконечник для очистки.

• Не оставляйте без присмотра устройство, если оно подключено к сети питания или находится под

давлением. Если устройство не используется, выключите его и выполните Процедуру сброса давления.

• Распыление под высоким давлением может привести к попаданию токсичных веществ под кожу, а

следовательно, к серьезной телесной травме. В случае прокола кожи требуется незамедлительное хирургическое вмешательство.

• Проверяйте шланги и детали на наличие повреждений. Заменяйте поврежденные шланги и детали.

• Система обеспечивает давление 22,7 МПа (3300 фунт. на кв. дюйм, 227 бар). Используйте запчасти и

дополнительные принадлежности от Graco, предназначенные для работы под давлением не менее 22,7 МПа (3300 фунт. на кв. дюйм, 227 бар).

• Всегда устанавливайте спусковой механизм на предохранитель, когда не выполняете распыление.

Проверьте исправность предохранителя спускового механизма.

• Перед началом работы проверьте надежность всех соединений.

• Умейте останавливать устройство и быстро сбрасывать давление. Тщательно изучите элементы

управления.

3A2437A 5

Предупреждения

ОПАСНОСТЬ НЕПРАВИЛЬНОГО ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ

Неправильное применение оборудования может привести к серьезным травмам или смертельному исходу.

• Не работайте с устройством в утомленном состоянии, под воздействием лекарственных средств или в

• Не превышайте наименьшего для всех компонентов максимального рабочего давления или температуры.

• Используйте жидкости и растворители, совместимые со смачиваемыми деталями оборудования. См.

• Не покидайте рабочую зону, пока оборудование подключено к сети или находится под давлением.

• Если оборудование не используется, выключите его и выполните Процедуру сброса давления.

• Ежедневно проверяйте оборудование. Немедленно ремонтируйте или заменяйте поврежденные или

• Не модифицируйте и не вносите изменения в оборудование. Модификация или внесение изменений в

• Убедитесь в том, что характеристики каждого оборудования предусматривают применение в данной

• Используйте оборудование только по назначению. Для получения необходимой информации свяжитесь с

• Прокладывайте шланги и кабели вне участков движения людей и механизмов, вдали от острых кромок,

• Не перекручивайте и не перегибайте шланги, не тяните за них оборудование.

• Не допускайте детей и животных в рабочую зону.

• Соблюдайте все требования техники безопасности.

ПРЕДУПРЕЖДЕНИЕ

состоянии алкогольного опьянения.

Ñì. Технические характеристики во всех руководствах оборудования.

Технические характеристики во всех руководствах оборудования. Ознакомьтесь с предупреждениями производителей жидкостей и растворителей. Для получения исчерпывающей информации об используемом веществе затребуйте паспорт безопасности материалов (MSDS) у дистрибьютора или продавца.

изношенные детали, используя при этом только оригинальные запасные части.

оборудование может привести к нарушению согласования с агентством и возникновению угрозы безопасности.

рабочей среде.

дистрибьютором.

движущихся частей и горячих поверхностей.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Для данного оборудования следует обеспечить заземление. Неправильное заземление, настройка или использование системы могут привести к поражению электрическим током.

• Перед выполнением технического обслуживания выключите оборудование и отсоедините шнур питания.

• Подключайте оборудование только к заземленным электрическим розеткам.

• Используйте только 3-жильные удлинители.

• Убедитесь в целостности контактов заземления на шнуре питания и удлинителе.

• Не подвергайте воздействию дождя. Храните в помещении

• Прежде чем выполнять техническое обслуживание крупных конденсаторных блоков, после отсоединения

сетевого шнура подождите пять минут.

ОПАСНОСТЬ ОТ АЛЮМИНИЕВЫХ ДЕТАЛЕЙ ПОД ДАВЛЕНИЕМ

В результате использования несовместимых с алюминием жидкостей в оборудовании под давлением может возникнуть химическая реакция, которая его повредит. Несоблюдение данного предупреждения может привести к смертельному исходу, серь¸зной травме или повреждению имущества.

• Не используйте 1,1,1-трихлорэтан, метиленхлорид, а также растворители на основе галогенированных

углеводородов и жидкости, содержащие эти растворители.

• Многие другие жидкости также могут содержать вещества, реагирующие с алюминием. Уточните

совместимость у поставщика материала.

ОПАСНОСТЬ ДВИЖУЩИХСЯ ДЕТАЛЕЙ

Движущиеся детали могут прищемить, порезать или оторвать пальцы и другие части тела.

• Избегайте контакта с движущимися деталями.

• Не начинайте работу при отсутствии защитных устройств или крышек.

• Оборудование под давлением может неожиданно включиться. Перед проверкой, перемещением или

обслуживанием оборудования необходимо выполнить Процедуру сброса давления и отключить все источники питания.

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

При эксплуатации, обслуживании агрегата или при нахождении в рабочей зоне оборудования следует использовать соответствующие средства защиты, предохраняющие от получения серьезных травм, включая поражение органов зрения, потерю слуха, попадание токсичных паров в дыхательные пути и ожоги. Для индивидуальной защиты используются, в частности, следующие средства.

• Защитные очки и средства защиты органов слуха.

• Респираторы, защитная одежда и перчатки, рекомендованные производителем жидкости и растворителя.

6 3A2437A

Обозначение деталей

567

ti18440a

Обозначение деталей

1 Цифровой дисплей 2 ВЫКЛЮЧАТЕЛЬ 3 Регулятор давления 4 Распыление / Заливка / Fast Flush 5 Фильтр 6 Насос 7 Предохранитель спускового механизма 9 Дренажная труба

Корпус подшипника / ProConnect

11 Пистолет-распылитель

™

12 Табличка с названием / серийным номером устройства 13 Шланговый барабан

3A2437A 7

Заземление

ti7528b

ti5850b

ti14840a

ti18247a

Заземление

Для оборудования следует обеспечить заземление, чтобы снизить риск образования статического заряда и поражения электрическим током. Образование электрического или статического заряда может привести к возгоранию или взрыву газов. Неправильное заземление может привести к поражению электрическим током. Заземление обеспечивает отвод электрического тока.

В шнуре распылителя есть провод заземления с соответствующим контактом заземления.

Не ставьте емкость на непроводящую поверхность, например на бумагу или картон, поскольку это нарушит цепь заземления.

Заземление металлической емкости. Подсоедините один конец провода заземления к емкости с помощью зажима, а другой — к надежному заземлению.

Включайте распылитель в электрическую розетку 220—240 В перем. тока, 50/60 Гц, 10 А (или 110 В перем. тока, 50/60 Гц, 15 А — устройства для Великобритании) с гнездом заземления. Не используйте незаземленную розетку.

Не модифицируйте штепсельную вилку! Изменение конструкции штепсельной вилки приведет к нарушению гарантии. Не пользуйтесь распылителем, если в электрическом шнуре поврежден контакт заземления.

Если штепсельная вилка не подходит к розетке, обратитесь к квалифицированному электрику для установки заземленной розетки. Не используйте переходник. ПРИМЕЧАНИЕ. Малый калибр или более длинный удлинитель могут ухудшить эксплуатационные характеристики распылителя.

Емкости

Для поддержания непрерывности заземления при промывке или сбросе давления выполняйте следующие указания. Плотно прижмите металлическую часть

пистолета-распылителя к боковой поверхности заземленной металлической емкости. Затем нажмите спусковой механизм пистолета-распылителя.

Перегрев

На электродвигателе установлено реле перегрева, выключающее устройство при перегреве. Если распылитель перегревается, позвольте ему остыть в течение приблизительно 45 минут. По остывании переключатель замкнется, а распылитель включится снова.

Чтобы снизить риск образования статического заряда, взрыва и поражения электрическим током при использовании жидкостей на основе растворителей и масел, пользуйтесь только токопроводящими

металлическими емкостями, помещенными на заземленной поверхности, такой как бетон.

Чтобы снизить риск получения травмы при случайном запуске охлаждающегося электродвигателя, всегда после его остановки ВЫКЛЮЧАЙТЕ питание.

8 3A2437A

Процедура сброса давления

ti18199a

ti2769a

ti18247a

ti13669a

ti13670a

ti2595a

ti14842a

4. Установите минимальное значение давления.

Оборудование остается под давлением, пока последнее не будет снято вручную. Во избежание получения серьезной травмы от жидкости под давлением (например, в результате прокола кожи, разбрызгивания жидкости и от движущихся деталей) после завершения распыления и перед чисткой, проверкой либо обслуживанием оборудования выполняйте Процедуру сброса давления.

Процедура сброса давления

Нажмите спусковой механизм пистолетараспылителя, чтобы сбросить давление.

1. ВЫКЛЮЧИТЕ питание. Подождите 7 секунд

для рассеяния мощности.

ti4265a

2. Установите спусковой механизм пистолетараспылителя на предохранитель.

3. Снимите защитное устройство и наконечник SwitchTip.

5. Установите минимальное значение давления.

Убедитесь в том, что не используется режим E-Control (см. руководство по эксплуатации). Нажмите спусковой механизм пистолетараспылителя, чтобы сбросить давление.

6. Поместите дренажную трубу в емкость. Поверните задвижку заливки насоса в нижнее положение «DRAIN» (СЛИВ).

3A2437A 9

Поиск и устранение неисправностей

Механическая часть/Поток жидкости

Выполните Процедуру сброса давления; стр. 9. Прежде чем приступать к работе, подождите 5 минут.

ТИП НЕПОЛАДКИ

На дисплей выводится ERROR=XX

Низкая производительность насоса

ПЕРЕЧЕНЬ ПРОВЕРОК

Если проверка прошла успешно,

переходите к следующей проверке

Присутствует неполадка Определите метод устранения неисправности по

Изношенный распыляющий наконечник Соблюдайте инструкции Процедуры сброса

Забит распыляющий наконечник Сбросьте давление. Проверьте и очистите

Подача краски Выполните доливку и повторную заливку насоса. Забита входная фильтровальная сетка Снимите и очистите фильтр, затем установите

Неправильная посадка шарика впускного клапана и шарика поршня

Забит или загрязнен фильтр жидкости, фильтр наконечника либо наконечник.

Утечка из задвижки заливки насоса Сбросьте давление. Отремонтируйте задвижку

Убедитесь в том, что насос прекращает работу при отпускании спускового механизма. (Задвижка заливки насоса не подтекает.)

Утечки вокруг уплотнительной гайки горловины, которые могут указывать на износ или повреждение уплотнений.

Повреждение штока насоса Отремонтируйте насос. См. руководство насоса. Низкий предельный напор Поверните ручку регулятора давления по часовой

Уплотнение поршня изношено или повреждено

Уплотнительное кольцо изношено или повреждено

Шарик впускного клапана забит материалом

Установлено слишком низкое давление Увеличьте давление; см. руководство насоса. Значительное падение давления в шланге

с тяжелыми материалами

Если проверка выявила неполадку, выполните

таблице на стр. 12.

давления на стр. 9, затем замените наконечник. См. руководство конкретного распылителя или наконечника.

распыляющий наконечник.

обратно Снимите впускной клапан и почистите. Проверьте

шарики и седла на наличие повреждений; при необходимости замените; см. руководство насоса. Перед использованием пропустите краску через фильтр, чтобы удалить частицы, способные забить насос.

Очистите фильтр; см. руководство по эксплуатации.

заливки насоса. Выполните обслуживание насоса; см. руководство

насоса.

Замените уплотнения; см. руководство насоса. Также проверьте, нет ли затвердевшей краски или повреждений на седле поршневого клапана, при необходимости произведите замену. Затяните уплотнительную гайку/смачиваемую крышку.

стрелке до упора. Убедитесь в том, что ручка регулятора давления установлена правильно и может проворачиваться по часовой стрелке до упора. Если проблема не устранена, замените датчик давления.

Замените уплотнения; см. руководство насоса.

Замените уплотнительное кольцо; см. руководство насоса.

Очистите впускной клапан; см. руководство насоса.

Используйте шланг большего диаметра и/или уменьшите общую длину шланга.

НЕОБХОДИМЫЕ ДЕЙСТВИЯ

рекомендации этого столбца

10 3A2437A

Поиск и устранение неисправностей

ТИП НЕПОЛАДКИ

Электродвигатель работает, однако насос не работает

Чрезмерное протекание краски в уплотнительную гайку горловины

Жидкость неравномерно выбрасывается из пистолета-распылителя

Заливка насоса выполняется с трудом

Дисплей не работает при включенном распылителе

ПЕРЕЧЕНЬ ПРОВЕРОК

Если проверка прошла успешно,

переходите к следующей проверке

Поврежден или отсутствует штифт поршневого насоса; см. руководство насоса.

Узел шатуна поврежден; см. руководство насоса.

Шестерни или корпус привода повреждены, стр. 27.

Уплотнительная гайка горловины ослаблена

Уплотнения горловины изношены или повреждены

Шток поршня изношен или поврежден Замените шток; см. руководство насоса. Воздух в насосе или шланге Проверьте и затяните все гидравлические

Частично забит распылительный наконечник

В емкости мало или нет жидкости Наполните емкость. Выполните заливку насоса; см.

Воздух в насосе или шланге Проверьте и затяните все гидравлические

Впускной клапан протекает Очистите впускной клапан. Убедитесь в том, что на

Уплотнения насоса изношены Замените уплотнения насоса; см. руководство насоса. Слишком густая краска Разбавьте краску согласно рекомендациям

Дисплей поврежден или неправильно подсоединен

Если проверка выявила неполадку, выполните

Установите новый штифт насоса вместо отсутствующего. Убедитесь в том, что фиксирующая пружина правильно установлена в канавке вокруг шатуна; см. руководство насоса.

Замените узел шатуна; см. руководство насоса.

Осмотрите узел корпуса привода и шестерни на наличие повреждений и при необходимости замените; см. руководство насоса.

Снимите распорное кольцо с уплотнительной гайки горловины. Затяните уплотнительную гайку горловины ровно на столько, чтобы остановить утечку.

Замените уплотнения; см. руководство насоса.

соединения. При заливке включайте насос в рабочий цикл насколько возможно медленно.

Очистите наконечник; см. руководство насоса.

руководство насоса. Регулярно проверяйте емкость подачи жидкости, чтобы не допустить работу насоса всухую.

соединения. При заливке включайте насос в рабочий цикл насколько возможно медленно.

седле шарика отсутствуют повреждения и износ, а также в правильной посадке шарика. Соберите клапан обратно.

поставщика. Проверьте соединения. Замените дисплей.

НЕОБХОДИМЫЕ ДЕЙСТВИЯ

рекомендации этого столбца

3A2437A 11

Поиск и устранение неисправностей

Электроприборы

Внешний признак. Распылитель не работает, выключается или не выключается.

Выполните Процедуру сброса давления; стр. 9. Прежде чем приступать к работе, подождите 5 минут.

• Подключите распылитель в заземленную розетку с соответствующим напряжением

• Переведите выключатель питания в положение «OFF» (ВЫКЛ.) на 30 секунд, а затем обратно в положение «ON» (ВКЛ.) (это обеспечит работу распылителя в обычном режиме).

• Поверните ручку регулятора давления по часовой стрелке на 1/2 оборота

• Посмотрите на цифровой дисплей

При устранении неисправностей избегайте контакта с электрическими и движущимися частями оборудования. Во избежание поражения электрическим током при снятии крышек для устранения неисправностей подождите 5 минут после выключения шнура питания из розетки для исчезновения остаточного напряжения.

ПРЕДУПРЕЖДЕНИЕ

Если цифровой дисплей недоступен, пользуйтесь индикатором состояния платы управления для поиска и устранения неполадок. Переведите ВЫКЛЮЧАТЕЛЬ в положение «OFF» (ВЫКЛ.), снимите крышку платы управления, после чего снова

переведите в положение «ON» (ВКЛ.). Посмотрите на индикатор состояния. Количество миганий светодиода указывает на цифровой код ошибки, например два мигания означают E=02.

ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ

Распылитель не работает См. блок-схему, стр. 17. Цифровой дисплей пуст Индикатор состояния платы

управления не загорается Распылитель не работает Проверьте датчик и его соединения 1. Убедитесь в отсутствии давления в системе (см. Показания цифрового дисплея:

Å=02

Индикатор состояния платы управления мигает циклически по 2 раза

Процедура сброса давления, стр. 9). Проверьте наличие забивки какого-либо из элементов на пути тока жидкости, например фильтра.

2. Используйте шланг безвоздушного краскораспылителя без металлической оплетки диаметром 6,35 мм (1/4 дюйм.) и длиной не менее 15,2 м (50 фт.). При использовании шланга меньшего размера либо шланга с металлической опл¸ткой могут происходить резкие скачки давления.

3. ВЫКЛЮЧИТЕ распылитель и отключите питание.

4. Проверьте датчик и соединения с платой управления.

5. Отсоедините датчик от разъема платы управления. Проверьте чистоту и надежность контактов датчика и платы управления.

6. Подсоедините датчик обратно к разъему платы управления. Подключите питание, ВКЛЮЧИТЕ распылитель и поверните ручку регулятора по часовой стрелке на 1/2 оборота. Если распылитель не работает исправно, ВЫКЛЮЧИТЕ его и перейдите к следующему шагу.

7. Установите новый датчик. Подключите питание, ВКЛЮЧИТЕ распылитель и поверните ручку регулятора по часовой стрелке на 1/2 оборота. Если распылитель не работает исправно, замените плату управления.

12 3A2437A

Поиск и устранение неисправностей

ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ

Распылитель не работает Проверьте датчик и его соединения Показания цифрового дисплея:

Å=03

Индикатор состояния платы управления мигает циклически по 3 раза

(плата управления не распознает сигнал давления).

1. ВЫКЛЮЧИТЕ распылитель и отключите питание.

2. Проверьте датчик и соединения с платой управления.

3. Отсоедините датчик от разъема платы управления. Проверьте чистоту и надежность контактов датчика и платы управления.

4. Подсоедините датчик обратно к разъему платы управления. Подключите питание, ВКЛЮЧИТЕ распылитель и поверните ручку регулятора по часовой стрелке на 1/2 оборота. Если распылитель не работает, ВЫКЛЮЧИТЕ его и перейдите к следующему шагу.

5. Подсоедините к разъему платы управления заведомо исправный датчик.

6. ВКЛЮЧИТЕ распылитель и поверните ручку регулятора по часовой стрелке на 1/2 оборота. Если распылитель работает, установите новый датчик. Если распылитель не работает, замените плату управления.

7. Проверьте сопротивление датчика с помощью омметра (оно должно составлять менее 9 кОм между красным и черным проводами и 3—6 кОм между зеленым и желтым проводами).

3A2437A 13

Поиск и устранение неисправностей

Зеленый Синий Красный Черный

ØÀÃ 1.

ØÀÃ 2.

ØÀÃ 3.

ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ

Распылитель не работает Вал электродвигателя не вращается, Показания цифрового дисплея:

Å=05

Индикатор состояния платы управления мигает циклически по 5 раз

несмотря на команду запуска от платы управления. Возможные причины: заклинен ротор; между электродвигателем и платой управления разомкнутый контакт; неполадка в электродвигателе или плате управления либо чрезмерный ток, потребляемый электродвигателем.

1. Снимите насос и попытайтесь включить распылитель. Если электродвигатель работает, проверьте наличие заклинивания либо следов замерзания в насосе или приводном механизме. Если распылитель не работает, перейдите к шагу 2.

2. ВЫКЛЮЧИТЕ распылитель и отключите питание.

3. Отсоедините разъемы электродвигателя от разъемов платы управления. Проверьте чистоту и надежность контактов электродвигателя и платы управления. Если контакты чисты и надежно установлены, перейдите к шагу 4.

4. ВЫКЛЮЧИТЕ распылитель и проверните вентилятор электродвигателя на 1/2 оборота. Перезапустите распылитель. Если распылитель работает, замените плату управления. Если распылитель не работает, перейдите к шагу 5.

5. Проведите тест вращения. Тест следует проводить на широком 4-выводном разъеме обмотки электродвигателя. Отсоедините гидравлический насос от распылителя. Проведите тест электродвигателя, установив перемычку на выводы 1 и 2. Вращайте вентилятор электродвигателя со скоростью около 2 оборотов в секунду. На вентиляторе должно ощущаться сопротивление движению в виде цевочного зацепления. При отсутствии сопротивления замените электродвигатель. Повторите для комбинаций контактов 1 и 3, 2 и 3. Контакт 4 (зеленый провод) не участвует в тесте. Если все тесты вращения дали положительный результат, перейдите к шагу 6.

14 3A2437A

Поиск и устранение неисправностей

Таблица сопротивлений.

MARK V 3,9 êÎì

ti13140a

ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ

Распылитель не работает Вал электродвигателя не вращается, Показания цифрового дисплея:

Å=05

Индикатор состояния платы управления мигает циклически по 5 раз

6. Проведите короткий тест обмотки. Тест следует

проводить на широком 4-выводном разъеме обмотки электродвигателя. Между выводом 4, проводом заземления и любым из 3 остальных выводов не должно быть электрического соединения. При отрицательных результатах тестов разъемов обмотки замените электродвигатель.

7. Проверьте тепловой выключатель электродвигателя. Отсоедините провода теплового устройства. Установите прибор на Омы. Прибор должен регистрировать сопротивления, соответствующие каждому устройству (см. таблицу ниже).

3A2437A 15

Поиск и устранение неисправностей

ti13140a

Таблица сопротивлений.

MARK V 3,9 êÎì

ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ

Распылитель не работает Позвольте распылителю остыть. Показания цифрового дисплея:

Å=06

Индикатор состояния платы управления мигает циклически по 6 раз

Если после остывания распылитель работает нормально, устраните причину перегрева. Используйте распылитель в более прохладном месте с хорошей вентиляцией. Убедитесь в том, что канал забора воздуха электродвигателя не забит. Если распылитель по-прежнему не работает, перейдите к шагу 1.

ПРИМЕЧАНИЕ. Для проведения теста электродвигатель должен остыть.

1. Проверьте разъем теплового устройства (желтые провода) на плате управления.

2. Отсоедините разъем теплового устройства от разъема платы управления. Убедитесь в том, что контакты датчика и платы управления чисты и надежно установлены.

Измерьте сопротивление теплового устройства. Если показания неверны, замените электродвигатель.

Проверьте тепловой выключатель электродвигателя. Отсоедините провода теплового

устройства. Установите прибор на Омы. Прибор должен регистрировать сопротивления, соответствующие каждому устройству (см. таблицу ниже).

Распылитель не работает Проверьте соединения. На плату Показания цифрового дисплея:

Å=09

Индикатор состояния платы управления мигает циклически по 9 раз

Распылитель не работает Проверьте плату управления на Показания цифрового дисплея:

Å=10

управления не поступает сигнал датчика положения электродвигателя

предмет перегрева.

3. Подсоедините разъем теплового устройства обратно к разъему платы управления. Подключите питание, ВКЛЮЧИТЕ распылитель и поверните ручку регулятора по часовой стрелке на 1/2 оборота. Если распылитель не работает, замените плату управления.

1. ВЫКЛЮЧИТЕ питание.

2. Отсоедините датчик положения электродвигателя и осмотрите на наличие повреждений контактов.

3. Подсоедините датчик обратно.

4. ВКЛЮЧИТЕ питание. Если ошибка не устранена, замените электродвигатель.

1. Убедитесь в том, что канал забора воздуха электродвигателя не забит.

2. Убедитесь в исправности вентилятора.

3. Убедитесь в том, что плата управления правильно подключена к задней пластине и что на силовых компонентах используется теплопроводная паста.

Индикатор состояния платы управления мигает циклически по 10 раз

4. Замените плату управления.

5. Замените электродвигатель.

16 3A2437A

Распылитель не работает

Снимите крышку блока управления. ВКЛЮЧИТЕ распылитель. Посмотрите на индикатор состояния платы управления (см. стр. 12).

Не горит

Загорается единожды

Нормальное функционирование

Горит непрерывно

Плата управления передает электродвигателю команду запуска

Мигает См. раздел о кодах

ошибок для дальнейшего устранения неисправностей

Подсоедините к

плате тестовый

датчик.

Электродвигатель

работает?

Замените

потенциометр.

См. шаг 3. Верны ли

показания,

поступающие через

провода теплового

выключателя?

Замените

ВЫКЛЮЧАТЕЛЬ.

Ñì. øàã 4.

Электродвигатель

работает?

Ñì. øàã 1.

Напряжение

превышает 100 В

перем. тока (220 В

перем. тока для

устройств,

работающих от

230 Â)?

Ñì. øàã 2.

Напряжение

превышает 100 В

перем. тока

(220 В перем. тока

для устройств,

работающих от

230 Â)?

Если электродвигатель горячий,

позвольте ему остыть и проведите тест

повторно. Если на шаге 3 измеренное

сопротивление по-прежнему неверно,

замените электродвигатель. Тепловое

устройство электродвигателя

неисправно.

Замените датчик.

Замените плату

управления.

ÄÀ

ÍÅÒ

ÄÀ

ÍÅÒ

(См. шаги на следующей странице)

Поиск и устранение неисправностей

Отремонтируйте

или замените

шнур питания.

3A2437A 17

Поиск и устранение неисправностей

110-120 AC

ØÀÃ 1.

Подключите шнур и ВКЛЮЧИТЕ питание. Подсоедините провода к плате управления и выключателю. Установите прибор на вольты перем. тока.

ØÀÃ 2.

Черный

Выключатель

Плата управления

Белый

Шнур питания

Плата управления

Выключатель

Шнур питания

Белый

100k ohm

ØÀÃ 3.

Проверьте тепловой выключатель электродвигателя. Отсоедините желтые провода. Прибор должен регистрировать показания в соответствии с таблицей сопротивлений на стр. 16. ПРИМЕЧАНИЕ. Перед регистрацией показаний электродвигатель должен остыть.

ØÀÃ 4.

Подключите шнур и ВКЛЮЧИТЕ питание. Отсоедините потенциометр.

Желтый

Черный

Плата управления

Тепловой выключатель

Электродвигатель

Модели 110 В.

110-120 AC

18 3A2437A

Модели 230 В.

200-240V

ØÀÃ 1.

Подключите шнур и ВКЛЮЧИТЕ питание. Подсоедините датчики к выключателю. Установите прибор на вольты перем. тока.

ØÀÃ 2.

100k ohm

ØÀÃ 3.

ØÀÃ 4.

Подключите шнур и ВКЛЮЧИТЕ питание. Отсоедините потенциометр.

Желтый

Черный

Плата управления

Тепловой выключатель

Электродвигатель

Поиск и устранение неисправностей

3A2437A 19

Поиск и устранение неисправностей

Установите манометр вертикально в

шланг краски, подключите

распылитель и ВКЛЮЧИТЕ питание.

Давление распылителя равно или

превышает максимальное?

Отсоедините датчик от платы

управления. Электродвигатель

выключился?

Датчик неисправен. Замените и

проведите тест с новым датчиком.

Замените плату управления.

Механическая неполадка. Дальнейшие

процедуры устранения

неисправностей для распылителя см. в

соответствующем руководстве

гидравлического насоса.

ÍÅÒ

ÄÀ

Распылитель не выключается

1. Выполните Процедуру сброса давления;

стр. 9. Оставьте задвижку заливки насоса открытой при ВЫКЛЮЧЕННОМ питании.

Процедура устранения неисправностей

2. Снимите крышку блока управления, чтобы при необходимости видеть индикатор состояния платы управления.

20 3A2437A

Панель управления электродвигателя

ti14695a

ti14693a

ti14696a

ti14697a

Панель управления электродвигателя

Демонтаж

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Снимите кожух электродвигателя.

3. Отверните все четыре винта (38) и снимите крышку (96).

4. Отсоедините разъем дисплея (A) от платы управления электродвигателя(52).

5. Отверните два нижних винта (39). Отсоедините разъем потенциометра от платы управления электродвигателя (52). Отсоедините разъемы шнура питания (D) и разъемы платы фильтра от ВЫКЛЮЧАТЕЛЯ (33) и снимите панель управления (68).

Установка

ПРИМЕЧАНИЕ. Расположение проводных

соединений см. на Схеме электрических соединений (ñòð. 36).

1. С помощью ацетона или эквивалентного чистящего средства тщательно удалите теплопроводную пасту из гнезд стойки питания.

2. Нанесите новую теплопроводную пасту в оба гнезда стойки питания.

6. Отсоедините разъем выключателя системы Fast Flush от платы управления электродвигателя.

7. Отсоедините разъемы питания платы управления электродвигателя от платы фильтра (146).

8. Отверните два верхних винта (39) и снимите блок управления (61).

9. Отсоедините разъем датчика (E) от платы управления электродвигателя.

10. Отсоедините разъемы электродвигателя.

11. Отверните шесть винтов (27), два винта и снимите плату управления.

3. Установите обратно два внутренних винта на плату управления и затяните с усилием 1 Н•м (17 дюйм-фунтов).

4. Установите обратно шесть внешних винтов на плату управления и затяните с усилием 1,25 Н•м (11 дюйм-фунтов).

3A2437A 21

Панель управления электродвигателя

Fast Flush

115

146

ti18442a

5. Переведите выводы DIP-переключателя влево

(к середине платы). См. Схему электрических соединений, ñòð. 36.

6. Подсоедините разъемы электродвигателя и установите их в перегородку.

7. Подсоедините разъем датчика (E) к плате управления электродвигателя.

8. Подсоедините разъемы питания платы управления электродвигателя к плате фильтра (146).

9. Установите блок управления (61) и закрепите двумя верхними винтами (39).

10. Подсоедините разъемы питания платы фильтра и разъемы шнура питания (D) к клеммам ВЫКЛЮЧАТЕЛЯ (33).

11. Подсоедините разъем потенциометра к плате управления электродвигателя.

12. Подсоедините разъем выключателя системы Fast Flush к плате управления электродвигателя.

13. Установите панель управления (68) и закрепите двумя винтами (39).

14. Подсоедините разъем дисплея (A) к плате управления электродвигателя (52).

15. Установите крышку (96) и закрепите четырьмя винтами (38)

16. Установите кожух электродвигателя.

22 3A2437A

Плата фильтра

Fast Flush

115

146

ti18442a

163

Плата фильтра

Демонтаж

1. Выполните Процедуру сброса давления; ñòð. 9.

Прежде чем приступать к работе, подождите 5 минут.

2. Отверните четыре винта (38) и снимите крышку (96).

3. Отсоедините разъем дисплея (A) от платы управления электродвигателя(52).

4. Отверните два нижних винта (39). Отсоедините разъем потенциометра от платы управления электродвигателя (52). Отсоедините разъемы шнура питания (D) и разъемы платы фильтра от ВЫКЛЮЧАТЕЛЯ (33) и снимите панель управления (68).

5. Отсоедините разъем выключателя системы Fast Flush от платы управления электродвигателя.

6. Отсоедините разъемы питания платы управления электродвигателя от платы фильтра (146).

7. Отверните четыре винта на плате фильтра (146).

Установка

ПРИМЕЧАНИЕ. Расположение проводных соединений

ñì. íà Схеме электрических соединений (ñòð. 36).

1. Установите плату фильтра (146) и закрепите четырьмя винтами (163).

2. Подсоедините разъемы питания платы управления электродвигателя к плате фильтра (146).

3. Подсоедините разъемы питания платы фильтра (J) к двум верхним клеммам ВЫКЛЮЧАТЕЛЯ (33) и разъемы шнура питания (D) к двум нижним клеммам ВЫКЛЮЧАТЕЛЯ.

4. Подсоедините разъем потенциометра к плате управления электродвигателя (52).

5. Подсоедините разъем выключателя системы Fast Flush к плате управления электродвигателя.

6. Установите панель управления (68) и закрепите двумя винтами (39).

7. Подсоедините разъем дисплея (A) к плате управления электродвигателя (52).

8. Установите крышку (96) и закрепите четырьмя винтами (38).

3A2437A 23

Потенциометр регулятора давления

ti13493b

ti12997b

ti13207a

115

ti13674b

115

ti13674b

ti13338a

ti12997b

ti13493b

Потенциометр регулятора давления

Демонтаж

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Отверните четыре винта (38) и снимите крышку (96).

3. Удалите два винта и снимите панель управления.

4. Отсоедините разъем потенциометра (C) от платы управления электродвигателя (95).

Установка

1. Установите прокладку (115), гайку и потенциометр (82) на панель управления (68). Затяните гайку с усилием 3,25—4,0 Н•м (30—35 дюйм-фунтов).

2. Покрутите стержень нового потенциометра, установив самое высокое давление (по часовой стрелке до упора), и наденьте ручку (34). С помощью универсального гаечного ключа ослабьте два винта на ручке.

3. Подсоедините разъем потенциометра (C) к плате управления электродвигателя.

5. С помощью универсального гаечного ключа ослабьте два винта на ручке (34).

4. Установите панель управления и закрепите двумя винтами.

5. Установите крышку (96) и закрепите четырьмя

6. Снимите прокладку (115), гайку и потенциометр

винтами (38).

(82) с панели управления (68).

24 3A2437A

Датчик регулятора давления

ti13493b

ti12999a

ti13722b

ti13494a

ti7458b

ti7260a

ti13495a

Демонтаж

5. Отверните четыре винта (39), снимите панель управления (68) и блок управления (61). Позвольте панели управления (68) свободно повиснуть вниз.

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Отверните четыре винта (38) и снимите крышку (96).

Датчик регулятора давления

3. Отсоедините разъем датчика (E) от платы управления электродвигателя (95).

4. Отсоедините разъем потенциометра (С) и разъем выключателя системы Fast Flush от платы управления электродвигателя.

6. Снимите втулку (40) с блока управления, затем снимите датчик (86) и уплотнительное кольцо (20) с основания фильтра (67).

7. Снимите втулку (40) с датчика и сохраните для последующего использования.

3A2437A 25

Датчик регулятора давления

ti7447a

ti13496a

ti12999a

ti13494a

ti13722b

ti13493b

Установка

1. Установите уплотнительное кольцо (20) и датчик (86) в основание фильтра (67). Затяните с усилием 47—61 Н•м (35—45 футо-фунтов). Установите втулку на датчик (86), а затем установите датчик в блок управления.

2. Подсоедините разъем датчика (E) и разъем выключателя системы Fast Flush к плате управления (95).

3. Установите блок управления (61) и панель управления (68), закрепите четырьмя винтами (39).

4. Подсоедините разъем потенциометра (C) и разъем выключателя системы Fast Flush к плате управления.

5. Установите крышку (96) и закрепите четырьмя винтами (38).

26 3A2437A

Замена привода и корпуса подшипника

УВЕДОМЛЕНИЕ

При снятии корпуса не позволяйте упасть блоку шестерен; это может привести к его повреждению. Блок шестерен может оставаться в зацеплении в переднем конусе электродвигателя или в корпусе привода.

Демонтаж

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Снимите насос (91); см. Замена поршневого насоса, ñòð. 31.

3. Отверните два винта (158) и снимите кожух (72).

4. Отверните четыре винта (31) и снимите переднюю крышку (51).

5. Отверните четыре винта (14) и снимите шайбы (12) для демонтажа корпуса подшипника (83) и шатуна (85).

6. Отверните пять винтов (6) и выдвиньте корпус привода (90) из электродвигателя (84).

Установка

Убедитесь в том, что шестерня и упорные шайбы остались на месте. Щеткой нанесите смазку на зубья шестерни.

1. Подайте корпус привода (90) к электродвигателю (84) и закрепите пятью винтами (6). Затяните винты с усилием 21—23 Н•м (190—210 дюйм-фунтов).

2. Установите корпус подшипника (83) и закрепите четырьмя винтами (14) с шайбами (12). Затяните с усилием 34—40 Н•м (25—30 футо-фунтов).

3. Установите переднюю крышку (51) и закрепите четырьмя винтами (31).

4. Установите кожух (72) и закрепите двумя винтами (158).

5. Установите насос (91); см. Замена поршневого насоса, ñòð. 31.

3A2437A 27

Замена привода и корпуса подшипника

158

ti14892b

Замена привода и корпуса подшипника

28 3A2437A

Замена электродвигателя

Демонтаж

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Снимите насос (91); см. Замена поршневого насоса, ñòð. 31.

УВЕДОМЛЕНИЕ

3. Снимите корпус привода (90); см. Замена корпуса привода, ñòð. 27.

4. Отсоедините все три разъема электродвигателя от его платы управления.

Установка

1. Задвиньте новый электродвигатель (84) под два винта (23) в раму тележки рядом с блоком управления.

2. Установите два винта (23) и гайки (19) на электродвигателе с противоположной блоку управления стороны.

3. Затяните все четыре винта (23) и гайки (19). Затягивать гайки следует с усилием 25,6—29,0 Н•м (200—230 дюйм-фунтов).

4. Установите перегородку.

5. Подсоедините к электродвигателю все три его разъема и проложите их через перегородку.

6. Установите корпус привода (90); см. Замена корпуса привода, ñòð. 27.

7. Установите насос (91); см. Замена поршневого насоса, ñòð. 31.

5. Отсоедините провода электродвигателя от перегородки 278075 и снимите перегородку.

6. Отверните два винта (23) и отвинтите гайки (19) с противоположной блоку управления стороны.

7. Ослабьте две гайки (19) со стороны рядом с блоком управления и снимите электродвигатель (84) с рамы тележки.

3A2437A 29

Замена электродвигателя

158

3939

2323

1919

158

2828

90a

ti14893b

Замена электродвигателя

30 3A2437A

Замена поршневого насоса

ti18433a

ti18428a

ti18432a

ti18431a

ti6377a

ti18429a

ti18430a

Замена поршневого насоса

Демонтаж

1. Промойте насос.

2. Остановите насос так, чтобы шток поршня занял самое нижнее положение.

3. Выполните Процедуру сброса давления; стр. 9. Прежде чем приступать к работе, подождите 5 минут.

4. Отсоедините дренажный шланг от распылителя.

8. Поверните П-образный болт замка из выемки в дверце насоса.

9. Установите П-образный болт в паз дверцы насоса.

10. Сдвиньте дверцу насоса вперед.

5. Отсоедините шланг от распылителя.

6. Поднимите фиксатор защелки. Сдвиньте защелку в открытое положение.

7. Сдвиньте дверцу насоса вперед.

11. Откройте дверцу насоса.

12. Вытяните штифт насоса и установите в держатель.

3A2437A 31

Замена поршневого насоса

ti18435a

ti5492b

ti6378a

ti7328b

ti6325a

ti18421a

Установка

Если штифт насоса установлен неправильно, это может привести к ослаблению фиксации. Детали могут сломаться и разлететься под давлением насоса, что может привести к серьезной травме или повреждению оборудования.

3. Установите обойму насоса на одном уровне с краем корпуса подшипника, чтобы можно было закрыть дверцу насоса.

4. Закройте дверцу насоса и поверните защелку в нормальное положение. Не затягивайте защелку.

1. Чтобы вытянуть шток поршня, выровняйте его на держателе штифта. Постучите штоком поршня по твердой поверхности, чтобы задвинуть его на место.

2. Задвиньте насос на шатун. Задвиньте штифт насоса до полной фиксации. ПРИМЕЧАНИЕ. Штифт защелкнется на месте.

5. Поверните насос, чтобы совместить со шлангом краски. Подсоедините шланг и затяните с усилием 8 Н•м (70 дюйм-фунтов).

6. Затяните защелку и поверните ее фиксатор в запертое положение.

7. Подсоедините дренажный шланг к распылителю.

8. Залейте насос составом Graco TSL, пока жидкость не начнет стекать на верхнюю часть уплотнения.

32 3A2437A

Шланговый барабан

ti18437a

ti13675a

ti13538a

ti13543a

ti13542a

ti18434a

Шланговый барабан

Демонтаж

При наматывании шланга на барабан берегите голову.

1. Открутите фитинг шланга с колпачка шарнира и полностью отсоедините шланг.

2. Снимите колпачок с шарнира.

4. Снимите шарнир.

5. Снимите упорное кольцо.

3. Снимите Е-образную скрепку с поворотного вала.

6. Снимите шланговый барабан.

3A2437A 33

Шланговый барабан

ti13537a

ti13545a

ti18436a

ti13543a

ti13538a

ti18437a

ti13504a

Установка

1. Смажьте вал.

2. Убедитесь в том, что две шайбы и волнистая пружина уже находятся на бункере до установки шлангового барабана.

3. Установите шланговый барабан на раму. Установите С-образный зажим на барабане и раме, чтобы вставить на место упорное кольцо. Установите упорное кольцо.

5. Установите Е-образную скрепку и колпачок шарнира.

6. Подсоедините шланг к шарниру. Убедитесь в том, что шланг проложен через боковой рычаг барабана.

7. Покрутите барабан по часовой стрелке, чтобы намотать шланг. Убедитесь в том, что шланг проложен через направляющую.

4. Установите шарнир.

34 3A2437A

Замена выключателя системы Fast Flush

ti13568a

ti13571a

ti13572a

ti13573a

ti13574a

ti13576a

ti13572a

ti13571a

ti13568a

Замена выключателя системы Fast Flush

Демонтаж

1. Выполните Процедуру сброса давления;

стр. 9. Прежде чем приступать к работе, подождите 5 минут.

2. Отверните четыре винта и снимите крышку дисплея.

3. Отверните два винта и снимите панель управления.

Установка

1. Нанесите резьбовой герметик на край выключателя системы Fast Flush. Затяните вручную выключатель системы Fast Flush вплотную к панели управления.

2. Нанесите резьбовой герметик и затяните стопорную гайку впритык к резьбовой футорке.

3. Подсоедините разъем выключателя системы Fast Flush к плате управления.

4. Отсоедините выключатель системы Fast Flush от платы управления.

5. Отвинтите выключатель Fast Flush с панели управления.

4. Установите обратно панель управления и закрепите двумя винтами.

5. Установите обратно дисплей и закрепите четырьмя винтами.

3A2437A 35

Схема электрических соединений

 













 !"#$!%

&' (

&'  (

) *

+





'



,-./*

* &01&0

ti13486d

Схема электрических соединений

Модели 230 В.

36 3A2437A

Модели 110 В.



* &01&0





 !"#$!%

&'  (

) *









 



,-./*

&' (



+



ti13485c

Схема электрических соединений

3A2437A 37

Стандартная гарантия Graco

Компания Graco гарантирует, что во всем оборудовании, упомянутом в настоящем документе, произведенном компанией Graco и маркированном ее наименованием, на дату его продажи уполномоченным дистрибьютором Graco первоначальному покупателю отсутствуют дефекты материала и изготовления. За исключением случаев специального продления или ограничения предоставляемой компанией Graco гарантии, компания Graco обязуется в течение двенадцати месяцев с даты продажи ремонтировать или заменять любые детали оборудования, в которых компания Graco обнаружит дефекты. Настоящая гарантия действует только при условии, что оборудование установлено, используется и обслуживается в соответствии с письменными рекомендациями компании Graco.

Ответственность компании Graco и настоящая гарантия не распространяются на случаи общего износа оборудования, а также на какие-либо неисправности, повреждения или износ, вызванные неправильной установкой или использованием, абразивным истиранием или коррозией, недостаточным или неправильным обслуживанием, халатностью, авариями, внесением изменений в конструкцию или применением деталей других изготовителей. Компания Graco также не несет ответственности за неисправности, повреждения или износ, вызванные несовместимостью оборудования от компании Graco с устройствами, принадлежностями, оборудованием или материалами, которые не были поставлены компанией Graco, либо неправильным проектированием, изготовлением, установкой, эксплуатацией или обслуживанием устройств, принадлежностей, оборудования или материалов, которые не были поставлены компанией Graco.

Настоящая гарантия имеет силу при условии предварительно оплаченного возврата оборудования, в котором предполагается наличие дефектов, уполномоченному дистрибьютору компании Graco для проверки наличия дефектов. Если наличие предполагаемого дефекта подтверждается, компания Graco обязуется бесплатно отремонтировать или заменить любые дефектные детали. Оборудование будет возвращено первоначальному покупателю с предварительной оплатой транспортировки. Если же проверка оборудования не выявит дефектов материалов или изготовления, ремонт будет произведен за разумную плату, которая может включать стоимость деталей, трудозатрат и транспортировки.

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ВСЕ ПРОЧИЕ ГАРАНТИИ, ЯВНО ВЫРАЖЕННЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, ГАРАНТИИ ТОВАРНОГО СОСТОЯНИЯ И ГАРАНТИИ ПРИГОДНОСТИ К ОПРЕДЕЛЕННОЙ ЦЕЛИ.

Указанные выше условия определяют рамки обязательств компании Graco и меры судебной защиты покупателя в случае какого-либо нарушения условий гарантии. Покупатель согласен с тем, что иные претензии (включая, но не ограничиваясь ими: побочные или косвенные убытки в связи с упущенной выгодой, упущенными сделками, травмами персонала или повреждениями собственности, а также любые иные побочные или косвенные убытки) предъявляться не будут. Все претензии, связанные с нарушением гарантии, должны предъявляться в течение 2 (двух) лет с даты продажи.

КОМПАНИЯ GRACO НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, В ЧАСТИ ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ СООТВЕТСТВИЯ КАКОЙ-ЛИБО ОПРЕДЕЛЕННОЙ ЦЕЛИ В ОТНОШЕНИИ ПРИНАДЛЕЖНОСТЕЙ, ОБОРУДОВАНИЯ, МАТЕРИАЛОВ ИЛИ КОМПОНЕНТОВ, ПРОДАВАЕМЫХ, НО НЕ ПРОИЗВОДИМЫХ КОМПАНИЕЙ GRACO. Íà

указанные изделия, проданные, но не изготовленные компанией Graco (такие как электродвигатели, выключатели, шланги и т.д.), распространяются гарантии их изготовителя, если таковые имеются. Компания Graco будет, в разумных пределах, оказывать покупателю помощь в предъявлении любых претензий в связи с нарушением таких гарантий.

Ни при каких обстоятельствах компания Graco не несет ответственности за косвенные, побочные, специальные или случайные убытки, связанные с поставкой компанией Graco оборудования, которое относится к настоящему документу, а также с оснащением, работой или использованием любых продаваемых изделий или товаров, на которые распространяется настоящий документ, будь то в случаях нарушения контракта, нарушения условий гарантии, халатности со стороны компании Graco и в любых иных случаях.

Информация Graco

Чтобы ознакомиться с последними сведениями о продукции Graco, посетите веб-сайт www.graco.com. ДЛЯ РАЗМЕЩЕНИЯ ЗАКАЗА обратитесь к дистрибьютору Graco или позвоните по телефону 1-800-690-2894, чтобы найти ближайшего дистрибьютора.

Все письменные и визуальные данные, содержащиеся в настоящем документе, отражают самую свежую информацию об устройстве,

Компания Graco оставляет за собой право в любой момент вносить изменения без предварительного уведомления.

Перевод оригинальных инструкций. This manual contains Russian. MM 3A2333

Международные представительства. Бельгия, Китай, Япония, Корея

GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA

доступную на момент публикации.

Головной офис Graco: Миннеаполис

международному стандарту ISO 9001.

www.graco.com

Редакция от 01/2012

GRACO Mark V Max User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Модели.

Содержание

Предупреждения

Обозначение деталей

Заземление

Емкости

Перегрев

Процедура сброса давления

Поиск и устранение неисправностей

Механическая часть/Поток жидкости

Электроприборы

Модели 110 В.

Модели 230 В.

Панель управления электродвигателя

Плата фильтра

Потенциометр регулятора давления

Датчик регулятора давления

Замена привода и корпуса подшипника

Замена привода и корпуса подшипника

Замена электродвигателя

Замена электродвигателя

Замена поршневого насоса

Шланговый барабан

Замена выключателя системы Fast Flush

Модели 230 В.

Модели 110 В.

Стандартная гарантия Graco
