GOTZE & JENSEN MG500X User guide

MASZYNKA
DO MIELENIA
MG500X

Instrukcja obsługi
iwarunki gwarancji

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

1.

Należy przeczytać uważnie instrukcję przed rozpoczęciem użytkowania
urządzenia.

Należy używać urządzenia zgodnie z przeznaczeniem opisanym w

2.
instrukcji obsługi.

3. Nie należy używać substancji żrących lub odświeżaczy w urządzeniu.

4. Urządzenie jest przeznaczone do mielenia produktów.
Urządzenie nie jest przeznaczone do użytku przemysłowego lub

5.
laboratoryjnego.

6. Nie należy uruchamiać pustego urządzenia, ponieważ może ono ulec
uszkodzeniu.

7. Nie należy używać maszynki bez zamontowania kompletu części.

8.

Nie należy mielić suchego maku. Mak należy sparzyć i moczyć w wodzie
kilkanaście godzin.

Nie należy wkładać napędu do wody lub innego płynu. Nie należy używać

9.
w łazience lub na zewnątrz.

10. Nie należy wkładać twardych przedmiotów (łyżeczka, łopatka, itp.) do
komory mielenia.

11.

Do mycia części należy używać ściereczki lub gąbki. Elementów
urządzenia nie należy myć w zmywarce.

12. Nie należy myć wyposażenia zamontowanego w napędzie.
Nie należy uruchamiać urządzenia jeżeli ma uszkodzony przewód

13.
zasilający lub wtyczkę. Jeżeli przewód zasilający jest uszkodzony, musi
zostać wymieniony przez serwis lub osobę do tego uprawnioną, w
przeciwnym razie może dojść do porażenia prądem.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej

14.
8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych
i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.

3

15.

Do dociskania żywności we wlocie komory mielącej należy używać
popychacza - nigdy nie należy wkładać palców lub innych przedmiotów
do wlotu komory mielącej, ponieważ grozi to zranieniem i uszkodzeniem
urządzenia.

Należy każdorazowo odłączać urządzenie od zasilania kiedy jest

16.
pozostawione bez nadzoru, a także przed montażem, demontażem lub
czyszczeniem.

17.

Przed wymianą wyposażenia lub zbliżeniem się do części poruszających
się podczas użytkowania, należy wyłączyć sprzęt i odłączyć od zasilania.

UWAGA:

Przy pierwszym uruchomieniu urządzenia mogą wydobywać się zniego
zapachy. Jest tonaturalne zjawisko, które powinno zczasem ustąpić.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

DANE TECHNICZNE

Model: MG500X
Zasilanie [V]/Hz 220-240~ 50/60
Moc nominalna [W]: 500
Moc maksymalna [W]: 1200
Czas przerwy przed ponownym użyciem: 30 min
Dopuszczalny czas nieprzerwanej pracy: 10 min

4

OPIS URZĄDZENIA

1 - Popychacz
2 - Taca
3 - Komora mielenia
4 - Ślimak
5 - Nóż
6 - Sitka o średnicy otworów 3, 5, 7 mm
7 - Nakrętka
8 - Przycisk blokady

2

9 - Obudowa napędu
10 - Przycisk włączenia/wyłączenia
11 - Przycisk biegu wstecznego - REV
12 - Wkładka dystansowa
13 - Nasadka masarska
14 - Wkładka Kebbe
15 - Nasadka Kebbe
16 - Nasadka masarska

10

9

3

11

8

4

57

16

6

5

14

15

1

INSTALACJA I PIERWSZE URUCHOMIENIE

Maszynki można używać do mielenia mięsa, drobiu, ryb, owoców i warzyw. Załączone w zestawie nasadki
pozwalają na przygotowywanie kiełbas oraz klopsików kebbe.

MONTAŻ MASZYNKI DO MIELENIA

1. Rozpakuj urządzenie i usuń folie zabezpieczające.

2. Umyj dokładnie wszystkie elementy w ciepłej wodzie.

3.

Potnij wszystkie produkty na kawałki. Zalecane jest mięso bez skóry, bez kości i bez tłuszczu,
przybliżony rozmiar: 20 mm x 20 mm x 60 mm, aby łatwo mieściły się w otworze komory mielącej.

UWAGA! NIE ZANURZAJ W WODZIE OBUDOWY Z NAPĘDEM.

4. Postaw obudowę z napędem na stabilnym i suchym podłożu.

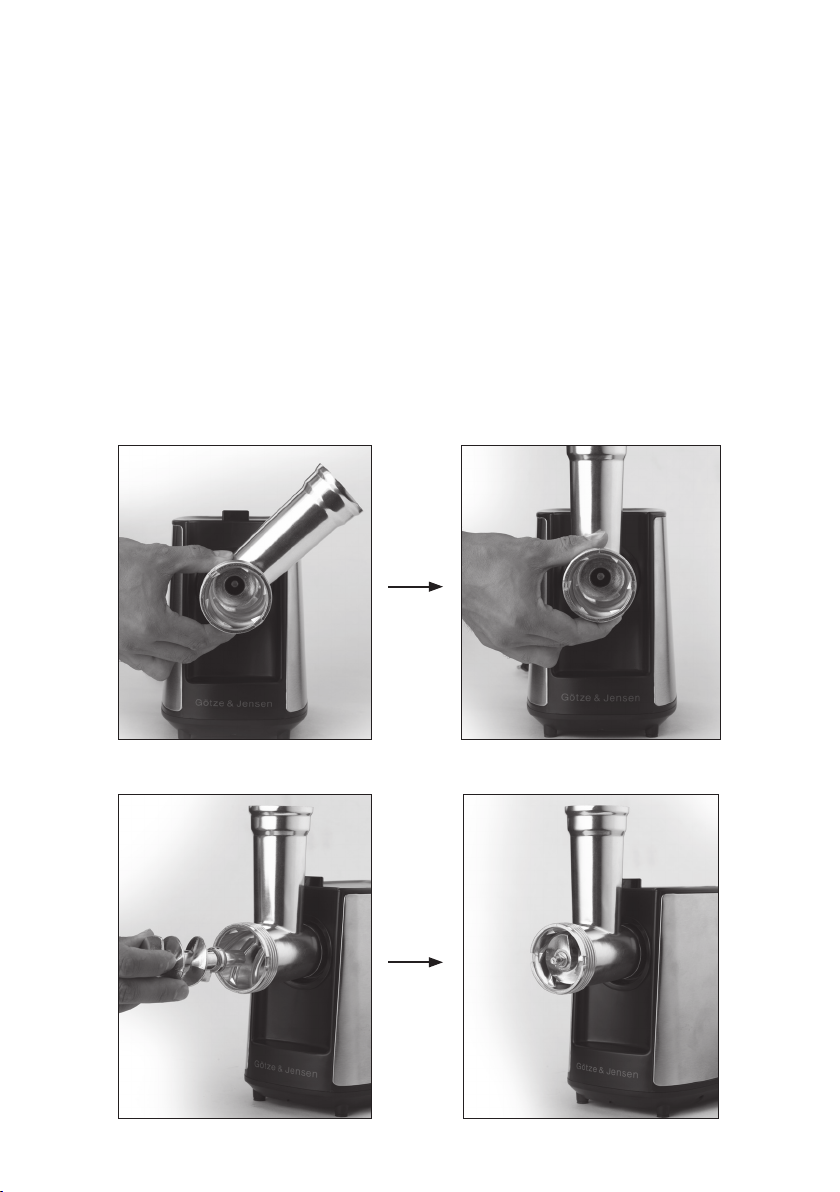

5. Przytrzymaj obudowę napędu i zamocuj komorę mielenia:

- zamocuj komorę mielenia węższym otworem na trzpieniu napędu i obróć do pozycji pionowej, aby

zablokować – zgodnie z rysunkiem na obudowie:

6.

Włóż ślimak do szerszego otworu komory mielącej, następnie lekko obróć i dociśnij, aby zablokować:

6

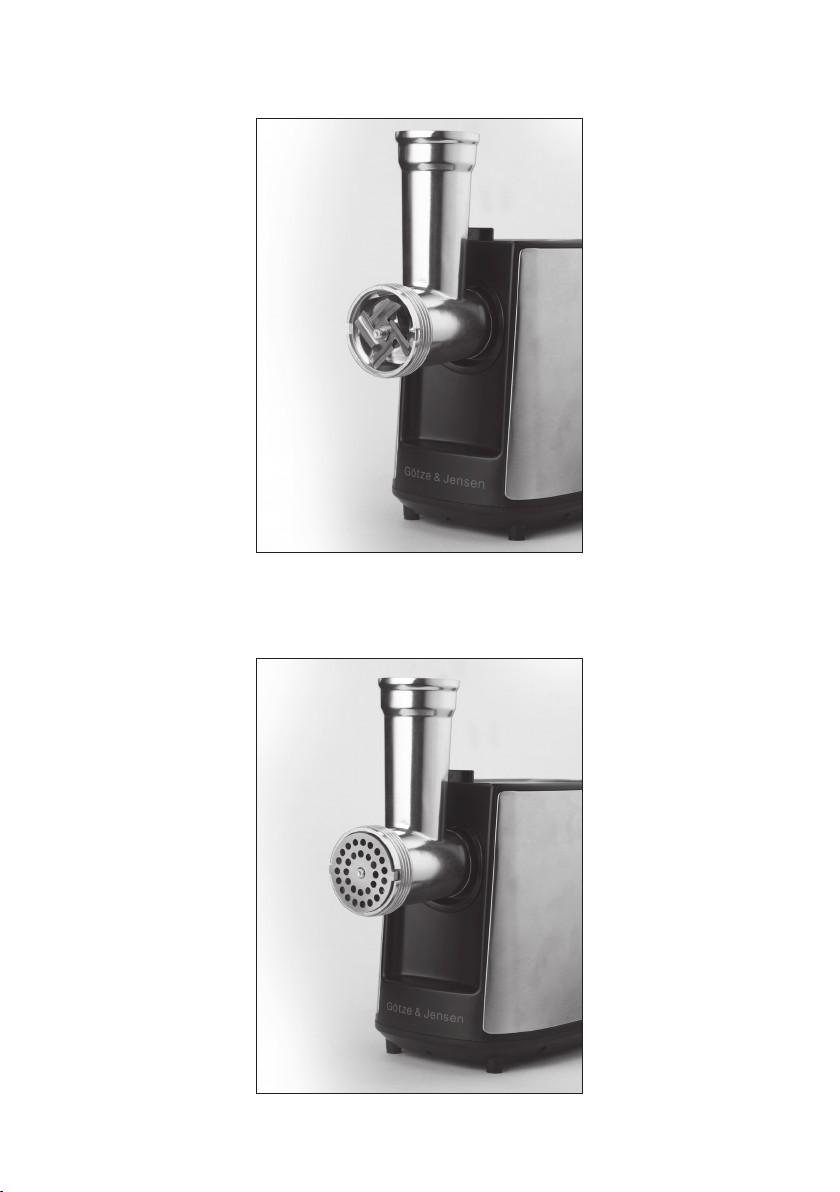

7. Zamocuj nóż na trzpieniu ślimaka tak, aby ostrze było skierowane na zewnątrz:

8. Zamocuj odpowiednie sito w otworze wylotowym komory mielącej tak, aby jego wypustki znalazły

się w wycięciach na brzegu otworu:

7

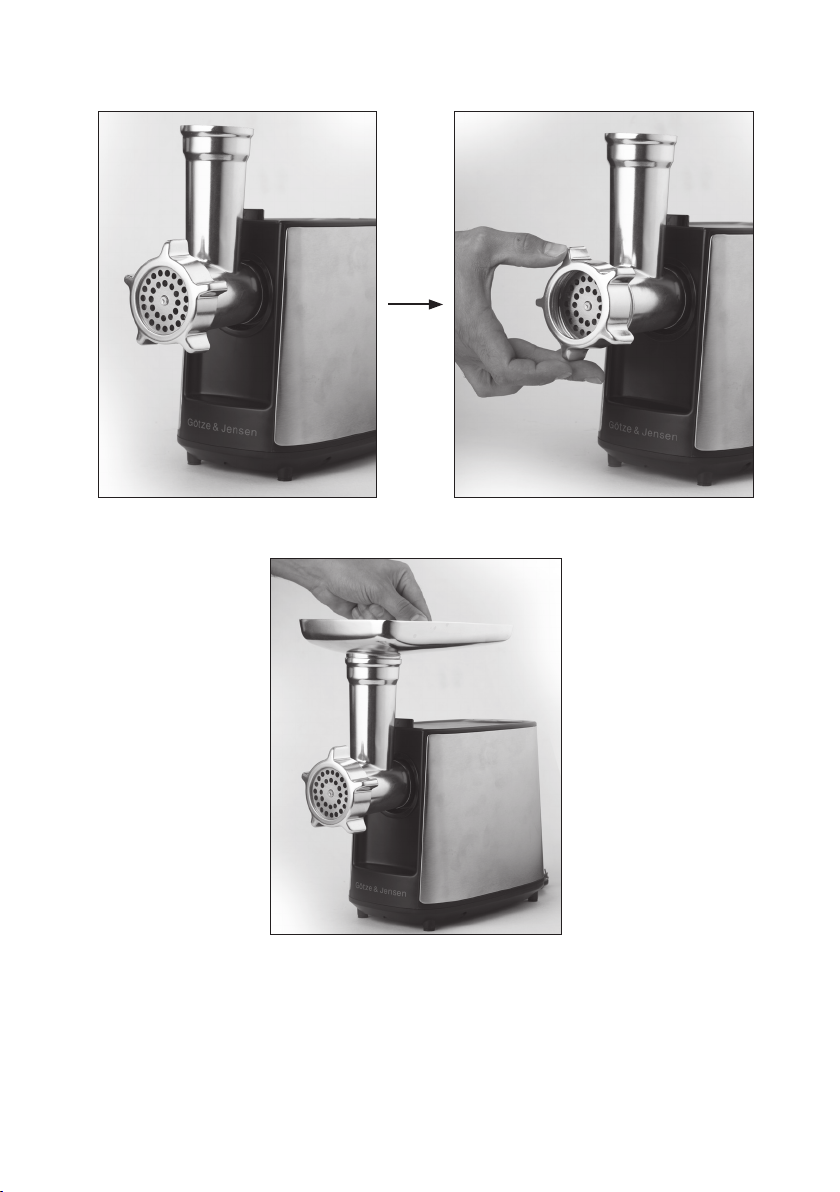

9. Dokręć nakrętkę na gwincie komory mielącej:

10. Umieść tacę na wlocie komory mielącej:

11. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

12. Podstaw naczynie pod otwór wylotu komory mielącej na zmieloną żywność.

13. Uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

14. Wkładaj produkty do wlotu komory mielącej porcjami.

15. W każdej chwili możesz wyłączyć urządzenie naciskając przycisk włączenia/wyłączenia.

UWAGA! DOPUSZCZALNY CZAS NIEPRZERWANEJ PRACY TO  MINUT, PO CZYM NALEŻY WYŁĄCZYĆ
URZĄDZENIE I POZOSTAWIĆ DO OSTYGNIĘCIA NA MINIMUM  MINUT PRZED PONOWNYM URUCHOMIENIEM.

8

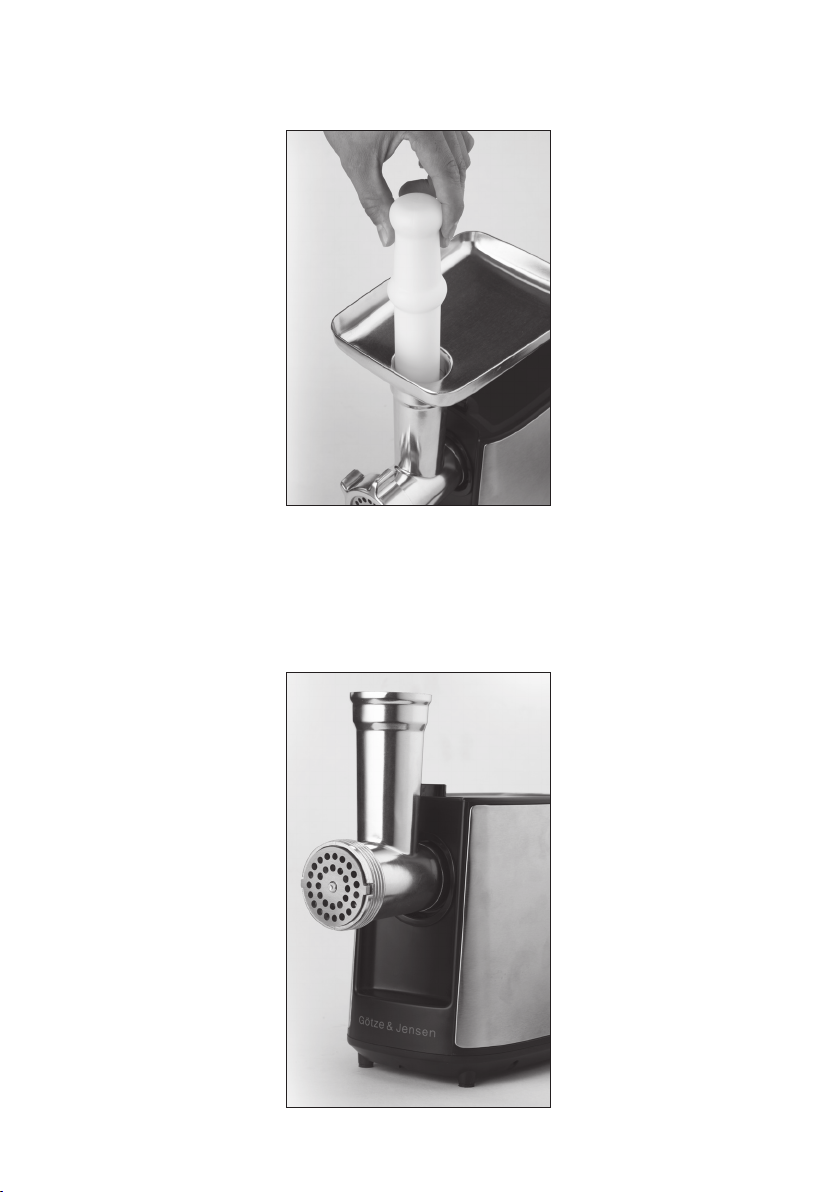

UWAGA! DO DOCISKANIA ŻYWNOŚCI WE WLOCIE KOMORY MIELĄCEJ UŻYWAJ POPYCHACZA  NIGDY
NIE WKŁADAJ PALCÓW LUB INNYCH PRZEDMIOTÓW DO WLOTU KOMORY MIELĄCEJ.

MONTAŻ NASADKI MASARSKIEJ

1. Postaw obudowę z napędem na stabilnym i suchym podłożu.

2. Zamocuj komorę mielącą, ślimak oraz nóż według instrukcji montażu maszynki do mielenia.

3. Zamocuj odpowiednie sito w otworze wylotowym komory mielącej tak, aby jego wypustki znalazły

się w wycięciach na brzegu otworu:

9

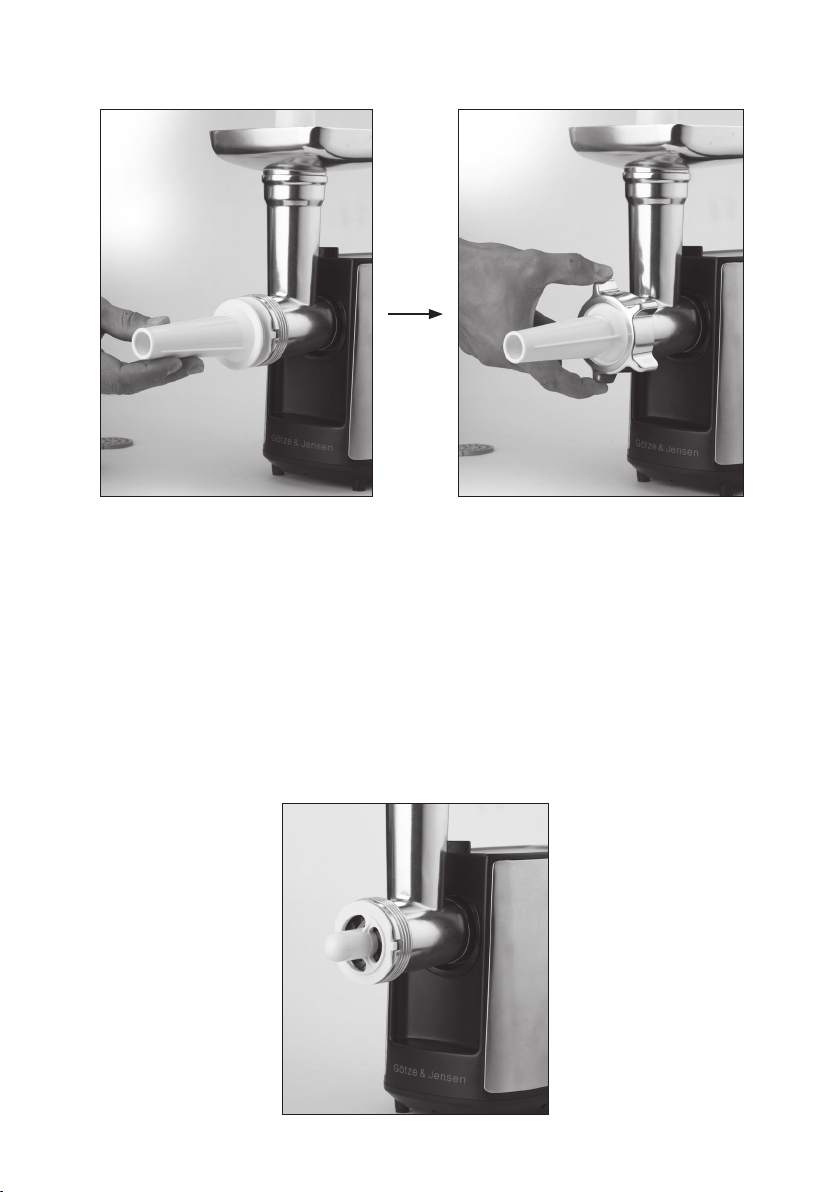

4. Nałóż nasadkę masarską na sito i dokręć nakrętkę na gwincie komory mielącej:

5. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

6. Na nasadkę masarską nałóż mokrą kiełbaśnicę.

7. Uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

8. Wkładaj żywność do wlotu komory mielącej porcjami.

UWAGA! DO DOCISKANIA ŻYWNOŚCI WE WLOCIE KOMORY MIELĄCEJ UŻYWAJ POPYCHACZA  NIGDY
NIE WKŁADAJ PALCÓW LUB INNYCH PRZEDMIOTÓW DO WLOTU KOMORY MIELĄCEJ.

MONTAŻ NASADKI KEBBE

1. Zamocuj komorę mielącą i ślimak według wcześniejszych instrukcji.

2. Zamocuj wkładkę Kebbe tak, aby jego wypustki znalazły się w wycięciach na brzegu otworu:

10

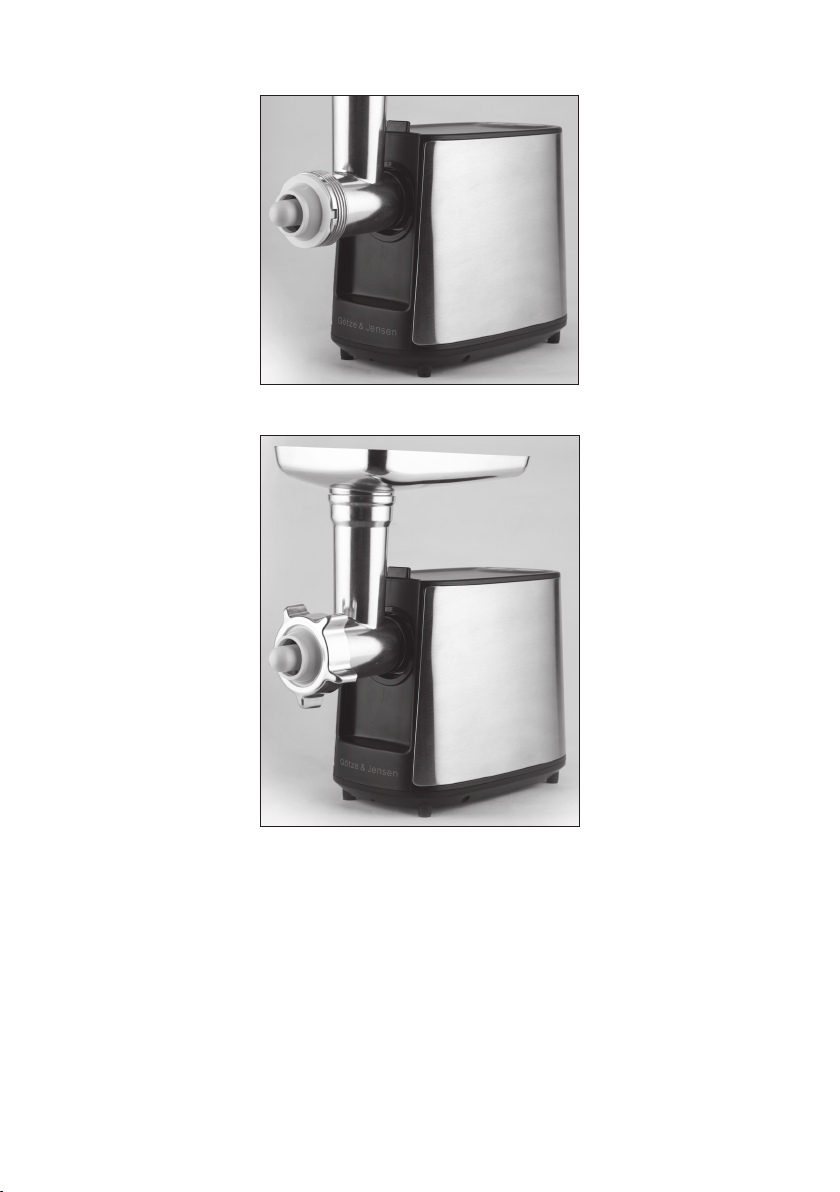

3. Zamocuj nasadkę Kebbe:

4. Dokręć nakrętkę na gwincie komory mielącej:

5. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

6. Uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

7. Wkładaj żywność do wlotu komory mielącej porcjami.

BIEG WSTECZNY „REV”

1. Bieg wsteczny służy do odblokowania mechanizmu mielącego w razie:

- zablokowania mechanizmu mielącego,

- gdy ślimak nie jest w stanie zebrać podanego produktu,

- przy nadmiarze produktu w komorze.

W tej sytuacji wyłącz urządzenie naciskając przycisk włączenia/wyłączenia, odczekaj 5 sekund i naciśnij
przycisk „REV” aby uruchomić bieg wsteczny.

2. Aby wznowić pracę, ponownie uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

11

ZABEZPIECZENIE TERMICZNE

1.

Urządzenie posiada zabezpieczenie przed przegrzaniem. Jeżeli temperatura urządzenia w trakcie
pracy będzie zbyt wysoka, urządzenie wyłączy się automatycznie.

2. W sytuacji zadziałania zabezpieczenia, należy odłączyć przewód zasilający od gniazda sieciowego

i pozostawić urządzenie do ostygnięcia na minimum 30 minut. Po tym czasie można ponownie
podłączyć urządzenie do zasilania i je uruchomić.

CZYSZCZENIE

1.

Przed czyszczeniem urządzenia upewnij się, że całkowicie się zatrzymało iodłącz wtyczkę przewodu
zasilającego odgniazda sieciowego.

2. Odkręć nakrętkę izdemontuj wszystkie akcesoria. Usuń resztki produktów ze ślimaka oraz wnętrza

komory mielenia i umyj elementy w ciepłej wodzie, z dodatkiem płynu donaczyń.

Aby zdemontować komorę mielącą, naciśnij przycisk blokady, następnie obróć zgodnie z kierunkiem
ruchu wskazówek zegara i wyjmij z napędu.

3. Obudowę napędu wycieraj wilgotną ściereczką. Nie zanurzaj napędu wwodzie lub innej cieczy.

4. Nie używaj środków żrących lub ostrych płynów doczyszczenia.

5. Przechowuj urządzenie w suchym, bezpiecznym miejscu.

UWAGA! ELEMENTÓW URZĄDZENIA NIE NALEŻY MYĆ W ZMYWARCE. NIE NALEŻY ZANURZAĆ OBUDOWY
Z NAPĘDEM W WODZIE ANI INNYCH PŁYNACH.

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM PRZYCZYNA ROZWIĄZANIE

Urządzenie nie
włącza się.

Maszynka nie
mieli dokładnie
mięsa.

Przewód nie jest podłączony do

gniazda zasilania.

Zadziałało zabezpieczenie przed

przegrzaniem.

Maszynka została nieprawidłowo

zmontowana.

12

Włóż wtyczkę przewodu do gniazda zasilania.

Odłącz urządzenie od zasilania i pozostaw do

ostygnięcia, następnie uruchom ponownie.

Wykonaj montaż zgodnie z sekcją „Instalacja

i Uruchomienie”.

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia
4 lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE), symbolem przekreślonego
kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi.

Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować
się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI DOTYCZĄCE MSZYNKI DO MIELENIA MIĘSA

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru

Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady
fabryczne).

2.

Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.

3.

W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

5.

Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
a. uszkodzeń mechanicznych, chemicznych lub termicznych,
b. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

c. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie,

żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,

d. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

7. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi

poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy,
gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli
doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany
przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie

13

uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych
kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją
i zaproponować inny sposób załatwienia reklamacji z gwarancji.

8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot

gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

9. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują

środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie

dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

14

15

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.

v. 6
