Page 1
OKAP
BH400KM
BH400WM
BH600KM
BH600WM
Instrukcja obsługi
iwarunki gwarancji
Page 2
2
Page 3
WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA
1.
Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać
w każdej chwili.
Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera
2.
dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
3.
Okap może różnić się pod względem wyglądu od okapu przedstawionego
na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi,
konserwacji i montażu okapu pozostają niezmienione.
4.
Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.
5. Nie należy podłączać urządzenia do sieci przed ukończeniem montażu.
6. Wszelkie czynności montażowe i konserwacyjne należy wykonywać w
rękawicach ochronnych.
7. Nie należy używać okapu bez prawidłowo zamontowanego filtra.
8.
Montaż niezgodny z niniejszą instrukcją obsługi może powodować
zagrożenie porażeniem elektrycznym.
9. Pod okapem kuchennym nie wolno używać otwartego ognia.
10. Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
11.
Zasysane powietrze przez okap nie może być odprowadzane do kanału
kominowego służącego do odprowadzania spalin z urządzeń spalających
gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).
12. Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne
urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe,
grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację
pomieszczeń (dopływ powietrza).
Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód
13.
zasilający.
14. Przewód zasilający nie może dotykać gorącej powierzchni.
Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkod-
15.
zony.
16. Wymiana uszkodzonego przewodu zasilającego może być wykonana
wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.
3
Page 4
17.
Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz
przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo
przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy
wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).
18.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej
8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych
i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
19. Dzieci nie mogą bawić się sprzętem.
20. Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji.
UWAGA!
Dostępne części mogą być gorące w czasie pracy kuchenki. Niezgodne
z instrukcją zastosowanie śrub lub elementów mocujących może grozić
porażeniem prądem elektrycznym.
WPROWADZENIE
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie zaprojektowane zostało z myślą o
spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością stanowić będzie
element zarówno praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to będzie
Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie zapoznać się z treścią niniejszej
instrukcji obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy
on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.
UWAGA:
Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawnego
montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi.
Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.
!
4
Page 5
OCHRONA ŚRODOWISKA
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości,
które nadają się do ponownego wykorzystania.
Li-FeS2
Rys. A
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/
UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza,
że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniami Dyrektywy
Parlamentu Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po
okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa
domowego. Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują)
prowadzącym punkty zbiórki zuży tego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący
punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego
sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i
środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach
składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii.
Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w
tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie
wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z
większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa
na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać
nałożone kary zgodnie z ustawodawstwem krajowym.
Rys. B
DANE TECHNICZNE
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały
uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014
oraz 66/2014.
5
Page 6

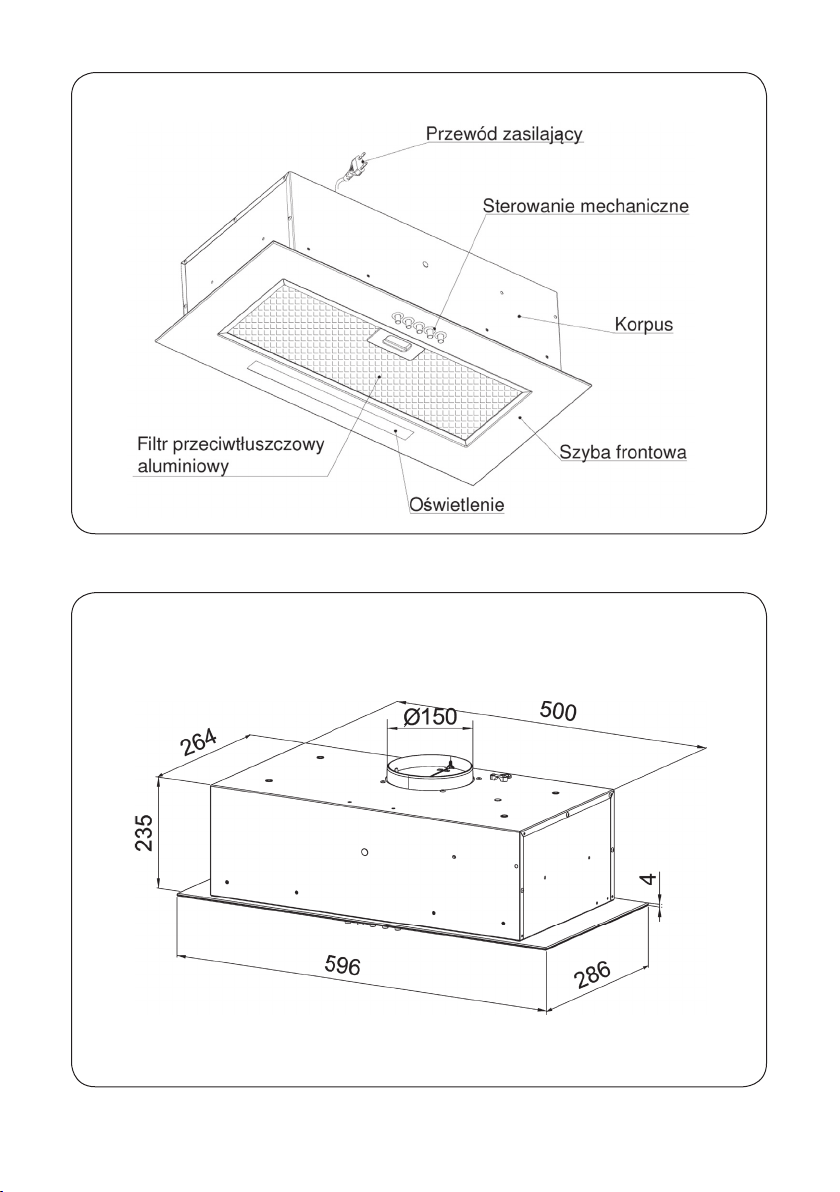

Rys.1 Rysunek poglądowy okapu kuchennego
Rys.2 Rysunek gabarytowy
6
Page 7
OBSŁUGA
Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może
pracować w dwóch trybach:
Jako wyciąg:
Opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca
nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.
!
UWAGA:
1. Należy używać jak najkrótszego przewodu odprowadzającego opary.
2.
Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca
się stosowania rur typu spiro).
3.
Należy stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe
niż 90 stopni).
4. Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy, np. wylot powietrza
Ø 150 mm na wylot powietrza Ø 120 mm).
Jako pochłaniacz:
Opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w
górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.7).
Filtr węglowy nie jest wyposażeniem standardowym, należy dokupić go usprzedawcy.
INSTALACJA OKAPU
!
UWAGA:
NIEZGODNE Z INSTRUKCJĄ ZASTOSOWANIE ŚRUB LUB ELEMENTÓW MOCUJĄCYCH MOŻE GROZIĆ
PORAŻENIEM PRĄDEM ELEKTRYCZNYM.
7
Page 8

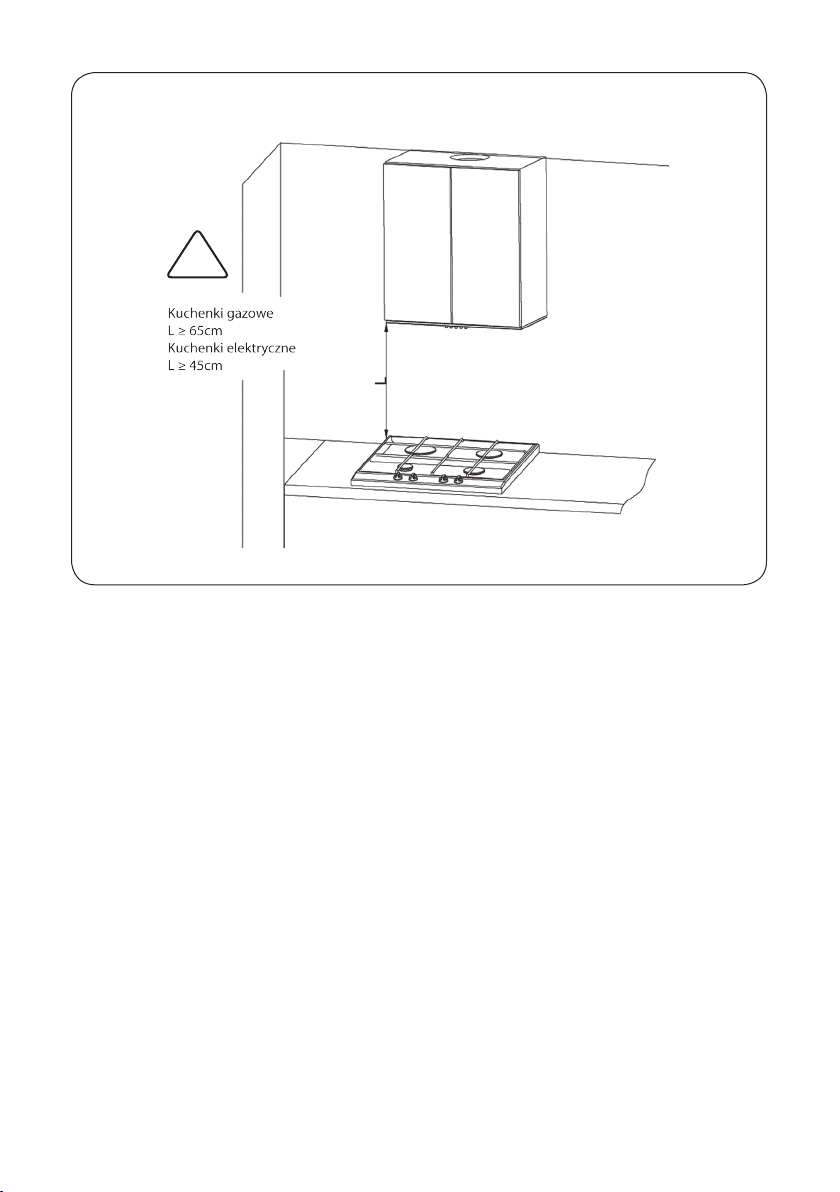

Rys.3 Sugerowana odległość od płyty grzewczej
!
Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na
urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3)
powinna wynosić, nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla
kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość
instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań. Montaż
okapu jest na rysunkach (Rys.4 - Rys.6). Podczas montażu należy przestrzegać ogólnie obowiązujących
przepisów dotyczących odprowadzenia powietrza z pomieszczeń.
Przed przystąpieniem do instalacji należy:
1.
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.
2.
Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się gniazdko wtykowe i czy można
podłączyć okap do przewodu wentylacyjnego odprowadzającego opary na zewnątrz.
3. Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody insta-
lacyjne (elektryczne, hydrauliczne itp.).
4. Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę /wkrętarkę, wkręty do drewna,
śrubokręt, piłę do cięcia drewna.
Czynności montażowe:
1. Przygotować szafkę do montażu okapu, należy wyciąć otwór w spodzie szafki zgodnie z rysunkiem
(Rys.4).
2. Wymontować filtry aluminiowe przeciwtłuszczowe (Rys.5).
8
Page 9
3.
Wsunąć ostrożnie okap we wcześniej wycięty otwór, przytrzymać okap jedną ręką lub poprosić
dodatkową osobę o pomoc. Wkręcić śruby/wkręty wybierając jeden wariant mocowania a-mocowanie
do góry szafki, b- mocowanie do boku szafki (Rys. 6). W przypadku mocowania okapu do gór y szafki,
należy przygotować w półce szafki otwory zgodnie z wymiarami pokazanymi na rysunku. Natomiast
w przypadku wariantu bocznego należy przygotować listwy boczne zgodnie z opisem na r ysunku 6b.

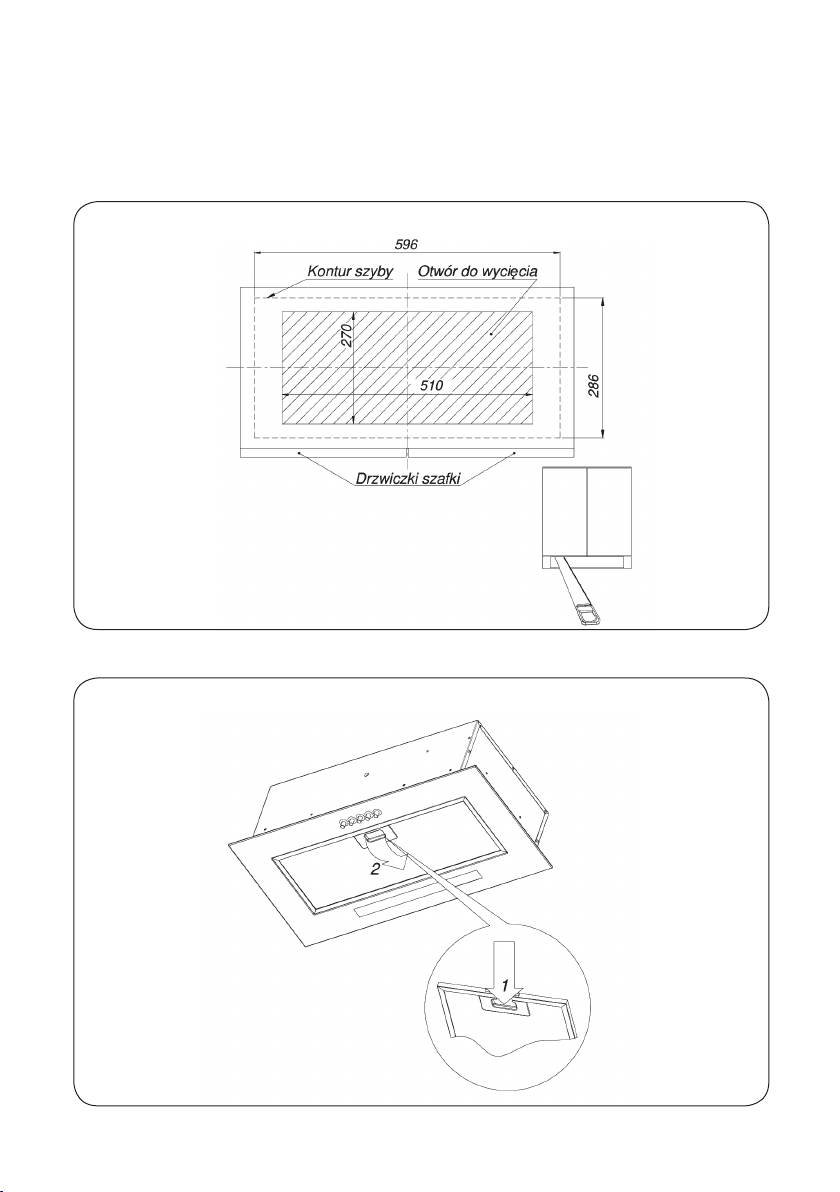

Rys.4 Przygotowanie szafki.
Rys.5 Demontaż filtra aluminiowego przeciwtłuszczowego.
9
Page 10

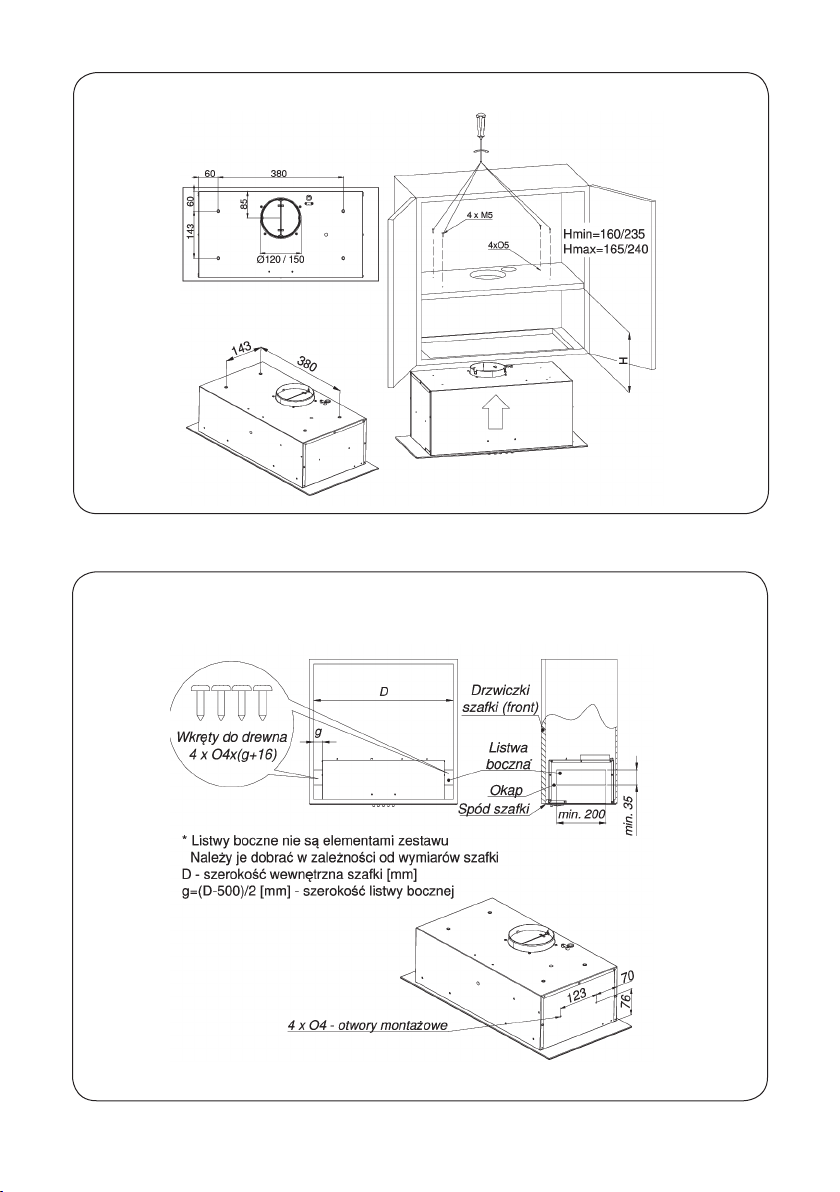

Rys.6a Montaż okapu - wersja mocowania górnego.
Rys.6b Montaż okapu - wersja mocowania bocznego.
10
Page 11
PODŁĄCZENIE ELEKTRYCZNE
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej
części okapu. Jeżeli okap wyposażony jest we wtyczkę należy ją umieścić w gniazdku wtykowym
spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć osobie z odpowiednimi
uprawnieniami (np. elektrykowi).
CZYSZCZENIE I KONSERWACJA
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę
z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych.
Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu
należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Do mycia okapu w żadnym
wypadku NIE WOLNO STOSOWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (inox) należy
czyścić specjalnymi preparatami do tego celu przeznaczonymi.
!
UWAGA:
NIEPRZESTRZEGANIE PRZEPISÓW DOTYCZĄCYCH CZYSZCZENIA URZĄDZENIA I WYMIANY FILTRÓW
MOŻE POWODOWAĆ POWSTANIE ZAGROŻENIA POŻAREM. ZALECA SIĘ ZATEM PRZESTRZEGANIE PODA
NYCH WSKAZÓWEK. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA EWENTUALNE USZKODZENIA
SILNIKA LUB POŻARY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM.
FILTR PRZECIWTŁUSZCZOWY
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr
wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (Rys. 5). Filtr powinien być
myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze 40-50ºC.
Po upływie 15 minut należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr może być również
myty w zmywarkach. Zalecane jest używanie tabletek do zmywarek, które można stosować do mycia
aluminium. Nie należy używać silnych detergentów. Filtr podczas mycia może się odbarwić, co nie ma
wpływu na jego właściwości filtrowania. Filtr musi być suchy przed ponownym umieszczeniem w okapie.
Przyczyną odbarwień filtrów w większości przypadków są słabej jakości środki chemiczne stosowane
podczas procesu mycia w zmywarkach, które mogą szkodliwie działać na aluminium z którego wykonane
są filtry aluminiowe a nawet anodowane wpływając jedynie na odbarwienia powierzchni, samo działanie
filtra pozostaje bez zmian. Producent filtrów aluminiowych zaleca mycie filtrów ręcznie, a w przypadku
mycia w zmywarkach zaleca stosowanie jedynie środków które w instrukcji posiadają informację, że jest
to produkt przeznaczony do mycia aluminium.
Nie czyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru.
Filtr należy czyścić przynajmniej co 35 godzin pracy okapu.
11
Page 12
WYMIANA OŚWIETLENIA
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą oświetlenia, należy odłączyć zasilanie.
!
UWAGA:
W PRZYPADKU OKAPU Z PANELEM LEDOWYM WYMIANĘ ŹRÓDŁA ŚWIATŁA NALEŻY POWIERZYĆ
OSOBIE Z ODPOWIEDNIMI UPRAWNIENIAMI NP. ELEKTRYKOWI LUB ZGŁOSIĆ USTERKĘ DO AUTO
RYZOWANEGO SERWISU.
FILTR WĘGLOWY
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie kiedy okap nie jest
podłączony do przewodu wentylacyjnego. Filtr należy umieścić na obudowie turbiny, jak ilustruje to
rysunek (Rys. 7). Filtr węglowy powinien być wymieniany co 6 miesięcy.
!
UWAGA:
NIE WOLNO MYĆ LUB REGENEROWAĆ FILTRA WĘGLOWEGO.

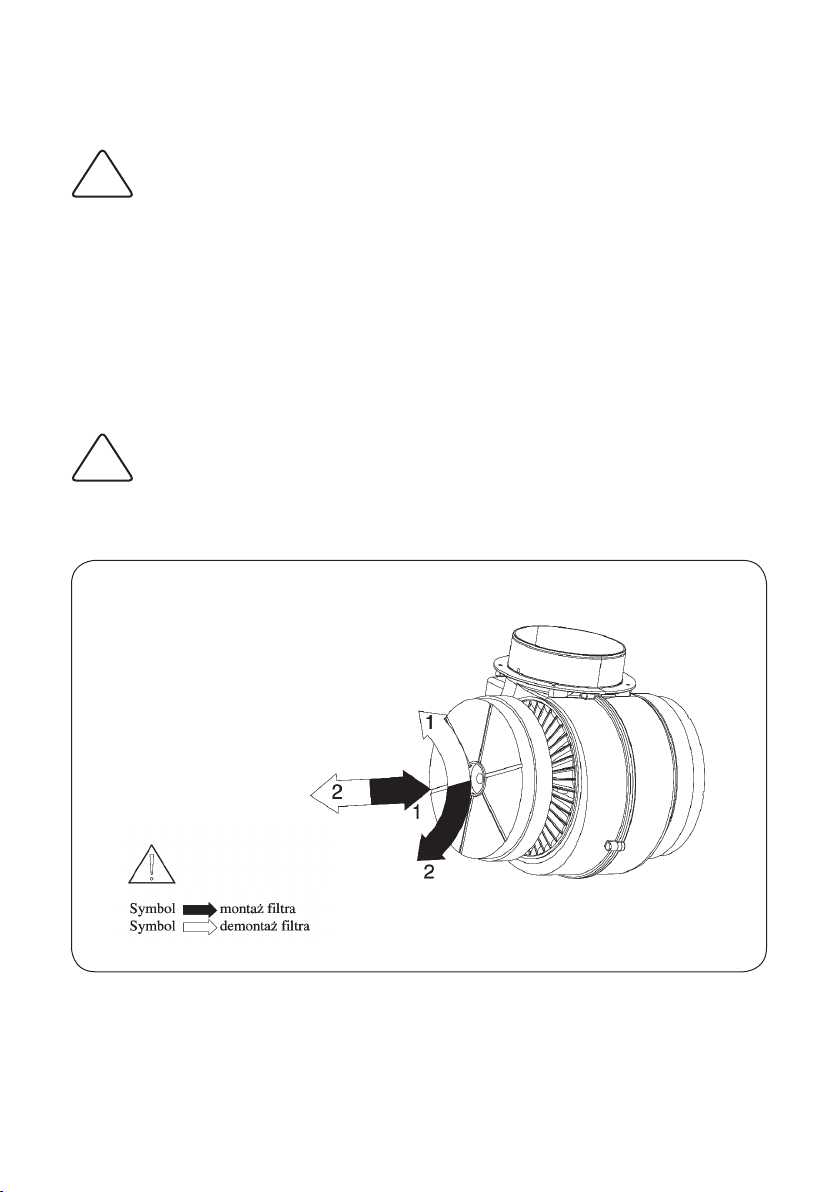

Rys.7 - Wymiana filtra węglowego.
12
Page 13

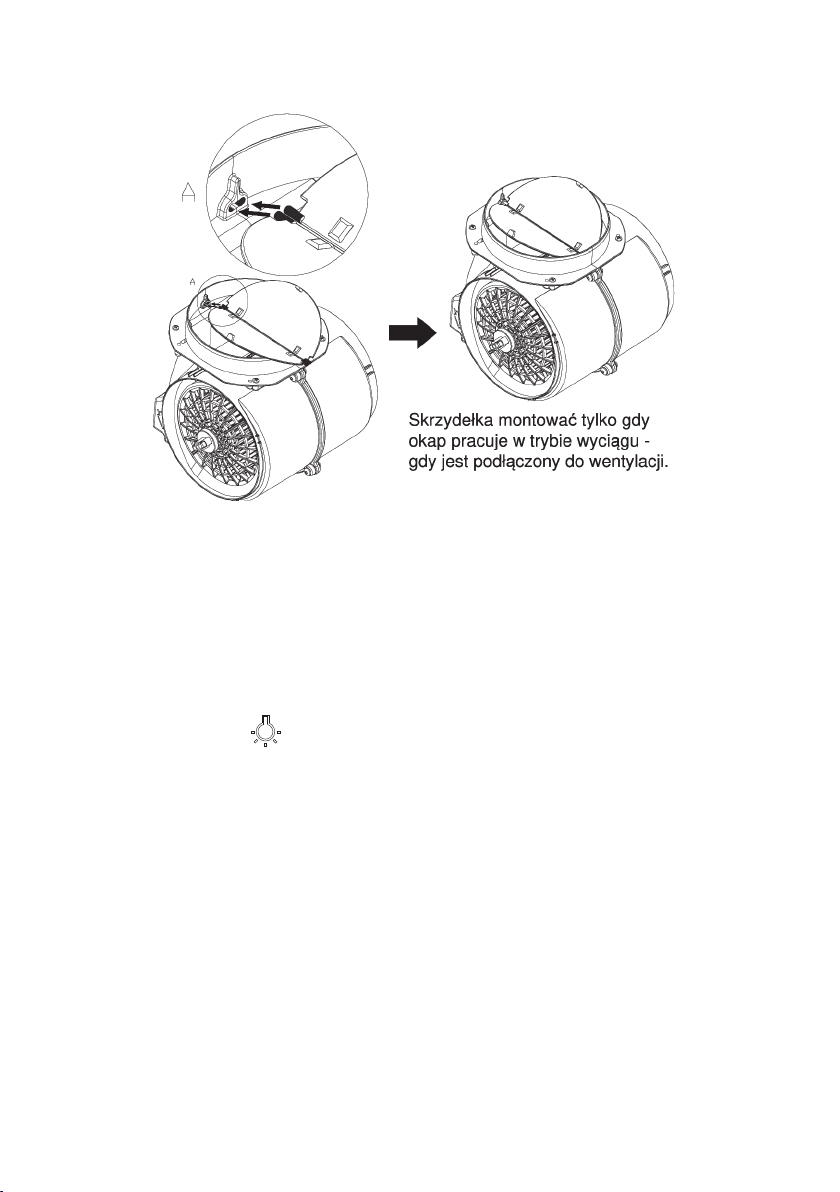

SKRZYDEŁKA TURBINY
STEROWANIE PRACĄ OKAPU
Okap wyposażony jest w sterowanie mechaniczne.
• Wciśnięcie przycisku „0” - powoduje wyłączenie wentylatora okapu.
• Wciśnięcie przycisku „1”- powoduje włączenie wentylatora okapu z minimalną prędkością.
• Wciśnięcie przycisku „2”- powoduje włączenie wentylatora okapu ze średnią prędkością
• Wciśnięcie przycisku „3”- powoduje włączenie wentylatora okapu z maksymalną prędkością
Wyższy bieg oznacza większy przepływ powietrza.
• Wciśnięcie przycisku powoduje włączenie oświetlenia. Powtórne wciśnięcie przycisku wyłącza
oświetlenie.
SPOSOBY ZMNIEJSZENIA WPŁYWU PROCESU GOTOWANIA
NA ŚRODOWISKO
• W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
• Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego
pomiędzy jego czyszczeniami wynosi maks. 35 h pracy okapu).
• Należy dbać o drożność przewodów wentylacyjnych.
• Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli
na usunięcie oparów przy aktualnej intensywności gotowania.
KARTA PRODUKTU
Karta produktu umieszczona jest wewnątrz okapu.
13
Page 14
ROZWIĄZYWANIE PROBLEMÓW
Objawy Przyczyny wystąpienia Sposoby naprawy
Podczas pracy okapu na wyświetlaczu
1*
pojawia się pulsująca litera „F”.
Wyświetlacz pokazuje jedynie znak „-.”
2*
(minus i kropka w prawym dolnym rogu),
okap nie reaguje na próbę włączenia.
3*
Na wyświetlaczu nie pojawia się żaden
symbol, okap nie reaguje na naciskanie
pól sterowania.
Wyświetlacz pokazuje symbol jednego
4*
z biegów, okap nie reaguje na naciskanie
pól sterowania.
Turbina okapu wyłącza się po 15 min pracy,
5*
na wyświetlaczu pulsuje np. „1.” (numer
aktualnego biegu i kropka w prawym
dolnym rogu wyświetlacza).
6*
Na IV biegu pulsuje cyfra „4” na wyświetlaczu, po 5 min bieg zmieniany jest na III.
Okap można obsługiwać jedynie za pomocą
7*
panelu sterowania, nie reaguje na pilota.
8 Okap słabo zasysa opary.
Nie świeci się jeden lub więcej punktów
9
świetlnych.
Okap generuje nadmierny hałas i wibracje.
10
*Dotyczy okapów ze sterowaniem dotykowym.
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw.
Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany
filtra przeciwtłuszczowego.
Panel dotykowy został zablokowany - jest to funkcja ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się
panel sterowania.
Prawdopodobnie zawiesił się
panel sterowania.
Został aktywowany auto-
-matyczny wyłącznik czasowy
panelu sterowania.
Okap wyposażony jest w tryb
turbo, który po 5 min pracy
automatycznie zmienia bieg na
III celem oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Przepalona żarówka halogenowa/ledowa.
Przyczyną może być niepra-
-widłowy montaż okapu do
ściany lub szafki kuchennej.
Nie przykręcono wszystkich
przewidzianych wkrętów lub
nie dokręcono wkrętów, pozostawiając luz.
Należy nacisnąć i przytrzymać
przez ok. 8 s pole „-” na sterowaniu dotykowym. Filtr należy
umyć w zmywarce lub wymienić
na nowy.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok .
10 s pole z symbolem włącznika.
Należy odłączyć okap od źródła
zasilania na ok. 15 s i włączyć go
ponownie.
Należy odłączyć okap od źródła
zasilania na ok. 15 s i włączyć go
ponownie.
Aby deaktywować wyłącznik
czasowy należy nacisnąć
i przytrzymać przez ok. 10 s
symbol plus lub wyłączyć okap.
Trybu turbo należy używać
jedynie przy intensywnym
gotowaniu.
Należy wymienić baterię na nową.
Filtr przeciwtłuszczowy należy
umyć lub wymienić na nowy.
Filtr węglowy (jeśli występuje)
należy wymienić na nowy.
Żarówkę należy wymienić na
nową, zgodną z symbolem
podanym w instrukcji obsługi.
Okap musi być zamontowany
do ściany lub szafki z wykorzystaniem wszystkich
punktów przewidzianych przez
producenta. Po wyregulowaniu
położenia okapu w pionie
i w poziomie należy dokręcić
wszystkie wkręty montażowe.
14
Page 15
15
Page 16
Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 000035 4059.
Loading...
