Page 1

ANTENA WIELOKIERUNKOWA ANT361

Instrukcja obsługi iwarunki gwarancji

Page 2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

1. Należy dokładnie zapoznać się z instrukcją i jej przestrzegać.

2. Użytkowanie niezgodne z instrukcją może spowodować uszkodzenie anteny, porażenie prądem lub inne niebezpieczeństwa.

Producent nie ponosi odpowiedzialności za szkody spowodowane przez nieostrożną i niezgodną z przeznaczeniem obsługę oraz nieprzestrzeganiem zaleceń z instrukcji obsługi.

4. Przed montażem anteny należy sprawdzić, czy produkt lub jego części nie są uszkodzone. Nie należy używać uszkodzonego produktu.

Nie należy montować anteny w bezpośrednim sąsiedztwie z urządzeniami, które mogą powodować zakłócenia np. instalacje elektryczne, kuchenki mikrofalowe, telefony bezprzewodowe, silniki elektryczne o dużej mocy, urządzenia o łączności bezprzewodowej, duże powierzchnie metalowe.

Nie należy otwierać, rozkręcać i modyfikować urządzenia. Do wszelkich napraw uprawniony jest jedynie serwis producenta.

W celu uzyskania optymalnego odbioru zaleca się ustawić antenę

7. w jak najwyższym punkcie.

Należy chronić antenę i przewód antenowy przed wstrząsami,

8. przetarciami, zgnieceniami.

Nie należy dotykać anteny lub przewodu antenowego mokrymi rękoma.

10.

Należy regularnie sprawdzać, czy antena, przewód antenowy oraz mocowanie anteny nie uległy uszkodzeniu, poluzowaniu.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej

11. 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Page 3

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen. Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

Page 4

OPIS PRODUKTU

• Wielokierunkowa antena DVB-T/T2 z filtrem LTE/5G.

• Kompatybilność z sygnałem MUX 8.

• Wzmacniacz zapewniający duże wzmocnienie sygnału z niskim poziomem szumów.

• Budowa pozwala na odbieranie sygnału z każdego kierunku bez potrzeby kalibracji.

• Obsługuje wszystkie sygnały cyfrowe i analogowe w częstotliwościach: UHF i VHF.

• Obudowa odporna na warunki atmosferyczne oraz promieniowanie UV.

• Kompatybilność z sygnałem cyfrowej telewizji naziemnej HDTV oraz sygnałem radiowym FM/DAB.

• Precyzyjny układ scalony wykonany w technologii SMD.

•

Antena jest przeznaczona do montażu na zewnątrz: zewnętrznych ścianach budynków, balustradach, maszcie antenowym, przyczepach kempingowych lub jednostkach pływających.

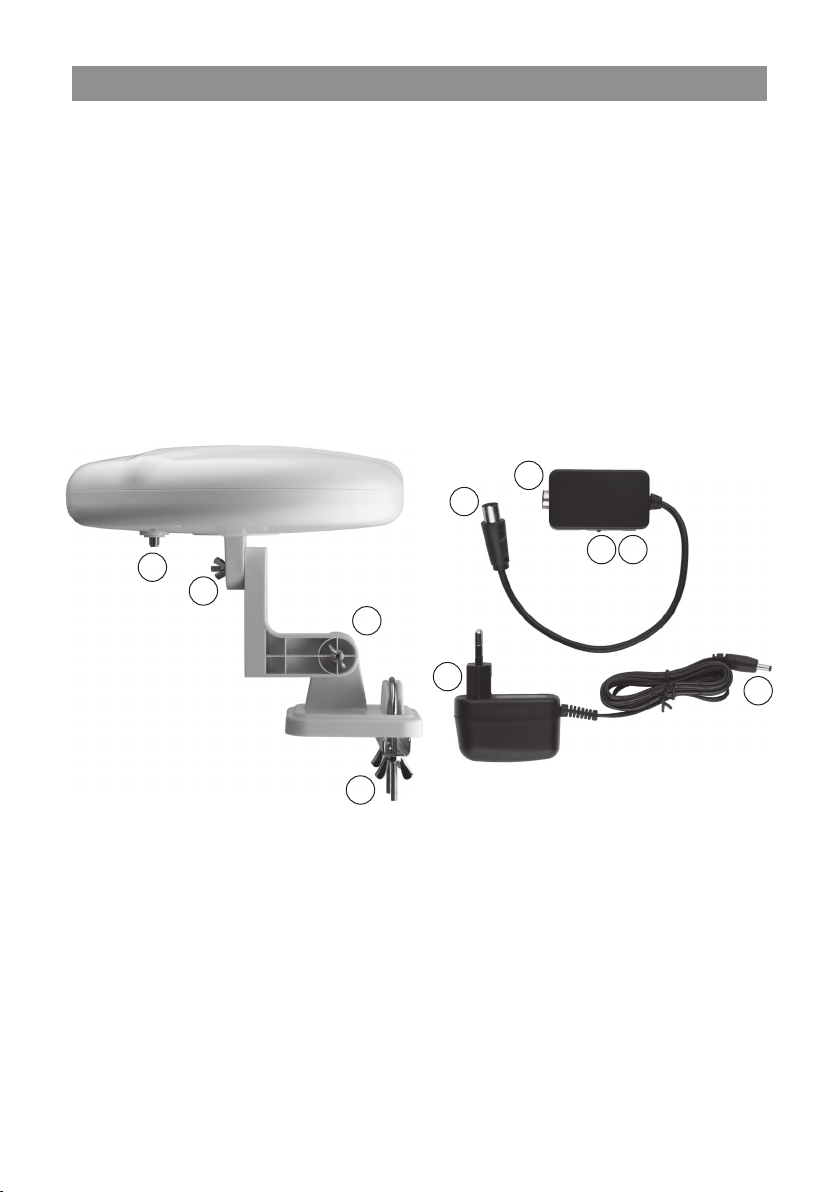

ANTENA WZMACNIACZ

Antena

1a. Wejście antenowe 2a. Śruby regulacji uchwytu 3a. Zacisk mocujący

Zasilacz

1c. Wtyczka zasilania AC 100-200V; 50/60Hz; Max 0.2A 2c. Wtyczka zasilania DC 12.0V; 0.2A; 2.4W

ZASILACZ

Wzmacniacz

1b. Wejście antenowe (kabla z anteny) 2b. Wskaźnik zasilania 3b. Gniazdo zasilania DC 12V 4b. Wtyczka antenowa (TV)

Page 5

SPECYFIKACJA

Model urządzenia: ANT361

Zakresy częstotliwości: VHF: 87.5-230 MHz; UHF: 470-694 MHz Impedancja: 75Ω Maksymalny zysk: 32 dB Średnica talerza: 30 cm

Model zasilacza: ANT361

Napięcie wejściowe: 100-240 V~ Wejściowa częstotliwość prądu przemiennego: 50/60 Hz Napięcie wyjściowe: 12.0 V Prąd wyjściowy: 0.2 A Moc wyjściowa: 2.4 W Średnia sprawność podczas pracy: 75.46% Sprawność przy niskim obciążeniu (10%): Zużycie energii w stanie bez obciążenia: 0.078 W

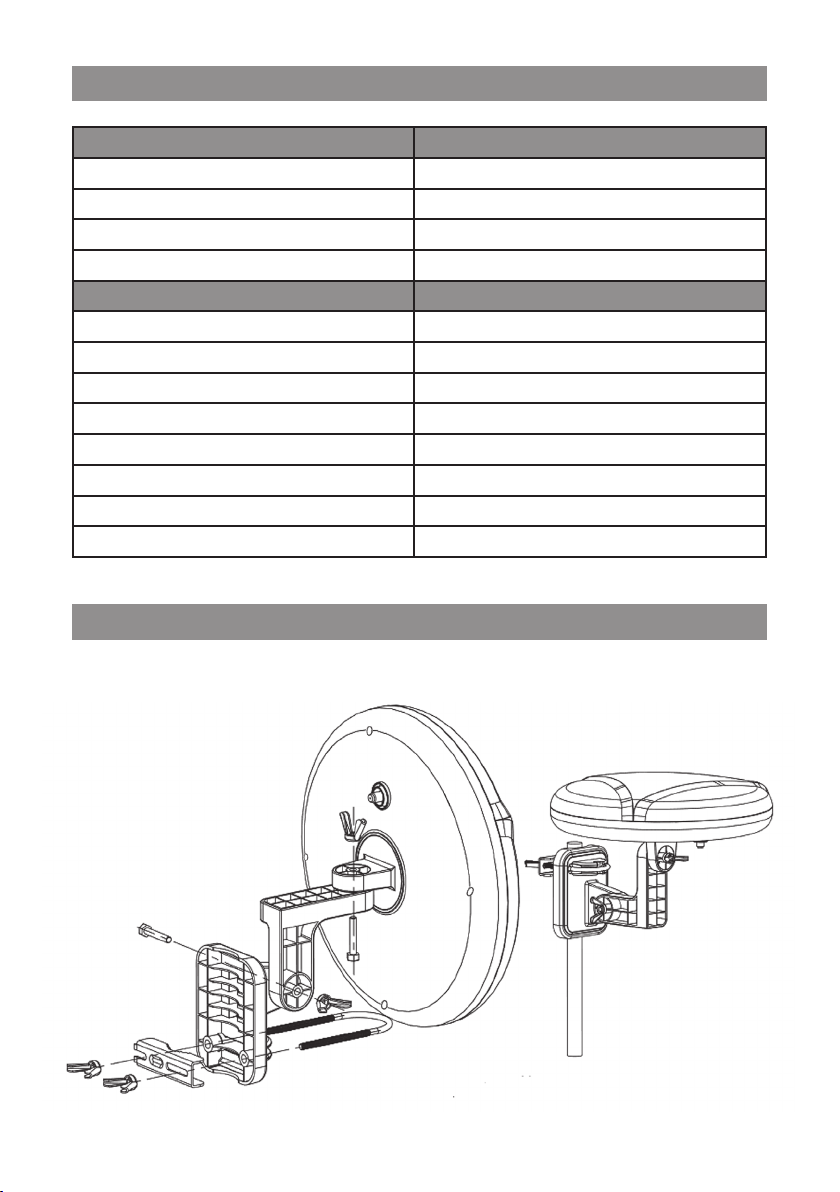

MONTAŻ I PODŁĄCZENIE ANTENY

Antena przeznaczona jest do montażu zewnętrznego.

Page 6

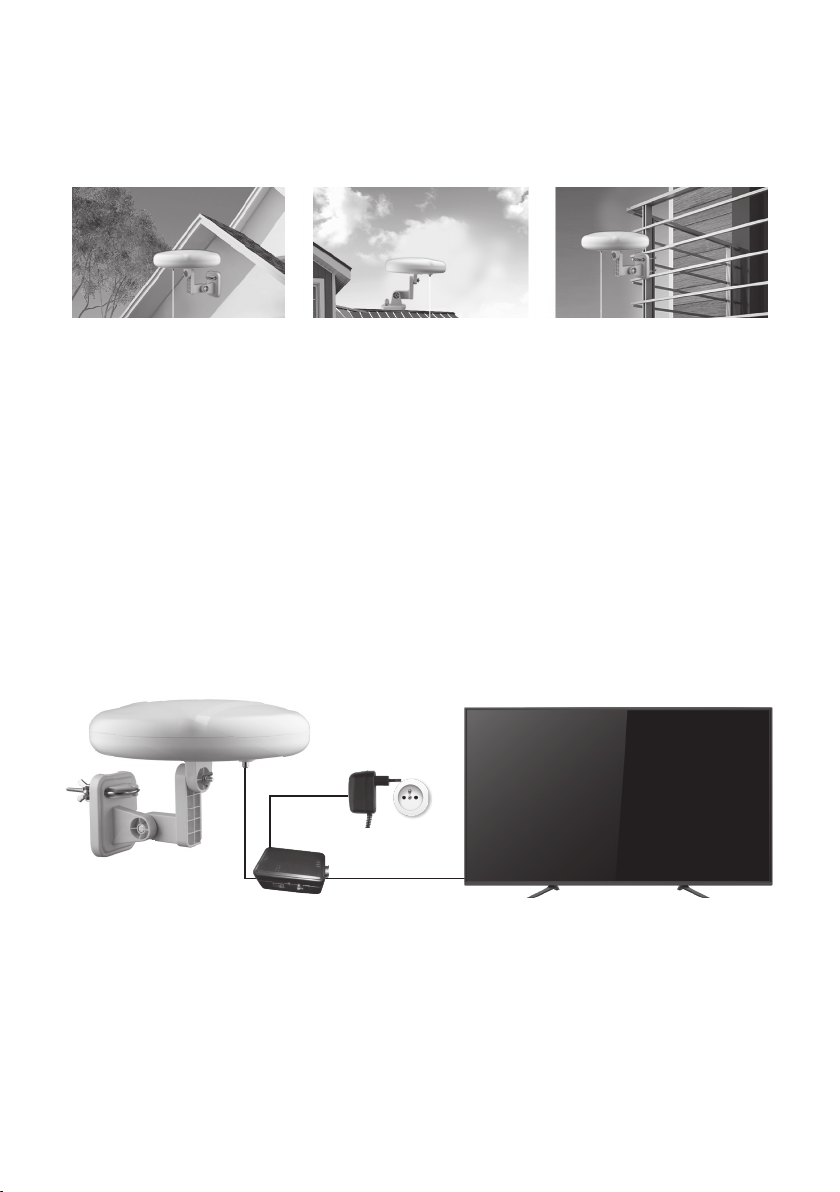

1. Użyj akcesoriów montażowych i wyreguluj uchwyt do odpowiedniego montażu anteny:

- ściana zewnętrzna,

- balustrada,

- maszt antenowy.

WSKAZÓWKA:

Antena powinna zostać zawieszona na zewnątrz budynku w jak najwyższym punkcie z dala od urządzeń, które mogą zakłócać sygnał (urządzenia o dużym poborze prądu, np. klimatyzator).

UWAGA! W TRAKCIE MONTAŻU UPEWNIJ SIĘ, ŻE MOCOWANIE UCHWYTU ZOSTAŁO DOKRĘCONE PRAWIDŁOWO. NALEŻY REGULARNIE SPRAWDZAĆ STAN UCHWYTU MONTAŻOWEGO I W RAZIE POLUZOWANIA ŚRUB, DOKRĘCIĆ JE.

2. Podłącz kabel antenowy z końcówką F (brak w zestawie) do wejścia antenowego anteny.

3. Drugi koniec kabla antenowego z końcówką F + adapter antenowy (brak w zestawie) podłącz do

wejścia antenowego „ANT” we wzmacniaczu.

4. Wtyczkę antenową (TV) wzmacniacza podłącz do telewizora lub dekodera.

5. Podłącz wtyczkę zasilacza AC do gniazda sieciowego natomiast wtyczkę DC do gniazda zasilania

DC we wzmacniaczu.

ANTENA

TELEWIZOR CYFROWY

ZASILACZ

WZMACNIACZ

UWAGA! SIŁA ODBIERANEGO SYGNAŁU UZALEŻNIONA JEST OD DOSTĘPU DO NADAJNIKÓW I ICH MOCY.

Page 7

ROZWIĄZYWANIE PROBLEMÓW

Problem Możliwa przyczyna Rozwiązanie

Brak sygnału telewizji po wyszukaniu kanałów.

Zakłócenia w odbiorze.

DEKLARACJA ART-DOM Sp. z o.o. niniejszym oświadcza, że antena ANT361 jest zgodna z odnośnymi wymaganiami

unijnego prawodawstwa harmonizacyjnego: dyrektywą 2014/53/UE i innym unijnym prawodawstwem harmonizacyjnym. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: www.artdom.net.pl/deklaracja/ANT361/

Nieprawidłowo zamocowana wtyczka antenowa w telewizorze.

Nieprawidłowo zamocowana wtyczka F w wejściu antenowym anteny.

Antena zamocowana zbyt blisko źródeł zakłóceń.

Wzmacniacz sygnału nie został podłączony lub nie działa prawidłowo.

Antena zmieniła swoje położenie, została zasłonięta.

Problem z połączeniem. Sprawdź stan kabla koncentrycznego, wtyczek F,

Antena zamocowana zbyt blisko źródeł zakłóceń.

Sprawdź prawidłowe połączenie wtyczki na kablu antenowym i wetknij prawidłowo wtyczkę w gniazdo w telewizorze. Ponów wyszukiwanie kanałów.

Sprawdź prawidłowe połączenie wtyczki F na kablu antenowym i nakręć prawidłowo wtyczkę F na wejście w antenie. Ponów wyszukiwanie kanałów.

Zmień miejsce montażu anteny na miejsce bez zakłóceń sygnału. Ponów wyszukiwanie kanałów.

Podłącz wzmacniacz zgodnie z sekcją montaż i podłączenie anteny i upewnij się że działa prawidłowo. Ponów wyszukiwanie kanałów.

Sprawdź stan anteny, prawidłowe położenie, stan masztu i mocowanie uchwytu.

łączenia kabla HDMI w wypadku tunera. Zmień miejsce montażu anteny na miejsce bez

zakłóceń sygnału.

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia 4 lipca 2012r. wsprawie zużytego sprzętu elektr ycznego ielektronicznego (WEEE), symbolem przekreślonego kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi. Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

Page 8

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI

1. ART-DOM Sp. zo.o. gwarantuje, że zakupione urządzenie jest wolne odwad fizycznych.

Ujawniona wada zostanie usunięta nakoszt gwaranta wciągu 14 dni oddaty zgłoszenia uszkodzenia doserwisu autoryzowanego lub punktu sprzedaży.

Wwyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych odproducenta, termin naprawy może zostać wydłużony do30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące oddaty wydania towaru.

Produkt przeznaczony jest doużywania wyłącznie wwarunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych naskutek używania urządzenia niezgodnie zinstrukcją obsługi, b. uszkodzeń mechanicznych, chemicznych lub termicznych, c. napraw imodyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

d. części znatury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki,

akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

Klientowi przysługuje wymiana produktu nanowy jeżeli powykonaniu wokresie gwarancji czterech napraw nadal występują wnim wady.

8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest toniemożliwe, placówka

sprzedaży detalicznej, wktórej produkt został zakupiony (wymiana lub zwrot gotówki). Zwracane urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie

dowodu zakupu.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

Page 9

Page 10

Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 000035 4059.
