Bedienungsanleitung
Operating Instructions
MAVOLUX 5032C BASE 15544
Beleuchtungsstärkemessgerät 1/03.14

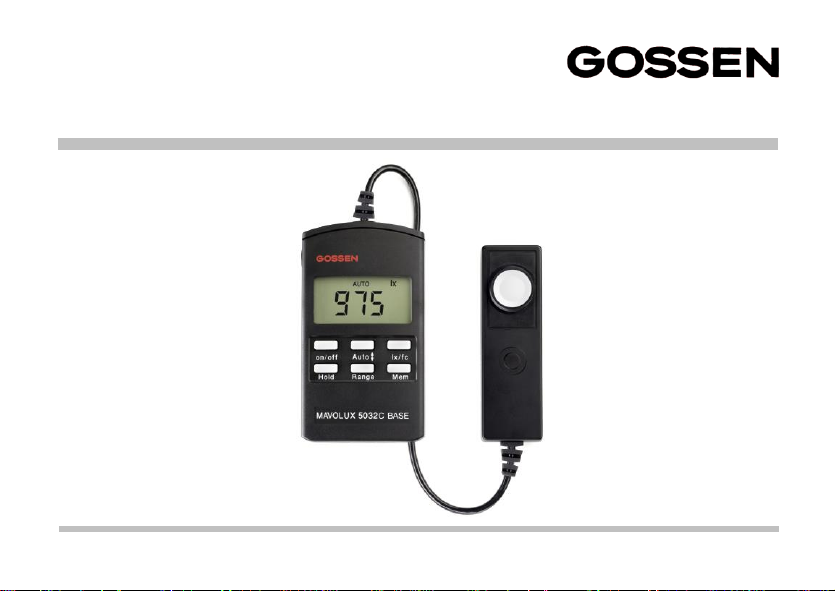

Geräteansicht MAVOLUX 5032C BASE
Photometerkopf
Display
Tastenfeld
Lichtempfänger
Anzeigeeinheit Unterseite:
- Seriennummer Anzeigeeinheit
- Kalibriersiegel für DAkkS- oder
Werksprotokoll (falls vorhanden)
- Batteriefach mit Deckel
Photometerkopf Unterseite:
- Seriennummer Anzeigeeinheit
- Stativgewinde ¼ “
2 GOSSEN Foto- und Lichtmesstechnik GmbH
Vielen Dank, dass Sie sich für Kauf des präzisen MAVOLUX 5032C BASE aus dem Hause
GOSSEN entschieden haben. Ihr neues Luxmeter ist für die zuverlässige Messung von
Tageslicht und allen Kunstlichtquellen einschließlich LED ausgelegt. Selbst stärkstes Tageslicht
oder Scheinwerferbeleuchtung meistert es mit Bravour.
Höchste Zuverlässigkeit – Klassifizierte Messung der Beleuchtungsstärke in lx oder fc
nach Klasse C gemäß DIN 5032-7, IEC 13032-1 Anhang B und CIE 69.
Präzise Messwerte – Die Genauigkeit beträgt + 3 % + 1 Digit vom Ablesewert
Weiter Messbereich – Hohe Anfangsempfindlichkeit und Auflösung von 0,1 lx bzw. 0,01
fc bis zu großer Beleuchtungsstärke von 199900 lx bzw. 19990 fc.
Kalibrierfähigkeit – Optional erstellt das GOSSEN Lichtlabor ein Werks- oder DAkkS-
Kalibrierzertifikat für die Messmittelüberwachung nach DIN EN ISO 9001:2008.

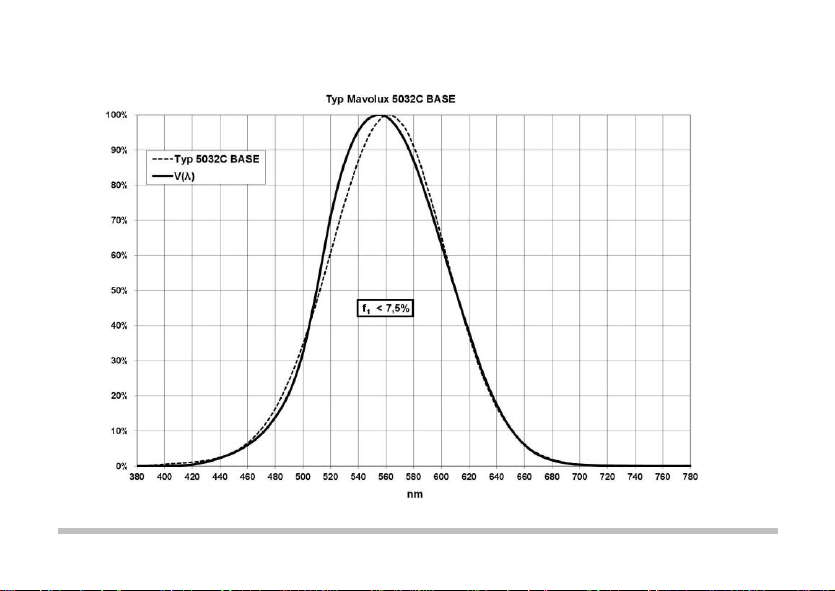

V(λ) Anpassung – Die Spektralempfindlichkeit der Silizium-Fotodiode ist farbkorrigiert und
stimmt mit der spektralen Helligkeitsempfindung des menschlichen Auges V(λ) überein.
Kosinus-Korrektur - Die Helligkeit einer planen Messfläche ist proportional dem Kosinus
des Lichteinfallswinkels, was bei der Bewertung durch den Empfänger berücksichtigt wird.
Permanenter Speicher – 100 Messwerte können gespeichert und abgerufen werden.
Komfortabler Alltagseinsatz – Einfache Bedienung, gut ablesbares Display, kompakte
Bauform.
lx = Lux 1 lx = 0.0929 fc
fc = footcandle 1 fc = 10,76 lx
GOSSEN Foto- und Lichtmesstechnik GmbH 3
Inhalt Seite
1 Anzeige- und Bedienelemente ............. 9
1.1 Anzeige .................................................. 9
1.2 Tastenfeld .............................................. 9
2 So funktioniert das MAVOLUX .......... 10
3.1 Vorbereitung ......................................... 10
3.2 Abschaltautomatik - Dauerbetrieb ......... 10
3 Bedienung ........................................... 11
3.1 Einschalten und Messen....................... 11
3.2 Wahl der Anzeigeeinheit lx, fc............... 11
3.3 Überlaufanzeige - Nullpunktanzeige ..... 11
3.4 Speicherfunktionen ............................... 12
3.4.1 Hold – Zwischenspeicher...................... 12
Inhalt Seite
4 Zubehör ............................................... 17
4.1 Lieferumfang ........................................ 17
4.2 Optionales Zubehör .............................. 17
4.3 Werks-Kalibrierschein ........................... 17
4.4 DAkkS-Kalibrierschein .......................... 17
5 Service-Hinweis .................................. 18
6 Technische Daten ............................... 19
Konformitätserklärung ....................... 23
3.4.2 Mem – Messwert speichern .................. 13
3.4.3 Mem-Edit – Überschreiben eines
gespeicherten Messwerts ............... 14
3.4.4 Mem-Recall – Auslesen des
Messwertspeichers ......................... 15
3.4.5 Mem-Clear – Löschen des gesamten
Messwertspeichers ......................... 16
4 GOSSEN Foto- und Lichtmesstechnik GmbH
Dieses Symbol kennzeichnet wichtige Warnhinweise, die Sie unbedingt vor Inbetriebnahme Ihres
GOSSEN Produktes lesen sollten
Sicher ist sicher
Vor einmaligen Messaufgaben, sollten Sie sich rechtzeitig mit einer Probemessung von der einwandfreien Funktion
des Messgeräts überzeugen. Falls Sie das Produkt in qualitätsrelevanten Bereichen, zur Abnahmemessung oder
zur Begutachtung einsetzen überprüfen Sie bitte ob das Messgerät noch innerhalb des festgelegten Kalibrierintervalls ist und über eine gültige Kalibrierung verfügt. GOSSEN übernimmt keine Haftung für Kosten oder
entgangene Profite, die durch eine Fehlfunktion des Messgeräts entstehen.
Urheberrechte
GOSSEN ist eine Marke der GOSSEN Foto- und Lichtmesstechnik GmbH
Sicherheitshinweise
Bitte lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Sie das Messgerät verwenden.
Sie vermeiden Schäden am Produkt und beugen möglichen Verletzungen vor.
GOSSEN Foto- und Lichtmesstechnik GmbH 5
Warnhinweise
Schalten Sie das Messgerät bei einer Fehlfunktion sofort aus
Bei Rauch- oder ungewöhnlicher Geruchsentwicklung, für die das Messgerät die Ursache ist, sollten Sie
die Batterie aus dem Messgerät entnehmen, um einem möglichen Brand vorzubeugen. Der weitere
Betrieb des Messgerätes kann bei den genannten Störungen zu ernsthaften Verletzungen führen. Bitte
wenden Sie sich, zur Beseitigung der Störung an Ihren Fachhändler oder an den GOSSEN Service. Wenn
Sie das Messgerät zur Reparatur geben oder einsenden, sollten Sie sich vorher vergewissern, dass die
Batterie aus dem Messgerät entnommen wurde.
Benutzen Sie das Messgerät nicht in der Nähe von brennbaren Gasen
Sie sollten niemals in der Nähe von brennbaren Gasen ein elektronisches Gerät in Betrieb nehmen.
Es besteht Explosions- und Brandgefahr.
Hängen Sie den Trageriemen niemals Kindern um
Wird der Trageriemen um den Hals eines Kindes gelegt besteht die Gefahr einer Strangulierung.
Bewahren Sie das Messgerät an einem Ort auf, an dem das Erreichen durch kleine Kinder nicht
möglich ist
Messgerät und Zubehör enthalten verschluckbare Teile, Achten Sie darauf, dass diese Teile (z.B.
Gehäuseabdeckungen, Batterien usw.) nicht in die Hände von Kindern gelangen und verschluckt
werden. Die Gefahr von Ersticken besteht.
Nehmen Sie das Messgerät nicht auseinander
Berühren Sie niemals Teile im Gehäuseinneren. Sie könnten sich verletzen. Nehmen Sie Reparaturen
nicht selbst vor. Reparaturen dürfen nur von Fachkundigen durchgeführt werden. Falls das Gehäuse des
Messgeräts einmal durch einen Sturz oder andere äußere Einwirkungen beschädigt sein sollte entfernen
Sie die Batterie und wenden sich zur Reparatur an Ihren Fachhändler oder an den GOSSEN Service.
Vermeiden Sie jeden Kontakt mit den Flüssigkristallen
Bei einer Beschädigung des Displays (z.B. Bruch) besteht die Gefahr, dass Sie sich an den Glasscherben
verletzen oder Flüssigkristalle austreten. Achten Sie darauf, dass Haut, Augen und Mund nicht mit den
Flüssigkristallen in Berührung kommen.
6 GOSSEN Foto- und Lichtmesstechnik GmbH
Vorsicht im Umgang mit Batterien
Batterien können bei unsachgemäßer Handhabung auslaufen oder explodieren. Bitte beachten Sie die
folgenden Warnhinweise:
Vergewissern Sie sich, dass das Messgerät ausgeschaltet ist, bevor Sie die Batterie aus dem Messgerät
entnehmen bzw. einsetzen.
Verwenden Sie nur Batterien, die für dieses Messgerät empfohlen werden.
Achten Sie darauf, die Batterie richtig einzusetzen.
Schließen Sie Batterien nie kurz und versuchen Sie niemals, eine Batterie zu öffnen.
Setzen Sie Batterien keiner großen Hitze oder offenem Feuer aus.
Setzen Sie Batterien keiner Feuchtigkeit aus und tauchen Sie Batterien niemals in Wasser ein.
Verschließen Sie nach Entnahme der Batterie das Batteriefach mit der Fachabdeckung (z.B. bei längerer
Nichtnutzung des Messgeräts).
Bewahren Sie Batterie niemals mit metallischen Gegenständen auf, die einen Kurzschluss verursachen könnten.
Auslaufgefahr besteht insbesondere bei leeren Batterien. Um Beschädigungen am Messgerät zu vermeiden,
sollten Sie Batterien bei längerem Nichtgebrauch oder bei völliger Entladung aus dem Messgerät nehmen.
Wenn die Batterie nicht benutzt wird, sollten Sie diesen an einem kühlen Ort lagern.
Batterien erwärmen sich im Betrieb und können heiß werden. Achten Sie bei der Entnahme der Batterie darauf,
dass Sie sich nicht verbrennen. Schalten Sie das Messgerät aus, oder warten Sie, bis das Messgerät sich
ausgeschaltet hat und warten Sie weiterhin einen Moment, bis sich die Batterie abgekühlt hat.
Verwenden Sie keine Batterien, die durch Verfärbung oder Verformung des Gehäuses auf eine Beschädigung
hinweisen.
GOSSEN Foto- und Lichtmesstechnik GmbH 7
Hinweise
Die Reproduktion der Dokumentationen, auch das auszugsweise Vervielfältigen, bedarf der ausdrücklichen
Genehmigung durch GOSSEN Foto- und Lichtmesstechnik GmbH. Dies gilt auch für die elektronische Erfassung
und die Übersetzung in eine andere Sprache.
Änderungen jeglicher Art bleiben der Firma GOSSEN ohne Vorankündigung vorbehalten.
GOSSEN übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen.
Die Dokumentationen zu Ihrem GOSSEN Messgerät wurden mit größter Sorgfalt erstellt. Sollten Sie jedoch Fehler
in den Dokumentationen entdecken oder Verbesserungsvorschläge machen können, ist GOSSEN für einen
entsprechenden Hinweis sehr dankbar.
Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern
Dieses Symbol zeigt an, dass dieses Produkt separat entsorgt werden muss.
Folgendes müssen Verbraucher in europäischen Ländern beachten:
Dieses Produkt darf nur separat an einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im
Hausmüll ist unzulässig. Wenden Sie sich für weitere Informationen an Ihren Fachhändler oder an die örtlich
für Abfallentsorgung zuständigen Behörden.
8 GOSSEN Foto- und Lichtmesstechnik GmbH
1 Anzeige- und Bedienelemente
1.1 Anzeige 1.2 Tastenfeld
1 Messwert und Speicheranzeige 1 on/off – Ein-/Ausschalten
2 Messeinheit 2 Range Taste - Speicher/Messbereich
3 Zwischenspeicher 3 lx/fc – Messeinheit umschalten
4 Faktor Messwert 4 Hold - Zwischenspeicher
5 Auto-Range – automatische Messbereichswahl 5 Range Taste - Speicher/Messbereich
6 Batteriewarnanzeige 6 Mem - Speichertaste
GOSSEN Foto- und Lichtmesstechnik GmbH 9
2 So funktioniert das MAVOLUX
2.1 Vorbereitung
Setzen Sie zuerst die beiliegende Batterie (1.5V Mignon-Batterie, IEC LR6) in die Batteriekammer ein.
Öffnen Sie hierzu den Schnappverschluss des Batteriefachs an der Rückseite des MAVOLUX. Achten
Sie dabei auf die richtige Polarität. Die Polungsrichtung ist durch
einen Prägedruck in der Batteriekammer gekennzeichnet.
Ist die Kapazität der Batterie erschöpft, werden Sie durch die
Anzeige ( ) im Display gewarnt.
Bei einem Batteriewechsel bleiben die im Messwertspeicher
abgelegten Werte erhalten.
2.2 Abschaltautomatik – Dauerbetrieb
Wird ca. 4 Minuten keine Bedientaste des MAVOLUX gedrückt, schaltet das Gerät automatisch ab.
Die im Messwertspeicher abgelegten Werte, sowie die individuellen Einstellungen bleiben erhalten.
Die automatische Abschaltung lässt sich unterdrücken, wenn Sie beim Einschalten zusätzlich die
Taste Hold gedrückt halten. Der Dauerbetrieb wird Ihnen im Display durch Blinken der Messeinheit
angezeigt.
10 GOSSEN Foto- und Lichtmesstechnik GmbH
3 Bedienung
3.1 Einschalten und Messen
Schalten Sie das Gerät durch Drücken der Taste on/off ein. Das MAVOLUX ist sofort in Messfunktion
und misst 2-mal pro Sekunde. Nach dem Einschalten befindet sich das Messgerät im Messbereich
„Auto“, d.h. entsprechend des Lichtniveaus schaltet das MAVOLUX in den günstigsten Messbereich.
Durch Druck auf eine der Range -Tasten, lässt sich einer der Messbereiche fixieren. Durch weiteren
kurzen Druck auf eine der Range-Tasten werden die Messbereiche auf- oder abwärts weiter
geschaltet. Durch gleichzeitiges Drücken beider Tasten können Sie wieder auf
Messbereichsautomatik umstellen.
3.2 Wahl der Anzeigeeinheit lx, fc
Mit der Taste lx/fc kann die gewünschte Anzeigeeinheit Lux oder footcandle gewählt werden.
3.3 Überlaufanzeige - Nullpunktanzeige
Bei Überschreiten eines Messbereichs erscheint „OL“ (overload) im Display.
Die Nullpunktanzeige kann durch Aufsetzen der mitgelieferten Schutzkappe
auf das Lichteintrittsfenster des Photometerkopfes erzeugt werden.
GOSSEN Foto- und Lichtmesstechnik GmbH 11
3.4 Speicherfunktionen
Hold
Das MAVOLUX besitzt neben einem Anzeige-Zwischenspeicher noch einen Messwertspeicher mit
100 Speicherplätzen. Diese Funktion ermöglicht Ihnen, mehrere Messungen vor Ort vorzunehmen
und zu einem späteren Zeitpunkt auszulesen. Die gespeicherten Werte bleiben bei Ausschalten des
Gerätes oder bei einem Batteriewechsel erhalten.
3.4.1 Hold – Zwischenspeicher
Um Ihnen z.B. die Möglichkeit zu geben, in dunkler Umgebung zu messen und anschließend im
Hellen den Messwert abzulesen, hat das MAVOLUX einen Zwischenspeicher für die Anzeige.

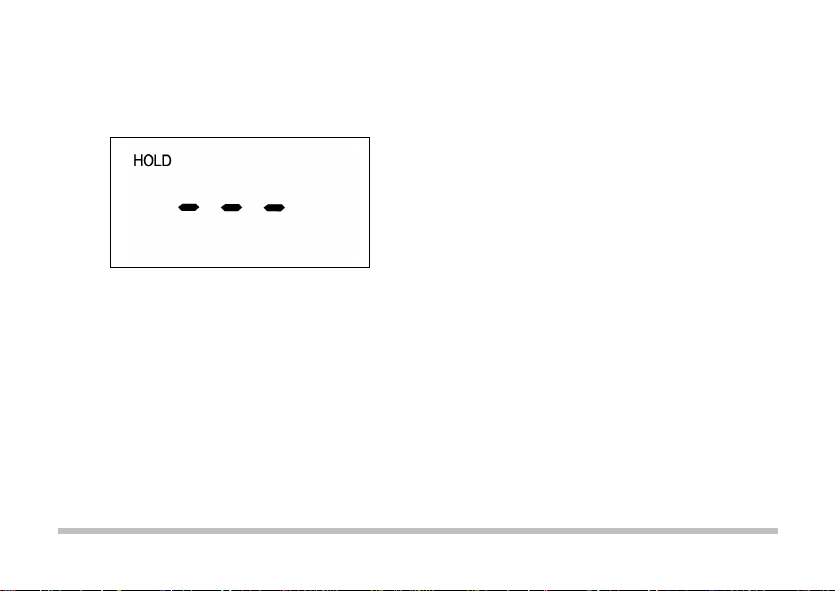

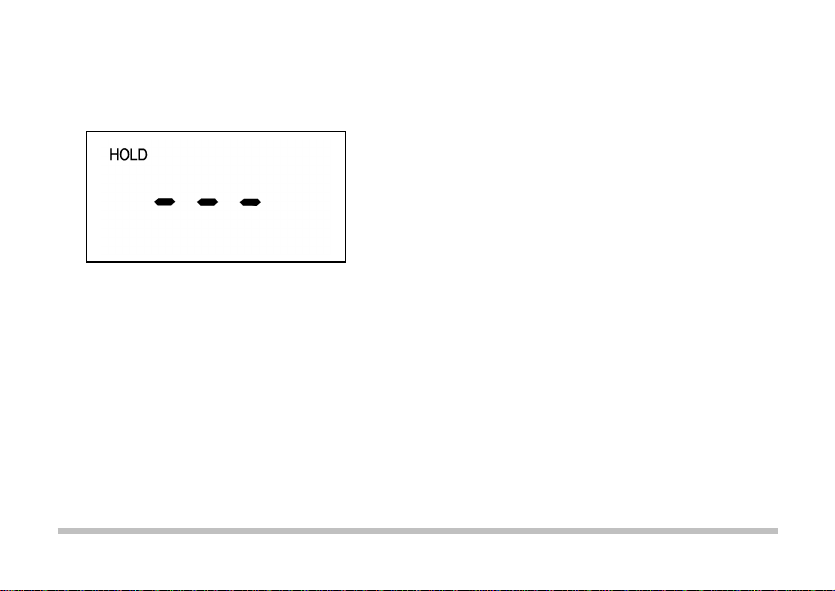

Bei Druck auf die Taste Hold wird die letzte Messung im Display festgehalten.
Im Display erscheint „HOLD“. Durch erneuten Druck auf die Taste Hold wechselt das MAVOLUX
wieder in die Messfunktion.
Die Funktion „Hold“ ist die Ausgangsfunktion für alle Speicherfunktionen.
12 GOSSEN Foto- und Lichtmesstechnik GmbH
3.4.2 Mem – Messwert speichern
Mem
Hold
GOSSEN Foto- und Lichtmesstechnik GmbH 13
Der zu speichernde Messwert wird durch die
Taste Hold im im Display festgehalten. Durch
Drücken der Taste Mem wird der zu speichernde
Wert auf den nächsten freien Speicherplatz
abgelegt. Im Display wird der gespeicherte
Messwert abwechselnd mit der Nummer des
Speicherplatzes für einige Sekunden angezeigt.
Anschließend wechselt das MAVOLUX wieder in
die Messfunktion. Ist der Speicher mit 100
Messwerten belegt, wird dies mit „FLL“ im Display
angezeigt.
3.4.3 Mem-Edit – Überschreiben eines gespeicherten Messwerts
Hold Mem
Um einen irrtümlich im Messwertspeicher abgelegten Wert zu
korrigieren, hat das MAVOLUX die Funktion „Mem-Edit“. Sie
messen den zu korrigierenden Messwert neu und halten
diesen mit der Taste Hold fest. Durch Druck auf eine der
Range-Tasten kann durch den Speicher geblättert werden.
Bei dem zu überschreibenden
Speicherplatz drücken Sie jetzt
die Taste Mem. Im Display wird
der gespeicherte Messwert
abwechselnd mit der Nummer
des Speicherplatzes für einige
Sekunden angezeigt.
Anschließend wechselt das
MAVOLUX wieder in die
Messfunktion.
14 GOSSEN Foto- und Lichtmesstechnik GmbH

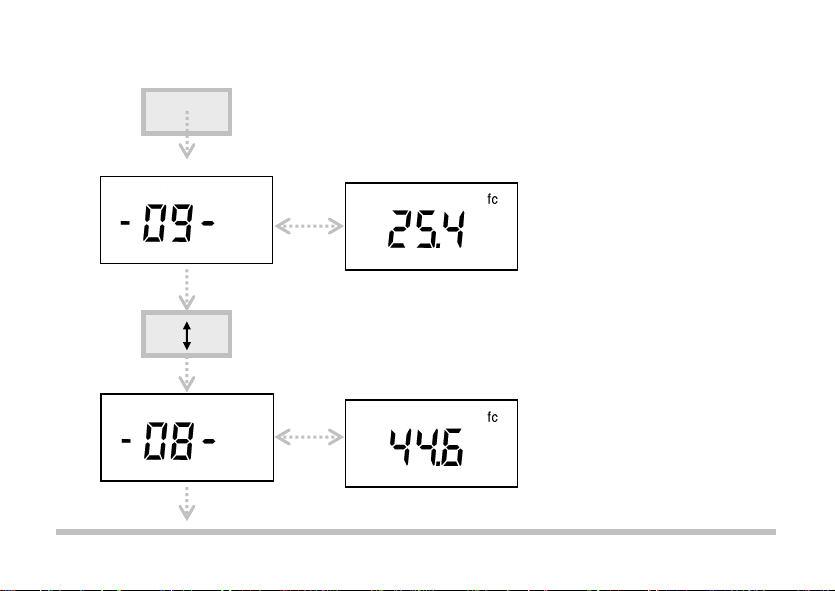

3.4.4. Mem-Recall – Auslesen des Messwertspeichers
Mem
GOSSEN Foto- und Lichtmesstechnik GmbH 15
Ausgehend von der Funktion „Messen“ drücken Sie
die Taste Mem.
Es wird der letzte belegte Speicherplatz zuerst
angezeigt.
Durch Druck auf eine der Range-Tasten kann durch
den Speicher geblättert werden. Der aktuelle
Speicherplatz wird abwechselnd mit dem
gespeicherten Messwert angezeigt.
Durch Druck auf eine beliebige andere Taste,
oder wenn Sie ca. 10 Sekunden
keinen weiteren Speicher über
die Range-Tasten abrufen,
gelangen Sie wieder in die
Messfunktion.
3.4.5 Mem-Clear – Löschen des gesamten Messwertspeichers
Das MAVOLUX muss sich in der Funktion „HOLD“ befinden. Durch gleichzeitiges Drücken der Range
-Tasten wird der gesamte Messwertspeicher gelöscht. Im Display wird die Löschung durch 3 Striche
bestätigt.
16 GOSSEN Foto- und Lichtmesstechnik GmbH
4 Zubehör
4.1 Lieferumfang
- Batterie
- Lichtdichte Schutzkappe
- Bedienungsanleitung
4.2 Optionales Zubehör
- Kunststofftransportkoffer (M520G)
Für den Transport des Geräts kann ein hochwertiger Kunststoffkoffer
mit passender Schaumstoffeinlage bezogen werden.
4.3 Werks-Kalibrierschein optional (H997B)
Die Rückführung der Messergebnisse wird über die Wissenschaftliche
Normallampe Wi 41G an das Nationale Normal der PTB in Braunschweig
gewährleistet. Je nach Einsatz des Gerätes empfehlen wir ein Kalibrierintervall
von 12 bis 24 Monaten.
4,4 DAkkS-Kalibrierschein optional (H997D)
Mit unserem ISO/IEC/EN 17025 akkreditiertem Kalibrierlabor
(Registriernummer D-K-15080-01-01) des DAkkS für Beleuchtungsstärke
bieten wir das höchstmögliche industrielle Niveau für die Durchführung
und Rückführbarkeit von Kalibrierungen zur Lichtmessung.
GOSSEN Foto- und Lichtmesstechnik GmbH 17
5. Service-Hinweis
Das Gerät benötigt bei vorschriftsmäßigem Gebrauch keine besondere Wartung. Sollte das Gerät
durch den Gebrauch außen verschmutzt worden sein, reinigen Sie die Gehäuseoberfläche mit einem
leicht angefeuchteten Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.
Sollte Ihr Gerät einmal nicht zu Ihrer Zufriedenheit arbeiten, senden Sie es an:
GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany
Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de
www.gossen-photo.de
Außerhalb Deutschlands wenden Sie sich bitte an den zuständigen Distributor – die Adressen finden
Sie auf unserer Website unter www.gossen-photo.de.
18 GOSSEN Foto- und Lichtmesstechnik GmbH
6 Technische Daten
Lichtempfänger Silizium-Fotodiode mit V()-Filter
Klassifizierung Klasse C gemäß DIN 5032-7 / EN 13032-1 Anhang B / CIE 69
Genauigkeit + 3 % + 1 Digit vom Ablesewert
Messrate 2 Messungen pro Sekunde
Digitalanzeige
LCD Anzeigefeld 50 mm x 25 mm
Anzeige/Ziffernhöhe 7-Segment-Ziffern / 13 mm
Stellenzahl 31/2-stellig
Überlaufanzeige „OL“ wird eingeblendet
Messwertspeicher 100 Speicherplätze intern, Anzeige „FLL“ = Speicher voll
Stromversorgung
Batterie 1,5V Mignon Alkali-Mangan-Zelle (IEC LR 6) oder entsprechender Akku
Betriebsdauer ca. 45 Stunden Dauerbetrieb mit Alkali-Mangan-Batterie
Batteriekontrolle Automatische Anzeige von „ “, wenn Batteriespannung kleiner ca. 1,0V
GOSSEN Foto- und Lichtmesstechnik GmbH 19
Mechanischer Aufbau
Gehäuse Kunststoff
Abmessungen Anzeigeeinheit 65 x 120 x 19 mm
2.56 x 4.73 x 0.75“
Lichtempfänger Lichtauffangfläche des Diffusors: ca. 20 mm
Die Lage der Referenzebene ist auf der Oberfläche der Lichteintrittsfläche
Kabellänge ca. 1,5 m, fest verbunden
Gewicht Anzeigeeinheit und Photometerkopf ca. 200g ohne Batterie
Umgebungsbedingungen
Arbeitstemperatur 0° bis 50° C
Photometerkopf 31 x 105 x 30 mm
1.22 x 4.13 x 1.18”
Gewindeanschluss 1/4“ auf der Unterseite
20 GOSSEN Foto- und Lichtmesstechnik GmbH
Kennwerte MAVOLUX 5032C BASE
Messgröße Messbereich
Messbereich
Auflösung
Auflösung
in Lux (lx)
in footcandle (fc)
in lx
in fc
Beleuchtungsstärke
I
0,1... 199,9
0,01... 19,99
0,1
0,01
II
1... 1 999
0,1... 199,9
1
0,1
III
10... 19 900
1... 1 999
10
1
IV
100... 199 000
10... 19 990
100
10
Merkmal
Zulässige Fehlergrenze nach
DIN 5032 Klasse C
Typischer Fehler
MAVOLUX 5032C BASE
V()-Anpassung (f1‘)
9%
7,5%
Cos-getreue Bewertung (f2)
6%
2,0%
Linearitätsfehler (f3)
5%
1,5%
Abgleichfehler (f11)
2%
1,0%
Gesamtfehler (f
ges
)
20%
15,0%
Wichtigste Fehlergrenzen MAVOLUX 5032C BASE
GOSSEN Foto- und Lichtmesstechnik GmbH 21
V()-Anpassung (f1´ ) MAVOLUX 5032C BASE
f1´ < 7,5 %
22 GOSSEN Foto- und Lichtmesstechnik GmbH
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer
Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender
Normen:
The above mentioned product has been manufactured according to the
regulations of the following European directives proven through complete
compliance with the following standards:
Nr. / No.
Richtlinie
Directive
2006/95/EG
2006/95/EC
Elektr. Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
- Niederspannungsrichtlinie
- Anbringung der CE-Kennzeichnung : 2011
Electrical equipment for use within certain voltage limits
- Low Voltage Directive
- Attachment of CE mark : 2011
EN/Norm/Standard: EN 60950-1 : 2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011
Nr. / No.
Richtlinie
Directive
2004/108/EG
2004/108/EC
Elektromagnetische Verträglichkeit
- EMV - Richtlinie
Electromagnetic compatibility
-EMC directive
EN/Norm/Standard: EN 61326-1 : 2006
Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentationen sind zu beachten.
This declaration certifies compliance with the above mentioned directives but
does not include a property assurance. The safety notes given in the product
documentations which are part of the supply must be observed.
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ Document. No.: 0403/2014
Hersteller/ Manufacturer: GOSSEN Foto- und Lichtmesstechnik GmbH
Anschrift / Address: Lina-Ammon-Str.22
D-90471 Nürnberg
Produktbezeichnung/ Product name: Beleuchtungsstärkemessgerät / Illuminance meter
Typ / Type: MAVOLUX 5032C BASE
Bestell-Nr. / Order No.: M502B
Nürnberg, 4. März 2014
___________________________________________________ _____________________________________
Ort, Datum / Place, Date Geschäftsführer / Managing Director
GOSSEN Foto- und Lichtmesstechnik GmbH 23
Gedruckt in Deutschland – Änderungen vorbehalten
GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany
Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de
www.gossen-photo.de
24 GOSSEN Foto- und Lichtmesstechnik GmbH
Operating Instructions
MAVOLUX 5032C BASE 15544
Illuminance Meter 1/03.14
Perspective view of MAVOLUX 5032C BASE
Photometer
head
Display
Key pad
Light
collector
Back of display unit:
- serial number of display unit
- calibration seal for DAkkS- or
factory certificate (if available)
- battery door
Back of photometer head:
- serial number of display unit
- tripod socket ¼ “
2 GOSSEN Foto- und Lichtmesstechnik GmbH
Thank you for buying the precise MAVOLUX 5032C BASE from GOSSEN. Your new luxmeter
guarantees the reliably measure for illuminance of daylight and artificial sources of light
including LED. Even in the case of very bright sunlight or illumination from headlights, no
accessories are required.
Maximum reliability – Classified measurement of illuminance in lx or fc in accordance
with class C per DIN 5032-7, appendix B of IEC 13032-1 and CIE 69.
Precise Measured Values – Accuracy amounts to + 3% + 1 digit of the display value.
Broad measuring range – High initial sensitivity and a resolution of 0.1 lx or 0.01 fc, right
on up to large illuminance values of 199,900 lx or 19,990 fc.
Calibration Capability – As an option, the accredited GOSSEN Light Lab can issue a
factory or a DAkkS calibration certificate for measuring equipment monitoring in
accordance with DIN EN ISO 9001:2008.
V(λ) matching – The spectral sensitivity of the silicon photodiode is color corrected and
corresponds to the spectral brightness sensitivity of the human eye V(λ).
Cosine correction – The luminosity of a flat measuring surface is proportional to the
cosine of the incident angle of light. This relationship is taken into consideration by the
receiver during evaluation.
Non-volatile memory – 100 measured values can be saved and retrieved.
Convenient everyday use – Simple operation, easy to read display, compact design.
lx = Lux 1 lx = 0.0929 fc
fc = footcandle 1 fc = 10,76 lx
GOSSEN Foto- und Lichtmesstechnik GmbH 3
Contents Page
1 Display and Operation Elements ......... 9
1.1 Display .................................................. 9
1.2 Key Pad ................................................. 9
2 Functioning of MAVOLUX ................. 10
2.1 Preparation ........................................... 10
2.2 Automatic Switch-Off –
Continuous Operation ........................... 10
3 MAVOLUX Operation ......................... 11
3.1 Switch On – Make Measurements ........ 11
3.2 Selecting Measurement Unit lx, fc ........ 11
3.3 Overload and Zero Point Indication....... 11
Contents Page
4 Accessories ........................................ 17
4.1 Standard Equipment ............................. 17
4.2 Optional Accessories ............................ 17
4.3 Factory Calibration Certificate .............. 17
4.4 DAkkS Calibration Certificate ............... 17
5 Service and Repairs ........................... 18
6 Specifications ..................................... 19
Declaration of Conformity ................. 23
3.4 Memory Functions ................................ 12
3.4.1 Hold – Display Hold Function ............... 12
3.4.2 Mem – Save Measured Values ............. 13
3.4.3 Mem-Edit – Overwrite a Saved
Measured Value ................................... 14
3.4.4 Mem-Recall – Data Memory Recall ..... 15
3.4.5 Mem-Clear – Clear Memory ................. 16
4 GOSSEN Foto- und Lichtmesstechnik GmbH
Preparation for use
This icon identifies important warnings which should be read in any case before the initial
start-up of your GOSSEN product.
Please ensure that you are familiar with the operation of your measuring device and do some test measurements to
ensure the proper function of the device. If you are using it for quality inspections or for expertise please check if the
instrument is calibrated and it is within the defined calibration interval. GOSSEN assumes no liability for
consequential damages.
Copyrights
GOSSEN is a trademark of GOSSEN Foto- und Lichtmesstechnik GmbH.
Safety Precautions
Please read these safety precautions carefully before using your measuring device. This will help you to
avoid damaging the product and prevent personal injury.
GOSSEN Foto- und Lichtmesstechnik GmbH 5
Warnings
In the event of malfunction, switch off the measuring device immediately.
If the event that smoke develops or unusual odors become apparent, which are caused by either the
measuring device, remove the battery from the meter in order to prevent possible fire. Continuing to
operate the measuring device after such malfunctions have occurred may result in severe injury.
Please contact your local dealer or GOSSEN Service in order to eliminate malfunctioning. If you bring
or send the meter in for repairs, make sure that the battery has been removed first.
Never use the measuring device in proximity to flammable gases.
Electronic devices must not be used near flammable gases. Otherwise there would be danger of
explosion and fire.
Never hang the device and/or the carrying strap around the head or neck of a child.
Danger of strangulation exists if the carrying strap is hung around the head or neck of a child.
Store the measuring device at a location which cannot be accessed by children.
The measuring device and its accessories include parts which can be swallowed. Make sure that
these parts (e.g. housing covers, battery etc.) do not fall into the hands of children who might swallow
them. Otherwise, danger of suffocation prevails.
Do not dismantle the measuring device.
Never touch any parts located inside of the housing - injury may result. Never attempt to repair the
meter yourself or try to open the device. Repairs may only be made by qualified personnel. If the
device’s housing is damaged due to dropping or other external influences, remove the rechargeable
battery or power supply and contact your local dealer or GOSSEN Service for repair.
Avoid any and all contact with liquid crystals.
If the display is damaged (e.g. broken), danger of injury due to contact with glass shards or discharge
of liquid crystals exists. Make sure that skin, eyes and mouth do not come into contact with the liquid
crystals.
6 GOSSEN Foto- und Lichtmesstechnik GmbH
Handle batteries with care.
Rechargeable and normal batteries may leak or explode if handled incorrectly.
Please adhere to the following safety precautions:
Make sure that the measuring device is switched off before removing or inserting batteries. Only use the
batteries which are recommended for this meter.
Make sure that the battery is inserted correctly.
Never short-circuit batteries, and never attempt to open a rechargeable or a normal battery.
Do not expose the batteries to excessive heat or open flames.
Do not expose the batteries to moisture; never immerse batteries in water.
If the meter is not used regularly, remove the battery and close the battery compartment cover
Never store batteries together with metallic objects which might cause short-circuiting.
Danger of leakage exists, especially in the case of empty batteries. In order to prevent damage to the
measuring device, batteries should be removed when fully depleted or in case of lengthy periods of non-use.
When not in use, batteries should be stored in a cool place.
Batteries heat up during use and may become hot. Be careful not to burn yourself when removing batteries.
Switch the measuring device off or wait until it has shut itself down, and then wait a bit longer until the battery
has cooled down.
Do not use batteries which show any signs of damage such as discoloration or deformation of the housing.
GOSSEN Foto- und Lichtmesstechnik GmbH 7
Notes
Reproduction of product documentation or duplication of any excerpts from the same requires the express
consent of GOSSEN Foto- und Lichtmesstechnik GmbH. This also applies to duplication in any electronic
format and translation into other languages.
Documentation is subject to change without notice.
GOSSEN assumes no liability for damages resulting from incorrect use of the product.
Documentation for your GOSSEN measuring device was prepared with the greatest of care. If you should
nevertheless discover errors, or if you would like to suggest any improvements, GOSSEN would be very
pleased to hear from you. (The address of your local GOSSEN representative is listed separately.)
Icon for separate collection of recyclable materials / hazardous waste imeasuring devicen European
countries
The following must be observed by users in European countries:
This product may only be disposed of separately at a designated collection point. It may not be disposed
of with household trash. For further information contact your local dealer or waste disposal authorities.
This icon indicates that this product must be disposed of separately.
8 GOSSEN Foto- und Lichtmesstechnik GmbH
1 Display and Operation Elements
1.1 Display 1.2 Key Pad
1 Display of measuring value and Memory 1 Switch On/Off
2 Measuring Unit 2 Range key – Memory/Measuring range
3 Display „HOLD„ indication / Buffer Storage 3 lx/fc – Select measuring unit
4 Multiplying factor for measuring value 4 HOLD – Function / Buffer Storage
5 Auto ranging – automatic range selection 5 Range key – Memory/Measuring range
6 Low Battery 6 MEM – Memory key
GOSSEN Foto- und Lichtmesstechnik GmbH 9
2 Functioning of MAVOLUX
2.1 Preparation
First remove the snap-on cover of the battery compartment at the back of the meter. Insert the battery
included in the delivery contents (1.5 V size AA, IEC LR6) in the battery compartment.
Care should be taken to place the battery correctly according
to the polarity indications “+“ and “-“ in the battery compartment.
When the battery warning symbol ( ) appears in the display,
the battery must be replaced.
The values in the measuring data memory and also the preset
individual values will be maintained, even when the battery is changed.
2.2 Automatic Switch-Off – Continuous Operation
If for approx. 4 minutes none of the keys of the MAVOLUX is pressed down, the instrument will be
turned off automatically. When the instrument is switched off, the values stored in the measuring data
memory and also the preset individual values will be maintained.
You can override the automatic switch-off, when you switch on the instrument and simultaneously
keep the HOLD key pressed down. The measuring unit „lx / fc“ in the display will blink and indicate
that the Continuous Operation Mode is on.
10 GOSSEN Foto- und Lichtmesstechnik GmbH
3 MAVOLUX Operation
3.1 Switch On – Make Measurement
Press down the on/off key and the MAVOLUX will start up in measuring mode and will immediately
be measuring at 2 times per second. The instrument is in the function „AUTO“, i.e. the MAVOLUX will
select the best suited measuring range for the existing light level. By pressing one of the range keys,
one of the measuring ranges can be set. Scrolling up or down through additional measuring ranges is
accomplished by briefly pressing one of the range keys. If both keys are pressed and held
simultaneously, the instrument is returned to „AUTO RANGING“.
3.2 Selecting Measurement Unit lx or fc
Use the key lx/fc to select the required unit for the read-out – lux or footcandle.
3.3 Overload and Zero Point Indication
When exceeding one of the measuring ranges „OL“ (Overload)
appears in the display.
The zero point indication may be achieved by putting the protective
cap over the light collector of the photometer head.
GOSSEN Foto- und Lichtmesstechnik GmbH 11
3.4 Memory Functions
Hold
In addition to the display buffer storage, the MAVOLUX has also been provided with a memory space
for up to 100 measured values.
This function allows the user to make several measurements in the field and then to view them later.
The data stored in the memory will be maintained, even if the meter is turned off or if the battery is
changed.
3.4.1 HOLD - Display Hold Function
The MAVOLUX has been equipped with a Display HOLD Function in order to enable you to make
measurements in very low light conditions and to read them out later in brighter light conditions.
The latest measurement will be buffer-stored in the display by striking the HOLD key. Then “HOLD”
will appear in the display. Pressing down the HOLD key again will prompt the MAVOLUX to return to
the measuring function.
The function HOLD is the basic function for all the memory functions.
12 GOSSEN Foto- und Lichtmesstechnik GmbH
3.4.2 Mem – Save Measured Values
Hold
Mem
The measurement measured value which is to be saved will
be maintained by the Hold key in the display and may be filed
onto the next free memory space by pressing down key Mem.
Then,
for a few seconds, the display shows the saved measured
value alternating with the number of the memory space.
After that, the MAVOLUX returns into the measuring mode. If
the memory space is filled with all 100 memory spaces, then
the display will show “FLL”.
GOSSEN Foto- und Lichtmesstechnik GmbH 13
3.4.3 Mem-Edit – Overwrite a Saved Measured Value
Hold
Mem
The MAVOLUX offers the function „Mem Edit“ for correcting a
stored value in the memory. Measure again, press the Hold
key and the new value is logged in. Then, by pressing one of
the range keys, you can scroll through the memory.
At the memory space to be
corrected press down the key
Mem. Then the display shows
the saved value for a few
seconds alternating with the
number of the memory space.
Subsequently the MAVOLUX
will return to measuring mode.
14 GOSSEN Foto- und Lichtmesstechnik GmbH
3.4.4 Mem Recall – Data Memory Recall
Mem
Start in the function „Measuring“ and press down the key
Mem. The last memory space filled will be displayed first.
Strike one of the Range keys to scroll through the data
memory. The current memory space is displayed as 01-02...,
alternating with the measured value saved in the memory.
To return to the measuring
mode just press down any one
of the other keys or if for about
ten seconds no further memory
data is recalled by the Range
keys, the MAVOLUX will return
to the measuring mode.
GOSSEN Foto- und Lichtmesstechnik GmbH 15
3.4.5 Mem-Clear – Clear Memory
The MAVOLUX must be in function „HOLD“.
Pressing down the Range keys simultaneously, will clear the complete measuring data memory. The
cancelling is confirmed in the display by three dashes.
16 GOSSEN Foto- und Lichtmesstechnik GmbH
4 Accessories
4.1 Standard Equipment
- Battery
- Protective cover cap
- Instruction manual
4.2 Optional Accessories
- Plastics carrying case (M520G)
For the transport of the measuring device a valuable plastic carrying case with a suitable
foam insert is available.
4.3 Factory Calibration Certificate Optional (H997B)
The traceability of the measuring results is guaranteed by our calibration
reference: Scientific Standard Lamps, type Wi 41G of the PTB (Physikalisch
Technische Bundesanstalt Braunschweig – National Standard Institute of
Germany). Depending on how the instrument is being used we recommend
a recalibration interval between 12 and 24 month.
4.4 DAkkS Calibration Certificate Optional (H997D)
With our calibration laboratory accredited according to ISO/IEC/EN 17025 for
illuminance (registration number D-K-15080-01-01) of DAkkS we can offer
you the highest industrial level for the performance and traceability of calibrations
for light metering.
GOSSEN Foto- und Lichtmesstechnik GmbH 17
5 Service and Repairs
No special maintenance is required, if the device is handled correctly. Keep the outside surface clean.
Use a slightly dampened cloth for cleaning. Do not use cleansers, abrasives or solvents.
Should the device not work to your satisfaction, please send it to:
GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany
Phone: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de
www.gossen-photo.de
or to the GOSSEN distributor in your country. You can find the address of the local GOSSEN
distributor on our website under www.gossen-photo.de.
18 GOSSEN Foto- und Lichtmesstechnik GmbH
6 Specifications
Light Sensor Silicon photo diode with V () filter
Classification Class C according DIN 5032-7 / EN 13032-1 appendix B / CIE 69
Accuracy + 3 % + 1 digit of reading
Measuring Rate 2 measurements per second
Digital Display
LCD display 50 mm x 25 mm
Read-out, size 7 segments, 13 mm
Number of digits 3 ½ digits
Overload signal „OL“ in the display
Memory 100 measured values, display indication „FLL“ = memory full
Power Supply
Battery 1.5 V size AA alkaline manganese cell (IEC LR 6) or suitable
rechargeable battery
Battery life approx. 45 hour continuous operation with alkaline manganese battery
Battery test Automatic display of „ „ symbol, when battery voltage drops below 1.0 Volt
GOSSEN Foto- und Lichtmesstechnik GmbH 19
Weights and Dimensions
Housing Plastics
Dimensions Display Unit: 65 x 120 x 19 mm
2.56 x 4.73 x 0.75“
Photometer Head: 31 x 105 x 30 mm
1.22 x 4.13 x 1.18”
tripod socket ¼ “ on bottom side
Light sensor Light sensitive surface of the diffuser: approx. 20 mm .
Location of the reference plane is on the surface of the light collector.
Cable length Approx. 1.5 m.
Weight Display unit and photometer head approx. 200 g without battery
Environment
Operating 0 °C to 50 °C
temperature 32 °F to 122 °F
20 GOSSEN Foto- und Lichtmesstechnik GmbH
Measuring Quantity
Measuring Range
Measuring Range
Resolution
Resolution
in Lux (lx)
in footcandle (fc)
in lx
in fc
Illuminance I 0.1... 199.9
0.01... 19.99
0.1
0.01
II
1... 1 999
0.1... 199.9
1
0.1
III
10... 19 900
1... 1 999
10
1
IV
100... 199 000
10... 19 990
100
10
Characteristics
Admissible Error according to
DIN 5032 Klasse C
Typical Error
MAVOLUX 5032C BASE
V()-Adaptation (f1)
9%
7,5%
True Cosine Evaluation (f2)
6%
2,0%
Linearity (f3)
5%
1,5%
Adjustment Error (f11)
2%
1,0%
Overall Error (f
ges
)
20%
15,0%
Characteristics MAVOLUX 5032C BASE
Most Important Error Limits MAVOLUX 5032 C BASE
GOSSEN Foto- und Lichtmesstechnik GmbH 21
V()-Adaptation (f1´ ) MAVOLUX 5032C BASE
22 GOSSEN Foto- und Lichtmesstechnik GmbH
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer
Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender
Normen:
The above mentioned product has been manufactured according to the
regulations of the following European directives proven through complete
compliance with the following standards:
Nr. / No.
Richtlinie
Directive
2006/95/EG
2006/95/EC
Elektr. Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
- Niederspannungsrichtlinie
- Anbringung der CE-Kennzeichnung : 2011
Electrical equipment for use within certain voltage limits
- Low Voltage Directive
- Attachment of CE mark : 2011
EN/Norm/Standard: EN 60950-1 : 2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011
Nr. / No.
Richtlinie
Directive
2004/108/EG
2004/108/EC
Elektromagnetische Verträglichkeit
- EMV - Richtlinie
Electromagnetic compatibility
-EMC directive
EN/Norm/Standard: EN 61326-1 : 2006
Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentationen sind zu beachten.
This declaration certifies compliance with the above mentioned directives but
does not include a property assurance. The safety notes given in the product
documentations which are part of the supply must be observed.
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ Document. No.: 0403/2014
Hersteller/ Manufacturer: GOSSEN Foto- und Lichtmesstechnik GmbH
Anschrift / Address: Lina-Ammon-Str.22
D-90471 Nürnberg
Produktbezeichnung/ Product name: Beleuchtungsstärkemessgerät / Illuminance meter
Typ / Type: MAVOLUX 5032C BASE
Bestell-Nr. / Order No.: M502B
Nürnberg, 4. März 2014
___________________________________________________ _____________________________________
Ort, Datum / Place, Date Geschäftsführer / Managing Director
GOSSEN Foto- und Lichtmesstechnik GmbH 23
Printed in Germany – Subject to change without notice
GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany
Phone: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de
www.gossen-photo.de
24 GOSSEN Foto- und Lichtmesstechnik GmbH
Loading...
