COOKER HOOD

Кухонная вытяжка Асүй сорып шығарғышы

WHI641E6XGB / E077I1S40BD2HCTB WHI621E1XGB / E077I1S35BB2HPB WHI 941E6XGB / E077I1S40BD2HCTB WHI921E1XGB / E077I1S35BB2HPB WHI641E6B / E077I1S40BD2HCTB WHI621E3B / E077I1S35BB2HPB WHI941E6B / E077I1S40BD2HCTB WHI921E3B / E077I1S35BB2HPB WHI641A3XGB / E077I1S40BF2EASCB WHI941A3XGB / E077I1S40BF2EASCB WHI641A3B / E077I1S40BF2EASCB WHI941A3B / E077I1S40BF2EASCB WHI651S1XGB / A0771I1SB35BH1SEASCB WHI951S1XGB / A0771I1SB35BH1SEASCB WHI661S2X / E077 I 1SI50BB 1SE ASC B WHI961S2X / E077 I 1SI50BB 1SE ASC B WHI661A4X / E077 I 1S40BF 2E ASC B WHI961A4X / E077 I 1S40BF 2E ASC B

www.gorenje.comwww.gorenje.com

BG 11

CS 19

HR 27

HU 35

KK 43

MK 52

PL 60

RO 68

RU 76

SK 85

SL 93

SQ 101

SR 109

UK 117

АСПИРАТОР В АСПИРИРАЩА ВЕРСИЯ

Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба.

Аспираторът от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При

! Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и

! Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните

! Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има

Забележка: Частите, отбелязани с “(*)”, са опция и се доставят само с някои модели или пък са недоставени части, които да се закупят отделно.

може да се различава външно от чертежите поместени в настоящото упътване, но независимо

продажба, отдаване под наем или преместване, упътването за употреба

мерките за безопасност.

тръби!

свържете се с търговския представител и не пристъпвайте към инсталиране.

трябва да остане заедно с продукта.

такива,

ПРЕДУПРЕЖДЕНИЯ

Внимание! Не включвайте уреда към ел.мрежа, ако монтирането му не е окончателно приключило. Преди каквато и да е операция на почистване или поддръжка, аспираторът трябва да се изключи от ел.мрежа, като се извади щепсела или като се изключи главния прекъсвач на жилището. за всички операции по инсталиране и техническо Уредът не трябва да се употребява от деца или хора с намалена умствена или физическа чувствителност и които нямат опит и не са запознати с уреда, освен ако те не се държат под контрол или не са инструктирани от отговарящо за безопасността им лице как да Трябва да се внимава децата да не си играят с аспиратора. Не използвайте никога аспиратора, ако решетката не е правилно монтирана! Аспираторът не трябва НИКОГА да се използва като работен плот, освен ако това не е специално указано. Помещението трябва да има добро проветряване, когато кухненският аспиратор се използва уреди с газово или друг вид гориво. Аспирираният въздух не трябва да се отвежда през отвод, през който се отвежда дима от уредите, работещи с газ или друго гориво. Строго се забранява готвенето на открит пламък под аспиратора. Използването на открит пламък е вредно за филтрите и избягва. Пърженето трябва да се извършва под наблюдение, за да се избегне възпламеняване на олиото. Достъпните части могат да се нагреят значително когато се използват заедно с готварски уреди. Що се отнася до техническите мерки и мерките за безопасност, които трябва да трябва строго да се придържате към предвиденото в правилника на местните компетентни власти. Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при всички случаи да се спазват инструкциите за поддръжка, посочени в тези указания). Неспазването на пожари. Не използвайте и не оставяйте аспиратора без правилно монтирани лампички! Опасност от токов удар! Не се поема никаква отговорност при евентуална неизправност, щета или пожар, нанесени на уреда вследствие на неспазване на настоящите инструкции Този уред отговаря на изискванията на :

нормите за почистване на аспиратора и за подмяна и почистване на филтрите, води до опасност от

обслужване използвайте работни ръкавици.

ползват уреда.

едновременно с други

може да причини пожар, затова абсолютно трябва да се

се прилагат за отвеждане на дима,

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

Символът считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел. уред.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране ефективността и за намаляване на шума. ВНИМАНИЕ! Неизвършването на монтажа на винтовете и на фиксиращите механизми в съответствие с настоящите инструкции, може да доведе до рискове от електрическо естество.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде

във връзка с предаването, събирането и рециклирането на този продукт ви

ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е

на

УПОТРЕБА

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен. Внимание! Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. В хоризонталната част тръбата трябва да бъде леко извита нагоре (около 10°) за да навън. Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха. Свързването към въздуховодни тръби и отвори с увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква отговорност.

! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! ! Използвайте тръби

с възможно най-гладко вътрешно покритие.

по-малък диаметър намалява капацитета на аспириране и

улесни отвеждането на въздуха

! Материалът, от който са изработени тръбите трябва да отговаря на нормите в сила.

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.

МОНТИРАНЕ

Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 45cm в случай на електрически печки и не по-малко от 50cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е

Ел. връзка

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа.

е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след

Ако не приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране. Внимание! Преди да свържете отново аспиратора към мрежата проверете дали кабелът е монтиран както трябва. Аспираторът е снабден със специален кабел за захранване; в случай, че кабелът бъде увреден обърнете се към гаранционния сервиз за да получите нов.

посочено по-голямо разстояние, то трябва да се има предвид.

и да проверите дали функционира правилно,

Монтаж

Уред с много голямо тегло G преместването и инсталирането на аспиратора трябва да се извършва от найGмалко двама души. Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният

да извършите това проследете операциите в съответния параграф. Монтирайте филтрите отново само в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например

• Ако е възможно разглобете и преместете мебелите, които се намират в непосредствена близост до мястото, където възнамерявате да монтирате аспиратора. По този начин ще имате по-добър достъп до тавана или стената, където ще бъде мебелите и всички останали предмети. Изберете равна повърхност и покрийте с подходящо платно, върху което да поставите аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където възнамерявате да монтирате аспиратора има лесно достъпен контакт и

• Изпълнете всички необходими операции, например: монтирайте ел. контакт и/или направете отвор за прокарване на изходната тръба. Аспираторът е снабден с дюбели за фиксиране подходящи за по-голямата част от стените и таваните.

При все това, аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на натоварването.

пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете.

инсталиран. В противен случай, внимавайте да не увредите по време на монтажа

също така, че е възможно да се свърже с отдушник (само за аспириращите версии).

Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените

от Вас модел разполага с такъв). За

НАЧИН НА УПОТРЕБА

Ако при готвене се отделя много пара, преминете на максимален режим на работа. Препоръчително е да включите аспиратора 5 минути преди да започнете да готвите и да го оставите да работи още 15 минути след като приключите.

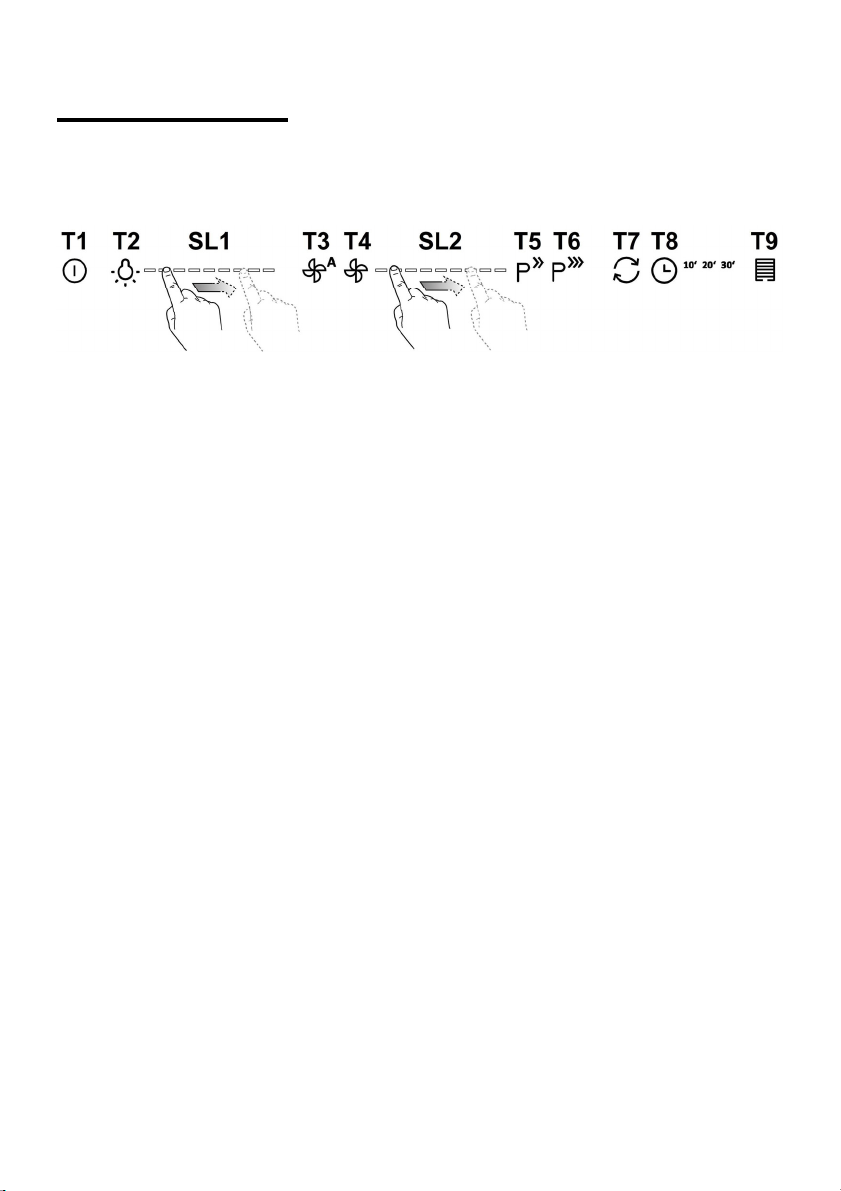

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

За да изберете дадена функция е достатъчно да докоснете командите.

T1. Stand by (контролният панел е изключен – всички функции са деактивирани) / ON (контролният панел е

включен)

Забележка: След около една минута работа (аспириране и осветление), аспираторът се връща автоматично в

режим stand/by.

T2. ON/OFF осветление

- при включено осветление, докоснете с пръст светодиодната

съответно за да увеличите или намалите интензивността на осветлението.

Забележка: осветлението се включва на последната зададена интензивност преди изключване. T3. ON/OFF Автоматичен режим на работа

Аспираторът се задейства автоматично на 2-ра скорост (мощност) на аспириране и увеличава скоростта, ако

условията на средата, отчетени

При липса на промени в условията на средата, след 10 минути аспираторът се изключва (ако е вече е преминал

на 1-ва скорост (мощност) на аспириране.

Забележка: за правилното използване на тази функция изпълнете първо "Регулиране на параметрите за

автоматично функциониране" (вж. съответния параграф).

Забележка

която регулира скоростта, функцията авто вентилация се деактивира.

T4. ON/OFF на мотора

- при включен мотор, докоснете с пръст светодиодната лента SL2 отляво надясно или отдясно наляво

съответно за да увеличите или намалите скоростта (мощността) на аспириране.

Забележка

изключване.

T5. ON/OFF интензивна скорост (мощност) на аспириране “POWER BOOST” (с определено времетраене) Забележка: След 5 минути на работа аспираторът преминава в предишното състояние. T6. ON/OFF интензивна скорост (мощност) на аспириране “POWER BOOST x 2” (с определено времетраене) Забележка: След 5 минути на работа аспираторът преминава в T7. ON/OFF начин на работа "Смяна на въздуха" На всеки 50 минути неактивност, се активира за 10 минути 1-вата скорост (мощност) на аспириране.

T8. ON/OFF Забавено изключване на скоростта (мощността) на аспириране. Забележка: тази функция е предвидена за скоростите, които се избират чрез бутон T4.

Натиснете един или няколко последователни

минути)

T9. Индикатор и нулиране замърсяването на филтъра Бутонът се включва автоматично и свети с непроменлива светлина, когато е необходимо да се извърши

: По време на автоматичния режим на работа, ако потребителят задейства някоя друга функция,

: моторът се задейства на последната скорост (мощност) на аспириране, зададена преди

от сензора покажат, че е необходимо.

пъти, за да въведете времето на забавено изключване (10-20-30

лента SL1 отляво надясно или отдясно наляво,

предишното състояние.

поддръжка на филтъра за мазнини.

Бутонът се включва автоматично и премигва, когато е необходимо да се извърши поддръжка на филтъра с

активен въглен.

След като извършите поддръжката, при изключен аспиратор, натиснете бутона и задръжте в продължение на

повече от 3 секунди, за да нулирате индикатора за замърсяване на филтрите, повторете операцията необходимо (например ако са замърсени и двата филтъра).

Активиране на индикатора за замърсяване на филтъра с активен въглен По принцип индикаторът за замърсяване на филтъра с активен въглен е деактивиран. За да го активирате

изпълнете следните операции:

При включен дисплей (ON) и изключено аспириране (OFF) натиснете едновременно бутони T8

продължение на повече от 3 секунди. Бутонът T9 свети с постоянна светлина в продължение на около 5 секунди, което означава, че е активиран.

За да го деактивирате, повторете операцията. Бутонът T9 премигва в продължение на около 5 секунди, което

означава, че е деактивиран.

Регулиране на параметрите за автоматично функциониране

С оглед на безпроблемното функциониране на автоматичния режим на работа извършете „Калибриране на аспиратора" и „Избор на готварския плот".

Калибриране на аспиратора

При включен аспиратор (ON) и изключено аспириране (OFF), натиснете бутона T4 и задръжте в продължение на 5 секунди. Задейства се втората скорост (мощност) на аспириране, а бутонът T4 започва да премигва, започнало калибрирането на аспиратора, което трае около 15 минути. Забележка: за да преустановите калибрирането, натиснете бутон T4 и задръжте в продължение на 5 секунди;

калибрирането е невалидно и трябва да бъде повторено.

Избор на готварски плот

При включен аспиратор (ON) и изключено аспириране (OFF), натиснете бутон T3 и задръжте в секунди. Бутоните T3, T5 и T6 се включват. За газови котлони натиснете бутон T5 – бутонът започва да премигва, което означава, че изборът е направен. За електрически котлони натиснете бутон T6 – бутонът започва да премигва, което означава, че изборът е направен.

и T9 и задръжте в

което означава, че е

продължение на 5

ако е

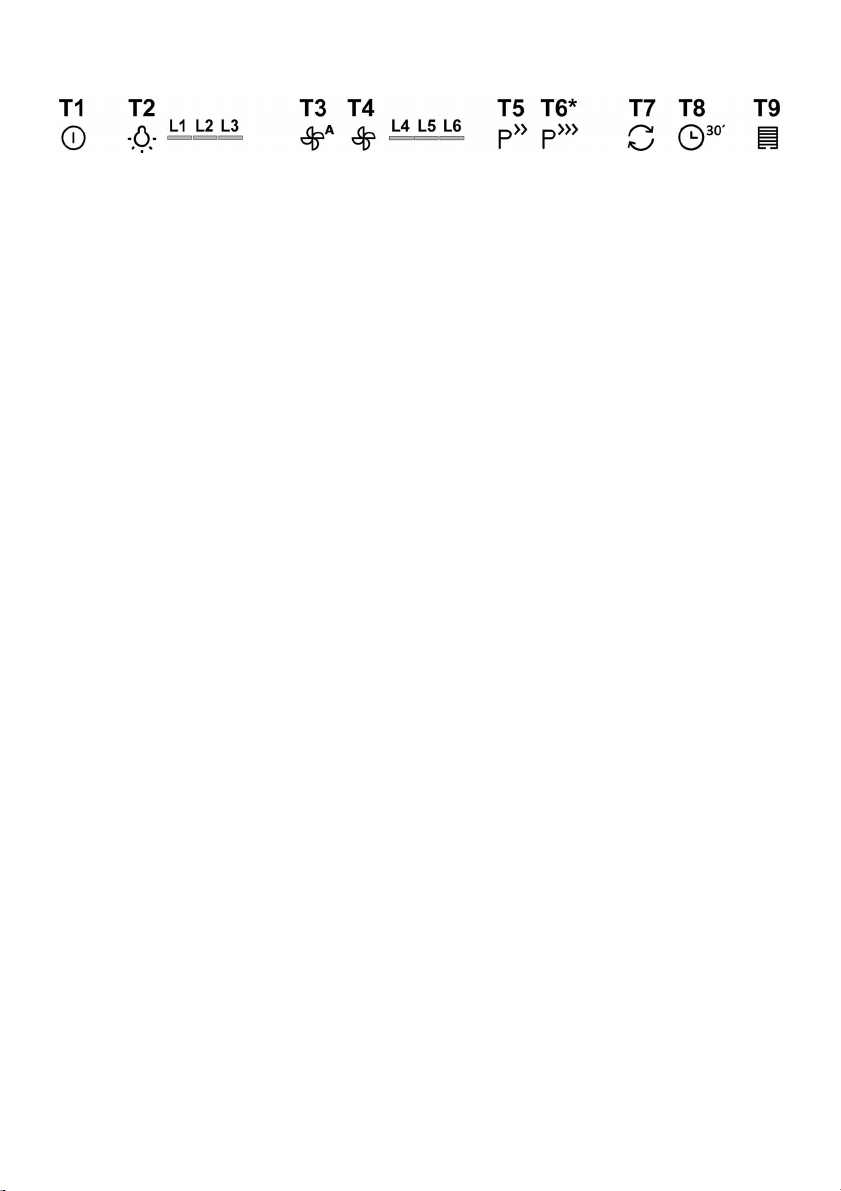

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

За да изберете дадена функция е достатъчно да докоснете командите

T1. Stand by (контролният панел е изключен – всички функции са деактивирани) / ON (контролният панел е

включен)

Забележка: След около една минута работа (аспириране и осветление), аспираторът се връща автоматично в

режим stand/by.

T2. ON/OFF осветление Само при някои модели (вж. чертежа по-горе Натиснете няколко пъти, за да изберете желаната интензивност: L1 : слабо осветление L2 : умерено осветление L3 : силно осветление Натиснете още веднъж, за да изключите осветлението. T3. ON/OFF Автоматичен режим на работа Аспираторът се задейства автоматично на 1-ра скорост (мощност) на аспириране и увеличава скоростта, ако

условията на средата,

При липса на промени в условията на средата, след 10 минути аспираторът се изключва (ако е вече е преминал

на 1-ва скорост (мощност) на аспириране.

Забележка: за правилното използване на тази функция изпълнете първо "Регулиране на параметрите за

автоматично функциониране" (вж. съответния параграф).

Забележка: По време на автоматичния режим на работа, ако потребителят задейства някоя друга функция,

която регулира скоростта, функцията авто вентилация се деактивира.

T4. Ръчно избиране на скоростта (мощността) на аспириране: L4 : 1-ва скорост (мощност) на аспириране L5 : 2-ра скорост (мощност) на аспириране L6: 3-та скорост (мощност) на аспириране Натиснете

Забележка: при ръчно въвеждане на командите се деактивират всички останали функции, свързани с

аспирирането.

T6*. (Само при някои модели) ON/OFF на интензивната скорост (мощност) на

определено времетраене)

Забележка: След 5 минути на работа аспираторът преминава в предишното състояние. T7. ON/OFF начин на работа "Смяна на въздуха" На всеки 50 минути неактивност, се активира за 10 минути 1-вата скорост (мощност) на аспириране. T8. ON/OFF Забавено изключване на скоростта (мощността) на аспириране (около 30 минути) Забележка: тази функция е T9. Индикатор и нулиране замърсяването на филтъра

Бутонът се включва автоматично и свети с непроменлива светлина, когато е необходимо да се извърши

поддръжка на филтъра за мазнини.

Бутонът се включва автоматично и премигва, когато е необходимо да се извърши поддръжка на

активен въглен.

След като извършите поддръжката, при изключен аспиратор, натиснете бутона и задръжте в продължение на

повече от 3 секунди, за да нулирате индикатора за замърсяване на филтрите, повторете операцията ако е необходимо (например ако са замърсени и двата филтъра).

Активиране на индикатора за замърсяване на филтъра с активен По принцип индикаторът за замърсяване на филтъра с активен въглен е деактивиран. За да го активирате

изпълнете следните операции:

още веднъж, за да изключите аспиратора (OFF).

отчетени от сензора покажат, че е необходимо.

предвидена за скоростите, които се избират чрез бутон T4.

аспириране “POWER BOOST x 2” (с

филтъра с

въглен

При включен дисплей (ON) и изключено аспириране (OFF) натиснете едновременно бутони T8 и T9 и задръжте в

За да го деактивирате, повторете операцията. Бутонът T9 премигва в продължение на около 5 секунди, което

означава, че е деактивиран.

Регулиране на параметрите за автоматично функциониране

Калибриране на аспиратора

При включен аспиратор (ON) и изключено аспириране (OFF), натиснете бутона T4 и задръжте в продължение на 5 секунди. Задейства се втората започнало калибрирането на аспиратора, което трае около 15 минути. Забележка: за да преустановите калибрирането, натиснете бутон T4 и задръжте в продължение на 5 секунди;

калибрирането е невалидно и трябва да бъде повторено.

Модел с 2 нива на интензивна мощност T5 (POWER BOOST) Избор на готварски плот

При включен аспиратор (ON) и изключено аспириране (OFF), натиснете бутон T3 и задръжте в продължение на 5 секунди. Бутоните T3, T5 и T6 се включват.

Модел с 1 ниво на интензивна мощност T5 (POWER BOOST)

Бутоните T3, T7 и T8 се включват. За газови котлони натиснете бутон T7 - бутонът започва да премигва, което означава, че изборът За електрически котлони натиснете бутон T8 – бутонът започва да премигва, което означава, че изборът е направен.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

скорост (мощност) на аспириране, а бутонът T4 започва да премигва, което означава, че е

и T6 (POWER BOOST x 2)

е направен.

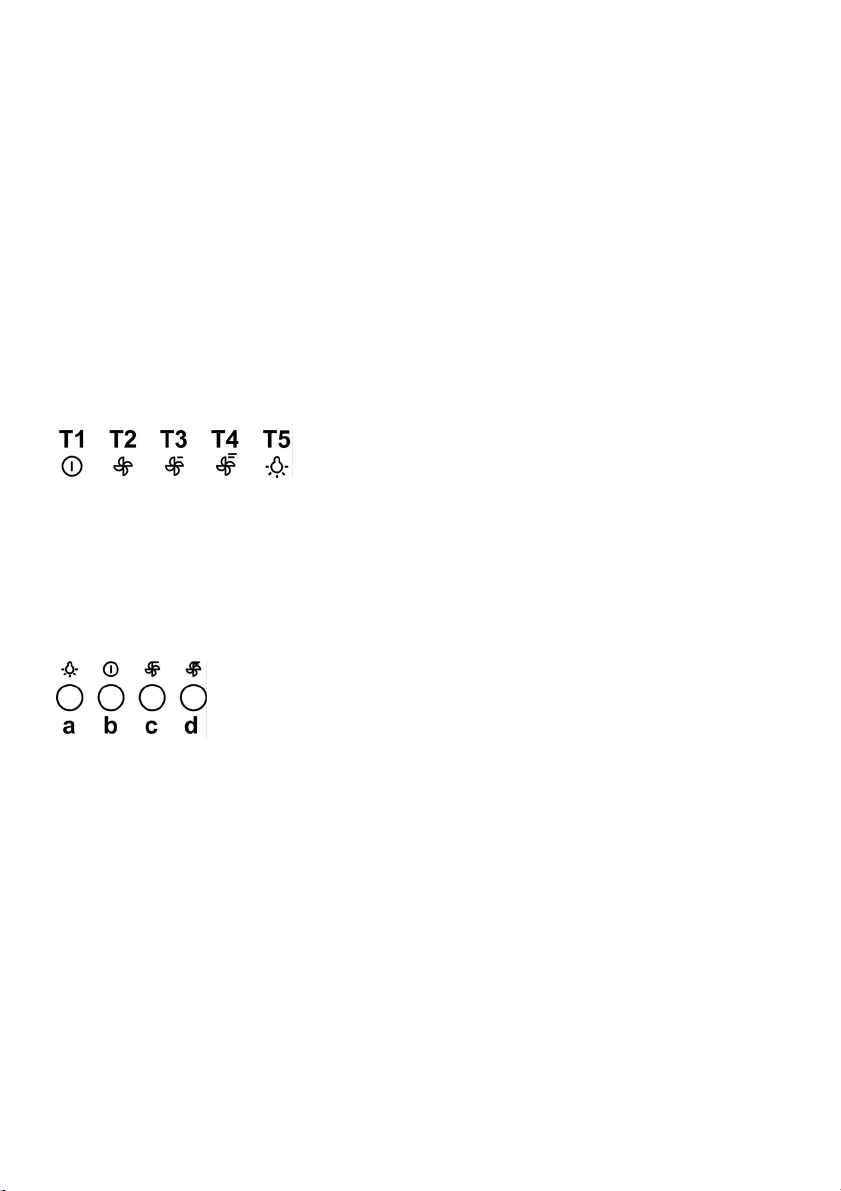

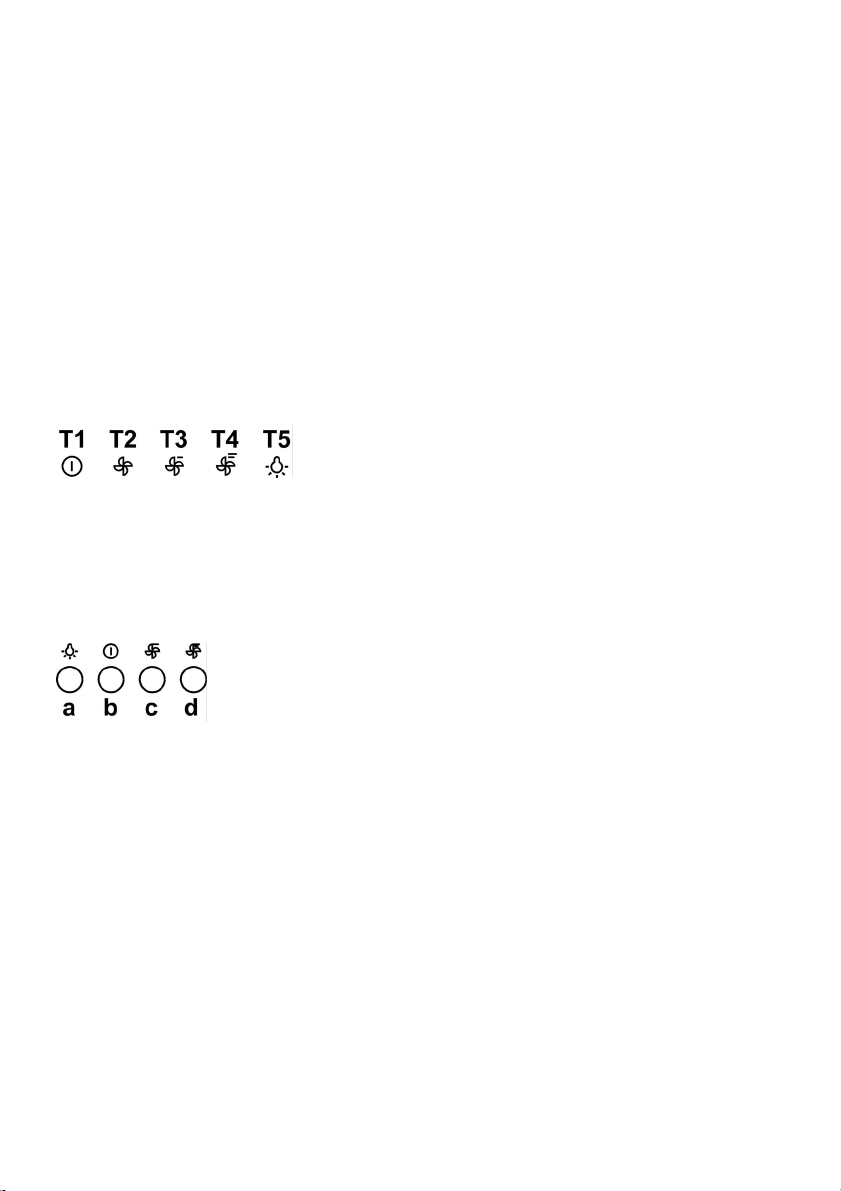

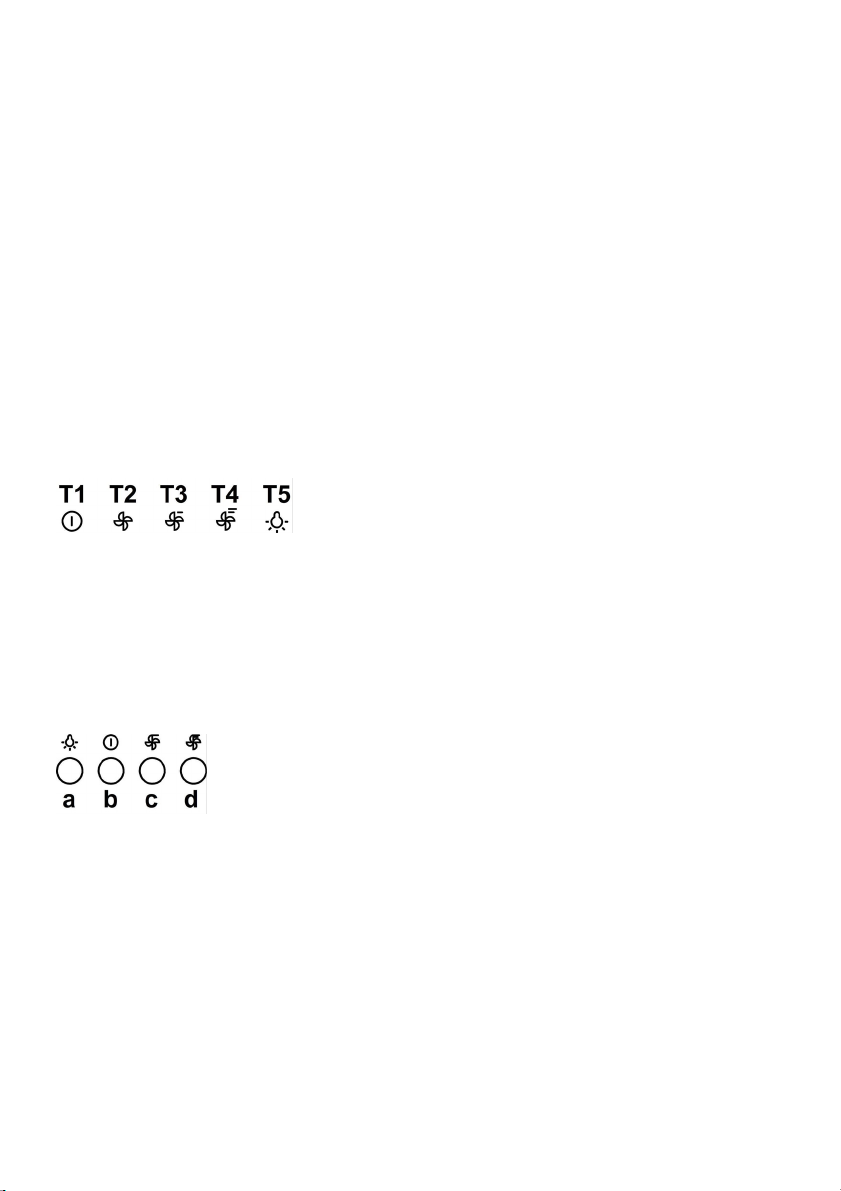

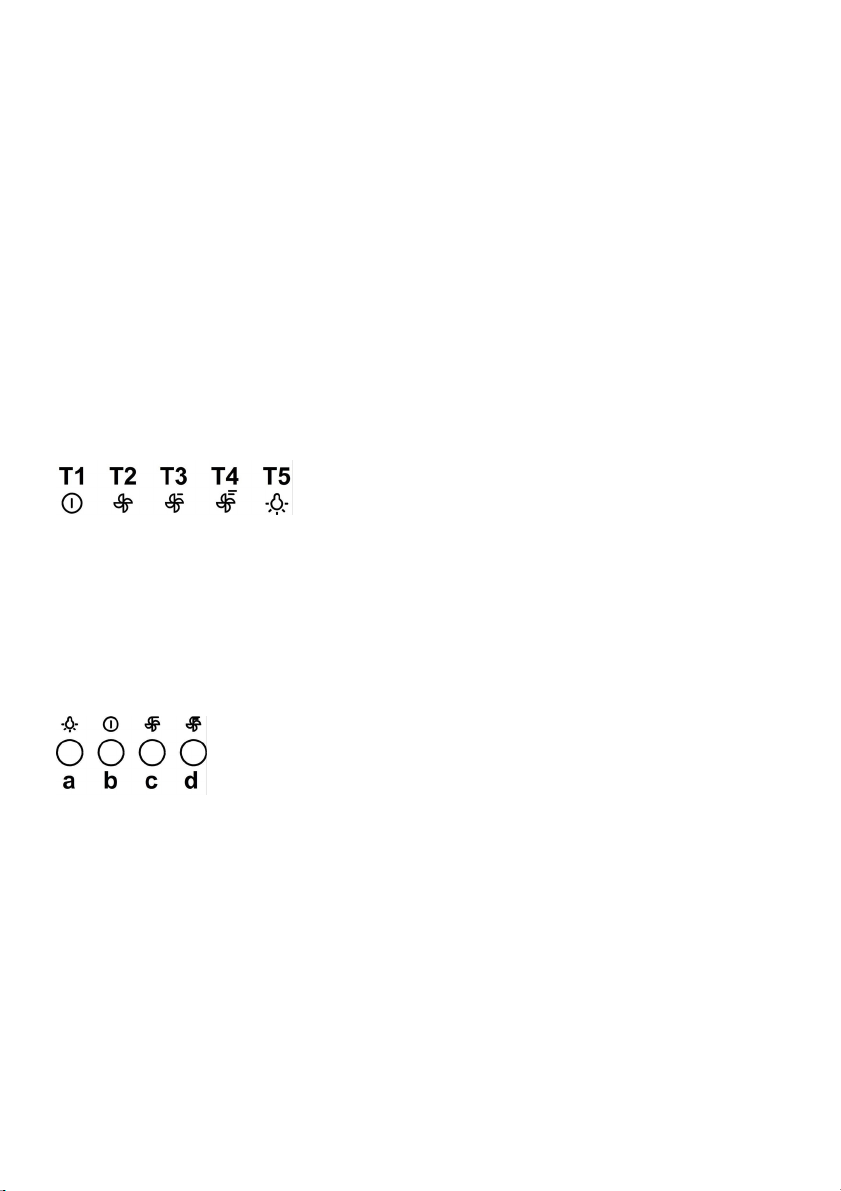

За да въведете дадена функция е достатъчно да докоснете командите.

T1. Stand by/ON на дисплея T2. ON/OFF 1-ва скорост (мощност) на аспириране T3. ON/OFF 2-ра скорост (мощност) на аспириране T4. ON/OFF 3-та скорост (мощност) на аспириране T5. ON/OFF осветление

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Прекъсвач осветление ON/OFF. b. Прекъсвач OFF/скорост 1 c. Избиране на скорост 2 d. Избиране на скорост 3

ПОДДРЪЖКА

Внимание! Преди каквато и да е операция свързана с почистване или поддръжка изключете аспиратора от ел.мрежата, като извадите щепсела или изключите главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често (или поне толкова на често колкото почиствате филтрите), както отвътре така и отвън. Използвайте навлажнена кърпа и неутрални течни почистващи препарати. Избягвайте препарати, които съдържат абразивни частици.

Внимание ! Не почиствайте никога със спирт ! Внимание! Неспазването на нормите за почистване на аспиратора и за подмяна

пожар. Спазвайте строго посочените инструкции! Не се поема никаква отговорност за евентуални щети нанесени по мотора и пожари, възникнали следствие на неправилна поддръжка или неспазване на настоящите инструкции.

Филтър за мазнини

Фиг. 9-17 Филтърът задържа мазните частици, отделяни при готвене.

Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в съдомиялна машина на ниска температура и кратък режим на измиване. При миене на филтъра за мазнини в съдомиялна машина е възможно той да се обезцвети, но това в никакъв случай не намалява способността му на филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща версия)

Фиг. 16 Задържа неприятните миризми, които се отделят при пържене.

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или индикаторът за засищане на филтрите показва, че е необходимо. Не се мие нито може да се използва повторно.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата При демонтажа завъртете в посока обратна на часовниковата стрелка.

стрелка.

на филтрите води до рискове от

когато

Подмяна на ел. крушки

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Фиг. 19 - Изключете уреда от ел. мрежата. Внимание! Преди да вземете в ръка ел. крушките проверете дали са изстинали.

Подменете повредената лампа с нова от същия тип, така както е посочено върху етикета с характеристиките или близо до самата лампа върху аспиратора.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X: Аспираторът разполага с осветителна система със СВЕТОДИОДИ.

СВЕТОДИОДИТЕ гарантират 90% икономия на електроенергия. За подмяна се обърнете към сервиза за техническо обслужване.

оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват

DIGESTOŘ

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny. ! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či

stěhování si zajistěte, aby zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.

Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a

nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

VÝMĚNA ŽÁROVEK

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace. Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky. Při všech instalačních a údržbových pracích používejte pracovní rukavice. Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost. Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech. Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy. Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv. Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příč případě. Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením. Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu). Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů. Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

inou požárů, je tedy třeba se mu vyhnout v každém

Symbol odpadu. Spotřebič je

na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN

50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl) Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku. POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

POUŽITÍ

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence. Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváněn směrem ven snadněji. Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty. Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba). Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost. ! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

INSTALACE

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45cm v případě elektrických sporáků 50cm v případě plynových či smíšených sporáků. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace. Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Výrobek o velké hmotnosti, manipulace a instalace digestoře by měla být prováděna alespoň dvěma nebo více osobami. Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.

• Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádě (platí pouze pro odsávací verzi).

• Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

ní kouře směrem ven

PROVOZ

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Pro nastavení funkcí digestoře se stačí dotknout ovladačů.

T1. Stand by (vypnutý ovládací panel - všechny funkce jsou vypnuté) / ON (zapnutý ovládací panel) Poznámka: Po přibližně jedné minutě nepoužívání digestoře (odsávání a světla) se digestoř automaticky vrátí do

režimu stand/by.

T2. ON/OFF světel

- s rozsvícenými světly se prsty dotkněte led pásky SL1 směrem doprava nebo doleva pro zvýšení nebo snížení

intenzity osvětlení.

Poznámka : světlo se rozsvítí v režimu intenzity, který byl nastaven před vypnutím. T3. ON/OFF Automatický režim

Digestoř automaticky nastaví rychlost (výkon) odsávání 2 pro zvýšení intenzity, pokud to okolní podmínky

zaznamenané snímačem digestoře vyžadují.

Pokud v okolním prostředí nejsou zaznamenány žádné změny, po 10 minutách (pokud je digestoř již v režimu rychlosti

(výkonu) odsávání 1) se digestoř vypne.

Poznámka: pro správné použití této funkce nejdříve proveďte "Nastavení parametrů automatického režimu" (viz

příslušný odstavec).

Poznámka: Pokud během automatického režimu uživatel reguluje rychlost prostřednictvím jiných funkcí, funkce

automatického větrání se deaktivuje.

T4. ON/OFF Motoru

- se zapnutým motorem se prsty dotkněte led pásky SL2 směrem doprava nebo doleva pro zvýšení nebo snížení

rychlosti (výkonu) odsávání.

Poznámka : motor se zapne v režimu poslední rychlosti (výkonu) odsávání, která byla nastavena před vypnutím. T5. ON/OFF rychlost (výkon) intenzivního odsávání “POWER BOOST” (načasované) Poznámka : Po 5 minutách provozu se digestoř vrátí do původního stavu. T6. ON/OFF rychlost (výkon) intenzivního odsávání “POWER BOOST x 2” (načasované) Poznámka : Po 5 minutách provozu se digestoř vrátí do původního stavu. T7. ON/OFF funkční režim "Výměna vzduchu" Po každých 50 minutách nečinnosti se zapne rychlost (výkon) odsávání 1 na 10 minut.

T8. ON/OFF Zpožděné vypnutí rychlosti (výkonu) odsávání. Poznámka : tato funkce je dostupná pro rychlosti nastavitelné tlačítkem T4.

Opakovaně stiskněte jednou nebo vícekrát pro nastavení požadované prodlevy vypnutí (10-20-30 minut) T9. Ukazatel a reset zanesení filtrů Tlačítko se automaticky rozsvítí a nepřerušovaně svítí, pokud je nutné provést údržbu tukového filtru. Tlačítko se automaticky rozsvítí a bliká, pokud je nutné provést údržbu uhlíkového filtru. Po provedení údržby s vypnutou digestoří a aktivním tlačítkem stiskněte tlačítko na více než 3 vteřiny pro provedení

resetu ukazatele zanesení filtrů a v případ

Aktivace ukazatele zanesení uhlíkového filtru Ukazatel zanesení uhlíkového filtru je za normálních okolností deaktivován. Pro aktivaci postupujte následujícím

ě potřeby úkon zopakujte (například v případě zanesení obou filtrů).

způsobem:

Se zapnutým displejem (ON) a vypnutým odsáváním (OFF) stiskněte současně tlačítka T8 a T9 na více než 3 vteřiny,

tlačítko T9 se rozsvítí a bude nepřerušovaně svítit přibližně 5 vteřin pro upozornění na aktivaci.

Pro deaktivaci zopakujte stejný postup, tlačítko T9 bude blikat přibližně 5 vteřin pro upozornění na deaktivaci.

Nastavení parametrů automatického režimu

Pro správné použití automatického režimu proveďte "Seřízení digestoře" a "Výběr varné plochy".

Seřízení digestoře

Se zapnutým displejem (ON) a vypnutým odsáváním (OFF) stiskněte tlačítko T4 na 5 vteřin. Rychlost (výkon) odsávání 2 se aktivuje a tlačítko T4 začne blikat, což znamená, že byl zahájen cyklus seřizování digestoře, který trvá přibližně 15 minut.

Poznámka: pro přerušení seřizování stiskněte T4

Výběr varné desky

Se zapnutým displejem (ON) a vypnutým odsáváním (OFF) stiskněte tlačítko T3 na 5 vteřin. Tlačítka T3, T5 a T6 se rozsvítí. Stiskněte tlačítko T5 pokud se jedná o plynovou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení. Stiskněte tlačítko T6 pokud se jedná o elektrickou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení.

na 5 vteřin, seřizování bude zrušeno a bude nutné tento úkon zopakovat.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Pro nastavení funkcí digestoře se stačí dotknout ovladačů.

režimu stand/by.

T2. ON/OFF světel Pouze u některých modelů (viz výkres nahoře): opakovaně stiskněte až do nastavení požadované intenzity světla. L1 : nízká intenzita L2 : střední intenzita L3 : vysoká intenzita znovu stiskněte pro vypnutí světel. T3. ON/OFF Automatický režim Digestoř automaticky nastaví rychlost (výkon) odsávání 1 pro zvýšení intenzity, pokud to okolní podmínky

zaznamenané snímačem digestoře vyžadují.

Pokud v okolním prostředí nejsou zaznamenány žádné změny, po 10 minutách (pokud je digestoř již v režimu rychlosti

(výkonu) odsávání 1) se digestoř vypne.

Poznámka: pro správné použití této funkce nejdříve proveďte "Nastavení parametrů automatického režimu" (viz

íslušný odstavec).

př

Poznámka: Pokud během automatického režimu uživatel reguluje rychlost prostřednictvím jiných funkcí, funkce

automatického větrání se deaktivuje.

T4. Manuální nastavení rychlosti (výkonu) odsávání: L4 : rychlost (výkon) odsávání 1 L5 : rychlost (výkon) odsávání 2 L6 : rychlost (výkon) odsávání 3 znovu stiskněte pro vypnutí digestoře (OFF).

Poznámka : manuální nastavení deaktivuje všechny ostatní funkce odsávání. T5. ON/OFF rychlost (výkon) intenzivního odsávání “POWER BOOST” (načasované) Poznámka : Po 5 minutách provozu se digestoř vrátí do původního stavu. T6*. (Pouze u některých modelů) ON/OFF rychlost (výkon) intenzivního odsávání “POWER BOOST x 2” (načasované) Poznámka : Po 5 minutách provozu se digestoř vrátí do původního stavu. T7. ON/OFF funkční režim "Výměna vzduchu" Po každých 50 minutách nečinnosti se zapne rychlost (výkon) odsávání 1 na 10 minut. T8. ON/OFF Zpožděné vypnutí rychlosti (výkonu) odsávání (přibližně 30 minut) Poznámka : tato funkce je dostupná pro rychlosti nastavitelné tlačítkem T4. T9. Ukazatel a reset zanesení filtrů

Tlačítko se automaticky rozsvítí a nepřerušovaně svítí, pokud je nutné provést údržbu tukového filtru. Tlačítko se automaticky rozsvítí a bliká, pokud je nutné provést údržbu uhlíkového filtru. Po provedení údržby s vypnutou digestoří a aktivním tlačítkem stiskněte tlačítko na více než 3 vteřiny pro provedení

resetu ukazatele zanesení filtrů a v případě potřeby úkon zopakujte (například v případě zanesení obou filtrů).

Aktivace ukazatele zanesení uhlíkového filtru Ukazatel zanesení uhlíkového filtru je za normálních okolností deaktivován. Pro aktivaci postupujte následujícím

způsobem:

Se zapnutým displejem (ON) a vypnutým odsáváním (OFF) stiskněte současně tlačítka T8 a T9 na více než 3 vteřiny,

tlačítko T9 se rozsvítí a bude nepřerušovaně svítit přibližně 5 vteřin pro upozornění na aktivaci.

Pro deaktivaci zopakujte stejný postup, tlačítko T9 bude blikat přibližně 5 vteřin pro upozornění na deaktivaci.

Nastavení parametrů automatického režimu

Pro správné použití automatického režimu proveďte "Seřízení digestoře" a "Výběr varné plochy".

Seřízení digestoře

Poznámka: pro přerušení seřizování stiskněte T4 na 5 vteřin, seřizování bude zrušeno a bude nutné tento úkon zopakovat.

Výběr varné desky Se zapnutým displejem (ON) a vypnutým odsáváním (OFF) stiskněte tlačítko T3 na 5 vteřin. Model se 2 stupni intenzivního výkonu T5 (POWER BOOST) a T6 (POWER BOOST x 2)

Tlačítka T3, T5 a T6 se rozsvítí. Stiskněte tlačítko T5 pokud se jedná o plynovou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení. Stiskněte tlačítko T6 pokud se jedná o elektrickou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení.

Model s 1 stupněm intenzivního výkonu T5 (POWER BOOST)

Tlačítka T3, T7 a T8 se rozsvítí.

te tlačítko T7 pokud se jedná o plynovou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení.

Stiskně Stiskněte tlačítko T8 pokud se jedná o elektrickou varnou desku - tlačítko bude blikat pro upozornění na provedené nastavení.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

Pro nastavení funkcí digestoře se stačí dotknout ovladačů.

T1. Stand by/ON displeje T2. ON/OFF rychlosti (výkonu) odsávání 1 T3. ON/OFF rychlosti (výkonu) odsávání 2 T4. ON/OFF rychlosti (výkonu) odsávání 3 T5. ON/OFF světel

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1 c. volba rychlosti 2 d. volba rychlosti 3

ÚDRŽBA

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL! Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat

návod k použití. Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 9-17 Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit . Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 16 Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce. NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček. K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Obr. 19

Odpojte přístroj z elektrické sítě. Pozor! Dříve než se doktnete svítidel si ověřte že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie. Pro výměny se obraťte na servisní službu.

USISNA KUHINJSKA NAPA

Strogo se pridržavajte uputstava koje donosi ovaj priručnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode,smetnje ili požar na aparatu koji proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska napa ima funkciju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućanskoj uporabi.

Vanjski izgled kuhinjske nape se može ponešto razlikovati od onog što smo opisali i ilustrirali u crtežima ovog priručnika, ali u svakom slučaju uputstva za uporabu, održavanje iste i instalacija ostaju nepromijenjena. ! Važno je sačuvati ovaj priručnik da biste ga mogli konzultirati u svakom trenutku. U slučaja da prodate ovaj proizvod ,

poklonite ili da se preselite uvjerite se da on bude uvijek zajedno sa proizvodom.

! Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti. ! Ne izvršavajte nikakve mehaničke ili električne varijacije (izmjene ) na proizvodu ili na cijevima za izbacivanje. ! Prije nego što počnete s instalacijom aparata, uvjerite se da nijedna komponenta nije oštećena. U suprotnom slučaju,

kontaktirajte trgovca i ne nastavljajte s instalacijom.

Napomena: Pojedinosti koje su označene znakom "(*)" su opcionalni pribor koji se daje samo s određenim modelima ilii pojedinosti koje se ne prilažu jer ih trebate kupiti.

UPOZORENJA

Pozor! Ne priključujte aparat na električnu mrežu sve dok niste kompletno završili sa instaliranjem. Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku napu s električne mreže vadeći utikač ili isključujući opći kućni prekidač/sklopku. Ovaj aparat nije namijenjen uporabi od strane djece ili osoba koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i kojima nedostaje iskustva i saznanja osim ako oni nisu nadgledani i obučeni kako upotrebljavati aparat od osoba koje su odgovorne za njihovu sigurnost. Trebate paziti na djecu da se ne igraju s aparatom . Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada ili mrežica pravilno montirana! Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete polagati predmete ukoliko to nije jasno naglašeno. Prostorija treba imati dovoljno provjetravanje, kada je kuhinjska napa upotrebljavana istovremeno s drugim aparatima na plinski pogon ili na drugo gorivo. Zrak koji se usisava ne smije biti proveden u cijev koja se koristi za izbacivanje dimova koje proizvode ostali aparati na plinski pogon ili drugo gorivo. Strogo se zabranjuje pripremanje hrane na plamenu ispod nape. Korištenje nekontroliranog plamena je štetno za filtre te može izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati. Držite pod kontrolom postupak pri prženju kako biste izbjeglii da se pregrijano ulje zapali. Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno sa aparatima za kuhanje. Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih vlasti . Kuhinjska napa se treba često čistiti i prati i izvana i iznutra (BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je navedeno u uputstvima za održavanje koje donosi ovaj priručnik). Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja filtra povećava opasnost od požara. Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste pravilno montirali lampe jer postoji rizik od električnog udara. Otklanjamo bilo kakvu odgovornost radi eventualnih neprilika,štete ili požara koje bi mogao izazvati aparat a koje proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik. Ovaj aparat je ozna Provjerite jeste li odveli na otpad ovaj proizvod u skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i uklanjanju eventualnih negativnih posljedica za okolinu i za zdravlje.

čen u skladu s Europskim pravilima 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Ovaj simbol kuhinjski otpad nego treba biti odveden na odgovarajući sabirni centar gdje se odbacuju električni i elektronski uređaji. Odbacite takve uređaje tako da se pridržavate lokalnih pravila za uklanjanje otpadaka. Za dobijanje daljnjih informacija o odbacivanju ovakvih aparata, obratite se lokalnim uredima, sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste

na proizvodu ili na dokumentaciji koja ga prati govori da ovaj proizvod ne smije tretiran kao ostali

kupili ovaj proizvod.

Aparati dizajnirani, testirani i proizvedeni u skladu sa:

• Sigurnosnim propisima: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Propisima o performansama: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;

ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Savjeti za ispravnu

uporabu u cilju smanjenja utjecaja na okoliš: Uključite kuhinjsku napu na minimalnu brzinu kada počnete s kuhanjem i držite je uključenom još nekoliko minuta nakon završenog kuhanja. Povećajte brzinu samo u slučaju velike količine dima i pare i koristite pojačanu brzinu (e) samo u ekstremnim situacijama. Zamijenite ugljen filtar/e samo kada je to potrebno da biste održali učinkovitost smanjenja neugodnih mirisa. Očistite filtar(e) za odstranjivanje masnoće kada je to potrebno za održavanje dobre učinkovitosti tog istog filtera. Koristite maksimalni promjer sustava dimovoda navedenog u ovom priručniku da biste optimizirati učinkovitost i smanjili buku. UPOZORENJE! Neinstaliranja vijaka i zakovica u skladu s ovim uputama može stvoriti rizik od električne opasnosti.

KORIŠTENJE

Kuhinjska napa je napravljena kako bi se koristila u usisnojj verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra koji kruži u unutrašnjosti prostorije.

Verzija za isisivanje

Para se izbacuje vani uz pomoć cijevi za odsis koja se pričvršćuje za spojnu prirubnicu. Dijametar cijevi za odsis treba biti jednak dijametru karike za povezivanje. Upozorenje! Cijev za odsis nije priložena s opremom te se treba kupiti. U vodoravnom dijelu, cijev se treba lagano podizati prema gore ( otprilike 10°) na način da izbaci što je lakše moguće zrak prema vani. Ako je kuhinjska napa opremljena karbonskim filterima, oni se trebaju ukloniti. Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim promjerom otvora za zrak (spojna prirubnica). Korištenje cijevi i otvora za izbacivanje na zidu koje imaju manji promjer će smanjiti sposobnost usisavanje te će dovesti do znatnog povećanja buke. Stoga otklanjamo bilo koju odgovornost u svezi onoga što smo gore naveli.

! Koristite cijev koja ima minimalnu neophodnu duljinu. ! Koristite cijev koja ima minimalni mogući broj zavoja (maksimalni kut zavoja: 90°). ! Izbjegavajte drastične promjene dijametra cijevi. ! Koristite cijevi koje imaju što je moguće glađu unutrašnjost. ! Materijal od kojeg je napravljena cijev treba biti odobren propisima.

Filtracijska verzija

Usisavani zrak će se očistiti od masnoća te će se ponovno vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj verziji potrebno je instalirati dodatni sustav za filtraciju na osnovi aktivnih karbonskih filtara.

POSTAVLJANJE

Minimalna udaljenost između podloge za posude na uređaju za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža od 45cmkada se radi o električnim štednjacima ,a 50cmu slučaju plinskih štednjaka ili mješovitih. Ukoliko uputstva za instalaciju aparata na plin govore da je potrebno održavati veću udaljenost, trebate ih se pridržavati.

Povezivanje s električnom strujom

Napon mreže treba odgovarati naponu koji je naveden na etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim utikačem koja je u skladu s propisima na snazi i koji je postavljen na pristupačnom mjestu čak i nakon instalacije. Ako nije opremljen utikačem (direktno povezivanje s mrežom) ili utikač nije postavljen na pristupačnom mjestu, čak i nakon instalacije postavite dvopolan prekidač koji je u skladu s propisima i koji osigurava kompletno iskopčavanje s mreže u uvjetima kategorije br.3 o previsokom naponu , u skladu s pravilima o instalaciji. Upozorenje! Prije nego što ponovno povežete kružni put kuhinjske nape s napajanjem mreže te provjerite pravilno funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio pravilno montiran. Kuhinjska napa je opremljena specijalnim kabelom za napajanje; u slučaju da dođe do oštećenja kabela možete ga zatražiti i dobiti od Tehničke potpore.

Montaža

Radi se o proizvodu koji ima ogromnu težinu, pokretanje i instalaciju tog proizvoda trebaju obaviti barem dvije ili više osoba. Prije nego što počnete s postavljanjem:

• Provjerite da li proizvod koji ste kupili ima dimenzije koje su prikladne zoni koju ste odabrali.

• Uklonite aktivni/e karbonski/e filtar/e ukoliko je/su priložen/i (vidi i paragraf koji se odnosi na to). On/i se treba/ju ponovo montirati samo ukoliko koristite kuhinjsku napu u verziji koja filtrira.

• Provjerite da se u unutrašnjosti nape ne nalaze( radi praktičnijeg prijevoza opremni materijal (na primjer vrećice s vijcima, garancije itd) , to eventualno uklonite i sačuvajte.

• Ukoliko je moguće razdvojite i uklonite namještaj koji je ispod ili u blizini zone na koju se postavlja kuhinjska napa kako bi se olakšao pristup stropu ili zidu na koji se postavlja napa. Ukoliko to nije moguće, zaštitite na najbolji mogući način namještaj i sve ono što bi moglo biti oštećeno prilikom postavljanja nape. Izaberite ravnu površinu i pokrijte je zaštitnim pokrivačem jer ćete tamo prisloniti kuhinjsku napu i opremni materijal.

• Uvjerite se da se u blizini zone u kojoj ćete instalirati kuhinjsku napu (u zoni u kojoj je moguć pristup i kad ste završili s montiranjem nape) nalazi i utikač za struju i da je moguće povezati se s uređajem za izbacivanje dimova vani (samo Usisna verzija).

• Obavite sve potrebne zidarske radove ( na primjer: instaliranje jednog utikača za struju i/ili otvora za prolazak ispušne cijevi).

Kuhinjska napa ima komadiće za pričvršćivanje koji su prikladni za skoro sve zidove ili stropove. Pored svega toga je potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti dovoljno čvrst kako bi podnio težinu kuhinjske nape.

FUNKCIONIRANJE

Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije nego što počnete s kuhanjem i da ostavite da djeluje nakon što ste završili s kuhanjem za još otprilike 15 minuti.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Za odabir funkcija kuhinjske nape, dovoljno je dotaknuti odgovarajuće tipke.

T1. Stanje mirovanja (upravljačka ploča ugašena – sve funkcije onemogućene) / ON (upravljačka ploča uključena) Napomena: Nakon otprilike jedne minute nekorištenja kuhinjske nape (usisa rasvjete), ona će se automatski prebaciti u

stanje mirovanja.

T2. Uključivanje/Isključivanje rasvjete (ON/OFF)

- uključite rasvjetu, dotaknite prstima traku LED SL1 tako da prste usmjerite prema desnoj il lijevoj strani, ovisno o tome

želite li pojačati ili oslabiti intenzitet rasvjete.

Napomena: rasvjeta će se uključiti na posljednji intenzitet rasvjete postavljen prije gašenja. T3. ON/OFF Automatski rad

Kuhinjska napa automatski postavlja brzinu (snagu) usisa 2 koja će se povećati ukoliko to zahtijevaju uvjeti okoliša

otkriveni putem senzora nape.

Ukoliko se uvjeti okoliša ne promijene, nakon 10 minuta (ako je napa već postavljena na brzinu (snagu) usisa 1), napa

će se isključiti.

Napomena: Kako bi se osiguralo pravilno korištenje ove funkcije, potrebno je prvo pokrenuti “Postavljanje parametara

za Automatski rad” (vidi odgovarajuće poglavlje).

Napomena: Tijekom automatskog rada, ukoliko korisnik djeluje na druge funkcije za podešavanje brzine, funkcija

automatske ventilacije će se isključiti.

T4. Uključivanje/Isključivanje motora (ON/OFF)

- uključite motor, dotaknite prstima traku LED SL2 tako da prste usmjerite prema desnoj il lijevoj strani, ovisno o tome

želite li pojačati ili oslabiti brzinu (snagu) usisa.

Napomena: motor ć

T5. ON/OFF brzina (snaga) intenzivnog usisa “POWER BOOST” (vremenski ograničenog) Napomena: Nakon 5 minuta rada, kuhinjska napa će se vratiti u prijašnje stanje. T6. Uključivanje/isključivanje (ON/OFF) brzine (snage) intenzivnog usisa “POWER BOOST x 2” (vremenski ograničena) Napomena: Nakon 5 minuta rada, kuhinjska napa se automatski vraća u prijašnje stanje. T7. ON/OFF način rada "Izmjena zraka" Svakih 50 minuta mirovanja, automatski se uključuje brzina (snaga) usisa 1 na 10 minuta. T8. Uključivanje/isključivanje (ON/OFF) Odgođenog isključivanja brzine (snage) usisa. Napomena: ova funkcija je dostupna za brzine koje se mogu odabrati putem tipke T4.

Pritisnite jedan ili više puta zaredom vrijeme odgođenog isključivanja koje želite postaviti (10-20-30 minuta) T9. Indikator i reset filtera zasićenja Tipka se automatski uključuje i svijetli bez prekida kada je potrebno obaviti održavanje na filtru masti. Tipka se automatski uključuje i trepće kada je potrebno obaviti održavanje na ugljenom filtru. Nakon obavljanja održavanja, dok je napa isključena a tipka u funkciji, pritisnite tipku na dulje od 3 sekunde kako biste

pokazatelj zasićenja filtara vratili u početno stanje, ponovite radnju ako je potrebno (na primjer, ako su oba filtra bila zasićena).

Aktiviranje pokazatelja zasićenja ugljenog filtra

e se uključiti na posljednju brzinu (snagu) usisa postavljenu prije gašenja.

Pokazatelj zasićenja ugljenog filtra u normalnim je uvjetima isključen. Kako biste ga aktivirali, postupite kako slijedi: Uključite prikazni zaslon (ON) i isključite usis (OFF), pritisnite u isto vrijeme tipke T8 i T9 dulje od 3 sekunde, tipka T9 će

se uključiti i svijetliti bez prekida otprilike 5 sekundi kako bi ukazala da aktivacija uspješno izvršena.

Za isključivanje, ponovite radnju, tipka T9 treperit će otprilike 5 sekundi kako bi ukazala da je dezaktivacija uspješno

izvršena.

Postavljanje parametara za Automatski rad

Kako bi se osiguralo pravilan automatski rad, potrebno je izvršiti "Kalibraciju kuhinjske nape" i “Izbor grijaće površine".

Kalibracija kuhinjske nape

Uključite prikazni zaslon (ON) i isključite usis (OFF), pritisnite u isto vrijeme tipke T4 i T5 na 5 sekundi. Brzina (snaga) usisa 2 će se uključiti a tipka T4 treperit će kako bi ukazala da je započela kalibracija kuhinjske nape, koja će trajati otprilike 15 minuta. Napomena: za prekidanje kalibracije, pritisnite tipku T4 na 5 sekundi; kalibracija će biti poništena, te će se morati ponoviti.

Izbor grijaće površine

Uključite prikazni zaslon (ON) i isključite usis (OFF), pritisnite tipku T3 na 5 sekundi. Tipke T3, T5 i T6 će se uključiti. Pritisnite tipku T5 u slučaju plinske grijaće ploče – tipka će treperiti kako bi ukazala na uspješni odabir. Pritisnite tipku T6 u slučaju električne grijaće ploče - tipka će treperiti kako bi ukazala na uspješni odabir.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Za odabir funkcija kuhinjske nape, dovoljno je dotaknuti odgovarajuće tipke.

stanje mirovanja.

T2. Uključivanje/Isključivanje rasvjete (ON/OFF) Samo za određene modele (vidi crtež gore): pritisnite više puta dok ne izaberete željenu jačinu rasvjete: L1 : slaba rasvjeta L2 : srednja rasvjeta L3 : jaka rasvjeta Pritisnite još jednom kako bi ste isključili rasvjetu. T3. ON/OFF Automatski rad Kuhinjska napa automatski postavlja brzinu (snagu) usisa 2 koja će se povećati ukoliko to zahtijevaju uvjeti okoliša

otkriveni putem senzora nape.

Ukoliko se uvjeti okoliša ne promijene, nakon 10 minuta (ako je napa već postavljena na brzinu (snagu) usisa 1), napa

će se isključiti.

Napomena: Kako bi se osiguralo pravilno korištenje ove funkcije, potrebno je prvo pokrenuti “Postavljanje parametara

za Automatski rad” (vidi odgovarajuće poglavlje).

Napomena: Tijekom automatskog rada, ukoliko korisnik djeluje na druge funkcije za podešavanje brzine, funkcija

automatske ventilacije će se isključiti.

T4. Ručni odabir brzine (snage) usisa: L4 : brzina (snaga) usisa 1 L5 : brzina (snaga) usisa 2 L6 : brzina (snaga) usisa 3 Pritisnite još jednom kako bi ste isključ

Napomena: ručni odabir isključuje svaku drugu postavljenu funkciju glede usisa. T5. ON/OFF brzina (snaga) intenzivnog usisa “POWER BOOST” (vremenski ograničenog) Napomena: Nakon 5 minuta rada, kuhinjska napa će se vratiti u prijašnje stanje. T6*. (Samo za određene modele) Uključivanje/isključivanje (ON/OFF) brzine (snage) intenzivnog usisa “POWER BOOST

x 2” (vremenski ograničena)

Napomena: Nakon 5 minuta rada, kuhinjska napa se automatski vraća u prijašnje stanje. T7. ON/OFF način rada "Izmjena zraka" Svakih 50 minuta mirovanja, automatski se uključuje brzina (snaga) usisa 1 na 10 minuta. T8. Uključivanje/isključivanje (ON/OFF) Odgođenog isključivanja brzine (snage) usisa (oko 30 minuta) Napomena: ova funkcija je dostupna za brzine koje se mogu odabrati putem tipke T4. T9. Indikator i reset filtera zasićenja

Tipka se automatski uključuje i svijetli bez prekida kada je potrebno obaviti održavanje na filtru masti. Tipka se automatski uključuje i trepće kada je potrebno obaviti održavanje na ugljenom filtru. Nakon obavljanja održavanja, dok je napa isključena a tipka u funkciji, pritisnite tipku na dulje od 3 sekunde kako biste

pokazatelj zasićenja filtara vratili u početno stanje, ponovite radnju ako je potrebno (na primjer, ako su oba filtra bila zasićena).

Aktiviranje pokazatelja zasićenja ugljenog filtra Pokazatelj zasićenja ugljenog filtra u normalnim je uvjetima isključen. Kako biste ga aktivirali, postupite kako slijedi: Uključite prikazni zaslon (ON) i isključite usis (OFF), pritisnite u isto vrijeme tipke T8 i T9 dulje od 3 sekunde, tipka T9 će

se uključiti i svijetliti bez prekida otprilike 5 sekundi kako bi ukazala da aktivacija uspješno izvršena.

Za isključivanje, ponovite radnju, tipka T9 treperit će otprilike 5 sekundi kako bi ukazala da je dezaktivacija uspješno

izvršena.

ili kuhinjsku napu (OFF).

Postavljanje parametara za Automatski rad

Kako bi se osiguralo pravilan automatski rad, potrebno je izvršiti "Kalibraciju kuhinjske nape" i “Izbor grijaće površine".

Kalibracija kuhinjske nape

Izbor grijaće površine Uključite prikazni zaslon (ON) i isključite usis (OFF), pritisnite tipku T3 na 5 sekundi. Model sa 2 stupnja intenzivne snage T5 (POWER BOOST) i T6 (POWER BOOST x 2)

Tipke T3, T5 i T6 će se uključiti. Pritisnite tipku T5 u slučaju plinske grijaće ploče – tipka će treperiti kako bi ukazala na uspješni odabir. Pritisnite tipku T6 u slučaju električne grijaće ploče - tipka će treperiti kako bi ukazala na uspješni odabir.

Model s 1 stupnjem intenzivne snage T5 (POWER BOOST)

Tipke T3, T7 i T8 će se uključiti. Pritisnite tipku T7 u slučaju plinske grijaće plo Pritisnite tipku T8 u slučaju električne grijaće ploče - tipka će treperiti kako bi ukazala na uspješni odabir.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

če – tipka će treperiti kako bi ukazala na uspješni odabir.

Za odabir funkcija kuhinjske nape, dovoljno je dotaknuti odgovarajuće tipke.

T1. Zaslon - Stanje mirovanja/ON T2. Brzina (snaga) usisa 1 - ON/OFF T3. Brzina (snaga) usisa 2 - ON/OFF T4. Brzina (snaga) usisa 3 - ON/OFF T5. Rasvjeta - ON/OFF

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Prekidač za svjetlo uključi /isključi ON/OFF. b. Prekidač isključi OFF/ brzina 1 c. Odabir brzine 2 d. Odabir brzine 3

ODRŽAVANJE

Upozorenje! Prije bilo kakvog postupka čišćenja ili održavanja, iskopčajte kuhinjsku napu od napajanja strujom na način da izvadite utičnicu ili isključite opći prekidač kuće.

Čišćenje

Kuhinjska napa se treba često čistiti ( barem isto tako često kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana. Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem stanju. Izbjegavajte uporabu proizvoda koji bi mogli grebati.

NE KORISTITE ALKOHOL! Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o zamjeni filtara povećava rizik od požara. Stoga se preporučuje

poštivanje sugeriranih uputstava. Otklanjamo bilo kakvu odgovornost za eventualne kvarove na motoru, požar izazvan neodgovarajućim održavanjem ili nepoštivanjem navedenih upozorenja.

Filtar za masnoću

Slika 9-17 Zadržava čestice masnoće koje se stvaraju prilikom kuhanja.

Taj filtar morate čistiti jednom mjesečno, upotrijebivši neagresivne deterdžente, bilo ručno ili u stroju za pranje posuđa, u kojem slučaju morate izabrati program pranja s kratkim ciklusom i na niskoj temperaturi. Ako ga perete u stroju za posuđe, možda ćete opaziti manju promjenu ili gubitak boje, što ni u kom slučaju ne utječe na učinkovitost filtra. Da biste skinuli filtar za uklanjanje masnoće povucite ručicu na opruge koja se otkvači.

Karbonski filtar (samo za filtracijsku verziju)

Slika 16 Zadržava neugodne mirise koji se stvaraju prilikom kuhanja.

Zasićenje karbonskog filtra se pojavljuje poslije manje-više produljene uporabe s obzirom na tip kuhinje i na urednost u čišćenju filtera za uklanjanje masnoće. U svakom slučaju je potrebno zamijeniti kartušu barem svaka četiri mjeseca.

NE može se niti oprati, niti obnoviti.

Kružni karbonski filtar

Postavite po jedan sa svake strane na način da pokrije obje zaštitne rešetke pokretača motora pa onda okrećite u smjeru kazaljki na satu. Što se tiče razmontaže okrećite u smjeru suprotnom od smjera kazaljki na satu.

Zamjena Lampe

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Slika 19

Iskopčajte aparat s električne mreže. Pozor! Prije nego što dodirnete lampe provjerite jesu li se ohladile. Zamijenite oštećenu lampu novom ali istog tipa na način naveden na etiketi sa značajkama ili pored same lampe na kuhinjskoj napi.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Kuhinjska napa je opremljena sustavom rasvjete koji se bazira na tehnologiji INDIKACIONIH SVJETALA. INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te trajnost 10 puta veću od tradicionalnih lampi a omogućuju i uštedu od 90% električne energije. U svezi sa zamjenom, obratite se tehničkoj potpori.

PÁRAELSZÍVÓ

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak. ! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén

gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a

biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. ! A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e.

Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

FIGYELMEZTETÉS

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt. A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította. Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak. Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja! A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség. A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják. Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak. Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni. A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon. Főzés közben a felszálló forró levegő a készülékházat felmelegítheti! A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.) Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel. A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget.. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni. FIGYELEM! A csavarok és rögzítő eszközök nem előírás szerinti behelyezése áramütést okozhat.

HASZNÁLAT

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik. Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie. A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse. Amennyiben az elszívó szénfilteres, szükséges annak kiemelése. Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálódását. ! A használandó cső belseje a lehető legsimább legyen. ! A cső anyaga az előírásban elfogadottaknak megfelelő legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

FELSZERELÉS

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 45cm elektromos főzőlap, és 50cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.

Felszerelés

Nagy súlya miatt a készülék mozgatását és üzembe helyezését legalább két vagy több személynek kell végeznie. PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell

visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat

tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban

hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót

felszerelték), van-e egy villamos csatlakozó aljzat, és a füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára falnyílás

készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

MŰKÖDÉSE

Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Az elszívó funkcióinak kiválasztásához elegendő megérintenie a vezérlőgombokat.

T1. Stand by (kikapcsolt vezérlőpanel - minden funkció kikapcsolva) / ON (bekapcsolt vezérlőpanel) Megjegyzés: Ha az elszívót körülbelül egy percig nem használja (elszívás és világítás), az automatikusan a stand/by

módra áll vissza.

T2. Világítás ON/OFF

- felkapcsolt világításnál, érintse meg az SL1 led csíkot ujjait balra vagy jobbra húzva, attól függően, hogy a világítás

erősségét növelni vagy csökkenteni kívánja.

Megjegyzés: a világítás a kikapcsolást megelőzően beállított legutolsó fényerősségen kapcsol fel. T3. ON/OFF Automata működés

Az elszívó automatikusan a 2. elszívás sebességre (teljesítményre) áll, melyet növel, ha a szenzor által érzékelt

környezeti feltételek úgy kívánják.

A környezeti feltételek állandósága esetén 10 perc eltelte után (amennyiben az elszívó már az 1. elszívó sebesség

(teljesítmény) fokozatban van), az elszívó kikapcsol.

Megjegyzés: ennek a funkciónak a helyes használatához először végezze el az "Automata működés

paramétereinek beállítását" (lásd a vonatkozó bekezdést).

Megjegyzés: Az automata működés során, amennyiben a felhasználó a sebességet szabályozó egyéb funkciókat

használja, az automatikus szellőztetés funkciója kikapcsol.

T4. Motor ON/OFF

- felkapcsolt világításnál, érintse meg az SL2 led csíkot ujjait balra vagy jobbra húzva, attól függően, hogy az elszívás

sebesség (teljesítmény) erősségét növelni vagy csökkenteni kívánja. Megjegyzés: a motor a lekapcsolás előtt utoljára beállított elszívás sebességre (teljesítményre) állva kapcsol be. T5. ON/OFF intenzív "POWER BOOST" elszívás sebesség (teljesítmény) (időkorlátozott) Megjegyzés: Az 5 perc működési idő leteltével az elszívó visszaáll az el T6. ON/OFF intenzív "POWER BOOST x 2" elszívás sebesség (teljesítmény) (időkorlátozott) Megjegyzés: Az 5 perc működési idő leteltével az elszívó visszaáll az előzőleg beállított sebességre. T7. ON/OFF "légcsere"üzemmód Minden 50 perc inaktivitás után az 1 elszívó sebesség (teljesítmény) kapcsol be, 10 percre.

T8. ON/OFF ON/OFF késleltetett kikapcsolás elszívás sebesség (teljesítmény). Megjegyzés: ez a funkció a T4 gombbal választható sebességi fokozatnál érhető el.

A kívánt késleltetett kikapcsolás idejének kiválasztásához (10-20-30 perc) egymás után egyszer vagy többször nyomja

meg. T9. Szűrő telítettség kijelző és újraállítás A gomb automatikusan kigyullad és fixen világít, amikor a zsírszűrő tisztítása szükséges. A gomb automatikusan kigyullad és villog, amikor a szénszűrő tisztítása szükséges. A karbantartás elvégzése után, kikapcsolt elszívónál és aktív gombnál a szűrő telítettség kijelző visszaállításához

tartsa lenyomva a gombot több mint 3 másodpercig, ismételje meg a műveletet, amennyiben szükséges (ha például

mindkét szűrő telített).

őzőleg beállított sebességre.

A szénfilter telítettség kijelző aktiválása A szénfilter telítettség kijelző általában deaktivált. Aktiválásához az alábbiak szerint járjon el:

Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívásnál tartsa a T8 és T9 gombokat egyszerre lenyomva több mint 3

másodpercig. A T9 ekkor kigyullad és fixen világít körülbelül 5 másodpercig annak jeléül, hogy az aktiválás megtörtént. Deaktiválásához ismételje meg a műveletet, ekkor a T9 gomb mintegy 5 másodpercig tartó villogása jelzi a deaktiválás

megtörténtét.

Az automata működés paramétereinek beállítása

Az automata működés helyes használatához végezze el az "Elszívó kalibrálását" és a "Főzőlap kiválasztását".

Az elszívó kalibrálása

Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívás mellett tartsa lenyomva a T4 gombot 5 másodpercig. A 2. elszívás sebesség (teljesítmény) működésbe lép és a T4 gomb villogni kezd annak jeléül, hogy az elszívó kalibrálása megkezdődött, mely mintegy 15 percig tart. Megjegyzés: a kalibrálás megszakításához tartsa lenyomva a T4 gombot 5 másodpercig; ezzel a kalibrálást érvényteleníti,

így azt meg kell majd ismételnie.

Főzőlap kiválasztása

Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívás mellett tartsa lenyomva a T3 gombot 5 másodpercig. A T3, T5 és T6 gombok kigyulladnak. Gáz főzőlap esetén nyomja meg a T5 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént. Elektromos főzőlap esetén nyomja meg a T6 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Az elszívó funkcióinak kiválasztásához elegendő megérintenie a vezérlőgombokat.

módra áll vissza. T2. Világítás ON/OFF Csak némelyik modellnél (lásd az ábrát fent): nyomja meg többször, míg a kívánt erősségű világítást el nem éri: L1 : gyenge fényerősség L2 : közepes fényerősség L3 : nagy fényerősség a világítás lekapcsolásához ismételten nyomja meg. T3. ON/OFF Automata működés Az elszívó automatikusan a 1. elszívás sebességre (teljesítményre) áll, melyet növel, ha a szenzor által érzékelt

környezeti feltételek úgy kívánják. A környezeti feltételek állandósága esetén 10 perc eltelte után (amennyiben az elszívó már az 1. elszívó sebesség

(teljesítmény) fokozatban van), az elszívó kikapcsol. Megjegyzés: ennek a funkciónak a helyes használatához először végezze el az "Automata működés

paramétereinek beállítását" (lásd a vonatkozó bekezdést). Megjegyzés: Az automata működés során, amennyiben a felhasználó a sebességet szabályozó egyéb funkciókat

használja, az automatikus szellőztetés funkciója kikapcsol. T4. Elszívási sebesség (teljesítmény) kiválasztása: L4 1. elszívási sebesség (teljesítmény) L5 2. elszívási sebesség (teljesítmény) L6 3. elszívási sebesség (teljesítmény) az elszívó lekapcsolásához (OFF) ismételten nyomja meg.

Megjegyzés: a kézi választás minden egyéb, az elszívás beállítását érintő funkciót kizár. T5. ON/OFF intenzív "POWER BOOST" elszívás sebesség (teljesítmény) (időkorlátozott)

Megjegyzés: Az 5 perc működési idő leteltével az elszívó visszaáll az előzőleg beállított sebességre. T6*. (Csak egyes modelleknél) ON/OFF intenzív "POWER BOOST x 2" elszívás sebesség (teljesítmény) (időkorlátozott) Megjegyzés: Az 5 perc működési idő leteltével az elszívó visszaáll az előzőleg beállított sebességre. T7. ON/OFF "légcsere"üzemmód Minden 50 perc inaktivitás után az 1 elszívó sebesség (teljesítmény) kapcsol be, 10 percre. T8. ON/OFF elszívás sebesség (teljesítmény) késleltetett kikapcsolás (cca 30 perc). Megjegyzés: ez a funkció a T4 gombbal választható sebességi fokozatnál érhető el. T9. Szűrő telítettség kijelző és újraállítás

A gomb automatikusan kigyullad és fixen világít, amikor a zsírszűrő tisztítása szükséges. A gomb automatikusan kigyullad és villog, amikor a szénszűrő tisztítása szükséges. A karbantartás elvégzése után, kikapcsolt elszívónál és aktív gombnál a szűrő telítettség kijelző visszaállításához

tartsa lenyomva a gombot több mint 3 másodpercig, ismételje meg a műveletet, amennyiben szükséges (ha például

mindkét szűrő telített). A szénfilter telítettség kijelző aktiválása A szénfilter telítettség kijelző általában deaktivált. Aktiválásához az alábbiak szerint járjon el: Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívásnál tartsa a T8 és T9 gombokat egyszerre lenyomva több mint 3

másodpercig. A T9 ekkor kigyullad és fixen világít Deaktiválásához ismételje meg a műveletet, ekkor a T9 gomb mintegy 5 másodpercig tartó villogása jelzi a deaktiválás

megtörténtét.

Az automata működés paramétereinek beállítása

Az automata működés helyes használatához végezze el az "Elszívó kalibrálását" és a "Főzőlap kiválasztását".

körülbelül 5 másodpercig annak jeléül, hogy az aktiválás megtörtént.

Az elszívó kalibrálása

így azt meg kell majd ismételnie.

Főzőlap kiválasztása Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívás mellett tartsa lenyomva a T3 gombot 5 másodpercig. Két intenzív fokozattal T5 (POWER BOOST) és T6 (POWER BOOST x 2) rendelkező modell

A T3, T5 és T6 gombok kigyulladnak. Gáz főzőlap esetén nyomja meg a T5 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént. Elektromos főzőlap esetén nyomja meg a T6 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént.

Egy intenzív fokozattal T5 (POWER BOOST) rendelkező modell

A T3, T7 és T8 gombok kigyulladnak. Gáz főzőlap esetén nyomja meg a T7 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént. Elektromos főzőlap esetén nyomja meg a T8 gombot - a gomb villogni kezd annak jeléül, hogy a kiválasztás megtörtént.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

Az elszívó funkcióinak kiválasztásához elegendő megérintenie a vezérlőgombokat.

T1. Stand by/ON display T2. 1. elszívó sebesség (teljesítmény) ON/OFF T3. 2. elszívó sebesség (teljesítmény) ON/OFF T4. 3. elszívó sebesség (teljesítmény) ON/OFF T5. Világítás ON/OFF

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. világítás kapcsoló BE/KI b. Motor KI kapcsoló/ 1. sebesség c. 1. sebesség kiválasztás d. 3. sebesség kiválasztás

KARBANTARTÁS

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT! Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz.

Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 9-17 Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 16 Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni

Köralakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban. Szétszereléshez forgassa az óramutató járásával ellentétes irányban.

Égőcsere

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

ábra 19

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e. A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve. A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé. Izzócsere esetén forduljon a szakszervízhez.

СУЫРУ ҚАЛПАҒЫ

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше техникалық қызмет көрсету жəне орнату нұсқаулары бірдей болады.

! Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым

сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз. ! Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану жəне қауыпсіздік

маңызды мəлімет бар. ! Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш

вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз. ! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз

немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз. Ескерту: "(*)" белгіленген бөлшектер қосымша аксессуар болып табылады жəне тек кейбір сатып алғанған үлгілерде ғана болады, немесе қамтамасыз етілмеійді,

болып көрінуі мүмкін. Дегенмен, қолдану,

жөнінде

онда бөлек алу қажет.

Нұсқаулар

скерту! Аспапты қондыру операциясы толық аяқталмағанша электр желісіне қоспаңыз! Тазалау мен күту операциясына кіріспестен бұрын вилканы шығарып немесе электр желісінің ортақ ажыратқышынан суырып сорғышты желіден ажыратыңыз. Барлық тазалау мен күту операциясын істеу барысында жұмыс қолғабын Балалар мен ақыл есі кем адамдарға немесе жеткілікті білмейтін, тəжіриебесі жоқ адамдарға, егер бақылаусыз болса, немесе егер олардың қауіпсіздігіне жауапты адам жағынан аспапты қолдану үйретілмесе бұл аспаппен қолдану жарамайды. Аспаппен ойнамау үшін балаларды қараусыз қалдырмаңыз.

торы дұрыс қондырылмаса сорғышты пайдаланбаңыз!

Егер Əдейі ескертілмеген жағдайда сорғышты тіреу жазықтығы ретінде қолдануға тыйым салынады. Ас үйде сорғышты газбен жанатын жəне басқа жанармай арқылы жанатын басқа аспаптармен қолданған кезде бөлменің ауа айналымын Сорылған ауа газбен жанатын немесе басқа жанармай арқылы жанатын аспаптардан түтін шығаруға арналған ауаөткізгіш арқылы кері сыртқа шығарылмауы тиіс. «Жалынның астында» пісірілетін тағамдарды дайындауға мүлдем тыйым салынады, себебі жалын зақым келтіріп өрттің пайда болуына əкелуі мүмкін, сондықтан бұл əдістен аулақ болыңыз. Қатты қызып кеткен майдың тұтануы мүмкін болғандықтан майда қуырылатын тағамдар əрдайым бақылауда болуы тиіс. Пісіруге арналған басқа құралдармен бірге Техникалық шаралар мен түтін шығаруда техникалық қауіпсіздік шарттары жөнінде білікті жергілікті əкімшілік белгілеген алдын алу тəртіп ережелерін сақтаңыздар! Сорғышты ішінен жəне сыртынан мерзімді тазалап тұру қажет ( АЙЫНА БІР РЕТ). Нұсқаудағы сорғышты тазалау мен фильтрлерді тазалап ауыстыру ережелерін сақтамау өрттің пайда болуына əкелуі мүмкін. Электр тоғы соғуы мүмкін болғандықтан дұрыс қондырылмаған лампышасымен сорғышты қалдырмаңыз. Біз аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейміз. Электрлік жəне электрондық аспаптарды қайта пайдаға асыру жөніндегі 2002/96/ЕС Европалық сəйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға жəне адам денсаулығына

тиісті түрде қамтамассыз етіңіз.

қолданған кезде аспаптың жетімді бөліктері қатты қызуы мүмкін.

киіңіз!

фильтрлерге

берілген нұсқауда белгіленген шарттарға сəйкес

пайдаланбаңыз жəне

директивке (WEEE)

кері əсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік жəне электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жө Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті əкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған жəне жасап шығарылған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• ЭМҮ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға əсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Əзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз жəне əзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің жəне будың үлкен мөлшері жағдайында арттырыңыз жəне күшейту жылдамдығын( тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру жəне шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекітуші құрылғыны осы нұсқауларға сəйкес орнатпау электрлік ток соғудың қаупін тудырады.

қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту

таңбасы берілген аспапты қайта пайдаға асыруда əдеттегі тұрмыстық

ніндегі жергілікті ережелерге сəйкес шығарылуы тиіс.

ПАЙДАЛАНУ

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған.

Түтін шығару құбырының нұсқасы

Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады. Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек. Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Ауаны сыртқа жақсырақ шығару үшін, көлбеу қабырғада құбырды азғана (шамамен 10°) көтеріңкіреу керек.

Сорғышты қабыр (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.

! Қажетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. ! Түтікті ішінде мүмкін болғанша бірқалыпты қолданыңыз. ! Түтік сертификатталған материалдан жасалуы тиіс.

ғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз

көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

Сүзгі нұсқасы

Ол үшін бір көмір сүгісі қажет, оны əдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден тазартады.

ОРНАТУ

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 45cm , ал газ немесе біріктірілген плиталар үшін 50cm ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосылым

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сəйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сəйкес алмалысалмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін болмаса, онда орнату нұсқауына сəйкес 3-дəрежедегі асқын кернеуді болдырмайтын жəне желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз. ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Суыру қалпағы арнайы нəр беруші сымжелімен жабдықталған. Сымжелі тиісті қызмет көрсету орталықтарына барыңыз.

бұзылған жағдайда оны ауыстыру үшін

Бекіту

Үëęĺí ńŕëěŕқňűң ŕđқŕńűíäŕ, ńîđғűřňűң ćűëćóűí ćəíĺ құđóűí ĺęł íĺěĺńĺ îäŕí äŕ ęөáłđĺę ŕäŕě îđűíäŕóғŕ ňčłń. Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың

• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі

• Мүмкін болса, ең жақсы мүмкін қатынас болуы үшін орнату орнының (қабырға немесе төбе)

• Содан кейін маңайда қақпақ орнатылғаннан кейін əлі қол жеткізуге болатын жəне сыртқа

• Кез келген қажет қалау жұмысын (мысалы, розетканы жəне түтін шығару құбырына арналған

Сүзгі көптеген қабырға/төбе түрлеріне сəйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сəйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті

нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.

сүзгі

қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды

алып, қауіпсіз орында сақтаңыз.

астындағы жəне айналасындағы барлық

болмаса, осы аумақтағы кез келген құрылғыларды жəне басқа бөліктерді қорғаңыз. Тегіс

бетті таңдаңыз, оны қақпақпен қорғаңыз жəне оған қақпақ пен оның қосалқы құралдарын

қойыңыз.

түтін шығару құбырын жалғауға болатын (тек түтін шығаратын құбыр

бар екенін тексеріңіз.

тесікті орнату) орындаңыз.

мықты болуы керек.

құрылғыларды ажыратыңыз жəне алыңыз.. Я

де қол жетерлік жерде

нұсқасында) розетка

ПАЙДАЛАНУ

Астың булану концентрациясы едəуір көбейген кезінде, сорғыштың қарқынды тəртібін пайдаланыңыз. Біз сорғышты тамақ пісіру алдында 5 мин бұрын қосуға, жəне пісіріп болғаннан кейін 15мин қосып қалдыруға кеңес береміз.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Сорғыштың функцияларын таңдау үшін жай ғана басқару элементтерін түртіңіз. T1. Күту режимі (басқару панелі өшірулі – барлық функциялар өшірулі) / ҚОСУ (басқару панелі

қосулы) Ескертпе: Бір минут бойы ешқандай əрекет орындалмаса (сору функциясы жəне шамдар),

сорғыш автоматты түрде күту режиміне ауысады.

T2. Шамдарды ҚОСУ/ӨШІРУ

- шамдар қосулы күйде жарық қарқындылығын

диоды жолағын саусағыңызбен оң немесе сол жаққа жылжытыңыз.

Ескертпе: шам өшу алдында соңғы орнатылған қарқындылықпен қосылады. T3. Автоматты жұмыс істеуді ҚОСУ/ӨШІРУ

Сорғыш датчигі арқылы анықталған қоршаған орта жағдайлары үшін қажет болса, сорғыш 2-

ші сору жылдамдығын арттыру үшін автоматты түрде орнатады. Қоршаған орта

жылдамдығына (қуат) орнатылып қойылған болса) сорғыш өшеді.

Ескертпе: Осы функцияны дұрыс пайдалану үшін алдымен «Автоматты жұмыс істеу

параметрлерін орнату» (сəйкес параграфты қараңыз) процедурасын орындаңыз.

Ескертпе: Автоматты жұмыс істеу барысында пайдаланушы жылдамдықты реттейтін басқа

функцияларды басқарса, автоматты желдету функциясы өшеді.

T4. Моторды

- мотор қосулы күйде сору жылдамдығын (қуат) арттыру немесе азайту үшін SL2 жарық

диоды жолағын саусағыңызбен оң немесе сол жаққа жылжытыңыз. Ескертпе: мотор өшу алдында соңғы орнатылған сору жылдамдығымен (қуат) қосылады.

T5. Қарқынды сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ «POWER BOOST» (уақытқа

негізделген)

Ескертпе: 5 минут жұмыс істегеннен кейін сорғыш алдыңғы T6. Қарқынды сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ «POWER BOOST x 2» (уақытқа

негізделген) Ескертпе: 5 минут жұмыс істегеннен кейін сорғыш алдыңғы күйге оралады. T7. «Ауаны тазалау» жұмыс режимін ҚОСУ/ӨШІРУ Əр 50 минут бойы ешқандай əрекет орындалмаса, 1-ші сору жылдамдығы (қуат) 10 минутқа

қосылады.

T8. Сору жылдамдығының (қуат) кідіртілген өшіру функциясын ҚОСУ/ӨШІРУ.

Ескертпе: бұл функция T4 түймесімен таңдауға болатын жылдамдықтар үшін қолжетімді.

Орнатқыңыз келетін кідіртілген өшіру уақытын (10-20-30 минут) таңдау үшін бір немесе

бірнеше рет басыңыз

T9. Индикатор жəне қалпына келтірілген сүзгі қанықтығы Май сүзгісіне техникалық қызмет көрсету қажет болған кезде түйме автоматты түрде

тұрақты жарықпен жанады.

жағдайларында ешқандай өзгеріс болмаса, 10 минуттан кейін (сорғыш 1-сору

ҚОСУ/ӨШІРУ

арттыру немесе азайту үшін SL1 жарық

күйге оралады.

Көмір сүзгісіне техникалық қызмет көрсету қажет болған кезде түйме автоматты түрде

жыпылықтап жанады. Техникалық қызмет көрсеткеннен кейін сорғыш өшірулі жəне түйме қосулы күйде сүзгінің

қанықтық индикаторын қалпына келтіру үшін түймені 3 секундтан артық басып тұрыңыз;

қажет болса, əрекетті қайталаңыз (мысалы, екі сүзгі де қанық болған кезде).

Көмір сүзгісінің қанықтық индикаторын Көмір сүзгісінің қанықтық индикаторы əдетте өшірулі болады. Оны іске қосу үшін келесі

əрекеттерді орындаңыз: Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T8 жəне T9 түймелерін бір

мезгілде 3 секундтан артық басып тұрыңыз; T9 түймесі іске қосылғанын көрсету үшін

тұрақты жарықпен шамамен 5 секундқа жанады. Оны өшіру үшін əрекетті қайталаңыз;

жыпылықтайды. Автоматты жұмыс істеу параметрлерін орнату Автоматты жұмыс істеу параметрін дұрыс пайдалану үшін «Сорғышты калибрлеу» жəне «Конфорканы таңдау» процедурасын орындаңыз.

Сорғышты калибрлеу

Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T4 түймесін 5 секунд бойы басып тұрыңыз. 2-ші сору жылдамдығы (қуат) жұмыс істей бастайды жəне процедурасы басталып, шамамен 15 минут бойы жалғасатынын көрсету үшін жыпылықтайды. Ескертпе: калибрлеу процедурасын тоқтату үшін T4 түймесін 5 минут бойы басыңыз; калибрлеу процедурасы орындалмайтындықтан, қайталануы қажет болады.

Конфорканы таңдау

Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T3 түймесін 5 секунд бойы басып тұрыңыз.

T3, T5 жəне T6 түймелері жанады.

конфоркасына арналған T5 түймесін басыңыз, түйме таңдалғанын көрсету үшін

Газ жыпылықтайды. Электр конфоркасына арналған T6 түймесін басыңыз, түйме таңдалғанын көрсету үшін жыпылықтайды.

іске қосу

T9 түймесі өшкенін көрсету үшін шамамен 5 секундқа

T4 түймесі сорғышты калибрлеу

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

қосулы) Ескертпе: Бір минут бойы ешқандай əрекет орындалмаса (сору функциясы жəне шамдар),

сорғыш автоматты түрде күту режиміне ауысады.

T2. Шамдарды ҚОСУ/ӨШІРУ Тек белгілі бір үлгілерде (жоғарғы суретті қажетті жарық қарқындылығын таңдау үшін қайта-қайта басыңыз: L1: күңгірт жарық L2: орташа жарық L3: көтеріңкі жарық Шамдарды өшіру үшін қайта басыңыз. T3. Автоматты жұмыс істеуді ҚОСУ/ӨШІРУ Сорғыш датчигі арқылы анықталған қоршаған орта жағдайлары үшін қажет болса, сорғыш 1-

ші сору жылдамдығын арттыру үшін автоматты Қоршаған орта жағдайларында ешқандай өзгеріс болмаса, 10 минуттан кейін (сорғыш 1-сору

жылдамдығына (қуат) орнатылып қойылған болса) сорғыш өшеді. Ескертпе: Осы функцияны дұрыс пайдалану үшін алдымен «Автоматты жұмыс істеу

параметрлерін орнату» (сəйкес параграфты қараңыз) процедурасын орындаңыз. Ескертпе: Автоматты жұмыс істеу барысында пайдаланушы жылдамдықты реттейтін басқа

функцияларды басқарса, автоматты T4. Сору жылдамдығын (қуат) қолмен таңдау: L4: 1-ші сору жылдамдығы (қуат) L5: 2-ші сору жылдамдығы (қуат) L6 3-ші сору жылдамдығы (қуат) Сорғышты өшіру (OFF) үшін қайта басыңыз.

Ескертпе: қолмен таңдау əрекеті орнатылған функцияға қатысты кез келген басқа сору

мүмкіндігін шеттетеді.

T5. Қарқынды сору жылдамдығын (қуат) ҚОСУ/

негізделген) Ескертпе: 5 минут жұмыс істегеннен кейін сорғыш алдыңғы күйге оралады.

T6*.(Тек белгілі бір үлгілерде) Қарқынды сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ «POWER

BOOST x 2» (уақытқа негізделген) Ескертпе: 5 минут жұмыс істегеннен кейін сорғыш алдыңғы күйге оралады. T7. «Ауаны тазалау» жұмыс режимін ҚОСУ/ӨШІРУ

Əр 50 минут бойы ешқандай əрекет

қосылады.

T8. Сору жылдамдығының (қуат) кідіртілген өшіру функциясын ҚОСУ/ӨШІРУ (шамамен 30

минут)

Ескертпе: бұл функция T4 түймесімен таңдауға болатын жылдамдықтар үшін қолжетімді. T9. Индикатор жəне қалпына келтірілген сүзгі қанықтығы

Май сүзгісіне техникалық қызмет көрсету қажет болған кезде түйме автоматты түрде

тұрақты жарықпен жанады.

Көмір сүзгісіне техникалық қызмет көрсету қажет болған кезде түйме автоматты түрде

жыпылықтап жанады. Техникалық қызмет көрсеткеннен кейін сорғыш өшірулі жəне түйме қосулы күйде сүзгінің

қанықтық индикаторын қалпына келтіру үшін түймені 3 секундтан артық басып тұрыңыз;

қажет болса, əрекетті қайталаңыз (мысалы, екі сүзгі де қанық болған кезде). Көмір сүзгісінің қанықтық индикаторын іске

қараңыз):

түрде орнатады.

желдету функциясы өшеді.

ӨШІРУ «POWER BOOST» (уақытқа

орындалмаса, 1-ші сору жылдамдығы (қуат) 10 минутқа

қосу

Көмір сүзгісінің қанықтық индикаторы əдетте өшірулі болады. Оны іске қосу үшін келесі

əрекеттерді орындаңыз: Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T8 жəне T9 түймелерін бір

мезгілде 3 секундтан артық басып тұрыңыз; T9 түймесі іске қосылғанын көрсету үшін

тұрақты жарықпен шамамен 5 секундқа жанады. Оны өшіру үшін əрекетті қайталаңыз; T9 түймесі өшкенін

жыпылықтайды.

Автоматты жұмыс істеу параметрлерін орнату Автоматты жұмыс істеу параметрін дұрыс пайдалану үшін «Сорғышты калибрлеу» жəне «Конфорканы таңдау» процедурасын орындаңыз.

Сорғышты калибрлеу

Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T4 түймесін 5 секунд бойы басып тұрыңыз. 2-ші сору жылдамдығы (қуат) жұмыс істей бастайды жəне T4 түймесі процедурасы басталып, шамамен 15 минут бойы жалғасатынын көрсету үшін жыпылықтайды. Ескертпе: калибрлеу процедурасын тоқтату үшін T4 түймесін 5 минут бойы басыңыз; калибрлеу процедурасы орындалмайтындықтан, қайталануы қажет болады.

Конфорканы таңдау

Дисплей қосулы (ON) жəне сору функциясы өшірулі (OFF) күйде T3 түймесін 5 секунд бойы басып тұрыңыз.

T5 (POWER BOOST) жəне T6 (POWER BOOST х 2) қарқынды қуатының 2 деңгейі бар үлгі T3, T5 жəне T6 түймелері жанады.

Газ конфоркасына арналған T5 түймесін басыңыз, түйме таңдалғанын көрсету үшін жыпылықтайды. Электр конфоркасына арналған T6 түймесін басыңыз, түйме таңдалғанын көрсету үшін жыпылықтайды.

T5 (POWER BOOST) қарқынды қуатының бір деңгейі бар үлгі T3, жəне T7 T8 түймелері жанады.

Газ конфоркасына арналған T7 түймесін басыңыз, түйме таңдалғанын көрсету үшін жыпылықтайды Электр конфоркасына арналған T8 түймесін басыңыз, түйме таңдалғанын көрсету үшін жыпылықтайды

көрсету үшін шамамен 5 секундқа

сорғышты калибрлеу

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

Сорғыштың функцияларын таңдау үшін жай ғана басқару элементтерін түртіңіз.

T1. Күту/ҚОСУ дисплейі T2. 1-ші сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ T3. 2-ші сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ T4. 3-ші сору жылдамдығын (қуат) ҚОСУ/ӨШІРУ T5. Шамдарды ҚОСУ/ӨШІРУ

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Жарықты ҚОСУ/ӨШІРУ қосқышы b. 1-жылдамдық/ӨШІРУ қосқышы c. 2-жылдамдықты таңдау d. 3-жылдамдықты таңдау

Техникалық қызмет көрсету

Ескерту! Кез келген тазалау немесе техникалық қызмет ету операциясын жасаудан бұрын, вилканы шығарып немесе бөлменің басты ажыратқышын суырып сорғышты электр желісінен ажыратыңыз.

Тазалау

Сорғыш ішінен жəне сыртынан жиі тазаланып тұруы қажет (кем дегенде шамамен майды ұстап қалатын фильтрді тазалау мерзіміне сəйкес). Тазалау үшін бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. Абразиялық қоспасы бар затты пайдаланбаңыз.

СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Ескерту: Фильтрді ауыстыру

мүмкүн. Сондықтан берілген нұсқаумен пайдалануға кеңес береміз. Жоғарыда көрсетілген ескертулерді сақтамағандықтан немесе дұрыс емес жөндеу салдарынан болған өрт немесе қозғауыштың

бүлінуіне байланысты барлық жауапкершілік алынады.

жəне аспапты тазалау ережелерінің сақталынбауы өрттің пайда болуына əкелуі

Май сүзгісі

9-17 сурет Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тəртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз

сүзгіш қасиеті мүлде

Белсенді көмір сүзгісі (тек сүзгі бар нұсқада)

16 сурет

Ас пісірген кезде жарамсыз иісті ұстап қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды жəне де регенерецияға жарамсыз.

Дөңгелек көмір сүзгісі

Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз.

үшін оларды сағат тіліне кері бұраңыз.

Алу

Шам ауыстыру

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

19-сурет

Аспапты электр жүйесінен өшіріңіз Ескерту! Лампаны ұстаудан бұрын, олар суығандығына көз жеткізіңіз. Қасиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам лампасын бірдей түрдегі лампамен алмастырыңыз.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Корпус жарық диод технологиясына негізделген жарық жүйесімен жабдықталған. Жарық диодтары оңтайлы жарықты, əдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді жəне 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

Өнім сапасына койылатын талаптарды мына мекен- жай бойынша жіберуінізді сӨраймыз:,

ӨазаӨстан Республикасы, Алматы Өаласы, Бегалин Ө. 19\49, Пр-во "Gorenje", Претензин по качеству

продукцни направлятв по адресу Республика Казахстан,, г. Алматы, ул. Бегалина, дом 19\49, Пр-во "Gorenje" 8 (727) 293 03 07

АСПИРАТОР

Придржувајте се строго до упатствата дадени во овој прирачник.. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар предизвикан на апаратот како резултат на неследење на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

Аспираторот може да се разликува по изгледот од сликите во ова упатство одржувањето и упатствата за инсталирање остануваат исти.

! Важно е да го зачувате ова упатство за да би можеле да го консултирате во било кој момент. Во случај на

продажба, расходување или на преместување, нека остане заедно со производот. ! Прочитајте ги внимателно упатствата: Овде има

безбедноста.

! Не вршете електрични или механички измени на производот или на издувните канали. ! Пред да почнете со монтирање на апаратот проверете да не се оштетени компонентите. Во спротивно,

обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето. Забелешка: Додатоците означени неколку модели, а ако не се вклучени во моделот треба да се набават.

со симболот "(*)" се факултативен додатен прибор кои се вклучени само во

важни информации за инсталирањето, за употребата и за

, но сепак упатствата за употреба,

ВАЖНИ СОВЕТИ

Предупредување! Да не го поврзувате апаратот со електричното напојување се додека монтажата не биде целосно комплетна. Пред билокаква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со исклучување на домашниот мрежен прекинувач. За сите операции за монтажа и одржување да се Овој апарат не е наменет за користење од страна на деца или лица со намалени физички, сензорни или ментални способности, или ако немаат искуство или знаење, доколку не се под надзор или се имаат обучувано за употреба на апаратот од лице одговорно за нивната безбедност. Треба да се Никогаш не користете го аспираторот ако ја немате правилно монтирано решетката! Аспираторот НИКОГАШ не смее да се користи како површина за поддршка доколку не е прецизно наведено. Просторијата мора да биде доволно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива. Издувниот воздух не смее да се предава во активен оџак за чад створен од апарати кои согоруваат гас или други горива. Строго се забранува фламбирање на храната под самиот аспиратор. Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар и се избегнува во сите околности. Секое пржење мора грижливо да се направи со цел да се спречи да не дојде до презагревање на маслото и пламнување. Пристапните делови од аспираторот можат значително да се загреат кога се користи заедно уред за готвење. Што се однесува до следат правилата дадени од компетентните власти. Аспираторот мора редовно да се чисти како од внатрешноста така и од надворешноста (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО, во секој случај потребно е да се постапува во согласност со упатствата за одржување прирачник). Ако не се следат упатствата во однос на аспираторот и чистењето на филтрите ќе доведе до ризик од пожари. Да не го користите или оставате аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар резултат на неследење на упатствата вклучени во овој прирачник. Овој апарат е обележан согласно Европската директива 2002/96/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да

внимава, децата да не си играат со уредот.

техничките и безбедносните мерки за примена за исфрлање на пареа важно е внимателно да се

користат работни ракавици

поради тоа мора да

дадени во овој

предизвикан на апаратот како

се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

• Безбедност

• Можности: EN/IEC (скр) 61591; ISO (скр) 5167-1; ISO (скр) 5167-3; ISO(скр) 5168; EN/IEC (скр) 60704-1; EN/IEC(скр) 60704-2-13; ISO (скр) 3741; EN (скр) 50564; IEC(скр) 62301.

• EMC(скр): EN(скр) 55014-1; CISPR (скр) 14-1; EN(скр) 55014-2; CISPR (скр) 14-2; EN/IEC (скр) 61000-3-2; EN/IEC(скр) 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина Уклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата. Предупредување! Неуспехот да се монтираат шрафовите или уредот за фиксирање во согласност со овие инструкции може да доведе до електрични опасности.

прецртана канта за ѓубре на производот или на документите кои одат со производот, покажува

со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детаљни

: EN/IEC (скр) 60335-1; EN/IEC(скр) 60335-2-31, EN/IEC(скр) 62233.

уште

(-рите) кога е

УПОТРЕБА

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на издувниот воздух

Пареата се исфрла на надвор преку една издувна цевка позиционирана на приклучната прирабница. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на прстенот за поврзување. Предупредување! Издувната цевка не е доставена и таа треба да се купи. Во хоризонталниот дел, цевката треба да има лесен нагиб на нагоре ( воздухот полесно на надвор. Ако аспираторот е снабден со филтри со активен јаглен, истите треба да се отстранат. Поврзете го аспираторот со цевките и отворите за издувување низ ѕид со дијаметар еднаков со излезот на воздухот (приклучна прирабница). Употребата на издувни цевки и брзината на всмукување и драстично зголемување на бучавата. Поради тоа се одбива билкокава одговорност које е последица на тоа.

! Користење на цевка подолга од неопходниот минимум. ! Користење на цевка со што е можно помал број на кривини (максимален ! Избегнувајте драстични промени на пресекот на цевката. ! Користење на цевка со внатрешност колку што е можно повеќе мазна. ! Материјалот на цевката треба да биде нормиран.

отвори за издувување низ ѕид со помал дијаметар ќе предизвика намалување на

околу 10°) за да може да го пренесува

агол на кривината: 90°).

Варијанта со филтрирање

Всмуканиот воздух се ослободува од мастите и се деодорира пред повторно да се упати назад во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за филтрирање на база на активни јаглени.

МОНТАЖА

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 45cm за електричните апарати за готвење и 50cm за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа. Предупредување! Пред (повторно) поврзување на колото од аспираторот проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран. Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете

со електричното напојување и

Вградување

Производ со прекумерна тежина, поместувањето и монтирањето на аспираторот треба да се направи од најмалку две или повеќе лица. Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.

• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (

монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.

• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример

ќесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

• Ако е можно откачете го и тргнете го мебелот под и околу просторот за монтирање (ѕидот или таванот) на

аспираторот за да се има подобра пристапност. Меѓу другото заштитете го мебелот и сите други работи колку

што може подобро. Одберете рамна површина и покријте ја со заштита каде што потоа

аспираторот и деловите од опремата.

• Проверете меѓу другото да во близина на просторот за монтирање на аспираторот (во простор кој е пристапен и

со монтиран аспиратор) има на располагање електричен штекер и дека може да се поврзе на уред за

исфрлување на пареите во надворешноста (само варијанта

• Направете ги сите потребни ѕидарски работи (на пр.: поставување на штекер и/или отвор за поминување на одводната цевка).

Аспираторот оди заедно со парчиња за прицврстување пригодни за поголемиот дел од ѕидови/тавани. И покрај тоа потребно е да побарате објаснување од квалификуван техничар за да ви потврди според видот на ѕидот/таванот. Ѕидот/таванот треба да биде доволно цврст за да ја издржи тежината на аспираторот.

види го и соодветниот параграф). Тој/тие се

ќе го ставите

со всмукување).

за прикладноста на материјалите

ФУНКЦИОНИРАЊЕ

Користете ја најголемата брзина во случај на невообичаена концентрација на пареи во кујната. Ви препорачуваме да го вклучите издувувањето 5 минути пред да започнете со готвењето и да го оставите да работи околу 15 минути по завршување на готвењето.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

За да ги одберете функциите на аспираторот доволно е само да ги допрете командите.

T1. Состојба на подготвеност (исклучена контролна табла - сите функции се деактивирани) / ВКЛУЧЕНО

(вклучена контролна табла)

Забелешка: По околу една минута користење на аспираторот (всмукување и светло), истиот се враќа

автоматски во состојба на подготвеност.

Вклучување/исклучување на светлото

T2.

- при запалено светло, допрете ја лед лентата SL1 со прстите на десно или на лево за да ја зголемите или

намалите јачината на светлото.

Забелешка: светлото се запалува на последно поставената јачина пред исклучувањето. T3. Вклучување/исклучување на автоматско функционирање

Аспираторот автоматски ја поставува 2-ра

услови откриени од страна на сензорот на аспираторот тоа го бараат. Ако нема промени на надворешните услови, по 10 минути (ако аспираторот е веќе во 1-ва брзина (моќност) на

всмукување), аспираторот се исклучува. Забелешка: за правилно користење на оваа функција

автоматско функционирање“ (види го соодветниот параграф). Забелешка: За време на автоматското функционирање ако корисникот ги користи другите функции за

регулирање на брзината, функцијата автоматска вентилација се деактивира.

T4. Вклучување/исклучување на моторот

- при запален мотор, допрете ја лед лентата SL2 со прстите на

намалите брзината (моќноста) на всмукување. Забелешка: моторот се запалува на последната брзина (моќност) на всмукување поставена пред

исклучувањето. T5. Вклучување/исклучување наинтензивна брзина (моќност) на всмукување „POWER BOOST“ (темпирана) Забелешка: По 5 минути работа аспираторот се враќа на претходната состојба. T6. Вклучување/исклучување

(темпирана) Забелешка: По 5 минути работа аспираторот се враќа на претходната состојба. T7. Вклучување/исклучување на начин на функционирање „Промена на воздух“ Секои 50 минути на неактивност се вклучува 1-ва брзина (моќност) на функционирање за 10 минути.

T8. Вклучи/Исклучи Задоцнето исклучување на брзината (моќноста) на всмукување Забелешка: оваа функција стои на располагање за брзините што може да се бираат со копчето T4.

Притиснете еднаш или повеќе пати последователно за да го изберете времето на задоцнето исклучување што

сакате да го поставите (10-20-30 минути)

наинтензивна брзина (моќност) на всмукување „POWER BOOST x 2“

брзина (моќност) на всмукување за да се зголеми ако надворешните

направете прво „Регулирање на параметрите за

десно или на лево за да ја зголемите или

T9. Индикатор и ресетирање на заситеноста на филтрите Копчето се запалува автоматски со фиксно светло кога е потребно да се изврши сервисирање на филтерот за

масти. Копчето се запалува автоматски со трепкаво светло кога е потребно е да се изврши сервисирање на филтерот

на јаглен. По сервисирањето, при исклучен аспиратор

направите ресетирање на индикаторот на заситеност на филтрите, повторете ја операцијата ако е потребно (на

пример во случај ако се заситени двата филтри).

Активирање на индикаторот за заситеност на филтерот на јаглен Индикаторот за заситеност на филтерот на

следниот начин: При запален екран (ON) и исклучено всмукување (OFF) притиснете ги истовремено копчињата T8 и T9 повеќе од

3 секунди, копчето T9 се запалува со фиксно светло околу 5 секунди за да го сигнализира активирањето. За да го деактивирате, повторете ја операцијата, копчето

деактивирано.

Регулирање на параметрите за автоматско функционирање

За правилно користење на автоматското функционирање направете „Калибрирање на аспираторот“ и „Избор на плоча за готвење“.

Калибрирање на аспираторот

При запален екран (ON) и исклучено всмукување (OFF), притиснете го копчето T4 5 секунди. 2-ра брзина (моќност) активирано калибрирањето на аспираторот коешто ќе трае околу 15 минути.

Забелешка: за да се прекине калибрирањето притиснете го копчето T4 5 секунди; калибрирањето ќе се поништи и ќе

треба да се повтори.

Избор на плоча за готвење

При запален Копчињата T3, T5 и T6 се запалуваат. Притиснете го копчето T5 во случај на плоча за готвење на гас - копчето трепка за да го сигнализира изборот. Притиснете го копчето T6 во случај на електрична плоча за готвење - копчето трепка за да го

екран (ON) и исклучено всмукување (OFF), притиснете го копчето T3 5 секунди.

на всмукување започнува да функционира а копчето T4 трепка за да сигнализира дека е

и активно копче, притиснете го копчето повеќе од 3 секунди за да

јаглен вообичаено е деактивиран. За да го активирате постапете на

T9 ќе трепка околу 5 секунди за да сигнализира дека е

сигнализира изборот.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

За да ги одберете функциите на аспираторот доволно е само да ги допрете командите.

T1. Состојба на подготвеност (исклучена контролна табла - сите функции се деактивирани) / ВКЛУЧЕНО

(вклучена контролна табла)

Забелешка: По околу една минута користење на аспираторот (всмукување и светло), истиот се враќа

автоматски во состојба на подготвеност.

Вклучување/исклучување на светлото

T2.

Само кај некои модели (види го цртежот погоре): притиснете повеќе пати за да ја одберете посакуваната јачина на светло: L1: слабо светло L2: средно слетво L3: јако светло притиснете уште еднаш за да го исклучите светлото. T3. Вклучување/исклучување на автоматско функционирање Аспираторот

всмукување), аспираторот се исклучува. Забелешка: за правилно

регулирање на брзината, функцијата автоматска вентилација се деактивира. T4. Рачно бирање на брзина (моќност) на всмукување: L4: 1-ва брзина (моќност) L5: 2-ра брзина (моќност) на всмукување L6: 3-та брзина (моќност) на всмукување притиснете уште еднаш за да го исклучите аспираторот (OFF).

Забелешка: рачното бирање ја исклучува секоја друга поставена функција во врска со всмукувањето. T5. Вклучување/исклучување наинтензивна брзина (моќност) на всмукување „POWER BOOST“ (темпирана) Забелешка: По 5 минути работа T6*. (Само кај некои модели) Вклучување/исклучување наинтензивна брзина (моќност) на всмукување

„POWER BOOST x 2“ (темпирана) Забелешка: По 5 минути работа аспираторот се враќа на претходната состојба. T7. Вклучување/исклучување на начин на функционирање „Промена на воздух“ Секои 50 минути на неактивност се вклучува 1-ва брзина (моќност T8. Вклучи/Исклучи Задоцнето исклучување на брзината (моќноста) на всмукување (околу 30 минути). Забелешка: оваа функција стои на располагање за брзините што може да се бираат со копчето T4. T9. Индикатор и ресетирање на заситеноста на филтрите

Копчето се запалува автоматски со фиксно светло кога е потребно

на јаглен. По сервисирањето, при исклучен аспиратор и активно копче, притиснете го копчето повеќе од 3 секунди за да

направите ресетирање на индикаторот на заситеност на

пример во случај ако се заситени двата филтри).

Активирање на индикаторот за заситеност на филтерот на јаглен Индикаторот за заситеност на филтерот на јаглен вообичаено е деактивиран. За да го активирате постапете на

следниот начин: При запален екран (ON) и исклучено всмукување

автоматски ја поставува 1-ра брзина (моќност) на всмукување за да се зголеми ако надворешните

користење на оваа функција направете прво „Регулирање на параметрите за

на всмукување

аспираторот се враќа на претходната состојба.

) на функционирање за 10 минути.

да се изврши сервисирање на филтерот за

филтрите, повторете ја операцијата ако е потребно (на

(OFF) притиснете ги истовремено копчињата T8 и T9 повеќе од

3 секунди, копчето T9 се запалува со фиксно светло околу 5 секунди за да го сигнализира активирањето. За да го деактивирате, повторете ја операцијата, копчето T9 ќе трепка околу 5 секунди за да сигнализира дека е

деактивирано.

Регулирање на параметрите за автоматско функционирање

За правилно користење на автоматското функционирање направете „Калибрирање на аспираторот“ и плоча за готвење“.

Калибрирање на аспираторот

При запален екран (ON) и исклучено всмукување (OFF), притиснете го копчето T4 5 секунди. 2-ра брзина (моќност) на всмукување започнува да функционира а копчето T4 трепка за да сигнализира дека е активирано калибрирањето на аспираторот коешто ќе трае околу 15 минути. Забелешка: за да се прекине

калибрирањето притиснете го копчето T4 5 секунди; калибрирањето ќе се поништи и ќе

треба да се повтори.

Избор на плоча за готвење

При запален екран (ON) и исклучено всмукување (OFF), притиснете го копчето T3 5 секунди.

Модел со 2 нивоа на интензивна моќност T5 (POWER BOOST) и T6 (POWER BOOST x 2)

Копчињата T3, T5 и T6 се запалуваат. Притиснете го копчето T5 во

случај на плоча за готвење на гас - копчето трепка за да го сигнализира изборот.

Притиснете го копчето T6 во случај на електрична плоча за готвење - копчето трепка за да го сигнализира изборот

Модел со 1 ниво на интензивна моќност T5 (POWER BOOST)

Копчињата T3, T7 и T8 се запалуваат. Притиснете го копчето T7 во случај на

плоча за готвење на гас - копчето трепка за да го сигнализира изборот.

Притиснете го копчето T8 во случај на електрична плоча за готвење - копчето трепка за да го сигнализира изборот.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

„Избор на

За да ги одберете функциите на аспираторот доволно е само да ги допрете командите.

T1. Состојба на подготвеност/Вклучи екран T2. Вклучи/Исклучи 1-ва брзина (моќност) на всмукување T3. Вклучи/Исклучи 2-ра брзина (моќност) на всмукување T4. Вклучи/Исклучи 3-та брзина (моќност) на всмукување T5. Вклучување/исклучување на светлото

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Прекинувач за вклучување/исклучување на светлото. b. Прекинувач за исклучување/брзина 1 c. Одбирање брзина 2 d. Одбирање брзина 3

ОДРЖУВАЊЕ

Предупредување! Пред билокаква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со исклучување на домашниот мрежен прекинувач.

Чистење

Аспираторот мора редовно да се чисти (најмалку со истата фреквенција со која се врши одржувањето на филтерите за масти) како од внатрешноста така и од надворешноста. За чистењето користете крпа навлажнета со течни неутрални детергенти. Да не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ! Предупредување! Ако не се следат доведе до ризик од пожари. Се препорачува до придржување на предложените упатства. Ние одбиваме билокаква одговорност за евентуални оштетувања на моторот или пожар предизвикан како резултат на неправилно одржување или неследење на наведените упатствата.

Филтер за масти

Бр. 9-17 За собирање на масните состојки од пареата од готвењето. Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за

миење на садови на ниски температури и во краток интервал. Со перењето во машина за миење на садови металниот филтер за масти карактеристики за филтрирање воопшто не се менуваат. За да го извадите филтерот за масти повлечете го забецот за откопчување.

Филтер со активен јаглен (Само за Варијанта

упатствата во однос на чистењето на аспираторот и замената на филтрите ќе

може да ја изгуби малку бојата но неговите

со филтрирање)

Бр. 16 За собирање на непријатните мириси од пареата од готвењето .

Заситувањето на филтерот од јаглен настапува по повеќе или помалку продолжена употреба во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата најмалку на секои 4 месеци. НЕ може Кружен филтер на јаглен: Ставете по еден на страна на капакот од двете заштитни решетки на роторот од моторот, потоа вртете во правец на стрелките од часовникот. За демонтирање вртете во обратен правец од стрелките на часовникот.

да се пере или обновува.

Замена на сијалиците

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Бр. 19

Исклучете го уредот од струјното напојување. Предупредување! Пред да ги допрете сијаличките проверете дали се изладени. Заменете ја оштетената сијалица со ист таков тип како што е наведено на етикетата за карактеристиките или близу самата сијалица на аспираторот.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Аспираторот е опремен со систем за осветлување базиран на технологијата на LED диода LED светилките гарантираат оптимално осветлување, имаат околу 10 пати подолг век од традиционалните светилки

и овозможуваат заштеда на електрична енергија и до 90%. За нивната замена обратете се на службата за техничка поддршка.

OKAP WYCIĄGOWY

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione. ! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub

przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi. ! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, uż

i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających. ! Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest

uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji. Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

ytkowania

OSTRZEŻENIA

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

ży nigdy używać okapu bez prawidłowo zamontowanych filtrów!

Nie nale Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację. Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania. W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem. Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko: Włączyć okap na minimalne obroty w momencie rozpoczę zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu. UWAGA! Nie dokręcenie śrub oraz urządzeń mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia natury elektrycznej.

na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów

cia gotowania i zostawić go włączony przez kilka minut po

OBSŁUGA

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić. W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte. Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy). Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie

łaśliwości okapu.

ha Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu. ! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). ! Unikać radykalnych zmian przekroju przewodu. ! Używać przewodu o jak najgładszej powierzchni wewnętrznej. ! Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy. Można go kupić u sprzedawcy. Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

INSTALACJA OKAPU

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 50cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap jest wyposażony w specjalny przewód zasilający. W razie uszkodzenia tego przewodu, nale

Instalacja okapu

Urządzenie jest ciężkie. Przenoszenie i instalacja okapu powinny być wykonywane przez co najmniej dwie osoby. Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie

zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału

dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp), ewentualnie

wyjąć je i zachować.

• Jeżeli to możliwe, należy odłączyć i usunąć meble, znajdujące się w obszarze instalacji okapu, po to aby uzyskać łatwy

dostęp do sufitu/ściany, na której ma być zamontowany okap. W przeciwnym wypadku należy jak najlepiej

zabezpieczyć meble oraz wszystkie części przed przypadkowym uszkodzeniem. Wybrać pł

będzie oparty okap i elementy wposażenia i przykryć ją folią ochronną.

• Ponadto należy sprawdzić, czy w pobliżu strefy montażu okapu (w miejscu dostępnym również po zamontowaniu

okapu) jest dostępne gniazdko wtykowe i czy można podłączyć okap do urządzenia odprowadzającego na zewnątrz

opary (tylko w wersji filtrującej). Wykonać wszystkie niezbędne prace murarskie (np.: montaż gniazdka wtykowego i/lub otwór do przejścia przewodu

odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać cięż

ży go zamówić w biurze obsługi serwisowej.

aską powierzchnię, na której

ar okapu.

DZIAŁANIE OKAPU

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

T1. Stand by (panel kontrolny wyłączony – wszystkie funkcje rozłączone) / ON (panel kontrolny włączony) Uwaga: Po około minucie nieużywania okapu (zasysanie i oświetlenie) wraca on automatycznie do pozycji stand/by. T2. ON/OFF oświetlenia - przy włączonym oświetleniu, dotknąć pasek diody led SL1 palcami odpowiednio w prawo lub w

lewo, aby zwiększyć lub zmniejszyć natężeniu oświetlenia.

Uwaga: oświetlenie włącza się na ostatnim ustawionym natężeniu przed wyłączeniem. T3. ON/OFF Działanie automatyczne

Okap ustawia automatycznie prędkość (moc) zasysania, 2 aby zwiększyć, jeśli warunki środowiskowe wykryte przez

czujnik okapu tego wymagają. W przypadku braku zmian w warunkach środowiskowych, po 10 minutach (jeśli okap uzyskał już prędkość (moc)

zasysania 1), okap wyłącza się. Uwaga: aby zagwarantować właściwe działanie tej funkcji, należy najpierw wykonać "Regulację parametrów do

Działania automatycznego" (patrz odnośny paragraf). Uwaga: W trakcie działania automatycznego jeśli użytkownik działa na inne funkcje, które regulują prędkość, funkcja

auto wentylacji dezaktywuje się.

T4. ON/OFF Silnika

- przy włączonym silniku, dotknąć pasek diody led SL1 palcami odpowiednio w prawo lub w lewo aby zwiększyć lub

zmniejszyć natężeniu zasysania.

Uwaga: silnik włącza się na ostatniej ustawionej prędkości (mocy) zasysania przed wyłączeniem. T5. ON/OFF prędkości (mocy) zasysania intensywnego “POWER BOOST” (ustawienie czasowe) Uwaga: Po 5 minutach działania okap powraca do wcześniejszego ustawienia. T6. ON/OFF prędkości (mocy) zasysania intensywnego “POWER BOOST x 2” (ustawienie czasowe)

Uwaga: Po 5 minutach działania okap powraca do wcześniejszego ustawienia. T7. ON/OFF sposób działania "Wymiana powietrza" Co 50 minut nieaktywności włącza się prędkość (moc) zasysania 1 na czas 10 minut. T8. ON/OFF Opóźnionego wyłączenia prędkości (mocy) zasysania. Uwaga: ta funkcja jest dostępna dla prędkości wybieralnych przyciskiem T4.

Wcisnąć raz lub więcej razy w sekwencji aby wybrać czas opóźnionego wyłączenia, jaki się chce ustawić (10-20-30

minut) T9. Wskaźnik i reset nasycenia filtrów Przycisk włącza się automatycznie przy stałym świetle kiedy należy dokonać konserwacji filtra przeciwtłuszczowego. Przycisk włącza się automatycznie przy świetle migoczącym kiedy należy dokonać konserwacji filtra węglowego. Po wykonaniu konserwacji, przy wyłączonym okapie i aktywnym przycisku, nacisnąć przycisk przez dł

sekundy aby zresetować wskaźnik nasycenia filtrów, powtórzyć czynność jeśli to konieczne (np. jeśli są nasycone

obydwa filtry). Aktywacja wskaźnika nasycenia filtra węglowego Wskaźnik nasycenia filtra węglowego zwyczajowo jest wyłączony.

użej niż 3

Aby go aktywować, należy postępować w następujący sposób: Przy włączonym wyświetlaczu (ON) i wyłączonym zasysaniu (OFF) wcisnąć jednocześnie przyciski T8 i T9 prze dłużej

niż 3 sekundy, przycisk T9 włącza się przy stałym świetle przez około 5 sekund aby wskazać dokonanie włączenia. Aby go wyłączyć, należy powtórzyć operację, przycisk T9 będzie migotał przez około 5 sekund aby wskazać wykonanie

wyłączenia.

Regulacja parametrów do Działania automatycznego

Aby zapewnić prawidłowe działanie automatyczne należy wykonać “Kalibrację okapu" i "Wybór płyty do gotowania".

Kalibracja okapu

Przy włączonym wyświetlaczu (ON) i wyłą Prędkość (moc) zasysania 2 zaczyna działać i przycisk T4 migocze aby wskazać, że rozpoczęła się kalibracja okapu, która będzie trwała przez około 15 minut. Uwaga: aby przerwać kalibrację wcisnąć T4 przez 5 sekund; kalibracja zostanie unieważniona i będzie musiała być

powtórzona.

Wybór płyty do gotowania

Przy włączonym wyświetlaczu (ON) i wyłączonym zasysaniu (OFF), wciskać przycisk T3 przez 5 sekund. Przyciski T3, T5 i T6 zaświecają się. Wcisnąć przycisk T5 w przypadku gazowej płyty do gotowania – przycisk migocze aby potwierdzić dokonany wybór. Wcisnąć przycisk T6 w przypadku elektrycznej płyty do gotowania – przycisk migocze aby potwierdzić dokonany wybór

czonym zasysaniu (OFF), wciskać przycisk T4 przez 5 sekund.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

Tylko na niektórych modelach (patrz rysunek powyżej): wciskać kilkakrotnie aż do wybrania pożądanego natężenia oświetlenia: L1 : światło słabe L2 : światło średnie L3 : światło mocne Wcisnąć ponownie, aby wyłączyć oświetlenie. T3. ON/OFF Działanie automatyczne Okap ustawia automatycznie prędkość (moc) zasysania, 1 aby zwiększyć, jeśli warunki środowiskowe wykryte przez

czujnik okapu tego wymagają. W przypadku braku zmian w warunkach środowiskowych, po 10 minutach (jeśli okap uzyskał już prędkość (moc)

zasysania 1), okap wyłącza się. Uwaga: aby zagwarantować właściwe działanie tej funkcji, należy najpierw wykonać "Regulację parametrów do

Działania automatycznego" (patrz odnośny paragraf). Uwaga: W trakcie działania automatycznego jeśli użytkownik działa na inne funkcje, które regulują prędkość, funkcja

auto wentylacji dezaktywuje się. T4. Ręczny wybór prędkości (mocy) zasysania: L4 : prędkość (moc) zasysania 1 L5 : prędkość (moc) zasysania 2 L6: prędkość (moc) zasysania 3 Przycisnąć ponownie aby wyłączyć okap (OFF).

Uwaga: Wybór rę T5. ON/OFF prędkości (mocy) zasysania intensywnego “POWER BOOST” (ustawienie czasowe) Uwaga: Po 5 minutach działania okap powraca do wcześniejszego ustawienia. T6*. (Tylko w niektórych modelach) ON/OFF prędkości (mocy) zasysania intensywnego “POWER BOOST x 2”

(ustawienie czasowe) Uwaga: Po 5 minutach działania okap powraca do wcześniejszego ustawienia. T7. ON/OFF sposób działania "Wymiana powietrza" Co 50 minut nieaktywności włącza się prędkość (moc) zasysania 1 na czas 10 minut. T8. ON/OFF Opóźnionego wyłączenia prędkości (mocy) zasysania (około 30 minut) Uwaga: ta funkcja jest dostępna dla prędkości wybieralnych przyciskiem T4. T9. Wskaźnik i reset nasycenia filtrów Przycisk włącza się automatycznie przy stałym świetle kiedy należy dokonać konserwacji filtra przeciwtłuszczowego. Przycisk włącza si Po wykonaniu konserwacji, przy wyłączonym okapie i aktywnym przycisku, nacisnąć przycisk przez dłużej niż 3

sekundy aby zresetować wskaźnik nasycenia filtrów, powtórzyć czynność jeśli to konieczne (np. jeśli są nasycone

obydwa filtry). Aktywacja wskaźnika nasycenia filtra węglowego Wskaźnik nasycenia filtra węglowego zwyczajowo jest wyłączony. Aby go aktywować, należy postępować w następujący sposób: Przy włączonym wyświetlaczu (ON) i wyłączonym zasysaniu (OFF) wcisnąć jednocześnie przyciski T8 i T9 prze dłużej

niż 3 sekundy, przycisk T9 włącza się przy stałym świetle przez okoł Aby go wyłączyć, należy powtórzyć operację, przycisk T9 będzie migotał przez około 5 sekund aby wskazać wykonanie

wyłączenia.

Regulacja parametrów do Działania automatycznego

Aby zapewnić prawidłowe działanie automatyczne należy wykonać “Kalibrację okapu" i "Wybór płyty do gotowania".

czny wyklucza jakiekolwiek inne ustawione działanie związane z zasysaniem.

ę automatycznie przy świetle migoczącym kiedy należy dokonać konserwacji filtra węglowego.

o 5 sekund aby wskazać dokonanie włączenia.

Kalibracja okapu

Przy włączonym wyświetlaczu (ON) i wyłączonym zasysaniu (OFF), wciskać przycisk T4 przez 5 sekund. Prędkość (moc) zasysania 2 zaczyna działać i przycisk T4 migocze aby wskazać, że rozpoczęła się kalibracja okapu, która będzie trwała przez około 15 minut. Uwaga: aby przerwać kalibrację wcisnąć T4 przez 5 sekund; kalibracja zostanie unieważniona i będzie musiała być

powtórzona.

Wybór płyty do gotowania Przy włączonym wyświetlaczu (ON) i wyłączonym zasysaniu (OFF), wciskać przycisk T3 przez 5 sekund. Model z 2 poziomami mocy intensywnej T5 (POWER BOOST) oraz T6 (POWER BOOST x 2)

Przyciski T3, T5 i T6 zaświecają się. Wcisnąć przycisk T5 w przypadku gazowej płyty do gotowania – przycisk migocze aby potwierdzić dokonany wybór. Wcisnąć przycisk T6 w przypadku elektrycznej płyty do gotowania – przycisk migocze aby potwierdzi

Model z 1 poziomem mocy intensywnej T5 (POWER BOOST)

Przyciski T3, T7 i T8 zaświecają się. Wcisnąć przycisk T7 w przypadku gazowej płyty do gotowania – przycisk migocze aby potwierdzić dokonany wybór. Wcisnąć przycisk T8 w przypadku elektrycznej płyty do gotowania – przycisk migocze aby potwierdzić dokonany wybór.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

ć dokonany wybór

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

T1. Stand by/ON wyświetlacza T2. ON/OFF prędkości (moc) zasysania 1 T3. ON/OFF prędkości(moc) zasysania 2 T4. ON/OFF prędkości (moc) zasysania 3 T5. ON/OFF oświetlenia

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Wyłącznik światła b. Wybór prędkości 1 / Wyłącznik silnika c. Wybór prędkości 2 d. Wybór prędkości 3

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków

ściernych. NIE STOSOWAĆ ALKOHOLU! Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Rys. 9-17 Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy. Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr na węgiel ( tylko dla wersji filtrującej)

Rys. 16 Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy. NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara. Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana lampek

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Rys. 19

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną. Uwaga! Nie dotykać żarówek dopóki są gorące. Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED. LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej. W celu wymiany należy zwrócić się do serwisu obsługi technicznej.

HOTĂ ASPIRANTĂ

Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele acestui manual, totuşi instrucţiunile de utilizare, întreţinere şi instalare rămân aceleaşi. ! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau

mutare, asiguraţi-vă că acesta rămâne împreună cu produsul.

! citiţi cu atenţie instrucţiunile: există informaţii importante privind instalarea, utilizarea şi siguranţa. ! Nu efectua ! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați

furnizorul și nu continuați cu instalarea. Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părţi care nu sunt în dotaţie şi trebuie să fie cumpărate.

ţi modificări de tip electric sau mecanic asupra produsului sau asupra ţevilor de evacuare.

AVERTISMENTE

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când nu aţi terminat de montat toată instalaţia. Înainte de orice intervenţie de curăţenie şi întreţinere, deconectaţi hota de la reţeaua electrică, scoţând ştecherul sau deconectând întrerupătorul general al locuinţei. Pentru toate operaţiile de instalare şi întreţinere utilizaţi mănuși de protecţie. Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacităţi fizice senzoriale şi mentale reduse sau care nu au experienţa şi cunoştinţa adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucţiunile de folosire a aparaturii de către o persoană responsabilă cu siguranţa acestora. Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se joacă cu aparatura. Nu folosiţi niciodată hota fă Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare numai în cazul în care este indicat în mod specific. Localul trebuie să fie destul de ventilat, când hota de bucătărie se foloseşte împreună cu alte aparate cu combustie de gaz sau alţi combustibili. Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alţi combustibili. Este absolut interzis pregătirea sub hotă a mâncărurilor cu flamă. Folosirea flăcării libere poate dăuna filtrele şi poate crea incendii, aşadar trebuie evitată în orice caz. Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă. Părţile componente cu care am putea intra in contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea. În ceea ce privesc măsurile tehnice şi de siguranţă care trebuie să fie adoptate pentru evacuarea fumurilor este strict necesar să respectaţi regulamentele în vigoare şi să apela Hota trebuie să fie curăţată tot des atât în interior cât şi în exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod expresiv toate indicaţiile redate în instrucţiunile de întreţinere reproduse în acest manual) Nerespectarea normelor de curăţare a hotei precum şi neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de incendii. Nu folosiţi niciodată hota fără montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit. Firma îşi declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instrucţiunilor redate în acest manual. Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric şi Electronic (WEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea potenţialelor consecinţe negative asupra mediului înconjurător şi sănătăţii persoanelor, consecinţe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

ră montajul corect al grilei!

ţi la autorităţile competente locale.

Simbolul de pe produs, sau de pe documentele care însoţesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deşeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric şi electronic. Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deşeurilor. Pentru informaţii mai detaliate privind eliminarea, valorificarea şi reciclarea acestui produs, vă rugăm să contactaţi administraţia locală, serviciul de eliminare a deşeurilor menajere sau magazinul de unde aţi cumpărat produsul.

Aparat proiectat, testat şi fabricat în conformitate cu:

• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeţi să gătiţi, porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp câteva minute după ce aţi terminat de gătit. Măriţi viteza în cazul

ăţilor mari de fum sau vapori şi utilizaţi viteza/ele sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon, atunci

cantit când este necesar, pentru a menţine o eficienţă optimă de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci când este necesar, pentru a menţine o eficienţă optimă a filtrului. Utilizaţi diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficienţa şi pentru a reduce la minimum nivelul de zgomot. ATENŢIE! Neinstalarea şuruburilor sau dispozitivelor de fixare în conformitate cu aceste instrucţiuni poate comporta riscuri de natura electrică.

UTILIZAREA

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Versiunea aspirantă

Vaporii sunt evacuaţi către exterior prin intermediul unui tub de evacuare fixat la flanşa de racord. Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune. Atenţie! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziţionat. În partea orizontală, tubul trebuie să aibă o înclinare uşoară în sus (circa 10°) pentru a putea transporta mai uşor aerul către exterior. Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase. Racordaţi hota la cablurile şi orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record). Utilizarea tuburilor şi orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestaţiilor de aspirare şi o creştere drastică a zgomotului. Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă. ! Folosiţi un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitaţi schimbările drastice de secţiune ale tubului. ! Folosiţi un tub cu interiorul cât mai neted posibil. ! Materialul tubului trebuie să fie aprobat conform normei.

Versiunea filtrantă

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalaţi un sistem de filtrare suplimentar pe bază de carbon activ.

INSTALAREA

Distanţa minimă între suprafaţa suportului recipientelor pe dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie mai mică de 45cm în cazul maşinilor de gătit electrice, şi de 50cm în cazul maşinilor de gătit cu gaz sau mixte. Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o distanţă mai mare, este necesar să ţineţi cont de aceasta.

Conexarea Electrică

Tensiunea din reţea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ştecher conectaţi hota la o priză conform cu normele în vigoare, poziţionată într-o zona accesibilă şi după instalare. Dacă nu este prevăzută cu ştecher (conexiunea este direct la reţea) sau ştecherul nu este poziţionat într-o zonă accesibilă şi după instalare, aplicaţi un întrerupător bipolar la normă care să asigure deconectarea completă de la reţea în condiţiile categoriei de supratensiune III, conform regulilor de instalare. Atenţie! înainte de a efectua conectarea circuitului hotei la alimentaţia din reţea şi de a verifica funcţionarea corectă, controlaţi totdeauna dacă cablul a fost montat în mod corect. Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelaţ

Montarea

Produs cu greutate mare, deplasarea și instalarea hotei trebuie efectuate de cel puţin două sau mai multe persoane. Informaţii preliminare pentru instalare:

• Verificaţi ca produsul cumpărat să fie de dimensiune şi volum adept zonei de instalare alese.

• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate

numai dacă se utilizează hota în versiunea filtrantă.

• Verificaţi ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu

şuruburi, garanţia etc.), eventual să le scoateţi şi să le păstraţi.

• Dacă este posibil dezlegaţi şi mişcaţi mobila în jurul ariei de instalare a hotei, în modul de a avea o cât mai bună

accesibilitate la peretele unde va fi instalată hota. Dacă nu se poate, protejaţi pe cât posibil mobila şi toate părţile care

interesează instalarea. Alegeţi o suprafaţă plană şi acoperiţi-o cu o protecţie unde apoi veţi pune hota

special.

• Verificaţi ca în apropierea zonei de instalare a hotei (în zona accesibilă chiar cu hota montată) să fie o priză electrică şi

dacă e posibil să fie conectată la un dispozitiv de evacuare a fumului spre extern (numai pentru versiunea aspirantă).

• Executaţi toate lucrările necesare de zidărit (de exemplu instalarea unei prize electrice şi/sau orificiul prentru trecerea

tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toţi pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui tehnician specialist pentru a se asigura de calitatea materialelor şi felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susţine gretutatea hotei.

i la serviciul de asistenţă tehnică.

şi echipamentul

FUNCŢIONAREA

Se recomandă o viteza crescută, în special în cazul unei concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi să aspire 5 minute înainte de a demara procesul de coacere şi de a o lăsa în funcţiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Pentru a selecta funcţiile hotei este suficient să atingeţi comenzile.

T1. Stand by (panou de control oprit – toate funcţiile dezabilitate) / ON (panou de control in funcţiune) Notă: După circa un minut de inutilizare (aspiraţie şi iluminat), hota revine in mod automat in stand/by. T2. ON/OFF iluminat

- cu luminile aprinse, atingeţi banda led SL1 cu degetele spre dreapta sau respectiv stanga pentru a creste sau reduce

intensitatea luminii.

Notă: lumina se aprinde la ultima intensitate reglată inainte de stingere. T3. ON/OFF Funcţionare automată

Hota reglează automat viteza (puterea) de aspiraţie 2 pentru crestere dacă conditiile de mediu detectate de senzorul

hotei solicită acest lucru. In absenţa variaţiilor conditiilor ambientale, după 10 minute (dacă hota este deja in viteza (puterea) de aspiraţie 1), hota

se stinge. Notă: pentru utilizarea corectă a acestei funcţii, executaţi mai intii "Reglajul parametrilor pentru Funcţionare

automată" (vezi paragraful aferent). Notă: Pe durata funcţionării automate, dac

ventilaţie se dezactivează.

T4. ON/OFF Motor

- cu motorul pornit, atingeţi banda led SL2 cu degetele spre dreapta sau respectiv stanga pentru a creste sau reduce

viteza (puterea) de aspiraţie. Notă: motorul porneşte la ultima viteză reglată inainte de stingere. T5. ON/OFF viteza (puterea) de aspiraţie intensivă “POWER BOOST” (temporizată) Notă: După 5 minute de funcţionare, hota revine la starea precedentă. T6. ON/OFF viteza (puterea) de aspiraţie intensivă “POWER BOOST x 2” (temporizată) Notă: După 5 minute de funcţionare, hota revine la starea precedentă. T7. ON/OFF mod de funcţionare "Improspătare aer" La fiecare 50 minute de inactivitate, se porneşte viteza (puterea) de aspiraţie 1 pentru 10 minute.

T8. ON/OFF Oprire intârziată a vitezei (puterii) de aspiraţie.

: această funcţie este disponibila pentru vitezele selecţionabile cu tasta T4.

Notă

Apasaţi o dată sau de mai multe ori una după alta pentru a selecţiona timpul de oprire intârziată pe care doriţi să il

reglaţi (10-20-30 minute) T9. Indicator şi resetare saturaţie filtre Tasta se aprinde automat cu lumină constantă când este necesară efectuarea intreţinerii filtrului ănti grăsimi. Tasta se aprinde automat cu lumină clipitoare când este necesară efectuarea intreţinerii filtrului cu cărbon. După efectuarea intreţinerii, cu hota oprită şi tasta activă, ţineţi apăsată tasta pentru mai mult de 3 secunde pentru a

efectua resetarea indicatorului de saturaţie filtre; repetaţi operaţiunea dacă este necesar (de exemplu in cazul in care

sunt saturate ambele filtre).

ă utilizatorul acţionează asupra altor funcţii care reglează viteza, funcţia auto

Activarea indicatorului de saturaţie filtru cu carbon Indicatorul de saturaţie filtru cu carbon este in mod normal dezactivat. Pentru a-l activa, procedaţi in modul următor:

Cu display-ul in funcţiune (ON) şi aspiraţia oprită (OFF), apăsaţi simultan tastele T8 şi T9 pentru mai mult de 3 secunde;

tasta T9 se aprinde cu lumină constantă pentru circa 5 secunde, pentru a indica activarea. Pentru a-l dezactiva, repetaţi operaţiunea; tasta T9 va clipi pentru circa 5 secunde pentru a indica dezactivarea.

Reglarea parametrilor pentru Funcţionare automată

Pentru utilizarea corectă a funcţionării automate, efectuaţi "Calibrarea hotei" şi "Selecţionarea plitei de gătit".

Calibrarea hotei

Cu display-ul in funcţiune (ON) şi aspiraţia oprită (OFF), apăsaţi tasta T4 pentru 5 secunde. Viteza (puterea) de aspiraţie 2 incepe să funcţioneze şi tasta T4 clipeste pentru a indica faptul că a inceput calibrarea hotei care va dura circa 15 minute.

Notă: pentru a intrerupe calibrarea, apăsa

Selectarea plitei de gătit

Cu display-ul in funcţiune (ON) şi aspiraţia oprită (OFF), apăsaţi tasta T3 pentru 5 secunde. Tastele T3, T5 şi T6 se aprind. Apăsaţi tasta T5 in cazul plitei de gătit cu gaz – tasta clipeste pentru a indica efectuarea selectiei. Apăsaţi tasta T6 in cazul plitei de gătit electrice - tasta clipeste pentru a indica efectuarea selectiei.

ţi T4 pentru 5 secunde; calibrarea va fi invalidată şi va trebui deci să fie repetată.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Pentru a selecta funcţiile hotei este suficient să atingeţi comenzile.

Numai pentru anumite modele (vezi desenul de deasupra): apăsaţi in mod repetat până când selecţionaţi intensitatea luminoasă dorită: L1 : lumină redusă L2 : lumină medie L3 : lumină intensă Apasaţi din nou pentru a stinge luminile. T3. ON/OFF Funcţionare automată Hota reglează automat viteza (puterea) de aspiraţie 1 pentru crestere dacă conditiile de mediu detectate de senzorul

hotei solicită acest lucru. In absenţa variaţiilor conditiilor ambientale, după 10 minute (dacă hota este deja in viteza (puterea) de aspiraţie 1), hota

se stinge. Notă: pentru utilizarea corectă a acestei funcţii, executaţi mai intii "Reglajul parametrilor pentru Funcţionare

automată" (vezi paragraful aferent). Notă: Pe durata funcţionării automate, dacă utilizatorul acţionează asupra altor funcţii care reglează viteza, funcţia auto

ventilaţie se dezactivează. T4. Selecţionare manuală viteză (puterea) de aspiraţie: L4 : viteza (puterea) de aspiraţie 1 L5 : viteza (puterea) de aspiraţie 2 L6: viteza (puterea) de aspiraţie 3 Apasaţi din nou pentru a stinge hota (OFF).

Notă: selecţionarea manuală exclude orice altă funcţie reglată referitoare la aspiraţie. T5. ON/OFF viteza (puterea) de aspiraţie intensivă “POWER BOOST” (temporizată)

: După 5 minute de funcţionare, hota revine la starea precedentă.

Notă T6*. (Doar anumite modele) ON/OFF viteza (puterea) de aspiraţie intensivă “POWER BOOST x 2” (temporizată) Notă: După 5 minute de funcţionare, hota revine la starea precedentă. T7. ON/OFF mod de funcţionare "Improspătare aer" La fiecare 50 minute de inactivitate, se porneşte viteza (puterea) de aspiraţie 1 pentru 10 minute. T8. ON/OFF Oprire intârziată a vitezei (puterii) de aspiraţie (circa 30 minute) Notă: această funcţie este disponibilă pentru vitezele selecţionabile cu tasta T4. T9. Indicator şi resetare saturaţie filtre

Tasta se aprinde automat cu lumină constantă când este necesară efectuarea intreţinerii filtrului ănti grăsimi. Tasta se aprinde automat cu lumină clipitoare când este necesară efectuarea intreţinerii filtrului cu cărbon. După efectuarea intreţinerii, cu hota oprită şi tasta activ

efectua resetarea indicatorului de saturaţie filtre; repetaţi operaţiunea dacă este necesar (de exemplu in cazul in care

sunt saturate ambele filtre). Activarea indicatorului de saturaţie filtru cu carbon Indicatorul de saturaţie filtru cu carbon este in mod normal dezactivat. Pentru a-l activa, procedaţi in modul următor: Cu display-ul in funcţiune (ON) şi aspiraţia oprită (OFF), apăsaţi simultan tastele T8 şi T9 pentru mai mult de 3 secunde;

ă, ţineţi apăsată tasta pentru mai mult de 3 secunde pentru a

Reglarea parametrilor pentru Funcţionare automată

Pentru utilizarea corectă a funcţionării automate, efectuaţi "Calibrarea hotei" şi "Selecţionarea plitei de gătit".

Calibrarea hotei

Notă: pentru a intrerupe calibrarea, apăsaţi T4 pentru 5 secunde; calibrarea va fi invalidată şi va trebui deci să fie repetată.

Selectarea plitei de gătit Cu display-ul in funcţiune (ON) şi aspiraţia oprită (OFF), apăsaţi tasta T3 pentru 5 secunde. Modelul cu 2 nivele de putere intensivă T5 (POWER BOOST) şi T6 (POWER BOOST x 2)

Tastele T3, T5 şi T6 se aprind. Apăsaţi tasta Apăsaţi tasta T6 in cazul plitei de gătit electrice - tasta clipeste pentru a indica efectuarea selectiei.

Modelul cu 1 nivel de putere intensivă T5 (POWER BOOST)

Tastele T3, T7 şi T8 se aprind. Apăsaţi tasta T7 in cazul plitei de gătit cu gaz – tasta clipeste pentru a indica efectuarea selectiei. Apăsaţi tasta T8 in cazul plitei de gătit electrice - tasta clipeste pentru a indica efectuarea selectiei.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

T5 in cazul plitei de gătit cu gaz – tasta clipeste pentru a indica efectuarea selectiei.

Pentru a selecţiona functiile hotei este suicient să atingeţi comenzile.

T1. Standby/ON display T2. ON/OFF viteza (puterea) de aspiraţie 1 T3. ON/OFF viteza (puterea) de aspiraţie 2 T4. ON/OFF viteza (puterea) de aspiraţie 3 T5. ON/OFF iluminat

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Întrerupător lumini ON/OFF. b. Întrerupător OFF/viteza 1 c. Selectare rapidă 2 d. Selectare rapidă 3

ÎNTREŢINEREA

Atenţie! Înainte de orice intervenţie de curăţenie şi întreţinere, deconectaţi hota de la reţeaua electrică, scoţând ştecherul sau deconectând întrerupătorul general al locuinţei.

Curăţarea

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în exterior. Pentru curăţare folosiţi un material îmbibat cu detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL! Atenţie: Nerespectarea normelor de curăţare a hotei şi de înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă sfătuim să respectaţi îndeaproape instrucţiunile prezente în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului şi derivate dintr-o utilizare sau întreţinere incorectă precum şi din nerespectarea instrucţiunilor conţinute în acest manual.

Filtru anti-grăsimi

Fig. 9-17 Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curăţat o dată pe lună cu detergenţi neabrazivi, manual sau utilizând maşina de spălat vase, la temperaturi scăzute şi folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se poate decolora, dar nu-şi va pierde caracteristicile de filtrare. Pentru demontarea filtrului trageţi mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 16 Reţine mirosurile neplăcute, derivate în urma procesului de coacere.

Saturaţia filtrului de cărbune depinde de folosirea mai mult sau mai puţin prelungită a tipului de maşina de gătit precum şi de curăţarea regulară a filtrului pentru grăsime. În orice caz, cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni. NU-l spălaţi sau refolosiţi

Filtru de cărbune circular

Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de protecţie a rotorului motorului, apoi rotiţi în sens orar. Pentru demontare rotiţi în sens antiorar.

Înlocuirea becurilor

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Fig. 19

Deconectaţi hota de la reţeaua electrică. Atenţie! Înainte de a atinge becurile, asiguraţi-vă că nu au o temperatură ridicată. Înlocuiţi becul vechi cu unul de acelaşi tip, după cum se specifică în eticheta de caracteristici sau în apropierea lămpii pe hotă.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED. LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare faţă de becurile tradiţionale şi permit economisirea a 90% de energia electrică. Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.

ВЫТЯЖКА

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования.

Вытяжка может иметь дизайн, отличающийся от вытяжки не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие

продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. ! Внимательно прочитайте инструкцию. В ней

безопасности. ! Запрещается выполнять изменения в электрической или механической части изделия или в трубах

рассеивания. ! Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При

наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования. Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

находится важная информация по установке, эксплуатации и

показанной на рисунках данного руководства, тем

ВНИМАНИЕ!

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором. Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. При использовании вместе с прочими аппаратами для варки, Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные

пользоваться вытяжкой, если по своему физическому или психическому состоянию не

вытяжку в качестве опорной плоскости, если это специально не оговорено.

горючими.

открытые части прибора могут сильно нагреваться.

обслуживанию данного прибора).

последствия для окружающей среды и здоровья человека.

Символ изделия с ним нельзя обращаться как с обычными бытовыми отходами. соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу данное изделие.

Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 607042-13; ISO 3741; EN 50564; IEC 62301.

• ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для

правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума. ВНИМАНИЕ! Отсутствие установки винтов и устройств крепления в соответствии с этими инструкциями может повлечь за собой риски электрического характера.

на самом изделии или сопроводительной документации указывает, что при утилизации данного

Вместо этого, его следует сдавать в

по утилизации отходов или в магазин, в котором Вы приобрели

в течение нескольких минут после того,

поддержания хорошей эффективности жирового фильтра. Используйте максимальный

ПОЛЬЗОВАНИЕ

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу. Диаметр выводной трубы должен соответствовать диаметру соединительного кольца. Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно. В горизонтальной части труба должна быть немного приподнята к верху (примерно на 10°) так, чтобы воздух быстрее мог Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец). Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума. Производитель снимает с себя всякую ответственность по отношению выше сказанного.

! Использовать трубу ! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. ! Внутренняя поверхность используемой трубы должна быть как можно более гладкой. ! Материал трубы должен соответствовать нормативам.

выходить наружу. Если вытяжка снабжена угольным фильтром, то уберите его

с минимально необходимой длиной.

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

УСТАНОВКА

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 45cm – для электрических плит, и не менее 50cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке. Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том Вытяжка имеет специальный кабель электропитания; в случае повреждения кабеля, необходимо заказать его в службе по техническому обслуживанию.

, что кабель питания правильно смонтирован.

Установка

Устройство отличается большим весом; для его переноски и установки требуется не менее двух человек. Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются (смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите использовать

• Проверьте, чтобы внутри вытяжки не оставалось предметов, помещенных туда на время ее транспортировки)

(например, пакетиков с шурупами, листков гарантии и т.д.), если они имеются, выньте их и сохраните.

• По возможности отсоедините и отодвиньте кухонные элементы, расположенные под вытяжкой и рядом с зоной

ее монтажа,

Если это невозможно, как можно тщательнее предохраните мебель и прочие предметы на время монтажа.

Выберите ровную поверхность, покройте ее защитным покрытием и разложите на ней вытяжку и крепежные

детали.

• Проверьте также, чтобы рядом с зоной монтажа вытяжки (

имелась сетевая розетка и отверстие для дымохода, отводящее дым на улицу (только в режиме отвода).

• Выполните все необходимые работы (например: установка сетевой розетки и/или проделывание отверстия для

дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

для обеспечения более свободного доступа к потолку/стенам, к которым будет крепиться вытяжка.

вытяжку в режиме рециркуляции.

в зоне, доступной также после монтажа вытяжки)

штепсельный разъем не

ФУНКЦИОНИРОВАНИЕ

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Чтобы выбрать функции вытяжки достаточно слегка коснутся команд.

T1. Stand by (панель контроля выключена – все функции отключены)/ ВКЛ (панель контроля включена) Примечание: После одной минуты не использования вытяжки (всасывание и свет) она автоматически

возвратится в stand/by.

T2. ВКЛ/ВЫКЛ свет

- с включённым светом слегка касаться пальцем в левую или правую стороны полосы

индикатора SL1 соответственно, чтобы увеличивать или уменьшать интенсивность света. Примечание: свет включится на последнюю использованную перед выключением интенсивность. T3. ВКЛ/ВЫКЛ Автоматического режима работы

Вытяжка автоматически выбирает скорость (мощность) всасывания 2, если сенсоры вытяжки в среде засекут

условия, при которых необходимо увеличение.

Если отсутствуют изменения условий среды, после 10 минут

(мощность) всасывания 1), вытяжка выключится. Примечание: для правильного использования этой функции сначала выполнить "Установка параметров

Автоматического режима работы" (смотри соответствующий параграф). Примечание: Если во время автоматического режима работы пользователь оказывает действие на другие

функции, которые регулируют скорость, функция автоматического режима работы отключается.

ВКЛ/ВЫКЛ Мотора

T4.

- с включенным мотором, слегка касаться пальцем в левую или правую сторону полосы светоизлучающего

индикатора SL2 соответственно, чтобы увеличивать или уменьшать скорость (мощность) всасывания. Примечание: мотор включиться на последнюю скорость (мощность) всасывания, использованную перед

выключением.

T5. ВКЛ/ВЫКЛ скорости (мощности) интенсивного всасывания “POWER BOOST” (запрограммированное по

времени)

Примечание: После 5 T6. ВКЛ/ВЫКЛ скорости (мощности) интенсивного всасывания “POWER BOOST x 2” (запрограммированное по

времени) Примечание: После 5 минут работы вытяжка возвратится в предыдущее состояние. T7. ВКЛ/ВЫКЛ способ работы "Воздухообмен". Каждые 50 минут работы включится скорость (мощность) всасывания 1 на 10 минут.

T8. ВКЛ/ВЫКЛ Замедленное выключение скорости (мощности) всасывания.

Примечание: эта функция имеется в наличности для скоростей, которые выбираются кнопкой T4.

Нажать один или больше раз поочерёдности для того, чтобы выбрать время замедленного выключения, которое

желаете выставить (10-20-30 минут).

T9. Индикатор и перезапуск насыщения фильтров Кнопка включится автоматически фиксированным светом, когда необходимо провести обслуживание фильтра

жиров.

минут работы вытяжка возвратится в предыдущее состояние.

(если вытяжка уже выставлена на скорость

светоизлучающего

Кнопка включится автоматически мигающим светом, когда необходимо провести обслуживание фильтра

активированного угля. После проведения обслуживания, с выключенной вытяжкой и активной кнопкой, нажать кнопку больше чем на 3

секунды чтобы произвести перезапуск индикатора насыщения фильтров, повторить операцию если необходимо

(например если насыщены оба фильтра). Активация индикатора насыщения фильтра активированного угля

Индикатор насыщения фильтра активированного угля нормально дезактивирован. Чтобы включить его

следовать примеру: С включённым дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ) нажать одновременно кнопки T8 и T9 на

больше чем 3 секунды, кнопка T9 включится фиксированным светом приблизительно на 5 секунд, чтобы

показать произошедшую активацию. Чтобы дезактивировать, повторить операцию, кнопка T9 будет мигать приблизительно

произошедшую дезактивацию.

Регулировка параметров для Автоматического режима работы

С целью правильной автоматической работы выполнить "Калибровку вытяжки" и "Выбор газовой варочной поверхности".

Калибровка вытяжки

С включенным дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ), нажать кнопку T4 на 5 секунд. Скорость (мощность) всасывания 2 начнёт работать и кнопка T4 мигает, чтобы указать вытяжки, которая будет происходить приблизительно 15 минут. Примечание: чтобы прервать калибровку нажать T4 на 5 секунд; калибровка будет признана недействительной и

должна будет повториться.

Выбор газовой варочной поверхности

С включенным дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ), нажать кнопку T3 на 5 секунд. Кнопки T3, T5 и T6 включатся. Нажать кнопку T5 Нажать кнопку T6 в случаи электрической варочной поверхности – кнопка мигает, чтобы показать произошедший выбор.

в случаи газовой варочной поверхности – кнопка мигает, чтобы показать произошедший выбор.

5 секунд, чтобы показать

, что началась калибровка

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Чтобы выбрать функции вытяжки достаточно слегка коснутся команд.

возвратится в stand/by.

T2. ВКЛ/ВЫКЛ свет Только на некоторых моделях (смотри рисунок вверху): Нажимать много раз L1 : приглушенный свет L2 : средний свет L3 : яркий свет Нажать ещё раз, чтобы выключить свет. T3. ВКЛ/ВЫКЛ Автоматического режима работы Вытяжка автоматически выбирает скорость (мощность) всасывания 1, если сенсоры вытяжки в среде засекут

условия, при которых необходимо увеличение. Если отсутствуют изменения условий

функции, которые регулируют скорость, функция автоматического режима T4. Ручной выбор скорости (мощности) всасывания: L4 : скорость (мощность) всасывания 1 L5 : скорость (мощность) всасывания 2 L6: скорость (мощность) всасывания 3 Нажать ещё раз чтобы выключить вытяжку (ВЫКЛ).

Примечание: ручной выбор выключает какую либо другую выставленную функцию, относящуюся к

всасыванию.

T5. ВКЛ/ВЫКЛ скорости (мощности) интенсивного всасывания “POWER BOOST” (запрограммированное по

Примечание: После 5 минут работы вытяжка возвратится в предыдущее состояние. T6*. (Только в некоторых моделях) ВКЛ/ВЫКЛ скорость (мощность) интенсивного всасывания “POWER BOOST

Примечание: После 5 минут работы вытяжка возвратится в предыдущее состояние. T7. ВКЛ/ВЫКЛ способ работы "Воздухообмен". Каждые 50 минут работы включится скорость (мощность) всасывания 1 на 10 минут.

T8. Примечание: эта функция имеется в наличии для скоростей, которые выбираются кнопкой T4. T9. Индикатор и перезапуск насыщения фильтров

Кнопка включится автоматически фиксированным светом, когда необходимо провести обслуживание фильтра

Кнопка включится автоматически мигающим светом, когда необходимо провести обслуживание фильтра

После проведения обслуживания, с выключенной вытяжкой и активной кнопкой, нажать кнопку больше чем на 3

Активация индикатора насыщения фильтра активированного угля Индикатор насыщения фильтра активированного угля нормально дезактивирован. Чтобы включить его

С включённым дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ) нажать одновременно кнопки T8 и T9 на

)

времени

x 2” (запрограммированное по времени)

ВКЛ/ВЫКЛ Замедленное выключение скорости (мощности) всасывания (приблизительно 30 минут)

жиров.

активированного угля

секунды чтобы произвести перезапуск индикатора насыщения фильтров, повторить операцию если необходимо

(например если насыщены оба фильтра).

следовать примеру:

до выбора желаемой интенсивности света:

среды, после 10 минут (если вытяжка уже выставлена на скорость

работы отключается.

больше чем 3 секунды, кнопка T9 включится фиксированным светом приблизительно на 5 секунд, чтобы

показать произошедшую активацию. Чтобы дезактивировать, повторить операцию, кнопка T9 будет мигать приблизительно 5 секунд, чтобы показать

произошедшую дезактивацию.

Регулировка параметров для Автоматического режима работы

Калибровка вытяжки

включенным дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ), нажать кнопку T4 на 5 секунд.

С Скорость (мощность) всасывания 2 начнёт работать и кнопка T4 мигает, чтобы указать, что началась калибровка вытяжки, которая будет происходить приблизительно 15 минут. Примечание: чтобы прервать калибровку нажать T4 на 5 секунд; калибровка будет признана недействительной и

должна будет повториться.

Выбор газовой

С включенным дисплеем (ВКЛ) и выключенным всасыванием (ВЫКЛ), нажать кнопку T3 на 5 секунд.

Модель с 2 уровнями интенсивной мощности T5 (POWER BOOST) и T6 (POWER BOOST x 2)

Кнопки T3, T5 и T6 включатся. Нажать кнопку T5 в случаи газовой варочной поверхности – кнопка мигает, чтобы показать произошедший выбор. Нажать кнопку T6 в случаи электрической варочной поверхности – кнопка мигает, выбор.

Модель с 1 уровнем интенсивной мощности T5 (POWER BOOST)

Кнопки T3, T7 и T8 включатся. Нажать кнопку T7 в случаи газовой варочной поверхности – кнопка мигает, чтобы показать произошедший выбор. Нажать кнопку T8 в случаи электрической варочной поверхности – кнопка мигает, чтобы показать произошедший выбор.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

варочной поверхности

чтобы показать произошедший

Для выбора функций вытяжки достаточно слегка коснутся команд.

T1. Stand by/ВКЛ дисплей T2. ВКЛ/ВЫКЛ скорость (мощность) всасывания 1 T3. ВКЛ/ВЫКЛ скорость (мощность) всасывания 2 T4. ВКЛ/ВЫКЛ скорость (мощность) всасывания 3 T5. ВКЛ/ВЫКЛ свет

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Выключатель освещения ON/OFF. b. Выключатель OFF/скорость 1 c. Переключатель скорости 2 d. Переключатель скорости 3

УХОД

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ! Внимание: Не соблюдение правил чистки прибора

пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира

Рис. 9-17 Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Для снятия фильтра задержки жира

потяните к себе подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

и замены фильтров может привести к риску возникновения

рециркуляции)

Рис. 16 Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца. Угольный фильтр НЕ подлежит мойке или регенерации.

Круглый угольный фильтр

Покрыть фильтрами обе стороны по часовой стрелке. Для снятия - вращать против часовой стрелки.

для зачехления защитных решеток ротора двигателя, после чего вращать фильтр

Замена ламп

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Рис. 19

Отключите прибор от электросети. Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли. Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на вытяжке.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Вытяжка оборудована освещением на светодиодах LED.

Светодиоды обеспечивают оптимальное освещение, их срок службы в 10 раз превышает срок работы традиционных лампочек, и позволяют экономить 90% электроэнергии.

Для замены светодиодов обращаться в службу технического обслуживания.

ИНФОРМАЦИЯ О СРОКЕ СЛУЖБЫ Срок службы, установленный на данное изделие в соответствии с постановлением Правительства РФ № 720 от 16.06.97 - 10 лет со дня изготовления.

Официальный импортер и уполномоченное лицо в РФ: ООО "Горенье БТ", 119180, Москва,Якиманская наб., 4, стр. 1, Тел. 8-800-700-05-15

ODSÁVAČ PARY

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké. ! Je dôležité uchovať si túto príručku, aby ste ju mohli Použiť v akomkoľvek okamihu. V prípade predaje, postúpení či

sťahovaní zaistite, aby zostala spoločne s odsávačom pár.

! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. ! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. ! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade

obráťte sa na predajcu a nepokračujte v inštalácii. Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré

je nutné dokúpiť.

UPOZORNENIA

Upozornenie! Nenapájajte spotrebiče na elektrickou sieť, pokiaľ nebola úplne dokončená jeho inštalácia. Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojiť odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu. Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice. Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohľad alebo ich nepoučila o používaní spotrebiča. Deti musia byť pod dohľadom, aby sa nehrali so zariadením. Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky! Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené. V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou. Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny. Je prísne zakázané pod odsávačom pary pripravova Použitie voľného plameňa poškodzuje filtre, čo môže byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať. Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť. Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriať. Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnymi úradmi. Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku (ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné dodržiavať všetko, čo je uvedené v návode na obsluhu. Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia filtrov sa môžu stať príčinou požiaru. Nepoužívajte a nenechávajte digestor bez riadne nastavených svietidiel a nevystavujte sa tak nebezpečenstvu elektrického výboja. Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrického a elektronického zariadenia (WEEE). Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

ť jedlá na plameni.

Symbol ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických

výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať

prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. (CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.) Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku. POZOR! Chýbajúca inštalácia skrutiek a upevňovacích zariadení v súlade s týmito pokynmi môže mať za následok ohrozenie elektrickým prúdom.

POUŽÍVANIE

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube. Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca. Upozornenie! Odťahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť. Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol ľahšie odvádzať smerom von. Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté. Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba). Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti. V tejto zásluhe sa vyhýba každej zodpovednosti. ! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu. ! Používajte odťahové potrubie s čo najhladším vnútorným povrchom. ! Materiál použitý pre odťahové potrubie musí zodpovedať platným normám.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov. Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

MONTÁŽ

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45cm v prípade elektrických sporákov, 50cm v prípade plynových či kombinovaných/zmiešaných sporákov. Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmto pokynom riadiť.

Elektrické napojenie

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie. Upozornenie! Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný. Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Výrobok má nadmernú hmotnost’, preto je nevyhnutné, aby ho prenášali a inštalovali aspoň dve alebo viac osôb. Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.

• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď príslušný odstavec). Je potrebné ich namontovať späť v prípade,

že hodláte používať odsávač vo filtračnej verzii.

• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so

šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

• Pokiaľ je to možné, odpojte a odstráňte nábytok Nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania

lepšieho prístupu k stopu/stene, na ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné v rámci možnosti čo

najlepšie ochrániť nábytok a všetky súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch a pokryte ho ochrannou

fóliou, na ktorú uložíte odsávač a súčasti príslušenstva.

• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača)

dostupná zásuvka elektrického rozvodu a či bude možné previesť pripojenie zariadenia na odvádzanie dymu smerom

von (platí iba pre odsávaciu verziu).

• Preveďte všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre

priechod dymovej rúrky).

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsáva

ča pary.

ČINNOSŤ

V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Na výber funkcií odsávača pár sa stačí dotknúť príkazov..

T1. Stand by (ovládací panel vypnutý – všetky funkcie vypnuté) / ON (ovládací panel zapnutý) Poznámka: po približne minúte nepoužívania odsávania pár (odsávanie a osvetlenie) sa odsávač automaticky prepne

do stand by.

T2. ON/OFF osvetlenia

- pri zapnutom osvetlení prstami posúvajte LED pás SL1 smerom doprava alebo doľava, podľa toho, či chcete zvýšiť

alebo znížiť intenzitu osvetlenia.

Poznámka: osvetlenie sa zapne na intenzitu, ktorá bola nastavená pred vypnutím. T3. ON/OFF Automatická prevádzka

Odsávač pár automaticky nastaví rýchlosť (výkon) odsávania 2 na vyššiu v prípade, že to vyžadujú podmienky

prostredia zistené senzorom odsávača. Pri nezmenených podmienkach prostredia sa odsávač pár (ak má odsávač pár nastavenú rýchlosť (výkon) odsávania 1)

po 10 minútach vypne. Poznámka: na správne používanie tejto funkcie je potrebné najskôr vykonať Nastavenie parametrov pre

automatickú prevádzku (pozri príslušnú časť). Poznámka: ak počas automatickej prevádzky užívateľ zmení iné funkcie, ktoré regulujú rýchlosť, funkcia automatickej

ventilácie sa vypne.

T4. ON/OFF motor

- pri zapnutom motore prstami posúvajte LED pás SL2 smerom doprava alebo doľava, podľa toho, či chcete zvýšiť

alebo znížiť rýchlosť (výkon) odsávania.

Poznámka: motor sa zapne na rýchlosť (výkon) odsávania, ktorá bola nastavená pred vypnutím. T5. ON/OFF rýchlosť (výkon) intenzívneho odsávania „POWER BOOST” (časované) Poznámka: po 5 minútach prevádzky sa odsávač pár vráti do predchádzajúceho stavu. T6. ON/OFF rýchlosť (výkon) intenzívneho odsávania „POWER BOOST x 2” (časované) Poznámka: po 5 minútach prevádzky sa odsávač pár vráti do predchádzajúceho stavu. T7. ON/OFF režimu prevádzky „Výmena vzduchu" Po každých 50 minútach nečinnosti sa zapne rýchlosť (výkon) odsávania 1 na 10 minút. T8. ON/OFF Oneskorené vypnutie rýchlosti (výkonu) odsávania. Poznámka: táto funkcia je k dispozícii pre rýchlosti s možnosťou výberu pomocou tlačidla T4.

Na výber požadovaného času oneskoreného vypnutia (10-20-30 minút) stlačte jeden alebo viackrát za sebou. T9. Kontrolka a reset nasýtenia filtrov Tlačidlo sa automaticky zapne so stálym svetlom v prípade, že sa vyžaduje údržba protitukového filtra. Tlačidlo sa automaticky zapne a svetlo bliká v prípade, že sa vyžaduje údržba uhlíkového filtra. Po výkone údržby pri vypnutom odsávači a aktívnom tlačidle stlačte tlačidlo na viac ako 3 sekundy a vykonajte reset

Pri zapnutom displeji (ON) a vypnutom odsávaní (OFF) stlačte súčasne tlačidlá T8 a T9 na viac ako 3 sekundy, tlačidlo

T9 sa zapne a zasvieti stále svetlo na približne 5 sekúnd, ktoré signalizuje aktiváciu. Na vypnutie zopakujte úkon, tlačidlo T9 bude blikať na približne 5 sekúnd, čím signalizuje vypnutie.

Nastavenie parametrov pre automatickú prevádzku

S cieľom správneho používania automatickej prevádzky vykonajte „Kalibráciu odsávača pár" a „Výber varnej dosky".

Kalibrácia odsávača pár

Pri zapnutom displeji (ON) a vypnutom odsávaní (OFF) stlačte tlačidlo T4 na 5 sekúnd. Rýchlosť (výkon) odsávania 2 začne fungovať a tlačidlo T4 bude blikať, čo signalizuje, že bola začatá kalibrácia odsávača pár, ktorá trvá približne 15 minút.

Poznámka: na prerušenie kalibrácie stlačte T4 na 5 sekúnd; kalibrácia bude neplatná a bude ju potrebné zopakovať.

Výber varnej dosky

Pri zapnutom displeji (ON) a vypnutom odsávaní (OFF) stlačte tlačidlo T3 na 5 sekúnd. Zapnú sa tlačidlá T3, T5 a T6. V prípade plynovej varnej dosky stlačte tlačidlo T5 – tlačidlo bude blikať, čo signalizuje výber. V prípade elektrickej varnej dosky stlačte tla

čidlo T6 – tlačidlo bude blikať, čo signalizuje výber.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Na výber funkcií odsávača pár sa stačí dotknúť príkazov..

do stand by. T2. ON/OFF osvetlenia Len v niektorých modeloch (pozri nákres vyššie): Na výber požadovanej intenzity osvetlenia stlačte viackrát: L1 : slabé osvetlenie L2 : stredné osvetlenie L3 : vysoké osvetlenie Po ďalšom stlačení sa osvetlenie vypne. T3. ON/OFF Automatická prevádzka Odsávač pár automaticky nastaví rýchlosť (výkon) odsávania 1 na vyššiu v prípade, že to vyžadujú podmienky

prostredia zistené senzorom odsávača. Pri nezmenených podmienkach prostredia sa odsávač pár (ak má odsávač pár nastavenú rýchlosť (výkon) odsávania 1)

po 10 minútach vypne. Poznámka: na správne používanie tejto funkcie je potrebné najskôr vykonať Nastavenie parametrov pre

automatickú prevádzku (pozri príslušnú časť). Poznámka: ak počas automatickej prevádzky užívateľ zmení iné funkcie, ktoré regulujú rýchlosť, funkcia automatickej

ventilácie sa vypne. T4. Manuálny výber rýchlosti (výkonu) odsávania: L4 : rýchlosť (výkon) odsávania 1 L5 : rýchlosť (výkon) odsávania 2 L6: rýchlos Po ďalšom stlačení sa odsávač pár vypne (OFF).

Poznámka: manuálny výber vylúči každú ďalšiu funkciu nastavenú pre odsávanie. T5. ON/OFF rýchlosť (výkon) intenzívneho odsávania „POWER BOOST” (časované) Poznámka: po 5 minútach prevádzky sa odsávač pár vráti do predchádzajúceho stavu. T6*. (Len v niektorých modeloch) ON/OFF rýchlosť (výkon) intenzívneho odsávania „POWER BOOST x 2” (časované) Poznámka: po 5 minútach prevádzky sa odsávač pár vráti do predchádzajúceho stavu. T7. ON/OFF režimu prevádzky „Výmena vzduchu" Po každých 50 minútach nečinnosti sa zapne rýchlosť (výkon) odsávania 1 na 10 minút. T8. ON/OFF Oneskorené vypnutie rýchlosti (výkonu) odsávania (približne 30 minút) Poznámka: táto funkcia je k dispozícii pre rýchlosti s možnosťou výberu pomocou tlačidla T4. T9. Kontrolka a reset nasýtenia filtrov

Tlačidlo sa automaticky zapne so stálym svetlom v prípade, že sa vyžaduje údržba protitukového filtra. Tlačidlo sa automaticky zapne a svetlo bliká v prípade, že sa vyžaduje údržba uhlíkového filtra. Po výkone údržby pri vypnutom odsávači a aktívnom tlačidle stlačte tlačidlo na viac ako 3 sekundy a vykonajte reset

kontroly nasýtenia filtrov. V prípade potreby úkon zopakujte (napríklad v prípade, že sú nasýtené obidva filtre). Aktivácia kontrolky nasýtenia uhlíkového filtra Kontrolka nasýtenia uhlíkového filtra je bežne vypnutá. Na zapnutie postupujte takto: Pri zapnutom displeji (ON) a vypnutom odsávaní (OFF) stlačte súčasne tlačidlá T8 a T9 na viac ako 3 sekundy, tlačidlo

T9 Na vypnutie zopakujte úkon, tlačidlo T9 bude blikať na približne 5 sekúnd, čím signalizuje vypnutie.

Nastavenie parametrov pre automatickú prevádzku

S cieľom správneho používania automatickej prevádzky vykonajte „Kalibráciu odsávača pár" a „Výber varnej dosky".

ť (výkon) odsávania 3

sa zapne a zasvieti stále svetlo na približne 5 sekúnd, ktoré signalizuje aktiváciu.

Kalibrácia odsávača pár

Poznámka: na prerušenie kalibrácie stlačte T4 na 5 sekúnd; kalibrácia bude neplatná a bude ju potrebné zopakovať.

Výber varnej dosky Pri zapnutom displeji (ON) a vypnutom odsávaní (OFF) stlačte tlačidlo T3 na 5 sekúnd. Model s 2 úrovňami intenzívneho výkonu T5 (POWER BOOST) a T6 (POWER BOOST x 2)

Zapnú sa tlačidlá T3, T5 a T6. V prípade plynovej varnej dosky stlačte tlačidlo T5 – tlačidlo bude blikať, čo signalizuje výber. V prípade elektrickej varnej dosky stlačte tlačidlo T6 – tlačidlo bude blikať, čo signalizuje výber.

Model s 1 úrovňou intenzívneho výkonu T5 (POWER BOOST)

Zapnú sa tlačidlá T3, T7 a T8. V prípade plynovej varnej dosky stlačte tlačidlo T7 – tla V prípade elektrickej varnej dosky stlačte tlačidlo T8 – tlačidlo bude blikať, čo signalizuje výber.

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

čidlo bude blikať, čo signalizuje výber.

Na výber funkcií odsávača pár sa stačí dotknúť príkazov.

T1. Stand by/ON displej T2. ON/OFF rýchlosť (výkon) odsávania 1 T3. ON/OFF rýchlosť (výkon) odsávania 2 T4. ON/OFF rýchlosť (výkon) odsávania 3 T5. ON/OFF osvetlenie

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Vypínač svetla ON/OFF. b. Vypínač svetla OFF/rýchlosť 1 c. Voľba rýchlosti 2 d. Voľba rýchlosti 3

ÚDRŽBA

Pred akokoľvek operáciou čistenia či údržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínač bytu.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku). Pri čistení je treba použiť látku navlhčenú denaturovaným liehom alebo neutrálnymi tekutými čistiacimi prostriedkami. Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽÍVAŤ ALKOHOL! Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto

dodržiavať uvedené pokyny. Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 9-17 Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom. Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia. Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 16 Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Okružno uhoľný filter

Použiť jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočiť smerom hodinových ručičiek. Kôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.

Výmena žiaroviek

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Obr. 19

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED. Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie. Pre výmenu, obrátiť sa na technický servis.

ODZRAČEVALNA NAPA

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka. ! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj

priročnik ostane vedno ob izdelku.

! Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti. ! Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. ! Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite

pooblaščenega prodajalca in naprave ne nameščajte. Opomba: detajli, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti plačilu.

OPOZORILA

Pozor! Ne priključujte naprave na električno omrežje, dokler inštalacija ni v celoti zaključena. Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz električnega omrežja, tako da vtič izvlečete iz vtičnice ali izključite glavno vklopno stikalo. Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost. Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno. Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezračen. Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. Pod napo je strogo prepovedana priprava flambiranih jedi. Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči požare, zato je treba uporabo slednjega v vsakem primeru prepovedati. Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. Ob istočasni uporabi pečice, se lahko dostopni deli močno segrejejo. Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se morate strogo držati predpisov pristojnih lokalnih oblasti. Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku). Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja filtrov predstavlja tveganje požarov. Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

amo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil

Zavrač iz tega priročnika. Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC (EM združljivost): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup. POZOR! Če pri nameščanju vijakov in pritrdil ne upoštevate teh navodil, obstaja nevarnost poškodbe z električnim tokom.

UPORABA

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico. Premer odvodne cevi mora biti enak premeru spojnega obročka. Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. V horizontalnem odseku mora biti cev rahlo nagnjena navzgor (približno 10°), tako da zrak lažje izhaja navzven. Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti. Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica). Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in moèno poveèala hrupnost. Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). ! Izogibajte se izrazitim spremembam smeri cevovoda. ! Notranjost cevovoda naj bo čim bolj gladka. ! Material, iz katerega je izdelan cevovod, mora biti skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

INŠTALACIJA

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45cm pri električnih štedilnikih in 50cm pri plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji. Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen. Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Napa je težka, zato sta za njeno premikanje in namestitev potrebni vsaj dve osebi. Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.

• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite

uporabiti napo v odzračevalni različici.

• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer,

ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

• Če je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, tako da imate

boljši dostop do stropa/stene, kamor bo napa nameščena. V nasprotnem primeru pa kolikor je mogoče zaščitite omarice

in vse dele, kjer bo potekala namestitev. Izberite ravno površino in jo prekrijte z zaščito, kamor boste nato položili napo

in priložene dele.

• Preverite tudi, da je v bližini območja namestitve nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago

električna vtičnica in da je mogoča povezava s sistemom za zunanji odvod dimov (samo pri odzračevalni različici).

• Izvedite vsa potrebna zidarska dela (npr.: namestitev električne vtičnice in/ali odprtine za prehod odvodne cevi).

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

DELOVANJE

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje vključite 5 minut pred pričetkom kuhanja in ga pustite delovati še približno 15 minut po končanem kuhanju.

WHI651S1XGB - WHI951S1XGB - WHI661S2X - WHI961S2X

Za izbiro funkcij nape zadošča, da se dotaknete upravljalnih mehanizmov.

T1. Stanje pripravljenosti (upravljalna plošča izključena – vse funkcije onemogočene) / ON (upravljalna plošča vključena) Opomba: ko napo približno eno minuto ne uporabljate (odsesovanje in luči), se samodejno vrne na stanje

pripravljenosti.

T2. ON/OFF luči

- ko so luči prižgane, s prsti povlecite po LED traku SL1 v desno ali v levo smer, da povečate oziroma zmanjšate moč

luči.

Opomba: luč se prižge na taki moči, kakršna je bila nastavljena pred njenim izklopom. T3. ON/OFF samodejnega delovanja

Napa samodejno poveča hitrost (moč) odsesovanja 2, če pogoji v prostoru, ki jih zaznava tipalo, vgrajeno v napi, tako

zahtevajo. Če se pogoji v prostoru ne spremenijo, se napa (če že deluje s hitrostjo (močjo) 1) po 10 minutah ugasne. Opomba: za zagotovitev pravilne uporabe te funkcije, izvedite najprej "Nastavitev parametrov za samodejno

delovanje" (glej ustrezni odstavek). Opomba: Če uporabnik med samodejnim delovanjem uporablja druge funkcije, ki uravnavajo hitrost, se funkcija

samodejnega odsesovanja izključi.

T4. ON/OFF motorja

- ko je motor vključen, s prsti povlecite po LED traku SL2 v desno ali v levo smer, da povečate oziroma zmanjšate

hitrost (moč) odsesovanja. Opomba: motor se prižge na tisti hitrosti (mo T5. ON/OFF intenzivne stopnje hitrosti (moči) delovanja “POWER BOOST” (s časovno nastavitvijo) Opomba: po 5 minutah delovanja se napa vrne na predhodno nastavljeno hitrost (moč) delovanja. T6. ON/OFF intenzivne stopnje hitrosti (moči) delovanja “POWER BOOST x 2” (s časovno nastavitvijo) Opomba: po 5 minutah delovanja se napa vrne na predhodno nastavljeno hitrost (moč) delovanja. T7. ON/OFF delovanja v načinu "odzračevanja" Vsakih 50 minut nedelovanja se vključi 1. stopnja hitrosti (moči) delovanja, na kateri naprava deluje 10 minut.

T8. ON/OFF zakasnitve izklopa hitrosti (moči) delovanja. Opomba: ta funkcija je na voljo le pri hitrostih, ki jih je mogoče izbrati s tipko T4. Pritisnite tipko enkrat ali večkrat zaporedoma, da izberete želeni čas zakasnitve izklopa (10-20-30 minuti). T9. Indikator zasičenosti filtrov in njegova ponastavitev

Lučka v tipki se samodejno prižge in stalno sveti v znak, da je potrebno očistiti ali zamenjati maščobni filter. Lučka v tipki se samodejno prižge in utripa v znak, da je potrebno očistiti ali zamenjati ogleni filter. Ko ste očistili oziroma zamenjali filter in je napa ugasnjena, tipka pa omogočena, pritisnite tipko in jo zadržite pritisnjeno

več kot 3 sekunde, da ponastavite indikator zasičenosti filtrov; po potrebo postopek ponovite (na primer, če sta zasičen

oba filtra). Omogo Indikator zasičenosti oglenega filtra je običajno onemogočen. Za omogočenje indikatorja sledite naslednjemu postopku: Z vključenim zaslonom (ON) in ugasnjenim odsesovanjem (OFF) sočasno pritisnite tipki T8 in T9 ter ju zadržite

čenje indikatorja zasičenosti oglenega filtra

či) odsesovanja, ki je bila nastavljena nazadnje pred izklopom.

pritisnjeni več kot 3 sekunde; lučka v tipki T9 se prižge in stalno sveti približno 5 sekund v znak omogočenja

indikatorja. Če želite indikator onemogočiti, ponovite postopek; lučka v tipki T9 približno 5 sekund utripa v znak onemogočenja

indikatorja.

Nastavitev parametrov za samodejno delovanje

Za zagotovitev pravilnega samodejnega delovanja naprave, izvedite postopka "Umerjanje nape" in "Izbira kuhalne plošče".

Umerjanje nape

Z vključenim zaslonom (ON) in izključenim odsesovanjem (OFF) pritisnite tipko T4 in jo zadržite pritisnjeno 5 sekund. Napa začne delovati z 2. stopnjo hitrosti (moči) odsesovanja in lučka v tipki T4 utripa v znak začetka umerjanja nape, ki bo trajalo približno 15 minut. Opomba: za prekinitev umerjanja pritisnite tipko T4 in jo zadržite pritisnjeno 5 sekund; umerjanje se prekliče in ga je treba

ponoviti.

Izbira kuhalne plošče

Z vključenim zaslonom (ON) in izključenim odsesovanjem (OFF) pritisnite tipko T3 in jo zadržite pritisnjeno 5 sekund. Lučke v tipkah T3, T5 in T6 se prižgejo. V primeru plinske kuhalne plošče pritisnite tipko T5 – lučka v tipki začne utripati v znak uspešne izbire. V primeru električne kuhalne plošče pritisnite tipko T6 – lučka v tipki začne utripati v znak uspešne izbire.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI661A4X - WHI961A4X

Za izbiro funkcij nape zadošča, da se dotaknete upravljalnih mehanizmov.

pripravljenosti. T2. ON/OFF luči Samo pri nekaterih modelih (glej sliko zgoraj): večkrat pritisnite tipko, da izberete želeno moč luči: L1: medla luč L2: srednje močna luč L3: močna luč znova pritisnite za izklop luči. T3. ON/OFF samodejnega delovanja Napa samodejno poveča hitrost (moč) odsesovanja 1, če pogoji v prostoru, ki jih zaznava tipalo, vgrajeno v napi, tako

delovanje" (glej ustrezni odstavek). Opomba: Če uporabnik med samodejnim delovanjem uporablja druge funkcije, ki uravnavajo hitrost, se funkcija

samodejnega odsesovanja izključi.

T4. Ročna nastavitev hitrosti (moč

L4: 1. stopnja hitrosti (moči) delovanja L5: 2. stopnja hitrosti (moči) delovanja L6: 3. stopnja hitrosti (moči) delovanja znova pritisnite za izklop nape (OFF).

Opomba: ročna nastavitev izključi vse druge funkcije odsesovanja. T5. ON/OFF intenzivne stopnje hitrosti (moči) delovanja “POWER BOOST” (s časovno nastavitvijo) Opomba: po 5 minutah delovanja se napa vrne na predhodno nastavljeno hitrost (moč) delovanja. T6*. (Samo pri nekaterih modelih) ON/OFF intenzivne stopnje hitrosti (moči) delovanja “POWER BOOST x 2” (s časovno

nastavitvijo) Opomba: po 5 minutah delovanja se napa vrne na predhodno nastavljeno hitrost (moč) delovanja. T7. ON/OFF delovanja v načinu "odzračevanja" Vsakih 50 minut nedelovanja se vključi 1. stopnja hitrosti (moči) delovanja, na kateri naprava deluje 10 minut. T8. ON/OFF zakasnitve izklopa hitrosti (moči) delovanja (približno 30 minut) Opomba: ta funkcija je na voljo le pri hitrostih, ki jih je mogoče izbrati s tipko T4. T9. Indikator zasičenosti filtrov in njegova ponastavitev Lučka v tipki se samodejno prižge in stalno sveti v znak, da je potrebno očistiti ali zamenjati maščobni filter. Lučka v tipki se samodejno prižge in utripa v znak, da je potrebno očistiti ali zamenjati ogleni filter. Ko ste oč

Omogočenje indikatorja zasičenosti oglenega filtra Indikator zasičenosti oglenega filtra je običajno onemogočen. Za omogočenje indikatorja sledite naslednjemu postopku: Z vključenim zaslonom (ON) in ugasnjenim odsesovanjem (OFF) sočasno pritisnite tipki T8 in T9 ter ju zadržite

Če želite indikator onemogočiti, ponovite postopek; lučka v tipki T9 približno 5 sekund utripa v znak onemogočenja

Nastavitev parametrov za samodejno delovanje

Za zagotovitev pravilnega samodejnega delovanja naprave, izvedite postopka "Umerjanje nape" in "Izbira kuhalne plošče".

istili oziroma zamenjali filter in je napa ugasnjena, tipka pa omogočena, pritisnite tipko in jo zadržite pritisnjeno

več kot 3 sekunde, da ponastavite indikator zasičenosti filtrov; po potrebo postopek ponovite (na primer, če sta zasičen

oba filtra).

pritisnjeni več kot 3 sekunde; lučka v tipki T9 se prižge in stalno sveti približno 5 sekund v znak omogočenja

indikatorja.

i) odsesovanja:

Umerjanje nape

ponoviti.

Izbira kuhalne plošče Z vključenim zaslonom (ON) in izključenim odsesovanjem (OFF) pritisnite tipko T3 in jo zadržite pritisnjeno 5 sekund. Model z 2 stopnjama intenzivne moči T5 (POWER BOOST) in T6 (POWER BOOST x 2)

Lučke v tipkah T3, T5 in T6 se prižgejo. V primeru plinske kuhalne plošče pritisnite tipko T5 – lučka v tipki začne utripati v znak uspešne izbire. V primeru električne kuhalne plošče pritisnite tipko T6 – lučka v tipki začne utripati v znak uspešne izbire.

Model z 1 stopnjo intenzivne moči T5 (POWER BOOST)

Lučke v tipkah T3, T7 in T8 se prižgejo. V primeru plinske kuhalne plošče pritisnite tipko T7 – lučka v tipki začne utripati v znak uspešne izbire. V primeru električne kuhalne plošče pritisnite tipko T8 – lučka v tipki zač

WHI641E6XGB - WHI941E6XGB - WHI641E6B - WHI941E6B

ne utripati v znak uspešne izbire.

Za izbiro funkcij nape zadošča, da se dotaknete upravljalnih mehanizmov.

T1. Stanje pripravljenosti/vklop zaslona T2. ON/OFF 1. stopnje hitrosti (moči) delovanja T3. ON/OFF 2. stopnje hitrosti (moči) delovanja T4. ON/OFF 3. stopnje hitrosti (moči) delovanja T5. ON/OFF luči

WHI621E1XGB - WHI921E1XGB - WHI621E3B - WHI921E3B

a. Stikalo za luč ON/OFF. b. Stikalo OFF/hitrost 1 c. Izbira hitrosti 2 d. Izbira hitrosti 3

VZDRŽEVANJE

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj. Za čiščenje uporabljajte krpo, navlaženo s tekočimi nevtralnimi detergenti. Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi. NE UPOBLJAJTE ALKOHOLA! Pozor: Neupoštevanje pravil za čiščenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočenim navodilom. Zavračamo vsakršno odgovornost za morebitno škodo na motorju in požare, ki bi bili posledica neprimernega vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Sl. 9-17 Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene. Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 16 Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece. Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca. Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

WHI641E6XGB - WHI941E6XGB - WHI621E1XGB - WHI921E1XGB - WHI641E6B - WHI941E6B WHI621E3B - WHI921E3B

Sl. 19

Izključite električno napajanje naprave. Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne. Zamenjajte pregorelo žarnico s tako enake vrste, katere tip je naveden na nalepki ali v bližini same žarnice na napi.

WHI641A3B - WHI941A3B - WHI641A3XGB - WHI941A3XGB - WHI651S1XGB - WHI951S1XGB - WHI661S2X WHI961S2X - WHI661A4X - WHI961A4X

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.

100

Gorenje WHI 951 S1 XGB User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
