Page 1
RO
INSTRUCŢIUNI DE
UTILIZARE,
MONTARE ŞI
CONECTARE
www.gorenje.com
Page 2
PLITĂ DE GĂTIT ÎNCORPORABILĂ, CU INDUCŢIE,
DIN STICLĂ CERAMICĂ
Stimate client!
Instrucţiuni de utilizare
Instrucţiuni de instalare
Plăcuţa de identifi care
Protecţie împotriva
incendiilor
Plita integrabilă cu sticlă ceramică cu inducţie este
concepută pentru a fi utilizată în scopuri casnice.
Aparatele noastre de uz casnic sunt ambalate în materiale
ecologice care pot fi ulterior reciclate, depozitate sau
distruse fără a periclita mediul ambient. Ambalajele de
acest tip au un marcaj specifi c. Când durata de funcţionare
a aparatului dvs. a încetat, asiguraţi-vă că nu veţi polua
mediul şi predaţi-l colectorilor autorizaţi de aparate
casnice uzate.
Instrucţiunile de utilizare au fost pregătite pentru utilizator,
şi descriu particularităţile şi manipularea aparatului. Aceste
instrucţiuni se aplică diferitelor modele din aceeaşi familie
de aparate, prin urmare puteţi găsi informaţii şi descrieri
care nu se aplică aparatului dumneavoastră.
Aparatul trebuie conectat la sursa de curent în
conformitate cu instrucţiunile din capitolul “Conexiuni
electrice” şi conform reglementărilor şi standardelor în
vigoare. Conexiunile trebuie să se realizeze doar de către
personal califi cat.

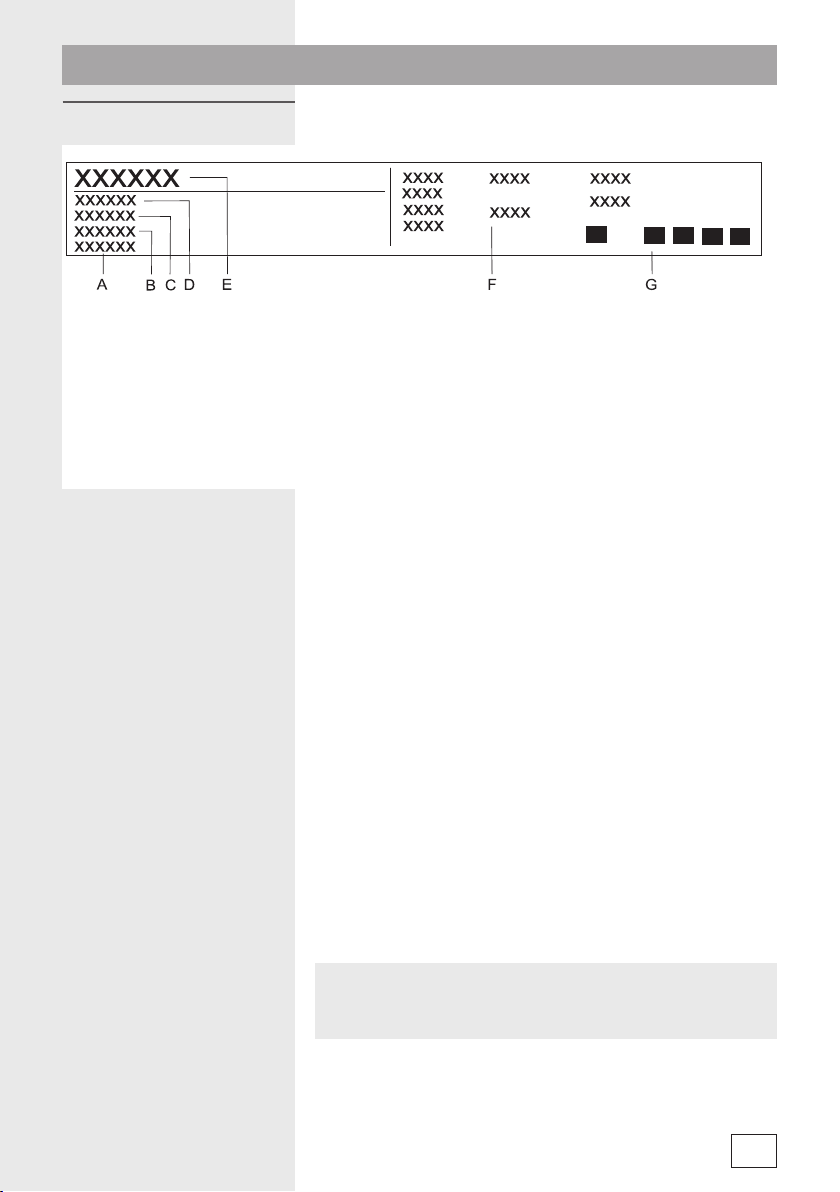

Plăcuţa de identifi care cu informaţiile de bază este
amplasată dedesubtul aparatului.
Aparatele pot fi montate pe o parte alături de un dulap
de bucătărie înalt, a cărui înălţime poate să o depăşească
pe cea a aparatului. Pe partea opusă însă se poate aşeza
doar un dulap de bucătărie cu înălţimea egală cu cea a
aparatului.
601676
2
Page 3
CUPRINS
IMPORTANT - CITIŢI ÎNAINTE DE A FOLOSI APARATUL ...................................... 4
Precauţii pentru siguranţă ........................................................................................................4
Avertismente ...................................................................................................................................5
PLITA DIN STICLĂ-CERAMICĂ ................................................................................... 6
Punerea în funcţiune a plitei pentru gătit ..........................................................................7
Principiul de funcţionare a plitei cu inducţie ................................................................... 7
Vasele pentru ochiurile cu inducţie ......................................................................................8
Reglarea puterii .............................................................................................................................9
Sfaturi pentru economisirea energiei ................................................................................10
CONTROLUL PLITEI ........................................................................................................11
Pornirea plitei pentru gătit........................................................................................................11
Pornirea ochiurilor ........................................................................................................................11
Oprirea ochiurilor ..........................................................................................................................11
Oprirea plitei pentru gătit ........................................................................................................12
Activarea funcţiei de blocare unitate control / blocare pentru siguranţă copil .....12
Indicator căldură rămasă ..........................................................................................................12
Boost de putere ........................................................................................................................... 13
Limita de timp de operare ......................................................................................................13
Dispozitivul de siguranţă în caz de supraîncălzire ...................................................... 14
Cronometru .................................................................................................................................... 14
Zone de gătit punte (numai la anumite modele)..........................................................15
Funcţii de siguranţă şi afi şaj de eroare ............................................................................. 16
CURĂŢAREA ŞI ÎNTREŢINEREA .................................................................................. 17
Curăţare ............................................................................................................................................17
INSTALARE ....................................................................................................................... 18
Instrucţiuni importante ............................................................................................................. 18
Instalarea garniturii de etanşare din spumă ................................................................... 19
Dimensiunile planului de lucru .............................................................................................20
Procedura de instalare ...............................................................................................................21

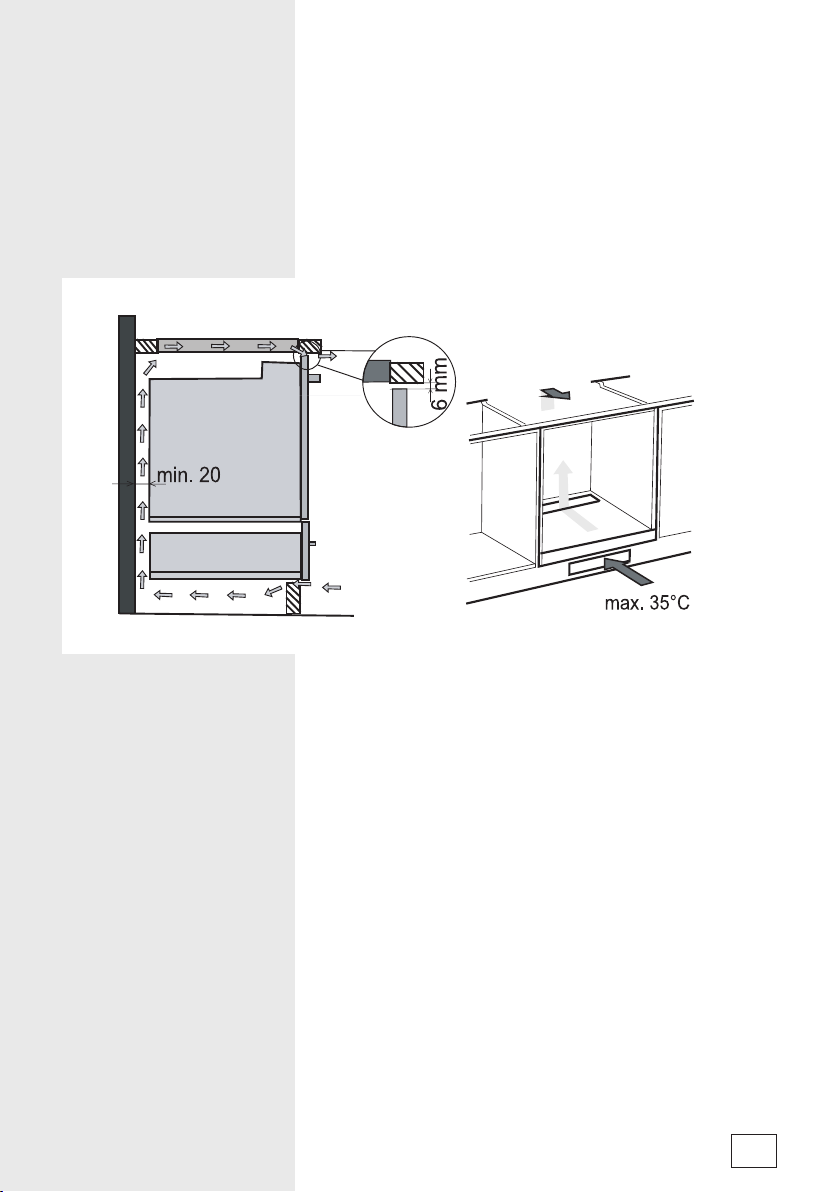

Reduceţi orifi ciile de ventilare ale dulapului de bucătărie ..................................... 22
Schema de instalare .................................................................................................................. 24
CONECTAREA LA SURSA DE CURENT .................................................................... 25
INFORMAŢII TEHNICE .................................................................................................. 27
Plăcuţă ..............................................................................................................................................27
601676
3
Page 4
IMPORTANT - CITIŢI ÎNAINTE DE A FOLOSI
APARATUL
Precauţii pentru
siguranţă
• Acest aparat poate fi utilizat de către copiii cu vârstă
de peste 8 ani și de către persoane cu capacităţi fi zice,
senzoriale sau mentale reduse sau lipsite de experienţă
şi de cunoştinţe, dacă acestea au fost supravegheate
sau pregătite în vederea utilizării aparatului în condiţii de
siguranţă şi dacă înţeleg riscurile asociate. Copiii nu se
vor juca cu aparatul. Curăţarea şi întreţinerea nu vor fi
realizate de către copii nesupravegheaţi.
• AVERTISMENT: Aparatul şi componentele sale accesibile
pot deveni fi erbinţi în timpul utilizării. Trebuie evitată
atingerea elementelor de încălzire. Copiii cu vârste
mai mici de 8 ani vor fi ţinuţi la distanţă dacă nu pot fi
supravegheaţi în permanenţă.
• AVERTISMENT: Pericol de incendiu: nu depozitaţi obiecte
pe suprafeţele de gătit.
• AVERTISMENT: Procesul nesupravegheat de gătit pe plită
cu grăsime sau cu ulei poate fi periculos şi poate provoca
apariţia unui incendiu. Nu încercaţi să stingeţi incendiul cu
apă, ci opriţi aparatul şi acoperiţi fl acăra cu un capac sau
cu o cârpă umedă.
• După utilizare stingeţi plita folosind elementul de control
al acesteia şi nu vă bazaţi pe detectorul de vase de gătit.
• AVERTISMENT: Dacă suprafaţa este crăpată, opriţi
aparatul pentru a evita riscul de şoc electric.
• Obiectele metalice cum ar fi cuţitele, furculiţele, lingurile şi
capacele nu trebuie aşezate pe suprafaţa plitei, întrucât se
pot încinge.
• Nu folosiţi dispozitive de curăţat cu aburi sau cu presiune
pentru a curăţa plita de gătit, pentru că pot genera
elctroșocuri.
• Aparatul nu este conceput pentru a fi controlat prin
temporizatoare externe sau sisteme speciale de control.
601676
• Nu folosiţi aparatul în aer liber.
4
Page 5
Avertismente
• Aparatul poate fi conectat la sursa de alimentare doar de către un tehnician autorizat sau de
către un expert.
• Intervenţiile asupra aparatului sau repararea acestuia de către o persoană neautorizată pot
cauza răni grave sau avarierea produsului. Reparaţiile trebuie să fi e executate doar de către
un tehnician autorizat sau de către un expert.
• Aparatul trebuie folosit doar pentru gătit. Nu îl folosiţi pentru nici un alt scop, cum ar fi
încălzirea camerei. Nu aşezaţi vase de gătit goale pe zonele de gătit.
• Dacă un alt dispozitiv electric este conectat la o priză afl ată în apropierea aparatului,
asiguraţi-vă că respectivul cablu de alimentare nu intră în contact cu zonele de gătit încinse.
• Nu depozitaţi sub aparat articole sensibile la temperatură, cum ar fi agenţi de curăţare sau
detergenţi, spray-uri, etc.
• Folosirea plitei cu sticlă ceramică drept spaţiu de depozitare poate determina zgârierea
sau avarierea acesteia. Nu încălziţi pe plită alimente în folie de aluminiu sau în recipiente din
plastic. Aceste folii sau recipiente din plastic se pot topi, provocând incendii sau avarierea
plitei de gătit.
• Nu aşezaţi obiecte precum cuţite, furculiţe, linguri sau capace pe zona de gătit prin inducţie,
pentru că acestea pot deveni foarte fi erbinţi.
Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie
aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare
corespunzător pentru reciclarea echipamentelor electrice şi electronice.
Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea
potenţialelor consecinţe negative pentru mediul înconjurător şi pentru sănătatea
persoanelor, consecinţe care ar putea deriva din aruncarea necorespunzătoare a acestui
produs. Pentru mai multe informaţii detaliate despre reciclarea acestui produs, vă
rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de
la care l-aţi achiziţionat.
601676
5
Page 6

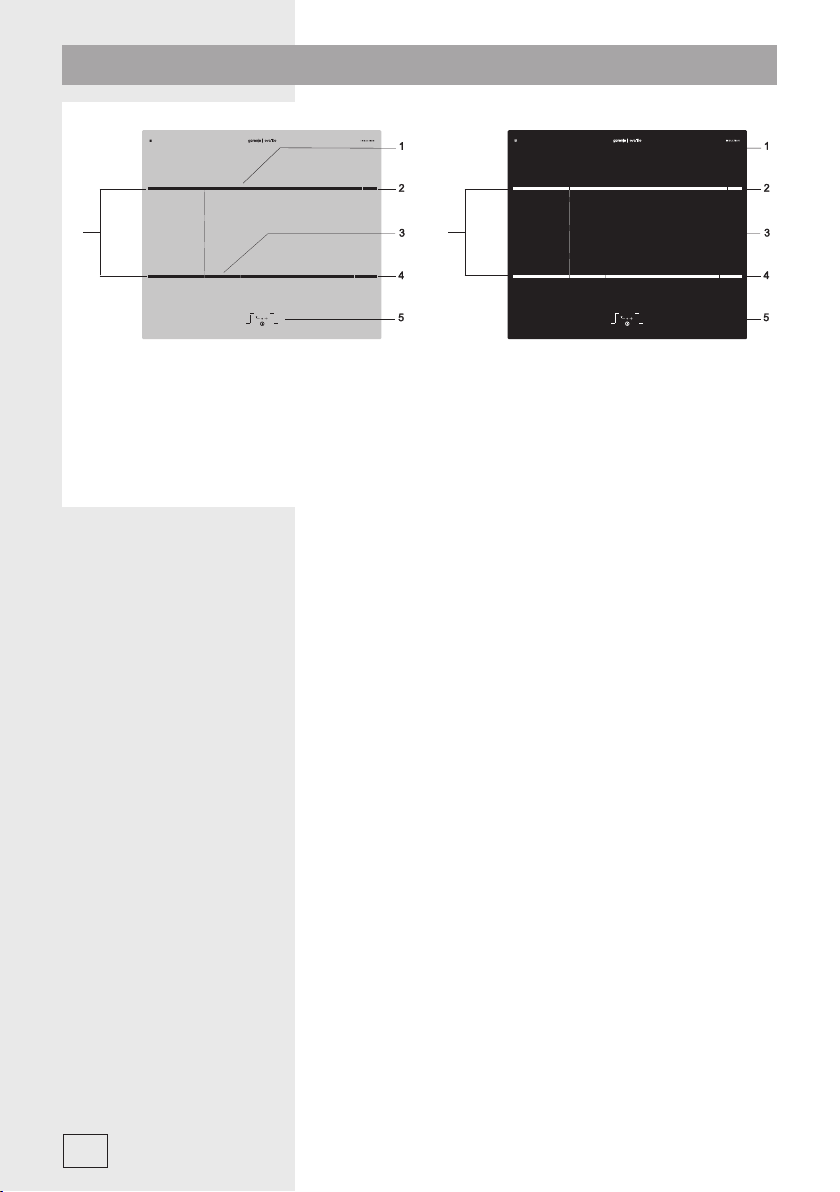

PLITA DIN STICLĂ-CERAMICĂ
6
6
1. Ochi cu inducţie spate stânga
2. Ochi cu inducţie spate dreapta
3. Ochi cu inducţie faţă stânga
4. Ochi cu inducţie faţă dreapta
5. Panoul de control al plitei
6. Zone de gătit punte
601676
6
Page 7
Punerea în funcţiune a
plitei pentru gătit
H
Principiul de
funcţionare a plitei cu
inducţie
C

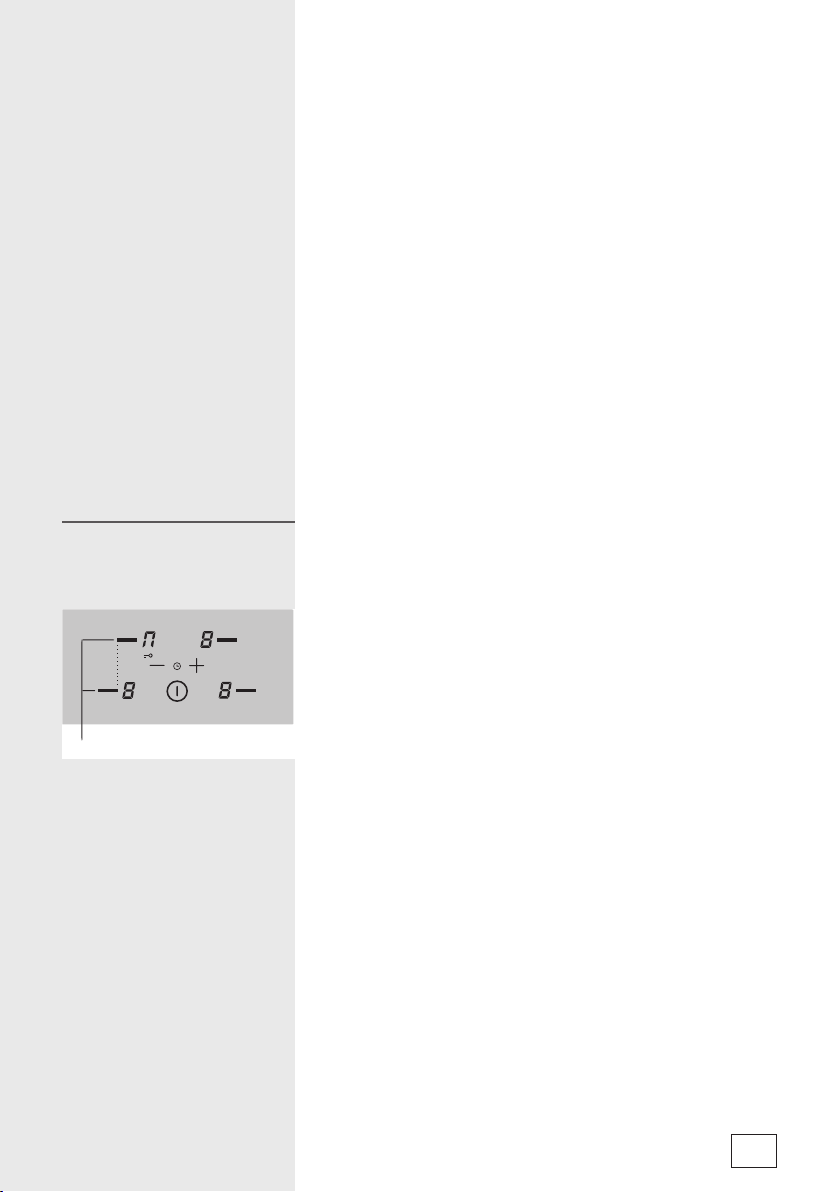

A Senzor plită pornit/oprit
B Nivel de putere/afi șare căldură reziduală
B1 Punctul zecimal indică activarea funcţiei cronometru
C Selecţie senzori zonă de gătit
E Senzor (-) și (+)
H Afi șare ceas
• Plita din sticlă ceramică este prevăzută cu patru ochiuri.
Suprafaţa plitei este complet plată şi netedă, fără muchii
care să favorizeze acumularea murdăriei.
• Plita este prevăzută cu ochiuri cu inducţie de mare
putere. Căldura este generată direct pe fundul vasului
de gătit acolo unde este necesar, fără pierderi prin
suprafaţa din sticlă-ceramică. Astfel cantitatea de
energie este considerabil redusă comparativ cu
încălzitoarele tradiţionale, care funcţionează pe
principiul radiaţiei.
• Plita din sticlă ceramică nu se încălzeşte direct, ci doar
prin căldura returnată transmisă de către vas. Această
căldură fi gurează drept »căldură rămasă« după ce ochiul
este oprit. Ochiul cu inducţie generează căldură de
la bobina de inducţie, montată dedesubtul suprafeţei
de sticlă. Bobina creează un câmp magnetic la fundul
vasului de gătit (care poate fi magnetizat) care la rândul
lui produce fl uxuri de curent care apoi încălzesc ochiul.
BB1 E
EB
A
C
IMPORTANT!
În cazul în care este vărsat pe ochi zahăr sau alte substanţe foarte dulci, ştergeţi imediat şi
îndepărtaţi reziduurile cu o racletă chiar dacă zona de gătit este încă fi erbinte, în caz contrar
ochiul poate fi afectat. Evitaţi curăţarea plitei atunci când zonele de gătit sunt încă fi erbinţi
deoarece puteţi defecta plita.
601676
7
Page 8
Vasele pentru ochiurile
cu inducţie
• Ochiul cu inducţie va funcţiona perfect doar dacă se
folosesc vase corespunzătoare.
• În timp ce gătiţi, vasele de bucătărie trebuie aşezate pe
mijlocul zonei de gătit.
• Vasul corespunzător este acela care permite inducţia de
exemplu vasele din oţel, email sau aliaj din oţel. Vasele
din aliaj de oţel cu fundul din cupru sau aluminiu sau
vasele din sticlă sunt necorespunzătoare.
• Când gătiţi sub presiune, supravegheaţi vasul până
ce este atins şi reglat nivelul de presiune adecvat. Mai
întâi, rotiţi butonul zonei de gătit la poziţia maximă,
apoi reduceţi puterea la timp conform instrucţiunilor
producătorului vasului sub presiune.

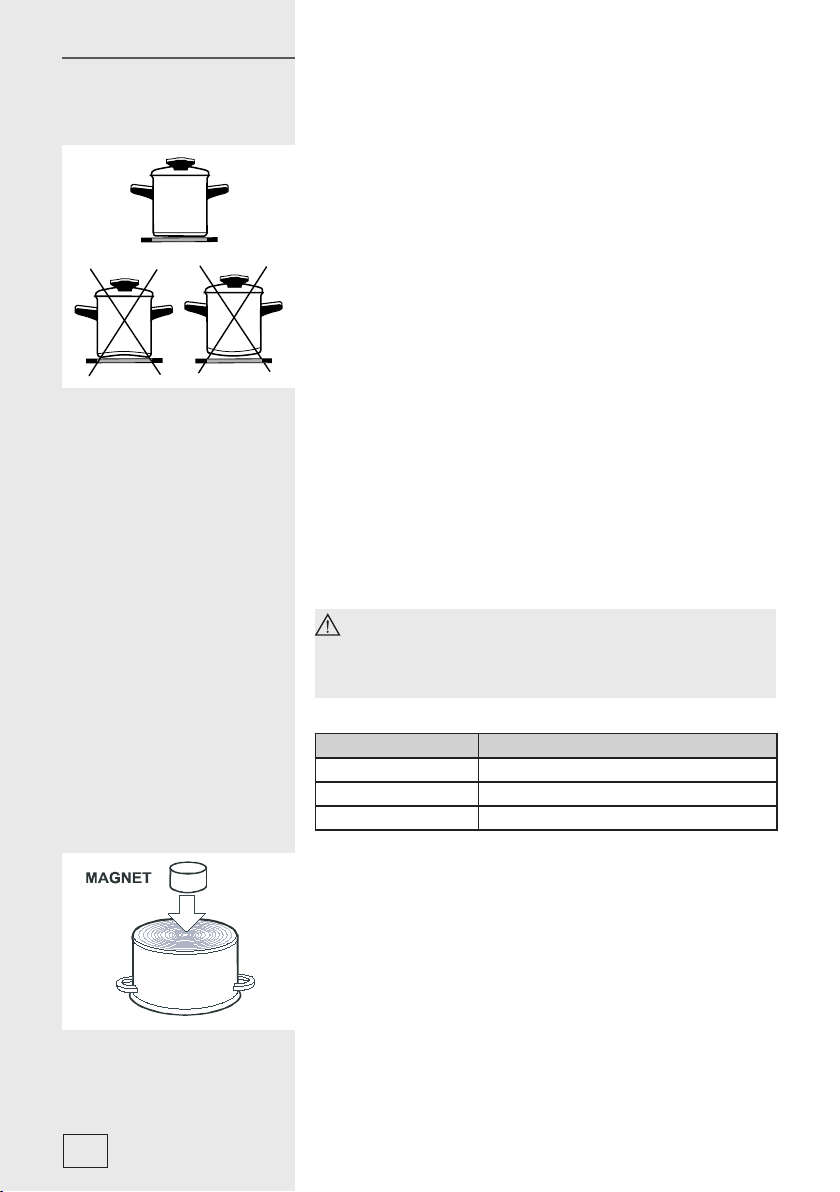

• Folosiţi numai vase pentru gătit cu partea inferioară plată.
Cele cu partea inferioară concavă sau convexă (zimţată sau
bombată) pot împiedica buna funcţionare a mecanismului
de protecţie împotriva supraîncălzirii și plita se poate încălzi
prea tare. Acest lucru poate duce la crăparea suprafeţei din
sticlă și topirea părţii inferioare a vasului. Garanţia se pierde
în cazul în care defectele sunt provocate în urma folosirii
necorespunzătoare a vaselor sau în cazul în care vasele
sunt lăsate să ardă goale pe foc.
• Atunci când cumpăraţi vase pentru gătit, verifi caţi
dacă poartă eticheta “permite inducţia”.
Folosiţi numai vase destinate gătitului electric sau
pe inducţie, cu partea inferioară
• groasă (cel puţin 2.25 mm)
• plată
Zona de gătit Diametrul minim al fundului vasului
Ø 160 mm Ø 110 mm
Ø 180 mm Ø 110 mm
Ø 200 mm Ø 145 mm
Testarea cu magnetul
Utilizând un magnet mic, este posibil să verifi caţi dacă
fundul vasului poate fi magnetizat. Utilizaţi doar vasele de
bucătărie de care se lipeşte magnetul.
601676
8
Page 9
Recunoaşterea vaselor
Unul dintre avantajele unei plite de gătit cu inducţie este
recunoaşterea tigăii sau a vaselor de bucătărie. Chiar dacă
nu există niciun vas pe zona de gătit, sau dacă aşezaţi pe
zona de gătit o tigaie cu un diametru mai mic decât cel
al zonei de gătit, nu se va pierde căldură. Dacă tigaia este
mult mai mică decât zona de gătit, aceasta poate să nu
fi e percepută / recunoscută de zona de gătit. Atunci când
zona de gătit este pornită, se va aprinde simbolul “U” pe
display-ul nivelului de putere. Dacă un vas este aşezat
pe zona de gătit în următoarele zece minute, acesta va fi
recunoscut de plita de gătit iar zona de gătit va fi pornită
la nivelul de gătit setat.
Imediat ce îndepărtaţi tigaia de pe zona de gătit, zona de
gătit este deconectată de la sursa de alimentare cu curent
electric. Dacă aşezaţi pe zona de gătit o tigaie cu un
diametru mai mic decât cel al zonei de gătit, va fi furnizată
doar puterea necesară pentru a încălzi vasul pe care îl
utilizaţi.
Zona de gătit poate fi deteriorată:
• Dacă puneţi un vas gol pe ea.
• Înainte să aşezaţi tigaia pe zona de gătit, ştergeţi fundul
vasului pentru a permite fl uxul de căldură şi a preveni
avarierea zonei de gătit.
• Atunci când doriţi să gătiţi sau să prăjiţi alimente, folosiţi
doar vasele de bucătărie care pot fi magnetizate, de ex.
vase din oţel, vase emailate, sau vase din fontă. Doar
atunci va funcţiona zona de gătit cu inducţie.
Reglarea puterii
Setare putere Scop
0 Oprit, folosind căldura rămasă
1 - 2
3 Fierbere lentă (continuarea gătirii după pornirea puternică)
4 - 5
6 Prăjire, rumenire
7 - 8 Prăjire
9
P
Păstrarea caldă a alimentelor, fi erbere lentă de cantităţi mici (setarea cea
mai mică)
Gătire lentă (continuare) a unor cantităţi mai mari, prăjirea unor bucăţi
mari
Pentru gătirea cantităţilor mari, fi erberea înăbușită a cărnii/prăjirea la foc
mic
“Boost de putere” setare pentru începerea procesului de gătit; potrivit,
de asemenea, pentru o cantitate foarte mare de alimente
Puterea de căldură pentru zona de gătit poate fi setată pe
zece niveluri diferite.
Tabelul de mai jos prezintă câteva exemple de utilizare a
fi ecărui nivel.
601676
9
Page 10
Sfaturi pentru
economisirea energiei
• Atunci când cumpăraţi vase de gătit aveţi grijă la
alegerea dimensiunilor: diametrul vasului se referă de
obicei la marginea superioară a vasului, care este adesea
mai mare decât fundul vasului.
• Vasele sub presiune (vasele economice), care folosesc
presiunea în interiorul bine etanşat sunt deosebit de
economice, şi duc la obţinerea de economii de timp şi
de energie. Un timp de gătire mai mic permite păstrarea
vitaminelor din alimente.
• Lăsaţi întotdeauna sufi cientă apă în vasele sub presiune
în caz contrar acestea se pot supraîncălzi ce poate
afecta atât vasul cât şi ochiul.
• Acoperiţi întotdeauna vasul cu capace cu dimensiuni
corespunzătoare.
• Folosiţi vase cu dimensiuni corespunzătoare cu
cantitatea de alimente ce urmează a fi preparate. Dacă
folosiţi vase excesiv de mari pentru cantităţi mici de
alimente veţi consuma considerabil mai multă energie.
601676
10
Page 11
CONTROLUL PLITEI
• După conectarea plitei cu sticlă ceramică la sursa
principală de alimentare, toate simbolurile de pe display
se vor aprinde pe rând. Acum plita pentru gătit este gata
pentru utilizare.
• Plita pentru gătit este prevăzută cu senzori electronici
care sunt activaţi prin atingerea cu degetul a zonelor de
suprafaţă desemnate cel puţin o secundă.
• De fi ecare dată când este activat un senzor, se va auzi un
beep sonor.
• Nu aşezaţi obiecte în zona senzorilor. Asiguraţi-vă că
zona senzorilor este întotdeauna curată.
Pornirea plitei pentru
gătit
BB1 A B
Pornirea ochiurilor
C
EAE
Oprirea ochiurilor
Atingeţi senzorul pornit/oprit (A) și ţineţi-l apăsat pentru
cel puţin 1 secundă.
Plita de gătit este activată. »0« va apărea pe ecran la toate
nivelurile de putere (B), iar punctele zecimale (B1) vor
licări.
Următoarea setare trebuie să fi e efectuată în
următoarele zece secunde; altfel, plita pentru gătit
se va opri.
După ce aţi pornit plita cu tasta pornit/oprit (A), puteţi
activa zona de gătit dorită, în următoarele 10 secunde.
• După ce atingeţi senzorul pentru zona de gătit dorită (C),
“0” va lumina mai intens pe ecran, aferent nivelului de
putere.
• Atingeţi senzorii “+” (E) și “–” (E) pentru a seta nivelul de
putere (1-9-P). Atingând senzorul “–” va fi stabilit primul
C
nivel de putere la 9.
Prin apăsarea continuă a senzorilor »+» (C) sau
»-« (E) nivelul de putere este crescut sau redus
automat. O altă procedură este aceea de a
schimba puterea în etape prin atingerea imediată a
senzorilor corespunzători.
• Mai întâi, selectaţi zona de gătit pe care doriţi să o
închideţi.
• Atingeţi senzorul “–” (E) pentru a seta nivelul de putere
la “0”. Dacă nivelul de putere pentru toate zonele de
gătit este setat la “0”, atunci plita se va opri.
EE
601676
11
Page 12
Oprirea plitei pentru
gătit
A
• Plita de gătit poate fi oprită oricând atingând senzorul
(A) pornit/oprit. Toate setările vor fi șterse, exceptând
setările pentru pornirea programată (vezi secţiunea
»Cronometru«).

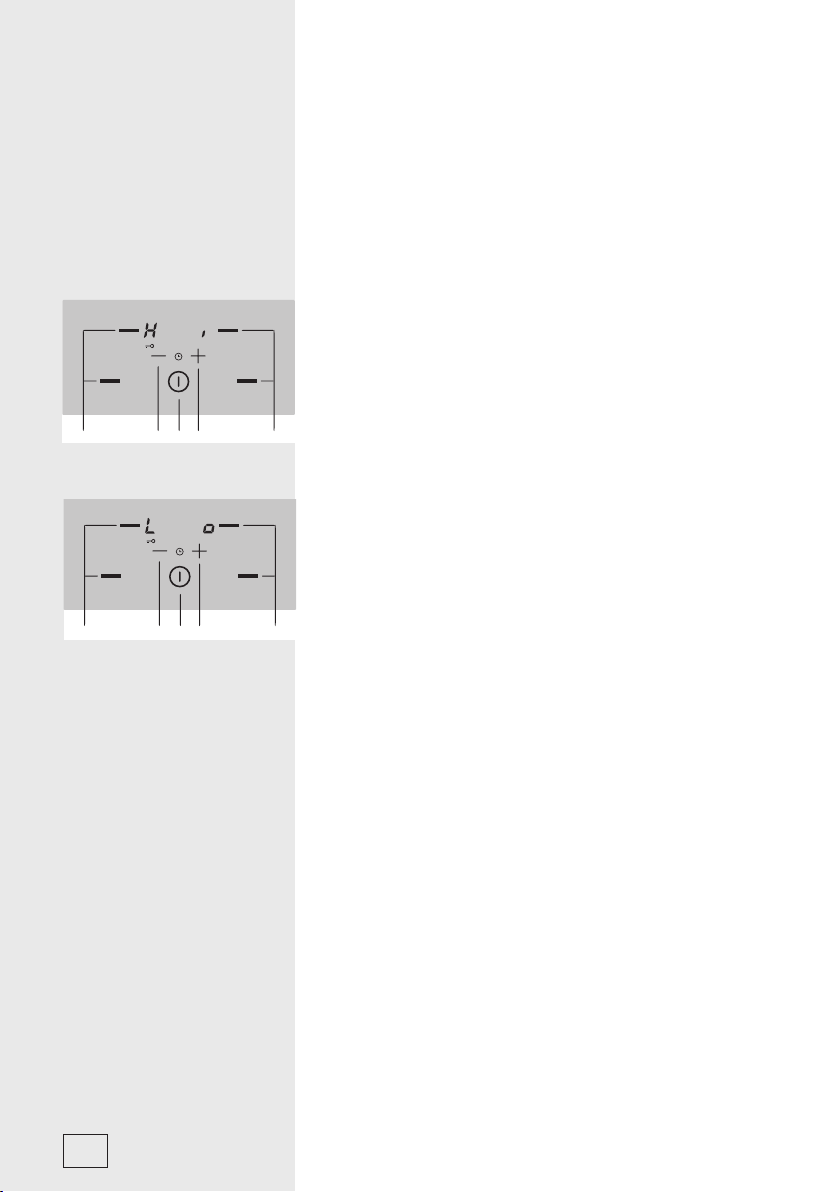

Activarea funcţiei de
blocare unitate control
/ blocare pentru
siguranţă copil
CE
A
Indicator căldură
rămasă
Prin activarea funcţiei de blocare a unităţii de control, puteţi
împiedica funcţionarea sau utilizarea zonelor de gătit. Astfel,
funcţia de blocare unitate control reprezintă în acelaşi timp si
o blocare pentru siguranţă copil.
Funcţia activare siguranţă copii
• Plita trebuie să fi e oprită.
• Apăsaţi senzorul (A) pentru a porni plita pentru gătit.
Setarea »0« va fi afi șată pe ecran.
• Apăsaţi simultan senzorul (C) pentru zona de gătit
din stânga spate și senzorul »–« (E) și ţineţi apăsat
aproximativ 3 secunde. După bip, »L« va apărea pentru
câteva secunde pe tot ecranul.
Funcţia siguranţă copii este acum activată.
Funcţia dezactivare siguranţă copii
• Apăsaţi senzorul (A) pentru a porni plita de gătit. »L« va
apărea pe toate secţiunile de afi șare.
• Apăsaţi simultan senzorul (C) pentru zona de gătit
din stânga spate și senzorul »–« (E) și ţineţi apăsat
aproximativ 3 secunde. Setarea »0« va fi afi șată pe toate
ecranele. Funcţia siguranţă copii este acum dezactivată.
Plita din sticlă ceramică prezintă de asemenea un indicator
pentru căldura rămasă “H”. Ochiurile nu sunt încălzite
direct, ci prin căldura de retur ce radiază de la vas. Atâta
timp cât simbolul “H” este pornit după ce ochiul a fost
oprit căldura rămasă poate fi folosită pentru încălzirea
alimentelor sau pentru topire.
Chiar şi atunci când simbolul “H” dispare, ochiul poate fi
încă fi erbinte. Fiţi atenţi să nu vă ardeţi!
601676
12
Page 13
Boost de putere
CCBE EB
Pentru gătire rapidă, impulsul de putere poate fi activat
pentru orice zonă de gătit. Acest lucru vă va permite să
încălziţi rapid cantităţi mari de alimente, utilizând un plus de
putere.
Notă : Zona de gătit stânga faţă dispune de funcţia de superputere. Într-o zonă de gătit cu această funcţie, un plus de
putere este activat timp de cinci minute; apoi, zona trece la
nivelul 9 .
Activarea funcţiei Boost de putere
• Apăsaţi senzorul corespunzător (C) pentru a selecta zona
de gătit. Folosiţi »–« sau »+« senzorul (E) pentru a alege
nivelul de putere 9; apoi, apăsaţi imediat »+«.
»P« va apărea pe ecran la nivelul de putere.
Dezactivarea funcţiei Boost de putere
• Apăsaţi senzorul pentru zona de gătit selectată (C);
apoi, apăsaţi imediat »–« senzorul (E). Simbolul »P« va
dispărea, iar zona de gătit va trece la nivelul de putere 9.
Limita de timp de
operare
Oprirea de siguranţă
Setarea de putere
Ore înaintea opririi de
siguranţă
1 8
2 6
3 5
4 5
5 4
6 1,5
7 1,5
8 1,5
9 1,5
P 1,5
Funcţionarea continuă maximă a unui anumit ochi este
limitată iar durata este afi şată în grafi cul de mai sus. Când
ochiul este oprit de mecanismul de siguranţă, indicatorul
afi şează simbolurile “0”, sau “H” în cazul în care a rămas
căldură.
Exemplu:
Setaţi zona de gătit la nivelul 6 și lăsaţi-o să funcţioneze
o vreme. Dacă setarea zonei de gătit nu se schimbă,
mecanismul de securitate va opri zona după o oră și
jumătate.
601676
13
Page 14
Dispozitivul de
siguranţă în caz de
supraîncălzire
• Plita este prevăzută cu un ventilator de răcire, care
răcește componentele pe parcursul gătitului. Ventilatorul
poate funcţiona pentru o perioadă de timp, chiar și după
terminareal procesului de gătire.
• Plita pentru gătit cu inducţie este de asemenea
prevăzută cu un dispozitiv incorporabil de protecţie în
caz de supraîncălzire care protejează componentele
electronice de orice avarii. Dispozitivul de protecţie
funcţionează la diferite niveluri. Atunci când temperatura
zonei de gătit creşte considerabil, puterea de gătit se
reduce automat. Dacă acest lucru nu e sufi cient, puterea
zonelor de gătit deja încălzite se reduce mai departe sau
se opreşte de tot. În această situaţie, va apărea “E2” pe
ecran. Atunci când plita s-a răcit, întreaga putere a plitei
va fi din nou disponibilă.
Cronometru
H
EE
CEE
601676
• Selectaţi cronometrul apăsând simultan »–« și »+« senzorul
(E). Setările cronometrului sunt afi șate pe cele două unităţi
ale ecranului din partea superioară (H), timp în care cele
două unităţi inferioare ale ecranului sunt oprite.
• Setarea cronometrului este afi șată pentru numai 10
secunde; apoi, ecranul revine la afi șarea nivelului de putere.
Puteţi alege două moduri de funcţionare:
a) Oprire cronometru – funcţia cronometru este în
conexiune cu zona de gătit selectată. Când timpul
expiră, zona de gătit se oprește automat.
b) Pornire programată – funcţia cronometru doar pentru
așteptare/funcţionalitate alarmă. Când timpul de
așteptare se termină, este emis doar un semnal sonor.
Activarea și setarea cronometrului
• Selectaţi cronometrul apăsând simultan »–« și«+«
senzorul (E).
- Dacă anterior aţi selectat o zonă de gătit, așa încât
zona de ecran corespondentă va lumina mai intens,
atunci cronometrul va fi setat pentru acea zonă de
gătit. Punctul zecimal de lângă nivelului de putere
indică activarea cronometrului.
- Cronometrul (memento minut) poate fi , de asemenea
setat, atunci când nu este selectată nicio zonă
de gătit, în cazul în care doriţi să fi ţi avertizaţi
pentru orice altceva în afară de procesul de gătit.
Cronometrul activat (sau memento minut) va fi
semnalat prin două licăriri ale punctelor zecimale de
lângă unitatea ecranului.
14
Page 15
• Setaţi cronometrul de gătit apăsând »–« sau »+«
senzorul (E). (Apăsând »–« prima oară, va fi setat
cronometrul la 30 de minute. Dacă apăsaţi și ţineţi
apăsat senzorul, setarea de pe ecran se va schimba cu o
rată de creștere.)
• Valoarea poate fi setată de la 01 la 99 de minute.
Oprirea cronometrului poate fi setată pentru orice zonă
de gătit.
• Pentru a verifi ca timpul rămas, selectaţi zona de gătit
corespunzătoare și activaţi funcţia cronometru. Apăsaţi
senzorul (E) pe »–« sau »+« pentru a schimba setările.
(Apăsaţi senzorul (E) pe »–« și »+« simultan și secvenţial
pentru a alege dintre setările active.)
• Când timpul setat expiră, »00« va licări pe ecran;
în plus, punctual zecimal corespunzător va licări la
terminarea timpului. Se va auzi un bip scurt. Pentru a
con rma și a opri sunetul, apăsaţi orice buton; după 2
minute, sunetul se va opri automat.
Zone de gătit punte
(numai la anumite
modele)
C
• Unele modele permit combinarea celor două zone
de gătit din stânga într-o singură zonă mare de gătit
conectată . Astfel, o tigaie mare, ovală sau o tavă poate
fi plasată pe suprafaţa de preparare combinată. Tigaia
ar trebui să fi e sufi cient de mare pentru a acoperi cele
două centre ale zonei de gătit, superioare şi inferioare.
• dimensiune maximă tigaie: 40 cm cu 25 cm . Vă
recomandăm să utilizaţi un vas de copt sau o tavă cu un
fund rezistent. În timpul gătitului, vasul sau tigaia se vor
încălzi. Aveţi grijă, pentru a evita arsurile.
• Când aşezaţi vasul de copt pe plită, asiguraţi-vă că nu
acoperă modulul de control .
Activarea zonei de gătit punte
• Porniţi plita apăsând senzorul on/o ( A ).
• Atingeţi simultan cei doi senzori pentru zonele de gătit
din partea stângă, (C). Semnul » inversat U » va apărea
pe unitatea de afi şare pentru câmpul din stânga spate,
pentru a indica faptul că cele două zone de gătit au fost
conectate.
• Setaţi puterea de gătit dorită pentru zona de gătit punte.
• Pentru a schimba ulterior puterea de gătit, mai întâi
apăsaţi senzorul pentru zona de gătit din stânga jos.
Notă: Zona punte nu permite setarea de amplifi care
energie. Nivelul de putere maximă disponibilă este 9.
601676
15
Page 16
Dezactivarea zonei de gătit punte
• Atingeţi simultan cei doi senzori pentru zonele de gătit
din partea stângă. Semnul » inversat U« va dispărea, iar
plita va fi oprită.
• Ambele zonele de gătit vor funcţiona independent.
Funcţii de siguranţă şi
afi şaj de eroare
Plita pentru gătit este prevăzută cu senzori de protecţie
împotriva supraîncălzirii. Dacă temepratura creşte prea
mult, zonele individuale de gătit sau întreaga plită pentru
gătit se pot închide temporar în mod automat.
Eroare, posibilă cauză, soluţie
• Bip continuu și Er03 licăresc pe ecran.
- Apă vărsată pe suprafaţa senzorului sau un obiect pus
pe senzori.
Ștergeţi suprafaţa senzorului.
• E/2 licăre
- Zona de gătit s-a supraîncălzit. Așteptaţi ca zona de
gătit să se răcească.
• E/3 licăre
- Vase de gătit nepotrivite care nu au proprietăţi
feromagnetice. Folosiţi o altă oală sau tigaie.
In cazul unei defecţiuni sau în situaţia în care
indicarea unei defecţiuni / erori nu dispare,
deconectaţi plita pentru gătit de la sursa principală
de alimentare timp de câteva minute (desfaceţi
furtunul sau închideţi întrerupătorul principal);
apoi, reconectaţi-l la sursa principală de alimentare
şi porniţi întrerupătorul principal.
Dacă problemele persistă, sunaţi la un service.
601676
16
Page 17
CURĂŢAREA ŞI ÎNTREŢINEREA
Curăţare
Figura
Figura 2
Figura 3
După fi ecare folosire a ochiurilor de gătit din sticlă-ceramică,
aşteptaţi să se răcească şi curăţaţi; în caz contrar, chiar şi cel
mai mic rest de mâncare se va arde pe suprafaţa fi erbinte
data viitoare când veţi folosi aparatul.
Pentru curăţarea şi întreţinerea periodică a suprafeţei din
sticlă-ceramică, folosiţi agenţi speciali de condiţionare care
formează un strat de protecţie pe suprafaţă, protejând-o
de mizerie. Înainte de fi ecare folosire, ştergeţi praful sau
alte particule de pe suprafaţa maşinii de gătit şi fundul tigăii
deoarece acestea ar putea zgâria suprafaţa (Figura 1).
1
Atenţie: tijele din fi er, bureţii abrazivi şi detergenţii abrazivi
pot zgâria suprafaţa ochiurilor. Suprafaţa din sticlă şi ceramică
poate fi de asemenea deteriorată prin sprayuri agresive şi
necorespunzătoare sau agenţi de curăţare lichizi neagitaţi
(neamestecaţi) sufi cient (Figura 1 şi Figura 2).
Marcajul se poate şterge dacă sunt folosite produse de
curăţare abrazive (sau nepotrivite acestui tip de material)
sau dacă sunt folosite vase de gătit cu fundul deteriorat.
Petele uşoare se pot îndepărat cu un material moale umezit;
apoi, ştergeţi suprafaţa până se usucă (Figura 3).
Petele de apă se pot îndepărta folosind o soluţie uşoară de
oţet; cu toate acestea, nu folosiţi această soluţie pentru a
curăţa cadrul (doar cu anumite modele, deoarece îşi poate
pierde luciul. Nu folosiţi sprayuri agresive sau agenţi de
decalcifi ere (Figura 3).
Petele mai grele se pot îndepărta folosind agenţi şi ustensile
speciale pentru ochiurile din sticlă-ceramică. Când folosiţi
aceste produse, urmaţi instrucţiunile furnizate de producătorii
respectivi.
Asiguraţi-vă că sunt complet îndepărtate toate resturile
agenţilor de curăţare, deoarece pot deteriora ochiurile din
sticlă-ceramică atunci când se încălzesc zonele de gătit
(Figura 3).
Îndepărtaţi rezidurile folosind o racletă.(fi gura 4)
Folositi cu atenţie racleta pentru a preveni accidentările.
Figura 4
Utilizaţi racleta numai atunci când murdăria nu poate
fi îndepărtată cu o cârpă umedă sau cu ajutorul
substanţelor speciale de curăţare a suprafeţelor de
sticlă ceramică.
Ţineţi racleta la unghiul corect (45 ° la 60 °). Apăsaţi uşor
racleta peste sticlă şi glisaţi spre semnalizare pentru a elimina
murdăria. Asiguraţi-vă că mânerul de plastic al racletei (la
unele modele) nu intră în contact cu zona de gătit.
601676
17
Page 18
Nu apăsaţi racleta pe sticlă perpendicular cu vârful
sau cu lama pentru a nu zgâria suprafaţa plitei.

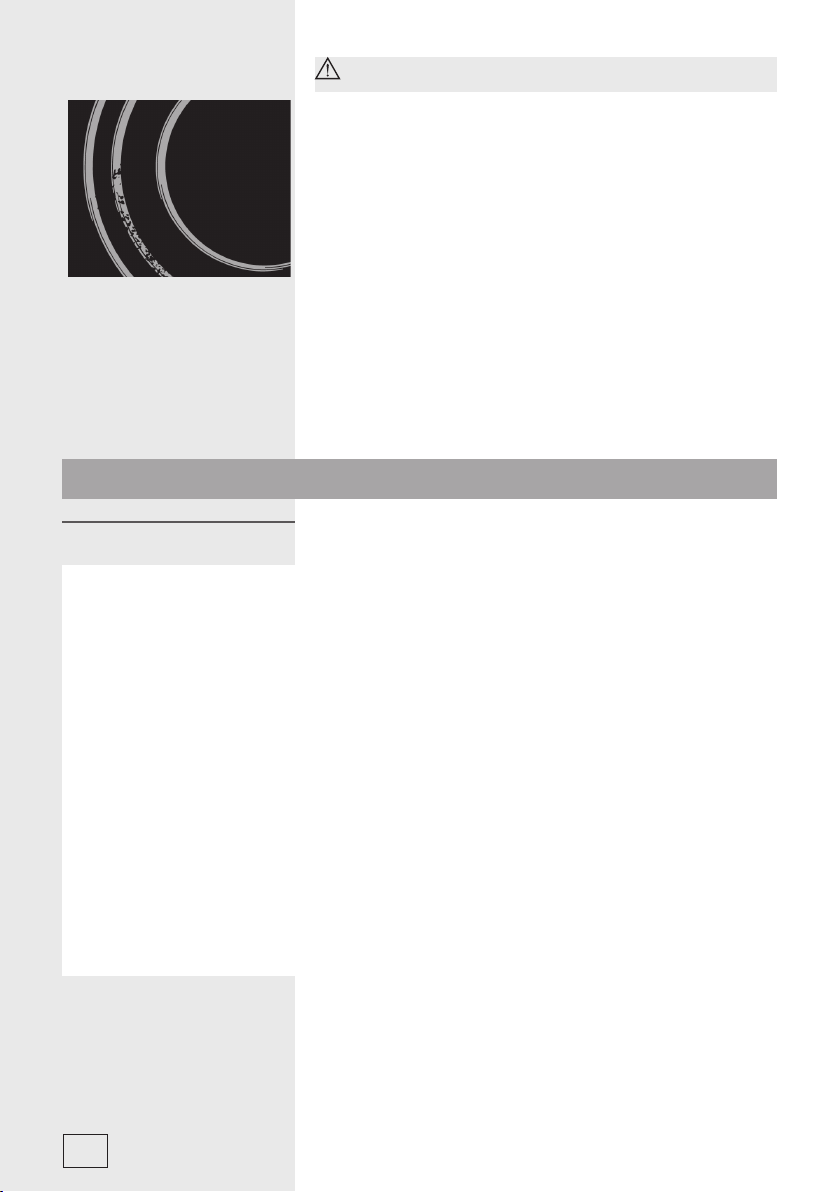

Zahărul şi alimentele încărcate cu zahăr pot deteriora
permanent suprafaţa de sticlă- ceramică (Figura 5); astfel,
trebuie să fi e îndepărtate de pe suprafaţa din sticlă-ceramică
cît de repede se poate, deşi zona de gătit poate să fi e încă
fi erbinte (Figura 4). Orice schimbare a culorii suprafeţei din
sticlă-ceramică nu afectează operarea sa sau stabilitatea
suprafeţei. Aceste decolorări sunt în principal rezultatul
Figura 5
resturilor de mâncare arse sau folosirii unor instrumente de
gătit fabricate din materiale ca aluminium sau cupru; aceste
pete sunt difi cil de îndepărtat.
Atenţie: Toate deteriorările descrise mai sus se referă în mare
parte la estetică, i.e. felul în care arată aparatul şi nu afectează
funcţionalitatea acestuia direct. Aceste erori nu sunt acoperite
de garanţie.
INSTALARE
Instrucţiuni importante
• Instalarea aparatului pe o suprafaţă din bucătărie şi conectarea sa la o sursă de alimentare se
poate efectua doar de un tehnician califi cat corspunzător.
• Furnirul sau altă material de lăcuire a articolului mobilei de bucătărie pe care se instalează
maşina de gătit trebuie tratat cu adeziv rezistent la căldură (100°C); în caz contrar, suprafaţa se
poate decolora sau deforma.
• Maşina de gătit este dimensionată a fi instalată pe suprafaţa de deasupra unui articol de
mobilă de bucătărie, cu o lăţime de 600 mm sau peste.
• După instalare, cele două elemente frontale de fi xare trebuie să fi e accesibile de dedesubt.
• Articolele de bucătărie suspendate sau cele montate pe perete trebuie să fi e instalate sufi cient
de sus pentru a nu interfera cu procesul de lucru.
• Distanţa dintre maşina de gătit şi hota de bucătărie nu trebuie să fi e mai mică decît ceea ce se
indică în instrucţiunile pentru instalarea hotei de bucătărie. Distanţa minimă este de 650 mm.
• Distanţa între marginea aparatului şi articolul de mobilă de bucătărie înalt adiacent trebuie să
nu fi e mai mică de 40 mm.
• Folosirea plăcuţelor de decorare din lemn masiv pe suprafaţa din spatele maşinii de gătit este
permisă, dacă distanţa minimă rămâne aceeaşi după cum se indică în schiţele de instalare.
• Distanţa minimă între maşina de gătit propriu-zisă şi peretele din spate este indicată pe schiţa
de instalare.
601676
18
Page 19
Instalarea garniturii de
etanşare din spumă
Înainte de încadrarea aparatului în blatul de bucătărie,
garnitura de etanşare din spumă furnizată trebuie ataşată
părţii inferioare a plitei cu sticlă ceramică (sticlă) (vezi
fi gura de mai sus). Nu instalaţi aparatul fără garnitura de
etanşare din spumă!
Garnitura de etanşare trebuie să fi e ataşată aparatului în
felul următor:
- Scoateţi stratul protector al garniturii de etanşare.
- Apoi, ataşaţi garnitura de etanşare pe partea inferioară a
sticlei, la aproximativ 2-3 milimetri de margine (aşa cum
este indicat în fi gură). Garnitura de etanşare trebuie să
fi e ataşată de-a lungul întregii lungimi a marginii sticlei şi
nu trebuie să se suprapună la colţuri.
- Atunci când instalaţi garnitura de etanşare, asiguraţi-vă
că sticla nu intră în contact cu niciun obiect ascuţit.
OBSERVAŢIE!
La anumite aparate, garnitura de etanşare este deja
instalată!
19
601676
Page 20
Dimensiunile planului
de lucru
min 20
595-600
520
47
51-55
min 40
min 600488-490
558-560
min 50
- SIVK6
750-755
520
min 20
47
51-55
min 40
min 50
708-710
- SIVK7
• Maşinile de gătit pot fi instalate pe suprafeţe cu o
grosime de 30- 50 mm.
• Dacă placa este mai groasă de 40 mm, marginea ei
interioară trebuie tăiată, sau şlefuită (Figura A). Astfel,
se va asigura o circulaţie sufi cientă a aerului.
min 600488-490
• Dacă grosimea blatului dulapului depășește 30 mm,
decupajul pentru plită ar trebui făcut în mijlocul
cuptorului, cu sufi cient spaţiu de la marginea din
faţă astfel încât plita cu inducţie să nu atingă carcasa
cuptorului.
• Dacă doriţi să instalaţi plita într-un decupaj deja existent,
asiguraţi-vă că acest lucru este posibil având în vedere
dimensiunile de instalare oferite (adâncimea de 56 mm).
601676
20
Page 21
Procedura de instalare
• Plita trebuie aşezată perfect orizontal.
• Protejaţi corespunzător marginile zonei tăiate.
• Cu ajutorul celor 4 şuruburi strângeţi consolele în partea
din faţă şi spate a plitei şi pa deschiderea pregătită.
• Conectaţi plita la sursa de curent (vezi instrucţiunile de
conectare a plitei la sursa de curent).
• Introduceţi plita în deschiderea tăiată.
• Apăsaţi plita cu fermitate spre blatul de deasupra.
• Pentru înşurubarea în jos a clemei de fi xare nu este
permisă utilizarea şuruburilor mai mari de 6,5 mm.
21
601676
Page 22
Reduceţi orifi ciile de
ventilare ale dulapului
de bucătărie
• Pentru a permite funcţionarea normală a componentelor
electronice ale plitei cu inducţie, trebuie furnizată o
circulaţie sufi cientă a aerului.
A Coborâţi dulapul de bucătărie cu un sertar mai jos
• Trebuie să lăsaţi o deschizătură de cel puţin 140 mm
înălţime pe peretele dorsal al dulapului de bucătărie, pe
toată lăţimea sa. Mai mult decât atât, trebuie păstrat
un loc liber de minim 6 mm în partea frontală, pe toată
lăţimea dulapului.
• Plita este furnizată cu un ventilator localizat în partea
de jos. În situaţia în care există un sertar sub dulapul de
bucătărie, nu trebuie să păstraţi acolo obiecte mici sau
hârtie, întrucât acestea ar putea fi aspirate de ventilator,
cauzând avarii ventilatorului sau întregului sistem de
răcire. Folia de aluminiu şi substanţele infl amabile sau
lichide (de ex. Spray-uri) nu trebuie să fi e depozitate
în aceste sertare sau aşezate lângă plită. Pericol de
explozie! Trebuie să lăsaţi un spaţiu liber de 20 mm între
conţinutul sertarului şi orifi ciile ventilatorului.
601676
22
Page 23
B Coborâţi dulapul de bucătărie pentru instalarea unui
cuptor
• Instalarea unui cuptor sub plita cu inducţie este
posibilă la modelele de cuptor EVP4.., EVP2.., care sunt
prevăzute cu un ventilator de răcire. Înainte de a instala
cuptorul, trebuie să scoateţi peretele dorsal al dulapului
de bucătărie. Mai mult decât atât, trebuie să lăsaţi un
spaţiu liber de minim 6 mm în partea frontală, pe toată
lăţimea dulapului.
23
601676
Page 24
Schema de instalare Aparatul este destinat conectării bifazate; poate fi
conectat, de asemenea, și monofazat..
• Conectare bifazată
Instalaţi conectorii de fi xare pe terminalele 4 și 5.
• Conectare monofazată
Instalaţi conectorii de fi xare pe terminalele 4 și 5, și
terminalele 1 și 2.
Notă: Conexiunea 3 este liberă.
Conexiunea se poate realiza cu ajutorul:
• Cabluri de conectare învelite în cauciuc, model H05
RR-F 4x1,5 cu cablu de împământare galben - verde;
• cabluri de conectare izolate cu PVC , model H05 VV-F
4x1,5 cu cablu de împământare galben - verde; sau
orice alte cabluri corespunzătoare.
601676
24
Page 25
CONECTAREA LA SURSA DE CURENT
• Conexiunile pot fi realizate doar de către un tehnician
autorizat. Protecţia de împământare trebuie să respecte
reglementările în vigoare.
• Terminalele de conectare pot fi văzute atunci când se
îndepărtează capacul cutiei conexiunilor.
• Înainte de a încerca să realizaţi conectarea verifi caţi
dacă tensiunea indicată pe plăcuţa de identifi care
corespunde sursei de curent.
• Plăcuţa de identifi care este amplasată dedesubtul
aparatului.
• Aparatul este produs pentru a fi folosit cu o tensiune de
alimentare c.a. de 230 V~.
• Cablurile electrice trebuie prevăzute cu un întrerupător
de circuit capabil să izoleze aparatul de sursă în toate
punctele, cu distanţa dintre terminale de cel puţin 3 mm
în poziţie deschisă. Aceasta se poate realiza cu ajutorul
siguranţelor, a întrerupătoarelor de siguranţă, etc.
• Conexiunea trebuie selectată în conformitate cu
capacitatea declarată a prizei şi a siguranţei.
Aceste aparate pot fi montate pe de o parte a unui
dulap de bucătărie înalt, a cărui înălţime o poate depăşi
pe cea a aparatului. Pe cealaltă parte însă este permis
doar un dulap cu înălţimea egală cu cea a aparatului.
• La fi nalizarea instalării, fi rele sub tensiune şi cablurile
izolate trebuie să fi e protejate în mod corespunzător
împotriva atingerii accidentale.
ATENŢIE!
Înainte de a încerca să reparaţi aparatul, deconectaţi-l
de la sursa de curent. În conformitate cu tensiunea prizei
aparatul trebuie conectat în conformitate cu schema
ataşată. Firul de împământare (PE) trebuie conectat la
terminalul marcat cu simbolul de împământare
Cablul de conectare trebuie să treacă prin dispozitivul
de siguranţă de eliberare, care îl protejează împotriva
scoaterii accidentale. La terminarea instalării porniţi
toate ochiurile timp de aprox. 3 minute pentru a verifi ca
funcţionarea corectă.
Folosiţi o șurubelniţă plată pentru a debloca conectorii.
Atunci când conectaţi aparatul, folosiţi conectorii furnizaţi.
.
25
601676
Page 26
Conexiune cu o singură fază cu limitator total de putere
(numai la modelul cu patru zone de gătit şi fără funcţia
punte).
• Dacă reţeaua dumneavoastră electrică nu vă susţine
curent cu o intensitate de 32A, atunci funcţia limitatorului
de putere totală poate fi activată la nivelul plitei, așa încât
intensitatea curentului nu depășește niciodată 16A.
• Dacă activaţi limitatorul de putere totală, atunci puterea
fi ecărei zone de gătit poate fi crescută până când puterea
totală ajunge la limită. Când limita este atinsă, plita va
emite un sunet, iar setările ecranului vor licări.
• Setările pot fi activate în intervalul de timp de două
minute de după conectarea plitei la reţeaua de alimentare
(aparatul trebuie să fi e oprit și deblocat).
• Apăsaţi simultan toate tastele (senzori) pentru selectarea
zonei de gătit și ţineţi apăsat timp de 3 secunde, până
C
EAE
C
când veţi auzi un sunet scurt. »Hi« va apărea pe ecran,
însemnând putere »Mare«.
• Apăsaţi senzorul »–« sau »+« pentru a schimba setările la
»Lo«, însemnând putere »Scăzută«.
• Pentru a confi rma setările, atingeţi toate tastele pentru
selectarea zonelor de gătit din nou și ţineţi apăsat timp
de 3 secunde. Va fi emis un semnal sonor scurt, iar
ecranul se va goli.
• Setarea puterii scăzute este acum memorată. Dacă doriţi
C
EAE
C
să modifi caţi din nou această setare, aparatul trebuie să
fi e deconectat de la sursa de alimentare pentru câteva
secunde.
Notă: Procedura de setare poate fi întreruptă apăsând tasta
pornit/oprit (A); alternativ, procesul este anulat automat
după un minut. Setarea anterioară va rămâne activă.
De exemplu: Dacă două zone de gătit sunt setate la nivelul
»P«, celelalte două zone de gătit nu pot fi folosite. Dacă
doriţi să folosiţi toate cele patru zone de gătit în mod
simultan, fi ecare zonă poate fi setată la nivelul maxim 7.
601676
26
Page 27
INFORMAŢII TEHNICE
Plăcuţă
A Serie
B Cod
C Model
D Tip
E Marcă înregistrată
F Informaţii tehnice
G Indicatori/simboluri de confomitate
NE REZERVĂM DREPTUL DE A MODIFICA
SPECIFICAŢIILE FĂRĂ A INFLUENŢA FUNCŢIONAREA
APARATULUI.
Instrucţiunile pentru folosirea aparatului pot fi găsite şi pe
pagina noastră de internet www.gorenje.com / < http://
www.gorenje.com
27
601676
Page 28
SIVK_BI2_ORAITO2 ro (12-16)
Loading...
