Газовая варочная панель
RU
Руководство по
эксплуатации
Руководство по монтажу
Руководство по
переоборудованию
BG3xA - BG6xA - BG6xB - BG6xD
BG6xE - BG7xA - BG7xB - BG7xC
BG7xD - BG9xA - BG9xB - BG9xD
BG9xE
В инструкции используются символы, которые обозначают следующее:
ИНФОРМАЦИЯ!
Информация, совет, подсказка или рекомендация
ПРЕДОСТЕРЕЖЕНИЕ!
Предупреждение об опасности
ПОДКЛЮЧЕНИЕ ГАЗА
Осторожно - Подключение газа
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
Предупреждение об опасности поражения электрическим током
ГОРЯЧАЯ ПОВЕРХНОСТЬ!
Предупреждение о горячей поверхности
ОПАСНОСТЬ ПОЖАРА!
Предупреждение об опасности пожара
ПРАВИЛЬНО!
НЕПРАВИЛЬНО!
Внимательно прочитайте инструкцию!
Содержание
ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С РУКОВОДСТВОМ И СОХРАНИТЕ ЕГО ДЛЯ
ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ! ................................................................................
4Правила безопасности .........................................................................................................
4
9Газовая варочная панель .....................................................................................................
11РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..................................................................................
11Модели ......................................................................................................................................
13Описание ..................................................................................................................................
14Информация согласно регламенту (только для ЕС) 66/2014 ................................................
15Использование .........................................................................................................................
16Положение конфорки: .............................................................................................................
16Очистка: ...................................................................................................................................
17Таблица возможных проблем .................................................................................................
18Руководство по монтажу .....................................................................................................
18Правила безопасности ............................................................................................................
21Подготовка к монтажу .............................................................................................................
22Уплотнительная лента .............................................................................................................
23Подключение газа ...................................................................................................................
23Возможность доступа .............................................................................................................
24Встраивание .............................................................................................................................
24Подключение и проверка ........................................................................................................
25Руководство по переоборудованию ..................................................................................
25Таблица переоборудования ....................................................................................................
26Таблица значений мощности (кВт-г/ч) ....................................................................................
27Насадки для переоборудования .............................................................................................
27Настройка байпасных винтов .................................................................................................
28Проверка герметичности и работоспособности газовой системы ......................................
28Ввод в эксплуатацию ...............................................................................................................
28Проверка работоспособности ................................................................................................
29Требования по охране окружающей среды .....................................................................
29Утилизация прибора и упаковки .............................................................................................
30Ваши заметки .........................................................................................................................
3
Правила безопасности
ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С РУКОВОДСТВОМ И
СОХРАНИТЕ ЕГО ДЛЯ ПОСЛЕДУЮЩЕГО
ИСПОЛЬЗОВАНИЯ!
Общие положения
•
Изготовитель не несет ответственности за ущерб,
нанесенный вследствие несоблюдения мер безопасной
эксплуатации и предостережений.
•
Ущерб, нанесенный вследствие неправильного
подключения, заправки или эксплуатации, не подлежит
гарантийному возмещению.
ПРЕДОСТЕРЕЖЕНИЕ!
Во время работы доступные части прибора сильно
нагреваются. Не прикасайтесь к горячим частям. Не
допускайте к прибору детей младше 8 лет, если они не
находятся под постоянным надзором.
ОПАСНОСТЬ ПОЖАРА!
ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания! Не
используйте варочную поверхность для хранения
предметов.
•
ВНИМАНИЕ! Постоянно следите за приготовлением.
Постоянно контролируйте приготовление, если оно длится
короткое время.
4
ОПАСНОСТЬ ПОЖАРА!
ОСТОРОЖНО: приготовление пищи, содержащей жир
или масло, без надзора, опасно и может привести к
пожару.
•
НИ В КОЕМ СЛУЧАЕ не пытайтесь погасить огонь водой.
В случае возгорания выключите прибор, а затем накройте
пламя, например, крышкой или пожарным покрывалом.
•
Ни в коем случае не готовьте фламбе под вытяжкой.
Высокое пламя может вызвать пожар даже при
выключенной вытяжке.
ПРЕДОСТЕРЕЖЕНИЕ!
Используйте защитный экран варочной поверхности,
разработанный производителем прибора,
рекомендованный производителем в инструкции по
эксплуатации к прибору или поставляемый в комплекте
c прибором. Использование несоответствующего
защитного экрана может стать причиной несчастного
случая.
•
Газовую плиту следует использовать только для
приготовления пищи.
•
Ею не следует пользоваться для отопления помещений.
•
Не используйте варочную панель для разогрева закрытых
консервных банок. Нарастающее давление приведет к
их взрыву. Это может привести к травмам и ожогам.
•
Ни в коем случае не накрывайте прибор тканью или
подобными материалами. Если прибор остается горячим
или включенным, существует риск возникновения пожара.
5
•
Не используйте прибор в качестве рабочего стола. Он
может случайно включиться или все еще быть горячим,
что приведет к расплавлению, нагреву или
воспламенению предметов.
•
Не используйте прибор при температуре ниже 5 °C.
•
Прибор нельзя размещать или использовать вне
помещений.
•
При первом использовании варочной панели появляется
характерный запах нового прибора. Не беспокойтесь, это
нормально. При нормальном проветривании запах быстро
исчезнет.
•
Прибор не предназначен для подключения к внешнему
таймеру или отдельному устройству дистанционного
управления.
•
Ни в коем случае не вскрывайте корпус прибора.
•
Для очистки варочной панели не используйте очистители
высокого давления и пароструйные очистители.
•
Стеклокерамическое покрытие очень прочное, однако
оно имеет предел прочности. Его может разбить упавшая
баночка для специй и острая посуда.
•
Если под прибором допускается наличие ящика, не
отгороженного промежуточным перекрытием, (см.
руководство по монтажу), в нем запрещается хранить
огнеопасные предметы/материалы. Убедитесь в том, что
между днищем варочной панели и содержимым
каких-либо ящиков имеется просвет в несколько
сантиметров.
6
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
ПРЕДУПРЕЖДЕНИЕ! Если варочная панель
разбилась или треснула:
•
немедленно выключите все конфорки и
электронагревательные элементы и отключите прибор
от питания;
•
не прикасайтесь к поверхности прибора.
•
не пользуйтесь прибором.
7
ПРЕДОСТЕРЕЖЕНИЕ!
•
Использование прибора детьми в возрасте от 8 лет,
людьми с ограниченными физическими, сенсорными
и психическими способностями, а также людьми, не
имеющими достаточного опыта или знаний для его
использования, допускается только под присмотром
или после обучения безопасным методам
использования прибора и понимания связанных с ним
опасностей.
•
Не позволяйте детям играть с прибором.
•
Не позволяйте детям чистить прибор или осуществлять
его техническое обслуживание без присмотра
взрослых.
•
Не держите в шкафах, находящихся над или под
прибором, предметы, которыми могут
заинтересоваться дети.
•
Зоны варочной поверхности/конфорки нагреваются
во время использования и остаются горячими какое-то
время после этого. Не подпускайте своих детей к плите
во время и непосредственно после приготовления
пищи.
8
Газовая варочная панель
•
ВНИМАНИЕ! Во время работы газовых горелок в
помещении увеличивается образование тепла и влаги,
повышаетсясодержание продуктов сгорания. Обеспечьте
достаточную вентиляцию помещения во время
использования прибора. Оставьте открытыми
естественные вентиляционные отверстия или установите
механическое вентиляционное устройство (вытяжку).
•
Детали конфорок нагреваются во время использования
и остаются горячими непосредственно после него. Не
прикасайтесь к ним и избегайте их контакта с
материалами, неустойчивыми к высоким температурам.
•
Никогда не погружайте горячие крышки конфорок и
решетки для посуды в холодную воду. Быстрое
охлаждение способно повредить эмаль.
•
Соблюдайте расстояние не менее одного сантиметра
между посудой и ручкой переключателя или
нетермостойкой стеной. При меньшем расстоянии под
воздействием высокой температуры ручки или стена
могут изменить цвет или деформироваться.
•
Всегда используйте решетки и подходящую кухонную
посуду.
•
Всегда ставьте посуду на решетку. Установка посуды
непосредственно на конфорку создает опасную ситуацию.
•
Алюминиевые противни и фольгу нельзя использовать в
качестве кухонной посуды. Они могут сплавиться с
крышками конфорок и решетками для посуды.
9
•
Для нормальной работы варочной панели детали
конфорки должны быть правильно собраны по
направляющим выступам. Убедитесь в том, что решетки
лежат точно напротив друг друга и плотно прилегают к
каплесборнику. Только в этом случае посуда будет
устойчиво стоять на конфорках.
•
Держите рукавицы и прихватки подальше от открытого
огня.
•
Запрещается использовать для приготовления пищи
формы и противни для выпекания.
•
Регулярная очистка деталей конфорок обеспечивает
безопасность и корректность работы конфорок.
•
Отсутствие резиновой подложки под опоры для посуды
может привести к появлению царапин на поддоне для
сбора капель или снижению эффективности конфорок.
Если резиновая подложка отсутствует, обратитесь в
сервисный центр.
10
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Модели
BG3xA
Aa — вспомогательная конфорка
Bb — стандартная конфорка
Cc — большая конфорка
Dd — Конфорка для сковороды «вок»
BG6xBBG6xA
BG6xEBG6xD
11
BG9xA / BG9xD
BG9xB / BG9xE
BG7xB / BG7xDBG7xA / BG7xC
12
Описание
Aa
тельная конфорка
Bb
конфорка
Cc
форка
Aa
тельная конфорка
Bb
конфорка
Cc
форка
G20 - 20 мбар
BG3xAМощностьКонфорка
G30/G31 - 28-30/37 мбар
BG3xAМощность / расходКонфорка
BG6xA
BG6xD
BG6xA
BG6xD
BG6xB
BG6xE
BG6xB
BG6xE
BG7xA
BG7xB
BG9xA
BG9xB
x4,05 кВтВокDd
BG7xA
BG7xB
BG9xA
BG9xB
x3,90 кВт / 281 г/чВокDd
BG7XC
BG7xD
BG9xD
BG9xE
xxxxx1,05 кВтВспомога-
xxxx1,80 кВтСтандартная
xxxx3,00 кВтБольшая кон-
xx3,50 кВтВокDd
BG7xC
BG7xD
BG9xD
BG9xE
xxxxx1,05 кВт / 76 г/чВспомога-
xxxx1,70 кВт / 122 г/чСтандартная
xxxx3,00 кВт / 216 г/чБольшая кон-
xx3,50 кВт / 252 г/чВокDd
Aa
Bb
Cc
тельная конфорка
конфорка
форка
G30/G31 - 50 мбар
BG3xAМощность / расходКонфорка
BG6xA
BG6xD
BG6xB
BG6xE
BG7xA
BG7xB
BG9xA
BG9xB
BG7xC
BG7xD
BG9xD
BG9xE
xxxxx1,00 кВт / 72 г/чВспомога-
xxxx1,90 кВт / 137 г/чСтандартная
xxxx3,00 кВт / 216 г/чБольшая кон-
xx3,50 кВт / 252 г/чВокDd
13
Продолжение таблицы
x4,00 кВт / 288 г/чВокDd
G20 - 25 мбар
BG7xC
BG7xD
BG9xD
BG9xE
xxxx1,15 кВтВспомогатель-
xxx2,00 kWСтандартная
xxx3,30 kWБольшая кон-
xx3,90 kWВокDd
Aa
Bb
Cc
Конфорка
ная конфорка
конфорка
форка
ход
BG3xAМощность / рас-
BG6xA
BG6xD
BG6xB
BG6xE
Информация согласно регламенту (только для ЕС) 66/2014
Характеристики в соответствии с EN60350-2
Тип варочной панели
Технология нагрева
Энергоэффективность на одну газовую конфорку
(EEgas burner) в %
панели (ЕЕ газовой варочной панели) в
%
ка:
Конфорка вок:
BG3xAМодель
Газовая
варочная
панель
Газовая
конфорка
57,1
-Большая конфорка:
BG6xA
BG6xD
Газовая
варочная
панель
Газовая
конфорка
57,1
-
BG6xB
BG6xE
Газовая
варочная
панель
Газовая
конфорка
55,1
BG7xA
BG7xB
BG7xC
BG7xD
BG9xA
BG9xB
BG9xD
BG9xE
Газовая
варочная
панель
5442Количество газовых конфорок
Газовая
конфорка
58,158,158,1-Стандартнаяконфор57,1
55,1
57,157,157,857,1Энергоэффективность газовой варочной
14
Использование
Ø12-24 cm
Ø15-26 cm
Мин. 1см
(1) Нажать
(2) Повернуть влево + удерживать
(3) Нажать и удерживать в течение 3 секунд
сильный нагрев слабый нагрев
ПРЕДОСТЕРЕЖЕНИЕ!
Расстояниеот посуды до ручки или стены, неустойчивой к воздействию высоких температур,
должно составлять не менее одного сантиметра. При меньшем расстоянии высокая
температура может повлиять на цвет и/или деформировать ручку или стену.
Управление:
Аксессуары:
Подходит для конфорки вок
806206
Подходитдля вспомогательной конфорки
537584
(BG6Ax/BG6Bx/BG6Hx/BG6Fx/BG6Ix)
819356 (BG6Jx/BG7Dx)
15
Положение конфорки:
Очистка:
16
Таблица возможных проблем
Ниже приведены рекомендации по устранению некоторых наиболее распространенных неполадок.
Устранение неисправностиВозможная причинаЧто произошло?
Конфорки не зажигаются.
Неровное/нестабильное
пламя.
Внезапные перепады пламени в конфорках.
Для зажигания конфорки
требуется больше времени.
Пламя гаснет вскоре после
возгорания.
Произошло обесцвечивание решетки в зоне конфорки.
Полностью отсутствует
электропитание.
Не работает электроподжиг горелок.
дит непривлекательно.
Неровность пламени вызвана
неправильной настройкой подачи газа.
детали кухонной варочной панели.
детали кухонной варочной панели.
Ручка нажата слишком быстро
или слишком слабо.
Это распространенное явление, вызванное воздействием
высокой температуры.
Возможно, перегорел плавкий
предохранитель.
Между конфоркой и свечой зажигания скопились остатки
моющего средства или пищи.
Обычное загрязнение.Крышка конфорки выгля-
Обратитесь к специалисту для
проверки газопровода.
Соберите конфорку правильно.Неправильно смонтированные
Соберите конфорку правильно.Неправильно смонтированные
Держите переключатель нажатым дольше.
Очистите решетку с применением чистящего средства для ухода
за металлическими деталями.
Проверьте состояние плавкого
предохранителя на щитке питания и, если он перегорел, замените.
Откройте и тщательно очистите
отверстие между свечой зажигания и конфоркой.
Очистите крышки конфорок с
применением чистящего средства для ухода за металлическими деталями.
Вызов техника по обслуживанию в течение гарантийного периода является платным, если прибор
не работает из-за неправильного с ним обращения. Храните эти инструкции в легкодоступном
месте; при передаче прибора другому владельцу обязательно передайте эти инструкции вместе
с прибором.
ВНИМАНИЕ!
При невозможности устранить неисправность в соответствии с приведенными
рекомендациями обратитесь в сервисный центр. Гарантия на неисправности, связанные с
неправильным монтажом, подключением и использованием прибора, не распространяется.
В таких случаях пользователь оплачивает стоимость ремонта.
Для стран EAC При обращении в отделобслуживания необходимо иметь под рукой полный номер
типа устройства. Адреса и телефонные номера обслуживающих организаций можно найти на
гарантийной карте.
17
Руководство по монтажу
Правила безопасности
•
Данный прибор должен устанавливаться только
зарегистрированной монтажной организацией.
•
Перед установкой убедитесь, что настройки прибора
соответствуют условиям, в которых он будет
использоваться (проверьте значения напряжения и
частоты в электросети, а также состав и давление газа).
•
Данному прибору необходимо заземление.
•
Допустимое напряжение, частота, мощность, тип газа и
страна, для которой изготовлен прибор, указаны на
табличке с техническими данными.
•
Подключение к электрической сети класса 1 - 220–240 В,
50/60 Гц
до 1 Вт).
•
Подключение к электрической сети должно быть
выполнено в соответствии с требованиями
государственных и местных нормативных документов.
•
Розетка и вилка должны всегда быть доступны.
18
•
Если стационарно устанавливаемый прибор не оснащен
шнуром питания с вилкой или другими средствами с
зазором между разомкнутыми контактами на всех
полюсах для полного отключения от сети электропитания
в случае перенапряжения категории III, в соответствии с
нормами такие средства отключения должны быть
встроены в стационарную электропроводку. Это
требование будет выполнено, если в шнур питания
встроен многополюсный выключатель с зазором между
разомкнутыми контактами не менее 3 мм.
•
Соединительный кабель должен свободно провисать и
не должен проходить через ящики.
•
Газовое соединение 1/2” ISO 228 / ISO 7-1 / EN 10226-1
(для Франции 1/2” ISO 228 / 1/2” ISO 228).
Подключение газа должно быть выполнено в соответствии
с требованиями государственных и местных нормативных
документов. Технические требования к газу см. на
этикетке прибора.
•
Этот прибор не подключен к устройству отвода продуктов
возгорания. Его установка и подключение должны быть
выполнены в соответствии с действующими
нормативными требованиями. Особое внимание следует
уделить требованиям в отношении вентиляции.
19
•
Для подключения газовой варочной панели
рекомендуется использовать жесткую трубу. Допускается
также подключение с помощью безопасного гибкого
шланга.
•
Труба, проложенная за плитой, должна быть полностью
изготовлена из металла.
•
Гибкий шланг не должен перегибаться и контактировать
с подвижными частями кухонного оборудования.
•
К клапану подачи газа всегда должен быть обеспечен
свободный доступ.
•
Рабочая поверхность, предназначенная для установки
варочной панели, должна быть ровной.
•
Стены и рабочая поверхность вокруг прибора должны
быть способны выдерживать температуры до 85 °C. Хотя
сам прибор может не нагреваться до высоких температур,
температура посуды может привести к выцветанию или
деформации стен.
Обслуживание
•
Поврежденные детали можно заменять только
оригинальными деталями.
Изготовитель может гарантировать соответствие нормам
безопасности только оригинальных деталей.
•
Во избежание опасности замену присоединительного
кабеля может проводить производитель, авторизованный
сервисный центр или квалифицированный специалист.
20
Подготовка к монтажу
Свободное пространство вокруг прибора
Размеры
Прибор:
D (mm)C (mm)B (mm)A (mm)
min. 120min. 450min. 600min. 650BG3
min. 120min. 450min. 600min. 650BG6
min. 120min. 450min. 750min. 650BG7
min. 120min. 450min. 900min. 650BG9
D2 (mm)D1 (mm)C (mm)B (mm)A (mm)
138-52520300BG3
138-52520600BG6xA/B
-13852520600BG6xD/E
-13852520750BG7
-13852520900BG9
21
Габариты для встраивания:
варочная панель
рабочая поверхность
Уплотнительная лента
G (mm)F (mm)E (>mm)D (mm)C (mm)B (mm)A (mm)
100905060490260600BG3
100905060490560600BG6
100905060490715600BG7
100905060490860600BG9
Каплесборник из стеклаКаплесборник из нержавеющей стали
22
Подключение газа
Тефлоновая (ПТФЭ) лента
духовой шкаф
духовой шкаф
металл
защитный рукав
Возможность доступа
23

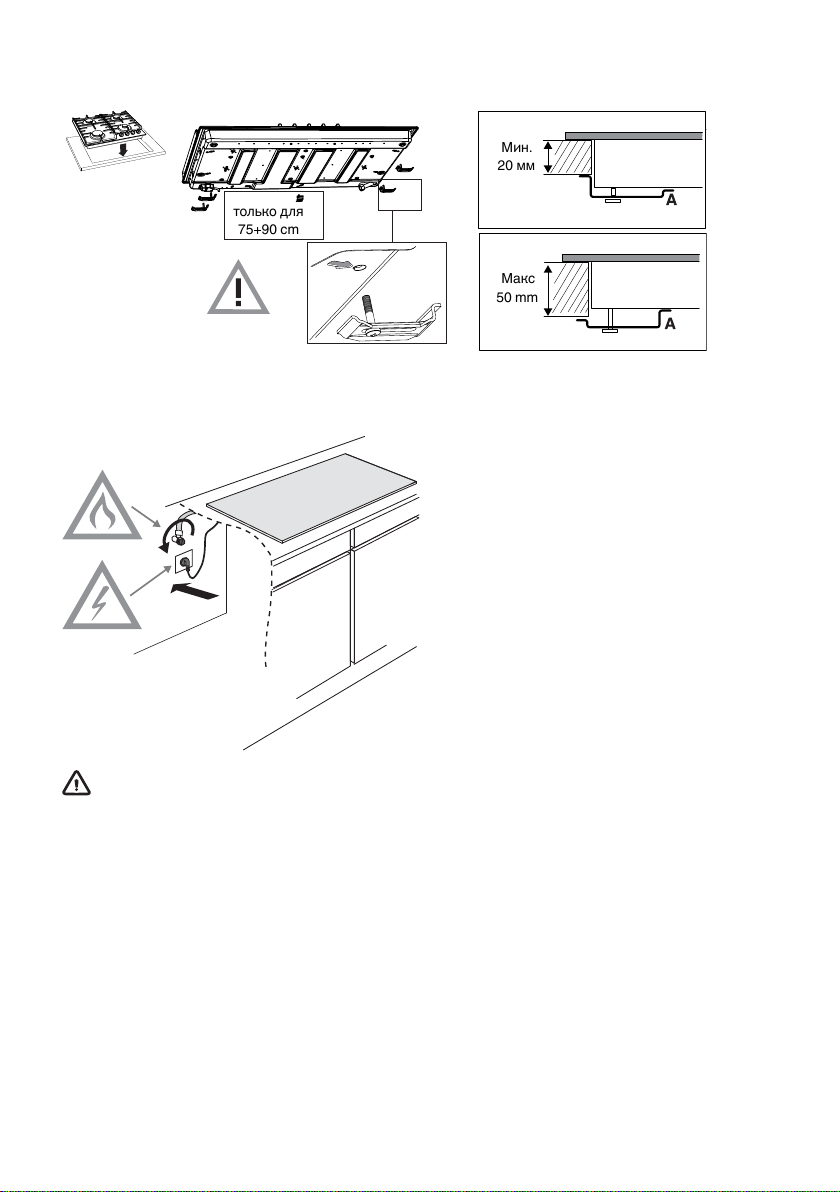

Встраивание
только для
75+90 cm
Мин.
20 мм
Макс
50 mm
Подключение и проверка
ПРЕДОСТЕРЕЖЕНИЕ!
Убедитесь в отсутствии утечек газа в соединениях.
24
Руководство по переоборудованию
ПРЕДОСТЕРЕЖЕНИЕ!
Настройка на другой тип газа
ПРЕДОСТЕРЕЖЕНИЕ!
Внимание! Выполнение описанных действий лицами, не имеющими соответствующей
квалификации, может привести к опасным последствиям. Поставщик не несет
ответственностиза последствия (возникновение опасной ситуации, имущественный ущерб
и/или телесные повреждения), вызванные неправильным выполнением настоящих указаний
инженерами, которые не являются его работниками. Косвенный ущерб, вызванный
неквалифицированным выполнением настоящих указаний, возмещению не подлежит.
С помощью данного комплекта для переоборудования газовую плиту можно переоборудовать
для использования различных типов газа. См. таблицу для переоборудования.
Таблица переоборудования
МодификацияP мбарТип газа
Переоборудование с использования газа G20 - 20 мбар на:
13G20
лируемый перепуск
28-30/37G30/G31
руемый перепуск (см. 3А)
37(PL)
G30/G31
50G30/G31
руемый перепуск (см. 3А)
руемый перепуск (см. 3А)
Вспомогательная
конфорка
Стандартная конфорка
Большая
конфорка
насадканасадканасадка
1289772-20 / 25G20
14511584Замена насадок и нерегу-
856550Замена насадок и регули-
856550Замена насадок и регули-
756043Замена насадок и регули-
МодификацияP мбарТип газа
Переоборудование с использования газа G30/G31 - 28-30/37 мбар на:
20 / 25G20
регулируемый перепуск (см. 3С)
Вспомогательная конфорка
Стандартная
конфорка
Большая
конфорка
насадканасадканасадка
856550-28-30/37G30/G31
1289772Замена насадок и
25
МодификацияP мбарТип газа
Переоборудование с использования газа G20 - 20 мбар на:
13G20
емый перепуск
28-30/37G30/G31
мый перепуск (см. 3А)
37(PL)
G30/G31
50G30/G31
Переоборудование с использования газа G30/G31 - 28-30/37 мбар на:
20 / 25G20
мый перепуск (см. 3А)
мый перепуск (см. 3А)
BG7xC/D /
BG9xD/E
142Замена насадок и
регулируемый перепуск (см. 3С)
Вок
BG6xB/E /
BG7xC/D /
BG9xD/E
Вок
BG7xA/B /
BG9xA/B
насадканасадка
150142-20 / 25G20
170155Замена насадок и нерегулиру-
10094Замена насадок и регулируе-
9494Замена насадок и регулируе-
9082Замена насадок и регулируе-
ВокВокМодификацияP мбарТип газа
BG7xA/B / BG9xA/BBG6xB/E /
насадканасадка
10094-28-30/37G30/G31
150 (не для G20 25
мбар)
Таблица значений мощности (кВт-г/ч)
PL G30/G31 - 37 mbarG20 - 13 mbar
1,15 / 831,05Малая горелка
1,95 / 1401,95Стандартная конфорка
3,30 / 2383,10Большая конфорка
3,90 / 2813,45Горелка вок
(BG6xB/E-BG7xC/D-BG9xD/E)
3,90 / 2814,00Горелка вок
(BG7xA/B - BG9xA/B)
Содержимое комплекта для переоборудования
• Насадки для конфорок и (если применимо) байпасные винты для газовых кранов.
• Наклейка с данными об изменении настроек и характеристик газа.
26
Необходимые инструменты:
T1 Торцовый гаечный ключ (7 мм)
T2 Плоская отвертка (4 мм)
T3 Плоскогубцы
T4 Рожковый гаечный ключ (7 мм)
T5 Спрей для проверки герметичности
Насадки для переоборудования
ВНИМАНИЕ!
Обратите внимание! Необходимо отключить прибор от источника питания.
Не допускайте повреждения рабочей поверхности. Укладывайте детали прибора на
поверхность, покрытую защитным материалом.
Для переоборудования и использования другого типа газа насадки необходимо заменить.
Значения также указаны на насадке.
1. Снимите решетки для посуды, головки конфорок, коронки и крышки (см. рис. А1 и А2).
Потяните регулирующие ручки вверх и снимите их.
2. С помощью гаечного ключа (Т1) или гаечного ключа с открытым зевом (Т4) снимите старые
насадки и установите новые насадки внутрь чаш конфорок (см. рис. А1 и А2).
Настройка байпасных винтов
В зависимости от типа газа, которыйбудет использоватьсяпосле переоборудования,байпасные
винты могут регулироваться двумя способами.
См. столбец «Модификация» в таблице переоборудования. В нем содержится информация о
том, нужно ли ввинтить регулировочные винты полностью (действие 3A), заменить их другими
байпасными винтами (действие 3B) или отрегулировать соответствующим образом (действие
3C).
Эти значения также указаны на верхней части байпасных винтов. Доступ к байпасным винтам
осуществляется со стороны верхней части варочной поверхности после снятия ручек (В2).
3A. Полностью ввинтите байпасные винты (3) всех газовых кранов, используя плоскую отвертку
(Т2).
27
3B. Снимите байпасные винты, используя отвертку с прямым шлицем (Т2) и плоскогубцы (Т3).
Установите новые байпасные винты, используя плоскогубцы, затем ввинтите байпасные винты
всех газовых кранов с помощью плоской отвертки.
3C. Настройте положение байпасных винтов (3) всех газовых кранов с помощью плоской отвертки
(T2), чтобы обеспечивалось стабильное горение конфорок с минимальным расходом газа.
Проверьте стабильность горения для холодной и горячей конфорок.
Проверка герметичности и работоспособности газовой системы
Подключив прибор к источнику подачи газа, проверьте его герметичность. Для этого используйте
специальный спрей.
1. Заглушите отверстие жиклера.
2. Откройте газовый кран. Внимание! Нажмите и откройте кран, чтобы обойти и подавить
защитное электромеханическое устройство.
3. Распылите спрей для проверки герметичности на все места соединений и проверьте их на
газоплотность.
4. Повторите процедуру для каждой конфорки.
Ввод в эксплуатацию
1. Установите на места ручки, компоненты конфорок и решетки для посуды.
2. Убедитесь в том, что прибор подключен к источнику газа соответствующего типа и давления.
3. Откройте главный газовый вентиль.
4. Вставьте вилку в розетку электросети.
Проверка работоспособности
1. Зажгите конфорки.
2. Убедитесь в том, что профиль пламени однороден и устойчив во
всем диапазоне регулирования:
3. • Пламяне должно коптить в режиме варки на медленном огне.
• Проверьте, нет ли срыва пламени в режиме максимального
огня.
• Не должны быть заметны желтые языки пламени.
4. Наклейте наклейку с данными об изменении настроек и
характеристик газа поверх текущей наклейки со старыми
характеристиками (на нижней стороне прибора вблизи точки
подключения газа).
28
Требования по охране окружающей среды
Утилизация прибора и упаковки
При производстве данного устройства использовались материалы, изготовленные с учетом
экологических требований.
Упаковка данного устройства пригодна для переработки. Для ее изготовления использовались
следующие материалы:
• картон;
• бумага;
• полиэтиленовая пленка (ПЭ);
• полистирол без CFC-соединений (жесткий вспененный полистирол);
• полипропиленовая лента (ПЛ).
Утилизируйте эти материалы в соответствии с требованиями действующего законодательства.
Символ перечеркнутого мусорного бака, нанесенный на изделие,
указывает на необходимость отдельной утилизации бытовых электроприборов.
Это означает, что после того как изделие станет непригодным к использованию, его нельзя утилизировать вместе с бытовыми отходы.
Изделие следует доставить в местный центр раздельной утилизации
отходов или передать поставщику соответствующих услуг. Отдельная
утилизация таких приборов, как эта газовая варочная панель,
предотвращает негативные последствия для окружающей среды и
здоровья людей, а также позволяет повторно использоватьматериалы,
значительно экономя тем самым энергию и природные ресурсы.
ВНИМАНИЕ!
Обратите внимание! Поврежденную стеклокерамическую панель не следует
выбрасывать в мусорный бак для стекла; ее следует отнести в местный центр
утилизации отходов.
Заявление о соответствии
Настоящим мы заявляем, что наши изделия соответствуют действующим европейским директивам, постановлениям и нормам, а также требованиям стандартов, указанных в тексте инструкции.
29
Ваши заметки
30
Ваши заметки
31
Импортёр: ООО «Горенье БТ», 119180 г.
Москва, Якиманская наб., д.4, стр. тел.
8-800-700-05-15
830198-a1
Loading...
