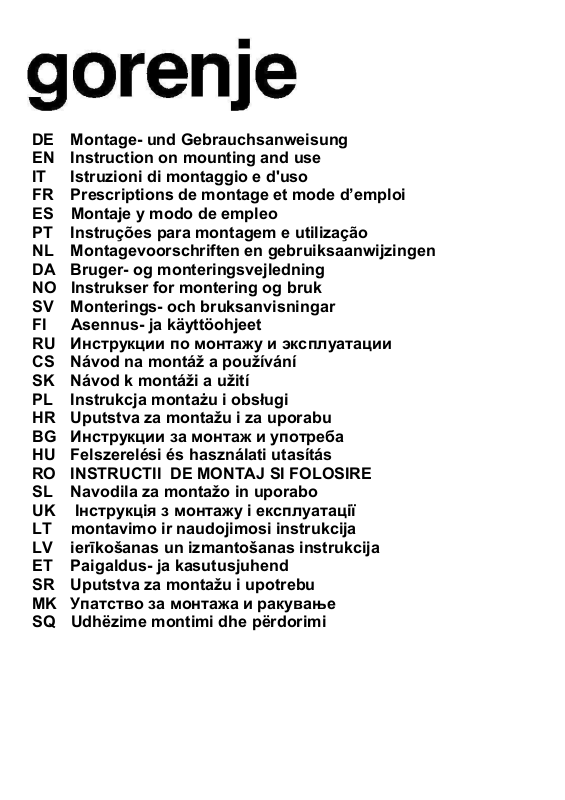

GORENJE DU 611 B User Manual [ru]

DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
IT Istruzioni di montaggio e d'uso
FR Prescriptions de montage et mode d’emploi
ES Montaje y modo de empleo
PT Instruções para montagem e utilização
NL Montagevoorschriften en gebruiksaanwijzingen
DA Bruger- og monteringsvejledning
NO Instrukser for montering og bruk
SV Monterings- och bruksanvisningar
FI Asennus- ja käyttöohjeet
RU Инструкции по монтажу и эксплуатации
CS Návod na montáž a používání
SK Návod k montáži a užití
PL Instrukcja montażu i obsługi
HR Uputstva za montažu i za uporabu
BG Инструкции за монтаж и употреба
HU Felszerelési és használati utasítás
RO INSTRUCTII DE MONTAJ SI FOLOSIRE
SL Navodila za montažo in uporabo
UK Інструкція з монтажу і експлуатації
LT montavimo ir naudojimosi instrukcija
LV ierīkošanas un izmantošanas instrukcija
ET Paigaldus- ja kasutusjuhend
SR Uputstva za montažu i upotrebu
MK Упатство за монтажа и ракување
SQ Udhëzime montimi dhe përdorimi

E2

*

C

CLACK!

*

*

B1

D

*

*

B2

N

P3

E1

P2

1cm

J

K

J

K

H

*

M

P1

H

*

EXHAUTING
ABLUFT
EVACUATION
ASPIRANTE

RECIRCULATION
UMLUFT
RECICLAGE
FILTRANTE

G1

G2

L

G4

A

F

F

A

G3

F

A

A

G5

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden
Seiten mit den alphabetischen Bezeichnungen, die im Text
wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

-5

sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Betreiben Sie die Dunstabzugshaube nur mit eingesetzten
Lampen, um das Risiko eines Stromschlags zu vermeiden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Markierung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.

Abluftbetrieb

Die Küchenhaube ist mit einer oberen Luftaustrittsöffnung B1
und wahlweise auch mit einer rückwärtigen
Luftaustrittsöffnung B2* ausgestattet, um die angesaugten
Dämpfe nach aussen zu leiten. Die geeignetere
Luftaustrittsöffnung auswählen und den mitgegebenen
Flansch C anbringen, dann in jedem Falle die nicht benötigte
Luftaustrittsöffnung, falls diese vorhanden ist, mit dem
mitgegebenen Deckel D* verschliessen.
Hinweis: in einigen Modellen wird der obere Luftauslass B1
geschlossen ausgeliefert Fest drucken um den
vorgebrochenen Teil wegzumachen , der den Luftauslass
schliesst und ihn wegtun.
Achtung! Der vorgebrochene Teil darf nicht mehr wieder an
siner Stelle montiert werden diese Operation erfuellen nur

5

wenn man sicher ist welche Sorte der Installation man
erfuellen muss.
Achtung! Bei einigen Modellen ist die rückwärtige
Luftaustrittsöffnung nicht sofort zugänglich, selbst wenn der
Deckel entfernt wird (falls dieser schon montiert ist). In diesem
Fall das Plastikteil E1 oder E2, das die Öffnung verschliesst,
mit Hilfe einer Zange und eines Messerchens entfernen.
Kontrollieren, dass der Schalter G ‘Abluft/Umluft’ (im
Inneren der Küchenhaube) auf der Position ‘Abluft’ (A) steht.

Umluftbetrieb

Falls es nicht möglich sein sollte, die angesaugten Dämpfe
nach aussen abzuleiten, kann die Küchenhaube als
Umlufthaube verwendet werden, wenn ein Aktivkohlefilter
eingebaut wird. Die angesaugten Dämpfe werden dann mit
Hilfe des vorderen Gitters, das sich oberhalb der
Bedienungstasten befindet, wiederaufbereitet. Kontrollieren,
dass der Schalter ‘Abluft/Umluft’ auf der Position ‘Umluft’
(F) steht.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 60cm im Fall von
elektrischen Kochfeldern und 75cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung
Kategorie III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Hinweis! Zur Vermeidung von Gefahren darf die
Auswechselung des Stromkabels nur vom autorisierten
Kundendienst vorgenommen werden.

Montage

Die Küchenhaube kann an die Wand montiert werden, sie
kann aber auch am unteren Brett eines Hängeschrankes
befestigt werden; wenn beigefügt, die Schablone H
verwenden, um die Löcher im richtigen Abstand zu bohren,
ansonsten die Küchenhaube an die Wand oder an das
unterste Brett des Hängeschrankes lehnen und mit einem
Bleistift die zu bohrenden Löcher markieren.

Wandmontage - Die Wanddübel J in die Böhrlöcher und die
beiden Schrauben K in die oberen Dübel einsetzen, das Gitter
entfernen und die Küchenhaube in die beiden Schrauben
einhängen. Danach im Inneren die dritte Schraube L
einsetzen und alle Schrauben festziehen.

Montage unter dem Hängeschrank - Die 4 Schrauben M im
Inneren des Hängeschrankes in die Bohrlöcher einsetzen und
damit die Küchenhaube am Hängeschrank befestigen.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.
Im Falle einer sehr intensiven Entwicklung von Kochdünsten
die höchste Betriebsstufe einschalten. Es wird empfohlen, die
Dunstabzugshaube schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach dessen
Beendigung noch ungefähr 15 Minuten weiterlaufen zu
lassen.
Die Klappe N* immer ausklappen.
Wenn Ihr Produkt mit elektrischem oder mechanischem
Abluftklappe versehen ist, dienen die zur Verfuegung
stehehnen Tasten und oder die Druecktasten und
Drehknopfe, fuer die Kontrolle der Lichter und zum oeffnen
und schliessen der Abluftklappe.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder aus Feuergründen, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.

Wenn dieser sich innerhalb eines Stützgitters befindet, kann
es sich um einen der folgenden Filtertypen handeln:
Der Papierfilte muss einmal im Monat ausgewechselt werden
oder dann, wenn er auf der Oberseite verfärbt ist und diese
Verfärbung durch die Löcher des Gitters sichtbar ist.
Der Schwammfilter muss einmal monatlich gewaschen und
nach 5 – 6 Waschgängen ganz ausgewechselt werden.

6

Der Metallfilter muss einmal monatlich mit einem milden
Reinigungsmittel per Hand gewaschen werden. Er kann auch
in der Geschirrspülmaschine bei niedriger Temperatur und im
Schnellwaschgang gereinigt werden. Der Metallfettfilter kann
bei der Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Um die Fettfilter zu entnehmen, das Gitter mit Hilfe der
Haken P öffnen und aus den Haltern R1 oder R2 entfernen.
Der selbsttragende Metallfilter ist nicht mit einem Haltegitter
versehen; um ihn herauszunehmen, die Öffnungshaken P4
nach hinten ziehen und den Filter dann nach unten
herausnehmen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Es kann einer der folgenden Typen sein:

Rechtwinklig S1 oder S2 oder S3:
Montage (S1 oder S2): das hintere Teil T einsetzen und an
der Vorderseite einhaken (U).
Montage (S3): Durch Drehen der Knäufe O um 90° die

Abdeckung W entfernen.
In das dafür vorgesehene Fach den Kohlefilter einsetzen und
ihn durch Drehen der Knäufe O um 90° befestigen, dann die
Abdeckung wieder schließen.

Beim Ausbauen in umgekehrter Reihenfolge vorgehen.
Kreisförmig (V1-V2-V3- verschiedene Modelle):

Bajonettverschluss in der Mitte auf dem Motorschutzgitter
positionieren. Dabei darauf achten, dass die Punkte X1 oder

X2 oder X3 auf dem Aktivkohlefilter mit den Punkten Y1 oder
Y2 des Leitwerkes übereinstimmen, dann im Uhrzeigersinn

drehen; beim Abmontieren entgegen des Uhrzeigersinns
drehen. Falls der Bajonettverschluss mit einer Zunge Z
ausgestattet ist, diese vorher leicht anheben.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass

sie abgekühlt sind.
Ersetzten der Lämpchen 40W - Das kaputte Lämpchen
herausdrehen und dieses durch eine ovale Glühlampe mit
maximal 40 W E14 ersetzen. Das Gitter entfernen, um an die
Lämpchen zu gelangen.

Ersetzten der Halogenlampe - Auf den Lampenbereich
Zugriff nehmen – die Abdeckung mit Hilfe eines kleinen
Schlitzschraubenziehers oder ähnlichem entfernen.
Die defekte Lampe auswechseln.Ausschließlich
Halogenlampen zu max. 20W (G4) verwenden und darauf
achten, diese nicht mit den Händen zu berühren. Die
Lampenabdeckung wieder schließen (Schnappverschluss).
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.

7

EN - Instruction on mounting and use

Consult the designs in the front pages referenced in the text
by alphabet letters.
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.

Caution

WARNING! Do not connect the appliance to the mains until

the installation is fully complete.
Before any cleaning or maintenance operation, disconnect the
hood from the mains by removing the plug or disconnecting
the home mains switch.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or know-how, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
Children should be monitored to ensure that they do not play
with the appliance.
Never use the hood without effectively mounted grating.!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises must be sufficiently ventilated, when the kitchen
hood is used together with other gas combustion devices or
other fuels.
The suctioned air must not be conveyed into a conduit used
for the disposal of the fumes generated by appliances that
combust gases or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and burst into flames.
As regards the technical and safety measures to be adopted
for fume discharging it is important to closely follow the
relations provided by the competent authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH, it is in any event
necessary to proceed in accordance with the maintenance
instructions provided in this manual)..
Failure to follow the instructions as concerns hood and filter
cleaning will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted because of the possible risk of electric shocks.
We decline any responsibility for any problems, damage or
fires caused to the appliance as the result of the non­observance of the instructions included in this manual.
This appliance is marked according to the European directive

2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.

The symbol

on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For more detailed information about treatment, recovery and
recycling of this product, please contact your local council,
your household waste disposal service or the shop where you
purchased the product.

Use

The hood is designed to be used either for exhausting or filter
version.

Ducting version

The cooker hood has an upper air duct B1 and an optional
rear air duct B2*, for external fumes exit.
Select the suitable air duct and apply the flange C supplied,
ensure to close the unused hole duct with cap D* supplied if
provided.
Note: in some models upper hole B1 is supplied closed:
Press firmly to detach the detachable part that closes the
outlet hole and remove it.
Attention! The detachable part cannot be mounted in position
again. Carry out this operation only if you are sure of the type
of installation to make.
Caution! In some models the rear hole duct is not easily
accessible, even when the tap (if mounted) is removed, in this
case remove the plastic piece E1 or E2 that is blocking the
hole duct, by unwinding using pliers and cutter. Check that
the filter/suction selector (inside the cooker hood) G is in the

suction (A) position.

Filter version

In the case where it is not possible to discharge the cooking
fumes externally, the cooker hood may be used in the filter
version by fixing a carbon filter, the fumes and vapours are
recycled via the anterior grill placed above the control panel.
Check that the suction/filter selector is in the filter (F)
position.

The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
The connecting instructions are supplied with the peripheral
suction unit.

8

Installation

The minimum distance between the supporting surface for the
cooking vessels on the hob and the lowest part of the range
hood must be not less than 60cm from electric cookers and
75cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.

Electrical connection

The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area. If it not fitted
with a plug (direct mains connection) or if the plug is not
located in an accessible area apply a bi-polar switch in
accordance with standards which assures the complete
disconnection of the mains under conditions relating to over­current category III, in accordance with installation
instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
Warning! Power cable replacement must be undertaken by
the authorized service assistance centre or similar qualified
person.

Mounting

The cooker hood may be installed on the wall or on the base
of a cabinet; if supplied, use the hole gauge H to drill the
correct distance, otherwise lean the cooker hood on the wall
or on the base of the cabinet and mark the holes with a pencil.

Wall mounting - Insert the wall screw anchors J in the drilled
holes and the two K screws in the upper drill holes, remove
the grill and hook the cooker hood to the 2 screws, finally from
the inside, insert the third screw L and lock them all in.

Cabinet fixing - Affix the cooker hood with the 4 M screws
from inside the cabinet.

Operation

The hood is fitted with a control panel with aspiration speed
selection control and a light switch to control cooking area
lights.
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
Always open the vapour catcher N*.
If your product is provided with an electrically or mechanically
activated valve, the keys and/or the buttons and/or the
handles available are for controlling the lights and for opening
and closing the valve.

Maintenance

ATTENTION! Before performing any maintenance operation,

isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.

Grease filter

Traps cooking grease particles.

If situated inside the support grill, it may be one of the
following types:
Paper filter must be replaced once a month or if colouring
appears on upper side, in such cases the colouring is evident
through the grill openings.
Sponge filter should be washed with hot soapy water once a
month and replaced every 5 to 6 washes.
Metallic filter must be cleaned once a month, with non
abrasive detergents, by hand or in dishwasher on low
temperature and short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
In order to remove the grease filter open the grill via the P
hooks and free the R1 or R2 stoppers.
The self-supporting metal filter does not include a support
grill, in order to remove the filter – pull the release springs P4
backwards and slide the filter downwards.

Charcoal filter (filter version only)

It absorbs unpleasant odours caused by cooking.

The saturation of the activated charcoal occurs after more or
less prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The carbon filter may NOT be washed or regenerated.
It may be one of the following types:

Rectangular S1 or S2 or S3:
Mounting (S1 or S2) : insert the rear side T and hook further
to the front (U).
Mounting (S3): Remove the cover W by rotating the O knobs

to 90° ,fit the filter inside and lock in place with the central
knob O, then close the cover.
Proceed in the inverse for dismounting.

9

Circular (V1-V2-V3-various models):
Bayonet mount position the filter in the middle of the motor
protection grill covering ensuring that the reference to X1 or
X2 or X3 on the carbon filter match the Y1 or Y2 references

on the conveyor, then turn clockwise; in case of dismounting
turn anticlockwise, if provided with a Z tape remember to
gently lift first.

Replacing lamps

Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
Replacing lightbulbs 40W - Unscrew the damaged light bulb
and replace with an incandescent oval light bulb with a
maximum of 40W E14. Remove the grill in order to reach the
light bulb area.

Replacing the halogen bulbs - Access the light compartment
– extract the lamp cover by levering it off with a small
screwdriver or similar tool.
Replace the damaged light bulb. Only use halogen bulbs of
20W max (G4), making sure you do not touch them with your
hands. Close the lamp cover (it will snap shut).
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.

10

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti
alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d‘aria superiore B1 e
opzionalmente anche di una uscita posteriore B2*, per lo
scarico dei fumi verso l‘esterno.
Scegliere la più idonea e applicare la flangia C a corredo,
chiudere sempre il foro inutilizzato con il tappo D* a corredo
se previsto.
Nota: in alcuni modelli il foro superiore B1 viene fornito
chiuso: Premere con decisione per staccare la parte
prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! la parte prefratturata non può essere più
rimontata al suo posto, eseguire questa operazione solo se si
è sicuri del tipo di installazione da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è
subito accessibile, anche togliendo il tappo (se già montato),
in questo caso togliere il pezzo in plastica E1 o E2 che
ostruisce il foro sfilandolo, aiutandosi con una pinza e con un
taglierino. Controllare che il selettore aspirante/filtrante
(all‘interno della cappa) G sia in posizione aspirante(A).

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della
cottura verso l‘esterno, si può utilizzare la cappa in versione
filtrante montando un filtro al carbone, i fumi e vapori
vengono riciclati attraverso la sgrigliatura anteriore posta
sopra il pannello comandi. Controllare che il selettore
aspirante/filtrante sia in posizione filtrante (F).

I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica
di aspirazione.

11

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 60cm in caso di cucine
elettriche e di 75cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete) o la spina non è posta in
zona accessibile applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve
essere effettuata dal servizio assistenza tecnica autorizzato o
da persona con qualifica similare.

Montaggio

La cappa può essere installata sul muro o sul fondo di un
pensile; se fornita, utilizzate la dima H per forare alla giusta
distanza, altrimenti appoggiare la cappa alla parete o sul
fondo del pensile e segnare con una matita i fori da eseguire.

Fisaggio alla parete - Inserire i tasselli a muro J nei fori
eseguiti e due viti K nei fori superiori, togliere la griglia e
agganciare la cappa alle 2 viti, infine, dall‘interno, inserire la
terza vite L e serrarle tutte.

Fissaggio al pensile - Fissare la cappa con 4 viti M
dall‘interno del pensile.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo
delle velocità di aspirazione ed un controllo di accenzione
della luce per l'illuminazione del piano di cottura.
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Aprire sempre il raccogli vapore N*.
Se il vostro prodotto è provvisto di valvola ad azionamento
elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a
disposizione servono per il controllo delle luci e per l'apertura
e chiusura della valvola.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE

ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Se situato all'interno di una griglia supporto, può essere uno
dei tipi seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se
colorato nel lato superiore, quando la colorazione traspare dai
fori della griglia.
Il filtro spugna va lavato con acqua calda saponata una volta
al mese e sostituito ogni 5/6 lavaggi.
Il filtro metallico deve essere pulito una volta al mese, con
detergenti non aggressivi, manualmente oppure in
lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per accedere al filtro grassi aprire la griglia tramite gli sganci
P e liberarlo dai fermi R1 o R2.
Il filtro metallico autoportante non ha griglia di supporto, per
rimuoverlo tirare le molle di sgancio P4 verso dietro ed
estrarre il filtro verso il basso.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi.
NON può essere lavato o rigenerato
Può essere uno dei tipi seguenti:

Rettangolare S1, S2 o S3:
Montaggio (S1 o S2): inserire il lato posteriore T e
agganciare anteriormente (U).
Montaggio (S3): Rimuovere il coperchio W girando di 90° i

pomelli O.
Inserire il materassino di carbone all’interno del vano apposito
e fissarlo girando di 90° il pomello O ,richiudere il coperchio.

12

Procedere in senso inverso per lo smontaggio.
Circolare(V1-V2-V3-vari modelli):
Incastro a baionetta posizionarlo al centro a copertura della

griglia proteggi motore avendo cura che il riferimento X1 o X2
o X3 sul filtro al carbone corrisponda con il riferimento Y1 o
Y2 sul convogliatore, girare poi in senso orario; in caso di
smontaggio girare in senso antiorario, se provvisto di linguetta

Z ricordarsi di sollevarla prima leggermente.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
Sostituzione lampade 40W - Svitare la lampada
danneggiata e sostituirla con lampada ovale ad
incandescenza max 40W E14.Togliere la griglia per accedere
al vano lampade.

Sostituzione lampada alogena - Accedere al vano lampada

- estrarre la protezione facendo leva con un piccolo giravite a
taglio o simile utensile.
Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 20W max (G4), avendo
cura di non toccarle con le mani. Richiudere la plafoniera
(fissaggio a scatto).
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.

13

FR - Prescriptions de montage et mode d’emploi

Consulter les dessins de la première page avec les références
alphabétiques que l’on retrouvera dans le texte explicatif.
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.

Attention

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes.
La hotte doit être régulièrement nettoyée, aussi bien à
l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS,
respecter néanmoins les instructions relatives à l’entretien
fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.

Version aspirante

La hotte est fournie avec une sortie d’air supérieure B1 et en
option une sortie arrière B2*, prévue pour l’évacuation des
fumées vers l’extérieur. Selon la solution retenue, appliquer la
bride C fournie, boucher dans tous les cas le trou inutilisé
avec le bouchon D* fourni.
Remarque: sur certains modèles, le trou supérieur B1 est
fourni fermé: Appuyer fermement pour détacher la partie
perforée qui ferme le trou d’évacuation et l’enlever.
Attention! La partie perforée ne peut être remise à sa place,
effectuer cette opération uniquement si l’on est sur du type
d’installation à effectuer.
Attention! Sur certains modèles, le trou de sortie arrière n’est
pas directement accessible, meme en retirant le bouchon
(lorsque celui-ci est monté d’origine). Dans ce cas, retirer la
pièce en plastique E1 ou E2 qui obstrue le trou a l’aide d’une
pince coupante. Controler que le selecteur mode
aspirant/filtrant (situé a l’intérieur de la hotte) G est en
position aspirante (A).

14

Version recyclage

Dans le cas où il est impossible d’évacuer vers l’extérieur les
fumées et vapeurs de cuisson, vous pouvez alors utiliser la
hotte en version filtrante en montant le filtre a charbon. Les
fumées et vapeurs seront recyclées à travers la grille avant
située au dessus du panneau de commandes. Controler que
le selecteur aspirante/filtrant est en position filtrante (F).

Les modèles sans moteur d’aspiration fonctionnent
uniquement dans la version aspirante et ils doivent être
connectés à une unité périphérique d’aspiration (non fournie).
Les instructions de raccordement sont fournies avec l’unité
périphérique d’aspiration.

Installation

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 60cm dans
le cas de cuisinières électriques et de 75cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible. Si aucune prise n’est présente
(raccordement direct au circuit électrique), ou si la prise ne se
trouve pas dans une zone accessible, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
Attention! La substitution du câble d’alimentation doit être
effectuée par le service d’assistance technique autorisé de
façon à prévenir tout risque.

Montage

La hotte peut etre installée sur un mur ou sur le fond d’un
meuble; s’il est fourni, utiliser le gabarit de pose H de facon a
percer correctement les trous, sinon, appuyer la hotte sur le
mur ou sur le fond du meuble et à l’aide d’un crayon noir,
repérer l’endroit où percer les trous.

Fixation murale -Inserer les chevilles J dans les trous et les 2
vis K dans les trous supérieurs. Retirer la grille et accrocher
la hotte aux 2 vis, ensuite, depuis l’intérieur, positionner la
troisième vis L enfin serrer toutes les vis.

Fixation sous un meuble - Fixer la hotte avec les 4 vis M à
l’intérieur du meuble.

Fonctionnement

La hotte est équipée d’un panneau de contrôle doté d’une
commande de vitesse d’aspiration et d’une commande
d’éclairage du plan de cuisson.
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

Dégager le panneau frontal N*.

Si votre produit est fourni avec une valve à actionnement
électrique ou mécanique, les touches et/ou les boutons et/ou
les poignées à disposition servent au contrôle des lumières et
à l'ouverture et la fermeture de la valve.

Entretien

Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

S’il est situé à l’intérieur d’une grille support, il peut s’agir d’un
des modèles suivants:
Le filtre en papier doit etre chengé une fois par mois ou s’il
se colore sur sa partie supérieure, lorsque la coloration
transparait au travers de la grille.
Il filtro éponge doit etre lavé à l’eau chaude une fois par
mois et changé tous les 5/6 lavages.
Il filtro metallique doit etre nettoyé une fois par mois avec
un detergent non agressif, à la main ou dans le lave vaisselle
à basse température et pendant un cycle court.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour accéder au filtre a graisse ouvrir la grille a l’aide des
loquets P et la sortir de ses fixations R1 ou R2.
Le filtre métallique autoportant n’a pas de grille de support,
pour l’enlever, tirer les ressorts de décrochage P4 vers
l’arrière et extraire le filtre vers le bas.

15

Filtre à charbon actif (uniquement pour version
recyclage)

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. En tout cas, il est
nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Il peut s’agir d’un des modèles suivants:

Rectangulaire S1 ou S2 ou S3:
Montage (S1 ou S2): inserer l’arrière du filtre T et accrocher
les fixations avant (U).
Montage (S3): Enlever le couvercle W en tournant les

pommeaux O de 90°
Insérer le petit matelas à charbon à l’intérieur du logement
approprié et le fixer en tournant le pommeau O de 90°,
refermer le couvercle.

Procéder en sens inverse pour le démontage.
Circulaire(V1-V2-V3-modéles variés):
Encastré a baillonette le positionner au centre, le recouvrir

de la grille de protection du moteur en veillant à ce que les
points X1 ou X2 ou X3 du filtre a charbon correspondent aux
points Y1 ou Y2 du convoyeur, puis le tourner dans le sens
des aiguilles d’une montre. Pour le démonter tourner dans le
sens inverse des aiguilles d’une montre, s’il possède une
languette Z ne pas oublier de la soulever légèrement
auparavant.

Remplacement des lampes

Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.
Changement de l’ampoule 40W- Dévisser l’ampoule grillée
et la remplacer par une ampoule ovale a incandescence max
40W E14. Enlever la grille pour accéder au compartiment de
la lampe.

Remplacement des lampes halogène - Accéder au
logement de la lampe – sortir la protection en utilisant un petit
tournevis à lame plate ou tout autre outil similaire.
Remplacer la lampe endommagée. Utiliser uniquement des
lampes halogènes 20W maximum (G4), en ayant soin de ne
pas les toucher avec les mains. Refermer le plafonnier
(fixation par encliquetage).
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.

16

ES - Montaje y modo de empleo

Consulte tambien los dibujos de las primeras páginas con las
referencias alfabéticas del texto explicativo.

Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.

Advertencias

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.

El símbolo

en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.

Utilización

La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
Versión aspirante
La campana consta de una salida de aires superior B1 y
opcionalmente de una salida posterior B2*, para la descarga
de humos hacia el exterior. Elija la más adecuada y aplique la
arandela C adjunta , cierre siempre el orificio inutilizado con la

tapa D* adjunta si fuera necesario.
Nota: en algunos modelos el orificio superior B1 es proveido

cerrado: Pulse con decisiòn para desenganchar la parte
prefracturada que cierra el agujero de escape y quitela.
No puede ser montada de nuevo en su lugar, lleve a cabo
esta operaciòn solo si està seguro del tipo de instalaciòn que
debe ser llevada a cabo.
Atención: En algunos modelos el orificio de salida posterior
no es accesible en un primer momento ni siquiera quitando la
tapa ( si ya hubiera sido montado), en este caso quite el trozo
de plastico E1 o bien E2 que obstruyen el orificio ayudándose
con una pinza y con una cuchilla. Controle que el selector
aspirante/filtrante ( en el interior de la campana)G esté en
posición aspirante (A).

Versión filtrante

En caso de que no fuera posibledescargar los humos y los
vapores de la cocción hacia el exterior, se puede utilizar la
campana en versión filtrante montando un filtro al carbón,
los humos y los vapores son reciclados a través de larejilla
anterior situado encima del panel de mandos. Controle que el
selector aspirante/filtrante esté en posición filtrante(F).

Los modelos sin motor de aspiración solamente funcionan en
versión aspirante y tienen que conectarse a una unidad
periférica de aspiración (no suministrada).
Las instrucciones de conexión estàn proveidas con la unidad
periférica de aspiración.

17

Instalación

La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 60cm en el
caso de cocinas electricas y de 75cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interno de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible. Si no es suministrada con enchufe (conexión
directa a la red) o clavija y no es posible situarla en un lugar
accesible, colocar un interruptor bipolar de acuerdo con las
normativas, para asegurarse la desconexión completa a la red
en el caso de la categoria de alta tensión III, conforme con las
reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
Atención!La sustitución del cable de alimentación debe ser
efectuado por el servicio de asistencia técnica autorizado de
manera de evitar todo tipo de riesgo.

Montaje

La campana puede ser instalada en el muro o en el fondo del
armario pensil; si está incluida , utilice la placa H para realizar
los orificios a la distancia adecuada, o bien apoye la
campana a la pared o en el fondo del armario pensil señale
con el lapicero los orificios que debe realizar.

Sujeción a la pared - Introduzca las escarpias J en los

orificios que ha realizado anteriormente y dos tornillos K en
los orificios superiores, quite la rejilla y enganche la campana
en los dos tornillos, introduzca el tercer tornillo L y apríetelos
todos.

Sujeción al armario pensil - Sujetar la campana con

4 tornillos M en el interior del armario pensil.

Funcionamiento

La campana está dotada de un panel de mandos con control
de las velocidades de aspiración y control de encendido de la
luz para la iluminación del plano de cocción.
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.
Abra siempre el recoge vapores N*.
Si su producto está dotado de válvula de accionamiento
eléctrico o mecánico, los botones y/o pulsadores y/o mandos
a disposición, sirven para controlar las luces y para la
apertura y el cierre de la válvula.

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa

Retiene las partículas de grasa producidas cuando se
cocina.
Si està situado en el interior de una parilla de soporte,
puede ser uno de los siguientes tipos:

El filtro de papel tiene que ser substituido una vez al mes o
si està coloreado en el lado superior, cuando el color
transluce por los orificios de la parilla.
El filtro esponja tiene que ser lavado con agua caliente con
jabòn una vez al mes y tiene que ser substituido cada 5/6
lavadas.
El filtro metàlico tiene que ser limpiado una vez al mes, con
detergentes no agresivos, manualmente o en el lavavajillas a
temperaturas bajas y con un ciclo de lavado breve. Con el
lavado en el lavavajilla el filtro antigrasa metálico puede
desteñirse pero sus características de filtrado no cambian
absolutamente.
Para acceder al filtro grasas abra la rejilla con los enganches
P y sáquelo de los topes R1 y R 2.
El filtro metálico autoportante no tiene rejilla para sujetarlo,
para sacarlo tire de los muelles de desenganche P4 hacia
atrás y saque el filtro hacia abajo.

Filtro al carbón activo (solamente para la versión
filtrante)

Retiene los olores desagradables producidos por el
cocinado de alimentos.

La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Puede ser de diferentes tipos:

Rectangular S1 o S2 o S3:
Montaje (S1 o S2): introduzca la parte posterior T y

18

engánchela anteriormente (U).
Montaje (S3): Quite la tapa W girando 90° los pomos O.

Introduzca la esponja de carbón en su sitio y sujétela girando
90° el pomo O, vuelva a cerrar la tapa.
Realice esta operación al revés para desmontarla.

Circular (V1-V2-V3- varios modelos):
Encaje a bayoneta Situar en el centro tapando la rejilla que
protege el motor teniendo cuidado de que las referencias X1
X2 X3 en el filtro al carbón correspondan con las referencias
Y1 o Y2 en el canalizador, gíre despuès en sentido de las

agujas del reloj, si posee una lengueta Z acuérdese de
levantarla antes un poco.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.
Substituciòn làmparas 40W - Desatornille la lámpara
dañada y cámbiela con una lámpara oval incandescente Max
40W E14. Quite la rejilla para acceder al lugar donde se
encuentran las lámparas.

Substituciòn làmparas halógenas - Extraer la protección
haciendo palanca con un pequeño destornillador de boca
plana o una herramienta similar. Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 20W máx (G4) prestando
atención en no tocarlas con las manos. Cerrar el plafón
(fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.

19

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com
as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças não fornecidas e que, portanto, deverão ser
adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.
Antes de qualquer operação de limpeza ou manutenção,
desligar a coifa da rede eléctrica tirando a ficha ou desligando
o interruptor geral da habitação.
Para todas as operações de instalação e manutenção, utilize
luvas de trabalho.
O aparelho não se destina ao uso por parte de crianças ou
pessoas com capacidades físicas, sensoriais ou mentais
reduzidas e com falta de experiência e conhecimento excepto
se as mesmas não estiverem sendo supervisionadas ou
instruídas no uso da aparelhagem por parte de uma pessoa
responsável pela segurança das mesmas.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha correctamente montada!
A coifa NUNCA deve ser utilizada como plano de apoio
excepto se isto não tiver sido expressamente indicado.
Quando a coifa de cozinha é utilizada contemporaneamente
com outros aparelhos a combustão de gás ou outros
combustíveis o local deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos directamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (PELO MENOS UMA VEZ POR MÊS, todavia,
respeitar quanto expressamente indicado nas instruções de
manutenção indicadas neste manual).
A inobservância das normas de limpeza da coifa e da
substituição e limpeza dos filtros comporta riscos de incêndio.
Não utilizar ou deixar a coifa sem lâmpadas correctamente
montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho
derivantes da inobservância das instruções indicadas neste
manual.
Este aparelho está classificado de acordo com a Directiva
Europeia 2002/96/EC sobre Resíduos de equipamento
eléctrico e electrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contacte o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fabricada para ser utilizada na versão aspirante,
com evacuação externa, ou filtrante, com recirculação interna.

Versão aspirante

A coifa é composta de uma saída de ar superior B1 e,
também, opcionalmente de uma saída de ar traseira B2*,
para a descarga dos fumos para o externo.
Escolher a mais adequada e aplicar o flange C que faz parte
do fornecimento; sempre fechar o furo inutilizado com a

tampa D* fornecida, se previsto.
Nota: em alguns modelos, o foro superior B1 é fornecido

fechado. Pressione com decisão para tirar a parte
prefraturada que fecha o foro de descarga e remova-a.
Atenção! a parte prefraturada já não pode ser colocada
novamente no seu lugar, efectue esta operação só se for
certo do tipo de instalação a efectuar.
Atenção! Em alguns modelos o furo de saída traseira não é
acessível de imediato, mesmo tirando a tampa (se já
montada); neste caso tirar a peça de plástico E1 ou E2 que
obstrui o furo, usando como ajuda uma pinça e um estilete.
Controlar que o seletor aspirante/filtrante (no interior da
coifa) G esteja em posição aspirante(A).

Versão filtrante

No caso em que não seja possível descarregar para o externo
os fumos e vapores, pode-se utilizar a coifa em versão
filtrante montando um filtro de carvão ativado; os fumos e
vapores serão então reciclados por meio da grelha anterior

20

posta sobre o painel de comandos. Controlar que o seletor
aspirante/filtrante esteja em posição filtrante (F).

Os modelos sem motor de aspiração funcionam
exclusivamente na versão aspirante e devem ser ligados a
uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade
periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos
recipientes no dispositivo de cozimento e a parte mais baixa
da coifa não deve ser inferior a 60cm no caso de fogões
eléctricos e 75cm no caso de fogões a gás ou mistos.
Se as instruções de instalação do dispositivo de cozimento a
gás especificarem uma distância maior, deve-se levar em
conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa. Se
dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível. Se não dotada de ficha (conexão directa à rede) ou
a tomada não se encontra em zona acessível, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação de rede e de verificar seu correcto
funcionamento, controlar sempre que o cabo de rede esteja
montado correctamente.
Atenção! A substituição do cabo de alimentação deve ser
efectuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.

Montagem

A coifa pode ser instalada na parede ou no fundo de um
móvel pênsil; se fornecido, utilizar o molde H para furar com
as distâncias corretas, caso contrário, apoiar a coifa à parede
ou ao fundo do móvel pênsil e marcar com um lápis os furos a
serem executados.

Fixação à parede - Inserir as buchas para paredes J nos

furos executados e dois parafusos K nos furos superiores,
tirar a grelha e enganchar a coifa aos 2 parafusos, enfim, pela
parte interna, inserir o terceiro parafuso L e apertá-los todos.

Fixação ao móvel pênsil - Fixar a coifa com 4

parafusos M pelo lado interno do pênsil.

Funcionamento

O exaustor é dotado de um painel de comandos com um
controlo de velocidade de aspiração e um controlo para
acender a luz de iluminação do plano de cozedura.
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
Sempre abrir as junções vapor N*.
Se o seu produto for dotado de válvula com accionamento
eléctrico ou mecânico, as teclas e/ou os botões e/ou os
manípulos a disposição servem para o controlo das luzes e
para a abertura e fechamento da válvula.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede eléctrica tirando
a tomada ou desligando o interruptor geral da habitação.

Limpeza

A coifa deve ser limpa freqüentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros gorduras).
Para a limpeza use um pano humedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante declina toda e qualquer responsabilidade pelos
danos ao motor ou decorrentes de incêndio, provocados por
uma manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas anteriormente.

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento.
Caso se encontre no interior de uma grelha de suporte,
pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou,
se for colorido no lado superior, quando a coloração aparece
pelos furos da grelha.
O filtro esponja deve ser lavado com água quente e sabão
uma vez por mês e substituído cada 5/6 lavagens.
O filtro metálico deve ser limpo uma vez por mês, com
detergentes não agressivos, manualmente ou em máquina de
lavar louças a baixas temperaturas e com ciclo breve. Apesar
do filtro metálico para a gordura poder perder cor com as
lavagens na máquina da loiça, as suas características de
filtração não se alteram.
Para ter acesso ao filtro gorduras abrir a grelha por meio dos
engates P e liberá-lo das fixações R1 ou R2.
O filtro metálico autoportante não tem grelha de suporte;
para removê-lo, puxar as molas de desengate P4 para trás e
extrair o filtro por baixo.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a
cozedura.

A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.

21

Pode ser um dos seguintes tipos:
Retangular S1 ou S2 ou S3:
Montagem (S1 ou S2): inserir o lado posterior T e enganchar
anteriormente (U).
Montagem (S3): Remover a tampa W girando as manoplas O

de 90°.
Inserir o elemento filtrante de carvão activado no interior do
respectivo vão e fixá-lo girando a manopla O de 90°, fechar
novamente a tampa.
Proceder em sentido inverso para a desmontagem.

Circular(V1-V2-V3-varios modelos):
Engate de baioneta posicioná-lo no centro como cobertura

da grelha protetora do motor tendo o cuidado que a referência
X1 ou X2 ou X3 no filtro de carvão ativado corresponda com a
referência Y1 ou Y2 no transportador e em seguida girar em
sentido horário; no caso de desmontagem girar em sentido
anti-horário; se provisto de lingueta Z lembrar-se de antes
erguê-la ligeiramente.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.
Substituição lâmpadas 40W - Desparafusar a lâmpada
danificada e substituí-la com lâmpada oval de no máx. 40W
E14. Tirar a grelha para ter acesso ao vão lâmpadas.

Substituição das lâmpadas de halogéneos
Tenha acesso ao compartimento da lâmpada - extraia a
protecção servindo-se de uma pequena chave de parafuso ou
ferramenta semelhante como alavanca.
Substitua a lâmpada queimada.Utilize exclusivamente
lâmpadas de halogéneo de 20 W máx. (G4), tomando o
cuidado para não as tocar com as mãos. Feche a cobertura
(fixação por encaixe).
Se a iluminação não funcionar, verifique se as lâmpadas
foram correctamente instaladas na sua sede antes de chamar
a assistência técnica.

22

NL - Montagevoorschriften en gebruiksaanwiizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de
alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.

Het symbool

op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De afzuigkap is voorzien van een boven luchtafvoer B1 en,
naar keuze, ook van een achterafvoer B2*, voor de
buitenafvoer van rook. De meest geschikte kiezen en de
bijgeleverde flens C opdoen, de ongebruikte opening altijd
met dop D*, indien voorzien, sluiten.
Opmerking: op enkele modellen wordt de bovenste
luchtafvoer opening B1 gesloten geleverd: Druk hard om het
vooraf geperforeerde deel op de afvoeropening los te maken
en te verwijderen.
Attentie! Het geperforeerde deel kan niet meer teruggeplaatst
worden, verwijder het deel alleen als u zeker bent van de uit
te voeren installatie.
Opgelet! Op enkele modellen is de achtergelegen opening
niet direct bereikbaar, ook als de dop verwijderd wordt (indien
al gemonteerd), in dit geval het plastic stuk E1 of E2 dat de
opening belemmert verwijderen door middel van een tang en
een mesje. Controleren dat de keuzeschakelaar zuig-
/filterfunctie (binnen de afzuigkap) G op de zuigfunctie (A)
is afgesteld.

Filtrerende versie

In het geval dat de kookdampen niet naar buiten afgevoerd
kunnen worden, kan de afzuigkap ook in de filterfunctie

23

gebruikt worden door een koolstoffilter te monteren, de rook
en de dampen zullen door middel van het voorrooster, boven
het bedieningspaneel, gerecycleerd worden. In dat geval
controleren dat de keuzeschakelaar zuig- /filterfunctie op
de filterfunctie (F) is afgesteld.

De modellen zonder afzuigmotor werken alleen als apparaten
met afvoer van de lucht naar buiten, en moeten worden
verbonden met een perifere afzuigunit (niet meegeleverd).
De instructies voor de aansluiting worden met de perifere
afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 60cm
liggen, in geval van een elektrisch fornuis en 75cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften. Heeft de kap geen
stekker (rechtstreekse verbinding met het net) of is deze niet
goed te bereiken, dan moet er een tweepolige schakelaar
worden geplaatst die de volledige ontkoppeling van het net
garandeert in het geval van een overspanning van klasse III,
in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
Attentie! De voedingskabel moet door de bevoegde
technische assistentie dienst worden vervangen om ieder
risico te voorkomen.

Montage

De afzuigkap kan aan de wand of aan de onderkant van een
hangvakje bevestigd worden; gebruik de mal H, indien
bijgesloten, om op de juiste afstand de openingen te maken,
zo niet doe de afzuigkap tegen de wand of aan de onderkant
van het hangvakje en geef aan met een potlood de uit te
voeren openingen.

Bevestiging aan de wand - De sluitingsstukken J aan de
wand bevestigen in de uitgevoerde openingen en de twee
schroeven K in de bovenste openingen. Het rooster
verwijderen en de kap aan de 2 schroeven vastmaken,
tenslotte vanuit de binnenkant de derde schroef L invoeren en
alle schroeven aandraaien.

Bevestiging aan het hangvakje - De kap met 4 schroeven M
vanuit de binnenkant van het hangvakje bevestigen.

Werking

De kap is voorzien van een bedieningspaneel met een
schakelaar voor de snelheid van afzuiging en een schakelaar
voor de verlichting van het fornuis.
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
Altijd de dampverzamelaars N* openen.
Indien het product voorzien is van een elektrisch of
mechanisch geactiveerde klep, dienen de aanwezige knoppen
en/of toetsen en/of hendels voor de bediening van de lichten
en voor de opening en sluiting van de klep.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten. GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.
Indien binnen een steunrooster geplaatst dan kan deze
een van de volgende types zijn:

papieren filter deze moet een keer in de maand vervangen
worden of wanneer de bovenkant ervan van kleur verandert,
als de kleur uit het rooster zichtbaar is.
sponzen filter deze moet met warm zeepwater een keer in de
maand gewassen worden en om de 5/6 wasbeurten
vervangen worden.
metalen filter deze moet een keer in de maand gereinigd
worden met niet agressieve schoonmaakmiddelen, met de
hand of in de vaatwasmachine met lage wastemperatuur en
een korte wascyclus. Door hem in de vaatwasmachine te
wassen kan het metalen vetfilter ontkleuren, maar dit is niet
van invloed op de eigenschappen, die beslist niet veranderen.
Om de vetfilter te bereiken het rooster openen door middel
van de haken P en uit de sluitingen R1 of R2 verwijderen.
Het zelfdragende metalen vetfilter heeft geen steunrooster,
om het filter te verwijderen de sluitingsveren P4 naar achteren
trekken en het filter naar beneden toe verwijderen.

24

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of
meer geprolongeerd gebruik en hangt af van het soort koken
en de regelmaat waarmee de vetfilter wordt gewassen. In
ieder geval moet de filter minstens om de 4 maanden
vervangen worden.
Het kan NIET gewassen of opnieuw gebruikt worden
De filter kan van de volgende types zijn:

Rechthoekig S1 of S2 of S3:
Montage (S1 of S2): de achterzijde T invoeren en aan de
voorkant (U) vastmaken.
Montage (S3): De deksel W verwijderen door de knoppen O

90° te draaien.
Het koolstofmatje in de daarvoor bestemde ruimte plaatsen en
bevestigen door de knop O 90° te draaien, de deksel sluiten.

Voor de demontage in de tegengestelde volgorde
handelen.
Rond (V1-V2-V3- verschillende modellen):
Bajonetsluiting in het midden plaatsen ter bedekking van het

rooster dat dient als bescherming van de motor, zorgen dat de
verwijspunten X1 of X2 of X3 op de koolstoffilter
overeenkomen met de punten Y1 of Y2 op de leiding, daarna
met de klok meedraaien; in geval van demontage in de
tegengestelde richting draaien, indien van lipje Z voorzien dit
van te voren lichtjes omhoog doen.

Vervanging lampjes

Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of

ze koud zijn.
Lamp vervanging 40W - Het kapotte lampje losdraaien en
vervangen met ovaal witgloeiend lampje max. 40W E14. Het
rooster verwijderen om het lampje te bereiken.

Halogeenlamp vervanging - Open de lampruimte – haal de
bescherming weg door het op te lichten met een kleine
schroevendraaier of iets dergelijks.
Vervang het kapotte lampje. Gebruik alleen halogeenlampjes
van 20W max (G4), en zorg ervoor dat u hen niet met de blote
hand aanraakt. Sluit de lampenkap weer (klikt op zijn plaats).
Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.

25

DA - Bruger- og monteringsvejledning

Se også tegningerne på de første sider med alfabetiske
henvisninger i teksten.
Overhold venligst alle instruktioner i denne vejledning.
Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Bemærk: Komponenter mærket med symbolet “(*)” er
ekstraudstyr, der kun leveres til visse modeller, eller er ikke­leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.
Før der udføres nogen form for rengøring eller
vedligeholdelse, skal emhætten afbrydes fra elnettet ved at
trække stikket ud, eller ved at afbryde hovedafbryderen i
hjemmet.
Ved alle installations- og vedligeholdelsesindgreb skal der
bæres arbejdshandsker.
Apparatet må ikke benyttes af børn, eller af personer med
nedsatte sanseevner eller mentale færdigheder, eller uden
den nødvendige erfaring og kendskab, med mindre brugen
sker under opsyn eller vejledning fra en person der har
ansvaret for deres sikkerhed.
Børn skal holdes under opsyn, så de ikke får mulighed for at
lege med emhætten.
Emhætten må aldrig benyttes uden korrekt monteret rist!
Emhætten må ALDRIG benyttes som støtteoverflade, med
mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation, når
køkkenemhætten anvendes samtidigt med andre apparater
der forbrænder gas eller andre brændstoffer.
Den opsugede luft må ikke ledes ind i rør, der anvendes til
udledning af røg fra apparater med forbrænding af gas eller af
andre brændstoffer.
Det er strengt forbudt at flambere under emhætten.
Brug af åben ild er farligt for filtrene og kan medføre brand, og
skal derfor altid undgås.
Friturestegning skal ske under opsyn for at forhindre, at den
overopvarmede olie bryder i brand.
Hvad angår de nødvendige tekniske forholdsregler og
sikkerhedskrav for udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden undtagelse.
Emhætten skal rengøres ofte, både indvendigt og udvendigt
(MINDST EN GANG OM MÅNEDEN; overhold under alle
omstændigheder angivelserne i kapitlet om vedligeholdelse i
denne vejledning).
Manglende overholdelse af kravene for rengøring af
emhætten, og for udskiftning og rengøring af filtrene, medfører
brandfare.
Emhætten må hverken benyttes eller efterlades uden korrekt
indsatte lyspærer pga. fare for elektrisk stød.
Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,
skader eller brand forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.

Brug

Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.
Sugende udgave
Emhætten leveres med en luftudgang foroven B1 og ved
bestilling også med en udgang bagpå B2* til bortledning af
røg udenfor.
Vælg den ønskede udgave og sæt den medfølgende flange C
på plads; luk altid det ikke-anvendte hul v.h.a. den
medfølgende prop D*, hvis der findes flere huller.
Bemærk: på visse modeller er det øverste hul B1 lukket ved
levering:
Tryk kraftigt for at knække delen med brudlinje, der lukker
udledningshullet, og fjern denne del.
Pas på! delen med brudlinje kan ikke sættes på plads igen;
derfor må den kun fjernes, hvis man er sikker på den krævede
installeringstype.
Obs! På visse modeller er det bagerste udgangshul ikke
umiddelbart tilgængeligt, selvom man fjerner proppen (hvis
den allerede er monteret); i dette tilfælde skal man fjerne
plaststykket E1 eller E2, der tildækker hullet, ved at trække
det ud med en tang eller en lommekniv. Kontrollér at
omskifteren for sugning/filtrering (internt i emhætten) G er
indstillet på sugning (A).

Filtrerende udgave

Hvis der ikke er mulighed for at lede røg og damp fra
madlavningen udenfor, kan man anvende emhætten i den
filtrerende udgave ved at montere et kulfilter; i dette tilfælde
recirkuleres røgen og dampen gennem risten foran, anbragt
over betjeningspanelet. Kontrollér at omskifteren for
sugning/filtrering er indstillet på filtrering (F).

Modellerne uden udsugningsmotor fungerer kun i den
sugende udgave og skal tilsluttes til en ydre udsugningsenhed
(ikke leveret).

26

Vejledningen til tilslutning leveres sammen med den perifere
udsugningsenhed.

Installering

Minimumsafstanden mellem beholdernes støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 60cm ved elektriske kogeplader, og ikke under 75cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder. Hvis
emhætten ikke er udstyret med et stik (direkte tilslutning til
elnettet), eller hvis stikket ikke findes i et let tilgængeligt
område, skal der monteres en topolet afbryderkontakt i
overensstemmelse med standarderne, der sørger for fuld
afbrydelse fra elnettet i tilfælde af forhold i
overspændingskategori III, og i overensstemmelse med
reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Obs! forsyningsledningen må udelukkende udskiftes af den
autoriserede tekniske service, så alle risici kan undgås.

Montering

Emhætten kan monteres på en mur eller under et ophængt
køkkenskab v.h.a. skabelonen H til boring i korrekt afstand;
man kan også støtte emhætten mod muren eller mod bunden
af køkkenskabet og afmærke de huller, der skal bores, ved
hjælp af en blyant.

Fastgøring på mur – Indsæt de nødvendige rawlplugs J i de
borede huller, og to skruer K i hullerne foroven; fjern risten og
hæng emhætten på de 2 skruer; indsæt derefter den tredje
skrue L fra indersiden, og stram alle skruerne.

Fastgøring på ophængt køkkenskab – Fastgør emhætten
med 4 skruer M fra indersiden af køkkenskabet.

Funktion

Emhætten er udstyret med et betjeningspanel med mulighed
for regulering af sugestyrken og lys til oplysning af
kogeområdet.
Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.
Åbn altid damp-opsamleren N*.
Hvis det købte produkt er udstyret med ventil med elektrisk
eller mekanisk aktivering, benyttes tasterne og/eller

knapperne og/eller drejeknapperne til betjening af lys og
åbning og lukning af ventilen.

Vedligeholdelse

Obs! Inden der udføres nogen form for rengøring eller
vedligeholdelse skal emhætten afbrydes fra elnettet ved
at fjerne stikket fra stikkontakten, eller ved at afbryde
hjemmets hovedafbryder.

Rengøring

Emhætten skal rengøres jævnligt både på ydersiden og på
indersiden (mindst med samme frekvens som for
vedligeholdelse af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde rengøringsmidler i
flydende form.
Undgå brug af produkter indeholdende slibemidler BENYT

ALDRIG SPRIT!
Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der
henstilles således til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel
beskadigelse af motoren, brande forårsaget af utilstrækkelig
vedligeholdelse af apparatet eller manglende overholdelse af
ovenstående instruktioner.

Fedtfilter

Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.

Hvis filteret er anbragt under en rist, kan det være ét af
følgende typer:
Et fedtfilter i papir skal udskiftes en gang om måneden, eller
hvis det er farvet ovenpå, når farven ses gennem ristens
huller.
Et filter med svamp skal rengøres i varmt sæbevand en
gang om måneden og udskiftes for hver 5-6 vask.
Et metalfilter skal rengøres en gang om måneden med ikke­aggressive opvaskemidler manuelt eller i opvaskemaskine på
lav temperatur og kort opvaskeprogram.
Ved opvask i opvaskemaskine kan metalfedtfilteret blive
misfarvet, men dets filtreringsegenskaber ændres ikke.
Åbn risten v.h.a. låsene P for at få adgang til fedtfilteret, og
udløs filterets holdere R1 eller R2.
Det selvbærende metalfilter er ikke udstyret med en
støtterist; træk udløsningsfjedrene P4 tilbage for at frigive
filteret, og træk det derefter nedad.

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke
benyttes intensivt, eller oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.
Kan være en af følgende typer:

Rektangulært S1, S2 eller S3:
Montering (S1 eller S2): indsæt bagsiden T og hægt fast
foran (U).
Montering (S3): fjern låget W ved at dreje de runde håndtag
O 90º.

Indsæt den lille kulmadras i det specielle rum, og fastgør ved
at dreje det runde håndtag O 90º, luk låget igen.

27

Ved afmontering bedes man følge modsatte fremgangsmåde.

Rundt (V1-V2-V3- forskellige modeller):
Bajonetfatning placér i midten til dækning af motor-
beskyttelsesristen; sørg for at referencerne X1 eller X2 eller
X3 på kulfilteret svarer til referencerne Y1 eller Y2 på lederen;

drej derefter med uret; ved afmontering skal man dreje mod
uret; hvis enheden er udstyret med den lille tap Z skal man
huske først at løfte den en smule.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.
Udskiftning af pærer 40W – Drej den ødelagte pære af, og

udskift den med en oval glødepære max 40W E14. Fjern
risten for at få adgang til pære-rummet.

Udskiftning af halogenpære – Skaf adgang til pære-rummet
– træk beskyttelsen ud ved at skubbe med en lille
skruetrækker eller lignende.
Udskift den beskadigede pære.
Benyt kun halogenpærer på 20W max (G4), og sørg for ikke
at røre ved dem med hænderne. Luk loftbelysningen (snap­lås).
Hvis belysningen ikke fungerer, skal man kontrollere, at
lampen er korrekt indsat i fatningen, før der rettes
henvendelse til et servicecenter.

28

NO - Instrukser for montering og bruk

Konsulter også tegningene på de første sidene som har
alfabetiske henvisninger i bruksanvisningen.

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til elnettet før installasjonen er helt

fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra elnetttet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet

2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.

Symbolet

på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.
Sugefunksjon
Ventilatoren er utstyrt med en øvre luftutgang B1 og ved
ønske også med en bakre utgang B2*, for utblåsning av damp
og matos.
Velg den som passer best og monter flensen C som følger
med. Lukk alltid åpningen som ikke benyttes med lokket D*
som eventuelt følger med.
Merk: på noen modeller er den øvre luftutgangen B1 lukket:
Fjern det utbrytbare dekselet som lukker denne luftutgangen
ved å trykke det bestemt inn, og kast det.
Advarsel! Det utbrytbare dekselet kan ikke remonteres, derfor
må man fjerne det kun hvis man er sikker på hvilken type
installasjon man ønsker.
Advarsel! På noen modeller er ikke den bakre åpningen
umiddelbart tilgjengelig, selv om man fjerner dekslet (hvis
montert). I dette tilfellet må man fjerne plastbiten E1 eller E2
som dekker åpningen. Bruk en tang eller en papirkniv.
Kontroller at velgeren for utblåsning/filtrering (inne i
ventilatoren) G befinner seg i stillingen utblåsning (A).

Filtrerende funksjon

Dersom det ikke er mulig å føre matosen og dampen ut i
friluft, kan ventilatoren benyttes som filterversjon ved å
monter et kullfilter. Matosen og dampen vil da føres ut i
rommet igjen gjennom risten foran, som er plassert over
betjeningspanelet. Kontroller at velgeren for
utblåsning/filtrering befinner seg i stillingen filtrering (F).

Modellene uten sugemotor fungerer kun med direkte avtrekk
og må kobles til en eksentrisk sugeenhet (ikke medlevert).
Instruksjonene for tilkobling leveres sammen med den
eksentriske sugeenheten.

29

Installasjon

Minimumsavstanden mellom støtteoverflaten for
kokeredskapene på kokeapparatet og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 60cm når
det gjelder elektriske komfyrer og 75cm når det gjelder
gasskomfyrer og blandede komfyrer.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med ledningstikk, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Hvis det ikke følger med ledningstikk (direkte kobling
til elnettet), eller stikkontakten ikke er lett tilgjengelig, må man
sette på en godkjent topolet bryter som garanterer fullstendig
frakobling fra elnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatoren strømkrets til elnettet og
fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Merk! Strømledningen må skiftes ut av autorisert teknisk
service eller av en tekniker med lignende kvalifikasjon.

Montering

Ventilatoren kan monteres til veggen eller på undersiden av et
kjøkkenskap. Bruk hullskjemaet H (hvis det følger med) for å
lage hull på riktig avstand. Ellers holdes ventilatoren mot
veggen eller undersiden av kjøkkenskapet mens man med en
blyant avtegner hullene som skal utføres.

Montering til veggen - Sett murpluggene J i hullene som er
laget og to skruer K i de øvre hullene. Fjern risten og hekt
ventilatoren fast på de 2 skruene. Tilslutt setter du fra innsiden
i den tredje skruen L og strammer alle til.

Montering til kjøkkenskap - Fest ventilatoren med 4 skruer
M fra innsiden av kjøkkenskapet.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg
og en lysbryter for å kontrollere kokeområdets lys.
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat og la den fortsette å virke i enda circa 15
minutter etter du er ferdig med matlagingen.
Trekk alltid ut ventilatorfronten N*.
Dersom ditt produkt er utstyrt med elektrisk eller mekanisk
ventil, brukes betjeningsknappene og/eller spakene til kontroll
av belysningen og til åpning og lukking av ventilen.

Vedlikehold

Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.

Fettfilteret

Fanger kokefettpartikler.

Hvis den befinner seg inne i støttegrillen, kan den være en av
følgende typer:
Papirfilter må skiftes én gang i måneden eller hvis det
oppstår farging på øvre side, i slike tilfeller vises fargingen
gjennom grillåpningene.
Svampfilter skal vaskes med varmt såpevann én gang i
måneden og skiftes etter 5 til 6 vask.
Metallfilter må rengjøres én gang i måneden, med ikke­skurende rengjøringsmidler, for hånd eller i oppvaskmaskin på
lav temperatur og kortprogram.
Ved vasking i oppvaskmaskin kan fettfilteret farges lett, men
dette påvirker ikke filtreringskapasiteten.
For å få tilgang til fettfilteret må du åpne risten ved hjelp av
krokene P og frigjøre det fra stopperne R1 eller R2.
Selvbærende filter har ingen støtterist: for å frigjøre det må
man trekke utløserfjærene P4 bakover og trekke filteret ned.

Kullfilter (kun med resirkulering av luften)

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av
ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Kan være en av følgende typer:

Rektangulært S1, S2 eller S3:
Montering (S1 eller S2): stikk inn bakenden T og hekt det
fast foran (U).
Montering (S3): Fjern dekslet W ved å vri 90° på knottene O.

Stikk kullmatten inn i sporet og fest den ved å vri 90° på
håndtaket O. Lukk deretter dekslet.
Gå frem i motsatt rekkefølge ved avmontering.

Sirkelformet (V1-V2-V3-forskjellige modeller):
Bajonettkobling plasser det på midten, slik at det dekker
motorristen, og pass på at referansemerke X1 eller X2 eller
X3 på kullfilteret svarer til referansemerket Y1 eller Y2 på

filterholderen. Drei deretter med urviseren. Ved avmontering
dreier man mot urviseren. Hvis utstyrt med tunge Z, må man
huske å løfte den forsiktig opp først.

Utskifting av lyspærer

Koble apparatet fra elnettet.

Merk! Forsikre deg om at lampen er kald før du tar i den.
Utskifting av pærer på 40W - Skru løs den utbrukte pæren

30

og skift den ut med en avlang glødelampe på maks. 40W
E14.Fjern risten for å få tilgang til lamperommet.

Utskifting av halogenpære - Åpne lampedekslet ved å vippe
det løs med en liten skrutrekker eller lignende.
Skift ut den utbrente pæren.
Bruk kun halogenpærer på maks. 20W (G4) og ikke berør
dem med bare hender. Lukk lampedekslet (det skal smekke
på plass).
Dersom belysningen ikke skulle virke, kontroller at lyspærene
er satt korrekt på plass før du henvender deg til teknisk
assistanse.

31

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de
bokstavshänvisningar som anges i den beskrivande texten.
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats.
OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen

på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.

Användning

Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.
Utsugningsversion
Fläkten är försedd med ett övre luftutsläpp B1 och eventuellt
med ett extra bakre luftutsläpp B2*, som leder ut matos och
ångor.
Välj önskat luftutsläpp och applicera den bifogade flänsen C,
tillslut alltid den icke använda öppningen med det
medlevererade locket D* om sådan finnes.
OBS: Vissa modeller levereras med det övre luftutsläppet B1
förslutet:. Tryck till med kraft för att lossa den perforerade
förslutningen och ta bort den.
Varning! Den perforerade förslutningen kan inte monteras
tillbaka, utför därför detta ingrepp endast efter att klart ha
fastställt typen av installation som skall utföras.
Varning! På vissa modeller har det bakre luftutsläppet en
förslutning, även om man avlägsnar locket (om detta är
monterat), avlägsna i detta fall plastbiten E1 eller E2 som
sitter i öppningen med hjälp av en tång och ett skärverktyg.
Kontrollera att strömställaren utsugning/filter (sitter inuti
fläkten) G står på position utsugning (A).

Filterversion
I det fall det inte finns möjlighet att leda ut matoset och
ångorna ur lokalen kan fläkten användas som filterversion
genom att man monterar ett kolfilter, matoset och ångorna
filtreras genom det främre gallret ovanför manöverpanelen.
Kontrollera att strömställaren utsugning/filter står på
position filter (F).

De modeller som saknar utsugningsmotor fungerar endast
som utsugningsversion och skall anslutas till en fristående
utsugningsenhet (bifogas icke).
Anslutningsinstruktionerna bifogas med den utvändiga
utblåsenheten.

32

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 60cm om det är
frågan om en elektrisk spis och 75cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett lättillgängligt
uttag som uppfyller gällande föreskrifter. I det fall fläkten
saknar stickkontakt (direktanslutning till nätet), eller om uttaget
är placerat på en svåråtkomlig plats skall en godkänd tvåpolig
strömbrytare installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med överspänningsklass III,
i enlighet med installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Varning! byte av elektrisk kabel skall utföras av auktoriserad
servicetekniker i syftet att undvika all typer av risker.

Montering

Fläkten kan installeras på vägg eller i underkanten på ett
skåp; använd mallen H för att borra hålen på rätt avstånd, om
sådan medlevererats, i annat fall placeras fläkten på väggen
eller mot skåpets underdel och hålen märks ut med en
blyertspenna.

Fixering på vägg – Sätt i väggpluggarna J i de borrade hålen
och två skruvar K i de övre hålen, avlägsna gallret och häng
upp fläkten på de 2 skruvarna, sätt avslutningsvis i den tredje
skruven L från fläktens insida och dra åt samtliga skruvar.

Fixering under skåp – Fixera fläkten med 4 skruvar M från
skåpets insida.

Funktion

Fläkten är utrustad med en manöverpanel med en
hastighetskontroll och en strömbrytare för spishällens
belysning.
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
Öppna alltid matosfångaren N*.
I det fall er produkt är försedd med en elektriskt eller
mekaniskt styrd ventil, används de tillgängliga tangenterna
och/eller tryckknapparna och/eller vreden för att kontrollera
belysningen och för att öppna och stänga ventilen.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.

Fettfilter

Detta suger upp fettpartiklar som bildas i samband med
matlagningen.

Följande typer av filter kan vara monterade i gallerhållaren:
Pappersfilter skall bytas ut en gång i månaden, eller om
filtrets ovansida är färgad, när färgen syns genom gallrets
öppningar.
Skumgummifilter skall tvättas med varm tvållösning en gång
i månaden och bytas ut varje 5/6 tvättar.
Metallfilter skall rengöras en gång i månaden med ett milt
rengöringsmedel, för hand eller i diskmaskin med låg
temperatur och ett kort diskprogram.
I det fall fettfiltret av metall diskas i diskmaskin kan en
missfärgning uppstå utan att detta på något sätt påverkar
filtreringskapaciteten.

Öppna gallret med hjälp av krokarna P och lossa spärrarna
R1 eller R2 för att komma åt filtret.

Metallfiltret med inbyggd fästanordning saknar stödgaller,
dra när filtret skall avlägsnas lossningsfjädrarna P4 bakåt och
dra ut filtret nedåt.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod
beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.
En av följande typer kan användas:

Rektangulärt S1, S2 eller S3:
Montering (S1 eller S2): för in den bakre kanten T och kroka
fast i framkanten (U).
Montering (S3): Avlägsna locket W genom att vrida

33

knopparna O 90°.
Sätt i koldynan i uttaget inuti fläkten och fixera den genom att
vrida knopparna O 90°, stäng locket.
Följ instruktionerna i motsatt ordning vid nedmontering.

Cirkelformat (V1-V2-V3-olika modeller):
Bajonettfattning positionera filtret mitt över motorskyddet och

kontrollera att referensmärkningen X1 eller X2 eller X3 på
kolfiltret motsvarar referensmärkningen Y1 eller Y2 på
mataranordningen, vrid det därefter medsols; vid
nedmontering vrider man filtret motsols. Kom ihåg att lyfta upp
fliken Z något om fläkten är försedd med en sådan.

Byte av Lampor

Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör
dem.
Byte av lampor 40W – Skruva ur den skadade lampan och
ersätt den med en oval vitglödande lampa max 40W E14.
Avlägsna gallret för att komma åt lamphållaren.

Byte av halogenlampor – Öppna lamphållaren – avlägsna
skyddet med hjälp av en liten skruvmejsel eller liknande
verktyg.
Ersätt den trasiga lampan.
Använd endast 20W max (G4) halogenlampor, och undvik att
vidröra dem med händerna. Stäng plafonden (tryckes fast).
I det fall belysningen inte fungerar, kontrollera att lamporna är
korrekt iskruvade i sitt säte innan ni kontaktar det tekniska
servicekontoret.

34

FI - Asennus- ja käyttöohjeet

Katso myös ensimmäisillä sivuilla olevat kuvat, joissa on
aakkoselliset viitteet selittävään tekstiin.
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista.
Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.

Turvallisuustietoa

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt,
joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat
käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat
saaneet ohjeita laitteen käytöstä sen turvallisuudesta
vastaavalta henkilöltä.
On valvottava että lapset eivät leiki laitteella.
Älä koskaan käytä laitetta, jos sen verkkoa ei ole asennettu
oikealla tavalla !
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään
yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien
laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla
polttoaineilla toimivien laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon, siksi sitä on vältettävä joka tapauksessa.
Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta
kuumentunut öljy ei syty palamaan. Noudata huolellisesti
paikallisten viranomaisten antamia savunpoiston teknisiä ja
turvatoimenpiteitä koskevia määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki

ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.
Imukupuversio
Tuuletin on varustettu ylemmällä ilma-aukolla B1 ja
valinnaisesti myös taaemmalla ilma-aukolla B2, josta ilma
poistuu ulos.
Valitse sopivin ja laita mukana tuleva laippa C, sulje
käyttämäsi reikä aina korkilla D, jos sellainen kuuluu
varustukseen.

Huom: joissakin toimitetuissa malleissa ylempi aukko B1 on

suljettu: Paina lujaa ja irroita valmiiksi murrettu osa, jolla
poistoaukko on suljettu ja ota se pois paikaltaan.

Huomio! Valmiiksi murrettua osaa ei voi enää asentaa

takaisin samaan paikkaan, tee toimenpide vain jos tiedät
varmasti miten asennus suoritetaan.
Huomio! Joissakin malleissa taaempi poistoaukko ei aukea
heti vaikka korkki poistetaan ( jos se on jo asennettu), tässä
tapauksessa poista reiän peittävä muovinpala E1 tai E2
vetämällä se ulos pihdeillä tai leikkurilla. Tarkista että

imusuodatinkytkin G( tuulettimen sisällä) on imuasennossa
(A).

Suodatinversio

Jos savua ja höyryä ei ole mahdollista poistaa ulos, tuuletinta
voidaan käyttää suodatinversiona asentamalla hiilisuodatin,
savu ja höyry poistuvat ohjaustaulun yläpuolella olevan
etuverkon kautta. Tarkista että imusuodatinkytkin on
imuasennossa (F).

Ilman imumoottoria toimivat mallit toimivat ainoastaan
imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu
varustukseen).
Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 60cm
sähköliesien osalta ja 75cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos

35

verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen
pääsee käsiksi, käytä normien mukaista kaksinapaista
katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Huomio! Riskien välttämiseksi virransyöttöjohdon voi vaihtaa
ainoastaan valtuutettu tekninen tuki.

Asennus

Tuuletin voidaan asentaa seinään tai kaapin perälle; käyttäkää
mallia H, jos sellainen on varusteena, oikean
porausetäisyyden löytämiseksi, muussa tapauksessa
asettakaa tuuletin seinään tai kaapin perälle ja merkitkää
reikien paikat lyijykynällä.

Kiinnitys seinään – laita seinätulpat J tehtyihin reikiin ja kaksi
ruuvia K ylempiin reikiin, poista verkko ja kiinnitä tuuletin 2
ruuviin, lisää lopuksi kolmas ruuvi L sisäpuolelta ja kiristä
kaikki ruuvit.

Kiinnitys kaappiin – Kiinnitä tuuletin neljällä ruuvilla M kaapin
sisäpuolelta.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan
säätää imun nopeuksia ja kytkeä valo, joka valaisee
keittotasoa.
Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.
Aukaise aina höyrynkerääjä N.
Jos laitteessanne on sähköinen tai mekaaninen
toimintoventtiili, käytettävissä olevilla näppäimillä ja/tai
painikkeilla ja/tai kahvoilla voidaan kontrolloida valoja ja
venttiilin avaamista ja sulkemista.

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistus­tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien

noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.

Rasvasuodatin

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Jos se sijaitsee tukiritilän sisällä, se voi olla yksi seuraavan
tyyppisistä.
Paperinen suodatin tulee vaihtaa kerran kuukaudessa tai jos
sen yläpinta on värjätty silloin, kun väri alkaa näkyä ritilän
aukoista.
Sienisuodatin tulee pestä lämpimällä saippuavedellä kerran
kuukaudessa ja se tulee vaihtaa joka 5./6. pesukerta.
Metallinen suodatin tulee puhdistaa kerran kuukaudessa, ei
liian voimakkaalla pesuaineella, käsin tai astianpesukoneessa
alhaista lämpötilaa ja lyhyttä pesujaksoa käyttäen.
Metallinen rasvasuodatin voi haalistua pesukoneessa
pestäessä, mutta tämä ei ehdottomasti muuta sen
suodatusominaisuuksia.
Rasvasuodatinta pääsee käsittemään avaamalla verkon
vivuista P ja aukaisemalla lukot R1 tai R2.
Itsekantavassa metallisuodattimessa ei ole tukiverkkoa,
sen voi poistaa vetämällä irrotusjousia P4 taaksepäin ja
vetämällä suodatinta alaspäin.

Hiilisuodatin (ainoastaan suodatinversiossa)

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen
riippuen keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa suodatin on
vaihdettava vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan
Voi olla seuraavanlainen:

Suorakaidesuodatin S1, S2 tai S3:
Asennus (S1 tai S2): lisää taaempi puoli T ja ripusta
etuosaan (U).
Asennus (S3): Poista kansi W kiertämällä nuppeja O 90°.

Laita hiilimatto sille varatun tilan sisälle ja kiinnitä se
kiertämällä 90° nuppia O; sulje kansi.
Toimi päinvastaisessa järjestyksessä purkaessasi.

Rengassuodatin (V1-V2-V3-useita malleja):
Iskukiinnitys – Aseta suodatin moottorin suojaverkon kannen
keskelle ja tarkista että hiilisuodattimen kohdat X1 tai X2 tai
X3 vastaavat kuljettimen kohtia Y1 tai Y2,

käännä sen jälkeen myötäpäivään; Poistaessasi suodatinta
käännä vastapäivään, jos siinä on kiila Z, muista ensin nostaa
sitä kevyesti.

Lamppujen vaihto

Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole kuumia ennen kuin
kosket niihin.
40W lamppujen vaihto – kierrä vioittunut lamppu paikaltaan
ja vaihda se max 40W hehkulamppuun E14. Lampputilaan
pääsee poistamalla verkon.

Halogeenilampun vaihto- mene lampuille varattuun tilaan­poista suoja nostamalla sitä pienellä ruuvimeisselillä tai
vastaavalla työkalulla.
Vaihda vioittunut lamppu.

36

Käytä vain max 20W halogeenilamppuja (G4) ja varo
koskemasta niihin käsin. Sulje valaisinyksikkö ( pikakiinnitys).
Jos valaistus ei toimi, tarkista että lamput on asennettu oikein
paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

37

RU - Инструкция по монтажу у эксплуатации

Придерживайтесь строго инструкций, приведенных в
руководстве. Изготовитель снимает с себя всякую
ответственность за неполадки, ущерб или пожар, могущие
иметь место при использовании прибора вследствие
несоблюдения инструкций, приведенных в данном
руководстве.
Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не

были поставлены.

Внимание!

Внимание! Не подключите прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходе
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
при выполнении всех операций по установке и уходу
надевайте рабочие перчатки.
Прибор не подходит для использования
лицами, неполноценными по своим умственным или
сенсорным способностями, или не обладающими
достаточным опытом или знаниями, если не под
присмотром, или если они не были обучены пользованию
аппаратурой со стороны лица, отвечающего за их
безопасность.
Не оставьте детей без присмотра, чтобы они не играли с
прибором.
Не используйте вытяжку,

если решетка неправильно
смонтирована!
Категорически запрещается использовать вытяжку в
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда
Вы используйте вытяжку в кухне одновременно с другими
приборами с газовым сжиганием или с питанием другими
горючими.
Вытягиваемый воздух не должен выбрясываться наружу
через воздуховод, используемый для выброса дымов
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда “под
пламенем”, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в обильном масле должно производиться под
постоянным контролем, имея в виду, что перегретое
масло может воспламеняться.
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во
всяком случае с соблюдением условий, которые

детьми или

от

специально предусмотрены в инструкциях по
обслуживанию данного руководства

).

Несоблюдение инструкций по очистке вытяжки и по
замене и очистке фильтров может стать причиной пожара.
Не использовать или оставлять вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном

руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и
электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека,
которые могли бы иметь место в противном случае.

Символ

на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.

Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для
последующей утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу

по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.

Пользование

Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.

Исполнение с рециркуляцией

Вытяжка оснащена верхним выходным отверствием В1 и
допольнительным отверствием В2* на тыльной стороне
для выброса дымов.
Выбирайте самое подходящее отверствие и прикрепите
фланец, входящий в комлект, затем заглушите ненужное
отверствие крышкой D* .
Примечание: в некоторых
закрыто: нажать с силой на надрезанную часть, которая
закрывает выводное отверстие и снять ее.
Внимание! Надрезанная часть не восстанавливается на
своем месте , поэтому выполнить эту операцию в том
случае, если вы уверенны в типе монтажа, который будет
выполняться.
Внимание! В некоторых моделях выходное отверствие
на тыльной

стороне после снятия крышки (когда она
смонтирована) недоступное, в таком случае необходимо
вынимать пластмассовую крышку E1 или E2 щипцами или

моделях верхнее отверстие B1

38

резаком. Убедитесь, чтобы переключатель G (внутри
вытяжки) находилься в вытяжном режиме (A).

Исполнение с отводом воздуха

В случае если невозможно удалить дымы,
образовавшиеся в результате приготовления пищи, можно
использовать вытяжку в фильтрующем режиме,
установиив угольный фильтр, с помощью которого дымы
поподают повторно в переднюю рещетку, установленную
над панелью управления. Проверите , чтобы

переключатель находилься в фильтрующем режиме
(F).

Модели вытяжек без моторного блока могут работать в
одном режиме отвода воздуха наружу, поэтому они
должны быть подсоединены к внешней вытяжной
установке (не входит в поставку).
Инструкции по соединениям поставляются с
периферийным вытяжным узлом.

Установка

Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на хуконной плите должно быть не
менее 60cm – для электрических плит, и не менее 75cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите ее к штепсельному разъему,
отвечающему действующим правилам, который должен
быть расположен в легко доступном месте. Если же
вытяжка не снабжена вилкой (для прямого подключения к
сети), или штепсельный разъем не расположен в
доступном месте, то используйте надлежащий
двухполюсный выключатель, обеспечивающий полное
размыкание сети при возникновении условий
перенапряжения 3-ей категории, в соответствии с
инструкциями по установке.
ВНИМАНИЕ: прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что кабель
питания правильно смонтирован.
Внимание! Во избежание всяких
замене кабеля питания должна быть произведена
персоналом компетентной службы техобслуживанияa.

Установка

Вытяжку можно повесить на стену или поставить на дно
шкафа; используйте картонный шаблон H (если он входти
в комплект) для определения места просверливания, в
противном случае повесьте вытяжку на стену или
поставьте на дно шкафа и пометите карандашом
отверствия .

рисков, операция по

Крепление к стене: вставьте расширтельные пробки J в
заранеe просверленные отверствия и

два винта K в
верхние отверствия, снимите решетку, зафиксируйте
вытяжку на винтах L и затем затяните.

Крепление к шкафу: привинтить вытяжку с помощью 4
винтов M внутри шкафа.

Функционирование

Вытяжной колпак оснащён щитом управления для
контроля скорости вытяжного вентилятора и зажигания
света для освещения рабочей поверхности плиты.
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании
Открывайте всегда деталь для сбора дыма N*.Если ваше
изделие имеет механический или электрический клапан,
кнопки, и/или клавиши, и/или ручки настройки служат для
управления подсветкой и для открытия и закрытия
клапана.

Уход

Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

При установке внутри решетки фильтри имеютя в
следующих вариантах:
Бумажный фильтр подлежит замене раз в месяц или при
цветной верхней части, замена рекомендуется в том
случае, когда цвет становится видным через отверствия
решетки.
Пористый фильтр промывается мыльной водой раз в
месяц и заменяется после 5/6 промывки
Металлический фильтр промывается вручную раз в
месяц с помощью моющих неабразивных средств или в

.

процесса.

и

39

посудомоечных машинах при низких температурах и
коротком рабочем цикле.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание фильтра задержки жира, но
его фильтрующая характеристика остается абсолютно
неизменной.
Для того,чтобы достать фильтр от жиров, необходимо
открыть решетку с помощью крючков Р и снять штифты
R1 или R2.

Самонесущий металлический

несущей решеткой; для снятия его, тяньте фиксаторы Р4
кзади и выньте фильтр книзу.

Угольный фильтр (только в режиме
рециркуляции)

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
зачистки фидьтров задержки жира. В любом случае,
заменяйте патрон по крайней мере через каждые 4
месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.
имеется в следующих вариантах :

Прямоугольный S1 или S2 или S3:
Установка (S1 или S2): вставить тыльную сторону T и

прикрепит на передней части (U).
Установка (S3): выньте колпак W, повернув на 90°
рукоятки О.
Вставьте сменный угольный элемент внутрь
соответствующей полости, зафиксируйте его, повернув на

90є рукояткe О, закройте вновь колпак.
Для снятия, выполните операцию в обратной
последовательности.
Круглый (V1-V2-V3-разные модели):

Установите фильтр

посреди защитной решетки

внутреннего механизма и проверите, чтобы X1 или X2
или X3 на угольном фильтре совпали с Y1 или Y2 на
зонте, затем поворачивайте по часовой стрелке ; для
демонтажа при наличие детали (язычка) Z поднимайте ее
и затем поворачивайте против часовой стрелки.

Замена ламп

Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь
в том, что они остыли.
Замена лампочек: Отвинтите поврежденную лампочку и
замените на лампочку накалывания овальной формы
мощностью 40W E14. Для того, чтобы достать лампочки
необходимо снять решетку.

Замена галогенной лампы: откройте полость под лампу,
выньте защитный элемент при помощи мелкой
отвертки или подобного инструмента.
Замените перегоревшую лампу.
Используйте лишь галогенные лампы на 20 Вт макс. (G4),
не прикасаясь к ним руками. Закройте вновь защитный
элемент (фиксация защелкой).

фильтр не снабжен

ножевой

Если система подсветки не работает, проверьте
корректную установку ламп в гнездах, прежде чем
обратиться в центр технической помощи.

40

CS - Návod na montáž a používání

Výše uvedené instrukce musí být při montáži digestoře přísně
dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za
případné závady, škody nebo vznícení digestoře, které byly
způsobeny nedodržením těchto předpisů.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného
pro odpad kouřů z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevř
stát příčinou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej přehřeje a dojde k jeho
vznícení.
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem čištění krytu a výměny a čištění filtrů se
může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř
svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí

eného plamene je škodlivé pro filtry a může se

bez řádně nastavených

2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.

Použití

Digesto je realizován k použití v odsávací verzi s vnějším
výfukem anebo filtrující s vnitřním čištěním vzduchu.
Odsávací verze
Odsávač je vybaven horním výfukem B1 a možno i se zadním
výfukem B2* pro výfuk dýmů na vnějšek. Zvolte si
nejvhodnější a upevněte přírubu C, která je součástí výbavy
zařízení, uzavřete nepoužitý otvor zátkou D*, která je
součástí vybavení.
Poznámka:u některých modelů horní otvor B1 je dodáván
uzavřený: Stiskněte energicky k oddělení předlomenou část
uzavírající výfukový otvor a odstraňte ji.
Pozor! Předlomená část nemůže být opět namontována na
své místo, proveďte tuto operaci pouze jestliže si jste jisti
instalací, kterou chcete provést.
Pozor! U některých modelů zadní výstupní otvor není ihned
přístupný i po odnětí zátky (je-li již namontovaná), v tomto
případě odejměte plastovou součást E1
otvor a vyjměte ji kleštěmi anebo nožem. Zkontrolujte si, zda

selektor odsávací/filtrující (uvnitř odsávače) G je v pozici
odsávací (A).

Filtrující verze

V případě, že není možné uvolnit dýmy a páry z vaření mimo
prostředí, lze používat odsávače ve filtrující verzi tak, že se
namontuje uhlíkový filtr, dýmy a páry jsou recyklovány přední
mřížkou umístěnou nad ovládací desku. Zkontrolujte si, zda
selektor odsávací/filtrující je v pozici filtrující (F).

Modely bez sacího motoru jsou dodávány pouze v odtahové
verzi a musí být napojeny na externí odsávání.(Není součástí
dodávky).
Návod na propojení je uveden spolu s periferní odsávací
jednotkou.

či E2, která zakrývá

41

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 60cm v případě
elektrických sporáků 75cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě
s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven
přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím
normám, která se nachází ve snadno dosažitelném prostoru.
Pokud kryt není vybaven přípojkami (přímé připojení k síti)
nebo se zásuvka nenachází ve snadno dosažitelném
prostoru, je třeba aplikovat dvojpólový vypínač odpovídající
normám, který zaručí úplné odpojení od sítě v podmínkách
kategorie přepětí III, v souladu s pravidly instalace.
Pozor: dříve než opět napojíte obvod di gestore na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze
odborným technickým personálem určeným k tomuto druhu
úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Odsávač může být instalován na stěně či na podkladu
závěsné skříně; používejte šablony H k vyvrtání děr ve
správné vzdálenosti, pokud šablona není dodána opřete
odsávač o stěnu či na podklad závěsné skříně a vyznačte
tužkou díry k provedení.

Upevnění na stěnu – vsuňte moždíky J do vyvrtaných otvorů
a dva šrouby K do horních otvorů, odejměte mřížku a zavěste
odsávač na 2 šrouby a pak zevnitř vsuňte třetí šroub L
všechny utáhněte.

Upevnění na závěsnou skříň – Upevněte odsávač 4 šrouby
M ze vnitřku závěsné skříně.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti
odsávání a zapínáním osvětlení pracovní plochy.
V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.
Otevírejte vždy sběrač par N*.
Jestliže je váš výrobek vybaven venitlem ovládaným
mechanicky či elektricky, klávesy a/nebo tlačítka a/nebo
rukojeti k dispozici slouží ke kontrole svítidel a k otevírání či
uzavírání ventilu.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou denaturovaným
líhem anebo neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat
návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.

Tukový filtr

Zadržuje částice tuku uvolňující se při vaření.
Může být jedním z následujících typů:

Papírový filtr se musí měnit jednou za měsíc, nebo pokud se
zabarví jeho spodní strana, v tomto případě je zabarvení vidět
skrz spodní mřížku.
Pěnový filtr se pere v mýdlové vodě jedenkrát za měsíc a
vyměňuje vždy po 5 až 6 měsících.
Kovový tukový filtr má neomezenou životnost a musí se mýt
ručně vlažnou vodou s čisticím prostředkem nebo v myčce na
nádobí při nízké teplotě a krátkém cyklu. Při čištění dejte
pozor, aby nedošlo k mechanickému poškození filtru.
Tukové kovové filtry se musí čistit podle stupně znečištění,
nejméně však alespoň jednou měsíčně!
K filtru proti mastnotám přistoupíte otevřením mřížky
uvolněním háků

P uvolněním z upevňovacích bodů R1 či R2.
Samonosný kovový filtr nemá podpůrnou mřížku, k jeho
odstranění je třeba vytáhnout pružiny P4 dozadu a vyjměte
filtr směrem dolů.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Může být jedním z následujících typů:

Pravoúhlý S1, S2 či S3:
Montáž (S1 nebo S2): vsuňte zadní stranu T a zavěste
zepředu (U).
Montáž (S3): Odstraňte přírubu W tím, že otočíte o 90°

rukojeti O
Vsuňte uhlíkový kobereček dovnitř vhodného prostoru a
upevněte ho tím, že otočíte o 90° rukojeť O, uzavřete přírubu.
K demontáži postupujte opačným způsobem.

Kruhový (V1-V2-V3-různé modely):
Vsunování na západku umístit do středu ke krytí m

chránící motor tak aby orientační body X1 nebo X2 nebo X3

řížky

42

na uhlíkovém filtru odpovídalo orientačním bodům Y1 či Y2,
pak otočte ve směru hodinových ručiček; v případě
demontáže otáčejte ve směru proti hodinovým ručičkám, je-li
vybavena jazýčkem Z nezapomenout na to, že předtím musí
být lehce nadzvednut.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.
Výměna svítidel 40W – odšroubujte poškozené svítidlo a

vyměňte jej oválným svítidlem s max. příkonem 40W E14. K
přístupu do prostoru, kde jsou svítidla je zapotřebí je zapotřebí
odejmout mřížku.
Výměna halogenového svítidla - otevřete prostor svítidel –
vyjměte ochranu lehkou pákou šroubováku či podobného
nástroje.
Vyměňte poškozené svítidlo.
Používejte pouze halogenových svítidel o max. 20W (G4), s
tím že se jich nedotknete rukou. Uzavřete kryt (upevnění na
západku).
Jestliže osvětlení nefunguje, dříve než zavoláte servis si
ověřte, zda jste správně nasadili žárovky do uložení.

43

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto
príručke. Vyhýba sa každej zodpovednosti za prípadne

nespôsoblivosti, škody alebo nehody spôsobenè
nedodržiavaním návodov uvedených v tejto príručke.
Poznámka: Mimoriadnosti označené symbolom “(*) sú
nezáväzné príslušenstvá poskytnuté len pre niektoré modely
alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenia

Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr

ako inštalácia nie je celkovo ukončená.
Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje
dohľad alebo ich nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčastne
s inými zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.
Použitie voľného plameňa poškodzuje filtry, čo može byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa
môžu značne zohriať.
Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnými úradmi.
Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku
(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať
ako je vyslovene určené v poučeniach o údržbe uvedených
v tejto príručke).
Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary
a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku
požiaru.
Nepoužívať alebo nenechať odsávač pary bez správne
namontovaných žiaroviek kôli možnému nebezpečenstvu
elektrického otrasu.
Neberú sa do úvahy žiadne zodpovednosti za prípadné
neprimerannosti, škody a požiare vyvolané zariadením,

pochádzajúce z nedodržiavania sa návodov uvádzaných
v tejto príručke.
Tento prístroj je poznačený v zhode s Europským Vedením
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.

Symbol

výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestných zákonov o odstránení odpadkov.
Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní
a recyklácii tohto výrobku, kontaktujte príslušné miestné
úrady, služby pre zber domáceho odpadu alebo predajňu ,
v ktorej výrobok bol zakúpený.

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a
vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Odsávacia verzia

Odsávač je vybavený horným výfukom B1 a možno aj zo
zadným výfukom B2* pre výfuk dymov na vonkajšok.
Zvoľte si najvhodnější a upevnite prírubu C, ktorá je súčásťou
výbavy zariadenia, zatvorte nepoužitý otvor zátkou D*, ktorá
je súčasťou vybavenia.
Poznámka: na niektorých modeloch je dodaný horný otvor B1
uzavretý. Rozhodnuto stlačiť, aby sa oddelila vopred zarezaná
časť, ktorá uzatvára odvodový otvor a odstrániť ju.
Upozornenie! vopred zarezaná časť nemôže byť už znovu
namontovaná na svoje miesto, uskutočniť toto konanie iba
v takom prípade, keď ste si istí aký typ montáže je potrebné
vykonať.
Pozor! U niektorých modelov zadný výstupný otvor nie je
okamžite prístupný aj po odnetí zátky (jak je už
namontovaná), v tomto prípade odejmite plastovú súčásť E1
či E2, ktorá zakrýva otvor a odejmite ju kliešťami alebo
nožom. Zkontrolujte si, ak selektor odsávací/filtrujúci (vnútri
odsávačea) G je v pozícii odsávacej (A).

Filtračná verzia

V prípade, že nie je možné uvolniť dymy a páry z varenia
mimo prostredia, možno používať odsávač vo filtrujúcej
verzii tak, že sa namontuje uhlíkový filter, dymy a páry sú
recyklované prednou mriežkou umiestenou nad ovládacú
dosku. Zkontrolujte si, ak selektor odsávací/filtrujúci (vnútri
odsávačea) G je v pozícii filtrujícej (F).

44

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.
A musia byť napojené na odsávaciu odvodovú jednotku ( nie
je dodaná).
Návody na zapojenie sú dodané s obvodovou jednotou
odsávania.

Montáž

Minimálna vzdialenosť medzi povrchom podstavca pre
nádoby na kuchynskom sporáku a najspodnejšej časti
kuchynského odsávača pary nesmie byť kratšia ako 60cm v
prípade elektrického sporáka a ako 75cm v prípade plynového
alebo kombinovaného sporáka.
Ak návody kuchynského plynového aparátu uvádzajú väčšiu
vzdialenosť, je ptrebné s tým počítať.

Elektrické napojenie

Napätie siete musí zodpovedať s napätím udaným na etikete
charakteristiky umiestnené vo vnútri odsávača pary. Ak je
predložená zástrčka, zapojiť odsávač pary do rozvodu
zhodného so stanovenými právnymi predpismi na prístupnom
území. Ak nie je predložená zástrčka (priamy spoj so sieťou),
alebo zástrčka nie je umiestnená na prístupnom území,
pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú
kompletné odpojenie sa zo siete podľa podmienok kategórie
nadmierného napätia III, v zhode s pravidlami inštalácie.
UPOZORNENIE: pred napojením okruhu odsávača pary do
prívodovej elektrickej siete a pred kontrolou jeho správnej
činnosti, skontrolovať stále, aby kábel siete bol správne
namontovaný.
Upozornenie! Výmena napájacieho kábla musí byť
prevedená príslušnou schválenou technickou službou.

Montáž

Odsávač môže byť inštalovaný na stene či na podkladu
závesnej skrine; užívajte šablony H k vyvrtání dier vo správnej
vzdialenosti, pokiaľ šablona nie je dodaná oprite odsávač o
stenu či na podklad závesnej skríne a vyznáčte ceruskou
diery k provedeniu.

Upevnenie na stenu – vsuňte moždíky J do vyvrtaných
otvorov a dve skrutky K do horných otvorov, odejmite mriežku
a zaveste odsávač na 2 skrutky a pak ze vnútri vsuňte tretiu
skrutku L a všetky utáhnite.

Upevnenie na závesnú skrieň – Upevnite odsávač 4
skrutkami M zo vnútri závesnej skríne.

Činnosť

Odsávač pary je vybavený ovládacím panelom s kontrolou
odsávacej rýchlosti a s kontrolou zapínania svietidla na
osvetlenie varnej pracovnej plochy.
V prípade mimoriadného zhromaždenia sa pary v kuchyni,
používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ďalších 15 minút po ukončení varenia.
Otvírajte vždy zberač pár N*.

Keď váš výrobok je zaopatrený poistkou s elektrickou alebo
mechanickou činnosťou, klavesnice a/alebo tlačidlá a/alebo
rukoväte k dispozícii slúžia na kontrolovanie svietidiel a na
otvorenie a uzatvorenie poistky.

Údržba

Skôr ako začína ktorákoľvek údržba, odpojiť odsávač pary z
elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Na čistenie používať vlhké plátno s neutrálnymi tekutými
čistiacími prostriedkami.
Vyhnúť sa používania prostriedkov obsahujúcich škrabacie
látky.

NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Odmieta sa akákoľvek zodpovednosť za prípadné škody na
motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Ak je umiestnený vo vnútri podstavcovej mriežke, može byť
jedným s nasledujúcich druhov:
Filter z papiera musí byť vymenený jedenkrát za mesiac
alebo ak je na vrchnej strane farebný, keď farba presvitá cez
otvory mriežky.
Filter zo špongie sa umýva s teplou mydlovou vodou
jedenkrát za mesiac a vymieňa sa po každom 5/6 umývaní.
Filter z kovu musí byť čistený jedenkrát za mesiac, s nie
dráždivými čistiacími prostriedkami, ručne alebo v umývačke
riadu pri nízkej teplote a krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový filter sa može
odfarbiť ale jeho charakteristcké vlastnosti sa tým vôbec
nezmenia
K filtru proti mastnotám pristúpete otvorením mriežky
uvolnením hákov P uvolnením z upevňovacích bodov R1 či

R2.

Samonosný kovový filter nemá podpôrnu
mriežku, k jeho odstranení třeba vyťiahnúž pružiny
P4 dozadu a vyjmite filter smerom dolu.

Uhoľný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej
predľženom použití, na základe typu kuchyne a pravidelnosti
čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť
zásobník maximálne každé štyri mesiace.
NEMÔŽE byť umývaný alebo regenerovaný.
Môže byť jedným z následujúcich typov:

Pravoúhlý S1, S2 či S3:
Montáž (S1 alebo S2): vsuňte zadnú stranu T a zaveste
zopredu (U).
Montáž (S3): Odstráňte prírubu W tým, že otočíte o 90°

45

rukojeti O
Vsuňte uhlíkový kobereček dovnútri vhodného prostoru a
upevnite ho tým, že otočíte o 90° rukojeť O, uzavrite prírubu.
K demontáži postupujte opačným spôsobom.

Kruhový (V1-V2-V3-různé modely):
Vsunovanie na západku umiestnit do stredu ko krytí mriežky

chránící motor tak aby orientačné body X1 alebo X2 alebo X3
na uhlíkovém filtru zodpovedalo orientačným bodom Y1 či Y2,
pak otočte vo smeru hodinových ručičiek; v prípade
demontáže otáčajte vo smeru proti hodinovým ručičkám, ak je
vybavená jazýčkom Z nezabudnúť na to, že předtým musí byť
ľahko nadzvednutý.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú
chladné.
Výmena svítidiel 40W – odskrtkujte poškodzené svítidlo a
vymeňte ho oválnym svítidlom s max. výkonom 40W E14. K
prístupu do priestoru, kde sú svítidla je nutné odejmuť
mriežku.
Výmena halogenového svítidla - otvorte priestor svítidiel –
vyjmite ochranu ľahkou pákou skrutkovača či podobného
nástroja.
Vymeňte poškodzené svítidlo.
Používajte iba halogenových svítidiel o max. 20W (G4), s tým
že sa ich nedotknite rukou. Uzavrite kryt (upevnenie na
západku).
Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú
asistenciu, overiť správne nasadenie žiaroviek do sedla.

46

PL - Instrukcja montażu i obsługi

Należy zapoznać się także z rysunkami i oznaczeniami
literowymi, zawartymi na stronach początkowych.

Przy przeprowadzaniu instalacji urządzenia należy
trzymać się instrukcji podanych w niniejszym
podręczniku. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z instrukcją podaną w niniejszym podręczniku.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
w skład wyłącznie wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszcząco-
konserwacyjnej należy odłączyć okap od zasilania
sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność,
urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanej kratownicy!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest używany łącznie z innymi
urządzeniami wykorzystującymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania oparów
produkowanych przez inne urządzenia gazowe lub na inne
paliwo.
Surowo zabrania się gotowania pod okapem potraw na
otwartym ogniu.
Użycie otwartego ognia może spowodować uszkodzenie
filtrów, a zatem należy tego absolutnie unikać.
Podczas smażenia należy zwrócić uwagę, aby olej nie uległ
przegrzaniu.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
oparów należy ści

śle przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie

że nie bawią się

zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.

Symbol

umieszczony na produkcie lub na dołączonych

do niego dokumentach oznacza, że niniejszy produkt nie jest
klasyfikowany jako odpad z gospodarstwa domowego.
Urządzenie, w celu jego złomowania, należy zdać w
odpowiednim punkcie utylizacji odpadów w celu recyklingu
komponentów elektrycznych i elektronicznych.
Urządzenie należy złomować zgodnie z lokalnymi przepisami
dot. utylizacji odpadów.
Dodatkowe informacje na temat utylizacji, złomowania i
recyklingu opisywanego urządzenia można uzyskać w
lokalnym urzędzie miasta, w miejskim przedsiębiorstwie
utylizacji odpadów lub w sklepie, w którym produkt został
zakupiony.

Obsługa

Okap jest przeznaczony do pracy w trybie zasysającym z
odprowadzaniem oparów na zewnątrz lub do pracy w trybie
filtrującym z wewnętrzną recyrkulacją.
Okap pracujący jako wyciąg
Okap wyposażony jest w górny otwór odprowadzający
powietrze na zewnątrz B1 i w otwór tylny B2* (opcja).
Po dokonaniu wyboru otworu odprowadzającego powietrze
(górny lub tylny), należy zainstalować kołnierz C, oraz
zamknąć otwór nie używany zatyczką D* (może być obecna
w wyposażeniu urządzenia).
Nota: w niektórych modelach górny otwór B1 jest zamknięty:
należy zdecydowanie nacisnąć, aby oderwać i usunąć
wstępnie naciętą część zamykającą otwór spustowy.
Uwaga! wstępnie nacięta część nie może by
założona, należy zatem wykonać ten zabieg tylko, jeżeli ma
się pewność co do poprawności wykonywanego montażu.
Uwaga! W niektórych modelach tylny otwór odprowadzający
powietrze, oprócz zatyczki (jeżeli jest montowana), może
posiadać dodatkowo część plastykową E1 lub E2. W takim
wypadku należy usunąć ją, posługując się szczypcami i
krajarką.
Sprawdzić, czy selektor wyciąg / pochłaniacz (znajdujący
się wewnątrz okapu) G znajduje się w pozycji „wyciąg” (A).

ć ponownie

47

Okap pracujący jako pochłaniacz

W przypadku, gdyby nie było możliwe odprowadzanie dymu i
pary kuchni na zewnątrz, można używać okapu w wersji
filtrującej. Montując filtr węglowy dymy i para będą
pochłaniane poprzez siatkę, umieszczoną z przodu nad
panelem sterowniczym. Sprawdzić, czy selektor wyciąg /
pochłaniacz znajduje się w pozycji „pochłaniacz” (F).

Modele okapów, które nie posiadają wentylatora
wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być
połączone z urządzeniem wyciągowym (nie zawartym w
wyposażeniu).
Wskazówki dotyczące podłączenia są dostarczane razem z
peryferycznym elementem zasysania.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 60cm w
przypadku kuchenek elektrycznych i nie mniej niż 75cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do do takich
wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie
jest wyposażony we wtyczkę (bezpośrednie podłączenie do
sieci) lub wtyczka nie znajduje się w łatwo dostępnym
miejscu, należy zastosować znormalizowany wyłącznik
dwubiegunowy, który umożliwi całkowite odcięcie od sieci
elektrycznej w warunkach nadprądowych kategorii III, zgodnie
z zasadami instalacji.
Uwaga: przed podłączeniem okapu do zasilania sieciowego i
sprawdzeniem jego prawidłowego działania należy zawsze
skontrolować czy kabel zasilania został prawidłowo
zainstalowany.
Uwaga! Wymiana kabla zasilania powinna być wykonana
przez autoryzowany serwis techniczny celem zapobiegnięcia
wszelkim zagrożeniom.

Instalacja okapu

Okap może być montowany do ściany lub do szafki
kuchennej. Zastosować schemat wiercenia H (jeżeli zawarty
jest w wyposażeniu), lub przystawić okap do ściany lub do
szafki kuchennej i zaznaczyć ołówkiem otwory do wiercenia.

Montaż okapu do ściany – wiercić otwory w ścianie i
umieścić kołki J oraz wkręty K. Usunąć siatkę i zawiesić okap
na 2 wkrętach, po czym od wewnątrz wkręcić trzeci wkręt L i
dokręcić wszystkie wkręty.

Montaż okapu do szafki kuchennej – umocować okap od
wewnątrz szafki, posługując się 4 wkrętami M.

Działanie okapu

Okap zaopatrzony jest w panel sterowania z kontrolą
prędkości zasysania i kontrolą włączenia światła do
oświetlenia płaszczyzny pracy.
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
wyciągu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
Osłona od pary N* musi być zawsze wysunięta.
Jeżeli urządzenie jest wyposażone w zawór elektryczny lub
mechaniczny klawisze i/lub przyciski oraz pokrętła służą do
sterowania oświetleniem i otwarciem i zamykaniem zaworu.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszcząco-konserwacyjnej należy odłączyć okap od
zasilania sieciowego wyjmując wtyczkę z gniazdka lub
wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą częstotliwością, z którą wykonuje się
czyszczenie filtrów przeciwtłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać środków
ściernych.

NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody powstałe w odniesieniu do silnika lub
pożary wynikające z nieprzestrzegania zasad konserwacji
oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Jeśli umieszczony jest on wewnątrz kratki wspornikowej,
może być jednym z następujących typów:
Filtr papierowy wymieniać należy raz na miesiąc lub
częściej, jeśli w jego górnej części pojawia się zabarwienie. W
tych przypadkach zabarwienie to widoczne jest przez otwór w
kratce.
Filtr gąbkowy należy oczyszczać ciepłą wodą mydlaną raz
na miesiąc i wymieniać po każdych 5 lub 6 operacjach mycia.
Filtr metalowy należy czyścić raz na miesiąc za pomocą
detergentów nie zawierających środków ciernych, ręcznie lub
w zmywarce, ustawiając niską temperaturę zmywania i krótki
czas pracy. Podczas mycia w zmywarce filtr
przeciwtłuszczowy metaliczny może się odbarwić, ale swoje
charakterystyczne cechy fitrowania absolutnie nie zmienią
Aby wyjąć filtr przeciwtłuszczowy, należy otworzyć siatkę,
posługując się zaczepami P, po czym uwolnić filtr z zacisków
R1 lub R2.

się.

48

Filtr metalowy samonośny nie posiada siatki podpierającej i
aby wyjąć filtr, należy pociągnąć sprężyny odczepiające P4 w
kierunku do tyłu, po czym wyjmować filtr w kierunku w dół.

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie
użytkowania w zależności od rodzaju kuchenki i od
regularności z jaką jest wykonywane czyszczenie filtra
przeciwtłuszczowego. Wkład filtra powinien być w ka żdym
razie wymieniony po upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.

Może być następującego typu:
Prostokątny S1, S2 lub S3:
Montaż filtru (S1 lub S2): wsunąć tylną część T i zaczepić z

przodu (U).
Montaż filtru (S3): Usunąć pokrywę W, pokręcając o 90ş
gałkę O.
Umieścić materacyk węglowy wewn
umocować go pokręcając o 90ş gałkę O, następnie umieścić
pokrywę.

Aby wymontować filtr, należy postępować w sposób
odwrotny.

Część obrotowa (V1 – V2 – V3 – różne modele):
Połączenie bagnetowe: umieścić część na środku siatki, która
stanowi osłonę silnika w taki sposób, aby punkty X1 lub X2

lub X3 obecne na filtrze odpowiadały punktom Y1 lub Y2 lub
X3 obecnym na osłonie od pary, po czym wykonać obrót w

kierunku obrotu wskazówek zegara. Aby wymontować część,
należy wykonać obrót w kierunku odwrotnym; przedtem
unieść lekko klin Z (jeżeli jest obecny).

Wymiana lampek

Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy wyłączyć okap z sieci
zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.
Wymiana lamp 40W – wykręcić uszkodzoną żarówkę i

wymienić ją. Stosować żarówkę max 40 W E14. Aby dojść do
żarówki, należy usunąć siatkę ochronną.

Wymiana lamp halogenowych – dojść do siedziby lampy,
wyjąć ochronę, używając jako podnośnik mały śrubokręt.
Wymienić lampę uszkodzoną.
Używać tylko żarówek halogenowych max 20W (G4); nie
dotykać żarówek. Umieścić plafonierę (plafoniera musi
zaskoczyć).
W przypadku, gdy oświetlenie nie działa należy najpierw
sprawdzić, czy lampki zostały wkręcone prawidłowo. Jeżeli po
przeprowadzeniu takiej kontroli oświetlenie nadal nie działa,
należy zwrócić się do serwisu.

ątrz ramki, po czym

49

HR - Uputstva za montažu i za uporabu

Konzultirajte i crteže na prvim stranicama koji su u alfabetskoj
vezi s tekstovnim objašnjenjima.

Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne

nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik.
Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.

Upozorenja

Pozor! Ne priključujte aparat na električnu mrežu sve dok

niste kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku
napu s električne mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate patiti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .
Kuhinjska napa se treba često čistiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovajj
priručnik).
Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i

uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.

Ovaj simbol na proizvodu ili na dokumentaciji koja ga
prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električni i elektronski uređaji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.

Korištenje

Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.

Usisna verzija

Kuhinjska napa ima gornji izlaz za zrak B1 te
opcionalno i stražnji izlaz B2*, za izbacivanje dima
prema vani.
Izaberite najpogodniju prirubnicu koja je prikložena te
je postavite C , uvijek zatvorite neuporabljivanu i otvor
uz pomoć čepa D* koji je priložen ako je to predviđeno.
Napomena: na nekim modelima gornji otvor B1 se
prilaže u zatvorenom izdanju : Odlučno pritisnite kako
biste odlomili dio koji zatvara otvor za izbacivanje a
koji je prethodno pripremljen za odlamanje te ga
uklonite.
Pozor! Dio koji je prethodno pripremljen za odlamanje
se ne može više postaviti na isto mjesto, izvršite ovu
proceduru samo ako ste sigurni koju vrstu instalacije
obavljate.

Pozor! Na nekim modelima nije moguće pristupiti stražnjem
otvoru za izbacivanje, čak i kada se ukloni čep (ako je već
montiran), u tom slučaju izvadite plastični dio E1 ili E2 koji
začepljava otvor na način da ga izvučete, uz pomoć jedne
štipalice ili sjekača. Kontrolirajte da li je selektor za
usisavanje/filtriranje (u unutrašnjosti kuhinjske nape) G u
položaju za usisivanje (A).

Filtracijska verzija

U slučaju da nije moguće izbaciti dim i paru koja se stvara
prilikom kuhanja prema vani, možete koristititi kuhinjsku napu
u filtracijskoj verziji postavljajući karbonski filter, dim i para
se recikliraju kroz prednju rešetku koja je postavljena iznad
komandne ploče. Kontrolirajte da li je usisni/filtracijski
selektor u filtracijskom položaju (F).

Modeli bez motora za usisivanje funkcioniraju samo u usisnojj
verziji i trebaju biti povezani sa periferijskoj jedinicom za
usisivanje (koja nije priložena).
Uputstva o povezivanju su priložena s perifernom usisnom
cjelinom.

50

Postavljanje

Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 60cmkada se radi o električnim štednjacima ,a 75cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.

Povezivanje s električnom strujom

Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu. Ako nije opskrbljen
utikačem (direktno povezivanje s mrežom) ili utikač nije
postavljen na pristupačnom mjestu postavite dvopolan
prekidač koji je u skladu s propisima i koji osigurava
kompletno iskopčavanje s mreže u uvjetima kategorije br.3 o
previsokom naponu , u skladu s pravilima o instalaciji.
PAZITE: prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.
Upozorenje! Zamjena kabla za napajanje se treba obaviti od
strane autorizirane servisne tehničke službe ili od strane
osobe sa sličnom kvalifikacijom.

Montaža

Kuhinjska napa se može postaviti na zid ili na donji dio
visećeg namještaja; ako je priložen koristite uzorak H kako
biste bušili na pravilno udaljenom mjestu, u suprotnom slučaju
oslonite kuhinjsku napu o zid ili na donji dio visećeg
namještaja i obilježite uz pomoć olovke rupe koje trebate
napraviti.
Pričvršćivanje o zid – Postavite drvene komadiće na zid J u
napravljene rupe te dva vijka K u gornje rupe, uklonite rešetku
i zakačite kuhinjsku napu za dva vijka, na kraju, iznutra,
postavite treći vijak L te ih zavijte sve.

Pričvršćivanje na viseći dio namještaja – Pričvrstite
kuhinjsku napu uz pomoć 4 vijka M iz unutrašnjosti visećeg
dijela namještaja.

Funkcioniranje

Napa ima upravljačku ploču s kontrolom brzine isisivanja i
kontrolom paljenja svjetla za osvjetljenje površine za kuhanje.
Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.
Uvijek otvorite sakupljač pare N*.
Ako je s vašim modelom priložen ventil na električno ili
mehaničko pokretanje, tipka/e i/ili dugme/ad i/ili ručke koje su
na raspolaganju služe za kontrolu svjetala i za otvaranje ili
zatvaranje ventila.

Održavanje

Upozorenje! Prije bilo kakvog postupka čišćenja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utičnicu ili isključite opći
prekidač kuće.

Čišćenje

Kuhinjska napa se treba često čistiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.

NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o

zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.

Filtar za masnoću

Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.

Ako se nalazi unutar mreze, moze biti jedan od slijedecih
tipova:
Papirni filtar mora biti zamijenjen jedanput mjesecno ili ako je
obojen na gornjem dijelu, kada se boja vidi kroz rupice na
mrezi.
Spuzvasti filtar treba oprati jedanput mjesecno i mjenjati
svakih 5/6 pranja.
Metalni filtar treba oprati jedanput mjesecno sa
odgovarajucim deterdzentom rucno ili u masini za pranje
posudja na niskoj temperaturi i kracem ciklusu.
Da biste pristupili fitru za uklanjanje masnoće otvorite

rešetke uz pomoć kvaka P i oslobodite ga od držača R1 ili
R2.

Samonosivi metalni filter nema rešetku za pridržavanje, za
njegovo skidanje trebate povući opruge za otkačivanje P4
prema natrag i izvaditi filter prema dolje.

Karbonski filtar (samo za filtracijsku verziju)

Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.

Zasićenje karbonskog filtra se pojavljuje poslije manje-više
produljene uporabe s obzirom na tip kuhinje i na urednost u
čišćenju filtera za uklanjanje masnoće. U svakom slučaju je
potrebno zamijeniti kartušu barem svaka četiri mjeseca.
NE može se niti oprati, niti obnoviti.
Može biti jedan od slijedećih tipova:

Pravokutni S1, S2 ili S3:
Postavljanje (S1 ili S2): postavite stražnji dio T i zakačite
prednji dio (U).
Postavljanje (S3): Uklonite poklopac W okrećući za 90°

okrugle drške O.
Postavite karbonski madraščić unutar prikladnog prostora te
ga pričvrstite okrećući za 90° okrugli držak O ,zatvorite
poklopac.

Postupite na suprotan način u slučaju razmontiranja.

51

Kružni (V1-V2-V3-različiti modeli):
Zabijanje na bajonetu postavite ga na središte pokrivača

rešetke koja zaštićuje motor pazeći da se natpis X1 ili X2 ili X3
na karbonskom filtru podudara sa natpisom Y1 ili Y2 na
provodniku, okrenite potom u pravcu kazaljki na satu; u
slučaju razmontaže okrenite u pravcu suprotnom od pravca
kazajki na satu, ukoliko ima jezičac Z ne zaboravite ga
prethodno lagano podići.

Zamjena Lampe

Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe provjerite jesu li se
ohladile.
Uklonite rešetku kako biste pristupili prostoru u kojem se
nalazi lampa.
Odvijte oštećenu lampu i zamijenite je s ovalnom sijalicom od
maks. 40W E14.

Zamjena halogene lampe – Otvorite prostor u kojem se
nalazi lampa – izvadite zaštitini dio pritiskajući s jednim malim
odvijačem ili sličnim priborom..
Zamijenite oštećenu lampu.
Koristite samo halogene lampe 20W maks (G4), pazeći da ih
ne dodirnete rukama. Zatvorite poklopac (zatvaranje na skok).
Ako vam ne bude funkcionirala rasvjeta, kontrolirajte jeste li
pravilno stavili lampu prije nego što pozovete tehnički servis

52

BG - Инструкции за монтаж и употреба

Разгледайте схемите на първите страници със
съответните азбучни обозначения. Придържайте се
стриктно към тук посочените инструкции. Фирмата не носи
отговорност за евентуални неизправности, повреди или
възпламеняване на уреда, възникнали в резултат на
неспазване на инструкциите в настоящото упътване.
Забележка: Частите, отбелязани с “(*)”, са опция и се
доставят само с някои модели
части, които да се закупят отделно.

или пък са недоставени

Предупреждения

Внимание! Не включвайте уреда към ел.мрежа, ако
монтирането му не е окончателно приключило. Преди
каквато и да е операция на почистване или поддръжка,
аспираторът трябва да се изключи от ел.мрежа, като се
извади щепсела или като се изключи главния прекъсвач
на жилището.
за всички операции по инсталиране и техническо
обслужване използвайте работни ръкавици.
Уредът не трябва да се употребява от деца или хора с
намалена умствена или физическа чувствителност и
които нямат опит и не са запознати с уреда, освен ако те
не се държат под контрол или не са инструктирани от
отговарящо за безопасността им лице как да
уреда.
Трябва да се внимава децата да не си играят с
аспиратора.
Не използвайте никога аспиратора, ако решетката не е
правилно монтирана!
Аспираторът не трябва НИКОГА да се използва като
работен плот, освен ако това не е специално указано.
Помещението трябва да има добро проветряване, когато
кухненският аспиратор се използва

едновременно с други
уреди с газово или друг вид гориво.
Аспирираният въздух не трябва да се отвежда през отвод,
през който се отвежда дима от уредите, работещи с газ
или друго гориво.
Строго се забранява готвенето на открит пламък под
аспиратора.
Използването на открит пламък е вредно за филтрите и
може да причини пожар, затова абсолютно трябва да се
избягва.
Пърженето трябва да се извършва под наблюдение, за да
се избегне възпламеняване на олиото.
Що се отнася до техническите мерки и мерките за
безопасност, които трябва да се прилагат за отвеждане на
дима, трябва строго да се придържате към предвиденото
в

правилника на местните компетентни власти.
Аспираторът трябва да се почиства често, както отвътре,
така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при
всички случаи да се спазват инструкциите за поддръжка,
посочени в тези указания).
Неспазването на нормите за почистване на аспиратора и
за подмяна и почистване на филтрите, води до
от пожари.
Не използвайте и не оставяйте аспиратора без правилно

ползват

опасност

монтирани лампички! Опасност от токов удар!
Не се поема никаква отговорност при евентуална
неизправност, щета или пожар, нанесени на уреда
вследствие на неспазване на настоящите инструкции.
Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).
Уверявайки се, че

този уред ще бъде рециклиран по

подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.

Символът

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.

Употреба

Аспираторът има следното предназначение: всмуква и
отвежда навън или филтрира въздуха, като едновременно
с това го рециклира.

Аспирираща версия

Аспираторът e снабден с горен изход на въздух В1 и като
вариант – със заден изход В2*, за изпускане на дима
навън.
Изберете най-подходящия вариант и поставете
доставения фланец С; да се затваря винаги
неизползвания отвор с доставената капачка D*, ако е
предвидена.
Бележка: при някои модели горният отвор B1
Натиснете рязко за да отстраните технологичната тапа,
която препречва отвора.
Внимание! Технологичната тапа не може да бъде
монтирана отново, затова преди да пристъпите към тази
операция трябва да сте напълно сигурни в направения
избор.
Внимание! При някои модели задния отвор за въздух не
действа веднага, дори и като

се махне капачката (ако е
била монтирана), в такъв случай да се отстрани с
изнизване пластмасовата част Е1 или Е2, която запушва
отвора, използвайки клещи и ножче. Да се провери дали
селектора за аспирация/филтриране (вътре в
аспиратора) G е поставен на позиция аспирация (А).

Филтрираща версия

В случай, че пушека или парите при готвене не могат да
се изкарват навън, може да се използва филтриращия

във връзка с

е затворен.

53

вариант, като се монтира въгленов филтър, пушека и
парите се рециклират посредством предно
пропусквателно устройство, поставено над командния
панел. Да се провери дали селектора за

аспирация/филтриране е поставен на позиция
филтриране (F).

Моделите без аспириращ мотор са предназначени за
работа само във вариант на аспирираща версия и трябва
да бъдат
което се закупува отделно.
Инструкциите за свързване се доставят заедно с
периферното аспириращо звено.

Монтиране

Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от

60cm в случай на електрически печки и не по-малко от
75cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене
по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежа трябва да отговаря на онова,
което е посочено върху етикета с данните за аспиратора,
поставен отвътрешната му страна. Ако е снабден с
щепсел, свържете аспиратора към контакт, съответстващ
на действащите норми и поставен на достъпно място. Ако
не е снабден с щепсел (директно свързване към
мрежата), или
използвайте двуполюсен прекъсвач според нормите, така
че да се осигури пълно изключване на мрежата при
свръхнапрежение ІІІ, в съответствие с правилата за
монтиране.
ВНИМАНИЕ! Преди да свържете отново аспиратора към
мрежата и да проверите дали функционира правилно,
проверете дали кабелът е монтиран както трябва.
Внимание! Подмяната на захранващия кабел трябва да
се извършва от оторизирания сервиз за техническа
помощ, за да се избегне всякакъв риск.

Монтаж

Аспираторът може да се монтира на стената или на
стенен шкаф; ако е доставен, са се използва шаблона Н
за пробиване на точно разстояние, в противен случай
аспираторът да се подпре на стената или на стенен шкаф
и да се отбележат с молив местата, на които да се
пробият дупки.

Фиксиране на стена – Да се поставят стенните подложки
J в пробитите дупки и двата винта К в горните отвори,

да се свали решетката и аспираторът да се закачи на
двата винта, накрая, отвътре, да се постави третия винт L
и да се затегнат всички.

Фиксиране на окачен шкаф – Аспираторът да

свързани към периферно аспириращо звено,

е посочено

Ел. връзка

щепселът не е на достъпно място,

се

фиксира с 4-те винта М отвътрешната страна на шкафа.

Начин на употреба

Аспираторът е снабден с командно табло с възможност за
регулиране скоростта на аспириране и превключвател на
осветлението на готварския плот.
Ако при готвене се отделя много пара, преминете на
максимален режим на работа. Препоръчително е да
включите аспиратора 5 минути преди да започнете да
готвите и да го оставите да работи още

15 минути след
като приключите.
Да се отваря винаги колекторът на пара N*.
Ако закупеният от Вас модел разполага с клапан с
електрическо или механическо задвижване, клавишите
и/или бутоните и/или наличните ръчки служат за
регулиране на светлините и за отваряне и затваряне на
клапана.

Поддръжка

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от
ел.мрежата, като извадите щепсела или изключите
главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често (или поне
толкова на често колкото почиствате филтрите), както
отвътре така и отвън. Използвайте навлажнена кърпа и
неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат абразивни
частици.

Внимание ! Не почиствайте никога със спирт !
Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

на филтрите води до рискове от

пожар. Спазвайте строго посочените инструкции!
Не се поема никаква отговорност за евентуални щети
нанесени по мотора и пожари, възникнали следствие на
неправилна поддръжка или неспазване на настоящите
инструкции.

Филтър за мазнини

Филтърът задържа мазните частици, отделяни при
готвене.

Ако е разположен на носеща решетка, филтърът може да
бъде от следния тип:
Хартиеният филтър се сменя веднъж месечно или,
ако горната му страна е оцветена, когато оцветяването
започне да прозира през дупките на решетката.
Филтърът-гъба се изпира с топла сапунена вода
веднъж месечно и се сменя след 5/6 изпирания.
Металният филтър се почиства веднъж месечно с
неутрални миещи препарати, на ръка или в миялната
машина при ниска температура и кратка програма.
При миенето в миялна машина металният филтър за
мазнини може да избледнее, но филтриращите му
свойства по никакъв начин не се променят
За да се стигне до филтъра за мазнини, да се отвори
решетката посредством сваляне на скобите Р и да се
освободи от фиксаторите R1 или R2.

.

54

Самодържащият се метален филтър няма поддържаща
решетка, за да се свали, трябва да се дръпнат назад
освобождаващите пружини Р4 и филтъра да се изтегли
надолу.

Филтър с активен въглен (само за филтрираща
версия)

-Задържа неприятните миризми, които се отделят при
пържене.

Филтърът с активен въглен се запушва приблизително
след дълъг период на използване в зависимост от начина
на готвене и от това колко често почиствате филтъра .
Във всеки случай е необходимо да подменяте филтъра с
активен въглен на всеки четири месеца или когато
индикаторът за засищане на филтрите показва, че е
необходимо.
Не се мие нито може да се използва повторно.
може да бъде един от следните видове:

Правоъгълен S1, S2 или S3:
Монтаж (S1 или S2): да се вкара задната част Т и да се

закачи отпред (U).

Монтаж S3: Да се свали
90о кръгчетата О.

Да се вкара въгленовото парченце на определеното място
и да се фиксира, като се завърти на 90о кръгчето О, да се

затвори капака.
Да се действа в обратна посока при демонтиране.

Форма V (V1-V2-V3 – различни модели):
Байонетен жлеб да се позиционира в центъра

покритието на защитната решетка на мотора, като се
внимава обозначението Х1 или Х2 или Х3 върху
въгленовия филтър да отговаря на обозначението Y1 или
Y2 върху отвеждащото устройство, след това да се
завърти в посока на часовниковата стрелка; при
демонтиране, да се завърти в посока, обратна на
часовниковата
да се повдигне леко.

стрелка, ако има езиче Z, то трябва първо

Подмяна на ел. крушки

Изключете уреда от ел. мрежата.
Внимание! Преди да вземете в ръка ел. крушките
проверете дали са изстинали.
Подмяна на лампи 40W – Да се свали повредената
лампа и да се смени с овална лампа с ел.крушка мах 40W
E14. Да се свали решетката, за да се има достъп до
мястото на лампите.
Подмяна на халогенна лампа – Да се стигне до нея – да
се свали защитата, като се повдига с малка режеща
отверка или друг подобен уред.
Да се смени повредената лампа.
Да се използват само халогенни лампи 20W max (G4),
като се внимава да не се пипат с ръце. Да се затвори
отново плафониерата (да
Ако ел. крушките не светят, проверете дали са монтирани
правилно преди да потърсите помощта на специалист.

капака W, като се завъртят на

на

щракне).

55

HU - Felszerelési és használati utasítás

Tanulmányozza az első oldalakon szereplő ábrákat is,
melyeknek betűjelei a magyarázó szövegben is
megtalálhatók.
Ezen kézikönyv utasításait szigorúan be kell tartani.
Az itt feltüntetett utasítások be nem tartásából származó
bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó
felelősséget nem vállal.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játsszanak.
Az elszívót szabályosan felszerelt rács nélkül soha ne
használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási
utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelosséget.
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történõ kibocsátással, vagy filteres, keringtetett
üzemmódban mûködhessen.
Kivezetett üzemmód
Az elszívó rendelkezik egy B1 felső levegőkivezetéssel, és
opcióként egy B2* hátsó kivezető nyílással a pára kültérbe
történő kivezetéséhez.
Válassza ki a megfelelőt és helyezze fel a géppel adott C
karimát. A nem használt furatot feltétlen zárja le a D* dugóval.
Nota: némely modellnél a B1 luk zárt állapotú. Az elvezető
nyílás előre gyengített részétt erősen nyomja le, majd
távolítsa el a darabot.
Figyelem! Az eltávolított, gyengített rész többé vissza nem
szerelhető, így csakis abban az esetben végezze el a
műveletet, amennyiben megbizonyosodott a bekötési típus
felől.
Figyelem! Egyes modelleknél a hátsó kivezető nyílás nem
közvetlenül hozzáférhető, még akkor sem, ha (az esetleg
felszerelt) dugót eltávolítja. Ebben az esetben egy fogó és egy
kiskés segítségével távoítsa el -húzza ki- az E1 vagy E2
műanyagdarabot, amely a nyílást elzárja. Ellenőrizze, hogy
(az elszívó belsejében elhelyezett) kivezetett/keringtetett G

választókapcsoló (A) kivezetett állásban legyen.

Keringtetett üzemmód

Abban az esetben, ha nem lehetséges a főzés füstjét és
gőzeit a kültérbe kivezetni, az elszívót keringtetett
változatban is lehet üzemeltetni, amennyiben szénfiltert

56

szerelünk fel. Így a füst és pára szűrés után a vezérlőpanel
felett található elülső rácsozaton át újra a belső térbe kerül.
Ellenőrizze, hogy (az elszívó belsejében található)
kivezetett/keringtetett választókapcsoló (F) keringtetett
állásban legyen.

Az elszívó motor nélküli modellek csak kivezetett változatban
működnek és külső elszívó egységhez (ez nem jár a
készülékhez) kell kötni őket.
A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 60cm
elektromos főzőlap, és 75cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval
(közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat
nem hozzáférhető, szereljen fel egy szabványos, kétpólusú
megszakítót, amely III. túláram-kategória esetén biztosítja a
hálózatról való teljes leválasztását, a telepítési szabályoknak
megfelelően.
FIGYELEM! mielőtt az elszívó áramkörét visszaköti a
hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,
mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Figyelem! a kockázatok megelőzése érdekében a tápkábel
cseréjét csak az engedéllyel rendelkező muszaki
szervízszolgálat végezheti!

Felszerelés

Az elszívó a falra vagy faliszekrény aljára szerelhető. Ha van,
használja a H fúrósablont, vagy illessze az elszívót a falra,
illetve a faliszekrény aljára, és ceruzával jelölje be az
elkészítendő furatokat.

Felszerelés a falra – Az elkészített furatokba helyezze be a J
tipliket, a felső furatokba tegye be a két K csavart, vegye le a
rácsot és akassza az elszívót a két csavarra, végül helyezze
be a harmadik, L csavart, és valamennyit csavarozza be.

Felszerelés faliszekrényre – Rögzítse az elszívót a 4 M
csavarral a faliszekrény belseje felől.

Működése

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-
kapcsolóval ellátott kezelőpanellel rendelkezik.
Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.
Mindig nyissa ki az N* páragyűjtőt.
Ha az Ön által megvásárolt készülék elektromos vagy
mechanikus működtetésű, a billentyűk és/vagy nyomógombok
és/vagy fogantyúk a világítás, valamint a szelep nyitásának és
zárásának szabályozására szolgálnak.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről
(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésből eredő zsírrészecskéket.

Amennyiben tartórácsban van elhelyezve, a zsírszűrő a
következő típusú lehet:
A papírszűrőt havonta egyszer kell cserélni, illetve akkor, ha
felső oldala elszíneződött, és a színezés a rácson keresztül is
látható.
A szivacsszűrőt havonta egyszer langyos, szappanos vízben
el kell mosni, és 5–6 mosás után ki kell cserélni.
A fémszűrőt havonta egyszer kézzel (nem agresszív
tisztítószerrel), illetve mosogatógépben (rövid ideig, alacsony
hőfokon) el kell mosni.
Mosogatógépben történő mosáskor a fém zsírszűrő
elszíneződhet, de ez egyáltalán nem befolyásolja szűrési
jellemzőit
A zsírszűrőhöz úgy férhet hozzá, ha a P akasztókat kiakasztja
és az M vagy R2 rögzítőket kioldja.

Az önhodó fémszűrőnek nincs tartórácsa, ha el akarja távolítani,
húzza a P4 kiakasztó rugókat hátrafelé és engedje le a szűrőt.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni

a következo típusok egyike lehet:
Szögletes S1, S2 vagy S3:
Felszerelés (S1 vagy S2): helyezze be a T hátsó oldalt, és

57

elöl akassza be U.
Felszerelés (S3): Az O gomb 90 fokos elfordításával távolítsa

el a W fedelet .
Helyezze el a matracszerű szénszűrőt az erre szolgáló helyre,
és az O gomb 90 fokos elfordításával rögzítse azt, majd zárja
le a feldelet.
Leszereléskor járjon el ellenkező sorrendben.

Köralakú (V1-V2-V3-más modellek):
Bajonettzár: helyezze el a motorvédő rácsot lefedve
középen, ügyelve arra, hogy a szénfilteren lévő X1, X2 vagy
X3 illesztő pont illeszkedjen az Y1 vagy Y2 hivatkozási

ponttal, ezután fordítsa el az óra járásával megegyező
irányban. Leszereléskor az ellentétes irányban fordítsa el. Ha
rendelkezik Z füllel, ezt előzőleg kissé emelje meg.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse
meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,
hidegek-e.
A 40 W-os égő cseréje –Csavarja ki a meghibásodott égőt,
és cserélje ki egy max. 40 W E14 ovális izzóval. Az égő
foglalatához a rács kiemelése után férhet hozzá.
Halogén izzó cseréje – Egy kis csavarhúzót vagy más
hasonló eszközt emelőként használva, emelje ki a védőlapot.
Cserélje ki a meghibásodott égőt. Kizárólag max. 20W (G4)
halogénizzót használjon, ügyeljen rá, hogy kézzel ne érjen az
égőhöz. Zárja vissza a lámpabúrát (bekattan).
Amennyiben a világítás nem működik, mielőtt a műszaki
szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen
illeszkednek-e a foglalatba.

58

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE

Consultaţi desenele de la primele pagini şi referinţele
alfabetice reproduse în textul explicativ.

Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în

cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual.
Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii
furnizate numai pentru câteva modele sau sunt părţi care nu
sunt în dotaţie şi trebuie să fie cumpărate.

Avertismente

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când

nu aţi terminat de montat toată instalaţia.
Înainte de orice intervenţie de curăţenie şi întreţinere,
deconectaţi hota de la reţeaua electrică, scoţând ştecherul
sau deconectând întrerupătorul general al locuinţei.
Pentru toate operaţiile de instalare și întreţinere utilizaţi
mănuși de protecţie.
Aparatul nu este destinat pentru a fi folosit de către copii sau
persoane cu capacităţi fizice senzoriale şi mentale reduse sau
care nu au experienţa şi cunoştinţa adecvată, numai în cazul
în care acestea sunt sub supraveghere sau le sunt date
instrucţiunile de folosire a aparaturii de către o persoană
responsabilă cu siguranţa acestora.
Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se
joacă cu aparatura.
Nu folosiţi niciodată hota fără montajul corect al grilei!
Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare
numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de
bucătărie se foloseşte împreună cu alte aparate cu combustie
de gaz sau alţi combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită
pentru eliminarea fumul produs de aparatele cu combustie de
gaz sau alţi combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu
flamă.
Folosirea flăcării libere poate dăuna filtrele şi poate crea
incendii, aşadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea
încălzit să se aprindă.
În ceea ce privesc măsurile tehnice şi de siguranţă care
trebuie să fie adoptate pentru evacuarea fumurilor este strict
necesar să respectaţi regulamentele în vigoare şi să apelaţ
autorităţile competente locale.
Hota trebuie să fie curăţată tot des atât în interior cât şi în
exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod
expresiv toate indicaţiile redate în instrucţiunile de întreţinere
reproduse în acest manual)
Nerespectarea normelor de curăţare a hotei precum şi
neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de
incendii.
Nu folosiţi niciodată hota fără montajul corect al becurilor
pentru a nu crea riscuri de scurtcircuit.

i la

Firma îşi declină orice responsabilitate pentru eventualele
pagube, daune sau incendii provocate de aparatură ce provin
din nerespectarea instrucţiunile redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2002/96/CE referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.

Simbolul

de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă
cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Varianta aspirantă

Capa este dotata cu o iesire de aer superiora B1 si optional si
de o iesire posterioara B2* , in vederea evacuarii fumului catre
exterior.
Alegeti iesirea cea mai convenabila si aplicati mansonul C din
dotare, inchideti complet gaura nefolosita cu dopul D* din
dotare daca este prevazut.

Notă: la unele modele orificiul superior B1 este furnizat închis:

Apăsaţi cu decizie pentru a scoate partea pre-fracturată care
închide orificiul de evacuare şi scoateţi-o.

Atenţie! partea pre-fracturată nu mai poate fi remontată la

locul ei, executaţi această operaţiune numai dacă sunteţi
siguri că acest tip de instalaţie trebuie executat.
Atentie! La unele modele gaura de iesire superiora nu este
imediat accesibila, chiar daca se scoate dopul (daca e deja
montat), in acest caz scoateti bucata de plastic E1 si E2 care
obstrueaza gaura dand-o jos, ajutandu-va de o penseta si de
un ustensil de taiat hartia. Asigurati-va ca selectorul

aspiratie/filtrare (din interiorul capei) G este in pozitia
aspirare (A).

Obtočna različica

In cazul in care nu este posibila evacuarea catre exterior a
fumului si vaporilor rezultati in urma gatirii se poate folosi capa
in versiune filtrare montand un filtru de carbon, fumul si
vaporii fiind reciclati prin grilajul anterior situat deasupra
panoului de unde se actioneaza comenzile. Controlati daca
selectorul aspiratie/filtrare este in pozitie filtrare (F).

59

Modelele care nu sunt prevăzute cu motor de aspirare,
funcţionează numai în versiune aspirantă şi trebuie conectate
la o unitate periferică de aspirare (care nu este în dotare).
Instrucţiunile pentru sistemul de racordare sunt furnizate cu
unitatea periferică de aspirare.

Instalarea

Distanţa minimă între suprafaţa suportului recipienţilor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 60cm în cazul maşinilor de gătit electrice, şi de
75cm în cazul maşinilor de gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o
distanţă mai mare, este necesar să ţineţi cont de aceasta.

Conexarea Electrică

Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă. Dacă
nu este prevăzută cu ştecher (conexiunea este direct la reţea)
sau ştecherul nu este poziţionat într-o zonă accesibilă, aplicaţi
un întrerupător bipolar la normă care să asigure deconectarea
completă de la reţea în condiţiile categoriei de supratensiune
III, conform regulilor de instalare.
ATENŢIE: înainte de a efectua conectarea circuitului hotei la
alimentaţia din reţea şi de a verifica funcţionarea corectă,
controlaţi totdeauna dacă cablul a fost montat în mod corect.
Atenţie! înlocuirea cablului de alimentare trebuie să fie
efectuată numai de către serviciul de asisten
autorizat în aşa fel încât să poată preveni orice risc.

Montarea

Capa poate fi instalata pe perete sau pe o suprafata
suspendata; daca se afla in dotare folositi mulajul H pentru a
putea face gaurile la distanta exacta, daca nu, sprijiniti capa
de perete sau pe supratata suspendata si desenati cu
creionul gaurile ce trebuiesc executate.

Fixarea la perete – Introduceti diblurile de perete J in gaurile
executate si doua suruburi K in gaurile superiore, scoateti
grilajul si agatati capa de cele doua suruburi, in sfarsit, din
interior introduceti cel de al treilea surub L si strangeti toate
suruburile.

Fixarea pe suprafata suspendata – Fixati capa cu 4 suruburi
M din interiorul suprafetei suspendate.

Funcţionarea

Hota este dotată cu un panou de comandă, de la care se
modifică viteza de aspiraţie şi se declanşează aprinderea
becurilor pentru iluminarea blatului de aragaz.
Se recomandă o viteza crescută, în special în cazul unei
concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi
să aspire 5 minute înainte de a demara procesul de coacere şi
de a o lăsa în funcţiune, la închiderea procesului de coacere,
pentru încă 15 minute (aproximativ).

ţă tehnică

Deschideti mereu captatorul de vapori N*.
Dacă modelul dvs. este prevăzut de supapă cu acţiune
electrică sau mecanică, tastele şi/sau butoanele, şi/sau
manetele care sunt la dispoziţie, se vor folosi numai pentru
controlarea luminilor şi pentru deschiderea sau închiderea
supapei.

Întreţinerea

Atenţie! Înainte de orice intervenţie de curăţenie şi
întreţinere, deconectaţi hota de la reţeaua electrică,
scoţând ştecherul sau deconectând întrerupătorul
general al locuinţei.

Curăţarea

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă
cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material îmbibat cu
detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază
de abrazivi NU FOLOSIŢI ALCOOL!
Atenţie: Nerespectarea normelor de curăţare a hotei şi de
înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă
sfătuim să respectaţi îndeaproape instrucţiunile prezente în
acest manual.
Producătorul îşi declină orice responsabilitate în cazul
daunelor la motor sau incendiilor provocate aparatului şi
derivate dintr-o utilizare sau întreţinere incorectă precum şi din
nerespectarea instrucţiunilor conţinute în acest manual.

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.

Dacă este amplasat în interiorul unui grătar de susţinere,
acesta poate fi:
un filtru de hârtie: trebuie să fie înlocuit o dată pe lună sau,
dacă este colorat pe faţa superioară, atunci când culoarea se
vede prin orificiile grătarului.
un filtru de buret : trebuie să fie spălat cu apă caldă şi săpun
o dată pe lună şi înlocuit după 5-6 spălări.
un filtru metalic: trebuie să fie spălat o dată pe lună, cu
detergenţi neagresivi, cu mâna sau în maşina de spălat vase
(ciclul rapid, la temperatură mică).
Dacă este spălat în maşina de spălat vase, filtrul degresant
din metal se poate decolora, dar caracteristicile sale filtrante
nu se modifică.
Pentru a putea ajunge la filtrul grasimi deschideti grilajul cu
ajutorul carligelor

P si eliberat-l din dispozitivele de fixare R1

sau R2.
Filtrul metalic autoportant nu are grilaj de sustinere, pentru
a-l scoate trageti arcurile de decuplare P4 inspre inapoi si
extrageti filtrul in jos.

Filtru de cărbune (numai pentru versiunea filtrantă)

Reţine mirosurile neplăcute, derivate în urma procesului
de coacere.

Saturaţia filtrului de cărbune depinde de folosirea mai mult
sau mai puţin prelungită a tipului de maşina de gătit precum şi
de curăţarea regulară a filtrului pentru grăsime. În orice caz,
cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spălaţi sau refolosiţi

60

Poate fi de unul din urmatoarele tipuri:

Rectangular S1, S2 sau S3:
Montaj S1 sau S2: inserati latura posterioara T si prindeti in
partea din fata(U)
Montaj S3: Scoateti capacul W intorcand la 90° butoanele
O.

Introduceti elementul filtrant cu carbon in interiorul gaurii si
fixati-l intorcand la 90° butonul O, inchideti capacul. Procedati
in sens invers pentru demontare.

Circulara (V1-V2-V3-diverse modele):
Cu Incastrare tip baioneta – puneti filtrul in pozitie centrala

la deschizatura grilajului ce protejeaza motorul avand grija ca
semnul de referinta X1, X2 sau X3 de pe filtrul de carbon sa
corespunda cu punctul de referinta Y1 sau Y2 de pe
dispozitivul convergent, rotati in sens orar; in caz de
demontare rotati in sens antiorar, daca este prevazuta cu
lamela Z nu uitati sa o ridicati usor in sus.

Înlocuirea becurilor

Deconectaţi hota de la reţeaua electrică.
Atenţie! Înainte de a atinge becurile, asiguraţi-vă că nu au o
temperatură ridicată.
Schimbarea becurilor 40W – Desurubati becul stricat si
inlocuiti-l cu un bec oval cu incandescenta maxim 40W E14.
Scoateti grilajul pentru a putea accesa zona unde se gasesc
becurile.
Schimbarea becului halogen – Accesati zona unde se
gasesc becurile. Extrageti protectia ajutandu-va de o mica
surubelnita sau un ustensil asemanator.
Inlocuiti becul stricat. Folositi numai becuri halogene de
maxim 20W (G4), avand grija sa nu le atingeti cu mana.
Inchideti plafoniera.(fixare prin declic)
Dacă plafoniera nu se aprinde, controlaţi dacă aţi introdus
bine becurile înainte de a chema Asistenţa tehnică.

61

SL - Navodila za montažo in uporabo

Oglejte si tudi slike na prvih straneh z abecednimi navedbami
v razlagi.
Strogo se držite navodil iz tega priročnika. Zavračamo
vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika
Opomba: detajli, označeni s simbolom “(*)”, so opcijski
dodatki, ki so dobavljeni le z nekaterimi modeli ali niso
dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler

inštalacija ni v celoti zaključena.
Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz
električnega omrežja, tako da vtič izvlečete iz vtičnice ali
izključite glavno vklopno stikalo.
Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi,
senzoričnimi ali umskimi sposobnostmi in osebe brez
ustreznih izkušenj in znanja, razen pod nadzorom ali ob
pomoči odgovorne osebe, ki poskrbi za njihovo varnost.
Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.
Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če
je to izrecno dovoljeno.
Ko se kuhinjsko napo uporablja istočasno z drugimi
napravami, ki delujejo na plin ali druga goriva, mora biti
prostor dovolj prezračen.
Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
Pod napo je strogo prepovedana priprava flambiranih jedi.
Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči
požare, zato je treba uporabo slednjega v vsakem primeru
prepovedati.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.
Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se
morate strogo držati predpisov pristojnih lokalnih oblasti.
Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT
MESEČNO, v vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem priročniku).
Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja
filtrov predstavlja tveganje požarov.
Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje električnega
udara.
Zavračamo vsakršno odgovornost za morebitne neprilike,
škodo ali požare na napravi, ki bi izvirali iz neupoštevanja
navodil iz tega priročnika.
Ta naprava je označena skladno z Evropsko direktivo
2002/96/ES, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji
označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z
zunanjim odvodom ali obtočni oz. filtracijski z notranjim
obtokom.

Odzračevalna različica

Napa ima zgornji izhod zraka B1 možen je tudi izhod na zadnji
strani B2*, za zunanji odvod dima.
Izberite najprimernejšo in namestite prirobnico C na opremo,
vedno zaprite neuporabljeno luknjo tako, da uporabite

zamašek D* na opremi, če priložen.
Opomba: Pri nekaterih modelih je zgornja luknja B1 ob

dobavi zamašena. Močno pritisniti, da bi sneli luknjičasti del, ki
zapira izpušno luknjo in ga odstraniti.
Pozor! Luknjičasti del ne more bit ponovno nameščen na
svoje mesto, izvesti to opravilo samo, če ste prepričani o vrsti
instalacije, ki je potrebna.
Pozor! Pri nekaterih modelih luknja za izhod na zadnji strani
ni neposredno dostopna, čeprav odstranite zamašek (če je že
nameščen), v tem primeru odstranite plastični kos E1 ali E2, ki
zapira luknjo tako, da ga snamete in si pri tem pomagate s
kleščami in olfa nožkom. Preveriti, če je izvlečno/filtrirno

stikalo (znotraj nape) G v položaju izvleka (A).

Filtrirna različica

V slučaju, da ni mogoče izpustiti dima in pare nastalih pri
kuhanju proti zunanjosti, se lahko uporabi napa v filtrirni
različici tako, da se namesti filter na oglje, dim in para so
reciklirani preko sprednje mrežice, ki je nad komandno ploščo.
Preveriti, če je izvlečno/filtrirno stikalo v položaju filtriranja

(F).

Modeli brez sesalnega motorja delujejo le v odzračevalni
različici in morajo biti povezani na periferno sesalno enoto (ni
priložena).
Navodila za prikljuèitev veljajo za celotno periferno sesalno
enoto.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 60cm pri električnih štedilnikih in 75cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.

62

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, jo vključite v vtičnico, skladno z veljavnimi predpisi,
ki se nahaja v dostopnem predelu. Če nima vtiča (neposredna
vezava na omrežje) ali se vtič nahaja v nedostopnem predelu,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popolno izključitev iz omrežja v pogojih prednapetostnega
razreda III, skladno s predpisi o inštalaciji.
POZOR: pred ponovnim priklopom tokokroga nape na
omrežno napajanje in kontrolo pravilnega delovanja, vselej
preverite, ali je omrežni kabel pravilno nameščen.
Pozor! Zamenjavo napajalnega kabla mora izvesti
pooblaščena servisna služba, tako da se prepreči vsakršno
tveganje.

Montaža

Napa je lahko nameščena na zid ali na dnu zidne omarice, če
je dobavljena, uporabite vzorec H, da bi preluknjali na pravi
razdalji, v nasprotnem primeru prislonite napo na zid ali dno
zidne omarice in označite s svinčnikom luknje, ki jih morate
narediti.

Pritrditev na steno - Vstaviti vložke za zid J v izvrtane luknje
in vstaviti dva vijaka K v vrhnje luknje, odstraniti rešetko in
obesiti napo na dva vijaka, na koncu odznotraj vstaviti tretji
vijak L in vse priviti.

Pritrditev na zidno omarico – Pritrditi napo s 4 vijaki M
odznotraj zidne omarice.

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti
izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje
kuhalne plošče.
V primeru posebno visoke koncentracije dimov v kuhinji
uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in ga pustite delovati
še približno 15 minut po končanem kuhanju.
Vedno odpreti zbiralnik pare N*.
Če je vaš izdelek opremljen z ventilom na električni ali
mehanski pogon, tipke in/ali gumbi služijo za upravljanje luči
ter odpiranje in zapiranje ventila.

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem
izključite električno napajanje nape, tako da vtič izvlečete
iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.
Za čiščenje uporabljajte krpo, navlaženo s tekočimi
nevtralnimi detergenti.
Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!
Pozor: Neupoštevanje pravil za čiščenje naprave in

zamenjavo filtrov predstavlja tveganje požarov. Zato vam

svetujemo, da sledite priporočenim navodilom.
Zavračamo vsakršno odgovornost za morebitno škodo na
motorju in požare, ki bi bili posledica neprimernega
vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Če se nahaja znotraj podporne rešetke, je lahko eden od
naslednjih vrst:
Filter iz papirja je treba zamenjati enkrat mesečno, če je na
zgornjem delu obarvan, pa tedaj, ko barva zbledi in je ni več
mogoče videti skozi odprtine rešetke.
Filter z gobo se opere s toplo milnico enkrat mesečno in se
zamenja po vsakih 5/6 pranjih.
Kovinski filter je treba očistiti enkrat mesečno z blagimi
detergenti, in sicer ročno ali v pomivalnem stroju pri nizki
temperaturi in na kratek program.
S pranjem v pomivalnem stroju se kovinski protimaščobni filter
lahko razbarva, njegova učinkovitost filtriranja pa ostane
enaka.
Za dostop do maščobnega filtra odpreti mrežico preko
kavljev P in odstraniti zapirala R1 ali R2.
Samonosilni kovinski filter nima podporne rešetke; za
odstranitev povlecite odklopne vzmeti P4 v smeri nazaj in filter
izvlecite v smeri navzdol.

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na
tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je
potrebno zamenjati vložek najmanj vsake štiri mesece.
Filter ni niti pralen niti obnovljiv.
Lahko je eno izmed naslednjih vrst:

Pravokotna S1, S2 ali S3:
Montaža (S1 ali S2): Pritrditi zadnjo stran T in pritrditi na
čelni del (U).
Montaža (S3): Odstraniti pokrov W tako, da zavrtite glavice
O za 90 °.

Vstaviti blazinico z ogljem znotraj ustrezne odprtine in jo
pritrditi tako, da se zavrti glavice O za 90 ° zaprite pokrov.

Postopati v obratnem zaporedju za demontažo.
Obtočna napa (V1-V2-V3- različni modeli):
Bajonetna zveza namestiti jo na sredino da pokrije mrežico

za varovanje motorja in paziti, da zveza X1 ali X2 ali X3 na
filtru z ogljem ustreza zvezi Y1 ali Y2 na prenašalniku, zavrteti
v smeri urinega kazalca; v slučaju demontaže zavrteti v
obratni smeri urinega kazalca, če ima jeziček Z ga ne pozabite
predhodno rahlo dvigniti.

Zamenjava žarnic

Izključite električno napajanje naprave.
Pozor! Preden se žarnic dotaknete, se prepričajte, ali so
hladne.
Menjava žarnic 40 W – Odviti pregorelo žarnico in jo
zamenjati z ovalno žarnico z maks. močjo 40 W E14.
Odstraniti mrežico za dostop do prostora za žarnice.

Menjava halogene žarnice – dostopite do prostora za
žarnice - izvlecite zaščito, naredite vzvod z malim ploščatim

63

izvijačem ali podobnim orodjem.
Zamenjati pregorelo žarnico.
Uporabiti samo halogene žarnice z 20 W maks (G4), pazite da
se jih ne dotaknete z rokami. Zapreti zaščitni pokrov žarnice
(zaskočna pritrditev).
Če luč ne bi delovala, preverite pravilno vstavitev žarnic v
njihovo ležišče, preden se po pomoč obrnete na servisno
službo.

64

UK - Інструкція з монтажу і експлуатації

Звертайтесь також до малюнків на перших сторінках згідно
алфавітних посилань, вказаних в пояснюючому тексті.

Чітко дотримуватися приведених в даному
керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може
мати місце при використанні прибору внаслідок
невиконання інструкцій, приведених в даному керівництві.
Примітка: деталі, зазначені знаком "(*)"

постачаються по
спеціальному замовленню лише до деяких моделей, або у
випадку необхідності в закупці деталей, які не були
поставлені.

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.
Перед виконанням будь-якої операції по чистці або
ремонту, відключити ковпак від електромережі, виймаючи
вилку або відключаючи основний вимикач приміщення.
Обладнання не призначено для використання з боку дітей
або людей з обмеженими фізичними можливостями
сприйняття або розумовими і з
за винятком випадків коли вони находяться під наглядом
або навчені використовувати обладнання людиною, що
відповідає за їх безпеку.
Діти мають бути під контролем, щоб не мали доступ до
обладнання.
Ні коли не використовувати витяжний ковпак без
правильно вмонтованої решітки!
Ковпак НІ КОЛИ не повинен використовуватись як
поверхня, лише у випадках коли ясно про це сказано.
В випадку використання ковпака разом з іншими
пристроями на газі або інших горючих, приміщення має
мати достатню вентиляцію. Повітря, що всмоктується не
має бути направлено в витяжний канал, який
використовується для викиду димів від роботи пристроїв
на газі або інших горючих
Суворо забороняється готувати під ковпаком їжу під
вогнем.
Використання вільного вогню є шкідливим для фільтрів і
може викликати пожежу, отже необхідно уникати його
використання у будь-якому випадку.
Смаження має відбуватися під контролем, щоб уникнути
займання розігрітої олії.
Що ж стосується використання технічних правил та правил
безпеки для викиду димів,
дотримуватись нормативів, передбачених місцевими
інстанціями.
Витяжний ковпак має бути регулярно очищений, як
всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА
МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,
що находяться в цьому керівництві).
Недотримання норм очищення витяжного ковпака та
заміни і очищення фільтрів може викликати ризик пожежі
Не використовувати або залишати ковпак без вірно
вмонтованих ламп у зв’язку з можливим ризиком удару
електричним струмом.

відсутністю досвіду і знань,

опорна

.

то необхідно чітко

Не несеться жодної відповідальності за несправності,
ушкодження та пожежі нанесені пристрою, що є наслідком
недотримання порад, поданих в даній інструкції.
Дійсний виріб промаркований відповідно до Європейської
директиви 2002/96/EC, утилізація електричного і
електронного обладнання (WEEE).

Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.

Символ

на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.

Використання

Кухонний ковпак виготовлений для роботи в режимі
всмоктування, виводячи повітря назовні або в
фільтруючому режимі з рециркуляцією повітря.

Виконання з виводом повітря

Ковпак має один верхній вихід повітря В1 та на
замовлення також може мати нижній вихід повітря
B2*, для викиду диму назовні.
Вибрати модель, яка вам найбільше підходить та
прикріпити фланець С з набору, отвір, що не буде
використовуватися, закрити кришкою D* з набору
якщо передбачений.
Примітка: в деяких моделях верхній отвір
закритий: Натиснути щоб відірвати надрізану
частину що закриває вивідний отвір.
Увага! Надрізану частин у неможна встановити
знову на соє місце, тому виконайте цю операцію у
разі повної впевненості у типі установки що вам
необхідна.

Увага! В деяких моделях нижній вивідний отвір не є
відразу доступним, навіть якщо зняти кришку (якщо вже
встановлена), в такому випадку зняти пластмасову
частину Е1 або Е

2 що загороджує отвір, стягуючи її за
допомогою щипців та різака. Перевірити щоб перемикач
виводу повітря/фільтрування (в середині ковпака) G
знаходився на позиції виводу повітря (А).

Виконання з рециркуляцією

Коли немає можливості виводити дим та пар від готування

.

їжі назовні використовується ковпак у виконанні з

рециркуляцію повітря, встановлюючи 1 вугільний
фільтр, таким чином дим та пар всмоктуються та

Для більше

B1

65

очищуються через верхню решітку, що знаходиться на
командній панелі. Перевірити, щоб перемикач виводу

повітря/фільтрування знаходився на позиції
рециркуляції (F).

Моделі ковпаків без моторного блоку можуть працювати
лише в одному режимі відводу повітря назовні, тому
повинні бути під’єднані до зовнішньої витяжної установки
(не входить в поставку).
Інструкції щодо під'єднання
обладнанням.

Інсталяція

Мінімальна відстань між поверхнею дотику ємкостей на
плиті та нижньою частиною кухонного ковпака має бути не
менше 60cm, у випадку електричних плит, та 75cm, у
випадку газових та комбінованих плит.
Необхідно приймати до уваги відстані, якщо вказуються в
інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжного ковпака. Якщо в комплект входить вилка
під’єднання в електромережу то слід під’єднати витяжний
ковпак до резетки, що відповідає існуючим нормам та
знаходиться в доступному місці. Якщо ж вилка не входить
в комплект (пряме під’єднання в
вилка не знаходиться в доступному місці, то слід
вмонтувати за нормами дво-полюсний перемикач, який
забезпечить повне відключення мережі в умовах категорії
перенапруження III, в повній відповідності з правилами
установки.
УВАГА: перед тим як знову підключити електричну
систему ковпака до електромережі і перевірити
правильність роботи, завжди контролювати щоб шнур
мережі був змонтований вірно.
Увага! Заміна електрошнура має здійснюватись
авторизованими службами технічного обслуговування.

Інсталяція

Ковпак може бути встановлений на стінці або на низу
підвісної шафки; якщо постачається, використовуйте
шаблон Н для того, щоб свердлити на точній відстані, або
притуліть ковпак до стінки чи до низу підвісної шафки та
помітьте олівцем необхідні отвори.

Кріплення до стінки – Вставити настінні J дюбелі в
підготовлені отвори та два
решітку та підвісити ковпак на 2 гвинта, та на кінець з
середини вставити третій гвинт L та затягнути всі гвинти.

Кріплення до навісної шафки – Прикріпити ковпак за
допомогою 4 гвинтів М з середини навісної шафки.

постачаються з периферійним

електромережу), або

гвинта К у верхні отвори, зняти

Функціонування

Витяжка обладнана панеллю команд з контролем
швидкості витягування та контролем світла для освітлення
варильної поверхні.
Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити ковпак за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.
Завжди тримати відкритим вловлювач пару N*.
Якщо ваш виріб має механічний або електричний клапан,
то кнопки і/або клавіши, і/або регулятор служать для
управління освітленням і для відкриття і закриття клапана.

Догляд

Увага! Перед будь-якою операцією чистки чи
обслуговування, від’єднайте ковпак від
електромережі, витягуючи вилку або відключаючи
головний вимикач житла.

Чистка

Ковпак має чиститись часто і як зовні так і в середині (по
крайній мірі з такою ж періодичністю як і догляд за
фільтрами для затримання жирів). Для чистки
використовуйте спеціальну серветку, намочену
нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Увага: Не виконання правил чищення

і заміни фільтрів
може привести до ризику виникнення пожежі. Тому
рекомендуємо дотримуватись приведених інструкцій.
Знімається всяка відповідальність в зв'язку з можливими
ушкодженнями двигуна і пожежами, що виникли внаслідок
невірного ремонту або не виконання вищеописаних
попереджень.

Фільтр затримки жирів

Затримує жировi сполучення, що виникають під час
приготування їжі.

Якщо він знаходиться всередині опорної решітки, він може
належати до трьох наступних типів:
Паперовий фільтр має замінятися один раз на місяць
або якщо він забарвлений з верхнього боку, коли колір
видно крізь отвори у решітці.
Губчастий фільтр миється холодною мильною водою
один раз на місяць та має замінятися через кожні 5/6
циклів миття.
Металевий фільтр має очищуватися один раз на
місяць, за допомогою неагресивних миючих засобів,
вручну або у посудомийній машині при низькій
температурі та короткому циклі.
Під час миття у посудомийній машині металевий
жиропоглинаючий фільтр може втратити колір, але його
характеристики фільтрації
Щоб дістатись до жирового фільтку, відкрийте решітку
за домогою крючків Р та звільніть його від стопорів R1 або

R2.

Металевий само несучий фільтр немає опорної

абсолютно не змінюються.

66

решітки, для його зняття потягнути за розчіпні пружини Р4
назад та витягнути фільтр вниз.

Вугільний фільтр (тільки в режимі рециркуляції)

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться
після більш менш довгого періоду використання в
залежності від типу кухні і регулярності очистки фільтру
жирів. У будь-якому випадку необхідно заміняти патрон
максимум кожні чотири місяці.
НЕ підлягає миттю чи поновленню.
Може бути один із наступних типів:

Прямокутний S1, S2 чи S3:
Інсталяція (S1 чи S2): Вставити задню сторону Т та

підвісити її спереду (U).
Інсталяція (S3): Зняти кришку W, повертаючи на 90°
ручки О.
Вставити вугільний фільтр в середину відповідної
порожнини та закріпити його, повертаючи на 90°ручки О,
закрити кришку.

Виконати дії в протилежному порядку для демонтажу.
Округлий (V1-V2-V3-різні моделі):

Байонетний паз - встановити його
захисну для двигуна сітку та звертаючи увагу, щоб точки

X1 чи X2 чи X3 на вугільному фільтрові відповідали точкам
Y1 чи Y2 на конвеєрі, потім повернути його за

годинниковою стрілкою; для демонтажу повернути у
протилежну сторону, якщо є язичок Z не забудьте спочатку
трохи підняти його.

Заміна Ламп

Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи необхідно впевнитися що
вони охололи.
Заміна лампочок 40W - Викрутити пошкоджену лампочку
та замінити її на овальну лампочку накалювання максимум
40W E14. Зняти сітку, щоб доступитися до місця де
знаходяться лампочки.

Заміна галогенної лампочки - Відкрити нішу де
знаходяться лампочки – вийняти захисну планку за
допомогою
Замініть перегорілу лампу.
Використовуйте для цього лише галогенні лампи на 20W
макс (G4), не доторкуючись до них руками. Закрийте
плафон (кріплення засувкою).
Якщо система підсвітки не працює, перевірте вірну
установку ламп в гнізда, перед тим як звертатися до
центру технічної допомоги.

невеликої викрутки або подібного інструменту.

по центру, покриваючи

67

LT - montavimo ir naudojimosi instrukcija

Taip pat vadovaukitės piešiniais pirmuosiuose puslapiuose su
abėcėlinėmis nuorodomis, kurios paaiškintos tekste.
Griežtai laikykitės naudojimosi instrukcijų. Gamintojas
neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami
priedai, esantys tik kai kurių modelių komplektacijoje, arba
detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklės

Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas

nėra visiškai užbaigtas.
Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti
gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės
arba išjungiant jungiklį.
Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine
arba protine negalia be už juos atsakingo asmens priežiūros
arba specialių nurodymų.
Vaikams neturi būti leidžiama žaisti su įrenginiu.
Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.
Gaubto niekada nenaudokite kaip atramos, nebent toks jo
naudojimo būdas yra nurodytas kaip galimas.
Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra
naudojamas kartu su kitais dujinių įrenginiais.
Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį
garus, išeinančius iš dujinių bei kitų įrenginių.
Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.
Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos
reikia griežtai vengti.
Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.
Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių
bei saugos taisyklių.
Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną
kartą per mėnesį arba taip, kaip nurodyta naudojimo
instrukcijų knygelėje).
Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas
didina gaisro pavojaus riziką.
Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite
gaubto, gali įvykti elektros iškrova.
Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą,
kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų
šioje knygelėje.
Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB
dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų).
Pasir

ūpindamas, kad šis gaminys būtų išmestas tinkamai,

vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.

Simbolis
gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.

ant gaminio ar jo dokumentuose rodo, kad šis

Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu
arba vidinės recirkuliacijos filtravimo režimu.

Įtraukimas

Gaubte yra viršutinė anga B1, skirta orui išeiti, ir galinė
anga B2*, skirta garams pašalinti į išorę.
Pasirinkite reikalingą angą ir prijunkite jungę C prie
prietaiso. Visada uždarykite prietaiso nenaudojamą angą

dangteliu D*, jei taip yra numatyta.
Pastaba: kai kuriuose modeliuose viršutinė anga B1

būna užtaisyta. Stipriai paspauskite, kad pašalintumėte
nulaužti skirtą dalį, kuria uždaryta anga, ir ją nuimkite.
Dėmesio! Nulaužtos dalies nebegalima pritvirtinti
ankstesnėje vietoje, todėl ją nulaužkite tik tuo atveju, jei
esate tikri, kad tai reikalinga.

Dėmesio! Kai kuriuose modeliuose galinės angos neįmanoma
iš karto pasiekti net nuėmus dangtį (jei jis jau uždėtas). Tokiu
atveju nuimkite plastikinę dalį E1 ar E2 nuo angos ją
numaudami, naudodami žnyples. Patikrinkite, kad
siurbimo/filtravimo selektorius G, esantis gaubto viduje,
būtų siurbimo padėtyje (A).

Filtravimas

Tuo atveju, kai gaminant maistą neįmanoma į išorę pašalinti
dūmų ir garų, galima naudoti gaubto filtravimo funkciją,
pritvirtinant anglies filtrą – dūmai ir garai surenkami per
priekinį grotelių valiklį, esantį virš valdymo plokštės.
Patikrinkite, kad siurbimo/filtravimo selektorius būtų
filtravimo padėtyje (F).

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi
būti prijungti prie išorinio ištraukimo įrenginio (nėra
komplekte).
Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 60cm, o jei viryklė dujinė ar kombinuota – 75cmo jei
viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis
atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje. Jeigu kištuko (yra numatytas tiesioginis
prijungimas prie elektros srovės) arba rozetės prieinamoje
vietoje nėra, yra naudojamas dvipolis jungiklis, pagal visas

68

įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.
DĖMESIO: prieš vėl prijungdami gaubtą prie elektros
maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada
įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.
Uzmanību: Barošanas vada nomainīšanu ir jāveic tehniskās
apkalpošanas dienestam, lai novērstu jebkuru risku.

Montavimas

Gaubtą galima įtaisyti ant sienos arba sekcijos apačioje; jei
yra, naudokite šabloną H, kad išpjautumėte angas teisingu
atstumu, kitu atveju atremkite gaubtą į sieną ar į sekcijos
apačią ir pieštuku pažymėkite vietą angoms.

Pritvirtinimas prie sienos – įkiškite sieninius pleištus J į
išpjautas angas ir du sraigtus K į viršutines angas, nuimkite
groteles ir pakabinkite gaubtą ant dviejų varžtų, pabaigoje iš
vidaus įsukite trečiąjį varžtą L ir juos visus užveržkite.

Pritvirtinimas ant sekcijos – Pritvirtinkite gaubtą 4 varžtais
M iš sekcijos vidaus.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir
šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.
Virtuvėje susikaupus dideliam garų kiekiui, naudokite
didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes
pradedant gaminti, o baigus gaminti palikti veikti dar apie 15
minučių.
Visada atidarykite garų surinktuvą N*.
Jei prie Jūsų gaminio pridėtas elektrinis ar mechaninis
vožtuvas, mygtukai ir/ar turimos rankenėlės reikalingos
reguliuoti apšvietimui ir atidaryti bei uždaryti vožtuvui.

Priežiūra

Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros
tinklo. Ištraukite kištuką iš rozetės arba išjunkite
pagrindinį namų elektros jungiklį.

Valymas

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir
prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui
naudoti šluostę, suvilgytą skystu neutraliu valikliu.
Nenaudokite abrazyvinių valymo priemonių.

NENAUDOKITE SPIRITO!
Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų

keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama
laikytis pateiktų nurodymų.
Gamintojas neprisiima jokios atsakomybės už gaisrą bei
galimus variklio gedimus, kilusius dėl netinkamos priežiūros
arba dėl šių nurodymų nesilaikymo.

Nuo riebalų saugantis filtras
Sulaiko kepamų riebalų daleles.

Jei yra atraminių grotelių viduje, jo tipas gali būti venas iš šių:
Popierinis filtras turi būti keičiamas kartą per mėnesį arba jei
pasikeitė jo spalva viršutinėje pusėje, tokiu atveju spalvą
galima pamatyti per grotelių angas.

Kempininis filtras turi būti plaunamas karštu muiluotu
vandeniu kartą per mėnesį, keičiamas kas 5–6 plovimai.
Metalinis filtras turi būti valomas kartą per mėnesį,
nebraižančiomis plovimo priemonėmis, rankomis arba
indaplovėje žema temperatūra ir trumpais ciklais.
Plaunant indaplovėje, riebalų filtras gali šiek tiek pakeisti
spalvą, tačiau tai nesumažina filtravimo pajėgumo.
Kad pasiektumėte riebalų filtrą, atidarykite groteles
atkabindami kablius P ir atlaisvinkite jas nuo skląsčių R1 ar
R2.

Savaime besilaikantis metalinis filtras

neturi paremiamųjų
grotelių. Kad jį nuimtumėte, reikia patraukti atkabinimo
spyruokles P4 atgal ir traukti filtrą žemyn.

Anglies filtras (tik filtravimo režimu)

Naikina nemalonius kvapus, atsirandančius maisto
gaminimo metu.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai
nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu
atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.
NEGALIMA plauti ar regeneruoti.
Gali būti vieno iš šių tipų:

Stačiakampio formos S1, S2 o S3:
Surinkimas (S1 o S2): įterpkite galinį kraštą T ir prikabinkite
priekiu (U).
Surinkimas (S3): nuimkite dangtį W, 90° kampu sukdami
bumbuliukus O.

Įdėkite anglies paklotą į jam skirtą erdvę ir jį pritvirtinkite, 90°
kampu sukdami bumbuliuką O, tada vėl uždarykite dangtį.

Išrinkdami prietaisą, viską atlikite priešinga kryptimi.
Apvalus (V1-V2-V3-įvairūs modeliai):
Aptaisas su durklu. Suraskite padėtį ties grotelių variklio

apsaugos dangčio centru, steb

ėdami, kad nuoroda X1, X2 ar

X3 ant anglies filtro atitiktų nuorodą Y1 ar Y2 ant konvejerio,
tada pasukite pagal laikrodžio rodyklę; išrinkdami prietaisą,
sukite prieš laikrodžio rodyklę. Jei yra liežuvėlis Z,
nepamirškite prieš tai jį lengvai kilstelėti.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.
Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos
atvėsusios.
40W lempučių pakeitimas – Išsukite blogą lemputę ir
pakeiskite ją ovalia kaitinamąja lempa, kurios didžiausias
galingumas – 40W E14. Nuimkite groteles, kad galėtumėte
pasiekti lemputes.

Halogeninės lempos pakeitimas – Pasiekite erdvę, kur turi
būti lempa – ištraukite apsaugą, pakeldami ją mažu atsuktuvu
ar panašiu įrankiu.
Pakeiskite blogą lempą.
Naudokite tik halogenines daugiausiai 20W lempas (G4),
saugodamiesi, kad prie jų neprisiliestumėte rankomis.
Uždarykite plokštę, ant kurios prisukamos lempos
(užsifiksuoja spragtelėdama).
Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą,
patikrinkite, ar lempas įstatėte teisinga pozicija.

69

LV - ierīkošanas un izmantošanas instrukcija

Aplūkojiet attēlus pirmajās lapās ar alfabētiskām referencēm,
kuri atrodas paskaidrojošā tekstā. Stingri sekot instrukcijām,
kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda
atbildība par iespējamām grūtībām, kaitējumiem vai
ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas
instrukciju neievērošanas gadījumā.
Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,
kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras
nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko

ierīkošana nav pilnīgi pabeigta.
Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas
operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot
kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.
Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar
nepietiekamām fiziskām, sensoriālām vai mentālām spējām,
vai ar nepietiekošām zināšanām un pieredzi, izņemot
gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca
cilvēks, kurš ir atbildīgs par viņu droš
Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi
ierīkots!
Gaisa nosūcējs nekad netiek izmantots, kā atbalsta
konstrukcija, ja nu tikai tas ir skaidri norādīts.
Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek
vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi
vai citām degvielām.
Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek
izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.
Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa
nosūcēja.
Atlk

ātās uguns izmantošana ir kaitīga filtriem un var provocēt
ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās
eļļas degšanas.
Kas attiecas uz tehniskiem un drošības noteikumiem, lai
izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie
vietējo kompetento autoritāšu noteikumiem.
Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no
iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā
gadījumā,ņemot vērā to, kas ir skaidri rakstīts šīs
rokasgrāmatas tehniskās apkalpošanas instrukcijās).
Gaisa nosūcēja tīr

īšanas, filtru nomainīšanas un tīrīšanas
normu neieverošana provocē ugunsgrēka risku.
Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējamā elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,
neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā
kad netika ievērotas šīs rokasgrāmatas instrukcijas.
Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.

ību.

Simbols

uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā
ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo
recirkulāciju.

Iesūkšanas versija

Gaisa nosūcējam ir augšējā gaisa izeja B1, un opcionāli
arī aizmugurējā izeja B2*, dūmu izvadīšanai uz ārpusi.
Izvēlēties vispiemērotāku un pielietot savienojumu C
kas ir dots līdzi; vienmēr aizvērt neizmantotu atvērumu
ar aizbāzni D* kas ir dots līdzi ja tāds ir paredzēts.
Piezīme: dažos modeļos, augšējais atvērums B1 tiek
sniegts aizvērts: Piespiest drošā veidā, lai noņemtu
ielausto daļu, kas aizver izvadīšanas atvērumu un
noņemt to.
Uzmanību! ielaustā daļa nevar būt novietota atpakaļ
savā vietā, veikt šo operāciju tikai ja esat droši par
veicamo ierīkošanas veidu.

Uzmanību! Dažos modeļos aizmugurējās izejas atvērums nav
uzreiz sasniedzams, pat noņemot aizbāzni (ja tas ir jau
iemontēts), šajā gadījumā noņemt plastmasas detaļu E1 vai
E2, kas nobloķē atvērumu izņemot to, ar knaibļu vai neliela
nazīša palīdzību. Pārbaudīt, ka iesūkšanas/filtra slēdzis
(gaisa nosūcēja iekšpusē) G ir iesūkšanas pozīcijā (A).

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt ēdiena pagatavošanas
dūmus un tvaikus uz ārpusi, var izmantot gaisa nosūcēju
versijā ar filtru, ierīkojot ogļu filtru, dūmi un tvaiki tiek attīrīti
caur priekšējo režģi, kas atrodas virs komandu paneļa.
Pārbaudīt, ka iesūkšanas/filtra slēdzis ir fitra pozīcijā (F).

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas
versijā un tiem ir jābūt pievienotiem pie perifēriskas
iesūkšanas vienības (nav piegādāta ar ierīci).
Savienosanas instrukcijas ir sniegtas kopā ar perifērisko
vienību.

Ierīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 60cm elektriskās plīts gadījumā un 75cm gāzes
un kombinētas virtuves gadījumā.

70

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja

nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā. Ja gaisa
nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, pielietot normām atbilstošu bipolāru slēdzi, kurš
nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes
kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.
UZMANĪBU: pirms pieslēgt gaisa nosūcējau pie tīkla
barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr
pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

D

ėmesio! Siekiant išvengti rizikos, maitinimo laido pakeitimą

turėtų atlikti įgalioti techninės pagalbos specialistai.

Ierīkošana

Gaisa nosūcējs var būt ierīkots uz sienas vai plakta dibenā; ja
tika iedots līdzi, izmantojiet šablonu H, lai urbtu pareizā
attālumā, pretējā gadījumā atbalstīt gaisa nosūcēju pret sienu
vai plaukta dibenu un atzīmēt ar zīmuli atvērumus, kuri ir
jāveic.

Fiksēšana pie sienas – Ievietot sienas enkurus J veiktajos
atvērumos un divas skrūves K augšējos atvērumos, noņemt
režģi un uzkārt gaisa nosūcēju uz 2 skrūvēm, beigās, no
iekšpuses, ievietot trešo skrūvi L un piestiprināt tās visas.

Fiksēšana pie plaukta – Piefiksēt gaisa nosūc
skrūvēm M no plaukta iekšpuses.

Darbošanās

izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai
ieslēgtu gaismas un iesūkšanas motoru.
Izmantot augstāku ātrumu īpašas virtuves dūmu
koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5
minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to
ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.
Vienmēr atvērt tvaiku savācēju N*.
Ja Jūsu produktam nav elekriskās vai mehaniskās
iedarbināšanas vārsta, rīcībā esošie tausti un/vai pogas un/vai
rokturis ir domāti gaismu kontrolei un vārsta atvēršanai un
aizvēršanai.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt
gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek
veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan
no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir
samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu produktu.
NEIZMANTOT ALKOHOLU!

ēju ar 4

Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu
neievērošana var vest pie ugunsgrēka riskiem. Tātad ir
ietecams pieturēties pie ieteiktām instrukcijām.
Tiek noraidīta jebukra atbildība par iespējamiem dzinēja
bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas
tehniskās apkalpošanas vai augstāk minēto brīdinājumu
neievērošanas dēļ.

Prettauku filtrs

Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.

Atrodas balsta režģa iekšā, var būt viens no sekojošiem
veidiem:
Papīra filtram ir jābūt nomainītam vienu reizi mēnesī vai ja ir
nokrāsojies augšējā pusē, kad krāsojums iekļūst no režģa
atvērumiem.
Švammveida filtram ir jābūt mazgātam ar karstu ziepjūdeni
vienu reizi mēnesī un nomainītam katru 5/6 mazgāšanu.
Metāla filtram ir jābūt tīrītam vienu reizi mēnesī, ar
neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku
mazgājamās mašī

nā pie zemas temperatūras un uzstādot īsu

ciklu.
Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā,
tas var zaudēt krāsu, bet tā filtrēšanas īpašības netiek absolūti
mainītas.
Lai piekļūtu pie tauku filtra, atvērt režģi ar atbloķēšanas
mehānisma P palīdzību un atbrīvot to no bloķētājiem R1 vai
R2.
Pašnesamam metāla filtram nav balsta režģa, lai to
noņemtu, pavilkt atsperes atbloķēšānas mehānismu P4
atpakaļ un izņemt filtru uz leju.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas
izmantošanas, atkarībā no virtuves veida un tauku filtru
tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams
nomainīt kartridžu katru ceturto mēnesi.
NEVAR būt mazgāts vai atjaunots.
Var būt viens no sekojošiem veidiem:

Taisnstūra S1, S2 o S3:
Ierīkošana (S1 o S2): ievietot aizmugurēju pusi T un savienot
no priekšas (U).
Ierīkošana (S3): Noņemt vāku W, pagriežot apaļos slēdžus
O uz 90° .

Ievietot ogļu matrasīti tam domātās nodaļas iekpusē un
piefiksēt to, pagriežot apaļo slēdzi
vāku.

Rīkoties pretējā virzienā lai veiktu noņemšanas operāciju.
Cirkulārs(V1-V2-V3-dažādi modeļi):
Tapveida savienojums novietot to centrā, pāklājot režģi, kas
aizsargā dzinēju, pievēršot uzmanību lai norāde X1 vai X2 vai
X3 uz ogļu filtra atbilst norādei Y1 vai Y2 uz apvalka, pēctam

pagriezt pulksteņrādītāja virzienā; noņemšanas operācijas
gadījumā, pagriezt pretēji pulsteņrādītāja virzienam; ja ir
mēlīte

Z, pirms tam atcerēties to nedaudz pacelt.

O uz 90°, aizvērt no jauna

71

Spuldžu nomainīšana

Atvienot ierīci no elektriskās sistēmas.
Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās
ir aukstas.
Spuldžu maiņa 40W – Noskrūvēt bojātu spuldzi un nomainīt
to pret ovālu spuldzi ar sakarsēšanu max 40W E14. Noņemt
rēžģi lai piekļūtu pie spuldžu nodaļas.

Halogēna spuldzes maiņa – Piekļūt pie spuldzes nodaļas –
izņemt aizsargu veicot spiedienu ar mazu plakanu skrūvgriezi
vai līdzīgu instrumentu.
Nomainīt bojātu spuldzi.
Izmantot tikai halogēna spuldzes 20W max (G4), pievēršot
uzmanību, lai neaiztiktu tās ar rokām. Aiztaisīt aizsargu
(fiksēšana ar klikšķi).
Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi
ievietota, pirms griezties pie tehniskā servisa.

72

ET - Paigaldus- ja kasutusjuhend

Kasutage ka esimestel lehekülgedel toodud jooniseid, kus
õhupuhasti osad on tähistatud tekstis viidatud tähtedega.

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest
seadmega seotud võimalike ebameeldivuste, rikete või
tulekahjude eest, mis tulenevad selles juhendis antud juhiste
eiramisest.
Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis
kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei
kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Enne installatsiooni täielikku lõppu mitte lülitada

seadet elektrivoolu.
Ennem misiganes puhastus- või hooldustöö läbiviimist,
lülitage tõmbekapp pisitikut eemaldades elektrivoolust välja
või lüitage välja eluaseme üldine lüliti.
Seade ei ole mõeldud kasutamiseks ei laste, vanadusest
tekkinud füüsilise puudega või mentaalsete häiretega
inimeste, ega ka kasutuskogemust mitteomavate isikute poolt,
välja arvatud juhul kui eelmainitud isikud on kas valve all või
kellegi nende turvalisese eest vastutava inimese poolt
istrueeritud seadet kasutama.
Lapsed peavad olema kontrollitud, et mitte seadmega
mängida.
Ärge kasutage kunagi tõmbekappi ilma õigesti asetatud
võreta.
Tõmekapp ei tohi KUNAGI olla kasutatud millegi
toetusalusena, juhul kui see just nii ei ole ettenäidistatud.
Juhul kui tõmbekappi kasutatakse samaaegselt teiste
gaasipõhiliste seadmetega või kütteainetega, peab ruum
olema piisavalt ventileeritud.
Sissehingatav õhk ei tohi olla kaasatud pääsus, mida
kasutatakse ka gaasipõhiliste seadmete ja kütteainete poolt
tekitatud aurude väljalaadimiseks.
Küpsetada toite tõmbekapi all lahtisel tulel, on rangelt
keelatud.
Lahtise tule mõju on kahjulik filtritele ja võib põhjustada ohtu
tulekahjuks, ning seega tuleb olla igati väldutud.
Praadimine peab olema kontrolli all, vältimaks et õli võib
ülesoojenemise korral tuld võtta.
Mis puutub aurude väljutamise tehnilistesse ettevaatusabi- ja
ohunõuetesse, toetuge kohalike autoreteetide poolt
ettenähtud normidele.
Tõmbekapp peab olema nii välis- kui ka seespidiselt
puhastatud regulaarselt puhastatud (VÄHEMALT ÜKS KORD
KUUS, pidada igal juhul lugu käesolevas juhendis indikeeritud
hooldusnõuetest).
Tähelepanematus tõmbekapi enda puhastamisel, või filtrite
puhastamisel/asendamisel, kaasata riski tulekahjuks.
Ärge kasutage õhupuhastit või ärge jätke seda ilma korralikult
külgemonteeritud lampideta, sest on elektrikatkestuse oht.
Ei loeta end vasttavaks ebameeldivuste ja kahjude eest, mis
tekivad tänu tähelepanematusele käesolevas manuaalis
tootud juhiste suhtes.
Seade on märgistatud direktiivi 2002/96/EÜ elektri-ja

elektroonikaseadmete jäätmete kohta (Waste Electrical and
Electronic Equipment, WEEE) kohaselt. Kui tarbijad
kontrollivad, et see toode kõrvaldatakse kasutusest õigesti,
aitavad nad sellega vältida võimalikke negatiivseid tagajärgi
keskkonnale ja tervisele.

Sümbol

tootel või selle saatedokumentides näitab, et
toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb
anda elektri- ja elektroonikaseadmete jäätmete
vastuvõtupunkti, kust nad lähevad taasringlusse. Järgige
kohalikke jäätmete kõrvaldamise alaseid õigusnorme.
Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja
ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse,
olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest
te toote ostsite.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii
väljatõmberežiimis kui ka õhku filtreeriva toasisese
tsirkulatsiooniga režiimis.

Õhuavaga mudelid

Pliidikumm on varustatud ülemise õhuavaga B1 ja lisaks võib
kummis olla tagumine õhuava B2* välisaurude
eemaldamiseks.
Kinnitage tarnekomplekti kuuluv voolik C sobivasse
õhuavasse, seejuures ärge unustage sulgeda kasutamata
jäänud ava korgiga D* (kuulub sellise seadme
tarnekomplekti, millel on kaks õhuava).
Märkus: mõned mudelid tarnitakse nii, et ülemine ava B1 on
suletud. Vajutage tugevalt eemaldatavale osale, mille
funktsiooniks on sulgeda väljalaskeava, ja võtke see ära.
Tähelepanu! Eemaldatavat osa ei saa enam tagasi
paigaldada. Võtke see ära ainult siis, kui te olete valitud
paigaldusviisis täiesti kindel.
Ettevaatust! Mõnedel mudelitel on tagumine õhuava
suhteliselt raskesti juurdepääsetav isegi siis, kui kraan (kui on
seadmele paigaldatud) on eemaldatud. Sel juhul eemaldage
õhuava blokeeriv plastelement E1 või E2. Lahtikeeramiseks
kasutage näpitstange ja mingit lõikeriista. Kontrollige, et filtri-

/imiregulaator (pliidikummi sees) G on imemisasendis (A).

Filtriga mudel

Olukordades, kus keetmisaurusid ei ole võimalik väljastpoolt
eemaldada, võib pliidikummi kasutada koos söefiltriga. Suits
ja aurud suunatakse läbi juhtpaneeli all asuva eesmise võre.
Kontrollige, kas filtri-/imiregulaator on filtriasendis (F).

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis
ja selline mudel tuleb ühendada välimise
väljatõmbeseadmega (ei kuulu komplekti).
Kokkupanemisõpetus on lisaseadme juures.

73

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti
alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui
60cm ning gaasi- või kombineeritud pliidi puhul väiksem kui
75cm.
Kui gaasipliidi paigaldusjuhendis nõutakse suuremat
vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Nagu tõmbekapi sees oleval etiketil märgistatud, peab
elektripinge olema vastavuses tõmbekapi iseärasustega.
Juhul kui, on ettenähtud seinapistik, siis ühendage tõmbekapp
kohalikele normidele vastavasse seinakonakti. Juhul kui on
ettenähtud elektripistik (otseühendus elektrivoolu) võ kui pistik
ei ole konformne seinakontaktiga, siis aplikeerige nende kahe
vahele üks kaheotsaline vahekontakt, mis kindlustaks
automaaste III-manda kategooria kõrgepinge korral täieliku
elektrivoolust väljalülituse; nagu installiseerimise reeglid ette
näevad.
TÄHELEPANU! Enne, kui lülitate õhupuhasti uuesti
elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige
alati, kas võrgukaabel on korralikult monteeritud.
Tähelepanu! Riski vältimiseks peab elektrijuhtme
asendamine läbi viidud olema selleks autoriseeritud inimeste
poolt.

Paigaldamine

Pliidikummi võib paigaldada seinale või seinakapi alumisele
osale. Aukude puurimiseks õige vahekaugusega kasutage
etaloni H, kui see kuulub tarnekomplekti. Vastasel juhul
asetage pliidikumm vastu seina või seinakapi alla ja märkige
aukude kohad pliiatsiga.

Seinale paigaldamine – sisestage seinakruvide tüüblid J
ettepuuritud aukudesse ja kaks kruvi K ülemistesse
aukudesse. Eemaldage võre ja paigaldage pliidikumm kahe
kruvi külge. Seejärel sisestage seestpoolt kolmas kruvi L ja
keerake kõik kruvid tugevalt kinni.

Seinakapile kinnitamine – kinnitage pliidikumm nelja
kruviga M kapi seest.

Töötamine

Tulede ja tõmbemootori sisselülitamiseks kasutada tõmbekapi
eesküljel olevaid lüliteid.
Kui auru kontsentratsioon köögis on eriti kõrge, kasutage
kõige suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5
minutit enne söögitegemise algust ning jätta see pärast
söögivalmistamise lõppu veel umbes 15 minutiks tööle.
Avage alati aurupüüdur N*.
Kui toode on varustatud elektrilise või mehaanilise klapiga, on
olemasolevad klahvid ja/või nupud ja/või hoovad mõeldud
tulede sisse- ja väljalülitamiseks ning klapi avamiseks ja
sulgemiseks.

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse
rasvafiltreid) nii seest kui ka väljast puhastada.
Puhastamiseks kasutage neutraalse vedela
puhastusvahendiga niisutatud lappi.
Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE ALKOHOLI!
Tähelepanu! Seadme puhastamise ja filtrite vahetamise

eeskirjade mittejärgimisega kaasneb tulekahjuoht. Seepärast
on soovitatav järgida antud juhiseid.
Me ei võta enda peale mingit vastutust ebaõigest
käsitsemisest või eespool toodud ettevaatusabinõude
mittejärgimisest tingitud võimalike mootorikahjustuste ja
tulekahjude eest.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Kui on paigaldatud kaitsevõresse, siis järgige allpool toodud
soovitusi.
Paberfilter tuleb vahetada kord kuus või siis, kui pealmine
pool on värvi muutnud. Värvimuutust on näha läbi võre avade.

Käsnfilter vajab pesemist kuuma seebiveega kord kuus ja
see tuleb välja vahetada pärast igat 5 kuni 6 pesukorda.
Metallfiltrit tuleb puhastada kord kuus mittesöövitava

puhastusvahendiga, käsitsi või nõudepesumasinas madalal
temperatuuril lühikese töötsükliga.
Nõudepesumasinas pesemisel võib rasvafiltri värv kergelt
muutuda, kuid see ei mõjuta filtri tööomadusi.
Rasvafiltri eemaldamiseks avage võre. Selleks kasutage
konkse P ja vabastage stopperid R1 ja R2.
Autonoomne metallfilter ei ole varustatud tugivõrega. Filtri
eemaldamiseks tõmmake kinnitusvedrud P4 taha ja libistage
filter alla.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad
lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel
olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit
puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt
iga nelja kuu tagant.
Seda EI TOHI pesta ega taasaktiveerida
See võib olla ühest allpool loetletud tüübist:

Ristkülikukujuline S1 või S2 või S3
Paigaldamine (S1 või S2): paigaldage tagumine pool T ja
kinnitage esiküljele (U).
Paigaldamine (S3): katte W eemaldamiseks keerake O
nuppe 90°, paigaldage filter sissepoole ja lukustage keskmise
O nupu abil oma kohale. Seejärel pange kate kinni.
Eemaldamiseks toimige vastupidises järjekorras.
Ümmargune (V1-V2-V3 – erinevad mudelid)
Bajonettpaigaldus: paigaldage filter mootori kaitsevõre
keskele. Kontrollige, et söefiltrile märgitud punkt X1 või X2 või
X3 on kohakuti konveierile märgitud punktiga Y1 või Y2,

seejärel keerake päripäeva; eemaldamisel keerake

74

vastupäeva. Kui seade on varustatud teibiga Z, tõstke seda
enne veidi.

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.
Tähelepanu! Enne pirnide puudutamist veenduge, kas need
on jahtunud.
40 W hõõglampide vahetamine – keerake katkine lamp välja
ja paigaldage ovaalne hõõglamp maksimaalse võimsusega 40
W E14. Lambi vahetamiseks eemaldage võre.

Halogeenlampide vahetamine – katte eemaldamiseks
kasutage väikest kruvikeerajat või sarnast tööriista.
Asendage rikutud lamp uuega. Kasutage ainult
halogeenlampe maksimaalse võimsusega 20 W (G4). Ärge
puudutage neid kätega. Pange lambikate tagasi (lukustub
klõpsatusega).
Kui valgustus ei hakka tööle, kontrollige enne tehnoabi
kutsumist, kas pirn on korralikult pesas.

75

SR - Uputstva za montažu i upotrebu

Konsultujte slike na prvim stranicama sa alfabetskim
objašnjenjima koje donosi propratni tekst sa objašnjenjima.

Strogo se pridržavajte objašnjenja koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornosti za eventualne

neprilike, štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priručnik.
Napomena: Pojedinosti koje su obeležene simbolom "(*)" su
opcionalni pribor koji je priložen samo sa nekim modelima ili
se radi o pojedinim delovima koji nisu priloženi,a koje treba da
kupite.

Upozorenja

Pažnja! Ne priključujte aparat na električnu mrežu sve dok

niste potpuno završili sa instalacijom.
Pre bilo kakvog postupka održavanja ili čišćenja, iskopčajte
kuhinjsku napu sa električne mreže na način da izvadite utikač
ili tako da iskopčate opšti prekidač koji imate u kući ili stanu.
Deca ili ljudi sa smanjenim mentalnim, fizičkim ili senzornim
sposobnostima i koja nemaju iskustva ili dovoljno znanja ne
smeju da koriste ovaj aparat sem ako nisu pod kontrolom ljudi
koji su odgovorni za njihovu bezbednost ili su od tih ljudi
obučeni kako da upotrebljavaju ovaj aparat.
Obavezno kontrolišite decu kako se ne bi igrala sa aparatom.
Nikad ne koristite kuhinjsku napu bez da ste pravilno montirali
rešetku!
Kuhinjska napa se ne sme NIKAD upotrebljavati kao površina
za naslanjanje ili polaganje predmeta sem ako to nije jasno
navedeno.
Prostorija u koju treba da postavite kuhinjsku napu mora da
ima dobru ventilaciju kada se napa koristi zajedno sa drugim
aparatima u prostoriji koji su na gasno sagorevanje ili neko
drugo gorivo.
Usisavani vazduh se ne sme provoditi u cev koja se koristi za
izbacivanje dimova koje proizvode aparati na gasno
sagorevanje ili drugu vrstu goriva.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
kuhinjske nape.
Upotreba nekontrolisanog plamena je štetna za filtere i može
da izazove požar, zato treba da se izbegava u svakom
slučaju.
Prilikom prženja hrane kontrolišite da se prezagrejano ulje ne
zapali.
Što se tiče tehničkih i bezbednosnih mera koje se moraju
provoditi s obzirom na izbacivanje dimova , strogo se
pridržavajte pravilnika nadležnih lokalnih vlasti.
Kuhinjska napa se mora često čistiti bilo spolja bilo iznutra
(BAREM JEDAN PUT MESEČNO, poštujte ono što je
napisano u uputstvima o održavanju koje donosi ovaj
priručnik).
Nepoštovanje pravila o čišćenju kuhinjske nape i zamene ili
čišćenja filtera povećava mogućnost izbijanja požara.
Ne koristite i ne ostavljajte kuhinjsku napu bez pravilno
montirane lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornosti za eventualne neprilike,
štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priručnik.

Ovaj je aparat označen u skladu sa Evropskom Direktivom
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Proverite da li je ovaj proizvod odbač

en na pravilan

način jer na taj način korisnik pridonosi sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.

Simbol

na proizvodu ili na popratnoj dokumentaciji

ilustruje da se ovaj proizvod ne sme tretirati kako kućni otpad
nego treba da se odloži na prikladnom sabirnom mestu za
odbacivanje električnih i elektronskih aparata . Odložite ovaj
otpad na način da se strogo pridržavate lokalnih pravilnika o
odbacivanju smeća. Za dobijanje detaljnijih informacija o
tretmanu, odbacivanju i ponovnom korištenju ovog proizvoda,
stupite u kontakt sa prikladnim lokalnim ustanovama, službom
za sakupljanje kućnog otpada i/ili sa prodavnicom u kojoj ste
kupili ovaj proizvod.

Korištenje

Kuhinjska napa je napravljena da bi se koristila u usisnoj
verziji sa spoljašnjim izbacivanjem ili u filtracijskoj verziji sa
unutrašnjim kruženjem.

Usisna verzija

Kuhinjska napa ima gornji izlaz za vazduh B1 te
opcionalno i stražnji izlaz B2*, za izbacivanje dima
prema napolje.
Izaberite najpodobniju prirubnicu koja je prikložena te
je postavite C , uvek zatvorite neupotrebljavanu i otvor
uz pomoć čepa D* koji je priložen ako je to predviđeno.
Napomena: na nekim modelima gornji otvor B1 se
prilaže u zatvorenom izdanju : Odlučno pritisnite kako
biste odlomili deo koji zatvara otvor za izbacivanje a
koji je prethodno pripremljen za odlamanje te ga
uklonite.
Pažnja! Deo koji je prethodno pripremljen za
odlamanje se ne može više postaviti na isto mesto,
izvršite ovu proceduru samo ako ste sigurni koji tip
instalacije obavljate.

Pažnja! Na nekim modelima nije moguće da se pristupi
stražnjem otvoru za izbacivanje, čak i kada se ukloni čep (ako
je već montiran), u tom slučaju izvadite plastični deo E1 ili E2
koji začepljava otvor na način da ga izvučete, pomoću jedne
štipaljke ili sekača. Kontrolišite da li je selektor za
usisavanje/filtriranje (u unutrašnjosti kuhinjske nape) G u
poziciji za usisivanje (A).

Filtracijska verzija

U slučaju da nije moguće izbacivanje dima i pare koja se
stvara tokom kuvanja prema napolje, možete da koristitite
kuhinjsku napu u filtracijskoj verziji postavljajući karbonski
filter, dim i para se recikliraju kroz prednju rešetku koja je
postavljena iznad komandnog panela. Kontrolišite da li je
usisni/filtracijski selektor u filtracijskom položaju (F).

Modeli bez motora za usisavanje funkcionišu samo u usisnoj

76

verziji i treba da se povežu sa perifernom celinom za
usisavanje (koja nije priložena).

Instalacija

Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
kuhinjske nape ne sme da bude manja od 60cm u slučaju da
se radi o električnim kuhinjama i 75cm cm u slučaju da se radi
o kuhinjama na gas ili mešovitim kuhinjama.Ukoliko uputstva
za instalaciju uređaja za kuvanje na gas specifikuju veću
udaljenost, morate da se pridržavate tih uputstava.

Električno povezivanje

Napon mreže treba da odgovara naponu koji je naveden na
etiketi karakteristika koja se nalazi u unutrašnjosti kuhinjske
nape. Ukoliko postoji utikač povežite kuhinjsku napu sa
utičnicom koja je u skladu sa propisima na snazi i koja je
postavljena na pristupačnom mestu.
Ukoliko je kuhinjska napa bez utikača (direktno povezivanje
na mrežu) ili utičnica nije postavljena na pristupačnom mestu
postavite dvopolni utikač koji obezbeđuje kompletno
isključenje sa mreže u uslovima kategorije previsokog napona
III, u skladu sa pravilima o instalaciji.
Upozorenje: pre nego što ponovo povežete kuhinjsku napu
sa električnom mrežom i kontrolišete pravilno funkcionisanje,
proverite da li je kabl mreže montiran na pravilan način.
Upozorenje! Zamenu kabla za napajanje treba da obavi
autorizovana servisna služba ili jedna osoba koja poseduje
sličnu kvalifikaciju.

Montaža

Kuhinjska napa se može postaviti na zid ili na donji deo
visećeg nameštaja; ako je priložen koristite šablon H da biste
probušili na pravilno udaljenom mestu, u suprotnom slučaju
naslonite kuhinjsku napu o zid ili na donji deo visećeg
nameštaja i označite uz pomoć olovke rupe koje trebate da
napravite.
Pričvršćivanje o zid – Postavite drvene komadiće na zid J u
napravljene rupe te dva zavrtnja K u gornje rupe, uklonite
rešetku i zakačite kuhinjsku napu za dva zavrtnja, na kraju,
iznutra, postavite treći zavrtanj L te ih prišarafite sve.

Pričvršćivanje na viseći deo nameštaja – Pričvrstite
kuhinjsku napu uz pomoć 4 zavrtnja M iz unutrašnjosti visećeg
dela nameštaja.

Funkcionisanje

Kuhinjska napa je opremljena komandnom tablom koja
podešava brzinu usisavanja i kontroliše uključivanje svetala
da bi se osvetlila površina za kuvanje.
Uključite veću brzinu u slučaju da se radi o velikoj
koncentraciji pare u kuhinji. Savetujemo da se uključi
usisavanje vazduha 5 minuta pre nego što počnete sa
kuvanjem i da ostavite uključeno usisavanje otprilike 15
minuta posle završetka kuvanja.
Otvorite uvek sakupljač pare N*.
Ukoliko je vaš proizvod opremljen ventilom za mehaničko ili
električno pokretanje, tipke i/ili ručice i/ili dugmad koje imate

na raspolaganju su potrebne za kontrolu svjetala i za
zatvaranje i otvaranje ventila.

Održavanje

Upozorenje! Pre bilo kakve operacije čišćenja ili
održavanje, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utikač iz utičnice ili tako da
isključite opšti prekidač kuće ili stana.

Čišćenje

Kuhinjska napa se mora često prati (barem toliko često koliko
često održavate filter za uklanjanje masnoće), bilo iznutra bilo

spolja. Za čišćenje koristite meku ovlaženu krpu i tečne
neutralne deterdžente.
Izbegavajte upotrebu proizvoda koji grebu. NE

UPOTREBLJAVAJTE ALKOHOL !
Upozorenje: Nepoštovanje pravila o čišćenju aparata i pravila

o zameni filtera povećava rizik od požara. Zato savetujemo da
se pridržavate navedenih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualna oštećenja
izazvana na motoru, požar izazvan kao posledica nepravilnog
održavanja ili od nepoštovanja navedenih upozorenja.

Filter za uklanjanje masnoće

Zadržava masne čestice koje su posledica kuvanja.

Ukoliko se nalazi u unutrašnjosti rešetke koja pridržava može
da bude sledećeg tipa:
Papirnati filter treba da se zameni jedanput na mesec ili
uloliko se obojao na gornjem delu, kada se boja vidi kroz rupe
rešetke.
Sunđerasti filter treba da se opere toplom sapunskom
vodom jedanput mesečno i zamenjen svako 5/6 pranja.
Metalni filter treba da se očisti jedan put na mesec, uz pomoć
neagresivnih deterženata, ručno ili u mašini za pranje sudova
na niskim tempetraturama i uključujući kratki ciklus pranja.
Posle pranja u mašini za pranje sudova metalni filter može da
deluje isprani i izbleđeno ali se njegove filtracijske
karakteristike neće nimalo promeniti.
Da biste pristupili fiteru za uklanjanje masnoće otvorite

rešetke pomoću kvaka P i oslobodite ga od držača R1 ili R2.
Samonoseći metalni filter nema rešetku koja ga pridržava,

ako želite da ga izvadite , treba da povučete opruge za
otkačivanje P4 prema nazad i izvadite filter prema dole.

Aktivni karbonski filter (Samo za Filtracijsku
Verziju)

Zadržava neprijatne mirise koji su posledica kuvanja.

Do zasićenja karbonskog filtera dolazi posle produžene
upotrebe i zavisi od vrste kuhinje i od toga koliko često se
prao filter za uklanjanje masnoće. U svakom je slučaju
potrebno zameniti kartušu svaka 4 meseca.
NE može se prati ili obnavljati.
Može da bude jedan od sledećih vrsta:

Pravougaoni S1, S2 ili S3:
Montaža (S1 ili S2): postavite stražnji deo T i zakačite prednji
deo (U).
Montaža (S3): Uklonite poklopac W okrećući za 90° okrugle
drške O.

77

Postavite karbonski madraščić unutar prikladnog prostora te
ga pričvrstite okrećući za 90° okrugli držak O ,zatvorite
poklopac.

Postupite na suprotan način u slučaju razmontiranja.
Kružni (V1-V2-V3-različiti modeli):
Zabijanje na bajonetu postavite ga na centar pokrivača

rešetke koja zaštićuje motor pazeći da se natpis X1 ili X2 ili X3
na karbonskom filtru podudara sa natpisom Y1 ili Y2 na
provodniku, okrenite posle u smeru kazaljki na satu; u slučaju
razmontaže okrenite u smeru suprotnom od smera kazajki na
satu, ukoliko ima jezičac Z ne zaboravite prethodno da ga
lagano podignete.

Zamenjivanje Lampe

Iskopčajte aparat sa električne mreže.
Upozorenje! Pre nego što dotaknete lampe budite sigurni da
su se ohladile.
Izvadite rešetku da biste pristupili prostoru u kojem se nalazi
lampa.
Odvijte oštećenu lampu i zamenite je s ovalnom sijalicom od
maks. 40W E14.

Zamenjivanje halogene lampe – Otvorite prostor u kojem se
nalazi lampa – izvadite zaštitini deo pritiskajući s jednim malim
odvijačem ili sličnim priborom..
Zamenite oštećenu lampu.
Upotrebljavajte samo halogene lampe 20W maks (G4),
pazeći da ih ne dodirnete rukama. Zatvorite poklopac
(zatvaranje na skok).
Ukoliko rasveta ne funkcioniše, kontrolišite da li ste pravilno
postavili lampe na njihovo mesto pre nego što pozovete
servisnu službu radi asistencije.

78

MK - Упатство за монтажа и ракување

Погледајте ги и сликите од првите страници со
алфабетските ознаки цитирани во текстот од
објаснувањето.

Придржувајте се строго до упатствата дадени во овој
прирачник. Ние одбиваме билокаква одговорност за

билокаков проблем, штета или пожа р предизвикан на
апаратот како резултат на неследење на упатствата
вклучени во овој прирачник.
Забелешка: Додатоците означени

со симболот "(*)" се
факултативен додатен прибор кои се вклучени само во
неколку модели, а ако не се вклучени во моделот треба да
се набават.

Важни совети

Предупредување! Да не го поврзувате апаратот со

електричното напојување се додека монтажата не биде
целосно комплетна.
Пред билокаква операција за чистење или одржување,
исклучете го аспираторот од електричната мрежа со
вадење на струјниот приклучник или со исклучување на
домашниот мрежен прекинувач.
За сите операции за монтажа и одржување да се
работни ракавици
Овој апарат не е наменет за користење од страна на деца
или лица со намалени физички, сензорни или ментални
способности, или ако немаат искуство или знаење,
доколку не се под надзор или се имаат обучувано за
употреба на апаратот од лице одговорно за нивната
безбедност.
Треба да се

внимава, децата да не си играат со уредот.
Никогаш не користете го аспираторот ако ја немате
правилно монтирано решетката!
Аспираторот НИКОГАШ не смее да се користи како
површина за поддршка доколку не е прецизно наведено.
Просторијата мора да биде доволно проветрена кога
кујнскиот аспиратор се користи заедно со апарати кои
согоруваат гас или други горива.
Издувниот воздух не смее да се предава во активен оџак
за чад створен од апарати кои согоруваат гас или други
горива.
Строго се забранува фламбирање на храната под самиот
аспиратор.
Употребата на отворени пламени е штетна за филтрите и
може да предизвика ризик од пожар и

поради тоа мора да
се избегнува во сите околности.
Секое пржење мора грижливо да се направи со цел да се
спречи да не дојде до презагревање на маслото и
пламнување.
Што се однесува до техничките и безбедносните мерки за
примена за исфрлање на пареа важно е внимателно да се
следат

правилата дадени од компетентните власти.
Аспираторот мора редовно да се чисти како од
внатрешноста така и од надворешноста (НАЈМАЛКУ
ЕДНАШ МЕСЕЧНО, во секој случај потребно е да се
постапува во согласност со упатствата за одржување
дадени во овој прирачник).

користат

Ако не се следат упатствата во однос на аспираторот и
чистењето на

филтрите ќе доведе до ризик од пожари.
Да не го користите или оставате аспираторот без
правилно монтирани сијалици поради можниот ризик од
електричен удар.
Ние одбиваме билокаква одговорност за билокаков
проблем, штета или пожар предизвикан на апаратот како
резултат на неследење на упатствата вклучени во овој
прирачник.
апарат е обележан

согласно Европската директива
2002/96/EC за Искористена Електрична и Електронска
Опрема (Waste Electrical and Electronic Equipment - WEEE).
Со правилно отстранување на овој производ помагате да
се спречат потенцијалните негативни последици за
околината и здравјето на човекот, што инаку би се
предизвикале од несоодветното третирање како отпадок
на овој производ.

Симболот

прецртана канта за ѓубре на производот
или на документите кои одат со производот, покажува
дека тој апарат не смее да се третира како комунален
отпад. Напротив би требало да се однесе до соодветното
место за собирање за рециклирање на електрична и
електронска опрема. Отстранувањето мора да се изврши
во согласност

со локалните прописи за животната средина
за отстранување на отпаден материјал. За повеќе
детаљни информации за третманот, поправањето и
рециклирањето на овој производ Ве молиме контактирајте
со Вашите локални власти, Вашата комунална служба или
со продавницата од каде го имате купено производот.

Употреба

Аспираторот може да се користи во вид со надворешно
исфрлање на издувниот воздух или со филтер во вид со
кружно струење на воздухот.

Вид со надворешно исфрлање на издувниот
воздух

Аспираторот има горен излез за воздух B1 а по можност и
заден излез B2*, за исфрлување на пареите во
надворешноста.
Одберете го најсоодветниот излез и ставете ја фланшата
C на комплетот, секогаш затворете го отворот на
комплетот кој не го користите со капакот D* ако е
доставен.
Забелешка: во некои
испорачува затворен: Притиснете го и тргнете го
прекршениот дел кој го затвара отворот за исфрлање на
воздухот.
Внимание! прекршениот дел не може повторно да се
враќа назад, оваа операција треба да се направи само ако
сте сигурни за видот на монтажа кој треба да се
Предупредување! Во некои модели задниот отвор за
исфрлање на воздухот не е пристапен дури и со
отстранување на капакот (ако веќе е монтиран), во тој

модели горниот отвор B1 се

прави.

79

случај отстранете го пластичното парче E1 или E2 што го
затвора отворот, вадејќи го со помош на штипалка и
секач. Проверете да бирачот издувување/филтрирање
(во внатрешноста на аспираторот) G е ставен на
позицијата издувување (A).

Варијанта со филтрирање

Во случај ако не е можно исфрлање на пареите од
готвењето кон надворешноста, аспираторот може да се
користи во варијанта со филтрирање со монтирање на
филтер од јаглен, мирисите и пареите се рециклираат низ
предната решетка ставена над командната табла со
регулаторите. Проверете да бирачот

издувување/филтрирање е ставен на позицијата
филтрирање(F).

Моделите без вентилатор работат само во варијанта со
издувување на воздухот и треба да се поврзат со
перифериски уред за издувување (не е доставен).
Упатствата за поврзување се доставени со
периферискиот уред за издувување.

Монтажа

Најмалото растојание помеѓу плочата од шпоретот за
садовите за готвење и долниот раб на аспираторот да не
биде помало од 60cm за електричните апарати за готвење
и 75cm за гасните или комбинираните апарати за готвење.
Ако упатството за монтажа за плинските плочи од
шпоретот прецизираат поголемо растојание, морате да се
придржувате до тоа

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот
покажан на етикетата за карактеристиките ставена внатре
во аспираторот. Ако аспираторот оди со приклучник
поврзете го во штекерот во согласност со струјните
прописи и позициониран на пристапно место. Ако не е
снабден со приклучник (директна врска со електричното
напојување) или ако приклучникот не
пристапно место применете би-поларен прекинувач во
согласност со стандардите кој обезбедува комплетно
исклучување на електричното напојување под услови
поврзани со преоптоварување на мрежата категорија III,
во согласност со упатството за монтажа.
Предупредување! Пред (повторно) поврзување на колото
од аспираторот со електричното напојување и
проверувањето на функционалноста, секогаш
дали струјниот кабел е правилно монтиран.
Предупредување! Замената на струјниот кабел мора да
ја изврши овластен сервис помошен центар или слично
квалификувано лице.

Вградување

Аспираторот може да се монтира на ѕидот или на дното
од висечки елемент; ако е доставен, користете го
шаблонот H за дупчење на точно растојание, или
положете го аспираторот на ѕидот или на дното од
висечкиот елемент и обележете со молив отвори за

.

е лоциран на

проверете

дупчење.

Фиксирање на сидот - Ставете ги типлите во
направените отвори и два штрафа K во горните отвори,
тргнете ја решетката и закачете го аспираторот на двата
штрафа, на крај, од внатрешноста, ставете го третиот
штраф L и затегнете ги сите.

Фиксирање на висечкиот елемент - Фиксирајте го
аспираторот со 4 штрафа M од внатрешноста на
висечкиот елемент.

Функционирање

Аспираторот се испорачува со командна табла со
регулатор на брзините на издувување и регулатор за
осветлението над плочата од шпоретот.
Користете ја најголемата брзина во случај на
невообичаена концентрација на пареи во кујната. Ви
препорачуваме да го вклучите издувувањето 5 минути
пред да започнете со готвењето и да го оставите да
работи

околу 15 минути по завршување на готвењето.
Отворете го секогаш собери пареа N*.
Ако Вашиот производ е со капак со електрично или
механичко управување, пипките и/или копчињата и/или
рачките кои се на располагање служат за регулирање на
светлото и за отварање и затварање на капакот.

Одржување

Предупредување! Пред билокаква операција за
чистење или одржување, исклучете го аспираторот од
електричната мрежа со вадење на струјниот
приклучник или со исклучување на домашниот
мрежен прекинувач.

Чистење

Аспираторот мора редовно да се чисти (најмалку со
истата фреквенција со која се врши одржувањето на
филтерите за масти) како од внатрешноста така и од
надворешноста. За чистењето користете крпа навлажнета
со течни неутрални детергенти.
Да не користите производи кои содржат абразиви. НЕ

КОРИСТЕТЕ АЛКОХОЛ!
Предупредување! Ако не се следат упатствата

на чистењето на аспираторот и замената на филтрите ќе
доведе до ризик од пожари. Се препорачува до
придржување на предложените упатства.
Ние одбиваме билокаква одговорност за евентуални
оштетувања на моторот или пожар предизвикан како
резултат на неправилно одржување или неследење на
наведените упатствата.

Филтер за масти

За собирање на масните состојки од пареата од
готвењето.

Ако е поставен во внатрешноста на решетката од
основата може да биде од следните типови:
Филтер од хартија треба да се заменува еднаш
месечно или ако е обоен од горната страна, кога
обојувањето се гледа преку отворите на решетката.

ѕидот J во

во однос

80

Сунѓераст филтер се пере со насапунета топла вода
еднаш месечно а се заменува по секое 5/6 перење.
Метален филтер треба да се чисти еднаш месечно со
неагресивни детергенти, рачно или во машина за миење
на садови на ниски температури и во краток интервал.
Со перењето во машина за миење на садови металниот
филтер за масти може да ја изгуби малку бојата но
неговите карактеристики за филтрирање воопшто не се
менуваат.
За да пристапите до филтерот за масти отворете ја
решетката со помош на механизмите за отварање P и
ослободете ја од сопирачите R1 или R2.
Независен метален филтер нема решетка за основа ,
за негово вадење повлечете ги спиралите за откачување
P4 на назад и извадете го филтерот на надолу.

Филтер со активен јаглен (Само за Варијанта со
филтрирање)

За собирање на непријатните мириси од пареата од
готвењето .

Заситувањето на филтерот од јаглен настапува по повеќе
или помалку продолжена употреба во зависност од типот
на готвење и редовноста на чистењето на филтерот за
масти. Во секој случај потребно е да се замени чаурата
најмалку на секои 4 месеци.
НЕ може да
Може да биде од следните типови:

Правоаголен S1, S2 или S3:
Монтажа (S1 или S2): вметнете ја задната страна T и

прицврстете ја од напред (U).

Вградување (S3): Извадете го капакот W со вртење за
90° на копчето O.

Поставете го филтерот внатре и вклопете го на место со
вртење за 90°

Постапете по обратен редослед од вадењето.
Кружен (V1-V2-V3- различни модели):
Системот за прикачување позиционирајте го на

центарот од капакот на решетката за заштита на моторот
внимавајќи да ознаката X1 или X2 или X3 на филтерот од
јаглен соодветствува со ознаката Y1 или Y2
механизмот за спроведување, вртејќи потоа во правец на
движењето на стрелките од часовникот; во случај на
вадење вртете во правец спротивен од правецот на
движењето на стрелките од часовникот, ако има јазиче Z
сетете се прво малку да го подигнете.

Замена на сијалиците

Исклучете го уредот од струјното напојување.
Предупредување! Пред да ги допрете сијаличките
проверете дали се изладени.
Замена на сијалиците од 40 вати - Одвртете ја
оштетената сијалица и заменете ја со елипсовидна
сијалица со максимум јачина на светење од 40W E14.
Тргнете ја решетката за да пристапите до отворот за
сијалиците.

се пере или обновува.

на копчето O а потоа затворете го капакот.

на

Замена на халогенска сијалица - Пристапете до отворот
за сијалиците - извадете ја заштитата подигајќи ја со еден
мал штрафцигер или

слична алатка.
Заменете ја оштетената сијалица.
Користете само халогенски сијалици од максимум 20 вати
(G4), имајќи во предвид да не ги допирате со рацете.
Затворете ја плафонката (фиксирање со опруга).
Ако осветлението не работи, пред да повикате техничка
помош, проверете дали сијалиците се добро ставени.

81

SQ - Udhëzime montimi dhe përdorimi

Shikoni edhe vizatimet në faqet e para me referuesit
alfabetikë korrespondues në tekstin shpjegues.

Zbatoni me përpikmëri udhëzimet e përshkruara në këtë
manual. Shoqëria nuk mban përgjegjësi për pakujdesi, dëme

apo zjarre të shkaktuara nga moszbatimi i rregullave të
përshkruara në këtë manual.
Shënim: Detajet e shënuara me simbolin “{*}” janë aksesorë
të mundshëm me të cilët pajisen vetëm disa modele ose
detaje që nuk janë dhënë, por duhen blerë.

Vërejtje

Kujdes! Mos e lidhni pajisjen me rrymën elektrike pa kryer

plotësisht instalimin.
Përpara çdo veprimi pastrimi ose mirëmbajtjeje, shkëputeni
oxhakun nga rryma elektrike duke hequr spinën ose duke ulur
siguresës e përgjithshme të banesës.
Gjatë ë gjitha veprimeve montuese apo të mirëmbajtjes
përdorni dorashka pune.
Pajisja nuk duhet të përdoret nga fëmijë ose nga persona që
nuk janë në gjendje nga pikëpamja fizike, shqisore apo
mendore,
dhe që nuk kanë njohje dhe eksperiencë për përdorimin e
pajisjes, në të kundërt duhet të mbikqyren ose të mësohen për
përdorimin e saj nga një njeri i përgjegjshëm për sigurinë e
tyre.
Fëmijët duhet të mbahen nën vëzhgim me qëllim që të mos
luajnë me pajisjen.
Mos e përdorni KURRË oxhakun nëse rrjeti i filtrave nuk është
montuar siç duhet!
Oxhaku nuk duhet të përdoret KURRË si mbështetëse për të
vendosur sende, veç në rast se janë të këshilluara
posaçërisht.
Kur oxhaku përdoret njëkohësisht me pajisje të tjera me gaz
apo lëndë të tjera djegëse, ambjenti duhet të ajroset në
mënyrë të mjaftueshme.
Ajri i thithur nuk duhet të dërgohet kurrë në një tubacion që
përdoret për nxjerrjen e tymit të pajisjeve me djegje gazi apo
lëndë të tjera djegëse. Është e ndaluar rreptësisht të gatuani
me flakë poshtë oxhakut thithës.
Lënia e zjarrit të lirë mund të dëmtojë filtrat dhe mund të
shkaktojë zjarr, prandaj duhet të mënjanohet patjetër.
Skuqjet e produkteve ushqimore duhet të bëhen nën vëzhgim
për të parandaluar zjarrin në rast tejnxehjeje të vajit.
Për sa i përket masave teknike dhe të sigurisë që duhet të
zbatohen për nxjerrjen e tymit, duhet të zbatohen me
përpikmëri rregulloret e ndërmarrjeve lokale kompetente.
Oxhaku duhet të pastrohet rregullisht si brenda ashtu edhe
jashtë (TË PAKTËN NJË HERË NË MUAJ, duke respektuar
rregullat e përshkruara në këtë manual)
Moszbatimi i këtyre rregullave të pastërtisë së oxhakut dhe të
ndërrimit e pastrimit të filtrave të yndyrës përbën rrezik zjarri.
Mos e përdorni oxhakun nëse llambat nuk janë të vendosura
siç duhet për të mënjanuar kështu rrezikun e dridhjeve nga
rryma elektrike.

Shoqëria nuk mban përgjegjësi për pakujdesi, dëme apo
zjarre të shkaktuara nga moszbatimi i rregullave të
përshkruara në këtë manual.
Kjo pajisje është e pajisur me shenjën dalluese sipas
direktivës evropiane 2002/96/CE për pajisjet elektrike dhe
elektronike (waste electrical and electronic equipment­WEEE).
Duke u kujdesur për një eliminim të rregullt të pajisjes,
ndihmoni në shmangjen e pasojave negative që mund të
dëmtojnë ambjentin dhe shëndetin në rast përpunimi jo të
duhur të pajisjes.

Shenja

e vendosur mbi pajisje apo në dokumentacionin
përkatës, tregon se pajisja nuk mund të trajtohet si mbeturinë
shtëpiake. Kështu ajo duhet të grumbullohet në qendrën e
përcaktuar për riciklimin e pajisjeve elektrike dhe elektronike.
Per eliminimin e pajisjeve te tilla duhet të zbatohen rregullat
vendore në fuqi për eliminimin e mbeturinave.
Për informacione më të hollësishme rreth trajtimit,
grumbullimit dhe riciklimit të këtij produkti, ju lutem të lidheni
me këshillin tuaj vendor, me shërbimin tuaj të eliminimit të
mbeturinave shtëpiake ose me pikëshitjen ku keni blerë
pajisjen.

Përdorimi

Oxhaku thithës është realizuar për t’u përdorur në lloji thithës
me nxjerrje të jashtme ajri ose filtuese me qarkullim të
brendshëm.

Lloji thithës

Oxhaku është pajisur me një nxjerrje ajri të sipërm B1 dhe
mundësisht edhe me me një nxjerrje të poshtje B2*, për
shkarkimin e tymrave jashtë.
Zgjidhni më të përshtatshmen dhe vendosni fllanxhën C me
shtesë, mbyllni gjithmonë vrimën e papërdorur me një tapë D*
me shtesë nëse është parashikuar.
Shënim: në disa modele vrima e sipërme B1 jepet e mbyllur:
Shtypeni me forcë për të shkëputur pjesën e ngjitur që mbyll
vrimën e shkarkimit dhe hiqeni.
Kujdes! Pjesa e shqitur nuk mund të montohet më në vendin
e vet, kryjeni këtë veprim vetëm nëse jeni të sigurtë për llojin e
instalimit që do të kryeni.
Kujdes! Në disa modele vrima e daljes së pasme nuk arrihet
menjëherë, edhe pasi keni hequr tapën (nëse është e
montuar); në rast të tillë hiqni pjesën plastike E1 apo E2 që e
zë vrimën duke e zhvidhosur dhe duke përdorur një pincë ose
një prerëse. Kontolloni që selektori thithës/filtrues (brenda
oxhakut) G të jetë në pozicionin thithës (A).

Lloji filtrues

Në rast se nuk është e mundur të shkarkohen tymërat dhe
avujt e gatimit nga brenda, mund të përdoret oxhaku në llojin
filtrues duke montuar një filtër karboni, kështu tymërat dhe
avujt pastrohen nëpërmjet grilës së parme të vendosur sipër
panelit të komandimit. Kontolloni që selektori thithës/filtrues
të ndodhet në pozicionin filtrues (F).

82

Modelet pa motor thithës funksionojnë vetëm në llojin thithës
dhe duhet të lidhen me një njësi periferike thithëse (që nuk

jepet).

Udhëzimet e lidhjes jepen me njësinë periferike të thithjes.

Montimi

Largësia minimale midis sipërfaqes mbështetëse të eneve mbi
pllakën e gatimit dhe pjesës më të poshtme të oxhakut thithës
duhet të jetë jo më pak se 60cm në rastin e kuzhinave elekrike
dhe jo më pak se 75cm në rastin e kuzhinave me gaz apo të
përziera.
Nëse udhëzimet e instalimit të pllakave të gatimit me gaz
përcaktojnë një largësi më të madhe, duhet të mbahet gjithnjë
parasysh.

Lidhja Elektrike

Tensioni i rrymës duhet të përkojë me tensionin e treguar në
etiketën e vendosur nga ana e brendshme e oxhakut. Nëse ka
një spinë atëherë lidheni oxhakun me prizën në mur sipas
rregullave në fuqi, të vendosur në një zonë të arritshme. Nëse
nuk ka asnjë spinë (me lidhje direkte ose me qark elektrik),
ose nëse spina nuk gjendet në një zonë të arritshme, përdorni
një çelës sigurese që garanton shkëputjen e plotë të oxhakut
nga rryma elektrike në rast mbingarkese të kategorisë III, në
zbatim të rregullave të montimit.
Kujdes! Përpara se të rilidhni qarkun e oxhakut me rrymën
elektrike dhe të verifikoni funksionimin e drejtë, kontrolloni
gjithnjë që kablloja ushqyese të jetë montuar si duhet.
Kujdes! Për të parandaluar çdo rrezik zëvendësimi i kabllos
ushqyese duhet të bëhet nga shërbimi i autorizuar i
asistencës teknike.

Montimi

Oxhaku mund të instalohet në mur ose në pjesën e poshtme
të dollapit; nëse e keni, mund të përdorni vizoren H për të
hapur vrimat në largësinë e duhur, përndryshe mbështeteni
oxhakun në faqen e murit ose poshtë dollapit dhe shënoni me
një laps vrimat që do të hapni.

Fiksimi në faqen e murit – Fusni takot e murit J në vrimat e
hapura dhe dy vidat K në vrimat e sipërme, hiqni grilën dhe
kapeni oxhakun me dy vidat, më në fund, fusni nga brenda
vidën e tretë L dhe shtrëngojini të gjitha.

Fiksimi në dollap – Fiksojeni oxhakun me 4 vida M nga pjesa
e brendshme e dollapit.

Funksionimi

Oxhaku është i pajisur me një panel komandimi me kontroll të
shpejtësisë së thithjes dhe kontroll të ndjezjes së dritës për
ndriçimin e pllakës së gatimit.
Përdorni shpejtësinë maksimale në rast përqëndrimi të
veçantë të avujve të gatimit. Ju këshillojmë ta ndizni thithësin
5 minuta para se të filloni të gatuani dhe ta lini të punojë për
rreth 15 minuta pas përfundimit të gatimit.
Hapni gjithnjë thithësin e avujve N*.
Nëse produkti juaj është pajisur me valvul me veprim elektrik

ose mekanik, tastet e/o butonat e/o dorezat me rrotullim
shërbejnë për kontollin e dritave dhe për hapjen dhe mbylljen
e valvulës.

Mirëmbajtja

Kujdes! Përpara çdo veprimi pastrimi ose mirëmbajtjeje,
shkëputeni oxhakun nga rryma elektrike duke hequr
spinën ose duke ulur siguresës e përgjithshme të
banesës.

Pastrimi

Oxhaku duhet të pastrohet herë pas here (të paktën me të
njëjtën kohëzgjatje që kryehet mirëmbajtja e filtrave të
yndyrës), si nga brenda ashtu edhe nga jashtë. Për pastrimin
përdorni një leckë të njomë me ilaç larës të lëngët jogërryes.
Mos përdorni produkte që përmbajnë gërryese. MOS

PËRDORNI ALKOL!
Kujdes: Mosrespektimi i rregullave të pastërtisë së pajisjes

dhe të zëvendësimit të filtrave përbën rrezik zjarri. Bëni kujdes
që të zbatoni udhëzimet e dhëna.
Shoqëria nuk mban përgjegjësi për dëme të mundshme tek
motorri, për zjarre të shkaktuara nga mosmirëmbajtja apo nga
moszbatimi i vërejtjeve të mësipërme.

Filtri antiyndyrë

Thith avujt e yndyrës së gatimit.

Nëse është vendosur nga ana e brendshme e grilës mbajtëse,
mund të jetë i tipeve të mëposhtme:
Filtri prej letre duhet të zëvendësohet një herë në muaj ose
nëse është i ngjyrosur në anën e sipërme, kur ngjyra del nga
vrimat e grilës.
Filtri prej sfungjeri duhet larë me ujë të ngrohtë me sapun
një herë në muaj dhe duhet zëvendësuar pas çdo 5/6 larjesh.
Filtri metalik duhet të pastrohet një herë në muaj, me ilaç
larës të butë, me dorë ose në makinën larëse me temperaturë
të ulët dhe në një cikël të shkurtër.
Gjatë larjeve në makinën larëse filtri antiyndyrë mund të
humbasë ngjyrë, por nuk i ndryshojnë aspak karakteristikat e
filtrimit.
Për të arritur tek filtri i yndyrës hapni grilën nëpërmjet
dorëzave P dhe lërojini nga kapëset R1 dhe R2.
Filtri metalik vetëmbajtës nuk ka grilë mbajtëse, kështu për
ta hequr tërhiqni sustat e kapjes P4 për nga poshtë dhe
nxirrini filtrat nga poshtë.

Filtri prej karboni aktiv (Vetëm për Llojin Fitrues)

Thith aromat e pakëndshme të gatimit.

Bllokimi i filtrit të karbonit vërehet pas një përdorimi pak a
shumë të gjatë sipas llojit të kuzhinës dhe rregullsisë së
pastrimit të filtrit të yndyrës. Sidoqoftë është e nevojshme të
zëvendësohet të paktën çdo katër muaj.
NUK mund të lahet dhe të rivendoset.
Mund të jetë sipas llojeve të mëposhtme:

Drejtëkondor S1, S2 o S3:
Montimi (S1 o S2): fusni anën e poshtme T dhe kapeni nga
përpara (U).
Montimi (S3): Hiqni kapakun W duke rrotulluar me 90°
butonat O.

83

Fusni fletën prej karboni në hapësirën e posaçme dhe
mbërthejeni duke rrotulluar 90° butonin O pastaj mbyllni
sërisht kapakun.

Vazhdoni në anën e kundërt për montimin.
Unaza (V1-V2-V3-modele të ndryshme):
Mbërthim bajonete vendoseni në qendër të grilës mbrojtëse

të motorrit, duke pasur kujdes që referuesi X1 apo X2 opo X3
tek filtri i karbonit të përputhen me referuesin Y1 o Y2 tek
konvejeri, rrotullojeni pastaj në drejtim të akrepave të sahatit;
në rast çmontimi rrotullojeni në drejtim të kundërt, nëse ka
gjuhëzën Z kujtohuni më parë ta ngrini lehtësisht.

Zëvendësimi i Llambave

Shkëputeni pajisjen nga rryma elektrike.
Kujdes! Përpara se t’i prekni llambat sigurohuni që të jenë
ftohur.
Zëvendësimi i llambave 40W – Zhvidhosni llambën e
dëmtuar dhe zëvendësojeni me një llambë ovale me
inkandëshencë maksimale 40W E14. Hiqni grilën për të arritur
vendin e mbajtjes së llambës.

Zëvendësimi i llambës alogjene – Shkoni te vendi i llambës­hiqni mbrojtësen duke përdorur një kaçavidë të vogël të
mprehtë ose një vegël të ngjashme.
Zëvendësojeni llambën e dëmtuar.
Përdorni vetëm llamba alogjene 20W maks. (G4), duke pasur
kujdes që të mos i prekni me duar. Mbyllni kapakun mbrojtës
(fiksimi i menjëhershëm).
Nëse ndriçimi nuk punon, kontrolloni nëse llambat janë futur
siç duhet para se të thërrisni ndihmën teknike.

84

LI3HAC Ed. 04/10
