Gorenje DF 6315 X, DF 6316 AX, DF 6315 W, DF 6316 BX User Manual [ru]

DF 6315 X
DF 6315 W
DF 6316 X
DF 6316A X
DF 6316B X
DF 6316 XSC
DF 6316A XSC
DF 6316B XSC

LT montavimo ir naudojimosi instrukcija
LV ierīkošanas un izmantošanas instrukcija
FI Asennus- ja käyttöohjeet
HU Felszerelési és használati utasítás
DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
DA Bruger- og monteringsvejledning
NL Montagevoorschriften en gebruiksaanwijzingen
NO Instrukser for montering og bruk
SV Monterings- och bruksanvisningar
ES Montaje y modo de empleo
FR Prescriptions de montage et mode d’emploi
IT Istruzioni di montaggio e d'uso
PT Instruções para montagem e utilização
RO INSTRUCTII DE MONTAJ SI FOLOSIRE
BG Инструкции за монтаж и употреба
HR Uputstva za montažu i za uporabu
CS Návod na montáž a používání
PL Instrukcja montażu i obsługi
RU Инструкции по монтажу и эксплуатации
SR Uputstva za montažu i upotrebu
SL Navodila za montažo in uporabo
UK Інструкція з монтажу і експлуатації
SK Návod k montáži a užití
ET Paigaldus- ja kasutusjuhend
TR Montaj ve kullanım talimatları

LT - montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas

neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Gartraukis skirtas dūmams ir garams, susidariusiems
gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.
! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet

kuriuo metu pasiskaityti. Jei gaminį parduotumėte,
perleistumėte kitiems ar perkeltumėte į kitą vietą,
įsitikinkite, kad instrukcijos liktų kartu su gaminiu.

! Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi

informacija apie įdiegimą, naudojimą ir saugumą.

! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo

vamzdžių savybių.
Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami
priedai, esantys tik kai kurių modelių komplektacijoje, arba
detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklės

Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas

nėra visiškai užbaigtas.
Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti
gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės
arba išjungiant jungiklį.
Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine
arba protine negalia be už juos atsakingo asmens priežiūros
arba specialių nurodymų.
Vaikams neturi būti leidžiama žaisti su įrenginiu.
Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.
Gaubto niekada nenaudokite kaip atramos, nebent toks jo
naudojimo būdas yra nurodytas kaip galimas.
Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra
naudojamas kartu su kitais dujinių įrenginiais.
Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį
garus, išeinančius iš dujinių bei kitų įrenginių.
Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.
Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos
reikia griežtai vengti.
Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.
Naudojant kartu su maisto gaminimo įranga kai kurios detalės
gali stipriai įkaisti.
Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių
bei saugos taisyklių.
Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną
kartą per mėnesį arba taip, kaip nurodyta naudojimo
instrukcijų knygelėje).
Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas
didina gaisro pavojaus riziką.
Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite
gaubto, gali įvykti elektros iškrova.
Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą,
kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų
šioje knygelėje.
Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB
dėl elektros ir elektroninės įrangos atliek
Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,

ų, (EEĮ atliekų).

vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.

Simbolis

ant gaminio ar jo dokumentuose rodo, kad šis

gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.
Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.

16

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu
arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie
jungės.
Vamzdžio skersmuo privalo atitikti sujungimo žiedo
skersmenį.
Dėmesio! Iškrovimo vamzdis nepridedamas, jį reikia pirkti
atskirai.
Horizontalioje dalyje vamzdis turi būti nukreiptas į viršų (apie
10° kampu), kad lengviau išstumtų orą į išorę.
Jei gaubte yra anglies filtrų, juos reikia išimti.
Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų
sienoje, kurių skersmuo atitiktų sandarinimo flanšą.
! Naudokite pakankamo ilgio vamzdį.
! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio

nuokrypio kampas – 90°).
! Stenkitės iš esmės nekeisti vamzdžių sekcijų.
! Naudokite tuos vamzžius, kurių vidinės sienelės lygios.
! Vamzdžių medžiagos privalo atitikti nustatytas normas.

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos
pašalinkite

Filtravimo režimas

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas
ir dezodoruojamas. Norėdami naudotis šios versijos filtru,
privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia
užsakyti ir įmontuoti prieš naudojimą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei
viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis
atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas prie elektros srovės)
arba nėra rozetės prieinamoje vietoje net ir po gaubto

įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas
įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros
maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada
įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei
pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į
techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradedami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai
įrengimo vietai.

• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra
komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį
(juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo
režimu.

• Patikrinkite (transportavimo tikslais), ar gaubto viduje
nėra įrangos detalių (pavyzdžiui, maišelių su varžtais,
garantijų ir t.t.), jas išimkite ir saugokite.

• Jei įmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo
įrengimo vietą esančius baldus, kad būtų galima geriau
prieiti prie lubų/sienos, kur gaubtas bus įrengtas.
Priešingu atveju kiek įmanoma saugokite baldus ir visas
įrengimui reikalingas dalis. Pasirinkite lygų paviršių ir
uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir
įrangos detales.

• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir
šalia sumontuoto gaubto vietos) yra prieiga prie elektros
lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę
įrenginio (tik ištraukimo režimui).

• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektros

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje
atramoje.

rengimas ir/ar angos, skirtos ištraukiamajam

lizdo į
vamzdžiui, išpjovimas).

17

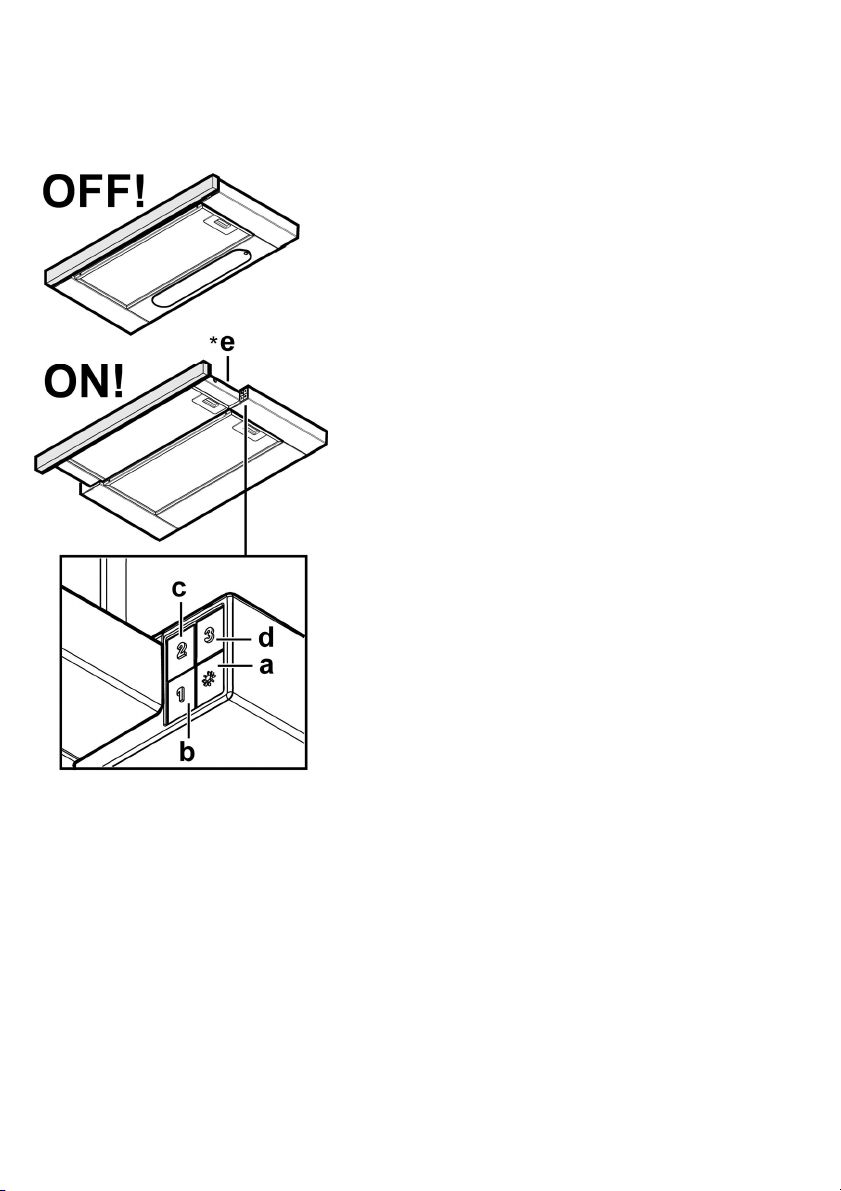

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir
šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF.
b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis
(*)e. Stalčius aprūpinta "slow motion" automatinio uždarymo

sistema.

Virtuvėje susikaupus dideliam garų kiekiui, naudokite
didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes
pradedant gaminti, o baigus gaminti palikti veikti dar apie 15
minučių.

Priežiūra

Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros
tinklo. Ištraukite kištuką iš rozetės arba išjunkite
pagrindinį namų elektros jungiklį.

Valymas

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir
prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui
naudoti šluostę, suvilgytą skystu neutraliu valikliu.
Nenaudokite abrazyvinių valymo priemonių.

NENAUDOKITE SPIRITO!
Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų

keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama
laikytis pateiktų nurodymų.
Gamintojas neprisiima jokios atsakomybės už gaisrą bei
galimus variklio gedimus, kilusius dėl netinkamos priežiūros
arba dėl šių nurodymų nesilaikymo.

Nuo riebalų saugantis filtras

10-21 pav.

Sulaiko kepamų riebalų daleles.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais,
rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir
trumpuoju ciklu.
Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis
gali prarasti spalvą, bet jo filtravimo savybės išliks
nepakitusios
Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę
atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

20 pav.
Naikina nemalonius kvapus, atsirandančius maisto
gaminimo metu.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai
nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu
atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.
NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.
Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie
dūmtraukio.

Įstatykite riebalų filtrus į savo vietą.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.
Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos
atvėsusios.
Visiškai ištraukite stalčių.
Nuimkite groteles
Pakeiskite pažeistą lemputę.
Naudokite tik Ø35mm E14 28W halogenines žvakės formos
lemputes.
Įdėkite groteles.

Kai kuriuose modeliuose yra halogenines lempas:

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu

2. Pakeiskite neveikiančią lempą.

Naudokite tik halogenines 12V -20W (daugiausia) lempas

3. Įdėkite apsauginę plokštelę (pritvirtinus turi pasigirsti

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą,
patikrinkite, ar lempas įstatėte teisinga pozicija.

atsuktuvu ar panašiu įrankiu.

G4, saugokitės, kad nepaliestumėte jų rankomis.

spragtelėjimas).

18

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,
kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs
rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa
nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus
un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.
! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to

konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai
pārbraukšanas gadījumā, pārliecināties, ka paliek kopā
ar produktu.

! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par

installēšanu, lietošanu un drošību.

! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta

vai izlādes caurulēm.
Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,
kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras
nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko

ierīkošana nav pilnīgi pabeigta.
Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas
operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot
kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.
Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar
nepietiekamām fiziskām, sensoriālām vai mentālām spējām,
vai ar nepietiekošām zināšanām un pieredzi, izņemot
gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca
cilvēks, kurš ir atbildīgs par viņu droš
Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi
ierīkots!
Gaisa nosūcējs nekad netiek izmantots, kā atbalsta
konstrukcija, ja nu tikai tas ir skaidri norādīts.
Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek
vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi
vai citām degvielām.
Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek
izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.
Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa
nosūcēja.

ātās uguns izmantošana ir kaitīga filtriem un var provocēt

Atlk
ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās
eļļas degšanas.
Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas
kopā ar ierīcēm ēdiena gatavošanai.
Kas attiecas uz tehniskiem un drošības noteikumiem, lai
izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie
vietējo kompetento autoritāšu noteikumiem.
Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no
iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā
gadījumā,ņemot vērā to, kas ir skaidri rakst
rokasgrāmatas tehniskās apkalpošanas instrukcijās).
Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas
normu neieverošana provocē ugunsgrēka risku.

ību.

īts šīs

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējamā elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,
neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā
kad netika ievērotas šīs rokasgrāmatas instrukcijas.
Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā

veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.

Simbols

uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.

19

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā
ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo
recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir
piefiksēts pie atloksavienojuma.
Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar
savienošanas gredzena diametru.
Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir
jāiegādājas.
Horizontālā daļā, caurulei ir jābūt vieglam slīpumam uz
augšpusi (aptuveni 10°), tadā veidā lai varētu pārvietot gaisu
uz ārpusi pēc iespējas vienkāršāk.
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un
atvērumiem ar diametru, kas ir vienāds gaisa izejas
diametram (savienošanas atloks).

! Izmantot garu cauruli, p
! Izmantot cauruli ar pēc iespējas mazāk locījumiem

(locījuma maksimālais leņķis: 90°).

! Izvairīties no curules diametra straujām izmaiņām.
! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.
! Caurules materiālam ir jāatbilst pēc normatīviem.
Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt
noņemtam

Versija ar filtru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā
nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,
ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo
ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir
jābūt pasūtītam un ierīkotam pirms izmantošanas.

Ierīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes
un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.

ēc iespējas mazāku.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja

nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā arī pēc
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot normām atbilstošu
bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar
ierīkošanas likumiem.
Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla
barošanas un pirms pārbaudīt t

ā pareizu darbošanos, vienmēr
pārbaudīt ka tīkla kabelis ir ierīkots pareizi.
Gaisa nosūcējam ir īpaša barošanas caurule; caurules
bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas
servisam.

Ierīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri

izvēlētajai ierīkošanas zonai.

• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci

(skat. attiecīgu paragrāfu). Tam/tiem ir jābūt
montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot
gaisa nosūcēju filtrācijas versijā.

• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēļ)

pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas
utt), gadījumā, ja tas tā ir, tie ir jāizņ

• Ja ir iespējams, atvienot un pārvietot mēbeles, kuras

atrodas gaisa nosūcēja ierīkošanas zonas apakšā un
blakus, lai iegūtu labāku pieejamību pie griestiem/sienas,
kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā,
aizsargāt cik vien tas ir iespējams mēbeles un visas
ierīkošanas pielietojamās daļas. Izvēlēties plakanu
virsmu un pārklāt to ar aizsargu, kur vēlāk piesliet gaisa
nosūcēju un pievienotās detaļas.

• Kā arī, parbaudīt, vai gaisa nosūcēja ierīkošanas zonas

tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa

cēju) būtu pieejama elektriskā rozete un būtu

nosū
iespējams pieslēgties pie mehānisma, kurš izvada dūmus
uz ārpusi (tikai iesūkšanas versija).

• Veikt visus nepieciešamos būvdarbus (piem., elektriskās

rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas
caurules pārejai).

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā
balstā.

em un jāsaglabā.

20

Darbošanās

izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai
ieslēgtu gaismas un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF.
b. Slēdzis OFF/ātrums 1
c. Ātruma 2 izvēle
d. Ātruma 3 izvēle
(*)e. Izvelkamā kārba aprīkots ar automātisko aizvēršanas

sistēmu "slow motion".
Izmantot augstāku ātrumu īpašas virtuves dūmu
koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5
minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to
ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt
gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek
veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan
no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir
samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!
Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu

neievērošana var vest pie ugunsgrēka riskiem. Tātad ir
ietecams pieturēties pie ieteiktām instrukcijām.
Tiek noraidīta jebukra atbildība par iespējamiem dzinēja
bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas
tehniskās apkalpošanas vai augstāk minēto brīdinājumu
neievērošanas dēļ.

Prettauku filtrs

Attēls 10-21
Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem
līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas
temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts
trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var
kļūt nespodras, bet jebkurā gadījumā to spējas nemainās
Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes
rokturis.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Attēls 20
Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas
izmantošanas, atkarībā no virtuves veida un tauku filtru
tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams
nomainīt kartridžu katru ceturto mēnesi. NEVAR būt mazgāts
vai atjaunots.

Noņemt prettauku filtrus .
Novietot ogles filtru uz katras malas un piekārt to uz gaisa
nosūcēja. Novietot atpakaļ prettauku filtru.

Spuldžu nomainīšana

Atvienot ierīci no elektriskās sistēmas.
Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās
ir aukstas.
Pilnībā izvilkt izvelkamo kārbu.
Noņemt režģi
Nomainīt bojāto spuldzīti.
Izmantot tikai sveces formas halogēna spuldzītes Ø 35 mm,
E14, 28 W.
Novietot atpakaļ režģi.

Daži modeļi paredz halogēna spuldzītes:

1. Izņemt aizsardzību, ar plakana skrūvgrieža, vai līdzīga

priekšmeta palīdzību.

2. Nomainīt bojātu spuldzi.
Izmantot tikai 12V -20W max - G4 halogēna spuldzes,

uzmanoties lai neaiztiktu tās ar rokām.

3. Aiztaisīt aizsargu (fiksēšana ar klikšķi).
Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi
ievietota, pirms griezties pie tehniskā servisa.

21

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa

käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai

jos laitteen käyttäjä muuttaa, on varmistettava että

käyttöohje jää uuden käyttäjän saataville.
! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa

laitteen asennuksesta, käytöstä ja turvallisuudesta.
! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin

osiin tai poistoputkiin.
Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.

Turvallisuustietoa

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön
(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset
ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden
käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei
henkilöiden turvallisuudesta vastuullinen henkilö anna heille
ohjausta tai ohjeita laitteen käytöstä.
Älä anna lasten leikkiä laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Jos liesituuletinta käytetään samaan aikaan kaasulieden
kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei
synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa
ei saa johtaa kaasulla tai muilla polttoaineilla toimivien
laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon.
Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton
yhteydessä.
Paistettaessa on valvottava paistoastiaa jatkuvasti.
Ylikuumentunut öljy saattaa olla palovaarallinen.
Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä

voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.

22

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imukupuversio

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (

max taivutus: 90°)

! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.
Huomio! Jos tuulettimessa on hiilisuodatin, se on
poistettava.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on
tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,
pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun
paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne
kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta
johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen
asennusalueen ympärillä olevat huonekalut, jotta pääset
helpommin käsiksi kattoon/seinään, johon tuuletin
asennetaan. Muussa tapauksessa suojaa huonekalut ja
muut asennusalueella olevat kohteet mahdollisimman
hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,
jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä
(siten että siihen pääsee käsiksi myös kun tuuletin on
asennettu) on pistorasia ja että tuuletin voidaan yhdistää
ulkoiseen savunpoistolaitteeseen (ainoastaan
Imukupuversiossa).

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian
asennus ja/tai poistoputkea varten tarvittava aukko).

Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai
muuhun tukeen.

23

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan
säätää imun nopeuksia ja kytkeä valo, joka valaisee
keittotasoa.

a. ON/OFF valokatkaisija
b. OFF katkaisija/nopeus 1
c. Nopeuden 2 valitsin
d. Nopeuden 3 valitsin
(*)e. Vedettävä laatikko laitteessa on automaattinen “slow

motion” lukitusjärjestelmä.
Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistus­tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.

Rasvasuodatin

Kuva. 10-21
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa
miedolla pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa,
mutta tämä ei vaikuta sen suodatustehoon millään tavallla.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 20
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen

riippuen keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa suodatin on
vaihdettava vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan

Irrota rasvasuodatin.
Laita molemmille puolille hiilisuodatin ja kiinnitä se
tuulettimeen.
Laita rasvasuodatin takaisin paikalleen.

Lamppujen vaihto

Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole kuumia ennen kuin
kosket niihin.
Poista kokonaan ulosvedettävä laatikko.
Irrota suodatinverkko
Vaihda vioittunut lamppu uuteen.
Käytä ainoastaan Ø35mm E14 28W halogeeni
kynttilälamppuja.
Laita suodatinverkko takaisin paikalleen.

Joissakin malleissa on halogeenilamppuja:

1. Irrota suojus nostamalla sitä pienen pienellä

2. Vaihda vioittunut lamppu.
Käytä ainoastaan max 12V -20W – G4 halogeenilamppuja

3. Sulje kansi (iskukiinnitys).

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein
paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

ruuvimeisselillä tai vastaavalla työkalulla.

ja varo koskemasta niitä käsin.

24

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.
! Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy értelmi képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási

utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy t

űzesetekért a

gyártó nem vállal felelősséget..
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.

25

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.

Kivezetett üzemmód

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével
azonos kell legyen
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt
megvennie.
A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)
kell rendelkezzen, hogy a levegőt minél könnyebben
kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal

rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő

legyen.

Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki
kell venni!

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.

Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik,
ezt meg kell rendelni, és használatba vétel előtt fel kell
szerelni.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba
és ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése
esetén cseréjét kérje a szakszervíz szolgálattól.

Felszerelés

PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott
telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a
gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor
kell visszaszerelni, ha az elszívót keringtetett
üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e
(szállítási igények miatt) tartozékok (például csavarokat
tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,
vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és
környezetében bontsa ki és távolítsa el a bútorokat, hogy
jobban hozzáférhessen a falhoz/mennyezethez, ahová
az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és
a szerelés környezetét amennyire lehetséges, takarja le.
Válasszon ki egy sík felületet, takarja le, és erre rakja le
az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában
(olyan helyen, amely azután is hozzáférhető, hogy az
elszívót felszerelték), van-e egy villamos csatlakozó
aljzat, és a füstelvezetéshez lehet-e csatlakozni egy
kültérbe vezető készülékhez (csak kivezetett
üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl.
csatlakozó aljzat telepítése, kivezető cső számára
falnyílás készítése).

Ezt a kürtőtípust fali bútorba vagy más tartószerkezetbe való
beépítésre tervezték.

26

Működése

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-
kapcsolóval ellátott kezelőpanellel rendelkezik.

a. világítás kapcsoló BE/KI
b. Motor KI kapcsoló/ 1. sebesség
c. 1. sebesség kiválasztás
d. 3. sebesség kiválasztás
(*)e. Kihúzható fiók "slow motion" automatikus záró

rendszerrel ellátva

Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről
(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 10-21
Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni. Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a
rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 20
Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni

Vegye ki a zsírszűrőket.
Mindkét oldalra helyezzen fel egy szénfiltert és rögzítse az
elszívóhoz. Helyezze vissza a zsírszűrőket.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse
meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,
hidegek-e.
Húzza ki teljesen a kihúzható fiókot
Távolítsa el a rostélyt.
Cserélje ki a sérült izzót.
Kizárólag halogén, Ø35mm E14 28W-os gyertyaizzót
használjon. Szerelje vissza a rostélyt.

Egyes modelleknél halogén égőket vannak:

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével

vegye ki a védőburkolatot.

2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon,

vigyázzon arra, hogy kézzel ne érjen hozzájuk.

3. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki
szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen
illeszkednek-e a foglalatba.

27

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist fuer die
Absaugung der Kochduenste und Verbrennungsgase, die
waehrend des Kochvorgangs entstehen , entwickelt. Sie ist
nur zum Hausgebrauch geeignet.
! Es ist wichtig diese Bedienungsanleitung zu behalten um

sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt

wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.

! Führen Sie keine elektrische oder mechanische

Aenderungen am Produkt oder an den Abgasrohren vor.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.

-5

Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.

28

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:
90°).

! Starke Änderungen des Rohrdurchmessers sind zu

vermeiden .

! Die Innenfläche der Rohrs muss so glatt wie möglich sein

.

! Verwenden Sie ausschließlich Rohre aus zugelassenen

Material.

Achtung! Sollte die Dunstabzugshaube mit einem
Aktivkohlefilter versehen sein, so muß dieser entfernt
werden.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.

Achtung! Sollte die Dunstabzugshaube nicht mit einem
Aktivkohlefilter versehen sein, ist dieser zu bestellen und
vor Inbetriebnahme des Gerätes einzusetzen.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert. Hinweis! Vor der Inbetriebnahme muss
sichergestellt sein , dass die Netzversorgungleitung
(Steckdose) ordnungsgemäß montiert wurde. Die
Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht
werden soll.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die

Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau

einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).

Dieser Haubentyp muß in einen Hängeschrank oder in ein
anderes Tragelement eingebaut werden.

29

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.

a. Lichtschalter ON/OFF.
b. Schalter OFF/Geschwindlichkeit 1.
c. Geschwindlichkeitauswahl 2 .
d. Geschwindlichkeitauswahl 3 .
(*)e. Wrasenschirm mit automatischem Slowmotion-

Verschlusssyste.
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 10-21
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Der Metallfettfilter muss einmal monatlich gewaschen

werden. Das kann mit einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 20
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.

Die Fettfilter abnehmen.
Einen Aktivkohlefilter pro Seite anbringen und an die Haube
befestigen. Die Fettfilter wieder einsetzen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass

sie abgekühlt sind.
Ziehen Sie das Fach vollständig heraus.
Entfernen Sie das Gitter.
Die defekte Lampe auswechseln.
Ausschliesslich Halogen-Kerzenlampen verwenden Ø35mm
E14 28W.
Gitter wieder einbauen.

30
