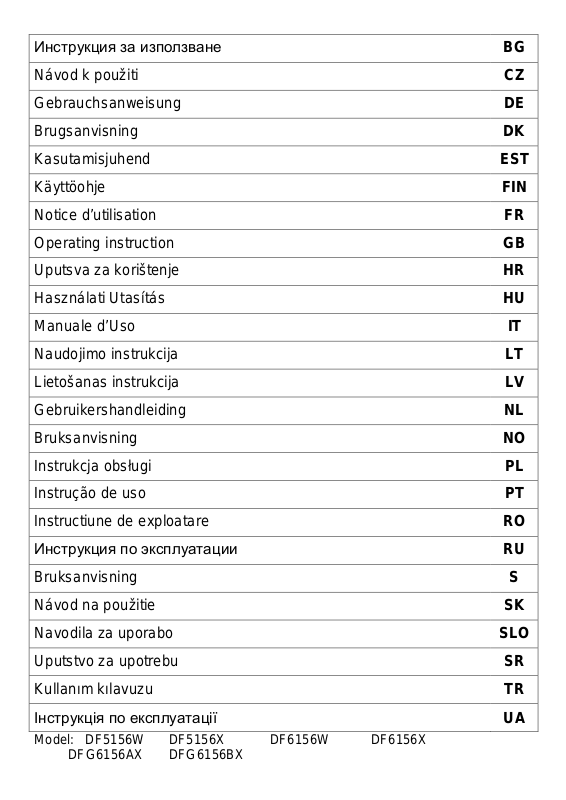

GORENJE DF6156X User Manual [fr]

Инструкция за използване BG

Návod k použiti CZ
Gebrauchsanweisung DE
Brugsanvisning DK
Kasutamisjuhend EST
Käyttöohje FIN
Notice d’utilisation FR
Operating instruction GB
Uputsva za korištenje HR
Használati Utasítás HU
Manuale d’Uso IT
Naudojimo instrukcija LT
Lietošanas instrukcija LV
Gebruikershandleiding NL
Bruksanvisning NO
Instrukcja obsługi PL
Instrução de uso PT
Instructiune de exploatare RO
Инструкция по эксплуатации RU
Bruksanvisning S
Návod na použitie SK
Navodila za uporabo SLO
Uputstvo za upotrebu SR
Kullanım kılavuzu TR

Інструкція по експлуатації UA

Model: DF5156W DF5156X DF6156W DF6156X
DFG6156AX DFG6156BX

S3

**

S.1

**

HS4,0x30

- 4xHS4,0x30

S5

S1

S2

S4

BG - Инструкция за използване

Ogólne warunki bezpieczeństwa i montaŜu:

 При провеждането на инсталацияна съоръжението следва

да с е постъпва съгласно с условията и препоръките на
тази инструкция за използването.

 Продуцент не отговаря за вреди възникнали в последствие

на инсталация не съгласна с инструкцията.

 Всички промени провеждани в конструкция на абсорбатора

от страна на лица нямащи съответни сертификати довежда
до изключение на отговорността на продуцен.

 В случай когато абсрбатор е използван същовременно с

уреди /съръжения изгоряващи газ или други горива,
помщението следва да бъде съответно вентиловано (това
не се относи към затворена циркулация).

 Под абсорбатора не бива да се използва отворен огън.
 В случай когато захранващи кабел, стално съединен, е

повреден, трябва да бъде заменен със специялен кабел
или комлект поделемент достъпен в производител или
специялизовано място на продажбата.

 Въздух от абсорбатора не може да бъде отвъждан в канал

за отвеждане на гасовете от изгоряване на гас или други
горива (не се отнася на абсорбатори с затворен циклус на
работа)

 Преди приключването на абсорбаторът към мрежата за

захранване и проверка на работата му винаги трябва да се
провери дали захранващият кабел е правилно съединен и
по време на монтажа не е притиснат.

 Преди почистването следва да се извади щекер от

захранващото гнездо.

 Ако почистването не е направено съгласно с инструуцията

същкствува опасност за пожар.

Предназначение и работа

Абсорбатор е предназначен за работа сучене на пара на вън
или за филтриране с вътрешната циркулация, затворен цикъл.

Инсталация на абсорбатор

Минимално разстояние измежду повърхността, където намират
се съдове на печката а най-ниският дел на абсрбаторът трябва
да износи не по-малео от 45 см в случай на електрическите
печки и поне 65 см в случай на електрическо – газови печки.
Ако в инструкцията за монтажът е дадено по-голямо разстояние,
трябва да се пригодите към нея. Монтажът на абсорбатор и
защитните тръби на абсорбатор са представени на чертеж S3.
При монтажът на абсорбаторът следва да се придържава
общите прописи за отвеждането на въздуха от помещения.
Следва да се вземе пред вид, че използването на
спиралнитръби ограничава производителността на абсорбатора
и увеличава на звучността на протичащият въздух.

Клектрическо съединение

Напрежението на мрежата следва да отговаря на условията на
табелата вътре в абсорбатора. Ако абсорбаторът има щепс
изпълняващ прописите, следва да се го стави в гнездото
намиращо се на достъпно място. Ако абсорбаторът го няма
щепсът, монтажът следва да бъде възложен на упълномощено
лице.

Чистене на абсорбатор

Преди пристъпването към боти и да са операции свързани с
консервацията на съоръжението, следва да се изулючи
абсорбатор от тока. Съоръжението следва да се пере с топла
вода със сапун и добре изтиснат сюнгер. Абсорбаторът следва
да се чисти с деликатни средства за чистене, без използването
на гребащи средства. Регуларна консервация подобрява работа
на абсорбатора.

Внимание: ДА НЕ СЕ ПРИЛАГА АЛКОХОЛ!
Филтър против мазнини.

Абсорбатор има алуминиев филтър. Филтър се изважда чрез
преместването на замъци в посока показана на чертеж S1.
Филтър трябва да бъде ръчно миен в топла вода в температура
40-50ºC където тябва да остане ооколо 15 мин. После
изтичането на 15 минути следва да се започне миенето а после
това добре да се изплакне филтъра. За монтажът филтър
трябва да бъде комплетно сух. Филтър който не е регуларно
миен намалява производителността на абсорбатора и може да
се причини към появлението на пожар.

Миенето в миялни машини може да избели йвят на филтъра но
това няма влияние върху особеностите на филтъра.

Филтър с въглища (само за затворен цикъл - чертеж S5)

Филтър може да бъде снабден във въглен филтър. Филтър
трябва да се стави в обграждане, така както е показано на
чертежа S5. В този случай когато прочистен въздух връща се в
помешението. Тонава абсорберът не трябва да бъде включен
към вентилационните канали. За да се гарантира добра работа
на абсорберът и ефикасното поглъщане на мризми трябва
регуларно да се чисти въглените филтри (всеки 3 дo 6 месециy)
зависно от интензивността на използването.

Замена на осветление (чертеж S2)

Преди пристъпването към каквито и да са операции свързани с
замена на осветление, следва да се изключи абсорбера от
електрическата мрежа. Замена на крушки трябва да се почне от
изключение на абсорбера от електрическата мрежа. Ако
абсорбера беше по-рано включен следва да се изчака няколко
минути и когато крушката ще бъда студена може да се пристъпи
към замената.

Внимание!

Не пипа горещи крушки

Замена на алуминиев филтър - чертеж S1
Замена на осветление - чертеж S2
Монтаж на абсорбер и комин – чертеж S3
Димензи на абсорбер – чертеж S4
Замена на въглен филтър - чертеж S5
Сиболи :

-(*) означават части за инсталация на абсорбер за затворен
цикъл

-(**) означават части в които абсорбера не е снабден

Симбол върхк продукта или приложените към
него документи означава, че този продукт не е
класификован като отпадъци. В случай на
хвърляне съоръжението следва да се предаде
на специялно място за отпадъци за рециклинг на

електрични и електронични компоненти.
Съръжението следва да се хвърля съгласно с локални
регуоации за утлизация на отпадъци. По-вече информации за
отпадъци може да получите при локаони органи на
администрация или в продавници, където съоръженията се
купуват.

Оборотно управление

Дисплеят намира се с десната страна на абсорбер и достъпен е
после отварането на чекмеджето.
Управление на работа на турбина
„Симбол на вентилатор” - лост с левата страна

• „0” – лост в долно положение – ткрбина не работи

• „1” – лост в средно положение źwignia - турбина

работи с минимална скорост

• „2” – лост в горно положение – турбина работи с

Oсветление

„Симбол на крушка” – лост с десната страна

Абсорбера е снабден с краен прекъсвач включван чрез
изваждане / затваране на чекмедже

максимална скорос

• – лост в долно положение, осветление е включено

−

лост в горно положение, осветлението е
изключено

• изваждането чекмеджето – включва турбина

• затваряне на чекмеджето – изключва турбината

CZ - Návod k použiti

Všeobecné bezpečnostní podmínky a podmínky montáže:

 Při montáži zařízení je třeba postupovat podle podmínek a

pokynů uvedených v tomto návodu k použití.

 Výrobce nenese jakoukoli zodpovědnost za škody vzniklé v

důsledku instalace, která je v rozporu s návodem k použití.

 Veškeré změny v konstrukci odsávače uskutečněné osobami

bez příslušných oprávnění mají za následek vyloučení
zodpovědnosti výrobce za výrobek.

 Pokud se bude odsávač nad varný panel používat současně se

zařízeními, která spalují plyn nebo jiná paliva, musí být
místnost náležitým způsobem větrána (netýká se provozu
v cirkulačním režimu).

 Pod kuchyňským odsávačem se nesmí používat otevřený oheň.
 Pokud dojde k poškození trvalého napájecího přívodu, pak je

třeba jej nahradit speciálním vodičem nebo vodičem, který jako
náhradní díl dodává výrobce nebo specializované servisní
středisko.

 Vzduch z odsávače nesmí být vyveden do komínového kanálu,

který je určen k odvodu spalin ze zařízení, která spalují plyn
nebo jiná paliva (netýká se odsávačů s cirkulačním režimem).

 Před připojením odsávače k síťovému napájení a ověřením

jeho správné funkčnosti je vždy třeba zkontrolovat, zda byl
napájecí přívod řádně instalován a zda během montáže
nedošlo k jeho přimáčknutí odsávačem.

 Před čištěním je třeba vytáhnout zástrčku z napájecí zásuvky.
 Pokud se čištění nebude provádět podle návodu, hrozí riziko

požáru.

Určení a provozní podmínky

Odsávač je určen k provozu v odsávacím režimu s vývodem par ven
nebo ve vnitřním cirkulačním režimu s filtrací (uzavřený oběh).

Instalace odsávače

Minimální vzdálenost mezi plochou, na které se nachází nádobí na
kuchyňském varném panelu, a nejnižší částí kuchyňského odsávače
musí být nejméně 45 cm v případě sporáků elektrických a nejméně
65 cm v případě sporáků plynových nebo kombinovaných
elektrických a plynových sporáků. Pokud je v návodu tohoto varného
zařízení uvedena větší vzdálenost kuchyňského odsávače, je třeba
tento pokyn respektovat. Montáž odsávače a odsávacího potrubí z
odsávače je uvedena na obr. S3. Během montáže odsávače je
třeba dodržovat všeobecně závazné předpisy týkající se odvodu
vzduchu z místností. Je třeba vzít do úvahy, že použití spirálových
hliníkových potrubí omezuje výkon odsávače a vede ke zvýšení
hlučnosti způsobené proudícím vzduchem.

Připojení k elektrické instalaci

Síťové napětí musí odpovídat podmínkám uvedeným na výrobním
štítku umístěném uvnitř odsávače. Pokud je odsávač vybaven
zástrčkou, je třeba ji připojit k zásuvce, které odpovídá požadavkům
závazných předpisů a nachází se na snadno dostupném místě.
Pokud odsávač zástrčkou vybaven není, je třeba svěřit instalaci
odsávače osobě s příslušným oprávněním.

Čištění odsávače

Před zahájením jakýchkoli činností souvisejících s údržbou zařízení
je třeba odsávač odpojit od elektrické napájecí sítě. Zařízení lze
umývat horkou vodou s mýdlem a dobře vyždímanou hubkou. K
čištění používejte šetrné prostředky, abrazivní prostředky
nepoužívejte. Pravidelná údržba zlepší funkčnost odsávače.

Poznámka: NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Odsávač je vybaven hliníkovým filtrem. Demontáž filtru se provádí
posunutím zámků ve směru znázorněném šipkami (obr. S1). Filtr se
musí umývat ručně tak, že se ponoří do vody s čistícím prostředkem
o teplotě 40-50°C na 15 minut. Po uplynutí 15 minut je třeba zahájit
umývání a následně filtr opláchnout. Před opětovnou montáží do
odsávače musí být filtr úplně suchý. Znečištěný filtr systematicky
snižuje výkon odsávače a může být příčinou vzniku požáru. Během
umývání v myčce nádobí se tukový filtr může odbarvit. Nemá to však
vliv na jeho filtrační schopnosti.

Uhlíkový filtr (pouze pro uzavřený oběh – obr. S5)

Odsávač lze vybavit uhlíkovými filtry. Filtry je třeba nasadit na těleso
turbíny tak, jak to ukazuje obrázek S5. V takové případě je vyčištěný
vzduch veden zpět do místnosti. Odsávač nemusí být v této variantě
připojen k odsávacímu potrubí. Aby byl zajištěn řádný provoz
odsávače a aby bylo pohlcování pachů účinné, je třeba uhlíkové filtry

pravidelně měnit (každých 3 až 6 měsíců) podle toho, jak intenzívně
se odsávač používá.

Výměna osvětlovací žárovky (obr. S2)

Před zahájením jakýchkoli činností souvisejících s výměnou
osvětlovací žárovky je třeba odsávač odpojit od elektrické napájecí
sítě. Výměnu žárovky je třeba začít od odpojení odsávače od
energetické sítě. Pokud byl odsávač těsně před tím v chodu, je třeba
několik minut počkat a po vychladnutí žárovky lze přistoupit k její
výměně.

Pozor! Nedotýkejte se žárovek, dokud jsou horké.

Výměna hliníkového filtru – obr. S1
Výměna osvětlovací žárovky – obr. S2
Montáž odsávače a odsávacího potrubí – obr. S3
Rozměry odsávače – obr. S4
Výměna uhlíkových filtrů – obr. S5
Symboly:

-(*) označuje díly určené k montáži odsávače v režimu uzavřeného
oběhu

-(**) označuje díly, které nejsou součástí příslušenství odsávače
Symbol nacházející se na výrobku nebo na přiložených dokladech

znamená, že tento výrobek není klasifikován jako
odpad domácích elektrických a elektronických
spotřebičů. Za účelem zneškodnění je třeba
zařízení odevzdat v příslušném sběrném středisku

odpadů, kde bude podrobeno procesu recyklace
elektrických a elektronických prvků. Se zařízením je třeba naložit v
souladu s místními předpisy týkajícími se zneškodňování odpadů.
Podrobné údaje na téma zneškodňování, třídění a recyklace
uvedeného zařízení lze získat na místním úřadě, ve firmě, která se
recyklací zabývá, nebo v obchodě, kde byl výrobek zakoupen

Ruční ovládání

Ovládací panel se nachází na pravé straně odsávače a přístup k
němu je možný po vysunutí zásuvky.
Ovládání chodu turbíny
„Symbol ventilátoru“ - páčka na levé straně:

• „0” - páčka v dolní poloze - turbína vypnutá;

• „1” - páčka ve střední poloze - turbína běží s minimálními

otáčkami;

• „2” - páčka v horní poloze – turbína běží s maximálními
otáčkami.

Osvětlení
„Symbol žárovky” - páčka na pravé straně:

- páčka v dolní poloze, osvětlení vypnuté;

- páčka v horní poloze, osvětlení zapnuté.

Odsávač je vybaven koncovým spínačem, který se přepíná
vytažením/zasunutím zásuvky:

• vytažení zásuvky – spouští turbínu;

• zasunutí zásuvky – zastavuje turbínu.

DE – Gebrauchsanweisung

Allgemeine Sicherheits- und Montagehinweise:

 Nach der Durchführung der Installation des Gerätes beachten

Sie die in dieser Gebrauchsanweisung enthaltenen Hinweise
und Anleitungen.

 Der Hersteller haftet nicht für die Schäden, die durch die

Installation ungemäß dieser Gebrauchsanweisung entstehen.

 Alle Änderungen an der Abzugshaube durch die unbefähigten

Personen verursachen Ausschluss der Haftung des Herstellers
für das Produkt.

 Wird die Abzugshaube gleichzeitig mit den mit Gas oder

anderen Brennstoffen versorgten Einrichtungen betrieben, dann
soll der Raum entsprechend belüftet werden (das gilt für
geschlossenen Kreislauf nicht).

 Unter der Abzugshaube darf die offene Flamme nicht benutzt

werden,

 Bei Beschädigung der untrennbaren Speiseleitung ist die

Speiseleitung durch eine spezielle Leitung bzw. ein spezielles
Zubehör zu ersetzen. Die entsprechenden Ersatzteile erhalten
Sie beim Hersteller oder in der Fachwerkstatt.

 Die Luft aus der Abzugshaube darf nicht in den Kaminkanal zur

Abgasabführung von den Gas oder andere Brennstoffe
verbrennenden Einrichtungen abgeführt werden (das gilt für die
Abzugshauben mit geschlossenem Kreislauf nicht).

 Vor dem elektrischen Anschluss der Abzugshaube und Prüfung

ihrer Funktion prüfen Sie, ob die Zuleitung ordnungsgemäß
installiert und mit der Abzugshaube bei der Montage nicht
erdrückt wurde.

 Vor der Reinigung ziehen Sie den Stecker aus der Steckdose

aus.

 Bei der Reinigung des Gerätes ungemäß dieser

Gebrauchsanweisung besteht die Brandgefahr.

Bestimmung und Funktionsbeschreibung

Die Abzugshaube ist zur Arbeit im Ansaugbetrieb mit
Brüdenabführung nach außen bzw. zur Arbeit im Filterbetrieb mit
interner Rezirkulation, d.h. im geschlossenen Kreislauf bestimmt.

Installation der Abzugshaube

Der Mindestabstand von der Ablagefläche für das Geschirr auf der
Heizeinrichtung zum untersten Teil der Abzugshaube soll
mindestens 45 cm betragen bei Elektroherden und mindestens 65
cm bei Gas- und Gas-Elektroherden. Wenn in der Bedienanleitung
der Heizeinrichtung ein anderer, größer Installationsabstand
angegeben wird, bitte beachten Sie diese Hinweise. Die Montage
der Abzugshaube und des Schutzrohres ist in der Abb. S3
dargestellt. Während der Montage der Abzugshaube sind die
allgemein geltenden Vorschriften für die Luftabführung vom Raum
zu beachten. Bitte berücksichtigen Sie, dass die Verwendung der
spiralen Alurohre die Abzugshaubeleistung einschränken und die
Lautstärke der durchströmenden Luft erhöhen kann.

Elektrischer Anschluss

Die Netzspannung soll mit den Angaben auf dem Typenschild im
Inneren der Abzugshaube übereinstimmen. Wenn die Abzugshaube
mit einem Stecker ausgestattet wird, stecken Sie den Stecker in die
Steckdose ein. Die Steckdose muss den Anforderungen der
geltenden Vorschriften entsprechen und leicht zugänglich sein.
Wenn die Abzugshaube keinen Stecker hat, lassen Sie die
Abzugshaube durch qualifizierte Fachkräfte installieren.

Reinigung der Abzugshaube

Vor Beginn der Wartungsarbeiten am Gerät ist die Abzugshaube
vom Netz zu trennen. Reinigen Sie das Gerät mit heißer
Seifenwasserlösung und gut ausgedrücktem Schramm. Die
Abzugshaube ist mit milden Reinigungsmitteln zu reinigen,
verwenden Sie keine Reibmittel. Die regelmäßige Wartung
verbessert die Funktion der Abzugshaube.

Hinweis: KEIN ALKOHOL VERWENDEN!
Fettfilter

Die Abzugshaube ist mit dem herausnehmbaren Alufilter
ausgestattet. Um das Filter herauszunehmen, verschieben Sie die
Schlösser in Pfeilrichtung (Abb. S1). Das Filter ist von Hand zu
reinigen. Tauchen Sie das Filter für 15 Minuten In der Lösung von
Wasser und Reinigungsflüssigkeit mit der Temperatur von 40-50 ºC.
Nach 15 Minuten beginnen Sie die Reinigung, danach spülen Sie
das Filter gründlich. Vor dem Wiedereinbau in die Abzugshaube
muss das Filter komplett trocken sein. Nicht regelmäßig gereinigtes

Filter vermindert die Abzugshaubeleistung und kann den Brand
verursachen. Bei der Reinigung in der Geschirrspülmaschine kann
sich das Fettfilter verfärben, das beeinflusst seine Eigenschaften
nicht.

Kohlenfilter (nur für geschlossenen Kreislauf - Abb. S5)

Die Abzugshaube kann mit den Kohlenfiltern ausgestattet werden.
Die Filter sind nach Abb. S5 am Turbinengehäuse anzubringen. Die
gereinigte Luft wird dann zum Raum zurückgeführt. Die
Abzugshaube soll damals an die Lüftungskanäle nicht
angeschlossen werden. Um die einwandfreie Funktion der
Abzugshaube und effektive Geruchsaufnahme zu sichern sind die
Kohlenfilter regelmäßig (je 3 bis 6 Monaten) abhängig von der
Betriebsintensität der Abzugshaube auszutauschen.

Austausch der Beleuchtung (Abb. S2)

Vor Beginn der Wartungsarbeiten am Gerät ist die Abzugshaube
vom Netz zu trennen. Vor dem Austausch der Glühbirne trennen Sie
die Abzugshaube vom Netz. Wenn die Abzugshaube davor
eingeschaltet war, warten Sie einige Minuten ab und nach Abkühlen
der Glühbirne beginnen Sie den Austausch.

Hinweis! Berühren Sie die heißen Glühbirnen nicht.
Austausch des Alufilters - Abb. S1
Austausch der Beleuchtung - Abb. S2
Montage der Abzugshaube und des Kamins – Abb. S3
Maße der Abzugshaube – Abb. S4
Austausch der Kohlenfilter - Abb. S5
Symbole:

-(*) bedeutet die Montageteile der Abzugshaube im geschlossenen
Kreislauf

-(**) bedeutet die Teile, die sich nicht im Zubehör der Abzugshaube
enthalten

Dieses Symbol auf dem Produkt oder auf den dem
Produkt beiliegenden Unterlagen bedeutet, dass
dieses Produkt nicht als ein Haushaltsabfall
klassifiziert wurde. Um das Gerät zu entsorgen bitte

geben Sie es an zuständige Abfallentsorgungsstelle
über. Entsorgung des Gerätes muss gemäß den örtlichen
Vorschriften für die Abfallentsorgung erfolgen. Zusätzliche
Informationen über die Entsorgung, Verschrottung und Recycling
des beschriebenen Gerätes erhalten Sie beim zuständigen Amt, bei
einer Abfallentsorgungsfirma oder bei Ihrem Fachhändler.

Drehsteuerung

Das Bedienpult befindet sich rechts an Abzugshaube und ist nach
Herausziehen des Schubfaches zugänglich.
Steuerung der Turbine
„Symbol Lüfter” – Hebel links

• „0” – Hebel nach unten – Turbine aus

• „1” – Hebel in der Mitte – Turbine läuft mit

Mindestgeschwindigkeit

• „2” – Hebel nach oben – Turbine läuft mit
Höchstgeschwindigkeit

Beleuchtung
„Symbol Glühbirne” – Hebel rechts

• – Hebel nach unten, Beleuchtung aus

- Hebel nach oben, Beleuchtung ein

Die Abzughaube ist mit einem Endlagenschalter ausgestattet. Der
Endlagenschalter wird durch Herausziehen/Einschieben des
Schubfaches angesteuert.

• Schublade herausgezogen – Turbine ein

• Schublade eingeschoben – Turbine aus

DK – Brugsanvisning

Sikkerheds- og monteringsanvisning:

 Emhætten skal installeres efter brugsbetingelserne og

brugsanvisningen.

 Producenten hæfter ikke for skader som er forårsaget af forkert

installation.

 Alle ændringer i emhættenskonstruktionen må kun udføres af

fagfolk. Ændringerne foretaget af ukyndige dækkes ikke
reklamationsordning af producenten.

 Hvis emhætten skal samtidligt bruges med gas- eller

brændstofapparater, skal der sørges for en rigtig udluftning
(gælder ikke for emhætter med intern blæser).

 Arbejd aldrig med åben ild under emhætten!
 Hvis tilløbsledningen, som ikke kobles fra, kommer til skaden,

skal den erstattes med en specialledning eller et ledningssæt ,
fra producenten eller fra reparationsværkstedet.

 Udluftning må ikke ske gennem en røgkanal eller skorsten, hvor

der ske udluftning af gas- eller brændstofapparater (gælder ikke
for emhætter med intern blæser).

 Inden emhætten tilsluttes til elnettet og inden der prøves om

emhætten virker rigtigt, skal der kontrolleres om
tilløbsledningen er rigtig installeret. Der skal også kontrolleres
om ledningen ikke er trykket af emhætten, hvad kan ske ved
monteringen.

 Inden emhætten rengøres skal stikket trækkes ud fra elnettet.
 Ved rengøringen af emhætten skal følges

rengøringsanvisningen for at undgå brandrisiko.

Destinatíon og arbejdsgang

Emhætten arbejder i sugegangen med extern udsugning eller i
filtreringsgangen med intern cirkulation, intern blæser.

Installation

Minimum – sikkerhedsafstand mellem kogezone og emhætten skal
være 45 cm over elkogeplade, og 65 cm over gasblus eller
elgaskogeplade. Hvis der nævnes et større afstand i
genbrugsanvisningen af kogeapparatet skal anvisningen overholdes.
Montering af emhætten og afdækningsrøret ses på tegningen S3.

Ved montering af emhætten skal forskrifter om udluftning af
rummene overholdes. Anvendelse af spiralrørene af aluminium
begrænser ydeevnen af emhætten og forstærker lydstyrken af luften.

El - tilslutning

Spændingen fremgår af emhættens typeskilt. Hvis emhætten har et
stik, skal det sættes i en stikkontakt. Stikkontakten skal udføres efter
gældende forskrifter og skal have fri adgang. Hvis emhætten ikke
har et stik, skal emhættens installation udføres af fagfolk.

Rengøring

Før emhætten rengøres eller vedligeholdes skal den afbrydes af
elnettet. Apparatet rengøres med varmt vand og sæbe og med en
fugtig svamp. Emhætten skal rengøres med blade opvaskemidler.
En regulær vedligeholdelse forbedre emhættens arbejde.

Bemærk: Alkoholen må ikke bruges!
Fedtfilter

Emhætten er udstyret med et aluminium - filter. Filteret tages af ved
at skubbe låserne mod vektorretningen (tegning S1). Filteret
rengøres i hånden ved at dykke det ned i vandet med
opvaskemiddel i 15 minutter. Vandtemperaturen 40-50ºC. Efter 15
minutter skal rengøring begyndes. Efter filteret rengjordes, skal det
skylles. Før filteret igen sættes i, skal det tørres helt op. Filteret som
ikke regelmæssigt rengøres, formindrer emhættens ydeevne og kan
påvirke branden. Hvis fedtfilteret rengøres i opvaskemaskine kan
det blive misfarvet. Dette har dog ingen indflydelse på fedtfilteres
funktion.

Kulfilter (kun for intern blæser - tegning S5)

Emhætten kan udstyres med kulfiltrer. Filteret skal anbringes på
turbinens kabinet, som på tegningen S5. Den rensatte luft sendes
tilgabe til rummet. Emhætten skal så ikke ansluttes til udluftningens
kanaler. Kulfilteret skal regelmæssigt udskiftes (en gang for 3 – hvis
emhætten bruges særligt meget - til 6 måneder) for at sikre korrekt
arbejde og effektivitet af emhætten.

Udskiftning af belysning (tegning S2)

Før udskiftning af belysning skal emhætten afbrydes af elnettet. Før
udskiftning af pæren skal emhætten afbrydes af elnettet. Pærerne er
meget varme. Før udskiftning må ventes få minutter indtil pæren
bliver kold.

Bemærk: Varme pærer må ikke berøres!

Udskiftning af aluminium – filter - tegning. S1
Udskiftning af belysning - tegning S2
Montering er emhætten od skorsten – tegning S3
Udskiftning af emhætten - tegning S4
Udskiftning af kulfiltere – tegning S5
Symboler:

-(*) betegnelese for dele som bruges til emhættens instalaltion med
intern blæser

-(**) betegnelese for dele som ikke bruges til emhættens instalaltion

Elektrisk og elektronisk udstyr indeholder materialer, komponenter

og stoffer, der kan vœre skadelige for menneskers
sundhed og for miljøet, hvis kasseret elektrisk og
elekrtonisk udstyr ikke håndteres korrekt. Elektrisk
og elektronisk udstyr er mœrket med nedenstående

overkrydsede skraldespand. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen med
usorteret husholdningsaffald, men skal indsamles sœrskilt. Alle
kommuner har etableret indsamlingsordninger, hvor elektrisk og
elektronisk udstyr gratis kan afleveres af borgerne på
genbrugsstationer og andre indsamlingssteder eller bliver afhentet
direkte fra husholdningerne. Nœrmere information kan fås hos
kommunens tekniske forvaltning.

Drejebetjening

Emhættens betjeningspanel findes på emhættens højre sidevæg.
Adgang fås med at trække emskærmen ud.
Betjening af turbinen
„Symbol ventilator” – armen på højre side

• „0” – armen nede – turbinen arbjeder ikke

• „1” – armen imellem – turbinen arbejder med minimum

hastighed

• „2” – armen oppe – turbinen arbejder med maximum
hastighed

Belysning
„Knap Lys” – armen på højre side

• – armen nede, belysning slukkes

- armen oppe, belysning tændes

Emhætten har en endeslukker som aktiveres med at trække
emskærmen ud / putte emskærmen ind

• Træk emskærmen ud – turbinen tændes

• Put emskærmen ind – turbinen slukkes

EST – Kasutamisjuhend

Ohutuse ja paigaldamise üldised tingimused:

 Seadme installeerimise jooksul, tuleb järgida käesolevas

kasutamisjuhendis esitatud tingimusi ja soovitusi.

 Tootja ei võta endale mingit vastutust kahjustuste eest, mis on

tekkinud kasutamisjuhendile mittevastava installeerimise
käigus.

 Kõik tõmbekapi konstruktsioonis vastavaid õigusi mitteomavate

isikute poolt tehtud muudatused viivad tootjapoolse vastutuse
lõppemiseni.

 Kui köögitõmbekappi kasutatakse samaaegselt gaasi või muid

kütteaineid põletavate seadmetega, peab ruum olema vastavalt
ventileeritud (see ei puuduta suletud ringlust).

 Köögi tõmbekappi all ei tohi kasutada lahtist tuld.
 Kui mitte-eemaldatav toitejuhe on vigastatud, siis tuleb see

asendada spetsiaalse juhtmega, või tootja juures või
spetsiaalses parandustöökojas saada olevava komplektiga.

 Õhku tõmbekapist ei tohi suunata ventilatsioonikanalisse, mis

on ette nähtud gaasi või muud kütteainet põletavate seadmete
vingu ärajuhtimiseks (ei puutu suletud ringlusega
tõmbekappidesse)

 Enne tõmbekapi ühendamist vooluvõrku ja veendumist selle

õiges töötamises tuleb alati kontrollida, kas toitejuhe on õigesti
installeeritud ja ei ole paigaldamise jooksul tõmbekapi poolt
muljuda saanud.

 Enne puhastamist tuleb pistik toitepesast välja tõmmata.
 Kui puhastamine ei ole läbi viidud juhendikohaselt, võib esineda

tulekahjuoht.

Tööfunktsioon ja režiim

Tõmbekapp on ette nähtud tööks aurude sissetõmbamise ja
ärajuhtimise režiimis, või siseruumide õhuringlust filtreerivas
režiimis, suletud ringlus.

Tõmbekapi installeerimine

Minimaalne kaugus pinna, millel asetseb kütteseadmel nõu, ja köögi
tõmbekapi madalaima osa vahel, peab elektripliitide puhul, olema
vähemalt 45cm ja gaasi- või elektri-gaasipliitide puhul mitte vähem
kui 65cm. Kui kütteseadme juhendis on antud pikem kaugus
tõmbekapi ja seadme vahel, tuleb juhinduda nendest nõuetest.
Tõmbekapi ja tõmbekapi kattetoru paigaldamine on esitatud joonisel

S3. Tõmbekapi paigaldamise jooksul tuleb järgida üldiseid,
kohustavaid õhu ruumist ärajuhtimise eeskirju. Tuleb arvestada
sellega, et alumiiniumist spiraaltorude kasutamine piirab tõmbekapi
tõhusust ja põhjustab läbivoolava õhu mürataseme tõusu.

Elektriühendus

Võrgupinge peab vastama tõmbekapi sees asuvas näitajate tabelis
esitatud tingimustele. Kui tõmbekapp on varustatud pistikuga tuleb
see sisestada voolupessa, mis vastab asjakohaste eeskirjade
tingimustele ja asetseb kergestiligipääsetavas kohas. Kui tõmbekapp
pole pistikuga varustatud, tuleb paigaldamiseks pöörduda selleks
vajalikke õigusi omava isiku poole.

Tõmbekapi puhastamine

Enne igasuguste seadme hooldamisega seotud operatsioonide
juurde asumist, tuleb tõmbekapp vooluvõrgust lahti ühendada.
Seadet peab pesema kuuma vee ja seebiga ning hästi
väljapigistatud švammiga. Tõmbekappi tuleb puhastada pehmete
ainetega, ei tohi kasutada abrasiivseid vahendeid. Regulaarne
hooldamine tõhustab tõmbekapi tööd.

Tähelepanu: MITTE KASUTADA PUHASTAMISEKS ALKOHOLI!
Rasvafilter

Tõmbekapp on varustatud alumiiniumfiltriga. Filtri saab välja võtta
liigutades lukkusid noolega osutatud suunas (Rys.S1). Filtrit peab
käsitsi pesema järgneval viisil, panna see 15 minutiks
pesuvahendiga vette, temperatuuril 40-50ºC. 15 minuti möödudes
tuleb alustada pesemisega ja korralikult filter ära loputada. Enne
taaspaigaldamist tõmbekappi peab filter olema täiesti kuiv. Filter,
mida ei puhastata regulaarselt, vähendab tõmbekapi efektiivsust ja
võib põhjustada tulekahju. Pestes rasvafiltrit pesumasinas võib see
kaotada oma värvi, kuid see ei mõjuta filtreerimise omadusi.

Söefilter (ainult suletud ringlusele - joon. S5)

Tõmbekapp võib olla varustatud söefiltritega. Filtrid tuleb asetada
turbiini kerele, nii nagu kujutab joonis S5. Sel puhul suunatakse
puhastatud õhk tagasi ruumi. Tõmbekappi ei tohi siiski ühendada
ventilatsioonikanalitega. Tõmbekapi korraliku töö ja efektiivse
lõhnaeemalduse tagamiseks tuleb söefiltreid regulaarselt välja

vahetada (3 kuni 6 kuu järel), sõltuvalt tõmbekapi kasutamise
intensiivsusest.

Valgusti vahetamine (joon. S2)

Enne igasuguste valgusti vahetamisega seotud operatsioonide
juurde asumist, tuleb tõmbekapp vooluvõrgust lahti lülitada.
Valgusallika vahetamine peab algama tõmbekapi vooluvõrgust
lahtilülitamisega. Kui tõmbekapp oli eelnevalt sisselülitatud, tuleb
oodata mõned minutid ja peale pirni jahtumist asuda selle
vahetamisele.

Tähelepanu! Mitte puudutada valgusteid kuni need on kuumad.
Alumiiniumfiltri väljavahetamine - Joon. S1
Valgusti väljavahetamine - Joon. S2
Tõmbekapi ja tõmbekapi kattetoru paigaldamine – Joon. S3
Tõmbekapi rasvafiltri väljavahetamine – Joon. S4
Söefiltrite väljavahetamine - Joon. S5
Sümbolid:

-(*) tähistavad osi, mis on ette nähtud suletud ringlusega tõmbekapi
installeerimiseks

-(**) tähistavad osi, mis ei kuulu tõmbekapi varustusse

Sümbol, mis asetseb tootel või sellega kaasnevatel dokumentidel

näitab, et käesolev toode ei ole klassifitseeritav
kodumajapidamisjäätmete hulka. Seade tuleb
osadeks võtmiseks anda ära vastavates
utiliseerimise punktides, elektriliste ja elektrooniliste
komponentide taaskasutuslikul eesmärgil. Seade

tuleb lammutada vastavalt kohalikele, jääkide
utiliseerimise eeskirjadele. Lisainformatsiooni utiliseerimise,
lammutamise ja taaskasutuse kohta võib leida kohalikus
ametkonnas, mis tegeleb jääkide utiliseerimisega või kaupluses kust
toode on ostetud.

Pööratav juhtimine

Juhtpaneel asub tõmbekapi paremal poolel ja ligipääs sellele
saavutatakse peale sahtlikese väljatõmbamist.

Turbiini töö juhtimine

„Ventilaatori sümbol” – hoovake vasakul pool

• „0” – hoovake on alumises asendis – turbiin ei tööta

• „1” – hoovake keskmises asendi – turbiin töötab

minimaalsel kiirusel

• „2” – hoovake ülemises asendis – turbiin töötab
maksimaalsel kiirusel

Valgustus
„Valgusti sümbol” – hoovake paremal pool

• hoovake alumises asendis, valgustus väljalülitatud

• hoovake ülemises asendis, valgustus sisselülitatud

Tõmbekapp on varustatud piirdelülitiga, mis käivitub sahtlikese
välja/sisse liigutamisel

• sahtlikese väljatõmbamine – lülitab turbiini välja

• sahtlikese sisselükkamine – lülitab turbiini sisse

FIN – Käyttöohje

Yleiset asennus- ja turvaohjeet:
 Laitteen asennuksessa on noudatettava tässä käyttöohjeessa

esitettyjä määräyksiä ja ohjeita

 Valmistaja ei vastaa vaurioista, jotka aiheutuvat käyttöohjeen

vastaisista asennuksista

 Valmistajan tuotevastuu raukeaa, jos asianmukaisia

pätevyyksiä omaamaton henkilö on tehnyt muutoksia
liesituulettimen rakenteeseen.

 Jos liesituuletinta käytetään kaasulla tai muilla polttoaineilla

toimivien liesien yllä, on huonetilassa oltava asianmukainen
ilmanvaihto (ei koske suljetun kierron järjestelmää).

 Liesituulettimen alla ei saa käsitellä avotulta, esim. liekittää.
 Jos liesituulettimen mukana toimitettu virransyöttökaapeli

vahingoittuu, se on korvattava asianmukaisella vastaavalla tai
alkuperäisellä, joita saa Valmistajalta tai erikoishuoltoliikkeistä.

 Liesituulettimen poistoilmaa ei saa johtaa samaan hormiin,

johon johdetaan polttoainekäyttöisten laitteiden savukaasut ( ei
koske suljetun kierron liesituulettimia).

 Ennen liesituulettimen kytkemistä sähköverkkoon ja koekäyttöä

on aina tarkistettava, että virtakaapeli on oikein asennettu ja
etteivät liesituulettimen rakenteet purista sitä eivätkä ole
vahingoittaneet sitä asennuksen aikana.

 Ennen laitteen puhdistamista on virtapistoke irrotettava

pistorasiasta.

 Ellei liesituuletinta pidetä puhtaana ohjeiden mukaan, syntyy

palovaara

Käyttötarkoitus ja toiminta

Liesituuletin on imutoiminen ja se on tarkoitettu johtamaan ulos
keittiöhöyryt ja -hajut. Se voi olla myös suodintoiminen, jolloin siinä
on suljettu puhdistetun ilman palautuskierto takaisin huonetilaan.

Liesituulettimen asennus

Tuulettimen kuvun alimman osan ja lieden kuumenevien osien
etäisyyden on oltava sähköliedellä vähintään 45 cm ja kaasu- tai
kaasu-sähköliedellä vähintään 65 cm. Mikäli lieden asennusohjeissa
on määrätty em. suurempi turvaväli liesituulettimeen, on tätä
määräystä noudatettava. Liesituulettimen ja sen hormiston asennus
on esitetty kuvassa S3. Asennuksessa on noudatettava yleisiä
ilman sisätilasta poistamista koskevia määräyksiä. Kannattaa ottaa
huomioon, että kierresaumatun alumiinisen ilmastointiputken
käyttäminen poistohormina heikentää liesituulettimen tehoa ja lisää
ilmavirran aiheuttamaa ääntä.

Sähkökytkennät

Verkkojännitteen on vastattava liesituulettimen sisäpinnalla olevissa
Valmistajan merkinnöissä annettua ohjearvoa. Jos tuulettimen
toimitukseen kuuluu verkkoliitäntäkaapeli pistokkeineen, on se
liitettävä sähkömääräykset täyttävään pistorasiaan, joka on
helppopääsyisessä paikassa. Ellei liesituulettimen mukana tule
pistokkeellista verkkoliitäntäkaapelia, on sen asennus annettava
pätevälle sähköasentajalle.

Liesituulettimen puhtaanapito

Ennen ryhtymistä mihin tahansa tuulettimen huoltotoimeen on se
aina irrotettava sähköverkosta.. Laite on pestävä kuumalla saippua­/pesuainevedellä kuivaksi puristettua pesusientä tai puhdistusliinaa
käyttäen. Puhdistus on suoritettava miedoilla pesuaineilla, ei
koskaan hankaavilla. Säännöllinen puhdistus parantaa
liesituulettimen toimintaa.

Huomio: EI ALKOHOLIPITOISIA PUHDISTUSAINEITA !
Rasvanpoistosuodin

Liesituulettimessa on alumiinisuodin. Suodin irrotetaan
vapauttamalla kiinnityssalvat nuolen osoittamaan suuntaan (kuva
S1) Suodin on pestävä käsin, kun sitä on ensin liotettu 15 min. 40­50ºC lämpöisessä pesuainevedessä. Sen jälkeen se huuhdotaan
huolellisesti. Suotimen on oltava täysin kuiva ennen asettamista
takaisin paikalleen. Puhdistamaton suodin heikentää jatkuvasti
liesituulettimen tehoa ja voi aiheuttaa tulipalon.Pesujen
vaikutuksesta rasvanpoistosuodin saattaa menettää alkuperäistä
väriään. Tällä ei kuitenkaan ole mitään vaikutusta sen
suodatusominaisuuksiin.

Aktiivihiilisuodin (vain suljetun kierron järjestelmään -kuva S5)

Liesituuletin voidaan varustaa aktiivihiilisuotimilla. Suotimien paikka
on imurin rakenteessa .kuvan S5 mukaisesti. Tässä järjestelmässä
puhdistettu ilma johdetaan takaisin huonetilaan eikä tuuletin siis saa
olla yhdistetty rakennuksen ilmanvaihtokanaviin. Jotta liesituuletin

toimisi tarkoituksenmukaisesesti eli poistaisi hajut, on sen
aktiivihiilisuotimet vaihdettava 3-6 kuukauden välein. Vaihtotarve
riippuu tietenkin käytön vilkkaudesta.

Lampun vaihto (kuva S2)

Ryhdyttäessä mihin tahansa lampun vaihtoon liittyvään on aina
ensimmäinen toimi liesituulettimen irrottaminen sähköverkosta. Jos
tuuletin on juuri ollut käynnissä ja myös vaihdettava lamppu kuuma,
on odotettava muutama minuutti jäähtymistä ja suoritettava vaihto
vasta sen jälkeen.. Huomio! Varo koskettamasta kuumia lamppuja !.

Alumiinisen rasvasuotimen vaihto -kuva S1
Lampun vaihto - kuva S2
Liesituulettimen ja sen hormiston asennus – kuva S3
Liesituulettimen mitat –kuva S4
Aktiivihiilisuotimien vaihto -kuva S5
Erikoismerkinnät ja symbolit:

-(*) tämä osa kuuluu suljetun kierron liesituuletuksen järjestelmään

-(**) tämä osa ei ole liesituulettimen toimituksessa vakiovarusteena

Tämä merkintä tuotteessa tai sen asiakirjoissa
tarkoittaa, että tuotetta ei luokitella kotitalousjätteen
mukana luovutettavaksi. Tällainen tuote on
luovutettava romutettavaksi asianmukaiseen

keräyspisteeseen sen sähkö- ja elektroniikkaosien
materiaalien uusiokäyttöä varten. Laite on romutettava jätteiden
keräystä ja uusiokäyttöä koskevien paikallisten määräysten
mukaisesti. Lisätietoa kyseisen laitteen materiaalien uusiokäytöstä,
laitteen romuttamisesta ym.saa ao. viranomaisilta,
kierrätyskeskuksista tai liikkeestä, josta laite on ostettu.

Käyttötehon asetus

Ohjauspaneeli on kuvun oikealla reunalla. Se on ulosvedettävässä
laatikossa.
Imurin toiminnan ohjaus
Tuuletinsymboli” - asetuskytkin vasemmalla

• „0” – kytkin ala-asennossa - imuri pysähdyksissä

• „1” – kytkin keskiasennossa - toiminta vähimmäisteholla

• „2” – kytkin yläasennossa - toiminta enimmäisteholla

Valaistus
”Lamppusymboli” - asetuskytkin oikealla

• - kytkin ala-asennossa, työvalo sammuksissa

• kytkin yläasennossa, työvalo palamassa

Liesituulettimessa on käyttökatkaisin, joka toimii
avaamalla/sulkemalla asetuskytkinlaatikkoa

• Laatikon ulosveto - liesituuletin käynnistyy

• Laatikon sulkeminen - liesituuletin pysähtyy

FR - Notice d’utilisation

Instructions générales de sécurité et montage:

 Une fois que l’équipement est installé, il faut suivre les

instructions et suggestions figurant dans la présente notice
d’utilisation.

 Le fabricant n’assume pas la reponsabilité de détériorations

ayant pour source une installation inconforme à la présente
notice,

 Toute modification apportée à la structure de la hotte par une

personne non autorisée libère le fabricant de la responsabilité
pour le bon fonctionnement de son produit.

 Dans le cas où des dispositifs de combustion de gaz ou autre

combustible seraient installés dans la même salle que la hotte,
cette salle devrait être dotée d’un système de ventilation
appropriée (sauf hottes marchant en circuit fermé).

 Il est interdit de mettre un feu ouvert sous la hotte aspirante,
 Si âbimée, la câble d’alimentation sera remplacée par une

câble spéciale ou un groupe de câbles commercialisé par le
fabricant ou par l’usine de réparation.

 L’air aspiré par la hotte ne peut pas être évacué vers le conduit

de cheminée vers lequel sont évacuées les fumées produites
par les équipements de combustion de gaz ou autre
combustible (cette instruction ne se réfère pas aux hottes
travaillant en circuit fermé).

 Avant de mettre la hotte sous tension et de vérifier son

fonctionnement, il faut vérifier si la câble d’alimentation a été
bien installée et si elle ne s’est pas retrouvée au-dessous de la
hotte lors des opérations de montage.

 Avant de nettoyer la hotte, il faut enlever la fiche d’alimentation

de la prise de courant.

 En conséquence d’un nettoyage inconforme à la notice, un

incendie risque de se produire.

Destination et mode de fonctionnement

La hotte aspire l’air en évacuant les fumées à l’extérieur ou elle le
filtre en circuit fermé, faisant usage de la recirculation interne.

Installation de la hotte

La distance minimale entre la surface à laquelle se trouvent les
utensiles posées sur la cuisinière et la partie basse de la hotte ne
devra pas descendre au-dessous de 45 cm pour les cuisinières
électriques et au-dessous de 65 cm pour les cuisinières à gaz ou
électriques / gaz. Si la notice technique d’une cuisinière prévoit une
plus grande distance, il faut suivre ses dispositions. Le montage de
la hotte et son tube de protection est à voir sur le schéma S3. Lors
du montage de la hotte, les dispositions générales sur l’évacuation
de l’air sont à respecter. Il faut remarquer que la mise en place des
tubes spiraux en aluminium limite la capacité de la hotte et
augmente le niveau d’intensité sonore de l’air ventilé.

Raccordement électrique

La tension au réseau devrait correspondre aux caractéristiques à
suivre, précisées sur la plaque d’identité située au fond de la hotte.
Si la hotte est dotée d’une fiche d’alimentation, il faut en brancher à
une prise de courant conforme aux dispositions et normes en
vigueur et localisée dans un endroit à l’accès facile. Si elle n’est pas
dotée de fiche, elle devrait être installée par une personne autorisée.

Nettoyage de la hotte

Avant de démarrer des opérations d’entretien de la hotte, il faut la
mettre hors tension. Le dispositif est à laver à l’eau chaude et au
savon, à l’aide d’une éponge bien pressée. Il faut utiliser des
moyens anodins au lieu de mettre en oeuvre des moyens abrasifs.
L’entretien régulier améliorera le fonctionnement de la hotte.

Attention: ALCOOL À ÉVITER!
Filtre anti-graisses

La hotte est dotée d’un filtre en aluminium. Il peut être retiré grâce
au déplacement des serrures au sens indiqué par la flèche
(Schéma.S1). Le filtre est à laver manuellement: il faut l’immerger
pour 15 minutes dans l’eau au solvant à 40-50ºC. 15 minutes
passées, il faut commencer le lavage et rincer le filtre attentivement.
Il doit être complètement sec avant d’être re-installé dans la hotte.
Le filtre qui n’est pas lavé régulièrement limite la capacité de la hotte
et risque de générer un incendie. S’il est lavé dans un lave­vaisselle, le filtre anti-graisses peut se décolorer. Pourtant, cela n’a
pas d’impact sur sa capacité de filtration.

Filtre carbone (uniquement pour le circuit fermé - schéma S5)

La hotte peut être dotée de filtres carbone. Ceux-ci sont à installer
sur l’enveloppe de la turbine, d’après ce qui est montré sur le
schéma S5. Dans ce cas, l’air traité est récupéré et revient à la salle
d’où il est venu. La hotte ne devrait pas être raccordée aux gaines
de ventilation. Pour assurer un bon fonctionnement de la hotte et
absorption efficace des odeurs, il est recommandé de changer de
filtres régulièrement (tous les 3 – 6 mois). La fréquence du
remplacement dépendra de l’intensité d’utilisation de la hotte.

Installation d’un nouvel éclairage (schéma S2)

Avant de se mettre à installer un nouvel éclairage, il faut mettre la
hotte hors tension. Pour changer d’ampoules, il faut tout d’abord
mettre la hotte hors tension. Après voir éteint la hotte, il faut attendre
quelques minutes pour laisser l’ampoule se refroidir et ensuite la
remplacer par une autre ampoule.

Attention! Ne pas toucher l’ ampoule avant qu’elle ne se
refroidisse pas.
Installation d’un nouveau filtre aluminium - schéma S1
Installation d’un nouvel éclairage - schéma S2
Installation de la hotte et cheminée– schéma S3
Dimensions de la hotte – schéma S4
Installation de nouveaux filtres carbone - schéma S5
Légende:

-(*) pièces nécessaires à l’installation de la hotte travaillant en circuit
fermé

-(**) pièces supplémentaires, qui ne font pas partie d’équipement de
la hotte

Ce symbole figurant sur un produit ou dans les

documents ci-joints signifie que ce produit n’est pas

classé comme déchet menager. Pour mettre le

dispositif à la ferraille, il faut le faire récupérer par

une usine de réutilisation des déchets pour recycler
ses éléments électriques et électroniques. Le dispositif sera mis à la
ferraille conformément aux dispositions locales sur la réutilisation
des déchets. D’autres informations sur la réutilisation, mise à la
ferraille et recyclage dudit dispositif sont à consulter dans l’office
local, usine de réutilisation des déchets ou magasin où le produit a
été acheté.

Commande rotative

Le panneau de commande se trouve sur le côté droit de la hotte et
pour l’accéder, il faut tirer le tiroir.
Commande de la turbine
„ventilateur” – levier à gauche

• „0” – levier en position basse – turbine hors marche

• „1” – levier en position moyenne – turbine en marche à la

vitesse minimale

• „2” – levier en position haute – turbine en marche à la
vitesse maximale

Éclairage

„ampoule” – levier à droite

• – levier en position basse, éclairage éteint

- levier en position haute, éclairage allumé

La hotte est dotée d’un interrupteur-limiteur. Pour le déclencher, il
faut tirer / rentrer le tiroir.

• pour mettre la turbine hors marche, tirer le tiroir

• pour mettre la turbine en marche, rentrer le tiroir

GB - Operating instruction

General safety and installation conditions:

 During installation of the equipment one should follow the

conditions and guidelines indicated in the present operating
instruction.

 The producer shrinks any responsibility for damages resulting

from installation which is not in compliance with the operating
instruction,

 Any changes to the structure of the fume hood made by

unauthorized persons result in the exclusion of the producer’s
liability for the product.

 If the over-cooker fume hood is used together with devices

burning gas or other fuel, the room should be equipped with
adequate ventilation (it does not refer to the closed-loop
system).

 One must not use open fire under the fume hood,
 If the power supply cable, non-removable, is damaged, it

should be replaced with a special cable or set that is available
at the producer or in a specialized repair shop.

 The air from the hood cannot be disposed off to a chimney

channel used for the disposal of the exhaust fumes from
devices burning gas or other fuel (it does not refer to fume
hoods with the closed-loop system),

 Before connecting the fume hood to the power supply network

and checking if it works properly, one should always check
whether the power supply cable has been properly installed and
whether it has not been flattened by the fume hood during the
assembly process.

 Before cleaning, please unplug the device from the plug-in-

socket.

 Cleaning that is inconsistent with the instruction exposes you to

the risk of a fire.

Purpose and operating mode

The fume hood is destined for operation in the suction mode with
fume disposal outside or for operation in the filter mode with interior
recirculation – a closed-loop system.

Fume hood installation

The minimum distance between the surface with the utensils on the
heating device and the lowest part of the fume hood should not be
shorter than 45 cm for electric cookers and not shorter than 65 cm
for gas or electric-gas cookers. If the instruction of the heating
device indicates a longer distance on the fume hood installation, one
should comply with this requirement.
Installation of the fume hood and the casing pipe is presented in

Drawing S3. During the fume hood installation one should obey the
generally obligatory regulations concerning the carrying away of air
from rooms. One should take it into account that by the application of
spiral aluminum pipes one limits the efficiency of the fume hood and
the noise level of the passing air is higher.

Electric connection

The network voltage should be consistent with the conditions stated
on the rating plate located inside of the fume hood. If the fume hood
is equipped with the plug, please insert it in the plug-in-socket that
meets the requirements of the obligatory regulations and is located
in an easily available place. If the fume hood is not equipped with a
plug, installation of the fume hood should be mandated to an
authorized person.

Cleaning of the fume hood

Before starting any operations related to the equipment
maintenance, please unplug the hood from the power supply
network. The equipment should be cleaned with hot water with soap
and a well squeezed sponge. It needs to be cleaned with mild
agents without any abrasive substances. Regular maintenance will
improve the fume hood operation.

Attention: DO NOT APPLY ALCOHOL!

Anti-fat filter(S1)

The fume hood is equipped with an aluminum filter. The filter is
taken out by moving the locks in the direction indicated by the arrow.
The filter should be cleaned manually in the following manner –
immerse the filter in water with agent for 15 minutes, temperature
40-50ºC. After 15 minutes start the cleaning and rinse the filter
thoroughly. The filter must be completely dry before its insertion in
the fume hood. Filter that is not cleaned regularly lowers the fume
hood efficiency and may cause a fire. The anti-fat filter may lose its

color during washing in the dish washer but it does not influence its
filtering qualities.
Carbon filter (only for the closed-loop system–drawing S5)
The fume hood may be equipped with carbon filters. The filters
should be placed on the turbine casing as shown in drawing S5. In
this case, the filtered air is again sent to the inside of the room. The
fume hood should not be then connected with ventilation channels.
In order to ensure proper work of the fume hood and efficient
collection of smells, one should replace carbon filters (every 3 to 6
months) depending on the intensity of using the fume hood.

Replacement of the lighting (drawing S2)

Before the start of any operations of the lighting replacement, please
unplug the hood from the power supply network. Before replacing
the light bulb, please unplug the hood from the power supply
network. If the fume hood was earlier switched on, wait a few
minutes until the light bulb cools down and you may start its
replacement.

Attention! Do not touch the light bulbs when they are hot.
Replacement of the aluminum filter - Drawing S1
Replacement of the lighting - Drawing S2
Installation of the fume hood and the chimney – Drawing S3
Dimensions of the fume hood – Drawing S4
Replacement of the carbon filers - Drawing S5

Symbols:

-(*) stands for parts destined for the fume hood installation in the
closed-loop system

-(**) stands for parts which are not the fittings to the fume hood

The symbol inserted on the product or on documents attached to the

product means that the product is not classified as a
household waste product. In order to scrap the
equipment, please bring it to an appropriate waste
recycling point for electric and electronic

components. The equipment should be scrapped
according to the local regulations concerning waste recycling.
Additional information concerning waste recycling and scrapping of
the described equipment can be found in the local institution, waste
recycling company or in the shop where the equipment was
purchased.

Rotary control

The fume hood control panel is at the right side of the fume hood
and you access it when the drawer slides out.
Control of the turbine work
„Symbol of the ventilator” – the lever on the left side

Lighting
„Light bulb symbol” – the lever on the right side

The fume hood is equipped with an ultimate switch activated by
sliding out / in the drawer

• „0” – lever in down position – the turbine is not working

• „1” – lever in the middle position – the turbine is working

at the minimum speed

• „2” – lever in the up position – the turbine is working at the
maximum speed

• – lever in down position, light switched off

- lever in the up position, light switched on

• Drawer sliding out – switches on the turbine

Drawer sliding in – switches off the turbine

HR - Uputsva za korištenje

Opća pravila sigurnosti i montaže:
 Prilikom instalacije ureñaja treba postupati u skladu s uvijetima i

preporuka ove instrukcije korištenja.

 Proizvoñač ne odgovara za oštećenja prouzrokovanih

instalacijom, koja ne odgovara instrukciji korištenja.

 Sve promijene u konstrukciji nape napravljene od strane osoba,

koje nemaju ovlaštenja prouzrokuju isključenje odgovornosti
proizvoñača za proizvod.

 U slučaju da je napa korišćena istovremeno sa ureñajima, koje

sagorevaju plin ili drugo gorivo, prostorije moraju imati dobru
ventilaciju (ne odnosi se na zatvorenu cirkulaciju).

 Ispod nape ne smije se koristiti otvorena vatra.
 Ukoliko se, prilkjučen za stalno napajajući kabel ošteti, mora biti

zamijenjen kablom ili dijelom dostupnim kod proizvoñača ili u
za to specijaliziranoj trgovini.

 Zrak iz nape ne može biti odvoñen u isti kanal kao što gasovi

sagorevanja plina ili drugog goriva (to se ne odnosi na nape s
zatvorenim ciklusom)

 Prije uključenja nape u mrežu za napajanje i provijere rada

uvijek treba provijeriti kabl za napajanje je li pravilno instaliran i
da nije nagnječen prilikom montaže nape.

 Prije čišćenja nape treba izvaditi utičnicu iz gnjezda za

napajanje.

 U slučaju da čišćenje nije vršeno suglasno instrukciji postoji

opasnost požara.

Namijena i način rada

Napa je namijenjena za usisavanje i odvoñenje pare ili za filtriranje s
unutrašnjom cirkulacijom; zatvoren ciklus.

Instalacija nape

Minimalna daljina izmeñu površine, na kojoj se nalaze sudovi na
peći, a najniži dio nape mora iznositi 45cm u slučaju električkih peći i
ne manje od 65 cm u slučaju plinskih ili električko-plinskih peći.
Ukoliko je u instrukciji peći data veća daljina za instalaciju nape,
treba se prilagoditi takvom uputstvu. Montaža nape i zaštitne cijevi je
prikazana na crtežu S3. Po vrijeme montaže treba se prilagoñavati
opće obavezujućim propisima za odvoñenje zraka s prostorije. Treba
uzeti u obzir da iskorištavanje spiralnih aluminjevih cijevi ograničava
učinkovitost nape i prouzrokuje veću zvučnost protoka zraka.

Električko uključenje

Napon u mreži mora odgovarati naponu datom na tablici s
tehničkom informacijom unutar nape. Ako je napa priključena u
utičnicu treba ga staviti u gnjezdo odgovarajuće propisima, koje se
nalazi na lako dostupnom mijestu. Ako napa nema utičnicu,
električnu instalaciju treba naručiti kod osobe, koja ima odgovarajuće
ovlaštenje.

Čišćenje nape

Prije pristupljenja bilo kojim operacijama vezano za korištenje
ureñaja, teba isključiti napu s napojne mreže.
Ureñaj treba prati vrućom vodom sa sapunom i dobro iscijeñenom
spužvom. Napu treba prati blagim sredstvima, ne treba koristiti
sredstva za grebanje. Pravilna uporaba poboljšava rad nape.

POZORNOST: DA SE NE KORISTI ALKOHOL!
Filter protiv masnoće

Napa ima aluminijev filter. Filter se može izvaditi putem pomaknuća
brava u pokazanom pravcu (Crtež S1). Filter treba prati ručno, na
sljedeći način: potopite ga na 15 minuta u vodu s deterdžentom s
temperaturom 40-50ºC. Nakon 15 minuta započnice s pranjem i
pravilno isperete filter. Prije ponovne montaže filter mora biti potpuno
suh. Nepravilno očišćeni filter smanjuje učinkovitost nape i može
dovesti do zapaljenja. Za vrijeme čišćenja u perilici posuña boja
filtera može izblijediti, što ne utječe na njegove osobine.
Filter sa ugljem (sa zatvorenim ciklusom rada - crtež S5)
Napa može imati u filter s ugljenom. Filter treba staviti u kučište
turbine, kako to pokazuje crtež S5. U tom slučaju pročišćen zrak je
ponovo odvoñen u prostoriju. Napa ne smije biti uključen u kanal za
ventilaciju. Da bi se osigurao ispravn rad nape i efikasnog upijanja
mirisa treba pravilno mijenjati filtar s ugljenom (svakih 3 do 6
mijeseci) ovisno od intenzitetu korištenja nape.

Zamijena osvijetljenja (crtež S2)

Prije pristupanja bilo koje operacije vezane za zamijenu osvijetljenja,
treba isključiti napu iz električke mneže. Ako je napa ranije
isključena treba pričekati nekoliko minuta i poslije ohlañenja žarulje
može se pristupiti zamijeni sijalice.

OPREZ! Ne dirajte žarulje dok su vruće.

Zamijena aluminijumovog filtra - crtež S1
Zamijena osvijetljenja - Crtež S2
Montaža nape i kamina – crtež S3
Dimenzije nape – Crtež S4
Zamijena ugljenih filtara - Crtež S5
Symboli:

-(*) označava dijelove za instalaciju nape u zatvorenom ciklusu

-(**) označava dijelove, koje nisu u opremi nape

Simbol stavljen na proizvod ili na priložene uz njega
dokumente označava da proizvod nije svrstan kao
kućni otpad. Ureñaj, u cilju bacenja treba predati u
posebno mjesto za zbrinjavanje otpada i reciklažu

električkih ureñaja. Ureñaj treba baciti kao stau robu
suglasno lokalnim propisima za otpad. Dodatne informacije za
bacanje, predaju za staro otpad i reciklažu opisivanog ureñaja može
se naći u lokalnom uredu, tvtki za zbrinjavanje otpada ili u trgovini
gdje je ureñaj kupljen.

Rotorno upravljanje

Tablica s upustvom za korištenje nalazi se s desne strane nape, a
pristup do upustva dobijamo nakon otvorenja fijoke.
Upravljanje radom turbine
„Simbol ventilatora” – dizalica s ljeve strane

 „0” – dizalica u donjem položaju – turbina ne radi
 „1” – dizalica u srednjem položaju – rad turbine s

minimalnom brzinom

 „2” – dizalica u gornjem položaju – rad turbine s

maksimalnom brzinom.

Osvijetljenje
„Simbol žarulje” – dizalica s desne strane

 – dizalica u donjem položaju, osvijetljenje uključeno

- dizalica u gornjem položaju, osvijetljenje uključeno

Napa ima krajni prekidač uključivan putem otvaranja / zatvaranja
fijoke.

 Otvaranje fijoke – uključuje turbinu

Zatvaranje fijoke – isključuje turbinu

IT – Manuale d’Uso

Condizioni generali di sicurezza e montaggio:

 Per l’installazione dell’apparecchiatura, occorre seguire tutte le

condizioni e indicazioni contenute nel presente manuale d’uso.

 La ditta costruttice declina ogni responsabilità per danni

causati da installazione impropria e non conforme al
presente manuale d’uso.

 La ditta costruttice declina ogni responsabilità per ogni

modifica nella costruzione della cappa apportata da
personale non qualificato professionalmente.

 Se la cappa è utilizzata contemporaneamente ad

apparecchi con sistemi a gas o altri combustibili, l’ambiente
deve essere sufficientemente ventilato (ad esclusione di
circuito chiuso).

 E’ vietato produrre fiamme sotto la cappa da cucina.
 Qualora il cavo aspirante, non staccabile, subisca qualche

danneggiamento, occorre procedere alla sostituzione
dello stesso, usando altro cavo oppure un gruppo disponibile
presso la ditta costruttice oppure presso un’officina di
riparazione specializzata.

 L’aria della cappa non può essere convogliata verso il

condotto del camino destinato a convogliare fumi di scarico da
apparecchi con sistemi a gas o altri combustibili (ad esclusione
delle cappe con circuito chiuso).

 Prima di collegare la cappa all’alimentazione elettrica e

di verificare il suo corretto funzionamento, assicurarsi che il
cavo di alimentazione sia stato installato correttamente e non
sia stato schiacciato dalla cappa durante le operazioni di
montaggio.

 Prima di effettuare qualsiasi operazione di pulizia, disinserire la

cappa dalla rete elettrica.



Nel caso che le operazioni di pulizia non siano eseguite
conformemente all’istruzione, si verifica il rischio d’incendio.

Destinazione e sistema di lavoro

La cappa è destinata all’uso in versione aspirante con il sistema
convogliante fumi all’esterno oppure all’uso in versione filtrante con
circolazione interna, circolo chiuso.
Installazione della cappa
La distanza minima fra la superficie di supporto dei recipienti di
cottura sul dispositivo e la parte più bassa della cappa da cucina
deve essere almeno 45 cm se il piano di cottura è con sistema di
riscaldamento elettrico e almeno 65 cm nel caso di cucine a gas o
misti. Se nell’istruzione dell’apparecchio di riscaldamento è indicata
una distanza di installazione della cappa da cucina più grande, allora
si devono osservare le raccomandazioni della ditta costruttrice.
Il montaggio della cappa e del tubo di protezione della stessa è stato
presentato in figura S3. Durante le operazioni di montaggio si
devono osservare le norme generali relative all’evacuazione dell’aria
dall’ambiente. Occorre tener presente il fatto che l’uso dei tubi spirali
in alluminio limita il rendimento della cappa e aumenta la rumorosità
dell’aria convogliata.
Collegamento elettrico
La tensione della rete deve corrispondere alle condizioni riportate
sulla targa matricola situata all’interno della cappa. Se la cappa è
equipaggiata della spina, occorre inserirla in una presa che
corrisponda alle norme vigenti e che sia accessibile. Se la cappa
non è fornita ti tale spina, si raccomanda di affidare l’installazione
della cappa a personale adeguatamente qualificato.
Pulizia della cappa da cucina
Prima di procedere a qualsiasi operazione di manutenzione
dell’apparecchio, disinserire la cappa dalla rete di alimentazione con
energia elettrica. L’apparecchio dovrebbe essere pulito in acqua
calda con detergente e panno ben strizzato. La cappa va pulita con
detergenti delicati. Non si devono usare sostanze abrasive. La
manutenzione regolare migliora il funzionamento della cappa.

Attenzione: NON USARE ALCOOL!
Filtro antigrasso

La cappa è provvista di un filtro in alluminio. Il filtro si rimuove
tramite lo spostamento dei ganci nella direzione indicata con una
freccia. Il filtro va pulito manualmente nel modo seguente: mediante
un’immersione per 15 minuti nell’acqua con detergente alla
temperatura di 40-500C. Dopo 15 minuti procedere alla pulizia e di
seguito allo sciacquo accurato del filtro. Prima di reinserimento il
filtro deve essere completamente asciugato. Il filtro non pulito
regularmente, diminuisce il rendimento della cappa e può causare
incendi. Durante la lavatura in lavastoviglie il
scolorirsi, ma questo non ha influenza sulla sua corretta filtrazione.
Filtro al carbone (solo per circuito chiuso - fig.S5)

filtro antigrasso può

La cappa da cucina può essere provvista di filtri al carbone. I filtri
vanno situati sulla copertura della turbine, come illustrato in fig. S5.
In questo caso l’aria pulita viene riportata all’ambiente. Allora la
cappa non deve essere collegata ai canali di ventilazione. Al fine di
assicurare il corretto funzionamento della cappa, nonché un’
efficace aspirazione dei profumi, occorre sostituire regolarmente i
filtri al carbone (ogni 3 fino ai 6 mesi), a seconda dell’intensità di
uso della cappa da cucina.

Sostituzione delle lampadine (fig.S2)

Prima di effettuare qualsiasi operazione di sostituzione delle
lampadine, disinserire la cappa dalla rete elettrica. La sostituzione
della lampadina deve essere cominciata con il disinserimento della
cappa dalla rete elettrica. Se la cappa era accesa, occorre
attendere per far raffreddare la lampadina e dopo alcuni minuti
procedere alla sostituzione della stessa.

Attenzione! Non toccare le lampadine finché sono calde.

Sostituzione del filtro in alluminio – Fig.S1.
Sostituzione delle lampadine – Fig. S2
Montaggio della cappa e del camino – Fig. S3
Sostituzione dalla cappa – Fig. S4
Sostituzione dei filtri al carbone – Fig. S5
Simboli:

-(*) indica le parti destinate all’installazione della cappa in circolo
chiuso.

-(**) indica le parti che non fanno parte dell’equipaggiamento della
cappa.

Il simbolo riportato sul prodotto oppure sulla
documentazione di accompagnamento indica, che
questo prodotto non deve essere trattato come rifiuto

domestico, ma deve essere consegnato presso l’idoneo
punto di raccolta per il riciclaggio di componenti elettrici ed
elettronici. Difarsene seguendo le normative locali per lo
smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio
locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il
quale il prodotto è stato acquistato

Comando girevole

Il pannello di comando è situato sulla parte destra della cappa e
diventa accessibile tirando fuori il cassetto
Comando di lavoro della turbina

„Simbolo di ventilatore” - la leva sulla parte sinistra

• „0” – la leva in posizione bassa - la turbina non lavora

• „1” – la leva in posizione centrale – il lavoro della

turbina a velocità minima.

• „2” – la leva in posizione alta – il lavoro della turbina a
velocità media

• ,,3” – la leva in posizione superiore – il lavoro della
turbina a velocità massima

Illuminazione
„Simbolo di lampadina” – la leva sulla parte destra

• – la leva in posizione bassa, l’illuminazione spenta

- la leva in posizione superiore, l’illuminazione

accesa
La cappa è dotata del finecorsa attivabile tirando fuori / infilando il
cassetto.

• tirando fuori il cassetto – si attiva la turbina

infilando il cassetto – si disattiva la turbina

HU - Használati Utasítás

Biztonság és szerelés általános feltételei:

 A berendezés installálása közben a jelen Használati

Utasításban leírt feltételeknek és útmutatásoknak megfelelıen
kell eljárni.

 A gyártó nem vállal semmiféle felelısséget azokért a

meghibásodásokért, melyek nem a Használati Utasítás szerinti
installálás következtében keletkeznek.

 Minden, a nem megfelelı képesítéső szakember által, a

konyhai elszívóberendezésen elvégzett konstrukciós
változtatás a gyártó termékre vonatkozó felelısségvállalásának
megszőnését vonja maga után.

 Amennyiben a konyhai tőzhely feletti elszívóberendezés

egyidıben speciális gáz, vagy más tüzelıanyagot használó
berendezésekkel együtt van használva, akkor az adott
helyiségnek szellıztetettnek kell lennie (nem vonatkozik ez a
zártkörő rendszerekre).

 A konyhatőzhely feletti elszívóberendezés alatt nem szabad

nyílt lángot használni.

 Amennyiben az állandóra beszerelt áramforráskábel megsérül,

akkor speciális kábellel, vagy egységgel kell helyettesíteni,
amely a gyártótól, vagy speciális javítómőhelytıl szerezhetı be.

 Az elszívóberendezés levegıje nem vezethetı be olyan

kéménycsatornába, mely gáz, vagy más éghetı anyag
tüzelésére szolgáló berendezés égéstermékeinek elvezetésére
szolgál (nem vonatkozik ez a zártkörő rendszerekre).

 Az elszívóberendezés elektromos hálózatba történı bekötése,

illetve az elszívóberendezés helyes mőködésének ellenırzése
elıtt mindig meg kell gyızıdni arról, hogy a tápkábel helyesen
került-e bekötésre és hogy szerelés közben nem sérült-e meg.

 A berendezés tisztítása elıtt a tápkábelt ki kell húzni az

áramforrás dugaszaljzatából.

 Amennyiben a tisztítás nem az Utasításnak megfelelıen kerül

elvégzésre, tőzveszély keletkezhet.

Az elszívóberendezés rendeltetése és üzemmódjai.

Az elszívóberendezés rendeltetése - elszívóberendezés
üzemmódban - a pára kivezetése, vagy - szőrı üzemmódban ­zártkörő belsı szőrıkeringetés.

Az elszívóberendezés installálása.

Minimális távolság a tüzelıfelület - ahol az edények találhatóak ­szintje és a konyhai elszívóberendezés legalacsonyabb pontja
között elektromos konyhai tőzhely esetében legalább 45 cm, míg
gáztőzhely, vagy vegyes gáz és elektromos konyhai tőzhely
esetében legalább 65 cm. Amennyiben a konyhai tőzhely kezelési
utasításában az elszívóberendezés vonatkozásában nagyobb
szerelési távolság van megadva, akkor az ilyen információt
messzemenıkig figyelembe kell venni.
Az elszívóberendezés és az elszívóberendezés csövének
beszerelése az S3 számú rajzon látható.
Az elszívóberendezés beszerelése közben be kell tartani a levegı
helyiségekbıl történı elvezetésére vonatkozó általánosan kötelezı
elıírásokat. Figyelembe kell venni, hogy a spirális alumíniumcsı
használata korlátozza az elszívóberendezés hatékonyságát és
növeli az átáramló légtömeg hangját.

Elektromos bekötés.

A hálózati feszültségnek meg kell egyeznie az elszívóberendezés
belsıoldalán elhelyezett ismertetıtáblán feltüntetett értékkel.
Amennyiben az elszívóberendezés fel van szerelve elektromos
dugasszal, akkor azt be kell dugni olyan dugaszaljzatba, mely
mindenben megfelel az érvényes elıírásoknak és könnyen
hozzáférhetı helyen található. Amennyiben az elszívóberendezés
nincs felszerelve elektromos dugasszal, akkor az elszívóberendezés
beszerelését erre megfelelı képesítéssel rendelkezı szakemberre
kell bízni.

Az elszívóberendezés tisztítása.

Mielıtt hozzákezdenénk a berendezéssel kapcsolatos bármilyen
karbantartási munkálatokhoz, ki kell kapcsolni az
elszívóberendezést az elektromos hálózatból.
A berendezést szappanos melegvízzel kell lemosni, jól kinyomott
szivacs segítségével. Az elszívóberendezést finom
tisztítóeszközökkel kell tisztítani, csiszolóanyagokat nem szabad
használni. A rendszeres konzerválás javítja az elszívóberendezés
mőködését.

Figyelem: A TISZTÍTÁSHOZ NE HASZNÁLJON ALKOHOLT!
Zsírszőrı.

Az elszívóberendezés fel van szerelve alumínium szőrıvel. A szőrıt
a zár nyíllal jelzett irányba történı elcsúsztatásával vehetjük ki (S1.
Rajz). A szőrıt kézzel kell mosni a következı módon, 15 percre be
kell áztatni mosószeres, 40-50 Cº – os vízbe. 15 perc eltelte után el
kell kezdeni a szőrı mosását, majd pontosan le kell öblíteni. A

szőrınek tökéletesen meg kell száradnia az elszívóberendezésbe
történı visszaszerelése elıtt. A nem megtisztított szőrı csökkenti az
elszívóberendezés hatásfokát és tőz keletkezését okozhatja.
A zsírszőrı mosogatógépben történı tisztítása okozhatja annak
színvesztését, ami viszont nem okozza a zsírszőrı szőrési
hatásfokának csökkenését.

Szénszőrı (csak zártkörő rendszer esetében - S5 rajz)

Az elszívóberendezés fellehet szerelve szénszőrıkkel. A szőrıket a
turbinák burkolatára kell felszerelni, úgy ahogy azt az S5 rajz
ábrázolja, Ebben az esetben a tisztított levegı visszavezetésre kerül
a helyiségbe. Az elszívóberendezést éppen ezért nem kell bekötni a
szellızıcsatornába. Az elszívóberendezés megfelelı mőködése és
a szagok hatékony kiszőrése érdekében rendszeresen ki kell
cserélni a szénszőrıket (3 – 6 hónaponként) az elszívóberendezés
használati intenzitásától függıen.

Világítás cseréje (S2 rajz)

Mindenféle, a világítás cseréjével kapcsolatos, mővelet elkezdése
elıtt ki kell kapcsolni az elszívóberendezést az elektromos hálózati
feszültségbıl.
Az elektromos izzó cseréjét az elszívóberendezés elektromos
hálózati feszültségbıl történı kikapcsolásával kell kezdeni.
Amennyiben az elszívóberendezés elızıleg be volt kapcsolva, akkor
néhány percet várni kell, és az izzólámpa kihőlése után neki lehet
látni annak kicseréléséhez.

Figyelem! A még meleg izzót ne érintse meg.
Alumíniumszőrı cseréje - S1 rajz.
Világítás cseréje - S2 rajz.
Elszívóberendezés és a kémény beszerelése – S3 rajz.
Elszívóberendezés méretei – S4 rajz.
Szénszőrı cseréje - S5 rajz.
Szimbólumok:

-(*) zártkörő rendszerbe található elszívóberendezéshez tartozó
elszívóberendezés alkatrészeit jelöli.

-(**) az elszívóberendezés felszerelésébe nem tartozó alkatrészeket
jelöli.

Jel a terméken, vagy a hozzá csatolt dokumentációban elhelyezve

azt jelenti, hogy ez a termék nem kvalifikált, mint
háztartási hulladék. A berendezést elhasználódása
után a megfelelı hulladékgyőjtı helyre kell
beszolgáltatni, az elektromos és elektronikus
komponensek újrahasznosítása céljából. A
berendezést, már mint hulladékot. a helyi hulladék-

újrafelhasználási elıírásoknak megfelelıen kell
kezelni. Többlet információt a berendezés elhasználódása utáni
hulladékkezelésével és újrahasznosításával kapcsolatban a helyi
hivatalban, a hulladék-feldolgozó cégnél, vagy a termék vásárlási
helyén lehet beszerezni.

Forgóvezérlés

A vezérlıpanel az elszívóberendezés jobboldalán található és a fiók
kihúzása után férhetünk hozzá.
Turbina munkájának vezérlése.
„Ventillátor szimbóluma” – kar baloldali állásban található.

• „0” – kar alsó állásban található – turbina nem dolgozik.

• „1” – kar középsı állásban található – turbina minimális

sebességgel dolgozik.

• „2” – kar felsı állásban – turbina maximális sebességgel
dolgozik.

Világítás.
„Izzólámpa szimbóluma” – kar jobboldali állásban található.

• – kar alsó állásban található, a világítás ki van kapcsolva.

• - kar felsı állásban található, a világítás be van kapcsolva.

Az elszívóberendezés fel van szerelve végállás kapcsolóval, mely a
fiók kihúzásakor / betolásakor lép mőködésbe.

• Fiók kihúzása – bekapcsolja a turbinát.

• Fiók betolása – kikapcsolja a turbinát.

LT - Naudojimo instrukcja

Bendrieji saugumo ir montavimo nurodymai:

 Atliekant prietaiso prijungimo darbus, būtina laikytis šioje

naudojimo instrukcijoje nurodytų principų ir rekomendacijų.

 Gamintojas atsisako bet kokios atsakomyb÷s d÷l gedimų, kurie

susiję su prietaiso montavimu nesilaikant naudojimo
instrukcijos.

 Bet kokie gartraukio konstrukcijos pakeitimai, kuriuos atlieka

atitinkamų įgaliojimų neturintys asmenys, panaikina gamintojo
atsakomybę už produktą.

 Jeigu gartraukis naudojamas vienu metu kartu su įrenginiais,

naudojančiais dujas ar kitos rūšies kurą, tuomet turi būti
užtikrintas tinkamas patalpos v÷dinimas (netaikoma oro
recirkuliacijos atveju).

 Po gartraukiu draudžiama naudoti atvirą ugnį.
 Pažeistas elektros kabelis, jeigu jis yra neatjungiamai

įmontuotas gartraukyje, turi būti keičiamas specialiu kabeliu ar
jo komplektu, įsigyjamu iš gamintojo arba specializuotoje
remonto įmon÷je.

 Iš gartraukio išeinantį oro srautą draudžiama nukreipti į tą

kamino kanalą, per kurį yra šalinamos nuodegos iš dujas ar
kitokį kurą naudojančių prietaisų (netaikoma oro recirkuliacijos
atveju).

 Prieš prijungiant gartraukį prie elektros tinklo ir išbandant jo

veikimą būtina įsitikinti, kad elektros kabelis pritvirtintas
teisingai ir montuojant nebuvo prispaustas gartraukiu.

 Prieš valant prietaiso maitinimo kabelis turi būti atjungtas nuo

kištukinio lizdo.

 Jeigu valymo metu nesilaikoma instrukcijos, kyla gaisro

pavojus.

Paskirtis ir veikimo pobūdis

Gartraukis yra skirtas dirbti ištraukimo režimu, įtraukiant orą bei
garus ir pašalinant juos į patalpos išorę, arba filtravimo režimu, kai
vyksta uždara patalpos oro recirkuliacija.

Gartraukio montavimas

Mažiausias atstumas nuo virykl÷s paviršiaus toje vietoje, kur yra
statomi indai, iki žemiausios gartraukio vietos turi būti ne mažesnis
kaip 45 cm elektrinių viryklių atveju ir ne mažesnis kaip 65 cm dujinių
bei dujinių/elektrinių viryklių atveju. Jeigu virykl÷s instrukcijoje yra
nurodytas didesnis atstumas iki garų ištraukiamojo prietaiso, tuomet
reikia laikytis pastarojo reikalavimo. Gartraukio ir dengiamojo
vamzdžio montavimo principas pavaizduotas S3 paveiksl÷lyje.
Montuojant gartraukį turi būti laikomasi galiojančių bendrųjų
reikalavimų, taikomų oro šalinimui iš patalpų. Atkreipkite d÷mesį į tai,
jog montavimui naudojami spiraliniai aliumininiai vamzdžiai
sumažina gartraukio paj÷gumą ir padidina pratekančio oro
skleidžiamą garsą.

Elektros prijungimas

Elektros tinklo įtampa turi atitikti prietaiso vidin÷je pus÷je esančioje
ženklinimo lentel÷je nurodytus parametrus. Jeigu gartraukyje
įrengtas laidas su kištuku, jis turi būti jungiamas į kištukinį lizdą, kuris
atitinka galiojančius tokiems įtaisams keliamus reikalavimus ir yra
įrengtas lengvai pasiekiamoje vietoje. Jeigu gartraukis neturi kištuko,
jo įrengimą patik÷kite atitinkamus įgaliojimus turinčiam asmeniui.

Gartraukio valymas

Prieš pradedant bet kokius darbus, susijusius su prietaiso priežiūra,
būtina išjungti jį iš elektros tinklo.
Gartraukis plaunamas karštu vandeniu ir muilu, gerai nuspausta
kempine. Valymui naudoti švelnius valiklius, nenaudoti šveičiamųjų
priemonių. Reguliariai prižiūrimas gartraukis veiks ilgiau ir
efektyviau.

D÷mesio: NENAUDOTI ALKOHOLIO!
Riebalų filtras

Gartraukyje yra įrengtas aliumininis filtras. Jis išimamas, laikiklius
pastūmus pažym÷tos rodykl÷s kryptimi (S1 pav.). Rankomis
plaunamas filtras prieš tai turi būti 15 minučių mirkomas 40 - 50 ºC
temperatūros vandenyje. Po 15 minučių pradedama plauti ir
kruopščiai nuskalaujama. Prieš įdedant atgal į gartraukį filtras turi
būti visiškai sausas. Reguliariai neprižiūrimas filtras mažina
gartraukio efektyvumą ir gali tapti gaisro priežastimi.
Plaunamas indaplov÷je riebalų filtras gali pakeisti spalvą, tačiau tai
neturi įtakos jo filtravimo savyb÷ms.

Anglies filtras (tiktai uždarai oro apykaitai - S5 pav.)

Gartraukyje gali būti įrengti anglies filtrai. Jie yra patalpinami ant
turbinos korpuso taip, kaip pavaizduota S5 paveiksl÷lyje. Tuomet
išvalytas oras bus grąžinamas atgal į patalpą. Tokiu atveju
gartraukis neprivalo būti prijungtas prie ventiliacijos kanalo. Kad
gartraukis veiktų nepriekaištingai ir kvapai būtų efektyviai sugeriami,
anglies filtrus reikia reguliariai keisti (kas 3 - 6 m÷nesius),
priklausomai nuo prietaiso naudojimo intensyvumo.

Apšvietimo lempų keitimas (S2 pav.)

Prieš pradedant bet kokius darbus, susijusius su apšvietimo lempų
keitimu, prietaisas turi būti išjungiamas iš elektros tinklo.
Lemput÷s keitimą būtina prad÷ti, išjungiant gartraukį iš elektros
tinklo. Jeigu gartraukis ką tik veik÷, reikia palaukti keletą minučių, kol
lemput÷ atv÷s ir bus galima ją pakeisti.

D÷mesio! Neliesti įkaitusių lempų.
Aliumininio filtro keitimas - S1 pav.
Apšvietimo lempų keitimas - S2 pav.
Gartraukio ir kamino montavimas – S3 pav.
Gartraukio matmenys – S4 pav.
Anglies filtrų keitimas - S5 pav.
Ženklų reikšm÷:

-(*) žymi detales, skirtas montuoti recirkuliacijos režimu veikiančius
gartraukius

-(**) žymi detales, kurios neįeina į gartraukio komplektą

Simbolis ant gaminio ar prie jo pridedamuose
dokumentuose reiškia, kad šis produktas n÷ra
priskirtas buitinių atliekų kategorijai. Šis prietaisas
utilizuojamas, priduodant jį į atitinkamą atliekų
surinkimo punktą, kad elektriniai ir elektroniniai jo

komponentai būtų perdirbti. Šio prietaiso laužas turi
būti tvarkomas, vadovaujantis vietiniais atliekų utilizavimo
reikalavimais. Papildomą informaciją apie aprašomo įrenginio
šalinimą, utilizavimą ir perdirbimą galima gauti vietin÷je valdžios
įstaigoje, atliekų utilizavimo įmon÷je arba parduotuv÷je, kurioje jis
buvo įsigytas.

Valdymas ranken÷le

Gartraukio valdymo skydelis įrengtas prietaiso dešin÷je ir
pasiekiamas, ištraukiant „stalčių”.
Turbinos darbo reguliavimas
Simbolis „ventiliatorius” - šliaužiklis kair÷je

• „0” – šliaužiklis apatin÷je pad÷tyje – turbina neveikia

• „1” – šliaužiklis vidurin÷je pad÷tyje - turbina veikia

minimaliu greičiu

• „2” – šliaužiklis viršutin÷je pad÷tyje - turbina veikia
maksimaliu greičiu

Apšvietimas
Simbolis „lemput÷” – šliaužiklis dešin÷je

• – šliaužiklis apatin÷je pad÷tyje – apšvietimas neveikia

- šliaužiklis viršutin÷je pad÷tyje, apšvietimas įjungtas

Gartraukyje įtaisytas ribinis jungiklis, kuris suveikia, ištraukiant ir
sustumiant „stalčių”.

• Ištraukta – turbina įjungiama

• Sustumta - turbina išjungiama

LV - Lietošanas instrukcja

Vispārēji drošības un montāžas nosacījumi:

 Ierīces instalēšanas laikā ievērojiet noteikumus un

nosacījumus, kas ir novietoti šī lietošanas instrukcijā.

 Ražotājs nav atbildīgs par bojājumiem, savienotiem ar

instalāciju bez lietošanas instrukcijas ievērošanas.

 Visi nosūcēju konstrukcijas izmaiĦas, veiktas bez attiecīgām

tiesībām, pilnīgi izslēdz ražotāja atbildību par produktu.

 Ja nosūcējs ir lietots vienlaicīgi ar gāzes vai citas degvielas

dedzināšanas ierīcēm, telpai jābūt attiecīgi ventilētai (neattiecas
slēgtai cirkulācijai).

 Zem virtuves nosūcēja nedrīkst lietot atvērts uguns.
 Ja barošanas vads, kuru nevar atslēgt, tiks bojāts, to jāmaina ar

speciālo vadu vai komponentu, pieejamu pie ražotāja vai
speciālā servisā.

 Nosūcēja gaiss nevar būt izvests dūmvadā, kur ir aizvesti tvaiki

no ierīcēm, kas dedzina gāzi vai citu degvielu (neattiecas
slēgtai cirkulācijai).

 Pirms nosūcēja pieslēgšanas pie elektroapgādes un pareizas

darbības pārbaudes vienmēr kontrolējiet, vai barošanas vads ir
pareizi instalēts un nav saspiests montāžas laikā.

 Pirms tīrīšanas noĦemiet kontaktdakšu no elektrības ligzdas.
 Gadījumā, kad nosūcējs nav tīrīts saskaĦā ar instrukciju, var

ierosināt ugunsgrēka risku.

Paredzēšanas un darba režīms

Nosūcējs ir paredzēts darbam sūkšanas režīmā ar tvaiku izvešanu
ārā vai darbam filtrēšanas režīmā ar iekšēju recirkulāciju, slēgtā

cirkulācija.
Nosūcēja instalācija

Minimāls attālums starp virsmu, kur atrodas trauki uz sildīšanas
ierīces un virtuves nosūcēja zemāku daĜu nevar būt mazāks par 45
cm elektroplīts gadījumos un 65 cm gāzes vai elektrogāzes plīts
gadījumos. Ja sildīšanas ierīces instrukcijā ir rādīts lielākais
attālums, jāievēro to rekomendāciju. Nosūcēja un piesardzības
caurules montāža ir notēlota S3 zīmējumā.
Nosūcēja montāžas laikā ievērojiet vispārēji spēkā esošo noteikumu
par gaisa izvešanu no telpas. ĥemiet vērā, ka spirāles alumīnija
cauruĜu lietošana ierobežo nosūcēja efektivitāti un paaugstina
izvesta gaisa skaĜumu.

Elektrības pieslēgšana

Elektrotīkla spriegumam jāatbild nosacījumiem, rādītiem indikācijas
tabuliĦā nosūcēja iekšā. Ja nosūcējs ir apgādāts ar kontaktdakšu,
tas jānovieto ligzdā, kas ievēro spēkā esošus noteikumus un atrodas
viegli pieejamā vietā. Ja nosūcējs nav apgādāts ar kontaktdakšu,
nosūcēja instalāciju var veikt persona ar attiecīgām tiesībām.

Nosūcēja tīrīšana

Pirms kaut kādas darbības, savienotas ar ierīces konservāciju,
sākšanas nosūcēju izslēdziet no elektroapgādes.
Ierīci var mazgāt ar karsts ūdens ar ziepēm, ar labi izspiesto sūkli.
Nosūcēju var tīrīt ar viegliem līdzekĜiem, nedrīkst lietot rīvēšanas
līdzekĜu. Regulāra konservācija uzlabo nosūcēja darbību. ,

Uzmanību: NELIETOT ALKOHOLU!
Filtrs pret taukiem

Nosūcējs ir apgādāts ar alumīnija filtru. Filtru var izvilkt, pārvietošot
slēdzienus ar bultu rādītā virzienā (Zīm. S1). Filtru mazgājiet ar
rokām, nogremdēšot to uz 15 minūtēm ūdenī ar mazgāšanas
līdzekĜu temperatūrā 40-50°C. P ēc 15 minūtēm sākt mazgāšanu un
pēc tam labi noskalot filtru. Filtram jābūt pilnīgi sausam pirms
montāžas nosūcējā. Netīrīts regulāri filtrs samazina nosūcēja
efektivitāti un var būt par ugunsgrēka iemeslu.
Pēc mazgāšanas trauku mašīnās filtrs var mainīt savu krāsu, bet tas
neietekmē filtrēšanas īpašību.
Ogles filtrs (tikai slēgtai cirkulācijai – zīm. S5)
Nosūcējs var būt apgādāts ar ogles filtriem. Filtru jānovieto uz
turbīnas korpusa, kā rāda zīmējums S5. Tādā gadījumā attīrīts gaiss
ir atpakaĜ aizvests uz telpu. Nosūcējs nevar tad būt pieslēgts pie
ventilācijas vadiem. Lai nodrošināt pareizu nosūcēja darbību un
efektīvu smaržas absorbēšanu, regulāri jāmaina ogles filtrus (pēc 3
līdz 6 mēnešiem), atkarīgi no nosūcēja lietošanas intensivitātes.
Gaismas avota mainīšana (zīm. S2)
Pirms kaut kādas darbības, savienotas gaismas avota mainīšanu,
sākšanas nosūcēju izslēdziet no elektroapgādes.

Spuldzes mainīšanu sākt ar nosūcēja atslēgšanu no elektroapgādes.
Ja nosūcējs bija agrāk ieslēgts, pagaidiet dažādas minūtes, lai
spuldze atdzesētu.

Uzmanību! Nedrīkst piedurties pie spuldzēm, kad ir karstas.
Alumīnija filtra mainīšana – Zīm. S1
Gaismas avota mainīšana – Zīm. S2
Nosūcēja un dūmeĦu montāža – Zīm. S3
Nosūcēja mainīšana – Zīm. S4
Ogles filtru mainīšana – Zīm. S5
Simboli:

-(*) nozīme elementus, paredzētus nosūcēja instalācijai slēgtā
cirkulācijā

- (**) nozīme elementus, kas nav nosūcēja komplektā

Simbols novietots uz produkta vai pievienotiem
dokumentiem nozīme, ka šis produkts nav
klasificēts ka sadzīves atkritums. Ierīci, lai to izmest,
obligāti jāatdod attiecīga atkritumu utilizācijas
punktā – kur būs reciklēti elektriski un elektroniski

komponenti. Ierīci var izmest saskaĦā ar vietējiem
noteikumiem par atkritumu utilizāciju. Papildu informācijas par
aprakstītas ierīces utilizāciju, izmešanu un pārstrādāšanu var
saĦemt vietējas pašvaldības administrācijā, utilizācijas uzĦēmumā
vai veikalā, kur produkts bija nopirkts.

Apgrozības vadība

Vadības panelis atrodas nosūcēja labā pusē, ir pieejama pēc
atvilktnes izstiepšanas.
Turbīnas darba vadīšana
„Ventilatora simbols” – svira no kreisas puses

• „0” – svira apakšējā pozīcijā – turbīna nestrādā

• „1” – svira vidējā pozīcijā - turbīnas darbs ar minimālu

ātrumu

• „2” – svira augšējā pozīcijā - turbīnas darbs ar maksimālu
ātrumu

Apgaismošana
„Spuldzes simbols” – svira no labas puses

• - svira apakšējā pozīcijā, apgaismojums izslēgts

- svira augšējā pozīcijā, apgaismojums ieslēgts

Nosūcējs ir apgādāts ar gala izslēdzēju, iedarbinātu pēc atvilktnes
izstiepšanas / iebāšanas

• atvilktnes izstiepšana – ieslēdz turbīnu

• atvilktnes iebāšana – izslēdz turbīnu

NL – Gebruikershandleiding

Algemene veiligheids- en montagevoorschriften:

 Bij de installatie van het toestel moet u tewerk gaan volgens de

voorschriften en richtlijnen die in deze gebruikershandleiding
opgenomen zijn.

 De producent is niet aansprakelijk voor beschadigingen als

gevolg van installatie die niet volgens deze
gebruikershandleiding uitgevoerd werd.

 Indien er door een persoon zonder aangepaste kwalificaties

aanpassingen aan de constructie van de afzuigkap
aangebracht worden, dan sluit dit de aansprakelijkheid van de
producent voor het product uit.

 Als de keukenafzuigkap gebruikt wordt boven een toestel dat

gas of andere brandstoffen verbrandt, dan moet de ruimte op
gepaste wijze geventileerd worden (geldt niet voor een gesloten
circuit).

 Onder een afzuigkap boven een fornuis mag geen open vuur

gebruikt worden.

 Als de voedingskabel, die niet ontkoppeld kan worden,

beschadigd raakt, dan moet die vervangen worden door een
speciale kabel of set die bij de producent of bij gespecialiseerde
hersteldiensten verkrijgbaar is.

 De lucht uit de afzuigkap mag niet afgevoerd worden via een

schoorsteenkanaal dat dient voor de afvoer van uitlaatgassen
uit toestellen die gas of andere brandstoffen verbranden (geldt
niet voor afzuigkappen met een gesloten circuit)

 Vooraleer de afzuigkap op het stroomnet aangesloten wordt en

er gecontroleerd wordt of ze correct werkt, moet u controleren
of de voedingskabel correct geïnstalleerd werd en tijdens de
montage niet door de afzuigkap platgedrukt werd.

 Trek de stekker uit het stopcontact vooraleer u de afzuigkap

reinigt.

 Als de reiniging niet volgens de handleiding uitgevoerd wordt,

kan dit brandgevaar veroorzaken.

Bestemming en werking

De afzuigkap is bestemd om in aanzuigstand met afvoer van
dampen naar buiten te werken of om in filterstand met interne
recirculatie (gesloten circuit) te werken.

Installatie van de afzuigkap

De minimumafstand tussen het oppervlak waarop de potten en
pannen op het kooktoestel zich bevinden, en het laagste deel van de
keukenafzuigkap mag niet minder dan 45 cm bedragen in geval van
een elektrisch fornuis en niet minder dan 65 cm in geval van een
gasfornuis of een elektrisch gasfornuis. Als er in de handleiding van
het kooktoestel een grotere afstand voor de installatie van de
keukenafzuigkap opgegeven is, dan moet u deze richtlijnen naleven.
De montage van de afzuigkap en de ombouwbuis van de kap is op

figuur S3 voorgesteld.
Tijdens de montage van de afzuigkap moeten de algemeen

geldende voorschriften voor de afvoer van lucht uit de ruimte
nageleefd worden. Hou er ook rekening mee, dat het gebruik van
aluminium spiraalbuizen het rendement van de afzuigkap vermindert
en het geluid van de luchtstroom verhoogt.

Aankoppeling op het stroomnet

De netspanning moet overeenstemmen met de voorwaarden die op
het typeplaatje binnenin de afzuigkap aangegeven zijn. Als de
afzuigkap uitgerust is met een stekker, dan moet die in een
stopcontact geplaatst worden, dat voldoet aan de geldende
voorschriften en zich op een gemakkelijk bereikbare plaats bevindt.
Als de afzuigkap niet met een stekker uitgerust is, dan moet de
afzuigkap geïnstalleerd worden door een persoon met gepaste
kwalificaties.

Reiniging van de afzuigkap

Vooraleer u onderhoudswerkzaamheden aan het toestel uitvoert,
moet u de afzuigkap van het stroomnet ontkoppelen.
Het toestel moet gewassen worden met heet water met zeep en een
goed uitgewrongen sponsje. De afzuigkap moet met zachte
reinigingsmiddelen gereinigd worden, en er mogen geen
schuurmiddelen gebruikt worden. Regelmatig onderhoud verbetert
de werking van de afzuigkap.

Opgelet: GEEN ALCOHOL GEBRUIKEN!
Vetfilter

De afzuigkap is uitgerust met een aluminium filter. De filter kan
weggehaald worden door de sloten in de richting van het pijltje te
duwen (Fig. S1). De filter moet met de hand gereinigd worden door

hem eerst gedurende 15 minuten onder te dompelen in water met
afwasmiddel met een temperatuur van 40-50ºC. Na 15 minuten wast
u de filter en spoelt hem daarna zorgvuldig af. De filter moet volledig
droog zijn vooraleer hij terug in de afzuigkap geplaatst wordt. Als de
filter niet regelmatig gereinigd wordt, vermindert het rendement van
de afzuigkap en kan er brand ontstaan.
Tijdens reiniging van de vetfilter in de vaatwasmachine kan de filter
verkleuren, maar dit heeft geen invloed op zijn filtereigenschappen.
Koolstoffilter (enkel voor gesloten circuit – fig. S5)
De afzuigkap kan uitgerust worden met koolstoffilters. Deze filters
moeten op de ombouw van de turbine geplaatst worden, zoals op
figuur S5 aangegeven is. In dit geval wordt de gezuiverde lucht terug
in de ruimte gebracht. De afzuigkap moet dan niet op de
ventilatiekanalen aangesloten worden. Om de afzuigkap goed te
laten werken en doeltreffend geuren te laten opnemen, moeten de
koolstoffilters regelmatig (elke 3 tot 6 maanden) vervangen worden,
afhankelijk van de intensiteit waarmee de afzuigkap gebruikt wordt.
Vervanging van de verlichting (fig. S2)
Vooraleer u werkzaamheden in verband met het vervangen van de
verlichting uitvoert, moet u de afzuigkap van het stroomnet
ontkoppelen
Bij het vervangen van de gloeilamp ontkoppelt u eerst de afzuigkap
van het stroomnet. Als de afzuigkap voordien aangeschakeld was,
moet u enkele minuten wachten en de gloeilamp pas na afkoeling
vervangen.

Opgelet! Raak gloeilampen niet aan terwijl ze nog heet zijn.
Vervanging van de aluminium filter – Fig. S1
Vervanging van de verlichting - Fig. S2
Montage van de afzuigkap en het afzuigkanaal – Fig. S3
Afmetingen van de afzuigkap – Fig. S4
Vervanging van de koolstoffilters - Fig. S5
Symbolen:

-(*) duidt onderdelen aan, die bestemd zijn om de afzuigkap in een
gesloten circuit te installeren

-(**) duidt onderdelen aan, die niet tot de uitrusting van de afzuigkap
behoren

Dit symbool op het product of op de bijgevoegde
documentatie betekent, dat dit product niet bij het
gewone huisvuil geplaatst mag worden. Om het
toestel te verwijderen moet het bij een gepast
inzamelpunt achtergelaten worden om de

elektrische en elektronische componenten te
recycleren. Het toestel moet gerecycleerd worden volgens de
plaatselijke voorschriften voor afvalrecyclage. Meer informatie over
hergebruik, verwijdering en recyclage van het vernoemde toestel
kunt u krijgen bij de gemeentedienst, het afvalinzamelpunt of de
winkel waar u het product kocht.

Bediening met draaisysteem

Het bedieningspaneel bevindt zich aan de rechterkant van de
afzuigkap en is bereikbaar door de schuif uit te trekken.
Bediening van de turbine
„Ventilatorsymbool” – hendel aan de linkerkant

• „0” – hendel in onderste stand – de turbine werkt niet

• „1” – hendel in middelste stand – de turbine werkt aan

minimumsnelheid

• „2” – hendel in bovenste stand – de turbine werkt aan
maximumsnelheid

Verlichting
„Lampsymbool” – hendel aan de rechterkant

• – hendel in onderste stand, de verlichting is uitgeschakeld
– hendel in bovenste stand, de verlichting is
aangeschakeld

De afzuigkap is uitgerust met een eindschakelaar die bij het
uitschuiven/inschuiven van de schuif geactiveerd wordt

• uitschuiven van de schuif – de turbine wordt
aangeschakeld

• inschuiven van de schuif – de turbine wordt uitgeschakeld

NO – Bruksanvisning

Generelle sikkerhets- og monteringsregler:

 Under montering av viften må man følge nøyaktig veiledning og

råd oppgitt i denne bruksanvisningen.

 Produsenten tar ikke ansvar for skader som oppstår under

installasjon som ikke er i samsvar med denne
bruksanvisningen.

 Alle forandringer som påvirker viftens konstruksjon utført av

personer uten tilstrekkelig kompetanse utelukker produsentens
ansvar for produktet.

 Hvis kjøkkenviften er i bruk samtidig med apparater som

forbrenner gass eller andre brensler, må rommet luftes
tilstrekkelig (gjelder ikke lukket omløp).

 Bruk av åpen ild under kjøkkenviften er forbudt.
 Hvis tilførselskabelen, som ikke kan frakobles, går i stykker, bør

den erstattes med en spesiell ledning/sett som er tilgjengelig
hos produsenten eller hos spesielt serviceverksted.

 Luften fra viften må ikke ledes inn i en kanal som brukes for

røykgasser fra apparater som benytter gass eller andre
brensler (gjelder ikke vifter med lukket omløp).

 Før viften kobles til elektronettet og før man sjekker om den

fungerer riktig må man alltid kontrollere om tilførselskabelen er
installert riktig og om den ikke er kommet i klem under
montering.

 Før rengjøring må støpselet trekkes ut.
 Dersom rengjøring ikke utføres i samsvar med

bruksanvisningen, oppstår det fare for brann.

Bruksområdet og funksjon

Viften er beregnet for innsuging og utluftning – den innsugne luften
føres ut eller for innvendig resirkulasjon, lukket omløp.

Installasjon

Minste avstand mellom ovnens overflate med gryter og viftens
nederste del bør være ikke mindre enn 45cm når det gjelder
elektrisk komfyr og ikke mindre enn 65cm når det gjelder gasskomfyr
eller el- og gasskomfyr. Hvis installasjonsveiledningen for ovnen
oppgir større avstand for montering av viften, må man følge det.
Montering av viften og beskyttelsesrør er vist på tegningen S3.

Under montering av viften må man rette seg etter allmenngjeldende
regler om lufting av rom. Man må ta i betraktning at bruk av spirale
alu-rør minsker viftens egenskaper og øker støynivå når luften går
gjennom.

Elektrisk tilkobling

Spenning for elektronettet må stemme med tilkoblingsdata oppgitt
på typeskiltet som er festet inne i viften. Hvis viften er utstyrt med
støpsel, skal den tilkobles stikkontakt som tilfredstiller krav oppgitt i
gjeldende forskrifter og som er lett tilgjengelig. Dersom viften ikker er
utstyrt med støpsel, skal installasjonen av viften utføres av kvalifisert
fagmann.

Rengjøring

Før rengjøring og vedlikehold av viften, skal man koble viften fra
elektronettet.
Viften bør vaskes med fuktig svamp, varmt vann og såpe. Viften
rengjøres med milde rengjøringsmidler, man skal ikke bruke ripende
midler. Regelmessig vedlikehold forbedrer viftens virkemåte.

OBS: DET SKAL IKKE BRUKES ALKOHOL SOM
RENGJØRINGSMIDDEL!

Fettfilter

Viften er utstyrt med al-fettfilter. Filteret tas ut ved å skyve låsene slik
det er vist på tegningen (bilde nr. S1). Filteret rengjøres for hånd.
Filteret skal holdes 15 minutter i vann med oppvaskmiddel, vannets
temperatur bør være 40-50ºC. Etter 15 minutter skal man rengjøre
og skylle filteret nøyaktig. Filteret må være helt tørt før det settes på
plass igjen. Filteret som ikke rengjøres regelmessig nedsetter viftens
egenskaper og kan føre til brann.
Rengjøring i oppvaskmaskinen kan gi fargeendringer på filteret,
men det påvirker ikke filterets funksjon.

Kullfilter (bare for lukket omløp – bilde S5)

Viften kan bli utstyrt med kullfiltre. Filtrene skal settes på
ventilatorens casing, slik det er vist på tegningen, bilde S5. I dette
tilfelle føres den rensede luften tilbake til rommet. Når dette skjer,
bør viften ikke være koblet til ventilasjonskanaler. Kullfiltre skal
byttes regelmessig (hver 3. opp til 6. måned), avhengig av hvor

intens er driften, for å sikre viftens riktige virkemåte og absorbering
av lukter.

Utskifting av lyspære (bilde S2)

Før man begynner arbeider med belysning, skal man koble viften fra
strømnettet. Utskifting av lyspære begynner man fra å koble viften
fra strømnettet. Hvis viften var på, skal man vente noen minutter til
lyspæren nedkjøles, og så kan man starte utskifting.

OBS! Ikke rør lyspærer så lenge de er varme.
Utskifting av al-filter – Bilde S1
Utskifting av belysning – Bilde S2
Montering av vifte og pipe – Bilde S3
Viftens størrelse – Bilde S4
Utskifting av kullfiltre – Bilde S5

Symboler:

-(*) betegner deler til installasjon av vifte i lukket omløp

-(**) betegner deler som ikke følger sammen med viften

Symbolet plassert på produktet eller vedlagte dokumentasjon betyr

at produktet ikke er klassifisert som
husholdningsavfall. Apparatet skal leveres til
gjenbruksstasjon til kassering og gjenvinning av
elektriske og elektroniske komponenter. Kassering

av apparatet skal foregå i henhold til gjeldende
lokale regler om avfallshåndtering. Ytterligere opplysninger om
kassering og gjenvinning av apparatet kan fåes hos lokale
myndigheter, på gjenbruksstasjon eller hos forhandleren.

Styring

Betjeningspanel befinner seg til høyre. Tilgang til panelet får man
ved å trekke ut skuffen.
Styring av ventilatoren
Ventiator-symbol” - spak til venstre

• „0” – spak nederst – ventilator er ikke på

• „1” – spak i midten – ventilator arbeider med minimal

hastighet

• „2” – spak øverst – ventilator arbeider med maksimal

Belysning
„Lyspære-symbol” – spak til høyre

Viften er utstyrt med bryter som settes på/av ved å trekke skuffen
ut/inn.

trekke inn skuffen – slå av ventilator

hastighet.

• – spak nederst, lyset er av

- spak øverst, lyset er på

• trekke ut skuffen – starte ventilator

PL - Instrukcja obsługi

Ogólne warunki bezpieczeństwa i montaŜu:

 Przy przeprowadzeniu instalacji urządzenia, naleŜy postępować

zgodnie z warunkami i wskazówkami, zamieszczonymi w
niniejszej instrukcji uŜytkowania.

 Producent uchyla się od wszelkiej odpowiedzialności za

uszkodzenia wynikłe na skutek instalacji niezgodnej z instrukcją
uŜytkowania,

 Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby

bez odpowiednich uprawnień skutkują wyłączeniem
odpowiedzialności producenta za produkt.

 JeŜeli okap nad kuchenny jest uŜywany jednocześnie z

urządzeniami spalającymi gaz lub inne paliwa pomieszczenie
powinno być odpowiednio wentylowane (nie dotyczy obiegu
zamkniętego).

 Pod okapem nad kuchennym nie wolno uŜywać otwartego

ognia,

 JeŜeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu,

to powinien być zastąpiony specjalnym przewodem lub
zespołem dostępnym u wytwórcy lub w specjalistycznym
zakładzie naprawczym.

 Powietrze okapu nie moŜe być odprowadzane do kanału

kominowego słuŜącego do odprowadzania spalin z urządzeń
spalających gaz lub inne paliwa ( nie dotyczy to okapów z
obiegiem zamkniętym

 Przed podłączeniem okapu do zasilania sieciowego i

sprawdzeniem jego prawidłowego działania naleŜy zawsze
skontrolować czy kabel zasilania został prawidłowo
zainstalowany i nie został przygnieciony przez okap w trakcie
montaŜu.

 Przed czyszczeniem naleŜy wyjąć wtyczkę z gniazda

zasilającego.

 JeŜeli czyszczenie nie jest wykonywane zgodnie z instrukcją

istnieje ryzyko poŜaru

Przeznaczenie i tryb pracy

Okap jest przeznaczony do pracy w trybie zasysającym z
odprowadzaniem oparów na zewnątrz lub do pracy w trybie
filtrującym z wewnętrzną recyrkulacją, obieg zamknięty.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się
naczynia na urządzeniu grzejnym a najniŜszą częścią okapu
kuchennego powinna wynosić nie mniej niŜ 45cm w przypadku
kuchenek elektrycznych i nie mniej niŜ 65cm przypadku kuchenek
gazowych lub elektryczno-gazowych. JeŜeli w instrukcji urządzenia
grzejnego podana jest większa odległość instalowania okapu
kuchennego, naleŜy dostosować się do takich wskazań.
MontaŜ okapu i rury osłonowej okapu przedstawiony jest na rysunku

S3. Podczas montaŜu okapu naleŜy przestrzegać ogólnie
obowiązujących przepisów dotyczących odprowadzania powietrza z
pomieszczenia. NaleŜy wziąć pod uwagę, Ŝe uŜywanie spiralnych
rur aluminiowych ogranicza wydajność okapu i powoduje
zwiększenie głośności przepływającego powietrza.

Podłączenie elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na
tabliczce znamionowej umieszczonej we wnętrzu okapu. JeŜeli okap
jest wyposaŜony we wtyczkę naleŜy ją umieścić w gniazdu
wtykowym spełniającym wymagania obowiązujących przepisów i
znajdującym się w łatwo dostępnym miejscu. JeŜeli okap nie jest
wyposaŜony we wtyczkę, instalację okapu naleŜy powierzyć osobie
z odpowiednimi uprawnieniami.

Czyszczenie okapu

Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, naleŜy wyłączyć okap z sieci zasilania
energią elektryczną.
Urządzenie powinno być myte gorącą wodą z mydłem i dobrze
wyciśniętą gąbką. Okap naleŜy czyścić łagodnymi środkami, nie
naleŜy uŜywać środków ściernych. Regularna konserwacja polepszy
działanie okapu. ,

Uwaga: NIE STOSOWAĆ ALKOHOLU!

Filtr przeciw tłuszczowy

Okap jest wyposaŜony w filtr aluminiowy. Filtr wyjmuje się poprzez
przesunięcie zamków w kierunku wskazanym strzałką . Filtr
powinien być myty ręcznie w następujący sposób, poprzez
zanurzenie przez 15 minut w wodzie z płynem o temperaturze 40­50ºC. Po upływie 15 minut naleŜy rozpocząć mycie i dokładnie

opłukać filtr. Filtr musi być kompletnie suchy przed ponownym
umieszczeniem w okapie. Filtr nie czyszczony regularnie zmniejsza
wydajność okapu i moŜe przyczynić się do powstania poŜaru.
Podczas mycia w zmywarce filtr przeciw tłuszczowy moŜe się
odbarwić, ale nie ma to wpływu na jego właściwości filtrowania.

Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)

Okap moŜe być wyposaŜony w filtry węglowe. Filtry naleŜy umieścić
na obudowie turbiny, tak jak ilustruje rysunek S5. W tym wypadku
oczyszczone powietrze jest z powrotem odprowadzane do
pomieszczenia. Okap nie powinien być wówczas podłączony do
kanałów wentylacyjnych. W celu zapewnienia prawidłowej pracy
okapu i skutecznego pochłaniania zapachów naleŜy regularnie
wymieniać filtry węglowe (co 3 do 6 miesięcy) w zaleŜności od
intensywności uŜytkowania okapu.

Wymiana oświetlenia (rys. S2)

Przed przystąpieniem do jakichkolwiek operacji związanych z
wymianą oświetlenia, naleŜy wyłączyć okap z sieci zasilania energią
elektryczną.
Wymianę Ŝarówki naleŜy rozpocząć od odłączenia okapu od sieci
energetycznej. JeŜeli okap był wcześniej włączony naleŜy odczekać
klika minut i po ochłodzeniu Ŝarówki moŜna przystąpić do jej
wymiany.

Uwaga! Nie dotykać Ŝarówek dopóki są gorące.

Wymiana filtra aluminiowego - Rys. S1
Wymiana oświetlenia - Rys. S2
MontaŜ okapu i komina – Rys S3
Wymiary okapu – Rys. S4
Wymiana filtrów węglowych - Rys. S5
Symbole:

-(*) oznacza części przeznaczone do instalacji okapu w obiegu
zamkniętym

-(**) oznacza części nie będące na wyposaŜeniem okapu

Symbol umieszczony na produkcie lub na dołączonych do niego
dokumentach oznacza, Ŝe niniejszy produkt nie jest klasyfikowany
jako odpad z gospodarstwa domowego. Urządzenie, w celu jego

złomowania, naleŜy zdać w odpowiednim punkcie

utylizacji odpadów w celu recyklingu komponentów

elektrycznych i elektronicznych. Urządzenie naleŜy

złomować zgodnie z lokalnymi przepisami

dotyczących utylizacji odpadów. Dodatkowe

informacje na temat utylizacji, złomowania i
recyklingu opisywanego urządzenia moŜna uzyskać w lokalnym
urzędzie, przedsiębiorstwie utylizacji odpadów lub w sklepie, w
którym produkt został zakupiony.

Sterowanie obrotowe

Panel sterownia znajduje się po prawej stronie okapu i dostęp do
niego uzyskujemy po wysunięciu szuflady.
Sterowanie pracą turbiny
„Symbol wentylatora” - dźwignia po lewej stroni

• „0” – dźwignia w dolnym połoŜeniu – turbina nie pracuje

• „1” – dźwignia w środkowym połoŜeniu - praca turbiny z

minimalną prędkością

• „2” – dźwignia w górnym połoŜeniu - praca turbiny z

Oświetlenie
„Symbol Ŝarówki” – dźwignia po prawej stronie

Okap wyposaŜony jest w wyłącznik krańcowy uruchamiany przez
wysunięcie / wsunięcie szuflady

maksymalną prędkością

• – dźwignia w dolnym połoŜeniu, oświetlenie wyłączone

- dźwignia w górnym połoŜeniu, oświetlenie włączone

• wysunięcie szuflady – włącza turbinę

• wsunięcie szuflady - włącza turbinę

PT - Instrução de uso

Parâmetros técnicos

Os parâmetros técnicos encontram-se na chapa de características
colocada dentro da coifa.

Condições gerais de segurança e montagem:



Ao instalar o equipamento, é preciso agir em conformidade
com as condições e indicações incluídas nesta instruçăo de
uso.

 O fabricante não aceita nenhuma responsabilidade pelos

 O fabricante não será responsável pelo produto se as pessoas

 Se a coifa for usada simultaneamente com aparelhos que

 É proibido usar fogo aberto debaixo da coifa.
 Se o cabo de alimentação, não separável, for danificado, então

 O ar de coifa não pode ser levado ao duto da chaminé servindo

 Antes de ligar a coifa à alimentação de rede e verificar seu

 Retirar o pino da tomada de alimentação antes de limpar.
 Se a limpeza não é executada de acordo com a instrução,

danos causados pela instalação incompatível com a instrução
de uso.

não autorizadas realizarem quaisquer alterações na construção
da coifa.

queimam gás ou outros combustíveis, o local deve ser
adequadamente ventilado (não se refere a ciclo fechado).

ele precisa ser substituido por um cabo ou conjunto especial
disponível na fábrica ou numa oficina de reparos especializada.

para a evacuação dos gases de combustão dos dispositivos
que queimam gás ou outros combustíveis (isto não se refere a
coifas com ciclo fechado)

funcionamento correto, é necessário sempre controlar se o
cabo de alimentação foi instalado corretamente e se não foi
esmagado pela coifa durante a montagem.

existe um risco de incêndio

Fim e modo de funcionamento

A coifa serve para funcionar no modo de sucção com recondução
de vapores para fora ou no modo filtrador com recirculação interna,
ciclo fechado.

Instalação da coifa

A distância mínima entre a superfície sobre a qual encontram-se
vasos no dispositivo aquecedor e a parte mais baixa da coifa deve
ser pelo menos 45cm no caso de fogões elétricos e pelo menos
65cm no caso de fogões a gás ou fogões elétricos a gás. Se uma
distância maior de instalação da coifa for indicada na instrução do
aparelho aquecedor, é preciso agir de acordo com tal indicação.
A montagem da coifa e tubo protetor da coifa está apresentada na

ilustração S3. Durante a montagem da coifa precisam ser
observados os regulamentos vigentes geralmente relativos à
evacuação do ar do local. É necessário tomar em conta que ao usar
tubos espirais de alumínio o rendimento da coifa se reduz e volume
do som do fluxo de ar se aumenta.

Ligação elétrica

A tensão de rede deve corresponder às condições indicadas na
chapa de características colocada dentro da coifa. Se a coifa está
equipada com um pino, é preciso colocá-lo na tomada que cumpre
os requisitos das leis vigentes e encontra-se num lugar de fácil
acesso. Se a coifa não estiver equipada com um pino, a instalação
desta tem que ser realizada pela pessoa com devida habilitação

Limpeza da coifa

Antes de iniciar quaisquer operações relativas a conservação do
dispositivo, desligar a coifa da fonte de alimentação com energia
elétrica.O dispositivo deve ser lavado com água quente, sabão e
esponja bem espremida. Limpar a coifa com detergentes suaves,
não usar abrasivos. A conservação regular melhorará o
funcionamento da coifa.

Atenção: NÃO USAR ÁLCOOL!

Filtro anti-gordura

A coifa está equipada com filtro de alumínio. O filtro é retirado ao
deslocar fechos no sentido indicado pela seta (Ilustr. 1). O filtro deve
ser lavado manualmente da seguinte maneira: através da
submersão por 15 minutos na água com detergente de 40-50ºC.
Após 15 minutos começar a lavagem e banhar com precisão o filtro.
O filtro tem que ser completamente seco antes de ser colocado
novamente na coifa. O filtro não purificado regularmente diminui a
produtividade da coifa e pode causar incêndio. Durante a lavagem

na máquina o filtro anti-gordura pode descolorar-se, porém isto não
influencia suas propriedades de filtração.

Filtro de carvão (só para ciclo fechado - ilustr. S5)

A coifa pode estar equipada com filtros de carvão. Os filtros devem
ser colocados na caixa da turbina, como mostra a ilustraçăo S5.
Neste caso o ar purificado é reconduzido de volta ao alojamento. A
coifa não deve ser então conectada aos dutos de ventilação. Para
garantir um funcionamento correto da coifa e absorção eficiente de
cheiros, trocar regularmente os filtros de carvão (cada 3 até 6
meses) dependentemente da intensidade de utilização da coifa.

Troca da iluminação (ilustr. S2)

Antes de iniciar quaisquer operações relativas a troca de
iluminação, desligar a coifa da fonte de alimentação com energia
elétrica.Ao trocar lâmpada elétrica começar da desconexão da coifa
da rede energética. Se a coifa estava antes ligada é necessário
esperar alguns minutos e depois do esfriamento da lâmpada elétrica
começar sua troca.

Atenção! Não tocar nas lâmpadas enquanto estiverem quentes.
Troca do filtro de alumínio - Ilustr. S1

Troca da iluminação - Ilustr. S2
Montagem da coifa e chaminé - Ilustr. S3
Medidas da coifa - Ilustr. S4
Troca dos filtros de carvão - Ilustr. S5

Símbolos:

-(*) significa as partes destinadas à instalação da coifa no ciclo
fechado

-(**) significa as partes que não estão no equipamento da coifa
O símbolo colocado no produto ou nos documentos anexos significa

que este produto não é classificado como resíduo doméstico. Para

resíduos. Informações adicionais sobre utilização, sucatagem e
reciclagem do aparelho descrito podem ser obtidos na repartição
local, empresa de utilização dos resíduos ou na loja onde o produto
foi comprado.

sucatar este aparelho deve-se deixá-lo num ponto
especializado de utilização de refugos para
reciclagem dos componentes elétricos e eletrônicos.
O dispositivo tem que ser sucatado em conformidade
com a legislação local relativa à utilização dos

Comando giratório

Painel de controlo encontra-se à direita da coifa e pode ser
acessado após tirar a gaveta.
Comando do funcionamento da turbina
„Símbolo do ventilador” – alavanca à esquerda

• „0” – alavanca na posição inferior – turbina não funciona

• „1” – alavanca na posição central - funcionamento da

turbina com rapidez mínima

• „2” – alavanca na posição superior - funcionamento da

Iluminação
„Símbolo da lâmpada elétrica” – alavanca à direita

A coifa está equipada com interruptor extremo iniciado ao puxar
para fora / puxar para dentro a gaveta

turbina com rapidez máxima

• – alavanca na posição inferior, iluminação desligada
– alavanca na posição superior, iluminação ligada

• puxar a gaveta para fora – liga a turbina

• puxar a gaveta para dentro – desliga a turbina

RO - Instructiune de exploatare

Condițiile generale de siguranță ți montaj:

 În timpul efectuării instalației aparatului, trebuie să procedați

în conformitate cu condițiile ți prevederile cuprinse în
prezenta instrucțiune de exploatare.

 Producătorul nu poartă răspundere pentru distrugerile care au

rezultat ca urmare a instalării ne corespunzătoare instrucțiunii
de exploatare.

 Orice schimbări ale construcției hotei de către persoanele

neautorizate au ca rezultat lipsa de răspundere a
producătorului pentru produs.

 Dacă hota de deasupra aragazului este utilizată în acelați timp

cu aparatele care consumă gaz sau alți carburanți încăperea
trebuie ventilată (nu se referă la circuitul închis).

 Sub hota de bucătărie nu se permite utilizarea focului deschis.
 Dacă cablul de alimentare conectat va fi deteriorat acesta

trebuie înlocuit cu un cablu special sau cu un ansamblu
disponibil la producător sau într-un atelier de reparații
specializat.

 Aerul din hotă nu poate fi direcționat către canalul de fum care

servețte eliminării gazelor de la aparatele care consumă gaz
sau alți combustibili (nu se referă la hotele cu circuit închis).

 Înainte de conectarea hotei la rețeaua electrică ți verificarea

funcționării corecte a acesteia trebuie de verificat dacă cablul
de conectare la rețea a fost instalat corect ți nu a fost strivit
de hotă în timpul montajului.

 Înainte de curățire cablul electric trebuie scos din priză.
 Dacă curățirea nu este efectuată în conformitate cu

instrucțiunea există pericolul de apariție a incendiului.

Utilizarea ți modul de funcționare

Hota este destinată funcționării la modul de evacuare a vaporilor
către exterior sau la modul de filtrare cu recirculație, circuitul închis.

Instalarea hotei

Distanța minimă de pe suprafața la care se află vasele pe
instalația de încălzire ți partea cea mai joasă a hotei de bucătărie
trebuie să fie de cel puțin 45cm în cazul aragazelor electrice ți nu
mai puțin de 65cm în cazul aragazelor cu gaz sau gazo-electrice.
Dacă în instrucțiunea instalației de încălzire este indicată o
distanță mai mare pentru instalarea hotei de bucătărie, trebuie
urmate aceste indicații. Montajul hotei ți a conductei de evacuare
este prezentat în desenul S3. În timpul montajului hotei trebuie
respectate regulile generale obligatorii cu privire la evacuarea
aerului din încăperi. Trebuie luat în considerație faptul, că utilizarea
conductelor din aluminiu în spirală micțorează eficiența hotei ți
cauzează mărirea zgomotului cauzat de aerul care circulă.

Conectarea electrică

Intensitatea rețelei electrice trebuie să corespundă condițiilor
indicate în tabela cu capacitatea nominală care se află în interiorul
hotei. Dacă hota este dotată cu țtecăr acesta trebuie conectat la
priza care îndeplinețte cerințele în vigoare ți care se află într-un
loc uțor accesibil. Dacă hota nu este dotată cu țtecăr, instalarea
hotei trebuie încredințată persoanei cu calificările corespunzătoare.

Curățirea hotei

Înainte de începerea oricăror acțiuni legate de conservarea
aparatului, hota trebuie deconectată de la rețeaua electrică.
Echipamentul trebuie spălat cu apă fierbinte ți săpun cu un burete
bine stors. Hota trebuie curățată cu detergenți uțori, nu trebuie
utilizate substanțe abrazive. Conservarea regulată va îmbunătăți
funcționalitatea hotei.

Atenție: NU UTILIZAțI ALCOOL!
Filtru de grăsimi

Hota este echipată cu filtru de aluminiu. Filtrul se scoate prin
deplasarea blocajelor în direcția indicată de săgeată (Des. S1).
Filtrul trebuie spălat manual în felul următor, prin cufundarea lui în
apă cu detergent timp de 15 minute la temperatura de 40-50ºC.
După 15 minute filtrul trebuie spălat ți clătit bine. Filtrul trebuie să fie
absolut uscat înainte de încorporarea lui în hotă. Filtrul care nu este
curățit cu regularitate micțorează eficiența hotei ți poate conduce
la apariția incendiului. În timpul curățirii filtrului de grăsimi acesta
se poate decolora, dar acest fapt nu acționează asupra
proprietăților sale de filtrare.

Filtru de carbon (doar pentru circuitul închis – des. S5)

Hota poate fi echipată cu filtre de carbon. Filtrele trebuie plasate pe
carcasa turbinei, ața cum ilustrează desenul S5. În acest caz aerul

filtrat este direcționat înapoi în încăpere. Respectiv hota nu trebuie
conectată la canalele de ventilație. Pentru a asigura funcționarea
corectă a hotei ți aspirarea eficientă a mirosurilor, filtrele de carbon
trebuie în înlocuite cu regularitate (odată la 3 până la 6 luni) în
dependență de intensitatea utilizării hotei.

Schimbarea iluminării (des. S2)

Înainte de începerea oricăror operații legate de schimbarea
iluminării, hota trebuie deconectată de la rețeaua electrică.
Schimbarea becului trebuie începută cu deconectarea hotei de la
rețeaua energetică. Dacă hota a fost conectată trebuie de ațteptat
câteva minute iar după răcirea becului se poate începe schimbarea
acestuia.

Atenție! Nu atingeți becurile cât timp sunt fierbinți.
Schimbarea filtrului de aluminiu - Des. S1
Schimbarea iluminării - Des. S2
Montajul hotei ți a canalului de ventilare – Des. S3
Dimensiunile hotei – Des. S4
Schimbarea filtrelor de carbon - Des. S5
Simboluri:

-(*) reprezintă părțile destinate instalației hotei în cadrul circuitului
închis

-(**) reprezintă părțile hotei care nu fac parte din dotarea hotei

Simbolul amplasat pe produs sau pe documentele
care-l însoțesc indica faptul, că acest produs nu
este clasificat ca dețeu menajer. Pentru a arunca
echipamentul la fier vechi acesta trebuie predat la
un punct corespunzător de reciclare a dețeurilor cu

scopul de reciclare a componentelor sale electrice
ți electronice. Echipamentul trebuie aruncat la fier vechi în
conformitate cu reglementările locale cu privire la utilizarea
dețeurilor. Informații suplimentare cu privire la utilizarea ți
reciclarea instalației se pot obține la autoritatea locală,
întreprinderea de utilizare a dețeurilor sau în magazinul în care a
fost achiziționat produsul.

Dirijarea funcționării turbinei
„Simbolul ventilatorului” – brațul din partea stângă

• „0” – brațul poziționat în jos – turbina nu lucrează

• „1” – brațul poziționat pe mijloc – lucrul turbinei la viteza

minimă

• „2” – brațul în poziția verticală – lucrul turbinei la viteza
maximă

Iluminarea
„Simbolul becului” – brațul din partea dreaptă

• - brațul poziționat în jos, iluminarea deconectată

- brațul în poziția verticală, iluminarea conectată

Hota este dotată cu întrerupător de sfârsit care se conectează prin
deschiderea / închiderea sertarului

• deschiderea sertarului – pornețte turbina

• închiderea sertarului - oprețte turbina

RU - Инструкция по эксплуатации

Общие правила по безопасности и по монтажу:

 Монтаж устройства должен производиться в соответствии с

условиями и указаниями, представленными в настоящей
инструкции по эксплуатации.

 Производитель не несет ответственность за неполадки,

возникшие в результате монтажа, который проводился не в
соответствии с настоящей инструкцией.

 Производитель не несет ответственность за продукт в том

случае, если конструкция зонта была изменена
посторонними лицами.

 Если кухонный зонт используется одновременно с

устройствами для сгорания газа или других топлив, то
данное помещение должно проветриваться (не относиться
к закрытой системе циркуляции воздуха).

 Под кухонным зонтом запрещается использование

открытого очага огня,

 В случае повреждения несъемного провода питания

необходимо его заменить на специальный провод или
комплект проводов, закупленный у производителя или же
на специализированном ремонтном заводе.

 Нельзя отводить воздух из зонта в дымоходный канал,

который служит для отвода газов выбрасываемых
устройствами для сжигания газа или других топлив (не
относится к зонтам с закрытой системой циркуляции
воздуха)

 Перед подсоединением зонта к источнику питания и

проверкой его рабочего состояния необходимо проверить
правильно ли был подключен кабель питания и не был ли
он прижат зонтом в процессе монтажа.

 Перед очисткой необходимо выдернуть штепсель из гнезда

электросети.

 Чистка не в соответствии с инструкцией может стать

причиной возникновения пожара.

Предназначение и режим работы

Зонт предназначен для работы во всасывающем режиме с
последующим отводом паров наружу или для работы в режиме
фильтрации с внутренней рециркуляцией, закрытая система
циркуляции.

Монтаж зонта

Минимальное расстояние от поверхности нагревательного
устройства, на котором расположена посуда, до нижнего края
кухонного зонта должно составлять не менее 45 см при
кухонных электроплитах и не менее 65 см при газовых и
электро-газовых плитах. Если в инструкции нагревательного
устройства предусмотрено более широкое расстояние до
кухонного зонта, то необходимо действовать согласно данным
указаниям. Монтаж зонта и защитной трубы зонта представлен
на рисунке S3. При монтаже зонта необходимо действовать
согласно общим действующим положениям по отводу воздуха
из помещения. Необходимо учесть то, что использование
спиральных алюминиевых труб сокращает производительность
зонта и увеличивает шум потока воздуха.

Электрическое подключение

Напряжение в электросети должно соответствовать условиям,
указанным на табличке номинальных величин, расположенной
внутри зонта. Если зонт оснащен штепселем, то необходимо
вставить данный штепсель в штепсельное гнездо,
соответствующее действующим положениям и находящееся в
легкодоступном месте. Если же зонт не оснащен штепселем, то
подключение зонта должно быть поручено
квалифицированному работнику.

Чистка зонта

Перед тем, как приступать к действиям по консервации
устройства, необходимо отключить зонт от источника питания.
Устройство необходимо мыть с помощью хорошо отжатой губки
с горячей водой и мылом. Зонт необходимо чистить, используя
мягки средства, не следует использовать твердые чистящие
материалы. Регулярная консервация способствует улучшению
работы зонта.

Внимание: НЕ ПРИМЕНЯТЬ СРЕДСТВА НА БАЗЕ АЛКОГОЛЯ!
Жировой фильтр

Зонт оборудован алюминиевым фильтром. Фильтр снимается с
помощью передвижение замков по часовой стрелке (рис. S1).
Фильтр необходимо мыть вручную следующим образом:
погрузить фильтр на 15 минут в воду 40-50ºC с моющим
средством. По истечении 15 минут можно начинать промывку, а
затем аккуратно прополоскать фильтр. Перед повторной
установкой на зонт, фильтр должен быть полностью сухим.
Отсутствие регулярной чистки фильтра приводит к сокращению

производительности зонта и может стать причиной
возникновения пожара.
В процессе мытья в посудомоечной машине окраска фильтра
может полинять, но это никак не влияет на качество работы
фильтра.

Углевой фильтр (только для закрытой циркуляции - рис. S5)

Зонт может быть оборудован угольными фильтрами. Фильтры
необходимо установить на корпусе турбины таким же образом,
как это показано на рисунке S5. В данном случае очищенный
воздух снова возвращается в помещение. Именно поэтому зонт
с угольными фильтрами не подсоединяется к вентиляционным
трубопроводам. Для обеспечения надежной работы зонта и
эффективного поглощения запахов необходимо производить
регулярную замену углевых фильтров (каждые 3-6 месяцев) в
зависимости от интенсивности эксплуатации зонта.

Замена подсветки (рис. S2)

Перед началом каких-либо действий по замене подсветки
необходимо отключить зонт от источника питания.
Замену лампочки необходимо начинать с отключения зонта от
источника питания. Если зонт перед этим работал, то
необходимо подождать несколько минут, и после того, как
лампочка остынет, можно приступать к замене старой на новую.
Внимание! Не прикасаться к лампочкам, пока они не остынут.

Замена алюминиевого фильтра - рис. S1
Замена подсветки - рис. S2
Монтаж зонта и дымохода – рис. S3
Замена зонта – рис. S4
Замена угольных фильтров – рис. S5
Обозначения:

-(*) означает части зонта для монтажа в закрытой системе
циркуляции

-(**) означает части, не входящие в комплект оборудования
зонта

Знак, напечатанный на продукте или на приложенной к продукту
документации, обозначает, что данный продукт не

классифицируется как хозяйственный отход.
Для того, чтобы сдать устройство на
металлолом, необходимо воспользоваться
услугами пункта сбора и утилизации отходов

с последующим повторным использованием
электрических и электронных компонентов. Устройство
необходимо отдавать на слом в соответствии с местными
положениями по утилизации отходов. Более подробную
информацию по утилизации и повторному использованию
можно получить в местной администрации, на предприятии,
занимающемся утилизацией отходов или же в магазине, в
котором был приобретен товар

Слайдерное управление

Панель управления находится с правой стороны зонта и доступ
к нему открывается только после открытия ящика.
Управление турбиной
„Значок вентилятор” - ручка с левой стороны

• „0” – ручка в нижней позиции – турбина не работает

• „1” – ручка в центральной позиции – турбина работает

на минимальной скорости

• „2” – ручка в верхней позиции – турбина работает на
максимальной скорости

Подсветка
„Значок лампочки” – ручка с правой стороны

• – ручка в нижней позиции, подсветка выключена

- ручка в верхней позиции, подсветка включена

Зонт оборудован концевым выключателем, который запускается
после открытия/закрытия ящика

• открытие ящика – турбина включается

• закрытие ящика – турбина выключается

.

S – Bruksanvisning

Försiktighetsåtgärder och allmänna förslag

• Vid installation av fläktkåpan måste man beakta
anvisningarna och bestämmelserna som finns i denna
bruksanvisning.

• Tillverkaren kan inte ställas till svars för skador som
uppstår till följd av att användaren vid installationen inte
följer nedan nämnda anvisningar.

• Alla förändringar i fläktkåpans konstruktion som görs av
obehöriga leder till att tillverkaren inte kan ställas till svars
för produkten.

• Om fläktkåpan används tillsammans med apparater som
drivs med gas eller andra bränslen måste rummet ha
tillräcklig ventilation (gäller ej slutet omlopp).

• Man får inte använda sig av öppna lågor under fläktkåpan.

• Om elsladden som inte är avskiljbar skadas, måste den

ersättas med en special sladd eller aggregat som finns att
köpa hos tillverkaren eller på specialiserad
serviceverkstad.

• Luften som sugs upp av fläktkåpan får inte föras bort
genom rökgången som används för att leda bort avgaser
från apparater som drivs med gas eller annat bränsle
(gäller ej apparater med slutet omlopp).

• Innan fläktkåpan ansluts till elnätet och innan fläktkåpans
funktion kontrolleras, se alltid till att elsladden är korrekt
monterad och att den inte har blivit hopklämd under
installation.

• Innan rengöring utförs måste du skilja fläktkåpan från
elnätet.

• Om anvisningarna för rengöring av kåpan inte följs
föreligger brandrisk.

Använding och funktion

Fläktkåpan ska användas i en av dess två versioner:
„utblåsningsfläkt“ – ångor och matos sugs ut och leds ut.
„filterfläkt“ – luften filtreras och återförs till rummet (slutet omlopp)

Installation

Avståndet mellan spisplattorna och fläktkåpans lägsta del får inte
vara mindre än 45 cm för elspis och 65 cm för gasspis eller el-och
gasspis. Om ett större avstånd specificeras i
installationsanvisningarna som medföljer spisen måste detta avstånd
beaktas.
Montering av fläktkåpan och utloppsröret visas på fig. S3
Vid montering bör allmänt gällande bestämmelser för ventilation
beaktas. Man måste ta hänsyn till att användningen av spiralformiga
aluminiumrör sänker fläktkåpans effektivitet och ökar ljudnivån.

Elektrisk anslutning

Nätspänningen måste överensstämma med spänningen som
specificeras på dataetiketten som sitter inuti fläktkåpan. Om enheten
är försedd med stickkontakt skall den anslutas till ett eluttag som
upfyller kraven i gällande bestämmelser. Uttaget ska finnas på lätt
åtkomlig plats. Om fläktkåpan inte är försedd med stickkontakt, kan
den installeras enbart av behörig fackman.

Rengöring

Innan någon typ av rengörings-och underhållsarbete utförs måste du
skilja fläktkåpan från elnätet. Fläktkåpan rengörs med en svamp
fuktad med en liten mängd varmt vatten med milt rengöringsmedel.
Använd alltid milda rengöringsmedel. Använd aldrig slipmedel.
Regelbundet uderhåll förbättrar fläktkåpans funktion.

Observera! ANVÄND ALDRIG SPRIT!

Fettfilter

Fläktkåpan är försedd med fettfilter i aluminium. Filtret tas ut genom
att filtrets låsanordning skjuts i pilens riktning (fig. S1). Filtret kan
diskas för hand på följande sätt: det ska doppas i 15 minuter i varmt
vatten med rengöringsmedel (40-50 grader). Efter 15 minuter kan
filtret diskas och sedan ska det sköljas noggrant. Filtret måste torkas
noggrant innan det stätts tillbaka. Om filtret inte diskas regelbundet
kan flältkåpans effektivitet minska och brandrisk föreligga. Fettfiltret
kan bli urblekt när det maskindiskas, men filtereffekten ändras inte
på något sätt.

Kolfilter (bara för slutet omlopp- fig. S5)

Fläktkåpan kan vara försedd med kolfilter. Filtret placeras i motorns
kåpa, se fig. S5. Luften som passerat genom kolfilter återförs till
rummet. Fläktkåpan ska då inte vara ansluten till ventilationskanaler.
För att säkerställa riktig funktion av fläktkåpan och effektiv utsugning
av matos måste kolfiltret bytas regelbundet (varje 3 till 6 månader,
beroende av hur intensivt fläktkåpan används).

Byte av glödlampor (fig. S2)

Innan någon typ av underhållsarbete som omfattar belysningen
utförs måste du skilja fläktkåpan från elnätet.

Innan glödlampan byts måste fläktkåpan skiljas från elnätet. Om
fläkten var påslagen vänta ett par minuter tills glödlampan svalnar
och byt den sedan.
Obs! Rör inte vid glödlamporna så länge de är varma.

Byte av aluminiumfilter- Fig. S1
Byte av glödlampan – Fig. S2
Montering av fläktkåpan och utloppsröret – Fig. S3
Fläktkåpans mått – Fig. S4
Byte av kolfilter – Fig. S5
Symboler:

-(*) delar för installation av fläktkåpan i slutet omlopp

-(**) delar som inte medföljer fläktkåpan



Symbolen på produkten eller på de dokument som medföljer

produkten visar att denna enhet inte får behandlas
som hushållsavfall, utan ska lämnas in på
miljöstation för återvinning av elektroniska
apparater. Kassera apparaten enligt de lokala

bestämmelserna om avfallshantering. För mer
information on hantering, återvinning och återanvändning av denna
produkt, var god kontakta kompetent lokal myndighet, ortens
sophanteringstjänst eller butiken där produkten inhandlades.

Styrning

Kontrollpanelen finns på fläktkåpans höger sida. Dra ut lådan för att
ha tillgång till panelen.
Inställning av motor

„ Fläkten“- spaken till vänster

• „0“ – spaken i nedre läge – motor arbetar inte

• „1“ – spaken i mellersta läge- motor arbetar med minimal

hastighet

• „2“- spaken i övre läge- motor arbetar med maximal

Belysnig
„Glödlampan“ – spaken till höger

Fläktkåpan är försedd med en gränsbrytare som sätts på genom att
lådan dras ut och sätts in

hastighet

• - spaken i nedre läge – belysning av

- spaken i övre läge- belysning på

• lådan dras ut- motor sätts på

• lådan sätts in- motor stängs av

SK - Návod na použitie

Všeobecné podmienky bezpečnosti a montáže:

 Pri inštalácii zariadenia je potrebné dodržať podmienky a

pokyny uvedené v tomto návode na použitie.

 Výrobca nenesie akúkoľvek zodpovednosť za škody vzniknuté

v dôsledku nesprávnej inštalácie alebo nerešpektovania
návodu na použitie.

 Akékoľvek konštrukčné zmeny odsávača uskutočnené osobami

bez príslušných oprávnení majú za následok vylúčenie výrobcu
zo zodpovednosti za výrobok.

 Ak sa kuchynský odsávač používa súčasne so zariadeniami,

ktoré spaľujú plyn alebo iné palivá, musí byť miestnosť
náležitým spôsobom vetraná (netýka sa cirkulačného režimu).

 Pod kuchynským odsávačom sa nesmie používať otvorený

oheň.

 Ak dôjde k poškodeniu trvalého prívodného vodiča, potom je

potrebné ho nahradiť špeciálnym vodičom alebo vodičom, ktorý
ako náhradný diel dodáva výrobca alebo špecializované
servisné stredisko.

 Vzduch z odsávača nesmie byť vyvedený do komínového

kanála určeného na odvod spalín zo zariadení, ktoré spaľujú
plyn alebo iné palivá (netýka sa odsávačov pracujúcich
v cirkulačnom režime).

 Pred pripojením odsávača ku sieťovému napájaniu a overením

jeho funkčnosti je vždy potrebné skontrolovať, či bol prívodný
kábel správne inštalovaný a či počas montáže nedošlo k jeho
pritlačeniu odsávačom.

 Pred čistením je potrebné vytiahnuť zástrčku zo zásuvky

napájania.

 Ak sa čistenie nebude vykonávať podľa návodu, hrozí riziko

požiaru.

Určenie a prevádzkové podmienky

Odsávač je určený pre prevádzku v režime odsávania s vývodom
par von alebo pre prevádzku vo vnútornom cirkulačnom režime s
filtráciou (uzavretý obeh).

Inštalácia odsávača

Minimálna vzdialenosť medzi plochou, na ktorej sa nachádzajú riady
na varnom paneli, a najnižšou časťou kuchynského odsávača musí
byť najmenej 45 cm v prípade elektrických varných panelov a
najmenej 65 cm v prípade plynových varných panelov alebo
kombinovaných elektrických a plynových varných panelov. Ak je v
návode na použitie varného zariadenia uvedená pre inštaláciu
kuchynského odsávača väčšia vzdialenosť, je potrebné tento pokyn
rešpektovať. Montáž odsávača a odsávacieho potrubia je uvedená
na obrázku S3. Pri montáži je potrebné rešpektovať všeobecne
záväzné predpisy týkajúce sa odvádzania vzduchu z miestností. Je
potrebné vziať do úvahy, že použitie špirálových hliníkových rúr
obmedzuje výkon odsávača a vedie ku zvýšeniu hlučnosti
spôsobenej prúdiacim vzduchom.

Pripojenie k elektrickej inštalácii

Sieťové napätie musí zodpovedať podmienkam uvedeným na
výrobnom štítku umiestnenom vnútri odsávača. Ak je odsávač
vybavený zástrčkou, je potrebné ju zapájať do zásuvky, ktorá spĺňa
požiadavky záväzných predpisov a ktorá sa nachádza na ľahko
dostupnom mieste. Ak odsávač zástrčkou nie je vybavený, je
potrebné jeho montáž zveriť osobe so zodpovedajúcim oprávnením.

Čistenie odsávača

Pred zahájením akýchkoľvek činností súvisiacich s údržbou
zariadenia je potrebné odsávač odpojiť od elektrickej siete.
Zariadenie sa musí umývať horúcou mydlovou vodou pomocou
dobre vyžmýkanej hubky. Odsávač je potrebné čistiť šetrnými
prostriedkami, nesmú sa používať abrazívne prostriedky. Pravidelná
údržba zlepší funkčnosť odsávača.

Poznámka: NEPOUŽÍVAJTE ALKOHOL!

Tukový filter

Odsávač je vybavený hliníkovým filtrom. Filter sa vyberá po posunutí
zámkov v smere znázornenom šípkami (obr. S1). Filter sa musí
umyť ručne nasledujúcim spôsobom. Najprv sa ponorí do vody teplej
40-50°C s čistiacim prostriedkom. Po uplynutí 15 minút je potrebné
zahájiť umývanie a následne filter dôkladne opláchnuť. Pred
opätovnou montážou do odsávača musí byť filter absolútne suchý.
Filter, ktorý sa pravidelne nečistí, znižuje výkon odsávača a môže

byť príčinou vzniku požiaru. Počas umývania tukového filtra v
umývačke riadu sa tento môže odfarbiť. Nemá to však vplyv na jeho
filtračné vlastnosti.

Uhlíkový filter (iba pre uzavretý obeh – obr. S5)

Odsávač môže byť vybavený uhlíkovými filtrami. Filtre je potrebné
nasadiť na teleso turbíny tak, ako to ukazuje obrázok S5. V takom
prípade je vyčistený vzduch vyvedený naspäť do miestnosti.
Odsávač pri tomto variante prevádzkovania nemusí byť vtedy
pripojený ku odsávaciemu potrubiu. Prezabezpečenie riadneho
prevádzkovania odsávača a účinného pohlcovania pachov je
potrebné uhlíkové filtre pravidelne meniť (každých 3 až 6 mesiacov)
podľa toho, ako intenzívne sa odsávač využíva.

Výmena osvetľovacej žiarovky (obr. S2)

Pred zahájením akýchkoľvek činností súvisiacich s výmenou
osvetľovacej žiarovky je potrebné odsávač odpojiť od elektrickej
siete. Výmenu žiarovky je potrebné začať od odpojenia odsávača od
elektrickej siete. Ak bol odsávač predtým zapnutý, je potrebné
niekoľko minút počkať a po vychladnutí žiaroviek je možné pristúpiť
ku ich výmene.
Pozor! Nedotýkajte sa žiaroviek, pokiaľ sú horúce.

Výmena hliníkového filtra – obr. S1
Výmena osvetľovacej žiarovky – obr. S2
Montáž odsávača a odsávacieho potrubia – obr. S3
Rozmery odsávača – obr. S4
Výmena uhlíkových filtrov – obr. S5
Symboly:

- (*) označuje diely určené na inštaláciu odsávača v uzavretom
obehu

- (**) označuje diely, ktoré nie sú súčasťou príslušenstva odsávača

Symbol nachádzajúci sa na výrobku alebo v sprievodnej
dokumentácii znamená, že tento výrobok nie je klasifikovaný ako
odpad domácich elektrických a elektronických spotrebičov.

Zariadenie je potrebné odovzdať na likvidáciu v

príslušnom zbernom stredisku za účelom recyklácie

elektrických a elektronických komponentov. So

zariadením je potrebné naložiť v súlade s lokálnymi

predpismi týkajúcimi sa zneškodňovania odpadov.
Podrobné informácie na tému zneškodňovania, triedenia a
recyklácie uvedeného zariadenia je možné získať na miestnom
úrade, vo firme zaoberajúcej sa recykláciou alebo v obchode, kde
bol výrobok zakúpený.

Ručné ovládanie

Ovládací panel sa nachádza na pravej strane odsávača a je
prístupný po vysunutí zásuvky.
Ovládanie chodu turbíny
„Symbol ventilátora” - páčka na ľavej strane:

• „0” - páčka v dolnej polohe - turbína nebeží;

• „1” - páčka v strednej polohe - turbína beží s minimálnymi

otáčkami;

• „2” - páčka v hornej polohe - turbína beží s maximálnymi

Osvetlenie
„Symbol žiarovky” - páčka na pravej strane:

Odsávač je vybavený koncovým vypínačom, ktorý sa prepína
vysunutím/zasunutím zásuvky.

zasunutie zásuvky - vypína turbínu

otáčkami.

• - páčka v dolnej polohe - osvetlenie vypnuté;

- páčka v hornej polohe - osvetlenie zapnuté.

• vysunutie zásuvky - zapína turbínu;

SLO - Navodila za uporabo

Splošni napotki za varnost in montažo:

• Strogo upoštevajte navodila in pogoje, podane v tem
priročniku.

• Proizvajalec si pridržuje pravico zavrniti vsakršno
odgovornost za morebitne neprijetnosti, škodo, ali celo
požare na napravi, če so ti posledica neupoštevanja navodil
iz tega priročnika.

• Vse spremembe v konstrukciji nape, ki jih ni opravila
ustrezno usposobljena in pooblaščena oseba, pomenijo
kršitev garancijskih pogojev; v tem primeru proizvajalec
zavrača vsakršno odgovornost za ta proizvod.

• Ko napo uporabljate hkrati z drugimi napravami, ki se
napajajo z drugimi vrstami energije, npr. plinom ali drugimi
sredstvi, mora biti zagotovljeno zadostno zračenje prostora
(ne velja za obtočne nape).

• Pod napo je strogo prepovedano pripravljati jedi na odprtem
ognju.

• V primeru poškodbe na električnem kablu, ki ga ni možno
odklopiti iz električnega omrežja, je potrebno kabel zamenjati
v celoti, in sicer z novim posebnim kablom, ki je na voljo pri
pooblaščenem servisu, distributerju ali proizvajalcu.

• Zrak, ki ga vsesa napa, ne sme biti usmerjen v odvodno cev
dimnika, namenjenega za odvod dima in plinov iz naprav, ki
delujejo na plin, olje, ali imajo kombiniran plinsko–električni
sistem (ne velja za obtočne nape).

• Pred prvo uporabo nape obvezno preverite, če je električni
kabel dobro priključene ter če so druge povezave ustrezno
izvedene. Posebej preverite, če ni bil priključni električni
kabel med montažo poškodovan.

• Pred čiščenjem je potrebno izklopiti napo in izvleči vtikač iz
vtičnice.

• Če napo čistite drugače kot je navedeno v navodilih za
uporabo, lahko pride do poškodb nape, obstaja pa tudi
nevarnost izbruha požara.

Namen in način delovanja

Napa je namenjena sesanju zraka ter odvajanju dima in pare, ki
nastajata pri kuhanju. Napa odvaja izparine na prosto, ali pa s
filtracijo in notranjo cirkulacijo zrak očisti ter ga vrne v prostor.

Namestitev nape

Minimalna razdalja med površino kuhalnega aparata, na katero
postavite posodo, in najnižjim robom kuhinjske nape mora znašati
vsaj 45 cm pri električnih kuhalnikih in najmanj 65 cm pri štedilnikih
na plin, plinsko olje ali pri kombiniranih plinsko-električnih kuhalnikih.
Če je v navodilih za uporabo kuhinjskega aparata navedena druga
razdalja za namestitev kuhinjske nape, je potrebno upoštevati ta
navodila. Namestitev nape in njene odvodne cevi je opisana na risbi
Sl. S3. Med montažo nape natančno upoštevajte splošne tehnične
in varnostne predpise glede prezračevanja ter odvajanja dima iz
prostora. Potrebno je upoštevati, da aluminijaste spiralne odvodne
cevi omejujejo zmogljivost nape in povečujejo hrup pri pretoku zraka
skozi cev.

Priklop na električno omrežje:

Pred priklopom obvezno preverite ali omrežna napetost ustreza
napetosti, ki je navedena na imenski plošči, nameščeni na notranjem
delu nape. Če je napa opremljena s priključkom za električno
omrežje, je tega potrebno vstaviti v vtičnico, ki ustreza vsem
varnostnim zahtevam in je nameščena na prosto dostopnem mestu.
Če napa ni opremljena s priključkom, priporočamo,da priklop na
električno omrežje opravi za to usposobljena oseba.

Čiščenje nape

Pred čiščenjem nape ali drugimi posegi, ki se nanašajo na njeno
vzdrževanje, izvlecite vtikač iz vtičnice ali drugače prekinite dovod
električnega toka.
Napravo čistite z vročo milnico ter krpo, ki jo vsakič temeljito
odcedite. Za čiščenje nape uporabljajte blage detergente; ne
uporabljajte abrazivnih čistil. Redno in pravilno vzdrževanje
izboljšuje delovanje nape.

POZOR: NE UPORABLJAJTE SREDSTEV, KI VSEBUJEJO ALKOHOL!

Maščobni filter

Napa je opremljena z aluminijastim filtrom. Filter lahko odstranite
tako kot to prikazuje oznaka (Sl.1). Zatiča povlecite v smeri, ki jo
prikazuje puščica, in odstranite filter (Ris.4). Filter pomijte ročno, in
sicer po naslednjem postopku: na začetku ga za 15 minut potopite v
vodo s temperaturo 40-50ºC, v katero dodajte majhno količino
blagega detergenta. Po petnajstih minutah filter natančno pomijte,
nato pa ga temeljito splaknite. Preden filter ponovno namestite v
napo, ga temeljito posušite. Filter, ki ni redno čiščen, zmanjšuje
sesalno zmogljivost nape in lahko predstavlja nevarnost požara.

Filter lahko pomivate v pomivalnem stroju. Maščobni filter lahko v
tem primeru spremeni barvo, vendar ta sprememba ne vpliva na
kakovost delovanja nape, filtracijo ali sesanje.
Ogleni filter (samo za obtočno različico – Sl. S5)
Napa je lahko opremljena z oglenimi filtri. Te filtre namestite v

pokrov rotorja, kot prikazuje risba št. S5. Ta sistem očisti zrak ter ga
vrne v prostor. V tem primeru nape ne smemo priključiti na
prezračevalno omrežje. Da bi zagotovili varno in brezhibno
delovanje nape, je potrebno oglene filtre redno menjavati. Pravilno
vzdrževanje filtrov omogoča zadrževanje neprijetnih vonjav, ki
nastajajo pri kuhanju. Filtre je potrebno zamenjati vsake 3 do 6
mesecev. Življenjska doba filtrov je odvisna od pogostosti in
intenzivnosti uporabe kuhinjske nape.

Menjava žarnic (Sl. S2)

Pred menjavo žarnic ali kakršnokoli drugo spremembo v zvezi z
osvetlitvijo izvlecite vtikač iz vtičnice ali drugače prekinite dovod
električnega toka. Če je napa kratek čas pred takšnim opravilom
delovala, počakajte nekaj minut, da se žarnica ohladi; nato jo lahko
zamenjate z novo.

Pozor! Ne dotikajte se žarnic, dokler so vroče!
Menjava aluminijastega filtra - Sl. S1

Menjava žarnice - Sl. S2
Namestitev nape in dimnika – Sl. S3
Menjava nape – Sl. S4
Menjava oglenih filtrov- Sl. S5
Oznake:

-(*) označuje sestavne dele namenjene za namestitev obtočne nape

-(**) označuje dele, ki jih je potrebno naročiti posebej, ker niso
priloženi napi.

Oznaka na izdelku ali na priloženih navodilih za uporabo pomeni, da
ni ta izdelek opredeljen kot gospodinjski odpadek. Ta oznaka na

priloženi dokumentaciji pomeni, da ne smemo
izdelka zavreči med gospodinjske oz. komunalne
odpadke, temveč jih je potrebno odnesti na ustrezno
zbirno mesto za recikliranje odpadne električne in
elektronske opreme. Izdelek zavrzite v skladu z

lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in
recikliranju odsluženega izdelka se obrnite na ustrezno lokalno
službo, zbirni center za komunalne odpadke ali trgovino, v kateri ste
izdelek kupili.

Upravljanje rotorja

Kontrolna plošča se nahaja na desni strani nape in je dostopna ko
izvlečete predalček.
Nastavitev hitrosti rotorja
Oznaka "ventilator" – ročica na levi strani.

• "0" – ročica v spodnjem položaju – rotor ne obratuje – ne
sesa.

• "1" – ročica v srednjem položaju – rotor deluje z
minimalno hitrostjo sesanja.

• "2" – ročica v zgornjem položaju – rotor deluje z
maksimalno hitrostjo.

Vklop in izklop luči
Oznaka "žarnica" – ročica na desni strani.

• – ročica v spodnjem položaju, luč je izklopljena.
– ročica v zgornjem položaju, luč je vklopljena.

Napa je opremljena s končnim stikalom, ki ga lahko vklopite s
spremembo položaja predalčka – potisnite predalček navznoter ali
pa ga izvlecite.
Ko je predalček potisnjen navznoter, je napa izklopljena; ko ga

izvlečete, je napa vklopljena

SR - Uputstvo za upotrebu

Opšti uslovi sigurnosti i montaže:

 Prilikom instalacije ureñaja treba postupati saglasno uslovima i

preporukama iz ovog uputstva za upotrebu.

 Proizvoñač ne odgovara za oštećenja prouzrokovane

instalacijom ne odgovarajućom uputstvu za upotrebu.

 Sve promene u konstrukciji aspiratora napravljene od strane

osoba, koje nemaju ovlašćenja prouzrokuju isključenje
odgovornosti proizvoñača za proizvod.

 U slučaju da je aspirator korišćen istovremeno sa ureñajima,

koje sagorevaju plin ili drugo gorivo, prostorije moraju biti dobro
ventilisane (ne odnosi se na zatvorenu cirkulaciju).

 Ispod aspiratora se ne sme koristiti otvorena vatra,
 Ukoliko se napajajući stalno priključen kabl, ošteti, mora biti

zamenjen kablom ili delom dostupnim kod proizvoñača ili u
specijalističkoj radnji.

 Vazduh iz aspiratora ne može biti odvoñen u isti kanal u koji

idu gasovi sagorevanja plina ili drugog goriva (ne odnosi se na
aspiratore sa zatvorenim ciklusom)

 Pre uključenja aspiratora u mrežu za napajanje i provere rada

uvek treba proveriti kabl za napajanje da li je pravilno instaliran
i da nije nagnječen prilikom montaže aspiratora.

 Pre čišćenja aspiratora treba izvaditi utikač iz utičnice za

napajanje.

 U slučaju da čišćenje nije vršeno saglasno instrukciji postoji

opasnost od požara.

Namena i način rada

Aspirator je namenjen za usisavanje pare i isparenja i odvoñenje
napolje ili za filtriranje sa unutrašnjom recirkulacijom, zatvoren
ciklus.

Instalacija aspiratora

Minimalna daljina izmeñu površine, na koje se nalaze sudovi na
šporetu a najnižim delom aspiratora mora da iznosi 45cm u slučaju
električkih šporeta i ne manje od 65cm u slučaju plinskih ili
električko-plinskih šporeta. Ukoliko je u instrukciji šporeta data veća
daljina za instalaciju aspiratora, treba se prilagoditi takvom uputstvu.
Montaža aspiratora i zaštitne cevi je pokazana na crtežu S3.
Za vreme montaže treba se prilagoñavati opšto obavezujućim
propisima za odvoñenje vazduha iz prostorije. Treba uzeti u obzir da
iskorišćenje spiralnih aluminijumskih cevi ograničava efikasnost
aspiratora i prouzrokuje veću bučnost prolazećeg vazduha

Električno priključenje

Napon u mreži mora da odgovara naponu datom na tablici sa
tehničkom informacijom unutar aspiratora. Ako je aspirator
snabdena u utikač treba ga staviti u utičnicu odgovarajuće
propisima, koje se nalazi u lako dostupnom mestu. Ako aspiratora
nema utikača, električku instalaciju treba naručiti kod osobe, koja
ima odgovarajuće ovlašćenja.

Čišćenje aspiratora

Pre pristupljenja bilo kojim operacijama vezano za čišćenje ureñaja,
teba isključiti aspirator sa napojne mreže.
Ureñaj treba prati vrućom vodom sa sapunom i dobro izceñenim
sunñerom. Aspirator treba prati blagim sredstvima, ne treba koristiti
sredstva za grebanje. Regularno čišćenje poboljšava rad aspiratora.

NAPOMENA: NE KORISTITI ALKOHOL!
Filter za masnoću
Aspirator ima aluminijumski filter.

Filter možete izvaditi putem pomeranja brava u pokazanom pravcu
(Crtež S1). Filter treba prati ručno, na sledeći način: potopite ga na
15 minuta u vodu sa deterdžentom sa temperaturom 40-50ºC.
Nakon 15 minuta počnete pranje i tačno isperete filter. Pre ponovne
montaže filter mora biti potpuno suv. Filter ne čišćeni regularno
smanjuje efikasnost aspiratora i može uzrokovati pojavljenju požara.
Po vreme čišćenja u mašini za pranje sudova boja filtera može
izblediti, što ne utiče na njegove osobine.

Ugljeni filter (sa zatvorenim ciklusom rada - crtež S5)

Aspirator može sadržati i ugljeni filter. Filtre treba staviti u kučište
turbine, kako to pokazuje crtež S5. U tom slučaju pročišćen vazduh
je ponovo odvoñen u prostoriju. Aspirator ne sme biti uključen u
kanal za ventilaciju. Da bi se osiguralo ispravni rad aspiratora i
efikasnog upijanja mirisa treba regularno menjati ugljeni filter (svakih
3 do 6 meseca) zavisno od intensivnosti korišćenja aspiratora.

Zamena osvetljenja (crtež S2)

Pre pristupanja bilo koje operacije vezane za zamenu osvetljenja,
treba isključiti aspirator iz električke mneže.
Ako je aspirator ranije isključena treba pričekati nekoliko minuta i
posle hlañenja siijalice možete pristupiti zameni sijalice.

NAPOMENA! Ne dirajte sijalice dok su vruće.
Zamena aluminijumskog filtra - crtež S1
Zamena osvetljenja - Crtež S2
Montaža aspiratora i kamina – crtež S3
Dimenzije aspiratora – Crtež S4
Zamena ugljenih filtera - Crtež S5
Simboli:

-(*) označava delove za instalaciju aspiratora u zatvorenom ciklusu

-(**) označava delove, koje nisu u opremi aspiratora

Simbol stavljen na proizvod ili na priložene uz njega dokumente

označava da proizvod nije svrstan kao kućni otpad.
Ureñaj, u cilju bacanja treba predati u specijalnom
mestu za utilizaciju otpada za reciklažu električkih
komponenata. Ureñaj treba baciti kao staro gvožñe

saglasno lokalnim propisima za otpad. Dodatne
informacije za bacanje, predavanje za staro gvožñe i reciklažu
opisivanog ureñaja možete naći lokalnim kancelarijama, preduzeću
za utilizaciju otpada ili u radnji, gde je ureñaj kupljen.

Upravljanje

Tabla za upravljanje nalezi se sa desne strane aspiratora i dostup do
njega dobijamo nakon otvaranja fioke.
Upravljanje radom turbine
„Simbol ventilatora” – prekidač sa leve strane

 „0” – prekidač u donjem položaju – turbina ne radi
 „1” – prekidač u srednjem položaju – rad turbine sa

minimalnom brzinom

 „2” – prekidač u gornjem položaju – rad turbine sa

maksimalnom brzinom.

Osvetljenje
„Simbol sijalice” – dizalica sa desne strane

 – prekidač u donjem položaju, osvetlenje uključeno

– prekidač u gornjem položaju, osvetlenje uključeno

Aspirator ima krajni prekidač uključivan putem otvaranja / zatvaranja
fioke.

 Otvaranje fioke – uključuje turbinu
 Zatvaranje fioke – isključuje turbinu

TR - Kullanım kılavuzu

Güvenlik ve montaj kılavuzu:

• Aşağıda açıklandığı şeklinde ve teknik şartlara bağlı olarak
montaj yapılabilir.

• Yanlış veya eksik montajdan doğan herhangi bir zararın
sorumluğu üreticiye ait değildir.

• Özel teknin personeli olmayan kişilerin tarafından yapılan
konstruksyon değişiklikleri de imalatçının sorumluğunu
kaldırır.

• Doğal gaz veya başka yakıtları kullanan cihazları ile aynı
zamanda çalıştırıldığı takdirde, davlumbazın bulunduğu
mekanda özel havalandırma tesisatı gereklidir (kapalı
dolaşım tesisatlar hariç)

• Mufak üstü davlumbazın hemen altında açık alev
kullanılmaz.

• Davlumbazın güç kablosu hasara uğradığı takdirde,
imalatçı veya servisçi tarafından seçilmiş uygun bir kablo
takılmalıdır.

• Davlumbaz borusu yanıcı duman taşıyan bacalara,
şömine, baca deliğine bağlanmaz (kapalı dolaşım

tesisatlar hariç)

• Davlumbazı elektrik ağına bağlanmadan evvel, çalışıp
çalışmdığını kontrol etmeden önce, transport veya montaj
sırasında kablonun bozulmadığı, ezilip ezilmediğini kontrol
edilmelidir.

• Temizleme işi yapmadan önce kabloyu elektrik prizinden
çıkarmak gerekir.

• Temizleme işi belli güvenlik kurallara göre yapılmadığı
takdirde yangın riski yüksektir.

Davlumbazın kullanma ve çalışma şekli:

Davlumbaz mutfaktaki kokuların emilmesi ve bubuharı dışarıya
bırakmak için tasarlanmıştır. Filtreli kapalı dolaşım tesisatı olarak da
çalışmaktır.

Montaj

Davlumbazın ve doğal gazlı veya elektrik-gazlı pişirici cihazların
ocak kısmı arasındaki minimum güvenlik mesafesi 65 cm olup,
elektrik pişirici cihazların arasındaki minimum güvenlik mesafesi 45
cm olmalıdır. Cihazın teknik şartlarında farklı, daha büyük mesafe
tavsiye ediliği halde, bu şartları uygulamak gerekmektedir.
Davlumbazın ve kaplama borusu montajı S3 resimde
gösterilmektedir. Montaj sırasında, mekanların havalandırma genel
kuralarını uygulamak gerekir. Spiral alüminyum boruları davlumbazın
çalışma kalitesini azaltır ve daha fazla gürültü yaratır.
Elektrik bağlantı
Ağdaki elektrik gelirim, davlumbazdaki levhada yazılmış olan şartlara
uygun olmalıdır. Eğer güç kablosu varsa, teknik şartlara uygun ve
cihaza yakın bir yerde bununan bir elektrik prize yerleştirmek
gerekmektedir. Elektrik kablosu bulunmadığı halde, teknisyen, usta
tarafından montaj yapılmalıdır.
Davlumbazın temizlenmesi
Cihazın bakımı veya temizlenmesi ile ilgili herhangi bir faaliyete
geçmeden evvel, elektrik, güç bağlantısı kestirmek, fişi çıkarmak
gerekir. Temizlemek için sabunlu, ılık su, biraz kurutulmuş sünger
kullanılabilir. Pürüzsüz sünger, ince yapılı bez ve nazik deterjanı
kullanmak gerkir. Düzenli bakım ve cihazın temizlenmesi, verimli
çalışmasını sağlar.

Dikkat: Alkol kullanılmaz!
Yağlanmaya karşı filtre

Davlumbazın alüminyum filtresi (var.S 1) nolu resimde gösterilen
kapakları açarak filtre çıkartılabilir. Aşağıda açıklandığı şeklinde
filtreyi elde yıkamak gerekir: 40-50ºC olan deterjanlı suya 15 dakika
için konuluyor, bundan sonra yumuşak sünger ile temizleniyor.
Davlumbazın içine tekrar yerleştirmek için filtreyi iyice kurutmak
gerekir. Kirli filtre cihazın doğru, verimli çalışmasını engeller ve
yangın riskini yaratabilir. Bulaşık makinesinde temizlenmiş filtre
yüzeyinde görülebilecek olası renk değişikliği filtrasyon verimliğine
etkilemez.

Karbon filtre (kapalı dolaşım tesisatlar için, resim S5)

Opsyonel olarak davlumbazın karbon filtresi takılabilir. Karbon

filtreleri türbinin gövdesine mote edilir (resimS5). Bu durumda

temizlenmiş hava cihazın bulunduğu mekana tekrar dönüyor. O
zaman davlumbaza havalandırma borusu takılmaz. Karbon filtrelerin
en verimli filtrasyonu sağlanabilmek için belli zaman içinde içini
değiştirmek lazım (3-6 ayda bir). Karbon filtrelerin değişimin süresi,
çalışma yoğunluğuna bağlıdır.
Aydınlatma (resim S2)
Aydınltmanın herhangi bir parçayı değiştirmeden önce cihazın
elektrik güç kablosunu prizinden çıkarmak gerekir.
Ampullerin değiştirilmesi, cihazı elektrik ağında kesildikten sonra
mümkündür. Az önce davlumbazın çalıştığı halde, ampülleri birkaç
dakika soğutmak gerekir.

Dikkat! Sıcak olan ampullere dokunmayın!

Alüminyum filtrenin değiştirilmesi – resim S1
Aydınlatmanın değiştirilmesi – resim S2
Davlumbaz ve bacasının montajı – resim S3
Davlumbazın ölçmeleri – resim S4
Karbon filtrelerin değiştirilmesi – S5

Semboller:

-(*) kapalı dolaşım tesisatı için özel parçalar

- (**) set içinde bulunmayan para lar

Cihazın izerinde veya ilgili dokümantasyonda gözüken sembol,

cihazın evsel atık olmadığını manasına gelmektedir.
Cihazın kulanılmayacak, bozulduğu halde, elektrik
ve elektronik hurda toplayan özel depolara veya
dönüşümlü tolpama noktalarına teslim etmek
gerekmektedir. Hurda depolanması ve geri

dönüşümlü toplama noktaları ile ilgili yerli kanun ve
mevzuatlar mevcüttür. Bu konuda detaylı bilgileri, yerli geri
dönüşümlü noktalar olan firmaları veya cihazı aldığınız satış
noktalarından öğrenebilirsiniz.

Mekanik ayarı

Kumanda tablosu davlumbazın kafesininin sağ tarafında bulunuyor.
Davlumbazın çekmecesini çekirerek açılıyor.
Emme motorun ayarı
(fan sembolu) – Ayar kolu sağ tarafta
„0” Ayar kolu aşağıda bulunduğu halde emme motoru
devre dışı bulunmaktadır.
„1” Ayar kolu orta pozisyonunda bulunduğu halde emme
motoru orta hız ile çalışmaktadır.
„2” Ayar kolu yukarıda bulunduğu halde emme motoru
maksimum hızıyla çalışmaktadır.
Aydınlatma

-(ampul sembolu) Ayar kolu sağ tarafta.

- Ayar kolu aşağıda – aydınlatma kapandı.

- Ayar kolu yukarıda – aydınlatma açık.

Davlumbazın kapatma tuşu da var. Çekmecenin çekmesi ve

itmesi cihazı devredışı bırakılabilir.

●Çekmecenin çekilmesi – davlumbazın açılmasını

●Çekmecenin itilmesi – davlumbazın devreden cıkartılmasını sağlar.

UA - Інструкція по експлуатації

Загальні правила безпеки та монтажу:

 Монтаж пристрою повинен проводитися відповідно до умов

та вказівок, представлених у цій інструкції по експлуатації.

 Виробник не несе відповідальність за неполадки, що

виникли в результаті монтажу, що проводився невідповідно
до цієї інструкції.

 Виробник не несе відповідальність за продукт, у випадку,

якщо конструкція зонту була змінена сторонніми особами.

 Якщо кухонний зонт використовується разом з пристроями

згоряння газу або інших палив, то приміщення повинно
провітрюватися (не стосується замкненої системи
циркуляції повітря).

 Під кухонним зонтом заборонено використовувати

відкритий вогонь,

 У випадку пошкодження незнімного проводу живлення

необхідно його замінити на спеціальний провід або
комплект, придбаний у виробника або ж у спеціалізованому
ремонтному закладі.

 Не можна відводити повітря з зонту у димовий канал, який

служить для відведення газів, що викидаються пристроями
згоряння газу або інших палив (не стосується зонтів з
замкненою системою циркуляції повітря).

 Перед підключенням зонту до джерела живлення та

перевіркою його робочого стану, необхідно перевірити чи
правильно підключено кабель та чи не був він притиснутий
під час монтажу.

 Перед чищенням необхідно вийняти штепсель з гнізда

електромережі.

 Якщо чистка поводитиметься невідповідно до інструкції, то

це може стати причиною виникнення пожежі.

Призначення та режим праці

Зонт призначений для праці у всмоктувальному режимі з
наступним відводом парів назовні або для праці в режимі
фільтрації з внутрішньою рециркуляцією, замкнена система
циркуляції.

Монтаж зонту

Мінімальна відстань від поверхні нагрівального приладу, на
якому знаходиться посуд, до нижнього краю кухонного зонту
повинна бути на менше 45 см при кухонних електроплитах та не
менше 65 см при газових и електро-газових плитах. Якщо в
інструкції нагрівального приладу передбачене більш широка
відстань до кухонного зонту, то необхідно діяти згідно з цими
вказівками.
Монтаж зонту та захисної труби зонту показаний на малюнку S3.

Під час монтажу зонту необхідно діяти згідно загальним діючим
положенням по відводу повітря з приміщення. Необхідно
врахувати те, що використання спіральних алюмінієвих труб
скорочує продуктивність зонту та збільшує шум потоку повітря.

Електричне підключення

Напруга в електромережі повинна відповідати умовам, вказаним
на табличці номінальних величин, розташованій всередині
зонту. Якщо зонт оснащено штепселем, то необхідно вставити
даний штепсель в штепсельне гніздо, що відповідає діючим
положенням та знаходиться у легкодоступному місці. Якщо ж
зонт не оснащено штепселем, тоді підключення зонту повинно
бути доручене кваліфікованому працівникові.

Чистка зонту

Перед тем, як перейти до дій пов’язаних з консервацією
пристрою, необхідно вимкнути зонт з джерела живлення.
Пристрій необхідно мити за допомогою добре витиснутої губки з
гарячою водою та милом. Зонт необхідно чистити,
використовуючи м’які засоби. Не слід використовувати тверді
матеріали для чищення. Регулярна консервація сприяє
покращенню праці зонту.

Увага: НЕ ВЖИВАТИ ЗАСОБІВ НА БАЗІ АЛКОГОЛЮ!
Жировий фільтр

Зонт оснащений алюмінієвим фільтром. Фільтр знімається за
допомогою пересування замків у напрямку за годинниковою
стрілкою (мал. S1). Фільтр необхідно мити вручну наступним
чином: занурити фільтр на 15 хвилин у воду 40-50ºC з миючим
засобом. Через 15 хвилин можна починати промивку, а опісля

акуратно прополоскати фільтр. Перед повторним
встановленням на зонт, фільтр повинен бути повністю сухим.
Відсутність регулярної чистки фільтра призводить до скорочення
продуктивності зонту та може стати причиною виникнення
пожежі.
Підчас миття у посудомийній машині окраска фільтра може
полиняти, проте це не впливає на робочі якості фільтра.

Вугільний фільтр (тільки для замкненої циркуляції - мал. S5)

Зонт може бути оснащений у вугільні фільтри. Фільтри необхідно
встановити на корпусі турбіни таким самим чином, як це
показано на малюнку S5. В даному випадку очищене повітря
знову повертається у приміщення. Саме тому зонт з вугільними
фільтрами не під’єднується до вентиляційних трубопроводів.
Для забезпечення надійної праці зонту та ефективного
поглинання запахів необхідно проводити регулярну заміну
вугільних фільтрів (кожні 3-6 місяців) в залежності від
інтенсивності використання зонту.

Заміна підсвітки (мал. S2)

Перед початком будь-яких дій пов’язаних із заміною підсвітки
необхідно відімкнути зонт від джерела живлення.
Заміну лампочки необхідно розпочинати від відключення зонту
від джерела живлення. Якщо зонт перед цим працював, то
необхідно зачекати декілька хвилин, і тільки після того, як
лампочка вистигне, можна починати заміну старої на нову.

Увага! Не торкатися лампочок, доки вони не вистигнуть.

Заміна алюмінієвого фільтра - мал. S1
Заміна підсвітки - мал. S2
Монтаж зонту та димаря – мал. S3
Заміна зонту – мал. S4
Заміна вугільних фільтрів – мал. S5
Знаки:

-(*) означає частини зонту для монтажу в замкненій системі
циркуляції

-(**) означає частини, які не входять у комплект обладнання
зонту

Знак, надрукований на продукті або на доданій

документації означає, що даний продукт не

класифікується як господарський відхід. Для того,

щоб здати пристрій на металобрухт, необхідно

скористатися з послуг пункту прийому та

утилізації відходів з наступним повторним
використанням електричних та електронних компонентів.
Пристрій необхідно здавати на злом відповідно до місцевих
положень по утилізації відходів. Детальнішу інформацію по
утилізації та повторному використанню можна отримати в
місцевій адміністрації, на підприємстві, яке займається
утилізацією відходів або ж у магазині, де було придбано товар.

Слайдерне керування

Панель керування розташована з правого боку зонта та доступ
до нього відкривається тільки після відкриття шухляди.
Керування турбіною
„Значок вентилятор” - ручка с лівого боку

• „0” – ручка в нижньому положенні – турбіна не працює

• „1” – ручка в центральному положенні – турбіна

працює на мінімальній швидкості

• „2” – ручка в верхньому положенні – турбіна працює на
максимальній швидкості

Підсвітка

„Значок лампочки” – ручка с правого боку

– ручка в нижньому положенні, підсвітка вимкнена

- ручка в верхньому положенні, підсвітка ввімкнена

Зонт оснащений кінцевим вимикачем, який

запускається після відкриття/закриття шухляди

• відкриття шухляди – турбіна вмикається

• закриття шухляди – турбіна вимикається
