Goobay 54756 User guide [ml]

SPANNUNGSWANDLER SPW MW
1P045FV 45W AC/AC 110 AUF 230 V

Artikelnummer: 54756

VOLTAGE CONVERTER SPW MW
1P045FV 45W AC/AC 110 TO 230 V

Article number: 54756

Betriebsanleitung

User‘s Manual

Betriebsanleitung

Spannungswandler SPW MW 1P045FV 45W
AC/AC 110 auf 230 V

ACHTUNG! Lesen Sie die Betriebsanleitung vollstän­ dig und sorgfältig durch. Sie ist Bestandteil des
Produktes und enthält wichtige Hinweise zur
korrekten Installation und Benutzung. Bewahren Sie
sie auf, damit Sie diese bei Unsicher heiten und
Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 4
4 Lieferumfang 4

5 Grasche Darstellung 4

6 Bedienung 4

7 Wartung, Pege, Lagerung und Transport 5
8 Problembehebung 6
9 Gewährleistung und Haftung 6
10 Technische Daten 6

11 Entsorgungshinweise 7

12 CE-Konformitätserklärung 7

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des
Produktgehäuses sowie die Wartung der Elektronik
darf nur durch ausgebildetes Elektro-Fachpersonal
erfolgen!

ACHTUNG! Brandgefahr durch Kurzschluss und
Überhitzung!

Achten Sie auf ausreichende Belüftung und feuerfeste,
solide Unterlagen!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Ihr Produkt ist kein Spielzeug und gehört nicht in
Kinderhände, weil zerbrechliche, kleine und verschluck-

2

bare Teile enthalten sind, die bei unsachgemäßem
Gebrauch Personen schädigen können! Personen mit

geistigen und motorischen Beeinträchtigungen dürfen

dieses Produkt aus Sicherheitsgründen nicht allein
benutzen,

• Installieren und lagern Sie das Produkt und dessen
Zubehör so, dass keine Personen oder Sachen z.B. durch
Herabstürzen oder Stolpern verletzt oder beschädigt
werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da
sich spielende Kinder daran schneiden können. Weiterhin
besteht die Gefahr des Verschluckens und Einatmens
von Kleinteilen und Dämmmaterial.

• Stellen Sie anhand der Bedienungsanleitung Ihres zu
betreibenden Gerätes, wie Laptop, Handy, usw. sicher,
dass die Anschlüsse und Betriebsspannungen zum
Spannungswandler kompatibel sind und umgekehrt.

• Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen eine
unbeabsichtigte Weiterbenutzung gesichert werden.
Im Reparaturfall darf das Gerät nur von Elektro-Fachkräf ­ ten geöffnet und repariert werden, die aufgrund ihrer
Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die
Gefahr eines Stromschlags und führt zum Erlöschen des
Garantieanspruchs.

• Betreiben Sie das Gerät nur am 110 V AC Stromnetz.

• Trennen Sie alle Kabelverbindungen bei Nichtgebrauch und
Gewitter.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung sowie Vibrationen
und mechanischen Druck.

• Halten Sie die Lüftungsschlitze frei.

• Stecken Sie keine Gegenstände, wie z.B. Metallteile und
unpassende Kabel in Lüftungsschlitze oder Ports. Es
besteht Stromschlag- und Kurzschlussgefahr!

• Modizieren und ändern Sie den Artikel und dessen
Zubehörteile nicht! Beachten Sie dazu auch das Kapitel
„Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Produkte oder Teile.

• Betreiben Sie das Gerät nur im Trockenen.

• Das Gerät erwärmt sich während des Betriebes.

• Lassen Sie das Gerät im Betrieb NIE unbeaufsichtigt!

2 Beschreibung und Funktion:

Dieses Produkt ist ein Spannungswandler für den Betrieb
elektrischer Geräte aus Europa in den USA. Es wandelt 110 V
AC in 230 V AC bis zu einer max. Leistung von 45 W um.

Schutzklasse 2-Gerät

3

Betriebsanleitung

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist nur für den Einsatz wie in
Kapitel 2 genannt, vorgesehen. Ein anderer
Gebrauch ist nicht gestattet. Die Verwendung darf
nur in trockenen Innenräumen erfolgen. Das Nichtbeachten
und Nichteinhalten dieser Bestimmungen und der Sicher­heitshinweise kann zu schweren Unfällen und Schäden an
rsonen und Sachen führen.

4 Lieferumfang:

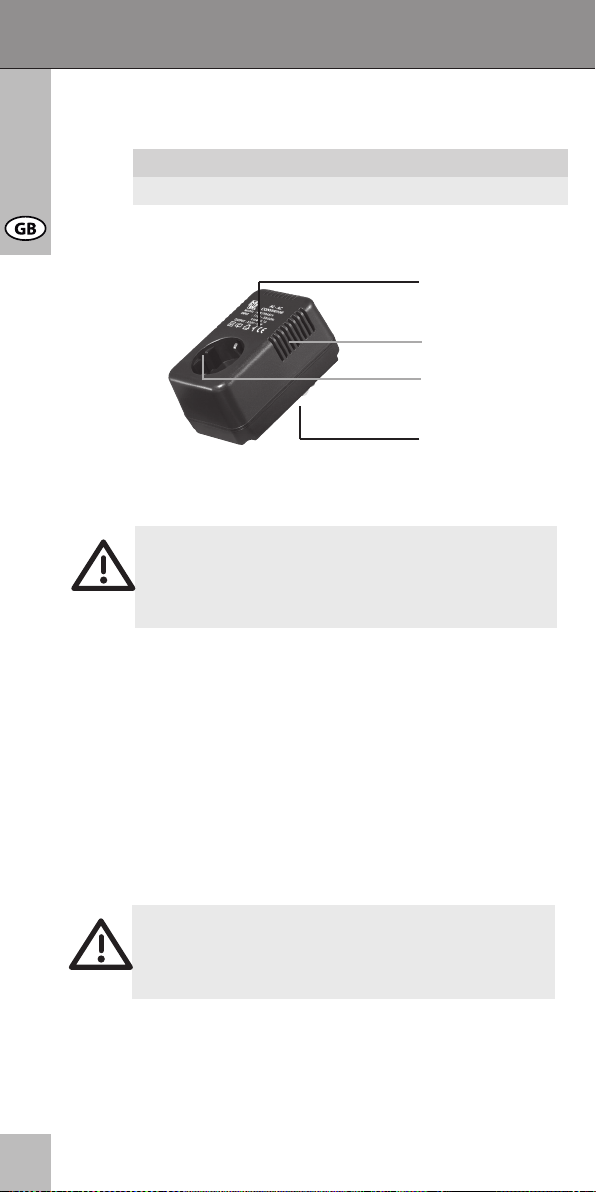

5 Grasche Darstellung:

- 1 x Spannungswandler

- 1 x Betriebsanleitung

Spannungswandler-

gehäuse

Belüftungsschlitze

AC-Ausgangsbuchse

230 V AC

AC-Eingangsstecker

110 V AC

6 Bedienung:

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!

1. Kontrollieren Sie den Packungsinhalt mittels des
Lieferumfangs auf Vollständigkeit.

2. Kontrollieren Sie anhand der technischen Daten aller zu
betreibenden Produkte die Kompatibilität zueinander.

3. Stecken Sie den AC-Eingangsstecker des Spannungs­ wandlers in eine 110 V AC Steckdose.

4. Verbinden Sie ein zu betreibendes Gerät mit der 230 V
AC-Ausgangsbuchse.

5. Entfernen Sie alle Kabelverbindung bei Nichtgebrauch
und lassen Sie im Betrieb bendliche Geräte nicht

4

unbeaufsichtigt.

Langzeitbelastung (mehrere Stunden): 0-30 W
Kurzzeitbelastung (max. 1 Stunde): 31-45 W

Betreiben Sie KEINE Steckdosenleisten über das
Gerät!

7 Wartung, Pege, Lagerung und Transport:

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Das Produkt ist wartungsfrei.

• Trennen Sie das Produkt bei Nichtgebrauch vom Strom­ netz.

• Reinigen Sie es nur mit einem trockenen Leinentuch.
Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu
vermeiden. Bei starken Verschmutzungen kann das
Reinigungstuch leicht mit Wasser angefeuchtet werden.
Achten Sie dabei auf stromführende Leitungen. Setzen
Sie keine Reinigungsmittel oder Chemikalien ein, da dies
das Material angreifen kann. Es darf keine Feuchtigkeit in
das Produktinnere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und
Feuchtigkeit, bzw. Stellen, die nass werden können, auch
bei Wartung, Pege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschüt-
ter Umgebung.

• Heben Sie die Originalverpackung für den Transport auf,
um Schäden zu vermeiden.

8 Problembehebung:

Problem Abhilfe

Der Spannungswandler
funktioniert nicht.

• Achten Sie auf die Mont-
gereihenfolge in Kapitel 6.

• Achten Sie auf schlüssige
Kabelverbindungen.

5

Betriebsanleitung

unangenehme Gerüche,

Brummen, usw.

• Trennen Sie das Gerät
sofort vom Netz!
Das Gerät ist überlastet.

andere Fragen • Wenden Sie sich an Ihren

Händler.

9 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre
gesetzliche Gewährleistung und Garantie.

• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie
nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt
werden sollte, wenden Sie sich bitte an Ihren Fachhändler
und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder
vor Ort beheben, oder das Produkt an den Hersteller
weiterleiten. Sie erleichtern unseren Technikern ihre
Arbeit sehr, wenn Sie eventuelle Fehler ausführlich

beschreiben – nur dann haben Sie Gewähr, dass auch

selten auftretende Fehler mit Sicherheit gefunden und

beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschä

den, die durch unsachgemäße

Installation, Bedienung oder Wartung, die nicht in dieser
Anleitung beschrieben sind, entstanden sind.

• Ändern und modizieren Sie das Produkt und dessen
Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und
Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.

10 Technische Daten:

Eingangsspannung 110 V AC

Ausgangsspannung 230 V AC

Netzstecker Schutzkontaktstecker

Ausgangsleistung 31-45 W für max. 1 h Kurzzeitbelastung

Ausgangsleistung 0-30 W Langzeitbelastung

Maße 104 x 73 x 65 mm

Gewicht 0,506 kg

6

11 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach
der europäischen WEEE-Richtlinie nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder
Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer

Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder
an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsan­leitung oder/und der Verpackung weist auf diese Bestimmun­gen hin. Mit dieser Art der Stofftrennung, Verwertung und
Entsorgung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG

WEEE Nr.: 82898622

12 CE-Konformitätserklärung:

Dieses Produkt ist mit der nach der Richtlinie
2004/108/EG und 2006/95/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen

erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden
Anforderungen und Richtlinien der europäischen Bestim­mungen erfüllt. Diese können online auf www.goobay.de
angefordert werden. Alle Handelsmarken und registrierten
Marken sind das Eigentum ihrer jeweiligen Inhaber.

7

User‘s Manual

VOLTAGE CONVERTER SPW MW 1P045FV
45W AC/AC 110 TO 230 V

ATTENTION! Read the user`s manual completely and
carefully. It is part of the pro duct and includes
important information for proper installation and use.

Keep this user‘s manual for clarication and only

pass it on together with the product.

Content: Page:

1 Safety Instructions 8
2 Description and Function 9
3 Intended Use 9
4 Scope of Delivery 10
5 Graphic Diagram 10
6 Operating 10
7 Care, Maintenance, Storage, and Transport 11
8 Troubleshooting 11
9 Warranty and Liability 11
10 Specications 12
11 Disposal Instructions 12
12 CE Declaration 13

1 Safety Instructions:

ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product. There
is a risk of electric shock and short circuit!

ATTENTION! Risk of re by short- circuit and

overheating!

Mind adequate ventilation and use re-resistant and
solid surfaces!

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

• Your product is not a toy and is not meant for children,
because it contains small parts which can be swallowed
and injured when used inappropriately! Persons with
mental or physical impairments may not use this product
without help caused to safety reasons.

8

• Install and store the product and its accessories in
a way persons cannot be injured, or objects not be
damaged for example by dropping or stumbling.

• Remove or store the packing materials well, because
children may cut themselves on them while playing.
Furthermore, there is a risk of swallowing and inhalating
of incidentals and insulating material.

• Also read the manual of your device, which is to be
charged or operated, like Notebook, Mobile Phone, etc.
for checking the compatibility and tting of the connec-
tors to the voltage converter, and the other way round.

• A defective device may not be put into operation, but
must be disconnected from mains and protected against
further use. Repairing, such as assembling and disas-
sembling the housing is only allowed to skilled professio-
nals. By repairing it yourself you will loose all warranties
and there is a risk of electric shock and short circuit.

• Operate the product only with a voltage of 110 V AC.

• Unplug all cables when not in use and during thunder
storms.

• Avoid extreme inuences, e.g. like heat and coldness,
humidity and direct sun insultaion, vibrations and
mechanical pressure.

• Keep the ventilation slots free.

• Do not insert objects, e.g. metal parts and cables in
inappropriate ventilation slots or ports. There is a risk of
electrical shock and short circuit!

• Do not modify or change the product or its accessories!
Also mind chapter “warranty and liability“.

• Do not use damaged products or parts.

• Only use the product in dry interior rooms.

• The device may growing warm during use.

• NEVER let the device unattended when in use!

2 Description and Function:

This product is a voltage converter for operating electric
devices of Europe within USA. It converts 110 V AC to 230 V
AC up to a max.power of 45 W.

Device of safety class 2

3 Intended Use:

This product is made for charging and operating
devices like described in chapter 2. We do not
permit using the product in other ways. Use the
product only in dry interior rooms. Not attending to these
regulations and safety instructions might cause fatal
accidents, injuries and damages to persons and property.

9

User‘s Manual

4 Scope of Delivery:

5 Graphic Diagram:

6 Operation:

- 1 pc. voltage converter

- 1 pc. user‘s manual

housing

ventilation slots

AC output socket
230 V AC

AC input plug
110 V AC

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

10

1. Check the packing content by comparing it to the scope of
delivery for being complete and undamaged.

2. Check all used devices for being compatible to each other
by comparing their specications.

3. Insert the AC input plug to a 110 V AC mains socket.

4. Connect one device to the 230 V AC output socket.

5. Remove all cable connections when not in use.
Do not leave the voltage converter unattended in use.

Long term use (several hours): 0-30 W
Short term use (max. 1 hour): 31-45 W

Do NOT use power strips with the product!

7 Maintenance, care, storage, and transport:

ATTENTION! Risk of re by short- circuit and

overheating!

Mind adequate ventilation and use re-resistant and
solid surfaces!

ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

• The device is maintenance-free.

• Always disconnect the mains plug from mains when not

in use!

• Use a dry linen cloth to clean your product. Be careful to
avoid scratches. Use a slightly moist cloth for heavy
stains. Look out for live cables! Do not use any cleaning
supplies: This can cause burns to the materials. Avoid
liquid entry to the device.

• Avoid places with high temperatures, humidity, or places
which can become wet, also during maintenance, care,
storage, and transport.

• Keep the product away from children and store it at dry
and dust-proof places!

• Keep the original packing for transport and to avoid
damages.

8 Troubleshooting:

Problem Help

The voltage converter
does not work.

incorrect smells,
hummings, etc.

other questions • Contact your dealer.

• Mind assembling in right
order - chapter 6.

• Check all cable connec-
tions for proper tting.

• Disconnect the unit from

mains!

The unit is overloaded.

9 Warranty and Liability:

• The producer grants a 2 years warranty to a new device.

• As the manufacturer has no inuence on installation,
warranty only applies to the product itself.

11

User‘s Manual

• If any fault or damage is detected on your device, please
contact your dealer and provide your sales slip or invoice
as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the
manufacturer. You make the work of our technicians
considerably easier, describing possible faults in detail
– only then you can be assured that faults, occurring only
rarely, will be found and repaired with certainty!

• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or
maintenance, not described in this manual.

• Do not alter or modify the product or its accessories.

• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee,
and non-liability.

• We reserve our right for misprints and changes of the
device, packing, or user`s manual.

10 Specications:

Input voltage 110 V DC

Output voltage 230 V AC

Mains plug safety plug

Output power 31-45 W short-time load, up to 1 h

0-30 W permanent load

Dimensions 104 x 73 x 65 mm (without cable)

Weight 0.506 kg

12

11 Disposal Instructions:

According to the European WEEE directive,
electrical and electronic equipment must not be
disposed with consumers waste. Its components
must be recycled or disposed apart from each
other. Otherwise contaminative and hazardous

substances can pollute our environment.

You as a consumer are committed by law to dispose
electrical and electronic devices to the producer, the dealer,
or public collecting points at the end of the devices lifetime
for free. Particulars are regulated in national right. The
symbol on the product, in the user`s manual, or at the
packaging alludes to these terms. With this kind of waste
separation, application, and waste disposal of used devices
you achieve an important share to environmental protection.

WEEE Directive: 2002/96/EC

WEEE No: 82898622

12 CE Declaration:

This device corresponds to EU directive
2004/108/EC and 2006/95/EC: With the CE sign

Goobay®, a registered trademark of the Wentronic
GmbH ensures, that the product is conformed to the basic
standards and directives. These standards can be reques­ted online on www.goobay.de. All trademarks and registered
brands are the property of their respective owners.

13

User‘s Manual

14

15

Revision Date 2011-10-0 6
Version 2

Goobay®
Pillmannstraße 12

38112 Braunschweig

Germany

[e-mail]
www.goobay.de

Made in China
