GE PHS920SF2SS, PHS925ST1SS, PHS925ST2SS, PS920SF3SS, PS950SF3SS Installation Guide

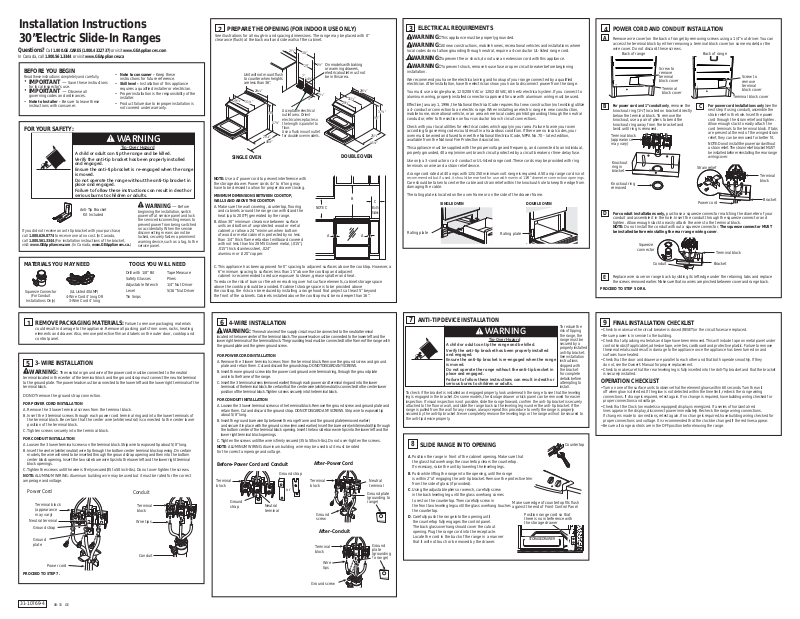

Installation Instructions
30”Electric Slide-In Ranges
Questions? Call 1.800.GE.CARES (1.800.432.2737) or visit www.GEAppliances.com
In Canada, call 1.800.
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT³Save these instructions
for local inspector’s use.
•
IMPORTANT³ Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with consumer.
FOR YOUR SAFETY:
If you did not receive an anti-tip bracket with your purchase,
call 1.800.626.8774 to receive one at no cost. (In Canada,
call 1.800.561.3344.) For installation instructions of the bracket,
visit: www.GEAppliances.com. (In Canada, www.GEAppliances.ca.)
561.3344
or visit www.GEAppliances.ca
• Note to consumer – Keep these
instructions for future reference.
• Skill level – Installation of this appliance
requires a qualified installer or electrician.
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is
not covered under warranty.
WARNING
Tip-Over Hazard
A child or adult can tip the range and be killed.
Verify the anti-tip bracket has been properly installed
and engaged.
Ensure the anti-tip bracket is re-engaged when the range
is moved.
Do not operate the range without the anti-tip bracket in
place and engaged.
Failure to follow these instructions can result in death or
serious burns to children or adults.
WARNING
Anti-Tip Bracket
Kit Included
beginning the installation, switch
power off at service panel and lock
the service disconnecting means to
prevent power from being switched
on accidentally. When the service
disconnecting means cannot be
locked, securely fasten a prominent
warning device, such as a tag, to the
service panel.
³
Before
PREPARE THE OPENING (FOR INDOOR USE ONLY)
2
See illustrations for all rough-in and spacing dimensions. The range may be placed with 0”
clearance (flush) at the back wall and side walls of the cabinet.
1
2
ø2”
30”
On models with baking
21ø2”
Unit will not mount flush
to counter when heights
are less than 36”.
297ø8”
297ø8”
311ø4”
257ø8”
481ø4”
Acceptable electrical
36”
outlet area. Orient
electrical receptacle so
1
3
7
ø4
”
the length is parallel to
floor.
Use a flush mount outlet
for double oven models.
7”
SINGLE OVEN
NOTE: Use a 4’ power cord to prevent interference with
the storage drawer. Power cords 41ø2’ to 6’ long may
have to be dressed to allow for proper drawer closing.
MINIMUM DIMENSIONS BETWEEN COOKTOP,
WALLS AND ABOVE THE COOKTOP:
A. Make sure the wall covering, countertop, flooring
and cabinets around the range can withstand the
heat (up to 200°F) generated by the range.
B. Allow 30” minimum clearance between surface
units and bottom of unprotected wood or metal
cabinet, or allow a 24” minimum when bottom
of wood or metal cabinet is protected by no less
than 1/4” thick flame retardant millboard covered
with not less than No 28 MSG sheet metal, (.015”),
.015” thick stainless steel, .024”
aluminum or .020” copper.
25”
1
14
3”
or warming drawers,
electrical outlet must not
be in this area.
ø2”
1
7
ø2”
NOTE C
A
297ø8”
311ø4”
297ø8”
DOUBLE OVEN
B
A
257ø8”
451ø8”
Both
Sides
36”
C
ELECTRICAL REQUIREMENTS
3
WARNING: This appliance must be properly grounded.
WARNING: All new constructions, mobile homes, recreational vehicles and installations where
local codes do not allow grounding through neutral, require a 4-conductor UL-listed range cord.
POWER CORD AND CONDUIT INSTALLATION
4
Remove wire cover (on the back of range) by removing screws using a 1/4” nut driver. You can
A
access the terminal block by either removing a terminal block cover (on some models) or the
wire cover. Do not discard these screws.
Back of range
Back of range
WARNING:To prevent fire or shock, do not use an extension cord with this appliance.
WARNING: To prevent shock, remove house fuse or open circuit breaker before beginning
installation.
We recommend you have the electrical wiring and hookup of your range connected by a qualified
electrician. After installation, have the electrician show you how to disconnect power from the range.
You must use a single-phase, 120/208 VAC or 120/240 VAC, 60 hertz electrical system. If you connect to
aluminum wiring, properly installed connectors approved for use with aluminum wiring must be used.
Effective January 1, 1996, the National Electrical Code requires that new construction (not existing) utilize
1
3
7
ø4
”
a 4-conductor connection to an electric range. When installing an electric range in new construction,
mobile home, recreational vehicle, or an area where local codes prohibit grounding through the neutral
conductor, refer to the section on four-conductor branch circuit connections.
Check with your local utilities for electrical codes which apply in your area. Failure to wire your oven
according to governing codes could result in a hazardous condition. If there are no local codes, your
oven must be wired and fused to meet the National Electrical Code, NFPA No. 70 – latest edition,
available from the National Fire Protection Association.
This appliance must be supplied with the proper voltage and frequency, and connected to an individual,
properly grounded, 40 amp (minimum) branch circuit protected by a circuit breaker or time-delay fuse.
Use only a 3-conductor or a 4-conductor UL-listed range cord. These cords may be provided with ring
terminals on wire and a strain relief device.
A range cord rated at 40 amps with 125/250 minimum volt range is required. A 50 amp range cord is not
UHFRPPHQGHGEXWLIXVHGLWVKRXOGEHPDUNHGIRUXVHZLWKQRPLQDOøµGLDPHWHUFRQQHFWLRQRSHQLQJV
Care should be taken to center the cable and strain relief within the knockout hole to keep the edge from
damaging the cable.
The rating plate is located on the oven frame or on the side of the drawer frame.
Rating plate
SINGLE OVEN
Rating plate
DOUBLE OVEN
For power cord and 1” conduit only,
B
knockout ring (13ø8”) located on bracket directly
below the terminal block. To remove the
knockout, use a pair of pliers to bend the
knockout ring away from the bracket and
twist until ring is removed.
Terminal block
(appearance
may vary)
Knockout
ring in
bracket
Knockout ring
removed
For conduit installations only, purchase a squeeze connector matching the diameter of your
D
conduit and assemble it in the hole. Insert the conduit through the squeeze connector and
tighten. Allow enough slack to easily attach the wires to the terminal block.
NOTE: Do not install the conduit without a squeeze connector. The squeeze connector MUST
be installed before reinstalling the rear range wiring cover.
Squeeze
connector
Screw to
remove
terminal
block cover
Terminal
block cover
remove the
Screw to
remove
terminal
block cover
Terminal block cover
For power cord installations only (see the
C
next step if using conduit), assemble the
strain relief in the hole. Insert the power
cord through the strain relief and tighten.
Allow enough slack to easily attach the
cord terminals to the terminal block. If tabs
are present at the end of the winged strain
relief, they can be removed for better fit.
NOTE: Do not install the power cord without
a strain relief. The strain relief bracket MUST
be installed before reinstalling the rear range
wiring cover.
Strain relief
Power cord
Terminal block
Terminal
block
Bracket
MATERIALS YOU MAY NEED TOOLS YOU WILL NEED
Drill with 1/8” Bit
Safety Glasses
Adjustable Wrench
Squeeze Connector
(For Conduit
Installations Only)
REMOVE PACKAGING MATERIALS: Failure to remove packaging materials
1
could result in damage to the appliance. Remove all packing parts from oven, racks, heating
elements and drawer. Also, remove protective film and labels on the outer door, cooktop and
control panel.
3-WIRE INSTALLATION
5
(UL Listed 40 AMP)
4-Wire Cord 4’ long OR
3-Wire Cord 4’ long
Level
Tin Snips
Tape Measure
Pliers
1/4” Nut Driver
5/16” Nut Driver
WARNING: The neutral or ground wire of the power cord must be connected to the neutral
terminal located in the center of the terminal block and the ground strap must connect the neutral terminal
to the ground plate. The power leads must be connected to the lower left and the lower right terminals of the
terminal block.
DO NOT remove the ground strap connection.
FOR POWER CORD INSTALLATION
A. Remove the 3 lower terminal screws from the terminal block.
B. Ins e r t t h e 3 terminal screws through each power cord terminal ring and into the lower terminals of
the terminal block. Be certain that the center wire (white/neutral) is connected to the center lower
position of the terminal block.
C. Tighten screws securely into the terminal block.
FOR CONDUIT INSTALLATION
A. Loosen the 3 lower terminal screws on the terminal block. Strip wire to exposed tip about 5/8” long.
B. Insert the center (white/neutral) wire tip through the bottom center terminal block opening. On certain
models, the wire will need to be inserted through the ground strap opening and then into the bottom
center block opening. Insert the two side bare wire tips into the lower left and the lower right terminal
block openings.
C. Tighten the screws until the wire is firmly secured (35 to 50 inch-lbs.). Do not over-tighten the screws.
NOTE: ALUMINUM WIRING: Aluminum building wire may be used but it must be rated for the correct
amperage and voltage.
Power Cord
Terminal block
(appearance
may vary)
Neutral terminal
Ground strap
Ground
plate
Power cord
PROCEED TO STEP 7.
Conduit
Terminal
block
Wire tips
Conduit
C. This appliance has been approved for 0” spacing to adjacent surfaces above the cooktop. However, a
6” minimum spacing to surfaces less than 15” above the cooktop and adjacent
cabinet is recommended to reduce exposure to steam, grease splatter and heat.
To reduce the risk of burns or fire when reaching over hot surface elements, cabinet storage space
above the cooktop should be avoided. If cabinet storage space is to be provided above
the cooktop, the risk can be reduced by installing a range hood that projects at least 5” beyond
the front of the cabinets. Cabinets installed above the cooktop must be no deeper than 16”.
4-WIRE INSTALLATION
6
WARNING: The neutral wire of the supply circuit must be connected to the neutral terminal
located in the lower center of the terminal block. The power leads must be connected to the lower left and the
lower right terminals of the terminal block. The grounding lead must be connected to the frame of the range with
the ground plate and the green ground screw.
FOR POWER CORD INSTALLATION
A. Remove the 3 lower terminal screws from the terminal block. Remove the ground screw and ground
plate and retain them. Cut and discard the ground strap. DO NOT DISCARD ANY SCREWS.
B. Insert the one ground screw into the power cord ground wire terminal ring, through the ground plate
and into the frame of the range.
C. Insert the 3 terminal screws (removed earlier) through each power cord terminal ring and into the lower
terminals of the terminal block. Be certain that the center wire (white/neutral) is connected to the center lower
position of the terminal block. Tighten screws securely into the terminal block.
FOR CONDUIT INSTALLATION
A. Loosen the 3 lower terminal screws on the terminal block. Remove the ground screw and ground plate and
retain them. Cut and discard the ground strap. DO NOT DISCARD ANY SCREWS. Strip wire to exposed tip
about 5/8” long.
B. Insert the ground bare wire tip between the range frame and the ground plate (removed earlier)
and secure it in place with the ground screw (removed earlier). Insert the bare wire (white/neutral) tip through
the bottom center of the terminal block opening. Insert the two side bare wire tips into the lower left and the
lower right terminal block openings.
C. Tighten the screws until the wire is fi rml y secured (35 to 50 inch-lbs.). Do not over-tighten the screws.
NOTE: ALUMINUM WIRING: Aluminum building wire may be used but it must be rated
for the correct amperage and voltage.
Before–Power Cord and Conduit
Ground strap
Terminal
block
Ground
strap
Neutral
terminal
or
After–Power Cord
Terminal
block
Ground
screw
After–Conduit
Terminal
block
Wire
tips
Neutral
terminal
Ground plate
(grounding to
range)
Ground
plate
(grounding
to range)
ANTI-TIP DEVICE INSTALLATION
7
To reduce the
WARNING
Tip-Over Hazard
A child or adult can tip the range and be killed.
Verify the anti-tip bracket has been properly installed
and engaged.
Ensure the anti-tip bracket is re-engaged when the range
is moved.
Do not operate the range without the anti-tip bracket in
place and engaged.
Failure to follow these instructions can result in death or
serious burns to children or adults.
To check if the bracket is installed and engaged properly, look underneath the range to see that the leveling
leg is engaged in the bracket. On some models, the storage drawer or kick panel can be removed for easier
inspection. If visual inspection is not possible, slide the range forward, confirm the anti-tip bracket is securely
attached to the floor or wall, and slide the range back so the leveling leg is under the anti-tip bracket. If the
range is pulled from the wall for any reason, always repeat this procedure to verify the range is properly
secured by the anti-tip bracket. Never completely remove the leveling legs or the range will not be secured to
the anti-tip device properly.
8
SLIDE RANGE INTO OPENING
A. Position the range in front of the cabinet opening. Make sure that
the glass that overhangs the countertop clears the countertop.
If necessary, raise the unit by lowering the leveling legs.
B. Push while lifting the range into the opening, until the range
is within 2” of engaging the anti-tip bracket. Remove the protective trim
from the side of glass (if provided).
C. Using the adjustable pliers or wrench, carefully screw
in the back leveling leg until the glass overhang comes
to rest on the countertop. Then carefully screw in
the front two leveling legs until the glass overhang touches
the countertop.
D. Carefully push the range into the opening until
the countertop fully engages the control panel.
The back glass overhang should cover the cutout
opening. Plug the range cord into the receptacle.
Locate the cord in the back of the range in a manner
that it will not touch or be moved by the drawer.
Make sure edge of countertop fits flush
against the end of Front Control Panel
Position range cord so that
there is no interference with
the storage drawer
STORAGE DRAWER
risk of tipping
the range, the
range must be
secured by a
properly installed
anti-tip bracket.
See installation
instructions
shipped with
the bracket
for complete
details before
attempting to
install.
Countertop
Conduit
Replace wire cover on range back by sliding its left edge under the retaining tabs and replace
E
the screws removed earlier. Make sure that no wires are pinched between cover and range back.
PROCEED TO STEP 5 OR 6.
9
FINAL INSTALLATION CHECKLIST
• Check to make sure the circuit breaker is closed (RESET) or the circuit fuses are replaced.
• Be sure power is in service to the building.
• Check that all packing materials and tape have been removed. This will include tape on metal panel under
control knobs (if applicable), adhesive tape, wire ties, cardboard and protective plastic. Failure to remove
these materials could result in damage to the appliance once the appliance has been turned on and
surfaces have heated.
• Check that the door and drawer are parallel to each other and that both operate smoothly. If they
do not, s e e the Owner’s Manual for proper replacement.
• Check to make sure that the rear leveling leg is fully inserted into the Anti-Tip bracket and that the bracket
is securely installed.
Bracket
OPERATION CHECKLIST
• Turn on one of the surface units to observe that the element glows within 60 seconds. Turn the unit
off when glow is detected. If the glow is not detected within the time limit, recheck the range wiring
connections. If change is required, retest again. If no change is required, have building wiring checked for
proper connections and voltage.
• Check that the Clock (on models so equipped) display is energized. If a series of horizontal red
lines appear in the display, disconnect power immediately. Recheck the range wiring connections.
If change is made to connections, retest again. If no change is required, have building wiring checked for
proper connections and voltage. It is recommended that the clock be changed if the red lines appear.
• Be sure all range controls are in the OFF position before leaving the range.
31-10769-4
Ground screw
08-15 GE
Instrucciones de instalación
30” Cocinas
¿Preguntas? Llamada 1.800.GE.CARES (1.800.432.2737) o visita www.GEAppliances.com
En Canadá, llame 1.800.
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
•
IMPORTANTE ³Guarde estas
instrucciones para el uso de inspectores locales.
•
IMPORTANTE ³ Siga todos los códigos
y ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
PARA SU SEGURIDAD:
Si no recibió un soporte anti volcaduras con su compra, llame
al 1.800.626.8774 para recibir uno sin costo. (En Canadá, llame
al 1.800.561.3344). Para recibir instrucciones de instalación del
soporte, visite: GEAppliances.com (En Canadá, GEAppliances.ca.).
MATERIALES QUE PUEDE NECESITAR HERRAMIENTAS NECESARIAS
Conector de presión
(Sólo para instalaciones
con conductos
portacables)
QUITE LOS MATERIALES DE ENVÍO: No quitar los materiales de empaque puede provocar
1
daños al electrodoméstico. Quite todas las partes de empaque del horno, bandejas, elementos calentadores y
cajón. También, quite la película protectora y las etiquetas de la puerta exterior, estufa y panel de control.
561.3344
empotrables eléctricas
o visita www.GEAppliances.ca
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este
aparato debe efectuarla un instalador o
electricista calificado.
• El instalador tiene la responsabilidad de
efectuar una instalación adecuada.
• La garantía no cubre las fallas del producto
debido a una instalación incorrecta.
ADVERTENCIA
Riesgo de Volcaduras
Un niño o adulto pueden volcar la cocina y morir.
Verifique que el soporte anti-volcaduras se haya
instalado y ajustado correctamente.
Verifique que el soporte anti-volcaduras se haya
instalado y ajustado correctamente.
No utilice la cocina sin que el soporte anti-volcaduras
esté colocado y ajustado.
Si estas instrucciones no se siguen, como resultado se podrá
producir la muerte o quemaduras graves de niños y adultos.
Kit de soporte
anti-volcaduras
incluido
(Aprobados por UL de 40 AMP)
Cable de 4 alambres de 4’
de largo O Cable de 3 alambres
de 4’ de largo
ADVERTENCIA³ Antes de
comenzar la instalación, apague el encendido
en el panel de servicio y bloquee el medio de
desconexión del servicio a fin de evitar que el
encendido se active de forma accidental.
Cuando el medio de desconexión del servicio no
se pueda bloquear, ajuste de manera segura un
ítem de advertencia que esté bien visible, tal
como una etiqueta, sobre el panel de servicio.
Perforadora con
broca de 1/8”
Gafas de
seguridad
Llave ajustable
Nivel
Tijeras para
hojalata
Cinta métrica
Alicates
Llave de tuercas
de 1/4”
Llave de tuercas
de 5/16”
CÓMO PREPARAR LA ABERTURA (PARA USO EN EL INTERIOR SOLAMENTE)
2
Ver ilustraciones con todas las dimensiones de empotrado y de espacio. La cocina puede ubicarse con un
espacio de 0” (alineado) sobre la pared trasera y las paredes laterales del gabinete.
21ø2”
71ø2” (19,1 cm)
(6,4 cm)
La unidad no se montará al
ras de la estantería cuando
la altura sea inferior a 36”.
297ø8”
75,9 cm
311ø4”
79,375 cm)
297ø8”
75,9 cm
36”
(91,4 cm)
3
71ø4
”
(94,6 cm)
257ø8”
(65,8 cm)
481ø4”
(122,9 cm)
HORNO SIMPLE
NOTA: Utilice un cable de energía de 4’ para evitar una
interferencia con el cajón de almacenamiento. Los cables de
energía de 4
poder cerrar el cajón correctamente.
DIMENSIONES MÍNIMAS ENTRE LA ESTUFA, LAS PAREDES Y
SOBRE LA PARTE SUPERIOR DE LA ESTUFA:
A.
Verifique que el revestimiento de las paredes, el
mostrador, el piso y los gabinetes ubicados alrededor de
la cocina puedan soportar el calor (hasta 200°F) generado
por la cocina.
B.
Deje un espacio de 30” como mínimo entre las unidades
de superficie y la parte inferior de gabinetes de madera o
de metal sin protección o deje un mínimo de 24” cuando
la parte inferior del gabinete de madera o metal se
encuentre protegida por cartón aislante de un grosor no
menor a 1/4” y con retardo de llama cubierto con una
placa de metal no menor a MSG Nº 28, acero inoxidable
de un grosor de .015”, aluminio de .024” o cobre de .020”.
C.
Este aparato ha sido aprobado para un espacio de 0” respecto de superficies adyacentes sobre la estufa.
Sin embargo, se recomienda un espacio mínimo de 6” respecto de superficies menores a 15” sobre la
estufa y gabinete adyacente para reducir la exposición al vapor, salpicaduras de grasa y calor.
Para reducir el riesgo de quemaduras o incendios cuando se incline sobre los elementos de superficie calientes,
debe evitarse la instalación de espacios de almacenamiento en gabinetes sobre la estufa. Si debe contarse con
espacio para almacenamiento en gabinetes sobre la estufa, puede reducirse el riesgo instalando una campana
de cocina que sobresalga por lo menos 5” más allá del frente de los gabinetes. Los gabinetes instalados por
encima de la estufa no deben tener una profundidad mayor a los 16”.
1
’ a 6’ de largo pueden tener que cubrirse para
ø2
30” (76,2 cm)
25”
141ø2”
(17,8 cm)
3”
(7,6 cm)
**15” Min.
21ø2”
(6,4 cm)
71ø2”
(19,1 cm)
*0”
(63,5 cm)
7”
(17,8 cm)
Área aceptable para
tomacorriente. Oriente
el tomacorriente para
que la longitud sea
paralela al piso.
Use un tomacorriente
para montar al ras
con modelos de horno
doble.
En modelos con cajones de
horneado o para calentar, el
tomacorriente eléctrico no
deberá estar en esta área.
297ø8”
75,9 cm
311ø4”
79,375 cm)
297ø8”
75,9 cm
(91,4 cm)
257ø8”
(65,8 cm)
(114,9 cm)
HORNO DOBLE
**30” Min.
*0”
***
6”
Min.
36”
451ø8”
3
71ø4
”
(94,6 cm)
REQUERIMIENTOS ELÉCTRICOS
3
ADVERTENCIA:
ADVERTENCIA:
instalaciones donde los códigos locales no permiten una conexión a tierra a través de un neutral requieren
un cable para cocina de 4 conductores aprobado por UL.
ADVERTENCIA:
de extensión con este aparato.
ADVERTENCIA:
el interruptor de circuitos antes de comenzar la instalación.
Recomendamos que un electricista calificado conecte el cableado eléctrico y su cocina. Después
de la instalación, solicite al electricista que le indique cómo desconectar la energía de la cocina.
Usted debe usar un sistema eléctrico de 60 hercios CA de fase única de 120/280 voltios o 120/240 voltios. Si
tiene una conexión con cableado de aluminio, deben utilizarse conectores adecuadamente instalados para
utilizar con cableado de aluminio.
Si el servicio eléctrico provisto no cumple con las especificaciones anteriores, haga que un electricista con
licencia instale un tomacorriente aprobado.
Vigente desde el 1 de enero de 1996, el Código Eléctrico Nacional requiere que las nuevas
construcciones (no existentes) utilicen una conexión de cuatro conductores a una cocina eléctrica. Cuando
instale una cocina eléctrica en una nueva construcción, una casa rodante, un vehículo
recreativo o un área donde los códigos locales prohíben la conexión a tierra a través de un conductor
neutral, consulte la sección sobre conexiones en circuito derivado de cuatro conductores.
Consulte a las empresas de servicio público sobre los códigos eléctricos que se aplican en su área. No
realizar el cableado de su horno de acuerdo con los códigos vigentes puede provocar una situación
peligrosa. Si no existen códigos locales, su cocina debe contar con cables y fusibles que cumplan con los
requisitos del Código Eléctrico Nacional, ANSI/NFPA No. 70–Última edición.
Este electrodoméstico debe recibir el voltaje y frecuencia adecuados, y debe conectarse a un circuito
derivado individual con adecuada conexión a tierra de 40 amperios (mínimo) protegido por un
interruptor de circuitos o fusible con retraso.
Utilice sólo un cable para cocinas de 3 o 4 conductores aprobado por UL. Estos cables pueden contar con
terminales de anillo en alambre y un dispositivo de alivio de tensión.
Se requiere un cable para cocinas clasificado para 40 amperios con rango de voltios mínimo de 125/250.
No se recomienda un cable de 50 amperios, pero si se utiliza, debe señalizarse para usarse con aberturas
de conexión de un diámetro nominal de 1-3/8”. Debe tenerse cuidado al centrar el cable y el alivio de
tensión dentro del orificio de expulsión para evitar que el borde dañe el cable.
La placa de clasificación se encuentra ubicada sobre el cajón de almacenamiento en el marco del horno o
en el lado del marco del cajón.
Placa de
clasificación
Esta unidad debe contar con una adecuada conexión a tierra.
Todas las construcciones nuevas, casas rodantes, vehículos recreativos e
Para prevenir un incendio o descarga eléctrica, no utilice un cable
Para prevenir una descarga eléctrica, quite el fusible o abra
HORNO SIMPLE
Placa de
clasificación
HORNO DOBLE
INSTALACIÓN DE CABLE DE ENERGÍA Y DE PASACABLES
4
A
Quite la tapa del cable (en la parte trasera de la cocina) quitando tornillos mediante una llave
de tuercas de 1/4”. Usted puede acceder el bloque terminal quitando la tapa del bloque
terminal (en algunos modelos) o la tapa de los cables. No elimine esos tornillos.
Parte trasera de la cocina
Tornillo
para quitar
la tapa del
bloque
terminal
Tapa del bloque terminal
Para cable de energía y pasacables de 1”
B
solamente, quite el anillo de expulsión (1-3/8”)
ubicado en el soporte directamente debajo del
bloque terminal. Para quitar el anillo, utilice un
par de alicates para doblar el anillo de expulsión
lejos del soporte y gire hasta remover el anillo.
Bloque terminal
(la apariencia
puede cambiar)
Anillo de
expulsión
en el
soporte
Anillo de
expulsión
quitado
Sólo para instalaciones con conducto, adquiera un conector de presión que se ajuste
D
al diámetro de su conducto e instálelo en el orificio. Introduzca el conducto a través del
conector de presión y ajuste. Deje un largo suficiente para poder conectar los cables al bloque
terminal. NOTA: No instale el conducto sin un conector de presión. El conector de presión
DEBE instalarse antes de volver a colocar la tapa del cableado trasero de la cocina.
Conector
de presión
Conducto
portacables
Reemplace la tapa de los cables de la cocina deslizando el lado izquierdo bajo las lengüetas de
E
retención y reemplazando los cinco tornillos quitados anteriormente. Verifique que los cables no
hayan sufrido pellizcos entre la tapa y la parte trasera de la cocina.
SIGA CON EL PASO 5 O 6.
Parte trasera de la cocina
Tapa del bloque
terminal
Sólo para instalaciones de cable de energía
C
(ver el paso siguiente si utiliza un conducto
portacables), instale el alivio de tensión en el orificio.
Introduzca el cable de energía a través del alivio de
tensión y ajuste. Deje un largo suficiente para
poder conectar las terminales de cable al bloque
terminal. Si hay lengüetas al final del alivio de
tensión con alas, éstas pueden quitarse para un
ajuste mejor.
NOTA: No instale el cable de energía sin un alivio
de tensión. El soporte del alivio de tensión DEBE
instalarse antes de volver a colocar la tapa del
cableado trasero de la cocina.
Alivio de tensión
Cable de
energía
Bloque terminal
Soporte
Tornillo
para quitar
la tapa del
bloque
terminal
Bloque
terminal
Soporte
INSTALACIÓN DE TRES (3) ALAMBRES
5
ADVERTENCIA:
conectado a la terminal neutral ubicada en el centro del bloque terminal y la cinta de
conexión a tierra debe conectar la terminal neutral a la placa de conexión a tierra. Los cables de energía
deben estar conectados a las terminales inferior izquierda e inferior derecha del bloque terminal.
NO QUITE la cinta de conexión a tierra.
PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Quite los 3 tornillos inferiores del bloque terminal.
B. Introduzca los 3 tornillos de terminal a través de cada anillo de terminal de cable de energía y
dentro de las terminales inferiores del bloque terminal. Asegúrese de que el alambre central (blanco/
neutral) se encuentre conectado a la posición central inferior del bloque terminal.
C. Ajuste bien los tornillos al bloque terminal.
PARA INSTALACIÓN DE CONDUCTO PORTACABLES
A. Afloje los 3 tornillos inferiores del bloque terminal. Pele el cable de la punta expuesta con una
longitud de 5/8”.
B. Introduzca la punta del cable central (blanco/neutral) a través de la abertura del bloque terminal
central inferior. En algunos modelos, el cable tendrá que introducirse a través de la abertura de la cinta de
conexión a tierra y luego a través de la abertura del bloque central inferior. Introduzca las dos puntas de
cable pelado dentro de las aberturas de bloque terminal izquierda inferior y derecha inferior.
C. Ajuste los tornillos hasta que el cable quede bien firme (35 a 50 pulg-lbs). No ajuste los tornillos de más.
NOTA: CABLEADO DE ALUMINIO: Puede utilizarse cable de construcción de aluminio pero debe clasificarse
para el amperaje y voltaje correctos.
Cable de energía
Bloque terminal
(la apariencia
puede cambiar)
Terminal neutral
Cinta de
conexión a tierra
Placa de
conexión a
tierra
Cable de energía
SIGA CON EL PASO 7.
El cable neutral o a tierra del cable de energía debe estar
Conducto portacables
Bloque
terminal
Puntas de
los cables
Conducto
portacables
INSTALACIÓN DE 4 ALAMBRES
6
ADVERTENCIA:
terminal neutral ubicada en el centro inferior del bloque terminal. Los cables de energía deben estar conectados a las
terminales inferior izquierda e inferior derecha del bloque terminal. El cuarto cable a tierra debe estar conectado al
marco de la cocina con la placa de conexión a tierra y el tornillo a tierra.
PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Quite los 3 tornillos inferiores del bloque terminal. Quite el tornillo a tierra y la placa de conexión a tierra y
consérvelos. Corte y descarte la cinta de conexión a tierra. NO ELIMINE NINGÚN TORNILLO.
B. Introduzca el tornillo de conexión a tierra dentro del anillo terminal de conexión a tierra del cable de
energía, a través de la placa de conexión a tierra y dentro del marco de la cocina.
C. Introduzca los 3 tornillos de terminal (quitados antes) a través de cada anillo de terminal de cable de
energía y dentro de las terminales inferiores del bloque terminal. Asegúrese de que el alambre central
(blanco/neutral) se encuentre conectado a la posición central inferior del bloque terminal. Ajuste bien los
tornillos al bloque terminal.
PARA INSTALACIÓN DE CONDUCTO PORTACABLES
A. Afloje los tres tornillos inferiores del bloque terminal. Quite el tornillo a tierra y la placa de conexión a tierra y
consérvelos. Corte y descarte la cinta de conexión a tierra. NO ELIMINE NINGÚN TORNILLO.
B. Introduzca la punta pelada del cable a tierra entre el marco de la cocina y la placa de conexión a tierra
(quitada antes) y asegúrela en su lugar con el tornillo de conexión a tierra (quitado antes). Introduzca la punta
pelada del cable (blanco/neutral) a través del centro inferior de la abertura del bloque terminal. Introduzca las dos
puntas de cable pelado dentro de las aberturas de bloque terminal izquierda inferior y derecha inferior.
C. Ajuste los tornillos hasta que el cable quede bien firme (35 a 50 pulg-lbs). No ajuste los tornillos de más.
NOTA: CABLEADO DE ALUMINIO: Puede utilizarse cable de construcción de aluminio pero debe clasificarse
para el amperaje y voltaje correctos para poder realizar la conexión.
Antes–Cable de energía
El cable neutral del circuito de suministro debe estar conectado a la
Después–Cable de energía
y conducto portacables
Terminal
neutral
Placa de
conexión a tierra
(conexión a tierra
de la cocina)
Bloque
terminal
Cinta de
conexión
a tierra
conexión a tierra
Terminal
neutral
Cinta de
Bloque
terminal
o
Tornillo de
conexión
a tierra
Después–Conducto portacables
Placa de
Bloque
terminal
Puntas de
los cables
conexión
a tierra
(conexión a
tierra de la
cocina)
7
INSTALACIÓN DE DISPOSITIVO ANTI-VOLCADURAS
A fin de reducir el
ADVERTENCIA
Riesgo de Volcaduras
Un niño o adulto pueden volcar la cocina y morir.
Verifique que el soporte anti-volcaduras se haya
instalado y ajustado correctamente.
Verifique que el soporte anti-volcaduras se haya
instalado y ajustado correctamente.
No utilice la cocina sin que el soporte anti-volcaduras
esté colocado y ajustado.
Si estas instrucciones no se siguen, como resultado se podrá
producir la muerte o quemaduras graves de niños y adultos.
y ajustado de forma apropiada, mire que debajo de la cocina la pata niveladora trasera esté ajustada al soporte. En algunos
modelos, el cajón de almacenamiento o el panel de protección se pueden retirar para una fácil inspección. Si no es posible
realizar una inspección visual, deslice la cocina hacia adelante, confirme que el soporte anti-volcaduras esté ajustado de
forma segura al piso o la pared, y deslice la cocina hacia atrás de modo que la pata niveladora trasera se encuentre debajo
del soporte anti-volcaduras. Si la cocina es expulsada de la pared por alguna razón, siempre repita este procedimiento a fin
de verificar que esté asegurado de forma correcta con un soporte anti volcaduras. Nunca elimine completamente las patas
niveladoras, ya que de ser así la cocina no estará adecuadamente asegurada por el dispositivo anti volcaduras.
8
DESLICE LA COCINA DENTRO
riesgo de inclinar la
cocina, ésta deberá
estar asegurada
con un soporte anti
volcaduras. Lea
las instrucciones
de instalación que
se enviaron con el
soporte para obtener
un detalle completo
antes de comenzar
la instalación.
Para controlar si el
soporte es instalado
9
LISTA DE CONTROL FINAL DE LA INSTALACIÓN
• Verifique que el interruptor de circuitos se encuentre cerrado (RESET) o que los fusibles del circuito se
hayan reemplazado.
• Asegúrese de que se cuente con suministro eléctrico en el edificio.
• Controle que se haya quitado todo el material de empaque y la cinta. Esto incluye cinta sobre el panel de
metal bajo las perillas de control (si corresponde), cinta adhesiva, ataduras de alambre, cartón y plástico
protector. No quitar estos materiales puede provocar daños al electrodoméstico una vez que el aparato se
haya encendido y las superficies se hayan calentado.
• Controle que la puerta y el cajón se encuentren paralelos y que los dos funcionen correctamente. Si no es
así, consulte el Manual del propietario para un reemplazo adecuado.
• Controle que la pata de nivelación trasera esté bien introducida dentro del soporte anti-volcaduras y que
el soporte se encuentre bien instalado.
LISTA DE CONTROL DE FUNCIONAMIENTO
• Accione una de las unidades de superficie para observar que el elemento se encienda dentro de los 60
segundos. Apague la unidad cuando se detecte el encendido. Si no se detecta el encendido dentro del límite
de tiempo, vuelva a verificar las conexiones del cableado de la cocina. Si se requiere un cambio, vuelva
a probar el aparato. Si no se requiere un cambio, haga controlar el cableado del edificio para verificar
conexiones y voltaje adecuados.
• Controle que la pantalla del reloj (en modelos que lo incluyan) reciba energía. Si en la pantalla aparecen una
serie de líneas rojas horizontales, desconecte la energía de inmediato. Vuelva a controlar las conexiones
del cableado de la cocina. Si se efectúa un cambio en las conexiones, vuelva a probar el aparato. Si no se
requiere un cambio, haga controlar el cableado del edificio para verificar conexiones y voltaje adecuados.
Se recomienda cambiar el reloj si aparecen las líneas rojas.
• Asegúrese de que los controles de la cocina se encuentren en la posición OFF (apagado) antes de alejarse
de la cocina.
DE LA ABERTURA
A. Coloque la cocina frente a la abertura del gabinete. Asegúrese de que
el vidrio que sobresale del mostrador de encimera no lo obstruya. Si
resulta necesario, eleve la unidad bajando las patas de nivelación.
B. Empuje la cocina mientras la levanta dentro de la abertura,
hasta que la cocina se encuentre a 2” (5,1 cm) de enganchar
el soporte anti-volcaduras. Quite el reborde protector del costado del
vidrio (si está provisto).
C. Usando los alicates o llaves ajustables, con cuidado
vuelva a atornillar la pata de nivelación trasera hasta que
la saliente de vidrio se apoye sobre la mesada. Luego
atornille las dos patas de nivelación frontales
hasta que la saliente de vidrio toque el mostrador
de encimera.
D. Con cuidado, empuje la cocina dentro de la abertura hasta que el mostrador de encimera se
enganche al panel de control por completo. La saliente de
vidrio trasera debe cubrir la abertura recortada. Enchufe
el cable de la cocina en el tomacorriente. Ubique el cable
en la parte trasera de la cocina de manera que no toque el
cajón o sea desplazado por el mismo.
Asegúrese de que el borde del mostrador
de encimera quede nivelado respecto del
extremo del panel de control frontal
Coloque el cable de la cocina de modo
que no haya interferencia con el cajón
de almacenamiento
CAJÓN DE
ALMACENAMIENTO
Mostrador de
encimera
31-10769-4
Tornillo de
conexión
a tierra
08-15 GE
Loading...
