LT Series

Quick Guide

LT Series

Copyright © 2009 All Rights Reserved.

Gateway LT Series Quick Guide

Original Issue: 04/2009

Series Notebook PC

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

2

Quick Guide

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

The following local manufacturer/importer is responsible for this declaration:

Product name:

Notebook PC

Model number:

ZA8

Machine type:

LT Series

SKU number:

LT Series ("x" = 0 - 9, a - z, or A - Z)

Name of responsible party:

Acer America Corporation

Address of responsible party:

333 West San Carlos St. San Jose, CA 95110 USA

Contact person:

Acer Representative

Tel:

1-254-298-4000

Fax:

1-254-298-4147





3

LT Series

CE Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai

Tel: 886-2-8691-3089Fax:886-2-8691-3120E-mail:easy_lai@acer.com.tw

Hereby declare that:



Product: Notebook

Trade name: Gateway

Model number: ZA8

Machine type: LT

SKU number: LT Series-xxxxx("x" = 0 - 9, a - z, or A - Z)

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:

EN55022: 2006, AS/NZS CISPR22: 2006, Class B

EN55024: 1998 + A1: 2001 + A2: 2003

EN61000-3-2:2006, Class D

EN61000-3-3:1995 + A1: 2001+A2: 2005

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

EN60950-1:2001 + A11: 2004

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

4

Quick Guide

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

Article 3.1(a) Health and Safety

-EN60950-1:2001+ A11:2004

-EN50371:2002

Article 3.1(b) EMC

-EN301 489-1V1.6.1

-EN301 489-3V1.4.1 (Applicable tonon-bluetoothwireless keyboard mouse set).

-EN301 489-17V1.2.1

Article 3.2 Spectrum Usages

-EN300 440-2V1.1.2 (Applicable tonon-bluetoothwireless keyboard mouse set).

-EN300 328 V1.7.1

-EN301 893 V1.4.1 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2009.





Feb. 20, 2009











Date

Easy Lai /Manager



Regulation Center, Acer Inc.



5

LT Series

Just for starters





1

2

3



2-1

3-3

3-1

3-2



2-2

Ensure that the battery is probably locked in place, as illustrated in 2-2.

4

5

6

Illustrations are for reference only. Actual product specifications may vary.

6

Quick Guide

First things first

We would like to thank you for making a Gateway notebook your choice for meeting your mobile computing needs.

Your guides

To help you use your Gateway notebook, we have designed a set of guides*:

First off, the Quick Guide helps you get started with setting up your computer.

For more on how your computer can help you to be more productive, please refer to the Gateway System User Guide. This guide contains detailed information on such subjects as system utilities, data recovery, expansion options and troubleshooting. In addition it contains warranty information and the general regulations and safety notices for your notebook. It is available in Portable Document Format (PDF) and comes preloaded on your notebook.

Note: Viewing the file requires Adobe Reader. If Adobe Reader is not installed on your computer, clicking on GatewaySystem User Guide will run the Adobe Reader setup program first. Follow the instructions on the screen to complete the installation. For instructions on how to use Adobe Reader, access the Help and Support menu.

* IMPORTANT NOTICE: Please note that the guides mentioned herein, whether in printed or electronic form, are for your reference only and except as provided in the specific warranty information contained in the Gateway System User Guide nothing contained in these guides shall constitute a representation or warranty by Gateway with regard to the product you purchased. Gateway expressly disclaims any liability for errors contained in the guides.

7

LT Series

Network configuration

This guide will help you configure your LAN and wireless network settings to enable you to connect to the Internet.

Setting up LAN connection

Simply plug in the LAN cable to the Ethernet (RJ-45)port. Please refer to"Left view" on page 10 for the location of the Ethernet port.

Setting up wireless connection

1.Please turn on the wireless LAN using the switch on the front of your Gateway LT series.

2.Click the icon on your system tray and choose the wireless access point you want to connect to.

Insert a 3G SIM card (only for certain models)

Remove the battery and carefully insert a 3G SIM card into the 3G SIM card slot. Please refer to "Base view" on page 11 for the location of the 3G SIM card slot.

8

Your LT Seriestour

After setting up your computer as illustrated in the Just for Starters section, let us show you around your new Gateway notebook.





Quick Guide

Top view









# Icon

Item

Description

1

Webcam

Web camera for video





communication

2

Microphone

Internal microphone for sound





recording.

3

Display screen

Also called Liquid-CrystalDisplay





(LCD), displays computer output.

4

Keyboard

For entering data into your





computer.

5

Touchpad

Touch-sensitivepointing device





which functions like a computer





mouse.

6

Battery/

Indicates the status of Battery/



Bluetooth/3G/

Bluetooth/3G/Wireless LAN



Wireless LAN

communication.



communication

(only for certain models)



indicator



7

Click buttons

The left and right buttons function



(left, and right)

like the left and right mouse





buttons.

8

Status indicators

Light-EmittingDiodes (LED) that





light up to show the status of





the computer's functions and





components.

9

Power button/

Turns the computer on and off.



indicator



9

LT Series

Closed front view

# Icon

Item

Description

1















Bluetooth

Enables/disables the Bluetooth function.

















communication



















switch



2















3G/Wireless LAN

Enables/disables the 3G/Wireless LAN

















communication

function.

















switch



Left view



3















Ethernet (RJ-45)port Connects to an Ethernet10/100-based



















network.

4















DC-injack

Connects to an AC adapter.







5















USB 2.0 port

Connects to USB 2.0 devices (e.g., USB



















mouse).

Right view























6















Multi-in-onecard

Accepts Secure Digital (SD),





































reader

MultiMediaCard (MMC), Memory Stick



















(MS), Memory Stick PRO (MS PRO),



















xD-PictureCard (xD).



















Note: Push to remove/install the card.



















Only one card can operate at any given



















time.

7















Headphone/speaker/

Connects to line-outaudio devices (e.g.,

















line-outjack

speakers, headphones).

8















Microphone-injack

Accepts input from external microphones.

9















USB 2.0 port

Connects to USB 2.0 devices (e.g., USB



















mouse).

10















Kensington lock slot

Connects to a Kensington-compatible



















computer security lock.

11















External display

Connects to a display device (e.g., external

















(VGA) port

monitor, LCD projector).



















10





Quick Guide

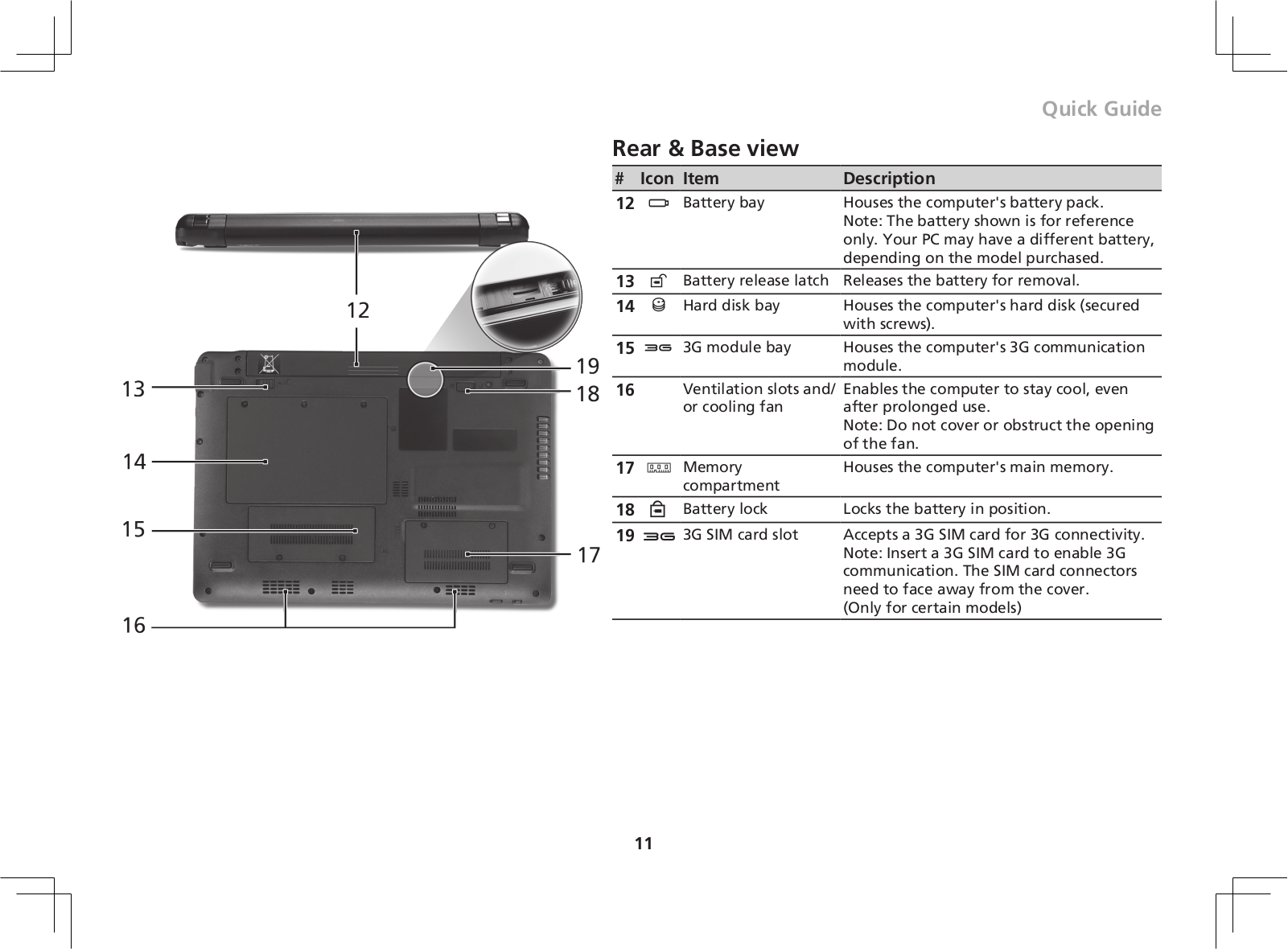

Rear & Base view









#

Icon Item

Description

12

Battery bay

Houses the computer's battery pack.





Note: The battery shown is for reference





only. Your PC may have a different battery,





depending on the model purchased.

13

Battery release latch

Releases the battery for removal.

14

Hard disk bay

Houses the computer's hard disk (secured





with screws).

15

3G module bay

Houses the computer's 3G communication





module.

16

Ventilation slots and/

Enables the computer to stay cool, even



or cooling fan

after prolonged use.





Note: Do not cover or obstruct the opening





of the fan.

17

Memory

Houses the computer's main memory.



compartment



18

Battery lock

Locks the battery in position.







19

3G SIM card slot

Accepts a 3G SIM card for 3G connectivity.





Note: Insert a 3G SIM card to enable 3G





communication. The SIM card connectors





need to face away from the cover.





(Only for certain models)

11

Gamme LT

Copyright © 2009 Tous droits réservés.

Guide rapide de la gamme Gateway LT

Première publication : 04/2009

Ordinateur bloc-notesde la gammeGateway LT

No. de modèle : __________________________________

No. de série : _____________________________________

Date d’achat : ____________________________________

Lieu d’achat : ____________________________________

2

Guide rapide

Federal Communications Commission Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

The following local manufacturer/importer is responsible for this declaration:

Product name:

Notebook PC

Model number:

ZA8

Machine type:

LT Series

SKU number:

LT Series ("x" = 0 - 9, a - z, or A - Z)

Name of responsible party:

Acer America Corporation

Address of responsible party:

333 West San Carlos St. San Jose, CA 95110 USA

Contact person:

Acer Representative

Tel:

1-254-298-4000

Fax:

1-254-298-4147





3

Gamme LT

CE Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai

Tel: 886-2-8691-3089Fax:886-2-8691-3120E-mail:easy_lai@acer.com.tw

Hereby declare that:



Product: Notebook

Trade name: Gateway

Model number: ZA8

Machine type: LT

SKU number: LT Series-xxxxx("x" = 0 - 9, a - z, or A - Z)

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:

EN55022: 2006, AS/NZS CISPR22: 2006, Class B

EN55024: 1998 + A1: 2001 + A2: 2003

EN61000-3-2:2006, Class D

EN61000-3-3:1995 + A1: 2001+A2: 2005

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

EN60950-1:2001 + A11: 2004

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

4

Guide rapide

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

Article 3.1(a) Health and Safety

-EN60950-1:2001+ A11:2004

-EN50371:2002

Article 3.1(b) EMC

-EN301 489-1V1.6.1

-EN301 489-3V1.4.1 (Applicable tonon-bluetoothwireless keyboard mouse set).

-EN301 489-17V1.2.1

Article 3.2 Spectrum Usages

-EN300 440-2V1.1.2 (Applicable tonon-bluetoothwireless keyboard mouse set).

-EN300 328 V1.7.1

-EN301 893 V1.4.1 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2009.





Feb. 20, 2009











Date

Easy Lai /Manager



Regulation Center, Acer Inc.



5

Gamme

LT



Pour partir du bon pied



1

2

3



2-1

3-3

3-1

3-2



2-2

Assurez que la pile est probablement verrouillée en place, comme illustré à 2-2.

4

5

6

Les illustrations sont pour référence seulement. Les caractéristiques réelles des produits peuvent changer.

6

Guide rapide

Pour commencer

Nous désirons vous remercier d’avoir fait d’un bloc-notesGateway votre choix pour répondre à vos besoins informatiques mobiles.

Vos guides

Pour vous aider à utiliser votre bloc-notesGateway, nous avons conçu plusieurs guides* :

Tout d’abord, le Guide rapide vous aide à configurer votre ordinateur.

Pour plus d’information sur l’aide que votre ordinateur peut vous apporter pour être plus productif, veuillez vous reporter au Gateway System User Guide. Ce guide contient des informations détaillées sur des sujets tels que les utilitaires systèmes, la récupération des données, les options d’extension et le dépannage. De plus, il contient des informations de garantie et les réglementations générales et les avis de sécurité pour votre bloc-notes.Il est disponible au format PDF (Portable Document Format) et est préchargé sur votrebloc-notes.

Remarque : L’affichage du fichier nécessite Adobe Reader. Si Adobe Reader n’est pas installé dans votre ordinateur, le clic sur Gateway System User Guide va exécuter le programme d’installation d’Adobe Reader. Suivez les instructions à l’écran pour terminer l’installation. Pour des instructions sur l’utilisation de Adobe Reader, accédez au menu Aide et Support.

* AVIS IMPORTANT : Veuillez noter que les guides mentionnés ici, que ce soit imprimés ou au format électronique, sont pour votre référence seulement et à l’exception de ce qui est indiqué dans les informations spécifiques à la garantie contenue dans le Gateway System User Guide, rien de ce qui est contenu dans ces guides ne constitue une déclaration ou garantie par Gateway en ce qui concerne le produit que vous avez acheté. Gateway rejette expressément toute responsabilité pour les erreurs contenues dans les guides.

7

Gamme LT

Configuration réseau

Ce guide vous aide à configurer les paramètres de votre réseau local et de votre réseau sans-filpour pouvoir vous connecter à Internet.

Configurer la connexion réseau

Branchez simplement le câble réseau dans le port Ethernet RJ-45.Veuillez vous reporter« Vue gauche » à la page 10 pour l’emplacement du port Ethernet.

Configurer la connexion sans-fil

1.Veuillez activer le réseau sans-filen utilisant le commutateur à l’avant de votreGamme Gateway LT.

2.Cliquez sur l’icône sur votre barre des tâches et choisissez le point d’accèssans-filauquel vous souhaitez vous connecter.

Insérer une carte SIM 3G (seulement pour certains modèles)

Retirez la pile et insérez avec soin une carte SIM 3G dans la fente de carte SIM 3G. Veuillez consulter « Vue de la base » à la page 11 pour l’emplacement de la fente de carte SIM 3G.

8

Visite guidée de votre ordinateur de la gamme LT

Après avoir configuré votre ordinateur comme illustré la section Pour partir du bon pied, nous allons vous faire explorer votre nouveau bloc-notesGateway.





Guide rapide

Vue supérieure









#

Icône Élément

Description

1

Webcaméra

Webcaméra pour communication





vidéo.

2

Microphone

Microphone interne pour





l’enregistrement sonore.

3

Écran d’affichage

Également appelé affichage à





cristaux liquides (ACL), affiche les





données de l’ordinateur.

4

Clavier

Pour l’entrée des informations dans





votre ordinateur.

5

Pavé tactile

Périphérique de pointage sensible au





touché qui fonctionne comme une





souris.







6

Indicateur

Indique l’état de la de



de batterie/

communication batterie/



Bluetooth/3G/

Bluetooth/3G/réseau sans fil



communication

(seulement pour certains modèles).



réseau sans fil



7

Boutons

Le bouton gauche et le bouton droit



(gauche et droit)

fonctionnent comme le bouton





gauche et le bouton droit d’une





souris.

8

Indicateurs d’état

Diodes électroluminescentes (DEL)





qui s’allume pour indiquer l’état





des fonctions et composants de





l’ordinateur.

9Bouton/Indicateur Met l’ordinateur sous tension et hors d’alimentation tension.

9

Gamme LT

Vue frontale fermée

# Icône Élément

Description

1Commutateur de Active/désactive la fonction Bluetooth. communication

Bluetooth

2













Commutateur de

Active/désactive la fonction 3G/















communication 3G/

communication réseau sans fil.















réseau sans fil



Vue gauche





















3













Port Ethernet RJ-45

Se connecte à un réseau Ethernet 10/100 Base.

4













Prise d’entrée c.c.

Se connecte à l’adaptateur c.a.





5













Port USB 2.0

Se connecte à des périphériques USB 2.0

















(p.ex. une souris USB).

Vue droite





















6













Lecteur de cartes

Accepte une carte mémoire Secure Digital































multiples en un

(SD), MultiMediaCard (MMC), Memory Stick

















(MS), Memory Stick Pro (MS PRO), et

















xD-Picture(xD).

















Remarque : Poussez pour retirer/installer la

















carte. Seule une carte peut fonctionner à un

















moment donné.

7













Prise de sortie audio/

Se connecte à des périphériques audio en















haut-parleurs/casque

sortie (p.ex. haut-parleursou un casque















d’écoute

stéréo).

8













Prise d’entrée

Accepte l’entrée des microphones externes.















microphone



9













Port USB 2.0

Se connecte à des périphériques USB 2.0

















(p.ex. une souris USB).

10













Fente pour cadenas

Se connecte à un cadenas de sécurité pour















Kensington

ordinateur Kensington.

11













Port d’affichage

Se connecte à un périphérique d’affichage















(VGA) externe

(p.ex. un moniteur externe, un projecteur

ACL).

10





Guide rapide

Vue arrière et Vue de la base







#

Icône Élément

Description

12

Baie de la pile

Contient la pile de l’ordinateur.





Remarque : La pile présentée est pour





référence seulement. Votre ordinateur





peut avoir une pile différente, selon le





modèle acheté.

13

Loquet de libération

Libère la pile pour le retrait.



de la pile



14

Baie du disque dur

Contient le disque dur de l’ordinateur





(fixé avec des vis).

15

Baie du module 3G

Contient le module communication 3G de





l’ordinateur.

16

Fentes de ventilation

Permettent à l’ordinateur de rester froid,



et/ou ventilateur de

même après une longue utilisation.



refroidissement

Remarque : Ne couvrez pas et ne bloquez





pas l’ouverture du ventilateur.

17

Compartiment

Contient la mémoire principale de



mémoire

l’ordinateur.

18

Verrou de la pile

Verrouille la pile en position.







19

Fente de carte

Accepte une carte SIM 3G pour la



SIM 3G

connectivité 3G.





Remarque : Insérer une carte SIM 3G





pour permettre la communication 3G. Les

connecteurs de la carte SIM doivent être tournés à l’opposé du couvercle (Seulement pour certains modèles).

11
