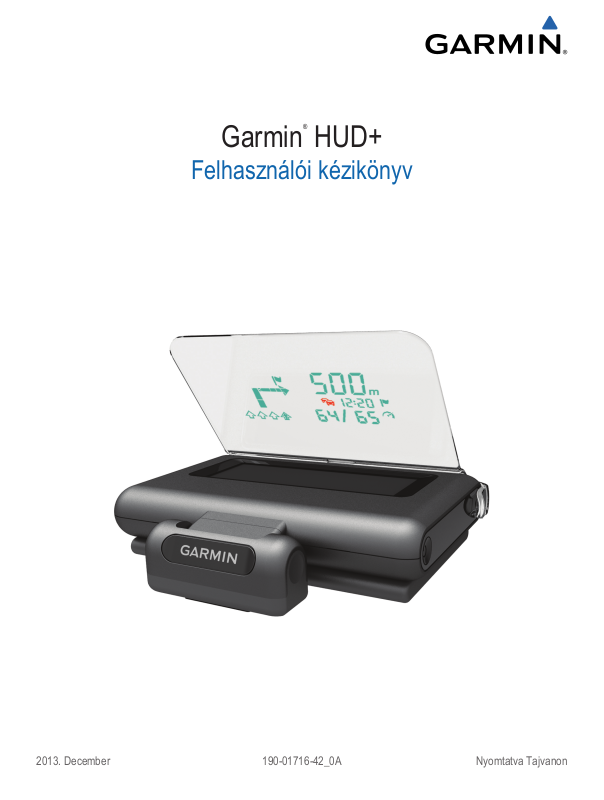

Page 1
Garmin® HUD+
Felhasználói kézikönyv
2013. December 190-01716-42_0A Nyomtatva Tajvanon
Page 2
Első lépések
FIGYELEM!
A termékre vonatkozó figyelmeztetéseket és más fontos
információkat lásd a termék dobozában található Fontos
biztonsági és terméktudnivalók ismertetőben.
Az alkalmazás letöltése
A készülék használatához le kell töltenie és telepítenie kell
okostelefonjára a Garmin HUD alkalmazást.
A kompatibilis okostelefonon nyissa meg az
1
alkalmazásboltot, és keresse meg a Garmin HUD
alkalmazást.
Telepítse a Garmin HUD alkalmazást.
2
További információért tekintse meg okostelefonja vagy mobil
készüléke használati útmutatóját.
A fólia felhelyezése a szélvédőre
FIGYELEM!
Mielőtt felhelyezné a fóliát a szélvédőre, ellenőrizze, hogy ez
semmilyen helyi törvénybe nem ütközik-e. Egyes országok
törvényei tiltják vagy korlátozzák fólia elhelyezését a szélvédőn.
A fólia helyi törvényekkel és előírásokkal összhangban történő
használata az Ön felelőssége. A Garmin nem vállal felelősséget
a Garmin készülék használata során bekövetkező törvény- vagy
szabálysértésből származó büntetésért vagy kárért.
A fólia felhelyezése előtt tesztelje le a helyet, miközben be van
kapcsolva a készülék.
Csatolja fel a vetítőlemezt a készülékre.
Csatlakoztatás a jármű elektromos hálózatához
A jármű tápcsatlakozójának USB-portjáról tölthető az
okostelefon.
Csatlakoztassa a jármű tápkábelét a jármű egyik hálózati
1
csatlakozóaljzatába.
Csatlakoztassa a tápkábel másik végét À az eszközön lévő
2
kis nyílásba.
A mellékelt fólia segítségével lehet a kijelző képét a szélvédőre
vetíteni.
Válasszon ki egy helyet a fólia számára.
1
További információért lásd: Fontos biztonsági és
terméktudnivalók.
Tisztítsa meg és törölje szárazra a szélvédőt szöszmentes
2
törlőkendővel.
A fehér fül lehúzásával távolítsa el a védőréteget a fólia
3
tapadós oldaláról.
Helyezze fel a fóliát a szélvédőre úgy, hogy a védőréteg a
4
zöld füllel kifelé nézzen.
Műanyag kártya segítségével húzza ki a buborékokat a fólia
5
szélére.
Csak akkor távolítsa el a buborékokat, amikor a felső
védőréteg még a fólián van.
Minél kevesebb buborék marad a fólia alatt, annál jobban
láthatóak lesznek az adatok.
Hagyja 10 percig száradni a fóliát.
6
Húzza le zöld fület a végső védőréteg eltávolításához.
7
A vetítőlemez csatlakoztatása
A szélvédőfólia helyett használhatja a felcsatolható vetítőlemezt
is. Ennek segítségével olyan járművekben is használhatja a
HUD-ot, ahol a fólia használata nem megengedett.
Ha szükséges, dugja be az okostelefon tápkábelét az USB
3
portba Á.
Az eszköz elhelyezése a műszerfalon
FIGYELEM!
Az eszköz műszerfalon történő elhelyezését megelőzően
tanulmányozza át a vonatkozó megfontolások a Fontos
biztonsági és terméktudnivalók útmutatóban található listáját.
Válassza ki az eszköz helyét.
1
Tisztítsa meg és törölje szárazra a műszerfal azon részét,
2
ahová az eszközt helyezni kívánja.
Helyezze az eszközt a műszerfalra.
3
Nyomja lefelé az alsó részét.
4
Az alsó rész felveszi a műszerfal alakját.
Állítsa be a látószöget a szükséges módon.
5
TIPP: a látószög módosítása által a kijelző fényereje is
növelhető.
Ha az eszköz alsó felülete a poros vagy koszos felületű
műszerfal miatt nem ragad meg megfelelően, gondoskodjon a
felület vizes ruhával történő megtisztításáról. Ne használjon
szappant vagy tisztítószereket a művelethez.
A készülék okostelefonhoz történő csatlakoztatása
A fejmagasságú kijelző (HUD) használata előtt párosítani kell
azt az okostelefonnal.
Dugja be és kapcsolja be a készüléket.
1
Helyezze az okostelefont úgy, hogy az legfeljebb 10 méterre
2
legyen az eszköztől.
Az okostelefonon engedélyezze a Bluetooth® vezeték nélküli
3
technológiát, és keressen rá az eszközökre.
Megjelenik a közelben levő Bluetooth eszközök listája.
2
Page 3
A listából válassza ki a Garmin HUD+ elemet.
4
Nyissa meg a Garmin HUD alkalmazást, és kövesse a
5
képernyőn megjelenő utasításokat.
MEGJEGYZÉS: a készülék okostelefonhoz való
csatlakoztatását követően a Garmin HUD alkalmazás 30
napig teszi lehetővé a navigációt. A folyamatos ingyenes
navigációhoz legalább 30 naponta újra kell csatlakoztatni a
készüléket az okostelefonhoz.
Az okostelefon beállítható, hogy automatikusan csatlakozzon a
HUD készülékhez, amikor mindkét készülék be van kapcsolva,
és egymás hatótávolságán belül vannak.
Navigáció
Megjelenítés navigáció közben
Miután létrehozott egy útvonalat a kompatibilis alkalmazáson, a
HUD megjeleníti az útvonaladatokat a szélvédőn, vagy a
vetítőlemezen keresztül.
Távolság a következő fordulóig
À
Érkezés várható időpontja vagy hátralévő idő a célig (az alkalmazásban
Á
beállítva)
Aktuális sebesség és megszabott sebességkorlát, ha elérhető
Â
Haladási sáv (teli nyíl mutatja a megfelelő sávot)
Ã
A következő forduló iránya
Ä
Az utca melyik oldalán van az úti cél
Å
szabványoknak való megfelelőségéért. Kérjük, vegye
figyelembe, hogy a tartozék iPhone vagy iPad eszközökkel
történő használata hatással lehet annak vezeték nélküli
teljesítményére.
A Garmin HUD alkalmazás iPhone és iPad esetén iTunes
®
fiókot igényel, amihez előzetesen el kell fogadni a licenc és a
felhasználás feltételeit.
Fiók nyitásához követelmény a betöltött 13. életév. Továbbá
kompatibilis szoftver, hardver és internetkapcsolat (díjköteles
lehet) is szükséges. Az alkalmazás nem továbbértékesíthető. A
teljes körű felhasználási feltételeket lásd: www.apple.com/legal
/itunes/ww. További információ: www.apple.com/support. Az
alkalmazást a Garmin szolgáltatja Önnek.
Állapotjelző ikonok
Közeli térfigyelőkamera
Forgalom
Úti cél
Aktuális sebesség és a megszabott sebességkorlát, ha elérhető
A jármű túllépi a sebességkorlátot
Függelék
A készülék alaphelyzetbe állítása
Ha a készülék nem működik megfelelően, visszaállíthatja.
Nyomja meg a készülék hátsó részén található fület.
Specifikációk
Üzemi hőmérséklet-tartomány -15 és 60 °C között
Tárolási hőmérséklet-tartomány -40 és 85 °C között
Üzemi feszültség és áramerősség 10–28 V DC (OVP @ 30 V DC); jellemzően
USB-port feszültsége 5 V DC
USB-port áramerőssége 2,1 amper
Kompatibilitási jellemzők
A Garmin HUD+ eszközt a Garmin HUD mobil alkalmazással
kell használni. A Garmin HUD+ az iPhone®, 3GS vagy újabb,
iPad® 2 vagy újabb, bizonyos Android™ készülékekkel,
valamint a Windows® Phone 8 készülékekkel kompatibilis.
A „Made for iPhone and iPad” (iPhone és iPad eszközökkel
történő használatra tervezve) címke azt jelenti, hogy egy adott
elektronikus tartozékot speciálisan iPhone vagy iPad
eszközökkel történő kapcsolatra terveztek – a fejlesztő
tanúsítja, hogy terméke megfelel az Apple
teljesítményszabványoknak. Az Apple nem vállal felelősséget
az eszköz működéséért vagy annak biztonsági és szabályozási
12 V DC, 1,5 amper és 24 V DC, 0,8 amper
®
