Garmin Forerunner 310 XT Instruction Manual [en, es, fr, pt, de +6]

®

Forerunner

quick release instructions

instructions de montage rapide

Istruzioni di rilascio rapido

anweisungen zur schnellwechselhalterung

instrucciones de desmontaje rápido

instruções de libertação rápida

instructies voor snelsluiting

vejledning til quick release

pikakiinnitysohjeet

hurtigutløserinstruksjoner

instruktioner för snabbkoppling

310XT

See the Important Safety and Product

Information guide in the product

box for product warnings and other
important information.

Quick Release Kit

Quick release bracket

•
Bike mount

•
Wristband

•
Cable ties (2)

•
Spring pin tool

•

When the bracket and mounts are properly
installed, you can move your Forerunner
quickly from your handlebars to your wrist.

note: For more information, see the

Forerunner 310XT Owner’s Manual.

Limited Warranty

Garmin’s standard limited warranty applies to
this accessory. For more information, see the
Important Safety and Product Information in
the Garmin product box.

2 Quick Release Instructions

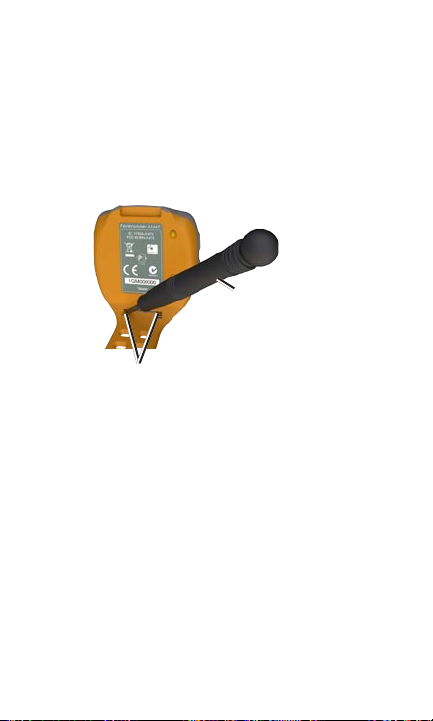

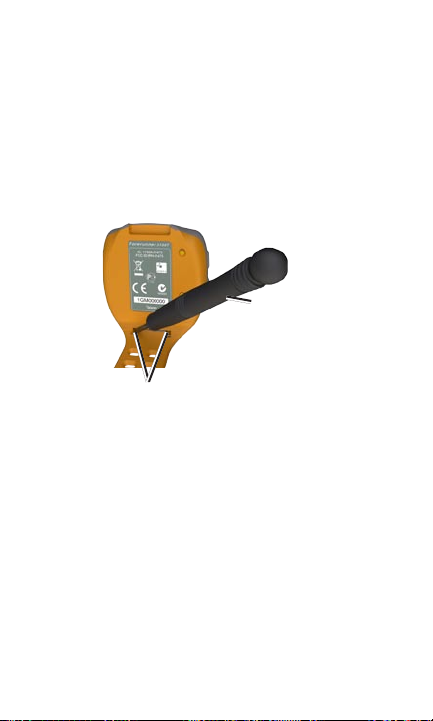

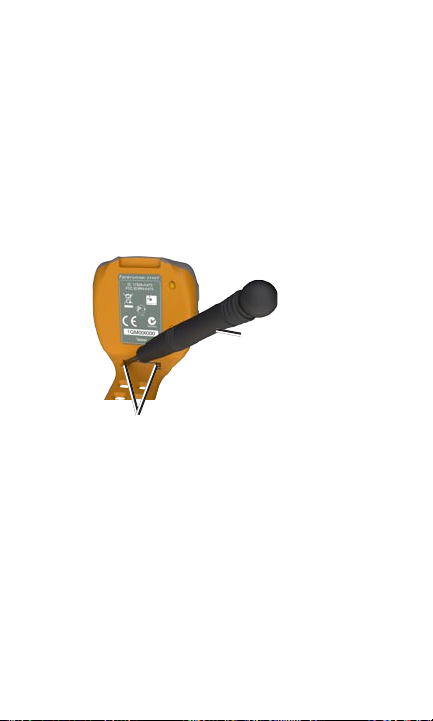

Step 1: Remove the
Wristband

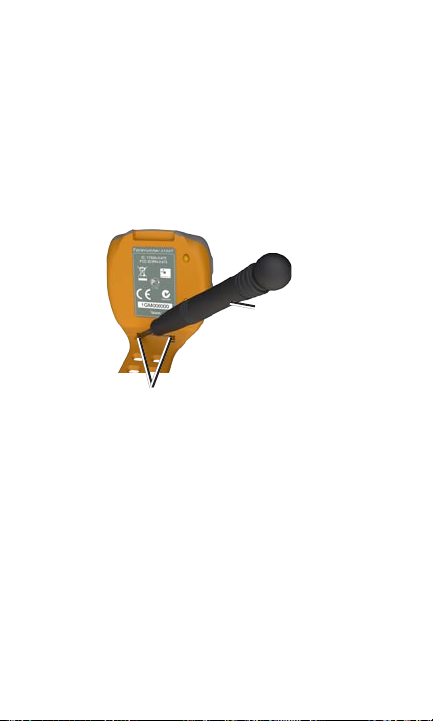

1. Insert the tip of the spring pin tool in the pin
access hole.

2. Push inward towards the wristband, and
then release the spring pin outward.

3. Repeat for the other spring pin. Be careful
not to lose the spring pins.

Spring pin tool

Pin access holes

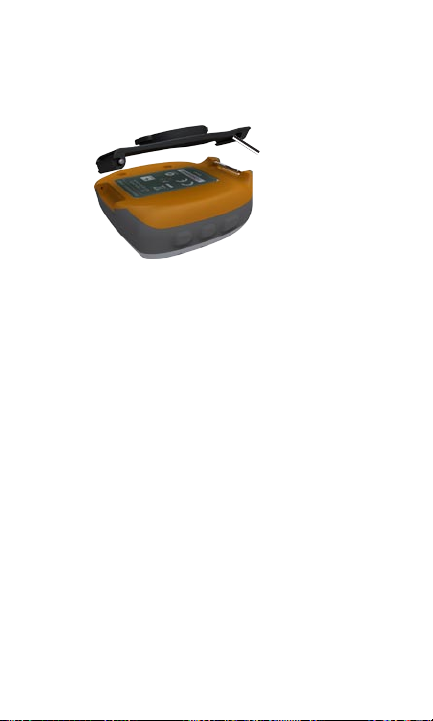

Step 2: �nstall the Quick�nstall the Quick
Release Bracket

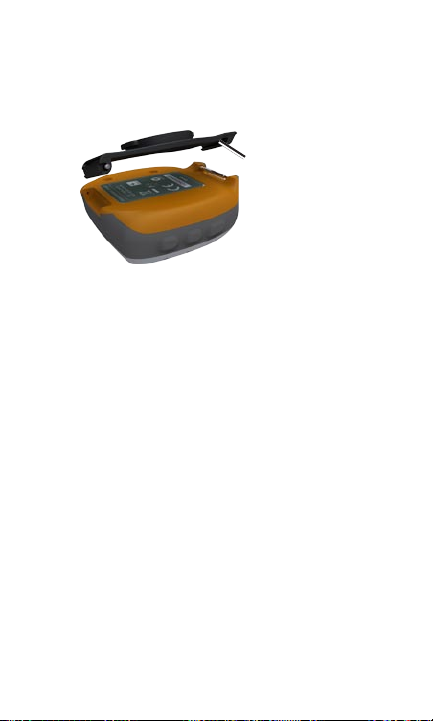

1. Verify that the arrow on the back of the
quick release bracket is pointing up and
your Garmin device is facing up.

2. Use the spring pin tool to install the bottom
spring pin back into the Forerunner.

3. Insert the top spring pin into the top slot of
the quick release bracket.

Quick Release Instructions 3

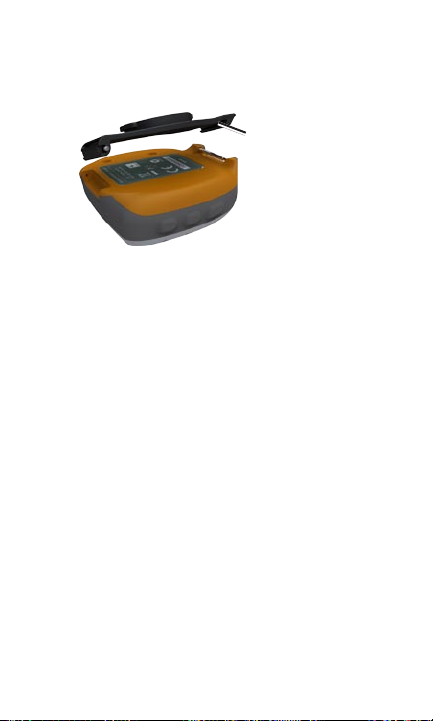

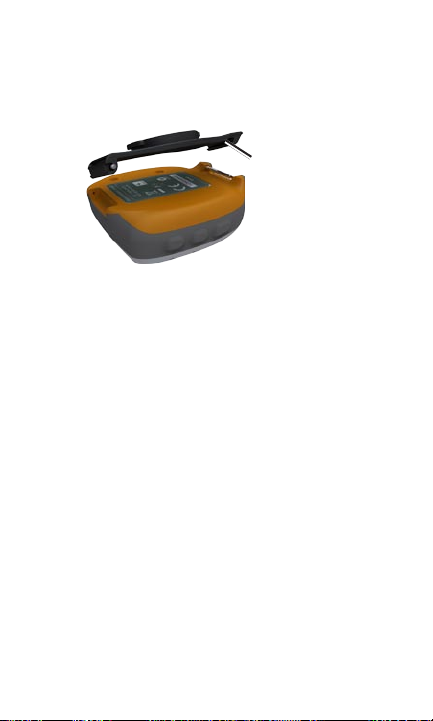

4. Slide the open end (bottom) of the quick
release bracket onto the bottom spring pin
of the Forerunner.

Quick release

bracket

5. Using the spring pin tool, install the top
spring pin of the quick release bracket
into the top slot of the Forerunner. Your
Forerunner and the bracket are now one
movable unit.

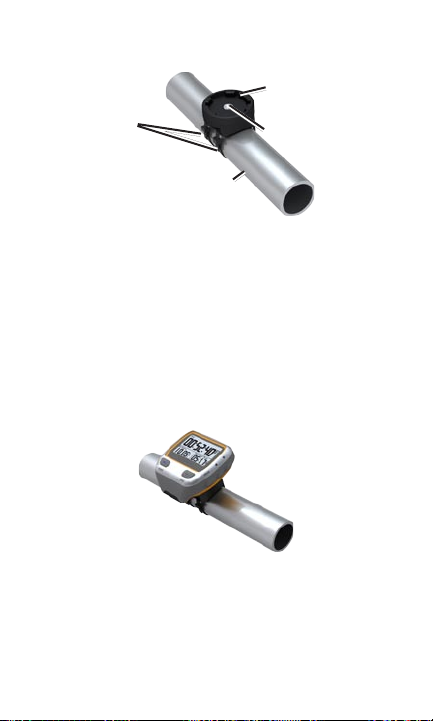

Step 3: �nstall the Bike
Mount

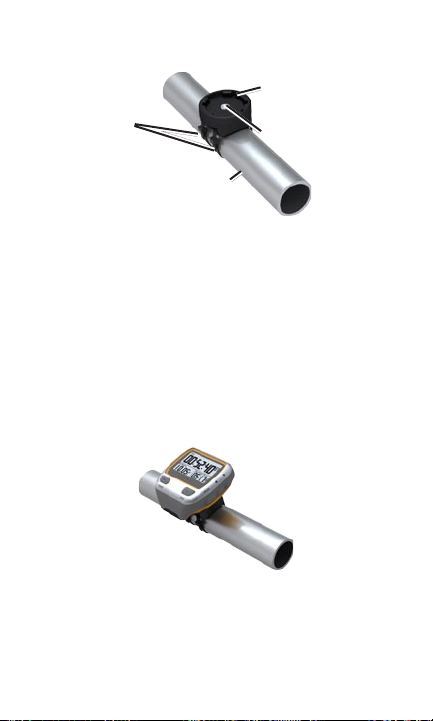

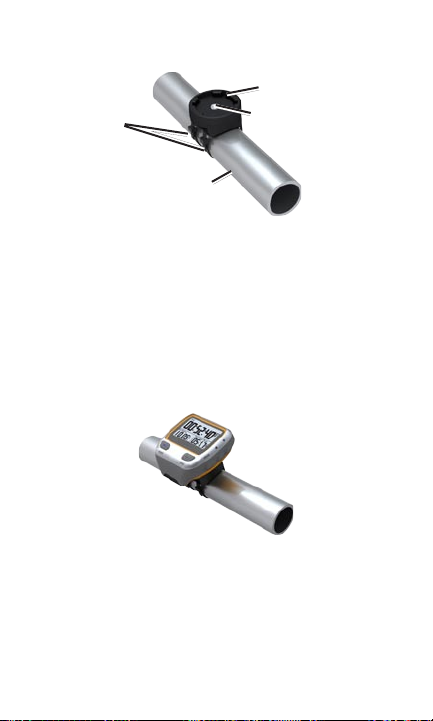

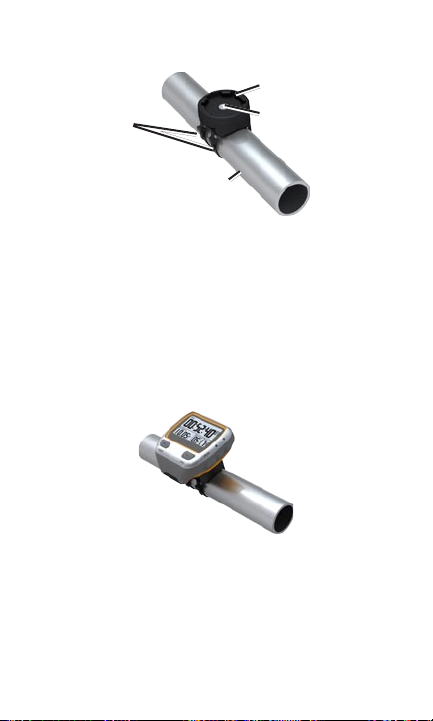

You can install the bike mount on any part of
your handlebars or on the stem. Ensure that
the Garmin unit is facing up for the best GPS
reception.

1. Place the bike mount on your handlebars or
stem.

2. Attach the bike mount securely using two
cable ties.

4 Quick Release Instructions

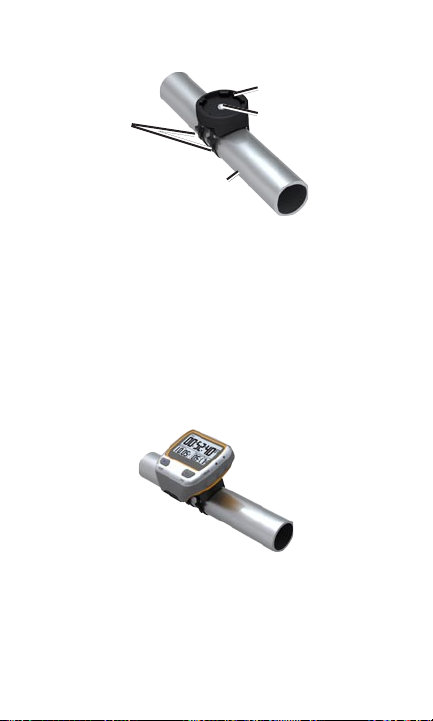

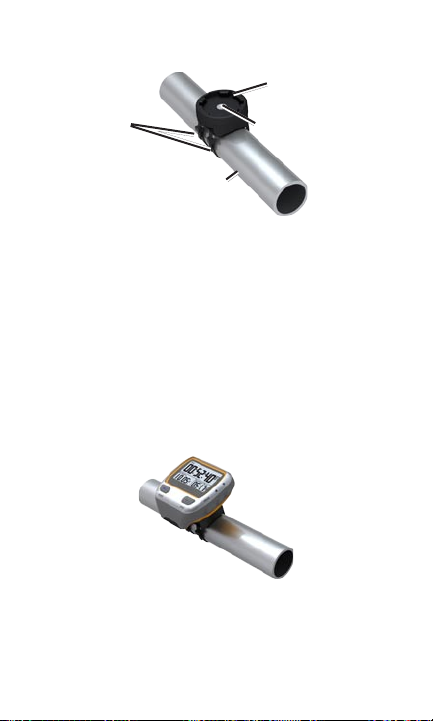

Bike mount

Cable ties

Center screw

Handlebar

For vertical bars: remove the center screw,

turn the front plate 90 degrees, and replace
the center screw.

Now you can attach the Forerunner to the

bike mount.

3. Align the quick release bracket with the
front plate of the bike mount so that the unit
is vertical.

4. Press and turn the unit clockwise until it
snaps into place horizontally.

Quick Release Instructions 5

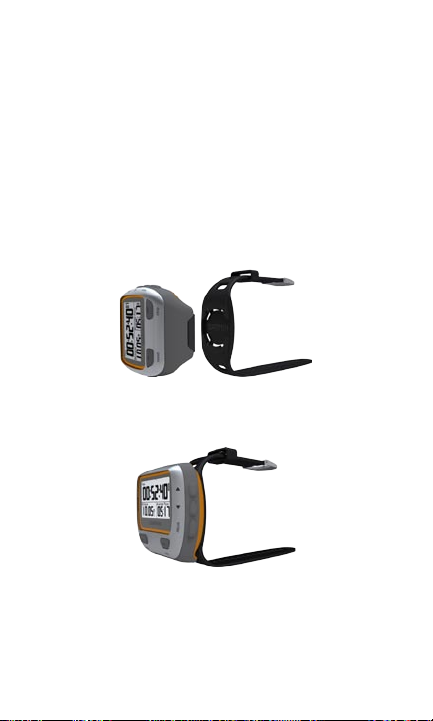

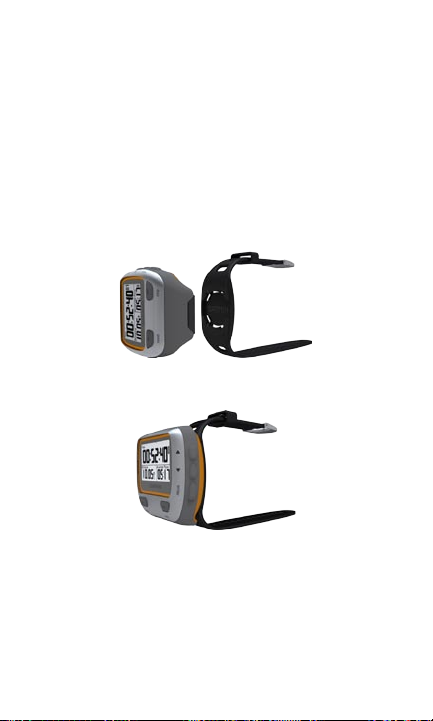

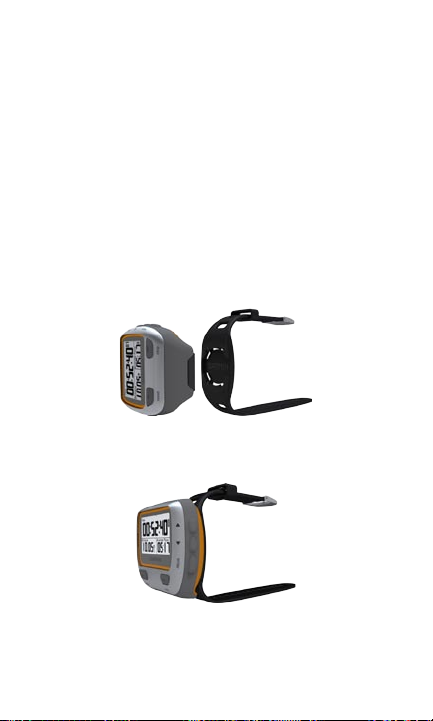

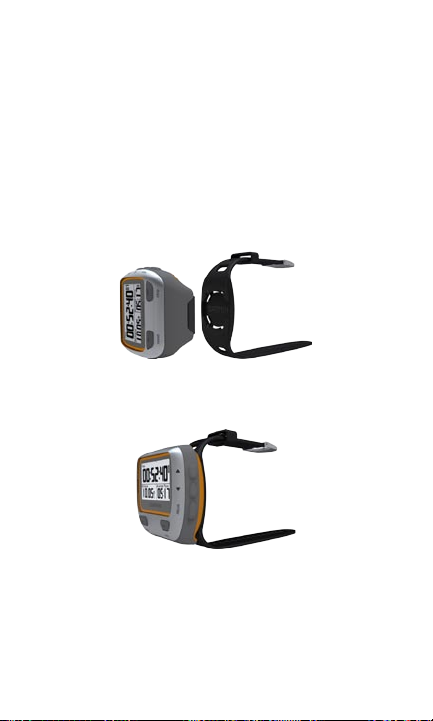

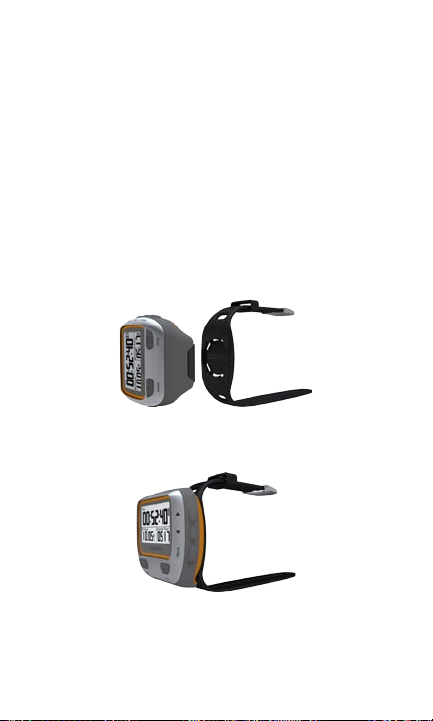

Step 4: Move the
Forerunner From the Bike
Mount to the Wrist Mount

1. Turn the Forerunner 90 degrees
counterclockwise to separate it from the
bike mount.

2. Align the quick release bracket with the
front of the wrist mount so that the unit is
horizontal.

3. Press and turn the unit 90 degrees
clockwise until the it snaps into place
vertically.

6 Quick Release Instructions

Consultez le guide Informations

importantes sur le produit et la sécurité

inclus dans l’emballage du produit, pour
prendre connaissance des avertissements
et autres informations sur le produit.

Kit de montage rapide

Support à dégagement rapide

•
Support pour vélo

•
Bracelet

•
Attaches de câble (2)

•
Tournevis d’horloger

•

Une fois les supports correctement installés, vous
pouvez rapidement retirer votre Forerunner du
guidon et le mettre sur votre poignet.

RemaRque : pour de plus amples

informations, consultez le Manuel
d’utilisation du Forerunner 310XT.

Garantie limitée

La garantie limitée standard de Garmin s’applique à
cet accessoire. Pour plus d’informations, consultez
le guide Informations importantes sur le produit et
la sécurité inclus dans l’emballage de votre produit
Garmin.

Instructions de montage rapide 7

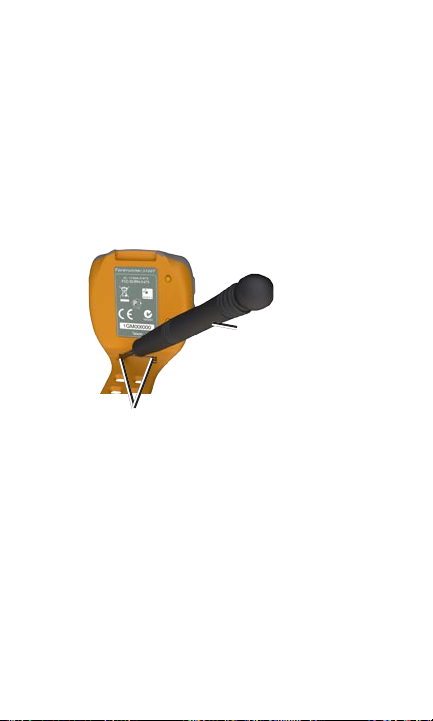

Etape 1 : retrait du bracelet

1. Insérez l’extrémité du tournevis d’horloger dans

l’orice d’accès à la barrette ressort.

2. Poussez en direction du bracelet puis retirez la
barrette ressort.

3. Répétez cette procédure pour l’autre barrette

ressort. Veillez à ne pas perdre les barrettes

ressorts.

Tournevis
d’horloger

Orices d’accès à la

barrette ressort

Etape 2 : installation duinstallation du
support à dégagement rapide

1. Vériez que la èche située à l’arrière du support
à dégagement rapide est vers le haut et que votre

périphérique Garmin est dirigé vers le haut.

2. Utilisez le tournevis d’horloger pour réinstaller
la barrette ressort inférieure dans le Forerunner.

3. Insérez la barrette ressort supérieure dans la

fente supérieure du support à dégagement

rapide.

8 Instructions de montage rapide

4. Faites glisser l’extrémité ouverte (inférieure)

du support à dégagement rapide sur la barrette

ressort inférieure du Forerunner.

Support à

dégagement

rapide

5. A l’aide du tournevis d’horloger, installez

la barrette ressort supérieure du support à

dégagement rapide dans la fente supérieure
du Forerunner. Votre Forerunner et le support

constituent à présent un appareil mobile.

Etape 3 : installation du
support pour vélo

Vous pouvez installer le support pour vélo sur
n’importe quelle partie du guidon ou du tube du
vélo. Assurez-vous que l’appareil Garmin est tourné
vers le haut pour une meilleure réception GPS.

1. Placez le support pour vélo sur le guidon ou le
tube.

2. Attachez solidement le support pour vélo à l’aide

des deux attaches de câble.

Instructions de montage rapide 9

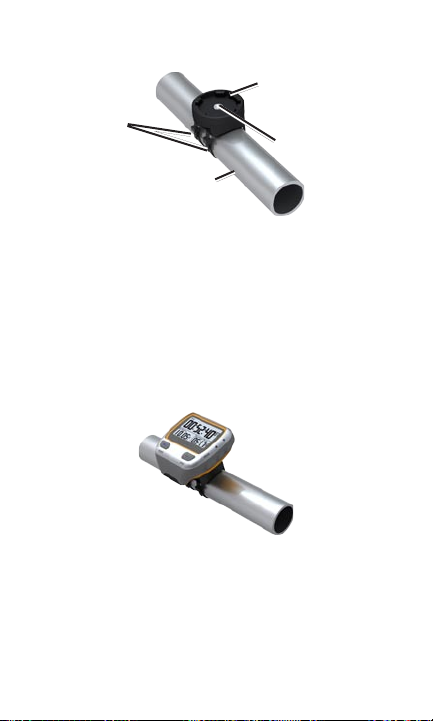

Attaches

de câble

Support

pour vélo

Vis centrale

Guidon

Pour les barres verticales : retirez la vis centrale,

faites pivoter la plaque avant de 90 degrés et
reposez la vis centrale.

Vous pouvez à présent xer le Forerunner au

support pour vélo.

3. Alignez le support à dégagement rapide avec la

plaque avant du support pour vélo de sorte que
l’appareil soit vertical.

4. Appuyez sur l’appareil et faites-le tourner dans le

sens des aiguilles d’une montre jusqu’à ce qu’il

soit mis en place horizontalement.

10 Instructions de montage rapide

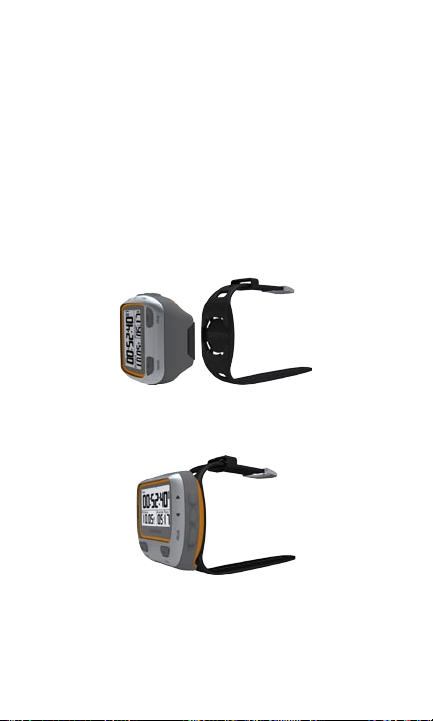

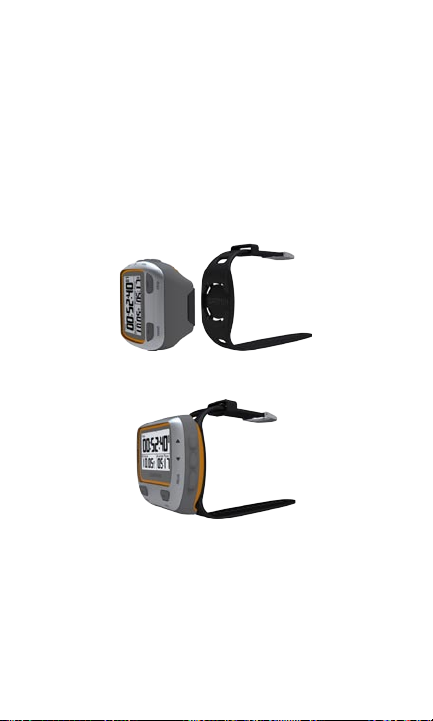

Etape 4 : retrait du Forerunner
du support pour vélo et
installation sur le support
pour poignet

1. Faites pivoter le Forerunner de 90 degrés dans le
sens des aiguilles d’une montre pour le retirer du
support pour vélo.

2. Alignez le support à dégagement rapide avec la

partie avant du support pour poignet de sorte que
l’appareil soit horizontal.

3. Appuyez sur l’appareil et faites-le pivoter de
90 degrés dans le sens des aiguilles d’une montre

jusqu’à ce qu’il soit mis en place verticalement.

Instructions de montage rapide 11

Per avvisi sul prodotto e altre

informazioni importanti, vedere la
guida Informazioni importanti sul
prodotto e sulla sicurezza inclusa
nella confezione.

Kit di rilascio rapido

Staffa di rilascio rapido

•
Staffa per bicicletta

•
Polsino

•
2 fascette

•
Punzone

•

Una volta installati correttamente la staffa e i
supporti, è possibile spostare rapidamente il
Forerunner dal manubrio al polso.

nota: per ulteriori informazioni,

consultare il Manuale Utente
Forerunner 310XT.

Garanzia limitata

Il presente accessorio è soggetto alla garanzia
limitata standard di Garmin. Per ulteriori
informazioni, vedere Informazioni importanti
sul prodotto e sulla sicurezza nella confezione
del prodotto Garmin.

12 Istruzioni di rilascio rapido

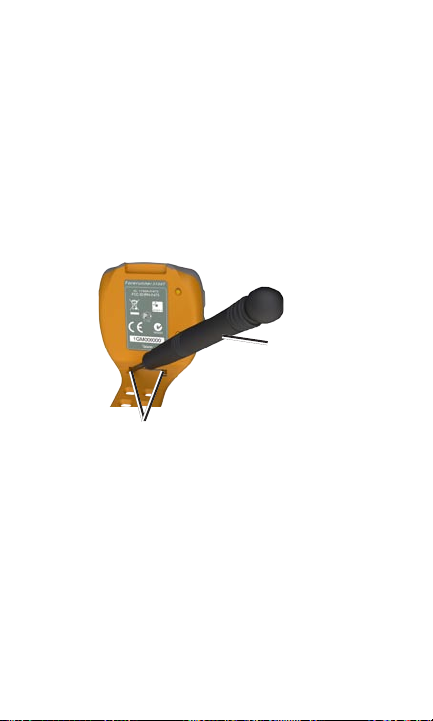

Fase 1: rimozione del
polsino

1. Inserire la punta del punzone nel foro di
accesso dei perni.

2. Spingere il perno in direzione del polsino,
quindi rilasciarlo.

3. Ripetere l’operazione con l’altro perno.
Prestare attenzione a non perdere i perni.

Punzone

Fori di accesso del perno

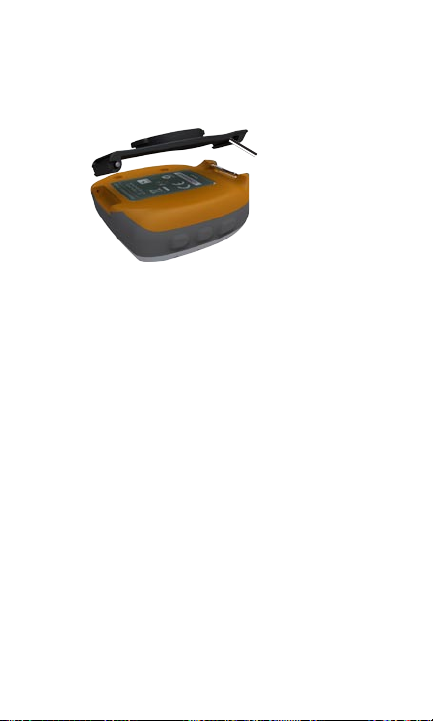

Fase 2: installazione dellainstallazione della
staffa di rilascio rapido

1. Vericare che la freccia posta nella parte

posteriore della staffa di rilascio rapido e il
dispositivo Garmin siano rivolti verso l’alto.

2. Utilizzare il punzone per installare il
perno inferiore nella parte posteriore del
Forerunner.

3. Inserire il perno superiore nella relativa
apertura della staffa di rilascio rapido.

Istruzioni di rilascio rapido 13

4. Inserire il perno inferiore del Forerunner
nella relativa apertura della staffa di rilascio
rapido.

Staffa di

rilascio rapido

5. Utilizzando il punzone, installare il perno
superiore della staffa di rilascio rapido
nell’apertura superiore del Forerunner.
Il Forerunner e la staffa costituiscono ora

una singola unità mobile.

Fase 3: installazione della
staffa per bicicletta

È possibile installare la staffa per bicicletta in
qualsiasi punto del manubrio o dell’attacco
stesso. Per una ricezione ottimale del segnale

GPS, vericare che l’unità Garmin sia rivolta

verso l’alto.

1. Posizionare la staffa per bicicletta sul
manubrio o sul piantone.

2. Collegare saldamente la staffa mediante le
due fascette.

14 Istruzioni di rilascio rapido

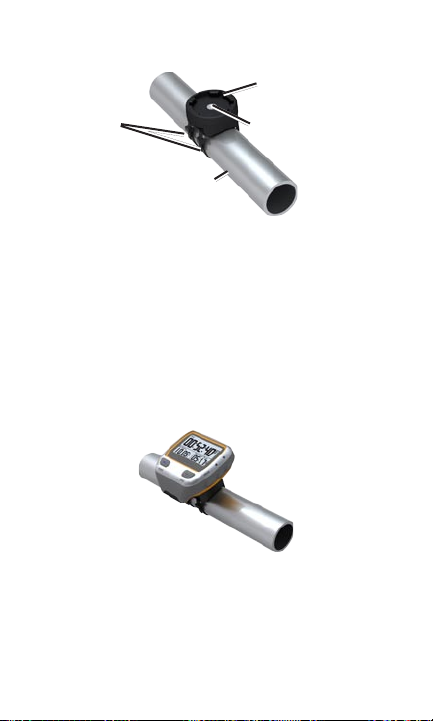

Staffa per

Fascette

bicicletta

Vite centrale

Manubrio

Per le barre verticali: rimuovere la vite

centrale, ruotare la base anteriore di 90
gradi e posizionare nuovamente la vite
centrale.

È ora possibile collegare il Forerunner alla

staffa per bicicletta.

3. Allineare la staffa di rilascio rapido alla base

anteriore della staffa per bicicletta afnché
l’unità sia in posizione verticale.

4. Premere e ruotare l’unità in senso
orario no a che non scatta in posizione

orizzontale.

Istruzioni di rilascio rapido 15

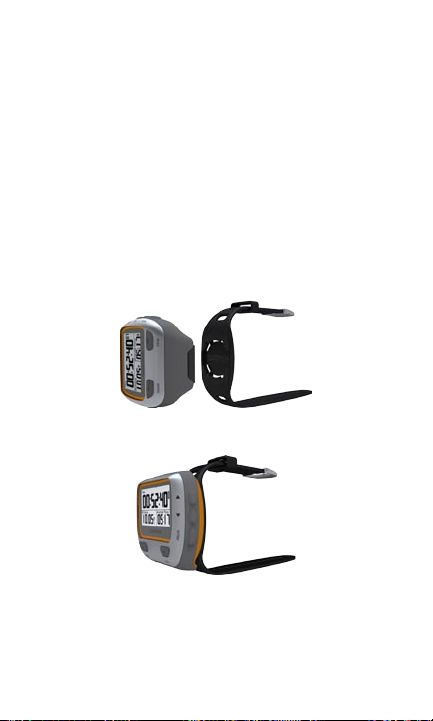

Fase 4: spostamento del
Forerunner dalla staffa per
bicicletta al supporto per il
polso

1. Ruotare il Forerunner di 90 gradi in senso
antiorario per scollegarlo dalla staffa per
bicicletta.

2. Allineare la staffa di rilascio rapido alla
parte anteriore del supporto per il polso,

in modo tale che l’unità sia in posizione

orizzontale.

3. Premere e ruotare l’unità di 90 gradi in
senso orario nché non scatta in posizione

verticale.

16 Istruzioni di rilascio rapido

Lesen Sie alle Produktwarnungen und

sonstigen wichtigen Informationen in
der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt
beiliegt.

Schnellwechsel-Kit

Schnellwechselhalterung

•
Fahrradhalterung

•
Armband

•
Kabelbinder (2)

•
Federstiftwerkzeug

•

Nach ordnungsgemäßer Montage der Halterungen
können Sie den Forerunner schnell vom Lenker
entfernen und an Ihrem Handgelenk anbringen.

Hinweis: Weitere Informationen

nden Sie im Benutzerhandbuch für den
Forerunner 310XT.

Eingeschränkte Garantie

Die eingeschränkte Garantie von Garmin gilt für

dieses Zubehör. Weitere Informationen nden

Sie in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt von

Garmin beiliegt.

Anweisungen zur Schnellwechselhalterung 17

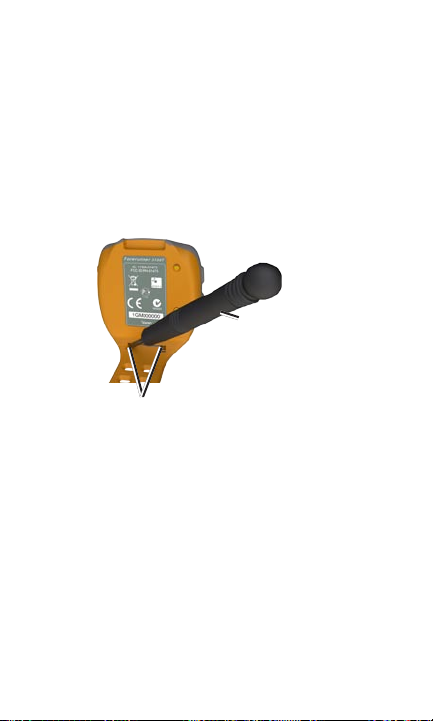

Schritt 1: Entfernen des
Armbands

1. Führen Sie die Spitze des Federstiftwerkzeugs in
die Stiftöffnung ein.

2. Drücken Sie das Federstiftwerkzeug in Richtung
Armband, und lösen Sie den Federstift.

3. Wiederholen Sie den Vorgang für den anderen
Federstift. Achten Sie darauf, dass die Federstifte
nicht verloren gehen.

Federstiftwerkzeug

Stiftöffnungen

Schritt 2: Montieren derMontieren der
Schnellwechselhalterung

1. Stellen Sie sicher, dass der Pfeil auf der
Rückseite der Schnellwechselhalterung und
die Vorderseite des Garmin-Geräts nach oben
zeigen.

2. Befestigen Sie den unteren Federstift mithilfe des
Federstiftwerkzeugs wieder am Forerunner.

3. Führen Sie den oberen Federstift in die obere
Öffnung der Schnellwechselhalterung ein.

18 Anweisungen zur Schnellwechselhalterung

4. Schieben Sie die geöffnete Seite der
Schnellwechselhalterung (unten) auf
den unteren Federstift des Forerunner.

Schnellwechsel-

halterung

5. Befestigen Sie den oberen Federstift der
Schnellwechselhalterung mithilfe des
Federstiftwerkzeugs an der oberen Öffnung
des Forerunner. Der Forerunner und die
Halterung bilden jetzt eine Einheit.

Schritt 3: Montieren der
Fahrradhalterung

Die Fahrradhalterung kann an einer beliebigen
Stelle des Lenkers oder am Lenkervorbau montiert
werden. Stellen Sie sicher, dass das Display des
Garmin-Geräts nach oben zeigt, um einen optimalen
GPS-Empfang zu gewährleisten.

1. Platzieren Sie die Fahrradhalterung am Lenker
oder Lenkervorbau.

2. Befestigen Sie die Fahrradhalterung mit zwei
Kabelbindern.

Anweisungen zur Schnellwechselhalterung 19

Fahrrad-

Kabelbinder

halterung

Zentral-

schraube

Lenker

Bei vertikalem Lenker: Entfernen Sie die Zentral-

schraube, drehen Sie die Aufnahmeplatte um
90 Grad, und befestigen Sie die Zentralschraube
wieder.

Jetzt kann der Forerunner an der Fahrradhal-

terung befestigt werden.

3. Richten Sie die Schnellwechselhalterung zur
Vorderseite der Fahrradhalterung aus, sodass
das Gerät quer zum Lenker steht.

4. Drehen Sie das Gerät im Uhrzeigersinn, bis es
einrastet.

20 Anweisungen zur Schnellwechselhalterung

Schritt 4: Entfernen
des Forerunner von
der Fahrradhalterung
und Anbringen an der
Armbandhalterung

1. Drehen Sie den Forerunner um 90 Grad
gegen den Uhrzeigersinn, um ihn von der
Fahrradhalterung zu lösen.

2. Richten Sie die Schnellwechselhalterung zur
Vorderseite der Armbandhalterung aus, sodass
das Gerät horizontal ist.

3. Drehen Sie das Gerät um 90 Grad im
Uhrzeigersinn, bis es einrastet.

Anweisungen zur Schnellwechselhalterung 21

Consulte la guía Información

importante sobre el producto y su
seguridad que se incluye en la caja

del producto y en la que encontrará
advertencias e información importante
sobre el producto.

Kit de desmontaje rápido

Soporte de desmontaje rápido

•
Soporte para bicicleta

•
Correa

•
Cables de sujeción (2)

•
Herramienta de aguja para pernos de resorte

•

Cuando todos los soportes están correctamente
instalados, puede trasladar rápidamente la
unidad Forerunner del manillar a su muñeca.

nota: para más información consulte

el Manual del usuario de la unidad
Forerunner 310XT.

Garantía limitada

La garantía limitada estándar de Garmin se aplica
a este accesorio. Para obtener más información,
consulte la guía Información importante sobre el
producto y su seguridad que se incluye en la caja
del producto de Garmin.

22 Instrucciones de desmontaje rápido

Paso 1: retire la correa

1. Inserte la herramienta de aguja para pernos

de resorte en el oricio de acceso al perno.

2. Presione hacia adentro, hacia la correa y,
a continuación, suelte el perno de resorte
hacia afuera.

3. Repita el paso con el otro perno de resorte.

Procure no aojar los pernos de resorte.

Herramienta de

aguja para pernos

de resorte

Oricios de acceso al perno

Paso 2: instale el soporte deinstale el soporte de
desmontaje rápido

1. Compruebe que la echa en la parte posterior

del soporte de desmontaje rápido señala hacia
arriba y que el dispositivo de Garmin está
bocarriba.

2. Utilice la herramienta de aguja para pernos
de resorte para volver a instalar el perno de
resorte inferior en la unidad Forerunner.

3. Inserte el perno de resorte superior en la ranura
superior del soporte de desmontaje rápido.

Instrucciones de desmontaje rápido 23

4. Deslice el extremo abierto (inferior) del soporte
de desmontaje rápido sobre el perno de resorte
inferior de la unidad Forerunner.

Soporte de

desmontaje

rápido

5. Con la herramienta de aguja para pernos de
resorte instale el perno de resorte del soporte
de desmontaje rápido en la ranura superior de
la unidad Forerunner. La unidad Forerunner y el
soporte constituyen ahora una unidad movible.

Paso 3: instale el soporte
para bicicleta

Puede instalar el soporte para bicicleta en
cualquier parte del manillar o en la potencia.
Asegúrese de que la unidad de Garmin está
mirando bocarriba para conseguir una recepción
GPS óptima.

1. Coloque el soporte para bicicleta en el manillar
o en la potencia.

2. Instale el soporte para bicicleta de forma
segura con dos bridas.

24 Instrucciones de desmontaje rápido

Soporte para

Bridas

bicicleta

Tornillo central

Manillar

Para barras verticales: retire el tornillo central,

gire la placa central 90 grados y vuelva a
colocar el tornillo central.

Ya puede acoplar la unidad Forerunner al

soporte para bicicleta.

3. Alinee el soporte de desmontaje rápido con
la placa frontal del soporte para bicicleta, de
forma que la unidad esté en posición vertical.

4. Presione sobre la unidad y gírela en el sentido
de las agujas del reloj hasta que encaje en su
sitio, en posición horizontal.

Instrucciones de desmontaje rápido 25

Paso 4: traslade la unidad
Forerunner del soporte para
bicicleta al soporte para
muñeca

1. Gire la unidad Forerunner 90 grados en sentido
contrario a las agujas del reloj para separarlo
del soporte para bicicleta.

2. Alinee el soporte de desmontaje rápido con
la parte delantera del soporte para muñeca,
de forma que la unidad esté en posición
horizontal.

3. Presione sobre la unidad y gírela 90 grados
en el sentido de las agujas del reloj hasta que
encaje en su sitio verticalmente.

26 Instrucciones de desmontaje rápido

Consulte o guia Informações Importantes

de Segurança e do Produto na embalagem

do produto quanto a avisos relativos ao
produto e outras informações importantes.

Kit de Libertação Rápida

Suporte de libertação rápida

•
Suporte para montagem em bicicleta

•
Correia de pulso

•
Braçadeiras (2)

•
Ferramenta da cavilha de mola

•

Quando o suporte de montagem e as unidades de
montagem estiverem instaladas correctamente, pode
mudar rapidamente o Forerunner do guiador para a
correia de pulso.

nota: Para obter mais informações,

consulte o Manual do utilizador do
Forerunner 310XT.

Garantia Limitada

A garantia limitada normal da Garmin aplica-se
a este acessório. Para obter mais informações,
consulte Informações Importantes de Segurança e
do Produto na embalagem do produto Garmin.

Instruções de Libertação Rápida 27

Passo 1: Remover a correia
de pulso

1. Introduza a extremidade da ferramenta da cavilha
de mola no orifício das cavilhas.

2. Empurre para dentro em direcção à correia de

pulso e, em seguida, liberte a cavilha de mola para
fora.

3. Repita o procedimento para a outra cavilha de
mola. Tenha cuidado para não perder as cavilhas
de mola.

Ferramenta da

cavilha de mola

Orifícios das cavilhas

Passo 2: �nstale o suporte de�nstale o suporte de
libertação rápida

1. Certique-se de que a parte posterior do suporte

para montagem rápida está a apontar para cima e
de que o seu dispositivo Garmin está virado para
cima.

2. Utilize a ferramenta da cavilha de mola para voltar
a instalar a cavilha de mola inferior no Forerunner.

3. Introduza a cavilha de mola superior na parte
superior da ranhura do suporte de libertação
rápida.

28 Instruções de Libertação Rápida

4. Faça deslizar a extremidade aberta (na parte
inferior) do suporte de libertação rápida na cavilha
de mola inferior do Forerunner.

Suporte de

libertação

rápida

5. Ao utilizar a ferramenta da cavilha de mola,
instale a cavilha de mola superior do suporte
de libertação rápida na ranhura superior do
Forerunner. O Forerunner e o suporte passam
a ser uma unidade móvel.

Passo 3: �nstale o suporte
para montagem em bicicleta

Pode instalar o suporte para montagem em
bicicleta em qualquer parte dos guiadores ou no

eixo. Certique-se de que a unidade Garmin está

virada para cima para obter a melhor recepção GPS
possível.

1. Coloque o suporte para montagem em bicicleta
nos guiadores ou no eixo.

2. Fixe o suporte de modo rme com as duas

braçadeiras.

Instruções de Libertação Rápida 29

Suporte para

Braçadeiras

montagem

em bicicleta

Parafuso

central

Guiador

Para barras verticais: remova o parafuso central,

rode a placa frontal 90 graus e substitua o parafuso
central.

Agora pode xar o Forerunner no suporte para

montagem em bicicleta.

3. Alinhe o suporte de libertação rápida com a placa
frontal do suporte para montagem em bicicleta,

para que a unidade que na posição vertical.

4. Prima e rode a unidade no sentido dos ponteiros

do relógio até ouvir um estalido e car na posição

horizontal.

30 Instruções de Libertação Rápida

Passo 4: Mover o Forerunner
do suporte para montagem
em bicicleta para o suporte
da correia de pulso

1. Rode o Forerunner 90 graus no sentido contrário
aos ponteiros do relógio para separar a unidade do
suporte para montagem em bicicleta.

2. Alinhe o suporte de libertação rápida com a parte
frontal do suporte da correia de pulso, para que a

unidade que na posição horizontal.

3. Prima e rode a unidade 90 graus no sentido dos

ponteiros do relógio até ouvir um estalido e car na

posição vertical.

Instruções de Libertação Rápida 31

Lees de gids Belangrijke veiligheids-

en productinformatie in de verpakking

voor productwaarschuwingen en
andere belangrijke informatie.

Snelsluitingspakket

Steun voor snelsluiting

•
Fietssteun

•
Polsband

•
Kabelbinders (2)

•
Veerpen (gereedschap)

•

Als de steun en de montagedelen op de goede
manier zijn bevestigd, kunt u de Forerunner
snel van uw stuur naar uw pols verplaatsen.

opmeRking: raadpleeg de gebruiks-

aanwijzing van de Forerunner 310XT

voor meer informatie.

Beperkte garantie

Op dit accessoire is de standaard beperkte
garantie van Garmin van toepassing.
Raadpleeg voor meer informatie de
Belangrijke veiligheids- en productinformatie
in de verpakking van het Garmin-product.

32 Instructies voor snelsluiting

Stap 1: de polsband
verwijderen

1. Steek de punt van de veerpen in de
betreffende opening.

2. Druk de pen naar binnen in de richting
van de polsband en laat dan de veerpen
loskomen.

3. Herhaal deze stap voor de andere veerpen.
Zorg dat u de veerpennen niet kwijtraakt.

Veerpen

(gereedschap)

Openingen voor pen

Stap 2: de steun voorde steun voor
snelsluiting bevestigen

1. Controleer of de pijl aan de achterkant van
de steun voor snelsluiting en uw Garmin­toestel naar boven wijzen.

2. Gebruik de veerpen om de onderste
veerpen terug te plaatsen in de Forerunner.

3. Steek de bovenste veerpen in de bovenste
uitsparing van de steun voor snelsluiting.

Instructies voor snelsluiting 33

4. Schuif het open gedeelte (onderkant) van
de steun voor snelsluiting op de onderste
veerpen van de Forerunner.

Steun voor

snelsluiting

5. Gebruik de veerpen om de bovenste
veerpen van de steun voor snelsluiting in
de bovenste uitsparing van de Forerunner
te plaatsen. De Forerunner en de steun
vormen nu één beweegbaar deel.

Stap 3: de etssteun

bevestigen

U kunt de etssteun op elk gedeelte van het

stuur of op de stuurpen bevestigen. Zorg dat
het Garmin-toestel naar boven wijst voor de
best mogelijke GPS-ontvangst.

1. Monteer de etssteun op het stuur of op de

stuurpen.

2. Zorg ervoor dat de etssteun stevig vastzit

met de twee kabelbinders.

34 Instructies voor snelsluiting

Fietssteun

Kabelbinders

Schroef in

het midden

Stuur

Voor rechte sturen: verwijder de schroef

in het midden, draai de voorplaat 90° en
plaats de schroef in het midden terug.

U kunt de Forerunner nu monteren op de

etssteun.

3. Zorg dat de steun van de snelsluiting zich
op een rechte lijn bevindt met de voorplaat

van de etssteun zodat het toestel verticaal

is geplaatst.

4. Druk op het toestel en draai dit naar rechts
totdat het horizontaal vastklikt.

Instructies voor snelsluiting 35

Stap 4: de Forerunner
van de etssteun naar
de polssteun verplaatsen

1. Draai de Forerunner 90° naar links om

deze los te koppelen van de etssteun.

2. Lijn de steun van de snelsluiting uit met de
voorkant van de polssteun zodat het toestel
horizontaal is geplaatst.

3. Druk het toestel in en draai deze 90° naar
rechts totdat deze verticaal vastklikt.

36 Instructies voor snelsluiting

Se guiden Vigtige oplysninger om

sikkerhed og produkter i æsken med

produktet for at se produktadvarsler
og andre vigtige oplysninger.

Quick Release-sæt

Quick release-beslag

•
Cykelholder

•
Rem

•
Kabelstrips (2)

•
Værktøj til fjederstifter

•

Når beslaget og holderne er rigtigt installeret,

kan du hurtigt ytte din Forerunner fra

cykelstyret til håndleddet.

bemæRk: Du kan nde ere

oplysninger i Brugervejledning til
Forerunner 310XT.

Begrænset garanti

Garmins begrænsede standardgaranti

gælder for dette tilbehør. Du kan nde ere

oplysninger i Vigtige oplysninger om sikkerhed
og produkter i æsken til Garmin-produktet.

Vejledning til Quick Release 37

Trin 1: Fjern remmen

1. Indsæt spidsen af værktøjet til fjederstifter
i stifthullet.

2. Tryk indad mod remmen, og slip derefter
fjederstiften, så den bevæges udad.

3. Gentag dette for den anden fjederstift.
Pas på ikke at miste fjederstifterne.

Værktøj til

fjederstifter

Huller til fjederstifter

Trin 2: �nstaller Quick�nstaller Quick
Release-beslaget

1. Kontroller, at pilen på bagsiden af quick
release-beslaget peger opad, og at din
Garmin-enhed vender opad.

2. Brug værktøjet til fjederstifter for at
geninstallere den nederste fjederstift i
din Forerunner.

3. Indsæt den øverste fjederstift i det øverste
hul på quick release-beslaget.

38 Vejledning til Quick Release

4. Skub den åbne ende (bunden) af quick
release-beslaget fast på den nederste
fjederstift på din Forerunner.

Quick release-

beslag

5. Med værktøjet til fjederstifter installeres den
øverste fjederstift fra quick release-beslaget
i det øverste hul på din Forerunner. Din
Forerunner og beslaget er nu én bevægelig
enhed.

Trin 3: �nstaller
cykelholderen

Du kan installere cykelbeslaget et hvilket som
helst sted på cykelstyret eller på frempinden.
Sørg for, at Garmin-enheden vender opad,
så du får den bedste GPS-modtagelse.

1. Placer cykelholderen på cykelstyret eller
på frempinden.

2. Fastgør cykelbeslaget sikkert ved hjælp
af to kabelstrips.

Vejledning til Quick Release 39

Cykelholder

Kabelstrips

Midterskrue

Styr

På lodret styr: fjern midterskruen, drej

frontpladen 90 grader og skru midterskruen
i igen.

Nu kan du sætte Forerunner fast på

cykelholderen.

3. Juster quick release-beslaget ind efter
cykelholderens frontplade, så enheden
sidder lodret.

4. Tryk på enheden, og drej den med uret,
til den klikker på plads i vandret position.

40 Vejledning til Quick Release

Trin 4: Flyt Forerunner
fra cykelholderen til
håndledsholderen

1. Drej Forerunner 90 grader mod uret for
at frigøre den fra cykelholderen.

2. Juster quick release-beslaget ind efter
håndledsholderens forside, så enheden
sidder vandret.

3. Tryk på enheden, og drej den 90 grader
med uret, til den klikker på plads i lodret
position.

Vejledning til Quick Release 41

Lue lisätietoja varoituksista ja muista

tärkeistä seikoista laitteen mukana
toimitetusta Tärkeitä turvallisuus- ja
tuotetietoja -oppaasta.

Pikakiinnityssarja

Pikakiinnitysteline

•
Polkupyöräpidike

•
Rannehihna

•
Nippusiteet (2)

•
Jousitappityökalu

•

Kun teline ja pidikkeet on asennettu
oikein, voit siirtää Forerunnerin nopeasti
ohjaustangosta ranteeseen.

Huomautus: lisätietoja on

Forerunner 310XT -käyttöoppaassa.

Rajoitettu takuu

Garminin yleinen rajoitettu tuotetakuu
koskee tätä lisävarustetta. Lisätietoja on
Garmin-laitteen mukana toimitetussa
Tärkeitä turvallisuus- ja tuotetietoja

-oppaassa.

42 Pikakiinnitysohjeet

Vaihe 1: Rannehihnan
irrottaminen

1. Aseta jousitappityökalun kärki tapin
reikään.

2. Työnnä sisäänpäin rannehihnaa kohti
ja vapauta jousitappi ulospäin.

3. Toista toisen jousitapin kohdalla.
Älä hukkaa jousitappeja.

Jousitappityökalu

Tappien reiät

Vaihe 2: Pikakiinnityste-Pikakiinnityste­lineen asentaminen

1. Varmista, että pikakiinnitystelineen
taustapuolella oleva nuoli osoittaa ylöspäin
ja Garmin-laitteen etupuoli on ylöspäin.

2. Asenna alempi jousitappi takaisin
Forerunneriin jousitappityökalun avulla.

3. Aseta ylempi jousitappi pikakiinnitystelineen
yläpaikkaan.

Pikakiinnitysohjeet 43

4. Työnnä pikakiinnitystelineen avoin pää
(alaosa) Forerunnerin alajousitappiin.

Pikakiinnitysteline

5. Asenna pikakiinnitystelineen ylempi
jousitappi jousitappityökalun avulla
Forerunnerin yläpaikkaan. Forerunner
ja teline ovat nyt siirrettävissä yhdessä.

Vaihe 3: Polkupyörä­pidikkeen asentaminen

Voit asentaa polkupyöräpidikkeen pyörän
ohjaustankoon tai runkoon. Garmin-laite
vastaanottaa GPS-signaalia parhaiten, kun
sen etupuoli on ylöspäin.

1. Aseta polkupyöräpidike pyörän
ohjaustankoon tai runkoon.

2. Kiinnitä polkupyöräpidike tukevasti
kahdella nippusiteellä.

44 Pikakiinnitysohjeet

Polkupyö-

Nippusiteet

räpidike

Keskiruuvi

Ohjaustanko

Pystysuuntaiset ohjaustangot: irrota

keskiruuvi, käännä etulevyä 90 astetta
ja kiinnitä keskiruuvi uudelleen.

Nyt voit kiinnittää Forerunnerin

polkupyöräpidikkeeseen.

3. Kohdista pikakiinnitysteline polkupyörä­pidikkeen etulevyn kanssa, jotta laite on
pystysuorassa.

4. Paina ja käännä laitetta myötäpäivään,
kunnes se naksahtaa paikalleen
vaakasuunnassa.

Pikakiinnitysohjeet 45

Vaihe 4: Forerunnerin
siirtäminen polkupyörä­pidikkeestä rannepidik­keeseen

1. Irrota Forerunner polkupyöräpidikkeestä
kääntämällä sitä 90 astetta vastapäivään.

2. Kohdista pikakiinnitysteline rannepidikkeen
etuosan kanssa, jotta laite on
vaakasuorassa.

3. Paina ja käännä laitetta 90 astetta
myötäpäivään, kunnes se naksahtaa
paikalleen pystysuunnassa.

46 Pikakiinnitysohjeet

Se veiledningen Viktig sikkerhets- og

produktinformasjon i produktesken for

å lese advarsler angående produktet og
annen viktig informasjon.

Hurtigutløsersett

Hurtigutløserbrakett

•
Sykkelbrakett

•
Håndleddsbånd

•
Strips (2)

•
Fjærpinneverktøy

•

Når brakettene er riktig installert, kan du

raskt ytte Forerunner-enheten fra styret til

håndleddet.

meRk: Hvis du vil ha mer informasjon,

kan du se Brukerveiledning for
Forerunner 310XT.

Begrenset garanti

Garmins begrensede standardgaranti gjelder
for dette tilbehøret. Hvis du vil ha mer
informasjon, kan du se Viktig sikkerhets-
og produktinformasjon i produktesken fra
Garmin.

Hurtigutløserinstruksjoner 47

Trinn 1: Fjerne
håndleddsbåndet

1. Sett spissen på fjærpinneverktøyet inn
i et pinnehull.

2. Skyv innover mot håndleddsbåndet,
og slipp fjærpinnen utover.

3. Gjenta for den andre fjærpinnen. Pass på
at du ikke mister fjærpinnene.

Fjærpinneverktøy

Pinnehull

Trinn 2: �nstallere�nstallere
hurtigutløserbraketten

1. Kontroller at pilen på baksiden av
hurtigutløserbraketten peker oppover,
og at Garmin-enheten har forsiden opp.

2. Bruk fjærpinneverktøyet til å installere den
nederste fjærpinnen tilbake i Forerunner­enheten.

3. Sett den øverste fjærpinnen inn i det
øverste sporet i hurtigutløserbraketten.

48 Hurtigutløserinstruksjoner

4. Skyv den åpne enden (bunnen) av
hurtigutløserbraketten på den nederste
fjærpinnen i Forerunner-enheten.

Hurtigutløser-

brakett

5. Bruk fjærpinneverktøyet for å installere den
øverste fjærpinnen til hurtigutløserbraketten
i det øverste sporet på Forerunner-enheten.
Nå er Forerunner-enheten og braketten én

yttbar enhet.

Trinn 3: �nstallere
sykkelbraketten

Du kan installere sykkelbraketten hvor som
helst på styret eller styrestammen. Kontroller
at Garmin-enheten har forsiden opp, slik at
GPS-mottaket blir best mulig.

1. Plasser sykkelbraketten på styret eller
styrestammen.

2. Fest sykkelbraketten godt ved hjelp av to
strips.

Hurtigutløserinstruksjoner 49

Sykkelbrakett

Strips

Skrue i midten

Styre

På en vertikal stang: Ta ut skruen i midten,

drei frontplaten 90 grader, og sett skruen i
midten på plass igjen.

Nå kan du feste Forerunner-enheten til

sykkelbraketten.

3. Juster hurtigutløserbraketten med
frontplaten til sykkelbraketten, slik at
enheten er vertikal.

4. Trykk på og drei enheten med klokken til
den smetter på plass horisontalt.

50 Hurtigutløserinstruksjoner

Trinn 4: Flytte Forerunner­enheten fra sykkelbraketten
til håndleddsbraketten

1. Drei Forerunner-enheten 90 grader mot
klokken for å skille den fra sykkelbraketten.

2. Juster hurtigutløserbraketten med forsiden
til håndleddsbraketten, slik at enheten er
horisontal.

3. Trykk på og drei enheten 90 grader med
klokken til den smetter på plass vertikalt.

Hurtigutløserinstruksjoner 51

I guiden Viktig säkerhets- och

produktinformation, som medföljer i

produktförpackningen, nns det viktig

information och produktvarningar.

Snabbkopplingssats

Snabbkopplingsfäste

•
Cykelfäste

•
Handrem

•
Kabelhållare (2)

•
Fjäderstiftverktyg

•

När fästena är ordentligt monterade kan du

ytta din Forerunner snabbt från cykelstyret till

handleden.

obs! Mer information nns i användar-

handboken för Forerunner 310XT.

Begränsad garanti

Garmins vanliga begränsade garanti gäller

för detta tillbehör. Mer information nns i

Viktig säkerhets- och produktinformation i
produktförpackningen för Garmin-produkten.

52 Instruktioner för snabbkoppling

Steg 1: Ta bort handremmen

1. Sätt i fjäderstiftverktygets spets i stifthålet.

2. Tryck inåt mot handremmen och släpp sedan
fjäderstiftet utåt.

3. Upprepa med det andra fjäderstiftet. Se till att
inte tappa bort fjäderstiften.

Fjäderstiftverktyg

Stifthål

Steg 2: MonteraMontera
snabbkopplingsfästet

1. Kontrollera att pilen på snabbkopplingsfästets
baksida pekar uppåt och att Garmin-enheten
är vänd uppåt.

2. Använd fjäderstiftverktyget för att sätta tillbaka
det nedre fjäderstiftet i Forerunner.

3. Sätt i det övre fjäderstiftet i
snabbkopplingsfästets övre öppning.

Instruktioner för snabbkoppling 53

4. Dra den öppna änden (nedre delen) av
snabbkopplingsfästet över det nedre
fjäderstiftet på Forerunner-enheten.

Snabbkop­plingsfäste

5. Med fjäderstiftverktyget sätter du i snabbkop­plingsfästets övre fjäderstift i den övre
öppningen på Forerunner. Din Forerunner

och fästet är nu en yttbar enhet.

Steg 3: Montera cykelfästet

Du kan montera cykelfästet var som helst på
styret eller på styrstammen. Se till att Garmin­enheten är vänd uppåt för bästa GPS-mottagning.

1. Placera cykelfästet på cykelstyret eller
styrstammen.

2. Montera cykelfästet säkert med två
kabelhållare.

54 Instruktioner för snabbkoppling

Cykelfäste

Kabelhållare

Mittskruv

Styre

För vertikala stänger: ta bort mittskruven,

vrid frontplattan 90 grader, och sätt tillbaka
mittskruven.

Nu kan du fästa Forerunner på cykelfästet.

3. Passa in snabbkopplingsfästet med
frontplattan på cykelfästet så att enheten
är i vertikalt läge.

4. Tryck på och vrid enheten medurs tills den
fäster i horisontellt läge.

Instruktioner för snabbkoppling 55

Steg 4: Flytta Forerunner
från cykelfästet till
handremsfästet

1. Vrid Forerunner 90 grader moturs för att ta
bort den från cykelfästet.

2. Passa in snabbkopplingsfästet med handrem­sfästets främre del så att enheten är i
horisontellt läge.

3. Tryck på och vrid enheten 90 grader medurs
tills den fäster i vertikalt läge.

56 Instruktioner för snabbkoppling

For the latest free software updates

(excluding map data) throughout the life

of your Garmin products, visit the Garmin

Web site at www.garmin.com.

© 2009 Garmin Ltd. or its subsidiaries

1200 East 151st Street, Olathe, Kansas 66062,

No. 68, Jangshu 2nd Road, Shijr, Taipei County,

Garmin International, Inc.

USA

Garmin (Europe) Ltd.

Liberty House, Hounsdown Business Park,

Southampton, Hampshire, SO40 9LR UK

Garmin Corporation

Taiwan

www.garmin.com

May 2009

Part Number 190-01064-91 Rev. B

Printed in Taiwan
